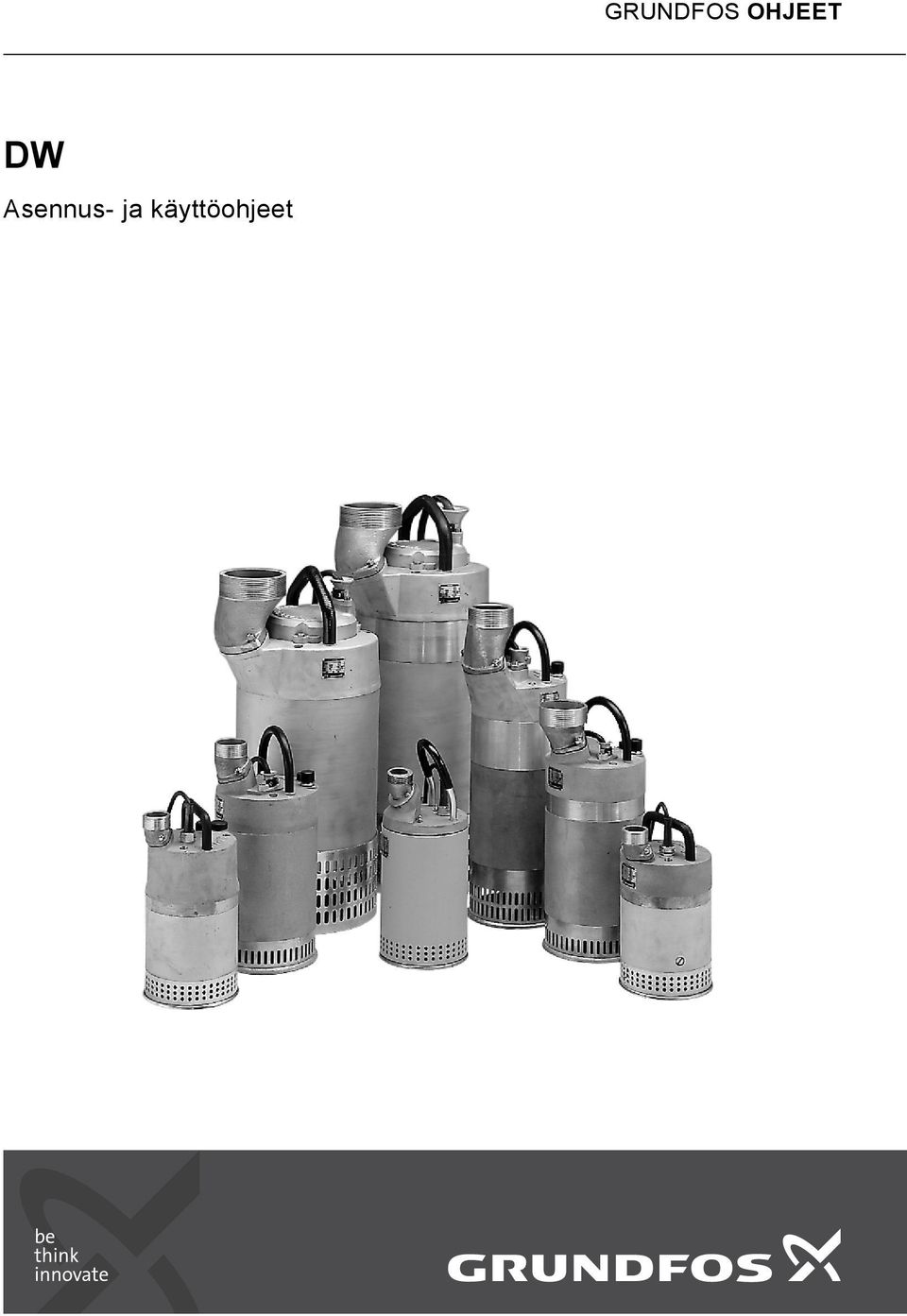

1 GRUNDFOS OHJEET DW Asennus- ja käyttöohjeet

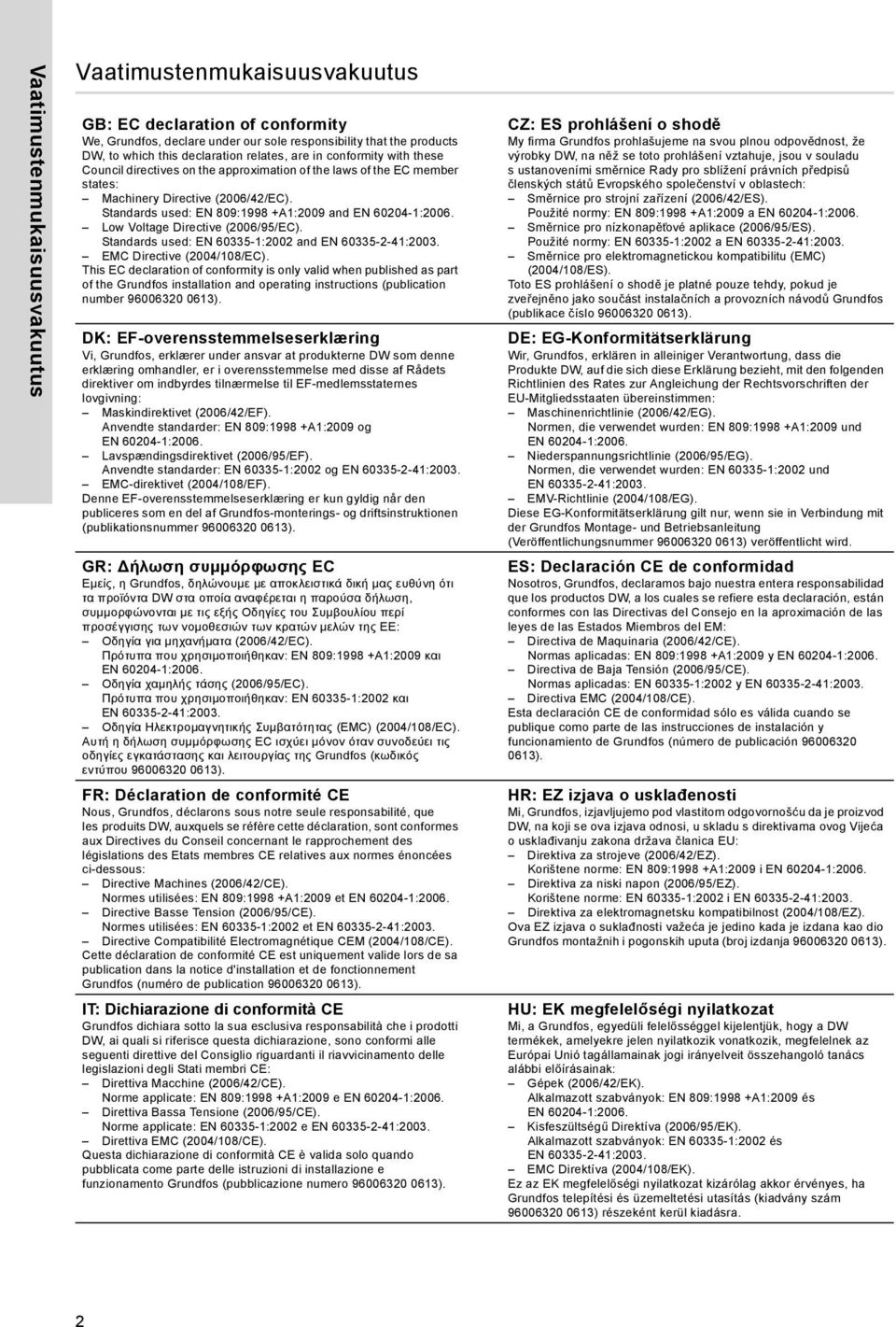

2 Vaatimustenmukaisuusvakuutus Vaatimustenmukaisuusvakuutus GB: EC declaration of conformity We, Grundfos, declare under our sole responsibility that the products DW, to which this declaration relates, are in conformity with these Council directives on the approximation of the laws of the EC member states: Machinery Directive (200/42/EC). Standards used: EN 809:1998 +A1:2009 and EN :200. Low Voltage Directive (200/95/EC). Standards used: EN :2002 and EN :2003. EMC Directive (2004/108/EC). This EC declaration of conformity is only valid when published as part of the Grundfos installation and operating instructions (publication number ). DK: EF-overensstemmelseserklæring Vi, Grundfos, erklærer under ansvar at produkterne DW som denne erklæring omhandler, er i overensstemmelse med disse af Rådets direktiver om indbyrdes tilnærmelse til EF-medlemsstaternes lovgivning: Maskindirektivet (200/42/EF). Anvendte standarder: EN 809:1998 +A1:2009 og EN :200. Lavspændingsdirektivet (200/95/EF). Anvendte standarder: EN :2002 og EN :2003. EMC-direktivet (2004/108/EF). Denne EF-overensstemmelseserklæring er kun gyldig når den publiceres som en del af Grundfos-monterings- og driftsinstruktionen (publikationsnummer ). GR: ήλωση συμμόρφωσης EC Εμείς, η Grundfos, δηλώνουμε με αποκλειστικά δική μας ευθύνη ότι τα προϊόντα DW στα οποία αναφέρεται η παρούσα δήλωση, συμμορφώνονται με τις εξής Οδηγίες του Συμβουλίου περί προσέγγισης των νομοθεσιών των κρατών μελών της ΕΕ: Οδηγία για μηχανήματα (200/42/EC). Πρότυπα που χρησιμοποιήθηκαν: EN 809:1998 +A1:2009 και EN :200. Οδηγία χαμηλής τάσης (200/95/EC). Πρότυπα που χρησιμοποιήθηκαν: EN :2002 και EN :2003. Οδηγία Ηλεκτρομαγνητικής Συμβατότητας (EMC) (2004/108/EC). Αυτή η δήλωση συμμόρφωσης EC ισχύει μόνον όταν συνοδεύει τις οδηγίες εγκατάστασης και λειτουργίας της Grundfos (κωδικός εντύπου ). FR: Déclaration de conformité CE Nous, Grundfos, déclarons sous notre seule responsabilité, que les produits DW, auxquels se réfère cette déclaration, sont conformes aux Directives du Conseil concernant le rapprochement des législations des Etats membres CE relatives aux normes énoncées ci-dessous: Directive Machines (200/42/CE). Normes utilisées: EN 809:1998 +A1:2009 et EN :200. Directive Basse Tension (200/95/CE). Normes utilisées: EN :2002 et EN :2003. Directive Compatibilité Electromagnétique CEM (2004/108/CE). Cette déclaration de conformité CE est uniquement valide lors de sa publication dans la notice d'installation et de fonctionnement Grundfos (numéro de publication ). IT: Dichiarazione di conformità CE Grundfos dichiara sotto la sua esclusiva responsabilità che i prodotti DW, ai quali si riferisce questa dichiarazione, sono conformi alle seguenti direttive del Consiglio riguardanti il riavvicinamento delle legislazioni degli Stati membri CE: Direttiva Macchine (200/42/CE). Norme applicate: EN 809:1998 +A1:2009 e EN :200. Direttiva Bassa Tensione (200/95/CE). Norme applicate: EN :2002 e EN :2003. Direttiva EMC (2004/108/CE). Questa dichiarazione di conformità CE è valida solo quando pubblicata come parte delle istruzioni di installazione e funzionamento Grundfos (pubblicazione numero ). CZ: ES prohlášení o shodě My firma Grundfos prohlašujeme na svou plnou odpovědnost, že výrobky DW, na něž se toto prohlášení vztahuje, jsou v souladu s ustanoveními směrnice Rady pro sblížení právních předpisů členských států Evropského společenství v oblastech: Směrnice pro strojní zařízení (200/42/ES). Použité normy: EN 809:1998 +A1:2009 a EN :200. Směrnice pro nízkonapět ové aplikace (200/95/ES). Použité normy: EN :2002 a EN :2003. Směrnice pro elektromagnetickou kompatibilitu (EMC) (2004/108/ES). Toto ES prohlášení o shodě je platné pouze tehdy, pokud je zveřejněno jako součást instalačních a provozních návodů Grundfos (publikace číslo ). DE: EG-Konformitätserklärung Wir, Grundfos, erklären in alleiniger Verantwortung, dass die Produkte DW, auf die sich diese Erklärung bezieht, mit den folgenden Richtlinien des Rates zur Angleichung der Rechtsvorschriften der EU-Mitgliedsstaaten übereinstimmen: Maschinenrichtlinie (200/42/EG). Normen, die verwendet wurden: EN 809:1998 +A1:2009 und EN :200. Niederspannungsrichtlinie (200/95/EG). Normen, die verwendet wurden: EN :2002 und EN :2003. EMV-Richtlinie (2004/108/EG). Diese EG-Konformitätserklärung gilt nur, wenn sie in Verbindung mit der Grundfos Montage- und Betriebsanleitung (Veröffentlichungsnummer ) veröffentlicht wird. ES: Declaración CE de conformidad Nosotros, Grundfos, declaramos bajo nuestra entera responsabilidad que los productos DW, a los cuales se refiere esta declaración, están conformes con las Directivas del Consejo en la aproximación de las leyes de las Estados Miembros del EM: Directiva de Maquinaria (200/42/CE). Normas aplicadas: EN 809:1998 +A1:2009 y EN :200. Directiva de Baja Tensión (200/95/CE). Normas aplicadas: EN :2002 y EN :2003. Directiva EMC (2004/108/CE). Esta declaración CE de conformidad sólo es válida cuando se publique como parte de las instrucciones de instalación y funcionamiento de Grundfos (número de publicación ). HR: EZ izjava o usklađenosti Mi, Grundfos, izjavljujemo pod vlastitom odgovornošću da je proizvod DW, na koji se ova izjava odnosi, u skladu s direktivama ovog Vijeća o usklađivanju zakona država članica EU: Direktiva za strojeve (200/42/EZ). Korištene norme: EN 809:1998 +A1:2009 i EN :200. Direktiva za niski napon (200/95/EZ). Korištene norme: EN :2002 i EN :2003. Direktiva za elektromagnetsku kompatibilnost (2004/108/EZ). Ova EZ izjava o suklađnosti važeća je jedino kada je izdana kao dio Grundfos montažnih i pogonskih uputa (broj izdanja ). HU: EK megfelelőségi nyilatkozat Mi, a Grundfos, egyedüli felelősséggel kijelentjük, hogy a DW termékek, amelyekre jelen nyilatkozik vonatkozik, megfelelnek az Európai Unió tagállamainak jogi irányelveit összehangoló tanács alábbi előírásainak: Gépek (200/42/EK). Alkalmazott szabványok: EN 809:1998 +A1:2009 és EN :200. Kisfeszültségű Direktíva (200/95/EK). Alkalmazott szabványok: EN :2002 és EN :2003. EMC Direktíva (2004/108/EK). Ez az EK megfelelőségi nyilatkozat kizárólag akkor érvényes, ha Grundfos telepítési és üzemeltetési utasítás (kiadvány szám ) részeként kerül kiadásra. 2

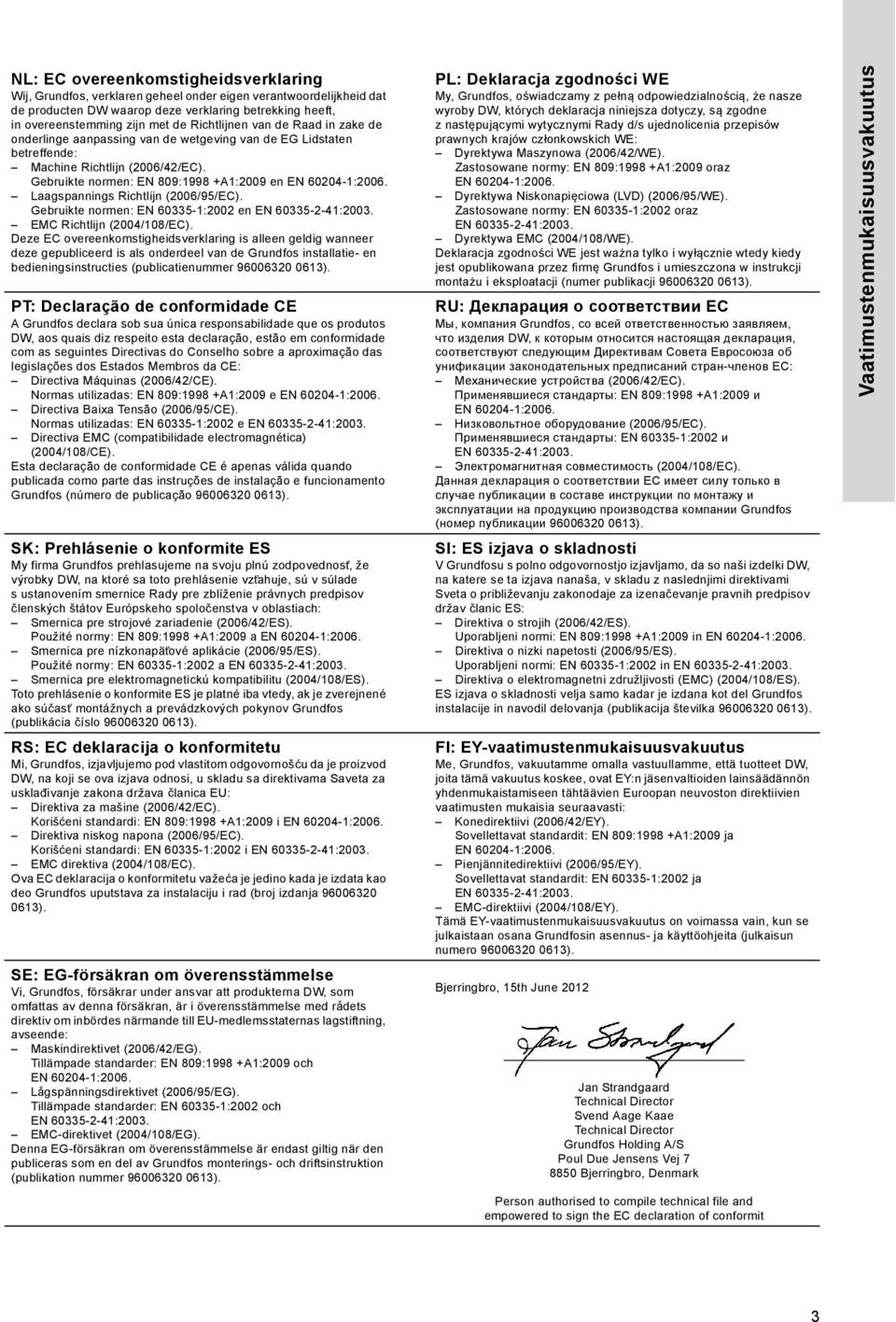

3 NL: EC overeenkomstigheidsverklaring Wij, Grundfos, verklaren geheel onder eigen verantwoordelijkheid dat de producten DW waarop deze verklaring betrekking heeft, in overeenstemming zijn met de Richtlijnen van de Raad in zake de onderlinge aanpassing van de wetgeving van de EG Lidstaten betreffende: Machine Richtlijn (200/42/EC). Gebruikte normen: EN 809:1998 +A1:2009 en EN :200. Laagspannings Richtlijn (200/95/EC). Gebruikte normen: EN :2002 en EN :2003. EMC Richtlijn (2004/108/EC). Deze EC overeenkomstigheidsverklaring is alleen geldig wanneer deze gepubliceerd is als onderdeel van de Grundfos installatie- en bedieningsinstructies (publicatienummer ). PT: Declaração de conformidade CE A Grundfos declara sob sua única responsabilidade que os produtos DW, aos quais diz respeito esta declaração, estão em conformidade com as seguintes Directivas do Conselho sobre a aproximação das legislações dos Estados Membros da CE: Directiva Máquinas (200/42/CE). Normas utilizadas: EN 809:1998 +A1:2009 e EN :200. Directiva Baixa Tensão (200/95/CE). Normas utilizadas: EN :2002 e EN :2003. Directiva EMC (compatibilidade electromagnética) (2004/108/CE). Esta declaração de conformidade CE é apenas válida quando publicada como parte das instruções de instalação e funcionamento Grundfos (número de publicação ). SK: Prehlásenie o konformite ES My firma Grundfos prehlasujeme na svoju plnú zodpovednost, že výrobky DW, na ktoré sa toto prehlásenie vzt ahuje, sú v súlade s ustanovením smernice Rady pre zblíženie právnych predpisov členských štátov Európskeho spoločenstva v oblastiach: Smernica pre strojové zariadenie (200/42/ES). Použité normy: EN 809:1998 +A1:2009 a EN :200. Smernica pre nízkonapät ové aplikácie (200/95/ES). Použité normy: EN :2002 a EN :2003. Smernica pre elektromagnetickú kompatibilitu (2004/108/ES). Toto prehlásenie o konformite ES je platné iba vtedy, ak je zverejnené ako súčasť montážnych a prevádzkových pokynov Grundfos (publikácia číslo ). RS: EC deklaracija o konformitetu Mi, Grundfos, izjavljujemo pod vlastitom odgovornošću da je proizvod DW, na koji se ova izjava odnosi, u skladu sa direktivama Saveta za usklađivanje zakona država članica EU: Direktiva za mašine (200/42/EC). Korišćeni standardi: EN 809:1998 +A1:2009 i EN :200. Direktiva niskog napona (200/95/EC). Korišćeni standardi: EN :2002 i EN :2003. EMC direktiva (2004/108/EC). Ova EC deklaracija o konformitetu važeća je jedino kada je izdata kao deo Grundfos uputstava za instalaciju i rad (broj izdanja ). SE: EG-försäkran om överensstämmelse Vi, Grundfos, försäkrar under ansvar att produkterna DW, som omfattas av denna försäkran, är i överensstämmelse med rådets direktiv om inbördes närmande till EU-medlemsstaternas lagstiftning, avseende: Maskindirektivet (200/42/EG). Tillämpade standarder: EN 809:1998 +A1:2009 och EN :200. Lågspänningsdirektivet (200/95/EG). Tillämpade standarder: EN :2002 och EN :2003. EMC-direktivet (2004/108/EG). Denna EG-försäkran om överensstämmelse är endast giltig när den publiceras som en del av Grundfos monterings- och driftsinstruktion (publikation nummer ). PL: Deklaracja zgodności WE My, Grundfos, oświadczamy z pełną odpowiedzialnością, że nasze wyroby DW, których deklaracja niniejsza dotyczy, są zgodne znastępującymi wytycznymi Rady d/s ujednolicenia przepisów prawnych krajów członkowskich WE: Dyrektywa Maszynowa (200/42/WE). Zastosowane normy: EN 809:1998 +A1:2009 oraz EN :200. Dyrektywa Niskonapięciowa (LVD) (200/95/WE). Zastosowane normy: EN :2002 oraz EN :2003. Dyrektywa EMC (2004/108/WE). Deklaracja zgodności WE jest ważna tylko i wyłącznie wtedy kiedy jest opublikowana przez firmę Grundfos i umieszczona w instrukcji montażu i eksploatacji (numer publikacji ). RU: Декларация о соответствии ЕС Мы, компания Grundfos, со всей ответственностью заявляем, что изделия DW, к которым относится настоящая декларация, соответствуют следующим Директивам Совета Евросоюза об унификации законодательных предписаний стран-членов ЕС: Механические устройства (200/42/ЕС). Применявшиеся стандарты: EN 809:1998 +A1:2009 и EN :200. Низковольтное оборудование (200/95/EC). Применявшиеся стандарты: EN :2002 и EN :2003. Электромагнитная совместимость (2004/108/EC). Данная декларация о соответствии ЕС имеет силу только в случае публикации в составе инструкции по монтажу и эксплуатации на продукцию производства компании Grundfos (номер публикации ). SI: ES izjava o skladnosti V Grundfosu s polno odgovornostjo izjavljamo, da so naši izdelki DW, na katere se ta izjava nanaša, v skladu z naslednjimi direktivami Sveta o približevanju zakonodaje za izenačevanje pravnih predpisov držav članic ES: Direktiva o strojih (200/42/ES). Uporabljeni normi: EN 809:1998 +A1:2009 in EN :200. Direktiva o nizki napetosti (200/95/ES). Uporabljeni normi: EN :2002 in EN :2003. Direktiva o elektromagnetni združljivosti (EMC) (2004/108/ES). ES izjava o skladnosti velja samo kadar je izdana kot del Grundfos instalacije in navodil delovanja (publikacija številka ). FI: EY-vaatimustenmukaisuusvakuutus Me, Grundfos, vakuutamme omalla vastuullamme, että tuotteet DW, joita tämä vakuutus koskee, ovat EY:n jäsenvaltioiden lainsäädännön yhdenmukaistamiseen tähtäävien Euroopan neuvoston direktiivien vaatimusten mukaisia seuraavasti: Konedirektiivi (200/42/EY). Sovellettavat standardit: EN 809:1998 +A1:2009 ja EN :200. Pienjännitedirektiivi (200/95/EY). Sovellettavat standardit: EN :2002 ja EN :2003. EMC-direktiivi (2004/108/EY). Tämä EY-vaatimustenmukaisuusvakuutus on voimassa vain, kun se julkaistaan osana Grundfosin asennus- ja käyttöohjeita (julkaisun numero ). Bjerringbro, 15th June 2012 Jan Strandgaard Technical Director Svend Aage Kaae Technical Director Grundfos Holding A/S Poul Due Jensens Vej Bjerringbro, Denmark Person authorised to compile technical file and empowered to sign the EC declaration of conformit Vaatimustenmukaisuusvakuutus 3

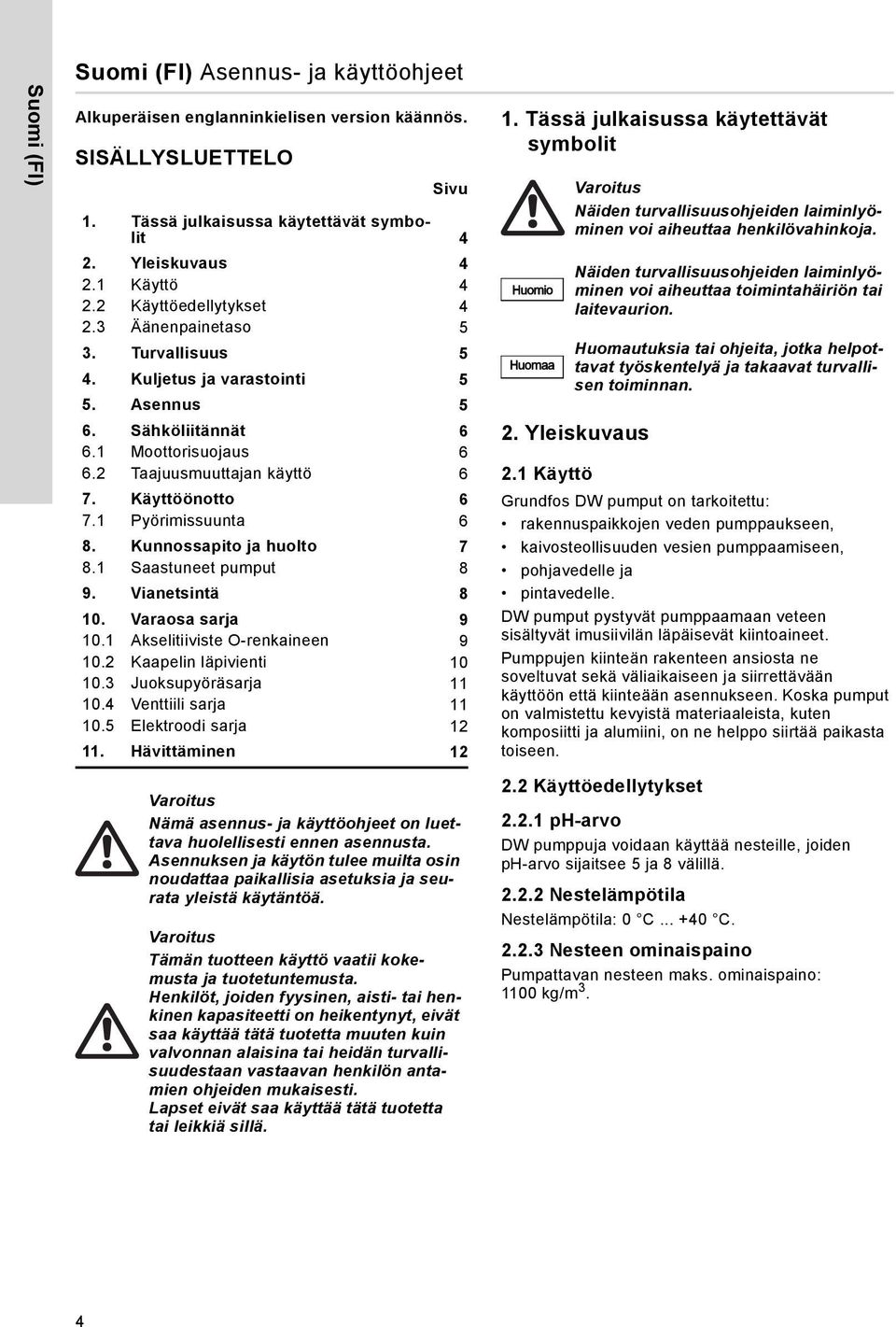

4 Suomi (FI) Suomi (FI) Asennus- ja käyttöohjeet Alkuperäisen englanninkielisen version käännös. SISÄLLYSLUETTELO Sivu 1. Tässä julkaisussa käytettävät symbolit 4 2. Yleiskuvaus Käyttö Käyttöedellytykset Äänenpainetaso 5 3. Turvallisuus 5 4. Kuljetus ja varastointi 5 5. Asennus 5. Sähköliitännät.1 Moottorisuojaus.2 Taajuusmuuttajan käyttö 7. Käyttöönotto 7.1 Pyörimissuunta 8. Kunnossapito ja huolto Saastuneet pumput 8 9. Vianetsintä Varaosa sarja Akselitiiviste O-renkaineen Kaapelin läpivienti Juoksupyöräsarja Venttiili sarja Elektroodi sarja Hävittäminen 12 Varoitus Nämä asennus- ja käyttöohjeet on luettava huolellisesti ennen asennusta. Asennuksen ja käytön tulee muilta osin noudattaa paikallisia asetuksia ja seurata yleistä käytäntöä. Varoitus Tämän tuotteen käyttö vaatii kokemusta ja tuotetuntemusta. Henkilöt, joiden fyysinen, aisti- tai henkinen kapasiteetti on heikentynyt, eivät saa käyttää tätä tuotetta muuten kuin valvonnan alaisina tai heidän turvallisuudestaan vastaavan henkilön antamien ohjeiden mukaisesti. Lapset eivät saa käyttää tätä tuotetta tai leikkiä sillä. 1. Tässä julkaisussa käytettävät symbolit Huomio Huomaa 2. Yleiskuvaus 2.1 Käyttö Varoitus Näiden turvallisuusohjeiden laiminlyöminen voi aiheuttaa henkilövahinkoja. Näiden turvallisuusohjeiden laiminlyöminen voi aiheuttaa toimintahäiriön tai laitevaurion. Huomautuksia tai ohjeita, jotka helpottavat työskentelyä ja takaavat turvallisen toiminnan. Grundfos DW pumput on tarkoitettu: rakennuspaikkojen veden pumppaukseen, kaivosteollisuuden vesien pumppaamiseen, pohjavedelle ja pintavedelle. DW pumput pystyvät pumppaamaan veteen sisältyvät imusiivilän läpäisevät kiintoaineet. Pumppujen kiinteän rakenteen ansiosta ne soveltuvat sekä väliaikaiseen ja siirrettävään käyttöön että kiinteään asennukseen. Koska pumput on valmistettu kevyistä materiaaleista, kuten komposiitti ja alumiini, on ne helppo siirtää paikasta toiseen. 2.2 Käyttöedellytykset ph-arvo DW pumppuja voidaan käyttää nesteille, joiden ph-arvo sijaitsee 5 ja 8 välillä Nestelämpötila Nestelämpötila: 0 C C Nesteen ominaispaino Pumpattavan nesteen maks. ominaispaino: 1100 kg/m 3. 4

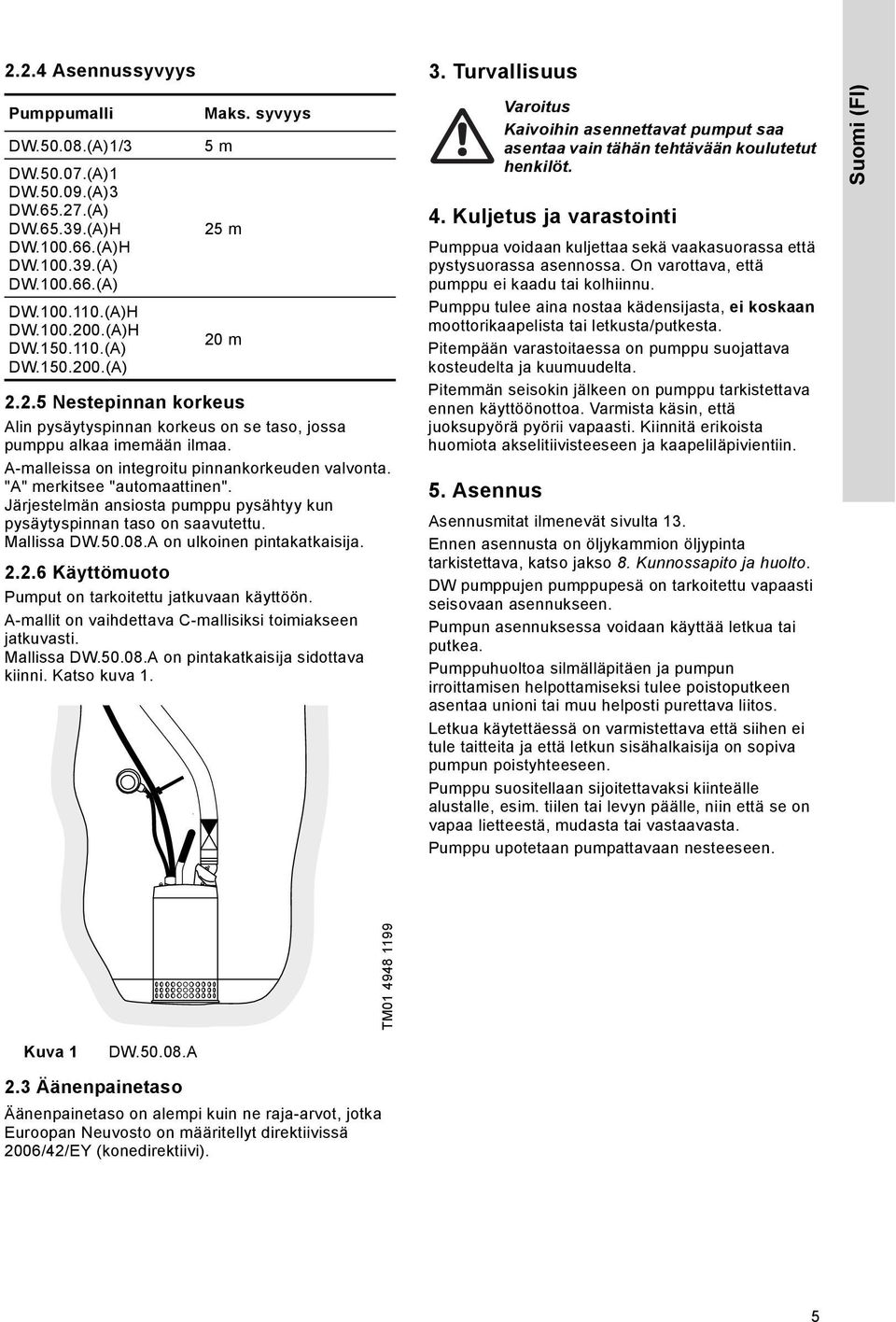

5 2.2.4 Asennussyvyys Pumppumalli DW (A)1/3 DW (A)1 DW (A)3 DW.5.27.(A) DW.5.39.(A)H DW.100..(A)H DW (A) DW.100..(A) DW (A)H DW (A)H DW (A) DW (A) Maks. syvyys 5 m 25 m 20 m Nestepinnan korkeus Alin pysäytyspinnan korkeus on se taso, jossa pumppu alkaa imemään ilmaa. A-malleissa on integroitu pinnankorkeuden valvonta. "A" merkitsee "automaattinen". Järjestelmän ansiosta pumppu pysähtyy kun pysäytyspinnan taso on saavutettu. Mallissa DW A on ulkoinen pintakatkaisija Käyttömuoto Pumput on tarkoitettu jatkuvaan käyttöön. A-mallit on vaihdettava C-mallisiksi toimiakseen jatkuvasti. Mallissa DW A on pintakatkaisija sidottava kiinni. Katso kuva Turvallisuus 4. Kuljetus ja varastointi Pumppua voidaan kuljettaa sekä vaakasuorassa että pystysuorassa asennossa. On varottava, että pumppu ei kaadu tai kolhiinnu. Pumppu tulee aina nostaa kädensijasta, ei koskaan moottorikaapelista tai letkusta/putkesta. Pitempään varastoitaessa on pumppu suojattava kosteudelta ja kuumuudelta. Pitemmän seisokin jälkeen on pumppu tarkistettava ennen käyttöönottoa. Varmista käsin, että juoksupyörä pyörii vapaasti. Kiinnitä erikoista huomiota akselitiivisteeseen ja kaapeliläpivientiin. 5. Asennus Varoitus Kaivoihin asennettavat pumput saa asentaa vain tähän tehtävään koulutetut henkilöt. Asennusmitat ilmenevät sivulta 13. Ennen asennusta on öljykammion öljypinta tarkistettava, katso jakso 8. Kunnossapito ja huolto. DW pumppujen pumppupesä on tarkoitettu vapaasti seisovaan asennukseen. Pumpun asennuksessa voidaan käyttää letkua tai putkea. Pumppuhuoltoa silmälläpitäen ja pumpun irroittamisen helpottamiseksi tulee poistoputkeen asentaa unioni tai muu helposti purettava liitos. Letkua käytettäessä on varmistettava että siihen ei tule taitteita ja että letkun sisähalkaisija on sopiva pumpun poistyhteeseen. Pumppu suositellaan sijoitettavaksi kiinteälle alustalle, esim. tiilen tai levyn päälle, niin että se on vapaa lietteestä, mudasta tai vastaavasta. Pumppu upotetaan pumpattavaan nesteeseen. TM Suomi (FI) Kuva 1 DW A 2.3 Äänenpainetaso Äänenpainetaso on alempi kuin ne raja-arvot, jotka Euroopan Neuvosto on määritellyt direktiivissä 200/42/EY (konedirektiivi). 5

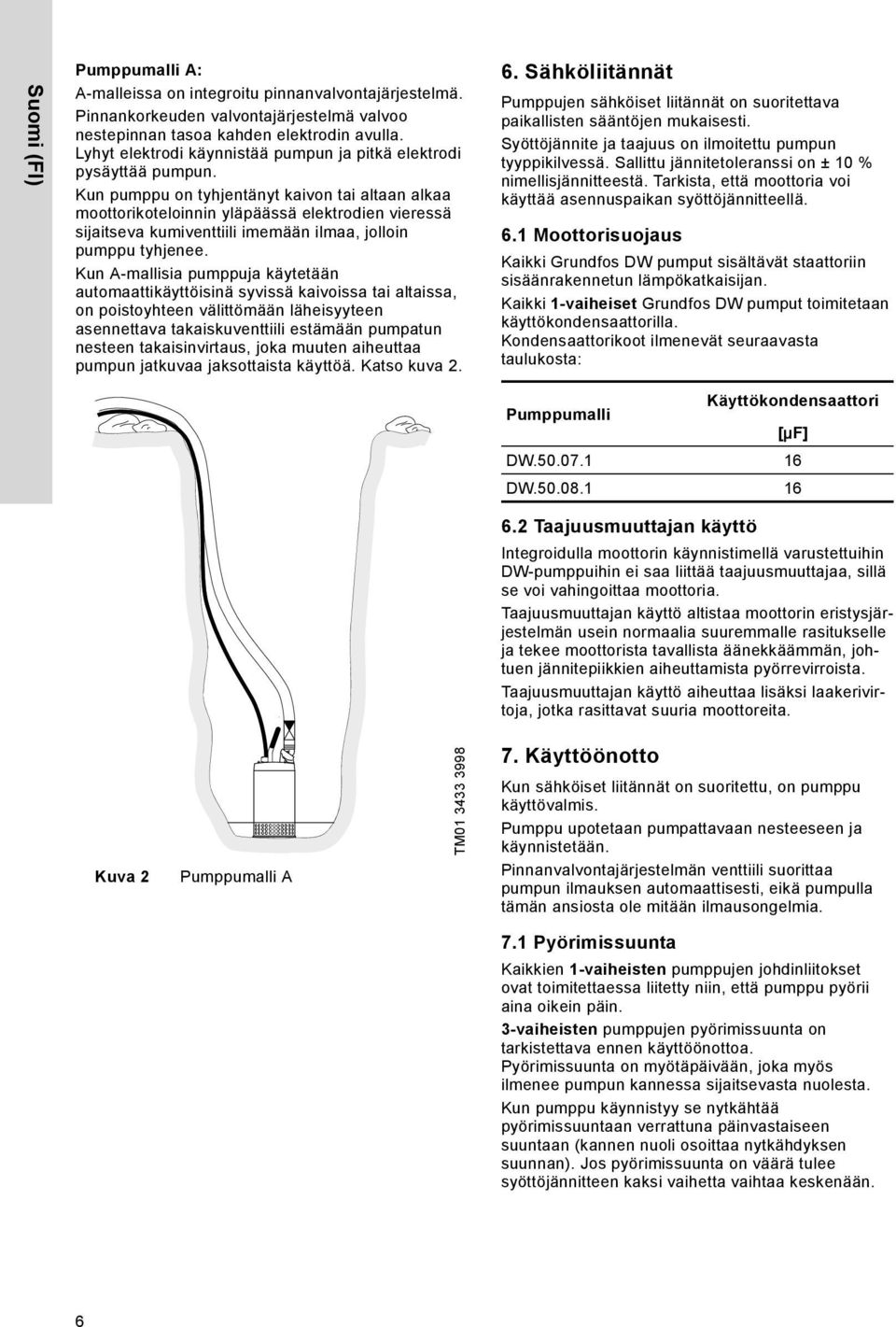

6 Suomi (FI) Pumppumalli A: A-malleissa on integroitu pinnanvalvontajärjestelmä. Pinnankorkeuden valvontajärjestelmä valvoo nestepinnan tasoa kahden elektrodin avulla. Lyhyt elektrodi käynnistää pumpun ja pitkä elektrodi pysäyttää pumpun. Kun pumppu on tyhjentänyt kaivon tai altaan alkaa moottorikoteloinnin yläpäässä elektrodien vieressä sijaitseva kumiventtiili imemään ilmaa, jolloin pumppu tyhjenee. Kun A-mallisia pumppuja käytetään automaattikäyttöisinä syvissä kaivoissa tai altaissa, on poistoyhteen välittömään läheisyyteen asennettava takaiskuventtiili estämään pumpatun nesteen takaisinvirtaus, joka muuten aiheuttaa pumpun jatkuvaa jaksottaista käyttöä. Katso kuva 2.. Sähköliitännät Pumppujen sähköiset liitännät on suoritettava paikallisten sääntöjen mukaisesti. Syöttöjännite ja taajuus on ilmoitettu pumpun tyyppikilvessä. Sallittu jännitetoleranssi on ± 10 % nimellisjännitteestä. Tarkista, että moottoria voi käyttää asennuspaikan syöttöjännitteellä..1 Moottorisuojaus Kaikki Grundfos DW pumput sisältävät staattoriin sisäänrakennetun lämpökatkaisijan. Kaikki 1-vaiheiset Grundfos DW pumput toimitetaan käyttökondensaattorilla. Kondensaattorikoot ilmenevät seuraavasta taulukosta: Käyttökondensaattori Pumppumalli [μf] DW DW Taajuusmuuttajan käyttö Integroidulla moottorin käynnistimellä varustettuihin DW-pumppuihin ei saa liittää taajuusmuuttajaa, sillä se voi vahingoittaa moottoria. Taajuusmuuttajan käyttö altistaa moottorin eristysjärjestelmän usein normaalia suuremmalle rasitukselle ja tekee moottorista tavallista äänekkäämmän, johtuen jännitepiikkien aiheuttamista pyörrevirroista. Taajuusmuuttajan käyttö aiheuttaa lisäksi laakerivirtoja, jotka rasittavat suuria moottoreita. Kuva 2 Pumppumalli A TM Käyttöönotto Kun sähköiset liitännät on suoritettu, on pumppu käyttövalmis. Pumppu upotetaan pumpattavaan nesteeseen ja käynnistetään. Pinnanvalvontajärjestelmän venttiili suorittaa pumpun ilmauksen automaattisesti, eikä pumpulla tämän ansiosta ole mitään ilmausongelmia. 7.1 Pyörimissuunta Kaikkien 1-vaiheisten pumppujen johdinliitokset ovat toimitettaessa liitetty niin, että pumppu pyörii aina oikein päin. 3-vaiheisten pumppujen pyörimissuunta on tarkistettava ennen käyttöönottoa. Pyörimissuunta on myötäpäivään, joka myös ilmenee pumpun kannessa sijaitsevasta nuolesta. Kun pumppu käynnistyy se nytkähtää pyörimissuuntaan verrattuna päinvastaiseen suuntaan (kannen nuoli osoittaa nytkähdyksen suunnan). Jos pyörimissuunta on väärä tulee syöttöjännitteen kaksi vaihetta vaihtaa keskenään.

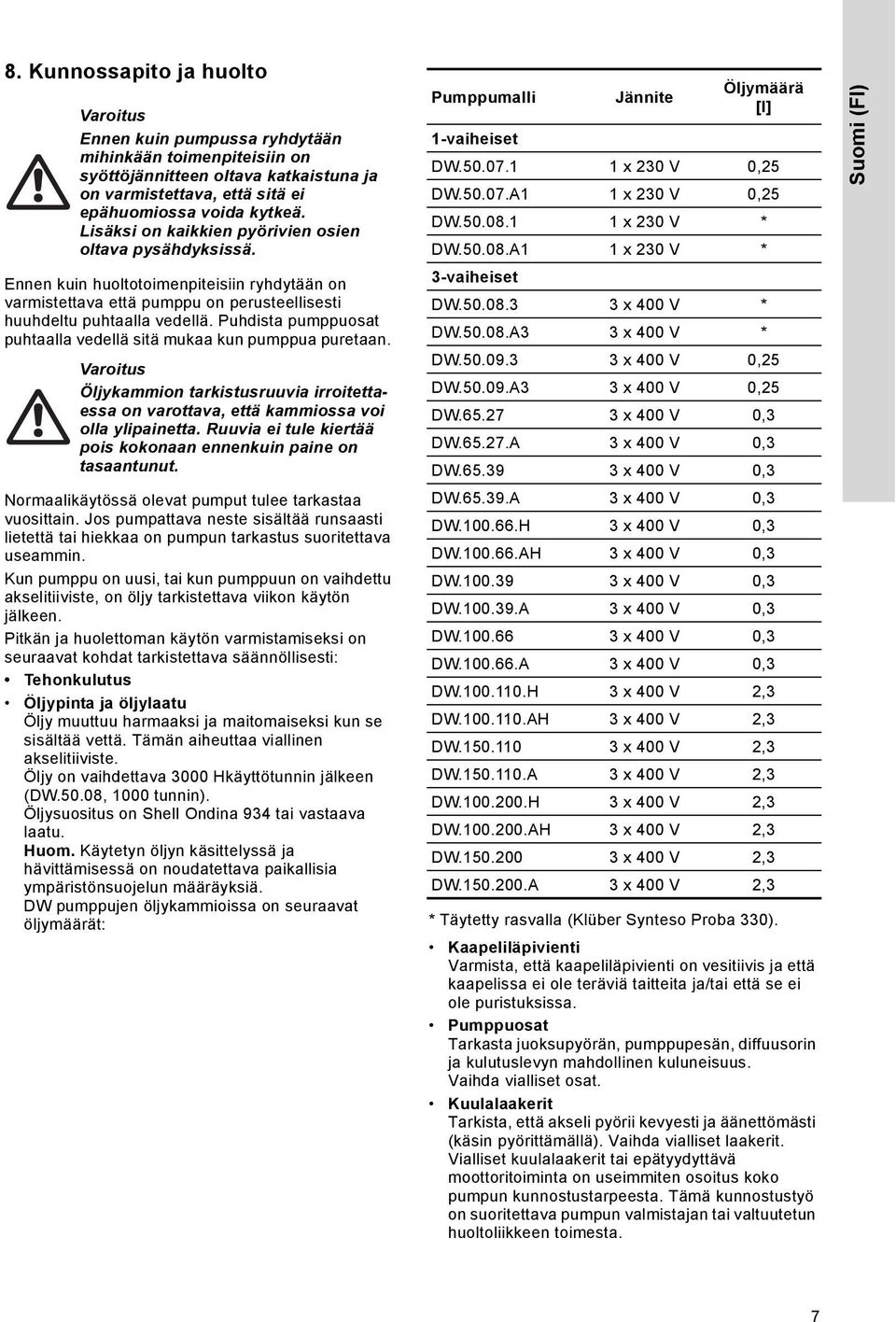

7 8. Kunnossapito ja huolto Varoitus Ennen kuin pumpussa ryhdytään mihinkään toimenpiteisiin on syöttöjännitteen oltava katkaistuna ja on varmistettava, että sitä ei epähuomiossa voida kytkeä. Lisäksi on kaikkien pyörivien osien oltava pysähdyksissä. Ennen kuin huoltotoimenpiteisiin ryhdytään on varmistettava että pumppu on perusteellisesti huuhdeltu puhtaalla vedellä. Puhdista pumppuosat puhtaalla vedellä sitä mukaa kun pumppua puretaan. Varoitus Öljykammion tarkistusruuvia irroitettaessa on varottava, että kammiossa voi olla ylipainetta. Ruuvia ei tule kiertää pois kokonaan ennenkuin paine on tasaantunut. Pumppumalli Jännite Öljymäärä [l] 1-vaiheiset DW x 230 V 0,25 DW A1 1 x 230 V 0,25 DW x 230 V * DW A1 1 x 230 V * 3-vaiheiset DW x 400 V * DW A3 3 x 400 V * DW x 400 V 0,25 DW A3 3 x 400 V 0,25 DW x 400 V 0,3 DW.5.27.A 3 x 400 V 0,3 DW x 400 V 0,3 Normaalikäytössä olevat pumput tulee tarkastaa DW.5.39.A 3 x 400 V 0,3 vuosittain. Jos pumpattava neste sisältää runsaasti DW.100..H 3 x 400 V 0,3 lietettä tai hiekkaa on pumpun tarkastus suoritettava useammin. DW.100..AH 3 x 400 V 0,3 Kun pumppu on uusi, tai kun pumppuun on vaihdettu DW x 400 V 0,3 akselitiiviste, on öljy tarkistettava viikon käytön jälkeen. DW A 3 x 400 V 0,3 Pitkän ja huolettoman käytön varmistamiseksi on DW x 400 V 0,3 seuraavat kohdat tarkistettava säännöllisesti: DW.100..A 3 x 400 V 0,3 Tehonkulutus DW H 3 x 400 V 2,3 Öljypinta ja öljylaatu Öljy muuttuu harmaaksi ja maitomaiseksi kun se DW AH 3 x 400 V 2,3 sisältää vettä. Tämän aiheuttaa viallinen DW x 400 V 2,3 akselitiiviste. Öljy on vaihdettava 3000 Hkäyttötunnin jälkeen DW A 3 x 400 V 2,3 (DW.50.08, 1000 tunnin). DW H 3 x 400 V 2,3 Öljysuositus on Shell Ondina 934 tai vastaava laatu. DW AH 3 x 400 V 2,3 Huom. Käytetyn öljyn käsittelyssä ja DW x 400 V 2,3 hävittämisessä on noudatettava paikallisia ympäristönsuojelun määräyksiä. DW A 3 x 400 V 2,3 DW pumppujen öljykammioissa on seuraavat öljymäärät: * Täytetty rasvalla (Klüber Synteso Proba 330). Kaapeliläpivienti Varmista, että kaapeliläpivienti on vesitiivis ja että kaapelissa ei ole teräviä taitteita ja/tai että se ei ole puristuksissa. Pumppuosat Tarkasta juoksupyörän, pumppupesän, diffuusorin ja kulutuslevyn mahdollinen kuluneisuus. Vaihda vialliset osat. Kuulalaakerit Tarkista, että akseli pyörii kevyesti ja äänettömästi (käsin pyörittämällä). Vaihda vialliset laakerit. Vialliset kuulalaakerit tai epätyydyttävä moottoritoiminta on useimmiten osoitus koko pumpun kunnostustarpeesta. Tämä kunnostustyö on suoritettava pumpun valmistajan tai valtuutetun huoltoliikkeen toimesta. Suomi (FI) 7

8 Suomi (FI) 8.1 Saastuneet pumput Huom. Jos pumppua on käytetty nesteellä, joka on haitallinen terveydelle tai myrkyllinen, pumppu luokitellaan saastuneeksi. Kun tämänlaatuinen pumppu halutaan huoltaa Grundfos huollossa, on huoltokorjaamoon otettava yhteys ja ilmoitettava pumpatut nesteet y.m., ennenkuin pumppu toimitetaan huoltoon. Muussa tapauksessa Grundfos voi kieltäytyä vastaanottamasta ja huoltamasta pumppua. Mahdolliset palautukseen liittyvät kulut peritään asiakkaalta. Yleensäkin on jokaisen huoltotarpeen yhteydessä, paikasta riippumatta, annettava yksityiskohtaiset tiedot pumpatuista nesteistä, kun pumppua on käytetty terveydelle vaarallisten tai myrkyllisten nesteitten siirtoon. 9. Vianetsintä Varoitus Varmistu siitä, että kaikki sähköiset kytkennät on katkaistu ja että kaikki pyörivät osat ovat pysähtyneet ennen kuin aloitat vianetsinnän. Häiriö Syy Toimenpide 1. Moottori ei käynnisty. Sulakkeet palavat tai moottorisuoja laukeaa heti. Huom. Älä käynnistä uudelleen. 2. Pumppu käy mutta moottorisuoja laukeaa lyhyen käytön jälkeen. 3. Pumppu toimii liian alhaisella tuotolla ja liian pienellä tehonkulutuksella. 4. Pumppu käy mutta ei tuota vettä. a) Syöttökaapeli poikki; oikosulku; vikavirta kaapelissa tai käämeissä. Sähkömiehen tarkistettava ja korjattava kaapeli ja moottori. b) Sulakkeet väärillä arvoilla. Asenna oikeat sulakkeet. c) Juoksupyörä tukkeutunut Puhdista juoksupyörä. epäpuhtauksista. d) Elektrodit lian peittämiä tai Puhdista tai vaihda elektrodit. viallisia. a) Moottorisuojan lämpökatkaisija asetettu liian alhaiselle arvolle. b) Alijännitteestä johtuva liian korkea virrankulutus. c) Juoksupyörä tukkeutunut epäpuhtauksista. Lisääntynyt virran kulutus kaikissa kolmesssa vaiheessa. d) Automaattikäyttöisissä pumpuissa voi takaiskuventtiili olla viallinen. Aseta lämpökatkaisija moottorikilven arvojen mukaisesti. Mittaa kahden vaiheen välinen jännite. Toleranssi: ± 10 %. Puhdista juoksupyörä. Vaihda takaiskuventtiili. a) Juoksupyörä tukkeutunut Puhdista juoksupyörä. epäpuhtauksista. b) Väärä pyörimissuunta. Tarkista pyörimissuunta ja vaihda tarpeen vaatiessa kaksi vaihetta, katso jakso 7.1 Pyörimissuunta. c) Elektrodit lian peittämiä tai Puhdista tai vaihda elektrodit. viallisia. a) Elektrodit lian peittämiä tai viallisia. Puhdista tai vaihda elektrodit. 8

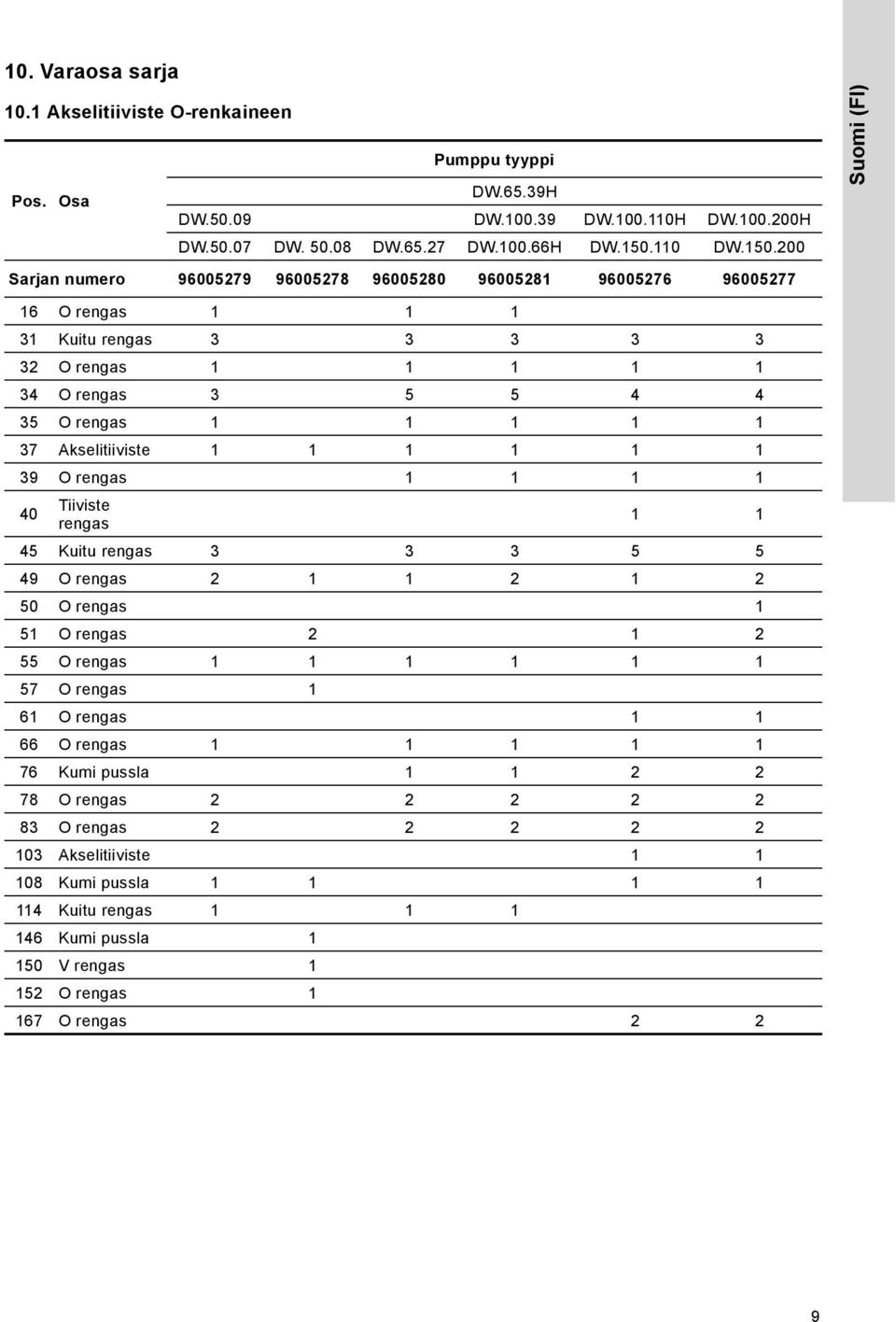

9 10. Varaosa sarja 10.1 Akselitiiviste O-renkaineen Pumppu tyyppi Pos. Osa DW.5.39H DW DW DW H DW H DW DW DW.5.27 DW.100.H DW DW Sarjan numero O rengas Kuitu rengas O rengas O rengas O rengas Akselitiiviste O rengas Tiiviste rengas Kuitu rengas O rengas O rengas 1 51 O rengas O rengas O rengas 1 1 O rengas 1 1 O rengas Kumi pussla O rengas O rengas Akselitiiviste Kumi pussla Kuitu rengas Kumi pussla V rengas O rengas 1 17 O rengas 2 2 Suomi (FI) 9

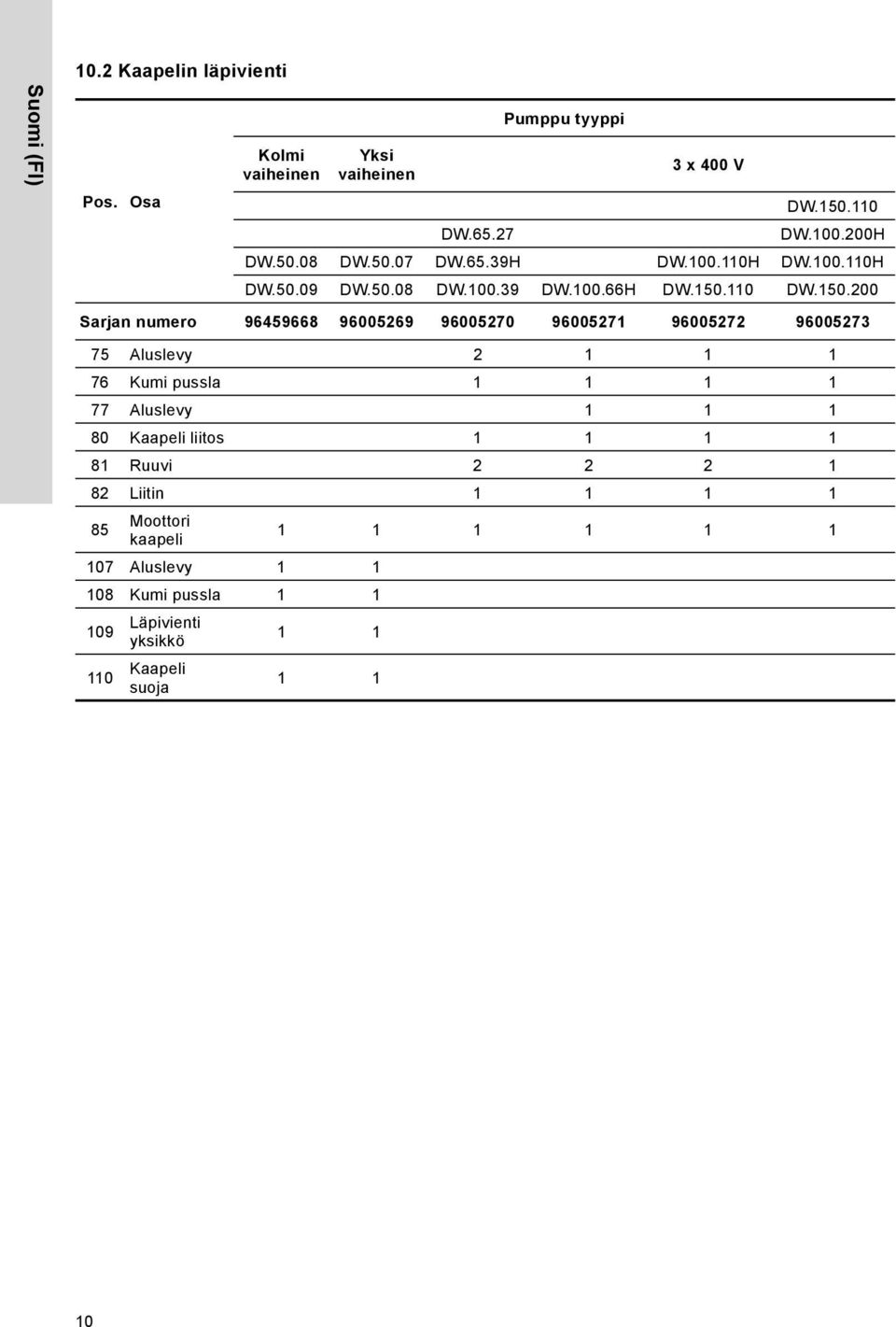

10 Suomi (FI) 10.2 Kaapelin läpivienti Kolmi vaiheinen Yksi vaiheinen Pumppu tyyppi 3 x 400 V Pos. Osa DW DW.5.27 DW H DW DW DW.5.39H DW H DW H DW DW DW DW.100.H DW DW Sarjan numero Aluslevy Kumi pussla Aluslevy Kaapeli liitos Ruuvi Liitin Moottori kaapeli Aluslevy Kumi pussla Läpivienti yksikkö Kaapeli suoja

11 10.3 Juoksupyöräsarja Pumppu tyyppi Pos. Osa DW DW DW DW.5.27 DW.5.39 DW Sarjan numero Juoksupyörä Ohjainsiipi Kartioholkki Juoksupyörä levy Suomi (FI) Pos. Osa 10.4 Venttiili sarja DW DW A DW H DW AH Pumppu tyyppi DW H DW AH DW H DW AH DW DW A DW DW A Sarjan numero Imuosa 1 13 Ohjainsiipi Kartioholkki Juoksupyörä Ohjainsiipi Kartioholkki Juoksupyörä levy Tiiviste rengas Juoksupyörä levy Pumppu tyyppi DW.5.27 DW Pos. Osa DW.5.39 DW DW DW DW DW DW.100. DW Sarjan numero Ohjain 1 72 Kumi O rengas Pesä Hattu Suoja hattu 1 88 Ruuvi

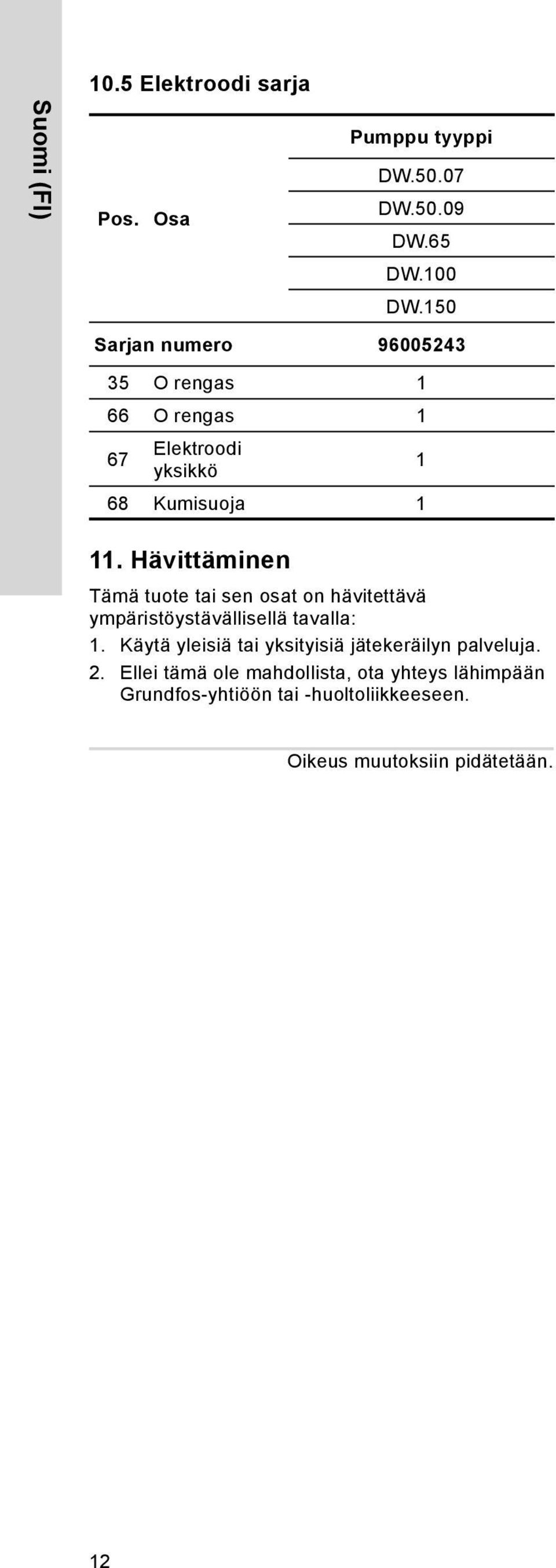

12 Suomi (FI) 10.5 Elektroodi sarja Pumppu tyyppi DW Pos. Osa DW DW.5 DW.100 DW.150 Sarjan numero O rengas 1 O rengas 1 7 Elektroodi yksikkö 1 8 Kumisuoja Hävittäminen Tämä tuote tai sen osat on hävitettävä ympäristöystävällisellä tavalla: 1. Käytä yleisiä tai yksityisiä jätekeräilyn palveluja. 2. Ellei tämä ole mahdollista, ota yhteys lähimpään Grundfos-yhtiöön tai -huoltoliikkeeseen. Oikeus muutoksiin pidätetään. 12

13 Liite 1 Dimensions Liite Pump type H [mm] D [mm] M [mm] S [mm] / [inch] Single-phase DW / R 2 DW A / R 2 Three-phase DW / R 2 DW A / R 2 DW / R 2½ DW.5.27.A / R 2½ DW / R 2½ DW.5.39.A / R 2½ DW.100..H / R 4 DW.100..AH / R 4 DW / R 4 DW A / R 4 DW / R 4 DW.100..A / R 4 DW H / R 4 DW AH / R 4 DW / R DW A / R DW H / R 4 DW AH / R 4 DW / R DW A / R Pump type H [mm] D [mm] M [mm] S [mm] / [inch] DW / R 2 DW A / R 2 DW / R 2 DW A / R 2 13

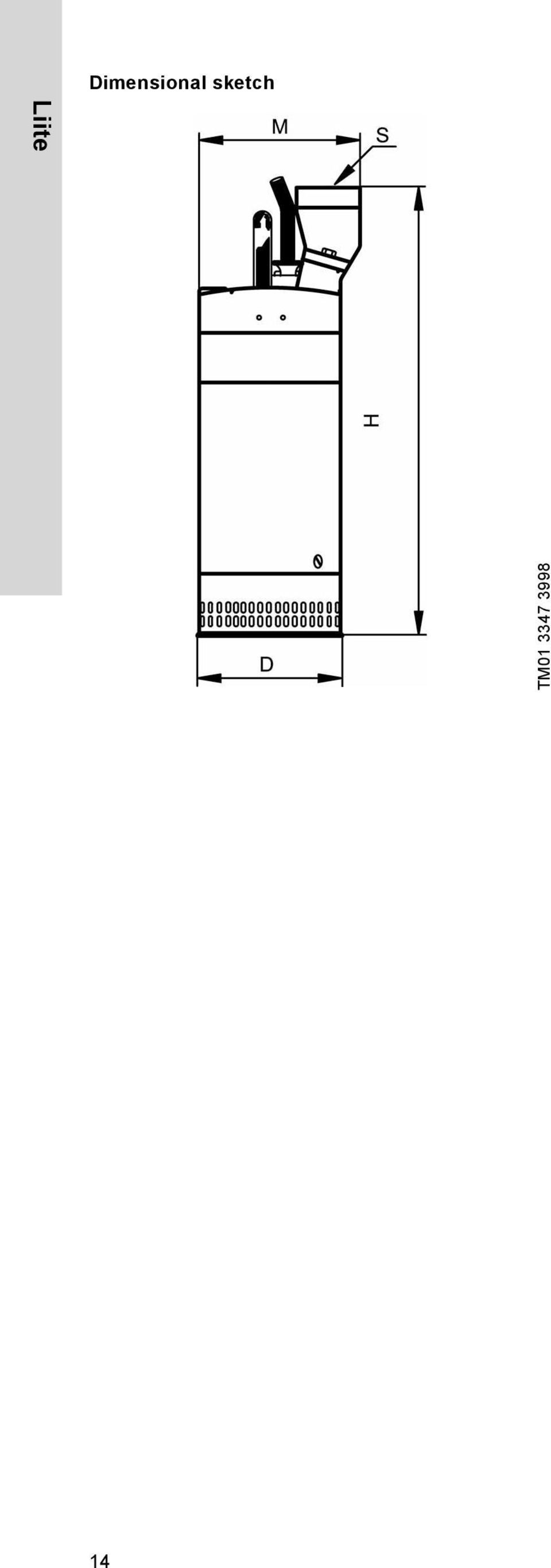

14 Liite Dimensional sketch TM

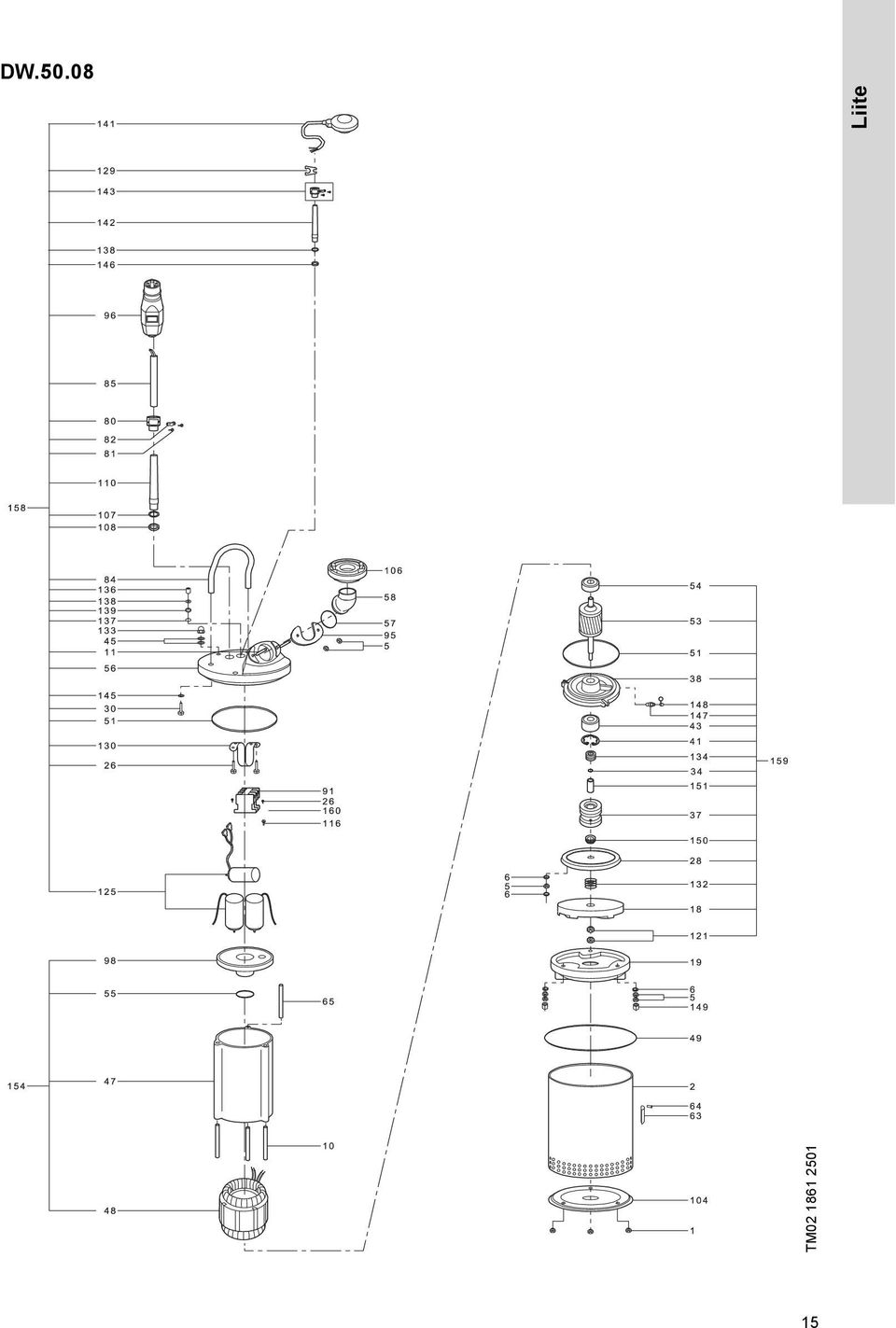

15 DW TM Liite 15

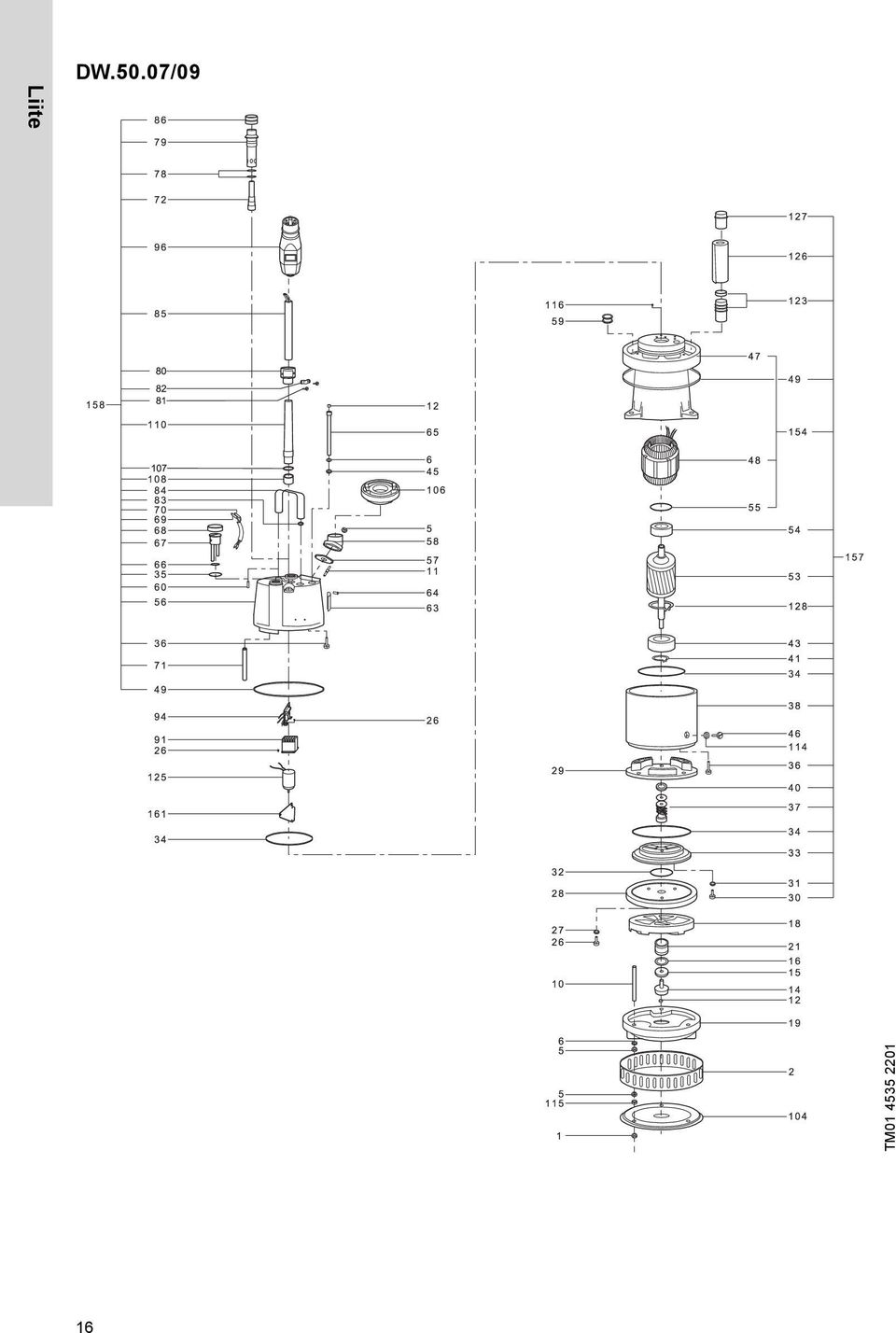

16 Liite DW.50.07/09 TM

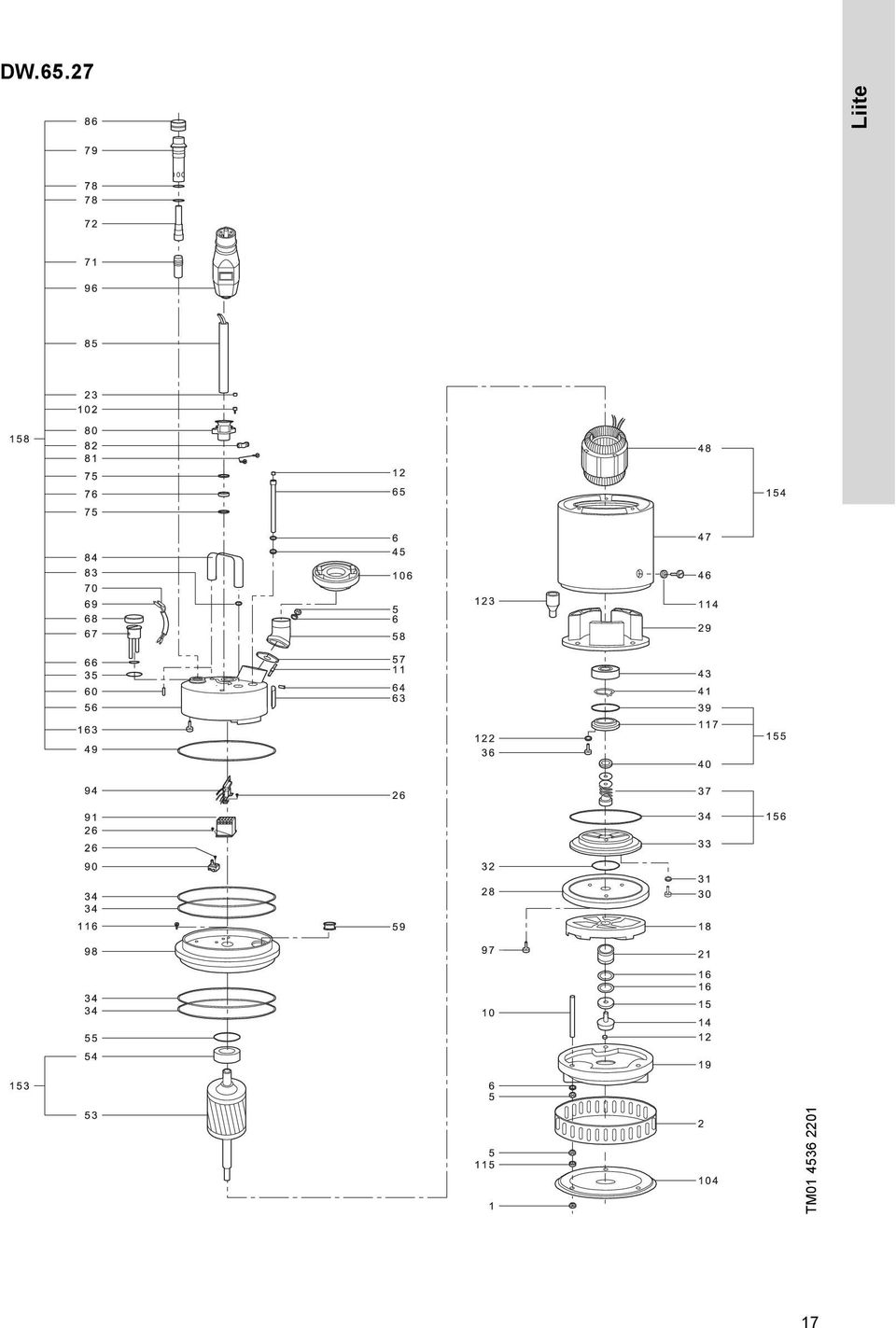

17 DW.5.27 TM Liite 17

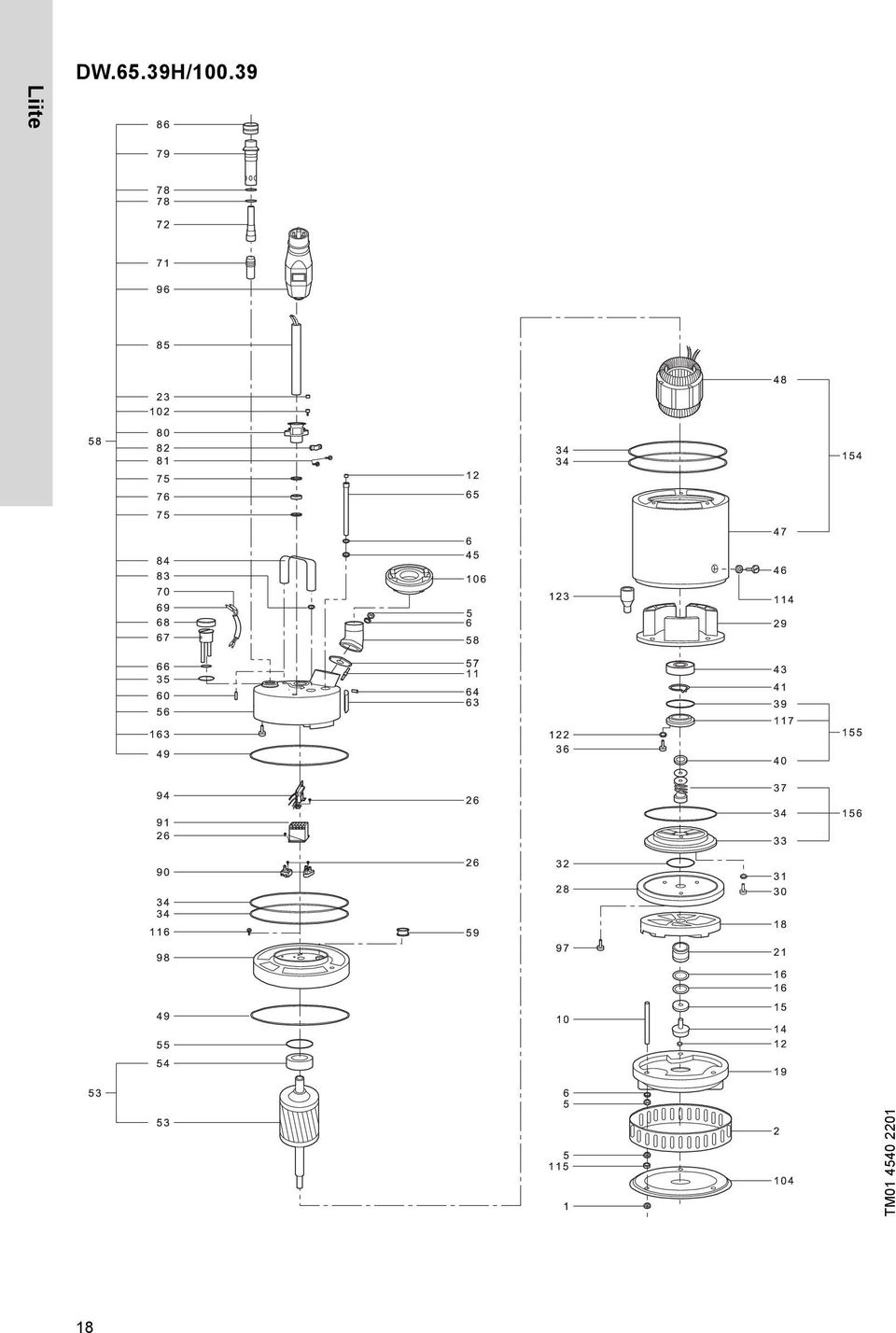

18 Liite DW.5.39H/ TM

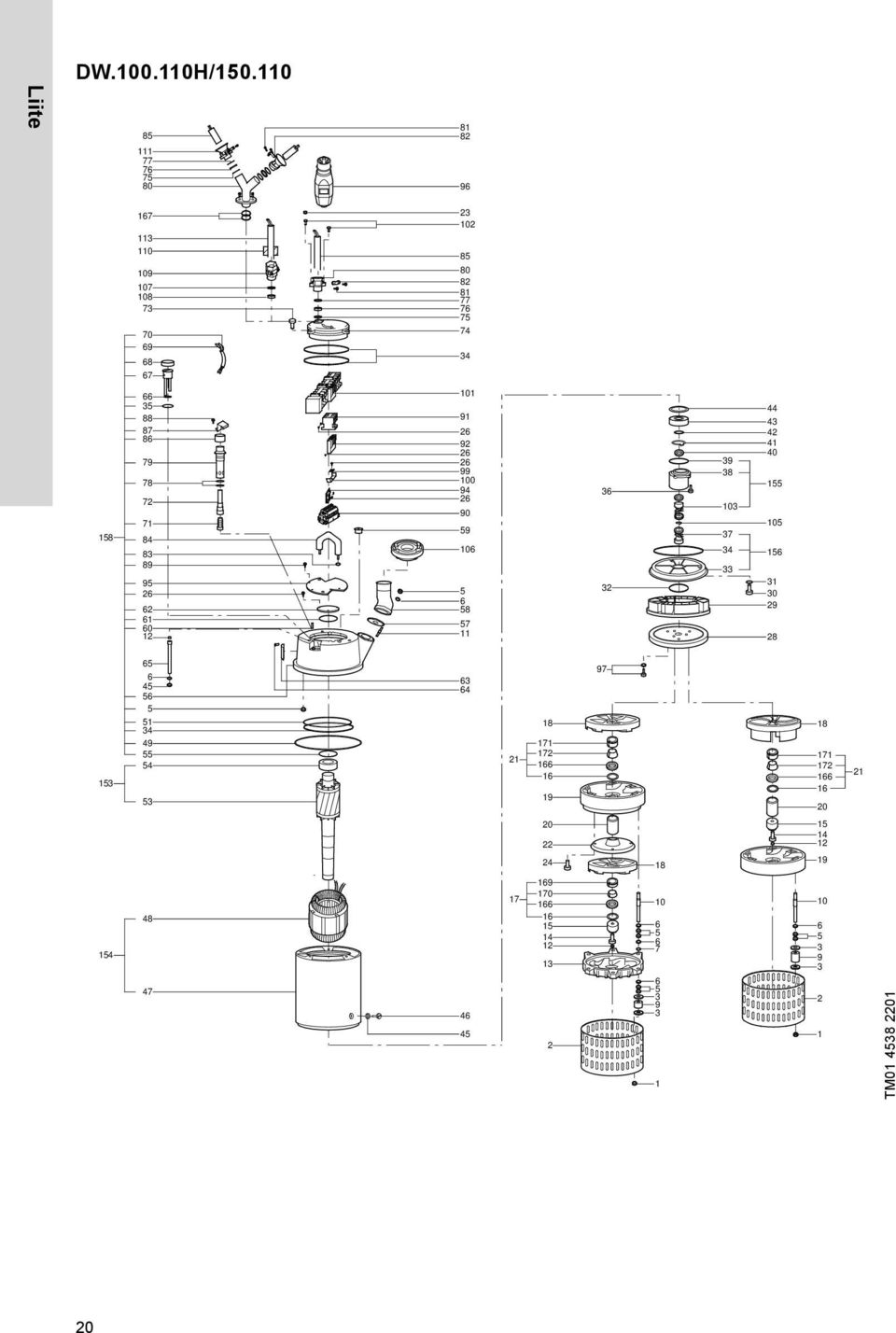

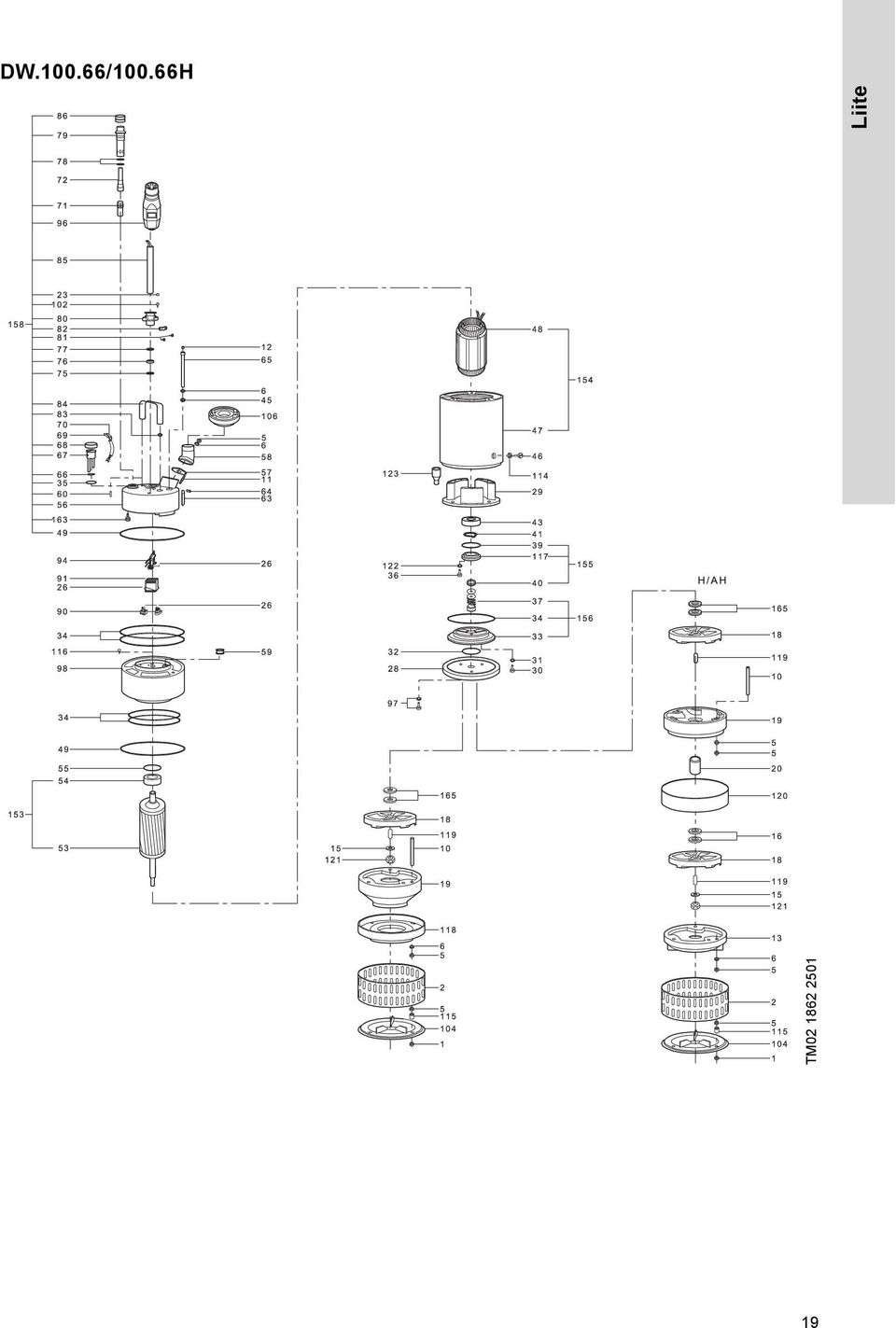

19 DW.100./100.H TM Liite 19

20 Liite 20 DW H/ TM

21 Liite 21 DW H/ TM
