Laitteen turvallisen ja oikean käytön varmistamiseksi lue oppaan "Lue tämä ensin" Turvallisuustiedot ennen laitteen käyttämistä.

Transkriptio

1 Laitteen turvallisen ja oikean käytön varmistamiseksi lue oppaan "Lue tämä ensin" Turvallisuustiedot ennen laitteen käyttämistä. Käyttöohjeet

2

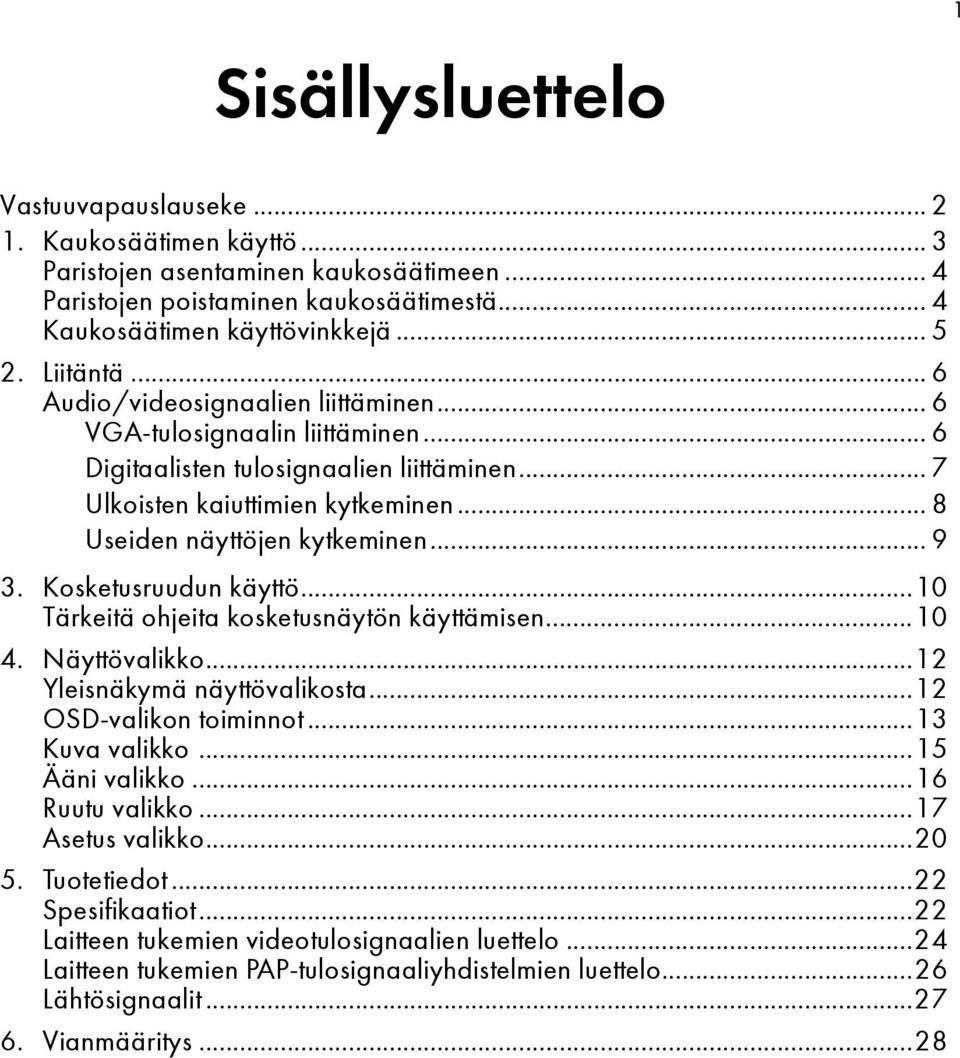

3 Sisällysluettelo 1 Vastuuvapauslauseke Kaukosäätimen käyttö... 3 Paristojen asentaminen kaukosäätimeen... 4 Paristojen poistaminen kaukosäätimestä... 4 Kaukosäätimen käyttövinkkejä Liitäntä... 6 Audio/videosignaalien liittäminen... 6 VGA-tulosignaalin liittäminen... 6 Digitaalisten tulosignaalien liittäminen... 7 Ulkoisten kaiuttimien kytkeminen... 8 Useiden näyttöjen kytkeminen Kosketusruudun käyttö...10 Tärkeitä ohjeita kosketusnäytön käyttämisen Näyttövalikko...12 Yleisnäkymä näyttövalikosta...12 OSD-valikon toiminnot...13 Kuva valikko...15 Ääni valikko...16 Ruutu valikko...17 Asetus valikko Tuotetiedot...22 Spesifikaatiot...22 Laitteen tukemien videotulosignaalien luettelo...24 Laitteen tukemien PAP-tulosignaaliyhdistelmien luettelo...26 Lähtösignaalit Vianmääritys...28

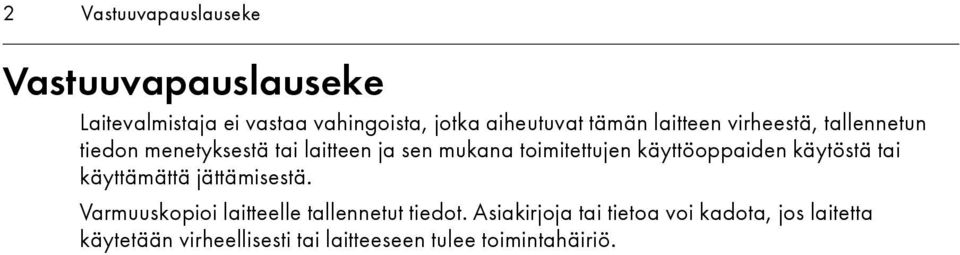

4 2 Vastuuvapauslauseke Vastuuvapauslauseke Laitevalmistaja ei vastaa vahingoista, jotka aiheutuvat tämän laitteen virheestä, tallennetun tiedon menetyksestä tai laitteen ja sen mukana toimitettujen käyttöoppaiden käytöstä tai käyttämättä jättämisestä. Varmuuskopioi laitteelle tallennetut tiedot. Asiakirjoja tai tietoa voi kadota, jos laitetta käytetään virheellisesti tai laitteeseen tulee toimintahäiriö.

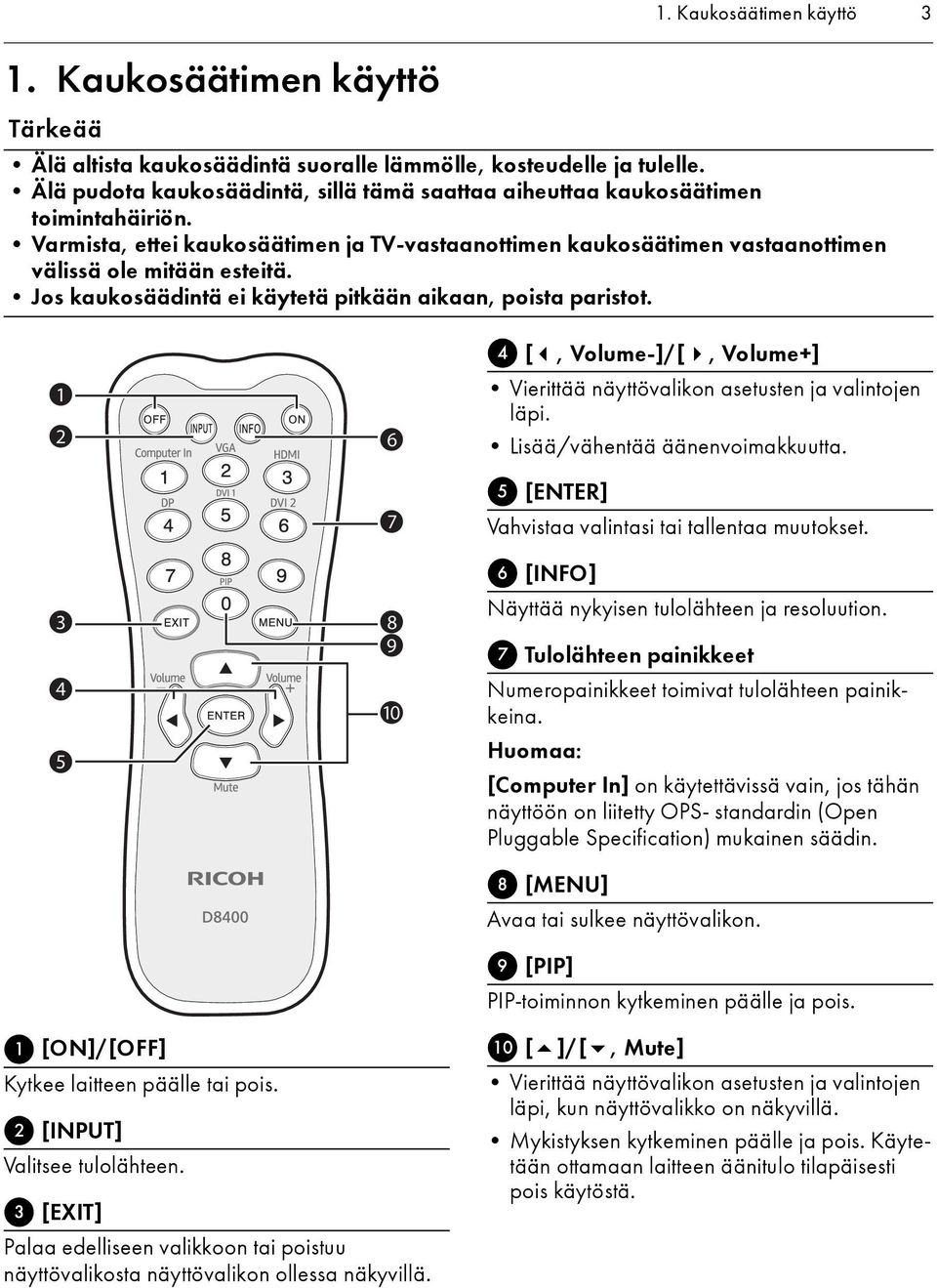

5 1. Kaukosäätimen käyttö 3 1. Kaukosäätimen käyttö Tärkeää Älä altista kaukosäädintä suoralle lämmölle, kosteudelle ja tulelle. Älä pudota kaukosäädintä, sillä tämä saattaa aiheuttaa kaukosäätimen toimintahäiriön. Varmista, ettei kaukosäätimen ja TV-vastaanottimen kaukosäätimen vastaanottimen välissä ole mitään esteitä. Jos kaukosäädintä ei käytetä pitkään aikaan, poista paristot [, Volume-]/[, Volume+] Vierittää näyttövalikon asetusten ja valintojen läpi. Lisää/vähentää äänenvoimakkuutta. 5 [ENTER] Vahvistaa valintasi tai tallentaa muutokset. 6 [INFO] Näyttää nykyisen tulolähteen ja resoluution. 7 Tulolähteen painikkeet Numeropainikkeet toimivat tulolähteen painikkeina. : [Computer In] on käytettävissä vain, jos tähän näyttöön on liitetty OPS- standardin (Open Pluggable Specification) mukainen säädin. 8 [MENU] Avaa tai sulkee näyttövalikon. 9 [PIP] PIP-toiminnon kytkeminen päälle ja pois. 1 [ON]/[OFF] Kytkee laitteen päälle tai pois. 2 [INPUT] Valitsee tulolähteen. 3 [EXIT] Palaa edelliseen valikkoon tai poistuu näyttövalikosta näyttövalikon ollessa näkyvillä. 10 [ ]/[, Mute] Vierittää näyttövalikon asetusten ja valintojen läpi, kun näyttövalikko on näkyvillä. Mykistyksen kytkeminen päälle ja pois. Käytetään ottamaan laitteen äänitulo tilapäisesti pois käytöstä.

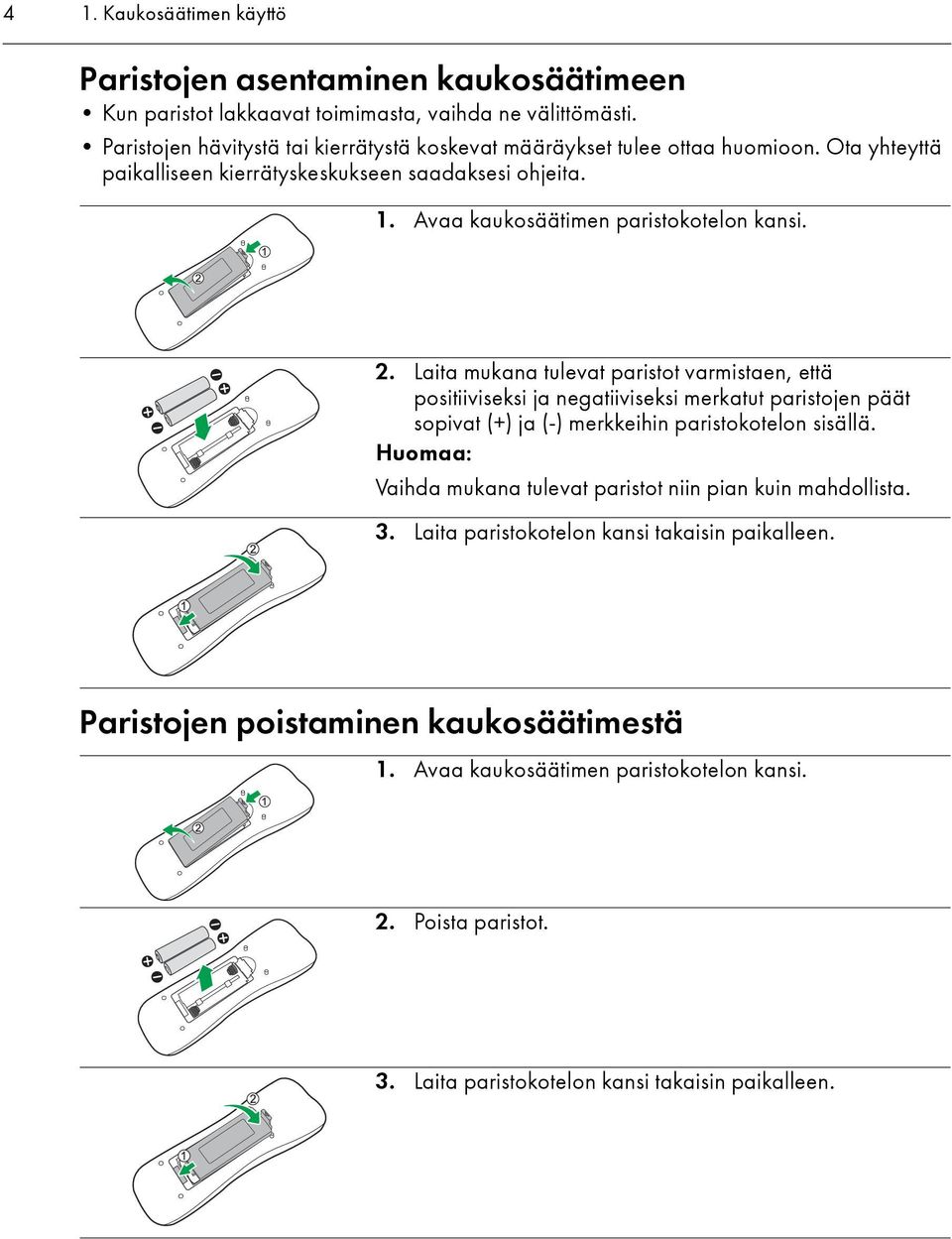

6 4 1. Kaukosäätimen käyttö Paristojen asentaminen kaukosäätimeen Kun paristot lakkaavat toimimasta, vaihda ne välittömästi. Paristojen hävitystä tai kierrätystä koskevat määräykset tulee ottaa huomioon. Ota yhteyttä paikalliseen kierrätyskeskukseen saadaksesi ohjeita. 1. Avaa kaukosäätimen paristokotelon kansi. 2. Laita mukana tulevat paristot varmistaen, että positiiviseksi ja negatiiviseksi merkatut paristojen päät sopivat (+) ja (-) merkkeihin paristokotelon sisällä. : Vaihda mukana tulevat paristot niin pian kuin mahdollista. 3. Laita paristokotelon kansi takaisin paikalleen. Paristojen poistaminen kaukosäätimestä 1. Avaa kaukosäätimen paristokotelon kansi. 2. Poista paristot. 3. Laita paristokotelon kansi takaisin paikalleen.

7 1. Kaukosäätimen käyttö 5 Kaukosäätimen käyttövinkkejä Osoita ja kohdista kaukosäätimen etuosaa suoraan näytön kaukosäädinanturin ikkunaan painaessasi painikkeita. Älä anna kaukosäätimen kastua äläkä aseta sitä kosteisiin paikkoihin (kuten kylpyhuone). Jos näytön kaukosäätimen sensori-ikkunaan kohdistuu suora auringonpaiste tai voimakas valo, kaukosäädin ei ehkä toimi oikein. Tässä tilanteessa vaihda valonlähdettä tai säädä näytön katselukulmaa tai käytä kaukosäädintä paikasta, joka on lähempänä kaukosäätimen sensori-ikkunaa näytössä. Maks. 10 m (32,8 jalkaa)

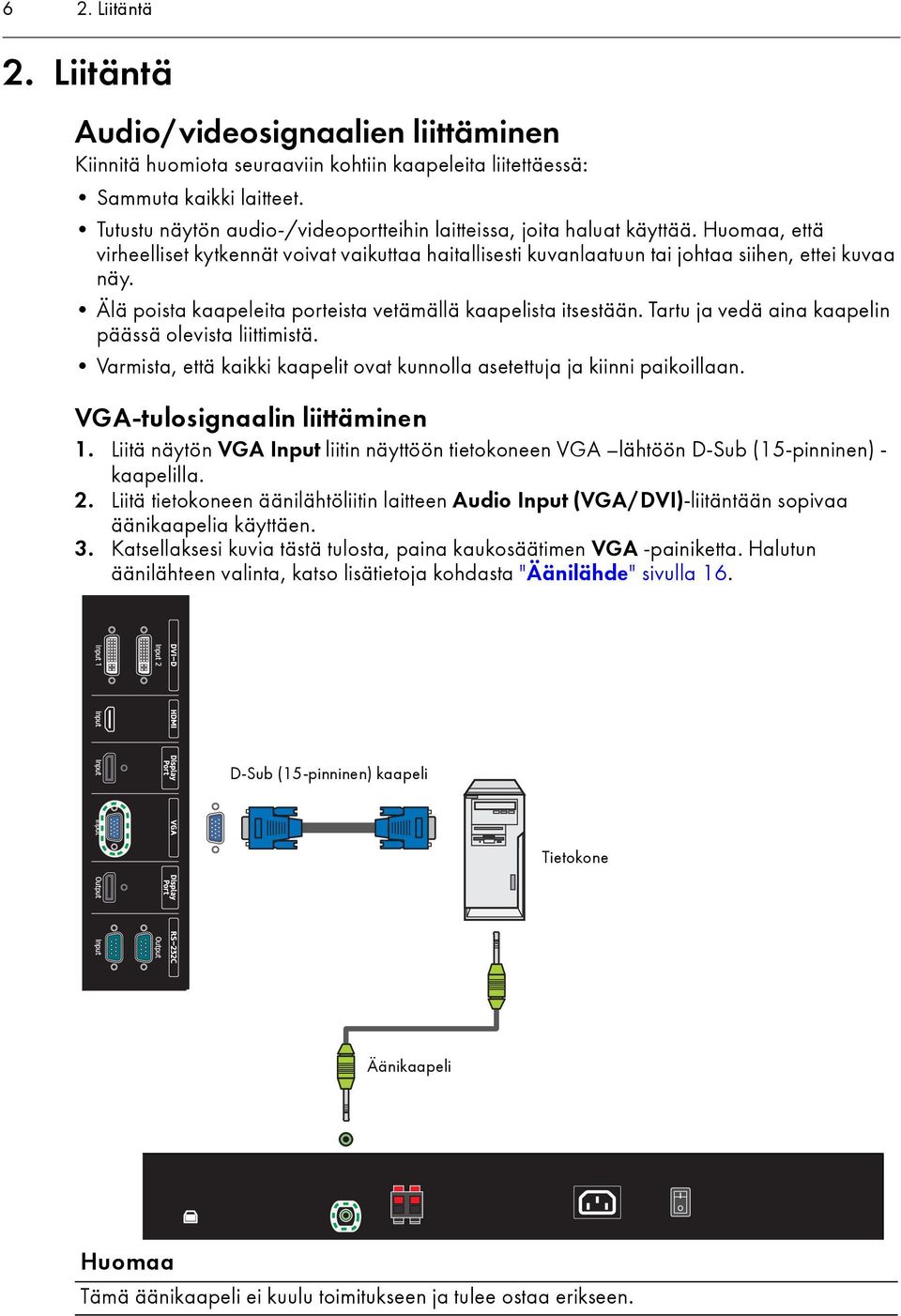

8 6 2. Liitäntä 2. Liitäntä Audio/videosignaalien liittäminen Kiinnitä huomiota seuraaviin kohtiin kaapeleita liitettäessä: Sammuta kaikki laitteet. Tutustu näytön audio-/videoportteihin laitteissa, joita haluat käyttää., että virheelliset kytkennät voivat vaikuttaa haitallisesti kuvanlaatuun tai johtaa siihen, ettei kuvaa näy. Älä poista kaapeleita porteista vetämällä kaapelista itsestään. Tartu ja vedä aina kaapelin päässä olevista liittimistä. Varmista, että kaikki kaapelit ovat kunnolla asetettuja ja kiinni paikoillaan. VGA-tulosignaalin liittäminen 1. Liitä näytön VGA Input liitin näyttöön tietokoneen VGA lähtöön D-Sub (15-pinninen) - kaapelilla. 2. Liitä tietokoneen äänilähtöliitin laitteen Audio Input (VGA/DVI)-liitäntään sopivaa äänikaapelia käyttäen. 3. Katsellaksesi kuvia tästä tulosta, paina kaukosäätimen VGA -painiketta. Halutun äänilähteen valinta, katso lisätietoja kohdasta "Äänilähde" sivulla 16. D-Sub (15-pinninen) kaapeli Tietokone Äänikaapeli Tämä äänikaapeli ei kuulu toimitukseen ja tulee ostaa erikseen.

9 2. Liitäntä 7 Digitaalisten tulosignaalien liittäminen 1. Liitä tietokoneen tai A/V-laitteen (esim. videonauhuri tai DVD-soitin) laitteen HDMI Inputliittimeen HDMI-kaapelilla. Jos laitteessa on DisplayPort-lähtöliitin, liitä se laitteen DisplayPort Input-liittimeen DisplayPort-kaapelilla. Jos laitteessa on DVI-D-lähtöliitin, liitä se laitteen DVI-D Input 1- tai DVI-D Input 2-liittimeen DVI-kaapelilla. 2. Jos käytät DVI-D-liitäntää, kytke laitteen äänilähtöliitin laitteen Audio Input (VGA/DVI)- liittimeen sopivalla äänikaapelilla. DisplayPort- tai HDMI-liitäntää käytettäessä tätä liitäntää ei tarvita. 3. Katsellaksesi videokuvaa tästä tulosta, paina HDMI-, DP-, DVI 1 tai DVI 2-painiketta kaukosäätimessä. Halutun äänilähteen valinta, katso lisätietoja kohdasta "Äänilähde" sivulla 16. DVI-kaapeli HDMI-kaapeli Tietokone DisplayPort-kaapeli Äänikaapeli Kaapelit eivät kuulu toimitukseen ja tulee ostaa erikseen.

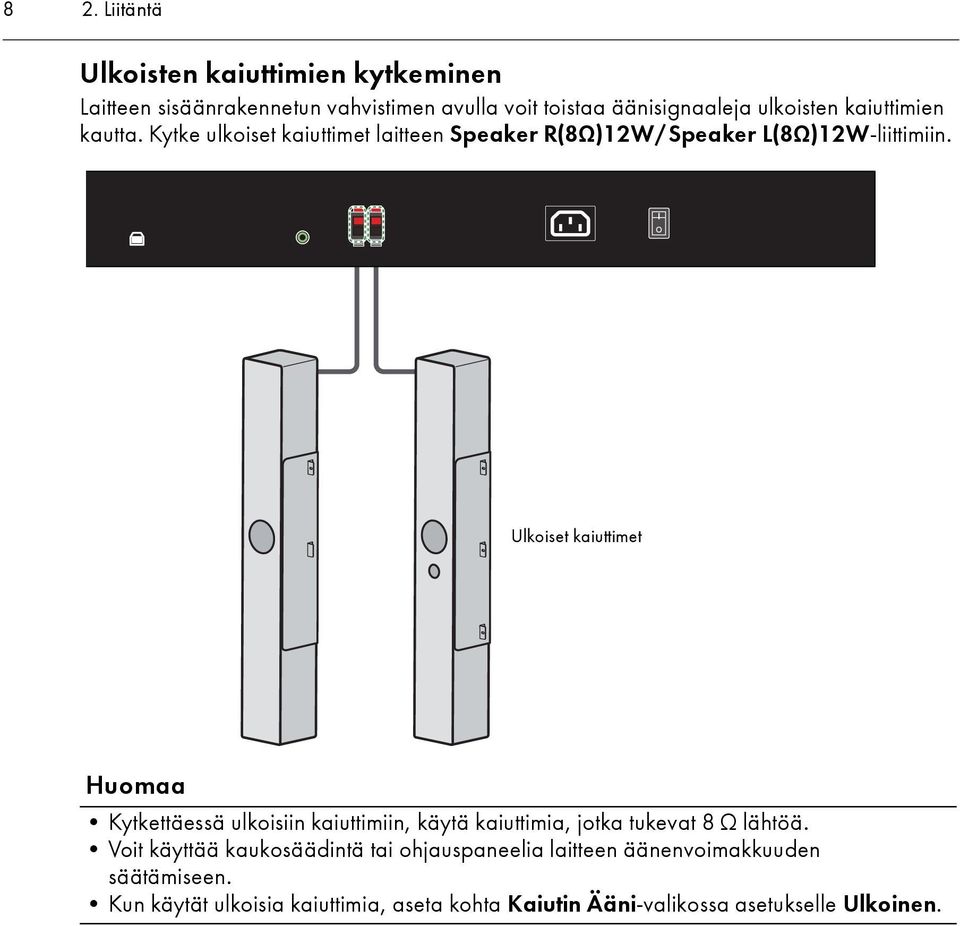

10 8 2. Liitäntä Ulkoisten kaiuttimien kytkeminen Laitteen sisäänrakennetun vahvistimen avulla voit toistaa äänisignaaleja ulkoisten kaiuttimien kautta. Kytke ulkoiset kaiuttimet laitteen Speaker R(8Ω)12W/Speaker L(8Ω)12W-liittimiin. Ulkoiset kaiuttimet Kytkettäessä ulkoisiin kaiuttimiin, käytä kaiuttimia, jotka tukevat 8 Ω lähtöä. Voit käyttää kaukosäädintä tai ohjauspaneelia laitteen äänenvoimakkuuden säätämiseen. Kun käytät ulkoisia kaiuttimia, aseta kohta Kaiutin Ääni-valikossa asetukselle Ulkoinen.

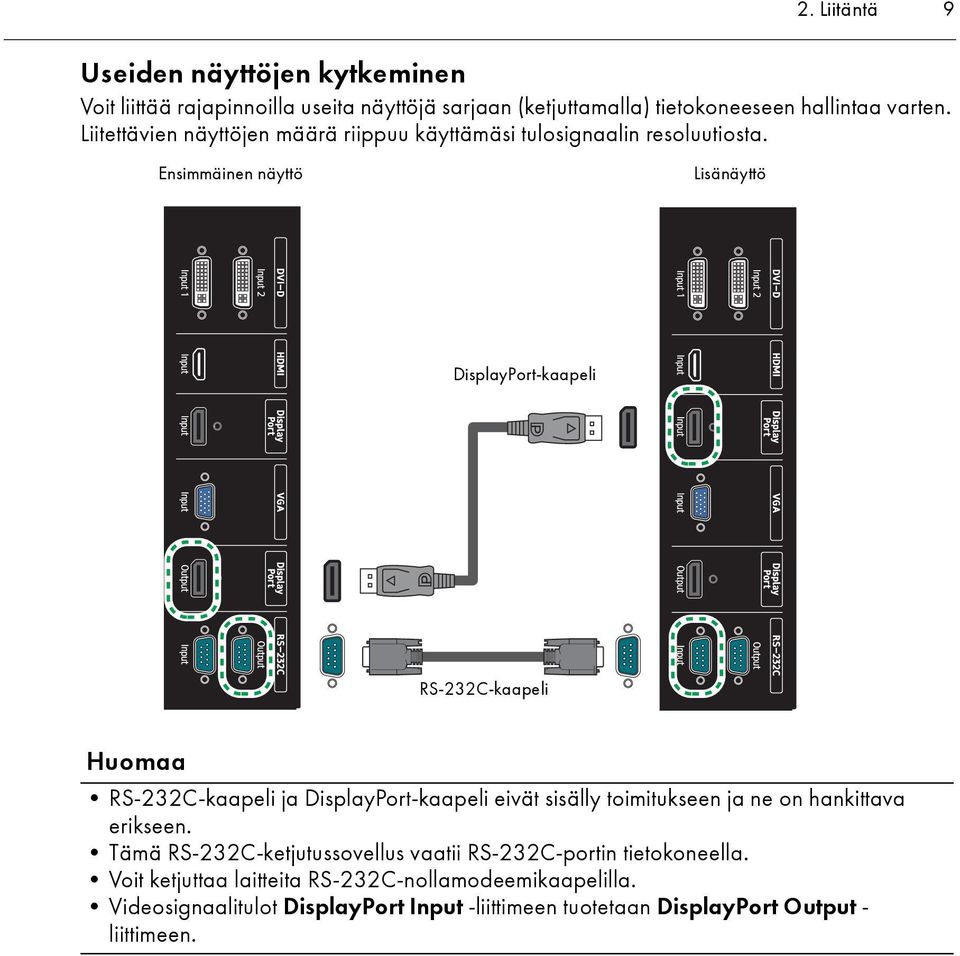

11 2. Liitäntä 9 Useiden näyttöjen kytkeminen Voit liittää rajapinnoilla useita näyttöjä sarjaan (ketjuttamalla) tietokoneeseen hallintaa varten. Liitettävien näyttöjen määrä riippuu käyttämäsi tulosignaalin resoluutiosta. Ensimmäinen näyttö Lisänäyttö DisplayPort-kaapeli RS-232C-kaapeli RS-232C-kaapeli ja DisplayPort-kaapeli eivät sisälly toimitukseen ja ne on hankittava erikseen. Tämä RS-232C-ketjutussovellus vaatii RS-232C-portin tietokoneella. Voit ketjuttaa laitteita RS-232C-nollamodeemikaapelilla. Videosignaalitulot DisplayPort Input -liittimeen tuotetaan DisplayPort Output - liittimeen.

12 10 3. Kosketusruudun käyttö 3. Kosketusruudun käyttö Kytkettäessä koneen liitin USB Type-B For Touch tietokoneen USB-porttiin mukana toimitetulla USB-kaapelilla, voit käyttää Windows PC:tä tai Macia samaan tapaan kuin hiirellä ja käyttää kosketustoimintoja sormillasi. Katso tuettuja käyttöjärjestelmiä kohdasta "Spesifikaatiot" sivulla 22. Tärkeitä ohjeita kosketusnäytön käyttämisen Voit käyttää kosketustoimintoja kytkemällä USB-portin (USB Type-B For Touch) koneen takapuolen alempaan USB-porttiin mukana toimitetulla USB-kaapelilla. Käyttöjärjestelmän mukaan voidaan yhden pisteen kosketustoimintojen lisäksi tukea myös usean pisteen kosketustoimintoja. Katso lisätietoja usean pisteen kosketustoiminnoista Windows PC:n käyttöohjeesta ja muista vastaavista asiakirjoista. Liitettäessä Mac-tietokone koneeseen, asetukset täytyy ehkä tehdä erityissovellusta käyttäen. Lataa erityissovellus Ricoh'in Internet-sivustolta. Kosketustoiminnan käyttäytyminen voivat vaihdella sovelluksen mukaan. Katso sovelluksen käyttöohjeesta. Liitettäessä OPS (Open Pluggable Specification) -standardin mukaisesti suunniteltu ohjain koneeseen, USB-portti (USB Type-B For Touch) laitteen takaosan alareunan sivulla on poistettu käytöstä. Kun käytät kosketusnäytön toimintoja PC:llä, joka on liitetty USB Type-B For Touch -porttiin koneen alaosassa takana ja säädin on liitetty, aseta kohta Kosketushall.as. Asetus-valikossa asetukselle USB. Kosketusnäytön toimintoja ohjataan liitetyllä ohjaimella. Lisätietoja kosketustoiminnoista käytettäessä liitettyä ohjainta löydät ohjaimen käyttöohjeesta. Kun laite ja toinen monitori on liitetty Windows PC -tietokoneeseen samaan aikaan, kosketussyötön signaalit voivat sekoittua. (Esimerkiksi kohdistin toisessa monitorissa voi siirtyä, kun koneen kosketusnäyttöä kosketetaan.) - Kun laite on liitetty Windows PC -tietokoneeseen, aseta Windowsin "Taulutietokoneen asetukset" -asetukset. (Windows 7, [Lehtiö-PC:n asetukset]; Windows 8 ja 8.1, [Taulutietokoneen asetukset]) Puhdista kehys, kun havaitset ongelmia kosketusnäytön toiminnassa. - Varmista ennen ruudun puhdistamista, että näytön virta on katkaistu ja irrota verkkojohto pistorasiasta. - Puhdista ruutu ja infrapunasuodatin pölystä ja liasta säännöllisesti. Infrapunasuodattimen puhdistamiseen voi käyttää laimeaa alkoholipitoista puhdistusainetta. - Älä koskaan puhdista ruutua hankaavia aineita sisältävällä puhdistusaineella. - Puhdista kosketusnäyttö neutraalilla puhdistusaineella. Vältä syövyttävien ainesosien, banaaniöljyn tai ammoniakin käyttöä.

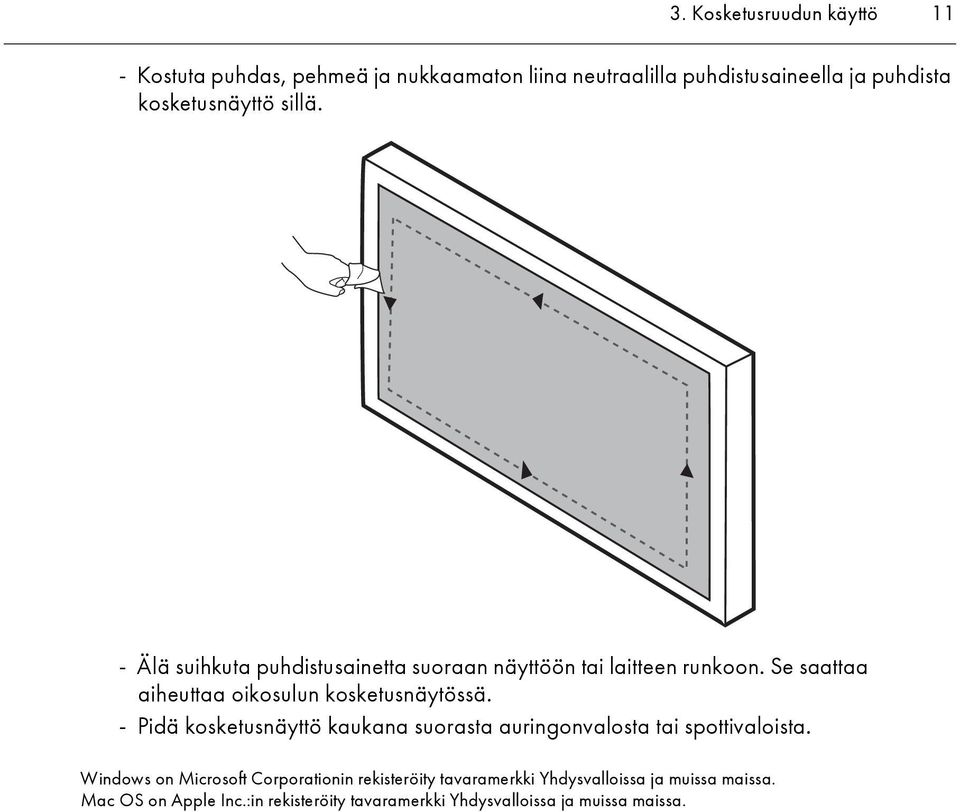

13 3. Kosketusruudun käyttö 11 - Kostuta puhdas, pehmeä ja nukkaamaton liina neutraalilla puhdistusaineella ja puhdista kosketusnäyttö sillä. - Älä suihkuta puhdistusainetta suoraan näyttöön tai laitteen runkoon. Se saattaa aiheuttaa oikosulun kosketusnäytössä. - Pidä kosketusnäyttö kaukana suorasta auringonvalosta tai spottivaloista. Windows on Microsoft Corporationin rekisteröity tavaramerkki Yhdysvalloissa ja muissa maissa. Mac OS on Apple Inc.:in rekisteröity tavaramerkki Yhdysvalloissa ja muissa maissa.

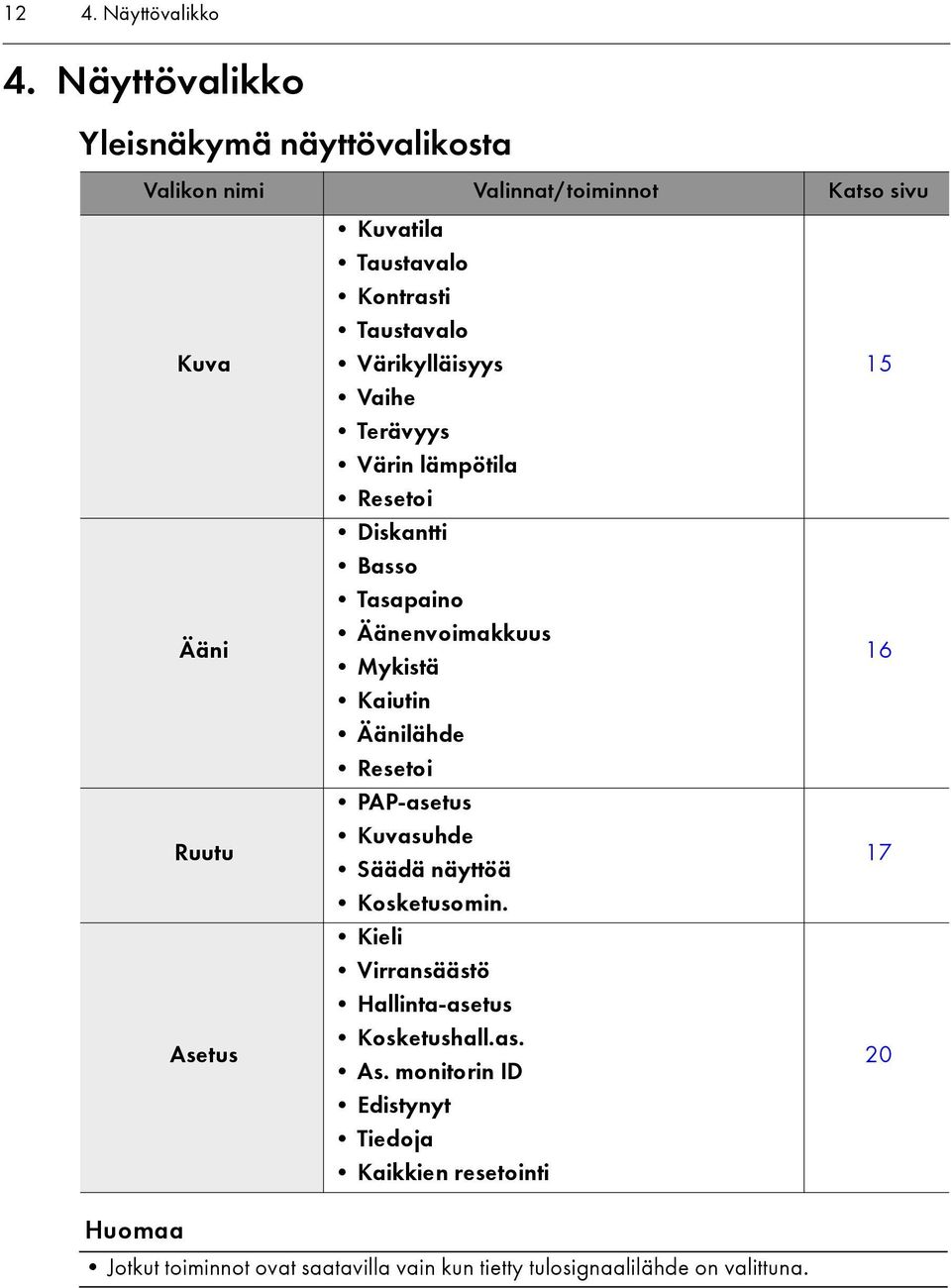

14 12 4. Näyttövalikko 4. Näyttövalikko Yleisnäkymä näyttövalikosta Valikon nimi Valinnat/toiminnot Katso sivu Kuva Ääni Ruutu Asetus Kuvatila Taustavalo Kontrasti Taustavalo Värikylläisyys Vaihe Terävyys Värin lämpötila Resetoi Diskantti Basso Tasapaino Äänenvoimakkuus Mykistä Kaiutin Äänilähde Resetoi PAP-asetus Kuvasuhde Säädä näyttöä Kosketusomin. Kieli Virransäästö Hallinta-asetus Kosketushall.as. As. monitorin ID Edistynyt Tiedoja Kaikkien resetointi Jotkut toiminnot ovat saatavilla vain kun tietty tulosignaalilähde on valittuna

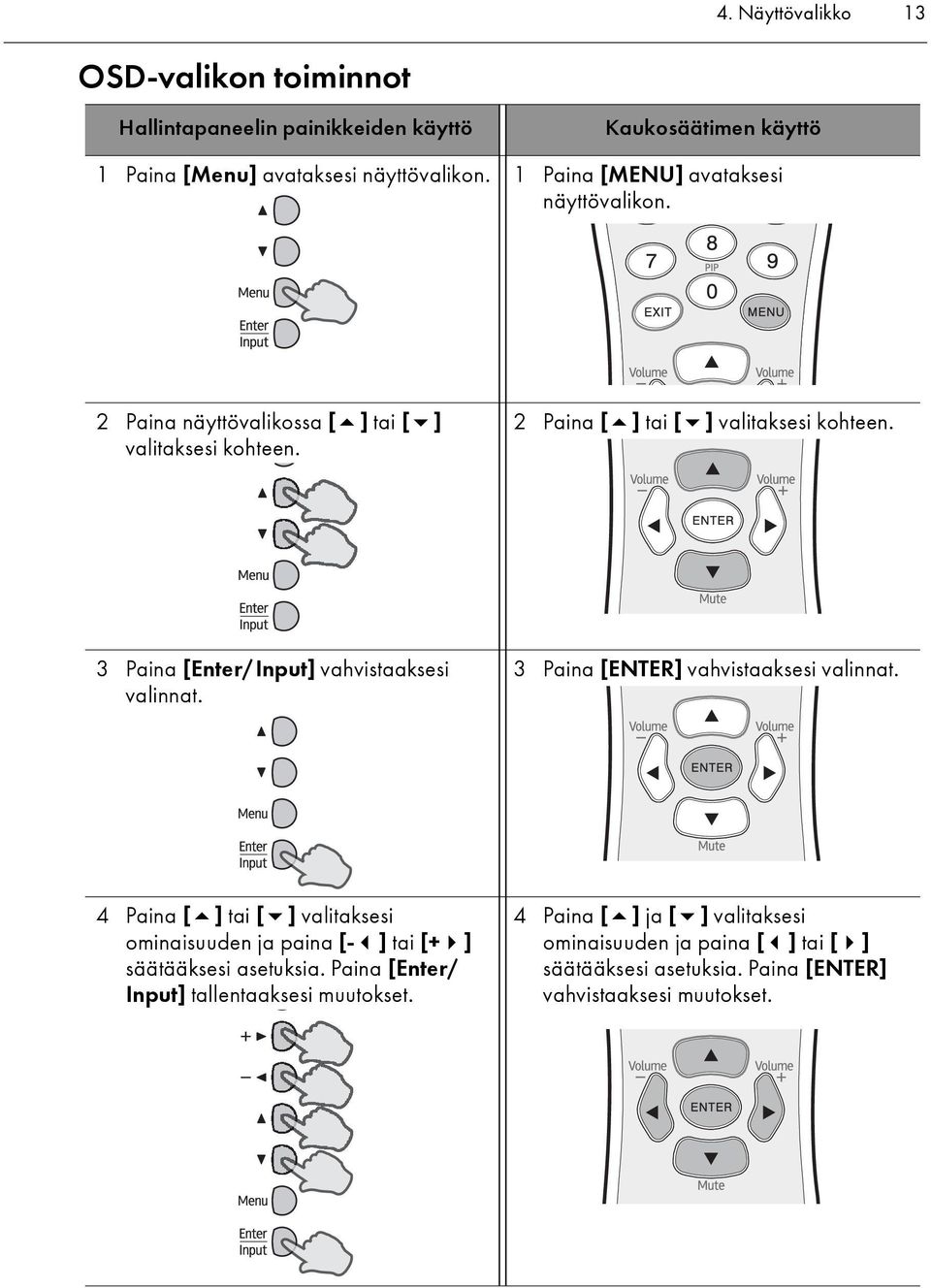

15 4. Näyttövalikko 13 OSD-valikon toiminnot Hallintapaneelin painikkeiden käyttö Kaukosäätimen käyttö 1 Paina [Menu] avataksesi näyttövalikon. 1 Paina [MENU] avataksesi näyttövalikon. 2 Paina näyttövalikossa [ ] tai [ ] valitaksesi kohteen. 2 Paina [ ] tai [ ] valitaksesi kohteen. 3 Paina [Enter/Input] vahvistaaksesi valinnat. 3 Paina [ENTER] vahvistaaksesi valinnat. 4 Paina [ ] tai [ ] valitaksesi ominaisuuden ja paina [- ] tai [+ ] säätääksesi asetuksia. Paina [Enter/ Input] tallentaaksesi muutokset. 4 Paina [ ] ja [ ] valitaksesi ominaisuuden ja paina [ ] tai [ ] säätääksesi asetuksia. Paina [ENTER] vahvistaaksesi muutokset.

16 14 4. Näyttövalikko 5 Palaa edelliseen kohteeseen painamalla [Menu]-painiketta. Palaa näyttövalikkoon painamalla useita kertoja [Menu]-painiketta ja sulje näyttövalikko painamalla uudelleen [Menu]-painiketta. 5 Paina [MENU] sulkeaksesi näyttövalikon.

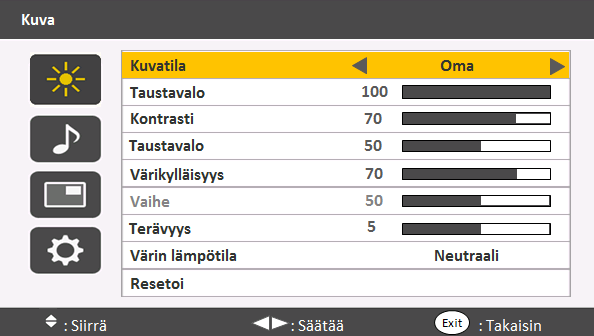

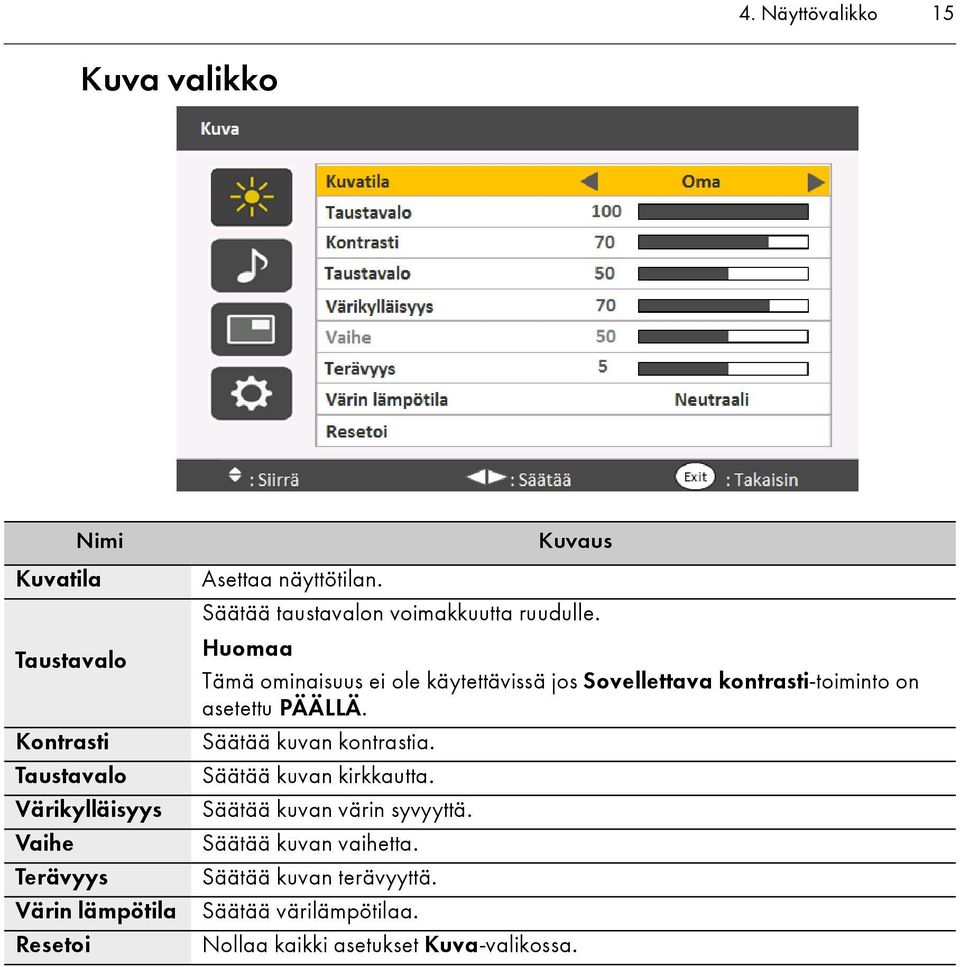

17 4. Näyttövalikko 15 Kuva valikko Nimi Kuvatila Taustavalo Kontrasti Taustavalo Värikylläisyys Vaihe Terävyys Värin lämpötila Resetoi Kuvaus Asettaa näyttötilan. Säätää taustavalon voimakkuutta ruudulle. Tämä ominaisuus ei ole käytettävissä jos Sovellettava kontrasti-toiminto on asetettu PÄÄLLÄ. Säätää kuvan kontrastia. Säätää kuvan kirkkautta. Säätää kuvan värin syvyyttä. Säätää kuvan vaihetta. Säätää kuvan terävyyttä. Säätää värilämpötilaa. Nollaa kaikki asetukset Kuva-valikossa.

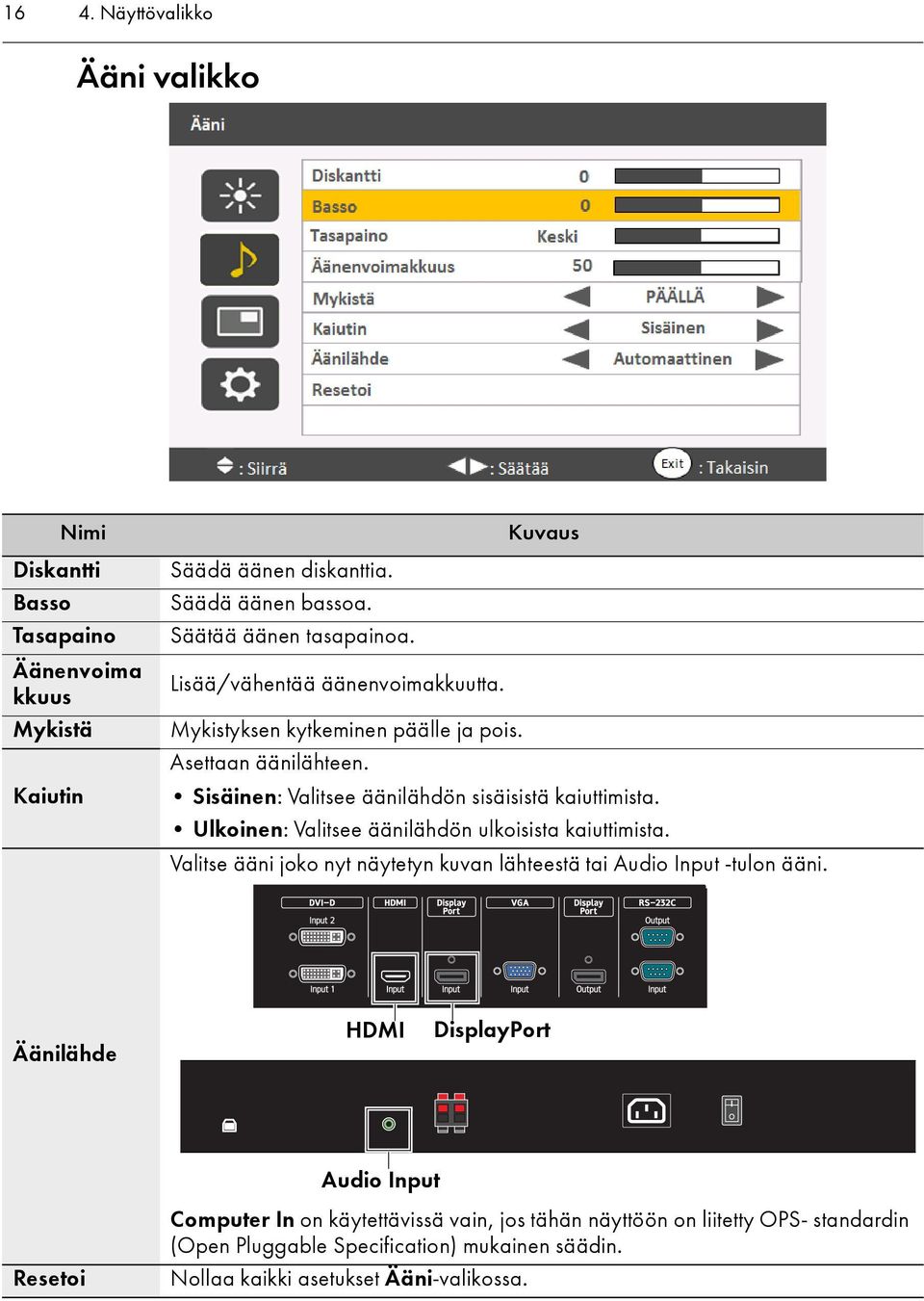

18 16 4. Näyttövalikko Ääni valikko Nimi Diskantti Basso Tasapaino Äänenvoima kkuus Mykistä Kaiutin Säädä äänen diskanttia. Säädä äänen bassoa. Säätää äänen tasapainoa. Lisää/vähentää äänenvoimakkuutta. Kuvaus Mykistyksen kytkeminen päälle ja pois. Asettaan äänilähteen. Sisäinen: Valitsee äänilähdön sisäisistä kaiuttimista. Ulkoinen: Valitsee äänilähdön ulkoisista kaiuttimista. Valitse ääni joko nyt näytetyn kuvan lähteestä tai Audio Input -tulon ääni. Äänilähde HDMI DisplayPort Resetoi Audio Input Computer In on käytettävissä vain, jos tähän näyttöön on liitetty OPS- standardin (Open Pluggable Specification) mukainen säädin. Nollaa kaikki asetukset Ääni-valikossa.

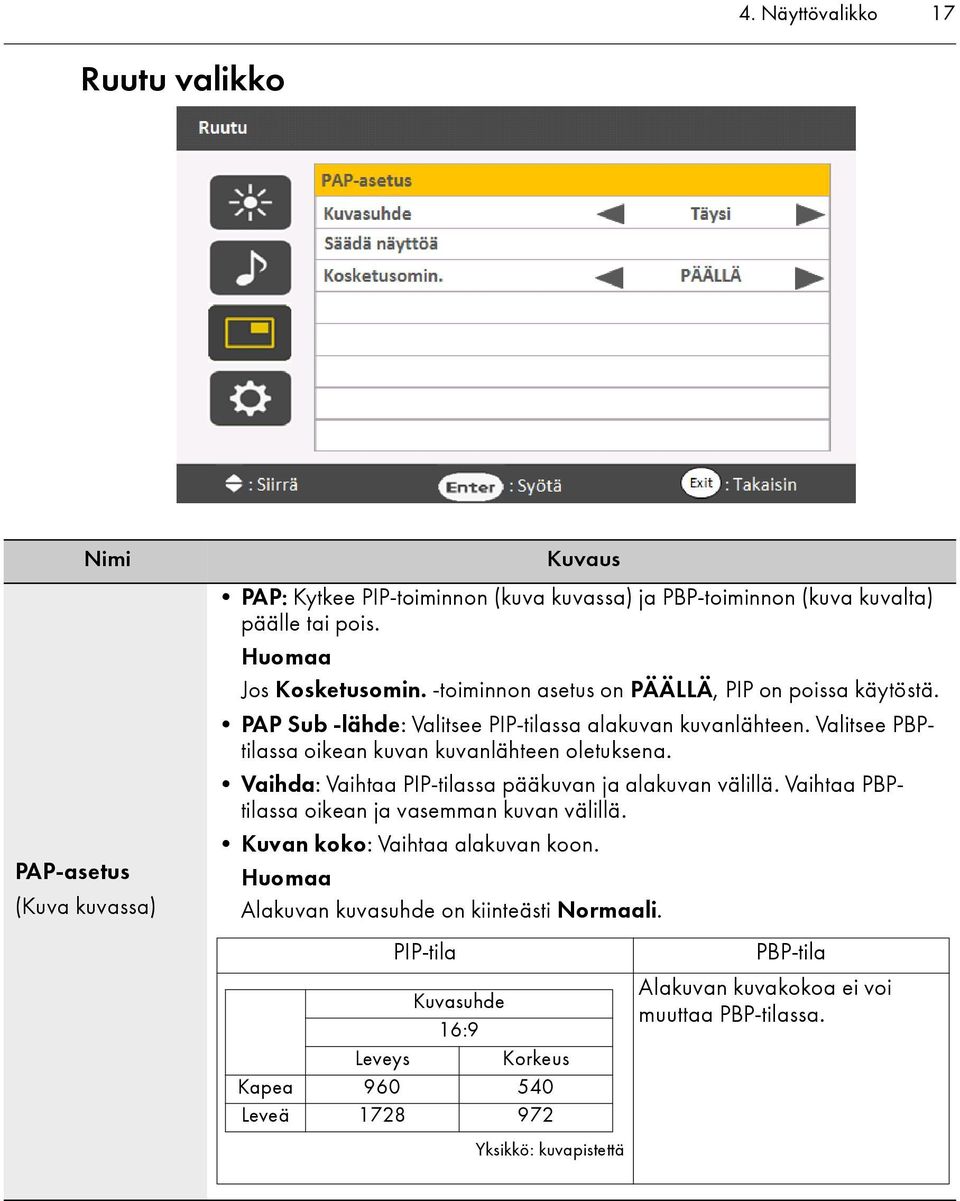

19 4. Näyttövalikko 17 Ruutu valikko Nimi PAP-asetus (Kuva kuvassa) Kuvaus PAP: Kytkee PIP-toiminnon (kuva kuvassa) ja PBP-toiminnon (kuva kuvalta) päälle tai pois. Jos Kosketusomin. -toiminnon asetus on PÄÄLLÄ, PIP on poissa käytöstä. PAP Sub -lähde: Valitsee PIP-tilassa alakuvan kuvanlähteen. Valitsee PBPtilassa oikean kuvan kuvanlähteen oletuksena. Vaihda: Vaihtaa PIP-tilassa pääkuvan ja alakuvan välillä. Vaihtaa PBPtilassa oikean ja vasemman kuvan välillä. Kuvan koko: Vaihtaa alakuvan koon. Alakuvan kuvasuhde on kiinteästi Normaali. PIP-tila Kuvasuhde 16:9 Leveys Korkeus Kapea Leveä Yksikkö: kuvapistettä PBP-tila Alakuvan kuvakokoa ei voi muuttaa PBP-tilassa.

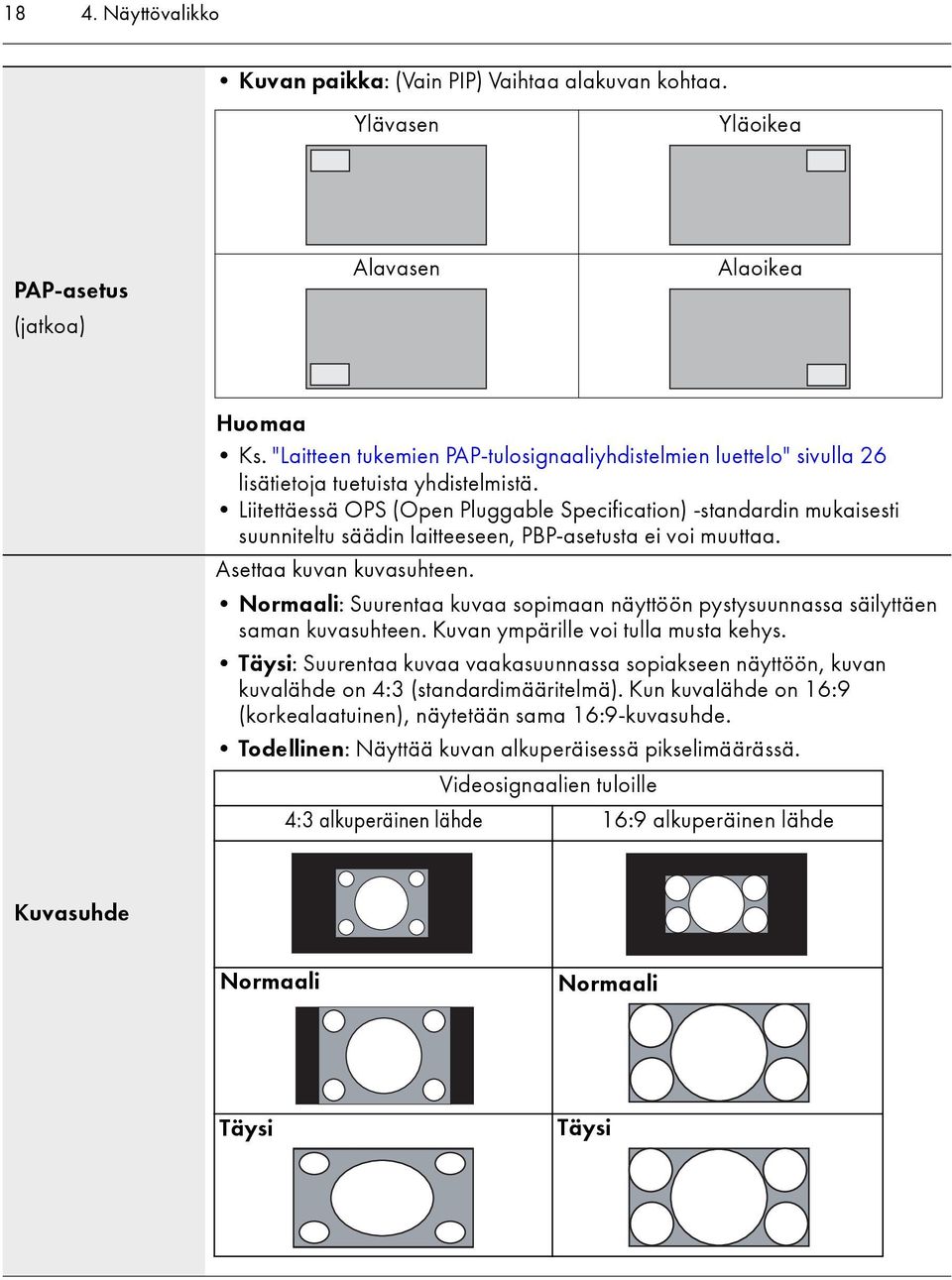

20 18 4. Näyttövalikko Kuvan paikka: (Vain PIP) Vaihtaa alakuvan kohtaa. Ylävasen Yläoikea PAP-asetus (jatkoa) Alavasen Alaoikea Ks."Laitteen tukemien PAP-tulosignaaliyhdistelmien luettelo" sivulla 26 lisätietoja tuetuista yhdistelmistä. Liitettäessä OPS (Open Pluggable Specification) -standardin mukaisesti suunniteltu säädin laitteeseen, PBP-asetusta ei voi muuttaa. Asettaa kuvan kuvasuhteen. Normaali: Suurentaa kuvaa sopimaan näyttöön pystysuunnassa säilyttäen saman kuvasuhteen. Kuvan ympärille voi tulla musta kehys. Täysi: Suurentaa kuvaa vaakasuunnassa sopiakseen näyttöön, kuvan kuvalähde on 4:3 (standardimääritelmä). Kun kuvalähde on 16:9 (korkealaatuinen), näytetään sama 16:9-kuvasuhde. Todellinen: Näyttää kuvan alkuperäisessä pikselimäärässä. Videosignaalien tuloille 4:3 alkuperäinen lähde 16:9 alkuperäinen lähde Kuvasuhde Normaali Normaali Täysi Täysi

21 4. Näyttövalikko 19 Kuvasuhde (jatkoa) Todellinen PC:n signaalitulo Täysi Säädä näyttöä Kosketusomin. Autom.säätö: Optimoi kuvanlaadun automaattisesti VGA-tulolle. Vaihe: Säätää tulevan VGA vaihetta. Kellontaajuus: Säätää tulevan VGA-kuvan kellotaajuutta. Vaakasuunta: Säätää tulevan VGA-kuvan vaakasijaintia. Pystysuunta: Säätää tulevan VGA-kuvan pystysijaintia. Päällä ollessaan PÄÄLLÄ, Kuvasuhde, PBP, ja Yliskannaus ovat pois käytöstä kosketustoimintojen optimoimiseksi. Liitettäessä OPS (Open Pluggable Specification) -standardin mukaisesti suunniteltu ohjain tähän näyttöön, Kosketusomin. on kiinteästi PÄÄLLÄ.

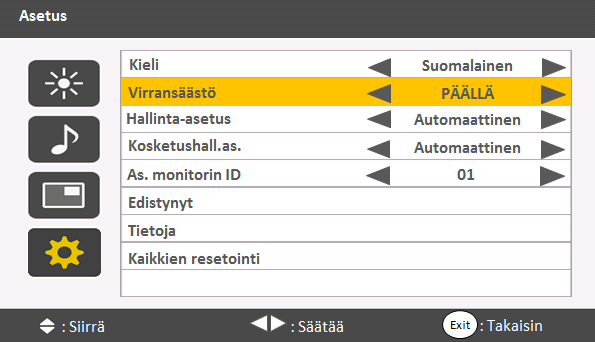

22 20 4. Näyttövalikko Asetus valikko Kieli Nimi Virransäästö Hallintaasetus Kosketushall.as. Kuvaus Asettaa halutun kielen näyttövalikolle. Asettaa laitteen siirtymään virransäästötilaan, kun signaalia ei havaita. PÄÄLLÄ: Lähteet voivat siirtyä virransäästötilaan ja herättää näytön. POIS: Jos lähdelaitetta ei havaita, taustavalo jää palamaan. Liitettäessä OPS (Open Pluggable Specification) -standardin mukaisesti suunniteltu ohjain tähän näyttöön, Virransäästö on kiinteästi PÄÄLLÄ. Automaattinen: Jos näyttöön on liitetty OPS (Open Pluggable Specification) - standardin mukainen säädin, asettaa OPS-säätimen ohjaamaan laitetta. Jollei, asettaa RS-232C-päätteen hallitsemaan näyttöä. RS-232C: Asettaa RS-232C -päätteen hallitsemaan näyttöä. Computer In: Asettaa OPS (Open Pluggable Specification) -säätimen ohjaamaan laitetta. Computer In on käytettävissä vain, jos tähän näyttöön on liitetty OPS-standardin (Open Pluggable Specification) mukainen säädin. Automaattinen: Jos näyttöön on liitetty OPS (Open Pluggable Specification) - standardin mukainen säädin, asettaa OPS-säätimen ohjaamaan kosketusominaisuutta. Jollei, asettaa USB Type-B For Touch -porttiin liitetyn PC:n ohjaamaan kosketusominaisuutta. USB: Asettaa USB Type-B For Touch -porttiin liitetyn PC:n ohjaamaan kosketusominaisuutta. Computer In: Asettaa OPS (Open Pluggable Specification) -säätimen ohjaamaan kosketusominaisuutta. Computer In on käytettävissä vain, jos tähän näyttöön on liitetty OPS-standardin (Open Pluggable Specification) mukainen säädin.

23 4. Näyttövalikko 21 As. monitorin ID Edistynyt Tiedoja Kaikkien resetointi Antaa tunnusnumeron nykyiselle laitteelle useiden näyttöjen ollessa liitettyinä. Käytettäväksi RS-232C hallintatilassa. Autom. Haku: Asetuksella PÄÄLLÄ näyttö havaitsee käytettävissä olevat tulolähteetautomaattisesti. Liitettäessä OPS (Open Pluggable Specification) -standardin mukaisesti suunniteltu ohjain tähän näyttöön, Autom. Haku on kiinteästi PÄÄLLÄ. Autom.säätö: Määrittää, optimoidaanko kuvan näyttö jokaiselle VGA-tulolle. Yliskannaus: Näyttää kuvan näyttöalueen. Kun tämä toiminto on käytössä, kuvasta näkyy 96% alkuperäisestä koosta ja muut alueet kuvasta jäävät pois. - PÄÄLLÄ: Ottaa Yliskannaus-toiminnon käyttöön videoajoitukselle - POIS: Poistaa toiminnon Yliskannaus käytöstä. Toiminto Yliskannaus ei ole käytössä (näkyy harmaana), kun: Toiminto Kosketusomin.-valikossa Ruutu on käytössä, tai Toiminto PAP valikossa Ruutu on käytössä. OSD Infolaatikko: Kun PÄÄLLÄ on päällä ja vaihdettaessa signaalituloja tai muutettaessa ajoitusta näyttö näyttää nykyisen tulolähteen ja resoluution näytöllä. Valitse POIS näyttääksesi näyttöruudun tietolaatikon kun painat kaukosäätimessä INFO. Sovellettava kontrasti: Kytkee Sovellettava kontrasti toiminnon päälle tai pois päältä. Tämä ominaisuus parantaa kuvan kontrastia tummissa näkymissä. DisplayPort: Aseta asetukselle 1.1, kun liität DisplayPort-standardin version 1.1 laitteen DisplayPort Input -liittimeen. Kun liität DisplayPort-standardin version 1.2 laitteen, valitse 1.2. Näyttää laitteesi seuraavat tiedot laitteessasi. Mallin nimi Käyttöaika Ohjelmistoversio Palauttaa kaikki asetukset tehtaan esiasetusarvoihin.

24 22 5. Tuotetiedot 5. Tuotetiedot Spesifikaatiot LCD-paneeli Kosketus Paneeli lasi Tulo Lähtö Kohta Spesifikaatiot Taustavalo LED Paneelin koko 84" Pikselin korkeus (mm) 0,4845 x 0,4845 Natiiviresoluutio (pikseliä) 3840 x 2160 Kirkkaus (cd/m 2 ) (tyypillinen) 350 Kontrasti (tyypillinen) 1400:1 Vasteaika (ms) (tyypillinen) 5 ms (harmaa harmaa) Paneelin bittitarkkuus 10-bittinen Teknologia IR Resoluutio x Kosketuksien enimmäismäärä 10 Kosketus lähtö USB 2.0 Tuetut käyttöjärjestelmät Tyyppi Paksuus Tietokone Video Ääni Säätö USB Tietokone Ääni Säätö Monipistekosketus: Windows 7 (Home Premium/Ultimate/ Professional) Windows 8, Windows 8 Pro, Windows 8 Enterprise Windows 8,1, Windows 8,1 Pro, Windows 8,1 Enterprise Yhden pisteen kosketus: Windows 7 (Home Basic/Home Premium/ Ultimate/Professional) Windows 8, Windows 8 Pro, Windows 8 Enterprise Windows 8,1, Windows 8,1 Pro, Windows 8,1 Enterprise Mac OS X (10.8/10.9/10.10) Heijastamaton AG-lasi Noin 4 mm VGA (D-Sub 15-nastainen), DVI-D HDMI, DisplayPort Linjatulo (3,5 mm:n liitin) RS-232C (D-Sub 9-pinninen) Tyyppi B (yksinomaisesti kosketuspaneelille*) DisplayPort Kaiutin V/O RS-232C (D-Sub 9-pinninen)

25 5. Tuotetiedot 23 Ääni Virta Ympäristö Mekaaninen Ominaisuus Ääni W (A) 12 W x 2 Sisäinen kaiutin 12 W (8Ω) x 2 Syöttö Kulutus (käytettäessä) Kulutus (valmiustilassa) V AC, 50/60 Hz 564 W Alle 0,5 W Käyttölämpötila 0-32 o C (32-89,6 o F) Käyttökosteus 10-80% (ei kondensoiva) Paino Mitat (L x K x S) - kynätelineellä - ilman kynätelinettä RS232 ohjauksen ketjutus ID-asetus Terävyyden parannus Himmennyksen hallinta (Kontrastin sovitus) Sinisen valon vähennystoiminto Kuva kuvassa (PIP) Kuva kuvalta (PBP) 10-bittinen värikäsittely Kokonaispäällekytkeyty misaika Alle 110 kg 1935 x 1169 x 131 mm 1935 x 1134 x 131 mm Tekniset tiedot ja toiminnot voivat vaihtua ilman erillistä ilmoitusta. *USB Type-B For Touch portti on yksinomaisesti kosketuspaneelille. Voit käyttää tietokonetta laitteen kosketuspaneelin avulla kytkemällä laite tietokoneeseen USB:n kautta. Liitettäessä OPS (Open Pluggable Specification) -standardin mukaisesti suunniteltu ohjain koneeseen USB Type-B For Touch-portti ei ole käytössä. Kun käytät USB Type-B For Touch -porttia, aseta kohta Kosketushall.as. Asetus-valikossa asetukselle USB.

26 24 5. Tuotetiedot Laitteen tukemien videotulosignaalien luettelo Resoluutio VGA DVI 1/ DVI 2 Tulolähde DisplayPort HDMI 640 x 60Hz (VGA) 640 x 72Hz 640 x 75Hz 720 x 70Hz 800 x 60Hz (SVGA) 800 x 75Hz 832 x 75Hz 1024 x 60Hz (XGA) 1024 x 75Hz 1152 x 75Hz 1280 x 60Hz 1280 x 60Hz 1280 x 60Hz 1280 x 60Hz (SXGA) 1600 x 60Hz 1680 x 60Hz (WSXGA) 1680 x 60Hz RB (WSXGA) 1920 x 60Hz (FHD) 720 x 480i (60Hz) 720 x 576i (50Hz) 720 x 480p (60Hz) 720 x 576 (50Hz) 1280 x 720p (25Hz) 1280 x 720p (30Hz) 1280 x 720p (50Hz) 1280 x 720p (60Hz) 1920 x 1080i (50Hz) 1920 x 1080i (60Hz)

27 5. Tuotetiedot 25 Tulolähde Resoluutio VGA DVI 1/ DVI 2 DisplayPort HDMI 1920 x 1080p (24Hz) 1920 x 1080p (25Hz) 1920 x 1080p (30Hz) 1920 x 1080p (50Hz) 1920 x 1080p (60Hz) 1920 x 1080p (24Psf) 1920 x 1080p (25Psf) 3840 x 2160p (30Hz) 3840 x 2160p (60Hz) : tuettu Tyhjä: ei tuettu

28 26 5. Tuotetiedot Laitteen tukemien PAP-tulosignaaliyhdistelmien luettelo Pää/Vasemman kuvan signaalinlähde VGA DVI 1 1 DVI 1 2 HDMI Display Port Computer In* Ala/Oikean kuvan signaalinlähde VGA DVI 1 1 DVI 1 2 HDMI DisplayPort Computer In* : tuettu Tyhjä: ei tuettu *Computer In on käytettävissä vain, jos tähän näyttöön on liitetty OPS- standardin (Open Pluggable Specification) mukainen säädin.

29 5. Tuotetiedot 27 Lähtösignaalit Laitteen DisplayPort Output -liitin tuottaa DisplayPort Input -liittimen signaalit sellaisinaan. Voit liittää laitteita, esimerkiksi teräväpiirtoprojektorin, ja katsella laitteessa näytettyä videota tai kuvaa liitetyltä laitteelta. Liitetystä laitteesta riippuen video tai kuva ei ehkä näy lähtöliitäntään liitetyssä laitteessa, vaikka se näkyisikin koneen näytössä.

30 28 6. Vianmääritys 6. Vianmääritys Ei kuvaa Ongelma Näytetään vain mustavalkokuvaa. Näyttö on liian tumma. Näyttö on liian vaalea. Ei ääntä Toimenpide Tarkista seuraavat asiat: Onko laite kytketty päälle? Tarkasta näytön virtavalo. Onko signaalin lähdelaite päällä? Kytke se päälle ja yritä uudelleen. Ovatko kaapelit irronneet? Varmista, että kaikki kaapelit ovat kiinni kunnolla. Oletko valinnut tietokoneelle resoluution, jota ei tueta? Katso "Laitteen tukemien videotulosignaalien luettelo" sivulla 24 valitaksesi tuetun resoluution ja yritä uudelleen. Oletko valinnut DVD ja Blu-ray levysoittimille resoluution, jota ei tueta? Katso "Laitteen tukemien videotulosignaalien luettelo" sivulla 24 valitaksesi tuetun resoluution ja yritä uudelleen. Kytke kaapeli uudelleen. Tarkista, että käytetään oikeaa kaapelia. Paina näytön sivussa olevaa painiketta [Menu] ja säädä kirkkautta. Löydät lisätietoja kirkkauden säätämisestä kohdasta "Kuva valikko" sivulla 15. Tarkista seuraavat asiat: Oletko laittanut laitteen tai tulolähdelaitteen mykistyksen päälle? Sammuta mykistystoiminto tai lisää äänenvoimakkuuden tasoa ja yritä uudelleen. Ovatko kaapelit irronneet? Varmista, että kaikki kaapelit ovat kiinni kunnolla. Tarkista, että käytetään oikea äänilähde on valittu. Löydät lisätietoja tulolähteen valitsemisesta katsomalla "Ääni valikko" sivulla 16.

31 6. Vianmääritys 29 Tietokoneelle tuleva kuva näyttää oudolle Hallintapaneelin painikkeet eivät toimi Kaukosäädin ei toimi Epänormaali ääni kuuluu lähtö- /tuloliittimiä ympäröivällä alueella näytön takana Tarkista seuraavat asiat: Oletko valinnut tietokoneelle resoluution, jota ei tueta? Katso "Laitteen tukemien videotulosignaalien luettelo" sivulla 24 valitaksesi tuetun resoluution ja yritä uudelleen. Käytä Autom.säätö-toimintoa (Katso "Säädä näyttöä" sivulla 19) antaaksesi näytön optimoida tietokoneen näytön automaattisesti. Jos Autom.säätö toiminnon tulos ei ole tyydyttävä, käytä Kellontaajuus, Vaihe, Vaakasuunta ja Pystysuuntatoimintoja säätääksesi kuvaa manuaalisesti. Kytke kaapeli uudelleen ja tarkista sitten, että kaapeli on oikein kytketty. Tallenna muutokset käsittelemääsi tiedostoon ja sitten paina ja vapauta nopeasti virtapainike näytön edessä. Kun kone sammuu, paina virtapainiketta uudelleen käynnistääksesi laitteen uudelleen. Jos jokin näistä toimista ei ratkaise ongelmaa, ota yhteys huoltoon. Liitettäessä OPS (Open Pluggable Specification) -standardin mukaisesti suunniteltu säädin koneeseen, ohjauspaneelin painikkeet eivät toimi, ennen kuin säädin on sammutettu kokonaan. Odota, että sammutus on suoritettu kokonaan. Tarkasta, että paristot ovat oikein päin. Tarkasta, ovatko paristot loppuneet. Tarkista etäisyytesi ja kulma laitteesta. Tarkasta, onko kaukosäädin oikein kohdistettu näytön kaukosäädinanturin ikkunaan. Tarkasta, onko kaukosäätimen ja kaukosäädinanturin ikkunan välissä jokin este. Tarkasta, että kaukosäätimen anturi-ikkuna ei ole vahvan loisteputken alla tai suorassa auringonpaisteessa. Tarkista mahdolliset laitteet (tietokone, PDA) lähellä varmistaaksesi etteivät ne lähetä infrapunasignaaleja, jotka saattavat aiheuttaa häiriöitä kaukosäätimen ja näytön väliseen infrapunasignaaliin. Sammuta laitteiden infrapunatoiminnot. Paina nopeasti ja vapauta päävirtapainike näytön takana. Kun kone sammuu, paina päävirtapainiketta näytön oikealla puolella uudelleen käynnistääksesi koneen uudelleen. Jos jokin näistä toimista ei ratkaise ongelmaa, ota yhteys huoltoon. FI FI Y

32

33 FI FI Y Ricoh Co., Ltd.
