1 Korjaus DutyMax -hydrauliruiskut 3A2476A FI - Vain ammattimaiseen käyttöön - - Ei saa käyttää räjähdysherkissä tiloissa Euroopassa - Mallit: 24M054 (EH200DI), 24M055 (GH200DI), 24M056 (EH300DI), 24M057 (GH300DI) 22,8 MPa, 228 bar (3300 psi) enimmäiskäyttöpaine Tärkeitä turvaohjeita Lue kaikki tämän käyttöohjeen varoitukset ja ohjeet. Säilytä nämä ohjeet. Katso sivulta 3 mallin tiedot. 3A A Sininen kuvioituspistooli Inline-kuvioituspistooli ti18188a

2 Sisällysluettelo Mallit Yleiset korjausohjeet Paineenpoistotoimet Kunnossapito Vianetsintä Hydraulipumppu Irrottaminen Asentaminen Tuulettimen hihna Irrottaminen Asentaminen Sähkömoottorin käynnistin Irrottaminen Asentaminen Sähkömoottori Irrottaminen Asentaminen Hydraulimoottorin uudelleenrakentaminen Irrottaminen Asennus Hydraulimoottori Hydrauliöljyn/suodattimen vaihto Irrottaminen Asennus Mäntäpumppu Irrottaminen Asennus Vastaventtiilin korjaus Irrottaminen Asennus Kytkentäkaavio Muistiinpanoja Tekniset tiedot Gracon normaali takuu A2476A

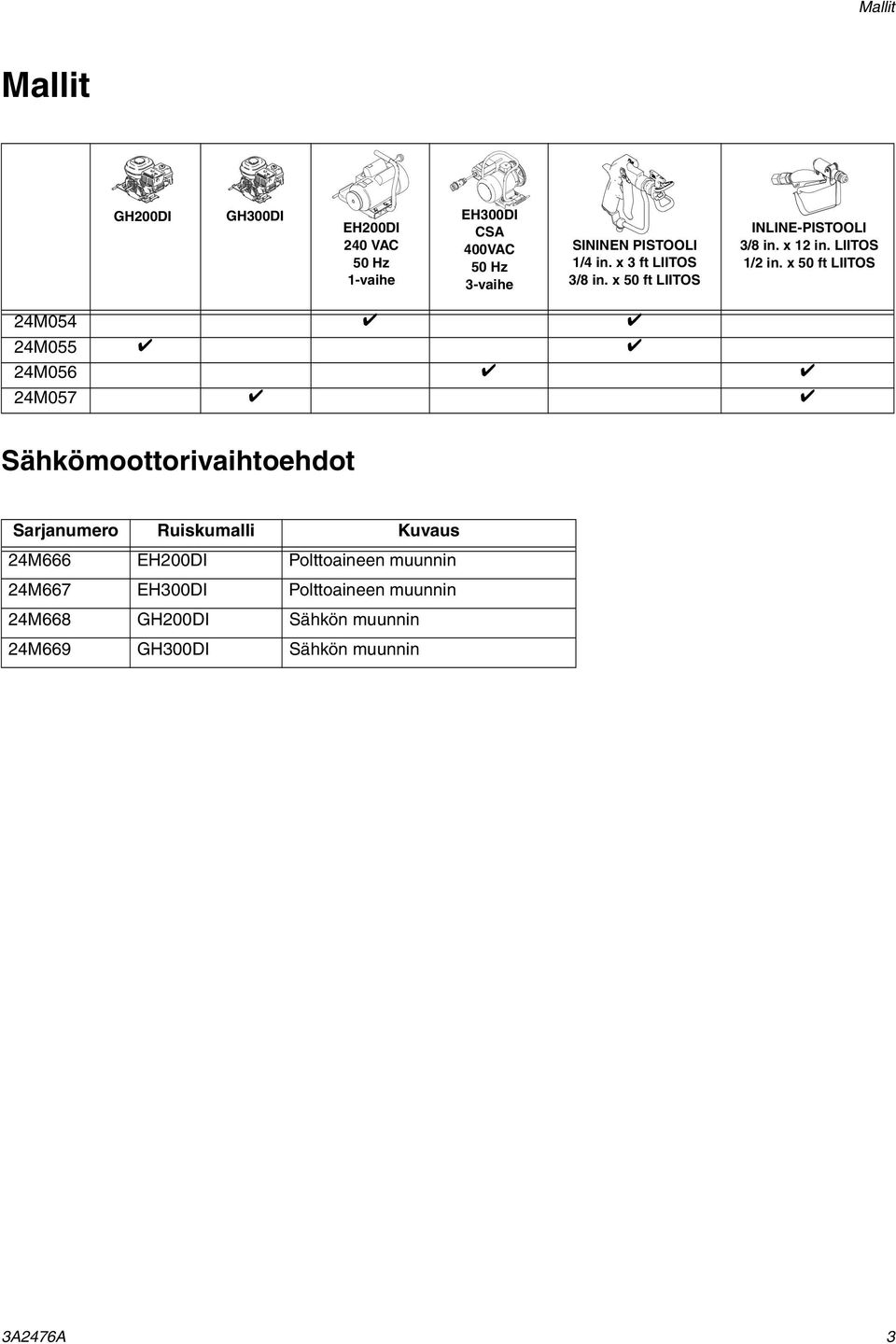

3 Mallit Mallit GH200DI GH300DI EH200DI 240 VAC 50 Hz 1-vaihe EH300DI CSA 400VAC 50 Hz 3-vaihe SININEN PISTOOLI 1/4 in. x 3 ft LIITOS 3/8 in. x 50 ft LIITOS INLINE-PISTOOLI 3/8 in. x 12 in. LIITOS 1/2 in. x 50 ft LIITOS 24M054 24M055 24M056 24M057 Sähkömoottorivaihtoehdot Sarjanumero Ruiskumalli Kuvaus 24M666 EH200DI Polttoaineen muunnin 24M667 EH300DI Polttoaineen muunnin 24M668 GH200DI Sähkön muunnin 24M669 GH300DI Sähkön muunnin 3A2476A 3

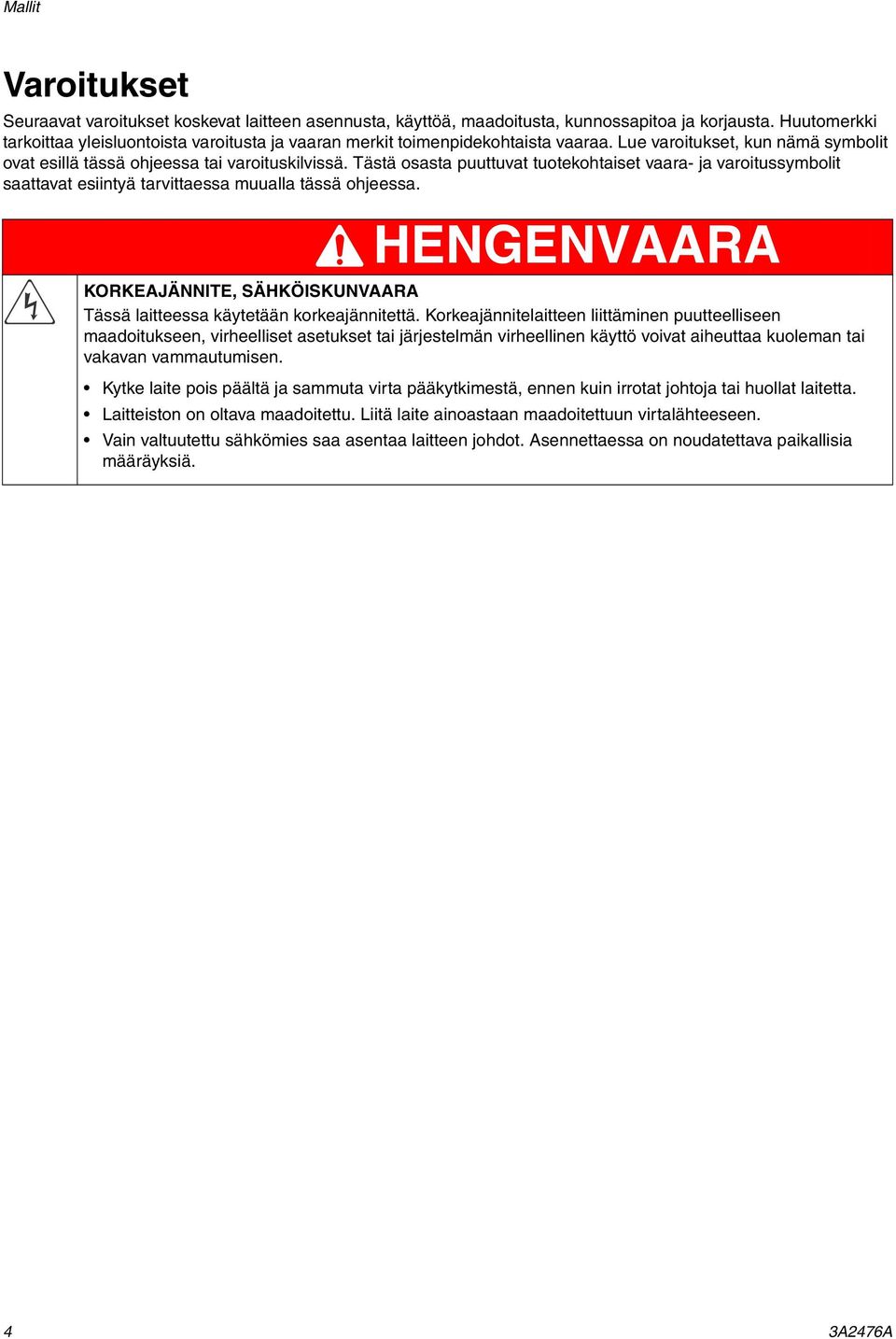

4 Mallit Varoitukset Seuraavat varoitukset koskevat laitteen asennusta, käyttöä, maadoitusta, kunnossapitoa ja korjausta. Huutomerkki tarkoittaa yleisluontoista varoitusta ja vaaran merkit toimenpidekohtaista vaaraa. Lue varoitukset, kun nämä symbolit ovat esillä tässä ohjeessa tai varoituskilvissä. Tästä osasta puuttuvat tuotekohtaiset vaara- ja varoitussymbolit saattavat esiintyä tarvittaessa muualla tässä ohjeessa. HENGENVAARA DANGER DANGER DANGER KORKEAJÄNNITE, SÄHKÖISKUNVAARA Tässä laitteessa käytetään korkeajännitettä. Korkeajännitelaitteen liittäminen puutteelliseen maadoitukseen, virheelliset asetukset tai järjestelmän virheellinen käyttö voivat aiheuttaa kuoleman tai vakavan vammautumisen. Kytke laite pois päältä ja sammuta virta pääkytkimestä, ennen kuin irrotat johtoja tai huollat laitetta. Laitteiston on oltava maadoitettu. Liitä laite ainoastaan maadoitettuun virtalähteeseen. Vain valtuutettu sähkömies saa asentaa laitteen johdot. Asennettaessa on noudatettava paikallisia määräyksiä. 4 3A2476A

5 Mallit VAARA TULIPALON JA RÄJÄHDYKSEN VAARA Syttyvät höyryt, kuten liuotin- ja maalihöyryt, voivat syttyä tai räjähtää työskentelyalueella. Estä tulipalo ja räjähdys seuraavasti: Käytä laitetta vain hyvin ilmastoiduissa tiloissa. Poista kaikki syttymislähteet, kuten sytytysliekit, savukkeet, kannettavat sähkövalaisimet ja muoviset suojaverhot (staattisen sähkön vaara). Pidä roskat, liuottimet, rätit ja bensiini poissa ruiskutusalueelta. Älä liitä tai irrota virtajohtoja äläkä kytke virta- tai valokytkimiä päälle tai pois, kun tiloissa on helposti syttyviä höyryjä. Maadoita kaikki työskentelyalueen laitteet. Katso Maadoitus-ohjeet. Käytä ainoastaan maadoitettuja letkuja. Pidä pistoolia tukevasti maadoitettua astiaa vasten, kun vedät liipaisimesta. Jos laitetta käytettäessä syntyy kipinöitä tai tuntuu sähköisku, lopeta laitteen käyttö välittömästi. Älä käytä laitetta, ennen kuin ongelma on tunnistettu ja korjattu. Pidä toimiva palosammutin valmiina työskentelyalueella. NESTEEN TUNKEUTUMISVAARA Korkeapaineinen neste pistoolista, vuotavasta letkusta tai murtuneesta osasta voi puhkaista ihon. Vamma saattaa näyttää tavalliselta haavalta, mutta kyseessä on vakava vamma, joka saattaa johtaa amputointiin. Hakeudu välittömästi lääkärin hoitoon. Älä käytä ruiskua, jos suuttimen ja liipaisimen suojia ei ole asennettu. Lukitse aina liipaisimen lukko, kun et käytä ruiskua. Älä osoita pistoolilla ketään tai mitään kehon osaa kohti. Älä laita kättä ruiskutussuuttimen eteen. Älä pysäytä äläkä torju vuotoja kädellä, keholla, käsineellä tai rätillä. Noudata kohdan Paineenpoistotoimet ohjeita ruiskutuksen jälkeen ja ennen laitteen puhdistusta, tarkistusta tai huoltoa. Kiristä kaikki nesteliitokset ennen laitteen käyttöä. Tarkasta letkut, putket ja liittimet päivittäin. Vaihda kuluneet tai vaurioituneet osat välittömästi. PAINEISTETUN LAITTEEN AIHEUTTAMA VAARA Pistoolista/annosteluventtiilistä, vuotokohdista tai särkyneistä komponenteista voi roiskua nestettä silmiin tai iholle ja aiheuttaa vakavan vamman. Noudata kohdan Paineenpoistotoimet ohjeita ruiskutuksen jälkeen ja ennen laitteen puhdistusta, tarkistusta tai huoltoa. Kiristä kaikki nesteliitokset ennen laitteen käyttöä. Tarkasta letkut, putket ja liittimet päivittäin. Vaihda kuluneet tai vaurioituneet osat välittömästi. 3A2476A 5

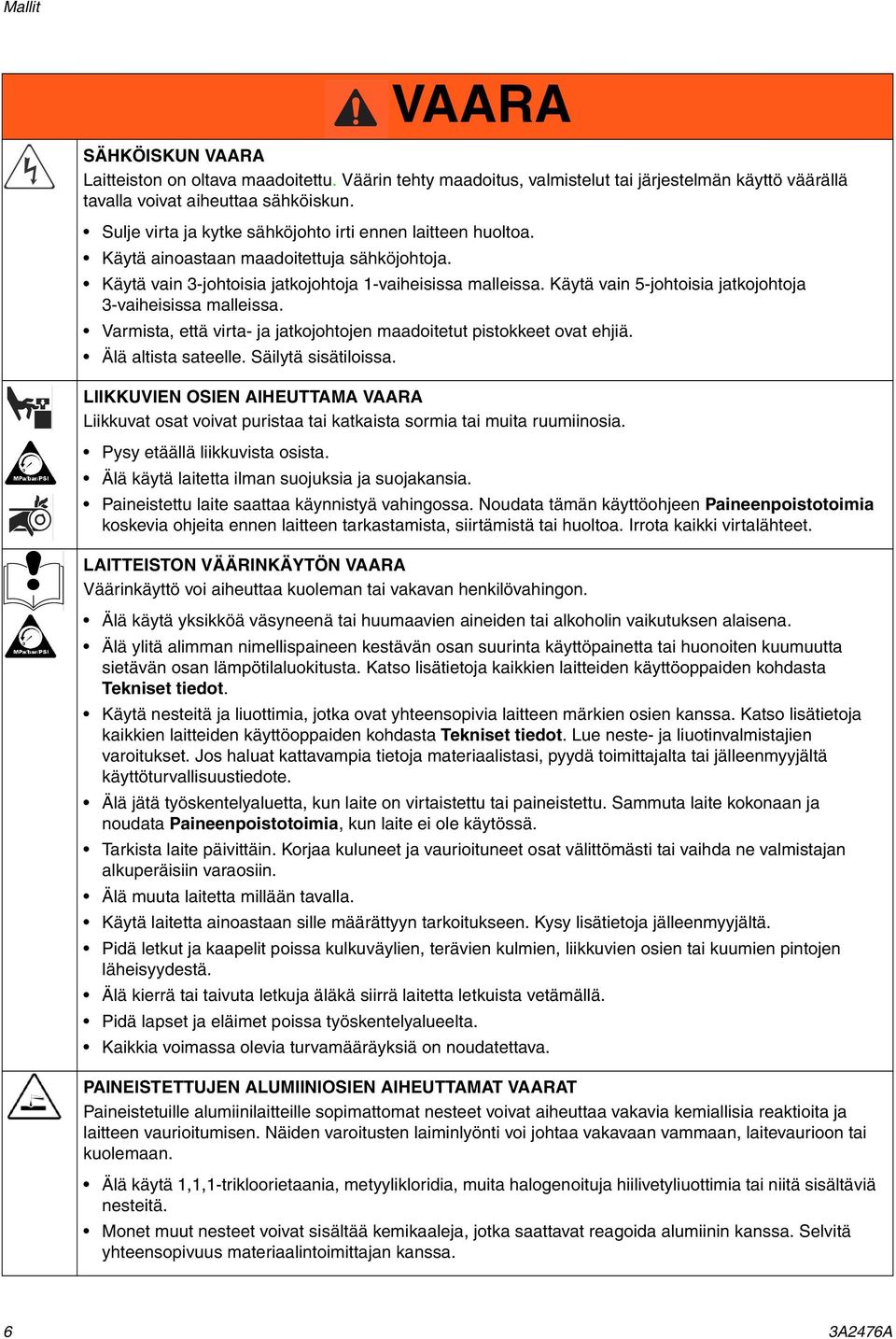

6 Mallit VAARA SÄHKÖISKUN VAARA Laitteiston on oltava maadoitettu. Väärin tehty maadoitus, valmistelut tai järjestelmän käyttö väärällä tavalla voivat aiheuttaa sähköiskun. Sulje virta ja kytke sähköjohto irti ennen laitteen huoltoa. Käytä ainoastaan maadoitettuja sähköjohtoja. Käytä vain 3-johtoisia jatkojohtoja 1-vaiheisissa malleissa. Käytä vain 5-johtoisia jatkojohtoja 3-vaiheisissa malleissa. Varmista, että virta- ja jatkojohtojen maadoitetut pistokkeet ovat ehjiä. Älä altista sateelle. Säilytä sisätiloissa. LIIKKUVIEN OSIEN AIHEUTTAMA VAARA Liikkuvat osat voivat puristaa tai katkaista sormia tai muita ruumiinosia. Pysy etäällä liikkuvista osista. Älä käytä laitetta ilman suojuksia ja suojakansia. Paineistettu laite saattaa käynnistyä vahingossa. Noudata tämän käyttöohjeen Paineenpoistotoimia koskevia ohjeita ennen laitteen tarkastamista, siirtämistä tai huoltoa. Irrota kaikki virtalähteet. LAITTEISTON VÄÄRINKÄYTÖN VAARA Väärinkäyttö voi aiheuttaa kuoleman tai vakavan henkilövahingon. Älä käytä yksikköä väsyneenä tai huumaavien aineiden tai alkoholin vaikutuksen alaisena. Älä ylitä alimman nimellispaineen kestävän osan suurinta käyttöpainetta tai huonoiten kuumuutta sietävän osan lämpötilaluokitusta. Katso lisätietoja kaikkien laitteiden käyttöoppaiden kohdasta Tekniset tiedot. Käytä nesteitä ja liuottimia, jotka ovat yhteensopivia laitteen märkien osien kanssa. Katso lisätietoja kaikkien laitteiden käyttöoppaiden kohdasta Tekniset tiedot. Lue neste- ja liuotinvalmistajien varoitukset. Jos haluat kattavampia tietoja materiaalistasi, pyydä toimittajalta tai jälleenmyyjältä käyttöturvallisuustiedote. Älä jätä työskentelyaluetta, kun laite on virtaistettu tai paineistettu. Sammuta laite kokonaan ja noudata Paineenpoistotoimia, kun laite ei ole käytössä. Tarkista laite päivittäin. Korjaa kuluneet ja vaurioituneet osat välittömästi tai vaihda ne valmistajan alkuperäisiin varaosiin. Älä muuta laitetta millään tavalla. Käytä laitetta ainoastaan sille määrättyyn tarkoitukseen. Kysy lisätietoja jälleenmyyjältä. Pidä letkut ja kaapelit poissa kulkuväylien, terävien kulmien, liikkuvien osien tai kuumien pintojen läheisyydestä. Älä kierrä tai taivuta letkuja äläkä siirrä laitetta letkuista vetämällä. Pidä lapset ja eläimet poissa työskentelyalueelta. Kaikkia voimassa olevia turvamääräyksiä on noudatettava. PAINEISTETTUJEN ALUMIINIOSIEN AIHEUTTAMAT VAARAT Paineistetuille alumiinilaitteille sopimattomat nesteet voivat aiheuttaa vakavia kemiallisia reaktioita ja laitteen vaurioitumisen. Näiden varoitusten laiminlyönti voi johtaa vakavaan vammaan, laitevaurioon tai kuolemaan. Älä käytä 1,1,1-trikloorietaania, metyylikloridia, muita halogenoituja hiilivetyliuottimia tai niitä sisältäviä nesteitä. Monet muut nesteet voivat sisältää kemikaaleja, jotka saattavat reagoida alumiinin kanssa. Selvitä yhteensopivuus materiaalintoimittajan kanssa. 6 3A2476A

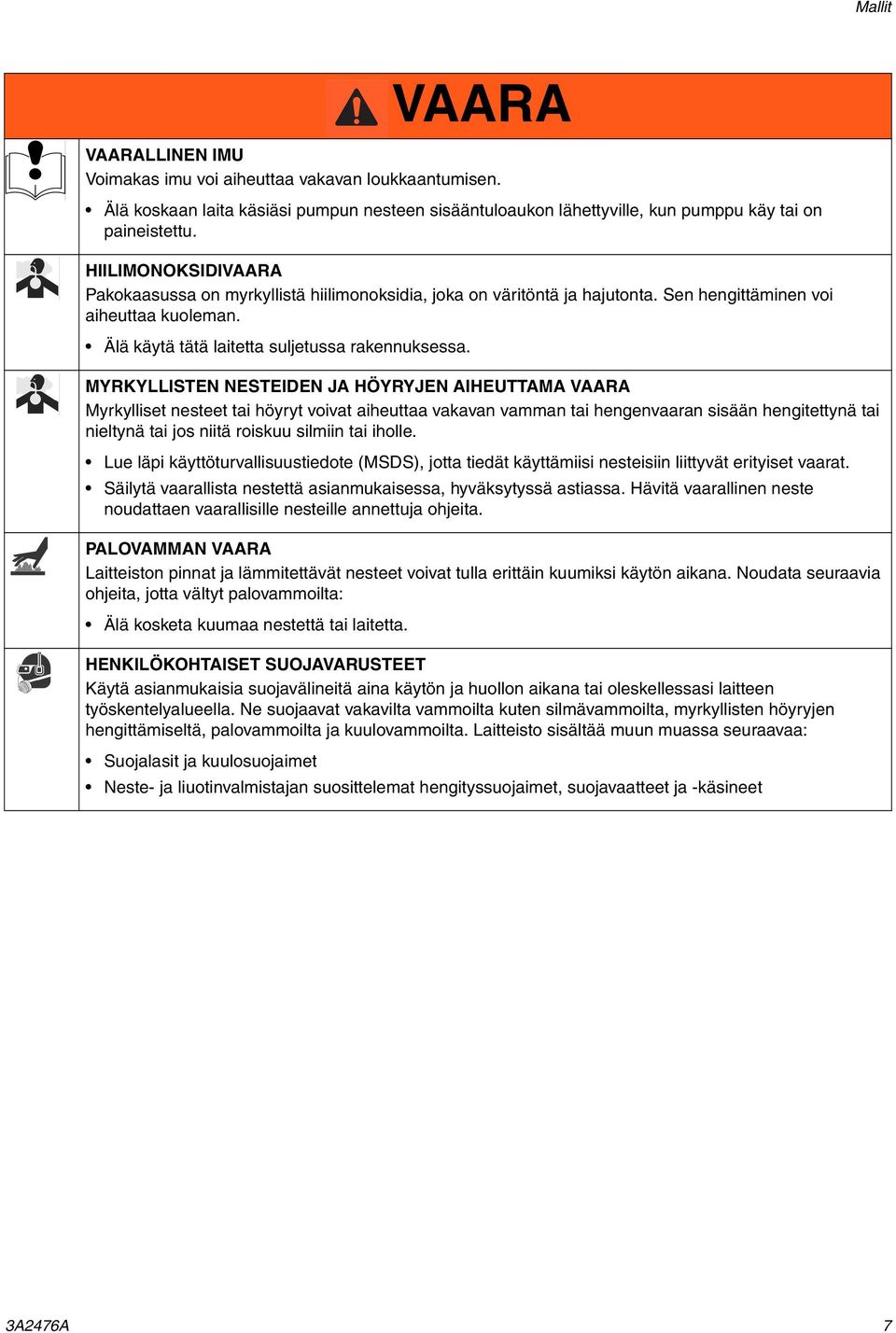

7 Mallit VAARA VAARALLINEN IMU Voimakas imu voi aiheuttaa vakavan loukkaantumisen. Älä koskaan laita käsiäsi pumpun nesteen sisääntuloaukon lähettyville, kun pumppu käy tai on paineistettu. HIILIMONOKSIDIVAARA Pakokaasussa on myrkyllistä hiilimonoksidia, joka on väritöntä ja hajutonta. Sen hengittäminen voi aiheuttaa kuoleman. Älä käytä tätä laitetta suljetussa rakennuksessa. MYRKYLLISTEN NESTEIDEN JA HÖYRYJEN AIHEUTTAMA VAARA Myrkylliset nesteet tai höyryt voivat aiheuttaa vakavan vamman tai hengenvaaran sisään hengitettynä tai nieltynä tai jos niitä roiskuu silmiin tai iholle. Lue läpi käyttöturvallisuustiedote (MSDS), jotta tiedät käyttämiisi nesteisiin liittyvät erityiset vaarat. Säilytä vaarallista nestettä asianmukaisessa, hyväksytyssä astiassa. Hävitä vaarallinen neste noudattaen vaarallisille nesteille annettuja ohjeita. PALOVAMMAN VAARA Laitteiston pinnat ja lämmitettävät nesteet voivat tulla erittäin kuumiksi käytön aikana. Noudata seuraavia ohjeita, jotta vältyt palovammoilta: Älä kosketa kuumaa nestettä tai laitetta. HENKILÖKOHTAISET SUOJAVARUSTEET Käytä asianmukaisia suojavälineitä aina käytön ja huollon aikana tai oleskellessasi laitteen työskentelyalueella. Ne suojaavat vakavilta vammoilta kuten silmävammoilta, myrkyllisten höyryjen hengittämiseltä, palovammoilta ja kuulovammoilta. Laitteisto sisältää muun muassa seuraavaa: Suojalasit ja kuulosuojaimet Neste- ja liuotinvalmistajan suosittelemat hengityssuojaimet, suojavaatteet ja -käsineet 3A2476A 7

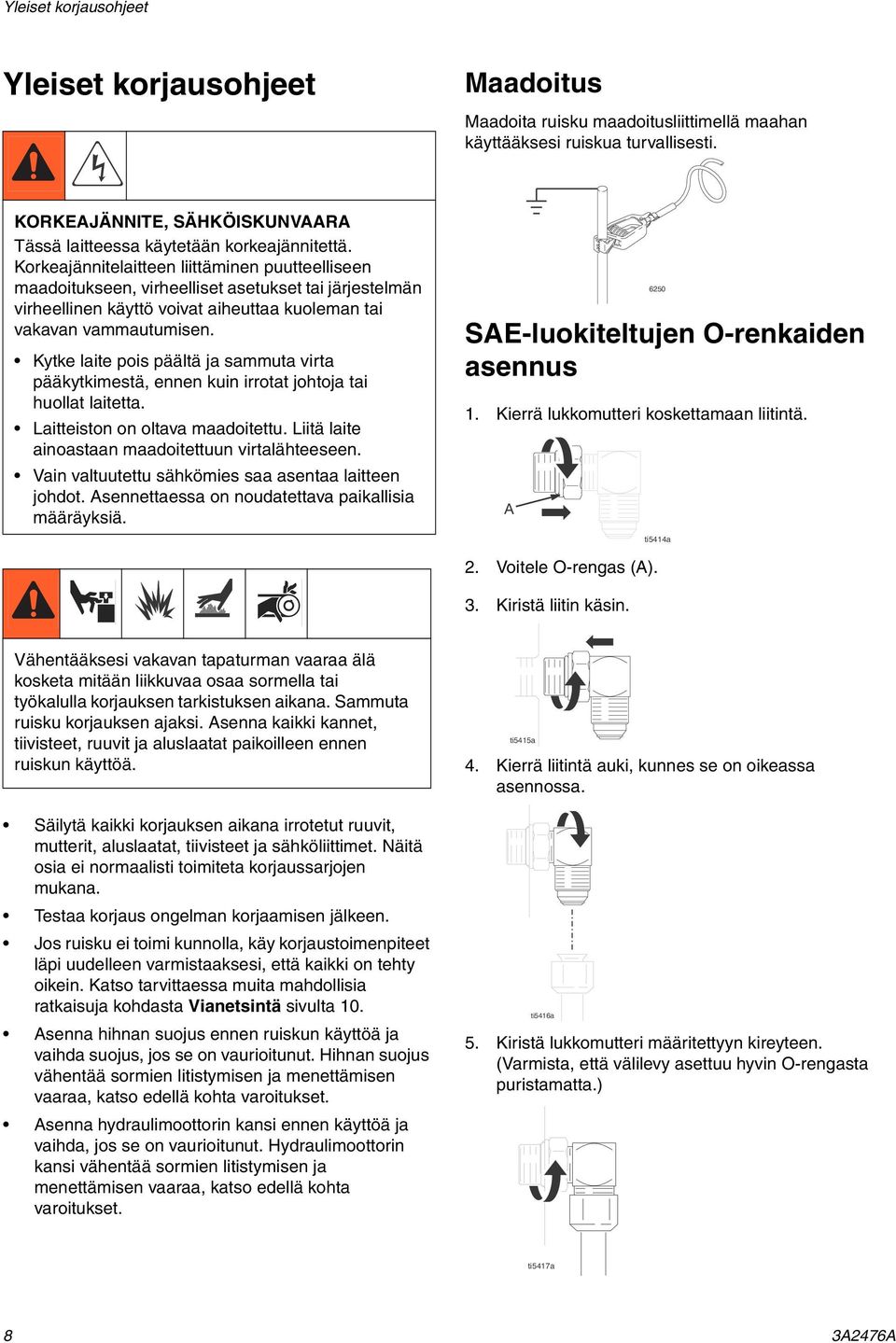

8 Yleiset korjausohjeet Yleiset korjausohjeet Maadoitus Maadoita ruisku maadoitusliittimellä maahan käyttääksesi ruiskua turvallisesti. KORKEAJÄNNITE, SÄHKÖISKUNVAARA Tässä laitteessa käytetään korkeajännitettä. Korkeajännitelaitteen liittäminen puutteelliseen maadoitukseen, virheelliset asetukset tai järjestelmän virheellinen käyttö voivat aiheuttaa kuoleman tai vakavan vammautumisen. Kytke laite pois päältä ja sammuta virta pääkytkimestä, ennen kuin irrotat johtoja tai huollat laitetta. Laitteiston on oltava maadoitettu. Liitä laite ainoastaan maadoitettuun virtalähteeseen. Vain valtuutettu sähkömies saa asentaa laitteen johdot. Asennettaessa on noudatettava paikallisia määräyksiä. SAE-luokiteltujen O-renkaiden asennus 1. Kierrä lukkomutteri koskettamaan liitintä. A 6250 ti5414a 2. Voitele O-rengas (A). 3. Kiristä liitin käsin. Vähentääksesi vakavan tapaturman vaaraa älä kosketa mitään liikkuvaa osaa sormella tai työkalulla korjauksen tarkistuksen aikana. Sammuta ruisku korjauksen ajaksi. Asenna kaikki kannet, tiivisteet, ruuvit ja aluslaatat paikoilleen ennen ruiskun käyttöä. Säilytä kaikki korjauksen aikana irrotetut ruuvit, mutterit, aluslaatat, tiivisteet ja sähköliittimet. Näitä osia ei normaalisti toimiteta korjaussarjojen mukana. Testaa korjaus ongelman korjaamisen jälkeen. Jos ruisku ei toimi kunnolla, käy korjaustoimenpiteet läpi uudelleen varmistaaksesi, että kaikki on tehty oikein. Katso tarvittaessa muita mahdollisia ratkaisuja kohdasta Vianetsintä sivulta 10. Asenna hihnan suojus ennen ruiskun käyttöä ja vaihda suojus, jos se on vaurioitunut. Hihnan suojus vähentää sormien litistymisen ja menettämisen vaaraa, katso edellä kohta varoitukset. Asenna hydraulimoottorin kansi ennen käyttöä ja vaihda, jos se on vaurioitunut. Hydraulimoottorin kansi vähentää sormien litistymisen ja menettämisen vaaraa, katso edellä kohta varoitukset. ti5415a 4. Kierrä liitintä auki, kunnes se on oikeassa asennossa. ti5416a 5. Kiristä lukkomutteri määritettyyn kireyteen. (Varmista, että välilevy asettuu hyvin O-rengasta puristamatta.) ti5417a 8 3A2476A

9 Paineenpoistotoimet Paineenpoistotoimet mallitaulukko KORKEAJÄNNITE, SÄHKÖISKUNVAARA Tässä laitteessa käytetään korkeajännitettä. Korkeajännitelaitteen liittäminen puutteelliseen maadoitukseen, virheelliset asetukset tai järjestelmän virheellinen käyttö voivat aiheuttaa kuoleman tai vakavan vammautumisen. Kytke laite pois päältä ja sammuta virta pääkytkimestä, ennen kuin irrotat johtoja tai huollat laitetta. Laitteiston on oltava maadoitettu. Liitä laite ainoastaan maadoitettuun virtalähteeseen. Vain valtuutettu sähkömies saa asentaa laitteen johdot. Asennettaessa on noudatettava paikallisia määräyksiä. 1. Käännä pumpun venttiili OFF-asentoon. Jos epäilet, että suutin tai letku on tukossa tai että paine ei ole täysin poistunut yllä esitettyjen toimien jälkeen, löysää ensin hyvin hitaasti suuttimen suojuksen kiinnitysmutteria tai letkuliitintä paineen poistamiseksi vähitellen. Löysää sitten kokonaan. Kunnossapito HUOMAUTUS: Katso lisätietoja moottorin huollosta ja teknisistä tiedoista mukana toimitetusta erillisestä Honda-moottoreiden omistajan käsikirjasta. PÄIVITTÄIN: Tarkista hydrauliöljyn taso ja lisää öljyä tarpeen mukaan. PÄIVITTÄIN: Tarkista bensiinimoottoriöljyn taso ja lisää öljyä tarpeen mukaan. PÄIVITTÄIN: Tarkista letku kulumisen ja vaurioiden varalta. PÄIVITTÄIN: Tarkista, että pistooli toimii asianmukaisesti ja turvallisesti. PÄIVITTÄIN: Tarkista, että paineenpoistoventtiili toimii asianmukaisesti ja turvallisesti. 2. Käännä bensiinimoottori tai sähkömoottori OFF-asentoon. Irrota virtajohto pistorasiasta. O I Sähkömallit 1-vaiheinen ti9686a 3. Käännä paine pienimmilleen. Poista paine liipaisemalla pistoolia astiaan. I O Sähkömallit 3-vaiheinen ti5405a OFF ON Bensiinimallit PÄIVITTÄIN: Tarkista, että mäntäpumppu on tiivis. PÄIVITTÄIN: Tarkista kaulatiivisteen nestetaso (TSL) mäntäpumpun tiivistemutterista. Täytä mutteri tarpeen mukaan. Huolehdi mutterin TSL-tasosta, sillä se estää nesteen kerääntymistä männänvarsiin, tiivisteiden ennenaikaista kulumista ja pumpun korroosiota. VIIKOITTAIN/PÄIVITTÄIN: Poista mahdolliset roskat tai muut esineet hydraulimännästä. JOKAISEN 100. KÄYTTÖTUNNIN JÄLKEEN: Vaihda moottoriöljy (katso Honda-moottoreiden omistajan käsikirjasta öljyn oikea viskositeetti). PUOLIVUOSITTAIN: Tarkista hihnan kuluminen, vaihda tarvittaessa. VUOSITTAIN TAI TUNNIN VÄLEIN: Vaihda hihna. 4. Käännä esitäyttöventtiili alas. ti5266b Vaihda hydrauliöljy ja suodatin Gracon hydrauliöljyllä (20 litraa/5 gallonaa) tai (3,8 litraa/ 1 gallona) ja suodattimella SYTYTYSTULPPA: Käytä vain BPRGES- tai W20EPR-U (NIPPONDENSO) -sytytystulppia. Tulpan kärkiväli 0,7-0,8 mm (0,028-0,031 tuumaa). Käytä tulppa-avainta asentaessasi tai irrottaessasi tulppaa. 3A2476A 9

10 Vianetsintä Vianetsintä ONGELMA SYY RATKAISU Bensiinimoottori vastustaa kovasti (ei käynnisty) Bensiinimoottori ei käynnisty Hydraulipaine on liian suuri Bensiinimoottori ei toimi kunnolla Viallinen moottori Sähkömoottori ei käynnisty tai käynnistyy hitaasti Sähkömoottori ei toimi kunnolla Käyttökytkin on pois päältä, öljynpinta alhaalla, ei ole bensiiniä Korkeus Ei virtaa Johtoa ei ole liitetty virtalähteeseen. Kytkin OFF-asennossa Väärä virtalähde Virheellinen moottorin käynnistimen ampeeriasetus (vain 3-vaihemoottori) Ylivirtakytkin on lauennut Hydraulipaine on liian suuri Väärä virtalähde Moottorin alhainen jännite 3-vaihemoottorit: Yhdessä kolmivaihevirran vaiheessa on avoin virtapiiri Viallinen moottori Kierrä hydraulipaineen nuppi vastapäivään pienimmilleen. Katso toimitukseen sisältyvä moottorin käyttöopas. Katso toimitukseen sisältyvä moottorin käyttöopas. Katso toimitukseen sisältyvä moottorin käyttöopas. Tarkista virtalähde, tarkista virtakytkimet ja/tai sulakkeet. Nollaa/vaihda tarvittaessa. Liitä tulppa pistorasiaan (maadoitettu oikean kokoisella virtakytkimellä ja/tai sulakkeilla). 1-vaihemoottorit: Käännä virtakytkin ON-asentoon. 3-vaihemoottorit: Paina ON-kytkintä. Anna valtuutetun sähköasentajan tai Gracon korjauskeskuksen arvioida tilanne ja korjata. Katso Tekniset tiedot, sivu 31. Anna valtuutetun sähköasentajan tai Gracon korjauskeskuksen arvioida tilanne ja korjata. Katso Tekniset tiedot, sivu 31. Anna valtuutetun sähköasentajan tai Gracon korjauskeskuksen arvioida tilanne ja korjata. Katso Tekniset tiedot, sivu 31. Kierrä hydraulipaineen nuppi vastapäivään pienimmilleen. Anna valtuutetun sähköasentajan tai Gracon korjauskeskuksen arvioida tilanne ja korjata. Katso Tekniset tiedot, sivu 31. Anna valtuutetun sähköasentajan tai Gracon korjauskeskuksen arvioida tilanne ja korjata. Katso Tekniset tiedot, sivu 31. Anna valtuutetun sähköasentajan tai Gracon korjauskeskuksen arvioida tilanne ja korjata. Katso Tekniset tiedot, sivu 31. Anna valtuutetun sähköasentajan tai Gracon korjauskeskuksen arvioida tilanne ja korjata. Katso Tekniset tiedot, sivu A2476A

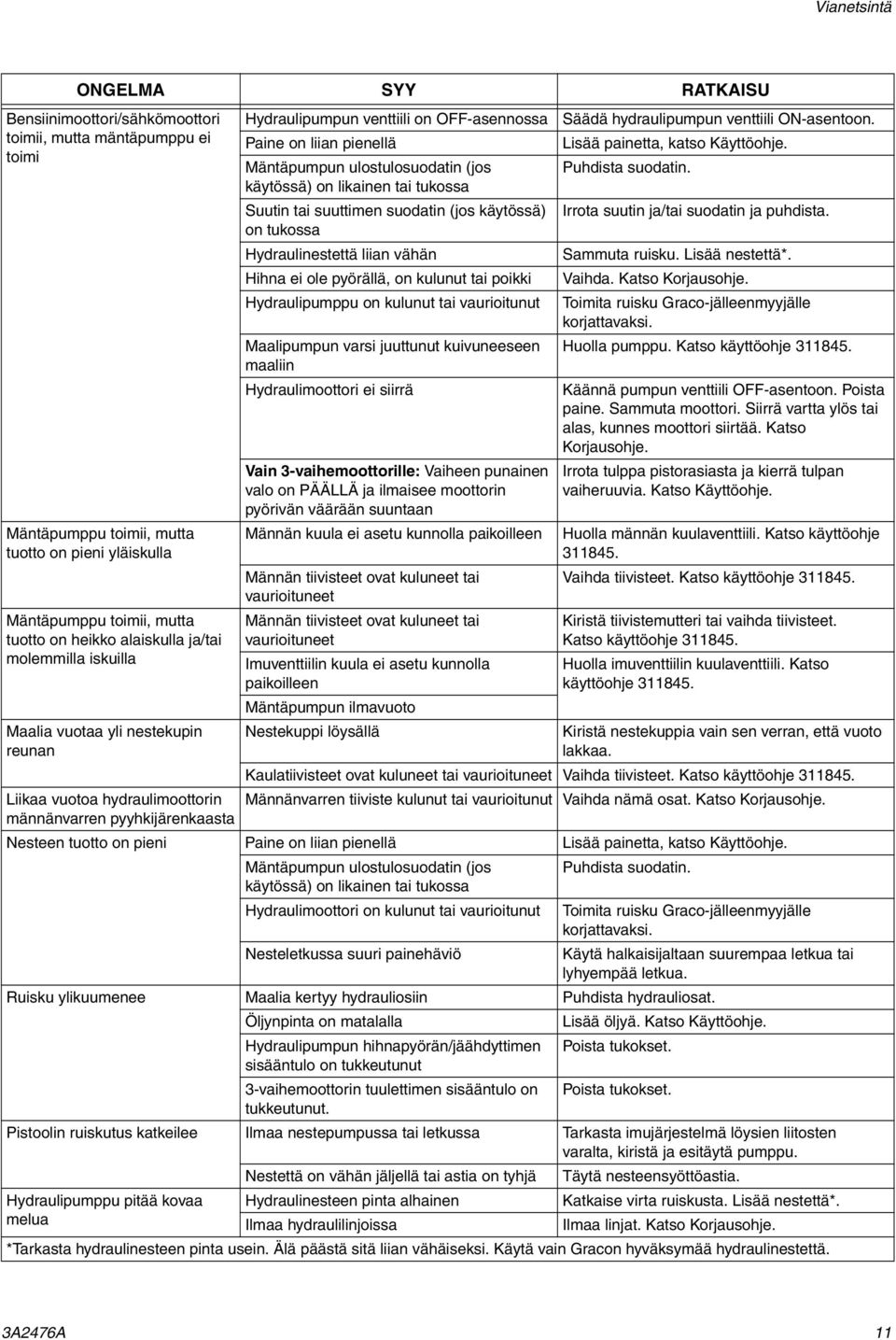

11 Vianetsintä ONGELMA SYY RATKAISU Bensiinimoottori/sähkömoottori toimii, mutta mäntäpumppu ei toimi Mäntäpumppu toimii, mutta tuotto on pieni yläiskulla Mäntäpumppu toimii, mutta tuotto on heikko alaiskulla ja/tai molemmilla iskuilla Maalia vuotaa yli nestekupin reunan Hydraulipumpun venttiili on OFF-asennossa Paine on liian pienellä Mäntäpumpun ulostulosuodatin (jos käytössä) on likainen tai tukossa Suutin tai suuttimen suodatin (jos käytössä) on tukossa Hydraulinestettä liian vähän Hihna ei ole pyörällä, on kulunut tai poikki Hydraulipumppu on kulunut tai vaurioitunut Maalipumpun varsi juuttunut kuivuneeseen maaliin Hydraulimoottori ei siirrä Vain 3-vaihemoottorille: Vaiheen punainen valo on PÄÄLLÄ ja ilmaisee moottorin pyörivän väärään suuntaan Männän kuula ei asetu kunnolla paikoilleen Männän tiivisteet ovat kuluneet tai vaurioituneet Männän tiivisteet ovat kuluneet tai vaurioituneet Imuventtiilin kuula ei asetu kunnolla paikoilleen Mäntäpumpun ilmavuoto Säädä hydraulipumpun venttiili ON-asentoon. Lisää painetta, katso Käyttöohje. Puhdista suodatin. Irrota suutin ja/tai suodatin ja puhdista. Sammuta ruisku. Lisää nestettä*. Vaihda. Katso Korjausohje. Toimita ruisku Graco-jälleenmyyjälle korjattavaksi. Huolla pumppu. Katso käyttöohje Käännä pumpun venttiili OFF-asentoon. Poista paine. Sammuta moottori. Siirrä vartta ylös tai alas, kunnes moottori siirtää. Katso Korjausohje. Irrota tulppa pistorasiasta ja kierrä tulpan vaiheruuvia. Katso Käyttöohje. Huolla männän kuulaventtiili. Katso käyttöohje Vaihda tiivisteet. Katso käyttöohje Kiristä tiivistemutteri tai vaihda tiivisteet. Katso käyttöohje Huolla imuventtiilin kuulaventtiili. Katso käyttöohje Nestekuppi löysällä Kiristä nestekuppia vain sen verran, että vuoto lakkaa. Kaulatiivisteet ovat kuluneet tai vaurioituneet Vaihda tiivisteet. Katso käyttöohje Liikaa vuotoa hydraulimoottorin Männänvarren tiiviste kulunut tai vaurioitunut Vaihda nämä osat. Katso Korjausohje. männänvarren pyyhkijärenkaasta Nesteen tuotto on pieni Paine on liian pienellä Lisää painetta, katso Käyttöohje. Mäntäpumpun ulostulosuodatin (jos Puhdista suodatin. käytössä) on likainen tai tukossa Hydraulimoottori on kulunut tai vaurioitunut Toimita ruisku Graco-jälleenmyyjälle korjattavaksi. Nesteletkussa suuri painehäviö Käytä halkaisijaltaan suurempaa letkua tai lyhyempää letkua. Ruisku ylikuumenee Maalia kertyy hydrauliosiin Puhdista hydrauliosat. Öljynpinta on matalalla Lisää öljyä. Katso Käyttöohje. Hydraulipumpun hihnapyörän/jäähdyttimen Poista tukokset. sisääntulo on tukkeutunut 3-vaihemoottorin tuulettimen sisääntulo on Poista tukokset. tukkeutunut. Pistoolin ruiskutus katkeilee Ilmaa nestepumpussa tai letkussa Tarkasta imujärjestelmä löysien liitosten varalta, kiristä ja esitäytä pumppu. Nestettä on vähän jäljellä tai astia on tyhjä Täytä nesteensyöttöastia. Hydraulipumppu pitää kovaa Hydraulinesteen pinta alhainen Katkaise virta ruiskusta. Lisää nestettä*. melua Ilmaa hydraulilinjoissa Ilmaa linjat. Katso Korjausohje. *Tarkasta hydraulinesteen pinta usein. Älä päästä sitä liian vähäiseksi. Käytä vain Gracon hyväksymää hydraulinestettä. 3A2476A 11

12 Hydraulipumppu Hydraulipumppu Irrottaminen 4. Irrota ruuvi (172), mutteri (173) ja hihnasuojus (117). 117 KORKEAJÄNNITE, SÄHKÖISKUNVAARA Tässä laitteessa käytetään korkeajännitettä. Korkeajännitelaitteen liittäminen puutteelliseen maadoitukseen, virheelliset asetukset tai järjestelmän virheellinen käyttö voivat aiheuttaa kuoleman tai vakavan vammautumisen Kytke laite pois päältä ja sammuta virta pääkytkimestä, ennen kuin irrotat johtoja tai huollat laitetta. Laitteiston on oltava maadoitettu. Liitä laite ainoastaan maadoitettuun virtalähteeseen. Vain valtuutettu sähkömies saa asentaa laitteen johdot. Asennettaessa on noudatettava paikallisia määräyksiä. ti18349a 5. Nosta sähkömoottoria (tai bensiinimoottoria) ja poista hihna (44). Anna hydraulijärjestelmän jäähtyä ennen huoltoa. 1. Poista paine, sivu Aseta ruiskun alle tippa-alusta tai riepuja korjauksen aikana vuotavan hydrauliöljyn keräämistä varten. 3. Irrota tyhjennystulppa (202) ja öljynsuodatin (227) ja anna hydrauliöljyn valua pois. 227 ti18350a 6. Irrota kaksi ruuvisarjaa (197) ja tuulettimen hihnapyörä (96) ti18348a 202 ti18351a A2476A

13 Hydraulipumppu 7. Irrota kotelon tyhjennysputki (225) Irrota hydrauliletku (288) säiliön kannesta (209) ti18352a 8. Irrota kulmaliitin (221) Irrota kahdeksan ruuvia (212), säiliön kansi (209), suodattimen kokoonpano (206) ja tiiviste (203) ti18355a ti18353a 9. Irrota letku (276) kulmaliittimestä (226). Irrota kulmaliitin (226) hydraulipumpusta (220) ti18356a ti18354a 3A2476A 13

14 Hydraulipumppu 12. Irrota neljä ruuvia (277) ja hydraulipumppu (220) säiliön kannesta (209) Asenna kulmaliitin (226) hydraulipumppuun (220). Asenna letku (276) kulmaliittimeen (226). Kiristä momenttiin 20,3 N m (15 ft-lb). 5. Asenna kulmaliitin (221) ja kiristä momenttiin 20,3 N m (15 ft-lb). ti18357a Asentaminen Asenna kotelon tyhjennysputki (225) ja kiristä momenttiin 20,3 N m (15 ft-lb). 7. Asenna tuulettimen hihnapyörä (96) kahdella asennusruuvilla (197). 8. Nosta sähkömoottoria (tai bensiinimoottoria) ja asenna hihna (44). 9. Asenna hihnasuojus (117) ruuvilla (172) ja mutterilla (173). 1. Asenna hydraulipumppu (220) säiliön kanteen (209) neljällä ruuvilla (277). (Varmista, että O-renkaat 210 ja 211 ovat paikoillaan.) Kiristä momenttiin N m ( in-lb). 2. Asenna kahdeksan ruuvia (212), säiliön kansi (209), suodattimen kokoonpano (206) ja tiiviste (203). Kiristä tiukkuuteen N m ( in-lb). 3. Asenna hydrauliletku (288) säiliön kanteen (209). 10. Asenna tyhjennystulppa (202). Asenna öljynsuodatin (227) ja kiristä sitä vielä 3/4 kierrosta, kun tiiviste koskettaa pohjaa. Täytä hydraulipumppu Graco-hydrauliöljyllä, sivu 6, kulmaliittimen (221) aukon kautta. Laita jäljellä oleva hydrauliöljy säiliöön. 11. Käynnistä pumppu ja anna sen käydä alhaisella paineella noin 5 minuuttia kaiken ilman poistamiseksi. 12. Tarkista hydrauliöljy ja lisää tarvittaessa. 14 3A2476A

15 Tuulettimen hihna Tuulettimen hihna Irrottaminen 1. Suorita Paineenpoistotoimet, sivu Löysää hihnasuojuksen nuppia (55). 3. Käännä hihnasuojus (117) ylös. KORKEAJÄNNITE, SÄHKÖISKUNVAARA Tässä laitteessa käytetään korkeajännitettä. Korkeajännitelaitteen liittäminen puutteelliseen maadoitukseen, virheelliset asetukset tai järjestelmän virheellinen käyttö voivat aiheuttaa kuoleman tai vakavan vammautumisen. Kytke laite pois päältä ja sammuta virta pääkytkimestä, ennen kuin irrotat johtoja tai huollat laitetta. Laitteiston on oltava maadoitettu. Liitä laite ainoastaan maadoitettuun virtalähteeseen. Vain valtuutettu sähkömies saa asentaa laitteen johdot. Asennettaessa on noudatettava paikallisia määräyksiä. 4. Nosta sähkömoottori tai bensiinimoottori ylös löysätäksesi hihnan vetoa (44). 5. Irrota hihna hihnapyörästä (43) ja tuulettimen hihnapyörästä (96). Asentaminen 1. Pujota hihna (44) käyttöpyörän (43) ja tuulettimen hihnapyörän (96) ympärille. 2. Laske moottoria (119) kiristääksesi hihnan. 3. Käännä hihnasuojus (117) alas. 4. Kiristä hihnasuojuksen nuppia (55) ti18342a Hihnataulukko Yksikkö Osanumero Kuvaus 24M V-hihna AX42 24M V-hihna AX41 24M V-hihna AX48 24M V-hihna Ax44 3A2476A 15

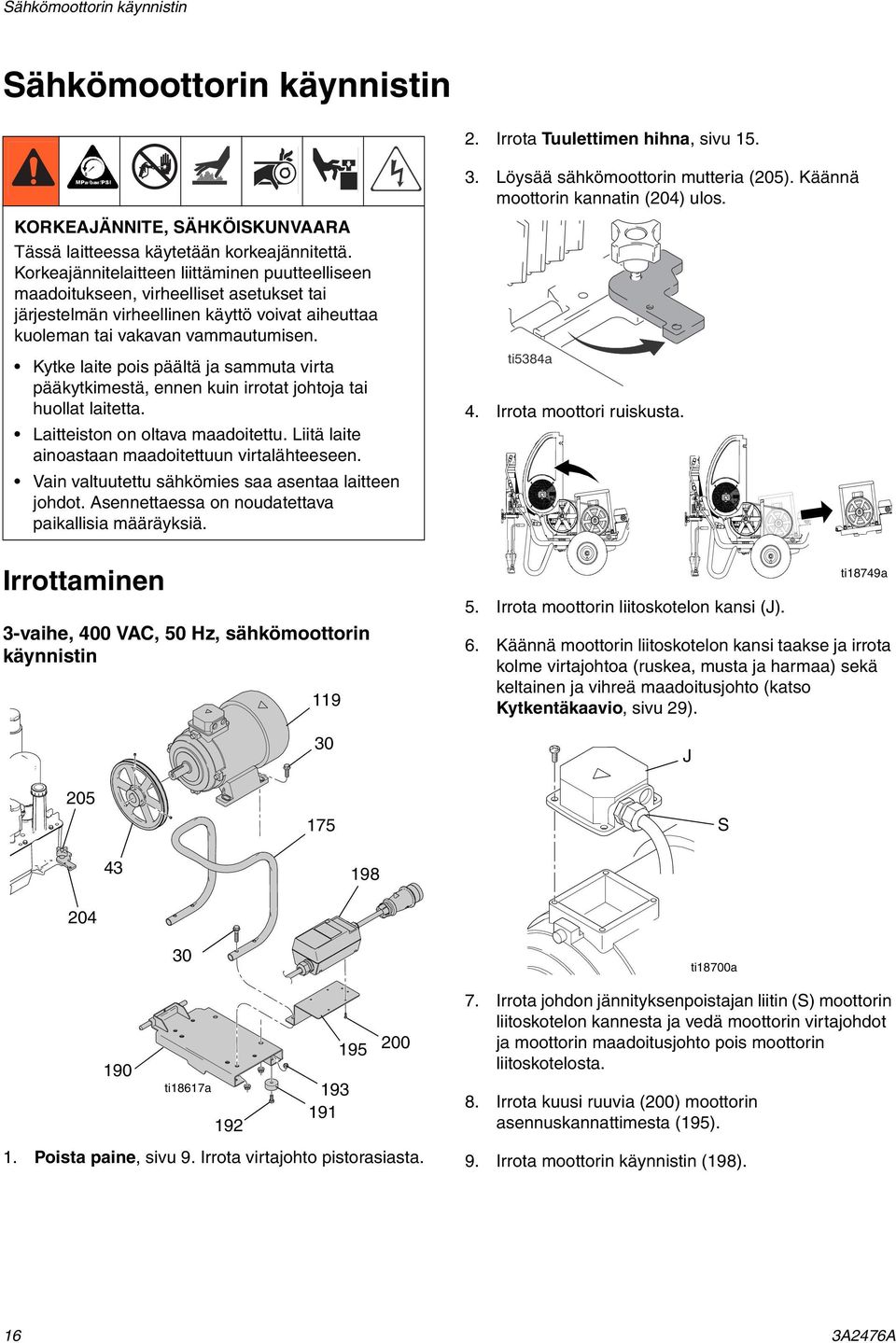

16 Sähkömoottorin käynnistin Sähkömoottorin käynnistin 2. Irrota Tuulettimen hihna, sivu 15. KORKEAJÄNNITE, SÄHKÖISKUNVAARA Tässä laitteessa käytetään korkeajännitettä. Korkeajännitelaitteen liittäminen puutteelliseen maadoitukseen, virheelliset asetukset tai järjestelmän virheellinen käyttö voivat aiheuttaa kuoleman tai vakavan vammautumisen. Kytke laite pois päältä ja sammuta virta pääkytkimestä, ennen kuin irrotat johtoja tai huollat laitetta. Laitteiston on oltava maadoitettu. Liitä laite ainoastaan maadoitettuun virtalähteeseen. Vain valtuutettu sähkömies saa asentaa laitteen johdot. Asennettaessa on noudatettava paikallisia määräyksiä. 3. Löysää sähkömoottorin mutteria (205). Käännä moottorin kannatin (204) ulos. ti5384a 4. Irrota moottori ruiskusta. Irrottaminen 3-vaihe, 400 VAC, 50 Hz, sähkömoottorin käynnistin Irrota moottorin liitoskotelon kansi (J). 6. Käännä moottorin liitoskotelon kansi taakse ja irrota kolme virtajohtoa (ruskea, musta ja harmaa) sekä keltainen ja vihreä maadoitusjohto (katso Kytkentäkaavio, sivu 29). J ti18749a S ti18700a 190 ti18617a Irrota johdon jännityksenpoistajan liitin (S) moottorin liitoskotelon kannesta ja vedä moottorin virtajohdot ja moottorin maadoitusjohto pois moottorin liitoskotelosta. 8. Irrota kuusi ruuvia (200) moottorin asennuskannattimesta (195). 1. Poista paine, sivu 9. Irrota virtajohto pistorasiasta. 9. Irrota moottorin käynnistin (198). 16 3A2476A

17 Sähkömoottorin käynnistin Asentaminen 3-vaihe, 400 VAC, 50 Hz, sähkömoottorin käynnistin Ruuvaa jännityksenpoistajan liitin (S) moottorin liitoskotelon kanteen (J). J S ti18700a 190 ti18617a Asenna moottorin käynnistin (198) moottorin käynnistimen kannattimeen (195). 2. Asenna kuusi ruuvia (200) moottorin käynnistimeen (198). Kiristä momenttiin 2,3 N m (20 in-lb). 3. Irrota moottorin liitoskotelon kansi (J) Irrota jännityksenpoistajan liitin (S) moottorin liitoskotelon kannesta (J) Liu'uta jännityksenpoistajan liitintä (S) moottorin virtajohtojen yli. 7. Varmista, että tiivisterengas on paikoillaan moottorin liitoskotelon kannessa. Liitä keltainen ja vihreä maadoitusjohto moottorin liitoskotelon maadoitusliitäntään. Yhdistä virtajohdot seuraavasti: ruskea johto moottorin napaan U1 musta johto moottorin napaan V1 harmaa johto moottorin napaan W1 Katso Kytkentäkaavio, sivu 29, liitäntöjen paikat. Kiristä momenttiin 3,2 N m (28 in-lb). Kiristä maadoitusjohto momenttiin 3,2 N m (28 in-lb). 8. Asenna moottorin liitoskotelon kansi (J) moottorin liitoskoteloon. Kiristä liitoskotelon kansi momenttiin 3,2 N m (28 in-lb). HUOMAUTUS Varmista, että johdot ovat täysin moottorin liitoskotelon sisällä eivätkä puristu moottorin liitoskotelon ja moottorin liitoskotelon kannen väliin. Puristuessaan johdot vaurioituvat ja aiheuttavat sähköiskuvaaran. 3A2476A 17

18 Sähkömoottorin käynnistin 9. Asenna moottori ruiskuun. ti18748a 11. Asenna Tuulettimen hihna, sivu Tarkista, että tuulettimen hihnapyörä ja moottorin hihnapyörä ovat linjassa. Tarkista myös, että tuulettimen hihnapyörän akseli ja moottorin hihnapyörän akseli ovat samansuuntaiset. Säädä tarvittaessa. 10. Käännä sähkömoottorin kannatin (204) sisään. Kiristä sähkömoottorin mutteria (205). ti5387a 18 3A2476A

19 Sähkömoottori Sähkömoottori 3. Löysää sähkömoottorin mutteria (205). Käännä moottorin kannatin (204) ulos. KORKEAJÄNNITE, SÄHKÖISKUNVAARA Tässä laitteessa käytetään korkeajännitettä. Korkeajännitelaitteen liittäminen puutteelliseen maadoitukseen, virheelliset asetukset tai järjestelmän virheellinen käyttö voivat aiheuttaa kuoleman tai vakavan vammautumisen. Kytke laite pois päältä ja sammuta virta pääkytkimestä, ennen kuin irrotat johtoja tai huollat laitetta. Laitteiston on oltava maadoitettu. Liitä laite ainoastaan maadoitettuun virtalähteeseen. Vain valtuutettu sähkömies saa asentaa laitteen johdot. Asennettaessa on noudatettava paikallisia määräyksiä. Irrottaminen 1-vaihe, 240 VAC, 50 Hz, sähkömoottori ti5384a 4. Irrota moottori ruiskusta. 5. Irrota neljä ruuvia (30), mutterit (174), kahva (175), pohjan eristinlevy (190) ja moottorin asennuslevy (99) sähkömoottorista. 6. Löysää asennusruuveja (133) ja irrota hihnapyörä (43) sähkömoottorista. 3-vaihe, 400 VAC, 50 Hz, sähkömoottori ti18192a ti18343a Poista paine, sivu 9. Irrota virtajohto pistorasiasta. 2. Irrota Tuulettimen hihna, sivu Poista paine, sivu 9. Irrota virtajohto pistorasiasta. 2. Irrota Tuulettimen hihna, sivu ti18617a 200 3A2476A 19

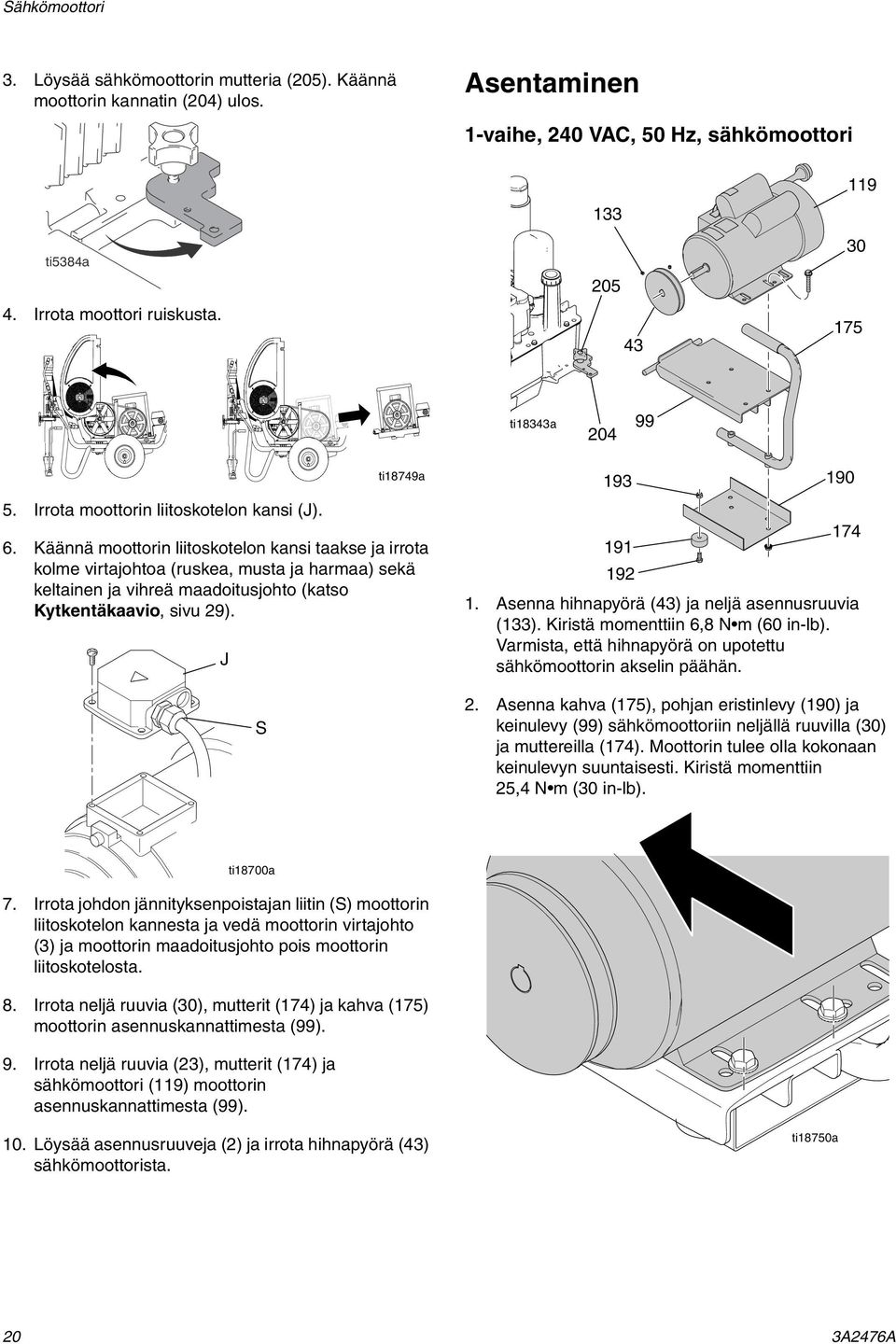

20 Sähkömoottori 3. Löysää sähkömoottorin mutteria (205). Käännä moottorin kannatin (204) ulos. Asentaminen 1-vaihe, 240 VAC, 50 Hz, sähkömoottori ti5384a 4. Irrota moottori ruiskusta ti18343a Irrota moottorin liitoskotelon kansi (J). ti18749a 6. Käännä moottorin liitoskotelon kansi taakse ja irrota kolme virtajohtoa (ruskea, musta ja harmaa) sekä keltainen ja vihreä maadoitusjohto (katso Kytkentäkaavio, sivu 29). J S Asenna hihnapyörä (43) ja neljä asennusruuvia (133). Kiristä momenttiin 6,8 N m (60 in-lb). Varmista, että hihnapyörä on upotettu sähkömoottorin akselin päähän. 2. Asenna kahva (175), pohjan eristinlevy (190) ja keinulevy (99) sähkömoottoriin neljällä ruuvilla (30) ja muttereilla (174). Moottorin tulee olla kokonaan keinulevyn suuntaisesti. Kiristä momenttiin 25,4 N m (30 in-lb). ti18700a 7. Irrota johdon jännityksenpoistajan liitin (S) moottorin liitoskotelon kannesta ja vedä moottorin virtajohto (3) ja moottorin maadoitusjohto pois moottorin liitoskotelosta. 8. Irrota neljä ruuvia (30), mutterit (174) ja kahva (175) moottorin asennuskannattimesta (99). 9. Irrota neljä ruuvia (23), mutterit (174) ja sähkömoottori (119) moottorin asennuskannattimesta (99). 10. Löysää asennusruuveja (2) ja irrota hihnapyörä (43) sähkömoottorista. ti18750a 20 3A2476A

21 Sähkömoottori 3. Asenna moottori ruiskuun. 3-vaihe, 400 VAC, 50 Hz, sähkömoottori ti18193a 4. Käännä sähkömoottorin kannatin (204) sisään. Kiristä sähkömoottorin mutteria (205) ti5387a 5. Asenna Tuulettimen hihna, sivu Tarkista, että tuulettimen hihnapyörä ja moottorin hihnapyörä ovat linjassa. Tarkista myös, että tuulettimen hihnapyörän akseli ja moottorin hihnapyörän akseli ovat samansuuntaiset. Säädä tarvittaessa. Moottorin hihnapyörä (133) (moottorin hihnapyörän pään tulee olla upotettuna moottorin akselin päähän) Moottorin akseli ti18617a 1. Asenna hihnapyörä (43) ja kiristä neljä asennusruuvia. Kiristä momenttiin 6,8 N m (60 in-lb). Varmista, että hihnapyörä on upotettu sähkömoottorin akselin päähän. 2. Asenna neljä ruuvia (23), mutterit (174) ja sähkömoottori moottorin asennuskannattimeen (99). Moottori täytyy keskittää moottorin loviin. Kiristä momenttiin 25,4 N m (225 in-lb). 200 Samansuuntainen Tuulettimen hihnapyörän akseli Tuulettimen hihnapyörä (43) ti18696a 3. Asenna neljä ruuvia (30), mutterit (174) ja kahva (175) moottorin asennuskannattimeen (99). Kiristä momenttiin 25,4 N m (225 in-lb). ti18697a Linja 4. Irrota moottorin liitoskotelon kansi (J). 5. Irrota jännityksenpoistajan liitin (S) moottorin liitoskotelon kannesta (J). 6. Liu'uta jännityksenpoistajan liitintä (S) moottorin virtajohtojen yli. 3A2476A 21

22 Sähkömoottori 7. Ruuvaa jännityksenpoistajan liitin (5) moottorin liitoskotelon kanteen (J). J 11. Käännä sähkömoottorin kannatin (204) sisään. Kiristä sähkömoottorin mutteria (205). S ti5387a 12. Asenna Tuulettimen hihna, sivu 15. ti18700a 8. Varmista, että tiivisterengas on paikoillaan moottorin liitoskotelon kannessa. Yhdistä kolme virtajohtoa ja maadoitus. Liitä keltainen ja vihreä maadoitusjohto moottorin liitoskotelon maadoitusliitäntään. Yhdistä virtajohdot seuraavasti: ruskea johto moottorin napaan U1 musta johto moottorin napaan V1 harmaa johto moottorin napaan W1 Katso Kytkentäkaavio, sivu 29, liitäntöjen paikat. Kiristä momenttiin 3,2 N m (28 in-lb). Kiristä maadoitusjohto momenttiin 3,2 N m (28 in-lb). 13. Tarkista, että tuulettimen hihnapyörä ja moottorin hihnapyörä ovat linjassa. Tarkista myös, että tuulettimen hihnapyörän akseli ja moottorin hihnapyörän akseli ovat samansuuntaiset. Säädä tarvittaessa. Moottorin hihnapyörä (133) UPOTA (moottorin hihnapyörä moottorin akselin päähän) Moottorin akseli 9. Asenna moottorin liitoskotelon kansi (J) moottorin liitoskoteloon. Kiristä liitoskotelon kansi momenttiin 3,2 N m (28 in-lb). HUOMAUTUS Varmista, että johdot ovat täysin moottorin liitoskotelon sisällä eivätkä puristu moottorin liitoskotelon ja moottorin liitoskotelon kannen väliin. Puristuessaan johdot vaurioituvat ja aiheuttavat sähköiskuvaaran. Samansuuntainen ti18705a Tuulettimen hihnapyörän akseli Tuulettimen hihnapyörä (43) 10. Asenna moottori ruiskuun. Linja ti18748a 22 3A2476A

23 Hydraulimoottorin uudelleenrakentaminen Hydraulimoottorin uudelleenrakentaminen Irrottaminen Asennus KORKEAJÄNNITE, SÄHKÖISKUNVAARA Tässä laitteessa käytetään korkeajännitettä. Korkeajännitelaitteen liittäminen puutteelliseen maadoitukseen, virheelliset asetukset tai järjestelmän virheellinen käyttö voivat aiheuttaa kuoleman tai vakavan vammautumisen. Kytke laite pois päältä ja sammuta virta pääkytkimestä, ennen kuin irrotat johtoja tai huollat laitetta. Laitteiston on oltava maadoitettu. Liitä laite ainoastaan maadoitettuun virtalähteeseen. Vain valtuutettu sähkömies saa asentaa laitteen johdot. Asennettaessa on noudatettava paikallisia määräyksiä. 1. Suorita Paineenpoistotoimet, sivu Aseta ruiskun alle tippa-alusta tai riepuja korjauksen aikana vuotavan hydrauliöljyn keräämistä varten. 3. Irrota Mäntäpumppu, sivu Irrota hydrauliputket (271, 288) liittimistä (226) hydraulimoottorin yläosasta vasemmalta ja oikealta puolelta. 5. Löysää lukkomutteria (264). 6. Kierrä hydraulimoottorin suojus (265) irti. 7. Liu uta männänvarren/hydraulimoottorin suojuksen kokoonpano (A) hydraulimoottorin sylinteristä (263). LENTÄVIEN OSIEN VAARA Pidätinjousessa on suuri energia. Jos pidätinjousi vapautetaan huolimattomasti, pidätinjousi ja kuulat voivat lentää purkajan silmiin. Käytä suojalaseja, kun irrotat tai asennat pidätinjousta ja kuulia. Jos suojalaseja ei käytetä pidätinjousta irrotettaessa, seurauksena voi olla silmävamma tai sokeus. 1. Liu uta männänvarsi (A) hydraulimoottorin sylinteriin (263). 2. Kierrä hydraulimoottorin suojus (268) alas. Kierrä hydraulimoottorin suojusta auki, kunnes sisääntulo ja ulostulo ovat kohdakkain hydrauliputkien liittimien kanssa ja hydraulimoottorin suojuksessa oleva testireikä osoittaa hihnasuojukseen (117) päin. 3. Kiristä lukkomutteri (264) hydraulimoottorin suojusta (268) vasten, momenttiin 17 N m (150 ft-lb). 4. Asenna hydrauliputket (271, 288) hydraulimoottorin yläosassa vasemmalla ja oikealla puolella oleviin kiinnikkeisiin (226) ja kiristä momenttiin 54,2 N m (40 ft-lb). 5. Asenna Mäntäpumppu, sivu Käynnistä moottori ja anna pumpun käydä 30 sekuntia. Sammuta moottori. Tarkista hydrauliöljyn taso ja lisää Gracon hydrauliöljyä, sivu 25. 3A2476A 23

24 Hydraulimoottorin uudelleenrakentaminen Hydraulimoottori testireikä ti8817a A ti8818a 24 3A2476A

25 Hydrauliöljyn/suodattimen vaihto Hydrauliöljyn/suodattimen vaihto Irrottaminen 2. Täytä 4,7 litraa Gracon hydrauliöljyä (5 gallonaa/20 litraa) tai (1 gallona/ 3,8 litraa). 3. Tarkista öljytaso. KORKEAJÄNNITE, SÄHKÖISKUNVAARA Tässä laitteessa käytetään korkeajännitettä. Korkeajännitelaitteen liittäminen puutteelliseen maadoitukseen, virheelliset asetukset tai järjestelmän virheellinen käyttö voivat aiheuttaa kuoleman tai vakavan vammautumisen. Kytke laite pois päältä ja sammuta virta pääkytkimestä, ennen kuin irrotat johtoja tai huollat laitetta. Laitteiston on oltava maadoitettu. Liitä laite ainoastaan maadoitettuun virtalähteeseen. Vain valtuutettu sähkömies saa asentaa laitteen johdot. Asennettaessa on noudatettava paikallisia määräyksiä Suorita Paineenpoistotoimet, sivu Aseta ruiskun alle tippa-alusta tai riepuja vuotavan hydrauliöljyn keräämistä varten. 3. Irrota tyhjennystulppa (202) sivu 12. Anna hydrauliölyn valua ulos. 4. Kierrä suodatin (227) hitaasti irti öljy valuu uraan ja tulee ulos takaa. Asennus ti18348a 1. Asenna tyhjennystulppa (202) ja öljysuodatin (227). Kiristä öljynsuodatinta 3/4 kierrosta, kun tiiviste koskettaa pohjaa. 3A2476A 25

26 Mäntäpumppu Mäntäpumppu HUOMAUTUS: On suositeltavaa, että vastaventtiili korjataan samaan aikaan kuin pumppu. Vastaventtiilin korjaus, katso käyttöohje 3A Irrota tappi. Irrottaminen ti8831b KORKEAJÄNNITE, SÄHKÖISKUNVAARA Tässä laitteessa käytetään korkeajännitettä. Korkeajännitelaitteen liittäminen puutteelliseen maadoitukseen, virheelliset asetukset tai järjestelmän virheellinen käyttö voivat aiheuttaa kuoleman tai vakavan vammautumisen. Kytke laite pois päältä ja sammuta virta pääkytkimestä, ennen kuin irrotat johtoja tai huollat laitetta. Laitteiston on oltava maadoitettu. Liitä laite ainoastaan maadoitettuun virtalähteeseen. Vain valtuutettu sähkömies saa asentaa laitteen johdot. Asennettaessa on noudatettava paikallisia määräyksiä. HUOMAUTUS: Tue pumppua kädelläsi, ennen kuin avaat T-kahvaa. 6. Avaa liitin (247). 247 ti8833b 7. Liu uta kytkinkappaleen suojus (180) ylös, jotta varren kytkinkappaleet (179) tulevat kokonaan näkyviin. 1. Huuhtele pumppu. 2. Suorita Paineenpoistotoimet, sivu Irrota hydraulimoottorin suojus ti8829b 8. Irrota varren kytkinkappaleet (179) Irrota tyhjennysletku ruiskusta. ti18701a 179 ti8830b ti18703a 26 3A2476A

27 Mäntäpumppu 9. Irrota pumppu (111) ruiskusta. 4. Asenna maaliletkun liitin (190) ja maaliletku (63) pumpun liittimeen. 111 ti8832b 10. Irrota maaliletkun liitin (67) ja maaliletku (63) pumpun liittimestä. 5. Liu uta kytkinkappaleen suojus (180) ylös, jotta pumpun varsi tulee näkyviin. Asenna varren kytkinkappaleet (179) varren päälle ti 8954b ti9951b Asennus 1. Sijoita pumpun varsi tarvittaessa säätövalokseen ja pidennä vartta vetämällä pumppua. ti8956b 6. Liu uta kytkinkappaleen suojus (180) alas varren kytkinkappaleiden (179) päälle ti8834b 2. Asenna pumppu (111) ruiskuun. ti8955b 7. Asenna hydraulimoottorin suojus. 111 ti8959b 3. Sulje liitin (247) pumpun (111) ympärille ja työnnä se kiinni. 8. Asenna tappi. ti18701a 247 ti8958b ti8957b 3A2476A 27

28 Vastaventtiilin korjaus Vastaventtiilin korjaus 3. Vaihda Mäntäpumppu, sivu 27. Irrottaminen 4. Liitä maaliletku ja kiristä käsin tiukkuuteen 70 in-lb (8 N m). 1. Huuhtele pumppu. Suorita Paineenpoistotoimet, sivu Irrota Mäntäpumppu, sivu Irrota vastaventtiili (64) mäntäpumpusta (111). ti18600a 5. Varmista, että varmistussalpa on lukitussa asennossa. ti18699a Asennus 1. Levitä putken tiivisteainetta ja tarkista venttiilin sisääntuloaukon (64f) kierteet ja asenna O-rengas (64a) pesään (64b). ti18698a 6. Liitä tyhjennysletku ruiskuun. 64f 64b 64a ti18598a ti18703a 2. Käytä 38 mm:n (1,5 tuuman) kiintoavainta, jolla kiinnität vastaventtiilin varmasti pumppuun. ti18702a 28 3A2476A

29 Kytkentäkaavio Kytkentäkaavio EH300-mallit (3-vaihemoottori) V2 W1 U2 V1 2L3 2T3 2L2 2T2 2L1 2T1 N N L3 L2 L1 N W2 U1 MOOTTORI HARMAA MUSTA VIHREÄ/KELTAINEN RUSKEA MOOTTORIN KÄYNNISTIN HARMAA MUSTA RUSKEA VIHREÄ/KELTAINEN LIITIN SININEN ti18616a 3A2476A 29

30 Muistiinpanoja Muistiinpanoja 30 3A2476A

31 Tekniset tiedot Tekniset tiedot Ruisku Maksimipaine psi (bar) Hydraulisäiliön tilavuus gallonaa (litraa) Moottorin teho (kw) Jännite, virranvoimakkuuus taajuus vaihe Suuttimen maksimikoko (maali) Suurin tuotto (maali) g/min (l/min) Nesteen tuloaukko [npsm (m)] Nesteen ulostuloaukko [npsm (m)] Johdon liitäntä [npt (f)] Jaksoa/gallona (litra) (maali) EH200DI 3300 (228) 1.25 (4.75) 3.0 (2.2) 220 VAC, 15,0 A, 50 Hz, 1-vaihe (5.9) 1 3/8 3/8 80 (21.1) GH200DI 3300 (228) 1.25 (4.75) 5.5 (4.1) ei saatavilla (8.1) 1 3/8 3/8 80 (21.1) EH300DI 3300 (228) 1.25 (4.75) 7.5 (5.5) 400 VAC, 11.0 A, 50 Hz, 3-vaihe (11.3) 1 1/2 1/2 52 (13.7) GH300DI 3300 (228) 1.25 (4.75) 9.0 (6.7) ei saatavilla (11.3) 1 1/2 1/2 52 (13.7) Takasulakkeen maksimiluokitus EH300DI: Sulaketyyppi am: 63 A Sulaketyyppi gl: 80 A HUOMAUTUS: Alijännitteen purkukela moottorin käynnistimessä (malli EH300DI) ei johda virtaa, jos jännite on alle 85 % Tekniset tiedot - taulukossa esitetystä jännitteestä. Alijännitteen purkukela moottorin käynnistimessä (malli EH300DI) poistaa jännitteen ja ruisku pysähtyy, jos jännite tippuu 85 %:iin nimellisjännitteestä. Jännite täytyy nostaa ja ruisku täytyy käynnistää uudelleen. Perusruiskun kastuvat osat: sinkillä ja nikkelillä päällystetty hiiliteräs, ruostumaton teräs, PTFE, asetaali, kromaus, nahka, V-Max UHMWPE, alumiini, volframikarbidi, keraami, nailon Mitat ja paino Ruisku Pituus (ohjaustanko sisään vedettynä) tuumina (cm) Leveys tuumina (cm) Korkeus (ohjaustanko sisään vedettynä) tuumina (cm) Paino naulaa (kg) EH200DI 47.7 (121) 26.5 (67) 33.4 (85) 197 (89) GH200DI 47.7 (121) 26.5 (67) 33.4 (85) 182 (83) EH300DI 47.7 (121) 26.5 (67) 35.5 (90) 236 (107) GH300DI 47.7 (121) 26.5 (67) 35.5 (90) 218 (99) Äänentasot* Ruisku Moottorin teho Äänenpaine db(a) Ääniteho db(a) EH200DI GH200DI EH300DI GH300DI *Mitattu normaaleissa maksimikuormitusolosuhteissa. 3A2476A 31

32 Gracon normaali takuu Graco takaa, että kaikki tässä käyttöoppaassa mainitut Gracon valmistamat ja sen nimellä varustetut laitteet ovat materiaalin ja työn osalta virheettömiä sinä päivänä, jolloin ne on myyty alkuperäisen ostajan käyttöön. Lukuun ottamatta Gracon myöntämiä erityisiä, jatkettuja tai rajoitettuja takuita Graco korjaa tai vaihtaa vialliseksi toteamansa laitteen osan yhden vuoden ajan myyntipäiväyksestä. Tämä takuu on voimassa vain, kun laite on asennettu, sitä käytetään ja ylläpidetään Gracon kirjallisten ohjeiden mukaisesti. Tämä takuu ei koske yleistä kulumista tai sellaista vikaa, vauriota tai kulumista, joka johtuu virheellisestä asennuksesta, väärästä käytöstä, hankauksesta, korroosiosta, riittämättömästä tai sopimattomasta kunnossapidosta, laiminlyönnistä, onnettomuudesta, laitteen muuttamisesta tai osien vaihtamisesta muihin kuin Gracon osiin, eikä Graco ole näistä vastuussa. Graco ei myöskään ole vastuussa viasta, vauriosta tai kulumisesta, joka johtuu Gracon laitteiden ja muiden kuin Gracon toimittamien rakenteiden, lisävarusteiden tai materiaalien välisestä yhteensopimattomuudesta, tai muiden kuin Gracon toimittamien rakenteiden, lisävarusteiden tai materiaalien sopimattomasta suunnittelusta, valmistuksesta, asennuksesta, käytöstä tai kunnossapidosta. Tämän takuun ehtona on vialliseksi väitetyn laitteen palauttaminen asiakkaan kustannuksella valtuutetulle Graco-jälleenmyyjälle väitetyn vian varmistamista varten. Jos väitetty vika todetaan, Graco korjaa tai vaihtaa veloituksetta vialliset osat. Laite palautetaan alkuperäiselle ostajalle ilman kuljetuskustannuksia. Jos laitteen tarkistuksessa ei löydetä materiaali- tai työvirhettä, korjaus tehdään kohtuullista maksua vastaan, johon voi sisältyä kustannukset osista, työstä ja kuljetuksesta. TÄMÄ TAKUU ON YKSINOMAINEN JA KORVAA KAIKKI MUUT ILMAISTUT TAI OLETETUT TAKUUT, MUKAAN LUKIEN MUUN MUASSA TAKUU MARKKINOITAVUUDESTA TAI SOVELTUVUUDESTA TIETTYYN TARKOITUKSEEN. Gracon yksinomainen velvollisuus ja ostajan yksinomainen oikeussuoja mihinkään takuurikkomukseen tulee olla esitetty yllä olevien tietojen mukaisesti. Ostaja suostuu siihen, että mitään muuta korvausta (mukaan lukien mm. satunnaiset tai välilliset vahingonkorvaukset menetetyistä voitoista, menetetystä myynnistä, henkilö- tai omaisuusvahingoista tai muista satunnaisista tai välillisistä menetyksistä) ei ole saatavissa. Takuuvaade on nostettava kahden (2) vuoden kuluessa myyntipäiväyksestä. GRACO EI MYÖNNÄ MITÄÄN TAKUUTA JA TORJUU KAIKKI OLETETUT TAKUUT MARKKINOITAVUUDESTA JA SOPIVUUDESTA TIETTYYN TARKOITUKSEEN SELLAISTEN LISÄVARUSTEIDEN, LAITTEIDEN, MATERIAALIEN TAI OSIEN YHTEYDESSÄ, JOTKA GRACO ON MYYNYT MUTTEI VALMISTANUT. Näitä Gracon myymiä, mutta ei valmistamia nimikkeitä (kuten sähkömoottorit, kytkimet, letku jne.) koskee niiden valmistajan mahdollinen takuu. Graco tarjoaa ostajalle kohtuullista tukea näiden takuiden rikkomisen vuoksi tehdyissä vaateissa. Missään tapauksessa Graco ei ole vastuussa epäsuorista, satunnaisista, erityisistä tai välillisistä vahingonkorvauksista, jotka aiheutuvat Gracon laitetoimituksista tai niihin myytyjen tuotteiden tai muiden tavaroiden hankkimisesta, toimivuudesta tai käytöstä, olipa kyseessä sopimusrikkomus, takuunalainen virhe, Gracon laiminlyönti tai jokin muu syy. Tietoa Gracosta Uusimmat tiedot Gracon tuotteista löytyvät sivustolta TILAA ottamalla yhteys Graco-jälleenmyyjään tai soita saadaksesi lähimmän jälleenmyyjän yhteystiedot. Kaikki tämän asiakirjan sisältämät tekstit ja kuvat ovat viimeisimpien painatushetkellä käytettävissä olevien tuotetietojen mukaiset. Graco varaa oikeuden muutoksiin ilman eri ilmoitusta. Käännös alkuperäisistä ohjeista. This manual contains Finnish. MM 3A2247 Gracon pääkonttori: Minneapolis Kansainväliset toimistot: Belgia, Kiina, Japani, Korea GRACO INC. AND SUBSIDIARIES P.O. BOX 1441 MINNEAPOLIS MN USA Copyright 2011, Graco Inc. Kaikki Gracon valmistuspaikat on ISO rekisteröity. Revisio A
