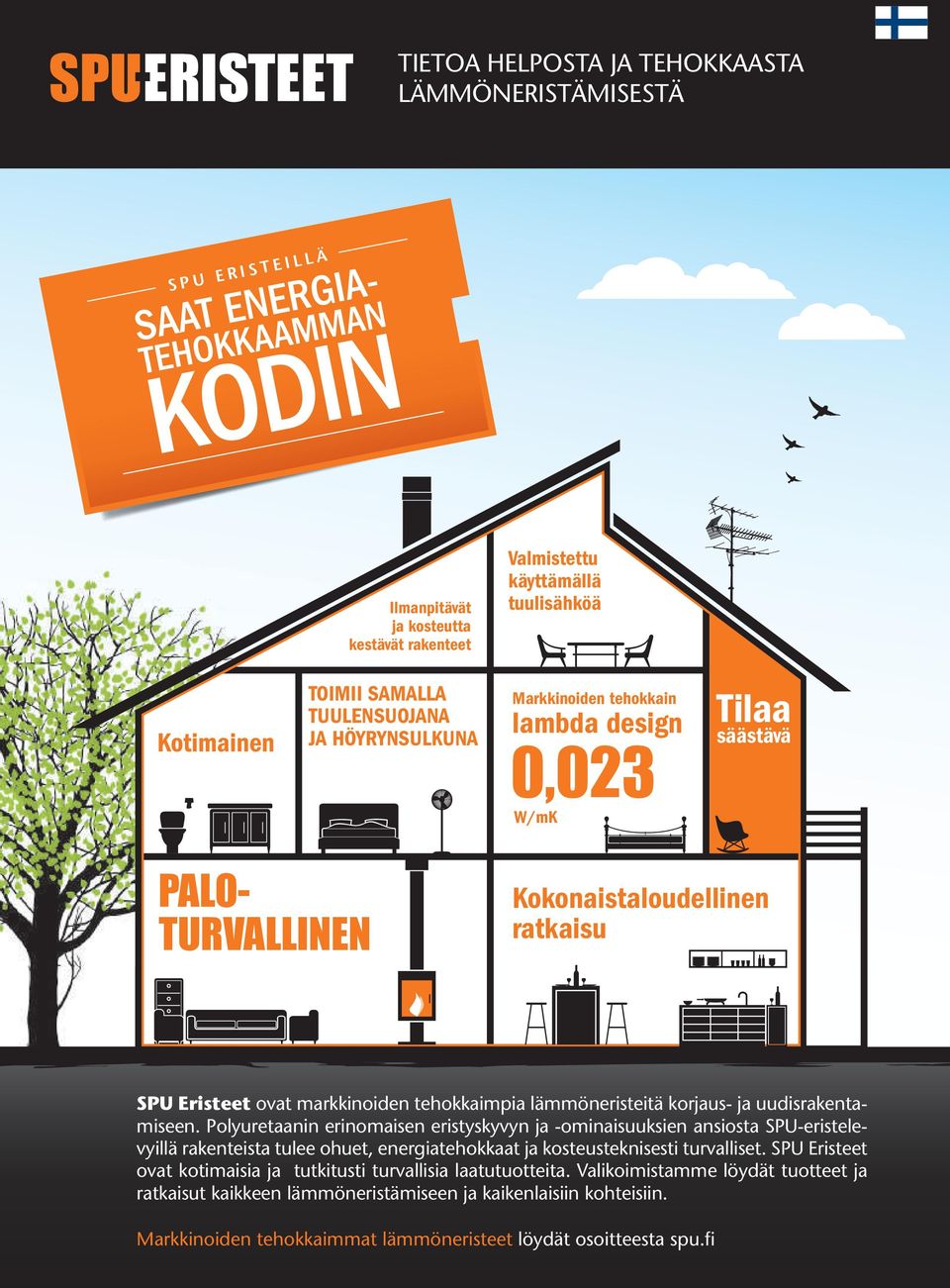

1 TIETOA HELPOSTA JA TEHOKKAASTA LÄMMÖNERISTÄMISESTÄ ERISTEILLÄ Ilmanpitävät ja kosteutta kestävät rakenteet Valmistettu käyttämällä tuulisähköä Kotimainen TOIMII SAMALLA TUULENSUOJANA JA HÖYRYNSULKUNA Producerat med hjälp av vindkraft Markkinoiden tehokkain lambda design 0,023 W/mK Tilaa säästävä PALO- TURVALLINEN I ett 150 m 2 passivhus, får du Kokonaistaloudellinen ratkaisu Eristeet ovat markkinoiden tehokkaimpia lämmöneristeitä korjaus- ja uudisrakentamiseen. Polyuretaanin erinomaisen eristyskyvyn ja -ominaisuuksien ansiosta -eristelevyillä rakenteista tulee ohuet, energiatehokkaat ja kosteusteknisesti turvalliset. Eristeet ovat kotimaisia ja tutkitusti turvallisia laatutuotteita. Valikoimistamme löydät tuotteet ja ratkaisut kaikkeen lämmöneristämiseen ja kaikenlaisiin kohteisiin. Markkinoiden tehokkaimmat lämmöneristeet löydät osoitteesta spu.fi

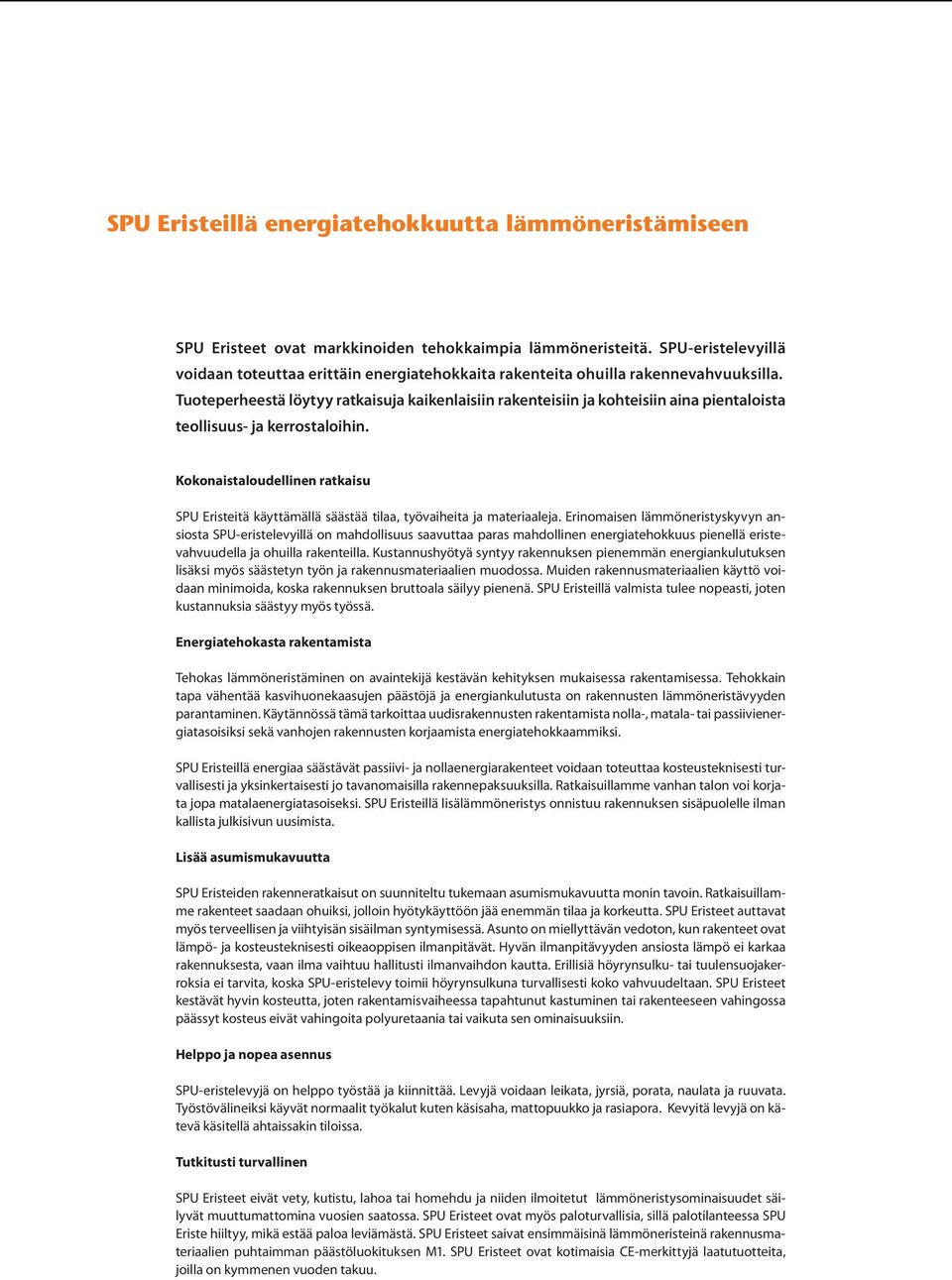

2 Eristeillä energiatehokkuutta lämmöneristämiseen Eristeet ovat markkinoiden tehokkaimpia lämmöneristeitä. -eristelevyillä voidaan toteuttaa erittäin energiatehokkaita rakenteita ohuilla rakennevahvuuksilla. Tuoteperheestä löytyy ratkaisuja kaikenlaisiin rakenteisiin ja kohteisiin aina pientaloista teollisuus- ja kerrostaloihin. Kokonaistaloudellinen ratkaisu Eristeitä käyttämällä säästää tilaa, työvaiheita ja materiaaleja. Erinomaisen lämmöneristyskyvyn ansiosta -eristelevyillä on mahdollisuus saavuttaa paras mahdollinen energiatehokkuus pienellä eristevahvuudella ja ohuilla rakenteilla. Kustannushyötyä syntyy rakennuksen pienemmän energiankulutuksen lisäksi myös säästetyn työn ja rakennusmateriaalien muodossa. Muiden rakennusmateriaalien käyttö voidaan minimoida, koska rakennuksen bruttoala säilyy pienenä. Eristeillä valmista tulee nopeasti, joten kustannuksia säästyy myös työssä. Energiatehokasta rakentamista Tehokas lämmöneristäminen on avaintekijä kestävän kehityksen mukaisessa rakentamisessa. Tehokkain tapa vähentää kasvihuonekaasujen päästöjä ja energiankulutusta on rakennusten lämmöneristävyyden parantaminen. Käytännössä tämä tarkoittaa uudisrakennusten rakentamista nolla-, matala- tai passiivienergiatasoisiksi sekä vanhojen rakennusten korjaamista energiatehokkaammiksi. Eristeillä energiaa säästävät passiivi- ja nollaenergiarakenteet voidaan toteuttaa kosteusteknisesti turvallisesti ja yksinkertaisesti jo tavanomaisilla rakennepaksuuksilla. Ratkaisuillamme vanhan talon voi korjata jopa matalaenergiatasoiseksi. Eristeillä lisälämmöneristys onnistuu rakennuksen sisäpuolelle ilman kallista julkisivun uusimista. Lisää asumismukavuutta Eristeiden rakenneratkaisut on suunniteltu tukemaan asumismukavuutta monin tavoin. Ratkaisuillamme rakenteet saadaan ohuiksi, jolloin hyötykäyttöön jää enemmän tilaa ja korkeutta. Eristeet auttavat myös terveellisen ja viihtyisän sisäilman syntymisessä. Asunto on miellyttävän vedoton, kun rakenteet ovat lämpö- ja kosteusteknisesti oikeaoppisen ilmanpitävät. Hyvän ilmanpitävyyden ansiosta lämpö ei karkaa rakennuksesta, vaan ilma vaihtuu hallitusti ilmanvaihdon kautta. Erillisiä höyrynsulku- tai tuulensuojakerroksia ei tarvita, koska -eristelevy toimii höyrynsulkuna turvallisesti koko vahvuudeltaan. Eristeet kestävät hyvin kosteutta, joten rakentamisvaiheessa tapahtunut kastuminen tai rakenteeseen vahingossa päässyt kosteus eivät vahingoita polyuretaania tai vaikuta sen ominaisuuksiin. Helppo ja nopea asennus -eristelevyjä on helppo työstää ja kiinnittää. Levyjä voidaan leikata, jyrsiä, porata, naulata ja ruuvata. Työstövälineiksi käyvät normaalit työkalut kuten käsisaha, mattopuukko ja rasiapora. Kevyitä levyjä on kätevä käsitellä ahtaissakin tiloissa. Tutkitusti turvallinen Eristeet eivät vety, kutistu, lahoa tai homehdu ja niiden ilmoitetut lämmöneristysominaisuudet säilyvät muuttumattomina vuosien saatossa. Eristeet ovat myös paloturvallisia, sillä palotilanteessa Eriste hiiltyy, mikä estää paloa leviämästä. Eristeet saivat ensimmäisinä lämmöneristeinä rakennusmateriaalien puhtaimman päästöluokituksen M1. Eristeet ovat kotimaisia CE-merkittyjä laatutuotteita, joilla on kymmenen vuoden takuu.

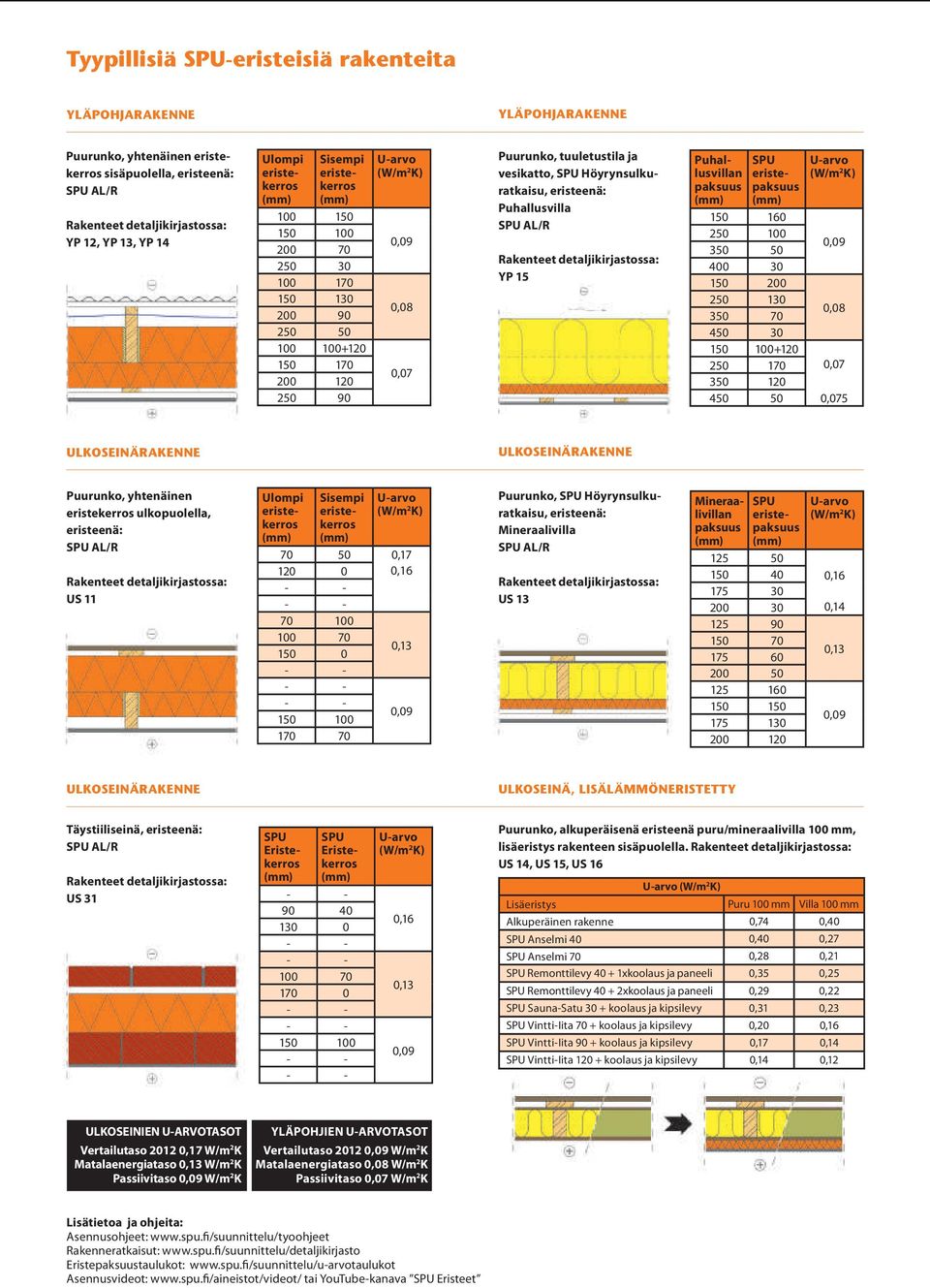

3 Tyypillisiä -eristeisiä rakenteita YLÄPOHJARAKENNE YLÄPOHJARAKENNE Puurunko, yhtenäinen sisäpuolella, eristeenä: YP 12, YP 13, YP 14 Ulompi Sisempi ,08 0,07 Puurunko, tuuletustila ja vesikatto, Höyrynsulkuratkaisu, eristeenä: Puhallusvilla YP 15 Puhallusvillan paksuus eristepaksuus ,08 0,07 0,075 ULKOSEINÄRAKENNE ULKOSEINÄRAKENNE Puurunko, yhtenäinen ulkopuolella, eristeenä: US 11 Ulompi , , , Puurunko, Höyrynsulkuratkaisu, eristeenä: Mineraalivilla US 13 Sisempi Mineraalivillan paksuus eristepaksuus ,16 0,14 0,13 ULKOSEINÄRAKENNE ULKOSEINÄ, LISÄLÄMMÖNERISTETTY Täystiiliseinä, eristeenä: US 31 Eristekerros Eristekerros ,16 0,13 Puurunko, alkuperäisenä eristeenä puru/mineraalivilla 100 mm, lisäeristys rakenteen sisäpuolella. US 14, US 15, US 16 Lisäeristys Puru 100 mm Villa 100 mm Alkuperäinen rakenne 0,74 0,40 Anselmi 40 0,40 0,27 Anselmi 70 0,28 0,21 Remonttilevy xkoolaus ja paneeli 0,35 0,25 Remonttilevy xkoolaus ja paneeli 0,29 0,22 Sauna-Satu 30 + koolaus ja kipsilevy 0,31 0,23 Vintti-Iita 70 + koolaus ja kipsilevy 0,20 0,16 Vintti-Iita 90 + koolaus ja kipsilevy 0,17 0,14 Vintti-Iita koolaus ja kipsilevy 0,14 0,12 ULKOSEINIEN U-ARVOTASOT Vertailutaso ,17 W/m 2 K Matalaenergiataso 0,13 W/m 2 K Passiivitaso W/m 2 K YLÄPOHJIEN U-ARVOTASOT Vertailutaso 2012 W/m 2 K Matalaenergiataso 0,08 W/m 2 K Passiivitaso 0,07 W/m 2 K Lisätietoa ja ohjeita: Asennusohjeet: Rakenneratkaisut: Eristepaksuustaulukot: Asennusvideot: tai YouTube-kanava Eristeet

4 JOKA KODIN ERISTEET Sauna-Satu Levykoko: 600 x 1200 mm Paksuus: 30 mm Pontti: ympäritäyspontattu molemmin puolin Saunan seinien ja kattojen sekä kosteiden tilojen kattopintojen eristeeksi. Myös muiden huonetilojen seinä-ja kattorakenteiden yhdessä paneeliverhouksen kanssa. Anselmi Levykoko: 600 x 2600 mm Paksuus: 40 mm tai 70 mm (eriste joko 30 tai 60 mm) Pontti: puolipontti pitkillä sivuilla Pinnoite: pintalevyksi liimattu 9 mm:n reunaohennettu kipsilevy, toisella puolella paperipinta. Seinien ja kattojen sisäpuoliseen lämmöneristämiseen. Remonttilevy Levykoko: 600 x 2600 mm Paksuus: 40 mm Pontti: pitkillä sivulla lautaura, jonka leveys on 50 mm ja paksuus 20 mm. Levyjen saumaan sopii 22x100 lauta. Käytettäessä paksumpaa lautaa voidaan levyn ja pintamateriaalin väliin jättää tilaa esim. sähköasennuksille. molemmin puolin Seinien, lattioiden ja kattojen sisäpuoliseen lämmöneristämiseen. Vintti-Iita Levykoko: 1200 x 2600 mm (*70 mm koossa 600 x 2600 mm) Paksuus: 70*, 90, 120 ja 160 mm Pontti: täyspontti pitkillä sivuilla molemmin puolin Yläpohja- ja ulkoseinärakenteiden uudis- ja korjausrakentamiseen. VAKIOLEVYT PIENTALOTUOTTEET AL Levykoot: 1200 x 2400 mm Paksuus: ympäripontattu 30, 40, 50, 70, 80, 90, 100, 120, 130, 140, 150, 160, 170, 200 mm ja suorareunainen 50, 100, 150 mm Pontti: AL ympäripontattu, AL SR suorareunainen levyn molemmin puolin Yleiseristelevy kaikkeen rakentamiseen. Runkolevyt Levykoot: 520 x 2600 mm (k600-runkojaolle), 820 x 2600 mm (k900-runkojaolle) Paksuus: 100 mm ja 150 mm Pontti: täyspontti lyhyillä sivuilla, pitkät sivut suorareunaiset Pinnoite: diffuusiotiivis AL- laminaatti (k900-levyllä) ja R-laminaatti (k600-levyllä) Puurakenteisten k600/k900 -runkojaolla rakennettavien pientalojen yläpohja-, ulkoseinä- ja alapohjarakenteiden lämmöneristeeksi. Tuotteiden tarkemmat tekniset tiedot Eristeet ovat CE-tuotemerkittyjä. CE-merkki osoittaa, että tuotteet täyttävät rakennusdirektiivin ja standardin SFS-EN vaatimukset.

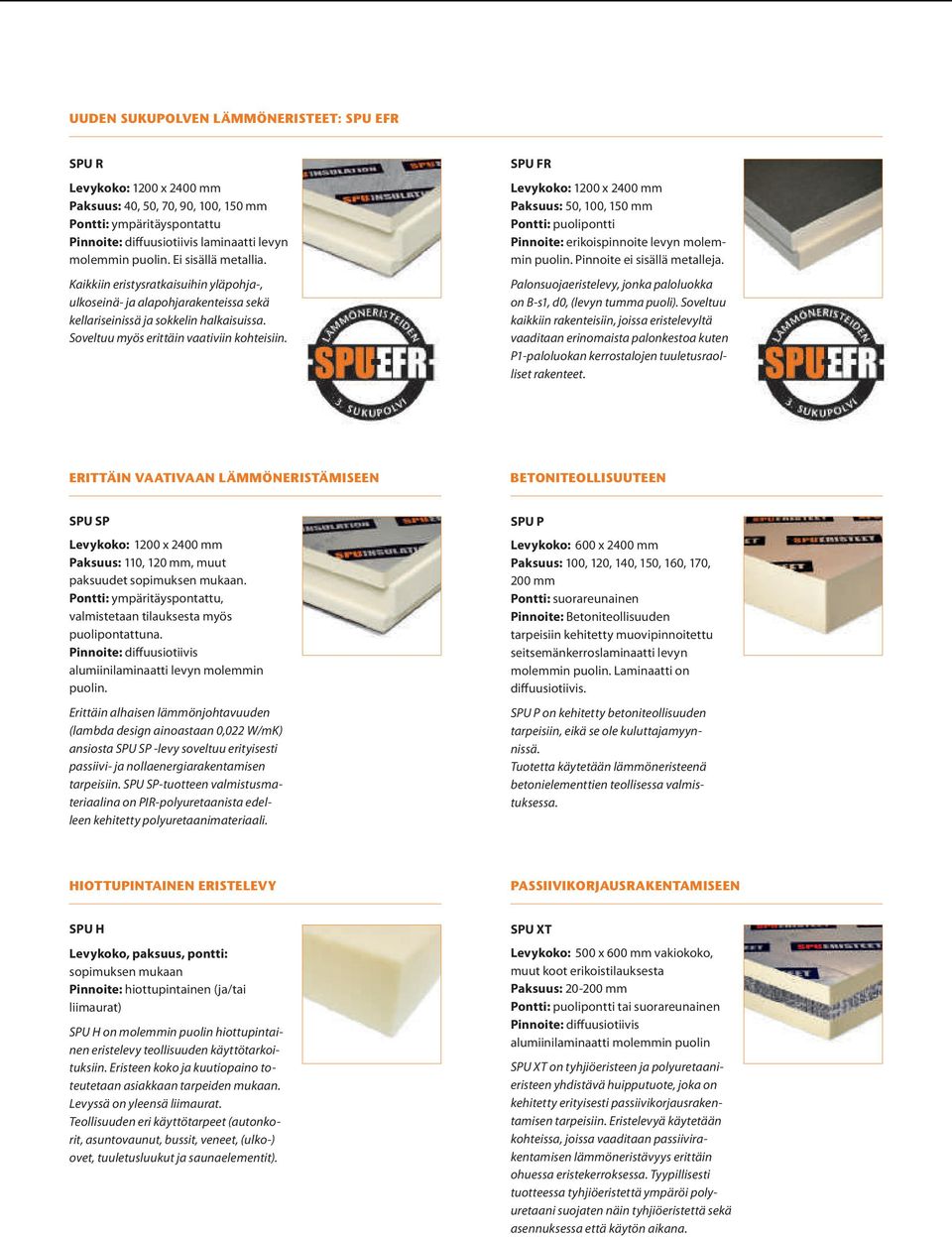

5 UUDEN SUKUPOLVEN LÄMMÖNERISTEET: EFR R Levykoko: 1200 x 2400 mm Paksuus: 40, 50, 70, 90, 100, 150 mm Pontti: ympäritäyspontattu Pinnoite: diffuusiotiivis laminaatti levyn molemmin puolin. Ei sisällä metallia. Kaikkiin eristysratkaisuihin yläpohja-, ulkoseinä- ja alapohjarakenteissa sekä kellariseinissä ja sokkelin halkaisuissa. Soveltuu myös erittäin vaativiin kohteisiin. FR Levykoko: 1200 x 2400 mm Paksuus: 50, 100, 150 mm Pontti: puolipontti Pinnoite: erikoispinnoite levyn molemmin puolin. Pinnoite ei sisällä metalleja. Palonsuojaeristelevy, jonka paloluokka on B-s1, d0, (levyn tumma puoli). Soveltuu kaikkiin rakenteisiin, joissa eristelevyltä vaaditaan erinomaista palonkestoa kuten P1-paloluokan kerrostalojen tuuletusraolliset rakenteet. ERITTÄIN VAATIVAAN LÄMMÖNERISTÄMISEEN BETONITEOLLISUUTEEN SP Levykoko: 1200 x 2400 mm Paksuus: 110, 120 mm, muut paksuudet sopimuksen mukaan. Pontti: ympäritäyspontattu, valmistetaan tilauksesta myös puolipontattuna. Pinnoite: diffuusiotiivis alumiinilaminaatti levyn molemmin puolin. Erittäin alhaisen lämmönjohtavuuden (lambda design ainoastaan 0,022 W/mK) ansiosta SP -levy soveltuu erityisesti passiivi- ja nollaenergiarakentamisen tarpeisiin. SP-tuotteen valmistusmateriaalina on PIR-polyuretaanista edelleen kehitetty polyuretaanimateriaali. P Levykoko: 600 x 2400 mm Paksuus: 100, 120, 140, 150, 160, 170, 200 mm Pontti: suorareunainen Pinnoite: Betoniteollisuuden tarpeisiin kehitetty muovipinnoitettu seitsemänkerroslaminaatti levyn molemmin puolin. Laminaatti on diffuusiotiivis. P on kehitetty betoniteollisuuden tarpeisiin, eikä se ole kuluttajamyynnissä. Tuotetta käytetään lämmöneristeenä betonielementtien teollisessa valmistuksessa. HIOTTUPINTAINEN ERISTELEVY PASSIIVIKORJAUSRAKENTAMISEEN H Levykoko, paksuus, pontti: sopimuksen mukaan Pinnoite: hiottupintainen (ja/tai liimaurat) H on molemmin puolin hiottupintainen eristelevy teollisuuden käyttötarkoituksiin. Eristeen koko ja kuutiopaino toteutetaan asiakkaan tarpeiden mukaan. Levyssä on yleensä liimaurat. Teollisuuden eri käyttötarpeet (autonkorit, asuntovaunut, bussit, veneet, (ulko-) ovet, tuuletusluukut ja saunaelementit). XT Levykoko: 500 x 600 mm vakiokoko, muut koot erikoistilauksesta Paksuus: mm Pontti: puolipontti tai suorareunainen Pinnoite: diffuusiotiivis alumiinilaminaatti molemmin puolin XT on tyhjiöeristeen ja polyuretaanieristeen yhdistävä huipputuote, joka on kehitetty erityisesti passiivikorjausrakentamisen tarpeisiin. Eristelevyä käytetään kohteissa, joissa vaaditaan passiivirakentamisen lämmöneristävyys erittäin ohuessa eristekerroksessa. Tyypillisesti tuotteessa tyhjiöeristettä ympäröi polyuretaani suojaten näin tyhjiöeristettä sekä asennuksessa että käytön aikana.

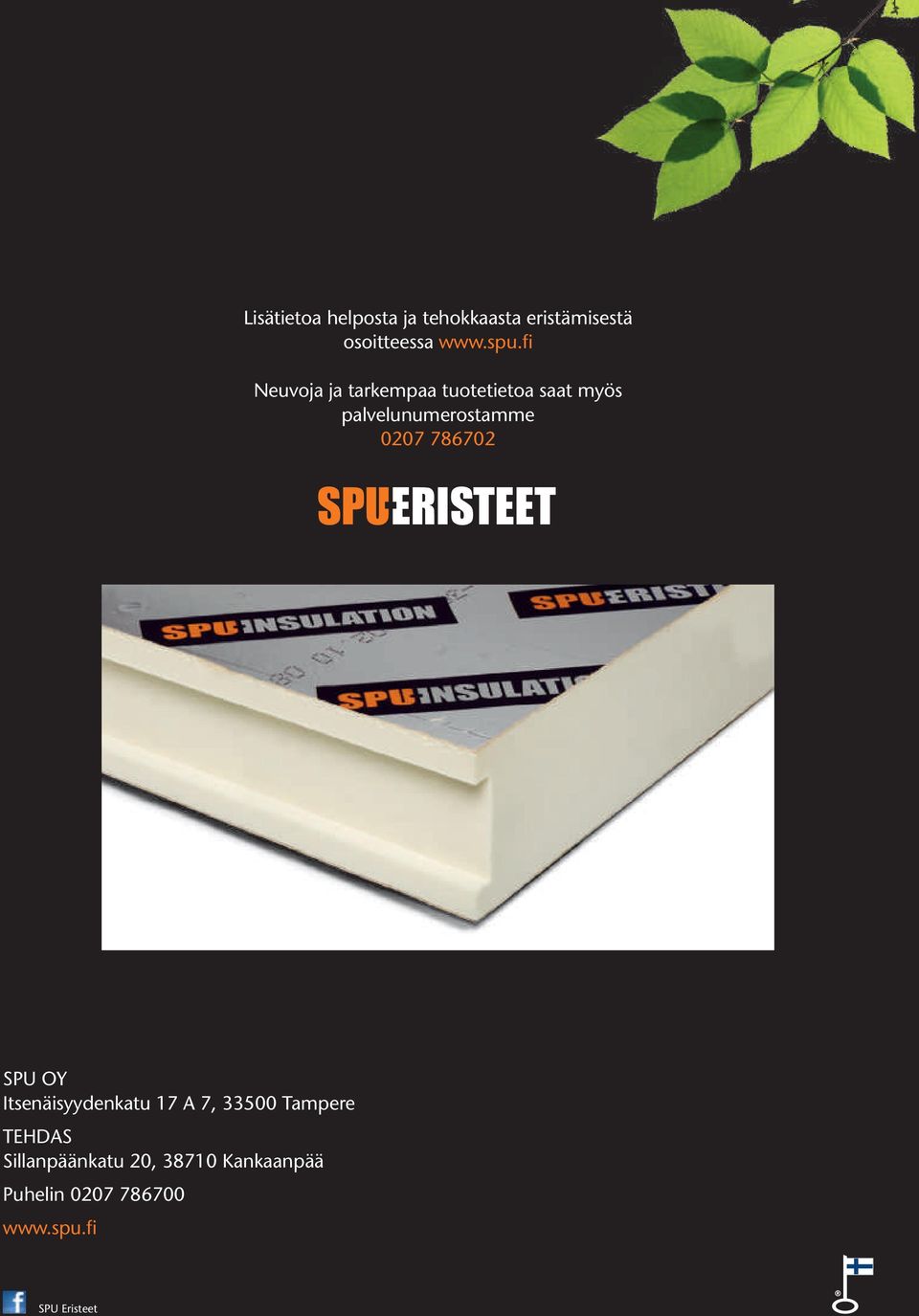

6 Lisätietoa helposta ja tehokkaasta eristämisestä osoitteessa Neuvoja ja tarkempaa tuotetietoa saat myös palvelunumerostamme OY Itsenäisyydenkatu 17 A 7, Tampere TEHDAS Sillanpäänkatu 20, Kankaanpää Puhelin Eristeet
