1 Sinun tarpeesi räätälöidyt ratkaisumme luotettavuutta ja mielenrauhaa Lämmönvaihtimelliset mallit Beta 10 - Beta 45T

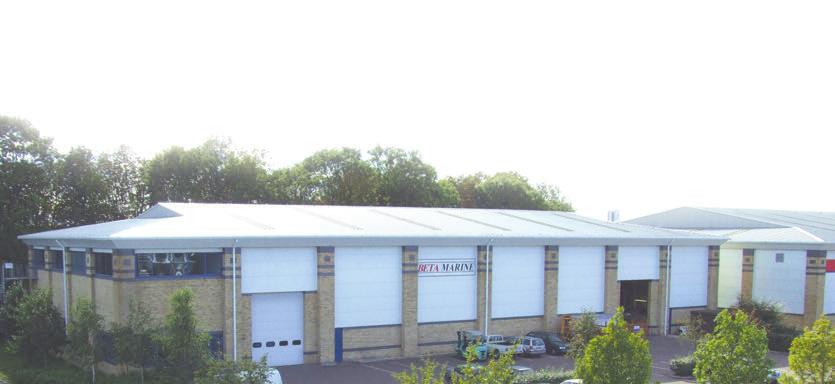

2 Miksi Beta Marine? Sinun tarpeesi... Yhtiömme on rakentanut tunnetun maineensa 30-vuotisella asiakaslähtöisellä palvelulla, kuulostelemalla merenkulun käyttövoimatarpeita ja tarjoamalla arvossa pidettyjä ratkaisuja. Toteennäyttämämme tuki hankinnan valmistelussa, asennuksen aikana, oli kyseessä sitten uusi tai kunnostettava alus sekä toimituksen jälkeisessä huolto- ja varaosapalvelussa niin kansallisesti kuin kansainvälisesti, on parasta laatuaan. Arvostamme työntekijöitämme tasavertaisesti yhtä suuresti kuin asiakkaitamme, olemme erittäin ylpeitä ammattitaidostamme, kokemuksestamme ja lojaalisuudestamme, jotka mahdollistavat sen, että voimme kunnostautua tarjotessamme mittatilaustyönä tehtyjä merenkulun ratkaisuja. Yhtiömme pyrkii säilyttämään maineensa kaikkien asiakkaiden kanssa, olivatpa he sitten loppukäyttäjiä, jälleenmyyjiä tai veneen rakentajia. Tehtävämme on yksinkertaisesti haltuunottaa, säilyttää ja pitää huolta arvostetusta asiakkuudestasi läpi koko tuotteesi eliniän. Vannoutuneen tiimimme ja jällenmyyjäverkostomme kokemuksella, jota tukee huippuluokan tietokoneavusteinen suunnittelu, olemme suunnitelleet, asentaneet ja kunnostaneet tuhansia aluksia. Luotamme siihen, että voimme tukea ainutlaatuisia tarpeitanne ja ylittää ennakko-odotuksenne.... räätälöidyt ratkaisumme luotettavuutta ja mielenrauhaa Cutaway Images Are For Illustration Purposes & Not Necessarily Representative ,

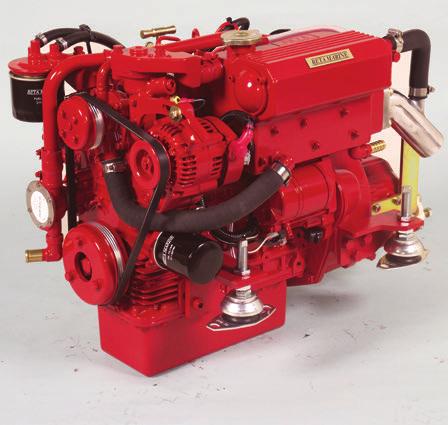

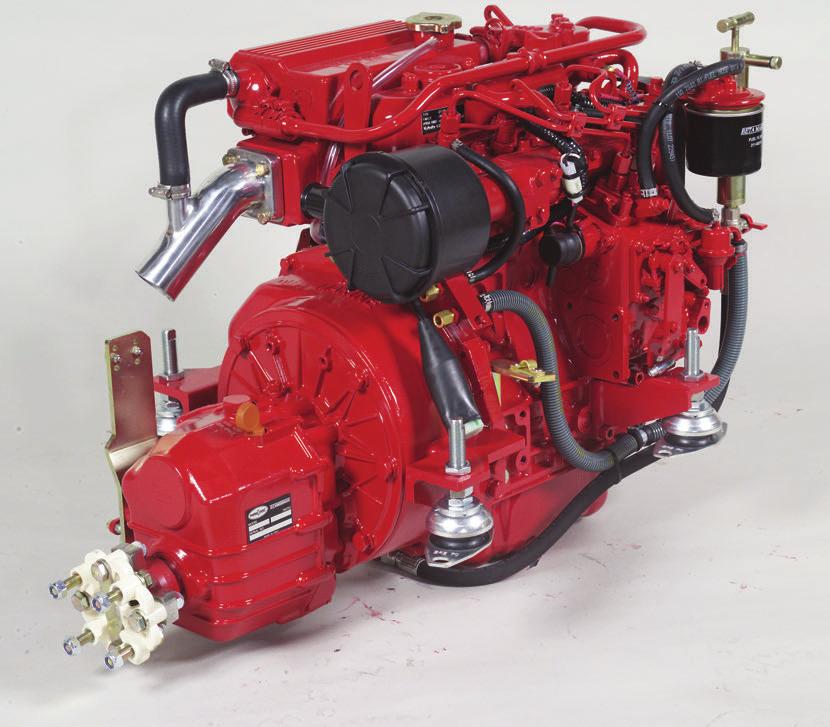

3 Beta 10 - Beta 45T Beta 10 - Beta 45T moottorit pohjautuvat teknisesti kehittyneisiin, korkealaatuisiin Kubota dieseleihin, jotka toimivat erittäin kitkattomasti ja hiljaisesti. Vääntö on välitön matalilla kierroksilla ja maksimi teho saavutetaan normaalisti keskikierrosnopeuksilla. Moottorit ovat tunnettuja kestävyydestään ja pitkäikäisyydestään sekä luotettavuudestaan. Pienen hiilijalanjäljen omaavat Beta 10 - Beta 45T moottorit täyttävät kaikki nykyiset ja EU-direktiivissä 2013/53/EU (koskee huviveneitä ja vesiskoottereita sekä direktiivin 94/25/EY kumoamista) esitetyt pakokaasupäästösäännökset. Beta 10, 14, 16, 20, 25, 30, 35 & 38 moottorit täyttävät kaikki EPA:n (U.S Environmental Protection Agency) pakokaasupäästöjen vaatimuksenmukaisuudet. RCD & EPA Määräystenmukaisuus Moottori EU Määräys- EU Määräys- EPA EPA tenmukaisuus Max. RPM Max. RPM tenmukaisuus Max. RPM Max. RPM /53/EU - 40 CFR 1042 Beta 10 RCD 2 3,000 3,000 EPA Tier 3 3,000 3,000 Beta 14 RCD 2 3,600 3,600 EPA Tier 3 3,600 3,600 Beta 16 RCD 2 3,600 3,600 EPA Tier 3 3,600 3,600 Beta 20 RCD 2 3,600 3,600 EPA Tier 3 3,600 3,600 Beta 25 RCD 2 3,600 3,600 EPA Tier 3 3,600 3,600 Beta 30 RCD 2 3,600 3,600 EPA Tier 3 3,600 3,600 Beta 35 RCD 2 2,800 2,800 EPA Tier 3 2,800 2,800 Beta 38 RCD 2 3,600 3,600 EPA Tier 3 3,600 3,600 Beta 45T RCD 2 3,000 3,

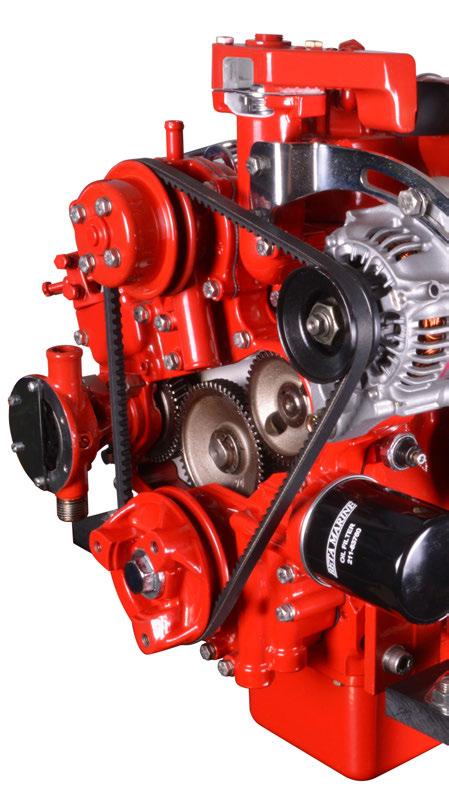

4 Spesifikaatiot 2, 3 tai 4 sylinteriä, suuren hitausmomentin omaava vauhtipyörä ja tasainen käynti matalilla kierrosnopeuksilla. Hehkutulpat alle +5 C tapahtuvia käynnistyksiä varten, polttoainesuodatin, MEKAANINEN polttoainepumppu, MEKAANINEN polttoaineen ruiskutuspumppu ja MEKAA- NINEN moottorin kierrosluvun hallinta takaavat vakaan suorituskyvyn ympäristön olosuhteista riippumatta. Maksimaalinen toimintavarmuus ja vähentynyt huoltotarve HILJAISELLA HAMMASRATASVÄLITTEISELLÄ NOK- KA-AKSELILLA, koska ajoitusketjuja tai hammashihnoja ei tarvitse vaihtaa. Asennusohjeiden mukaisesti Kubota-pohjaiset moottorit voidaan asentaa maksimissaan 15 kulmaan veneen ollessa staattinen ja 25 kulmaan veneen ollessa kallistunut. Beta 10, 14, 16, 20 & 25 moottoreissa on vakiona 40 A (Veneakseliston Beta 14, 16, 20 & 25 varastomalleissa 75 A) ja Beta 30, 35, 38 & 45T moottoreissa 70 A laturit, joissa on moniurahihna/hihnapyörä ja joilla saavutetaan täysi teho matkanopeudella. Saatavilla on myös muita laturivaihtoehtoja. Beta Marine tarjoaa 3D-CAD suunnittelupalvelun, jonka avulla voidaan suunnitella ja valmistaa veneessäsi oleviin asennuspalkkeihin/kannattamiin sopivat, mittojen mukaan tehdyt asennusjalat. Merikytkin mekaaninen tai hydraulinen, joko suora tai akselitiputuksella ja kulmalla tai V-vaihde. Ulostulon pyörimissuunta on myötäpäivään vaihdelaatikon päästä katsottuna. Cutaway Images Are For Illustration Purposes & Not Necessarily Representative , veneakselisto@co.inet.fi

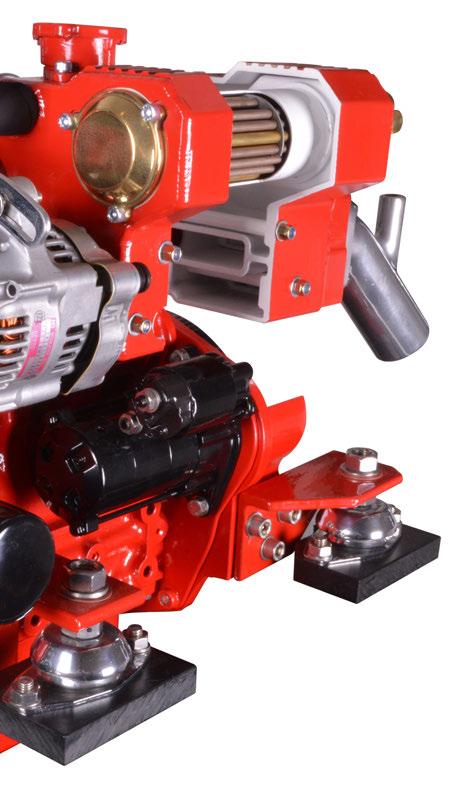

5 ABV käyttöpaneeli & 3 m välijohto, Morse -tyyppiset moottorin kierrosluvun ja merikytkimen kaukosäätökaapelikiinnikkeet. Tukevat moottorinjalat ja joustavat kumityynyt. LÄMMÖNVAIHTIMELLA VARUSTETUT Beta 10, 14, 16, 20, 25, 30, 35 & 38 ovat vapaasti hengittäviä, Beta 45T on turboahdettu. Hiljainen käynti, matalat päästöt ja pieni polttoaineen kulutus epäsuoralla ruiskutuksella ja Three vortex - poltolla Beta 10, 14, 16, 20, 25, 30, 35 & 38. Hiljainen käynti, matalat päästöt ja pieni polttoaineen kulutus suoraruiskutuksella ja ICVS -poltolla Beta 45T. 5 YEAR SELF-SERVICE ENGINE WARRANTY Koskien asennusohjeita & moottorin rekisteröintiä, huvivenekäytössä oleville Kubota-pohjaisille moottoreille myönnetään 5 VUODEN SELF-SERVICE TAKUU.

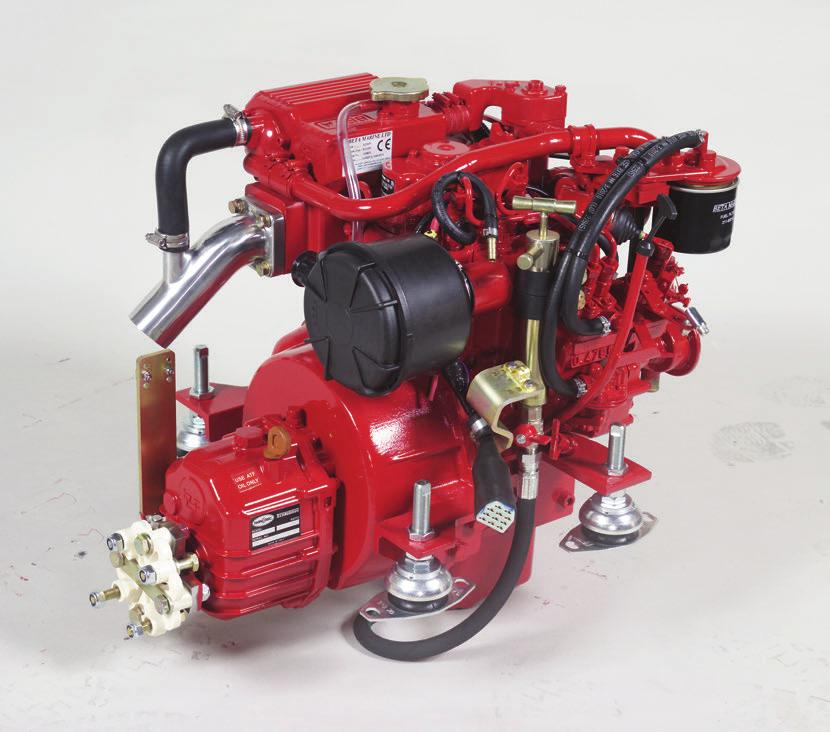

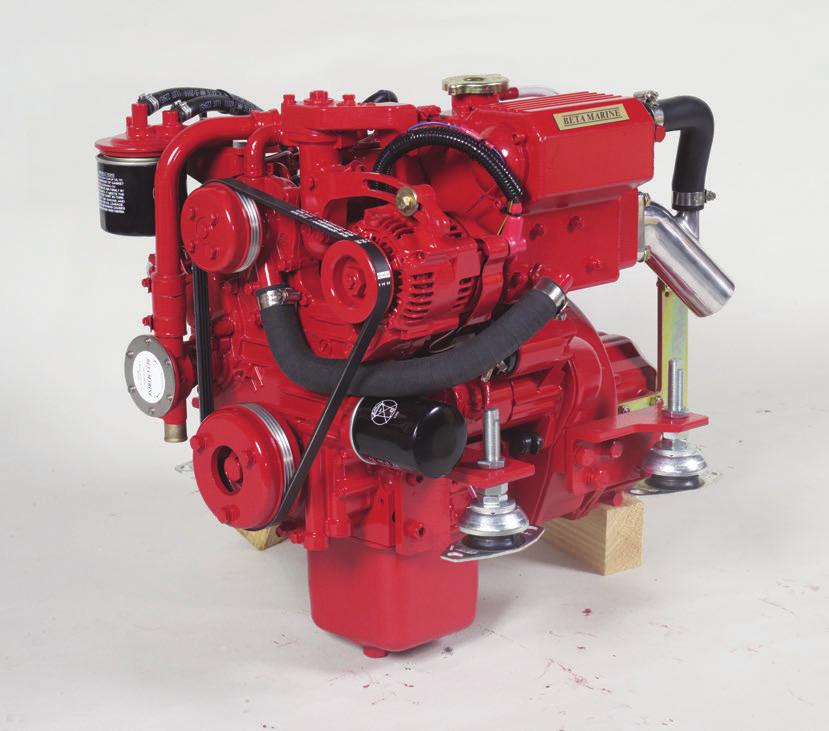

6 Beta 10 5 YEAR SELF-SERVICE ENGINE WARRANTY Recreational use only Kubota Base Engine Cylinders 2 Displacement 479cc Power 10hp 3,000rpm Weight 89Kg Propeller AIA * A general guidance for propeller size in inches, based upon 3 blade RH rotation and reduction ratio of 2:1. *For accurate individual advice please provide us with your vessels current full specifications Based on theoretical propeller loading - matched at full speed , veneakselisto@co.inet.fi

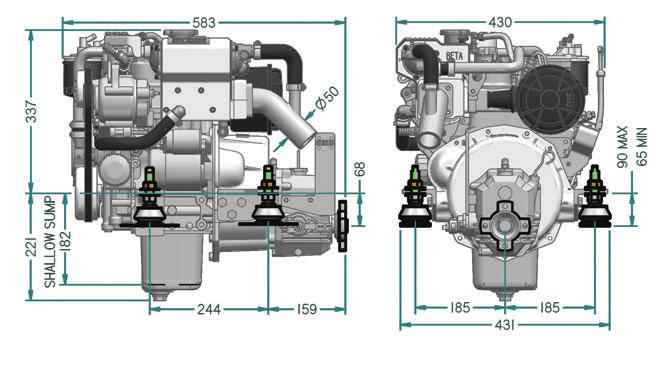

7 Käyttöpaneelivaihtoehdot A Panel C Deluxe Panel ABV Panel CW Deluxe Panel ABVW Panel D Digital Panel B Panel Flybridge Control - Additional BW Panel C Panel & 6m Connection Cable Elektroniikkavaihtoehdot 40 Amp, 12 Volt Alternator 75 Amp, 12 Volt Alternator in Lieu of Standard 120 Amp, 12 Volt Alternator in Lieu of Standard 55 Amp, 12 Volt Insulated Return Alternator 125 Amp, 12 Volt Split Charging System Vaihdelaatikkovaihtoehdot Bobtail - No Gearbox PRM Marine Bobtail Engine with Drive Plate and Housing Only PRM90 - Mechanical PRM150 - Hydraulic Technodrive / Twin Disc ZF TMC40 - Mechanical ZF15MIV - 15 V Drive, Mechanical Nämä ovat tyypilliset mitat: ks. web-sivultamme kaikki moottori-/vaihdelaatikkovaihtoehdot tai ota suoraan yhteyttä Veneakselistoon.

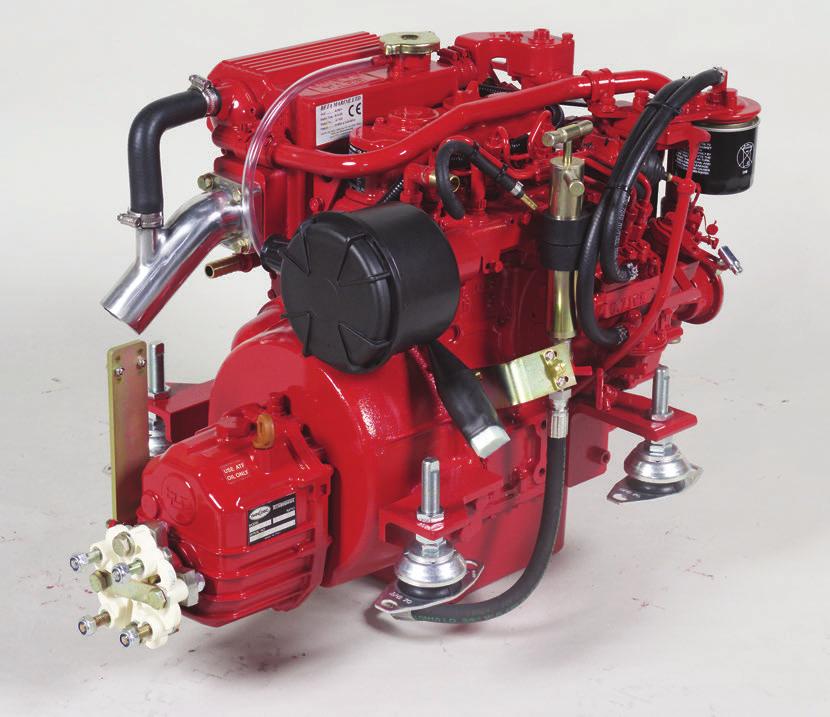

8 Beta 14 5 YEAR SELF-SERVICE ENGINE WARRANTY Recreational use only Kubota Base Engine Cylinders 2 Displacement 479cc Power 13.5hp 3,600rpm Weight 90Kg Propeller AIA * A general guidance for propeller size in inches, based upon 3 blade RH rotation and reduction ratio of 2:1. *For accurate individual advice please provide us with your vessels current full specifications Based on theoretical propeller loading - matched at full speed , veneakselisto@co.inet.fi

9 Käyttöpaneelivaihtoehdot A Panel C Deluxe Panel ABV Panel CW Deluxe Panel ABVW Panel D Digital Panel B Panel Flybridge Control - Additional BW Panel C Panel & 6m Connection Cable Elektroniikkavaihtoehdot 40 Amp, 12 Volt Alternator 75 Amp, 12 Volt Alternator in Lieu of Standard 120 Amp, 12 Volt Alternator in Lieu of Standard 55 Amp, 12 Volt Insulated Return Alternator 125 Amp, 12 Volt Split Charging System Vaihdelaatikkovaihtoehdot Bobtail - No Gearbox PRM Marine Bobtail Engine with Drive Plate and Housing Only PRM90 - Mechanical PRM150 - Hydraulic Technodrive / Twin Disc ZF TMC40 - Mechanical ZF15MIV - 15 V Drive, Mechanical TMC60 - Mechanical TMC60A - 7 Down Angle, Mechanical Nämä ovat tyypilliset mitat: ks. web-sivultamme kaikki moottori-/vaihdelaatikkovaihtoehdot tai ota suoraan yhteyttä Veneakselistoon.

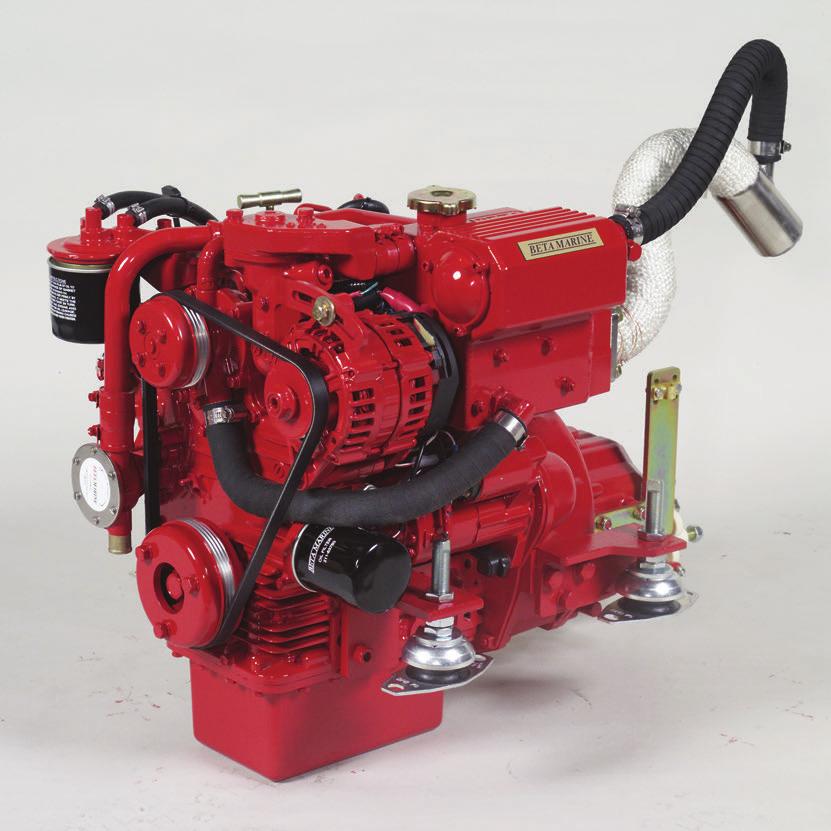

10 Beta 16 Engine shown with optional high-rise injection bend 5 YEAR SELF-SERVICE ENGINE WARRANTY Recreational use only Kubota Base Engine Cylinders 2 Displacement 599cc Power 16hp 3,600rpm Weight 95Kg Propeller AIA * A general guidance for propeller size in inches, based upon 3 blade RH rotation and reduction ratio of 2:1. *For accurate individual advice please provide us with your vessels current full specifications Based on theoretical propeller loading - matched at full speed (0) , sales@betamarine.co.uk veneakselisto@co.inet.fi

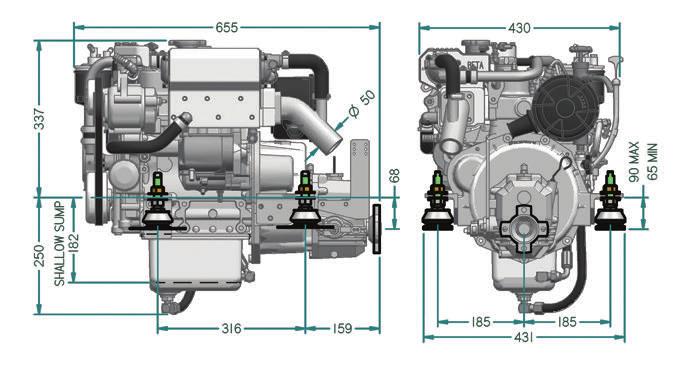

11 Käyttöpaneelivaihtoehdot A Panel C Deluxe Panel ABV Panel CW Deluxe Panel ABVW Panel D Digital Panel B Panel Flybridge Control - Additional BW Panel C Panel & 6m Connection Cable Elektroniikkavaihtoehdot 40 Amp, 12 Volt Alternator 75 Amp, 12 Volt Alternator in Lieu of Standard 120 Amp, 12 Volt Alternator in Lieu of Standard 55 Amp, 12 Volt Insulated Return Alternator 125 Amp, 12 Volt Split Charging System Vaihdelaatikkovaihtoehdot Bobtail - No Gearbox PRM Marine Bobtail Engine with Drive Plate and Housing Only PRM90 - Mechanical PRM150 - Hydraulic Technodrive / Twin Disc ZF TMC40 - Mechanical ZF15MIV - 15 V Drive, Mechanical TMC60 - Mechanical TMC60A - 7 Down Angle, Mechanical Nämä ovat tyypilliset mitat: ks. web-sivultamme kaikki moottori-/vaihdelaatikkovaihtoehdot tai ota suoraan yhteyttä Veneakselistoon. Beta Marine Ltd operates a policy of continuous improvement and reserves the right to change prices & specification without prior notification. Information given is subject to our current conditions of tender & sale.

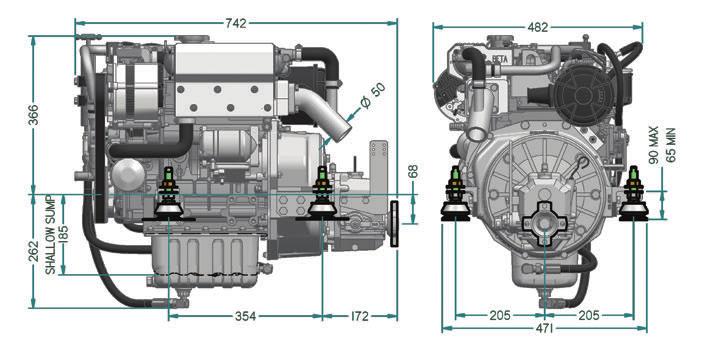

17 Käyttöpaneelivaihtoehdot A Panel C Deluxe Panel ABV Panel CW Deluxe Panel ABVW Panel D Digital Panel B Panel Flybridge Control - Additional BW Panel C Panel & 6m Connection Cable Elektroniikkavaihtoehdot 70 Amp, 12 Volt Alternator 120 Amp, 12 Volt Alternator in Lieu of Standard 70 Amp, 12 Volt Insulated Return Alternator 120 Amp, 12 Volt Secondary Domestic Alternator 125 Amp, 12 Volt Split Charging System Vaihdelaatikkovaihtoehdot Bobtail - No Gearbox PRM Marine Bobtail Engine with Drive Plate and Housing Only PRM90 - Mechanical PRM125 - Mechanical Technodrive / Twin Disc PRM150 - Hydraulic TMC40 - Mechanical PRM280 - Hydraulic TMC60 - Mechanical PRM260C - In-line Hydraulic TMC60A - 7 Down Angle, Mechanical ZF ZF15MIV - 15 V Drive, Mechanical Nämä ovat tyypilliset mitat: ks. web-sivultamme kaikki moottori-/vaihdelaatikkovaihtoehdot tai ota suoraan yhteyttä Veneakselistoon.

19 Käyttöpaneelivaihtoehdot A Panel C Deluxe Panel ABV Panel CW Deluxe Panel ABVW Panel D Digital Panel B Panel Flybridge Control - Additional BW Panel C Panel & 6m Connection Cable Elektroniikkavaihtoehdot 70 Amp, 12 Volt Alternator 120 Amp, 12 Volt Alternator in Lieu of Standard 70 Amp, 12 Volt Insulated Return Alternator 120 Amp, 12 Volt Secondary Domestic Alternator 125 Amp, 12 Volt Split Charging System 3.5 kva Travel Power Volt, Single Phase 50Hz Vaihdelaatikkovaihtoehdot Bobtail - No Gearbox PRM Marine Bobtail Engine with Drive Plate and Housing Only PRM125 - Mechanical PRM150 - Hydraulic Technodrive / Twin Disc PRM280 - Hydraulic TMC60 - Mechanical PRM260C - In-line Hydraulic TMC60A - 7 Down Angle, Mechanical ZF ZF15MIV - 15 V Drive, Mechanical Nämä ovat tyypilliset mitat: ks. web-sivultamme kaikki moottori-/vaihdelaatikkovaihtoehdot tai ota suoraan yhteyttä Veneakselistoon.

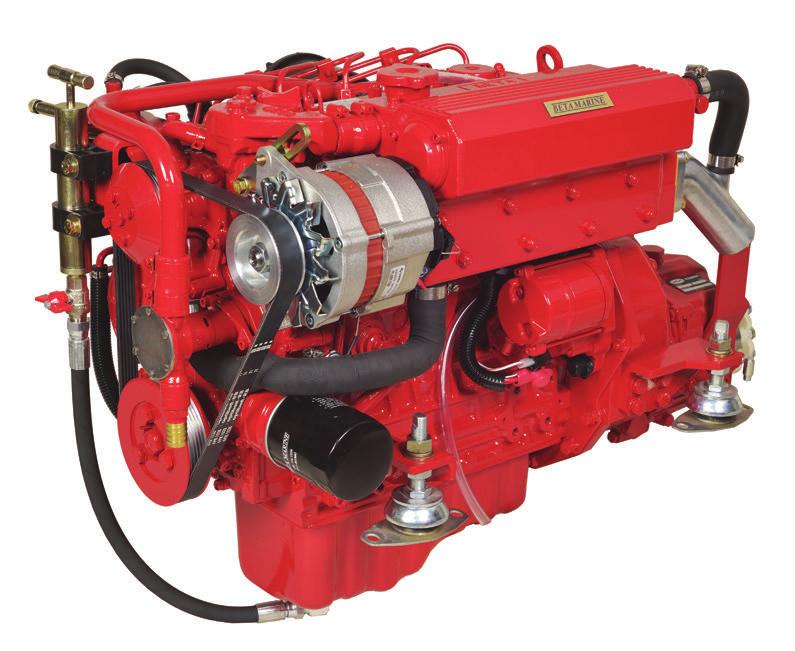

20 Beta 38 Engine shown with optional polyvee drive 5 YEAR SELF-SERVICE ENGINE WARRANTY Recreational use only Kubota Base Engine Cylinders 4 Displacement 1498cc Power 38hp 3,600rpm Weight 168Kg Propeller AIA * A general guidance for propeller size in inches, based upon 3 blade RH rotation and reduction ratio of 2:1. *For accurate individual advice please provide us with your vessels current full specifications Based on theoretical propeller loading - matched at full speed , veneakselisto@co.inet.fi

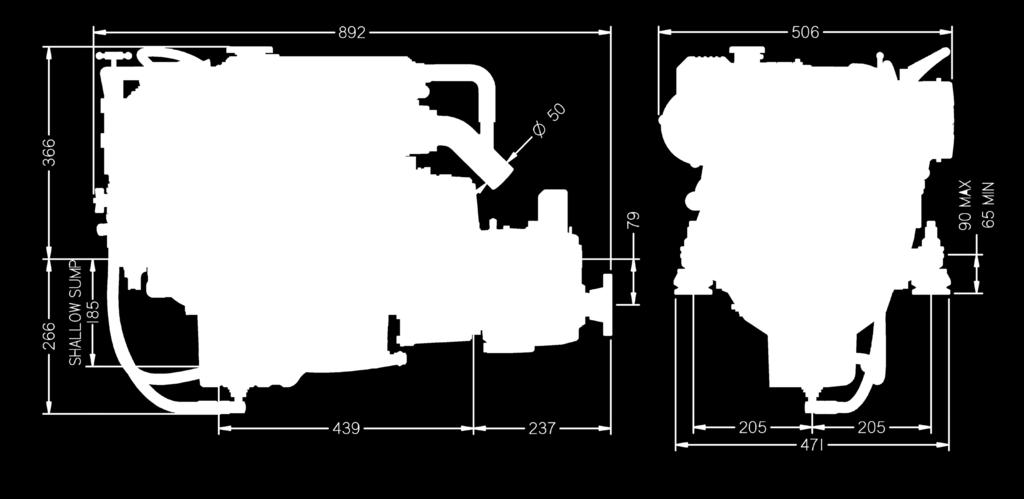

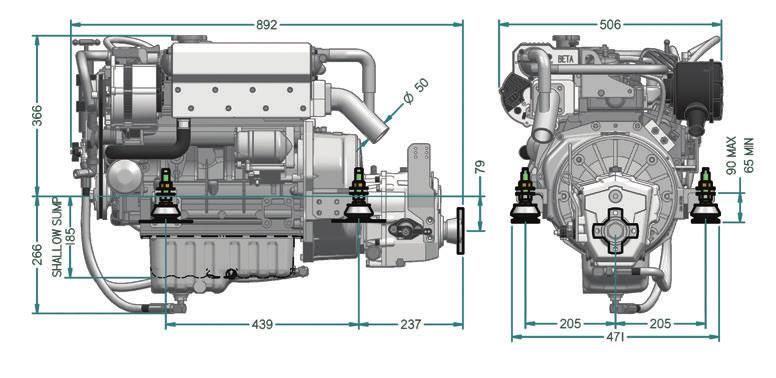

21 Käyttöpaneelivaihtoehdot A Panel C Deluxe Panel ABV Panel CW Deluxe Panel ABVW Panel D Digital Panel B Panel Flybridge Control - Additional BW Panel C Panel & 6m Connection Cable Elektroniikkavaihtoehdot 70 Amp, 12 Volt Alternator 120 Amp, 12 Volt Alternator in Lieu of Standard 70 Amp, 12 Volt Insulated Return Alternator 120 Amp, 12 Volt Secondary Domestic Alternator 125 Amp, 12 Volt Split Charging System 3.5 kva Travel Power Volt, Single Phase 50Hz Vaihdelaatikkovaihtoehdot Bobtail - No Gearbox PRM Marine Bobtail Engine with Drive Plate and Housing Only PRM125 - Mechanical PRM150 - Hydraulic Technodrive / Twin Disc PRM280 - Hydraulic TMC60 - Mechanical PRM260C - In-line Hydraulic TMC60A - 7 Down Angle, Mechanical ZF ZF15MIV - 15 V Drive, Mechanical Nämä ovat tyypilliset mitat: ks. web-sivultamme kaikki moottori-/vaihdelaatikkovaihtoehdot tai ota suoraan yhteyttä Veneakselistoon. Beta Marine Ltd operates a policy of continuous improvement and reserves the right to change prices & specification without prior notification. Information given is subject to our current conditions of tender & sale.

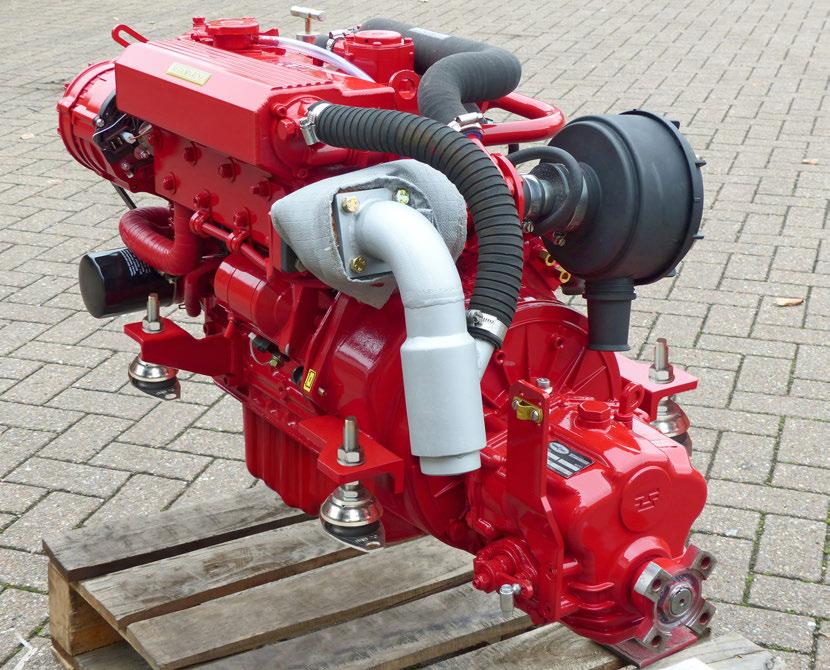

22 Beta 45T 5 YEAR SELF-SERVICE ENGINE WARRANTY Recreational use only Kubota Base Engine Cylinders 4 Displacement 1498cc Power 45hp 3,000rpm Weight 175Kg Propeller AIA * A general guidance for propeller size in inches, based upon 3 blade RH rotation and reduction ratio of 2:1. *For accurate individual advice please provide us with your vessels current full specifications BHP Power KW BETA 45T ISO-8665 MAX OUTPUT Engine Speed rev/min x100 Based on theoretical propeller loading - matched at full speed Nm Torque Fuel Consumption litres/hour lbf.ft (ft/lbs) , veneakselisto@co.inet.fi

23 Käyttöpaneelivaihtoehdot A Panel C Deluxe Panel ABV Panel CW Deluxe Panel ABVW Panel D Digital Panel B Panel Flybridge Control - Additional BW Panel C Panel & 6m Connection Cable Elektroniikkavaihtoehdot 70 Amp, 12 Volt Alternator 120 Amp, 12 Volt Alternator in Lieu of Standard 70 Amp, 12 Volt Insulated Return Alternator 120 Amp, 12 Volt Secondary Domestic Alternator 125 Amp, 12 Volt Split Charging System 3.5 kva Travel Power Volt, Single Phase 50Hz Vaihdelaatikkovaihtoehdot Bobtail - No Gearbox PRM Marine Bobtail Engine with Drive Plate and Housing Only PRM150 - Hydraulic PRM280 - Hydraulic Technodrive / Twin Disc PRM260C - In-line Hydraulic TMC60 - Mechanical ZF TMC60A - 7 Down Angle, Mechanical ZF15MIV - 15 V Drive, Mechanical Nämä ovat tyypilliset mitat: ks. web-sivultamme kaikki moottori-/vaihdelaatikkovaihtoehdot tai ota suoraan yhteyttä Veneakselistoon. Beta Marine Ltd operates a policy of continuous improvement and reserves the right to change prices & specification without prior notification. Information given is subject to our current conditions of tender & sale.

24 Käyttöpaneelit Valinnainen käyttöpaneeli A 150mm Virta-avain käynnistys, painonappi pysäytys, vihreä valo merkkinä paneelille tulevasta virrasta, punaiset varoitusvalot ja kuuluva summeri alhaiselle öljynpaineelle, korkealle jäähdytysveden lämpötilalle sekä käyttöakun ja käynnistysakun lataukselle. Mukana 3 m* välijohto, jossa moninapainen liitin. 90mm 180mm Vakiokäyttöpaneeli ABV Kierroslukumittari käyttötuntimittarilla, virta-avain käynnistys, painonappi pysäytys, vihreä valo merkkinä paneelille tulevasta virrasta, punaiset varoitusvalot ja kuuluva summeri alhaiselle öljynpaineelle, korkealle jäähdytysveden lämpötilalle sekä käyttöakun ja käynnistysakun lataukselle. Mukana 3 m* välijohto, jossa moninapainen liitin. 140mm 180mm Valinnainen käyttöpaneeli ABVW Kierroslukumittari käyttötuntimittarilla, vesitiiviit painonapit hehkutukselle, käynnistykselle ja pysäytykselle. Vihreä valo merkkinä paneelille tulevasta virrasta, punaiset varoitusvalot ja kuuluva summeri alhaiselle öljynpaineelle, korkealle jäähdytysveden lämpötilalle sekä käyttöakun ja käynnistysakun lataukselle. Mukana 3 m* välijohto, jossa moninapainen liitin. 140mm 203mm Valinnainen käyttöpaneeli B Kierroslukumittari käyttötuntimittarilla, jäähdytysveden lämpömittari ja virta-avain käynnistys. Painonappipysäytys, vihreä valo merkkinä paneelille tulevasta virrasta, punaiset varoitusvalot ja kuuluva summeri alhaiselle öljynpaineelle, korkealle jäähdytysveden lämpötilalle sekä käyttöakun ja käynnistysakun lataukselle. Mukana 3 m* välijohto, jossa moninapainen liitin. 165mm * Pidempiä välijohtosarjoja saatavilla, kysy lisätietoja , veneakselisto@co.inet.fi

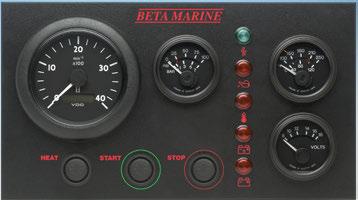

25 210mm Valinnainen käyttöpaneeli BW Kierroslukumittari käyttötuntimittarilla, jäähdytysveden lämpömittari, vesitiiviit painonapit hehkutukselle, käynnistykselle ja pysäytykselle. Vihreä valo merkkinä paneelille tulevasta virrasta, punaiset varoitusvalot ja kuuluva summeri alhaiselle öljynpaineelle, korkealle jäähdytysveden lämpötilalle sekä käyttöakun ja käynnistysakun lataukselle. Mukana 3 m* välijohto, jossa moninapainen liitin. 165mm Valinnainen käyttöpaneeli C Deluxe 298mm Kierroslukumittari käyttötuntimittarilla, öljynpainemittari ja jäähdytysveden lämpömittari, jännitemittari, virta-avain käynnistys, painonappipysäytys, vihreä valo merkkinä paneelille tulevasta virrasta, punaiset varoitusvalot ja kuuluva summeri alhaiselle öljynpaineelle, korkealle jäähdytysveden lämpötilalle sekä käyttöakun ja käynnistysakun lataukselle. Mukana 3 m* välijohto, jossa moninapainen liitin. 166mm Suositeltu vaihtoehto, mikäli kyseessä on moottori, jossa on sekä käynnistysakun että käyttöakun laturit. Valinnainen käyttöpaneeli CW Deluxe 298mm Kierroslukumittari käyttötuntimittarilla, öljynpainemittari ja jäähdytysveden lämpömittari, jännitemittari sekä, vesitiiviit painonapit hehkutukselle, käynnistykselle ja pysäytykselle. Vihreä valo merkkinä paneelille tulevasta virrasta, punaiset varoitusvalot ja kuuluva summeri alhaiselle öljynpaineelle, korkealle jäähdytysveden lämpötilalle sekä käyttöakun ja käynnistysakun lataukselle. Mukana 3 m* välijohto, jossa moninapainen liitin. 166mm Flybridge käyttöpaneeli Saatavilla Flybridge käyttöpaneeli, kysy lisätietoja. * Pidempiä välijohtosarjoja saatavilla, kysy lisätietoja. Beta Marine Ltd operates a policy of continuous improvement and reserves the right to change prices & specification without prior notification. Information given is subject to our current conditions of tender & sale.

26 Muistiinpanot ,

27 Muistiinpanot... Beta Marine Ltd operates a policy of continuous improvement and reserves the right to change prices & specification without prior notification. Information given is subject to our current conditions of tender & sale.
