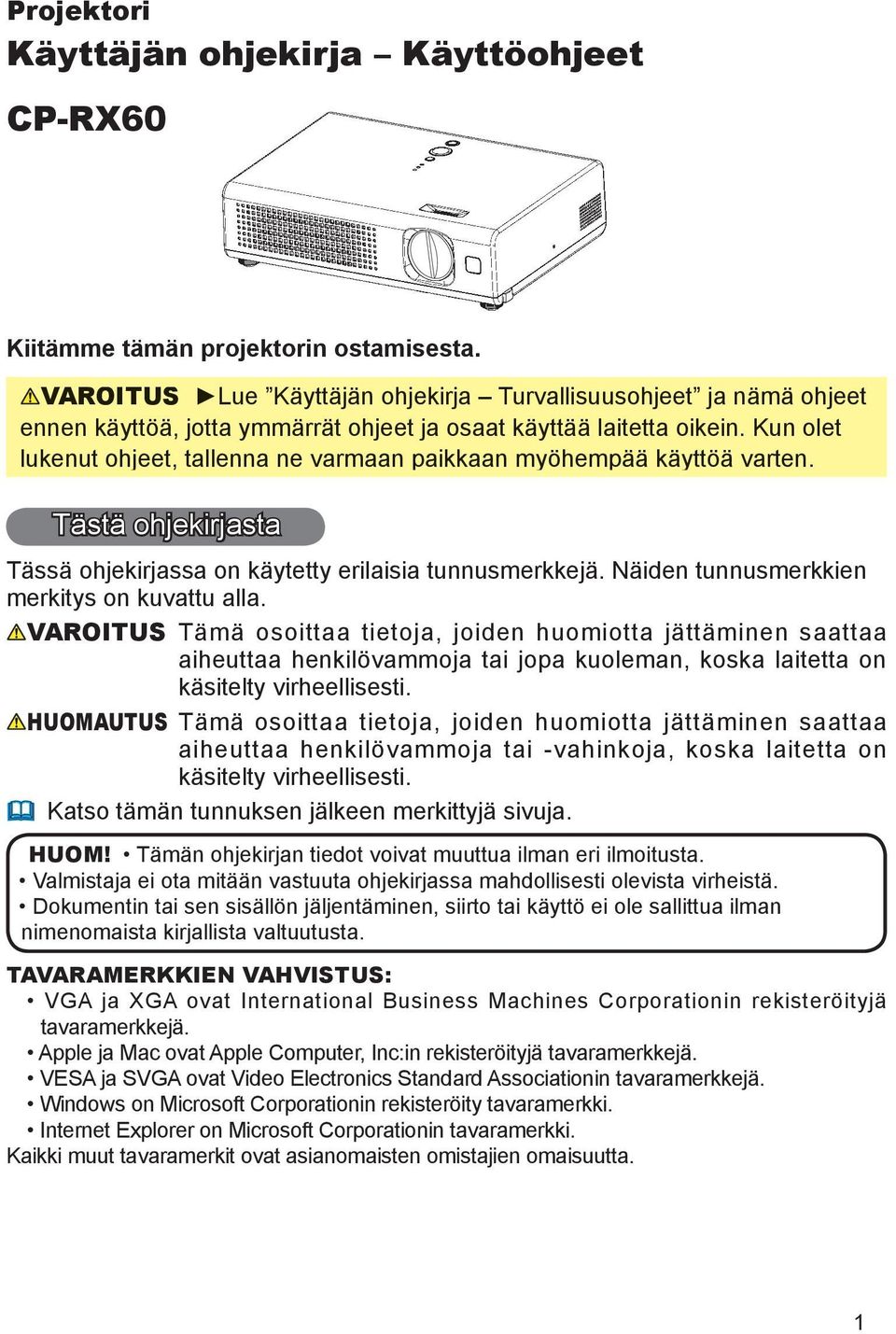

1 Projektori Käyttäjän ohjekirja Käyttöohjeet CP-RX60 Kiitämme tämän projektorin ostamisesta. VAROITUS Lue Käyttäjän ohjekirja Turvallisuusohjeet ja nämä ohjeet ennen käyttöä, jotta ymmärrät ohjeet ja osaat käyttää laitetta oikein. Kun olet lukenut ohjeet, tallenna ne varmaan paikkaan myöhempää käyttöä varten. Tästä ohjekirjasta Tässä ohjekirjassa on käytetty erilaisia tunnusmerkkejä. Näiden tunnusmerkkien merkitys on kuvattu alla. VAROITUS Tämä osoittaa tietoja, joiden huomiotta jättäminen saattaa aiheuttaa henkilövammoja tai jopa kuoleman, koska laitetta on käsitelty virheellisesti. HUOMAUTUS Tämä osoittaa tietoja, joiden huomiotta jättäminen saattaa aiheuttaa henkilövammoja tai -vahinkoja, koska laitetta on käsitelty virheellisesti. Katso tämän tunnuksen jälkeen merkittyjä sivuja. HUOM! Tämän ohjekirjan tiedot voivat muuttua ilman eri ilmoitusta. Valmistaja ei ota mitään vastuuta ohjekirjassa mahdollisesti olevista virheistä. Dokumentin tai sen sisällön jäljentäminen, siirto tai käyttö ei ole sallittua ilman nimenomaista kirjallista valtuutusta. TAVARAMERKKIEN VAHVISTUS: VGA ja XGA ovat International Business Machines Corporationin rekisteröityjä tavaramerkkejä. Apple ja Mac ovat Apple Computer, Inc:in rekisteröityjä tavaramerkkejä. VESA ja SVGA ovat Video Electronics Standard Associationin tavaramerkkejä. Windows on Microsoft Corporationin rekisteröity tavaramerkki. Internet Explorer on Microsoft Corporationin tavaramerkki. Kaikki muut tavaramerkit ovat asianomaisten omistajien omaisuutta. 1

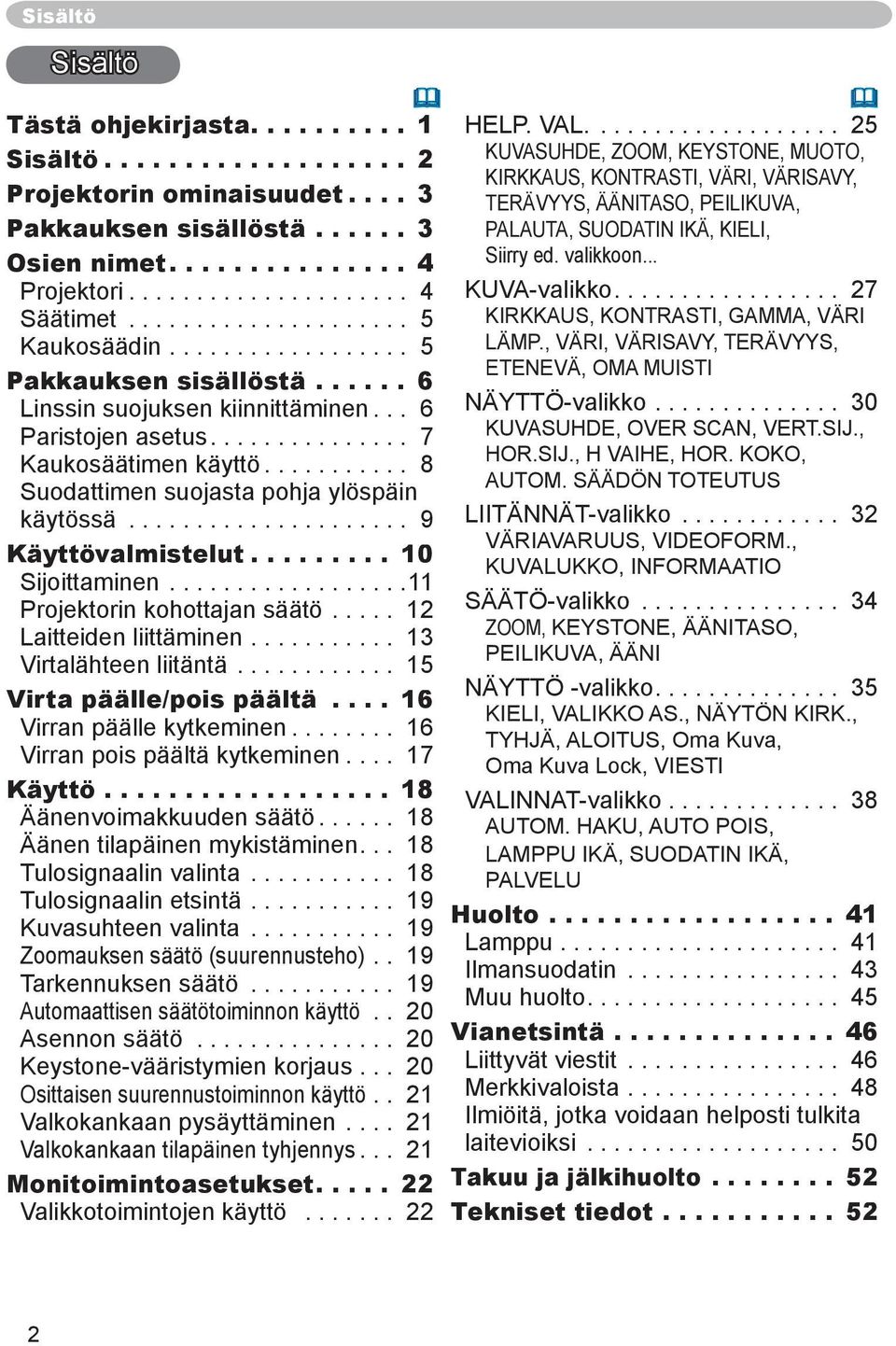

2 Sisältö Sisältö Tästä ohjekirjasta Sisältö Projektorin ominaisuudet Pakkauksen sisällöstä Osien nimet Projektori Säätimet Kaukosäädin Pakkauksen sisällöstä Linssin suojuksen kiinnittäminen... 6 Paristojen asetus Kaukosäätimen käyttö Suodattimen suojasta pohja ylöspäin käytössä Käyttövalmistelut Sijoittaminen Projektorin kohottajan säätö Laitteiden liittäminen Virtalähteen liitäntä Virta päälle/pois päältä Virran päälle kytkeminen Virran pois päältä kytkeminen Käyttö Äänenvoimakkuuden säätö Äänen tilapäinen mykistäminen Tulosignaalin valinta Tulosignaalin etsintä Kuvasuhteen valinta Zoomauksen säätö (suurennusteho).. 19 Tarkennuksen säätö Automaattisen säätötoiminnon käyttö.. 20 Asennon säätö Keystone-vääristymien korjaus Osittaisen suurennustoiminnon käyttö.. 21 Valkokankaan pysäyttäminen Valkokankaan tilapäinen tyhjennys Monitoimintoasetukset Valikkotoimintojen käyttö HELP. VAL KUVASUHDE, ZOOM,, MUOTO, KIRKKAUS, KONTRASTI, VÄRI, VÄRISAVY, TERÄVYYS, ÄÄNITASO, PEILIKUVA, PALAUTA, SUODATIN IKÄ, KIELI, Siirry ed. valikkoon... KUVA-valikko KIRKKAUS, KONTRASTI, GAMMA, VÄRI LÄMP., VÄRI, VÄRISAVY, TERÄVYYS, ETENEVÄ, OMA MUISTI NÄYTTÖ-valikko KUVASUHDE, OVER SCAN, VERT.SIJ., HOR.SIJ., H VAIHE, HOR. KOKO, AUTOM. SÄÄDÖN TOTEUTUS LIITÄNNÄT-valikko VÄRIAVARUUS, VIDEOFORM., KUVALUKKO, INFORMAATIO SÄÄTÖ-valikko ZOOM,, ÄÄNITASO, PEILIKUVA, ÄÄNI NÄYTTÖ -valikko KIELI, VALIKKO AS., NÄYTÖN KIRK., TYHJÄ, ALOITUS, Oma Kuva, Oma Kuva Lock, VIESTI VALINNAT-valikko AUTOM. HAKU, AUTO POIS, LAMPPU IKÄ, SUODATIN IKÄ, PALVELU Huolto Lamppu Ilmansuodatin Muu huolto Vianetsintä Liittyvät viestit Merkkivaloista Ilmiöitä, jotka voidaan helposti tulkita laitevioiksi Takuu ja jälkihuolto Tekniset tiedot

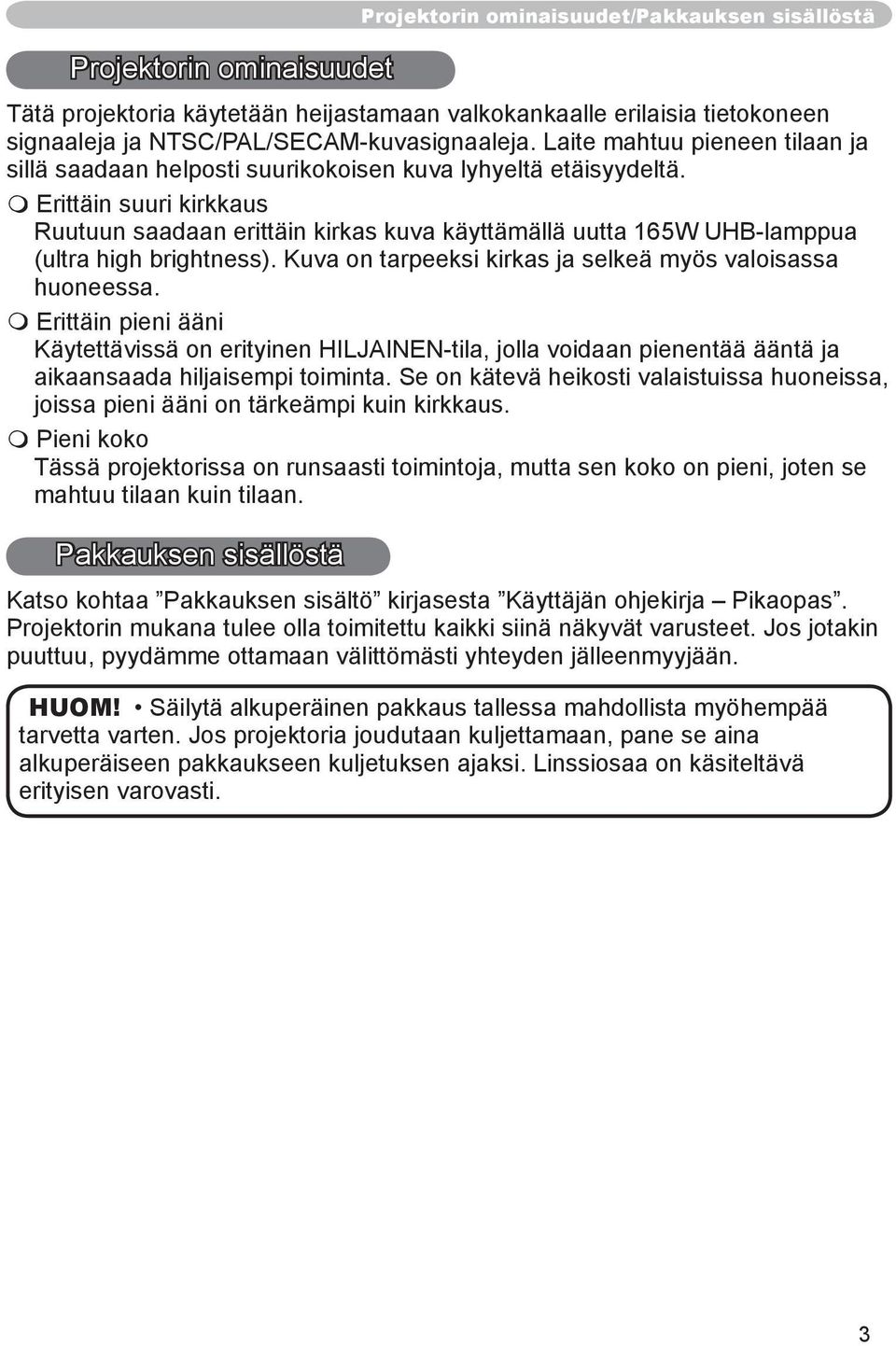

3 Projektorin ominaisuudet Projektorin ominaisuudet/pakkauksen sisällöstä Tätä projektoria käytetään heijastamaan valkokankaalle erilaisia tietokoneen signaaleja ja NTSC/PAL/SECAM-kuvasignaaleja. Laite mahtuu pieneen tilaan ja sillä saadaan helposti suurikokoisen kuva lyhyeltä etäisyydeltä. Erittäin suuri kirkkaus Ruutuun saadaan erittäin kirkas kuva käyttämällä uutta 165W UHB-lamppua (ultra high brightness). Kuva on tarpeeksi kirkas ja selkeä myös valoisassa huoneessa. Erittäin pieni ääni Käytettävissä on erityinen HILJAINEN-tila, jolla voidaan pienentää ääntä ja aikaansaada hiljaisempi toiminta. Se on kätevä heikosti valaistuissa huoneissa, joissa pieni ääni on tärkeämpi kuin kirkkaus. Pieni koko Tässä projektorissa on runsaasti toimintoja, mutta sen koko on pieni, joten se mahtuu tilaan kuin tilaan. Pakkauksen sisällöstä Katso kohtaa Pakkauksen sisältö kirjasesta Käyttäjän ohjekirja Pikaopas. Projektorin mukana tulee olla toimitettu kaikki siinä näkyvät varusteet. Jos jotakin puuttuu, pyydämme ottamaan välittömästi yhteyden jälleenmyyjään. HUOM! Säilytä alkuperäinen pakkaus tallessa mahdollista myöhempää tarvetta varten. Jos projektoria joudutaan kuljettamaan, pane se aina alkuperäiseen pakkaukseen kuljetuksen ajaksi. Linssiosaa on käsiteltävä erityisen varovasti. 3

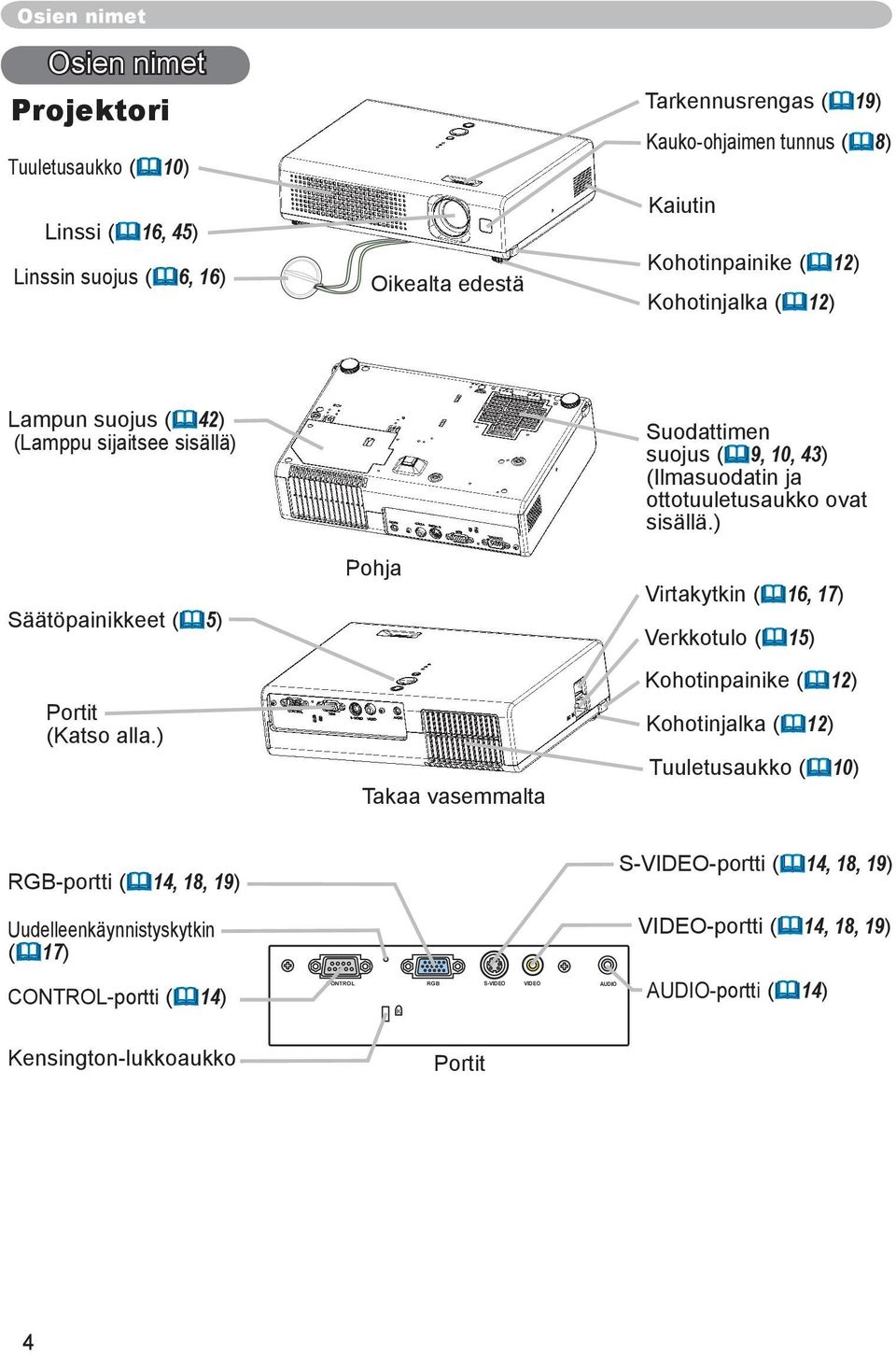

4 Osien nimet Osien nimet Projektori Tuuletusaukko ( 10) Linssi ( 16, 6 45) Linssin suojus ( 6, 6 16) Oikealta edestä Tarkennusrengas ( 19) Kauko-ohjaimen tunnus ( 8) Kaiutin Kohotinpainike ( 12) Kohotinjalka ( 12) Lampun suojus ( 42) (Lamppu sijaitsee sisällä) Säätöpainikkeet ( 5) Portit (Katso alla.) Pohja Takaa vasemmalta Suodattimen suojus ( 9, 10, 43) (Ilmasuodatin ja ottotuuletusaukko ovat sisällä.) Virtakytkin ( 16, 6 17) Verkkotulo ( 15) Kohotinpainike ( 12) Kohotinjalka ( 12) Tuuletusaukko ( 10) RGB-portti ( 14, 18, 19) S-VIDEO-portti ( 14, 18, 19) Uudelleenkäynnistyskytkin ( 17) VIDEO-portti ( 14, 18, 19) CONTROL-portti ( 14) CONTROL K RGB S-VIDEO VIDEO AUDIO AUDIO-portti ( 14) Kensington-lukkoaukko Portit 4

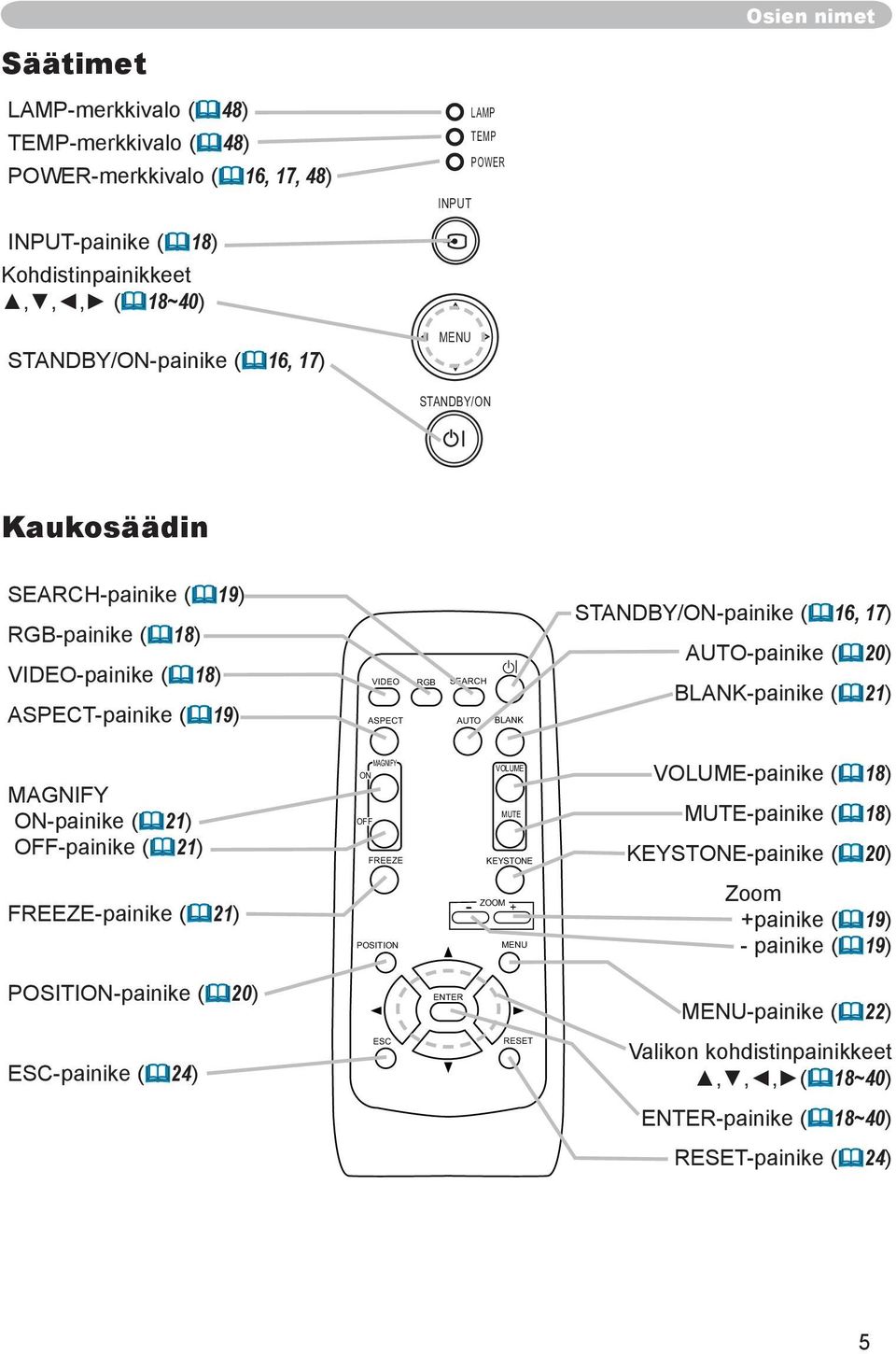

5 Osien nimet Säätimet LAMP-merkkivalo ( 48) TEMP-merkkivalo ( 48) POWER-merkkivalo ( 16, 17, 48) LAMP TEMP POWER INPUT INPUT-painike ( 18) Kohdistinpainikkeet,,, ( 18~40) STANDBY/ON-painike ( 16, 17) STANDBY/ON Kaukosäädin SEARCH-painike ( 19) RGB-painike ( 18) VIDEO-painike ( 18) ASPECT-painike ( 19) VIDEO RGB SEARCH ASPECT AUTO BLANK STANDBY/ON-painike ( 16, 17) AUTO-painike ( 20) BLANK-painike ( 21) MAGNIFY ON-painike ( 21) OFF-painike ( 21) MAGNIFY ON OFF FREEZE VOLUME MUTE VOLUME-painike ( 18) MUTE-painike ( 18) -painike ( 20) FREEZE-painike ( 21) POSITION - ZOOM + Zoom +painike ( 19) - painike ( 19) POSITION-painike ( 20) ENTER -painike ( 22) ESC-painike ( 24) ESC RESET Valikon kohdistinpainikkeet,,, ( 18~40) ENTER-painike ( 18~40) RESET-painike ( 24) 5

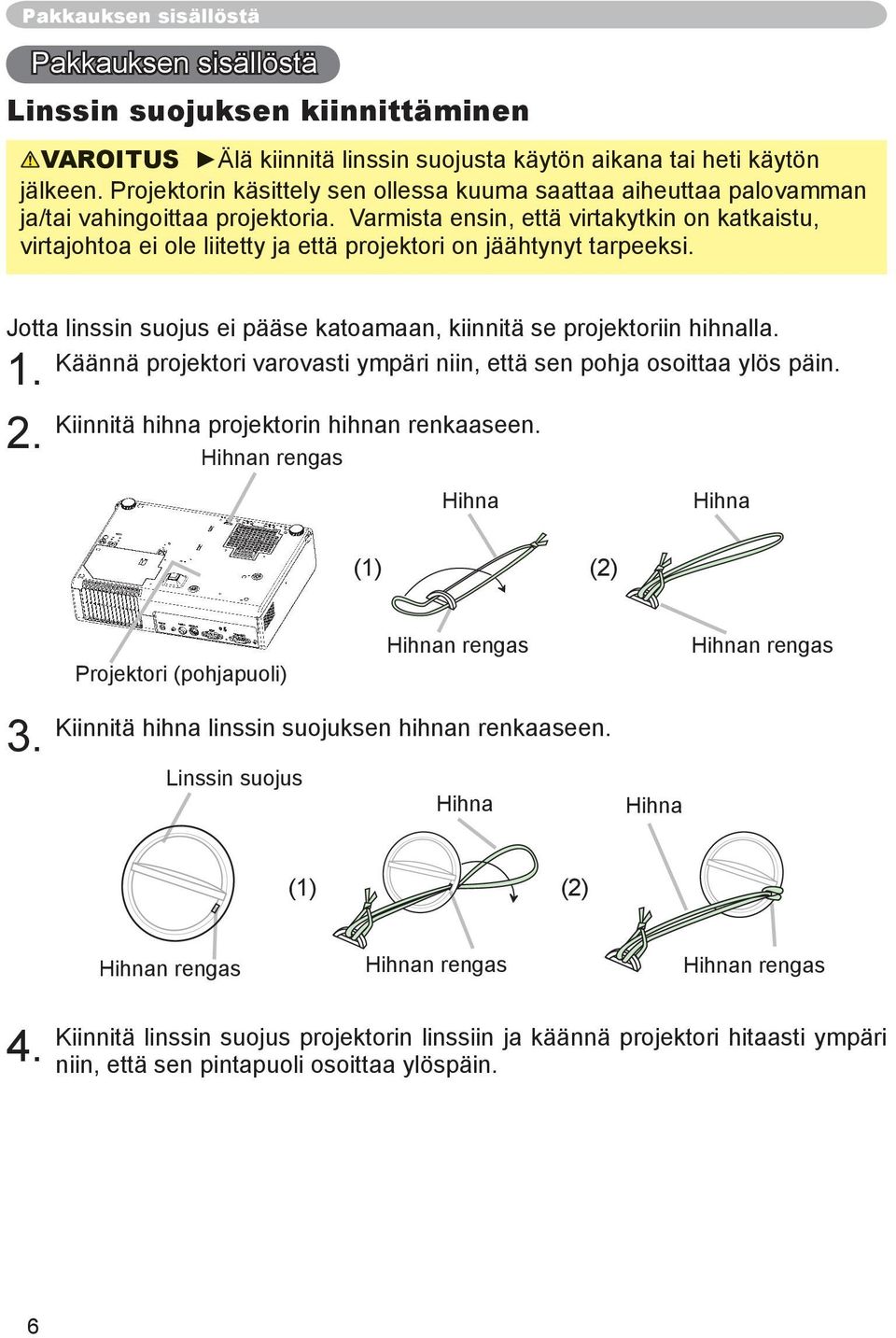

6 Pakkauksen sisällöstä Pakkauksen sisällöstä Linssin suojuksen kiinnittäminen VAROITUS Älä kiinnitä linssin suojusta käytön aikana tai heti käytön jälkeen. Projektorin käsittely sen ollessa kuuma saattaa aiheuttaa palovamman ja/tai vahingoittaa projektoria. Varmista ensin, että virtakytkin on katkaistu, virtajohtoa ei ole liitetty ja että projektori on jäähtynyt tarpeeksi. Jotta linssin suojus ei pääse katoamaan, kiinnitä se projektoriin hihnalla. Käännä projektori varovasti ympäri niin, että sen pohja osoittaa ylös päin Kiinnitä hihna projektorin hihnan renkaaseen. Hihnan rengas Hihna Hihna (1) (2) Projektori (pohjapuoli) Hihnan rengas Hihnan rengas 3. Kiinnitä hihna linssin suojuksen hihnan renkaaseen. Linssin suojus Hihna Hihna (1) (2) Hihnan rengas Hihnan rengas Hihnan rengas 4. Kiinnitä linssin suojus projektorin linssiin ja käännä projektori hitaasti ympäri niin, että sen pintapuoli osoittaa ylöspäin. 6

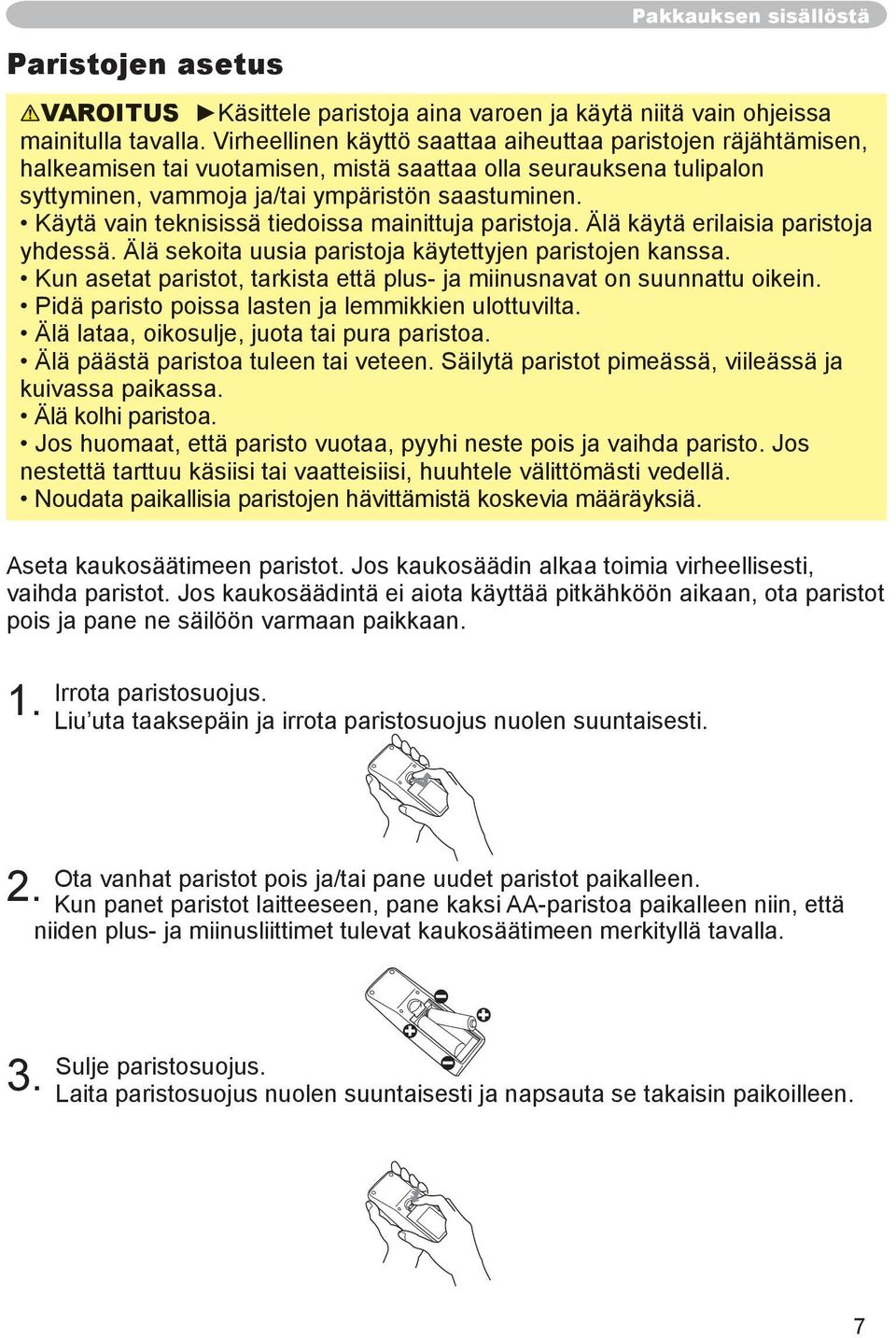

7 Pakkauksen sisällöstä Paristojen asetus VAROITUS Käsittele paristoja aina varoen ja käytä niitä vain ohjeissa mainitulla tavalla. Virheellinen käyttö saattaa aiheuttaa paristojen räjähtämisen, halkeamisen tai vuotamisen, mistä saattaa olla seurauksena tulipalon syttyminen, vammoja ja/tai ympäristön saastuminen. Käytä vain teknisissä tiedoissa mainittuja paristoja. Älä käytä erilaisia paristoja yhdessä. Älä sekoita uusia paristoja käytettyjen paristojen kanssa. Kun asetat paristot, tarkista että plus- ja miinusnavat on suunnattu oikein. Pidä paristo poissa lasten ja lemmikkien ulottuvilta. Älä lataa, oikosulje, juota tai pura paristoa. Älä päästä paristoa tuleen tai veteen. Säilytä paristot pimeässä, viileässä ja kuivassa paikassa. Älä kolhi paristoa. Jos huomaat, että paristo vuotaa, pyyhi neste pois ja vaihda paristo. Jos nestettä tarttuu käsiisi tai vaatteisiisi, huuhtele välittömästi vedellä. Noudata paikallisia paristojen hävittämistä koskevia määräyksiä. Aseta kaukosäätimeen paristot. Jos kaukosäädin alkaa toimia virheellisesti, vaihda paristot. Jos kaukosäädintä ei aiota käyttää pitkähköön aikaan, ota paristot pois ja pane ne säilöön varmaan paikkaan. 1. Irrota paristosuojus. Liu uta taaksepäin ja irrota paristosuojus nuolen suuntaisesti. 2. Ota vanhat paristot pois ja/tai pane uudet paristot paikalleen. Kun panet paristot laitteeseen, pane kaksi AA-paristoa paikalleen niin, että niiden plus- ja miinusliittimet tulevat kaukosäätimeen merkityllä tavalla. 3. Sulje paristosuojus. Laita paristosuojus nuolen suuntaisesti ja napsauta se takaisin paikoilleen. 7

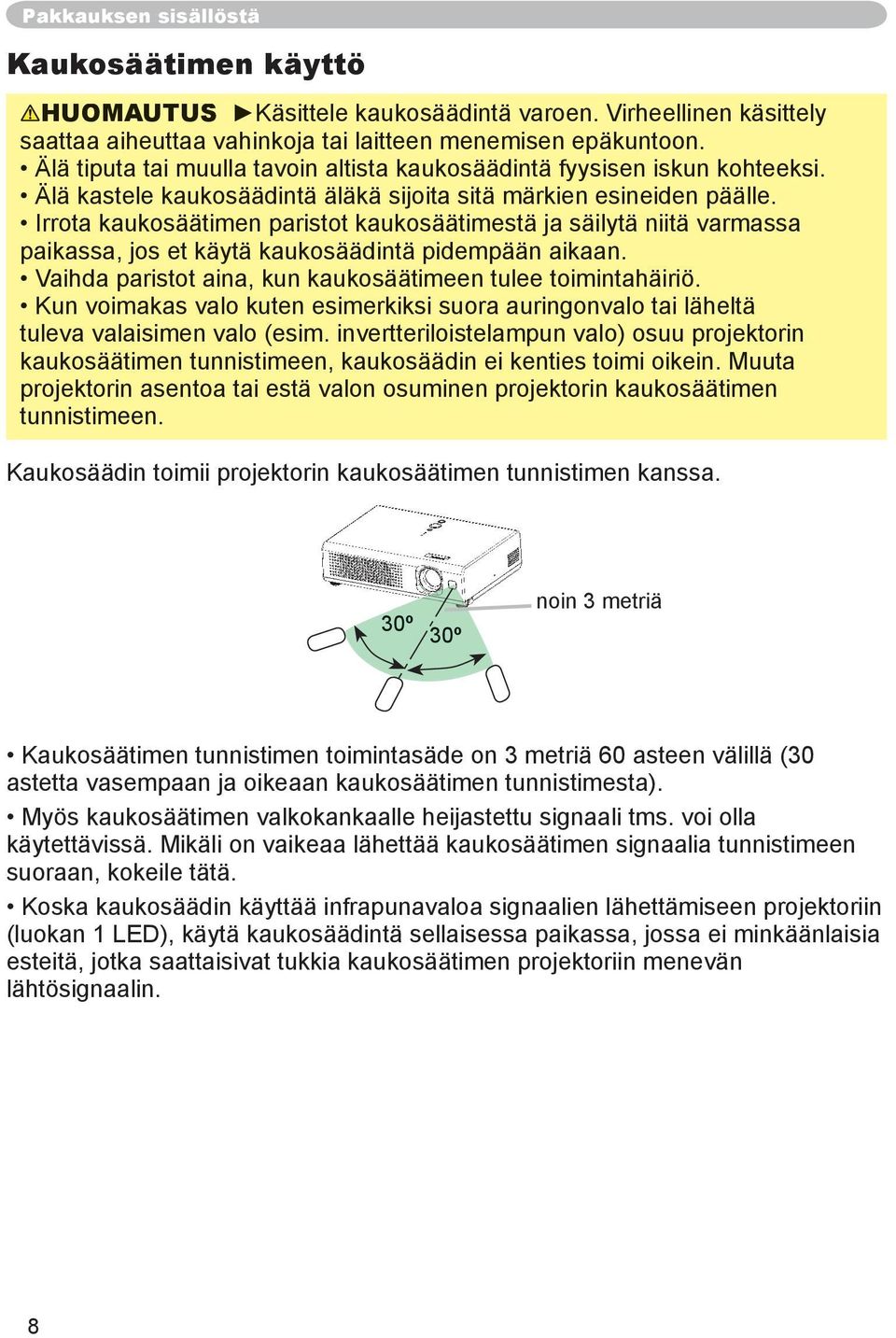

8 Pakkauksen sisällöstä Kaukosäätimen käyttö HUOMAUTUS Käsittele kaukosäädintä varoen. Virheellinen käsittely saattaa aiheuttaa vahinkoja tai laitteen menemisen epäkuntoon. Älä tiputa tai muulla tavoin altista kaukosäädintä fyysisen iskun kohteeksi. Älä kastele kaukosäädintä äläkä sijoita sitä märkien esineiden päälle. Irrota kaukosäätimen paristot kaukosäätimestä ja säilytä niitä varmassa paikassa, jos et käytä kaukosäädintä pidempään aikaan. Vaihda paristot aina, kun kaukosäätimeen tulee toimintahäiriö. Kun voimakas valo kuten esimerkiksi suora auringonvalo tai läheltä tuleva valaisimen valo (esim. invertteriloistelampun valo) osuu projektorin kaukosäätimen tunnistimeen, kaukosäädin ei kenties toimi oikein. Muuta projektorin asentoa tai estä valon osuminen projektorin kaukosäätimen tunnistimeen. Kaukosäädin toimii projektorin kaukosäätimen tunnistimen kanssa. 30º 30º noin 3 metriä Kaukosäätimen tunnistimen toimintasäde on 3 metriä 60 asteen välillä (30 astetta vasempaan ja oikeaan kaukosäätimen tunnistimesta). Myös kaukosäätimen valkokankaalle heijastettu signaali tms. voi olla käytettävissä. Mikäli on vaikeaa lähettää kaukosäätimen signaalia tunnistimeen suoraan, kokeile tätä. Koska kaukosäädin käyttää infrapunavaloa signaalien lähettämiseen projektoriin (luokan 1 LED), käytä kaukosäädintä sellaisessa paikassa, jossa ei minkäänlaisia esteitä, jotka saattaisivat tukkia kaukosäätimen projektoriin menevän lähtösignaalin. 8

9 Suodattimen suojasta pohja ylöspäin käytössä Pakkauksen sisällöstä VAROITUS Älä kiinnitä linssin suojusta ja/tai ilmasuodatinta käytön aikana tai heti käytön jälkeen. Projektorin käsittely sen ollessa kuuma saattaa aiheuttaa palovamman ja/tai vahingoittaa projektoria. Varmista ensin, että virtakytkin on katkaistu, virtajohtoa ei ole liitetty ja että projektori on jäähtynyt tarpeeksi. Kun projektori asetetaan pohjapuoli ylöspäin, käytä erityistä tähän tarkoitukseen tarkoitettua suodattimen suojusta. Se on korkeampi kuin tavallinen suodattimen suojus, jotta saadaan ilmanvaihtoa varten riittävä korkeus. Vaihda seuraavalla tavalla. 1. Irrota kaikki projektorin portteihin liitetyt liittimet ja sovittimet. Käännä projektori sitten hitaasti niin, että sen linssipuoli osoittaa ylös. Varo ettei projektori putoa. Kun projektori on sellaisessa asennossa, jossa linssipuoli osoittaa ylös, pidä projektorista kiinni. Ota pois suodattimen suojus ja ilmasuodatin. Pidä vetäessäsi kiinni nupeista. 2. Suodattimen suojan nuppi Ilmasuodattimen nuppi Käännä projektori hitaasti niin, että sen pohjapuoli osoittaa ylös. Aseta uusi tai puhdistettu ilmasuodatin pohja ylöspäin -käyttöä varten olevaan suodattimen suojukseen. Liu uta kiinnittimiä rataa pitkin ja aseta ilmasuodatin paikalleen. Kiinnittimet Ilmasuodatin (uusi tai puhdistettu) Ilmasuodattimen rata Pohja ylöspäin käyttöä varten oleva suodattimen suojus Lukitse kielekkeet ja napsauta pohja ylöspäin käyttöä varten oleva suodattimen suojus paikalleen. Kielekkeet Pohja ylöspäin käyttöä varten oleva suodattimen suojus (ilmasuodattimen kanssa) 9

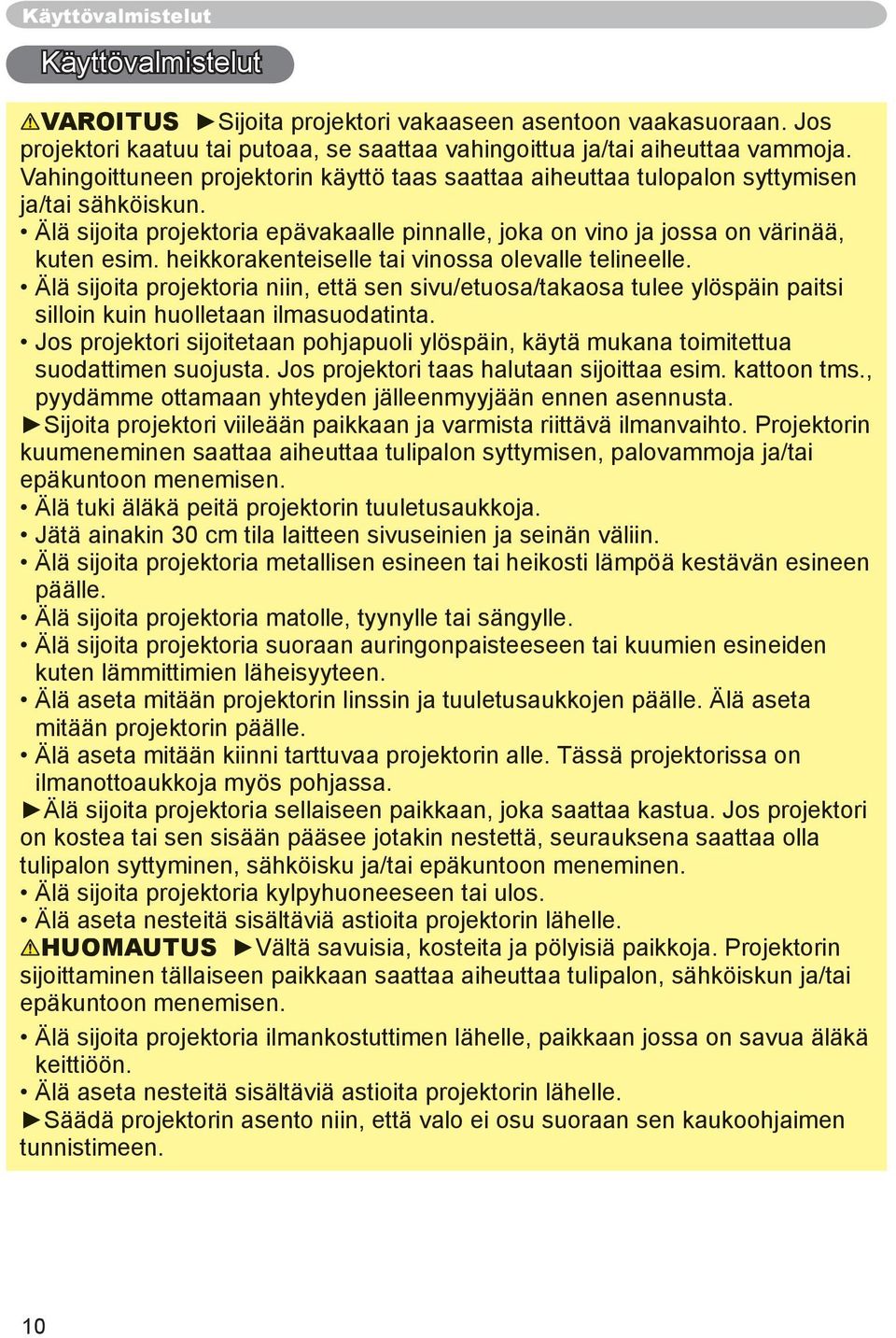

10 Käyttövalmistelut Käyttövalmistelut VAROITUS Sijoita projektori vakaaseen asentoon vaakasuoraan. Jos projektori kaatuu tai putoaa, se saattaa vahingoittua ja/tai aiheuttaa vammoja. Vahingoittuneen projektorin käyttö taas saattaa aiheuttaa tulopalon syttymisen ja/tai sähköiskun. Älä sijoita projektoria epävakaalle pinnalle, joka on vino ja jossa on värinää, kuten esim. heikkorakenteiselle tai vinossa olevalle telineelle. Älä sijoita projektoria niin, että sen sivu/etuosa/takaosa tulee ylöspäin paitsi silloin kuin huolletaan ilmasuodatinta. Jos projektori sijoitetaan pohjapuoli ylöspäin, käytä mukana toimitettua suodattimen suojusta. Jos projektori taas halutaan sijoittaa esim. kattoon tms., pyydämme ottamaan yhteyden jälleenmyyjään ennen asennusta. Sijoita projektori viileään paikkaan ja varmista riittävä ilmanvaihto. Projektorin kuumeneminen saattaa aiheuttaa tulipalon syttymisen, palovammoja ja/tai epäkuntoon menemisen. Älä tuki äläkä peitä projektorin tuuletusaukkoja. Jätä ainakin 30 cm tila laitteen sivuseinien ja seinän väliin. Älä sijoita projektoria metallisen esineen tai heikosti lämpöä kestävän esineen päälle. Älä sijoita projektoria matolle, tyynylle tai sängylle. Älä sijoita projektoria suoraan auringonpaisteeseen tai kuumien esineiden kuten lämmittimien läheisyyteen. Älä aseta mitään projektorin linssin ja tuuletusaukkojen päälle. Älä aseta mitään projektorin päälle. Älä aseta mitään kiinni tarttuvaa projektorin alle. Tässä projektorissa on ilmanottoaukkoja myös pohjassa. Älä sijoita projektoria sellaiseen paikkaan, joka saattaa kastua. Jos projektori on kostea tai sen sisään pääsee jotakin nestettä, seurauksena saattaa olla tulipalon syttyminen, sähköisku ja/tai epäkuntoon meneminen. Älä sijoita projektoria kylpyhuoneeseen tai ulos. Älä aseta nesteitä sisältäviä astioita projektorin lähelle. HUOMAUTUS Vältä savuisia, kosteita ja pölyisiä paikkoja. Projektorin sijoittaminen tällaiseen paikkaan saattaa aiheuttaa tulipalon, sähköiskun ja/tai epäkuntoon menemisen. Älä sijoita projektoria ilmankostuttimen lähelle, paikkaan jossa on savua äläkä keittiöön. Älä aseta nesteitä sisältäviä astioita projektorin lähelle. Säädä projektorin asento niin, että valo ei osu suoraan sen kaukoohjaimen tunnistimeen. 10

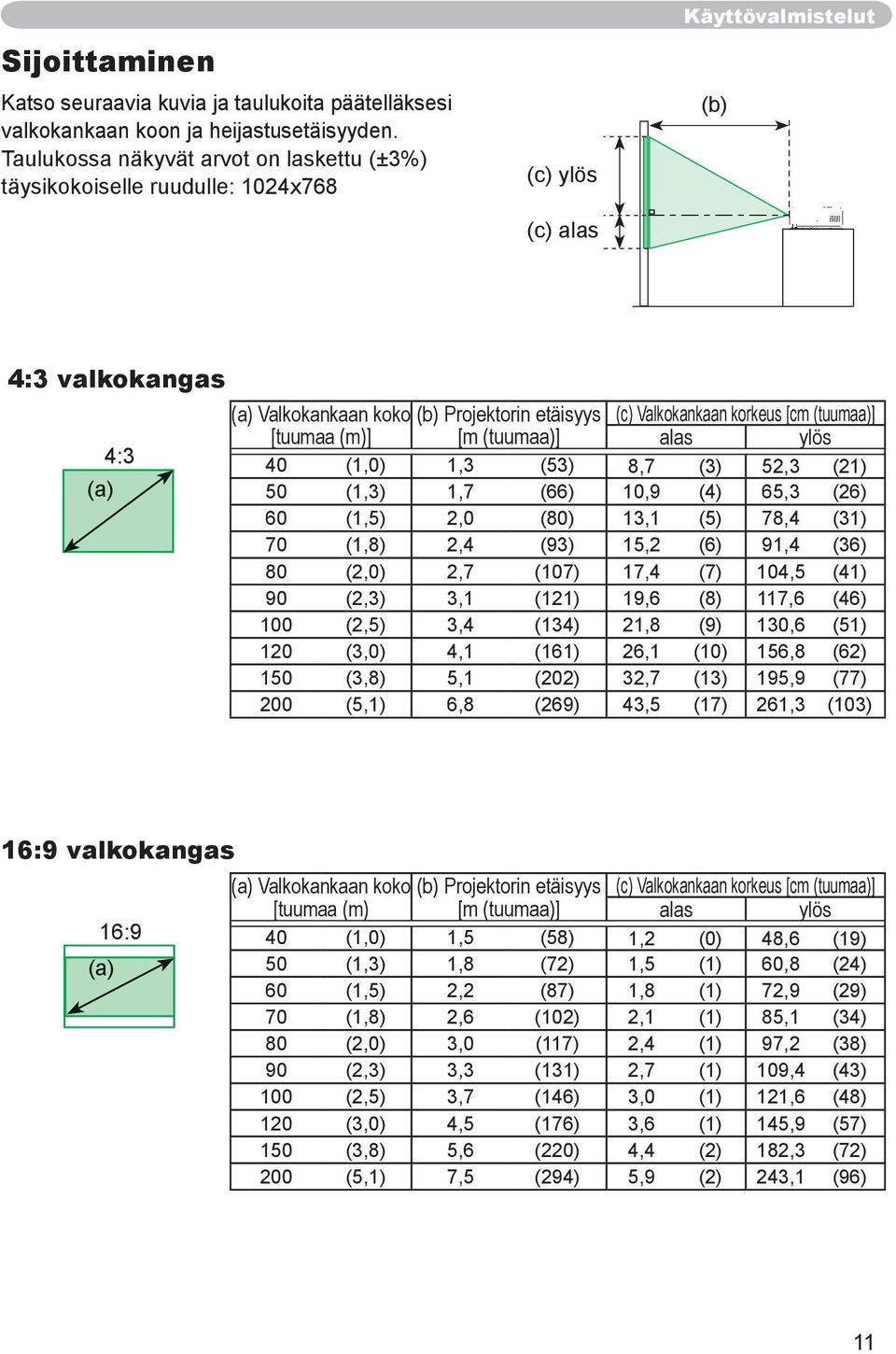

11 Sijoittaminen Katso seuraavia kuvia ja taulukoita päätelläksesi valkokankaan koon ja heijastusetäisyyden. Taulukossa näkyvät arvot on laskettu (±3%) täysikokoiselle ruudulle: 1024x768 (c) ylös (c) alas Käyttövalmistelut (b) 4:3 valkokangas (a) 4:3 (a) Valkokankaan koko (b) Projektorin etäisyys (c) Valkokankaan korkeus [cm (tuumaa)] [tuumaa (m)] [m (tuumaa)] alas ylös 40 (1,0) 1,3 (53) 8,7 (3) 52,3 (21) 50 (1,3) 1,7 (66) 10,9 (4) 65,3 (26) 60 (1,5) 2,0 (80) 13,1 (5) 78,4 (31) 70 (1,8) 2,4 (93) 15,2 (6) 91,4 (36) 80 (2,0) 2,7 (107) 17,4 (7) 104,5 (41) 90 (2,3) 3,1 (121) 19,6 (8) 117,6 (46) 100 (2,5) 3,4 (134) 21,8 (9) 130,6 (51) 120 (3,0) 4,1 (161) 26,1 (10) 156,8 (62) 150 (3,8) 5,1 (202) 32,7 (13) 195,9 (77) 200 (5,1) 6,8 (269) 43,5 (17) 261,3 (103) 16:9 valkokangas 16:9 (a) (a) Valkokankaan koko (b) Projektorin etäisyys (c) Valkokankaan korkeus [cm (tuumaa)] [tuumaa (m) [m (tuumaa)] alas ylös 40 (1,0) 1,5 (58) 1,2 (0) 48,6 (19) 50 (1,3) 1,8 (72) 1,5 (1) 60,8 (24) 60 (1,5) 2,2 (87) 1,8 (1) 72,9 (29) 70 (1,8) 2,6 (102) 2,1 (1) 85,1 (34) 80 (2,0) 3,0 (117) 2,4 (1) 97,2 (38) 90 (2,3) 3,3 (131) 2,7 (1) 109,4 (43) 100 (2,5) 3,7 (146) 3,0 (1) 121,6 (48) 120 (3,0) 4,5 (176) 3,6 (1) 145,9 (57) 150 (3,8) 5,6 (220) 4,4 (2) 182,3 (72) 200 (5,1) 7,5 (294) 5,9 (2) 243,1 (96) 11

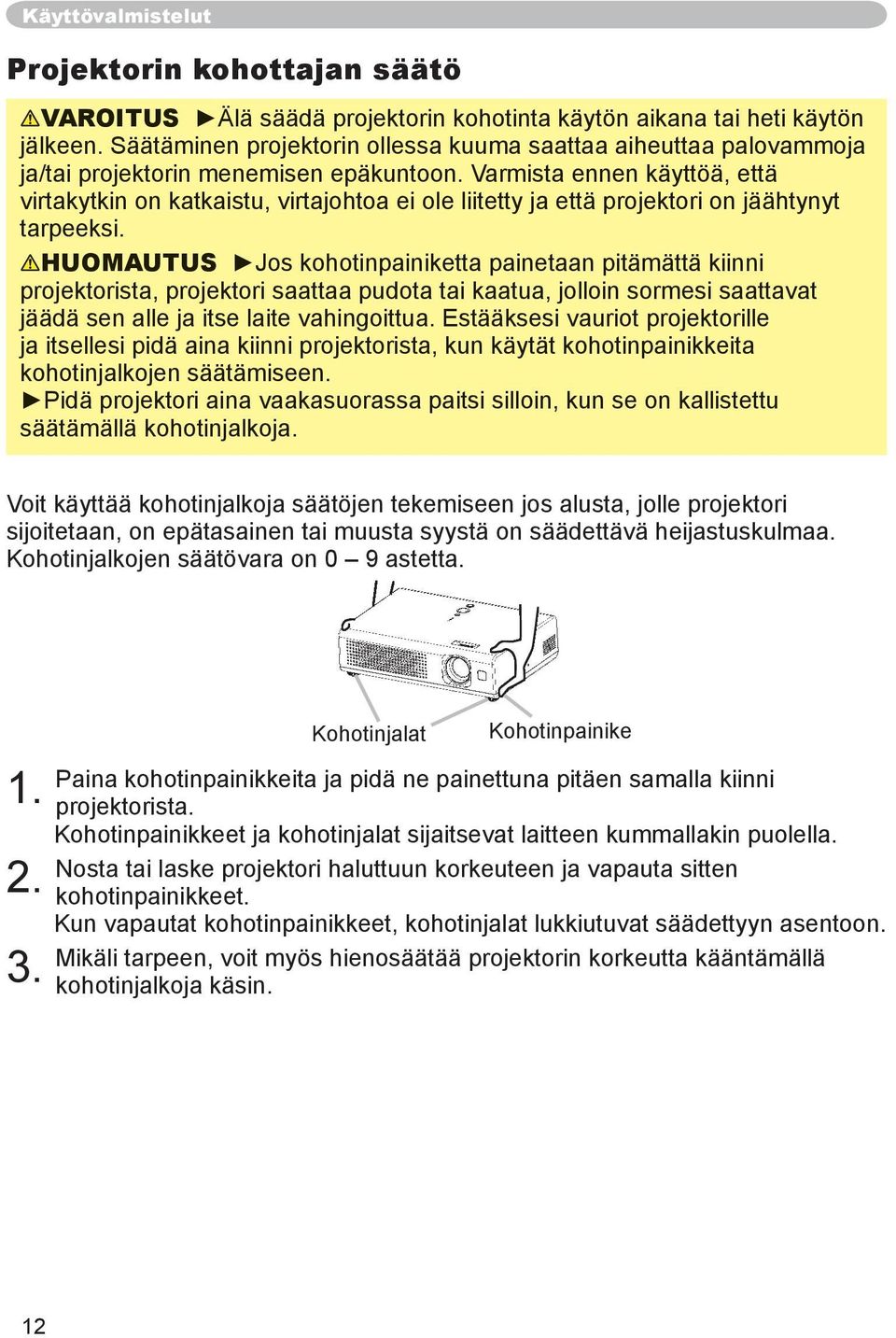

12 Käyttövalmistelut Projektorin kohottajan säätö VAROITUS Älä säädä projektorin kohotinta käytön aikana tai heti käytön jälkeen. Säätäminen projektorin ollessa kuuma saattaa aiheuttaa palovammoja ja/tai projektorin menemisen epäkuntoon. Varmista ennen käyttöä, että virtakytkin on katkaistu, virtajohtoa ei ole liitetty ja että projektori on jäähtynyt tarpeeksi. HUOMAUTUS Jos kohotinpainiketta painetaan pitämättä kiinni projektorista, projektori saattaa pudota tai kaatua, jolloin sormesi saattavat jäädä sen alle ja itse laite vahingoittua. Estääksesi vauriot projektorille ja itsellesi pidä aina kiinni projektorista, kun käytät kohotinpainikkeita kohotinjalkojen säätämiseen. Pidä projektori aina vaakasuorassa paitsi silloin, kun se on kallistettu säätämällä kohotinjalkoja. Voit käyttää kohotinjalkoja säätöjen tekemiseen jos alusta, jolle projektori sijoitetaan, on epätasainen tai muusta syystä on säädettävä heijastuskulmaa. Kohotinjalkojen säätövara on 0 9 astetta. Kohotinjalat Kohotinpainike Paina kohotinpainikkeita ja pidä ne painettuna pitäen samalla kiinni projektorista. Kohotinpainikkeet ja kohotinjalat sijaitsevat laitteen kummallakin puolella. Nosta tai laske projektori haluttuun korkeuteen ja vapauta sitten kohotinpainikkeet. Kun vapautat kohotinpainikkeet, kohotinjalat lukkiutuvat säädettyyn asentoon. Mikäli tarpeen, voit myös hienosäätää projektorin korkeutta kääntämällä kohotinjalkoja käsin. 12

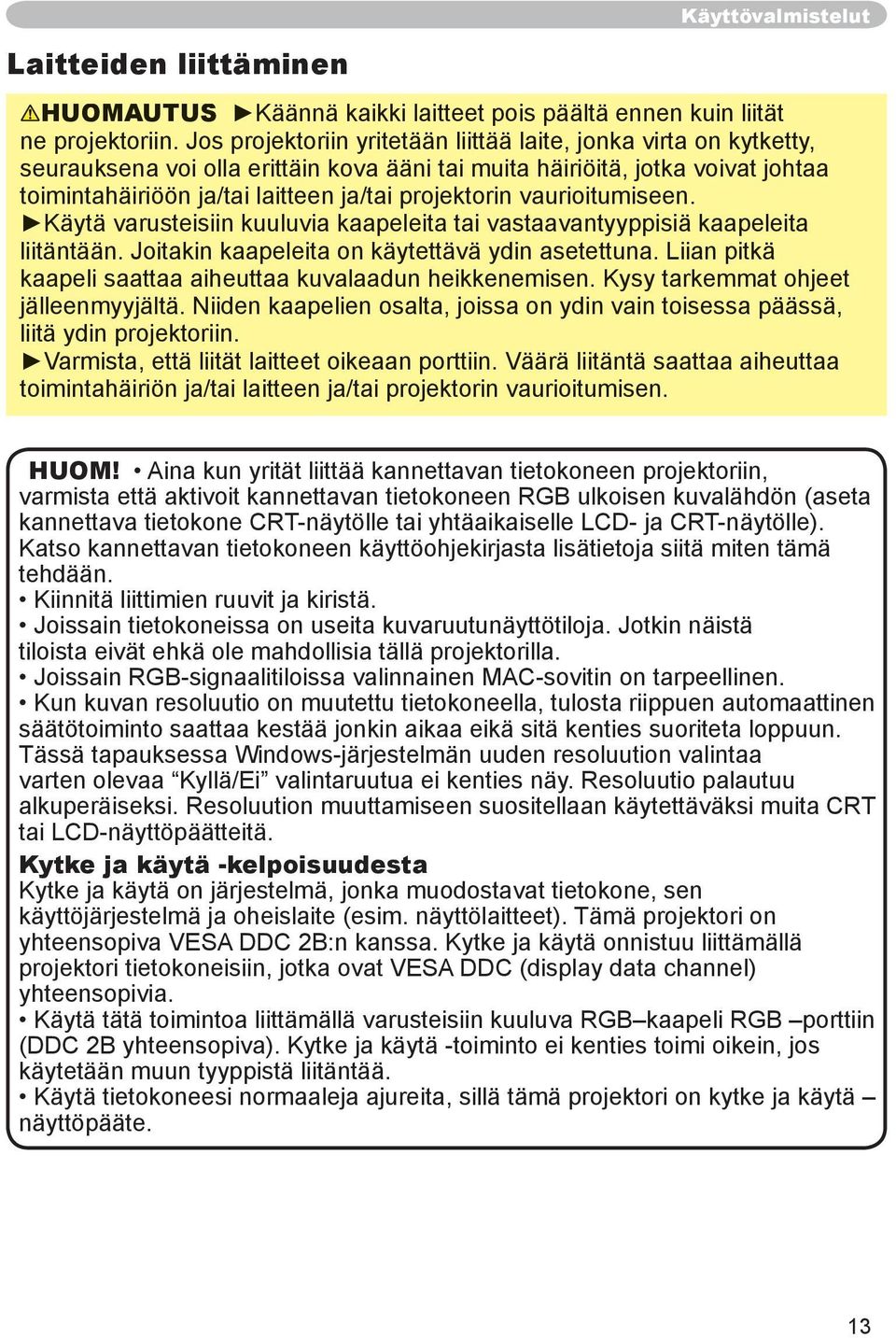

13 Käyttövalmistelut Laitteiden liittäminen HUOMAUTUS Käännä kaikki laitteet pois päältä ennen kuin liität ne projektoriin. Jos projektoriin yritetään liittää laite, jonka virta on kytketty, seurauksena voi olla erittäin kova ääni tai muita häiriöitä, jotka voivat johtaa toimintahäiriöön ja/tai laitteen ja/tai projektorin vaurioitumiseen. Käytä varusteisiin kuuluvia kaapeleita tai vastaavantyyppisiä kaapeleita liitäntään. Joitakin kaapeleita on käytettävä ydin asetettuna. Liian pitkä kaapeli saattaa aiheuttaa kuvalaadun heikkenemisen. Kysy tarkemmat ohjeet jälleenmyyjältä. Niiden kaapelien osalta, joissa on ydin vain toisessa päässä, liitä ydin projektoriin. Varmista, että liität laitteet oikeaan porttiin. Väärä liitäntä saattaa aiheuttaa toimintahäiriön ja/tai laitteen ja/tai projektorin vaurioitumisen. HUOM! Aina kun yrität liittää kannettavan tietokoneen projektoriin, varmista että aktivoit kannettavan tietokoneen RGB ulkoisen kuvalähdön (aseta kannettava tietokone CRT-näytölle tai yhtäaikaiselle LCD- ja CRT-näytölle). Katso kannettavan tietokoneen käyttöohjekirjasta lisätietoja siitä miten tämä tehdään. Kiinnitä liittimien ruuvit ja kiristä. Joissain tietokoneissa on useita kuvaruutunäyttötiloja. Jotkin näistä tiloista eivät ehkä ole mahdollisia tällä projektorilla. Joissain RGB-signaalitiloissa valinnainen MAC-sovitin on tarpeellinen. Kun kuvan resoluutio on muutettu tietokoneella, tulosta riippuen automaattinen säätötoiminto saattaa kestää jonkin aikaa eikä sitä kenties suoriteta loppuun. Tässä tapauksessa Windows-järjestelmän uuden resoluution valintaa varten olevaa Kyllä/Ei valintaruutua ei kenties näy. Resoluutio palautuu alkuperäiseksi. Resoluution muuttamiseen suositellaan käytettäväksi muita CRT tai LCD-näyttöpäätteitä. Kytke ja käytä -kelpoisuudesta Kytke ja käytä on järjestelmä, jonka muodostavat tietokone, sen käyttöjärjestelmä ja oheislaite (esim. näyttölaitteet). Tämä projektori on yhteensopiva VESA DDC 2B:n kanssa. Kytke ja käytä onnistuu liittämällä projektori tietokoneisiin, jotka ovat VESA DDC (display data channel) yhteensopivia. Käytä tätä toimintoa liittämällä varusteisiin kuuluva RGB kaapeli RGB porttiin (DDC 2B yhteensopiva). Kytke ja käytä -toiminto ei kenties toimi oikein, jos käytetään muun tyyppistä liitäntää. Käytä tietokoneesi normaaleja ajureita, sillä tämä projektori on kytke ja käytä näyttöpääte. 13

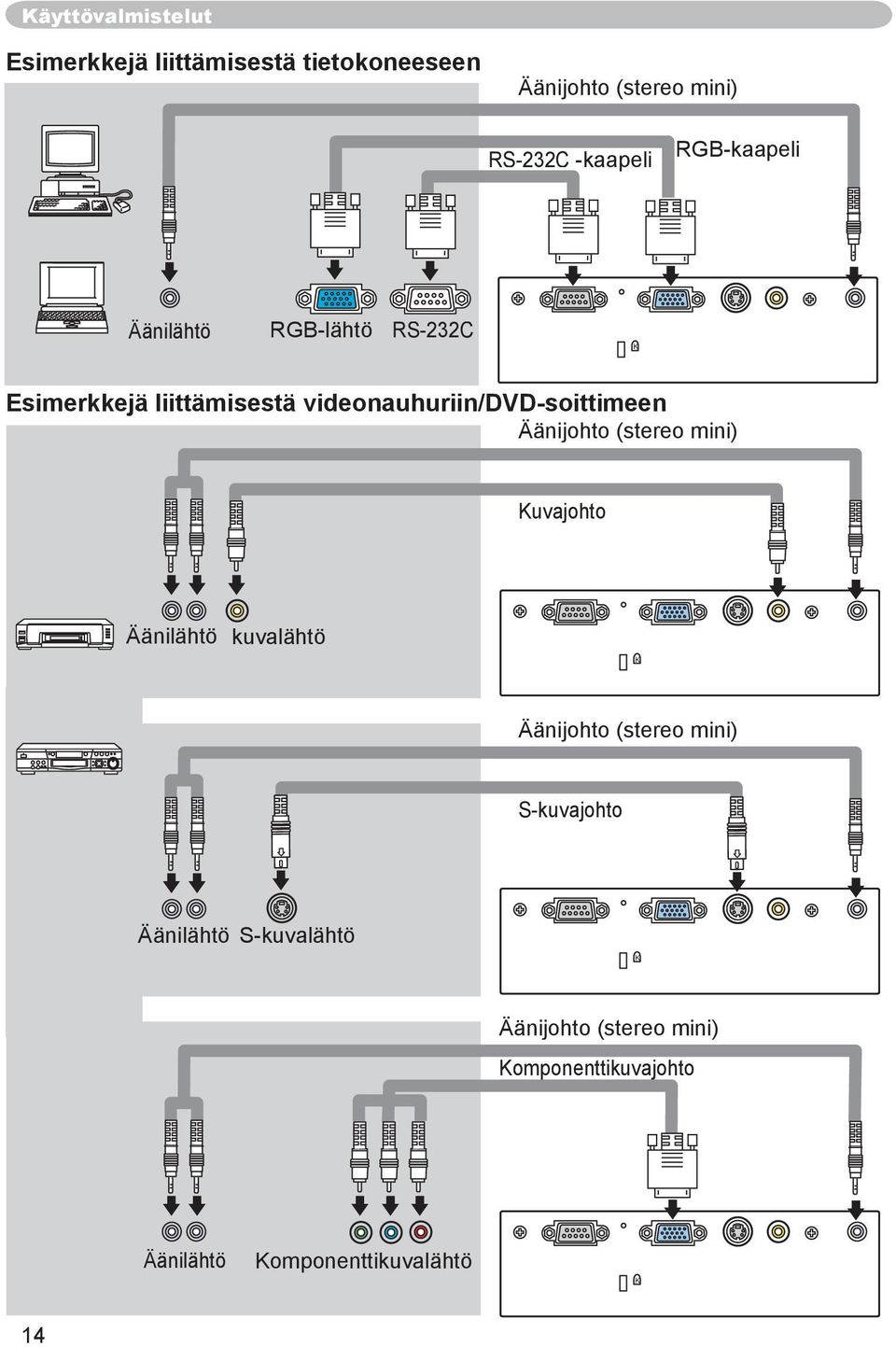

14 Käyttövalmistelut Esimerkkejä liittämisestä tietokoneeseen Äänijohto (stereo mini) RS-232C -kaapeli RGB-kaapeli Äänilähtö RGB-lähtö RS-232C K Esimerkkejä liittämisestä videonauhuriin/dvd-soittimeen Äänijohto (stereo mini) Kuvajohto Äänilähtö kuvalähtö K Äänijohto (stereo mini) S-kuvajohto Äänilähtö S-kuvalähtö K Äänijohto (stereo mini) Komponenttikuvajohto Äänilähtö Komponenttikuvalähtö K 14

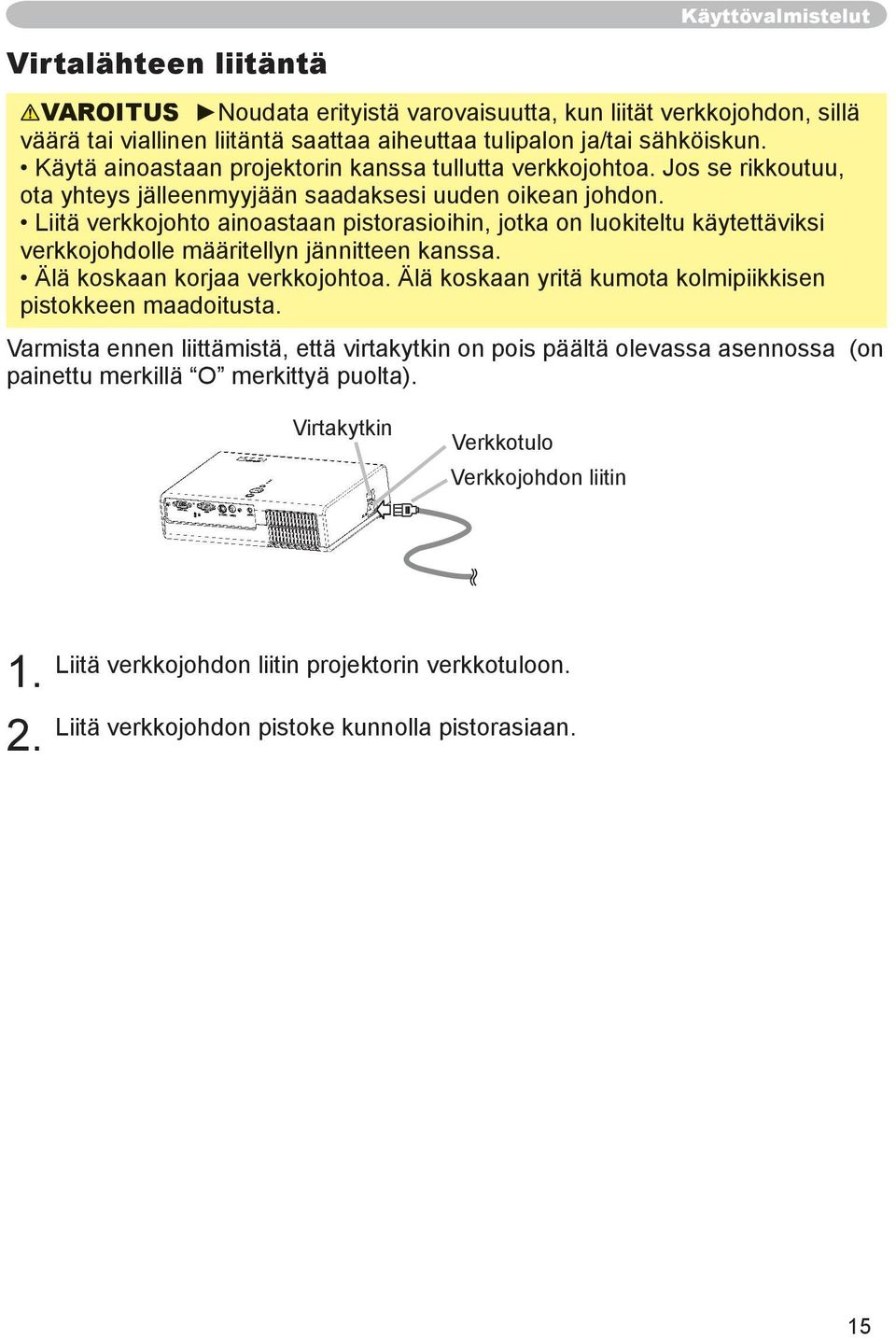

15 Käyttövalmistelut Virtalähteen liitäntä VAROITUS Noudata erityistä varovaisuutta, kun liität verkkojohdon, sillä väärä tai viallinen liitäntä saattaa aiheuttaa tulipalon ja/tai sähköiskun. Käytä ainoastaan projektorin kanssa tullutta verkkojohtoa. Jos se rikkoutuu, ota yhteys jälleenmyyjään saadaksesi uuden oikean johdon. Liitä verkkojohto ainoastaan pistorasioihin, jotka on luokiteltu käytettäviksi verkkojohdolle määritellyn jännitteen kanssa. Älä koskaan korjaa verkkojohtoa. Älä koskaan yritä kumota kolmipiikkisen pistokkeen maadoitusta. Varmista ennen liittämistä, että virtakytkin on pois päältä olevassa asennossa (on painettu merkillä O merkittyä puolta). Virtakytkin Verkkotulo Verkkojohdon liitin Liitä verkkojohdon liitin projektorin verkkotuloon. Liitä verkkojohdon pistoke kunnolla pistorasiaan. 15

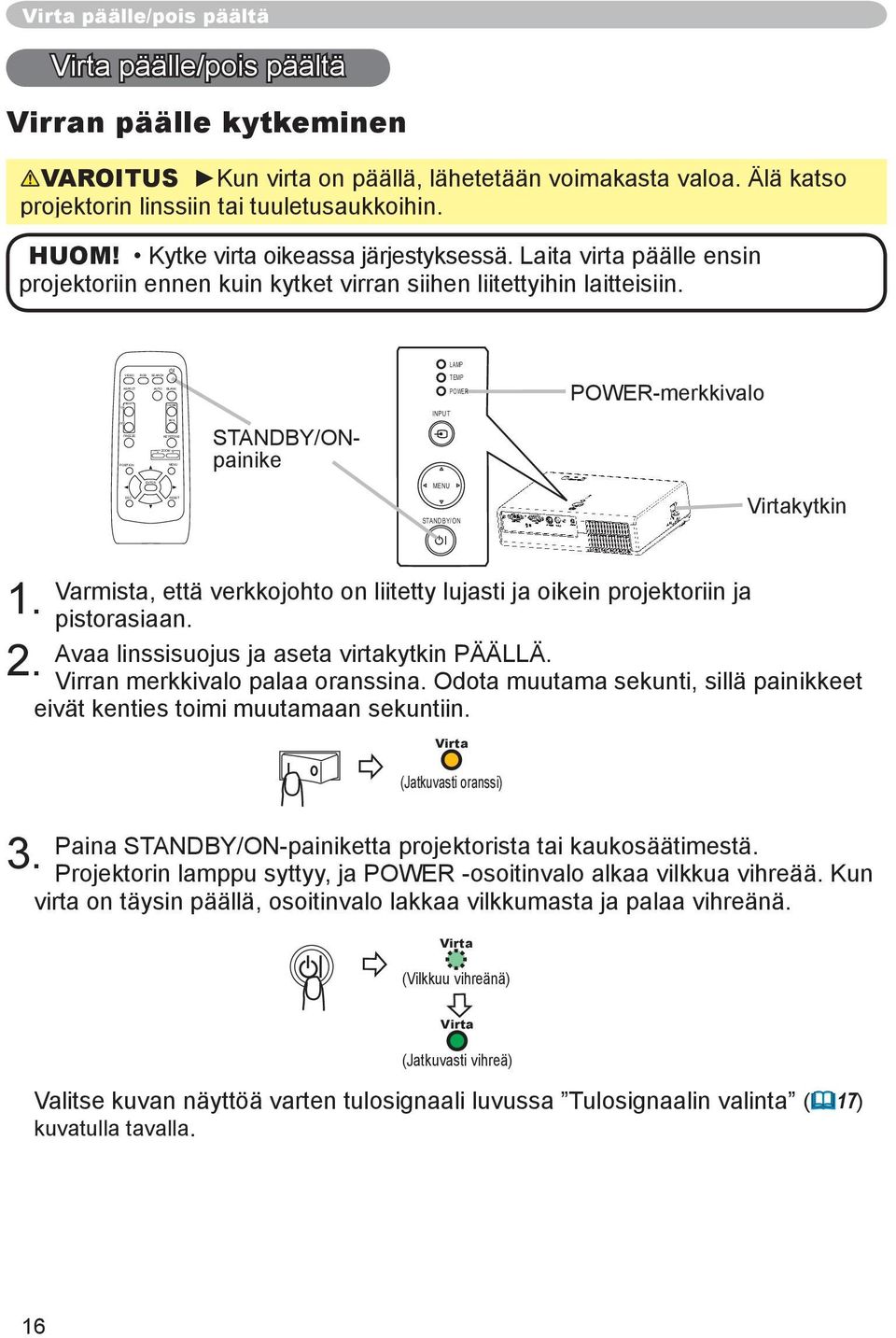

16 OFF VIDEO RGB SEARCH ASPECT AUTO BLANK MAGNIFY ON FREEZE POSITION ESC ENTER VOLUME MUTE RESET Virta päälle/pois päältä Virta päälle/pois päältä Virran päälle kytkeminen VAROITUS Kun virta on päällä, lähetetään voimakasta valoa. Älä katso projektorin linssiin tai tuuletusaukkoihin. HUOM! Kytke virta oikeassa järjestyksessä. Laita virta päälle ensin projektoriin ennen kuin kytket virran siihen liitettyihin laitteisiin. LAMP INPUT TEMP POWER POWER-merkkivalo - ZOOM + STANDBY/ONpainike STANDBY/ON Virtakytkin Varmista, että verkkojohto on liitetty lujasti ja oikein projektoriin ja pistorasiaan. Avaa linssisuojus ja aseta virtakytkin PÄÄLLÄ. Virran merkkivalo palaa oranssina. Odota muutama sekunti, sillä painikkeet eivät kenties toimi muutamaan sekuntiin. Virta (Jatkuvasti oranssi) 3. Paina STANDBY/ON-painiketta projektorista tai kaukosäätimestä. Projektorin lamppu syttyy, ja POWER -osoitinvalo alkaa vilkkua vihreää. Kun virta on täysin päällä, osoitinvalo lakkaa vilkkumasta ja palaa vihreänä. Virta (Vilkkuu vihreänä) Virta (Jatkuvasti vihreä) Valitse kuvan näyttöä varten tulosignaali luvussa Tulosignaalin valinta ( 17) kuvatulla tavalla. 16

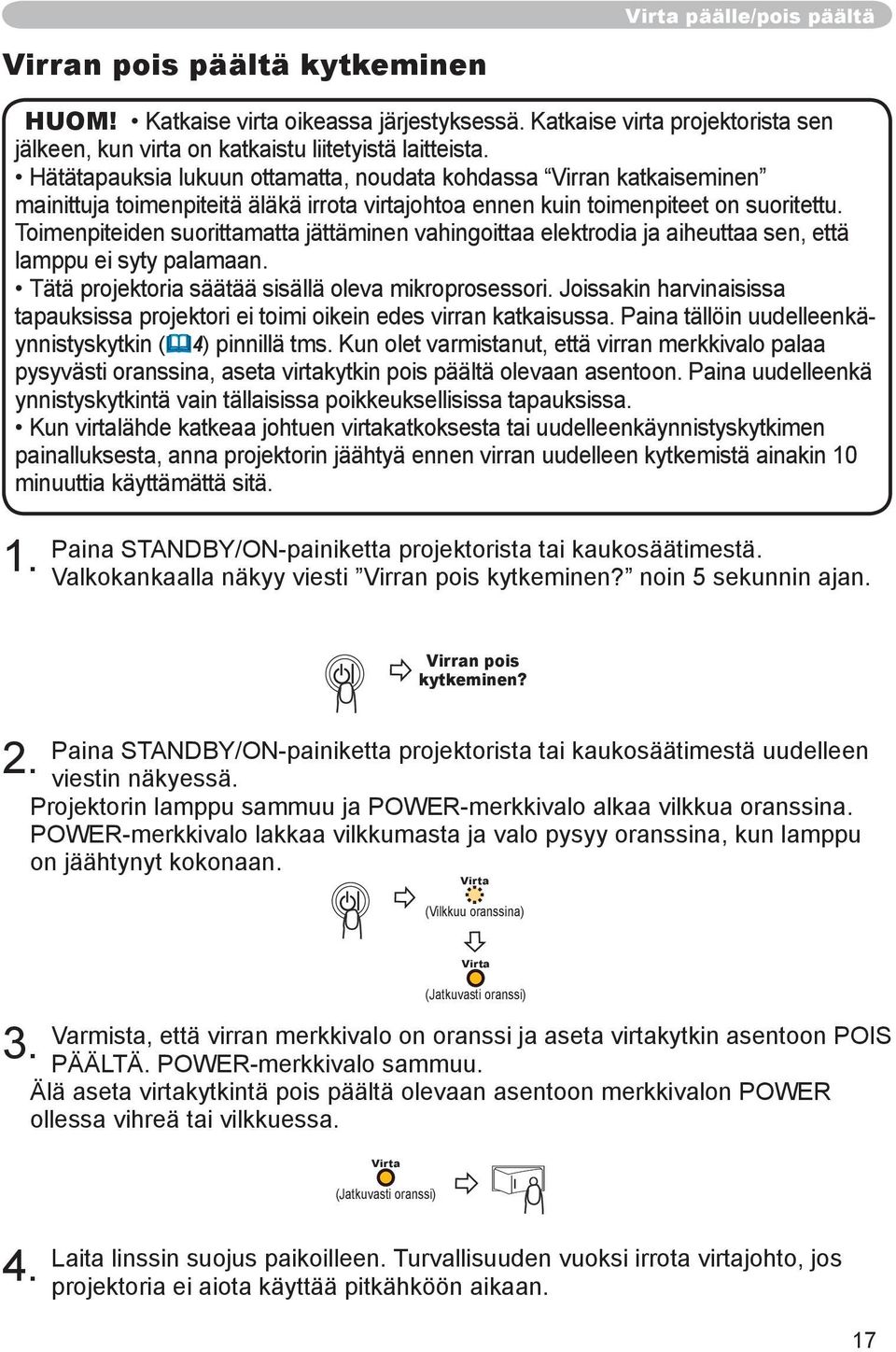

17 Virta päälle/pois päältä Virran pois päältä kytkeminen HUOM! Katkaise virta oikeassa järjestyksessä. Katkaise virta projektorista sen jälkeen, kun virta on katkaistu liitetyistä laitteista. Hätätapauksia lukuun ottamatta, noudata kohdassa Virran katkaiseminen mainittuja toimenpiteitä äläkä irrota virtajohtoa ennen kuin toimenpiteet on suoritettu. Toimenpiteiden suorittamatta jättäminen vahingoittaa elektrodia ja aiheuttaa sen, että lamppu ei syty palamaan. Tätä projektoria säätää sisällä oleva mikroprosessori. Joissakin harvinaisissa tapauksissa projektori ei toimi oikein edes virran katkaisussa. Paina tällöin uudelleenkäynnistyskytkin ( 4) pinnillä tms. Kun olet varmistanut, että virran merkkivalo palaa pysyvästi oranssina, aseta virtakytkin pois päältä olevaan asentoon. Paina uudelleenkä ynnistyskytkintä vain tällaisissa poikkeuksellisissa tapauksissa. Kun virtalähde katkeaa johtuen virtakatkoksesta tai uudelleenkäynnistyskytkimen painalluksesta, anna projektorin jäähtyä ennen virran uudelleen kytkemistä ainakin 10 minuuttia käyttämättä sitä. 1. Paina STANDBY/ON-painiketta projektorista tai kaukosäätimestä. Valkokankaalla näkyy viesti Virran pois kytkeminen? noin 5 sekunnin ajan. Virran pois kytkeminen? 2. Paina STANDBY/ON-painiketta projektorista tai kaukosäätimestä uudelleen viestin näkyessä. Projektorin lamppu sammuu ja POWER-merkkivalo alkaa vilkkua oranssina. POWER-merkkivalo lakkaa vilkkumasta ja valo pysyy oranssina, kun lamppu on jäähtynyt kokonaan. Virta (Vilkkuu oranssina) 3. Varmista, että virran merkkivalo on oranssi ja aseta virtakytkin asentoon POIS PÄÄLTÄ. POWER-merkkivalo sammuu. Älä aseta virtakytkintä pois päältä olevaan asentoon merkkivalon POWER ollessa vihreä tai vilkkuessa. Virta (Jatkuvasti oranssi) Virta (Jatkuvasti oranssi) 4. Laita linssin suojus paikoilleen. Turvallisuuden vuoksi irrota virtajohto, jos projektoria ei aiota käyttää pitkähköön aikaan. 17

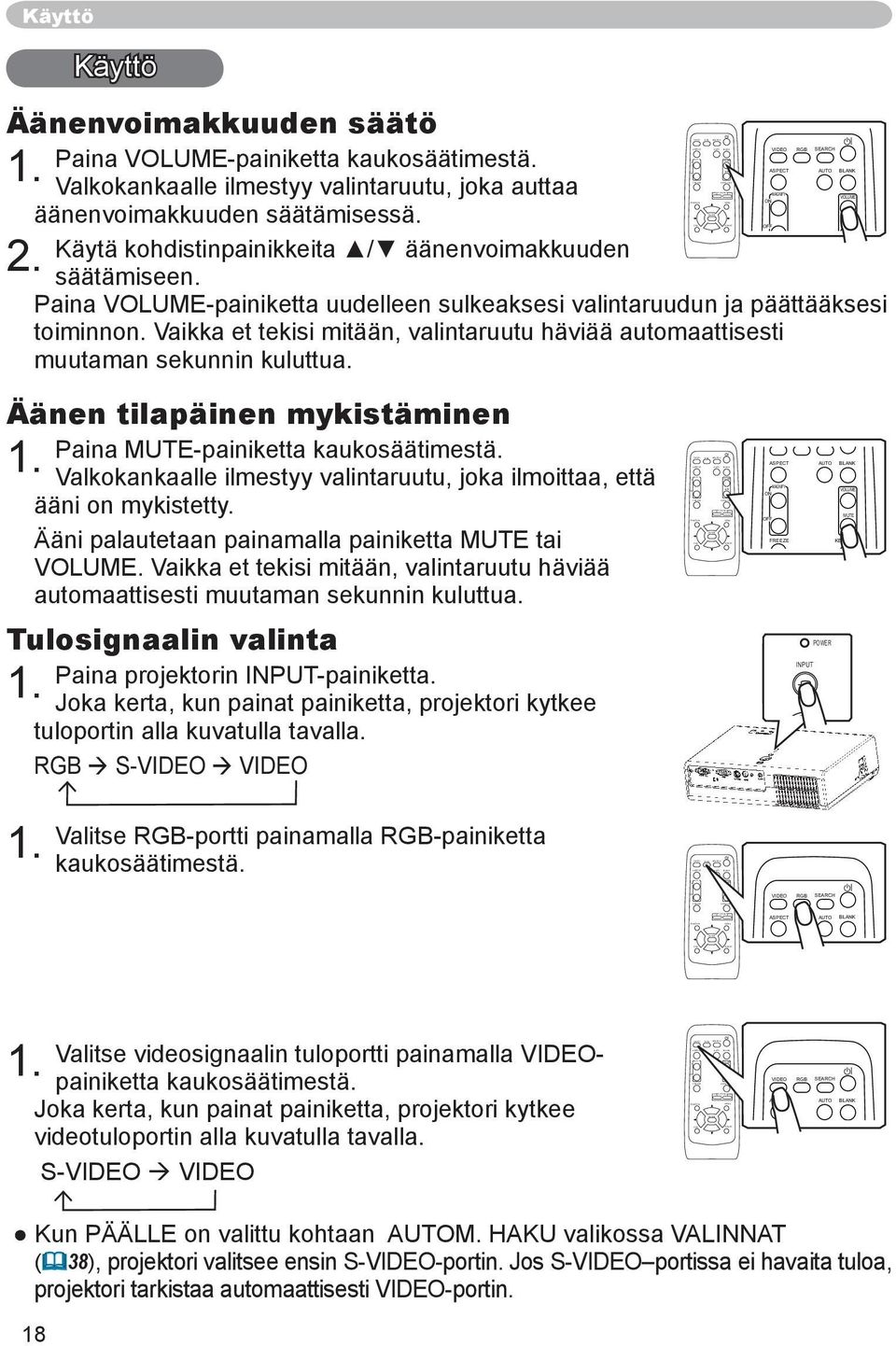

18 OFF VIDEO RGB SEARCH ASPECT AUTO BLANK ON MAGNIFY FREEZE POSITION OFF ESC ENTER VOLUME MUTE ZOOM + RESET VIDEO RGB SEARCH ASPECT AUTO BLANK ON MAGNIFY FREEZE POSITION ESC ENTER VOLUME MUTE ZOOM + RESET VIDEO RGB SEARCH ASPECT AUTO BLANK ON MAGNIFY OFF FREEZE POSITION ESC ENTER VOLUME MUTE ZOOM + RESET VIDEO RGB SEARCH ASPECT AUTO BLANK ON MAGNIFY OFF FREEZE POSITION ESC ENTER VOLUME MUTE ZOOM + RESET Käyttö Käyttö Äänenvoimakkuuden säätö Paina VOLUME-painiketta kaukosäätimestä. 1. VIDEO RGB SEARCH ASPECT AUTO BLANK Valkokankaalle ilmestyy valintaruutu, joka auttaa - MAGNIFY VOLUME ON äänenvoimakkuuden säätämisessä. MUTE OFF Käytä kohdistinpainikkeita / äänenvoimakkuuden 2. FREEZE - säätämiseen. ZOOM + POSITION Paina VOLUME-painiketta uudelleen sulkeaksesi valintaruudun ja päättääksesi ENTER toiminnon. Vaikka et tekisi mitään, valintaruutu häviää automaattisesti ESC RESET muutaman sekunnin kuluttua. Äänen tilapäinen mykistäminen Paina MUTE-painiketta kaukosäätimestä. 1. Valkokankaalle ilmestyy valintaruutu, joka ilmoittaa, että ääni on mykistetty. Ääni palautetaan painamalla painiketta MUTE tai VOLUME. Vaikka et tekisi mitään, valintaruutu häviää automaattisesti muutaman sekunnin kuluttua. Tulosignaalin valinta Paina projektorin INPUT-painiketta. 1. Joka kerta, kun painat painiketta, projektori kytkee tuloportin alla kuvatulla tavalla. RGB S-VIDEO VIDEO 1. Valitse RGB-portti painamalla RGB-painiketta kaukosäätimestä. - OFF VIDEO RGB SEARCH ASPECT AUTO BLANK MAGNIFY ON FREEZE POSITION ESC INPUT ENTER LAMP TEMP POWER STANDBY/ON VOLUME MUTE - ZOOM + RESET VIDEO RGB SEARCH - ASPECT AUTO BLANK MAGNIFY ON VOLUME OFF MUTE FREEZE 1. Valitse videosignaalin tuloportti painamalla VIDEOpainiketta kaukosäätimestä. Joka kerta, kun painat painiketta, projektori kytkee videotuloportin alla kuvatulla tavalla. S-VIDEO VIDEO POSITION Kun PÄÄLLE on valittu kohtaan AUTOM. HAKU valikossa VALINNAT ENTER ( 38), projektori valitsee ensin S-VIDEO-portin. Jos S-VIDEO portissa ei havaita tuloa, ESC RESET projektori tarkistaa automaattisesti VIDEO-portin POSITION OFF - ZOOM + ENTER VIDEO RGB SEARCH ESC RESET ASPECT AUTO BLANK MAGNIFY ON FREEZE VOLUME MUTE - ZOOM +

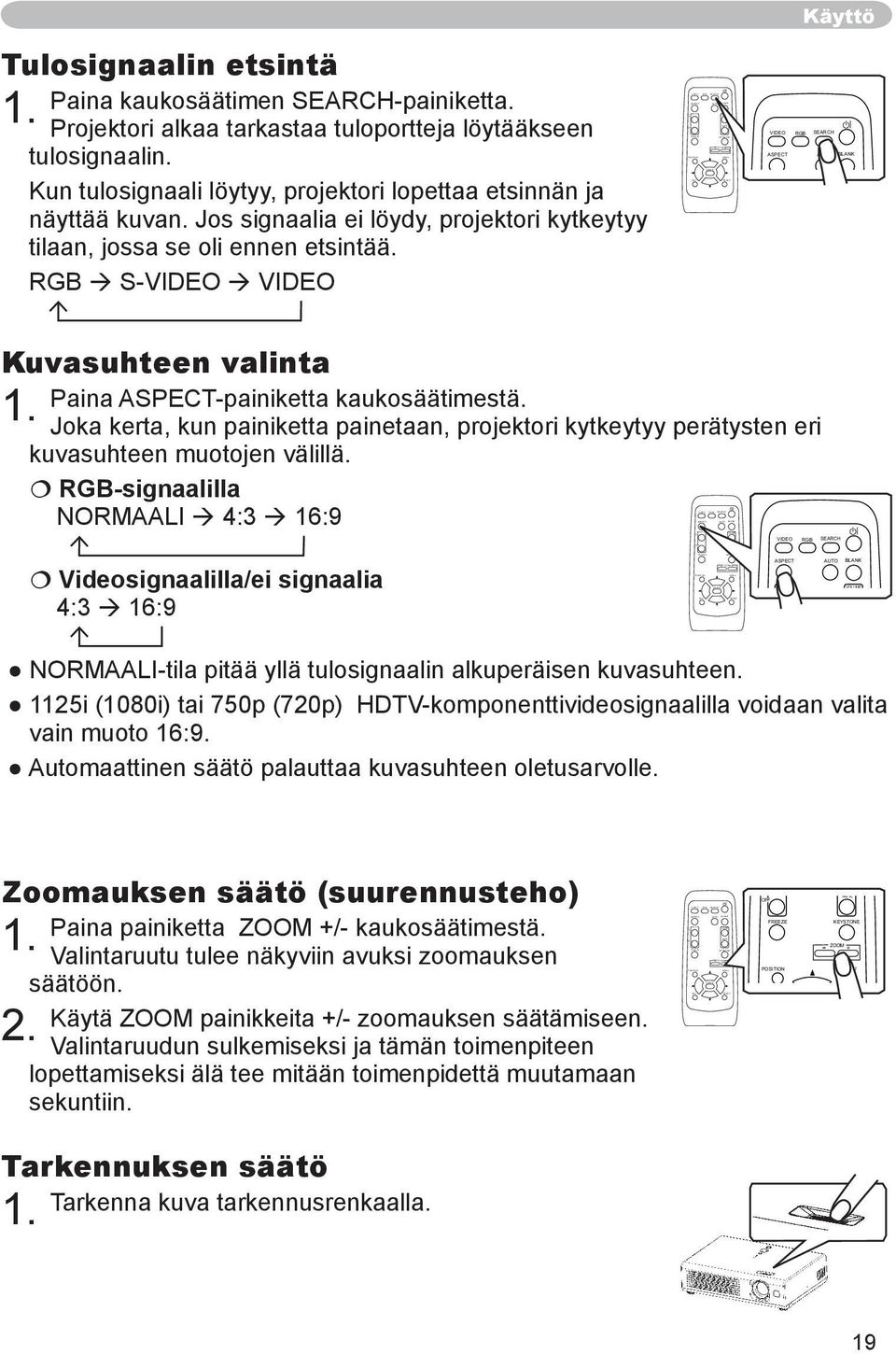

19 VIDEO RGB SEARCH ASPECT AUTO BLANK ON MAGNIFY OFF FREEZE POSITION ESC ENTER VOLUME MUTE ZOOM + RESET VIDEO RGB SEARCH ASPECT AUTO BLANK ON MAGNIFY OFF FREEZE POSITION ESC ENTER VIDEO RGB SEARCH ASPECT AUTO BLANK ON MAGNIFY OFF FREEZE POSITION ESC ENTER VOLUME MUTE ZOOM + VOLUME MUTE ZOOM + RESET RESET Tulosignaalin etsintä Paina kaukosäätimen SEARCH-painiketta. 1. Projektori alkaa tarkastaa tuloportteja löytääkseen tulosignaalin. Kun tulosignaali löytyy, projektori lopettaa etsinnän ja näyttää kuvan. Jos signaalia ei löydy, projektori kytkeytyy tilaan, jossa se oli ennen etsintää. RGB S-VIDEO VIDEO - OFF VIDEO RGB SEARCH MAGNIFY ON FREEZE Käyttö ASPECT AUTO BLANK POSITION ENTER VOLUME MUTE - ZOOM + Kuvasuhteen valinta Paina ASPECT-painiketta kaukosäätimestä. 1. Joka kerta, kun painiketta painetaan, projektori kytkeytyy perätysten eri kuvasuhteen muotojen välillä. RGB-signaalilla 4:3 16:9 ESC VIDEO RGB SEARCH RESET Videosignaalilla/ei signaalia 4:3 16:9 - ASPECT AUTO BLANK MAGNIFY VOLUME ON MUTE OFF - -tila pitää yllä tulosignaalin alkuperäisen kuvasuhteen. ZOOM + POSITION 1125i (1080i) tai 750p (720p) HDTV-komponenttivideosignaalilla voidaan valita ENTER vain muoto 16:9. ESC RESET Automaattinen säätö palauttaa kuvasuhteen oletusarvolle. FREEZE VIDEO RGB SEARCH ASPECT AUTO BLANK Zoomauksen säätö (suurennusteho) Paina painiketta ZOOM +/- kaukosäätimestä. 1. Valintaruutu tulee näkyviin avuksi zoomauksen säätöön. Käytä ZOOM painikkeita +/- zoomauksen säätämiseen. 2. Valintaruudun sulkemiseksi ja tämän toimenpiteen lopettamiseksi älä tee mitään toimenpidettä muutamaan sekuntiin. - MAGNIFY ON OFF FREEZE POSITION ESC ENTER VOLUME MUTE - ZOOM + RESET Tarkennuksen säätö Tarkenna kuva tarkennusrenkaalla

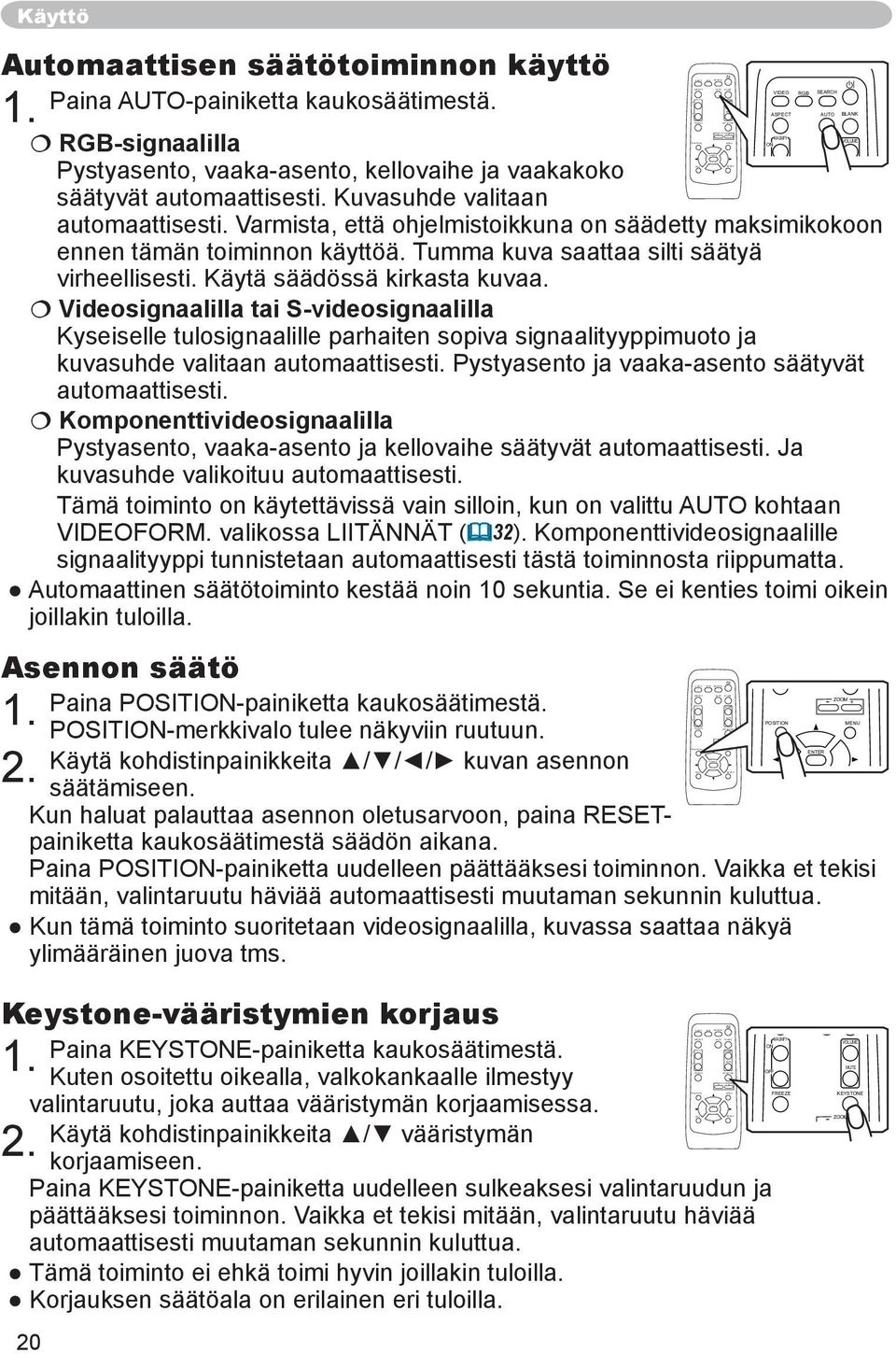

20 OFF VIDEO RGB SEARCH ASPECT AUTO BLANK ON MAGNIFY FREEZE POSITION OFF ESC ENTER VIDEO RGB SEARCH VOLUME MUTE ZOOM + RESET ASPECT AUTO BLANK ON MAGNIFY FREEZE POSITION OFF ESC ENTER VIDEO RGB SEARCH VOLUME MUTE ZOOM + RESET ASPECT AUTO BLANK ON MAGNIFY FREEZE POSITION ESC ENTER VOLUME MUTE ZOOM + RESET Käyttö Automaattisen säätötoiminnon käyttö Paina AUTO-painiketta kaukosäätimestä MAGNIFY VOLUME ON RGB-signaalilla MUTE OFF Pystyasento, vaaka-asento, kellovaihe ja vaakakoko FREEZE säätyvät automaattisesti. Kuvasuhde valitaan - automaattisesti. Varmista, että ohjelmistoikkuna on säädetty maksimikokoon ZOOM + ennen tämän toiminnon käyttöä. Tumma kuva saattaa silti säätyä virheellisesti. Käytä säädössä kirkasta kuvaa. Videosignaalilla tai S-videosignaalilla Kyseiselle tulosignaalille parhaiten sopiva signaalityyppimuoto ja kuvasuhde valitaan automaattisesti. Pystyasento ja vaaka-asento säätyvät automaattisesti. Komponenttivideosignaalilla Pystyasento, vaaka-asento ja kellovaihe säätyvät automaattisesti. Ja kuvasuhde valikoituu automaattisesti. Tämä toiminto on käytettävissä vain silloin, kun on valittu AUTO kohtaan VIDEOFORM. valikossa LIITÄNNÄT ( 32). Komponenttivideosignaalille signaalityyppi tunnistetaan automaattisesti tästä toiminnosta riippumatta. VIDEO RGB SEARCH Automaattinen säätötoiminto kestää noin 10 sekuntia. Se ei kenties toimi ASPECT AUTO oikein BLANK joillakin tuloilla. MAGNIFY VOLUME Asennon säätö Paina POSITION-painiketta kaukosäätimestä. 1. POSITION-merkkivalo tulee näkyviin ruutuun. Käytä kohdistinpainikkeita / / / kuvan asennon 2. säätämiseen. Kun haluat palauttaa asennon oletusarvoon, paina RESETpainiketta kaukosäätimestä säädön aikana. Paina POSITION-painiketta uudelleen päättääksesi toiminnon. Vaikka et tekisi mitään, valintaruutu häviää automaattisesti muutaman sekunnin kuluttua. Kun tämä toiminto suoritetaan videosignaalilla, kuvassa saattaa näkyä ylimääräinen juova tms. Keystone-vääristymien korjaus Paina -painiketta kaukosäätimestä. 1. Kuten osoitettu oikealla, valkokankaalle ilmestyy valintaruutu, joka auttaa vääristymän korjaamisessa. Käytä kohdistinpainikkeita / vääristymän 2. korjaamiseen. Paina -painiketta uudelleen sulkeaksesi valintaruudun ja päättääksesi toiminnon. Vaikka et tekisi mitään, valintaruutu häviää automaattisesti muutaman sekunnin kuluttua. Tämä toiminto ei ehkä toimi hyvin joillakin tuloilla. Korjauksen säätöala on erilainen eri tuloilla VIDEO RGB SEARCH ASPECT AUTO BLANK POSITION ON OFF ESC FREEZE POSITION ESC ENTER ENTER RESET MUTE - ZOOM + VIDEO RGB SEARCH MAGNIFY ON OFF FREEZE RESET ASPECT AUTO BLANK POSITION ESC ENTER VOLUME MUTE - ZOOM + RESET

21 OFF VIDEO RGB SEARCH ASPECT AUTO BLANK ON MAGNIFY FREEZE POSITION ESC ENTER VOLUME MUTE ZOOM + RESET VIDEO RGB SEARCH ASPECT AUTO BLANK ON MAGNIFY OFF FREEZE POSITION ESC ENTER VOLUME MUTE ZOOM + RESET VIDEO RGB SEARCH ASPECT AUTO BLANK ON MAGNIFY OFF FREEZE POSITION ESC ENTER VOLUME MUTE ZOOM + RESET Osittaisen suurennustoiminnon käyttö Paina MAGNIFY ON painiketta kaukosäätimestä. 1. SUURENNUS -merkkivalo tulee näkyviin ruutuun (merkkivalo katoaa, jos useamman sekunnin aikana ei tehdä mitään toimenpidettä) ja projektori kytkeytyy SUURENNUS-tilaan. 2. Valkokankaan pysäyttäminen Paina FREEZE-painiketta kaukosäätimestä. 1. PYSÄYTYS -merkkivalo tulee näkyviin ruutuun ja projektori kytkeytyy PYSÄYTYS-tilaan. PYSÄYTYS-tila lopetetaan ja ruutu palautetaan normaaliksi painamalla FREEZE-painiketta uudelleen. Käyttö ESC RESET Säädä zoomausalue kohdistinpainikkeilla /. Zoomausaluetta voidaan siirtää painamalla POSITION-painiketta SUURENNUS-tilassa käyttämällä kohdistinpainikkeita / / / zoomausalueen siirtoon. Viimeistele zoomausalue painamalla POSITIONpainiketta vielä kerran. SUURENNUS-tilasta poistutaan ja ruutu palautetaan normaaliksi painamalla kaukosäätimestä MAGNIFY OFF painiketta. Projektori lopettaa SUURENNUS-tilan automaattisesti, kun tulosignaali muuttuu tai suoritetaan jokin toiminto, joka muuttaa näytön tilaa (automaattinen säätö yms.). SUURENNUS-tilassa keystone-vääristymätila saattaa vaihdella, mutta se palautuu ennalleen, kun projektori lopettaa SUURENNUS-tilan. Projektori lopettaa PYSÄYTYS -tilan automaattisesti, kun tulosignaali muuttuu tai kun painetaan projektorin tai kaukosäätimen painikkeita STANDBY/ON, SEARCH, RGB, VIDEO, BLANK, AUTO, ASPECT, VOLUME, MUTE,, POSITION ja. Jos projektori jatkaa saman kuvan heijastamista pitkän aikaa, kuvasta saattaa jäädä haamukuva. Älä jätä projektoria PYSÄYTYS-tilaan pitkäksi aikaa. - - OFF VIDEO RGB SEARCH ASPECT AUTO BLANK MAGNIFY ON FREEZE POSITION OFF ENTER VOLUME MUTE - ZOOM + VIDEO RGB SEARCH MAGNIFY ON FREEZE ASPECT AUTO BLANK POSITION ESC ENTER VOLUME MUTE - ZOOM + RESET Valkokankaan tilapäinen tyhjennys Paina BLANK-painiketta kaukosäätimestä. 1. VIDEO RGB SEARCH Tyhjä näyttö tulee näkyviin tulosignaalin kuvan asemesta. - ASPECT AUTO BLANK Katso kohtaa TYHJÄ valikosta NÄYTTÖ ( 35). MAGNIFY VOLUME ON MUTE Paina BLANK-painiketta uudestaan poistaaksesi tyhjän OFF FREEZE näytön ja palataksesi tulosignaalin näyttöön. - Projektori palaa automaattisesti tulosignaalin kuvalle, kun tulosignaali muuttuu ZOOM + POSITION tai kun painetaan jotakin projektorin tai kaukosäätimen painiketta. ENTER ESC RESET 21

22 OFF VIDEO RGB SEARCH ASPECT AUTO BLANK MAGNIFY ON FREEZE POSITION ESC ENTER VOLUME MUTE RESET Monitoimintoasetukset Monitoimintoasetukset HUOM! Huolimatta tässä käyttöohjeessa olevasta kuvauksesta, nämä VIDEO RGB SEARCH toiminnot eivät kenties toimi oikein joillakin tuloilla. ASPECT AUTO BLANK Valikkotoimintojen käyttö MAGNIFY ON Tässä projektorissa on seuraavat valikot: KUVA, NÄYTTÖ, LIITÄNNÄT, SÄÄTÖ, MUTE NÄYTTÖ, VALINNAT OFF ja HELP. VAL. Kaikkia näyttöjä käytetään samalla tavalla. LAMP Seuraavassa on kuvattu valikkojen peruskäyttö. FREEZE VOLUME TEMP POWER POSITION - ZOOM + -painike Kohdistinpainikkeet / / / INPUT ESC-painike Valikon näyttö Paina painiketta kaukosäätimestä tai jotakin projektorissa olevista kohdistinpainikkeista / / /. Edistynyt VALIKKO tai HELP. VAL. tulee näkyviin. Kohdevalikon valinta Kohdista johonkin valikon vaihtoehdoista kohdistinpainikkeilla /, ja paina sitten kohdistinpainiketta tai painiketta ENTER. Kun Edistyneessä valikossa on jo valittu jokin valikko ja haluat valita toisen valikon, palaa päävalikkoon kohdistinpainikkeella tai painikkeella ESC ennen valikon valintaa. (1) HELP. VAL. Edistynyt VALIKKO (Pää) ZOOM + ESC ENTER RESET ENTER-painike RESET-painike STANDBY/ON HELP. VAL. HELP. VAL. KUVASUHDE ZOOM MUOTO KIRKKAUS KONTRASTI VÄRI VÄRISAVY TERÄVYYS ÄÄNITASO PEILIKUVA PALAUTA SUODATIN IKÄ KIELI 4: ENGLISH Siirry ed. valikkoon... KUVASUHDE ZOOM MUOTO KIRKKAUS KONTRASTI VÄRI VÄRISAVY TERÄVYYS ÄÄNITASO PEILIKUVA PALAUTA SUODATIN IKÄ KIELI 4: ENGLISH Siirry ed. valikkoon... / ENTER VALIKKO [RGB] :VALITSE KUVA KIRKKAUS NÄYTTÖ KONTRASTI LIITÄNNÄT GAMMA OLETUS 1 SÄÄTÖ VÄRI LÄMP. KORKEA NÄYTTÖ VÄRI VALINNAT VÄRISAVY HELP. VAL. TERÄVYYS ETENEVÄ PÄÄLTÄ OMA MUISTI TALLENNA1 Edistynyt VALIKKO HELP. VAL. HELP. VAL. 22

23 Monitoimintoasetukset (2) Valikon Edistynyt VALIKKO Pää Pää yksi Edistyneistä Valikoista (esim. SÄÄTÖ-valikko) VALIKKO [RGB] :VALITSE VALIKKO [RGB] :VALITSE VALIKKO [RGB] :VALITSE KUVA NÄYTTÖ LIITÄNNÄT SÄÄTÖ NÄYTTÖ VALINNAT HELP. VAL. KIRKKAUS KONTRASTI GAMMA VÄRI LÄMP. VÄRI VÄRISAVY TERÄVYYS ETENEVÄ OMA MUISTI OLETUS 1 KORKEA PÄÄLTÄ TALLENNA1 KUVA NÄYTTÖ LIITÄNNÄT SÄÄTÖ NÄYTTÖ VALINNAT HELP. VAL. ZOOM ÄÄNITASO PEILIKUVA ÄÄNI / ENTER KUVA NÄYTTÖ LIITÄNNÄT SÄÄTÖ NÄYTTÖ VALINNAT HELP. VAL. ZOOM ÄÄNITASO PEILIKUVA ÄÄNI Valikon Edistynyt VALIKKO pää Valikon Edistynyt VALIKKO pää Valikko Edistynyt VALIKKO SÄÄTÖ 3. (3) Edistynyt VALIKKO (Pää) HELP. VAL. VALIKKO [RGB] KUVA NÄYTTÖ LIITÄNNÄT SÄÄTÖ NÄYTTÖ VALINNAT HELP. VAL. KIRKKAUS KONTRASTI GAMMA VÄRI LÄMP. VÄRI VÄRISAVY TERÄVYYS ETENEVÄ OMA MUISTI :VALITSE OLETUS 1 KORKEA PÄÄLTÄ TALLENNA1 Edistynyt VALIKKO (Pää) VALIKKO [RGB] KUVA NÄYTTÖ LIITÄNNÄT SÄÄTÖ NÄYTTÖ VALINNAT HELP. VAL. / ENTER HELP. VAL. Kohteen valinta Kohdista johonkin valikon vaihtoehdoista kohdistinpainikkeilla /. Paina Edistyneessä valikossa sitten kohdistinpainiketta tai painiketta ENTER. (1) HELP. VAL.:ssa (esim. ) :VALITSE Siirry help. valikkoon... Edistynyt VALIKKO (Pää) HELP. VAL. KUVASUHDE ZOOM MUOTO KIRKKAUS KONTRASTI VÄRI VÄRISAVY TERÄVYYS ÄÄNITASO PEILIKUVA PALAUTA SUODATIN IKÄ KIELI 4: ENGLISH Siirry ed. valikkoon... HELP. VAL. HELP. VAL. KUVASUHDE ZOOM MUOTO KIRKKAUS KONTRASTI VÄRI VÄRISAVY TERÄVYYS ÄÄNITASO PEILIKUVA PALAUTA SUODATIN IKÄ KIELI 4: ENGLISH Siirry ed. valikkoon... KUVASUHDE on valittu KUVASUHDE ZOOM MUOTO KIRKKAUS KONTRASTI VÄRI VÄRISAVY TERÄVYYS ÄÄNITASO PEILIKUVA PALAUTA SUODATIN IKÄ KIELI 4: ENGLISH Siirry ed. valikkoon... KUVASUHDE on valittu (2) Edistyneessä Valikossa (esim. ) VALIKKO [RGB] :VALITSE VALIKKO [RGB] :VALITSE KUVA NÄYTTÖ LIITÄNNÄT SÄÄTÖ NÄYTTÖ VALINNAT HELP. VAL. ZOOM ÄÄNITASO PEILIKUVA ÄÄNI KUVA NÄYTTÖ LIITÄNNÄT SÄÄTÖ NÄYTTÖ VALINNAT HELP. VAL. ZOOM ÄÄNITASO PEILIKUVA ÄÄNI / ENTER KUVASUHDE on valittu 23

24 Monitoimintoasetukset 4. Käyttö Noudata kunkin kohdan ohjeita. Yleisesti ottaen, (1) Valikossa HELP. VAL. käytä kohdistinpainikkeita / käyttötoimissa. (2) Tilassa Edistynyt VALIKKO käytä / -kohdistinpainikkeita. Edelliseen valikkoon palaaminen 5. Paina kohdistinpainiketta tai painiketta ESC. (1) Jokin Edistyneistä Valikoista (esim. SÄÄTÖ -valikko) Valikon Edistynyt VALIKKO pää VALIKKO [RGB] :VALITSE VALIKKO [RGB] :VALITSE KUVA NÄYTTÖ LIITÄNNÄT SÄÄTÖ NÄYTTÖ VALINNAT HELP. VAL. ZOOM ÄÄNITASO PEILIKUVA ÄÄNI / ESC KUVA NÄYTTÖ LIITÄNNÄT SÄÄTÖ NÄYTTÖ VALINNAT HELP. VAL. ZOOM ÄÄNITASO PEILIKUVA ÄÄNI Valikon Edistynyt VALIKKO SÄÄTÖ VALIKKO Valikon Edistynyt VALIKKO pää (2) Käytön valintaruudun (esim. ) Edistynyt VALIKKO VALIKKO [RGB] :VALITSE -valintaruutu SÄÄTÖ -valikko 6. Palautus (1) Kukin kohta Paina RESET painiketta toiminnan aikana. (2) Valikon HELP. VAL. kohdat (kerralla) Kohdista kohtaan PALAUTA valikossa kohdistinpainikkeilla /, ja / ESC paina sitten kohdistinpainiketta tai painiketta ENTER. Palautusta varten oleva valintaruutu tulee näkyviin. Kohdista valintaruudun kohtaan PALAUTA kohdistinpainikkeella. (3) Valikon Edistynyt VALIKKO kohdat Paina painiketta RESET samalla kun kohdistat valikon nimeen. Palautusta varten oleva valintaruutu tulee näkyviin. Kohdista valintaruudun kohtaan PALAUTA kohdistinpainikkeella. Huomaa, että sellaiset kohdat, joiden toimintah suoritetaan samanaikaisesti käytön kanssa (esim. KIELI, H VAIHE) eivät palaudu. Valikon sulkeminen Paina uudelleen painiketta. Vaikka mitään ei tehdä, toiminta loppuu ja valikko katoaa automaattisesti noin 10 sekunnin kuluttua. KUVA NÄYTTÖ LIITÄNNÄT SÄÄTÖ NÄYTTÖ VALINNAT HELP. VAL. ZOOM ÄÄNITASO PEILIKUVA ÄÄNI KUVA PALAUTA PERUUTA

25 Monitoimintoasetukset HELP. VAL. Valikossa HELP. VAL. on mahdollista suorittaa alla olevassa taulukossa kuvatut säädöt. Valitse kohta projektorin tai kaukosäätimen kohdistinpainikkeilla /. Suorita sitten toimenpiteet seuraavan taulukon mukaisesti. HELP. VAL. KUVASUHDE ZOOM MUOTO KIRKKAUS KONTRASTI VÄRI VÄRISAVY TERÄVYYS ÄÄNITASO PEILIKUVA PALAUTA SUODATIN IKÄ KIELI 4: ENGLISH Siirry ed. valikkoon... Kohta KUVASUHDE ZOOM Kuvaus Muuta kuvasuhdetta painikkeilla /. Katso kohtaa KUVASUHDE valikosta NÄYTTÖ ( 30, 19). Painikkeilla / säädetään zoomausta. Katso kohtaa ZOOM valikosta SÄÄTÖ ( 34, 19). Korjaa keystone-vääristymä painikkeilla /. Katso kohtaa valikosta SÄÄTÖ ( 34, 20). Muuta kuvatyypin tilaa painikkeilla /. Kuvatyyppitilat ovat GAMMA ( 27) ja VÄRI LÄMP. tilojen yhdistelmiä. ( 27) Valitse heijastuslähteelle sopiva tyyppi. ELOKUVA DYNAAMINEN MUOTO KIRKKAUS KONTRASTI VÄRI VÄRISAVY : (VÄRI LÄMP. = KESKI) + (GAMMA=#1 OLETUS) ELOKUVA: (VÄRI LÄMP. = MATALA) + (GAMMA=#2 OLETUS) DYNAAMINEN: (VÄRI LÄMP. = KORKEA) + (GAMMA=#3 OLETUS) Kun GAMMA ja VÄRI LÄMP. ovat erilaiset kuin edellä olevissa ennalta asetetuissa tiloissa, MUOTO valikon näyttönä on MUKAUTUS. Säädä kirkkautta painikkeilla /. Katso kohtaa KIRKKAUS valikosta KUVA ( 27). Säädä kontrasti painikkeilla /. Katso kohtaa KONTRASTI valikosta KUVA ( 27). Säädä koko värin voimakkuutta painikkeilla /. Katso kohtaa VÄRI valikosta KUVA ( 28). Tämä kohta voidaan valita ainoastaan videosignaalilla. Säädä värisävyä painikkeilla /. Katso kohtaa VÄRISAVY valikosta KUVA ( 28). Tämä kohta voidaan valita ainoastaan videosignaalilla. 25

26 Monitoimintoasetukset HELPPO-valikko (jatkuu) Kohta TERÄVYYS ÄÄNITASO PEILIKUVA PALAUTA SUODATIN IKÄ KIELI Siirry ed. valikkoon... Kuvaus Säädä terävyyttä painikkeilla /. Katso kohtaa TERÄVYYS valikosta KUVA ( 28). Kytke/katkaise hiljainen muoto painikkeilla /. Katso kohtaa ÄÄNITASO valikosta SÄÄTÖ ( 34). Muuta peilitilan muotoa painikkeilla /. Katso kohtaa PEILIKUVA valikosta SÄÄTÖ ( 34). Tämän toimenpiteen suorittaminen palauttaa oletusasetuksille kaikki valikon HELP. VAL. kohdat paitsi kohtia SUODATIN IKÄ ja KIELI. Painikkeen painaminen tuo esille varmistusta varten olevan valintaruudun. Suorita palautus kohdistamalla kohdistinpainikkeella kohtaan PALAUTA ( 24). Tämän toimenpiteen suorittaminen nollaa suodattimen ajastimen, joka laskee suodattimen ikää. Katso kohtaa SUODATIN IKÄ valikosta VALINNAT ( 39). Painikkeilla / kytketään valikon kieli. Katso kohtaa KIELI luvusta NÄYTTÖ-valikko ( 35). Kun kohdistetaan kohtaan "Siirry ed. valikkoon ja painetaan painiketta, HELP. VAL. muuttuu valikkoon Edistynyt VALIKKO ( 22). KUVA, NÄYTTÖ, LIITÄNNÄT, SÄÄTÖ, NÄYTTÖ tai VALINNAT valikon käyttövalmistelu. 26

27 Monitoimintoasetukset KUVA-valikko KUVA-valikossa on mahdollista suorittaa alla olevassa taulukossa kuvatut säädöt. Valitse kohta projektorin tai kaukosäätimen kohdistinpainikkeilla / ja jatka painamalla kohdistinpainiketta projektorista tai kaukosäätimestä tai painamalla painiketta ENTER kaukosäätimestä. Suorita sitten toimenpiteet seuraavan taulukon mukaisesti. VALIKKO [RGB] KUVA NÄYTTÖ LIITÄNNÄT SÄÄTÖ NÄYTTÖ VALINNAT HELP. VAL. KIRKKAUS KONTRASTI GAMMA VÄRI LÄMP. VÄRI VÄRISAVY TERÄVYYS ETENEVÄ OMA MUISTI :VALITSE OLETUS 1 KORKEA PÄÄLTÄ TALLENNA1 Kohta Kuvaus KIRKKAUS Säädä kirkkaus painikkeilla /. : Vaalea tumma KONTRASTI Säädä kontrasti painikkeilla /. : Voimakas heikko Muuta GAMMA-muoto painikkeilla /. #1 OLETUS #1 MUKAUTUS #2 OLETUS #3 MUKAUTUS #3 OLETUS #2 MUKAUTUS #1 #2 #3 GAMMA OLETUS MUKAUTUS OLETUS MUKAUTUS OLETUS MUKAUTUS GAMMA Kohtien #1 MUKAUTUS, #2 MUKAUTUS tai #3 MUKAUTUS säätö Kun valitaan MUKAUTUS-muoto ja sitten painetaan painiketta tai ENTER, näkyviin tulee muodon säädössä käytettävä valintaruutu. Tämä toiminto on kätevä haluttaessa muuttaa joidenkin tiettyjen sävyjen kirkkautta. Valitse kohta painikkeilla / ja säädä taso painikkeilla /. Testikuvion käyttö On mahdollista saada näkyviin testikuvio, jolla voidaan varmistaa säädön teho painamalla painiketta ENTER. Joka kerta, kun painat painiketta ENTER, kuvio muuttuu alla kuvatulla tavalla. Ei kuviota 9 asteen harmaa asteikko Ramp 15 asteen harmaa asteikko Kahdeksan taajuuskorjauksen säädintä vastaavat kahdeksaa testikuvion sävytasoa lukuun ottamatta vasemmassa päässä olevaa tumminta sävyä. Jos haluat säätää tasoa 2 testikuvion vasemmasta päästä, käytä taajuuskorjauksen säädintä 1. Testikuvion vasemmassa päässä olevaa tumminta sävyä ei voi säätää millään taajuuskorjausjuovalla. 1 2 ENTER : GAMMA [MUKAUTUS 1] 8 27

28 Monitoimintoasetukset KUVA-valikko (jatkuu) Kohta Muuta värilämpötilan muoto painikkeilla /. KORKEA KESKI MUKAUTUS MATALA Kuvaus VÄRI LÄMP. [RGB] KORKEA KESKI MATALA MUKAUTUS TASOITUS R G B :VALITSE VAHVISTUS R G B VÄRI LÄMP. VÄRI VÄRISAVY TERÄVYYS Kohdan MUKAUTUS säätö Kun valitaan kohta MUKAUTUS ja painetaan painiketta tai painiketta ENTER, ENTER : TASOITUS näkyviin tulee valintaruutu, joka auttaa R G B R G MUKAUTUS-muodon kohtien TASOITUS ja/tai VAHVISTUS säädössä. Kohdan TASOITUS säätö muuttaa testikuvion kaikkien sävyjen värin voimakkuutta. VÄRI LÄMP. VAHVISTUS-säädöt vaikuttavat pääasiassa testikuvion kirkkaampiin sävyihin. Valitse kohta painikkeilla / ja säädä taso painikkeilla /. Testikuvion käyttö On mahdollista saada näkyviin testikuvio, jolla voidaan varmistaa säädön teho painamalla painiketta ENTER. Joka kerta, kun painat painiketta ENTER, kuvio muuttuu alla kuvatulla tavalla. Ei kuviota 9 asteen harmaa asteikko Ramp 15 asteen harmaa asteikko Säädä koko värin voimakkuutta painikkeilla /. Voimakas Heikko Tämä kohta voidaan valita ainoastaan videosignaalilla. Säädä värisävyä painikkeilla /. Vihreä Punainen Tämä kohta voidaan valita ainoastaan videosignaalilla. Säädä terävyyttä painikkeilla /. Voimakas Heikko VAHVISTUS B 28

29 Monitoimintoasetukset KUVA-valikko (jatkuu) Kohta ETENEVÄ OMA MUISTI Kuvaus Muuta etenevää muoto painikkeilla /. TV FILM PÄÄLTÄ Tämä toiminto toimii vain VIDEO -tulon lomitetulla signaalilla, S-VIDEO tulolla tai 525i (480i) tai 625i (576i) signaalin komponenttivideotulolla. Kun on valittu TV tai FILM, ruudun kuva on selkeämpi. FILMmuoto sopii 2-3 Pull Down järjestelmään muuntoa varten. (ei sovellettavissa 2-2 Pull-Down järjestelmään) Mutta nämä saattavat aiheuttaa tiettyjä häiriöitä (esimerkiksi juovia) liikkuvaan kuvaan. Valitse tällöin PÄÄLTÄ vaikka kuvasta tulisi vähemmän selkeä. Muodon OMA MUISTI valinta painikkeilla / ja painikkeen tai ENTER painaminen suorittaa kunkin toiminnon. LATAA1 LATAA2 LATAA3 LATAA4 TALLENNA4 TALLENNA3 TALLENNA2 TALLENNA1 Tässä projektorissa on 4 numeroitua muistia säätötietoja varten. Kun suoritetaan LATAA 1, LATAA 2, LATAA 3 tai LATAA 4, tiedot latautuvat muistiin, jonka numero vastaa komennon numeroa ja säätää kuvan automaattisesti tiedoista riippuen. Kun suoritetaan TALLENNA1, TALLENNA2, TALLENNA3 tai TALLENNA4, parhaillaan voimassa olevat säätötiedot tallentuvat muistiin, jonka numero vastaa komennon numeroa. 29

30 Monitoimintoasetukset NÄYTTÖ-valikko NÄYTTÖ-valikossa on mahdollista suorittaa alla olevassa taulukossa kuvatut säädöt. Valitse kohta projektorin tai kaukosäätimen kohdistinpainikkeilla / ja jatka painamalla kohdistinpainiketta projektorista tai kaukosäätimestä tai painamalla painiketta ENTER kaukosäätimestä. Suorita sitten toimenpiteet seuraavan taulukon mukaisesti. VALIKKO [RGB] KUVA NÄYTTÖ LIITÄNNÄT SÄÄTÖ NÄYTTÖ VALINNAT HELP. VAL. :VALITSE KUVASUHDE 4:3 OVER SCAN 95 VERT.SIJ. 25 HOR.SIJ. 142 H VAIHE 16 HOR. KOKO 1344 AUTOM. SÄÄDÖN TOTEUTUS Kohta KUVASUHDE OVER SCAN VERT.SIJ. HOR.SIJ. H VAIHE Kuvaus Muuta kuvasuhdetta painikkeilla /. RGB-signaalilla 4:3 16:9 Videosignaalilla/kun signaalia ei ole 4:3 16:9 -muoto säilyttää signaalin alkuperäisen kuvasuhteen. 1125i (1080i) tai 750p (720p) HDTV-komponenttivideosignaalilla tätä kohtaa ei voi valita. Automaattisen säädön suorittaminen palauttaa kuvasuhteen säädön oletusarvolle. Säädä yliskannauksen suhdetta painikkeilla /. Suuri (pienentää kuvaa) pieni (suurentaa kuvaa) Tämä kohta voidaan valita ainoastaan videosignaalilla. Kun säätö on liian suuri, kuvan kehysalueella saattaa näkyä tietyn asteinen heikentymä. Tässä tapauksessa tee säätö pienelle. Valikossa tämän säädön aikana näkyvä numero on tarkoitettu vain viitteeksi eikä se ole aina tarkka näyttösuhde. Säädä vertikaalista asentoa painikkeilla /. Ylös alas Säädä horisontaalista asentoa painikkeilla /. Vasen oikea Säädä horisontaalista vaihetta poistaaksesi välkkymisen painikkeilla /. Oikea vasen Tämä kohta voidaan valita vain RGB-signaalilla tai komponenttivideosignaalilla (paitsi 525i (480i) ja 625i (576i)). 30

31 Monitoimintoasetukset NÄYTTÖ-valikko (jatkuu) Kohta HOR. KOKO AUTOM. SÄÄDÖN TOTEUTUS Kuvaus Säädä horisontaalista kokoa painikkeilla /. Suuri pieni Tämä kohta voidaan valita vain RGB-signaalilla. Kun tämä säätö on liian voimakas, kuva ei kenties näy oikein. Säädä tällöin painamalla painiketta RESET tämän toimenpiteen aikana. Tämän kohdan valinta suorittaa automaattisen säätötoiminnon. RGB-signaalilla Vertikaalinen asento, horisontaalinen asento, kellovaihe ja horisontaalinen koko säätyvät automaattisesti. Kuvasuhde (KUVASUHDE ) valitaan automaattisesti. Varmista ennen tämän toiminnon käyttöä, että sovellutusohjelman ikkuna on säädetty maksimikokoon. Tumma kuva saattaa silti säätyä väärin. Käytä kirkasta kuvaa säädettäessä. Videosignaalilla tai S-videosignaalilla Kyseiselle tulosignaalille parhaiten sopiva signaalityyppimuoto ja kuvasuhde (KUVASUHDE) valitaan automaattisesti. Pystyasento (VERT.SIJ.) ja vaaka-asento (HOR.SIJ.) säätyvät automaattisesti. Komponenttivideosignaalilla Pystyasento (VERT.SIJ.), vaaka-asento (HOR.SIJ.) ja kellovaihe (H VAIHE) säätyvät automaattisesti. Ja kuvasuhde (KUVASUHDE) valikoituu automaattisesti. Tämä toiminto toimii vain kun AUTO-muoto on valittu kohtaan VIDEOFORM. valikosta LIITÄNNÄT. Komponenttivideosignaali lle signaalityyppi tunnistetaan automaattisesti tästä toiminnosta riippumatta. Automaattinen säätö kestää noin 10 sekuntia. Pyydämme myös huomaamaan, että se ei kenties toimi oikein joillakin tuloilla. Toiminto ei kenties toimi hyvin joillakin signaaleilla. Jos kuva on epävakaa (esim. epäsäännöllinen kuva, värin puute), valitse sopiva tila LIITÄNNÄT-valikon "VIDEO"-toiminnolle. 31

32 Monitoimintoasetukset LIITÄNNÄT-valikko LIITÄNNÄT-valikon avulla voidaan suorittaa alla olevassa taulukossa olevat säädöt. Valitse kohta projektorin tai kaukosäätimen kohdistinpainikkeilla / ja jatka painamalla kohdistinpainiketta projektorista tai kaukosäätimestä tai painamalla painiketta ENTER kaukosäätimestä. Suorita sitten toimenpiteet seuraavan taulukon mukaisesti. VALIKKO [RGB] KUVA NÄYTTÖ LIITÄNNÄT SÄÄTÖ NÄYTTÖ VALINNAT HELP. VAL. VÄRIAVARUUS VIDEOFORM. KUVALUKKO INFORMAATIO :VALITSE AUTO AUTO PÄÄLTÄ Kohta VÄRIAVARUUS VIDEOFORM. Kuvaus Valitse väriavaruuden muoto painikkeilla /. AUTO RGB SMPTE240 REC709 REC601 Tämä kohta voidaan valita vain RGB-signaalilla tai komponenttivid eosignaalilla. AUTO-muoto valitsee automaattisesti optimaalisen tilan. AUTO-toiminto ei toimi kaikilla signaaleilla. Jos näin käy, on syytä valita muu muoto kuin AUTO. Valitse videoformaatin muoto painikkeilla /. AUTO NTSC PAL SECAM N-PAL M-PAL NTSC4.43 Tämä kohta toimii vain VIDEO-portin tai S-VIDEO-portin videosignaalille. Komponenttivideosignaalille signaalityyppi tunnistetaan automaattisesti tästä toiminnosta riippumatta. AUTO-muoto valitsee automaattisesti optimaalisen tilan. AUTO-toiminto ei toimi hyvin joillakin signaaleilla. Jos kuva on epävakaa (esim. epäsäännöllinen kuva, värin puute), valitse tila tulosignaalin tyypistä riippuen. 32
