1 LWU420 Käyttäjän ohjekirja (yksityiskohtainen) - Käyttöohjeet

2

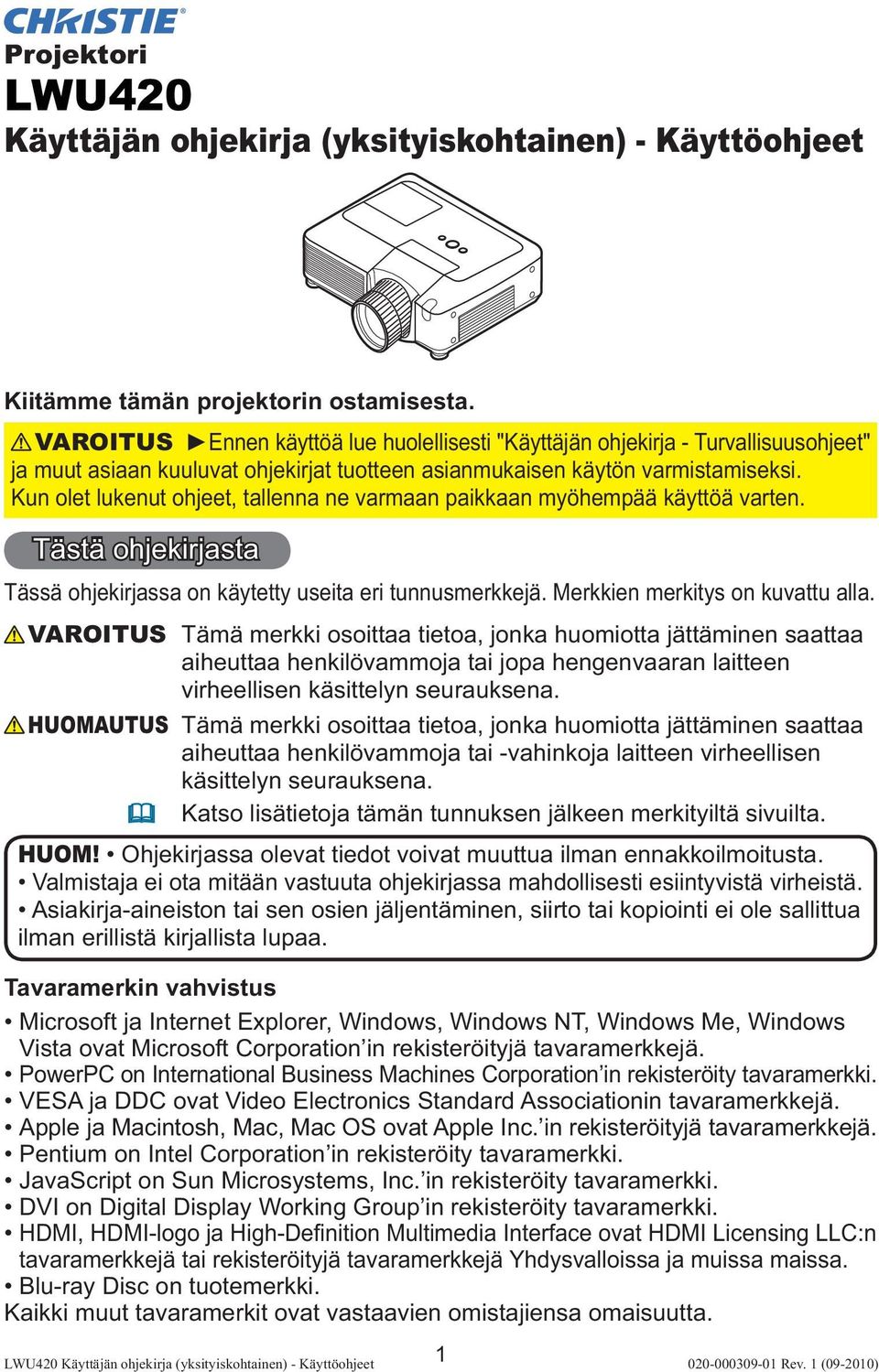

3 Projektori LWU420 Käyttäjän ohjekirja (yksityiskohtainen) - Käyttöohjeet Kiitämme tämän projektorin ostamisesta. VAROITUS Ennen käyttöä lue huolellisesti "Käyttäjän ohjekirja - Turvallisuusohjeet" ja muut asiaan kuuluvat ohjekirjat tuotteen asianmukaisen käytön varmistamiseksi. Kun olet lukenut ohjeet, tallenna ne varmaan paikkaan myöhempää käyttöä varten. Tästä ohjekirjasta Tässä ohjekirjassa on käytetty useita eri tunnusmerkkejä. Merkkien merkitys on kuvattu alla. VAROITUS HUOMAUTUS Tämä merkki osoittaa tietoa, jonka huomiotta jättäminen saattaa aiheuttaa henkilövammoja tai jopa hengenvaaran laitteen virheellisen käsittelyn seurauksena. Tämä merkki osoittaa tietoa, jonka huomiotta jättäminen saattaa aiheuttaa henkilövammoja tai -vahinkoja laitteen virheellisen käsittelyn seurauksena. Katso lisätietoja tämän tunnuksen jälkeen merkityiltä sivuilta. HUOM! Ohjekirjassa olevat tiedot voivat muuttua ilman ennakkoilmoitusta. Valmistaja ei ota mitään vastuuta ohjekirjassa mahdollisesti esiintyvistä virheistä. Asiakirja-aineiston tai sen osien jäljentäminen, siirto tai kopiointi ei ole sallittua ilman erillistä kirjallista lupaa. Tavaramerkin vahvistus Microsoft ja Internet Explorer, Windows, Windows NT, Windows Me, Windows Vista ovat Microsoft Corporation in rekisteröityjä tavaramerkkejä. PowerPC on International Business Machines Corporation in rekisteröity tavaramerkki. VESA ja DDC ovat Video Electronics Standard Associationin tavaramerkkejä. Apple ja Macintosh, Mac, Mac OS ovat Apple Inc. in rekisteröityjä tavaramerkkejä. Pentium on Intel Corporation in rekisteröity tavaramerkki. JavaScript on Sun Microsystems, Inc. in rekisteröity tavaramerkki. DVI on Digital Display Working Group in rekisteröity tavaramerkki. HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. Blu-ray Disc on tuotemerkki. Kaikki muut tavaramerkit ovat vastaavien omistajiensa omaisuutta. 1

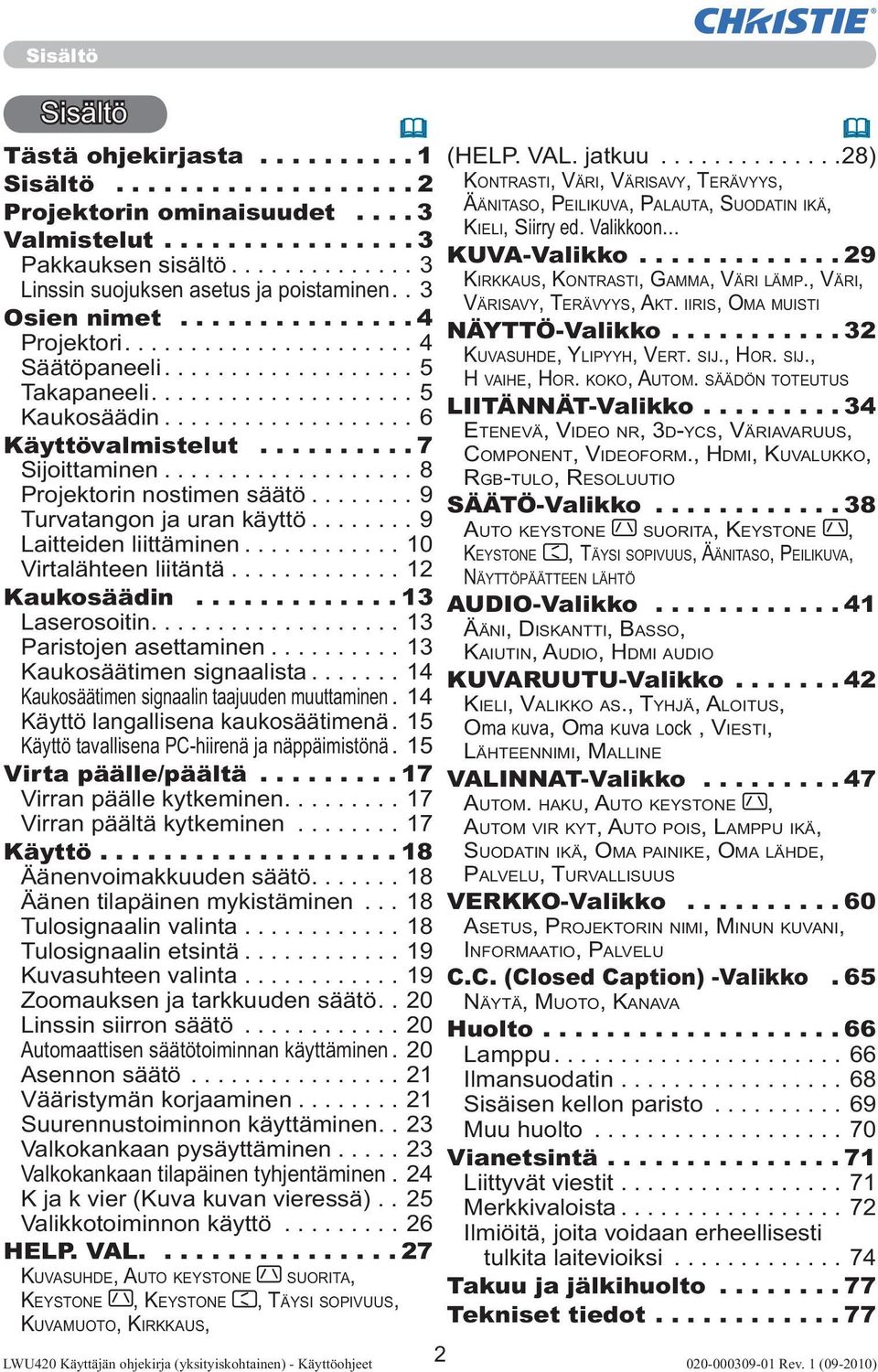

4 Sisältö Sisältö Tästä ohjekirjasta Sisältö Projektorin ominaisuudet Valmistelut...3 Pakkauksen sisältö...3 Linssin suojuksen asetus ja poistaminen..3 Osien nimet Projektori...4 Säätöpaneeli...5 Takapaneeli...5 Kaukosäädin...6 Käyttövalmistelut Sijoittaminen...8 Projektorin nostimen säätö...9 Turvatangon ja uran käyttö...9 Laitteiden liittäminen...10 Virtalähteen liitäntä...12 Kaukosäädin Laserosoitin...13 Paristojen asettaminen...13 Kaukosäätimen signaalista...14 Kaukosäätimen signaalin taajuuden muuttaminen.14 Käyttö langallisena kaukosäätimenä.15 Käyttö tavallisena PC-hiirenä ja näppäimistönä.15 Virta päälle/päältä...17 Virran päälle kytkeminen...17 Virran päältä kytkeminen Käyttö Äänenvoimakkuuden säätö...18 Äänen tilapäinen mykistäminen Tulosignaalin valinta Tulosignaalin etsintä...19 Kuvasuhteen valinta Zoomauksen ja tarkkuuden säätö.. 20 Linssin siirron säätö Automaattisen säätötoiminnan käyttäminen.20 Asennon säätö Vääristymän korjaaminen...21 Suurennustoiminnon käyttäminen..23 Valkokankaan pysäyttäminen...23 Valkokankaan tilapäinen tyhjentäminen.24 K ja k vier (Kuva kuvan vieressä).. 25 Valikkotoiminnon käyttö...26 HELP. VAL KUVASUHDE, AUTO KEYSTONE SUORITA, KEYSTONE, KEYSTONE, TÄYSI SOPIVUUS, KUVAMUOTO, KIRKKAUS, 2 (HELP. VAL. jatkuu....28) KONTRASTI, VÄRI, VÄRISAVY, TERÄVYYS, ÄÄNITASO, PEILIKUVA, PALAUTA, SUODATIN IKÄ, KIELI, Siirry ed. Valikkoon... KUVA-Valikko...29 KIRKKAUS, KONTRASTI, GAMMA, VÄRI LÄMP., VÄRI, VÄRISAVY, TERÄVYYS, AKT. IIRIS, OMA MUISTI NÄYTTÖ-Valikko KUVASUHDE, YLIPYYH, VERT. SIJ., HOR. SIJ., H VAIHE, HOR. KOKO, AUTOM. SÄÄDÖN TOTEUTUS LIITÄNNÄT-Valikko ETENEVÄ, VIDEO NR, 3D-YCS, VÄRIAVARUUS, COMPONENT, VIDEOFORM., HDMI, KUVALUKKO, RGB-TULO, RESOLUUTIO SÄÄTÖ-Valikko...38 AUTO KEYSTONE SUORITA, KEYSTONE, KEYSTONE, TÄYSI SOPIVUUS, ÄÄNITASO, PEILIKUVA, NÄYTTÖPÄÄTTEEN LÄHTÖ AUDIO-Valikko ÄÄNI, DISKANTTI, BASSO, KAIUTIN, AUDIO, HDMI AUDIO KUVARUUTU-Valikko...42 KIELI, VALIKKO AS., TYHJÄ, ALOITUS, Oma Kuva, Oma Kuva Lock, VIESTI, LÄHTEENNIMI, MALLINE VALINNAT-Valikko AUTOM. HAKU, AUTO KEYSTONE, AUTOM VIR KYT, AUTO POIS, LAMPPU IKÄ, SUODATIN IKÄ, OMA PAINIKE, OMA LÄHDE, PALVELU, TURVALLISUUS VERKKO-Valikko ASETUS, PROJEKTORIN NIMI, MINUN KUVANI, INFORMAATIO, PALVELU C.C. (Closed Caption) -Valikko. 65 NÄYTÄ, MUOTO, KANAVA Huolto Lamppu Ilmansuodatin Sisäisen kellon paristo Muu huolto Vianetsintä Liittyvät viestit Merkkivaloista Ilmiöitä, joita voidaan erheellisesti tulkita laitevioiksi Takuu ja jälkihuolto...77 Tekniset tiedot....77

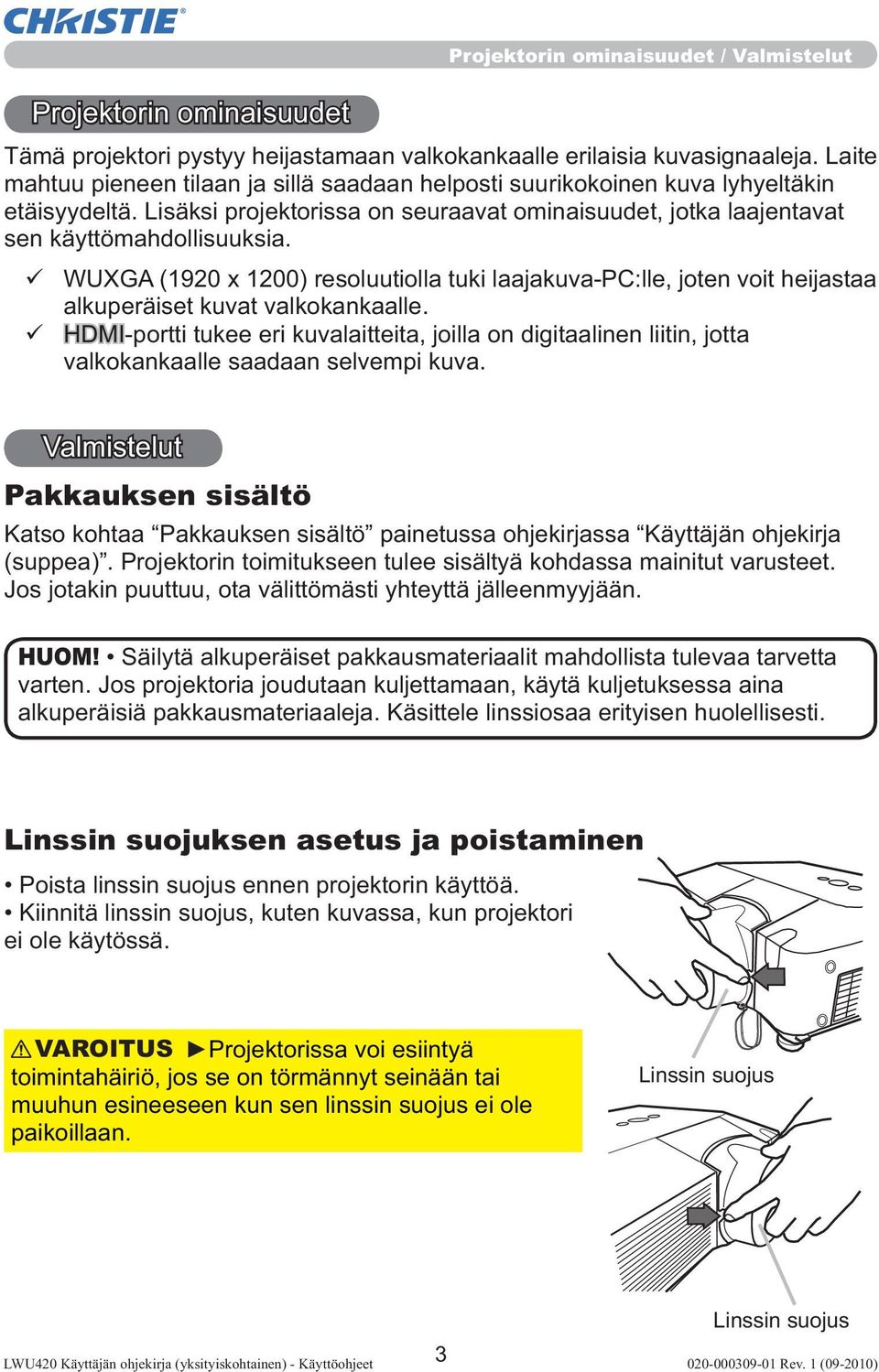

5 Projektorin ominaisuudet / Valmistelut Projektorin ominaisuudet Tämä projektori pystyy heijastamaan valkokankaalle erilaisia kuvasignaaleja. Laite mahtuu pieneen tilaan ja sillä saadaan helposti suurikokoinen kuva lyhyeltäkin etäisyydeltä. Lisäksi projektorissa on seuraavat ominaisuudet, jotka laajentavat sen käyttömahdollisuuksia. WUXGA (1920 x 1200) resoluutiolla tuki laajakuva-pc:lle, joten voit heijastaa alkuperäiset kuvat valkokankaalle. HDMI-portti tukee eri kuvalaitteita, joilla on digitaalinen liitin, jotta valkokankaalle saadaan selvempi kuva. Valmistelut Pakkauksen sisältö Katso kohtaa Pakkauksen sisältö painetussa ohjekirjassa Käyttäjän ohjekirja (suppea). Projektorin toimitukseen tulee sisältyä kohdassa mainitut varusteet. Jos jotakin puuttuu, ota välittömästi yhteyttä jälleenmyyjään. HUOM! Säilytä alkuperäiset pakkausmateriaalit mahdollista tulevaa tarvetta varten. Jos projektoria joudutaan kuljettamaan, käytä kuljetuksessa aina alkuperäisiä pakkausmateriaaleja. Käsittele linssiosaa erityisen huolellisesti. Linssin suojuksen asetus ja poistaminen Poista linssin suojus ennen projektorin käyttöä. Kiinnitä linssin suojus, kuten kuvassa, kun projektori ei ole käytössä. VAROITUS Projektorissa voi esiintyä toimintahäiriö, jos se on törmännyt seinään tai muuhun esineeseen kun sen linssin suojus ei ole paikoillaan. Linssin suojus 3 Linssin suojus

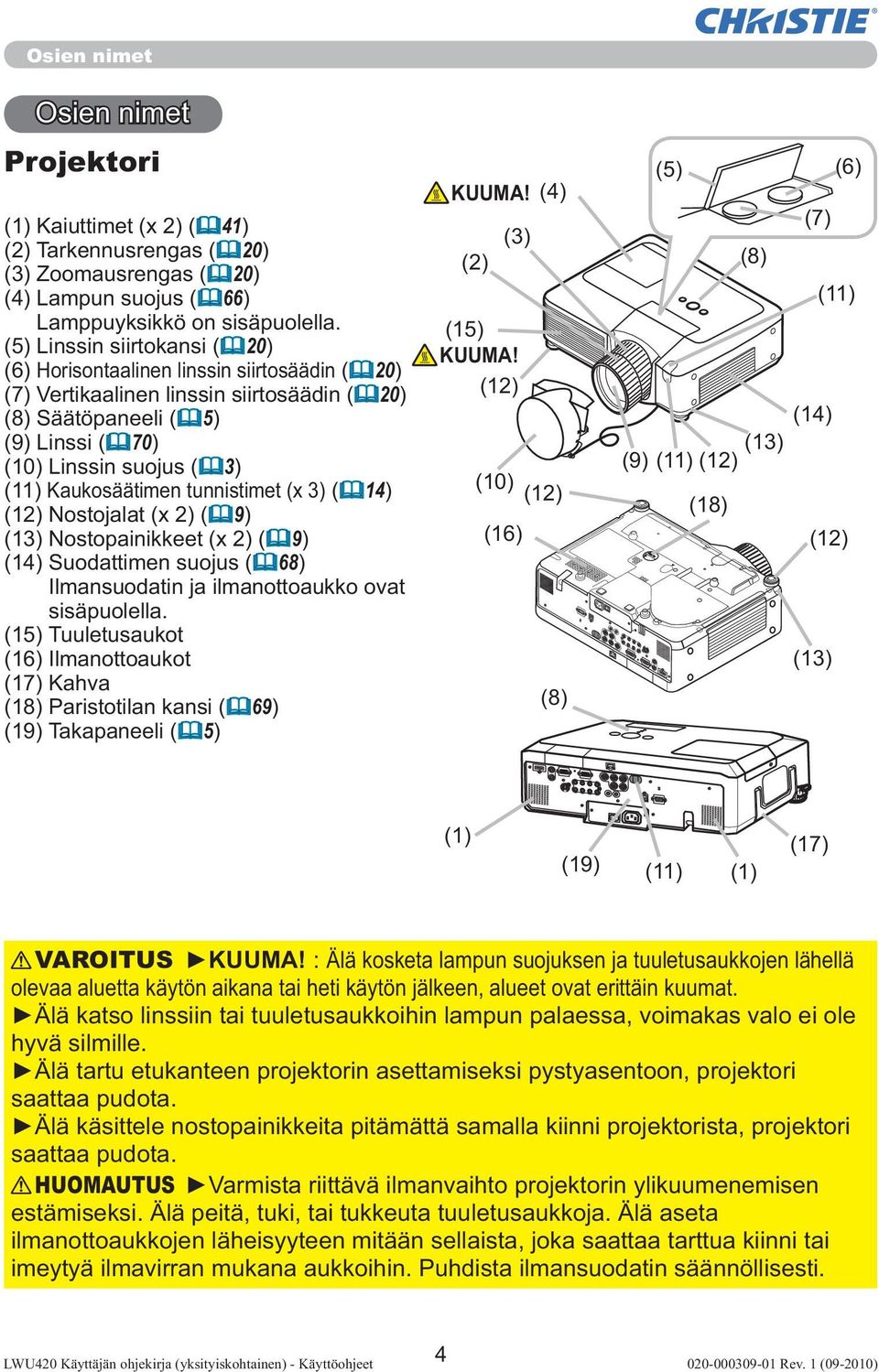

6 Osien nimet Osien nimet Projektori (1) Kaiuttimet (x 2) ( 41) (2) Tarkennusrengas ( 20) (3) Zoomausrengas ( 20) (4) Lampun suojus ( 66) Lamppuyksikkö on sisäpuolella. (5) Linssin siirtokansi ( 20) (6) Horisontaalinen linssin siirtosäädin ( 20) (7) Vertikaalinen linssin siirtosäädin ( 20) (8) Säätöpaneeli ( 5) (9) Linssi ( 70) (10) Linssin suojus ( 3) (11) Kaukosäätimen tunnistimet (x 3) ( 14) (12) Nostojalat (x 2) ( 9) (13) Nostopainikkeet (x 2) ( 9) (14) Suodattimen suojus ( 68) Ilmansuodatin ja ilmanottoaukko ovat sisäpuolella. (15) Tuuletusaukot (16) Ilmanottoaukot (17) Kahva (18) Paristotilan kansi ( 69) (19) Takapaneeli ( 5) KUUMA! (4) (3) (2) (15) KUUMA! (12) (10) (12) (16) (8) (5) (8) (9) (11) (12) (13) (18) (6) (7) (11) (14) (12) (13) (1) (19) (11) (1) (17) VAROITUS KUUMA! : Älä kosketa lampun suojuksen ja tuuletusaukkojen lähellä olevaa aluetta käytön aikana tai heti käytön jälkeen, alueet ovat erittäin kuumat. Älä katso linssiin tai tuuletusaukkoihin lampun palaessa, voimakas valo ei ole hyvä silmille. Älä tartu etukanteen projektorin asettamiseksi pystyasentoon, projektori saattaa pudota. Älä käsittele nostopainikkeita pitämättä samalla kiinni projektorista, projektori saattaa pudota. HUOMAUTUS Varmista riittävä ilmanvaihto projektorin ylikuumenemisen estämiseksi. Älä peitä, tuki, tai tukkeuta tuuletusaukkoja. Älä aseta ilmanottoaukkojen läheisyyteen mitään sellaista, joka saattaa tarttua kiinni tai imeytyä ilmavirran mukana aukkoihin. Puhdista ilmansuodatin säännöllisesti. 4

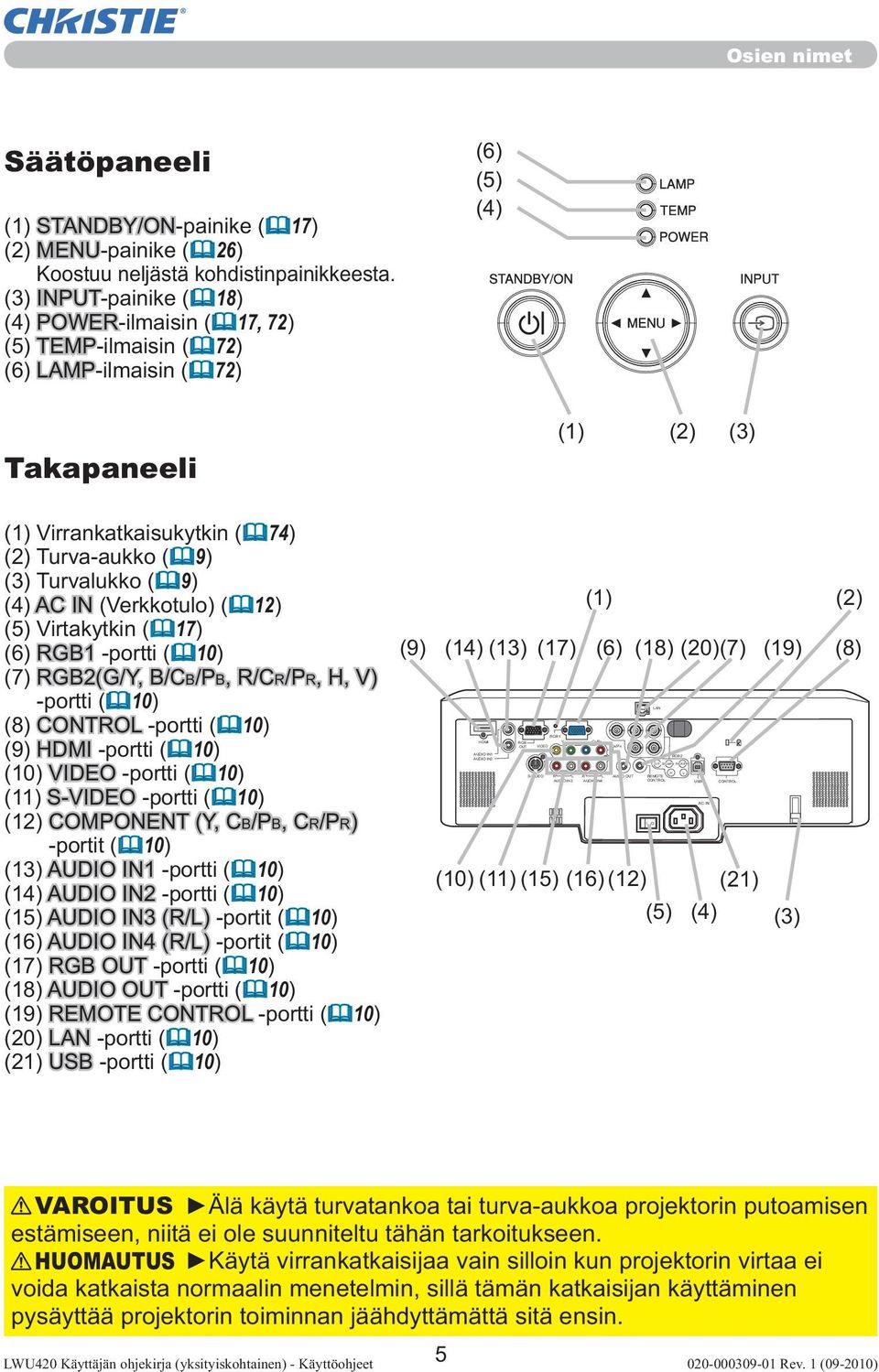

7 HDMI AUDIO IN1 AUDIO IN2 RGB OUT VIDEO S-VIDEO RGB1 Y CB/PB R L R L AUDIO IN3 AUDIO IN4 CR/PR AUDIO OUT I O LAN RGB2 G/Y B/CB/PB R/CR/PR H V REMOTE CONTROL USB AC IN CONTROL Osien nimet Säätöpaneeli (1) STANDBY/ON-painike ( 17) (2) MENU-painike ( 26) Koostuu neljästä kohdistinpainikkeesta. (3) INPUT-painike ( 18) (4) POWER-ilmaisin ( 17, 72) (5) TEMP-ilmaisin ( 72) (6) LAMP-ilmaisin ( 72) (6) (5) (4) Takapaneeli (1) Virrankatkaisukytkin ( 74) (2) Turva-aukko ( 9) (3) Turvalukko ( 9) (4) AC IN (Verkkotulo) ( 12) (5) Virtakytkin ( 17) (6) RGB1 -portti ( 10) (7) RGB2(G/Y, B/CB/PB, R/CR/PR, H, V) -portti ( 10) (8) CONTROL -portti ( 10) (9) HDMI -portti ( 10) (10) VIDEO -portti ( 10) (11) S-VIDEO -portti ( 10) (12) COMPONENT (Y, CB/PB, CR/PR) -portit ( 10) (13) AUDIO IN1 -portti ( 10) (14) AUDIO IN2 -portti ( 10) (15) AUDIO IN3 (R/L) -portit ( 10) (16) AUDIO IN4 (R/L) -portit ( 10) (17) RGB OUT -portti ( 10) (18) AUDIO OUT -portti ( 10) (19) REMOTE CONTROL -portti ( 10) (20) LAN -portti ( 10) (21) USB -portti ( 10) (1) (2) (3) (1) (2) (9) (14) (13) (17) (6) (18) (20)(7) (19) (8) (10) (11) (15) (16) (12) (21) (5) (4) (3) VAROITUS Älä käytä turvatankoa tai turva-aukkoa projektorin putoamisen estämiseen, niitä ei ole suunniteltu tähän tarkoitukseen. HUOMAUTUS Käytä virrankatkaisijaa vain silloin kun projektorin virtaa ei voida katkaista normaalin menetelmin, sillä tämän katkaisijan käyttäminen pysäyttää projektorin toiminnan jäähdyttämättä sitä ensin. 5

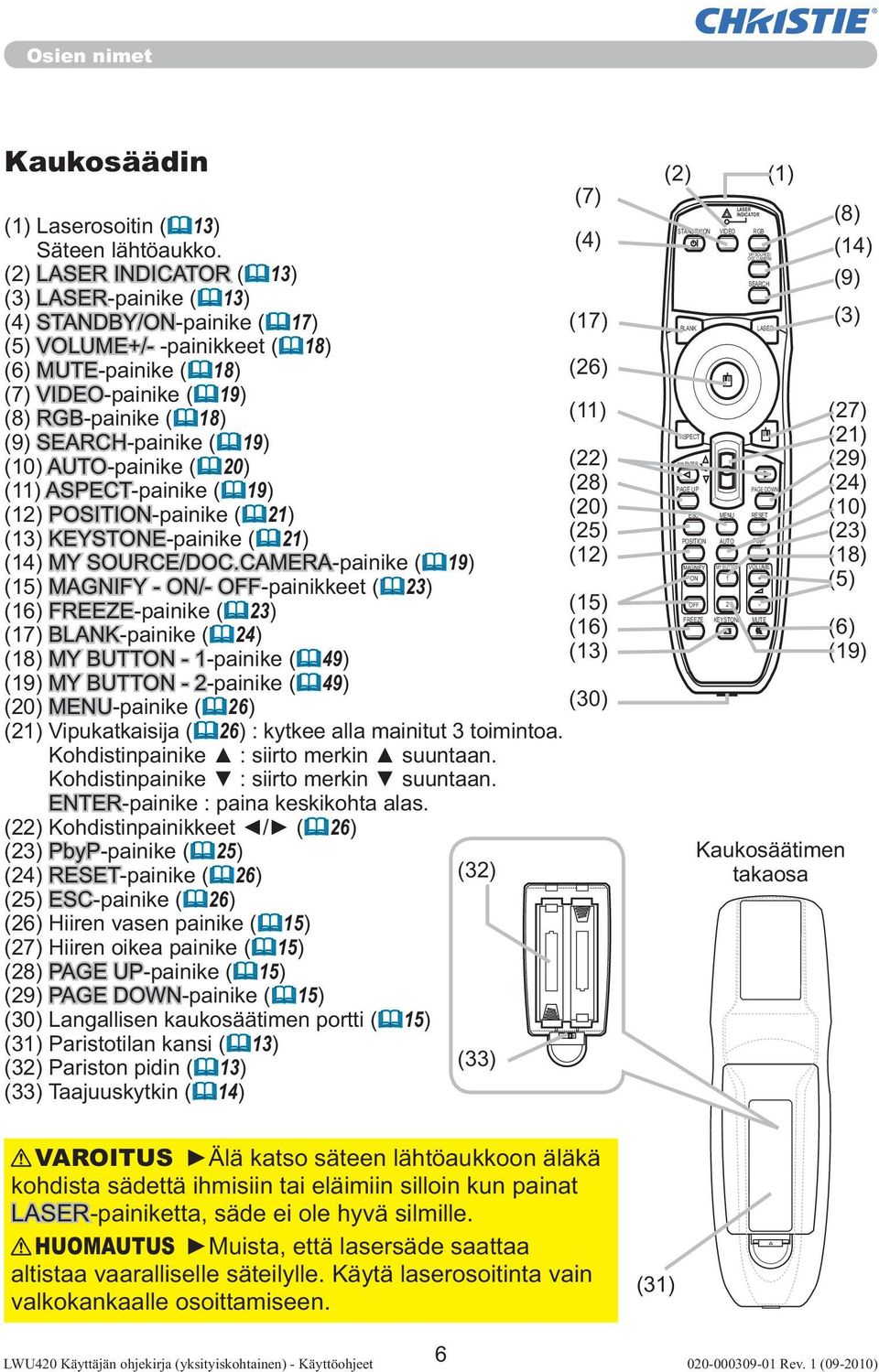

8 Osien nimet Kaukosäädin (1) Laserosoitin ( 13) Säteen lähtöaukko. (2) LASER INDICATOR ( 13) (3) LASER-painike ( 13) (4) STANDBY/ON-painike ( 17) (5) VOLUME+/- -painikkeet ( 18) (6) MUTE-painike ( 18) (7) VIDEO-painike ( 19) (8) RGB-painike ( 18) (9) SEARCH-painike ( 19) (10) AUTO-painike ( 20) (11) ASPECT-painike ( 19) (12) POSITION-painike ( 21) (13) KEYSTONE-painike ( 21) (14) MY SOURCE/DOC.CAMERA-painike ( 19) (15) MAGNIFY - ON/- OFF-painikkeet ( 23) (16) FREEZE-painike ( 23) (17) BLANK-painike ( 24) (18) MY BUTTON - 1-painike ( 49) (19) MY BUTTON - 2-painike ( 49) (20) MENU-painike ( 26) (21) Vipukatkaisija ( 26) : kytkee alla mainitut 3 toimintoa. Kohdistinpainike : siirto merkin suuntaan. Kohdistinpainike : siirto merkin suuntaan. ENTER-painike : paina keskikohta alas. (22) Kohdistinpainikkeet / ( 26) (23) PbyP-painike ( 25) (24) RESET-painike ( 26) (25) ESC-painike ( 26) (26) Hiiren vasen painike ( 15) (27) Hiiren oikea painike ( 15) (28) PAGE UP-painike ( 15) (29) PAGE DOWN-painike ( 15) (30) Langallisen kaukosäätimen portti ( 15) (31) Paristotilan kansi ( 13) (32) Pariston pidin ( 13) (33) Taajuuskytkin ( 14) (32) (33) VAROITUS Älä katso säteen lähtöaukkoon äläkä kohdista sädettä ihmisiin tai eläimiin silloin kun painat LASER-painiketta, säde ei ole hyvä silmille. HUOMAUTUS Muista, että lasersäde saattaa altistaa vaaralliselle säteilylle. Käytä laserosoitinta vain valkokankaalle osoittamiseen. (7) (4) (17) (26) (11) (22) (28) (20) (25) (12) (15) (16) (13) (30) (31) (2) (1) BLANK ASPECT PUSH ENTER PAGE UP LASER INDICATOR STANDBY/ON VIDEO RGB MY SOURCE/ DOC.CAMERA SEARCH LASER PAGE DOWN ESC MENU RESET POSITION AUTO PbyP MAGNIFY ON OFF MY BUTTON 1 2 VOLUME FREEZE KEYSTONE MUTE + - Kaukosäätimen takaosa (8) (14) (9) (3) (27) (21) (29) (24) (10) (23) (18) (5) (6) (19) 6

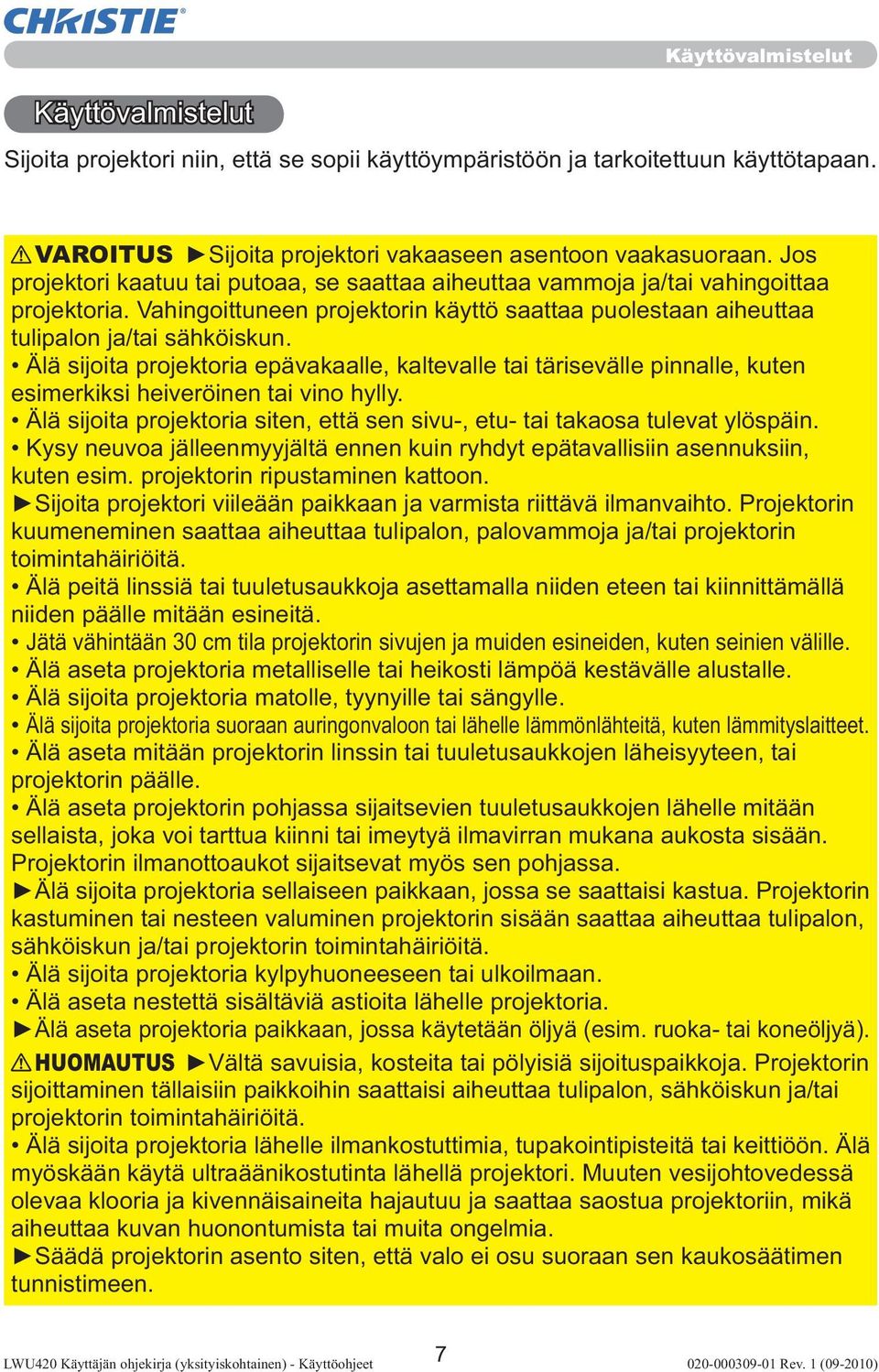

9 Käyttövalmistelut Käyttövalmistelut Sijoita projektori niin, että se sopii käyttöympäristöön ja tarkoitettuun käyttötapaan. VAROITUS Sijoita projektori vakaaseen asentoon vaakasuoraan. Jos projektori kaatuu tai putoaa, se saattaa aiheuttaa vammoja ja/tai vahingoittaa projektoria. Vahingoittuneen projektorin käyttö saattaa puolestaan aiheuttaa tulipalon ja/tai sähköiskun. Älä sijoita projektoria epävakaalle, kaltevalle tai tärisevälle pinnalle, kuten esimerkiksi heiveröinen tai vino hylly. Älä sijoita projektoria siten, että sen sivu-, etu- tai takaosa tulevat ylöspäin. Kysy neuvoa jälleenmyyjältä ennen kuin ryhdyt epätavallisiin asennuksiin, kuten esim. projektorin ripustaminen kattoon. Sijoita projektori viileään paikkaan ja varmista riittävä ilmanvaihto. Projektorin kuumeneminen saattaa aiheuttaa tulipalon, palovammoja ja/tai projektorin toimintahäiriöitä. Älä peitä linssiä tai tuuletusaukkoja asettamalla niiden eteen tai kiinnittämällä niiden päälle mitään esineitä. Jätä vähintään 30 cm tila projektorin sivujen ja muiden esineiden, kuten seinien välille. Älä aseta projektoria metalliselle tai heikosti lämpöä kestävälle alustalle. Älä sijoita projektoria matolle, tyynyille tai sängylle. Älä sijoita projektoria suoraan auringonvaloon tai lähelle lämmönlähteitä, kuten lämmityslaitteet. Älä aseta mitään projektorin linssin tai tuuletusaukkojen läheisyyteen, tai projektorin päälle. Älä aseta projektorin pohjassa sijaitsevien tuuletusaukkojen lähelle mitään sellaista, joka voi tarttua kiinni tai imeytyä ilmavirran mukana aukosta sisään. Projektorin ilmanottoaukot sijaitsevat myös sen pohjassa. Älä sijoita projektoria sellaiseen paikkaan, jossa se saattaisi kastua. Projektorin kastuminen tai nesteen valuminen projektorin sisään saattaa aiheuttaa tulipalon, sähköiskun ja/tai projektorin toimintahäiriöitä. Älä sijoita projektoria kylpyhuoneeseen tai ulkoilmaan. Älä aseta nestettä sisältäviä astioita lähelle projektoria. Älä aseta projektoria paikkaan, jossa käytetään öljyä (esim. ruoka- tai koneöljyä). HUOMAUTUS Vältä savuisia, kosteita tai pölyisiä sijoituspaikkoja. Projektorin sijoittaminen tällaisiin paikkoihin saattaisi aiheuttaa tulipalon, sähköiskun ja/tai projektorin toimintahäiriöitä. Älä sijoita projektoria lähelle ilmankostuttimia, tupakointipisteitä tai keittiöön. Älä myöskään käytä ultraäänikostutinta lähellä projektori. Muuten vesijohtovedessä olevaa klooria ja kivennäisaineita hajautuu ja saattaa saostua projektoriin, mikä aiheuttaa kuvan huonontumista tai muita ongelmia. Säädä projektorin asento siten, että valo ei osu suoraan sen kaukosäätimen tunnistimeen. 7

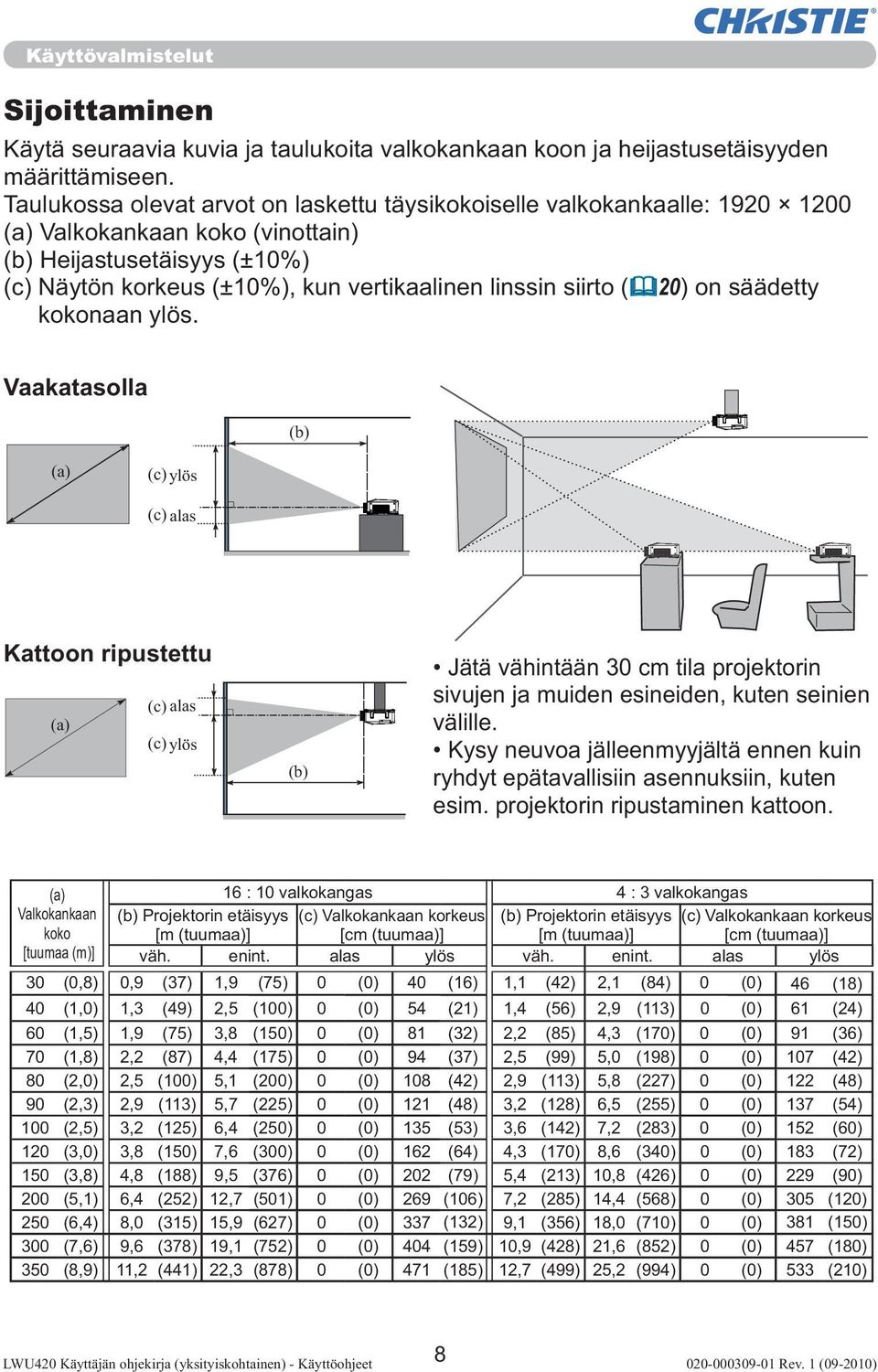

10 Käyttövalmistelut Sijoittaminen Käytä seuraavia kuvia ja taulukoita valkokankaan koon ja heijastusetäisyyden määrittämiseen. Taulukossa olevat arvot on laskettu täysikokoiselle valkokankaalle: (a) Valkokankaan koko (vinottain) (b) Heijastusetäisyys (±10%) (c) Näytön korkeus (±10%), kun vertikaalinen linssin siirto ( 20) on säädetty kokonaan ylös. Vaakatasolla (b) (a) (c) ylös up (c) alas down Kattoon ripustettu (c) alas down (a) (c) ylös up (b) Jätä vähintään 30 cm tila projektorin sivujen ja muiden esineiden, kuten seinien välille. Kysy neuvoa jälleenmyyjältä ennen kuin ryhdyt epätavallisiin asennuksiin, kuten esim. projektorin ripustaminen kattoon. (a) 16 : 10 valkokangas 4 : 3 valkokangas Valkokankaan (b) Projektorin etäisyys (c) Valkokankaan korkeus (b) Projektorin etäisyys (c) Valkokankaan korkeus koko [m (tuumaa)] [cm (tuumaa)] [m (tuumaa)] [cm (tuumaa)] [tuumaa (m)] väh. enint. alas ylös väh. enint. alas ylös 30 (0,8) 0,9 (37) 1,9 (75) 0 (0) 40 (16) 1,1 (42) 2,1 (84) 0 (0) 46 (18) 40 (1,0) 1,3 (49) 2,5 (100) 0 (0) 54 (21) 1,4 (56) 2,9 (113) 0 (0) 61 (24) 60 (1,5) 1,9 (75) 3,8 (150) 0 (0) 81 (32) 2,2 (85) 4,3 (170) 0 (0) 91 (36) 70 (1,8) 2,2 (87) 4,4 (175) 0 (0) 94 (37) 2,5 (99) 5,0 (198) 0 (0) 107 (42) 80 (2,0) 2,5 (100) 5,1 (200) 0 (0) 108 (42) 2,9 (113) 5,8 (227) 0 (0) 122 (48) 90 (2,3) 2,9 (113) 5,7 (225) 0 (0) 121 (48) 3,2 (128) 6,5 (255) 0 (0) 137 (54) 100 (2,5) 3,2 (125) 6,4 (250) 0 (0) 135 (53) 3,6 (142) 7,2 (283) 0 (0) 152 (60) 120 (3,0) 3,8 (150) 7,6 (300) 0 (0) 162 (64) 4,3 (170) 8,6 (340) 0 (0) 183 (72) 150 (3,8) 4,8 (188) 9,5 (376) 0 (0) 202 (79) 5,4 (213) 10,8 (426) 0 (0) 229 (90) 200 (5,1) 6,4 (252) 12,7 (501) 0 (0) 269 (106) 7,2 (285) 14,4 (568) 0 (0) 305 (120) 250 (6,4) 8,0 (315) 15,9 (627) 0 (0) 337 (132) 9,1 (356) 18,0 (710) 0 (0) 381 (150) 300 (7,6) 9,6 (378) 19,1 (752) 0 (0) 404 (159) 10,9 (428) 21,6 (852) 0 (0) 457 (180) 350 (8,9) 11,2 (441) 22,3 (878) 0 (0) 471 (185) 12,7 (499) 25,2 (994) 0 (0) 533 (210) 8

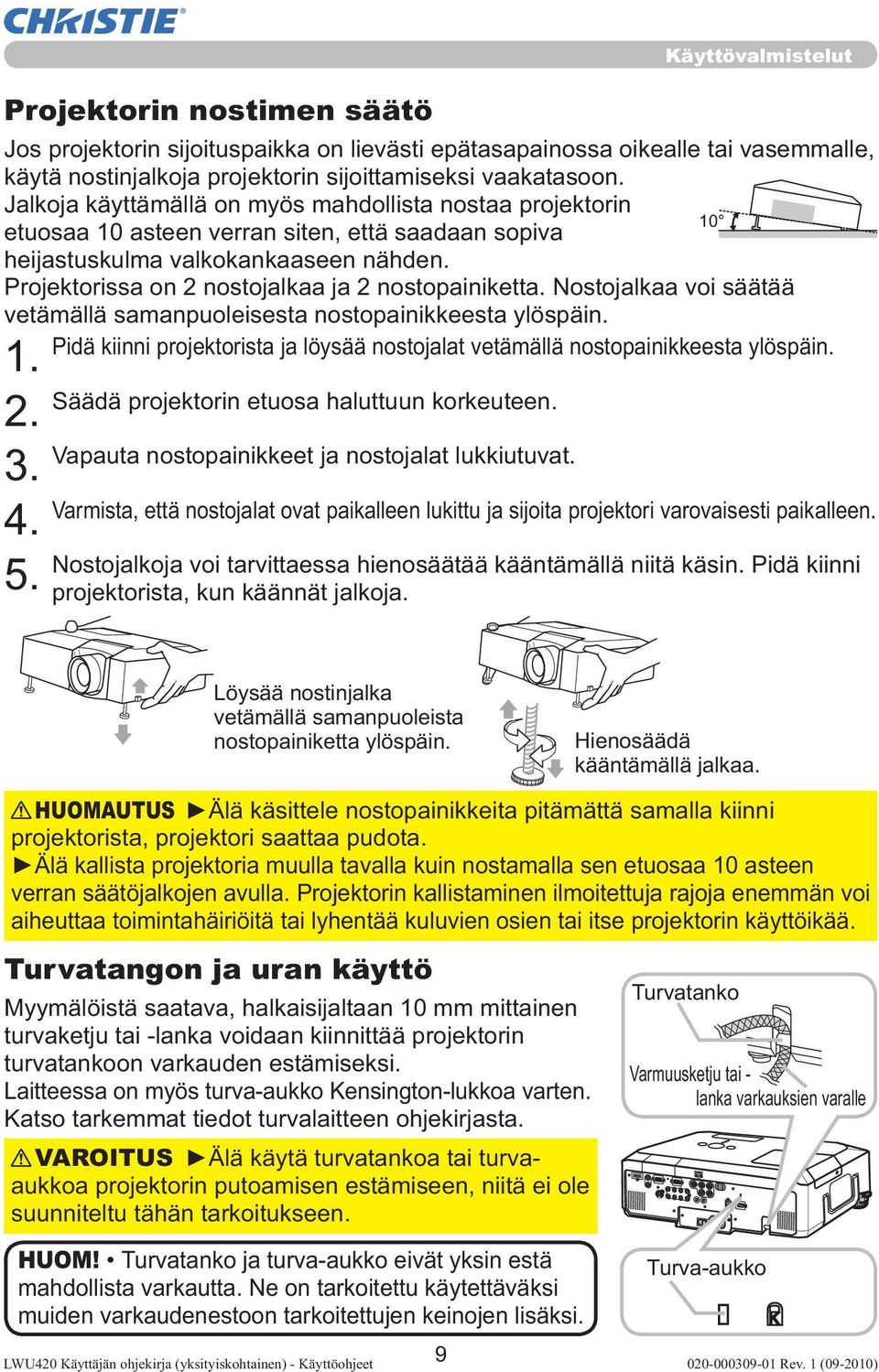

11 Projektorin nostimen säätö Käyttövalmistelut Jos projektorin sijoituspaikka on lievästi epätasapainossa oikealle tai vasemmalle, käytä nostinjalkoja projektorin sijoittamiseksi vaakatasoon. Jalkoja käyttämällä on myös mahdollista nostaa projektorin 10 etuosaa 10 asteen verran siten, että saadaan sopiva heijastuskulma valkokankaaseen nähden. Projektorissa on 2 nostojalkaa ja 2 nostopainiketta. Nostojalkaa voi säätää vetämällä samanpuoleisesta nostopainikkeesta ylöspäin. Pidä kiinni projektorista ja löysää nostojalat vetämällä nostopainikkeesta ylöspäin Säädä projektorin etuosa haluttuun korkeuteen. Vapauta nostopainikkeet ja nostojalat lukkiutuvat. Varmista, että nostojalat ovat paikalleen lukittu ja sijoita projektori varovaisesti paikalleen. Nostojalkoja voi tarvittaessa hienosäätää kääntämällä niitä käsin. Pidä kiinni projektorista, kun käännät jalkoja. Löysää nostinjalka vetämällä samanpuoleista nostopainiketta ylöspäin. Hienosäädä kääntämällä jalkaa. HUOMAUTUS Älä käsittele nostopainikkeita pitämättä samalla kiinni projektorista, projektori saattaa pudota. Älä kallista projektoria muulla tavalla kuin nostamalla sen etuosaa 10 asteen verran säätöjalkojen avulla. Projektorin kallistaminen ilmoitettuja rajoja enemmän voi aiheuttaa toimintahäiriöitä tai lyhentää kuluvien osien tai itse projektorin käyttöikää. Turvatangon ja uran käyttö Myymälöistä saatava, halkaisijaltaan 10 mm mittainen turvaketju tai -lanka voidaan kiinnittää projektorin turvatankoon varkauden estämiseksi. Laitteessa on myös turva-aukko Kensington-lukkoa varten. Katso tarkemmat tiedot turvalaitteen ohjekirjasta. VAROITUS Älä käytä turvatankoa tai turvaaukkoa projektorin putoamisen estämiseen, niitä ei ole suunniteltu tähän tarkoitukseen. HUOM! Turvatanko ja turva-aukko eivät yksin estä mahdollista varkautta. Ne on tarkoitettu käytettäväksi muiden varkaudenestoon tarkoitettujen keinojen lisäksi. 9 Turvatanko Varmuusketju tai - lanka varkauksien varalle Turva-aukko

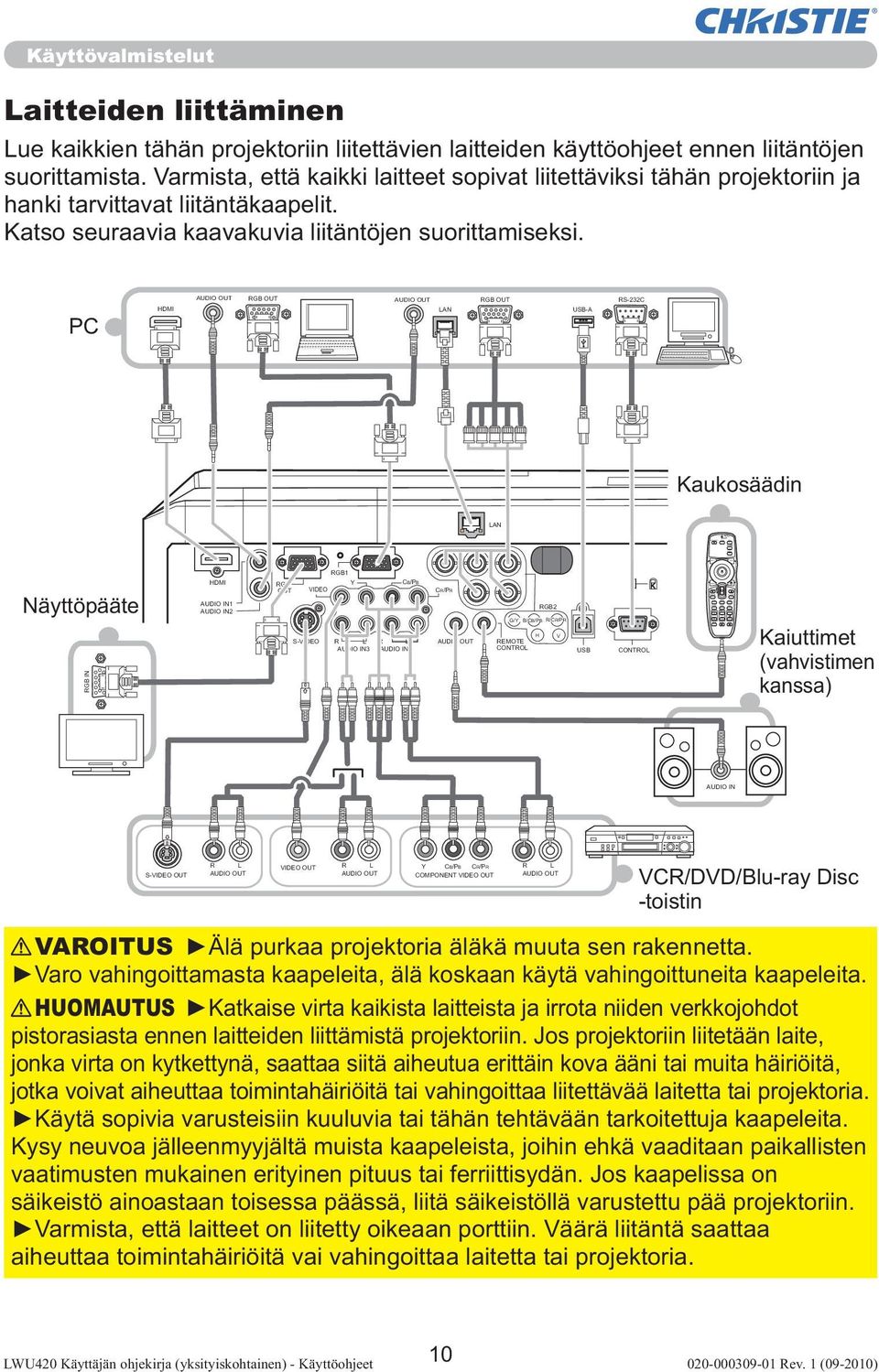

12 LASER INDICATOR STANDBY/ON VIDEO RGB MY SOURCE/ DOC.CAMERA BLANK ASPECT PUSH ENTER PAGE UP SEARCH LASER PAGE DOWN ESC MENU RESET POSITION AUTO PbyP MAGNIFY ON OFF MY BUTTON 1 2 VOLUME + FREEZE KEYSTONE MUTE - Käyttövalmistelut Laitteiden liittäminen Lue kaikkien tähän projektoriin liitettävien laitteiden käyttöohjeet ennen liitäntöjen suorittamista. Varmista, että kaikki laitteet sopivat liitettäviksi tähän projektoriin ja hanki tarvittavat liitäntäkaapelit. Katso seuraavia kaavakuvia liitäntöjen suorittamiseksi. PC HDMI AUDIO OUT RGB OUT AUDIO OUT LAN RGB OUT USB-A RS-232C Kaukosäädin LAN RGB1 Näyttöpääte RGB IN HDMI AUDIO IN1 AUDIO IN2 RGB OUT VIDEO S-VIDEO Y CB/PB R L R L AUDIO IN3 AUDIO IN4 CR/PR AUDIO OUT RGB2 G/Y B/CB/PB R/CR/PR H V REMOTE CONTROL USB CONTROL Kaiuttimet (vahvistimen kanssa) AUDIO IN S-VIDEO OUT R L AUDIO OUT VIDEO OUT R L AUDIO OUT Y CB/PB CR/PR COMPONENT VIDEO OUT R L AUDIO OUT VCR/DVD/Blu-ray Disc -toistin VAROITUS Älä purkaa projektoria äläkä muuta sen rakennetta. Varo vahingoittamasta kaapeleita, älä koskaan käytä vahingoittuneita kaapeleita. HUOMAUTUS Katkaise virta kaikista laitteista ja irrota niiden verkkojohdot pistorasiasta ennen laitteiden liittämistä projektoriin. Jos projektoriin liitetään laite, jonka virta on kytkettynä, saattaa siitä aiheutua erittäin kova ääni tai muita häiriöitä, jotka voivat aiheuttaa toimintahäiriöitä tai vahingoittaa liitettävää laitetta tai projektoria. Käytä sopivia varusteisiin kuuluvia tai tähän tehtävään tarkoitettuja kaapeleita. Kysy neuvoa jälleenmyyjältä muista kaapeleista, joihin ehkä vaaditaan paikallisten vaatimusten mukainen erityinen pituus tai ferriittisydän. Jos kaapelissa on säikeistö ainoastaan toisessa päässä, liitä säikeistöllä varustettu pää projektoriin. Varmista, että laitteet on liitetty oikeaan porttiin. Väärä liitäntä saattaa aiheuttaa toimintahäiriöitä vai vahingoittaa laitetta tai projektoria. 10

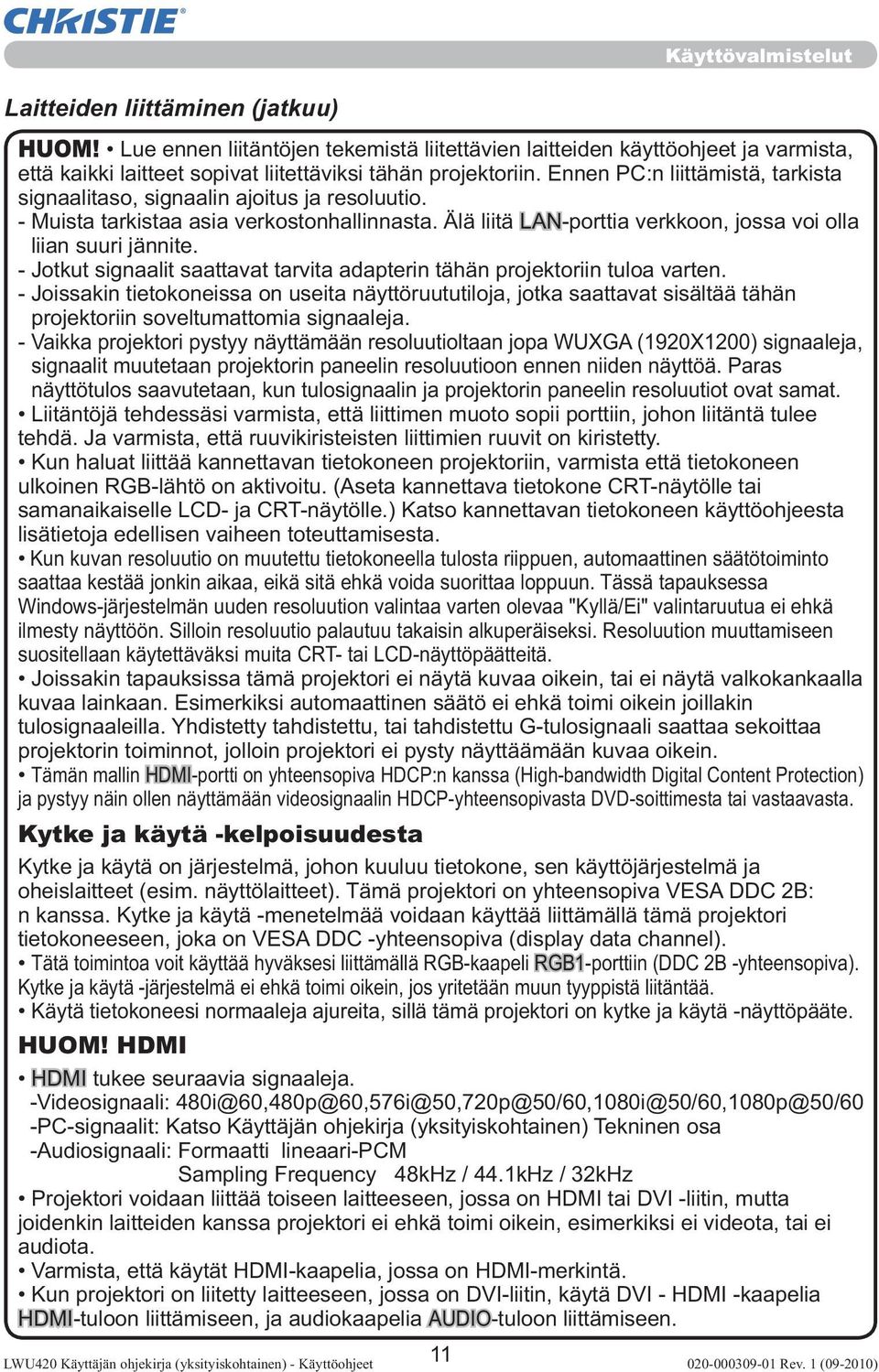

13 Laitteiden liittäminen (jatkuu) 11 Käyttövalmistelut HUOM! Lue ennen liitäntöjen tekemistä liitettävien laitteiden käyttöohjeet ja varmista, että kaikki laitteet sopivat liitettäviksi tähän projektoriin. Ennen PC:n liittämistä, tarkista signaalitaso, signaalin ajoitus ja resoluutio. - Muista tarkistaa asia verkostonhallinnasta. Älä liitä LAN-porttia verkkoon, jossa voi olla liian suuri jännite. - Jotkut signaalit saattavat tarvita adapterin tähän projektoriin tuloa varten. - Joissakin tietokoneissa on useita näyttöruututiloja, jotka saattavat sisältää tähän projektoriin soveltumattomia signaaleja. - Vaikka projektori pystyy näyttämään resoluutioltaan jopa WUXGA (1920X1200) signaaleja, signaalit muutetaan projektorin paneelin resoluutioon ennen niiden näyttöä. Paras näyttötulos saavutetaan, kun tulosignaalin ja projektorin paneelin resoluutiot ovat samat. Liitäntöjä tehdessäsi varmista, että liittimen muoto sopii porttiin, johon liitäntä tulee tehdä. Ja varmista, että ruuvikiristeisten liittimien ruuvit on kiristetty. Kun haluat liittää kannettavan tietokoneen projektoriin, varmista että tietokoneen ulkoinen RGB-lähtö on aktivoitu. (Aseta kannettava tietokone CRT-näytölle tai samanaikaiselle LCD- ja CRT-näytölle.) Katso kannettavan tietokoneen käyttöohjeesta lisätietoja edellisen vaiheen toteuttamisesta. Kun kuvan resoluutio on muutettu tietokoneella tulosta riippuen, automaattinen säätötoiminto saattaa kestää jonkin aikaa, eikä sitä ehkä voida suorittaa loppuun. Tässä tapauksessa Windows-järjestelmän uuden resoluution valintaa varten olevaa "Kyllä/Ei" valintaruutua ei ehkä ilmesty näyttöön. Silloin resoluutio palautuu takaisin alkuperäiseksi. Resoluution muuttamiseen suositellaan käytettäväksi muita CRT- tai LCD-näyttöpäätteitä. Joissakin tapauksissa tämä projektori ei näytä kuvaa oikein, tai ei näytä valkokankaalla kuvaa lainkaan. Esimerkiksi automaattinen säätö ei ehkä toimi oikein joillakin tulosignaaleilla. Yhdistetty tahdistettu, tai tahdistettu G-tulosignaali saattaa sekoittaa projektorin toiminnot, jolloin projektori ei pysty näyttäämään kuvaa oikein. Tämän mallin HDMI-portti on yhteensopiva HDCP:n kanssa (High-bandwidth Digital Content Protection) ja pystyy näin ollen näyttämään videosignaalin HDCP-yhteensopivasta DVD-soittimesta tai vastaavasta. Kytke ja käytä -kelpoisuudesta Kytke ja käytä on järjestelmä, johon kuuluu tietokone, sen käyttöjärjestelmä ja oheislaitteet (esim. näyttölaitteet). Tämä projektori on yhteensopiva VESA DDC 2B: n kanssa. Kytke ja käytä -menetelmää voidaan käyttää liittämällä tämä projektori tietokoneeseen, joka on VESA DDC -yhteensopiva (display data channel). Tätä toimintoa voit käyttää hyväksesi liittämällä RGB-kaapeli RGB1-porttiin (DDC 2B -yhteensopiva). Kytke ja käytä -järjestelmä ei ehkä toimi oikein, jos yritetään muun tyyppistä liitäntää. Käytä tietokoneesi normaaleja ajureita, sillä tämä projektori on kytke ja käytä -näyttöpääte. HUOM! HDMI HDMI tukee seuraavia signaaleja. -Videosignaali: 480i@60,480p@60,576i@50,720p@50/60,1080i@50/60,1080p@50/60 -PC-signaalit: Katso Käyttäjän ohjekirja (yksityiskohtainen) Tekninen osa -Audiosignaali: Formaatti lineaari-pcm Sampling Frequency 48kHz / 44.1kHz / 32kHz Projektori voidaan liittää toiseen laitteeseen, jossa on HDMI tai DVI -liitin, mutta joidenkin laitteiden kanssa projektori ei ehkä toimi oikein, esimerkiksi ei videota, tai ei audiota. Varmista, että käytät HDMI-kaapelia, jossa on HDMI-merkintä. Kun projektori on liitetty laitteeseen, jossa on DVI-liitin, käytä DVI - HDMI -kaapelia HDMI-tuloon liittämiseen, ja audiokaapelia AUDIO-tuloon liittämiseen.

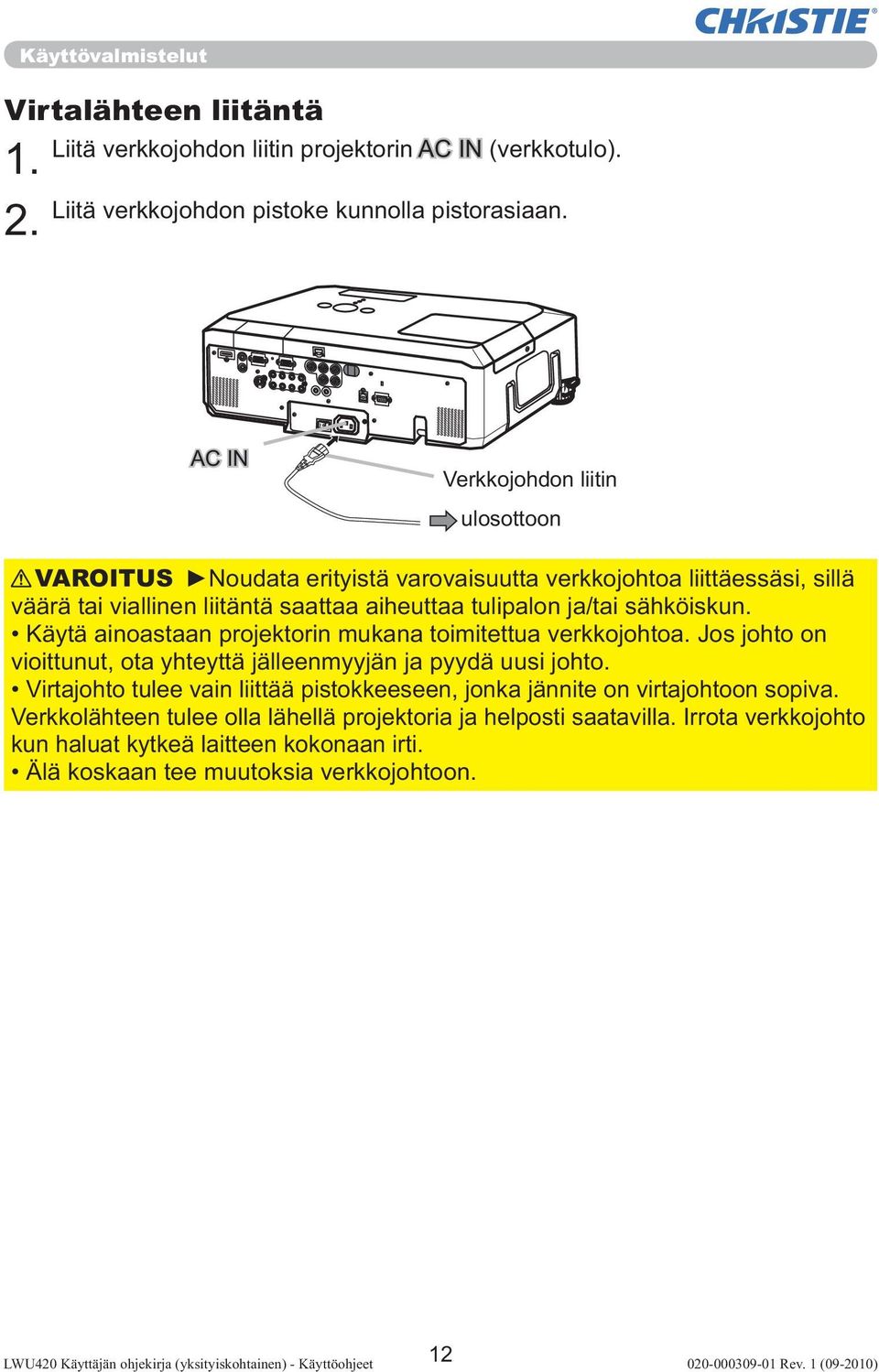

14 Käyttövalmistelut Virtalähteen liitäntä Liitä verkkojohdon liitin projektorin AC IN (verkkotulo). 1. Liitä verkkojohdon pistoke kunnolla pistorasiaan. 2. AC IN Verkkojohdon liitin ulosottoon VAROITUS Noudata erityistä varovaisuutta verkkojohtoa liittäessäsi, sillä väärä tai viallinen liitäntä saattaa aiheuttaa tulipalon ja/tai sähköiskun. Käytä ainoastaan projektorin mukana toimitettua verkkojohtoa. Jos johto on vioittunut, ota yhteyttä jälleenmyyjän ja pyydä uusi johto. Virtajohto tulee vain liittää pistokkeeseen, jonka jännite on virtajohtoon sopiva. Verkkolähteen tulee olla lähellä projektoria ja helposti saatavilla. Irrota verkkojohto kun haluat kytkeä laitteen kokonaan irti. Älä koskaan tee muutoksia verkkojohtoon. 12

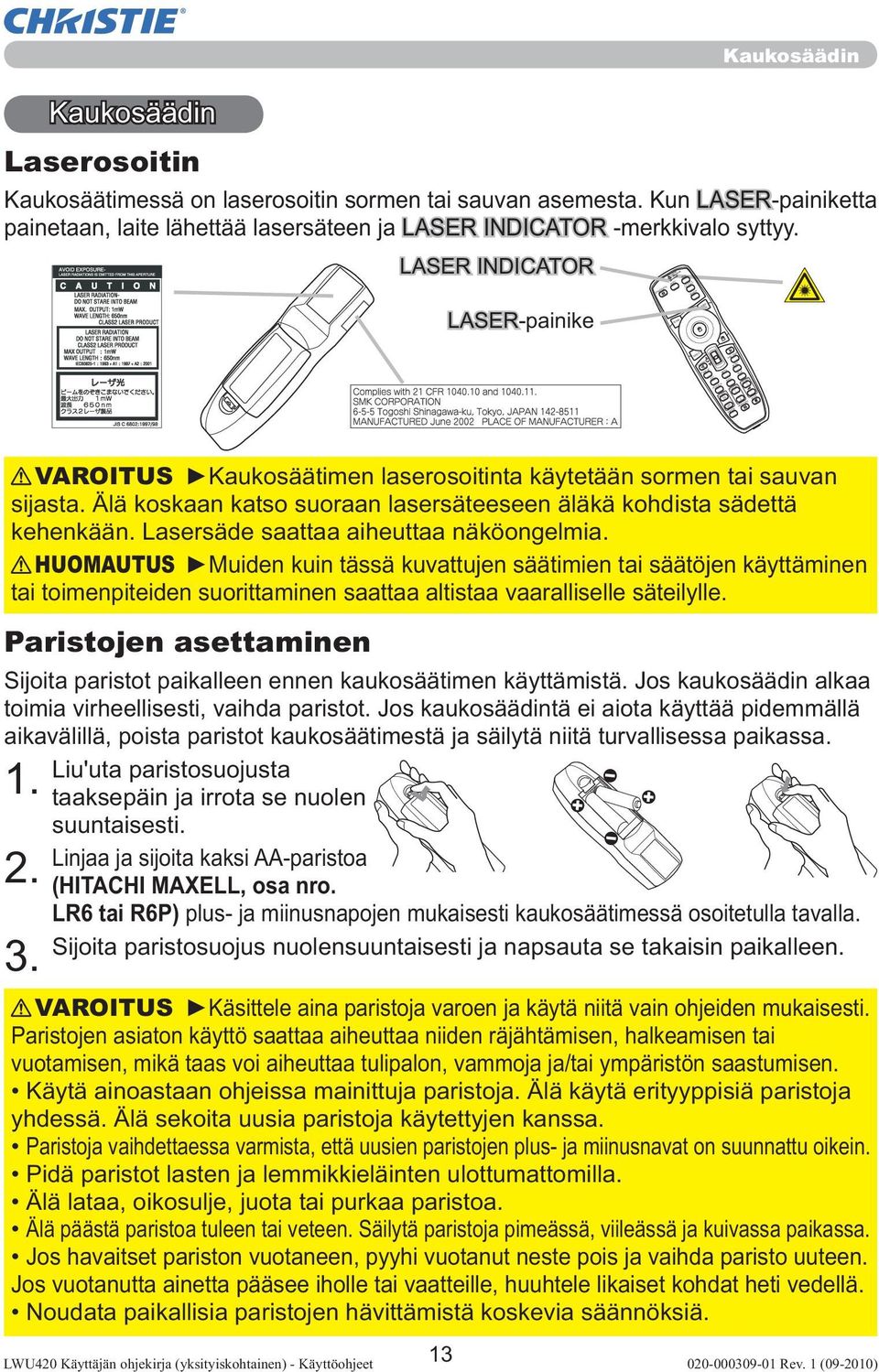

15 ON OFF Kaukosäädin Laserosoitin Kaukosäädin Kaukosäätimessä on laserosoitin sormen tai sauvan asemesta. Kun LASER-painiketta painetaan, laite lähettää lasersäteen ja LASER INDICATOR -merkkivalo syttyy. LASER INDICATOR LASER-painike LASER INDICATOR STANDBY/ON VIDEO RGB MY SOURCE/ DOC.CAMERA SEARCH BLANK LASER ASPECT PUSH ENTER PAGE UP PAGE DOWN ESC MENU RESET POSITION AUTO PbyP MAGNIFY MY BUTTON VOLUME FREEZE KEYSTONE MUTE VAROITUS Kaukosäätimen laserosoitinta käytetään sormen tai sauvan sijasta. Älä koskaan katso suoraan lasersäteeseen äläkä kohdista sädettä kehenkään. Lasersäde saattaa aiheuttaa näköongelmia. HUOMAUTUS Muiden kuin tässä kuvattujen säätimien tai säätöjen käyttäminen tai toimenpiteiden suorittaminen saattaa altistaa vaaralliselle säteilylle. Paristojen asettaminen Sijoita paristot paikalleen ennen kaukosäätimen käyttämistä. Jos kaukosäädin alkaa toimia virheellisesti, vaihda paristot. Jos kaukosäädintä ei aiota käyttää pidemmällä aikavälillä, poista paristot kaukosäätimestä ja säilytä niitä turvallisessa paikassa. Liu'uta paristosuojusta 1. taaksepäin ja irrota se nuolen suuntaisesti. Linjaa ja sijoita kaksi AA-paristoa 2. (HITACHI MAXELL, osa nro. LR6 tai R6P) plus- ja miinusnapojen mukaisesti kaukosäätimessä osoitetulla tavalla. Sijoita paristosuojus nuolensuuntaisesti ja napsauta se takaisin paikalleen. 3. VAROITUS Käsittele aina paristoja varoen ja käytä niitä vain ohjeiden mukaisesti. Paristojen asiaton käyttö saattaa aiheuttaa niiden räjähtämisen, halkeamisen tai vuotamisen, mikä taas voi aiheuttaa tulipalon, vammoja ja/tai ympäristön saastumisen. Käytä ainoastaan ohjeissa mainittuja paristoja. Älä käytä erityyppisiä paristoja yhdessä. Älä sekoita uusia paristoja käytettyjen kanssa. Paristoja vaihdettaessa varmista, että uusien paristojen plus- ja miinusnavat on suunnattu oikein. Pidä paristot lasten ja lemmikkieläinten ulottumattomilla. Älä lataa, oikosulje, juota tai purkaa paristoa. Älä päästä paristoa tuleen tai veteen. Säilytä paristoja pimeässä, viileässä ja kuivassa paikassa. Jos havaitset pariston vuotaneen, pyyhi vuotanut neste pois ja vaihda paristo uuteen. Jos vuotanutta ainetta pääsee iholle tai vaatteille, huuhtele likaiset kohdat heti vedellä. Noudata paikallisia paristojen hävittämistä koskevia säännöksiä. 13

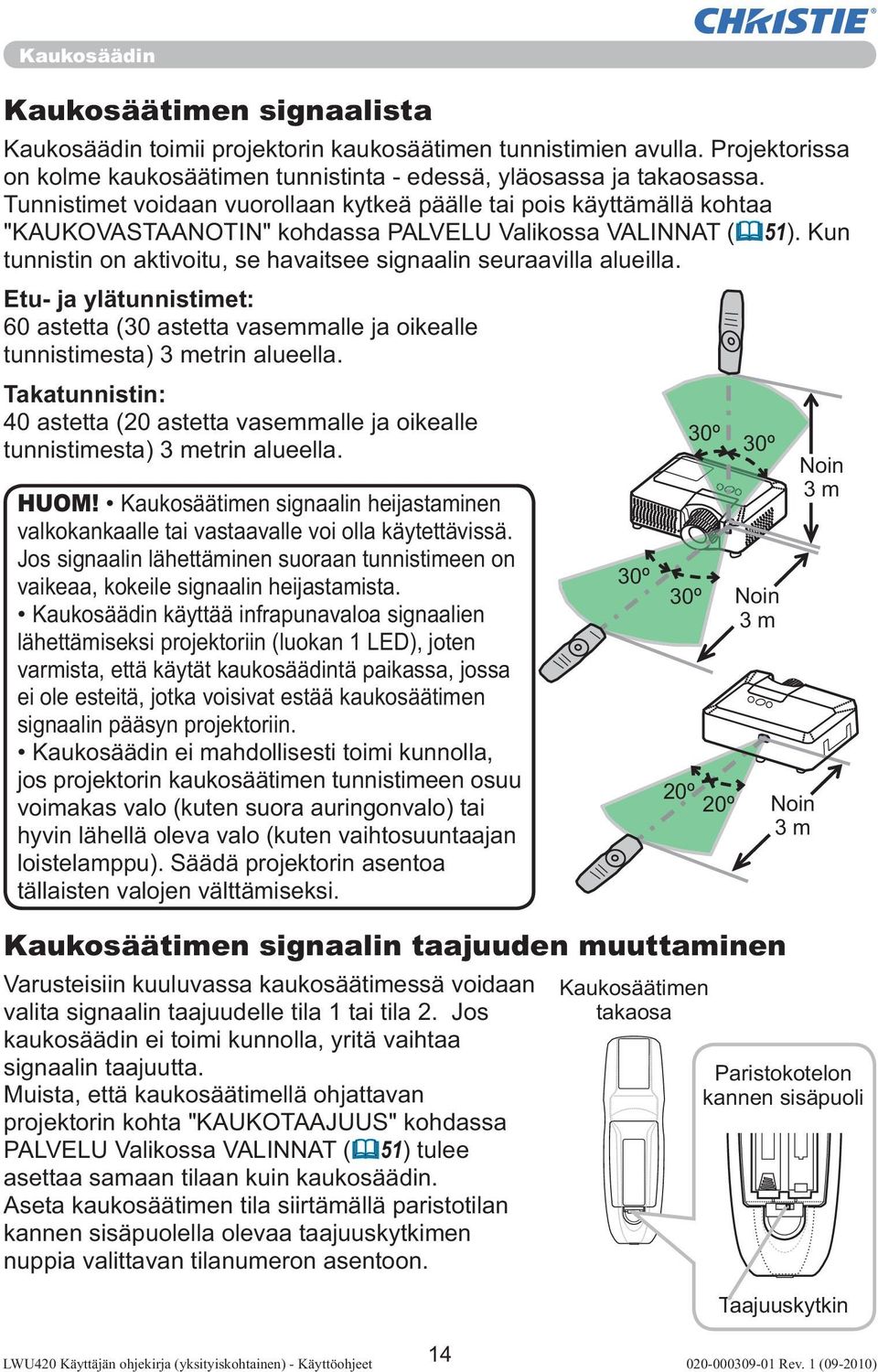

16 2 1 Kaukosäädin Kaukosäätimen signaalista Kaukosäädin toimii projektorin kaukosäätimen tunnistimien avulla. Projektorissa on kolme kaukosäätimen tunnistinta - edessä, yläosassa ja takaosassa. Tunnistimet voidaan vuorollaan kytkeä päälle tai pois käyttämällä kohtaa "KAUKOVASTAANOTIN" kohdassa PALVELU Valikossa VALINNAT ( 51 ). Kun tunnistin on aktivoitu, se havaitsee signaalin seuraavilla alueilla. Etu- ja ylätunnistimet: 60 astetta (30 astetta vasemmalle ja oikealle tunnistimesta) 3 metrin alueella. Takatunnistin: 40 astetta (20 astetta vasemmalle ja oikealle tunnistimesta) 3 metrin alueella. HUOM! Kaukosäätimen signaalin heijastaminen valkokankaalle tai vastaavalle voi olla käytettävissä. Jos signaalin lähettäminen suoraan tunnistimeen on vaikeaa, kokeile signaalin heijastamista. Kaukosäädin käyttää infrapunavaloa signaalien lähettämiseksi projektoriin (luokan 1 LED), joten varmista, että käytät kaukosäädintä paikassa, jossa ei ole esteitä, jotka voisivat estää kaukosäätimen signaalin pääsyn projektoriin. Kaukosäädin ei mahdollisesti toimi kunnolla, jos projektorin kaukosäätimen tunnistimeen osuu voimakas valo (kuten suora auringonvalo) tai hyvin lähellä oleva valo (kuten vaihtosuuntaajan loistelamppu). Säädä projektorin asentoa tällaisten valojen välttämiseksi. Kaukosäätimen signaalin taajuuden muuttaminen Varusteisiin kuuluvassa kaukosäätimessä voidaan valita signaalin taajuudelle tila 1 tai tila 2. Jos kaukosäädin ei toimi kunnolla, yritä vaihtaa signaalin taajuutta. Muista, että kaukosäätimellä ohjattavan projektorin kohta "KAUKOTAAJUUS" kohdassa PALVELU Valikossa VALINNAT ( 51 ) tulee asettaa samaan tilaan kuin kaukosäädin. Aseta kaukosäätimen tila siirtämällä paristotilan kannen sisäpuolella olevaa taajuuskytkimen nuppia valittavan tilanumeron asentoon º 30º 30º 20º 20º Kaukosäätimen takaosa 30º Noin 3 m Noin 3 m Noin 3 m Paristokotelon kannen sisäpuoli Taajuuskytkin

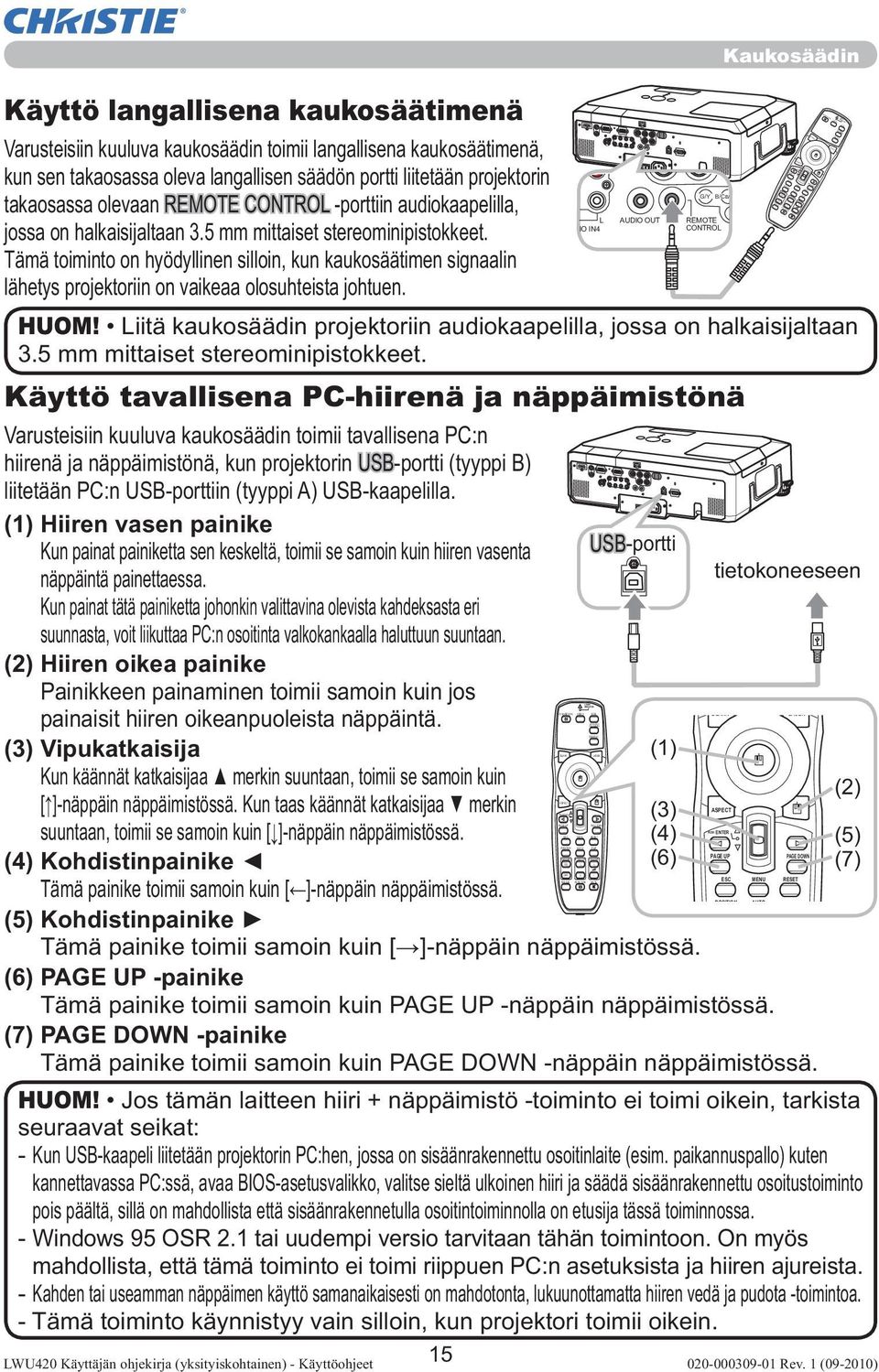

17 BLANK ASPECT PUSH ENTER PAGE UP LASER INDICATOR STANDBY/ON VIDEO RGB MY SOURCE/ DOC.CAMERA SEARCH LASER PAGE DOWN ESC MENU RESET POSITION AUTO PbyP MAGNIFY ON OFF MY BUTTON 1 2 VOLUME FREEZE KEYSTONE MUTE + - OFF ON 2 1 PUSH ENTER - ASPECT LASER INDICATOR MY SOURCE/ DOC.CAMERA Käyttö langallisena kaukosäätimenä Varusteisiin kuuluva kaukosäädin toimii langallisena kaukosäätimenä, kun sen takaosassa oleva langallisen säädön portti liitetään projektorin takaosassa olevaan REMOTE CONTROL -porttiin audiokaapelilla, jossa on halkaisijaltaan 3.5 mm mittaiset stereominipistokkeet. Tämä toiminto on hyödyllinen silloin, kun kaukosäätimen signaalin lähetys projektoriin on vaikeaa olosuhteista johtuen. 15 Kaukosäädin HUOM! Liitä kaukosäädin projektoriin audiokaapelilla, jossa on halkaisijaltaan 3.5 mm mittaiset stereominipistokkeet. Käyttö tavallisena PC-hiirenä ja näppäimistönä Varusteisiin kuuluva kaukosäädin toimii tavallisena PC:n hiirenä ja näppäimistönä, kun projektorin USB-portti (tyyppi B) liitetään PC:n USB-porttiin (tyyppi A) USB-kaapelilla. (1) Hiiren vasen painike Kun painat painiketta sen keskeltä, toimii se samoin kuin hiiren vasenta näppäintä painettaessa. Kun painat tätä painiketta johonkin valittavina olevista kahdeksasta eri suunnasta, voit liikuttaa PC:n osoitinta valkokankaalla haluttuun suuntaan. (2) Hiiren oikea painike Painikkeen painaminen toimii samoin kuin jos painaisit hiiren oikeanpuoleista näppäintä. (3) Vipukatkaisija Kun käännät katkaisijaa merkin suuntaan, toimii se samoin kuin [ ]-näppäin näppäimistössä. Kun taas käännät katkaisijaa merkin suuntaan, toimii se samoin kuin [ ]-näppäin näppäimistössä. (4) Kohdistinpainike Tämä painike toimii samoin kuin [ ]-näppäin näppäimistössä. (5) Kohdistinpainike Tämä painike toimii samoin kuin [ ]-näppäin näppäimistössä. (6) PAGE UP -painike Tämä painike toimii samoin kuin PAGE UP -näppäin näppäimistössä. (7) PAGE DOWN -painike Tämä painike toimii samoin kuin PAGE DOWN -näppäin näppäimistössä. HUOM! Jos tämän laitteen hiiri + näppäimistö -toiminto ei toimi oikein, tarkista seuraavat seikat: - Kun USB-kaapeli liitetään projektorin PC:hen, jossa on sisäänrakennettu osoitinlaite (esim. paikannuspallo) kuten kannettavassa PC:ssä, avaa BIOS-asetusvalikko, valitse sieltä ulkoinen hiiri ja säädä sisäänrakennettu osoitustoiminto pois päältä, sillä on mahdollista että sisäänrakennetulla osoitintoiminnolla on etusija tässä toiminnossa. - Windows 95 OSR 2.1 tai uudempi versio tarvitaan tähän toimintoon. On myös mahdollista, että tämä toiminto ei toimi riippuen PC:n asetuksista ja hiiren ajureista. - Kahden tai useamman näppäimen käyttö samanaikaisesti on mahdotonta, lukuunottamatta hiiren vedä ja pudota -toimintoa. - Tämä toiminto käynnistyy vain silloin, kun projektori toimii oikein. L DIO IN4 AUDIO OUT USB-portti USB (1) (3) (4) (6) G/Y B/CB/P H REMOTE CONTROL tietokoneeseen BLANK ASPECT PUSH ENTER PAGE UP LASER ESC MENU RESET POSITION AUTO MAGNIFY PAGE UP ESC MENU RESET POSITION AUTO PbyP MY BUTTON FREEZE KEYSTONE MUTE VOLUME + PAGE DOWN STANDBY/ON VIDEO RGB BLANK LASER PAGE DOWN SEARCH (2) (5) (7)

18 Kaukosäädin Käyttö tavallisena PC-hiirenä ja näppäimistönä (jatkuu) HUOM! Tämä toiminto ei ole käytettävissä missään seuraavista tapauksista: - Lamppu lämpenee. (POWER-merkkivalo vilkkuu vihreänä.) - Näytöllä näkyy TYHJÄ ( 24), MALLINE ( 46) tai MINUN KUVANI ( 63). - Näytöllä näkyy mikä tahansa valikko. - Kursoripainikkeita käytetään äänen tai näytön toimintoihin, kuten äänenvoimakkuuden säätämiseen, kuvan muodon tai asennon korjaukseen tai näytön suurentamiseen. Hiiri- ja näppäimistö -toiminnon väärä käyttö voi vahingoittaa laitettasi. Käyttäessäsi tätä toimintoa, yhdistä tämä laite vain tietokoneeseen. Tarkista tietokoneesi käyttöohjeet ennen tämän tuotteen yhdistämistä tietokoneeseen. 16

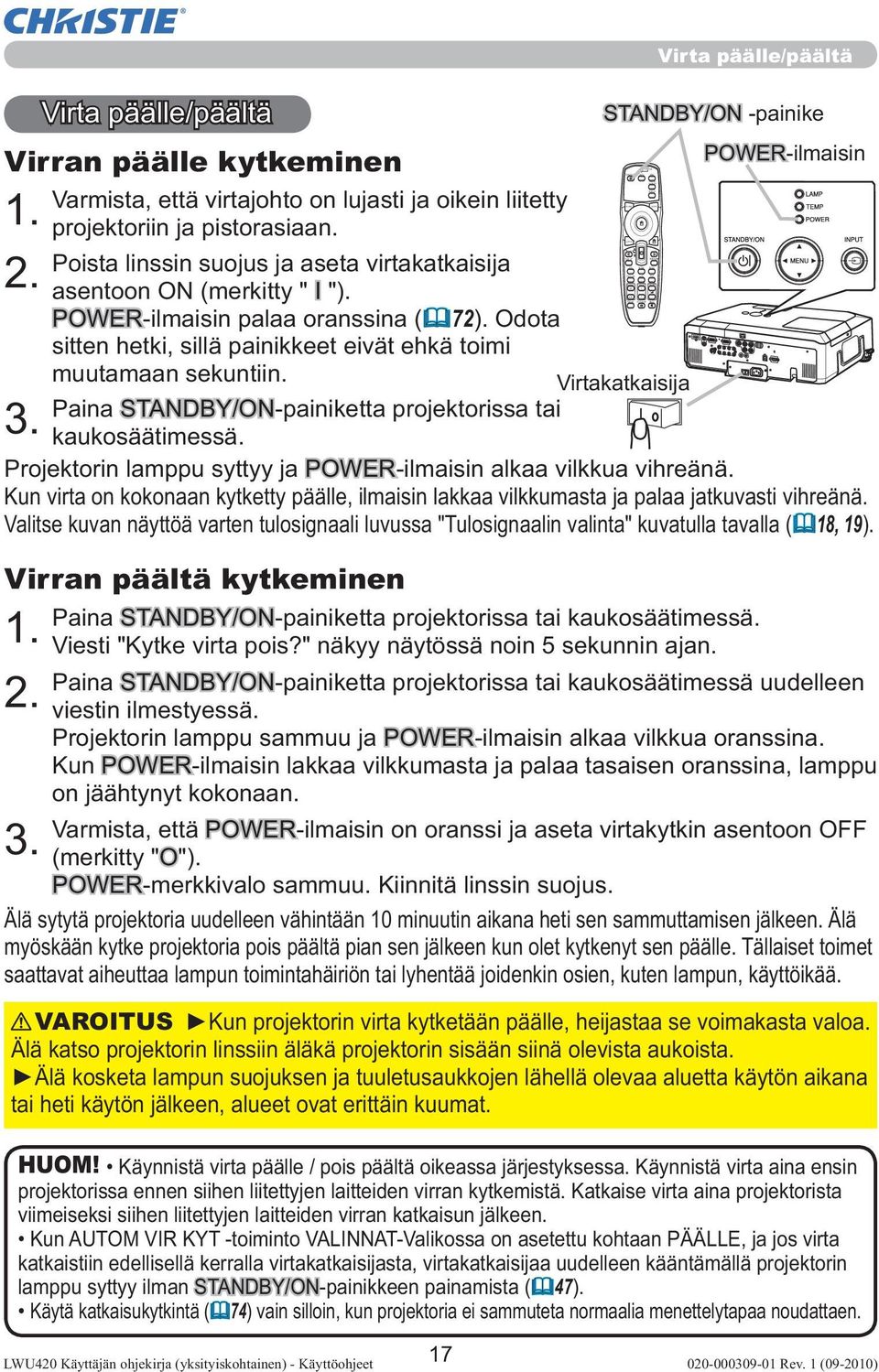

19 BLANK ASPECT PUSH ENTER PAGE UP LASER INDICATOR STANDBY/ON VIDEO RGB MY SOURCE/ DOC.CAMERA SEARCH LASER PAGE DOWN ESC MENU RESET POSITION AUTO PbyP MAGNIFY ON OFF MY BUTTON 1 2 VOLUME + FREEZE KEYSTONE MUTE - Virran päälle kytkeminen Virta päälle/päältä Varmista, että virtajohto on lujasti ja oikein liitetty projektoriin ja pistorasiaan. Poista linssin suojus ja aseta virtakatkaisija asentoon ON (merkitty " I "). POWER-ilmaisin palaa oranssina ( 72). Odota sitten hetki, sillä painikkeet eivät ehkä toimi muutamaan sekuntiin. 17 Virta päälle/päältä Virtakatkaisija Paina STANDBY/ON-painiketta projektorissa tai 3. kaukosäätimessä. Projektorin lamppu syttyy ja POWER-ilmaisin alkaa vilkkua vihreänä. Kun virta on kokonaan kytketty päälle, ilmaisin lakkaa vilkkumasta ja palaa jatkuvasti vihreänä. Valitse kuvan näyttöä varten tulosignaali luvussa "Tulosignaalin valinta" kuvatulla tavalla ( 18, 19). Virran päältä kytkeminen STANDBY/ON -painike Paina STANDBY/ON-painiketta projektorissa tai kaukosäätimessä. Viesti "Kytke virta pois?" näkyy näytössä noin 5 sekunnin ajan. POWER-ilmaisin Paina STANDBY/ON-painiketta projektorissa tai kaukosäätimessä uudelleen viestin ilmestyessä. Projektorin lamppu sammuu ja POWER-ilmaisin alkaa vilkkua oranssina. Kun POWER-ilmaisin lakkaa vilkkumasta ja palaa tasaisen oranssina, lamppu on jäähtynyt kokonaan. Varmista, että POWER-ilmaisin on oranssi ja aseta virtakytkin asentoon OFF (merkitty "O"). POWER-merkkivalo sammuu. Kiinnitä linssin suojus. Älä sytytä projektoria uudelleen vähintään 10 minuutin aikana heti sen sammuttamisen jälkeen. Älä myöskään kytke projektoria pois päältä pian sen jälkeen kun olet kytkenyt sen päälle. Tällaiset toimet saattavat aiheuttaa lampun toimintahäiriön tai lyhentää joidenkin osien, kuten lampun, käyttöikää. VAROITUS Kun projektorin virta kytketään päälle, heijastaa se voimakasta valoa. Älä katso projektorin linssiin äläkä projektorin sisään siinä olevista aukoista. Älä kosketa lampun suojuksen ja tuuletusaukkojen lähellä olevaa aluetta käytön aikana tai heti käytön jälkeen, alueet ovat erittäin kuumat. HUOM! Käynnistä virta päälle / pois päältä oikeassa järjestyksessa. Käynnistä virta aina ensin projektorissa ennen siihen liitettyjen laitteiden virran kytkemistä. Katkaise virta aina projektorista viimeiseksi siihen liitettyjen laitteiden virran katkaisun jälkeen. Kun AUTOM VIR KYT -toiminto VALINNAT-Valikossa on asetettu kohtaan PÄÄLLE, ja jos virta katkaistiin edellisellä kerralla virtakatkaisijasta, virtakatkaisijaa uudelleen kääntämällä projektorin lamppu syttyy ilman STANDBY/ON-painikkeen painamista ( 47). Käytä katkaisukytkintä ( 74) vain silloin, kun projektoria ei sammuteta normaalia menettelytapaa noudattaen.

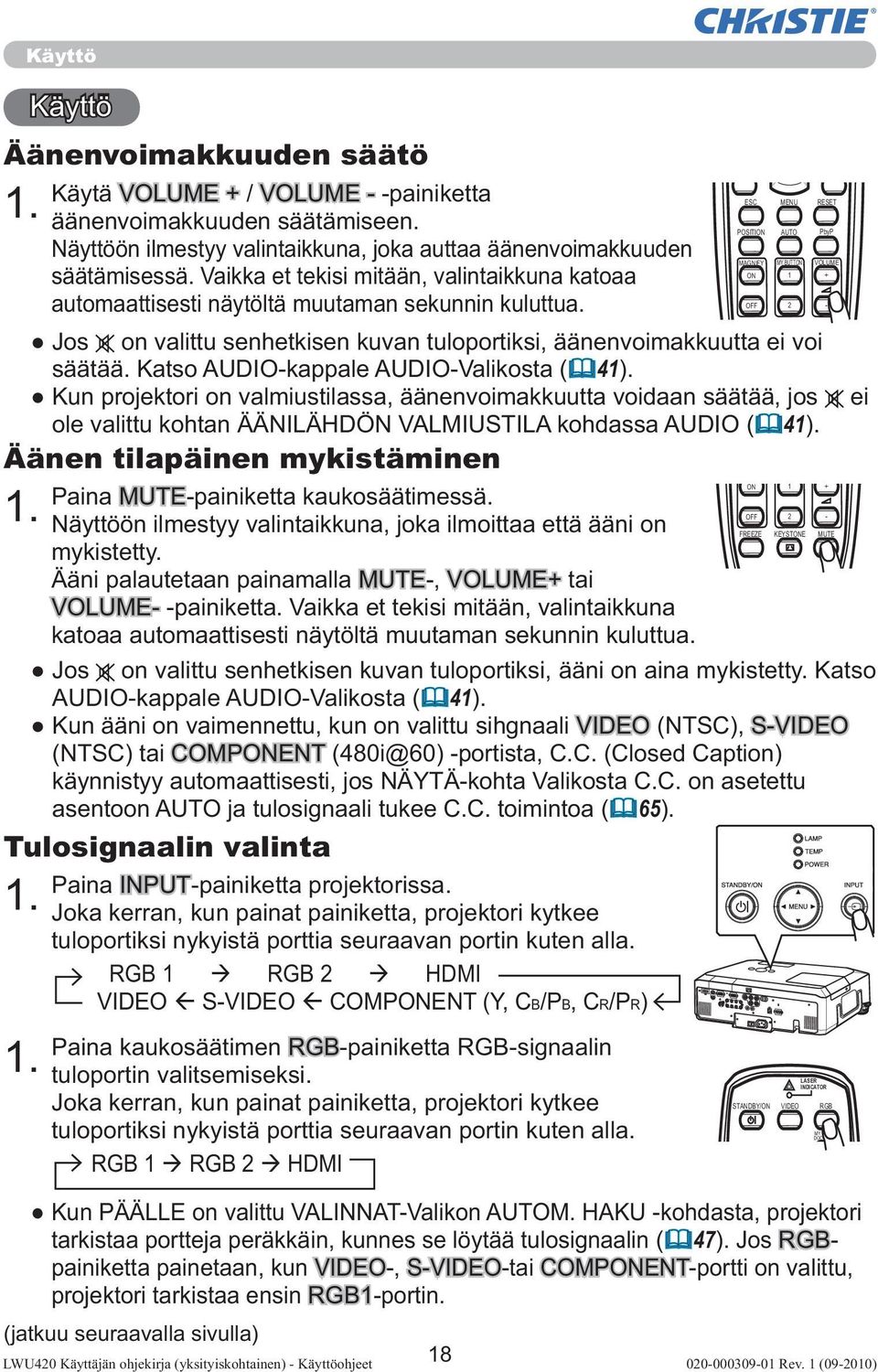

20 1. Käyttö Käyttö Äänenvoimakkuuden säätö Käytä VOLUME + / VOLUME - -painiketta 1. ESC MENU RESET äänenvoimakkuuden säätämiseen. POSITION AUTO PbyP Näyttöön ilmestyy valintaikkuna, joka auttaa äänenvoimakkuuden MAGNIFY MY BUTTON VOLUME ON 1 + säätämisessä. Vaikka et tekisi mitään, valintaikkuna katoaa OFF 2 - automaattisesti näytöltä muutaman sekunnin kuluttua. Jos on valittu senhetkisen kuvan tuloportiksi, äänenvoimakkuutta ei voi säätää. Katso AUDIO-kappale AUDIO-Valikosta ( 41). Kun projektori on valmiustilassa, äänenvoimakkuutta voidaan säätää, jos ei ole valittu kohtan ÄÄNILÄHDÖN VALMIUSTILA kohdassa AUDIO ( 41). Äänen tilapäinen mykistäminen ON 1 + Paina MUTE-painiketta kaukosäätimessä. 1. OFF 2 - Näyttöön ilmestyy valintaikkuna, joka ilmoittaa että ääni on FREEZE KEYSTONE MUTE mykistetty. Ääni palautetaan painamalla MUTE-, VOLUME+ tai VOLUME- -painiketta. Vaikka et tekisi mitään, valintaikkuna katoaa automaattisesti näytöltä muutaman sekunnin kuluttua. Jos on valittu senhetkisen kuvan tuloportiksi, ääni on aina mykistetty. Katso AUDIO-kappale AUDIO-Valikosta ( 41). Kun ääni on vaimennettu, kun on valittu sihgnaali VIDEO (NTSC), S-VIDEO (NTSC) tai COMPONENT (480i@60) -portista, C.C. (Closed Caption) käynnistyy automaattisesti, jos NÄYTÄ-kohta Valikosta C.C. on asetettu asentoon AUTO ja tulosignaali tukee C.C. toimintoa ( 65). Tulosignaalin valinta 1. Paina INPUT-painiketta projektorissa. Joka kerran, kun painat painiketta, projektori kytkee tuloportiksi nykyistä porttia seuraavan portin kuten alla. RGB 1 RGB 2 HDMI VIDEO S-VIDEO COMPONENT (Y, CB/PB, CR/PR) Paina kaukosäätimen RGB-painiketta RGB-signaalin tuloportin valitsemiseksi. Joka kerran, kun painat painiketta, projektori kytkee tuloportiksi nykyistä porttia seuraavan portin kuten alla. RGB 1 RGB 2 HDMI Kun PÄÄLLE on valittu VALINNAT-Valikon AUTOM. HAKU -kohdasta, projektori tarkistaa portteja peräkkäin, kunnes se löytää tulosignaalin ( 47). Jos RGBpainiketta painetaan, kun VIDEO-, S-VIDEO-tai COMPONENT-portti on valittu, projektori tarkistaa ensin RGB1-portin. (jatkuu seuraavalla sivulla) 18 LASER INDICATOR STANDBY/ON VIDEO RGB MY SOURCE/ DOC.CAMERA

21 Käyttö Tulosignaalin valinta (jatkuu) 1. Paina kaukosäätimen VIDEO-painiketta videosignaalin tuloportin valitsemiseksi. Joka kerran kun painat painiketta, projektori kytkee videoportin alla esitetyn mukaisesti. COMPONENT (Y, CB/PB, CR/PR) S-VIDEO VIDEO LASER INDICATOR STANDBY/ON VIDEO RGB MY SOURCE/ DOC.CAMERA 1. Kun PÄÄLLE on valittu VALINNAT-Valikon AUTOM. HAKU -kohdasta, projektori tarkistaa portteja peräkkäin, kunnes se löytää tulosignaalin ( 47). Jos VIDEO-painiketta painetaan, kun RGB1- tai RGB2 -portti on valittu, projektori tarkistaa ensin COMPONENT-portin. Paina kaukosäätimen MY SOURCE / DOC. CAMERA-painiketta. Tulosignaali vaihtuu signaaliksi, jonka asetit OMA LÄHDE:ksi ( 49). Tätä toimintoa voidaan käyttää myös dokumenttikameralle. Valitse tuloportti, joka on liitetty dokumenttikameraan. Tulosignaalin etsintä Paina SEARCH-painiketta kaukosäätimessä. 1. Projektori alkaa tarkastaa tuloportteja alla esitetyssä järjestyksessä löytääkseen tulosignaalin. Kun tulosignaali löytyy, projektori lopettaa etsinnän ja näyttää kuvan. Jos signaalia ei löydy, projektori palaa ennen tätä toimintoa valittuun tilaan. RGB 1 RGB 2 HDMI COMPONENT (Y, CB/PB, CR/PR) S-VIDEO VIDEO Kuvasuhteen valinta Paina ASPECT-painiketta kaukosäätimessä. 1. Joka kerran kun painat painiketta, projektori kytkee kuvasuhteen kulloisenkin tilan. RGB-signaalille NORMAALI 4:3 16:9 16:10 TODELLINEN LASER INDICATOR STANDBY/ON VIDEO RGB LASER INDICATOR MY SOURCE/ DOC.CAMERA STANDBY/ON VIDEO RGB MY SOURCE/ DOC.CAMERA SEARCH HDMI-signaalille NORMAALI 4:3 16:9 16:10 14:9 TODELLINENI ASPECT Videosignaalille, S-videosignaalille tai component-videosignaalille 4:3 16:9 16:10 14:9 TODELLINEN Ei signaalia 16:10 (kiinteä) NORMAALI-tilassa signaalin alkuperäinen kuvasuhde säilyy. Joitakin tulosignaaleja ei voida näyttää siinä kuvasuhteessa, joka on valittu valikosta. Valitse tällöin toinen kuvasuhde kaukosäätimen ASPECT-painikkeella. 19

22 Käyttö Zoomauksen ja tarkkuuden säätö Säädä näytön koko zoomausrengasta käyttämällä Käytä tarkennusrengasta kuvan tarkentamiseen. Linssin siirron säätö 2. Käytä vertikaalista linssin siirtosäädintä kuvan siirtämiseksi ylöspäin tai alaspäin. Käytä horisontaalista linssin siirtosäädintä kuvan siirtämiseksi ylöspäin tai alaspäin. HUOM! Kun säädetään vertikaalinen linssin siirto vasempaan, on suositeltavaa siirtää kuvaa ylöspäin. 1/2 1/10 1/10 Zoomausrengas Ylös YLÖS ALAS VASEN Tarkennusrengas Linssin siirron suojus OIKEA Automaattisen säätötoiminnan käyttäminen Paina AUTO-painiketta kaukosäätimessä. 1. PUSH ENTER Tätä painiketta painamalla suoritetaan seuraavat toiminnot. PAGE UP PAGE DOWN RGB-signaalille ESC MENU RESET Pystyasento, vaaka-asento ja vaakavaihe säädetään POSITION AUTO PbyP automaattisesti. MAGNIFY MY BUTTON VOLUME Varmista, että ohjelmistoikkuna on asetettu maksimikokoonsa ennen tämän toiminnon käyttöä. Tumma kuva saattaa silti säätyä virheellisesti. Säätöä tehdessäsi käytä kirkasta kuvaa. Videosignaalille ja s-videosignaalille Kullekin tulosignaalille parhaiten sopiva videoformaatti valitaan automaattisesti. Tämä toiminto on käytettävissä vain silloin, kun on valittu AUTO kohtaan VIDEOFORM. Valikossa LIITÄNNÄT ( 35). Pystyasento ja vaaka-asento säätyvät automaattisesti oletusarvoon. Component-videosignaalille Pystyasento, vaaka-asento ja vaakavaihe säädetään automaattisesti oletusarvoksi. Automaattinen säätötoiminto kestää n. 10 sekuntia. Huomioi myös, että se ei ehkä toimi oikein tiettyjen tulosignaalien kanssa. Kun tämä toiminto suoritetaan videosignaalille, kuvan ulkopuolella saattaa näkyä esimerkiksi ylimääräisiä juovia. Tällä toiminnolla säädetyt kohteet voivat vaihdella silloin kun HIENO- tai EI KÄYTÖSSÄ -toiminto on valittu AUTOM. SÄÄTÖ -kohdassa VALINNAT- Valikon PALVELU-valikossa ( 50). 20

23 Käyttö Asennon säätö Paina kaukosäätimen POSITION-painiketta kun mitään 1. PUSH ENTER PAGE UP PAGE DOWN valikkoa ei ole esitetty. ESC MENU RESET SIJAINTI-ilmoitus ilmestyy näyttöön. Käytä / / / -kohdistinpainikkeita kuvan asennon 2. POSITION AUTO PbyP MAGNIFY MY BUTTON VOLUME säätämiseen. Kun haluat palauttaa toimenpiteen alkutilaan, paina RESET-painiketta kaukosäätimessä säädön aikana. Toiminnon päättämiseksi paina POSITION-painiketta uudelleen. Vaikka et tekisi mitään, valintaikkuna katoaa automaattisesti näytöltä muutaman sekunnin kuluttua. Kun tämä toiminto suoritetaan videosignaaliin, s-videosignaaliin tai componentvideosignaaliin, kuvan ulkopuolella saattaa näkyä esimerkiksi ylimääräisiä juovia. Kun tämä toiminto suoritetaan videosignaaliin, s-videosignaaliin tai component-videosignaaliin, 480i@60 tai 576i@50, säädön laajuus riippuu NÄYTTÖ-Valikon kohdasta YLI PYYH ( 32). Säätöä ei voi suorittaa jos YLI PYYH on asetettu arvoon 10. Vääristymän korjaaminen Paina KEYSTONE-painiketta kaukosäätimessä. Näyttöön 1. OFF 2 - FREEZE KEYSTONE MUTE ilmestyy valintaikkuna, joka auttaa sinua vääristymän korjaamisessa. Vaikka et tekisi mitään, valintaikkuna katoaa automaattisesti näytöltä muutaman sekunnin kuluttua. Valitse AUTOM., MANUAALINEN tai TÄYSI SOPIVUUS toimintatapa / 2. kohdistinpainikkeilla ja paina sitten painiketta seuraavien toimenpiteiden suorittamiseksi. (1) AUTOM. toteuttaa vertikaalisen Keystone-vääristymän korjauksen automaattisesti. Kun V:INVERT tai H&V:INVERT on valittu kohtaan PEILIKUVA SÄÄTÖ- Valikossa, ja jos projektorin näyttö on vinossa tai kallellaan alaspäin, tämä toiminto ei ehkä toimi kunnolla. Kun zoomaussäätö on asetettu asetoon TELE (teletarkennus), tämä toiminto saattaa olla liian voimakas. Tätä toimintoa tulee käyttää silloin, kun zoomaussäätö on asetettu kokonaan laajakulmalle LEVEYS (laajakulmatarkennus) aina kun se on mahdollista. Jos projektori on sijoitettu tasolle (noin ±3 ), tämä toiminto ei ehkä toimi kunnolla. Jos projektori on asetettu lähes ±30 asteen tai suurempaan kallistuskulmaan, tämä toiminto ei ehkä toimi kunnolla. Jos vertikaalista linssin säätöä ei ole asetettu kokonaan ylöspäin, tämä toiminto ei ehkä toimi kunnolla. Jos horisontaalista linssin siirtoa ei ole asetettu keskelle, tämä toiminto ei ehkä toimi kunnolla. 21

24 Käyttö Vääristymän korjaaminen (jatkuu) (2) MANUAALINEN -valinnalla näkyviin ilmestyy valintaikkuna Keystonekorjauksien suorittamista varten. Käytä / kohdistinpainikkeita korjattavan suunnan valitsemiseksi ( tai ) ja säädä sitten / painikkeilla. Vaikka et tekisi mitään, valintaikkuna katoaa automaattisesti näytöltä muutaman sekunnin kuluttua. (3) TÄYSI SOPIVUUS tuo näyttöön valintaikkunan, jonka avulla voidaan säätää heijastetun kuvan muotoa sen kustakin kulmasta. 1) Valitse säädettävä kulma käyttämällä / / / -painikkeita ja paina ENTER- tai INPUT-painiketta. 2) Käytä / / / -painikkeita säätääksesi kulman sijainnin. Paina ENTER- tai INPUT-painiketta päättääksesi kulman säädön. 3) Toisen kulman säätämiseksi noudata samaa menetelmää, joka alkaa yllä olevasta kohdasta (1). Nollataksesi kaikkien kulmien säädöt valitse PALAUTA ja paina ENTER- tai INPUT-painiketta. Valintaikkuna suljetaan ja toimenpide lopetetaan painamalla KEYSTONEpainiketta uudelleen. Vaikka et tekisi mitään, valintaikkuna katoaa automaattisesti näytöltä muutaman sekunnin kuluttua. Kun kulmien sijaintia säädetään TÄYSI SOPIVUUS-toiminnolla, keystonevääristymien korjaustoiminto ei ole käytettävissä. Korjataksesi keystonevääristymän nollaa kaikkien kulmien säädöt. Tämän toiminnon säätölaajuus vaihtelee tulosignaalista riippuen. Joillakin tulosignaaleilla tämä toiminto ei ei toimi hyvin. Kun zoomaussäätö on asetettu TELE-asentoon (teletarkennus), tämä toiminto saattaa olla liian voimakas. Tätä toimintoa tulee käyttää, kun zoomaussäätö on asetettu laajakulmalle LEVEYS (laajakulmatarkennus) aina kun mahdollista. Tätä toimintoa ei voi käyttää silloin, kun siirtymän tunnistin on kytkettynä ( 56). 22

25 Käyttö Suurennustoiminnon käyttäminen Paina ON-painiketta kohdasta MAGNIFY kaukosäätimessä. 1. ESC MENU RESET "SUURENNUS"-ilmaisin ilmestyy näyttöön ja projektori siirtyy POSITION AUTO PbyP SUURENNUS-tilaan. Kun MAGNIFY-kohdan ON-painiketta MAGNIFY MY BUTTON VOLUME ON 1 + painetaan ensimmäiseksi projektorin käynnistämisen jälkeen, kuva zoomataan. Ilmoitus katoaa muutaman sekunnin kuluttua, jos mitään toimenpidettä ei suoriteta. Käytä / -kohdistinpainikkeita zoomaustason säätämiseen. 2. Zoomausaluetta voidaan siirtää painamalla POSITION-painiketta SUURENNUS-tilassa, ja käyttämällä sitten / / / kohdistinpainikkeita alueen siirtämiseksi. Zoomaustilan viimeistelemiseksi paina POSITIONpainiketta uudelleen. SUURENNUS-tilasta poistutaan ja näyttö palautetaan normaaliksi painamalla kaukosäätimen MAGNIFY-kohdan OFF-painiketta Projektori poistuu automaattisesti SUURENNUS-tilasta silloin, kun tulosignaalia muutetaan tai silloin kun näytön ehtoja muutetaan. SUURENNUS-tilassa keystone-vääristymätila saattaa vaihdella, mutta se palautuu ennalleen kun projektori poistuu SUURENNUS-tilasta. HUOM! Zoomin taso voidaan hienosäätää. Tarkkaile huolellisesti valkokangasta haluamasi tason löytämiseksi. Valkokankaan pysäyttäminen MAGNIFY MY BUTTON VOLUME Paina FREEZE-painiketta kaukosäätimessä. 1. ON 1 + OFF 2 - "PYSÄYTYS" -ilmoitus ilmestyy näyttöön (vaikka ilmoitusta FREEZE KEYSTONE MUTE ei näy silloin, kun POIS-tila on valittu kohtaan VIESTI Valikossa KUVARUUTU ( 45)), ja projektori siirtyy PYSÄYTYS-tilaan, jolloin kuva pysähtyy. PYSÄYTYS-tilasta poistutaan ja näyttö palautetaan normaaliksi painamalla FREEZE-painiketta uudelleen. Projektori poistuu automaattisesti tilasta PYSÄYTYS, kun painetaan jotakin säätöpainiketta. Jos projektori jatkaa saman pysähtyneen kuvan heijastamista pidemmän ajan, LCD-paneeli saattaa palaa kiinni. Älä jata projektoria PYSÄYTYS-tilaan liian pitkäksi aikaa. 23

26 Käyttö Valkokankaan tilapäinen tyhjentäminen 1. Paina BLANK-painiketta kaukosäätimessä. Tyhjä näyttö ilmestyy näkyviin tulosignaalin näytön sijasta. Katso kohtaa TYHJÄ Valikosta KUVARUUTU ( 42). Tyhjästä näytöstä poistumista ja tulosignaalin näyttöön BLANK palaamista varten paina BLANK-painiketta uudelleen. Projektori poistuu automaattisesti tilasta TYHJÄ, kun painetaan jotakin säätöpainiketta. MY SOURCE/ DOC.CAMERA SEARCH LASER HUOMAUTUS Jos haluat näytön olevan tyhjä, kun projektorin lamppu palaa, käytä edellä kuvattua TYHJÄ-toimintoa. Projisointivalon peittäminen muilla tavoin, esimerkiksi kiinnittämällä tai asettamalla esineitä linssin eteen, saattaa vioittaa projektoria. HUOM! Ääntä ei ole liitetty tyhjän näytön toimintoon. Jos on tarpeen, säädä äänenvoimakkuus tai vaimennus ensin. 24

27 K ja k vier (Kuva kuvan vieressä) K ja k vier-toiminto näyttää kaksi eri kuvasignaalia näytössä, joka on jaettu kahteen alueeseen, yksi kutakin signaalia varten. Joitakin toimintoja voidaan käyttää samalla tavalla kuin normaali-tilassa (ei K ja k vier-tilassa). Jotkut toiminnot ovat mahdollisia vain K ja k vier-tilassa. K ja k vier:n käynnistäminen Paina kaukosäätimen PbyP-painiketta, jolloin K ja k vier-toiminto käynnistyy. Poistuaksesi K ja k viertilasta paina painiketta normaali-tila uudelleen. Käyttö Asetustietojen näyttäminen Asetustiedot näkyvät muutaman sekunnin ajan, kun K ja k vier-toiminto käynnistyy. Kummankin alueen tulosignaalitiedot näkyvät. Lisäksi pääalue on merkitty keltaisella kehyksellä ja kaiutinmerkillä. Tiedot voidaan tuoda esiin käyttämällä kohdistinpainikkeita / / / silloin, kun asetustietoja ei ole näytössä. Pääalueen vaihtaminen pääalue Useimmat toiminnot koskevat vain pääaluetta. Audiotulosignaali, joka muodostaa parin pääalueen kuvan tulosignaalin kanssa, määräytyy myös audion lähtösignaaliksi. Pääaluetta voidaan vaihtaa käyttämällä kohdistinpainikkeita / silloin, kun asetustiedot ovat näytössä. Kuvan tulosignaalin vaihtaminen Kun painat INPUT-, RGB- tai VIDEOpainiketta K ja k vier-tilassa, tulosignaalin valitsemisvalikko tulee näkyviiin. Valitse signaali käyttämällä kohdistinpainikkeita /. Jos haluat vaihtaa sivualueen signaalin, vaihda ensin pääalue käyttämällä kohdistinpainikkeita /. Saman signaalin näyttäminen molemmilla alueilla ei ole mahdollista. Katso tietoja muista tulosignaaliyhdistelmistä oikealla olevasta taulukosta. X:llä merkittyjä yhdistelmiä ei voida valita. K ja k vier VAIHTO-toiminnon käyttö Paina MY BUTTON1/2-painiketta, johon on määritetty K ja k vier VAIHTO-toiminto ( 49). Alueiden sijainnit vaihtavat paikkaa ilman yhtäkään asetusten muutosta. sivualue K ja k vier-tila asetustiedot pääalue <signaaliyhdistelmä> HUOM! Joitakin signaaleja ei ehkä voida näyttää oikein K ja k vier-tilassa, vaikka ne näkyvät asianmukaisesti normaali-tilassa. Sivu Pää RGB1 RGB2 HDMI Component Scart RGB S-Video S-Video RGB RGB HDMI 0 0 X X X 0 Component Scart RGB 0 0 X X X S-Video 0 0 X X 0 X Video 0 0 X 0 X X 25

28 BLANK ASPECT PUSH ENTER PAGE UP LASER INDICATOR STANDBY/ON VIDEO RGB MY SOURCE/ DOC.CAMERA SEARCH LASER PAGE DOWN ESC MENU RESET POSITION AUTO PbyP MAGNIFY ON OFF MY BUTTON 1 2 VOLUME + FREEZE KEYSTONE MUTE - 1. Käyttö Valikkotoiminnon käyttö Tässä projektorissa on seuraavat valikot: KUVA, NÄYTTÖ, LIITÄNNÄT, SÄÄTÖ, AUDIO, KUVARUUTU, VALINNAT, VERKKO, C.C. ja HELP. VAL. HELP. VAL. koostuu usein käytetyistä toiminnoista ja muut valikot on luokiteltu kukin eri tarkoituksensa mukaan ja koottu edistyneeseen valikkoon. Kaikki valikoita käytetään samalla tavalla. Seuraavassa on kuvattu valikkojen peruskäyttö. Paina MENU-painiketta kaukosäätimessä tai yhtä projektorin kohdistinpainikkeista. Näkyviin ilmestyy Edistynyt VALIKKO tai HELP. VAL., jolla on etusija heti virrankytkennän jälkeen. Jos haluat vaihtaa valikkoasemaa, käytä kohdistinpainikkeita POSITIONpainikkeen painamisen jälkeen. Silloin kun projektori näyttää mitä tahansa valikkoa, projektorin MENU-painike toimii kohdistinpainikkeena. HELP. VAL. -valikossa Jos haluat vaihtaa edistyneeseen VALIKKOON, valitse 2. "Siirry ed. Valikkoon...". Käytä / kohdistinpainikkeita säädettävän kohdan valitsemiseksi Käytä / kohdistinpainikkeita valitun kohdan säätämiseen. Edistynyt VALIKKO -valikossa Käytä / kohdistinpainikkeita valikon valitsemiseen. 2. Jos haluat siirtyä HELP. VAL. -valikkoon, valitse HELP. VAL. Paina sitten kohdistinpainiketta projektorissa tai kaukosäätimessä, tai ENTERpainiketta kaukosäätimessä ja valitse tietty kohta. Valitun valikon näyttö aktivoituu. Käytä / kohdistinpainikkeita säädettävän kohdan valitsemiseksi. 3. Paina sitten kohdistinpainiketta projektorissa tai kaukosäätimessä, tai ENTER-painiketta kaukosäätimessä ja siirry etenpäin. Valitun kohdan käyttövalikko ilmestyy näkyviin. Käytä / kohdistinpainikkeita valitun kohdan säätämiseen. 4. Joitakin toimintoja ei voida suorittaa tietyn tuloportin ollessa valittuna, tai tietyntyyppisen tulosignaalin näkyessä. Kun haluat palauttaa toimenpiteen alkutilaan, paina RESET-painiketta kaukosäätimessä säädön aikana. Huomaa, että sellaisia kohtia, joiden toiminto tapahtuu samanaikaisesti käytön aikana (esim. KIELI, H VAIHE, ÄÄNI, jne.) ei voida palauttaa alkutilaan. Jos halua edistyneessä VALIKOSSA ollessasi palata edelliseen näyttöön, paina kohdistinpainiketta projektorissa tai kaukosäätimessa, tai ESC-painiketta kaukosäätimessä. Paina MENU-painiketta kaukosäätimessä uudelleen valikon sulkemiseksi ja säädön lopettamiseksi. Vaikka et tekisi mitään, valintaikkuna katoaa automaattisesti näytöltä 10 sekunnin kuluttua ENTER-painike Kohdistinpainikkeet MENU-painike RESET-painike INPUT-painike PUSH ENTER PAGE UP PAGE DOWN ESC MENU RESET POSITION AUTO PbyP MAGNIFY MY BUTTON VOLUME
