1 Instructions Bauanleitung Instructions de montage Rakennusohjeet Model of a Pressurized Water Reactor Nuclear Power Plant Type: EPR (1600 MW) (Cardmodel Scale 1:800) Modell eines Kernkraftwerks mit Druckwasserreaktor Typ: EPR (1600 MW) (Karton-Modell Maßstab 1:800) Maquette d'une centrale nucléaire à eau pressurisée Type : EPR (1 600 MW) (Échelle 1:800) 1/800 Painevesireaktorin pienoismalli Tyyppi: EPR (1600 mw) (Mittakaava 1:800)

Druckwasserreaktor Typ: EPR (1600 MW) (Karton-Modell Maßstab 1:800) Maquette d'une centrale nucléaire à eau

2 1:800 A1 - General Overview Gesamtübersicht Vue générale Kokonaiskuva 38 33, , 44 23, , 42 A2 - General Overview Gesamtübersicht Vue générale Kokonaiskuva ,

44 23, 24 49 46 17 41, 42 A2 - General Overview Gesamtübersicht

3 1:800 B1 - Turbine Building Maschinenhaus Salle des machines Turbiinirakennus 2 1e 1a 1f 1 1d 1b 1c 1h 1g B2 - Turbine Building Maschinenhaus Salle des machines Turbiinirakennus 3a (6x) 3 (6x) 4a (6x) 4 (6x) 1 1h 5c 5b 5a 5 Optionally Wahlweise Au choix Vaihtoehtoisesti 3

Maschinenhaus Salle des machines Turbiinirakennus 3a (6x) 3 (6x) 4a

4 1:800 C1 - Reactor Building Reaktorgebäude Bâtiment reacteur Reaktorirakennus 15 15b b 13 13c 12d 12 12c 9d (4x) 10d 11 11b 10 10c 9c (4x) 9 9d 6b (3x) a 6b 9 9b 4x9c + 4x9d 8 6+6a 7 4

14b 13 13c 12d 12 12c 9d (4x) 10d 11 11b 10 10c 9c

5 1:800 D1 - Safeguard Building II + III Sicherheitsgebäude II + III Bâtiment des auxiliaires de sauvegarde II + III Turvajärjestelmärakennus II + III Access building Zugangsgebäude Tour d'accés Sisäänkäyntirakennus 19c 19d 22c 21b 18a 20 18d a 19b 19 21a 19a 20 18b 21 22e 18f 18c 22b 22d 24f 24a 24e 24g/h (3x) 24d 24 24b 24c 23f 23b 23b 23g 23a 24 24h 23 23f 23c 23d 23e 23 5

d'accés Sisäänkäyntirakennus 19c 19d 22c 21b 18a 20 18d 18 22 22a 19b 19 21a 19a 20 18b 21 22e

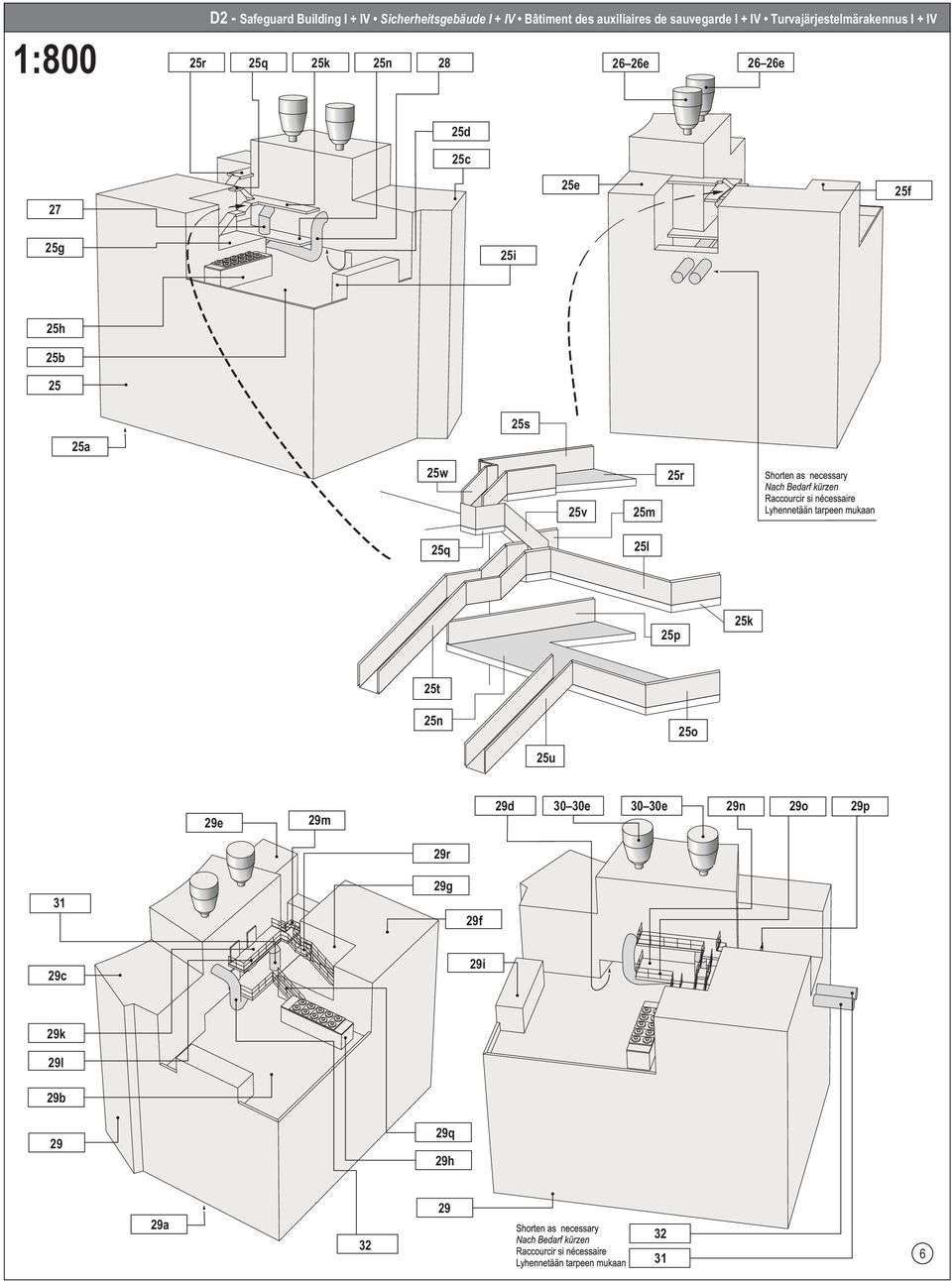

6 1:800 D2 - Safeguard BuildingI+IV SicherheitsgebäudeI+IV Bâtiment des auxiliaires de sauvegardei+iv Turvajärjestelmärakennus I+IV 25r 25q 25k 25n e 26 26e 25d 25c 27 25e 25f 25g 25i 25h 25b 25 25a 25s 25w 25r 25v 25m 25q 25l 25p 25k 25t 25n 25o 25u 29e 29m 29d 30 30e 30 30e 29n 29o 29p 31 29r 29g 29f 29c 29i 29k 29l 29b 29 29q 29h 29a

25e 25f 25g 25i 25h 25b 25 25a 25s 25w 25r 25v 25m 25q 25l 25p 25k 25t 25n 25o 25u 29e

7 1:800 33b D3 - Fuel Pool Bulding Brennelementbeckengebäude Bâtiment combustible Polttoainealtaanrakennus 34 33a 33h 33h 33g 33 33f D4 - Vent Stack Fortluftkamin Cheminée Savupiippu 33e 37a, 37b 37 35g 35h 33d 37 37b 35e/f 36 36b 33c 36a, 36b 36 35d 35b 35h 35 35b 35, 35a 35c 35c 33b 7

Vent Stack Fortluftkamin Cheminée Savupiippu 33e 37a, 37b 37 35g 35h

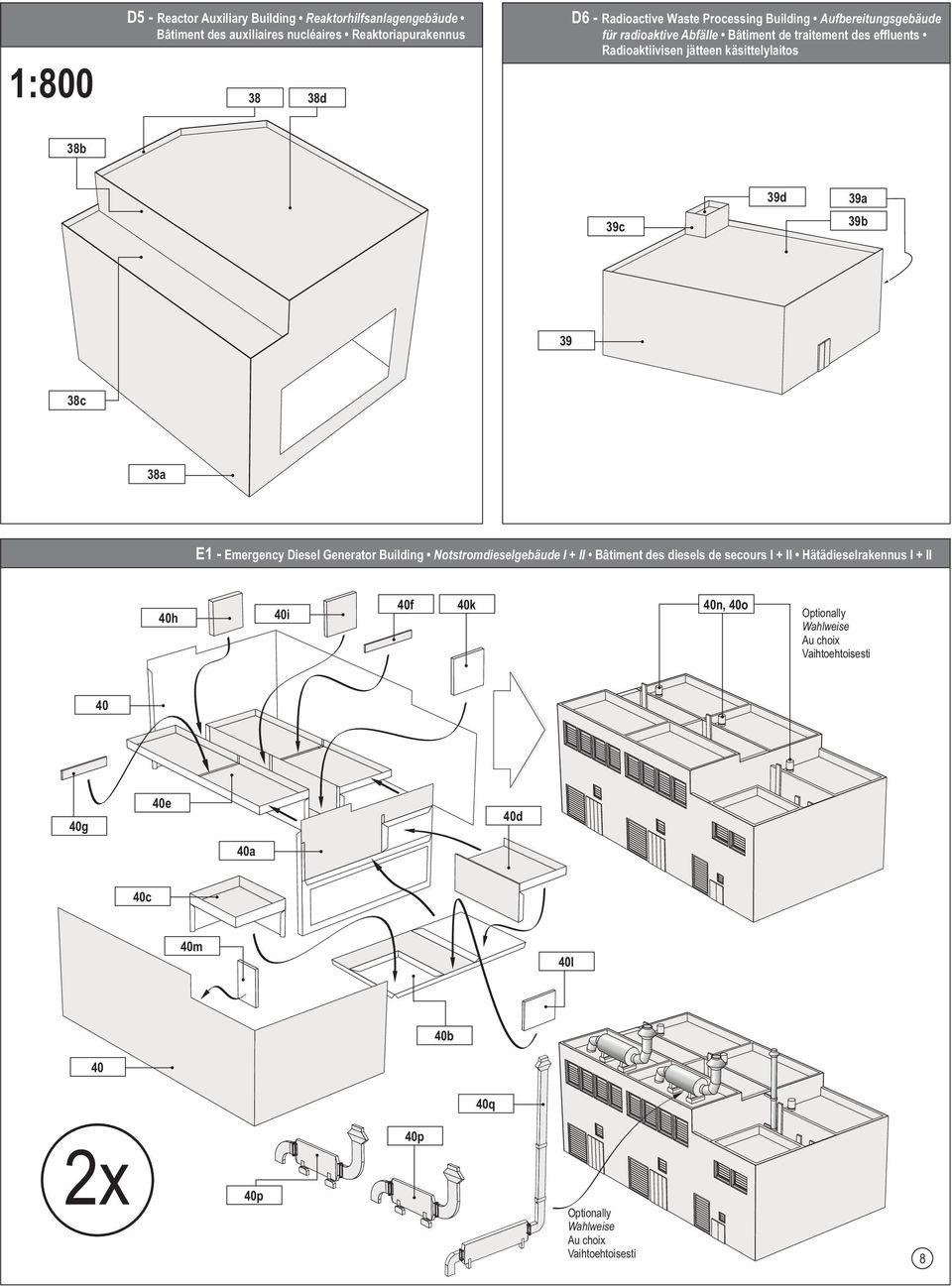

8 1:800 D5 - Reactor Auxiliary Building Reaktorhilfsanlagengebäude Bâtiment des auxiliaires nucléaires Reaktoriapurakennus 38 38d D6 - Radioactive Waste Processing Building Aufbereitungsgebäude für radioaktive Abfälle Bâtiment de traitement des effluents Radioaktiivisen jätteen käsittelylaitos 38b 39c 39d 39a 39b 39 38c 38a E1 - Emergency Diesel Generator Building NotstromdieselgebäudeI+II Bâtiment des diesels de secoursi+ii Hätädieselrakennus I+II 40h 40i 40f 40k 40n, 40o Optionally Wahlweise Au choix Vaihtoehtoisesti 40 40g 40e 40d 40a 40c 40m 40l 40b 40 40q 40p 2x 40p Optionally Wahlweise Au choix Vaihtoehtoisesti 8

39a 39b 39 38c 38a E1 - Emergency Diesel Generator Building NotstromdieselgebäudeI+II Bâtiment des diesels de secoursi+ii Hätädieselrakennus I+II 40h 40i

9 E2 - Switchgear Building Schaltanlagengebäude Bâtiment des tableaux électriques Kytkinrakennus 1: b 41f 41g 41h 41c 41e 41k 41d 42b 42a 41a 41i 41a 42c E3 - Office Building Büro- und Sozialgebäude Bâtiment administratif Toimisto- ja sosiaalitilarakennus 43, 43a 43, 43a 44, 44a 44b 44 44c 43c (2x) 43d 43b 43f 43g 43e 43, 43a 9

E3 - Office Building Büro- und Sozialgebäude Bâtiment administratif Toimisto- ja

10 F1 -»Anti-Icing«Pump Station»Anti-Icing«Pumpenstation Station de pompage anti-givrage Lämminvesipumppaamo (estämään menveden jäätymistä) F2 - Essential Water Pump Building Nebenkühlwasserpumpenbauwerk Station de pompage eau brute secourue Jännöslämmön jäähdytysvesipumppaamo F3 - Auxiliary Boiler Bulding Hilfsdampferzeugergebäude Bâtiment chaudière auxiliaire Apukattilarakennus 45a 47, 47a 47b 47c 46b 46c 46d-f 45 2x 46a 46 F4 - Demineralized water storage Deionats-Vorratstank Reservoir de stockage eau démineralisée Deminerlisoidun veden varastosäiliö F5 - Circulating Water Structure Kühlwasserpumpenbauwerk Station de pompage principale Merivesipumppaamo 49i 49g/h 49e/f 49k/l 49d 49a/b 2x 48a 49m 49c FRAMATOME ANP An AREVA and Siemens company Model Design: Thomas Pleiner Published and Copyright (2004): Framatome ANP GmbH P.O. Box Erlangen Germany

Apukattilarakennus 45a 47, 47a 47b 47c 46b 46c 46d-f 45 2x 46a 46 F4 - Demineralized water storage Deionats-Vorratstank Reservoir de stockage eau démineralisée Deminerlisoidun veden varastosäiliö F5

11 1c 2 1 1f 1g 1e a 4a 4a 4a 4a 4a 3 3a 3a 3a 3a 3a 3a d 1h 1e 1g 4a 4 4a 4a 4a 4a a 3a 3a 3a 3a b 1b 1a 5a 1f 5 5c Nuclear Power Plant with Pressurized Water Reactor - Type: EPR (1600 MW) - Plant: Olkiluoto 3, Finland Published and Copyright (2004): Framatome ANP GmbH - P.O.Box D Erlangen Scale 1:800 Bogen/Sheet 1 1:800

Pressurized Water Reactor - Type: EPR (1600 MW) - Plant: Olkiluoto 3, Finland Published and

12 23e 3a 3 3 3a 3a 3a 3a 3a 3a 3a 4a 4a 4a 4a 4a 4a 17 9a 15b 16 10c 12b 9b 9. 14b 12c 13c 11a 12a 13b 12 13a 13 14a 6b (3x) d 22e 10 10b 10a 9d Glue these former-rings to 0,5 mm cardboard Diese Versteifungsringe auf 0,5 mm starken Karton kleben 9c(A) 9c(B) 9c(C) 9c(D) 9d 9d Glue these parts to 0,5 mm cardboard Diese Teile auf 0,5 mm starken Karton kleben 9d 11b 23c Stecklaschen - Nicht knicken! / Slot-in-tabs, don t score and bend! 7 23g 15a 21a 6a 10d 12d 15 21b 18f 23a 25 25d 24g (3x) 24h (3x) Nuclear Power Plant with Pressurized Water Reactor - Type: EPR (1600 MW) - Plant: Olkiluoto 3, Finland Published and Copyright (2004): Framatome ANP GmbH - P.O.Box D Erlangen Scale 1:800 Bogen/Sheet 2 1:800

cardboard Diese Teile auf 0,5 mm starken Karton kleben 9d 11b 23c Stecklaschen - Nicht knicken! / Slot-in-tabs, don t score and bend!

13 19a d 8 22c 20 23e 18e 9 9d Glue this former-ring to 0,5 mm cardboard Diesen Versteifungsring auf 0,5 mm starken Karton kleben 9d 23d 22 18d 25 25d 22e 21 22e 9d 29 29d 23 23g 18b 18d 24f 143c 143c 18e 29 29d 24a 24 24b 24c 24d 24e 22b 18f 22a e 27 23f 23c 23c Vier Schlitze einschneiden / Make four slots b 19 19c a 19c 19b 23f 19d 18a 18c 18b 25 25d 23e 18f 23 23g Nuclear Power Plant with Pressurized Water Reactor - Type: EPR (1600 MW) - Plant: Olkiluoto 3, Finland Published and Copyright (2004): Framatome ANP GmbH - P.O.Box D Erlangen Scale 1:800 Bogen/Sheet 3 1:800

four slots 28 23 18 23b 19 19c 143 19a 19c 19b 23f 19d 18a 18c 18b 25 25d 23e 18f 23 23g Nuclear Power Plant with Pressurized Water Reactor - Type: EPR

14 18e i 25i 18f 25a 25b 25e 25c 25g 25i 25e 25h 25f 25h 25 25c 25v e 26d 26c 26b 26a 26 26e 26d 26c 26b 26a d 33 33g 25e 25p 25o 25k 25q 25r 25n 25m 25c 33g 25l 25d 25s 25t 33h 25u 25f 25w 33h 29p 29o 29m 33c 30e 30d 30c 30b 30a 30 30e 30d 30c 30b 30a 30 33f 29i 29d 29k 29n 29h 29g 29l 33 29r 29q 29b 29c 29e 29 29a 29e 29 29c 29f 29h 29f 29e 29c 29 33d 34 33g 38 38d Nuclear Power Plant with Pressurized Water Reactor - Type: EPR (1600 MW) - Plant: Olkiluoto 3, Finland Published and Copyright (2004): Framatome ANP GmbH - P.O.Box D Erlangen Scale 1:800 Bogen/Sheet 4 1:800

29g 29l 33 29r 29q 29b 29c 29e 29 29a 29e 29 29c 29f 29h 29f 29e 29c 29 33d 34 33g 38 38d Nuclear Power Plant with Pressurized Water Reactor - Type: EPR

15 33e 33d 34 39b d 33d 38 39c 39d 33-33h 38b 33d 33b 38c 38a 47b 47a 47 47c d Glue this area to 0.25 mm cardboard Dieses Feld auf 0,25 mm starken Karton kleben 47a 47b 47c 35c 35d Glue this area to 0,5 mm cardboard Dieses Feld auf 0,5 mm starken Karton kleben 35h 45 33d 35e 35g 45a 43f 35f 39 39a 38 38d 43e 43e 35b 35a 43g (2x) 37 47b 47c 36 47a 47 47c 44 33a 35 37b 37a Glue this area to 0.25 mm cardboard Dieses Feld auf 0,25 mm starken Karton kleben Nuclear Power Plant with Pressurized Water Reactor - Type: EPR (1600 MW) - Plant: Olkiluoto 3, Finland Published and Copyright (2004): Framatome ANP GmbH - P.O.Box D Erlangen 36b 36a 47a 47b Scale 1:800 Bogen/Sheet 5 44a 1:800

35g 45a 43f 35f 39 39a 38 38d 43e 43e 35b 35a 43g (2x) 37 47b 47c 36 47a 47 47c 44 33a 35 37b 37a Glue this area to 0.

16 40d 40d 49i 43e 43c 43c 43 41g c 41h 43a 49l 49k 42c 49e 49f 49g 49h 44b 44c 49a 49b Glue this area to 0,5 mm cardboard Dieses Feld auf 0,5 mm starken Karton kleben 40m 41a 43b 43d 46c 46b 46a 41k b 42b 49a-m 49 49c 49d 49m Glue this area to 0,5 mm cardboard Dieses Feld auf 0,5 mm starken Karton kleben 46f 46d 49l 46e 49e 49f 49g 49i 49h 41i 41b 41c 49a 49k 49b a i 40o (3x) 40n (3x) 49a-m 49 49c 49d 49m Glue this area to 0,5 mm cardboard Dieses Feld auf 0,5 mm starken Karton kleben 41e 41f 48 41d 40e 40f 40e 40f 40m 176e 176f k 40g k 40g 40h 40h 40 40i 40i 48a 40l a 40a b 40c 40b 40c 40c 40d 40c 40d 40q 40q 40p 40o (3x) 40n (3x) Nuclear Power Plant with Pressurized Water Reactor - Type: EPR (1600 MW) - Plant: Olkiluoto 3, Finland Published and Copyright (2004): Framatome ANP GmbH - P.O.Box D Erlangen 40p 40p 40k 40p Scale 1:800 Bogen/Sheet 6 40k 40l 1:800

40o (3x) 40n (3x) 49a-m 49 49c 49d 49m Glue this area to 0,5 mm cardboard Dieses Feld auf 0,5 mm starken Karton kleben 41e 41f 48 41d 40e 40f 40e 40f 40m 176e 176f 1 7 3 k 40g 1 7 3 k 40g 40h 40h 40

17 Circulating Water Structure Kühlwasserpumpenbauwerk Essential Water Pump Building Nebenkühlwasserpumpenbauwerk Anti-icing pump station»anti-icing«pumpenstation Maschinenhaus Turbine Building Switchgear Building Schaltanlagengebäude Hilfsdampferzeugergebäude Deionat- Deionatvorratstank Demineralized Water Storage

station»anti-icing«pumpenstation Maschinenhaus Turbine Building Switchgear

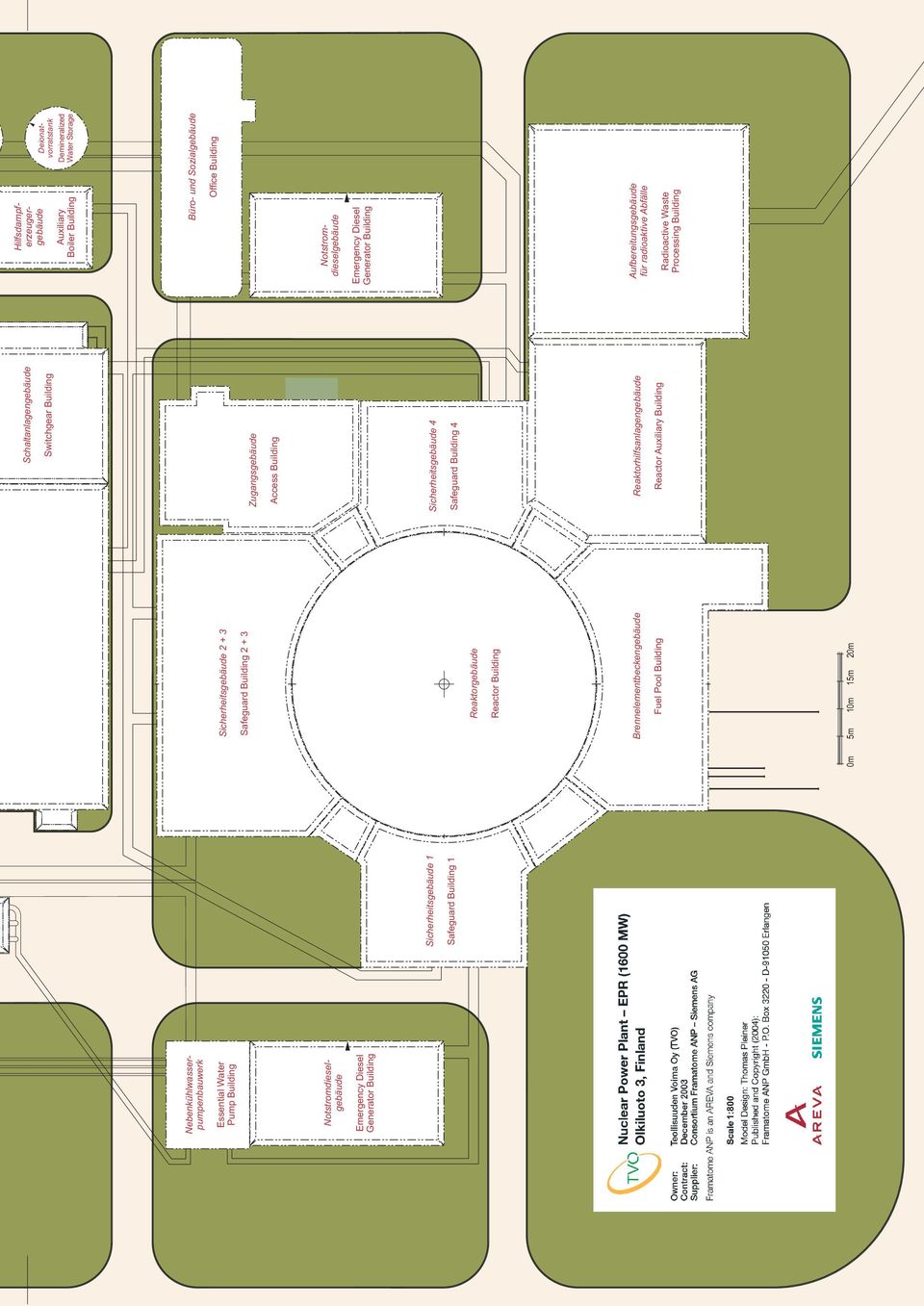

18 Hilfsdampferzeugergebäude Auxiliary Boiler Building Notstromdieselgebäude Deionatvorratstank Demineralized Water Storage Büro- und Sozialgebäude Office Building Emergency Diesel Generator Building Aufbereitungsgebäude für radioaktive Abfälle Radioactive Waste Processing Building Schaltanlagengebäude Switchgear Building Zugangsgebäude Access Building Sicherheitsgebäude 4 Safeguard Building 4 Reaktorhilfsanlagengebäude Reactor Auxiliary Building Sicherheitsgebäude 2+3 Safeguard Building Reaktorgebäude Reactor Building Brennelementbeckengebäude Fuel Pool Building 0m 5m 10m 15m 20m Sicherheitsgebäude 1 Safeguard Building 1 Essential Water Pump Building Nebenkühlwasserpumpenbauwerk Notstromdieselgebäude Emergency Diesel Generator Building 1:800

Safeguard Building 4 Reaktorhilfsanlagengebäude Reactor Auxiliary Building Sicherheitsgebäude 2+3 Safeguard Building 2 + 3 Reaktorgebäude Reactor Building Brennelementbeckengebäude Fuel
