Taskutieto Avainluvut vuodelta 2012

Transkriptio

1 Taskutieto Avainluvut vuodelta 2012

2

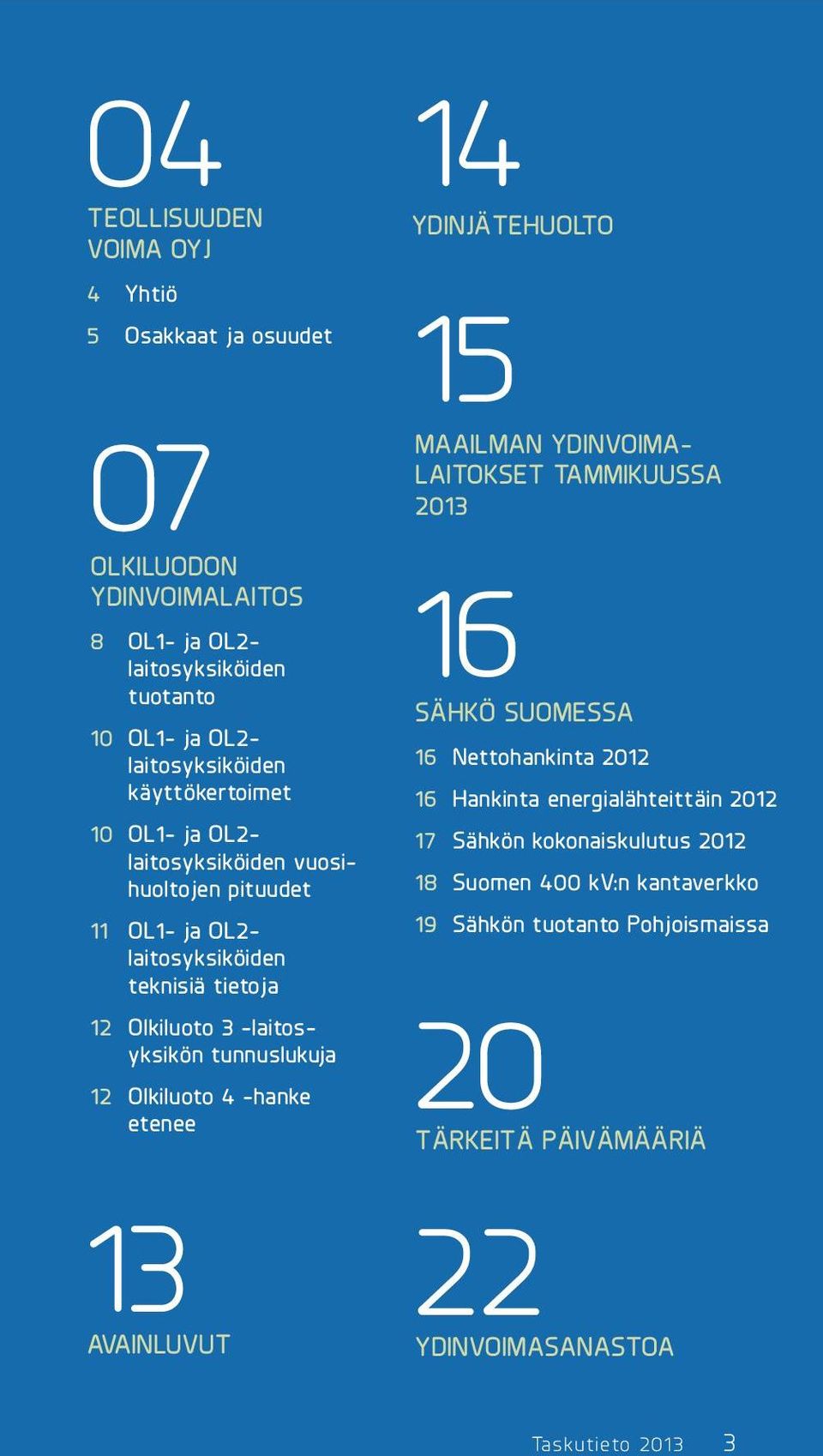

3 04 Teollisuuden Voima Oyj 4 Yhtiö 5 Osakkaat ja osuudet 07 Olkiluodon ydinvoimalaitos 8 OL1- ja OL2- laitosyksiköiden tuotanto 10 OL1- ja OL2- laitosyksiköiden käyttökertoimet 10 OL1- ja OL2- laitosyksiköiden vuosihuoltojen pituudet 11 OL1- ja OL2- laitosyksiköiden teknisiä tietoja 12 Olkiluoto 3 -laitosyksikön tunnuslukuja 12 Olkiluoto 4 -hanke etenee 13 Avainluvut 14 Ydinjätehuolto 15 Maailman ydinvoimalaitokset tammikuussa Sähkö Suomessa 16 Nettohankinta Hankinta energialähteittäin Sähkön kokonaiskulutus Suomen 400 kv:n kantaverkko 19 Sähkön tuotanto Pohjoismaissa 20 tärkeitä päivämääriä 22 Ydinvoimasanastoa Taskutieto

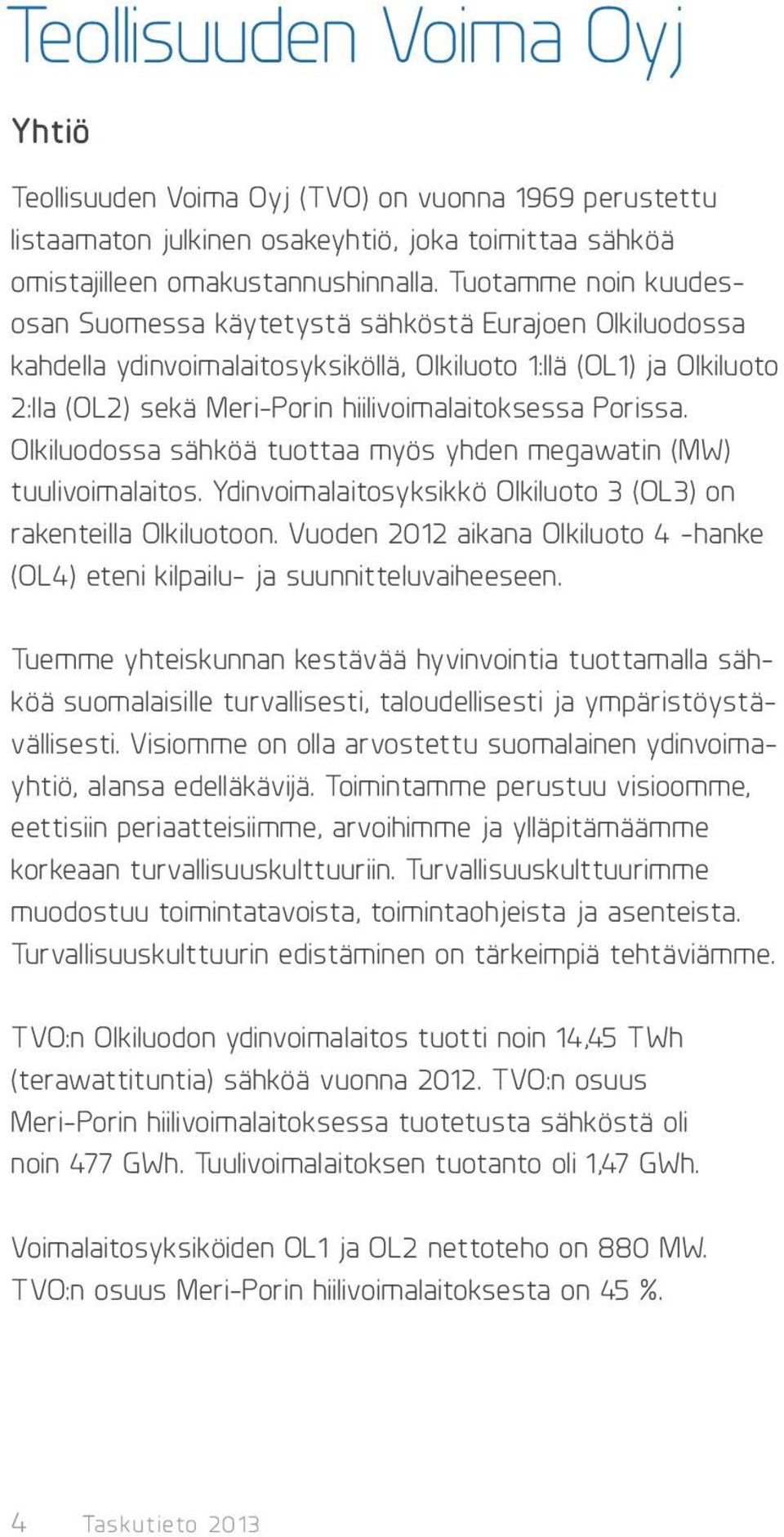

4 Teollisuuden Voima Oyj Yhtiö Teollisuuden Voima Oyj (TVO) on vuonna 1969 perustettu listaamaton julkinen osakeyhtiö, joka toimittaa sähköä omistajilleen omakustannushinnalla. Tuotamme noin kuudesosan Suomessa käytetystä sähköstä Eurajoen Olkiluodossa kahdella ydinvoimalaitosyksiköllä, Olkiluoto 1:llä (OL1) ja Olkiluoto 2:lla (OL2) sekä Meri-Porin hiilivoimalaitoksessa Porissa. Olkiluodossa sähköä tuottaa myös yhden megawatin (MW) tuulivoimalaitos. Ydinvoimalaitosyksikkö Olkiluoto 3 (OL3) on rakenteilla Olkiluotoon. Vuoden 2012 aikana Olkiluoto 4 -hanke (OL4) eteni kilpailu- ja suunnitteluvaiheeseen. Tuemme yhteiskunnan kestävää hyvinvointia tuottamalla sähköä suomalaisille turvallisesti, taloudellisesti ja ympäristöystävällisesti. Visiomme on olla arvostettu suomalainen ydinvoimayhtiö, alansa edelläkävijä. Toimintamme perustuu visioomme, eettisiin periaatteisiimme, arvoihimme ja ylläpitämäämme korkeaan turvallisuuskulttuuriin. Turvallisuuskulttuurimme muodostuu toimintatavoista, toimintaohjeista ja asenteista. Turvallisuuskulttuurin edistäminen on tärkeimpiä tehtäviämme. TVO:n Olkiluodon ydinvoimalaitos tuotti noin 14,45 TWh (terawattituntia) sähköä vuonna TVO:n osuus Meri-Porin hiilivoimalaitoksessa tuotetusta sähköstä oli noin 477 GWh. Tuulivoimalaitoksen tuotanto oli 1,47 GWh. Voimalaitosyksiköiden OL1 ja OL2 nettoteho on 880 MW. TVO:n osuus Meri-Porin hiilivoimalaitoksesta on 45 %. 4 Taskutieto 2013

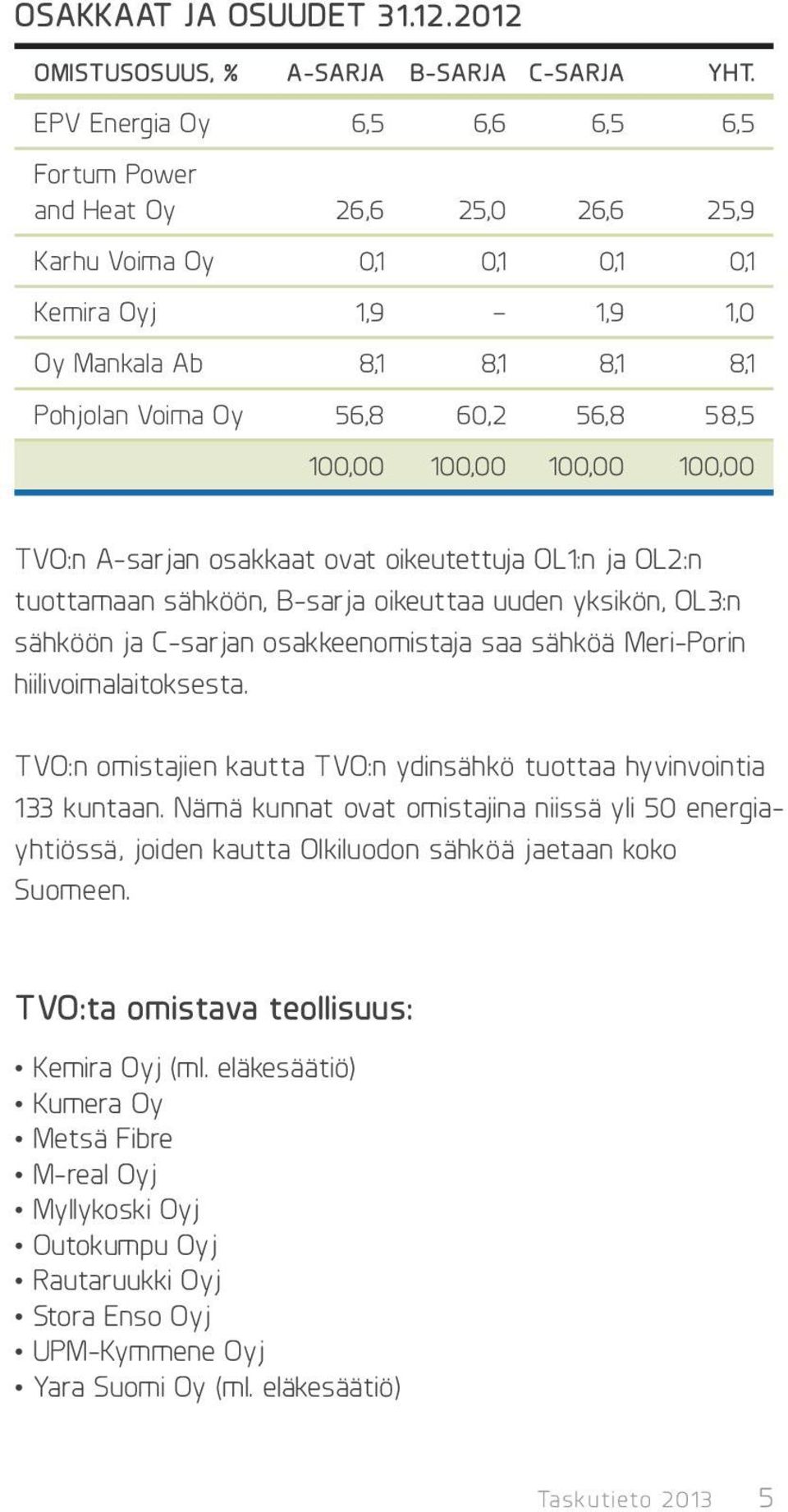

5 Osakkaat ja osuudet Omistusosuus, % A-sarja B-sarja C-sarja Yht. EPV Energia Oy 6,5 6,6 6,5 6,5 Fortum Power and Heat Oy 26,6 25,0 26,6 25,9 Karhu Voima Oy 0,1 0,1 0,1 0,1 Kemira Oyj 1,9 1,9 1,0 Oy Mankala Ab 8,1 8,1 8,1 8,1 Pohjolan Voima Oy 56,8 60,2 56,8 58,5 100,00 100,00 100,00 100,00 TVO:n A-sarjan osakkaat ovat oikeutettuja OL1:n ja OL2:n tuottamaan sähköön, B-sarja oikeuttaa uuden yksikön, OL3:n sähköön ja C-sarjan osakkeenomistaja saa sähköä Meri-Porin hiilivoimalaitoksesta. TVO:n omistajien kautta TVO:n ydinsähkö tuottaa hyvinvointia 133 kuntaan. Nämä kunnat ovat omistajina niissä yli 50 energiayhtiössä, joiden kautta Olkiluodon sähköä jaetaan koko Suomeen. TVO:ta omistava teollisuus: Kemira Oyj (ml. eläkesäätiö) Kumera Oy Metsä Fibre M-real Oyj Myllykoski Oyj Outokumpu Oyj Rautaruukki Oyj Stora Enso Oyj UPM-Kymmene Oyj Yara Suomi Oy (ml. eläkesäätiö) Taskutieto

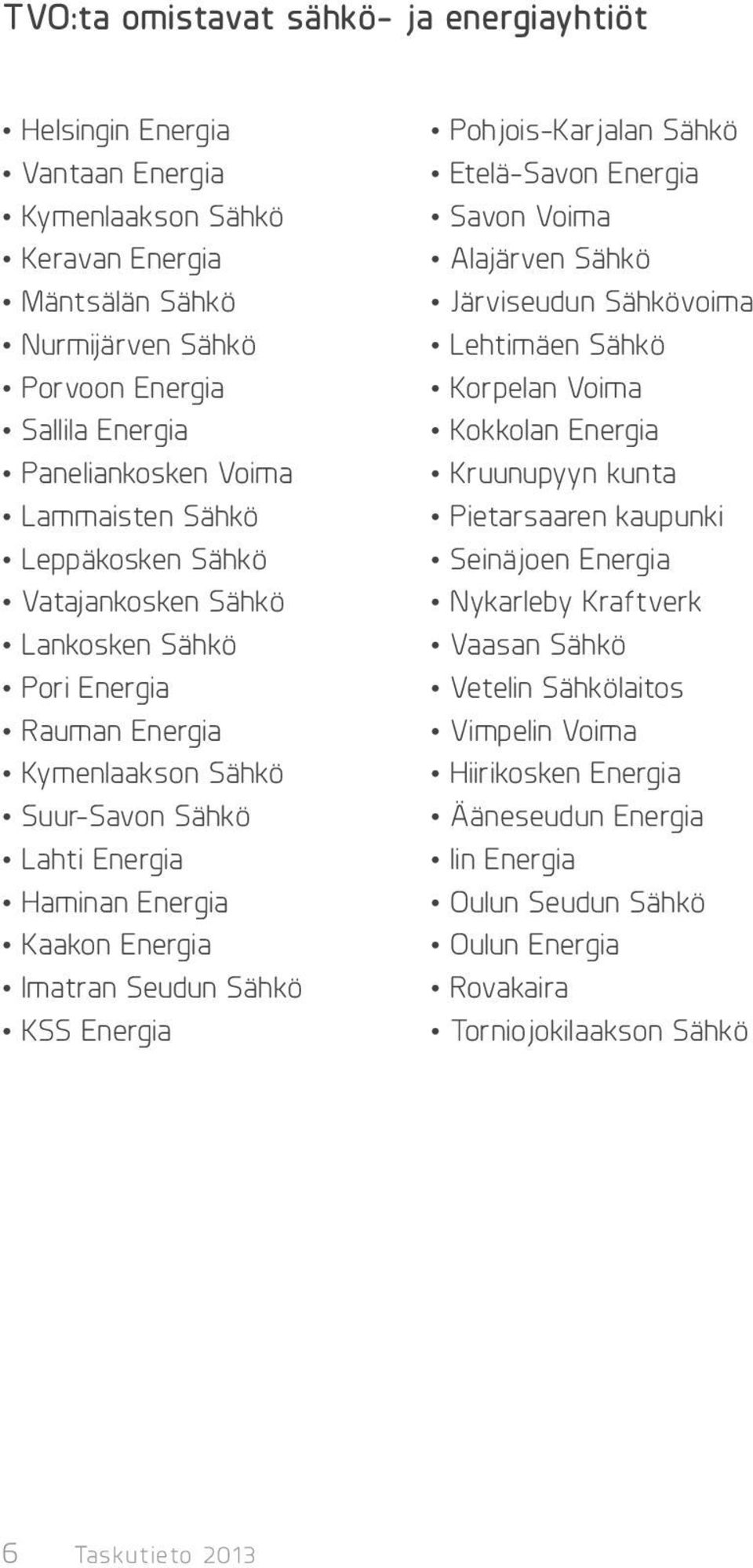

6 TVO:ta omistavat sähkö- ja energiayhtiöt Helsingin Energia Vantaan Energia Kymenlaakson Sähkö Keravan Energia Mäntsälän Sähkö Nurmijärven Sähkö Porvoon Energia Sallila Energia Paneliankosken Voima Lammaisten Sähkö Leppäkosken Sähkö Vatajankosken Sähkö Lankosken Sähkö Pori Energia Rauman Energia Kymenlaakson Sähkö Suur-Savon Sähkö Lahti Energia Haminan Energia Kaakon Energia Imatran Seudun Sähkö KSS Energia Pohjois-Karjalan Sähkö Etelä-Savon Energia Savon Voima Alajärven Sähkö Järviseudun Sähkövoima Lehtimäen Sähkö Korpelan Voima Kokkolan Energia Kruunupyyn kunta Pietarsaaren kaupunki Seinäjoen Energia Nykarleby Kraftverk Vaasan Sähkö Vetelin Sähkölaitos Vimpelin Voima Hiirikosken Energia Ääneseudun Energia Iin Energia Oulun Seudun Sähkö Oulun Energia Rovakaira Torniojokilaakson Sähkö 6 Taskutieto 2013

7 Olkiluodon ydinvoimalaitos Olkiluodon ydinvoimalaitos sijaitsee länsirannikolla Eurajoen kunnassa, Olkiluodon saarella. Olkiluodossa on kaksi laitosyksikköä, Olkiluoto 1 (OL1) ja Olkiluoto 2 (OL2). Laitosyksiköt on toimittanut ruotsalainen AB ASEA-ATOM (nykyinen Westinghouse Electric Company). Kolmas laitosyksikkö, Olkiluoto 3 (OL3), on rakenteilla ja sen toimittaa AREVA NP GmbH:n, AREVA NP SAS:n ja Siemens AG:n muodostama konsortio. OL1- ja OL2 -laitosyksiköiden tuotanto Olkiluodon laitoksen tuotanto ylitti 100 terawattituntia Kaksisataa terawattituntia täyttyi , kolmesataa ja 400 TWh:n rajan Olkiluodon laitoksen kokonaistuotanto saavutti Vuonna 2012 voimalaitoksella tuotettiin sähköä yhteensä yli 14 TWh. Taskutieto

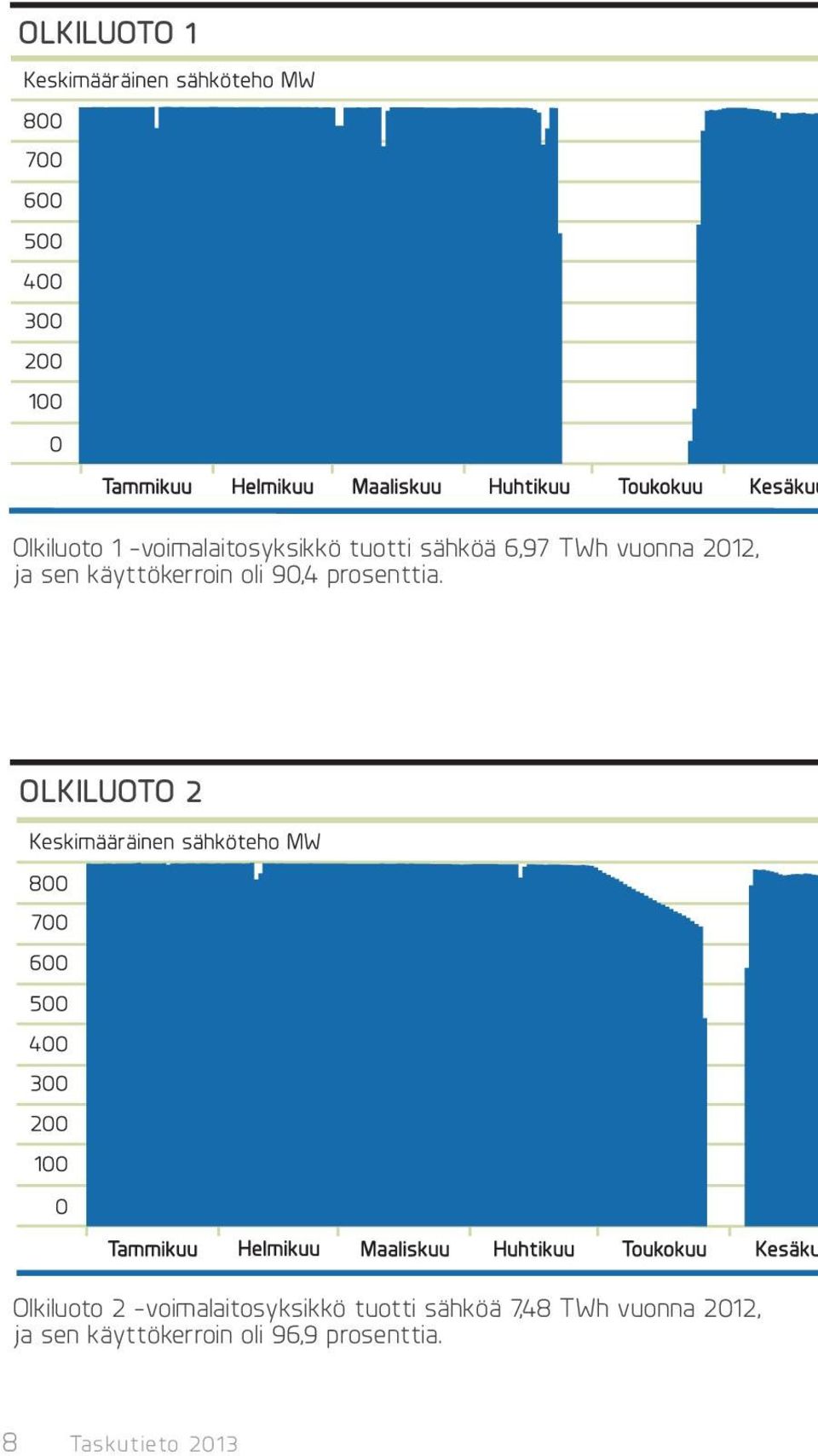

8 Olkiluoto 1 Olkiluoto 1 -voimalaitosyksikkö tuotti sähköä 6,97 TWh vuonna 2012, ja sen käyttökerroin oli 90,4 prosenttia. Olkiluoto 2 Olkiluoto 2 -voimalaitosyksikkö tuotti sähköä 7,48 TWh vuonna 2012, ja sen käyttökerroin oli 96,9 prosenttia. 8 Taskutieto 2013

9 Taskutieto

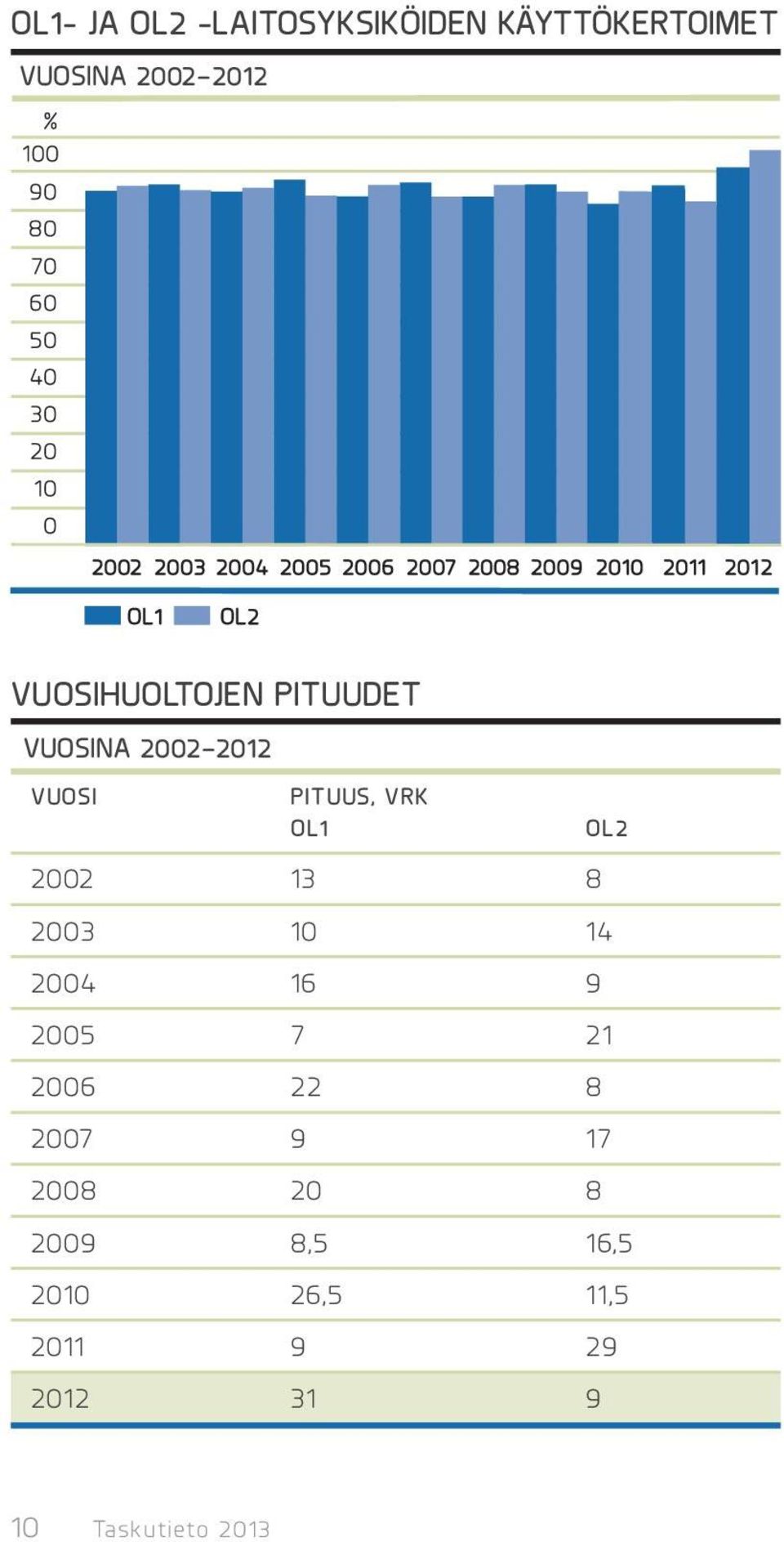

10 OL1- ja OL2 -laitosyksiköiden käyttökertoimet vuosina Vuosihuoltojen pituudet vuosina Vuosi Pituus, vrk ol ol ,5 16, ,5 11, Taskutieto 2013

11 OL1- ja OL2 -laitosyksiköiden teknisiä tietoja Nettoteho MW 880 Reaktorin lämpöteho MW Polttoainenippuja kpl 500 Uraanimäärä tonnia Säätösauvoja kpl 121 Reaktorin paineastia sisähalkaisija mm sisäkorkeus mm Reaktorin paine bar 70 Höyryvirta kg/s Turbiinin kierrosluku r/min Lauhduttimen jäähdytysvesivirtaus m 3 /s 38 Laitosyksikköjen kokonaistilavuus OL1 m OL2 m Reaktorirakennuksessa olevan suojarakennus suunnittelupaine bar 4,7 kaasutilavuus m vesitilavuus m Taskutieto

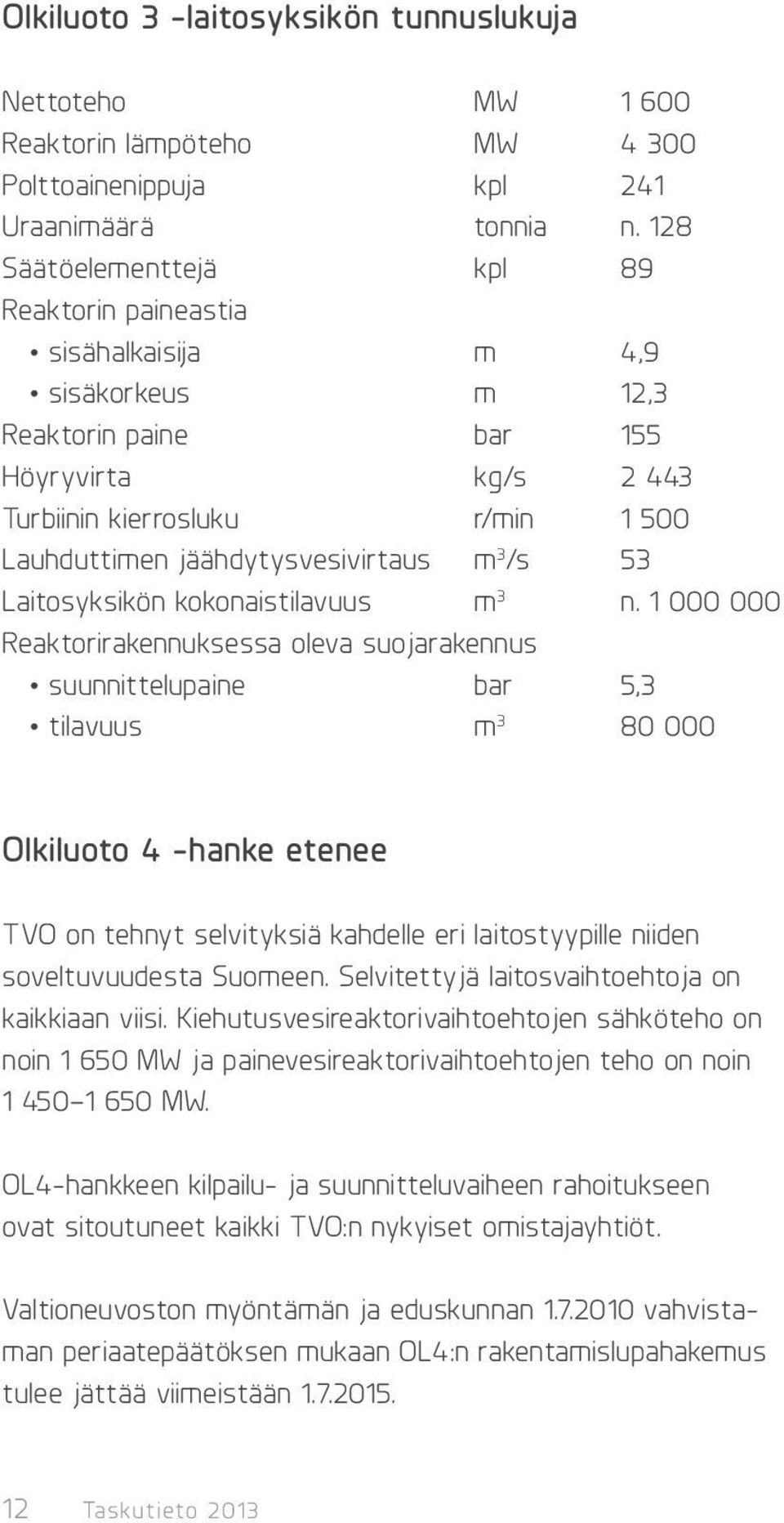

12 Olkiluoto 3 -laitosyksikön tunnuslukuja Nettoteho MW Reaktorin lämpöteho MW Polttoainenippuja kpl 241 Uraanimäärä tonnia n. 128 Säätöelementtejä kpl 89 Reaktorin paineastia sisähalkaisija m 4,9 sisäkorkeus m 12,3 Reaktorin paine bar 155 Höyryvirta kg/s Turbiinin kierrosluku r/min Lauhduttimen jäähdytysvesivirtaus m 3 /s 53 Laitosyksikön kokonaistilavuus m 3 n Reaktorirakennuksessa oleva suojarakennus suunnittelupaine bar 5,3 tilavuus m Olkiluoto 4 -hanke etenee TVO on tehnyt selvityksiä kahdelle eri laitostyypille niiden soveltuvuudesta Suomeen. Selvitettyjä laitosvaihtoehtoja on kaikkiaan viisi. Kiehutusvesireaktorivaihtoehtojen sähköteho on noin MW ja painevesireaktorivaihtoehtojen teho on noin MW. OL4-hankkeen kilpailu- ja suunnitteluvaiheen rahoitukseen ovat sitoutuneet kaikki TVO:n nykyiset omistajayhtiöt. Valtioneuvoston myöntämän ja eduskunnan vahvistaman periaatepäätöksen mukaan OL4:n rakentamislupahakemus tulee jättää viimeistään Taskutieto 2013

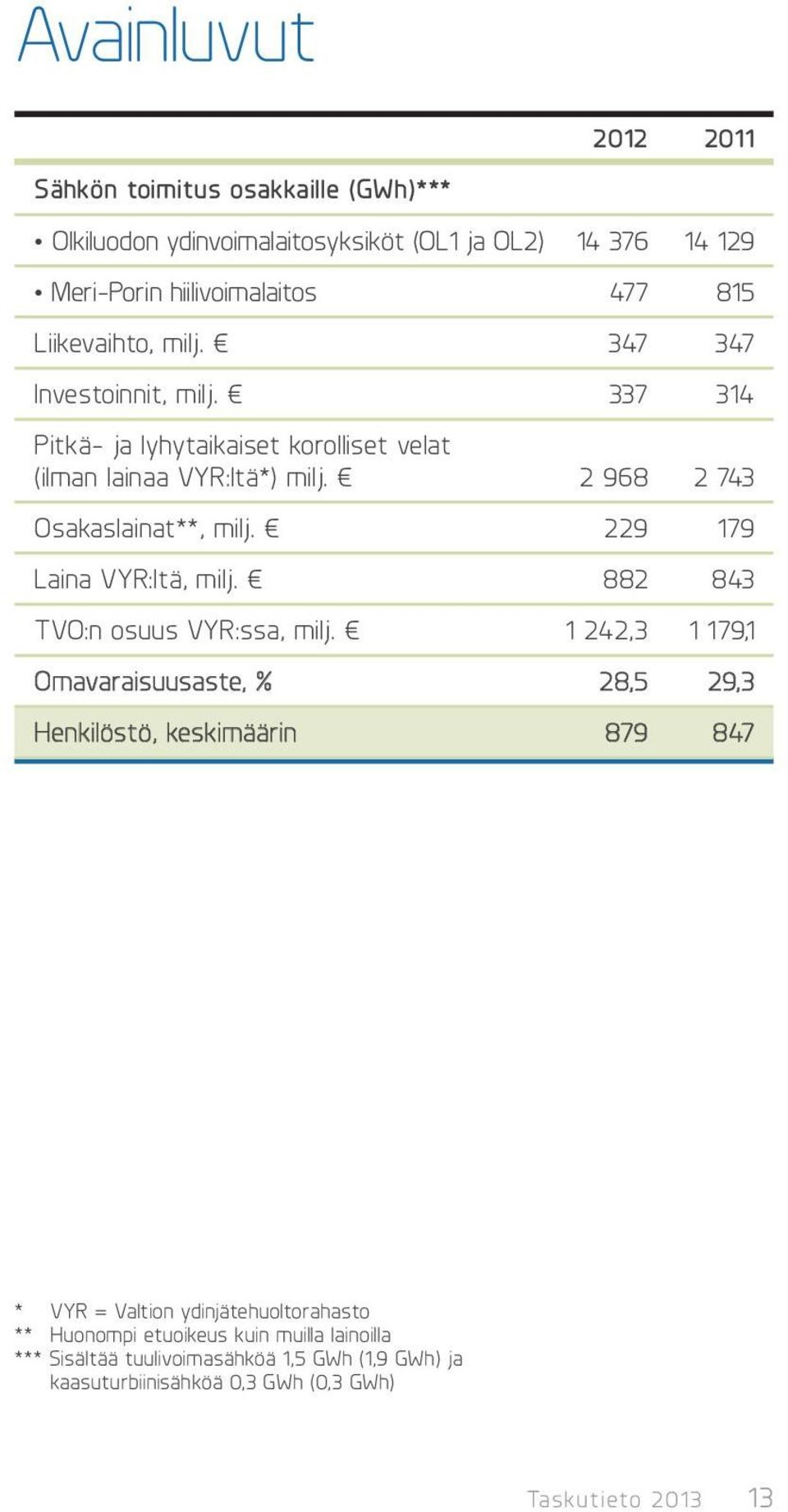

13 Avainluvut Sähkön toimitus osakkaille (GWh)*** Olkiluodon ydinvoimalaitosyksiköt (OL1 ja OL2) Meri-Porin hiilivoimalaitos Liikevaihto, milj Investoinnit, milj Pitkä- ja lyhytaikaiset korolliset velat (ilman lainaa VYR:ltä*) milj Osakaslainat**, milj Laina VYR:ltä, milj TVO:n osuus VYR:ssa, milj , ,1 Omavaraisuusaste, % 28,5 29,3 Henkilöstö, keskimäärin * VYR = Valtion ydinjätehuoltorahasto ** Huonompi etuoikeus kuin muilla lainoilla *** Sisältää tuulivoimasähköä 1,5 GWh (1,9 GWh) ja kaasuturbiinisähköä 0,3 GWh (0,3 GWh) Taskutieto

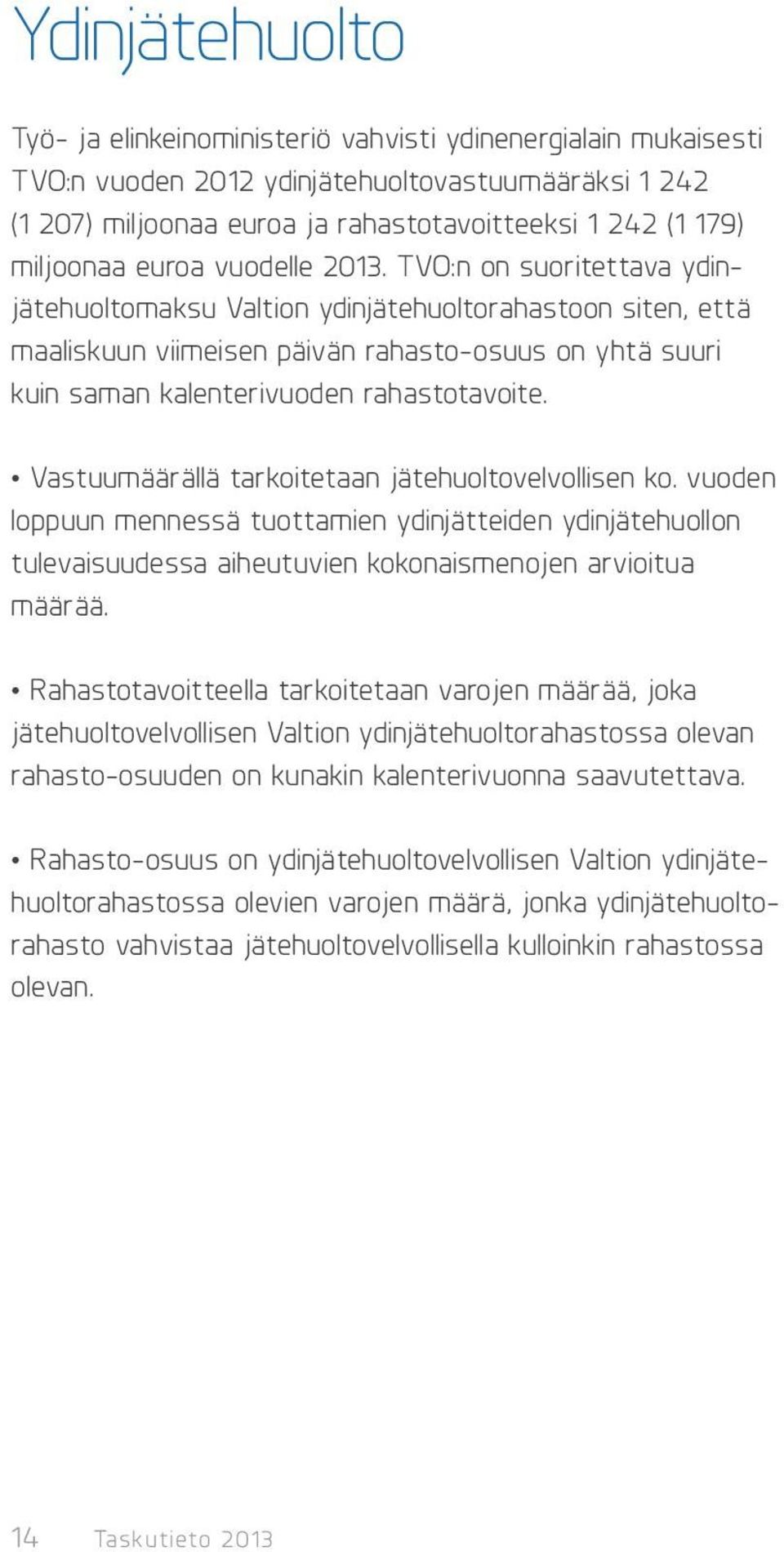

14 Ydinjätehuolto Työ- ja elinkeinoministeriö vahvisti ydinenergialain mukaisesti TVO:n vuoden 2012 ydinjätehuoltovastuumääräksi (1 207) miljoonaa euroa ja rahastotavoitteeksi (1 179) miljoonaa euroa vuodelle TVO:n on suoritettava ydinjätehuoltomaksu Valtion ydinjätehuoltorahastoon siten, että maaliskuun viimeisen päivän rahasto-osuus on yhtä suuri kuin saman kalenterivuoden rahastotavoite. Vastuumäärällä tarkoitetaan jätehuoltovelvollisen ko. vuoden loppuun mennessä tuottamien ydinjätteiden ydinjätehuollon tulevaisuudessa aiheutuvien kokonaismenojen arvioitua määrää. Rahastotavoitteella tarkoitetaan varojen määrää, joka jätehuoltovelvollisen Valtion ydinjätehuoltorahastossa olevan rahasto-osuuden on kunakin kalenterivuonna saavutettava. Rahasto-osuus on ydinjätehuoltovelvollisen Valtion ydinjätehuoltorahastossa olevien varojen määrä, jonka ydinjätehuoltorahasto vahvistaa jätehuoltovelvollisella kulloinkin rahastossa olevan. 14 Taskutieto 2013

15 Maailman ydinvoimalaitokset TAMMIKUUSSA 2013 Maa Lukumäärä Lähde: IAEA, helmikuu 2013 Laitosyksiköitä käytössä Teho, MW (netto) yht. Lukumäärä Laitosyksiköitä rakenteilla Teho, MW (netto) yht. Argentiina Armenia Belgia Brasilia Bulgaria Etelä-Afrikka Etelä-Korea Espanja Hollanti Intia Iran Iso-Britannia Japani Kanada Kiina Meksiko Pakistan Ranska Romania Ruotsi Saksa Slovakia Slovenia Suomi Sveitsi Tsekki Ukraina Unkari USA Venäjä Yhdistyneet Arabiemiraatit Koko maailma Taskutieto

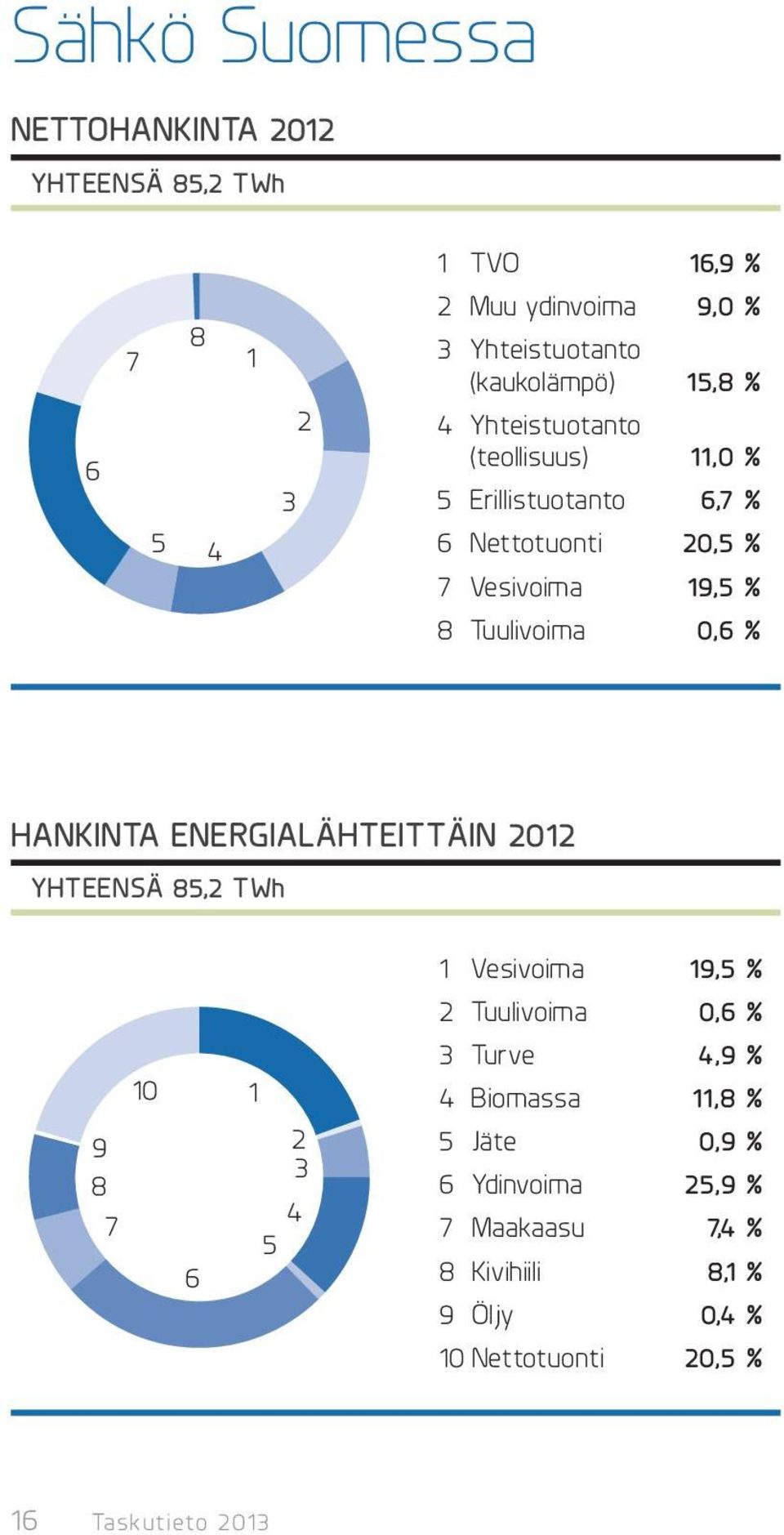

16 Sähkö Suomessa Nettohankinta 2012 Yhteensä 85,2 TWh 1 TVO 16,9 % Muu ydinvoima 9,0 % 3 Yhteistuotanto (kaukolämpö) 15,8 % 4 Yhteistuotanto (teollisuus) 11,0 % 5 Erillistuotanto 6,7 % 6 Nettotuonti 20,5 % 7 Vesivoima 19,5 % 8 Tuulivoima 0,6 % Hankinta energialähteittäin 2012 Yhteensä 85,2 TWh 1 Vesivoima 19,5 % 2 Tuulivoima 0,6 % Turve 4,9 % 4 Biomassa 11,8 % 5 Jäte 0,9 % 6 Ydinvoima 25,9 % 7 Maakaasu 7,4 % 8 Kivihiili 8,1 % 9 Öljy 0,4 % 10 Nettotuonti 20,5 % 16 Taskutieto 2013

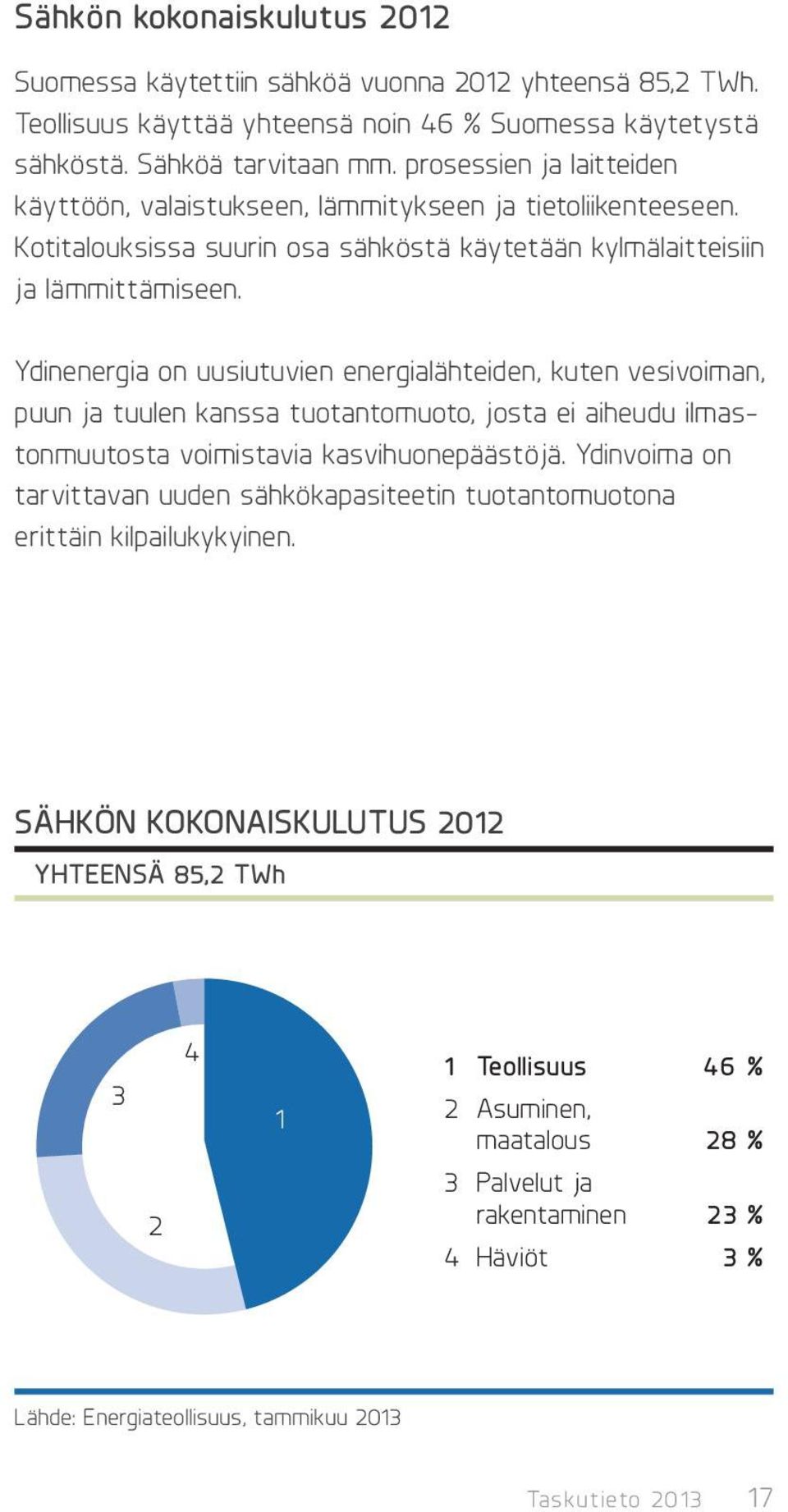

17 Sähkön kokonaiskulutus 2012 Suomessa käytettiin sähköä vuonna 2012 yhteensä 85,2 TWh. Teollisuus käyttää yhteensä noin 46 % Suomessa käytetystä sähköstä. Sähköä tarvitaan mm. prosessien ja laitteiden käyttöön, valaistukseen, lämmitykseen ja tietoliikenteeseen. Kotitalouksissa suurin osa sähköstä käytetään kylmälaitteisiin ja lämmittämiseen. Ydinenergia on uusiutuvien energialähteiden, kuten vesivoiman, puun ja tuulen kanssa tuotantomuoto, josta ei aiheudu ilmastonmuutosta voimistavia kasvihuonepäästöjä. Ydinvoima on tarvittavan uuden sähkökapasiteetin tuotantomuotona erittäin kilpailukykyinen. Sähkön kokonaiskulutus 2012 Yhteensä 85,2 TWh Teollisuus 46 % 2 Asuminen, maatalous 28 % 3 Palvelut ja rakentaminen 23 % 4 Häviöt 3 % Lähde: Energiateollisuus, tammikuu 2013 Taskutieto

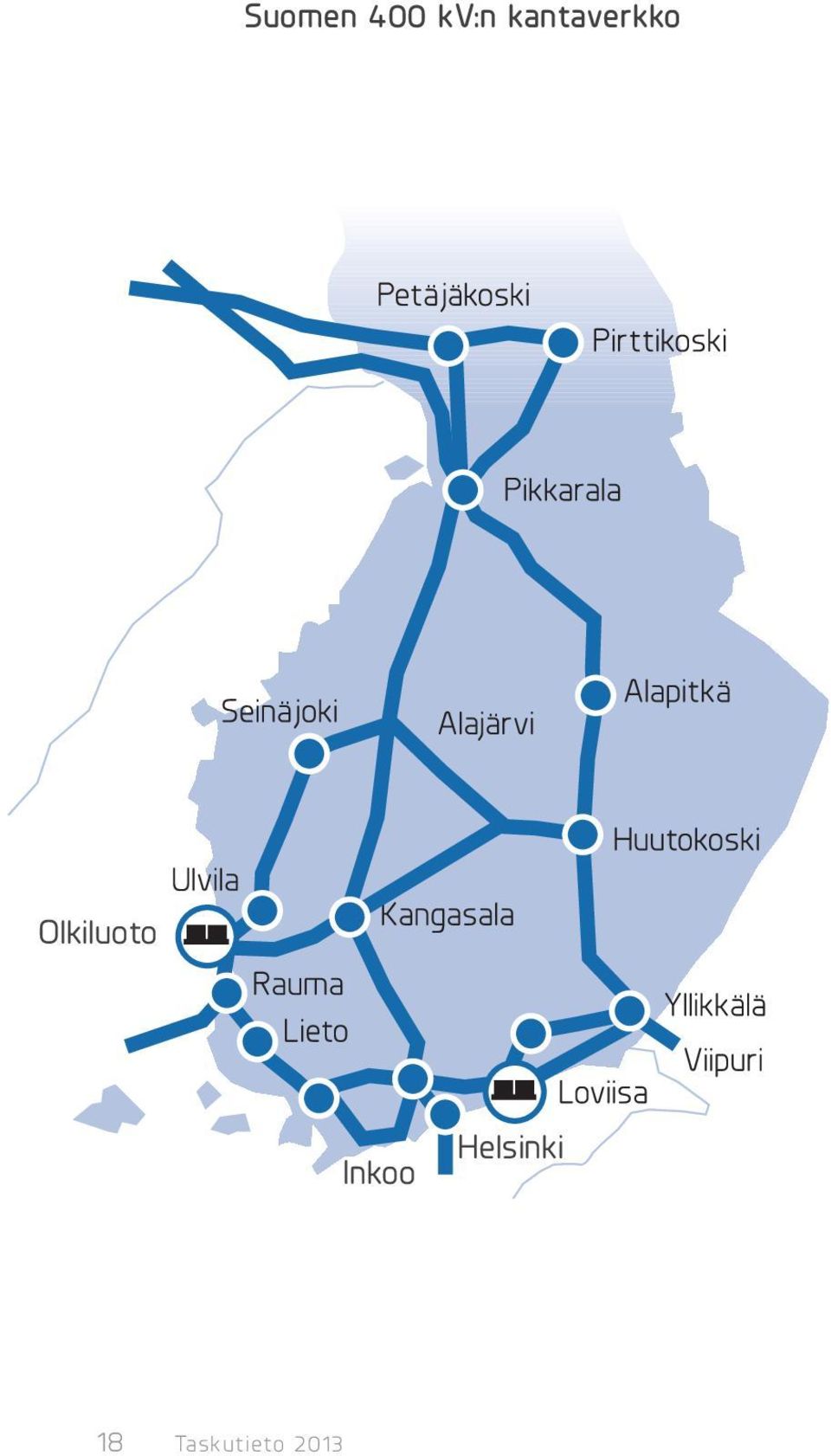

18 Suomen 400 kv:n kantaverkko Olkiluoto Inkoo Helsinki 18 Taskutieto 2013

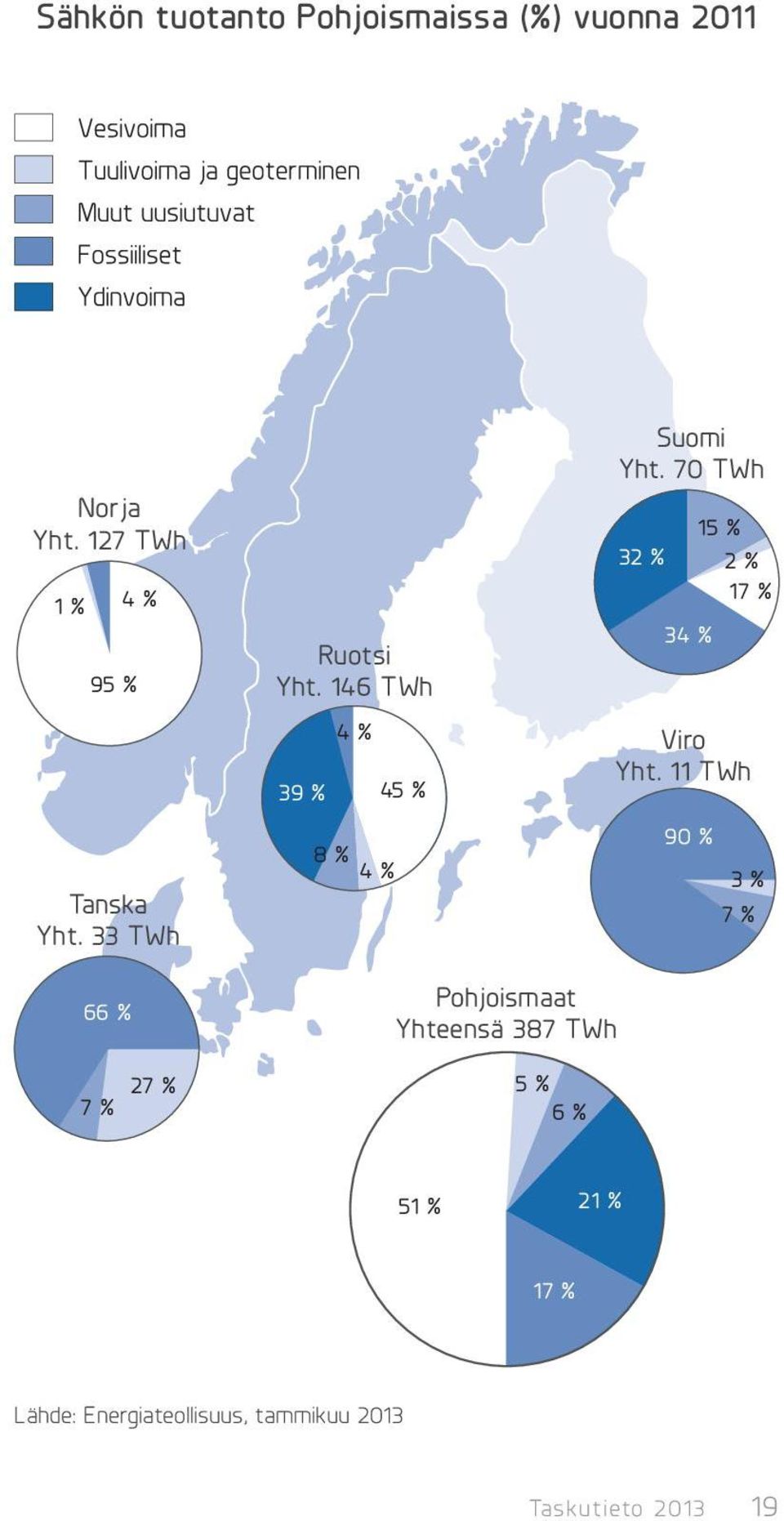

19 Sähkön tuotanto Pohjoismaissa (%) vuonna 2011 Norja Yht. 127 TWh 1 % 95 % 4 % Tanska Yht. 33 TWh Ruotsi Yht. 146 TWh 4 % 39 % 45 % 8 % 4 % Suomi Yht. 70 TWh 32 % 34 % Viro Yht. 11 TWh 90 % 15 % 2 % 17 % 3 % 7 % 66 % 27 % 7 % Pohjoismaat Yhteensä 387 TWh 5 % 6 % 51 % 21 % 17 % Lähde: Energiateollisuus, tammikuu 2013 Taskutieto

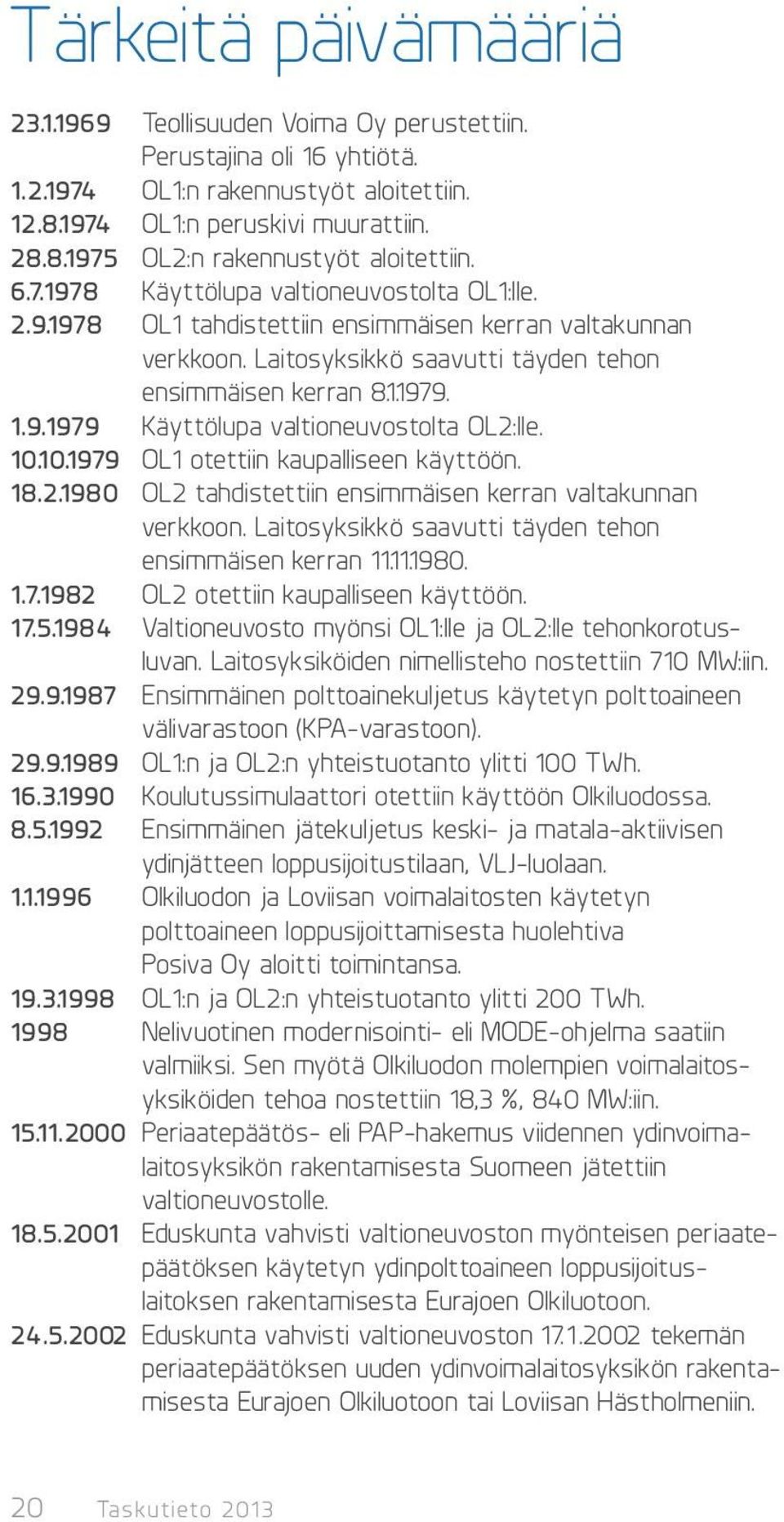

20 Tärkeitä päivämääriä Teollisuuden Voima Oy perustettiin. Perustajina oli 16 yhtiötä OL1:n rakennustyöt aloitettiin OL1:n peruskivi muurattiin OL2:n rakennustyöt aloitettiin Käyttölupa valtioneuvostolta OL1:lle OL1 tahdistettiin ensimmäisen kerran valtakunnan verkkoon. Laitosyksikkö saavutti täyden tehon ensimmäisen kerran Käyttölupa valtioneuvostolta OL2:lle OL1 otettiin kaupalliseen käyttöön OL2 tahdistettiin ensimmäisen kerran valtakunnan verkkoon. Laitosyksikkö saavutti täyden tehon ensimmäisen kerran OL2 otettiin kaupalliseen käyttöön Valtioneuvosto myönsi OL1:lle ja OL2:lle tehonkorotusluvan. Laitosyksiköiden nimellisteho nostettiin 710 MW:iin Ensimmäinen polttoainekuljetus käytetyn polttoaineen välivarastoon (KPA-varastoon) OL1:n ja OL2:n yhteistuotanto ylitti 100 TWh Koulutussimulaattori otettiin käyttöön Olkiluodossa Ensimmäinen jätekuljetus keski- ja matala-aktiivisen ydinjätteen loppusijoitustilaan, VLJ-luolaan Olkiluodon ja Loviisan voimalaitosten käytetyn polttoaineen loppusijoittamisesta huolehtiva Posiva Oy aloitti toimintansa OL1:n ja OL2:n yhteistuotanto ylitti 200 TWh Nelivuotinen modernisointi- eli MODE-ohjelma saatiin valmiiksi. Sen myötä Olkiluodon molempien voimalaitosyksiköiden tehoa nostettiin 18,3 %, 840 MW:iin Periaatepäätös- eli PAP-hakemus viidennen ydinvoimalaitosyksikön rakentamisesta Suomeen jätettiin valtioneuvostolle Eduskunta vahvisti valtioneuvoston myönteisen periaatepäätöksen käytetyn ydinpolttoaineen loppusijoituslaitoksen rakentamisesta Eurajoen Olkiluotoon Eduskunta vahvisti valtioneuvoston tekemän periaatepäätöksen uuden ydinvoimalaitosyksikön rakentamisesta Eurajoen Olkiluotoon tai Loviisan Hästholmeniin. 20 Taskutieto 2013

21 Olkiluoto valittiin uuden laitosyksikön sijaintipaikaksi TVO:n hallitus teki investointipäätöksen uudesta ydinvoimalaitosyksiköstä Olkiluoto 3 ja yhtiö allekirjoitti AREVA NP:n (aiemmin Framatome ANP) ja Siemensin muodostaman konsortion kanssa sopimuksen noin MW:n painevesilaitosyksikön rakentamisesta Valtioneuvosto myönsi rakentamisluvan OL3:lle OL1:n ja OL2:n yhteistuotanto ylitti 300 TWh OL3:n peruskivi muurattiin Olkiluodon uusi vierailukeskus vihittiin käyttöön Olkiluodon laitoksen modernisointityö saatiin päätökseen. Molempien laitosyksiköiden sähköteho nousi 860 MW:iin TVO:n ja Fingrid Oyj:n yhteishankkeena rakentama 100 MW:n kaasuturbiinivoimalaitos vihittiin käyttöön Olkiluodossa TVO rekisteröitiin kaupparekisteriin julkiseksi yhtiöksi. Yhtiön virallinen toiminimi on muutoksen jälkeen Teollisuuden Voima Oyj TVO jätti valtioneuvostolle periaatepäätöshakemuksen neljännen ydinvoimalaitosyksikön (OL4) rakentamiseksi Olkiluotoon. Posiva Oy jätti niin ikään periaatepäätöshakemuksen käytetyn polttoaineen loppusijoituslaitoksensa laajentamiseksi OL4:ää varten Eduskunta vahvisti valtioneuvoston myönteisen periaatepäätöksen uuden Olkiluoto 4 -laitosyksikön rakentamisesta Eurajoen Olkiluotoon Olkiluodon laitoshistorian suurimmat vuosihuollot saatiin päätökseen. Muutostöiden ansiosta laitosyksiköiden nimellisteho kohosi 880 MW:iin Vuoden 2011 aikana OL4-hanke eteni kilpailu- ja suunnitteluvaiheeseen OL1:n ja OL2:n yhteistuotanto ylitti 400 TWh Posiva Oy jätti käytetyn polttoaineen loppusijoituslaitoksen rakentamislupahakemuksen valtioneuvostolle TVO:n ydinvoimalaitosyksiköiden OL1 ja OL2 yhteenlaskettu sähköntuotanto oli 14,45 TWh (miljardia kilowattituntia). Määrä on noin kuudesosa Suomessa käytetystä sähköstä. Taskutieto

22 Ydinvoimasanastoa EMAS Eco Management and Audit Scheme Ympäristöasioiden hallinta- ja auditointijärjestelmä IAEA International Atomic Energy Agency Kansainvälinen atomienergiajärjestö WANO World Association of Nuclear Operators Kansainvälinen ydinvoimayhtiöiden järjestö WNA World Nuclear Association Kansainvälinen ydinvoima-alan järjestö Kiehutusvesireaktori, BWR Boiling Water Reactor Kevytvesireaktorityyppi, jossa jäähdytysaineena käytettävä vesi kiehuu kulkiessaan reaktorisydämen läpi. Syntyvä höyry johdetaan pyörittämään turbiinia. Painevesireaktori, EPR European Pressurized water Reactor Eurooppalainen painevesireaktori 22 Taskutieto 2013

23 Painevesireaktori, PWR Pressurized Water Reactor Kevytvesireaktorityyppi, jossa reaktorin paine on niin korkea, että jäähdytysaineena käytettävä vesi ei kiehu reaktorissa. Kuuma vesi johdetaan reaktorista höyrystimeen, jossa sekundääripiirissä oleva vesi höyrystyy ja höyry johdetaan pyörittämään turbiinia. Käyttökerroin Käyttökerroin on voimalaitoksen vuodessa tuottama energia prosentteina siitä energiasta, minkä se olisi tuottanut toimiessaan koko vuoden keskeytyksettä täydellä teholla. Megawatti, MW Tehon yksikkö. Yksi megawatti on kilowattia eli wattia. Gigawatti, GW Tehon yksikkö. Yksi gigawatti on miljoona kilowattia. Terawatti, TW Tehon yksikkö. Yksi terawatti on miljardi kilowattia. Terawattitunti, TWh Energian yksikkö. Yksi terawattitunti on miljardi kilowattituntia. Taskutieto

24 Laine Direct Oy 05/2013/ olkiluoto Eurajoki Puhelin (02) Faksi (02) Taskutieto 2013 Teollisuuden Voima oyj Töölönkatu Helsinki Puhelin (09) Faksi (09) Teollisuuden Voima oyj 4 rue de la Presse BE-1000 Brussels, Belgium Puhelin Faksi
