1 EROTTIMET

2 Sisällysluettelo HERO Hiekanerotin kourut...3 HERO Hiekanerottimet...4 EPO Öljynerottimet...5 Sadevesien ByFlow -erotinjärjestelmä...6 Näytteenottokaivot...6 HEPO Hiekan-, öljyn- ja bensiininerottimet...6 REPO Rasvanerottimet...7 NOK Näytteenottokaivot...7 Täyttymishälyttimet...7 GSM Tiedonsiirtoyksikkö...7 Pikaliitinkotelot...7 2

3 Talokaivon erotinmallistosta löytyy luotettava ja toimiva ratkaisu kaikkiin kohteisiin, joissa on vaatimuksena viemäröintijärjestelmä moitteeton tekninen toiminta ja ympäristön kannalta puhtaat jätevedet. Talokaivo erottimet täyttävät eurooppalaisen harmonisoidun standardin vaatimukset ja ne on osoitettu CE-merkinnällä. Toimitus sisältää LVI-suunnitelmien mukaisesti rakennetun asennusvalmiin erotinsäiliön sekä tuotteeseen soveltuvan EN-hyväksytyn valurautakansiston. Erillistä huoltokaivoa ei tarvita. HERO HIEKANEROTIN KOURUT Erottelee tehokkaasti hiekan, lietteen sekä muut kiintoaineet pesuvesistä. Soveltuvat mm. ajoneuvojen ja koneiden pesupaikoille sekä auto- ja konekorjaamoiden tiloihin sekä muihin kohteisiin, joissa viemärijärjestelmään kulkeutuva hiekansekainen liete saattaa aiheuttaa toimintahäiriöitä. Vakiona ritiläkansi 500 mm / 1000 mm / 5 tn, saatavana myös 25 tn Kasataan moduleista Lietetila/Kansiston koko 500/ / / / / / / / / / / / /

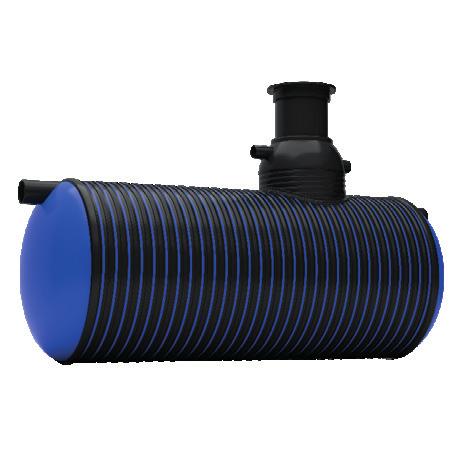

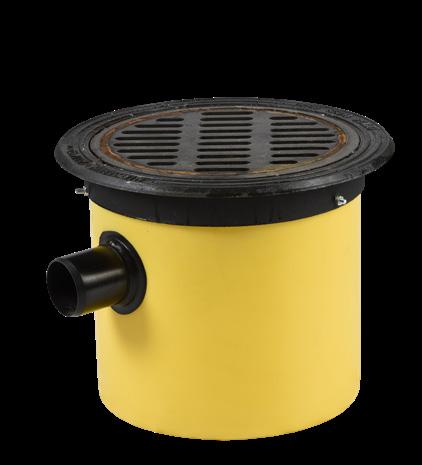

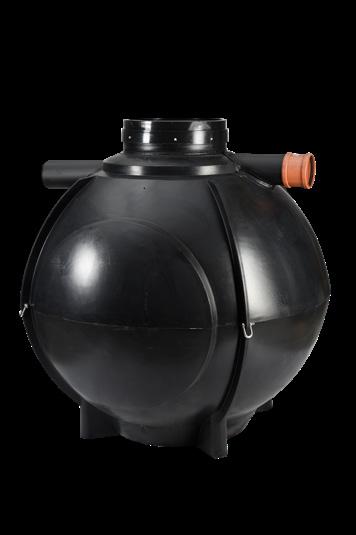

4 HERO HIEKANEROTTIMET Kiinteällä kansistolla, sisäasennusmalli HERO Hiekanerotin estää hiekansekaisen lietteen viemärijärjestelmälle aiheuttamat toimintahäiriöt. Voidaan tarvittaessa varustaa hiekkahälyttimellä (Sandset-1000). Kansisto 5 tn. Saatavana myös 40 tn. Lietetila LVI-numero HERO 40 LK HERO 150 LK HERO 200 LK HERO 400 LK HERO 600 LK HERO 40 LK HERO HIEKANEROTTIMET Teleskooppisella kansistolla HERO Hiekanerotin estää hiekansekaisen lietteen viemärijärjestelmälle aiheuttamat toimintahäiriöt. Voidaan tarvittaessa varustaa hiekkahälyttimellä (Sandset-1000). Kansisto 40 tn Lietetila/Kansiston koko HERO 200/315 tlsk HERO 400/315 tlsk HERO 200/500 tlsk HERO 400/500 tlsk HERO 600/500 tlsk HERO 1000/500 tlsk HERO 2000/500 tlsk HERO 4000/630 tlsk HERO 5000/630 tlsk HERO 6500/630 tlsk HERO 8000/630 tlsk HERO 10000/630 tlsk HERO 13000/630 tlsk HERO 15000/630 tlsk HERO 20000/630 tlsk HERO suuremmat koot HERO 2000/500 tlsk 4

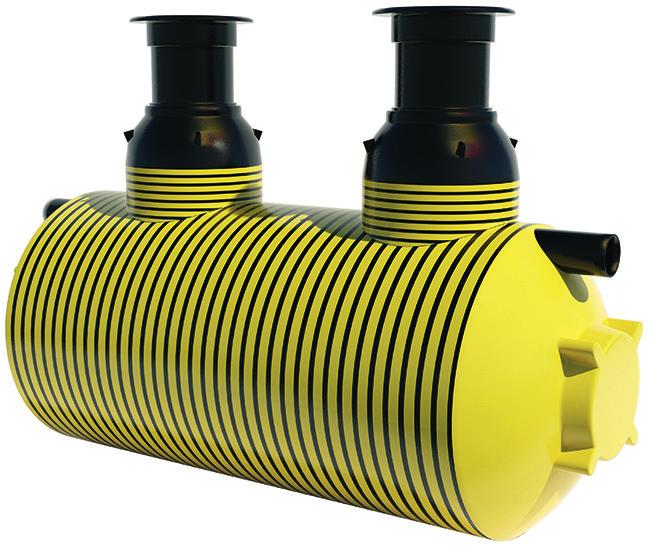

5 EPO ÖLJYNEROTTIMET LUOKKA I Varustetaan teleskooppisella säätöputkella sekä atex-hyväksytyllä erotustilan täyttymishälyttimellä (EPO OMS-1), joka ilmoittaa öljyn varastotilan täyttymisestä tai padottumisesta. EPO öljynerottimet ovat saatavissa myös sisäasennusmallisena. Öljyn erottelu tapahtuu säiliön sisällä olevan koalisaattorin avulla, joka tehostaa gravitaatioon perustuvaa toimintaa. Luokan I öljynerottimen poistuvan jäteveden öljypitoisuus erottelun jälkeen on alle 5 mg/l. Kansisto 40 tn Erotusteho EPO NS EPO NS EPO NS EPO NS EPO NS EPO NS EPO NS Suuremmat koot EPO NS 3 EPO ÖLJYNEROTTIMET LUOKKA II Varustetaan teleskooppisella säätöputkella sekä atex-hyväksytyllä erotustilan täyttymishälyttimellä (EPO OMS-1), joka ilmoittaa öljyn varastotilan täyttymisestä tai padottumisesta. EPO öljynerottimet ovat saatavissa myös sisäasennusmallisena. Öljyn erottelu perustuu gravitaatioon. Luokan II öljynerottimen poistuvan jäteveden öljypitoisuus erottelun jälkeen on alle 100 mg/l. Kansisto 40 tn Erotusteho EPO NS EPO NS EPO NS EPO NS EPO NS EPO NS EPO NS Suuremmat koot EPO NS 30 5

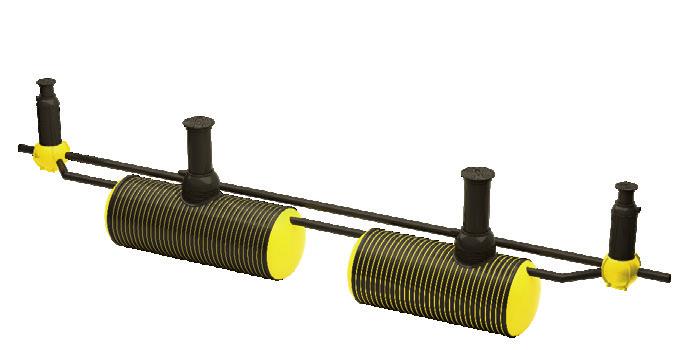

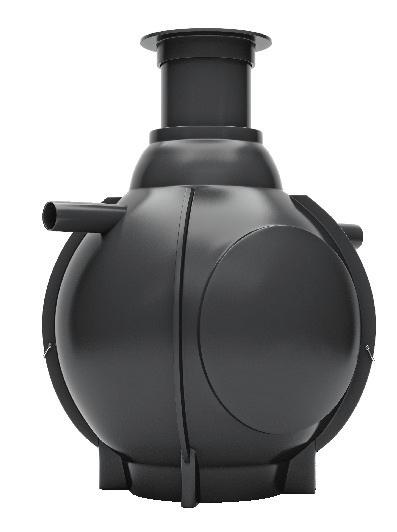

6 SADEVESIEN BYFLOW-EROTINJÄRJESTELMÄ Viranomaisten salliessa öljynerottimen kokoa voidaan pienentää kolmannekseen käyttämällä Sadevesien BYFLOW-erotinjärjestelmää. Tällöin 2/3 vedestä johdetaan öljynerotinjärjestelmän ohi virtauksensäätökaivon kautta. Vesi ohjataan hiekanerottimen ja öljynerottimen ohi suoraan näytteenottokaivoon. Virtauksensäädin on kertasääteinen. Sadevesien BYFLOW-erotinjärjestelmän avulla säästetään merkittävästi investointikustannuksissa, ja sadevedet tulee käsiteltyä tehokkaasti. Menetelmä käsittelee ohivirtauksesta huolimatta noin 95 % vuotuisesta sademäärästä. Lietetila 10/ / / / / Suuremmat koot NÄYTTEENOTTOKAIVOT BYFLOW Näytteenottokaivo BYFLOW asennetaan virtauksensäätökaivon perään. Lietetila 200/ / / / / Suuremmat koot HEPO HIEKAN-, ÖLJYN- JA BENSIININEROTTIMET Yhdistetty hiekan-, öljyn- ja bensiininerotin HEPO soveltuu käytettäväksi mm. autotalleissa ja pysäköintitiloissa. Voidaan tarvittaessa varustaa myös teleskooppisella säätöputkella ja öljyn täyttymishälyttimellä (OMS-1). Kansisto 5 tn. Saatavana myös 40 tn. Erotusteho / Lietetila / Erotustila LVI-numero HEPO 0,2 / 40 / HEPO 0,4 / 120 / HEPO 0,6 / 120 /

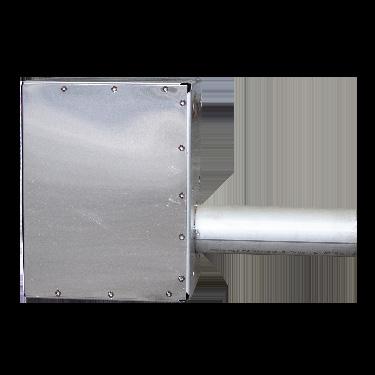

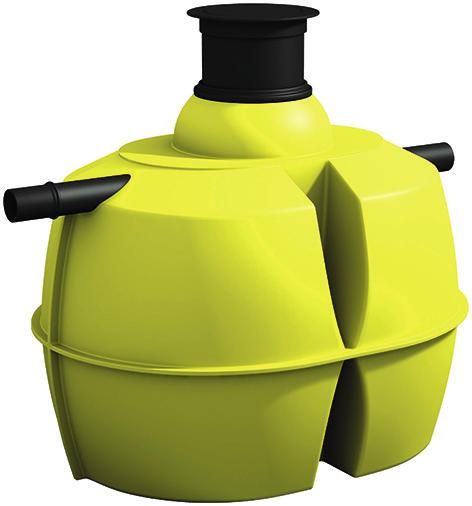

7 REPO RASVANEROTTIMET Varustetaan teleskooppisella säätöputkella sekä rasvanerotustilan täyttymistä ja erottimen padottumista seuraavalla rasvahälyttimellä (GA-2). Kaikki REPO rasvanerottimet ovat saatavissa myös sisäasennusmallisena. Kansisto 40 tn Erotusteho / Lietetila / Erotustila REPO NS REPO NS REPO NS REPO NS REPO NS REPO NS REPO NS REPO Suuremmat koot REPO NS 7 ja NS 10 REPO NS 15 -> NOK NÄYTTEENOTTOKAIVOT Näytteenottokaivo asennetaan mm. öljynerotinjärjestelmän yhteyteen, jonka avulla voidaan valvoa viemäriverkostoon johdettavien jäte- ja sadevesien laatua. Varustetaan teleskooppisella säätöputkella sekä LVI-suunnitelman mukaisella läppäventtiilillä. Erotusteho / Lietetila / Erotustila 800/500/DN /500/DN /630/DN /630/DN /630/DN /630/DN /630/DN /630/DN NOK Muut koot TÄYTTYMISHÄLYTTIMET Malli SandSET hiekkahälytin OMS-1 -öljyhälytin GA-2 -rasvahälytin GA-2 OMS-1 GSM TIEDONSIIRTOYKSIKKÖ Käytetään hälytystiedon langattomaan jatkosiirtämiseen haluttuun kohteeseen. Matkapuhelinliittymän hankinta operaattorilta kuuluu tilaajalle erikseen. SandSET-1000 Malli Tiedonsiirtoyksikkö, yksikanavainen Tiedonsiirtoyksikkö, monikanavainen PIKALIITINKOTELOT Sisäasennusmallisten erottimien tyhjentämiseen. Malli 1-osainen osainen

8 Yrityksestä Talokaivo Oy Talokaivo Oy suunnittelee, valmistaa ja myy jäte- ja sadevesiverkostojen kaivo- ja pumppaamojärjestelmiä, haja-asutusalueiden jätevesijärjestelmiä ja hulevesien hallintajärjestelmiä. Talokaivon tuotevalikoimaan kuuluvat: sadevesi-, perusvesi-, jätevesi- ja salaojakaivot, venttiilikaivot, erottimet, pumppaamot, putket, haja-asutusalueen jätevesijärjestelmät sekä eristetyt aluelämpöjärjestelmät. Kattavan tuotevalikoiman, vankan osaamisen ja pitkän kokemuksen ansiosta pystymme toimittamaan laajoihin projekteihin räätälöityjä kokonaistoimituksia. Kysy mittalaitekaivojamme, hulevesijärjestelmiä tai säiliöitämme. Keravan kaivoyksikkö Tampereen kaivoyksikkö Turun kaivoyksikkö Oulun kaivoyksikkö Terästie Kerava Puh Sähköposti: talokaivo@talokaivo.fi Nuutisarankatu Tampere P Sähköposti: tampere@talokaivo.fi Teollisuuskuja Lieto P Sähköposti: turku@talokaivo.fi Hiltusentie Oulu P Sähköposti: oulu@talokaivo.fi
