Savon ammatti- ja aikuisopisto puuala

Transkriptio

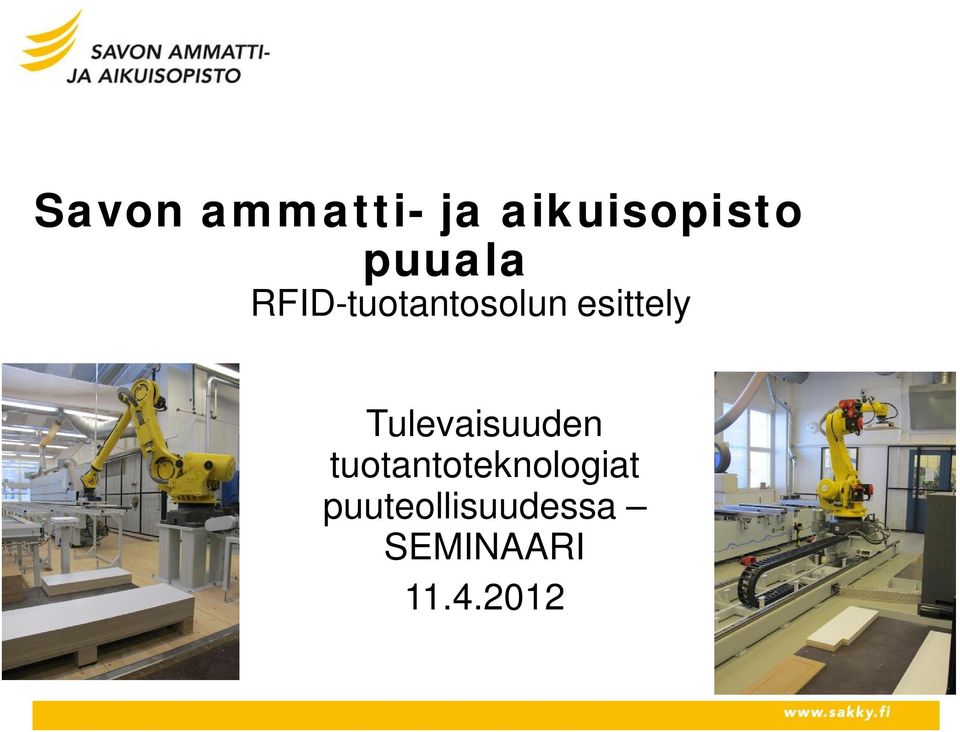

1 Savon ammatti- ja aikuisopisto puuala RFID-tuotantosolun esittely Tulevaisuuden tuotantoteknologiat puuteollisuudessa SEMINAARI

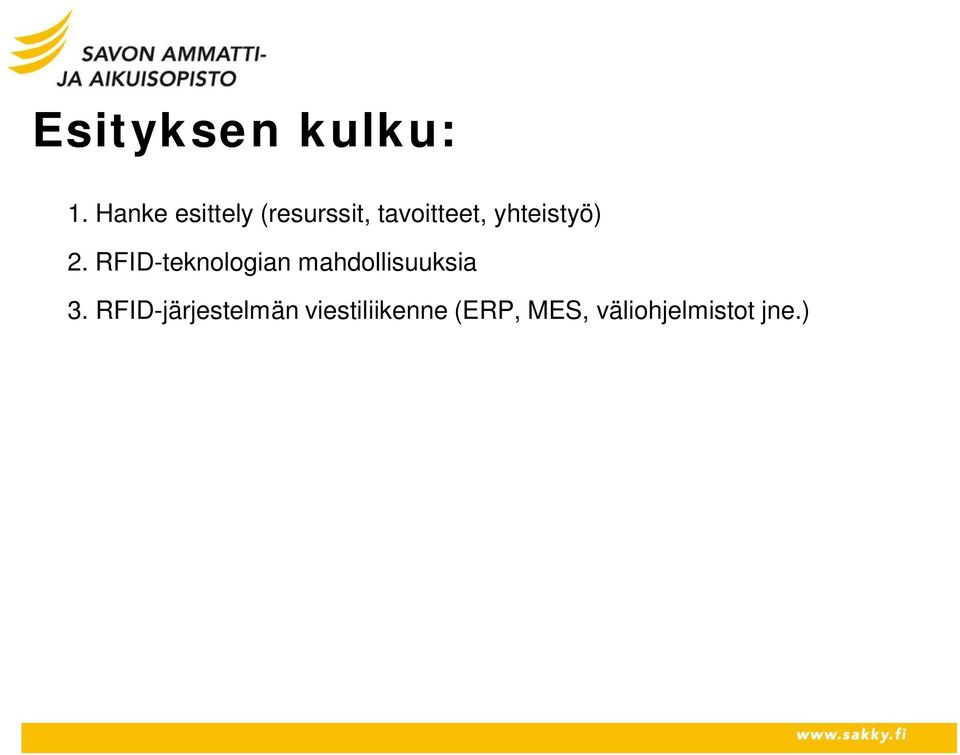

2 Esityksen kulku: 1. Hanke esittely (resurssit, tavoitteet, yhteistyö) 2. RFID-teknologian mahdollisuuksia 3. RFID-järjestelmän viestiliikenne (ERP, MES, väliohjelmistot jne.)

3 Osa 1 RFID hankkeet (ESR ja EAKR) TOTEUTUS RFID- tekniikan soveltaminen tuotantoteollisuudessa (ESR) RFID- tekniikan oppimisympäristön rakentaminen (EAKR) YHTEENSÄ BUDJETTI ON

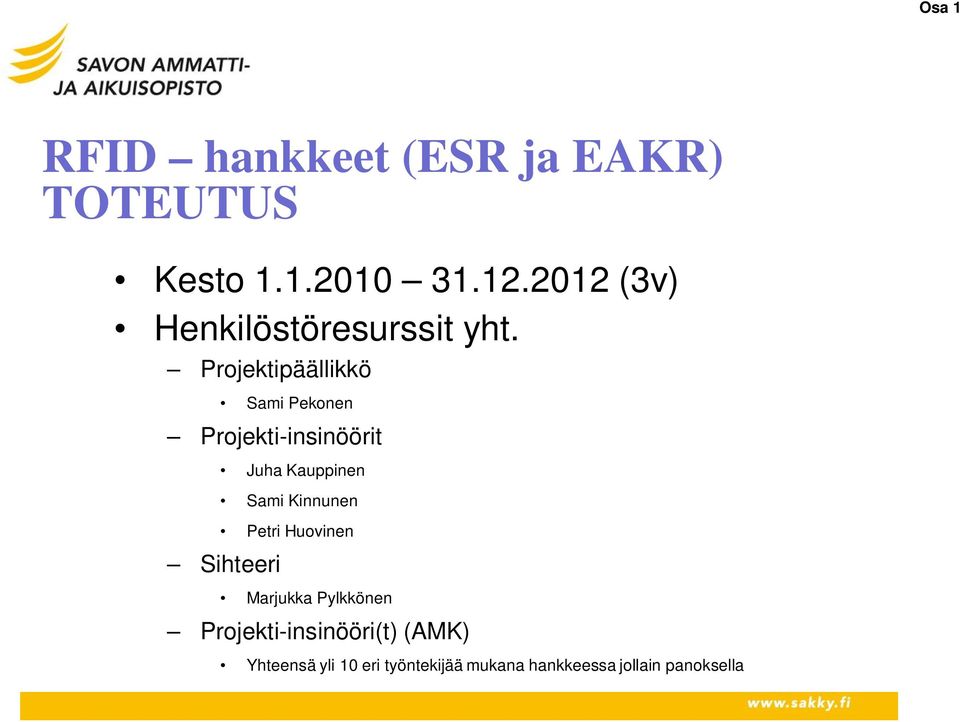

4 Osa 1 RFID hankkeet (ESR ja EAKR) TOTEUTUS Kesto (3v) Henkilöstöresurssit yht. Projektipäällikkö Sami Pekonen Projekti-insinöörit Juha Kauppinen Sami Kinnunen Petri Huovinen Sihteeri Marjukka Pylkkönen Projekti-insinööri(t) (AMK) Yhteensä yli 10 eri työntekijää mukana hankkeessa jollain panoksella

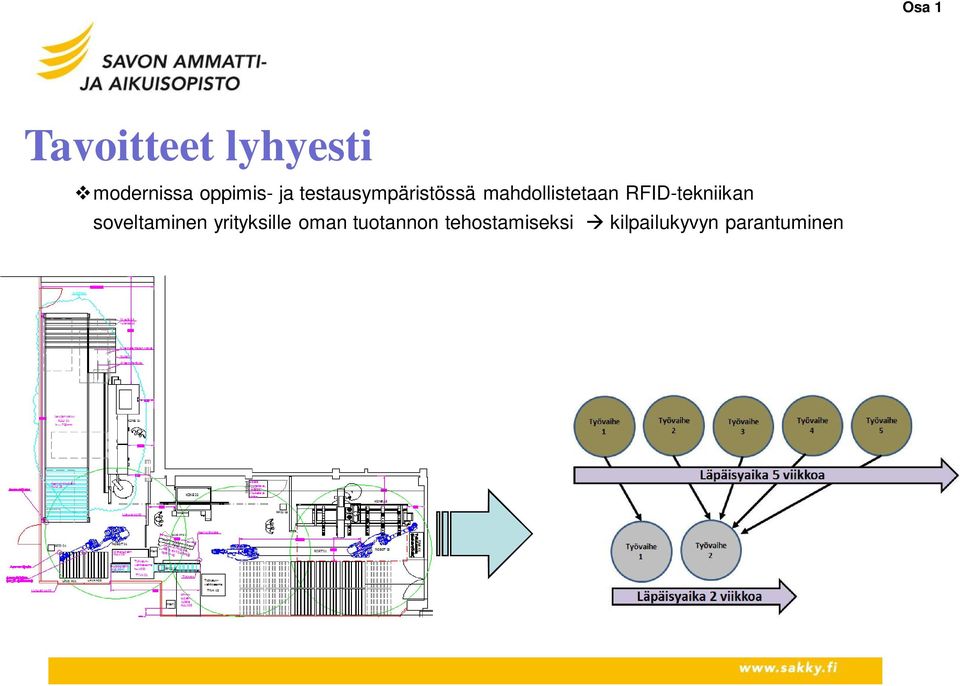

5 Osa 1 Tavoitteet lyhyesti modernissa oppimis- ja testausympäristössä mahdollistetaan RFID-tekniikan soveltaminen yrityksille oman tuotannon tehostamiseksi kilpailukyvyn parantuminen

6 Tavoitteet lyhyesti koulutusta kehitetään vastaamaan kehittyvän teknologian haasteisiin Osa 1

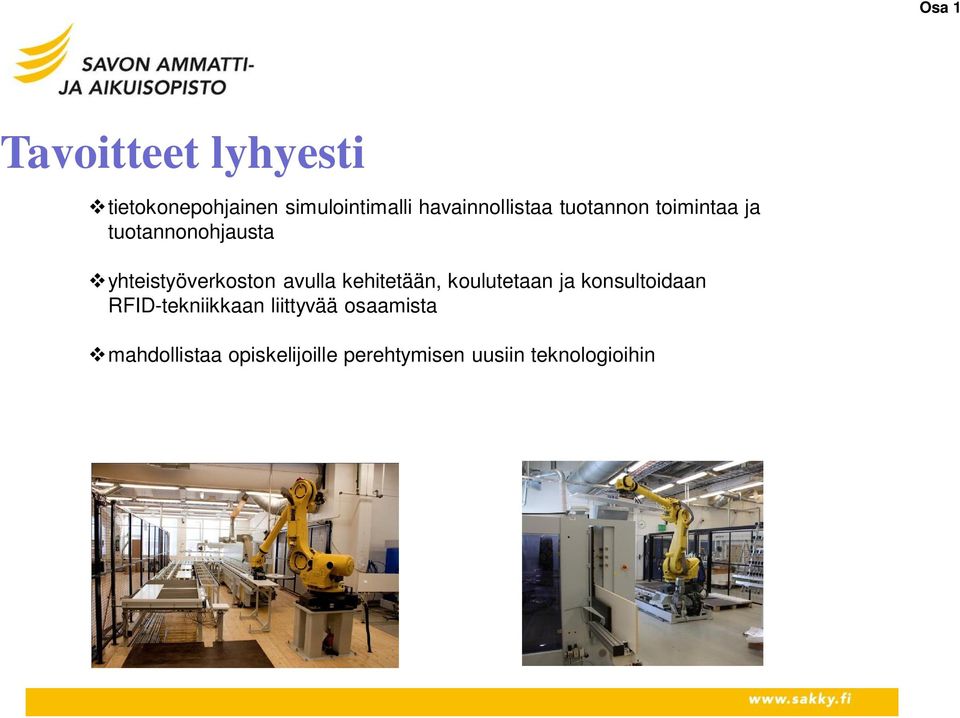

7 Osa 1 Tavoitteet lyhyesti tietokonepohjainen simulointimalli havainnollistaa tuotannon toimintaa ja tuotannonohjausta yhteistyöverkoston avulla kehitetään, koulutetaan ja konsultoidaan RFID-tekniikkaan liittyvää osaamista mahdollistaa opiskelijoille perehtymisen uusiin teknologioihin

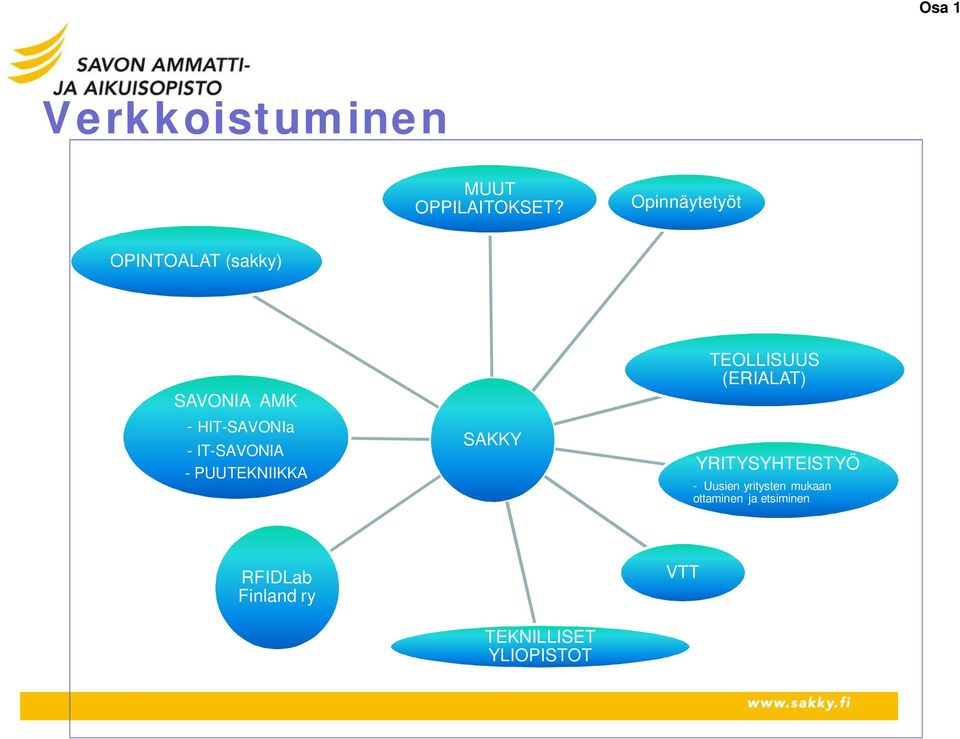

8 Osa 1 Verkkoistuminen MUUT OPPILAITOKSET? Opinnäytetyöt OPINTOALAT (sakky) SAVONIA AMK - HIT-SAVONIa - IT-SAVONIA - PUUTEKNIIKKA SAKKY TEOLLISUUS (ERIALAT) YRITYSYHTEISTYÖ - Uusien yritysten mukaan ottaminen ja etsiminen RFIDLab Finland ry TEKNILLISET YLIOPISTOT VTT

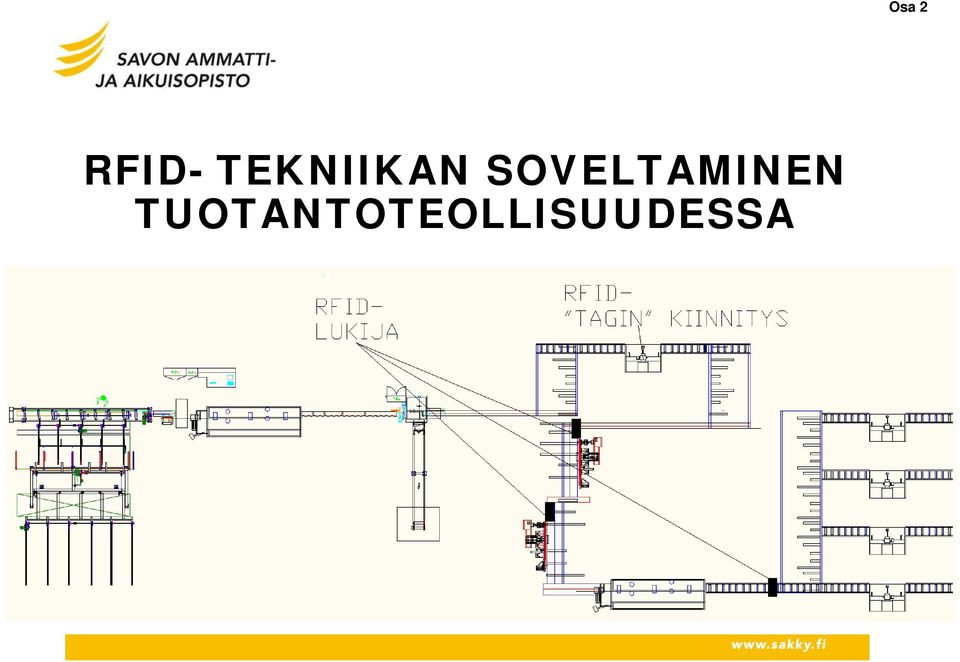

9 RFID- TEKNIIKAN SOVELTAMINEN TUOTANTOTEOLLISUUDESSA Osa 2

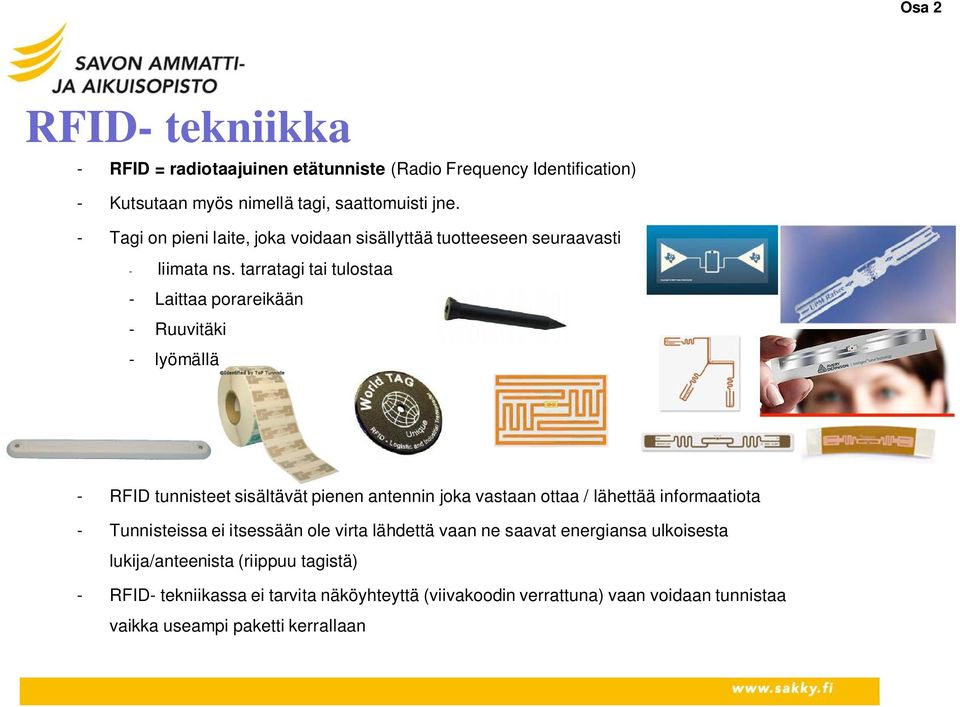

10 Osa 2 RFID- tekniikka - RFID = radiotaajuinen etätunniste (Radio Frequency Identification) - Kutsutaan myös nimellä tagi, saattomuisti jne. - Tagi on pieni laite, joka voidaan sisällyttää tuotteeseen seuraavasti - liimata ns. tarratagi tai tulostaa - Laittaa porareikään - Ruuvitäki - lyömällä - RFID tunnisteet sisältävät pienen antennin joka vastaan ottaa / lähettää informaatiota - Tunnisteissa ei itsessään ole virta lähdettä vaan ne saavat energiansa ulkoisesta lukija/anteenista (riippuu tagistä) - RFID- tekniikassa ei tarvita näköyhteyttä (viivakoodin verrattuna) vaan voidaan tunnistaa vaikka useampi paketti kerrallaan

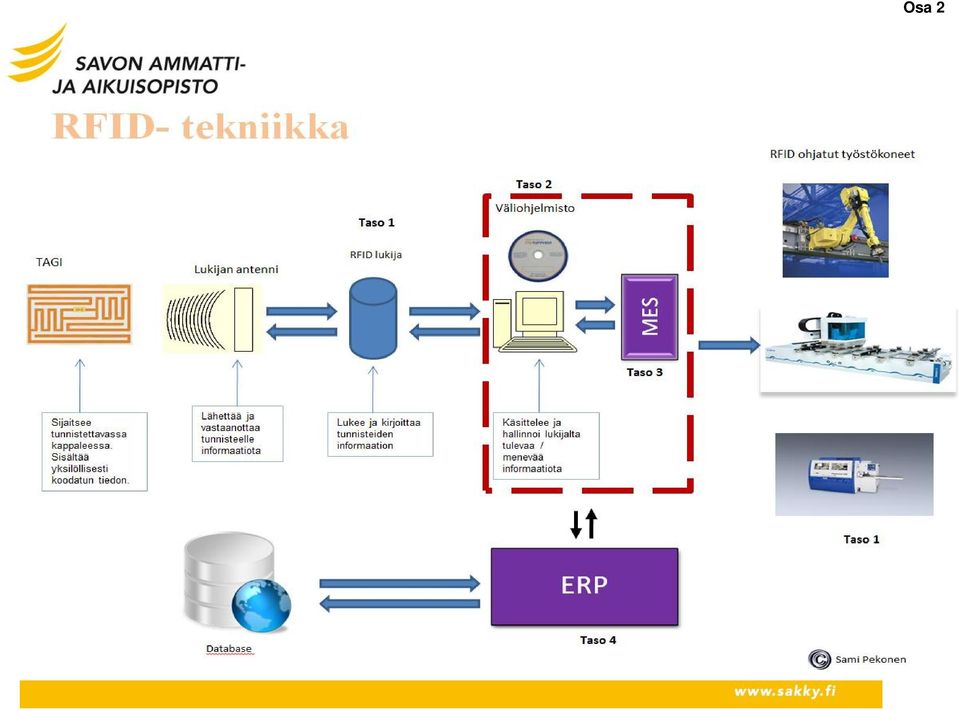

11 Osa 2

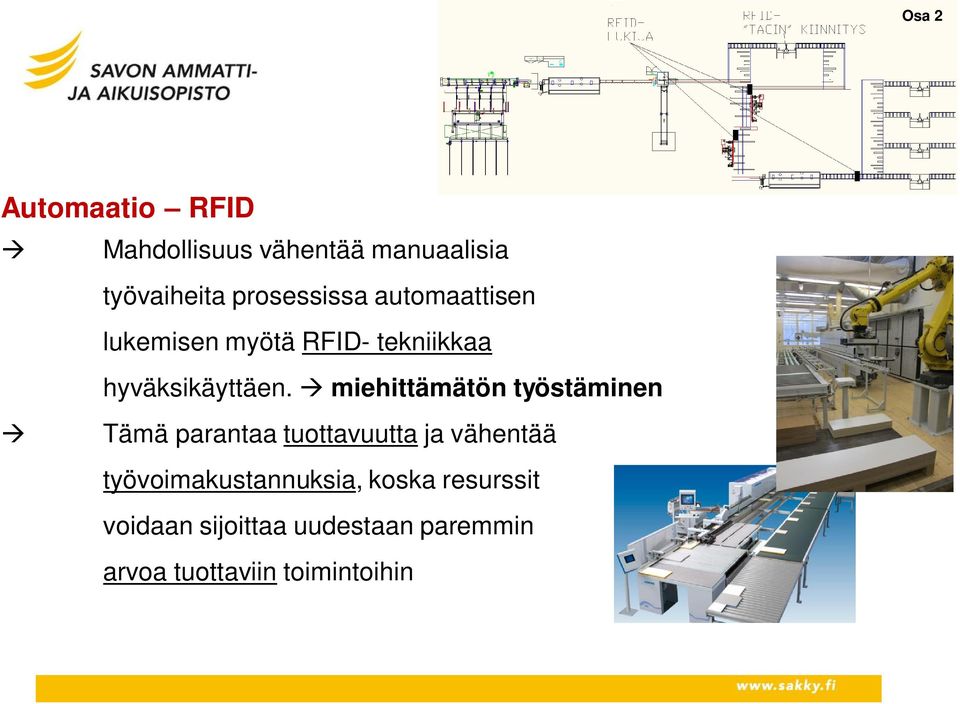

12 Osa 2 Automaatio RFID Mahdollisuus vähentää manuaalisia työvaiheita prosessissa automaattisen lukemisen myötä RFID- tekniikkaa hyväksikäyttäen. miehittämätön työstäminen Tämä parantaa tuottavuutta ja vähentää työvoimakustannuksia, koska resurssit voidaan sijoittaa uudestaan paremmin arvoa tuottaviin toimintoihin

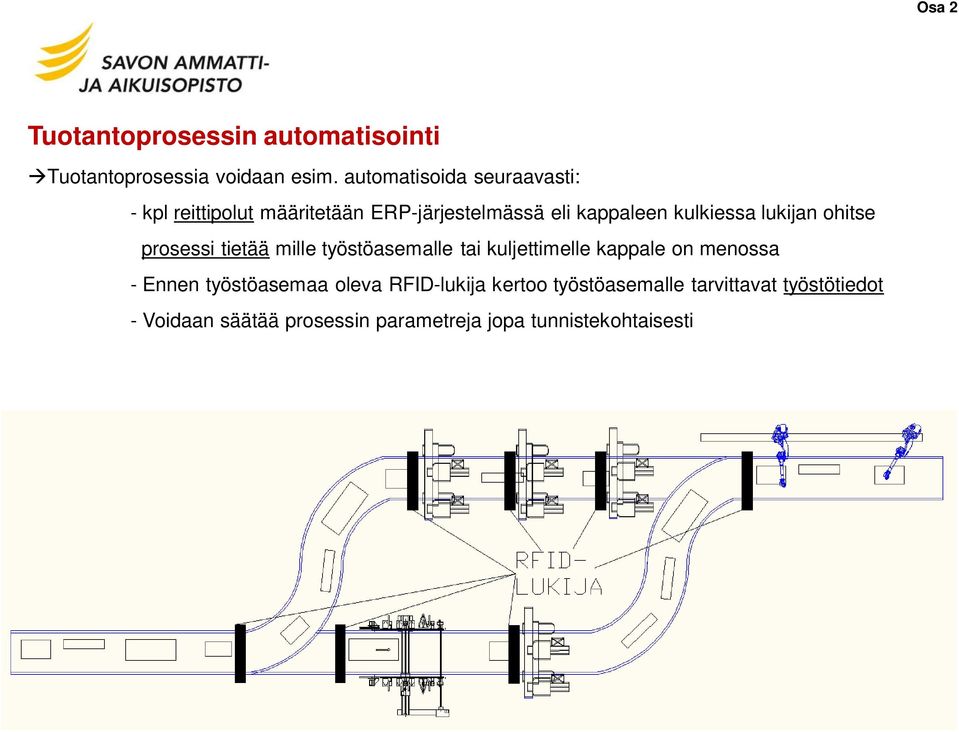

13 Osa 2 Tuotantoprosessin automatisointi Tuotantoprosessia voidaan esim. automatisoida seuraavasti: - kpl reittipolut määritetään ERP-järjestelmässä eli kappaleen kulkiessa lukijan ohitse prosessi tietää mille työstöasemalle tai kuljettimelle kappale on menossa - Ennen työstöasemaa oleva RFID-lukija kertoo työstöasemalle tarvittavat työstötiedot - Voidaan säätää prosessin parametreja jopa tunnistekohtaisesti

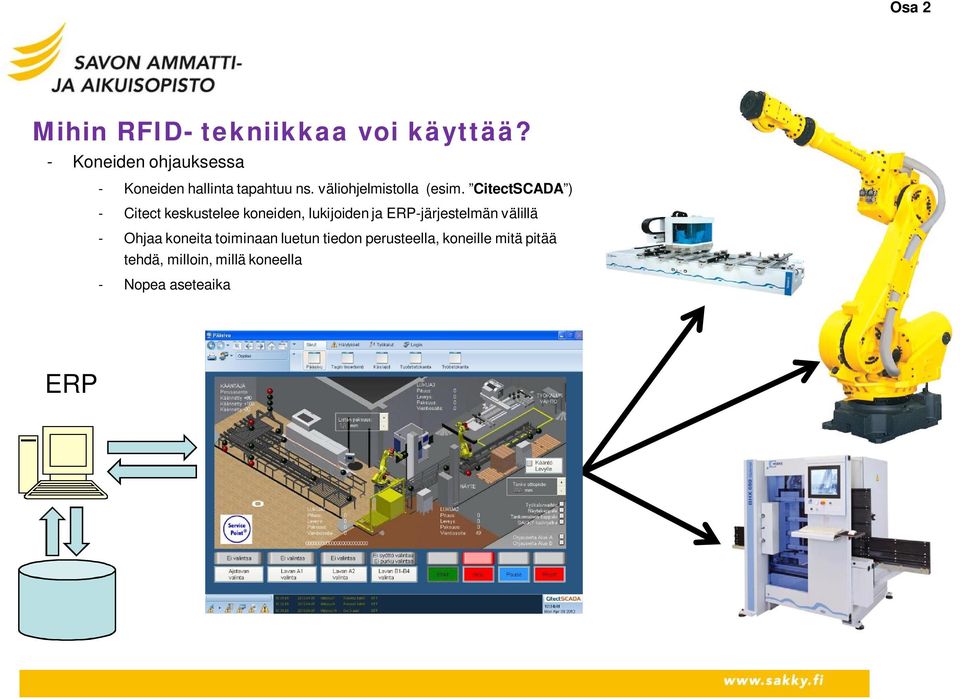

14 Osa 2 Mihin RFID- tekniikkaa voi käyttää? - Koneiden ohjauksessa - Koneiden hallinta tapahtuu ns. väliohjelmistolla (esim. CitectSCADA ) - Citect keskustelee koneiden, lukijoiden ja ERP-järjestelmän välillä - Ohjaa koneita toiminaan luetun tiedon perusteella, koneille mitä pitää tehdä, milloin, millä koneella - Nopea aseteaika ERP

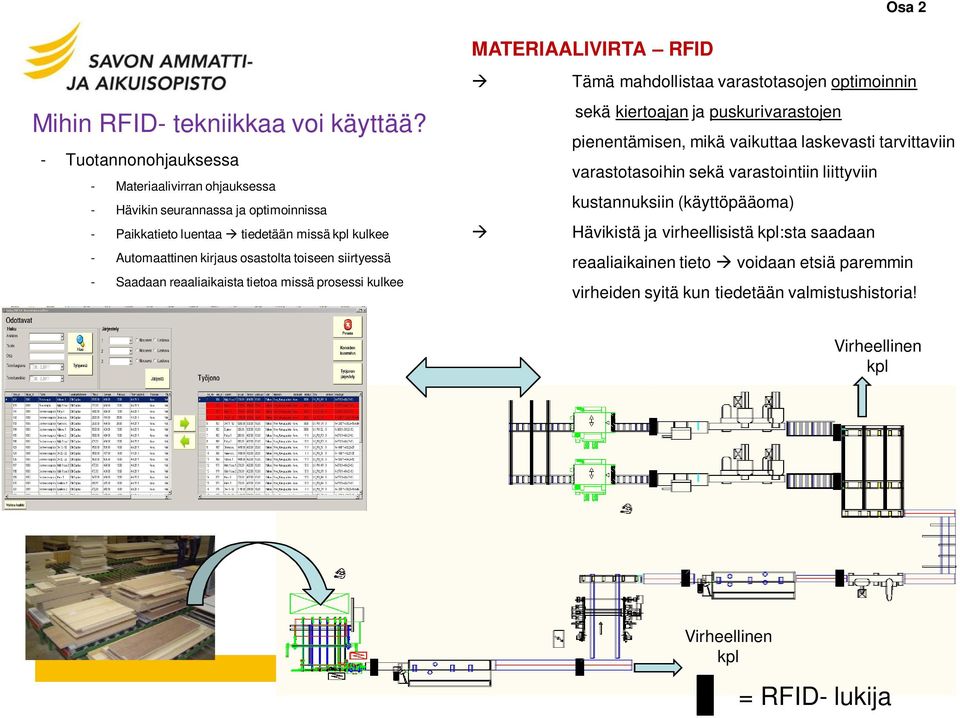

15 Osa 2 MATERIAALIVIRTA RFID Mihin RFID- tekniikkaa voi käyttää? - Tuotannonohjauksessa - Materiaalivirran ohjauksessa - Hävikin seurannassa ja optimoinnissa - Paikkatieto luentaa tiedetään missä kpl kulkee - Automaattinen kirjaus osastolta toiseen siirtyessä - Saadaan reaaliaikaista tietoa missä prosessi kulkee Tämä mahdollistaa varastotasojen optimoinnin sekä kiertoajan ja puskurivarastojen pienentämisen, mikä vaikuttaa laskevasti tarvittaviin varastotasoihin sekä varastointiin liittyviin kustannuksiin (käyttöpääoma) Hävikistä ja virheellisistä kpl:sta saadaan reaaliaikainen tieto voidaan etsiä paremmin virheiden syitä kun tiedetään valmistushistoria! Virheellinen kpl Virheellinen kpl = RFID- lukija

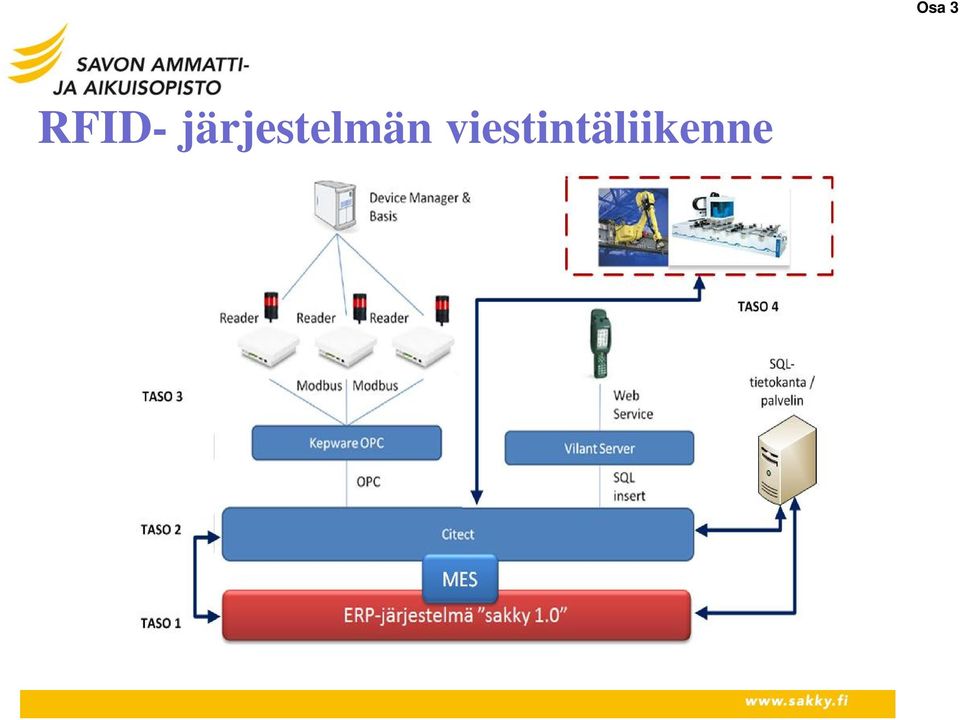

16 RFID- järjestelmän viestintäliikenne Osa 3

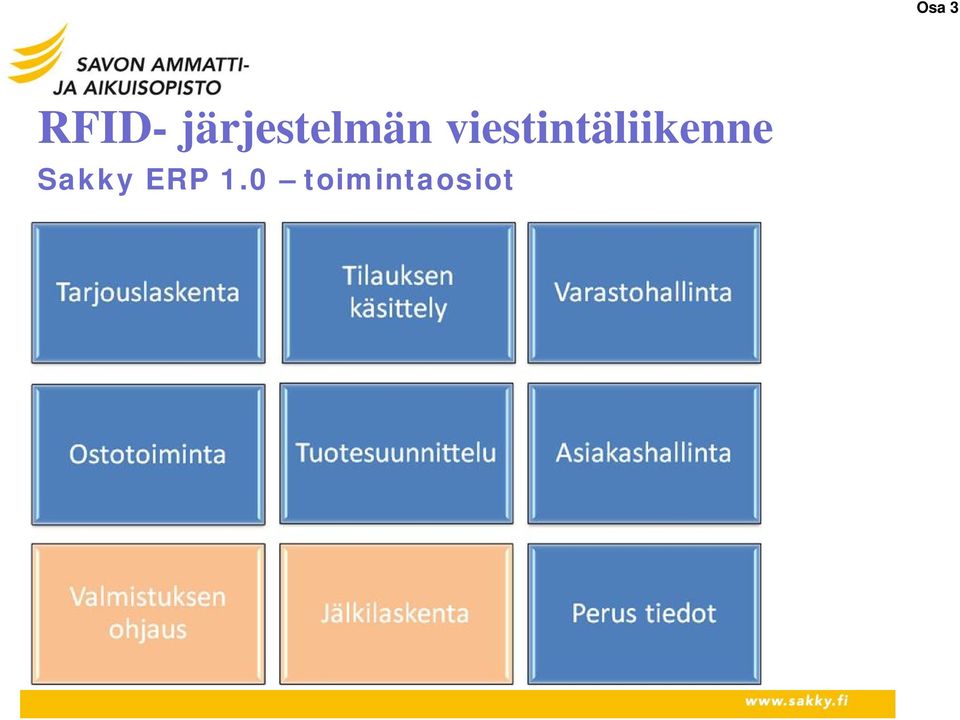

17 Osa 3 RFID- järjestelmän viestintäliikenne Sakky ERP 1.0 toimintaosiot

18 RFID- järjestelmän viestintäliikenne Osa 3

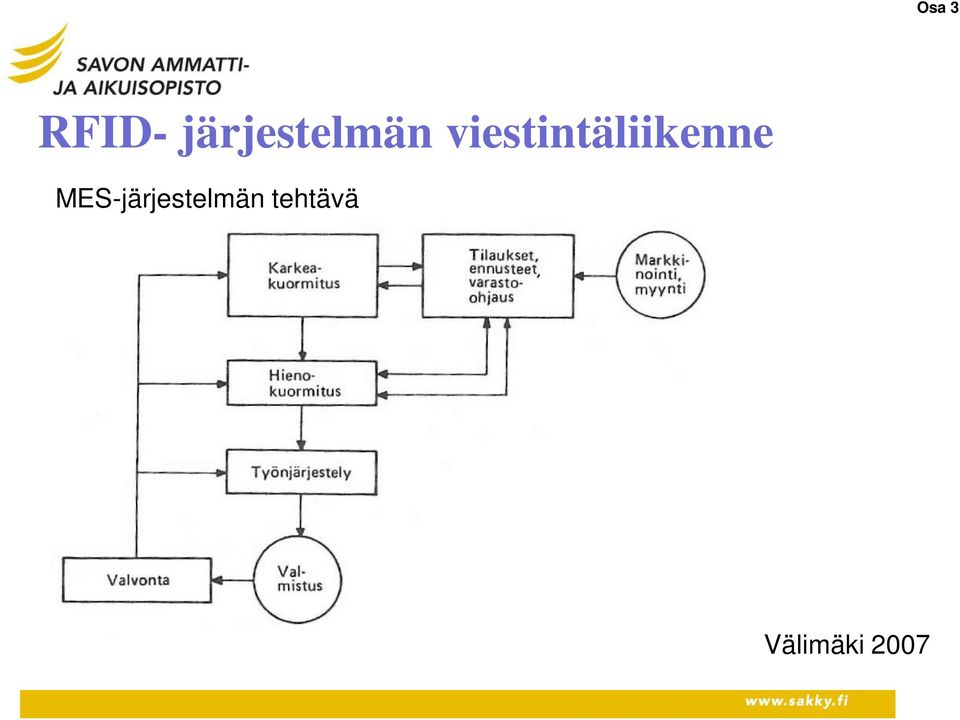

19 Osa 3 RFID- järjestelmän viestintäliikenne MES-järjestelmän tehtävä Välimäki 2007

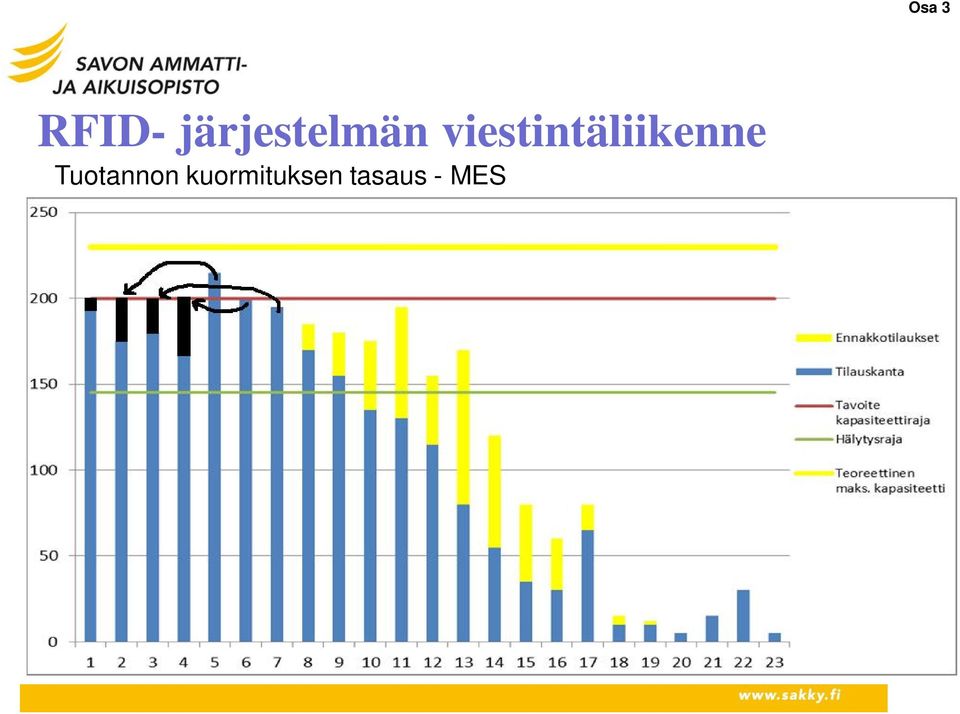

20 Osa 3 RFID- järjestelmän viestintäliikenne Tuotannon kuormituksen tasaus - MES

21 Osa 3 RFID- järjestelmän viestintäliikenne ERP-liittymä (tuotteen rakenne)

22 Osa 3 RFID- järjestelmän viestintäliikenne ERP-liittymä (työjonon muodostuminen)

23 YHTEISTYÖKUMPPANIT:

24 Projektipäällikkö Sami Pekonen
