1 Wallius Hitsauskoneet Oy Käyttöohjekirja SPT UPPERCUT 120 Plasmaleikkauslaite

2 Käyttäjä: lue ja ymmärrä tämä käyttöohje tarkasti ennen kuin alat käyttää laitetta. Tämä käyttöohje sisältää erittäin tärkeitä ohjeita laitteen turvallista ja tarkoituksenmukaista käyttöä ajatellen. SISÄLTÖ 1.TEKNISET TIEDOT 2.KÄYTTÖÖNOTTO 3.LAITTEEN KÄYTTÖ 4.KULUTUSOSIEN VAIHTAMINEN 5.LAITTEEN HOITO JA HUOLTO 6.MAHDOLLISET HÄIRIÖTILANTEET 7.TURVALLISUUS 8.TAKUU

tarkoituksenmukaista käyttöä ajatellen. SISÄLTÖ 1.TEKNISET TIEDOT 2.KÄYTTÖÖNOTTO 3.

3 1.TEKNISET TIEDOT Verkkoliitäntä 400V, 3~50Hz Vaadittava sulakekoko 32A, hidas Liitäntäteho 17,6 kva Leikkausjännite 120V Leikkausvirta A Kuormitettavuus Tehokerroin 0,95 Tyhjäkäyntijännite 250V DC Suojausluokka IP 23 Jäähdytysluokka F Lämpöluokka F Mitat PxLxK 550x180x320 Paino 15 kg Maksimi leikkaussyvyys 50 mm Valiolaatu 40 mm Ilmanpainevaatimus 5,5 bar Ilmamäärävaatimus 195 l/min Polttimen pituus 6m 2. KÄYTTÖÖNOTTO Liitä poltin UPPERCUT 120:een. Paina koneen takaosasta löytyvällä avaimella koneen pistokkeen yläreunassa olevaa vapautinta ja kierrä polttimen puolen liittimen kauluksesta poltin tiukasti kiinni. Laita avain takaisin koneen takaosassa olevaan telineeseensä. Liitä paineilmaletku koneen takaosassa olevaan liittimeen. Varmista, että ilmanpaineen ja ilmamäärän vaatimukset täyttyvät. (katso edellinen sivu.) Varmista, että käyttämäsi paineilma on kuivaa ja öljytöntä, sillä vesi ja öljy leikkausilman seassa aiheuttavat huonoa leikkausjälkeä ja jopa plasmapolttimen rikkoutumisen. Säädä ilmanpaine osoittamaan 5,5 bar koneen takaosasta löytyvällä säätimellä. Liitä UPPERCUT 120 sähköverkkoon. Huom! Jos käytät UPPERCUT 120 plasmaleikkauslaitetta aggregaatin tai generaattorin kanssa, varmistu, että sähkölähteen antoteho on vähintään 25 kva ja että se antaa ulos normienmukaista virtaa. Takuu ei korvaa rikkoutumisia, jotka johtuvat liian pienen tai ei-normienmukaista virtaa antavan aggregaatin tai generaattorin käytöstä.

5,5 bar Ilmamäärävaatimus 195 l/min Polttimen pituus 6m 2. KÄYTTÖÖNOTTO Liitä poltin UPPERCUT 120:een.

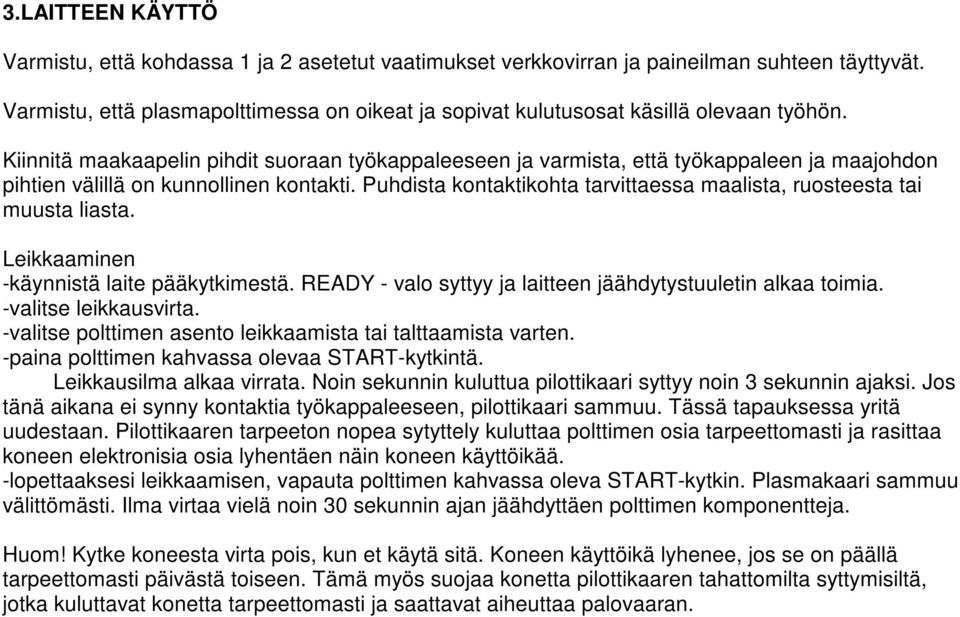

4 3.LAITTEEN KÄYTTÖ Varmistu, että kohdassa 1 ja 2 asetetut vaatimukset verkkovirran ja paineilman suhteen täyttyvät. Varmistu, että plasmapolttimessa on oikeat ja sopivat kulutusosat käsillä olevaan työhön. Kiinnitä maakaapelin pihdit suoraan työkappaleeseen ja varmista, että työkappaleen ja maajohdon pihtien välillä on kunnollinen kontakti. Puhdista kontaktikohta tarvittaessa maalista, ruosteesta tai muusta liasta. Leikkaaminen -käynnistä laite pääkytkimestä. READY - valo syttyy ja laitteen jäähdytystuuletin alkaa toimia. -valitse leikkausvirta. -valitse polttimen asento leikkaamista tai talttaamista varten. -paina polttimen kahvassa olevaa START-kytkintä. Leikkausilma alkaa virrata. Noin sekunnin kuluttua pilottikaari syttyy noin 3 sekunnin ajaksi. Jos tänä aikana ei synny kontaktia työkappaleeseen, pilottikaari sammuu. Tässä tapauksessa yritä uudestaan. Pilottikaaren tarpeeton nopea sytyttely kuluttaa polttimen osia tarpeettomasti ja rasittaa koneen elektronisia osia lyhentäen näin koneen käyttöikää. -lopettaaksesi leikkaamisen, vapauta polttimen kahvassa oleva START-kytkin. Plasmakaari sammuu välittömästi. Ilma virtaa vielä noin 30 sekunnin ajan jäähdyttäen polttimen komponentteja. Huom! Kytke koneesta virta pois, kun et käytä sitä. Koneen käyttöikä lyhenee, jos se on päällä tarpeettomasti päivästä toiseen. Tämä myös suojaa konetta pilottikaaren tahattomilta syttymisiltä, jotka kuluttavat konetta tarpeettomasti ja saattavat aiheuttaa palovaaran.

Kiinnitä maakaapelin pihdit suoraan työkappaleeseen ja varmista, että työkappaleen ja maajohdon pihtien välillä on kunnollinen kontakti.

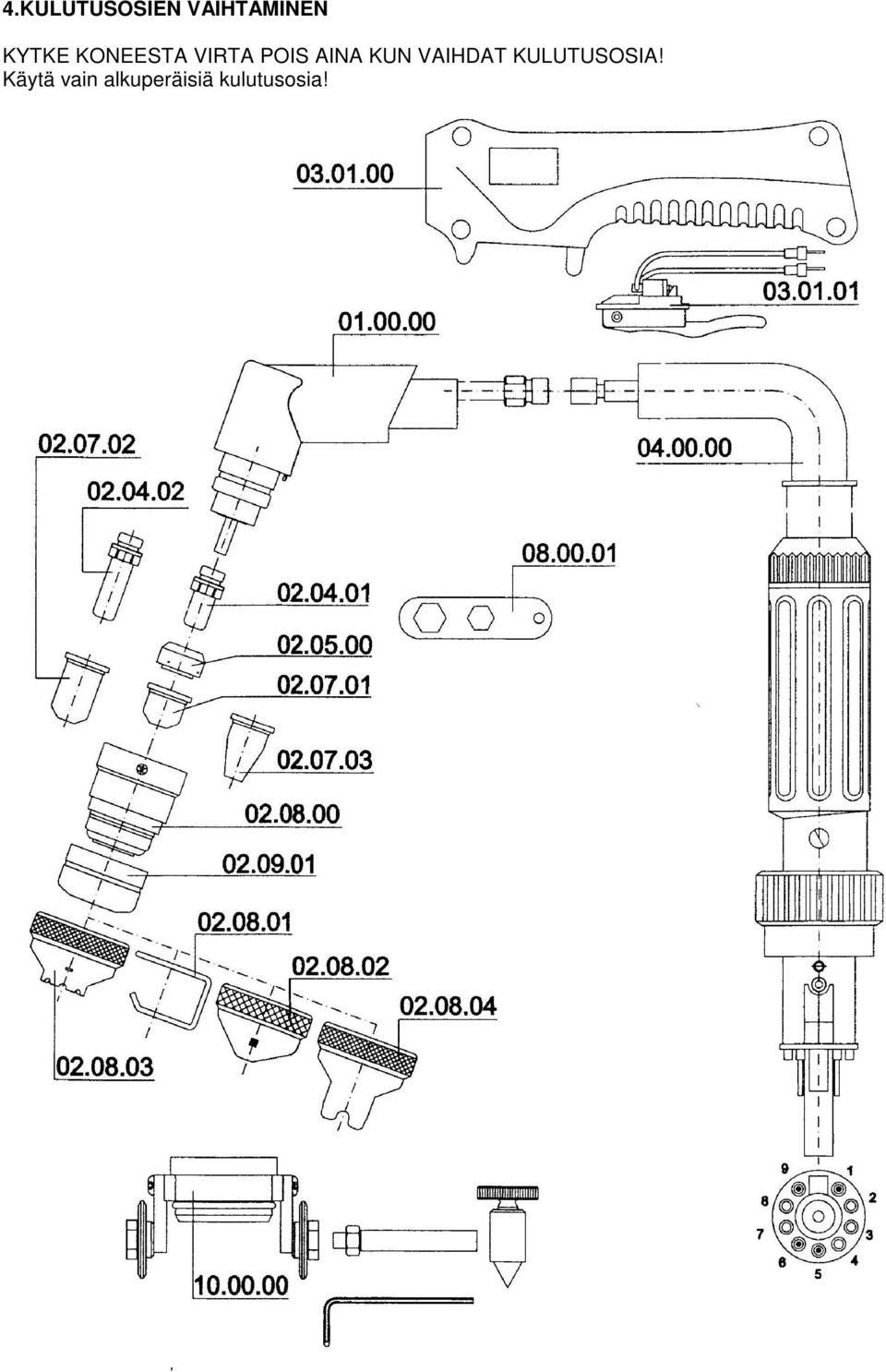

5 4.KULUTUSOSIEN VAIHTAMINEN KYTKE KONEESTA VIRTA POIS AINA KUN VAIHDAT KULUTUSOSIA! Käytä vain alkuperäisiä kulutusosia!

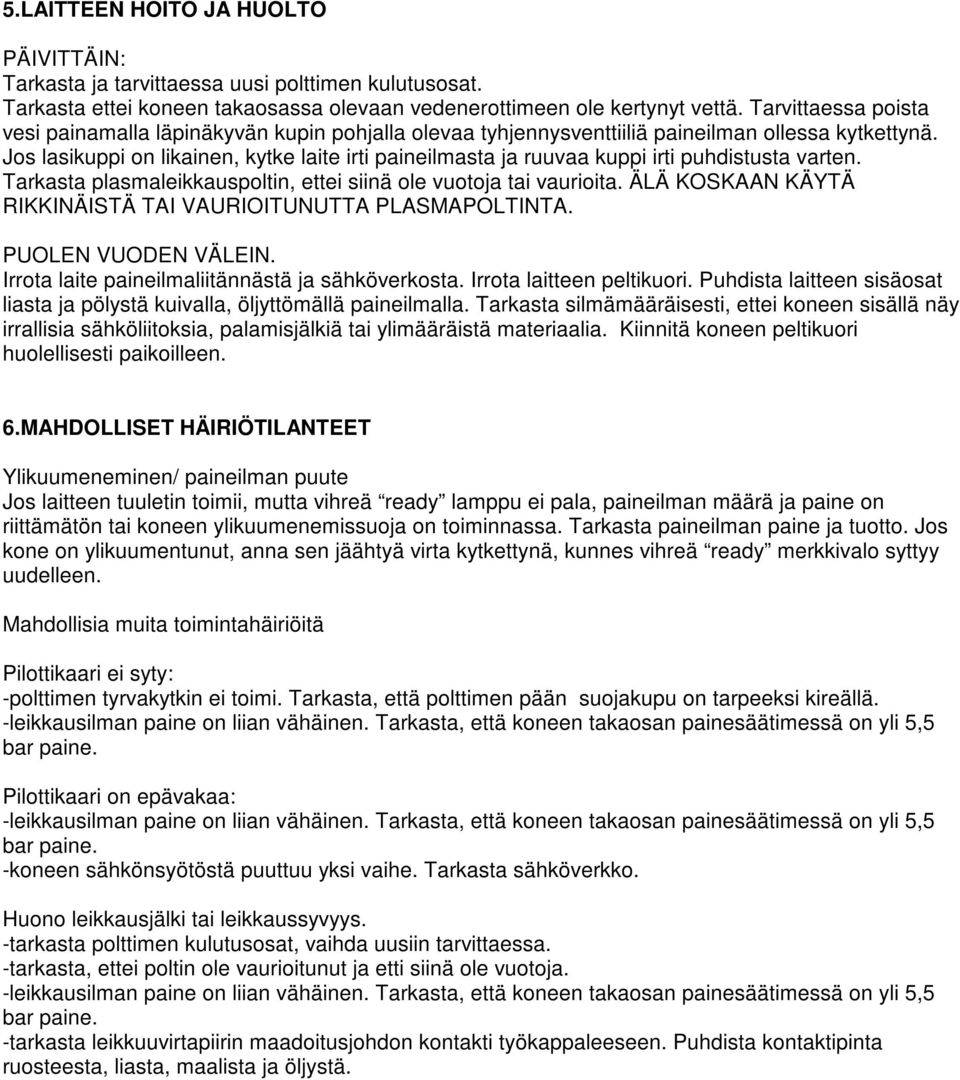

6 5.LAITTEEN HOITO JA HUOLTO PÄIVITTÄIN: Tarkasta ja tarvittaessa uusi polttimen kulutusosat. Tarkasta ettei koneen takaosassa olevaan vedenerottimeen ole kertynyt vettä. Tarvittaessa poista vesi painamalla läpinäkyvän kupin pohjalla olevaa tyhjennysventtiiliä paineilman ollessa kytkettynä. Jos lasikuppi on likainen, kytke laite irti paineilmasta ja ruuvaa kuppi irti puhdistusta varten. Tarkasta plasmaleikkauspoltin, ettei siinä ole vuotoja tai vaurioita. ÄLÄ KOSKAAN KÄYTÄ RIKKINÄISTÄ TAI VAURIOITUNUTTA PLASMAPOLTINTA. PUOLEN VUODEN VÄLEIN. Irrota laite paineilmaliitännästä ja sähköverkosta. Irrota laitteen peltikuori. Puhdista laitteen sisäosat liasta ja pölystä kuivalla, öljyttömällä paineilmalla. Tarkasta silmämääräisesti, ettei koneen sisällä näy irrallisia sähköliitoksia, palamisjälkiä tai ylimääräistä materiaalia. Kiinnitä koneen peltikuori huolellisesti paikoilleen. 6.MAHDOLLISET HÄIRIÖTILANTEET Ylikuumeneminen/ paineilman puute Jos laitteen tuuletin toimii, mutta vihreä ready lamppu ei pala, paineilman määrä ja paine on riittämätön tai koneen ylikuumenemissuoja on toiminnassa. Tarkasta paineilman paine ja tuotto. Jos kone on ylikuumentunut, anna sen jäähtyä virta kytkettynä, kunnes vihreä ready merkkivalo syttyy uudelleen. Mahdollisia muita toimintahäiriöitä Pilottikaari ei syty: -polttimen tyrvakytkin ei toimi. Tarkasta, että polttimen pään suojakupu on tarpeeksi kireällä. -leikkausilman paine on liian vähäinen. Tarkasta, että koneen takaosan painesäätimessä on yli 5,5 bar paine. Pilottikaari on epävakaa: -leikkausilman paine on liian vähäinen. Tarkasta, että koneen takaosan painesäätimessä on yli 5,5 bar paine. -koneen sähkönsyötöstä puuttuu yksi vaihe. Tarkasta sähköverkko. Huono leikkausjälki tai leikkaussyvyys. -tarkasta polttimen kulutusosat, vaihda uusiin tarvittaessa. -tarkasta, ettei poltin ole vaurioitunut ja etti siinä ole vuotoja. -leikkausilman paine on liian vähäinen. Tarkasta, että koneen takaosan painesäätimessä on yli 5,5 bar paine. -tarkasta leikkuuvirtapiirin maadoitusjohdon kontakti työkappaleeseen. Puhdista kontaktipinta ruosteesta, liasta, maalista ja öljystä.

Jos lasikuppi on likainen, kytke laite irti paineilmasta ja ruuvaa kuppi irti puhdistusta varten. Tarkasta plasmaleikkauspoltin, ettei siinä ole vuotoja tai vaurioita.

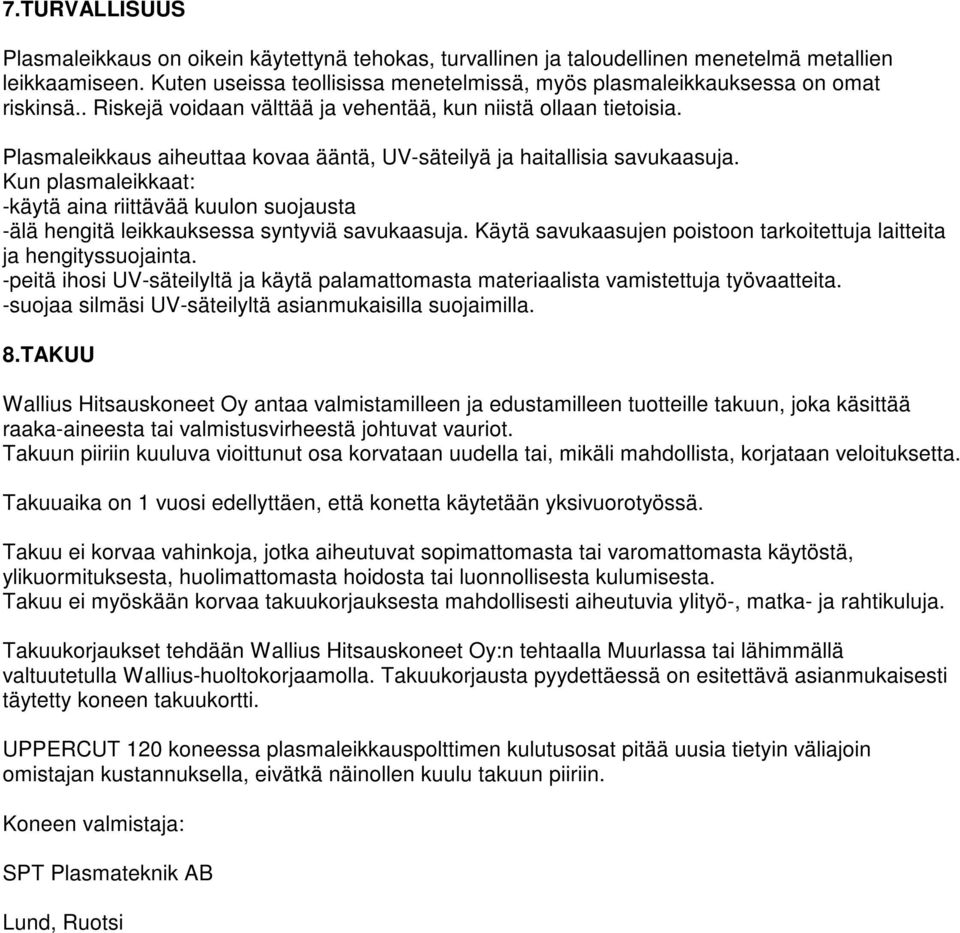

7 7.TURVALLISUUS Plasmaleikkaus on oikein käytettynä tehokas, turvallinen ja taloudellinen menetelmä metallien leikkaamiseen. Kuten useissa teollisissa menetelmissä, myös plasmaleikkauksessa on omat riskinsä.. Riskejä voidaan välttää ja vehentää, kun niistä ollaan tietoisia. Plasmaleikkaus aiheuttaa kovaa ääntä, UV-säteilyä ja haitallisia savukaasuja. Kun plasmaleikkaat: -käytä aina riittävää kuulon suojausta -älä hengitä leikkauksessa syntyviä savukaasuja. Käytä savukaasujen poistoon tarkoitettuja laitteita ja hengityssuojainta. -peitä ihosi UV-säteilyltä ja käytä palamattomasta materiaalista vamistettuja työvaatteita. -suojaa silmäsi UV-säteilyltä asianmukaisilla suojaimilla. 8.TAKUU Wallius Hitsauskoneet Oy antaa valmistamilleen ja edustamilleen tuotteille takuun, joka käsittää raaka-aineesta tai valmistusvirheestä johtuvat vauriot. Takuun piiriin kuuluva vioittunut osa korvataan uudella tai, mikäli mahdollista, korjataan veloituksetta. Takuuaika on 1 vuosi edellyttäen, että konetta käytetään yksivuorotyössä. Takuu ei korvaa vahinkoja, jotka aiheutuvat sopimattomasta tai varomattomasta käytöstä, ylikuormituksesta, huolimattomasta hoidosta tai luonnollisesta kulumisesta. Takuu ei myöskään korvaa takuukorjauksesta mahdollisesti aiheutuvia ylityö-, matka- ja rahtikuluja. Takuukorjaukset tehdään Wallius Hitsauskoneet Oy:n tehtaalla Muurlassa tai lähimmällä valtuutetulla Wallius-huoltokorjaamolla. Takuukorjausta pyydettäessä on esitettävä asianmukaisesti täytetty koneen takuukortti. UPPERCUT 120 koneessa plasmaleikkauspolttimen kulutusosat pitää uusia tietyin väliajoin omistajan kustannuksella, eivätkä näinollen kuulu takuun piiriin. Koneen valmistaja: SPT Plasmateknik AB Lund, Ruotsi

Plasmaleikkaus aiheuttaa kovaa ääntä, UV-säteilyä ja haitallisia savukaasuja. Kun plasmaleikkaat: -käytä aina riittävää kuulon suojausta -älä hengitä leikkauksessa syntyviä savukaasuja.
