Langaton Rosemount kaasumonitori. Pika-aloitusopas , Rev AB Elokuu Integroitua langatonta kaasunvalvontaa
|
|
- Väinö Jokinen
- 5 vuotta sitten
- Katselukertoja:
Transkriptio
1 Langaton Rosemount kaasumonitori , Rev AB Integroitua langatonta kaasunvalvontaa
2 Turvallisuustietoja Lue tämä ohjekirja, ennen kuin otat tämän tuotteen käyttöön. Sekä oman että laitteesi turvallisuuden ja tuotteen optimaalisen suorituskyvyn tähden lue tämän ohjekirjan sisältö perusteellisesti ennen tuotteen asennusta, käyttöä tai huoltoa. Yhdysvalloissa on kaksi maksutonta tukipuhelinnumeroa ja yksi numero muiden maiden asiakkaille. Asiakaskeskus: ( CST) Kansallinen tukikeskus: (24 h vuorokaudessa) laitehuoltoa varten Muut maat: ILMOITUS Tämä opas sisältää langattoman Rosemount 928 -kaasumonitorin konfigurointi- ja perusasennusohjeet. Se ei sisällä diagnostiikkaa, kunnossapitoa, huoltoa, vianetsintää, luonnostaan vaarattomia asennuksia (I.S.) eikä tilauksia koskevia tietoja. Lisäohjeita saa langattoman Rosemount 928 -kaasumonitorin viitekäsikirjasta. Käsikirja ja tämä opas ovat saatavissa myös sähköisinä osoitteesta Emerson.com/Rosemount. VAROITUS Räjähdykset Räjähdykset voivat aiheuttaa kuoleman tai vakavan vamman. Vain tarvittavan koulutuksen saanut henkilökunta saa tehdä asennuksen. Jos laite asennetaan räjähdysvaaralliseen tilaan, asennuksessa on noudatettava paikallisia, kansallisia ja kansainvälisiä standardeja, määräyksiä ja käytäntöjä. Ennen kannettavan käyttöliittymän kytkemistä räjähdysvaarallisessa tilassa on tarkistettava, että instrumentit on asennettu noudattaen luonnostaan vaarattomia tai kipinöimättömiä johdotustapoja. Varmista, että lähettimen käyttöympäristö vastaa sen asianmukaisia vaarallisista tiloista annettuja todistuksia. Kun langattomaan Rosemount 928 -kaasumonitorin binäärilähtöön kytketään vaarallisessa tilassa ulkoista laitetta, on varmistettava, että ulkoinen laite on asennettu luonnostaan vaarattomien tai kipinöimättömien johdotustapojen mukaisesti. VAROITUS Sähköisku Sähköisku voi aiheuttaa kuoleman tai vakavan vamman. Ole hyvin varovainen, kun kosketat johtoja tai liittimiä. Tämä laite täyttää FCC-sääntöjen osan 15 vaatimukset. Käyttö edellyttää, että seuraavat ehdot täyttyvät: Tämä laite ei saa aiheuttaa haitallisia häiriöitä. Tämän laitteen on kestettävä mahdollisesti muualta tulevat häiriöt, mukaan lukien mahdollisesti epätoivottavaa toimintaa aiheuttavat häiriöt. Laite täytyy asentaa niin, että antenni on vähintään 20 cm:n etäisyydellä kaikista henkilöistä. Vaihda tehomoduuli mahdollisimman pian heikon pariston vuoksi saadun varoituksen jälkeen. Jos näin ei tehdä ripeästi, laitteen toiminta lakkaa. Antennin pintavastus on suurempi kuin yksi gigaohmi. Sähköstaattisen varauksen kertymisen estämiseksi antennia ei pidä hangata tai puhdistaa liuottimilla eikä kuivalla liinalla. Komponenttien korvaaminen muilla voi heikentää luonnostaan vaarattomuutta. 2 Rosemount 928
3 Varoitus Ydinvoimasovellukset Tässä asiakirjassa kuvailtuja tuotteita ei ole suunniteltu ydinvoimateollisuuden sovelluksiin. Jos ydinvoimateollisuuden sovelluksissa käytetään niihin kelpaamattomia laitteita tai tuotteita, saadut mittausarvot saattavat olla epätarkkoja. Tietoja ydinvoimateollisuuteen kelpaavista Rosemount -tuotteista saa ottamalla yhteyttä Emerson - yhtiön myyntiedustajaan. Varoitus Asennusongelmat Asenna langaton Rosemount 928 -kaasumonitori ja kaikki muut langattomat laitteet vasta, kun langattoman verkon Gateway-yksikkö on asennettu ja toimii oikein. Kytke virta langattomiin laitteisiin järjestyksessä sen mukaan, miten lähellä ne ovat Wireless Gateway -yksikköä, aloittaen lähimmästä. Näin verkon asennus on yksinkertaisempaa ja nopeampaa. Varoitus Langattomien tuotteiden toimitukseen liittyviä seikkoja Paristoihin liittyy vaaroja silloinkin, kun kennot ovat tyhjät. Laitteessa ei toimitettaessa ole tehomoduulia asennettuna. Irrota tehomoduuli ennen laitteen toimitusta. Kukin tehomoduuli sisältää kaksi C-koon litiumparistoa. Käytössä olevien litiumparistojen kuljetusta säätelee Yhdysvaltain liikenneministeriö (U.S. Department of Transportation). Niiden kuljetus kuuluu myös IATA:n (kansainvälinen ilmakuljetusliitto), ICAO:n (kansainvälinen siviili-ilmailujärjestö) sekä ARD:n (vaarallisten tavaroiden kuljetus Euroopan teillä) piiriin. Toimittajan vastuulla on varmistaa, että edellä mainittujen tahojen asettamat vaatimukset tai muut paikalliset vaatimukset täyttyvät. Tutustu voimassaoleviin säädöksiin ja vaatimuksiin ennen toimitusta. Langattoman yksikön tehomoduuli sisältää kaksi C-koon litium/tionyylikloridiparistoa. Kukin paristo sisältää keskimäärin 2,5 grammaa litiumia, kukin moduuli yhteensä siis 5 grammaa. Normaaliolosuhteissa paristomateriaalit ovat reagoimattomia, kun paristoja ja tehomoduulia käytetään oikein. Vältä huolellisesti lämpö-, sähkö- tai mekaanisia vaurioita. Suojaa liitännät ennenaikaisen purkautumisen välttämiseksi. Tehomoduuleja on säilytettävä puhtaassa ja kuivassa paikassa. Tehomoduulin käyttöikä on pisimmillään, jos sitä säilytetään enintään 30 C:ssa (86 F). Tehomoduulin pintavastus ylittää yhden gigaohmin, ja yksikkö on asennettava oikein langattoman laitteen koteloon. Kuljetettaessa laitetta asennuspaikalle ja sieltä pois on pyrittävä estämään staattisen sähkövarauksen kertyminen. Sisällys Yleiskuvaus... 5 Asenna kaasuanturimoduuli...7 Asenna tehomoduuli...10 Konfigurointi...12 Ohjattu käyttöönotto...14 Kaasuanturimoduulin kalibrointi Manuaalinen käyttöönotto Langattomia laitteita koskevia seikkoja
4 Sähköasennukset...86 Käyttöympäristön varmistaminen...87 Rosemount 928 -lähettimen asentaminen Langattoman verkon tiedonsiirron varmistaminen...92 Toiminnan varmistaminen Ulkoisen hälytyslaitteen sähköliitännät Tuotehyväksynnät Rosemount 928

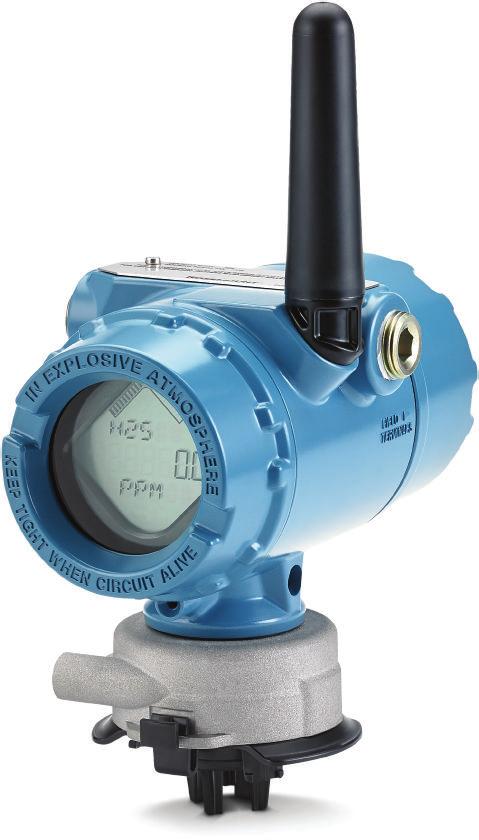

5 1 Yleiskuvaus Langatonta Rosemount 928 -kaasumonitoria käytetään Rosemount 628 anturimoduulisarjan kanssa. Anturimoduuli voidaan asentaa langattoman Rosemount kaasumonitorin lähettimeen työkaluja käyttämättä (katso Kuva 1-1. ). Tee sähkökytkennät, kun anturimoduuli on asettunut täysin paikalleen Rosemount 928 -lähettimen anturimoduulikoteloon. Huomautus Käytä vain Rosemount 628 -sarjan kaasuanturimoduuleja Rosemount lähettimen kanssa. Varoitus Tiivistyssuodatin (IP-suodatin) on asennettava. Langatonta Rosemount 928 -kaasumonitoria ei saa käyttää, jos Rosemount 628 -sarjan kaasuanturimoduuliin ei ole asennettu oikeaa IP-suodatinta. Jos IPsuodatinta ei ole asennettu, Rosemount 628:n sisällä oleva anturi voi vahingoittua. Varmista IP-suodatinta asennettaessa, että IP-suodattimen tiiviste on paikallaan, se on kohdistettu oikein eikä peitä valkoista suodatinainetta. Katso Kuva Vältä koskemasta suodatinaineeseen IP-suodatinta käsiteltäessä. Varmista, että kaikki kolme IP-suodattimen haaraa on lukittu, työntämällä kutakin haaraa ylöspäin. Varo päästämästä vettä IP-suodattimen sisään. Älä yritä puhdistaa IP-suodatinta. Älä huuhtele tai suihkuta IP-suodatinta vedellä. Älä upota IP-suodatinta veteen. 5

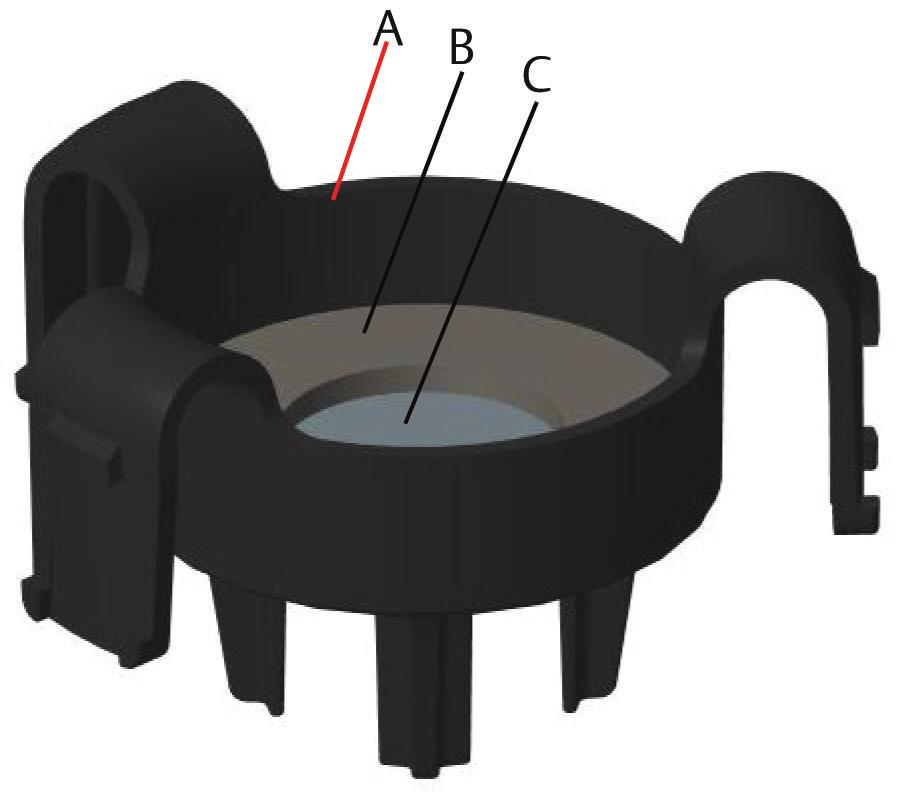

6 Kuva 1-1. IP-suodatin A. IP-suodattimen kotelo B. IP-suodattimen tiiviste C. Suodatinaine 6 Rosemount 928
7 2 Asenna kaasuanturimoduuli Rosemount 628 -kaasuanturimoduuli pysyy paikallaan tiukasti istuvilla tiiviste- ja salpaliitoksilla. Rosemount 628 -sarjan kaasuanturimoduuli liitetään Rosemount 928 -lähettimeen kahdella salpakielekkeellä, jotka kytkeytyvät kotelon pohjaosaan seuraavan kuvan mukaisesti. Lähetinkotelon ja anturimoduulin välinen tiiviste on suunniteltu niin, että molemmat asennelmat sopivat toisiinsa ilmatiiviisti oikein asennettuina. Toimintosarja 1. Ota Rosemount 628 pakkauksesta. 2. Jos Rosemount 628 -kaasuanturimoduulia asennetaan Rosemount 928 -lähettimeen ensi kertaa, poista muovisuojus anturimoduulin kotelosta. 3. Rosemount 628:ssa on sovitusuloke, jolla varmistetaan, ettei moduulia voi pakottaa lähettimen koteloon väärässä asennossa. Varmista, että sovitusuloke on kohdistettu kääntämällä se oikeaan asentoon, ennen kuin asennat Rosemount 628:n Rosemount 928:aan. 4. Työnnä anturimoduulia Rosemount 928:n koteloon, kunnes se on täysin pohjassa. 7

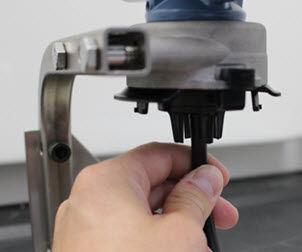

8 Kuva 2-1. Rosemount 628 -kaasuanturimoduulin asettaminen Rosemount 928 -lähettimeen A. Rosemount 928 -lähettimen kotelo B. Rosemount 628 -kaasuanturimoduuli C. Salpakielekkeet 5. Varmista pitävä lukitus ja tiivistys työntämällä Rosemount moduulia ylöspäin, kunnes molemmat salpakielekkeet ovat kytkeytyneet kunnolla. Työnnä salpakielekkeiden pohjaa ylöspäin niiden asetuttua paikoilleen. 6. Anna Rosemount 928:n lämmetä ennen jatkamista. Katso eri kaasutyyppien pisimmät lämpenemisajat seuraavasta taulukosta. Lämpenemisen aikana näytössä näkyvät arvot, varoitukset ja kaasukonsentraatiot eivät kuvasta varsinaisia mittauksia; lukemia ei lähetetä. Kaasutyyppi Vetysulfidi (H 2 S) Pisin lämpenemisaika Yksi minuutti 8 Rosemount 928
9 Seuraavat toimet Irrota Rosemount 628 puristamalla kumpaakin salpakielekettä ja vetämällä moduulia alaspäin, kunnes se irtoaa Rosemount 928:n kotelosta. 9

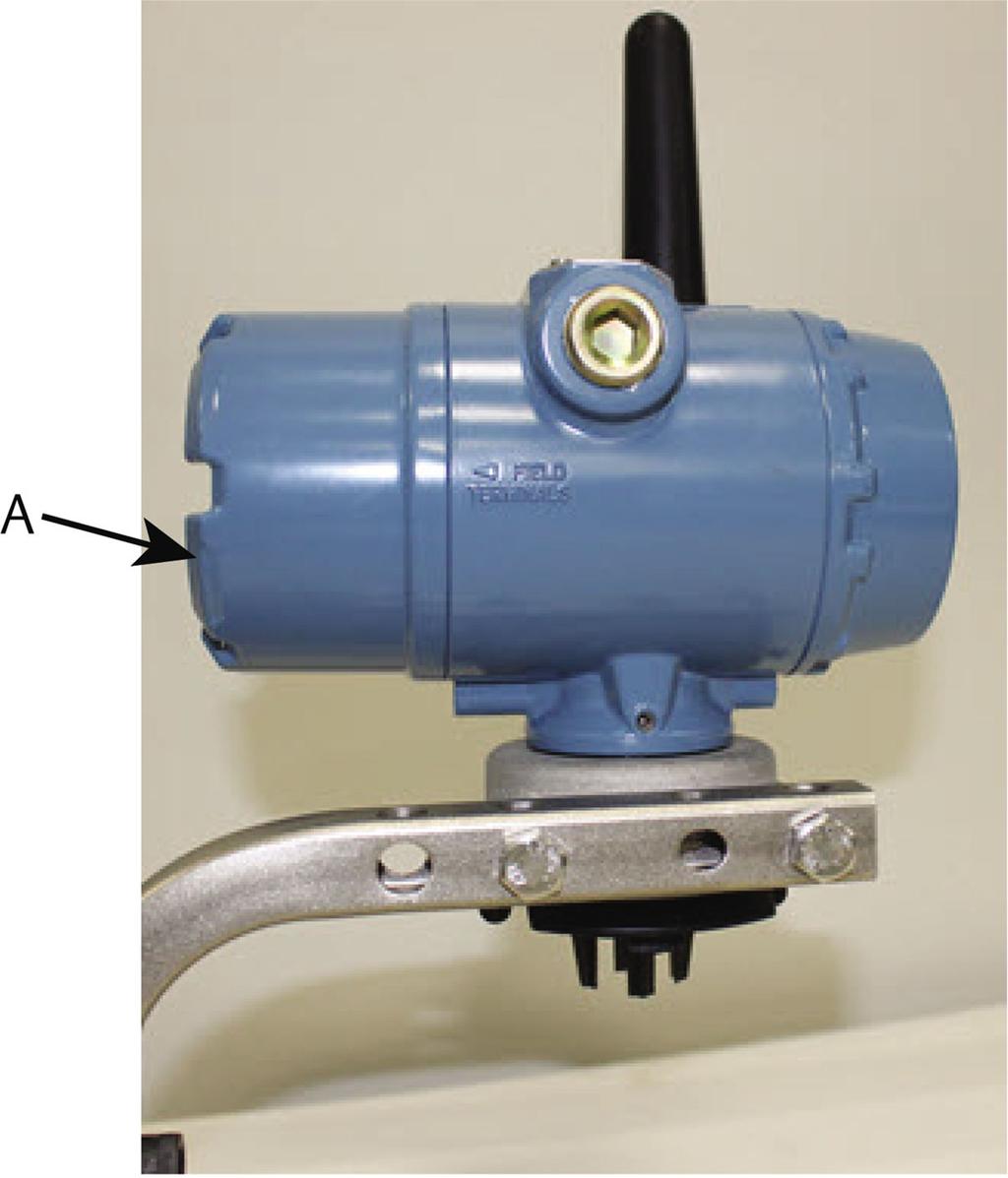

10 3 Asenna tehomoduuli Konfiguroinnin tekemiseksi Rosemount 628 -kaasuanturimoduuli täytyy asentaa toimivaan Rosemount 928 -lähettimeen. Langaton Rosemount kaasumonitori saa virtaa mustasta Emerson 701 SmartPower -moduulista. Toimintosarja 1. Irrota kotelon takakansi. A. Kotelon takakansi 2. Liitä musta Emerson 701 SmartPower -moduuli. 3. Varmista liitäntä nestekidenäytöstä. 10 Rosemount 928
11 4. Asenna kotelon kansi takaisin ja kiristä kunnolla. 5. Anna langattoman Rosemount 928 -kaasumonitorin lämmetä ennen jatkamista. Katso eri kaasutyyppien pisimmät lämpenemisajat seuraavasta taulukosta. Lämpenemisen aikana näytössä näkyvät arvot, varoitukset ja kaasukonsentraatiot eivät kuvasta varsinaisia mittauksia; lukemia ei lähetetä. Kaasutyyppi Vetysulfidi (H 2 S) Pisin lämpenemisaika Yksi minuutti 11
12 4 Konfigurointi Langaton Rosemount 928 -kaasumonitori vastaanottaa kannettavan kenttäkäyttöliittymän tai AMS Wireless Configuratorin lähettämää HART - tiedonsiirtoa. Irrota kotelon takakansi riviliittimen ja HART-tiedonsiirtoliittimien paljastamiseksi. Kytke sitten tehomoduuli, jotta laite saa virtaa konfigurointia varten. 4.1 Konfiguroi kenttäkäyttöliittymällä HART -tiedonsiirto edellyttää Rosemount 928 -lähettimen laitekuvausta (DD). Tietoja tästä tehtävästä Langattoman Rosemount 928 -kaasumonitorin kannettavalla käyttöliittymällä tehtävän liittämisen ohjeet antaa Ohjattu käyttöönotto. Viimeisimmän DD:n saa siirtymällä sivulle EmersonProcess.com/DeviceFiles ja käymällä sitten Emersonin kannettavan laitteen verkkosivulla. Toimintosarja 1. Valitse Home (koti) -näytöstä Configure (konfiguroi). 2. Toimi seuraavasti: Valitse Configure (konfiguroi) -näytöstä Guided Setup (ohjattu käyttöönotto) konfiguroinnin alkuasetusten varmistamiseksi tai muuttamiseksi. Katso Ohjattu käyttöönotto. Katso kunkin konfigurointitehtävän osalta kenttäkäyttöliittymän aliosioita. Valitse Configure (konfiguroi) -näytöstä Manual Setup (manuaalinen käyttöönotto) kaikkien konfigurointiasetusten varmistamiseksi tai muuttamiseksi. Katso Manuaalinen käyttöönotto. Katso kunkin konfigurointitehtävän osalta kenttäkäyttöliittymän aliosioita. 3. Kun olet valmis, valitse Send (lähetä) konfigurointimuutosten toimeenpanemiseksi. 4. Kun konfigurointi on valmis, irrota HART-tiedonsiirtojohdot riviliittimen COMM-liittimistä ja aseta kotelon takakansi paikalleen. 4.2 Konfiguroi AMS Wireless Configurator AMS Wireless Configurator pystyy yhdistämään laitteisiin suoraan HART - modeemilla tai langattoman Gateway-yksikön kautta. Toimintosarja 1. Valitse AMS Device Explorer -ikkunasta HART Modem Rosemount 928

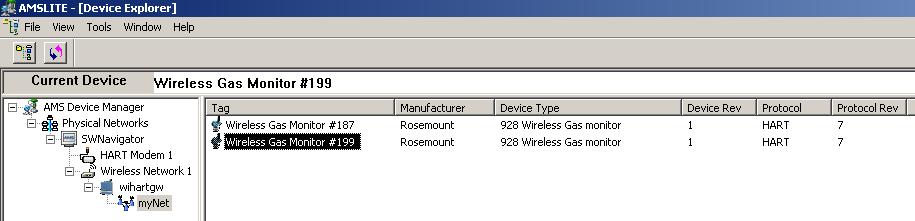

13 2. Kaksoisnapsauta laiteikkunassa olevaa laitekuvaketta. 3. Valitse Configure (konfiguroi). 4. Tee Configure (konfiguroi) -ikkunassa jokin seuraavista: Valitse Guided Setup (ohjattu käyttöönotto) konfiguroinnin alkuasetusten varmistamiseksi tai muuttamiseksi. Katso Ohjattu käyttöönotto. Katso kunkin konfigurointitehtävän osalta AMS Wireless Configuratorin aliosioita. Valitse Manual Setup (manuaalinen käyttöönotto) kaikkien konfigurointiasetusten varmistamiseksi tai muuttamiseksi. Katso Manuaalinen käyttöönotto. Katso kunkin konfigurointitehtävän osalta AMS Wireless Configuratorin aliosioita. 5. Kun olet valmis, valitse Send (lähetä) konfigurointimuutosten toimeenpanemiseksi. 13
14 5 Ohjattu käyttöönotto Ohjattu käyttöönotto käsittää peruskonfigurointiasetukset. Guided Setup (ohjattu käyttöönotto) -valikoista on hyötyä alkukonfiguroinnin aikana. Tietoja tästä tehtävästä Huomautus Emerson kehitti kenttäkäyttöliittymän ohjatun käyttöönoton konfigurointitoimenpiteet Emerson AMS Trex -käyttöliittymän avulla. Sen valikot ovat samat kuin muissa kenttäkäyttöliittymissä, mutta niissä liikutaan kosketusnäytöillä eikä pikanäppäinyhdistelmillä. Lisätietoja saa kannettavan käyttöliittymän käsikirjasta. Toimintosarja 1. Irrota takakotelo. 2. Liitä HART -tiedonsiirtojohdot kannettavan käyttöliittymän HARTliittimiin. A. +COMM-liitin B. -COMM-liitin 3. Liitä HART-tiedonsiirtojohdot Rosemount 928 -lähettimen riviliittimissä oleviin COMM-liittimiin (A ja B). 14 Rosemount 928
15 A. +Comm-liitin B. -Comm-liitin VAROITUS Älä kytke Comm-liittimiä räjähdysvaarallisissa tiloissa. 4. Käynnistä kannettava käyttöliittymä. Avaa tarvittaessa kannettavan laitteen HART-kenttäkäyttöliittymäsovellus HART-tiedonsiirron muodostamiseksi. Lisätietoja saa kannettavan käyttöliittymän käsikirjasta. 15

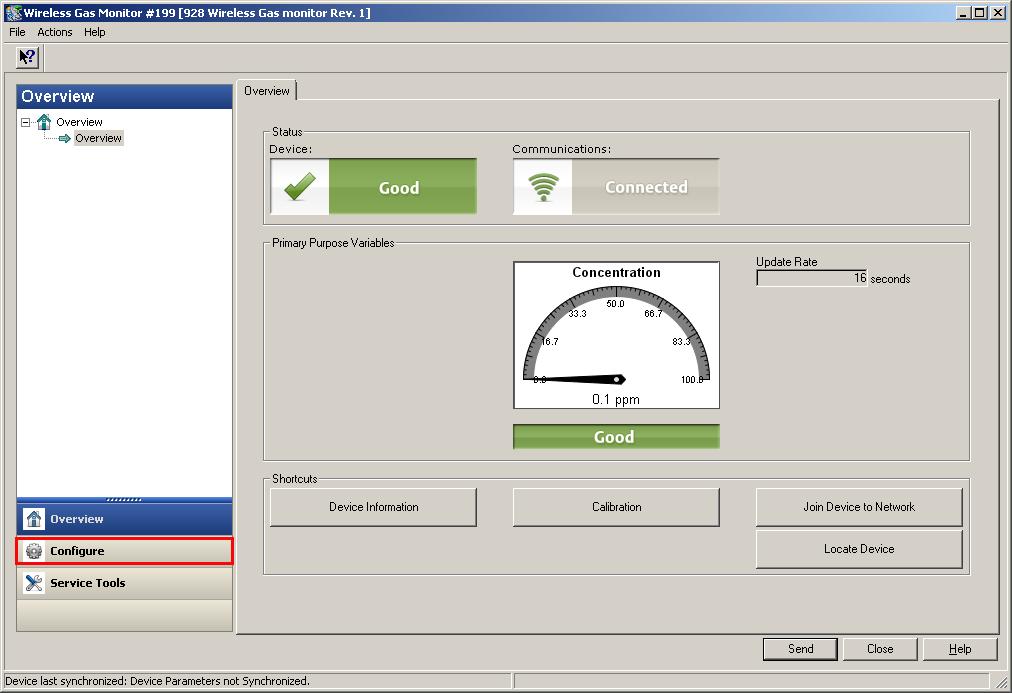

16 5. Valitse Overview (yleiskuvaus) -näytöstä Configure (konfiguroi). 6. Valitse Configure (konfiguroi) -näytöstä Guided Setup (ohjattu käyttöönotto). 7. Suorita seuraavien aliosioiden konfigurointitehtävät. 5.1 Perusasetukset Kenttäkäyttöliittymällä tehtävät perusasetukset Suorita seuraavat vaiheet laitteen käyttöön ottamiseksi kenttäkäyttöliittymällä. 16 Rosemount 928

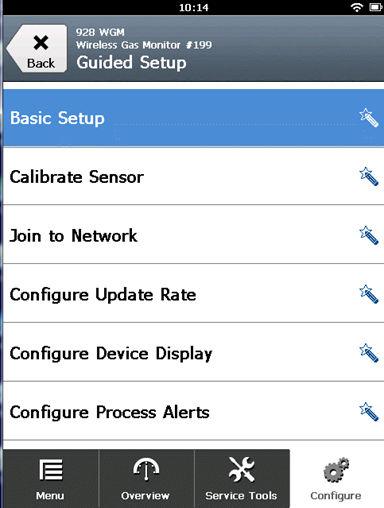

17 Toimintosarja 1. Valitse Guided Setup (ohjattu käyttöönotto) -näytöstä Basic Setup (perusasetukset). 2. Valitse Device Information (laitetiedot) -näytöstä jokin seuraavista ja konfiguroi tarvittaessa. Tai jatka Vaihe 3. 17
18 Pitkä positio: Anna virtuaalinäppäimistöllä laitteelle enintään 32 merkkiä pitkä tunniste. Kenttä Long Tag (pitkä positio) on oletusarvoisesti tyhjä eikä näy, jos se jätetään tyhjäksi. Positio: Anna virtuaalinäppäimistöllä laitteelle enintään kahdeksan isokirjain- ja numeromerkkiä pitkä tunniste. Kenttä Tag (positio) on oletusarvoisesti tyhjä eikä näy, jos se jätetään tyhjäksi. 18 Rosemount 928
19 Kuvaus: Anna enintään 16 kirjain-, numero- ja erikoismerkkiä pitkä laitteen kuvaus. Kenttä Descriptor (kuvaus) on oletusarvoisesti tyhjä eikä näy, jos se jätetään tyhjäksi. Viesti: Anna enintään 32 kirjain-, numero- ja erikoismerkkiä pitkä viesti. Kenttä Message (viesti) on oletusarvoisesti tyhjä eikä näy, jos se jätetään tyhjäksi, ja sitä voi käyttää mihin tahansa. 19

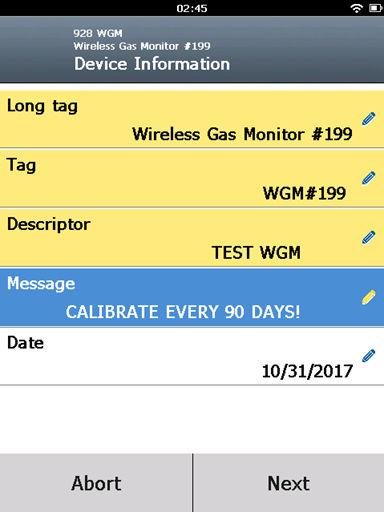

20 3. Valitse Device Information (laitetiedot) -näytöstä Next (seuraava). 4. Valitse Basic Setup (perusasetukset) -näytöstä OK perusasetusten onnistuneen tekemisen vahvistamiseksi Perusasetukset AMS Wireless Configuratorilla Suorita seuraavat vaiheet laitteen käyttöönottamiseksi AMS Wireless Configuratorilla. 20 Rosemount 928
21 Toimintosarja 1. Valitse Guided Setup (ohjattu käyttöönotto) -välilehden Initial Setup (alkuasetukset) -kohdasta Basic Setup (perusasetukset). 2. Device Information (laitetiedot) -välilehdeltä voit tarvittaessa konfiguroida jonkin seuraavista. Tai jatka Vaihe 3. 21
22 Long tag (pitkä positio): Anna laitteelle virtuaalinäppäimistöllä enintään 32 merkkiä pitkä tunniste. Kenttä Long Tag (pitkä positio) on oletusarvoisesti tyhjä eikä näy, jos se jätetään tyhjäksi. Tag (positio): Anna laitteelle virtuaalinäppäimistöllä enintään kahdeksan isokirjain- ja numeromerkkiä pitkä tunniste. Kenttä Tag (positio) on oletusarvoisesti tyhjä eikä näy, jos se jätetään tyhjäksi. Descriptor (kuvaus): Anna enintään 16 kirjain-, numero- ja erikoismerkkiä pitkä laitteen kuvaus. Kenttä Descriptor (kuvaus) on oletusarvoisesti tyhjä eikä näy, jos se jätetään tyhjäksi. Message (viesti): Anna enintään 32 kirjain-, numero- ja erikoismerkkiä pitkä viesti. Kenttä Message (viesti) on oletusarvoisesti tyhjä, ei näy, jos se jätetään tyhjäksi, ja sitä voi käyttää mihin tahansa. 3. Valitse Basic Setup (perusasetukset) -näytöstä Next (seuraava). 4. Valitse Finish (valmis). 5.2 Rosemount 928 -lähettimen liittäminen langattomaan verkkoon Jotta Rosemount 928 -lähetin voisi toimia langattoman Gateway-yksikön ja lopulta isäntäjärjestelmän kanssa, se on konfiguroitava toimimaan langattomassa verkossa. Tämä toimenpide vastaa lähettimen johtojen kytkemistä isäntäjärjestelmään. Syötä verkon tunnus ja liittymisavain kenttäkäyttöliittymän tai AMS Wireless Configurator -ohjelmiston avulla niin, että ne vastaavat langattoman 22 Rosemount 928
23 Gateway-yksikön ja muiden verkon laitteiden verkkotunnusta ja liittymisavainta. Jos verkon tunnus ja liittymisavain eivät ole identtisiä, Rosemount 928 -lähetin ei viesti langattoman verkon kanssa. Verkon tunnuksen ja liittymisavaimen saa langattomasta Gateway-yksiköstä verkkopalvelimen Setup (käyttöönotto) Network (verkko) Settings (asetukset) -sivulta. Huomautus Uuden laitteen tai laitteiden verkkoon liittämiseen kuluva aika riippuu liitettävien laitteiden lukumäärästä sekä nykyisessä verkossa olevien laitteiden lukumäärästä. Yhden laitteen liittäminen verkkoon, jossa on useita laitteita, saattaa kestää jopa viisi minuuttia. Useiden uusien laitteiden liittäminen verkkoon saattaa kestää jopa 60 minuuttia Liitä langattomaan verkkoon kenttäkäyttöliittymällä Suorita seuraavat vaiheet lähettimen liittämiseksi langattomaan verkkoon kenttäkäyttöliittymällä. Toimintosarja 1. Valitse Guided Setup (ohjattu käyttöönotto) -näytöstä Join to Network (liitä verkkoon). 2. Anna Join to Network (liitä verkkoon) -näyttöön numeronäppäimistöllä WirelessHART network ID (verkkotunnus). Verkkotunnuksen on oltava sama kuin langattoman Gateway-yksikön verkkotunnus. Katso verkkotunnus langattoman Gateway-yksikön www-käyttöliittymän System Settings Network Network Settings (järjestelmäasetukset verkko verkkoasetukset) -sivulta. 23
24 3. Valitse OK. 4. Anna Join Key (liittymisavain) -näyttöön heksadesimaalinäppäimistöllä liittymisavaimen alkuosa. Liittymisavaimen täytyy olla sama kuin langattoman Gateway-yksikön liittymisavain. Katso liittymisavain langattoman Gateway-yksikön www-käyttöliittymän System Settings Network Network Settings (järjestelmäasetukset verkko verkkoasetukset) -sivulta. 5. Valitse OK. 24 Rosemount 928
25 6. Toista Vaihe 4 ja Vaihe 5 jäljellä olevien avainten konfiguroimiseksi langattomaan Gateway-yksikköön liittymiseksi Liity langattomaan verkkoon AMS Wireless Configuratorilla Suorita seuraavat vaiheet lähettimen liittämiseksi langattomaan verkkoon AMS Wireless Configuratorilla. Toimintosarja 1. Valitse Guided Setup (ohjattu käyttöönotto) -välilehden Wireless (langaton) -kentästä Join Device to Network (liitä laite verkkoon). 25
26 2. Anna Join Device to Network (liitä laite verkkoon) -välilehdelle Network ID (verkon tunnus) ja Join Key (liittymisavain). 3. Valitse Next (seuraava). 4. Noudata ohjatun verkon konfiguroinnin vaiheita loppuun asti. 5.3 Päivitysnopeutta koskevat seikat Ennen kuin konfiguroit langattomien laitteiden päivitysnopeuden, arvioi turvallisuusseikat, olosuhteet ja laitoksen langaton verkko tarpeesi täyttävän nykyisen päivitysnopeuden valitsemiseksi. Ota huomioon päivitysnopeutta määritettäessä mahdollinen myrkkykaasun vapautuminen, mahdollisesti vapautuvan kaasukonsentraation vakavuus ja se, sijaitseeko laite asutusalueella. Päivitysnopeuden oletuksena on kahdeksan sekuntia, ja se sopii useimpiin sovelluksiin. Voit käyttää taajempaa päivitysnopeutta, jos haluat. Harvempi päivitysnopeus pidentää lähettimen tehomoduulin käyttöikää ja optimoi langattoman Gateway-yksikön kapasiteetin. Ota huomioon se, miten nopeasti haluat varoituksen myrkkykaasun aiheuttamasta vaaratilanteesta. Emerson ei suosittele langattomille Rosemount 928 -kaasumonitoreille tai Emersonin langattomille Gatewayyksiköille ilmoitusta poikkeuksen mukaan, koska se saattaisi haitata langattoman Gateway-yksikön kapasiteettia ja verkon eheyttä. Valitse siksi kaikille langattomille kaasumonitoreille päivitysnopeus, joka vastaa laitoksen turvallisuustarpeita muttei ylitä langattoman Gateway-yksikön tai langattoman verkon kapasiteettia. 26 Rosemount 928
27 Huomautus Konfiguroitu langaton päivitysnopeus ei vaikuta nestekidenäytön ja valinnaisen hälytyksen (jos asennettu) päivitysnopeuteen Konfiguroi päivitysnopeus kenttäkäyttöliittymällä Suorita seuraavat vaiheet laitteen päivitysnopeuden konfiguroimiseksi kenttäkäyttöliittymällä. Toimintosarja 1. Valitse Guided Setup (ohjattu käyttöönotto) -näytöstä Configure Update Rate (konfiguroi päivitysnopeus). 2. Tee Configure Update Rate (konfiguroi päivitysnopeus) -näytöstä jokin seuraavista: 27

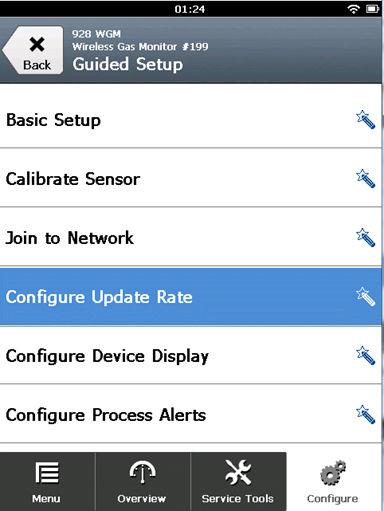

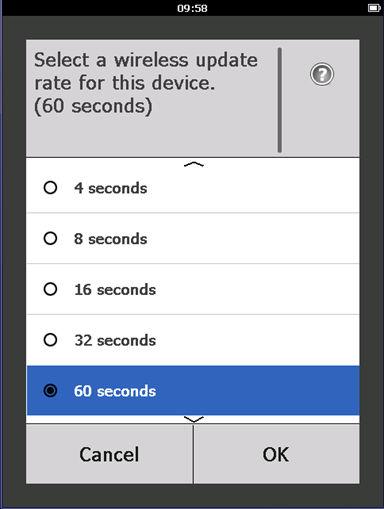

28 a. Valitse listalta päivitysnopeus yhden ja kuudenkymmenen sekunnin väliltä. b. Valitse OK. a. Valitse kuuttakymmentä sekuntia suuremmat päivitysnopeudet listalta seconds ( sekuntia). 28 Rosemount 928
29 b. Anna päivitysnopeus sekunteina. Anna esimerkiksi 1800 sekuntia 30 minuutin välein toistuvaan päivitykseen. c. Valitse OK. 3. Valitse Emerson Wireless Gateway Optimizations (langattoman Gatewayn optimoinnit) -näytöstä Yes - Enable Optimizations (kyllä - ota optimoinnit käyttöön) langattomien optimointien tallentamiseksi ja käyttämiseksi tai valitse No - Disable Optimizations (ei - poista optimoinnit käytöstä) langattomien optimointien hylkäämiseksi. Huomautus Langattoman Gatewayn optimoinnit yhdistelevät prosessimittauksia ja kenttälaitteista langattomaan Gateway-yksikköön tulevia 29

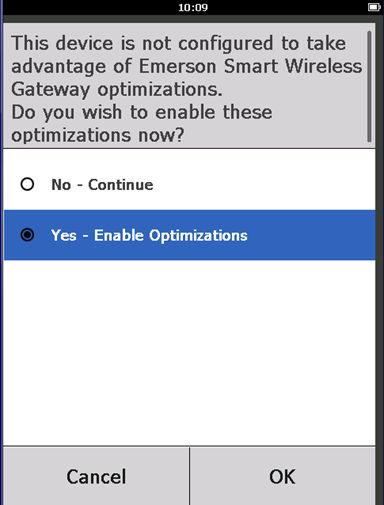

30 diagnostiikkaviestejä, mikä säästää verkon kaistanleveyttä. Jos et käytä optimointeja, tarvitset enemmän viestipaketteja saman tietomäärän vastaanottamiseen. Emerson suosittelee langattoman Gatewayn optimointien käyttöönottoa. 4. Valitse OK. 5. Valitse Configure Update Rate (konfiguroi päivitysnopeus) -näytöstä OK onnistuneen päivitysnopeuden konfiguroinnin vahvistamiseksi Konfiguroi päivitysnopeus AMS Wireless Configuratorilla Suorita seuraavat vaiheet laitteen päivitysnopeuden konfiguroimiseksi AMS Wireless Configuratorilla. Toimintosarja 1. Valitse Guided Setup (ohjattu käyttöönotto) -välilehden Wireless (langaton) -kentästä Configure Update Rate (konfiguroi päivitysnopeus) sen taajuuden konfiguroimiseksi, jolla laite ilmoittaa mittaukset ja diagnostiikkatiedot. 2. Tee Configure Update Rate (konfiguroi päivitysnopeus) -näytöstä jokin seuraavista: 30 Rosemount 928
31 a. Valitse listalta päivitysnopeus yhden ja kuudenkymmenen sekunnin väliltä. b. Valitse Next (seuraava). a. Valitse listalta
32 b. Kirjoita 61 sekunnin ja 60 minuutin välille sijoittuva päivitysnopeus sekunteina. Anna esimerkiksi 1800 sekuntia 30 minuutin välein toistuvaan päivitykseen. c. Valitse Next (seuraava). 3. Valitse Wireless Gateway Optimization (langattoman Gatewayn optimointi) -näytöstä Yes - Enable Optimizations (kyllä - ota optimoinnit käyttöön) langattomien optimointien tallentamiseksi ja käyttämiseksi tai valitse No - Disable Optimizations (ei - poista optimoinnit käytöstä) langattomien optimointien hylkäämiseksi. Huomautus Langattoman Gatewayn optimoinnit yhdistelevät prosessimittauksia ja kenttälaitteista langattomaan Gateway-yksikköön tulevia diagnostiikkaviestejä, mikä säästää verkon kaistanleveyttä. Jos et käytä optimointeja, tarvitset enemmän viestipaketteja saman tietomäärän vastaanottamiseen. Emerson suosittelee langattoman Gatewayn optimointien käyttöönottoa. 4. Valitse Next (seuraava). 32 Rosemount 928
33 5. Valitse Next (seuraava) ja sitten Finish (valmis) päivitysnopeuskonfiguraation tallentamiseksi. 5.4 Laitteen näyttötilan konfigurointi Laitteen näyttötila määrittelee, näytetäänkö nestekidenäytössä valittuja dynaamisten muuttujien näyttöjä ja millaisin väliajoin. Näyttötilan käytöstä poistaminen tai harvemmin näkyvä näyttötila pidentää tehomoduulin käyttöikää Konfiguroi laitteen näyttötila kenttäkäyttöliittymällä Suorita seuraavat vaiheet laitteen näyttötilan konfiguroimiseksi kenttäkäyttöliittymällä. 33
34 Toimintosarja 1. Valitse Guided Setup (ohjattu käyttöönotto) -näytöstä Configure Device Display (konfiguroi laitteen näyttö). 2. Valitse Device Display Options (laitteen näyttövaihtoehdot) -näytöstä jokin seuraavista näyttötilavaihtoehdoista. Disabled (pois käytöstä): Näyttö on sammutettu. Tästä on hyötyä, jos näyttöä ei katsota asennuspaikalla. On Demand (vaatimuksesta): Näyttö on päällä, kun langaton Rosemount 928 -kaasumonitori on kytketty kannettavaan 34 Rosemount 928
35 käyttöliittymään tai kun se saa signaalin langattomalta Gatewayyksiköltä. Periodic (ajoittainen): Näyttö on päällä vain päivitysten aikana konfiguroidulla päivitysnopeudella. High Availability (suuri käytettävyys): Näyttö on aina päällä konfiguroidusta päivitysnopeudesta riippumatta. Tämä on oletusnäyttötila. 3. Valitse OK valittujen näyttötilavaihtoehtojen tallentamiseksi. Tulokset Huomautus Kun langattomaan Rosemount 928 -kaasumonitoriin on liitetty kannettava käyttöliittymä, LCD-näyttö on High Availability (suuri käytettävyys) -tilassa. On Demand (vaatimuksesta)- tai Periodic (ajoittainen) -vaihtoehtojen valinta ja hyväksyntä astuvat voimaan vasta noin viiden minuutin kuluttua kannettavan käyttöliittymän irtikytkennästä. Disabled (pois käytöstä) -tilan valinta ja näyttö astuvat voimaan heti Konfiguroi laitteen näyttötila AMS Wireless Configuratorilla Suorita seuraavat vaiheet laitteen näyttötilojen konfiguroimiseksi AMS Wireless Configuratorilla. Toimintosarja 1. Valitse Guided Setup (ohjattu käyttöönotto) -välilehden Optional Setup (valinnainen käyttöönotto) -kohdasta Configure Device Display (konfiguroi laitteen näyttö). 35

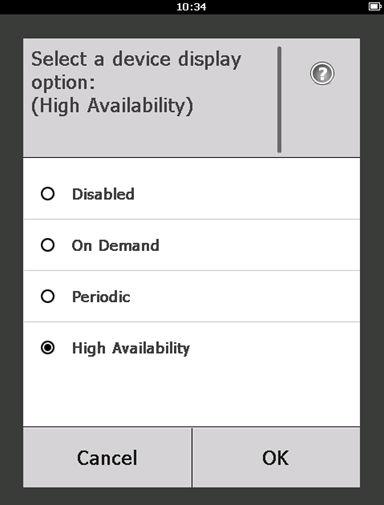

36 2. Valitse yksi seuraavista näyttötilavaihtoehdoista: Disabled (pois käytöstä): Näyttö on sammutettu. Tästä on hyötyä, jos näyttöä ei katsota asennuspaikalla. On Demand (vaatimuksesta): Näyttö on päällä, kun langaton Rosemount 928 -kaasumonitori on kytketty kannettavaan käyttöliittymään tai kun se saa signaalin langattomalta Gatewayyksiköltä. Periodic (ajoittainen): Näyttö on päällä vain päivitysten aikana konfiguroidulla päivitysnopeudella. High Availability (suuri käytettävyys): Näyttö on aina päällä konfiguroidusta päivitysnopeudesta riippumatta. Tämä on oletusnäyttötila. 3. Noudata ohjatun käyttöönoton vaiheita laitteen näyttötilan konfiguroimiseksi. 5.5 Prosessihälytysten konfigurointi Prosessihälytysten avulla langaton Rosemount 928 -kaasumonitori voidaan konfiguroida lähettämään HART -viesti, kun konfiguroitu datapiste ylittyy. Hälytykset pysyvät aktiivisina, jos asetusarvot ylitetään ja hälytystila on PÄÄLLÄ. Prosessihälytykset näkyvät kannettavassa käyttöliittymässä, AMS Device Manager -ohjelmiston tilanäytössä, langattoman Gateway-yksikön www-sivulla, automaatiojärjestelmissä, joiden kanssa langaton Gatewayyksikkö viestii, ja LCD-näytön virhekentässä (jos niin on konfiguroitu). Kaasukonsentraatio on saattanut lukittua. Jos valitset Latch Concentration Alarms (lukitse konsentraatiohälytykset), hälytys lukittuu, kunnes se selvitetään manuaalisesti. Lukittuneen kaasukonsentraatiohälytyksen voi nollata manuaalisesti irrottamalla tehomoduulin ja asentamalla sen takaisin. Tutustu kohtaan Tehomoduulin irrotus, joka on langattoman Rosemount kaasumonitorin viitekäsikirjassa, ja Asenna tehomoduuli. Lukittuneet hälytykset eivät pysy lukossa laitteen nollauksen tai virrankatkaisun jälkeen. Voit nollata lukittuneen kaasukonsentraatiohälytyksen kenttäkäyttöliittymällä tai AMS Wireless Configurator -ohjelmistolla. Tutustu kohtaan Lukittuneiden hälytysten selvittäminen, joka on viitekäsikirjassa, lukittuneiden hälytysten selvitystietojen saamiseksi. Jos valitset Lukittumaton, kaasukonsentraatiohälytys häviää automaattisesti, kun kaasukonsentraatio laskee määritetyn konsentraatiokynnyksen alapuolelle. Hälytyshistorian tyhjentäminen poistaa muiden hälytysten prosessihälytyshistorian, mutta se ei poista lukittuneita kaasukonsentraatiohälytyksiä. Tutustu kohtaan Prosessihälytyshistorian tyhjennys, joka on viitekäsikirjassa,. Voit etsiä hälytyshistoriasta muita prosessihälytyksiä sen toteamiseksi, ovatko ne aktivoituneet. 36 Rosemount 928
37 5.5.1 Konfiguroi prosessihälytykset kenttäkäyttöliittymällä Suorita seuraavat vaiheet laitteen prosessihälytysten konfiguroimiseksi kenttäkäyttöliittymällä. Toimintosarja 1. Valitse Guided Setup (ohjattu käyttöönotto) -näytöstä Configure Process Alerts (konfiguroi prosessihälytykset). 2. Valitse Process Alerts (prosessihälytykset) -näytöstä konfiguroitava prosessihälytys. 37
38 3. Valitse valitun prosessihälytyksen näytöstä Mode (tila). 4. Valitse Mode (tila) -näytöstä Enabled (käytössä). 5. Valitse OK. 38 Rosemount 928
39 6. Anna numeronäppäimistöllä Alert Limit (hälytysraja) -näyttöön valitun prosessihälytyksen asetusarvo parhaiden käytäntöjen ja paikallisten määräysten mukaisesti. 7. Valitse OK. 8. Valitse valitun prosessihälytyksen näytöstä Next (seuraava). 39
40 9. Valitse Configure Process Alerts (konfiguroi prosessihälytykset) - näytöstä OK onnistuneen prosessihälytysten konfiguroinnin vahvistamiseksi. 10. Toista tarvittaessa Vaihe 2 Vaihe 9 lisäprosessihälytysten konfiguroimiseksi Konfiguroi prosessihälytykset AMS Wireless Configuratorilla Suorita seuraavat vaiheet laitteen prosessihälytysten konfiguroimiseksi AMS Wireless Configuratorilla. 40 Rosemount 928
41 Toimintosarja 1. Valitse Guided Setup (ohjattu käyttöönotto) -välilehden Optional Setup (valinnainen käyttöönotto) -kohdasta Configure Process Alerts (konfiguroi prosessihälytykset). 2. Valitse Mode (tila) -luettelosta Enabled (käytössä) hälytyksen käyttöön ottamiseksi. 41
42 3. Anna Alert Limit (hälytysraja) -kenttään valitun prosessihälytyksen hälytysraja omien tarpeiden ja paikallisten määräysten perusteella. 4. Toista tarvittaessa Vaihe 2 ja Vaihe 3 Hi Alarm (yläraja) - prosessihälytyksen konfiguroimiseksi. 5. Valitse Next (seuraava). 42 Rosemount 928

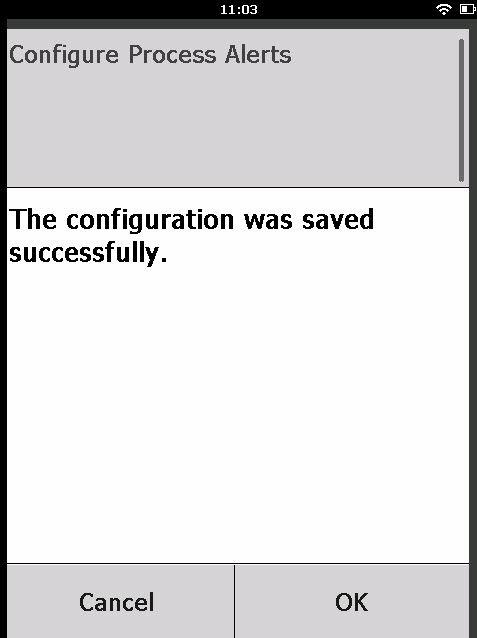

43 6. Valitse Next (seuraava) onnistuneen prosessihälytyskonfiguraation vahvistamiseksi. 7. Valitse Finish (valmis). 43
44 6 Kaasuanturimoduulin kalibrointi Kalibroimalla Rosemount 628 -kaasuanturimoduuli varmistetaan, että analogiset, digitaaliset ja binäärilähdöt lähettävät täsmällisesti Rosemount 628 -kaasuanturimoduulin havaitsemat kohdekaasukonsentraatiot. Vaikka Emerson on kalibroinut laitteen tehtaalla, se täytyy kalibroida seuraavissa tilanteissa tarkkuuden ja oikean toiminnan varmistamiseksi: asennuksen aikana vähintään 90 päivän välein koko laitteen käyttöiän ajan Rosemount 628 -kaasuanturimoduulin vaihdon yhteydessä Rosemount 628 -kaasuanturimoduuli on älyanturi. Sellaisena se säilyttää omat kalibrointitietonsa. Se täytyy liittää Rosemount 928 -lähettimeen kalibroinnin tekemiseksi, mutta kalibrointiasetukset tallentuvat itse anturiin eivätkä Rosemount 928:aan. Rosemount 628 voidaan poistaa Rosemount 928:sta ja asentaa toiseen lähettimeen tämän vaikuttamatta sen kalibrointiin. Huomautus Rosemount 628:n kalibrointiin ei tarvita tavanomaista kalibrointikuppia. Kytke kalibrointiputket (PVC-putki, 3/16" SH, 5/16" UH) suoraan Rosemount 628:n IP-suodattimen (osanumero ) liittimeen. 6.1 Kalibroi kenttäkäyttöliittymällä Suorita seuraavat vaiheet Rosemount 628 -kaasuanturimoduulin kalibroimiseksi kenttäkäyttöliittymällä. Tietoja tästä tehtävästä Huomautus Emerson kehitti tässä pika-aloitusoppaassa olevat kenttäkäyttöliittymän ohjatun käyttöönoton konfigurointitoimenpiteet Emerson AMS Trex - käyttöliittymän avulla. Sen valikot ovat samat kuin muissa kenttäkäyttöliittymissä, mutta liikut niissä kosketusnäytöillä etkä pikanäppäinyhdistelmillä. Lisätietoja saa kannettavan käyttöliittymän käsikirjasta. 44 Rosemount 928
45 A B A. +COMM-liitin B. -COMM-liitin Toimintosarja 1. Liitä kenttäkäyttöliittymän HART -liittimistä tulevat HARTtiedonsiirtojohdot Rosemount 928 -lähettimen riviliittimissä oleviin COMM-liittimiin. VAROITUS Älä kytke COMM-liittimiä räjähdysvaarallisissa tiloissa. 2. Käynnistä Rosemount 928 -lähettimen ja kenttäkäyttöliittymän välinen tiedonsiirto. 3. Valitse Home (koti) -näytöstä Configure (konfiguroi). 45

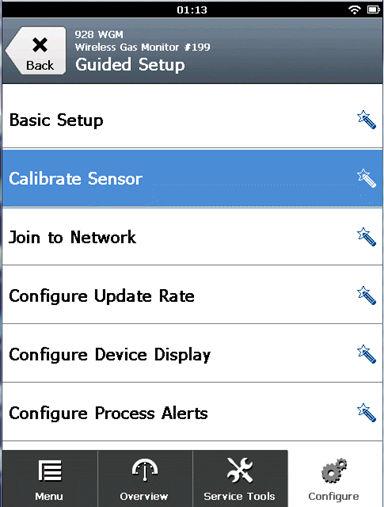

46 4. Valitse Configure (konfiguroi) -näytöstä Guided Setup (ohjattu käyttöönotto). 5. Valitse Guided Setup (ohjattu käyttöönotto) -näytöstä Calibrate Sensor (kalibroi anturi). 46 Rosemount 928
47 6. Valitse OK, niin hyväksyt nykyisen päivämäärän kalibrointipäiväksi, ja jatka. 7. Kuittaa varoitus. Poista piiri tarvittaessa automaattiohjauksesta. 8. Altista anturi raittiille ilmalle lukeman nollaamiseksi. Jos ympäristön ilma voi sisältää vähäisiä määriä kohdekaasua tai muita kaasuja (esimerkiksi moottorin pakokaasun häkää), jotka voivat haitata laitteen nollausta, toimi seuraavasti: a) Hanki pullo varmasti puhdasta ilmaa ja pätkä kalibrointiputkea (PVC-putki, 3/16" SH, 5/16" UH). 47
48 b) Asenna säätöventtiili puhdasilmapulloon. c) Vedä kalibrointiputken pätkä (PVC-putki, 3/16" SH, 5/16" UH) puhdasilmapullon säätöventtiilistä Rosemount kaasuanturimoduulin IP-suodattimen (osanumero ) liittimeen. d) Päästä puhdasta ilmaa anturiin. Huomautus Jos tarvitset laitteeseen ulottumiseksi pitkän kalibrointiputken, ota huomioon anturin vasteajan piteneminen, kun puhdas ilma kulkee kalibrointiputkea pitkin. e) Suorita Vaihe 13 Vaihe 14 f) Sammuta puhdas ilma, kun anturi on nollattu oikein. 48 Rosemount 928
49 9. Valitse OK, kun nollamittauslukema vakautuu. Huomautus Negatiivisia mittauslukemia voi esiintyä, ja ne ovat normaaleja nollauksen aikana. 10. Odota, kun kenttäkäyttöliittymä suorittaa nollauksen. 49
50 11. Valitse OK uuden nollamittauksen hyväksymiseksi. 12. Valitse OK uuden nollakalibroinnin hyväksymiseksi. 13. Anna Calibrate Sensor (kalibroi anturi) -näyttöön kaasukonsentraatioarvo, joka vastaa kalibroinnin aikana käytettävän kalibrointikaasun konsentraatiota. Tämän arvon on oltava 5 ppm:n ja 100 ppm:n välillä. 14. Valitse OK. 50 Rosemount 928
51 VAROITUS Varmista ennen seuraavan vaiheen tekemistä, että säätöventtiili on suljettu, jotta kohdekaasua ei pääse ilmaan kalibroinnin aikana. 15. Asenna säätöventtiili kohdekaasulähteeseen. 16. Vedä kalibrointiputken pätkä (PVC-putki, 3/16" SH, 5/16" UH) kohdekaasulähteen säätöventtiilistä Rosemount kaasuanturimoduulin IP-suodattimen (osanumero ) liittimeen. 17. Päästä kohdekaasua kohdekaasulähteestä. Emerson suosittelee virtausmääräksi 1,0 l/min, jotta anturilukemien yhdenmukaisuus varmistuu. 51
52 Huomautus Jos tarvitset laitteeseen ulottumiseksi pitkän putken, ota huomioon anturin vasteajan piteneminen, kun kohdekaasu kulkee kalibrointiputkea pitkin. Kaasukonsentraation pitäisi näkyä LCD-näytössä ja nousta vähitellen kalibrointikaasun konsentraation tasolle. Laitteen näytössä näkyvä kaasukonsentraatioarvo ei välttämättä vastaa täysin kohdekaasulähteen etiketissä ilmoitettua arvoa. 18. Odota, kunnes kaasukonsentraation mittaus vakautuu. Katso seuraavaa kuvaa. Kuva 6-1. Tyypillinen kalibrointiprofiili A. Kaasukonsentraatio ppm B. Aika (sekunteina) C. Kaasukonsentraation mittaus on vakautunut. 52 Rosemount 928
53 19. Valitse OK, kun kaasukonsentraation mittaus vakautuu likimain kohdekaasun konsentraation arvoon. 20. Odota, kun kenttäkäyttöliittymä kalibroi. Kun kalibrointiprosessi valmistuu, kenttäkäyttöliittymän näytössä näkyy uusi tarkistettu lukema. 21. Valitse OK. Huomautus Jos et voi kalibroida anturia, varmista, että on asennettu oikea anturi, että käytetään oikeaa kohdekaasua ja ettei IP-suodatin ole tukossa tai peitossa. Jos anturi ei voi hyväksyä uutta kalibrointia, se on ehkä 53
54 käyttöikänsä lopussa. Vaihda Rosemount 628 -kaasuanturimoduuli ja toista tämä toimenpide. Katso myös Rosemount kaasuanturimoduulin vaihto -osaa langattoman Rosemount kaasumonitorin viitekäsikirjasta. 22. Valitse Accept calibration (hyväksy kalibrointi) ja valitse sitten OK. Kenttäkäyttöliittymän näyttöön tulee Service Reminder (huoltomuistutus), jos huoltomuistutus on konfiguroitu ja otettu käyttöön. 23. Valitse OK, niin hyväksyt huoltomuistutuksen päivämäärän, tai anna toinen päivämäärä. 54 Rosemount 928
55 Katso lisäohjeita langattoman Rosemount 928 -kaasumonitorin viitekäsikirjan kohdasta Huoltomuistutukset. 24. Sulje kohdekaasun virtaus säätöventtiilistä. 25. Irrota kalibrointiputki kohdekaasulähteen säätöventtiilistä ja Rosemount 628:n pohjassa olevan IP-suodattimen tuloliittimestä. 6.2 Kalibroi AMS Wireless Configuratorilla Suorita seuraavat vaiheet laitteen kalibroimiseksi AMS Wireless Configuratorilla. Toimintosarja 1. Valitse Guided Setup (ohjattu käyttöönotto) välilehden Initial Setup (alkukäyttöönotto) -kentästä Calibrate Sensor (kalibroi anturi). 55
56 2. Valitse Calibrate Sensor (kalibroi anturi) -näytöstä Next (seuraava), niin hyväksyt nykyisen päivämäärän kalibrointipäiväksi, ja jatka. 3. Valitse Warning (varoitus) -näytöstä Next (seuraava). 4. Altista anturi raittiille ilmalle lukeman nollaamiseksi. Jos ympäristön ilma voi sisältää vähäisiä määriä kohdekaasua tai muita kaasuja 56 Rosemount 928
57 (esimerkiksi moottorin pakokaasun häkää), jotka voivat haitata laitteen nollausta, toimi seuraavasti: a) Hanki pullo varmasti puhdasta ilmaa ja pätkä kalibrointiputkea (PVC-putki, 3/16" SH, 5/16" UH). b) Asenna säätöventtiili puhdasilmapulloon. c) Vedä kalibrointiputken pätkä (PVC-putki, 3/16" SH, 5/16" UH) puhdasilmapullon säätöventtiilistä Rosemount kaasuanturimoduulin pohjassa olevaan IP-suodattimeen. d) Päästä puhdasta ilmaa anturiin. Huomautus Jos tarvitset laitteeseen ulottumiseksi pitkän kalibrointiputken, ota huomioon anturin vasteajan piteneminen, kun puhdas ilma kulkee kalibrointiputkea pitkin. 57
58 e) Suorita Vaihe 5 Vaihe 7. f) Sammuta puhdas ilma, kun anturi on nollattu oikein. 5. Valitse Next (seuraava), kun nollamittauslukema vakautuu. 6. Valitse Next (seuraava). 58 Rosemount 928
59 7. Valitse Accept New Zero (hyväksy uusi nolla). 8. Valitse Next (seuraava). 9. Anna Calibrate Sensor (kalibroi anturi) -näyttöön kaasukonsentraatioarvo, joka vastaa kalibroinnin aikana käytettävän kalibrointikaasun konsentraatiota. 59
60 Arvon on oltava 5 ppm:n ja 100 ppm:n välillä. 10. Valitse Next (seuraava). VAROITUS Varmista ennen seuraavan vaiheen tekemistä, että säädin on suljettu, jotta kaasua ei pääse ilmaan kalibroinnin aikana. 11. Asenna säätöventtiili kohdekaasulähteeseen. 12. Vedä kalibrointiputken pätkä (PVC-putki, 3/16" SH, 5/16" UH) kohdekaasulähteen säätöventtiilistä Rosemount 628:n pohjassa olevan IP-suodattimen tuloliittimeen. 13. Päästä kohdekaasua kohdekaasulähteestä. 60 Rosemount 928
61 Emerson suosittelee virtausmääräksi 1,0 l/min, jotta anturilukemien yhdenmukaisuus varmistuu. Huomautus Jos tarvitset laitteeseen ulottumiseksi pitkän kalibrointiputken, ota huomioon anturin vasteajan piteneminen, kun kohdekaasu kulkee kalibrointiputkea pitkin. Kaasukonsentraation pitäisi näkyä laitteen näytössä ja nousta vähitellen kalibrointikaasun konsentraation tasolle. Laitteen näytössä näkyvä kaasukonsentraatioarvo ei välttämättä vastaa täysin kohdekaasulähteeseen kiinnitetyssä etiketissä ilmoitettua arvoa. 14. Odota, kunnes kaasukonsentraation mittaus vakautuu. Katso seuraavaa kuvaa. Kuva 6-2. Tyypillinen kalibrointiprofiili A. Kaasukonsentraatio ppm B. Aika (sekunteina) C. Kaasukonsentraation mittaus on vakautunut. 61
62 15. Valitse Next (seuraava), kun kaasukonsentraation mittaus vakautuu likimain kohdekaasun konsentraation arvoon. 16. Odota, kunnes AMS Wireless Configurator suorittaa kalibroinnin. Kun kalibrointiprosessi valmistuu, näytössä näkyy uusi tarkistettu lukema. 62 Rosemount 928
63 17. Valitse Next (seuraava). 18. Valitse Accept calibration (hyväksy kalibrointi). 19. Valitse Next (seuraava). Service Reminder (huoltomuistutus) -näyttö tulee esiin, jos huoltomuistutus on konfiguroitu ja otettu käyttöön. 63

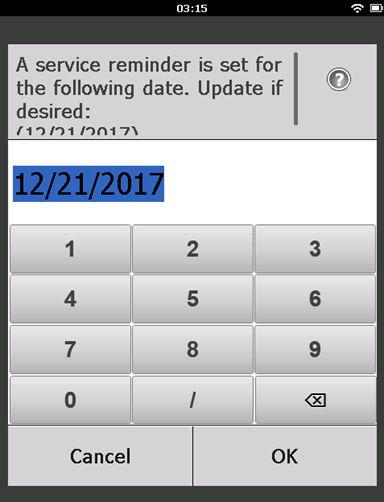

64 20. Valitse Next (seuraava), niin hyväksyt huoltomuistutuksen päivämäärän, tai anna toinen päivämäärä. Katso lisäohjeita langattoman Rosemount 928 -kaasumonitorin viitekäsikirjan kohdasta Huoltomuistutukset. 21. Sulje kohdekaasun virtaus säätöventtiilistä. 22. Irrota kalibrointiputki kohdekaasulähteen säätöventtiilistä ja Rosemount 628:n pohjassa olevan IP-suodattimen tuloliittimestä. 64 Rosemount 928
65 7 Manuaalinen käyttöönotto Manuaaliseen käyttöönottoon sisältyvät kaikki käytettävissä olevat konfigurointiasetukset. Voit vaihtaa sillä tiettyjä alkukäyttöönotossa konfiguroituja asetuksia käyttämättä Guided Setup (ohjattu käyttöönotto) - valikkoja. Voit myös konfiguroida sillä valinnaisia lisäasetuksia. Tietoja tästä tehtävästä Huomautus Emerson kehitti tässä pika-aloitusoppaassa olevat kenttäkäyttöliittymän manuaalisen käyttöönoton konfigurointitoimenpiteet Emerson AMS Trex - käyttöliittymän avulla. Sen valikot ovat samat kuin muissa kenttäkäyttöliittymissä, mutta niissä liikutaan kosketusnäytöillä eikä pikanäppäinyhdistelmillä. Lisätietoja saa kannettavan käyttöliittymän käsikirjasta. Toimintosarja 1. Liitä HART -tiedonsiirtojohdot kannettavan käyttöliittymän HARTliittimiin. A. +COMM-liitin B. -COMM-liitin 2. Liitä HART-tiedonsiirtojohdot riviliittimessä oleviin COMM-liittimiin. 65
66 VAROITUS Älä kytke COMM-liittimiä räjähdysvaarallisissa tiloissa. 3. Käynnistä kannettava käyttöliittymä. Avaa tarvittaessa kannettavan laitteen HART-kenttäkäyttöliittymä HART-tiedonsiirron muodostamiseksi. Lisätietoja saa kannettavan käyttöliittymän käsikirjasta. 4. Valitse Overview (yleiskuvaus) -näytöstä Configure (konfiguroi). 66 Rosemount 928

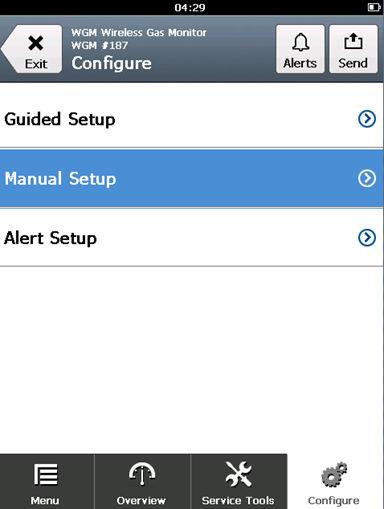

67 5. Valitse Configure (konfiguroi) -näytöstä Manual Setup (manuaalinen käyttöönotto). Seuraavat toimet Suorita tarvittaessa seuraavien aliosioiden konfigurointitehtävät. 7.1 Näyttövaihtoehtojen konfigurointi Ensisijainen muuttuja (kaasukonsentraatio) näkyy oletuksena LCD-näytössä. Näyttöön voi konfiguroida muita dynaamisia muuttujia seuraavasti: Konfiguroi näyttövaihtoehdot kenttäkäyttöliittymällä Suorita seuraavat vaiheet laitteen näyttövaihtoehtojen konfiguroimiseksi kenttäkäyttöliittymällä. 67

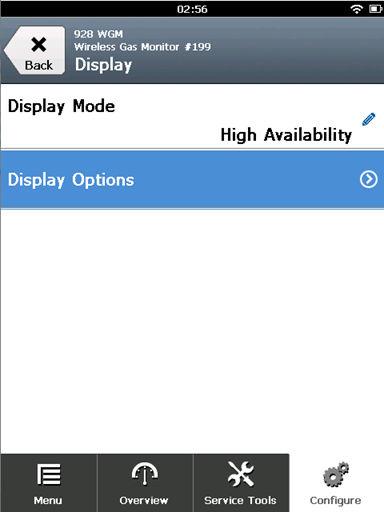

68 Toimintosarja 1. Valitse Manual Setup (manuaalinen käyttöönotto) -näytöstä Display (näyttö). 2. Valitse Display (näyttö) -ruudusta Display Options (näyttövaihtoehdot). 68 Rosemount 928

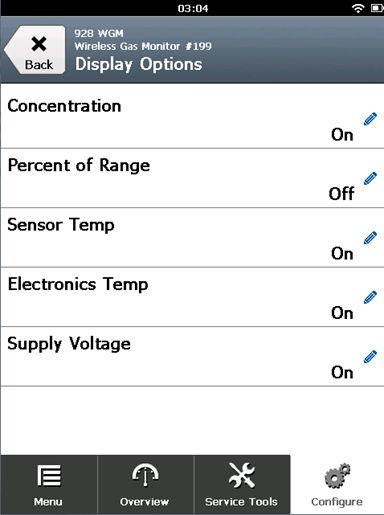

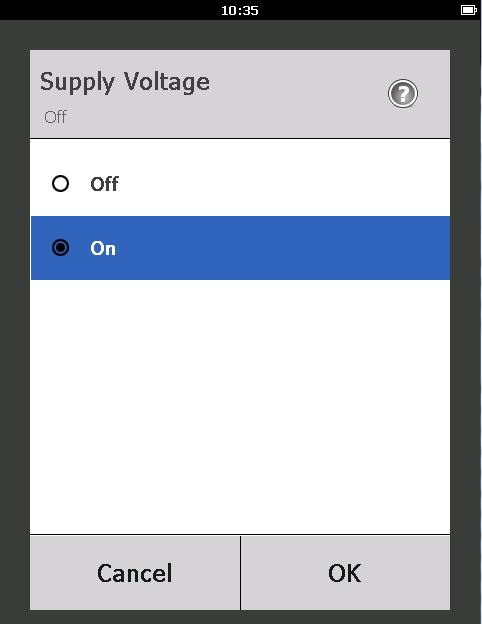

69 3. Valitse yksi tai usempi näyttövaihtoehto, jotka näkyvät vuorotellen ensisijaisen muuttujan (kaasukonsentraation) kanssa. Prosenttiosuus alueesta Sensor Temp (kaasuanturimoduulin lämpötila) Electronics Temp (elektroniikan lämpötila) Syöttöjännite 4. Valitse On (päällä). 5. Valitse OK. 6. Toista Vaihe 3 Vaihe 5 lisävaihtoehtojen näkemiseksi. 69
70 7. Valitse Display Options (näyttövaihtoehdot) -ruudusta Send (lähetä). 8. Tee Send (lähetä) -näytössä yksi tai useampi seuraavista: Valitse Display Options (näyttövaihtoehdot), jos haluat tarkistaa valitut näyttövaihtoehdot. Valitse Cancel (peruuta) Display Options (näyttövaihtoehdot) - näyttöön palaamiseksi. Näyttövaihtoehtoihin tehdyt keskeneräiset muutokset säilyvät. Valitse Discard (hävitä) Display Options (näyttövaihtoehdot) - näyttöön palaamiseksi ja keskeneräisten muutosten hävittämiseksi. Valitse OK valinnan vahvistamiseksi tai Cancel (peruuta) edelliseen näyttöön palaamiseksi. 70 Rosemount 928
71 Valitse Send (lähetä) näyttövaihtoehtojen muutosten lähettämiseksi laitteeseen. 9. Valitse Back (takaisin) Manual Setup (manuaalinen käyttöönotto) - näyttöön palaamiseksi Konfiguroi näyttövaihtoehdot AMS Wireless Configuratorilla Suorita seuraavat vaiheet laitteen näyttövaihtoehtojen konfiguroimiseksi AMS Wireless Configuratorilla. Toimintosarja 1. Valitse Manual Setup (manuaalinen käyttöönotto) -sivulta Display (näyttö) -välilehti. 2. Valitse Display (näyttö) -välilehdeltä yksi tai usempi näyttövaihtoehto, jotka näkyvät vuorotellen ensisijaisen muuttujan (kaasukonsentraation) kanssa. Prosenttiosuus alueesta Anturin lämpötila (kaasuanturimoduulin lämpötila) Elektroniikan lämpötila Syöttöjännite 3. Valitse Send (lähetä). 71

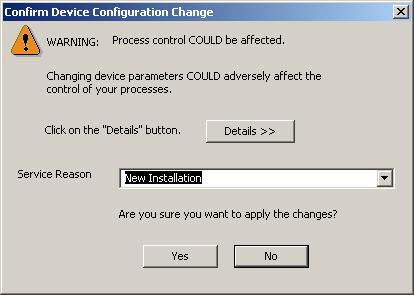

72 4. Valitse Confirm Device Configuration Change (vahvista laitteen konfiguraation muutos) -valintaikkunassa muutoksen syy Service Reason (huollon syy) -listalta. Valitse Details (yksityiskohdat), jos haluat nähdä lisätietoja. 5. Valitse Yes (kyllä). 7.2 Turvallisuusasetusten konfigurointi Voit konfiguroida turvallisuusasetuksia langattoman Rosemount kaasumonitorin suojaamiseksi luvattomilta konfiguraation muutoksilta Konfiguroi turvallisuusasetukset kenttäkäyttöliittymällä Suorita seuraavat vaiheet laitteen turvallisuusasetusten konfiguroimiseksi kenttäkäyttöliittymällä. 72 Rosemount 928
73 Toimintosarja 1. Valitse Manual Setup (manuaalinen käyttöönotto) -näytöstä Security (turvallisuus). 2. Konfiguroi tarpeen mukaan seuraavat turvallisuusasetukset: Kirjoitussuojaus: Jos valitset No (ei) (oletusvaihtoehto), voit katsoa ja muokata laitteen konfiguraatioasetuksia. Jos valitset Yes (kyllä), voit katsoa konfiguraatioasetuksia muttet muokata niitä. Laitteen lukitus: Jos valitset Unlock (avaa), pääset katsomaan ja muokkaamaan laitteen konfiguraatioasetuksia mistä tahansa isäntäjärjestelmästä. Jos valitset Lock (lukitse) (oletusvaihtoehto), 73
74 et pääse katsomaan ja muokkaamaan laitteen konfiguraatioasetuksia mistään isäntäjärjestelmästä, ennen kuin isäntäjärjestelmä avaa laitteen lukituksen. Tätä asetusta voi muuttaa seuraavasti: a. Valitse Security (turvallisuus) -näytöstä Lock/Unlock (lukitse/avaa). b. Valitse Select HART Lock option (valitse HARTlukkovaihtoehto) -näytöstä Lock (lukitse) tai Unlock (avaa) asetuksen vaihtamiseksi. c. Valitse OK. Security (turvallisuus) -näytössä Device is Locked (laite on lukittu) - kohdassa näkyy On (päällä), kun laite on lukittu, ja Off (pois päältä), kun laite on avattu. Langaton päivitys: Jos valitset Unlock (avaa) (oletusvaihtoehto), voit päivittää lähettimen radion langattomalla ohjelmoinnilla. Jos valitset Lock (lukitse), lähetin estää langattomat radiopäivitykset Konfiguroi turvallisuusasetukset AMS Wireless Configuratorilla Suorita seuraavat vaiheet laitteen turvallisuusasetusten konfiguroimiseksi AMS Wireless Configuratorilla. 74 Rosemount 928

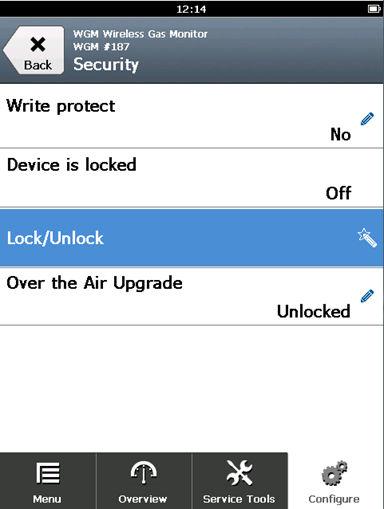

75 Toimintosarja 1. Valitse Manual Setup (manuaalinen käyttöönotto) -sivulta Security (turvallisuus) -välilehti. 2. Konfiguroi tarpeen mukaan seuraavat turvallisuusasetukset: Kirjoitussuojaus: Jos valitset No (ei) (oletusvaihtoehto), voit katsoa ja muokata laitteen konfiguraatioasetuksia. Jos valitset Yes (kyllä), et pysty katsomaan ja muokkaamaan konfiguraatioasetuksia. Radiopäivitys: Jos valitset Unlock (avaa) (oletusvaihtoehto), voit päivittää lähettimen radion langattomalla ohjelmoinnilla. Jos valitset Lock (lukitse), et pysty päivittämään radiota langattomasti. Laitteen lukitus: Jos valitset Unlock (avaa) (oletusvaihtoehto), pääset katsomaan ja muokkaamaan laitteen konfiguraatioasetuksia mistä tahansa isäntäjärjestelmästä. Jos valitset Lock (lukitse), et pääse katsomaan ja muokkaamaan laitteen konfiguraatioasetuksia mistään isäntäjärjestelmästä, ennen kuin isäntäjärjestelmä avaa laitteen lukituksen. Tätä asetusta voi muuttaa seuraavasti: a. Valitse Lock/Unlock (lukitse/avaa). 75
76 b. Valitse HART Lock (HART-lukko) -listalta Lock (lukitse) tai Unlock (avaa) asetuksen vaihtamiseksi. c. Valitse Finish (valmis). HART Lock (HART-lukko) -kentässä oleva Device is Locked (laite on lukittu) -valintaruutu näkyy valittuna, kun laite on lukittu. 3. Kun olet tehnyt tarvittavat muutokset, valitse Send (lähetä) laitteen konfiguraation päivittämiseksi. 7.3 Laitetietojen konfigurointi Laitetiedot voi konfiguroida langatonta Rosemount 928 -kaasumonitoria varten Konfiguroi laitetiedot kenttäkäyttöliittymällä Suorita seuraavat vaiheet laitetietojen konfiguroimiseksi kenttäkäyttöliittymällä. 76 Rosemount 928
77 Toimintosarja 1. Valitse Manual Setup (manuaalinen käyttöönotto) -näytöstä Device Information (laitetiedot). 2. Valitse Device Information (laitetiedot) -näytöstä jokin seuraavista ja konfiguroi tarvittaessa. Pitkä positio: Anna virtuaalinäppäimistöllä laitteelle enintään 32 merkkiä pitkä tunniste. Kenttä Long tag (pitkä positio) on oletusarvoisesti tyhjä eikä näy, jos se jätetään tyhjäksi. 77

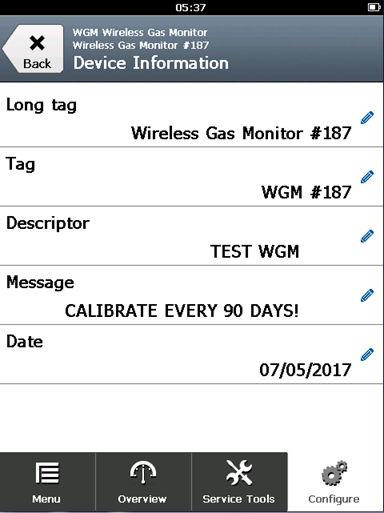

78 Positio: Anna virtuaalinäppäimistöllä laitteelle enintään kahdeksan isokirjain- ja numeromerkkiä pitkä tunniste. Kenttä Tag (positio) on oletusarvoisesti tyhjä eikä näy, jos se jätetään tyhjäksi. Kuvaus: Anna enintään 16 kirjain-, numero- ja erikoismerkkiä pitkä laitteen kuvaus. Kenttä Descriptor (kuvaus) on oletusarvoisesti tyhjä eikä näy, jos se jätetään tyhjäksi. Viesti: Anna enintään 32 kirjain-, numero- ja erikoismerkkiä pitkä viesti. Kenttä Message (viesti) on oletusarvoisesti tyhjä eikä näy, jos se jätetään tyhjäksi, ja sitä voi käyttää mihin tahansa. 78 Rosemount 928
79 Päivämäärä: Anna päivämäärä virtuaalinäppäimistöllä muodossa kk/pp/vvvv. Päivämäärää voidaan käyttää mihin tahansa, esimerkiksi viimeisimmän kalibroinnin päivämäärän taltiointiin. 3. Kun olet tehnyt tarvittavat muutokset, valitse Send (lähetä). 79
80 4. Tee Send (lähetä) -näytössä jokin seuraavista: Valitse Cancel (peruuta) Device Information (laitetiedot) - näyttöön palaamiseksi. Keskeneräiset muutokset säilyvät. Valitse Discard (hävitä) laitetietojen näyttöön palaamiseksi ja keskeneräisten muutosten hävittämiseksi. Valitse OK valinnan vahvistamiseksi tai Cancel (peruuta) edelliseen näyttöön palaamiseksi. Valitse Send (lähetä) näyttövaihtoehtojen muutosten lähettämiseksi laitteeseen. 5. Valitse Back (takaisin) Manual Setup (manuaalinen käyttöönotto) - näyttöön palaamiseksi. 80 Rosemount 928
81 7.3.2 Konfiguroi laitetiedot AMS Wireless Configuratorilla Suorita seuraavat vaiheet laitetietojen konfiguroimiseksi AMS Wireless Configuratorilla. Toimintosarja 1. Valitse Manual Setup (manuaalinen käyttöönotto) -sivulta Device Information (laitetiedot) -välilehti. 2. Anna seuraavista kaikki tarvittavat: Pitkä positio: Anna laitteelle enintään 32 merkkiä pitkä tunniste. Kenttä Pitkä positio on oletusarvoisesti tyhjä eikä näy, jos se jätetään tyhjäksi. Positio: Anna laitteelle enintään kahdeksan isokirjain- ja numeromerkkiä pitkä tunniste. Kenttä Positio on oletusarvoisesti tyhjä eikä näy, jos se jätetään tyhjäksi. Kuvaus: Anna enintään 16 merkkiä pitkä laitteen kuvaus. Kenttä Kuvaus on oletusarvoisesti tyhjä eikä näy, jos se jätetään tyhjäksi. Viesti: Anna enintään 32 merkkiä pitkä teksti. Kenttä Viestion oletusarvoisesti tyhjä eikä näy, jos se jätetään tyhjäksi, ja sitä voi käyttää mihin tahansa. Päivämäärä: Anna päivämäärä muodossa kk/pp/vvvv. Päivämäärää voidaan käyttää mihin tahansa, esimerkiksi viimeisimmän kalibroinnin päivämäärän taltiointiin. 3. Kun olet tehnyt tarvittavat muutokset, valitse Send (lähetä) laitteen konfiguraation päivittämiseksi. 81
82 8 Langattomia laitteita koskevia seikkoja 8.1 Virran kytkentämenettely Asenna langaton Rosemount 928 -lähetin ja kaikki muut langattomat laitteet vasta sitten, kun langattoman verkon Gateway-yksikkö on asennettu ja toimii oikein. Asenna musta Emerson 701 SmartPower -moduuli langattomaan Rosemount 928 -kaasumonitoriin, jotta laite saa virtaa. Kytke virta langattomiin laitteisiin järjestyksessä sen mukaan, miten lähellä ne ovat Gateway-yksikköä, aloittaen lähimmästä. Näin verkon asennus on yksinkertaisempaa ja nopeampaa. Ota käyttöön Gateway-yksikön aktiivinen ilmoitustoiminto, niin varmistat, että uudet laitteet liittyvät verkkoon nopeammin. Lisäohjeita saa langattoman Gateway-yksikön viitekäsikirjasta. 8.2 Antennin asento Sijoita antenni pystysuoraan ja jos käyttökohde sallii, noin kolmen jalan (yhden metrin) päähän suurista rakenteista, rakennuksista tai sähköä johtavista pinnoista, jotta tiedonsiirto muiden laitteiden kanssa olisi esteetöntä. 82 Rosemount 928
83 Kuva 8-1. Antennin asento 8.3 Kaapeliläpiviennit Varmista asennuksen yhteydessä, että jokainen kaapeliläpivienti joko tiivistetään tulpalla asianmukaista kierteentiivistysainetta käyttäen tai siihen asennetaan suojaputkiliitin tai kaapelitiiviste kierteentiivistysainetta käyttäen. 83
84 Kuva 8-2. Kaapeliläpiviennit A. Kaapeliläpiviennit 8.4 Asennuspaikan ja asennon valinta On valittava sellainen asennuspaikka ja asento, että Rosemount lähettimen tehomoduuli ja Rosemount 628 -kaasuanturimoduuli on helppo vaihtaa. Parhaan toiminnan takaamiseksi antennin pitää olla pystysuorassa ja erillään samansuuntaisia metallipintoja sisältävistä esineistä, kuten putkista ja kehikoista, sillä putket tai kehikot voivat heikentää antennin suorituskykyä. Langaton Rosemount 928 -kaasumonitori on diffuusioon perustuva kaasumonitori. Tämä merkitsee, että kohdekaasun täytyy päästä koskettamaan laitteen sähkökemiallista anturia signaalin tuottamiseksi. Kullakin kohdekaasulla on oma tiheytensä, ja se käyttäytyy eri tavalla ympäröivän ilman tiheydestä riippuen. Esimerkiksi rikkivetyä pidetään ilmaa raskaampana kaasuna, ja se pyrkii painumaan alaville alueille ilmaan vapautuessaan. Asenna kaikki langattomat Rosemount 928 -kaasumonitorit niin, että anturimoduuli osoittaa alaspäin. Asenna ilmaa raskaammille kaasuille tarkoitetut anturilaitteet maanpinnan lähelle, ihanteellisesti 12" (30,5 cm) 84 Rosemount 928
85 maanpintaa korkeammalle ja työntekijän hengitysaluetta (3' - 6' [0,9-1,8 m] maanpinnan yläpuolella) matalammalle. 85
86 9 Sähköasennukset 9.1 Tehomoduulin käsittely Langaton Rosemount 928 -kaasumonitori sisältää virtalähteen. Siihen sisältyvässä Emerson 701 SmartPower -moduulissa on kaksi C-koon litium/ tionyylikloridiparistoa. Kukin paristo sisältää keskimäärin 2,5 grammaa litiumia, kukin moduuli yhteensä siis 5 grammaa. Normaaliolosuhteissa paristomateriaalit ovat reagoimattomia, kun paristoja ja tehomoduulia käytetään oikein. Vältä huolellisesti lämpö-, sähkö- tai mekaanisia vaurioita. Suojaa liitännät ennenaikaisen purkautumisen välttämiseksi. Varoitus Tehomoduulia tulee käsitellä varoen. Tehomoduuli saattaa vioittua, jos se putoaa yli 6 metrin (20 ft) korkeudelta. 9.2 Sähkökytkentöjen tekeminen (vain 928XSS01 ja 928XUT01) Tee sähkökytkennät kytkentärasian kyljessä olevan kaapeliläpiviennin kautta. Jätä tarpeeksi tilaa kannen irrottamiseen. Katso Kaapeliläpiviennit 86 Rosemount 928
87 10 Käyttöympäristön varmistaminen Varmista, että Rosemount 928 -lähettimen ja Rosemount kaasuanturimoduulin käyttöympäristö vastaa sen asianmukaisia vaarallisista tiloista annettuja todistuksia. Taulu Lämpötilan ohjearvot Käyttörajat Lähettimen säilytysrajat Anturin säilytyssuositus -40 F 122 F -40 C 50 C -40 F 185 F -40 C 85 C 34 F 45 F 1 C 7 C Huomautus Anturimoduulien sähkökemiallisten kennojen säilytysaika on rajallinen. Säilytä anturimoduulit viileässä paikassa, joka ei ole liian kostea eikä kuiva. Anturimoduulien yli kolme kuukautta kestävä säilytys voi lyhentää niiden hyödyllistä käyttöikää. 87
88 11 Rosemount 928 -lähettimen asentaminen Rosemount 928 -lähetin on suunniteltu kiinnitettäväksi yleissopivaan B4- asennustelineeseen. Tähän kaarevaan, ruostumattomaan terästelineeseen sisältyy sinkilä ja kiinnitysosat Rosemount 928 -lähettimen asentamiseksi 2" putkeen tai tankoon. B4-teline kiinnittyy suoraan lähettimeen. B4-telinettä voidaan käyttää myös muissa asennuskonfiguraatioissa, kuten Rosemount 928 -lähettimen kiinnittämisessä seinään tai paneeliin Putkiasennus Tarvittavat välineet Asennussarja (osanumero ) Yksi 2" sinkiläkokonaisuus Yksi B4-asennusteline Kaksi 5/16-18 x 1¼" pulttia Kaksi aluslevyä ¼" yhdistelmäavain ja jakoavain 88 Rosemount 928
89 Kuva Putkiasennus A. 2" pultti putkiasennukseen (kuvassa kiristin) B. 5/16-18 x 1¼" pultit lähettimen kiinnitykseen Mitat ovat tuumina (millimetreinä) Paneeliasennus Tarvittavat välineet Asennussarja (osanumero ) Yksi B4-asennusteline Kaksi ¼" x 1¼" pulttia 5/16" yhdistelmäavain tai jakoavain ¼" yhdistelmäavain tai jakoavain Kaksi 5/16-18 pulttia muttereineen ja aluslevyineen (eivät kuulu sarjaan) 89
90 Kuva Paneeliasennus A. 5/16-18 pultit paneeliasennukseen (eivät kuulu toimitukseen) B. 5/16-18 x 1¼" pultit lähettimen kiinnitykseen Mitat ovat tuumina (millimetreinä) Nestekidenäytön kääntäminen Voit kääntää valinnaista nestekidenäyttöä 90 :n välein painamalla ensin kahta kielekettä, vetämällä näytön ulos, kääntämällä sen ja napsauttamalla sen takaisin paikalleen. Huomautus Vaikka nestekidenäyttöä voi kääntää, asenna langaton Rosemount kaasumonitori ja Rosemount 628 -kaasuanturimoduuli osoittamaan aina alaspäin. Jos nestekidenäytön nastat irtoavat vahingossa liitäntäkortista, asenna ne varovasti takaisin, ennen kuin napsautat nestekidenäytön takaisin paikalleen. Huomautus Käytä vain langatonta Rosemount-nestekidenäyttöä, jonka osanumero on Rosemount 928
91 11.4 Lähettimen maadoitus Rosemount 928 -lähetin toimii kotelo maadoitettuna tai maadoittamattomana. Maadoittamattomat järjestelmät voivat kuitenkin aiheuttaa kohinaa, joka saattaa vaikuttaa monenlaisiin näyttölaitteisiin. Jos signaali vaikuttaa kohisevalta tai arvaamattomalta, yhdestä pisteestä tehtävä maadoitus saattaa ratkaista ongelman. Maadoita elektroniikkakotelo paikallisten ja kansallisten asennusmääräysten mukaisesti. Maadoita elektroniikka kotelon sisäisen tai ulkoisen maadoitusliittimen avulla. 91
92 12 Langattoman verkon tiedonsiirron varmistaminen Jotta lähetinyksikkö voisi toimia langattoman Gateway-yksikön ja lopulta muun automaatiojärjestelmän kanssa, se on konfiguroitava toimimaan langattomassa verkossa. Tämä langattoman järjestelmän asennusvaihe vastaa lähettimen johtojen kytkemistä isäntäjärjestelmään. Jos verkon tunnus ja liittymisavain eivät ole identtisiä, Rosemount 928 -lähetin ei viesti langattoman verkon kanssa. Verkon tunnuksen ja liittymisavaimen voi hakea langattoman Gatewayyksikön www-palvelimen sivulta Setup Network Settings (käyttöönotto verkko asetukset) kohdassa Kuva esitetyllä tavalla. Kuva Gateway-yksikön verkkoasetukset Katso Rosemount 928 -lähettimen liittäminen langattomaan verkkoon Verkkoon liittymisen tilan varmistaminen Nestekidenäytön yläreunassa oleva väkäsen muotoinen tilapalkki osoittaa verkkoonliittymisprosessin edistymisen. Kun tilapalkki tulee täyteen, laite on yhdistetty onnistuneesti langattomaan verkkoon. Katso Kuva Rosemount 928
93 Kuva Verkon tilapalkki 12.2 Varmista tiedonsiirto kenttäkäyttöliittymällä Suorita seuraavat vaiheet laitteen tiedonsiirron varmistamiseksi kenttäkäyttöliittymällä. Toimintosarja 1. Valitse Overview (yleiskuvaus) -näytöstä Service Tools (huoltovälineet). 93

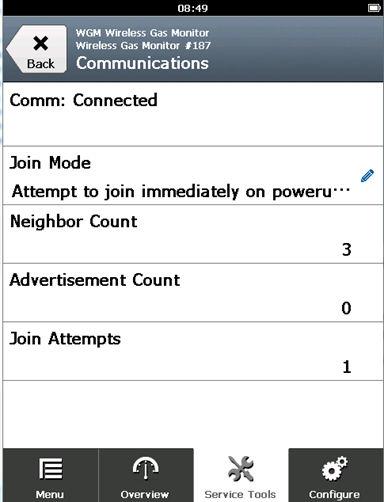

94 2. Valitse Service Tools (huoltovälineet) -näytöstä Communications (tiedonsiirto). 3. Varmista seuraavat tiedonsiirtoa koskevat tiedot. Tiedonsiirtotila: Näyttää, onko laite liitetty langattomaan verkkoon. 94 Rosemount 928

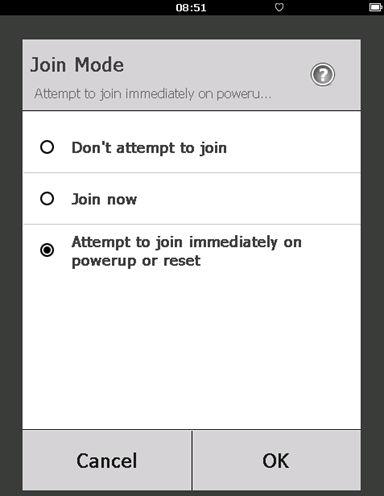

95 Liittymistila: Näyttää nykyisen liittymistilan. Valitse Join Mode (liittymistila), niin voit vaihtaa laitteen tapaa liittyä langattomaan verkkoon. Oletusvaihtoehto on Attempt to join immediately on powerup or reset (yritä liittää heti käynnistyksen tai nollauksen yhteydessä). Valitse Send (lähetä) kahdesti liittymistilan päivittämiseksi. Naapurien määrä: Näyttää käytettävissä olevien naapurilaitteiden määrän. Ilmoitusmäärä: Näyttää vastaanotettujen ilmoituspakettien määrän. 4. Kun olet valmis, valitse Back (takaisin) Communications (tiedonsiirto) -näyttöön palaamiseksi Tiedonsiirron varmistaminen AMS Wireless Configuratorilla Suorita seuraavat vaiheet laitteen tiedonsiirron varmistamiseksi AMS Wireless Configuratorilla. Toimintosarja 1. Avaa AMS Wireless Configurator. 2. Laajenna Device Manager -ikkunassa langattoman verkon valikkoa. 3. Laajenna langattoman gateway-yksikön valikkoa. 4. Valitse laiteluettelo. 95
96 5. Kaksoisnapsauta laiteikkunassa olevaa laitekuvaketta. 6. Valitse Service Tools (huoltovälineet). 7. Valitse Service Tools (huoltovälineet) -ikkunasta Communications (tiedonsiirto). 8. Varmista Communications (tiedonsiirto) -välilehden Join Status (liittymistila) -kentästä, että kaikki neljä verkkoon liittymisen vaihetta on suoritettu Varmista tiedonsiirto langattomalla Gateway-yksiköllä Avaa langattoman Gateway-yksikön www-käyttöliittymä. Sivulla näkyy, onko laite liittynyt verkkoon ja toimiiko sen tiedonsiirto oikein. 96 Rosemount 928
97 97
98 13 Toiminnan varmistaminen Toimivuus voidaan varmistaa neljällä tavalla: Rosemount 928 -lähettimen CD-näyttö Kannettava käyttöliittymä Langattoman Gateway-yksikön integroitu www-käyttöliittymä AMS Wireless Configurator Jos olet konfiguroinut Rosemount 928 -lähettimen verkon tunnuksella ja liittymisavaimella ja aikaa on kulunut riittävästi, lähetin liittyy verkkoon. Kun laite on liittynyt verkkoon, se näkyy AMS Device Explorerissa. Kuva AMS Device Explorer 13.1 LCD-näytön toiminnan varmistaminen Suorita seuraavat vaiheet sen varmistamiseksi, että LCD-näyttö toimii oikein. Toimintosarja 1. Varmista, että näyttökohteet ovat oikein. LCD-näyttö näyttää oletuksena ensisijaisen muuttujan (kaasukonsentraation). Muut muuttujat ovat: Toissijainen muuttuja (kaasuanturimoduulin lämpötila) Kolmassijainen muuttuja (elektroniikan lämpötila) Neljässijainen muuttuja (syöttöjännite) Voit konfiguroida nämä muuttujat näkymään vuorotellen ensisijaisen muuttujan kanssa näytössä konfiguroidulla päivitysnopeudella. Katso Näyttövaihtoehtojen konfigurointi, jos sinun täytyy vaihtaa näyttökohteita. 2. Varmista, että näyttötila on oikein. Katso Laitteen näyttötilan konfigurointi, jos sinun täytyy vaihtaa näyttötilaa. Disabled (pois käytöstä): Näyttö on sammutettu. Tästä on hyötyä, jos näyttöä ei katsota asennuspaikalla. 98 Rosemount 928
99 On Demand (vaatimuksesta): Näyttö on päällä, kun langaton Rosemount 928 on kytketty kannettavaan käyttöliittymään tai kun se saa signaalin langattomalta Gateway-yksiköltä. Periodic (ajoittainen): Näyttö on päällä vain päivitysten aikana konfiguroidulla päivitysnopeudella. High Availability (suuri käytettävyys): Näyttö on aina päällä konfiguroidusta päivitysnopeudesta riippumatta. Tämä on oletusnäyttötila. 3. Paina Diagnostic (diagnostiikka) -painiketta, jotta näet TAG- (positio), Device ID- (laitteen tunnus), Network ID- (verkon tunnus), Network Join Status- (verkkoon liittymisen tila) ja Device Status (laitteen tila) -näytöt Hälytyksen välitön käynnistyminen VAROITUS Jos laite liittyy verkkoon ja alkaa hälyttää välittömästi, toimi ikään kuin hälytys olisi todellinen, kunnes toisin todetaan. Jos hälytys on virhe, se johtuu todennäköisesti anturin konfiguroinnista. Varmista anturin konfigurointi, varoituksen asetusarvot ja hälytyksen asetusarvot. 99

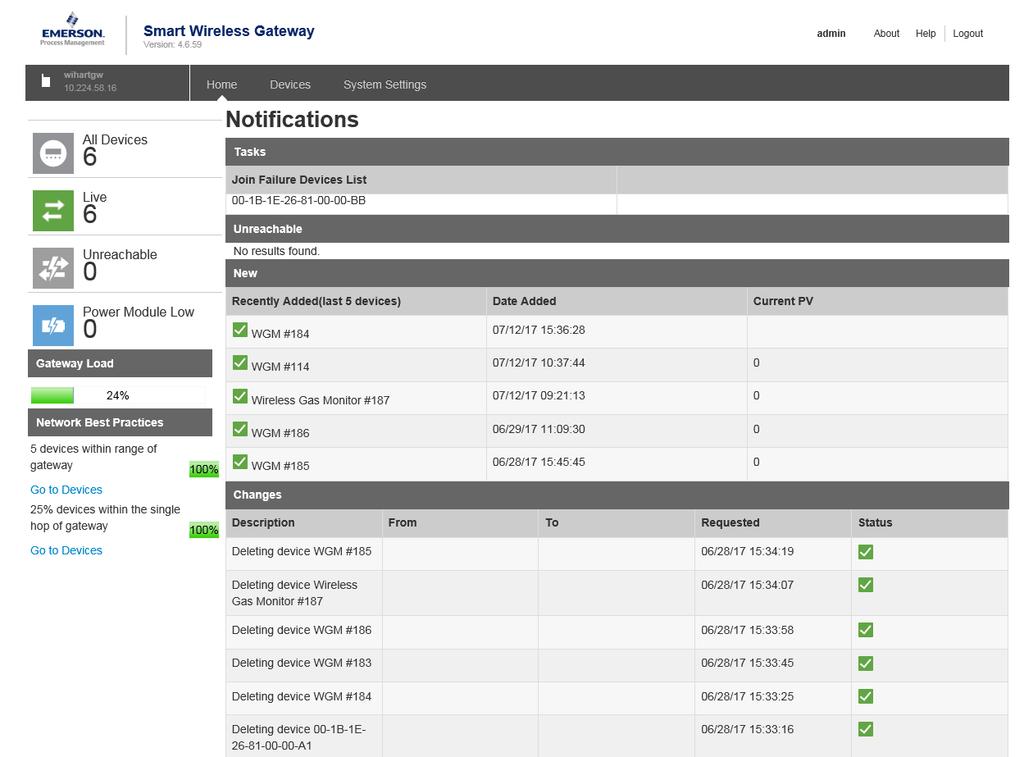

100 Kuva Langattoman Gateway-yksikön Explorer-kotisivu 13.3 Tiedonsiirron vianetsintä Jos laite ei ole liittynyt verkkoon virran kytkemisen jälkeen, varmista, että verkon tunnus (Network ID) ja liittymisavain (Join Key) on konfiguroitu oikein ja että langattoman verkon Gateway-yksikön aktiivinen ilmoitus (Active Advertising) on otettu käyttöön. Laitteen verkon tunnuksen ja liittymisavaimen täytyy vastata langattoman verkon Gateway-yksikön verkon tunnusta ja liittymisavainta. Verkon tunnus ja liittymisavain voidaan hakea langattoman verkon Gatewayyksikön www-liittymän sivulta Setup Network Settings (käyttöönotto verkko asetukset). Verkon tunnus ja liittymisavain voidaan muuttaa tarvittaessa. Katso Rosemount 928 -lähettimen liittäminen langattomaan verkkoon. 100 Rosemount 928
101 14 Ulkoisen hälytyslaitteen sähköliitännät Rosemount 928:n (mallit 928XSS01 ja 928UTX01) binäärilähtö voi laukaista valinnaisen, asiakkaan hankkiman, ulkoisen hälytyslaitteen. Huomautus Rosemount 928 ei voi antaa virtaa ulkoisille laitteille. Se toimii kytkimenä, joka sulkee siihen liitetyn ulkoisen laitteen virtapiirin, kun niin konfiguroitu HI-HIhälytin aktivoi sen. Voit konfiguroida ulkoisen virtalähteen ja varoituslaitteen, joka antaa paikallishälytyksen, kun havaitun kaasukonsentraation taso ylittää määritetyn konsentraatiokynnyksen. Voit konfiguroida paikallishälyttimen lukitsemaan hälytyksen, kunnes se selvitetään manuaalisesti. Voit todeta laitteelta, onko tämä optio asennettu. Esimerkkejä hälytinoptioista ovat muun muassa: äänihälytys näkyvä hälytys (esimerkiksi vilkkuva valo) toimenpiteiden käynnistys (esimerkiksi venttiilien sulku, laitoksen evakuointi, hätäpalvelujen soitto) VAROITUS Jos asennetaan valinnainen, asiakkaan hankkima hälytyslaite, sen asiallinen toiminta on varmistettava. Varmista, että alueen kaasukonsentraatiot ovat laskeneet turvalliselle tasolle, ennen kuin selvität paikalliset tai digitaalihälytykset. Kun Rosemount 928:n binäärilähtöön kytketään vaarallisessa tilassa ulkoista laitetta, on varmistettava, että ulkoinen laite on asennettu luonnostaan vaarattomien tai kipinöimättömien kenttäjohdotustapojen mukaisesti. Rosemount 928 ei tarvitse yhteyttä langattomaan verkkoon, jotta ulkoinen hälytyslaite toimisi. Heikon pariston, mittausten puutteen tai anturivikojen varoituksia ei kuitenkaan saada. Ulkoinen hälytyslaite voidaan kytkeä kahdella tavalla: Nelijohtiminen: tässä kytkentätavassa (yleisin) käytetään kahta johdinta luonnostaan vaarattomaan jännitesyöttöön. Kahta muuta johdinta käytetään erillistä luonnostaan vaaratonta hälytysmekanismia varten. Kaksijohtiminen: tässä kytkentätavassa luonnostaan vaaraton virtalähde, kuten sisäinen paristo, ja hälytin liitetään yhdeksi paketiksi. Hälytyslaitteeseen voidaan myös lisätä valinnainen, asiakkaan hankkima kuittauspainike. 101
102 14.1 Liitä ulkoinen hälytyslaite Suorita seuraavat vaiheet ulkoisen hälytyslaitteen liittämiseksi Rosemount 928:aan. Toimintosarja 1. Poista Rosemount 928:n kotelosta takakansi riviliittimen paljastamiseksi. A. +barrierin virta B. -barrierin virta C. +ulostulo hälyttimeen D. -ulostulo hälyttimeen E. +Comm-liitin F. -Comm-liitin 2. Poista yksi suojaputkitulppa Rosemount 928:n kotelosta. 3. Reititä barrierin virtajohdot ja hälytyksen lähtöjohdot Rosemount 928:n koteloon. 4. Liitä ulkoisen laitteen johdot Rosemount 928:n riviliittimeen liittimien merkintöjen mukaisesti. Toimi seuraavasti: Huomautus Suojaa hälytysjohdot kohinalta. Suorita neljän johdon asennus. Tämä on yleisin konfiguraatio. Katso seuraavaa kaaviota. 102 Rosemount 928

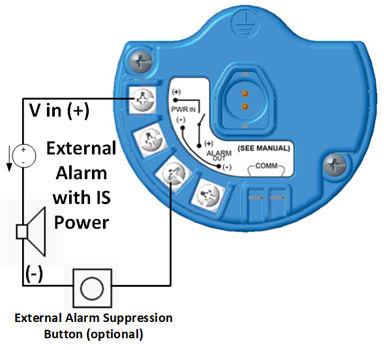

103 Suorita kahden johdon asennus. Katso seuraavaa kaaviota. 5. Liitä johdot ulkoiseen laitteeseen valmistajan ohjeiden mukaisesti. 6. Varmista, että ulkoinen laite toimii kunnolla. a) Tee toimintatesti. Katso myös Toimintatestaus-osaa langattoman Rosemount 928 -kaasumonitorin viitekäsikirjasta. b) Jos ulkoisen laitteen manuaalinen testitoiminto on käytettävissä, varmista sillä kunnollinen toiminta. 103
104 Katso lisätietoja ulkoisen laitteen asiakirjoista. 104 Rosemount 928
105 15 Tuotehyväksynnät Versio EU:n direktiivit EY:n vaatimustenmukaisuusvakuutuksen viimeisin versio on osoitteessa kohdassa Documentation Televiestintälaitteiden yhteensopivuus Kaikille langattomille laitteille tarvitaan hyväksyntä, jolla varmistetaan, että ne noudattavat radiotaajuuksien käyttöön liittyviä säännöksiä. Lähes kaikissa maissa vaaditaan tämäntyyppinen tuotehyväksyntä. Emerson tekee työtä valtionvirastojen kanssa ympäri maailmaa voidakseen toimittaa vaatimukset täyttäviä tuotteita sekä ehkäistäkseen langattomien laitteiden käyttöä koskevien eri maiden direktiivien ja lakien rikkomista FCC ja IC Tämä laite täyttää FCC-sääntöjen osan 15 vaatimukset. Käyttö edellyttää seuraavien ehtojen täyttymistä: Laite ei saa aiheuttaa haitallista häiriötä. Tämän laitteen on kestettävä mahdollisesti muualta tulevat häiriöt, mukaan lukien mahdollisesti epätoivottavaa toimintaa aiheuttavat häiriöt. Laite täytyy asentaa niin, että antenni on vähintään 20 cm:n etäisyydellä kaikista henkilöistä Tavallisen käyttöympäristön sertifiointi Lähettimen rakenne täyttää sähkötekniset, mekaaniset ja paloturvallisuuden perusvaatimukset, jotka Yhdysvaltojen liittovaltion työsuojeluhallinnon (OSHA) akkreditoima yhdysvaltalainen, virallisesti hyväksytty testauslaboratorio (NRTL) on asettanut Asentaminen Pohjois-Amerikassa Yhdysvaltojen sähkömääräykset National Electrical Code (NEC) ja Kanadan sähkömääräykset (CEC) sallivat alaluokkiin merkittyjen laitteiden käytön alueilla ja alueille merkittyjen laitteiden käytön alaluokissa. Merkintöjen täytyy soveltua tilaluokitukseen sekä kaasu- ja lämpötilaluokkiin. Nämä tiedot on määritelty selkeästi vastaavissa määräyksissä Vaarallisten tilojen luokitukset Yhdysvallat I5 USA Luonnostaan vaaraton (IS) Todistus: CSA
106 Standardit: FM , FM , UL-standard painos, UL painos, ANSI/ISA ( ) 2013, ANSI/ISA ( ) 2014 Merkinnät: IS CL I, DIV 1, GP A, B, C, D T4; luokka 1, alue 0, AEx ia IIC T4 Ga; T4 (-40 C Ta +50 C) Rosemount in piirustuksen mukaan asennettuna; tyyppi 4X Taulu Laiteparametrit Tuloparametrit (teho) Ui - 28 VDC Ii - 93,3 ma Pi mw Ci - 5,72 nf Li - 0 Lähtöparametrit (hälytys) Uo - 28 VDC Io - 93,3 ma Po mw Co - 77 nf Lo - 2 mh Taulu HART -tiedonsiirtoparametrit Uo - 1,9 VDC Io - 32 µa Turvallisen käytön erityisehdot (X): Kanada 1. Tehomoduuli saa olla vain Emerson -malli 701PBKKF, Computation Systems, Inc:n MHM tai Perpetuum Ltd:n IPM71008/IPM Antennin pintavastus on suurempi kuin 1 GΩ. Sähköstaattisen purkauksen estämiseksi sitä ei saa hangata tai puhdistaa liuottimilla eikä kuivalla liinalla. 3. Komponenttien korvaaminen muilla voi heikentää luonnostaan vaarattomuutta. I6 Kanada luonnostaan vaaraton (IS) Todistus: CSA Standardit: CAN/CSA C22 No. 0 10, CAN/CSA C22.2 No , CAN/ CSA , CAN/CSA , CAN/CSA-C Merkinnät: IS CL I, DIV 1, GP A, B, C, D T4; Ex ia IIC T4 Ga; 106 Rosemount 928
107 T4 (-40 C Ta +50 C) Rosemount in piirustuksen mukaan asennettuna; tyyppi 4X Katso Taulu Turvallisen käytön erityisehdot (X): Eurooppa 1. Tehomoduuli saa olla vain Emerson -malli 701PBKKF, Computations Systems, Inc:n MHM tai Perpetuum Ltd:n IPM1008/IPM Pour utilization uniquement avec Emerson Model 701PBKKF, Computation Systems, Inc MHM-89004, ou Perpetuum Ltd. IPM71008/IPM Antennin pintavastus on suurempi kuin 1 GΩ. Sähköstaattisen purkauksen estämiseksi sitä ei saa hangata tai puhdistaa liuottimilla eikä kuivalla liinalla. La résistivité de surface du boȋtier est supérieure à un gigaohm. Pour éviter l accumulation de charge électrostatique, ne pas frotter ou nettoyer avec des produits solvants ou un chiffon sec. 3. Komponenttien korvaaminen muilla voi heikentää luonnostaan vaarattomuutta. La substitution de composants peut compromettre la sécurité intrinsèque. I1 ATEX luonnostaan vaaraton (IS) Todistus: Sira17ATEX2371X Standardit: EN : A11:2013, EN :2012 Merkinnät: II1 G Ex ia IIC T4 Ga; T4 (-40 C Ta +50 C) tyyppi IP66 Katso Taulu ja Taulu Turvallisen käytön erityisehdot (X): Turvallisen käytön erityisehdot (X): 1. Tietyissä ääriolosuhteissa laitteen kotelon metallia sisältämättömät osat voivat synnyttää sytytykseen riittävän sähköstaattisen varauksen. Siksi laitetta ei saa asentaa paikkaan, jossa ulkoiset olosuhteet edistävät sähköstaattisen varauksen syntymistä tällaisille pinnoille. Laitteiston puhdistamiseen saa lisäksi käyttää vain kosteaa liinaa. 2. Lähetin voi sisältää alumiinia enemmän kuin 10 %, ja se muodostaa iskuista ja hankauksesta aiheutuvan syttymisvaaran. Asennuksen ja käytön aikana on estettävä altistuminen iskuille tai hankaukselle. 107
108 Muut maat 3. Laitteiston virtalähteenä on Emerson 701PBKKF. Vaihtoehtoisena virtalähteenä on CSI MHM-89004, jonka lähtöparametrit vastaavat läheisesti 701PBKKF:n parametreja :n kanssa saa käyttää vain 375-, 475- tai AMS Trex -käyttöliittymiä. I7 IECEx luonnostaan vaaraton (IS) Todistus: IECEx SIR X Standardit: IEC :2011, IEC :2011 Merkinnät: Ex ia IIC T4 Ga; T4 (-40 C Ta +50 C) tyyppi IP66 Katso Taulu ja Taulu Turvallisen käytön erityisehdot (X): Turvallisen käytön erityisehdot (X): 1. Ääriolosuhteissa laitteen kotelon metallia sisältämättömät osat voivat synnyttää sytytykseen riittävän sähköstaattisen varauksen. Siksi laitetta ei saa asentaa paikkaan, jossa ulkoiset olosuhteet edistävät sähköstaattisen varauksen syntymistä tällaisille pinnoille. Laitteiston puhdistamiseen saa lisäksi käyttää vain kosteaa liinaa. 2. Lähetin voi sisältää alumiinia enemmän kuin 10 %, ja se muodostaa iskuista ja hankauksesta aiheutuvan syttymisvaaran. Asennuksen ja käytön aikana on estettävä altistuminen iskuille ja hankaukselle. 3. Laitteiston virtalähteenä on Emerson 701PBKKF. Vaihtoehtoisena virtalähteenä on CSI MHM-89004, jonka lähtöparametrit vastaavat läheisesti 701PBKKF:n parametreja :n kanssa saa käyttää vain 375-, 475- tai AMS Trex -käyttöliittymiä. 108 Rosemount 928
109 Kuva Vaatimustenmukaisuusvakuutus Sivu 1 109
110 110 Rosemount 928

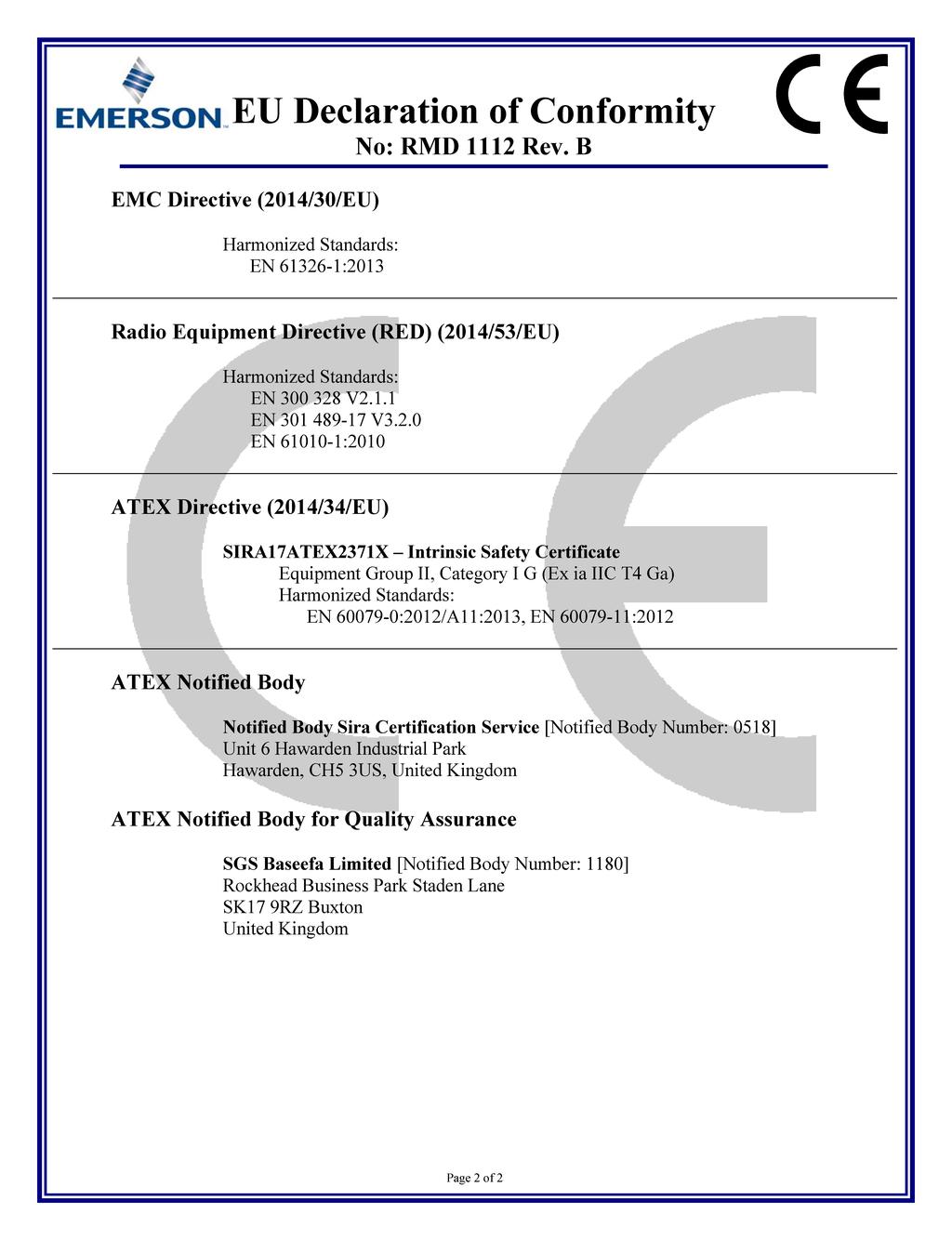

111 Kuva Vaatimustenmukaisuusvakuutus Sivu 2 111
112 112 Rosemount 928
113 113
114 114 Rosemount 928
115 115
116 * * , Rev. AB MAAILMAN PÄÄKONTTORI 6021 Innovation Blvd. Shakopee, MN EUROOPPA Emerson Automation Solutions Neuhofstrasse 19a PO Box 1046 CH-6340 Baar Sveitsi +41 (0) (0) LÄHI-ITÄ JA AFRIKKA Emerson Automation Solutions Emerson FZE Jebel Ali Free Zone Dubai, Yhdistyneet arabiemiirikunnat, P.O. Box safety.csc@emerson.com AASIAN-TYYNENMEREN ALUE Emerson Automation Solutions 1 Pandan Crescent Singapore Singapore safety.csc@emerson.com Linkedin.com/company/Emerson- Automation-Solutions twitter.com/rosemount_news Facebook.com/Rosemount youtube.com/rosemountmeasurement google.com/+rosemountmeasurement 2018 Emerson. Kaikki oikeudet pidätetään. Emerson-logo on Emerson Electric Co:n tavara- ja palvelumerkki. Rosemount on yhden Emersonkonserniin kuuluvan yrityksen merkki. Kaikki muut tavaramerkit ovat omistajiensa omaisuutta.
