1 Tuoteluettelo

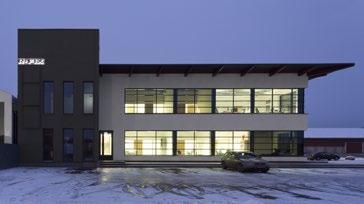

2 YHTIÖSTÄ Radius Fixings OÜ (R-FIX) perustettiin vuonna 2010 ja siitä on tähän mennessä kehittynyt ammattimainen kiinnitystarvikkeiden valmistaja. Tavoitteenamme on auttaa arkkitehteja ja rakentajia luomaan valoisia ja ilmavia rakennuksia, tarjoamalla siihen turvallisia kiinnitysratkaisuja. R-FIX -vakiotuotteiden varasto sijaitsee Kiilin kauppalassa, Tallinnasta 15 km:n päässä. Varastovalikoimassa pidämme riittävää varastoa kaikista luettelon tuotteista, nopeiden ja tasaisten toimitusten hoitamiseksi. Koska olemme itse valmistajia, voimme tarjota varastossa olevista tuotteista juuri teille tarpeellisia erilaisia sarjoja. Varastotuotteiden lisäksi tarjoamme projektikohtaisia erityisratkaisuja. Sitä varten suunnittelemme tuotteet projektin vaatimusten mukaisesti, suoritamme lasin ja metallin lujuusanalyysit ja valmistamme tuotteet laadukkaasti ja oikea-aikaisesti. Tarvittaessa teemme laboratoriossa tuotteiden kuormitustestit. Tuotantotekniikkana käytämme pääasiassa CNC-sorvausta ja jyrsintää, laser-leikkuuta, hitsaamista ja erilaisia pintakäsittelyjä. Eniten käytettävät materiaalit ovat ruostumattomat teräkset 304 (EN ), 316 (EN ) ja alumiini 6063-T6. Lasin tiivisteinä käytämme erilaisia UV-kestoisia muoveja ja kumia. Alkaen vuodesta 2013 meillä on Inspectan myöntämä tehtaan tuotannonohjauksen vaatimustenmukaisuuden sertifikaatti, joka antaa meille oikeuden CE-merkitä tuotteemme. 2

3 SISÄLLYSLUETTELO Sivu Täyslasikaidejärjestelmä GP 5 Käsijohde lasin päälle 9 Kaidetolpat 11 Lasikiinnikkeet 15 Tolppa- ja käsijohdetarvikkeet 17 Lasin pistekiinnikkeet 25 Lasikatosjärjestelmä RC 33 Vetotankojärjestelmä TR 37 Pistekiinnitteinen SG-julkisivu 41 3

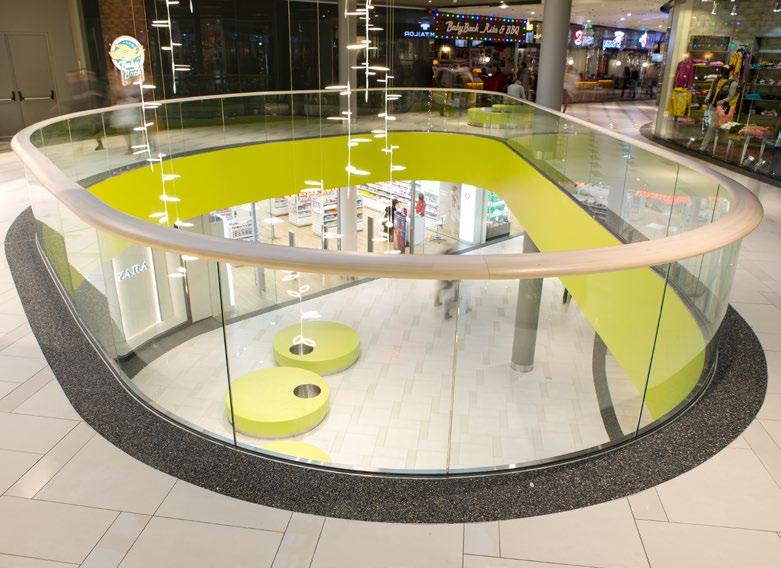

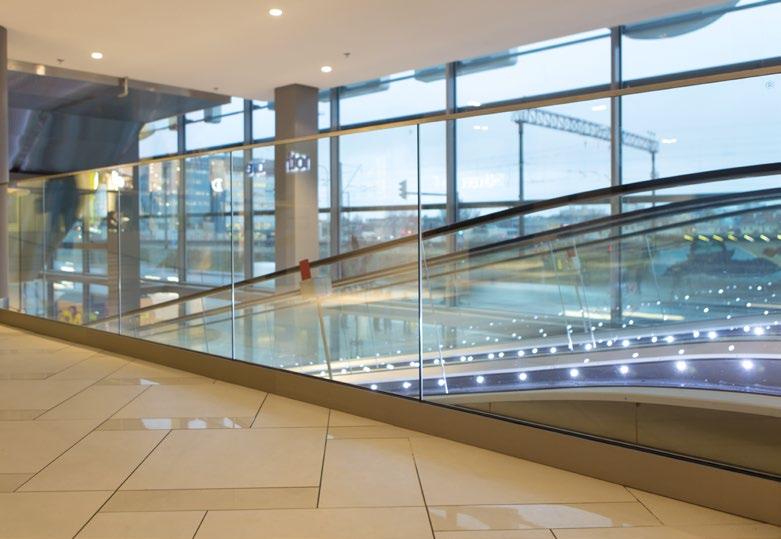

4 4 Ülemisten Keskus, Tallinna täyslasikaidejärjestelmä GP

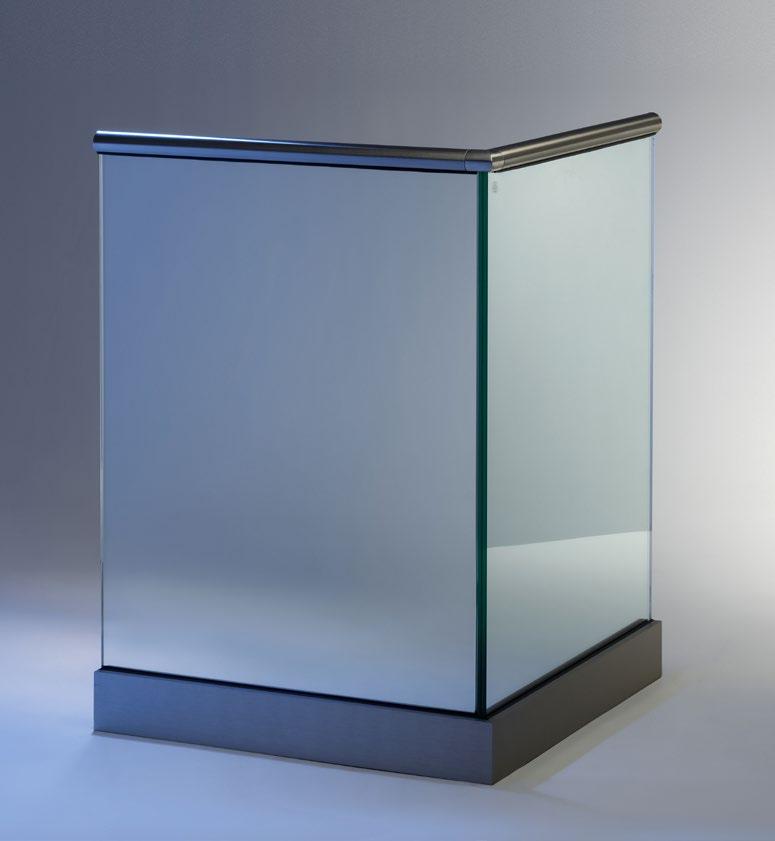

5 Täyslasikaidejärjestelmä GP 5

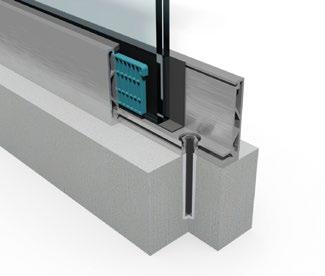

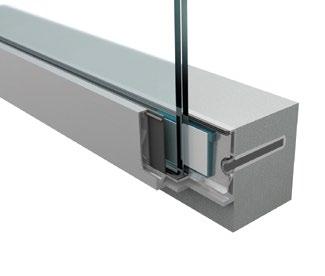

6 Täyslasikaidejärjestelmä GP Minimalistinen lasikaidejärjestelmä Kaiteen kuormituksenkesto jopa 1,5 kn/m Profiilin mitat 60 x 110 mm Tyylikäs viimeistely: harjatun ruostumattoman teräksen näköinen Profiiliin on jyrsitty kiinnitysaukot 200 mm:n välein Profiilien vakiopituus 3000 mm Lasin paksuus (mm): 10; 12; 13,5; 17,5; 19,5; 21,5 Lasien kiinnitys tapahtuu nopeasti muovikiilojen ja erikoistyökalun avulla Profiilia saatavana myös RAL-pulverimaalattuna ja taivutettuna Järjestelmän osat Alumiiniprofiili 2 Lasia tukeva kumitiiviste 3 Kaksikomponenttinen muovikiila 4 Kiilat peittävä kumitiiviste 5 Lasi Pohjaan kiinnitettävä järjestelmä GP1 Kylkeen kiinnitettävä järjestelmä GP2 52,5 Ø 28 Ø 15 Ø 28 Ø 15 Tarvittavat kiinnitystarvikkeet Kemiallinen ankkuri + M12-kierretanko (lujuus 8,8) M12-kiila-ankkuri Profiilin kiinnitysväli 0,5 kn/m kaide 400 mm 1 kn/m kaide 200 mm 1,5 kn/m kaide 200 mm 6

7 Täyslasikaidejärjestelmä GP GP-täyslasikaidesarjat, pituus 3 m Kiinnitystapa Pintakäsittely Lasin paksuus GP1.10 Pohjakiinnitys Anodisoitu, harjattu RST-efekti 10 mm GP1.12 Pohjakiinnitys Anodisoitu, harjattu RST-efekti 12 mm GP1.128 Pohjakiinnitys Anodisoitu, harjattu RST-efekti 12,76 mm (66.2 lam.) GP1.135 Pohjakiinnitys Anodisoitu, harjattu RST-efekti 13,52 mm (66.4 lam.) GP1.168 Pohjakiinnitys Anodisoitu, harjattu RST-efekti 16,76 mm (88.2 lam.) GP1.175 Pohjakiinnitys Anodisoitu, harjattu RST-efekti 17,52 mm (88.4 lam.) GP1.195 Pohjakiinnitys Anodisoitu, harjattu RST-efekti 19,52 mm (108.4 lam.) GP1.208 Pohjakiinnitys Anodisoitu, harjattu RST-efekti 20,76 mm ( lam.) GP1.215 Pohjakiinnitys Anodisoitu, harjattu RST-efekti 21,52 mm ( lam.) Kiinnitystapa Pintakäsittely Lasin paksuus GP1R.10 Pohjakiinnitys Aito alumiini 10 mm GP1R.12 Pohjakiinnitys Aito alumiini 12 mm GP1R.128 Pohjakiinnitys Aito alumiini 12,76 mm (66.2 lam.) GP1R.135 Pohjakiinnitys Aito alumiini 13,52 mm (66.4 lam.) GP1R.168 Pohjakiinnitys Aito alumiini 16,76 mm (88.2 lam.) GP1R.175 Pohjakiinnitys Aito alumiini 17,52 mm (88.4 lam.) GP1R.195 Pohjakiinnitys Aito alumiini 19,52 mm (108.4 lam.) GP1R.208 Pohjakiinnitys Aito alumiini 20,76 mm ( lam.) GP1R.215 Pohjakiinnitys Aito alumiini 21,52 mm ( lam.) Kiinnitystapa Pintakäsittely Lasin paksuus GP2.10 Sivukiinnitys Anodisoitu, harjattu RST-efekti 10 mm GP2.12 Sivukiinnitys Anodisoitu, harjattu RST-efekti 12 mm GP2.128 Sivukiinnitys Anodisoitu, harjattu RST-efekti 12,76 mm (66.2 lam.) GP2.135 Sivukiinnitys Anodisoitu, harjattu RST-efekti 13,52 mm (66.4 lam.) GP2.168 Sivukiinnitys Anodisoitu, harjattu RST-efekti 16,76 mm (88.2 lam.) GP2.175 Sivukiinnitys Anodisoitu, harjattu RST-efekti 17,52 mm (88.4 lam.) GP2.195 Sivukiinnitys Anodisoitu, harjattu RST-efekti 19,52 mm (108.4 lam.) GP2.208 Sivukiinnitys Anodisoitu, harjattu RST-efekti 20,76 mm ( lam.) GP2.215 Sivukiinnitys Anodisoitu, harjattu RST-efekti 21,52 mm ( lam.) Kiinnitystapa Pintakäsittely Lasin paksuus GP2R.10 Sivukiinnitys Aito alumiini 10 mm GP2R.12 Sivukiinnitys Aito alumiini 12 mm GP2R.128 Sivukiinnitys Aito alumiini 12,76 mm (66.2 lam.) GP2R.135 Sivukiinnitys Aito alumiini 13,52 mm (66.4 lam.) GP2R.168 Sivukiinnitys Aito alumiini 16,76 mm (88.2 lam.) GP2R.175 Sivukiinnitys Aito alumiini 17,52 mm (88.4 lam.) GP2R.195 Sivukiinnitys Aito alumiini 19,52 mm (108.4 lam.) GP2R.208 Sivukiinnitys Aito alumiini 20,76 mm ( lam.) GP2R.215 Sivukiinnitys Aito alumiini 21,52 mm ( lam.) Sarja sisältää: 3 m:n alumiiniprofiili, kumitiivisteitä ja muovikiiloja. 7

8 C H Täyslasikaidejärjestelmä GP Tarvikkeet Profiilin päätylevy 60 Korkeus H GPD.EC 110 Harjattu ruostumaton teräs GPD.ECS 155 Harjattu ruostumaton teräs Profiilien jatkotulppa GPD.DO Ruostumaton teräs 30 INFO: Tarpeellista käyttää 2kpl jokaiseen liitoskohtaan Kiilojen asennus- ja irrotustyökalu GPD.TOOL 500 U-profiili, lasin päälle liimattava, pituus 2.5 m B A B C GPD.U ,6 15 GPD.U ,6 19 GPD.U ,6 23 A : harjattu ruostumaton teräs 8

9 Täyslasikaidejärjestelmä GP Käsijohde lasin päälle Ø42,4x1,5 putki lasiuralla HRDS HRDS INFO: Pintakäsittely harjattu 42,4 24 Kumitiiviste Ø42,4x1,5 lasiuralliselle putkelle Lasin paksuus HRDS.R ,5 mm HRDS.R ,5 mm HRDS.R ,5 mm Ø42,4x1,5 lasiurallisen putken liitin HRDS.EG Ø42,4x1,5 lasiurallisen putken liitin 90 HRDS.EG ,8 42,8 30 9

10 Täyslasikaidejärjestelmä GP Käsijohde lasin päälle Ø42,4x1,5 lasiurallisen putken liitin nousuportaalle, ylempi 30 HRDS.EG Ø42,4x1,5 lasiurallisen putken liitin nousuportaalle, alempi HRDS.EG Ø42,4x1,5 lasiurallisen putken seinäkiinnityslaippa 5,5 90,0 HRDS.EG Ø42,4x1,5 lasiurallisen putken päätytulppa Ø42,4 HRDS.EG

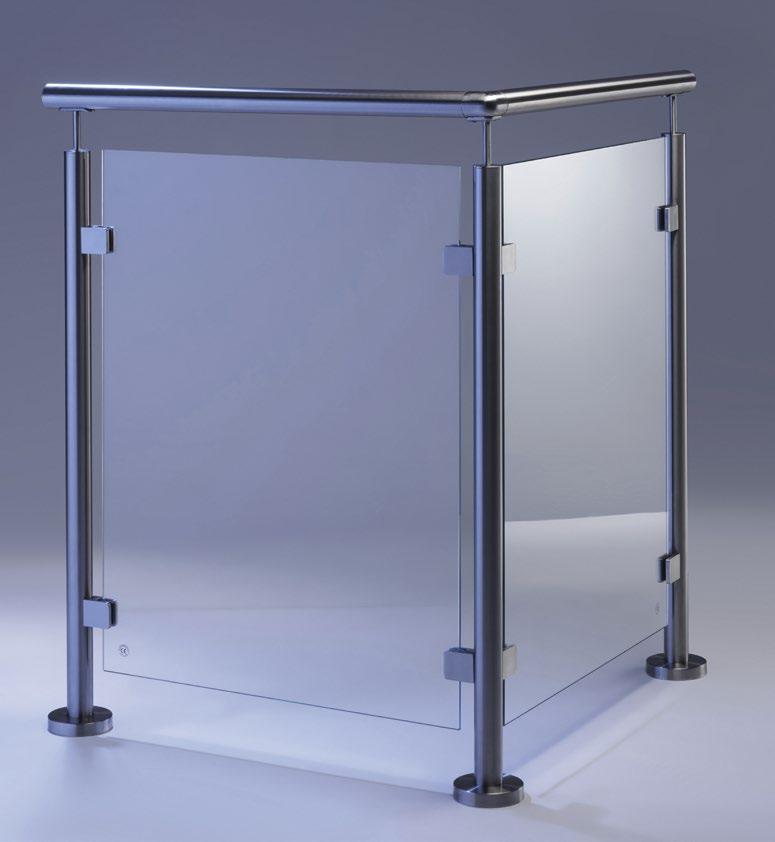

11 Kaidetolpat ja tarvikkeet 11

12 Kaidetolpat ja tarvikkeet Kaidetolpat Kaidetolppa pohjakiinnityksellä Ø42,4x2 42,4 SPB SPB INFO: Pintakäsittely harjattu Sarjassa pohjan suojus HRBC015 Mahdollisuus valmistaa eripituisia tolppia 13 Pohja Ø100x6 mm Kaidetolppa pohjakiinnityksellä 40x40x2 40 SPB SPB INFO: Pintakäsittely harjattu Sarjassa pohjan suojus HRBC115 Mahdollisuus valmistaa eripituisia tolppia 13 Pohja 100x100x6 mm Kaidetolppa sivukiinnityksellä Ø42,4x2 42,4 SPS SPS INFO: Pintakäsittely harjattu Sarjassa alempi päätytulppa HRC220 ja tolpan sivulta kiinnittämisen tarvikkeet, ml. M8x140 vaarnapultti tai M8x120 puuruuvi Mahdollisuus valmistaa eripituisia tolppia. Kaidetolppa sivukiinnityksellä 40x40x2 40 SPS SPS INFO: Pintakäsittely harjattu Sarjassa alempi päätytulppa HRC1220 ja tolpan sivulta kiinnittämisen tarvikkeet, ml. M8x140 vaarnapultti tai M8x120 puuruuvi Mahdollisuus valmistaa eripituisia tolppia

13 / / Kaidetolpat ja tarvikkeet Kaidetolpat Kaidetolppa pohjakiinnityksellä Ø42,4x2 Selitys SPB kiinnikettä GC12.S4 SPB kiinnikettä GC12.S4 539/ ,4 42,4 SPB kiinnikettä GC12.S16 SPB kiinnikettä GC12.S16 SPB42.ZS zamak 4 kiinnikettä GC12.ZS SPB42.ZS zamak 2 kiinnikettä GC12.ZS 13 Pohja Ø100x6mm INFO: Pintakäsittely harjattu Sarjassa : - käsijohdekannake HR400/500/600/700 - pohjan suojus HRBC015 - Lasikiinnikkeet Tolppa on pakkauksessa osina Sarja ei sisällä liimaa käsijohdekannakkeen kiinnittämiseksi Mahdollisuus valmistaa eripituisia tolppia Vaihtoehto turvalevyllä Kaidetolppa pohjakiinnityksellä 40x40x2 Selitys SPB kiinnikettä GC11.S4 SPB kiinnikettä GC11.S4 SPB kiinnikettä GC11.S16 SPB kiinnikettä GC11.S16 SPB40.ZS zamak 4 kiinnikettä GC11.ZS SPB40.ZS zamak 2 kiinnikettä GC11.ZS 540/ Pohja 100x100x6 mm INFO: Pintakäsittely harjattu Sarjassa : - käsijohdekannake HR410/510/610/710 - pohjan suojus HRBC115 - Lasikiinnikkeet Tolppa on pakkauksessa osina Sarja ei sisällä liimaa käsijohdekannakkeen kiinnittämiseksi Mahdollisuus valmistaa eripituisia tolppia Vaihtoehto turvalevyllä 13

14 Kaidetolpat ja tarvikkeet Kaidetolpat Kaidetolppa sivukiinnityksellä Ø42,4x2 42,4 42,4 Selitys SPS kiinnikettä GC12.S4 SPS kiinnikettä GC12.S4 SPS kiinnikettä GC12.S16 SPS kiinnikettä GC12.S16 SPS42.ZS zamak 4 kiinnikettä GC12.ZS SPS42.ZS zamak 2 kiinnikettä GC12.ZS INFO: Pintakäsittely harjattu Sarjassa : - käsijohdekannake HR400/500/600/700 - tolpan sivulta kiinnittämisen tarvikkeet, ml. M8x140 vaarnapultti tai M8x120 puuruuvi - Lasikiinnikkeet Tolppa on pakkauksessa osina Sarja ei sisällä liimaa käsijohdekannakkeen kiinnittämiseksi Mahdollisuus valmistaa eripituisia tolppia Vaihtoehto turvalevyllä Kaidetolppa sivukiinnityksellä 40x40x Selitys SPS kiinnikettä GC11.S4 SPS kiinnikettä GC11.S4 SPS kiinnikettä GC11.S16 SPS kiinnikettä GC11.S16 SPS40.ZS zamak 4 kiinnikettä GC11.ZS SPS40.ZS zamak 2 kiinnikettä GC11.ZS INFO: Pintakäsittely harjattu Sarjassa : - käsijohdekannake HR410/510/610/710 - tolpan sivulta kiinnittämisen tarvikkeet, ml. M8x140 vaarnapultti tai M8x120 puuruuvi - Lasikiinnikkeet Tolppa on pakkauksessa osina Sarja ei sisällä liimaa käsijohdekannakkeen kiinnittämiseksi Mahdollisuus valmistaa eripituisia tolppia 14 Vaihtoehto turvalevyllä

15 Ø Ø10 4,5 Kaidetolpat ja tarvikkeet Lasikiinnikkeet Lasikiinnike GC11 Mitat GC11.S4 45x45 mm 304 GC11.S16 45x45 mm 316 GC11.ZS 45x45 mm zamak RST-efekti GC11.ZR 45x45 mm zamak raaka INFO: Turvalevyn mahdollisuus Sarja sisältää lasin tiivisteitä ja varmistintapin Lasin paksuus: 6; 8; 8,76; 10; 10,76 mm Lasikiinnike GC12 Mitat GC12.S4 45x45 mm 304 GC12.S16 45x45 mm 316 GC12.ZS 45x45 mm zamak RST-efekti GC12.ZR 45x45 mm zamak raaka 7 Ø 42, INFO: Turvalevyn mahdollisuus Sarja sisältää lasin tiivisteitä ja varmistintapin Lasin paksuus: 6; 8; 8,76; 10; 10,76 mm Turvalevy kiinnikkeelle GC11 ja GC12 GCP.S GCP.ZS zamak RST-efekti GCP.ZR zamak raaka 15

16 Ø Ø10 Kaidetolpat ja tarvikkeet Lasikiinnikkeet Lasikiinnike GC21 Mitat GC21.S4 50x40 mm 304 GC21.S16 50x40 mm GC21.ZS 50x40 mm zamak RST-efekti GC21.ZR 50x40 mm zamak raaka 26,5 14 INFO: Sarja sisältää lasin tiivisteitä ja varmistintapin Lasin paksuus: 6; 8; 8,76; 10; 10,76 mm Lasikiinnike GC22 Mitat GC22.S4 50x40 mm 304 GC22.S16 50x40 mm GC22.ZS 50x40 mm zamak RST-efekti GC22.ZR 50x40 mm zamak raaka 42, ,5 INFO: Sarja sisältää lasin tiivisteitä ja varmistintapin Lasin paksuus: 6; 8; 8,76; 10; 10,76 mm 16

17 ,5 6,5 6, Kaidetolpat ja tarvikkeet Tolppa- ja käsijohdetarvikkeet Käsijohdekannake seinään, M8-kierre 74 Kaiteen kannatin HR M8 60 M6 HR Sileä HR Pyöreä Ø42,4 HR M8 60 M8 60 6,5 Ø ,4 HR HR Käsijohdekannake seinään, 3 ruuvinaukkoa 74 Kaiteen kannatin HR HR Sileä HR Pyöreä Ø42,4 HR Ø 7 Ø6,5 Ø ,4 70 Ø70 HR HR Käsijohdekannake lasille 76 Kaiteen kannatin 6 HR HR Sileä HR Pyöreä Ø42,4 HR ,5 Ø , HR HR

18 Kaidetolpat ja tarvikkeet Tolppa- ja käsijohdetarvikkeet Käsijohdekannake tolpalle Ø42,4x2 6,5 Ø ,4 6,5 Kaiteen kannatin Ø12 Ø12 HR Sileä HR Pyöreä Ø42,4 42,4 42,4 HR HR Käsijohdekannake tolpalle Ø42,4x2 6,5 Ø ,4 6,5 Kaiteen kannatin HR Sileä HR Pyöreä Ø42,4 Ø12 42,4 Ø12 42,4 HR HR Käsijohdekannake tolpalle Ø42,4x2 5,5 Ø ,4 Kaiteen kannatin HR Sileä Ø12 Ø12 HR Pyöreä Ø42,4 42,4 42,4 HR HR Käsijohdekannake tolpalle Ø42,4x2 Kaiteen kannatin HR Sileä 5,5 Ø12 Ø ,4 6,5 Ø12 HR Pyöreä Ø42,4 42,4 42,4 HR HR

19 Kaidetolpat ja tarvikkeet Tolppa- ja käsijohdetarvikkeet Käsijohdekannake tolpalle 40x40x2 6,5 Ø ,4 6,5 Kaiteen kannatin HR Sileä HR Pyöreä Ø42,4 Ø12 40 Ø12 40 HR HR Käsijohdekannake tolpalle 40x40x2 Kaiteen kannatin HR Sileä Ø12 6,5 Ø ,4 Ø12 6,5 HR Pyöreä Ø42, HR HR Käsijohdekannake tolpalle 40x40x2 Kaiteen kannatin HR Sileä Ø12 5,5 Ø ,4 Ø12 HR Pyöreä Ø42, HR HR Käsijohdekannake tolpalle 40x40x2 5,5 Ø ,4 5,5 Kaiteen kannatin HR Sileä Ø12 Ø12 HR Pyöreä Ø42, HR HR

20 56 6 Kaidetolpat ja tarvikkeet Tolppa- ja käsijohdetarvikkeet Ø42,4x2 hiottu putki TD424x TD424x ,4 2 Ø42,4x2 putken liitin 180 HRFA Ø42,4x2 putken liitin 90 HRFA Ø42,4x2 putken liitin HRFA ,4 38,

21 Kaidetolpat ja tarvikkeet Tolppa- ja käsijohdetarvikkeet Ø42,4x2 putken liitin, säädettävä 27 HRFAA Ø42,4x2 putken seinäkiinnityslaippa 5,8 HRBP INFO: Putki kiinnittyy lukitusruuvilla Ø42,4x2 putken päätytulppa HRC ,4 3 Ø42,4x2 putken päätytulppa M8-kierteellä HRC220M ,4 M8 3 21

22 27 27 Kaidetolpat ja tarvikkeet Tolppa- ja käsijohdetarvikkeet 40x40x2 hiottu putki T T x40x2 putken liitin 180 HRST x40x2 putken liitin 90 HRST ,8 45, x40x2 putken liitin, säädettävä HRST

23 47 Kaidetolpat ja tarvikkeet Tolppa- ja käsijohdetarvikkeet 40x40x2 putken seinäkiinnityslaippa HRBP ,5 INFO: Putki kiinnittyy lukitusruuvilla x40x2 putken päätytulppa HRC ,5 40x40x2 putken päätytulppa M8-kierteellä 40 HRC1320M8 316 M8 4,5 23

24 22 22 Kaidetolpat ja tarvikkeet Tolppa- ja käsijohdetarvikkeet Ø42,4 tolpan pohjan suojus HRBC , x40 tolpan pohjan suojus HRBC ,5 40,5 Ruostumattoman teräksen liima HR.GLUE Määrä 50 ml INFO: Riittää lähes 50 liimaliitokselle Ruostumattoman teräksen puhdistus- ja huoltovaahto HR.CLEAN Määrä 600 ml INFO: Suositeltavaa käyttää aina asennustöiden jälkeen 24

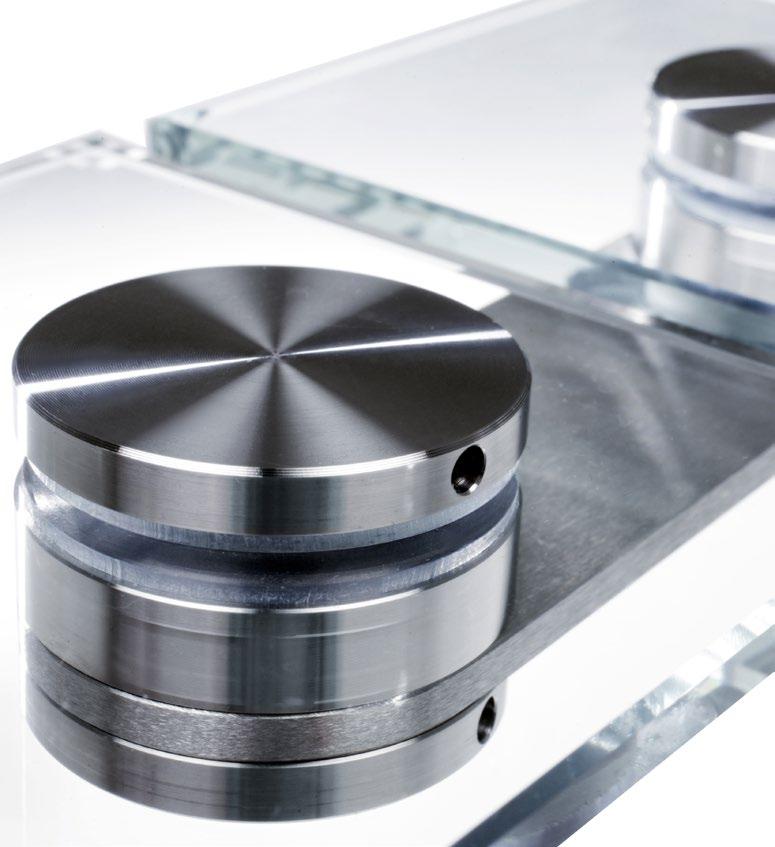

25 Lasin pistekiinnikkeet 25

26 M8 Ø30 Ø14 Ø18 M8 Ø30 Ø14 Ø18 M5 Ø16 Ø7,5 Ø10 Lasin pistekiinnikkeet Esteettiset ja turvalliset lasinkiinnikkeet Vakiomallien halkaisija mm Joustavat sarjat tarpeen mukaan Upotettavat ja pinnalliset mallit Kaikenpaksuisille laseille Kokeellisesti todetut kuormituksenkestävyydet Kaikki osat työstetty koneellisesti ruostumaton teräs 304 (EN ) tai 316 (EN ) Pinnalliset pistekiinnikkeet R-Point 16 KP16.01 / KP : 304 Ruuvi: Sopiva avain: PVC-tiivisteet KP16.01 M5 40 Zn KP16.02 M5 40 Zn kansiruuvi kuusiokoloavain 1,5 mm Ø2 R-Point 30 KP30.01 / KP : KP KP Ruuvi: Sopiva avain: PVC-tiivisteet M8 (ei sisälly sarjaan) haka-avain KP99.01 Ø4 INFO: kierteinen väliholkki R-Point 30, pelkkä kanta 8 2 KP30.11 / KP30.61 : KP KP Ruuvi: Sopiva avain: PVC-tiivisteet M8 (ei sisälly sarjaan) haka-avain KP99.01 Ø4 26

27 M6 Ø45 M10 Ø45 Ø17,5 Ø22 Ø45 Ø17,5 M10 Ø22 M10 Ø45 Ø17,5 Ø22 Lasin pistekiinnikkeet Pinnalliset pistekiinnikkeet R-Point 45 KP45.01 / KP45.51 : KP KP PVC-tiivisteet Ruuvi: M10 (ei sisälly sarjaan) Sopiva avain: haka-avain KP99.02 Kuormituksenkestävyys: aksiaalinen 8 kn radiaalinen 4 kn Ø4 INFO: kierteinen väliholkki 8 12 R-Point 45, väli 27 mm KP45.02 / KP45.52 : KP KP PVC-tiivisteet Ruuvi: M10 (ei sisälly sarjaan) Sopiva avain: haka-avain KP99.02 Kuormituksenkestävyys: aksiaalinen 8 kn radiaalinen 4 kn 8 27 INFO: kierteinen väliholkki R-Point 45, pelkkä kanta KP45.11 / KP45.61 : KP KP PVC-tiivisteet Ruuvi: M10 (ei sisälly sarjaan) Sopiva avain: haka-avain KP99.02 Kuormituksenkestävyys: aksiaalinen 8 kn radiaalinen 4 kn 8 2 Pidäke lasien väliin Tuotekoodi Lasin paksuus KP mm KP ,5 mm KP mm A KP45.21 / KP45.71 KP45.22 / KP KP ,5 mm + PVC-tiivisteet Sopiva avain: haka-avain KP99.02 A A-A 27

28 Ø22 50 M10 Ø3,5 50 M10 M12 Ø60 Ø20 Ø26 M12 Ø60 Ø20 Ø26 Lasin pistekiinnikkeet Pinnalliset pistekiinnikkeet R-Point 60 KP60.01 / KP60.51 : KP KP PVC-tiivisteet Ruuvi: M12 (ei sisälly sarjaan) Sopiva avain: haka-avain KP99.02 Kuormituksenkestävyys: aksiaalinen 12 kn radiaalinen 6 kn INFO: kierteinen väliholkki 8 12 Ø4 R-Point 60, pelkkä kanta KP60.11 / KP60.61 : KP KP PVC-tiivisteet Ruuvi: M12 (ei sisälly sarjaan) Sopiva avain: haka-avain KP99.02 Kuormituksenkestävyys: aksiaalinen 12 kn radiaalinen 6 kn 8 2 Ø4 R-Square KP50.50/KP A : KP KP PVC-tiivisteet Ruuvi: M10 (ei sisälly sarjaan) 50 Sopiva avain: haarukka-avain KP99.03 Kuormituksenkestävyys: aksiaalinen 8 kn radiaalinen 4 kn A 27 9 A-A Vaarnaruuvit, kansiruuvit : A2 304 A4 316 Halkaisijat: M8 (R-Point 30) M10 (R-Point 45, R-Square) M12 (R-Point 60) Pituudet: L= 30, 40, 60, 80,

29 Ø4 20 Ø41 Ø32 Ø33 Ø50 20 Ø50 Ø32 Ø Ø32 Ø27 Ø26 Ø4 13 Ø35 Ø4 Ø26 Ø27 Lasin pistekiinnikkeet Pistekiinnikkeet säädettävällä väliholkilla Säädettävä Ø 35, pinnallinen KP35R.51 : 316 POM-tiivisteet Väliholkki: mm Lasin paksuus: 8 13,52 mm Ruuvi: M8 DIN6912 (ei sisälly sarjaan) Sopiva avain: haarukka-avain KP99.03 A A 9 4,5 A-A , INFO: sivusuuntaisesti säädettävä ± 2,5 mm Säädettävä Ø 35, upotettava KP35R.52 : 316 POM-tiivisteet Väliholkki: mm Lasin paksuus: 8 13,52 mm Ruuvi: M8 DIN6912 (ei sisälly sarjaan) Sopiva avain: haarukka-avain KP99.03 Ø35 A A 9 2, , A-A INFO: sivusuuntaisesti säädettävä ± 2,5 mm Säädettävä Ø 50, pinnallinen KP50R.51 : 316 POM-tiivisteet Väliholkki: mm Lasin paksuus: 10 17,52 mm Ruuvi: M10 DIN6912 (ei sisälly sarjaan) Sopiva avain: haka-avain KP99.02 A A ,5 7, Ø4 A-A INFO: sivusuuntaisesti säädettävä ± 5 mm Säädettävä Ø 50, upotettava KP50R.52 : 316 POM-tiivisteet Väliholkki: mm Lasin paksuus: 10 17,52 mm Ruuvi: M10 DIN6912 (ei sisälly sarjaan) Sopiva avain: haarukka-avain KP99.03 A A , A-A INFO: sivusuuntaisesti säädettävä ± 5 mm 29

30 Ø32 Ø24 Ø4 M10 Ø ,5 Ø3, ,5 Lasin pistekiinnikkeet Upotettavat pistekiinnikkeet paksuille laseille Lasisen porrasaskelman pistekiinnike KP.STR33 : 316 POM+PVC-tiivisteet Lasin paksuus: Ruuvi: M10 (ei sisälly sarjaan) Sopiva avain: haarukka-avain KP99.03 Ø45 M10 Ø32 Ø25 Ø4 Lasisen porrasaskelman pistekiinnike KP.STR21 : 316 POM+PVC-tiivisteet Lasin paksuus: Ruuvi: M10 (ei sisälly sarjaan) Sopiva avain: haarukka-avain KP99.03 Ø45 M10 Ø32 Ø25 Ø4 Upotettava pistekiinnike lasille 8+8 KP.STR17 : 316 POM-tiivisteet Lasin paksuus: 8+8 Ruuvi: M10 (ei sisälly sarjaan) Sopiva avain: haarukka-avain KP ,5 17,

31 Lasin pistekiinnikkeet Lasien pidäkkeet Ø 30 pidäke lasi-lasi 180 KP90.11 : 304 PVC-tiivisteet Lasin paksuus: täsmennettävä tilattaessa Ø30 ±2 Sopiva avain: haka-avain KP99.01 Ø Ø 30 pidäke lasi-lasi 90 KP : 304 PVC-tiivisteet Lasin paksuus: täsmennettävä tilattaessa Ø30 ±2 5 Sopiva avain: haka-avain KP99.01 Ø18 63 Ø 30 pidäke lasi-seinä 90 KP90.13 : 304 PVC-tiivisteet Lasin paksuus: täsmennettävä tilattaessa Sopiva avain: haka-avain KP Ø30 ±2 Ø18 66 Ø 45 pidäke lasi-lasi 180 KP90.21 : 304 PVC-tiivisteet Lasin paksuus: täsmennettävä tilattaessa Ø45 ±2 Sopiva avain: haka-avain KP99.02 Ø

32 M10 75 Ø22 ±2 Ø45 80 Lasin pistekiinnikkeet Lasien pidäkkeet Ø 45 pidäke lasi-lasi KP90.22 : 304 Lasin paksuus: PVC-tiivisteet täsmennettävä tilattaessa Ø45 ±2 5 Sopiva avain: haka-avain KP99.02 Ø22 60 Ø 45 pidäke lasi-seinä 90 KP90.23 : 304 PVC-tiivisteet Lasin paksuus: täsmennettävä tilattaessa Sopiva avain: haka-avain KP Ø45 ±2 12 Ø22 Ø 45 spider-pidäke : 304 PVC-tiivisteet Lasin paksuus: täsmennettävä tilattaessa Sopiva avain: haka-avain KP99.02 A KP A A-A Avaimet pistekiinnikkeille 1 Haka-avain pistekiinnikkeille Ø KP Haka-avain pistekiinnikkeille Ø KP Haarukka-avain pistekiinnikkeille KP99.03 KP99.01 KP99.02 KP

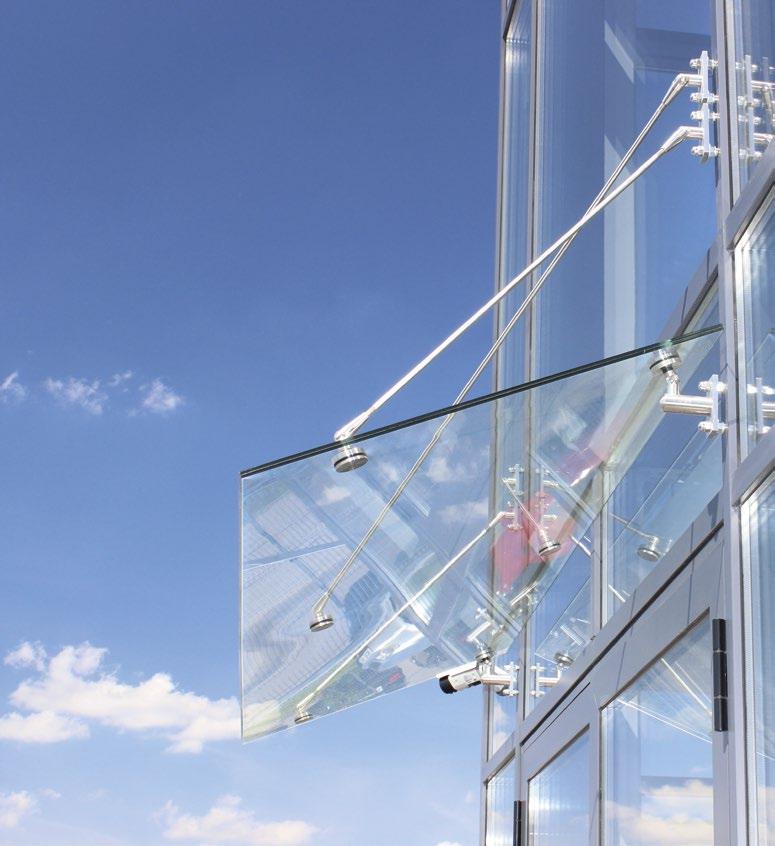

33 Lasikatosjärjestelmä RC 33

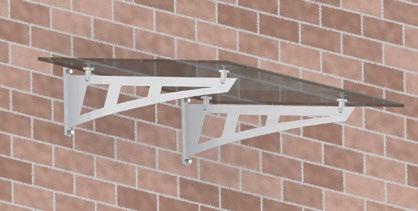

34 Lasikatosjärjestelmä RC Esteettinen ja pitkäkestoinen lasikatos Järjestelmän kuormituksenkestävyys sopii pohjoismaiseen ilmastoon Järjestelmällä voi rakentaa erikoiskokoisia katoksia Sopivat lämpökarkaistut ja laminoidut turvalasit Lasien paksuudet: 88.4 (17,5 mm); (21,5 mm); (24,5 mm) Lasien vakiosyvyydet seinästä mm Kaikki osat työstetty koneellisesti haponkestävä ruostumaton teräs 316 (EN ) RC1 lasin kiinnitykseen seinään RC2 lasin 4 kiinnitykseen kiinnityslevyihin Järjestelmän osat: 1 1 kpl ylempi seinäkiinnike 2 1 kpl alempi seinäkiinnike 3 2 kpl lasin pistekiinnike 4 1 kpl vetotanko (pituudet tyypin mukaan) Seinäkiinnitykseen käytetään M12 A4 -pultteja Järjestelmän osat: 1 1 kpl ylempi kiinnityshaarukka 2 1 kpl alempi kiinnityshaarukka 3 2 kpl lasin pistekiinnike 4 1 kpl vetotanko (pituudet tyypin mukaan) Järjestelmä kiinnitetään kiinnityslevyihin M8-pulteilla (sisältyvät toimitukseen). 34

35 Lasikatosjärjestelmä RC Järjestelmän mitat, RC1 V H L, mm H1 (RC1) V A H2 (RC2) T min L A Järjestelmän mitat, RC V H L A Lasireikä Suurin sallittu kiinnikeväli 35

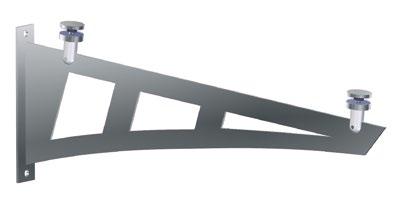

36 Lasikatosjärjestelmä RC RC3 lasia alapuolelta tukeva katosjärjestelmä RC3 sopii pienehkölle suojakatoksen lasille paikassa, jossa vetotankoja ei haluta asentaa. Järjestelmän osat: 1 1 kpl alempi lasintuki 2 2 kpl lasin pistekiinnike Seinäkiinnitykseen käytetään M12 A4 -pultteja. Sopiva lasi: 66,4 lämpökarkaistu ja laminoitu RC3-katoksen suurin sallittu kiinnikeväli 1000 mm. Lasin vakiokoko mm Lasireikä 36

37 Vetotankojärjestelmä TR 37

38 Vetotankojärjestelmä TR Tyylikäs ja turvallinen ratkaisu CE-sertifioitu ruostumaton teräs 304 (EN ) tai 316 (EN ) Tyylikäs muotoilu 100-prosenttisesti CNC-työstetty Tankojen läpimitta: M6 M36 Kuormankantokyky: 6,3 262 kn Voidaan asentaa vakiotyökaluilla Saatavana myös puristustangot Järjestelmän osat 1 Haarukka, oikeakätinen kierre 1 2 Lukitusmutteri, oikeakätinen kierre Vetotanko 4 Liitosmuhvi 5 Lukitusmutteri, vasenkätinen kierre 6 Haarukka, vasenkätinen kierre 7 Tappi 8 Lukitusrengas 9 Ankkurilevy Vakiojärjestelmät 1 Yhden tangon järjestelmä TR1 2 Jatkomuhvi ja kahden tangon järjestelmä TR2 38

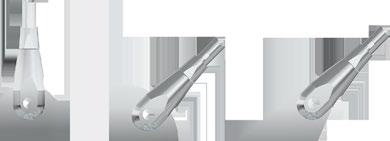

39 Vetotankojärjestelmä TR Tangot ja kuormankantokyvyt Lk S Dnom F 6,3 11, V Lk S Dnom V F järjestelmän kantavuus (kn) Haarukat Dnom G E F A B C Dnom A B C K I E F ,5 22,5 27, , G H H 15,5 20, I K Jatkomuhvi S d T U Dnom U d S T Ristimuhvi U J S d A Min 45 Dnom U d S J A

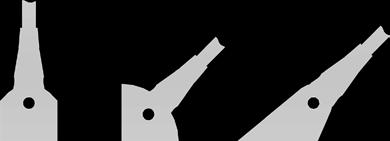

40 Vetotankojärjestelmä TR TR1-järjestelmän pituus Nmin±P Dnom Nmin P TR2-järjestelmän pituus Nmin±P Dnom Nmin P Ankkurilevyt V D Def Dt Dnom D Def Dt 5,2 7,2 9,2 12,2 14,2 18,2 21,2 24,2 26,2 30,2 E V* Aukkojen välinen vähimmäiskulma 45, enintään 8 aukkoa levyä kohden * Sisältää levyn värikerroksen paksuuden 2E E 3E 2E 3E 3E 4,2E Ankkurilevyjen lujuus S355-terästä vastaava 40

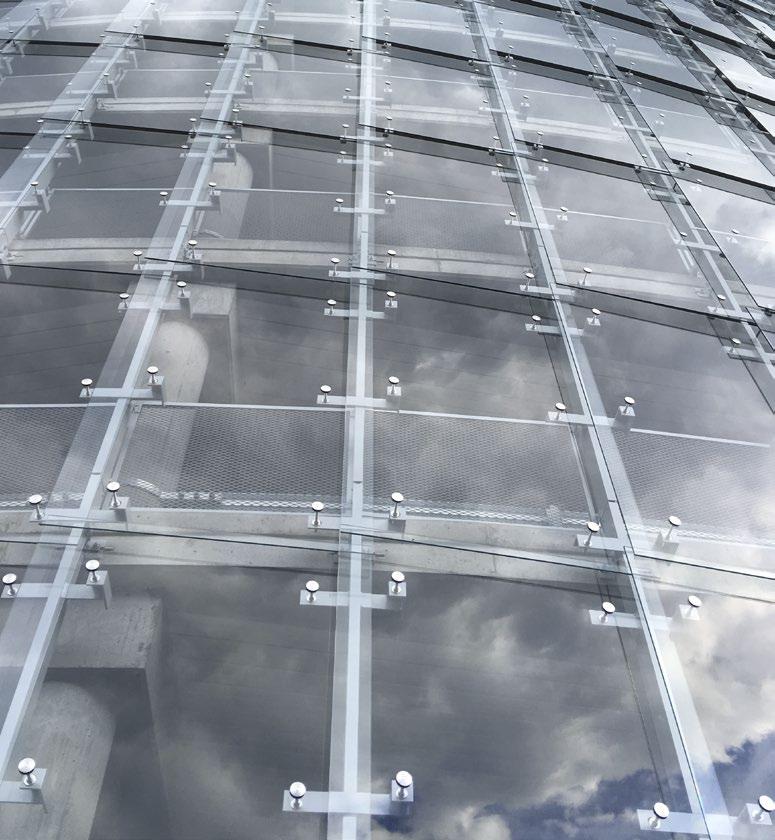

41 Pistekiinnitteinen SG-julkisivu 41

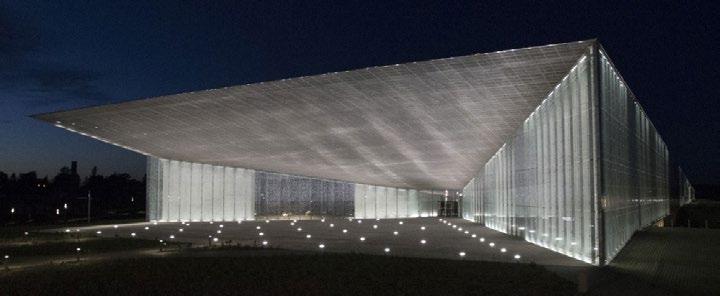

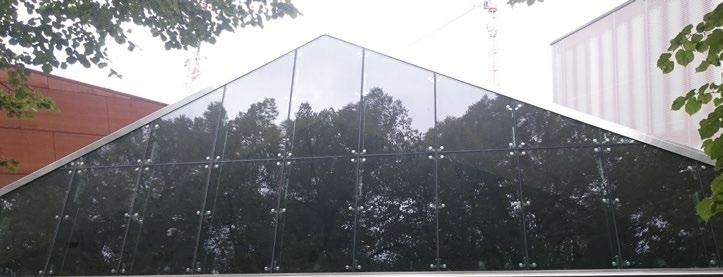

42 Pistekiinnitteinen SG-julkisivu Esteettinen ja turvallinen ratkaisu Lasijulkisivun maksimaalinen läpinäkyvyys kehysten puuttumisen ansiosta Mahdollisuus käyttää yksinkertaisia laseja ja lasipaketteja Kantavat lasipilarit takaavat julkisivun täydellisen läpinäkyvyyden na ruostumaton teräs AISI316 on kestävä kaikissa olosuhteissa Viron kansallismuseo, Tartto julkisivun pistekiinnikkeet Pistekiinnitteinen lasijulkisivu edellyttää rakentajalta projektikohtaista lähestymistapaa, koska julkisivuun vaikuttavat tuulikuormat ja lasien mitat ovat aina erilaisia. Riippuen tuulikuormasta tulee oikeat lasinpaksuudet mitoittaa, josta puolestaan riippuu lasien omapaino. Tuulikuorma ja lasien omapaino on pohjana oikeita kiinnitystarvikkeita valittaessa. Otaniemen metroasema, Helsinki lasipilarisen julkisivun lujuusanalyysi ja kiinnitystarvikkeet R-FIX auttaa teitä luomaan omaperäisiä ja turvallisia pistekiinnitteisiä lasijulkisivuja, tarjoamalla siihen täyttä palvelua alkaen lujuusanalyysien suorittamisesta kiinnitystarvikkeiden valmistamiseen. Luettelo antaa lyhyen katsauksen R-FIXin tarjoamista lasijulkisivun kiinnitystarvikkeista. Koska jokainen projekti on erilainen, tarjoamme projektikohtaisesti suuren määrän erikoismuotoiltuja tarvikkeita. Lisätietojen saamiseksi ottakaa meihin yhteyttä. 42

43 Ø59 90 Ø54 Ø44 Ø25 M14 Ø59 Ø36 Ø70 Ø44 Ø25 M14 Ø59 Ø59 Ø36 90 Ø25 M16 Ø46 Ø36 Ø25 M14 M14 Pistekiinnitteinen SG-julkisivu Julkisivun pistekiinnikkeet Kuulanivelellä varustettu pistekiinnike Tuotekoodi SG0101 SG0102 Lasin paksuus T 8-18 mm mm T Mitta A 28 mm 36 mm Vetokestävyys (tuulikuorma) 4.5 kn 4,5 kn Leikkauskestävyys (lasin omapaino) 2 kn 2 kn Lasin kiristäminen Pultin puolelta Pultin puolelta A 32±2 H 30 INFO: Mahdollisuus valmistaa erilaisia muunnoksia riippuen projektissa esitetyistä vaatimuksista Kuulanivelellä varustettu pistekiinnike, upotettava Tuotekoodi SG Vetokestävyys (tuulikuorma) 4,5 kn Leikkauskestävyys (lasin omapaino) 2 kn Lasin kiristäminen Pultin puolelta 32 32±2 H 30 INFO: Mahdollisuus valmistaa erilaisia muunnoksia riippuen projektissa esitetyistä vaatimuksista Kuulanivelellä varustettu pistekiinnike, lasipaketin sisälasia kantava Tuotekoodi SG0121 Lasin paksuus T / mm Vetokestävyys (tuulikuorma) 4,5 kn Leikkauskestävyys (lasin omapaino) 2 kn Lasin kiristäminen Pultin puolelta 11 T INFO: Mahdollisuus valmistaa erilaisia muunnoksia riippuen projektissa esitetyistä vaatimuksista 23 30±2 H 30 Sopiva asennettavaksi lasipaketin linjalla Kuulanivelellä varustettu pistekiinnike, lasipakettia läpäisevä Tuotekoodi SG Vetokestävyys (tuulikuorma) 6 kn Leikkauskestävyys (lasin omapaino) 2,5 kn Lasin kiristäminen Pultin puolelta INFO: Mahdollisuus valmistaa erilaisia muunnoksia riippuen projektissa esitetyistä vaatimuksista Valikoimassa eri paksuisia alumiinirenkaita lasipaketin tiivistämiseksi 49 32±2 H 30 Kuulanivelellä varustettu pistekiinnike, lasin sisään laminoitava Tuotekoodi SG0131 9,5 T Lasin paksuus T 10mm Vetokestävyys (tuulikuorma) 4,5 kn Leikkauskestävyys (lasin omapaino) 2 kn Lasin kiristäminen Pultin puolelta 31 32±2 H 30 INFO: Mahdollisuus valmistaa erilaisia muunnoksia riippuen projektissa esitetyistä vaatimuksista Sopiva asennettavaksi lasipaketin linjalla 43

44 Ø Ø19 Ø Ø Ø Ø37 Ø19 Pistekiinnitteinen SG-julkisivu Spider-tarvikkeet Spider-tarvike 4-pistekiinnikkeelle Tuotekoodi SG Ø36 42 Yhden varren vetokestävyys (tuulikuorma) 2 kn Yhden varren leikkauskestävyys (lasin omapaino) 1 kn 26 INFO: Mahdollisuus valmistaa erilaisia muunnoksia riippuen projektissa esitetyistä vaatimuksista Spider-tarvike 2-pistekiinnikkeelle Tuotekoodi SG0202 Yhden varren vetokestävyys (tuulikuorma) 2 kn Ø24 Ø Yhden varren leikkauskestävyys (lasin omapaino) 1 kn 26 INFO: Mahdollisuus valmistaa erilaisia muunnoksia riippuen projektissa esitetyistä vaatimuksista Spider-tarvike 2-pistekiinnikkeelle 200 Tuotekoodi SG0203 Ø36 Ø24 Yhden varren vetokestävyys (tuulikuorma) 2 kn Yhden varren leikkauskestävyys (lasin omapaino) 1 kn Ø37 INFO: Mahdollisuus valmistaa erilaisia muunnoksia riippuen projektissa esitetyistä vaatimuksista Ø19 Spider-tarvike 1-pistekiinnikkeelle Tuotekoodi SG0204 Ø Ø Vetokestävyys (tuulikuorma) 2 kn Leikkauskestävyys (lasin omapaino) 1 kn 26 INFO: Mahdollisuus valmistaa erilaisia muunnoksia riippuen projektissa esitetyistä vaatimuksista Spider-tarvike 1-pistekiinnikkeelle Tuotekoodi SG0205 Ø36 Ø Vetokestävyys (tuulikuorma) 2 kn Leikkauskestävyys (lasin omapaino) 1 kn INFO: Mahdollisuus valmistaa erilaisia muunnoksia riippuen projektissa esitetyistä vaatimuksista 24 44

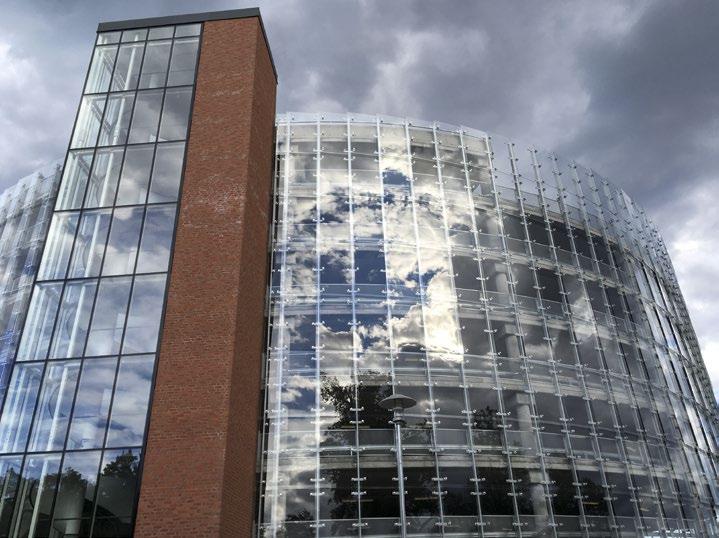

45 Pistekiinnitteinen SG-julkisivu Astrin kauppakeskus, Narva julkisivun pistekiinnikkeet ja spider-tarvikkeet Solnan pysäköintitalo, Tukholma julkisivun pistekiinnikkeet 45

46 Ver Radius Fixings OÜ Osoite: Kurna tee 14, Kiili, Harjumaa, Viro. Puh Sähköposti:
