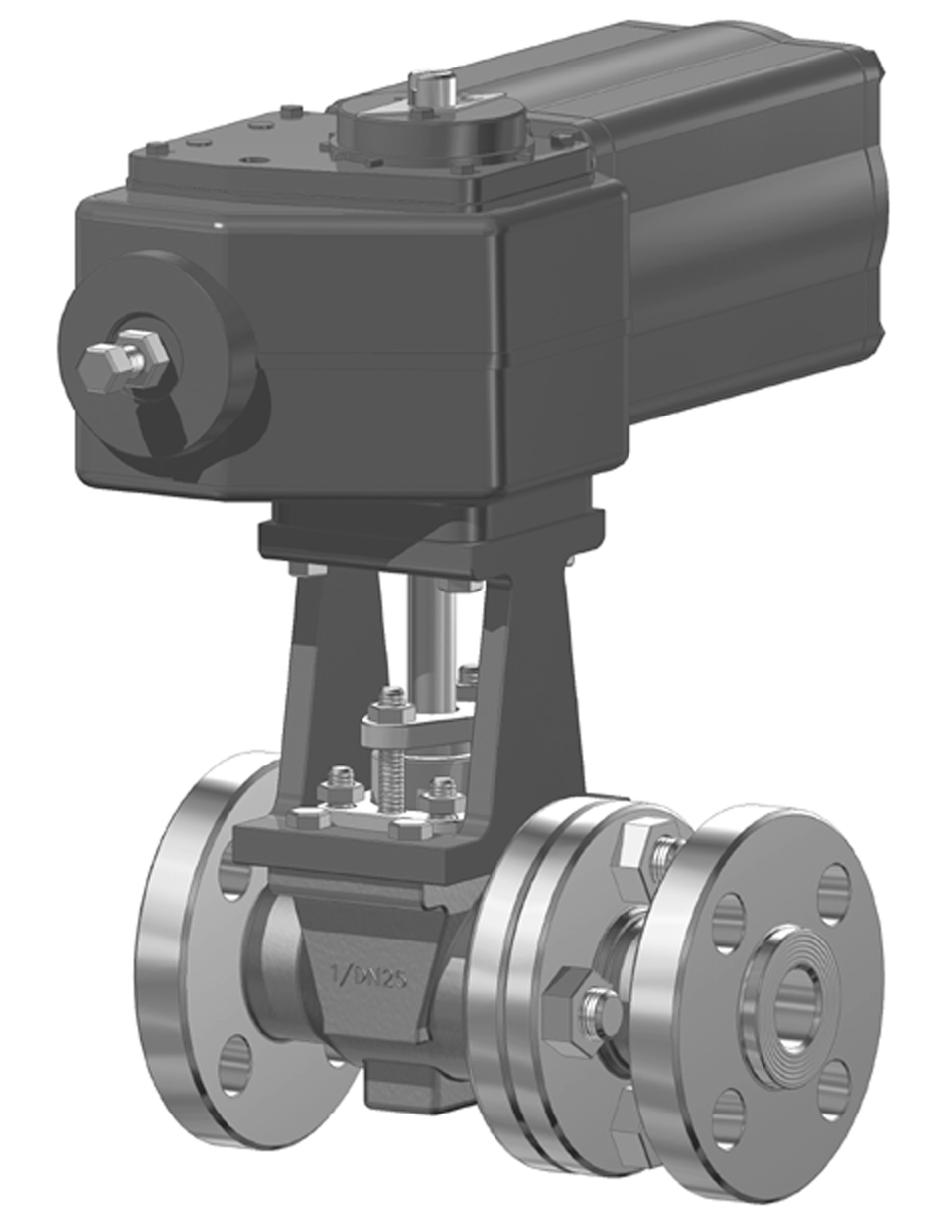

1 LAIPALLINEN TÄYSIAUKKOINEN PALLOVENTTIILI Sarja XU ASME Class 600 Asennus-, käyttöja huolto-ohjeet 1 X 73 fi Painos 10/04

2 2 Sisällysluettelo 1 YLEISTÄ Ohjeen kattavuus Venttiilin rakenne Venttiilin merkinnät Tekniset tiedot Venttiilin hyväksynnät CE-merkintä Kierrätys ja hävittäminen Huomioitavat varotoimenpiteet KULJETUS, VASTAANOTTO JA SÄILYTYS ASENNUS JA KÄYTTÖÖNOTTO Yleistä Asennus putkistoon Toimilaite Käyttöönotto HUOLTO Yleistä Akselitiivisteen vaihto venttiiliä irrottamatta Jäykästi liikkuvan tai jumittuneen venttiilin korjaaminen venttiiliä irrottamatta Toimilaitteen irrotus venttiilistä Venttiilin irrotus putkistosta Venttiilin purkaminen Puretun venttiilin osien tarkistus Osien vaihto Venttiilin kokoaminen TOIMILAITTEEN ASENTAMINEN Yleistä M-toimilaitteen asennus B1C-toimilaitteen asennus B1J-toimilaitteen asennus Muun kuin Metso Automation -toimilaitteen asennus TOIMINTAHÄIRIÖT TYÖKALUT VARAOSIEN TILAAMINEN RÄJÄYTYSKUVAT JA OSALUETTELOT Koot 1" - 1 1/2" Koko 2" Koot 3" ja 4" PAINOT JA MITAT TYYPPIMERKINTÄ LUE NÄMÄ OHJEET ENSIMMÄISEKSI! Ohjeista saat venttiilin turvallisessa käsittelyssä ja käytössä tarvittavia tietoja. Halutessasi lisätietoja, ota yhteys valmistajaan tai valmistajan edustajaan. Yhteystiedot ovat takasivulla. SÄILYTÄ NÄMÄ OHJEET! Oikeus muutoksiin pidätetään.

3 3 1 YLEISTÄ 1.1 Ohjeen kattavuus Tässä ohjeessa on tärkeimmät XU-sarjan palloventtiileiden käyttäjän tarvitsemat tiedot. Toimilaitteita ja muita varusteita on käsitelty vain lyhyesti. Niistä saat tarvittaessa lisätietoja erillisistä ao. tuotteiden asennus-, käyttö- ja huolto-ohjeista. HUOMIO: Venttiilin käyttö on sovelluskohtaista ja sen valinta tiettyyn sovellukseen edellyttää monien erilaisten tekijöiden huomioonottamista. Tästä tuotteen luonteesta johtuen venttiilin ohjeissa ei voida käsitellä kaikkia mahdollisia käytössä esiintyviä tilanteita. Jos olet epävarma jostakin seikasta liittyen venttiilin käyttöön tai sen soveltuvuuteen aikomaasi käyttöön, ota yhteyttä Metso Automationiin lisätietojen saamiseksi. 1.2 Venttiilin rakenne XU-sarjan venttiili on täysiaukkoinen laipallinen palloventtiili. Pesä muodostuu kahdesta osasta, jotka on kiinnitetty toisiinsa ruuveilla. Akseli ja pallo ovat erillisiä osia. Akselin uloslentäminen on estetty akselissa kiinteästi olevalla olakkeella. Venttiili on joko pehmeä- tai metallitiivisteinen. Akseli ja pallo ovat koossa 2" liitetty toisiinsa vetokappaleella, joka välittää akselin kiertoliikkeen palloon. Muissa ko oissa akseli on asennettu suoraan pallossa olevaan uraan. Venttiili on tiivis molempiin virtaussuuntiin. Tiivistys perustuu putkiston paineeseen, eli venttiilin yli vaikuttava paine-ero painaa palloa jättöpuolen tiivistettä vasten. Toimitetun venttiilin rakenne voi vaihdella asiakkaan vaatimusten mukaan. Yksityiskohtainen rakenne selviää konekilven tyyppimerkinnän avulla. Tyyppimerkintä on selostettu luvussa 11. XU-sarjan venttiilit on suunniteltu vaativiin sulkusovelluksiin, joissa tapahtuu runsaasti operointeja. Ne soveltuvat myös säätökäyttöön. Suositeltava virtaussuunta H-tiivisteiselle venttiilille Suositeltava virtaussuunta H-tiivisteiselle venttiilille Kuva 2 XU-sarjan venttiilin rakenne, koko 2" Suositeltava virtaussuunta H-tiivisteiselle venttiilille Kuva 3 XU-sarjan venttiilin rakenne, koot 3" ja 4" sulatuserä valu no. sulatuserä nimelliskoko valm. merkki konekilpi pesän materiaali valimon konekilpi merkki nimelliskoko valu no. valm. merkki pesän materiaali paine- luokka valimon merkki Kuva 4 Venttiilin merkinnät Kuva 1 XU-sarjan venttiilin rakenne, koot 1" ja 1 1/2" 1.3 Venttiilin merkinnät Pesän merkinnät on valettu tai leimattu pesän kylkeen, ks. kuva 4..

4 4 Konekilpi on kiinnitetty venttiilin laippaan, kuva 5. Konekilven merkinnät ovat: 1. Pesän materiaali 2. Akselin materiaali 3. Pallon materiaali 4. Tiivisteen materiaali 5. Maksimi ja minimi käyttölämpötilat 6. Maksimi sulkupaine-ero / lämpötila 7. Paineluokka 8. Tyyppimerkintä 9. Valmistusosaluettelon numero 10. Malli Kuva 5 (1) (2) (5) (7) (8) ATTENTION : READ INSTRUCTIONS BEFORE INSTALLATION OR SERVICING. CONTACT METSO FIELD SYSTEMS FOR COPY. BODY SHAFT T max MAX. OPER. ps RATING TYPE at TRIM SEAT T min No. (3) (4) (6) (9) (10) Konekilpi 1.4 Tekniset tiedot Rakennepituus: ASME B16.10 Table 4, long pattern Paineluokka: ASME Class 600 PN 64 ja PN 100 Maks. paine-ero ks. kuvat 6 ja 7 Lämpötila-alue: ks. kuvat 6 ja 7 Virtaussuunta: vapaa (H-tiiviste aina tuloaukon puolella) Tiiviysluokka: metallitiiviste ASME Class V, ISO 5208 tiiviysluokka C pehmeä tiiviste ISO 5208 tiiviysluokka A Mitat: ks. taulukot sivuilla Painot: ks. taulukot sivuilla p (bar) 110 MOD MADE BY METSO AUTOMATION 0045 Kuva 7 p (bar) Venttiilin hyväksynnät Venttiilit täyttävät ASME B vaatimukset. Venttiilit on suunnitteltu API 607 ja BS vaatimusten mukaisesti. 1.6 CE-merkintä PN100 PN100 PN64 PN T ( C) Venttiilipesän paine-/lämpötilakäyrät, PN 64 / PN 100 Venttiili täyttää eurooppalaisen painelaitedirektiivin 97/ 23/EY vaatimukset ja on merkitty direktiivin vaatimusten mukaisesti. 1.7 Kierrätys ja hävittäminen Materiaalien mukaan lajiteltuina lähes kaikki venttiilin osat soveltuvat kierrätykseen. Useimmissa osissa on materiaalimerkintä. Materiaaliluettelo toimitetaan venttiilin mukana, lisäksi valmistajalta on saatavana erillinen kierrätys- ja hävitysohje. Venttiilin voi myös palauttaa valmistajalle, joka huolehtii kierrättämisestä ja hävittämisestä korvausta vastaan CF8M WCB T ( C) Kuva 6 Venttiilipesän paine-/lämpötilakäyrät, ASME 600

5 1.8 Huomioitavat varotoimenpiteet 2 KULJETUS, VASTAANOTTO JA Älä ylitä sallittuja arvoja! Venttiiliin merkittyjen sallittujen arvojen ylittäminen saattaa johtaa venttiilin vaurioitumiseen ja pahimmassa tapauksessa paineen hallitsemattomaan purkautumiseen. Seurauksena on laitevaurioita ja mahdollisia henkilövahinkoja. SÄILYTYS Tarkista, etteivät venttiili ja siihen liittyvät laitteet ole vahingoittuneet kuljetuksessa. Varastoi venttiili huolella ennen asennusta, mieluiten sisätiloissa kuivassa paikassa. 5 Älä irrota tai pura paineenalaista venttiiliä! Paineenalaisen venttiilin irrottaminen tai purkaminen johtaa paineen hallitsemattomaan purkautumiseen. Sulje putkilinja ja poista venttiilistä paine sekä väliaine aina ennen venttiilin irrotusta tai purkua. Selvitä väliaineen laatu, suojaa itsesi ja ympäristösi myrkylliseltä tai muutoin terveydelle vaaralliselta aineelta. Estä väliaineen pääsy putkistoon venttiiliä huollettaessa. Muutoin seurauksena on mahdollisia henkilö- ja laitevahinkoja. Varo pallon leikkaavaa liikettä! Kättä, muuta ruumiinosaa, työkaluja tai muita esineitä ei saa työntää virtausaukkoon sen ollessa avoinna. Estä myös vieraiden esineiden joutuminen putkistoon. Operoinnin aikana pallo toimii leikkurin tavoin. Sulje toimilaitteen paineilman syöttö ja irroita syöttöletkut huollon ajaksi. Muutoin seurauksena voi olla henkilöja laitevahinkoja. Kuva 8 Venttiilin säilytys Älä vie venttiiliä asennuspaikalle, äläkä poista virtausaukkojen suojalevyjä ennen välitöntä asennusta. Venttiili toimitetaan yleensä aukiasennossa. OIKEIN Suojaudu tarvittaessa melulta! Venttiili saattaa aiheuttaa putkistossa melua. Melun taso on tapauksesta riippuva. Se voidaan määrittää laskennallisesti Metso Automation Nelprof -tietokoneohjelman avulla tai mittaamalla. Huomioi melua koskevat työsuojelumääräykset. Varo erityisen kylmää tai kuumaa venttiiliä! Käytössä venttiilin pintalämpötila voi olla erittäin alhainen tai korkea. Huolehdi suojautumisesta paleltumistai palovammoja vastaan. Kuva 9 VÄÄRIN Venttiilin nostaminen Huomioi venttiilin tai venttiiliyhdistelmän paino sitä käsitellessäsi! Venttiliä tai venttiiliyhdistelmää ei saa nostaa toimilaitteesta, asennoittimesta, rajakytkimestä eikä niiden putkituksista. Nostaessasi kiinnitä nostohihnat venttiilin rungon ympärille, ks. kuva 9. Putoamisesta on seurauksena mahdollisia henkilö- ja laitevahinkoja. Venttiilin painot näet sivuilta Happikäyttöön tarkoitettu venttiili vaatii erikoiskäsittelyä! Käsittele tällaista venttiiliä noudattaen ehdottomasti happikäytön edellyttämiä työmenetelmiä.

6 6 3 ASENNUS JA KÄYTTÖÖNOTTO 3.1 Yleistä Poista virtausaukkojen suojukset ja tarkista, että venttiili on puhdas sisältä. Puhdista se tarvittaessa. 3.2 Asennus putkistoon Huomioi venttiilin tai venttiiliyhdistelmän paino sitä käsitellessäsi! Huuhtele tai puhalla putket puhtaiksi ennen venttiilin asennusta. Pidä venttiili täysin auki huuhtelun aikana. Epäpuhtaudet kuten hiekka tai hitsausjätteet turmelevat pallon tiivistepinnan ja tiivisteet. HUOMIO: Valitse laippatiivisteet käyttöolosuhteiden mukaan. Selvitä, mitä tuotteita muualla putkistossa on käytetty. Keskitä laippatiivisteet kunnolla, kun asennat venttiilin laippojen väliin. HUOMIO: Älä oikaise mahdollisia putkiston asennusvirheitä laipparuuvien avulla. Asennusasento ei aseta rajoituksia venttiilin, kun virtaussuunta on huomioitu. Vältä kuitenkin venttiilin asentamista siten, että akseli osoittaa alaspäin, koska putkiston pohjalla virtauksen mukana mahdollisesti liikkuvat epäpuhtaudet valuvat akselin ja pesän väliin ja saattavat vahingoittaa akselitiivistettä. Vältä kuvan 10 asennusasentoa. Kuva 10 Vältä tätä asennusasentoa Putkiston hyvä tuenta vähentää putkistovärähtelyjen venttiilille aiheuttamaa rasitusta. Värähtelyjen vähentäminen varmistaa myös asennoittimen hyvän toiminnan. Huollon kannalta on eduksi, jos venttiiliä ei tarvitse tukea lainkaan. Kuitenkin voit tarvittaessa tukea venttiilin rungostaan normaaleja putkipitimiä ja kannakkeita käyttäen. Älä kiinnitä tukirakenteita laipparuuveihin tai toimilaitteeseen, ks. kuva 11. Kuva 11 Venttiilin tukeminen 3.3 Toimilaite HUOMIO: Toimilaitetta asentaessasi varmistu, että venttiili-toimilaiteyhdistelmä toimii oikealla tavalla. Tarkempia tietoja toimilaitteen asentamisesta saat luvusta 6 tai erillisestä toimilaitemallin ohjeesta. Pallon auki/kiinni-asennon voi todeta: toimilaitteessa olevasta asennon osoittavasta merkistä tai venttiilin akselin päässä olevasta virtausaukon suuntaisesta urasta. Jos et ole varma toimilaitteen merkistä, tarkista virtaussuunta akselin päässä olevasta urasta. Asenna venttiili mahdollisuuksien mukaan sellaiseen asentoon, että toimilaite voidaan tarvittaessa irrottaa poistamatta venttiiliä putkistosta. Suositeltava asennusasento on sylinteri ylöspäin. Toimilaite ei saa koskettaa putkistoa, koska putkistovärähtelyt saattavat vahingoittaa sitä tai johtaa epätyydyttävään toimintaan. Joissakin tapauksissa, esimerkiksi käytettäessä isoa toimilaitekokoa tai voimakkaiden putkistovärähtelyjen vaikuttaessa, on eduksi tukea toimilaite. Ota yhteys Metso Automationiin ohjeiden saamiseksi. 3.4 Käyttöönotto Varmista ennen käyttöönottoa, että putkistoon ja venttiilin sisälle ei jää likaa ja vieraita esineitä. Huuhtele putkisto huolellisesti. Pidä venttiili huuhtelun aikana täysin auki. Tarkista kaikki liitokset, ohjausputkitukset ja kaapeloinnit. Tarkista toimilaitteen, asennoittimen ja rajakytkimien säädöt. Toimilaitteen säätöohjeet löydät luvusta 6, muiden laitteiden säätötoimenpiteet on esitetty niiden asennus-, käyttö- ja huolto-ohjeissa.

7 7 4 HUOLTO 4.1 Yleistä Huomioi kohdan 1.8 varotoimenpiteet ennen työn aloitusta! Huomioi venttiilin tai venttiiliyhdistelmän paino sitä käsitellessäsi! HUOMIO: Käytä ainoastaan alkuperäisiä varaosia. Näin varmistat, että venttiili toimii tarkoitetulla tavalla. XU-venttiilisarjan palloventtiili ei tarvitse säännöllistä huoltoa. Tarkista kuitenkin akselitiivisteen tiiviys säännöllisin välein. Tarvittaessa voit myös huoltaa venttiiliä yksinkertaisin toimenpitein. Tässä luvussa esitetään ne toimenpiteet, jotka ovat käyttäjän itsensä tehtävissä. Suluissa olevat numerot viittaavat räjäytyskuviin ja osaluetteloihin sivuilla 16 18, ellei toisin ilmoiteta. Puhdista tiivistetila. Paina uudet tiivisterenkaat (69) akselille (5) ja tiivistetilan pohjaan saakka. Apuna voit käyttää kiristysholkkia (9). Varo vaurioittamasta tiivisteitä akselin kiilaurassa. Ks. kuva 13. Kierrä irrotettu vaarnaruuvi paikalleen. Esipurista tiivisterenkaat kiristämällä akselitiivisteen mutterit (18) ilman lautasjousia taulukon 1 mukaiseen momenttiin Tt. Irrota akselitiivisteen mutterit ja yksi vaarnaruuvi ja asenna pidätinlevyt (42, koko 2") sekä irrotettu vaarnaruuvi ja asenna lautasjouset (150) vaarnaruuveille. Kiristä mutterit (18) siten, että lautasjousien korkeus Hc on taulukon 1 mukainen. Lukitse mutterit kierrelukitteella, esim. Loctite 221. Ks. kuva 13. Tarkista, ettei akselitiiviste vuoda venttiilin ollessa paineistettuna. Taulukko 1Akselitiivisteen kiristäminen Venttiilin koko A (mm) Hc (mm) Tt (Nm) 01" /2" ", 03" " HUOMIO: Jos lähetät venttiilin valmistajalle huollettavaksi, älä pura sitä. Puhdista venttiili huolellisesti, myös sisäpuolelta. Toimita turvallisuussyistä venttiilin mukana ilmoitus väliaineen laadusta. 4.2 Akselitiivisteen vaihto venttiiliä irrottamatta Älä irrota tai pura paineenalaista venttiiliä! Kuva 12 Pidätinlevyjen asennus Pidätinlevyt (42) on turvallisuuden vuoksi aina asennettava koossa 2" kohdan 9.2 mukaisesti! Akselitiivisteinä toimivat V-renkaat eivät tarvitse säännöllistä kiristystä. Tiivistyminen on paineavusteista, joten paineen kasvaessa kasvavat myös tiivistävät voimat. Grafiittitiivisteiden tiiviys perustuu kiristysholkin aikaansaamaan tiivisterenkaiden puristumaan. Tiivisteet (69) on vaihdettava silloin, kun vuotoa kiristysholkin muttereita (18) kiristämällä ei saada loppumaan. V-rengastiivisteitä on kiristettävä varovasti. Liiallinen voiman käyttö vaurioittaa tiivisteitä. Varmistu siitä, että venttiili on paineeton. Irrota toimilaite ja kiinnityspalkki. Ks. kohta 4.4. Remove the key (10). Irrota mutterit (18), lautasjouset (150), yksi vaarnaruuvi (14), pidätinlevyt (42, koossa 2") ja kiristysholkki (9). Poista tiivisterenkaat (69) akselin ympäriltä esim. veitsellä tai muulla teräväkärkisellä työkalulla. Älä vahingoita akselin ja tiivistetilan pintoja. 4.3 Jäykästi liikkuvan tai jumittuneen venttiilin korjaaminen venttiiliä irrottamatta Jäykkyys tai jumittuminen saattaa johtua tiivisteen (7) ja pallon (3) väliin kerääntyneestä väliaineesta. Tarvittaessa voidaan pallo ja tiivisteet puhdistaa irroittamatta venttiiliä putkistosta kääntämällä pallo väliasentoon ja huuhtelemalla putkisto sisältäpäin. Jos tämä ei johda toivottuun tulokseen, toimi seuraavien kohtien mukaisesti.

8 8 vaarnaruuvi (14) kuusiomutteri (18) kiristysholkki (9) lautasjousisarja (150) akselitiiviste (69) V-rengassarja tai grafiittitiiviste Hc A 1" - 1 1/2" Kuva 14 B-sarjan toimilaitteen irrotus ulosvetotyökalulla 4.5 Venttiilin irrotus putkistosta Kuva 13 Akselitiivistys 4.4 Toimilaitteen irrotus venttiilistä Huomioi venttiilin tai venttiiliyhdistelmän paino sitä käsitellessäsi! HUOMIO: Merkitse muistiin asennoittimen/rajakytkimen sekä toimilaitteen asento venttiiliin nähden, jotta saat yhdistelmän helposti koottua oikein toimivaksi. Yleensä on helpointa irrottaa ensin toimilaite lisälaitteineen venttiilistä ja sitten vasta venttiili putkistosta. Jos yhdistelmä on pieni tai se sijaitsee vaikeasti luoksepäästävässä paikassa, voidaan koko yhdistelmä irrottaa kerralla. Huomaa kuitenkin, ettei pallon tiivisteiden vaihto edellytä toimilaitteen irrotusta. lautasjousisarja (150) akselitiiviste (69) V-rengassarja tai grafiittitiiviste 2", 3" & 4" vaarnaruuvi (14) kuusiomutteri (18) pidätinlevy (42) (vain koko 2") kiristysholkki (9) Estä toimilaitteen käyttövoiman saanti sekä irrota syöttöilman putki ja ohjausviestijohdot tai putket liittimistään. Kierrä korvakkeen ruuvit auki. Irrota toimilaite venttiilistä sopivaa ulosvetäjää käyttäen. Työkalu on tilattavissa venttiilin valmistajalta (ks. luku "Tarvittavat työkalut"). Irrota korvake ja väliholkki. Älä irrota tai pura paineenalaista venttiiliä! Varmista, että putkisto on paineeton ja tyhjä. Varmistu myös siitä, että putkistoon ei johdeta väliainetta venttiiliä irrotettaessa tai sen ollessa irrotettuna. Kiinnitä nostoliinat huolellisesti paikoilleen, irrota kiinnitysruuvit ja nosta venttiili putkistosta nostoliinoja käyttäen. Huomaa oikea nostotapa. Ks. myös kuva Venttiilin purkaminen Koot 1" 1 1/2" Aseta venttiili alustalle putkilaippansa varaan laippaholkki ylöspäin. Käytä tasaista alustaa, joka ei naarmuta pesän putkilaippapintoja. Merkitse pesän puolikkaiden asento toisiinsa nähden kokoamista varten. Irrota kiila (10). Irrota akselitiivisteen mutterit (18). Poista lautasjouset (150), kiristysholkki (9) ja tiivisterenkaat (69). Irrota kannen (8) ruuvit. Poista kansi, kannen tiiviste (65), akseli (5) ja aksiaalilaakerit (70, 71). Avaa pesän jakotason mutterit (16). Kuva 15 Lukitun tiivisteen irrotus

9 Nosta pesän laippapuoli (2) irti venttiilistä. Jos pallon tiiviste (7) ei jää pallon (3) päälle, estä tiivisteen mahdollinen putoaminen noston aikana pitämällä siitä kiinni sormin jakotason alta. Varo kättäsi! Laske irrotettu puolikas alustalle laippansa varaan. Poista lukittu tiiviste (7) käyttämällä uloslyöntityökalua, ks. kuva 15 ja luku 8 "Tarvittavat työkalut". jossa se irtoaa hyvin vetokappaleesta (4). Varo, ettei pallo kolhiinnu. Aseta se pehmeälle alustalle. Ks. kuva Koko 2" Aseta venttiili alustalle siten, että pesän jakotason kiinnitysmutterit (16) jäävät jakotason yläpuolelle. Käytä alustaa, joka ei naarmuta pesän putkilaippapintoja. Merkitse pesän puolikkaiden asento toisiinsa nähden kokoamista varten. Käännä pallo kiinni-asentoon. Irrota kiila (10). Avaa pesän jakotason mutterit (16). Nosta pesän laippapuoli (2) irti venttiilistä. Jos pallon tiiviste (7) ei jää pallon (3) päälle, estä tiivisteen mahdollinen putoaminen noston aikana pitämällä siitä kiinni sormin jakotason alta. Varo kättäsi! Laske irrotettu puolikas alustalle laippansa varaan. Ks. kuva 16. Kuva 16 Pesän puolikkaan nosto Irrota tiiviste (7) pesän laippapuolesta. Käytä erikoistyökalua, jos tiiviste on lukittu. Ks. kuva 17 ja luku 8 "Tarvittavat työkalut". Kuva 18 Pallon poisto pesästä Irrota vetokappale (4) akselista (5). Poista tiiviste (7) pesästä (1). Irrota akselitiivisteen mutterit (18). Poista lautasjouset (150), pidätinlevyt (42) ja kiristysholkki (9). Irrota akseli painamalla se pesän sisään. Irrota aksiaalilaakerit (70, 71), akselitiiviste (69) ja jakotason tiiviste (65). Poista myös takatiivisteet (63) Koot 3" - 4" Aseta venttiili alustalle siten, että pesän jakotason kiinnitysmutterit (16) jäävät jakotason yläpuolelle. Käytä alustaa, joka ei naarmuta pesän putkilaippapintoja. Merkitse pesän puolikkaiden asento toisiinsa nähden kokoamista varten. Käännä pallo kiinni-asentoon. Irrota kiila (10). Irrota akselitiivisteen mutterit (18) ja kiristysholkki (9). Avaa ruuvit (13) ja poista pohjalaippa (78). Pohjalaippaa ei ole kaikissa ko oissa. Avaa pesän jakotason mutterit (16). Nosta pesän laippapuoli (2) irti venttiilistä varoen vioittamasta lukittua tiivistettä (7). Käännä pallo akselista (5) asentoon, jossa pallon ura on virtausaukon suuntainen. Kieräytä pallo sitten ulos pesästä. Akseli (5) ja aksiaalilaakerit (70, 71) irtoavat painamalla akseli pesän sisään. Poista akselitiiviste (69) tiivistetilasta. Irrota tiiviste (7) ja jousi (62) pesästä. Irrota pesän laippapuolen (2) lukittu tiiviste poistamalla lukituspisteet varovasti hiomalla tai taltalla. Kallista pesää siten, että tiiviste putoaa käsiisi tai pehmeälle alustalle. Kuva 17 Lukitun tiivisteen irrotus Poista pallo (3) pesästä tarttumalla virtausaukon reunoista (pienet koot) tai pujottamalla nostoköysi virtausaukon kautta (suuret koot) ja nosta pyöräyttäen palloa noston aikana asentoon,

10 Puretun venttiilin osien tarkistus Puhdista irrotetut osat. Tarkista akselin (5) ja laakerien (70, 71) kunto. Tarkista pallon (3) ja pallon tiivisteen (7) kunto. Korvaa vioittuneet osat tarvittaessa uusilla. Tarkista jakotason tiivistepintojen kunto. 4.8 Osien vaihto Pehmeät osat suositellaan vaihdettavaksi aina kun venttiili puretaan huoltoa varten. Muut sisäosat voidaan vaihtaa tarpeen mukaan. Käytä alkuperäisiä varaosia, jolloin voit olla varma venttiilin hyvästä toiminnasta. Tilaa varaosat luvun "Varaosien tilaaminen" mukaisesti. 4.9 Venttiilin kokoaminen Koot 1" ja 1 1/2" Aseta venttiili pystyyn putkilaippansa varaan. Käytä tasaista alustaa, joka ei naarmuta pesän laippapintoja H-tiivisteet: Asenna takatiiviste (63) pallontiivisteeseen (7) ja tämä yhdistelmä pesän perälle, ks. kuva 19. Lukitse tiiviste pesään. Käytä erityistä lukitustyökalua. Ohjeet toimitetaan työkalun mukana. Aseta pallo lukitun tiivisteen päälle siten, että ura on akselin sisääntuloreiän kohdalla. Työnnä akseli (5) ulkokautta venttiiliin. Katso, että akselin pää asettuu pallon uraan. Aseta takatiiviste (75), tukirengas (76), levyjousi (62), ja tiiviste (25) sekä takatiiviste (64) laippaholkkiin, ks. kuva 20. J-tiivisteet: Asenna takatiivisteet (63) pesänpuolikkaisiin taulukon 2 mukaisesti. Päällimmäisen tiivisteen on aina oltava 1 mm paksuinen ja muut joko 1 mm tai 0,4 mm paksuja. Taulukko 2Tiivisteen paksuus Size TU T1 T2 1 mm 0.4 mm 1 mm 0.4 mm 1 mm 0.4 mm 1" 2 kpl 3 kpl 2 kpl 4 kpl 2 kpl 5 kpl 1H" 5 kpl 3 kpl 5 kpl 5 kpl 6 kpl 4 kpl 2" 7 kpl 5 kpl 9 kpl 3 kpl 10 kpl 2 kpl 3" 12 kpl 5 kpl 14 kpl 2 kpl 16 kpl 2 kpl 4" 16 kpl 1 kpl 18 kpl 2 kpl 19 kpl 2 kpl Pesän laippapuoli Pesä Pesän laippapuoli Pesä Kuva 19 H-tiiviste Lukitse tiiviste pesään käyttäen erikoistyökalua, jonka voit tilata venttiilin valmistajalta. Työkalun mukana toimitetaan erilliset ohjeet. Aseta pallo lukitun tiivisteen päälle siten, että ura on akselin sisääntuloreiän kohdalla. Työnnä akseli (5) ulkokautta venttiiliin. Katso, että akselin pää asettuu pallon uraan. Kokoa tiiviste (25), levyjousi (62), takatiiviste (75) ja tukirengas (76) nipuksi, kuva 19, ja aseta nippu laippaholkin (2) päähän. G-tiivisteet: Asenna takatiiviste (63) pallontiivisteeseen (7), ks. kuva 20. Asenna tiiviste pesän tiivisteuraan. Kuva 21 J-tiiviste Aseta takatiivisteen puristustyökalu tiivistenipun päälle kuvan 22 mukaisesti. Purista tiivistenippua taulukon 3 mukaisella voimalla. Varo laipan tiivistepinnan vioittumista puristuksen aikana. Anna puristusvoiman vaikuttaa noin 5 minuuttia. Tee toimenpide molemmille pesänpuolikkaille Pesän laippapuoli Pesä 64 Kuva 20 G -tiiviste

11 11 Kuva 22 J-tiivisteen puristaminen Taulukko 3Puristusvoima Venttiili koko Työkalun Voima (kn) tunnius TU T1 T2 1" F H" F " F " F " F Asenna pallon tiiviste pesään. Asenna laakerit, vetokappale, lukitussokka, akseli ja kiila. Asenna pallo. Aseta toinen tiiviste pallon päälle. Asenna jakotason tiiviste. Nosta laippaholkki pesän päälle ja kiinnitä pesän puolikkaat kevyesti toisiinsa. Kiristä vähintään 2 vastakkaista liitostason ruuvia. Nosta venttiili puristimeen ja purista pesän puolikkaat vastakkain (metalli/metalli-kosketukseen). Operoi venttiiliä. Jos momentti on kohtuullinen (käsin operoitavissa), kiristä kaikki liitostason ruuvit. Käytä tässä työvaiheessa V-rengasakselitiivisteitä. Mittaa momentti ja vertaa sitä taulukon 4 arvoihin. Taulukko 4Momentti Koko Momentti (Nm) TU T1 T2 1" 10 ± 2 15 ± 2 20 ± 2 1H" 20 ± 4 30 ± 4 40 ± 4 2" 30 ± 7 45 ± 7 60 ± 7 3" 70 ± ± ± 14 4" 150 ± ± ± 20 menpiteitä, kunnes oikea momentti saavutetaan. Vastaavasti momentin ollessa liian alhainen, lisää yksi 0,4 mm tiivistelevy kerrallaan. Jatka asennusta jäljempänä esitetyllä tavalla. Muista vaihtaa V-rengasakselitiiviste grafiittitiivisteeseen. Vaatimuksena on ISO 5208 tiiviysluokka D. Testaa ilmalla 6 bar paineella. Vuotorajan ylittyessä läppää tiivisteet, mittaa momentti ja suorita uusi tiiviystesti. (HUOMIO: taulukon 3 momenteissa ei ole huomioitu grafiittitiivisteiden aiheuttamaa lisämomenttia). Kaikki versiot: Pujota aksiaalilaakerit (70) akselille ja paina ne olaketta vasten. Asenna kannen tiiviste (66) uraansa, kansi (8) paikalleen ja kierrä vaarnaruuvit (13) paikoilleen. Kiristä mutterit (18) vaarnaruuveille niin, että tiiviste (66) puristuu tasaisesti. Asenna jakotason tiiviste (65) pesään. Asenna laippaholkki/tiiviste-kokoonpano pesään. Kiinnitä jakotason ruuvit. Kiristä mutterit ristikkäin vastakkaisilta puolilta. Suositellut momentit ovat taulukosssa 5. Taulukko 5Suositeltavat pesän mutterien kiristysmomentit Suositeltavat kiristysmomentit (Nm) Venttiilin koko Kierre Ruostumaton Hiiliteräs teräs 1", 2" 5/8" or M /2" 3/4" or M " 7/8 UNC " 1 UNC HUOMIO: Kierteet on voideltava kunnolla. Paina tiivisterenkaat (69) kannen (8) tiivistetilaan. Kierrä vaarnaruuvit (14) paikoilleen. Asenna kiristysholkki (9), katso kohdasta 4.2 tarkemmat ohjeet. Asenna kiila (10). Tarkista, ettei akselitiiviste vuoda venttiilin ollessa paineistettuna. Kiinnittäessäsi venttiiliä takaisin putkistoon noudata samaa huolellisuutta ja varovaisuutta kuin irrotuksessakin. Huomioi myös luvun 3 ohjeet. Jos mitattu momentti on taulukon mukainen, jatka asennusta jäljempänä esitetyllä tavalla. Jos taulukon arvo ylittyy, avaa jakotason liitos ja nosta laippaholkki työtasolle (varo tiivisteen putoamista). Poista laippaholkista yksi 0,4 mm paksuinen tiivistelevy. Suorita kokoonpano uudelleen. Jos momentti on edelleen liian korkea, poista vielä yksi 0,4 mm tiivistelevy takatiivistenipusta. Jatka toi-

12 Koko 2" Pidätinlevyt (42) on turvallisuuden vuoksi aina asennettava kohdan 9.2 mukaisesti! Aseta pesä putkilaippansa varaan. Käytä alustaa, joka ei naarmuta pesän putkilaippapintoja. S-tiivisteet: Asenna takatiiviste (63) pallontiivisteeseen (7), ks. kuva 23. Asenna tiiviste pesän tiivisteuraan. G-tiivisteet: Asenna takatiiviste (63) pesän tiivisteuraan, ks. kuva 26. Asenna tiiviste (7) pesän tiivisteuraan. Lukitse tiiviste (7) pesään. Käytä erityistä lukitustyökalua. Katso ohjeet kohdasta Aseta takatiiviste (75), tukirengas (76), levyjousi (62), ja tiiviste (25) sekä takatiiviste (64) laippaholkkiin, ks. kuva Pesän laippapuoli Pesä Pesän laippapuoli Kuva 23 S-tiiviste (2") K-tiivisteet: Asenna takatiiviste (63) pesän tiivisteuraan, ks. kuva 24. Asenna tiiviste (7) pesän tiivisteuraan. Lukitse tiiviste (7) pesään. Käytä erityistä lukitustyökalua. Katso ohjeet kohdasta Asenna takatiiviste (63) pesän laippapuolen tiivisteuraan, ks. kuva 24. Asenna tiiviste (7) pesän laippapuolen tiivisteuraan ja lukitse se. Katso ohjeet kohdasta Pesän laippapuoli 63 Kuva 24 K-tiiviste (2") Pesä Pesä H-tiivisteet: Asenna takatiiviste (63) pesän tiivisteuraan, ks. kuva 25. Asenna tiiviste (7) pesän tiivisteuraan. Lukitse tiiviste (7) pesään. Käytä erityistä lukitustyökalua. Katso ohjeet kohdasta Aseta takatiiviste (75), tukirengas (76), levyjousi (62), ja tiiviste (25) laippaholkkiin, ks. kuva 25. Pesän laippapuoli Pesä 64 Kuva 26 G-tiiviste (2") J-tiivisteet: Ks. kohta Kaikki versiot: Pujota akselin pää pesän sisään ja asenna aksiaalilaakerit (70) pesän sisäkautta akselille. Asenna vetokappale (4) akselin uritukseen ja lukitse se sokalla (50). Asenna pallo (3) paikalleen siten, että vetokappale tulee pallon uraan. Vedä akselista varmistaaksesi, että sokka lukitsee vetokappaleen akseliin kunnolla. Asenna akselitiiviste (69), vaarnaruuvit (14) ja kiristysholkki (9) paikoilleen. Kierrä mutterit (18) vaarnaruuveille ja kiristä ne kevyesti kiinni. Asenna jakotason tiiviste (65) paikalleen pesään. S-tiivisteet: Aseta tiiviste pallon päälle. Kaikki versiot: Aseta pesän laippapuoli varovasti pesän päälle. Varmista, että aiemmin tehdyt merkit ovat kohdakkain. Älä pudota H- tai G-tiivistettä laippaholkista! Kiristä pesän mutterit (16). Tee kiristys vaiheittain kiristämällä vuorotellen vastakkaisia muttereita. Suositeltavat momentit on ilmoitettu taulukossa 5. Laippojen on oltava tasaisessa kosketuksessa toisiinsa. Asenna kiila (10). Kierrä akselia hitaasti kertaa edestakaisin varmistuaksesi, että pallo on asettunut kunnolla tiivisteiden väliin. Asenna, esipurista ja säädä akselitiiviste kohdan 4.2 mukaisesti. Tarkista, ettei akselitiiviste vuoda venttiilin ollessa paineistettuna. Kiinnittäessäsi venttiiliä takaisin putkistoon noudata samaa huolellisuutta ja varovaisuutta kuin irrotuksessakin. Huomioi myös luvun 3 ohjeet. Kuva 25 H-tiiviste (2")

13 Koot 3"-4" Aseta pesä putkilaippansa varaan. Käytä alustaa, joka ei naarmuta pesän putkilaippapintoja. H-tiivisteet: Ks. kohta G-tiivisteet: Ks. kohta J-tiivisteet: Ks. kohta Kaikki versiot: Pujota aksiaalilaakerit (70, 71) akselille ja paina ne olaketta vasten. Pujota akseli pesän sisäkautta paikoilleen. (HUOMIO: Aksiaalilaakerit eivät kaikissa ko oissa mahdu pesän pohjan aukosta ja ne on pujotettava akselille pesän sisällä.) Vedä akseli ulos siten, että aksiaalilaakerit asettuvat kunnolla paikoilleen pesään. Tarvittaessa asenna pohjalaippa (78) uuden tiivisteen (79) kanssa. Käsittele ruuvit (3) korroosionestoaineella, kierrä paikoilleen ja kiristä oikeaan tiukkuuteen taulukon 6 mukaisesti Tiivisteen lukitseminen Lukitsemiseen tarvitaan lukitustyökalu (voidaan tilata valmistajalta) sekä riittävän kapasiteetin omaava hydraulipuristin. Asenna tiiviste takatiivisteineen kuten aiemmin on esitetty. Asenna lukitustyökalu huolellisesti tiivisteen päälle, ks. kuva 27. Aseta venttiilin pesä/laippapuoli puristimen työtasolle. Tason on oltava suora ja laippapintoja naarmuttamaton. Kohdista venttiili ja lukitustyökalu tarkasti puristimen männän kohdalle. Purista työkalua taulukon 7 mukaisella voimalla. Taulukko 7Lukitusvoimat Venttiilin koko Voima (N) 02" " " Taulukko 6Pohjalaipan ruuvien kiristysmomentit Venttiilin koko Kierre Momentti (Nm) 03" 1/2 UNC " 5/8 UNC Käännä akseli asentoon, jossa akselin pään viisteet ovat virtausaukon suuntaiset ja asenna pallo pesään. Kiepauta pallo paikoilleen siten, että akselin pää tulee pallon uraan. Jos jakotason vaarnaruuvit (12) on irrotettu aiemmassa vaiheessa, käsittele ne korroosionestoaineella ja kierrä paikoilleen. Varmista, että jakotason tiivisteura on puhdas ja asenna sitten uusi jakotason tiiviste (65) uraan. Nosta pesän laippapuoli (2) pesän ruuvien päälle, varo vahingoittamasta pallon tiivistettä ja ja jakotason tiivistettä. Käsittele muttereiden (16) liukupinnat korroosionestoaineella ja kierrä mutterit vaarnaruuveille. Kiristä mutterit ristikkäin taulukon 5 mukaisella momentilla. Asenna uusi akselitiiviste (69). Jos vaarnaruuvit (14) on irrotettu aiemmassa vaiheessa, käsittele ne korroosionestoaineella ja kierrä ne pesään. Kierrä akselia hitaasti kertaa edestakaisin varmistuaksesi, että pallo on asettunut kunnolla tiivisteiden väliin. Asenna, esipurista ja säädä akselitiiviste kohdan 4.2 mukaisesti. Tarkista, ettei akselitiiviste vuoda venttiilin ollessa paineistettuna. Kiinnittäessäsi venttiiliä takaisin putkistoon noudata samaa huolellisuutta ja varovaisuutta kuin irrotuksessakin. Huomioi myös luvun 3 ohjeet. Kuva 27 Tiivisteen lukitseminen 5 TOIMILAITTEEN ASENTAMINEN 5.1 Yleistä Toimilaitteet asennetaan venttiilehin sopivia liitososia käyttäen. Varo pallon leikkaavaa liikettä! 5.2 M-toimilaitteen asennus Venttiilin akselin päässä oleva merkkiviiva osoittaa pallon virtausaukon suunnan. Käännä venttiili kiinni-asentoon. Voitele toimilaitteen akseliporaus ja venttiilin akseli. Asenna kiinnityspalkki voidelluilla ruuveilla väljästi venttiiliin. Venttiilin/palkin ja toimilaitteen välissä on oltava levy toimilaitteen ohjeen mukaisesti. Käännä toimilaite kiinni-asentoon ja työnnä se varovasti venttiilin akselille. Huomaa käsipyörän ja akselin merkit. Voitele toimilaitteen kiinnitysruuvit ja kiristä ne.

14 14 Säädä pallon kiertoliike kotelon sivussa olevilla ruuveilla, ks. kuva 29. Auki-asennon rajoitinruuvi on kotelon sivussa lähellä käsipyörää ja kiinni-asennon rajoitinruuvi vastakkaisessa päässä. Käsipyörän kiertosuunnat on merkitty pyörään. Tarkista käsipyörän toiminta kääntämällä venttiili ääriasentoihinsa. Keltaisen nuolen tulee osoittaa pallon virtausaukon suunta. 5.3 B1C-toimilaitteen asennus Kiinntyspalkki ISO 5211-liitännällä Akseli Kuva 28 Kiinnityspalkin asennus venttiiliin Kiinni-asennon rajoitinruuvi Auki-asennon rajoitinruuvi Kiinni-asennon rajoitinruuvi Kiila Kuva 29 Toimilaitteiden auki- ja kiinniasennot Aja toimilaitteen mäntä sylinterin uloimpaan päähän ja käännä venttiili kiinni-asentoon. Puhdista toimilaitteen akseliporaus. Poista purseet. Huomioi akselin oikea asento. Akselin päässä oleva merkkiviiva osoittaa pallon virtausaukon suunnan. Voitele toimilaitteen akseliporaus ja venttiilin akseli. Asenna kiinnityspalkki väljästi venttiiliin. Työnnä toimilaite akselille varovasti. Älä käytä voimaa, pallo ja tiiviste voivat vahingoittua. Suositeltavin asennusasento on sylinteri ylöspäin. Sijoita toimilaite niin suoraan kuin se venttiiliä hyväksi käyttäen on mahdollista. Voitele kiinnitysruuvit. Asenna aluslevyt ja kiristä kaikki ruuvit. Aseta pallon auki- ja kiinni-asennot kohdalleen toimilaitteen rajoitinruuvien avulla, ks. kuva 29. Täsmällinen auki-asento on nähtävissä virtausaukosta. Tarkista, että keltaisen suuntanuolen asento osoittaa virtausaukon suunnan. Älä työnnä sormiasi virtausaukkoon! Säätöjä ei tarvita, mikäli toimilaite on ollut asennettuna samaan venttiiliin. Tällöin tarvitsee vain ajaa toimilaitteen mäntä kotelon puoleiseen päähän (auki-asento), avata toimilaitetta käsin kiertämällä venttiili täysin auki ja kiinnittää toimilaite tähän asentoon, kuten edellä on selostettu. Tarkista sylinterin päässä olevan rajoitinruuvin tiiviys. Ruuvin tiivistämiseen on koko kierteen matkalta käytettävä kovettumatonta tiivistelakkaa, tarkoitukseen sopii esim. Loctite -kierrelukite 225. Tarkista toimilaitteen oikea toiminta. Varmistu pallon virtausaukon suunnasta ja toimilaitteen liikesuunnista venttiiliin nähden (myötäpäivään kiinni, vastapäivään auki) asennettuasi toimilaitteen. Männän ollessa sylinterin uloimmassa päässä on venttiilin oltava kiinni-asennossa. Tarkista, että keltainen suuntanuoli osoittaa virtausaukon suunnan. Muuta nuolen asento tarvittaessa oikeaksi. 5.4 B1J-toimilaitteen asennus Jousipalautteisia toimilaitteita käytetään silloin, kun venttiilin halutaan syöttöilman loppuessa joko sulkeutuvan tai avautuvan. B1J-tyyppiä käytetään "jousi sulkee" -toimintoon, jousi on sylinterissä männänvarren puolella eli se työntää mäntää sylinterin ulompaa päätyä kohti. B1JA-tyyppiä käytetään "jousi avaa"-toimintoon, jousi on männän ja sylinterin päädyn välissä eri puolella mäntää kuin männänvarsi. Asenna jousitoimilaite kuten B1C-tyypin toimilaitekin, kuitenkin ottaen huomioon seuraavat täsmennykset B1J-tyypin asennus Asenna toimilaite siten, että mäntä on sylinterin uloimmassa päässä. Sylinterin on oltava paineeton ja ilmayhteiden auki. Venttiilin on oltava kiinni-asennossa B1JA-tyypin asennus Asenna toimilaite siten, että mäntä on sylinterin kotelon puoleisessa päässä. Sylinterin on oltava paineeton ja ilmayhteiden auki. Venttiilin on oltava auki-asennossa. Jatka asentamista B1C-toimilaitteiden kohdalla esitetyllä tavalla (luku 5.3). 5.5 Muun kuin Metso Automation -toimilaitteen asennus HUOMIO: Metso Automation vastaa ainoastaan itse asentamiensa ulkopuolisten valmistajien toimilaitteiden soveltuvuudesta venttiiliensä kanssa käytettäväksi. Muun valmistajan toimilaite voidaan asentaa ainoastaan, jos siinä on sopiva ISO liityntä.

15 15 6 TOIMINTAHÄIRIÖT Taulukossa 8 on esitetty toimintahäiriöitä, joita saattaa esiintyä pitkäaikaisen käytön jälkeen. 7 TYÖKALUT Tavanomaisten työkalujen lisäksi tarvitset seuraavia erikoistyökaluja. Toimilaitteen irrottaminen venttiilistä: - ulosvetotyökalu Lukittujen tiivisteiden irrottaminen: - ulosvetotyökalu Tiivisteiden lukitseminen: - lukitustyökalu Erkoistyökalut voidaan tilata valmistajalta. 8 VARAOSIEN TILAAMINEN Varaosia tilattaessa on tilauksessa ilmoitettava seuraavat tiedot: venttiilin tyyppimerkintä, ilmoitettu konekilvessä ja venttiiliä koskevissa asiakirjoissa osaluettelon numero (tai tämän ohjeen numero), osanumero, nimi ja määrä Taulukko 8Toimintahäiriöitä Ilmenemistapa Mahdollinen syy Toimenpiteet Venttiili ei ole tiiivis Toimilaitteen kiinniraja säädetty väärin Säädä kiinniraja Pallon tiivistävä pinta vaurioitunut Käännä palloa 180 venttiilissä Tiiviste vaurioitunut Vaihda tiiviste(et) Pallo ei pääse liikkumaan vapaasti Puhdista venttiilin sisäosat Venttiili liikkuu huonosti Tiivisteen ja pallon väliin kerääntynyt likaa Huuhtele venttiili sisältä Puhdista pallon tiivistävät pinnat ja tiivisteet mekaanisesti Akselin tiivistys vuotaa Väljä akselin tiivisterengassarja Kiristä mutterit Akselin tiivisterengassarja kulunut tai vioittunut Vaihda rengassarja

16 16 9 RÄJÄYTYSKUVAT JA OSALUETTELOT 9.1 Koot 1" - 1 1/2" Osa Kpl Nimitys Suositeltava varaosa 1 1 Pesä, runkopuoli 2 1 Pesä, laippapuoli 3 1 Pallo 5 1 Akseli 7 1 Tiiviste 8 1 Kansi 9 1 Kiristysholkki 10 1 Kiila 12 Vaarnaruuvi 13 Vaarnaruuvi 14 Vaarnaruuvi 16 Kuusiomutteri 17 Kuusiomutteri 18 Kuusiomutteri 25 1 Tiiviste 62 1 Tiivistejousi 63 1 Takatiiviste (H, G) X 2 Takatiiviste (J) X 64 1 Takatiivistel (G) X 65 1 Jakotason tiiviste X 66 1 Kannen tiiviste X 69 1 Akselitiiviste X 70 2 Aksiaalilaakeri X 75 1 Takatiiviste X 76 1 Tukirengas 77 1 Tulppa Lautasjousipaketti

17 Koko 2" Osa Kpl Nimitys Suositeltava varaosa 1 1 Pesä, runkopuoli 2 1 Pesä, laippapuoli 3 1 Pallo 4 1 Vetokappale 5 1 Akseli 7 2 Tiiviste (S, K) 1 Tiiviste (H, G) 2 Tiiviste (J) 9 1 Kiristysholkki 10 1 Kiila 12 Vaarnaruuvi 14 Vaarnaruuvi 16 Kuusiomutteri 18 Kuusiomutteri 25 1 Tiiviste 42 2 Pidätinlevy 50 1 Sokka 62 1 Jousi (H, G) 63 2 Takatiiviste (S, K) X 1 Takatiiviste (H, G) X 2 Takatiiviste (J) X 64 1 Takatiiviste (G) X 65 1 Jakotason tiiviste X 69 1 Akselitiiviste (sarja) X 70 1 Aksiaalilaakeri X 71 1 Aksiaalilaakeri 75 1 Takatiivste (H, G) X 76 1 Tukirengas (H, G) 77 1 Tulppa Lautasjousipaketti

18 Koot 3" ja 4" Osa Kpl Nimitys Suositeltava varaosa 1 1 Pesä, runkopuoli 2 1 Pesä, laippapuoli 3 1 Pallo 5 1 Akseli 7 1 Tiiviste 9 1 Kiristysholkki 10 1 Kiila 12 Vaarnaruuvi 13 Ruuvi 14 Vaarnaruuvi 16 Kuusiomutteri 18 Kuusiomutteri 25 1 Tiiviste 62 Jousi 63 1 Takatiiviste X 64 1 Takatiiviste (G) X 65 1 Jakotason tiiviste X 69 5 Akselitiiviste (sarja) X 70 1 Aksiaalilaakeri 71 1 Aksiaalilaakeri 75 1 Takatiiviste (H, G) 76 1 Tukirengas (H, G) 78 1 Pohjalaippa 79 1 Tiiviste X Lautasjousipaketti

19 19 10 PAINOT JA MITAT P øo M P øo M P øo M øb1 ød øb øb øb1 ød ød øb øb1 E K R N E K R N E K R N A A1 A A1 A1 A 1" & 1/2" 2" 3" & 4" Tyyppi Koko ISO-laippa Mitat, mm NPTF kg A A1 ØB ØB1 ØD E K M N ØO P R U1 XU_F 1 F / /2 F07, F / F07, F10, F12, F / F14, F F14, F16, F

20 20 Venttiili ja B1C-toimilaite koko ød øb X ASENNUSASENTO: A-VU (STANDARDI) Syöttö 1/2 NPT A G F koko ød X G A1 øb1 A A1 F V E 1" & 1 1/2" K J H I1 ND800 I2 NI/NK I3 NP/NE V E 2" øb1 øb K H J I1 ND800 I2 NI/NK I3 NP/NE koko ød X A A1 F G øb1 V E 3" & 4" øb K J H I1 ND800 I2 NI/NK I3 NP/NE Venttiili DN Toimilaite Mitat, mm NPTF NPT kg A A1 ØB ØB1 ØD E F G H l1 l2 l3 J K V X XU01F 25 B1CU /4 1/4 23 XU1HF 40 B1CU /4 1/4 38 B1CU /4 3/8 44 XU02F 50 B1CU /2 3/8 53 B1CU /2 3/8 68 XU03F 80 B1CU /8 97 B1CU /2 120 XU04F 100 B1CU /2 216 B1CU /2 274

21 21 Venttiili ja B1J/JA-toimilaite ASENNUSASENTO: A-VU (STANDARDI) koko ød 1" & 1 1/2" koko ød X A A1 F A koko ød X G F A X G A1 A1 F V E øb1 øb K J H I1 ND800 I2 NI/NK I3 NP/NE 2" V E øb1 øb K J H I1 ND800 I2 NI/NK I3 NP/NE G V E 3" & 4" øb øb1 K J H I1 ND800 I2 NI/NK I3 NP/NE Venttiili DN Toimilaite Mitat, mm NPTF NPT kg A A1 ØB ØB1 ØD E F G H l1 l2 l3 J K V X XU01F 25 B1JU/B1JAU /4 3/8 36 XU1HF 40 B1JU/B1JAU /4 3/8 58 XU02F 50 B1JU/B1JAU /2 1/2 94 XU03F 80 B1JU/B1JAU B1JU/B1JAU /4 241 XU04F 100 B1JU/B1JAU /4 318 B1JU/B1JAU /4 493

22 22 Venttiili ja M-toimilaite øz F G V K* J *) Katso K-mitta taulukosta sivulta 19 Tyyppi Mitat, mm kg F G J V ØZ M M M M M M

23 23 11 TYYPPIMERKINTÄ XU 02 F W TA S6 SJ S A A D. 1. VENTTIILISARJA & RAKENNE, RAKENNEPITUUS XU Täysiaukkoinen, tiivistetuettu palloventtiili Rakennepituus: ASME B16.10, Table 4, long pattern 2. KOKO DIN ASME mm 1" mm 1 1/2" 1H mm 2" mm 3" mm 4" PAINELUOKKA, LAIPAT, LAIPPAPORAUS F ASME Class 600 N PN 64 P PN LAIPPAPINTA W Korokelaippapinta ASME B " raised face, vakio C Korokelaippapinta DIN 2526, Muoto C 5. RAKENNE JA SOVELLUS TA Vakiorakenne, jousikuormitettu akselitiiviste TQ Q-vaimennin, muuten vakio. TU "Solids proof" -tiiviste, painealue 0 - <10 bar T1 "Solids proof" -tiiviste, painealue 10 - <20 bar T2 "Solids proof" -tiiviste, painealue bar 6. PESÄN JA LIITTYVIEN OSIEN MATERIAALI Pesä Kansi Kiristysholkki S6 CF8M CF8M CF8M J2 WCB WCB CF8M J5 C5 C5 CF8M HUOM! Kansi vain ko oissa 1" ja 1 1/2" 7. PALLO / PINNOITTEET JA AKSELIMATERIAALI Standardi SJ Haponkestävä teräs 316 / kovakromi ja XM-19 RX Haponkestävä teräs 316 / kromikarbidi ja XM-19 RR Haponkestävä teräs 316 / WC-CO ja XM-19 RC Haponkestävä teräs 316 / /(W/Cr)C ja XM-19 SL Haponkestävä teräs 316 / NiBo ja XM TIIVISTETYYPPI, TAKATIIVISTE JA JOUSIMATERIAALI Tiivistetyyppi Takatiiviste Jousi S Metalli, S PTFE - K Metalli, K (lukittu) PTFE - H Metalli, H Grafiitti Incoloy 825 G Metalli, H Grafiitti Incoloy 825 J Metalli Grafiitti - 9. TIIVISTE JA PINNOITEMATERIAALI Tiivistemateriaali Pinnoite A Haponkestävä teräs 316 Kobolttiseos B Haponkestävä teräs 316 CrC + LF R Haponkestävä teräs 316 Volframikarbidi, WC-CO C Haponkestävä teräs 316 Volframikromikarbidi, (W/Cr)-C X Haponkestävä teräs 316 Kromikarbidi, CrC 10. Tiivistemateriaali Pesän tiiviste Akselitiiviste Aksiaalilaakeri A PTFE PTFE V-renkaat Täytetty PTFE B Grafiitti Grafiitti Täytetty PTFE C D PTFE PTFE V-renkaat Kobolttiseos ja haponkestävä teräs Grafiitti Grafiitti Kobolttiseos ja haponkestävä teräs 11. RUUVIMATERIAALIT Ruuvit Mutterit D *) B8M 8M F **) L7M 2HM A ***) B7 2H Ruuvimateriaalit metrisille kierteille K *) A2-70 A2-70 R **) 21CrMoV57 24CrMo5 *) ruuvimateriaali haponkestävälle teräspesälle **) ruuvimateriaali hiiliteräspesälle ***) ruuvimateriaali hiili- ja matalaseosteiselle teräspesälle, vain USA
