KAKSIAKSELINEN TÄYSAUKKOINEN NELES PALLOVENTTIILI, SARJA X
|
|
|
- Hannes Mäkelä
- 8 vuotta sitten
- Katselukertoja:
Transkriptio

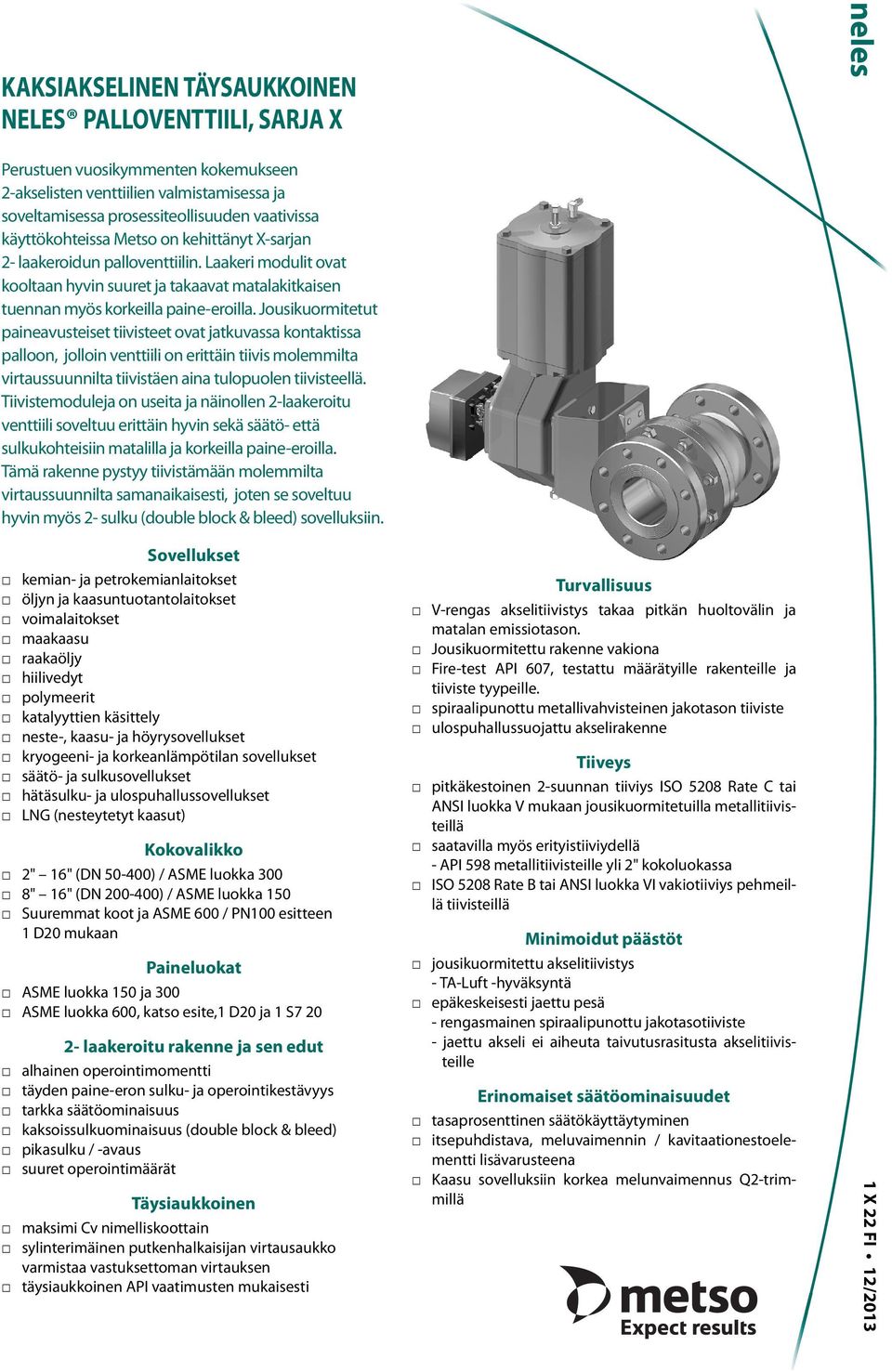

1 KAKSIAKSELINEN TÄYSAUKKOINEN NELES PALLOVENTTIILI, SARJA X Perustuen vuosikymmenten kokemukseen 2-akselisten venttiilien valmistamisessa ja soveltamisessa prosessiteollisuuden vaativissa käyttökohteissa Metso on kehittänyt X-sarjan 2- laakeroidun palloventtiilin. Laakeri modulit ovat kooltaan hyvin suuret ja takaavat matalakitkaisen tuennan myös korkeilla paine-eroilla. Jousikuormitetut paineavusteiset tiivisteet ovat jatkuvassa kontaktissa palloon, jolloin venttiili on erittäin tiivis molemmilta virtaussuunnilta tiivistäen aina tulopuolen tiivisteellä. Tiivistemoduleja on useita ja näinollen 2-laakeroitu venttiili soveltuu erittäin hyvin sekä säätö- että sulkukohteisiin matalilla ja korkeilla paine-eroilla. Tämä rakenne pystyy tiivistämään molemmilta virtaussuunnilta samanaikaisesti, joten se soveltuu hyvin myös 2- sulku (double block & bleed) sovelluksiin. Sovellukset kemian- ja petrokemianlaitokset öljyn ja kaasuntuotantolaitokset voimalaitokset maakaasu raakaöljy hiilivedyt polymeerit katalyyttien käsittely neste-, kaasu- ja höyrysovellukset kryogeeni- ja korkeanlämpötilan sovellukset säätö- ja sulkusovellukset hätäsulku- ja ulospuhallussovellukset LNG (nesteytetyt kaasut) Kokovalikko 2" 16" (DN ) / ASME luokka 300 8" 16" (DN ) / ASME luokka 150 Suuremmat koot ja ASME 600 / PN100 esitteen 1 D20 mukaan Paineluokat ASME luokka 150 ja 300 ASME luokka 600, katso esite,1 D20 ja 1 S laakeroitu rakenne ja sen edut alhainen operointimomentti täyden paine-eron sulku- ja operointikestävyys tarkka säätöominaisuus kaksoissulkuominaisuus (double block & bleed) pikasulku / -avaus suuret operointimäärät Täysiaukkoinen maksimi Cv nimelliskoottain sylinterimäinen putkenhalkaisijan virtausaukko varmistaa vastuksettoman virtauksen täysiaukkoinen API vaatimusten mukaisesti Turvallisuus V-rengas akselitiivistys takaa pitkän huoltovälin ja matalan emissiotason. Jousikuormitettu rakenne vakiona Fire-test API 607, testattu määrätyille rakenteille ja tiiviste tyypeille. spiraalipunottu metallivahvisteinen jakotason tiiviste ulospuhallussuojattu akselirakenne Tiiveys pitkäkestoinen 2-suunnan tiiviys ISO 5208 Rate C tai ANSI luokka V mukaan jousikuormitetuilla metallitiivisteillä saatavilla myös erityistiiviydellä - API 598 metallitiivisteille yli 2" kokoluokassa ISO 5208 Rate B tai ANSI luokka VI vakiotiiviys pehmeillä tiivisteillä Minimoidut päästöt jousikuormitettu akselitiivistys - TA-Luft -hyväksyntä epäkeskeisesti jaettu pesä - rengasmainen spiraalipunottu jakotasotiiviste - jaettu akseli ei aiheuta taivutusrasitusta akselitiivisteille Erinomaiset säätöominaisuudet tasaprosenttinen säätökäyttäytyminen itsepuhdistava, meluvaimennin / kavitaationestoelementti lisävarusteena Kaasu sovelluksiin korkea melunvaimennus Q2-trimmillä 1 X 22 FI 12/2013

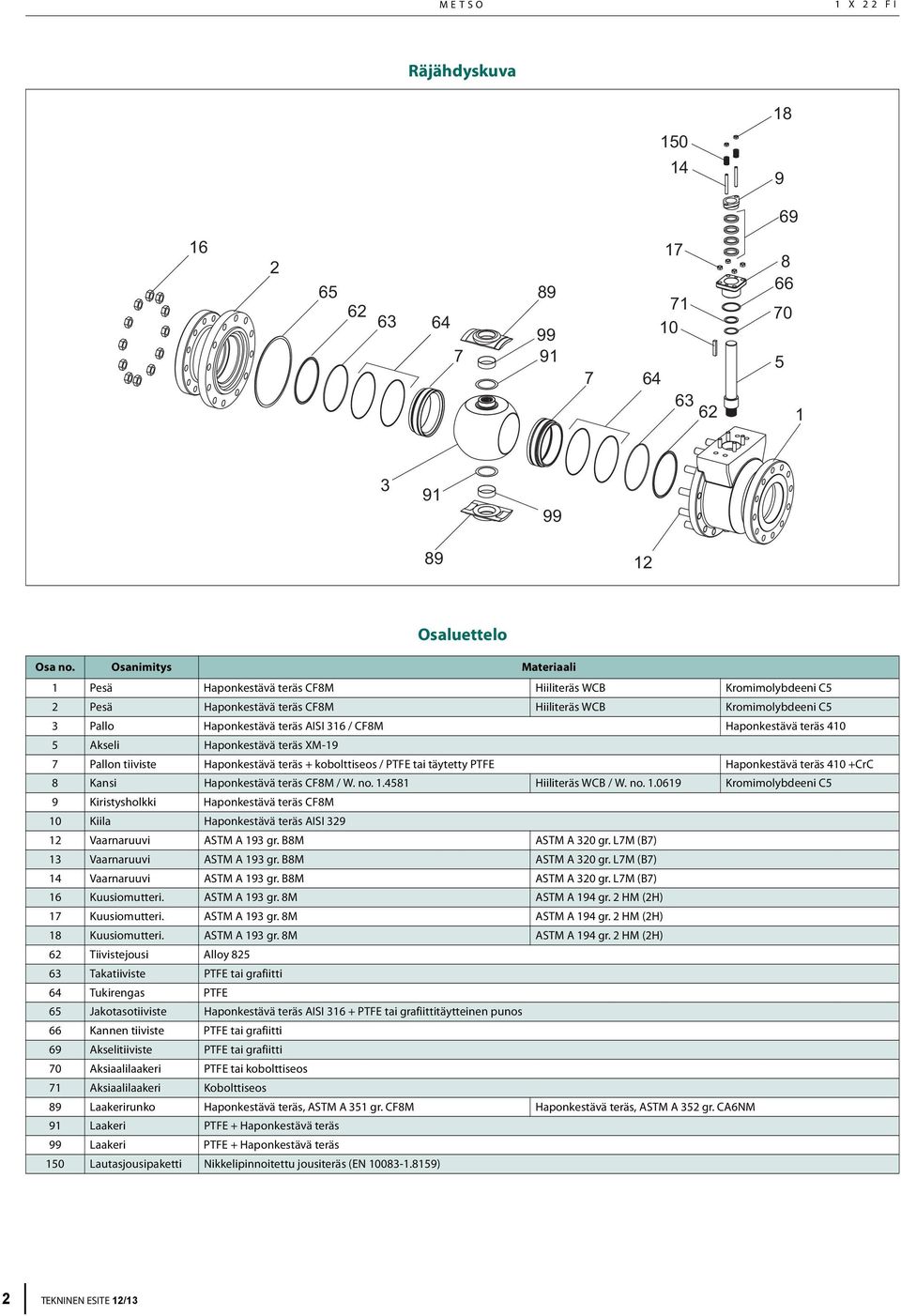

2 METSO 1 X 22 FI Räjähdyskuva Osaluettelo Osa no. Osanimitys Materiaali 1 Pesä Haponkestävä teräs CF8M Hiiliteräs WCB Kromimolybdeeni C5 2 Pesä Haponkestävä teräs CF8M Hiiliteräs WCB Kromimolybdeeni C5 3 Pallo Haponkestävä teräs AISI 316 / CF8M Haponkestävä teräs Akseli Haponkestävä teräs XM-19 7 Pallon tiiviste Haponkestävä teräs + kobolttiseos / PTFE tai täytetty PTFE Haponkestävä teräs 410 +CrC 8 Kansi Haponkestävä teräs CF8M / W. no Hiiliteräs WCB / W. no Kromimolybdeeni C5 9 Kiristysholkki Haponkestävä teräs CF8M 10 Kiila Haponkestävä teräs AISI Vaarnaruuvi ASTM A 193 gr. B8M ASTM A 320 gr. L7M (B7) 13 Vaarnaruuvi ASTM A 193 gr. B8M ASTM A 320 gr. L7M (B7) 14 Vaarnaruuvi ASTM A 193 gr. B8M ASTM A 320 gr. L7M (B7) 16 Kuusiomutteri. ASTM A 193 gr. 8M ASTM A 194 gr. 2 HM (2H) 17 Kuusiomutteri. ASTM A 193 gr. 8M ASTM A 194 gr. 2 HM (2H) 18 Kuusiomutteri. ASTM A 193 gr. 8M ASTM A 194 gr. 2 HM (2H) 62 Tiivistejousi Alloy Takatiiviste PTFE tai grafiitti 64 Tukirengas PTFE 65 Jakotasotiiviste Haponkestävä teräs AISI PTFE tai grafiittitäytteinen punos 66 Kannen tiiviste PTFE tai grafiitti 69 Akselitiiviste PTFE tai grafiitti 70 Aksiaalilaakeri PTFE tai kobolttiseos 71 Aksiaalilaakeri Kobolttiseos 89 Laakerirunko Haponkestävä teräs, ASTM A 351 gr. CF8M Haponkestävä teräs, ASTM A 352 gr. CA6NM 91 Laakeri PTFE + Haponkestävä teräs 99 Laakeri PTFE + Haponkestävä teräs 150 Lautasjousipaketti Nikkelipinnoitettu jousiteräs (EN ) 2 TEKNINEN ESITE 12/13

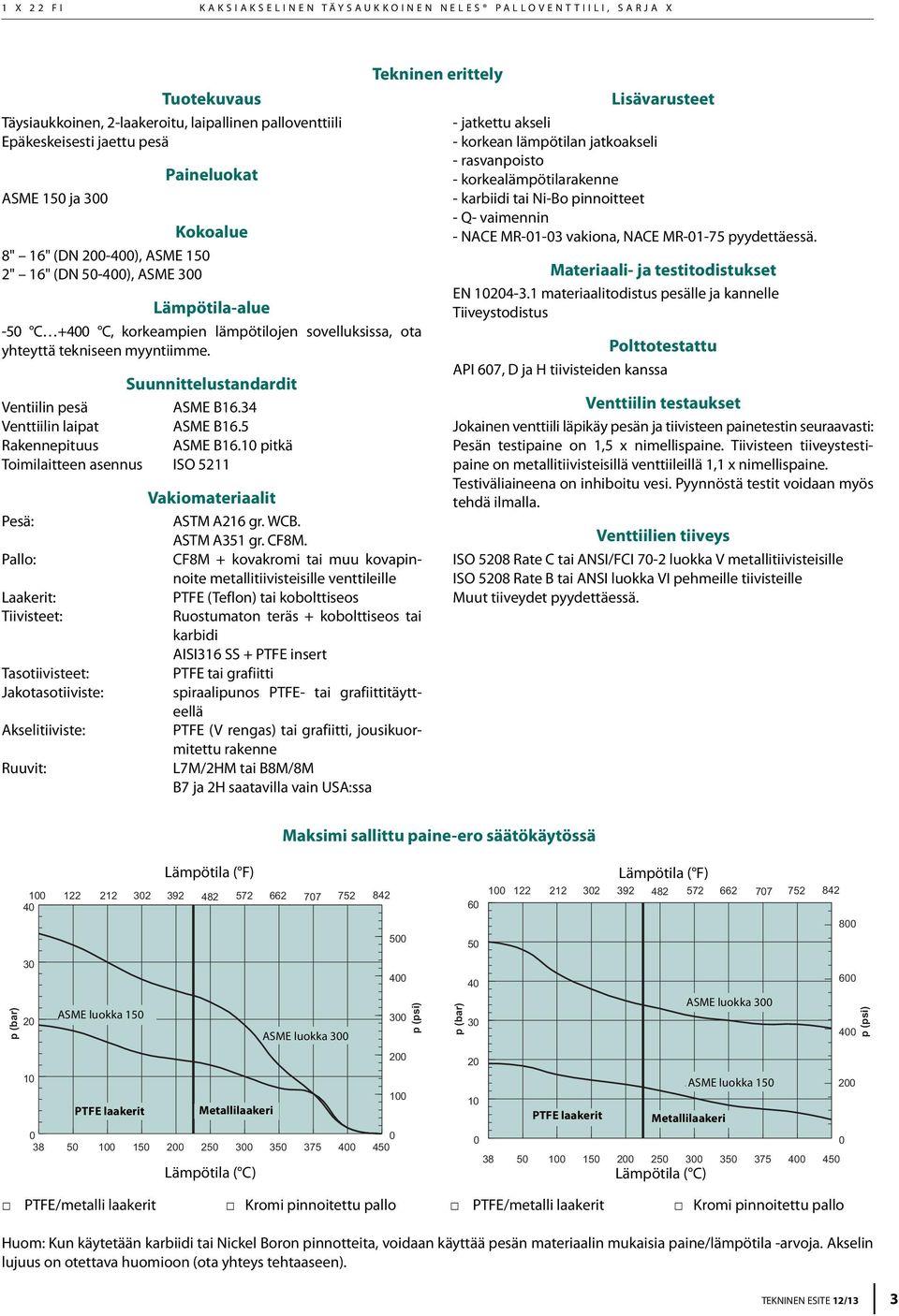

3 1 X 22 FI KAKSIAKSELINEN TÄYSAUKKOINEN NELES PALLOVENTTIILI, SARJA X Tuotekuvaus Täysiaukkoinen, 2-laakeroitu, laipallinen palloventtiili Epäkeskeisesti jaettu pesä ASME 150 ja 300 Paineluokat Kokoalue 8" 16" (DN ), ASME 150 2" 16" (DN ), ASME 300 Lämpötila-alue -50 C +400 C, korkeampien lämpötilojen sovelluksissa, ota yhteyttä tekniseen myyntiimme. Suunnittelustandardit Ventiilin pesä ASME B16.34 Venttiilin laipat ASME B16.5 Rakennepituus ASME B16.10 pitkä Toimilaitteen asennus ISO 5211 Pesä: Pallo: Laakerit: Tiivisteet: Tasotiivisteet: Jakotasotiiviste: Akselitiiviste: Ruuvit: Vakiomateriaalit ASTM A216 gr. WCB. ASTM A351 gr. CF8M. CF8M + kovakromi tai muu kovapinnoite metallitiivisteisille venttileille PTFE (Teflon) tai kobolttiseos Ruostumaton teräs + kobolttiseos tai karbidi AISI316 SS + PTFE insert PTFE tai grafiitti spiraalipunos PTFE- tai grafiittitäytteellä PTFE (V rengas) tai grafiitti, jousikuormitettu rakenne L7M/2HM tai B8M/8M B7 ja 2H saatavilla vain USA:ssa Tekninen erittely Lisävarusteet - jatkettu akseli - korkean lämpötilan jatkoakseli - rasvanpoisto - korkealämpötilarakenne - karbiidi tai Ni-Bo pinnoitteet - Q- vaimennin - NACE MR vakiona, NACE MR pyydettäessä. Materiaali- ja testitodistukset EN materiaalitodistus pesälle ja kannelle Tiiveystodistus Polttotestattu API 607, D ja H tiivisteiden kanssa Venttiilin testaukset Jokainen venttiili läpikäy pesän ja tiivisteen painetestin seuraavasti: Pesän testipaine on 1,5 x nimellispaine. Tiivisteen tiiveystestipaine on metallitiivisteisillä venttiileillä 1,1 x nimellispaine. Testiväliaineena on inhiboitu vesi. Pyynnöstä testit voidaan myös tehdä ilmalla. Venttiilien tiiveys ISO 5208 Rate C tai ANSI/FCI 70-2 luokka V metallitiivisteisille ISO 5208 Rate B tai ANSI luokka VI pehmeille tiivisteille Muut tiiveydet pyydettäessä. Maksimi sallittu paine-ero säätökäytössä p (bar) Temperature ( F) Lämpötila ( F) ASME ASME luokka Class 150 ASME luokka Class 300 PTFE laakerit bearings Metallilaakeri bearings Temperature ( C) Lämpötila ( C) p (psi) p (bar) Temperature ( F) PTFE laakerit bearings Lämpötila ( F) ASME Class luokka ASME Class luokka Metallilaakeri bearings Lämpötila Temperature ( C) p (psi) PTFE/metalli laakerit Kromi pinnoitettu pallo PTFE/metalli laakerit Kromi pinnoitettu pallo Huom: Kun käytetään karbiidi tai Nickel Boron pinnotteita, voidaan käyttää pesän materiaalin mukaisia paine/lämpötila -arvoja. Akselin lujuus on otettava huomioon (ota yhteys tehtaaseen). TEKNINEN ESITE 12/13 3

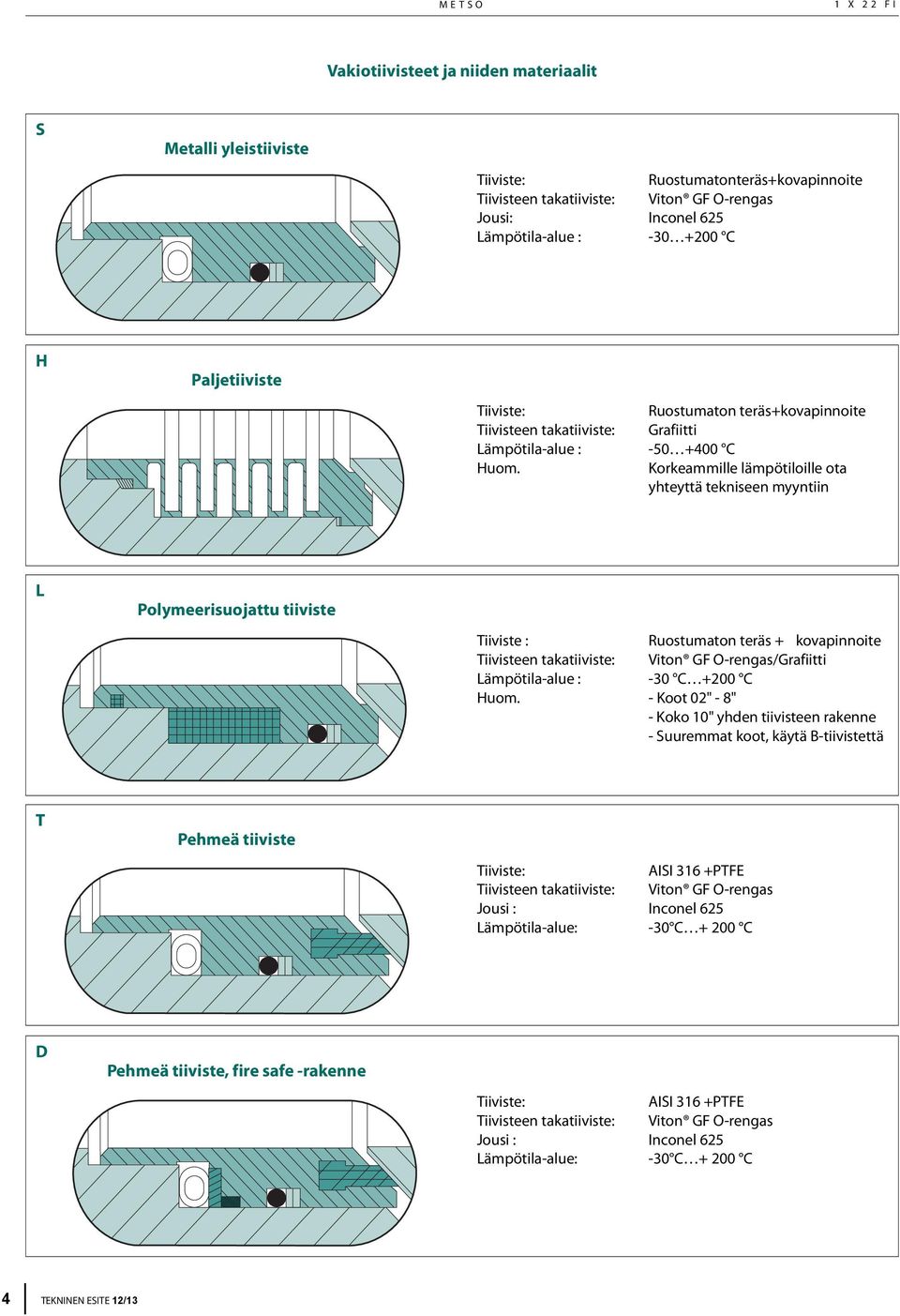

4 METSO 1 X 22 FI Vakiotiivisteet ja niiden materiaalit S Metalli yleistiiviste Tiiviste: Ruostumatonteräs+kovapinnoite Tiivisteen takatiiviste: Viton GF O-rengas Jousi: Inconel 625 Lämpötila-alue : C H Paljetiiviste Tiiviste: Ruostumaton teräs+kovapinnoite Tiivisteen takatiiviste: Grafiitti Lämpötila-alue : C Huom. Korkeammille lämpötiloille ota yhteyttä tekniseen myyntiin L Polymeerisuojattu tiiviste Tiiviste : Ruostumaton teräs + kovapinnoite Tiivisteen takatiiviste: Viton GF O-rengas/Grafiitti Lämpötila-alue : -30 C +200 C Huom. - Koot 02" - 8" - Koko 10" yhden tiivisteen rakenne - Suuremmat koot, käytä B-tiivistettä T Pehmeä tiiviste Tiiviste: AISI 316 +PTFE Tiivisteen takatiiviste: Viton GF O-rengas Jousi : Inconel 625 Lämpötila-alue: -30 C C D Pehmeä tiiviste, fire safe -rakenne Tiiviste: AISI 316 +PTFE Tiivisteen takatiiviste: Viton GF O-rengas Jousi : Inconel 625 Lämpötila-alue: -30 C C 4 TEKNINEN ESITE 12/13
5 1 X 22 FI KAKSIAKSELINEN TÄYSAUKKOINEN NELES PALLOVENTTIILI, SARJA X Toimilaitteen valinta MBV X -venttiili voidaan varustaa seuraavilla Metson toimilaitetyypeillä: B1C/B1J Pneumaattinen, kaksitoiminen tai jousipalautteinen toimilaite. Toimilaitteita on saatavana venttiilikokoalueelle DN / 2" 16", B1C/B1J -toimilaitteilla liitäntätaso on ISO M Käsipyörä venttiilikokoalueelle DN / 2" 12". Muita toimilaitteita valittaessa ota yhteyttä Metson tekniseen myyntiin. Oikean toimilaitteen valintaan tarvitaan seuraavia tietoja prosessista: - venttiilin koko ja tiivistetyyppi - toimilaitteen syöttöpaine - suurin paine-ero venttiilin yli kiinni-asennossa Toimilaite valitaan oheisista taulukoista seuraavasti: - vasemmassa sarakkeessa on venttiilin koko - seuraavassa sarakkeessa on toimilaitteen syöttöpaine - ylärivillä on mahdolliset toimilaitevaihtoehdot Huom! Syöttöpaineelle on neljä eri vaihtoehtoa; 3, 4, 5 ja 6 bar kaksitoimisille toimilaitteille. - alueella, joka on merkitty tummemmalla värillä, on annettu suurin mahdollinen paine-ero yli venttiilin. Toimilaitetta valittaessa ei putkistopaineen venttiilille aiheuttama paine-ero saa ylittää taulukossa annettuja arvoja. Huom! Erittäin hankalien väliaineiden kohdalla toimilaitteen valinta suoritetaan tapauskohtaisesti. Ota yhteys Metso Oy:n myyntiin tai käytä Nelprof Expert Systemiä, kun "tahmea" väliaine aiheuttaa lisämomentintarpeen. Valitessanne jonkun muun valmistajan toimilaitteen, ottakaa yhteys Metso Oy:n Suomen myyntiin. Toimilaitteet valitaan siten, että venttiilin operointipaine-ero ei ylitä taulukossa annettuja arvoja. Suurin sallittu operointipaine-ero metallitiivisteiselle venttiilille 2-toimisella toimilaitteella, tyyppi B1C, bar Suurin sallittu operointipaine-ero metallitiivisteiselle venttiilille jousipalautteisella toimilaitteella, tyyppi B1J ja B1JA, bar Koko 02" 03" 04" 06" 08" 10" 12" 14" 16" Syöttöpaine B1C6 B1C9 B1C11 B1C13 B1C17 B1C20 B1C25 B1C32 B1C40 B1C50 3 bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar Ventttiilin koko 02" 03" 04" 06" 08" 10" 12" 14" 16" Toimilaitteen tyyppi B1J B1JA Toimilaitteen koko B1J B1JA B1J B1JA B1J B1JA B1J B1JA B1J B1JA B1J B1JA B1J B1JA B1J B1JA TEKNINEN ESITE 12/13 5

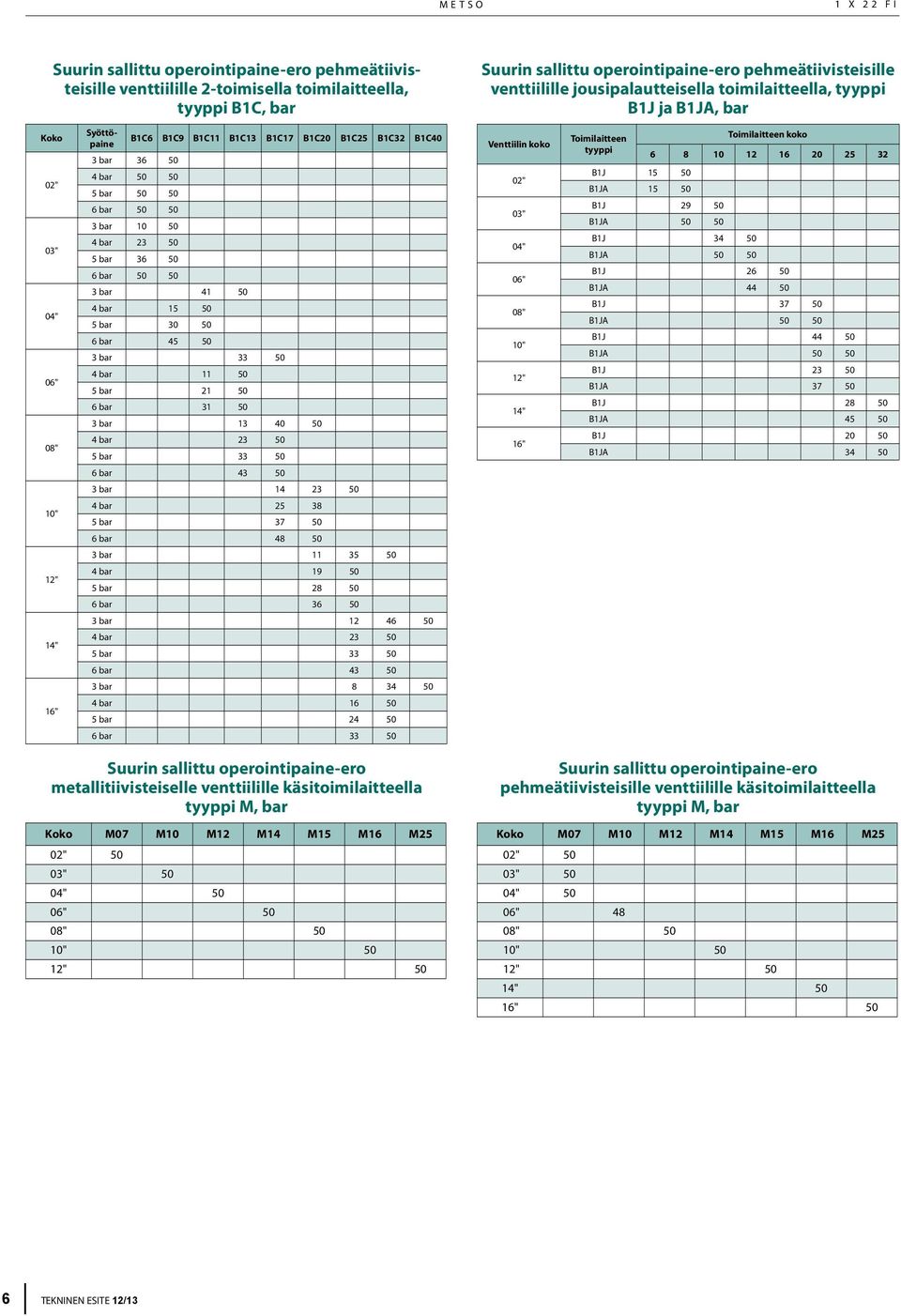

6 METSO 1 X 22 FI Suurin sallittu operointipaine-ero pehmeätiivisteisille venttiilille 2-toimisella toimilaitteella, tyyppi B1C, bar Suurin sallittu operointipaine-ero pehmeätiivisteisille venttiilille jousipalautteisella toimilaitteella, tyyppi B1J ja B1JA, bar Koko 02" 03" 04" 06" 08" Syöttöpaine B1C6 B1C9 B1C11 B1C13 B1C17 B1C20 B1C25 B1C32 B1C40 3 bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar bar Venttiilin koko 02" 03" 04" 06" 08" 10" 12" 14" 16" Toimilaitteen tyyppi B1J B1JA Toimilaitteen koko B1J B1JA B1J B1JA B1J B1JA B1J B1JA B1J B1JA B1J B1JA B1J B1JA B1J B1JA bar bar " 4 bar bar bar bar " 4 bar bar bar bar " 4 bar bar bar bar " 4 bar bar bar Suurin sallittu operointipaine-ero metallitiivisteiselle venttiilille käsitoimilaitteella tyyppi M, bar Koko M07 M10 M12 M14 M15 M16 M25 02" 50 03" 50 04" 50 06" 50 08" 50 10" 50 12" 50 Suurin sallittu operointipaine-ero pehmeätiivisteisille venttiilille käsitoimilaitteella tyyppi M, bar Koko M07 M10 M12 M14 M15 M16 M25 02" 50 03" 50 04" 50 06" 48 08" 50 10" 50 12" 50 14" 50 16" 50 6 TEKNINEN ESITE 12/13

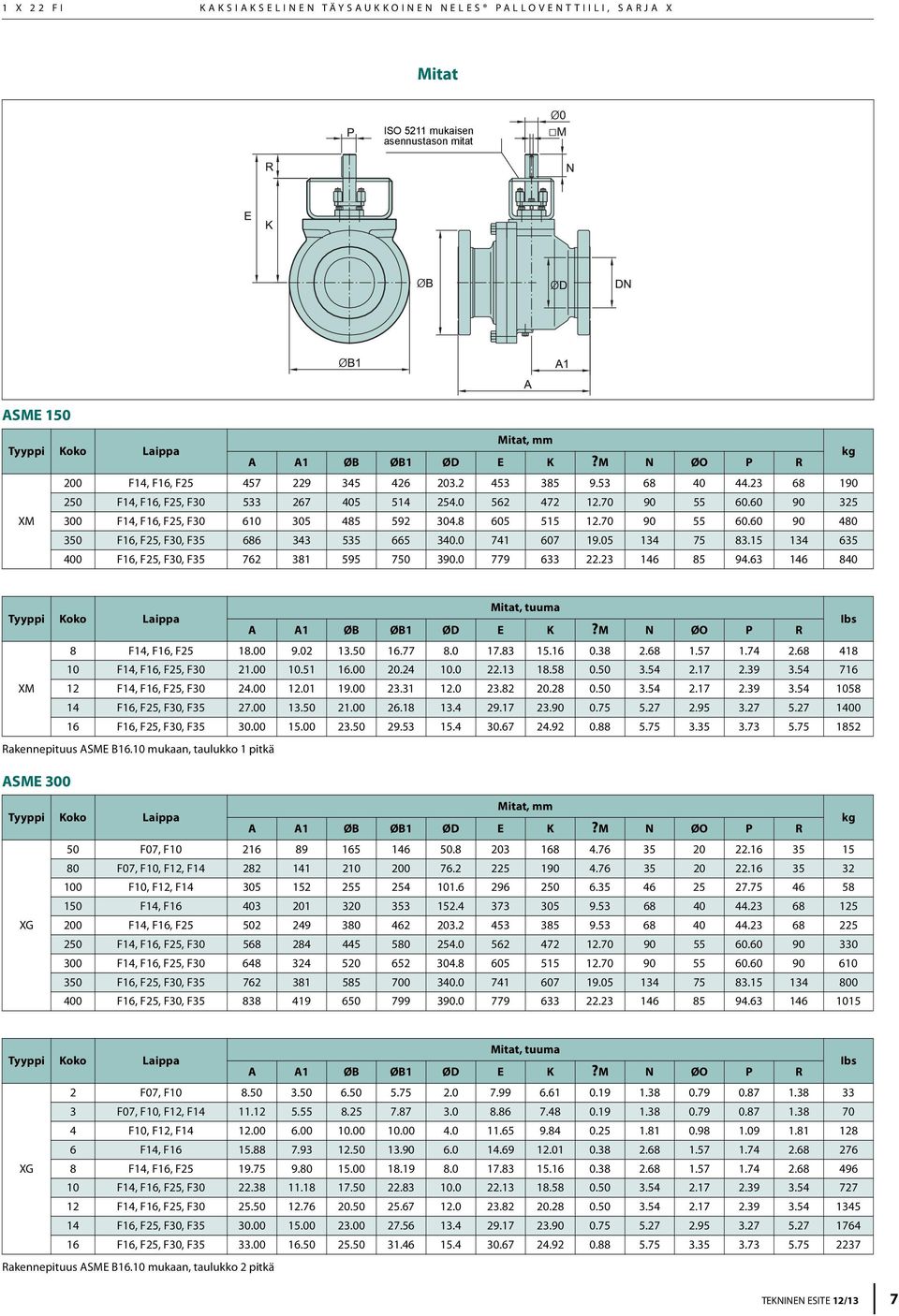

7 1 X 22 FI KAKSIAKSELINEN TÄYSAUKKOINEN NELES PALLOVENTTIILI, SARJA X Mitat ISO 5211 mukaisen asennustason mitat ASME 150 Mitat, mm Tyyppi Koko Laippa A A1 ØB ØB1 ØD E K?M N ØO P R kg 200 F14, F16, F F14, F16, F25, F XM 300 F14, F16, F25, F F16, F25, F30, F F16, F25, F30, F Mitat, tuuma Tyyppi Koko Laippa A A1 ØB ØB1 ØD E K?M N ØO P R Ibs 8 F14, F16, F F14, F16, F25, F XM 12 F14, F16, F25, F F16, F25, F30, F F16, F25, F30, F Rakennepituus ASME B16.10 mukaan, taulukko 1 pitkä ASME 300 Mitat, mm Tyyppi Koko Laippa A A1 ØB ØB1 ØD E K?M N ØO P R kg 50 F07, F F07, F10, F12, F F10, F12, F F14, F XG 200 F14, F16, F F14, F16, F25, F F14, F16, F25, F F16, F25, F30, F F16, F25, F30, F Mitat, tuuma Tyyppi Koko Laippa A A1 ØB ØB1 ØD E K?M N ØO P R Ibs 2 F07, F F07, F10, F12, F F10, F12, F F14, F XG 8 F14, F16, F F14, F16, F25, F F14, F16, F25, F F16, F25, F30, F F16, F25, F30, F Rakennepituus ASME B16.10 mukaan, taulukko 2 pitkä TEKNINEN ESITE 12/13 7
8 METSO 1 X 22 FI Venttiili + M-sarjan käsitoimilaite Øz v G1 F1 K* J *) Katso K mitat taulukosta sivulla 7. Käsitoimilaite sarja M Toimilaite koko F1 G1 J V Z kg M M M M M M M Toimilaite koko F1 G1 J V Z lbs M M M M M M M Venttiili+ B1C/B1J/B1JA NPT X NPT G F *) Katso K ja dia ØB1 mitat taulukosta sivulla 7. Toimilaite Mitat, mm F G J V X NPT kg B1C /4 4.2 B1C /4 9.6 B1C /8 16 B1C /8 31 B1C /2 54 B1C /2 73 B1C /2 131 B1C /4 256 B1C /4 446 B1C Toimilaite Mitat, mm F G J V X NPT kg B1J/B1JA /8 8 B1J/B1JA /8 17 B1J/B1JA /8 30 B1J/B1JA /2 57 B1J/B1JA /2 100 B1J/B1JA /4 175 B1J/B1JA /4 350 B1J/B1JA TEKNINEN ESITE 12/13 V ØB1* B1C TOIMILAITE B1J TOIMILAITE K* J Toimilaite Mitat, tuuma F G J V X NPT lbs B1C /4 9 B1C /4 21 B1C /8 35 B1C /8 68 B1C /2 119 B1C /2 161 B1C /2 289 B1C /4 564 B1C /4 983 B1C Toimilaite Mitat, tuuma F G J V X NPT lbs B1J/B1JA , /8 20 B1J/B1JA /8 37 B1J/B1JA /8 66 B1J/B1JA /2 126 B1J/B1JA /2 220 B1J/B1JA /4 386 B1J/B1JA /4 771 B1J/B1JA

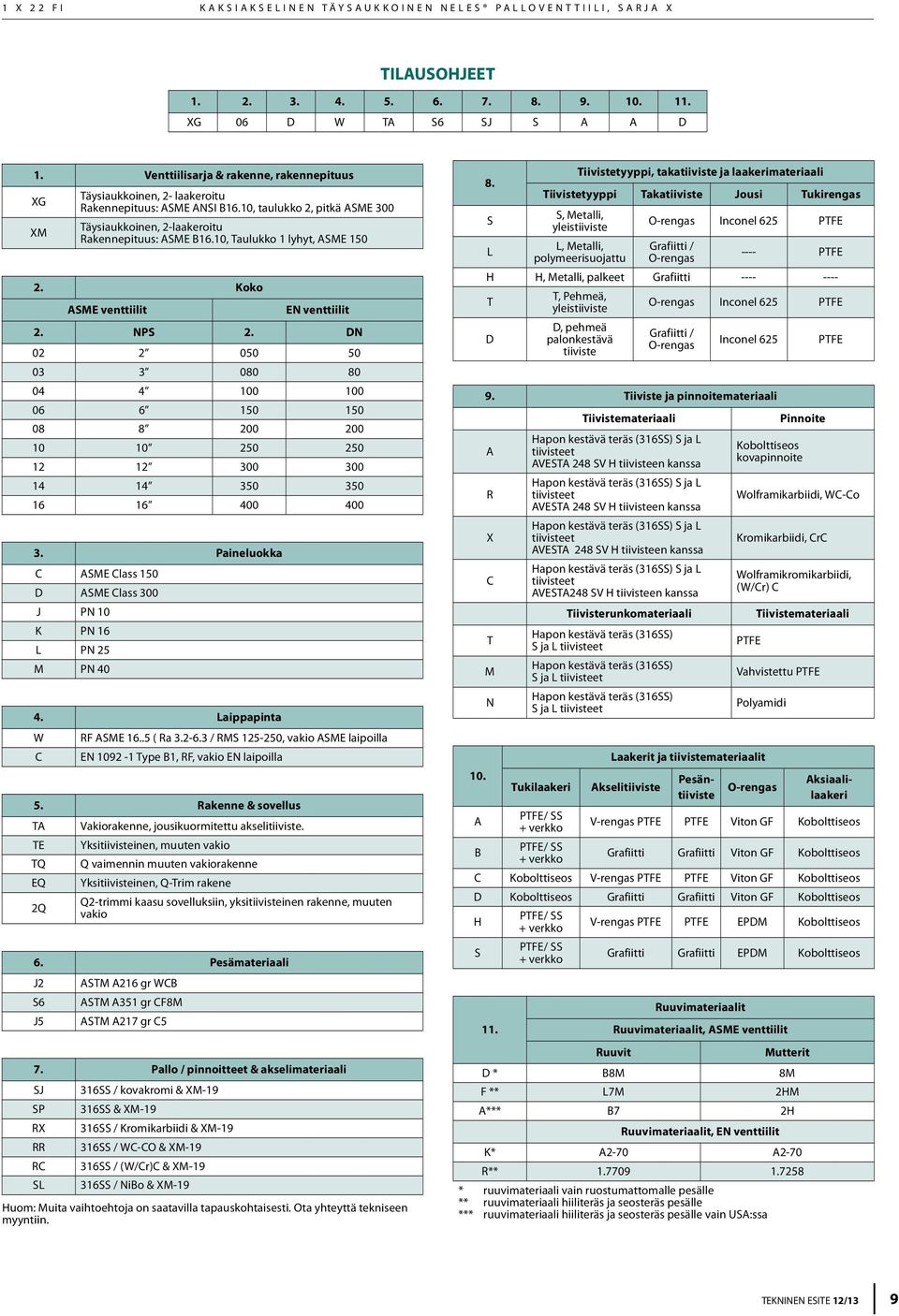

9 1 X 22 FI KAKSIAKSELINEN TÄYSAUKKOINEN NELES PALLOVENTTIILI, SARJA X TILAUSOHJEET XG 06 D W TA S6 SJ S A A D 1. Venttiilisarja & rakenne, rakennepituus XG XM Täysiaukkoinen, 2- laakeroitu Rakennepituus: ASME ANSI B16.10, taulukko 2, pitkä ASME 300 Täysiaukkoinen, 2-laakeroitu Rakennepituus: ASME B16.10, Taulukko 1 lyhyt, ASME Koko ASME venttiilit EN venttiilit 2. NPS 2. DN Paineluokka C ASME Class 150 D ASME Class 300 J PN 10 K PN 16 L PN 25 M PN Laippapinta W RF ASME ( Ra / RMS , vakio ASME laipoilla C EN Type B1, RF, vakio EN laipoilla 5. Rakenne & sovellus TA Vakiorakenne, jousikuormitettu akselitiiviste. TE Yksitiivisteinen, muuten vakio TQ Q vaimennin muuten vakiorakenne EQ Yksitiivisteinen, Q-Trim rakene 2Q Q2-trimmi kaasu sovelluksiin, yksitiivisteinen rakenne, muuten vakio 6. Pesämateriaali J2 ASTM A216 gr WCB S6 ASTM A351 gr CF8M J5 ASTM A217 gr C5 7. Pallo / pinnoitteet & akselimateriaali SJ 316SS / kovakromi & XM-19 SP 316SS & XM-19 RX 316SS / Kromikarbiidi & XM-19 RR 316SS / WC-CO & XM-19 RC 316SS / (W/Cr)C & XM-19 SL 316SS / NiBo & XM-19 Huom: Muita vaihtoehtoja on saatavilla tapauskohtaisesti. Ota yhteyttä tekniseen myyntiin. 10. A 8. S L Tiivistetyyppi, takatiiviste ja laakerimateriaali Tiivistetyyppi Takatiiviste Jousi Tukirengas S, Metalli, yleistiiviste L, Metalli, polymeerisuojattu O-rengas Inconel 625 PTFE Grafiitti / O-rengas ---- PTFE H H, Metalli, palkeet Grafiitti T T, Pehmeä, yleistiiviste O-rengas Inconel 625 PTFE D D, pehmeä palonkestävä tiiviste Grafiitti / O-rengas Inconel Tiiviste ja pinnoitemateriaali Tiivistemateriaali Pinnoite A R X C T M N Hapon kestävä teräs (316SS) S ja L tiivisteet AVESTA 248 SV H tiivisteen kanssa Hapon kestävä teräs (316SS) S ja L tiivisteet AVESTA 248 SV H tiivisteen kanssa Hapon kestävä teräs (316SS) S ja L tiivisteet AVESTA 248 SV H tiivisteen kanssa Hapon kestävä teräs (316SS) S ja L tiivisteet AVESTA248 SV H tiivisteen kanssa Tiivisterunkomateriaali Hapon kestävä teräs (316SS) S ja L tiivisteet Hapon kestävä teräs (316SS) S ja L tiivisteet Hapon kestävä teräs (316SS) S ja L tiivisteet Tukilaakeri PTFE/ SS + verkko Kobolttiseos kovapinnoite PTFE Wolframikarbiidi, WC-Co Kromikarbiidi, CrC Wolframikromikarbiidi, (W/Cr) C PTFE Tiivistemateriaali Vahvistettu PTFE Polyamidi Laakerit ja tiivistemateriaalit Akselitiiviste O-rengas Pesäntiiviste Aksiaalilaakeri V-rengas PTFE PTFE Viton GF Kobolttiseos B PTFE/ SS + verkko Grafiitti Grafiitti Viton GF Kobolttiseos C Kobolttiseos V-rengas PTFE PTFE Viton GF Kobolttiseos D Kobolttiseos Grafiitti Grafiitti Viton GF Kobolttiseos H S 11. PTFE/ SS + verkko PTFE/ SS + verkko V-rengas PTFE PTFE EPDM Kobolttiseos Grafiitti Grafiitti EPDM Kobolttiseos Ruuvimateriaalit Ruuvimateriaalit, ASME venttiilit Ruuvit Mutterit D * B8M 8M F ** L7M 2HM A*** B7 2H Ruuvimateriaalit, EN venttiilit K* A2-70 A2-70 R** * ruuvimateriaali vain ruostumattomalle pesälle ** ruuvimateriaali hiiliteräs ja seosteräs pesälle *** ruuvimateriaali hiiliteräs ja seosteräs pesälle vain USA:ssa TEKNINEN ESITE 12/13 9
10 Metso Automation Inc. Vanha Porvoontie 229, P.O. Box 304, FI VANTAA, Finland. Tel Fax Myynti ja huolto Suomessa: Metso Endress+Hauser Oy Vanha Porvoontie 229, PL 304, VANTAA, puh , faksi Elektroniikkatie 9, Oulu, puh , faksi Lentokentänkatu 11, PL 237, Tampere, puh , faksi Keskimäentie 56, Pori, puh , faksi Oikeus muutoksiin pidätetään.
