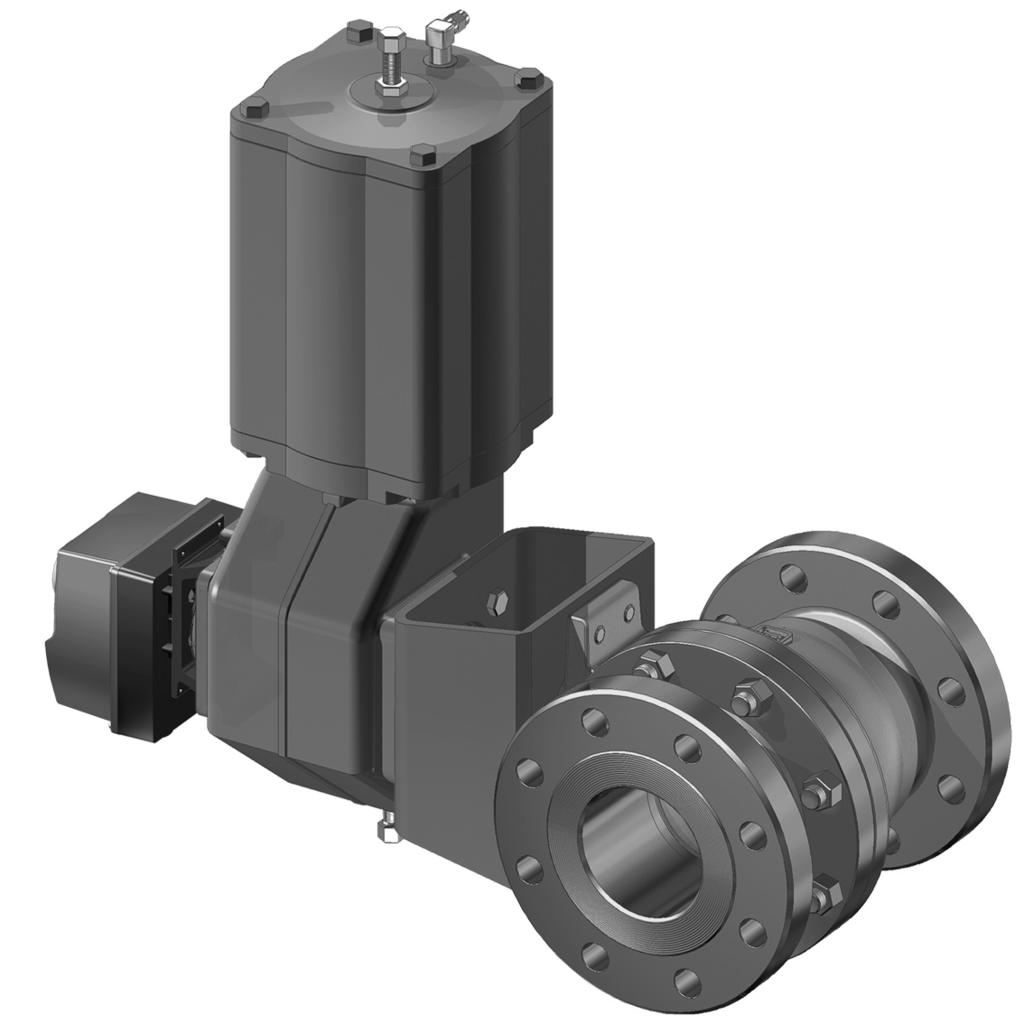

1 NELES LAIPALLINEN SUORA- AUKKOINEN MBV PALLOVENTTIILI, M1 SARJA PN PAINELUOKKIIN Metson Neles modulaarinen palloventtiili sarja M1 tarjoaa optimoidun suorituskyvyn sellu- ja paperiteollisuuden sovelluksille. M-sarjassa Metso tarjoaa teknologista sovellus osaamistaan massa- ja paperiteollisuudelle. Metson vuosikymmenten kokemus on yhdistetty tähän tuotteeseen, P&Pasiakkaan on yksinkertaista valita tuotevalikoimasta tarvittava suorituskykyinen venttiili teollisuuteensa. Venttiilisarjaan kuuluvat laakeroimaton ja kaksilaakerinen palloventtiilit, mallit kattavat eri tiiviste tyyppejä, kokoja ja materiaalivaihtoehtoja kattavasti useimmille massa ja paperi sovelluksille. Venttiili antaa erinomaisen tiiveyden ja sulkuventtiilillä voidaan antaa myös hyvä suorituskykyinen säätö sellun ja paperinsovelluksissa. Optimoitu modulaarisuus pienentää kustannuksia vähentämällä varaosahankinnoissa ja laaja-alaisesti tuote soveltuu prosessin moniin sovelluksiin. sellu ja paperi sellukeitin kuitulinja lipeälinja kemikaalien talteentto TMP -laitokset Uusiopaperilinjat höyry Paperikone PN 10, 16, 25 ja 40 Käyttökohteet: RAKENNE Kokoalue Paineluokat Tiiveys Erillinen pallo ja akseliliitos takaavat hyvän metallitiivisteisen tiiveyden myös pienillä paine-eroilla Pehmeätiivisteellä täysitiiveys Yksityiskohdat V-rengas akselitiiviste takaa pitkän huoltovapaan toiminnan Spiraalitiiviste pesän jakotasossa Jousikuormitettu akselitiivitys vakio optiona laakeroiduissa venttiileissä Q-trim optio vähentää melua ja kavitaatiota. Puhdistava tiiviste, joka voidaan lukita Moniura-akseliliitos pallon ja akselin välillä takaavat hyvän momentinsiirtokyvyn Metriset kierteet Laakeroitu rakenne kooissa 400 Täyttää ATEX vaatimukset Suora-aukkoinen Korkea virtauskapasitteetti Cv Pieni virtausvastus suoran virtausaukon ansoista Täysaukoinen pallo Minimoidut päästöt (emissiot) Yksiosaiset pesän tiivisteet Jousikuormitettu akselitiivitys saatavana laakeroimattomille venttiileille 1 M1 20 FI 12/2015

2 METSO 1 M1 20 FI RÄJÄYTYSKUVA, LAAKEROIMATTOMAT VENTTIILIT Upside Upside Upside Upside OSALUETTELO Osan no Osan kuvaus Materiaali 1 Pesä Haponkestävä teräs CF8M / CG8M 2 Laippaholkki Haponkestävä teräs CF8M / CG8M 3 Pallo / Q-pallo Haponkestävä teräs AISI 316/CF8M / CG8M 4 Vetokappale Vetokappale Haponkestävä teräs CF8M AISI Akseli Haponkestävä teräs AISI 329 Tiiviste Haponkestävä teräs + kobolttiseoskovapinnoite PTFE Xtreme 9 Kiristysholkki Haponkestävä teräs CF8M 10 Kiila Haponkestävä teräs AISI Vaarnaruuvi Haponkestävä teräs A Vaarnaruuvi Haponkestävä teräs A Kuusiomutteri Haponkestävä teräs A Kuusiomutteri Haponkestävä teräs A Tiiviste (E) Haponkestävä teräs + kobolttiseoskovapinnoite 40 Lukkorengas 300 Haponkestävä teräs AISI Pidätinlevy Haponkestävä teräs AISI Sokka Haponkestävä teräs AISI Lukituslanka UNS N Jousi UNS N06625 Takatiiviste PTFE Jakotasontiiviste PTFE, Haponkestävä teräs AISI PTFE tai tiiviste 6 Tukirengas Haponkestävä teräs AISI Akselitiiviste PTFE tai 0 Aksiaalilaakeri PTFE 113 Takatiiviste FPM (O-rengas) vakiona, huulitiiviste optiona 150 Jousipakka Kemiallinen nikkelöiti, jousi teräs (EN ) 2 TEKNINEN ESITE 12/15

3 1 M1 20 FI NELES LAIPALLINEN SUORA-AUKKOINEN MBV PALLOVENTTIILI, M1 SARJA PN PAINELUOKKIIN Koot -400 / 10"-16", laakeroitu venttiili RÄJÄYTYSKUVA, LAAKEROIDUT VENTTIILIT OSALUETTELO Osan no Osan kuvaus Materiaali 1 Pesä Haponkestävä teräs CF8M /CG8M 2 Laippaholkki Haponkestävä teräs CF8M / CG8M 3 Pallo Haponkestävä teräs AISI 316/CF8M / CG8M 5 Käyttöakseli Haponkestävä teräs XM-19 Tiiviste Haponkestävä teräs + kobolttiseos PTFE 8 Kansi Haponkestävä teräs CF8M 9 Kiristysholkki Haponkestävä teräs CF8M 10 Kiila Haponkestävä teräs AISI Vaarnaruuvi Haponkestävä teräs A Vaarnaruuvi Haponkestävä teräs A Vaarnaruuvi Haponkestävä teräs A Kuusiomutteri Haponkestävä teräs A2-0 1 Kuusiomutteri Haponkestävä teräs A Kuusiomutteri Haponkestävä teräs A Jousi Alloy 625 Takatiiviste PTFE tai 64 Tukirengas PTFE Jakotason tiiviste Haponkestävä teräs AISI PTFE tai tiiviste 66 Kannen tiiviste PTFE tai 69 Akselitiiviste PTFE tai 0 Aksiaalilaakeri PTFEtai kobolttiseoskovapinnoite 1 Aksiaalilaakeri Kobolttiseos 89 Laakerirunko Haponkestävä teräs, ASTM A 351 gr. CF8M 91 Pallon aksaalilaakeri Haponkestävä teräs 99 Pallon radiaalilaakeri Haponkestävä teräs 150 Jousipakka Kemiallinen nikkelöiti, jousi teräs ( EN ) TEKNINEN ESITE 12/15 3

4 METSO 1 M1 20 FI Tyyppi Laipallinen, suora-aukkoinen palloventtiili Kaksiosainen pesä Laakeroimattomat koot Laakeroidut koot 400 PN 10, 16, 25 ja Paineluokka Kokoalue Lämpötila-alue -50 C +260 C, tiivisterakenne sidonnainen lämpötila-alue Rakenne standardi Venttiilin pesä DIN 3840, ISO 121 Venttiilin laipat PN Rakennepituus ISO 552/EN sarjat 3, 4 ja 12 (koko- ja paineluokkasidonnainen) Pesä Pallo Laakerit Tiiviste Tiivisteet Jakotasontiiviste Akselitiivistys A2-0 Vakiomateriaalit CF8M. CF8M + kovakromipinnoite Haponkestävä teräs + kobolttiseoskovapinnoite, Xtreme pehmeätiiviste PTFE,, FPM PTFE (V-rengas), Ruuvitus Todistukset EN materiaali todistukset pesälle ja pesänpuolikkaalle. TEKNINEN MÄÄRITTELY Rakenne vaihtoehdot Rasvanpoisto Q-pallo Anti-staattinen rakenne (ATEX) Jousikuormitettu akselitiivitys vakio optiona laakeroiduille venttiileille Testaus Jokaiselle venttiilille tehdään pesän koeponnistus standardien mukaisesti sekä tiiviystestaus. Pesän painetesti on 1.5 x paineluokka, ja metallitiivisteen tiiveystestaus on 1.1 x paineluokka. Pehmeätiivisteiden tiiveys testataan 6 bar paineella. Normaali testausväliaine on vesi, ja ilma pyydettäessä. Tiiveys ISO 5208 Rate D vakiona metallitiivisteille Pehmeätiivisteet ovat täysin tiiviitä. Muut tiiveysluokat pyydettäessä. C v (K v ) kapasiteettiarvot ja vastuskertoimet Venttilin M1 M1 Q-Trimmillä koko C v 90 K v 90 ξ 90 C v 90 K v Lukittu kaapiva tiiviste P Lukitsematon kaapiva tiiviste S Materiaalit: Tiiviste: Haponkestävä teräs + kobolttiseoskovapinnoite PTFE Takatiiviste: Lämpötila-alue: -50 C C Kokoalue: Materiaalit: Tiiviste: Esipuristamaton PTFE takatiiviste Haponkestävä teräs + kobolttiseos kovapinnoite PTFE Takatiiviste: Lämpötila-alue: -50 C C Kokoalue: TEKNINEN ESITE 12/15

5 1 M1 20 FI NELES LAIPALLINEN SUORA-AUKKOINEN MBV PALLOVENTTIILI, M1 SARJA PN PAINELUOKKIIN VAKIO TIIVISTEVAIHTOEHDOT Kaapiva E-tiiviste pieniin paine-eroihin Pehmeä tiiviste X, yleiskäyttöön Pesä Pesän puolikas SUOSITELTAVA VIRTAUSSUUNTA Tiiviste: Haponkestävä teräs + kobolttiseoskovapinnoite Lukittu takatiiviste: PTFE Jousikuormitettu tiiviste: Viton GF O-rengas Jousi: UNS N06625 Lämpötila-alue: -30 C C Maksimipaine-ero: 16 bar. Huom: vain kokoalueelle Lämpötila-alueet: Xtreme -50 C +260 C Koot PTFE -50 C +200 C & 300 PTFE-hiilivahvistettu -50 C +230 C 125, & 300 S-tiiviste; laakeroitu rakenne Pallontiiviste: Haponkestävä teräs + kobolttiseoskovapinnoite Takatiiviste: Viton GF O-rengas Jousi: INCONEL 625. Lämpötila-alue: -30 C C. Lämpötila-alueen ylittyessä, ottakaa yhteyttä Metson myyntiin. Huomio! Maksimi paine-ero eri tiivisteille, katso sivu 6. Venttiilin pesän paineluokka CF8M ja CG8M materiaalit. Pesän paine- ja lämpötilakäyrät PN 10/16/25/40 P (bar) PN PN 25 PN 16 PN T (C) TEKNINEN ESITE 12/15 5

6 METSO 1 M1 20 FI TIIVISTEIDEN KÄYTTÖRAJAT Laakeroimattomat venttiilit, maksimipaineet pehmeille tiivisteille 50 1" - 4" / T X Paine P (bar) (bar) " / / 1 2 / / 200 T X M T T X X Temperature Lämpötila ( C) ( C) Maksimipaineet metallitiivisteille P (bar) T (C) Pehmeätiivisteiden rajat on määritelty venttiilin ollessa täysin suljettuna ja rajat ovat ainoastaan tiivisteille. TOIMILAITEVALINTA M1 sarja palloventtiileihin voidaan valita seuraavat Metson valmistamat toimilaitteet : B1C/B1J pneumaattinen kaksitoiminen tai jousipalautteinen toimilaite. B1 toimilaitteet kattavat kaikki M1 koot M käsikäyttö kokoalueelle LK käsivivut kokoalueelle Tehdäksesi oikean toimilaitevalinnan, sinun tulee tietää seuraavat asiat: - venttiilin koko ja tiivistetyyppi - toimilaitteen syöttöpaine - korkein sulkupaine-ero venttiilin ollessa suljettuna Käytä Nelprof mitoitusohjelmaa valittaessasi oikea toimilaite säätöventtiilille ja sulkuventtiilille. Nelprof -ohjelman saat paikalliselta myyjältäsi. 6 TEKNINEN ESITE 12/15

7 1 M1 20 FI NELES LAIPALLINEN SUORA-AUKKOINEN MBV PALLOVENTTIILI, M1 SARJA PN PAINELUOKKIIN MITAT P M R Key acc.to ANSI B1.1 ØO E K ØB1 ØB U V A1 TS A Tyyppi PN M1M PN40 (10, 16, 25) M1M PN40 (25) M1L PN25 M1K PN16 (10) M1K PN16 M1J PN10 Tyyppi PN M1JW/M1JZ PN 10 M1KW/M1KZ PN 16 M1LW/M1LZ PN 25 M1MW/ M1MZ PN 40 LAAKEROIMATTOMAT VENTTIILIT Paino (kg) A A1 ØB ØB1 E K M ØO P R S T U V M1 Q-M M10 M M10 M M12 M M12 M M12 M M12 M M12 M M16 M M20 M M24 M M30 M M12 M M12 M M12 M M12 M M16 M M20 M M24 M M30 M M20 M M24 M M30 M LAAKEROIDUT VENTTIILIT Paino (kg) A A1 ØB ØB1 E K M O P R S T U V M1 Q-M M24 M M24 M M30 M M30 M M24 M M24 M M30 M M30 M M24 M M24 M M30 M M30 M M24 M M24 M M30 M M30 M TEKNINEN ESITE 12/15

8 METSO 1 M1 20 FI MITAT koot B1 toimilaitten kanssa NPT H NPT X G F V J I LAAKEROIMATON VENTTIILI + KAKSITOIMINEN TOIMILAITE, SARJAT B1C TYYPPI TOIMILAITE / PAINO NPT / ISO LIITOSTASO F G H I J V X (kg) 25 B1C6 / F /4 12 M1M, 40 M1L, B1C6 /F / M1K, B1C6 / F /4 20 M1J 50 B1C9 / F /4 25 B1C9 / F / B1C11 / F / M1M, B1C13 / F /8 85 M1L 125 B1C1 / F / B1C20 / F / B1C25 / F /2 335 M1L B1C32 / F / B1C40 / F /4 930 B1C9 / F / B1C9 / F / B1C11 / F / B1C1 / F / B1C1 / F / M1K, B1C20 / F /2 240 M1J 200 B1C25 / F /2 295 B1C25 / F /2 420 B1C32 / F / B1C32 / F / B1C40 / F /4 900 LAAKEROITU VENTTIILI + KAKSITOIMINEN TOIMILAITE, SARJA B1C TYYPPI TOIMILAITE / PAINO NPT/ISO LIITOSTASO F G H I max J V X (kg) B1C25 / F / B1C25 / F /2 580 M1JW/M1JZ 300 M1KW/ B1C32 / F / M1KZ B1C32 / F / B1C40 / F / B1C32 / F / B1C40 / F / B1C25 / F / B1C25 / F / B1C32 / F / M1LW/M1LZ B1C32 / F / B1C40 / F / B1C32 / F / B1C40 / F / B1C25 / F / B1C25 / F / M1MW/ B1C32 / F / M1MZ B1C32 / F / B1C40 / F / B1C32 / F / B1C40 / F / TEKNINEN ESITE 12/15

9 1 M1 20 FI NELES LAIPALLINEN SUORA-AUKKOINEN MBV PALLOVENTTIILI, M1 SARJA PN PAINELUOKKIIN LAAKEROIMATON VENTTIILI + JOUSIPALAUTTEINEN TOIMILAITE, SARJAT B1J JA B1JA TYYPPI TOIMILAITE / PAINO NPT / ISO LIITOSTASO F G H I J V X (kg) 25 B1J/B1JA6 / F / B1J/B1JA8 / F /8 25 M1M, 40 M1L, B1J/B1JA6 / F / M1K, B1J/B1JA8 / F /8 30 M1J 50 B1J/B1JA8 / F / B1J/B1JA10 / F /8 45 B1J/B1JA10/F /8 B1J/B1JA12/F / B1J/B1JA12 / F / M1M, M1L B1J/B1JA16 / F14 B1J/B1JA16/F /2 1/ B1J/B1JA20 / F /4 150 B1J/B1JA20 / F / B1J/B1JA25 / F / B1J/B1JA25 / F /4 555 M1L B1J/B1JA32 / F B1J/B1JA32 / F B1J/B1JA10/F /8 B1J/B1JA12/F / B1J/B1JA10 / F / B1J/B1JA12 / F / B1J/B1JA16/F / M1K, B1J/B1JA20 / F / M1J B1J/B1JA16 / F / B1J/B1JA20 / F / B1J/B1JA25 / F /4 515 B1J/B1JA25 / F /4 5 B1J/B1JA32 / F B1J/B1JA32 / F LAAKEROITU VENTTIILI + JOUSIPALAUTTEINEN TOIMILAITE, SARJAT B1J JA B1JA TYYPPI TOIMILAITE / PAINO LIITOSTASO F G H I max J V X NPT/ISO (kg) B1J/B1JA20 / F /4 480 B1J/B1JA25 / F / M1JW/M1JZ B1J/B1JA25 / F / M1KW/ B1J/B1JA32 / F M1KZ B1J/B1JA25 / F / B1J/B1JA32 / F B1J/B1JA32 / F B1J/B1JA20 / F /4 495 B1J/B1JA25 / F / B1J/B1JA25 / F / M1LW/M1LZ B1J/B1JA32 / F B1J/B1JA25 / F / B1J/B1JA32 / F B1J/B1JA32 / F B1J/B1JA25 / F / B1J/B1JA25 / F / M1MW/ M1MZ B1J/B1JA32 / F B1J/B1JA32 / F B1J/B1JA32 / F TEKNINEN ESITE 12/15 9

10 METSO 1 M1 20 FI MITAT **) R SR øb1 øb A cø Z V A1 G J F H VIRTAUSSUUNTA FLOW DIRECTION M1J, M1K M1L M1J, M1K, M1L, M1M M1L, M1M **) Toimilaitteet M0...M12 on varustettu käsipyörällä, tyyppi SR,P Toimilaitteet M14...M25 on varustettu käsipyörällä, tyyppi R. Rakennepituus ISO 552 mukainen Paineluokat J=PN10, K=PN16, L=PN25, M=PN40 Laipallinen, täysaukkoinen LAAKEROIMATON VENTTIILI M1 JA KÄSITOIMILAITE, SARJA M TOIMILAITE / LIITOSTASO ISO 5211 A A1 ØB ØB1 F G H J V ØZ M0/25F M0/25F M12/35F M14/35F M14/45F M15/45F M15/55F M16/55F M16/F M25/5F M16/55F M16/F M25/5F M0/15F M0/20F M0/25F M0/25F M10/25F M12/25F M12/35F M14/35F M15/45F kg 10 TEKNINEN ESITE 12/15

11 1 M1 20 FI NELES LAIPALLINEN SUORA-AUKKOINEN MBV PALLOVENTTIILI, M1 SARJA PN PAINELUOKKIIN TYYPPI TOIMILAITE / LIITOSTASO LAAKEROITU VENTTIILI M1 JA KÄSITOIMILAITE, SARJA M A A1 ØB ØB1 F G H J V øz [kg] M1JW/ M15/55F M1JZ M16/F M1KW/ M25/5F M1KZ M25/5F M15/55F M16/F M1LW/ M1LZ M25/5F M25/5F M15/55F M16/F M1MW/ M1MZ M25/5F M25/5F M1-venttiili tiedot Rakennepituus ISO 552 mukainen Paineluokat J=PN10, K=PN16, L=PN25, M=PN40 Laipallinen, täysaukkoinen M2-venttiili tiedot Rakennepituus ASME B16.10 mukainen Paineluokat C=ASME 150, D=ASME 300 Laipallinen, täysaukkoinen KÄSITOIMILAITTEEN YKSITYISKOHTAISET TIEDOT LÖYTYVÄT ESITTEESTÄ 6 MG 21. PAINO MITAT L J H VENTTIILI + KÄSIVIPU SARJA LX/LK TYYPPI KÄSI- VIPU H J L PAINO (kg) 25 M1M, LX180A M1L, LX220A M1K,M1J LK LK M1M, M1L LK LK LK M1K, M1J LK LK TEKNINEN ESITE 12/15 11

12 TILAUSOHJEET MBV PALLOVENTTIILI, Sarja M M1 M A 150 A P V A / 1. merkki Matalan melutason rakenne Q- Vaimennin pallon virtausaukossa 2. merkki Venttiilisarja, rakennepituus M1 Täysaukkoinen, laakeroimaton rakenne, rakennepituus ISO 552 sarjan 3,4,12 tai 15 mukainen riippuen koosta ja paineluokasta. Laakeroimaton rakenne koot , laakeroitu rakenne koot merkki Pesän ja laippojen paineluokka J PN10 K PN16 L PN25 M PN40 4. merkki Rakenne A Vakio rakenne, laakeroimaton B Pallo laakeroitu, 2 tiivistettä E Pallo lakeroitu, 1 tiiviste *) virtaussuunta on ilmoitettu nuolella pesän kyljessä 5. merkki Koko Laakeroimaton 025, 040, 050, 0, 080, 100, 125, 150, 200,, 300 venttiili Laakeroitu, 300, 350, 400 venttiili 6. merkki A C U S X Pesä CF8M CG8M CK-3MCuN CF8M + Kobolttiseosko va-pinnoite virtausaukon holkeissa 4A Pallo & pinnoite Materiaalit CF8M (& kovakromi, jos metallitiivisteet) CG8M (& kovakromi, jos metallitiivisteet) CK-3MCuN (& ceramic coating, if metal seat) CF8M (Kobolttiseoskova - pinnoite pallossa ja virtausaukossa) 4A (& kovakromi, jos metallitiivisteet) Akseli AISI 329 laakeroitu rakenne: XM-19 (-400) AISI 329 laakeroitu rakenne: XM-19 (-400) Ruuvit A2-0 / metrinen A2-0 / metrinen UNS S31254 A2-0/ metrinen AISI 329 Vain laakeroimaton rakenne AISI 329 laakeroitu rakenne: XM-19 (-400) A2-0/ metrinen A2-0/ metrinen. merkki P Pallon tiivisteet Lukittu Materiaalit Tiivisteen materiaali Haponk. teräs + Kobolttiseoskovap. X Pehmeä Xtreme T Pehmeä PTFE S Ei lukittu E* Matala Δp C Lukittu Haponk. teräs + Kobolttiseoskovap. Haponk. teräs + Kobolttiseoskovap. CK-3MCuN + Kobolttiseoskovapinnoite M Pehmeä Täytetty PTFE S Metalli Laakeroitu rakenne Haponk. teräs + Kobolttiseoskovap. T Pehmeä C25 Laakeri materiaali Oikeus muutoksiin pidätetään. Tiivisteen takatiiviste PTFE - - PTFE PTFE / FPM PTFE Viton GF 8. merkki Akselitiivisteet Jakotason-tiiviste V PTFE V-renkaat, vakio PTFE F Grafiitti Grafiitti G T Jousikuormattu tiivisteet laakeroidulle ja laakerittomalle venttiilille. Jousikuormattu PTFE tiivisteet laakeroidulle ja laakerittomalle venttiilille. 9. merkki Malli koodi A Versio Grafiitti PTFE 10. merkki Laippapinta EN Type B1 (Ra ), vakio, ilman merkkiä (M1) Metso Flow Control Oy Vanha Porvoontie 229, P.O. Box 304, FI Vantaa, Finland tel , fax Myynti ja huolto Suomessa: Metso Flow Control Oy Vanha Porvoontie 229, PL 304, FI Vantaa, puh , faksi Elektroniikkatie 9, Oulu, puh , faksi Lokomonkatu 3, Tampere, puh , faksi Studiokatu 3, Kemi, puh , faksi Kairakatu 1, Rauma, puh , faksi Mäkirinteentie 2, Jämsänkoski, puh , faksi Höyläkatu 6, Lappeenranta, puh , faksi
