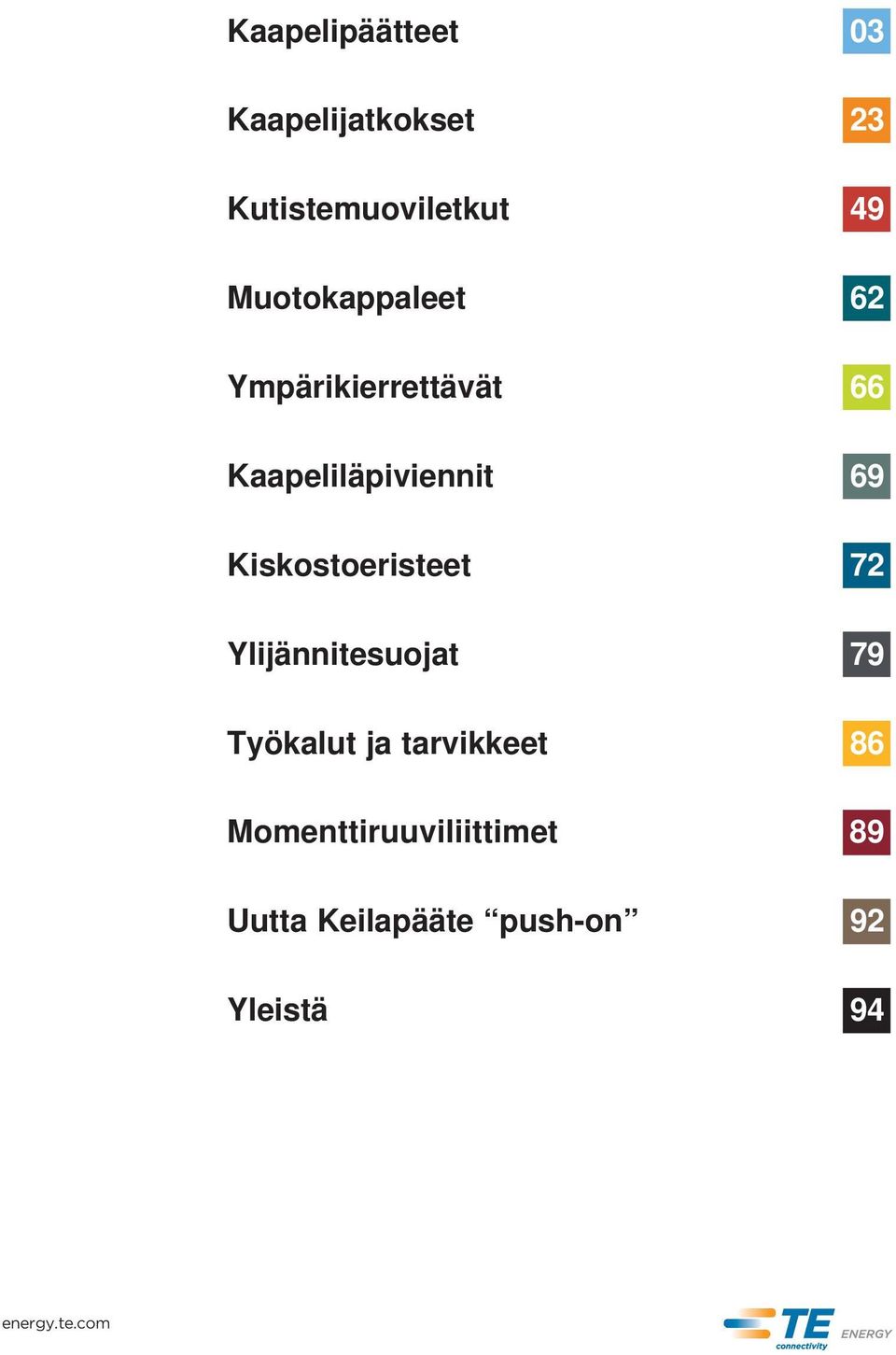

2 1 Kaapelipäätteet 03 Kaapelijatkokset 23 Kutistemuoviletkut 49 Muotokappaleet 62 Ympärikierrettävät 66 Kaapeliläpiviennit 69 Kiskostoeristeet 72 Ylijännitesuojat 79 Työkalut ja tarvikkeet 86 Momenttiruuviliittimet 89 Uutta Keilapääte push-on 92 Yleistä 94

3 3 KAAPELIPÄÄTTEET Sisällysluettelo Sivu EPKT Paperi- ja muovieristeisille kaapeleille 1 kv 04 IXSU/OXSU Muovieristeisille 1-johdinkaapeleille kv 06 IXSU/OXSU Muovieristeisille 3-johdinkaapeleille kv 08 IXSU-F Muovieristeisille 1-johdin- ja 3-johdinkaapeleille 42 kv 10 TFTI/TFTO Kylmäkutistepääte hohtosuojatulle muovieristeiselle 1-johdinkaapelille kv, Cu-lanka kosketussuojalla. 11 RICS Eristetty kulmapistokejärjestelmä A, kv Sisäkartiopääte RPIT 13 RCAB 5120 Eristetty suorapistokejärjestelmä A, 12 kv ja 24 kv RSES/RSSS Kosketussuojattu kulma/suorapistokejärjestelmä A, kv RSTI Kosketussuojattu kulmapistokejärjestelmä A, kv XVKG/XVKGU Paperieristeisille 3-johdinkaapeleille 12 kv 18 IHVT/OHVT Muovieristeisille 1-johdinkaapeleille kv 20 OHVT/PHVS(T) Muovieristeisille 1-johdinkaapeleille kv 22

4 4 EPKT 1 kv Päätteet 1 kv:n paperi- ja muovieristeisille kaapeleille, haaroitussuojat Käyttö Tiivistys ja suojaus 1 kv kaapeleille sisä- ja ulkokäyttöön, AXMK, AMCMK, MCMK ja MMJ Testit 1 kv päätteet ovat Raychemin normin PPS 3013 mukaisia ja täyttävät siten useimpien kansallisten ja kansainvälisten säännösten määräykset kuten esim. VDE, BS, IEC jne. Rakenne Kaapelivaiheiden tiivistys tapahtuu lämmittämällä liimalla va rustettu haaroitussuoja. Paperikaapeleissa kutisteletku huo lehtii tiivistyksestä kaapelikengän ja johdineristyksen välissä. Paperieristeisen kaapelin johtimet suojataan lisäksi eristysletkulla. Muovikaapeleille, joissa on konsentriset johtimet, on tarpeen maajohtimien tiivistäminen tiivistenauhalla sekä eristäminen letkulla. Pakkaus Sisältää haaroitusuojat, eristeletkut, tiivisteletkut ja -nauhat. XVK-päätteet soveltuvat sisä- ja ulkopäätteeksi 4-, 4 1 / 2 - ja 5-johdinkaapeleille sekä sisäpäätteeksi 3 1 / 2 -johdinkaapeleille. XVKU 13-päätteet soveltuvat sisä- ja ulkopäätteeksi 3 1 / 2 -johdinkaapeleille. Muovieristeiset kaapelit Kaapelityyppi Kaapelikoko Päätepakkaus SSTL nro Ulko/sisäpääte AMCMK 3 x 4 35 XVKU 1335* AXCMK 3 x XVKU 13150* x XVKU 13300* AMMK 4 x 6 35 XVK 1435* MMK 4 x XVK 1495* AXMK 4 x XVK 14185* x XVK 14300* MCMK 3 x 4 35 XVKU 1335* x XVKU 13150* x XVKU 13300* Nelijohdinkaapeleille vaihtoehtoisesti haaroitussuoja * SLO Oy:n Tuottajain Kone-tavaramerkki

5 5 EPKT 1 kv Päätteet 1 kv:n paperi- ja muovieristeisille kaapeleille, haaroitussuojat Kolmisorminen Haaroitussuoja Mitat Johdin H J P R S Q HW JW SSTL nro a b a b b b b b b b mm² min max min max ±10% ±10% ±10% ±10% ±10% ±10% 402W533/S , ,7 1, W516/S ,5 1, W526/S ,5 2, Nelisorminen AXMK Haaroitussuoja Mitat Johdin H J P R S Q HW JW SSTL nro a b a b b b b b b b mm² min max min max ±10% ±10% ±10% ±10% ±10% ±10% 502K033/S , ,5 1, K016/S ,5 2, K020/S , K026/S , ,5 2, Mitat millimetreinä Mitta a: sisähalkaisija, kutistamatta Mitta b: sisähalkaisija, kutistettuna Paperieristeiset kaapelit Kaapelityyppi Kaapelikoko Päätepakkaus SSTL nro Päätepakkaus SSTL nro Sisäpääte Ulkopääte APAKM 3 x XVK 1170* XVKU 1250* XVKU 1270* x XVK 11120* XVKU 1295* XVKU 2120* x XVK 11185* XVKU 12150* XVKU 12185* x 240 XVK XVKU 12240* PLKVJ 3 x XVK 1516* x XVK 1595* x XVK 15240* * SLO Oy:n Tuottajain Kone-tavaramerkki

6 6 IXSU/OXSU, XVKP, XVKPU Sisä- ja ulkopäätteet hohtosuojatuille 1-johdinmuovikaapeleille, kv Käyttö IXSU sisäpääte OXSU ulkopääte Testit kv päätteet muovieristeisille yksijohdinkaapeleille kuten myös niihin kuuluvat kulmapistokkeet ovat Raychemin normin PPS 3013 mukaisia ja täyttävät siten useimpien kansallisten ja kansainvälisten säännösten määräykset. CENELEC HD 629. Rakenne IXSU/OXSU-pääte koostuu yh destä esivalmistetusta osasta. Kutisteletkun sisäpuolella on vihreä kerros kentänohjausmassaa, joka toimii myös kosteu den estona. Kentänohjaus on sinkkioksidi tyyppinen, joka toimintatilassa ohjaa kenttää ja on lepotilassa eristävä. Pääteletku on laajennettu jo ten se on helppo asettaa esivalmistellun kaapelin päälle ja kutistaa lämmittämällä. Pakkaus Pakkaus sisältää tarvikkeet 3:lle vaiheelle. IXSU-F, sisäpääte Kaapelipääte muovieristeisille 1-johdin kaapeleille kv Sisäpääte, maadoitus jousella Nimellisjännite kv Poikkipinta mm² Nimitys Sähkönumero IXSU-F3131J IXSU-F5121J IXSU-F5131J IXSU-F5141J IXSU-F, sisäpääte. Suomessa pakattu. OXSU-F, AHXAMK-W-kaapelin maadoitus jousella Nimellisjännite kv Poikkipinta mm² Nimitys Sähkönumero OXSU-F3131J OXSU-F5121J OXSU-F5131J OXSU-F5141J

7 7 IXSU/OXSU Sisä- ja Ulkopääte hohtosuojatulle 1-johdinkaapelille. - ja 3-johdinmuovikaapeleille, kv IXSU F Sisäpääte peruspakkauksilla AHXCMK Nimellisjännite kv Poikkipinta mm² Nimitys Sähkönumero IXSU-F IXSU-F IXSU-F IXSU-F IXSU-F5121 -FI IXSU-F5131-FI02 * IXSU-F5131-ML-4-13-FI01 ** IXSU-F5141-ML-5-13-FI01 ** IXSU-F IXSU-F OXSU F Ulkopääte peruspakkauksella AHXCMK Nimellisjännite kv Poikkipinta mm² Nimitys Sähkönumero OXSU-F3131J OXSU-F OXSU-F5131-FI02 * OXSU-F5131-ML-4-13-FI01 ** OXSU-F OXSU-F *) sis.jousimaad.tarvikkeet AHXAMK-W kaapelille **) sis.jousimaad.tarvikkeet AHXAMK-W kaapelille, sekä momenttiruuvi kaapelikengät SMOE erillinen jousi maadoituspakkaus AHXAMK-W kaapelille

8 8 IXSU-F/OXSU-F Kaapelipääte muovieristeiselle 3-johdinkaapelille kv Käyttö IXSU-F, XVKPC sisäpääte OXSU-F, XVKUPC ulkopääte Rakenne Pääte on esivalmistettu yhdeksi komponentiksi. Kutisteletkun sisällä on vihreä kerros kentänohjausmassaa, joka toimii myös kosteustiivistyksenä. Kentänohjaus on sinkkioksidityyppinen, joka toimiessaan on johtava ja lepotilassa on eristävä. Pääte asennetaan johtimen päälle ja mukana toimitettavaa CNTM-letkua käytetään haaroitussuojaalueella suojaamaan puolijohtavaa hohtosuojaa. Haaroitussuoja-alue tiivistetään ja suojataan liimallisella, johtavalla haaroitussuojalla, joka asennetaan johdinten päälle. CNTM-letkun vaihepituus on 1200 mm.

9 9 IXSU-F/OXSU-F, XVKPC/XVKUPC Kaapelipääte muovieristeiselle 3-johdinkaapelille kv IXSU-F sisäpääte 3-johdinkaapeli. Nimellisjännite kv Johdin poikkipinta mm² Nimitys SSTL nro IXSU-F IXSU-F IXSU-F IXSU-F IXSU-F IXSU-F5341 Loppunumero ilmaisee vaihepituuden 1 = 450 mm 4 = 1200 mm XVKPC-sisäpääte. Päätepakkaus sisältää tarvittavat päätekomponentit sekä kaapelin hohtosuojien ja haaroitusalueen suojaus- ja tiivistystarvikkeet. Nimellisjännite kv Johdin poikkipinta mm² Nimitys SSTL nro XVKPC 33095* XVKPC 33300* XVKPC 33400* XVKPC 43070* XVKPC 43240* * SLO Oy:n Tuottajain Kone-tavaramerkki OXSU-F 3-johdin ulkopääte Nimellisjännite kv Johdin poikkipinta mm² Nimitys SSTL nro OXSU-F OXSU-F OXSU-F OXSU-F OXSU-F OXSU-F5344 XVKUPC-ulkopääte. Päätepakkaus sisältää tarvittavat päätekomponentit ja kaapelin hohtosuojien ja haaroitusalueen suojaus- ja tiivistystarvikkeet. Nimellisjännite kv Johdin poikkipinta mm² Nimitys SSTL nro XVKUPC 33095* XVKUPC 33300* XVKUPC 43070* XVKUPC 43240* * SLO Oy:n Tuottajain Kone-tavaramerkki Sisäpääte ruuvikaapelikengillä AHXCMK-WTC, AXAL-TT Nimellisjännite kv Johdin poikkipinta mm² Nimitys SSTL nro XVKPC 33300M XVKPC 43095M XVKPC 43240M Ulkopääte ruuvikaapelikengillä AHXCMK-WTC, AXAL-TT Nimellisjännite kv Johdin poikkipinta mm² Nimitys SSTL nro XVKUPC 33300M XVKUPC 43095M XVKUPC 43240M

10 10 IXSU F/OXSU F 36 kv & 42 kv Kaapelipääte muovieristeisille 1-johdin kaapeleille IXSU-F OXSU-F Käyttö IXSU-F sisäpääte OXSU-F ulkopääte Testit Raychem PPS3013 mukaisia ja täyttävät täten kaikkien olennaisten kansallisten ja kansainvälisten standardien kuten esim. VDE, BS, IEC asettamat vaatimukset. Pakkaussisältö Kaapelipäätteet (1 sarja = 3 kpl), pientarvikkeet, asennusohje, kuitenkin ilman kaapelikenkiä. Nimellisjännite kv Poikkipinta mm 2 Nimitys sisäp Nimitys ulkop IXSU-F 6131 OXSU-F IXSU-F 6141 OXSU-F IXSU-F 6151 OXSU-F IXSU-F IXSU-F 7131 OXSU-F IXSU-F 7141 OXSU-F IXSU-F 7151 OXSU-F 7151

11 11 TFTI/TFTO Kylmäkutistepääte hohtosuojatuille muovieristeisille 1-johdinkaapeleille kv TFTI Sisäpääte TFTI Kylmäkutistepääte hohtosuojatulle muovieristeiselle 1-johdinkaapelille kv, Cu-lanka kosketussuojalle (A)HXCMK Rakenne Kosketussuojalangat tai maadoituspunos suljetaan tiivistysmassan sisään. Kentänohjausmassa kiedotaan hohtosuojan päättymiskohdan ympärille. Hyvin elastinen, tarttumaton letku liu utetaan johtimen yli päälivaipan loppuun ja käännetään vaipan päälle. Tiivistysmassa estää kaiken kosteuden pääsyn kaapelikenkään. Nimellisjännite kv Johdin poikkipinta-ala mm² Nimitys SSTL nro TFTI TFTI TFTI Huom. pääte sisältää tarvikkeet 3 vaiheelle Ulkopääte TFTO Nimellisjännite kv Johdin poikkipinta-ala mm² Nimitys SSTL nro TFTO TFTO TFTO Huom. pääte sisältää tarvikkeet 3 vaiheelle. Päätteessä tulee käyttää kosteustiiviitä kaapelikenkiä.

12 12 RICS Eristetty kulmapistokeliitostekniikka 630 A, kv A kojeistokartio CENELECin normin mukainen 2. RICS pistoke 3. IXSU pääte Käyttö RICS-kulmapistokejärjestelmällä voidaan liittää SF6-(kuormaerotin) laite suoraan kaikkiin kaapeleihin, koska lähes jokaiselle kaapelille on tarjolla kutistemuovipääte ja RICS-kulmapistokkeet sopivat normitettujen kartiomaisten laite liitososien johdosta kaikkiin Suomen markkinoilla oleviin kojeistoihin sekä kulma- että pystysuorissa asennuksissa. RICS-kulmapistokejärjestelmä on koestettu CENELEC-standardin mukaisesti. Pistoketta saa myös ylijännitesuojalla RDA. Testit SS Raychem PPS 3013 Rakenne Paksuseinämäinen korkealaatuisesta elastomeerista valmistettu eristyskappale, jossa tiivistyspinnat kaapelipäätteen, laitteen liitäntäkartion ja päätteen tulpan päälle. Sähköinen kontakti saadaan aikaan M16-liitäntäpultin ja päätteen kaapelinkengän avulla. Toimitukseen kuuluu tarvikkeet 3:lle vaiheelle. Eristyskappale, päätytulppa, M16-liitäntäpultti, pientarvikkeet ja asennusohje. Huom! Kaapelipääte ja ylijännitesuoja eivät kuulu peruspakkaukseen. Kaapelikengän tulee olla M12 tai M16 reiällä varustettu, ei sisälly pakkaukseen. Varoitus Pistoke ei ole kosketussuojattu. Vuotovirta voi tehdä osat jännitteisiksi eikä niihin pidä koskea. Eristetty kulmapistoke SF6-kojeistoille Nimellisjännite kv Johdin poikkipinta mm² Nimitys Kaapelikengän reikä SSTL nro RICS-5123 M RICS-5133 M RICS M RICS-5143 M RICS M RICS-5123 M RICS-5133 M RICS M RICS-5143 M RICS M tulppa ylijännitesuojan tilalle RICS

13 13 RICS Eristetty kulmapistokeliitostekniikka 630 A, kv Eristetty kulmapistoke ylijännitesuojan kanssa SF6-kojeistoille. Nimellisjännite kv Johdin poikkipinta mm² Nimike Kaapelikengän reikä SSTL nro RICS-5139 M RICS-5149 M RICS-5139 M RICS-5149 M Huom! Pienemmillä kaapeleilla käytettävä täyteletkuja, kysy TE Connectivity myyjältä. BLMT momenttiruuviliittimillä käytettävä RICS-5143 RICS kaksois T-liitäntä, mahdollisuus asentaa pistokkeet peräkkäin Nimellisjännite kv Johdin poikkipinta mm² Nimike Kaapelikengän reikä SSTL nro RICS-5733+RICS-5137 M RICS-5733+RICS-5137 M16 Muita kokoja kysyttäessä. Sisäkartiopääte RPIT Kaapelipääte Tyyppi Koko Nim.virta A Järjestelmä- Poikkipinta Johtimen Eristeen jännite kv mm² halk.mm halk.mm RPIT-321x RPIT-521x RPIT-621x RPIT-331x RPIT-531x RPIT-631x / Huom. Tuote on saatavilla testipisteellä ja ilman.

14 14 RCAB Eristetty suora liitos 630 A, 12 ja 24 kv Erittäin taipuisa eristekomponentti on tehty korkealaatuisesta elastomeerista ja se tarjoaa tiiviin asennuksen kartion ja päätteen yli. Päätteen kaapelikenkä on yksinkertaisesti liitetty pulttiin ruuvil - la ja mutterilla. Jopa ahtaissa tiloissa adapteri voidaan hel - posti vetää alas kartion päältä, jotta päästäisiin esimerkiksi testaamaan kaapelia. Hyvin taipuisa elastomeeri yhdistettynä liitospinnan muotoiluun mahdollistaa saman tuotteen käytön kaikille kaapeli - tyypeille ja yleisimmille poikkipinnoille RCAB 10 kv RCAB suoraliitos Eristinrunko toimitetaan täydellisenä kolmivaihepakkauksena asennusohjeineen. Kiinnityspultit, ja kaapelikengät eivät kuulu pakkaukseen. Kierteellinen kaapelikenkä EXRM-1366* voidaan tilata erikseen. 1 Päätykartio 2 RCAB liitos 3 Raychem kaapelipääte RCAB 20 kv Sisäpääte käytettäessä RCAB 4120 liitosta SF6-kojeistoissa. Sisäpääte käytettäessä RCAB 5120 liitosta SF6-kojeistoissa IXSU-F Sivu 8 IXSU-F Sivu 6 TFTI Sivu 11 IXSU-F Sivu 8 RCAB Poikkipinta-ala (mm²) Muovikaapeli Paperikaapeli Nimellisjännite kv IXSU-F/TFTI UHGK/EKPT/SMOE Tilausnimike RCAB RCAB 5120 Asennusohje: Toimitus: 3 adapteria/pakkaus EXRM-1366* RCAB 4120 Kulma-asennus RCAB 5120 RCAB 4120

15 15 RSES/RSSS Kosketussuojattu pistokeliitostekniikka suoriin ja kulma-asennuksiin 250 A, kv Käyttö Raychemin kosketussuojainen pistokepääte on suunniteltu 1- ja 3-johdinmuovikaapeleiden liittämiseksi keskijännitekojeistoihin (muuntajat, SF6-kojeistot, moottorit jne). Voidaan käyttää sekä sisä- että ulkokäytössä. Rakenne Pistoke on valmistettu ristisilloitetusta EPDM-eristeestä ja pinnoitettu vähintään 3 mm paksulla johtavalla muovilla, joka yh distetään kaapelin kosketus suojaan. Pistokkeessa on kapa sitiivinen testipiste, josta voi daan tarkistaa, että kaapeli on jännitteetön ennen pistokkeen irroittamista. Testipiste on suo jattu johtavalla hupulla. Testit IEC 540, VDE 0278, Raychem PPS 3013 Pakkaus Pakkaus on täydellinen sisältäen kaapelikengät, 3:lle vaiheelle. HUOM. Erillistä kaapelipäätettä ei tarvita. RSES- kulmapistoke Nimellisjännite kv Johdin poikkipinta mm² Eristin halk. Nimitys SSTL nro ,5 17,4 RSES ,5 17,4 RSES ,5 17,4 RSES ,3 20,8 RSES ,3 20,8 RSES ,6 24,1 RSES ,3 20,8 RSES ,3 20,8 RSES ,3 20,8 RSES-5213-FI ,6 24,1 RSES ,6 24,1 RSES ,1 27,7 RSES ,1 27,7 RSES-5234 RSSS-suorapistoke Nimellisjännite kv Johdin poikkipinta mm² Eristin halk. Nimitys SSTL nro ,5 17,4 RSSS ,5 17,4 RSSS ,5 17,4 RSSS ,3 20,8 RSSS ,3 20,8 RSSS ,3 20,8 RSSS ,3 20,8 RSSS ,3 20,8 RSSS-5213-FI ,6 24,1 RSSS ,6 24,1 RSSS ,6 24,1 RSSS-5229 AHXAMK-W- ja AXCMK-WTC-kaapeleille kysyttävä erilliset maadoituspakkaukset.

16 16 RSTI Kosketussuojainen kulmapistokeliitäntä 800 A, kv RSTI 58xx RSTI-CC-58xx Mitat millimetreissä Käyttö Raychemin kosketussuojattu pistokepääte RSTI on suunniteltu yksi- ja kolmijohdinkeskijännitemuovikaapeleille, käytettäväksi kaasueristeisissä ja muissa ko jeistoissa joissa käytetään CENELEC 630 A läpivientiä kv:lla. Voidaan käyttää sisä- ja ulkokäytössä. Kaikissa pakkauksissa on korkeatasoiset, laajan käyttöalueen omaavat, mekaaniset kaapelikengät tai puristettavat kengät, jotka ovat mitoitetut kosketussuojatulle pistokkeelle. Rakenne Pistoke on tehty erikoissilikonikumista, joka on päällystetty paksuseinämäisellä johtavalla muovilla yhdistettynä maahan. Järjestelmän jännitteettömyyden toteamiseksi Raychemin RSTI on varustettu kapasitiivisella testipisteellä. Kapasitiivinen testipiste on suojattu pinnoitetulla eristetulpalla. Testaus CENELEC HD 629 Pakkaussisältö Pakkaus on täydellinen sisältäen kaapelikengät, 3 vaihetta Ylijännitesuoja kosketussuojaiselle pistokkeelle 24 kv RST-CC-L66SA ka.

17 17 RSTI Kosketussuojainen kulmapistokeliitäntä 800 A, kv RSTI 58xx 800A sisältää kaapelikengät Nimellisjännite kv Poikkipinta mm² Eristeen halk. Nimitys SSTL nro RSTI RSTI RSTI RSTI RSTI RSTI RSTI RSTI RSTI AHXAMK-W-kaapelille tilattava erillinen maadoituspakkaus SMOE RSTI-CC-58xx Nimellisjännite kv Poikkipinta mm² Eristeen halk. Nimitys SSTL nro RSTI-CC RSTI-CC RSTI-CC RSTI-CC RSTI-CC RSTI-CC RSTI-CC RSTI-CC RSTI-CC-5855 AHXAMK-W ja AXCMK-WTC-kaapeleille kysyttävä erilliset lisäpakkaukset RSTI tarvikkeet Nimike SSTL nro Kuvaus RSTI-56CP Liitostulppa kaksoiskaapelille RSTI-56TP Päätytulppa RSTI-56TR RSTI-56TP RSTI-56CP RSTI-56EA

18 18 XVKG/XVKGU Kaapelipääte paperieristeisille 3-johdinkaapeleille 12 kv ja 24 kv 1-johdinkaapeleille Käyttö XVKG sisäpääte XVKGU ulkopääte Testaus SS Raychem PPS 3013 Rakenne Kaapelin öljy suljetaan johtimeen ja kaapelista tulee painetiivis. Asennuksessa käytetään öljynkestävää tiivistysmassaa, johtavaa haaroitussuojaa ja eri typpisiä letkuja. Pakkaussisältö Kaapelikenkien tulee olla vesitiiviitä, eivät sisälly pakkaukseen.

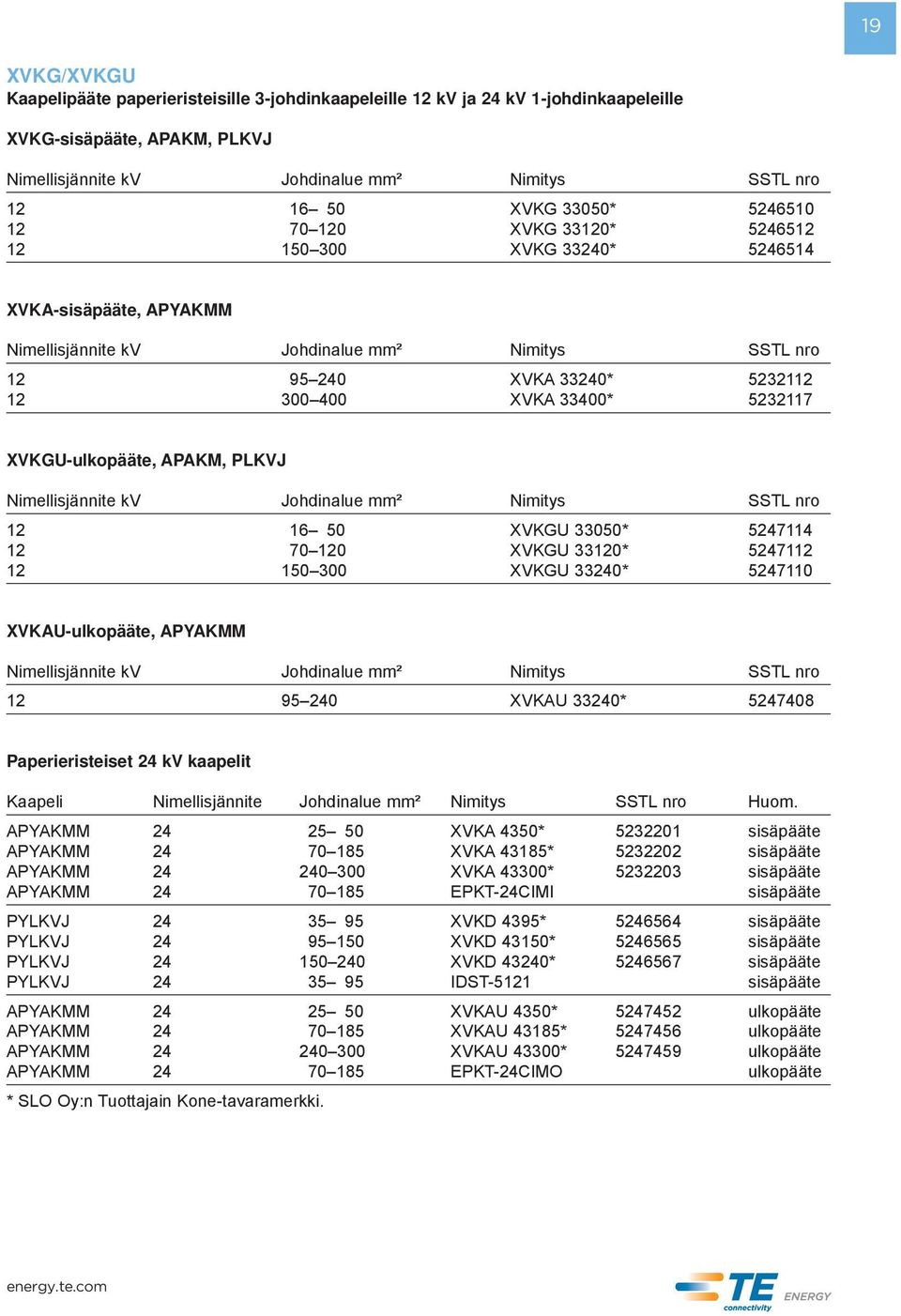

19 19 XVKG/XVKGU Kaapelipääte paperieristeisille 3-johdinkaapeleille 12 kv ja 24 kv 1-johdinkaapeleille XVKG-sisäpääte, APAKM, PLKVJ Nimellisjännite kv Johdinalue mm² Nimitys SSTL nro XVKG 33050* XVKG 33120* XVKG 33240* XVKA-sisäpääte, APYAKMM Nimellisjännite kv Johdinalue mm² Nimitys SSTL nro XVKA 33240* XVKA 33400* XVKGU-ulkopääte, APAKM, PLKVJ Nimellisjännite kv Johdinalue mm² Nimitys SSTL nro XVKGU 33050* XVKGU 33120* XVKGU 33240* XVKAU-ulkopääte, APYAKMM Nimellisjännite kv Johdinalue mm² Nimitys SSTL nro XVKAU 33240* Paperieristeiset 24 kv kaapelit Kaapeli Nimellisjännite Johdinalue mm² Nimitys SSTL nro Huom. APYAKMM XVKA 4350* sisäpääte APYAKMM XVKA 43185* sisäpääte APYAKMM XVKA 43300* sisäpääte APYAKMM EPKT-24CIMI sisäpääte PYLKVJ XVKD 4395* sisäpääte PYLKVJ XVKD 43150* sisäpääte PYLKVJ XVKD 43240* sisäpääte PYLKVJ IDST-5121 sisäpääte APYAKMM XVKAU 4350* ulkopääte APYAKMM XVKAU 43185* ulkopääte APYAKMM XVKAU 43300* ulkopääte APYAKMM EPKT-24CIMO ulkopääte * SLO Oy:n Tuottajain Kone-tavaramerkki.

20 20 IHVT/OHVT Kaapelipääte muovieristeisille 1-johdinkaapeleille kv Käyttö IHVT -sisäpääte OHVT -ulkopääte Testit SEN Raychem PPS 3013 Rakenne Muotokappaleet ja letkut toimitetaan laajennettuna, jotta ne on helppo asentaa paikoilleen, sen jälkeen ne kutistetaan lämmöllä. Kentänohjaukseen käytetään letkua, joka on kentänohjausmateriaalista. Muotokappaleet ja letkut pinnan suojaukseen ovat valmistetut säänkestävästä materiaalista eivätkä ne jälkikäteen enää kutistu. Pakkaussisältö HUOM! Pakkaus sisältää 1-vaiheen tarvikkeet. HUOM! Tilattaessa ruuvikaapelikenkiä tai ruuvitappikenkiä tarvitaan seuraavia tietoja: PEX halkaisija Johtimen halkaisija

21 21 IHVT/OHVT Kaapelipääte muovieristeisille 1-johdinkaapeleille kv Nimellisjännite kv Halkaisija eristyksen päältä mm Max halkaisija ulkovaipan päältä mm 52/72 Size 1* mm 60 mm 52/72 Size mm 70 mm 52/72 Size mm 80 mm 52/72 Size mm 100 mm 52/72 Size 5 ** mm 110 mm 52kV 52kV 72kV 72kV 72kV Sisäpääte Ulkopääte Sisäpääte Ulkopääte Pitkä ryömintämatka Päätteen pituus 700 mm 850 mm 950 mm 1200 mm 1500 mm Ryömintäpituus 1220 mm 1430 mm 1600 mm 2200 mm 3000 mm Laippojen lkm paino 6 kg 6.5 kg 7 kg 7.5 kg 9.5 kg EPPA-ruuvikaapelikengät ja ruuvitappikenkä päätteisiin Nimellisjännite kv Johdin alue mm² Nimitys Kuvaus Kaapelin speksin mukaan EPPA-050-xx/XX Tappikenkä Ø 30 mm Kaapelin speksin mukaan EPPA-051-xx/XX Kaapelikenkä 2 reikää Kaapelin speksin mukaan EPPA-052-xx/XX Kaapelikenkä 1 reikä Kaapelin speksin mukaan EPPA-053-xx/XX Tappikenkä Ø 40 mm Kaapelin speksin mukaan EPPA-054-xx/XX Kaapelikenkä 4 reikää Saadaksesi tarkempaa tietoa katso sivu 95 liitostarvikkeet.

22 22 OHVT / PHVS(T) Kaapelipäätteet kv OHVT- 145C, OHVT- 170C Käyttöalue mm2 OHVT 245C Käyttöalue mm2 Kaapelipääte yhdistelmämateriaalista silikoniöljyn kanssa. Pääte on itsestään kantava ja toimitetaan täydellisenä sisältäen momenttiruuvikaapelikengät. Ulkokäyttöön. Myös posliinirakenne mahdollinen. OHVT-145D käyttöalue mm2 Itsestäänkantava kuivapääte PHVS(T) aina 145 kv Kaapelipääte SF-6 kojeistoille. Kuiva rakenne. PHVS-145 käyttöalue mm2 PHVS- 245 käyttöalue mm2 Kaapelipääte SF-6 kojeistoille. Kuiva rakenne. Lisätietoja saadaksenne ystävällisesti ottakaa yhteyttä TE Connectivity Finland.

23 23 KAAPELIJATKOKSET Nimitys Sivu ECKJ Jatkos muovieristeisille ohjauskaapeleille 500 V 24 EMKJ Jatkos kumikaapelille 1 kv 26 EAKJ 5 kv Jatkos lentokentillä käytettäville kaapeleille 5 kv 27 EPKJ 1 kv sekajatkos, LJSM, LJSM-B, LFRJ, XVRG TK-tyyppi Jatkos muovieristeisille 5-johdinkaapeleille 1 kv 28 EPKJ 1 kv sekajatkos, XVRG TK tyyppi Sekajatkos paperi- ja muovieristeisten kaapelien jatkamiseen 4-johdin 1 kv 30 GELBOX/RAYGEL PLUS Jatkos muovieristeisille 2-, 4- ja 5-johdinkaapeleille kuten myös telekaapeleille 32 GUROFLEX, GUROSEAL Valujatkos muovi- ja paperieristeisille 4- johdin- sekä ohjauskaapeleille 1 kv 34 BMHA Haaroitusjatkos muovieristeisille 4-johdinkaapeleille 1 kv 36 XVRW-kutistejatkokset kv Tuottajain Kone tyyppit 38 XVRW-jatkokset Kutistejatkokset muovieristeisille 1- ja 3-johdinkaapeleille kv 40 MXSU 1- ja 3-johdin Kaapelijatkos sisältäen ruuvijatkosholkit 10 ja 24 kv 41 Uusi kutistejatkosjärjestelmä XVRWM EPKB-haaroitusjatkos Haaroitusjatkos muovieristeisille 1- ja 3-johdinkaapeleille 12 ja 24 kv 43 sisältää momenttiruuviholkit Korjausjatkokset XWRMKO 44 EFSJ Jatkos paperieristeisille 3-johdinkaapeleille 12 kv 45 EHVS Jatkos muovieristeisille 1-johdinkaapeleille kv 46 EHVS Jatkos muovieristeisille 1-johdinkaapeleille kv 48

24 24 ECKJ Ohjauskaapelijatkos Käyttö Tässä kuvatut jatkokset sopivat muovieristeisille suojaamattomille kaapeleille kuten MMO, MCMO. Rakenne Jatkos sisältää tarvittavan määrän Duraseal-liittimiä sekä kutistemuovisen vaippaletkun. Pakkaussisältö Pakkaukseen kuuluu eristetyt Duraseal-liittimet jatkoksen tyypin ja lukumäärän mukaan, kutistemuoviletku ja asennusohje.

25 25 ECKJ Ohjauskaapelijatkos Nimellisj. Johdin Poikki Kaapelin halk. Tilausnimike Mitat SSTL nro HUOM. U 0 /U määrä pinta-ala min. max. mm (mm²) mm L 4 7 1,5 2,5 8 9 SMOE-81140/ ECKJ Sis. Duraseal liitimet ,5 2, SMOE-81141/ ECKJ Sis. Duraseal liittimet 0,6/1kV ,5 2, SMOE-81142/ ECKJ Sis. Duraseal liittimet ,5 2, SMOE-81143/ ECKJ Sis. Duraseal liittimet ,5 2, SMOE-81144/ ECKJ Sis. Duraseal liittimet Puristustyökalu jatkohylsyjen puristamiseen. AD-1522-T Kutistus kuumailmapuhallin ja sopiva kouru

26 26 EMKJ Jatkokset taipuisille kumikaapeleille 1 kv EMKJ, Raychem 1 4 G Käyttö Jatkos soveltuu konsentrisella nollajohtimella tai ilman oleville 3- tai 4-johdin taipuisille kumikaapeleille kuten esim. VSB ja vastaavat. Testaus Raychem PPS 3013 Rakenne Yksittäiset johtimet suojataan liimalla varustetuilla sisäletkuilla tai Duraseal-liittimillä. Johtimien ja liima-aineella varustetun ulkovaipan välissä on taipuisa täytenauha. Konsentrisella nollajohtimella varustetuissa kaapeleissa asennetaan tämän täytenauhaliitoksen päälle tinattu kuparipunosverkko. Pakkaussisältö Sisäletkut, täytemassa ja pääliletku. Jatkosholkit eivät kuulu pakkaukseen. Kaapelityyppi Kaapelikoko Jatkospakkaus SSTL nro Mitat Jatkospakkaus SSTL nro Kaapelikoko (mm²) L min (mm²) 5x 4 16 EMKJ Raychem 1G x 1,5 6 VSB+ 5x10 16 EMKJ Raychem 2G x10 16 vastaavat 5x25 50 EMKJ Raychem 3G x x EMKJ Raychem 4G x Raychem 1 4 G on low spec-versio vähemmän vaativiin olosuhteisiin. Kolmi- ja nelijohtimiset kaapelit konsentrisella nollajohtimella Nimellisjännite Poikkipinta-ala Tilausnimike Mitat (mm) U 0 /U (mm²) 1,5 6 EMKJ ,6/1 kv EMKJ EMKJ EMKJ

27 27 EAKJ 5 kv Kaapelijatkos lentokentällä käytettäviä kaapeleita varten 5 kv Jatkos muovieristeiselle, hohtosuojaamattomalle ja konsentrisella kosketussuojalla varustetulle kaapelille 1 x 6 mm² 3,6/6(7,2) kv. Jatkosholkit on tilattava erikseen. Testaus SS Raychem PPS 3013 Rakenne Sisä- ja ulkoletkut sekä tiivistysmuotokappaleet toimitetaan laajennettuna, joten ne on helppo asentaa paikoilleen ja kutistaa lämmöllä. Kaapelin valmistelun jälkeen massa kierretään johtimien ympärille ja letkut kutistetaan, jotta saadaan kentänohjaus ja täysi eristys. Nimellisjännite kv Johdin alue mm² Nimitys SSTL nro 5 6 EAKJ

28 28 EPKJ 1 kv Jatkos muovieristeisille 3-, 4- ja 5-johdinkaapeleille 1 kv Käyttö 3-, 4- ja 5-johdin maakaapeleiden jatkamiseen 1 kv asti. Testit SS EBR rakennestandardi KJ 25:99 Raychem PPS 3013 Rakenne Sisä- ja ulkoletku ovat laajennettuja jotta ne on helppo asentaa ja sen jälkeen lämmöllä kutistaa. Letkut ovat niin pitkiä, että ne varmuudella peittävät sekä kaapelin johdin- että ulkovaipan eristyksen. Letkut ovat vahvaseinämäisiä. Määrämittaiset letkut takaavat sekä mekaanisen että sähköisen kestävyyden.

29 29 EPKJ 1 kv Jatkos muovieristeisille 3-, 4- ja 5-johdinkaapeleille 1 kv Pakkaukset 3- ja 4-johdin kaapeleille ilman jatkosholkkeja Nimellisjännite kv Johdin alue mm² Nimitys SSTL nro AXMK 4 1 4x 6 16 EPKJ-0235-NORD x EPKJ-0249-NORD x EPKJ-0256-NORD x EPKJ-0263-NORD Pakkaukset 3- ja 4- johdin kaapeleille ruuvijatkosholkkien kanssa XVRG 15-peruspakkauksilla voidaan jatkaa muovieristeiset 4-johdin vastaan 4-johdin ja 4-johdin vastaan 3 1 / 2-johdinkaapelit. Nimellisjännite kv Johdin mm² Nimitys Pakkaus SSTL nro 1 kv 6 16 XVRG 15016* kv 6 35 XVRG 15035* kv XVRG 15095* kv XVRG 15185* kv XVRG 15300* Nimellisjännite kv Johdin mm² Nimitys SSTL nro LJSM-4x/ LJSM-4x/ LJSM-4x/ LJSM-4x/ LJSM-4x/ ,5 6 LJSM-5x/1, LJSM-5x/ LJSM-5x/ / 2-johdinkaapelijatkot 3 1 / 2-johdinkaapeleiden jatkos, jossa käytettävä puristettavia jatkosholkkeja. Holkit on tilattava erikseen. Nimellisjännite kv Johdin alue mm² Nimitys SSTL nro 1 1,5 6 XVR 1606* ,5 10 XVR 1610* XVR 1616* XVR 1635* XVR 1670* XVR 16185* XVR 16300* * SLO Oy:n Tuottajain Kone-tavaramerkki. Palonkestävä jatkos, luokka IEC6033 Nimellisjännite kv Johdin mm² Nimitys SSTL nro 1 1,5 10 LFRJ-FE180-5x/ LFRJ-FE180-5x/ LFRJ-FE180-5x/ LFRJ-FE180-5x/ LFRJ-FE180-5x/ Suunniteltu 4- ja 5-johdin kaapeleille. Yleiskutistejatkokset ruuviholkein 1 kv TK:n tyypit XVRG 15-peruspakkauksilla voidaan jatkaa muovieristeiset 4-johdin- vastaan 4-johdin- ja 4-johdin- vastaan 3 1 / 2-johdinkaapelit Nimellisjännite 1 kv Johdin alue mm² Nimitys SSTL nro XVRG 15016* XVRG 15035* XVRG 15095* XVRG 15185* XVRG 15300*

30 30 1 kv sekajatkos Jatkos paperikaapelin liittämiseksi muovikaapeliin 4-johdin 1 kv Käyttö Jatkos paperikaapelin liittämiseksi 4-johdin muovikaapeliin (maa) Testit SS EBR rakennestandardi KJ 25:99 Raychem PPS 3013 Rakenne Sisä- ja ulkoletkut kuten muotokappale toimitetaan laajennettuna joten ne on helppo asentaa paikoilleen ja sitten kutistaa lämmöllä. Paperikaapelin johdineristys vahvistetaan eristysletkuilla. Näiden letkujen ja paperikaapelin lyijyvaipan välille asennetaan liimal - linen haaroitussuoja siten että letkut ja muotokappale yhdessä muodostavat paine - tiiviin sulun paperikaapeliin. Päälliletkut ovat käsitelty liimalla, joka kutistettaessa sulaa ja tiivistää.

31 31 1 kv sekajatkos Jatkos paperikaapelin liittämiseksi muovikaapeliin 4 ja 5-johdin 1 kv 4 1 / 2- ja 5-johdinkaapeleiden jatkos, jossa on käytettävä puristettavia jatkosholkkeja. Holkit on tilattava erikseen. Nimellisjännite kv Johdin alue mm² Nimitys SSTL nro 1 1,5 10 XVR 15010* XVR 15016* XVR 15035* XVR 15095* XVR 15185* XVR 15300* Yleiskutistejatkojen lisätarvikepakkaukset TK:n tyypit XVRG 15-jatkoksien kanssa käytettävät lisätarvikepakkaukset. XVRGL 10-lisätarvikepakkauksia käytetään jatkettaessa 3 1 / 2-, 4 1 / 2- ja 5-johdinkaapeleita. XVRBA 14-pakkauksia käytetään jatkettaessa APAKM-paperikaapeleita AXMK-muovikaapeleihin. XVRGL 12-pakkauksia käytetään jatkettaessa PLKVJ-paperikaapeleita AXMK-muovikaapeleihin. Nimellisjännite kv Johdin alue mm² Nimitys SSTL nro Huom XVRGL 10035* konsentrinen johdin XVRGL 10095* konsentrinen johdin XVRGL 10185* konsentrinen johdin XVRBA 14120* APAKM XVRBA 14185* APAKM XVRGL 12185* PLKVJ

32 32 GelBox / RayGel Plus pakkaus Geelijatkos muovieristeisille 2-, 4- ja 5-johdinkaapeleille 1 kv Uusi RayGel Plus Halogeenivapaa ja UV-kestoinen Soveltuu ulkokäyttöön (IP68), maakaapelit, valaistus pumput ym. CENELEC EN Käyttö Jatkos muovieristeisille 2-, 4- ja 5-johdinmaakaapeleille aina 1 kv asti. Testit CENELEC HD 623 Rakenne Jatkokset on valmistettu UVkestoisesta polypropylenikotelosta, joka on hyvin iskunkestävä. Kotelo on täytetty patentoidulla PowerGelillä. Johdinten jatkamisen jälkeen napsautetaan kotelon puoliskot yhteen kaapeleiden ympärille ja jatkos on valmis käyttöön. Asennus ei vaadi mi tään erikoistyökaluja. Jatkoksella on rajoittamaton varastointiaika ja elinkaari vähintään 30 vuotta. Pakkaussisältö RayGel pakkaukset toimitetaan mekaanisilla liittimillä. GelBox on täydellinen sisältäen ruuvijatkosholkit.

33 33 GelBox / RayGel Plus pakkaus Geelijatkos muovieristeisille 2-, 4- ja 5-johdinkaapeleille 1 kv Raychem GelBox 4- ja 5-johdin kaapeleille 1 kv Nimellisjännite kv Johdin alue mm² Haaroitus mm² Nimitys SSTL nro x 6 25 Gelbox RayGel Plus pakkaus Ilman liittimiä Käyttöalue Mitat mm max liitimen mitat runko mm 2 haara mm 2 PxLxK (mm 2 ) PxLxK (mm 2 ) RayGel Plus x 1,5-2,5 2-3 x 1,5 100 x 37 x x 24 x 16 (1 x 10-50) (1 x 10-16) RayGel Plus x 1,5-2,5 3-5 x 1,5 139 x 51 x x 38 x 16 (1 x 10-50) (1 x 10-16) Sisältää liittimet RayGel Plus x 1, x 1, x 78 x 40 included RayGel Plus x 2, x x 90 x 47 included GelWrap Geeli korjauskääre pienille kaapeleille Tyyppi Kaapelihalkaisija Pituus GeIWrap-18/ GeIWrap-18/ GeIWrap-18/ GeIWrap-33/ GeIWrap-33/ GeIWrap-33/ GeIWrap-50/ GeIWrap-50/

34 34 GUROFLEX Valumuovijatkos muovi- ja paperieristeisille 4-johdinkaapeleille sekä ohjauskaapeleille 1 kv. Käyttö Jatkos muovieristeisille 3 1 / 2-, 4 1 / 2- ja 4-johdin maakaapeleille 1 kv sekä sekajatkos muovi- ja pa perikaapelin jatkamiseen. Testit CENELEC HD 623 Rakenne Jatkamisen jälkeen kaapeli asetetaan mukana seuraavaan jatkos koteloon ja kotelo täytetään kaksikomponentti- valumuovilla. Massa on ympäristöystävällistä ja myrkytöntä esim. ei sisällä isosyanaattia, joten ylijäämä ja jätteet voidaan heittää roskiin. Guroflex pysyy joustavana. Pakkaussisältö Pakkaukset eivät sisällä materiaalia maadoitukseen sekajatkokseen muovi- ja paperikaapelin välille, käytä silloin lisätarvike-pakkausta. Jatkosholkit eivät kuulu pakkaukseen.

35 35 GUROFLEX Valumuovijatkos muovi- ja paperieristeisille kaapeleille sekä ohjauskaapeleille 1 kv. Pakkaus muovieristeisen kaapelin jatkamiseen Pehmeä valumuovipakkaus Tilavuus litraa Nimike SSTL nro 0,35 GUROFLEX D GUROFLEX D Valumuovijatkospakkaus Johdin alue Nimike Huom. SSTL nro 4/5x4 16 BV-1-GD-KS1 sis. liittimet VMY-405-GD ilman liittimiä VMY-605-GC ilman liittimiä VMY-950-GC ilman liittimiä JOR välieristin erillisille liittimille mitat 70x70 mm. Kova valumuovipakkaus ,35 l RAPID ,8 l RAPID ,4 l RAPID 3010 Uusi GUROSIL Gel Ympäristöystävällinen, halogeeni- silikoni- ja isosyanaattivapaa elastinen geeli Asennus saumauspuristimella. Geeli on poistettavissa tarvittaessa. Hyvät sähköiset eristysominaisuudet. GUROSIL Gel rasia IP68 GUROSIL Gel patruuna, sisältää sekoittimen GUROSIL Gel täyttöpakkaus

36 36 BMHA Haaroitusjatkos 4-johdin muovikaapeleille 1 kv Käyttö Muovieristeisen 4-johdinkaapelin haaroitukseen, 1 kv Testit SS EBR rakennestandardi KJ 25:99 Raychem 3013 Rakenne Eristys ja tiivistys varmistetaan erityisellä tiivistysmassalla joka lämmön ja ympärillä olevan kutisteletkun kutistumisen ansiosta täyttää kaikki kolot ja antaa hyvän tarttuvuuden sekä PEX että PVCeristykseen. Pakkaussisältö Pakkaus on täydellinen sisältäen ruuvijatkosholkit.

37 37 BMHA Haaroitusjatkos 4-johdin muovikaapeleille 1 kv Haaroitusjatkos muovieristeisille 4-johdin kaapeleille 1 kv Nimellisjännite kv Pääkaapeli mm 2 Haaroituskaapeli mm 2 Nimitys BMHA A BMHA B BMHA C HEL-4874 BMHA A1-70 * HEL-6875 BMHA B1-150 * * sis.liittimen

38 38 Ruuviholkilliset kutistejatkot kv XVRW-kutistejatkokset kv muovieristeiset kaapelit. Vyökaapeli-kolmijohtiminen muovikaapeli Vyökaapeli tiivistetään ja suojataan johtavalla haaroitussuojalla ja kutisteletkuilla. Haaroitusalue täytetään täytemassalla ja paperieristeet suojataan öljynkestävällä kutisteletkulla. Paperikaapelista tulee näiden toimien myötä muovikaapelinomainen. Muovikaapelin valmistelu tapahtuu aivan normaalisti. Jatkosalue eristetään täytenauhalla, kentänohjausletkulla ja ECIChohtosuojatulla eristeletkulla. Vyökaapeli-yksijohtiminen muovikaapeli. Tämän jatkoksen perusasennus on edelläkuvatun mukainen. Muovikaapelin yksittäisten vaihejohtimien välit kuitenkin suojataan sisääntunkeutuvaa vettä vastaan. Tiivisteenä voidaan käyttää vaiheiden ympärille asetettuja tiivistemassoja ja haaroitussuojaa. Vaihtoehtoisesti voidaan käyttää kolmisormisia liima kiiloja. Kolmivaippakaapeli-yksijohtiminen muovikaapeli Haaroitusaluetta suojaa eristävä haaroitussuoja. Metallivaipat suojataan myös paksuilla kutisteletkuilla. Metallivaipan ja eristeen rajapinta tiivistetään kentänohjausmassalla ja öljynkestävällä kutisteletkulla. Rajapinta-alue päällystetään johtavalla kutistemuovilla. Jatkoksen asennus on identtinen edellä kerrotun kanssa. Lyijyvaipan laitoksiin käytetään teräsjousirengasta ja alumiinilla klemmareita. Liitokset voidaan halutessa myös juottaa. Rakenne Vyöeristyskaapeli-muovipäällysteinen kolmijohdinkaapeli Vyöeristyskaapeli tiivistetään ja suojataan sähköisesti sähköä johtavalla haaroitussuojalla ja letkuilla. Johdinten välinen tila on tällöin täytetty täytenauhalla, ja paperieristeiset johtimet on lisäksi vahvistettu öljynkestävällä kutistusletkulla. Näillä toimenpiteillä paperieristeinen kaapeli saadaan muovieristeisen kaapelin kaltaiseksi. Muovieristeisen kaapelin esivalmistelu sekä muu muhvin rakennne vastaavat silloin muovieristeisille kaapeleille tarkoitettujen liitosmuhvien XVRW 49-rakennetta. Liittimien alue peitetään täytenauhalla, kentänohjausletkulla ja ECICletkulla. Ulkoiseksi suojaksi ja tiivisteeksi tulevat kuparikudosnauha ja paksuseinämäinen, liima-aineella päällystetty kutistusletku. Vaihtoehtoisesti voidaan ulkovaipaksi asentaa kuituvahvisteinen kääre, joka vähentää huomattavasti muhviaukon tilan tarvetta, koska tällöin ei tarvitse varata väliaikaista tilaa ulkovaippaletkuille. Vyöeristys- tai sähköisesti suojattu kolmijohdinkaapeli-muovieristeinen yksijohdinkaapeli. Tämän muhvin rakenne on periaatteessa samanlainen kuin edellä kuvatussa versiossa. Muovieristeisen yksijohdinkaapelin johtimien välinen tila suojataan kuitenkin veden sisääntunkeutumista vastaan liima-aineella päällystetyllä tiivistyspuritimilla tai haaroitussuojalla. Ulkovaippana voidaan myös käyttää vaihtoehtoisesti kuituvahvisteista käärettä. Ruuviholkilliset kutistejatkokset kv Pakkaukset sisältävät kaikki jatkamisessa tarvittavat komponentit mukaanlukien ruuvikiristeiset jatkosholkit. Nimellisjännite kv Kaapeli Poikkipinta-ala mm² Pakkaus Nimike SSTL nro 10 AHXAMK-W XVRWL 49240* AHXCMK-WTC 1x800/35 1 XVR 41800* AHXAMK-W XVRWL 49240* AHXCMK-WTC 1x800/35 1 XVR 41800* * SLO Oy:n Tuottajain Kone-tavaramerkki.

39 39 Kutistejatkokset kv Kutistejatkoksen peruspakkaus muovi- ja paperikaapeleille. Lisäksi tarvitaan jatkettavien kaapelien mukaan lisätarvikepakkaus XVR ja jatkosholkit. Nimellisjännite kv Kaapeli Poikkipinta-ala mm² Pakkaus Nimike SSTL nro XVRW 4925* XVRW 4970* XVRW 49240* XVRW 49400* XVRW 4925* XVRW 4970* XVRW 49240* XVRW 49400* kv kutistejatkoksien lisätarvikepakkaukset Kutistejatkoksien XVRW kaapelikohtaiset lisätarvikepakkaukset. Kaapeli Nimike Pakkaus SSTL nro AHXAMK-W XVRO 1001* AHXAMK-W XVRO 1002* AHXAMK-W XVRO 1003* AHXAMK-W-AHXCMKM XVRO 1011* AHXAMK-W-AHXCMKM XVRO 1012* AHXAMK-W-APYAKMM XVRO 1021* AHXAMK-W-APYAKMM XVRO 1022* AHXAKM-W-APAKM XVRO 1031* AHXAKM-W-APAKM XVRO 1032* AHXAMK-W-PLKVJ XVRO 1041* AHXAMK-W-PLKVJ XVRO 1042* AHXAMK-W-PYLKVJ XVRO 1051* AHXAMK-W-PYLKVJ XVRO 1052* AHXAMK-W-HPLKVJ XVRO 1061* AHXAMK-W-HPLKVJ XVRO 1062* AHXAMK-W-AHXCMK-WTC XVRO 1070* AHXCMKM XVRO 1110* AHXCMKM-APYAKMM XVRO 1121* AHXCMKM-APYAKMM XVRO 1122* AHXCMKM-APAKM XVRO 1131* AHXCMKM-APAKM XVRO 1132* AHXCMKM-PLKVJ XVRO 1141* AHXCMKM-PYLKVJ XVRO 1151* AHXCMKM-PYLKVJ XVRO 1152* AHXCMKM-AHXCMK-WTC XVRO 1170* APYAKMM XVRO 1221* APYAKMM XVRO 1222* APYAKMM-APAKM XVRO 1231* APYAKMM-APAKM XVRO 1232* APAYAKMM-PLKVJ XVRO 1241* APYAKMM-PLKVJ XVRO 1242* APYAKMM-PYLKVJ XVRO 1251* APYAKMM-PYLKVJ XVRO 1252* APYAKMM-HPLKVJ XVRO 1261* APYAKMM-AHXCMK-WTC XVRO 1271* * SLO Oy:n Tuottajain Kone-tavaramerkki.

40 40 Kutistejatkokset kv Kaapeli Nimike Pakkaus SSTL nro APYAKMM-AHXCMK-WTC XVRO 1272* APAKM XVRO 1331* APAKM XVRO 1332* PLKVJ XVRO 1441* PLKVJ XVRO 1442* PYLKVJ XVRO 1551* AHXCMK-WTC XVRO 1770* XVRO 2001* XVRO 2002* XVRO 2003* XVRO 3001* XVRO 3002* * SLO Oy:n Tuottajain Kone-tavaramerkki.

41 41 MXSU 1- ja 3-johdin Kaapelijatkos sisältäen ruuvijatkosholkit 1- ja 3-johdinkaapeleille, kv Käyttö Jatkos maakaapeleille 1- tai 3- johdinkaapeleille 12 ja 24 kv Testit CENELEC HD S1 IEC (jatkosholkit) Rakenne Sisä- ja ulkoletkut toimitetaan laajennettuina niin että ne on helppo asentaa paikoilleen ja sen jälkeen lämmöllä kutistaa. Johtimet jatketaan mukana seuraavilla momentti jatkosruuviholkeilla. Kaapelin valmistelun jälkeen taitetaan kentänohjauslevy jatkosholkin päälle ja letkut kutistetaan jotta saavutetaan kentänohjaus ja eristys. Kaapelin kosketussuojalangat jatketaan mukana olevilla momenttiruuviholkeilla. Pakkaus Pakkaus on täydellinen sisältäen ruuvijatkoshylsyt. 1-johdinkaapelin pakkaus sisältää materiaalin yhdelle vaiheelle. 3-johdinkaapelin pakkaus sisältää materiaalin kolmelle vaiheelle. Pakkaus 1- johdinkaapelille sisältäen momenttiruuviholkit Nimellisjännite kv Johdin alue mm² Nimitys SSTL nro MXSU MXSU MXSU MXSU-5131-FI* * AHXAMK-W-kaapelin maadoitus jousella. Pakkaus 3-johdinkaapelille sisältäen ruuvikaapeliholkit Nimellisjännite kv Johdin alue mm² Nimitys SSTL nro MXSU MXSU MXSU MXSU

42 42 MXSU 1- ja 3-johdin Kaapelijatkos sisältäen ruuvijatkosholkit 1- ja 3-johdin kaapeleille, kv Uusi kutistejatkosjärjestelmä XVRWM 49 PERUSPAKKAUS + LISÄTARVIKEPAKKAUS = TOIMIVA JATKOS * Asennus ja kutistaminen helppoa * Momenttiruuviholkit mukana peruspakkauksessa * Lyhyet kentänohjausletkut * Vaippakääreet tai letkut lisätarvikepakkauksissa * Vähän varastoitavia pakkauksia Käyttöalue (mm²) U(kV) Jatkos AHXAMK-W(M) AHXCMK-WTC AXLJ-TT AHXAMK-W(M) XVRWM XVRMO ) XVRWM XVRMO ) XVRWM XVRMO ) XVRWM XVRMO ) XVRWM XVRMO ) AHXCMK-WTC XVRWM XVRMO 1071 XVRMO XVRWM XVRMO 1072 XVRMO XVRWM XVRMO 1071 XVRMO XVRWM XVRMO 1072 XVRMO AXLJ-TT XVRWM XVRMO 1081 XVRMO XVRWM XVRMO 1081 XVRMO XVRWM XVRMO APYAKMM XVRWM XVRMO / ) 10 XVRWM XVRMO XVRWM XVRMO XVRWM XVRMO APAKM / ) 10 XVRWM XVRMO / ) 10 XVRWM XVRMO PLKVJ / ) 10 XVRWM XVRMO / ) 10 XVRWM XVRMO PYLKVJ XVRWM XVRMO XVRWM XVRMO HPLKVJ XVRWM XVRMO XVRWM XVRMO

43 43 EPKB-haaroitusjatkos Haaroitusjatkos muovieristeisille 1- ja 3-johdin kaapeleille sisältäen ruuvijatkosholkit, 12 ja 24 kv Käyttö Kaapelijatkos haaroittamaan 1- ja 3-johdin kaapeleita 12 ja 24 kv Testit SS Raychem PPS 3013 Rakenne Sisä- ja ulkoletkut ovat laajennetut niin, että ne helppo asentaa paikoilleen ja sen jälkeen kutistaa lämmöllä. Kaapelien valmistelun jälkeen asennetaan ruuvijatkosholkit. Sitten kutistetaan järjestyksessä 3 kpl letkuja, jotka toimivat kentänohjauksena ja eristävät ulomman johtavan kerroksen yhdessä vaipaneristyksen kanssa. Pakkaussisältö Jatkokset ovat täydellisiä sisältäen ruuvijatkosholkit. Pakkaus sisältää materiaalin 9 vaiheelle (3 kaapelia) Pakkaukset sisältäen ruuvijatkosholkit Nimellisjännite kv Johdin alue mm² Nimitys SSTL nro 12/24 1 x EPKB-24A/1 12/24 1 x EPKB-24B/1 12/24 1 x EPKB-24C/1 12/24 1 x EPKB-24A/3 12/24 1 x EPKB-24B/3 12/24 1 x EPKB-24C/3

44 44 XVRWK Korjaus kutistejatkokset kv Korjausjatkos on tarkoitettu kaapelin yhden vaiheen korjaukseen esim. kaivinkonevaurion jälkeen. Korjattavalla kaapelilla on oltava jokaisella vaiheella oma metallinen kosketussuoja (AHXAMK-W, AHXCMKM ja APYAKMM) ja vian on rajoituttava alle 370 mm matkalle. Peruspakkauksen XVRWMK lisäksi tarvitaan lisätarvikepakkaus XVRMKO 1. Lisätarvikepakkaukset korjausjatkoksille Nimellisjännite kv Kaapeli Johdin alue mm 2 Nimitys SSTL nro 20 AHXAMK-W(M/P) XVRMKO AHXAMK-W(M) XVRMKO AHXAMK-W(M) XVRMKO APYAKMM XVRMKO APYAKMM XVRMKO AHXAMK-W XVRMKO AHXAMK-W XVRMKO APYAKMM XVRMKO APYAKMM XVRMKO
