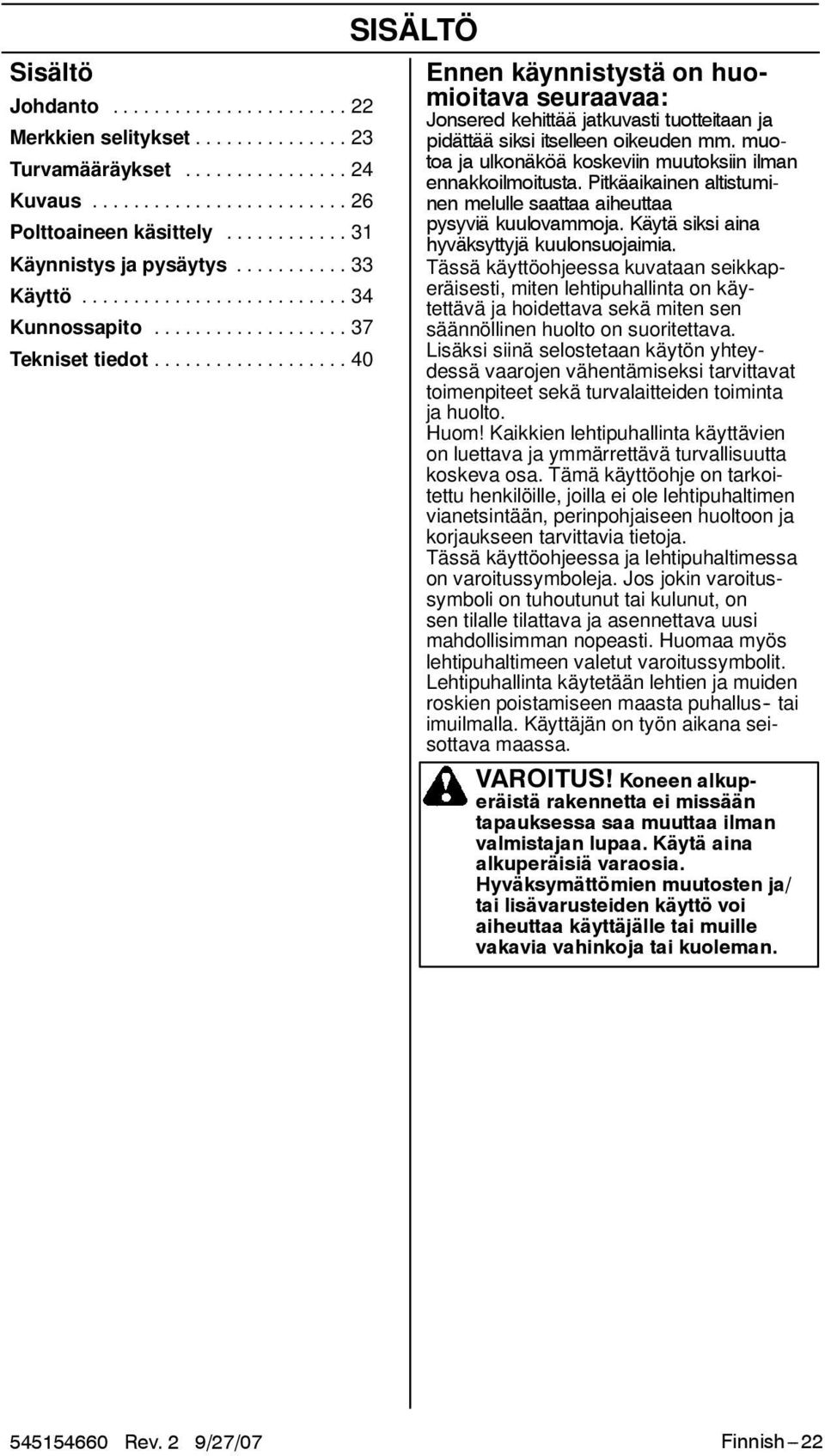

2 Sisältö Johdanto Merkkien selitykset Turvamääräykset Kuvaus Polttoaineen käsittely Käynnistys ja pysäytys Käyttö Kunnossapito Tekniset tiedot SISÄLTÖ Ennen käynnistystä on huomioitava seuraavaa: Jonsered kehittää jatkuvasti tuotteitaan ja pidättää siksi itselleen oikeuden mm. muotoa ja ulkonäköä koskeviin muutoksiin ilman ennakkoilmoitusta. Pitkäaikainen altistuminen melulle saattaa aiheuttaa pysyviä kuulovammoja. Käytä siksi aina hyväksyttyjä kuulonsuojaimia. Tässä käyttöohjeessa kuvataan seikkaperäisesti, miten lehtipuhallinta on käytettävä ja hoidettava sekä miten sen säännöllinen huolto on suoritettava. Lisäksi siinä selostetaan käytön yhteydessä vaarojen vähentämiseksi tarvittavat toimenpiteet sekä turvalaitteiden toiminta ja huolto. Huom! Kaikkien lehtipuhallinta käyttävien on luettava ja ymmärrettävä turvallisuutta koskeva osa. Tämä käyttöohje on tarkoitettu henkilöille, joilla ei ole lehtipuhaltimen vianetsintään, perinpohjaiseen huoltoon ja korjaukseen tarvittavia tietoja. Tässä käyttöohjeessa ja lehtipuhaltimessa on varoitussymboleja. Jos jokin varoitussymboli on tuhoutunut tai kulunut, on sen tilalle tilattava ja asennettava uusi mahdollisimman nopeasti. Huomaa myös lehtipuhaltimeen valetut varoitussymbolit. Lehtipuhallinta käytetään lehtien ja muiden roskien poistamiseen maasta puhallus - tai imuilmalla. Käyttäjän on työn aikana seisottava maassa. VAROITUS! Koneen alkuperäistä rakennetta ei missään tapauksessa saa muuttaa ilman valmistajan lupaa. Käytä aina alkuperäisiä varaosia. Hyväksymättömien muutosten ja/ tai lisävarusteiden käyttö voi aiheuttaa käyttäjälle tai muille vakavia vahinkoja tai kuoleman. Finnish---22

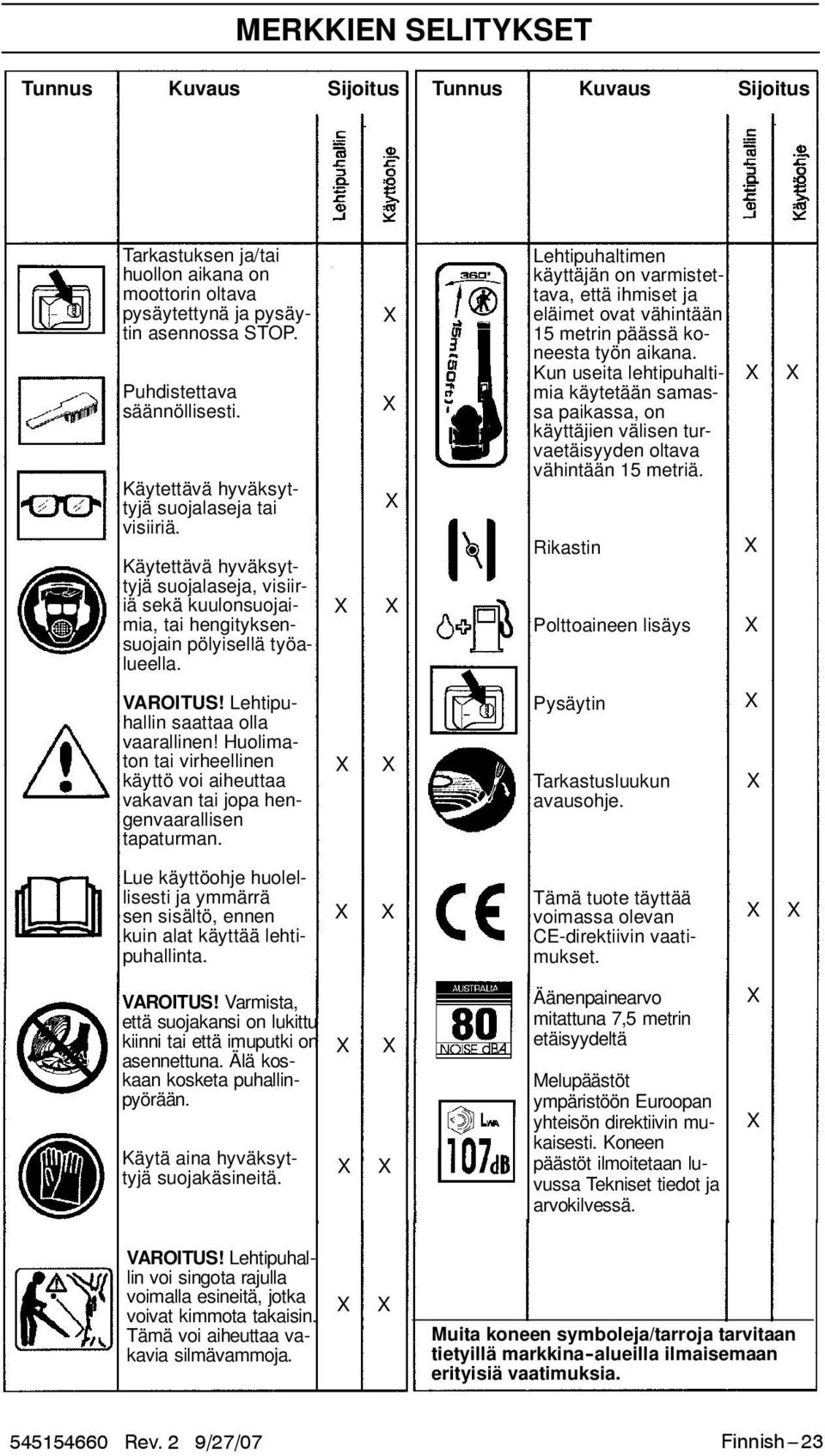

3 MERKKIEN SELITYKSET Tunnus Kuvaus Sijoitus Tunnus Kuvaus Sijoitus Tarkastuksen ja/tai huollon aikana on moottorin oltava pysäytettynä ja pysäytin asennossa STOP. Puhdistettava säännöllisesti. Käytettävä hyväksyttyjä suojalaseja tai visiiriä. Käytettävä hyväksyttyjä suojalaseja, visiiriä sekä kuulonsuojaimia, tai hengityksensuojain pölyisellä työalueella. Lehtipuhaltimen käyttäjän on varmistettava, että ihmiset ja eläimet ovat vähintään 15 metrin päässä koneesta työn aikana. Kun useita lehtipuhaltimia käytetään samassa paikassa, on käyttäjien välisen turvaetäisyyden oltava vähintään 15 metriä. Rikastin Polttoaineen lisäys VAROITUS! Lehtipuhallin saattaa olla vaarallinen! Huolimaton tai virheellinen käyttö voi aiheuttaa vakavan tai jopa hengenvaarallisen tapaturman. Pysäytin Tarkastusluukun avausohje. Lue käyttöohje huolellisesti ja ymmärrä sen sisältö, ennen kuin alat käyttää lehtipuhallinta. Tämä tuote täyttää voimassa olevan CE-direktiivin vaatimukset. VAROITUS! Varmista, että suojakansi on lukittu kiinni tai että imuputki on asennettuna. Älä koskaan kosketa puhallinpyörään. Käytä aina hyväksyttyjä suojakäsineitä. Äänenpainearvo mitattuna 7,5 metrin etäisyydeltä Melupäästöt ympäristöön Euroopan yhteisön direktiivin mukaisesti. Koneen päästöt ilmoitetaan luvussa Tekniset tiedot ja arvokilvessä. VAROITUS! Lehtipuhallin voi singota rajulla voimalla esineitä, jotka voivat kimmota takaisin. Tämä voi aiheuttaa vakavia silmävammoja. Muita koneen symboleja/tarroja tarvitaan tietyillä markkina -alueilla ilmaisemaan erityisiä vaatimuksia. Finnish---23

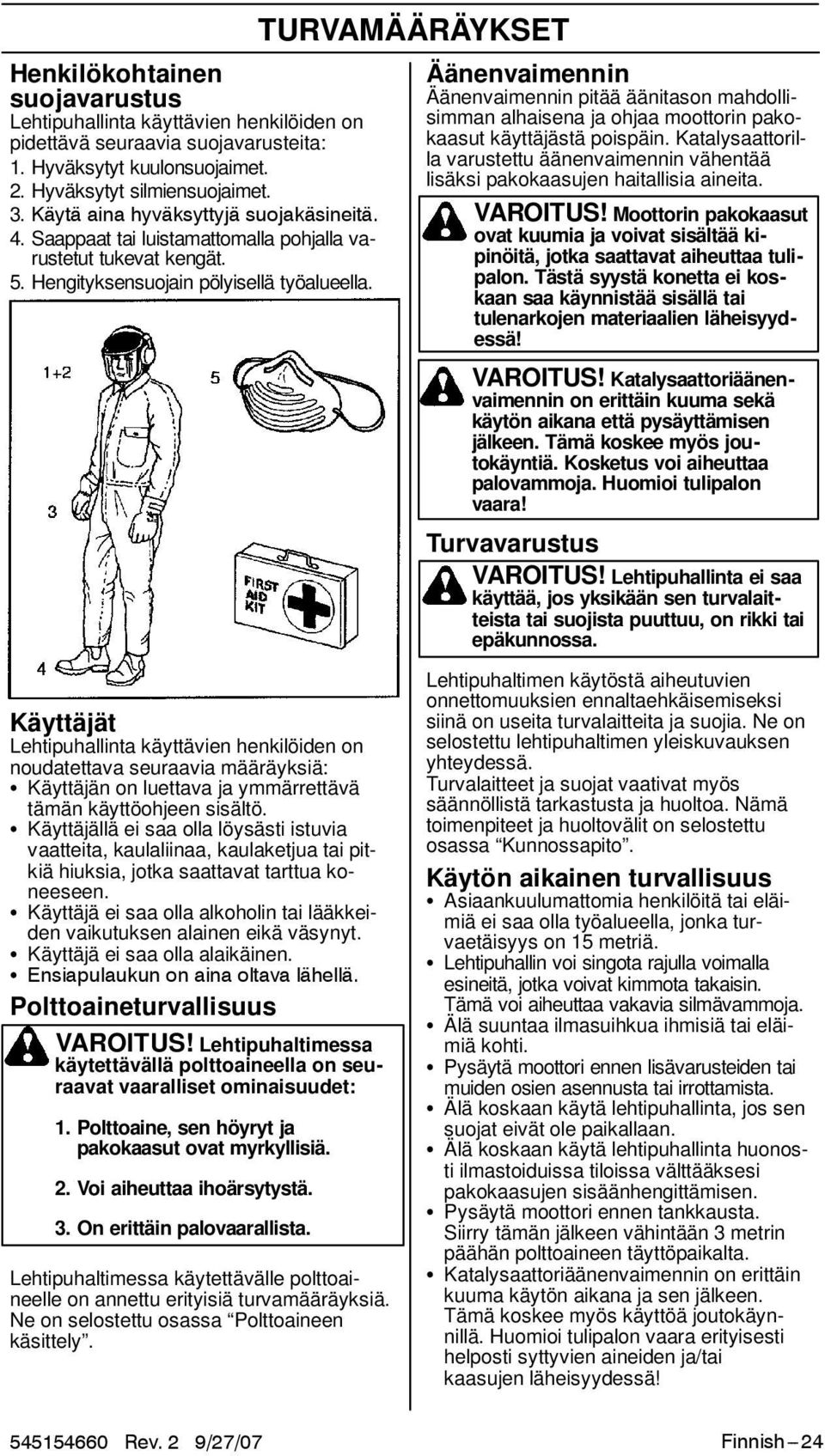

4 Henkilökohtainen suojavarustus Lehtipuhallinta käyttävien henkilöiden on pidettävä seuraavia suojavarusteita: 1. Hyväksytyt kuulonsuojaimet. 2. Hyväksytyt silmiensuojaimet. 3. Käytä aina hyväksyttyjä suojakäsineitä. 4. Saappaat tai luistamattomalla pohjalla varustetut tukevat kengät. 5. Hengityksensuojain pölyisellä työalueella. TURVAMÄÄRÄYKSET Äänenvaimennin Äänenvaimennin pitää äänitason mahdollisimman alhaisena ja ohjaa moottorin pakokaasut käyttäjästä poispäin. Katalysaattorilla varustettu äänenvaimennin vähentää lisäksi pakokaasujen haitallisia aineita. VAROITUS! Moottorin pakokaasut ovat kuumia ja voivat sisältää kipinöitä, jotka saattavat aiheuttaa tulipalon. Tästä syystä konetta ei koskaan saa käynnistää sisällä tai tulenarkojen materiaalien läheisyydessä! Käyttäjät Lehtipuhallinta käyttävien henkilöiden on noudatettava seuraavia määräyksiä: S Käyttäjän on luettava ja ymmärrettävä tämän käyttöohjeen sisältö. S Käyttäjällä ei saa olla löysästi istuvia vaatteita, kaulaliinaa, kaulaketjua tai pitkiä hiuksia, jotka saattavat tarttua koneeseen. S Käyttäjä ei saa olla alkoholin tai lääkkeiden vaikutuksen alainen eikä väsynyt. S Käyttäjä ei saa olla alaikäinen. S Ensiapulaukun on aina oltava lähellä. Polttoaineturvallisuus VAROITUS! Lehtipuhaltimessa käytettävällä polttoaineella on seuraavat vaaralliset ominaisuudet: 1. Polttoaine, sen höyryt ja pakokaasut ovat myrkyllisiä. 2. Voi aiheuttaa ihoärsytystä. 3. On erittäin palovaarallista. Lehtipuhaltimessa käytettävälle polttoaineelle on annettu erityisiä turvamääräyksiä. Ne on selostettu osassa Polttoaineen käsittely. VAROITUS! Katalysaattoriäänenvaimennin on erittäin kuuma sekä käytön aikana että pysäyttämisen jälkeen. Tämä koskee myös joutokäyntiä. Kosketus voi aiheuttaa palovammoja. Huomioi tulipalon vaara! Turvavarustus VAROITUS! Lehtipuhallinta ei saa käyttää, jos yksikään sen turvalaitteista tai suojista puuttuu, on rikki tai epäkunnossa. Lehtipuhaltimen käytöstä aiheutuvien onnettomuuksien ennaltaehkäisemiseksi siinä on useita turvalaitteita ja suojia. Ne on selostettu lehtipuhaltimen yleiskuvauksen yhteydessä. Turvalaitteet ja suojat vaativat myös säännöllistä tarkastusta ja huoltoa. Nämä toimenpiteet ja huoltovälit on selostettu osassa Kunnossapito. Käytön aikainen turvallisuus S Asiaankuulumattomia henkilöitä tai eläimiä ei saa olla työalueella, jonka turvaetäisyys on 15 metriä. S Lehtipuhallin voi singota rajulla voimalla esineitä, jotka voivat kimmota takaisin. Tämä voi aiheuttaa vakavia silmävammoja. S Älä suuntaa ilmasuihkua ihmisiä tai eläimiä kohti. S Pysäytä moottori ennen lisävarusteiden tai muiden osien asennusta tai irrottamista. S Älä koskaan käytä lehtipuhallinta, jos sen suojat eivät ole paikallaan. S Älä koskaan käytä lehtipuhallinta huonosti ilmastoiduissa tiloissa välttääksesi pakokaasujen sisäänhengittämisen. S Pysäytä moottori ennen tankkausta. Siirry tämän jälkeen vähintään 3 metrin päähän polttoaineen täyttöpaikalta. S Katalysaattoriäänenvaimennin on erittäin kuuma käytön aikana ja sen jälkeen. Tämä koskee myös käyttöä joutokäynnillä. Huomioi tulipalon vaara erityisesti helposti syttyvien aineiden ja/tai kaasujen läheisyydessä! Finnish---24

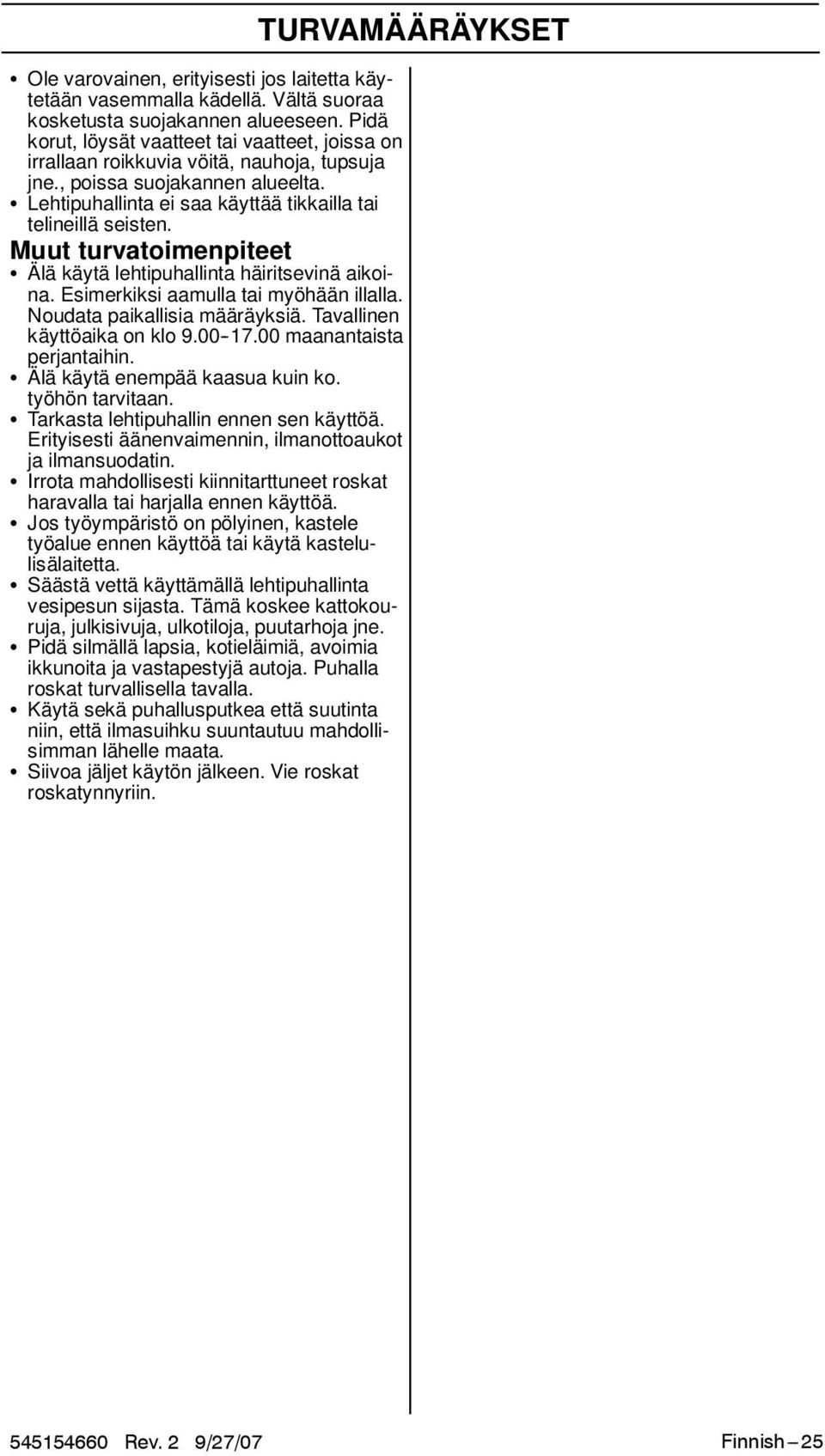

5 S Ole varovainen, erityisesti jos laitetta käytetään vasemmalla kädellä. Vältä suoraa kosketusta suojakannen alueeseen. Pidä korut, löysät vaatteet tai vaatteet, joissa on irrallaan roikkuvia vöitä, nauhoja, tupsuja jne., poissa suojakannen alueelta. S Lehtipuhallinta ei saa käyttää tikkailla tai telineillä seisten. Muut turvatoimenpiteet S Älä käytä lehtipuhallinta häiritsevinä aikoina. Esimerkiksi aamulla tai myöhään illalla. Noudata paikallisia määräyksiä. Tavallinen käyttöaika on klo maanantaista perjantaihin. S Älä käytä enempää kaasua kuin ko. työhön tarvitaan. S Tarkasta lehtipuhallin ennen sen käyttöä. Erityisesti äänenvaimennin, ilmanottoaukot ja ilmansuodatin. S Irrota mahdollisesti kiinnitarttuneet roskat haravalla tai harjalla ennen käyttöä. S Jos työympäristö on pölyinen, kastele työalue ennen käyttöä tai käytä kastelulisälaitetta. S Säästä vettä käyttämällä lehtipuhallinta vesipesun sijasta. Tämä koskee kattokouruja, julkisivuja, ulkotiloja, puutarhoja jne. S Pidä silmällä lapsia, kotieläimiä, avoimia ikkunoita ja vastapestyjä autoja. Puhalla roskat turvallisella tavalla. S Käytä sekä puhallusputkea että suutinta niin, että ilmasuihku suuntautuu mahdollisimman lähelle maata. S Siivoa jäljet käytön jälkeen. Vie roskat roskatynnyriin. TURVAMÄÄRÄYKSET Finnish---25

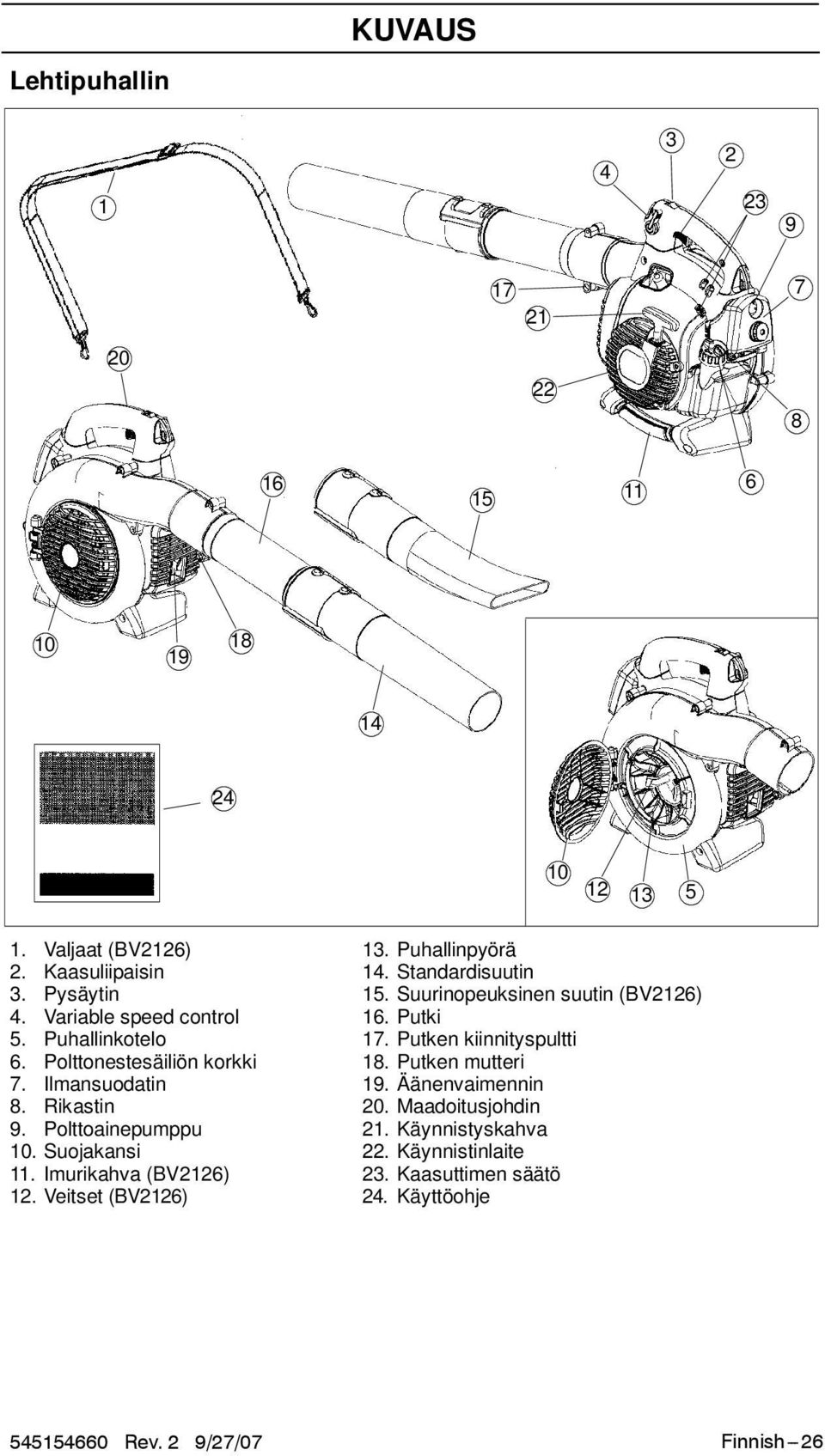

6 Lehtipuhallin KUVAUS Valjaat (BV2126) 13. Puhallinpyörä 2. Kaasuliipaisin 14. Standardisuutin 3. Pysäytin 15. Suurinopeuksinen suutin (BV2126) 4. Variable speed control 16. Putki 5. Puhallinkotelo 17. Putken kiinnityspultti 6. Polttonestesäiliön korkki 18. Putken mutteri 7. Ilmansuodatin 19. Äänenvaimennin 8. Rikastin 20. Maadoitusjohdin 9. Polttoainepumppu 21. Käynnistyskahva 10. Suojakansi 22. Käynnistinlaite 11. Imurikahva (BV2126) 23. Kaasuttimen säätö 12. Veitset (BV2126) 24. Käyttöohje Finnish---26

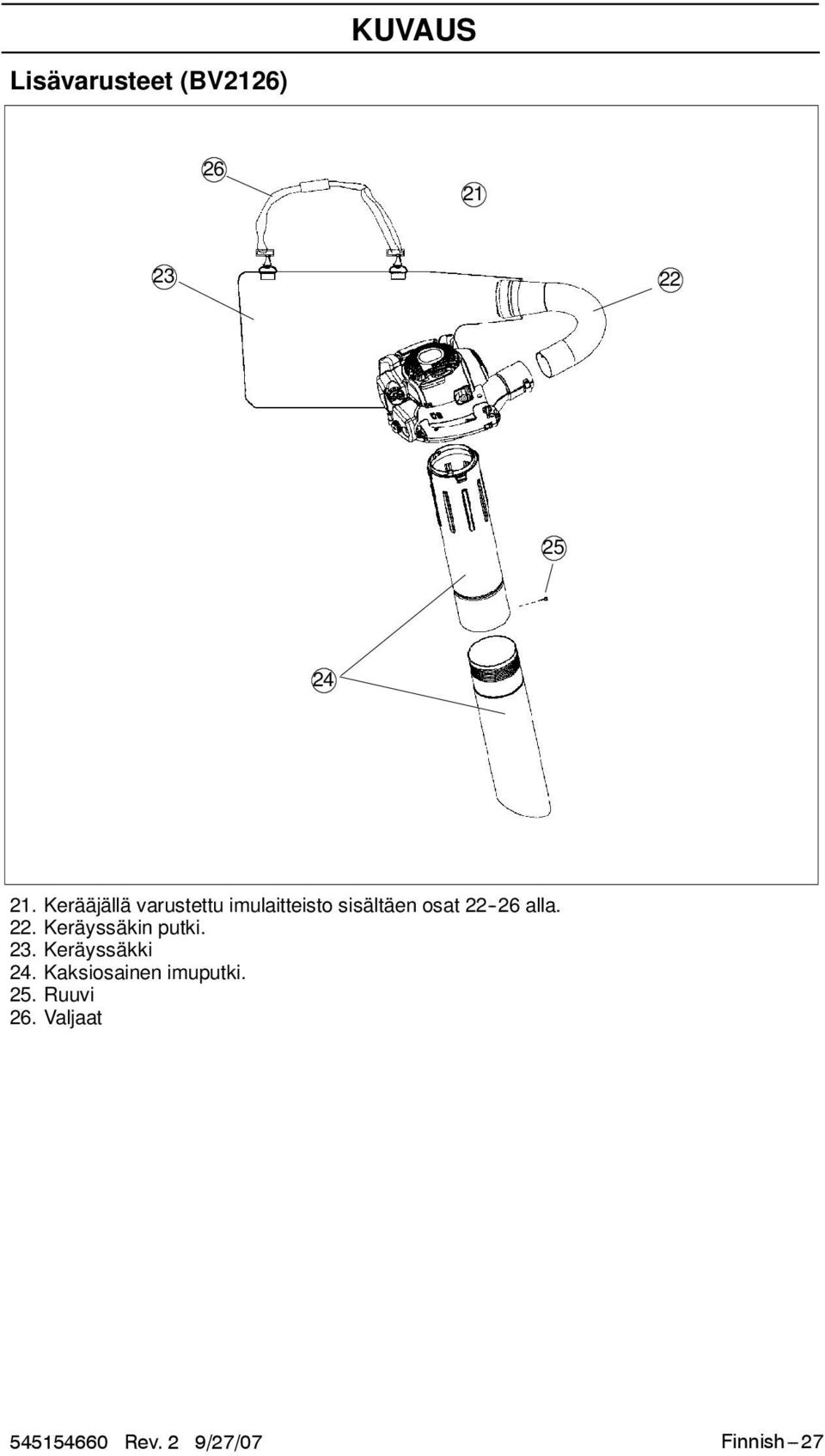

7 KUVAUS Lisävarusteet (BV2126) Kerääjällä varustettu imulaitteisto sisältäen osat alla. 22. Keräyssäkin putki. 23. Keräyssäkki 24. Kaksiosainen imuputki. 25. Ruuvi 26. Valjaat Finnish---27

8 Turvavarustus Seuraavat lehtipuhaltimen osat on suunniteltu vähentämään käyttäjään ja ympäristöön kohdistuvia vaaroja. Näihin osiin on kiinnitettävä erityistä huomiota käytön, tarkastuksen ja huollon yhteydessä. Pysäytin S Pysäytintä (A) käytetään moottorin pysäyttämiseen. A KUVAUS Muut varusteet Kaasuliipaisin S Kaasuliipaisimella (C) säädetään moottorin pyörimisnopeutta ja tehoa. C Säädettävä nopeus S Nopeuden säätökytkin (D) on suunniteltu moottorin nopeuden säätämiseksi tarpeen mukaan puhaltimen käytön aikana. Äänenvaimennin S Äänenvaimennin pitää äänitason mahdollisimman alhaisena ja ohjaa moottorin pakokaasut käyttäjästä poispäin. Katalysaattorilla varustettu äänenvaimennin vähentää lisäksi pakokaasujen haitallisia aineita. S Moottorin pakokaasut ovat kuumia ja voivat sisältää kipinöitä, jotka voivat sytyttää helposti syttyvän materiaalin. S Äänenvaimennin on joissakin maissa, joissa ilmasto on kuivaa, varustettu kipinänsammutusverkolla (B), joka on puhdistettava/vaihdettava tietyin väliajoin. Tarkasta, onko lehtipuhaltimessasi tällainen verkko. Ne on selostettu osassa Kunnossapito. D S ÄLÄ yritä säätää nopeutta imurikäytön aikana välttääksesi vahingoittamasta laitetta. Puhallinkotelo S Puhallinkotelossa (E) oleva puhallin (F) tuottaa sopivan ilmavirran lehtipuhaltimen läpi. B VAROITUS! Äänenvaimennin on erittäin kuuma käytön aikana ja vielä jonkin aikaa sen jälkeen. ÄLÄ KOSKE KUUMAAN ÄÄNENVAIMEN- TIMEEN. Se voi aiheuttaa palovammoja. F E Finnish---28

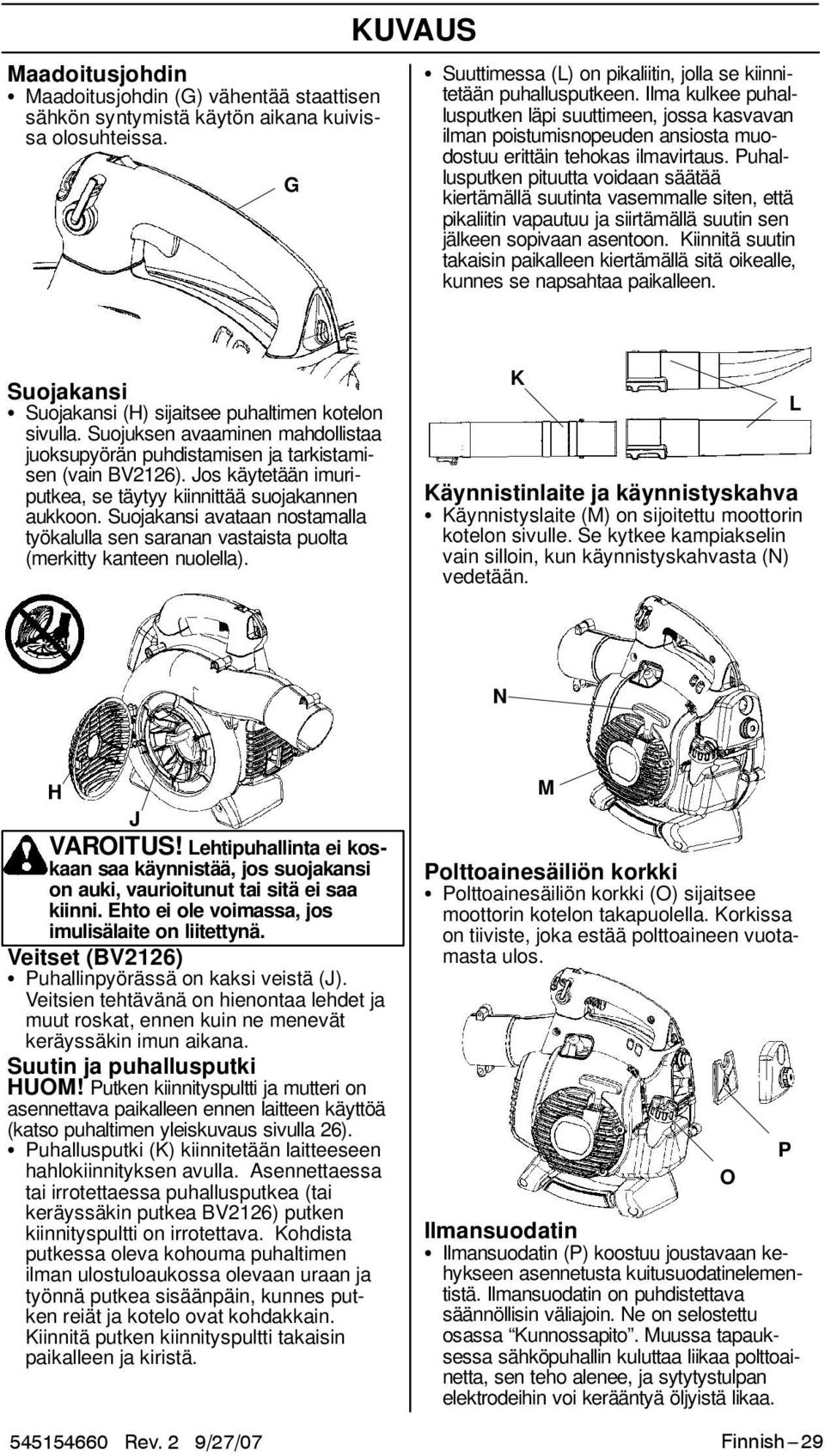

9 Maadoitusjohdin S Maadoitusjohdin (G) vähentää staattisen sähkön syntymistä käytön aikana kuivissa olosuhteissa. G KUVAUS S Suuttimessa (L) on pikaliitin, jolla se kiinnitetään puhallusputkeen. Ilma kulkee puhallusputken läpi suuttimeen, jossa kasvavan ilman poistumisnopeuden ansiosta muodostuu erittäin tehokas ilmavirtaus. Puhallusputken pituutta voidaan säätää kiertämällä suutinta vasemmalle siten, että pikaliitin vapautuu ja siirtämällä suutin sen jälkeen sopivaan asentoon. Kiinnitä suutin takaisin paikalleen kiertämällä sitä oikealle, kunnes se napsahtaa paikalleen. Suojakansi S Suojakansi (H) sijaitsee puhaltimen kotelon sivulla. Suojuksen avaaminen mahdollistaa juoksupyörän puhdistamisen ja tarkistamisen (vain BV2126). Jos käytetään imuriputkea, se täytyy kiinnittää suojakannen aukkoon. Suojakansi avataan nostamalla työkalulla sen saranan vastaista puolta (merkitty kanteen nuolella). K L Käynnistinlaite ja käynnistyskahva S Käynnistyslaite (M) on sijoitettu moottorin kotelon sivulle. Se kytkee kampiakselin vain silloin, kun käynnistyskahvasta (N) vedetään. N H J VAROITUS! Lehtipuhallinta ei koskaan saa käynnistää, jos suojakansi on auki, vaurioitunut tai sitä ei saa kiinni. Ehto ei ole voimassa, jos imulisälaite on liitettynä. Veitset (BV2126) S Puhallinpyörässä on kaksi veistä (J). Veitsien tehtävänä on hienontaa lehdet ja muut roskat, ennen kuin ne menevät keräyssäkin imun aikana. Suutin ja puhallusputki HUOM! Putken kiinnityspultti ja mutteri on asennettava paikalleen ennen laitteen käyttöä (katso puhaltimen yleiskuvaus sivulla 26). S Puhallusputki (K) kiinnitetään laitteeseen hahlokiinnityksen avulla. Asennettaessa tai irrotettaessa puhallusputkea (tai keräyssäkin putkea BV2126) putken kiinnityspultti on irrotettava. Kohdista putkessa oleva kohouma puhaltimen ilman ulostuloaukossa olevaan uraan ja työnnä putkea sisäänpäin, kunnes putken reiät ja kotelo ovat kohdakkain. Kiinnitä putken kiinnityspultti takaisin paikalleen ja kiristä. M Polttoainesäiliön korkki S Polttoainesäiliön korkki (O) sijaitsee moottorin kotelon takapuolella. Korkissa on tiiviste, joka estää polttoaineen vuotamasta ulos. Ilmansuodatin S Ilmansuodatin (P) koostuu joustavaan kehykseen asennetusta kuitusuodatinelementistä. Ilmansuodatin on puhdistettava säännöllisin väliajoin. Ne on selostettu osassa Kunnossapito. Muussa tapauksessa sähköpuhallin kuluttaa liikaa polttoainetta, sen teho alenee, ja sytytystulpan elektrodeihin voi kerääntyä öljyistä likaa. O P Finnish---29

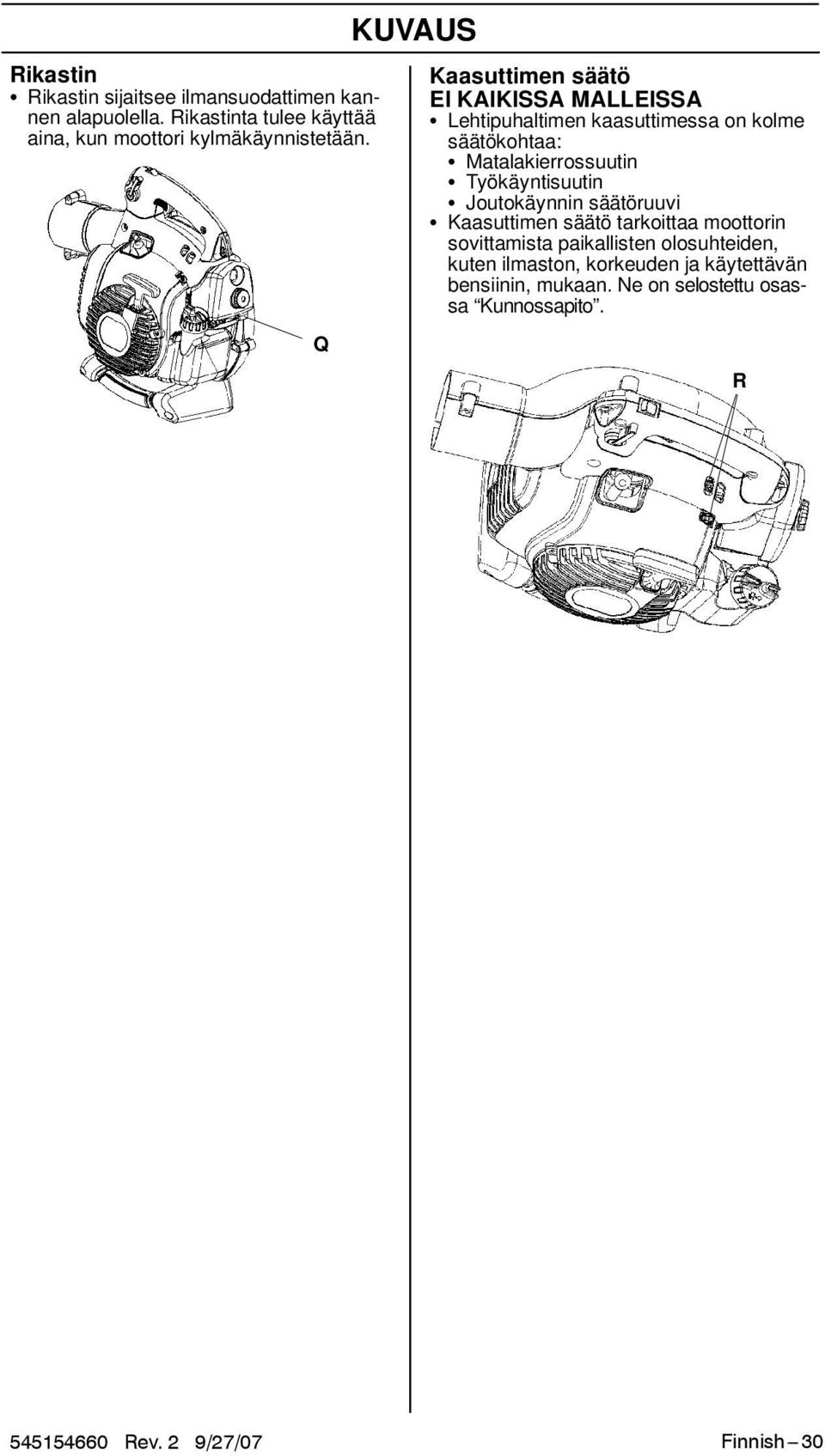

10 Rikastin S Rikastin sijaitsee ilmansuodattimen kannen alapuolella. Rikastinta tulee käyttää aina, kun moottori kylmäkäynnistetään. Q KUVAUS Kaasuttimen säätö EI KAIKISSA MALLEISSA S Lehtipuhaltimen kaasuttimessa on kolme säätökohtaa: S Matalakierrossuutin S Työkäyntisuutin S Joutokäynnin säätöruuvi S Kaasuttimen säätö tarkoittaa moottorin sovittamista paikallisten olosuhteiden, kuten ilmaston, korkeuden ja käytettävän bensiinin, mukaan. Ne on selostettu osassa Kunnossapito. R Finnish---30

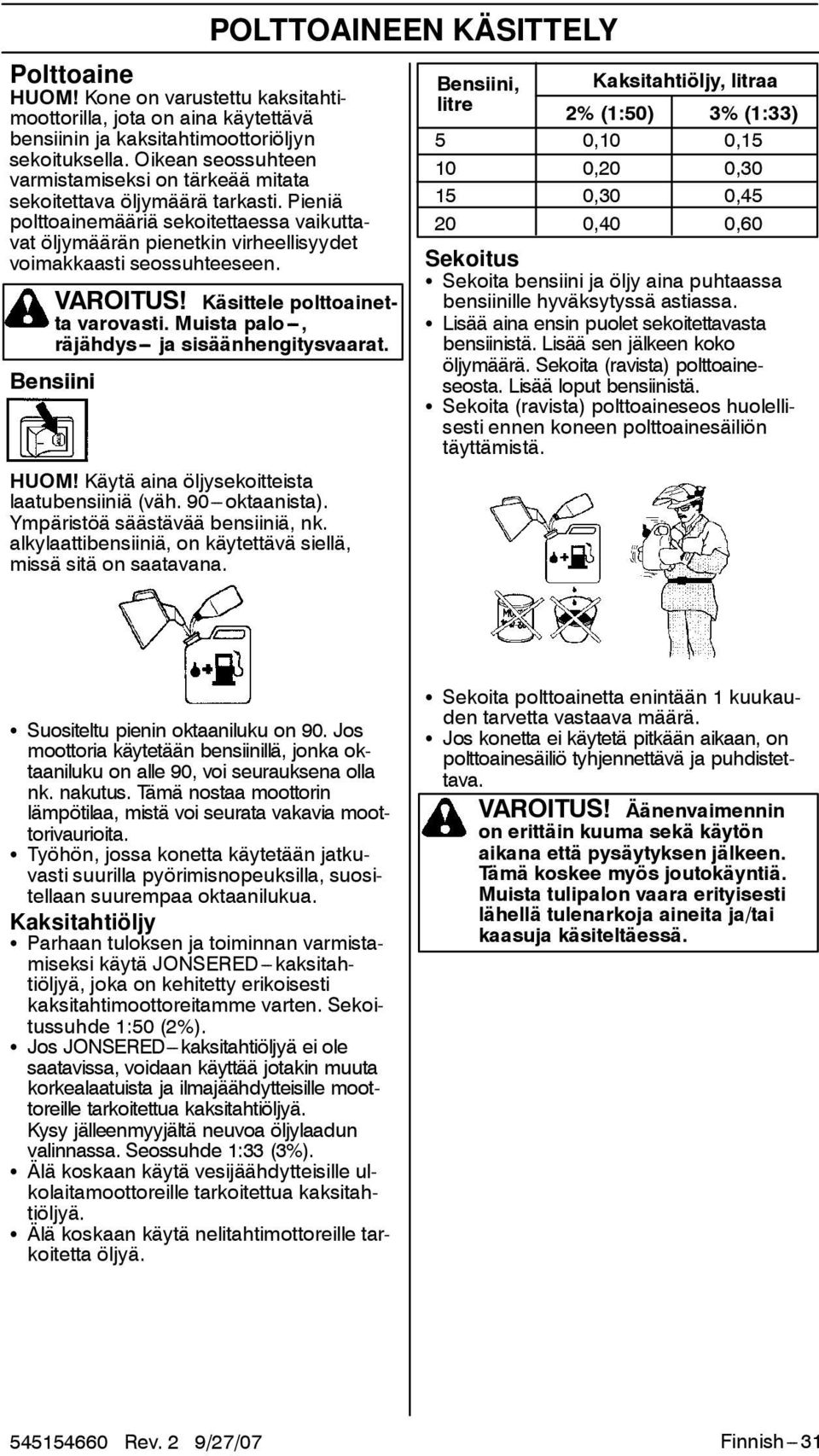

11 Polttoaine HUOM! Kone on varustettu kaksitahtimoottorilla, jota on aina käytettävä bensiinin ja kaksitahtimoottoriöljyn sekoituksella. Oikean seossuhteen varmistamiseksi on tärkeää mitata sekoitettava öljymäärä tarkasti. Pieniä polttoainemääriä sekoitettaessa vaikuttavat öljymäärän pienetkin virheellisyydet voimakkaasti seossuhteeseen. VAROITUS! Käsittele polttoainetta varovasti. Muista palo---, räjähdys--- ja sisäänhengitysvaarat. Bensiini HUOM! Käytäainaöljysekoitteista laatubensiiniä (väh oktaanista). Ympäristöä säästävää bensiiniä, nk. alkylaattibensiiniä, on käytettävä siellä, missä sitä on saatavana. POLTTOAINEEN KÄSITTELY Bensiini, Kaksitahtiöljy, litraa litre 2% (1:50) 3% (1:33) 5 0,10 0, ,20 0, ,30 0, ,40 0,60 Sekoitus S Sekoita bensiini ja öljy aina puhtaassa bensiinille hyväksytyssä astiassa. S Lisää aina ensin puolet sekoitettavasta bensiinistä. Lisää sen jälkeen koko öljymäärä. Sekoita (ravista) polttoaineseosta. Lisää loput bensiinistä. S Sekoita (ravista) polttoaineseos huolellisesti ennen koneen polttoainesäiliön täyttämistä. S Suositeltu pienin oktaaniluku on 90. Jos moottoria käytetään bensiinillä, jonka oktaaniluku on alle 90, voi seurauksena olla nk. nakutus. Tämä nostaa moottorin lämpötilaa, mistä voi seurata vakavia moottorivaurioita. S Työhön, jossa konetta käytetään jatkuvasti suurilla pyörimisnopeuksilla, suositellaan suurempaa oktaanilukua. Kaksitahtiöljy S Parhaan tuloksen ja toiminnan varmistamiseksi käytä JONSERED---kaksitahtiöljyä, joka on kehitetty erikoisesti kaksitahtimoottoreitamme varten. Sekoitussuhde 1:50 (2%). S Jos JONSERED---kaksitahtiöljyä ei ole saatavissa, voidaan käyttää jotakin muuta korkealaatuista ja ilmajäähdytteisille moottoreille tarkoitettua kaksitahtiöljyä. Kysy jälleenmyyjältä neuvoa öljylaadun valinnassa. Seossuhde 1:33 (3%). S Älä koskaan käytä vesijäähdytteisille ulkolaitamoottoreille tarkoitettua kaksitahtiöljyä. S Älä koskaan käytä nelitahtimottoreille tarkoitetta öljyä. S Sekoita polttoainetta enintään 1 kuukauden tarvetta vastaava määrä. S Jos konetta ei käytetä pitkään aikaan, on polttoainesäiliö tyhjennettävä ja puhdistettava. VAROITUS! Äänenvaimennin on erittäin kuuma sekä käytön aikana että pysäytyksen jälkeen. Tämä koskee myös joutokäyntiä. Muista tulipalon vaara erityisesti lähellä tulenarkoja aineita ja/tai kaasuja käsiteltäessä. Finnish---31

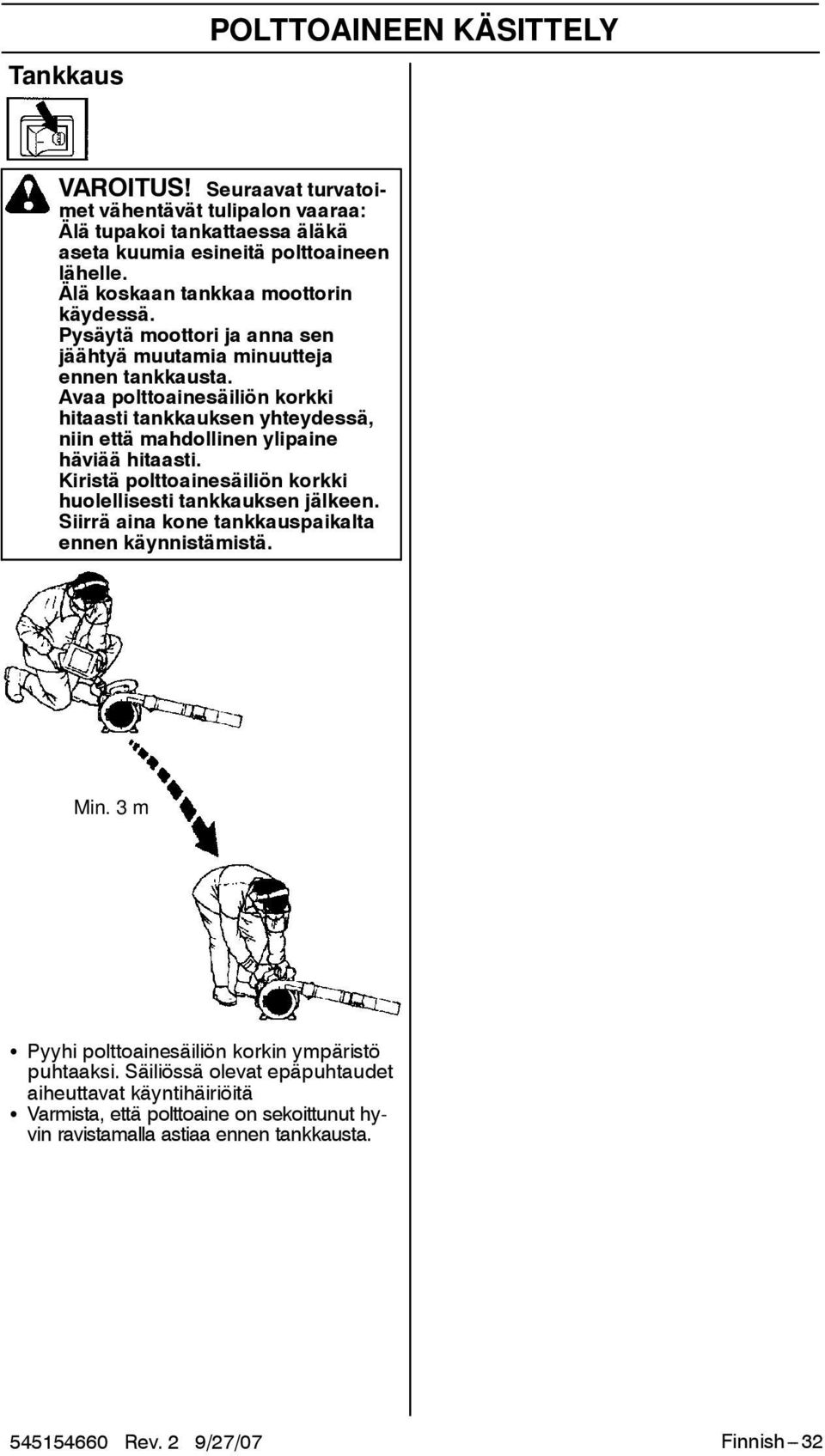

12 Tankkaus POLTTOAINEEN KÄSITTELY VAROITUS! Seuraavat turvatoimet vähentävät tulipalon vaaraa: Älä tupakoi tankattaessa äläkä aseta kuumia esineitä polttoaineen lähelle. Äläkoskaantankkaamoottorin käydessä. Pysäytä moottori ja anna sen jäähtyä muutamia minuutteja ennen tankkausta. Avaa polttoainesäiliön korkki hitaasti tankkauksen yhteydessä, niin että mahdollinen ylipaine häviää hitaasti. Kiristä polttoainesäiliön korkki huolellisesti tankkauksen jälkeen. Siirrä aina kone tankkauspaikalta ennen käynnistämistä. Min. 3 m S Pyyhi polttoainesäiliön korkin ympäristö puhtaaksi. Säiliössä olevat epäpuhtaudet aiheuttavat käyntihäiriöitä S Varmista, että polttoaine on sekoittunut hyvin ravistamalla astiaa ennen tankkausta. Finnish---32

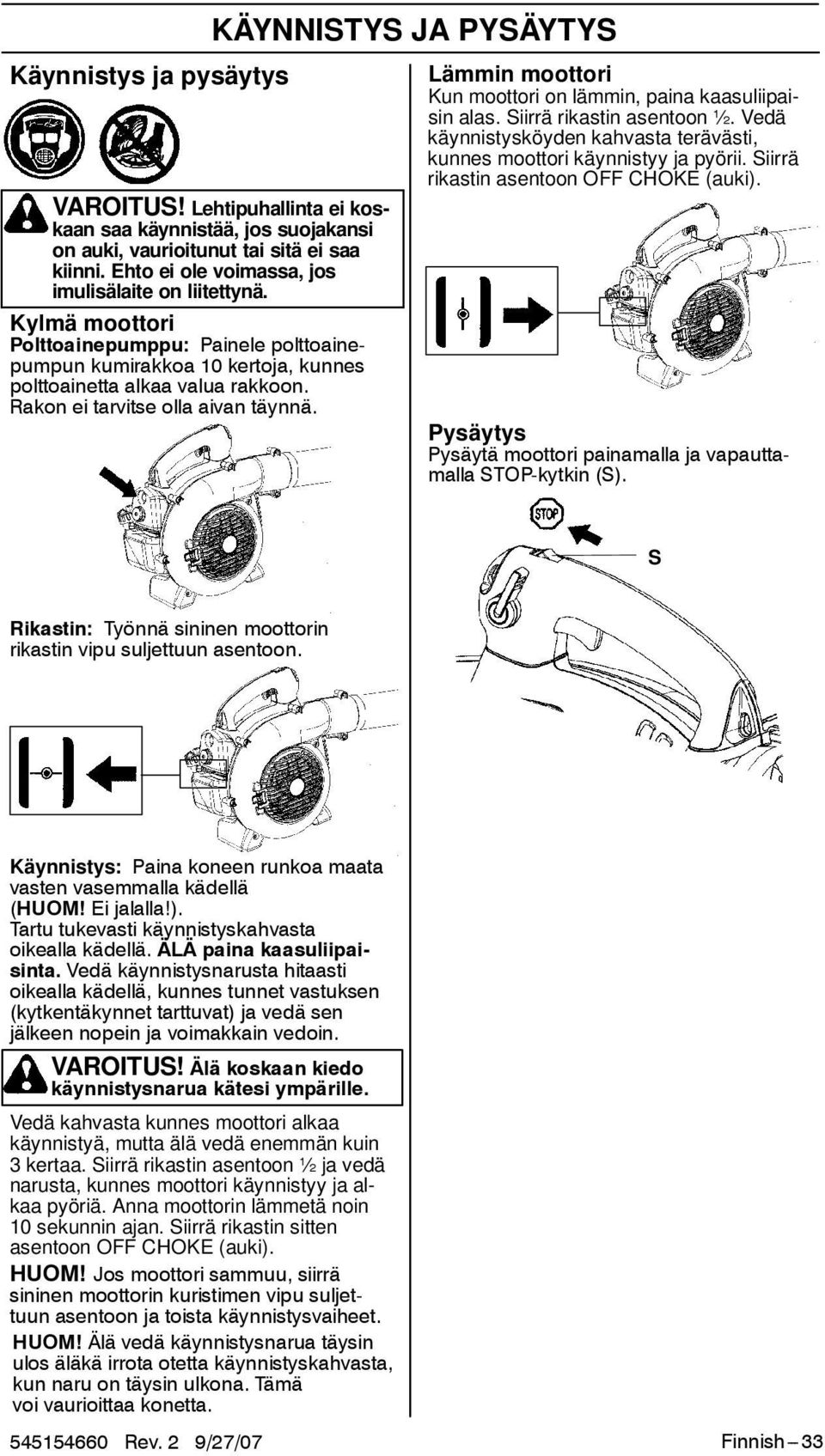

13 Käynnistys ja pysäytys VAROITUS! Lehtipuhallinta ei koskaan saa käynnistää, jos suojakansi on auki, vaurioitunut tai sitä ei saa kiinni. Ehto ei ole voimassa, jos imulisälaite on liitettynä. Kylmä moottori Polttoainepumppu: Painele polttoainepumpun kumirakkoa 10 kertoja, kunnes polttoainetta alkaa valua rakkoon. Rakon ei tarvitse olla aivan täynnä. KÄYNNISTYS JA PYSÄYTYS Lämmin moottori Kun moottori on lämmin, paina kaasuliipaisin alas. Siirrä rikastin asentoon ½. Vedä käynnistysköyden kahvasta terävästi, kunnes moottori käynnistyy ja pyörii. Siirrä rikastin asentoon OFF CHOKE (auki). Pysäytys Pysäytä moottori painamalla ja vapauttamalla STOP-kytkin (S). S Rikastin: Työnnä sininen moottorin rikastin vipu suljettuun asentoon. Käynnistys: Paina koneen runkoa maata vasten vasemmalla kädellä (HUOM! Ei jalalla!). Tartu tukevasti käynnistyskahvasta oikealla kädellä. ÄLÄ paina kaasuliipaisinta. Vedä käynnistysnarusta hitaasti oikealla kädellä, kunnes tunnet vastuksen (kytkentäkynnet tarttuvat) ja vedä sen jälkeen nopein ja voimakkain vedoin. VAROITUS! Älä koskaan kiedo käynnistysnarua kätesi ympärille. Vedä kahvasta kunnes moottori alkaa käynnistyä, mutta älä vedä enemmän kuin 3 kertaa. Siirrä rikastin asentoon ½ ja vedä narusta, kunnes moottori käynnistyy ja alkaa pyöriä. Anna moottorin lämmetä noin 10 sekunnin ajan. Siirrä rikastin sitten asentoon OFF CHOKE (auki). HUOM! Jos moottori sammuu, siirrä sininen moottorin kuristimen vipu suljettuun asentoon ja toista käynnistysvaiheet. HUOM! Älävedäkäynnistysnaruatäysin ulos äläkä irrota otetta käynnistyskahvasta, kunnaruontäysinulkona.tämä voi vaurioittaa konetta. Finnish---33

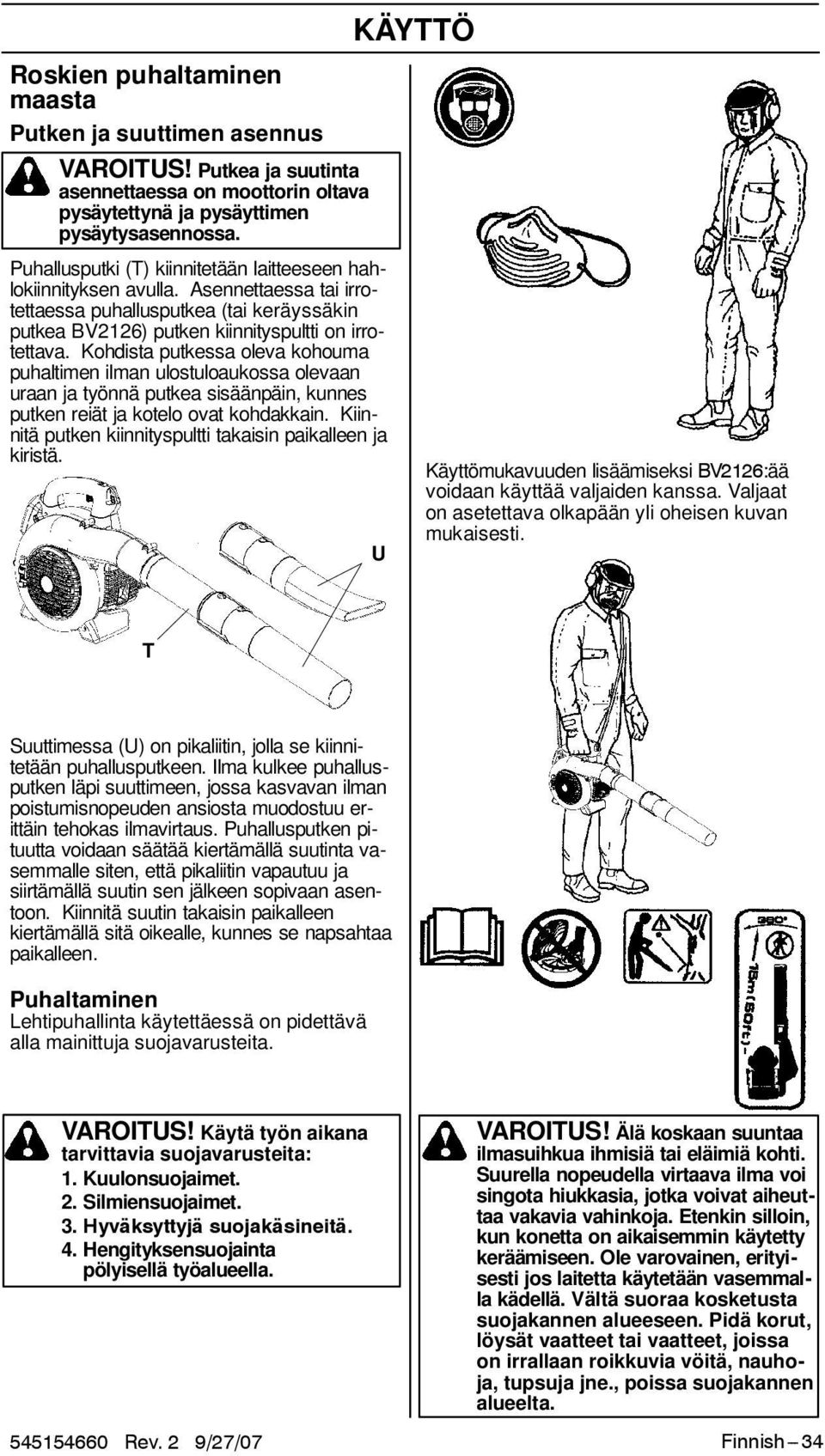

14 Roskien puhaltaminen maasta Putken ja suuttimen asennus VAROITUS! Putkea ja suutinta asennettaessa on moottorin oltava pysäytettynä ja pysäyttimen pysäytysasennossa. Puhallusputki (T) kiinnitetään laitteeseen hahlokiinnityksen avulla. Asennettaessa tai irrotettaessa puhallusputkea (tai keräyssäkin putkea BV2126) putken kiinnityspultti on irrotettava. Kohdista putkessa oleva kohouma puhaltimen ilman ulostuloaukossa olevaan uraan ja työnnä putkea sisäänpäin, kunnes putken reiät ja kotelo ovat kohdakkain. Kiinnitä putken kiinnityspultti takaisin paikalleen ja kiristä. KÄYTTÖ U Käyttömukavuuden lisäämiseksi BV2126:ää voidaan käyttää valjaiden kanssa. Valjaat on asetettava olkapään yli oheisen kuvan mukaisesti. T Suuttimessa (U) on pikaliitin, jolla se kiinnitetään puhallusputkeen. Ilma kulkee puhallusputken läpi suuttimeen, jossa kasvavan ilman poistumisnopeuden ansiosta muodostuu erittäin tehokas ilmavirtaus. Puhallusputken pituutta voidaan säätää kiertämällä suutinta vasemmalle siten, että pikaliitin vapautuu ja siirtämällä suutin sen jälkeen sopivaan asentoon. Kiinnitä suutin takaisin paikalleen kiertämällä sitä oikealle, kunnes se napsahtaa paikalleen. Puhaltaminen Lehtipuhallinta käytettäessä on pidettävä alla mainittuja suojavarusteita. VAROITUS! Käytä työn aikana tarvittavia suojavarusteita: 1. Kuulonsuojaimet. 2. Silmiensuojaimet. 3. Hyväksyttyjä suojakäsineitä. 4. Hengityksensuojainta pölyisellä työalueella. VAROITUS! Älä koskaan suuntaa ilmasuihkua ihmisiä tai eläimiä kohti. Suurella nopeudella virtaava ilma voi singota hiukkasia, jotka voivat aiheuttaa vakavia vahinkoja. Etenkin silloin, kun konetta on aikaisemmin käytetty keräämiseen. Ole varovainen, erityisesti jos laitetta käytetään vasemmalla kädellä. Vältä suoraa kosketusta suojakannen alueeseen. Pidä korut, löysät vaatteet tai vaatteet, joissa on irrallaan roikkuvia vöitä, nauhoja, tupsuja jne., poissa suojakannen alueelta. Finnish---34

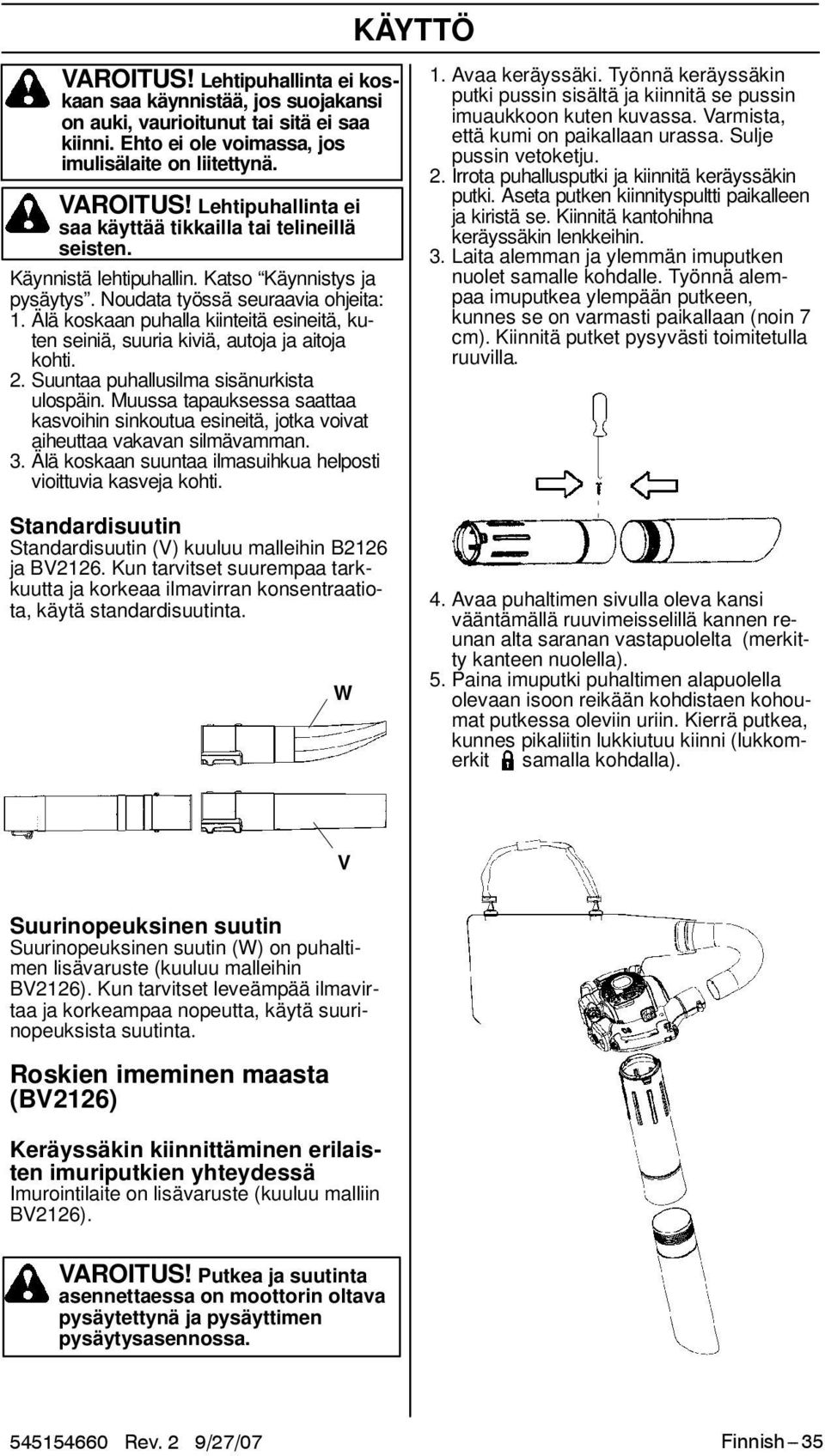

15 KÄYTTÖ VAROITUS! Lehtipuhallinta ei koskaan saa käynnistää, jos suojakansi on auki, vaurioitunut tai sitä ei saa kiinni. Ehto ei ole voimassa, jos imulisälaite on liitettynä. VAROITUS! Lehtipuhallinta ei saa käyttää tikkailla tai telineillä seisten. Käynnistä lehtipuhallin. Katso Käynnistys ja pysäytys. Noudata työssä seuraavia ohjeita: 1. Älä koskaan puhalla kiinteitä esineitä, kuten seiniä, suuria kiviä, autoja ja aitoja kohti. 2. Suuntaa puhallusilma sisänurkista ulospäin. Muussa tapauksessa saattaa kasvoihin sinkoutua esineitä, jotka voivat aiheuttaa vakavan silmävamman. 3. Älä koskaan suuntaa ilmasuihkua helposti vioittuvia kasveja kohti. Standardisuutin Standardisuutin (V) kuuluu malleihin B2126 ja BV2126. Kun tarvitset suurempaa tarkkuutta ja korkeaa ilmavirran konsentraatiota, käytä standardisuutinta. W 1. Avaa keräyssäki. Työnnä keräyssäkin putki pussin sisältä ja kiinnitä se pussin imuaukkoon kuten kuvassa. Varmista, että kumi on paikallaan urassa. Sulje pussin vetoketju. 2. Irrota puhallusputki ja kiinnitä keräyssäkin putki. Aseta putken kiinnityspultti paikalleen ja kiristä se. Kiinnitä kantohihna keräyssäkin lenkkeihin. 3. Laita alemman ja ylemmän imuputken nuolet samalle kohdalle. Työnnä alempaa imuputkea ylempään putkeen, kunnes se on varmasti paikallaan (noin 7 cm). Kiinnitä putket pysyvästi toimitetulla ruuvilla. 4. Avaa puhaltimen sivulla oleva kansi vääntämällä ruuvimeisselillä kannen reunan alta saranan vastapuolelta (merkitty kanteen nuolella). 5. Paina imuputki puhaltimen alapuolella olevaan isoon reikään kohdistaen kohoumat putkessa oleviin uriin. Kierrä putkea, kunnes pikaliitin lukkiutuu kiinni (lukkomerkit samalla kohdalla). V Suurinopeuksinen suutin Suurinopeuksinen suutin (W) on puhaltimen lisävaruste (kuuluu malleihin BV2126). Kun tarvitset leveämpää ilmavirtaa ja korkeampaa nopeutta, käytä suurinopeuksista suutinta. Roskien imeminen maasta (BV2126) Keräyssäkin kiinnittäminen erilaisten imuriputkien yhteydessä Imurointilaite on lisävaruste (kuuluu malliin BV2126). VAROITUS! Putkea ja suutinta asennettaessa on moottorin oltava pysäytettynä ja pysäyttimen pysäytysasennossa. Finnish---35

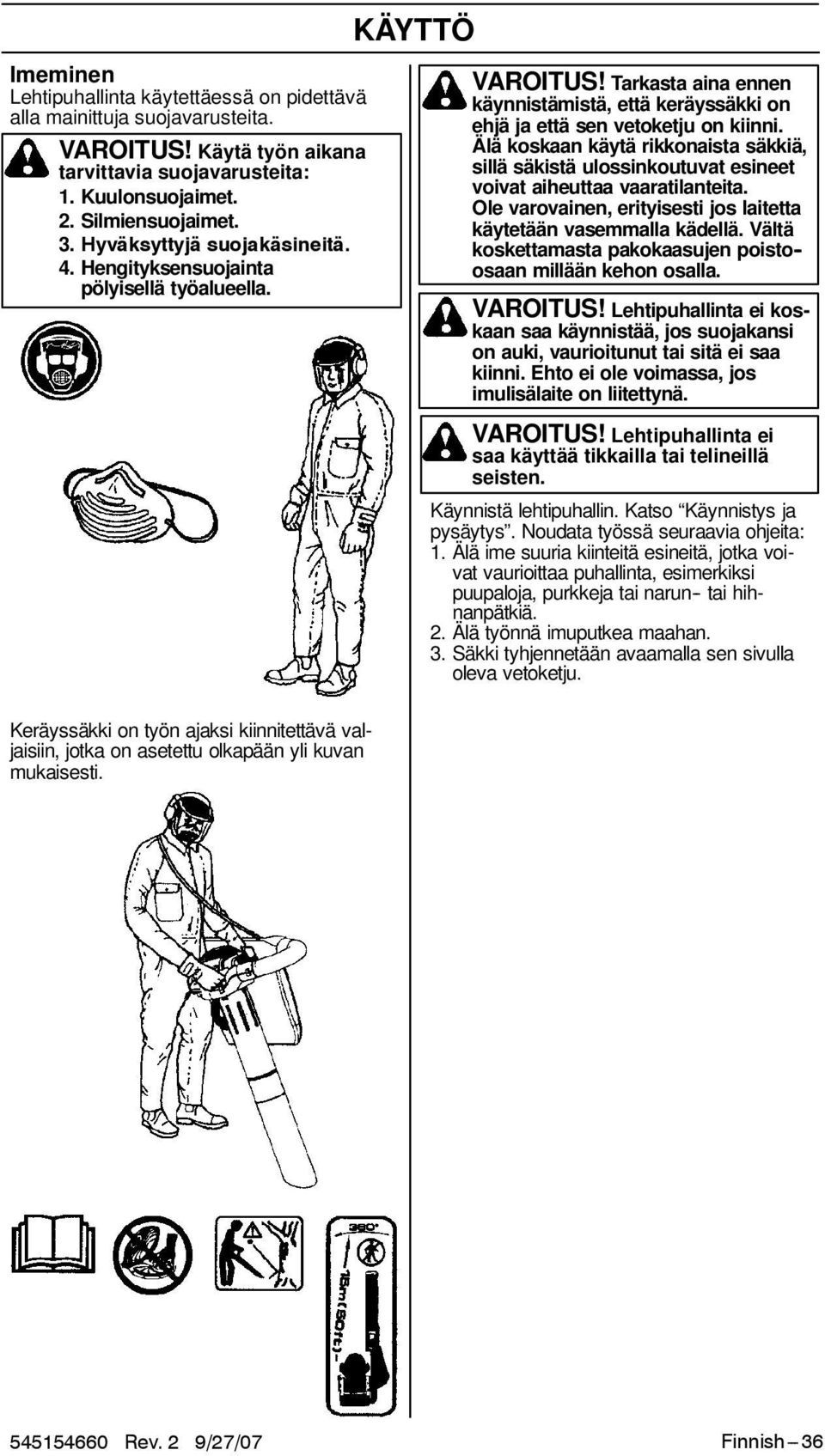

16 Imeminen Lehtipuhallinta käytettäessä on pidettävä alla mainittuja suojavarusteita. VAROITUS! Käytä työn aikana tarvittavia suojavarusteita: 1. Kuulonsuojaimet. 2. Silmiensuojaimet. 3. Hyväksyttyjä suojakäsineitä. 4. Hengityksensuojainta pölyisellä työalueella. Keräyssäkki on työn ajaksi kiinnitettävä valjaisiin, jotka on asetettu olkapään yli kuvan mukaisesti. KÄYTTÖ VAROITUS! Tarkastaainaennen käynnistämistä, että keräyssäkki on ehjä ja että sen vetoketju on kiinni. Älä koskaan käytä rikkonaista säkkiä, sillä säkistä ulossinkoutuvat esineet voivat aiheuttaa vaaratilanteita. Ole varovainen, erityisesti jos laitetta käytetään vasemmalla kädellä. Vältä koskettamasta pakokaasujen poisto - osaan millään kehon osalla. VAROITUS! Lehtipuhallinta ei koskaan saa käynnistää, jos suojakansi on auki, vaurioitunut tai sitä ei saa kiinni. Ehto ei ole voimassa, jos imulisälaite on liitettynä. VAROITUS! Lehtipuhallinta ei saa käyttää tikkailla tai telineillä seisten. Käynnistä lehtipuhallin. Katso Käynnistys ja pysäytys. Noudata työssä seuraavia ohjeita: 1. Älä ime suuria kiinteitä esineitä, jotka voivat vaurioittaa puhallinta, esimerkiksi puupaloja, purkkeja tai narun - tai hihnanpätkiä. 2. Älä työnnä imuputkea maahan. 3. Säkki tyhjennetään avaamalla sen sivulla oleva vetoketju. Finnish---36

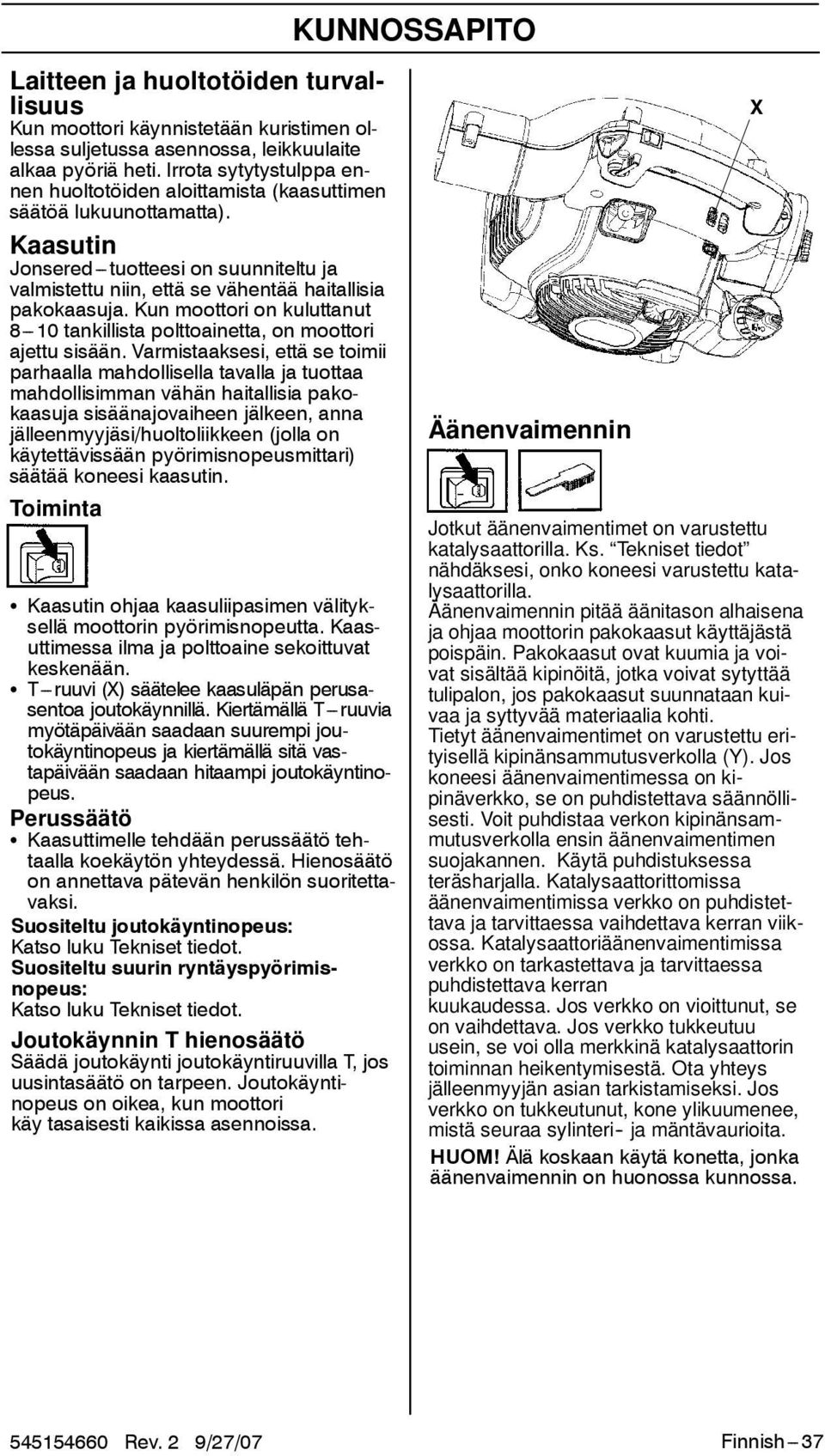

17 Laitteen ja huoltotöiden turvallisuus Kun moottori käynnistetään kuristimen ollessa suljetussa asennossa, leikkuulaite alkaa pyöriä heti. Irrota sytytystulppa ennen huoltotöiden aloittamista (kaasuttimen säätöä lukuunottamatta). Kaasutin Jonsered---tuotteesi on suunniteltu ja valmistettu niin, että se vähentää haitallisia pakokaasuja. Kun moottori on kuluttanut tankillista polttoainetta, on moottori ajettu sisään. Varmistaaksesi, että se toimii parhaalla mahdollisella tavalla ja tuottaa mahdollisimman vähän haitallisia pakokaasuja sisäänajovaiheen jälkeen, anna jälleenmyyjäsi/huoltoliikkeen (jolla on käytettävissään pyörimisnopeusmittari) säätää koneesi kaasutin. Toiminta S Kaasutin ohjaa kaasuliipasimen välityksellä moottorin pyörimisnopeutta. Kaasuttimessailmajapolttoainesekoittuvat keskenään. S T---ruuvi () säätelee kaasuläpän perusasentoa joutokäynnillä. Kiertämällä T---ruuvia myötäpäivään saadaan suurempi joutokäyntinopeus ja kiertämällä sitä vastapäivään saadaan hitaampi joutokäyntinopeus. Perussäätö S Kaasuttimelle tehdään perussäätö tehtaalla koekäytön yhteydessä. Hienosäätö on annettava pätevän henkilön suoritettavaksi. Suositeltu joutokäyntinopeus: Katso luku Tekniset tiedot. Suositeltu suurin ryntäyspyörimisnopeus: Katso luku Tekniset tiedot. Joutokäynnin T hienosäätö Säädä joutokäynti joutokäyntiruuvilla T, jos uusintasäätö on tarpeen. Joutokäyntinopeus on oikea, kun moottori käy tasaisesti kaikissa asennoissa. KUNNOSSAPITO Äänenvaimennin Jotkut äänenvaimentimet on varustettu katalysaattorilla. Ks. Tekniset tiedot nähdäksesi, onko koneesi varustettu katalysaattorilla. Äänenvaimennin pitää äänitason alhaisena ja ohjaa moottorin pakokaasut käyttäjästä poispäin. Pakokaasut ovat kuumia ja voivat sisältää kipinöitä, jotka voivat sytyttää tulipalon, jos pakokaasut suunnataan kuivaa ja syttyvää materiaalia kohti. Tietyt äänenvaimentimet on varustettu erityisellä kipinänsammutusverkolla (Y). Jos koneesi äänenvaimentimessa on kipinäverkko, se on puhdistettava säännöllisesti. Voit puhdistaa verkon kipinänsammutusverkolla ensin äänenvaimentimen suojakannen. Käytä puhdistuksessa teräsharjalla. Katalysaattorittomissa äänenvaimentimissa verkko on puhdistettava ja tarvittaessa vaihdettava kerran viikossa. Katalysaattoriäänenvaimentimissa verkko on tarkastettava ja tarvittaessa puhdistettava kerran kuukaudessa. Jos verkko on vioittunut, se on vaihdettava. Jos verkko tukkeutuu usein, se voi olla merkkinä katalysaattorin toiminnan heikentymisestä. Ota yhteys jälleenmyyjän asian tarkistamiseksi. Jos verkko on tukkeutunut, kone ylikuumenee, mistä seuraa sylinteri - ja mäntävaurioita. HUOM! Äläkoskaankäytäkonetta,jonka äänenvaimennin on huonossa kunnossa. Finnish---37

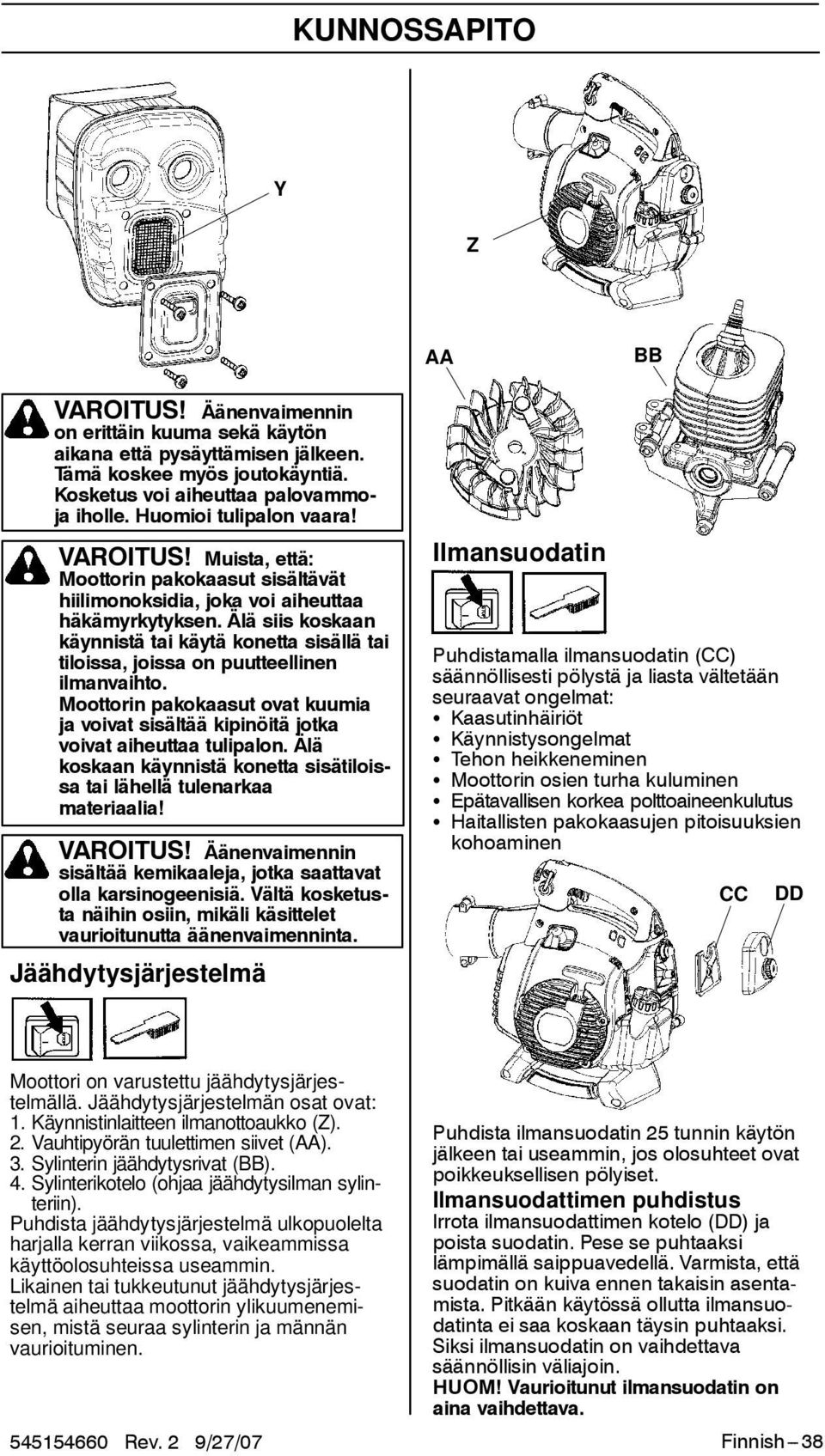

18 KUNNOSSAPITO Y Z AA BB VAROITUS! Äänenvaimennin on erittäin kuuma sekä käytön aikana että pysäyttämisen jälkeen. Tämä koskee myös joutokäyntiä. Kosketus voi aiheuttaa palovammoja iholle. Huomioi tulipalon vaara! VAROITUS! Muista, että: Moottorin pakokaasut sisältävät hiilimonoksidia, joka voi aiheuttaa häkämyrkytyksen. Älä siis koskaan käynnistä tai käytä konetta sisällä tai tiloissa, joissa on puutteellinen ilmanvaihto. Moottorin pakokaasut ovat kuumia ja voivat sisältää kipinöitä jotka voivat aiheuttaa tulipalon. Älä koskaan käynnistä konetta sisätiloissa tai lähellä tulenarkaa materiaalia! VAROITUS! Äänenvaimennin sisältää kemikaaleja, jotka saattavat olla karsinogeenisiä. Vältä kosketusta näihin osiin, mikäli käsittelet vaurioitunutta äänenvaimenninta. Jäähdytysjärjestelmä Ilmansuodatin Puhdistamalla ilmansuodatin (CC) säännöllisesti pölystä ja liasta vältetään seuraavat ongelmat: S Kaasutinhäiriöt S Käynnistysongelmat S Tehon heikkeneminen S Moottorin osien turha kuluminen S Epätavallisen korkea polttoaineenkulutus S Haitallisten pakokaasujen pitoisuuksien kohoaminen CC DD Moottori on varustettu jäähdytysjärjestelmällä. Jäähdytysjärjestelmän osat ovat: 1. Käynnistinlaitteen ilmanottoaukko (Z). 2. Vauhtipyörän tuulettimen siivet (AA). 3. Sylinterin jäähdytysrivat (BB). 4. Sylinterikotelo (ohjaa jäähdytysilman sylinteriin). Puhdista jäähdytysjärjestelmä ulkopuolelta harjalla kerran viikossa, vaikeammissa käyttöolosuhteissa useammin. Likainen tai tukkeutunut jäähdytysjärjestelmä aiheuttaa moottorin ylikuumenemisen, mistä seuraa sylinterin ja männän vaurioituminen. Puhdista ilmansuodatin 25 tunnin käytön jälkeen tai useammin, jos olosuhteet ovat poikkeuksellisen pölyiset. Ilmansuodattimen puhdistus Irrota ilmansuodattimen kotelo (DD) ja poista suodatin. Pese se puhtaaksi lämpimällä saippuavedellä. Varmista, että suodatin on kuiva ennen takaisin asentamista. Pitkään käytössä ollutta ilmansuodatinta ei saa koskaan täysin puhtaaksi. Siksi ilmansuodatin on vaihdettava säännöllisin väliajoin. HUOM! Vaurioitunut ilmansuodatin on aina vaihdettava. Finnish---38

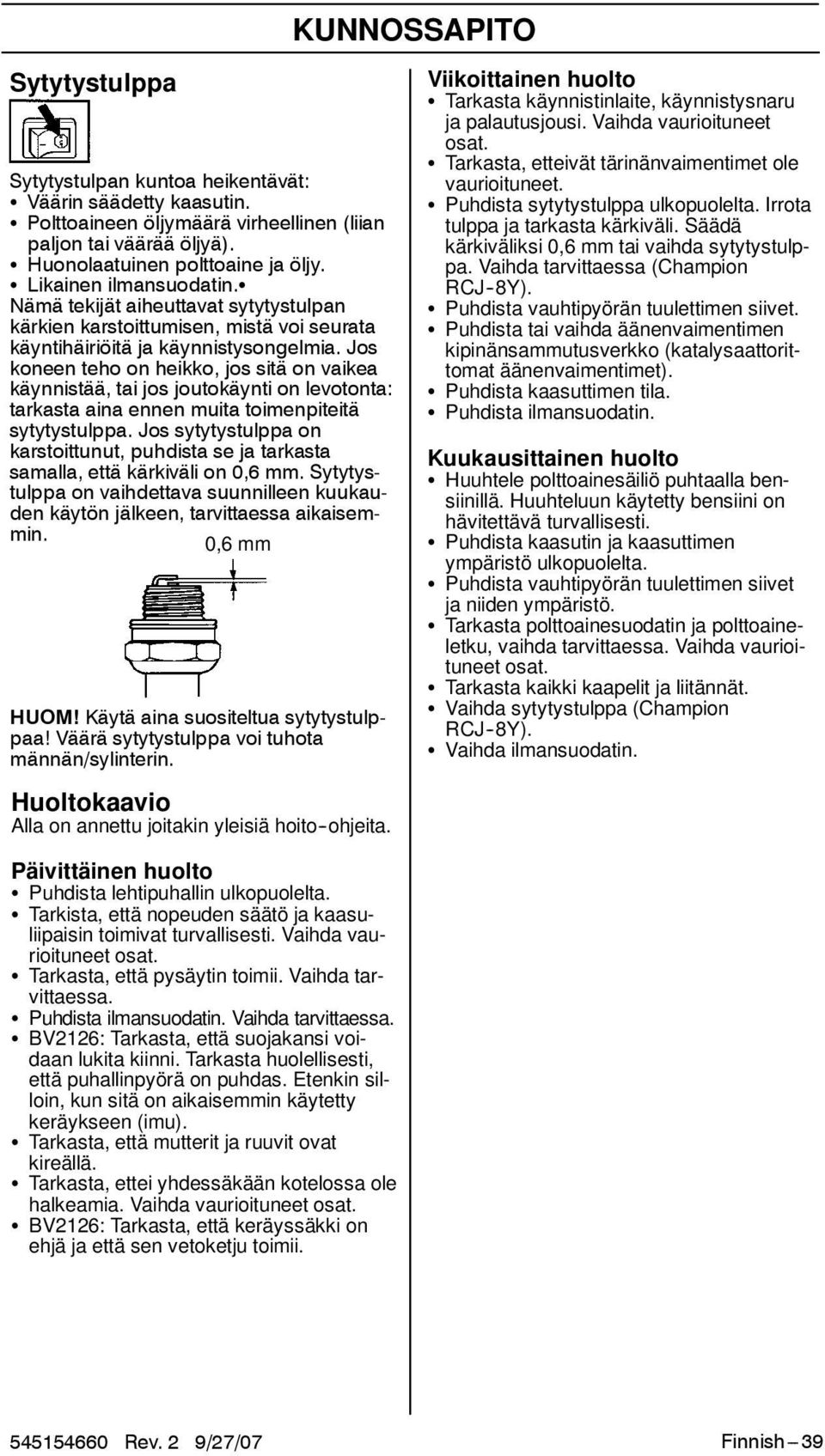

19 KUNNOSSAPITO Sytytystulppa Sytytystulpan kuntoa heikentävät: S Väärin säädetty kaasutin. S Polttoaineen öljymäärä virheellinen (liian paljon tai väärää öljyä). S Huonolaatuinen polttoaine ja öljy. S Likainen ilmansuodatin.s Nämä tekijät aiheuttavat sytytystulpan kärkien karstoittumisen, mistä voi seurata käyntihäiriöitä ja käynnistysongelmia. Jos koneen teho on heikko, jos sitä on vaikea käynnistää, tai jos joutokäynti on levotonta: tarkasta aina ennen muita toimenpiteitä sytytystulppa. Jos sytytystulppa on karstoittunut, puhdista se ja tarkasta samalla, että kärkiväli on 0,6 mm. Sytytystulppa on vaihdettava suunnilleen kuukauden käytön jälkeen, tarvittaessa aikaisemmin. 0,6 mm HUOM! Käytä aina suositeltua sytytystulppaa! Väärä sytytystulppa voi tuhota männän/sylinterin. Huoltokaavio Alla on annettu joitakin yleisiä hoito -ohjeita. Viikoittainen huolto S Tarkasta käynnistinlaite, käynnistysnaru ja palautusjousi. Vaihda vaurioituneet osat. S Tarkasta, etteivät tärinänvaimentimet ole vaurioituneet. S Puhdista sytytystulppa ulkopuolelta. Irrota tulppa ja tarkasta kärkiväli. Säädä kärkiväliksi 0,6 mm tai vaihda sytytystulppa. Vaihda tarvittaessa (Champion RCJ -8Y). S Puhdista vauhtipyörän tuulettimen siivet. S Puhdista tai vaihda äänenvaimentimen kipinänsammutusverkko (katalysaattorittomat äänenvaimentimet). S Puhdista kaasuttimen tila. S Puhdista ilmansuodatin. Kuukausittainen huolto S Huuhtele polttoainesäiliö puhtaalla bensiinillä. Huuhteluun käytetty bensiini on hävitettävä turvallisesti. S Puhdista kaasutin ja kaasuttimen ympäristö ulkopuolelta. S Puhdista vauhtipyörän tuulettimen siivet ja niiden ympäristö. S Tarkasta polttoainesuodatin ja polttoaineletku, vaihda tarvittaessa. Vaihda vaurioituneet osat. S Tarkasta kaikki kaapelit ja liitännät. S Vaihda sytytystulppa (Champion RCJ -8Y). S Vaihda ilmansuodatin. Päivittäinen huolto S Puhdista lehtipuhallin ulkopuolelta. S Tarkista, että nopeuden säätö ja kaasuliipaisin toimivat turvallisesti. Vaihda vaurioituneet osat. S Tarkasta, että pysäytin toimii. Vaihda tarvittaessa. S Puhdista ilmansuodatin. Vaihda tarvittaessa. S BV2126: Tarkasta, että suojakansi voidaan lukita kiinni. Tarkasta huolellisesti, että puhallinpyörä on puhdas. Etenkin silloin, kun sitä on aikaisemmin käytetty keräykseen (imu). S Tarkasta, että mutterit ja ruuvit ovat kireällä. S Tarkasta, ettei yhdessäkään kotelossa ole halkeamia. Vaihda vaurioituneet osat. S BV2126: Tarkasta, että keräyssäkki on ehjä ja että sen vetoketju toimii. Finnish---39

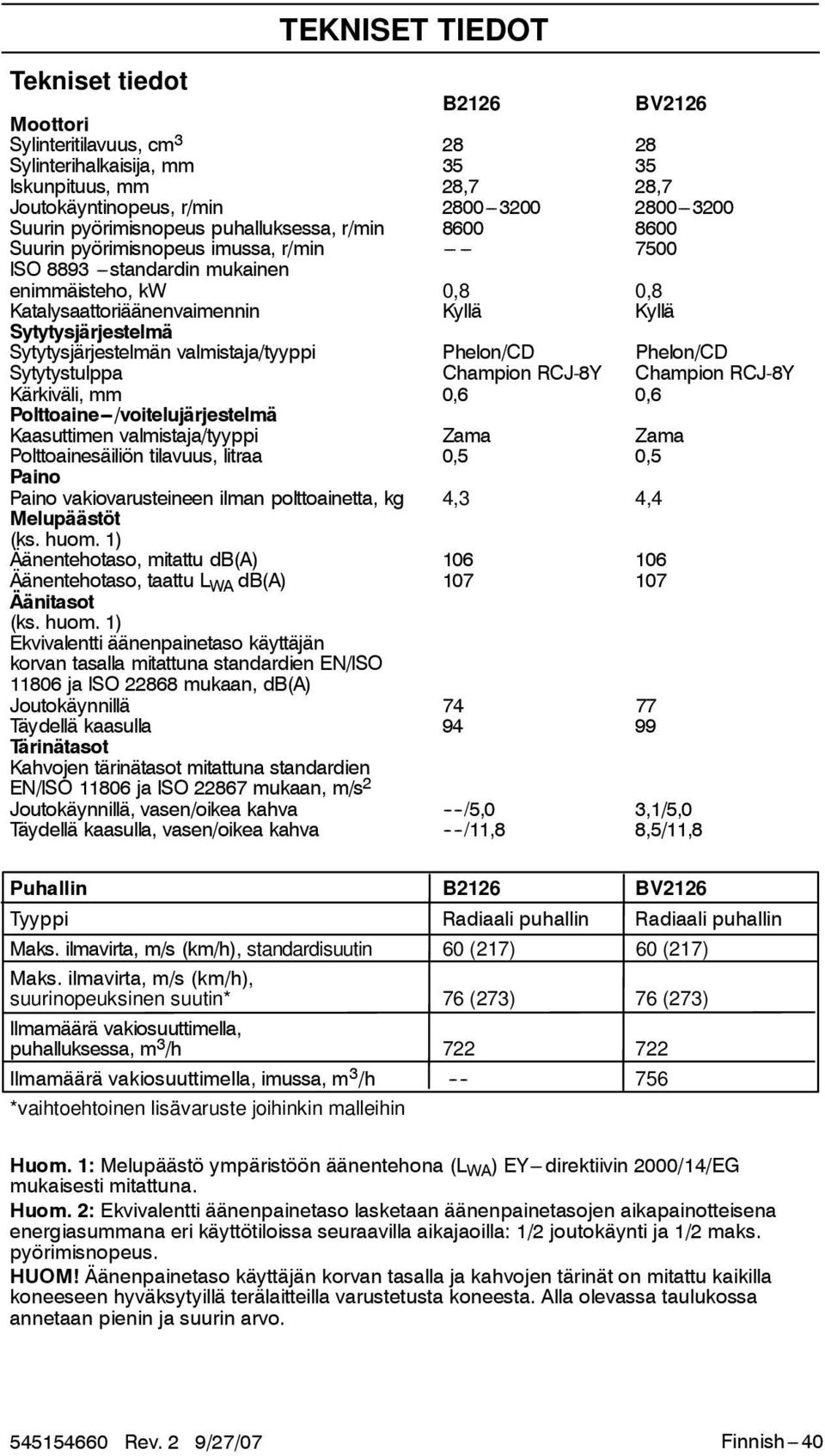

20 Tekniset tiedot TEKNISET TIEDOT B2126 BV2126 Moottori Sylinteritilavuus, cm Sylinterihalkaisija, mm Iskunpituus, mm 28,7 28,7 Joutokäyntinopeus, r/min Suurin pyörimisnopeus puhalluksessa, r/min Suurin pyörimisnopeus imussa, r/min ISO standardin mukainen enimmäisteho, kw 0,8 0,8 Katalysaattoriäänenvaimennin Kyllä Kyllä Sytytysjärjestelmä Sytytysjärjestelmän valmistaja/tyyppi Phelon/CD Phelon/CD Sytytystulppa Champion RCJ-8Y Champion RCJ-8Y Kärkiväli, mm 0,6 0,6 Polttoaine---/voitelujärjestelmä Kaasuttimen valmistaja/tyyppi Zama Zama Polttoainesäiliön tilavuus, litraa 0,5 0,5 Paino Paino vakiovarusteineen ilman polttoainetta, kg 4,3 4,4 Melupäästöt (ks. huom. 1) Äänentehotaso, mitattu db(a) Äänentehotaso, taattu L WA db(a) Äänitasot (ks. huom. 1) Ekvivalentti äänenpainetaso käyttäjän korvan tasalla mitattuna standardien EN/ISO ja ISO mukaan, db(a) Joutokäynnillä Täydellä kaasulla Tärinätasot Kahvojen tärinätasot mitattuna standardien EN/ISO ja ISO mukaan, m/s 2 Joutokäynnillä, vasen/oikea kahva - - /5,0 3,1/5,0 Täydellä kaasulla, vasen/oikea kahva - - /11,8 8,5/11,8 Puhallin B2126 BV2126 Tyyppi Radiaali puhallin Radiaali puhallin Maks.ilmavirta,m/s(km/h), standardisuutin 60 (217) 60 (217) Maks.ilmavirta,m/s(km/h), suurinopeuksinen suutin* 76 (273) 76 (273) Ilmamäärä vakiosuuttimella, puhalluksessa, m 3 /h Ilmamäärä vakiosuuttimella, imussa, m 3 /h *vaihtoehtoinen lisävaruste joihinkin malleihin Huom. 1: Melupäästö ympäristöön äänentehona (L WA ) EY---direktiivin 2000/14/EG mukaisesti mitattuna. Huom. 2: Ekvivalentti äänenpainetaso lasketaan äänenpainetasojen aikapainotteisena energiasummana eri käyttötiloissa seuraavilla aikajaoilla: 1/2 joutokäynti ja 1/2 maks. pyörimisnopeus. HUOM! Äänenpainetaso käyttäjän korvan tasalla ja kahvojen tärinät on mitattu kaikilla koneeseen hyväksytyillä terälaitteilla varustetusta koneesta. Alla olevassa taulukossa annetaan pienin ja suurin arvo. Finnish---40

21 TEKNISET TIEDOT Malli B2126 Hyväksytyt lisävarusteet Tuotenro Suurinopeuksinen suutin VAATIMUSTENMUKAISUUSVAKUUTUS EY -vaatimustenmukaisuusvakuutus (Koskee ainoastaan Eurooppaa) Me, Husqvarna Outdoor Products Italia, S.p.A., Valmadrera, Italy. puhelin: , vakuutamme yksinomaan omalla vastuullamme, että Jonsered B2126 ja BV2126-lehtipuhallin sarjanumerosta N00001 (vuosi on ilmoitettu arvokilvessä ennen sarjanumeroa) on valmistettu noudoattaen seuraavaa NEUVOSTON DIREKTIIVIÄ: 22. kesäkuuta 1998 koskien koneita 98/37/EG, liite IIA. 3. toukokuuta 1989 sähkömagneettista yhteensopivuutta koskeva direktiivi 89/336/EEC, sekä sen nyt voimassa olevat lisäykset. 8. toukokuuta 2000 koskien melupäästöä ympäristöön 2000/14/EG, liite V. Mitattu äänitehotaso on 106 db(a) ja taattu äänitehotaso on 107 db(a). Nimellisilmavirta on 0,142m 3 /s. Seuraavia standardeja on sovellettu: EN :2003, EN :2003 ja CISPR 12:2001. Svensk Maskinprovning, SMP, Fyrisborgsgatan 3 S Uppsala, Ruotsi, on suorittanut vapaaehtoisen tyyppihyväksynnän. Sertifikaatin/sertifikaattien numero(t) on/ovat: SEC/07/ Michael S. Bounds, johtaja Tuoteturvallisuus ja normien mukaisuus Kannettavat kuluttajan puutarhanhoitotuotteet Finnish---41
