1 ESTEETTÖMÄT OVET KAIKKIIN YMPÄRISTÖIHIN KONE Automaattiliukuovet

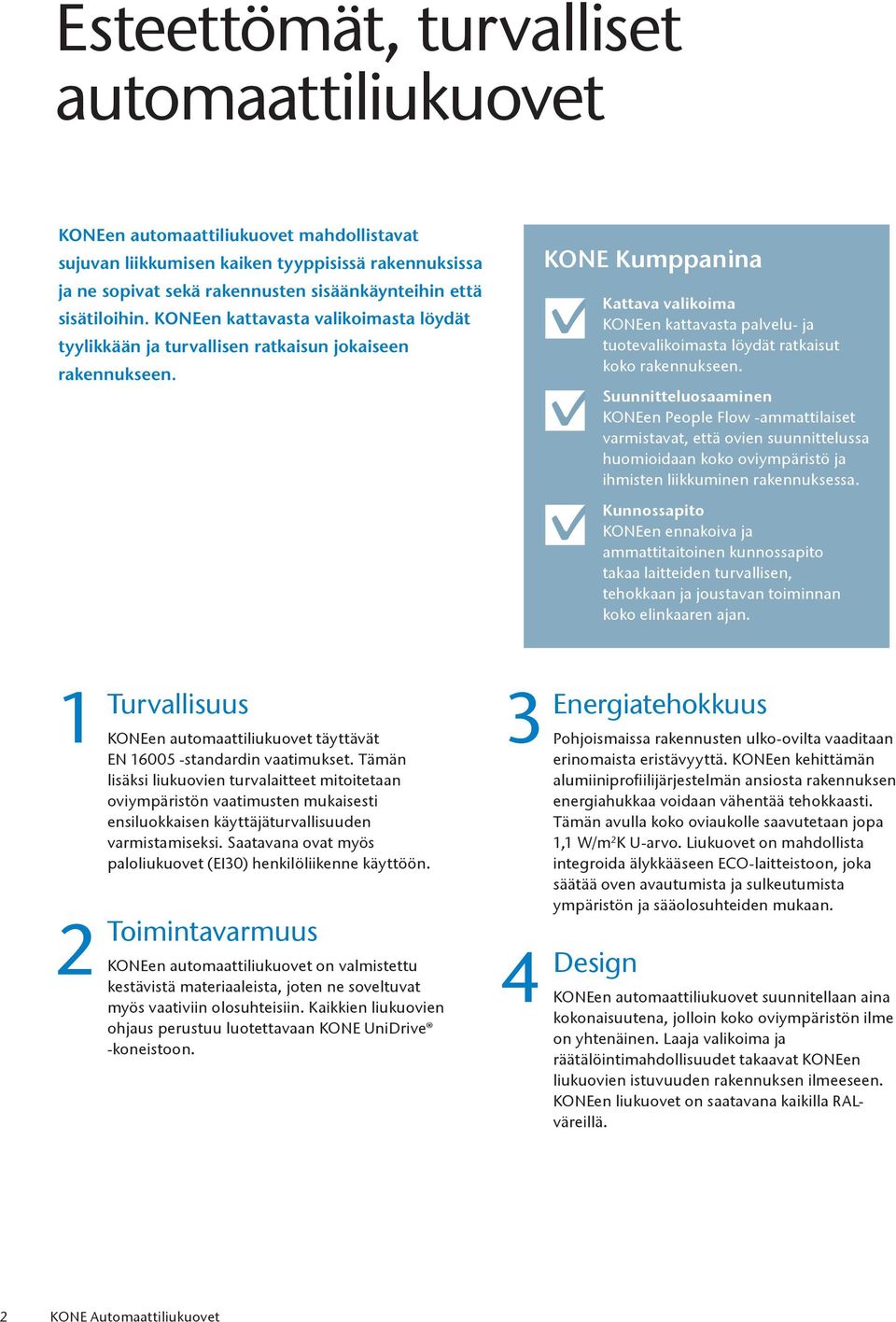

2 Esteettömät, turvalliset automaattiliukuovet KONEen automaattiliukuovet mahdollistavat sujuvan liikkumisen kaiken tyyppisissä rakennuksissa ja ne sopivat sekä rakennusten sisäänkäynteihin että sisätiloihin. KONEen kattavasta valikoimasta löydät tyylikkään ja turvallisen ratkaisun jokaiseen rakennukseen. KONE Kumppanina Kattava valikoima KONEen kattavasta palvelu- ja tuotevalikoimasta löydät ratkaisut koko rakennukseen. Suunnitteluosaaminen KONEen People Flow -ammattilaiset varmistavat, että ovien suunnittelussa huomioidaan koko oviympäristö ja ihmisten liikkuminen rakennuksessa. Kunnossapito KONEen ennakoiva ja ammattitaitoinen kunnossapito takaa laitteiden turvallisen, tehokkaan ja joustavan toiminnan koko elinkaaren ajan. 1 Turvallisuus KONEen automaattiliukuovet täyttävät EN standardin vaatimukset. Tämän lisäksi liukuovien turvalaitteet mitoitetaan oviympäristön vaatimusten mukaisesti ensiluokkaisen käyttäjäturvallisuuden varmistamiseksi. Saatavana ovat myös paloliukuovet (EI30) henkilöliikenne käyttöön. 2 Toimintavarmuus KONEen automaattiliukuovet on valmistettu kestävistä materiaaleista, joten ne soveltuvat myös vaativiin olosuhteisiin. Kaikkien liukuovien ohjaus perustuu luotettavaan KONE UniDrive -koneistoon. 3 Energiatehokkuus Pohjoismaissa rakennusten ulko-ovilta vaaditaan erinomaista eristävyyttä. KONEen kehittämän alumiiniprofiilijärjestelmän ansiosta rakennuksen energiahukkaa voidaan vähentää tehokkaasti. Tämän avulla koko oviaukolle saavutetaan jopa 1,1 W/m 2 K U-arvo. Liukuovet on mahdollista integroida älykkääseen ECO-laitteistoon, joka säätää oven avautumista ja sulkeutumista ympäristön ja sääolosuhteiden mukaan. 4 Design KONEen automaattiliukuovet suunnitellaan aina kokonaisuutena, jolloin koko oviympäristön ilme on yhtenäinen. Laaja valikoima ja räätälöintimahdollisuudet takaavat KONEen liukuovien istuvuuden rakennuksen ilmeeseen. KONEen liukuovet on saatavana kaikilla RALväreillä. 2 KONE Automaattiliukuovet

3 KONEen ovi- ja turvaratkaisut Suunnittelemme turvallisia, kulkemista edistäviä ovi- ja turvaratkaisuja ja huolehdimme kiinteistön kaikista ovista koko elinkaaren ajan. Kattavasta valikoimasta löydät toimivat ratkaisut kaikkien rakennusten henkilö- ja tavaraliikenteeseen. KONEen oviammattilaiset auttavat kiinteistön ihmisvirtojen suunnittelussa, oikean ratkaisun valinnassa ja mitoituksessa, olipa kyseessä uudisrakennus tai vanhan oven korvaaminen uudella. Kaikki KONEen automaattiovet voidaan yhdistää KONE Access -kulunhallintajärjestelmään, joka lisää liikkumisen turvallisuutta ja sujuvuutta kiinteistöissä. KONE Automaattiliukuovet 3

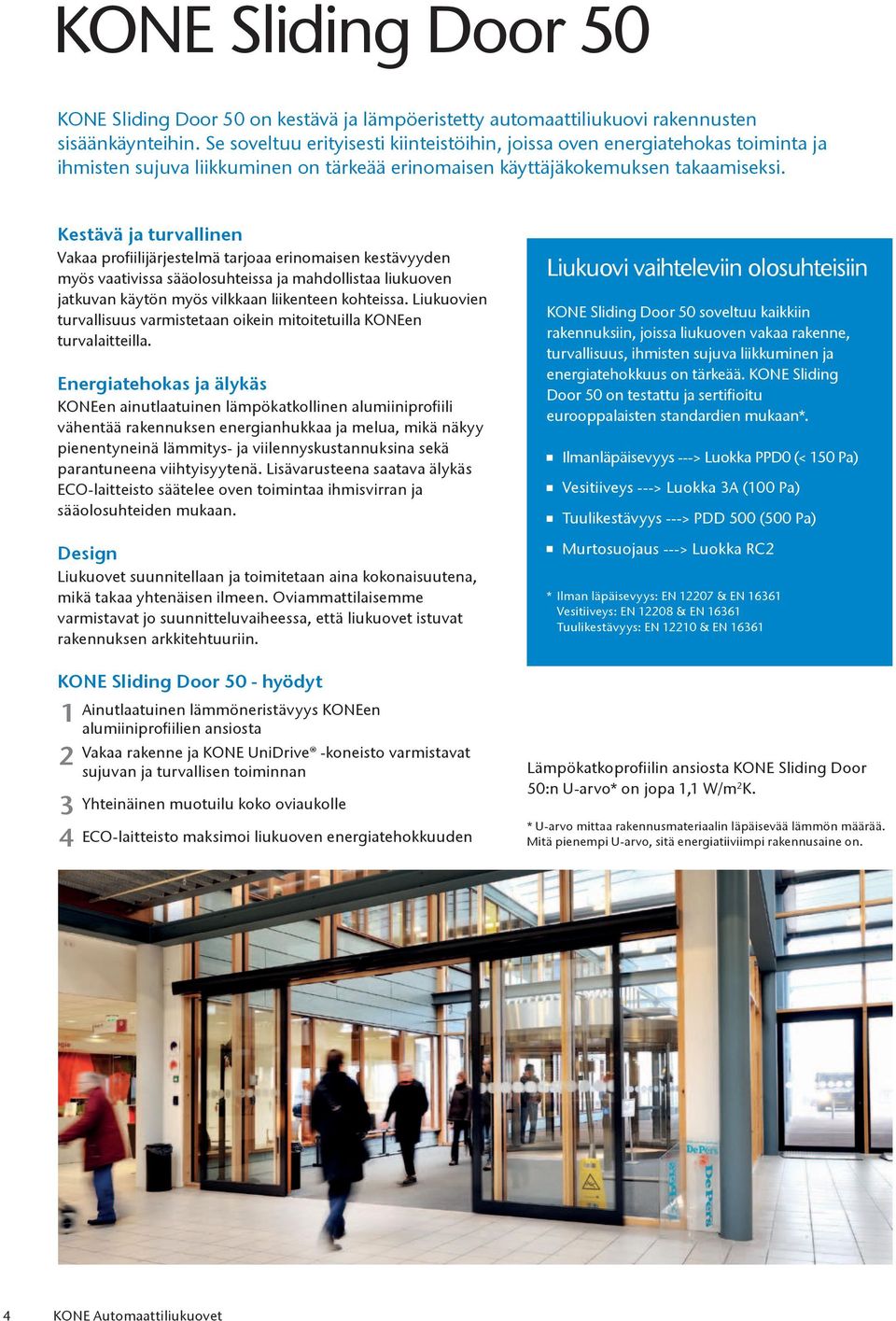

4 KONE Sliding Door 50 KONE Sliding Door 50 on kestävä ja lämpöeristetty automaattiliukuovi rakennusten sisäänkäynteihin. Se soveltuu erityisesti kiinteistöihin, joissa oven energiatehokas toiminta ja ihmisten sujuva liikkuminen on tärkeää erinomaisen käyttäjäkokemuksen takaamiseksi. Kestävä ja turvallinen Vakaa profiilijärjestelmä tarjoaa erinomaisen kestävyyden myös vaativissa sääolosuhteissa ja mahdollistaa liukuoven jatkuvan käytön myös vilkkaan liikenteen kohteissa. Liukuovien turvallisuus varmistetaan oikein mitoitetuilla KONEen turvalaitteilla. Energiatehokas ja älykäs KONEen ainutlaatuinen lämpökatkollinen alumiiniprofiili vähentää rakennuksen energianhukkaa ja melua, mikä näkyy pienentyneinä lämmitys- ja viilennyskustannuksina sekä parantuneena viihtyisyytenä. Lisävarusteena saatava älykäs ECO-laitteisto säätelee oven toimintaa ihmisvirran ja sääolosuhteiden mukaan. Design Liukuovet suunnitellaan ja toimitetaan aina kokonaisuutena, mikä takaa yhtenäisen ilmeen. Oviammattilaisemme varmistavat jo suunnitteluvaiheessa, että liukuovet istuvat rakennuksen arkkitehtuuriin. KONE Sliding Door 50 - hyödyt 1 Ainutlaatuinen lämmöneristävyys KONEen alumiiniprofiilien ansiosta 2 Vakaa rakenne ja KONE UniDrive -koneisto varmistavat sujuvan ja turvallisen toiminnan 3 4 Yhteinäinen muotuilu koko oviaukolle ECO-laitteisto maksimoi liukuoven energiatehokkuuden Liukuovi vaihteleviin olosuhteisiin KONE Sliding Door 50 soveltuu kaikkiin rakennuksiin, joissa liukuoven vakaa rakenne, turvallisuus, ihmisten sujuva liikkuminen ja energiatehokkuus on tärkeää. KONE Sliding Door 50 on testattu ja sertifioitu eurooppalaisten standardien mukaan*. n Ilmanläpäisevyys ---> Luokka PPD0 (< 150 Pa) n Vesitiiveys ---> Luokka 3A (100 Pa) n Tuulikestävyys ---> PDD 500 (500 Pa) n Murtosuojaus ---> Luokka RC2 * Ilman läpäisevyys: EN & EN Vesitiiveys: EN & EN Tuulikestävyys: EN & EN Lämpökatkoprofiilin ansiosta KONE Sliding Door 50:n U-arvo* on jopa 1,1 W/m 2 K. * U-arvo mittaa rakennusmateriaalin läpäisevää lämmön määrää. Mitä pienempi U-arvo, sitä energiatiiviimpi rakennusaine on. 4 KONE Automaattiliukuovet

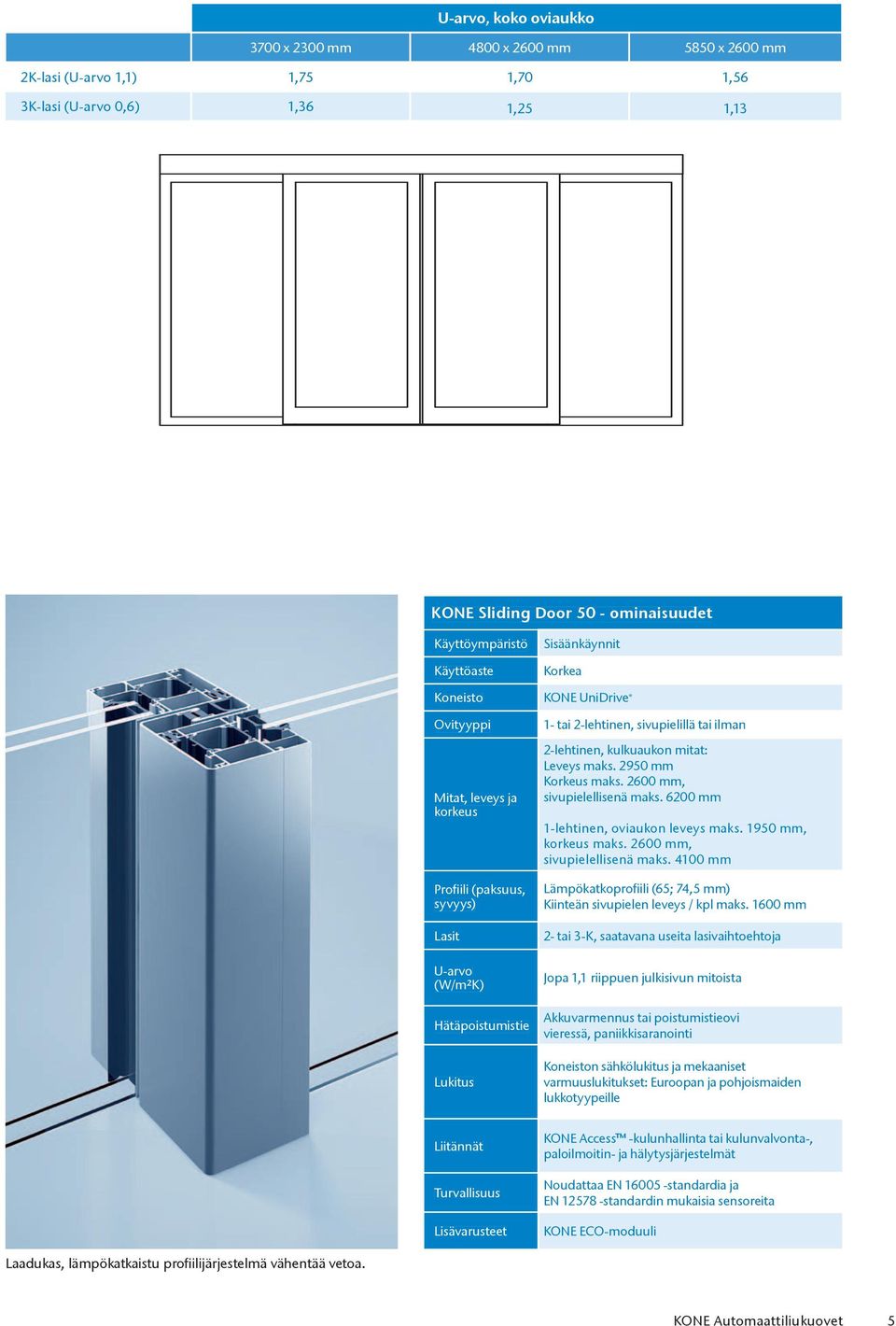

5 U-arvo, koko oviaukko 3700 x 2300 mm 4800 x 2600 mm 5850 x 2600 mm 2K-lasi (U-arvo 1,1) 1,75 1,70 1,56 3K-lasi (U-arvo 0,6) 1,36 1,25 1,13 KONE Sliding Door 50 - ominaisuudet Käyttöympäristö Käyttöaste Sisäänkäynnit Korkea Koneisto KONE UniDrive Ovityyppi Mitat, leveys ja korkeus Profiili (paksuus, syvyys) Lasit U-arvo (W/m²K) Hätäpoistumistie Lukitus 1- tai 2-lehtinen, sivupielillä tai ilman 2-lehtinen, kulkuaukon mitat: Leveys maks mm Korkeus maks mm, sivupielellisenä maks mm 1-lehtinen, oviaukon leveys maks mm, korkeus maks mm, sivupielellisenä maks mm Lämpökatkoprofiili (65; 74,5 mm) Kiinteän sivupielen leveys / kpl maks mm 2- tai 3-K, saatavana useita lasivaihtoehtoja Jopa 1,1 riippuen julkisivun mitoista Akkuvarmennus tai poistumistieovi vieressä, paniikkisaranointi Koneiston sähkölukitus ja mekaaniset varmuuslukitukset: Euroopan ja pohjoismaiden lukkotyypeille Liitännät Turvallisuus Lisävarusteet KONE Access -kulunhallinta tai kulunvalvonta-, paloilmoitin- ja hälytysjärjestelmät Noudattaa EN standardia ja EN standardin mukaisia sensoreita KONE ECO-moduuli Laadukas, lämpökatkaistu profiilijärjestelmä vähentää vetoa. KONE Automaattiliukuovet 5

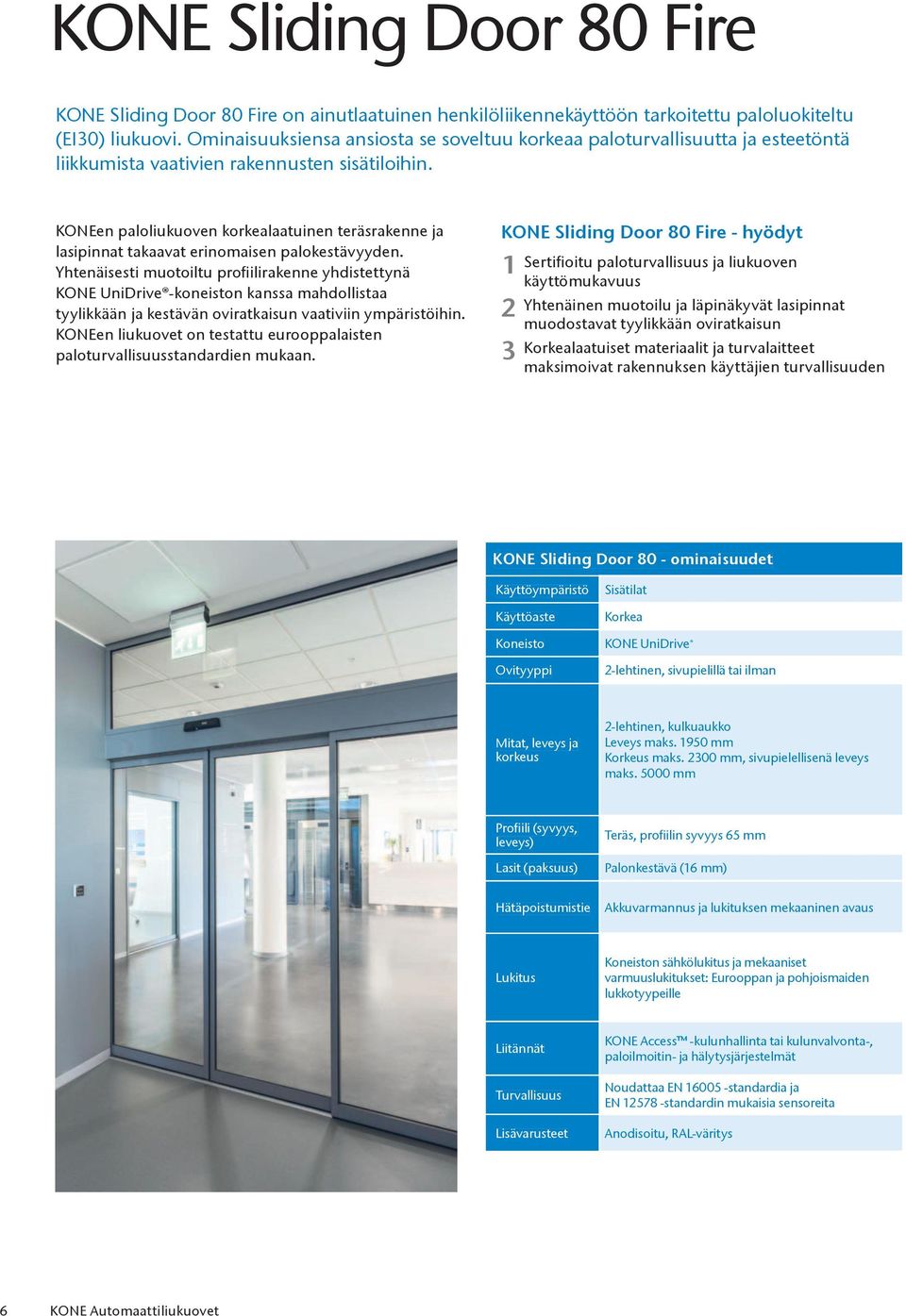

6 KONE Sliding Door 80 Fire KONE Sliding Door 80 Fire on ainutlaatuinen henkilöliikennekäyttöön tarkoitettu paloluokiteltu (EI30) liukuovi. Ominaisuuksiensa ansiosta se soveltuu korkeaa paloturvallisuutta ja esteetöntä liikkumista vaativien rakennusten sisätiloihin. KONEen paloliukuoven korkealaatuinen teräsrakenne ja lasipinnat takaavat erinomaisen palokestävyyden. Yhtenäisesti muotoiltu profiilirakenne yhdistettynä KONE UniDrive -koneiston kanssa mahdollistaa tyylikkään ja kestävän oviratkaisun vaativiin ympäristöihin. KONEen liukuovet on testattu eurooppalaisten paloturvallisuusstandardien mukaan. KONE Sliding Door 80 Fire - hyödyt Sertifioitu paloturvallisuus ja liukuoven käyttömukavuus Yhtenäinen muotoilu ja läpinäkyvät lasipinnat muodostavat tyylikkään oviratkaisun Korkealaatuiset materiaalit ja turvalaitteet maksimoivat rakennuksen käyttäjien turvallisuuden KONE Sliding Door 80 - ominaisuudet Käyttöympäristö Käyttöaste Sisätilat Korkea Koneisto KONE UniDrive Ovityyppi 2-lehtinen, sivupielillä tai ilman Mitat, leveys ja korkeus 2-lehtinen, kulkuaukko Leveys maks mm Korkeus maks mm, sivupielellisenä leveys maks mm Profiili (syvyys, leveys) Lasit (paksuus) Teräs, profiilin syvyys 65 mm Palonkestävä (16 mm) Hätäpoistumistie Akkuvarmannus ja lukituksen mekaaninen avaus Lukitus Koneiston sähkölukitus ja mekaaniset varmuuslukitukset: Eurooppan ja pohjoismaiden lukkotyypeille Liitännät Turvallisuus Lisävarusteet KONE Access -kulunhallinta tai kulunvalvonta-, paloilmoitin- ja hälytysjärjestelmät Noudattaa EN standardia ja EN standardin mukaisia sensoreita Anodisoitu, RAL-väritys 6 KONE Automaattiliukuovet

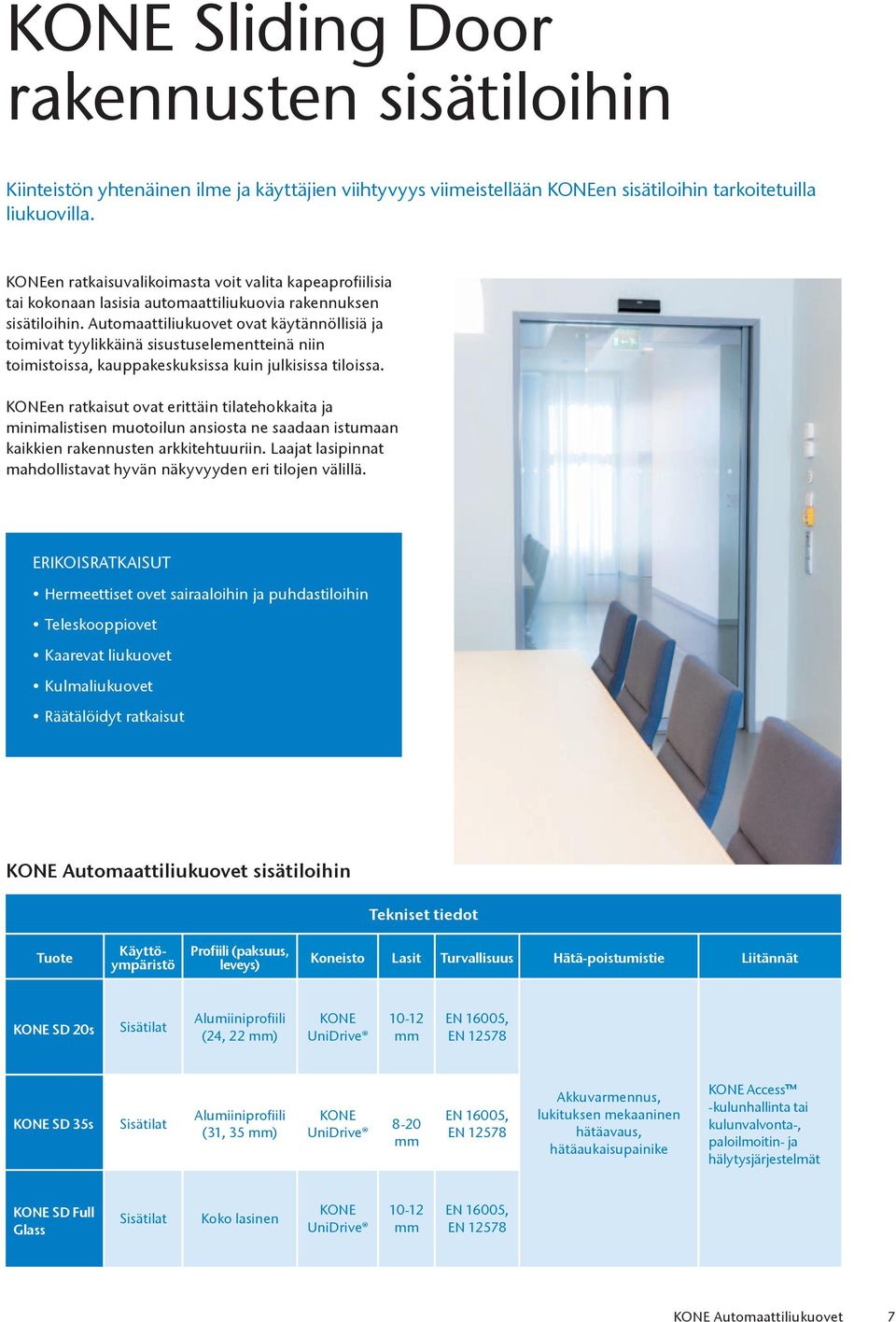

7 KONE Sliding Door rakennusten sisätiloihin Kiinteistön yhtenäinen ilme ja käyttäjien viihtyvyys viimeistellään KONEen sisätiloihin tarkoitetuilla liukuovilla. KONEen ratkaisuvalikoimasta voit valita kapeaprofiilisia tai kokonaan lasisia automaattiliukuovia rakennuksen sisätiloihin. Automaattiliukuovet ovat käytännöllisiä ja toimivat tyylikkäinä sisustuselementteinä niin toimistoissa, kauppakeskuksissa kuin julkisissa tiloissa. KONEen ratkaisut ovat erittäin tilatehokkaita ja minimalistisen muotoilun ansiosta ne saadaan istumaan kaikkien rakennusten arkkitehtuuriin. Laajat lasipinnat mahdollistavat hyvän näkyvyyden eri tilojen välillä. ERIKOISRATKAISUT Hermeettiset ovet sairaaloihin ja puhdastiloihin Teleskooppiovet Kaarevat liukuovet Kulmaliukuovet Räätälöidyt ratkaisut KONE Automaattiliukuovet sisätiloihin Tekniset tiedot Tuote Käyttöympäristö Profiili (paksuus, leveys) Koneisto Lasit Turvallisuus Hätä-poistumistie Liitännät KONE SD 20s Sisätilat Alumiiniprofiili (24, 22 mm) KONE UniDrive mm EN 16005, EN KONE SD 35s Sisätilat Alumiiniprofiili (31, 35 mm) KONE UniDrive 8-20 mm EN 16005, EN Akkuvarmennus, lukituksen mekaaninen hätäavaus, hätäaukaisupainike KONE Access -kulunhallinta tai kulunvalvonta-, paloilmoitin- ja hälytysjärjestelmät KONE SD Full Glass Sisätilat Koko lasinen KONE UniDrive mm EN 16005, EN KONE Automaattiliukuovet 7

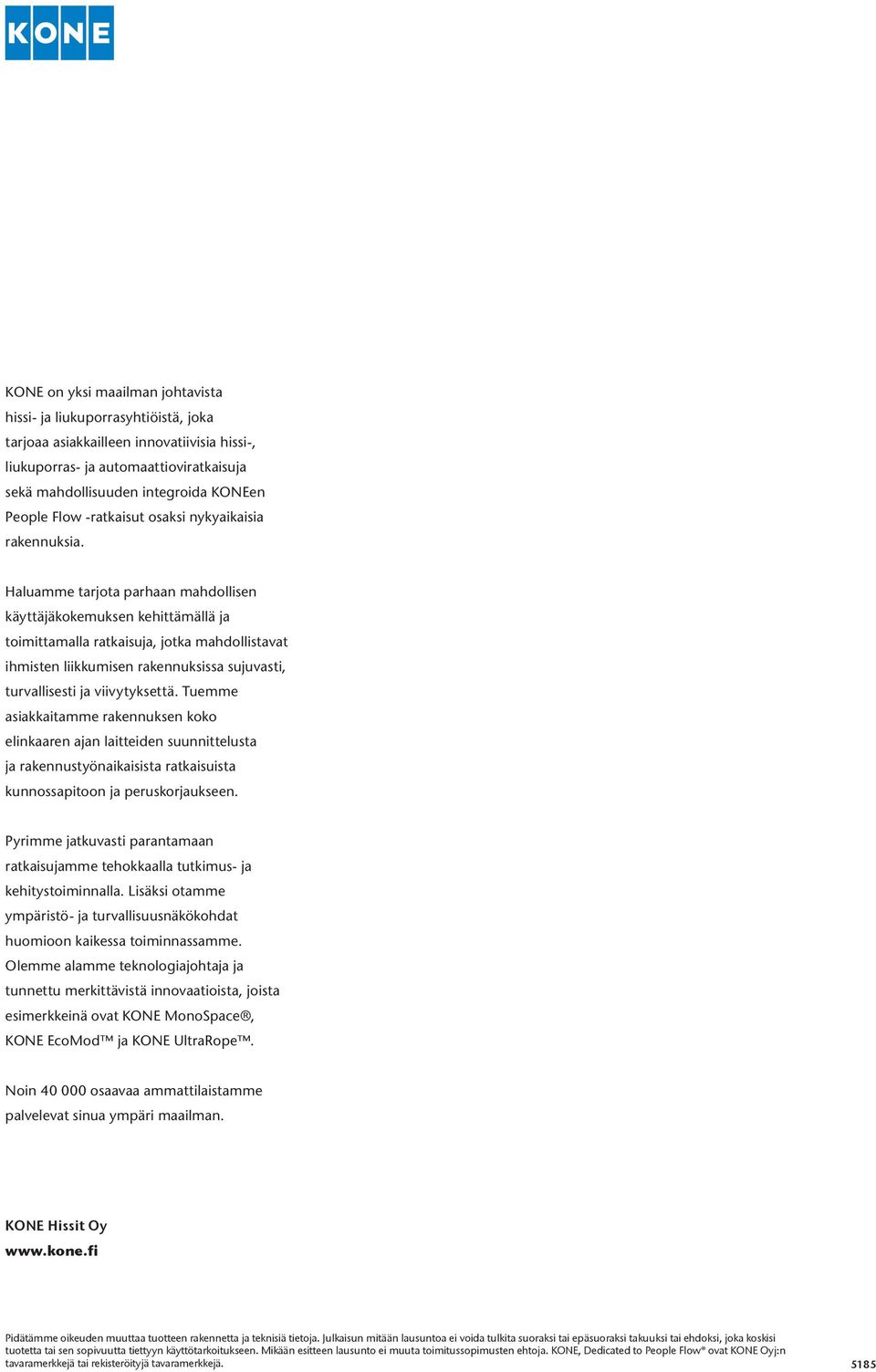

8 KONE on yksi maailman johtavista hissi- ja liukuporrasyhtiöistä, joka tarjoaa asiakkailleen innovatiivisia hissi-, liukuporras- ja automaattioviratkaisuja sekä mahdollisuuden integroida KONEen People Flow -ratkaisut osaksi nykyaikaisia rakennuksia. Haluamme tarjota parhaan mahdollisen käyttäjäkokemuksen kehittämällä ja toimittamalla ratkaisuja, jotka mahdollistavat ihmisten liikkumisen rakennuksissa sujuvasti, turvallisesti ja viivytyksettä. Tuemme asiakkaitamme rakennuksen koko elinkaaren ajan laitteiden suunnittelusta ja rakennustyönaikaisista ratkaisuista kunnossapitoon ja peruskorjaukseen. Pyrimme jatkuvasti parantamaan ratkaisujamme tehokkaalla tutkimus- ja kehitystoiminnalla. Lisäksi otamme ympäristö- ja turvallisuusnäkökohdat huomioon kaikessa toiminnassamme. Olemme alamme teknologiajohtaja ja tunnettu merkittävistä innovaatioista, joista esimerkkeinä ovat KONE MonoSpace, KONE EcoMod ja KONE UltraRope. Noin osaavaa ammattilaistamme palvelevat sinua ympäri maailman. KONE Hissit Oy Pidätämme oikeuden muuttaa tuotteen rakennetta ja teknisiä tietoja. Julkaisun mitään lausuntoa ei voida tulkita suoraksi tai epäsuoraksi takuuksi tai ehdoksi, joka koskisi tuotetta tai sen sopivuutta tiettyyn käyttötarkoitukseen. Mikään esitteen lausunto ei muuta toimitussopimusten ehtoja. KONE, Dedicated to People Flow ovat KONE Oyj:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä. 5185
