1 FastMig X ÄLYKÄS, JOUSTAVA, PÄIVITETTÄVÄ

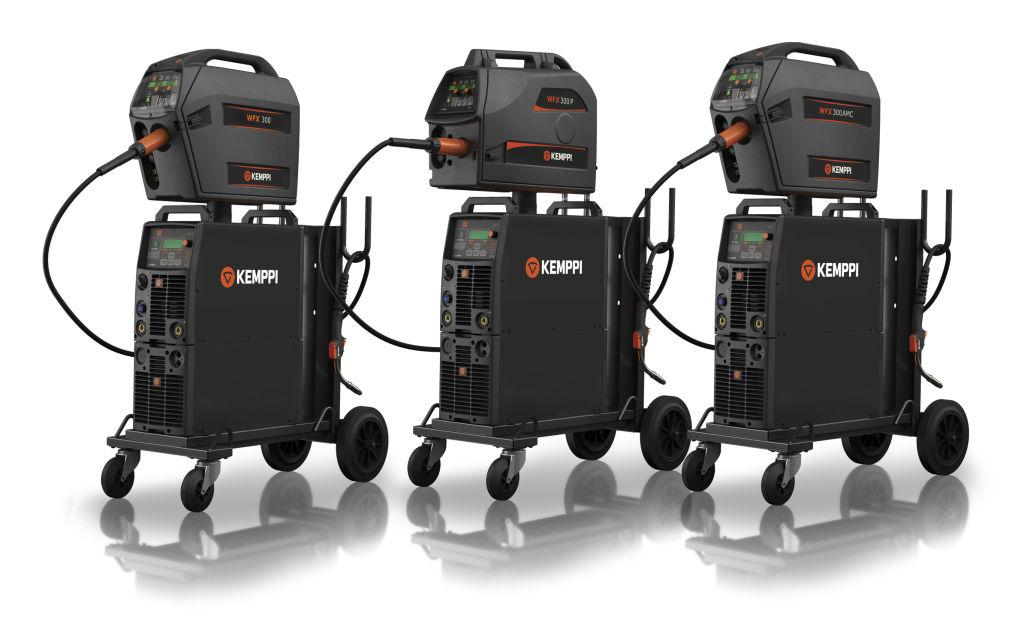

2 FastMig X ÄLYKÄS, JOUSTAVA, PÄIVITETTÄVÄ Kempin FastMig X -tuoteperhe tarjoaa pitkälle erikoistuneita hitsausratkaisuja ja ylivoimaista hitsauslaatua vaativaan teollisuuskäyttöön. Valikoima sisältää kolme laadukasta kokoonpanoa kolmeen eri käyttötarkoitukseen: FastMig X Regular soveltuu raskaaseen työpajakäyttöön esimerkiksi paksujen levyjen MIG/MAG-pulssihitsaukseen, FastMig X Pipe on putki- ja juurihitsauksen erikoisratkaisu ja FastMig X Intelligent on vaativien hitsauskohteiden huippulaite kaikille metalleille, kaikille prosesseille, myös ohutlevyhitsaukseen. Kaikissa kokoonpanoissa on virtalähteenä joko FastMig X 350 tai FastMig X 450, joka on CC/CVyhteensopiva moniprosessivirtalähde synergiseen MIG/MAG-hitsaukseen, pulssi-mig/mag-hitsaukseen sekä puikko- ja TIG-hitsaukseen. Yhdessä WFX-langansyöttölaitteiden kanssa ne muodostavat järjestelmän, joka vastaa helposti kaikkiin konepajan hitsaustarpeisiin ja laadunhallinnan vaatimuksiin. Kaikkiin kolmeen malliin kuuluu myös Cool X -jäähdytysyksikkö. 2 FastMig X

3 TÄRKEIMMÄT HYÖDYT NOPEAMPAA HITSAUSTA Tehosta työtäsi hyödyntämällä in jopa 30 % nopeampaa kuljetusnopeutta PIENEMPI LÄMMÖNTUONTI Vähennä muodonmuutoksia ja aikaa vievää oikaisutyötä ja paranna erikoislujien terästen iskusitkeyttä in avulla MARKKINOIDEN PARAS ULOTTUVUUS Etäisyys ja kohteisiin pääsy eivät ole enää ongelmia käyttäessäsi SuperSnake -välisyöttölaitetta HYÖDYT Moniprosessivirtalähde: MIG, 1-MIG, Pulssi-MIG, TIG ja puikkohitsaus Arc Mobile Control ominaisuus mahdollistaa laitteen joustavan käytön ja hallinnan WiseRoot+ optimoituun pohjapalkojen hitsaukseen WiseThin+ optimoituun levy- ja asentohitsaukseen: Seoskaasun laatua edullisesti CO2-suojakaasulla Tarkka ArcVoltage-toiminto mittaa ja näyttää kaarijännitteen näytössä Säästä aikaa liittämällä samaan virtalähteeseen kaksi langansyöttölaitetta eri lisäainelangoille Maksimaalinen ulottuvuus SuperSnake-välisyöttölaitteella FastMig X 3

4 TUOTEVAIHTOEHDOT FastMig X 350 Power source 350 A / 80 %:n käyttösuhteella. Soveltuu generaattorikäyttöön. FastMig X 450 Power source 450 A / 60 %:n käyttösuhteella. Soveltuu generaattorikäyttöön. FastMig X 350 (400 V) MV Power source FastMig X 350 (400 V) MV on monijännitevirtalähde vaativaan hitsaukseen vaativissa kohteissa. WFX 200 Wire feeder 200 mm:n lankakeloihin. Vahva kaksoisseinämärakenteinen muovikotelo ja luotettava DuraTorquelangansyöttömekanismi. Sisäänrakennettu kaarijännitteen mittaus. WFX 300 Wire feeder 200/300 mm:n lankakeloille. Vahva kaksoisseinämärakenteinen muovikotelo ja luotettava DuraTorquelangansyöttömekanismi. Sisäänrakennettu kaarijännitteen mittaus. WFX 200 P Fe Wire feeder Teräsputkien hitsaukseen 200 mm:n lankakeloilla. Vahva kaksoisseinämärakenteinen muovikotelo ja luotettava DuraTorquelangansyöttömekanismi. Sisäänrakennettu kaarijännitteen mittaus. WFX 200 P Ss Wire feeder Ruostumattomasta teräksestä valmistettujen putkien hitsaukseen 200 mm:n lankakeloilla. Vahva kaksoisseinämärakenteinen muovikotelo ja luotettava DuraTorquelangansyöttömekanismi. Sisäänrakennettu kaarijännitteen mittaus. WFX 300 P Fe Wire feeder Teräsputkien hitsaukseen 200/300 mm:n lankakeloilla. Kestävä kaksoisseinämärakenteinen muovikotelo ja vahva kaksimoottorinen GT04-langansyöttömekanismi. Sisäänrakennettu kaarijännitteen mittaus. WFX 300 P Ss Wire feeder Ruostumattomasta teräksestä valmistettujen putkien hitsaukseen 200/300 mm:n lankakeloilla. Kestävä kaksoisseinämärakenteinen muovikotelo ja vahva kaksimoottorinen GT04-langansyöttömekanismi. Sisäänrakennettu kaarijännitteen mittaus. 4 FastMig X

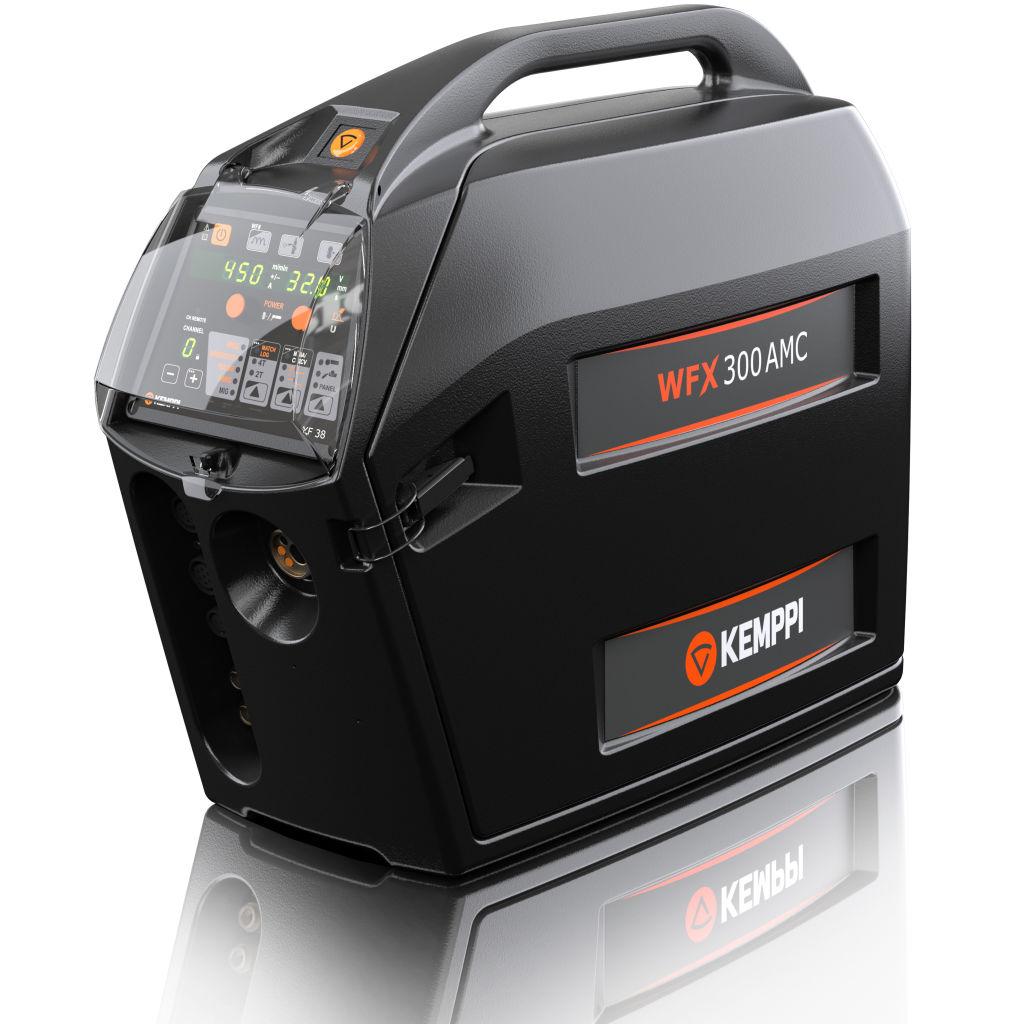

5 WFX 200 AMC Wire feeder Erikoislujan teräksen ja alumiinin hitsaukseen 200 mm:n lankakeloilla. Vahva kaksoisseinämärakenteinen muovikotelo ja luotettava DuraTorquelangansyöttömekanismi. Sisäänrakennettu kaarijännitteen mittaus. Yhteensopiva ARC Mobile Control -sovelluksen kanssa. WFX 300 AMC Wire feeder Erikoislujan teräksen ja alumiinin hitsaukseen 200/300 mm:n lankakeloilla. Vahva kaksoisseinämärakenteinen muovikotelo ja luotettava DuraTorquelangansyöttömekanismi. Sisäänrakennettu kaarijännitteen mittaus. Yhteensopiva ARC Mobile Control -sovelluksen kanssa. Hitsaustoiminto, joka tekee hitsausjäljestä tasaisen laadukkaan kaikissa asennoissa säätelemällä automaattisesti valokaaren pituutta. Se luo ja ylläpitää optimaalista oikosulkuominaiskäyrää pulssi-mig/mag- ja kuumakaarihitsauksessa. WiseRoot+ Tehokas, optimoitu ratkaisu juuren lyhytkaarihitsaukseen. Erinomainen hitsauslaatu kaarijännitteen ja lisäainepisaran siirron ajoituksen hallinnalla. Suurempi nopeus kuin puikko-, TIG- tai MIG/ MAG-lyhytkaarihitsauksessa. WisePenetration Hitsaustoiminto varmistaa tunkeuman synergisessä MIG/MAG-hitsauksessa. Huolehtii tasaisesta hitsisulan jännitteestä riippumatta hitsauspistoolin asennosta tai pistoolin ja työkappaleen välisestä etäisyydestä. WiseThin+ Optimoitu lyhytkaariprosessi sopii ohutlevyjen ja paksumpien levyjen asentohitsaukseen silloinkin, kun työssä on suuria railoja ja railovaihteluja. Se tuottaa roiskeettoman kaaren tarkalla digitaalisella hallinnalla FastMig X 5

6 OMINAISUUDET Täysin muunneltava Kaikki kolme vaihtoehtoa ovat täysin muunneltavissa, ja ne voidaan räätälöidä erikoiskohteisiin valitsemalla sopivat ohjelmistopaketit ja sovellukset. Lisää joustavuutta Wise-ratkaisuilla Wise-hitsausohjelmistotuotteet tarjoavat lisää joustavuutta eri sovelluksiin: esimerkiksi WiseRoot+ on pohjapalkohitsauksen erikoisprosessi, ja erittäin tarkka kaarijännitteen mittaus tekee laitteen ohjauksesta helppoa ja täsmällistä. Kaarijännitteen mittaus takaa sen, että hitsausohjeen parametreja noudatetaan hitsauskaapelien pituudesta riippumatta. Tuotteen korkea laatu yhdistettynä mahtavaan huoltoon FastMig X on täysin yhteensopiva maailman kattavimman hitsaustuotannon hallintaohjelmiston eli WeldEyen kanssa. Se muun muassa valvoo hitsausohjeiden noudattamista, varmistaa hitsaajien pätevyyden ja kerää laatudokumentaatiota. Kempin maailmanlaajuisesta huoltoverkostosta saa nopeasti tukea ja neuvontaa. Nopeaa alumiinin hitsausta Alumiinin pulssihitsausta kuvattuna hitsauspistooliin kiinnitetyllä suurnopeuskameralla. Reaaliaikainen video näyttää, kuinka pulssilaservalo poistaa valokaaren. 6 FastMig X

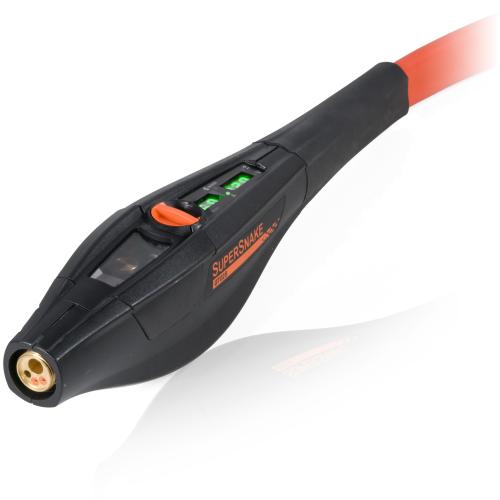

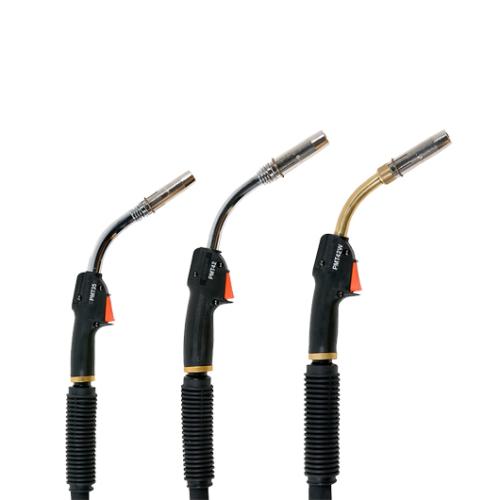

7 LISÄVARUSTEET Cool X Cooling unit MMT/PMT gun range SuperSnake GT02S/GT02SW Cool X on erinomainen jäähdytyslaite nestejäähdytteisille kokoonpanoille. Se tuottaa 1 kw:n jäähdytystehon 3 litralla jäähdytysnestettä. Olipa hitsauksen kohteena laivan runko tai huvivene, junan vaunu tai kilpa-auto, voit luottaa Kempin MMT- ja PMThitsauspistooleihin kaikissa tilanteissa. Valikoimassa on pistooleja sekä käsin- että mekanisoituun hitsaukseen. Innovatiivinen, palkittu välisyöttölaite tarjoaa häiriötöntä langansyöttöä. Lisää hitsauksen ulottuvuutta jopa 25 metrillä. Yhteensopiva Kemppi FastMig- ja Pro-hitsauslaitteiden ja Euro-MIG-hitsauspistoolien kanssa. Earth return cable 5 m, 50 mm² Earth return cable 5 m, 70 mm² Cable for Stick (MMA) welding 5 m, 70 mm² Cable for Stick (MMA) welding 5 m, 50 mm² PMT MN (MN stands for MultiNeck) Remote control extension cable 10 m 320 ampeerin pikavaihtokaulajärjestelmä mahdollistaa valinnan viidestä kaulamallista ja valitun kaulan kiinnittämisen pistoolin kahvaan muutamassa sekunnissa FastMig X 7

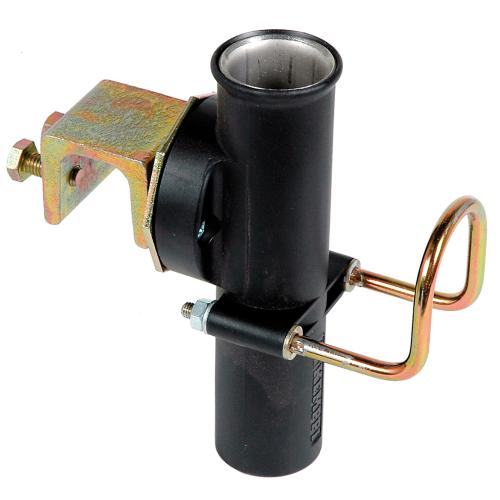

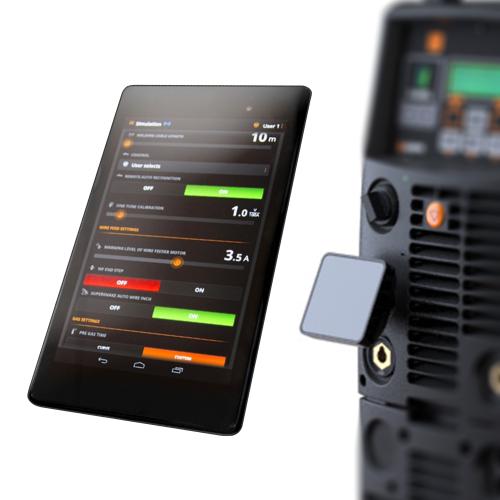

8 ARC Mobile Control KWF 200/300 cabinet heater GH 30 Gun holder Ensimmäisen kerran hitsauksen historiassa voit nyt säätää ja tarkkailla hitsauslaitteen toimintoja langattomasti älypuhelimella tai taulutietokoneella. Kotelonlämmitin pitää lämpötilan tasaisena lankakotelon sisällä, vaikka ympäristön lämpötila vaihtelisi. GH 30 -pistoolinpidin lisää käytettävyyttä pajalla. Pistoolinpidin voidaan kiinnittää hitsauslaitteeseen, kuljetuskärryyn tai työpöytään. Lataa sovellus Google Play kaupasta. Tämä kotelonlämmitin sopii laitteille MXF 63, 65, 67, MXP 37 PIPE ja MXP 38. DataGun Remote control RMT10 Remote control R30 Kemppi DataGun on ohjelmointilaite, jolla voit hankkia hitsausohjelmistoja ja päivityksiä Kemppi DataStore -verkkokaupasta ja asentaa niitä Kemppi-hitsauslaitteisiin. Hallinta sormenpäillä MIG/MAG-hitsaukseen tarkoitettuihin Kempin PMThitsauspistooleihin. Voidaan käyttää Kemppi FastMig X -laitteen sekä MXF-langansyöttölaitteella varustetun FastMig M -laitteen kanssa. Saatavilla joko 5 metrin tai 10 metrin pituisena. Paranna hitsauksen laatua ja työn tehokkuutta, mukavuutta ja turvallisuutta Kempin helppokäyttöisillä kaukosäätimillä. Remote X 37 control panel 8 FastMig X FASTMIG X GH interconnection air-cooled cable, 1.8 m Paranna hitsauksen laatua ja työn tehokkuutta, mukavuutta ja turvallisuutta Kempin helppokäyttöisillä kaukosäätimillä. FASTMIG X 70-5-GH interconnection air-cooled cable, 5m

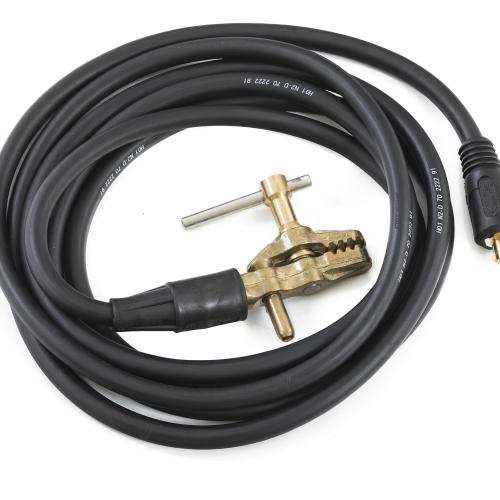

9 FASTMIG X GH interconnection air-cooled cable, 10 m FASTMIG X GH interconnection air-cooled cable, 20 m FASTMIG X GH interconnection air-cooled cable, 30 m FASTMIG X WH interconnection liquid-cooled cable, 1.8 m FASTMIG X 70-5-WH interconnection liquid-cooled cable, 5 m FASTMIG X WH interconnection liquid-cooled cable, 10 m FASTMIG X WH interconnection liquid-cooled cable, 20 m FASTMIG X WH interconnection liquid-cooled cable, 30 m Magnetic clamp (earth return cable) 600 A FastMig X 9

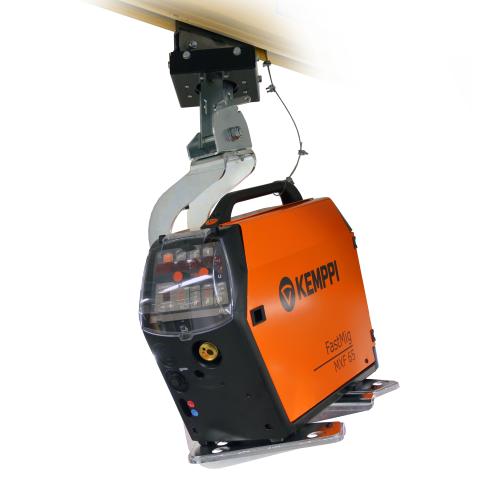

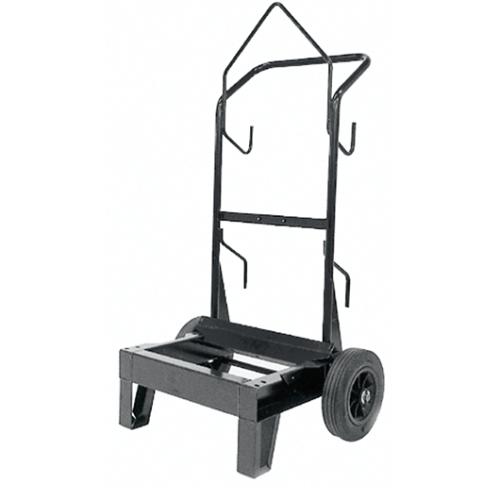

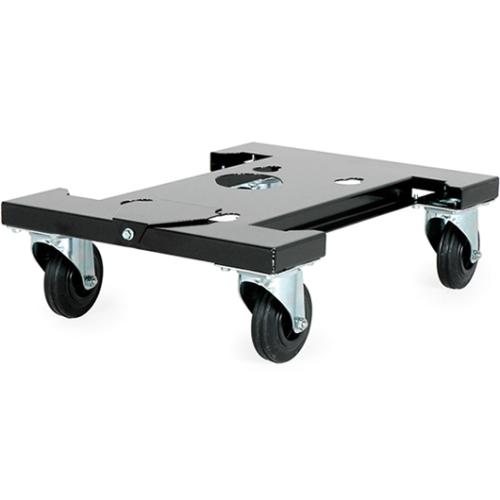

10 Magnetic clamp (voltage sensing cable) MatchLog KV 200 MatchLog sisältää Minilog- ja MatchChannel-aktivoinnin WFXlangansyöttölaitteisiin (Minilogia voidaan käyttää vain MXF-syöttölaitteissa). MatchChannel mahdollistaa eri muistikanavan käyttöönoton hitsauksen aikana ja Minilog hitsaustehon muuttamisen samalla muistikanavalla. KV 200 -kiinnitysalusta kahdelle langansyöttölaitteelle. Tämä kiinnitysalusta sopii laitteille MXF 63, 65, 67, MXP 37 PIPE, MXP 38 ja ArcFeed. PM500 P501 KFH 1000 PM500 on nelipyöräinen kuljetuskärry, joka soveltuu FastMig M- ja FastMig X -sarjoille sekä KempArcille. Soveltuu FastMig MXF65-, MXF67-, WFX 300- ja WFX 300 AMC -malleille. KFH 1000 on liikkuva vaihtoehto kaapelien ripustamiseen. Ratkaisu mahdollistaa pajalle monipuolisemmat työtilat. 200 A P501 on kuljetuskärry langansyöttölaitteille ja kompakteille virtalähteille. T 10 Boom WP 6000 Soveltuu FastMig M- ja FastMig X -malleille (T10-asennussarja W002085). Nivelpuomiin voi ripustaa yhden langansyöttölaitteen, jolloin työskentelyalueeksi muodostuu säteeltään 6 metrin kokoinen puoliympyrä. Puomi taittuu keskeltä 180 astetta, mikä antaa teleskooppipuomeista poiketen mahdollisuuden ulottua aivan seinän viereen asti. Maksimiripustuskuorma on 50 kg. Tämä ripustin sopii laitteille MXF 63, 65, 67, MXP 37 PIPE, MXP 38, WFX 200, 200 P, 200 AMC WFX 300, 300 P, 300 AMC ja ArcFeed. Kiinnityksessä on käytettävä Kemppilangansyöttölaitteen ripustinta: X8 Wire Feeder: X , WFX 300: , MFX 63: , MXF 65: W FastMig X

11 TEKNISET TIEDOT VIRTALÄHTEET FastMig X 350 Power source Tuotekoodi Liitäntäjännite 3~ 50/60 Hz Sulake, hidas Generaattorin vähimmäisteho Kuormitettavuus 80 % ED Tyhjäkäyntijännite (puikko) Tyhjäkäyntijännite, MIG/MAG 400 V ( %) 35A 35 kva 350 A 330 A U0 = V Uav = 50 V U0 = V mm Standardit IEC , IEC , IEC FastMig X 450 Power source Tuotekoodi Liitäntäjännite 3~ 50/60 Hz Sulake, hidas Generaattorin vähimmäisteho Kuormitettavuus 60 % ED Tyhjäkäyntijännite (puikko) Tyhjäkäyntijännite, MIG/MAG 400 V, ( %) 35A 35 kva 450 A 350 A U0 = V Uav = 50 V U0 = V mm Standardit IEC , IEC , IEC FastMig X 11

12 FastMig X 350 (400 V) MV Power source Tuotekoodi Liitäntäjännite 3~ 50/60 Hz 220 V -10% 440 V +10% Sulake, hidas Generaattorin vähimmäisteho Kuormitettavuus 80 % ED Tyhjäkäyntijännite 35A 35 kva 350 A 330 A U0 = V Uav = 50 V Paino (ilman varusteita) mm U0 = V Standardit IEC , IEC , IEC LANGANSYÖTTÖLAITTEET WFX 200 Wire feeder Tuotekoodi Kuormitettavuus 60 % ED Langansyöttömekanismi Hitsauspistoolin liitin Lisäainelangan koot (Ss) Lisäainelangan koot (Al) Lisäainelangan koot (Fe) Lisäainelangan koot (täytelanka) Langansyöttönopeus Ohjelmisto 520 A 440 A 4 roll Euro mm mm 1-25 m/min WorkPack (21pcs) mm Standardit IEC Lankakelan paino (enintään) Paino (tyhjänä) Lankakelan halkaisija (enintään) 5 kg 9.4 kg 200 mm 12 FastMig X

13 WFX 300 Wire feeder Tuotekoodi Kuormitettavuus 60 % ED Langansyöttömekanismi Hitsauspistoolin liitin Lisäainelangan koot (Ss) Lisäainelangan koot (Al) Lisäainelangan koot (Fe) Lisäainelangan koot (täytelanka) Langansyöttönopeus Ohjelmisto 520 A 440 A DuraTorque Euro mm mm 1-25 m/min WorkPack (21pcs) mm Standardit IEC Lankakelan paino (enintään) Paino (tyhjänä) Lankakelan halkaisija (enintään) 20 kg 12.5 kg 300 mm WFX 200 P Fe Wire feeder Tuotekoodi Kuormitettavuus 60 % ED Langansyöttömekanismi Hitsauspistoolin liitin Lisäainelangan koot (Ss) Lisäainelangan koot (Al) Lisäainelangan koot (Fe) Lisäainelangan koot (täytelanka) Langansyöttönopeus Ohjelmisto 520 A 440 A 4 roll Euro mm mm 1-25 m/min WiseRoot+ MatchLog Pipe Steel pack Fe (25pcs) mm Standardit IEC Lankakelan paino (enintään) Paino (tyhjänä) Lankakelan halkaisija (enintään) 5 kg 9.4 kg 200 mm FastMig X 13

14 WFX 200 P Ss Wire feeder Tuotekoodi Kuormitettavuus 60 % ED Langansyöttömekanismi Hitsauspistoolin liitin Lisäainelangan koot (Ss) Lisäainelangan koot (Al) Lisäainelangan koot (Fe) Lisäainelangan koot (täytelanka) Langansyöttönopeus Ohjelmisto 520 A 440 A 4-roll Euro mm mm 1-25 m/min WiseRoot+ MatchLog Pipe Stainless pack Ss (17pcs) Lankakelan paino (enintään) Paino (tyhjänä) Lankakelan halkaisija (enintään) Ulkomitat 5 kg 9.4 kg 200 mm mm WFX 300 P Fe Wire feeder Tuotekoodi Kuormitettavuus 60 % ED Langansyöttömekanismi Hitsauspistoolin liitin Lisäainelangan koot (Ss) Lisäainelangan koot (Al) Lisäainelangan koot (Fe) Lisäainelangan koot (täytelanka) Langansyöttönopeus Ohjelmisto 520 A 440 A GT04 Euro mm mm mm mm m/min WiseRoot+ MatchLog Pipe Steel pack Fe (25pcs) mm Standardit IEC Lankakelan paino (enintään) Paino (tyhjänä) Lankakelan halkaisija (enintään) 20 kg 13.1 kg 300 mm 14 FastMig X

15 WFX 300 P Ss Wire feeder Tuotekoodi Kuormitettavuus 60 % ED Langansyöttömekanismi Hitsauspistoolin liitin Lisäainelangan koot (Ss) Lisäainelangan koot (Al) Lisäainelangan koot (Fe) Lisäainelangan koot (täytelanka) Langansyöttönopeus Ohjelmisto 520 A 440 A GT04 Euro mm mm mm mm 1-25 m/min WiseRoot+ MatchLog Pipe Stainless pack Ss (17pcs) Lankakelan paino (enintään) Paino (tyhjänä) Lankakelan halkaisija (enintään) Ulkomitat 20 kg 13.1 kg 300 mm mm WFX 200 AMC Wire feeder Tuotekoodi Kuormitettavuus 60 % ED Langansyöttömekanismi Hitsauspistoolin liitin Lisäainelangan koot (Ss) Lisäainelangan koot (Al) Lisäainelangan koot (Fe) Lisäainelangan koot (täytelanka) Langansyöttönopeus Ohjelmisto 520 A 440 A 4 roll Euro mm mm 1-25 m/min WisePenetration WiseThin+ MatchLog Steel Pack (14 pcs) Steel Pack for Wise thin+ (14 pcs) Stainless Pack (12 pcs) Aluminum Pack (12 pcs) mm Standardit IEC Lankakelan paino (enintään) Paino (tyhjänä) Lankakelan halkaisija (enintään) 5 kg 9.4 kg 200 mm FastMig X 15

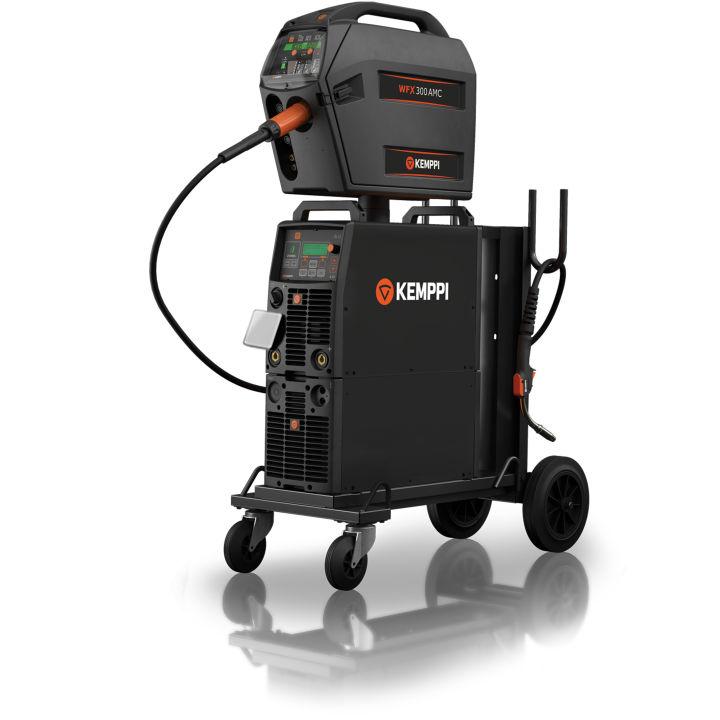

16 WFX 300 AMC Wire feeder Tuotekoodi Kuormitettavuus Kuormitettavuus 60 % ED Langansyöttömekanismi Hitsauspistoolin liitin Lisäainelangan koot (Ss) Lisäainelangan koot (Al) Lisäainelangan koot (Fe) Lisäainelangan koot (täytelanka) Langansyöttönopeus Ohjelmisto 440 A 520 A DuraTorque Euro mm mm 1-25 m/min WisePenetration WiseThin+ MatchLog Steel Pack (14 pcs) Steel Pack for Wise thin+ (14 pcs) Stainless Pack (12 pcs) Aluminum Pack (12 pcs) mm Standardit IEC Lankakelan paino (enintään) Paino (tyhjänä) Lankakelan halkaisija (enintään) 20 kg 12.5 kg 300 mm OHJELMISTOT Tuotekoodi (FastMig M, FastMigX) X (X8 MIG Welder) A (A7 MIG Welder) WiseRoot+ Tuotekoodi (FastMig X) X (X8 MIG Welder) WisePenetration Tuotekoodi WiseThin+ Tuotekoodi (FastMig X) X (X8 MIG Welder) 16 FastMig X

17 LISÄVARUSTEET Cool X Cooling unit - jäähdytyslaite Tuotekoodi Käyttöjännite (suojajännite) 400 V % Maksimipaine 0.4 Mpa 570 x 230 x 280 mm Paino (ilman varusteita) 11 kg Säiliön tilavuus ~3 L EMC-luokka A Jäähdytysteho 1 kw Varastointilämpötila C Käyttölämpötila C FastMig X 17

18 18 FastMig X

19 Kemppi on hitsauksen edelläkävijä. Kehitämme älykkäitä laitteita, hitsaustuotannon hallintaohjelmistoja ja näitä tukevia asiantuntijapalveluja niin vaativiin teollisiin sovelluksiin kuin kuluttajan tarpeisiin. Haluamme tarjota ratkaisuja, joilla asiakkaamme voivat parantaa hitsaustuotantonsa arvoa merkittävästi. Kempin liikevaihto on yli 150 miljoonaa euroa, ja pääkonttorimme sijaitsee Lahdessa. Työllistämme yli 800 hitsausalan asiantuntijaa 17 maassa. Lisäksi partneriverkostomme tarjoaa paikallista asiantuntemusta asiakkaidemme käyttöön yli 60 maassa.
