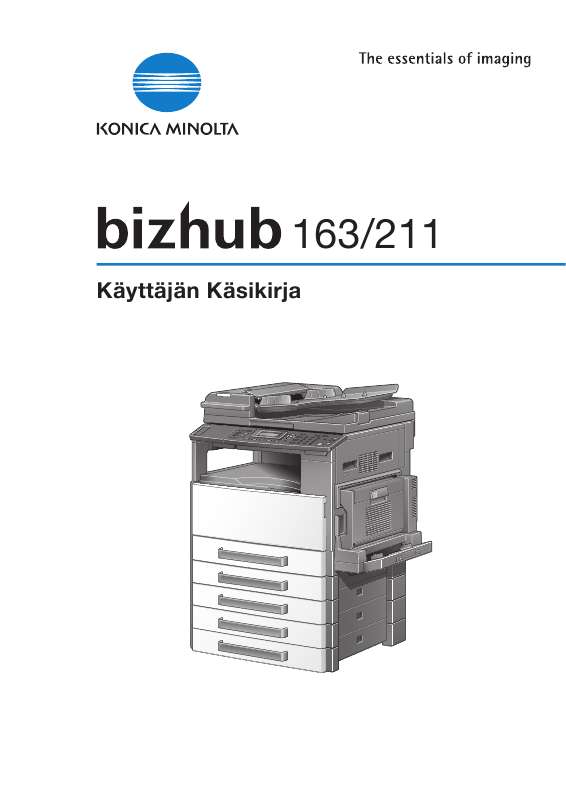

Käyttöoppaasi. KONICA MINOLTA BIZHUB 211

Transkriptio

1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle KONICA MINOLTA BIZHUB 211. Löydät kysymyksiisi vastaukset KONICA MINOLTA BIZHUB 211 käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje KONICA MINOLTA BIZHUB 211 Käyttöohjeet KONICA MINOLTA BIZHUB 211 Käyttäjän opas KONICA MINOLTA BIZHUB 211 Omistajan käsikirja KONICA MINOLTA BIZHUB 211 Käyttöopas KONICA MINOLTA BIZHUB 211 Käyttöoppaasi. KONICA MINOLTA BIZHUB 211

2 Käsikirjan tiivistelmä... Zoomi... Viimeistely. Erikoistoiminnot...

3 ... Asiakirjat.... Käyttöohjeen merkintöjen selitykset.... Turvallisuusohjeet Toimintosarja..... Vinkkejä... Erikoismerkinnät...

4 . Asiakirjojen ja papereiden kuvaukset ja symbolit Tulostuspuoli ja syöttösuunta.... Leveys ja pituus..... Paperin suuntaus Kopiointia rajoittavat lait Asennuksen ja käytön varoitukset 2.1 Turvallisuustietoa...

5 Varoitus- ja varotoimenpidesymbolit Symbolien merkitys Purkaminen ja muutokset Virtajohto Virtalähde Virtapistoke...

6 . 2-7 Maadoitus Asennus Ilmastointi Toiminta ongelmien sattuessa Tarvikkeet ja tavarat...

7 2-11 Koneen siirtäminen 2-12 Ennen useita peräkkäisiä lomapäiviä bizhub 163/211 Sisällysluettelo Määräykset ja asetukset CE-merkintä (vaatimustenmukaisuusvakuutus) käyttäjille Euroopan unionin (EU:n) alueella Käyttäjille maissa, jotka noudattavat luokan B sääntöjä Käyttäjille maissa, jotka eivät noudata luokan B sääntöjä Laserturvallisuus Sisäinen lasersäteily...

8 CDRH regulation Käyttäjille Euroopassa Käyttäjille Tanskassa Käyttäjille Suomessa ja Ruotsissa Käyttäjille Norjassa Laserturvallisuustarra.

9 Otsonipäästöt Akustinen melu Vain EU-jäsenvaltioille Asennuksen turvaohjeet 2-21 Asennuspaikka Virtalähde..

10 Tilavaatimukset Käytön turvatoimet Käyttöympäristö Oikea käyttö Laitteen kuljettaminen..

11 2-24 Tarvikkeiden käsittely Kopioiden säilytys Käyttövalmistelut Osat ja niiden toiminnot Osien nimet ja niiden toiminnot Pääyksikkö..

12 Koneen sisällä. 3-8 Automaattinen nippusyöttölaite/nippuohisyöttötaso (lisävaruste) 3-9 Automaattinen kaksipuolisuusyksikkö (lisävaruste, vain bizhub 211) Paperinsyöttöyksikkö (lisävaruste) Töiden erottelija (lisävaruste) Ohjauspaneelin osat ja niiden toiminnot Ohjauspaneelin osien nimet ja niiden toiminnot Näytön kulman säätäminen...

13 Näytön kuvakkeet Sisällysluettelo-2 bizhub 163/ Virran syöttö.... Koneen kytkeminen päälle.... Koneen kytkeminen pois päältä Perusasetukset..... Asetusten automaattinen nollaus (Auto paneelin nol. )

14 .. Energian säästäminen automaattisesti (Energian säästötila) Koneen automaattinen virrankatkaisu (Automaattinen virrankatkaisu)... Jonossa olevat kopiointityöt Virrankulutuksen pienentäminen Energian säästötilan asetusten määrittäminen Automaattisen virrankatkaisun asetusten määrittäminen Ennen kuin otat kopioita 4.1 Paperi.. Paperilaadut... Paperikoot

15 . Sarjojen määrä... Paperi, joka ei sovellu kopiointiin/tulostukseen Kopio-/tulostusalue Paperin säilytys Paperin asetus...

16 Paperin asettaminen 1. paperikasettiin 4-11 Paperin asettaminen 2., 3., 4. tai 5. paperikasettiin Alkuperäiset asiakirjat... Nippusyöttölaitteen käyttäminen.... Asiakirjan tyypit Samankokoiset asiakirjat..... Erilevyisten asiakirjojen koot (DF-605). Ohjeita asiakirjoista

17 Asiakirjan asettaminen.. Asiakirjan asettaminen nippusyöttölaitteeseen... Asiakirjan asettaminen kopiointitasolle Erittäin läpikuultavien tai läpinäkyvien asiakirjojen asettaminen kopiointitasolle.. Kirjan asettaminen kopiointitasolle Erikokoisten asiakirjojen kopiointi ("Erikok.alkuper. "-asetus) bizhub 163/211 Sisällysluettelo-3 5 Kopiointi 5.1 Kopiointi..

18 . 5-3 Peruskopiointitoiminnot Vakiokokoisen asiakirjan suurentaminen/pienentäminen toiseen vakiokokoon Asiakirjalle sopivan kuvanlaatuasetuksen valitseminen Tulostusvalotuksen valitseminen Kopiotyön pysäyttäminen/uudelleenkäynnistäminen/ peruuttaminen Paperilähteen valinta..

19 Automaattinen kasetinvaihto -ominaisuus Automaattisesti valittavien paperikasettien järjestys 5-14 Kopioiden tekeminen manuaalisesti syötetystä paperista 5-15 Paperi, jota voidaan syöttää manuaalisesti Nippuohisyöttötason säätäminen Tavallisen paperin asettaminen ohisyöttötasolle Piirtoheitinkalvojen asettaminen ohisyöttötasolle Tarra-arkkien asettaminen ohisyöttötasolle Kirjekuorien asettaminen ohisyöttötasolle Kopiointi manuaalisesti syötetylle paperille (manuaalinen ohisyöttötaso) Kopiointi ma Kopioiden tekeminen "NEG. <-> POS." -toiminnolla..

20 Kopioiden tekeminen arkistointia varten ("SIVUMARGINAALI"-toiminto) Lisätietoja sidontamarginaalin sijainnista Kopioiden tekeminen "SIVUMARGINAALI"-toiminnolla Kopioasetusten tallentaminen Kopioasetusten tallentaminen Kopiointi haetulla kopio-ohjelmalla Kopiointi käyttämällä tilinumeroa Tilinumeron antaminen bizhub 163/211 Sisällysluettelo-5 7 Aputoimintojen/kopiotilan parametrit Aputoiminnot...

21 Aputoiminnot-/kopiotilan parametrit KONEEN ASETUKSET. 7-6 "KONEEN ASETUKSET" -valikon avaaminen Automaattisen paneelin nollaustoiminnon asetusten muuttaminen ("AUTO PANEELIN NOL." -parametri) Energian säästöasetusten määrittäminen (Energian säästö -tila) ("ENERGIAN SÄÄSTÖ" -parametri) Automaattisen virrankatkaisutoiminnon asetusten muuttaminen ("AUTOM.VIRRANKATK." -parametri) Kuvan laatutason muuttaminen, kun nippusyöttölaite on käytössä ("VALOTUS (ADF)" -parametri)

22 Kuvan laatutason muuttaminen, kun kopiointitaso on käytössä ("VALOTUS (KIRJA" -parametri) Tulostusvalotuksen muuttaminen ("TULOST.VALOTUS" -parametri) Näytön kontrastin muuttaminen ("LCD KONTRASTI" -parametri) Näppäintoistoasetusten muuttaminen ("NÄPPÄINNOP. ASETUS" -parametri) 7-17 Näyttökielen muuttaminen ("KIELI"-parametri) PAP. LÄHTEEN ASETUS. Käyttöoppaasi. KONICA MINOLTA BIZHUB 211

23 "PAP.LÄHTEEN ASETUS" -valikon avaaminen Paperikokoyksikön mittajärjestelmän valitseminen ("TUUMA/METRIJ." -parametri) paperikasettiin asetetun paperin asetusten määrittäminen ("KASETTI1 PAPERI" -parametri) Paperikasettien erikoispaperiasetusten määrittäminen ("PAPERITYYPPI"-parametri) SOVITA KOKO MUISTI Oman paperikoon tallentaminen KÄYTÖN HALLINTA.

24 Rummun kuivaaminen (kosteudenpoisto) ("KOSTEUDENPOISTO"-toiminto) Väriaineen lisääminen ("VÄRIN LISÄYS" -toiminto) VALVOJAN TILA "VALOJAN TILA"-valikko Ylläpitäjän käyttäjäkoodin muuttaminen ("YLLÄPITÄJÄN NRO" -parametri) "AUTOM.VIRRANKATK." -parametrin asettaminen "POIS" ("AUTOM.VIRRANKATK." -parametri) Tilinumeroiden hallinnan käyttäminen/estäminen bizhub 163/ Sisällysluettelo-6 Tilinumeroiden tallentaminen

25 Tilinumeroiden muuttaminen/poistaminen Kaikkien tilien kokonaislaskurien näyttäminen/tyhjentäminen Kaikkien laskurien tyhjentäminen KOPIOASETUKSET 1 "KOPIOASETUKSET 1" -valikon näyttäminen... Oletuspaperikasetin valitseminen ("ENSISIJ. PAPERI" -parametri). Oletuskuvanlaadun valitseminen ("ENSISIJ. LAATU" -parametri) Oletusvalotuksen valitseminen ("ENSISIJ.VALOTUS" -parametri)... "AUTOMAATTINEN"-oletusvalotustason valitseminen ("VALOTUSTASO (A)" -parametri)..

26 . "MANUAALINEN"-oletusvalotustason valitseminen ("VALOTUSTASO (M)" -parametri) Kirjan sidontasuunnan valitseminen ("SIDONTASUUNTA"-parametri)..... Marginaalin leveyden säätäminen ("MARGINAALIN ASETUS" -parametri).... Poistetun alueen leveyden säätäminen ("POISTON AS." -parametri)..... Pienikokoisten asiakirjojen asetuksen valitseminen ("PIENI ALKUPER." -parametri). KOPIOASETUKSET "KOPIOASETUKSET 2" -valikon näyttäminen... Kopioinnin oletusasetusten valitseminen ("KOPIOJÄRJESTYS"-parametri)

27 ... Viimeistelyn oletusasetuksen valitseminen ("LUOVUTUSJÄRJESTYS"-parametri). 4in1-sivujärjestyksen valitseminen ("4IN1 KOPIOJÄRJ." -parametri)... "ERIKOK.ALKUPER."-oletusasetuksen valitseminen ("ERIKOK.ALKUPER."-parametri)... Kaksipuolisen kopioinnin asetuksen valitseminen ("2-PUOL.KOPIOINTI"-parametri)... Ristikkäissyötön asetuksen valitseminen ("RISTIKKÄISTILA"-parametri) bizhub 163/211 Sisällysluettelo-7 8 Kun näytöllä näkyy viesti Kun esiin tulee viesti "VÄRI LOPPU" Väriainepullon vaihtaminen. 8-4 Kun esiin tulee viesti "PAPERITUKOS"

28 Paperitukoksen poistaminen koneen sisältä tai 1. paperikasetista. 8-7 Paperitukoksen poistaminen 2., 3., 4. tai 5. (lisävaruste) paperikasetista Paperitukoksen poistaminen nippuohisyöttötasosta (lisävaruste) Paperitukoksen poistaminen kaksipuolisuusyksiköstä (lisävaruste, vain bizhub 211) Kun esiin tulee viesti "ALKUPERÄISEN TUKOS" Paperitukoksen poistaminen nippusyöttölaitteesta Tärkeimmät virheviestit ja niiden korjauskeinot Vianmääritys Kun kopio on huonolaatuinen..

29 . 9-3 Kun kone ei toimi kunnolla Liitteet Tekniset tiedot Pääyksikkö (bizhub 163/211) Automaattinen kaksipuolisuusyksikkö AD Kääntävä automaattinen nippusyöttölaite DF Automaattinen nippusyöttölaite DF Paperinsyöttöyksikkö PF Siirtokasetti SF-501..

30 Töiden erottelija JS Nippuohisyöttötaso MB Koneen huolto Ulkokuori Kopiointitaso..

31 Asiakirjan pehmuste Ohjauspaneeli Toimintojen yhdistelmät Toimintojen yhdistelmät, bizhub Toimintojen yhdistelmät, bizhub Toimintojen yhdistelmien koodit Sisällysluettelo-8 bizhub 163/ Paperikoon ja zoomaussuhteiden taulukot...

32 Kopiopaperikoot Kopiozoomaussuhteet Hakemisto bizhub 163/211 Sisällysluettelo-9 Sisällysluettelo-10 bizhub 163/211 1 Esittely Esittely 1 Esittely Kiitos, että valitsit bizhub 163/211 -kopiokoneen. Tässä käyttäjän käsikirjassa kuvaillaan bizhub 163/211 -kopiokoneen toimintoja, käyttötapoja, turvaohjeita ja vianmäärityksen perusteita. Lue käyttäjän käsikirja huolella ennen koneen käyttämistä, jotta osaat käyttää sitä tehokkaasti. Kun olet lukenut käsikirjan, säilytä sitä pidikkeessä ja pidä se helposti saatavilla. Huomaa, että jotkut käyttäjän käsikirjassa käytetyt kuvat voivat poiketa sinun kopiokoneestasi Energy Star Energy Star -ohjelma ENERGY STAR -yhteistyökumppanina olemme päättäneet, että tämä laite täyttää ENERGY STAR -vaatimukset energiatehokkuudessa. Mikä on ENERGY STAR -tuote? ENERGY STAR -tuotteella on erityinen toiminto, jonka avulla se siirtyy automaattisesti "energiansäästötilaan", jos sitä ei ole käytetty vähään aikaan. ENERGY STAR -tuote käyttää energiaa tehokkaammin, säästää sähkömenoissa ja auttaa suojelemaan ympäristöä. bizhub 163/ Tavaramerkit ja rekisteröidyt tavaramerkit Esittely KONICA MINOLTA, KONICA MINOLTA -logo ja The essentials of imaging ovat KONICA MINOLTA HOLDINGS, INC:n rekisteröityjä tavaramerkkejä. PageScope ja bizhub ovat KONICA MINOLTA BUSINESS TECHNOLOGIES, INC:n rekisteröityjä tavaramerkkejä tai tavaramerkkejä. Netscape on Netscape Communications Corporationin rekisteröity tavaramerkki Yhdysvalloissa ja muissa maissa. Novell ja Novell NetWare ovat Novell, Inc:n rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. Microsoft, Windows ja Windows NT ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä tai tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Adobe, Adobe-logo, Acrobat ja PostScript ovat Adobe Systems Incorporatedin rekisteröityjä tavaramerkkejä tai tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Käyttöoppaasi. KONICA MINOLTA BIZHUB 211

33 Ethernet on Xerox Corporationin rekisteröity tavaramerkki. PCL on Hewlett-Packard Company Limitedin rekisteröity tavaramerkki. Kaikki muut tuotteet ja tuotemerkit ovat omistajayritystensä tai -organisaatioidensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä. 1-4 bizhub 163/211 Esittely 1 Käytettävissä olevat kopiotoiminnot Alla luetellaan tämän koneen pääkopiotoiminnot. Yksityiskohtaisia tietoja niiden käytöstä löytyy annetuilta sivuilta. Kopiointi puolinen kopiointi Katso yksityiskohtaiset tiedot kohdasta sivulla 5-3. ABC 1 2-puolinen kopiointi ABC 1 Katso yksityiskohtaiset tiedot kohdasta sivulla ABC 1 2 ABC 2 1 ABC 1 2 2in1-kopiointi Katso yksityiskohtaiset tiedot kohdasta sivulla ABC 1 2 bizhub 163/ in1-kopiointi Katso yksityiskohtaiset tiedot kohdasta sivulla Esittely ABC ABC Aukeaman erottelukopiointi Katso yksityiskohtaiset tiedot kohdasta sivulla Zoomi Pienennetty/täysikokoinen/suurennettu Katso yksityiskohtaiset tiedot kohdasta sivulla Erilliset vaaka- ja pystysuuntaiset zoomaussuhteet (X/Y-zoom) Katso yksityiskohtaiset tiedot kohdasta sivulla bizhub 163/211 Esittely Viimeistely 1 Lajittelu Katso yksityiskohtaiset tiedot kohdasta sivulla 6-3. ABC ABC ABC ABC Huomaa Vaadittavat lisävarusteet vaihtelevat kopiotoiminnon mukaan. Ryhmittely Katso yksityiskohtaiset tiedot kohdasta sivulla 6-3. ABC ABC ABC ABC Ristikkäislajittelu Katso yksityiskohtaiset tiedot kohdasta sivulla 6-3. ABC ABC ABC ABC 1 bizhub 163/ Ristikkäisryhmittely Katso yksityiskohtaiset tiedot kohdasta sivulla 6-3. Esittely ABC ABC Erikoistoiminnot Poisto Katso yksityiskohtaiset tiedot kohdasta sivulla Negatiivinen/positiivinen käänteinen kopiointi Katso yksityiskohtaiset tiedot kohdasta sivulla Sivumarginaalit Katso yksityiskohtaiset tiedot kohdasta sivulla bizhub 163/211 Esittely Asiakirjat 1 Erilevyiset asiakirjat Katso yksityiskohtaiset tiedot kohdasta sivulla bizhub 163/ Käyttöohjeen merkintöjen selitykset Tämän käyttöohjeen merkinnät ja käytetyt tekstimuodot on kuvattu seuraavassa. Turvallisuusohjeet Esittely 6 VAARA Tällä tavalla korostettujen ohjeiden noudattamatta jättäminen saattaa aiheuttaa kuolemaan johtavan tai vaarallisen onnettomuuden. % Huomioi kaikki vaarat, jotta vältät onnettomuudet. 7 VAROITUS Tällä tavalla korostettuina esitettyjen ohjeiden noudattamatta jättäminen voi aiheuttaa vakavia vammoja tai omaisuuden vahingoittumisen. % Varmista vammojen ehkäiseminen ja koneen turvallinen käyttö huomioimalla kaikki varoitukset. 7 HUOMAUTUS Tällä tavalla korostettuina esitettyjen ohjeiden noudattamatta jättäminen voi aiheuttaa vakavia vammoja tai omaisuuden vahingoittumisen. % Huomioi kaikki huomautukset, jotta vältät onnettomuudet ja varmistat koneen turvallisen käytön. Toimintosarja 1 2 Tällä tavalla muotoiltu numero 1 ilmaisee toimintojen sarjan ensimmäistä vaihetta. Tällä tavalla muotoillut peräkkäiset numerot ilmaisevat toimintojen sarjan peräkkäisiä vaiheita. Tähän liitetyssä näyttää, mitä toimintoja täytyy suorittaa.? Tällä tyylillä muotoiltu teksti antaa lisäohjeita. % Tällä tyylillä muotoiltu teksti kuvaa toimintaa, joka varmistaa sen, että halutut tulokset saavutetaan. bizhub 163/ Esittely Vinkkejä 1 2 Huomaa Tällä merkinnällä varustettu tekstikohta sisältää koneen turvalliseen käyttöön liittyviä hyödyllisiä tietoja ja vinkkejä. 2 Muistutus Tällä merkinnällä varustettu tekstikohta sisältää tietoja, jotka on syytä muistaa.! Yksityiskohtaiset tiedot Tällä merkinnällä varustettu tekstikohta sisältää viittauksia lisätietoihin. Erikoismerkinnät [Stop]-painike Ohjauspaneelin painikkeiden nimet on kirjoitettu yllä olevalla tavalla. KONEEN ASETUKSET Näyttötekstit näkyvät yllä olevalla tavalla. bizhub 163/ Esittely Asiakirjojen ja papereiden kuvaukset ja symbolit Alla on esitelty tässä käsikirjassa käytettävät asiakirjojen ja papereiden kuvaukset ja symbolit. Tulostuspuoli ja syöttösuunta Paperi syötetään koneeseen oikealta puolelta kopioitava tai tulostettava puoli alaspäin, minkä jälkeen se syötetään koneen päällä olevalle ulostulotasolle. Suuntaa, jossa paperi syötetään (merkitty kuvassa nuolilla), kutsutaan syöttösuunnaksi bizhub 163/211 Esittely Leveys ja pituus Kun tässä käyttöohjeessa mainitaan paperin mitat, ensimmäinen arvo viittaa aina paperin leveyteen (merkitty kuvassa kirjaimella "X") ja toinen arvo viittaa pituuteen (merkitty kirjaimella "Y"). Paperin suuntaus Pitkittäin (w) Jos pituus (Y) on suurempi kuin leveys (X), paperin suunta ilmoitetaan symbolilla w. 1 Poikittain (v) Jos pituus (Y) on pienempi kuin leveys (X), paperin suunta ilmoitetaan symbolilla v. bizhub 163/ Kopiointia rajoittavat lait Esittely Joitain asiakirjatyyppejä ei koskaan saa kopioida tarkoituksena käyttää kopioita alkuperäisen sijasta. Seuraava lista ei ole täydellinen vaan se on tarkoitettu ohjeeksi vastuuntuntoiseen kopiointiin. Rahoitusinstrumentit Henkilökohtaiset sekit Matkasekit Maksumääräykset Talletustodistukset Obligaatiot tai muut velkakirjat Osakkeet Ruokalipukkeet Postimerkit (käytetyt tai käyttämättömät) Valtion laitosten asettamat sekit tai vekselit Veromerkit (käytetyt tai käyttämättömät) Passit Maahanmuuttoasiakirjat Autojen rekisteriotteet Kiinteistöjen omistus- ja hallinta-asiakirjat Henkilöllisyyspaperit, virka- ja arvomerkit Tekijänoikeudella suojatut teokset (ilman oikeuden haltijan lupaa) Lakiasiakirjat Yleiset asiakirjat Lisäksi sekä kotimaisten että ulkomaisten rahojen ja taideteosten kopiointi ilman tekijänoikeuden haltijan lupaa on kielletty kaikissa tapauksissa. Jos et ole varma asiakirjan laadusta, kysy neuvoa lakimieheltä. Käyttöoppaasi. KONICA MINOLTA BIZHUB 211

34 1-14 bizhub 163/211 2 Asennuksen ja käytön varoitukset Asennuksen ja käytön varoitukset Asennuksen ja käytön varoitukset Turvallisuustietoa Tässä osassa on yksityiskohtaiset ohjeet laitteen käyttöön ja ylläpitoon. Jotta laitteesta saataisiin paras mahdollinen hyöty, kaikkien käyttäjien tulisi lukea tämän käsikirjan ohjeet huolellisesti ja noudattaa niitä. Lue seuraava osio ennen koneen liittämistä virtalähteeseen. Siinä on tärkeitä tietoja käyttöturvallisuudesta sekä laitteen rikkoutumisen ennaltaehkäisystä. Pidä tämä ohjekirja laitteen lähellä helposti saatavilla. Huomioi kaikki käsikirjan eri osioissa esiintyvät turvaohjeet. KM_Ver.01E_C 2 Huomaa Jotkin tämän osion kohdat eivät välttämättä viittaa hankittuun tuotteeseen. Varoitus- ja varotoimenpidesymbolit Seuraavassa kuvaillaan tässä käsikirjassa käytettyjen varoitusmerkintöjen merkitystä. 7 VAROITUS Näiden varoitusten huomiotta jättäminen voi johtaa vakavaan loukkaantumiseen tai jopa kuolemaan. % Huomioi nämä turvaohjeet. 7 HUOMAUTUS Näiden huomautusten sivuuttaminen voi aiheuttaa loukkaantumisen tai omaisuuden vahingoittumisen. % Huomioi nämä turvaohjeet. bizhub 163/ Symbolien merkitys Symboli Merkitys Kolmio ilmaisee vaaraa, johon sinun pitäisi varautua. Asennuksen ja käytön varoitukset Esimerkki Merkitys Tämä merkki varoittaa mahdollisista palovammoja aiheuttavista kohteista. Tämä symboli varoittaa siitä, ettei laitetta saa purkaa. Vino viiva ilmaisee kiellettyä toimenpidettä. Musta ympyrä ilmaisee välttämätöntä toimenpidettä. Tämä symboli ilmaisee sitä, että laite pitää irrottaa sähköverkosta. Purkaminen ja muutokset 7 VAROITUS Näiden varoitusten huomiotta jättäminen voi johtaa vakavaan loukkaantumiseen tai jopa kuolemaan. % Huomioi nämä turvaohjeet. Varoitus Älä yritä poistaa laitteeseen kiinnitettyjä kansia ja paneeleita. Joissakin laitteissa on sisällä korkeajännitteisiä osia tai laserlaitteita, jotka saattavat aiheuttaa sähköiskuja tai sokeutumisen. Älä muuntele tätä laitetta, sillä se voi johtaa tulipaloon, sähköiskuun tai laitteen rikkoutumiseen. Jos laitteessa käytetään lasersädettä, säde voi aiheuttaa sokeutumisen. Symboli 2-4 bizhub 163/211 Asennuksen ja käytön varoitukset Virtajohto 2 7 VAROITUS Näiden varoitusten huomiotta jättäminen voi johtaa vakavaan loukkaantumiseen tai jopa kuolemaan. % Huomioi nämä turvaohjeet. Varoitus Käytä vain laitteen mukana toimitettua virtajohtoa. Jos virtajohtoa ei ole toimitettu, käytä vain virtajohtoa ja pistoketta, joka on määritetty kohdassa VIRTAJOHDON OHJEET. Jos käytetään muuta johtoa, se voi aiheuttaa tulipalon tai sähköiskun. Käytä pakkauksessa toimitettua virtajohtoa vain tässä laitteessa ÄLÄKÄ KOSKAAN käytä sitä missään muussa tuotteessa. Tämän ohjeen noudattamatta jättäminen voi aiheuttaa tulipalon tai sähköiskun. Älä raaputa, hankaa, lämmitä, kierrä, taita, vedä tai muuten vahingoita virtajohtoa tai aseta painavia esineitä sen päälle. Vioittuneen virtajohdon käyttö (sisäjohdin esillä, johto poikki jne.) voi aiheuttaa tulipalon tai laitteen rikkoutumisen. Jos huomaat virtajohdon vioittuneen millään edellä mainitusta tavoista, kytke kopiokone välittömästi pois päältä virtakytkimestä, irrota virtajohto pistorasiasta ja soita Minoltahuoltoon. Symboli bizhub 163/ Virtalähde Asennuksen ja käytön varoitukset 7 VAROITUS Näiden varoitusten huomiotta jättäminen voi johtaa vakavaan loukkaantumiseen tai jopa kuolemaan. % Huomioi nämä turvaohjeet. Varoitus Käytä vain määriteltyä virtalähteen jännitettä. Jos käytetään muuta jännitettä, se voi aiheuttaa tulipalon tai sähköiskun. Symboli Liitä virtapistoke suoraan yhteensopivaan seinäpistorasiaan. Sovittimen käyttäminen johtaa tuotteen liittämiseen puutteelliseen virtalähteeseen (jännite, virtakapasiteetti, maadoitus), mikä voi aiheuttaa tulipalon tai sähköiskun. Jos sopivaa seinäpistorasiaa ei ole käytettävissä, asiakkaan on pyydettävä pätevää sähkömiestä tekemään asennuksen. Pyri välttämään jakorasian tai jatkojohdon käyttöä. Adapterin tai jatkojohdon käyttö voi aiheuttaa tulipalon tai sähköiskun. Ota yhteys Minolta-huoltoon, jos tarvitset jatkojohtoa. Kysy lisätietoja Minolta-huollosta, ennen kuin liität muita laitteita samaan seinäpistorasiaan. Ylikuormitus voi aiheuttaa tulipalon. 7 HUOMAUTUS Näiden huomautusten sivuuttaminen voi aiheuttaa loukkaantumisen tai omaisuuden vahingoittumisen. % Huomioi nämä turvaohjeet. Huomautus Pistorasian on sijaittava lähellä laitetta helppopääsyisessä paikassa. Muutoin et voi irrottaa virtapistoketta nopeasti hätätilanteessa. Symboli 2-6 bizhub 163/211 Asennuksen ja käytön varoitukset Virtapistoke 2 7 VAROITUS Näiden varoitusten huomiotta jättäminen voi johtaa vakavaan loukkaantumiseen tai jopa kuolemaan. % Huomioi nämä turvaohjeet. Varoitus Älä koskaan irrota tai kiinnitä virtajohtoa märin käsin, se voi aiheuttaa sähköiskun. Symboli Kytke virtajohto kunnolla pistorasiaan. Jos johtoa ei kytketä kunnolla, se voi aiheuttaa tulipalon tai sähköiskun. 7 HUOMAUTUS Näiden huomautusten sivuuttaminen voi aiheuttaa loukkaantumisen tai omaisuuden vahingoittumisen. % Huomioi nämä turvaohjeet. Huomautus Kun irrotat pistokkeen pistorasiasta, älä vedä virtajohdosta. Jos vedät virtajohdosta, johto voi vahingoittua ja aiheuttaa tulipalon tai sähköiskun. Irrota pistoke pistorasiasta vähintään kerran vuodessa ja puhdista pistokkeen napojen alue. Napojen väliin kerääntyvä pöly voi aiheuttaa tulipalon. Käyttöoppaasi. KONICA MINOLTA BIZHUB 211

35 Symboli bizhub 163/ Maadoitus Asennuksen ja käytön varoitukset 7 VAROITUS Näiden varoitusten huomiotta jättäminen voi johtaa vakavaan loukkaantumiseen tai jopa kuolemaan. % Huomioi nämä turvaohjeet. Varoitus Liitä virtajohto maadoitettuun pistorasiaan. Symboli Asennus 7 VAROITUS Näiden varoitusten huomiotta jättäminen voi johtaa vakavaan loukkaantumiseen tai jopa kuolemaan. % Huomioi nämä turvaohjeet. Varoitus Älä aseta maljakkoa tai muuta vettä sisältävää astiaa, metalliliittimiä tai muita pieniä metalliesineitä tämän laitteen päälle. Läikkynyt vesi tai laitteen sisään pudonneet metalliesineet voivat aiheuttaa tulipalon, sähköiskun tai laitteen rikkoutumisen. Jos laitteeseen pääsee nestettä, metallinpala tai muu vieras esine, kytke kopiokone välittömästi pois päältä virtakytkimestä, irrota virtajohto pistorasiasta ja soita Minolta-huoltoon. Symboli 2-8 bizhub 163/211 Asennuksen ja käytön varoitukset 2 7 HUOMAUTUS Näiden huomautusten sivuuttaminen voi aiheuttaa loukkaantumisen tai omaisuuden vahingoittumisen. % Huomioi nämä turvaohjeet. Huomautus Kun olet asentanut laitteen, kiinnitä se tukevaan alustaan. Jos laite liikkuu tai kaatuu, se voi aiheuttaa henkilövahinkoja. Symboli Älä asenna laitetta pölyiseen paikkaan, noelle tai höyrylle alttiiksi, lähelle keittiön pöytää, kylpyä tai ilmankostutinta. Tämä voi aiheuttaa tulipalon, sähköiskun tai laitteen rikkoutumisen. Älä aseta laitetta epävakaalle tai vinolle penkille tai paikkaan, jossa siihen kohdistuu paljon tärinää tai heilahtelua. Se voi kaatua tai pudota ja aiheuttaa henkilövahinkoja tai rikkoutua. Älä tuki laitteen ilma-aukkoja. Laitteen sisäinen kuumuus voi nousta ja aiheuttaa tulipalon tai laitteen vioittumisen. Älä käytä syttyviä sumutteita, nesteitä tai kaasuja tämän laitteen lähellä, sillä se voi aiheuttaa tulipalon. Ilmastointi 7 HUOMAUTUS Näiden huomautusten sivuuttaminen voi aiheuttaa loukkaantumisen tai omaisuuden vahingoittumisen. % Huomioi nämä turvaohjeet. Huomautus Käytä laitetta aina hyvin ilmastoidussa tilassa. Jos käytät laitetta huonosti ilmastoidussa tilassa pitkiä aikoja, se voi vahingoittaa terveyttäsi. Tuuleta huone säännöllisesti. Symboli bizhub 163/ Toiminta ongelmien sattuessa Asennuksen ja käytön varoitukset 7 VAROITUS Näiden varoitusten huomiotta jättäminen voi johtaa vakavaan loukkaantumiseen tai jopa kuolemaan. % Huomioi nämä turvaohjeet. Varoitus Älä jatka laitteen käyttöä, jos se tulee erityisen kuumaksi tai jos siitä nousee savua, tai jos laite haisee oudolta tai siitä kuuluu outoa ääntä. Ota laite välittömästi pois päältä virtakytkimestä, irrota virtajohto pistorasiasta ja soita Konica Minolta-huoltoon. Jos jatkat sen käyttöä sellaisenaan, se voi aiheuttaa tulipalon tai sähköiskun. Älä jatka laitteen käyttöä jos laite on pudonnut tai sen kansi on vahingoittunut. Ota laite välittömästi pois päältä virtakytkimestä, irrota virtajohto pistorasiasta ja soita Konica Minolta-huoltoon. Jos jatkat sen käyttöä sellaisenaan, se voi aiheuttaa tulipalon tai sähköiskun. Symboli 7 HUOMAUTUS Näiden huomautusten sivuuttaminen voi aiheuttaa loukkaantumisen tai omaisuuden vahingoittumisen. % Huomioi nämä turvaohjeet. Huomautus Tämän laitteen sisällä on alueita, jotka ovat erittäin kuumia ja voivat aiheuttaa palovammoja. Kun tarkistat laitteen sisäosia ongelmatilanteissa, kuten paperitukosta selvittäessäsi, älä koske kohtiin (esim. kiinnitysyksikön ympäristö), joihin on kiinnitetty "VAARA KUUMA" -varoitustarra. Symboli 2-10 bizhub 163/211 Asennuksen ja käytön varoitukset Tarvikkeet ja tavarat 2 7 VAROITUS Näiden varoitusten huomiotta jättäminen voi johtaa vakavaan loukkaantumiseen tai jopa kuolemaan. % Huomioi nämä turvaohjeet. Varoitus Älä heitä värikasettia tai väriä avotuleen. Kuuma väriaine saattaa levitä ja aiheuttaa palohaavoja tai muita vahinkoja. Symboli 7 HUOMAUTUS Näiden huomautusten sivuuttaminen voi aiheuttaa loukkaantumisen tai omaisuuden vahingoittumisen. % Huomioi nämä turvaohjeet. Huomautus Älä jätä väri- tai rumpuyksikköä lasten ulottuville. Näiden laitteiden nuoleminen tai joutuminen elimistöön voi vahingoittaa terveyttäsi. Älä säilytä väri- tai PC-rumpuyksikköjä lähellä levykkeitä tai kelloja, joihin magneettikenttä saattaa vaikuttaa. Ne voivat aiheuttaa näiden tuotteiden toimintavirheitä. Symboli bizhub 163/ Koneen siirtäminen Asennuksen ja käytön varoitukset 7 HUOMAUTUS Näiden huomautusten sivuuttaminen voi aiheuttaa loukkaantumisen tai omaisuuden vahingoittumisen. % Huomioi nämä turvaohjeet. Huomautus Kun siirrät laitetta, irrota virtajohto ja muut kaapelit. Jos et irrota niitä, johto tai kaapelit voivat vaurioitua, mikä saattaa aiheuttaa tulipalon, sähköiskun tai rikkoutumisen. Kun siirrät laitetta, pidä aina kiinni käyttäjän oppaassa tai muissa laitteen ohjeissa määritellyistä kohdista. Jos laite kaatuu, se voi aiheuttaa vakavia henkilövahinkoja. Laite voi myös vahingoittua tai siihen voi tulla toimintahäiriö. Symboli Ennen useita peräkkäisiä lomapäiviä Jos koneeseen ei ole asennettu lisävarusteena saatavaa faksilaitetta FK-506: 7 HUOMAUTUS Näiden huomautusten sivuuttaminen voi aiheuttaa loukkaantumisen tai omaisuuden vahingoittumisen. % Huomioi nämä turvaohjeet. Huomautus Irrota pistoke, jos et käytä laitetta pitkään aikaan. Symboli 2-12 bizhub 163/211 Asennuksen ja käytön varoitukset Määräykset ja asetukset CE-merkintä (vaatimustenmukaisuusvakuutus) käyttäjille Euroopan unionin (EU:n) alueella Tuote vastaa seuraavia EU:n direktiivejä: 89/336/ETY, 73/23/ETY ja 93/68/ETY. Käyttöoppaasi. KONICA MINOLTA BIZHUB 211

36 Tämä vakuutus on voimassa Euroopan Unionin alueella. 7 HUOMAUTUS Radioliikenteen häiriöt. % Tätä laitetta on käytettävä suojatuilla liitäntäkaapeleilla. Suojaamattomien kaapelien käyttö voi häiritä radioliikennettä ja se on kiellettyä EU-direktiivien perusteella. Käyttäjille maissa, jotka noudattavat luokan B sääntöjä 7 HUOMAUTUS Radioliikenteen häiriöt. % Tätä laitetta on käytettävä suojatuilla liitäntäkaapeleilla. Suojaamattomien kaapeleiden käyttö voi häiritä radioliikennettä ja se on kiellettyä säännön CISPR 22 ja paikallisten sääntöjen perusteella. Käyttäjille maissa, jotka eivät noudata luokan B sääntöjä 7 VAROITUS Radioliikenteen häiriöt. % Tämä on luokan A tuote. Kotiympäristössä tämä tuote voi häiritä radioliikennettä jolloin käyttäjän ehkä tulee ryhtyä tarpeellisiin toimiin. % Tätä laitetta on käytettävä suojatuilla liitäntäkaapeleilla. Suojaamattomien kaapeleiden käyttö voi häiritä radioliikennettä ja se on kiellettyä säännön CISPR 22 ja paikallisten sääntöjen perusteella. bizhub 163/ Laserturvallisuus Asennuksen ja käytön varoitukset Tämä on digitaalinen kopiokone, joka toimii laserlaitteen avulla. Laserlaite ei aiheuta minkäänlaista vaaraa edellyttäen, että konetta käytetään tässä oppaassa olevien ohjeiden mukaisesti. Koska laserista lähtevä säteily on täysin eristetty suojaaviin säiliöihin, lasersäde ei voi missään käyttötilanteessa päästä koneesta ulos. Tämä laite on luokiteltu luokan 1 lasertuotteeksi. Laite ei siis tuota haitallista lasersäteilyä. Sisäinen lasersäteily Tekniset tiedot Maksimaalinen keskimääräinen säteilyteho Aallonpituus 6,32 W tulostuspääyksikön laseraukon kohdalla nm Tämä laite toimii käyttämällä luokan 3b laserdiodia, joka tuottaa näkymättömän lasersäteen. Laserdiodi ja skannauksen monitahopeili on yhdistetty tulostuspäähän. 7 VAROITUS Virheellinen käyttö voi aiheuttaa vaarallisen säteilyaltistuksen. % Tulostuspäätä ei tule huoltaa asennuspaikalla. % Siksi tulostuspäätä ei pidä koskaan avata. Tulostuspää Tulostuspääyksikön laseraukko 2-14 bizhub 163/211 Asennuksen ja käytön varoitukset CDRH regulation 2 This machine is certified as a Class 1 Laser product under Radiation Performance Standard according to the Food, Drug and Cosmetic Act of Compliance is mandatory for Laser products marketed in the United States and is reported to the Center for Devices and Radiological Health (CDRH) of the U.S. Food and Drug Administration of the U.S. Department of Health and Human Services (DHHS). This means that the device does not produce hazardous laser radiation. The label shown on page 2-18 indicates compliance with the CDRH regulations and must be attached to laser products marketed in the United States. 7 CAUTION Incorrect handling may result in hazardous radiation exposure. % Use of controls, adjustments or performance of procedures other than those specified in this manual may result in hazardous radiation exposure. This is a semiconductor laser. The maximum power of the laser diode is 5 mw and the wavelength is nm. Käyttäjille Euroopassa 7 HUOMAUTUS Virheellinen käyttö voi aiheuttaa vaarallisen säteilyaltistuksen. % Muiden kuin tässä käsikirjassa määriteltyjen ohjaimien, säätöjen tai menetelmien käyttäminen saattaa aiheuttaa altistumisen vaaralliselle säteilylle. Tämä on puolijohdelaser. Laserdiodin suurin teho on 5 mw ja aallonpituus on nm. bizhub 163/ Käyttäjille Tanskassa Asennuksen ja käytön varoitukset 7 ADVARSEL Usynlig laserstråling ved åbning, når sikkerhedsafbrydere er ude af funktion. % Usynlig laserstråling ved åbning, når sikkerhedsafbrydere er ude af funktion. Undgå udsættelse for stråling. Klasse 1 laser produkt der opfylder IEC60825 sikkerheds kravene. Dette er en halvlederlaser. Laserdiodens højeste styrke er 5 mw og bølgelængden er nm. Käyttäjille Suomessa ja Ruotsissa LUOKAN 1 LASERLAITE KLASS 1 LASER APPARAT 7 VAROITUS Tämä on puolijohdelaser. % Laitteen käyttäminen muulla kuin tässä käyttöohjeessa mainitulla tavalla saattaa altistaa käyttäjän turvallisuusluokan 1 ylittävälle näkymättömälle lasersäteilylle. Tämä on puolijohdelaser. Laserdiodin suurin teho on 5 mw ja aallonpituus on nm. 7 VARNING Det här är en halvledarlaser. % Om apparaten används på annat sätt än i denna bruksanvisning specificerats, kan användaren utsättas för osynlig laserstrålning, som överskrider gränsen för laserklass 1. Det här är en halvledarlaser. Den maximala effekten för laserdioden är 5 mw och våglängden är nm bizhub 163/211 Asennuksen ja käytön varoitukset 2 7 VAROITUS Avattaessa ja suojalukitus ohitettaessa olet alttiina näkymättömälle lasersäteilylle. % Älä katso säteeseen. 7 VARNING Osynlig laserstrålning när denna del är öppnad och spärren är urkopplad. % Betrakta ej strålen. Käyttäjille Norjassa 7 ADVARSEL! Dette en halvleder laser. % Dersom apparatet brukes på annen måte enn spesifisert i denne bruksanvisning, kan brukeren utsettes for unsynlig laserstråling som overskrider grensen for laser klass 1. Dette en halvleder laser. Maksimal effekt till laserdiode er 5 mw og bølgelengde er nm. bizhub 163/ Laserturvallisuustarra Asennuksen ja käytön varoitukset Laserturvallisuuteen viittaava tarra on kiinnitetty koneen ulkokuoreen alla olevan kuvan osoittamaan paikkaan. * Vain USA:ssa bizhub 163/211 Asennuksen ja käytön varoitukset Otsonipäästöt 2 7 HUOMAUTUS Koneen normaalin käytön aikana syntyy vähäinen määrä otsonia. Jos kopiointitila on huonosti ilmastoitu ja kopioita otetaan paljon, ilmassa saattaa tuntua epämiellyttävää hajua. Käyttöoppaasi. KONICA MINOLTA BIZHUB 211

37 Suosittelemme tilan riittävää ilmastointia mukavan, terveellisen ja turvallisen käyttöympäristön takaamiseksi. % Sijoita kopiokone hyvin ilmastoituun tilaan. 7 ATTENTION Une quantité d'ozone négligable est dégagée pendant le fonctionnement de l'appareil quand celui-ci est utilisé normalement. Cependant, une odeur désagréable peut être ressentie dans les pièces dont l'aération est insuffisante et lorsque une utilisation prolongée de l'appareil est effectuée. Pour avoir la certitude de travailler dans un environnement réunissant des conditions de confort, santé et de sécurité, il est préférable de bien aérer la pièce ou se trouve l'appareil. % Placer l'appareil dans une pièce largement ventilée. bizhub 163/ Akustinen melu Käyttäjille Euroopassa Asennuksen ja käytön varoitukset Maschinenlärminformations-Verordnung 3. GPSGV: Der höchste Schalldruckpegel beträgt 70 db(a) oder weniger gemäss EN ISO Vain EUjäsenvaltioille Tämä symboli tarkoittaa: älä hävitä tätä tuotetta talousjätteen mukana! Kysy lisätietoja asuinkunnastasi tai jälleenmyyjältä loppuunkuluneiden sähköja elektroniikkalaitteiden oikeasta käsittelystä. Tämä tuotteen kierrätys auttaa säilyttämään luonnonvaroja ja estämään mahdolliset virheellisen jätteen käsittelyn negatiiviset seuraukset ympäristölle ja ihmisten terveydelle. Tuote täyttää direktiivin ROHS-direktiivin (2002/95/EC) vaatimukset. Laitetta ei ole tarkoitettu näyttöpäätetyöskentelyyn BildscharbV-asetuksen mukaisesti. Das Gerät ist nicht für die Benutzung am Bildschirmarbeitsplatz gemäß BildscharbV vorgesehen bizhub 163/211 Asennuksen ja käytön varoitukset Asennuksen turvaohjeet Asennuspaikka Noudata seuraavia turvaohjeita pitääksesi laitteen parhaassa mahdollisessa kunnossa. Jotta varmistaisit turvallisen käytön ja välttäisit virhetoiminnot, asenna laite tilaan, joka täyttää seuraavat vaatimukset: - Lähellä ei saa olla verhoja tai muita helposti syttyviä materiaaleja - Paikkaan, jossa kone ei joudu alttiiksi vedelle tai muille nesteille - Paikkaan, jossa kone ei joudu alttiiksi suoralle auringonvalolle - Paikkaan, jossa kone ei joudu alttiiksi ilmastointi- tai lämmityslaitteesta tulevalle suoralle ilmavirralle tai hyvin korkeille tai matalille lämpötiloille - Paikan on oltava hyvin ilmastoitu - Paikkaan, jossa kone ei joudu alttiiksi suurelle kosteudelle - Paikkaan, joka ei ole hyvin pölyinen - Paikan on oltava suhteellisen tärinätön - Paikan on oltava vakaa ja tasainen - Paikkaan, jossa ei synny ammoniakki- tai muita orgaanisia kaasuja - Paikkaan, jossa käyttäjä ei joudu suoraan alttiiksi laitteen poistoilmalle - Paikkaan, joka ei ole lähellä mitään lämmityslaitetta Virtalähde Virtalähteen vaatimukset ovat seuraavat. - Jännitevaihtelu: AC V ±10%. - Taajuusvaihtelu: ±3 Hz. Käytä virtalähdettä, jossa on mahdollisimman vähän jännite- tai taajuusvaihtelua. bizhub 163/ Tilavaatimukset Asennuksen ja käytön varoitukset Jotta varmistaisit helpon käytön, tarvikkeiden vaihdon ja huollon, noudata alla kuvattuja tilavaatimuksia * ** Yksikkö: mm Kääntävä automaattinen nippusyöttölaite DF-605 asennettuna. 2 Huomaa Koska koneen vasemmalla puolella on ilmastointiputki, varmista, että koneen vasemmalle puolelle jää vapaata tilaa *100 mm tai enemmän. Jätä koneen oikealle puolelle vapaata tilaa **400 mm tai enemmän, jotta sivuluukku voidaan avata bizhub 163/211 Asennuksen ja käytön varoitukset Käytön turvatoimet Käyttöympäristö Laitteen virheettömän toiminnan ympäristövaatimukset ovat seuraavat: - Lämpötila: 10 C - 30 C, vaihtelua korkeintaan 10 C tunnissa - Kosteus: 15% - 85%, vaihtelu korkeintaan 10% tunnissa Oikea käyttö Varmistaaksesi laitteen optimaalisen toiminnan, noudata seuraavia turvallisuusohjeita: - Älä koskaan aseta kopiokoneen päälle painavaa esinettä äläkä kolhi konetta. - Älä koskaan avaa laitteen luukkuja tai käännä siitä virtaa pois laitteen kopioidessa tai tulostaessa, koska se voi aiheuttaa paperitukoksen. - Älä koskaan vie laitteen lähelle magnetisoituja esineitä tai käytä syttyviä suihkeita tai nesteitä laitteen lähellä. - Varmista aina, että sähköpistoke on kunnolla pistorasiassa. - Varmista, että laitteen pistoke on aina näkyvillä, eikä piilossa laitteen takana. - Irrota laite aina verkkovirrasta, jos sitä ei aiota käyttää pitkään aikaan. - Varmista aina, että ilmastointi on hyvä, kun otat suuria määriä kopioita/tulostussivuja. 7 VAROITUS Jos ilmastointiputki koneen päällä tukkeutuu, koneen sisälle kerääntyy kuumuutta, joka johtaa toimintahäiriöön tai tulipaloon. % Varmista, että jätät 100 mm tai enemmän vapaata tilaa koneen vasemmalle puolelle ilmastointiputkea varten. bizhub 163/ VAROITUS Asennuksen ja käytön varoitukset Lämpöpääyksikön ympäristö on erittäin kuuma. % Älä koske muihin alueisiin kuin niihin, jotka on käsikirjassa mainittu turvallisiksi. Muiden alueiden koskettaminen voi aiheuttaa palovammoja. Alä koske erityisesti varoitustarroilla merkittyjä osia ja niiden ympäristöä. % Jos saat palovamman, viilennä ihoa heti kylmän veden alla ja käy sitten lääkärissä. Laitteen kuljettaminen Jos joudut siirtämään kopiokonetta pidempiä matkoja, pyydä aina ohjeet huollosta. Tarvikkeiden käsittely Ota huomioon seuraavat varotoimet, kun käsittelet laitteen tarvikkeita (väriaine, paperi jne. ). - Varastoi tarvikkeet paikkaan, joka täyttää seuraavat vaatimukset: Ei suoraa auringonvaloa Lähellä ei lämmityslaitteita Ei altistusta suurelle kosteudelle - Ei äärimmäisen kosteata - Säilytä avatun paperipakkauksen käyttämättä jääneet arkit muoviin käärittynä viileässä ja pimeässä paikassa. Käyttöoppaasi. KONICA MINOLTA BIZHUB 211

38 - Käytä vain väriainetta, joka on valmistettu tätä laitetta varten. Älä käytä muita väriaineita. - Säilytä tarvikkeita lasten ulottumattomissa. 7 VAROITUS Varo väriaineen joutumista koneen sisälle tai vaatteillesi tai käsillesi. % Jos saat väriainetta käsillesi, pese se heti pois vedellä ja saippualla. % Jos saat väriainetta silmiisi, huuhtele ne heti vedellä ja käy sitten lääkärissä bizhub 163/211 Asennuksen ja käytön varoitukset Kopioiden säilytys Jotta pitkään säilytettävät kopiot eivät haalistuisi, ne tulee säilyttää sellaisessa paikassa, jossa ne eivät joudu alttiiksi valolle. Liuotinta sisältävä liima-aine (esim. liimaspray) saattaa liuottaa kopioiden väriaineen. 2 bizhub 163/ Asennuksen ja käytön varoitukset 2-26 bizhub 163/211 3 Käyttövalmistelut Käyttövalmistelut Käyttövalmistelut Osat ja niiden toiminnot bizhub 163/ Nro 1 Osan nimi Kopiointitason kansi OC-504 Kuvaus Käyttövalmistelut Painaa alas asetetun asiakirjan ja pitää sen paikallaan. Tasoa nimitetään "kopiointitason kanneksi" tässä käsikirjassa. Vakiovaruste bizhub 163 -kopiokoneessa. Lisävaruste bizhub 211-kopiokoneessa. Syöttää automaattisesti yhden asiakirja-arkin kerrallaan skannausta varten. Tässä käsikirjassa laitetta kutsutaan "nippusyöttölaitteeksi". Syöttää automaattisesti yhden asiakirjan arkin kerrallaan skannausta varten, ja kääntää automaattisesti kaksipuoliset asiakirjat skannausta varten. Tässä käsikirjassa laitetta kutsutaan "kääntäväksi automaattiseksi nippusyöttölaitteeksi". Kääntää automaattisesti sivut ja tulostaa molemmille puolille. Tässä käsikirjassa laitetta kutsutaan "kaksipuolisuusyksiköksi". Jos lisävarusteena saatavaa nippuohisyöttötasoa ei ole asennettu, asenna mukana toimitettu tason jatke. Kasettiin voidaan asettaa enintään 100 paperiarkkia. Tässä käsikirjassa laitetta kutsutaan "nippuohisyöttötasoksi". Paperikasetti, johon voidaan asettaa enintään 250 paperiarkkia. Laitteita voidaan asentaa pääyksikköön neljä kappaletta. Näihin viitataan käsikirjassa nimellä "2. paperikasetti", "3. paperikasetti", "4. paperikasetti" ja "5. paperikasetti". Kopiokone voidaan sijoittaa jalustalle. Mahdollistaa koneen asettamisen lattialle. Jalustaan voidaan asentaa enintään neljä paperikasettia. Laitetta nimitetään "jalustaksi" tässä käsikirjassa. Kopiokone voidaan sijoittaa jalustalle. Mahdollistaa koneen asettamisen lattialle. Jalustaan voidaan asentaa enintään kaksi paperikasettia. Laitetta nimitetään "jalustaksi" tässä käsikirjassa. Kopiokone voidaan sijoittaa jalustalle. Mahdollistaa koneen asettamisen lattialle. Jalustaan voidaan asentaa vain yksi paperikasetti. Laitetta nimitetään "jalustaksi" tässä käsikirjassa. Mahdollistaa tulostettujen sivujen erottelun (käytettävissä vain, kun tulostetaan tietokoneelta). Tässä käsikirjassa laitetta kutsutaan "töiden erottelijaksi". Siirtää syötetyt kopiot ja tulostetut sivut. Jos töiden erottelija on asennettu, siirtokasettia ei voi asentaa. Sisäinen tulostinohjain Mahdollistaa koneen käytön tietokoneen tulostimena (PCL). Mahdollistaa verkkotulostuksen Windows- tai NetWareverkkoympäristössä. Mahdollistaa asiakirjan skannaamisen siten, että tiedot voidaan lähettää tietokoneeseen tai liittää sähköpostiviestiin. Jos haluat lisätietoja, katso kuvanohjaimen IC-206 mukana toimitettua käsikirjaa. 2 Nippusyöttölaite DF-502 (lisävaruste) Kääntävä automaattinen nippusyöttölaite DF-605 (lisävaruste, vain bizhub 211) Automaattinen kaksipuolisuusyksikkö AD-504 (lisävaruste, vain bizhub 211) Nippuohisyöttötaso MB-501 (lisävaruste) Paperinsyöttöyksikkö PF-502 (lisävaruste) Jalusta DK-703 (lisävaruste) 8 Jalusta DK-702 (lisävaruste) 9 Jalusta DK-701 (lisävaruste) 10 Töiden erottelija JS-503 (lisävaruste) Siirtokasetti SF-501* (lisävaruste) Kuvanohjain IC-206* (lisävaruste) bizhub 163/211 Käyttövalmistelut 3 Kuvaus Sisäinen verkkokortti Mahdollistaa verkkotulostuksen Windows- tai NetWare-verkkoympäristössä. Mahdollistaa asiakirjan skannaamisen siten, että tiedot voidaan lähettää tietokoneeseen tai liittää sähköpostiviestiin. Jos haluat lisätietoja, katso verkkokortin NC-503 käyttäjän käsikirjaa. Mahdollistaa tämän koneen käyttämisen faksikoneena. Lisätietoja saat FK-506-faksilaitteen käyttäjän käsikirjasta. 128 Mt:n laajennettu muisti, joka mahdollistaa käsiteltävien asiakirjasivujen määrän lisäämisen. Tässä käsikirjassa laajennettua muistia kutsutaan "lisämuistiksi". Asennetaan paperikasettiin tai jalustaan estämään kosteutta kerääntymästä paperiin. Nro 13 Osan nimi Verkkokortti NC-503* (lisävaruste) Faksilaite FK-506* (lisävaruste) Lisämuisti EM-103* (lisävaruste) Kosteutta poistava lämmitin HT-502* (lisävaruste) 16 * Sisäiset lisävarusteet eivät näy kuvassa. bizhub 163/ Osien nimet ja niiden toiminnot Pääyksikkö Käyttövalmistelut bizhub 163/211 Käyttövalmistelut 3 Kuvaus Kerää ulossyötetyt kopiot ja tulosteet tulostettu puoli alaspäin. Avaa, kun vaihdat väriainepulloa. (Katso s. 8-4.) Kasettiin voidaan asettaa enintään 250 paperiarkkia. Paperin koko voidaan säätää vapaasti. Erikoispaperia voidaan käyttää. (Katso s ) Käytetään kopiointitoiminnossa papereiden manuaaliseen syöttämiseen. Aseta yksi paperiarkki kerrallaan. Erikoispaperia voidaan käyttää. Käyttöoppaasi. KONICA MINOLTA BIZHUB 211

39 Powered by TCPDF ( (Katso s ) Käytetään avaamaan/sulkemaan oikeanpuoleinen ovi Avaa, kun selvität tukoksia. Näyttää tulostettujen kopioiden ja tulosteiden lukumäärän. Käytetään liittämään verkkokaapeli, kun konetta käytetään verkkotulostukseen. Käytetään liittämään USB-kaapeli tietokoneesta. Kopiokoneen virran kytkemiseen ja katkaisemiseen. (Katso s ) Käytetään kopioinnin aloittamiseen, lähetykseen ja eri asetusten määrittämiseen. (Katso s ) Nro Osan nimi Kopioiden ulostulotaso Etuluukku 1. paperikasetti 4 Manuaalinen ohisyöttötaso Oikeanpuoleisen oven vapautusvipu Oikeanpuoleinen luukku Mekaaninen laskuri RJ45-liitin verkkotulostusta varten (lisävaruste) USB-liitin Virtakytkin Ohjauspaneeli bizhub 163/ Koneen sisällä 1 Käyttövalmistelut Nro Osan nimi Kopiointitason kansi Asiakirjan mittakaavan nuolet Väriainepullon pidike PCrumpuyksikkö Kiinnitysyksikön vapautusvivut Kopiointitaso Kuvaus Painaa kopiointitason lasille sijoitettua asiakirjaa. Käytetään asiakirjan kohdistamiseen. (Katso s ) Avaa, kun vaihdat väriainepulloa. Muodostaa kopiokuvan. Teknisen edustajan on vaihdettava PC-rumpuyksikkö. Käytä, kun irrotat paperitukoksia kiinnitysyksiköstä. (Katso s. 8-7.) Aseta asiakirja kopiointitasolle skannausta varten. Aseta asiakirja tasolle kopioitava puoli alaspäin. (Katso s ) 3-8 bizhub 163/211 Käyttövalmistelut Automaattinen nippusyöttölaite/nippuohisyöttötaso (lisävaruste) Nippusyöttölaite Nro Osan nimi Säädettävä asiakirjan ohjain Tukosten selvityksen kansi Alkuperäiskappaleiden syöttöalusta Asiakirjan ulostulotaso Kuvaus Säädä ohjain asiakirjan leveyden mukaan (katso s. 4-18). Avaa, kun selvität tukoksia. (Katso s ) Aseta kopioitavat asiakirjasivut tulostettava puoli ylöspäin. (Katso s ) Kerää skannatut asiakirjat. Nippuohisyöttötaso Nro 5 6 Osan nimi Tason jatke Ohisyöttötaso Kuvaus Vedä ulos, kun asetat suurikokoista paperia. Voidaan asettaa 100 arkkia tavallista paperia, 20 arkkia erikoispaperia tai 10 kirjekuorta. (Katso s ) bizhub 163/ Käyttövalmistelut Automaattinen kaksipuolisuusyksikkö (lisävaruste, vain bizhub 211) 1 2 Automaattinen kaksipuolisuusyksikkö Nro 1 2 Osan nimi Kaksipuolisuusyksikön luukku Tason jatke Kuvaus Avaa, kun selvität tukoksia. (Katso s ) Asennetaan, kun lisävarusteena saatavaa nippuohisyöttötasoa ei ole asennettu. Käytetään kopiointitoiminnossa papereiden manuaaliseen syöttämiseen. Aseta yksi paperiarkki kerrallaan. Erikoispaperia voidaan käyttää bizhub 163/211 Käyttövalmistelut Paperinsyöttöyksikkö (lisävaruste) Paperinsyöttöyksikkö Nro 1-4 Osan nimi 2. paperikasetti/ 3. paperikasetti/ 4. paperikasetti/ 5. paperikasetti Oikeanpuoleinen luukku Kuvaus Kasettiin voidaan asettaa enintään 250 arkkia tavallista paperia. Pääyksikköön voidaan asentaa enintään neljä paperinsyöttöyksikköä. Avaa, kun selvität tukoksia. (Katso s ) 5 bizhub 163/ Töiden erottelija (lisävaruste) Käyttövalmistelut Töiden erottelija Nro Osan nimi Paperin ulostulon merkkivalo Ylempi ulostulotaso Alempi ulostulotaso Kuvaus Syttyy, kun kopioiden ulostulotasolla on paperia ja ylempi kopioiden ulostulotaso siirretään ylös. Kerää tietokoneelta tulostetut sivut. Kerää kopiot bizhub 163/211 Käyttövalmistelut Ohjauspaneelin osat ja niiden toiminnot Ohjauspaneelin osien nimet ja niiden toiminnot Nro Osan nimi [Energian säästö] -näppäin/merkkivalo Kuvaus Paina, kun haluat siirtyä energiansäästötilaan. (Katso s ) [Erikok.alkuper.]-näp- Paina valitaksesi "Erikok.alkuper."-asetuksen. päin/merkkivalo 1-puol./2-puol.-näppäin/merkkivalo Valitsee kaksipuolisen kopioinnin. Valitse "1-PUOL.%1-PUOL.", "1-PUOL.%2-PUOL.", 2-PUOL. %1-PUOL. tai "2-PUOL.%2PUOL.". Jos mikä tahansa muu asetus kuin "1-PUOL. %1-PUOL." on valittu, merkkivalo syttyy. Näyttää kopioiden lukumäärän, zoomaussuhteen, asetusvalikot ja virheviestit. Paina [+]-, [,]-, [*]- ja [)]-näppäimiä valitaksesi näytöstä valikkokohteita ja muuttaaksesi niiden asetuksia. Ota asetukset käyttöön painamalla [OK]-näppäintä. Merkkivalo syttyy, kun tietoja tulostetaan tietokoneelta ja vilkkuu, kun tietoja lähetetään. Jos haluat lisätietoja, katso tulostinajurin käsikirjaa. Paina, kun kopioseurantaasetukset ovat käytössä. (Katso s ) 4 5 Näyttö [+]-, [,]-, [*]- ja [)]-näppäimet [OK]-näppäin [Tulostin]-näppäin/ merkkivalo [Lukitus]-näppäin [Pikavalinta.]-näppäin Paina rekisteröidäksesi usein käytetyt osoitteet ja hakeaksesi ne lähetysten aikana. (Käytettävissä vain, jos kuvanohjain IC-206 tai verkkokortti NC-503 on asennettu.) [Puhelinluettelo]-näp- Paina nähdäksesi lyhytvalintaa varten ohjelmoidut tiedot. päin [Takaisin]-näppäin Paina palataksesi edelliseen näyttöön bizhub 163/ Nro Osan nimi Kuvaus Käyttövalmistelut "Huomio!"-merkkivalo Merkkivalo syttyy tai vilkkuu, jos on tapahtunut virhe. Katso yksityiskohtaiset tiedot kohdasta "8 Kun näytöllä näkyy viesti". [Tummuus]-näppäin [Laatu]-näppäin [Zoomi]-näppäin [Paperi]-näppäin [Toiminto]-näppäin/ merkkivalo Paina valitaksesi kopioiden skannaustummuuden. Paina valitaksesi asiakirjan laaduksi "TEKSTI", "KUVA" tai "TEKSTI/KUVA". Paina määrittääksesi suurennetaanko vai pienennetäänkö kuvaa kopioinnin aikana. (Katso s ) Paina valitaksesi käytettävän paperikasetin. Paina määrittääksesi lisäkopiointitoiminnot, kuten kopiointi käyttämällä sidontamarginaalia. Käyttöoppaasi. KONICA MINOLTA BIZHUB 211
