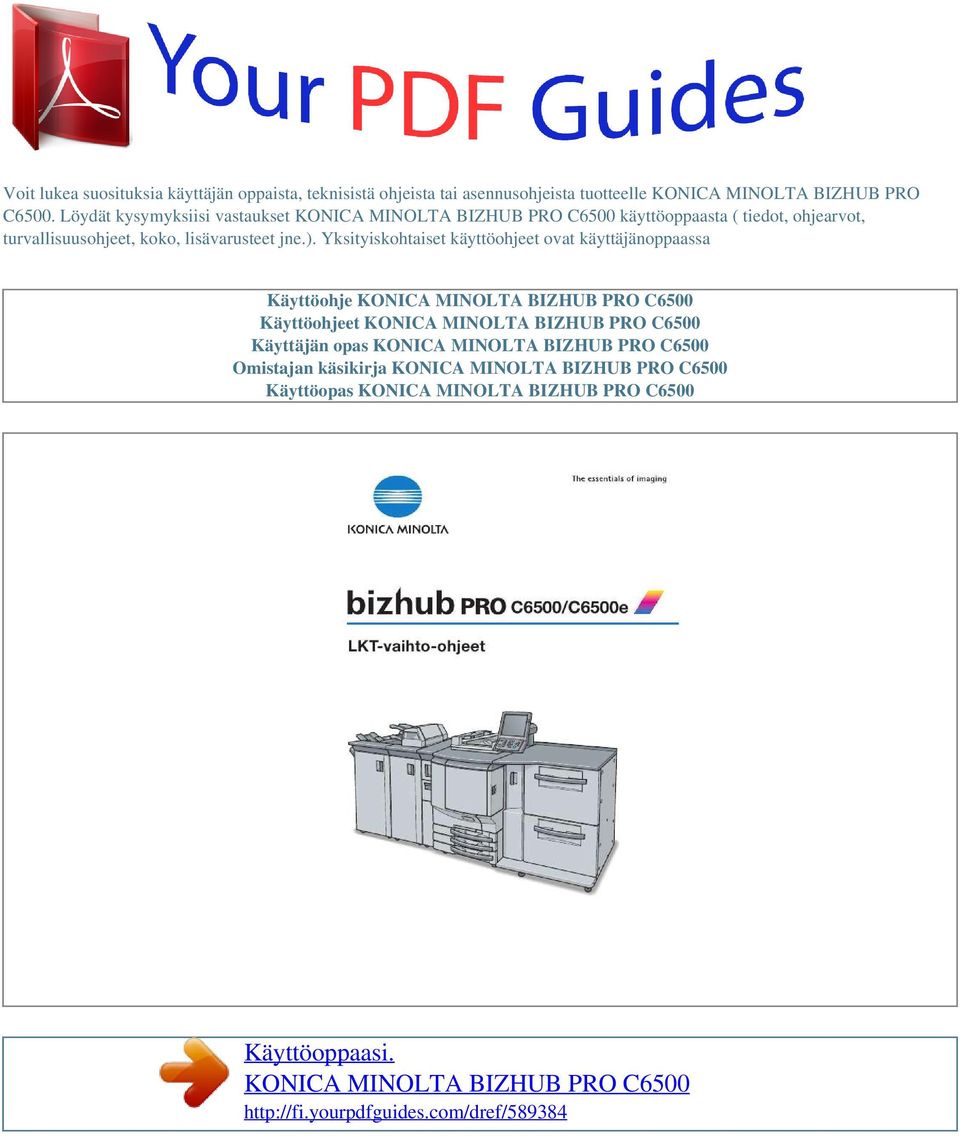

1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle KONICA MINOLTA BIZHUB PRO C6500. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

2 Käsikirjan tiivistelmä... Symbolien merkitys.. Toiminnot ennen osien vaihtamista CMS-osien vaihto.... Virtapistoke.... Normaalista poikkeava toiminta Varoitustarrat ja -merkinnät

3 1-8 2 bizhub PRO C6500/bizhub PRO C6500e 2.1 Runko-osan huoltotoimet... Pölytiiviin suodattimen 1 kokoonpanon poistaminen Pölytiiviin suodattimen 1 kokoonpanon takaisinasentaminen.. Pölytiiviin suodattimen 2 kokoonpanon poistaminen..... Pölytiiviin suodattimen 2 kokoonpanon takaisinasentaminen Värin keräyssäiliön huoltotoimet Värin keräyssäiliön poistaminen Värin keräyssäiliön takaisinasentaminen Paperin syöttöosan huoltotoimet.... Poimintatelan/paperinsyöttörullan kumin poistaminen..... Poimintatelan/paperinsyöttörullan kumin takaisinasentaminen... Erottelurullan kumin poistaminen

4 ... Erottelurullan kumin takaisinasentaminen Ohisyöttötaso-osan huoltotoimet Poimintatelan/paperinsyöttörullan kumin poistaminen Poimintatelan/paperinsyöttörullan kumin takaisinasentaminen Kiinnitysosan huoltotoimet 2-22 Kiinnitysyksikön poistaminen 2-22 Kiinnitysyksikön takaisinasentaminen bizhub PRO C6500 / bizhub PRO C6500e Sisällysluettelo-1 3 PF-601/HT Kasettiosan huoltotoimet Poimintakumin/paperinsyöttörullan poistaminen Poimintakumin/paperinsyöttörullan takaisinasentaminen Erottelurullan poistaminen..

5 Erottelurullan takaisinasentaminen DF Paperin syöttöosan huoltotoimet Paperinsyöttöyksikön poistaminen Paperinsyöttöyksikön takaisinasentaminen Poimintatelan/paperinsyöttörullan poistaminen Poimintatelan/paperinsyöttörullan takaisinasentaminen Erottelurullan poistaminen Poimintatelan/paperinsyöttörullan takaisinasentaminen Ajoitusanturin puhdistaminen (PS302) Rekisteröintirullan kannen poistaminen..

6 Rekisteröintirullan kannen takaisinasentaminen Rekisteröintirullan puhdistaminen Rekisteröintianturin puhdistaminen (PS301) Liitteet 5.1 Varaosalista Päälaite. 5-3 Paperinsyöttöyksikkö PF Syöttölaite DF-609..

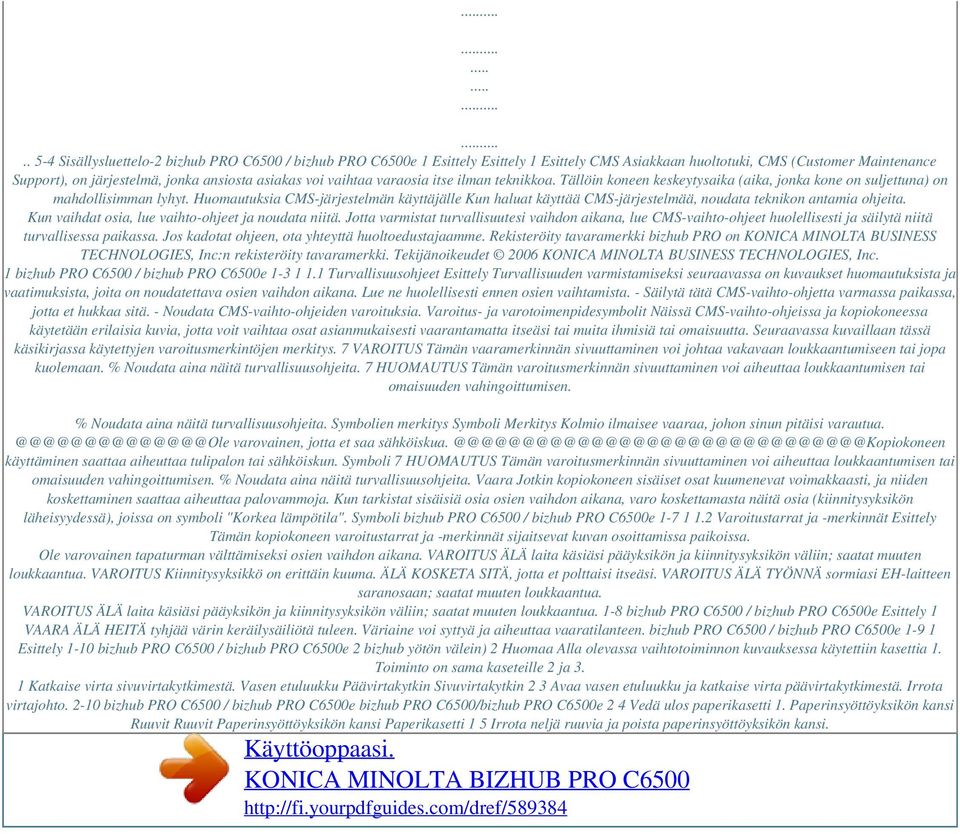

7 Sisällysluettelo-2 bizhub PRO C6500 / bizhub PRO C6500e 1 Esittely Esittely 1 Esittely CMS Asiakkaan huoltotuki, CMS (Customer Maintenance Support), on järjestelmä, jonka ansiosta asiakas voi vaihtaa varaosia itse ilman teknikkoa. Tällöin koneen keskeytysaika (aika, jonka kone on suljettuna) on mahdollisimman lyhyt. Huomautuksia CMS-järjestelmän käyttäjälle Kun haluat käyttää CMS-järjestelmää, noudata teknikon antamia ohjeita. Kun vaihdat osia, lue vaihto-ohjeet ja noudata niitä. Jotta varmistat turvallisuutesi vaihdon aikana, lue CMS-vaihto-ohjeet huolellisesti ja säilytä niitä turvallisessa paikassa. Jos kadotat ohjeen, ota yhteyttä huoltoedustajaamme. Rekisteröity tavaramerkki bizhub PRO on KONICA MINOLTA BUSINESS TECHNOLOGIES, Inc:n rekisteröity tavaramerkki. Tekijänoikeudet 2006 KONICA MINOLTA BUSINESS TECHNOLOGIES, Inc. 1 bizhub PRO C6500 / bizhub PRO C6500e Turvallisuusohjeet Esittely Turvallisuuden varmistamiseksi seuraavassa on kuvaukset huomautuksista ja vaatimuksista, joita on noudatettava osien vaihdon aikana. Lue ne huolellisesti ennen osien vaihtamista. - Säilytä tätä CMS-vaihto-ohjetta varmassa paikassa, jotta et hukkaa sitä. - Noudata CMS-vaihto-ohjeiden varoituksia. Varoitus- ja varotoimenpidesymbolit Näissä CMS-vaihto-ohjeissa ja kopiokoneessa käytetään erilaisia kuvia, jotta voit vaihtaa osat asianmukaisesti vaarantamatta itseäsi tai muita ihmisiä tai omaisuutta. Seuraavassa kuvaillaan tässä käsikirjassa käytettyjen varoitusmerkintöjen merkitys. 7 VAROITUS Tämän vaaramerkinnän sivuuttaminen voi johtaa vakavaan loukkaantumiseen tai jopa kuolemaan. % Noudata aina näitä turvallisuusohjeita. 7 HUOMAUTUS Tämän varoitusmerkinnän sivuuttaminen voi aiheuttaa loukkaantumisen tai omaisuuden vahingoittumisen. % Noudata aina näitä turvallisuusohjeita. Symbolien merkitys Symboli Merkitys Kolmio ilmaisee vaaraa, johon sinun pitäisi varovainen, jotta et saa käyttäminen saattaa aiheuttaa tulipalon tai sähköiskun. Symboli 7 HUOMAUTUS Tämän varoitusmerkinnän sivuuttaminen voi aiheuttaa loukkaantumisen tai omaisuuden vahingoittumisen. % Noudata aina näitä turvallisuusohjeita. Vaara Jotkin kopiokoneen sisäiset osat kuumenevat voimakkaasti, ja niiden koskettaminen saattaa aiheuttaa palovammoja. Kun tarkistat sisäisiä osia osien vaihdon aikana, varo koskettamasta näitä osia (kiinnitysyksikön läheisyydessä), joissa on symboli "Korkea lämpötila". Symboli bizhub PRO C6500 / bizhub PRO C6500e Varoitustarrat ja -merkinnät Esittely Tämän kopiokoneen varoitustarrat ja -merkinnät sijaitsevat kuvan osoittamissa paikoissa. Ole varovainen tapaturman välttämiseksi osien vaihdon aikana. VAROITUS ÄLÄ laita käsiäsi pääyksikön ja kiinnitysyksikön väliin; saatat muuten loukkaantua. VAROITUS Kiinnitysyksikkö on erittäin kuuma. ÄLÄ KOSKETA SITÄ, jotta et polttaisi itseäsi. VAROITUS ÄLÄ TYÖNNÄ sormiasi EH-laitteen saranosaan; saatat muuten loukkaantua. VAROITUS ÄLÄ laita käsiäsi pääyksikön ja kiinnitysyksikön väliin; saatat muuten loukkaantua. 1-8 bizhub PRO C6500 / bizhub PRO C6500e Esittely 1 VAARA ÄLÄ HEITÄ tyhjää värin keräilysäiliötä tuleen. Väriaine voi syttyä ja aiheuttaa vaaratilanteen. bizhub PRO C6500 / bizhub PRO C6500e Esittely 1-10 bizhub PRO C6500 / bizhub PRO C6500e 2 bizhub yötön välein) 2 Huomaa Alla olevassa vaihtotoiminnon kuvauksessa käytettiin kasettia 1. Toiminto on sama kaseteille 2 ja 3. 1 Katkaise virta sivuvirtakytkimestä. Vasen etuluukku Päävirtakytkin Sivuvirtakytkin 2 3 Avaa vasen etuluukku ja katkaise virta päävirtakytkimestä. Irrota virtajohto bizhub PRO C6500 / bizhub PRO C6500e bizhub PRO C6500/bizhub PRO C6500e 2 4 Vedä ulos paperikasetti 1. Paperinsyöttöyksikön kansi Ruuvit Ruuvit Paperinsyöttöyksikön kansi Paperikasetti 1 5 Irrota neljä ruuvia ja poista paperinsyöttöyksikön kansi.

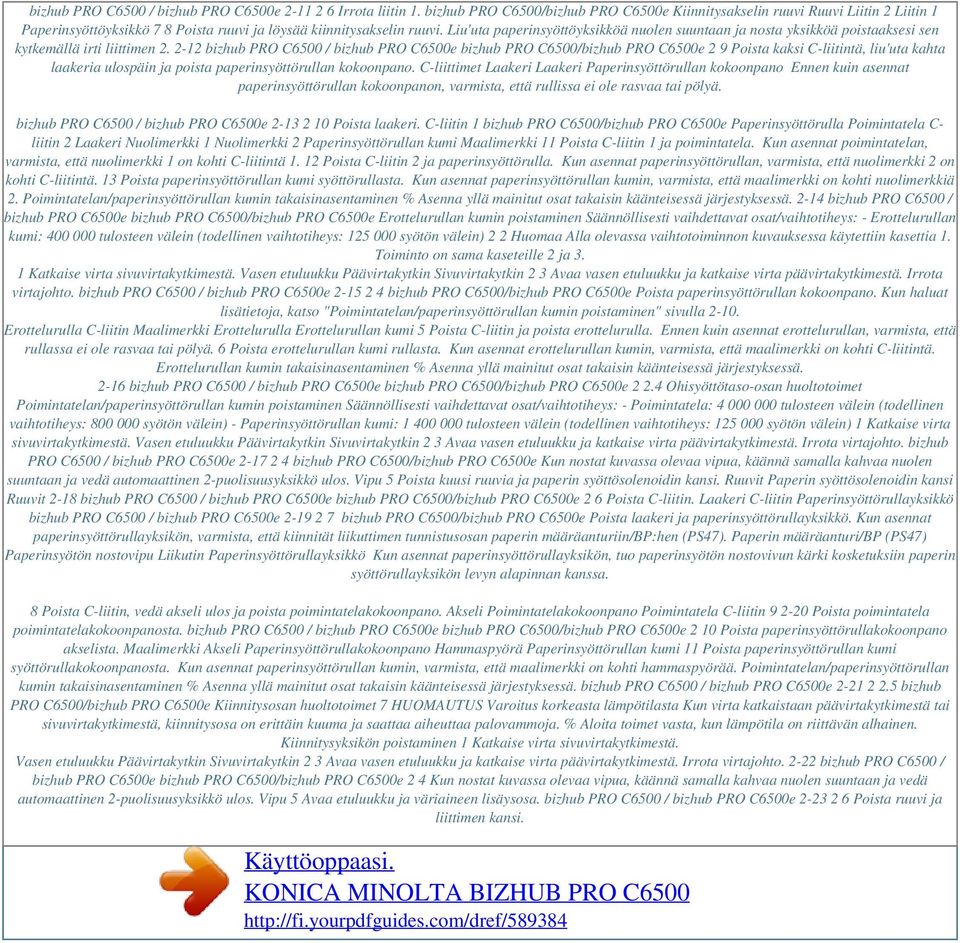

8 bizhub PRO C6500 / bizhub PRO C6500e Irrota liitin 1. bizhub PRO C6500/bizhub PRO C6500e Kiinnitysakselin ruuvi Ruuvi Liitin 2 Liitin 1 Paperinsyöttöyksikkö 7 8 Poista ruuvi ja löysää kiinnitysakselin ruuvi. Liu'uta paperinsyöttöyksikköä nuolen suuntaan ja nosta yksikköä poistaaksesi sen kytkemällä irti liittimen bizhub PRO C6500 / bizhub PRO C6500e bizhub PRO C6500/bizhub PRO C6500e 2 9 Poista kaksi C-liitintä, liu'uta kahta laakeria ulospäin ja poista paperinsyöttörullan kokoonpano. C-liittimet Laakeri Laakeri Paperinsyöttörullan kokoonpano Ennen kuin asennat paperinsyöttörullan kokoonpanon, varmista, että rullissa ei ole rasvaa tai pölyä. bizhub PRO C6500 / bizhub PRO C6500e Poista laakeri. C-liitin 1 bizhub PRO C6500/bizhub PRO C6500e Paperinsyöttörulla Poimintatela C- liitin 2 Laakeri Nuolimerkki 1 Nuolimerkki 2 Paperinsyöttörullan kumi Maalimerkki 11 Poista C-liitin 1 ja poimintatela. Kun asennat poimintatelan, varmista, että nuolimerkki 1 on kohti C-liitintä Poista C-liitin 2 ja paperinsyöttörulla. Kun asennat paperinsyöttörullan, varmista, että nuolimerkki 2 on kohti C-liitintä. 13 Poista paperinsyöttörullan kumi syöttörullasta. Kun asennat paperinsyöttörullan kumin, varmista, että maalimerkki on kohti nuolimerkkiä 2. Poimintatelan/paperinsyöttörullan kumin takaisinasentaminen % Asenna yllä mainitut osat takaisin käänteisessä järjestyksessä bizhub PRO C6500 / bizhub PRO C6500e bizhub PRO C6500/bizhub PRO C6500e Erottelurullan kumin poistaminen Säännöllisesti vaihdettavat osat/vaihtotiheys: - Erottelurullan kumi: tulosteen välein (todellinen vaihtotiheys: syötön välein) 2 2 Huomaa Alla olevassa vaihtotoiminnon kuvauksessa käytettiin kasettia 1. Toiminto on sama kaseteille 2 ja 3. 1 Katkaise virta sivuvirtakytkimestä. Vasen etuluukku Päävirtakytkin Sivuvirtakytkin 2 3 Avaa vasen etuluukku ja katkaise virta päävirtakytkimestä. Irrota virtajohto. bizhub PRO C6500 / bizhub PRO C6500e bizhub PRO C6500/bizhub PRO C6500e Poista paperinsyöttörullan kokoonpano. Kun haluat lisätietoja, katso "Poimintatelan/paperinsyöttörullan kumin poistaminen" sivulla Erottelurulla C-liitin Maalimerkki Erottelurulla Erottelurullan kumi 5 Poista C-liitin ja poista erottelurulla. Ennen kuin asennat erottelurullan, varmista, että rullassa ei ole rasvaa tai pölyä. 6 Poista erottelurullan kumi rullasta. Kun asennat erottelurullan kumin, varmista, että maalimerkki on kohti C-liitintä. Erottelurullan kumin takaisinasentaminen % Asenna yllä mainitut osat takaisin käänteisessä järjestyksessä bizhub PRO C6500 / bizhub PRO C6500e bizhub PRO C6500/bizhub PRO C6500e Ohisyöttötaso-osan huoltotoimet Poimintatelan/paperinsyöttörullan kumin poistaminen Säännöllisesti vaihdettavat osat/vaihtotiheys: - Poimintatela: tulosteen välein (todellinen vaihtotiheys: syötön välein) - Paperinsyöttörullan kumi: tulosteen välein (todellinen vaihtotiheys: syötön välein) 1 Katkaise virta sivuvirtakytkimestä. Vasen etuluukku Päävirtakytkin Sivuvirtakytkin 2 3 Avaa vasen etuluukku ja katkaise virta päävirtakytkimestä. Irrota virtajohto. bizhub PRO C6500 / bizhub PRO C6500e bizhub PRO C6500/bizhub PRO C6500e Kun nostat kuvassa olevaa vipua, käännä samalla kahvaa nuolen suuntaan ja vedä automaattinen 2-puolisuusyksikkö ulos. Vipu 5 Poista kuusi ruuvia ja paperin syöttösolenoidin kansi. Ruuvit Paperin syöttösolenoidin kansi Ruuvit 2-18 bizhub PRO C6500 / bizhub PRO C6500e bizhub PRO C6500/bizhub PRO C6500e 2 6 Poista C-liitin. Laakeri C-liitin Paperinsyöttörullayksikkö bizhub PRO C6500 / bizhub PRO C6500e bizhub PRO C6500/bizhub PRO C6500e Poista laakeri ja paperinsyöttörullayksikkö. Kun asennat paperinsyöttörullayksikön, varmista, että kiinnität liikuttimen tunnistusosan paperin määräanturiin/bp:hen (PS47). Paperin määräanturi/bp (PS47) Paperinsyötön nostovipu Liikutin Paperinsyöttörullayksikkö Kun asennat paperinsyöttörullayksikön, tuo paperinsyötön nostovivun kärki kosketuksiin paperin syöttörullayksikön levyn alapinnan kanssa. 8 Poista C-liitin, vedä akseli ulos ja poista poimintatelakokoonpano. Akseli Poimintatelakokoonpano Poimintatela C-liitin Poista poimintatela poimintatelakokoonpanosta. bizhub PRO C6500 / bizhub PRO C6500e bizhub PRO C6500/bizhub PRO C6500e 2 10 Poista paperinsyöttörullakokoonpano akselista. Maalimerkki Akseli Paperinsyöttörullakokoonpano Hammaspyörä Paperinsyöttörullan kumi 11 Poista paperinsyöttörullan kumi syöttörullakokoonpanosta. Kun asennat paperinsyöttörullan kumin, varmista, että maalimerkki on kohti hammaspyörää. Poimintatelan/paperinsyöttörullan kumin takaisinasentaminen % Asenna yllä mainitut osat takaisin käänteisessä järjestyksessä. bizhub PRO C6500 / bizhub PRO C6500e bizhub PRO C6500/bizhub PRO C6500e Kiinnitysosan huoltotoimet 7 HUOMAUTUS Varoitus korkeasta lämpötilasta Kun virta katkaistaan päävirtakytkimestä tai sivuvirtakytkimestä, kiinnitysosa on erittäin kuuma ja saattaa aiheuttaa palovammoja. % Aloita toimet vasta, kun lämpötila on riittävän alhainen. Kiinnitysyksikön poistaminen 1 Katkaise virta sivuvirtakytkimestä. Vasen etuluukku Päävirtakytkin Sivuvirtakytkin 2 3 Avaa vasen etuluukku ja katkaise virta päävirtakytkimestä. Irrota virtajohto bizhub PRO C6500 / bizhub PRO C6500e bizhub PRO C6500/bizhub PRO C6500e 2 4 Kun nostat kuvassa olevaa vipua, käännä samalla kahvaa nuolen suuntaan ja vedä automaattinen 2-puolisuusyksikkö ulos. Vipu 5 Avaa etuluukku ja väriaineen lisäysosa. bizhub PRO C6500 / bizhub PRO C6500e Poista ruuvi ja liittimen kansi.

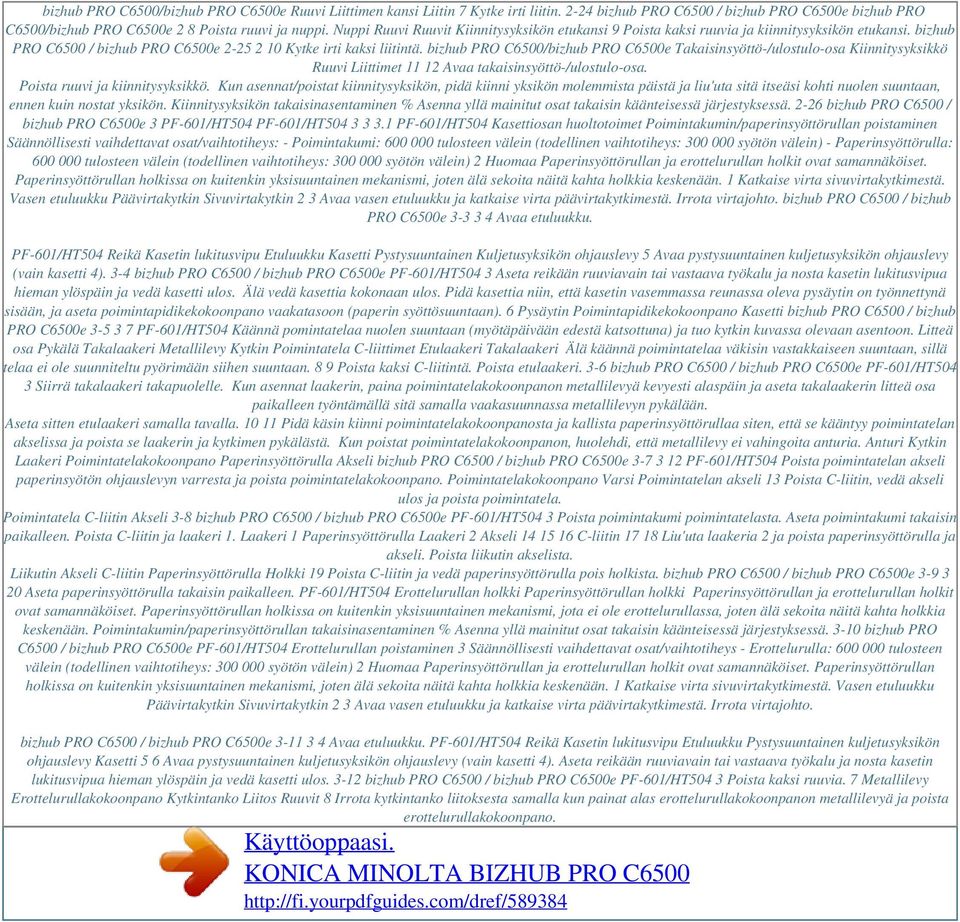

9 bizhub PRO C6500/bizhub PRO C6500e Ruuvi Liittimen kansi Liitin 7 Kytke irti liitin bizhub PRO C6500 / bizhub PRO C6500e bizhub PRO C6500/bizhub PRO C6500e 2 8 Poista ruuvi ja nuppi. Nuppi Ruuvi Ruuvit Kiinnitysyksikön etukansi 9 Poista kaksi ruuvia ja kiinnitysyksikön etukansi. bizhub PRO C6500 / bizhub PRO C6500e Kytke irti kaksi liitintä. bizhub PRO C6500/bizhub PRO C6500e Takaisinsyöttö-/ulostulo-osa Kiinnitysyksikkö Ruuvi Liittimet Avaa takaisinsyöttö-/ulostulo-osa. Poista ruuvi ja kiinnitysyksikkö. Kun asennat/poistat kiinnitysyksikön, pidä kiinni yksikön molemmista päistä ja liu'uta sitä itseäsi kohti nuolen suuntaan, ennen kuin nostat yksikön. Kiinnitysyksikön takaisinasentaminen % Asenna yllä mainitut osat takaisin käänteisessä järjestyksessä bizhub PRO C6500 / bizhub PRO C6500e 3 PF-601/HT504 PF-601/HT PF-601/HT504 Kasettiosan huoltotoimet Poimintakumin/paperinsyöttörullan poistaminen Säännöllisesti vaihdettavat osat/vaihtotiheys: - Poimintakumi: tulosteen välein (todellinen vaihtotiheys: syötön välein) - Paperinsyöttörulla: tulosteen välein (todellinen vaihtotiheys: syötön välein) 2 Huomaa Paperinsyöttörullan ja erottelurullan holkit ovat samannäköiset. Paperinsyöttörullan holkissa on kuitenkin yksisuuntainen mekanismi, joten älä sekoita näitä kahta holkkia keskenään. 1 Katkaise virta sivuvirtakytkimestä. Vasen etuluukku Päävirtakytkin Sivuvirtakytkin 2 3 Avaa vasen etuluukku ja katkaise virta päävirtakytkimestä. Irrota virtajohto. bizhub PRO C6500 / bizhub PRO C6500e Avaa etuluukku. PF-601/HT504 Reikä Kasetin lukitusvipu Etuluukku Kasetti Pystysuuntainen Kuljetusyksikön ohjauslevy 5 Avaa pystysuuntainen kuljetusyksikön ohjauslevy (vain kasetti 4). 3-4 bizhub PRO C6500 / bizhub PRO C6500e PF-601/HT504 3 Aseta reikään ruuviavain tai vastaava työkalu ja nosta kasetin lukitusvipua hieman ylöspäin ja vedä kasetti ulos. Älä vedä kasettia kokonaan ulos. Pidä kasettia niin, että kasetin vasemmassa reunassa oleva pysäytin on työnnettynä sisään, ja aseta poimintapidikekokoonpano vaakatasoon (paperin syöttösuuntaan). 6 Pysäytin Poimintapidikekokoonpano Kasetti bizhub PRO C6500 / bizhub PRO C6500e PF-601/HT504 Käännä pomintatelaa nuolen suuntaan (myötäpäivään edestä katsottuna) ja tuo kytkin kuvassa olevaan asentoon. Litteä osa Pykälä Takalaakeri Metallilevy Kytkin Poimintatela C-liittimet Etulaakeri Takalaakeri Älä käännä poimintatelaa väkisin vastakkaiseen suuntaan, sillä telaa ei ole suunniteltu pyörimään siihen suuntaan. 8 9 Poista kaksi C-liitintä. Poista etulaakeri. 3-6 bizhub PRO C6500 / bizhub PRO C6500e PF-601/HT504 3 Siirrä takalaakeri takapuolelle. Kun asennat laakerin, paina poimintatelakokoonpanon metallilevyä kevyesti alaspäin ja aseta takalaakerin litteä osa paikalleen työntämällä sitä samalla vaakasuunnassa metallilevyn pykälään. Aseta sitten etulaakeri samalla tavalla Pidä käsin kiinni poimintatelakokoonpanosta ja kallista paperinsyöttörullaa siten, että se kääntyy poimintatelan akselissa ja poista se laakerin ja kytkimen pykälästä. Kun poistat poimintatelakokoonpanon, huolehdi, että metallilevy ei vahingoita anturia. Anturi Kytkin Laakeri Poimintatelakokoonpano Paperinsyöttörulla Akseli bizhub PRO C6500 / bizhub PRO C6500e PF-601/HT504 Poista poimintatelan akseli paperinsyötön ohjauslevyn varresta ja poista poimintatelakokoonpano. Poimintatelakokoonpano Varsi Poimintatelan akseli 13 Poista C-liitin, vedä akseli ulos ja poista poimintatela. Poimintatela C-liitin Akseli 3-8 bizhub PRO C6500 / bizhub PRO C6500e PF-601/HT504 3 Poista poimintakumi poimintatelasta. Aseta poimintakumi takaisin paikalleen. Poista C-liitin ja laakeri 1. Laakeri 1 Paperinsyöttörulla Laakeri 2 Akseli C-liitin Liu'uta laakeria 2 ja poista paperinsyöttörulla ja akseli. Poista liikutin akselista. Liikutin Akseli C-liitin Paperinsyöttörulla Holkki 19 Poista C-liitin ja vedä paperinsyöttörulla pois holkista. bizhub PRO C6500 / bizhub PRO C6500e Aseta paperinsyöttörulla takaisin paikalleen. PF-601/HT504 Erottelurullan holkki Paperinsyöttörullan holkki Paperinsyöttörullan ja erottelurullan holkit ovat samannäköiset. Paperinsyöttörullan holkissa on kuitenkin yksisuuntainen mekanismi, jota ei ole erottelurullassa, joten älä sekoita näitä kahta holkkia keskenään. Poimintakumin/paperinsyöttörullan takaisinasentaminen % Asenna yllä mainitut osat takaisin käänteisessä järjestyksessä bizhub PRO C6500 / bizhub PRO C6500e PF-601/HT504 Erottelurullan poistaminen 3 Säännöllisesti vaihdettavat osat/vaihtotiheys - Erottelurulla: tulosteen välein (todellinen vaihtotiheys: syötön välein) 2 Huomaa Paperinsyöttörullan ja erottelurullan holkit ovat samannäköiset. Paperinsyöttörullan holkissa on kuitenkin yksisuuntainen mekanismi, joten älä sekoita näitä kahta holkkia keskenään. 1 Katkaise virta sivuvirtakytkimestä. Vasen etuluukku Päävirtakytkin Sivuvirtakytkin 2 3 Avaa vasen etuluukku ja katkaise virta päävirtakytkimestä. Irrota virtajohto. bizhub PRO C6500 / bizhub PRO C6500e Avaa etuluukku. PF-601/HT504 Reikä Kasetin lukitusvipu Etuluukku Pystysuuntainen kuljetusyksikön ohjauslevy Kasetti 5 6 Avaa pystysuuntainen kuljetusyksikön ohjauslevy (vain kasetti 4). Aseta reikään ruuviavain tai vastaava työkalu ja nosta kasetin lukitusvipua hieman ylöspäin ja vedä kasetti ulos bizhub PRO C6500 / bizhub PRO C6500e PF-601/HT504 3 Poista kaksi ruuvia. 7 Metallilevy Erottelurullakokoonpano Kytkintanko Liitos Ruuvit 8 Irrota kytkintanko liitoksesta samalla kun painat alas erottelurullakokoonpanon metallilevyä ja poista erottelurullakokoonpano.

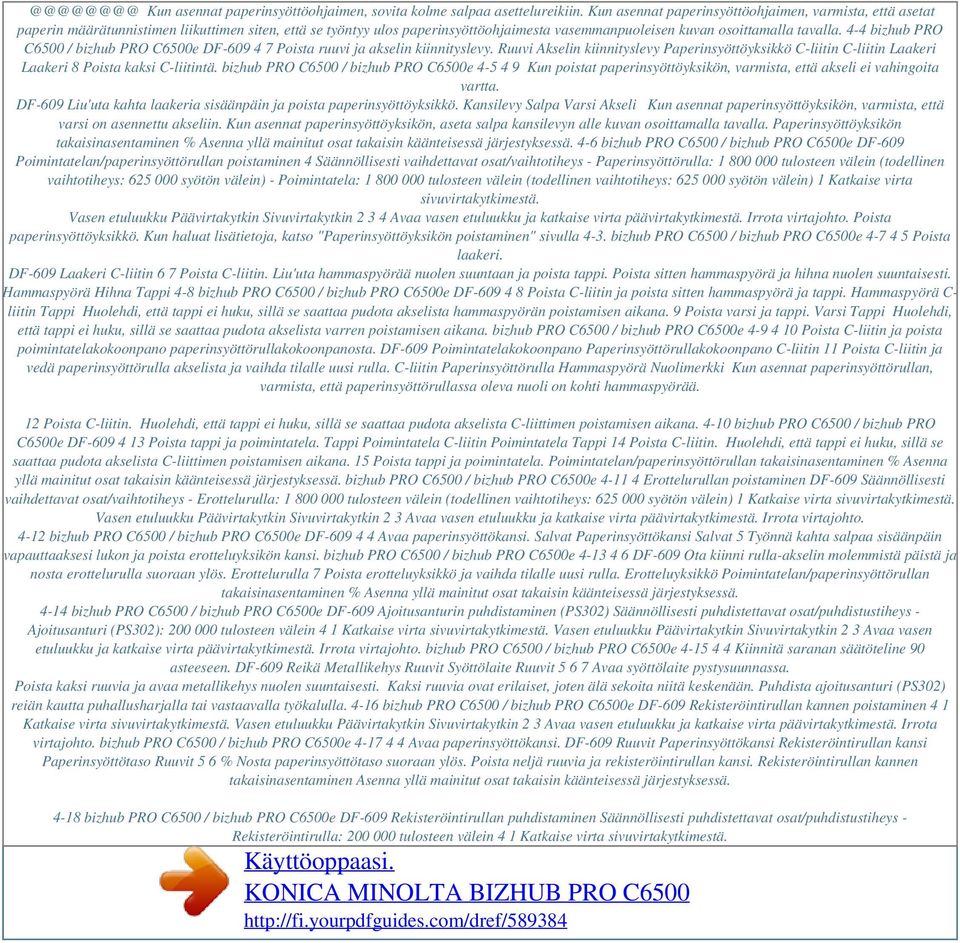

10 Kun asennat paperinsyöttöohjaimen, sovita kolme salpaa asettelureikiin. Kun asennat paperinsyöttöohjaimen, varmista, että asetat paperin määrätunnistimen liikuttimen siten, että se työntyy ulos paperinsyöttöohjaimesta vasemmanpuoleisen kuvan osoittamalla tavalla. 4-4 bizhub PRO C6500 / bizhub PRO C6500e DF Poista ruuvi ja akselin kiinnityslevy. Ruuvi Akselin kiinnityslevy Paperinsyöttöyksikkö C-liitin C-liitin Laakeri Laakeri 8 Poista kaksi C-liitintä. bizhub PRO C6500 / bizhub PRO C6500e Kun poistat paperinsyöttöyksikön, varmista, että akseli ei vahingoita vartta. DF-609 Liu'uta kahta laakeria sisäänpäin ja poista paperinsyöttöyksikkö. Kansilevy Salpa Varsi Akseli Kun asennat paperinsyöttöyksikön, varmista, että varsi on asennettu akseliin. Kun asennat paperinsyöttöyksikön, aseta salpa kansilevyn alle kuvan osoittamalla tavalla. Paperinsyöttöyksikön takaisinasentaminen % Asenna yllä mainitut osat takaisin käänteisessä järjestyksessä. 4-6 bizhub PRO C6500 / bizhub PRO C6500e DF-609 Poimintatelan/paperinsyöttörullan poistaminen 4 Säännöllisesti vaihdettavat osat/vaihtotiheys - Paperinsyöttörulla: tulosteen välein (todellinen vaihtotiheys: syötön välein) - Poimintatela: tulosteen välein (todellinen vaihtotiheys: syötön välein) 1 Katkaise virta sivuvirtakytkimestä. Vasen etuluukku Päävirtakytkin Sivuvirtakytkin Avaa vasen etuluukku ja katkaise virta päävirtakytkimestä. Irrota virtajohto. Poista paperinsyöttöyksikkö. Kun haluat lisätietoja, katso "Paperinsyöttöyksikön poistaminen" sivulla 4-3. bizhub PRO C6500 / bizhub PRO C6500e Poista laakeri. DF-609 Laakeri C-liitin 6 7 Poista C-liitin. Liu'uta hammaspyörää nuolen suuntaan ja poista tappi. Poista sitten hammaspyörä ja hihna nuolen suuntaisesti. Hammaspyörä Hihna Tappi 4-8 bizhub PRO C6500 / bizhub PRO C6500e DF Poista C-liitin ja poista sitten hammaspyörä ja tappi. Hammaspyörä C- liitin Tappi Huolehdi, että tappi ei huku, sillä se saattaa pudota akselista hammaspyörän poistamisen aikana. 9 Poista varsi ja tappi. Varsi Tappi Huolehdi, että tappi ei huku, sillä se saattaa pudota akselista varren poistamisen aikana. bizhub PRO C6500 / bizhub PRO C6500e Poista C-liitin ja poista poimintatelakokoonpano paperinsyöttörullakokoonpanosta. DF-609 Poimintatelakokoonpano Paperinsyöttörullakokoonpano C-liitin 11 Poista C-liitin ja vedä paperinsyöttörulla akselista ja vaihda tilalle uusi rulla. C-liitin Paperinsyöttörulla Hammaspyörä Nuolimerkki Kun asennat paperinsyöttörullan, varmista, että paperinsyöttörullassa oleva nuoli on kohti hammaspyörää. 12 Poista C-liitin. Huolehdi, että tappi ei huku, sillä se saattaa pudota akselista C-liittimen poistamisen aikana bizhub PRO C6500 / bizhub PRO C6500e DF Poista tappi ja poimintatela. Tappi Poimintatela C-liitin Poimintatela Tappi 14 Poista C-liitin. Huolehdi, että tappi ei huku, sillä se saattaa pudota akselista C-liittimen poistamisen aikana. 15 Poista tappi ja poimintatela. Poimintatelan/paperinsyöttörullan takaisinasentaminen % Asenna yllä mainitut osat takaisin käänteisessä järjestyksessä. bizhub PRO C6500 / bizhub PRO C6500e Erottelurullan poistaminen DF-609 Säännöllisesti vaihdettavat osat/vaihtotiheys - Erottelurulla: tulosteen välein (todellinen vaihtotiheys: syötön välein) 1 Katkaise virta sivuvirtakytkimestä. Vasen etuluukku Päävirtakytkin Sivuvirtakytkin 2 3 Avaa vasen etuluukku ja katkaise virta päävirtakytkimestä. Irrota virtajohto bizhub PRO C6500 / bizhub PRO C6500e DF Avaa paperinsyöttökansi. Salvat Paperinsyöttökansi Salvat 5 Työnnä kahta salpaa sisäänpäin vapauttaaksesi lukon ja poista erotteluyksikön kansi. bizhub PRO C6500 / bizhub PRO C6500e DF-609 Ota kiinni rulla-akselin molemmistä päistä ja nosta erottelurulla suoraan ylös. Erottelurulla 7 Poista erotteluyksikkö ja vaihda tilalle uusi rulla. Erotteluyksikkö Poimintatelan/paperinsyöttörullan takaisinasentaminen % Asenna yllä mainitut osat takaisin käänteisessä järjestyksessä bizhub PRO C6500 / bizhub PRO C6500e DF-609 Ajoitusanturin puhdistaminen (PS302) Säännöllisesti puhdistettavat osat/puhdistustiheys - Ajoitusanturi (PS302): tulosteen välein 4 1 Katkaise virta sivuvirtakytkimestä. Vasen etuluukku Päävirtakytkin Sivuvirtakytkin 2 3 Avaa vasen etuluukku ja katkaise virta päävirtakytkimestä. Irrota virtajohto. bizhub PRO C6500 / bizhub PRO C6500e Kiinnitä saranan säätöteline 90 asteeseen. DF-609 Reikä Metallikehys Ruuvit Syöttölaite Ruuvit Avaa syöttölaite pystysuunnassa. Poista kaksi ruuvia ja avaa metallikehys nuolen suuntaisesti. Kaksi ruuvia ovat erilaiset, joten älä sekoita niitä keskenään. Puhdista ajoitusanturi (PS302) reiän kautta puhallusharjalla tai vastaavalla työkalulla bizhub PRO C6500 / bizhub PRO C6500e DF-609 Rekisteröintirullan kannen poistaminen 4 1 Katkaise virta sivuvirtakytkimestä. Vasen etuluukku Päävirtakytkin Sivuvirtakytkin 2 3 Avaa vasen etuluukku ja katkaise virta päävirtakytkimestä. Irrota virtajohto. bizhub PRO C6500 / bizhub PRO C6500e Avaa paperinsyöttökansi. DF-609 Ruuvit Paperinsyöttökansi Rekisteröintirullan kansi Paperinsyöttötaso Ruuvit 5 6 % Nosta paperinsyöttötaso suoraan ylös. Poista neljä ruuvia ja rekisteröintirullan kansi. Rekisteröintirullan kannen takaisinasentaminen Asenna yllä mainitut osat takaisin käänteisessä järjestyksessä bizhub PRO C6500 / bizhub PRO C6500e DF-609 Rekisteröintirullan puhdistaminen Säännöllisesti puhdistettavat osat/puhdistustiheys - Rekisteröintirulla: tulosteen välein 4 1 Katkaise virta sivuvirtakytkimestä.

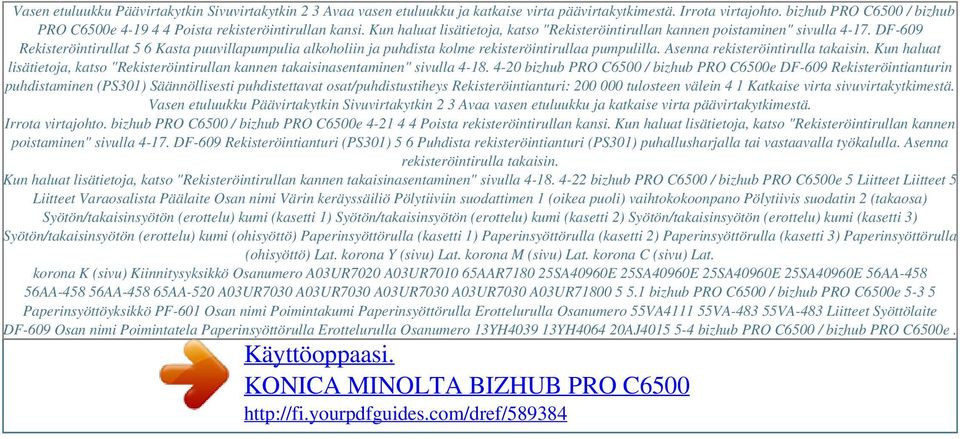

11 Powered by TCPDF ( Vasen etuluukku Päävirtakytkin Sivuvirtakytkin 2 3 Avaa vasen etuluukku ja katkaise virta päävirtakytkimestä. Irrota virtajohto. bizhub PRO C6500 / bizhub PRO C6500e Poista rekisteröintirullan kansi. Kun haluat lisätietoja, katso "Rekisteröintirullan kannen poistaminen" sivulla DF-609 Rekisteröintirullat 5 6 Kasta puuvillapumpulia alkoholiin ja puhdista kolme rekisteröintirullaa pumpulilla. Asenna rekisteröintirulla takaisin. Kun haluat lisätietoja, katso "Rekisteröintirullan kannen takaisinasentaminen" sivulla bizhub PRO C6500 / bizhub PRO C6500e DF-609 Rekisteröintianturin puhdistaminen (PS301) Säännöllisesti puhdistettavat osat/puhdistustiheys Rekisteröintianturi: tulosteen välein 4 1 Katkaise virta sivuvirtakytkimestä. Vasen etuluukku Päävirtakytkin Sivuvirtakytkin 2 3 Avaa vasen etuluukku ja katkaise virta päävirtakytkimestä. Irrota virtajohto. bizhub PRO C6500 / bizhub PRO C6500e Poista rekisteröintirullan kansi. Kun haluat lisätietoja, katso "Rekisteröintirullan kannen poistaminen" sivulla DF-609 Rekisteröintianturi (PS301) 5 6 Puhdista rekisteröintianturi (PS301) puhallusharjalla tai vastaavalla työkalulla. Asenna rekisteröintirulla takaisin. Kun haluat lisätietoja, katso "Rekisteröintirullan kannen takaisinasentaminen" sivulla bizhub PRO C6500 / bizhub PRO C6500e 5 Liitteet Liitteet 5 Liitteet Varaosalista Päälaite Osan nimi Värin keräyssäiliö Pölytiiviin suodattimen 1 (oikea puoli) vaihtokokoonpano Pölytiivis suodatin 2 (takaosa) Syötön/takaisinsyötön (erottelu) kumi (kasetti 1) Syötön/takaisinsyötön (erottelu) kumi (kasetti 2) Syötön/takaisinsyötön (erottelu) kumi (kasetti 3) Syötön/takaisinsyötön (erottelu) kumi (ohisyöttö) Paperinsyöttörulla (kasetti 1) Paperinsyöttörulla (kasetti 2) Paperinsyöttörulla (kasetti 3) Paperinsyöttörulla (ohisyöttö) Lat. korona Y (sivu) Lat. korona M (sivu) Lat. korona C (sivu) Lat. korona K (sivu) Kiinnitysyksikkö Osanumero A03UR7020 A03UR AAR SA40960E 25SA40960E 25SA40960E 25SA40960E 56AA AA AA AA-520 A03UR7030 A03UR7030 A03UR7030 A03UR7030 A03UR bizhub PRO C6500 / bizhub PRO C6500e Paperinsyöttöyksikkö PF-601 Osan nimi Poimintakumi Paperinsyöttörulla Erottelurulla Osanumero 55VA VA VA-483 Liitteet Syöttölaite DF-609 Osan nimi Poimintatela Paperinsyöttörulla Erottelurulla Osanumero 13YH YH AJ bizhub PRO C6500 / bizhub PRO C6500e.
