1 Inband Air taululaitteen käyttöohje Versionhallinta: Ensimmäinen luonnos laadittu Lisätty pienoiskivääritaulun käyttökuntoon asettaminen Päivitys pienoiskiväärin käyttökuntoon laittamiseen Päivitys USB- ja InBand Scoring -ohjelmistojen lataamisesta Sisällysluettelo 1 Taululaitteen asennus käyttökuntoon Laitteen osat Taululaitteen kiinnitys Taulukorttien ja taustanauhan asennus Laitteen käyttökuntoon laittaminen pienoiskiväärille Ohjelmistojen lataaminen ja asennus USB-ajurin asennus Bluetooth yhteyden asennus Inband-ohjelmiston asennus Laitteen käyttö Ohjelman käynnistys Asetukset (SETTINGS) Tavallinen harjoittelu (PRACTISE) Tulosharjoittelu (MATCH)... 14

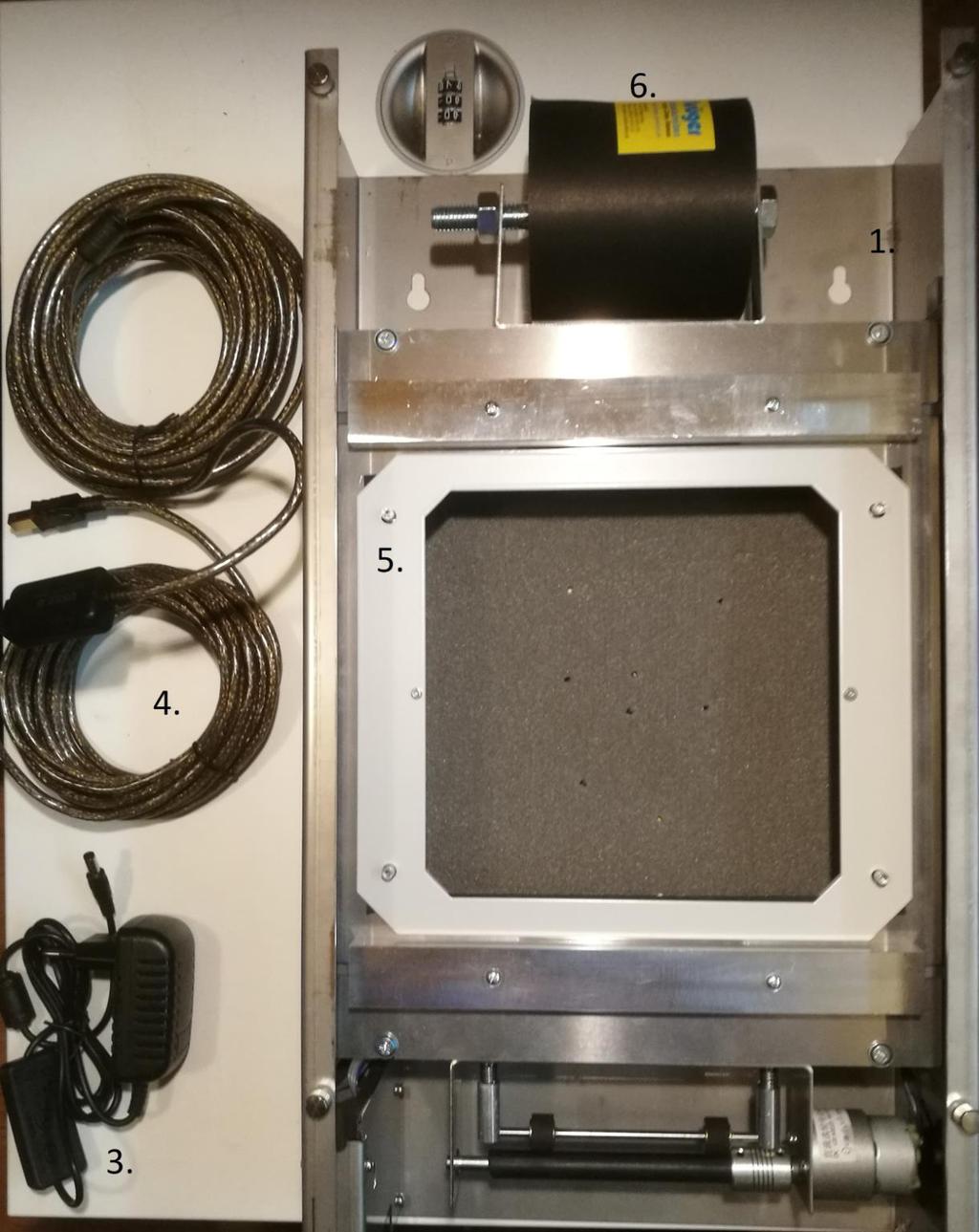

2 1 Taululaitteen asennus käyttökuntoon 1.1 Laitteen osat Taululaitteen toimitukseen kuuluvat seuraavat osat: 1. Taululaite 2. Etupelti (ei kuvassa) 3. Virtalähde 4. 15m USB kaapeli 5. Taulukortin kehys 6. Taustanauharulla 7. Taulukortteja pistoolille sekä kiväärille (ei kuvassa) Mikäli laite on ostettu pienoiskiväärioptiolla, edellisten lisäksi: 2mm konepahvinen taustakortti Bluetooth-moduli (asennettu valmiiksi laitteeseen), Bluetooth optio saatavissa myös erikseen Taustakumi (korvaa taustanauharullan pienoiskiväärillä ammuttaessa) Musta taulukortti Pienoiskivääriversiossa laitteen etulevy on ilma-ase versiota vahvempaa terästä

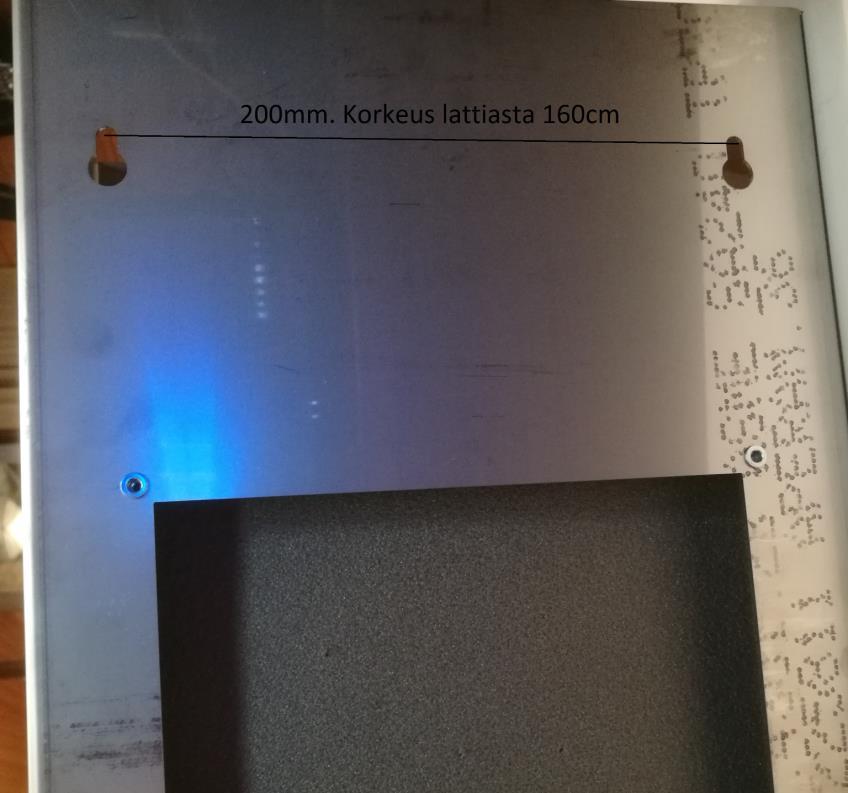

3 Kuva 1: Taululaitteen osat 1.2 Taululaitteen kiinnitys Laite on helppo kiinnittää seinään tai sermiin. Laitteen takana on kiinnitysreiät kahdelle ruuville 20cm jaolla. Kiinnitysruuvien tulee olla 160cm korkeudella lattiasta, jotta taulun keskipiste tulisi sääntöjen mukaisesti 140cm korkeudelle. Huomaa että laite ei sisällä luotiloukkua.

4 Kuva 2: Laitteen kiinnitys seinään 1.3 Taulukorttien ja taustanauhan asennus Laitteen ampumakuntoon saattaminen on helpoin tehdä seuraavassa järjestyksessä 1. Nosta laite seinälle ja kytke USB ja virtajohto (kts. Kuva 3.) Kytke laitteeseen virta virtajohdossa olevasta kytkimestä. Laitteen valot syttyvät palamaan himmeästi. 2. Asenna ilmapistoolin taustakortti pohjimmaiseksi. Tämän kortin tarkoitus on helpottaa taustanauhan kulkua, korttia ei tarvitse vaihtaa vaikka siihen olisi ammuttu reikiäkin. (Kuva 4.) 3. Asenna taustanauha (kuva 4). Aseta nauha vetorullien väliin ja paina taustanauhan siirtopainiketta (kts. Kuva 3). Nauhan saa helpoiten kulkemaan suoraan, kun pitää toisella kädellä rullasta kiinni ja samanaikaisesti painaa nauhan siirtopainiketta. Tällöin taustanauhaan mahdollisesti jääneet löysät kiristyvät pois ja nauha kulkee suoraan. Rullanpitimen mutterit tulee kiristää s.e rulla ei pääse vapaasti pyörimään, muttei kuitenkaan niin tiukalle, ettei nauha liiku lainkaan. 4. Asenna haluttu tauskortti (pistooli, kivääri, ilmaluodikko) sekä metallinen taulun kehys. Taulun kehys kiinnittyy paikalleen magneeteilla (kuva 5.) 5. Asenna etulevy paikalleen sormiruuvien varaan (kuva 5.). Laite on nyt valmis ampumista varten.

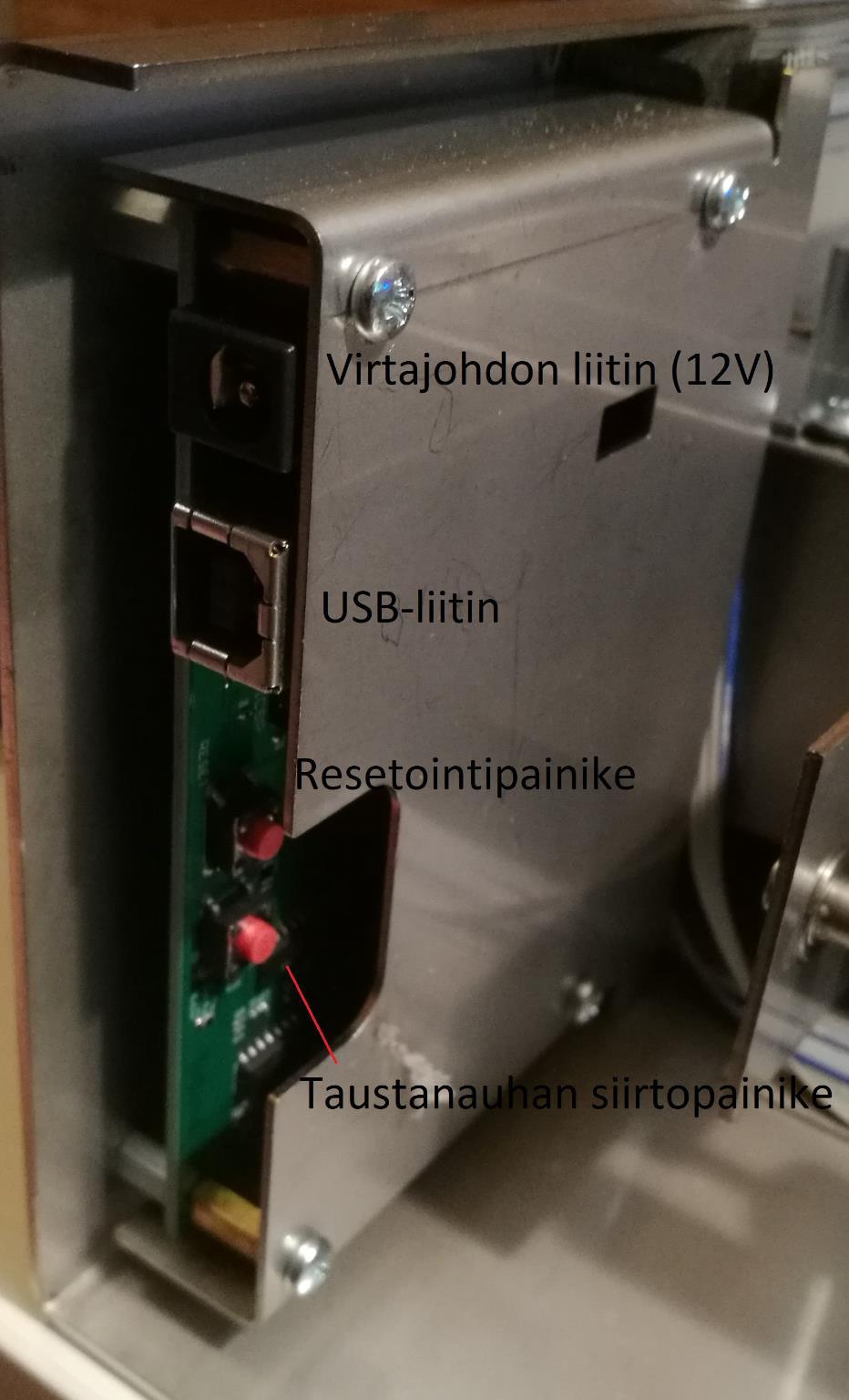

5 Kuva 3: Liittimet ja painikkeet

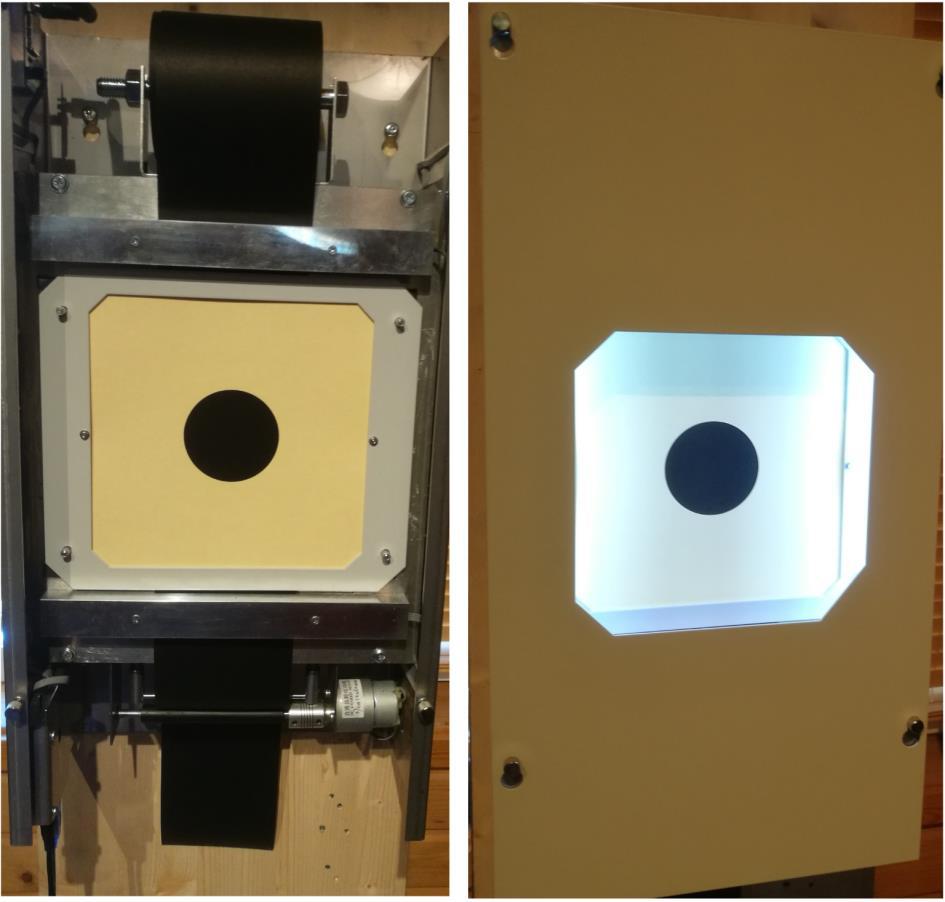

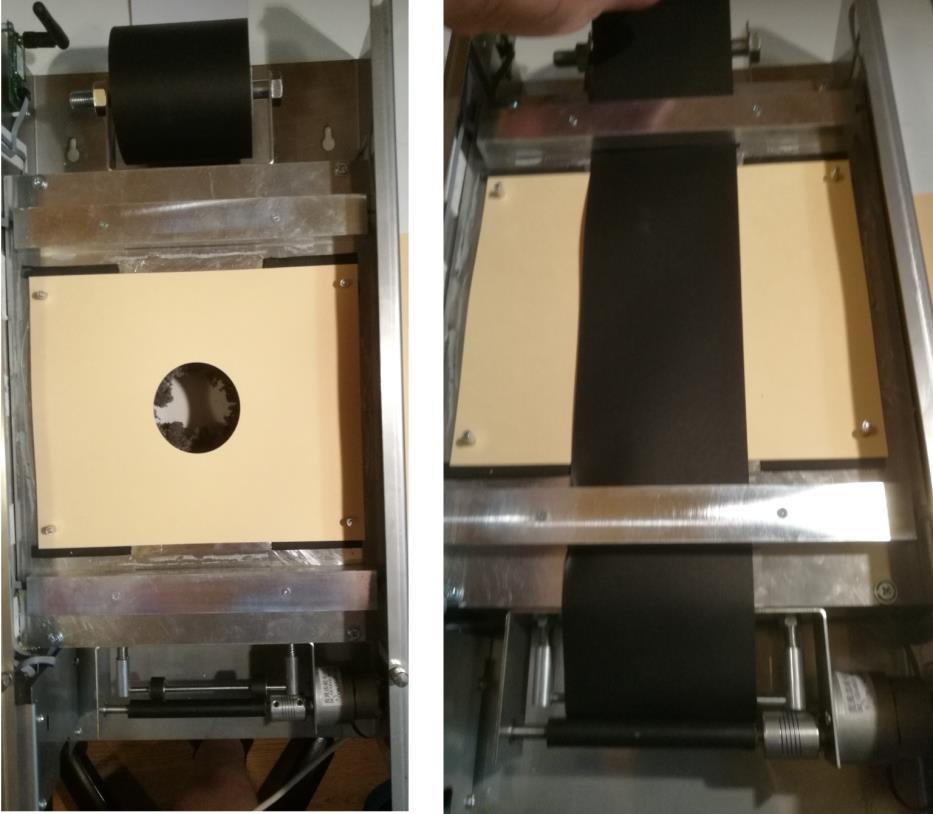

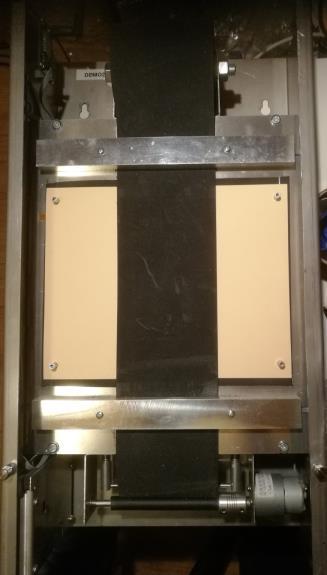

6 Kuva 4: Pohjakortin asennus (vas) sekä taustanauhan asennus (vas) Kuva 5: Halutun taulukortin ja kehyksen asennus (vas) sekä etulevyn asennus (oik)

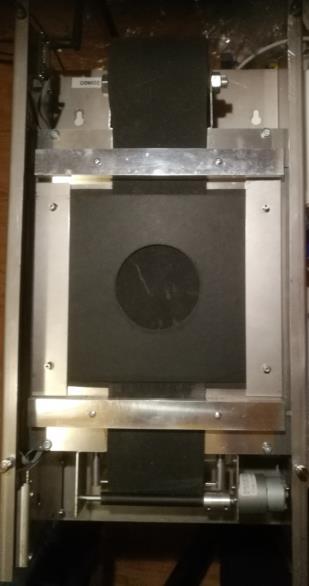

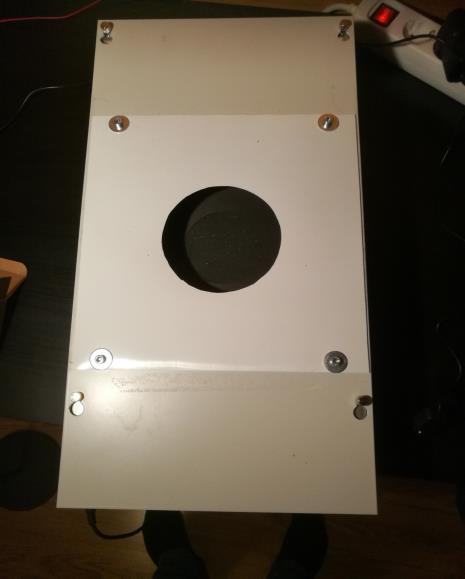

7 1.4 Laitteen käyttökuntoon laittaminen pienoiskiväärille Pienoiskiväärillä ammuttaessa laitteen käyttövalmiiksi asettaminen poikkeaa ilma-aseilla ampumisesta: - Pohjakortiksi ilmapistoolin taustakortti samoin kuin ilma-aseessakin - Taustanauha korvataan 2mm paksulla kumilla (kumi voidaan ampua läpi useita kertoja) - Taulukortti on väriltään musta - Taulukorttien paikallaanpysyminen varmistetaan metallisilla liuskoilla, jotka kiinnittyvät magneetin avulla. Ilma-asetaulussa käytettävä taulukehys jumittaa kumisen nauhan, minkä vuoksi sitä ei voi pienoiskiväärin kanssa. - Kumirainan kireys rullan päästä tulee olla sopiva s.e nauha liikkuu vaivattomasti mutta rulla ei pääse vapaasti pyörimään. - Laitteen etupeltiin kiinnitetään kennolevystä valmistettu tähtäysmaski Kuva 6: Pienoiskivääritaulun asettaminen toimintakuntoon. Vas: pohjakortti ja kumiraina paikallaan, Kesk: musta taulukortti ja metalliset kortinpitimet, Oik: Käyttövalmis laite 2 Ohjelmistojen lataaminen ja asennus Ennen taululaitteen käyttöä, tulee PC tietokoneelle asentaa sekä USB-yhteyden vaatima ajuri, sekä itse taululaitteen ohjelmisto. Ohjelmiston asennuksesta löytyy video Youtube-palvelusta:

8 Huomaa että ohjevideolla Inband-ohjelmiston versio on nykyistä vanhempi, minkä vuoksi kaikki ohjelmiston toiminnot eivät ole täsmälleen samat kuin uusimmassa ohjelmistoversiossa. 2.1 USB-ajurin asennus Käytettäessä laitetta USB-kaapelilla, tulee PC:hen asentaa USB-laitteistoajuri. Jos PC on kytkettynä ampumaradalla internettiin, Windows osaa asentaa ajurin automaattisesti. Mikäli ampumaradalla ei ole internettiä käytettävissä, on lataaminen tehtävä esimerkiksi kotona tai muualla, missä internet on käytettävissä. Ajurin voi ladata ja asentaa seuraavasta osoitteesta: USB-laitteistoajurin asentamisen jälkeen voit edetä asentamaan Bluetooth -ohjelmaa sekä varsinaista taululaitteen ohjelmistoa (InBand Scoring). 2.2 Bluetooth yhteyden asennus Käytettäessä laitetta Bluetooth-yhteyden yli, tulee laite ennen käyttöä parittaa (pair) tietokoneen (PC) kanssa. Bluetooth asetusten avaaminen Windows 10 käyttöjärjestelmässä onnistuu helpoiten kirjoittamalla Windows hakukenttään (suurennuslasin kuva) Bluetooth (kuva 6.), ja avaamalla hakutuloksista Bluetoothin ja muiden laitteiden asetukset). Bluetooth asetusikkunasta valitaan lisää Bluetooth -tai muu laite (kts. Kuva 7).

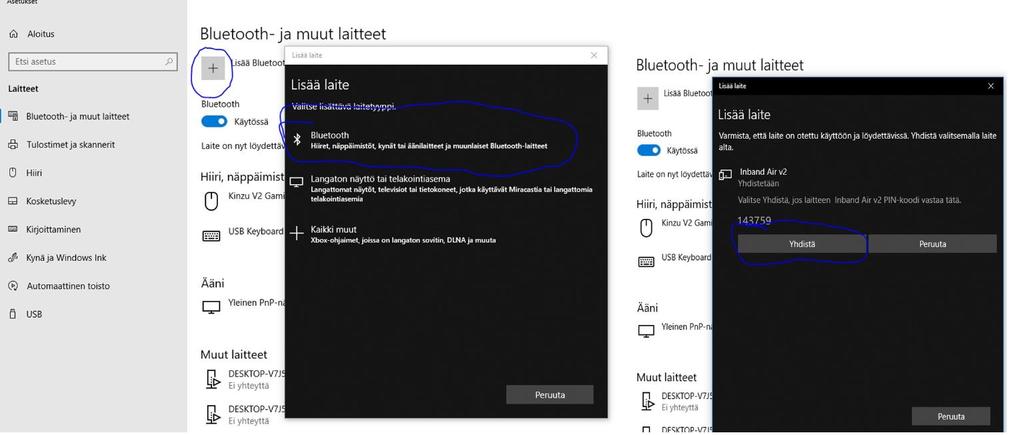

9 Kuva 7: Bluetooth asetusten avaaminen Windows 10 käyttöjärjestelmässä Kuva 8: Bluetooth yhteyden luominen Windows 10 käyttöjärjestelmässä

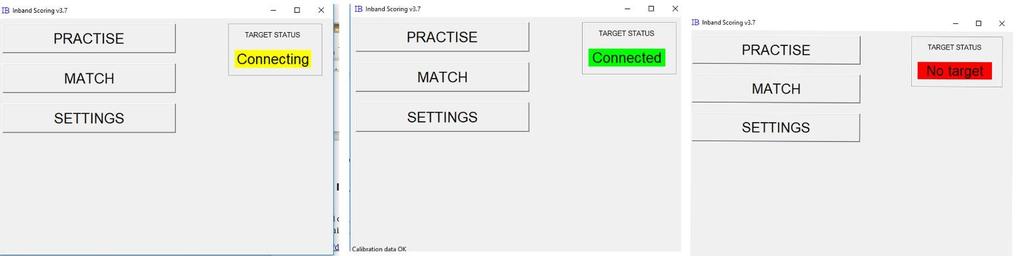

10 2.3 Inband-ohjelmiston asennus Kun olet ladannut USB-ajurin sekä tarvittaessa Bluetooth -ajurin, voit asentaa tietokoneeseesi varsinaisen InBand Scoring -ohjelmiston. Inband-ohjelmistosta kannattaa ladata viimeisin versio (tätä käyttöohjetta kirjoitettaessa versio 3.8). Ohjelmiston voi ladata: - InBand.fi sivulta Tuotteet/Products (pura (unzip) lataamisen jälkeen tiedosto ajettavaan muotoon) - Ohjelman asentaminen on yksinkertaista: lataa tiedosto yllä olevasta linkistä ja aja tiedosto. Ohjelmisto asentuu tavanomaisen Windows-ohjelmiston tavoin. 3 Laitteen käyttö 3.1 Ohjelman käynnistys Ohjelman käynnistyttyä, etsii ohjelma automaattisesti kytkettyä taululaitetta. Ensimmäisellä käynnistyskerralla tämä voi kestää joitain minuutteja. Seuraavilla käynnistyskerroilla ohjelmisto löytää taululaitteen nopeammin. Kun TARGET STATUS ikkunaan tulee vihreä connected teksti, on laite valmis ammuntaa varten (kts. Kuva 8) Kuva 9: Ohjelman käynnistys. Vas: Ohjelmisto etsii kytkettyä taululaitetta (keltainen "connecting" teksti). Keskellä: Taululaite on kytketty, laite on valmis ammuntaan (vihreä "Connected" teksti). Oik: Kytkettyä taululaitetta ei ole löytynyt, varmista että USB-kaapeli on kytketty ja taululaitteessa on virta.

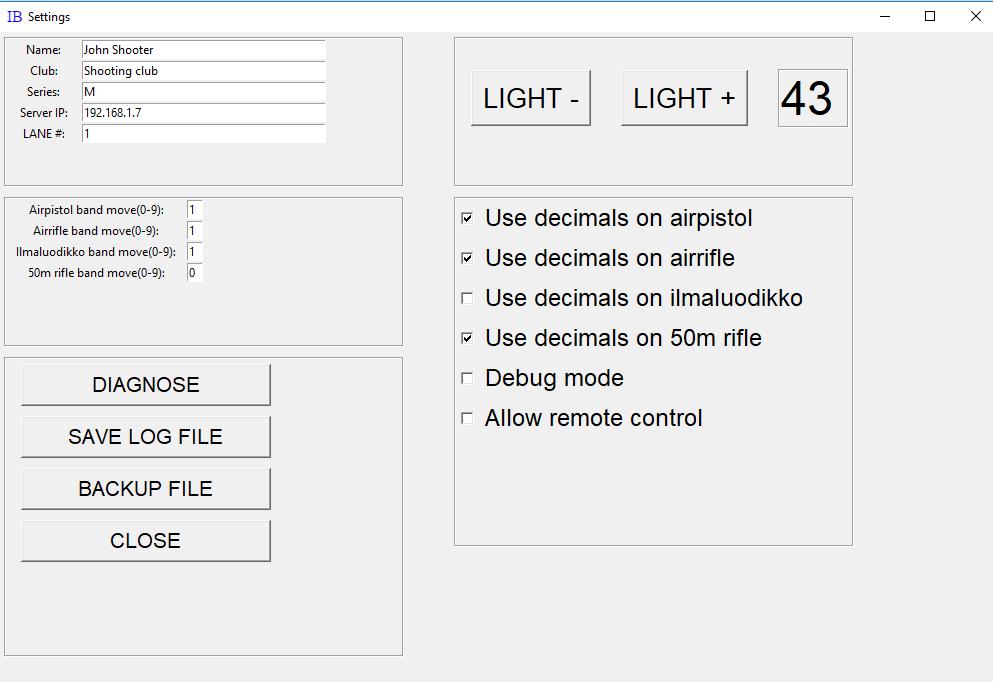

11 3.2 Asetukset (SETTINGS) Settings-ikkunasta voidaan muuttaa laitteen asetuksia. Asetukset tallennetaan automaattisesti ja ohjelma muistaa ne myöhemminkin. Name: Ampujan nimi (tulee näkyviin esim. tulosraporttiin) Club: Ampujan seura Series: Sarja missä ampuja ampuu (voi olla mikä tahansa teksti) Server IP: Jos useita taululaitteita etäohjataan (kilpailukäyttö), tulee tähän laittaa ohjauskoneen IPosoite. Huom. kilpailunhallintaohjelmistosta (Inband Range Officer) on olemassa oma erillinen käyttöohjeensa. LANE#: Ratanumero. Tällä on merkitystä lähinnä kilpailukäytössä jos laitteita etäohjataan. Airpistol band move: Nauhan siirto ilmapistoolilla ampuessa. Säätö on portaaton 0-9, oletuksena oleva 1 siirtää nauhaa noin 1cm, millä päästään normaalikäytössä riittävään tarkkuuteen. Jos halutaan ehdottomasti optimoida laitteen tarkkuus, tulee nauhan siirron olla niin iso että todennäköisyys ampua samaan reikään jää pieneksi. Käytännössä tarkkuuden heikkeneminen jopa siinä ääritapauksessa että luoti menee täysin vanhasta reiästä on suuruusluokaltaan <1mm. Airrifle band move: Nauhan siirto ilmakiväärillä, kts. Edellinen kohta

12 Ilmaluodikko band move: Nauhan siirto ilmaluodikolla, kts. Edellinen kohta 50m rifle band move: Kumisen nauhan siirto pienoiskiväärillä. Koska käytettävä luonnonkuminauha käytännössä kuroutuu lähes umpeen luodin mentyä läpi, voidaan käyttää huoletta 0-asetusta. DIAGNOSE: Tämä nappi avaa diagnoosimoodin, mitä tarvitaan lähinnä laitteen huollossa. SAVE LOG FILE: Tällä napilla voidaan tallettaa laitteen generoima logi-tiedosto. Esim. erilaisissa ongelmatapauksissa logitiedoston analysointi kertoo laitteen valmistajalle tietoja mitkä auttavat mahdollisen vian selvittämisessä. BACKUP FILE: Kysyy käyttäjältä minkä nimiseen tiedostoon tallennetaan varmuuskopio ammutuista tuloksista (tekstitiedosto). CLOSE: Sulkee settings-ikkunan (voidaan sulkea myös ikkunan yläkulmassa olevasta rastista samalla tavalla kuten tavalliset windows-ikkunat. LIGHT+ ja LIGHT -: Säätävät taululaitteen valaistuksen kirkkautta (0-100). Use decimals on XXX: Jokaiselle tuetulle lajille voidaan valita käytetäänkö desimaaleja vai ei. Oletuksena desimaalit ovat käytössä ilmakiväärillä ja 50m kiväärillä. Debug mode: Debug moodin ollessa päällä, ammunta ikkunaan tulee ylimääräisiä toimintoja mitkä ovat tarpeen lähinnä mahdollisten ongelmien selvittelyssä. Normaalissa käytössä rasti pitää olla pois. Allow remote control: Tämän rastin ollessa valittuna, voidaan ohjelmaa etäohjata. Pidä valittuna ainoastaan kilpailukäytössä. 3.3 Tavallinen harjoittelu (PRACTISE) Normaaliin harjoittelutilaan päästään pääikkunan PRACTISE nappia painamalla (vain jos TARGET STATUS on vihreä Connected ). Avautuvasta ikkunasta valitaan haluttu laji ja painetaan START nappia. Kuva 11: Lajin valinta

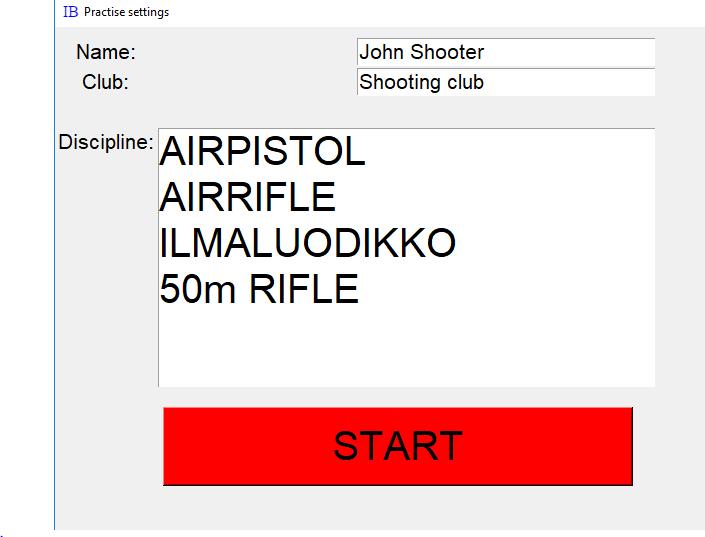

13 Kuva 12: Ammuntaikkuna Ammuntaikkunan (kuva 11) auettua, voidaan aloittaa ampuminen. Viimeisin laukaus näkyy taulussa punaisella, aikaisemmat osumat vihreällä. Taulunäyttö tyhjennetään aina 10 laukauksen välein. Laukaukset päivittyvät tuloskorttiin sitä mukaa kun ammunta etenee. Taulua voi suurentaa tai pienentää oikean alakulman +/- napeilla. PDF-muotoisen tulosraportin saa tulostettua SAVE PDF nappulalla. Ohjelma ehdottaa pdf-tiedoston nimeksi ampun nimestä, lajista ja päivämäärästä johdettua nimeä, mutta nimen voi myös vapaasti itse kirjoittaa. SIGHTERS ON toiminto kytkee koelaukaustilan päälle (tämän merkiksi taulun kulmaan tulee tuttu koelaukaustaulua merkitsevä kolmio). Koelaukaustilassa osumat ja niiden arvot näytetään mutta niitä ei lisätä tuloskorttiin. Tätä toimintoa tarvitaan lähinnä ampuessa tulosta kiväärin 3- asento lajissa, missä on tarpeen kesken tulossarjan ampua koelaukauksia asentoa vaihdettaessa. Normaaleja ilmapistooli -ja kiväärilajeja ampuessa on käytännöllistä painaa koelaukauksien jälkeen punaista RESET nappia, joka yksinkertaiseseti resetoi taulunäytön, jolloin tulossarjan ampuminen voidaan aloittaa. PRINT GROUP toiminto tulostaa (PDF tiedostoon) kuvan kaikkien ammuttujen laukauksien kasasta. Tätä toimintoa voidaan käyttää taululaitteen näytön tarkistamiseen s.e ammutaan kasa umpinaiseen pahviin ja verrataan printattua kasaa ammuttuun kasaan. Taululaitteen mukana toimitettu testiraportti on tehty tällä toiminnolla. QUIT nappula sulkee harjoitteluikkunan. Ikkuna voidaan sulkea myös tuttuun tapaan oikean yläkulman rasti-painikkeesta.

14 3.4 Tulosharjoittelu (MATCH) Huom. Match tilaa ei enää ohjelmiston tulevissa versioissa päivitetä, ja todennäköisesti se tulee poistumaan ohjelmistosta. Nimestään huolimatta tilaa ei ole tarkoitettu kilpailun järjestämiseen vaan kilpailunomaisen harjoituksen tekemiseen. Kuva 13: Match tilan määrittelyikkuna Match-toiminnon määrittelyikkunasta (kuva 12) valitaan laji ja laukausmäärä, sekä kilpailuaika. Kilpailu aloitetaan painamalla START MATCH nappia. Koelaukset aloitetaan painamalla ammuntaikkunassa START SIGHTERS nappia. Tästä käynnistyy määrityksen mukainen 15min koeaika mitä ei voi keskeyttää. Koelaukauksien päätyttyä kilpailu voidaan käynnistää samalla tavalla painamalla START MATCH nappia.

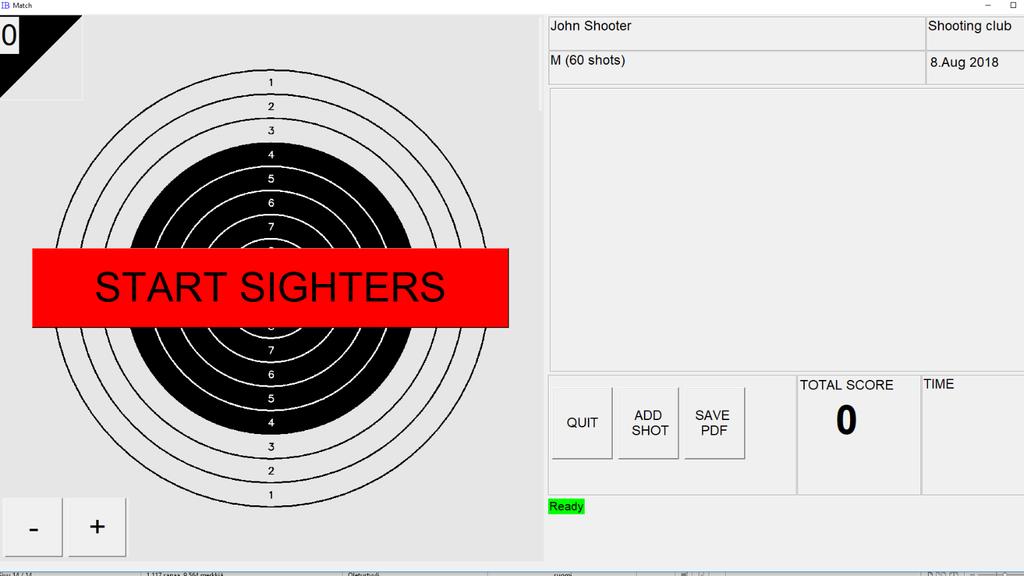

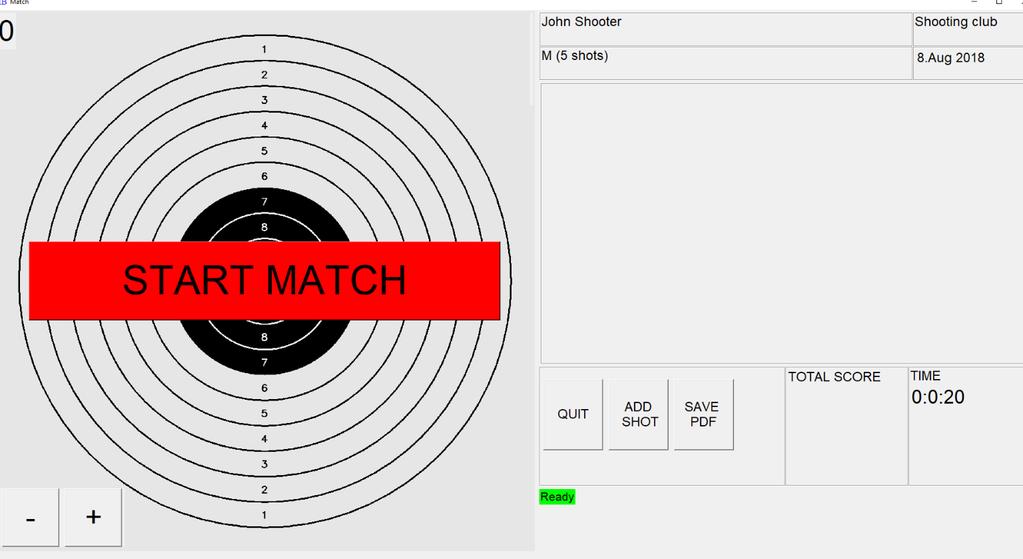

15 Kuva 14: Match ikkuna. Koelaukaukset aloitetaan painamalla "START SIGHTERS" nappulaa Kuva 15: Koelaukauksien jälkeen kilpailu käynnistyy "START MATCH" painikkeella
