1 Kuivatusjärjestelmä Tuotekuvasto

2 ANRIN Kuivatusjärjestelmä ANRIN Nordic ANRIN on perheyritys, joka 1970-luvun alusta on valmistanut kuivatuskouruja Saksan Anröchtessa. Tuotevalikoimaan kuuluu kuivatuskouruja, joita voidaan käyttää yksinkertaisiin asennuksiin, kuten puistoissa tai piha-alueella, sekä vaativampiin kohteisiin, kuten lentokentät ja teollisuusalueet, joissa on raskasta liikennettä. Meillä on kattava valikoima, joka täyttää IAAF:n vaatimukset kuivatuskouruille jotka asennetaan urheilukentille, juoksuradan ympärille, sekä myös hiekkakuoppien ympärille asennettava pehmeä reunus. Lisävarusteina löytyy kattava valikoima ritilöitä eri muotoiluilla ja kuormitusluokissa. Tänä päivänä ANRIN kuivatuskouruja löytyy ympäri Ruotsin, esim. Arlandassa, Ericssonin datakeskuksessa Rosersbergissä, Marieholmin tunnelissa Göteborgissa sekä Malmö Live, mainitakseen muutaman. Vuonna 2017 perustettiin tytäryhtiö Saksan rajojen ulkopuolelle, Anrin Nordic. Anrin Nordic vastaa Pohjoismaiden markkinoista, ja tarjoaa korkealaatuisia kuivatuskouruja sekä erinomaista osaamista alueella. Anrin Nordicin pääkonttori sijaitsee Tukholmassa ja keskusvarasto Trelleborgissa, jossa varastoidaan yli 100 eri tuotetta, jonka vuoksi voimme taata nopeat ja turvalliset toimitukset parin päivän sisällä koko Ruotsin alueelle sekä Pohjoismaihin. Ota yhteyttä jos haluat tietää lisää Anrin Nordicista tai tuotteistamme. 2

3 Sisältö Kuormitusluokka Sivu ANRIN DRAIN KE/KF reunavahvistettu kouru Kuivatusjärjestelmä ANRIN, KE/KF KE-200 kuormituksille luokkaan E600 asti KE-100 galvanoidulla reunalla A - E 10 KF-100/KE-100 mustalla valurautareunalla A - E 12 KE-100 mustamaalatulla reunalla A - E 14 KE-100 ruostumattomalla reunalla A - E 16 KE-150 galvanoidulla reunalla A - E 22 KE-150 ruostumattomalla reunalla A - E 24 KE-200 galvanoidulla reualla A - E 28 KE-200 ruostumattomalla reunalla A - E 30 ANRIN DRAIN SF kourut raskaalle liikenteelle Kuivatusjärjestelmä ANRIN, SF SF-300 kuormituksille luokkaan F900 asti SF-100 A - F 36 SF-150 A - F 38 SF-200 A - F 40 SF-300 A - F 42 SOLID BLOCK 200 A - F 44 ANRIN DRAIN Z kourut uritetulla yläreunalla Kuivatusjärjestelmä ANRIN, Z-100 ja Z-150 kuormituksille luokkaan D400 asti Z-100 galvanoitu teräs, Z-100 ruostumaton teräs A - C 46 Z-150 galvanoitu teräs, Z-150 ruostumaton teräs A - D 48 ANRIN Pihakaivot ja Hiekka-ansajärjestelmät Pihakaivot kuormitusluokille B125/C250 ja hiekka-ansajärjestelmät kuormitusluokille D400/F900 ANRIN Pihakaivot A - B 52 ANRIN Hiekka-ansajärjestelmät D - F 53 ANRIN SELF Kuivatusjärjestelmät taloille, pihoille ja puutarhoille ANRIN SELF kourut A - B 56 ANRIN SELF pihakaivot ja jalkaritilät A 66 ANRIN SELF jalkaritilät A 67 ANRIN SPORT Kuivatus- ja reunajärjestelmät urheilualueille ANRIN SPORT kuivatusjärjestelmä 125 ( Tyyppi A/B/E/F) 71 ANRIN SPORT kuivatusjärjestelmä 125 ( Tyyppi C.1/C.2/C.3/C.4) 72 ANRIN SPORT kuivatusjärjestelmä 125 ( Tyyppi C.5/C.6/C.7/C.8) 73 ANRIN SPORT kuivatusjärjestelmä avoin kouru 74 ANRIN SPORT kuivatusjärjestelmä avoin kouru kynsiurilla 75 ANRIN SPORT kuivatusjärjestelmä avoin kouru tekopinnoille 75 ANRIN SPORT kuivatusjärjestelmä NW 100/125 puristuskouru 76 ANRIN SPORT puristuskivi ja puristuskisko 77 ANRIN SPORT reunukset 78 ANRIN SPORT hiekankerääjä hiekkakuopille 80 ANRIN SPORT reunakuivatusjärjestelmä 80 ANRIN SPORT kaapelikaivot 81 ANRIN kuivatusjärjestelmä yleiskatsaus 04 Kuormitusluokat DIN / EN Eri kuivatusjärjestelmien kaatotyypit 06 ANRIN tiivistyssarja 07 Kuivatusjärjestelmien asennus 82 Yleiset ehdot 83 ANRIN DRAIN Reunavahvistettu kouru ANRIN DRAIN Raskaalle liikenteelle ANRIN DRAIN Uritettu kouru ANRIN PIHAKAIVOT Pihakaivot ja hiekka-ansat ANRIN SELF ANRIN SPORT 3

4 ANRIN Kuivatusjärjestelmä ANRIN kuivatusjärjestelmä - Yleiskatsaus Käyttöalue Kourumateriaali Kourun reunamateriaali Kuormitusluokka Nimellinen leveys Kaatotyyppi Saumatekniikka Lukitusjärjestelmä Järjestelmä Talot, pihat ja puutarhat Maisemasovellukset Kävely- ja pyöräilytiet Kävelykadut ja torit Koulupihat Juna-asemat Pysäköintialueet Pysäköintitalot Tienreunan vedenpoisto Tien pitkittäinen vedenpoisto Teollisuusalueet raskaalla liikenteellä Satamat Lentoasemat Konttisatamat Huoltoasemat ja vedensuojelualueet Varikot Leirintäalueet Leikkipaikat Urheilualueet Polymeeribetoni Muovi Galvanoitu reuna Ruostumaton reuna Valurautareuna Luokka A15 (Testivoima 15 kn) Luokka B125 (Testivoima 125 kn) Luokka C250 (Testivoima 250 kn) Luokka D400 (Testivoima 400 kn) Luokka E600 (Testivoima 600 kn) Luokka F900 (Testivoima 900 kn) 100 mm 150 mm 200 mm 300 mm Vesipeilikaato Porrastettu kaato Sisäänrakennettu kaato 0,5% Uros- ja naarasjärjestelmä UNILINK -sauma, suunta riippumaton TwistLock SnapLock, itselukittuva RapidLock, itselukittuva KE-100 KE-150 KE-200 KF-100 SF-100 SF-150 SF-200 SF-300 Z-100 Z-150 Pihakaivot Hiekka-ansa SELF SPORT 4

5 Kuormitusluokat ja käyttöalueet DIN / EN 1433 mukaan Kuormitusluokka Käyttöalue KE-100 KE-150 KE-200 KF-100 SF-100 SF-150 SF-200 SF-300 Z-100 Z-150 A15 Testivoima 15 kn Pyöräily- ja kävelytiet Koulupihat Viheralueet B125 Testivoima 125 kn Kävelykadut ja torit Pysäköintialueet ja -talot Autotallitiet ja piha-alueet C250 Testivoima 250 kn Teiden kuivatus Sisääntulo- ja poistumistiet D400* Testivoima 400 kn Tiet Pysäköinti ja pysäköintialueet Kävelykadut, joilla huoltotarve E600* Testivoima 600 kn Teollisuusalueiden tiet Satamat Trukit ja muut raskaat ajoneuvot F900* Testivoima 900 kn Lentoasemat Alueet, joissa erikoistarpeita * Poikkeus: poikittaisvedenpoisto ruuhkaisilla teillä 5

6 ANRIN Kuivatusjärjestelmä Esimerkki, kaatotyypit Sisäänrakennettu kaato 0,5% Siirtymäkappale 100 cm kourut käänteisellä kaadolla 50 cm kouru rei ityksellä kulmaliitoksille Päätyosa Päätyosa putkiliitännällä DA/OD cm kouru putkiliitännällä DA/OD 110 Hiekka-ansa kaikille asennuskorkeuksille, NBR renkailla DA / OD 110 / 160 Porrastettu kaato 50 cm kouru rei ityksellä kulmaliitokselle Siirtymäkappale Asennussuuntaa voidaan muuttaa koska tahansa ilman lisäkappaleita Päätyosa Päätyosa putkiliitännällä DA/OD cm kouru putkiliitännällä DA/OD 160 Hiekka-ansa kaikille asennuskorkeuksille NBR renkailla DA /OD 160 /200 Vesipeilikaato 50 cm kouru rei ityksellä kulmaliitännällä Hiekka-ansakokonaisuuden yläosa, korotin ja pohja Asennussuuntaa voidaan muuttaa koska tahansa ilman lisäkappaleita Päätyosa Päätyosa putkiliitoksella DA/OD cm kouru putkiliitännällä DA/OD 160 Hiekka-ansakokonaisuuden keskiosa DA/OD 160 rei ityksellä Hiekka-ansakokonaisuuden alaosa NBR renkailla DA/OD 160/ cm kouru putkiliitännällä DA/OD 160 Hiekka-ansa kaikille asennuskorkeuksille NBR renkailla DA / OD 160 / 200 Kaatotyypit yleiskatsaus Kourujärjestelmä KE-100 KE-150 KE-200 KF-100 SF-100 SF-150 SF-200 SF-300 Z-100 Z-150 Sisäänrakennettu kaato 0,5% Porrastettu kaato Vesipeilikaato 6

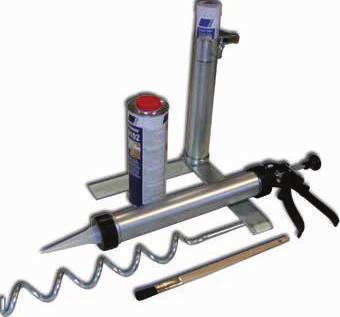

7 ANRIN tiivistyssarja Anrin tiivistyssarja koostuu kiinniteaineesta (2 komponentin pysyvästä asemat ja varastorakennelmat, Erikoisasennukset ovat esim. huoltoelastisesta tiivistysaineesta polysulfi-) täyttö ja käsittely, tai vesistölle vaarallisten aineiden tuotantoon, käsittelyyn dipohjainen), sekoitusjalustasta, sekoittimesta ja manuaalisesta pistoolista. ja käyttöön. Tiivistysaine on osa tiivistejärjestelmää, jolla on yleinen tekninen hyväksyntä nro Z ja Kiwa-sertifiointi. Tuotekorttien ja yleisen teknisen hyväksynnän ohjeita tulee seurata. Nimitys Tuotenro Pakkauskoko Sealer ml Primer ml Työsarja ANRIN Tiivistyssarja Annostus ja menekki Kourujärjestelmä Menekki ml / sauma n. määrä saumoja / sealer a 450 ml n. määrä saumoja / primer a 1000 ml KE ,4 ml 20 saumaa 120 saumaa KE ,2 ml 7 saumaa 100 saumaa KE ,6 ml 6 saumaa 80 saumaa KF ,4 ml 20 saumaa 120 saumaa SF ,8 ml 10 saumaa 120 saumaa SF ,2 ml 7 saumaa 100 saumaa SF ,8 ml 6 saumaa 80 saumaa SF ,3 ml 4 saumaa 65 saumaa 7

8 ANRIN Kuivatusjärjestelmä ANRIN TEKNINEN TUKI Tarjoaa räätälöityjä ratkaisuja ja mahdollisuuksia kaikkiin projekteihin. Hyödy luotettavasta yhteistyöstä teknisten konsulttiemme kanssa, jotka auttavat laskelmissa ja ratkaisuissa juuri sinun projektillesi. ANRIN on sertifioitu DIN EN ISO 9001:2008 mukaan. 8

9 Kuivatusjärjestelmä ANRIN DRAIN Reunavahvistettu kouru KE-100, KE-150, KE-200 ja KF-100 Pintavesikourut kuormitusluokille A15 - E600

10 ANRIN DRAIN reunavahvistettu kouru ANRIN DRAIN KE-100 galvanoidulla reunalla sekä UNILINK -liitoksella ja TwistLock lukitusjärjestelmällä Nimike Tuotenro Kaato Pituus Leveys Korkeus Paino Kpl./ % cm cm cm kg pal KE-100 Kouru Nro 0* ,6 15,0 17,5 36 KE-100 Kouru Nro 0R*** ,6 15,0 17,5 35 KE-100 Kouru Nro 005**/* ,6 15,0 9,5 18 KE-100 Kouru Nro , ,6 15,5 17,5 36 KE-100 Kouru Nro , ,6 16,0 17,5 36 KE-100 Kouru Nro , ,6 16, KE-100 Kouru Nro , ,6 17, KE-100 Kouru Nro 5* , ,6 17,5 18,5 36 KE-100 Kouru Nro 05* ,6 17,5 18,5 36 KE-100 Kouru Nro 05R*** ,6 17,5 18,5 35 KE-100 Kouru Nro 055**/* ,6 17,5 9,5 18 KE-100 Kouru Nro , ,6 18, KE-100 Kouru Nro , ,6 18,5 19,5 36 KE-100 Kouru Nro , ,6 19,0 19,5 36 KE-100 Kouru Nro , ,6 19, KE-100 Kouru Nro 10* , ,6 20, KE-100 Kouru Nro 010* ,6 20, KE-100 Kouru Nro 010R*** ,6 20, KE-100 Kouru Nro 0105**/* ,6 20,0 10,5 18 KE-100 Kouru Nro , ,6 20,5 20,5 36 KE-100 Kouru Nro , ,6 21, KE-100 Kouru Nro , ,6 21,5 21,5 36 KE-100 Kouru Nro , ,6 22,0 21,5 36 KE-100 Kouru Nro 15* , ,6 22,5 22,5 36 KE-100 Kouru Nro , ,6 23, KE-100 Kouru Nro , ,6 23, KE-100 Kouru Nro , ,6 24,0 23,5 36 KE-100 Kouru Nro , ,6 24, KE-100 Kouru Nro 20* , ,6 25,0 24,5 36 KE-100 Kouru Nro 020* ,6 25,0 25,5 36 KE-100 Kouru Nro 020R*** ,6 25,0 25,5 35 KE-100 Kouru Nro 0205**/* ,6 25,0 11,2 18 KE-100 Kouru Nro 060* ,6 6,0 13,1 36 KE-100 Kouru Nro 060R*** ,6 6,0 13,1 35 KE-100 Kouru Nro 080* ,6 8,0 13,3 36 KE-100 Kouru Nro 080R*** ,6 8,0 13,3 35 KE-100 Kouru Nro 0100* ,6 10,0 14,4 36 KE-100 Kouru Nro0100R*** ,6 10,0 14,4 35 * Kouru mahd. pohjapoistolle Ø 110 ** Kouru mahd. sivupoistolle T-liitoksille ja kulmille *** Kouru pystysuuntaisella putkiliitännällä Ø 110 Kuormitusluokat: A15, B125, C250, D400 1, E600 1 DIN / EN 1433 mukaan 1 Poikkeus: poikittainen ruuhkaisten teiden kuivatus Kaatotyyppi: Sisäinen kaato 0,5% tai Porrastettu kaato tai Vesipeilikaato Liitos: Asennussuunta riippumaton UNILINK -liitosjärjestelmällä, vesitiivis liitos Materiaali: Polymeeribetoni galvanoidulla 6 mm reunalla Nimellinen leveys: 100 mm Leveys: 136 mm Lukitusjärjestelmä: TwistLock lukitusjärjestelmä Alle Preise sind unverbindliche Preisempfehlungen und verstehen sich zzgl. der jeweils gültigen Mehrwertsteuer. Technische Änderungen vorbehalten. 10

11 ANRIN DRAIN KE-100 galvanoidulla reunalla, UNILINK -liitoksella ja TwistLock lukitusjärjestelmällä Nimitys Tuotenro Kaato Pituus Leveys Korkeus Paino Kpl/ % cm cm cm kg pal ANRIN DRAIN Reunavahvistettu kouru KE-100 Hiekka-ansa ,6 58,5 38,5 9 säiliöllä Ø 110 ja 160 liitännät tiivistysrenkailla KE-100 Hiekka-ansa ,6 45,0 21,8 9 matala korkeus kouruille Nro 10 asti säiliöllä Ø 110 ja 160 liitännät tiivistysrenkailla Putkiliitännät Ø ,2 Ø ,6 KE-100 Päätyosa galvanoidulla reunalla ja UNILINK -liitoksella kourulle Nro ,6 kourulle Nro ,9 kourulle Nro ,0 kourulle Nro ,2 KE-100 pääty putkiliitännällä Ø 110 galvanoidulla reunalla ja UNILINK -liitoksella kourulle Nro ,0 kourulle Nro 5, ,1 kourulle Nro 10, ,2 kourulle Nro 20, ,4 KE-100 pääty putkiliitoksella Ø 50 galvanoidulla reunalla ja UNILINK -liitoksella kourulle Nro ,4 kourulle Nro ,4 KE-100 Siirtymäkappale ,5 eri tasojen kompensaatioon kourun Nro 0 ja 010 välillä kourun Nro 010 ja 020 välillä Pidätämme oikeuden tuotekatalogin muutoksiin, teknisen ja muun tiedon osalta 11

12 0 ANRIN DRAIN reunavahvistettu kouru ANRIN DRAIN KF-100 mustalla valurautareunalla sekä UNILINK -liitoksella ja TwistLock lukitusjärjestelmällä Nimitys Tuotenro Kaato Pituus Leveys Korkeus Paino Kpl/ % cm cm cm kg pal KF-100 Kouru Nro 0* ,4 15,0 19,4 36 KF-100 Kouru Nro 0R*** ,4 15,0 19,6 35 KF-100 Kouru Nro 005**/* ,4 15,0 10,5 18 KF-100 Kouru Nro , ,4 15,5 19,7 36 KF-100 Kouru Nro , ,4 16,0 20,0 36 KF-100 Kouru Nro , ,4 16,5 20,3 36 KF-100 Kouru Nro , ,4 17,0 20,6 36 KF-100 Kouru Nro 5* , ,4 17,5 20,9 36 KF-100 Kouru Nro , ,4 18,0 21,2 36 KF-100 Kouru Nro , ,4 18,5 21,5 36 KF-100 Kouru Nro , ,4 19,0 21,8 36 KF-100 Kouru Nro , ,4 19,5 22,1 36 KF-100 Kouru Nro 10* , ,4 20,0 22,4 36 KF-100 Kouru Nro 010* ,4 20,0 22,2 36 KF-100 Kouru Nro 010R*** ,4 20, KF-100 Kouru Nro 0105**/* ,4 20,0 12, KF Kouru Nro 020* ,4 25,0 21,5 36 KF-100 Kouru Nro 020R*** ,4 25,0 21,7 35 KF-100 Kouru Nro 0205**/* ,4 25,0 14, KF-100 Kouru Nro 0100* ,4 10,0 16,8 36 KF-100 Kouru Nro 0100R*** ,4 10, * Kouru mahd. pohjapoistolle Ø 110 ** Kouru mahd. sivupoistolle T-liitoksille ja kulmille *** Kouru pystysuuntaisella putkiliitännällä Ø Tyyppihyväksyntä: Käytetään rakennuksissa, joissa käsitellään ympäristölle vaarallisia aineita. Hyväksyntä nro Z Kuormitusluokat: A15, B125, C250, D400 1, E600 1 DIN / EN 1433 mukaan 1 Poikkeus: poikittainen ruuhkaisten teiden kuivatus Kaatotyyppi: Sisäinen kaato 0,5% tai Porrastettu kaato tai Vesipeilikaato Liitos: Asennussuunta riippumaton UNILINK -liitosjärjestelmällä, vesitiivis liitos Materiaali: Polymeeribetoni 8 mm valurautareunalla Nimellinen leveys: 100 mm Leveys: 144 mm Alle Preise sind unverbindliche Preisempfehlungen und verstehen sich zzgl. der jeweils gültigen Mehrwertsteuer. Lukitusjärjestelmä: Technische Änderungen TwistLock vorbehalten. lukitusjärjestelmä / RapidLock lukitusjärjestelmä 12

13 ANRIN DRAIN KF-100 mustalla valurautareunalla sekä UNILINK -liitoksella ja TwistLock lukitusjärjestelmällä ANRIN DRAIN Reunavahvistettu kouru Nimitys Tuotenro Kaato Pituus Leveys Korkeus Paino Kpl/ % cm cm cm kg pal KF-100 Hiekka-ansa ,4 50,0 36,0 9 säiliöllä Ø 110 ja 160 liitännät tiivistysrenkailla Putkiliitännät Ø ,2 Ø ,6 KF-100 Päätyosa mustalla valurautareunalla ja UNILINK -liitoksella kourulle Nro ,6 kourulle Nro ,2 KF-100 Päätyosa putkiliitännät Ø 110 mustalla valurautareunalla ja UNILINK -liitoksella kourulle Nro ,0 kourulle Nro 10, ,2 kourulle Nro 20, ,4 KF-100 Päätyosa putkiliiännällä Ø 50 mustalla valurautareunalla ja UNILINK -liitoksella kourulle Nro ,4 KF-100 Siirtymäkappale ,5 eri tasojen kompensaatioon kourun Nro 0 ja 010 välillä kourun Nro 010 ja 020 välillä Pidätämme oikeuden tuotekatalogin muutoksiin, teknisen ja muun tiedon osalta 13

14 ANRIN DRAIN reunavahvistettu kouru ANRIN DRAIN KE-100 mustamaalatulla teräsreunalla sekä UNILINK -liitoksella ja TwistLock lukitusjärjestelmällä Nimitys Tuotenro Kaato Pituus Leveys Korkeus Paino Kpl/ % cm cm cm kg pal KE-100 Kouru Nro 0* ,6 15,0 17,5 36 KE-100 Kouru Nro 0R*** ,6 15,0 17,5 35 KE-100 Kouru Nro 005**/* ,6 15,0 9,5 18 KE-100 Kouru Nro , ,6 15,5 17,5 36 KE-100 Kouru Nro , ,6 16,0 17,5 36 KE-100 Kouru Nro , ,6 16, KE-100 Kouru Nro , ,6 17, KE-100 Kouru Nro 5* , ,6 17,5 18,5 36 KE-100 Kouru Nro 05* ,6 17,5 18,5 36 KE-100 Kouru Nro 05R*** ,6 17,5 18,5 35 KE-100 Kouru Nro 055**/* ,6 17,5 9,5 18 KE-100 Kouru Nro , ,6 18, KE-100 Kouru Nro , ,6 18,5 19,5 36 KE-100 Kouru Nro , ,6 19,0 19,5 36 KE-100 Kouru Nro , ,6 19, KE-100 Kouru Nro 10* , ,6 20, KE-100 Kouru Nro 010* ,6 20, KE-100 Kouru Nro 010R*** ,6 20, KE-100 Kouru Nro 0105**/* ,6 20,0 10,5 18 KE-100 Kouru Nro , ,6 20,5 20,5 36 KE-100 Kouru Nro , ,6 21, KE-100 Kouru Nro , ,6 21,5 21,5 36 KE-100 Kouru Nro , ,6 22,0 21,5 36 KE-100 Kouru Nro 15* , ,6 22,5 22,5 36 KE-100 Kouru Nro , ,6 23, KE-100 Kouru Nro , ,6 23, KE-100 Kouru Nro , ,6 24,0 23,5 36 KE-100 Kouru Nro , ,6 24, KE-100 Kouru Nro 20* , ,6 25,0 24,5 36 KE-100 Kouru Nro 020* ,6 25,0 25,5 36 KE-100 Kouru Nro 020R*** ,6 25,0 25,5 35 KE-100 Kouru Nro 0205**/* ,6 25,0 11,2 18 KE-100 Kouru Nro 060* ,6 6,0 13,1 36 KE-100 Kouru Nro 060R*** ,6 6,0 13,1 35 KE-100 Kouru Nro 080* ,6 8,0 13,3 36 KE-100 Kouru Nro 080R*** ,6 8,0 13,3 35 KE-100 Kouru Nro 0100* ,6 10,0 14,4 36 KE-100 Kouru Nro 0100R*** ,6 10,0 14,4 35 * Kouru mahd. pohjapoistolle Ø 110 ** Kouru mahd. sivupoistolle T-liitoksille ja kulmille *** Kouru pystysuuntaisella putkiliitännällä Ø 110 Kuormitusluokat: A15, B125, C250, D400 1, E600 1 DIN / EN 1433 mukaan 1 Poikkeus: poikittainen ruuhkaisten teiden kuivatus Kaatotyyppi: Sisäänrakennettu kaato 0,5% tai Porrastettu kaato tai Vesipeilikaato Liitos: Asennussuunta riippumaton UNILINK -liitosjärjestelmällä, vesitiivis liitos Materiaali: Polymeeribetoni, jossa musta KTL käsitelty teräsreuna 6 mm Nimellinen leveys: 100 mm Leveys: 136 mm Lukitusjärjestelmä: TwistLock lukitusjärjestelmä Alle Preise sind unverbindliche Preisempfehlungen und verstehen sich zzgl. der jeweils gültigen Mehrwertsteuer. Technische Änderungen vorbehalten. 14

15 ANRIN DRAIN KE-100 mustamaalatulla teräsreunalla sekä UNILINK -liitoksella ja TwistLock lukitusjärjestelmällä ANRIN DRAIN Reunavahvistettu kouru Nimitys Tuotenro Kaato Pituus Leveys Korkeus Paino Kpl/ % cm cm cm kg pal KE-100 Hiekka-ansa ,6 58,5 38,5 9 säiliöllä Ø 110 ja 160 liitännät tiivistysrenkailla KE-100 Hiekka-ansa ,6 45,0 21,8 9 matala korkeus kouruille Nr. 10 asti säiliöllä Ø 110 ja 160 liitännät tiivistysrenkailla Putkiliitännät Ø ,2 Ø ,6 KE-100 Päätyosa mustalla galvanoidulla reunalla ja UNILINK -liitoksella kourulle Nro ,6 kourulle Nro ,9 kourulle Nro ,0 kourulle Nro ,2 KE-100 Päätyosa putkiliitoksella Ø 110 mustalla galvanoidulla reunalla ja UNILINK -liitoksella kourulle Nro ,0 kourulle Nro 5, ,1 kourulle Nro 10, ,2 kourulle Nro 20, ,4 KE-100 Päätyosa putkiliitännät Ø 50 mustalla galvanoidulla reunalla ja UNILINK -liitoksella kourulle Nro ,4 kourulle Nro ,4 KE-100 Siirtymäkappale ,5 eri tasojen kompensaatioon kourun Nro 0 ja 010 välillä kourun Nro 010 ja 020 välillä Pidätämme oikeuden tuotekatalogin muutoksiin, teknisen ja muun tiedon osalta 15

16 ANRIN DRAIN reunavahvistettu kouru ANRIN DRAIN KE-100 ruostumattomalla teräsreunalla sekä UNILINK -liitoksella ja TwistLock lukitusjärjestelmällä Nimitys Tuotenro Kaato Pituus Leveys Korkeus Paino Kpl/ % cm cm cm kg pal KE-100 Kouru Nro 0* , ,5 36 KE-100 Kouru Nro 0R*** , ,5 35 KE-100 Kouru Nro 005**/* ,6 15 9,5 18 KE-100 Kouru Nro , ,6 15,5 17,5 36 KE-100 Kouru Nro , ,6 16,0 17,5 36 KE-100 Kouru Nro , ,6 16,5 18,0 36 KE-100 Kouru Nro , ,6 17,0 18,0 36 KE-100 Kouru Nro 5* , ,6 17,5 18,5 36 KE-100 Kouru Nro 05* ,6 17,5 18,5 36 KE-100 Kouru Nro 05R*** ,6 17,5 18,9 35 KE-100 Kouru Nro 055**/* ,6 17,5 9,5 18 KE-100 Kouru Nro , ,6 18,0 19,0 36 KE-100 Kouru Nro , ,6 18,5 19,5 36 KE-100 Kouru Nro , ,6 19,0 19,5 36 KE-100 Kouru Nro , ,6 19,5 20,0 36 KE-100 Kouru Nro 10* , ,6 20,0 21,0 36 KE-100 Kouru Nro 010* ,6 20,0 21,0 36 KE-100 Kouru Nro 010R*** ,6 20,0 21,0 35 KE-100 Kouru Nro 0105**/* ,6 20,0 10,5 18 KE-100 Kouru Nro , ,6 20,5 20,5 36 KE-100 Kouru Nro , ,6 21,0 21,0 36 KE-100 Kouru Nro , ,6 21,5 21,5 36 KE-100 Kouru Nro , ,6 22,0 21,5 36 KE-100 Kouru Nro 15* , ,6 22,5 22,5 36 KE-100 Kouru Nro , ,6 23,0 23,0 36 KE-100 Kouru Nro , ,6 23,5 23,0 36 KE-100 Kouru Nro , ,6 24,0 23,5 36 KE-100 Kouru Nro , ,6 24,5 24,0 36 KE-100 Kouru Nro 20* , ,6 25,0 24,5 36 KE-100 Kouru Nro 020* ,6 25,0 25,5 36 KE-100 Kouru Nro 020R*** ,6 25,0 25,5 35 KE-100 Kouru Nro 0205**/* ,6 25,0 25,5 18 KE-100 Kouru Nro 060* ,6 6,0 13,1 36 KE-100 Kouru Nro 060R*** ,6 6,0 13,1 35 KE-100 Kouru Nro 080* ,6 8,0 13,3 36 KE-100 Kouru Nro 080R*** ,6 8,0 13,3 35 KE-100 Kouru Nro 0100* ,6 10,0 14,4 36 KE-100 Kouru Nro 0100R*** ,6 10,0 14,4 35 * Kouru mahd. pohjapoistolle Ø 110 ** Kouru mahd. sivupoistolle T-liitoksille ja kulmille *** Kouru pystysuuntaisella putkiliitännällä Ø 110 Kuormitusluokat: A15, B125, C250, D400 1, E600 1 DIN / EN 1433 mukaan 1 Poikkeus: poikittainen ruuhkaisten teiden kuivatus Kaatotyyppi: Sisäinen kaato 0,5% tai Porrastettu kaato tai Vesipeilikaato Liitos: Asennussuunta riippumaton UNILINK -liitosjärjestelmällä, vesitiivis liitos Materiaali: Polymeeribetoni ruostumattomalla 6 mm reunalla Nimellinen leveys: 100 mm Leveys: 136 mm Lukitusjärjestelmä: TwistLock lukitusjärjestelmä Alle Preise sind unverbindliche Preisempfehlungen und verstehen sich zzgl. der jeweils gültigen Mehrwertsteuer. Technische Änderungen vorbehalten. 16

17 ANRIN DRAIN KE-100 ruostumattomalla teräsreunalla sekä UNILINK -liitoksella ja TwistLock lukitusjärjestelmällä Nimitys Tuotenro Kaato Pituus Leveys Korkeus Paino Kpl/ % cm cm cm kg pal ANRIN DRAIN Reunavahvistettu kouru KE-100 Hiekka-ansa ,6 58,5 38,5 10 säiliöllä Ø 100 ja 160 liitännät tiivistysrenkailla KE-100 Hiekka-ansa ,6 45,0 21,8 9 matala korkeus kourulle Nro 10 asti säiliöllä Ø 110 ja 160 liitännät tiivistysrenkailla Putkiliitännät Ø ,2 Ø ,6 KE-100 Päätyosa ruostumattomalla teräsreunalla ja UNILINK -liitoksella kourulle Nro ,6 kourulle Nro ,9 kourulle Nro ,0 kourulle Nro ,2 KE-100 Päätyosa putkiliitännällä Ø 110 ruostumattomalla teräsreunalla ja UNILINK -liitoksella kourulle Nro ,0 kourulle Nro 5, ,1 kourulle Nro 10, ,2 kourulle Nro 20, ,4 KE-100 Päätyosa putkiliitännällä Ø 50 ruostumattomalla teräsreunalla ja UNILINK -liitoksella kourulle Nro ,4 kourulle Nro ,4 KE-100 Siirtymäkappale ,5 eri tasojen kompensaatioon kourun Nro 0 ja 010 välillä kourun Nro 010 ja 020 välillä Pidätämme oikeuden tuotekatalogin muutoksiin, teknisen ja muun tiedon osalta 17

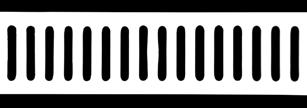

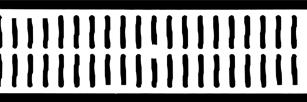

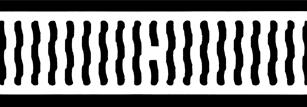

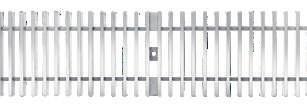

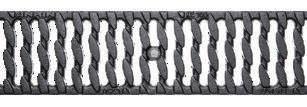

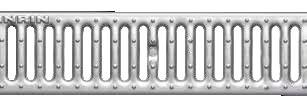

18 ANRIN DRAIN reunavahvistettu kouru ANRIN DRAIN KE-100 ja KF-100 ritilät TwistLockilla Uritettu teräsritilä, tuplauritettu teräsritilä, galvanoitu, ruostumaton teräs. Kuormitusluokat: A15, C250, Pituus: 50 cm, 100 cm, SW 10 mm Pitkittäispalkki ritilä, galvanoitu, ruostumaton teräs. Kuormitusluokat: A15, Pituus: 50 cm, 100 cm, SW 11 mm Ruudukkoritilä, galvanoitu, ruostumaton teräs Kuormitusluokat: B125, C250, D400, Pituus: 50 cm, 100 cm MW 30 x 14 mm / 30 x 10 mm / 20 x 14 mm Poikkipalkkiritilä, galvanoitu, ruostumaton teräs Kuormitusluokat: B125, Pituus: 50 cm, 100 cm, SW 13 mm Uritettu komposiittiritilä, Oval Grip Design, harmaa komposiitti, Kuormitusluokat: B125, Pituus: 50 cm, SW 8 mm Uritettu komposiittiritilä, Oval Grip Design, musta komposiitti, Kuormitusluokat: C250, Pituus: 50 cm, SW 8 mm Uritettu ritilä SW 10, valurauta, mustamaalattu Kuormitusluokat: C250, Pituus: 50 cm, SW 10 mm Uritettu ritilä, Oval Grip Design, valurauta, KTL-käsitelty Kuormitusluokat: C250, E600*, Pituus: 50 cm, SW 10 mm * Poikkeus: poikittainen ruuhkaisten teiden kuivatus SW = raon leveys/ MW = silmäkoko Alle Preise sind unverbindliche Preisempfehlungen und verstehen sich zzgl. der jeweils gültigen Mehrwertsteuer. Technische Änderungen vorbehalten. 18

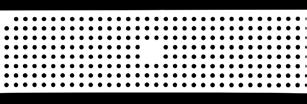

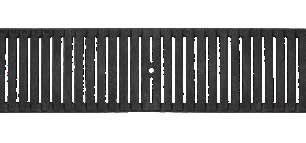

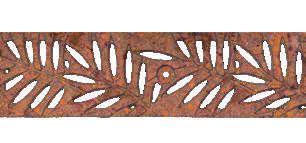

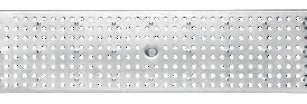

19 ANRIN DRAIN KE-100 ja KF-100 ritilät TwistLockilla ANRIN DRAIN Reunavahvistettu kouru Rei'itetty ritilä, galvanoitu, ruostumaton teräs Kuormitusluokat: C250, Pituus: 50 cm, 100 cm, Ø 6 mm Uritettu valurautaritilä, KTL-käsitelty Kuormitusluokat: D400*, Pituus: 50 cm, MW 25 x 10 mm Designr i t i l ä, LEAF, valurauta, käsittelemätön Kuormitusluokat: C250, Pituus: 50 cm, SW 5-9 mm Designritilä, CELTIC, valurauta Kuormitusluokat: C250, Pituus: 50 cm, SW 10 mm Uritettu ritilä, HEELGUARD, valurauta, mustamaalattu Kuormitusluokat: D400*, Pituus: 50 cm, SW 6 mm Uritettu ritilä, MASSIV 32, valurauta, käsittelemätön Kuormitusluokat: E600*, Pituus: 50 cm, SW 11 mm *Poikkeus: poikittainen ruuhkaisten teiden kuivatus SW = raon leveys/ MW = silmäkoko Pidätämme oikeuden tuotekatalogin muutoksiin, teknisen ja muun tiedon osalta 19

20 ANRIN DRAIN reunavahvistettu kouru ANRIN DRAIN KE-100 ja KF-100 ritilät TwistLockilla Nimitys Tuotenro Pituus Leveys Tuloaukko Ø Paino Kpl/ cm cm cm²/m kg pal Kuormitusluokka A15 Uritettu teräsritilä , ,4 200 galvanoitu, SW 10 mm , ,2 50 Uritettu teräsritilä , ,4 200 ruostumaton teräs, SW 10 mm , ,2 50 Pitkittäispalkkiritilä , ,7 200 galvanoitu, SW 11 mm , ,9 50 Pitkittäispalkkiritilä , ,7 200 ruostumaton teräs, SW 11 mm , ,9 50 Kuormitusluokka B125 Ruudukkoritilä , ,8 200 galvanoitu, MW 30 x 14 mm , ,5 50 Poikittaispalkkiritilä, , ,1 200 galvanoitu, SW 13 mm , ,1 50 Poikittaispalkkiritilä , ,1 200 ruostumaton teräs, SW 13 mm , ,1 50 Uritettu komposiittiritilä , ,1 200 Oval Grip Design SW 8 mm, harmaa komposiitti Kuormitusluokka C250 Tuplauritettu teräsritilä , ,0 200 galvanoitu teräs, SW 10 mm , ,5 50 Tuplauritettu teräsritilä , ,0 200 ruostumaton teräs, SW 10 mm , ,5 50 Ruudukkoritilä galvanoitu teräs MW 30 x 10 mm Ruudukkoritilä ruostumaton teräs MW 20 x 14 mm , , , , , , , ,1 50 Rei itetty ritilä , ,6 200 galvanoitu teräs , ,3 50 Rei itetty ritilä , ,6 200 ruostumaton teräs , ,3 50 Alle Preise sind unverbindliche Preisempfehlungen und verstehen sich zzgl. der jeweils gültigen Mehrwertsteuer. Technische Änderungen vorbehalten. 20

21 Nimitys Tuotenro Pituus Leveys Tuloaukko Ø Paino Kpl/ cm cm cm²/m kg pal Kuormitusluokka C250 Uritettu valurautaritilä , ,8 200 GJL, SW 10 mm Uritettu valurautaritilä , ,6 200 Oval Grip Design, SW 10 mm Uritettu komposiittiritilä , ,1 200 Oval Grip Design, SW 8 mm, Musta komposiitti Designritilä, LEAF , ,1 200 valurauta, käsittelemätön, SW 5-9 mm Designritilä, CELTIC , ,9 200 valurauta, SW 10 mm ANRIN DRAIN KE-100 ja KF-100 ritilät TwistLockilla ANRIN DRAIN Reunavahvistettu kouru Kuormitusluokka D400 1 Ruudukkoritilä galvanoitu teräs MW 20 x 14 mm Ruudukkoritilä ruostumaton teräs MW 20 x 14 mm , , , , , , , ,7 50 Pitkittäispalkkiritilä , ,1 200 valurauta, MW 25 x 10 mm Uritettu ritilä HEELGUARD , ,8 200 valurauta, SW 6 mm Kuormitusluokka E600 1 Uritettu valurautaritilä , ,0 200 Oval Grip Design, SW 10 mm Uritettu ritilä, MASSIV , ,8 200 valurauta, käsittelemätön, SW 11 mm 1 Poikkeus: poikittainen ruuhkaisten teiden kuivatus Pidätämme oikeuden tuotekatalogin muutoksiin, teknisen ja muun tiedon osalta 21

22 ANRIN DRAIN reunavahvistettu kouru ANRIN DRAIN KE-150 galvanoidulla reunalla sekä UNILINK -liitoksella ja SnapLock lukitusjärjestelmällä Nimitys Tuotenro Kaato Pituus Leveys Korkeus Paino Kpl/ % cm cm cm kg pal KE-150 Kouru Nro 0* ,4 22,0 33,0 20 KE-150 Kouru Nro 0R*** ,4 22,0 33,0 KE-150 Kouru Nro 005*/** ,4 22,0 17,9 KE-150 Kouru Nro 1* , ,4 22,5 30,3 15 KE-150 Kouru Nro 2* , ,4 23,0 30,6 15 KE-150 Kouru Nro 3* , ,4 23,5 30,9 15 KE-150 Kouru Nro 4* , ,4 24,0 31,2 15 KE-150 Kouru Nro 5* , ,4 24,5 31,5 15 KE-150 Kouru Nro 6* , ,4 25,0 31,8 15 KE-150 Kouru Nro 7* , ,4 25,5 32,1 15 KE-150 Kouru Nro 8* , ,4 26,0 32,4 15 KE-150 Kouru Nro 9* , ,4 26,5 32,7 15 KE-150 Kouru Nro 10* , ,4 27,0 33,0 15 KE-150 Kouru Nro 010* ,4 27,0 35,6 15 KE-150 Kouru Nro 010R*** ,4 27,0 36,5 KE-150 Kouru Nro 0105*/** ,4 27,0 19,0 KE-150 Kouru Nro 11* , ,4 27,5 35,5 15 KE-150 Kouru Nro 12* , ,4 28,0 35,8 15 KE-150 Kouru Nro 13* , ,4 28,5 36,1 15 KE-150 Kouru Nro 14* , ,4 29,0 36,4 15 KE-150 Kouru Nro 15* , ,4 29,5 36,7 15 KE-150 Kouru Nro 16* , ,4 30,0 37,0 15 KE-150 Kouru Nro 17* , ,4 30,5 37,3 15 KE-150 Kouru Nro 18* , ,4 31,0 37,6 15 KE-150 Kouru Nro 19* , ,4 31,5 37,9 15 KE-150 Kouru Nro 20* , ,4 32,0 38,2 15 KE-150 Kouru Nro 020* ,4 32,0 38,6 15 KE-150 Kouru Nro 020R*** ,4 32,0 38,6 KE-150 Kouru Nro 0205*/** ,4 32,0 20,9 KE-150 Kouru Nro 150P**** ,4 13,0 20,1 20 KE-150 Kouru Nro 150PR***** ,4 13,0 20,1 KE-150 Kouru Nro 0170* ,4 17,0 20,9 * Kouru mahd. pohjapoistolle Ø 160 ** Kouru mahd. sivupoistolle T-liitoksille ja kulmille *** Kouru pystysuuntaisella putkiliitännällä Ø 160 **** Kouru mahd. pohjapoistolle Ø 110 *****Kouru pystysuuntaisella putkiliitännällä Ø 110 Voidaan tehdä mustalla teräsreunalla. Kuormitusluokat: A15, B125, C250, D400 1, E600 1 DIN / EN 1433 mukaan 1 Poikkeus: poikittainen ruuhkaisten teiden kuivatus Kaatotyyppi: Sisäinen kaato 0,5% tai Porrastettu kaato tai Vesipeilikaato Liitos: Asennussuunta riippumaton UNILINK -liitosjärjestelmällä, vesitiivis liitos Materiaali: Polymeeribetoni galvanoidulla 6 mm reunalla Nimellinen leveys: 150 mm Leveys: 214 mm Lukitusjärjestelmä: SnapLock lukitusjärjestelmä Alle Preise sind unverbindliche Preisempfehlungen und verstehen sich zzgl. der jeweils gültigen Mehrwertsteuer. Technische Änderungen vorbehalten. 22

23 ANRIN DRAIN KE-150 galvanoidulla reunalla sekä UNILINK -liitoksella ja SnapLock lukitusjärjestelmällä Nimitys Tuotenro Kaato Pituus Leveys Korkeus Paino Kpl/ % cm cm cm kg pal ANRIN DRAIN Reunavahvistettu kouru KE-150 Hiekka-ansa ,4 62,0 54,0 9 säiliöllä Ø 160 ja 200 liitännät tiivistysrenkailla Huom: ANRIN Kuivatusjärjestelmä Hiekka-ansa Ø 160, 200 liitännät Korkeus 1075 mm ja 1475 mm ks. sivu 53! Putkiliitännät Ø ,6 Ø ,8 KE-150 Päätyosa galvanoidulla reunalla ja UNILINK -liitoksella kourulle Nro ,5 kourulle Nro ,9 kourulle Nro 150P, PR ,1 kourulle Nro ,2 KE-150 Päätyosa putkiliitännällä Ø 160 galvanoidulla reunalla ja UNILINK -liitoksella kourulle Nro ,5 kourulle Nro ,5 kourulle Nro ,0 kourulle Nro 150P ,6 putkiliitännällä Ø 75 KE-150 Siirtymäkappale ,5 eri tasojen kompensaatioon Huom: Yhteensopivat päätyosat valurautareunalla löydät SF-150 osiosta s. 38 Pidätämme oikeuden tuotekatalogin muutoksiin, teknisen ja muun tiedon osalta 23

24 ANRIN DRAIN reunavahvistettu kouru ANRIN DRAIN reunavahvistettu kouru KE-150 ruostumattomalla teräsreunalla sekä UNILINK -liitoksella ja SnapLock lukitusjärjestelmällä Nimitys Tuotenro Kaato Pituus Leveys Korkeus Paino Kpl/ % cm cm cm kg pal KE-150 Kouru Nro 0* ,4 22,0 33,0 20 KE-150 Kouru Nro 0R*** ,4 22,0 33,0 KE-150 Kouru Nro 005*/** ,4 22,0 17,9 KE-150 Kouru Nro 1* , ,4 22,5 30,3 15 KE-150 Kouru Nro 2* , ,4 23,0 30,6 15 KE-150 Kouru Nro 3* , ,4 23,5 30,9 15 KE-150 Kouru Nro 4* , ,4 24,0 31,2 15 KE-150 Kouru Nro 5* , ,4 24,5 31,5 15 KE-150 Kouru Nro 6* , ,4 25,0 31,8 15 KE-150 Kouru Nro 7* , ,4 25,5 32,1 15 KE-150 Kouru Nro 8* , ,4 26,0 32,4 15 KE-150 Kouru Nro 9* , ,4 26,5 32,7 15 KE-150 Kouru Nro 10* , ,4 27,0 33,0 15 KE-150 Kouru Nro 010* ,4 27,0 35,6 15 KE-150 Kouru Nro 010R*** ,4 27,0 35,5 KE-150 Kouru Nro 0105*/** ,4 27,0 19,0 KE-150 Kouru Nro 11* , ,4 27,5 35,5 15 KE-150 Kouru Nro 12* , ,4 28,0 35,8 15 KE-150 Kouru Nro 13* , ,4 28,5 36,1 15 KE-150 Kouru Nro 14* , ,4 29,0 36,4 15 KE-150 Kouru Nro 15* , ,4 29,5 36,7 15 KE-150 Kouru Nro 16* , ,4 30,0 37,0 15 KE-150 Kouru Nro 17* , ,4 30,5 37,3 15 KE-150 Kouru Nro 18* , ,4 31,0 37,6 15 KE-150 Kouru Nro 19* , ,4 31,5 37,9 15 KE-150 Kouru Nro 20* , ,4 32,0 38,2 15 KE-150 Kouru Nro 020* ,4 32,0 38,6 15 KE-150 Kouru Nro 020R*** ,4 32,0 38,9 KE-150 Kouru Nro 0205*/** ,4 32,0 20,9 KE-150 Kouru Nro 150P**** ,4 13,0 20,1 20 KE-150 Kouru Nro 150PR***** ,4 13,0 20,1 24 KE-150 Kouru Nro 0170* ,4 17,0 20,9 * Kouru mahd. pohjapoistolle Ø 160 ** Kouru mahd. sivupoistolle T-liitoksille ja kulmille *** Kouru pystysuuntaisella putkiliitännällä Ø 160 **** Kouru mahd. pohjapoistolle Ø 110 *****Kouru pystysuuntaisella putkiliitännällä Ø 110 Kuormitusluokat: A15, B125, C250, D400 1, E600 1 DIN / EN 1433 mukaan 1 Poikkeus: poikittainen ruuhkaisten teiden kuivatus Kaatotyyppi: Sisäinen kaato 0,5% tai Porrastettu kaato tai Vesipeilikaato Liitos: Asennussuunta riippumaton UNILINK -liitosjärjestelmällä, vesitiivis liitos Materiaali: Polymeeribetoni ruostumattomalla 6 mm teräsreunalla Nimellinen leveys: 150 mm Leveys: 214 mm Lukitusjärjestelmä: SnapLock lukitusjärjestelmä Alle Preise sind unverbindliche Preisempfehlungen und verstehen sich zzgl. der jeweils gültigen Mehrwertsteuer. Technische Änderungen vorbehalten. 24

25 ANRIN DRAIN reunavahvistettu kouru KE-150 ruostumattomalla teräsreunalla sekä UNILINK -liitoksella ja SnapLock lukitusjärjestelmällä Nimitys Tuotenro Kaato Pituus Leveys Korkeus Paino Kpl/ % cm cm cm kg pal ANRIN DRAIN Reunavahvistettu kouru KE-150 Hiekka-ansa ,4 62,0 54,0 9 säiliöllä Ø 160 ja 200 liitännät tiivistysrenkailla HUOM: ANRIN Kuivatusjärjestelmä Hiekka-ansa Ø 160, 200 liitännät Korkeus 1075 mm ja 1475 mm ks. sivu 53! Putkiliitännät Ø ,6 Ø ,8 KE-150 Päätyosa ruostumattomalla teräsreunalla ja UNILINK -liitoksella kourulle Nro ,5 kourulle Nro 150P, PR ,3 KE-150 Päätyosa putkiliitännällä Ø 160 ruostumattomalla teräsreunalla ja UNILINK -liitoksella kourulle Nro ,5 kourulle Nro ,5 kourulle Nro ,0 kourulle Nro 150P ,5 putkiliitännällä Ø 75 KE-150 Siirtymäkappale ,5 eri tasojen kompensaatioon Pidätämme oikeuden tuotekatalogin muutoksiin, teknisen ja muun tiedon osalta 25

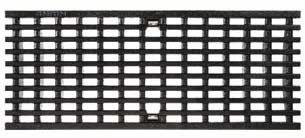

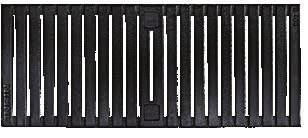

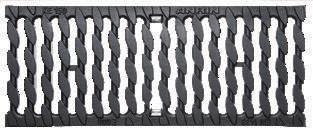

26 ANRIN DRAIN reunavahvistettu kouru ANRIN DRAIN KE-150 ritilät SnapLock lukitusjärjestelmällä Ruudukkoritilä galvanoitu, ruostumaton teräs Kuormitusluokat: C250, D400*, Pituus: 50 cm, 100 cm, MW 30 x 10 mm / 20 x 20 mm Uritettu valurautaritilä, OvalGrip Design, valurauta, KTL-käsitelty Kuormitusluokat: D400*, E600*, Pituus: 50 cm, SW 12 mm Pitkittäispalkkiritilä valurauta, KTL-käsitelty Kuormitusluokat: D400*, E600*, Pituus: 50 cm, MW 25 x 11 mm Uritettu ritilä, HEELGUARD, valurauta, mustamaalattu Kuormitusluokat: D400* Pituus: 50 cm, SW 6 mm *Poikkeus: poikittainen ruuhkaisten teiden kuivatus SW = raon leveys/ MW = silmäkoko Alle Preise sind unverbindliche Preisempfehlungen und verstehen sich zzgl. der jeweils gültigen Mehrwertsteuer. Technische Änderungen vorbehalten. 26

27 Nimitys Tuotenro Pituus Leveys Tuloaukko Ø Paino Kpl/ cm cm cm²/m kg pal ANRIN DRAIN KE-150 ritilät UNILINK -liitoksella ja SnapLock lukitusjärjestelmällä ANRIN DRAIN Reunavahvistettu kouru Kuormitusluokka C250 Ruudukkoritilä galvanoitu teräs, MW 30 x 10 Ruudukkoritilä ruostumaton teräs, MW 20 x , , , , , , , ,9 96 Kuormitusluokka D400 1 Ruudukkoritilä galvanoitu teräs, MW 20 x 20 Ruudukkoritilä ruostumaton teräs, MW 20 x , , , , , , , ,9 96 Uritettu valurautaritilä , ,1 96 OvalGrip Design SW 12 mm Pitkittäispalkki , ,8 96 Valurautaritilä MW 25 x 11 mm Uritettu ritilä HEELGUARD , ,0 96 valurauta, SW 6 mm Kuormitusluokka E600 1 Uritettu valurautaritilä , ,3 96 OvalGrip Design SW 12 mm Pitkittäispalkki Valurautaritilä MW 25 x 11 mm , , Poikkeus: poikittainen ruuhkaisten teiden kuivatus Pidätämme oikeuden tuotekatalogin muutoksiin, teknisen ja muun tiedon osalta 27

28 ANRIN DRAIN reunavahvistettu kouru ANRIN DRAIN KE-200 galvanoidulla reunalla sekä UNILINK -liitoksella ja SnapLock lukitusjärjestelmällä Nimitys Tuotenro Kaato Pituus Leveys Korkeus Paino Kpl/ % cm cm cm kg pal KE-200 Kouru Nro 0* ,4 29,0 43,0 9 KE-200 Kouru Nro 0R*** ,4 29,0 43,0 KE-200 Kouru Nro 005*/** ,4 29,0 24,9 * Kouru mahd. pohjapoistolle Ø 160 ** Kouru mahd. sivupoistolle T-liitoksille ja kulmille *** Kouru pystysuuntaisella putkiliitännällä Ø 160 KE-200 Kouru Nro 200P**** ,4 13,0 22,2 18 KE-200 Kouru Nro 200PR***** ,4 13,0 22,2 **** Kouru mahd. pohjapoistolle Ø 110 *****Kouru pystysuuntaisella putkiliitännällä Ø 110 Voidaan tehdä mustalla teräsreunalla. Kuormitusluokat: A15, B125, C250, D400 1, E600 1 DIN / EN 1433 mukaan 1 Poikkeus: poikittainen ruuhkaisten teiden kuivatus Kaatotyyppi: Vesipeilikaato Liitos: Asennussuunta riippumaton UNILINK -liitosjärjestelmällä, vesitiivis liitos Materiaali: Polymeeribetoni galvanoidulla 6 mm reunalla Nimellinen leveys: 200 mm Leveys: 264 mm Lukitusjärjestelmä: SnapLock lukitusjärjestelmä Alle Preise sind unverbindliche Preisempfehlungen und verstehen sich zzgl. der jeweils gültigen Mehrwertsteuer. Technische Änderungen vorbehalten. 28

29 ANRIN DRAIN KE-200 galvanoidulla reunalla sekä UNILINK -liitoksella ja SnapLock lukitusjärjestelmällä Nimitys Tuotenro Kaato Pituus Leveys Korkeus Paino Kpl/ % cm cm cm kg pal ANRIN DRAIN Reunavahvistettu kouru KE-200 Hiekka-ansa ,4 70,0 59,8 6 galvanoidulla säiliöllä ja Ø 160 ja 200 liitännällä tiivistysrenkailla HUOM: ANRIN Kuivatusjärjestelmä Hiekka-ansa Ø 160, 200 liitännällä Korkeus 1075 mm ja 1475 mm ks. sivu 53! Putkiliitännät Ø ,6 Ø ,8 KE-200 Päätyosa galvanoidulla reunalla ja UNILINK -liitoksella kourulle Nro ,8 kourulle Nro 200P ,8 KE-200 Päätyosa putkiliitännällä galvanoidulla reunalla ja UNILINK -liitoksella kourulle Nro ,5 putkiliitoksella Ø 160 kourulle Nro 200P ,7 putkiliitännällä Ø 75 HUOM: Yhteensopivat päätyosat valurautareunalla löydät SF-200 osiosta s. 40 Pidätämme oikeuden tuotekatalogin muutoksiin, teknisen ja muun tiedon osalta 29

30 ANRIN DRAIN reunavahvistettu kouru ANRIN DRAIN KE-200 ruostumattomalla teräsreunalla sekä UNILINK -liitoksella ja SnapLock lukitusjärjestelmällä Nimitys Tuotenro Kaato Pituus Leveys Korkeus Paino Kpl/ % cm cm cm kg pal KE-200 Kouru Nro 0* ,4 29,0 43,0 9 KE-200 Kouru Nro 0R*** ,4 29,0 43,0 KE-200 Kouru Nro 005*/** ,4 29,0 24,9 * Kouru mahd. pohjapoistolle Ø 160 ** Kouru mahd. sivupoistolle T-liitoksille ja kulmille *** Kouru pystysuuntaisella putkiliitännällä Ø 160 KE-200 Kouru Nro 200P**** ,4 13,0 22,2 18 KE-200 Kouru Nro 200PR***** ,4 13,0 22,2 **** Kouru mahd. pohjapoistolle Ø 110 *****Kouru pystysuuntaisella putkiliitännällä Ø 110 Kuormitusluokat: A15, B125, C250, D400 1, E600 1 DIN / EN 1433 mukaan 1 Poikkeus: poikittainen ruuhkaisten teiden kuivatus Kaatotyyppi: Vesipeilikaato Liitos: Asennussuunta riippumaton UNILINK -liitosjärjestelmällä, vesitiivis liitos Materiaali: Polymeeribetoni ruostumattomalla 6 mm teräsreunalla Nimellinen leveys: 200 mm Leveys: 264 mm Lukitusjärjestelmä: SnapLock lukitusjärjestelmä Alle Preise sind unverbindliche Preisempfehlungen und verstehen sich zzgl. der jeweils gültigen Mehrwertsteuer. Technische Änderungen vorbehalten. 30

31 ANRIN DRAIN KE-200 ruostumattomalla teräsreunalla sekä UNILINK -liitoksella ja SnapLock lukitusjärjestelmällä Nimitys Tuotenro Kaato Pituus Leveys Korkeus Paino Kpl/ % cm cm cm kg pal ANRIN DRAIN Reunavahvistettu kouru KE-200 Hiekka-ansa ,4 70,0 59,8 6 säiliöllä ja Ø 160 ja 200 liitännällä tiivistysrenkailla HUOM: ANRIN Kuivatusjärjestelmä Hiekka-ansa Ø 160, 200 liitännällä Korkeus 1075 mm ja 1475 mm ks. sivu 53! Putkiliitännät Ø ,6 Ø ,8 KE-200 Päätyosa ruostumattomalla teräsreunalla ja UNILINK -liitoksella kourulle Nro ,8 kourulle Nro 200P KE-200 Päätyosa putkiliitännällä Ø 160 ruostumattomalla teräsreunalla ja UNILINK -liitoksella kourulle Nro ,5 kourulle Nro 200P putkiliitännällä Ø 75 Pidätämme oikeuden tuotekatalogin muutoksiin, teknisen ja muun tiedon osalta 31

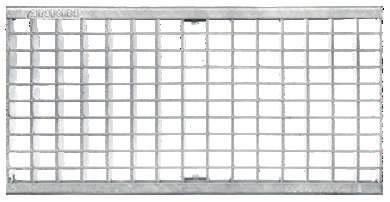

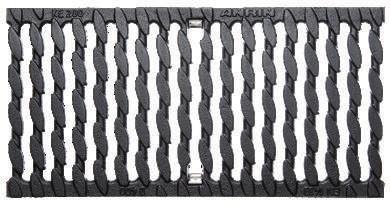

32 ANRIN DRAIN reunavahvistettu kouru ANRIN DRAIN KE-200 ritilät SnapLock lukitusjärjestelmällä Ruudukkoritilä, galvanoitu, ruostumaton teräs Kuormitusluokat: C250, D400*, Pituus: 50 cm, 100 cm, MW 30 x 20 mm / 20 x 20 mm Uritettu valurautaritilä, OvalGrip Design, valurauta, KTL-käsitelty Kuormitusluokat: D400*, E600*, Pituus: 50 cm, SW 12 mm Uritettu ritilä HEELGUARD, valurauta, pulverimaalattu, mustamaalattu Kuormitusluokat: D400*, Pituus: 50 cm, SW 6 mm * Poikkeus: poikittainen ruuhkaisten teiden kuivatus SW = raon leveys/ MW = silmäkoko Alle Preise sind unverbindliche Preisempfehlungen und verstehen sich zzgl. der jeweils gültigen Mehrwertsteuer. Technische Änderungen vorbehalten. 32

33 Nimitys Tuotenro Pituus Leveys Tuloaukko Ø Paino Kpl/ cm cm cm²/m kg pal Kuormitusluokka C250 ANRIN DRAIN KE-200 ritilät SnapLock lukitusjärjestelmällä ANRIN DRAIN Reunavahvistettu koruu Ruudukkoritilä galvanoitu teräs, MW 30 x 20 Ruudukkoritilä ruostumaton teräs, MW 30 x , , , , , , , ,1 96 Kuormitusluokka D400 1 Ruudukkoritilä galvanoitu teräs, MW 20 x 20 Ruudukkoritilä ruostumaton teräs, MW 20 x , , , , , , , ,5 96 Uritettu valurautaritilä , ,5 96 OvalGrip Design SW 12 mm Uritettu ritilä, HEELGUARD valurauta, SW 6 mm , ,0 96 Kuormitusluokka E600 1 Uritettu valurautaritilä , ,9 96 OvalGrip Design SW 12 mm 1 Poikkeus: poikittainen ruuhkaisten teiden kuivatus Pidätämme oikeuden tuotekatalogin muutoksiin, teknisen ja muun tiedon osalta 33

34

35 Kuivatusjärjestelmä SF-100, SF-150, SF-200, SF-300 Kuivatusjärjestelmä ANRIN DRAIN För ANRIN Tung DRAIN trafik Raskaalle liikenteelle kuormitusluokille D400 - F900

36 ANRIN DRAIN raskaalle liikenteelle ANRIN DRAIN SF-100 UNILINK -liitosjärjestelmällä ja RapidLock lukitusjärjestelmällä kouru valurautareunalla, sis. uritetun valurautaritilän luokkaan F900 asti 1 Nimitys Tuotenro Kaato Pituus Leveys Korkeus Paino Kpl/ % cm cm cm kg pal SF-100 Kouru Nro 0* ,4 16,5 36,0 25 SF-100 Kouru Nro 0R*** ,4 16,5 36,0 25 SF-100 Kouru Nro 005*/** ,4 16,5 19,0 10 SF-100 Kouru Nro , ,4 17,0 36,0 25 SF-100 Kouru Nro , ,4 17,5 36,4 25 SF-100 Kouru Nro , ,4 18,0 36,6 25 SF-100 Kouru Nro , ,4 18,5 36,8 25 SF-100 Kouru Nro 5* , ,4 19,0 37,0 25 SF-100 Kouru Nro , ,4 19,5 37,3 25 SF-100 Kouru Nro , ,4 20,0 37,5 25 SF-100 Kouru Nro , ,4 20,5 38,0 25 SF-100 Kouru Nro , ,4 21,0 38,3 25 SF-100 Kouru Nro 10* , ,4 21,5 38,5 25 SF-100 Kouru Nro 010* ,4 21,5 38,5 25 SF-100 Kouru Nro 010R*** ,4 21,5 38,5 25 SF-100 Kouru Nro 0105**/* ,4 21,5 21,0 10 SF-100 Kouru Nro , ,4 22,0 39,0 20 SF-100 Kouru Nro , ,4 22,5 39,3 20 SF-100 Kouru Nro , ,4 23,0 39,8 20 SF-100 Kouru Nro , ,4 23,5 40,5 20 SF-100 Kouru Nro 15* , ,4 24,0 41,0 20 SF-100 Kouru Nro , ,4 24,5 41,4 20 SF-100 Kouru Nro , ,4 25,0 41,6 20 SF-100 Kouru Nro , ,4 25,5 41,7 20 SF-100 Kouru Nro , ,4 26,0 41,9 20 SF-100 Kouru Nro 20* , ,4 26,5 42,0 20 SF-100 Kouru Nro 020* ,4 26,5 42,0 20 SF-100 Kouru Nro 020R*** ,4 26,5 42,0 20 SF-100 Kouru Nro 0205**/* ,4 26,5 23,0 10 SF-100 Kouru Nro 100-P* ,4 10,0 32,0 25 SF-100 Kouru Nro 100-PR*** ,4 10,0 32,0 25 * Kouru mahd. pohjapoistolle Ø 110 ** Kouru mahd. sivupoistolle T-liitoksille ja kulmille *** Kouru pystysuuntaisella putkiliitännällä Ø Poikkeus: poikittainen ruuhkaisten teiden kuivatus Tyyppihyväksyntä: Voidaan käyttää rakennuksissa, joissa käsitellään ympäristölle vaarallisia aineita.. Hyväksyntä nro Z Kuormitusluokat: A15, B125, C250, D400 1, E600 1 ja F900 1 DIN / EN 1433 mukaan ( 1 Poikkeus: poikittainen ruuhkaisten teiden kuivatus) Kaatotyyppi: Sisäinen kaato 0,5% tai Porrastettu kaato tai Vesipeilikaato Liitos: UNILINK -liitos Nimellinen leveys: 100 mm Leveys: 164 mm Alle Preise sind unverbindliche Preisempfehlungen und verstehen sich zzgl. der jeweils gültigen Mehrwertsteuer. Lukitusjärjestelmä: Technische Änderungen vorbehalten. RapidLock lukitusjärjestelmä 36

37 ANRIN DRAIN SF-100 UNILINK -liitosjärjestelmällä ja RapidLock lukitusjärjestelmällä kouru valurautareunalla, sis. uritetun valurautaritilän luokkaan F900 asti 1 Nimitys Tuotenro Kaato Pituus Leveys Korkeus Paino Kpl/ % cm cm cm kg pal Hiekka-ansa SF ,4 58,5 42,0 9 sis. valurautaritilän luokka F900 RapidLock lukitusjärjestelmällä säiliöllä Ø 110 putkiliitännällä ja Ø 160 läpiviennillä ANRIN DRAIN Raskaalle liikenteelle Huom: ANRIN Kuivatusjärjestelmä Hiekka-ansa Ø 160, 200 liitännällä Korkeus 1075 mm ja 1475 mm ks. sivu 53! Siirtymäkappale ,5 eri tasojen kompensaatioon Putkiliitännät Ø ,2 Ø ,6 Päätyosa UNILINK -liitoksella ja valurautareunalla kourulle Nro ,4 kourulle Nro 100-P ,0 Päätyosa putkiliitännällä UNILINK -liitoksella ja valurautareunalla Ø 110 putkiliitännällä kourulle Nro 0, ,8 kourulle Nro 10, ,1 kourulle Nro 20, ,5 kourulle Nro 100-P ,6 Ø 75 putkiliitännällä 1 Poikkeus: poikittainen ruuhkaisten teiden kuivatus Pidätämme oikeuden tuotekatalogin muutoksiin, teknisen ja muun tiedon osalta 37

38 ANRIN DRAIN raskaalle liikenteelle ANRIN DRAIN SF-150 UNILINK -liitosjärjestelmällä ja RapidLock lukitusjärjestelmällä kouru valurautareunalla Nimitys Tuotenro Kaato Pituus Leveys Korkeus Paino Kpl/ % cm cm cm kg pal SF-150 Kouru Nro 0* ,4 22,0 30,0 20 SF-150 Kouru Nro 0R*** ,4 22,0 30,0 SF-150 Kouru Nro 005*/** ,4 22,0 17,0 8 SF-150 Kouru Nro 1* , ,4 22,5 33,4 16 SF-150 Kouru Nro 2* , ,4 23,0 33,8 16 SF-150 kouru uritetulla SF-150 Kouru Nro 3* , ,4 23,5 34,2 16 valurautaritilällä luokat D400-E600; F900 SF-150 Kouru Nro 4* , ,4 24,0 34,6 16 SF-150 Kouru Nro 5* , ,4 24,5 35,0 16 SF-150 Kouru Nro 6* , ,4 25,0 35,4 16 SF-150 Kouru Nro 7* , ,4 25,5 35,8 16 SF-150 Kouru Nro 8* , ,4 26,0 36,2 16 SF-150 Kouru Nro 9* , ,4 26,5 36,6 16 SF-150 Kouru Nro 10* , ,4 27,0 37,0 16 SF-150 Kouru Nro 010* ,4 27,0 37,0 16 SF-150 Kouru Nro 010R*** ,4 27,0 37,0 SF-150 Kouru Nro 0105*/** ,4 27,0 18,8 8 SF-150 Kouru Nro 020* ,4 32,0 40,7 12 SF-150 Kouru Nro 020R*** ,4 32,0 40,7 SF-150 Kouru Nro 0205*/** ,4 32,0 20,4 8 * Kouru mahd. pohjapoistolle Ø 160 ** Kouru mahd. sivupoistolle T-liitoksille ja kulmille *** Kouru pystysuuntaisella putkiliitännällä Ø 160 Päätyosa UNILINK -liitoksella ja valurautareunalla kourulle Nro ,5 Päätyosa putkiliitännällä Ø 160 UNILINK -liitoksella ja valurautareunalla Ø 160 putkiliitännällä kourulle Nro 0, ,8 kourulle Nro 10, ,4 kourulle Nro 20, ,6 Tyyppihyväksyntä: Voidaan käyttää rakennuksissa, joissa käsitellään ympäristölle vaarallisia aineita.. Hyväksyntä nro Z Kuormitusluokat: A15, B125, C250, D400 1, E600 1 ja F900 1 DIN / EN 1433 mukaan ( 1 Poikkeus: poikittainen ruuhkaisten teiden kuivatus) Kaatotyyppi: Sisäinen kaato 0,5% tai Porrastettu kaato tai Vesipeilikaato Liitos: UNILINK -liitos Nimellinen leveys: 150 mm Leveys: 214 mm Alle Preise sind unverbindliche Preisempfehlungen und verstehen sich zzgl. der jeweils gültigen Mehrwertsteuer. Lukitusjärjestelmä: Technische Änderungen vorbehalten. RapidLock lukitusjärjestelmä 38

39 ANRIN DRAIN SF-150 UNILINK -liitosjärjestelmällä ja RapidLock lukitusjärjestelmällä kouru valurautareunalla Nimitys Tuotenro Kaato Pituus Leveys Korkeus Paino Kpl/ % cm cm cm kg pal Hiekka-ansa SF ,4 62,0 55,1 6 säiliöllä Ø 160 putkiliitännällä ja läpiviennillä Ø 200 Huom: ANRIN Kuivatusjärjestelmä Hiekka-ansa Ø 160, 200 liitännällä Korkeus 1075 mm ja 1475 mm ks. sivu 53! SF-150 hiekka-ansa uritetulla valurautaritilälle, luokat D400-E600; F900 ANRIN DRAIN Raskaalle liikenteelle Siirtymäkappale ,7 eri tasojen kompensaatioon Putkiliitännät Ø ,6 Ritilät Nimitys Tuotenro Pituus Leveys Tuloaukko Ø Paino Kpl/ cm cm cm²/m kg pal 1 1 Ritilät luokka D400 ja E600 Rapidlock lukitusjärjestelmällä Uritettu valurautaritilä , ,9 OvalGrip Design 1 Ritilä luokka F900 RapidLock lukitusjärjestelmällä Uritettu valurautaritilä , ,9 OvalGrip Design 1 Poikkeus: poikittainen ruuhkaisten teiden kuivatus Pidätämme oikeuden tuotekatalogin muutoksiin, teknisen ja muun tiedon osalta 39

40 ANRIN DRAIN raskaalle liikenteelle ANRIN DRAIN SF-200 UNILINK -liitosjärjestelmällä ja RapidLock lukitusjärjestelmällä kouru valurautareunalla Nimitys Tuotenro Kaato Pituus Leveys Korkeus Paino Kpl/ % cm cm cm kg pal SF-200 Kouru Nro 0* ,4 29,0 48,2 9 SF-200 Kouru Nro 0R*** ,4 29,0 48,2 SF-200 Kouru Nro 005*/** ,4 29,0 25,6 6 SF-200 kouru uritetulla valurautaritilällä kuormitusluokat D400-E600; F900 SF-200 Kouru Nro 1* , ,4 29,5 48,2 9 SF-200 Kouru Nro 2* , ,4 30,0 48,8 9 SF-200 Kouru Nro 3* , ,4 30,5 49,4 9 SF-200 Kouru Nro 4* , ,4 31,0 50,0 9 SF-200 Kouru Nro 5* , ,4 31,5 50,6 9 SF-200 Kouru Nro 6* , ,4 32,0 51,2 9 SF-200 Kouru Nro 7* , ,4 32,5 51,8 9 SF-200 Kouru Nro 8* , ,4 33,0 52,4 9 SF-200 Kouru Nro 9* , ,4 33,5 53,0 9 SF-200 Kouru Nro 10* , ,4 34,0 53,6 9 SF-200 Kouru Nro 010* ,4 34,0 54,0 9 SF-200 Kouru Nro 010R*** ,4 34,0 54,0 SF-200 Kouru Nro 0105*/** ,4 34,0 29,6 6 SF-200 Kouru Nro 200-P**** ,4 13,0 30,4 18 SF-200 Kouru Nro 200-PR***** ,4 13,0 30,4 * Kouru mahd. pohjapoistolle Ø 160 ** Kouru mahd. sivupoistolle T-liitoksille ja kulmille *** Kouru Ø 160 putkiliitännällä **** Kouru mahd. pohjapoistolle Ø 110 *****Kouru Ø 110 putkiliitännällä SF-200 litteä kouru uritetulla valurautaritilällä kuormitusluokat D400-E600; F900 Päätyosa UNILINK -liitoksella ja valurautareunalla kourulle Nro ,8 kourulle Nro 200-P ,3 Päätyosa putkiliitännällä UNILINK -liitoksella ja valurautareunalla Ø 160 putkiliitännällä kourulle Nro 0, ,6 kourulle Nro 10, 010, ,9 kourulle Nro 200-P ,3 Tyyppihyväksyntä: Voidaan käyttää rakennuksissa, joissa käsitellään ympäristölle vaarallisia aineita. Hyväksyntä nro Z Kuormitusluokat: A15, B125, C250, D400 1, E600 1 ja F900 1 DIN / EN 1433 mukaan ( 1 Poikkeus: poikittainen ruuhkaisten teiden kuivatus) Kaatotyyppi: Sisäinen kaato 0,5% tai Porrastettu kaato tai Vesipeilikaato Liitos: UNILINK -liitos Nimellinen leveys: 200 mm Leveys: 264 mm Alle Preise sind unverbindliche Preisempfehlungen und verstehen sich zzgl. der jeweils gültigen Mehrwertsteuer. Lukitusjärjestelmä: Technische Änderungen vorbehalten. RapidLock lukitusjärjestelmä 40

41 ANRIN DRAIN SF-200 UNILINK -liitosjärjestelmällä ja RapidLock lukitusjärjestelmällä kouru valurautareunalla Nimitys Tuotenro Kaato Pituus Leveys Korkeus Paino Kpl/ % cm cm cm kg pal SF-200 Hiekka-ansa ,4 70,0 61,1 6 säiliöllä Ø 160 putkiliitännällä ja läpiviennillä Ø 200 SF-200 hiekka-ansa uritetulla valurautaritilällä kuormitusluokat D400-E600; F900 ANRIN DRAIN Raskaalle liikenteelle Huom: ANRIN Kuivatusjärjestelmä Hiekka-ansa Ø 160, 200 liitännällä Korkeus 1075 mm ja 1475 mm ks. sivu 53! Putkiliitännät Ø ,6 Ø ,8 Ritilät Nimitys Tuotenro Pituus Leveys Tuloaukko Ø Paino Kpl/ cm cm cm²/m kg pal Ritilät luokka D4001 ja E6001 Rapidlock lukitusjärjestelmällä Uritettu valurauta , ,2 OvalGrip Design Ritilä luokka F9001 RapidLock lukitusjärjestelmällä Uritettu valurauta , ,9 OvalGrip Design 1 Poikkeus: poikittainen ruuhkaisten teiden kuivatus Pidätämme oikeuden tuotekatalogin muutoksiin, teknisen ja muun tiedon osalta 41

42 ANRIN DRAIN raskaalle liikenteelle ANRIN DRAIN SF-300 UNILINK -liitosjärjestelmällä ja RapidLock lukitusjärjestelmällä kouru valurautareunalla Nimitys Tuotenro Kaato Pituus Leveys Korkeus Paino Kpl/ % cm cm cm kg pal Kouru SF-300* ,4 39,0 64,0 6 Kouru SF-300R*** ,4 39,0 64,0 Kouru SF-300/5*/** ,4 39,0 35,0 4 Kouru SF-300P* ,4 16,0 46,0 Kouru SF-300PR*** ,4 16,0 46,0 SF-300 kouru uritetulla valurautaritilällä kuormitusluokille D400-E600; F900 * Kouru mahd. pohjapoistolle Ø 200 ** Kouru mahd. sivupoistolle T-liitoksille ja kulmille *** Kouru Ø 200 putkiliitännällä Päätyosa ,2 UNILINK -liitoksella ja valurautareunalla kaikille korkeuksille kourulle SF-300 Päätyosa ,4 UNILINK -liitoksella ja valurautareunalla kourulle SF-300P Päätyosa putkiliitännällä ,1 UNILINK -liitoksella ja valurautareunalla Ø 200 putkiliitännällä kourulle SF-300 Tyyppihyväksyntä: Voidaan käyttää rakennuksissa, joissa käsitellään ympäristölle vaarallisia aineita. Hyväksyntä nro Z Kuormitusluokat: A15, B125, C250, D400 1, E600 1 ja F900 1 DIN / EN 1433 mukaan ( 1 Poikkeus: poikittainen ruuhkaisten teiden kuivatus) Kaato tyyppi: Vesipeilikaato Liitos: UNILINK -liitos Nimellinen leveys: 300 mm Leveys: 364 mm Alle Preise sind unverbindliche Preisempfehlungen und verstehen sich zzgl. der jeweils gültigen Mehrwertsteuer. Lukitusjärjestelmä: Technische Änderungen vorbehalten. RapidLock lukitusjärjestelmä 42

43 ANRIN DRAIN SF-300 UNILINK -liitosjärjestelmällä ja RapidLock lukitusjärjestelmällä kouru valurautareunalla Nimitys Tuotenro Kaato Pituus Leveys Korkeus Paino Kpl/ % cm cm cm kg pal Hiekka-ansa yläosa SF ,4 39,0 30,0 4 galvanoidulla säiliöllä Hiekka-ansa keskiosa ,0 40,0 24,4 5 korotus Ø 160 liitäntämahdollisuudella Hiekka-ansa pohja ,0 64,5 43,2 5 Ø 160, 200 liitännällä ja NBR kumitiivisteellä ANRIN DRAIN Raskaalle liikenteelle Huom: Hiekka-ansat eivät sovi ympäristölle vaarallisten nesteiden säilytykseen SF-300 hiekka-ansa uritetulla valurautaritilällä kuormitusluokat D400-E600; F900 Putkiliitännät Ø ,6 Ø ,8 Ritilät Nimitys Tuotenro Pituus Leveys Tuloaukko Ø Paino Kpl/ cm cm cm²/m kg pal Ritilät luokka D4001 Rapidlock lukitusjärjestelmällä Uritettu valurauta , ,8 OvalGrip Design Ritilä luokka F9001 RapidLock lukitusjärjestelmällä Uritettu valurauta , ,5 OvalGrip Design 1 Poikkeus: poikittainen ruuhkaisten teiden kuivatus Pidätämme oikeuden tuotekatalogin muutoksiin, teknisen ja muun tiedon osalta 43

44 ANRIN DRAIN raskaalle liikenteelle ANRIN DRAIN SOLID BLOCK 200 polymeeribetonista kuormitusluokille D400 - F900 Nimitys Tuotenro Kaato Pituus Leveys Korkeus Paino Kpl/ % cm cm cm kg pal SOLID BLOCK ,4 32,0 71,5 Kouru SOLID BLOCK ,4 33,5 38,0 Pääsy-yksikkö polymeeribetonista OvalGrip design ritilä valuraudasta, kuormitusluokka F900 SOLID BLOCK 200 kouru SOLID BLOCK ,4 69,5 58,8 2-osainen hiekka-ansa polymeeribetonista OvalGrip design ritilä valuraudasta, kuormitusluokka F900 sis. hiekka-ansasäiliön ja läpiviennit dim 160mm ja 200mm Päätyosa ,4 32,0 4,5 Pääty ,4 32,0 3,2 NBR kumitiivisteellä osainen SOLID BLOCK 200 hiekka-ansa OvalGrip design ritilällä valuraudasta, kuormitusluokka F Ø 160 Ø 200 Tyyppihyväksyntä: Kourut ovat testatut ja sertifioidut DIBT:in mukaan Kuormitusluokat: D400 - F900 DIN / EN 1433 mukaan Kaatotyyppi: Vesipeilikaato Liitos: Uros- ja naarasliitokset, saumattavissa Nimellinen leveys: 200 mm Leveys: 260 mm Lukitusjärjestelmä: RapidLock lukitusjärjestelmä Alle Preise sind unverbindliche Preisempfehlungen und verstehen sich zzgl. der jeweils gültigen Mehrwertsteuer. Technische Änderungen vorbehalten. 44

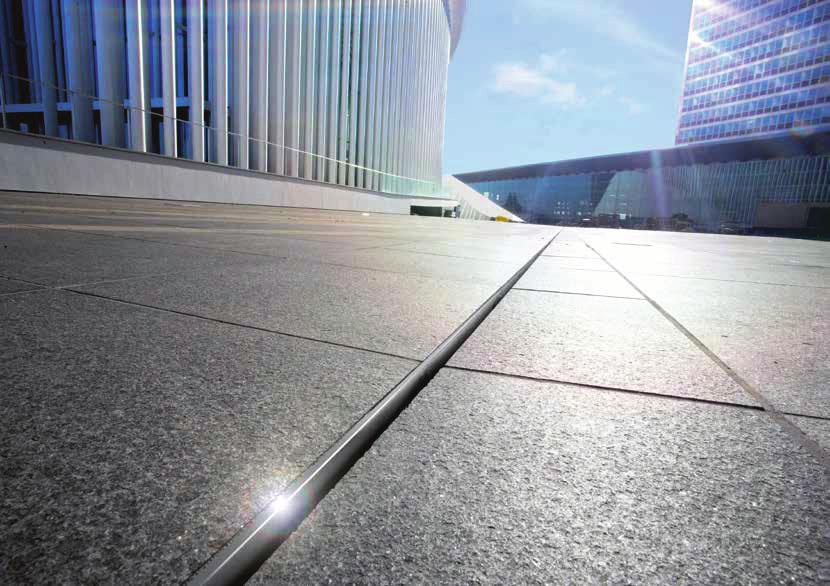

45 Kuivatusjärjestelmä Uritettu kouru Z-100, Z-150 Kuivatusjärjestelmä koristeelliselle pintadesignille ANRIN ANRIN Avvattningssystem DRAIN Slitsad Uritettu ränna kouru

46 ANRIN DRAIN uritettu kouru ANRIN DRAIN Z-100 kouru polymeeribetonista uritetulla yläosalla galvanoidusta teräksestä Uritettu yläosa Z-100 S kourulla Z-100 Nro 05 Nimitys Tuotenro Kaato Pituus Leveys Korkeus Paino Kpl/ % cm cm cm kg pal Z-100 Kouru Nro ,6 15,3 13,3 polymeeribetonista, NW 100 UNILINK -liitosjärjestelmällä Z-100 Kouru Nro ,6 15,3 7,0 polymeeribetonista, NW 100 UNILINK -liitosjärjestelmällä ja läpiviennillä T- ja kulmaliitoksille Z-100 Hiekka-ansa ,6 42,8 26,9 säiliöllä putkiliitäntä Ø 110 ja 160, tiivistysrenkailla Z-100 S Uritettu yläosa* ,6 13,2 5,7 galvanoitu teräs, puhdistusluukku sivussa, Urakorkeus = 11 cm Z-100 S Uritettu yläosa ,6 13,2 2,9 galvanoitu teräs,puhdistusluukku sivussa, Urakorkeus = 11 cm Z-100 S Pääsy-yksikkö* ,0 13,2 5,0 Galvanoitu teräs, puhdistusluukku sivussa, kourussa paikka kivelle Z-100 S Uritettu yläosa* ,6 18,2 6,9 galvanoitu teräs, puhdistusluukku sivussa, Urakorkeus = 16 cm Z-100 S Uritettu yläosa ,6 18,2 3,5 galvanoitu teräs, puhdistusluukku sivussa, Urakorkeus = 16 cm Z-100 S Pääsy-yksikkö* ,0 18,2 6,8 Galvanoitu teräs, puhdistusluukku sivussa, kourussa paikka kivelle Pääsy-yksikkö Z-100 S hiekka-ansalla Z-100 Z-100 Päätyosa ,6 suljettu galvanoidulla reunalla ja UNILINK -liitoksella Z-100 Päätyosa ,1 putkiliitännällä Ø 110 galvanoidulla reunalla ja UNILINK -liitoksella Pääsykoukut galvanoitua terästä, puhdistusluukun avaamiseen Pääsykoukut * Korkeuksia ja leveyksiä voidaan muokata projektikohtaisesti. Toimitusaika pyynnöstä. Kouruja kaadolla saatavilla pyynnöstä! Kuormitusluokat: A15, B125, C250 DIN / EN 1433 mukaan Kaatotyyppi: Vesipeilikaato, (sisäänrakennettu kaato 0,5% pyynnöstä) Liitos: Asennussuunta riippumaton UNILINK -liitosjärjestelmällä, vesitiivis liitos Tuloaukko: 125 cm² / m, uran leveys SW = 1,25 cm Nimellinen leveys: 100 mm Leveys: 136 mm Alle Preise sind unverbindliche Preisempfehlungen und verstehen sich zzgl. der jeweils gültigen Mehrwertsteuer. Technische Änderungen vorbehalten. 46

47 ANRIN DRAIN Z-100 kouru polymeeribetonista uritetulla yläosalla ruostumattomasta teräksestä Nimitys Tuotenro Kaato Pituus Leveys Korkeus Paino Kpl/ % cm cm cm kg pal Z-100 Kouru Nro ,6 15,3 13,3 polymeeribetonista, NW 100 UNILINK -liitosjärjestelmällä Z-100 Kouru Nro ,6 15,3 7,0 polymeeribetonista, NW 100 UNILINK -liitosjärjestelmällä ja läpiviennillä T- ja kulmaliitoksille Z-100 Hiekka-ansa ,6 42,8 26,9 säiliöllä, putkiliitäntä Ø 110 ja 160, tiivistysrenkailla Z-100 S Uritettu yläosa* , 6 13,2 5,7 ruostumaton teräs, puhdistusluukku sivussa, Urakorkeus = 11 cm Z-100 S Uritettu yläosa ,6 13,2 2,9 ruostumaton teräs, puhdistusluukku sivussa, Urakorkeus = 11 cm Uritettu yläosa Z-100 S kourulla Z-100 Nro 05 ANRIN DRAIN Uritettu kouru Z-100 S Pääsy-yksikkö* ,0 13,2 5,0 ruostumaton teräs, puhdistusluukku sivussa, kourussa paikka kivelle Z-100 S Uritettu yläosa* ,6 18,2 6,9 ruostumaton teräs, puhdistusluukku sivussa, Urakorkeus = 16 cm Z-100 S Uritettu yläosa ,6 18,2 3,5 ruostumaton teräs, puhdistusluukku sivussa, Urakorkeus = 16 cm Z-100 S Pääsy-yksikkö* ,0 18,2 6,8 ruostumaton teräs, puhdistusluukku sivussa, kourussa paikka kivelle Z-100 Päätyosa ,6 suljettu ruostumattomalla teräsreunalla ja UNILINK -liitoksella Pääsy-yksikkö Z-100 S hiekka-ansalla Z-100 Z-100 Päätyosa ,1 putkiliitännällä Ø 110 ruostumattomalla teräsreunalla ja UNILINK -liitoksella Pääsykoukut galvanoitua terästä, puhdistusluukun avaamiseen * Korkeuksia ja leveyksiä voidaan muokata projektikohtaisesti. Toimitusaika pyynnöstä. Kouruja kaadolla saatavilla pyynnöstä! Pääsykoukut Kuormitusluokat: A15, B125, C250 DIN / EN 1433 mukaan Kaatotyyppi: Vesipeilikaato, (sisäänrakennettu kaato 0,5% pyynnöstä) Liitos: Asennussuunta riippumaton UNILINK -liitosjärjestelmällä, vesitiivis liitos Tuloaukko: 125 cm² / m, uran leveys SW = 1,25 cm Nimellinen leveys: 100 mm Leveys: 136 mm Pidätämme oikeuden tuotekatalogin muutoksiin, teknisen ja muun tiedon osalta 47

48 ANRIN DRAIN uritettu kouru ANRIN DRAIN Z-150 kouru polymeeribetonista uritetulla yläosalla galvanoidusta teräksestä Nimitys Tuotenro Kaato Pituus Leveys Korkeus Paino Kpl/ % cm cm cm kg pal Z-150 Kouru Nro ,4 18,8 25,8 polymeeribetonista, NW 150 UNILINK -liitosjärjestelmällä Uritettu yläosa Z-150 S kourulla Z-150 Nro 0 Z-150 Kouru Nro ,4 18,8 15,5 polymeeribetonista, NW 150 UNILINK -liitosjärjestelmällä läpiviennillä T- ja kulmaliitoksille Z-150 Hiekka-ansa ,4 58,8 37,7 säiliöllä putkiliitännällä Ø 160 ja 200, tiivisterenkailla Z-150 S Uritettu yläosa* ,4 20,0* 8,9 galvanoitu teräs, puhdistusluukku sivussa, Urakorkeus = 20 cm Z-150 S Pääsy-yksikkö* ,4 20,0* 8,8 galvanoitu teräs, puhdistusluukku sivussa, kourussa paikka kivelle Z-150 Päätyosa ,5 galvanoidulla reunalla ja UNILINK -liitoksella Z-150 Päätyosa ,5 putkiliitännällä Ø 110 galvanoidulla reunalla ja UNILINK -liitoksella Pääsykoukut galvanoitua terästä, puhdistusluukun avaamiseen Pääsy-yksikkö Z-150 S hiekka-ansalla Z-150 * Korkeuksia ja leveyksiä voidaan muokata projektikohtaisesti. Toimitusaika pyynnöstä. Pääsykoukut Kuormitusluokat: A15, B125, C250, D400 1 DIN / EN 1433 mukaan 1 Poikkeus: poikittainen ruuhkaisten teiden kuivatus Kaatotyyppi: Vesipeilikaato, (sisäänrakennettu kaato 0,5% pyynnöstä) Liitos: Asennussuunta riippumaton UNILINK -liitosjärjestelmällä, vesitiivis liitos Tuloaukko: 150 cm² / m, uran leveys SW = 1,5 cm Nimellinen leveys: 150 mm Leveys: 214 mm Alle Preise sind unverbindliche Preisempfehlungen und verstehen sich zzgl. der jeweils gültigen Mehrwertsteuer. Technische Änderungen vorbehalten. 48

49 ANRIN DRAIN Z-150 kouru polymeeribetonista uritetulla yläosalla ruostumattomasta teräksestä Nimitys Tuotenro Kaato Pituus Leveys Korkeus Paino Kpl/ % cm cm cm kg pal Z-150 Kouru Nro ,4 18,8 25,8 polymeeribetonista, NW 150 UNILINK -liitosjärjestelmällä Z-150 Kouru Nro ,4 18,8 15,5 polymeeribetonista, NW 150 UNILINK -liitosjärjestelmällä läpiviennillä T- ja kulmaliitoksille Z-150 Hiekka-ansa ,4 58,8 37,7 säiliöllä, putkiliitäntä Ø 160 ja 200, tiivistysrenkailla Uritettu yläosa Z-150 S kourulla Z-150 Nro 0 Z-150 S Uritettu yläosa* ,4 23,0* 8,9 ruostumaton teräs, puhdistusluukku sivussa Urakorkeus = 20 cm Z-150 S Pääsy-yksikkö* ,4 23,0* 8,8 ruostumaton teräs, puhdistusluukku sivussa kourussa paikka kivelle ANRIN DRAIN Uritettu kouru Z-150 Päätyosa ,5 ruostumattomalla teräsreunalla ja UNILINK -liitoksella Z-150 Päätyosa ,5 putkiliitännällä Ø 110 ruostumattomalla teräsreunalla ja UNILINK -liitoksella Pääsykoukut galvanoitua terästä, puhdistusluukun avaamiseen * Korkeuksia ja leveyksiä voidaan muokata projektikohtaisesti. Toimitusaika pyynnöstä. Pääsy-yksikkö Z-150 S hiekka-ansalla Z-150 Pääsykoukut Kuormitusluokat: A15, B125, C250, D400 1 DIN / EN 1433 mukaan 1 Poikkeus: poikittainen ruuhkaisten teiden kuivatus Kaatotyyppi: Vesipeilikaato, (sisäänrakennettu kaato 0,5% pyynnöstä) Liitos: Asennussuunta riippumaton UNILINK -liitosjärjestelmällä, vesitiivis liitos Tuloaukko: 150 cm² / m, uran leveys SW = 1,5 cm Nimellinen leveys: 150 mm Leveys: 214 mm Pidätämme oikeuden tuotekatalogin muutoksiin, teknisen ja muun tiedon osalta 49

50

51 Kuivatusjärjestelmä Pihakaivot, Hiekka-ansajärjestelmät Pihakaivot kuormitusluokille B125, D400 - F900 ANRIN PIHAKAIVOT Pihakaivot ja hiekka-ansat

52 ANRIN pihakaivot ja hiekka-ansat ANRIN pihakaivot valurautareunalla sekä valurautaritilällä C250 Nimitys Tuoetnro Kaato Pituus Leveys Korkeus Paino Kpl/ % cm cm cm kg pal Pihakaivot ,5 34,7 16 valurautareunalla ja valurautaritilällä, kuormitusluokka. C250, pitkittäispalkkiritilä, Rapidlock lukitusjärjestelmällä integroidulla hajulukolla PE säiliö ja Ø 110 aukolla NBR renkailla Pihakaivon korotuskappale ,5 korkeuden lisäämiseen Ø 110 liitännällä Putkiliitäntä Ø ,2 PVCtä Kuormitusluokat: A15, B125, C250 DIN EN 124 mukaan Materiaali: Polymeeribetonia, valurautareunat Alle Preise sind unverbindliche Preisempfehlungen und verstehen sich zzgl. der jeweils gültigen Mehrwertsteuer. Technische Änderungen vorbehalten. 52

53 ANRIN hiekka-ansajärjestelmä UNILINK -liitosjärjestelmällä ja RapidLock lukitusjärjestelmällä valurautareunalla ja valurautaritilällä kuormitusluokat D400 1, F900 1 Nimitys Tuotenro Pituus Leveys Korkeus Paino Kpl/ cm cm cm kg pal Hiekka-ansa yläosa suljettu ,0 päätyosilla ja galvanoidulla säiliöllä Hiekka-ansa yläosa SF ,0 päätyosat liitännällä kourulla SF-100 ja galvanoidulla säiliöllä Hiekka-ansa yläosa KE/SF-150 päätyosat liitännällä kourulla SF-150 tai KE-150 ja galvanoidulla säiliöllä ,0 Hiekka-ansa yläosa uritetulla valurautaritilällä, kuormitusluokat D400-E600; F900 Hiekka-ansa yläosa ,0 KE/SF-200 päätyosat liitännällä kourulla SF-200 tai KE-200 ja galvanoidulla säiliöllä Hiekka-ansa keskiosa ,4 korkeuden lisäämiseen Ø 160 liitännällä Hiekka-ansa pohja ,5 43,2 Ø 160, 200 liitännällä sis. tiivisterenkaat Huom: Ritilät Hiekka-ansat eivät sovi ympäristölle vaarallisten nesteiden säilytykseen Nimitys Tuotenro Pituus Leveys Tuloaukko Ø Paino Kpl/ cm cm cm²/m kg pal Ritilät luokka D4001 Rapidlock lukitusjärjestelmällä Uritettu valurauta , ,8 OvalGrip Design ANRIN PIHAKAIVOT Pihakaivot ja hiekka-ansat Ritilä luokka F9001 RapidLock lukitusjärjestelmällä Uritettu valurauta , ,5 OvalGrip Design 1 Poikkeus: poikittainen ruuhkaisten teiden kuivatus Kuormitusluokat: A15, B125, C250, D400 1, E600 1 ja F900 1 DIN / EN 1433 mukaan ( 1 Poikkeus: poikittainen ruuhkaisten teiden kuivatus) Pidätämme oikeuden tuotekatalogin muutoksiin, teknisen ja muun tiedon osalta 53

54

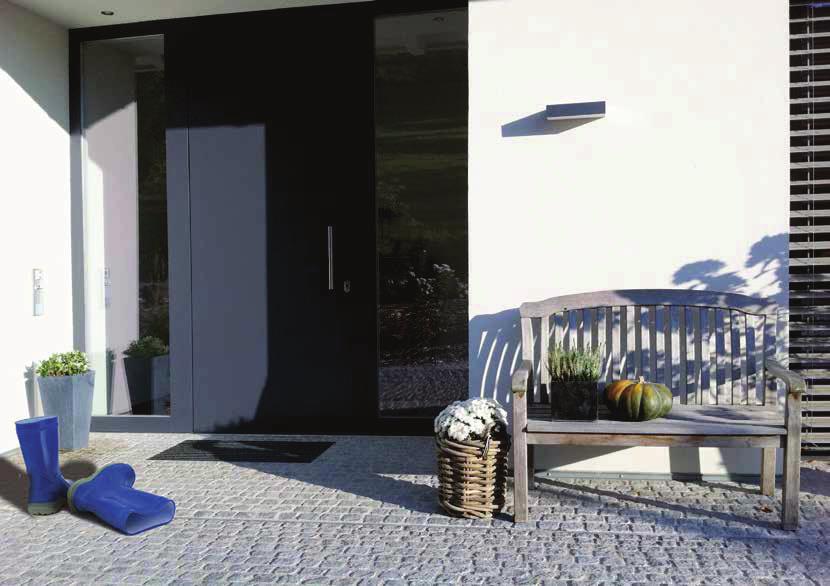

55 Kuivatusjärjestelmä SELF Kuivatuskourut, jalkaritilät pihakaivot talolle, pihalle ja puutarhalle ANRIN SELF

56 ANRIN SELF ANRIN SELF-100 kourut polymeeribetonista, sis. ritilät Nimitys Tuotenro Pituus Leveys Korkeus Paino Kpl/ cm cm cm kg pal SELF-100 Kouru 1,0 m*** ,0 10,0 8,0 72 galvanoidulla ritilällä SELF-100 Kouru 1,0 m ,0 10,0 7,6 36 putkiliitännällä galvanoidulla ritilällä SELF-100 Kouru 0,5 m** ,0 10,0 4,5 48 galvanoidulla ritilällä SELF Hiekka-ansa NW ,0 40,0 15,5 12 galvanoidulla ritilällä säiliöllä poistoaukko Ø 110 NBR-renkaalla SELF-100 Kouru 1,0 m*** ,0 10,0 8,0 72 ruostumattomalla teräsritilällä SELF-100 Kouru 1,0 m ,0 10,0 7,6 36 putkiliitännällä ruostumattomalla teräsritilällä SELF-100 Kouru 0,5 m** ,0 10,0 4,5 48 ruostumattomalla teräsritilällä SELF Hiekka-ansa NW ,0 40,0 15,5 12 ruostumattomalla teräsritilällä säiliöllä poistoaukko Ø 110 NBR-renkaalla SELF-100 Kouru 1,0 m*** ,0 10,0 11,4 72 galvanoidulla ritilällä SELF-100 Kouru 1,0 m ,0 10,0 11,0 36 putkiliitännällä galvanoidulla ritilällä SELF-100 Kouru 0,5 m** ,0 10,0 4,9 48 galvanoidulla ritilällä SELF Hiekka-ansa NW ,0 40,0 17,5 12 galvanoidulla ritilällä säiliöllä poistoaukko Ø 110 NBR-renkaalla ** Kouru sivupoistolle T-liitoksille ja kulmille *** Joka toinen kouru Ø 110 liitännällä pystysuuntaiseen poistoon HUOM: Tarvikkeet löydät sivulla 60. Kuormitusluokka: Kaatotyyppi: Nimellinen leveys: Leveys: Uritettu teräsritilä kuormitusluokka A15, galvanoitu verkkoritilä kuormitusluokka B125 Vesipeilikaato 100 mm 120 mm Alle Preise sind unverbindliche Preisempfehlungen und verstehen sich zzgl. der jeweils gültigen Mehrwertsteuer. Technische Änderungen vorbehalten. 56

57 ANRIN SELF-100 kourut polymeeribetonista, sis. OvalGrip ritilät Nimitys Tuotenro Pituus Leveys Korkeus Paino Kpl/ cm cm cm kg pal SELF-100 Kouru 1,0 m*** ,0 10,0 11,4 72 uritetulla valurautaritilällä SELF-100 Kouru 1,0 m ,0 10,0 11,0 36 putkiliitännällä uritetulla valurautaritilällä SELF-100 Kouru 0,5 m** ,0 10,0 4,9 48 uritetulla valurautaritilällä SELF Hiekka-ansa NW ,0 40,0 17,5 12 uritetulla valurautaritilällä säiliöllä poistoaukko Ø 110 NBR-renkaalla SELF-100 Kouru 1,0 m*** ,0 10,0 8,0 48 uritetulla komposiittiritilällä SELF-100 Kouru 1,0 m ,0 10,0 7,6 36 putkiliitännällä uritetulla komposiittiritilällä SELF-100 Kouru 0,5 m** ,0 10,0 4,5 48 uritetulla komposiittiritilällä SELF Hiekka-ansa NW ,0 40,0 15,5 12 uritetulla komposiittiritilällä säiliöllä poistoaukko Ø 110 NBR-renkaalla ** Kouru sivuliitännällä T-liitoksille ja kulmille *** Joka toinen kouru Ø 110 liitännällä pystysuuntaiseen poistoon HUOM: Tarvikkeet löydät sivulla 60. ANRIN SELF Kuormitusluokka: Kaatotyyppi: Nimellinen leveys: Leveys: Uritettu valurautaritilä kuormitusluokka B125, uritettu komposiittiritilä kuormitusluokka B125 Vesipeilikaato 100 mm 120 mm Pidätämme oikeuden tuotekatalogin muutoksiin, teknisen ja muun tiedon osalta 57

58 ANRIN SELF ANRIN SELF ECO-100 kourut polymeeribetonista, sis. ritilät Nimitys Tuotenro Pituus Leveys Korkeus Paino Kpl/ cm cm cm kg pal SELF-ECO Kouru 1,0 m* ,0 8,0 6,3 120 galvanoidulla ritilällä SELF-ECO Kouru 0,5 m** ,0 8,0 3,2 48 galvanoidulla ritilällä SELF Hiekka-ansa NW ,0 40,0 15,5 12 galvanoidulla ritilällä säiliöllä poistoaukko Ø 110 NBR - renkaalla SELF-ECO Kouru 1,0 m* ,0 8,0 10,3 80 uritetulla valurautaritilällä SELF-ECO Kouru 0,5 m** ,0 8,0 5,2 48 uritetulla valurautaritilällä SELF Hiekka-ansa NW ,0 40,0 17,5 12 uritetulla valurautaritilällä säiliöllä poistoaukko Ø 110 NBR-renkaalla SELF-ECO Kouru 1,0 m* ,0 8,0 6,3 120 uritetulla komposiittiritilällä SELF-ECO Kouru 0,5 m** ,0 8,0 3,2 48 uritetulla komposiittiritilällä SELF Hiekka-ansa NW ,0 40,0 15,5 12 uritetulla komposiittiritilällä säiliöllä poistoaukko Ø 110 NBR-renkaalla * Kouru mahd. pohjapoistolle Ø 110 ** Kouru sivuliitännällä T-liitoksille ja kulmille HUOM: Tarvikkeet löydät sivulla 60. Kuormitusluokka: Kaatotyyppi: Nimellinen leveys: Leveys: Galvanoitu ritilä kuormitusluokka A15, valurautaritilä kuormitusluokka B125, uritettu komposiittiritilä kuormitusluokka B125 Vesipeilikaato 100 mm 120 mm Alle Preise sind unverbindliche Preisempfehlungen und verstehen sich zzgl. der jeweils gültigen Mehrwertsteuer. Technische Änderungen vorbehalten. 58

59 ANRIN SELF uralla Kouru SELF-100 polymeeribetonista yhdistetty uritettuun yläosaan galvanoidusta teräksestä Nimitys Tuotenro Pituus Leveys Korkeus Paino Kpl/ cm cm cm kg pal SELF Kouru 1,0 m*** ,0 19,0 11,3 36 sis. SELF Uritettu yläosa galvanoitu teräs sivuhuuhtelumahdollisuudella SELF Kouru 0,5 m*** ,0 19,0 5,7 36 sis. SELF Uritettu yläosa galvanoitu teräs sivuhuuhtelumahdollisuudella Uritettu yläosa sivuhuuhtelumahdollisuudella SELF Kouru 1,0 m*** sis. SELF Uritettu yläosa puhdistusluukku vasemmalla ,0 19,0 11,3 36 puhdistusluukku oikealla ,0 19,0 11,3 36 SELF Kouru 0,5 m** ,0 19,0 8,3 48 sis. SELF Pääsy-yksikkö galvanoitu teräs sivuhuuhtelumahdollisuudella kourussa paikka kivelle Uritettu yläosa puhdistusluukulla SELF Hiekka-ansa ,0 49,0 19,4 12 säiliöllä poistoaukko Ø 110 NBR-renkaalla sis. SELF Pääsy-yksikkö galvanoitu teräs sivuhuuhtelumahdollisuudella kourussa paikka kivelle Pääsykoukut galvanoitua terästä, puhdistusluukkun avaamiseen ** Kouru sivuliitännällä T-liitoksille ja kulmille *** Joka toinen kouru Ø 110 liitännällä pystysuuntaiseen poistoon Pääsy-yksikkö, puhdistusluukku sivulla, yhdistetty hiekka-ansaan HUOM: Tarvikkeet löydät sivulla 60. Pääsykoukut ANRIN SELF Kuormitusluokka: Kaatotyyppi: Sopii henkilöautoille Vesipeilikaato Pidätämme oikeuden tuotekatalogin muutoksiin, teknisen ja muun tiedon osalta 59

60 ANRIN SELF ANRIN SELF-MINI 100 kourut polymeeribetonista, sis. ritilät Nimitys Tuotenro Pituus Leveys Korkeus Paino Kpl/ cm cm cm kg pal SELF-MINI Kouru 1,0 m*** ,0 6,0 6,3 120 galvanoidulla ritilällä SELF-MINI Kouru 1,0 m*** ,0 6,0 10,5 80 uritetulla valurautaritilällä SELF-MINI Kouru 1,0 m*** ,0 6,0 10,5 80 uritetulla komposiittiritilällä Päätyosa ,4 *** Joka toinen kouru Ø 110 liitännällä pystysuuntaiseen poistoon HUOM: Ks. sopivat tarvikkeet alla. ANRIN SELF-100 Tarvikkeet Nimitys Tuotenro Pituus Leveys Korkeus Paino Kpl/ cm cm cm kg pal SELF 100 Päätyosa ,4 SELF 100 Päätyosa ,8 putkiliitännällä Ø 110 SELF ECO Päätyosa ,4 SELF ECO Päätyosa ,8 putkiliitännällä Ø 110 SELF MINI Päätyosa ,4 SELF Hajulukko ,5 DA/OD 110 SELF Hajulukko ,2 lehtiseulalla ainoastaan kouruille putkiliitännällä SELF Putkiliitäntä DN ,2 Kuormitusluokka: Kaatotyyppi: Nimellinen leveys: Leveys: Lukitusjärjestelmä: Uritettu teräsritilä kuormitusluokka A15, uritettu valurautaritilä kuormitusluokka B125, uritettu komposiittiritilä kuormitusluokka B125 Vesipeilikaato 100 mm 120 mm Lukitusmekanismi Alle Preise sind unverbindliche Preisempfehlungen und verstehen sich zzgl. der jeweils gültigen Mehrwertsteuer. Technische Änderungen vorbehalten. 60

61 ANRIN SELF-PP 100 mustasta muovista, sis. ritilät Nimitys Tuotenro Pituus Leveys Korkeus Paino Kpl/ cm cm cm kg pal SELF PP Kouru ,1 7,0 1,6 50 komposiittiritilällä A15 SELF PP Kouru ,1 10,0 1,8 50 komposiittiritilällä A15 SELF PP Kouru ,1 7,0 2,7 50 uritetulla teräsritilällä A15 SELF PP Kouru ,1 10,0 2,9 50 uritetulla teräsritilällä A15 SELF PP Hiekka-ansa ,1 28,0 1,6 12 komposiittiritilällä A15 säiliöllä poisto-aukko Ø 110 SELF PP Hiekka-ansa ,1 28,0 1,6 12 uritetulla teräsritilällä A15 säiliöllä poisto-aukko Ø 110 SELF PP päätyosasarja koostuu kahdesta päätyosasta putkiliitännällä DN 50 SELF PP päätyosasarja koostuu kahdesta päätyosasta putkiliitännällä DN 100 ANRIN SELF Kuormitusluokka: Kaatotyyppi: Nimellinen leveys: Leveys: Lukitusjärjestelmä: Uritettu teräsritilä kuormitusluokka A15, uritettu komposiittiritilä kuormitusluokka A15 Vesipeilikaato 100 mm 131 mm TwistLock lukitusjärjestelmä Pidätämme oikeuden tuotekatalogin muutoksiin, teknisen ja muun tiedon osalta 61

62 ANRIN SELF ANRIN SELF-150 kourut polymeeribetonista, sis. ritilät Nimitys Tuotenro Pituus Leveys Korkeus Paino Kpl/ cm cm cm kg pal SELF-150 Kouru 1,0 m* ,0 15,0 17,8 55 galvanoidulla ritilällä, lukittu SELF-150 Kouru 0,5 m* ,0 15,0 9,0 galvanoidulla ritilällä, lukittu SELF-150P Kouru 1,0 m* ,0 8,0 16,0 galvanoidulla ritilällä, lukittu SELF-150 Kouru 1,0 m* ,0 15,0 17,8 55 galvanoidulla ruudukkoritilällä, lukittu MW 30 x 10 mm SELF-150 Kouru 0,5 m* ,0 15,0 9,0 galvanoidulla ruudukkoritilällä, lukittu MW 30 x 10 mm SELF-150P Kouru 1,0 m* ,0 8,0 16,0 galvanoidulla ruudukkoritilällä, lukittu MW 30 x 10 mm SELF-150 Kouru 1,0 m* ,0 15,0 17,8 55 uritetulla valurautaritilällä, lukittu SELF-150 Kouru 0,5 m* ,0 15,0 9,0 uritetulla valurautaritilällä, lukittu SELF-150P Kouru 1,0 m* ,0 8,0 16,0 uritetulla valurautaritilällä, lukittu * Kouru mahd. pohjapoistolle Ø 160 Kuormitusluokka: Galvanoitu ritilä kuormitusluokka A15, verkkoritilä sopii henkilöautoliikenteelle, valurautaritilä kuormitusluokka C250 Kaatotyyppi: Vesipeilikaato Nimellinen leveys: 150 mm Leveys: 200 mm Lukitusjärjestelmä: Ruuvilukitusjärjestelmä Alle Preise sind unverbindliche Preisempfehlungen und verstehen sich zzgl. der jeweils gültigen Mehrwertsteuer. Technische Änderungen vorbehalten. 62

63 ANRIN SELF-150 kourut polymeeribetonista, sis. ritilät Nimitys Tuotenro Pituus Leveys Korkeus Paino Kpl/ cm cm cm kg pal SELF-150 Hiekka-ansa ,0 58,5 25,0 galvanoidulla ritilällä, lukittu säiliöllä SELF-150 Hiekka-ansa ,0 58,5 25,0 galvanoidulla verkkoritilällä, lukittu säiliöllä SELF-150 Hiekka-ansa ,0 58,5 25,0 uritetulla valurautaritilällä, lukittu säiliöllä ANRIN SELF-150 Tarvikkeet Päätyosa SELF ,5 Kourun alkukohtaan Päätyosa SELF ,0 putkiliitännällä Ø 160, kourun loppukohtaan Hajulukko Ø ,5 eri hajulukkoja saatavilla pyynnöstä ANRIN SELF Putkiliitäntä Ø ,2 Kuormitusluokka: Galvanoitu ritilä kuormitusluokka A15, verkkoritilä sopii henkilöautoliikenteelle, valurautaritilä kuormitusluokka C250 Kaatotyyppi: Vesipeilikaato Nimellinen leveys: 150 mm Leveys: 200 mm Lukitusjärjestelmä: Ruuvilukitusjärjestelmä Pidätämme oikeuden tuotekatalogin muutoksiin, teknisen ja muun tiedon osalta 63

64 ANRIN SELF ANRIN SELF-200 kourut polymeeribetonista, sis. ritilät Nimitys Tuotenro Pituus Leveys Korkeus Paino Kpl/ cm cm cm kg pal SELF-200 Kouru 1,0 m* ,0 15,0 25,5 40 galvanoitu verkkoritilä, lukittu MW 30 x 25 mm SELF-200 Kouru 0,5 m* ,0 15,0 12,75 galvanoitu verkkoritilä, lukittu MW 30 x 25 mm SELF-200 P Kouru 1,0 m * ,0 10,0 25,5 40 galvanoitu verkkoritilä, lukittu MW 30 x 25 mm SELF-200 Hiekka-ansa ,0 58,5 45,0 galvanoitu verkkoritilä, lukittu MW 30 x 25 mm SELF-200 Kouru 1,0 m* ,0 15,0 31,4 40 valurautaritilällä, kuormitusluokka C250 OvalGrip Design SELF-200 Kouru 0,5 m ,0 15,0 15,6 valurautaritilällä, kuormitusluokka C250 OvalGrip Design SELF-200 P Kouru 1,0 m* ,0 10,0 31,1 40 valurautaritilällä, kuormitusluokka C250 OvalGrip Design SELF-200 Hiekka-ansa ,0 58,5 45,6 valurautaritilällä, kuormitusluokka C250 OvalGrip Design Päätyosa SELF ,5 kourun alkukohtaan Päätyosa SELF ,5 putkiliitännällä Ø 160, kourun loppukohtaan Päätyosa SELF-200P ,5 kourun alku-/loppukohtaan Hajulukko Ø ,5 eri hajulukkoja saatavilla pyynnöstä Putkiliitäntä Ø ,2 * Kouru mahd. pohjapoistolle Ø 160 Kuormitusluokka: Kaatotyyppi: Nimellinen leveys: Leveys: Lukitusjärjestelmä: Verkkoritilä kuormitusluokka B125, uritettu valurautaritilä kuormitusluokka C250 Vesipeilikaato 200 mm 250 mm Ruuvilukitusjärjestelmä Alle Preise sind unverbindliche Preisempfehlungen und verstehen sich zzgl. der jeweils gültigen Mehrwertsteuer. Technische Änderungen vorbehalten. 64

65 ANRIN SELF GL-100 kourut polymeeribetonista, sis. ritilät Nimitys Tuotenro Pituus Leveys Korkeus Paino Kpl/ cm cm cm kg pal GL-100 Kouru Nro ,0 15,0 GL-100 Kouru Nro ,0 20,0 GL-100 Kouru Nro ,0 8,0 GL-100 Kouru Nro ,0 17,5 GL-100 Kouru Nro 05/0, ,0 17,5 GL-100 Kouru Nro 010/0, ,0 20,0 GL-100 Kouru Nro ,0 25,0 GL-100 Kouru Nro 020/0, ,0 17,5 GL-100 Uritettu teräsritilä ,4 2,1 galvanoitu, kuormitusluokka A15, TwistLock lukitusjärjestelmällä GL-100 Uritettu teräsritilä ,4 2,1 galvanoitu, kuormitusluokka A15, TwistLock lukitusjärjestelmällä GL-100 Verkkoritilä ,4 2,1 galvanoitu, kuormitusluokka B125, TwistLock lukitusjärjestelmällä GL-100 Verkkoritilä ,4 2,1 galvanoitu, kuormitusluokka B125, TwistLock lukitusjärjestelmällä GL-100 Uritettu valurautaritilä ,4 2,1 kuormitusluokka C250, TwistLock lukitusjärjestelmällä GL-100 Päätyosa kourulle Nro kourulle Nro kourulle Nro GL-100 Päätyosa putkiliitännällä kourulle Nro kourulle Nro kourulle Nro GL-100 Hiekka-ansa ,0 56,3 säiliöllä, poisto-aukko Ø 110 NBR-renkaalla ja läpiviennillä Ø 110/160 ANRIN SELF Kuormitusluokat: A15, B125, C250 DIN / EN 1433 mukaan Kaatotyyppi: Porrastettu kaato tai Vesipeilikaato Materiaali: Polymeeribetoni Nimellinen leveys: 100 mm Leveys: 130 mm Lukitusjärjestelmä: TwistLock lukitusjärjestelmä Pidätämme oikeuden tuotekatalogin muutoksiin, teknisen ja muun tiedon osalta 65

66 ANRIN SELF ANRIN SELF Pihakaivot Nimitys Tuotenro Pituus Leveys Korkeus Paino Kpl/ cm cm cm kg pal SELF Pihakaivo ,4 24 sis. galvanoidun ritilän integroidulla PE-säiliöllä ja poisto-aukolla Ø 110 SELF Pihakaivo ,8 24 sis. galvanoidun kehyksen Ritilä valuraudasta kuormitusluokka B125 integroidulla PE-säiliöllä ja poisto-aukolla Ø 110 SELF Pihakaivo ,8 24 sis. galvanoidun verkkoritilän MW 33 x 12 mm integroidulla PE-säiliöllä ja poisto-aukolla Ø 110 SELF Pihakaivo ,8 24 valurautaritilällä kuormitusluokka B125 korkeuden lisäämiseen putkiliitännällä Ø 110 ANRIN SELF jalkaritilät SELF jalkaritilä sis. ritilän yksinkertainen jalkaritilä polymeeribetonista ja galvanoidusta verkkoritilästä Mitat 60 x 40 cm ,3 40 Mitat 75 x 50 cm ,4 20 Alle Preise sind unverbindliche Preisempfehlungen und verstehen sich zzgl. der jeweils gültigen Mehrwertsteuer. Technische Änderungen vorbehalten. 66

67 ANRIN SELF Jalkaritilät reunavahvisteella Nimitys Tuotenro Pituus Leveys Korkeus Paino Kpl/ cm cm cm kg pal Jalkaritilärunko reunavahvisteella Nimelliset mitat: 60 x 40 cm , x 50 cm , x 50 cm ,9 20 Alumiiniritilä ,5 neulahuopapinnoitteella ,0 väri antrasiitti, ,4 sopii parhaiten alueille, jotka ovat katon alla Alumiiniritilä ,5 kumipinnoitteella ,0 väri musta, ,4 sopii parhaiten alueille ilman kattoa Ruudukkoritilä ,0 galvanoitua terästä ,0 silmäkoko 9 x 30 mm ,0 vahvalla pystysuoralla verkolla Verkkoritilä ,2 galvanoitua terästä ,6 vahvoilla lujitustangoilla ,2 ANRIN SELF Materiaali: Jalkaritilät polymeeribetonia, jännitevapaa kehys, integroitu teräsritilä toiveiden mukaan. Huolto: Helppo puhdistaa, poistoaukko Ø 110 Pidätämme oikeuden tuotekatalogin muutoksiin, teknisen ja muun tiedon osalta 67

68

69 Kuivatusjärjestelmä ANRIN SPORT Urheilualueiden kuivatus ja reunustus ANRIN SPORT

70 ANRIN SPORT Muistiinpanot Alle Preise sind unverbindliche Preisempfehlungen und verstehen sich zzgl. der jeweils gültigen Mehrwertsteuer. Technische Änderungen vorbehalten. 70

71 ANRIN SPORT järjestelmä 125 urheilualueille, joissa korotettu nurmikenttä Nimitys Tuotenro Pituus Leveys Korkeus Paino Kpl/ cm cm cm kg pal Kouru 125 A, suora ,0 20,0 16,0 ilman korotettua reunaa Kouru 125 B, kaareva ,0 20,0 16,0 R = 36,5 m ilman korotettua reunaa Kouru 125 E, suora ,5 24,0 18,0 korotetulla reunalla Kouru 125 F, kaareva ,5 24,0 18,0 korotetulla reunalla Nimitys Tuotenro Pituus Leveys Korkeus Paino Kpl/ cm cm cm kg pal Hiekka-ansa 125 J ,0 58,5 29,0 ilman korotettua reunaa säiliöllä ja läpiviennillä Ø 110/160 Hiekka-ansa 125 K ,5 58,5 29,6 korotetulla reunalla säiliöllä ja läpiviennillä Ø 110/160 ANRIN muovikansi ,0 5,0 PE-HD, valkoinen, kiinteä, suora ANRIN muovikansi ,0 5,0 PE-HD, valkoinen, kiinteä, kaareva Pidätämme oikeuden tuotekatalogin muutoksiin, teknisen ja muun tiedon osalta ANRIN SPORT 71

72 ANRIN SPORT ANRIN SPORT järjestelmä 125 uritettu kouru, samankorkuisille urheilualueille Järjestelmä 125 uritetulla kourulla, päällystettävällä yläosalla ja kynsiurilla tekopäällysteen kiinnitykselle Nimitys Tuotenro Pituus Leveys Korkeus Paino Kpl/ cm cm cm kg pal Kouru 125 C.1, suora, ,0 20,0 25,0 mahd. päällysteelle yhdellä puolella, kynsiurilla Kouru 125 C.2, kaareva ,0 20,0 24,5 R = 36,5 m, mahd. päällysteelle yhdellä puolella, kynsiurilla Kouru 125 C.3, kaareva ,0 18,7 22,5 R = 36,5 m, mahd. päällystää molemmat puolet, kynsiurilla Kouru 125 C.4, suora, ,0 18,7 23,0 mahd. päällystää molemmat puolet, kynsiurilla Järjestelmä 125 uritettu kouru puhdistusluukulla yläosa kynsiurilla tekopäällysteen kiinnitykselle Kouru 125 R.1, suora, ,0 20,0 29,0 mahd. päällysteelle yhdellä puolella, kynsiurilla Kouru 125 R.2, kaareva, ,0 20,0 28,0 R = 36,5 m, mahd. päällysteelle yhdellä puolella, kynsiurilla Kouru 125 R.3, kaareva ,0 18,7 25,0 R = 36,5 m, mahd. päällystää molemmat puolet, kynsiurilla Kouru 125 R.4, suora, ,0 18,7 24,0 mahd. päällystää molemmat puolet, kynsiurilla Hiekka-ansa 125 L ,0 63,5 29,9 alumiinikehyksellä ja mahd. päällysteelle yhdellä puolella PE-säiliö ja läpiviennit Ø 110/160 Hiekka-ansa 125 L ,0 63,5 29,9 alumiinikehyksellä ja mahd. päällystää molemmat puolet, PE-säiliö ja läpiviennit Ø 110/160 ANRIN muovikansi ,0 5,0 PE-HD, valkoinen, irrotettava, suora ANRIN muovikansi ,0 5,0 PE-HD, valkoinen, irrotettava, kaareva R = 36,5 m Alle Preise sind unverbindliche Preisempfehlungen und verstehen sich zzgl. der jeweils gültigen Mehrwertsteuer. Technische Änderungen vorbehalten. 72

73 ANRIN SPORT järjestelmä 125 uritettu kouru, samankorkuisille urheilualueille Järjestelmä 125 uritettu kouru päällystettävällä yläosalla, ilman kynsiuria Nimitys Tuotenro Pituus Leveys Korkeus Paino Kpl/ cm cm cm kg pal Kouru 125 C.5, suora, ,0 20,0 26,0 mahd. päällysteelle yhdellä puolella, tasainen yläosa Kouru 125 C.6, kaareva ,0 20,0 25,5 R = 36,5 m, mahd. päällysteelle yhdellä puolella, tasainen yläosa Kouru 125 C.7, kaareva ,0 18,7 23,5 R = 36,5 m, mahd. päällystää molemmat puolet, tasainen yläosa Kouru 125 C.8, suora, ,0 18,7 22,5 mahd. päällystää molemmat puolet, tasainen yläosa Järjestelmä 125 uritettu kouru puhdistusluukulla ilman kynsiuria Kouru 125 R.5, suora, ,0 20,0 26,0 mahd. päällysteelle yhdellä puolella, tasainen yläosa Kouru 125 R.6, kaareva, ,0 20,0 26,0 R = 36,5 m, mahd. päällysteelle yhdellä puolella, tasainen yläosa Kouru 125 R.7, kaareva, ,0 18,7 24,0 R = 36,5 m, mahd. päällystää molemmat puolet, tasainen yläosa Kouru 125 R.8, suora, ,0 18,7 24,0 mahd. päällystää molemmat puolet, tasainen yläosa Hiekka-ansa 125 L ,0 63,5 29,9 alumiinikehyksellä ja mahd. päällysteelle yhdellä puolella PE-säiliö ja läpiviennit Ø 110/160 Hiekka-ansa 125 L ,0 63,5 29,9 alumiinikehyksellä ja mahd. päällystää molemmat puolet PE-säiliö ja läpiviennit Ø 110/160 ANRIN muovikansi ,0 5,0 PE-HD, valkoinen, irrotettava, suora ANRIN muovikansi ,0 5,0 PE-HD, valkoinen, irrotettava, kaareva R = 36,5 m Pidätämme oikeuden tuotekatalogin muutoksiin, teknisen ja muun tiedon osalta ANRIN SPORT 73

74 ANRIN SPORT ANRIN SPORT avoin kouru C ja D tyypin urheilualueille Nimitys Tuotenro Pituus Leveys Korkeus Paino Kpl/ cm cm cm kg pal C ja D tyypin urheilualueille Avoin kouru tyyppi H7, suora, ,0 7,0 19,0 2 kannatinankkurilla Avoin kouru tyyppi H7, kaareva, ,0 7,0 19,0 R = 36,6 m 2 kannatinankkurilla Hiekka-ansa kourulle H7, ,0 37,5 11,5 PE-säiliöllä ja läpiviennillä Ø 110, tiivisterenkailla integroiduilla laajennusliitoksilla Ritilä, komposiitti, ,3 1,2 kuormitusluokka B125, OvalGrip Design SW 8mm, väri harmaa hiekka-ansan tuloaukolle Erikoissuunnittelu kolmelle keskikäyrälle ja erikoissäteelle Avoin kouru tyyppi H7, suora, ,0 7,0 11,0 2 kannatinankkurilla monikulmainen, asetettavissa R= 18,0m - R= 30,0m Alle Preise sind unverbindliche Preisempfehlungen und verstehen sich zzgl. der jeweils gültigen Mehrwertsteuer. Technische Änderungen vorbehalten. 74

75 ANRIN SPORT avoin kouru urheilualueille tekopinnoilla Nimitys Tuotenro Pituus Leveys Korkeus Paino Kpl/ cm cm cm kg pal Kynsiurilla, urheilualueille tekopinnoilla Avoin kouru tyyppi H7, suora, ,0 7,0 19,0 2 kannatinankkurilla kynsiurilla Avoin kouru tyyppi H7, kaareva, ,0 7,0 19,0 R = 36,6 m 2 kannatinankkurilla kynsiurilla Hiekka-ansa kouruille H7, ,0 37,5 11,5 PE-säiliöllä ja läpiviennillä Ø 110, tiivisterenkailla, integroiduilla laajennusliitoksilla Ritilä, komposiitti ,3 1,2 kuormitusluokka B125, OvalGrip Design SW 8mm, väri harmaa hiekka-ansan tuloaukolle Erikoissuunnittelu kolmelle keskikäyrälle ja erikoissäteelle, kynsiurilla Avoin kouru tyyppi H7, suora, ,0 7,0 11,0 2 kannatinankkurilla monikulmainen, asetettavissa R= 18,0 m - R= 30,0 m kynsiurilla ANRIN SPORT Nurmikon reunalaatta Tekopintaisen juoksuradan ulkoreunaan Nurmikon reunalaatta, suora, ,0 6,5 19,0 4 kannatinankkurilla, kynsiurilla Nurmikon reunalaatta, kaareva, ,0 6,5 19,0 R = 44,1 m, 4 kannatinankkurilla, kynsiurilla Pidätämme oikeuden tuotekatalogin muutoksiin, teknisen ja muun tiedon osalta ANRIN SPORT 75

76 ANRIN SPORT ANRIN SPORT puristuskouru-100 suorakulmaisille tekonurmikentille Nimitys Tuotenro Pituus Leveys Korkeus Paino Kpl/ cm cm cm kg pal Puristuskouru NW, ,8 20,0 25,0 aukoilla puristusurassa ritilä kuormitusluokka A ja TwistLock lukitusjärjestelmällä sis. puristussarjan Viistot puristuskourulle ja ritilöille 90 kulmille tarvitaan 8 osaa / kenttä Hiekka-ansa ,8 56,3 27,5 puristuskourulle NW 100 PE-säiliöllä ja läpivienneillä Ø 110 ja 160, ritilä kuormitusluokka A lukitusjärjestelmällä sis. puristussarjan ANRIN SPORT puristuskouru-125 tekonurmikentille, jossa juoksurata Nimitys Tuotenro Pituus Leveys Korkeus Paino Kpl/ cm cm cm kg pal Puristuskouru NW 125, suora ,0 24,0 27,1 aukoilla puristusurassa, 4 cm korotettu puristussivu, sis. puristussarjan Puristuskouru NW 125, kaareva ,0 24,0 27,1 R = 36,5 m, aukoilla puristusurassa, 4 cm korotettu puristussivu, sis. puristussarjan Hiekka-ansa ,0 62,5 35,9 puristuskourulle NW 125, säiliöllä ja mahd. liitännällä Ø 110, sis. puristussarjan Tarvikkeet ANRIN muovikansi ,0 5,0 PE-HD, valkoinen, suora kiinteä ANRIN muovikansi ,0 5,0 PE-HD, valkoinen kaareva R = 36,5 m kiinteä Alle Preise sind unverbindliche Preisempfehlungen und verstehen sich zzgl. der jeweils gültigen Mehrwertsteuer. Technische Änderungen vorbehalten. 76

77 ANRIN SPORT puristuskivi tekonurmen ankkurointiin Nimitys Tuotenro Pituus Leveys Korkeus Paino Kpl/ cm cm cm kg pal Puristuskivi ,0 20,0 21,1 5 cm polymeeribetoni reunalla Puristussivu alennettu 13mm sis. puristussarjan Viistot puristuskivelle kulmille tarvitaan 8 osaa / kenttä ANRIN SPORT puristuskisko tekonurmen ankkurointiin Nimitys Tuotenro Pituus Leveys Korkeus Paino Kpl/ cm cm cm kg pal Puristuskisko, galvanoitu teräs ,2 5,5 7,0 4 kannatinankkuria, sis. puristussarjan Viistot puristuskiskolle kulmille tarvitaan 8 osaa / kenttä ANRIN SPORT puristussarja Tekonurmen ankkurointiin. Koostuu muovikiiloista ja U-kiskosta. Joka puristussarjan metrille tarvitaan 4 muovikiilaa ja 2 U-kiskoa. Pidätämme oikeuden tuotekatalogin muutoksiin, teknisen ja muun tiedon osalta ANRIN SPORT 77

78 ANRIN SPORT ANRIN SPORT reunus hiekkakuopille, pehmeillä reunoilla ja valkoisella kumiprofiililla Nimitys Tuotenro Pituus Leveys Korkeus Paino Kpl/ cm cm cm kg pal Pehmeä reunus, ,0 40,0 21,3 valkoinen kumiprofiili Pehmeä reunus 90 kulmille, valkoinen kumiprofiili vasen ,0 40,0 21,3 oikea ,0 40,0 21,3 Pituuskompensaatio, 50 cm ,0 40,0 11,1 Kulmapala ,0 40,0 12,1 Pituus (yhteen suuntaan) 25 cm Pehmeä reunus, ,0 30,0 18,8 valkoinen kumiprofiili Pehmeä reunus 90 kulmille, valkoinen kumiprofiili vasen ,0 30,0 18,8 oikea ,0 30,0 18,8 Pituuskompensaatio, 50 cm ,0 30,0 10,0 Kulmapala ,0 30,0 11,0 Pituus (yhteen suuntaan) 25 cm Pehmeä reunus, ,0 25,0 17,3 valkoinen kumiprofiili Pehmeä reunus, ,0 20,0 15,9 valkoinen kumiprofiili Pehmeä reunus, ,0 25,0 14,2 valkoinen kumiprofiili Pehmeä reunus, ,0 20,0 12,5 valkoinen kumiprofiili Viisto kulmille Alle Preise sind unverbindliche Preisempfehlungen und verstehen sich zzgl. der jeweils gültigen Mehrwertsteuer. Technische Änderungen vorbehalten. 78

79 ANRIN SPORT reunus hiekkakuopille, pehmeillä reunoilla ja mustalla kumiprofiililla Nimitys Tuotenro Pituus Leveys Korkeus Paino Kpl/ cm cm cm kg pal Pehmeä reunus, ,0 40,0 21,3 musta kumiprofiili Pehmeä reunus 90 kulmille, musta kumiprofiili vasen ,0 40,0 21,3 oikea ,0 40,0 21,3 Pituuskompensaatio, 50 cm ,0 40,0 11,1 Kulmapala ,0 40,0 12,1 Pituus (yhteen suuntaan) 25 cm Pehmeä reunus, ,0 30,0 18,8 musta kumiprofiili Pehmeä reunus 90 kulmille, musta kumiprofiili vasen ,0 30,0 18,8 oikea ,0 30,0 18,8 Pituuskompensaatio, 50 cm ,0 30,0 10,0 Kulmapala ,0 30,0 11,0 Pituus (yhteen suuntaan) 25 cm Pehmeä reunus, ,0 25,0 17,3 musta kumiprofiili Pehmeä reunus, ,0 20,0 15,9 musta kumiprofiili Pehmeä reunus, ,0 25,0 14,2 musta kumiprofiili Pehmeä reunus, ,0 20,0 12,5 musta kumiprofiili Pehmeä reunus, ,0 25,0 19,5 musta kumiprofiili Pehmeä reunus, ,0 40,0 33,8 musta kumiprofiili Viisto kulmille Pidätämme oikeuden tuotekatalogin muutoksiin, teknisen ja muun tiedon osalta ANRIN SPORT 79

80 ANRIN SPORT ANRIN SPORT hiekankerääjä hiekan keräämiseen hiekkakuoppien ympärillä Nimitys Tuotenro Pituus Leveys Korkeus Paino Kpl/ cm cm cm kg pal Hiekankerääjä, teräsreunalla, ,0 14,0 43,0 kumimatolla teräsritilällä Pituuskompensaatio, 112 cm ,0 14,0 48,0 Pituuskompensaatio, 67 cm ,0 14,0 Päätyosa teräsreunalla ,0 14,0 2,9 ANRIN SPORT pistekuivatus reunakiveen Nimitys Tuotenro Pituus Leveys Korkeus Paino Kpl/ cm cm cm kg pal Tuloaukko yhdellä puolella ,0 35,0 18,0 PE-säiliöllä ja läpiviennillä Ø 110 Polymeeribetoni kansi, yhteensopiva betonilohkojen kanssa Tuloaukko molemmin puolin ,0 35,0 18,0 PE-säiliöllä ja läpiviennillä Ø 110 Polymeeribetoni kansi, yhteensopiva betonilohkojen kanssa Alle Preise sind unverbindliche Preisempfehlungen und verstehen sich zzgl. der jeweils gültigen Mehrwertsteuer. Technische Änderungen vorbehalten. 80

81 ANRIN SPORT kaapelikaivot jatkuvaan tai tilapäiseen urheilualueiden kaapelointiin Nimitys Tuotenro Pituus Leveys Korkeus Paino Kpl/ cm cm cm kg pal Kaapelikaivot ,0 60,0 60,0 57,0 teräskehyksellä, läpivienti Ø 110/160 kaikilla sivuilla Kansi ,0 60,0 galvanoitua terästä, päällystettävissä Kansi galvanoitu teräslevy ,0 60,0 Pidätämme oikeuden tuotekatalogin muutoksiin, teknisen ja muun tiedon osalta ANRIN SPORT 81

82 ANRIN Kuivatusjärjestelmä Asennusesimerkit A15 betonilohkot tai kiveys A15 asfaltilla C12/15 C12/15 B125 betonilohkot tai kiveys B125 asfaltilla C12/15 C12/15 C250 betonilohkot tai kiveys C250 asfaltilla C12/15 C12/15 D400, E600 betonilohkot tai kiveys D400, E600 asfaltilla C20/25 C20/25 F900 betonilohkot tai kiveys F900 asfaltilla C20/25 C20/25 1, Betonilohkot 2, Perustus 3, Sementtiperustus kourulle 4, Terassi 5, Kiveys 6, Asennuskerros 7, Kulutuskerros 8, Sidekerros 9, Bitumiperustus FDS = Liitosten tiivistysjärjestelmä 82

83 ANRIN NORDIC generella villkor 1, Köpesumma: pris exklusive mervärdesskatt för samtliga varor som 16, Om försenad vara står i sådant samband med redan levererad vara 26, Om annat inte föreskrivits i övriga avtalshandlingar beträ - sälenligt avtalet skall levereras till ett projekt eller till ett leveransställe. Skriftligen eller vara : som skall levereras senare, att det skulle medföra betydande olä- jarens försäkring, gäller följande. Säljaren skall under garantitiden inklusive information som kan läsas och lagras. Exempel på överföringssätt av sådan information är post, fax och e-post. genhet för den hävningsberättigade parten att delvis stå kvar vid köpet, får köpet hävas i sin helhet. tiden efter varans avlämnande ha sedvanlig ansvarsförsäkring som omfattar skador till följd av fel i varan. Försäkringsbeloppet skall vara lägst tvåhundra 2, Om inte annat stadgas nedan eller i övrigt avtalats mellan parterna 17,, Häver part köpet vid försening, har han rätt till ersättning för den ska- prisbasbelopp och självrisken får vara högst tre prisbasbelopp. Säljaren skall gäller köplagen. da som uppkommer efter hävningen. Skadeståndet inklusive ersättning enligt på köparens begäran tillställa köparen bevis om att avtalad försäkring. 3, Avviker säljarens anbud från köparens förfrågan, skall detta tydligt punkt 12 eller 13 skall sammanlagt inte överstiga köpesumman. Om säljaren underlåter detta, får köparen på säljarens bekostnad själv teckna anges i anbudet. I annat fall gäller vad som föreskrivs i förfrågan, om inte Mottagningskontroll försäkring. Vid skada åligger det säljaren att utnyttja avtalad försäkring. omständigheterna uppenbarligen föranleder annat. 18, Följesedel skall åtfölja varan. När varan överlämnas till köparen skall Befarat avtalsbrott 4, Om inte annat angetts är anbudsgivaren bunden av sitt anbud under han göra en avstämning mot följesedelsamt kontrollera varan avseende - utif- 27, Visar det sig efter köpet att en parts handlingssätt eller ekonomiska en månad från anbudets avgivande. rån synliga fel. Då varan avemballeras eller i annat fall innan varan monteras 5, Utöver eventuellt skydd enligt immaterialrättslig lagstiftning eller la- skall mottagningskontrollen fullföljas med efter köpets och varans art anpasbestämmelser för köp av varor i yrkesmässig byggverksamhet. Des- gen om skydd för företagshemligheter gäller att en handling med förslag och sad omsorg. idéer, som ställs till förfogande av den som infordrar eller avger anbud, inte får användas av den andre utan förslagsställarens medgivande, annat än i Allmänna förhållandet mellan anbudsgivaren och anbudsinfordraren. Om anbudsinfordraren i det med upphandlingen avsedda objektet utnyttjar sådan handling från té (BKK) och Byggmaterialindustrierna, sa bestämmelser har utarbetats av Föreningen Byggandets Kontraktskommit- - anbudsgivare vars anbud inte antagits och vars medgivande nämligen Betongvaruindustrin, Industrins Byggmaterialgrupp IB, Plast- och inte inhämtats och detta medför ekonomisk fördel för anbudsinfordraren skall anbudsinfordraren betala skälig ekonomisk ersättning till anbudsgivaren. 6, Om inget annat avtalats skall säljaren senast i samband med leverans tillhandahålla montage-, drift-, skötsel- och underhållsinstruktioner på svenska, i den omfattning som är lämpligt med hänsyn till varans art. 7, Part ansvarar för att författningar följs i den utsträckning de berör partens åtagande. 8, Alla personer som befinner sig på eller levererar till en byggarbetsplats är skyldiga att bära namnbricka med uppgift om bärarens namn och arbetsgivare samt ha giltig legitimation tillgänglig, t.ex. i form av körkort eller ID-kort. 9, Säljaren skall i god tid före leverans lämna köparen uppgifter av betydelse för transport och mottagande av varan. Då säljaren ombesörjer transport skall köparen utan dröjsmål underrätta säljaren om transporten inte kan genomföras på det sätt som säljaren angett. Underlåter köparen detta ansvarar han för att tillfartsvägar i anslutning till arbetsplatsen samt förhållanden inom denna medger leverans på av säljaren angivet sätt. I övrigt åligger det säljaren att ska sig erforderlig kännedom om förhållanden av betydelse för transportens genomförande. 10, Part har rätt till förlängning av leveranstiden om köpets fullgörande hindras till följd av omständighet på motpartens sida eller till följd av omständighet utanför partens kontroll eller annat av parten icke vållat förhållande, som han inte bort räkna med och vars följder han inte rimligen kunnat undanröja. För rätt till sådan förlängning krävs att part utan dröjsmål underrättar motparten om hindret. Ansvar vid försening 11, Part skall utan dröjsmål underrätta motparten om förhållande som parten insett eller bort inse skulle medföra försening och därvid ange när avlämnande eller mottagande kan ske. 12, Om inte annat avtalats skriftligen skall säljaren för varje påbörjad vecka varmed han överskrider avtalad tidpunkt för varans avlämnande utge vite med 2 % av köpesumman eller av den del av köpesumman som belöper på avtalad och försenad delleverans. I annat fall, exempelvis vid avrop mot årsavtal eller ramavtal, skall vitet beräknas på den del av köpesumman belöper på avropad och försenad leverans. Förseningsvite enligt denna punkt skall utgå med minst SEK per påbörjad vecka. Säljaren är dock inte skyldig att utge vite för mer än tio påbörjade förseningsveckor. För det fall säljaren endast kan leverera viss del av avtalad leverans i rätt tid, tid, är hela leveransen att betrakta som försenad till dess avtalad del levererats. Om säljaren i ett sådant fall skriftligen underrättat köparen om bristen i antal och köparen före avtalad leveranstidpunkt skriftligen accepterat att mottaga det reducerade antalet, är säljaren under förutsättning att det reducerade antalet levereras i rätt tid endast skyldig att utge vite beräknat på den del av köpesumman som belöper på det återstående antalet. 13, Vid försening med mottagande av varan skall köparen ersätta den skada som därigenom uppkommer för säljaren. Sådan ersättning skall utgå med högst 20 % av köpesumman eller av den del av köpesumman som belöper på avtalad och försenad delleverans. Vid avrop mot årsavtal, ramavtal eller liknande, skall maximibeloppet beräknas på den del av köpesumman som Kemiföretagen, Skogsindustrierna, TMF Trä- och Möbelindustriförbundet, Swedisol, Svensk Planglasförening, Svensk Ventilation, Svenska -Fabriksbe- tongföreningen SFF och Sveriges Bergmaterialindustri. Dessutom har Sveriges By gg- och Järnhandlareförbund (SBJF) deltagit i förhandlingarna. ABM 07 Har varan levererats till en entreprenad för vilken slutbesiktning eller annat avlämnande skall ske, skall köparen efter avemballering och före montage kontrollera varan beträ då synliga skador och uppenbara fel. Kontrollen Pris fullföljs därefter genom slutbesiktning eller vid annat godkännande av köpa- 28, Fast pris utan index skall ändras med hänsyn till dels kostnadsändring rens entreprenad. på grund av myndighets åtgärd, dels kostnadsändring som är förorsakad av Reklamation krig eller annat krisförhållande med liknande e och som avser - förnöden 19, Köparen får inte åberopa att varan är felaktig om han inte inom nedan het eller tjänst som är nödvändig för varan, dels kostnadsändring som beror angivna tidsfrister skriftligen lämnar säljaren meddelande om felet - (reklamati- på onormala prisförändringar avseende material som ingår i varan. Ändring av on). Fel, som märkts eller borde ha märkts när varan överlämnades - till köparen, skall reklameras inom en vecka därefter och innan varan monteras. Om det avtalade priset skall dock ske endast om kostnadsändringen varit oförutsebar och väsentligt påverkar hela kostnaden för varan. felet kan antas ha uppkommit under transport och varan kvitteras på särskild Betalning och preskription fraktsedel, 29, För säljarens fordringar gäller en preskriptionstid om tre månader skall felet dessutom omedelbart anmälas till fraktföraren. I annat fall skall fel räknat från avlämnandet. För säljarens fordringar till den del de avser - den ur reklameras inom skälig tid efter det att felet märkts eller borde ha märkts eller annars kommit till köparens kännedom genom reklamtion från annan. 20, Om inget annat avtalats gäller följande. Ansvarstiden är tio år räknat från varans avlämnande och den inleds med en garantitid om fem år. Om varan är avsedd för en entreprenad som skall slutbesiktigas eller avlämnas på annat sätt räknas ansvarstiden och garantitiden från den dag då entreprenaden är godkänd. Ansvarstiden respektive garantitiden för en vara som levererats till en entreprenad löper dock ut senast elva respektive sex år efter varans avlämnande. Säljaren ansvarar för fel som framträder och anmäls under ansvarstiden. För fel som framträder efter utgången av garantitiden, ansvarar säljaren dock endast om felet är väsentligt och visas ha sin grund i vårdslöshet på säljarens sida. Garantiansvaret innebär en skyldighet för säljaren att avhjälpa fel som framträder under garantitiden. Säljaren ansvarar dock inte för sådant som beror på felaktig montering eller installation, bristande underhåll, felaktig skötsel, vanvård, onormalt brukande eller annat som kan hänföras till köparen. Köparen är skyldig att följa och dokumentera avtalade underhålls- och skötselåtgärder. Om säljaren under garantitiden har uppfattningen att han inte ansvarar för påtalat fel åligger det honom att visa att varan är kontraktsenlig eller göra sannolikt att det påtalade felet beror på något på köparens sida. 21, Efter reklamation skall säljaren utan dröjsmål och utan kostnad för köparen, avhjälpa fel eller företa omleverans. Om säljaren utan närmare utredning kan visa att fel inte föreligger, äger han rätt till skälig ersättning för nedlagda kostnader. 22, Underlåter säljaren att utan dröjsmål avhjälpa fel eller företa omleverans, har köparen efter meddelande till säljaren rätt till ersättning för skäliga kostnader för att själv avhjälpa felet eller rätt till prisavdrag som svarar mot felet. 23, Om avhjälpande eller omleverans inte kommer i fråga eller inte sker inom skälig tid efter reklamationen, får köparen häva köpet såvitt gäller felaktig vara, om felet är av väsentlig betydelse för köparen och säljaren insett eller borde ha insett detta. Häver köparen beträ en felaktig vara, får han samtidigt häva köpet belöper på avropat och försenat mottagande. Ersättning enligt denna punkt avseende tidigare eller senare leveranser, om han på grund av sammanhanget skall dock alltid utgå med lägst SEK per förseningstillfälle. mellan dem skulle ha betydande olägenhet av att stå fast vid köpet 14, Utöver vad som föreskrivits i punkterna 12 och 13 har part inte rätt till beträ r. ersättning för skada vid försening i annat fall än vid hävning enligt nedan. 24, Ansvarar säljaren för fel i varan, är han även skyldig ersätta skada, 15, Part får häva köpet avseende en vara som inte har avlämnats eller som uppkommer genom felet. Säljarens ersättningsskyldighet enligt denna mottagits i rätt tid om förseningen är av väsentlig betydelse för honom och punkt är begränsad till 15 % av köpesumman, eller till det högre belopp som motparten insett eller borde ha insett detta. Avser förseningen en vara som skall tillverkas eller ska särskilt för köparen omfattas av säljarens ansvarsförsäkring jämte förekommande självrisk. Denna begränsning gäller inte kostnader för lokalisering av felet, kostnader för efter dennes anvisningar eller önskemål och kan säljaren inte utan väsentlig åtkomst och montering av reparerad eller utbytt vara samt kostnader som förlust tillgodogöra sig varan på annat sätt, får köparen häva köpet endast uppkommit genom reparationen eller utbytet. För skada till följd av avbrott om hans syfte med köpet är väsentligen förfelat genom förseningen eller om eller störning i industriell produktion eller i annan kommersiell verksamhet annan säljare förbundit sig att leverera en likadan vara före den nya leveranstidpunkten som säljaren aviserat enligt punkt 11, Underlåter säljaren att utgår ersättning endast om skadan visas ha sin grund i grov vårdslöshet på säljarens sida. Säljaren är inte ersättningsskyldig enligt denna punkt, om han avisera förseningen eller fullgörs inte leveransen inom den tid som angetts kan visa att det förelegat ett sådant hinder att avlämna felfri vara som avses i vid aviseringen, får köparen dock häva köpet enligt vad som angetts i första stycket. Överskrids den maximala förseningstiden enligt punkt 12, äger punkt 10 och säljaren meddelat köparen detta enligt vad som anges i samma punkt. köparen rätt att häva köpet. Kan köpet inte fullgöras inom rimlig tid till följd av Ansvar för omhändertagen vara o dyl omständigheter enligt punkt 25, Part ansvarar för skada, som på grund av underlåten eller bristfällig 10 får part häva köpet till den del dess fullgörande hindras. Vid sådan hävning vård från hans sida uppkommer på material, vara eller hjälpmedel - som motfår ytterligare påföljd endast göras gällande då det är fråga om omständighet parten tillhandahåller honom, om han inte kan visa att skadan uppkommit på motpartens sida som denne vållat. utan hans vållande. Försäkring förhållanden är sådana, att det starka skäl att anta att han inte kommer att uppfylla en väsentlig del av sina förpliktelser, får motparten för sin del inställa fullgörelsen och hålla inne sin prestation samt kräva att godtagbar säkerhet ställs för avtalets rätta fullgörande. Den som har inställt sin fullgörelse eller hindrat att varan lämnas ut skall fortsätta fullgörelsen, om motparten ställer godtagbar säkerhet för sin fullgörelse. Om säkerhet inte ställs utan dröjsmål, får part som krävt säkerhet häva köpet såvitt avser den del som inte fullgjorts. Part får häva köpet utan att först kräva säkerhet, om motparten försätts i konkurs eller annars till följd av obestånd inte kan förväntas fullgöra sina förpliktelser enligt avtalet. Häver köparen i fråga om en delleverans, får han samtidigt häva i fråga om tidigare eller senare leveranser om han på grund av sammanhanget mellan dem skulle ha betydande olägenhet att stå fast vid köpet beträ dessa leveranser. sprungligen avtalade köpesumman eller mervärdesskatt gäller dock en preskriptionstid om 21 månader räknat från avlämnandet. Om varan är avsedd för en entreprenad räknas preskriptionstiderna från den dag entreprenaden är godkänd. Säljaren har dock rätt till betalning i den mån köparen har rätt till betalning av sin beställare. Om säljaren kan visa att han inte kände till eller borde känna till sin fordran,räknas preskriptionstiden om tre månader från den tidpunkt då han först bort ha sådan vetskap. Preskriptionstiden skall dock aldrig vara längre än två år räknat från entreprenadens godkännande. Efter preskriptionsavbrott gäller en ny preskriptionstid om två år. 30, Faktura skall betalas inom 30 dagar efter mottagandet. Betalning innebär inte godkännande av varan. Har köparen ett berättigat krav mot säljaren på grund av köpet, får köparen hålla inne så mycket av betalningen som motsvarar kravet. 31, Erläggs inte betalning i rätt tid, skall dröjsmålsränta utgå i enlighet med räntelagen. På belopp som köparen innehållit med stöd av punkt 30 räknas dröjsmålsränta från den dag betalning rätteligen skall ha erlagts. Avbeställning 32, Köparen har rätt att avbeställa icke levererad vara. Vid avbeställning skall köparen ersätta säljarens kostnader för avbeställd vara jämte skälig ersättning för utebliven vinst om säljaren inte kan få ersättning härför genom försäljning till annan eller på annat sätt. Produktsäkerhet 33, Säljaren ansvarar i förhållande till köparen för kostnader till följd av åläggande som köparen meddelas enligt produktsäkerhetslagen -om åläggan det har sin grund i egenskaper hos vara som köpet omfattar. Tvist 34, Om inte parterna kommit överens om annat gäller följande. Tvist på grund av avtalet skall avgöras i Sverige med tillämpning av svensk nationell rätt. Om det omtvistade beloppet inte uppenbart överstiger 150 prisbasbelopp, exklusive mervärdesskatt skall tvisten avgöras av allmän domstol. I annat fall skall tvist avgöras genom skiljedom enligt lagen om skiljeförfarande. Med prisbasbelopp avses prisbasbeloppet vid tidpunkten för väckande av talan. 83

84 Kuivatusjärjestelmä Selvitä lisää kanssamme. Jos olet jo suunnittelemassa tiettyä projektia tai jos yksinkertaisesti haluat oppia lisää yleisistä mahdollisuuksista: Ota yhteyttä ja laita osaamisemme koetukselle. ANRIN Nordic Tel: E-post: info@anrin.se Internet: Jälleenmyyjä
