2 Measure your success with Labkotec Labkotec Oy mittausten ja valvonnan monipuolinen erikoisosaaja Labkotec Oy on mittauksiin ja valvontaan erikoistunut suomalainen teollisuusyritys. Tuotevalikoimassamme ovat tämän hetken johtavat mittausjärjestelmät kuntien ja teollisuuden vaativiin kohteisiin, myös räjähdysvaarallisissa ympäristöissä. Olemme toimineet alalla jo yli 50 vuotta ja olleet edelläkävijöitä monien uusien ratkaisujen kehittämisessä. Laajan tuotevalikoiman takana ovat tekniseen alaan erikoistunut tuotekehitys ja tuotanto sekä luotettavat ja kansainvälisesti arvostetut valmistajat. Monipuolinen ja kattava asiantuntemuksemme näkyy kullekin asiakkaalle parhaiten soveltuvien ratkaisujen toimittamisessa. Yli 50 % tuotannostamme menee vientiin. Labkotec Oy kuuluu osana kansainväliseen Indutrade-konserniin. Laatu- ja ympäristöjärjestelmämme täyttää standardien ISO 9001:2015 sekä ISO 14001:2015 vaatimukset ja Lloyd s Register Quality Assurance on ne sertifioinut. Kaikkiin räjähdysvaarallisiin tiloihin suunnittelemamme ja toimittamamme laitteet täyttävät ATEX-direktiivin 2014/34/EU vaatimukset. Osa vientituotteista on sertifioitu myös IECEx-järjestelmän mukaisesti. Pinnankorkeuden, nestevuotojen ja -virtauksen sähköiset mittauslaitteet ja -menetelmämme kattavat kaikki eri käyttötarpeet. Kehittämämme tiedonsiirtoyksiköt ja -järjestelmät välittävät mittaustiedon reaaliaikaisesti ilman kiinteää sähkö- tai kaapeliverkkoa. Labkotec on alan johtava öljyn- ja rasvanerottimien hälytinjärjestelmien valmistaja. Kaikki Labkotecin erotinhälyttimet voidaan liittää LabkoNet -järjestelmään, jolla erottimia voi valvoa internet-selaimen kautta mistä tahansa. Tuulivoimaloiden jääntunnistimien valmistajana Labkotec on maailman ykkönen. Jääntunnistimiamme käytetään laajalti myös mm. sääasemilla ja lentokentillä. Tunnistustekniikoitamme käytetään monenlaisissa ajoneuvojen tunnistussovelluksissa, esim. osana satamien, teollisuuslaitosten tai muiden kiinteistöjen kulunvalvontaa. TransControl -järjestelmämme soveltuu erilaisten materiaalien vastanottopisteiden tiedonkeruu- ja siirtojärjestelmäksi. Tunnistintekniikan tuotteet täyttävät ISPS:n vaatimukset. Kaukovalvontajärjestelmiemme ehdoton kansainvälinen menestystarina on internetpohjainen LabkoNet, johon on liitetty jo tuhansia mittauskohteita Euroopassa. LabkoNet mahdollistaa kaukovalvonnan käyttämisen myös suunnittelun työkaluna. PC-pohjainen LabkoWin -valvonta- ja ohjausjärjestelmä on puolestaan saavuttanut vankan aseman erityisesti Suomen kunnallisissa vesihuoltolaitoksissa. 2

3 Sisältö Tunnusväri Sovellus Sivu Pintakytkimet Pintakytkimet käytännössä 4 Kapasitiiviset pintakytkimet 5 Johtokykytoimiset anturit ja pintakytkimet 7 Värähtelypintakytkimet 8 Kiertosiipikytkimet 8 Magneettiset pintakytkimet 9 Yläraja-alarajahälytin 9 Ultraäänitoiminen pintakytkin 9 Vuotovalvonta 9 Pinnankorkeuden mittaus Pinnanmittaus käytännössä 10 Kapasitiivinen pinnanmittaus 11 Tutkamittaus 12 Hydrostaattinen pinnanmittaus, paineanturit 13 Ultraäänimittaus 14 Magnetostriktiivinen mittaus 15 Säiliön ulkopuolinen pinnanosoitin 15 Öljyn- ja rasvanerottimien hälyttimet Erotinhälyttimet käytännössä 16 Öljynerottimien idoil-tuoteperhe 17 idoil Solar Kelluva rajapintakytkin 18 Öljynerottimen hälytin OMS-1 18 Rasvanerotinhälytin GA-2 18 Jääntunnistusjärjestelmät Jääntunnistin 19 Varoitusvalojärjestelmä 19 Analyysimittaukset Analyysimittaukset käytännössä 20 Analyysilähettimet 21 Anturit 21 Mittausmenetelmiä 22 Virtausmittaukset Virtausmittaukset käytännössä 24 Mittaustavat 25 Mittaustuotteet ja -palvelut 26 Polttonesteiden varastoinnin hallinta Järjestelmän kuvaus 28 Anturit ja mittalaitteet 29 Aluehallinta Ajoneuvojen tunnistus 30 Portti- ja puomiympäristökokonaisuudet 31 Palvelut Mittalaitepalvelut 32 Labkotec-elinkaaripalvelut 33 LabkoNet -järjestelmä Järjestelmän kuvaus 34 LabkoNet -sovellukset - LabkoNet Fuel, LabkoNet Level, - LabkoNet Infra, LabkoNet TransControl 36 LabkoNet -tiedonsiirtolaitteet 37 LabkoWin Vesihuollon automaatio ja kaukovalvonta

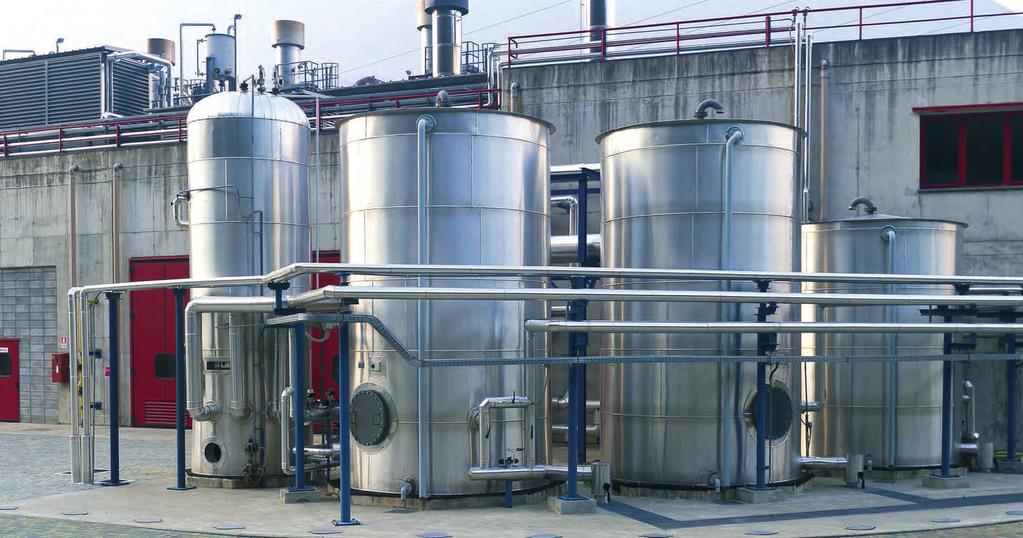

4 Pintakytkimet Pintakytkintä käytetään nesteen ja kuiva-aineiden pinnankorkeuden määrittämiseen esimerkiksi säiliöissä ja pumppaamoissa. Sitä voidaan käyttää ylä- ja alarajahälytykseen, tyhjennys- ja täyttöpumppujen sekä moottorien ja venttiilien ohjaukseen ja hälytykseen halutusta pinnankorkeudesta. Pintakytkimet käytännössä Pintakytkimet nesteille Pintakytkimet kuiva-aineille Ultraäänikytkin s. 9 Miniset/ Maxiset s. 9 SET-keskusosat s. 5 Kapasitiiviset pintakytkimet s. 6 Ultraäänikytkin s. 9 Kapasitiiviset pintakytkimet s. 5 Kiertosiipipintakytkimet s. 8 Värähtelypintakytkimet s. 8 Magneettiset pintakytkimet s. 9 Värähtelypintakytkimet s. 8 Kapasitiiviset pintakytkimet s. 6 4

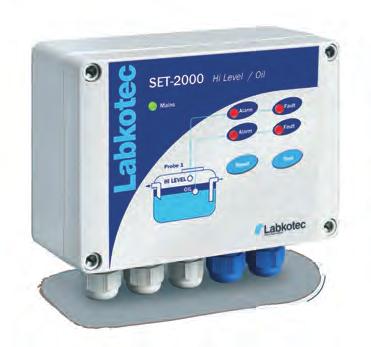

5 Pintakytkimet Kapasitiiviset pintakytkimet Kapasitiivinen mittaustekniikka on pitkään käytössä ollut menetelmä mitata erilaisten nesteiden ja kuivaaineiden pinnankorkeutta ja rajapintoja. Menetelmän etuina ovat yksinkertainen mekaaninen rakenne ja soveltuminen luonnostaan vaarattomana virtapiirinä räjähdysvaarallisiin mittauskohteisiin. Kapasitiivinen mittaus perustuu anturielektrodien muodostamaan kondensaattorin kapasitanssin sähköiseen mittaukseen. Elektrodien väliaineena vaikuttaa ilma ja säiliössä oleva neste tai kuiva-aine. Pinnankorkeuden muutoksen aiheuttama kapasitanssin muutos muunnetaan elektroniikassa edelleen pinnankorkeustiedoksi. SET ja SET keskusyksiköt SET-1000 SET-2000 SET ja SET keskusyksiköt on tarkoitettu pinnankorkeuden, nesteiden tai kuiva-aineiden rajapinnan tarkkailuun. Keskusyksikkö asennetaan seinään. Suojausluokka on IP 65. SET ja SET keskusyksiköt soveltuvat kohteisiin, joissa anturi on asennettu 0-luokan räjähdysvaaralliseen tilaan (Ex). Itse keskusyksikköä ei saa asentaa räjähdysvaaralliseen tilaan. Kapasitiiviset anturit ja pintakytkimet SET/OS2-O Kapasitiivinen rajapintakytkin, joka soveltuu mm. nesteiden yläraja-, alaraja- tai vuotohälyttimeksi. Ilmaisee neste/ ilma-rajapintaa. Asennettavissa 0/1/2-tilaluokan räjähdysvaaralliseen tilaan. SET/OS2-V Kapasitiivinen rajapintakytkin, joka ilmaisee öljy/vesi -rajapintaa. Asennettavissa 0/1/2-tilaluokan räjähdysvaaralliseen tilaan. SET/V -anturi Värähtelyyn perustuva kytkinanturi, joka soveltuu käytettäväksi mm. nestesäiliöiden ylärajahälyttimenä. Tyypillisiä sovelluskohteita ovat mm. öljynja rasvanerottimet. Lisää pintakytkimiä s. 6-9 > 5

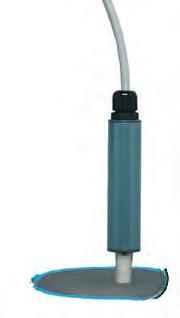

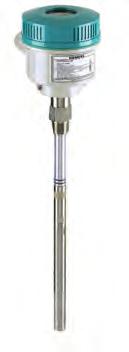

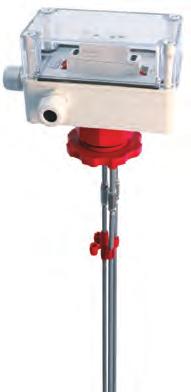

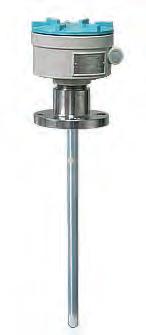

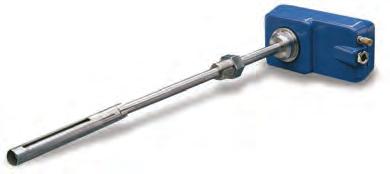

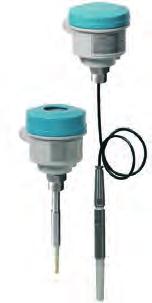

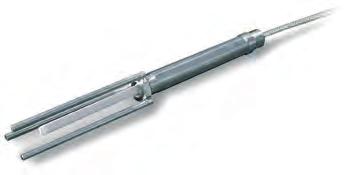

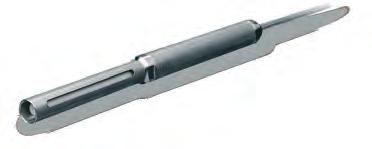

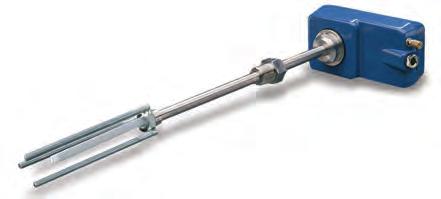

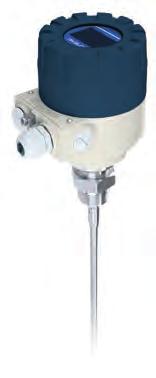

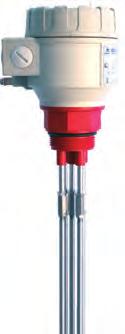

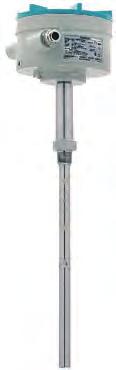

6 Pintakytkimet Kapasitiiviset anturit ja pintakytkimet SET/TSH2 -anturi ja SET/TSHS2 -anturi SET/TSH2 -anturin yleisempiä sovelluksia ovat esimerkiksi vesi/öljy- rajapintavalvonta, ylä- ja alarajahälytykset sekä pumpun ohjaukset. SET/TSHS2 on erikoisanturi, joka on suunniteltu ylärajahälyttimeksi jähmeille nesteille, öljysäiliöihin sekä rasvan- ja öljynerottimiin. Vastaelektrodi on haarukkamainen. Anturin pituus 345 mm. SET/TSSH2 -anturi ja SET/TSSHS2 -anturi Erikoisanturi nesteille, joiden lämpötila voi olla jopa 120 C. Niitä voidaan käyttää ala- tai yläraja-antureina, tai kahden nesteen rajapinnan ilmaisuun. SET/TSSH2 on yleiskäyttöinen anturi ja SET/TSSHS2 on tarkoitettu jähmeille nesteille. Vastaelektrodi on haarukkamainen. Anturin pituudet 170 mm, 500 mm ja erikoispitkät < 1500 mm. SET/SA2 -anturi SET/SA2 on kapasitiivinen ylärajaanturi tarttuville nesteille ja vaahdoille. FEP-päällysteisen erikoistunto-osan ansiosta soveltuu hyvin vaikeisiin olosuhteisiin esimerkiksi prosessi- ja kemianteollisuudessa. Anturin pituus 300 mm, maks mm. Nivocap CK -pintakytkimet Soveltuu erinomaisesti tarttuville materiaaleille, kuiva-aineille joiden dielektrisyysvakio ε 1,5 ja nesteille. ATEX (pöly-ex) -hyväksyntä. Anturin pituus 0, m. Pointek CLS 100 -pintakytkimet Pointek CLS 100 on kompakti, kapasitiivinen 2-johdinpintakytkin rajapinnan valvontaan lietteissä, kuiva-aineissa, nesteissä, jauheissa ja granulaateissa, ahtaissa paikoissa. Toimintaperiaatteena käänteinen taajuusteknologia. Anturin pituus 100 mm. Pointek CLS 200 -pintakytkin Kompakti, kapasitiivinen pintakytkin rajapinnan valvontaan lietteissä, jauheissa, nesteissä, granulaateissa ja vaahdoissa. Elintarvikeja lääketeollisuuteen. Toimintaperiaate käänteinen taajuusteknologia. Anturin pituus: sauva max. 5,5 m, vaijeri maks. 30 m. Pointek CLS 300 -pintakytkin Pointek CLS 300 on kompakti, kapasitiivinen pintakytkin rajapinnan valvontaan lietteissä, jauhoissa, granulaateissa ja sovelluksissa joissa on korkea paine ja lämpötila. Anturin pituus: sauva 1,0 m, vaijeri 25 m. Pointek CLS 500 -pintakytkin Kompakti, kapasitiivinen pintakytkin pinnan valvontaan (öljy/ vesi-rajapinta, vaahto tai neste/ vaahto-rajapinta) ja sovelluksissa joissa on korkea paine ja lämpötila. Anturin pituus 1,0 m. 6

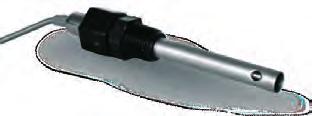

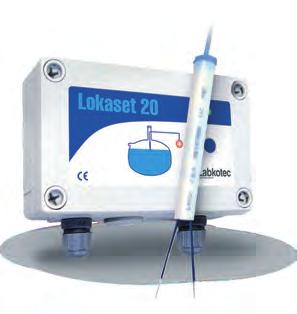

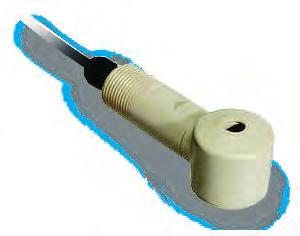

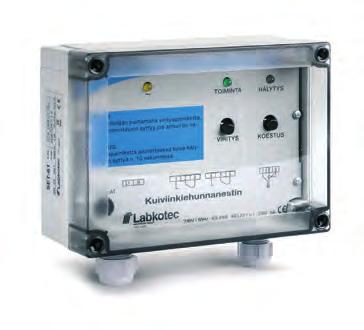

7 Pintakytkimet Johtokykytoimiset anturit ja pintakytkimet KRK-512 KRK-522 s.7 Lokaset 20 s.7 Nivocont KSH s.8 Nivocont KKH s.8 Johtokykyyn perustuvia pintakytkimiä käytetään johtavaan nesteeseen upotettuna mittaamaan resistanssia. Tyypillisiä kohteita ovat nestekattiloiden pinnansäädöt ja kuivakäyntisuojat sekä ylä- ja alarajahälytykset. KSK-201 -anturi SET/LV -anturi SET-61 -pintakytkin SET-61 on johtokykytoiminen nestepintakytkin ja tarkoitettu kuiviinkiehunnanestimeksi suljettuihin nestekattilalaitoksiin, johtokykytoimisen SET/J1-nestepintakytkimen kanssa. SET-61 valvoo höyrynkeräyskammiossa vedenpinnan korkeutta. SET/J1 -anturi Johtokykytoiminen anturi nestekattiloiden pinnansäätöön, esim. ylä- ja alarajahälytyksiin. Lokaset 20 ja SET/LV-anturi Johtokykytoiminen rajapintakytkin, joka on tarkoitettu lokasäiliöiden ylärajahälyttimeksi. Nivocont K-sarja Sähkönjohtavuuteen perustuvia pintakytkimiä voidaan käyttää nesteissä, joiden johtavuus on suurempi kuin 10 μs/cm. Anturit upotetaan säiliöön, jolloin anturit (ja säiliön seinä, mikäli se on johtava) toimivat virtapiirinä. Yhteen anturiyksikköön voidaan liittää neljä anturia sekä yksi vastaelektrodi. Anturin pituuden tulee vastata säiliön pinnankorkeutta. Nivocont KRK-512 ja KRK-522 Näiden keskusyksiköiden yleisimpiä käyttökohteita ovat porakaivopumpun kuivakäyntisuoja, pinnankorkeushälytykset ja ohjaukset johtavissa nesteissä (ei kuitenkaan räjähdysvaarallisissa tiloissa). Voidaan asentaa NVO5-KV-suojakoteloon. Antureina johtokykytoimisia antureita, esim. SET/K, SET/J1, SET/VN ja KSK-201. NVO5-KV -suojakotelo KRK-keskusyksiköt voidaan asentaa helposti NVO5-KV -suojakoteloon. Lisää Nivocont K-sarjan antureita seuraavalla sivulla > 7

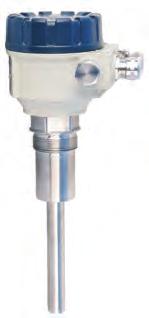

8 Pintakytkimet Nivocont K-sarjan antureita Nivocont KSH -anturi Johtokykytoiminen anturi, maksimipituus 3 m. Nivocont KKH -pintakytkin Kompakti anturi- ja relepaketti, joka muodostuu 1-2 kpl KRK-512 -keskusyksiköstä ja (1+4) anturista. Johtokykytoiminen anturi KSK on kaapelin varassa roikkuva, nesteeseen upotettava anturi. Malli KSK-201-1, liitäntä 3/8 BSP. Värähtelypintakytkimet nesteille ja kuiva-aineille Värähtelykytkimen elektroniikkapiirin generoima signaali saa pintakytkimen värähtelemään. Kun mitattava aine peittää anturin kärjen, värähtely lakkaa. Elektro- niikkapiiri tunnistaa tilan ja antaa reletiedon järjestelmälle. Kun anturin kärki vapautuu, alkaa kytkin värähdellä uudestaan. Nivoswitchpintakytkimet Nivoswitch-värähtelykytkimet soveltuvat nesteiden tai rakeisten ja jauhemaisten kiinteiden aineiden pinnanmittaukseen. Voidaan asentaa putkeen, siiloon, säiliöön jne. Pintakytkimen avulla voidaan ohjata tyhjennystä tai täyttöä sekä luoda Fail-Safe -hälytykset ylitäytön tai kuivakäynnin estämiseksi. Muovipinnoitettua mallia suositellaan aggressiivisille väliaineille ja hienokiillotettua mallia kuluttaville väliaineille. Nivocont R -pintakytkin Sitrans LVL200 -pintakytkin Sitrans LVL 200 -pintakytkintä voidaan käyttää sovelluksissa, joissa vaatimuksena on SIL2-turvaluokitus. Kestävä Nivocont R on suunniteltu tiheydeltään vähintään 0,05 kg/dm 3 rakeiden ja jauheiden ala- ja ylärajahälytyksiin. Karkeille ja hankaaville väliaineille suositellaan hienokiillotettua mallia. Jauheet, pelletit, rakeet, viljat, hiekka, sementti, hiili. Anturin pituus: sauva 3,0 m, vaijeri 20 m. Kiertosiipikytkimet kuiva-aineille Pienitehoinen sähkömoottori pyörittää siipeä, joka pyörii vapaasti ilmassa. Kun siipi uppoaa kuiva-aineeseen, kytkeytyy sähkömoottori pois päältä ja aktivoi potentiaalivapaan vaihtokytkimen. Kun säiliön pinta laskee, pyörii siipi jälleen vapaasti ja vaihtokosketin sulkeutuu. Siipien määrä ja muoto valitaan kuiva-aineen tiheyden tai raekoon perusteella. Nivorota-kiertosiipipintakytkimet Kiertosiipikytkimet ovat helppoasenteisia ja toimintavarmoja pinnanvalvontalaitteita. Pintakytkintä voidaan käyttää materiaalien pinnan ylä-, ala- tai tilausrajan valvontaan siiloissa, suppiloissa ja syöttötaskuissa. Tyypillisiä mitattavia aineita ovat mm. lentotuhka, hiilijauhe, sementti, hiekka, kalsiumjauhe, kipsi, muovijauheet, granulaatit, pelletit, sokeri, kahvi ja kaakaojauhe. 8

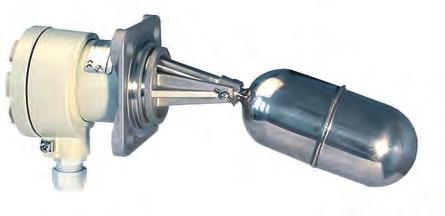

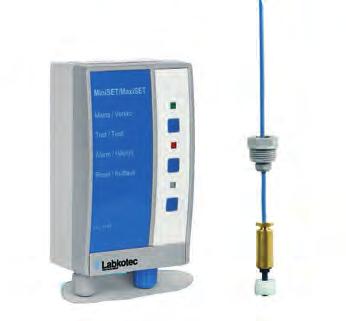

9 Pintakytkimet Magneettiset pintakytkimet nesteille Nivomag - magneettiset pintakytkimet Nivomag-uimurikytkimiä käytetään pintakytkimenä ja pinnanohjaukseen erityyppisissä säiliöissä. Kellukkeessa oleva kestomagneetti aktivoi mikrokytkimen kellukkeen liikkuessa ennalta asetetun rajan yli. Suuri valikoima sekä ylä- että sivukiinnitteisiä malleja tekee asennuksesta helpon kaikenlaisiin säiliöihin. Sovelluskohteita ovat mm. vesitankit, syöttövesitankit, öljysäiliöt, voimalaitokset ja laivat. Yläraja-alarajahälytin Ultraäänitoiminen pintakytkin Ultraääneen perustuvaa mittausta voidaan käyttää kiintoaineille ja nesteille. Anturi lähettää ultraääni-impulssia ja se heijastuu takaisin aineen pinnasta. Pinnankorkeus voidaan päätellä impulssin kulkuajasta, koska se on suoraan verrannollinen kuljettuun matkaan. Pointek ULS 200 -pintakytkin MiniSET/MaxiSET -pinnankorkeushälytin Pinnankorkeushälytin lämmityspolttoaineiden, veden ja neutraalien nesteiden ylä- tai alarajahälytykseen. Optinen ja akustinen hälytys, hälytyksen kuittauspainike. Yksi relelähtö potentiaalivapaalla vaihtokoskettimella. Pointek ULS 200 on kahdella kytkentäpisteellä varustettu ultraäänikytkin kiintoaineiden, nesteiden ja lietteiden pinnanmittaukseen monilla teollisuudenaloilla. Ihanteellinen tahmeille materiaaleille. Vuotovalvonta SET-1000 SET keskusyksikkö + SET/OELO2 -anturi Kapasitiivinen SET/OELO2 -anturi havaitsee palavien, johtavien nesteiden vuodot esim. kemikaali- ja lääketeollisuudessa. Anturi asennetaan suoja-altaaseen tai -kouruun ja se tunnistaa vähäisenkin määrän nestettä. Anturi liitetään SET keskusyksikköön. SET/ OELO2 SET keskusyksikkö SET/OELO2 -anturi KRK-512 -keskusyksikkö + SET/VN -anturi Johtokykytoiminen nauhaanturi SET/VN asennetaan esim. sähkökeskuksen lattialle. Nauhan pituus on 0,1 20 m. Keskusyksikkönä KRK

10 Pinnankorkeuden mittaus Pinnanmittauslaitetta käytetään nesteiden ja kuiva-aineiden pinnankorkeuden mittaamiseen säiliöissä, siiloissa ja kaivoissa. Valikoimassamme on luotettavat laitteet ja järjestelmät kaikkiin jatkuvan pinnankorkeuden mittaustapoihin: kapasitiiviseen, ultraääntä tai tutkaa käyttävään, magnetostriktiiviseen sekä painemittaukseen. Pinnanmittaus käytännössä Pinnanmittaus nesteille Vaijeritutkat s. 12 Magnetostriktiivinen mittaus s. 15 Pulssitutkat s. 12 Öljysäiliön pinnanmittaus Ultraäänianturit s Paineanturit s. 13 POP-22 EXI s. 11 Pinnanmittaus kuiva-aineille POP-22 EXI s. 11 Tutkamittaus s. 12 Ultraäänimittaus s. 14 Multicont s. 14 Kapasitiivinen mittaus s. 11 Säiliön ulkopuolinen pinnanosoitin s. 15 Kapasitiivinen vaijerianturi s

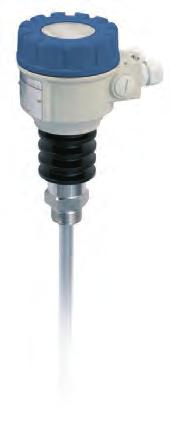

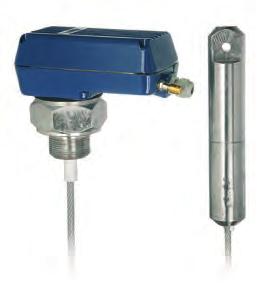

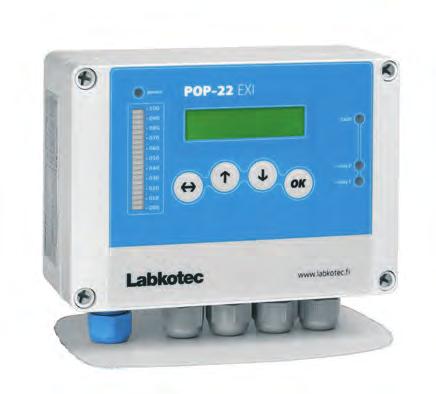

11 Pinnankorkeuden mittaus Kapasitiivinen pinnanmittaus Kapasitiivinen pinnanmittaus on teollisuudessa eniten käytetty pinnanmittausmenetelmä. Pinnankorkeuden muutos aiheuttaa anturin ja säiliön välisen kapasitanssin muutoksen. POP-22 EXI mittaus- ja ohjauslaite POP-22 EXI on monipuolinen pinnankorkeuden mittaus- ja ohjauslaite, jolla voidaan ohjata pumppuja ja venttiileitä sekä suorittaa hälytyksiä. POP-22 EXI -yksikköön voidaan liittää Labkotecin kapasitiivisia 3W-antureita tai 2-johdinlähettimellä varustettuja paine- tai ultraääniantureita. Laite voidaan liittää ilman erillistä Ex-barrieria räjähdysvaarallisiin tiloihin asennettuihin Ex-hyväksyttyihin antureihin. Pinnankorkeus voidaan muuntaa tilavuudeksi ja näyttää halutuissa yksiköissä, esim. makaavassa lieriösäiliössä litroina. Versiot myös avokanava- ja V-patovirtausmittaukseen sekä pumppujen vuorotteluohjaukseen. PA/3W, PAH/3W PA/3W, (PAH/3W) on kompakti, kapasitiivinen pinnankorkeusanturi, jonka tyypillinen sovelluskohde on polttonesteen pinnanmittaus. 3-johdintekniikalla toteutettu anturi voidaan liittää suoraan POP-22 EXI -näyttöja ohjauslaitteeseen. Hyväksytty käytettäväksi räjähdysvaarallisessa 0-tilassa. Anturin ainetta koskettavat osat ovat terästä ja FEP:tä. Tunto-osan ainutlaatuinen putkirakenne mahdollistaa anturin lyhentämisen määrämittaiseksi asennuspaikalla. Anturin putki toimitetaan 1 m mittaisina osina. Myös 0,5 m pitkiä putkia on saatavilla. Anturin maksimipituus 3,0 m. SA/FEP/3W SA/FEP/3W -sauva-anturia käytetään matalissa säiliöissä (<2 m) ja jähmeillä nesteillä. Tyypillisiä käyttökohteita ovat voitelu- ja hydrauliöljyt, lateksi sekä syövyttävät aineet. Sauvan päälle voidaan asentaa vastaelektrodiputki, kun mitataan huonosti sähköä johtavia nesteitä tai kun säiliö on muovia. Anturin maksimipituus 2,0 m. KAS/3W KAS/3W on kuivien, jauhemaisten aineiden mittaamiseen tarkoitettu vaijerianturi. Mittaus perustuu anturin kapasitanssin muuttumiseen pinnankorkeuden funktiona. Tyypillisiä käyttökohteita ovat mm. sementti, kalkki, hiekka ja muut vastaavat jauhemaiset aineet. Anturin maksimipituus 15 m. Nivocap KAR/SA/3W KAR/SA/3W -anturit painesäiliöihin ja aggressiivisille aineille (esim. ammoniakki). Anturin maksimipituus 3,0 m. Nivocap on kapasitiivinen 2-johdin pinnankorkeuden mittalaite, joka soveltuu erinomaisesti johtaville tai johtamattomille nesteille. Pinnankorkeuden mittaus perustuu kondensaattorin kapasitanssin muutokseen. Sauva ja metallisäiliön seinämä vastaavat kondensaattorin levyjä. Niiden väliin nouseva pinnankorkeus ja ilma muodostavat eristeaineen. Anturin pituus: sauva 3,5 m, kaapelimalli 20 m. 11

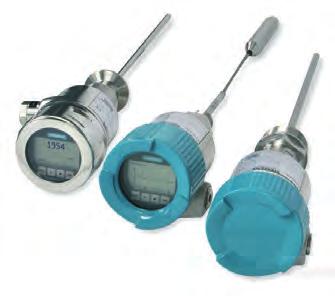

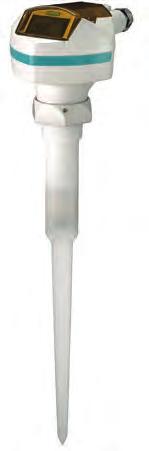

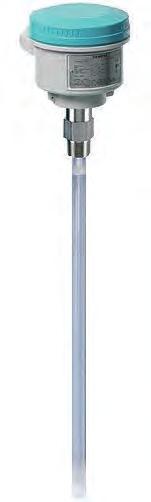

12 Pinnankorkeuden mittaus Sitrans LC 300 Kapasitiivinen 2-johdinlähetin nesteiden ja kuiva-aineiden pinnankorkeuden mittaukseen, myös suurta tarkkuutta edellyttäviin mittauksiin esim. elintarvike- ja panimoteollisuudessa, eläinrehuissa ja kiintoainepitoisissa massoissa. Ihanteellinen höyryjä ja pölyjä sisältäviin vaativiin prosesseihin. Kiintoaineet: Rakeet, jauhot, viljat, jyvät, hiili, lentotuhkat, muovirakeet, sementti. Nesteet: Vesi, öljy, nestekaasut, kemikaalit, maito, hapot, emäkset, vaahdot. Lietteet yms: Sideaineet, liimat, paperimassa, glukoosit, lietteet, porausliejut yms. Rajapinnat: Höyryyntyneet ja nesteytyneet kaasut, vesi ja öljy, neste ja vaahto. Sitrans LC 500 Kapasitiivinen pinnan ja rajapinnan mittaus ja ohjaus äärimmäisissä sekä kriittisissä prosessiolosuhteissa esim. öljyjen ja nestekaasujen, myrkyllisten ja aggressiivisten kemikaalien sekä höyryjen mittaamiseen, Anturin pituus: sauva maks. 5,5 m, kaapelimalli maks. 35 m. Anturin pituus: sauva maks. 5,5 m, kaapelimalli maks. 25 m. Tutkamittaus Kosketuksettomassa tutkamittauksessa lyhyitä mikroaaltopulsseja lähetetään anturilta ja mitattavasta pinnasta heijastunut pulssi vastaanotetaan anturiin. Valon nopeudella kulkevan pulssin kulkuaika mitataan ja tästä lasketaan pinnan korkeus. Vaijeritutkan mittaus perustuu tunnettuun TDR (Time Domain Reflectometry) -tekniikkaan. Mikropulssit lähetetään valon nopeudella anturin johdinta pitkin. Kun pulssi kohtaa rajapinnan, heijastuu se takaisin. Pinnankorkeus on suoraan verrannollinen mitattuun aikaan. Pulssitutkat Vaijeritutkat Sitrans LR GHz 2-johdin pulssitutka nesteiden pinnanmittauksiin. Soveltuu: esim. liuottimet, kemikaalit, bensiini, hartsit, kuuma vesi, höyry, kondenssi. Mittausalue 0,05-20 m. Sitrans Probe LR SITRANS Probe LR on 6 GHz 2-johdin pulssitutka nesteiden ja lietteiden pinnan ja tilavuuden mittaukseen. Mittausalue 0,3-20 m. MicroTREK MicroTrek on vaijeritutka nesteitten ja kuiva-aineiden pinnanmittaukseen. Mittausalue 0-24 m. Siemens LG200 Sitrans LR GHz 2-johdin kapeakeilainen korkeataajuustutka kiintoaineiden pinnanmittaukseen; mm. sementti, muovipelletit, talkki, kalkki, muovijauhe, asfalttisekoitus. Mittausalue 0,4-40 m. Myös korkean lämpötilan versio mittausalueelle 0,4-100 m. PiloTREK 25 GHz pulssitutka nesteiden, emulsioiden ja lietteiden pinnanmittauksiin. Mittausalue 0,2-23 m. Vaijeritutka nesteiden ja kuiva-aineiden pinnanmittaukseen. Mittausalue 0,15-22,5 m. Saatavana myös Exja SIL2-versiona. 12

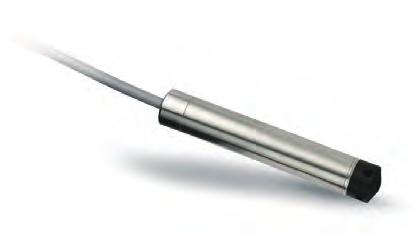

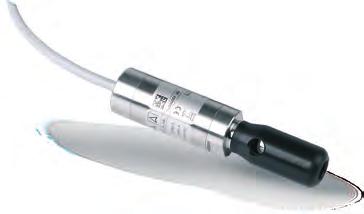

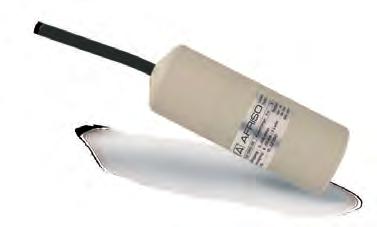

13 Pinnankorkeuden mittaus Hydrostaattinen pinnanmittaus, paineanturit Paineanturilla mitataan hydrostaattista painetta eli sen hetkistä nestepatsaan korkeutta, joka on anturin yläpuolella. Mittaustulokseen vaikuttaa myös ilmanpaine ja siksi vertailupaine anturille johdetaan kaapelijohtimen mukana kulkevaa muoviletkua pitkin. DMU 08 DMU 08 -paineanturia käytetään mittaamaan nesteiden pinnankorkeutta. Anturi soveltuu sekä teollisuuden että kunnallisen vedenkäsittelyn tarpeisiin. Käyttökohteita ovat mm. kaivojen, porakaivojen, pumppaamoiden, kanaalien, altaiden, säiliöiden, jokien ja järvien pinnanmittaukset. Soveltuu sekä puhtaille että likaisille vesille. Saatavana Ex-versiona, tarkkuusversiona, lämpötilaanturilla (DMU 08T) ja SIL2-versiona. Mittausalue m. DMU 08 mikroprosessori DMU 08 -paineanturin mikroprosessoriversiota käytetään mittaamaan nesteiden pinnankorkeutta tarkkuutta vaativissa sovelluksissa. Anturi soveltuu sekä teollisuuden että kunnallisen vedenkäsittelyn tarpeisiin. Käyttökohteita ovat mm. kanaalien virtausmittaukset ja vesivoimalaitosten pinnankorkeuden mittaukset. Soveltuu sekä puhtaille että likaisille vesille. Tarkkuus on 0,1 % mittausalueesta. Mittausalueet m. DMU L64 DMU L64 -paineanturia käytetään mittaamaan nesteiden pinnankorkeutta. Edullinen anturi, joka soveltuu sekä teollisuuden että kunnallisen vedenkäsittelyn tarpeisiin. Käyttökohteita ovat mm. pumppaamoiden ja säiliöiden pinnanmittaukset. Mittausalue 0-5 m. DMU 09 Paineanturi nesteiden pinnankorkeuden mittaukseen, teollisuuden ja kunnallisen vedenkäsittelyn tarpeisiin. Käyttökohteita ovat mm. kaivojen, porakaivojen, pumppaamoiden, kanaalien, altaiden, säiliöiden, jokien ja järvien pinnanmittaukset. Soveltuu puhtaille ja likaisille vesille sekä myös useimpien aggressiivisten nesteiden pinnanmittaukseen. Mittausalue 0-0, m. DMU 01K DMU 01K -paineanturi soveltuu teollisuuden ja talotekniikan sähköiseen paineen mittaukseen, esim. hydrauliikan, pneumatiikan, lämmityksen, ilmastoinnin ja automatiikan sovelluksissa. Saatavana myös SIL2-versiona. DMU 03 DMU 03 -paineanturi soveltuu voimalaitosten ja teollisuuden prosessisovellusten paineen mittaukseen. Soveltuu myös korkeaviskoosisten aineiden mittaamiseen. Saatavana myös Ex-versiona ja SIL2-versiona. 13

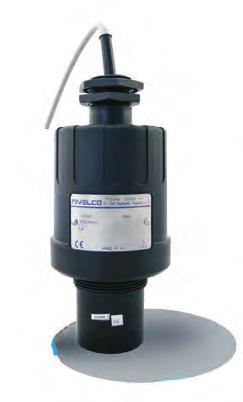

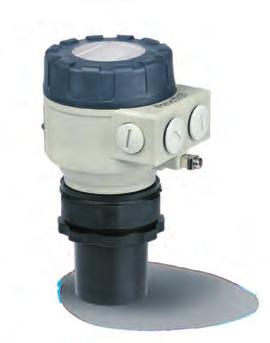

14 Pinnankorkeuden mittaus Ultraäänimittaus Lyhyitä ultraäänipulsseja lähetetään anturilta ja mitattavasta pinnasta heijastunut aalto vastaanotetaan anturille. Äänen nopeudella etenevän aallon kulkema aika mitataan ja tästä lasketaan pinnankorkeus. EasyTREK Easytrek on lujatekoinen, erittäin suorituskykyinen ultraäänilähetin. Laite soveltuu sekä nesteen että kuiva-aineiden pinnanmittauksiin. Saatavilla sekä 2-johdin- että 4-johdinmallit. Multicont-näyttöön voidaan kytkeä jopa 15 EasyTREKultraäänilähetintä. Mittausalue 0,2-60 m. EchoTREK 2-johdintekniikalla toimiva kompakti ultraäänilaite nesteiden ja kiintoaineiden pinnankorkeusmittauksiin. Tyypillisiä kohteita ovat prosessisäiliöt, varastotankit sekä avoimet kanavat. Saatavilla myös 4-johdinversio. Mittaustavat pinnankorkeus, -etäisyys tai tilavuusmittaus. Helppo ohjelmoida. Voidaan konfiguroida myös PC:llä EView-ohjelmiston avulla. Mittaa tarkasti vaikeissakin olosuhteissa. Säiliön katon läpivientikappale helpottaa mittalaitteen asennusta. Mittausalue 0,2-60 m. MultiCONT-ohjausyksikkö MultiCONT on markkinoiden monipuolisin mittalaite, johon voidaan kytkeä 1-15 kpl erilaisia HART-lähettimiä, tutkia, ultraääni- ja lämpötilalähettimiä sekä paineantureita. Saatavilla myös MODBUS-liitynnällä. Sitrans Probe LU Sitrans Probe LU on 2-johdin ultraäänimittalaite nesteiden pinnan ja tilavuuden seurantaan prosessisäiliöissä. Mittausalue 0,25-12 m. Sitrans LU 150/180 Edullinen lyhyen matkan 2-johdinultraäänimittalaite. Soveltuu yleiskäyttöön nesteille, lietteelle ja kuiva-aineille. Anturi saatavana elintarvikeliitännällä ja Ex-versiona (LU 180). Mittausalue 0,25-50 m. Multiranger 200 HMI Monipuolinen ja varmatoiminen ultraäänimittausyksikkö. Pumpun ohjauksen ohella laite sopii myös avokanavamittauksiin teollisuudessa, veden käsittelyssä ja energiatuotannossa. Soveltuu EchoMax-antureille mittausalueella 0,3 15 m. 14

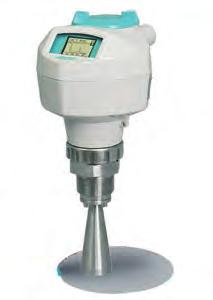

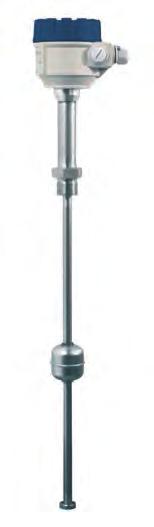

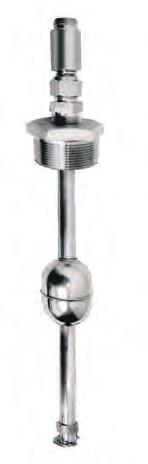

15 Pinnankorkeuden mittaus Sitrans LU Ultraäänilähetin suurille mittausalueille 60 metriin asti. Nesteiden ja kuiva-aineiden mittaukseen. Lähetintä saatavana yhden, kahden ja kymmenen anturin liitännällä. Soveltuu EchoMax-antureille mittausalueella 0,3 60 m. Sitrans LUT400 Ultraäänilähetin, saatavana kolmena eri versiona riippuen sovelluksesta: pinnanmittaus, virtausmittaus pumppuohjauksella ja tarkkuusmittaus. Soveltuu EchoMax-antureille mittausalueella 0,3 60 m. Echomax Echomax-ultraäänianturit soveltuvat erinomaisesti korkeille lämpötiloille, voimakkaille kemikaaleille, pölyäville kuiva-aineille ja hienoille jauheille. Magnetostriktiivinen mittaus Magnetostriktiivinen pinnankorkeuden mittaus perustuu johtimen ympärille muodostettuun magneettikenttään. Johtimessa liikkuva uimuri (kestomagneetti) aiheuttaa muutoksen johdinlangan värähtelyyn. Nivotrack Nivotrack on tarkka magnetostriktiivinen 2-johdin pinnanmittausanturi nesteille. Mittausalue 0-15 m. Labkotec 7330 Labkotec 7330 on tarkka magnetostriktiivinen nesteiden pinnanmittausanturi nesteille. Sauvamallin mittausalue 0,2-7 m. Saatavana myös taipuisana PVDF-versiona mittausalueelle 0,5-12,2 m. POP-22EXI -yhteensopiva. Säiliön ulkopuolinen pinnanosoitin Nivoflip NIVOFLIP on ilman apuenergiaa toimiva nesteiden pinnankorkeuden osoitin. Soveltuu kattiloihin, lämmönsiirtimiin ja kemianteollisuuden sovelluksiin. Mittausalue mm. Lämpötilan kesto +250 C. 15

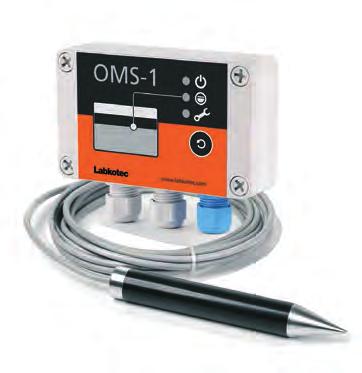

16 Öljyn- ja rasvanerottimien hälyttimet Teollisuuden ja liikenteen jäteöljy sekä suurkeittiöiden ja ravintoloiden jäterasva on pidettävä poissa viemäreistä ja pohjavesistä. Öljyn- ja rasvanerottimien hälyttimet ovat tärkeä, lakisääteinen osa ympäristöturvallisuutta. Öljynerotinhälytin ilmaisee öljy- tai lietetilan tyhjennystarpeen ja padotuksesta johtuvan pinnan nousun erottimessa. Tyypillisiä erotinhälyttimen käyttökohteita ovat teollisuushallit, korjaamot, parkkihallit ja pysäköintialueet, huoltoasemat ja autojen pesupaikat, lentokentät, moottoritiet ja pohjavesialueiden liikenneväylät. Rakennusten vesi- ja viemärilaitteistot -asetuksen ja EN ja -2 -standardien vaatimusten mukaisesti öljynerottimet on varustettava automaattisilla varastotilan täyttymistä ilmaisevilla hälytinlaitteilla. Lisäksi öljynerottimien CE-merkintä edellyttää hälyttimien käyttöä. Erotinhälyttimet käytännössä Öljynerottimen hälytykset Rasvanerottimen hälytykset Hälyttimen keskusyksikkö ilmaisee hälytykset paikallisesti tai välittää ne LabkoNet -palveluun Hälyttimen keskusyksikkö ilmaisee hälytykset paikallisesti tai välittää ne LabkoNet -palveluun Yläraja-anturi hälyttää nestepinnan padotuksesta Yläraja-anturi hälyttää nestepinnan padotuksesta Öljy Vesi Öljyanturi hälyttää öljytilan tyhjennystarpeesta Rasva Vesi Rasva-anturi hälyttää rasvatilan tyhjennystarpeesta Liete Lieteanturi hälyttää lietetilan tyhjennystarpeesta 16

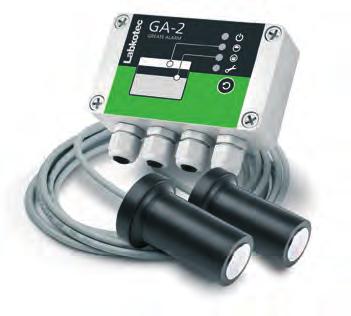

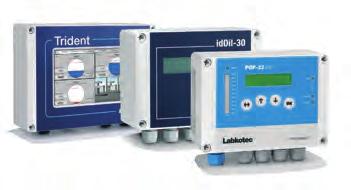

17 Öljyn- ja rasvanerottimien hälyttimet Öljynerotinhälyttimien idoil -tuoteperhe Uutuus! idoil-30 -erotinhälytin idoil-d30 -erotinhälytin idoil-20 -erotinhälytin idoil Solar Digitaaliset idoilanturit idoil-liq -yläraja-anturi hälyttää nestepinnan padotuksesta. Toimintaperiaate: värähtely. idoil-oil -öljyanturi hälyttää öljytilan täyttymisestä. Toimintaperiaate: johtokyky. idoil-slu -lieteanturi hälyttää liete/ hiekkatilan täyttymisestä. Toimintaperiaate: ultraääni. Kaapelinjatkeet LCJ1-1, LCJ1-2 ja LCJ1-3 idoil -erotinhälyttimien sovelluksia idoil-d30 idoil-20 idoil-30 idoil-liq idoil-liq idoil-liq Öljy idoil-oil Öljy idoil-oil Öljy idoil-oil Vesi Vesi Vesi Liete idoil-slu Liete idoil-slu Liete idoil-slu idoil-20 -erotinhälytin idoil-20 on helppokäyttöinen erotinhälytin, johon voidaan kytkeä yhdestä kolmeen erilaista idoil-anturia. Käyttöönotto on helppoa. Anturit kytketään keskusosaan polariteettivapaasti ja laite tunnistaa anturit automaattisesti. Etupaneelin LED-valot näyttävät hälytykset ja mahdollisen järjestelmän vikatilan. idoil-30 -erotinhälytin Helppokäyttöinen ja monipuolinen erotinhälytin. Näytölliseen keskusosaan voidaan kytkeä yhdestä kolmeen mitä tahansa idoil-anturia. Käyttöönotossa anturit kytketään keskusosaan polariteettivapaasti ja laite tunnistaa valitut anturit automaattisesti. idoil-30 -erotinhälyttimessä on sisäänrakennettu WLAN-modeemi, joka mahdollistaa langattoman paikallisen yhteyden laitteen selainkäyttöliittymään. Sen avulla voidaan tehdä monipuoliset konfiguroinnit, tallentaa tietoa huoltolokiin ja ladata hälytys- ja tapahtumahistoria. Laite on saatavana myös integroidulla 3G-modeemilla sekä 12 V DC versiona. idoil-d30 -erotinhälytin idoil-d30 on DIN-kiskoon asennettava keskusosa, joka on ominaisuuksiltaan vastaava kuin idoil

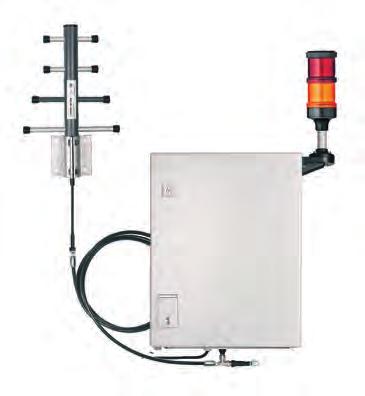

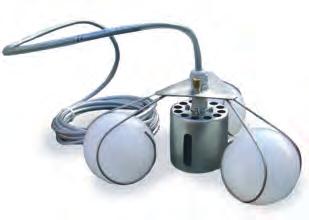

18 Öljyn- ja rasvanerottimien hälyttimet idoil Solar -öljynerotinhälytin idoil Solar on aurinkoenergialla toimiva öljynerotinhälytin paikkoihin, joissa ei ole saatavilla verkkovirtaa. Siihen voidaan liittää merkkivalo ja/tai 3G-modeemi. Hälytyksen sattuessa merkkivalo vilkkuu ja/tai käyttäjän matkapuhelimeen lähetetään hälytysviesti. idoil Solar -keskusyksikössä on samat ominaisuudet kuin idoil-30 -versiossa. SET keskusosa ja SET/OSK2 -anturi Kelluva kapasitiivinen rajapintakytkin tarkkailukaivoihin ja vesialtaisiin, joissa pinnankorkeus vaihtelee. Hälyttää veden pinnalla olevasta, vähintään 15 mm öljykerroksesta. Anturi voidaan asentaa 0/1/2-tilaluokan räjähdysvaaralliseen tilaan. OMS-1 öljynerotinhälytin OMS-1 Öljy OMS-1 on yksikanavainen hälytin öljynerottimen öljytilan valvontaan. Öljytilaan asennettava OMS-anturi valvoo erottimeen kertyvän öljykerroksen paksuutta. Laite hälyttää kun erotin on aika tyhjentää ja estää näin haitallisten hiilivetypäästöjen pääsyn viemäriverkostoon. OMS-1 -keskusyksikkö ja OMS-anturi Vesi OMS-anturi Kaapelinjatke Rasvanerotinhälytin GA-2 Rasvanerotinhälytin ilmaisee rasvatilan tyhjennystarpeen ja padotuksesta johtuvan pinnan nousun erottimessa. Tyypillisiä erotinhälyttimen käyttökohteita ovat suurkeittiöt ja ravintolat, kaupat ja grillit. GA-2 keskusyksikkö, GA-HLL1- ja GA-SG1-anturit Suomen rakennusmääräyskokoelman D1 mukaan rasvanerottimet on varustettava automaattisilla hälytysyksiköillä. Kaapelinjatke GA-2 GA-2 -erotinhälyttimeen voidaan kytkeä rasvatilan täyttymisestä sekä myös padotuksesta hälyttävät erilliset GA-HLL1- ja GA-SG1 -anturit. Rasvanerotinhälyttimet ovat liitettävissä Labcom-tiedonsiirtoyksiköihin. Rasva Vesi GA-HLL1 -anturi GA-SG1 -anturi 18

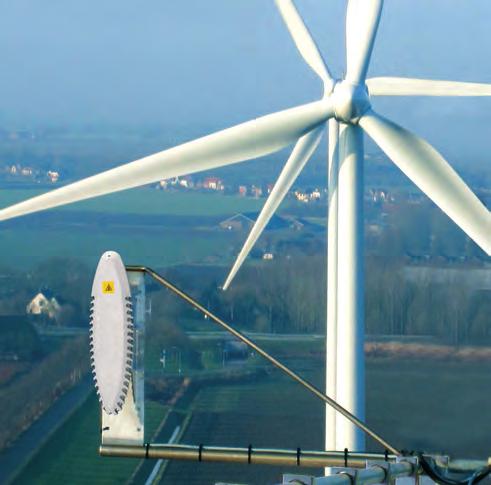

19 Sovelluskohteet: Tuulivoimalat Lentokentät Sääasemat Merenkulun sovellukset Jääntunnistusjärjestelmät Jäätävät sääolot haittaavat tuulivoimaloiden käyttövarmuutta. Roottorien lapoihin muodostuu helposti jäätä. Tehokkaalla jääntunnistuksella saadaan käyttövarmuutta ja turvallisuutta jäätäviin olosuhteisiin. Jää laskee huomattavasti tuulivoimaloiden tuottoa ja rasittaa niiden rakenteita. Lisäksi roottorien lapoihin muodostuva jää saattaa irrotessaan aiheuttaa vahinkoja voimaloiden lähiympäristön rakennuksille ja alueella liikkuville ihmisille. Jopa puolen kilometrin turva-alue Jos tuulivoimalan korkeus on 130 metriä ja roottorin lapojen pituus 80 metriä, pitäisi voimalan ympärillä olla vähintään 315 metrin turva-alue. Tähän ei aina tiheästi asutuilla alueilla päästä. Jäänmuodostuksen aiheuttamia turvallisuusriskejä ja rasituksia voidaan merkittävästi vähentää asentamalla tuulivoimaloihin jääntunnistimet. Sopii kaikkiin tuulivoimaloihin Ultraääneen perustuva LID-3300IP -jääntunnistin tarjoaa monia merkittäviä etuja. Laite on kompakti rakenteeltaan ja nopea asentaa. Se on heti käyttövalmis ilman kalibrointia ja sopii kaikkien valmistajien tuulivoimaloihin, myös vanhoihin. Varoitusvalojärjestelmä tiedottaa jäätävistä olosuhteista Varoitusvalojärjestelmä sisältää LID-3300IP -jääntunnistinjärjestelmän, tukiaseman ja tarvittavan määrän ala-asemia, joiden varoitusvalot vilkkuvat, kunnes jäähälytys poistuu. LID-ISD -jääntunnistusanturi LID-varoitusvalojärjestelmä LID-3300IP -keskusyksikkö 19

20 Analyysimittaukset Analyysimittalaitteilla mitataan veden fysikaalisia, kemiallisia ja biologisia laatutekijöitä. Mitattavia suureita ovat mm. ph, johtokyky, redox-potentiaali, kiintoainepitoisuus, klooripitoisuus, sameus, happipitoisuus, öljypitoisuus ja bakteeripitoisuus. Tyypillisiä käyttökohteita ovat vesilaitokset ja jäteveden käsittely sekä verkostomittaukset ja teollisuuden vedenkäsittely. Analyysimittaukset käytännössä Asennustavat Uppoasennus Veden öljypitoisuuden mittaus - ph - johtokyky - kiintoaine - sameus Läpivirtausastia OMD-32 -lähetin Mittauskammio - ph - johtokyky Asennusvarsi kellukkeella - RDO liuenneen hapen mittaus Kelluke - happi - kiintoaine Näytepumppu 20

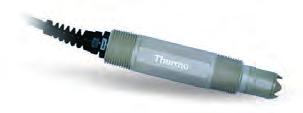

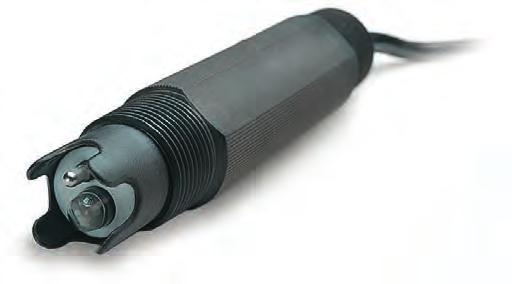

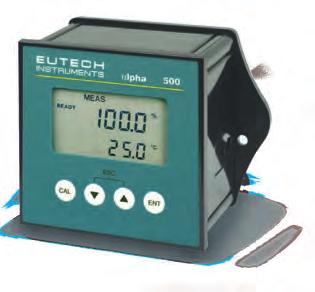

21 Analyysimittaukset Analyysilähettimet AquaPro-lähetin AquaPro-lähettimeen voidaan liittää 1-4 anturia. Se soveltuu kaikille AnalogPlus- ja DataStick-antureille sekä muille yleisimmille analogisille ph- ja johtokykyantureille. Yleisimpiä käyttökohteita ovat teollisuuden- ja yhdyskuntajätevesien käsittely. AV38-lähetin AV38 on DataStick-antureiden lähetin. Analogisia lähtöjä käytettäessä siihen voidaan liittää kaksi anturia. Kenttäväylälähtöjä käytettäessä antureita voidaan liittää 30 kpl. Alpha johdinlähetin Alpha 500-sarjan 2-johdinlähettimet soveltuvat kombinaatio ph- ja ORP-antureille sekä konduktiivisille johtokykyantureille. Yleisimpiä käyttökohteita ovat veden puhdistus ja verkoston valvonta. Anturit ph-anturit phr ROSS -anturi Anturi erityisesti kylmien vesien phmittaukseen. Tarkka mittaus erittäin puhtaissa vesissä. Nopea vasteaika muuttuvissa lämpötiloissa. Vaihdettava suolasilta pidentää anturin käyttöikää. AnalogPlus SP ph- ja ORP-anturi Laadukkaat, pitkäikäiset differentiaalianturit likaisten vesien ph-mittauksiin. Referenssielektrodi on eristetty mitattavasta nesteestä suolasillan avulla, jolloin referenssielektrodi ja -liuos pysyvät puhtaina pidempään. Vaihdettava suolasilta pidentää anturin käyttöikää huomattavasti. Erinomainen mittaustarkkuus ja häiriönsietokyky. Kombinaatio ph- ja ORP-anturi Edullinen ja luotettava kombinaatioanturi vesihuollon ja teollisuuden sovelluksiin. Johtokykyanturit CS10 konduktiivinen johtokykyanturi CS10 on analoginen johtokykyanturi puhtaiden vesien ja alhaisten johtokykyjen mittaamiseen, teollisuuden vaativista sovelluksista vesiverkoston valvontaan. Anturia käytetään AquaPro- ja Alpha 500 -lähettimien kanssa. AnalogPlus SC konduktiivinen johtokykyanturi Analoginen anturi puhtaiden vesien ja alhaisten johtokykyjen mittaamiseen vedenpuhdistuksen ja teollisuuden sovelluksissa. AnalogPlus-johtokykyanturia käytetään AquaPro-lähettimen kanssa. AnalogPlus ST induktiivinen johtokykyanturi Analoginen anturi jätevesien ja korkeiden johtokykyjen mittaamiseen teollisuuden ja jätehuollon vaativissa sovelluksissa. AnalogPlus-johtokykyanturia käytetään AquaPro-lähettimen kanssa. 21

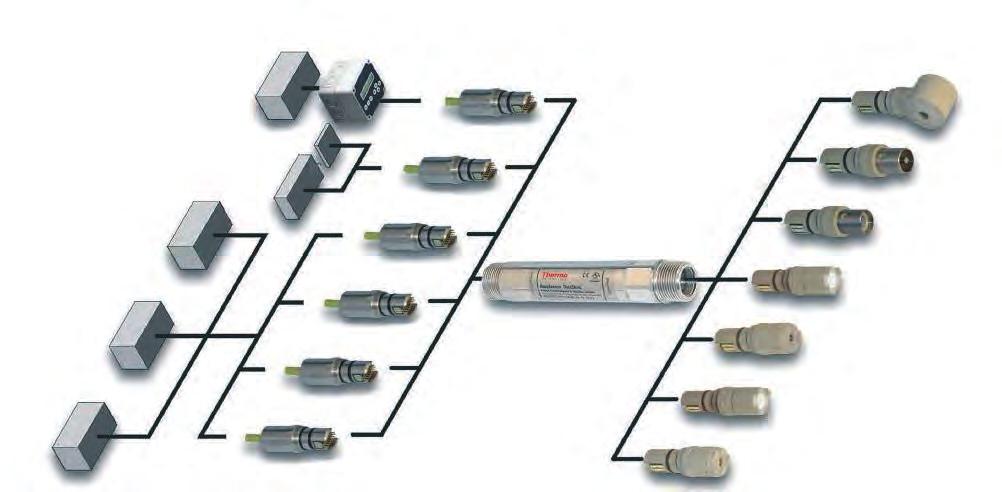

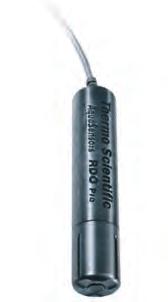

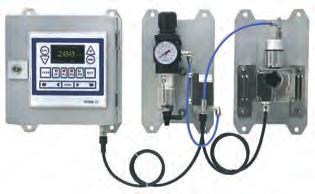

22 Analyysimittaukset Thermo Scientific DataStick-mittausjärjestelmä PLC Viestiadapterit Mittapäät SCADA PC PDA Modbus USB/RS-232 Anturimoduli Johtokyky Johtokyky Johtokyky RS-485 Otsoni DCS Profibus ORP PLC Modbus Liuennut happi Devicenet ph DataStick-mittausjärjestelmä DataStick-anturit voidaan liittää suoraan logiikkaan ilman vahvistimia tai muuntimia. Mikäli tarvitaan paikallisnäyttöä tai analogia- tai relelähtöjä, liitetään anturit lähettimeen. Soveltuvia lähettimiä ovat AquaPro ja AV38, jotka on esitelty sivulla 21. Sameusmittaus, kiintoainemittaus AquaClear -sameusmittaus AquaClearin tyypillisiä sovellusalueita ovat vesilaitokset, elintarviketeollisuus ja lääketeollisuus sekä jätevedenpuhdistamot. Laitteisto on esikalibroitu ja laitteen käyttö sekä huolto on helppoa. RT1-sameusmittaus RT2-kiintoainemittaus RT1- ja RT2-anturit voidaan asentaa putkiston T-haaraan tai uppoasennuksena altaaseen. Anturin pitkäaikainen toimintakyky altaaseen upotettuna varmistetaan pesurilla, joka pitää anturin tehokkaasti puhtaana. Pesuria ohjaa joko paikallinen AquaPro- tai AV38-lähetin tai automaatiojärjestelmä. Liuenneen hapen mittaus RDO-anturi Käyttökohteita ovat jäteveden puhdistus ja bioprosessit. Optinen RDO-happimittaus ei vaadi näytteen virtausta toimiakseen. Huollon tarve on hyvin vähäinen. Veteen liuenneet muut aineet tai ph eivät vaikuta mittaukseen. Öljypitoisuuden mittaus OMD-32 ja OMD-7 MK II OMD-32 -sarja havaitsee pienet öljypitoisuudet ppm alueella. Erityisesti jäähdytysvesisovelluksiin. OMD-32 -sarja hyödyntää mittaustekniikan uusimpia saavutuksia. OMD-7 MK II mittaa öljypitoisuuden lisäksi myös kiintoainepitoisuuden ja sameuden. Laite on tarkoitettu raakaja hulevesien valvontaan. OMD-32 -mittalaite OMD-7 MK II -mittalaite 22

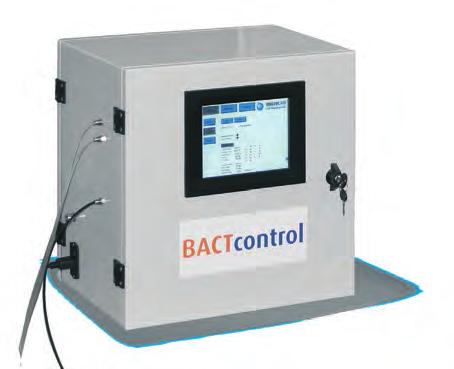

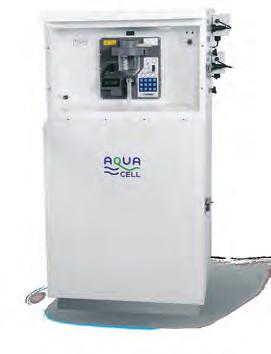

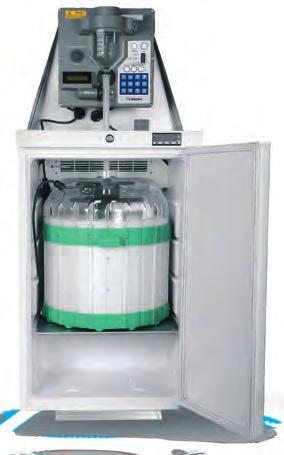

23 Analyysimittaukset Bakteerien online-mittaus BACTcontrol -mittaus Nopeutta ja tarkkuutta veden hygienian valvontaan. BACTcontrol mahdollistaa sekä E.Coli- että koliformibakteerien reaaliaikaisen mittauksen. Bakteerien entsymaattisen aktiviteetin mittaavan analysaattorin teho perustuu nopeasti hyödynnettäviin, riittävän suuriin näytetilavuuksiin sekä prosessin valvontaa ja hallintaa parantaviin, lyhyisiin mittausväleihin. Tulokset saadaan jopa kahdessa tunnissa automaatiojärjestelmään tai LabkoNet -palveluun. Automaattiset näytteenottimet AquaCell-näytteenottimet Näytteenottimien valikoima kattaa kaiken ketteristä ja kevyistä kannettavista laitteista suuriin jäähdytettyihin yksiköihin. Näytteenottimet on helppo ohjelmoida suomenkielisen selkeän käyttöliittymän ansiosta. Suuri nostokorkeus ja monipuoliset näytteenkäsittely- ja ohjausoptiot mahdollistavat optimaalisen näytteenottimen valinnan kaikkiin käyttötarpeisiin. Sademäärämittaus Tiedon tallennus ja siirto Sademäärämittaus Vesimäärän mittaus tapahtuu mittalaitteella, jossa kippivaaka täyttyy 0,1 mm vesimäärästä ja antaa Reed-kytkimelle pulssin merkiksi aina kun vaaka tyhjenee. Laite on saatavilla myös dataloggerilla. Lumen ja rakeiden vesimäärää voidaan mitata lämmitysvastuksella varustetulla mallilla. NivuLog Easy -tiedontallennus- ja siirtolaite NivuLog Easy on kompakti tiedontallennus- ja siirtolaite monipuoliseen käyttöön. Laitteeseen voidaan kytkeä suoraan neljä erilaista anturia. NivuLog Easy mahdollistaa kustannustehokkaan ja turvallisen tiedonsiirron. Akun kestoaika on jopa viisi vuotta. 23

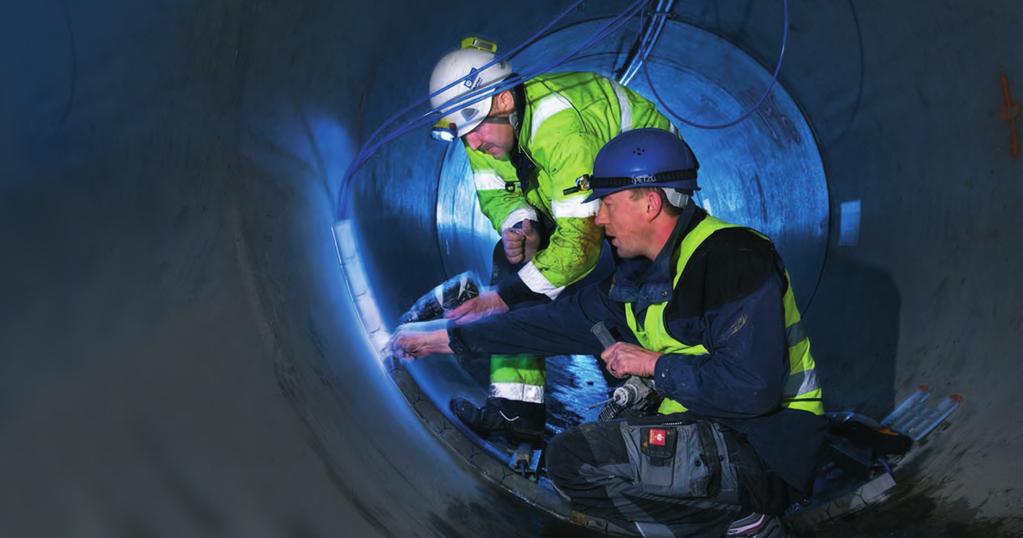

24 Vesilaitokset, puhdistamot, teollisuus Virtausmittaukset Labkotecin virtausmittauksen ratkaisut auttavat parantamaan niin prosessien hallintaa ja optimointia kuin työturvallisuutta. Tarkkaa virtausmittausta edellytetään usein myös ympäristölupia haettaessa. Puhdistamoissa virtausmittausta hyödynnetään tulevien ja poistuvien jätevesien sekä palautuslietteiden mittaamiseen. Hule- ja vuotovedet voidaan mitata tarkasti suoraan putkesta tai mittakaivon avulla. Teollisuudessa virtausmittauksilla on keskeinen rooli tehtaiden valvonnassa ja ohjauksessa. Labkotecin nykyaikaisen teknologian ansiosta esimerkiksi vedenoton virtausmäärät sekä jäähdytysvesien virtaukset voidaan mitata luotettavasti, tehokkaasti ja tarkasti. Virtausmittaukset käytännössä Avokanavat Vesistöt Putket Virtausvahti Mittaus täydessä putkessa Mittaus vajaassa putkessa 24

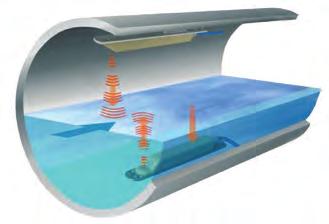

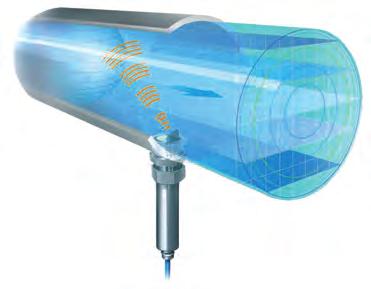

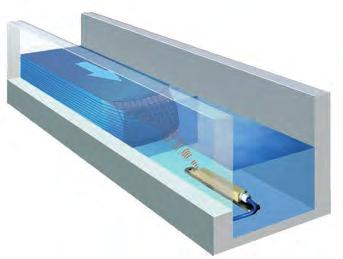

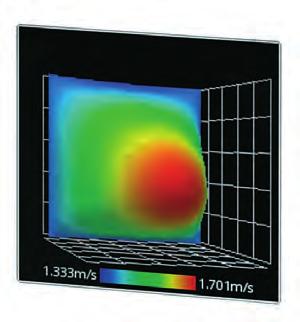

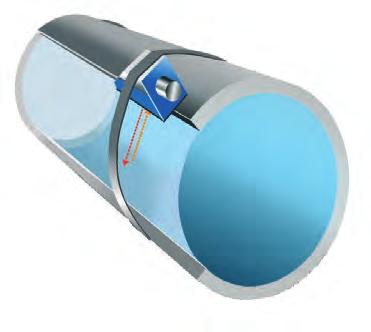

25 Virtausmittaukset Mittaustavat Ristikorrelaatio Ristikorrelaatiomittauksessa lähetetään ultraäänipulssi virtaavaan nesteeseen, josta hiukkaset ja kaasukuplat heijastavat pulssin takaisin. Virtausprofiili määritellään mittaamalla virtausnopeus jopa 16 eri korkeudella. Ratkaisu sopii avokanavien ja vajaiden sekä täysien putkien virtausmittaukseen, niin uusissa kuin olemassa olevissa kohteissa. Mittaustulokset esitetään kolmiulotteisena virtausprofiilina, joten sopiva mittauspiste löytyy helposti. Koska mittaus ei edellytä mittapadon tai venturin rakentamista, asennus on kustannustehokasta. Ratkaisu sopii jätevedelle ja muille kiintoaineita sisältäville nesteille V keskiarvo V max V Lähetin Vastaanotin Doppler Doppler-ilmiötä hyödynnetään yleisesti akustisissa mittareissa. Mittaus perustuu virtauksessa kulkevista kiinteistä epäpuhtauksista tapahtuvaan ääniaaltojen heijastumiseen. Heijastuneelle ja alkuperäiselle signaalille saadaan tällöin doppler-ilmiön mukainen taajuusero, joka on verrannollinen virtausnopeuteen. Mitattavan aineen homogeenisyys vaikuttaa mittaukseen. Menetelmä soveltuu ylivuodon mittauksiin ja muihin tarkkuusvaatimuksiltaan kevyisiin sovelluksiin. Lähetin/vastaanotin Lähetin/vastaanotin Sähkömagneetti Signaalijännite Mittaputki Elektrodit Virtaus Kulkuaikamittaus Nestevirtauksen kanssa yhdensuuntainen ääniaalto kulkee nopeammin virtaussuunnassa kuin sitä vastaan. Ero äänen kulkuajassa riippuu nesteen virtausnopeudesta putkessa. Virtaavan aineen viskositeetilla ja lämpötilalla ei ole vaikutusta mittaustarkkuuteen. Magneettis-induktiivinen virtausmittaus Mittaus perustuu Faradayn induktioperiaatteeseen. Johtava aine synnyttää virratessaan putken läpi magneettikentässä jännitteen, jonka suuruus on suoraan verrannollinen virtausnopeuteen. Ratkaisu soveltuu sähköä johtaville aineille, kuten vedelle, sellumassalle ja erilaisille nestemäisille kemikaaleille. Mittapadot Mittapato, eli yksinkertaisimmillaan levy, jonka yli neste virtaa, on helpoin tapa mitata nesteen virtaamaa. Yleisiä mittapadon muotoja ovat neliö, nelikulmio, puolisuunnikas sekä v- eli Thompson-mittapato. Virtaaman määrittäminen mittapadon avulla perustuu matemaattiseen kaavaan: tietyn muotoisesta padosta virtaa aina samalla veden korkeudella yli sama määrä vettä. Mittapato soveltuu virtauksiin joissa vaihtelu on pientä, ja tarkkuuden ylläpito vaatii säännöllistä huoltoa. 25

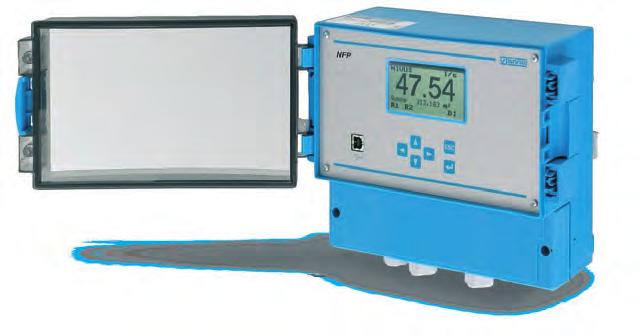

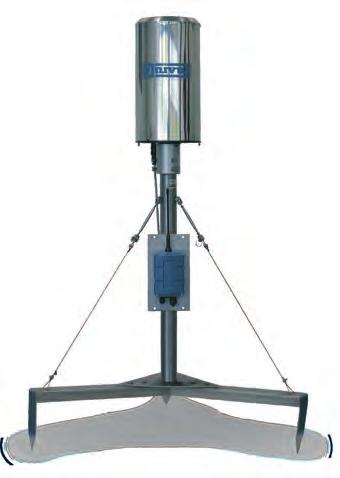

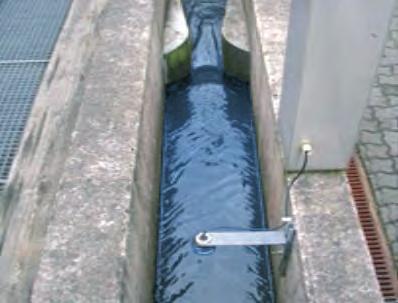

26 Virtausmittaukset Mittaustuotteet ja -palvelut NivuFlow 750 -virtausmittalaite Ristikorrelaatiomittaukseen perustuva NivuFlow 750 mittaa todellista virtausta ja virtausprofiilia erittäin suurella tarkkuudella. NivuFlow 750 soveltuu sekä uusiin että olemassa oleviin kohteisiin. Koska mittaus ei edellytä lisärakenteita, laajatkin asennukset voidaan toteuttaa kustannustehokkaasti. Ratkaisu sopii erityisen hyvin nesteille, jotka sisältävät likaa ja kiintoaineita. Mittalaite soveltuu avokanavien sekä vajaan ja täyden putken virtauksien mittaamiseen. NivuFlow 600, 600 M ja 650 -virtausmittalaitteet Kulkuaikamittaukseen perustuvat NivuFlow 600, 600 M ja 650 soveltuvat puhtaiden vesien, vesistöjen pintavesien sekä jäähdytys- ja prosessivesien virtausmittaukseen vajaissa ja täysissä putkissa. NivuFlow 600 -keskusyksikköön voidaan liittää kosketuksettomat Clamp-On-, putkitai kiila-anturit. Saatavilla on myös kannettava virtausmittalaite NivuFlow 600 M, joka voidaan liittää LabkoNet -palveluun, jolloin mittaustiedot ovat helposti saatavilla. NFP-virtausmittalaite Ristikorrelaatioperiaatteella toimiva NFP (Nivus Full Pipe) on kehitetty erityisesti täysinäisten putkien tarkkaan virtausmittaukseen mm. sade- ja jätevesien pumppausasemilla, jätevedenpuhdistamoilla sekä palautusliete- ja raakavesiputkissa. Nivusonic CO 100 -kulkuaikavirtausmittari Määrittää virtausnopeuden mittaamalla ultraäänipulssin kulkuaikaa myötä- ja vastavirtaan. Virtausmittaria käytetään kiintoaineita mahdollisesti sisältävien nesteiden virtausnopeuden mittaamiseen. Putken päälle asennettavat anturit mahdollistavat aggressiivisten nesteiden (hapot, alkalit, liuotteet) tai helposti tahraavien nesteiden (öljy, polttoaineet) virtausmittaukset. Järjestelmä koostuu akustisesti putken ulkoseinään yhdistetystä ultraäänianturiparista. Antureita on mahdollista käyttää myös suorassa kontaktissa mitattavaan nesteeseen. 26

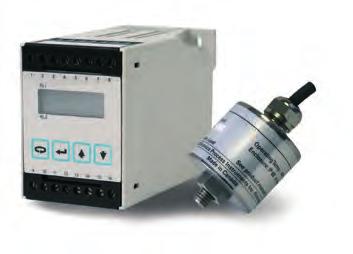

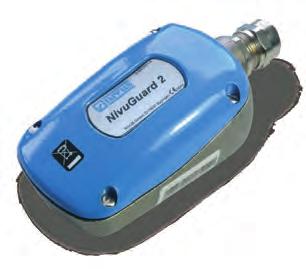

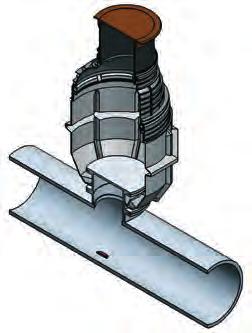

27 Virtausmittaukset NFM 750 -virtausmittalaite Ristikorrelaatiomittaukseen perustuva, kannettava NFM 750 -virtausmittalaite soveltuu tilapäiseen virtausmittaukseen. Tyypillisiä kohteita ovat verkostojen virtausten seuranta, vuotovesikartoitukset, putkiston kunnon valvonta, hulevesitutkimukset, patomittauksien ja magneettisten mittalaitteiden tarkistukset sekä omavalvonnan piiriin kuuluvat mittaukset. Soveltuu sekä avokanavien että vajaan ja täyden putken virtauksien mittaamiseen. POP-22 EXI -mittaus- ja ohjauslaite POP-22 EXI on monipuolinen pinnankorkeuden mittausja ohjauslaite, jolla voidaan ohjata pumppuja ja venttiilejä sekä mitata pinnankorkeutta. Keskusosaan voidaan kytkeä esimerkiksi paineantureita, ultraäänilaitteita tai 2-johdin- antureita. POP-22 EXI sopii myös avokanavien virtausmittauksiin. NivuGuard- ja Senaco AS 100 -virtausvahdit Virtausvahdit soveltuvat nesteille, rakeille, pelleteille ja jauheille esimerkiksi pumppaamoissa, tärykuljettimissa ja pneumaattisissa kuljettimissa. Mittauspalvelut Labkotecilta löydät kokonaispalvelut viemäriverkostojen mittaustiedon keräämiseen luotettavasti ja taloudellisesti. Palvelumme kattavat suunnittelun, asennuksen, huollot ja mittaustietojen dokumentoinnin. Patomittausten ja magneettis-induktiivisten mittalaitteiden (MID) tarkistukset sekä omavalvonnan piiriin kuuluvat mittaukset suoritamme ammattitaidolla ja kustannustehokkaasti. Patomittaukset Avokanavavirtausmittauksessa yleisimmin käytetyt patotyypit ovat kolmiopato, ylivuotoreuna ja venturi. Tarkkuus riippuu mittauspadon ja -kanavan rakenteesta ja pinnankorkeusmittauksesta. Virtausmittauskaivot Labkotecin virtausmittauskaivot on suunniteltu virtausten mittaukseen täytenä tai vajaana virtaavissa putkissa. Asen nusvalmis kokonaisuus, johon virtausmittausanturi tai -pato on asennettu jo tehtaalla. 27

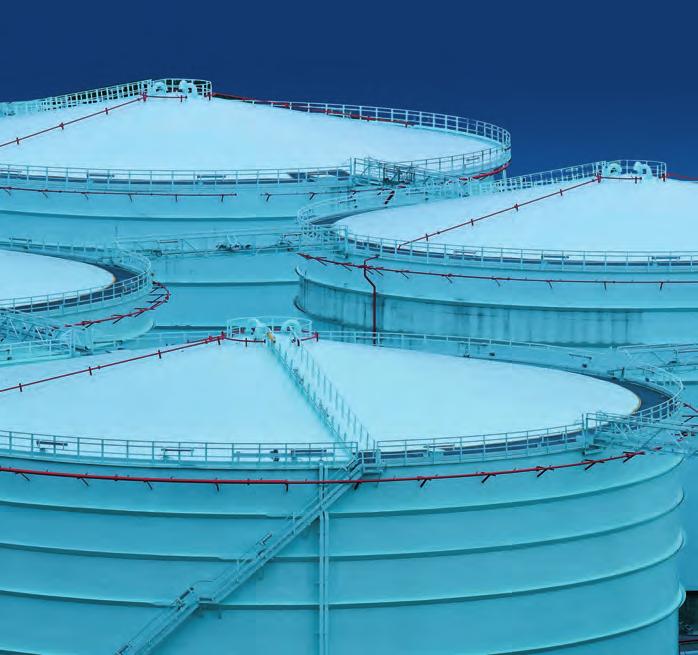

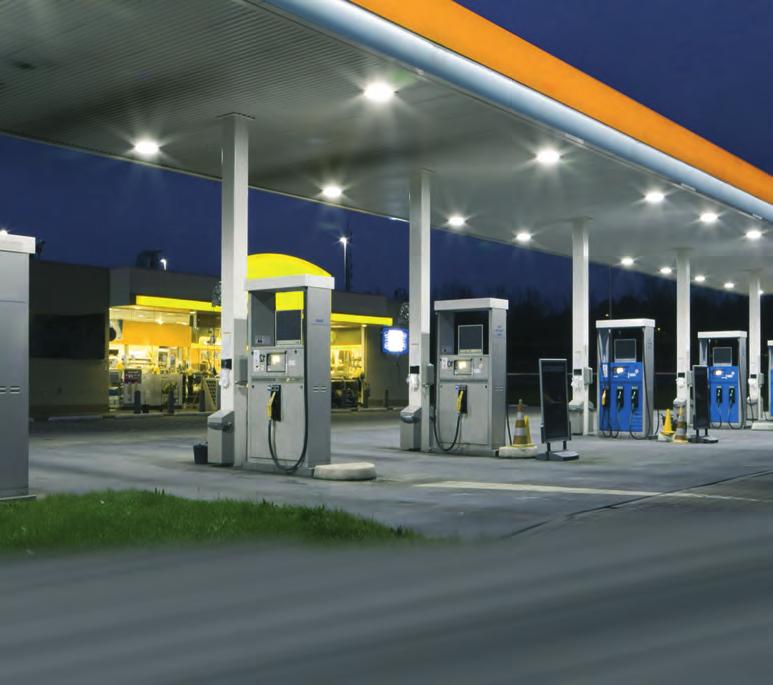

28 Polttonesteiden varastoinnin hallinta Tuotevalikoimamme kattaa kaikki polttoaineen häiriöttömään jakeluun ja teollisuuden varastosäiliöiden pinnankorkeuden valvontaan tarvittavat mittalaitteet ja järjestelmät. Valikoimaamme kuuluvat myös bensiinisäiliön ylitäytönestin ja polttoainesäiliöiden kaksoisvaipan välitilan valvontaan suunniteltu vuotohälytin. LabkoMax- ja LabkoFlex 7100-sarjan pinta-anturit on suunniteltu nesteiden pinnankorkeuden mittaamiseen jakeluasemilla ja polttoainevarastojen säiliöissä. Antureillamme on ATEX-hyväksyntä ja Ex-luokitus. Katso demo LabkoNet -palvelu Trident MPS-4 Tulostin LabkoFlex - Maksuautomaatti - POS/ BOS - Mittarikentän ohjain - PLC LabkoMax 28

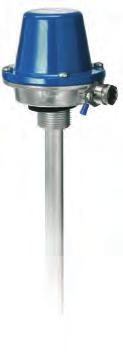

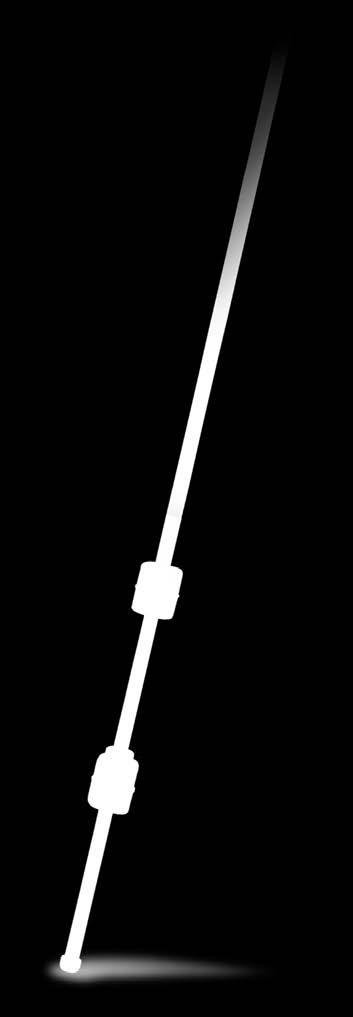

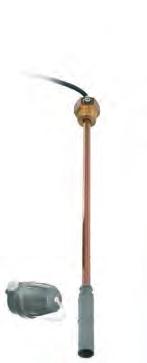

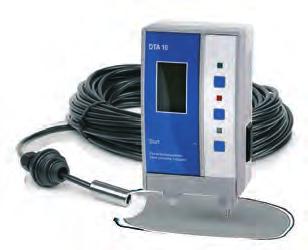

29 Polttonesteiden varastoinnin hallinta Anturit ja mittalaitteet LabkoFlex- ja LabkoMax-anturit Magnetostriktiiviset 710 -sarjan anturit ovat Labko- Max-järjestelmän luotettavat ja tarkat mittalaitteet. Pääsovelluksia ovat polttonestesäiliöiden pinnankorkeuden mittaukset huoltoasemilla, terminaaleissa, polttoaineen jakelupisteissä ja -varastoissa. Anturit mittaavat tuotepinnan korkeutta, mitattavan nesteen lämpötilaa ja mahdollista kondenssiveden pintaa. LabkoMax ja LabkoFlex ovat ATEX-hyväksyttyjä mittalaitteita, samoin niiden liityntäyksikkö MPS-4. Labko- Max-anturin maksimipituus on 6 m. Taipuisasta PVDFmateriaalista valmistetun LabkoFlexanturin maksimipituus on 21 m. Trident Pintamittausantureiden näyttölaite, jolla myös hallinnoidaan varastosäiliöitä. Tridentiin voidaan liittää LabkoMax- tai LabkoFlex -anturit. Sopii erittäin hyvin polttoaineiden varastointisovelluksiin, kohteina mm. huoltoasemat, terminaalit ja jalostamot. Värillinen 7 kosketusnäyttö, jolla voidaan valvoa maks. 16 säiliön pinta-, lämpötila- ja vesitietoja sekä vapaata tilaa. Näytöllä näkyy kerrallaan neljän säiliön tiedot. Trident voidaan liittää ulkoisiin järjestelmiin. MPS-4 -liityntäyksikkö LabkoMax- ja LabkoFlexpinnanmittausjärjestelmien liityntäyksikkö, joka sisältää Ex-barrieryksikön. Laitteeseen voidaan kytkeä 7100-sarjan antureita 1-4 kpl. MPS-4 voidaan kytkeä suoraan Trident-näyttölaitteeseen tai useimpiin kentänohjauslaitteisiin, kassalaitteisiin tai maksuautomaatteihin. YTE-101/3 bensiinisäiliön ylitäytönestin SFS standardin mukainen bensiinisäiliön ylitäytönestin: säiliöön asennettava kytkentärasiallinen anturi, täyttöputken pään välittömään läheisyyteen asennettava kojetulppa sekä tyyppikilpi. Asennuksessa noudatettava SFS ja EN normeja. Anturin pituus 420 mm tai 600 mm. DL 330 FCM -vuotohälytin Paineilmatoiminen vuotohälytin polttoainesäiliöiden kaksoisvaipan välitilan valvontaan. Hälyttää, kun paine välitilassa laskee alle 330 mbariin. Valvoo myös kuivaussuodattimen kuntoa. Kumpaankin hälytykseen on oma kuittauspainike. Hälytyksistä saatavissa potentiaalivapaa reletieto. Hälytystiedot voidaan lähettää Labcom-yksikön avulla tekstiviestinä tai LabkoNet-palvelimelle. Omakotitaloihin GWK 12 K 1 -öljysäiliön ylitäytönestin Laitteistoon kuuluu säiliöön asennettava anturi, liitäntäjohto ja täyttöputken pään välittömään läheisyyteen asennettava kojetulppa sekä tyyppikilpi. Asennuksessa noudatettava SFS ja EN normeja. Anturin pituus 360 mm. Vain omakotitalon polttoöljysäiliöiden ylitäytönestimeksi. DTA 10 Digitaalinen nestesäiliöiden pneumaattinen pinnankorkeusmittari, joka soveltuu lämmitysöljyn tai veden pinnankorkeuden mittaukseen. 29

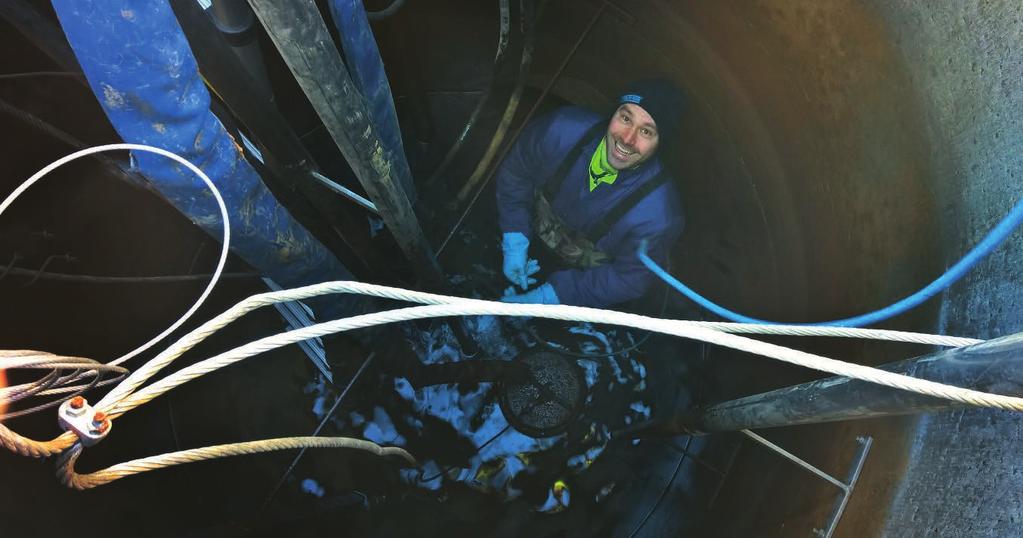

30 Aluehallinta Labkotecin aluehallinnan ratkaisut sisältävät kaiken tarvittavan tunnistukseen, analysointiin ja toimintaan tunnistat ajoneuvot ja kuljettajat, kuormat sekä tuotat laskutustiedot napin painalluksella. Ajoneuvojen tunnistustekniikkamme on luotettava ratkaisu maan ja lumen vastaanottoalueiden, nouto- ja purkukohteiden, satama- ja teollisuusalueiden ja automaattisten ovien kulunvalvontaan liitettäväksi. Miehitettyihin tai miehittämättömiin kohteisiin soveltuva järjestelmämme koostuu tunnistintekniikasta, tiedonsiirtolaitteesta, portista tai puomista sekä selainpohjaisesta LabkoNet -etähallintasovelluksesta. Luotettavat ajoneuvojen tunnistusratkaisumme perustuvat markkinoiden johtaviin RFID- ja ANPR-teknologioihin. Labkotec Oy on Nedap-tunnistinjärjestelmien sekä Ditec-puomien ja -porttikoneikkojen virallinen maahantuoja Suomessa. Ajoneuvojen tunnistus upass Target upass Access Lukuetäisyys 2 metriä Standardiprotokollat: Wiegand, sarjaliitännät Hyödyntää passiivisia UHF-tunnisteita (EPC GEN 2) Hyödyntää yhdistelmäkortteja: UHF+HID, Legic, MIFARE, FeliCa, EM ja Nedap Sisä- tai ulkokiinnitys (IP65-kotelointi) Lukuetäisyys 10 metriä Teolliseen käyttöön suunniteltu Hyödyntää passiivisia UHF-tunnisteita (EPC GEN 2) Hyödyntää yhdistelmäkortteja: UHF+HID, Legic, MIFARE, FeliCa, EM ja Nedap Helppo järjestelmäintegraatio ja asennus Paikan päällä säädettävä lukuetäisyys ANPR-rekisterikilpitunnistus ANPR (Automatic Number Plate Recognition) soveltuu kohteisiin, joissa tunnistimia ei voida käyttää. ANPR on liitettävissä kulunvalvontaan. upass Reach Lukuetäisyys 5 m Standardiprotokollat: Wiegand, sarjaliitännät Toimii passiivisten UHFtunnisteiden kanssa (EPC GEN 2) Hyödyntää yhdistelmäkortteja: UHF+HID, Legic, MIFARE, FeliCa, EM ja Nedap Lukuetäisyyden säätö Sisä- tai ulkokiinnitys (IP65-kotelointi) TransIt Ultimate Teollisuuskäyttöön suunniteltu Lukuetäisyys 15 m Kohteen nopeus jopa 200 km/h Säädettävä tarkka lukuetäisyys Useita integroituja kommunikaatioliitäntöjä Erittäin korkea turvataso (AES) Kaksisuuntainen viestintä (kaksi RFID-kanavaa) Yhteensopiva kaikkien TransIt tuotteiden kanssa 30

31 Aluehallinta Portti- ja puomiympäristökokonaisuudet Toimitamme alueiden ja kiinteistöjen suojaamiseen kattavia ohjausjärjestelmiä, jotka voidaan liittää kulunvalvonta- tai LabkoNet -järjestelmään. Laajasta valikoimastamme löydät automaattiset puomit ja CE-merkityt portit jokaiseen kohteeseen. Automatiikan ansiosta sinun ei tarvitse huolehtia porttien avautumisesta tai sulkeutumisesta. Portti- ja puomiautomatiikka Akkuvarmenteiset portit ja puomit on suunniteltu vilkkaaseen teollisuuskäyttöön ja ne ovat liitettävissä kulunvalvontajärjestelmään. Lämmitysominaisuuden ansiosta portit ja puomit kestävät hyvin Suomen sääolosuhteita ja niissä on manuaalinen vapautus ja lukitus avaimella. Saranaportti Porttimottorit maks. 5 m porttilehdelle Säädettävä nopeus, pehmokäynnistys ja -pysäytys Avauskulma maks. 120 astetta Porttilehden paino 800 kg x 1,75 m kg x 5 m Suunnittelupalvelu Suunnittelupalvelumme sisältää kaiken esisuunnittelusta työ- ja loppukuviin. Teemme myös vanhojen porttien ja puomien asennusten selvitykset ja dokumentoinnit. Asennus- ja huoltopalvelu Labkotec asentaa ja huoltaa korkeatasoiset, pohjoiseen ilmastoon soveltuvat Ditec / Entrematic -portti- ja puomikoneistot. Asennamme ja huollamme myös muiden valmistajien portteja ja puomeja. Liukuportti Porttimoottori 300 kg kg Porttilehden maks. pituus 20 m. Puomikoneikot Raskaaseen käyttöön suunniteltu kompakti koneikko, jossa monipuoliset säätömahdollisuudet. Alumiiniset puomivarret maks. 8 m. Ei tarvetta puomivarren irroitukseen häiriötilanteessa. Varsiin saatavilla tehokas led-valaistussarja. Helppo käyttöönotto. Yhteys huoltoon ja asennuspalveluihin: Puh Laite-, portti- ja puomiautomatiikka Puh Mittalaitehuolto ja tekninen tuki Huoltopuhelinnumeroista saat aina palvelua sovitun vasteajan puitteissa. 31

32 Palvelut Suunnittelemme ja toteutamme asiakkaillemme erilaiset mittaus- ja valvontakokonaisuudet. Kaikki alkaa hyvästä suunnittelusta ja tarpeiden selvittämisestä kohteessa. Valitsemme metodin ja laitteet, asennamme ja kalibroimme ne sekä koulutamme sinut ja työntekijäsi tarvittaessa. Mittalaitepalvelut Labkotec Oy toimittaa markkinoiden parhaat mittalaitteet. Tarjoamme kaiken kattavan mittaustiedon keruun, luotettavasti ja taloudellisesti. Saat koko paketin omalta mittalaiteasiantuntijaltasi suunnittelusta ja asennuksesta huoltoon ja mittaustietojen dokumentointiin. Mittalaiteasiantuntijasi huolehtii puolestasi mm. seuraavista tehtävistä: Virtausmittaukset putkista ja avokanavista Verkoston virtausten seuranta poikkeuksellisissa sadeolosuhteissa Läpivirtaus- ja sademäärätietojen vertaaminen keskenään Putkirikkojen valvonta Patomittausten tarkistukset ja tarvittavat korjaukset Magneettis-induktiivisten mittalaitteiden (MID) tarkistukset Pinnanmittauslaitteiden tarkistukset Omavalvonnan piiriin kuuluvat mittaukset Asennamme ja käyttöönotamme kaikki myymämme mittalaitteet Mittalaitepalvelumme sisältää kaiken tarpeellisen Laitteet Laaja valikoima erilaisia hälyttimiä ja varmatoimisia mittalaitteita. Tarjoamme ratkaisut myös vaativiin teollisuuskohteisiin. Tiedonsiirto LabkoNet in käyttöön ei tarvita ohjelmalisenssejä tai ohjelmistoja. Tarvitset vain tiedonsiirtoyksikön ja luotettavat mittaukset. Mobiililaitteissa LabkoNet kulkee aina mukanasi. Tukipalvelut Jatkuvan valvonnan lisäksi saat yksilöllisen tuotetuen, teknisen neuvonnan sekä erilaisia käyttökoulutuksia. 32

33 Palvelut Labkotec-elinkaaripalvelut Valmistajana ja maahantuojana suoritamme asennukset ja huollot kustannustehokkaasti, asiakkaan toiveita ja prosesseja kunnioittaen. Elinkaaripalvelumme tuottavat jatkuvaa lisäarvoa sekä säästävät resursseja, aikaa ja rahaa. 1. Kohteen kartoitus Onnistunut kokonaisuus alkaa perusteellisesta kartoituksesta. Kartoituksen avulla tarjoamme mahdollisimman sopivan ratkaisun jo esisuunnitteluvaiheessa. 2. Layout-suunnittelu Osa kohteista edellyttää kartoituksen jälkeen myös layout-suunnittelua tämä selventää kokonaiskuvaa sekä helpottaa asennusta. 3. Asennus Toimittamalla laitteet asennettuina ja käyttövalmiina, varmistamme toimintakunnon käyttöönottovaiheessa. 4. Käyttöönotto Tarvittaessa suoritamme käyttöönoton sekä varmistamme laitetoiminnot paikan päällä. 5. Koulutus Tarvittaessa koulutamme asiakkaan oman henkilöstön laitteiston perustoimintojen tarkistamiseen sekä varaosien vaihtoon. 6. Huolto Huollamme ja tarkistamme toimitetut tuotteet säännöllisesti. Asiakas voi myös lähettää laitteitaan meille huollettaviksi tai tarkistettaviksi. 7. Huoltosopimukset Kun kyseessä on erikoismittalaite, tai kohde edellyttää viranomaisvalvontaa, asiakkaan kannalta oikea ratkaisu on huoltosopimus. Esimerkiksi pinnankorkeuden mittalaitteet, virtausmittauslaitteistot sekä erilaiset pintakytkimet on suotavaa tarkistaa vuosittain. Öljynerotinkaivojen hälyttimet ovat standardien EN ja -2 mukaan pakollisia, ja niiden toiminta pitää tarkistaa säännöllisesti. Tarkastukset ja huollot tulisi tehdä kuuden kuukauden välein, haastavissa kohteissa jopa neljä kertaa vuodessa. Tunnistintekniikan laitteistot sekä portti- ja puomiautomaatio edellyttävät aina säännöllisen huollon ja toimintojen tarkistuksen. 8. Raportit Asiakkaalle toimitetaan selkeä ja perusteellinen raportti kaikista huoltokohteista sekä huoltosopimuksen piirissä olevista laitteista. 9. Päivitykset Suoritamme tarvittavat päivitykset käyttöympäristön vaatimusten muuttuessa sekä järjestelmän elinkaaren päättyessä. 33

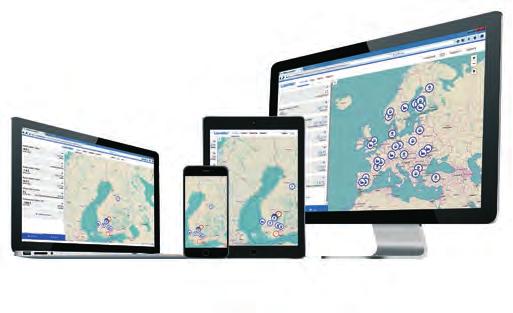

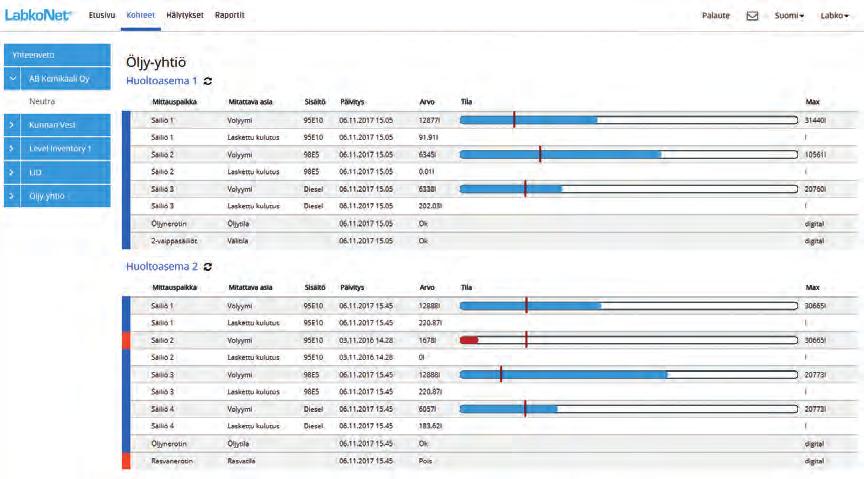

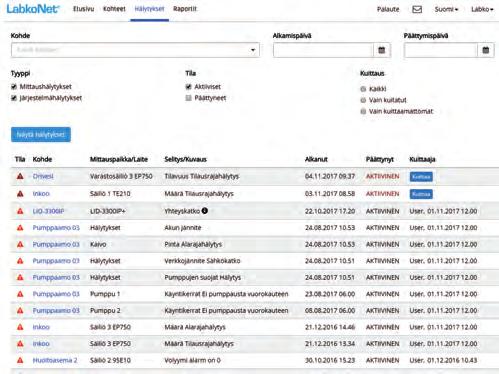

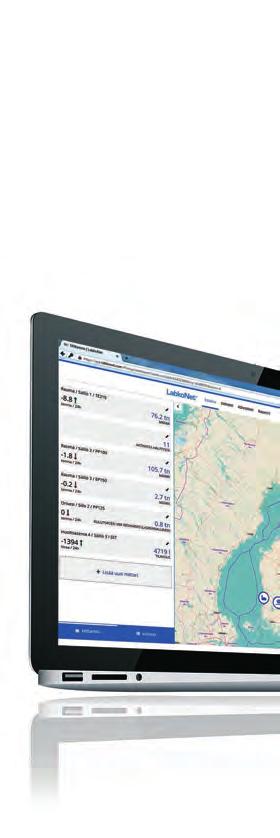

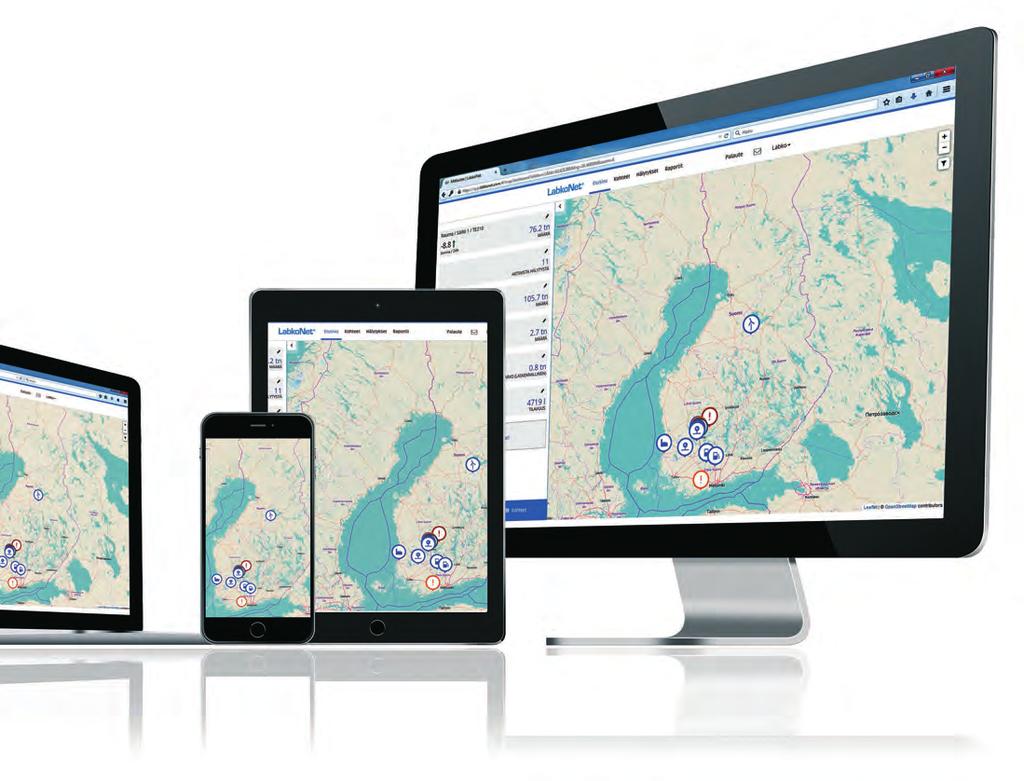

34 Mittaukset ja hälytykset LabkoNet -järjestelmä Tunnistaminen, kuormaus- ja purkukoodit LabkoNet -järjestelmän avulla pystyt valvomaan vaivattomasti erilaisia mittalaitteita ja mittauskohteita. Järjestelmä kerää ja siirtää mittaustietoa ja hälytyksiä automaattisesti ja tuo ne sinulle nähtäväksi selkeän graafiselle internet-sivustolle tai matkapuhelimeen. LabkoNet helpottaa rutiineitasi ja vapauttaa aikaasi muuhun työhön. Mittaustiedot ovat nopeasti kaikkien prosessin osapuolien käytössä. vaan ne toimivat palvelimelta tietoverkon kautta ja ohjelmistoa käytetään Internet-selaimen avulla. SaaS:in tuomia etuja ovat minimaaliset investointikustannukset ja erittäin nopea käyttöönotto. Asiakkaan ei tarvitse ostaa ohjelmistolisenssejä itselleen eikä huolehtia ohjelmistojen päivityksistä. Lisäksi tietoturva ja virustorjunta ovat aina ajan tasalla. LabkoNet on SaaS-ratkaisu (Software as a Service), jossa ohjelmistoja ei asenneta asiakkaan laitteistoihin, Kohteiden yleisnäkymä Mittauskohteen näkymä 34

35 LabkoNet -järjestelmä LabkoNet-palvelimet Hälytykset tekstiviestinä, sähköpostina tai LabkoNet -näkymässä Tietokanta Monipuoliset tiedonsiirtotavat GSM SMS GPRS LAN FTP Liitynnät tuotannonohjausja automaatiojärjestelmiin -sivusto Mittausten trendit ja raportit MIttausten päivityspyynnöt Käsin syötettävät mittaukset Tiedonsiirron valvonta Kieliversiot Tuki aikavyöhykkeille SSL-salaus Hallinnointi ja seuranta 24/7 Milloin, missä ja mitä vain LabkoNet on käytettävissä milloin vain. Tarvitset vain internet-selaimen ja omat tunnukset, joilla pääset kirjautumaan järjestelmään. Todelliset hälytykset oikeaan aikaan Luotettava hälytyksen siirto on yksi LabkoNetin tärkeimmistä ominaisuuksista. Järjestelmä tukee hälytysten kalenterisääntöjä ja voit esimerkiksi määritellä hälytyksen siirron eri henkilöille eri aikaan vuorokaudesta. Halutessasi voit myös viivästää ei-kriittisten hälytysten siirron siten, että saat nukkua rauhassa ja hälytykset välitetään puhelimeesi aamulla haluamanasi ajankohtana. Skaalautuu liiketoimintasi mukaan LabkoNet soveltuu niin yksittäisen kohteen kuin satojen kohteiden valvontaan ja sitä on helppo laajentaa. Järjestelmän avulla helpotat rutiineitasi ja saat aikaa muuhun työhön. Tiedot materiaalivirtojen tai työn ohjaukseen kerätään automaattisesti ja ne ovat nopeasti kaikkien osapuolten saatavilla. Helppo ylläpitää Muutokset ja järjestelmän laajentaminen on vaivatonta. LabkoNetin hallintaan ei tarvita omia ylläpito-ohjelmia tai työkaluja, www-selain riittää. LabkoNet ei kuormita omaa organisaatiotasi, sillä ylläpito, huolto ja varmuuskopiointi sisältyvät järjestelmän palvelumaksuun. Trendinäkymä Hälytysnäyttö 35

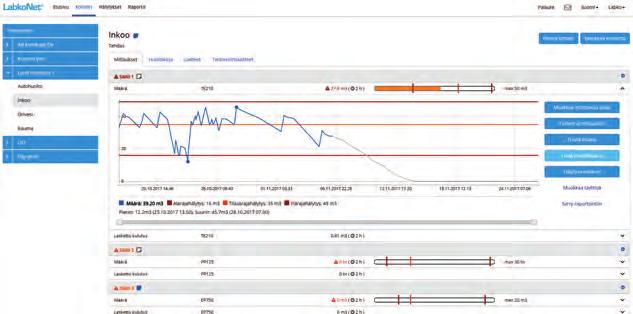

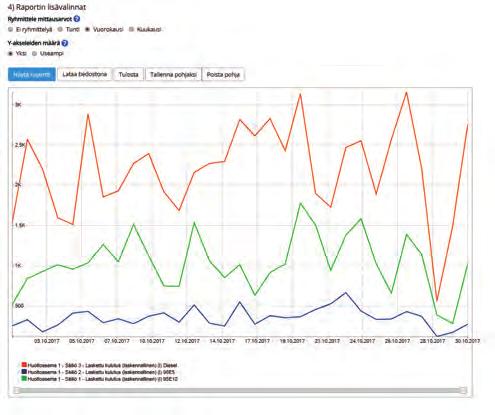

36 LabkoNet -sovellukset LabkoNet -sovellukset LabkoNet Fuel LabkoNet Fuel -palvelu mahdollistaa säiliöiden pintatietojen reaaliaikaisen seurannan. LabkoNet-palvelusivuilta on aina nähtävissä mm. säiliöiden pinnankorkeudet, hälytysten tilat, raportit ja säiliökohtaiset trenditiedot halutulta aikaväliltä. LabkoNet TransControl Labkonet TransControl-järjestelmän avulla hallitset noutoja purkupaikkojen kulunvalvontaa ja porttien ohjausta. TransControl-järjestelmässä näkyvät kaikki ajoneuvokäynnit ja tiedot ajoneuvojen kapasiteetista, ajankohdasta, lastatusta/puretusta materiaalista ja sen määrästä. Sakolietteen vastaanotto- ja vedenmyyntiautomaatio on miehittämättömiä sakolietteen vastaanottoasemia ja vedenmyyntipisteitä varten kehitetty LabkoNet TransControlsovellus, jossa kulunvalvonta perustuu luotettavaan RFIDtunnistukseen: lukijalaitteeseen ja ajoneuvokohtaiseen etätunnistimeen tai kuljettajakohtaiseen tunnistinkorttiin. LabkoNet Level LabkoNet Level automatisoi materiaalivarastojen ja logistiikan hallinnan. Tehostuneen seurannan ansiosta voit optimoida säiliöiden täyttöjärjestystä ja kuljetuksia toimintaasi parhaiten sopivalla tavalla. LabkoNet Infra LabkoNet Infra on työkalu jätevesi-, kaukolämpö- ja puhdasvesiverkostojen valvontaan. Se soveltuu erilaisten mittausten mm. virtaama, paine, vuotovedet ja lämpötila keräämiseen ja käsittelyyn. Järjestelmän avulla käyttöhenkilökunta saa vaivattomasti selville tilatiedot ja hälytykset. 36

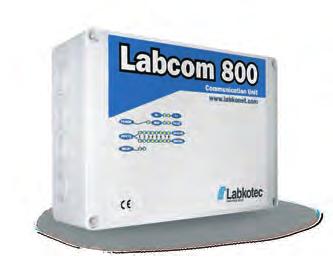

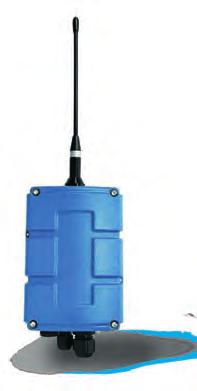

37 LabkoNet -sovellukset LabkoNet -tiedonsiirtolaitteet Labcom 220 Tiedonsiirtoyksikkö teollisuuden, kotitalouksien ja ympäristöhuollon mittausten kaukovalvontaan. Sovelluskohteina mm. öljynerotinhälytykset, säiliöiden pinnanmittaukset sekä pumppaamojen ja kiinteistöjen valvonta. Labcom 200 Kenttälaite edulliseen tiedonsiirtoon mittauskohteesta internetiin tai matkapuhelimeen. Yhdistettynä pintamittariin se soveltuu mm. yksittäisten tuote- tai polttonestesäiliöiden etävalvontaan, kenttämittausasemien tiedonsiirtoon tai vaikka pienehkön pumppuaseman ohjaukseen. Labcom LoRa-A1 Labcom LoRa-D2 Akkukäyttöiset LoRa-tiedonsiirtoyksiköt teollisuuden, vesilaitosten ja ympäristöhuollon etävalvontaan. Tyypillisiä sovelluksia ovat säiliöiden pinnan etävalvonta, öljyn- ja rasvanerotinhälytykset, veden virtaaman seuranta ja erilaiset kiinteistöhälytykset. Uutuus! Labcom 800 Pinnankorkeustietojen keruuja tiedonsiirtolaite teollisuuden telemetriasovelluksiin. Käyttökohteina säiliöiden ja siilojen täyttymisen ja tyhjentymisen valvonta teollisuudessa, huoltoasemilla ja ympäristöhuollon kohteissa. 37

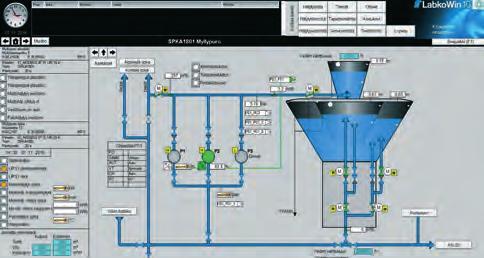

38 LabkoWin automaatio ja kaukovalvonta LabkoWin-järjestelmä on kunnallisen vesihuollon tarpeisiin kehitetty automaatio- ja kaukovalvontajärjestelmä. Järjestelmä jakautuu valvomoon ja alaasemiin. Valvomo perustuu Wonderwaren InTouchohjelmistoon, jota olemme kehittäneet LabkoWintuotenimellä jo 90-luvun alkupuolelta lähtien. Valvomoympäristö koostuu valvomokäyttöön soveltuvasta pc-tietokoneesta, ohjelmistoista (operointi, raportointi, hälytysvalvonta), hälytys- ja raporttitulostimista sekä hälytyksen siirtolaitteista. Valvomoon on mahdollista toteuttaa sivuvalvomoita eri tekniikoin, lisäksi päivystäjille voidaan tuoda valvomon näytöt tablettitietokoneeseen. LabkoWin-järjestelmän ala-asemat koostuvat usein logiikasta, tietoliikennelaitteista sekä mittauksista. Alaaseman logiikka valitaan sovelluksen laajuuden ja liityntöjen mukaan kolmesta tuoteperheestä. Logiikat ovat modulaarisia, helposti laajennettavissa myös jälkikäteen. Ala-asemien liikennöinti perustuu pääsääntöisesti radioverkkoon, joissakin sovelluksissa GSM-verkkopohjainen liikennöinti on perusteltua. Radioliikennelaitteina käytämme kotimaisia Satel-modeemeita ja Completechantenneita. Ominaisuuksia Kohteiden ala-asemien varustus rakennetaan tarpeen mukaan Avoin valvomo-ohjelmisto, jossa on monipuoliset liitännät Prosessikuvat räätälöidään Raportointi MS Access -tietokantaohjelmistolla, helposti muokattavissa käyttäjän tarpeiden mukaan Kustannustehokas radioverkko reaaliaikaiseen valvontaan Mobilidatayhteydet yksittäisten asemien hälytysten siirtoon Hälytystensiirto GSM-liikennöintinä suoraan tekstiviesteinä Kaupalliset logiikat ja ohjelmistot, turvattu ylläpito ja varaosapalvelu Käyttäjäystävällinen, valvomopohjainen prosessin ohjaus, näytöt tehdään prosessia vastaaviksi Erilaiset käyttäjäoikeudet mahdollisia, turvattu valvomo Avoin järjestelmä, voidaan hyödyntää uusinta tekniikkaa Oma tuotekehitysosasto, erilliset tuotekehitysprojektit Palveluna ylläpitosopimukset, joiden avulla varmistetaan järjestelmän toimintaa toimittajan puolelta (säännölliset ylläpitokäynnit) Huollot, päivitykset, varmuuskopioinnit Automaatioinsinöörimme hallitsevat erilaisten logiikkojen ohjelmoinnin, esim. Siemens, ABB, Schneider, Omron ja Unitronics Radioverkkojen kuuluvuusmittaukset 38
