1 DIGITAL CABLE RECEIVER DCR 1784 CO

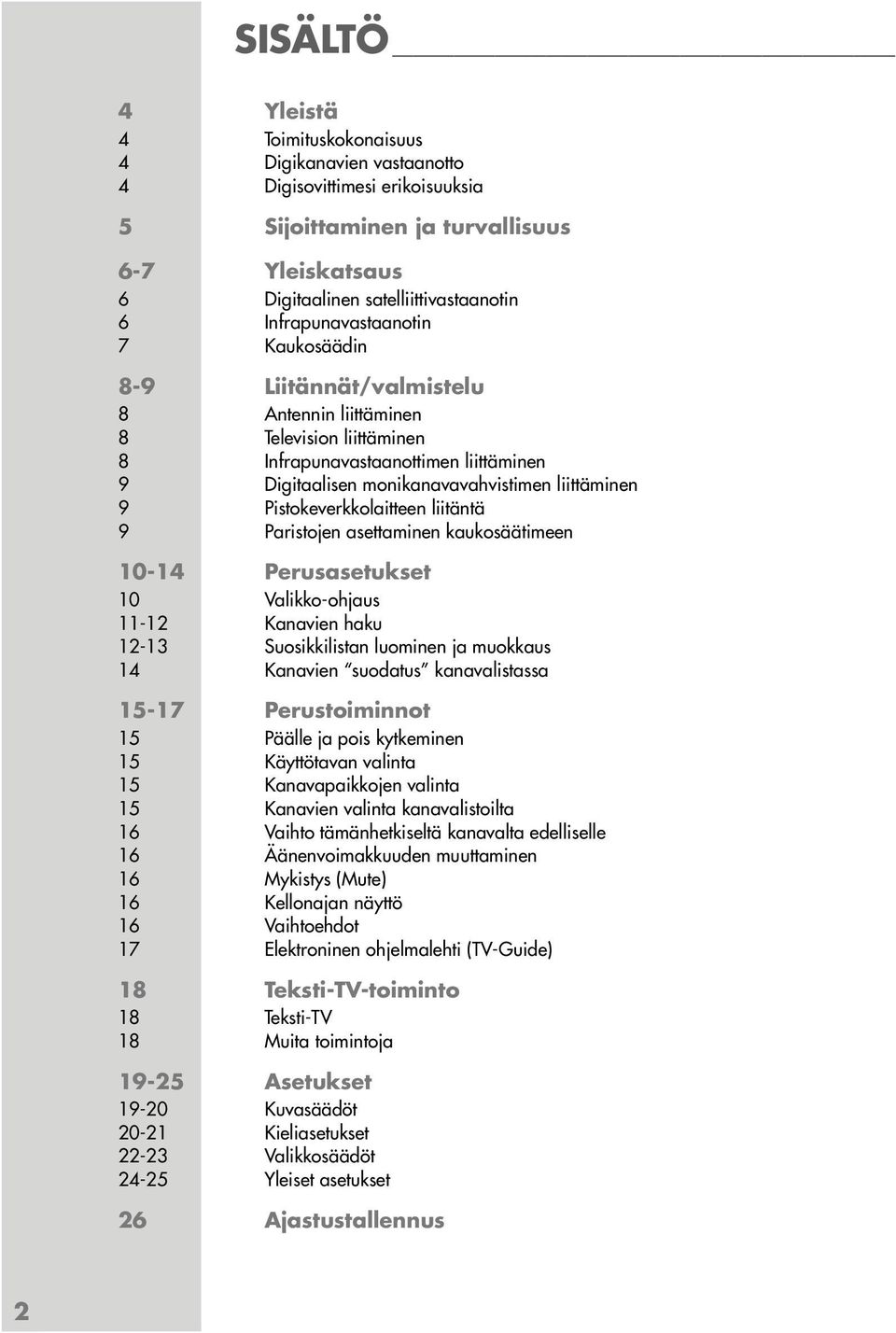

2 SISÄLTÖ 4 Yleistä 4 Toimituskokonaisuus 4 Digikanavien vastaanotto 4 Digisovittimesi erikoisuuksia 5 Sijoittaminen ja turvallisuus 6-7 Yleiskatsaus 6 Digitaalinen satelliittivastaanotin 6 Infrapunavastaanotin 7 Kaukosäädin 8-9 Liitännät/valmistelu 8 Antennin liittäminen 8 Television liittäminen 8 Infrapunavastaanottimen liittäminen 9 Digitaalisen monikanavavahvistimen liittäminen 9 Pistokeverkkolaitteen liitäntä 9 Paristojen asettaminen kaukosäätimeen Perusasetukset 10 Valikko-ohjaus Kanavien haku Suosikkilistan luominen ja muokkaus 14 Kanavien suodatus kanavalistassa Perustoiminnot 15 Päälle ja pois kytkeminen 15 Käyttötavan valinta 15 Kanavapaikkojen valinta 15 Kanavien valinta kanavalistoilta 16 Vaihto tämänhetkiseltä kanavalta edelliselle 16 Äänenvoimakkuuden muuttaminen 16 Mykistys (Mute) 16 Kellonajan näyttö 16 Vaihtoehdot 17 Elektroninen ohjelmalehti (TV-Guide) 18 Teksti-TV-toiminto 18 Teksti-TV 18 Muita toimintoja Asetukset Kuvasäädöt Kieliasetukset Valikkosäädöt Yleiset asetukset 26 Ajastustallennus 2

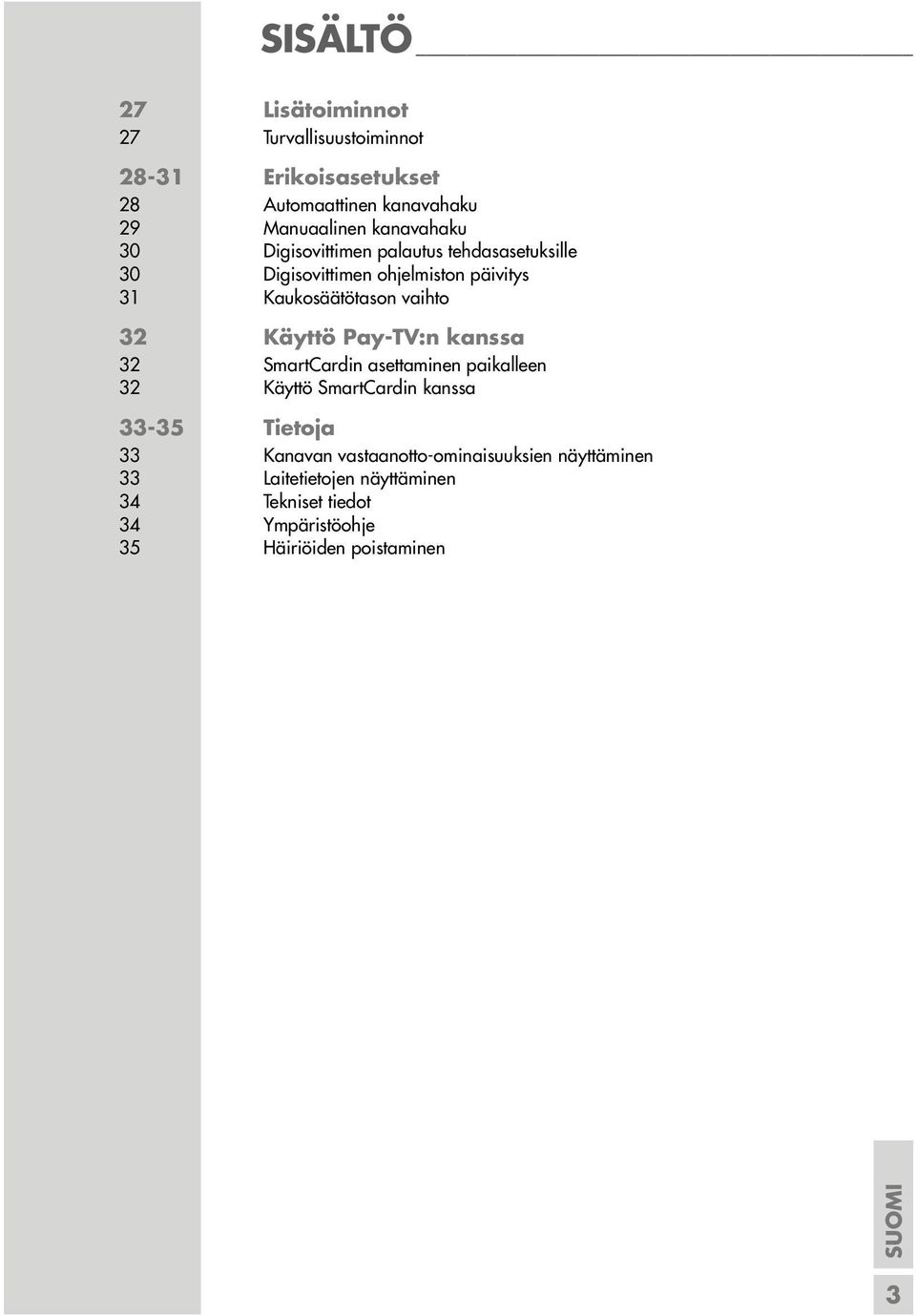

3 SISÄLTÖ 27 Lisätoiminnot 27 Turvallisuustoiminnot Erikoisasetukset 28 Automaattinen kanavahaku 29 Manuaalinen kanavahaku 30 Digisovittimen palautus tehdasasetuksille 30 Digisovittimen ohjelmiston päivitys 31 Kaukosäätötason vaihto 32 Käyttö Pay-TV:n kanssa 32 SmartCardin asettaminen paikalleen 32 Käyttö SmartCardin kanssa Tietoja 33 Kanavan vastaanotto-ominaisuuksien näyttäminen 33 Laitetietojen näyttäminen 34 Tekniset tiedot 34 Ympäristöohje 35 Häiriöiden poistaminen SUOMI 3

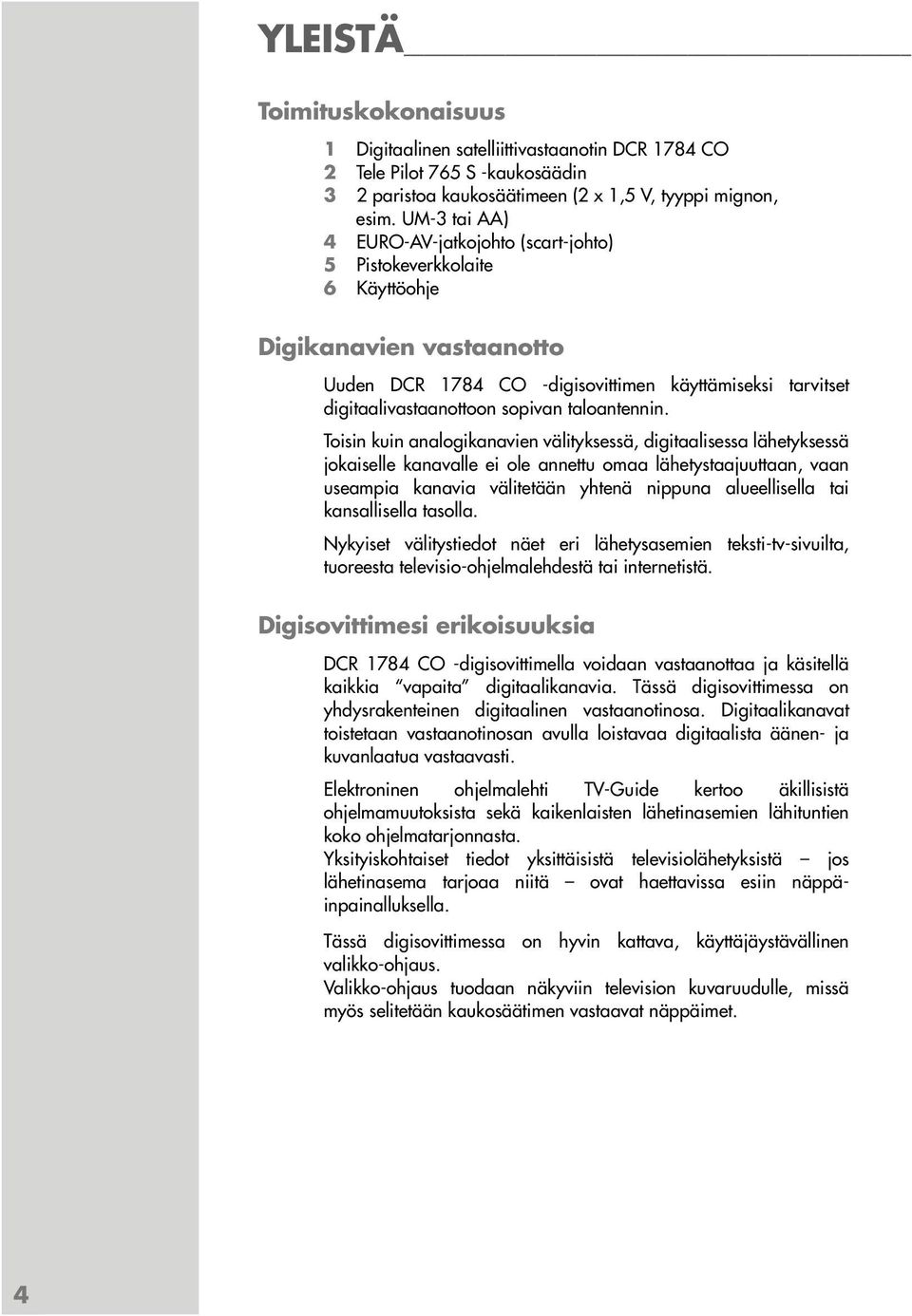

4 YLEISTÄ Toimituskokonaisuus 1 Digitaalinen satelliittivastaanotin DCR 1784 CO 2 Tele Pilot 765 S -kaukosäädin 3 2 paristoa kaukosäätimeen (2 x 1,5 V, tyyppi mignon, esim. UM-3 tai AA) 4 EURO-AV-jatkojohto (scart-johto) 5 Pistokeverkkolaite 6 Käyttöohje Digikanavien vastaanotto Uuden DCR 1784 CO -digisovittimen käyttämiseksi tarvitset digitaalivastaanottoon sopivan taloantennin. Toisin kuin analogikanavien välityksessä, digitaalisessa lähetyksessä jokaiselle kanavalle ei ole annettu omaa lähetystaajuuttaan, vaan useampia kanavia välitetään yhtenä nippuna alueellisella tai kansallisella tasolla. Nykyiset välitystiedot näet eri lähetysasemien teksti-tv-sivuilta, tuoreesta televisio-ohjelmalehdestä tai internetistä. Digisovittimesi erikoisuuksia DCR 1784 CO -digisovittimella voidaan vastaanottaa ja käsitellä kaikkia vapaita digitaalikanavia. Tässä digisovittimessa on yhdysrakenteinen digitaalinen vastaanotinosa. Digitaalikanavat toistetaan vastaanotinosan avulla loistavaa digitaalista äänen- ja kuvanlaatua vastaavasti. Elektroninen ohjelmalehti TV-Guide kertoo äkillisistä ohjelmamuutoksista sekä kaikenlaisten lähetinasemien lähituntien koko ohjelmatarjonnasta. Yksityiskohtaiset tiedot yksittäisistä televisiolähetyksistä jos lähetinasema tarjoaa niitä ovat haettavissa esiin näppäinpainalluksella. Tässä digisovittimessa on hyvin kattava, käyttäjäystävällinen valikko-ohjaus. Valikko-ohjaus tuodaan näkyviin television kuvaruudulle, missä myös selitetään kaukosäätimen vastaavat näppäimet. 4

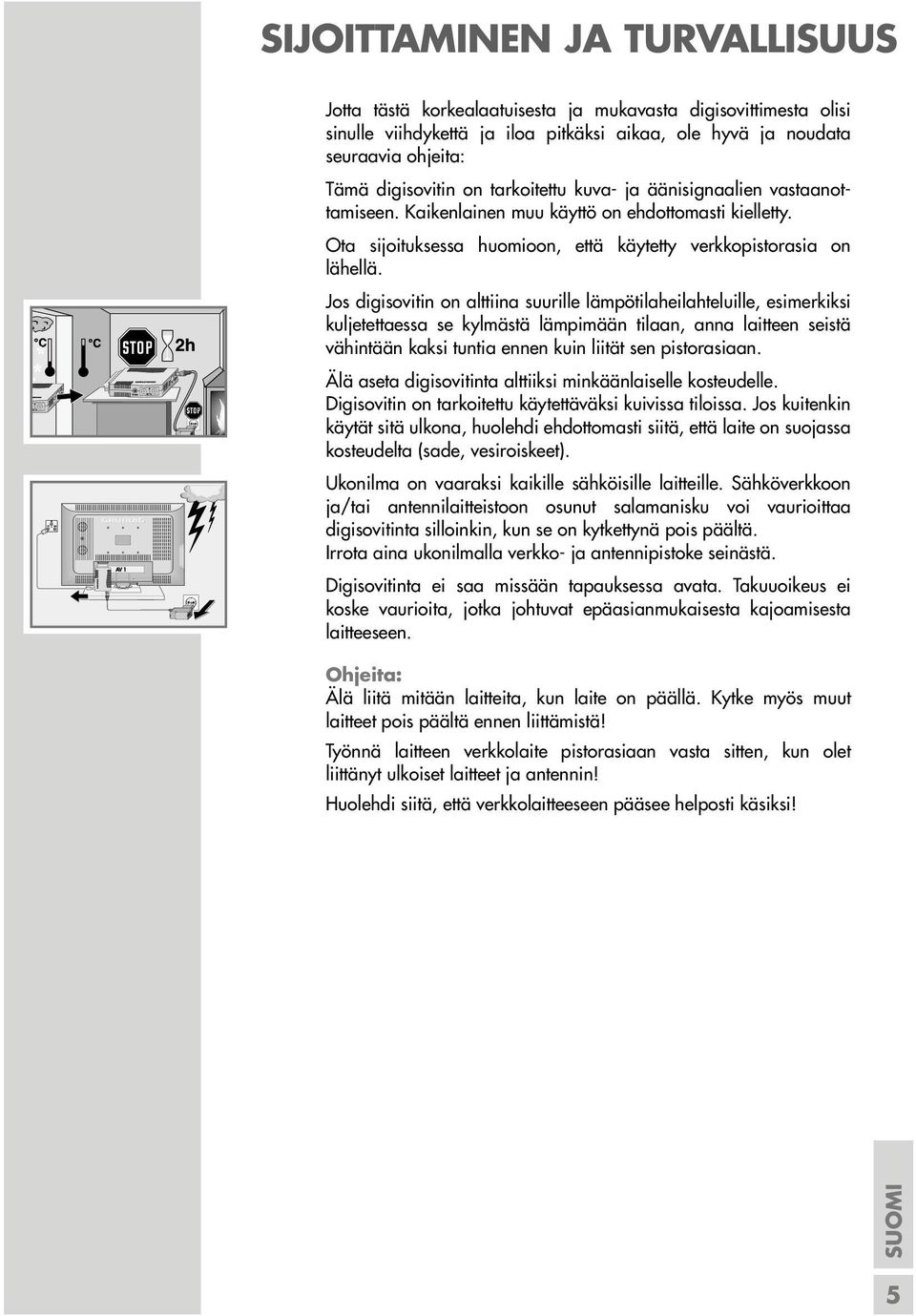

5 SIJOITTAMINEN JA TURVALLISUUS Jotta tästä korkealaatuisesta ja mukavasta digisovittimesta olisi sinulle viihdykettä ja iloa pitkäksi aikaa, ole hyvä ja noudata seuraavia ohjeita: Tämä digisovitin on tarkoitettu kuva- ja äänisignaalien vastaanottamiseen. Kaikenlainen muu käyttö on ehdottomasti kielletty. Ota sijoituksessa huomioon, että käytetty verkkopistorasia on lähellä. Jos digisovitin on alttiina suurille lämpötilaheilahteluille, esimerkiksi kuljetettaessa se kylmästä lämpimään tilaan, anna laitteen seistä vähintään kaksi tuntia ennen kuin liität sen pistorasiaan. Älä aseta digisovitinta alttiiksi minkäänlaiselle kosteudelle. Digisovitin on tarkoitettu käytettäväksi kuivissa tiloissa. Jos kuitenkin käytät sitä ulkona, huolehdi ehdottomasti siitä, että laite on suojassa kosteudelta (sade, vesiroiskeet). Ukonilma on vaaraksi kaikille sähköisille laitteille. Sähköverkkoon ja/tai antennilaitteistoon osunut salamanisku voi vaurioittaa digisovitinta silloinkin, kun se on kytkettynä pois päältä. Irrota aina ukonilmalla verkko- ja antennipistoke seinästä. Digisovitinta ei saa missään tapauksessa avata. Takuuoikeus ei koske vaurioita, jotka johtuvat epäasianmukaisesta kajoamisesta laitteeseen. Ohjeita: Älä liitä mitään laitteita, kun laite on päällä. Kytke myös muut laitteet pois päältä ennen liittämistä! Työnnä laitteen verkkolaite pistorasiaan vasta sitten, kun olet liittänyt ulkoiset laitteet ja antennin! Huolehdi siitä, että verkkolaitteeseen pääsee helposti käsiksi! SUOMI 5

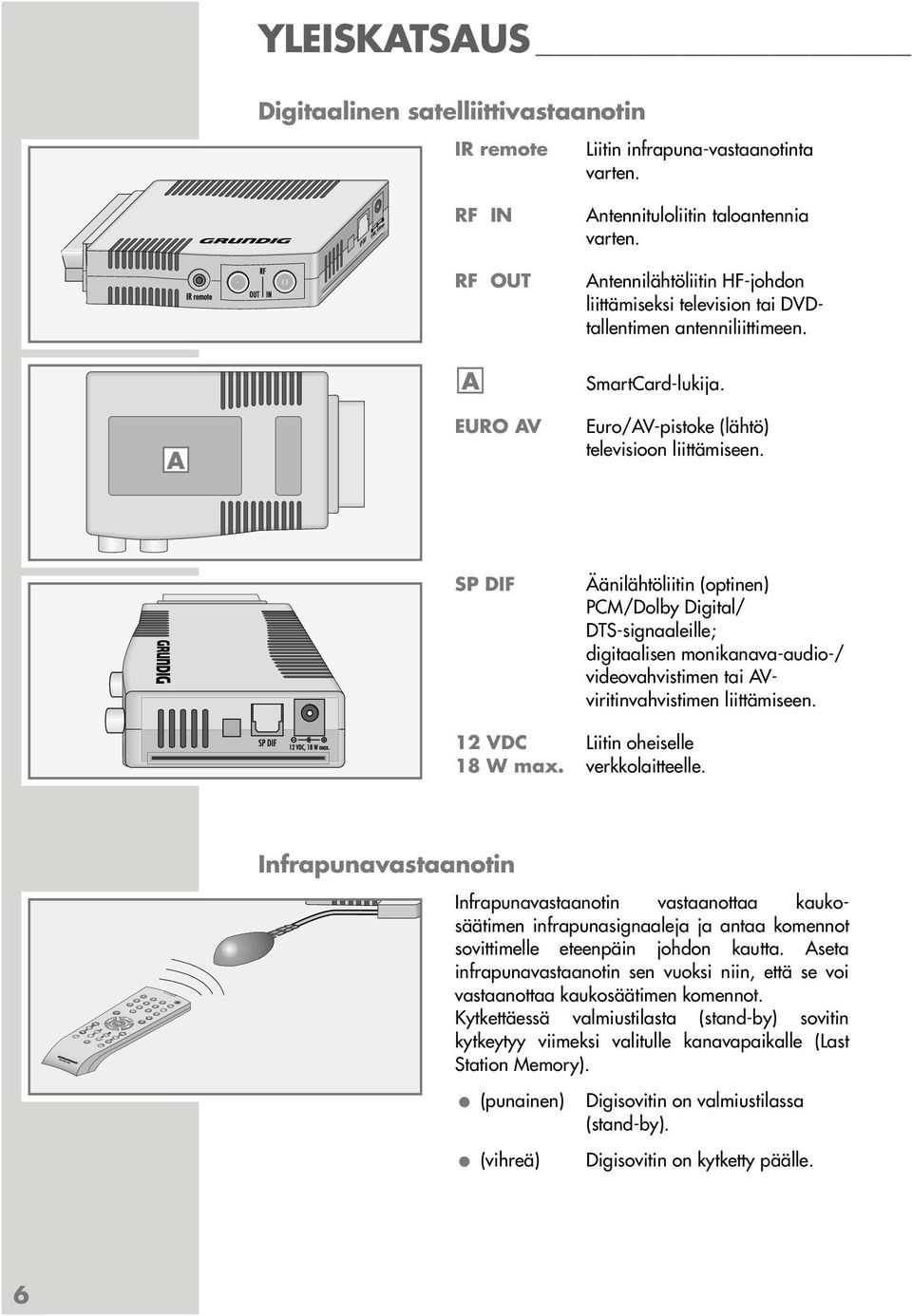

6 YLEISKATSAUS Digitaalinen satelliittivastaanotin A IR remote RF IN RF OUT A EURO AV Liitin infrapuna-vastaanotinta varten. Antennituloliitin taloantennia varten. Antennilähtöliitin HF-johdon liittämiseksi television tai DVDtallentimen antenniliittimeen. SmartCard-lukija. Euro/AV-pistoke (lähtö) televisioon liittämiseen. SP DIF Äänilähtöliitin (optinen) PCM/Dolby Digital/ DTS-signaaleille; digitaalisen monikanava-audio-/ videovahvistimen tai AVviritinvahvistimen liittämiseen. 12 VDC Liitin oheiselle 18 W max. verkkolaitteelle. Infrapunavastaanotin Infrapunavastaanotin vastaanottaa kaukosäätimen infrapunasignaaleja ja antaa komennot sovittimelle eteenpäin johdon kautta. Aseta infrapunavastaanotin sen vuoksi niin, että se voi vastaanottaa kaukosäätimen komennot. Kytkettäessä valmiustilasta (stand-by) sovitin kytkeytyy viimeksi valitulle kanavapaikalle (Last Station Memory). (punainen) (vihreä) Digisovitin on valmiustilassa (stand-by). Digisovitin on kytketty päälle. 6

7 YLEISKATSAUS Kaukosäädin Kytkee digisovittimen valmiustilaan (stand-by) ja valmiustilasta viimeksi valittuna olleelle kanavapaikalle. PIP? Tuo kanavatiedot näkyviin. 1 0 Valitsevat kanavia. d Mykistää äänen ja kytkee sen taas päälle (Mute). z i Z Hakee päävalikon esiin. Sulkee tämänhetkisen valikkotason. Muuttavat äänenvoimakkuutta. TXT TV-G P+ P- Selaavat kanavapaikkoja askeleittain eteenpäin ja taaksepäin. TV AVR MHP A/B TV Radio d DVD OK Hakee kanavalistan esiin. A/B:lla voi vaihtaa kanavalistan ja suosikkilistan välillä. TXT Siirtyy televisiokäytöltä teksti-tv-toiminnolle, mix-toiminnolle ja takaisin televisiokäytölle. Tele Pilot 765 S TV-G TV Hakee elektronisen ohjelmalehden (TV-Guide) esiin. Kytkee laitteen TV-toiminnolle. A/B Vaihtaa kahden viimeksi katsotun kanavan välillä. RADIO Kytkee laitteen RADIO-toiminnolle. Hakee kellonajan näkyviin. Valitsee jonkin eri äänikanavista. F Hakee valintoja esiin (ei saatavilla kaikilla kanavilla). DR, TV DVD Kytkee ohjattavaksi GRUNDIG AV-viritinvahvistimen, GRUNDIG television tai GRUNDIG DVD-soittimen. Pidä vastaavaa näppäintä (»DR«,»TV«,»DVD«) painettuna. Paina sen jälkeen haluamaasi näppäintä. Se, mitä toimintoja voit käyttää, riippuu laitteen varustelusta. Selvitä asia kokeilemalla. SUOMI 7

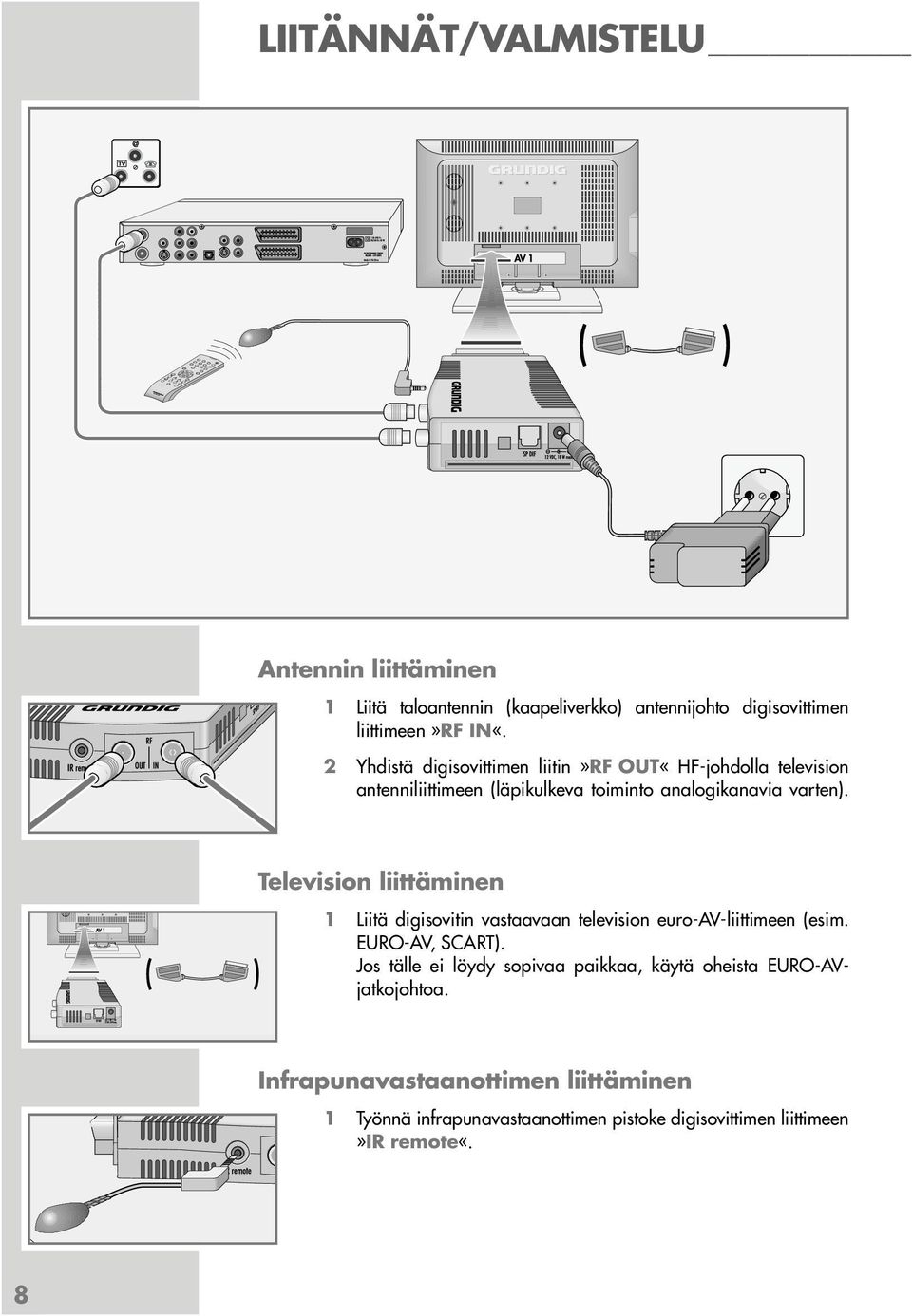

8 LIITÄNNÄT/VALMISTELU Antennin liittäminen 1 Liitä taloantennin (kaapeliverkko) antennijohto digisovittimen liittimeen»rf IN«. 2 Yhdistä digisovittimen liitin»rf OUT«HF-johdolla television antenniliittimeen (läpikulkeva toiminto analogikanavia varten). Television liittäminen 1 Liitä digisovitin vastaavaan television euro-av-liittimeen (esim. EURO-AV, SCART). Jos tälle ei löydy sopivaa paikkaa, käytä oheista EURO-AVjatkojohtoa. Infrapunavastaanottimen liittäminen 1 Työnnä infrapunavastaanottimen pistoke digisovittimen liittimeen»ir remote«. 8

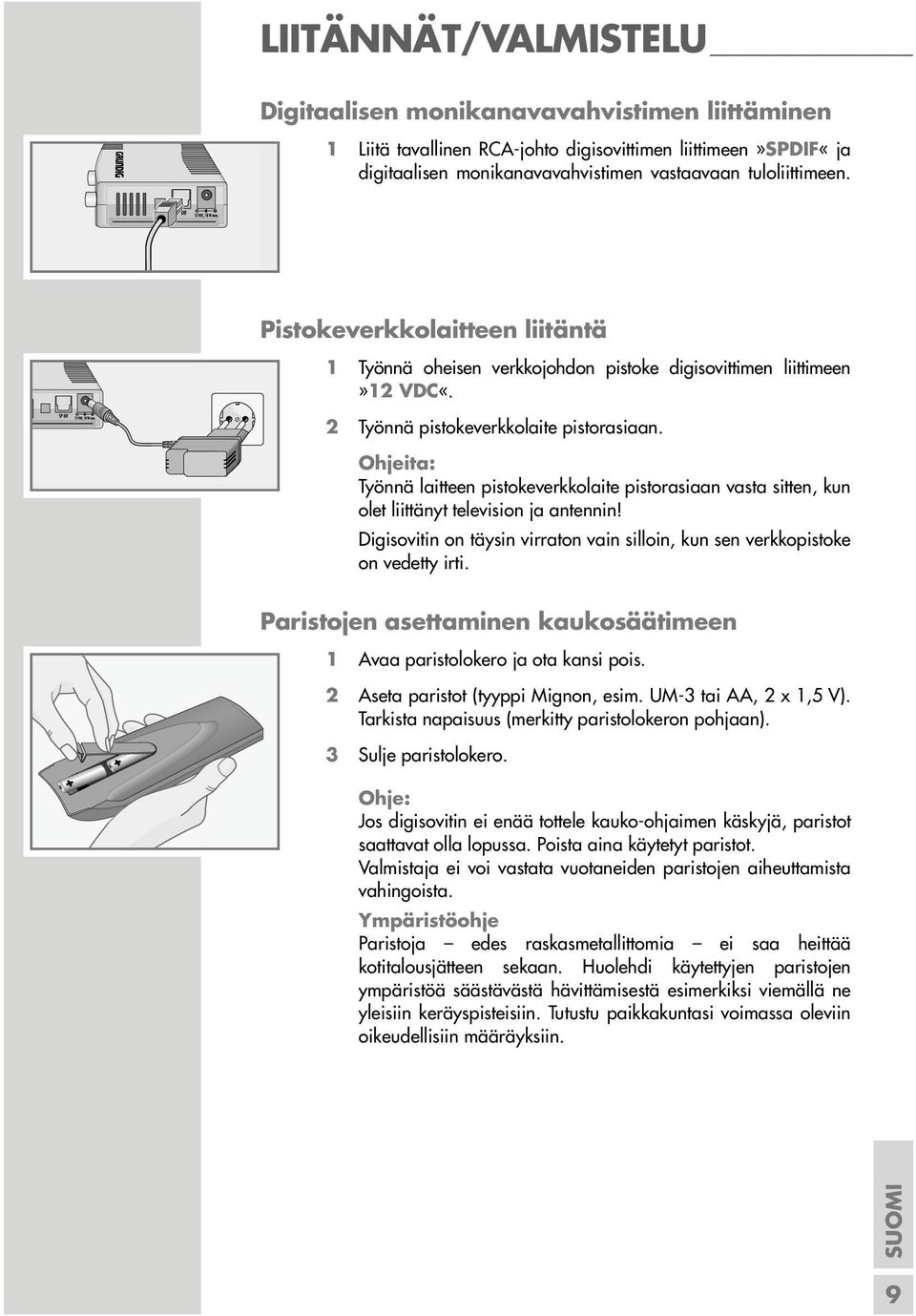

9 LIITÄNNÄT/VALMISTELU Digitaalisen monikanavavahvistimen liittäminen 1 Liitä tavallinen RCA-johto digisovittimen liittimeen»spdif«ja digitaalisen monikanavavahvistimen vastaavaan tuloliittimeen. Pistokeverkkolaitteen liitäntä 1 Työnnä oheisen verkkojohdon pistoke digisovittimen liittimeen»12 VDC«. 2 Työnnä pistokeverkkolaite pistorasiaan. Ohjeita: Työnnä laitteen pistokeverkkolaite pistorasiaan vasta sitten, kun olet liittänyt television ja antennin! Digisovitin on täysin virraton vain silloin, kun sen verkkopistoke on vedetty irti. Paristojen asettaminen kaukosäätimeen 1 Avaa paristolokero ja ota kansi pois. 2 Aseta paristot (tyyppi Mignon, esim. UM-3 tai AA, 2 x 1,5 V). Tarkista napaisuus (merkitty paristolokeron pohjaan). 3 Sulje paristolokero. Jos digisovitin ei enää tottele kauko-ohjaimen käskyjä, paristot saattavat olla lopussa. Poista aina käytetyt paristot. Valmistaja ei voi vastata vuotaneiden paristojen aiheuttamista vahingoista. Ympäristöohje Paristoja edes raskasmetallittomia ei saa heittää kotitalousjätteen sekaan. Huolehdi käytettyjen paristojen ympäristöä säästävästä hävittämisestä esimerkiksi viemällä ne yleisiin keräyspisteisiin. Tutustu paikkakuntasi voimassa oleviin oikeudellisiin määräyksiin. SUOMI 9

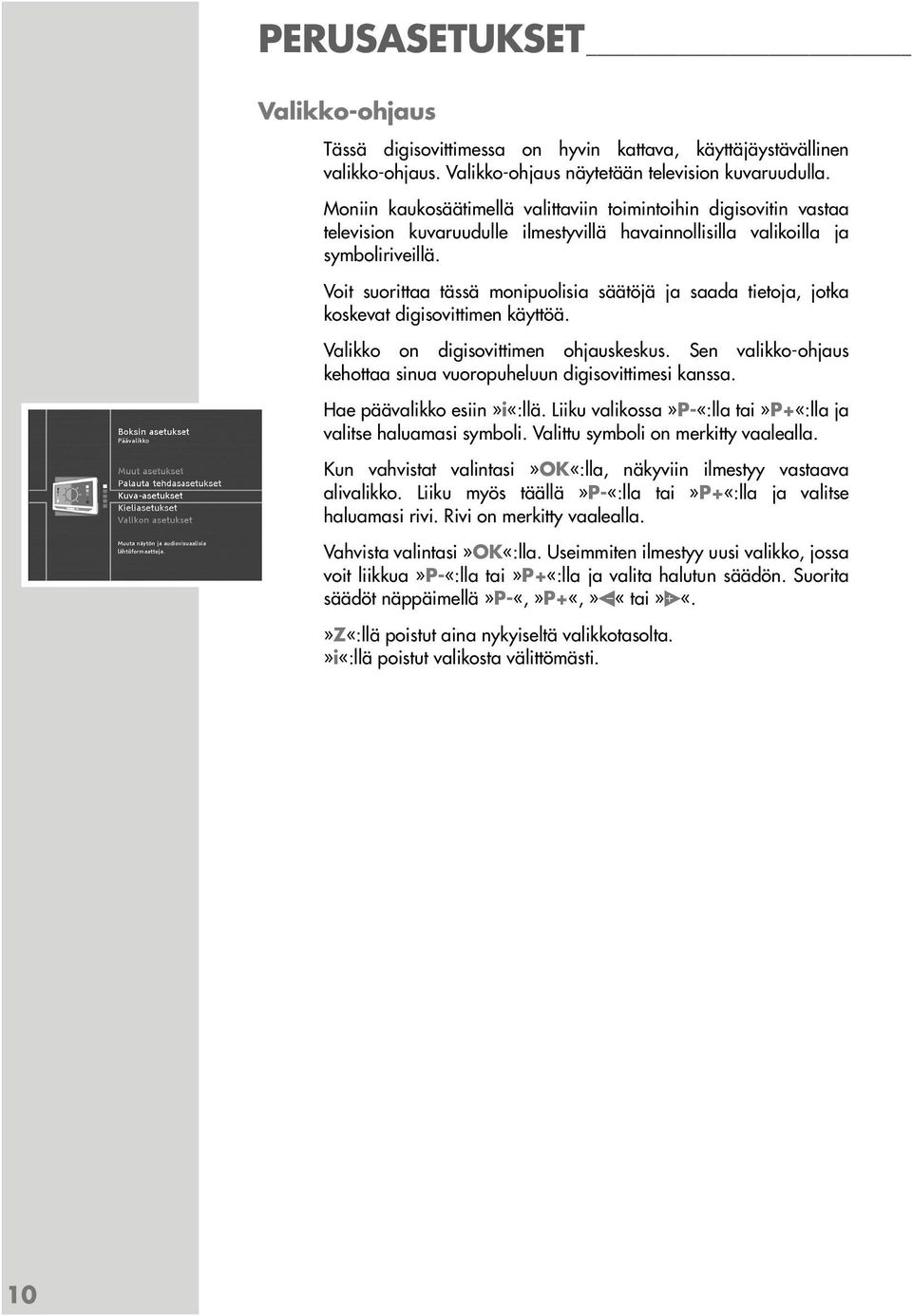

10 PERUSASETUKSET Valikko-ohjaus Tässä digisovittimessa on hyvin kattava, käyttäjäystävällinen valikko-ohjaus. Valikko-ohjaus näytetään television kuvaruudulla. Moniin kaukosäätimellä valittaviin toimintoihin digisovitin vastaa television kuvaruudulle ilmestyvillä havainnollisilla valikoilla ja symboliriveillä. Voit suorittaa tässä monipuolisia säätöjä ja saada tietoja, jotka koskevat digisovittimen käyttöä. Valikko on digisovittimen ohjauskeskus. Sen valikko-ohjaus kehottaa sinua vuoropuheluun digisovittimesi kanssa. Hae päävalikko esiin»i«:llä. Liiku valikossa»p-«:lla tai»p+«:lla ja valitse haluamasi symboli. Valittu symboli on merkitty vaalealla. Kun vahvistat valintasi»ok«:lla, näkyviin ilmestyy vastaava alivalikko. Liiku myös täällä»p-«:lla tai»p+«:lla ja valitse haluamasi rivi. Rivi on merkitty vaalealla. Vahvista valintasi Useimmiten ilmestyy uusi valikko, jossa voit liikkua»p-«:lla tai»p+«:lla ja valita halutun säädön. Suorita säädöt näppäimellä»p-«,»p+«,» «tai» «.»Z«:llä poistut aina nykyiseltä valikkotasolta.»i«:llä poistut valikosta välittömästi. 10

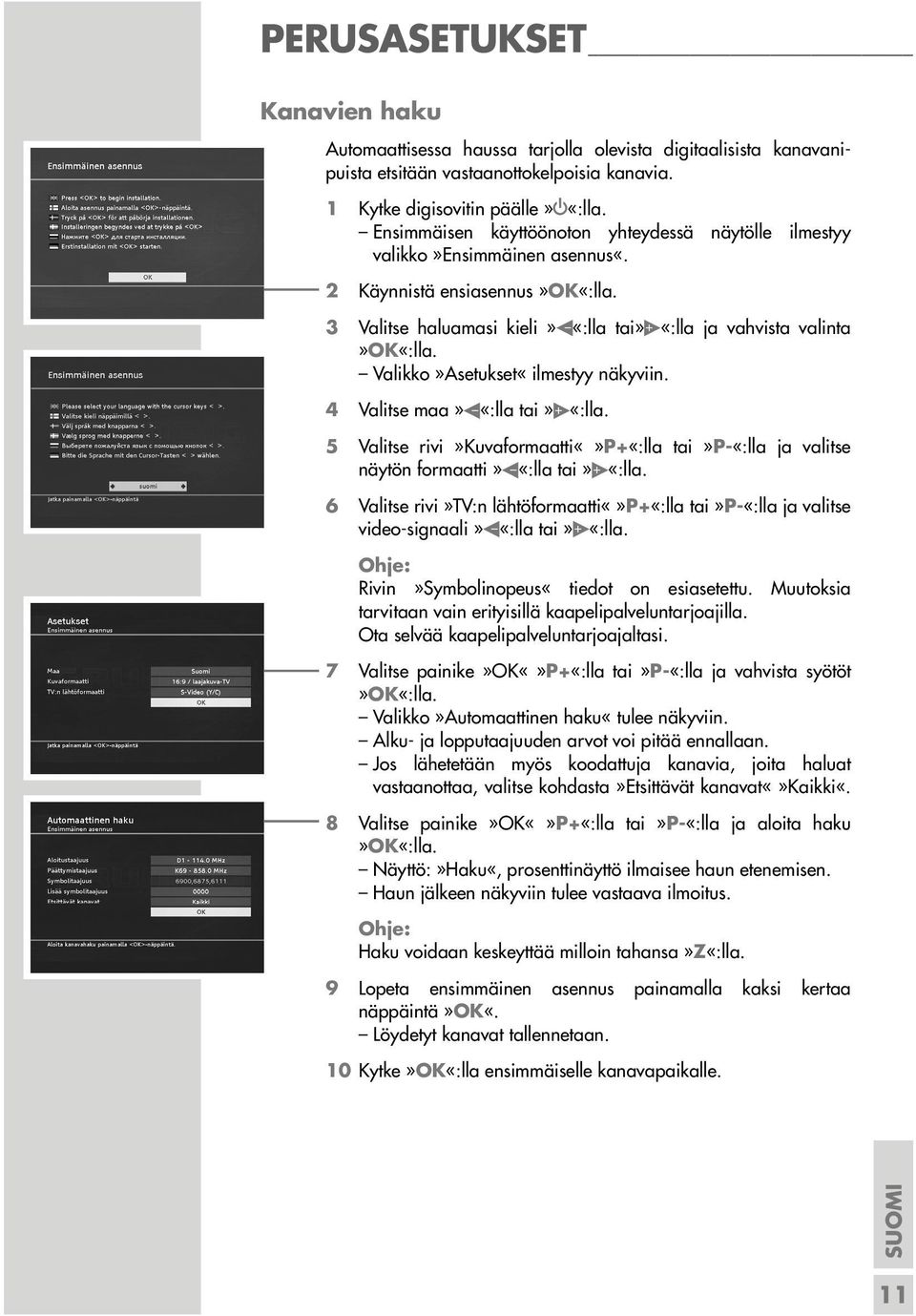

11 PERUSASETUKSET Kanavien haku Automaattisessa haussa tarjolla olevista digitaalisista kanavanipuista etsitään vastaanottokelpoisia kanavia. 1 Kytke digisovitin päälle» «:lla. Ensimmäisen käyttöönoton yhteydessä näytölle ilmestyy valikko»ensimmäinen asennus«. 2 Käynnistä ensiasennus 3 Valitse haluamasi kieli» «:lla tai» «:lla ja vahvista valinta Valikko»Asetukset«ilmestyy näkyviin. 4 Valitse maa» «:lla tai» «:lla. 5 Valitse rivi»kuvaformaattip+«:lla tai»p-«:lla ja valitse näytön formaatti» «:lla tai» «:lla. 6 Valitse rivi»tv:n lähtöformaattip+«:lla tai»p-«:lla ja valitse video-signaali» «:lla tai» «:lla. Rivin»Symbolinopeus«tiedot on esiasetettu. Muutoksia tarvitaan vain erityisillä kaapelipalveluntarjoajilla. Ota selvää kaapelipalveluntarjoajaltasi. 7 Valitse painike»okp+«:lla tai»p-«:lla ja vahvista syötöt Valikko»Automaattinen haku«tulee näkyviin. Alku- ja lopputaajuuden arvot voi pitää ennallaan. Jos lähetetään myös koodattuja kanavia, joita haluat vastaanottaa, valitse kohdasta»etsittävät kanavatkaikki«. 8 Valitse painike»okp+«:lla tai»p-«:lla ja aloita haku Näyttö:»Haku«, prosenttinäyttö ilmaisee haun etenemisen. Haun jälkeen näkyviin tulee vastaava ilmoitus. Haku voidaan keskeyttää milloin tahansa»z«:lla. 9 Lopeta ensimmäinen asennus painamalla kaksi kertaa näppäintä»ok«. Löydetyt kanavat tallennetaan. 10 Kytke»OK«:lla ensimmäiselle kanavapaikalle. SUOMI 11

12 PERUSASETUKSET Suosikkilistan luominen ja muokkaus Kanavat (TV- ja radiokanavat), jotka löytyivät haussa, tallennetaan ohjelmataulukkoon. Ohjelmataulukkoa ei voi muokata. Suosikkikanavat voit kuitenkin kopioida suosikkilistaan. Lopuksi voit muuttaa kanavien järjestystä haluamallasi tavalla tai poistaa tarpeettomia kanavia. Suosikkilistan haku 1 Hae päävalikko näkyviin»i«:lla. 2 Valitse rivi»järjestä kanavatp+«:lla tai»p-«:lla ja vahvista Suosikkilistan yleiskuvaus tulee näkyviin. Lue lisää käytöstä seuraavista kappaleista. Suosikkilistan luominen 1 Valitse haluamasi suosikkilista»p+«:lla tai»p-«:lla ja vahvista Kanavalista ja valittu suosikkilista tulee näkyviin. 2 Valitse»P-«:lla tai»p+«:lla kanavalistasta haluamasi kanava. 3 Kopioi valittu kanava»ok«:lla suosikkilistaan. Suosikkikanavat merkitään kanavalistassa tähdellä. Toista asetukset muiden kanavien kohdalla. 4 Tallenna asetus painamalla näppäintä»i«ja sitten näppäintä»ok«. Jos et halua tallentaa asetusta, valitse» «:lla tai» «:lla kohta»ei«ja vahvista se»ok«:lla 5 Lopeta asetus»i«:lla. 12

13 PERUSASETUKSET Kanavien siirtäminen suosikkilistassa 1 Valitse haluamasi suosikkilista»p+«:lla tai»p-«:lla ja vahvista 2 Vaihda suosikkilistaan»a/b«:lla. 3 Valitse siirrettävä kanava»p-«:lla tai»p+«:lla ja vahvista Kanavan nimi tulee esille. 4 Valitse»P-«:lla tai»p+«:lla haluamasi kanavapaikka. 5 Kanavan siirtämiseksi paina näppäintä»ok«. 6 Tallenna asetus painamalla näppäintä»i«ja sitten näppäintä»ok«. Jos et halua tallentaa asetusta, valitse» «:lla tai» «:lla kohta»ei«ja vahvista se 7 Lopeta asetus»i«:lla. Kanavien poistaminen suosikkilistasta 1 Valitse haluamasi suosikkilista»p+«:lla tai»p-«:lla ja vahvista 2 Vaihda suosikkilistaan»a/b«:lla. 3 Valitse poistettava kanava»p-«:lla tai»p+«:lla. 4 Kanavan poistamiseksi paina näppäintä»z«. 5 Tallenna asetus painamalla näppäintä»i«ja sitten näppäintä»ok«. Jos et halua tallentaa asetusta, valitse» «:lla tai» «:lla kohta»ei«ja vahvista se 6 Lopeta asetus»i«:lla. Kaikkien kanavien poistaminen suosikkilistasta 1 Valitse haluamasi suosikkilista»p+«:lla tai»p-«:lla ja vahvista 2 Vaihda suosikkilistaan»a/b«:lla. 3 Kaikkien kanavien poistamiseksi paina näppäintä» «. 4 Tallenna asetus painamalla näppäintä»i«ja sitten näppäintä»ok«. Jos et halua tallentaa asetusta, valitse» «:lla tai» «:lla kohta»ei«ja vahvista se 5 Lopeta asetus»i«:lla. SUOMI 13

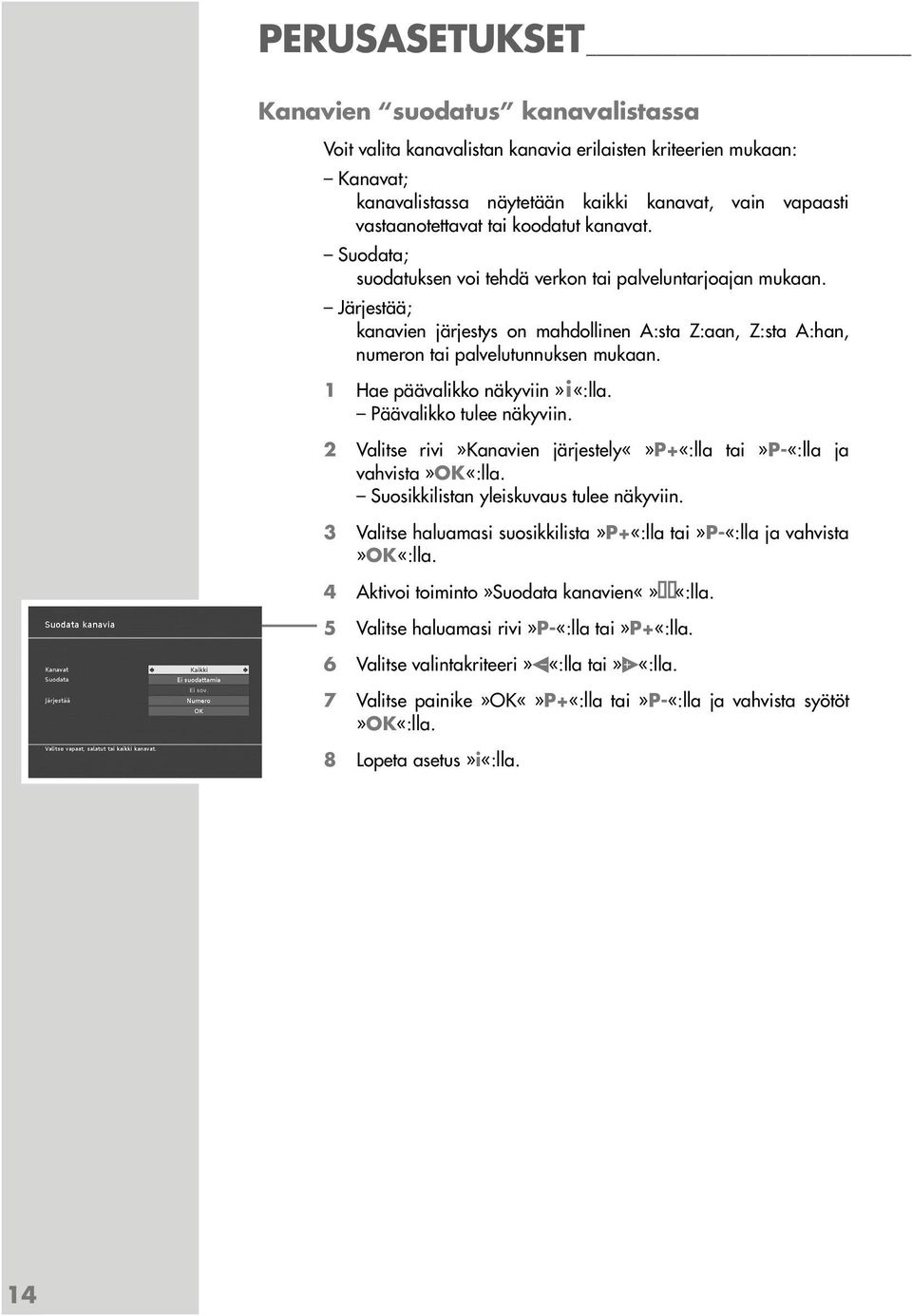

14 PERUSASETUKSET Kanavien suodatus kanavalistassa Voit valita kanavalistan kanavia erilaisten kriteerien mukaan: Kanavat; kanavalistassa näytetään kaikki kanavat, vain vapaasti vastaanotettavat tai koodatut kanavat. Suodata; suodatuksen voi tehdä verkon tai palveluntarjoajan mukaan. Järjestää; kanavien järjestys on mahdollinen A:sta Z:aan, Z:sta A:han, numeron tai palvelutunnuksen mukaan. 1 Hae päävalikko näkyviin»i«:lla. Päävalikko tulee näkyviin. 2 Valitse rivi»kanavien järjestelyp+«:lla tai»p-«:lla ja vahvista Suosikkilistan yleiskuvaus tulee näkyviin. 3 Valitse haluamasi suosikkilista»p+«:lla tai»p-«:lla ja vahvista 4 Aktivoi toiminto»suodata kanavien «:lla. 5 Valitse haluamasi rivi»p-«:lla tai»p+«:lla. 6 Valitse valintakriteeri» «:lla tai» «:lla. 7 Valitse painike»okp+«:lla tai»p-«:lla ja vahvista syötöt 8 Lopeta asetus»i«:lla. 14

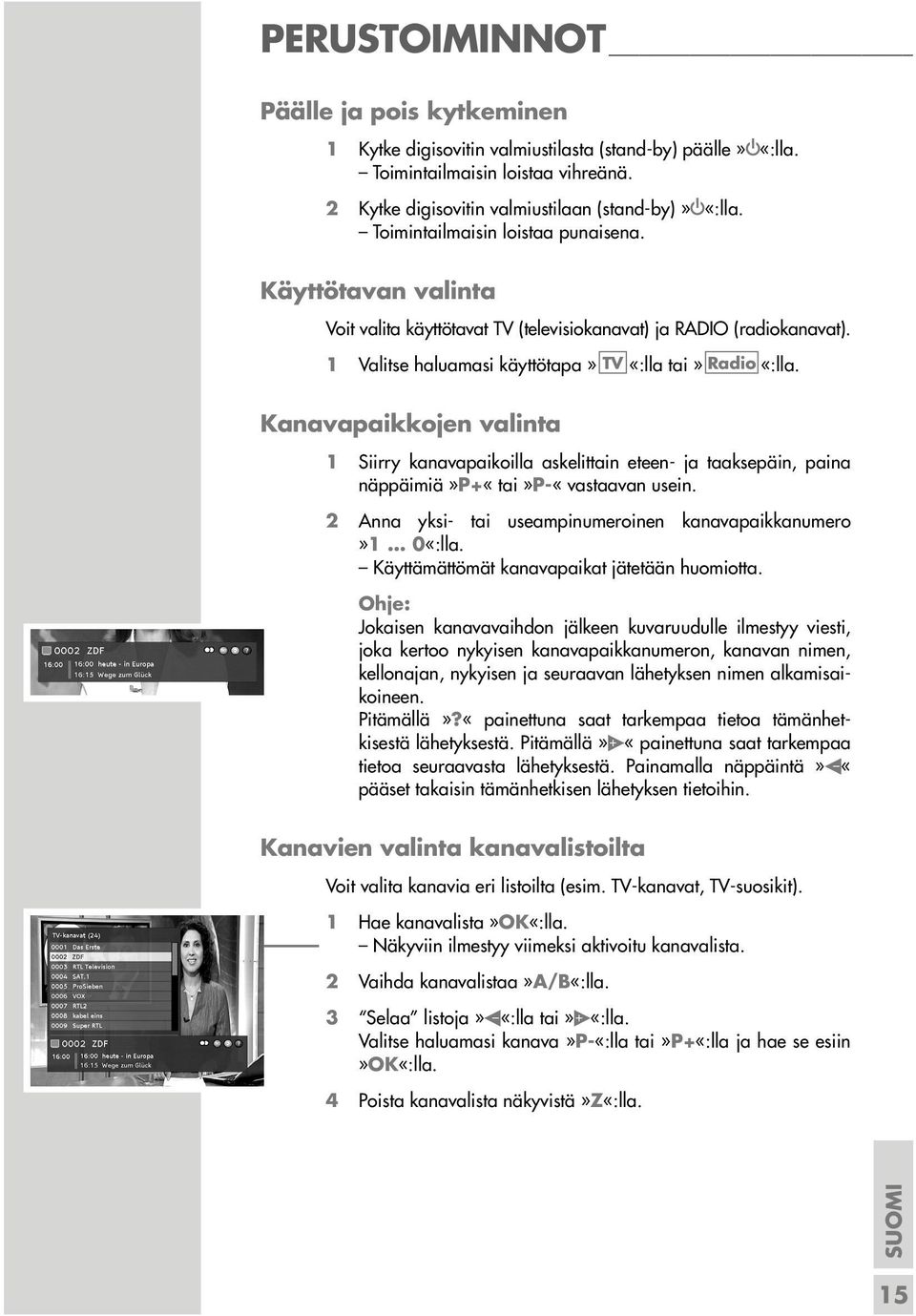

15 PERUSTOIMINNOT Päälle ja pois kytkeminen 1 Kytke digisovitin valmiustilasta (stand-by) päälle» «:lla. Toimintailmaisin loistaa vihreänä. 2 Kytke digisovitin valmiustilaan (stand-by)» «:lla. Toimintailmaisin loistaa punaisena. Käyttötavan valinta Voit valita käyttötavat TV (televisiokanavat) ja RADIO (radiokanavat). 1 Valitse haluamasi käyttötapa» TV «:lla tai» Radio «:lla. Kanavapaikkojen valinta 1 Siirry kanavapaikoilla askelittain eteen- ja taaksepäin, paina näppäimiä»p+«tai»p-«vastaavan usein. 2 Anna yksi- tai useampinumeroinen kanavapaikkanumero»1... 0«:lla. Käyttämättömät kanavapaikat jätetään huomiotta. Jokaisen kanavavaihdon jälkeen kuvaruudulle ilmestyy viesti, joka kertoo nykyisen kanavapaikkanumeron, kanavan nimen, kellonajan, nykyisen ja seuraavan lähetyksen nimen alkamisaikoineen. Pitämällä»?«painettuna saat tarkempaa tietoa tämänhetkisestä lähetyksestä. Pitämällä» «painettuna saat tarkempaa tietoa seuraavasta lähetyksestä. Painamalla näppäintä» «pääset takaisin tämänhetkisen lähetyksen tietoihin. Kanavien valinta kanavalistoilta Voit valita kanavia eri listoilta (esim. TV-kanavat, TV-suosikit). 1 Hae kanavalista Näkyviin ilmestyy viimeksi aktivoitu kanavalista. 2 Vaihda kanavalistaa»a/b«:lla. 3 Selaa listoja» «:lla tai» «:lla. Valitse haluamasi kanava»p-«:lla tai»p+«:lla ja hae se esiin 4 Poista kanavalista näkyvistä»z«:lla. SUOMI 15

16 PERUSTOIMINNOT Vaihto tämänhetkiseltä kanavalta edelliselle Digisovitin muistaa viimeksi aktivoituna olleen kanavan, jos tämä oli päällä vähintään 1 sekunnin. 1 Siirry»A/B«:lla tämänhetkiseltä viimeksi aktivoidulle kanavalle. 2 Palaa»A/B«:lla takaisin nykyiselle kanavalle. Vaihtokytkentä tapahtuu vain, jos kuvaruudulla ei ole näyttöä. Äänenvoimakkuuden muuttaminen Äänenvoimakkuutta ei voi muuttaa valikkokäytössä. 1 Säädä haluamasi äänenvoimakkuus» «:lla tai» «:lla. Television kuvaruudulle ilmestyy hetkeksi äänenvoimakkuusasteikko. Mykistys (Mute) 1 Ääni mykistetään kaukosäätimen»d«:lla. 2 Mykistys lopetetaan kaukosäätimen»d«:lla. Ääni kuuluu aiemmin säädetyllä voimakkuudella. Kellonajan näyttö 1 Hae kellonaika näkyviin» «:lla. Vaihtoehdet Joillain kanavilla on valittavana useampia kamerakulmia, ääniraitoja ja/tai teksti-tv. Jos saatavilla on yksi tai useampia vaihtoehtoja, näkyy TXT kanavanvaihdon yhteydessä oikeassa nurkassa symbolit,,, tai. Se tarkoittaa sitä, että joko kanavatietoja, kuva-, ääni- tai teksti-tvvalintoja tai muita mahdollisuuksia on valittavana. 1 Valitse haluamasi vaihtoehto»txt«:lla,»f«:lla,»?«:lla tai»z «:lla. 2 Poista tämä näkyvistä»z«:lla. 16

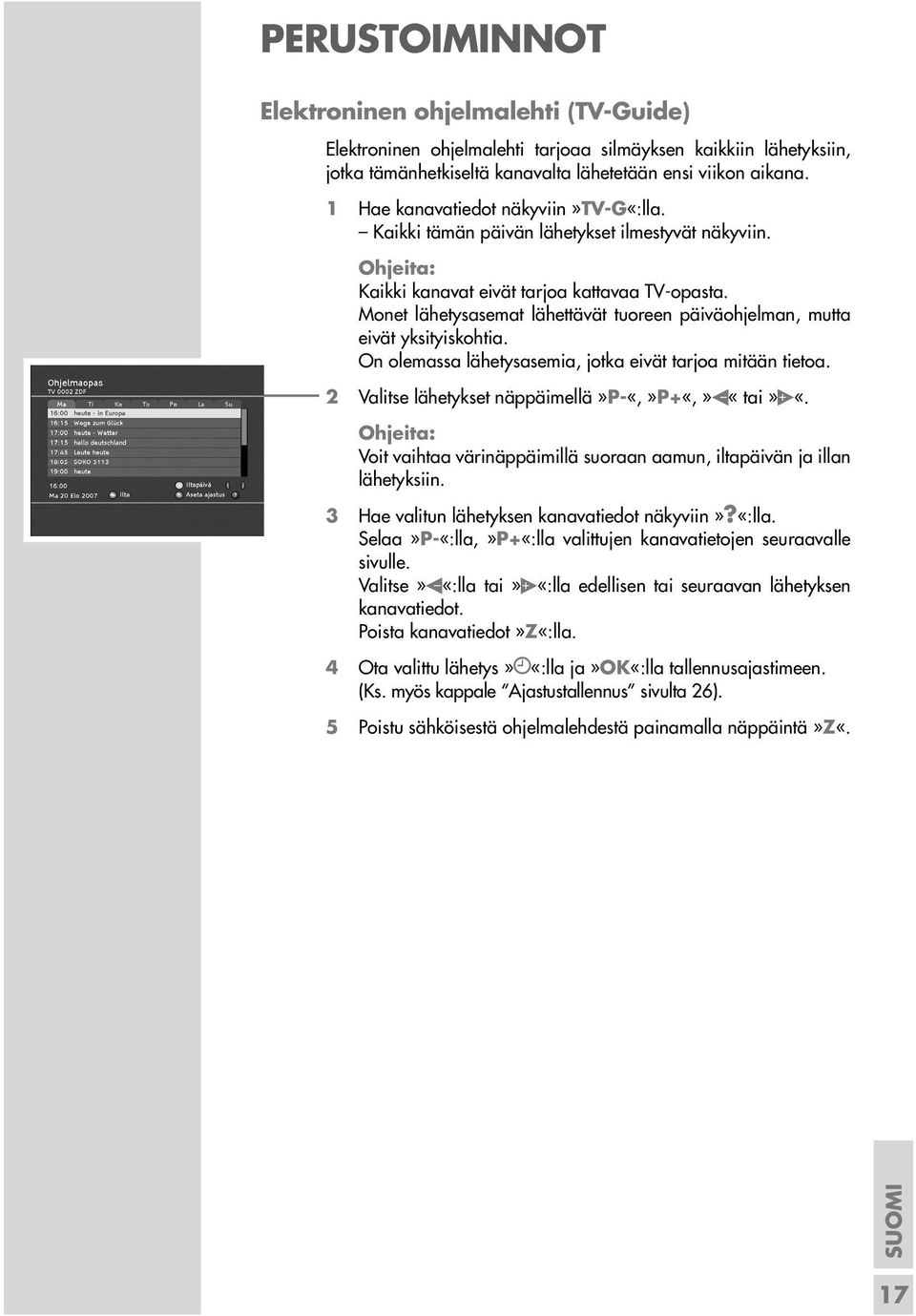

17 PERUSTOIMINNOT Elektroninen ohjelmalehti (TV-Guide) Elektroninen ohjelmalehti tarjoaa silmäyksen kaikkiin lähetyksiin, jotka tämänhetkiseltä kanavalta lähetetään ensi viikon aikana. 1 Hae kanavatiedot näkyviin»tv-g«:lla. Kaikki tämän päivän lähetykset ilmestyvät näkyviin. Ohjeita: Kaikki kanavat eivät tarjoa kattavaa TV-opasta. Monet lähetysasemat lähettävät tuoreen päiväohjelman, mutta eivät yksityiskohtia. On olemassa lähetysasemia, jotka eivät tarjoa mitään tietoa. 2 Valitse lähetykset näppäimellä»p-«,»p+«,» «tai» «. Ohjeita: Voit vaihtaa värinäppäimillä suoraan aamun, iltapäivän ja illan lähetyksiin. 3 Hae valitun lähetyksen kanavatiedot näkyviin»?«:lla. Selaa»P-«:lla,»P+«:lla valittujen kanavatietojen seuraavalle sivulle. Valitse» «:lla tai» «:lla edellisen tai seuraavan lähetyksen kanavatiedot. Poista kanavatiedot»z«:lla. 4 Ota valittu lähetys» «:lla ja»ok«:lla tallennusajastimeen. (Ks. myös kappale Ajastustallennus sivulta 26). 5 Poistu sähköisestä ohjelmalehdestä painamalla näppäintä»z«. SUOMI 17

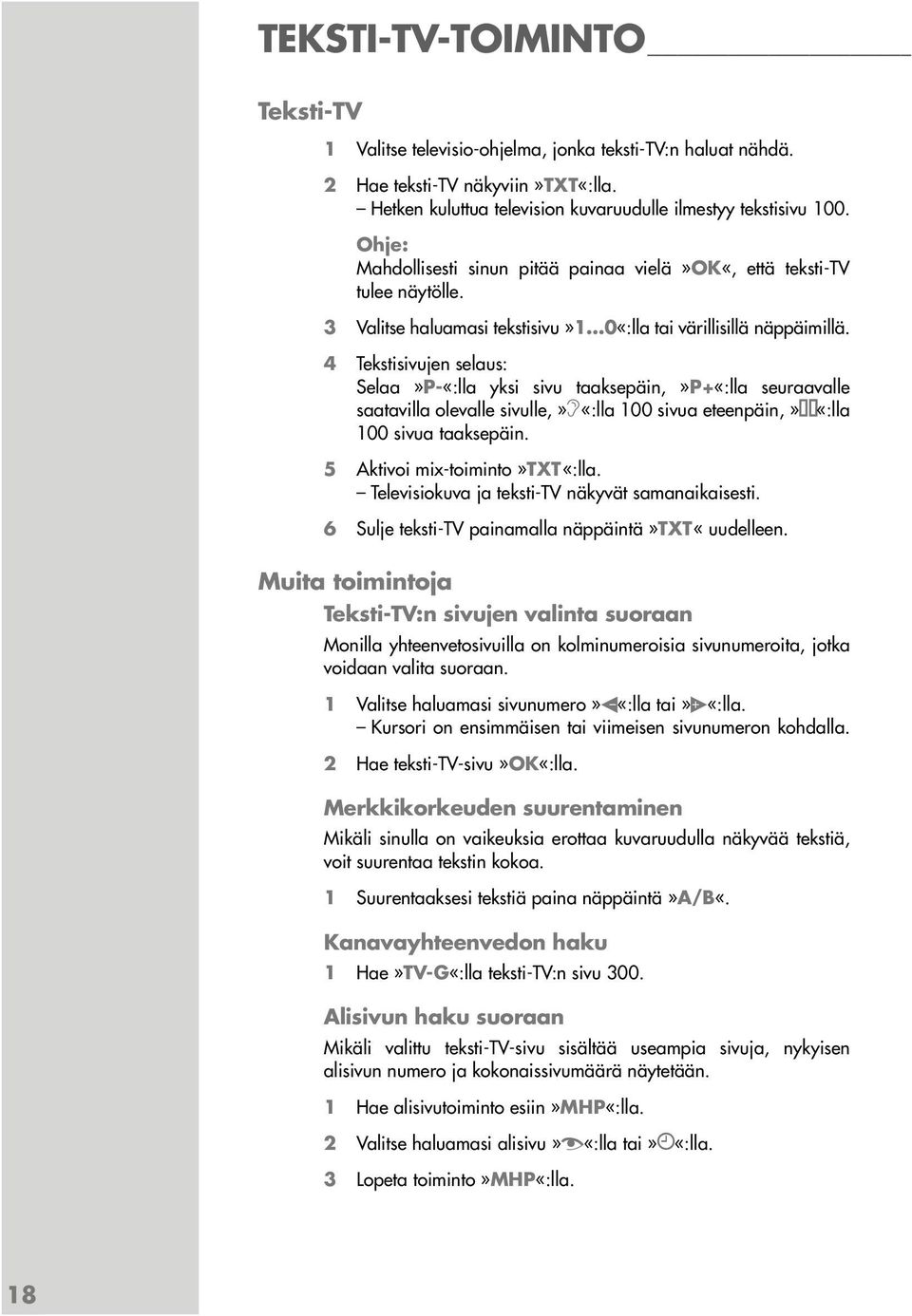

18 TEKSTI-TV-TOIMINTO Teksti-TV 1 Valitse televisio-ohjelma, jonka teksti-tv:n haluat nähdä. 2 Hae teksti-tv näkyviin»txt«:lla. Hetken kuluttua television kuvaruudulle ilmestyy tekstisivu 100. Mahdollisesti sinun pitää painaa vielä»ok«, että teksti-tv tulee näytölle. 3 Valitse haluamasi tekstisivu»1 0«:lla tai värillisillä näppäimillä. 4 Tekstisivujen selaus: Selaa»P-«:lla yksi sivu taaksepäin,»p+«:lla seuraavalle saatavilla olevalle sivulle,»f«:lla 100 sivua eteenpäin,» «:lla 100 sivua taaksepäin. 5 Aktivoi mix-toiminto»txt«:lla. Televisiokuva ja teksti-tv näkyvät samanaikaisesti. 6 Sulje teksti-tv painamalla näppäintä»txt«uudelleen. Muita toimintoja Teksti-TV:n sivujen valinta suoraan Monilla yhteenvetosivuilla on kolminumeroisia sivunumeroita, jotka voidaan valita suoraan. 1 Valitse haluamasi sivunumero» «:lla tai» «:lla. Kursori on ensimmäisen tai viimeisen sivunumeron kohdalla. 2 Hae teksti-tv-sivu Merkkikorkeuden suurentaminen Mikäli sinulla on vaikeuksia erottaa kuvaruudulla näkyvää tekstiä, voit suurentaa tekstin kokoa. 1 Suurentaaksesi tekstiä paina näppäintä»a/b«. Kanavayhteenvedon haku 1 Hae»TV-G«:lla teksti-tv:n sivu 300. Alisivun haku suoraan Mikäli valittu teksti-tv-sivu sisältää useampia sivuja, nykyisen alisivun numero ja kokonaissivumäärä näytetään. 1 Hae alisivutoiminto esiin»mhp«:lla. 2 Valitse haluamasi alisivu»z«:lla tai» «:lla. 3 Lopeta toiminto»mhp«:lla. 18

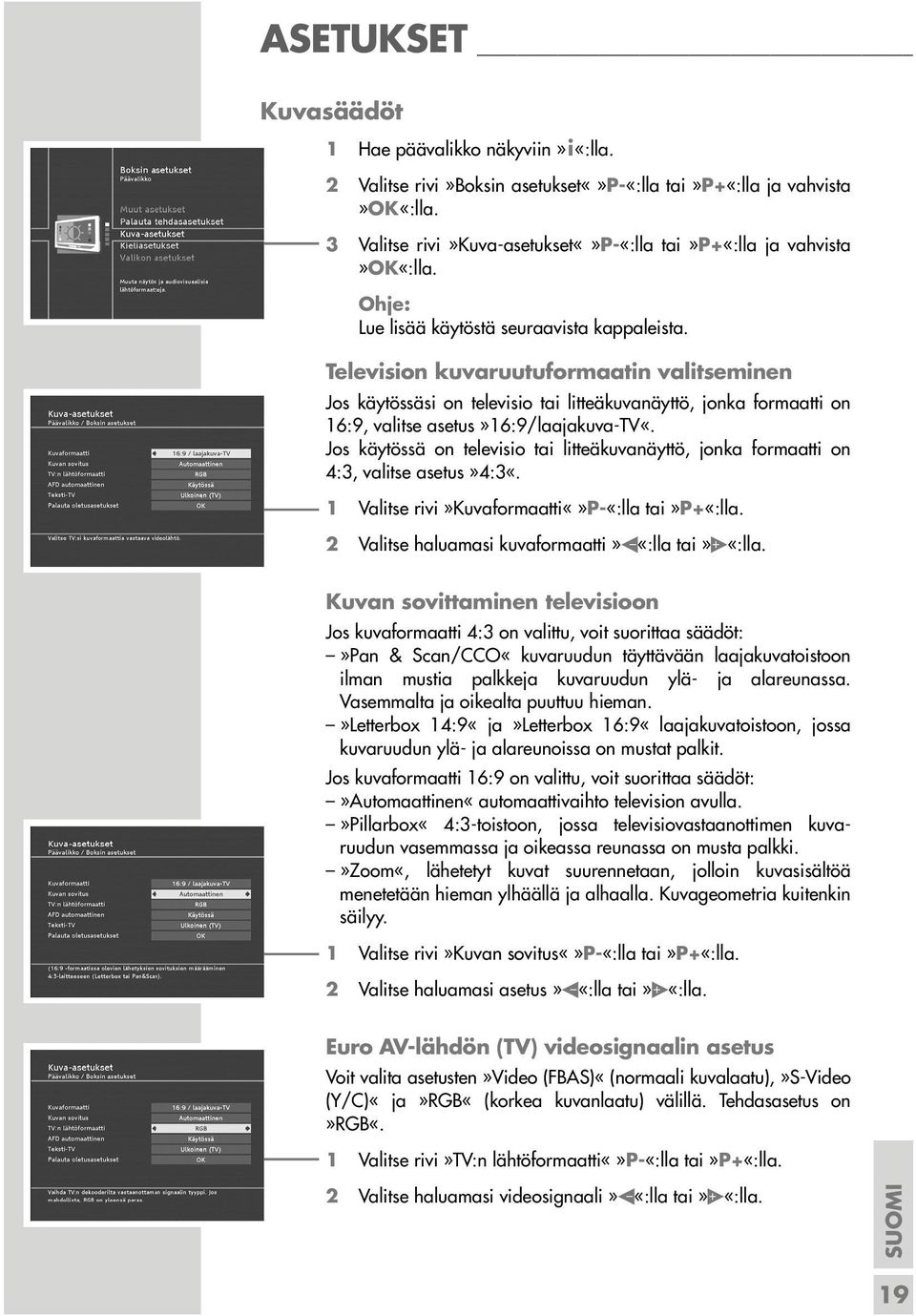

19 ASETUKSET Kuvasäädöt 1 Hae päävalikko näkyviin»i«:lla. 2 Valitse rivi»boksin asetuksetp-«:lla tai»p+«:lla ja vahvista 3 Valitse rivi»kuva-asetuksetp-«:lla tai»p+«:lla ja vahvista Lue lisää käytöstä seuraavista kappaleista. Television kuvaruutuformaatin valitseminen Jos käytössäsi on televisio tai litteäkuvanäyttö, jonka formaatti on 16:9, valitse asetus»16:9/laajakuva-tv«. Jos käytössä on televisio tai litteäkuvanäyttö, jonka formaatti on 4:3, valitse asetus»4:3«. 1 Valitse rivi»kuvaformaattip-«:lla tai»p+«:lla. 2 Valitse haluamasi kuvaformaatti» «:lla tai» «:lla. Kuvan sovittaminen televisioon Jos kuvaformaatti 4:3 on valittu, voit suorittaa säädöt:»pan & Scan/CCO«kuvaruudun täyttävään laajakuvatoistoon ilman mustia palkkeja kuvaruudun ylä- ja alareunassa. Vasemmalta ja oikealta puuttuu hieman.»letterbox 14:9«ja»Letterbox 16:9«laajakuvatoistoon, jossa kuvaruudun ylä- ja alareunoissa on mustat palkit. Jos kuvaformaatti 16:9 on valittu, voit suorittaa säädöt:»automaattinen«automaattivaihto television avulla.»pillarbox«4:3-toistoon, jossa televisiovastaanottimen kuvaruudun vasemmassa ja oikeassa reunassa on musta palkki.»zoom«, lähetetyt kuvat suurennetaan, jolloin kuvasisältöä menetetään hieman ylhäällä ja alhaalla. Kuvageometria kuitenkin säilyy. 1 Valitse rivi»kuvan sovitusp-«:lla tai»p+«:lla. 2 Valitse haluamasi asetus» «:lla tai» «:lla. Euro AV-lähdön (TV) videosignaalin asetus Voit valita asetusten»video (FBAS)«(normaali kuvalaatu),»s-video (Y/C)«ja»RGB«(korkea kuvanlaatu) välillä. Tehdasasetus on»rgb«. 1 Valitse rivi»tv:n lähtöformaattip-«:lla tai»p+«:lla. 2 Valitse haluamasi videosignaali» «:lla tai» «:lla. SUOMI 19

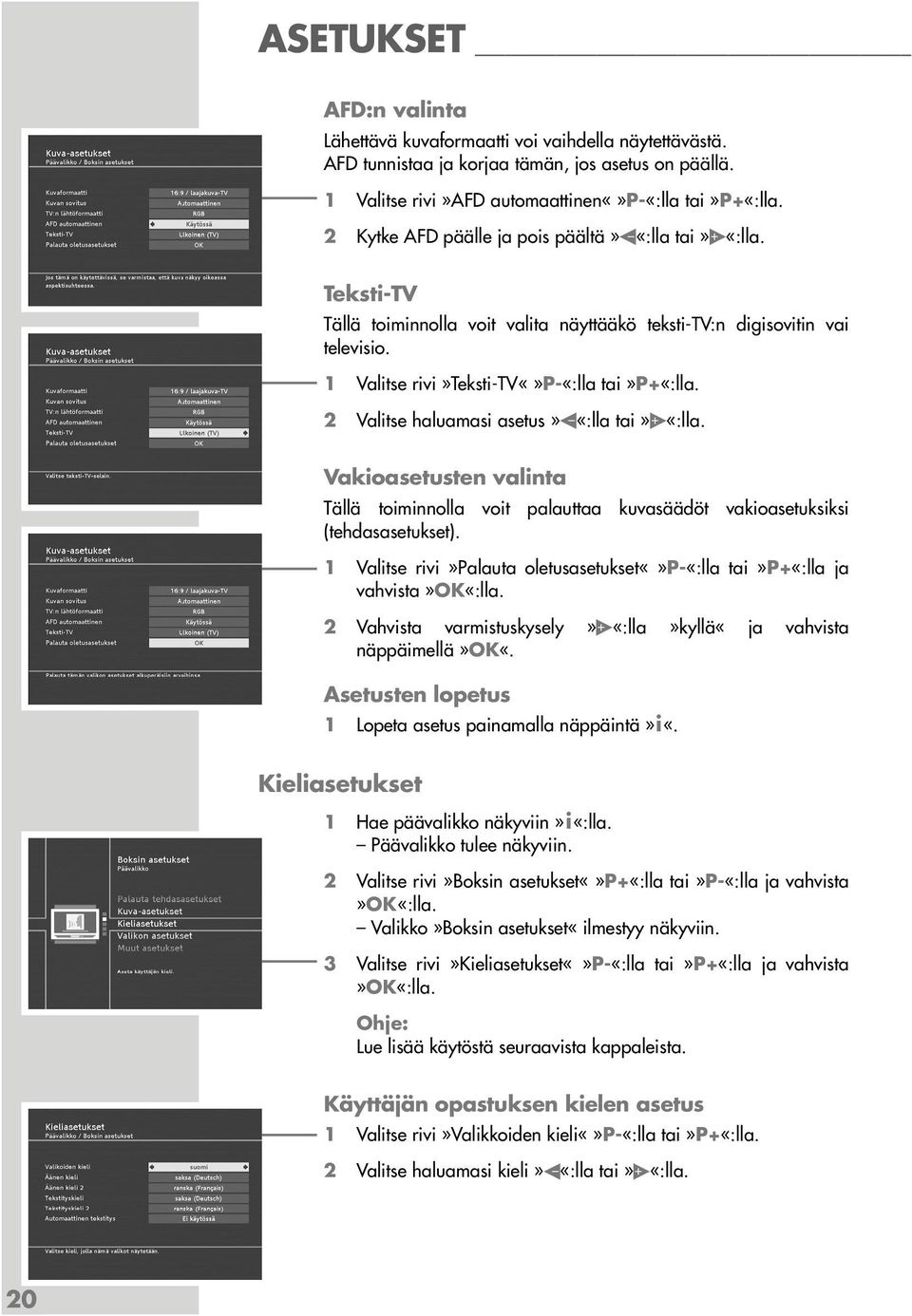

20 ASETUKSET AFD:n valinta Lähettävä kuvaformaatti voi vaihdella näytettävästä. AFD tunnistaa ja korjaa tämän, jos asetus on päällä. 1 Valitse rivi»afd automaattinenp-«:lla tai»p+«:lla. 2 Kytke AFD päälle ja pois päältä» «:lla tai» «:lla. Teksti-TV Tällä toiminnolla voit valita näyttääkö teksti-tv:n digisovitin vai televisio. 1 Valitse rivi»teksti-tvp-«:lla tai»p+«:lla. 2 Valitse haluamasi asetus» «:lla tai» «:lla. Vakioasetusten valinta Tällä toiminnolla voit palauttaa kuvasäädöt vakioasetuksiksi (tehdasasetukset). 1 Valitse rivi»palauta oletusasetuksetp-«:lla tai»p+«:lla ja vahvista 2 Vahvista varmistuskysely» «:lla»kyllä«ja vahvista näppäimellä»ok«. Asetusten lopetus 1 Lopeta asetus painamalla näppäintä»i«. Kieliasetukset 1 Hae päävalikko näkyviin»i«:lla. Päävalikko tulee näkyviin. 2 Valitse rivi»boksin asetuksetp+«:lla tai»p-«:lla ja vahvista Valikko»Boksin asetukset«ilmestyy näkyviin. 3 Valitse rivi»kieliasetuksetp-«:lla tai»p+«:lla ja vahvista Lue lisää käytöstä seuraavista kappaleista. Käyttäjän opastuksen kielen asetus 1 Valitse rivi»valikkoiden kielip-«:lla tai»p+«:lla. 2 Valitse haluamasi kieli» «:lla tai» «:lla. 20

21 ASETUKSET Ensisijaisen audio-kielen valinta Voit valita ensisijaisen kielen, jota lähetyksissä tulisi käyttää. 1 Valitse rivi»äänen kielip-«:lla tai»p+«:lla. 2 Valitse haluamasi kieli» «:lla tai» «:lla. Toissijaisen audio-kielen valinta Jos haluamasi lähetys ei onnistu»audio-kieli«-kohdassa valitsemallasi kielellä, käytetään»audio-kieli 2«-kohdassa valittua kieltä. 1 Valitse rivi»äänen kieli 2P-«:lla tai»p+«:lla. 2 Valitse haluamasi kieli» «:lla tai» «:lla. Tekstityskielen valinta Voit itse valita haluamasi tekstityskielen. 1 Valitse rivi»tekstityskielip-«:lla tai»p+«:lla. 2 Valitse haluamasi kieli» «:lla tai» «:lla. Toisen tekstityskielen valinta Jos haluamasi lähetys ei onnistu»tekstityskieli«-kohdassa valitsemallasi tekstityskielellä, käytetään»tekstityskieli 2«-kohdassa valittua kieltä. 1 Valitse rivi»tekstityskieli 2P-«:lla tai»p+«:lla. 2 Valitse haluamasi kieli» «:lla tai» «:lla. Automaattinen tekstitys Voit valita tekstityksen näkymään automaattisesti, jos se on saatavilla valitsemallasi tekstityskielellä. 1 Valitse rivi»automaattinen tekstitysp-«:lla tai»p+«:lla. 2 Kytke toiminto päälle tai pois päältä» «:lla tai» «:lla. Asetusten lopetus 1 Lopeta asetus painamalla näppäintä»i«. SUOMI 21

22 ASETUKSET Valikkosäädöt 1 Hae päävalikko näkyviin»i«:lla. 2 Valitse rivi»boksin asetuksetp-«:lla tai»p+«:lla ja vahvista 3 Valitse rivi»valikon asetuksetp-«:lla tai»p+«:lla ja vahvista Lue lisää käytöstä seuraavista kappaleista. Kanavatietopalkin näyttöaika Voit määritellä ajan, jonka kanavatietopalkki näkyy ruudulla kanavanvaihdon yhteydessä. Jos et halua kanavatietopalkkia näkyviin, valitse»ei mitään«. 1 Valitse rivi»tiedotteen kestop-«:lla tai»p+«:lla. 2 Valitse haluamasi kesto» «:lla tai» «:lla. Automaattinen tiedote Voit valita, tuleeko uuden lähetyksen alkuun kanavatietopalkki näkyviin. 1 Valitse rivi»automaattinen tiedotep-«:lla tai»p+«:lla. 2 Kytke toiminto päälle tai pois päältä» «:lla tai» «:lla. Käyttäjän opastuksen kielen asetus 1 Valitse rivi»valikoiden kielip-«:lla tai»p+«:lla. 2 Valitse haluamasi kieli» «:lla tai» «:lla. OSD-näyttömuodon läpikuultavuuden valinta Voit muuttaa OSD-näyttömuodon läpinäkyvyyden. 1 Valitse rivi»valikon läpinäkyvyysp-«:lla tai»p+«:lla. 2 Valitse haluamasi läpinäkyvyys» «:lla tai» «:lla. Valikkosiirtojen nopeuden asetus 1 Valitse rivi»valikon aninoinnitp-«:lla tai»p+«:lla. 2 Säädä haluamasi nopeus» «:lla tai» «:lla. 22

23 ASETUKSET OSD:n taustan valinta Voit muuttaa OSD-näyttömuodon taustan. 1 Valitse rivi»valikon taustatehostep-«:lla tai»p+«:lla. 2 Valitse haluamasi tausta» «tai» «:lla. OSD:n värijärjestelmän valinta Voit muuttaa OSD-näyttömuodon värin. 1 Valitse rivi»värijärjestelmäp-«:lla tai»p+«:lla. 2 Valitse haluamasi värijärjestelmä» «:lla tai» «:lla. Asetusten lopetus 1 Lopeta asetus»i«:lla. SUOMI 23

24 ASETUKSET Yleiset asetukset 1 Hae päävalikko näkyviin»i«:lla. 2 Valitse rivi»boksin asetuksetp-«:lla tai»p+«:lla ja vahvista 3 Valitse rivi»muut asetuksetp-«:lla tai»p+«:lla ja vahvista Lue lisää käytöstä seuraavista kappaleista. Automaattinen tai manuaalinen aikavyöhyke Voit valita Greenwich-ajan automaattisen tunnistuksen tai määritellä itse. 1 Valitse rivi»aikavyöhykkeen muuttaminenp-«:lla tai»p+«:lla. 2 Valitse»Automaattinen «:lla tai»manuaalisesti «:lla. Aikavyöhykkeen asetus Aikavyöhykkeen voi nyt valita, kun valikkokohdassa»aikavyöhykkeen muuttaminen«valitsit»manuaalisesti«. 1 Valitse rivi»aikavyöhyke (GMT)P-«:lla tai»p+«:lla. 2 Valitse aikavyöhyke» «:lla tai» «:lla. Kesäajan valinta Voit asettaa kesäajan, kun valikkokohdassa»aikavyö-hykkeen muuttaminen«valitsit»manuaalisesti«. 1 Valitse rivi»kesäaikap-«:lla tai»p+«:lla. 2 Valitse»Käytössä «:lla tai»ei käytössä «:lla. Stereo-/kaksiääni, mono Mikäli laite vastaanottaa kaksiääni-lähetyksiä esim. alkuperäisellä äänellä elokuvaa äänikanavasta B (Näyttö:»Mono (vasen kanava«) ja dubattua ääntä äänikanavasta A (Näyttö:»Mono (oikea kanava«) voit valita haluamasi äänikanavan. Laitteen vastaanottaessa stereolähetyksiä, käynnistyy automaattisesti stereoääni (Näyttö:»Stereo«). Stereoäänen laadun ollessa heikko voit vaihtaa äänen»mono (oikea + vasen)«. 1 Valitse rivi»ääniformaattip-«:lla tai»p+«:lla. 2 Valitse haluamasi televisioääni» «:lla tai» «:lla. 24

25 ASETUKSET Dolby Digital* - asetukset Jos sinulla on tämä toiminto päällä, kaikki digitaalisella äänilaadulla lähetettävät kanavat toistetaan automaattisesti Dolby Digitalissa. Aktivoi tämä toiminto ainoastaan, jos olet liittänyt Dolby- Surround-laitteen. 1 Valitse rivi»dolby Digital AutomaattinenP-«:lla tai»p+«:lla. 2 Valitse toiminto» «:lla ja vahvista Kanavalistan kanavien järjestyksen määritys Kanavien järjestys on mahdollinen A:sta Z:aan, Z:sta A:han tai ohjelmantarjoajan tai palvelutunnuksen mukaan. 1 Valitse rivi»järjestää«näppäimellä»p-«tai»p+«ja vahvista näppäimellä»ok«. 2 Valitse haluamasi järjestys» «:lla tai» «:lla. Asetusten lopetus 1 Lopeta asetus»i«:lla. * Valmistettu Dolby Laboratories Licensing Corporationin lisenssillä. Dolby, Dolby Pro Logic, Dolby Digital ja kaksois-d-symboli ovat Dolby Laboratories Licensing Corporationin tuotemerkkejä. Copyright 1992 Dolby Laboratories, Inc. Kaikki oikeudet pidätetään. SUOMI 25

26 AJASTUSTALLENNUS Voit ohjelmoida tallennuksen liitettyyn kuvanauhuriin. Käytettävissä on yhteensä 8 tallennusajastinta: 1 Hae päävalikko näkyviin»i«:lla. 2 Valitse rivi»ajastusp-«:lla tai»p+«:lla ja vahvista 3 Valitse ajastinpaikka (---)»P-«:lla tai»p+«:lla ja vahvista 4 Valitse rivi»kanavap-«:lla tai»p+«:lla ja vahvista 5 Valitse kanava»p-«:lla tai»p+«:lla kanavataulukosta ja vahvista 6 Valitse kuukausi» «:lla tai» «:lla ja vahvista 7 Valitse päivä» «:lla» «ja vahvista 8 Syötä näppäimillä»09«:lla haluamasi aloitusaika ja lopetusaika nelinumeroisesti. 9 Valitse toisto» «:lla tai» «:lla ja vahvista 10 Tallenna ajastus Ajastus tallentaan ajastuslistaan. Voit poistaa yksittäiset ajastukset»z «:lla tai kaikki ajastukset» «:lla. 11 Lopeta asetus»i«:lla. Digisovitin kytkeytyy esiasetettuna ajankohtana valitulle kanavalle. Ohjeita: Myös DVD- tai videonauhuri täytyy ohjelmoida vastaavasti. Ajastustallennuksen aikana kaukosäätimen kautta ei voi antaa syöttöjä. Ajastustallennus voidaan keskeyttää painamalla näppäimiä» «ja»ok«. Jos digisovitin on ollut ennen ajastuksen alkamista valmiustilassa (stand-by), se kytkeytyy ajastuksen loputtua jälleen valmiustilaan. 26

27 LISÄTOIMINNOT Turvallisuustoiminnot 1 Hae päävalikko näkyviin»i«:lla. 2 Valitse rivi»turvallisuusp-«:lla tai»p+«:lla ja vahvista 3 Syötä PIN-koodi»0000«näppäimillä»1...0«:lla ja vahvista PIN-koodiksi on tehtaalla asetettu Lue lisää käytöstä seuraavista kappaleista. Laitelukko Digisovittimen käyttö on mahdollista ainoastaan PIN-koodin syöttämisen jälkeen. 1 Valitse rivi»dekooderin lukitusp-«:lla tai»p+«:lla. 2 Kytke laitelukko päälle» «:lla tai pois päältä» «:lla. Valikon lukitus Valikko lukitaan, se voidaan hakea vasta PIN-koodin syötön jälkeen. 1 Valitse rivi»valikon lukitusp-«:lla tai»p+«:lla. 2 Kytke valikon lukitus päälle» «:lla tai pois päältä» «:lla. Aikuisvalvonta Tässä voit valita tiettyjen lähetysten ikärajan. 1 Valitse rivi»aikuisvalvontap-«:lla tai»p+«:lla. 2 Valitse haluamasi ikä» «:lla tai» «:lla. PIN-koodin muuttaminen Tässä voit valita oman PIN-koodisi. 1 Valitse rivi»vaihda PIN-koodiP-«:lla tai»p+«:lla vahvista 2 Syötä tämänhetkinen PIN-koodi näppäimillä»1...0«ja vahvista 3 Syötä uusi PIN-koodi näppäimillä»1...0«ja vahvista 4 Syötä uusi PIN-koodi uudelleen näppäimillä»1...0«ja varmista vielä 5 Vahvista PIM-koodin muutos Asetusten lopetus 1 Lopeta asetus»i«:lla. SUOMI 27

28 ERIKOISASETUKSET Automaattinen kanavahaku Automaattisessa haussa tarjolla olevista digitaalisista kanavanipuista etsitään vastaanottokelpoisia kanavia. Jos tässä automaattisessa kanavahaussa ei löydetty kaikkia kanavia, toista asetus päävalikossa valikkokohdassa»laajennettu haku«. 1 Hae päävalikko näkyviin»i«:lla. 2 Valitse rivi»etsi kanaviap-«:lla tai»p+«:lla ja vahvista 3 Valitse rivi»automaattinen hakup-«:lla tai»p+«:lla ja vahvista Ohjeita: Alku- ja lopputaajuuden arvot voi pitää ennallaan. Jos lähetetään myös koodattuja kanavia, joita haluat vastaanottaa, valitse kohdasta»etsittävät kanavatkaikki«. Rivin»Symbolinopeus«tiedot on esiasetettu. Muutoksia tarvitaan vain erityisillä kaapelipalveluntarjoajilla. Ota selvää kaapelipalveluntarjoajaltasi. 4 Valitse painike»okp+«:lla tai»p-«:lla ja aloita haku Haun jälkeen näkyviin tulee vastaava ilmoitus. 5 Valitse seuraavien kohtien välillä» «:lla tai» «:lla:»kyllä, lisää uudet kanavat«löydetyt kanavat lisätään kanavalistaan.»kyllä, korvaa vanha kanavalista«vanha kanavalista korvataan löydetyillä kanavilla.»ei, hylkää uudet kanavat«uusia löydettyjä kanavia ei oteta. 6 Vahvista valinta 7 Lopeta asetus»i«:lla. 28

29 ERIKOISASETUKSET Manuaalinen kanavahaku Jos jotain kanavaa ei löydetä automaattisella haulla tai laajennetulla haulla, voi sen hakea manuaalisen haun kautta. 1 Hae päävalikko näkyviin»i«:lla. 2 Valitse rivi»etsi kanaviap-«:lla tai»p+«:lla ja vahvista 3 Valitse rivi»kanavahakup-«:lla tai»p+«:lla ja vahvista 4 Valitse tarvittava rivi»p-«:lla tai»p+«:lla.»aloitustaajuus«: Valitse taajuuspaketti» «:lla tai» «:lla.»päättymistaajuus (MHz)«: Anna kanavan taajuus näppäimillä»1...0«viisinumeroisena.»symbolitaajuus«: Valitse kanavan symbolinopeus» «:lla tai» «:lla (ota selvää kaapelipalveluntarjoajalta). Lisää symbolitaajuus«: Valitse kanavan modulaatiolaji» «:lla tai» «:lla (ota selvää kaapelipalveluntarjoajalta).»etsittävät kanavat«: Valitse» «:lla tai» «:lla. 5 Valitse painike»okp+«:lla tai»p-«:lla ja aloita haku Haun jälkeen näkyviin tulee vastaava ilmoitus. 6 Valitse seuraavien kohtien välillä» «:lla tai» «:lla:»kyllä, lisää uudet kanavat«löydetyt kanavat lisätään kanavalistaan.»kyllä, korvaa vanha kanavalista«vanha kanavalista korvataan löydetyillä kanavilla.»ei, hylkää uudet kanavat«uusia löydettyjä kanavia ei oteta. 7 Vahvista valinta 8 Lopeta asetus»i«:lla. SUOMI 29

30 ERIKOISASETUKSET Digisovittimen palautus tehdasasetuksille Tämän toiminnon avulla poistat laitteesta kanavataulukot ja kaikki henkilökohtaiset asetukset. 1 Hae päävalikko näkyviin»i«:lla. 2 Valitse rivi»boksin asetuksetp-«:lla tai»p+«:lla ja vahvista 3 Valitse rivi»palauta tehdasasetuksetp-«:lla tai»p+«:lla ja vahvista 4 Valitse» «:lla tai» «:lla»kyllä«ja vahvista Sovitin kytkeytyy pois päältä ja hetken kuluttua taas päälle. Valikko»Ensimmäinen asennus«ilmestyy näkyviin. 5 Suorita uudelleenohjelmointi sivulta 11 alkavaa kuvausta vastaavasti. Digisovittimen ohjelmiston päivitys Digisovittimen tekniikka mahdollistaa laitteen ohjelmiston päivittämisen. Digisovittimen tulee olla valmiustilassa (stand-by) vastaanottaakseen ohjelmistopäivityksiä. Sovitin tarkastaa joka yö kello yhden ja viiden välillä, onko ohjelmistopäivityksiä saatavilla. Jos näin on, päivittää sovitin ohjelmistonsa automaattisesti. Tämän haun voit käynnistää myös manuaalisesti. 1 Hae päävalikko näkyviin»i«:lla. 2 Valitse rivi»teknisiä tiedojap-«:lla tai»p+«:lla ja vahvista 3 Valitse rivi»järjestelmätiedotp-«:lla tai»p+«:lla ja vahvista 4 Vahvista rivi»päivitä ohjelmisto«5 Valitse» «:lla tai» «:lla»kyllä«ja vahvista Sovitin tarkastaa, onko päivitettyä ohjelmistoa ladattavissa. Todellinen päivitys suoritetaan kuitenkin edellä mainitulla ajalla. Huomio: Latauksen tallennuksessa tapahtuva katko (esim. jos verkkopistoke vedetään seinästä) voi johtaa digisovittimen käyttöohjelmiston vioittumiseen! Lue valikoissa näkyvät ohjeet huolellisesti! 30

31 ERIKOISASETUKSET Kaukosäätötason vaihto Kun haluat käyttää kahta digisovitinta kaukosäätimellä TP 766 S, täytyy jommalle kummalle digisovittimelle valita toinen kaukosäätötaso. Vaihto kaukosäädintasolle 2 1»DR«ja» «painetaan samaan aikaan noin 5 sekuntia, kunnes näkyviin tulee Vaihto kaukosäätötasolle 2?. Jos et halua vaihtaa kaukosäädintasolle 2, voit poistua valikosta»z«:lla. 2»DR«painetaan ja pidetään painettuna ja vahvistetaan Jos tahdot nyt käyttää digisovitinta toisella kaukosäätötasolla, paina ensin näppäintä»dr«ja pidä se painettuna, sen lisäksi paina tarvittavaa toimintonäppäintä kaukosäätimessä. Takaisin kaukosäädintasolle 1 1» «painetaan noin 5 sekuntia, kunnes näkyviin tulee Vaihto kaukosäätötasolle 1?. Jos et halua vaihtaa kaukosäädintasolle 1, paina näppäintä»dr«ja pidä se painettuna, paina lisäksi näppäintä»z«. 2 Vahvista Valittuna on kaukosäädintaso 1. SUOMI 31

32 KÄYTTÖ PAY-TV:N KANSSA SmartCardin asettaminen paikalleen 1 Työnnä SmartCard luukkuun. Käyttö SmartCardin kanssa 1 Hae päävalikko näkyviin»i«:lla. Päävalikko tulee näkyviin. 2 Valitse rivi»conax-käyttökontrolli (CA)P+«:lla tai»p-«:lla ja vahvista Jotkut toiminnot ovat aktiiviset vasta SmartCardin asettamisen jälkeen. Toiminnot riippuvat käytettävästä SmartCardista. Tietojen haku Conax CA:n kautta 1 Valitse rivi»tietoa Conax CA:staP-«:lla tai»p+«:lla. 2 Kytke valikko pois»i«:lla. 32

33 TIETOJA Kanavien vastaanotto-ominaisuuksien näyttäminen 1 Hae päävalikko näkyviin»i«:lla. 2 Valitse rivi»teknisiä tiedojap-«:lla tai»p+«:lla ja vahvista 3 Valitse rivi»kanavatiedotp-«:lla tai»p+«:lla ja vahvista Valikko»Kanavatiedot«ilmestyy näkyviin. Ohjeita: Signaalitaso ei riipu ainoastaan vastaanottolaitteiston säädöistä vaan myös parhaillaan aktiivisesta kanavasta. Ota tämä huomioon, kun tarkastat antennin suuntausta signaalivoimakkuusnäytön avulla. 4 Kytke valikko pois»i«:lla. Laitetietojen näyttäminen 1 Hae päävalikko näkyviin»i«:lla. 2 Valitse rivi»teknisiä tiedojap-«:lla tai»p+«:lla ja vahvista 3 Valitse rivi»järjestelmätiedotp-«:lla tai»p+«:lla ja vahvista Tässä saat tietoja, jotka koskevat tuotenimitystä, laitteistosekä ohjelmistoversiota. 4 Kytke valikko pois»i«:lla. SUOMI 33

34 TIETOJA Tekniset tiedot Tämä laite täyttää EU-direktiivien 2004/108/ETY ja 2006/95/EY vaatimukset. Tämä laite vastaa DIN EN 60065:n (VDE 0860) mukaisia turvallisuusmääräyksiä ja siten myös kansainvälistä turvallisuusmääräystä IEC Kanavat: yhteensä 4000 Vastaanottoalue: MHz Hyperkaistaviritin: VHF/UHF Constellation: 16 QAM, 32 QAM, 64 QAM, 128 QAM, 256 QAM 1,7 7 MSymbol/s OSD: Näyttö ja ohjelmointitoiminnot maks. 6 kielellä Haku: automaattinen/manuaalinen Last Station Memory: viimeksi valitulle kanavalle Teksti-TV, VPS, teksti-tv-dekooderi integroitu, tukee television teksti-tv:tä Ohjelmistolataus: OTA (Over the air) Verkkoliitäntä: DC 12 V verkkolaitteella 230 V~, 50 Hz Ottoteho: käytössä kork. 8 W Ympäristön lämpötila: +5 C:sta +40 C:een Mitat: L x K x S: 110 x 70 x 25 mm Paino: 120 g Ympäristöohje Tämä tuote on valmistettu korkealaatuisista materiaaleista ja osista, jotka soveltuvat kierrätykseen ja ne voi käyttää uudelleen. Tuotetta ei saa käytön loputtua siis poistaa tavallisen talousjätteen mukana, vaan se tulee toimittaa sähköisten ja elektronisten laitteiden kierrätyspisteeseen. Viereinen symboli tuotteessa, käyttöohjeessa tai pakkauksessa viittaa tähän. Ota selvää kunnallisista keräyspaikoista viranomaisilta. Vanhojen laitteiden kierrätyksellä voit vaikuttaa ympäristömme suojelemiseen. 34 Oikeus muutoksiin ja virheisiin pidätetään!

35 TIETOJA Häiriöiden poistaminen Jos laitteessa ilmenee vika, lue nämä ohjeet ennen digisovittimen toimittamista korjattavaksi. Jos et saa vikaa poistettua näistä ohjeista huolimatta, käänny kauppiaan tai huoltopisteen puoleen. Älä missään tapauksessa yritä korjata digisovitinta itse, koska tämä johtaa laitteen takuun raukeamiseen. ONGELMA Laite ei toimi, ei toimintailmaisinta Ei kuvaa Ei ääntä Näyttö»Virheellinen signaali!«kaukosäädin ei toimi Kellonaikaa ei näytetä oikein MAHDOLLINEN SYY Verkkojohtoa ei ole kiinnitetty oikein Euro-AV-johtoa ei ole liitetty oikein, väärät säädöt valikossa»tv-lähtöformaatti«ääni on mykistetty (mute), Euro- Av-johto ei ole liitetty oikein, vastaanottimen äänenvoimakkuus säädetty liian pieneksi Antennia ei ole liitetty tai sijoitettu oikein Paristoja ei ole asetettu oikein, paristot ovat heikot, kaukosäädin ei osoita infrapunasilmään Poikkeama paikallisajasta RATKAISU Liitä verkkojohto oikein Liitä Euro-AV-johto oikein, suorita valikkosäädöt oikein Poista mykistys, liitä Euro-AV-johto oikein, lisää äänenvoimakkuutta Liitä antenni oikein. Aseta antenni eri paikkoihin ja selvitä näin ihanteellinen paikka. Aseta paristot oikein, aseta uudet paristot, suuntaa kaukosäädin infrapunasilmää kohti. Korjaa poikkeama SUOMI 35

36 Grundig Multimedia B.V. Atrium, Strawinskylaan 3105 NL-1077 ZX Amsterdam
