1 Johdonsuojakatkaisijat ja vikavirtasuojakytkimet

2 SGB Sarja Johdonsuojakatkaisijat Tekniset ominaisuudet Standardi Nimelliskatkaisukyky Suojaus Nimellisvirta, In Nimellisjännite Ympäristön lämpötila Ominaisuudet Napojen määrä Laukaisutyyppi Liitännän tyyppi Liitännän johdinkapasiteetti Suojausluokka Asennus Leveys EN / IEC ka Ylikuormitus ja oikosulku 0.5, 1, 2, 3, 4, 6, 10, 13, 16, 20, 25, 32, 40, 50, 63A 1-napainen 230/400V AC 50/60Hz 2-, 3-, 4-napaiset 400V AC 50/60Hz Eristys nimellisjännite Ui: 500V Syöksyjännitekestoisuus Uimp: 6000V Energianrajoitusluokka: 3-5 C to +40 C, EN / IEC60898 mukaisesti Terminen ominaiskäyrä: ( ) x In Magneettinen ominaiskäyrä: B: (3-5) x In C: (5-10) x In D: (10-20) x In 1P, 1P+N, 2P, 3P, 3P+N ja 4P Terminen / magneettinen laukaisu Kampa tai haarukka 16mm 2 joustava tai 25mm 2 jäykkä 25A saakka 25mm 2 joustava tai 35mm 2 jäykkä välillä 32A - 63A IP20 35mm DIN-kiskoon 17.5mm per napa/moduuli Hyväksynnät: B - Laukaisukäyrä C - Laukaisukäyrä Tuotenumero Tuotenimike Pakkauskoko /kpl WEDIN JOHDONSUOJAKATKAISIJA, 1-NAP. B 6 A 12 3, WEDIN JOHDONSUOJAKATKAISIJA, 1-NAP. B 10 A 12 3, WEDIN JOHDONSUOJAKATKAISIJA, 1-NAP. B 16 A 12 3, WEDIN JOHDONSUOJAKATKAISIJA, 1-NAP. B 20 A 12 3, WEDIN JOHDONSUOJAKATKAISIJA, 1-NAP. B 25 A 12 3, WEDIN JOHDONSUOJAKATKAISIJA, 3-NAP. B 10 A 4 9, WEDIN JOHDONSUOJAKATKAISIJA, 3-NAP. B 16 A 4 9, WEDIN JOHDONSUOJAKATKAISIJA, 3-NAP. B 20 A 4 9, WEDIN JOHDONSUOJAKATKAISIJA, 3-NAP. B 25 A 4 9, WEDIN JOHDONSUOJAKATKAISIJA, 3-NAP. B 32 A 4 9,00 Tuotenumero Tuotenimike Pakkauskoko /kpl WEDIN JOHDONSUOJAKATKAISIJA, 1-NAP. C 6 A 12 3, WEDIN JOHDONSUOJAKATKAISIJA, 1-NAP. C 10 A 12 3, WEDIN JOHDONSUOJAKATKAISIJA, 1-NAP. C 16 A 12 3, WEDIN JOHDONSUOJAKATKAISIJA, 1-NAP. C 20 A 12 3, WEDIN JOHDONSUOJAKATKAISIJA, 1-NAP. C 25 A 12 3, WEDIN JOHDONSUOJAKATKAISIJA, 1-NAP. C 32 A 12 3, WEDIN JOHDONSUOJAKATKAISIJA, 1-NAP. C 40 A 12 3, WEDIN JOHDONSUOJAKATKAISIJA, 1-NAP. C 50 A 12 3, WEDIN JOHDONSUOJAKATKAISIJA, 1-NAP. C 63 A 12 3, WEDIN JOHDONSUOJAKATKAISIJA, 3-NAP. C 10 A 4 9, WEDIN JOHDONSUOJAKATKAISIJA, 3-NAP. C 16 A 4 9, WEDIN JOHDONSUOJAKATKAISIJA, 3-NAP. C 20 A 4 9, WEDIN JOHDONSUOJAKATKAISIJA, 3-NAP. C 25 A 4 9, WEDIN JOHDONSUOJAKATKAISIJA, 3-NAP. C 32 A 4 9, WEDIN JOHDONSUOJAKATKAISIJA, 3-NAP. C 40 A 4 9, WEDIN JOHDONSUOJAKATKAISIJA, 3-NAP. C 50 A 4 9, WEDIN JOHDONSUOJAKATKAISIJA, 3-NAP. C 63 A 4 9,60 2

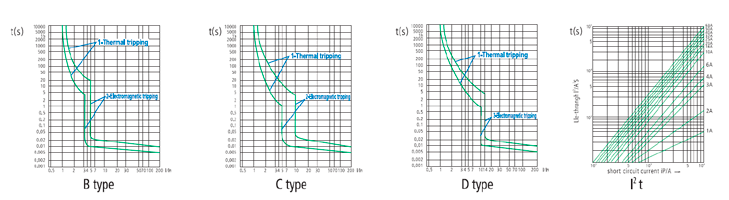

3 1. Ominaiskäyrät B-laukaisukäyrä C-laukaisukäyrä D-laukaisukäyrä 2. Elinikä (toimintakerrat) I 2 t Luokka Toimintakerrat Käyttötaajuus Nimellisvirta (A) Sähköinen elinikä /h 0.5 ~ /h 40 ~ 63 Mekaniikka elinikä /h 0.5 ~ Lämpötilan kompensointi ln A Lämpötilan kompensointikerroin useille käyttölämpötiloille -10 C 0 C 10 C 20 C 30 C 40 C 50 C 55 C 60 C 0.5 ~ ~ ~ Kytkentä Nimellisvirran mukaiset johdinkoot alapuolella olevassa taulukossa. Nimellisvirta In(A) Nimelliskoko (mm 2 ) Kiristysmomentti (Nm) 5. Asennusmitat 0.5 ~ , 16, ,

4 SGR Sarja Vikavirtasuojakytkin Tekniset ominaisuudet Standardi Nimelliskatkaisukyky Suojaus Nimellisvirta, In Napojen määrä Laukaisuherkkyys, I n Laukaisuluokka Valmiustilan nimellisvirta Syöksyjännitekestoisuus Uimp Nimellisjännite 2-pole 4-pole Ympäristön lämpötila Hidastusaika virralla I n Nimellisvirran kytkentä ja katkaisu Kapasiteetti, I m Kiinnitys Liittäntä Suojaus Leveys Asennus EN / IEC ka Vikavirta 16, 25, 32, 40, 63, 80, 100, 125A 2(1+N), 4(3+N) 10, 30, 100, 300 ma A 0.5 X I n 6000V 230VAC 230/400VAC -25 C ~ +45 C, Maks. 95% kosteus 0.1s 500A In=16, 25, 32, 40A 630A In=63, 80, 100, 125A Kampa tai haarukka Kaapeleille 35mm 2 asti IP20 2 tai 4 moduulia 35mm DIN-kisko Hyväksynnät: Tuotenumero Tuotenimike Pakkauskoko /kpl WEDIN VVS-KYTKIN 2-NAP. 40 A, 30 ma 1 26, WEDIN VVS-KYTKIN 4-NAP. 40 A, 30 ma 1 32,00 4

5 1. Elinikä (toimintakerrat) In Toimintakerrat kuormalla Toimintakerrat Toimintakerrat kuormaton Toimintojen tiheys (operations/h) 16, 25, , 63, 80, 100, Vikavirran katkaisuaika Vikavirran katkaisuaika In (A) IΔn(A) IΔn 2IΔn 5IΔn 5A, 10A, 20A, 50A 100A, 200A, 500A 16, 25, 32, 40, 63, 80, 100, , 0.03, 0.1, s 0.08s 0.04s 0.04s Maks. katkaisuaika 3. Kytkentä Nimellisvirran mukaiset johdinkoot alapuolella olevassa taulukossa. Nimellisvirta ln (A) Johtimen poikkipinta-ala (mm 2 ) Kiinnitysmomentti (Nm) Asennusmitat SGR 5

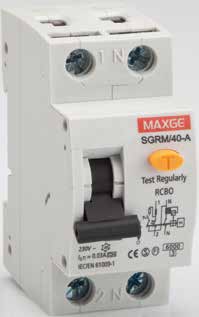

6 SGRM sarja Vikavirtasuojat ylivirtasuojauksella Tekniset ominaisuuudet Standardi Nimelliskatkaisukyky Suojaus Nimellisvirta, In Käyttövirta, I n Laukaisu-ominaisuudet Nimellisvirran pito ja katkaisu I m Valmiustilan nimellisvirta I n Syöksyjännitekestoisuus Uimp Napojen määrä Nimellisjännite Ympäristön lämpötila Hidastusaika Suojaus Liitäntä Asennus Leveys Kiinnitys EN / IEC ka Vikavirta, ylikuormitus ja oikosulku 3, 6, 10, 16, 20, 25, 32, 40A 10, 30, 100, 300 ma B, C käyrä; A luokka 500A 0.5 I n 4000V 1P+N 230VAC -25 C ~ +45oC, Maks. 95% kosteus 0.1 sec. IP20 10mm 2 joustava johdin/16mm 2 jäykkä johdin. 35mm DIN kisko 2 moduulia Kampa tai haarukka Hyväksynnät: Tuotenumero Tuotenimike Pakkauskoko /kpl WEDIN VV-JS YHD. MAGN. 2-NAP. B10A,30mA 1 33, WEDIN VV-JS YHD. MAGN. 2-NAP. B16 A,30mA 1 33, WEDIN VV-JS YHD. MAGN. 2-NAP. C10A,30mA 1 33, WEDIN VV-JS YHD. MAGN. 2-NAP. C16A,30mA 1 33,30 6

7 1. Ominaiskäyrät B tyyppi 2. Kytkentä Nimellisvirran mukaiset johdinkoot alapuolella olevassa taulukossa. C tyyppi Nimellisvirta In (A) Kaapelin poikkipinta-ala S (mm 2 ) Kiinnitysmomentti (Nm) 3 ~ ~ Laukaisuluokka Luokka A :Laukaisu sinimuotoisella vaihtosähköllä ja sykkivällä tasavirralla, joko yhtäkkiä kytkettynä tai hitaasti nousevana. 4. Vikavirran nimellisvirrat 30 ma:n maksimi nimelliskatkaisuvirralliset ovat tarkoitettu henkilö-, materia- ja tulipalosuojaukseen, kuten myös suoran kosketuksen turvaamiseen. 300 ma:n maksimi nimelliskatkaisuvirralliset ovat tarkoitettu tulipalojen estämiseksi eristyksen pettäessä. 100 ma:n maksimi nimelliskatkaisuvirralliset koordinoitu maadoitusjärjestelmän kanssa kaavan I Δn<50/R mukaisesti, antaen suojan epäsuoraa kosketusta vastaan. 5. Asennusmitat 7

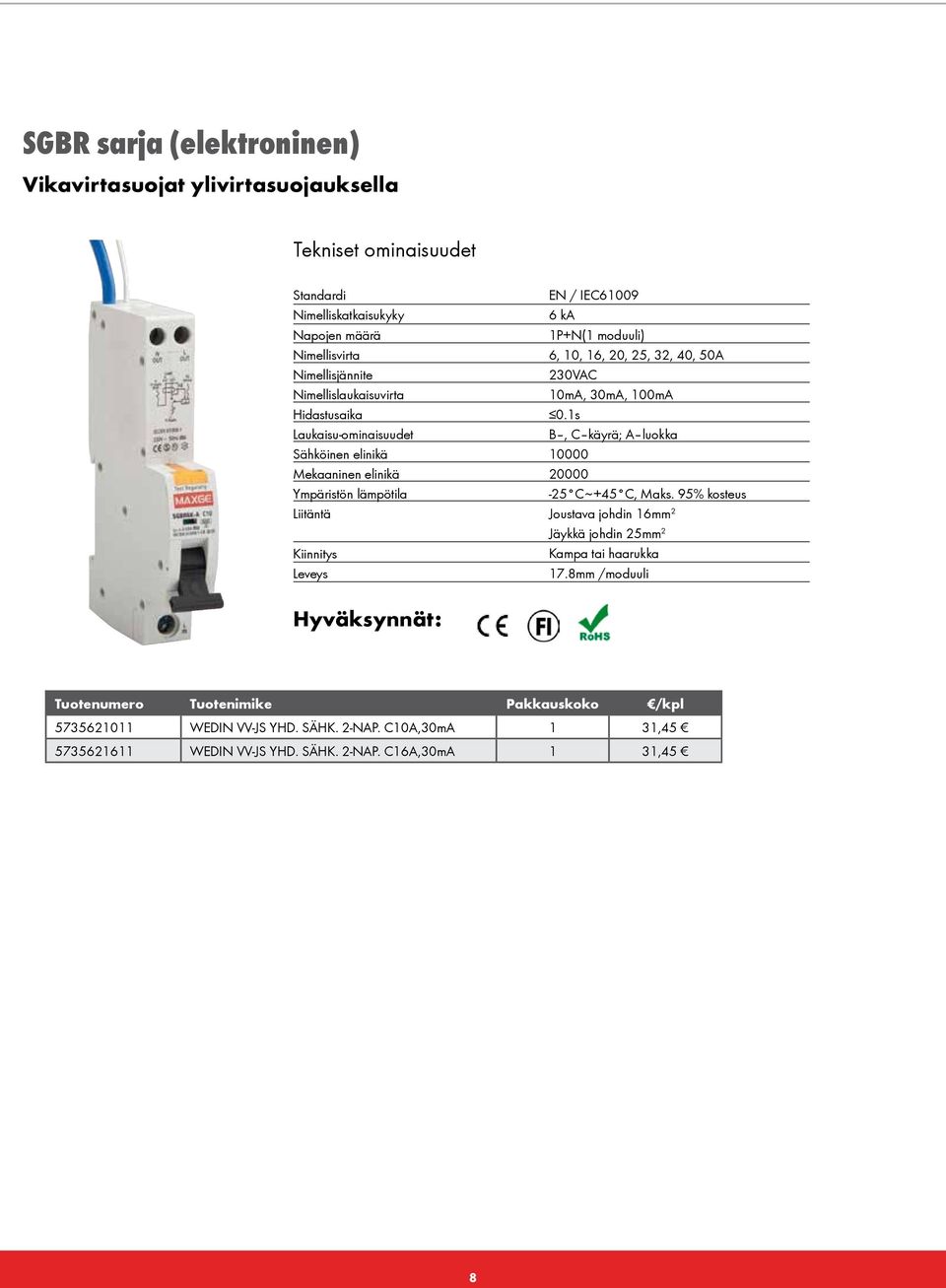

8 SGBR sarja (elektroninen) Vikavirtasuojat ylivirtasuojauksella Tekniset ominaisuudet Standardi Nimelliskatkaisukyky Napojen määrä Nimellisvirta Nimellisjännite Nimellislaukaisuvirta Hidastusaika Laukaisu-ominaisuudet Sähköinen elinikä Mekaaninen elinikä Ympäristön lämpötila Liitäntä Kiinnitys Leveys EN / IEC ka 1P+N(1 moduuli) 6, 10, 16, 20, 25, 32, 40, 50A 230VAC 10mA, 30mA, 100mA 0.1s B, C käyrä; A luokka C ~ +45 C, Maks. 95% kosteus Joustava johdin 16mm 2 Jäykkä johdin 25mm 2 Kampa tai haarukka 17.8mm /moduuli Hyväksynnät: Tuotenumero Tuotenimike Pakkauskoko /kpl WEDIN VV-JS YHD. SÄHK. 2-NAP. C10A,30mA 1 31, WEDIN VV-JS YHD. SÄHK. 2-NAP. C16A,30mA 1 31,45 8

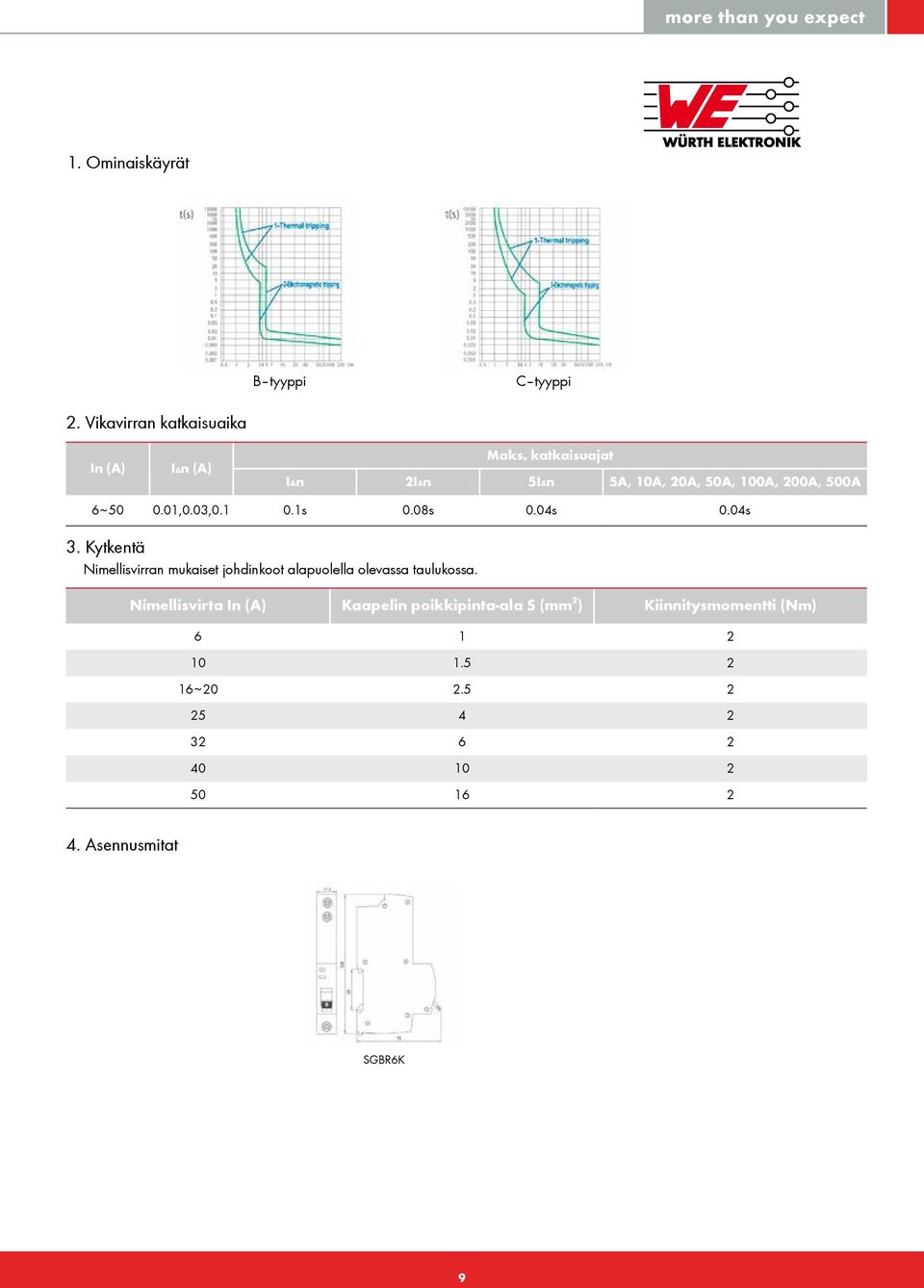

9 1. Ominaiskäyrät B tyyppi C tyyppi 2. Vikavirran katkaisuaika In (A) IΔn (A) Maks. katkaisuajat IΔn 2IΔn 5IΔn 5A, 10A, 20A, 50A, 100A, 200A, 500A 6 ~ ,0.03, s 0.08s 0.04s 0.04s 3. Kytkentä Nimellisvirran mukaiset johdinkoot alapuolella olevassa taulukossa. Nimellisvirta In (A) Kaapelin poikkipinta-ala S (mm 2 ) Kiinnitysmomentti (Nm) ~ Asennusmitat SGBR6K 9

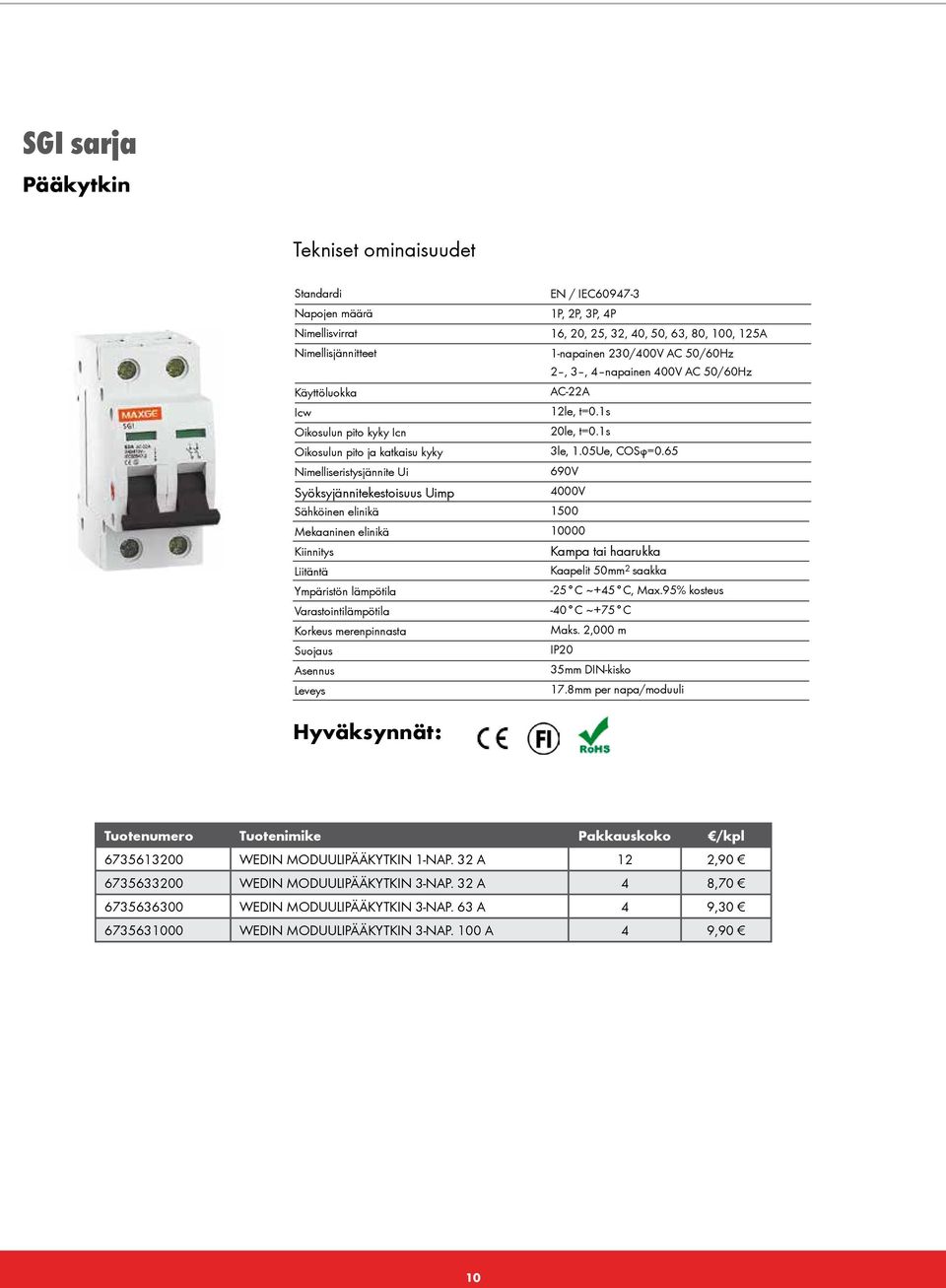

10 SGI sarja Pääkytkin Tekniset ominaisuudet Standardi Napojen määrä Nimellisvirrat Nimellisjännitteet Käyttöluokka Icw Oikosulun pito kyky Icn Oikosulun pito ja katkaisu kyky Nimelliseristysjännite Ui Syöksyjännitekestoisuus Uimp Sähköinen elinikä Mekaaninen elinikä Kiinnitys Liitäntä Ympäristön lämpötila Varastointilämpötila Korkeus merenpinnasta Suojaus Asennus Leveys EN / IEC P, 2P, 3P, 4P 16, 20, 25, 32, 40, 50, 63, 80, 100, 125A 1-napainen 230/400V AC 50/60Hz 2, 3, 4 napainen 400V AC 50/60Hz AC-22A 12le, t=0.1s 20le, t=0.1s 3le, 1.05Ue, COSφ= V 4000V Kampa tai haarukka Kaapelit 50mm 2 saakka -25 C ~ +45 C, Max.95% kosteus -40 C ~ +75 C Maks. 2,000 m IP20 35mm DIN-kisko 17.8mm per napa/moduuli Hyväksynnät: Tuotenumero Tuotenimike Pakkauskoko /kpl WEDIN MODUULIPÄÄKYTKIN 1-NAP. 32 A 12 2, WEDIN MODUULIPÄÄKYTKIN 3-NAP. 32 A 4 8, WEDIN MODUULIPÄÄKYTKIN 3-NAP. 63 A 4 9, WEDIN MODUULIPÄÄKYTKIN 3-NAP. 100 A 4 9,90 10

11 1. Elinikä (käyttökerrat) Tyyppi Käyttökerrat Käyttöjen tiheys Nimellisvirta Sähköinen /h 16 ~ 125A Mekaaninen /h 16 ~ 125A 3. Kytkentä Nimellisvirran mukaiset johdinkoot alapuolella olevassa taulukossa. 3. Asennusmitat Nimellisvirta In (A) Kaapelin poikkipinta-ala S (mm 2 ) Kiristysmomentti (Nm) SGI 11

12 SGBA sarja Apukoskettimet Tekniset ominaisuudet Standardi Nimelliseristysjännite Nimellisjännite Nimellistaajuus Käyttöasteluokka Ympäristön lämpötila Varastointi lämpötla Sähköinen elinikä Mekaaninen elinikä Läpilyöntilujuus Suojaus EN / IEC Ui 500V 230 VAC, 400 VAC, 24 VDC, 48 VDC 50/60 Hz AC14, AC Maks. 95% kosteus V/1min IP20 Hyväksynnät: Tuotenumero Tuotenimike Pakkauskoko /kpl WEDIN OF APUKOSKETIN 17 3, WEDIN SD HÄLYTYSKOSKETIN 17 4, WEDIN MX TYÖVIRTALAUKAISIN 9 8, WEDIN MN JÄNNITELAUKAISIN 9 8,75 12

13 Käyttö Soveltuu SGB-sarjan johdonsuojakatkaisimille, käytetään laitteiden kaukoohjaustoiminnoissa. + + Yhdistelmäkaavio OF SGB OF OF SGB MX OF apukoskettimet Nimellisjännite (V) Nimellisvirta (A) 230 AC AC 3 OF 24 DC 6 48 DC 2 Sähkömekaaninen elinikä: 5000 käyttökertaa Kiinnitetään SGB6K johdonsuojakatkaisijan vasemmalle puolelle. Näyttää johdonsuojakatkaisijan "ON" ja "Off" tilan. MX MX Työvirtalaukaisin Nimelliseristysjännite (Ui): 500V Käyttöjännite alue: 70 ~ 100% Us Liitäntäkapasiteetti: AC:3A/400V, AC:6A/230V, AC:9A/125V Elektromekaaninen elinikä: 4000 Kiinnitetään johdonsuojakatkaisijan oikealle puolelle. 13

14 Käyttö Soveltuu SGB-sarjan johdonsuojakatkaisijoihin, käytetään laitteiden kauko-ohjaustoiminnoissa. + + Yhdistelmäkaavio SD SGB SD SD SGB MN SD hälytyskosketin Nimellisjännite (V) Nimellisvirta (A) 230 AC 6 SD 400 AC 3 24 DC 6 48 DC 2 Nimelliseristysjännite (Ui): 500V Käyttöjännite alue: 70 ~ 100% Us Sähkömekaaninen elinikä: 4000 Toimii johdonsuojakatkaisimen ON/OFF ilmaisimena viallisen laukaisun yhteteydessä. MN Yli-/Alijännite laukaisin Nimellisjännite (V) MN 230 AC Nimelliseristysjännite (Ui): 500V Ylijännite laukaisu alue: 280V± 5% Alijännite laukaisu alue: 170V± 5% Sähkömekaaninen elinikä: 4000 Liitetään johdonsuojakytkimen oikeallepuolelle. Estää laitteen sulkeutumisen ali- tai ylijännitteellä. 14

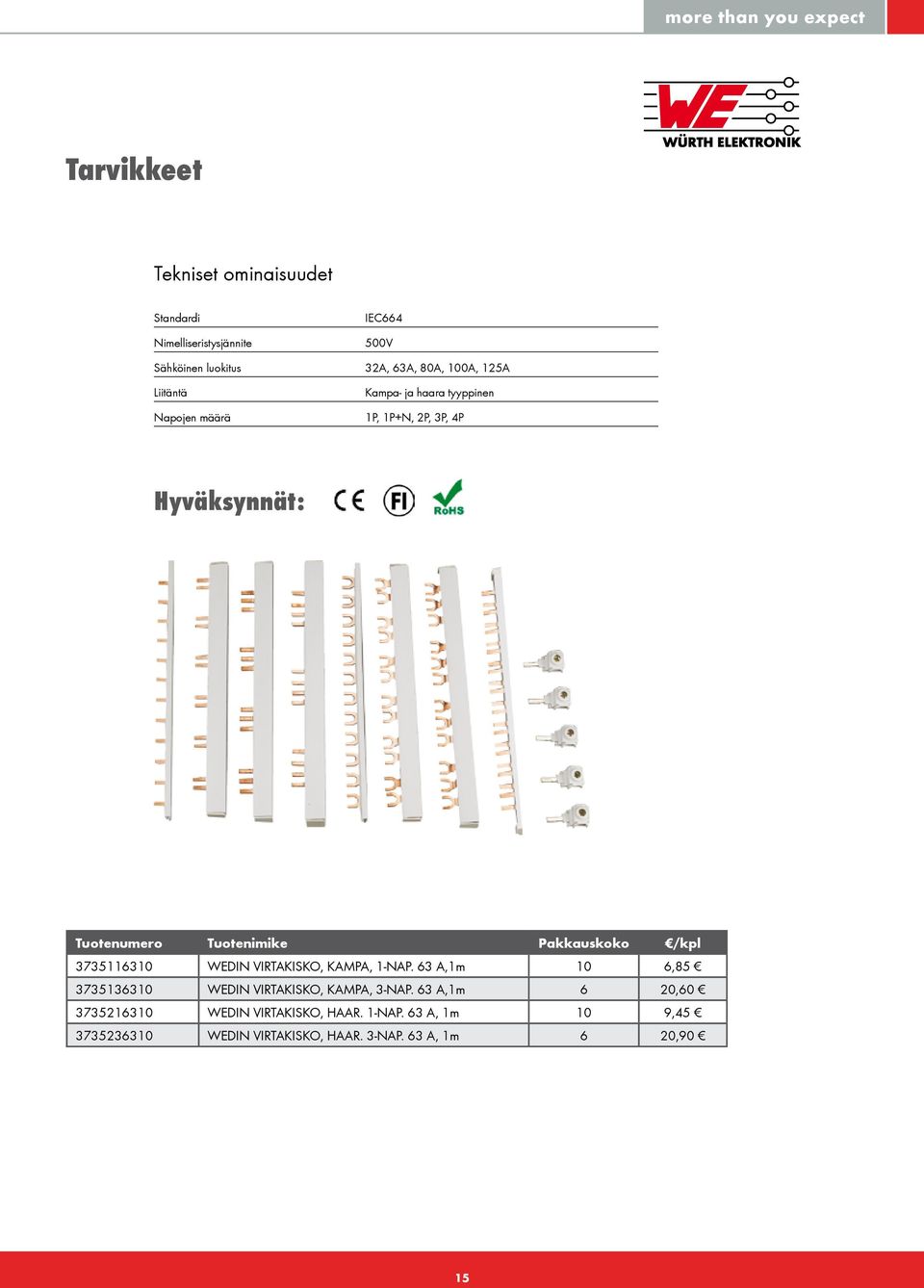

15 Tarvikkeet Tekniset ominaisuudet Standardi Nimelliseristysjännite Sähköinen luokitus Liitäntä Napojen määrä IEC V 32A, 63A, 80A, 100A, 125A Kampa- ja haara tyyppinen 1P, 1P+N, 2P, 3P, 4P Hyväksynnät: Tuotenumero Tuotenimike Pakkauskoko /kpl WEDIN VIRTAKISKO, KAMPA, 1-NAP. 63 A,1m 10 6, WEDIN VIRTAKISKO, KAMPA, 3-NAP. 63 A,1m 6 20, WEDIN VIRTAKISKO, HAAR. 1-NAP. 63 A, 1m 10 9, WEDIN VIRTAKISKO, HAAR. 3-NAP. 63 A, 1m 6 20,90 15
