Kurottajat SCORPION

Transkriptio

1 Kurottajat SCORPION

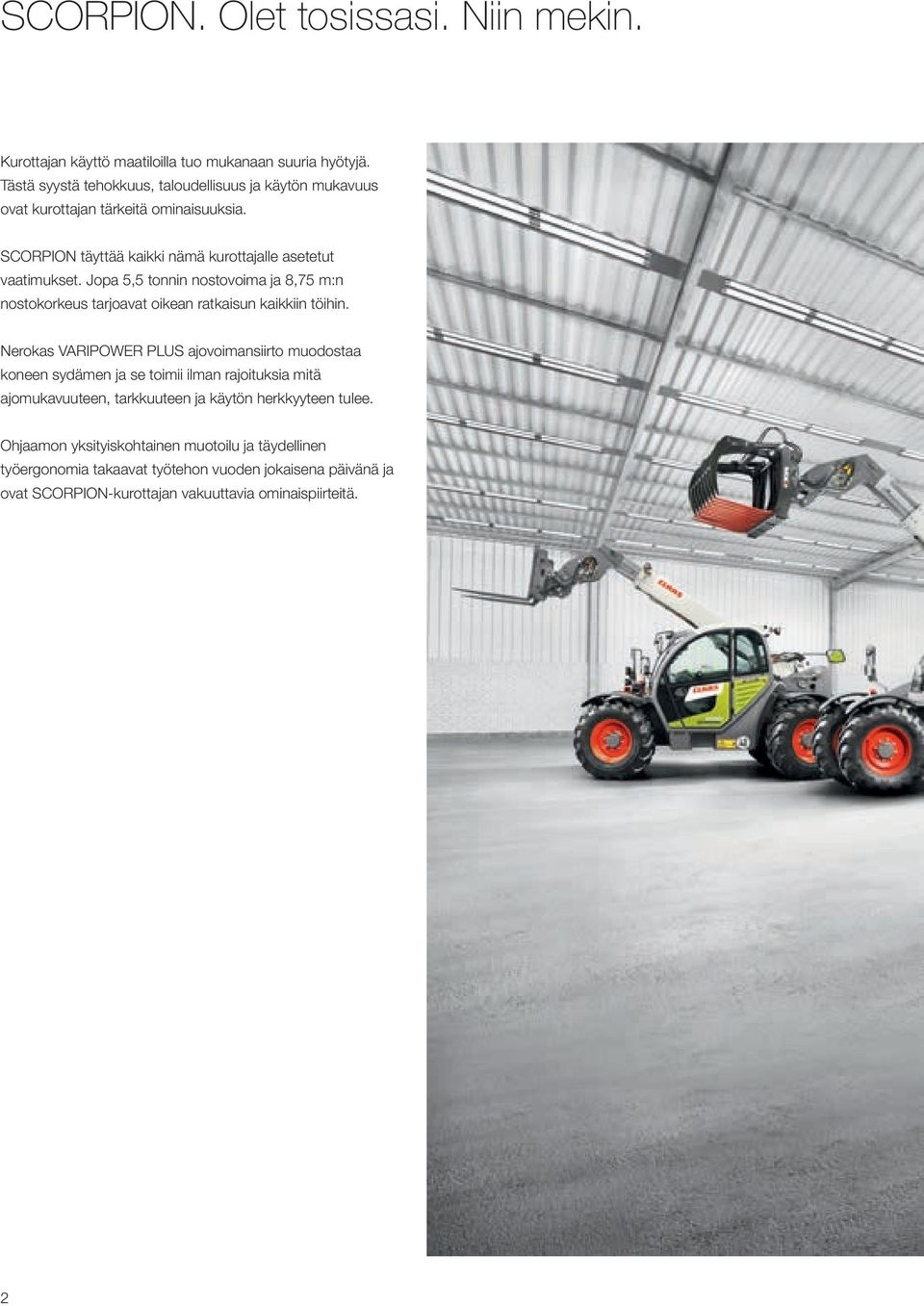

2 SCORPION. Olet tosissasi. Niin mekin. Kurottajan käyttö maatiloilla tuo mukanaan suuria hyötyjä. Tästä syystä tehokkuus, taloudellisuus ja käytön mukavuus ovat kurottajan tärkeitä ominaisuuksia. SCORPION täyttää kaikki nämä kurottajalle asetetut vaatimukset. Jopa 5,5 tonnin nostovoima ja 8,75 m:n nostokorkeus tarjoavat oikean ratkaisun kaikkiin töihin. Nerokas VARIPOWER PLUS ajovoimansiirto muodostaa koneen sydämen ja se toimii ilman rajoituksia mitä ajomukavuuteen, tarkkuuteen ja käytön herkkyyteen tulee. Ohjaamon yksityiskohtainen muotoilu ja täydellinen työergonomia takaavat työtehon vuoden jokaisena päivänä ja ovat SCORPION-kurottajan vakuuttavia ominaispiirteitä. 2

3 Olet tosissasi. Niin mekin. 3

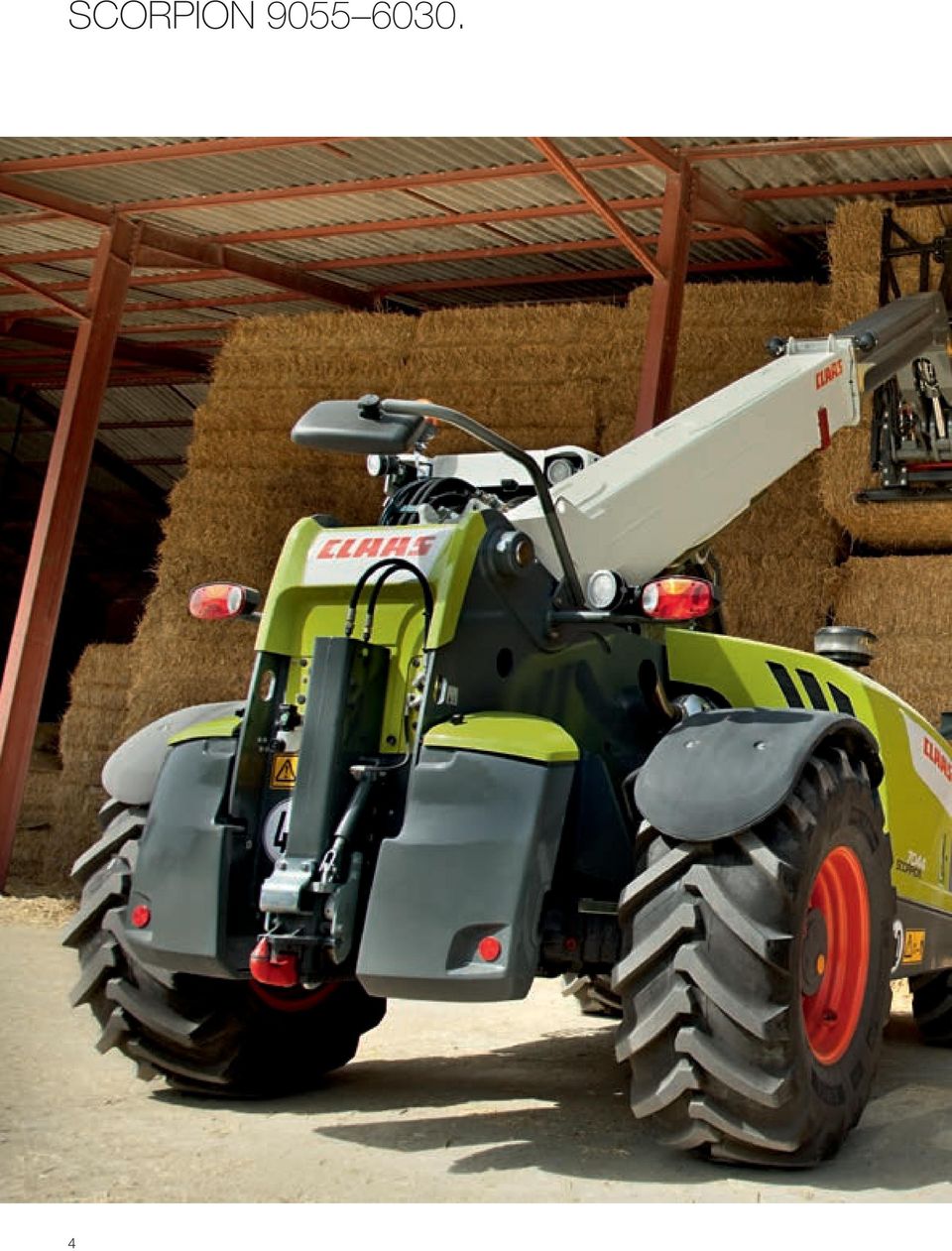

4 SCORPION

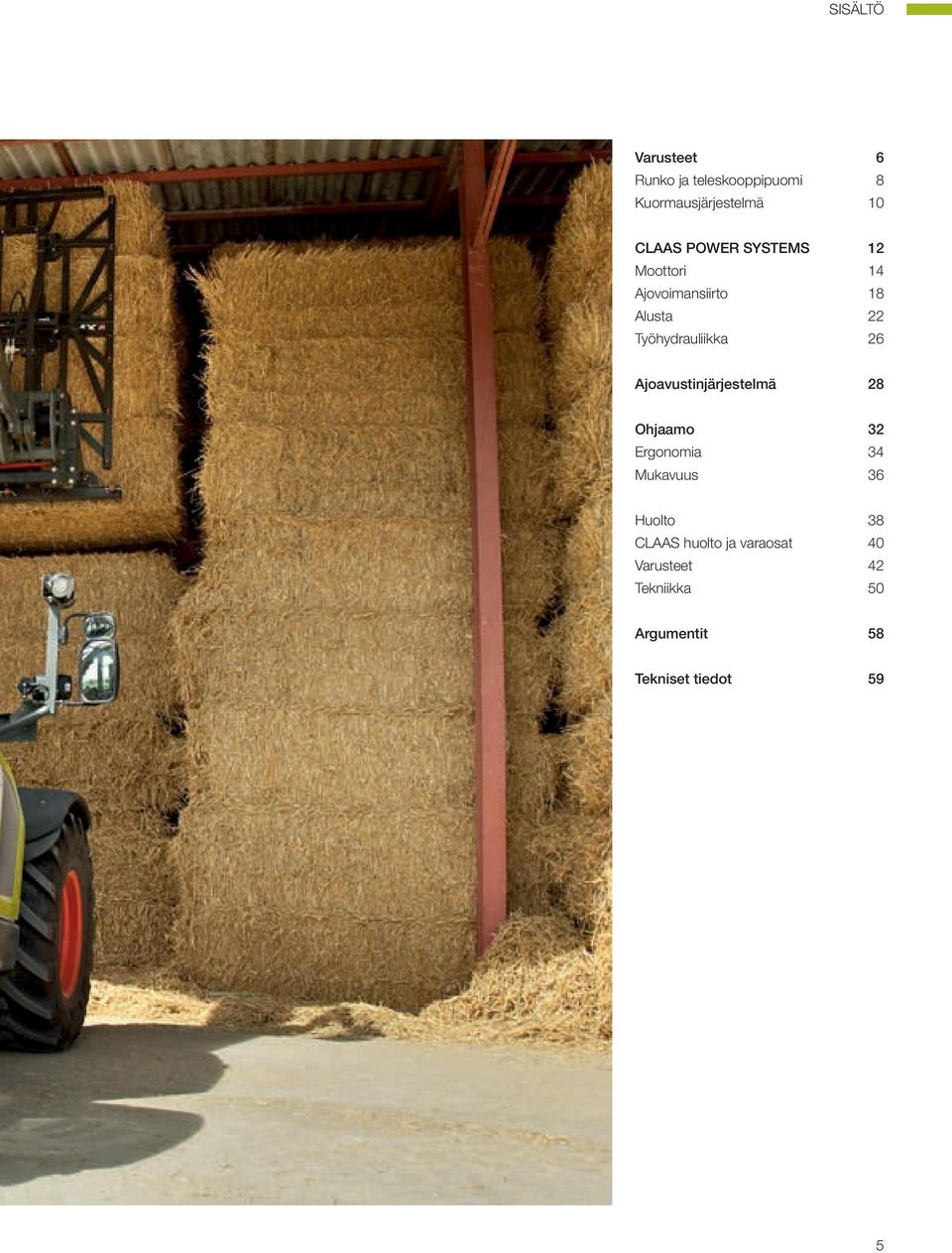

5 SISÄLTÖ Varusteet 6 Runko ja teleskooppipuomi 8 Kuormausjärjestelmä 10 CLAAS POWER SYSTEMS 12 Moottori 14 Ajovoimansiirto 18 Alusta 22 Työhydrauliikka 26 Ajoavustinjärjestelmä 28 Ohjaamo 32 Ergonomia 34 Mukavuus 36 Huolto 38 CLAAS huolto ja varaosat 40 Varusteet 42 Tekniikka 50 Argumentit 58 Tekniset tiedot 59 5

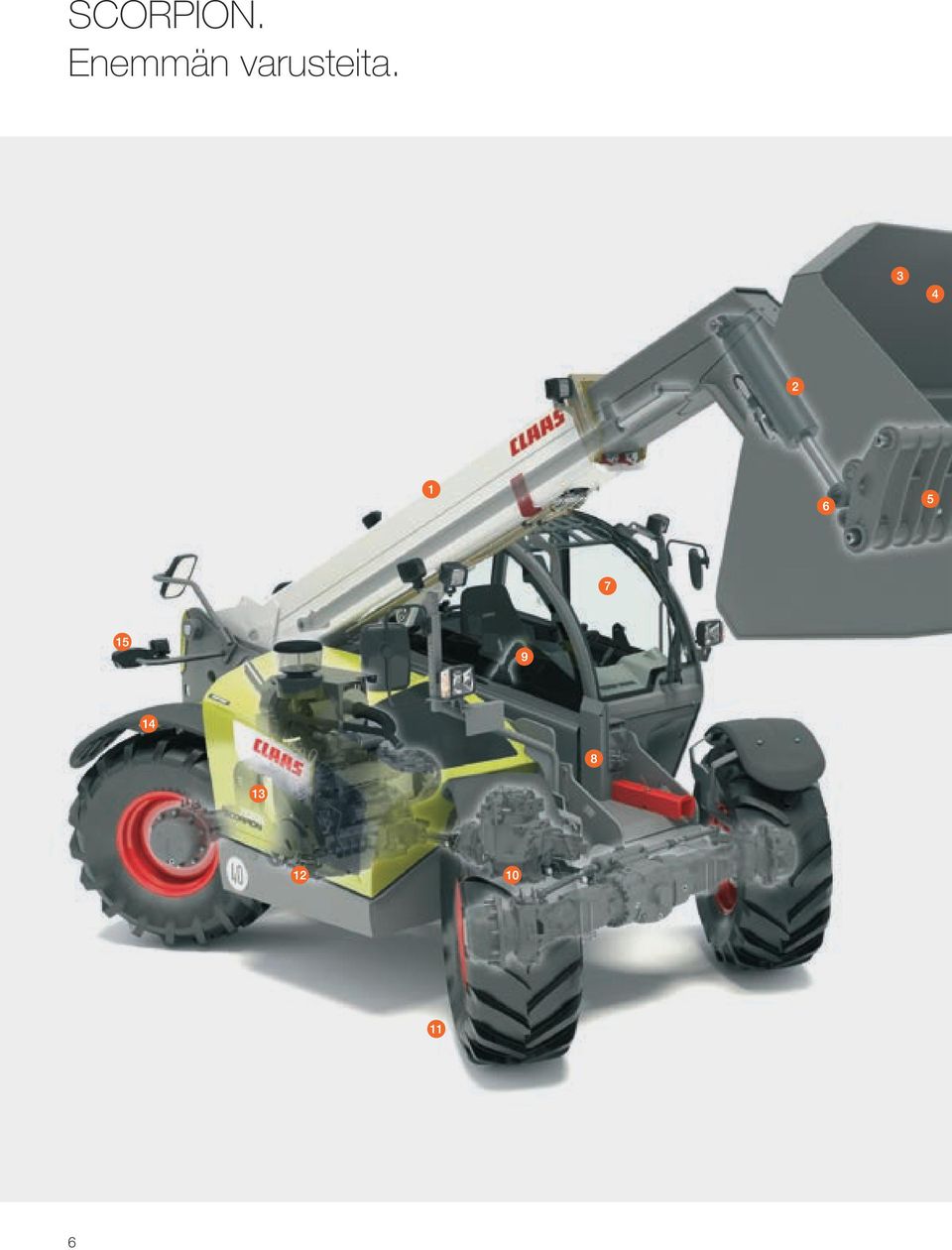

6 SCORPION. Enemmän varusteita. 6

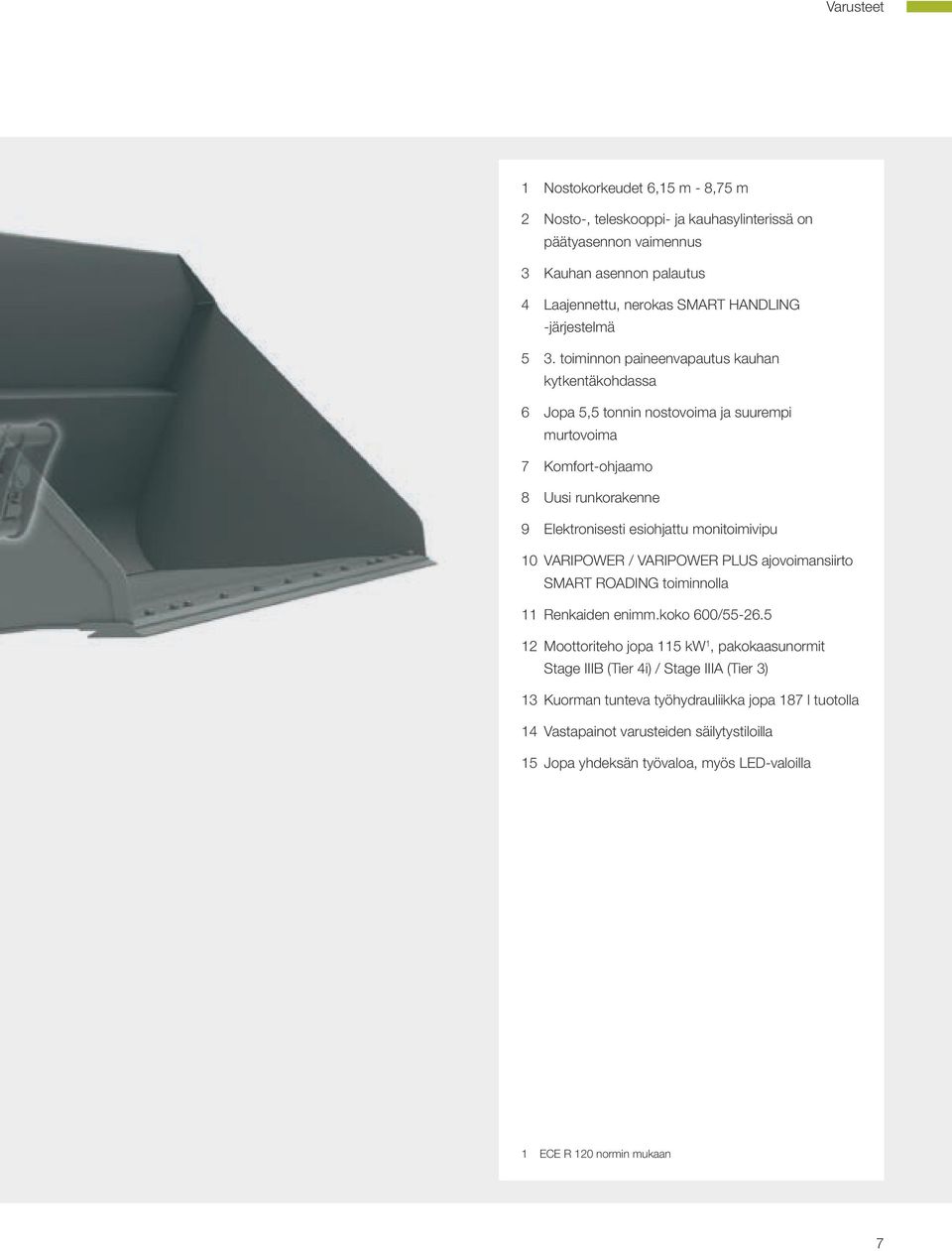

7 Varusteet 1 Nostokorkeudet 6,15 m - 8,75 m 2 Nosto-, teleskooppi- ja kauhasylinterissä on päätyasennon vaimennus 3 Kauhan asennon palautus 4 Laajennettu, nerokas SMART HANDLING -järjestelmä 5 3. toiminnon paineenvapautus kauhan kytkentäkohdassa 6 Jopa 5,5 tonnin nostovoima ja suurempi murtovoima 7 Komfort-ohjaamo 8 Uusi runkorakenne 9 Elektronisesti esiohjattu monitoimivipu 10 VARIPOWER / VARIPOWER PLUS ajovoimansiirto SMART ROADING toiminnolla 11 Renkaiden enimm.koko 600/ Moottoriteho jopa 115 kw 1, pakokaasunormit Stage IIIB (Tier 4i) / Stage IIIA (Tier 3) 13 Kuorman tunteva työhydrauliikka jopa 187 l tuotolla 14 Vastapainot varusteiden säilytystiloilla 15 Jopa yhdeksän työvaloa, myös LED-valoilla 1 ECE R 120 normin mukaan 7

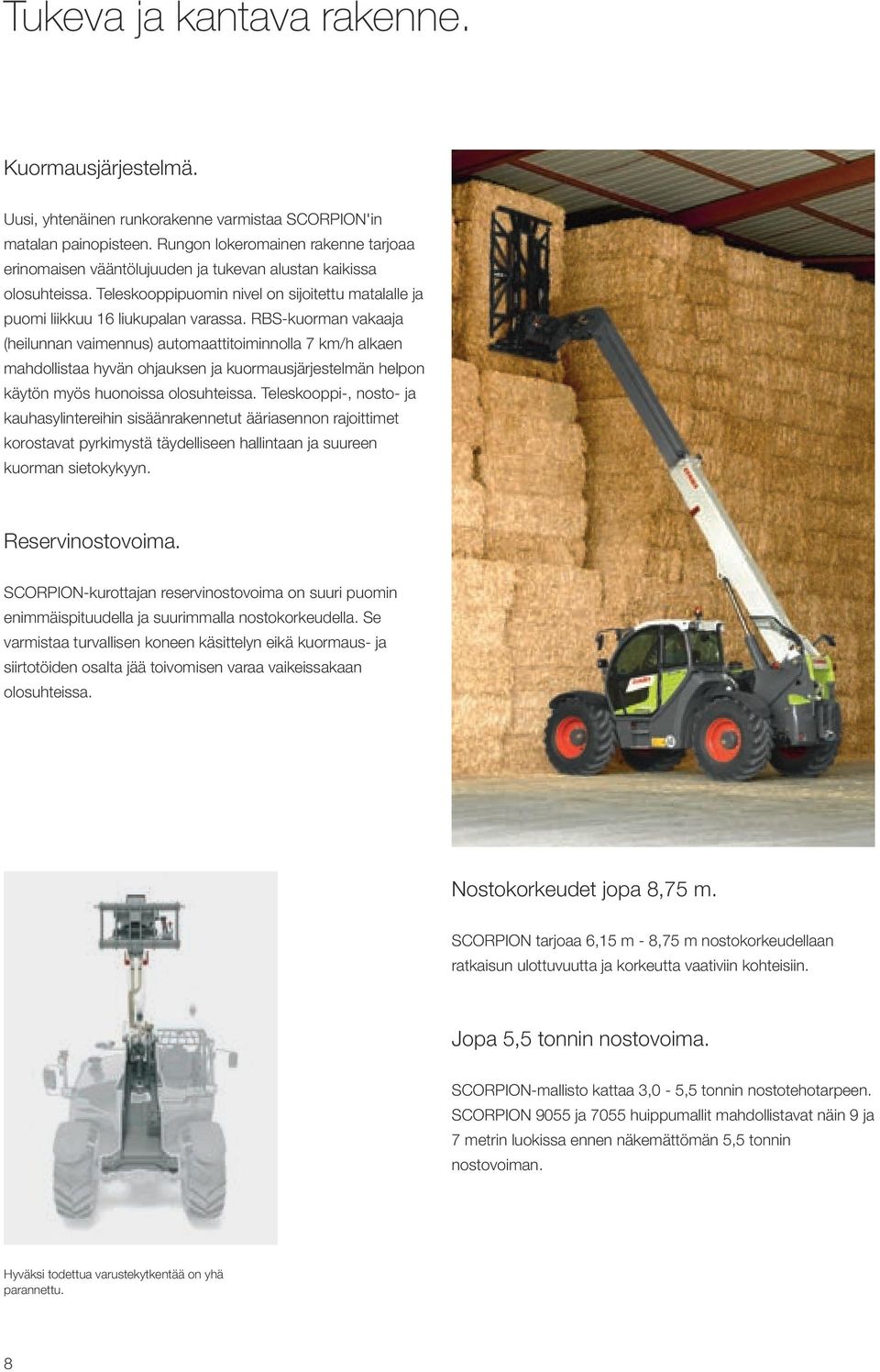

8 Tukeva ja kantava rakenne. Kuormausjärjestelmä. Uusi, yhtenäinen runkorakenne varmistaa SCORPION'in matalan painopisteen. Rungon lokeromainen rakenne tarjoaa erinomaisen vääntölujuuden ja tukevan alustan kaikissa olosuhteissa. Teleskooppipuomin nivel on sijoitettu matalalle ja puomi liikkuu 16 liukupalan varassa. RBS-kuorman vakaaja (heilunnan vaimennus) automaattitoiminnolla 7 km/h alkaen mahdollistaa hyvän ohjauksen ja kuormausjärjestelmän helpon käytön myös huonoissa olosuhteissa. Teleskooppi-, nosto- ja kauhasylintereihin sisäänrakennetut ääriasennon rajoittimet korostavat pyrkimystä täydelliseen hallintaan ja suureen kuorman sietokykyyn. Reservinostovoima. SCORPION-kurottajan reservinostovoima on suuri puomin enimmäispituudella ja suurimmalla nostokorkeudella. Se varmistaa turvallisen koneen käsittelyn eikä kuormaus- ja siirtotöiden osalta jää toivomisen varaa vaikeissakaan olosuhteissa. Nostokorkeudet jopa 8,75 m. SCORPION tarjoaa 6,15 m - 8,75 m nostokorkeudellaan ratkaisun ulottuvuutta ja korkeutta vaativiin kohteisiin. Jopa 5,5 tonnin nostovoima. SCORPION-mallisto kattaa 3,0-5,5 tonnin nostotehotarpeen. SCORPION 9055 ja 7055 huippumallit mahdollistavat näin 9 ja 7 metrin luokissa ennen näkemättömän 5,5 tonnin nostovoiman. Hyväksi todettua varustekytkentää on yhä parannettu. 8

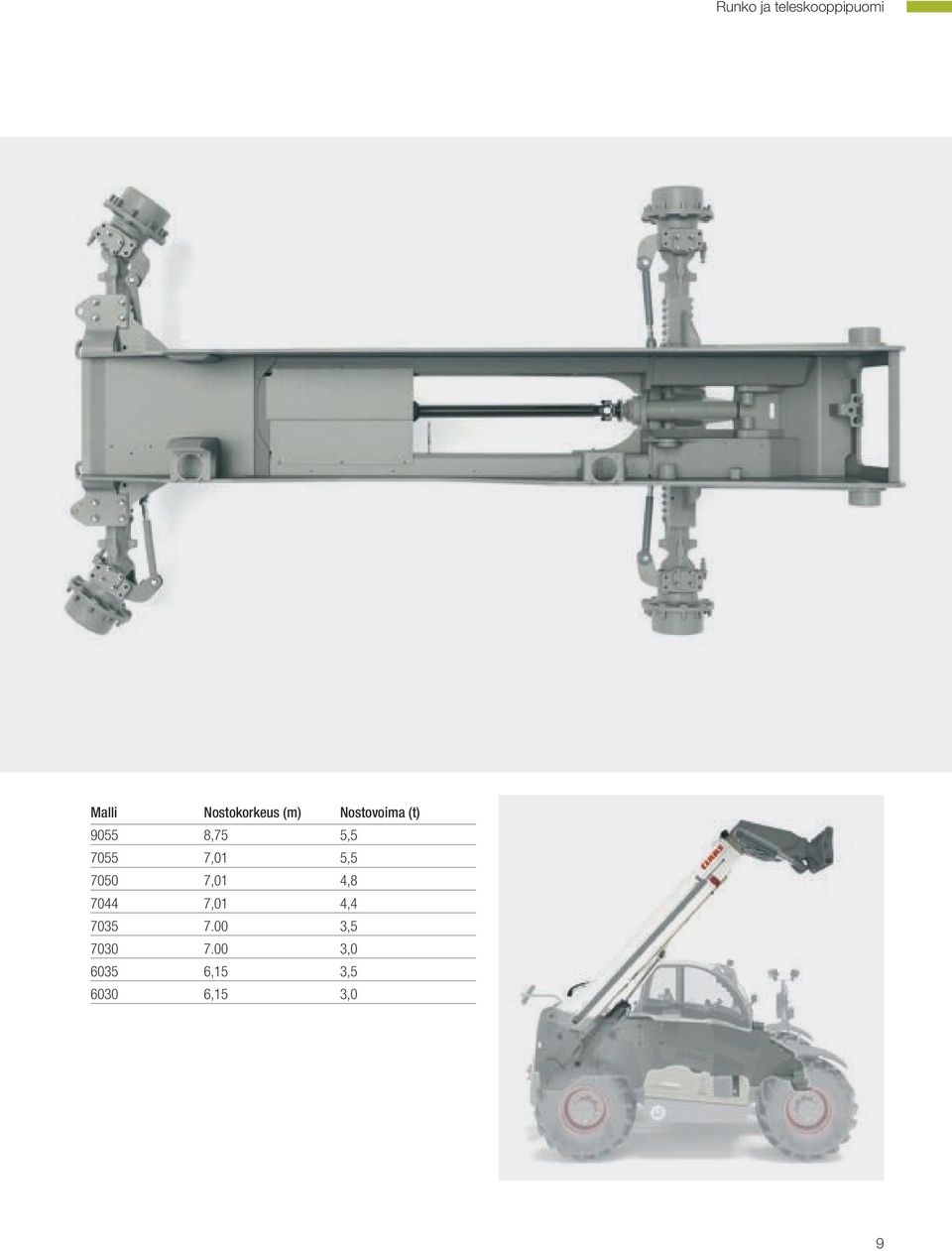

9 Runko ja teleskooppipuomi Malli Nostokorkeus (m) Nostovoima (t) ,75 5, ,01 5, ,01 4, ,01 4, , , ,15 3, ,15 3,0 9

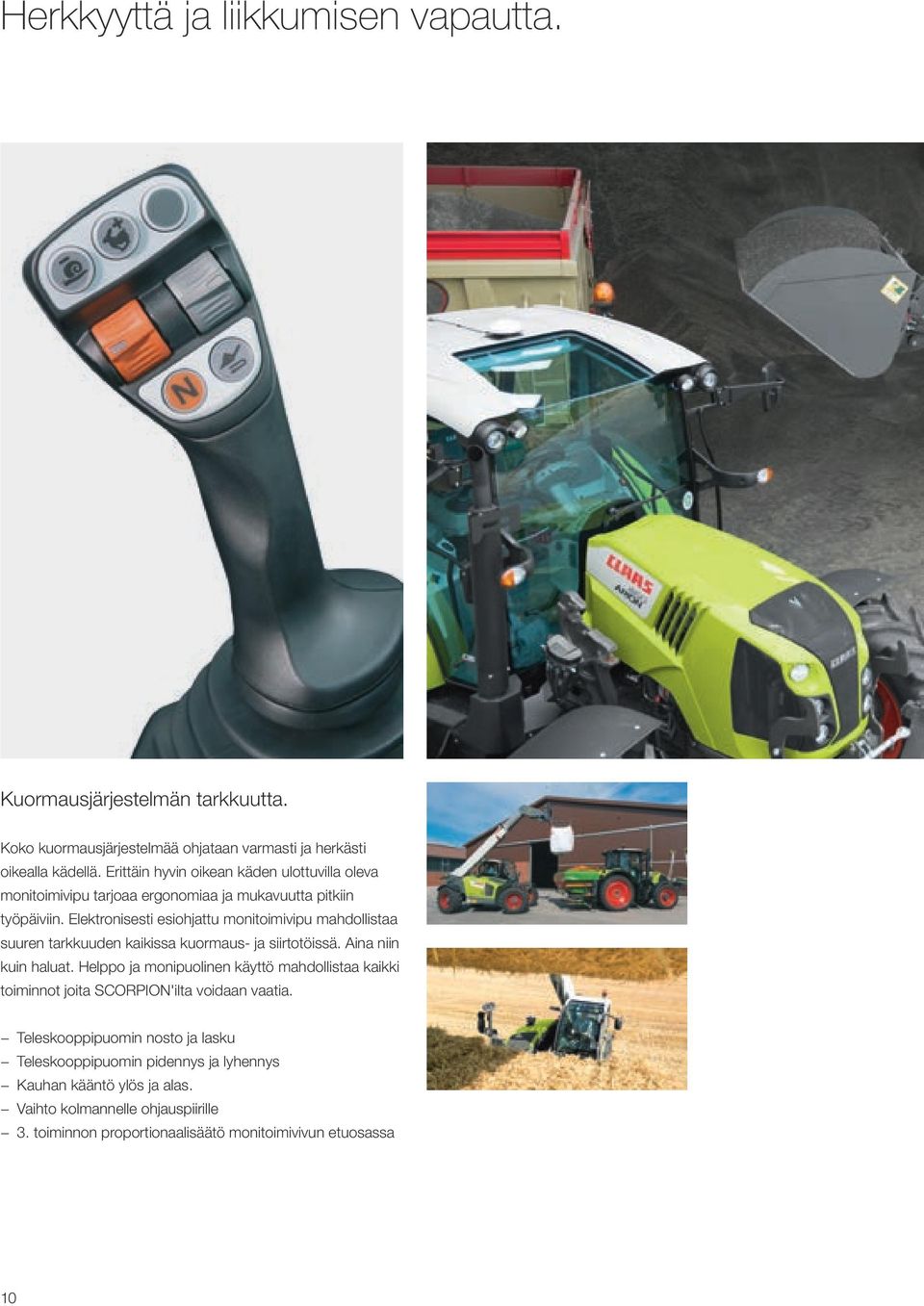

10 Herkkyyttä ja liikkumisen vapautta. Kuormausjärjestelmän tarkkuutta. Koko kuormausjärjestelmää ohjataan varmasti ja herkästi oikealla kädellä. Erittäin hyvin oikean käden ulottuvilla oleva monitoimivipu tarjoaa ergonomiaa ja mukavuutta pitkiin työpäiviin. Elektronisesti esiohjattu monitoimivipu mahdollistaa suuren tarkkuuden kaikissa kuormaus- ja siirtotöissä. Aina niin kuin haluat. Helppo ja monipuolinen käyttö mahdollistaa kaikki toiminnot joita SCORPION'ilta voidaan vaatia. Teleskooppipuomin nosto ja lasku Teleskooppipuomin pidennys ja lyhennys Kauhan kääntö ylös ja alas. Vaihto kolmannelle ohjauspiirille 3. toiminnon proportionaalisäätö monitoimivivun etuosassa 10

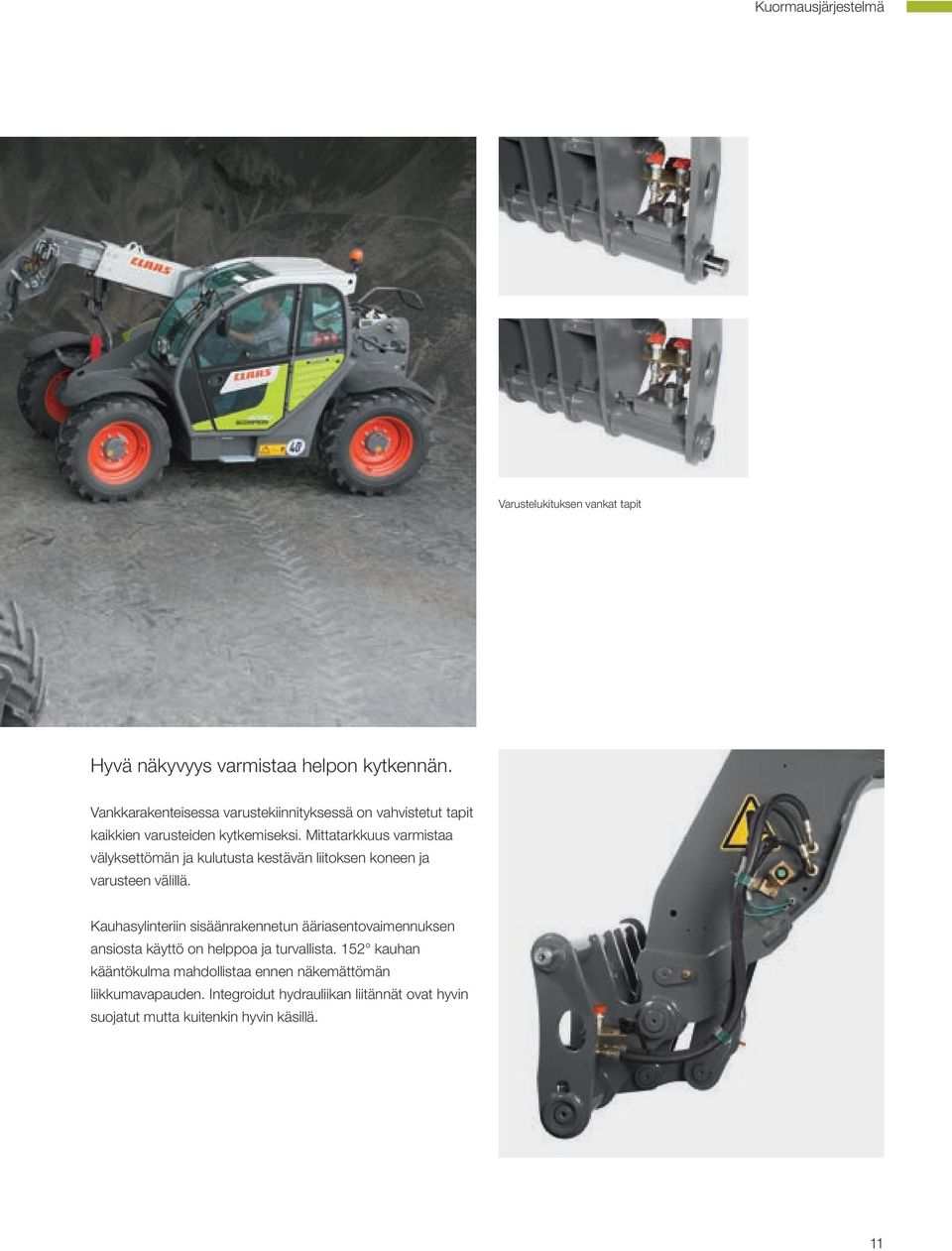

11 Kuormausjärjestelmä Varustelukituksen vankat tapit Hyvä näkyvyys varmistaa helpon kytkennän. Vankkarakenteisessa varustekiinnityksessä on vahvistetut tapit kaikkien varusteiden kytkemiseksi. Mittatarkkuus varmistaa välyksettömän ja kulutusta kestävän liitoksen koneen ja varusteen välillä. Kauhasylinteriin sisäänrakennetun ääriasentovaimennuksen ansiosta käyttö on helppoa ja turvallista. 152 kauhan kääntökulma mahdollistaa ennen näkemättömän liikkumavapauden. Integroidut hydrauliikan liitännät ovat hyvin suojatut mutta kuitenkin hyvin käsillä. 11

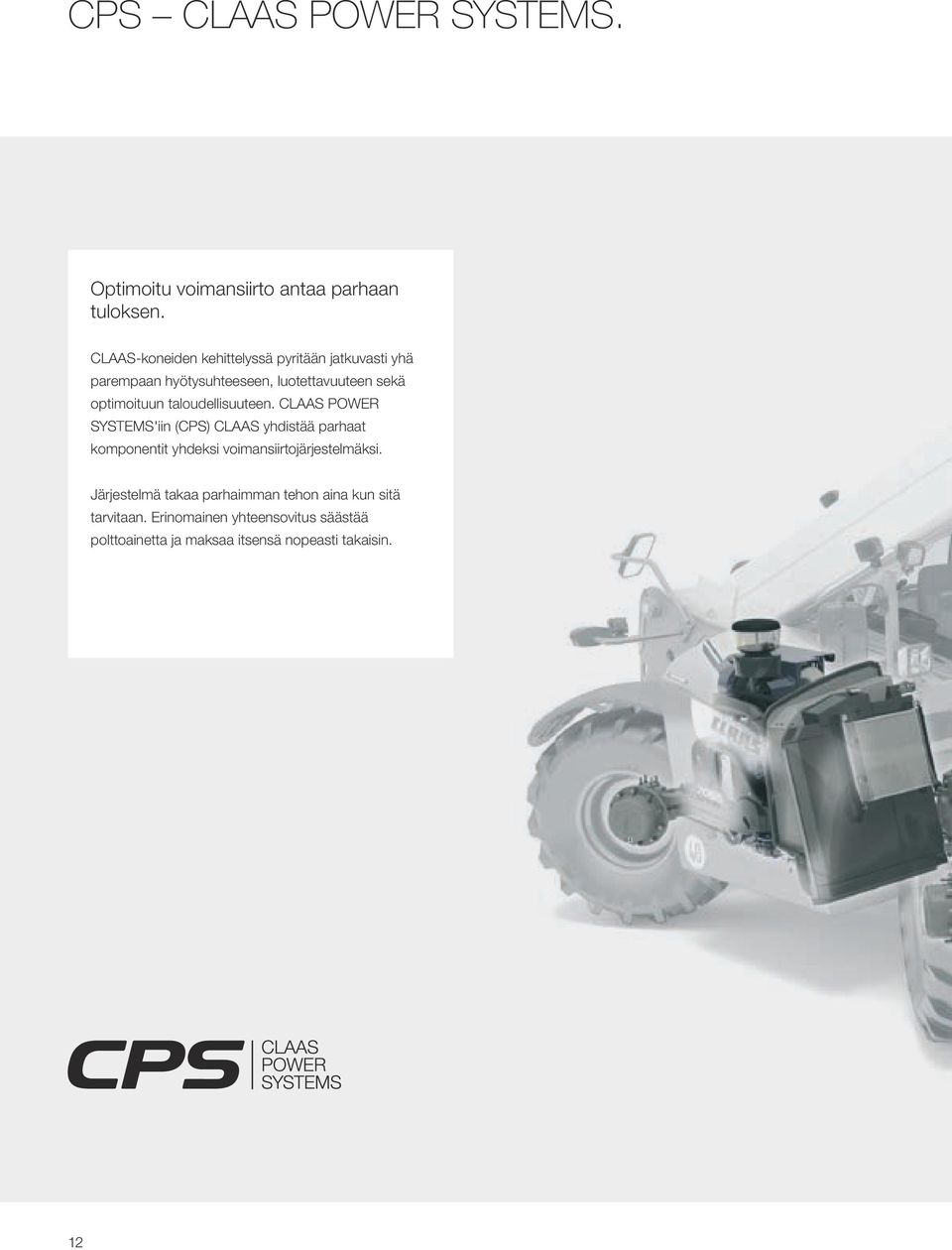

12 CPS CLAAS POWER SYSTEMS. Optimoitu voimansiirto antaa parhaan tuloksen. CLAAS-koneiden kehittelyssä pyritään jatkuvasti yhä parempaan hyötysuhteeseen, luotettavuuteen sekä optimoituun taloudellisuuteen. CLAAS POWER SYSTEMS'iin (CPS) CLAAS yhdistää parhaat komponentit yhdeksi voimansiirtojärjestelmäksi. Järjestelmä takaa parhaimman tehon aina kun sitä tarvitaan. Erinomainen yhteensovitus säästää polttoainetta ja maksaa itsensä nopeasti takaisin. 12

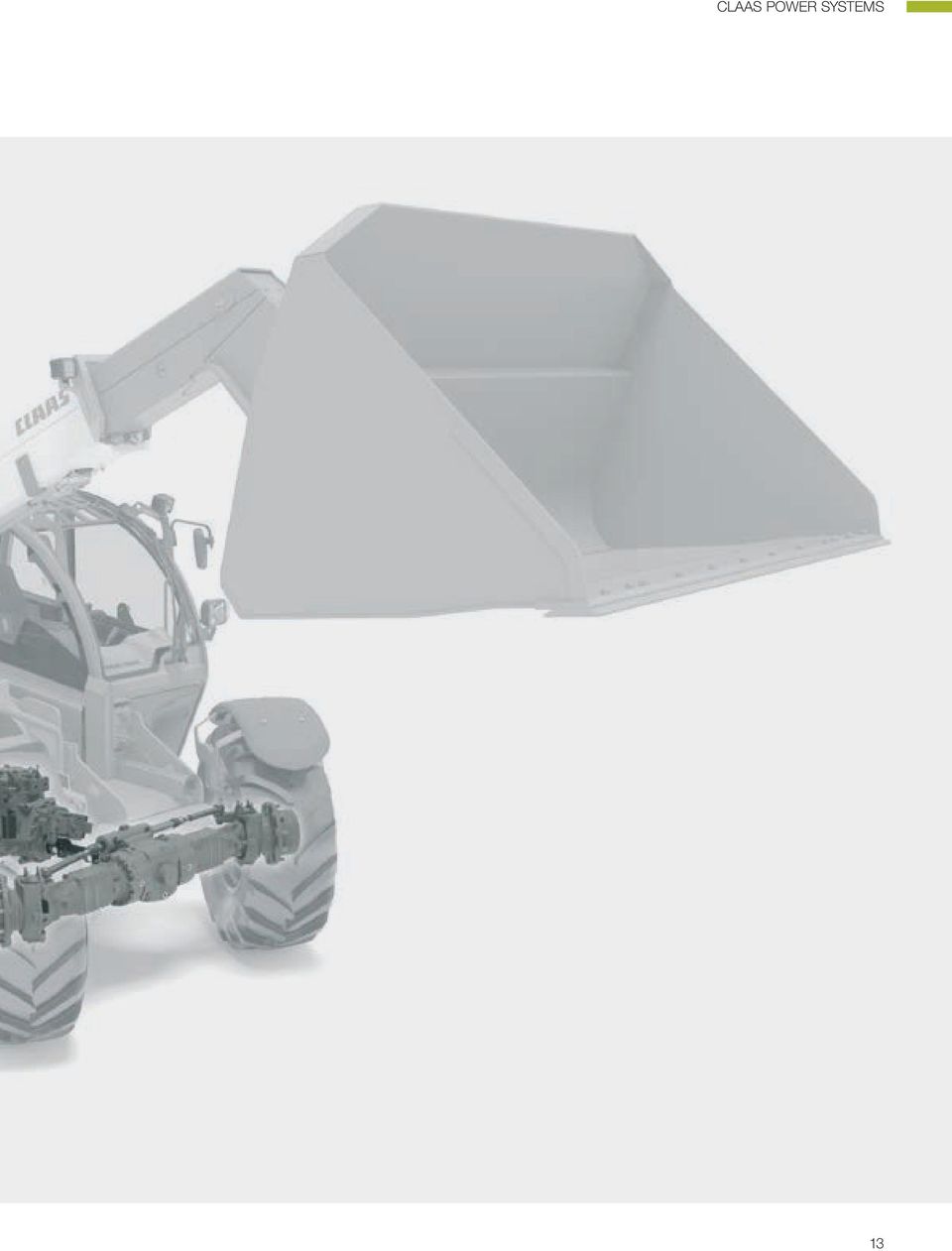

13 CLAAS POWER SYSTEMS 13

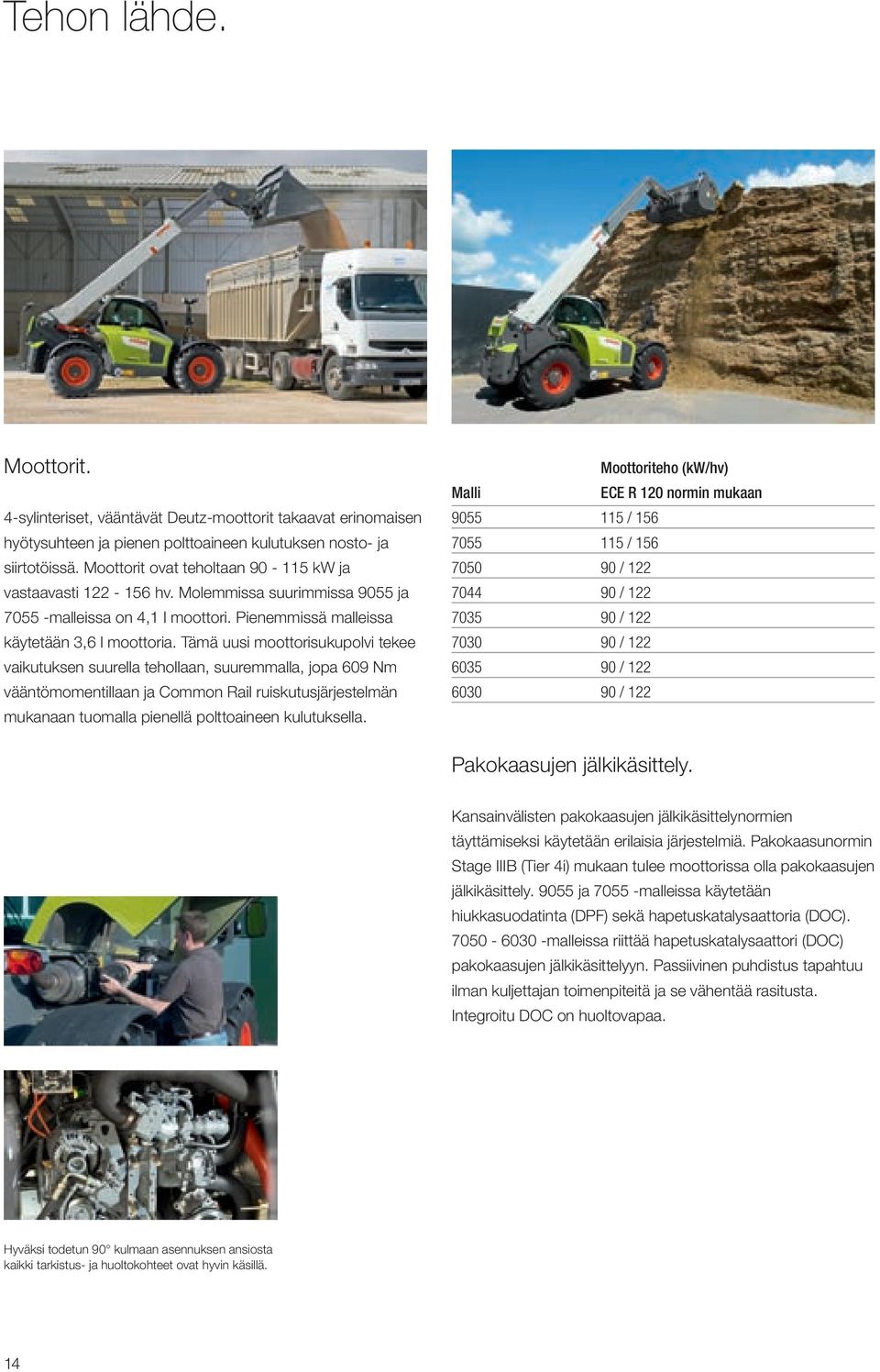

14 Tehon lähde. Moottorit. 4-sylinteriset, vääntävät Deutz-moottorit takaavat erinomaisen hyötysuhteen ja pienen polttoaineen kulutuksen nosto- ja siirtotöissä. Moottorit ovat teholtaan kw ja vastaavasti hv. Molemmissa suurimmissa 9055 ja malleissa on 4,1 l moottori. Pienemmissä malleissa käytetään 3,6 l moottoria. Tämä uusi moottorisukupolvi tekee vaikutuksen suurella tehollaan, suuremmalla, jopa 609 Nm vääntömomentillaan ja Common Rail ruiskutusjärjestelmän mukanaan tuomalla pienellä polttoaineen kulutuksella. Moottoriteho (kw/hv) Malli ECE R 120 normin mukaan / / / / / / / / 122 Pakokaasujen jälkikäsittely. Kansainvälisten pakokaasujen jälkikäsittelynormien täyttämiseksi käytetään erilaisia järjestelmiä. Pakokaasunormin Stage IIIB (Tier 4i) mukaan tulee moottorissa olla pakokaasujen jälkikäsittely ja malleissa käytetään hiukkasuodatinta (DPF) sekä hapetuskatalysaattoria (DOC) malleissa riittää hapetuskatalysaattori (DOC) pakokaasujen jälkikäsittelyyn. Passiivinen puhdistus tapahtuu ilman kuljettajan toimenpiteitä ja se vähentää rasitusta. Integroitu DOC on huoltovapaa. Hyväksi todetun 90 kulmaan asennuksen ansiosta kaikki tarkistus- ja huoltokohteet ovat hyvin käsillä. 14

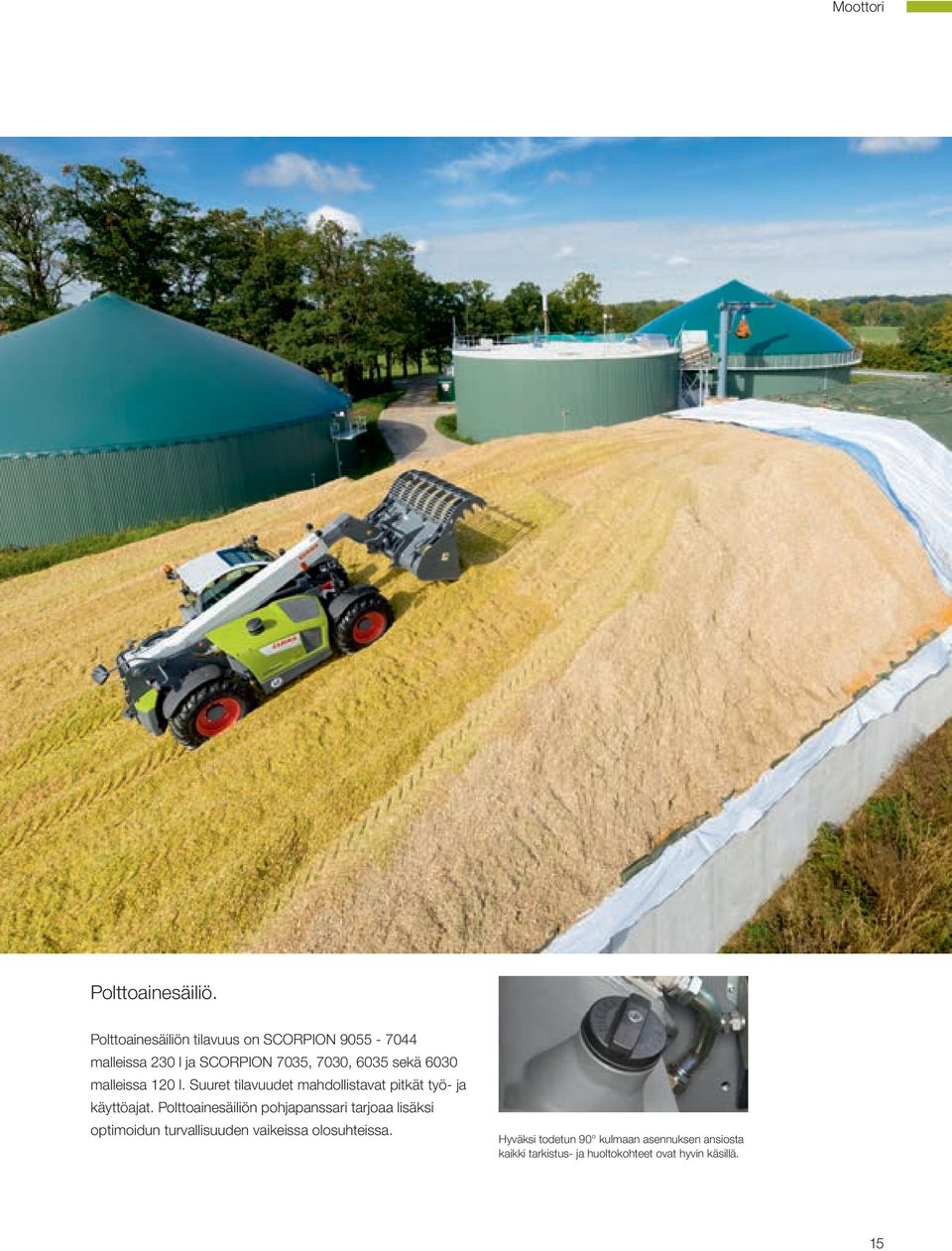

15 Moottori Polttoainesäiliö. Polttoainesäiliön tilavuus on SCORPION malleissa 230 l ja SCORPION 7035, 7030, 6035 sekä 6030 malleissa 120 l. Suuret tilavuudet mahdollistavat pitkät työ- ja käyttöajat. Polttoainesäiliön pohjapanssari tarjoaa lisäksi optimoidun turvallisuuden vaikeissa olosuhteissa. Hyväksi todetun 90 kulmaan asennuksen ansiosta kaikki tarkistus- ja huoltokohteet ovat hyvin käsillä. 15

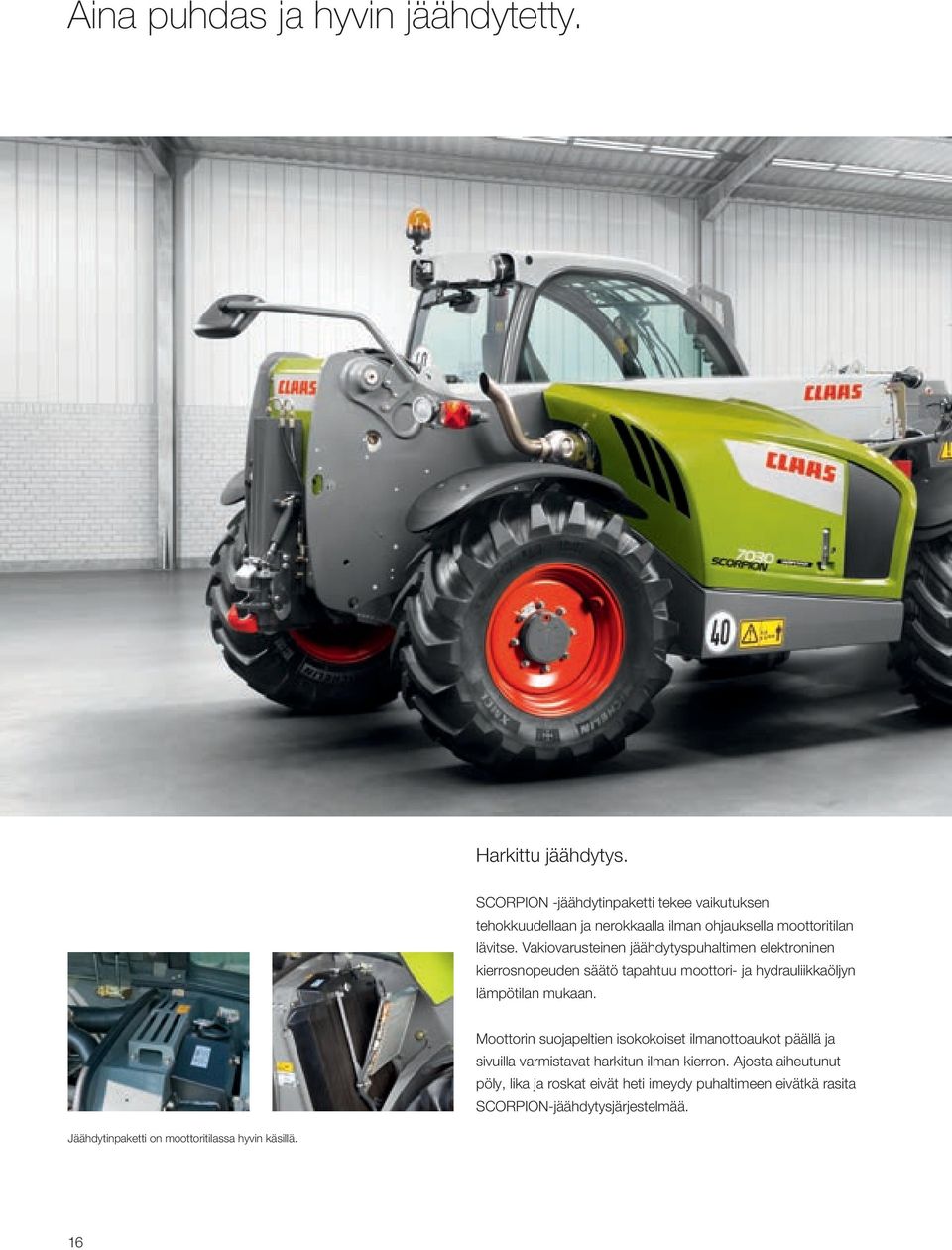

16 Aina puhdas ja hyvin jäähdytetty. Harkittu jäähdytys. SCORPION -jäähdytinpaketti tekee vaikutuksen tehokkuudellaan ja nerokkaalla ilman ohjauksella moottoritilan lävitse. Vakiovarusteinen jäähdytyspuhaltimen elektroninen kierrosnopeuden säätö tapahtuu moottori- ja hydrauliikkaöljyn lämpötilan mukaan. Moottorin suojapeltien isokokoiset ilmanottoaukot päällä ja sivuilla varmistavat harkitun ilman kierron. Ajosta aiheutunut pöly, lika ja roskat eivät heti imeydy puhaltimeen eivätkä rasita SCORPION-jäähdytysjärjestelmää. Jäähdytinpaketti on moottoritilassa hyvin käsillä. 16

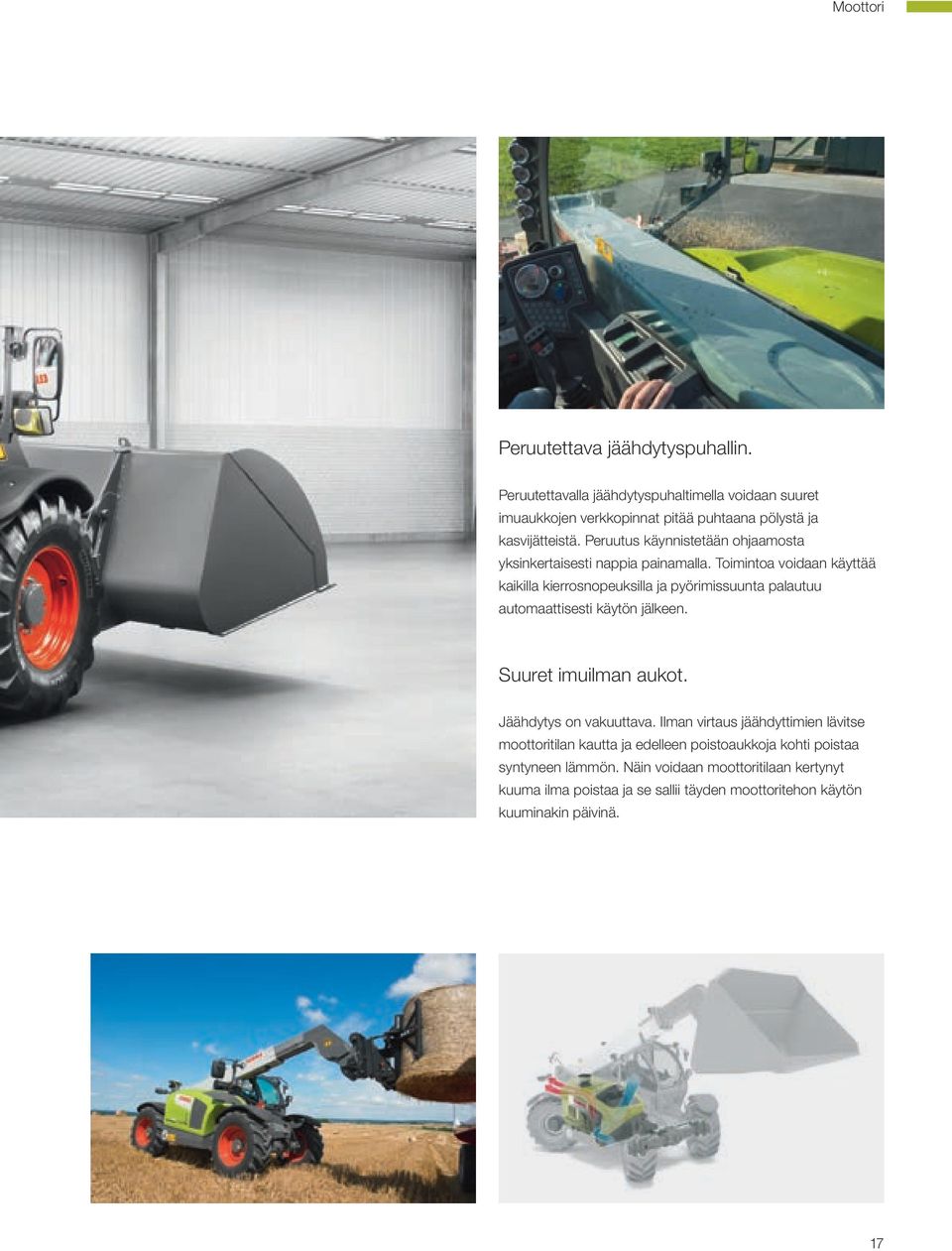

17 Moottori Peruutettava jäähdytyspuhallin. Peruutettavalla jäähdytyspuhaltimella voidaan suuret imuaukkojen verkkopinnat pitää puhtaana pölystä ja kasvijätteistä. Peruutus käynnistetään ohjaamosta yksinkertaisesti nappia painamalla. Toimintoa voidaan käyttää kaikilla kierrosnopeuksilla ja pyörimissuunta palautuu automaattisesti käytön jälkeen. Suuret imuilman aukot. Jäähdytys on vakuuttava. Ilman virtaus jäähdyttimien lävitse moottoritilan kautta ja edelleen poistoaukkoja kohti poistaa syntyneen lämmön. Näin voidaan moottoritilaan kertynyt kuuma ilma poistaa ja se sallii täyden moottoritehon käytön kuuminakin päivinä. 17

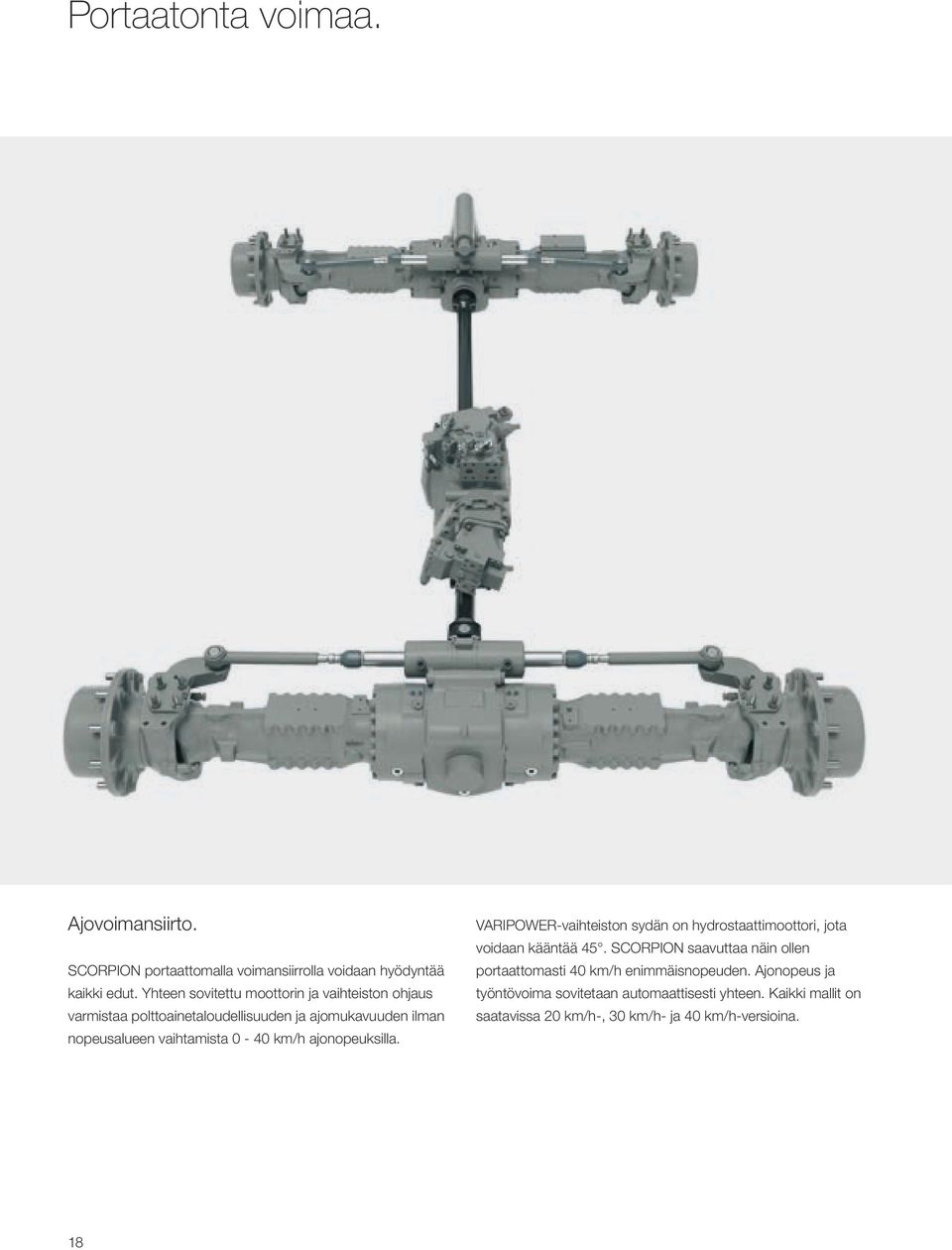

18 Portaatonta voimaa. Ajovoimansiirto. SCORPION portaattomalla voimansiirrolla voidaan hyödyntää kaikki edut. Yhteen sovitettu moottorin ja vaihteiston ohjaus varmistaa polttoainetaloudellisuuden ja ajomukavuuden ilman nopeusalueen vaihtamista 0-40 km/h ajonopeuksilla. VARIPOWER-vaihteiston sydän on hydrostaattimoottori, jota voidaan kääntää 45. SCORPION saavuttaa näin ollen portaattomasti 40 km/h enimmäisnopeuden. Ajonopeus ja työntövoima sovitetaan automaattisesti yhteen. Kaikki mallit on saatavissa 20 km/h-, 30 km/h- ja 40 km/h-versioina. 18

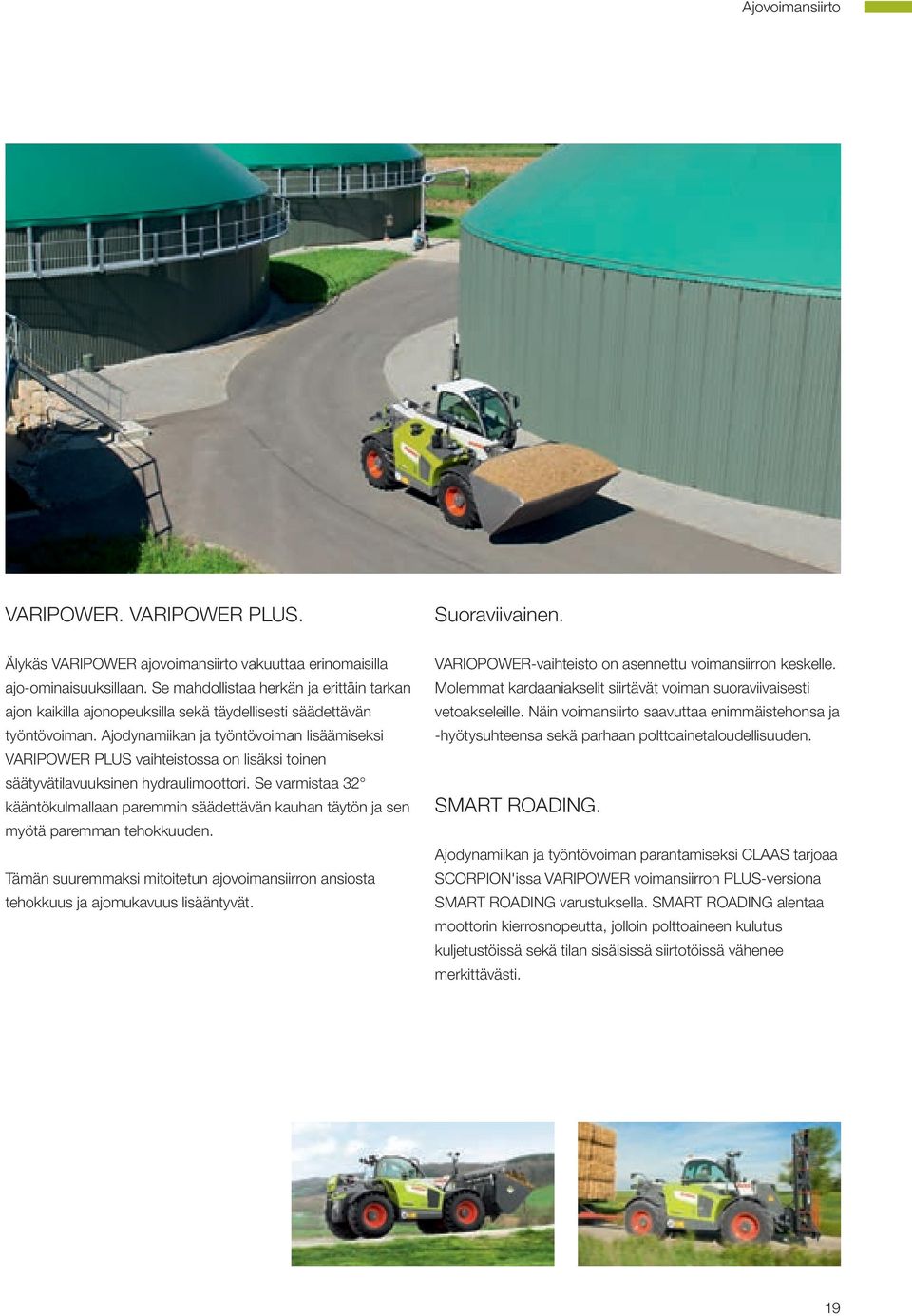

19 Ajovoimansiirto VARIPOWER. VARIPOWER PLUS. Suoraviivainen. Älykäs VARIPOWER ajovoimansiirto vakuuttaa erinomaisilla ajo-ominaisuuksillaan. Se mahdollistaa herkän ja erittäin tarkan ajon kaikilla ajonopeuksilla sekä täydellisesti säädettävän työntövoiman. Ajodynamiikan ja työntövoiman lisäämiseksi VARIPOWER PLUS vaihteistossa on lisäksi toinen säätyvätilavuuksinen hydraulimoottori. Se varmistaa 32 kääntökulmallaan paremmin säädettävän kauhan täytön ja sen myötä paremman tehokkuuden. Tämän suuremmaksi mitoitetun ajovoimansiirron ansiosta tehokkuus ja ajomukavuus lisääntyvät. VARIOPOWER-vaihteisto on asennettu voimansiirron keskelle. Molemmat kardaaniakselit siirtävät voiman suoraviivaisesti vetoakseleille. Näin voimansiirto saavuttaa enimmäistehonsa ja -hyötysuhteensa sekä parhaan polttoainetaloudellisuuden. SMART ROADING. Ajodynamiikan ja työntövoiman parantamiseksi CLAAS tarjoaa SCORPION'issa VARIPOWER voimansiirron PLUS-versiona SMART ROADING varustuksella. SMART ROADING alentaa moottorin kierrosnopeutta, jolloin polttoaineen kulutus kuljetustöissä sekä tilan sisäisissä siirtotöissä vähenee merkittävästi. 19

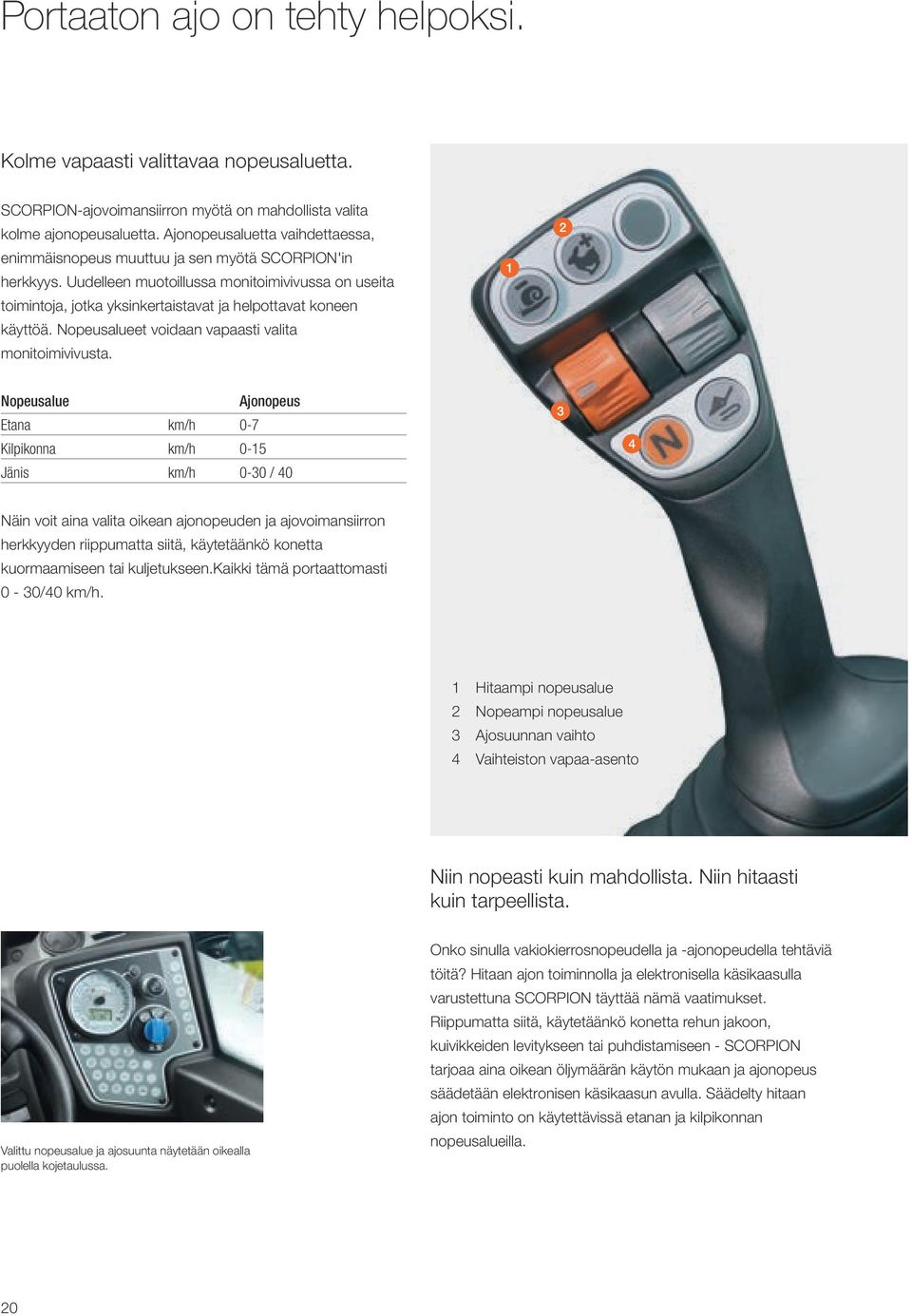

20 Portaaton ajo on tehty helpoksi. Kolme vapaasti valittavaa nopeusaluetta. SCORPION-ajovoimansiirron myötä on mahdollista valita kolme ajonopeusaluetta. Ajonopeusaluetta vaihdettaessa, enimmäisnopeus muuttuu ja sen myötä SCORPION'in herkkyys. Uudelleen muotoillussa monitoimivivussa on useita toimintoja, jotka yksinkertaistavat ja helpottavat koneen käyttöä. Nopeusalueet voidaan vapaasti valita monitoimivivusta. Nopeusalue Ajonopeus Etana km/h 0-7 Kilpikonna km/h 0-15 Jänis km/h 0-30 / 40 Näin voit aina valita oikean ajonopeuden ja ajovoimansiirron herkkyyden riippumatta siitä, käytetäänkö konetta kuormaamiseen tai kuljetukseen.kaikki tämä portaattomasti 0-30/40 km/h. 1 Hitaampi nopeusalue 2 Nopeampi nopeusalue 3 Ajosuunnan vaihto 4 Vaihteiston vapaa-asento Niin nopeasti kuin mahdollista. Niin hitaasti kuin tarpeellista. Valittu nopeusalue ja ajosuunta näytetään oikealla puolella kojetaulussa. Onko sinulla vakiokierrosnopeudella ja -ajonopeudella tehtäviä töitä? Hitaan ajon toiminnolla ja elektronisella käsikaasulla varustettuna SCORPION täyttää nämä vaatimukset. Riippumatta siitä, käytetäänkö konetta rehun jakoon, kuivikkeiden levitykseen tai puhdistamiseen - SCORPION tarjoaa aina oikean öljymäärän käytön mukaan ja ajonopeus säädetään elektronisen käsikaasun avulla. Säädelty hitaan ajon toiminto on käytettävissä etanan ja kilpikonnan nopeusalueilla. 20

21 Ajovoimansiirto 1 Elektroninen käsikaasu 2 Elektroninen hitaan ajon toiminto 21

22 Tukevuutta kaikilla alustoilla. Pysäköintijarru. 9055, 7055 ja malleissa pysäköintijarru on hyvin käsillä ohjauspyörän oikealla puolella. Kun nouset ohjaamosta, pysäköintijarru kytkeytyy automaattisesti istuinkytkimen ansiosta. Turvallisuus paranee automaattitoiminnon avulla eikä kone pääse lähtemään liikkeelle. Käyttämällä jarru-hivutuspoljinta ja ajosuunnan valintaa samanaikaisesti, kytkeytyy pysäköintijarru helposti pois päältä. Muun hallintalaitteen käyttöä ei täten tarvita. Sen lisäksi pysäköintijarru voidaan kytkeä päälle käsijarrun kytkimellä. 7035, 7030 ja malleissa kytkentä tapahtuu mekaanisesti, kuljettajan istuimen vieressä, vasemmalla puolella olevalla vivulla. Jarru-hivutuspoljin. Jarru-hivutuspoljinta käyttämällä vähennetään koneen nopeutta moottorin kierrosnopeuden säilyessä vakiona. Polkimen lisäpainalluksella kytkeytyy käyttöjarru. Riippuvat polkimet tekevät ohjaamolattian puhdistamisen helpoksi ja polkimet ovat ergonomisessa asennossa. Mekaaninen pysäköintijarru istuimen vasemmalla puolella 3,0 ja 3,5 tonnin koneissa. 22

23 Alusta Tasauspyörästön lukko. Vaikeissa olosuhteissa käyttöä varten, on malleissa jatkuva 45 % tasauspyörästön lukitus malleissa on päälle kytkettävä 100 % tasauspyörästön lukko. Lukon päälle kytkentä tapahtuu painamalla jarruhivutuspoljinta ja monitoimivivun etupuolella olevaa näppäintä samanaikaisesti. SCORPION 9055, 7055, 7050 ja malleissa on 100 % tasauspyörästön lukko. SCORPION 7035, 7030, 6035 ja malleissa on 45% tasauspyörästön lukko. 4-vedon kytkentä. SCORPION-malleissa on 4-vedon kytkentä, joka erityisesti maantieajossa, mutta myös tilan sisäisissä ajoissa, tarjoaa etuja mitä renkaiden kulumiseen, polttoaineen kulutukseen sekä hyötysuhteeseen tulee. 23

24 Kolme ohjaustapaa kaikkiin käyttötarkoituksiin. Balettia neljällä pyörällä. Hydrostaattinen ohjaus tarjoaa kolme erilaista eri käyttöön soveltuvaa ohjaustapaa. Etupyöräohjaus 4-pyöräohjaus Sivuttaisohjaus 4-pyöräohjaus mahdollistaa hyvin pienen kääntösäteen sekä sisätiloissa että muissa ahtaissa paikoissa. Sivuttaisohjaus tarjoaa mahdollisuuden koneen sivusiirtoon. Etupyöräohjauksen avulla voit nopeasti omaksua muista työkoneista tutun ajotavan. Etupyöräohjauksella voit käyttää 40 tai 30 km/h ajonopeuksia, varustuksesta riippuen. 4-pyöräohjaus mahdollistaa enintään 30 km/h ajonopeuden. Sivuttaisohjauksella enimmäisnopeus on 15 km/h. Hyvin kääntyvä. 4-pyöräohjauksella SCORPION tarjoaa erinomaisen kääntyvyyden. Monipuolinen ohjaus tarjoaa etuja kaikenlaiseen kuormaukseen. Ohjauksen nollakohdan ylitystä seuraa aina ohjaavien akselien elektroninen synkronointi. Valittavien ohjaustapojen lisäksi 40 ohjauskulma lisää SCORPION'in ketteryyttä. Ohjaustavan valinta. Monitoimivivun takana on valintakytkin, jolla ohjaustapa valitaan. Kytkimen kertapainallus ja sitä seuraava kierto mahdollistaa ohjaustavan nopean ja varman valinnan. Kytkimen asennuskohta monitoimivivun takana lisää käyttömukavuutta. Kojetaulussa näkyy valittu ohjaustapa. Ohjaustapa voidaan valita vapaasti käytön aikana. Ohjaus käytön mukaan. 24

25 Alusta Korkeustasaus ja akselilukitus. SCORPION malliin on saatavissa hydraulinen, rungon ja etuakselin välinen, + / 10 kallistuksen säädin. Tämä toiminto tasaa SCORPION'in alustan epätasaisuudet ja se mahdollistaa tarkan työn myös kaltevissa paikoissa malleissa on sen lisäksi mahdollista käyttää mekaanista, heiluriripustetun taka-akselin lukituista. Ohjaustavan helppo ja varma valinta painettavalla valintakytkimellä Heiluriripustetun taka-akselin lukitus 25

26 Hydrauliikka. Teho ratkaisee. Tehokkuuden takaaja. Nopeat kuormausjärjestelmän liikkeet yhdessä monipuolisen voimansiirron kanssa mahdollistavat SCORPION'in erittäin suuren kuormaus- ja siirtotehon. Kaikissa malleissa on kuorman tunnistava työhydrauliikka ja kuormasta riippumattomat proportionaaliventtiilit. Se mahdollistaa aina täyden tehon kun sitä tarvitaan. Kuormausjärjestelmän kaikkia hydrauliikkatoimintoja voidaan käyttää samanaikaisesti. Kahden suurimman mallin 9055 ja 7055 hydrauliikan tuotto on 187 l/min. Muut mallit vakuuttavat 140 l/min tuotollaan. Varustekytkennän yhteydessä voidaan käyttää jopa kahta 2-toimista hydrauliikkatoimintoa. Erikoisvarusteille, kuten esim. oksasahoille, voidaan tehtaalta tilata ulkoinen piiri yhdellä paineliitännällä, yhdellä paineettomalla paluuliitännällä ja yhdellä vuotoöljyliitännällä. Virtausmäärän säätö tapahtuu helposti potentiometrin avulla. 3. toiminnon ulkoinen paineenvapautus. Kaksi 2-toimista varustekytkennän hydrauliikkaliitosta. Haluatko tehdä kytkennän helposti ja nopeasti? Helppo ja ennen kaikkea nopea työvarusteen vaihto edellyttää paineen vapautusta ennen kytkentää. Se estää turhat öljyvuodot tai liitosten tiivisteiden rikkoutumisen. SCORPION varustekytkennän kolmannen piirin paineen vapautuksen ansiosta kytkentä helpottuu selvästi. Kolmannen piirin paineen vapautuksen nappi on ajosuunnassa työvarustekytkennän etuosan vasemmalla puolella. Työvarustekytkennän hydrauliikkaliitosten paine voidaan moottorin käydessä vapauttaa napin painalluksella. 1-toiminen lisähydrauliikkaliitäntä, asennettuna teleskooppivarren yläosaan. Vuotoöljysäiliöllä varustetut hydrauliikkaliitokset ja paineilmajarruliitokset koneen takaosassa. 26

27 Työhydrauliikka Takahydrauliikka. Koneen takaosaan on saatavissa yksi 1-toimisen ja yksi 2-toimisen hydrauliikan liitos vuotosäiliöllä varustettuna. Näin voit liittää useamman hydrauliikkaa käyttävän laitteen SCORPION'iin, kuten esim. perävaunun kippiliitos. SCORPION tarjoaa paineilmajarrujen vaihtoehdoksi hydraulisia jarruja. 27

28 Lisää tuottavuutta. SCORPION-kurottajan puomiston automatiikat tarjoavat innovatiivisia toimintoja ja niiden myötä ajomukavuutta, tuottavuutta ja turvallisuutta. 28

29 Puomiston automatiikat 29

30 SMART HANDLING ja kauhan asennon palautus. Pinoamistoiminto sisäänrakennetulla pystysiirrolla. Tarkat nosto- ja laskuliikkeet ovat mahdollisia pinoamistoiminnon avulla. Varustekytkentä ja sen myötä kuorma siirtyy nostettaessa tai laskettaessa pystysuorassa. Tästä syystä pinoamistoiminto on ihanteellinen toiminto pinoamistehtävissä. Etu on sormien ulottuvilla: kuljettajan ei tarvitse tehdä korjauksia monitoimivivulla kuormaa nostettaessa tai laskettaessa. Puomin automaattinen sisäänveto laskettaessa voidaan ohittaa aina ylikuormitusrajaan saakka. Lisäksi kuormausjärjestelmän nostonopeus sovitetaan automaattisesti kuorman mukaan. Kuormaustoiminto. Kuormaustoiminto on ihanteellinen irtomateriaalia kuormattaessa. Puomin lasku ja sisään veto tapahtuvat samanaikaisesti. Kuormaustoiminnolla puomin sisään veto tapahtuu aina automaattisesti laskun yhteydessä, nostokorkeudesta ja kuormausjärjestelmän kuormituksesta riippumatta. Sisään veto voidaan ohittaa aina ylikuormitusrajaan saakka. Kun ylikuormitusraja saavutetaan, voidaan puomin ulos työntöä lukuun ottamatta käyttää kaikkia toimintoja. 30

31 Puomiston automatiikat 1 Kauhan asennon palautus Käsikäyttötoiminto. Kauhan asennon palautus. Käsikäyttötoiminnolla kaikki puomin pidennyksen ja lyhennyksen automaattitoiminnot ovat pois käytöstä. Se tarkoittaa, että kuljettaja käyttää kaikkia kuormausjärjestelmän toimintoja käsikäytöllä. Monitoimivipuun sisältyvä automaattinen kauha-asennon palautus helpottaa päivittäisiä töitä. Kun varustekytkennän asento on tallennettu, voidaan se ottaa käyttöön painamalla monitoimivivun nappia, (lisävaruste). Jos kuormaa ainoastaan nostetaan tai lasketaan ja kuormitusraja saavutetaan, kuristetaan ko. toimintoja ja kytketään lopuksi pois päältä niin, että käyttö säilyy turvallisella alueella käsikäyttötoiminnosta huolimatta. Kaikkia toimintoja, joita käytetään turvallisella alueella, voidaan edelleenkin käyttää. Se helpottaa kuljettajan työtä merkittävästi. Yhdessä yksittäisten SMART HANDLING toimintojen kanssa automatiikka varmistaa käytön helppouden. 31

32 Tuottavuutta ja mukavuutta lisäävä työpaikka. 32

33 Ohjaamo 33

34 Astu sisään ja viihdy. Ohjaamotekniikan virstanpylväitä. Ohjaamon muotoilu vakuuttaa tilavuudellaan ja erinomaisella näkyvyydellä. Varustusyksityiskohdat, kuten jäähdytetty säilytyslokero, ergonomisesti parannettu polkimien asennus tai Bluetooth-liitännällä varustettu radio vastaavat vaativimpienkin kuljettajien asettamia vaatimuksia. Lisävarusteena on saatavissa dynaamisella vaimennuksella varustettu istuin. Lyhyesti: viihdyt mukavalla työpaikallasi, jonka ainoastaan SCORPION voi tarjota. Hyvä näkyvyys. Jaettu ovi. Oven alaosa on lasia ja se mahdollistaa hyvän näkyvyyden alas SCORPION'in vasemmalle puolelle. SCORPION'in oven yläosan käyttö on riippumaton oven alaosasta. Se voidaan kääntää kokonaan taakse tai ainoastaan osa siitä. Selkeä työpaikka. Vihreä: hydrauliikkatoiminnot Sininen: ajotoiminnot Harmaa: sähköiset toiminnot Punainen: turvallisuus Oven yläosan lukitus vapautetaan kahvalla ohjaamon sisältä. Ohjauspylvään nopea ja helppo säätö Tasoja ja säilytystiloja oven lähellä 34

35 Ergonomia Selkeä kojetaulu. Kojetaulun oikeapuoli on hieman kallistettu. A-pilarin pyöreät mittarit näyttävät SCORPION'in ajo- ja käyttötilan. Mittarit ovat hyvin kuljettajan näkökentässä, jolloin ne ovat jatkuvan valvonnan alla. 9055, 7055, 7050 ja malleissa monitoimivipu on osana kuljettajan istuinta. 7035, 7030, 6035 ja malleissa monitoimivipu on kojetaulussa. Mittariston ja hallintalaitteiden optimaalisen sijoituksen ansiosta kuljettaja pystyy reagoimaan nopeasti erilaisissa käyttötilanteissa. Käyttö on mahdollista pimeällä näyttö- ja hallintalaitteiden taustavalaistuksen ansiosta. 35

36 Aina päivää vuodessa. Näkyvyys. Suuret lasipinnat tarjoavat optimoidun näkyvyyden joka suuntaan. Tuulilasi jatkuu kattoikkunana ja samalla sen alareuna on hyvin matala ja varmistaa näin hyvän näkyvyyden nostettavaan taakkaan. PROFI CAM -kameraan kytketyllä, ohjaamossa olevalla näytöllä voidaan tarkkailla varustekiinnityksen oikeaa puolta. Koneen taakse on mahdollista asentaa lisäkamera vetolaitteen kytkennän tarkkailemiseksi. Koneen oikealla puolella on lisäksi peruutuspeili, joka tarjoaa hyvän näkyvyyden taakse ja sillä voidaan tarkkailla koneen oikean takakulman liikkeitä. Erittäin hyvä näkyvyys ohjaamosta 36

37 Mukavuus LED-työvalot takaavat näkyvyyden. Jos on pimeää, tarjoavat työvalot erinomaisen näkyvyyden koneen ympärillä. Työ voidaan aina tehdä valmiiksi. Jos vaatimustaso on vieläkin korkeampi, mahdollistavat LEDtyövalot lähes päivävalaistuksen SCORPION-kurottajan ympärillä. Aina sopiva ohjaamoilma. Tehokkaaksi mitoitettu ilmanvaihto lämmitys- ja ilmastointilaitteella voidaan sovittaa kuljettajan tarpeiden mukaan sekä kylminä että kuumina päivinä, yksilöllisesti säädettävien ilmasuulakkeiden avulla. Sähköllä tapahtuva oikean puolen peilin säätö ja lämmitys. Kytkin on sijoitettu monitoimivivun viereen Lämmitettävät taka- ja sivuikkunat Tuulilasin sisäpuolinen suojaverkko estää pölyn ja lian tarttumisen. 37

38 Huollon pitää sujua helposti ja kevyesti käsin - missä tahansa. Aikaa säästävää huoltoa. Kaikki mikä ei ole helposti käsillä jää usein tekemättä - eikö totta? Tästä syystä olemme painottaneet SCORPION'in helppoa huoltoa. Ohjaamon lattia on helposti irrotettavissa ja helppo puhdistaa. Vaikeasti voideltavat voitelukohteet on kerätty keskeiseen voitelukohtaan. Kone voidaan tehdasasennuksena toimittaa keskusvoitelujärjestelmällä yhä luotettavamman ja ennen kaikkea säännöllisen voitelun varmistamiseksi. 9055, 7055, 7050 ja mallien vastapainossa on runsaasti tilaa nostoliinoille, voitelupumpulle yms. Suuren konepeiton avautumiskulman ansiosta huoltotyöt ovat helposti tehtävissä seisten koneen vieressä. 38

39 Huolto Keskusvoitelujärjestelmä kaikkien voitelukohteiden voiteluun 44 litran lokerossa on tilaa ketjuille, liinoille, voitelupumpulle yms. 39

40 Jotta kaikki toimisi oikein. CLAAS huolto ja varaosat. Vaatimustaso kasvaa. Sinun käyttöösi: CLAAS FARM PARTS. Voit luottaa meihin: Kun tarvitset meitä, olemme käytettävissä. Kaikkialla. Nopeasti. Luotettavasti. Ammattitaitoiset sopimusasentajat pitävät koneesi kunnossa. Oikeilla toimenpiteillä, koneitasi ja sinua varten. Jotta kaikki toimisi oikein. ORIGINAL osat ja varusteet. Erityisesti sinun koneitasi varten: tarkasti sopivat varaosat, korkealuokkaiset voiteluaineet ja muut nesteet, hyödylliset varusteet. Hyödynnä laajaa tuotevalikoimaamme, jonka avulla voimme suositella ratkaisuja, jotka ylläpitävät koneesi 100 % käyttövarmuuden. Jotta kaikki toimisi oikein. CLAAS FARM PARTS tarjoaa laajimman ja monipuolisimman varaosaohjelman tilallasi käytössä oleviin koneisiin. Jotta kaikki toimisi oikein. Aina huippuunsa viritetty. Maailmanlaajuisesti CLAAS jälleenmyyjien korjaamot kuuluvat tehokkaimmin toimiviin yrityksiin. Asentajilla on laaja koulutus ja hyvä ammattitaito ja heillä on käytettävissään erikois- ja vianetsintävarusteet. CLAAS-huollon toiminta on korkealuokkaista ja täyttää odotuksesi mitä osaamiseen ja luotettavuuteen tulee. Jotta kaikki toimisi oikein. 40

41 CLAAS huolto ja varaosat Nopeasti saatavissa, missä tahansa. Kattava huoltoverkosto ja oma asentaja varmistavat hyvän tavoitettavuuden. Jotta kaikki toimisi oikein. Suunniteltavaa varmuutta. Keskeisistä varaosakeskuksista koko maailmaan. Keskeisesti sijaitsevat varaosakeskukset toimittavat kaikki alkuperäiset CLAAS-osat kaikkialle maailmaan. Paikallinen CLAAS-jälleenmyyjä tarjoaa ratkaisut lyhyessä ajassa: sadonkorjuuta ja tilaasi varten. Jotta kaikki toimisi oikein. Huoltotuotteemme auttavat sinua lisäämään koneittesi käyttövarmuutta, vähentämään rikkoutumisriskiä ja tekemään kiinteiden kustannusten laskelmia. CLAAS MAXI CARE tarjoaa suunnitelman mukaista turvallisuutta koneillesi. Jotta kaikki toimisi oikein. CLAAS-varaosien logistiikkakeskuksessa Saksan Hamm'issa, on yli varaosanimikettä ja yli m 2 lattiapinta-alaa. 41

42 Kaikki yhdellä kädellä. SCORPION varusteet. Hyödynnä laaja CLAAS varustevalikoima - räätälöity SCORPION'iin. 42

43 Varusteet 43

44 Varusteet. CLAAS SCORPION'iin on tehdastoimituksena saatavissa laaja valikoima tehokkaita varusteita kuormaukseen ja siirtoon. Kaikki varusteet on optimoitu SCORPION kuormausjärjestelmää varten. Näillä mallikohtaisilla varusteilla voidaan SCORPIONkurottajasta saada täysi teho. Nostohaarukka Leveys Paino Piikkien pituus Nostovoima LSP Nostohaarukat leveyssäädöllä Leveys Paino Piikkien pituus Nostovoima LSP Leveyssäätö ± 100 mm Kelluvat nostohaarukat Leveys Paino Piikkien pituus Nostovoima LSP mm pystysuuntainen liikevara Nostohaarukat kellunnalla, hydraulinen Leveys Paino Piikkien pituus Nostovoima LSP mm pystysuuntainen liikevara, 300 mm hydr. vaakatason piikkien säätö (1 piikki) Saatavissa Ei saatavissa 44

45 Varusteet Vakiokauha hammastuksella Tilavuus (m 3 ) Leveys Paino , , , , , , Vakiokauha ilman hammastusta Tilavuus (m 3 ) Leveys Paino , , , , , Yleiskauha Tilavuus (m 3 ) Leveys Paino , , , Alapuolisella huuliterällä Kevyt yleiskauha Tilavuus (m 3 ) Leveys Paino , , Alapuolisella huuliterällä Kahmarikauha Tilavuus (m 3 ) Leveys Paino , Käännettävällä leikkuuterällä Saatavissa Ei saatavissa 45

46 Varusteet. Kahmaripiikeillä varustettu kauha Tilavuus (m 3 ) Leveys Paino , , Alapuolisella huuliterällä, kahmari Nostopuomi Tilavuus (m 3 ) Leveys Paino Nostovoima Puomin pituus 1300 mm Lantakauha 617 AS (uusi versio), 618 A, 619 XL Tilavuus (m 3 ) Leveys Paino , , , Lantakauha BMSA 230, BMSA 250 Tilavuus (m 3 ) Leveys Paino , , BMSA piikillä, BMSA piikillä Sis. paineen rajoitusventtiilin, kulutusterän, sivuterät Juurikaskauha Tilavuus (m 3 ) Leveys Paino Saatavissa Ei saatavissa 46

47 Varusteet Lanta- ja tuorerehukauha Tilavuus (m 3 ) Leveys Paino , , Yleisrehupihti CGA 230, CGA 255 Tilavuus (m 3 ) Leveys Paino , , CGA piikillä kahmarissa + 10 pyöreää piikkiä, CGA piikillä kahmarissa + 10 pyöreää piikkiä, sis. paineen rajoitusventtiilin Pyörö- ja kanttipaalipihdit Leveys Paino Nostovoima Yhdistetyllä paineen pito- / rajoitusventtiilillä Pihtiväli: mm Pyörö- ja kanttipaalipihti Leveys Paino Sis. pyöröpaalipihti / Käärittyjen paalien sarja, sis. paineen rajoitusventt. 2 lisäkannatinpiikkiä alla, 3 pyöröpaalihaarukan varapiikkiä Pyörö- ja kanttipaalipihti Leveys Paino Sis. pyöröpaalipihti / Käärittyjen paalien sarja, sis. paineen rajoitusventt. 2 lisäkannatinpiikkiä alla, 4 pyöröpaalihaarukan varapiikkiä Saatavissa Ei saatavissa 47

48 Varusteet. Pyörö- ja kanttipaalipihti Tilavuus (m 3 ) Leveys Paino Piikkien pituus lisäkannatinpiikkiä alla, 6 pyöröpaalihaarukan varapiikkiä Sis. paineen rajoitusventtiili Paalipiikit Tilavuus (m 3 ) Leveys Paino Piikkien pituus Nostovoima Piikit Viljan puskulevy Tilavuus (m 3 ) Leveys Paino Piikkien pituus Teräksisellä kulutusterällä Pidennyksellä (2000 mm) Kivikauha Tilavuus (m 3 ) Leveys Paino Piikkien pituus , Ylityssuojalla Saatavissa Ei saatavissa 48

49 Varusteet Tuorerehun irrotuskauha Tilavuus (m 3 ) Leveys Paino Piikkien pituus , sylinteriä Lumen työntölevy Leveys Paino Piikkien pituus Kokonaisleveys 2 Työleveys 30 kulmassa RAL 1021 maalipinta, kok.korkeus 1020 mm sis. var.lipun pidikkeen, varoitusliput ja valot 250 x 80 mm pyörät, jousitettu kumiterälevy Hydrauliset harjat Tilavuus (m 3 ) Leveys Paino Piikkien pituus , Korkeustasaus, kestävä maalipinta, mekaanisesti käännettävä Ilman keräilysäiliötä, 600 mm PPN-harjatela, 2600 mm työleveys Laatikoiden kääntöhaarukka Leveys Paino Piikkien pituus Nostovoima kg:n kantavuus Saatavissa Ei saatavissa 49

50 Varma ja luotettava. 50

51 Tekniikka 51

52 Yksityiskohtaista tekniikkaa. SCORPION 9055 Kuormakaavio 600 mm:n kuorman painopisteellä (LSP), akselilukituksella SCORPION 9055 Kuormakaavio 600 mm:n kuorman painopisteellä (LSP), ilman akselilukitusta 0,60 LSP

53 Tekniikka SCORPION 9055 Kuormakaavio 500 mm:n kuorman painopisteellä (LSP), akselilukituksella SCORPION 9055 Kuormakaavio 500 mm:n kuorman painopisteellä (LSP), ilman akselilukitusta 53

54 Yksityiskohtaista tekniikkaa. SCORPION 7055 Kuormakaavio 600 mm:n kuorman painopisteellä LSP SCORPION 7055 Kuormakaavio 500 mm:n kuorman painopisteellä LSP 54

55 Tekniikka SCORPION 7050 Kuormakaavio 500 mm:n kuorman painopisteellä LSP SCORPION 7044 SCORPION 7044 Kuormakaavio 500 mm:n kuorman [m] painopisteellä LSP 8 7, , kg 4000 kg 4400 kg kg 2000 kg 2500 kg 3000 kg 0-2,4 [m] ,34 2,52 1,83 1,25 3,65 2,89 1,60 3,79 2,13 LSP

56 Yksityiskohtaista tekniikkaa. SCORPION 7035 Kuormakaavio 500 mm:n kuorman painopisteellä LSP SCORPION 7030 Kuormakaavio 500 mm:n kuorman painopisteellä LSP 56

57 Tekniikka SCORPION 6035 SCORPION 6035 Kuormakaavio 500 mm:n kuorman painopisteellä LSP [m] , kg 2000 kg 2500 kg 3000 kg 3500 kg 0, ,8 [m] ,28 2,20 1,50 0,99 2,60 1,80 1,18 LSP 500 SCORPION 6030 Kuormakaavio 500 mm:n kuorman painopisteellä LSP 57

58 Kun olet tosissasi. Vahvoja argumentteja. Ohjaamo. Ajovoimansiirto. Suurikokoinen ohjaamo Täydellinen näkyvyys Ohjaamon muotoilu takaa parhaan ergonomian Taustavalaistu ohjaamon kojetaulu Johdonmukainen 2-käsihallinta Kuormausjärjestelmä. Nostovoima 3,0-5,5 tonnia Nostokorkeudet 6,15 m - 8,75 m Hydraulinen vakaaja Hydrauliikan tuotto jopa 187 l/min Teleskooppi-, nosto- ja kauhasylinterin ääriasennon vaimennus Heilunnan vaimennus automaattitoiminnolla VARIPOWER PLUS Portaatonta ajoa jopa 40 km/h ajonopeudella Ajosuunnan vaihto monitoimivivulla Vääntävät Deutz-moottorit, 115 kw/156 hv saakka 230 l:n polttoainesäiliö takaa pitkät työpäivät SMART ROADING pitää ajomelun ja polttoaineen kulutuksen pienenä 4-vedon kytkentä Käsikaasu hitaan ajon toiminnolla Ajoavustin. Kauhan asennon palautusjärjestelmä helpottaa työlaitteen perusasentoon siirtoa SMART HANDLING helpottaa työtä ja lisää tuottavuutta 58

59 SCORPION Kuormausjärjestelmä Nostovoima kg Nostokorkeus mm SMART HANDLING Kauhan asennon palautus Etuhydrauliikan paineen vapautus Moottori Valmistaja Deutz Deutz Deutz Deutz Deutz Deutz Deutz Deutz Malli TCD 4.1 L4 TCD 4.1 L4 TCD 3.6 L4 TCD 3.6 L4 TCD 3.6 L4 TCD 3.6 L4 TCD 3.6 L4 TCD 3.6 L4 Teho / 2400 r/min kw/(hv) 115 / / / / / / / / 122 (ECE R 120) 1 Enimm. vääntömomentti / 1600 r/min Nm Sylintereitä Moottoritilavuus cm Pakokaasujen jälkikäsittely pakokaasunormi DOC+DPF DOC+DPF DOC DOC DOC DOC DOC DOC Stage IIIB (Tier 4i) Pakokaasujen jälkikäsittely pakokaasunormi Stage IIIA (Tier 3) ei pakokaasujen jälkikäsittelyä ei pakokaasujen jälkikäsittelyä SCORPION Käyttö- ja pysäköintijarrut (40 km/h mallit) Rakenne Hydrauliset, tehostetut 2-piirilevyjarrut Poljinkäyttöiset, hydrauliset levyjarrut Asennuskohta Etu- ja taka-akseli Etu- ja taka-akseli Pysäköintijarru Rakenne Sähköhydrauliset levyjarrut Käsikäyttöinen, mekaaninen levyjarru Asennuskohta Jousen avulla etuakselissa ja taka-akselin nivelakselissa Etuakselin käyttöakselissa Ohjaus Ohjaustapa 0-30 km/h 4-pyörä- ja sivuttaisohjaus 4-pyörä- ja sivuttaisohjaus Ohjaustapa 0-40 km/h Etupyöräohjaus Etupyöräohjaus Painot Tyhjäpaino 3 kg Suurin sallittu kokonaispaino kg Työhydrauliikka Hammaspyöräpumppu, LS-venttiili l/bar 100 / / / / 240 LS-pumppu, LS-venttiili l/bar 187 / / / / / / / / 260 hallintaventtiili port. esiohjaus 4-portainen (vakio) 5-portainen (lisävar.) Ajovoimansiirto Hydrostaattinen VARIPOWER PLUS Nopeusalueet km/h 0-7 / 0-15 / 0-30 / 0-40 VARIPOWER PLUS 0-7 / 0-15 / 0-30 / 0-40 VARIPOWER VARIPOWER Hydrostaatti/ VARIPOWER 0-7 / 0-15 / 0-30 / / 0-15 / 0-30 / / / 0 30 / 0 40 Hydrostaatti/ VARIPOWER 0-7 / / 0 30 / 0 40 Hydrostaatti/ VARIPOWER 0-7 / / 0 30 / 0 40 Huippunopeus enint. km/h 30 / / / / / / / / 40 SMART ROADING Hydrostaatti/ VARIPOWER 0-7 / / 0 30 / 0 40 Säiliötilavuudet Polttoainesäiliö 2 l Hydr.öljysäiliö / hydr.öljyä yhteensä l 100 / / / / / / / / 170 Akselit Etu-/taka-akseli Tasauspyörästön lukko edessä Lukitus 100 % Lukitus 45 % Ohjauskulma astetta Vaakasuuntainen tasaus +/- astetta 10 Akseliheilunnan mek. rajoitin / taka-akseli SCORPION Rengaskoot Ulkoleveys 405/ B Mitas MPT 01, AS-kuvio m 2,29 2,29 2,29 2,29 405/ B Mitas MPT 323, AS-kuvio m 2,29 2,29 2,29 2,29 405/ D Mitas MPT04 m 2,29 2,29 2,29 2,29 405/70-R A8 Dunlop SPT9, teollisuuskuvio m 2,28 2,28 2,28 2,28 425/75 R A2 Michelin XZSL m 2,29 2,29 2,29 2,29 440/70 R A8 Continental AC 70G, AS-kuvio m 2,52 2,52 2,52 2,52 460/70-R A8 Firestone Duraforce Utility m 2,49 2,49 2,49 2,49 2,28 2,28 2,28 2,28 460/ A8 Mitas TR01, AS-kuvio m 2,49 2,49 2,49 2,49 460/70 R A8 Michelin XMCL, AS-kuvio m 2,5 2,5 2,5 2,5 2,29 2,29 2,29 2,29 460/70 R A8 Alliance A580 m 2,5 2,5 2,5 2,5 2,28 2,28 2,28 2,28 500/70 R A8 Alliance A580 m 2,5 2,5 2,5 2,5 500/70 R A8 Michelin XMCL, AS-kuvio m 2,51 2,51 2,51 2,51 500/70 R A8 Firestone Duraforce Utility m 2,52 2,52 2,52 2,52 600/ PR Alliance I-3 IND m 2,61 2,61 2,61 2, PR Mitas EM 60 m 2,48 2,48 2,48 2,48 1 ISO normin mukaan 2 DIN normin mukaan. 3 Ilman varustetta, kuljettaja ja täysi polttoainesäiliö mukaan lukien 4 Nopeusalueet eivät koske hydrostaattivetoa CLAAS pyrkii jatkuvasti sovittamaan tuotteensa käytännön vaatimusten mukaisesti. Tästä syystä pidätämme oikeudet muutoksiin. Teknisiä tietoja ja kuvia on pidettävä suuntaa antavina. Kuvissa olevissa koneissa voi olla lisävarusteita. Tämä esite on tarkoitettu maailmanlaajuiseen levitykseen. Tarkista koneiden vakiovarusteet paikalliselta CLAAS-jälleenmyyjältä. Joissakin kuvissa osa suojuksista on irrotettu. Ne on irrotettu koneen yksityiskohtien ja toimintojen näyttämiseksi. Konetta ei missään tapauksessa saa käyttää ilman suojuksia. Noudata käyttöohjeessa olevia ohjeita. Kaikki moottorien tekniset tiedot perustuvat pääasiassa eurooppalaiseen pakokaasujen puhdistusnormiin: Stage Tier-normin nimikettä on tässä esitteessä käytetty ainoastaan asian ymmärtämisen helpottamiseksi. Moottoreita koskevia tietoja ei voida soveltaa markkina-alueilla, joilla noudatetaan tätä normia tiukempia pakokaasupäästöjen rajoja. vakio Lisävaruste Saatavissa Ei saatavissa vakio Lisävaruste Saatavissa Ei saatavissa

60 SCORPION Mittoja A Pituus varustekiinnitys ml. mm C Enimmäisleveys mm D Raideleveys mm E Kokonaiskorkeus mm F Ohjaamon leveys mm G Akseliväli mm H Maavara mm I Kääntösäde, pyörien ulkoreuna mm K Etuakselin ja varustekiinnityksen väli mm L Taka-akselin ja koneen takapään väli mm M Korkeus teleskooppipuomin kiinnityskohtaan mm N Alustan tasaus astetta ± 10 O Takaylityksen kulma astetta 32 36,5 36,5 36, P Kauhan kääntökulma alas astetta Q Kauhan kääntökulma ylös astetta Varustekiinnityksen kokonaiskääntökulma astetta Koskee 460/70 R 24 rengasvarustusta M O H P I Q L G A K F E N D C vakio Lisävaruste Saatavissa Ei saatavissa
