Environment. Tuotteita paineilman valmistamiseen ja sen laadun parantamiseen. Paineilman tuottaminen ja jälkikäsittely.

Transkriptio

1 Hyvää paineilmaa FI/5000 9/2010 Hyvää paineilmaa Tuotteita paineilman valmistamiseen ja sen laadun parantamiseen Paineilman tuottaminen ja jälkikäsittely 1. Kompressori 2. Joustava yhdysletku 3. Painesäiliö varusteineen varoventtiili painemittari lauhdeveden tyhjennysventtiili tai automaattinen lauhteenpoistin joustava yhdysletku 4. Sulkuventtiili esim. palloventtiili 5. Esisuodatin 5 mikronia 6. Jäähdytys- tai adsorptiokuivain 7. Hienosuodatin 0,01 mikronia (mm. öljynerotus) 8. Aktiivihiilisuodatin tarvittaessa: poistaa hajut ja maut 9. Lauhdevesi öljynerottimeen (laki kieltää laskemasta viemärijärjestelmään) 10. Paineilmaputkisto alumiinia (helppo asennus, alhainen painehäviö, ei ruostetta) Sähköenergia on tasalaatuista. Pistorasiasta tulee juuri sitä mitä on tilattukin. Paineilman laita on toisin. Putkistossa voi olla ruostetta, putkihilsettä, kompressoriöljyä ja ennen kaikkea vettä. Kallis paineilmatyökalu voi olla ruosteessa, takuu ei korvaa, pakkauslinja on jumissa ohjausventtiilissä olevan lian takia ym. ym. Siitä syystä: TUTUSTU TÄHÄN ESITTEESEEN!

2 MÄNTÄKOMPRESSORIT Sprintair kw l/min, 9 10 bar Sprintair-sarjan tehokkaat, pienet ja hiljaiset ruuvikompressorit on varustettu 150 litran painesäiliöllä ja ovat asennettavissa suoraan työtilaan. Sprintair on hyvä vaihtoehto perinteiselle mäntäkompressorille. Integroitu, suoravetoinen ruuviyksikkö tekee kompressorista kompaktin. Energiaa säästävä ohjaustila pysäyttää koneen, kun paineilmaa ei tarvita. Ilman- ja öljynjäähdytin vakiona. Hidas pyörimisnopeus 2900 rpm Hiljainen äänitaso 62 db(a) Malli Tilausnumero tuotto Moottori rpm Paine Säiliö Paino Mitat mm l/min kw/v bar litraa kg AT 2.9 M ,2 / x 500 x 1140 AT ,0 / x 500 x 1140 AT 2.9 M ,2 / x 450 x 510 AT ,0 / x 450 x 510 Tuotto maksimipaineella ( ISO 1217 ) Järeät mäntäkompressorit kiinteään asennukseen 4 11 kw l/min, bar Airtec AT mäntäkompressori on suunniteltu ja valmistettu vaativaan, raskaaseen käyttöön. Kompressorit ovat matalakierroksisia, mikä olennaisesti vähentää huollontarvetta ja pidentää käyttöikää. OMINAISUUDET: mäntäkompressorilohko valurautaisin sylinterein kaksivaiheinen puristus, tehokas välijäähdytys kevennetty käynnistys: imuventtiilit pidetään auki kunnes suurin pyörimisnopeus on saavutettu moottori pöly- ja kosteussuojattu, suojausluokka IP 54 Malli Tilausnumero Tuotto l/min** Moottori kw/v rpm Paine bar Säiliö l Paino kg AT 700/270 G / AT 1000/270 G ,5/ AT 1200/270 G * ,5/ AT 1600/270 G * / AT 700/200 G / AT 1000/200 G ,5/ AT 1200/200 G * ,5/ AT 1600/200 G * / * tähtikolmiokäynnistin ** vapaa tuotettu ilmamäärä 6 bar paineella 2

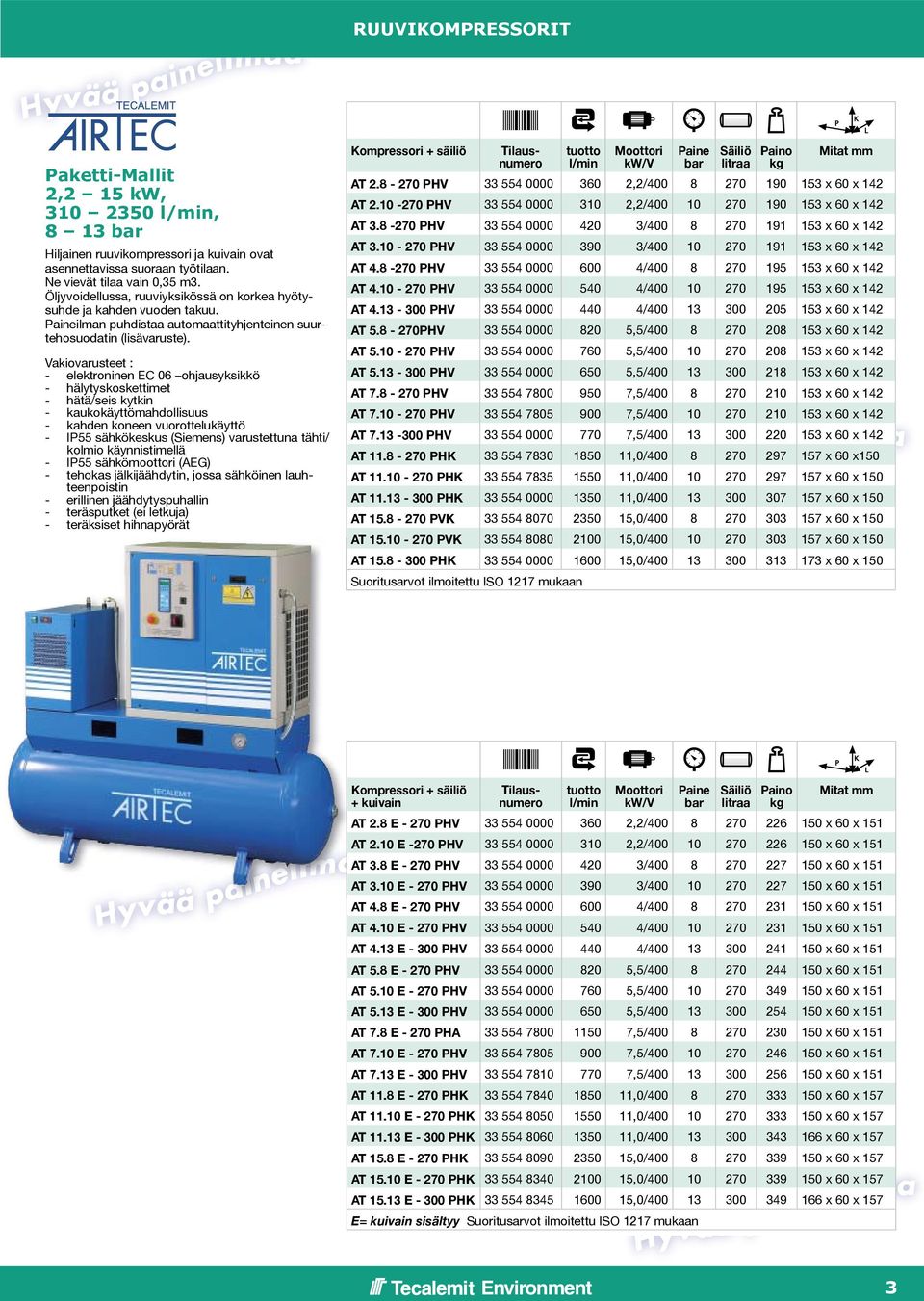

3 RUUVIKOMPRESSORIT Paketti-Mallit 2,2 15 kw, l/min, 8 13 bar Hiljainen ruuvikompressori ja kuivain ovat asennettavissa suoraan työtilaan. Ne vievät tilaa vain 0,35 m3. Öljyvoidellussa, ruuviyksikössä on korkea hyötysuhde ja kahden vuoden takuu. Paineilman puhdistaa automaattityhjenteinen suurtehosuodatin (lisävaruste). Vakiovarusteet : - elektroninen EC 06 ohjausyksikkö - hälytyskoskettimet - hätä/seis kytkin - kaukokäyttömahdollisuus - kahden koneen vuorottelukäyttö - IP55 sähkökeskus (Siemens) varustettuna tähti/ kolmio käynnistimellä - IP55 sähkömoottori (AEG) - tehokas jälkijäähdytin, jossa sähköinen lauhteenpoistin - erillinen jäähdytyspuhallin - teräsputket (ei letkuja) - teräksiset hihnapyörät Kompressori + säiliö tuotto l/min Moottori kw/v Paine bar Säiliö litraa Paino kg Mitat mm AT PHV ,2/ x 60 x 142 AT PHV ,2/ x 60 x 142 AT PHV / x 60 x 142 AT PHV / x 60 x 142 AT PHV / x 60 x 142 AT PHV / x 60 x 142 AT PHV / x 60 x 142 AT PHV ,5/ x 60 x 142 AT PHV ,5/ x 60 x 142 AT PHV ,5/ x 60 x 142 AT PHV ,5/ x 60 x 142 AT PHV ,5/ x 60 x 142 AT PHV ,5/ x 60 x 142 AT PHK ,0/ x 60 x150 AT PHK ,0/ x 60 x 150 AT PHK ,0/ x 60 x 150 AT PVK ,0/ x 60 x 150 AT PVK ,0/ x 60 x 150 AT PHK ,0/ x 60 x 150 Suoritusarvot ilmoitettu ISO 1217 mukaan Kompressori + säiliö + kuivain Tilausnumero Tilausnumero tuotto l/min Moottori kw/v Paine bar Säiliö litraa Paino kg Mitat mm AT 2.8 E PHV ,2/ x 60 x 151 AT 2.10 E -270 PHV ,2/ x 60 x 151 AT 3.8 E PHV / x 60 x 151 AT 3.10 E PHV / x 60 x 151 AT 4.8 E PHV / x 60 x 151 AT 4.10 E PHV / x 60 x 151 AT 4.13 E PHV / x 60 x 151 AT 5.8 E PHV ,5/ x 60 x 151 AT 5.10 E PHV ,5/ x 60 x 151 AT 5.13 E PHV ,5/ x 60 x 151 AT 7.8 E PHA ,5/ x 60 x 151 AT 7.10 E PHV ,5/ x 60 x 151 AT 7.13 E PHV ,5/ x 60 x 151 AT 11.8 E PHK ,0/ x 60 x 157 AT E PHK ,0/ x 60 x 157 AT E PHK ,0/ x 60 x 157 AT 15.8 E PHK ,0/ x 60 x 157 AT E PHK ,0/ x 60 x 157 AT E PHK ,0/ x 60 x 157 E= kuivain sisältyy Suoritusarvot ilmoitettu ISO 1217 mukaan 3

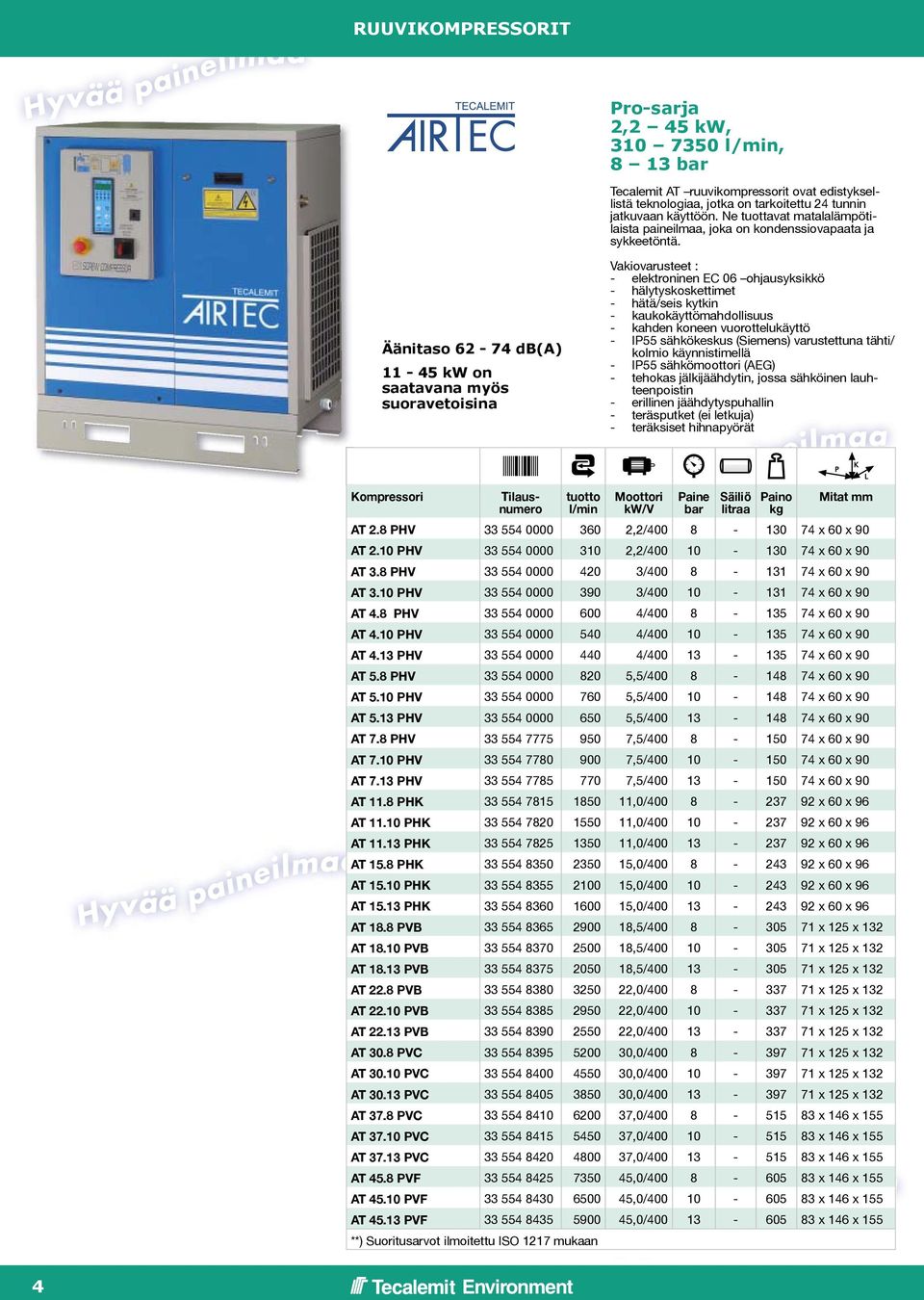

4 RUUVIKOMPRESSORIT Pro-sarja 2,2 45 kw, l/min, 8 13 bar Tecalemit AT ruuvikompressorit ovat edistyksellistä teknologiaa, jotka on tarkoitettu 24 tunnin jatkuvaan käyttöön. Ne tuottavat matalalämpötilaista paineilmaa, joka on kondenssiovapaata ja sykkeetöntä. Äänitaso db(a) kw on saatavana myös suoravetoisina Vakiovarusteet : - elektroninen EC 06 ohjausyksikkö - hälytyskoskettimet - hätä/seis kytkin - kaukokäyttömahdollisuus - kahden koneen vuorottelukäyttö - IP55 sähkökeskus (Siemens) varustettuna tähti/ kolmio käynnistimellä - IP55 sähkömoottori (AEG) - tehokas jälkijäähdytin, jossa sähköinen lauhteenpoistin - erillinen jäähdytyspuhallin - teräsputket (ei letkuja) - teräksiset hihnapyörät Kompressori Tilausnumero tuotto l/min Moottori kw/v Paine bar Säiliö litraa Paino kg Mitat mm AT 2.8 PHV ,2/ x 60 x 90 AT 2.10 PHV ,2/ x 60 x 90 AT 3.8 PHV / x 60 x 90 AT 3.10 PHV / x 60 x 90 AT 4.8 PHV / x 60 x 90 AT 4.10 PHV / x 60 x 90 AT 4.13 PHV / x 60 x 90 AT 5.8 PHV ,5/ x 60 x 90 AT 5.10 PHV ,5/ x 60 x 90 AT 5.13 PHV ,5/ x 60 x 90 AT 7.8 PHV ,5/ x 60 x 90 AT 7.10 PHV ,5/ x 60 x 90 AT 7.13 PHV ,5/ x 60 x 90 AT 11.8 PHK ,0/ x 60 x 96 AT PHK ,0/ x 60 x 96 AT PHK ,0/ x 60 x 96 AT 15.8 PHK ,0/ x 60 x 96 AT PHK ,0/ x 60 x 96 AT PHK ,0/ x 60 x 96 AT 18.8 PVB ,5/ x 125 x 132 AT PVB ,5/ x 125 x 132 AT PVB ,5/ x 125 x 132 AT 22.8 PVB ,0/ x 125 x 132 AT PVB ,0/ x 125 x 132 AT PVB ,0/ x 125 x 132 AT 30.8 PVC ,0/ x 125 x 132 AT PVC ,0/ x 125 x 132 AT PVC ,0/ x 125 x 132 AT 37.8 PVC ,0/ x 146 x 155 AT PVC ,0/ x 146 x 155 AT PVC ,0/ x 146 x 155 AT 45.8 PVF ,0/ x 146 x 155 AT PVF ,0/ x 146 x 155 AT PVF ,0/ x 146 x 155 **) Suoritusarvot ilmoitettu ISO 1217 mukaan 4

5 KUIVAIMET MTA DE Jäähdytyskuivaimet 0,28 37 m 3 /min Kompressorilta tuleva paineilma sisältää epäpuhtauksia, mm. vettä, öljyä ja likapartikkeleita. Nämä aiheuttavat tuotantokatkoja ja turhia kustannuksia. Jäähdytyskuivaimella poistetaan kosteuden aiheuttamat ongelmat. Jäähdytyskuivaimella erotetaan ja poistetaan lauhdevesi paineilmasta. Kuivain laskee ilman lämpötilan +3 C:hen, jolloin höyryn muodossa oleva vesi tiivistyy nesteeksi ja se voidaan erottaa paineilmasta. Vesi poistuu automaattisesti lauhdevedenpoistimen kautta. Esim. kompressori, jonka kapasiteetti on 3 m 3 /min tuottaa 20 C lämpötilassa ja suhteellisen kosteuden ollessa 70 % noin 20 litraa vettä vuorokaudessa. MTA jäähdytyskuivain poistaa kosteuden estäen sen pääsyn paineilmaverkostoon. Kylmäaine R 134 a. Kastepiste + 3 C. Maksimipaine 16 bar. Malli Virtaus Tehontarve Jännite Liitäntä Leveys x Paino Til.nro m 3 /min (7 bar) kw syvyys x korkeus mm kg MTA 003 DE ,28 0, R 1/2 530 x 300 x MTA 004 DE ,40 0, R 1/2 530 x 300 x MTA 006 DE ,59 0, R 1/2 530 x 300 x MTA 009 DE ,90 0, R 1/2 530 x 300 x MTA 012 DE ,22 0, R 1/2 530 x 300 x MTA 018 DE ,80 0, R 3/4 650 x 370 x MTA 025 DE ,47 0, R 3/4 650 x 370 x MTA 032 DE ,17 0, R x 370 x MTA 038 DE ,80 0, R x 370 x MTA 049 DE ,92 0, R x 370 x MTA 062 DE ,17 0, R 1 1/2 780 x 735 x MTA 080 DE ,00 1, R 1 1/2 780 x 735 x HUOM! Toimitamme myös kalvokuivaimia C. Jäähdytyskuivaimia saatavana 540 m³/min saakka. Adsorptiokuivaimet ULTRAPAC ,08-1,67 m 3 /min ULTRAPAC 2000 Superplus 0,08-1,67 m 3 /min Paineilmaelvytteinen adsorptiokuivain suojakotelolla, esija jälkisuodattimella sekä lauhteenpoistimella painekastepiste -40 C 100 % kuormituksella, -70 C kuormituksella 70 % nimellisarvosta (maksimi sisääntulolämpötila tällöin 35 C). elvytysilman kulutus keskimäärin 15 % sisääntulevasta SuperPlus 2000 on mikroprosessoriohjattu Myös lääkkeellistä paineilmaa tuottavat laitteet (ALG / OFP) sairaaloiden ja lääketehtaiden tarpeisiin, joissa suodatus- adsorptiovaiheet tuottavat EUROPEAN PHARMACOPEIAN laatuluokituksen mukaista paineilmaa. Tilausesimerkki ULTRAPAC Superplus Malli Virtaus Elvytysilman Virtaus Alku-paine-häviö Esi- Jälki- Kuivauspatruunat Til.nro sisään m 3 /h(1 kulutus ulos (min.) mbar suoda- tin suoda- tin PE kpl (1 bar, 20 C) bar, 20 C)* m 3 /h (1 bar, 20 C) (keskimäärin) m 3 /h MF ,75 4, /05 02/ ,5 8, /05 03/ ,25 12, /10 04/ ,75 20, /10 06/ ,25 28, /20 04/ ,5 40, /20 05/ ,8 52, /25 05/ /25 07/ , /25 07/25 12 *virtauslukemat viittaavat vapaaseen tuotettuun ilmamäärään (kompressorin imuilma 20 C ja paine 1 bar abs.). Käyttöpaine 7 bar (g) ja sisääntulolämpötila kuivaimeen 35 C. Saatavana myös suurempia adsorptiokuivaimia sekä kylmä- että lämpöelvytteisinä 200 m 3 /min saakka. 5

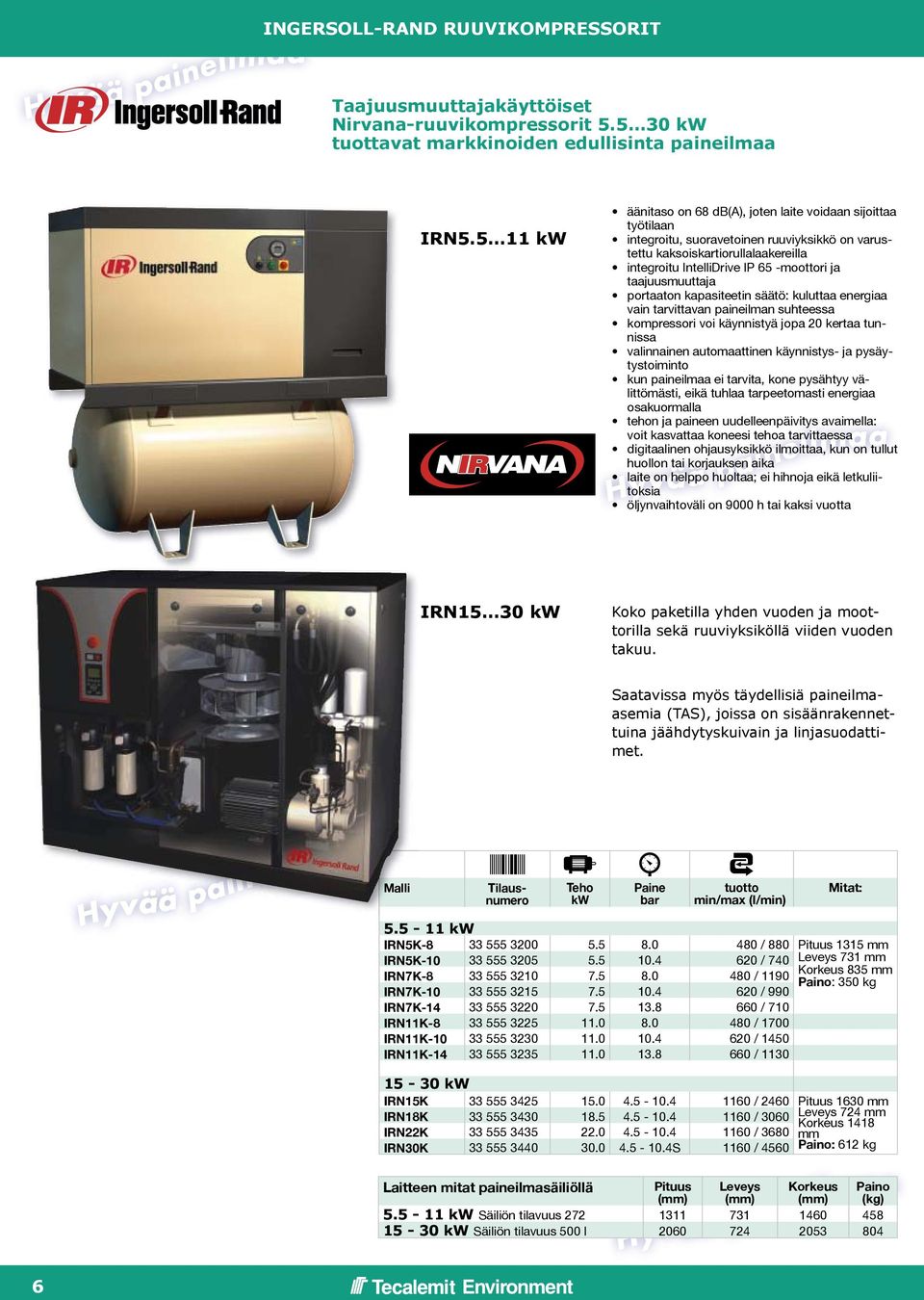

6 INGERSOLL-RAND RUUVIKOMPRESSORIT Taajuusmuuttajakäyttöiset Nirvana-ruuvikompressorit kw tuottavat markkinoiden edullisinta paineilmaa IRN kw äänitaso on 68 db(a), joten laite voidaan sijoittaa työtilaan integroitu, suoravetoinen ruuviyksikkö on varustettu kaksoiskartiorullalaakereilla integroitu IntelliDrive IP 65 -moottori ja taajuusmuuttaja portaaton kapasiteetin säätö: kuluttaa energiaa vain tarvittavan paineilman suhteessa kompressori voi käynnistyä jopa 20 kertaa tunnissa valinnainen automaattinen käynnistys- ja pysäytystoiminto kun paineilmaa ei tarvita, kone pysähtyy välittömästi, eikä tuhlaa tarpeetomasti energiaa osakuormalla tehon ja paineen uudelleenpäivitys avaimella: voit kasvattaa koneesi tehoa tarvittaessa digitaalinen ohjausyksikkö ilmoittaa, kun on tullut huollon tai korjauksen aika laite on helppo huoltaa; ei hihnoja eikä letkuliitoksia öljynvaihtoväli on 9000 h tai kaksi vuotta IRN15 30 kw Koko paketilla yhden vuoden ja moottorilla sekä ruuviyksiköllä viiden vuoden takuu. Saatavissa myös täydellisiä paineilmaasemia (TAS), joissa on sisäänrakennettuina jäähdytyskuivain ja linjasuodattimet. Malli Tilausnumero Teho kw Paine bar tuotto min/max (l/min) Mitat: kw IRN5K / 880 Pituus 1315 mm IRN5K / 740 Leveys 731 mm Korkeus 835 mm IRN7K / 1190 Paino: 350 kg IRN7K / 990 IRN7K / 710 IRN11K / 1700 IRN11K / 1450 IRN11K / kw IRN15K / 2460 Pituus 1630 mm IRN18K / 3060 Leveys 724 mm Korkeus 1418 IRN22K / 3680 mm IRN30K S 1160 / 4560 Paino: 612 kg Laitteen mitat paineilmasäiliöllä Pituus (mm) Leveys (mm) Korkeus (mm) Paino (kg) kw Säiliön tilavuus kw Säiliön tilavuus 500 l

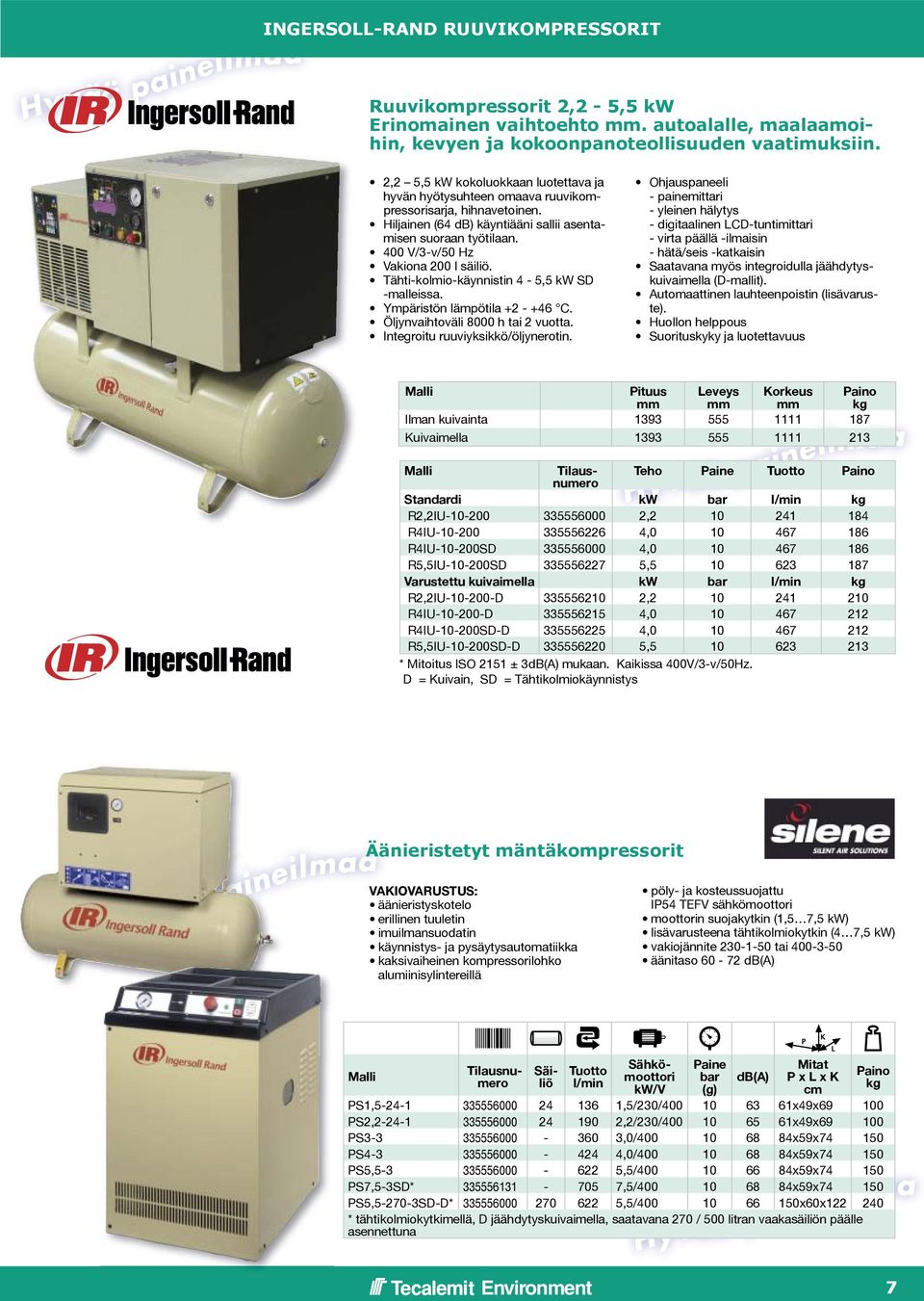

7 INGERSOLL-RAND RUUVIKOMPRESSORIT Ruuvikompressorit 2,2-5,5 kw Erinomainen vaihtoehto mm. autoalalle, maalaamoihin, kevyen ja kokoonpanoteollisuuden vaatimuksiin. 2,2 5,5 kw kokoluokkaan luotettava ja hyvän hyötysuhteen omaava ruuvikompressorisarja, hihnavetoinen. Hiljainen (64 db) käyntiääni sallii asentamisen suoraan työtilaan. 400 V/3-v/50 Hz Vakiona 200 l säiliö. Tähti-kolmio-käynnistin 4-5,5 kw SD -malleissa. Ympäristön lämpötila C. Öljynvaihtoväli 8000 h tai 2 vuotta. Integroitu ruuviyksikkö/öljynerotin. Ohjauspaneeli - painemittari - yleinen hälytys - digitaalinen LCD-tuntimittari - virta päällä -ilmaisin - hätä/seis -katkaisin Saatavana myös integroidulla jäähdytyskuivaimella (D-mallit). Automaattinen lauhteenpoistin (lisävaruste). Huollon helppous Suorituskyky ja luotettavuus Malli Pituus mm Leveys mm Korkeus mm Paino kg Ilman kuivainta Kuivaimella Malli Tilausnumero Teho Paine Tuotto Paino Standardi kw bar l/min kg R2,2IU , R4IU , R4IU SD , R5,5IU SD , Varustettu kuivaimella kw bar l/min kg R2,2IU D , R4IU D , R4IU SD-D , R5,5IU SD-D , * Mitoitus ISO 2151 ± 3dB(A) mukaan. Kaikissa 400V/3-v/50Hz. D = Kuivain, SD = Tähtikolmiokäynnistys Äänieristetyt mäntäkompressorit VAKIOVARUSTUS: äänieristyskotelo erillinen tuuletin imuilmansuodatin käynnistys- ja pysäytysautomatiikka kaksivaiheinen kompressorilohko alumiinisylintereillä pöly- ja kosteussuojattu IP54 TEFV sähkömoottori moottorin suojakytkin (1,5 7,5 kw) lisävarusteena tähtikolmiokytkin (4 7,5 kw) vakiojännite tai äänitaso db(a) Malli Tuotto l/min Tilausnumero Säiliö Sähkömoottori kw/v Paine bar (g) db(a) Mitat P x L x K cm Paino kg PS1, ,5/230/ x49x PS2, ,2/230/ x49x PS ,0/ x59x PS ,0/ x59x PS5, ,5/ x59x PS7,5-3SD* ,5/ x59x PS5, SD-D* ,5/ x60x * tähtikolmiokytkimellä, D jäähdytyskuivaimella, saatavana 270 / 500 litran vaakasäiliön päälle asennettuna 7

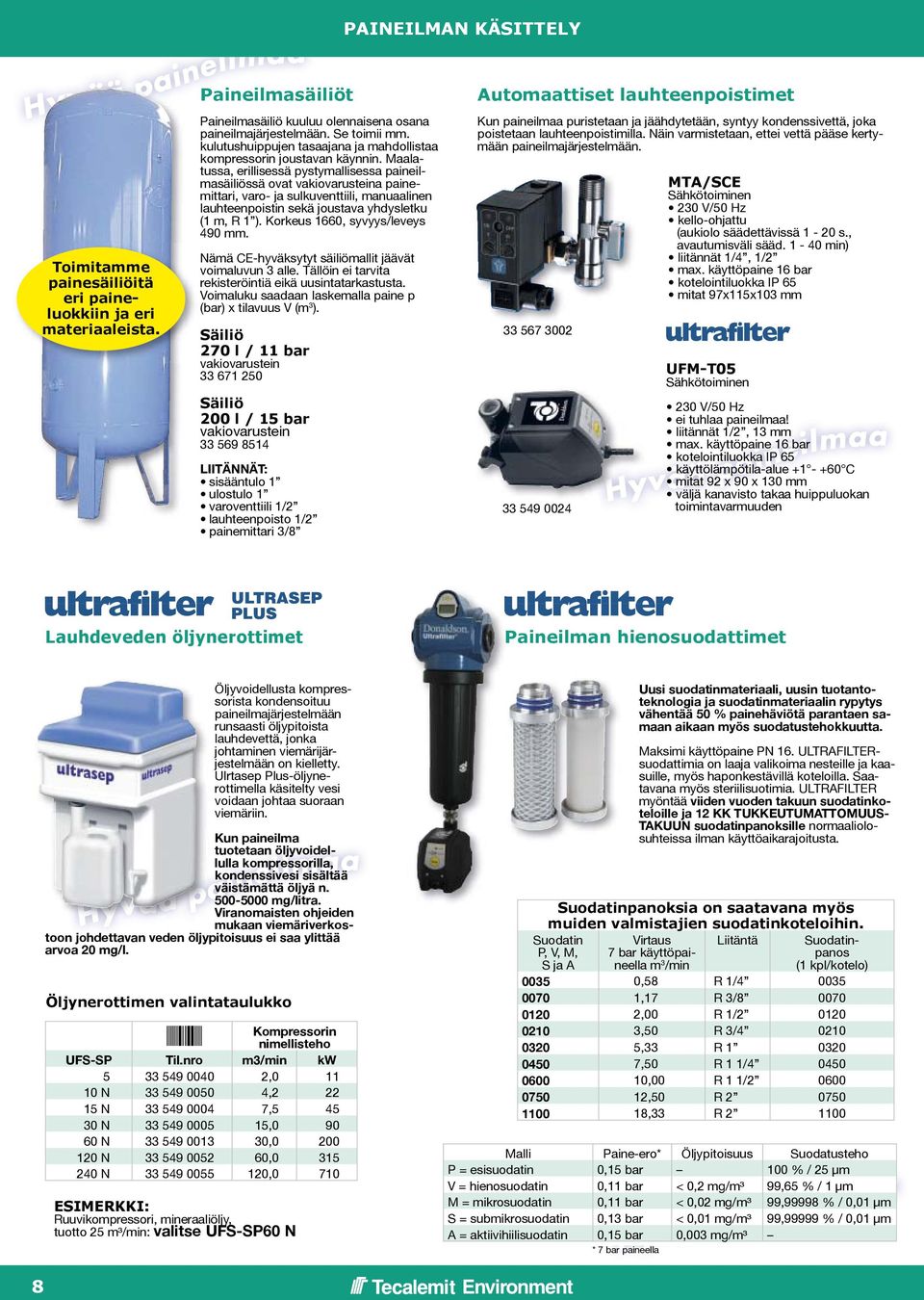

8 PAINEILMAN KÄSITTELY Toimitamme painesäiliöitä eri paineluokkiin ja eri materiaaleista. Paineilmasäiliöt Paineilmasäiliö kuuluu olennaisena osana paineilmajärjestelmään. Se toimii mm. kulutushuippujen tasaajana ja mahdollistaa kompressorin joustavan käynnin. Maalatussa, erillisessä pystymallisessa paineilmasäiliössä ovat vakiovarusteina painemittari, varo- ja sulkuventtiili, manuaalinen lauhteenpoistin sekä joustava yhdysletku (1 m, R 1 ). Korkeus 1660, syvyys/leveys 490 mm. Nämä CE-hyväksytyt säiliömallit jäävät voimaluvun 3 alle. Tällöin ei tarvita rekisteröintiä eikä uusintatarkastusta. Voimaluku saadaan laskemalla paine p (bar) x tilavuus V (m 3 ). Säiliö 270 l / 11 bar vakiovarustein Säiliö 200 l / 15 bar vakiovarustein LIITÄNNÄT: sisääntulo 1 ulostulo 1 varoventtiili 1/2 lauhteenpoisto 1/2 painemittari 3/8 Automaattiset lauhteenpoistimet Kun paineilmaa puristetaan ja jäähdytetään, syntyy kondenssivettä, joka poistetaan lauhteenpoistimilla. Näin varmistetaan, ettei vettä pääse kertymään paineilmajärjestelmään MTA/SCE Sähkötoiminen 230 V/50 Hz kello-ohjattu (aukiolo säädettävissä 1-20 s., avautumisväli sääd min) liitännät 1/4, 1/2 max. käyttöpaine 16 bar kotelointiluokka IP 65 mitat 97x115x103 mm UFM-T05 Sähkötoiminen 230 V/50 Hz ei tuhlaa paineilmaa! liitännät 1/2, 13 mm max. käyttöpaine 16 bar kotelointiluokka IP 65 käyttölämpötila-alue C mitat 92 x 90 x 130 mm väljä kanavisto takaa huippuluokan toimintavarmuuden Lauhdeveden öljynerottimet Paineilman hienosuodattimet Öljyvoidellusta kompressorista kondensoituu paineilmajärjestelmään runsaasti öljypitoista lauhdevettä, jonka johtaminen viemärijärjestelmään on kielletty. Ulrtasep Plus-öljynerottimella käsitelty vesi voidaan johtaa suoraan viemäriin. Kun paineilma tuotetaan öljyvoidellulla kompressorilla, kondenssivesi sisältää väistämättä öljyä n mg/litra. Viranomaisten ohjeiden mukaan viemäriverkostoon johdettavan veden öljypitoisuus ei saa ylittää arvoa 20 mg/l. Öljynerottimen valintataulukko Kompressorin nimellisteho UFS-SP Til.nro m3/min kw , N , N , N , N , N , N ,0 710 ESIMERKKI: Ruuvikompressori, mineraaliöljy, tuotto 25 m³/min: valitse UFS-SP60 N Uusi suodatinmateriaali, uusin tuotantoteknologia ja suodatinmateriaalin rypytys vähentää 50 % painehäviötä parantaen samaan aikaan myös suodatustehokkuutta. Maksimi käyttöpaine PN 16. ULTRAFILTERsuodattimia on laaja valikoima nesteille ja kaasuille, myös haponkestävillä koteloilla. Saatavana myös steriilisuotimia. ULTRAFILTER myöntää viiden vuoden takuun suodatinkoteloille ja 12 KK TUKKEUTUMATTOMUUS- TAKUUN suodatinpanoksille normaaliolosuhteissa ilman käyttöaikarajoitusta. Suodatinpanoksia on saatavana myös muiden valmistajien suodatinkoteloihin. Suodatin P, V, M, S ja A Virtaus 7 bar käyttöpaineella m 3 /min Liitäntä Suodatinpanos (1 kpl/kotelo) ,58 R 1/ ,17 R 3/ ,00 R 1/ ,50 R 3/ ,33 R ,50 R 1 1/ ,00 R 1 1/ ,50 R ,33 R Malli Paine-ero* Öljypitoisuus Suodatusteho P = esisuodatin 0,15 bar 100 % / 25 μm V = hienosuodatin 0,11 bar < 0,2 mg/m³ 99,65 % / 1 μm M = mikrosuodatin 0,11 bar < 0,02 mg/m³ 99,99998 % / 0,01 μm S = submikrosuodatin 0,13 bar < 0,01 mg/m³ 99,99999 % / 0,01 μm A = aktiivihiilisuodatin 0,15 bar 0,003 mg/m³ * 7 bar paineella 8

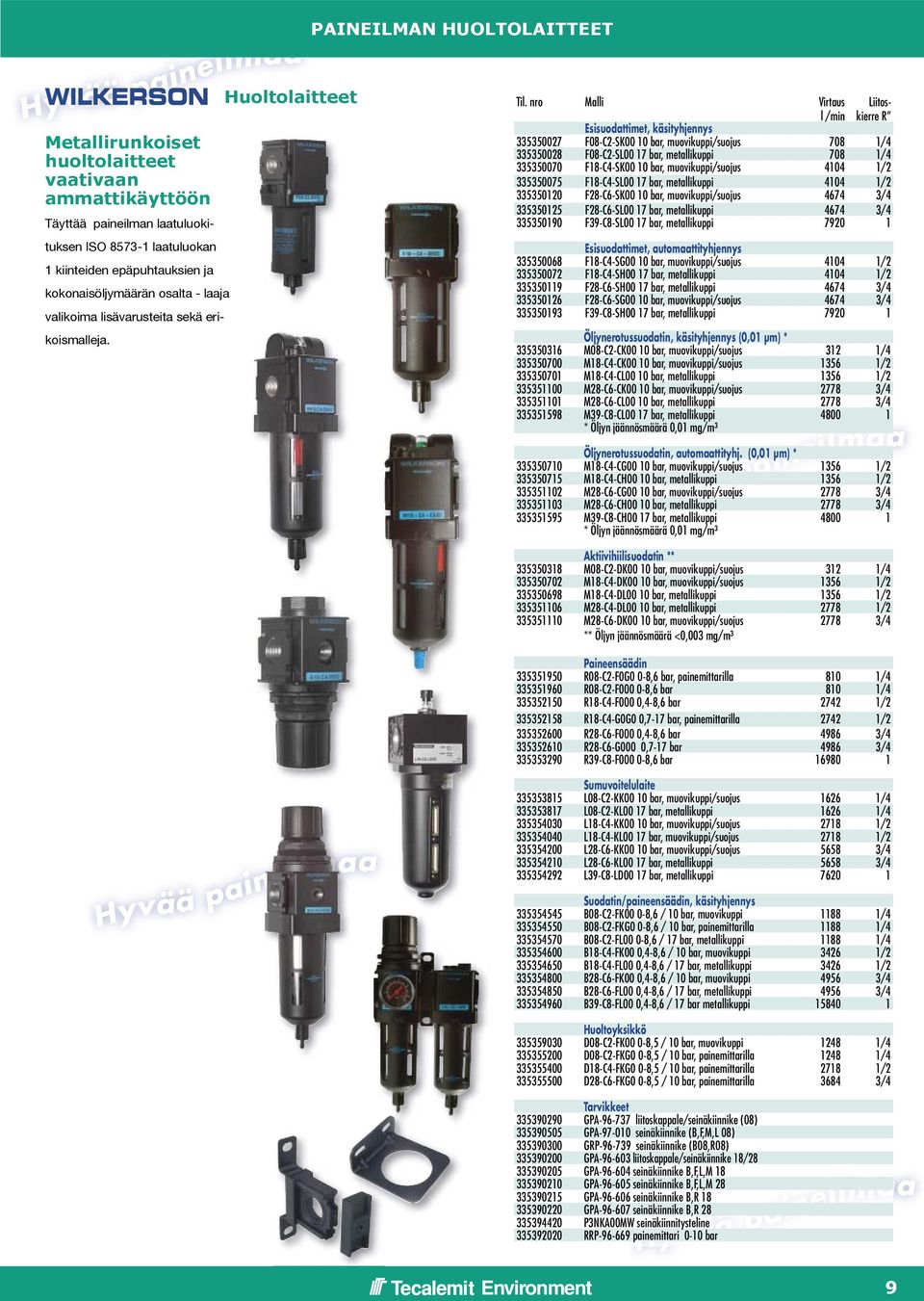

9 PAINEILMAN HUOLTOLAITTEET Metallirunkoiset huoltolaitteet vaativaan ammattikäyttöön Huoltolaitteet Täyttää paineilman laatuluokituksen ISO laatuluokan 1 kiinteiden epäpuhtauksien ja kokonaisöljymäärän osalta - laaja valikoima lisävarusteita sekä erikoismalleja. Til. nro Malli Virtaus l /min Liitoskierre R Esisuodattimet, käsityhjennys F08-C2-SK00 10 bar, muovikuppi/suojus 708 1/ F08-C2-SL00 17 bar, metallikuppi 708 1/ F18-C4-SK00 10 bar, muovikuppi/suojus / F18-C4-SL00 17 bar, metallikuppi / F28-C6-SK00 10 bar, muovikuppi/suojus / F28-C6-SL00 17 bar, metallikuppi / F39-C8-SL00 17 bar, metallikuppi Esisuodattimet, automaattityhjennys F18-C4-SG00 10 bar, muovikuppi/suojus / F18-C4-SH00 17 bar, metallikuppi / F28-C6-SH00 17 bar, metallikuppi / F28-C6-SG00 10 bar, muovikuppi/suojus / F39-C8-SH00 17 bar, metallikuppi Öljynerotussuodatin, käsityhjennys (0,01 µm) * M08-C2-CK00 10 bar, muovikuppi/suojus 312 1/ M18-C4-CK00 10 bar, muovikuppi/suojus / M18-C4-CL00 10 bar, metallikuppi / M28-C6-CK00 10 bar, muovikuppi/suojus / M28-C6-CL00 10 bar, metallikuppi / M39-C8-CL00 17 bar, metallikuppi * Öljyn jäännösmäärä 0,01 mg/m³ Öljynerotussuodatin, automaattityhj. (0,01 µm) * M18-C4-CG00 10 bar, muovikuppi/suojus / M18-C4-CH00 10 bar, metallikuppi / M28-C6-CG00 10 bar, muovikuppi/suojus / M28-C6-CH00 10 bar, metallikuppi / M39-C8-CH00 17 bar, metallikuppi * Öljyn jäännösmäärä 0,01 mg/m³ Aktiivihiilisuodatin ** M08-C2-DK00 10 bar, muovikuppi/suojus 312 1/ M18-C4-DK00 10 bar, muovikuppi/suojus / M18-C4-DL00 10 bar, metallikuppi / M28-C4-DL00 10 bar, metallikuppi / M28-C6-DK00 10 bar, muovikuppi/suojus /4 ** Öljyn jäännösmäärä <0,003 mg/m³ Paineensäädin R08-C2-F0G0 0-8,6 bar, painemittarilla 810 1/ R08-C2-F ,6 bar 810 1/ R18-C4-F000 0,4-8,6 bar / R18-C4-G0G0 0,7-17 bar, painemittarilla / R28-C6-F000 0,4-8,6 bar / R28-C6-G000 0,7-17 bar / R39-C8-F ,6 bar Sumuvoitelulaite L08-C2-KK00 10 bar, muovikuppi/suojus / L08-C2-KL00 17 bar, metallikuppi / L18-C4-KK00 10 bar, muovikuppi/suojus / L18-C4-KL00 17 bar, muovikuppi/suojus / L28-C6-KK00 10 bar, muovikuppi/suojus / L28-C6-KL00 17 bar, metallikuppi / L39-C8-LD00 17 bar, metallikuppi Suodatin/paineensäädin, käsityhjennys B08-C2-FK00 0-8,6 / 10 bar, muovikuppi / B08-C2-FKG0 0-8,6 / 10 bar, painemittarilla / B08-C2-FL00 0-8,6 / 17 bar, metallikuppi / B18-C4-FK00 0,4-8,6 / 10 bar, muovikuppi / B18-C4-FL00 0,4-8,6 / 17 bar, metallikuppi / B28-C6-FK00 0,4-8,6 / 10 bar, muovikuppi / B28-C6-FL00 0,4-8,6 / 17 bar, metallikuppi / B39-C8-FL00 0,4-8,6 / 17 bar metallikuppi Huoltoyksikkö D08-C2-FK00 0-8,5 / 10 bar, muovikuppi / D08-C2-FKG0 0-8,5 / 10 bar, painemittarilla / D18-C4-FKG0 0-8,5 / 10 bar, painemittarilla / D28-C6-FKG0 0-8,5 / 10 bar, painemittarilla /4 Tarvikkeet GPA liitoskappale/seinäkiinnike (08) GPA seinäkiinnike (B,F,M,L 08) GRP seinäkiinnike (B08,R08) GPA liitoskappale/seinäkiinnike 18/ GPA seinäkiinnike B,F,L,M GPA seinäkiinnike B,F,L,M GPA seinäkiinnike B,R GPA seinäkiinnike B,R P3NKA00MW seinäkiinnitysteline RRP painemittari 0-10 bar 9

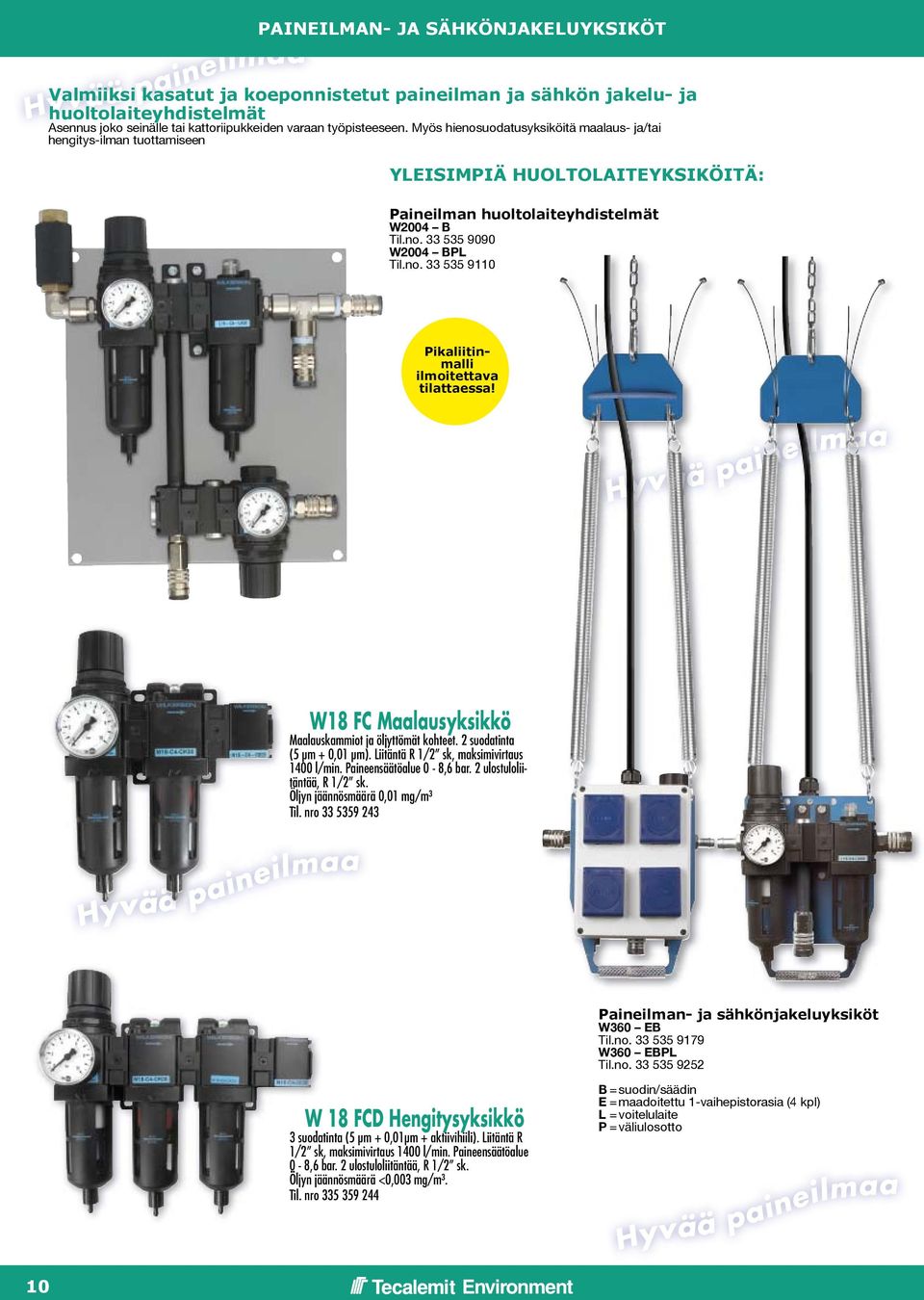

10 PAINEILMAN- JA SÄHKÖNJAKELUYKSIKÖT Valmiiksi kasatut ja koeponnistetut paineilman ja sähkön jakelu- ja huoltolaiteyhdistelmät Asennus joko seinälle tai kattoriipukkeiden varaan työpisteeseen. Myös hienosuodatusyksiköitä maalaus- ja/tai hengitys-ilman tuottamiseen YLEISIMPIÄ HUOLTOLAITEYKSIKÖITÄ: Paineilman huoltolaiteyhdistelmät W2004 B Til.no W2004 BPL Til.no Pikaliitinmalli ilmoitettava tilattaessa! W18 FC Maalausyksikkö Maalauskammiot ja öljyttömät kohteet. 2 suodatinta (5 µm + 0,01 µm). Liitäntä R 1/2 sk, maksimivirtaus 1400 l/min. Paineensäätöalue 0-8,6 bar. 2 ulostuloliitäntää, R 1/2 sk. Öljyn jäännösmäärä 0,01 mg/m³ Til. nro Paineilman- ja sähkönjakeluyksiköt W360 EB Til.no W360 EBPL Til.no W 18 FCD Hengitysyksikkö 3 suodatinta (5 µm + 0,01µm + aktiivihiili). Liitäntä R 1/2 sk, maksimivirtaus 1400 l/min. Paineensäätöalue 0-8,6 bar. 2 ulostuloliitäntää, R 1/2 sk. Öljyn jäännösmäärä <0,003 mg/m³. Til. nro B = suodin/säädin E = maadoitettu 1-vaihepistorasia (4 kpl) L = voitelulaite P = väliulosotto 10

11 PAINEILMAPUTKISTOT Alumiininen profiiliputkisto, sisähalkaisijat mm (14 25 bar) AP ja Multifluid mallit mm HBS mallit mm nopea ja helppo asentaa ja muunnella keveys helpottaa asennusta ja kannakointia paino vain 1/3 teräsputkeen verrattuna anodisoitua alumiinia: ei korroosiota, ei maalaustarvetta sileä sisäpinta takaa alhaisen painehäviön sekä puhtaan paineilman Multifluid liittimin varustettua putkistoa voidaan käyttää myös vaarattomille nesteille ja kaasuille. Maksimipaine 25 bar. VIRTAUS dm 3 /min AP 50 AP 40 AP 25 AP 20 bar 0,1 0,2 0,3 0,4 0,5 0,6 PAINEHÄVIÖ Esimerkkivertailu teräsputkistoon TESEO TERÄS 50 mm 13,6 m 3 /min 2 6,0 m 3 /min 80 mm 50,9 m 3 /min 3 14,4 m 3 /min Kompressorin teho AP halkaisija Ohjeellinen virtaus kw mm Nl/min 7,

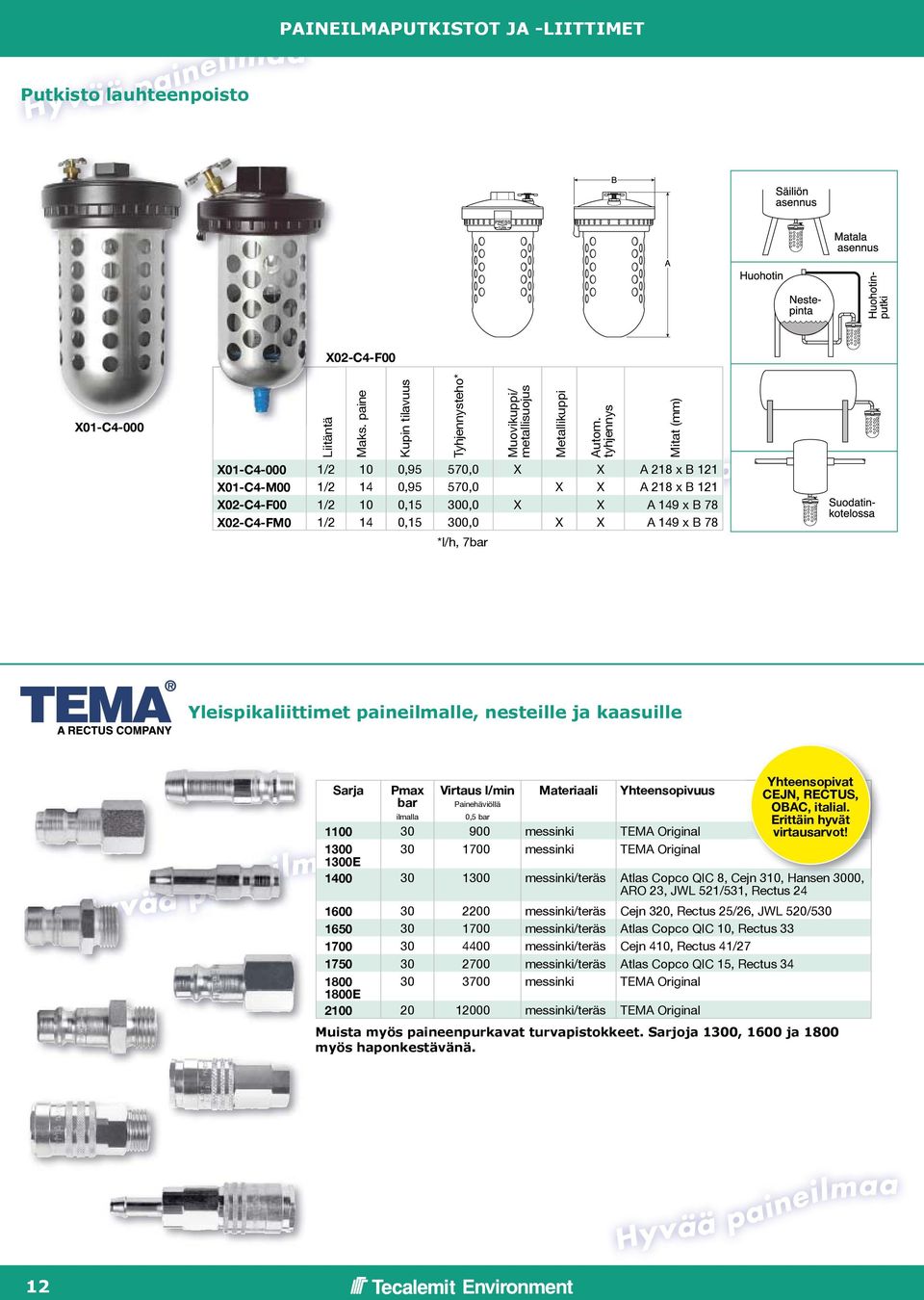

12 PAINEILMAPUTKISTOT JA -LIITTIMET Putkisto lauhteenpoisto X02-C4-F00 X01-C4-000 Liitäntä Maks. paine Kupin tilavuus Tyhjennysteho* *l/h, 7bar Muovikuppi/ metallisuojus Metallikuppi Autom. tyhjennys X01-C /2 10 0,95 570,0 X X A 218 x B 121 X01-C4-M00 1/2 14 0,95 570,0 X X A 218 x B 121 X02-C4-F00 1/2 10 0,15 300,0 X X A 149 x B 78 X02-C4-FM0 1/2 14 0,15 300,0 X X A 149 x B 78 Mitat (mm) Yleispikaliittimet paineilmalle, nesteille ja kaasuille Sarja Pmax Virtaus l/min Materiaali Yhteensopivuus bar ilmalla Painehäviöllä 0,5 bar messinki TEMA Original E messinki TEMA Original Yhteensopivat CEJN, RECTUS, OBAC, italial. Erittäin hyvät virtausarvot! messinki/teräs Atlas Copco QIC 8, Cejn 310, Hansen 3000, ARO 23, JWL 521/531, Rectus messinki/teräs Cejn 320, Rectus 25/26, JWL 520/ messinki/teräs Atlas Copco QIC 10, Rectus messinki/teräs Cejn 410, Rectus 41/ messinki/teräs Atlas Copco QIC 15, Rectus messinki TEMA Original 1800E messinki/teräs TEMA Original Muista myös paineenpurkavat turvapistokkeet. Sarjoja 1300, 1600 ja 1800 myös haponkestävänä. 12

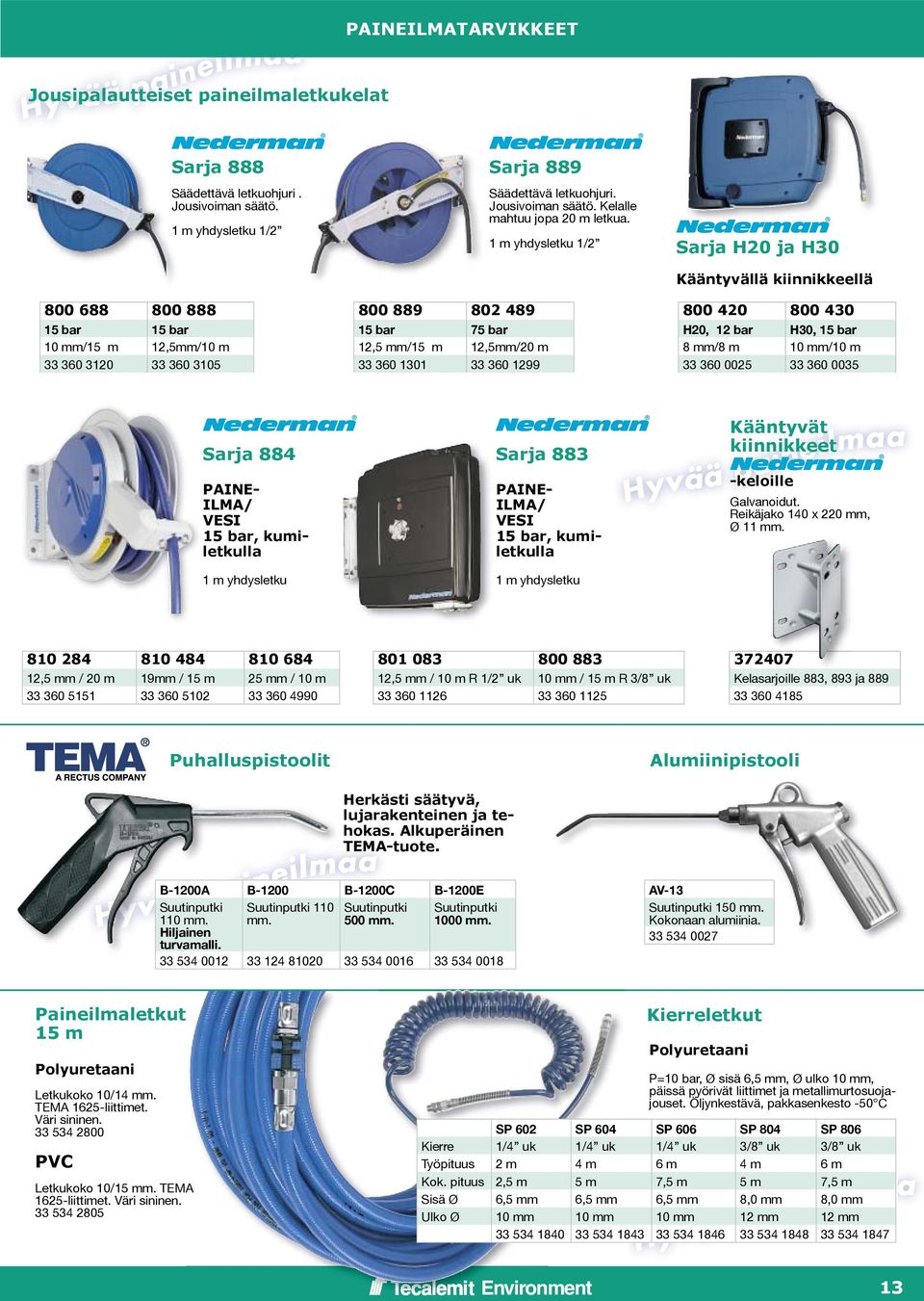

13 PAINEILMATARVIKKEET Jousipalautteiset paineilmaletkukelat Sarja 888 Säädettävä letkuohjuri. Jousivoiman säätö. 1 m yhdysletku 1/ bar 15 bar 10 mm/15 m 12,5mm/10 m Sarja 889 Säädettävä letkuohjuri. Jousivoiman säätö. Kelalle mahtuu jopa 20 m letkua. 1 m yhdysletku 1/ bar 75 bar 12,5 mm/15 m 12,5mm/20 m Sarja H20 ja H30 Kääntyvällä kiinnikkeellä H20, 12 bar H30, 15 bar 8 mm/8 m 10 mm/10 m Sarja 884 PAINE- ILMA/ VESI 15 bar, kumiletkulla 1 m yhdysletku Sarja 883 PAINE- ILMA/ VESI 15 bar, kumiletkulla 1 m yhdysletku Kääntyvät kiinnikkeet -keloille Galvanoidut. Reikäjako 140 x 220 mm, Ø 11 mm ,5 mm / 20 m 19mm / 15 m 25 mm / 10 m ,5 mm / 10 m R 1/2 uk 10 mm / 15 m R 3/8 uk Kelasarjoille 883, 893 ja Puhalluspistoolit Alumiinipistooli Herkästi säätyvä, lujarakenteinen ja tehokas. Alkuperäinen TEMA-tuote. B-1200A B-1200 B-1200C B-1200E Suutinputki 110 mm. Suutinputki 110 mm. Suutinputki 500 mm. Suutinputki 1000 mm. Hiljainen turvamalli AV-13 Suutinputki 150 mm. Kokonaan alumiinia Paineilmaletkut 15 m Polyuretaani Letkukoko 10/14 mm. TEMA 1625-liittimet. Väri sininen PVC Letkukoko 10/15 mm. TEMA 1625-liittimet. Väri sininen Kierreletkut Polyuretaani P=10 bar, Ø sisä 6,5 mm, Ø ulko 10 mm, päissä pyörivät liittimet ja metallimurtosuojajouset. Öljynkestävä, pakkasenkesto -50 C SP 602 SP 604 SP 606 SP 804 SP 806 Kierre 1/4 uk 1/4 uk 1/4 uk 3/8 uk 3/8 uk Työpituus 2 m 4 m 6 m 4 m 6 m Kok. pituus 2,5 m 5 m 7,5 m 5 m 7,5 m Sisä Ø 6,5 mm 6,5 mm 6,5 mm 8,0 mm 8,0 mm Ulko Ø 10 mm 10 mm 10 mm 12 mm 12 mm

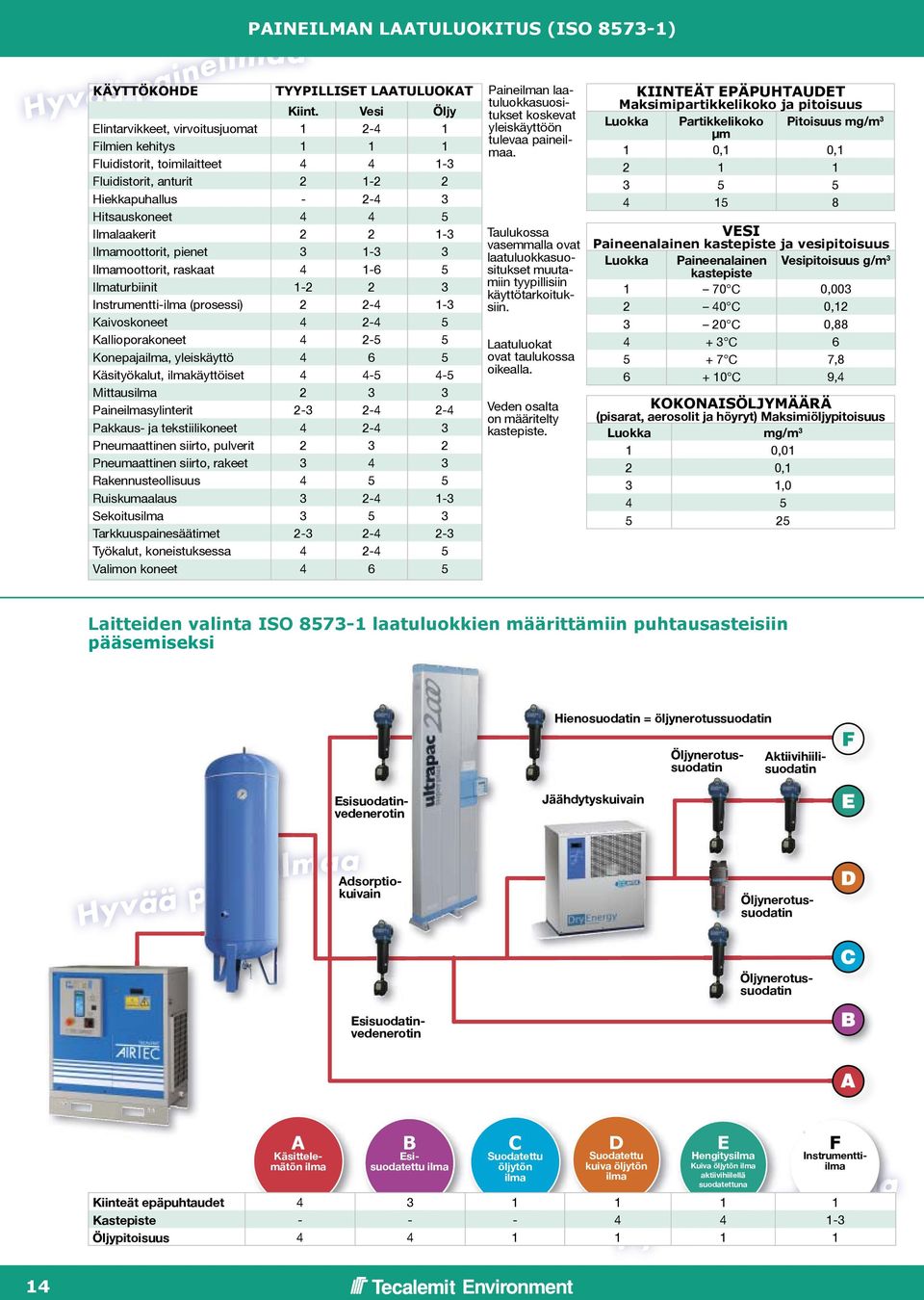

14 PAINEILMAN LAATULUOKITUS (ISO ) KÄYTTÖKOHDE TYYPILLISET LAATULUOKAT Kiint. Vesi Öljy Elintarvikkeet, virvoitusjuomat Filmien kehitys Fluidistorit, toimilaitteet Fluidistorit, anturit Hiekkapuhallus Hitsauskoneet Ilmalaakerit Ilmamoottorit, pienet Ilmamoottorit, raskaat Ilmaturbiinit Instrumentti-ilma (prosessi) Kaivoskoneet Kallioporakoneet Konepajailma, yleiskäyttö Käsityökalut, ilmakäyttöiset Mittausilma Paineilmasylinterit Pakkaus- ja tekstiilikoneet Pneumaattinen siirto, pulverit Pneumaattinen siirto, rakeet Rakennusteollisuus Ruiskumaalaus Sekoitusilma Tarkkuuspainesäätimet Työkalut, koneistuksessa Valimon koneet Paineilman laatuluokkasuositukset koskevat yleiskäyttöön tulevaa paineilmaa. Taulukossa vasemmalla ovat laatuluokkasuositukset muutamiin tyypillisiin käyttötarkoituksiin. Laatuluokat ovat taulukossa oikealla. Veden osalta on määritelty kastepiste. KIINTEÄT EPÄPUHTAUDET Maksimipartikkelikoko ja pitoisuus Luokka Partikkelikoko Pitoisuus mg/m 3 μm 1 0,1 0, VESI Paineenalainen kastepiste ja vesipitoisuus Luokka Paineenalainen Vesipitoisuus g/m 3 kastepiste 1 70 C 0, C 0, C 0, C C 7, C 9,4 KOKONAISÖLJYMÄÄRÄ (pisarat, aerosolit ja höyryt) Maksimiöljypitoisuus Luokka mg/m 3 1 0,01 2 0,1 3 1, Laitteiden valinta ISO laatuluokkien määrittämiin puhtausasteisiin pääsemiseksi Hienosuodatin = öljynerotussuodatin Jäähdytyskuivain Esisuodatinvedenerotin Öljynerotussuodatin Aktiivihiilisuodatin Adsorptiokuivain Öljynerotussuodatin Öljynerotussuodatin Esisuodatinvedenerotin A Käsittelemätön ilma B Esisuodatettu ilma C Suodatettu öljytön ilma D Suodatettu kuiva öljytön ilma E Hengitysilma Kuiva öljytön ilma aktiivihiilellä suodatettuna F Instrumenttiilma Kiinteät epäpuhtaudet Kastepiste Öljypitoisuus

15 MÄNTÄKOMPRESSORIT Leonardo ECU 2 S Magnum 22/210 Super Cosmos Magnum Special Pro S Magnum 20/422 AirTeca Sil Eol Mäntäkompressorit ammattilaiselle ja vaativalle harrastajalle Malli Tilausnumero Säiliö Tuotto l/min Sähkömoottori kw/v Paine bar (g) Mitat P x L x K cm Paino kg Öljyttömät Leonardo ,75/ x235x Ecu ,50/ x245x SMagnum 22/ ,50/ x495x Öljyvoidellut Super Cosmos* ,20/ x250x Magnum 20/304 SP* ,80/ x450x Smagnum 20/ ,20/ x450x AirTeca CM300/50* ,20/ x380x AirTeca CT450/100* ,00/ x390x AirTeca CT750/150* ,00/ x460x AirTeca CT850/150* ,50/ x460x Hiljaiset db(a) SIL-EOL 9/ ,34/ x330x SIL-EOL 24/ ,34/ x400x BABY-A ,5 13 0,14/ x190x285 17,5 * valurautasylinterit Tuotot ilmoitettu vapaana tuottettuna ilmamääränä 6 bar paineella 15

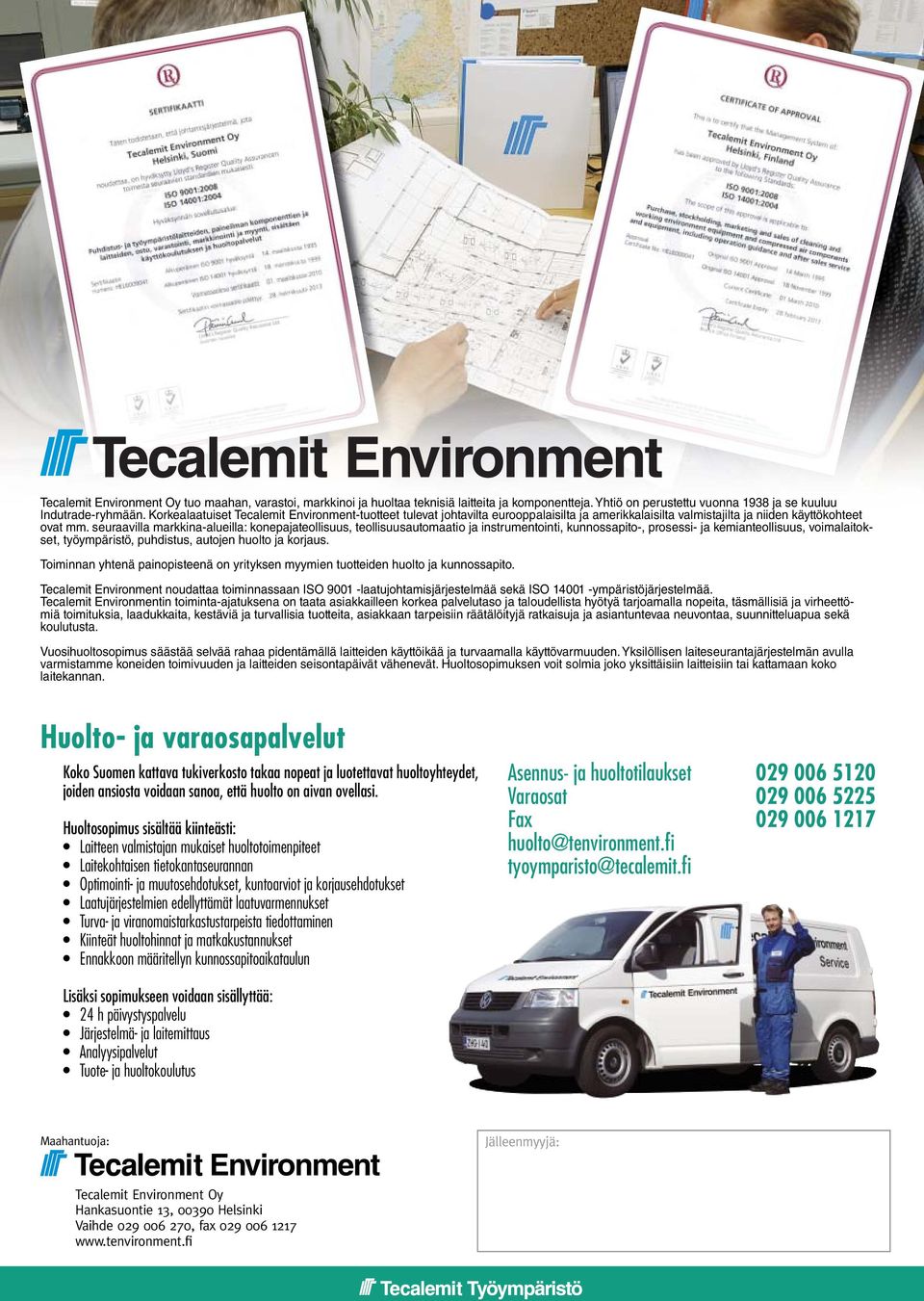

16 Tecalemit Oy tuo maahan, varastoi, markkinoi ja huoltaa teknisiä laitteita ja komponentteja. Yhtiö on perustettu vuonna 1938 ja se kuuluu Indutrade-ryhmään. Korkealaatuiset Tecalemit -tuotteet tulevat johtavilta eurooppalaisilta ja amerikkalaisilta valmistajilta ja niiden käyttökohteet ovat mm. seuraavilla markkina-alueilla: konepajateollisuus, teollisuusautomaatio ja instrumentointi, kunnossapito-, prosessi- ja kemianteollisuus, voimalaitokset, työympäristö, puhdistus, autojen huolto ja korjaus. Toiminnan yhtenä painopisteenä on yrityksen myymien tuotteiden huolto ja kunnossapito. Tecalemit noudattaa toiminnassaan ISO laatujohtamisjärjestelmää sekä ISO ympäristöjärjestelmää. Tecalemit in toiminta-ajatuksena on taata asiakkailleen korkea palvelutaso ja taloudellista hyötyä tarjoamalla nopeita, täsmällisiä ja virheettömiä toimituksia, laadukkaita, kestäviä ja turvallisia tuotteita, asiakkaan tarpeisiin räätälöityjä ratkaisuja ja asiantuntevaa neuvontaa, suunnitteluapua sekä koulutusta. Vuosihuoltosopimus säästää selvää rahaa pidentämällä laitteiden käyttöikää ja turvaamalla käyttövarmuuden. Yksilöllisen laiteseurantajärjestelmän avulla varmistamme koneiden toimivuuden ja laitteiden seisontapäivät vähenevät. Huoltosopimuksen voit solmia joko yksittäisiin laitteisiin tai kattamaan koko laitekannan. Huolto- ja varaosapalvelut Koko Suomen kattava tukiverkosto takaa nopeat ja luotettavat huoltoyhteydet, joiden ansiosta voidaan sanoa, että huolto on aivan ovellasi. Huoltosopimus sisältää kiinteästi: Laitteen valmistajan mukaiset huoltotoimenpiteet Laitekohtaisen tietokantaseurannan Optimointi- ja muutosehdotukset, kuntoarviot ja korjausehdotukset Laatujärjestelmien edellyttämät laatuvarmennukset Turva- ja viranomaistarkastustarpeista tiedottaminen Kiinteät huoltohinnat ja matkakustannukset Ennakkoon määritellyn kunnossapitoaikataulun Asennus- ja huoltotilaukset Varaosat Fax Lisäksi sopimukseen voidaan sisällyttää: 24 h päivystyspalvelu Järjestelmä- ja laitemittaus Analyysipalvelut Tuote- ja huoltokoulutus Maahantuoja: Tecalemit Oy Hankasuontie 13, Helsinki Vaihde , fax Jälleenmyyjä:
