1 Käyttöohje

2 Tämä kotiompelukone on standardien IEC/EN ja UL1594 mukainen. TÄRKEITÄ TURVAOHJEITA Sähkölaitteita käytettäessä on aina noudatettava perusturvaohjeita, joita ovat seuraavat: Lue käyttöohjeet huolellisesti ennen tämän kotiompelukoneen käyttöönottoa. Säilytä käyttöohjeita sopivassa paikassa koneen lähettyvillä. Muista antaa käyttöohjeet mukaan, jos luovutat koneen toiselle henkilölle. VAARA SÄHKÖSOKKIVAARAN EHKÄISEMISEKSI: Ompelukonetta ei saa koskaan jättää ilman valvontaa sen ollessa kiinni virtalähteessä. Irrota kone aina pistorasiasta heti lopetettuasi sen käytön sekä puhdistuksen, kansien irrottamisen, lampunvaihdon, öljyämisen tai muun käyttöohjeessa mainitun huoltotoimenpiteen ajaksi. VAROITUS PALOVAMMOJEN, TULIPALON, SÄHKÖSOKIN TAI LOUK- KAANTUMISEN EHKÄISEMISEKSI: Tätä ompelukonetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, joiden fyysiset, aistimelliset tai henkiset kyvyt tai kokemus ja tiedot eivät ole riittävällä tasolla, ellei heidän turvallisuudestaan vastaava henkilö valvo tai ohjaa ompelukoneen käyttöä. Lapsia on valvottava sen varmistamiseksi, etteivät he käytä ompelukonetta leluna. Tätä ompelukonetta saa käyttää vain sen käyttöohjeessa ilmoitettuun tarkoitukseen. Käytä ainoastaan tässä käyttöohjeessa mainittuja, valmistajan suosittelemia lisävarusteita. Älä käytä tätä ompelukonetta, jos sen virtajohto tai pistoke on vahingoittunut, jos se ei toimi kunnolla, jos se on pudonnut tai muuten vahingoittunut tai jos se on pudonnut veteen. Vie ompelukone lähimmälle valtuutetulle jälleenmyyjälle tai huoltokeskukseen tarkistettavaksi, korjattavaksi sekä säädettäväksi sähköisten tai mekaanisten toimintojensa osalta. Älä koskaan käytä ompelukonetta niin, että sen ilma-aukot ovat tukossa. Pidä ompelukoneen ja jalkasäätimen tuuletusaukot puhtaina nukasta, pölystä ja kankaanpalasista. Pidä sormesi poissa liikkuvien osien lähettyviltä. Varo erityisesti neula-aluetta. Käytä aina asianmukaista pistolevyä. Vääränlainen pistolevy voi aiheuttaa neulan katkeamisen. Älä ompele taipuneella neulalla. Älä vedä äläkä työnnä kangasta ompelun aikana. Se saattaisi aiheuttaa neulan vääntymisen ja katkeamisen. Käytä suojalaseja. Sammuta virta ompelukoneesta ( 0 ), kun teet toimenpiteitä neula-alueella, kuten pujotat ylälankaa, vaihdat neulaa, pujotat alalankaa, vaihdat paininjalkaa jne. Älä koskaan pudota mitään ompelukoneen aukkoihin. Älä käytä ompelukonetta ulkona. Älä ompele tilassa, missä käytetään aerosol-tuotteita (spray) tai missä annetaan happea. Käännä ompelun lopuksi kaikki säätimet 0 -asentoon ja irrota sitten pistoke pistorasiasta.

3 Älä irrota pistoketta johdosta vetämällä. Tartu aina pistokkeeseen, älä johtoon. Normaalikäytössä ompelukoneen melutaso on alle 75 db(a). Ompelukonetta käytetään jalkasäätimellä. Älä pane jalkasäätimen päälle mitään esineitä. Tässä ompelukoneessa on kaksoiseristys. Siinä saa käyttää ainoastaan identtisiä varaosia. Katso kaksoiseristettyjä laitteita koskevia huolto-ohjeita. PIDÄ NÄMÄ OHJEET TALLESSA KAKSOISERISTETTYJEN TUOTTEIDEN HUOLTO Kaksoiseristetyissä laitteissa on maadoituksen sijasta kaksi eristysjärjestelmää. Kaksoiseristetyissä tuotteissa ei ole maadoitusta, eikä niihin tule sellaista liittää. Kaksoiseristetyt laitteet on huollettava erityisen huolellisesti ja asiantuntevasti, ja huollon saa tehdä vain pätevä huoltohenkilö. Kaksoiseristettyjen laitteiden varaosien pitää aina olla identtiset alkuperäisten kanssa. Kaksoiseristetyt laitteet on merkitty sanoilla KAKSOISERISTYS tai KAKSOISERISTETTY.

4

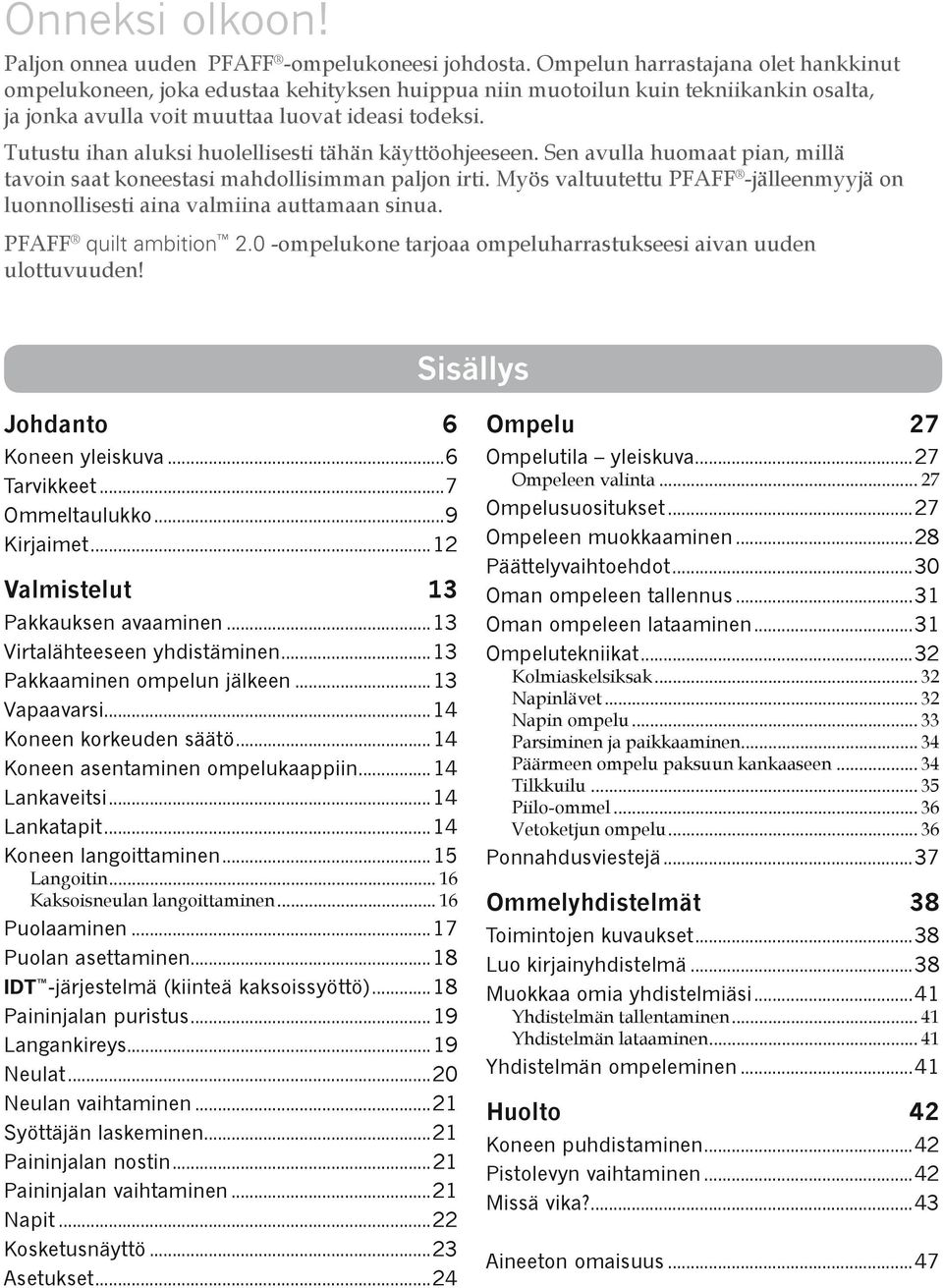

5 Onneksi olkoon! Paljon onnea uuden PFAFF -ompelukoneesi johdosta. Ompelun harrastajana olet hankkinut ompelukoneen, joka edustaa kehityksen huippua niin muotoilun kuin tekniikankin osalta, ja jonka avulla voit muuttaa luovat ideasi todeksi. Tutustu ihan aluksi huolellisesti tähän käyttöohjeeseen. Sen avulla huomaat pian, millä tavoin saat koneestasi mahdollisimman paljon irti. Myös valtuutettu PFAFF -jälleenmyyjä on luonnollisesti aina valmiina auttamaan sinua. PFAFF quilt ambition 2.0 -ompelukone tarjoaa ompeluharrastukseesi aivan uuden ulottuvuuden! Sisällys Johdanto 6 Koneen yleiskuva...6 Tarvikkeet...7 Ommeltaulukko...9 Kirjaimet...12 Valmistelut 13 Pakkauksen avaaminen...13 Virtalähteeseen yhdistäminen...13 Pakkaaminen ompelun jälkeen...13 Vapaavarsi...14 Koneen korkeuden säätö...14 Koneen asentaminen ompelukaappiin...14 Lankaveitsi...14 Lankatapit...14 Koneen langoittaminen...15 Langoitin Kaksoisneulan langoittaminen Puolaaminen...17 Puolan asettaminen...18 IDT -järjestelmä (kiinteä kaksoissyöttö)...18 Paininjalan puristus...19 Langankireys...19 Neulat...20 Neulan vaihtaminen...21 Syöttäjän laskeminen...21 Paininjalan nostin...21 Paininjalan vaihtaminen...21 Napit...22 Kosketusnäyttö...23 Asetukset...24 Ompelu 27 Ompelutila yleiskuva...27 Ompeleen valinta Ompelusuositukset...27 Ompeleen muokkaaminen...28 Päättelyvaihtoehdot...30 Oman ompeleen tallennus...31 Oman ompeleen lataaminen...31 Ompelutekniikat...32 Kolmiaskelsiksak Napinlävet Napin ompelu Parsiminen ja paikkaaminen Päärmeen ompelu paksuun kankaaseen Tilkkuilu Piilo-ommel Vetoketjun ompelu Ponnahdusviestejä...37 Ommelyhdistelmät 38 Toimintojen kuvaukset...38 Luo kirjainyhdistelmä...38 Muokkaa omia yhdistelmiäsi...41 Yhdistelmän tallentaminen Yhdistelmän lataaminen Yhdistelmän ompeleminen...41 Huolto 42 Koneen puhdistaminen...42 Pistolevyn vaihtaminen...42 Missä vika?...43 Aineeton omaisuus...47

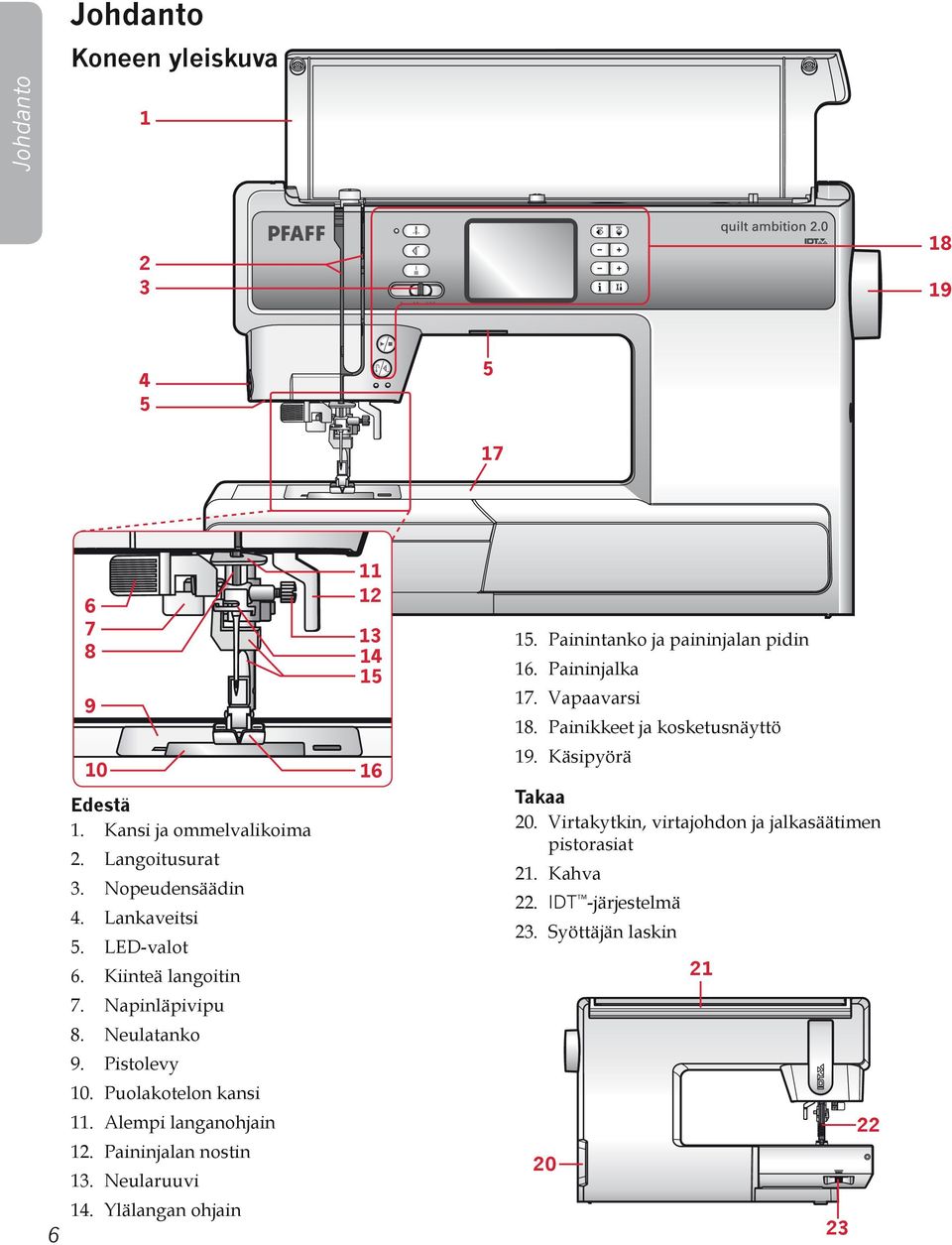

6 Johdanto Johdanto Koneen yleiskuva Edestä 1. Kansi ja ommelvalikoima 2. Langoitusurat 3. Nopeudensäädin 4. Lankaveitsi 5. LED-valot 6. Kiinteä langoitin 7. Napinläpivipu 8. Neulatanko 9. Pistolevy 10. Puolakotelon kansi 11. Alempi langanohjain 12. Paininjalan nostin 13. Neularuuvi 14. Ylälangan ohjain Painintanko ja paininjalan pidin 16. Paininjalka 17. Vapaavarsi 18. Painikkeet ja kosketusnäyttö 19. Käsipyörä Takaa 20. Virtakytkin, virtajohdon ja jalkasäätimen pistorasiat 21. Kahva 22. IDT -järjestelmä 23. Syöttäjän laskin

7 Päältä 24. Paininjalan puristuksen säädin 25. Langanohjaimet 26. Lankarullan pidikkeet 27. Lisälankatapin reikä 28. Puolausvipu ja puolausakseli 29. Langannostaja 30. Langankireyslevyt 31. Langankireyden säädin 32. Puolauksen kireyslevy 33. Muovineula 34. Alalankaveitsi Johdanto 35 Tarvikelaatikko Tarvikelaatikossa on omat osastot paininjaloille ja puolille sekä tilaa neuloille ja muille tarvikkeille. Säilytä tarvikkeita tässä laatikossa, niin ne ovat aina käden ulottuvilla. 35. Tila tarvikkeille 36. Irrotettava paininjalkalokerikko 37. Irrotettava puolalokerikko Tarvikkeet Vakiovarusteet 38. Puolat (5) (# ) 39. Jarruhuopa Ruuvitaltta pistolevyä varten 41. Monitoimityökalu 42. Lankarullan pidin, suuri (2) 43. Lankarullan pidin, pieni Ratkoja ja harja (samassa) 45. Muovineula 46. Reunaohjain 47. Lisälankatappi 45 Vakiovarusteet, joita ei kuvassa Jalkasäädin Virtajohto Neulapakkaus Kova suojakotelo 7

8 Johdanto Paininjalat Peruspaininjalka 0A IDT -järjestelmälle (kiinni koneessa) Tällä jalalla ommellaan etupäässä suoraommelta ja siksakkia tikin pituuden ollessa yli 1,0 mm. Koristeommeljalka 1A IDT -järjestelmälle Käytä tätä jalkaa koristeompeleisiin. Jalan alapinnalla olevan uran ansiosta se liukuu sulavasti ompeleen yli. Koristeommeljalka 2A Käytä tätä jalkaa, kun ompelet koristeompeleita tai lyhyitä siksakompeleita ja muita hyötyompeleita, joiden tikin pituus on alle 1,0 mm. Jalan alapinnalla olevan uran ansiosta se liukuu sulavasti ompeleen yli. Piilo-ommeljalka 3 IDT -järjestelmälle Käytä tätä jalkaa piilo-ompeleisiin. Jalan varvas ohjaa kangasta. Jalassa oleva punainen ohjain kulkee päärmeen taitosreunaa pitkin. Vetoketjujalka 4 IDT -järjestelmälle Tämän jalan voi kiinnittää joko neulan oikealle tai vasemmalle puolelle, jolloin pystyt helposti ompelemaan vetoketjun molemmat puoliskot hammastuksen läheltä. Siirrä neulan asemaa oikealle tai vasemmalle, jotta ommel osuu hammastuksen lähelle. Yksivaiheinen napinläpijalka 5B Tämän jalan takaosassa on nappia varten tila, jonka avulla voit määrittää napinläven koon. Kone ompelee napinläven sen mukaan. 1/4 tilkkutyöjalka IDT -järjestelmälle Tämä jalka sopii erinomaisesti tilkkujen yhdistämiseen erityisesti yhdessä suoraommelpistolevyn kanssa (lisätarvike, tuotenro ). Neulan ja paininjalan varpaan ulkoreunan väli on 1/4 (6,3 mm); neulan ja paininjalan varpaan sisäreunan väli on 1/8 (3,15 mm). Avoin vapaaompelujalka Tätä jalkaa käytetään kiemuratikkaukseen ja vapaaseen konekirjontaan. Sen edessä on erityisen suuri aukko, jonka ansiosta voit seurata vapaaompelun ja tikkauksen etenemistä. Avoin kärki ja läpinäkyvä paininjalka, jossa on kohdistusmerkit sekä pituus- että poikittaissuunnassa, tekevät tikkaamisesta ja kankaalla olevan kuvion seuraamisesta helppoa. Tärkeää Tarkista, että IDT -järjestelmä on pois käytöstä, kun ompelet jaloilla 2A, 5B ja avoimella vapaaompelujalalla. 8

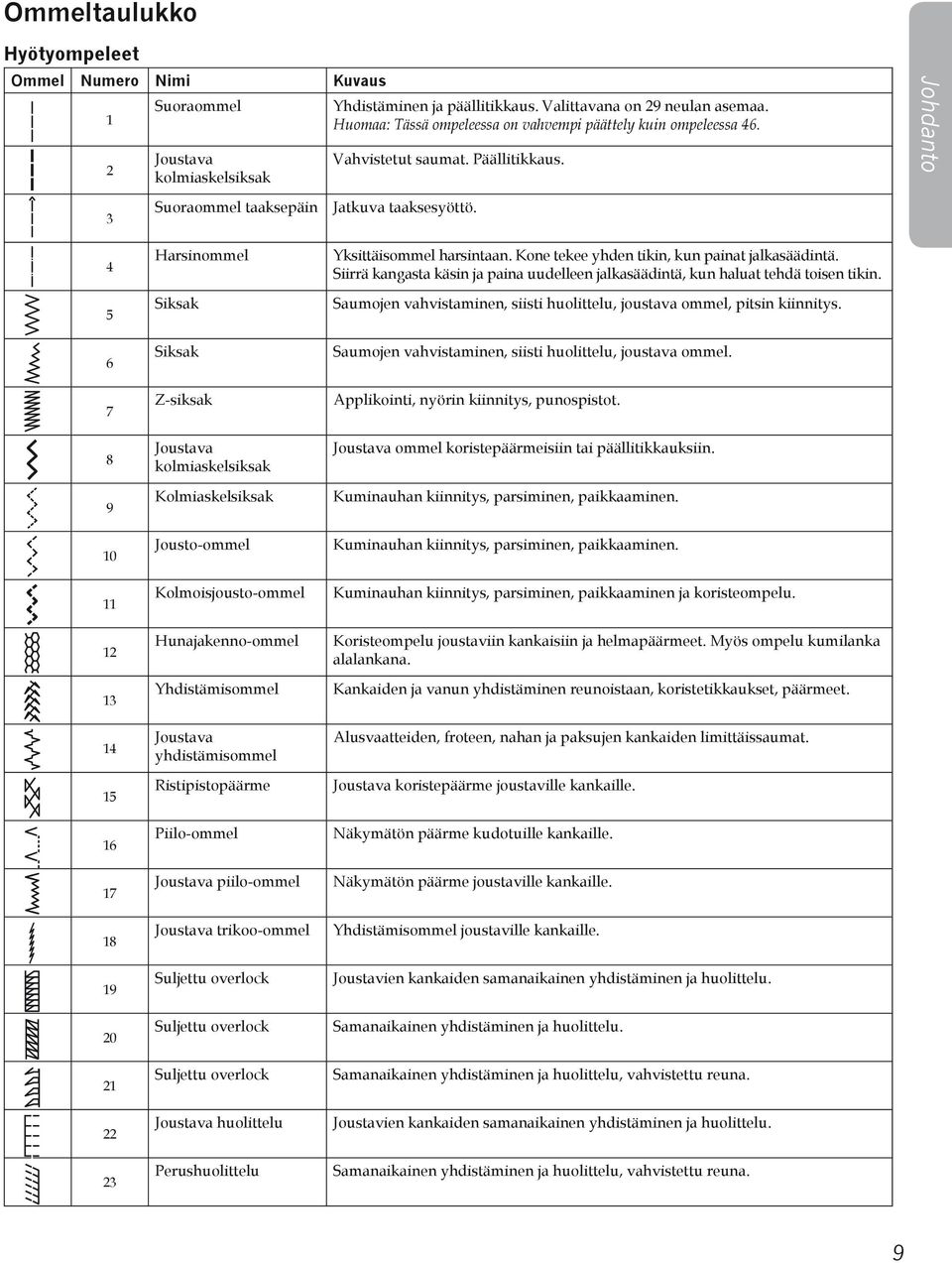

9 Ommeltaulukko Hyötyompeleet Ommel Numero Nimi Kuvaus Suoraommel Joustava kolmiaskelsiksak Suoraommel taaksepäin Yhdistäminen ja päällitikkaus. Valittavana on 29 neulan asemaa. Huomaa: Tässä ompeleessa on vahvempi päättely kuin ompeleessa 46. Vahvistetut saumat. Päällitikkaus. Jatkuva taaksesyöttö. Johdanto Harsinommel Siksak Siksak Z-siksak Joustava kolmiaskelsiksak Kolmiaskelsiksak Jousto-ommel Kolmoisjousto-ommel Hunajakenno-ommel Yhdistämisommel Joustava yhdistämisommel Ristipistopäärme Piilo-ommel Joustava piilo-ommel Joustava trikoo-ommel Suljettu overlock Suljettu overlock Suljettu overlock Joustava huolittelu Perushuolittelu Yksittäisommel harsintaan. Kone tekee yhden tikin, kun painat jalkasäädintä. Siirrä kangasta käsin ja paina uudelleen jalkasäädintä, kun haluat tehdä toisen tikin. Saumojen vahvistaminen, siisti huolittelu, joustava ommel, pitsin kiinnitys. Saumojen vahvistaminen, siisti huolittelu, joustava ommel. Applikointi, nyörin kiinnitys, punospistot. Joustava ommel koristepäärmeisiin tai päällitikkauksiin. Kuminauhan kiinnitys, parsiminen, paikkaaminen. Kuminauhan kiinnitys, parsiminen, paikkaaminen. Kuminauhan kiinnitys, parsiminen, paikkaaminen ja koristeompelu. Koristeompelu joustaviin kankaisiin ja helmapäärmeet. Myös ompelu kumilanka alalankana. Kankaiden ja vanun yhdistäminen reunoistaan, koristetikkaukset, päärmeet. Alusvaatteiden, froteen, nahan ja paksujen kankaiden limittäissaumat. Joustava koristepäärme joustaville kankaille. Näkymätön päärme kudotuille kankaille. Näkymätön päärme joustaville kankaille. Yhdistämisommel joustaville kankaille. Joustavien kankaiden samanaikainen yhdistäminen ja huolittelu. Samanaikainen yhdistäminen ja huolittelu. Samanaikainen yhdistäminen ja huolittelu, vahvistettu reuna. Joustavien kankaiden samanaikainen yhdistäminen ja huolittelu. Samanaikainen yhdistäminen ja huolittelu, vahvistettu reuna. 9

10 Ommel Numero Nimi Kuvaus 24 Overlock Samanaikainen yhdistäminen ja huolittelu, paikkaus, päärmeet. Johdanto Suljettu overlock Joustava overlock neuloksille. Joustavien kankaiden samanaikainen yhdistäminen ja huolittelu. Joustavien kankaiden samanaikainen yhdistäminen ja huolittelu. 27 Vahvistettu overlock Joustavien kankaiden samanaikainen yhdistäminen ja huolittelu sekä vahvistaminen. 28 Reunahuoliteltu overlock Samanaikainen yhdistäminen ja huolittelu, vahvistettu reuna. 29 Valepeitetikki Saumurin peitetikkiä muistuttava ommel joustaville kankaille. 30 Avoin overlock-päärme Koristeellinen overlock-päärme kudottuihin kankaisiin. 31 Suljettu overlock-päärme Koristeellinen overlock-päärme joustaviin kankaisiin. 32 Suora napinläpi Napinläpi puseroihin, paitoihin ja liinavaatteisiin. 33 Perusnapinläpi Napinläpi puseroihin, paitoihin ja jakkuihin. Myös tyynyliinoihin. 34 Pyöreäpäinen napinläpi, pitkittäissalpa Napinläpi vaatteisiin. 35 Pyöreäpäinen napinläpi, terävä salpa Räätälinnapinläpi tai koristenapinläpi. 36 Punoreikänapinläpi, pitkittäissalpa Räätälinnapinläpi jakkuihin ja housuihin. 37 Pyöreäpäinen napinläpi Napinläpi ohuisiin vaatteisiin tai jakkuihin. 38 Joustava napinläpi Napinläpi joustaville kankaille. 39 Napin ompelu Napin ompelu tai harsiminen. 40 Punosreikä Perinneompelu, koristeet 41 Ohjelmoitava parsinommel Reiän parsiminen. 42 Ohjelmoitava vahvistettu parsinommel Reiän parsiminen, vahvistettu ommel. 43 Salpa Saumojen ja taskunsuiden automaattinen vahvistus. 44 Farkkusalpa Saumojen ja taskunsuiden automaattinen koristevahvistus. 45 Koristesalpa Saumojen ja taskunsuiden automaattinen koristevahvistus. 10

11 Tilkkuompeleet Ommel Numero Ommel Numero Johdanto Taideompeleet Ommel Numero Ommel Numero Satiiniompeleet Ommel Numero Koristeompeleet Ommel Numero Ommel Numero Ommel Numero Ompelutekniikat, ompeleet 196 Helmiommel 5 mm Helmien ompeluun. Tarvitaan helmijalka (lisätarvike), tuotenro Helmiommel 3 mm Helmien ompeluun. Tarvitaan helmijalka (lisätarvike), tuotenro Solmuommel Solmuommel Yhdistämis- ja reunusommel Yhdistämis- ja reunusommel Käsinommellun näköinen solmuommel Tarvitaan solmujalka IDT -järjestelmälle (lisätarvike), tuotenro Käsinommellun näköinen solmuommel Tarvitaan solmujalka IDT -järjestelmälle (lisätarvike), tuotenro Kahden kankaan yhdistäminen. Tarvitaan reunajalka IDT -järjestelmälle (lisätarvike). (Tuotenro ) Kahden kankaan yhdistäminen. Tarvitaan reunajalka IDT -järjestelmälle (lisätarvike). (Tuotenro ) 11

12 Kirjaimet Johdanto Block-kirjaimet Outline-kirjaimet Script-kirjaimet Kyrilliset kirjaimet 12

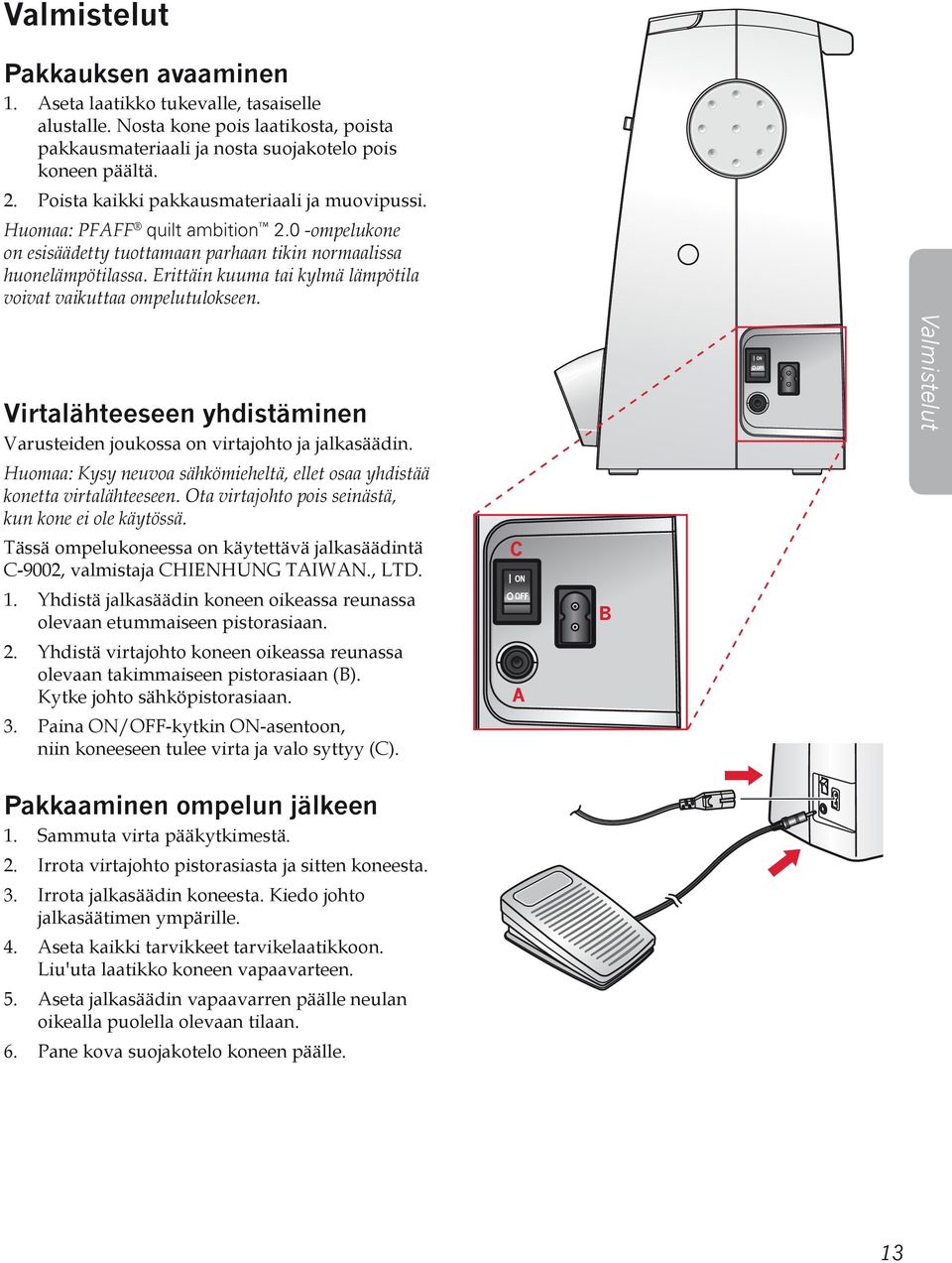

13 Valmistelut Pakkauksen avaaminen 1. Aseta laatikko tukevalle, tasaiselle alustalle. Nosta kone pois laatikosta, poista pakkausmateriaali ja nosta suojakotelo pois koneen päältä. 2. Poista kaikki pakkausmateriaali ja muovipussi. Huomaa: PFAFF quilt ambition 2.0 -ompelukone on esisäädetty tuottamaan parhaan tikin normaalissa huonelämpötilassa. Erittäin kuuma tai kylmä lämpötila voivat vaikuttaa ompelutulokseen. Virtalähteeseen yhdistäminen Varusteiden joukossa on virtajohto ja jalkasäädin. Huomaa: Kysy neuvoa sähkömieheltä, ellet osaa yhdistää konetta virtalähteeseen. Ota virtajohto pois seinästä, kun kone ei ole käytössä. Tässä ompelukoneessa on käytettävä jalkasäädintä C-9002, valmistaja CHIENHUNG TAIWAN., LTD. 1. Yhdistä jalkasäädin koneen oikeassa reunassa olevaan etummaiseen pistorasiaan. 2. Yhdistä virtajohto koneen oikeassa reunassa olevaan takimmaiseen pistorasiaan (B). Kytke johto sähköpistorasiaan. 3. Paina ON/OFF-kytkin ON-asentoon, niin koneeseen tulee virta ja valo syttyy (C). C A B Valmistelut Pakkaaminen ompelun jälkeen 1. Sammuta virta pääkytkimestä. 2. Irrota virtajohto pistorasiasta ja sitten koneesta. 3. Irrota jalkasäädin koneesta. Kiedo johto jalkasäätimen ympärille. 4. Aseta kaikki tarvikkeet tarvikelaatikkoon. Liu'uta laatikko koneen vapaavarteen. 5. Aseta jalkasäädin vapaavarren päälle neulan oikealla puolella olevaan tilaan. 6. Pane kova suojakotelo koneen päälle. 13

14 Vapaavarsi Kun haluat käyttää vapaavartta, voit vetää tarvikelaatikon pois. Pieni koukku pitää tarvikelaatikon paikallaan vapaavarren ympärillä. Irrota tarvikelaatikko liu'uttamalla sitä vasemmalle. Valmistelut Koneen korkeuden säätö Voit säätää koneen pohjalevyn korkeutta niin, että koneesi seisoo tukevasti ompelutasolla. Käännä pohjalevyn säätöruuvia (A) käsin. Käännä pohjalevyä alemmas pyörittämällä ruuvia myötäpäivään ja ylemmäs vastapäivään. Koneen asentaminen ompelukaappiin Koneen pohjassa on kaksi reikää, joiden avulla voit asentaa koneen ompelukoneelle suunniteltuun ompelukaappiin. Kohdista kuvassa näkyvät reiät kaapin vastaaviin reikiin. Kiinnitä kone ruuveilla. A Lankaveitsi Katkaise langat lankaveitseen vetämällä niitä takakautta eteen kuvan mukaisesti (B). B Lankatapit Koneessa on kaksi lankatappia, päälankatappi ja lisälankatappi. Lankatapit sopivan monenlaisille lankarullille. Päälankatappia käytetään vaakaasennossa (lanka purkautuu rullalta) ja lisälankatappia pystyasennossa (lankarulla pyörii). Vaaka-asento sopii useimmille ompelu- ja kirjontalangoille, ja pystyasento taas on hyvä monille erikoislangoille. 14 Vaaka-asento Aseta lankarullan pidike ja lankarulla lankatappiin. Tarkista, että lanka purkautuu rullalta yläkautta, ja aseta rullan päälle toinen pidike. Käytä hiukan rullaa suurempaa pidikettä. Jos lankarulla on kapea, käytä sen edessä pienempää pidikettä. Jos lankarulla on suuri, käytä sen edessä suurempaa pidikettä. Pidikkeen litteän puolen tulee olla tiiviisti lankarullaa vasten. Pidikkeen ja lankarullan väliin ei saa jäädä lainkaan tyhjää tilaa. Pieni lankarullan pidike Suuri lankarullan pidike

15 Pystyasento Nosta lankatappi pystyyn. Aseta tappiin suuri pidike ja pane lankarullan alle jarruhuopa. Se estää lankaa purkautumasta rullalta liian nopeasti. Älä aseta pidikettä rullan päälle, koska se estäisi rullaa pyörimästä. Lisälankatappi Lisälankatappia käytetään puolattaessa toiselta rullalta sekä ommeltaessa kaksoisneulalla. Työnnä lisälankatappi koneen päällä olevaan reikään (A). Liu'uta tappiin suuri pidike ja pane lankarullan alle jarruhuopa. A Päälankatappi pystyasennossa. Koneen langoittaminen Tarkista, että paininjalka on ylhäällä ja neula yläasennossa. 1. Aseta lankarulla lankatappiin ja sen päälle sopivan kokoinen pidike. 2. Vie lanka langanohjaimeen (B) takakautta eteen. Vedä lanka kireyslevyjen (C) välistä. 3. Vedä lanka alas oikeanpuoleiseen langoitusuraan ja sitten ylös vasemmanpuoleiseen uraan. 4. Tuo lanka oikealta langannostajaan (D) ja alas vasenta langoitusuraa pitkin, alempaan langanohjaimeen (E) ja neulan lähellä olevaan ohjaimeen (F). 5. Pujota lanka neulaan. Lisälankatappi. Valmistelut B E F D C 15

16 Langoitin Kiinteän langoittimen ansiosta langanpujotus sujuu helposti ja nopeasti. Kun käytät kiinteää langoitinta, neulan on oltava yläasennossa. Paina neulastop ylös/alas-painiketta ollaksesi varma, että neula nousee aivan ylös. Suosittelemme, että lasket myös paininjalan. 1. Vedä kahvasta langoitinta niin pitkälle alas kuin se menee. Langoittimen koukku (F) heilahtaa neulansilmän läpi. G 2. Vie lanka takakautta koukun (G) yli ja lankakoukun (F) ali. Valmistelut 3. Anna langoittimen ponnahtaa kevyesti takaisin. Koukku vetää langan neulansilmän läpi, ja neulan taakse muodostuu lankalenkki. Vedä lenkki ulos neulan takaa. Huomaa: Langoitinta voi käyttää neulakoon ollessa Langoitinta ei voi käyttää neulakoon ollessa 60 tai pienempi, eikä siipineulan tai kaksoisneulan kanssa. Myös jotkin lisätarvikkeet vaativat ylälangan pujottamista käsin. F Muista aina pujottaa lanka etukautta taakse. A Kaksoisneulan langoittaminen Vaihda tavallinen neula kaksoisneulaan. Tarkista, että paininjalka on ylhäällä ja neula yläasennossa. 1. Aseta lankarulla lankatappiin ja sen päälle sopivan kokoinen pidike. Aseta lisälankatappi sille varattuun reikään. Liu'uta tappiin suuri pidike ja pane lankarullan alle jarruhuopa. Aseta toinen lankarulla lankatappiin. C B 2. Vie lanka langanohjaimeen (A) takakautta eteen. Vedä molemmat langat kireyslevyjen (B) välistä. 3. Vedä lanka alas oikeanpuoleiseen langoitusuraan ja sitten ylös vasemmanpuoleiseen uraan. 4. Vie langat oikealta langannostajaan (C) ja alas vasemmanpuoleiseen uraan. Vie langat alempaan langanohjaimeen (D). Vie toinen lanka neulan langanohjaimen vasemmalle puolelle (E) ja toinen oikealle puolelle (F). Älä päästä lankoja kiertymään toistensa ympärille. 5. Pujota langat neuloihin. E F D 16

17 A B D Puolaaminen 1. Aseta lankarulla vaaka-asennossa olevaan lankatappiin. Liu'uta lankarullan pidike tiiviisti rullaa vasten. 2. Vie lanka langanohjaimeen (A) takakautta eteen. Vedä lankaa myötäpäivään puolauksen kireyslevyjen (B) ympäri. 3. Pujota lanka puolan reiästä (C) sisäkautta ulos. 4. Aseta tyhjä puola puolausakseliin. 5. Aktivoi puolaus työntämällä puolausakseli oikealle. Näytölle ilmestyvässä ponnahdusikkunassa ilmoitetaan puolauksen olevan käynnissä. Aloita puolaus painamalla jalkasäädintä tai start/stop-painiketta. Kun puola on täynnä, puolaaminen hidastuu ja pysähtyy automaattisesti. Ponnahdusikkuna sulkeutuu. Ota puola pois ja katkaise lanka puolauksen lankaveitseen (D). D C Valmistelut 17

18 Valmistelut Puolan asettaminen Tarkista, että neula on yläasennossa ja virta sammutettu koneesta ennen puolan ottamista pois tai asettamista paikalleen. Avaa puolakotelon kansi painamalla vapautuspainiketta oikealle (A). Ota kansi pois (B). 1. Aseta puola puolakoteloon niin, että lanka juoksee siitä vastapäivään. 2. Vedä lanka pienen uran (C) kautta. 3. Pidä sormea kevyesti puolan päällä ja vedä lankaa nuolimerkintöjä pitkin pistolevyn langanohjaimeen kohdasta (C) kohtaan (D). 4. Vedä lanka nuolimerkintöjä pitkin langanohjaimeen kohdasta (D) kohtaan (E). 5. Katkaise liika lanka vetämällä lanka lankaveitseen kohdassa (E). 6. Pane puolakotelon kansi takaisin paikalleen. 1 2 B A 3 4 D C E IDT -järjestelmä (kiinteä kaksoissyöttö) Kaikenlaisten kankaiden tarkkaan ompeluun PFAFF quilt ambition 2.0 -ompelukoneessa on ihanteellinen ratkaisu: kiinteä kaksoissyöttö eli IDT -järjestelmä. Teollisuuskoneiden tapaan IDT -järjestelmä syöttää kangasta samaan aikaan sekä ylä- että alapuolelta. Kankaat syötetään aina täysin täsmällisesti. Kaksoissyöttö ehkäisee silkin tai viskoosin tapaisten ohuiden kankaiden saumojen rypistymisen. Tasainen syöttö varmistaa myös sen, että ruudut ja raidat osuvat aina täysin kohdalleen. IDT -järjestelmä pitää myös tilkkutyön kaikki kerrokset yhdessä ja estää niiden siirtymisen paikaltaan ompelun aikana. F IDT -järjestelmän käyttöönotto Tärkeää: IDT -järjestelmän yhteydessä on aina käytettävä paininjalkaa, jonka takana on sitä varten pieni kolo (F). Nosta paininjalka. Paina IDT -järjestelmän painiketta alaspäin, kunnes se napsahtaa paikalleen. 18 IDT -järjestelmän ottaminen pois käytöstä Nosta paininjalka. Tartu IDT -järjestelmän uritettuun osaan kahdella sormella. Vedä IDT - järjestelmää alas ja sitten itsestäsi poispäin. Vapauta sitten IDT -järjestelmä hitaasti ylöspäin.

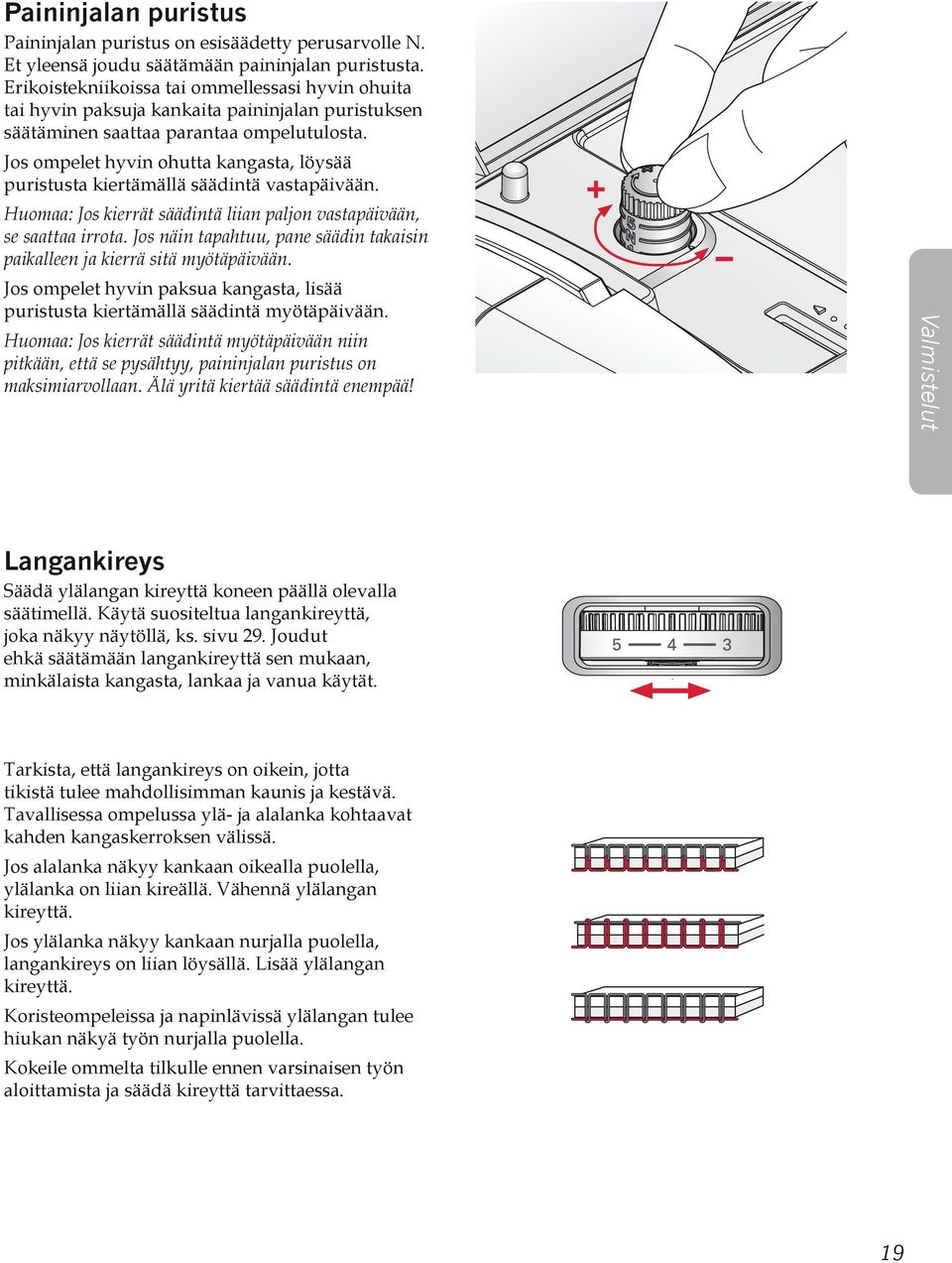

19 Paininjalan puristus Paininjalan puristus on esisäädetty perusarvolle N. Et yleensä joudu säätämään paininjalan puristusta. Erikoistekniikoissa tai ommellessasi hyvin ohuita tai hyvin paksuja kankaita paininjalan puristuksen säätäminen saattaa parantaa ompelutulosta. Jos ompelet hyvin ohutta kangasta, löysää puristusta kiertämällä säädintä vastapäivään. Huomaa: Jos kierrät säädintä liian paljon vastapäivään, se saattaa irrota. Jos näin tapahtuu, pane säädin takaisin paikalleen ja kierrä sitä myötäpäivään. Jos ompelet hyvin paksua kangasta, lisää puristusta kiertämällä säädintä myötäpäivään. Huomaa: Jos kierrät säädintä myötäpäivään niin pitkään, että se pysähtyy, paininjalan puristus on maksimiarvollaan. Älä yritä kiertää säädintä enempää! Valmistelut Langankireys Säädä ylälangan kireyttä koneen päällä olevalla säätimellä. Käytä suositeltua langankireyttä, joka näkyy näytöllä, ks. sivu 29. Joudut ehkä säätämään langankireyttä sen mukaan, minkälaista kangasta, lankaa ja vanua käytät. Tarkista, että langankireys on oikein, jotta tikistä tulee mahdollisimman kaunis ja kestävä. Tavallisessa ompelussa ylä- ja alalanka kohtaavat kahden kangaskerroksen välissä. Jos alalanka näkyy kankaan oikealla puolella, ylälanka on liian kireällä. Vähennä ylälangan kireyttä. Jos ylälanka näkyy kankaan nurjalla puolella, langankireys on liian löysällä. Lisää ylälangan kireyttä. Koristeompeleissa ja napinlävissä ylälangan tulee hiukan näkyä työn nurjalla puolella. Kokeile ommelta tilkulle ennen varsinaisen työn aloittamista ja säädä kireyttä tarvittaessa. 19

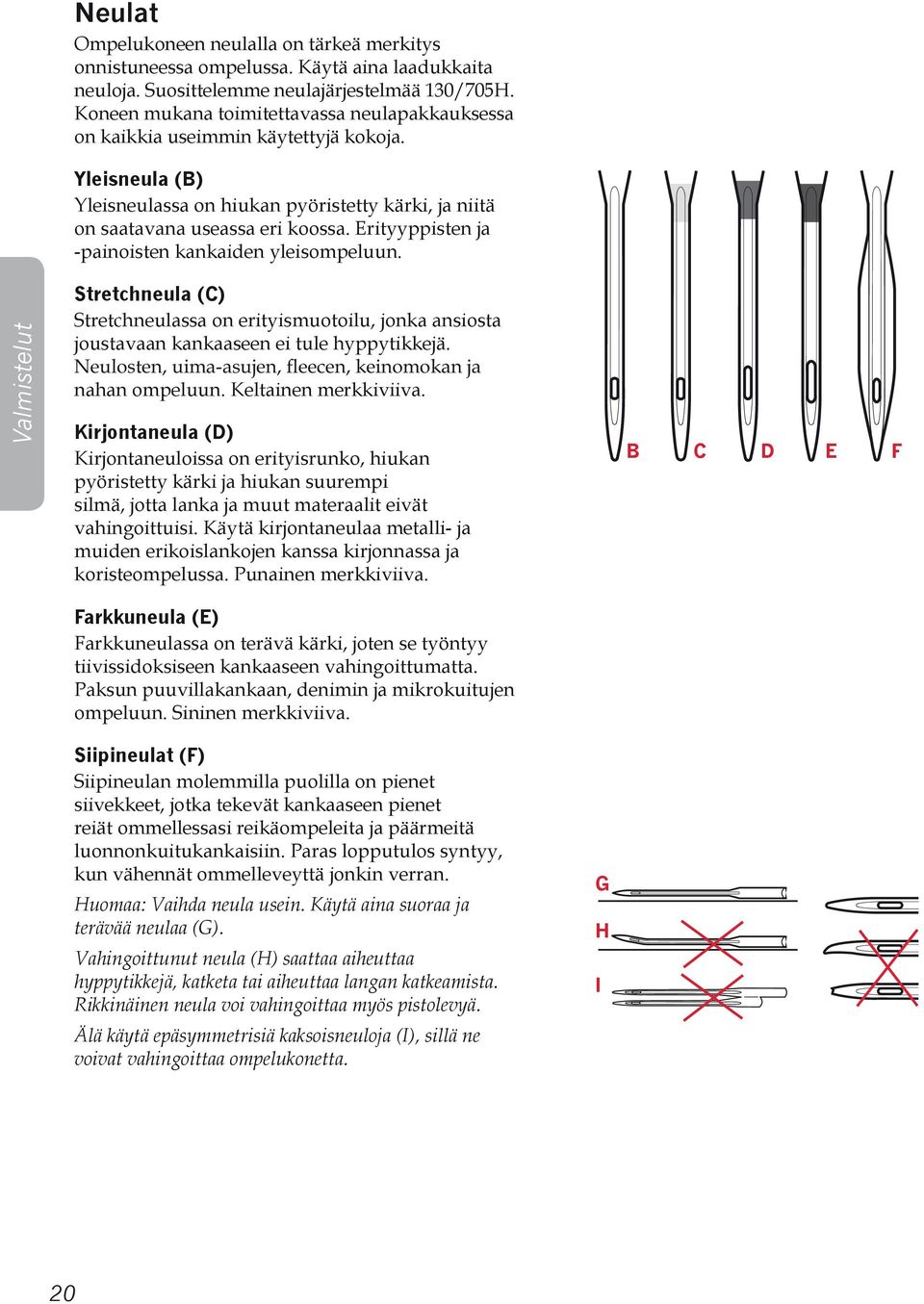

20 Neulat Ompelukoneen neulalla on tärkeä merkitys onnistuneessa ompelussa. Käytä aina laadukkaita neuloja. Suosittelemme neulajärjestelmää 130/705H. Koneen mukana toimitettavassa neulapakkauksessa on kaikkia useimmin käytettyjä kokoja. Yleisneula (B) Yleisneulassa on hiukan pyöristetty kärki, ja niitä on saatavana useassa eri koossa. Erityyppisten ja -painoisten kankaiden yleisompeluun. Valmistelut Stretchneula (C) Stretchneulassa on erityismuotoilu, jonka ansiosta joustavaan kankaaseen ei tule hyppytikkejä. nahan ompeluun. Keltainen merkkiviiva. Kirjontaneula (D) Kirjontaneuloissa on erityisrunko, hiukan pyöristetty kärki ja hiukan suurempi silmä, jotta lanka ja muut materaalit eivät vahingoittuisi. Käytä kirjontaneulaa metalli- ja muiden erikoislankojen kanssa kirjonnassa ja koristeompelussa. Punainen merkkiviiva. B C D E F Farkkuneula (E) Farkkuneulassa on terävä kärki, joten se työntyy tiivissidoksiseen kankaaseen vahingoittumatta. Paksun puuvillakankaan, denimin ja mikrokuitujen ompeluun. Sininen merkkiviiva. Siipineulat (F) Siipineulan molemmilla puolilla on pienet siivekkeet, jotka tekevät kankaaseen pienet reiät ommellessasi reikäompeleita ja päärmeitä luonnonkuitukankaisiin. Paras lopputulos syntyy, kun vähennät ommelleveyttä jonkin verran. Huomaa: Vaihda neula usein. Käytä aina suoraa ja terävää neulaa (G). Vahingoittunut neula (H) saattaa aiheuttaa hyppytikkejä, katketa tai aiheuttaa langan katkeamista. Rikkinäinen neula voi vahingoittaa myös pistolevyä. Älä käytä epäsymmetrisiä kaksoisneuloja (I), sillä ne voivat vahingoittaa ompelukonetta. G H I 20

21 Neulan vaihtaminen 1. Pidä neulaa monitoimityökalun reiässä. 2. Löysää neularuuvia. Käytä tarvittaessa ruuvitalttaa. 3. Irrota neula. 4. Työnnä uusi neula paikalleen monitoimityökalun avulla. Työnnä neulaa ylöspäin sen litteä puoli takana, kunnes se ei mene enää pidemmälle. 5. Kiristä neularuuvi niin kireälle kuin se menee. Syöttäjän laskeminen Voit laskea syöttäjän siirtämällä vapaavarren takana olevan säätimen vasemmalle. Siirrä säädin oikealle, kun haluat nostaa syöttäjän. Huomaa: Syöttäjä ei nouse heti, kun säädin on siirretty. Käännä käsipyörää täysi kierros tai aloita ompelu, niin syöttäjä nousee. A Valmistelut Paininjalan nostin Paininjalka lasketaan ja nostetaan paininjan nostimella (A). Jos ompelet paksua kangasta tai useita kangaskerroksia, paininjalan voi nostaa lisänostoasentoon, jolloin kankaan asettaminen paininjalan alle on helpompaa. Paininjalan vaihtaminen Irrota paininjalka Paina paininjalkaa alaspäin, kunnes se napsahtaa irti pitimestä. Kiinnitä paininjalka Aseta paininjalka paininjalan pitimen (B) alle niin, että pitimen ura (C) ja pienat (D) ovat kohdakkain. Laske paininjalan nostin, niin jalka napsahtaa paikalleen pitimeen. Huomaa: Tarkista nostamalla paininjalan nostinta, että jalka on kunnolla paikallaan. B D D C D 21

22 Valmistelut Napit Neulastop ylös/alas ja merkkivalo (1) Paina tätä painiketta, kun haluat siirtää neulan ylös tai alas. Neulastopin asetus muuttuu samalla. Merkkivalo syttyy, kun neulastop on valittu alas. Neulan voi nostaa ja laskea myös napauttamalla jalkasäädintä. Ompeleen aloitus alusta (2) Jos pysäytät koneen ompeleen keskellä, paina tätä painiketta aloittaaksesi ompeleen alusta. Näin sinun ei tarvitse tehdä uudelleen mahdollisia omia säätöjä. Jos painat painiketta ompelun aikana, kone tekee ompeleen loppuun ja pysähtyy sitten. Välitön päättely (3) Kun painat päättelypainiketta ompelun aikana, kone tekee muutaman päättelytikin ja pysähtyy automaattisesti. Nopeudensäädin (4) Nopeudensäätimellä voi asettaa maksimiompelunopeuden. Jos haluta lisätä ompelunopeutta, liu'uta säädintä oikealle, ja jos haluat alentaa nopeutta, liu'uta sitä vasemmalle. Start/stop (5) Painamalla START/STOP-näppäintä voit aloittaa ja lopettaa ompelemisen ilman jalkasäädintä. Käynnistä kone painamalla painiketta kerran ja pysäytä painamalla sitä uudelleen Taaksesyöttö (6) ja merkkivalo (7) Jos haluat pysyvän taaksesyötön, paina painiketta ennen ompelun aloittamista. Taaksesyötön (7) merkkivalo syttyy, ja kone ompelee taaksepäin, kunnes painat painiketta uudelleen. Jos painat painiketta ompelun aikana, kone ompelee taaksepäin niin kauan kuin pidät painiketta alhaalla. Taaksesyötön merkkivalo palaa, kun painat taaksesyöttöpainiketta. Taaksesyöttöpainiketta käytetään myös ommeltaessa ohjelmoitua päättelyä ja parsinompeleita. Ohjelmoitu päättely (6) ja merkkivalo (8) Ohjelmoidun päättelyn merkkivalo syttyy sen merkiksi, että yksi tai useampi päättely on aktivoitu. Merkkivalo palaa, kunnes päättelytoiminnot eivät enää ole käytössä. Ommelleveys tai ompeleen sijoittelu (10) Lisää tai vähennä ommelleveyttä painamalla - tai +. Jos käytössä on suoraommel, painamalla painikkeita - tai + voit siirtää neulan asemaa. Peilikuva poikittain (11) Ompeleiden ja yhdistelmien peilaaminen sivusuunnassa. Peilikuva pitkittäin (12) Ompeleiden ja yhdistelmien peilaaminen pituussuunnassa. 22

23 Tikin pituus tai tikkitiheys (13) Lisää tai vähennä tikin pituutta painamalla - tai +. Jos käytössä on satiiniommel, painamalla painikkeita - tai + voit muuttaa ompeleen tiheyttä. Info (14) Kun painat tätä painiketta, näytölle tulevat valittua ommelta koskevat suositukset. Asetusvalikko (15) Kun painat tätä painiketta, näytölle tulee koneen asetusvalikko. Kosketusnäyttö (9) Kosketusnäytöllä näet kaikki tekemäsi valinnat ja vaihtoehdot. Ompeleet näytetään todellisessa koossa. Suoravalinta (16) Kun painat näytön vasemmassa yläkulmassa olevaa painiketta, näytölle avautu suoravalintanäppäimistö. Painamalla numeroa 0 9 tai jotakin niiden yhdistelmää, lukua vastaava ommel tulee valituksi. 16 Valmistelut Asetukset ja toiminnot -välilehdet Eräät koneen päätoiminnot valitaan näytön alareunassa olevien välilehtien kautta. Ompelutila (17) Painamalla tätä välilehteä siirryt ompelutilaan. Ompelutila tulee näkyviin ensimmäisenä, kun kytket virran koneeseen Ompelutila 20 Yhdistelmät (18) Painamalla tätä välilehteä siirryt yhdistelmätilaan. Kirjaintila (19) Kirjaintilassa voit luoda tekstiyhdistelmiä neljän eri fontin avulla. Päättelyvaihtoehdot (20) Painamalla tätä välilehteä pääset valitsemaan haluamasi päättelyt. Ommelyhdistelmät Siirrä osoitinta (21) Painamalla tätä painiketta voit siirtää osoitinta lisätessäsi, poistaessasi tai muokatessasi ompeleita yhdistelmässä Ommelyhdistelmät Oman ompeleen tai ommelyhdistelmän lataaminen (23) Painamalla tätä painiketta voit ladata aiemmin tallennetun ompeleen tai yhdistelmän. Ommelyhdistelmän lataaminen (24) Painamalla tätä painiketta voit tallentaa ompeleen tai yhdistelmän koneen muistiin. Poista (22) Painamalla tätä painiketta voit poistaa ompeleita yhdistelmästä. Painamalla pitkään voit poistaa koko yhdistelmän. 23

24 Asetukset Asetusvalikossa voit muokata koneen ja näytön asetuksia. Kaikki asetukset tallentuvat myös sammuttaessasi virran koneesta. Asetusvalikko Avaa asetusvalikko painamalla painiketta (A). Asetusvalikossa on kaksi välilehteä. Valitse välilehti (1 tai 2) painamalla sitä. A Valmistelut Kaksoisneula Aktivoi kaksoisneula-asetus painamalla kuvaketta. Aseta kaksoisneulan leveys painamalla - tai +. Valittu leveys näkyy kaksoisneulakuvakkeessa. Kun kaksoisneula on valittuna, kaikkien ompeleiden leveys rajoittuu niin, että neula ei pääse katkeamaan. Näytölle tulee ponnahdusviesti varoitukseksi, jos valitset kaksoisneulan koolle liian leveän ompeleen. Huomaa: Joitakin ompeleita ei voi niiden muodon ja tyypin takia ommella kaksoisneulalla. Esimerkiksi overlock-ompeleet, napinlävet ja parsinompeleet ovat sellaisia, joita ei voi ommella kaksoisneulalla. Koneesta kuuluu varoitusääni, jos yrität aktivoida kaksoisneulan sellaisen ompeleen ollessa valittuna. Kun kaksoisneula on valittuna, ompelutilassa näytöllä näkyy sen kuvake. Asetus pysyy voimassa, kunnes poistat sen. Huomaa: Kaksoisneula ja ommelleveyden rajoitus eivät voi olla aktiivisina samaan aikaan. Koneesta kuuluu varoitusääni, jos yrität aktivoida molemmat asetukset. 24 Ommelleveyden rajoitin Valitse tämä toiminto, kun käytät suoraommelpistolevyä tai -paininjalkaa. Silloin neula on kaikissa ompeleissa keskiasennossa, jotta neula, paininjalka tai pistolevy eivät pääse vahingoittumaan. Aktivoi ommelleveyden rajoitin painamalla kuvaketta. Kun ommelleveyden rajoitin on valittuna, ompelutilassa näytöllä näkyy sen kuvake. Asetus pysyy voimassa, kunnes poistat sen. Huomaa: Kun kytket virran koneeseen suoraommelasetuksen ollessa aktiivisena, näytölle tulevassa ponnahdusviestissä muistutetaan siitä. Kaikkien ompeleiden leveys on nyt 0 mm. Kaksoisneula ja ommelleveyden rajoitin eivät voi olla aktiivisina samaan aikaan. Koneesta kuuluu varoitusääni, jos yrität aktivoida molemmat asetukset. Kontrasti Voit säätää näytön kontrastia painamalla - tai +. Asetus tallentuu myös sammuttaessasi virran koneesta.

25 Kosketusnäytön kalibrointi Toisinaan näyttö on kalibroitava, jotta painikkeet vastaisivat moitteettomasti kosketukseen. Kun painat kalibrointikuvaketta, näytölle avautuu ikkuna kalibrointia varten. Paina muovineulalla ympyröitä siinä järjestyksessä kuin ne tulevat näytölle. Painaessasi ympyrää se täyttyy sen merkkinä, että kalibrointi on suoritettu oikein. Kalibrointinäkymä sulkeutuu automaattisesti, kun olet painanut viimeistä ympyrää. 1 2 Valmistelut Kosketusnäytön kalibrointi Kieli Voit muuttaa koneesi kaikkien tekstien kielen painamalla - tai +. Ohjelmaversio Tarkista koneesi ohjelmaversio painamalla tätä kuvaketta. 25

26 Valmistelut 26

27 Ompelu Ompelutila tulee näkyviin ensimmäisenä, kun kytket virran koneeseen. Valitsemasi ommel näkyy ommelkentässä todellisen kokoisena. Tästä löydät kaikki ompelun aloittamiseksi tarvittavat perustiedot. Oletuksena on valittuna suoraommel. Ompelutila yleiskuva 1. Valitun ompeleen numero ja nimi. 2. Ommelkenttä 3. Ommelvalinta, pudotusvalikko 4. Ommelleveys/ompeleen sijoittelu 5. Tikin pituus/ommelleveys Ompeleen valinta Avaa näytölle numeronäppäimistö painamalla näytöllä ommelnumeroa (1). Valitse ommel 1 9 painamalla vastaavaa numeroa. Paina kahta tai kolmea numeroa nopeasti peräkkäin, jos haluat valita ompeleen 10 tai suuremman. Vahvista valinta painamalla OKkuvaketta (6). Poista valitsemasi numero painamalla poistokuvaketta (7). Sulje näppäimistö valitsematta ommelta painamalla peruutuskuvaketta (8). Voit valita ompeleen myös painamalla ommelvalinnan pudotusvalikkoa (3) ja valitsemalla ompeleen siitä. Selaa luetteloa ylös ja alas nuolien avulla ja valitse ommel painamalla sitä Ompelu Ompelusuositukset Painamalla infopainiketta näet kyseisen ompeleen suositusasetukset. Piilota info painamalla kuvaketta uudelleen. 9. Tukikangasuositus 10. Paininjalkasuositus 11. Syöttäjä/IDT -järjestelmäsuositus 12. Neulasuositus/asetus Kaksoisneula-asetus Siipineulasuositus Ommelleveyden rajoitin 13. Langankireyssuositus Huomaa: Kaikki symbolit ja vaihtoehdot eivät ole näkyvissä samanaikaisesti. Huomaa: Jos paininjalkasuosituksessa näkyy paininjalka ja +-merkki, valitun ompeleen toteuttamiseen tarvitaan lisäpaininjalka. Sivulla 11 on lisätietoa valitun ompeleen vaatimasta paininjalasta. 27

28 Ompeleen muokkaaminen Kone valitsee ja suosittelee kullekin ompeleelle sopivimmat asetukset. Voit silti muokata asetuksia itsekin. Kaikki muutokset lukuun ottamatta langankireyttä vaikuttavat vain valittuun ompeleeseen ja palautuvat oletusasetuksiksi valitessasi uuden ompeleen. Muutetut asetukset eivä tallennu automaattisesti, kunn sammutat virran koneesta. Ommelleveys ja tikin pituus näkyvät kunkin säätökuvakkeen vieressä. Jos yrität ylittää säädön minimi- tai maksimiasetuksen, kone antaa äänimerkin. Huomaa: Kun asetusta muutetaan, numerot näytetään korostettuina. Ommelleveys/ompeleen sijoittelu (1) Lisää tai vähennä ommelleveyttä painamalla - tai +. Suoraompeleissa voit siirtää ompeleen sijaintia vasemmalle tai oikealle painamalla - tai +. Kun suoraommel on valittuna, kuvake (A) muuttuu sen merkiksi, että ommelleveyden sijasta on nyt aktiivisena ompeleen sijoittelu. Ompelu Tikin pituus/tikkitiheys (2) Lisää tai vähennä tikin pituutta painamalla - tai +. Satiinitikkien tiheyttä voi säätää. Tämä on usein aiheellista silloin, kun ommellaan erikoislangoilla ja kaivataan harvempaa tikkiä. Tikkitiheyden säätäminen ei vaikuta ompeleen pituuteen. Satiiniompeleen tikkitiheyttä voi lisätä tai vähentää painamalla - tai +. Kun suoraommel on valittuna, kuvake (B) muuttuu sen merkiksi, että tikin pituuden sijasta on nyt aktiivisena tikkitiheys. A B

29 Pidennys Pidennystoiminnolla voi pidentää satiiniompeleita. Koko ommel pitenee, mutta tikkitiheys pysyy ennallaan. Jos valittua ommelta voi pidentää, näytöllä näkyy Alt-kuvake (A). Kun painat Alt-kuvaketta, niin tikkitiheyden kuvake muuttuu pidennyssymboliksi. Lisää tai vähennä satiiniompeleen pituutta painamalla - tai +. A Langankireys Paina infopainiketta, niin näet valitun ompeleen langankireyssuosituksen (B). Katso sivulta 19 ohjeet langankireyden säätämisestä. B Peilikuva Voit luoda lisää koriste-efektejä muuttamalla ompeleita peilikuvaksi. Jotkin ompeleet voi muuttaa peilikuvaksi sekä poikittain että pitkittäin. Joitakin ompeleita ei voi peilata niiden muodon tai toiminnan takia. Esimerkiksi napinläpiä, parsinompeleita ja salpoja ei voi peilata. C D Ompelu Muuta ommel sivuttain peilikuvaksi painamalla kuvaketta (C). Muuta ommel pitkittäin peilikuvaksi painamalla kuvaketta (D). Kuulet varoitusäänen, jos yrität peilata sellaisen ompeleen, jota ei voi peilata. 29

30 Päättelyvaihtoehdot Tässä kohdassa voit ohjelmoida päättelyn sekä ompeleen alkuun (A) että loppuun (B). 1. Siirry päättelyvaihtoehtoihin (1). 2. Valitse haluamasi toiminnot (A ja/tai B). Valitun toiminnon kuvake valaistuu. 3. Palaa ompelutilaan valitsemalla ompelutilan välilehti (2). C A B Näytölle ilmestyvät päättelyn minikuvakkeet (C), jotka näyttävät, mitkä päättelytoiminnot ovat valittuina. Valinnat pysyvät voimassa, kunnes peruutat ne. Huomaa: Jos haluat välittömän päättelyn, paina koneen edessä olevaa päättelypainiketta (D). 2 1 Ompelu Ompelu päättelyn/päättelyiden ollessa valittuna 1. Päättely alussa (A) ommellaan heti ompelun aluksi. 2. Paina taaksesyöttöä (E), kun haluat aktivoida päättelyn lopuksi (B). Ohjelmoidun päättelyn merkkivalo (F) syttyy. Kone tekee ompeleen loppuun ja päättelee. 3. Kun haluat poistaa päättelyvaihtoehdot, mene päättelyvaihtoehtojen välilehdelle ja poista valinnat. Taaksesyöttöpainike päättelyssä Pysäytä kone ja aktivoi taaksesyöttö painamalla taaksesyöttöpainiketta (E) kahdesti. Taaksesyötön merkkivalo (G) syttyy. Päättelyä ei ommella. Aktivoi päättely lopussa painamalla ompelun aikana taaksesyöttöpainiketta (E). Sekä taaksesyötön merkkivalo (G) että ohjelmoidun päättelyn merkkivalo (F) syttyvät. Kun haluat palata normaaliompeluun, pysäytä kone ja paina taaksesyöttöpainiketta (E). Merkkivalot eivät pala, eikä kone ompele päättelyä. D E G F 30

31 Oman ompeleen tallennus Voit tallentaa muokatun ompeleen koneen muistiin painamalla tallennuskuvaketta (A). Silloin avautuu yhdistelmän tallennusvalikko. Ompeleiden ja yhdistelmien tallennusta varten on neljä muistia. Ompeleet tallennetaan samalla tavalla kuin yhdistelmät. Katso sivu 41. Muutettu tikin pituus, ommelleveys, tiheys ja peilikuva tallentuvat muistiin. Huomaa: Joitakin erikoisompeleita, kuten napinläpiä, ei voi tallentaa. Tämä ilmoitetaan ponnahdusikkunassa, jos yrität tallentaa tällaisen ompeleen. A Oman ompeleen lataaminen Tallennetut ompeleet ladataan samalla tavalla kuin yhdistelmät. Avaa latausvalikko painamalla kyseistä kuvaketta (B). Valitse ommel, jonka haluat ladata ja paina OK. Katso lisätietoa sivulta 41. B Ompelu 31

32 Ompelutekniikat Kolmiaskelsiksak Ommelta 9 voi käyttää risareunojen huolitteluun. Tarkista, että neula lävistää kankaan vasemmalla ja sulkee kankaan reunan sisäänsä oikealla. Ommelta 9 voi myös käyttää jousto-ompeleena ommeltaessa neuloksia. Ompelu Napinlävet Koneen eri napinlävet on suunniteltu erilaisia kankaita ja vaatteita varten. Katso sivun 10 ommeltaulukkoa, jossa on kuvaus kaikista napinlävistä. Aseta aina pala tukikangasta kankaan alle napinläven tueksi. Yksivaiheinen napinläpijalka 5B 1. Merkitse kankaalle napinläven paikka. 2. Kiinnitä koneeseen napinläpijalka 5B ja vedä nappilaatta esiin. Aseta nappi pitimeen. Nappi määrittää ommeltavan napinläven pituuden. 3. Tarkista, että lanka kulkee paininjalan reiästä ja asettuu paininjalan alle. 4. Valitse haluamasi napinläpi ja säädä sen leveys ja tiheys sopiviksi. Huomaa: Ompele aina ensin koenapinläpi kangastilkulle. 5. Laske napinläpivipu alas asti ja työnnä se itsestäsi poispäin varovasti niin, että se sopii stopparien (A ja B) väliin. 6. Aseta vaate paininjalan alle niin, että kankaassa oleva merkki on napinläpijalan keskikohdassa. 7. Pidä kiinni ylälangasta ja aloita ompelu. Napinlävet ommellaan jalan edestä taaksepäin. 8. Kun napinläpi on valmis, nosta paininjalka. A B 32

33 Nyörivahvisteinen napinläpi (Joustavat kankaat) Joustaville kankaille suosittelemme nyörivahvisteista napinläpeä, joka on tukeva ja estää napinläpeä venymästä. 1. Kiinnitä pätkä paksua ompelulankaa tai helmilankaa napinläpijalan 5B takana olevaan nipukkaan. Vedä langanpäät jalan alta eteen ja kiinnitä ne jalan edessä olevaan pienaan. 2. Ompele napinläpi Napinläven satiinipylväät peittävät tukilangan. 3. Kun napinläpi on valmis, nosta lanka pois nipukoista ja vedä tiukalle. 4. Pane langanpäät ristikkäin neulan edessä ja pujota ne parsinneulaan, vie nurjalle ja solmi langat ennen niiden katkaisemista. 5. Avaa napinläpi varovasti ratkojalla. Napin ompelu 1. Irrota paininjalka napin ompelua varten ja valitse napinompeluommel. 2. Laske syöttäjä. 3. Aseta nappi paininjalan pitimen alle. Tarkista peilikuvatoiminnon avulla, että napin reiät ovat niillä kohdilla, joihin neula osuu, ja että ompeleen leveys vastaa napinreikien väliä. Säädä ompeleen leveyttä tarvittaessa niin, että neula osuu napinreikiin. 4. Voit lisätä tai vähentää napinompelutikkien lukumäärää kaksi kerrallaan painamalla symbolin (A) vieressä olevia painikkeita - tai Aloita ompelu. Kone ompelee napin, päättelee ja pysähtyy automaattisesti. Huomaa: Monitoimityökalun avulla voit ommella kaulallisen napin. Voit käyttää myös lisätarvikkeena saatavaa napinompelujalkaa, tuotenro A Ompelu 33

34 Parsiminen ja paikkaaminen Pienen reiän tai repeämän korjaaminen ajoissa voi pelastaa koko vaatteen. Valitse mahdollisimman paljon vaatteen väriä vastaava lanka. 1. Aseta reiän tai repeämän alle pala kangasta tai tukikangasta. 2. Valitse parsinommel. 3. Aloita ompelu reiän yläpuolelta ja ompele sen yli. 4. Kun olet ommellut reiän yli, määrättele ompeleen pituus painamalla taaksesyöttöpainiketta. Kone tekee ompeleen loppuun automaattisesti. 5. Oletuksena kone toistaa parsinompeleen saman kokoisena, joten voit vain jatkaa ompelua. Jos haluat eripituisen parsinompeleen, valitse ommel uudelleen ja toista kohdat 3 ja 4. Huomaa: Parsinompeleet voi ommella myös napinläpijalalla 5B. Aseta parsinompeleen pituus vetämällä nappilevy esiin. Laske sitten napinläpivipu alas ja ompele. Ompelu Päärmeen ompelu paksuun kankaaseen Kun ompelet paksun kankaan sauman yli, paininjalan kärki saattaa nousta pystyyn kivutessaan sauman yli. Käytä monitoimityökalua sauman korkeuden tasapainottamiseen ompelun aikana. Monitoimityökalun toinen pää on ohuempi kuin toinen. Aseta sauman eteen se pää, joka vastaa sauman korkeutta. 34

35 Tilkkuilu Tilkkutyössä on tavallisesti kolme kerrosta: kaksi kangaskerrosta ja niiden välissä vanu. Kerrosten yhdistämistä varten on tarjolla lukuisia ompeleita ja tekniikoita. Tilkkutyö Pieniä kangastilkkuja yhdistämällä voit luoda ihastuttavia tilkkupintoja työsi päällikerrokseksi. 1/4" tilkkutyöjalka IDT -järjestelmällä sopii erityisen hyvin tilkkujen yhdistämiseen. Neulan ja paininjalan varpaan ulkoreunan väli on 1/4 (6,3 mm); neulan ja paininjalan varpaan sisäreunan väli on 1/8 (3,15 mm). 1. Kiinnitä koneeseen 1/4" tilkkutyöjalka. 2. Ota IDT -järjestelmä käyttöön. 3. Ompele kankaat yhteen suoraompeleella. 4. Kun haluat 1/4" saumanvaran, ohjaa kangasta jalan ulkoreunaa pitkin. Kun haluat 1/8" saumanvaran, ohjaa kangasta jalan sisäreunaa pitkin. Tikkaaminen sauman keskeltä Käytä koristeommeljalkaa 1A IDT -järjestelmällä. Tikkaaminen sauman keskeltä tarkoittaa sitä, että paininjalka seurailee tilkkupäällisen saumoja. Neulaa ensin tilkkutyön kerrokset yhteen hakaneuloilla. Aloita työn keskeltä ja etene reunoja kohti. Kiinnitä hakaneulat cm:n välein. Huomaa: Voit käyttää myös lisätarvikkeena saatavaa tikkausjalkaa IDT -järjestelmällä, tuotenro Crazy-tikkaus Viimeistele tilkkutyösi koristeompeleilla. Voit ommella joko työn värisellä tai sitä poikkeavalla langalla. Tähän tarkoitukseen sopivat erinomaisesti myös koristelangat, kuten kirjontalanka tai paksu puuvillalanka. Vapaa kiemuratikkaus Vapaa kiemuratikkaus pitää tilkkutyön päällisen, vanun ja vuorin yhdessä, ja samalla se luo työn pintaan kiinnostavan pintarakenteen. Vapaa kiemuratikkaus ommellaan syöttäjä laskettuna. Tikin pituus määräytyy sen mukaan, kuinka nopeasti liikutat kangasta. 1. Säädä koneesi kiemuratikkaukselle valitsemalla suoraommel Kiinnitä koneeseen avoin vapaaompelujalka. Muista ottaa IDT -järjestelmä pois käytöstä. 3. Laske syöttäjä. 4. Kiinnitä tilkkutyön kerrokset yhteen ja valmistele tilkkutyö samoin kuin kohdassa tikkaaminen sauman keskeltä. Vinkki! Harjoittele kiemuratikkausta ensin tilkkuvanu-yhdistelmälle. Ompele tasaista vauhtia, niin tikeistä tulee tasapituisia. 5. Aloita tikkaaminen työn keskivaiheilta. Tee yksi tikki ja vedä alalanka työn päälle. Tee vielä muutama hyvin lähekkäinen päättelypisto. 6. Ala sitten liikutella työtä niin, että pintaan muodostuu kiemurakuvioita. Ompeleiden ei tule risteillä toistensa yli vaan kiemurrella ympäriinsä. Ompelu 35

36 Piilo-ommel Piilo-ompeleella 16 ommellaan näkymättömät päärmeet hameisiin, housuihin ja kodintekstiileihin. Käytä paininjalkaa 3 IDT -järjestelmllä. 1. Huolittele kankaan reuna. 2. Käännä ja silitä helmapäärme nurjalle. 3. Käännä helma takaisin päin niin, että noin 1 cm huolitellusta reunasta ulottuu taitteen ulkopuolelle. Työn nurja puoli on nyt ylöspäin. 4. Aseta kangas paininjalan alle niin, että taitos kulkee reunaohjainta A pitkin. 5. Kun neula heilahtaa taitteelle, sen tulee tarttua vain aivan pieneen määrään kangasta. Jos ommel näkyy työn oikealla puolella, säädä ohjainta A kääntämällä säätöruuvia B, kunnes ommel vain juuri ja juuri tarttuu kankaan reunaan eikä näy oikealla puolella. A B Ompelu Joustava piilo-ommel Joustava piilo-ommel 17 sopii erityisesti joustaville kankaille, koska siksakin ansiosta myös ommel joustaa. Helma huolitellaan ja ommellaan samanaikaisesti. Neulosten reunaa ei yleensä tarvitse huolitella erikseen. Piilo-ommel nro 16 Joustava piilo-ommel 17 Vetoketjun ompelu Vetoketjun voi kiinnittää useilla eri tavoilla. Paras tulos syntyy, kun ompeleet kussakin ohjeessa mainitulla tavalla. Kaikenlaiset vetoketjut ommellaan mahdollisimman läheltä hammastusta. Vetoketjujalan 4 voi kiinnittää sekä paininjalan pitimen vasemmalle että oikealle puolelle sen, mukaan kumpi vetoketjupuolisko on ommeltavana. Säädä neulan asema niin, että neula työntyy sisään hammastuksen vierestä. Suoraompeleelle on käytettävissä 29 neulan asemaa. Jos paininjalka on kiinnitetty oikealle puolelle, neulaa voi siirtää vain oikealle. Jos paininjalka on kiinnitetty vasemmalle puolelle, neulaa voi siirtää vain vasemmalle. 36

37 Ompelu Ponnahdusviestejä Puola on tyhjä Kun puola on tyhjenemässä, kone pysähtyy automaattisesti, ja näytölle tulee ponnahdusviesti. Vaihda koneeseen täysi puola ja paina OK. Moottori on ylikuormittunut Jos ompelet hyvin paksua kangasta tai jos kone jumittuu ompelun aikana, päämoottori voi ylikuormittua, jolloin kone pysähtyy. Ponnahdusviesti sulkeutuu, kun päämoottori ja virransyöttö ovat normalisoituneet. 37

38 Ommelyhdistelmät Koneen yhdistelmätoiminnon avulla voit laatia ompeleista ja kirjaimista omia yhdistelmiä. Voit liittää samaan yhdistelmään enintään 20 ommelta ja kirjainta. Voit muokata ompeleita tekemällä valmiiseen ompeleeseen omia säätöjä. Tallenna omat ompeleesi ja yhdistelmäsi koneelle, josta voit koska tahansa ladata ne käytettäväksi uudelleen. Kaikkia koneen ompeleita voi liittää yhdistelmään lukuun ottamatta napinläpiä, parsinompeleita, napin ompelua ja salpoja. Toimintojen kuvaukset 1. Valitun ompeleen numero ja nimi. 2. Osoitin 3. Ommelkenttä 4. Siirrä osoitinta 5. Yhdistelmän lataaminen 6. Yhdistelmän tallennus 7. Siirry yhdistelmätilaan 8. Poista ommel tai koko yhdistelmä 9. Ommelleveys/ompeleen sijoittelu 10. Tikin pituus/ommelleveys Luo kirjainyhdistelmä Paina yhdistelmäkuvaketta (7), kun haluat yhdistelmävalikkoon. Valitse haluamasi ommel (katso ohjetta sivulla 27). Ommel ilmestyy ommelkenttään. Valitse seuraava ommel, niin se ilmestyy edellisen oikealle puolelle Ommelyhdistelmät Siirrä osoitinta (4) Osoitin (2) ilmaisee nykyisen aseman ommelkentässä. Lisätyt ompeleet sijoitetaan osoittimen oikealle puolelle. Voit siirtää osoitinta vasemmalla ja oikealla nuolella. 38

39 Kirjainten käyttö Kirjaintilan yleiskuva 1. Fonttien esikatselu 2. Valitun fontin nimi 3. Pudotusvalikko, fonttiluettelo 4. Ommelkenttä 5. Näppäimistö 6. Vaihda kirjaimia (isot/pienet kirjaimet, tavalliset/erikoiskirjaimet ja numerot) 7. Siirrä osoitinta 8. Poista ommel tai koko yhdistelmä Luo kirjainyhdistelmä Paina kirjaintilan välilehteä (A). Paina näytön yläosaa (1, 2 tai 3), jolloin näytölle avautuu luettelo käytettävissä olevista fonteista. Valitse haluamasi fontti painamalla sitä. Pudotusvalikko sulkeutuu. Luo yhdistelmä painamalla kirjaimia ja merkkejä näppäimistöllä (5). Kukin kirjain asettuu ommelkenttään (4) osoittimen oikealle puolelle. Voit siirtää osoitinta yhdistelmässä painamalla näytöllä olevan näppäimistön (7) vasenta ja oikeaa nuolta A Kirjainmerkkien valinta Kun haluat vaihtaa kirjaimia (isot/pienet kirjaimet, tavalliset/erikoiskirjaimet ja numerot), paina merkkikuvakkeita näppäimistön (6) oikeassa alakulmassa. Huomaa: Pienet kirjaimet ovat käytettävissä vain Block-fontissa. Ommelyhdistelmät 39
