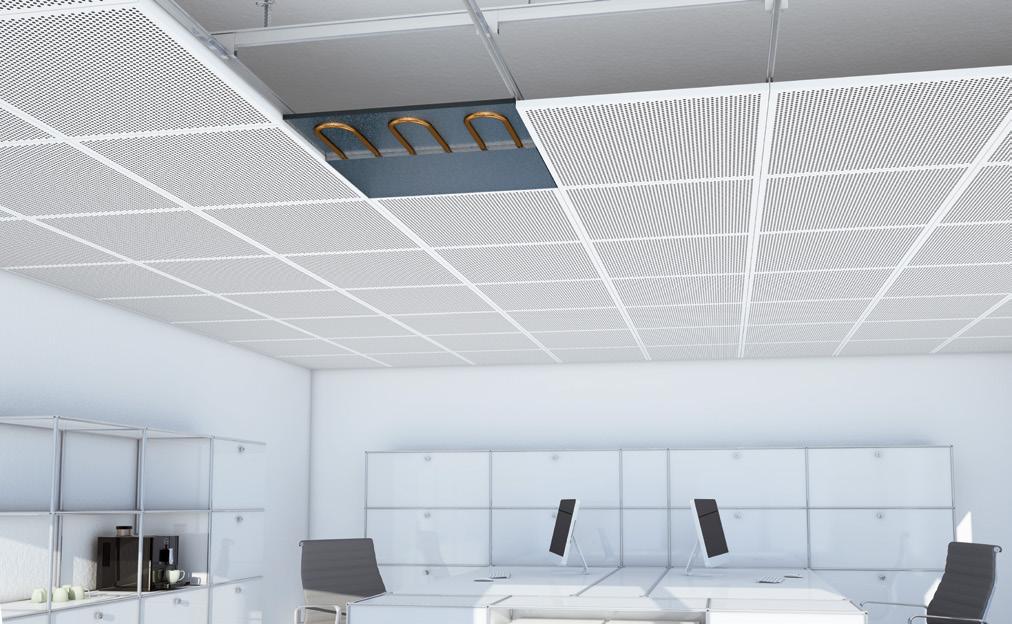

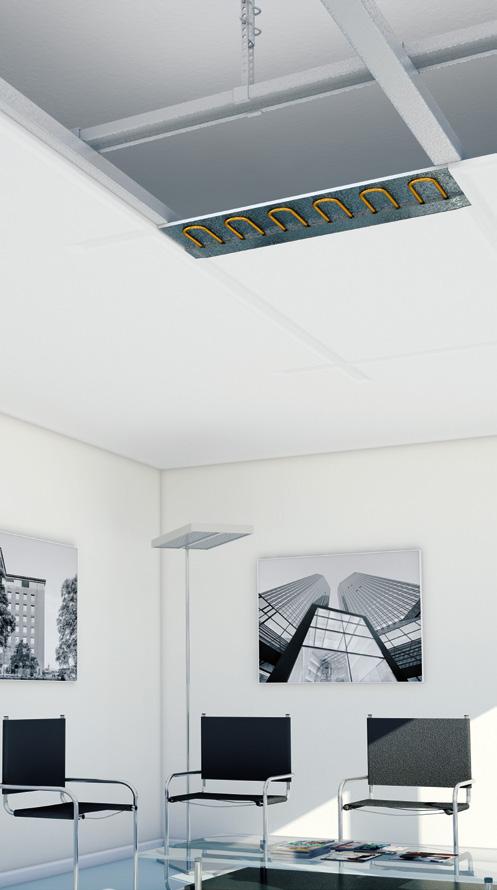

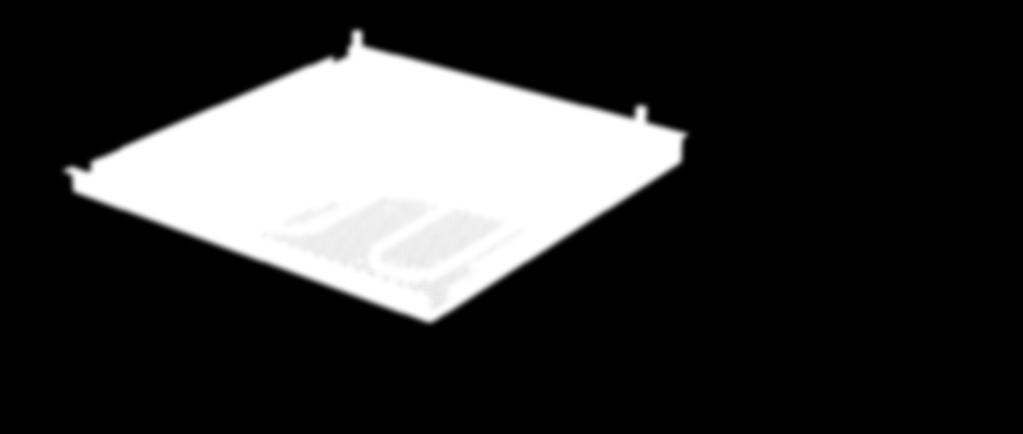

2 Varicool Carbon A säteilypaneeli Järjestelmäkuvaus Varicool on vesikiertoinen säteilykattojärjestelmä lämmitykseen ja jäähdytykseen. Varicool Carbon A säteilypaneelissa lämmönsiirtoputkisto on sijoitettu grafiittilevyyn, joka toimii lämmönsiirron kannalta optimaalisesti aikaansaaden erinomaisen ja tasaisen lämpöpinnan. Pinta toimi säteilyperiaatteella jäähdytyksessä ja/tai lämmityksessä luoden vedottomat sisäilmaolosuhteet. Varicool Carbon A säteilypaneeli koostuu vakiomittaisesta metallikasetista sekä kuparisesta putkipiiristä, joka on sijoitettu metallikasettiin grafiitista valmistetun lämmönsiirtopinnan avulla. Säteilykattopinnan käyttö yhdessä muun talotekniikan, kuten valaisinten tai sprinklerien kanssa on mahdollista. Grafiittipaneelien käyttö mahdollistaa n % pienemmän aktiivisen alan asentamisen verrattuna perinteisiin säteilykattopintoihin. Uponor-paneeliratkaisulle on ominaista suuri muunneltavuus ja useat ulkoasuvaihtoehdot. Ratkaisu sopii monenlaisiin tiloihin, kuten sairaaloihin,toimistoihin, hotelleihin ja julkisiin rakennuksiin. Suuri neliöteho mahdollistaa tehokkaan jäähdytyksen tai lämmityksen energiatehokkaasti ja taloudellisesti. SGL Carbon SE Varicool Carbon A, lämmitys- ja jäähdytysjärjestelmä metallialakattoon Edut Arkkitehtoninen ulkonäkö Grafiitti mahdollistaa paneelin suuren tehon Kattopaneelin harmoninen yhdistäminen Soveltuu suurelle tehontarpeelle Mahdollistaa uusiutuvien energiamuotojen käytön mm. maalämpö Varicool Carbon A mahdollistaa säteilykaton rakentamisen joko alakattokasettiin integroituna tai vakiokokoisena paneeliratkaisuna. Uponor Varicool Carbon A l 2

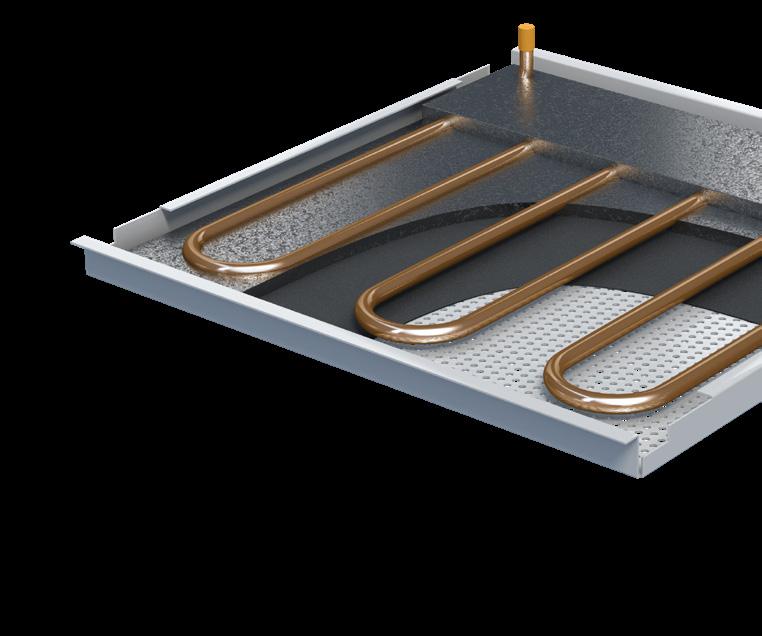

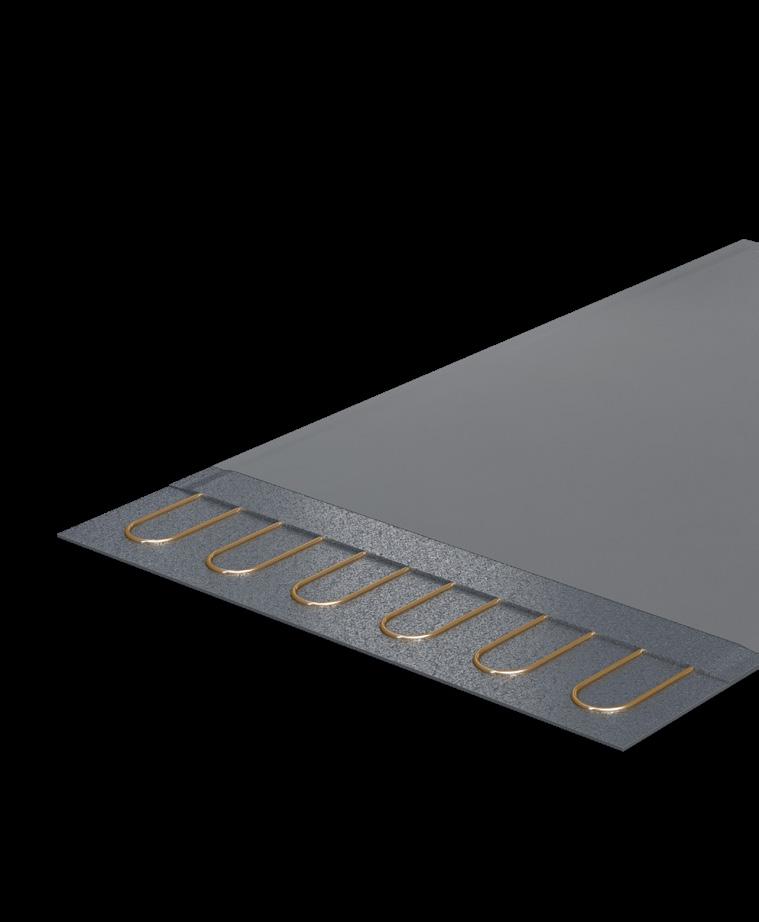

3 Suunnittelu Lämmitys/jäähdytys on toteutettu sijoittamalla putkisto metallisen alakattokasetin yläpintaan. Lämmitys-/jäähdytysvesi kiertää putkipiirissä, joka on asennettu paneelin yläpintaan kiinni siirtäen lämmitys-/jäähdytysenergian metallikasetin pinnan kautta säteilemällä tilaan. Putkielementin ja paneelin pinta on liitetty toisiinsa tehokkaan lämmönsiirron varmistamiseksi. Putkipiiri on kytketty jäähdytys- ja/tai lämmitysverkostoihin ja virtaama säädetään ja/tai ohjataan huonetilan lämpötilan perusteella 6-tieventtiileiden ja toimilaitteiden avulla. Paneelit kytketään suunnitelman mukaan verkostoon käyttäen sarjan ja rinnan kytkentöjä. Suunnitelman laadintavaiheessa määritellään kuinka monta paneelia voidaan kytkeä sarjaan painehäviön pysyessä alle 25 kpa. Paneelien kytkennässä käytetään yleensä joustavia letkuja. Kiinteä putkikytkentäkin on mahdollinen, mutta se voi hankaloittaa mahdollista paneelin avaamista. Varicool Carbon A rakenne 1. Metallialakattokasetti 2. Grafiittilevy 3. Kupariputkipiiri, Putki Ф = 10 mm 4. Akustiikkahuopa (jos paneelin pinta on rei itetty) Alakattopaneelit Hyvän huoneakustiikan varmistamiseksi alakattopaneeleissa tulee huomioida niiden akustiset ominaisuudet erityisesti suurissa tiloissa. Tämän takia alakattopaneelit ovat usein rei itettyjä ja ne on varustettu sisäpinnalta akustiikkahuovalla. Suunnitelu ja mitoitus Jäähdytys- ja lämmitystehojen arvot mitattuna standardiolosuhteissa saadaan tehotaulukosta. Tehoarvo riippuu meno- ja paluuveden keskiarvon erosta huonelämpötilan tavoitearvoon verrattuna. Suunnittelun ja mitoituksen kulku vaiheittain 1. Tilakohtaisten lämmitys- ja/tai jäähdytystehojen laskenta ja määritys (LVI-suunnittelija) 2. Alakattorakenteen ja siihen soveltuvan paneelimallin valinta (arkkitehti ja LVI-suunnittelija) 3. Paneelin valinta ja tarvittavan paneelipinta-alan mitoitus tila-/säätöaluekohtaisesti (LVI-suunnittelija ja Uponorin suunittelupalvelu) 4. Sijoittelun ja kannakoinnin suunnittelu (LVI-suunnittelija ja Uponorin suunnittelupalvelu) 5. Putkituksen ja säätöjärjestelmän mitoitus ja suunnittelu (LVI-suunnittelija) 6. Massalaskenta ja tarjousmenettelyt (putkiurakoitsija, alakattourakoitsija) Asennusjärjestys ja kohteen toteutus vaiheittain 1. Lämmitys- ja jäähdytysputkiston asennus (mukaan lukien sulut ja venttiilit, putkiurakoitsija) 2. Paneeliasennus ja kytkentä, putkiston huuhtelu, täyttö, ilmaus ja säätö.(putkiurakoitsija) 3. Alakaton ja siihen tulevien muiden laitteiden asennus (alakattourakoitsija/erikoisurakoitsija) Varicool Carbon A: LÄMMITYSTEHO Vapaa-asenteinen paneeli ilman alakattoa KOKO 595x x x x2990 LT-ero /A 0,72 1,08 1,38 1, Varicool Carbon A: JÄÄHDYTYSTEHO Vapaa-asenteinen paneeli ilman alakattoa KOKO 595x x x x2990 LT-ero /A 0,72 1,08 1,38 1, Lämmitys-/jäähdytysteho Varicool Carbon A säteilypaneelille (metallialakattokasetissa) DIN EN tai vastaavasti DIN EN standardin mukaisesti. Uponor Varicool Carbon A l 3

4 Varicool Carbon A: LÄMMITYSTEHO Suljettu alakattoasennus KOKO 595x x x x2990 LT-ero /A 0,72 1,08 1,38 1, Varicool Carbon A: JÄÄHDYTYSTEHO Suljettu alakattoasennus KOKO 595x x x x2990 LT-ero /A 0,72 1,08 1,38 1, Sarjaan kytkettävien paneelin lukumäärä, suositeltavat virtaamat sekä painehäviöt. Piirin dp < 25 kpa Paneelin pituus [mm] Painhäviö Virtaama kpa/m 0, ,06 0, ,09 0, ,13 0, ,16 0, ,21 0, ,26 0, ,31 0, ,37 0, ,43 0, ,5 0, ,57 0, ,65 0, ,74 Putkea/paneeli 7 m 11 m 14 m 18 m Virtaama-alueet minimi maksimi Lämmitys C 0,010 0,030 l/s kg/s Jäähdytys C 0,015 0,035 l/s kg/s Suositus 0,015 0,030 l/s kg/s Uponor Varicool Spectra Carbon M A l 4

5 Lämmityksen ja jäähdytyksen säätö Varicool-paneeleissa on yksi putkipiiri, johon ohjataan joko lämmitys- tai jäähdytysvesi tilan lämpötilasäätimen ohjaamana 6-tieventtiiliä käyttäen. 6-tieventtiilissä on kytkennät sekä lämmitys- että jäähdytysverkoston meno- ja paluuputkille sekä paneelipiirin meno- ja paluukytkennät. Paneelille ohjataan haluttu toimintatila yhtä toimilaitetta käyttäen. Venttiilin Kv-arvo on valittavissa virtaaman mukaan ja sillä voidaan hallita kummankin lämmitys- ja jäähdytyspiirin virtaamia toisistaan riippumatta. Optiona venttiili on saatavissa virtausmittaustoiminnolla, jolloin järjestelmästä saadaan verkoston paineesta riippumaton järjestelmä. 6-tieventtiiliä käyttäen voidaan varmistaa, että lämmitys ja jäähdytys eivät voi olla toiminnassa samanaikaisesti. Lisäksi yksi putkipiiri pitää paneelin kevyenä verrattuna kahteen putkipiiriin. Mikäli paneelissa on vain lämmitys tai jäähdytys, säätö voidaan tehdä 2-tieventtiilillä Vakiopaineventtiilit yhde DN Virtaama C215QPt-B ½ 15 0,06 C215QPT-D ½ 15 0,012 C220QPT-F ¾ 20 0,27 C225QPT-G ,58 2-tie säätöventtiilit yhde DN Kvs C215Q-F ½ 15 0,09-1,2 C215Q-J ½ 15 0,4-4,8 C220Q-K ¾ 20 0,5-8,0 Toimilaite CQ24A-SZ CQ24A säätöviesti 0-10 V 3-piste M Venttiili R3015 R3020 kvs 2 R3015 R3020 Venttiili Belimo DN 15 DN 20 DN 15 DN 20 Belimo koodi kvs 1 [m3/h] kvs 1 [m3/h] kvs 1 [m3/h] kvs 1 [m3/h] koodi 4-4,0 kvs 1-4,0 4 2P5-2,5-2,5 2P5 1P8 1,8 1,8 1P8 1P6-1,6-1,6 1P6 1P3 1,3-1,3-1P3 P1 1,0 1,0 1,0 - P1 P63 0,63 0,63 0,63 - P63 P4 0,4-0,4 - P4 P25 0,25-0,25 - P25 esimerkki Venttiili Lämmitys jäähdytys R3015 P25 P63 30 ᵒ lämmityksen säätöalue 45 ᵒ venttiili suljettu 30 ᵒ jäähdytyksen säätöalue Toimilaitevaihtoehdot V LR24A-SR Modbus LR24A-MOD Uponor Varicool Carbon A l 5

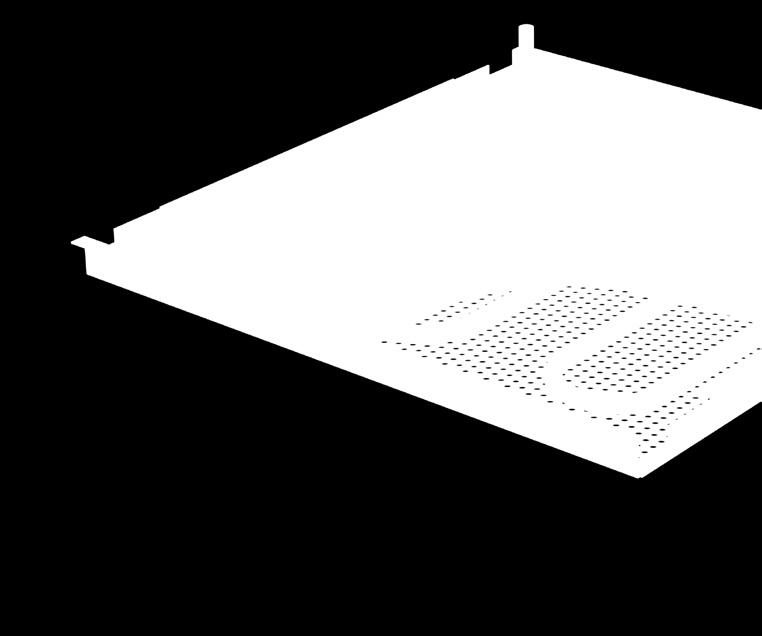

6 Mittatiedot H L B Varicool Nimelliskoko Leveys B Pituus L Korkeus H Carbon A 600x Carbon A 600x Carbon A 600x Carbon A 600x Tekniset tiedot Varicool Carbon A Kattopaneeli Teräslevy Putkiväli RA = 100 mm Putkipiiri Halkaisijaltaan da = 10 mm kupariputkipiiri Paneelin paino Noin. 10 kg/m² (kokonaispaino alakattopaneelin ja veden kanssa) Vesimäärä Noin 1 l/m² Paneelin korkeus Ph = 30/40 mm Paneelin pinta RAL 9010 Vakiorei itys Rv 2516 reiän halkaisija 2.5 mm, suora rei itys, reikäala 16 % Läpiviennit Soveltuu upotetuille valaisimille, sprinklereille ja muille antureille Jäähdytysteho DIN EN mukaisesti ΔT = 8 K = 100 W/m² Lämmitysteho DIN EN mukaisesti ΔT = 15 K = 160 W/m² Painotettu absorptiokerroin Up to αw = 0.7 (äänen absorptioluokka C) αw DIN EN ISO mukaisesti (riippuu myös käytetystä alakattopaneelista) Veden lämpötila (suositus) Jäähdytysvesi: 15 C-17 C Suositeltu jäähdytysveden lämpenemä 2 4 K Lämmitysveden lämpötila 35 C 45 C Suositeltu lämmitysveden jäähtymä 3 6 K Painehäviö (suositus) Maksimi n. 25 kpa/vesipiiri Kannakointikorkeus yläpohjasta (suositus) Minimi 150 mm (etäisyys yläpohjasta paneelin alapintaan) Uponor Varicool Carbon A l 6

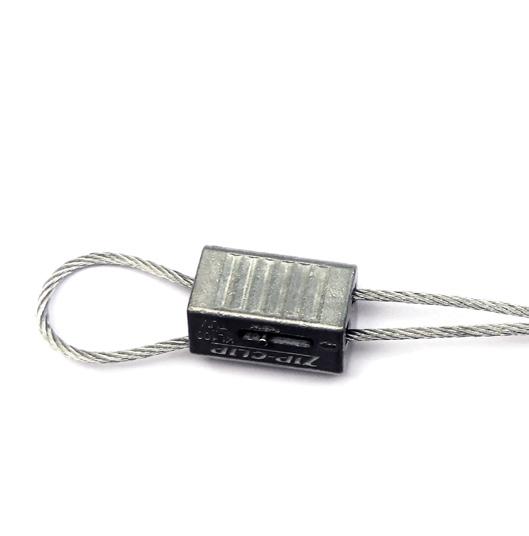

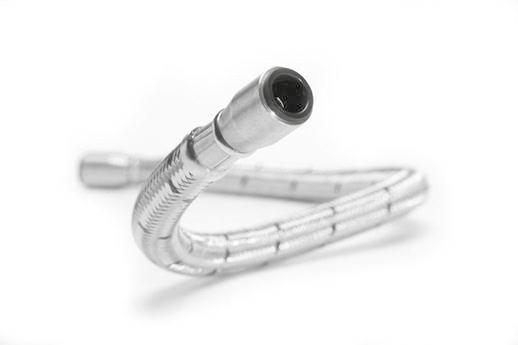

7 Lisävarusteet Kannakointi tehdään paneelien poikkikannakkeesta joko kierretangolla tai vaijerilla. Vaijerikannake sisältää korkeussuunnassa portaattoman säädön sekä lukituksen. Mallista riippuen kannakevaijeri toimitetaan kattoankkurilla tai ilman. Kannakointi Kannakevaijeri suora, säädöllä 1,0 m 10 kpl Kannakevaijeri suora, säädöllä 1,5 m 10 kpl Kannakevaijeri suora, säädöllä 2,0 m 11 kpl Kannakevaijeri Y-vaijeri 12 kpl Venttiilit 2-tieventtiili lämmityksen ja jäähdytyksen säätöön 6-tieventtiili, lämmityksen ja jäähdytyksen vaihtokytkentään ja säätöön Venttiilin toimilaitteet LR24A-SR LR24 A-MOD 2-10 V Modbus Kytkentäletkut Liitin Cu10 mm- MLCP 10 Sleeve-16x2,0 Liitin Cu 10 mm-q&e 10 Sleeve-16x2,0 ZUSCHL OB Oxyban kytkentäletku mm 2x JG 10 ZUSCHL OB Oxyban kytkentäletku mm 2x JG 10 ZUSCHL OB Oxyban kytkentäletku mm 2x JG 10 ZUSCHL OB Oxyban kytkentäletku mm 2x JG 10 ZUSCHL OB Oxyban kytkentäletku mm 2x JG 10 ZUSCHL OB Oxyban kytkentäletku mm 2x JG 10 ZUSCHL OB Oxyban kytkentäletku mm JG 10 x JG 12 ZUSCHL OB Oxyban kytkentäletku mm JG 10 x JG 12 ZUSCHL OB Oxyban kytkentäletku mm JG 10 x JG 12 ZUSCHL OB Oxyban kytkentäletku mm JG 10 x JG 12 ZUSCHL OB Oxyban kytkentäletku mm JG 10 x JG 12 ZUSCHL OB Oxyban kytkentäletku mm JG 10 x JG 1 Uponor Varicool Carbon A l 7
