1 Frenger kattosäteilijät - kun laatu ja tehokkuus ratkaisevat

2 Frenger comfortluokan kattosäteiljiä Ely keskus Mikkeli HKE säteilijä sileällä pinnalla Kone Design Center,HKE reijitetyllä pinnalla FRENGER SYSTEMEN BV on kansainvälinen alansa johtava yritys jonka päätuotteet ovat kattosäteilyelementit sekä lämmitykseen että jäähdytykseen. Yrityksellä on laaja kokemus kattosäteilyjärjestelmien valmistuksesta, projektin suunnittelusta ja asennuksesta. Tuotanto aloitettiin jo 1960-luvun alussa ja Suomeenkin toimitettin siihen aikaan ensimmäiset Frenger säteilyelementit. Käyttöalue on laaja toimistorakennuksista teollisuushalleihin. Frenger kattosäteilijät voidaan jakaa kahteen ryhään, comfort-luokan alumiinirakenteiset HKE säteilijät toimisto-, hotelli- ja asuinkohteisiin sekä varasto -ja tehdasrakennuksiin asennettaviin Eco säteilijöihin. Energiansäästö, mukavuus, tyylikkyys, tukeva rakenne ja selkeä asennustapa ovat tunnusomaisia piirteitä. Säteilijöitä on toimitettu yli 7000 projektiin kattaen yli 6,8 milj.m² kattosäteilypinta-alan. Suomessakin Frenger säteilijällä on merkittäviä referenssikohteita sekä toimisto- että teollisuuskiinteistöissä. Ely-keskus Pori integroidulla valaistuksella Sarjaan kytketyt Frenger HKE-panelit

3 1. Käyttökohteet Tyypilliset kohteet lämmitykseen ( pääasiassa malli Eco Evo): Urheiluhallit Näyttelytilat Tehdasrakennukset Varastorakennukset Lentokonehallit Korkeat hallirakeknnukset Huoltotilat Tyypilliset tilat jäähdytykseen ja lämmitykseen ( malli Smartline HKE) Toimistotilat Neuvottelutilat Ravintolat Tuotantotilat Terveydenhuolto Potilashuoneet 1.2 Rakenne Smartline HKE Pääasiassa julkisiin tiloihin esim toimistotiloihin suunniteltu säteilijä Smartline HKE n koostumus: - kupariputki 15x0,75mm joko 2-putki tai 4-putkijärjestelmää varten - puristettu leveä alumiini-t-profiili johon kupariputki puristettu. Optimaalinen lämmönsiirto juuri oikeaan suuntaan alaspäin huonetilaan. - alumiinirakenteinen säteilijä runko 1,0mm materiaalivahvuus, kehystys 60mm ( joko 90 ⁰ tai 70⁰ sovituskulmalla )sekä 20mm sisäänpäin kääntyvä reuna mahdollisen eristyksen pitoa varten - runko joko täysin sileä tai reijitetty aukustiseen vaimennuksen - vakiopinnoitus RAL9016 matta tai erikseen tilattavassa RAL-värissä - poikittaiset teräsprofiilit säteilijän jäykistämiseen ja kannakointia varten Frenger HKE 2-piiriiset säteilijät Tyylikkäät sileät pinnat ovat HKE-säteilijälle ominaisia ( Tiedepuisto, Joensuu)

4 1.3 Smartline HKE edut Joko avonaisesti kattoon asennettuna tai alakattoon integroituna esim urheiluhalleihin. Frenger tarjoaa aina optimaalisen ja asennusystävällisen ratkaisun. - Ei pölyvirtuaksia sen kautta parempi hygenia, pienempi suodatustarve - Ei veto-ongelmia - Pienemmät ilmamäärät, alhaisempi äänitaso - Pienemmät kanavakoot - Hyvin pieni lämpötilagradientti mukavuustekijä - Toimii erinomaisesti matalilla lämpötiloilla - Energiansäästöä sekä talvella että kesällä - Huonetilan ja huoltotilojen säästöä - Tukeva rakenne, ei taipumista - Asennusystävällinen - Alhainen paino helppo asentaa Alumiinirakenteinen HKE säteilijä Teräsrakenteinen Eco säteilijä, likööritehdas Kuopio

5 1.4 Lämmitysteho Frenger HKE,mittausmenetelmä EN Materiaali alumiini, runko pinnoitettu RAL9016, putket kupari T= (tm+tp)x0,5 - ti tm= menoveden lämpötila tp= paluuveden lämpötila ti= huoneilma Putkirivien etäisyys 150 mm Δ T q (W/m) q (W/m) q (W/m) q (W/m) q (W/m) q (W/m) q (W/m) 18 K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K

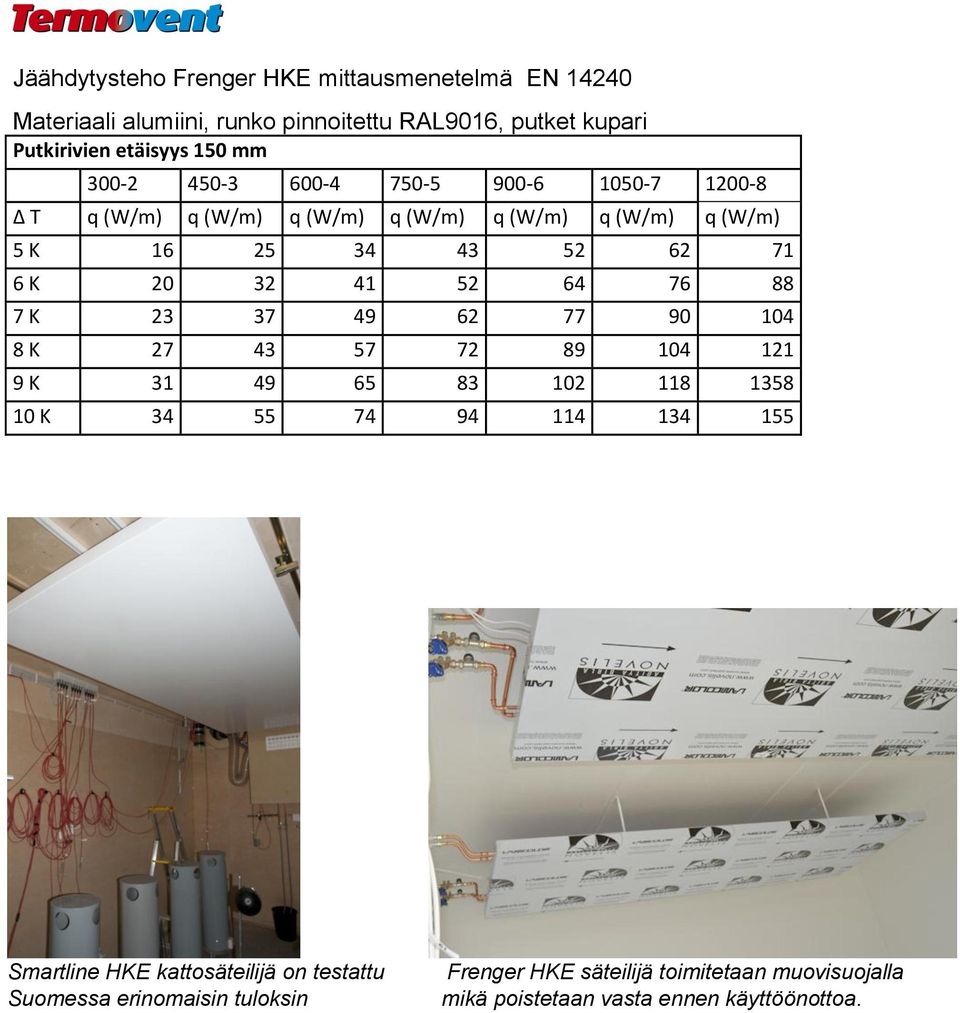

6 Jäähdytysteho Frenger HKE mittausmenetelmä EN Materiaali alumiini, runko pinnoitettu RAL9016, putket kupari Putkirivien etäisyys 150 mm Δ T q (W/m) q (W/m) q (W/m) q (W/m) q (W/m) q (W/m) q (W/m) 5 K K K K K K Smartline HKE kattosäteilijä on testattu Suomessa erinomaisin tuloksin Frenger HKE säteilijä toimitetaan muovisuojalla mikä poistetaan vasta ennen käyttöönottoa.

7 1.5 Mitat ja painot sisältaäen nesteen painon HKE säteilijän putket on upotettu leveään alumiiniprofiiliin jolla on erinomainen lämmönsiirtokyky säteilijärunkoon. Lisäksi se tukee säteilijää erinomaisesti. HKE säteilijä akustisella reijityksellä Maahantuoja : Termovent OyAb Sinimäentie 8b Espoo puh Internet kotisivut:
