1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

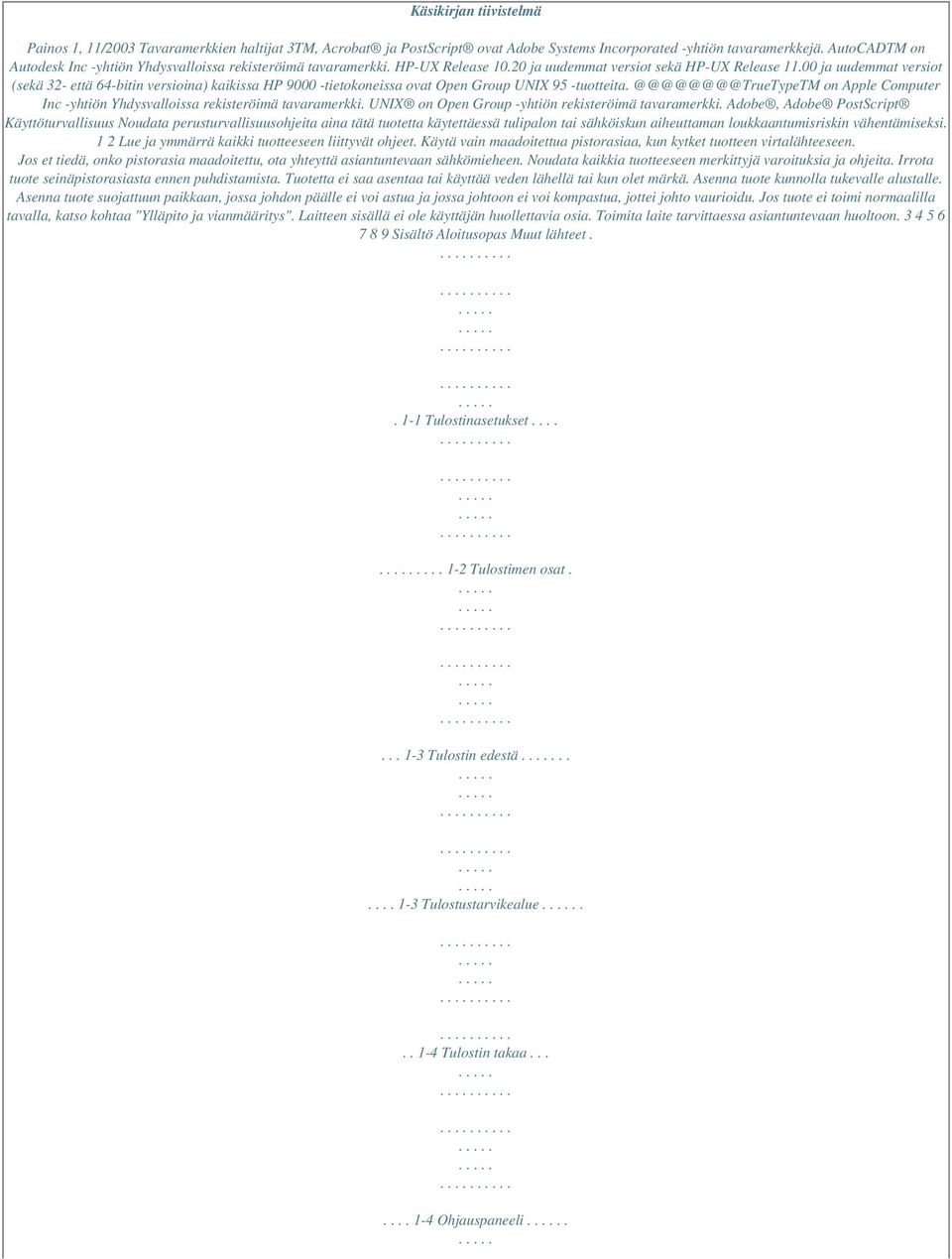

2 Käsikirjan tiivistelmä Painos 1, 11/2003 Tavaramerkkien haltijat 3TM, Acrobat ja PostScript ovat Adobe Systems Incorporated -yhtiön tavaramerkkejä. AutoCADTM on Autodesk Inc -yhtiön Yhdysvalloissa rekisteröimä tavaramerkki. HP-UX Release ja uudemmat versiot sekä HP-UX Release ja uudemmat versiot (sekä 32- että 64-bitin versioina) kaikissa HP tietokoneissa ovat Open Group UNIX 95 -tuotteita. on Apple Computer Inc -yhtiön Yhdysvalloissa rekisteröimä tavaramerkki. UNIX on Open Group -yhtiön rekisteröimä tavaramerkki. Adobe, Adobe PostScript Käyttöturvallisuus Noudata perusturvallisuusohjeita aina tätä tuotetta käytettäessä tulipalon tai sähköiskun aiheuttaman loukkaantumisriskin vähentämiseksi. 1 2 Lue ja ymmärrä kaikki tuotteeseen liittyvät ohjeet. Käytä vain maadoitettua pistorasiaa, kun kytket tuotteen virtalähteeseen. Jos et tiedä, onko pistorasia maadoitettu, ota yhteyttä asiantuntevaan sähkömieheen. Noudata kaikkia tuotteeseen merkittyjä varoituksia ja ohjeita. Irrota tuote seinäpistorasiasta ennen puhdistamista. Tuotetta ei saa asentaa tai käyttää veden lähellä tai kun olet märkä. Asenna tuote kunnolla tukevalle alustalle. Asenna tuote suojattuun paikkaan, jossa johdon päälle ei voi astua ja jossa johtoon ei voi kompastua, jottei johto vaurioidu. Jos tuote ei toimi normaalilla tavalla, katso kohtaa "Ylläpito ja vianmääritys". Laitteen sisällä ei ole käyttäjän huollettavia osia. Toimita laite tarvittaessa asiantuntevaan huoltoon Sisältö Aloitusopas Muut lähteet Tulostinasetukset Tulostimen osat Tulostin edestä Tulostustarvikealue Tulostin takaa Ohjauspaneeli.

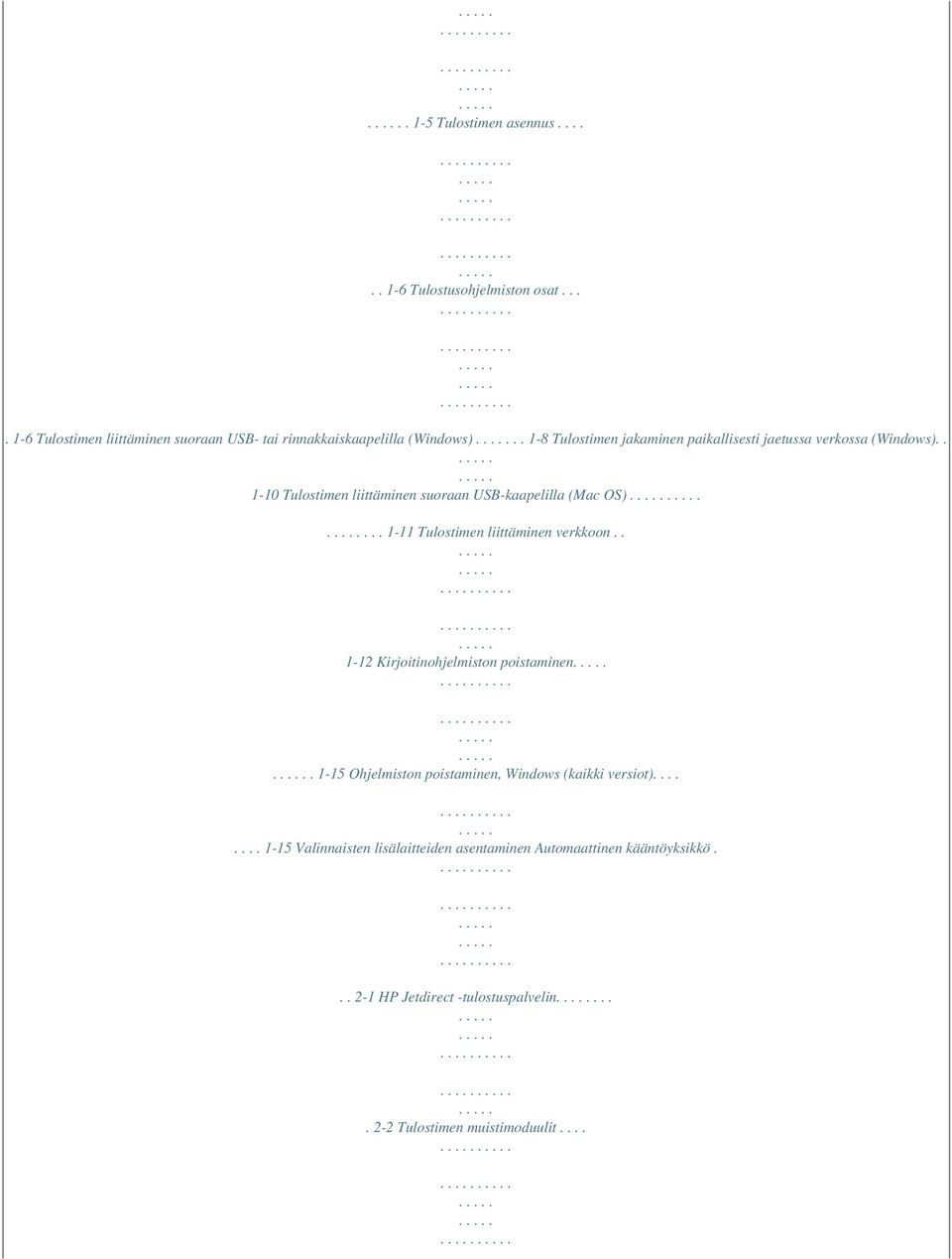

3 . 1-5 Tulostimen asennus Tulostusohjelmiston osat Tulostimen liittäminen suoraan USB- tai rinnakkaiskaapelilla (Windows) Tulostimen jakaminen paikallisesti jaetussa verkossa (Windows) Tulostimen liittäminen suoraan USB-kaapelilla (Mac OS) Tulostimen liittäminen verkkoon Kirjoitinohjelmiston poistaminen Ohjelmiston poistaminen, Windows (kaikki versiot) Valinnaisten lisälaitteiden asentaminen Automaattinen kääntöyksikkö HP Jetdirect -tulostuspalvelin Tulostimen muistimoduulit....

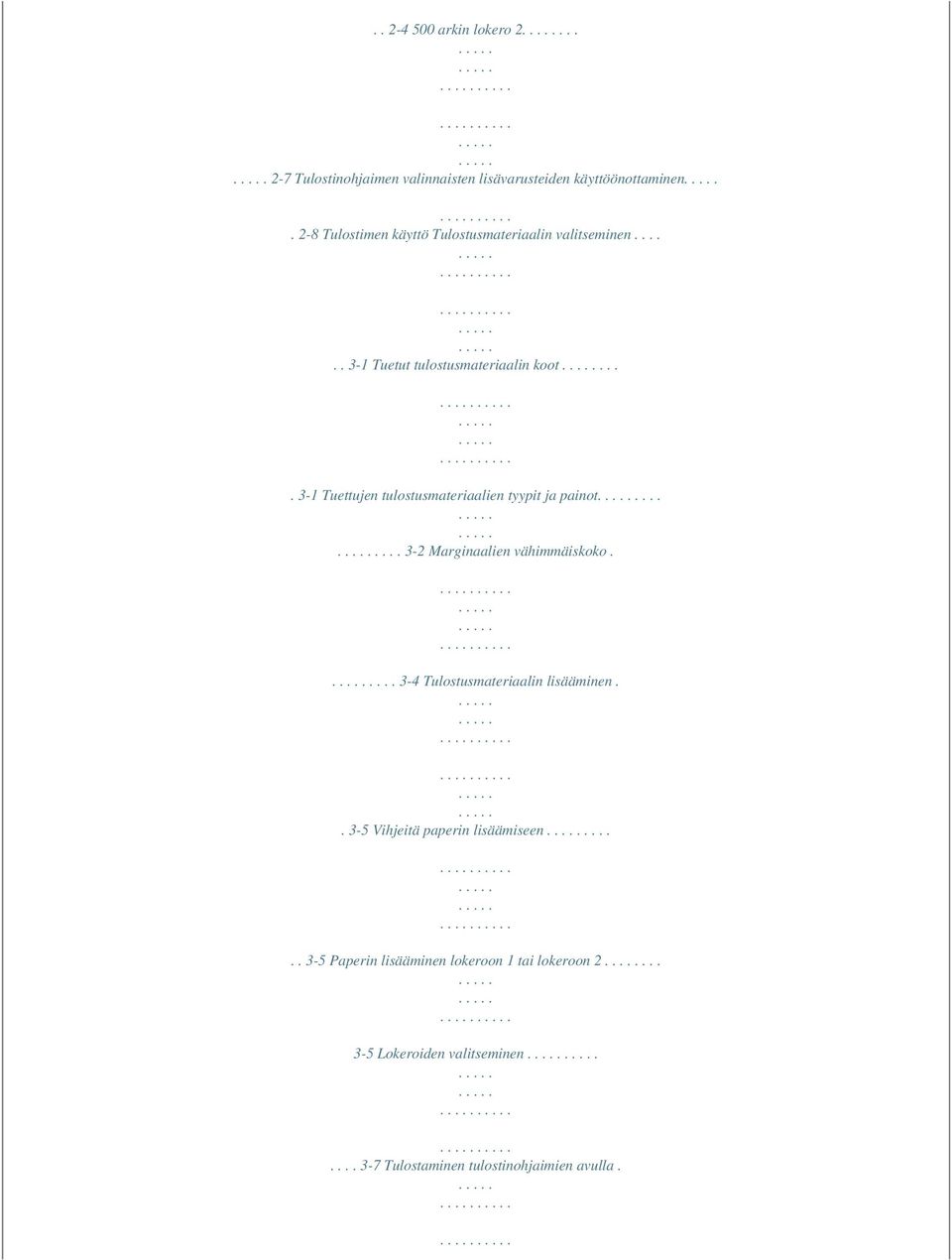

4 arkin lokero Tulostinohjaimen valinnaisten lisävarusteiden käyttöönottaminen. 2-8 Tulostimen käyttö Tulostusmateriaalin valitseminen Tuetut tulostusmateriaalin koot Tuettujen tulostusmateriaalien tyypit ja painot Marginaalien vähimmäiskoko Tulostusmateriaalin lisääminen Vihjeitä paperin lisäämiseen Paperin lisääminen lokeroon 1 tai lokeroon Lokeroiden valitseminen Tulostaminen tulostinohjaimien avulla.

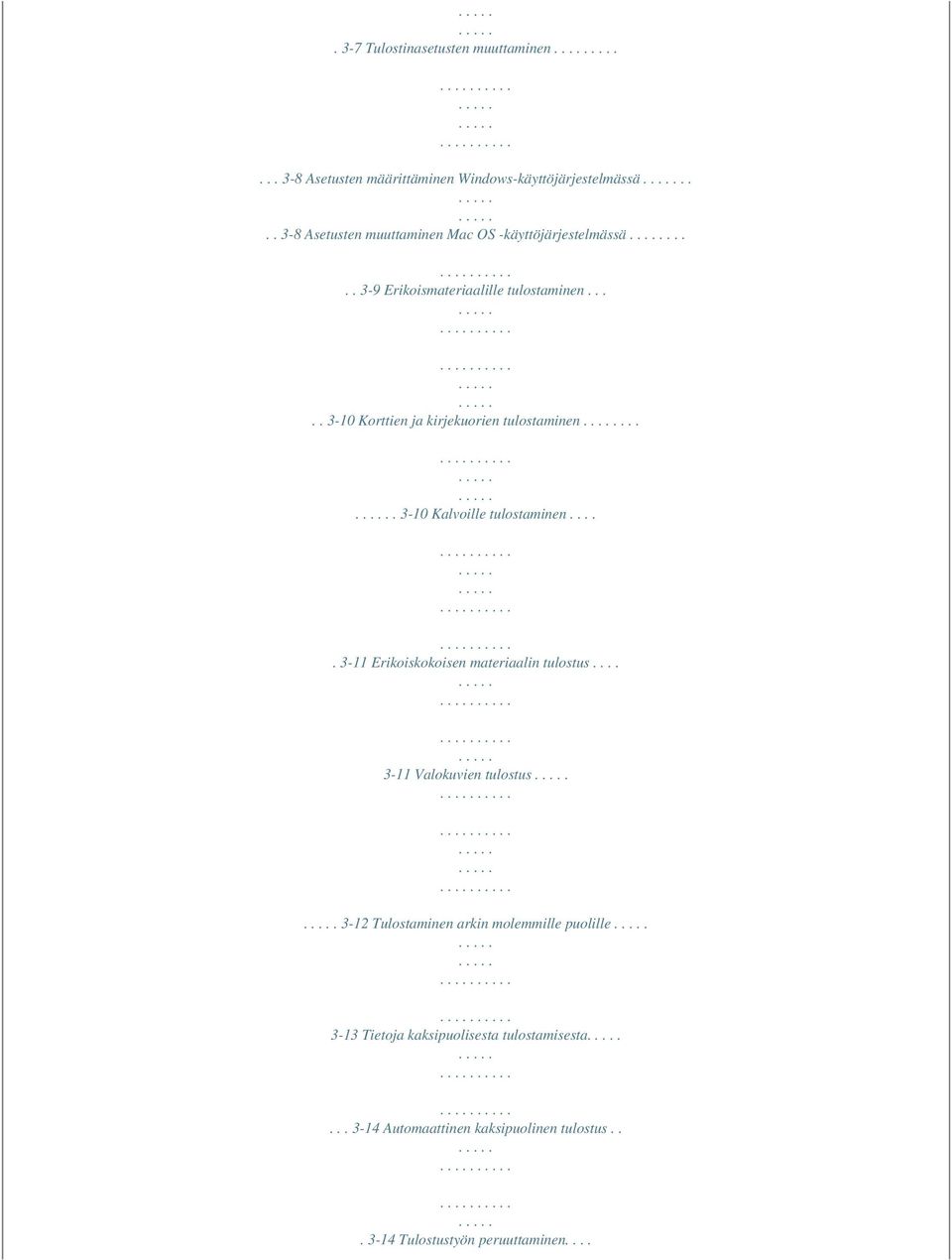

5 . 3-7 Tulostinasetusten muuttaminen Asetusten määrittäminen Windows-käyttöjärjestelmässä Asetusten muuttaminen Mac OS -käyttöjärjestelmässä Erikoismateriaalille tulostaminen Korttien ja kirjekuorien tulostaminen Kalvoille tulostaminen Erikoiskokoisen materiaalin tulostus Valokuvien tulostus 3-12 Tulostaminen arkin molemmille puolille 3-13 Tietoja kaksipuolisesta tulostamisesta Automaattinen kaksipuolinen tulostus Tulostustyön peruuttaminen....

6 3-15 FIWW i Diagnostiikkatyökalujen käyttäminen Toolbox-ohjelman käyttäminen Kirjoittimen tila -välilehti Tiedot-välilehti Sulautetun verkkopalvelimen käyttäminen Sulautetun verkkopalvelimen sivusto Tiedot-välilehti Asetukset-välilehti Networking- välilehti Muut linkit....

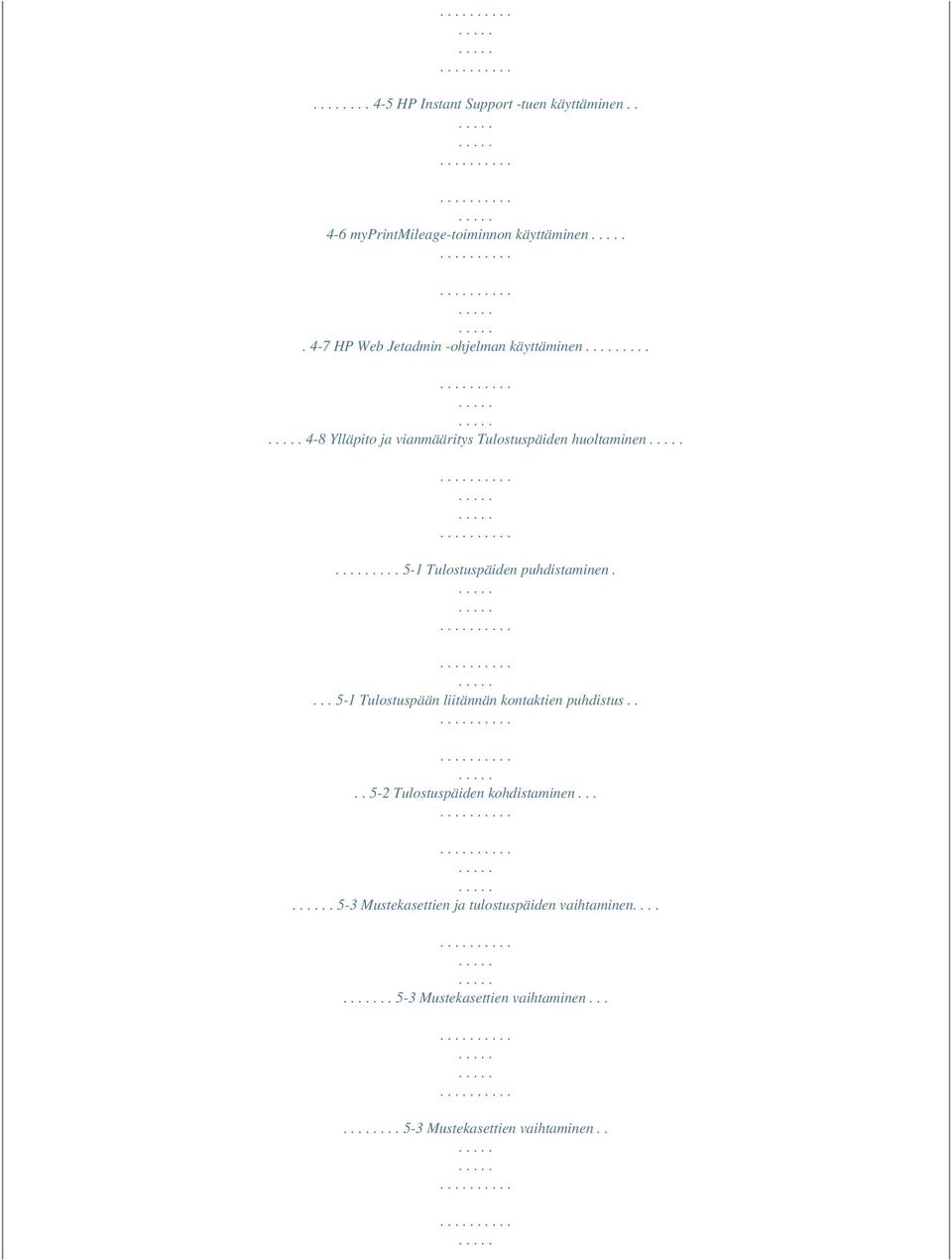

7 HP Instant Support -tuen käyttäminen myprintmileage-toiminnon käyttäminen. 4-7 HP Web Jetadmin -ohjelman käyttäminen Ylläpito ja vianmääritys Tulostuspäiden huoltaminen Tulostuspäiden puhdistaminen Tulostuspään liitännän kontaktien puhdistus Tulostuspäiden kohdistaminen Mustekasettien ja tulostuspäiden vaihtaminen Mustekasettien vaihtaminen Mustekasettien vaihtaminen..

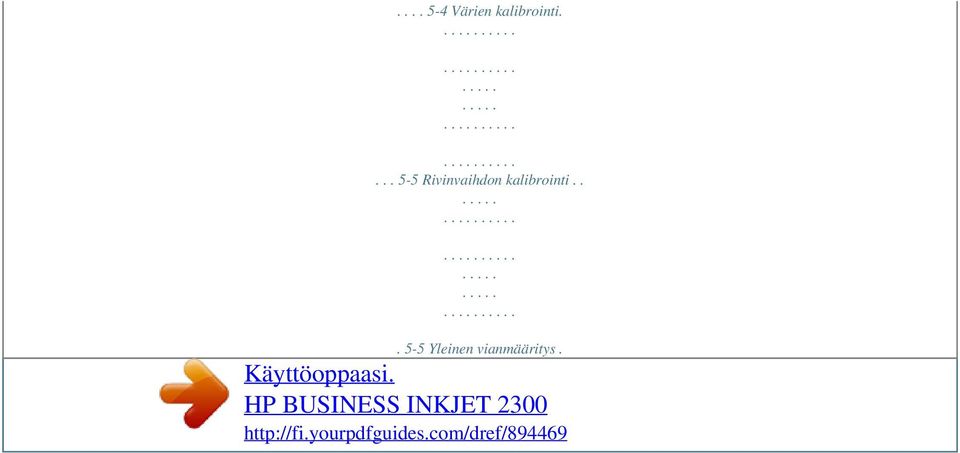

8 Värien kalibrointi Rivinvaihdon kalibrointi Yleinen vianmääritys.

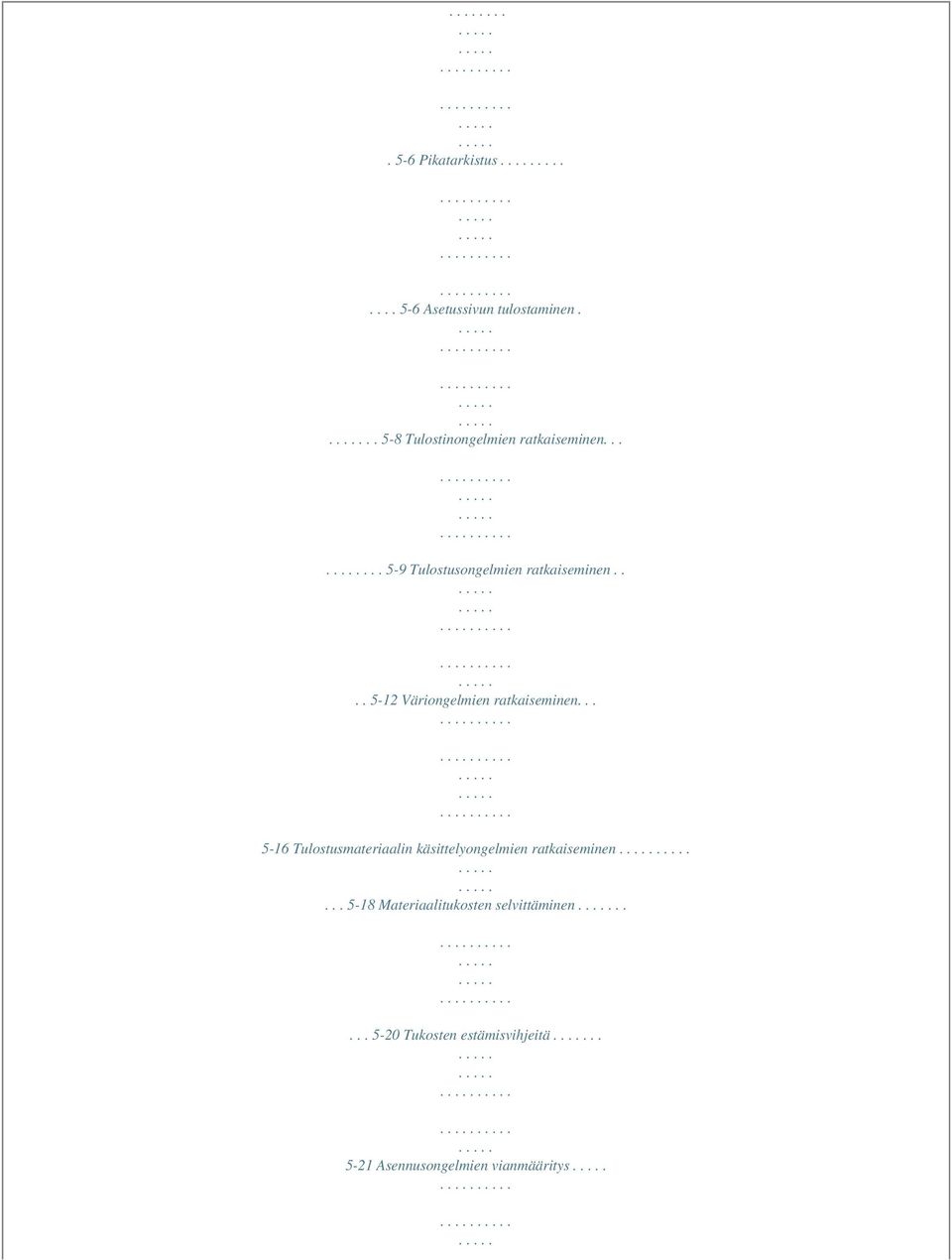

9 Pikatarkistus Asetussivun tulostaminen Tulostinongelmien ratkaiseminen Tulostusongelmien ratkaiseminen Väriongelmien ratkaiseminen Tulostusmateriaalin käsittelyongelmien ratkaiseminen Materiaalitukosten selvittäminen Tukosten estämisvihjeitä Asennusongelmien vianmääritys

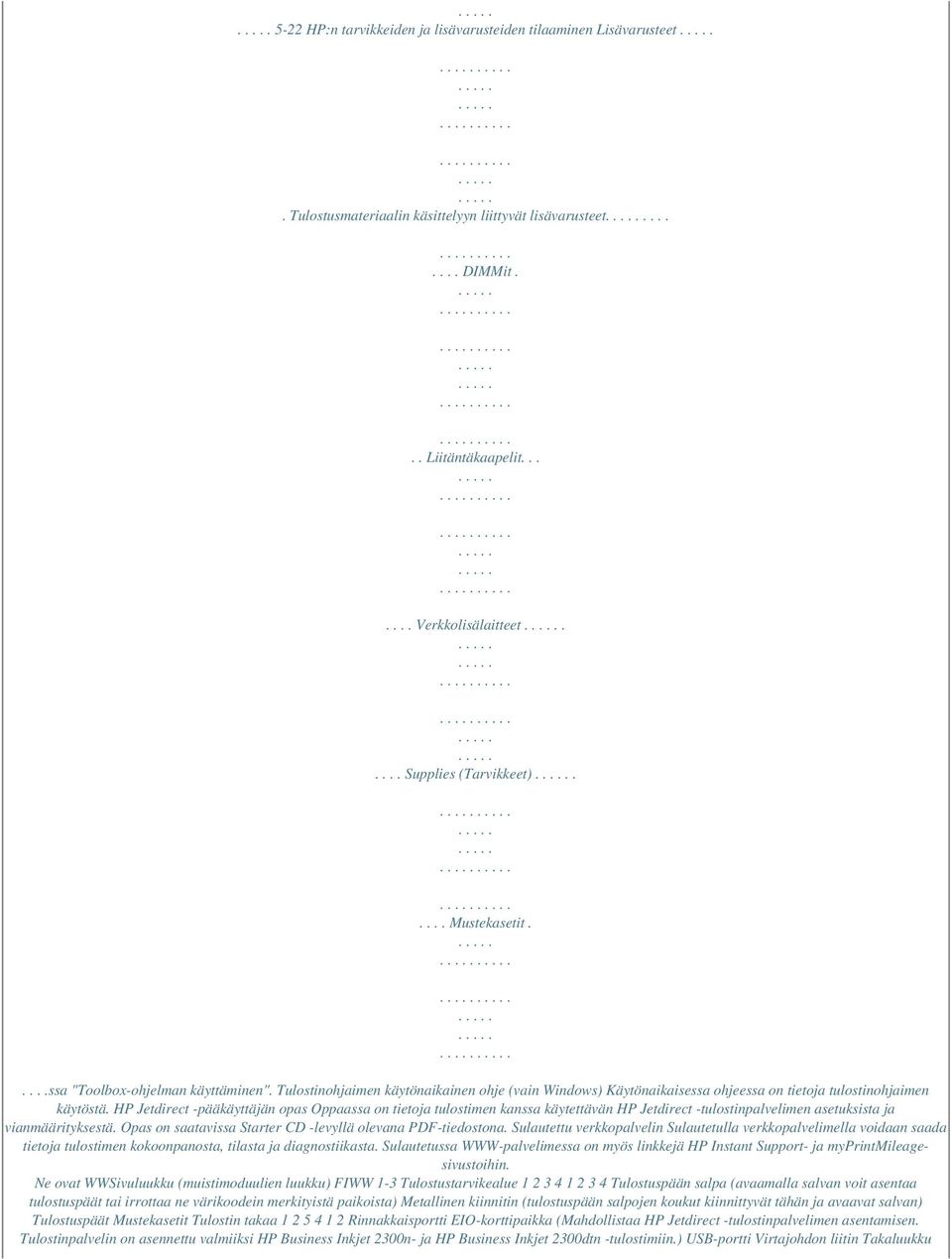

10 5-22 HP:n tarvikkeiden ja lisävarusteiden tilaaminen Lisävarusteet. Tulostusmateriaalin käsittelyyn liittyvät lisävarusteet DIMMit... Liitäntäkaapelit Verkkolisälaitteet..... Supplies (Tarvikkeet)..... Mustekasetit.....ssa "Toolbox-ohjelman käyttäminen". Tulostinohjaimen käytönaikainen ohje (vain Windows) Käytönaikaisessa ohjeessa on tietoja tulostinohjaimen käytöstä. HP Jetdirect -pääkäyttäjän opas Oppaassa on tietoja tulostimen kanssa käytettävän HP Jetdirect -tulostinpalvelimen asetuksista ja vianmäärityksestä. Opas on saatavissa Starter CD -levyllä olevana PDF-tiedostona. Sulautettu verkkopalvelin Sulautetulla verkkopalvelimella voidaan saada tietoja tulostimen kokoonpanosta, tilasta ja diagnostiikasta. Sulautetussa WWW-palvelimessa on myös linkkejä HP Instant Support- ja myprintmileagesivustoihin. Ne ovat WWSivuluukku (muistimoduulien luukku) FIWW 1-3 Tulostustarvikealue Tulostuspään salpa (avaamalla salvan voit asentaa tulostuspäät tai irrottaa ne värikoodein merkityistä paikoista) Metallinen kiinnitin (tulostuspään salpojen koukut kiinnittyvät tähän ja avaavat salvan) Tulostuspäät Mustekasetit Tulostin takaa Rinnakkaisportti EIO-korttipaikka (Mahdollistaa HP Jetdirect -tulostinpalvelimen asentamisen. Tulostinpalvelin on asennettu valmiiksi HP Business Inkjet 2300n- ja HP Business Inkjet 2300dtn -tulostimiin.) USB-portti Virtajohdon liitin Takaluukku

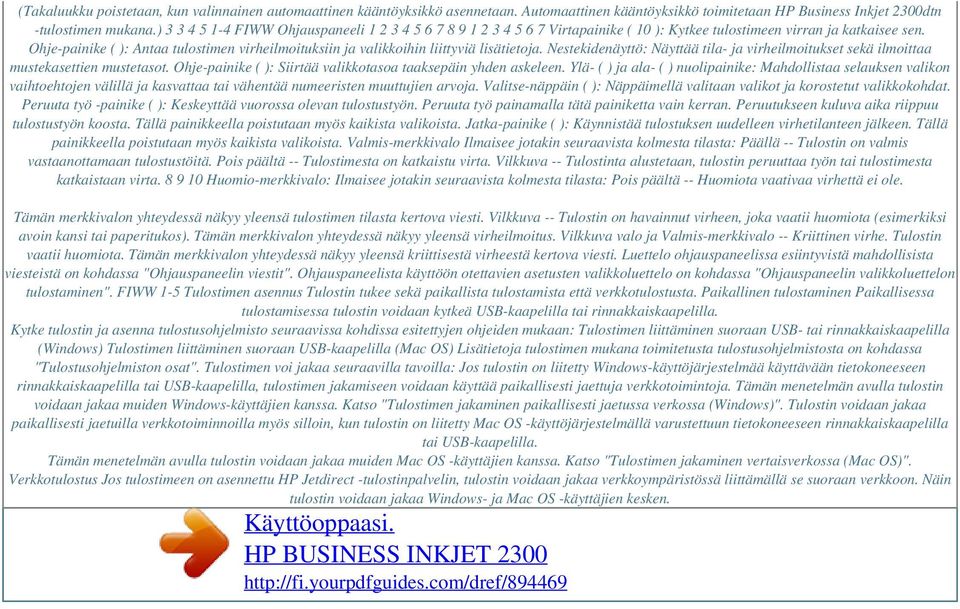

11 (Takaluukku poistetaan, kun valinnainen automaattinen kääntöyksikkö asennetaan. Automaattinen kääntöyksikkö toimitetaan HP Business Inkjet 2300dtn -tulostimen mukana.) FIWW Ohjauspaneeli Virtapainike ( 10 ): Kytkee tulostimeen virran ja katkaisee sen. Ohje-painike ( ): Antaa tulostimen virheilmoituksiin ja valikkoihin liittyviä lisätietoja. Nestekidenäyttö: Näyttää tila- ja virheilmoitukset sekä ilmoittaa mustekasettien mustetasot. Ohje-painike ( ): Siirtää valikkotasoa taaksepäin yhden askeleen. Ylä- ( ) ja ala- ( ) nuolipainike: Mahdollistaa selauksen valikon vaihtoehtojen välillä ja kasvattaa tai vähentää numeeristen muuttujien arvoja. Valitse-näppäin ( ): Näppäimellä valitaan valikot ja korostetut valikkokohdat. Peruuta työ -painike ( ): Keskeyttää vuorossa olevan tulostustyön. Peruuta työ painamalla tätä painiketta vain kerran. Peruutukseen kuluva aika riippuu tulostustyön koosta. Tällä painikkeella poistutaan myös kaikista valikoista. Jatka-painike ( ): Käynnistää tulostuksen uudelleen virhetilanteen jälkeen. Tällä painikkeella poistutaan myös kaikista valikoista. Valmis-merkkivalo Ilmaisee jotakin seuraavista kolmesta tilasta: Päällä -- Tulostin on valmis vastaanottamaan tulostustöitä. Pois päältä -- Tulostimesta on katkaistu virta. Vilkkuva -- Tulostinta alustetaan, tulostin peruuttaa työn tai tulostimesta katkaistaan virta Huomio-merkkivalo: Ilmaisee jotakin seuraavista kolmesta tilasta: Pois päältä -- Huomiota vaativaa virhettä ei ole. Tämän merkkivalon yhteydessä näkyy yleensä tulostimen tilasta kertova viesti. Vilkkuva -- Tulostin on havainnut virheen, joka vaatii huomiota (esimerkiksi avoin kansi tai paperitukos). Tämän merkkivalon yhteydessä näkyy yleensä virheilmoitus. Vilkkuva valo ja Valmis-merkkivalo -- Kriittinen virhe. Tulostin vaatii huomiota. Tämän merkkivalon yhteydessä näkyy yleensä kriittisestä virheestä kertova viesti. Luettelo ohjauspaneelissa esiintyvistä mahdollisista viesteistä on kohdassa "Ohjauspaneelin viestit". Ohjauspaneelista käyttöön otettavien asetusten valikkoluettelo on kohdassa "Ohjauspaneelin valikkoluettelon tulostaminen". FIWW 1-5 Tulostimen asennus Tulostin tukee sekä paikallista tulostamista että verkkotulostusta. Paikallinen tulostaminen Paikallisessa tulostamisessa tulostin voidaan kytkeä USB-kaapelilla tai rinnakkaiskaapelilla. Kytke tulostin ja asenna tulostusohjelmisto seuraavissa kohdissa esitettyjen ohjeiden mukaan: Tulostimen liittäminen suoraan USB- tai rinnakkaiskaapelilla (Windows) Tulostimen liittäminen suoraan USB-kaapelilla (Mac OS) Lisätietoja tulostimen mukana toimitetusta tulostusohjelmistosta on kohdassa "Tulostusohjelmiston osat". Tulostimen voi jakaa seuraavilla tavoilla: Jos tulostin on liitetty Windows-käyttöjärjestelmää käyttävään tietokoneeseen rinnakkaiskaapelilla tai USB-kaapelilla, tulostimen jakamiseen voidaan käyttää paikallisesti jaettuja verkkotoimintoja. Tämän menetelmän avulla tulostin voidaan jakaa muiden Windows-käyttäjien kanssa. Katso "Tulostimen jakaminen paikallisesti jaetussa verkossa (Windows)". Tulostin voidaan jakaa paikallisesti jaetuilla verkkotoiminnoilla myös silloin, kun tulostin on liitetty Mac OS -käyttöjärjestelmällä varustettuun tietokoneeseen rinnakkaiskaapelilla tai USB-kaapelilla. Tämän menetelmän avulla tulostin voidaan jakaa muiden Mac OS -käyttäjien kanssa. Katso "Tulostimen jakaminen vertaisverkossa (Mac OS)". Verkkotulostus Jos tulostimeen on asennettu HP Jetdirect -tulostinpalvelin, tulostin voidaan jakaa verkkoympäristössä liittämällä se suoraan verkkoon. Näin tulostin voidaan jakaa Windows- ja Mac OS -käyttäjien kesken.

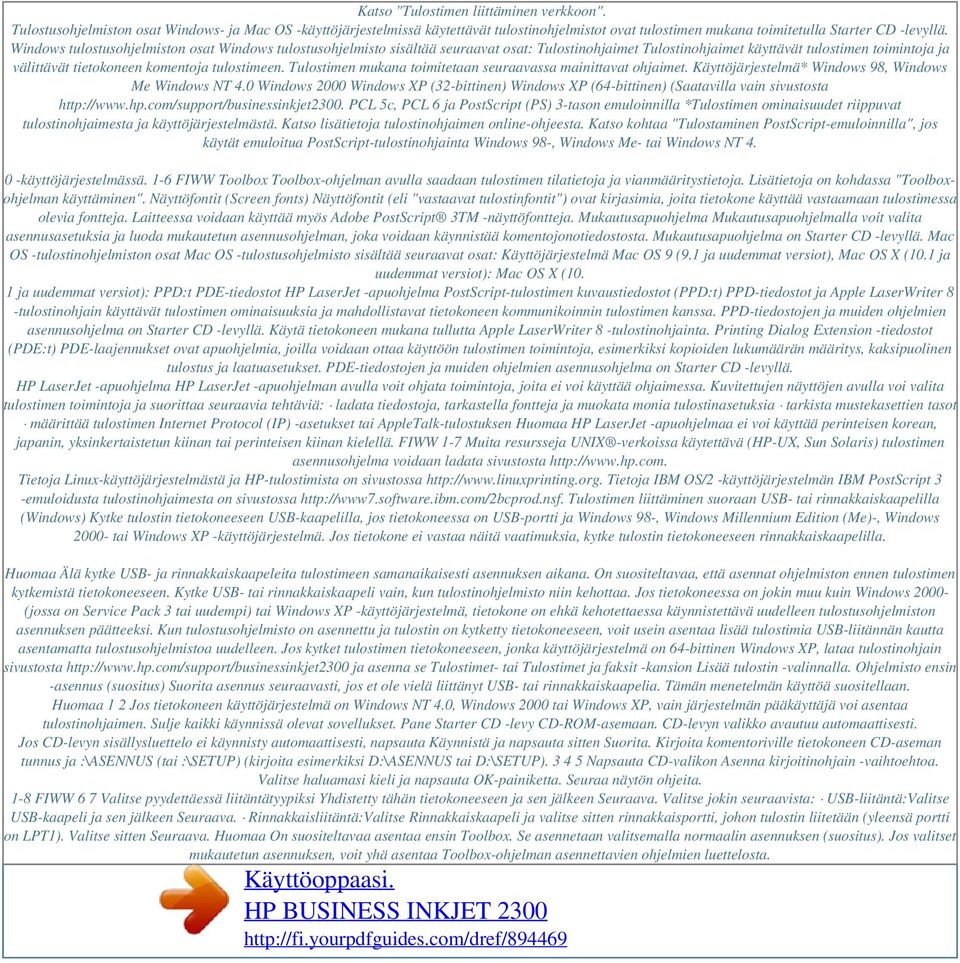

12 Katso "Tulostimen liittäminen verkkoon". Tulostusohjelmiston osat Windows- ja Mac OS -käyttöjärjestelmissä käytettävät tulostinohjelmistot ovat tulostimen mukana toimitetulla Starter CD -levyllä. Windows tulostusohjelmiston osat Windows tulostusohjelmisto sisältää seuraavat osat: Tulostinohjaimet Tulostinohjaimet käyttävät tulostimen toimintoja ja välittävät tietokoneen komentoja tulostimeen. Tulostimen mukana toimitetaan seuraavassa mainittavat ohjaimet. Käyttöjärjestelmä* Windows 98, Windows Me Windows NT 4.0 Windows 2000 Windows XP (32-bittinen) Windows XP (64-bittinen) (Saatavilla vain sivustosta PCL 5c, PCL 6 ja PostScript (PS) 3-tason emuloinnilla *Tulostimen ominaisuudet riippuvat tulostinohjaimesta ja käyttöjärjestelmästä. Katso lisätietoja tulostinohjaimen online-ohjeesta. Katso kohtaa "Tulostaminen PostScript-emuloinnilla", jos käytät emuloitua PostScript-tulostinohjainta Windows 98-, Windows Me- tai Windows NT käyttöjärjestelmässä. 1-6 FIWW Toolbox Toolbox-ohjelman avulla saadaan tulostimen tilatietoja ja vianmääritystietoja. Lisätietoja on kohdassa "Toolboxohjelman käyttäminen". Näyttöfontit (Screen fonts) Näyttöfontit (eli "vastaavat tulostinfontit") ovat kirjasimia, joita tietokone käyttää vastaamaan tulostimessa olevia fontteja. Laitteessa voidaan käyttää myös Adobe PostScript 3TM -näyttöfontteja. Mukautusapuohjelma Mukautusapuohjelmalla voit valita asennusasetuksia ja luoda mukautetun asennusohjelman, joka voidaan käynnistää komentojonotiedostosta. Mukautusapuohjelma on Starter CD -levyllä. Mac OS -tulostinohjelmiston osat Mac OS -tulostusohjelmisto sisältää seuraavat osat: Käyttöjärjestelmä Mac OS 9 (9.1 ja uudemmat versiot), Mac OS X (10.1 ja uudemmat versiot): Mac OS X (10. 1 ja uudemmat versiot): PPD:t PDE-tiedostot HP LaserJet -apuohjelma PostScript-tulostimen kuvaustiedostot (PPD:t) PPD-tiedostot ja Apple LaserWriter 8 -tulostinohjain käyttävät tulostimen ominaisuuksia ja mahdollistavat tietokoneen kommunikoinnin tulostimen kanssa. PPD-tiedostojen ja muiden ohjelmien asennusohjelma on Starter CD -levyllä. Käytä tietokoneen mukana tullutta Apple LaserWriter 8 -tulostinohjainta. Printing Dialog Extension -tiedostot (PDE:t) PDE-laajennukset ovat apuohjelmia, joilla voidaan ottaa käyttöön tulostimen toimintoja, esimerkiksi kopioiden lukumäärän määritys, kaksipuolinen tulostus ja laatuasetukset. PDE-tiedostojen ja muiden ohjelmien asennusohjelma on Starter CD -levyllä. HP LaserJet -apuohjelma HP LaserJet -apuohjelman avulla voit ohjata toimintoja, joita ei voi käyttää ohjaimessa. Kuvitettujen näyttöjen avulla voi valita tulostimen toimintoja ja suorittaa seuraavia tehtäviä: ladata tiedostoja, tarkastella fontteja ja muokata monia tulostinasetuksia tarkista mustekasettien tasot määrittää tulostimen Internet Protocol (IP) -asetukset tai AppleTalk-tulostuksen Huomaa HP LaserJet -apuohjelmaa ei voi käyttää perinteisen korean, japanin, yksinkertaistetun kiinan tai perinteisen kiinan kielellä. FIWW 1-7 Muita resursseja UNIX -verkoissa käytettävä (HP-UX, Sun Solaris) tulostimen asennusohjelma voidaan ladata sivustosta Tietoja Linux-käyttöjärjestelmästä ja HP-tulostimista on sivustossa Tietoja IBM OS/2 -käyttöjärjestelmän IBM PostScript 3 -emuloidusta tulostinohjaimesta on sivustossa Tulostimen liittäminen suoraan USB- tai rinnakkaiskaapelilla (Windows) Kytke tulostin tietokoneeseen USB-kaapelilla, jos tietokoneessa on USB-portti ja Windows 98-, Windows Millennium Edition (Me)-, Windows tai Windows XP -käyttöjärjestelmä. Jos tietokone ei vastaa näitä vaatimuksia, kytke tulostin tietokoneeseen rinnakkaiskaapelilla. Huomaa Älä kytke USB- ja rinnakkaiskaapeleita tulostimeen samanaikaisesti asennuksen aikana. On suositeltavaa, että asennat ohjelmiston ennen tulostimen kytkemistä tietokoneeseen. Kytke USB- tai rinnakkaiskaapeli vain, kun tulostinohjelmisto niin kehottaa. Jos tietokoneessa on jokin muu kuin Windows (jossa on Service Pack 3 tai uudempi) tai Windows XP -käyttöjärjestelmä, tietokone on ehkä kehotettaessa käynnistettävä uudelleen tulostusohjelmiston asennuksen päätteeksi. Kun tulostusohjelmisto on asennettu ja tulostin on kytketty tietokoneeseen, voit usein asentaa lisää tulostimia USB-liitännän kautta asentamatta tulostusohjelmistoa uudelleen. Jos kytket tulostimen tietokoneeseen, jonka käyttöjärjestelmä on 64-bittinen Windows XP, lataa tulostinohjain sivustosta ja asenna se Tulostimet- tai Tulostimet ja faksit -kansion Lisää tulostin -valinnalla. Ohjelmisto ensin -asennus (suositus) Suorita asennus seuraavasti, jos et ole vielä liittänyt USB- tai rinnakkaiskaapelia. Tämän menetelmän käyttöä suositellaan. Huomaa 1 2 Jos tietokoneen käyttöjärjestelmä on Windows NT 4.0, Windows 2000 tai Windows XP, vain järjestelmän pääkäyttäjä voi asentaa tulostinohjaimen. Sulje kaikki käynnissä olevat sovellukset. Pane Starter CD -levy CD-ROM-asemaan. CD-levyn valikko avautuu automaattisesti. Jos CD-levyn sisällysluettelo ei käynnisty automaattisesti, napsauta Käynnistä ja napsauta sitten Suorita. Kirjoita komentoriville tietokoneen CD-aseman tunnus ja :\ASENNUS (tai :\SETUP) (kirjoita esimerkiksi D:\ASENNUS tai D:\SETUP) Napsauta CD-valikon Asenna kirjoitinohjain -vaihtoehtoa. Valitse haluamasi kieli ja napsauta OK-painiketta. Seuraa näytön ohjeita. 1-8 FIWW 6 7 Valitse pyydettäessä liitäntätyypiksi Yhdistetty tähän tietokoneeseen ja sen jälkeen Seuraava. Valitse jokin seuraavista: USB-liitäntä:Valitse USB-kaapeli ja sen jälkeen Seuraava. Rinnakkaisliitäntä:Valitse Rinnakkaiskaapeli ja valitse sitten rinnakkaisportti, johon tulostin liitetään (yleensä portti on LPT1). Valitse sitten Seuraava. Huomaa On suositeltavaa asentaa ensin Toolbox. Se asennetaan valitsemalla normaalin asennuksen (suositus). Jos valitset mukautetun asennuksen, voit yhä asentaa Toolbox-ohjelman asennettavien ohjelmien luettelosta.

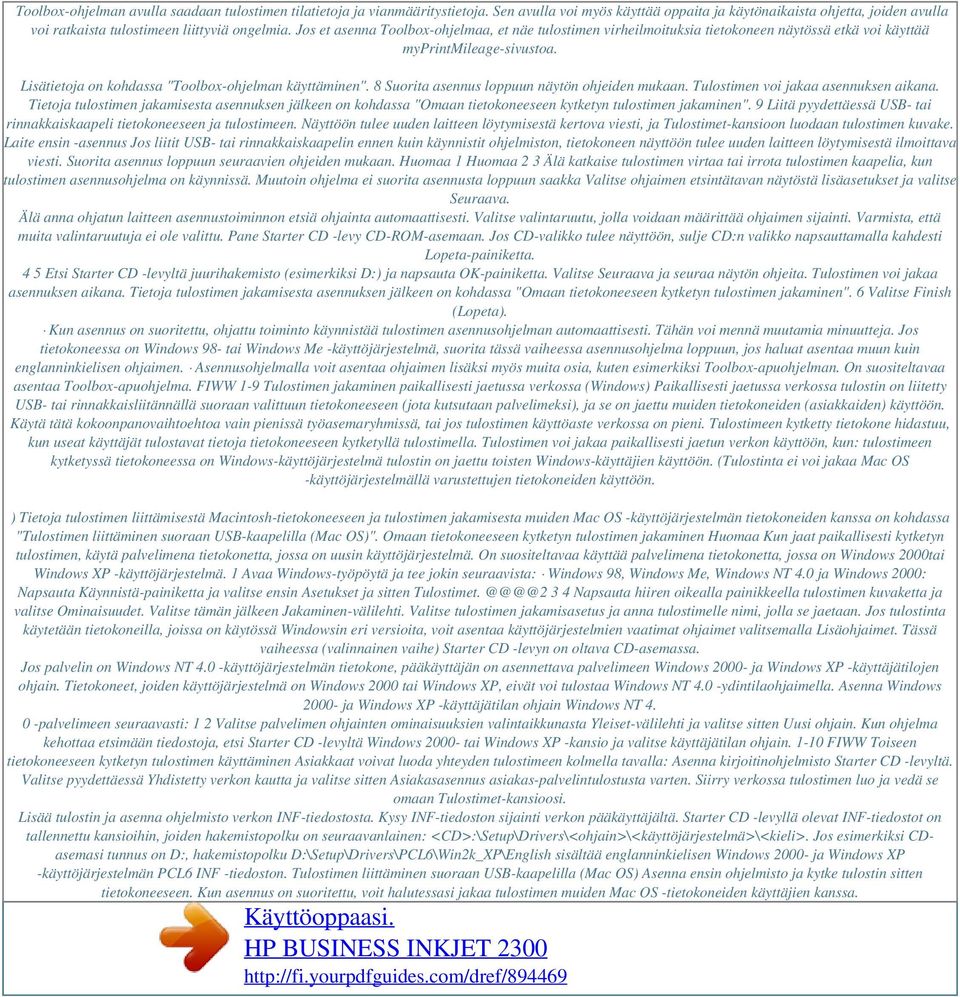

13 Toolbox-ohjelman avulla saadaan tulostimen tilatietoja ja vianmääritystietoja. Sen avulla voi myös käyttää oppaita ja käytönaikaista ohjetta, joiden avulla voi ratkaista tulostimeen liittyviä ongelmia. Jos et asenna Toolbox-ohjelmaa, et näe tulostimen virheilmoituksia tietokoneen näytössä etkä voi käyttää myprintmileage-sivustoa. Lisätietoja on kohdassa "Toolbox-ohjelman käyttäminen". 8 Suorita asennus loppuun näytön ohjeiden mukaan. Tulostimen voi jakaa asennuksen aikana. Tietoja tulostimen jakamisesta asennuksen jälkeen on kohdassa "Omaan tietokoneeseen kytketyn tulostimen jakaminen". 9 Liitä pyydettäessä USB- tai rinnakkaiskaapeli tietokoneeseen ja tulostimeen. Näyttöön tulee uuden laitteen löytymisestä kertova viesti, ja Tulostimet-kansioon luodaan tulostimen kuvake. Laite ensin -asennus Jos liitit USB- tai rinnakkaiskaapelin ennen kuin käynnistit ohjelmiston, tietokoneen näyttöön tulee uuden laitteen löytymisestä ilmoittava viesti. Suorita asennus loppuun seuraavien ohjeiden mukaan. Huomaa 1 Huomaa 2 3 Älä katkaise tulostimen virtaa tai irrota tulostimen kaapelia, kun tulostimen asennusohjelma on käynnissä. Muutoin ohjelma ei suorita asennusta loppuun saakka Valitse ohjaimen etsintätavan näytöstä lisäasetukset ja valitse Seuraava. Älä anna ohjatun laitteen asennustoiminnon etsiä ohjainta automaattisesti. Valitse valintaruutu, jolla voidaan määrittää ohjaimen sijainti. Varmista, että muita valintaruutuja ei ole valittu. Pane Starter CD -levy CD-ROM-asemaan. Jos CD-valikko tulee näyttöön, sulje CD:n valikko napsauttamalla kahdesti Lopeta-painiketta. 4 5 Etsi Starter CD -levyltä juurihakemisto (esimerkiksi D:) ja napsauta OK-painiketta. Valitse Seuraava ja seuraa näytön ohjeita. Tulostimen voi jakaa asennuksen aikana. Tietoja tulostimen jakamisesta asennuksen jälkeen on kohdassa "Omaan tietokoneeseen kytketyn tulostimen jakaminen". 6 Valitse Finish (Lopeta). Kun asennus on suoritettu, ohjattu toiminto käynnistää tulostimen asennusohjelman automaattisesti. Tähän voi mennä muutamia minuutteja. Jos tietokoneessa on Windows 98- tai Windows Me -käyttöjärjestelmä, suorita tässä vaiheessa asennusohjelma loppuun, jos haluat asentaa muun kuin englanninkielisen ohjaimen. Asennusohjelmalla voit asentaa ohjaimen lisäksi myös muita osia, kuten esimerkiksi Toolbox-apuohjelman. On suositeltavaa asentaa Toolbox-apuohjelma. FIWW 1-9 Tulostimen jakaminen paikallisesti jaetussa verkossa (Windows) Paikallisesti jaetussa verkossa tulostin on liitetty USB- tai rinnakkaisliitännällä suoraan valittuun tietokoneeseen (jota kutsutaan palvelimeksi), ja se on jaettu muiden tietokoneiden (asiakkaiden) käyttöön. Käytä tätä kokoonpanovaihtoehtoa vain pienissä työasemaryhmissä, tai jos tulostimen käyttöaste verkossa on pieni. Tulostimeen kytketty tietokone hidastuu, kun useat käyttäjät tulostavat tietoja tietokoneeseen kytketyllä tulostimella. Tulostimen voi jakaa paikallisesti jaetun verkon käyttöön, kun: tulostimeen kytketyssä tietokoneessa on Windows-käyttöjärjestelmä tulostin on jaettu toisten Windows-käyttäjien käyttöön. (Tulostinta ei voi jakaa Mac OS -käyttöjärjestelmällä varustettujen tietokoneiden käyttöön. ) Tietoja tulostimen liittämisestä Macintosh-tietokoneeseen ja tulostimen jakamisesta muiden Mac OS -käyttöjärjestelmän tietokoneiden kanssa on kohdassa "Tulostimen liittäminen suoraan USB-kaapelilla (Mac OS)". Omaan tietokoneeseen kytketyn tulostimen jakaminen Huomaa Kun jaat paikallisesti kytketyn tulostimen, käytä palvelimena tietokonetta, jossa on uusin käyttöjärjestelmä. On suositeltavaa käyttää palvelimena tietokonetta, jossa on Windows 2000tai Windows XP -käyttöjärjestelmä. 1 Avaa Windows-työpöytä ja tee jokin seuraavista: Windows 98, Windows Me, Windows NT 4.0 ja Windows 2000: Napsauta Käynnistä-painiketta ja valitse ensin Asetukset ja sitten 3 4 Napsauta hiiren oikealla painikkeella tulostimen kuvaketta ja valitse Ominaisuudet. Valitse tämän jälkeen Jakaminen-välilehti. Valitse tulostimen jakamisasetus ja anna tulostimelle nimi, jolla se jaetaan. Jos tulostinta käytetään tietokoneilla, joissa on käytössä Windowsin eri versioita, voit asentaa käyttöjärjestelmien vaatimat ohjaimet valitsemalla Lisäohjaimet. Tässä vaiheessa (valinnainen vaihe) Starter CD -levyn on oltava CD-asemassa. Jos palvelin on Windows NT 4.0 -käyttöjärjestelmän tietokone, pääkäyttäjän on asennettava palvelimeen Windows ja Windows XP -käyttäjätilojen ohjain. Tietokoneet, joiden käyttöjärjestelmä on Windows 2000 tai Windows XP, eivät voi tulostaa Windows NT 4.0 -ydintilaohjaimella. Asenna Windows ja Windows XP -käyttäjätilan ohjain Windows NT palvelimeen seuraavasti: 1 2 Valitse palvelimen ohjainten ominaisuuksien valintaikkunasta Yleiset-välilehti ja valitse sitten Uusi ohjain. Kun ohjelma kehottaa etsimään tiedostoja, etsi Starter CD -levyltä Windows tai Windows XP -kansio ja valitse käyttäjätilan ohjain FIWW Toiseen tietokoneeseen kytketyn tulostimen käyttäminen Asiakkaat voivat luoda yhteyden tulostimeen kolmella tavalla: Asenna kirjoitinohjelmisto Starter CD -levyltä. Valitse pyydettäessä Yhdistetty verkon kautta ja valitse sitten Asiakasasennus asiakas-palvelintulostusta varten. Siirry verkossa tulostimen luo ja vedä se omaan Tulostimet-kansioosi. Lisää tulostin ja asenna ohjelmisto verkon INF-tiedostosta. Kysy INF-tiedoston sijainti verkon pääkäyttäjältä. Starter CD -levyllä olevat INF-tiedostot on tallennettu kansioihin, joiden hakemistopolku on seuraavanlainen: <CD>:\Setup\Drivers\<ohjain>\<käyttöjärjestelmä>\<kieli>. Jos esimerkiksi CDasemasi tunnus on D:, hakemistopolku D:\Setup\Drivers\PCL6\Win2k_XP\English sisältää englanninkielisen Windows ja Windows XP -käyttöjärjestelmän PCL6 INF -tiedoston. Tulostimen liittäminen suoraan USB-kaapelilla (Mac OS) Asenna ensin ohjelmisto ja kytke tulostin sitten tietokoneeseen. Kun asennus on suoritettu, voit halutessasi jakaa tulostimen muiden Mac OS -tietokoneiden käyttäjien kanssa.

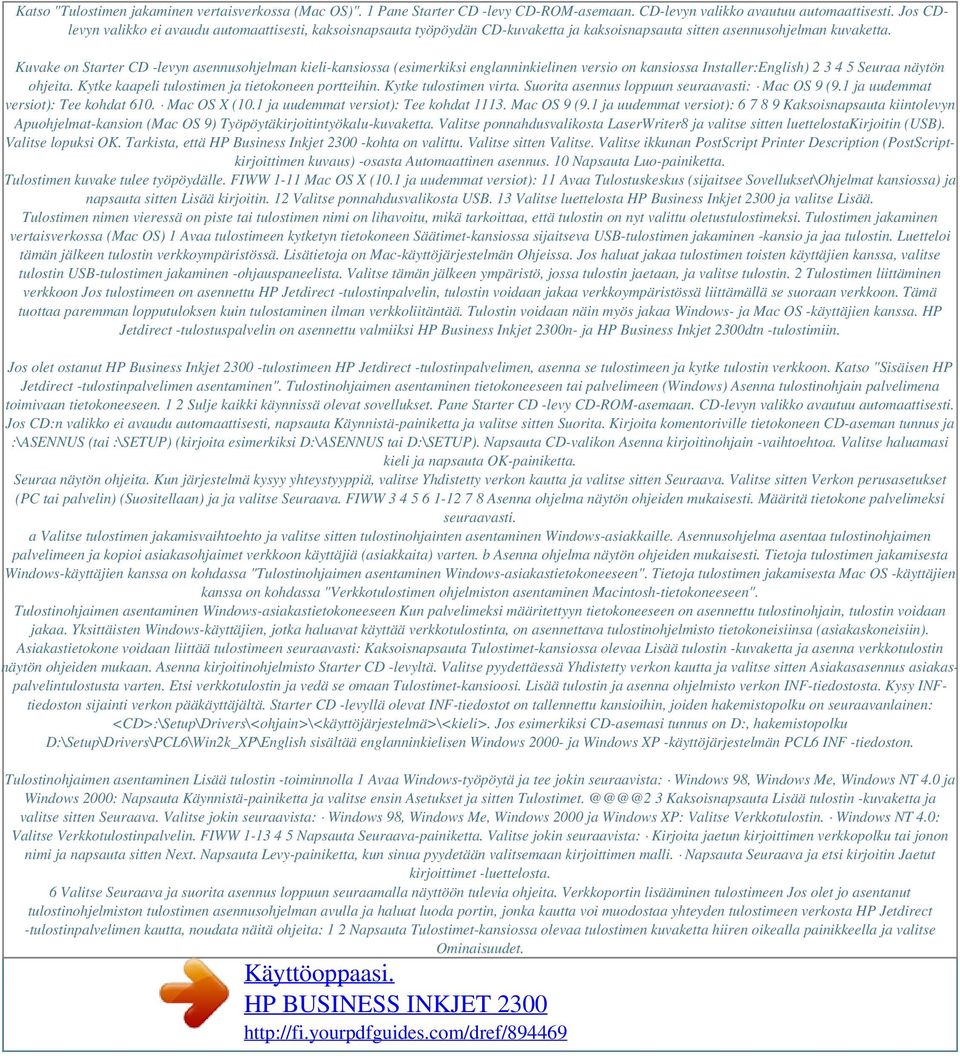

14 Katso "Tulostimen jakaminen vertaisverkossa (Mac OS)". 1 Pane Starter CD -levy CD-ROM-asemaan. CD-levyn valikko avautuu automaattisesti. Jos CDlevyn valikko ei avaudu automaattisesti, kaksoisnapsauta työpöydän CD-kuvaketta ja kaksoisnapsauta sitten asennusohjelman kuvaketta. Kuvake on Starter CD -levyn asennusohjelman kieli-kansiossa (esimerkiksi englanninkielinen versio on kansiossa Installer:English) Seuraa näytön ohjeita. Kytke kaapeli tulostimen ja tietokoneen portteihin. Kytke tulostimen virta. Suorita asennus loppuun seuraavasti: Mac OS 9 (9.1 ja uudemmat versiot): Tee kohdat 610. Mac OS X (10.1 ja uudemmat versiot): Tee kohdat Mac OS 9 (9.1 ja uudemmat versiot): Kaksoisnapsauta kiintolevyn Apuohjelmat-kansion (Mac OS 9) Työpöytäkirjoitintyökalu-kuvaketta. Valitse ponnahdusvalikosta LaserWriter8 ja valitse sitten luettelostakirjoitin (USB). Valitse lopuksi OK. Tarkista, että HP Business Inkjet kohta on valittu. Valitse sitten Valitse. Valitse ikkunan PostScript Printer Description (PostScriptkirjoittimen kuvaus) -osasta Automaattinen asennus. 10 Napsauta Luo-painiketta. Tulostimen kuvake tulee työpöydälle. FIWW 1-11 Mac OS X (10.1 ja uudemmat versiot): 11 Avaa Tulostuskeskus (sijaitsee Sovellukset\Ohjelmat kansiossa) ja napsauta sitten Lisää kirjoitin. 12 Valitse ponnahdusvalikosta USB. 13 Valitse luettelosta HP Business Inkjet 2300 ja valitse Lisää. Tulostimen nimen vieressä on piste tai tulostimen nimi on lihavoitu, mikä tarkoittaa, että tulostin on nyt valittu oletustulostimeksi. Tulostimen jakaminen vertaisverkossa (Mac OS) 1 Avaa tulostimeen kytketyn tietokoneen Säätimet-kansiossa sijaitseva USB-tulostimen jakaminen -kansio ja jaa tulostin. Luetteloi tämän jälkeen tulostin verkkoympäristössä. Lisätietoja on Mac-käyttöjärjestelmän Ohjeissa. Jos haluat jakaa tulostimen toisten käyttäjien kanssa, valitse tulostin USB-tulostimen jakaminen -ohjauspaneelista. Valitse tämän jälkeen ympäristö, jossa tulostin jaetaan, ja valitse tulostin. 2 Tulostimen liittäminen verkkoon Jos tulostimeen on asennettu HP Jetdirect -tulostinpalvelin, tulostin voidaan jakaa verkkoympäristössä liittämällä se suoraan verkkoon. Tämä tuottaa paremman lopputuloksen kuin tulostaminen ilman verkkoliitäntää. Tulostin voidaan näin myös jakaa Windows- ja Mac OS -käyttäjien kanssa. HP Jetdirect -tulostuspalvelin on asennettu valmiiksi HP Business Inkjet 2300n- ja HP Business Inkjet 2300dtn -tulostimiin. Jos olet ostanut HP Business Inkjet tulostimeen HP Jetdirect -tulostinpalvelimen, asenna se tulostimeen ja kytke tulostin verkkoon. Katso "Sisäisen HP Jetdirect -tulostinpalvelimen asentaminen". Tulostinohjaimen asentaminen tietokoneeseen tai palvelimeen (Windows) Asenna tulostinohjain palvelimena toimivaan tietokoneeseen. 1 2 Sulje kaikki käynnissä olevat sovellukset. Pane Starter CD -levy CD-ROM-asemaan. CD-levyn valikko avautuu automaattisesti. Jos CD:n valikko ei avaudu automaattisesti, napsauta Käynnistä-painiketta ja valitse sitten Suorita. Kirjoita komentoriville tietokoneen CD-aseman tunnus ja :\ASENNUS (tai :\SETUP) (kirjoita esimerkiksi D:\ASENNUS tai D:\SETUP). Napsauta CD-valikon Asenna kirjoitinohjain -vaihtoehtoa. Valitse haluamasi kieli ja napsauta OK-painiketta. Seuraa näytön ohjeita. Kun järjestelmä kysyy yhteystyyppiä, valitse Yhdistetty verkon kautta ja valitse sitten Seuraava. Valitse sitten Verkon perusasetukset (PC tai palvelin) (Suositellaan) ja ja valitse Seuraava. FIWW Asenna ohjelma näytön ohjeiden mukaisesti. Määritä tietokone palvelimeksi seuraavasti. a Valitse tulostimen jakamisvaihtoehto ja valitse sitten tulostinohjainten asentaminen Windows-asiakkaille. Asennusohjelma asentaa tulostinohjaimen palvelimeen ja kopioi asiakasohjaimet verkkoon käyttäjiä (asiakkaita) varten. b Asenna ohjelma näytön ohjeiden mukaisesti. Tietoja tulostimen jakamisesta Windows-käyttäjien kanssa on kohdassa "Tulostinohjaimen asentaminen Windows-asiakastietokoneeseen". Tietoja tulostimen jakamisesta Mac OS -käyttäjien kanssa on kohdassa "Verkkotulostimen ohjelmiston asentaminen Macintosh-tietokoneeseen". Tulostinohjaimen asentaminen Windows-asiakastietokoneeseen Kun palvelimeksi määritettyyn tietokoneeseen on asennettu tulostinohjain, tulostin voidaan jakaa. Yksittäisten Windows-käyttäjien, jotka haluavat käyttää verkkotulostinta, on asennettava tulostinohjelmisto tietokoneisiinsa (asiakaskoneisiin). Asiakastietokone voidaan liittää tulostimeen seuraavasti: Kaksoisnapsauta Tulostimet-kansiossa olevaa Lisää tulostin -kuvaketta ja asenna verkkotulostin näytön ohjeiden mukaan. Asenna kirjoitinohjelmisto Starter CD -levyltä. Valitse pyydettäessä Yhdistetty verkon kautta ja valitse sitten Asiakasasennus asiakaspalvelintulostusta varten. Etsi verkkotulostin ja vedä se omaan Tulostimet-kansioosi. Lisää tulostin ja asenna ohjelmisto verkon INF-tiedostosta. Kysy INFtiedoston sijainti verkon pääkäyttäjältä. Starter CD -levyllä olevat INF-tiedostot on tallennettu kansioihin, joiden hakemistopolku on seuraavanlainen: <CD>:\Setup\Drivers\<ohjain>\<käyttöjärjestelmä>\<kieli>. Jos esimerkiksi CD-asemasi tunnus on D:, hakemistopolku D:\Setup\Drivers\PCL6\Win2k_XP\English sisältää englanninkielisen Windows ja Windows XP -käyttöjärjestelmän PCL6 INF -tiedoston. Tulostinohjaimen asentaminen Lisää tulostin -toiminnolla 1 Avaa Windows-työpöytä ja tee jokin seuraavista: Windows 98, Windows Me, Windows NT 4.0 ja Windows 2000: Napsauta Käynnistä-painiketta ja valitse ensin Asetukset ja sitten 3 Kaksoisnapsauta Lisää tulostin -kuvaketta ja valitse sitten Seuraava. Valitse jokin seuraavista: Windows 98, Windows Me, Windows 2000 ja Windows XP: Valitse Verkkotulostin. Windows NT 4.0: Valitse Verkkotulostinpalvelin. FIWW Napsauta Seuraava-painiketta. Valitse jokin seuraavista: Kirjoita jaetun kirjoittimen verkkopolku tai jonon nimi ja napsauta sitten Next. Napsauta Levy-painiketta, kun sinua pyydetään valitsemaan kirjoittimen malli. Napsauta Seuraava ja etsi kirjoitin Jaetut kirjoittimet -luettelosta. 6 Valitse Seuraava ja suorita asennus loppuun seuraamalla näyttöön tulevia ohjeita. Verkkoportin lisääminen tulostimeen Jos olet jo asentanut tulostinohjelmiston tulostimen asennusohjelman avulla ja haluat luoda portin, jonka kautta voi muodostaa yhteyden tulostimeen verkosta HP Jetdirect -tulostinpalvelimen kautta, noudata näitä ohjeita: 1 2 Napsauta Tulostimet-kansiossa olevaa tulostimen kuvaketta hiiren oikealla painikkeella ja valitse Ominaisuudet.

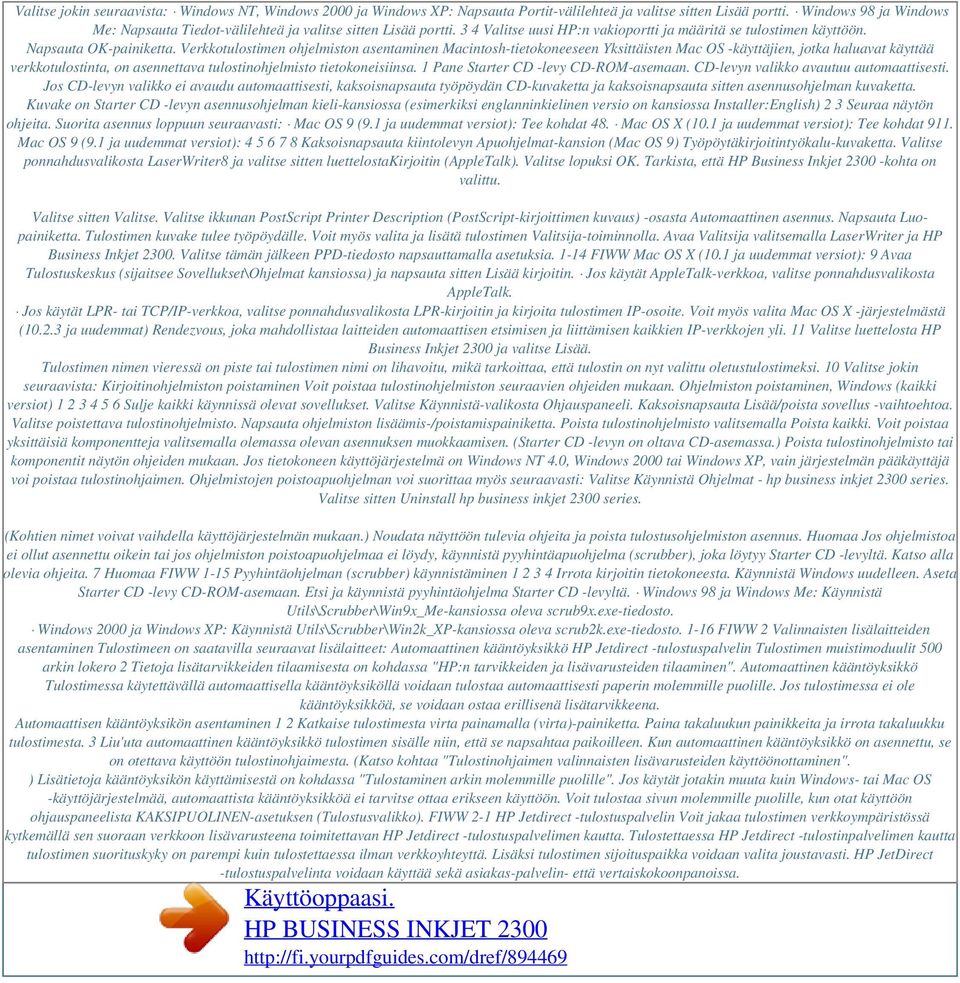

15 Valitse jokin seuraavista: Windows NT, Windows 2000 ja Windows XP: Napsauta Portit-välilehteä ja valitse sitten Lisää portti. Windows 98 ja Windows Me: Napsauta Tiedot-välilehteä ja valitse sitten Lisää portti. 3 4 Valitse uusi HP:n vakioportti ja määritä se tulostimen käyttöön. Napsauta OK-painiketta. Verkkotulostimen ohjelmiston asentaminen Macintosh-tietokoneeseen Yksittäisten Mac OS -käyttäjien, jotka haluavat käyttää verkkotulostinta, on asennettava tulostinohjelmisto tietokoneisiinsa. 1 Pane Starter CD -levy CD-ROM-asemaan. CD-levyn valikko avautuu automaattisesti. Jos CD-levyn valikko ei avaudu automaattisesti, kaksoisnapsauta työpöydän CD-kuvaketta ja kaksoisnapsauta sitten asennusohjelman kuvaketta. Kuvake on Starter CD -levyn asennusohjelman kieli-kansiossa (esimerkiksi englanninkielinen versio on kansiossa Installer:English) 2 3 Seuraa näytön ohjeita. Suorita asennus loppuun seuraavasti: Mac OS 9 (9.1 ja uudemmat versiot): Tee kohdat 48. Mac OS X (10.1 ja uudemmat versiot): Tee kohdat 911. Mac OS 9 (9.1 ja uudemmat versiot): Kaksoisnapsauta kiintolevyn Apuohjelmat-kansion (Mac OS 9) Työpöytäkirjoitintyökalu-kuvaketta. Valitse ponnahdusvalikosta LaserWriter8 ja valitse sitten luettelostakirjoitin (AppleTalk). Valitse lopuksi OK. Tarkista, että HP Business Inkjet kohta on valittu. Valitse sitten Valitse. Valitse ikkunan PostScript Printer Description (PostScript-kirjoittimen kuvaus) -osasta Automaattinen asennus. Napsauta Luopainiketta. Tulostimen kuvake tulee työpöydälle. Voit myös valita ja lisätä tulostimen Valitsija-toiminnolla. Avaa Valitsija valitsemalla LaserWriter ja HP Business Inkjet Valitse tämän jälkeen PPD-tiedosto napsauttamalla asetuksia FIWW Mac OS X (10.1 ja uudemmat versiot): 9 Avaa Tulostuskeskus (sijaitsee Sovellukset\Ohjelmat kansiossa) ja napsauta sitten Lisää kirjoitin. Jos käytät AppleTalk-verkkoa, valitse ponnahdusvalikosta AppleTalk. Jos käytät LPR- tai TCP/IP-verkkoa, valitse ponnahdusvalikosta LPR-kirjoitin ja kirjoita tulostimen IP-osoite. Voit myös valita Mac OS X -järjestelmästä ( ja uudemmat) Rendezvous, joka mahdollistaa laitteiden automaattisen etsimisen ja liittämisen kaikkien IP-verkkojen yli. 11 Valitse luettelosta HP Business Inkjet 2300 ja valitse Lisää. Tulostimen nimen vieressä on piste tai tulostimen nimi on lihavoitu, mikä tarkoittaa, että tulostin on nyt valittu oletustulostimeksi. 10 Valitse jokin seuraavista: Kirjoitinohjelmiston poistaminen Voit poistaa tulostinohjelmiston seuraavien ohjeiden mukaan. Ohjelmiston poistaminen, Windows (kaikki versiot) Sulje kaikki käynnissä olevat sovellukset. Valitse Käynnistä-valikosta Ohjauspaneeli. Kaksoisnapsauta Lisää/poista sovellus -vaihtoehtoa. Valitse poistettava tulostinohjelmisto. Napsauta ohjelmiston lisäämis-/poistamispainiketta. Poista tulostinohjelmisto valitsemalla Poista kaikki. Voit poistaa yksittäisiä komponentteja valitsemalla olemassa olevan asennuksen muokkaamisen. (Starter CD -levyn on oltava CD-asemassa.) Poista tulostinohjelmisto tai komponentit näytön ohjeiden mukaan. Jos tietokoneen käyttöjärjestelmä on Windows NT 4.0, Windows 2000 tai Windows XP, vain järjestelmän pääkäyttäjä voi poistaa tulostinohjaimen. Ohjelmistojen poistoapuohjelman voi suorittaa myös seuraavasti: Valitse Käynnistä Ohjelmat - hp business inkjet 2300 series. Valitse sitten Uninstall hp business inkjet 2300 series. (Kohtien nimet voivat vaihdella käyttöjärjestelmän mukaan.) Noudata näyttöön tulevia ohjeita ja poista tulostusohjelmiston asennus. Huomaa Jos ohjelmistoa ei ollut asennettu oikein tai jos ohjelmiston poistoapuohjelmaa ei löydy, käynnistä pyyhintäapuohjelma (scrubber), joka löytyy Starter CD -levyltä. Katso alla olevia ohjeita. 7 Huomaa FIWW 1-15 Pyyhintäohjelman (scrubber) käynnistäminen Irrota kirjoitin tietokoneesta. Käynnistä Windows uudelleen. Aseta Starter CD -levy CD-ROM-asemaan. Etsi ja käynnistä pyyhintäohjelma Starter CD -levyltä. Windows 98 ja Windows Me: Käynnistä Utils\Scrubber\Win9x_Me-kansiossa oleva scrub9x.exe-tiedosto. Windows 2000 ja Windows XP: Käynnistä Utils\Scrubber\Win2k_XP-kansiossa oleva scrub2k.exe-tiedosto FIWW 2 Valinnaisten lisälaitteiden asentaminen Tulostimeen on saatavilla seuraavat lisälaitteet: Automaattinen kääntöyksikkö HP Jetdirect -tulostuspalvelin Tulostimen muistimoduulit 500 arkin lokero 2 Tietoja lisätarvikkeiden tilaamisesta on kohdassa "HP:n tarvikkeiden ja lisävarusteiden tilaaminen". Automaattinen kääntöyksikkö Tulostimessa käytettävällä automaattisella kääntöyksiköllä voidaan tulostaa automaattisesti paperin molemmille puolille. Jos tulostimessa ei ole kääntöyksikköä, se voidaan ostaa erillisenä lisätarvikkeena. Automaattisen kääntöyksikön asentaminen 1 2 Katkaise tulostimesta virta painamalla (virta)-painiketta. Paina takaluukun painikkeita ja irrota takaluukku tulostimesta. 3 Liu'uta automaattinen kääntöyksikkö tulostimen sisälle niin, että se napsahtaa paikoilleen. Kun automaattinen kääntöyksikkö on asennettu, se on otettava käyttöön tulostinohjaimesta. (Katso kohtaa "Tulostinohjaimen valinnaisten lisävarusteiden käyttöönottaminen". ) Lisätietoja kääntöyksikön käyttämisestä on kohdassa "Tulostaminen arkin molemmille puolille". Jos käytät jotakin muuta kuin Windows- tai Mac OS -käyttöjärjestelmää, automaattista kääntöyksikköä ei tarvitse ottaa erikseen käyttöön. Voit tulostaa sivun molemmille puolille, kun otat käyttöön ohjauspaneelista KAKSIPUOLINEN-asetuksen (Tulostusvalikko). FIWW 2-1 HP Jetdirect -tulostuspalvelin Voit jakaa tulostimen verkkoympäristössä kytkemällä sen suoraan verkkoon lisävarusteena toimitettavan HP Jetdirect -tulostuspalvelimen kautta. Tulostettaessa HP Jetdirect -tulostinpalvelimen kautta tulostimen suorituskyky on parempi kuin tulostettaessa ilman verkkoyhteyttä. Lisäksi tulostimen sijoituspaikka voidaan valita joustavasti. HP JetDirect -tulostuspalvelinta voidaan käyttää sekä asiakas-palvelin- että vertaiskokoonpanoissa.

16 HP Jetdirect -tulostinpalvelin on asennettu valmiiksi HP Business Inkjet 2300n- ja HP Business Inkjet 2300dtn -tulostimiin. HP Business Inkjet tulostimiin ostettavien HP Jetdirect -tulostinpalvelinten luettelo on kohdassa "Verkkolisälaitteet". Sisäisen HP Jetdirect -tulostinpalvelimen asentaminen VARO HP Jetdirect -tulostinpalvelinkortti sisältää elektronisia osia, joita staattinen sähkö voi vahingoittaa. Estä staattisen sähköisyyden muodostuminen säilyttämällä toistuva kontakti tulostimen paljaisiin metallipintoihin. Mikäli mahdollista, käytä maadoitusranneketta (tai muuta samantapaista laitetta). Käsittele tulostuspalvelinkorttia aina varovasti. Vältä elektroniikkakomponenttien tai piirireittien koskettamista Katkaise tulostimesta virta painamalla (virta) -painiketta ja irrota sitten virtajohto. Poista tulostimen tyhjän EIO-paikan kannen kaksi kiinnitysruuvia ristipääruuvimeisselillä. Poista kansi. Näitä ruuveja ja kantta ei tarvita enää. Paina HP Jetdirect -tulostinpalvelinkortti tiukasti EIOkorttipaikkaan. 4 5 Aseta HP Jetdirect -tulostinpalvelinkortin mukana tulleet kiinnitysruuvit paikoilleen ja kiristä ne kiinni. Kytke HP Jetdirect -tulostinpalvelinkortin ja verkon välinen verkkokaapeli. Tulostimen toiminnan varmistaminen 1 2 Liitä virtajohto tulostimeen ja kytke siihen virta. Tulosta asetussivu. a Paina ohjauspaneelin (valitse)-painiketta. (alanuoli) -painiketta ja paina sitten (valitse) b Korosta TIEDOT painamalla -painiketta. c Korosta TULOSTA ASETUKSET painamalla (valitse) -painiketta. (alanuoli)-painiketta ja paina sitten 2-2 FIWW Tulostin tulostaa kaksi sivua. Toinen niistä on Jetdirectin asetussivu, jossa on asetuksiin liittyviä tietoja (esimerkiksi LAN HW -osoite), jotka voivat olla tarpeellisia asennettaessa tulostin verkkoon liitettyihin tietokoneisiin. Jos Jetdirectin asetussivu ei tulostu, poista tulostinpalvelinkortti ja asenna se uudelleen. Näin varmistetaan, että kortti on kiinnitetty korttipaikkaan oikein. Lisätietojen hankkiminen Jos verkkotulostuksessa ilmenee ongelmia, katso lisätietoja seuraavista lähteistä. Asiakirja HP Jetdirect -pääkäyttäjän opas Kuvaus Tässä Starter CD -levyllä olevassa oppaassa on yksityiskohtaista tietoa HP Jetdirect EIO -tulostuspalvelimen asentamisesta ja käyttämisestä. Oppaassa on tietoa myös seuraavista asioista: HP:n ohjelmistot HP Jetdirect -tulostuspalvelimille: TCP/IP-asetukset LPD-palveluiden (Line Printer Daemon) käyttö HP Jetdirect -tulostuspalvelimessa FTP-tulostus Vianmääritys ja asetussivun viestit Sulautettu verkkopalvelin, jonka avulla voidaan käyttää tulostuspalvelimen tai -laitteen kokoonpano- ja hallintasivuja Tämä tarkoittaa tietokoneen tai verkkokäyttöjärjestelmän mukana toimitettuja ohjekirjoja ja -tiedostoja. Ohjekirjoissa on tietoja perusverkkotulostuksesta, jonka periaate on sama kaikissa verkkotulostimissa. Käyttöjärjestelmän ja verkkokäyttöjärjestelmän dokumentaatio Näiden lähteiden lisäksi tulostimeen ja asetuksiin liittyviä tietoja on saatavilla HP Web Jetadmin -hallintaohjelmassa. Lisätietoja on kohdassa "HP Web Jetadmin -ohjelman käyttäminen". Lisätietoja HP Web Jetadmin -ohjelmasta ja muista HP:n verkkotulostusohjelmistoista on WWW-sivustossa FIWW 2-3 Tulostimen muistimoduulit Lisämuistin hankkimisesta on hyötyä, jos tulostat usein monimutkaista grafiikkaa tai PostScript-asiakirjoja tai jos käytät automaattista kääntöyksikköä. Huomaa Kun tulostimeen lisätään muistia, tulostin pystyy käsittelemään tavallista enemmän monimutkaisia tulostustöitä. Muistin lisääminen ei kuitenkaan välttämättä lisää käsittelynopeutta. Tulostimen muistikapasiteetti on 64 Mt. Tulostimessa on kaksi DIMM-korttipaikkaa, joiden RAM-muistikapasiteetti on 64 tai 128 Mt. Tulostin tukee jopa 320 Mt:n muistikapasiteettia (myös tulostimen 64 Mt). Lisämuisti on erikseen ostettava lisätarvike. Lisätietoja on kohdassa "HP:n tarvikkeiden ja lisävarusteiden tilaaminen". Saat selville tulostimeen asennetun muistin määrän, kun tulostat asetussivun. Katso "Asetussivun tulostaminen". DIMM-moduulin asentaminen VARO Staattinen sähkö saattaa vahingoittaa DIMM-moduulien elektronisia komponentteja. Estä staattisen sähköisyyden muodostuminen säilyttämällä toistuva kontakti tulostimen paljaisiin metallipintoihin. Mikäli mahdollista, käytä maadoitusranneketta (tai muuta samantapaista laitetta). Käsittele DIMM-moduuleja varoen. Vältä elektroniikkakomponenttien tai piirireittien koskettamista. Tulostimen tuulettimet sijaitsevat tulostimen vasemmassa reunassa. Jos tulostimen vasemmanpuoleisessa paneelissa ei ole sivuluukkua, lisätietoja DIMMin asentamisesta on kohdassa "Jos tulostimessa ei ole sivuluukkua". 1 Tulosta asetussivu, jos et ole vielä tehnyt niin. Ennen kuin lisäät tulostimeen muistia, voit tarkistaa asetussivulta, kuinka paljon muistia tulostimessa jo on. Katso "Asetussivun tulostaminen". Katkaise tulostimesta virta painamalla (virta)-painiketta. Huomaa Irrota virtajohto pistorasiasta ja kytke kaapelit irti. Irrota sivuluukku tulostimen vasemmasta laidasta. Poista DIMM-moduulin kansi Avaa tyhjän DIMM-paikan lukot työntämällä niitä ulospäin. 2-4 FIWW Poista DIMM-moduuli antistaattisesta pakkauksesta. Aseta DIMM-moduuli siten, että alareunan kolot ovat DIMM-korttipaikan merkkien kohdalla. Aseta DIMM-moduuli korttipaikkaan ja paina, kunnes moduuli napsahtaa paikalleen. 9 8 Huomaa Poista DIMM-moduuli niin, että avaat DIMM-paikan lukot työntämällä niitä ulospäin. 10 Pane DIMM-moduulin kansi takaisin paikoilleen. 11 Pane kansi takaisin paikoilleen Kiinnitä liitäntäkaapelit ja virtajohto uudelleen. Käynnistä sitten tulostin. Muistin asennuksen tarkistaminen Varmista, että DIMM-muistimoduulit on asennettu oikein seuraavien ohjeiden mukaan Varmista, että ohjauspaneelin näytössä lukee VALMIS, kun tulostimeen kytketään virta. Jos näytössä lukee virheilmoitus, DIMM-muistimoduuli on saatettu asentaa väärin. Tulosta uusi asetussivu. (Lisätietoja on kohdassa "Asetussivun tulostaminen".) Tutki asetussivun muistitietoja ja vertaa siinä ilmoitettua muistin määrää ennen DIMM-moduulin asennusta tulostetulla asetussivulla ilmoitettuun muistin määrään.

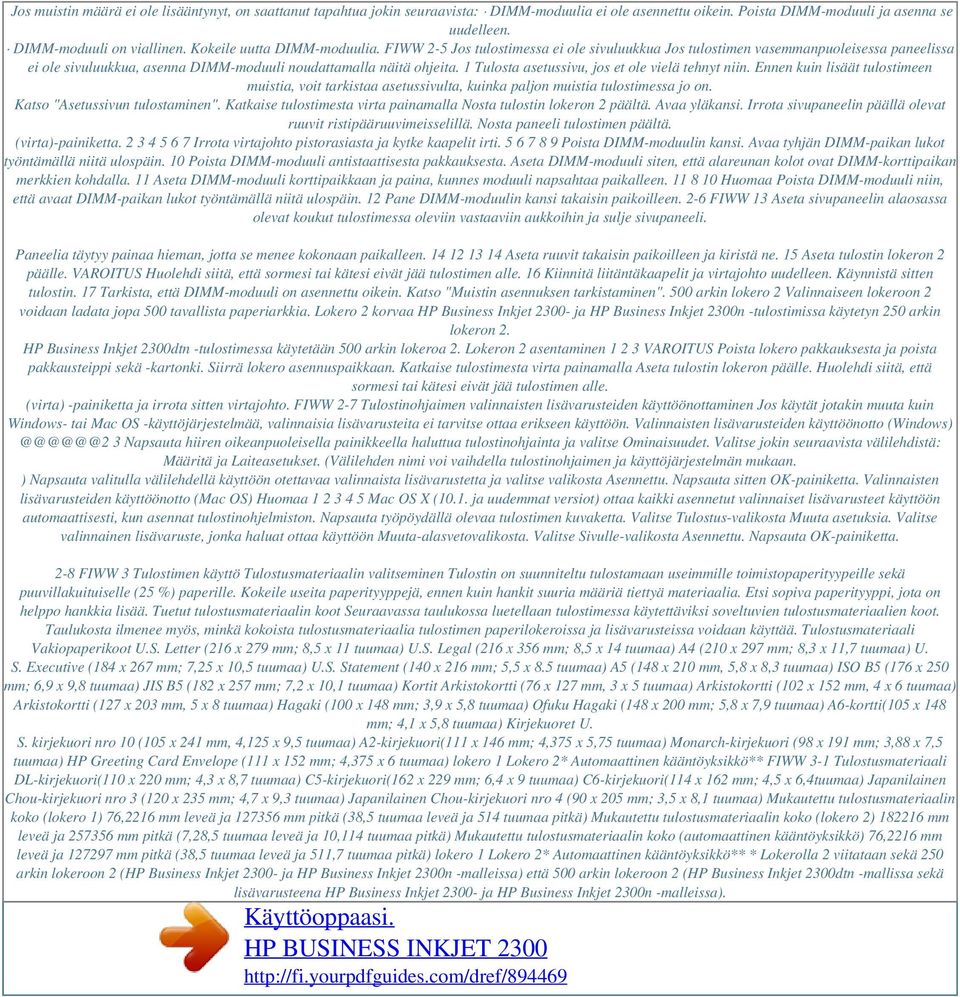

17 Jos muistin määrä ei ole lisääntynyt, on saattanut tapahtua jokin seuraavista: DIMM-moduulia ei ole asennettu oikein. Poista DIMM-moduuli ja asenna se uudelleen. DIMM-moduuli on viallinen. Kokeile uutta DIMM-moduulia. FIWW 2-5 Jos tulostimessa ei ole sivuluukkua Jos tulostimen vasemmanpuoleisessa paneelissa ei ole sivuluukkua, asenna DIMM-moduuli noudattamalla näitä ohjeita. 1 Tulosta asetussivu, jos et ole vielä tehnyt niin. Ennen kuin lisäät tulostimeen muistia, voit tarkistaa asetussivulta, kuinka paljon muistia tulostimessa jo on. Katso "Asetussivun tulostaminen". Katkaise tulostimesta virta painamalla Nosta tulostin lokeron 2 päältä. Avaa yläkansi. Irrota sivupaneelin päällä olevat ruuvit ristipääruuvimeisselillä. Nosta paneeli tulostimen päältä. (virta)-painiketta Irrota virtajohto pistorasiasta ja kytke kaapelit irti Poista DIMM-moduulin kansi. Avaa tyhjän DIMM-paikan lukot työntämällä niitä ulospäin. 10 Poista DIMM-moduuli antistaattisesta pakkauksesta. Aseta DIMM-moduuli siten, että alareunan kolot ovat DIMM-korttipaikan merkkien kohdalla. 11 Aseta DIMM-moduuli korttipaikkaan ja paina, kunnes moduuli napsahtaa paikalleen Huomaa Poista DIMM-moduuli niin, että avaat DIMM-paikan lukot työntämällä niitä ulospäin. 12 Pane DIMM-moduulin kansi takaisin paikoilleen. 2-6 FIWW 13 Aseta sivupaneelin alaosassa olevat koukut tulostimessa oleviin vastaaviin aukkoihin ja sulje sivupaneeli. Paneelia täytyy painaa hieman, jotta se menee kokonaan paikalleen Aseta ruuvit takaisin paikoilleen ja kiristä ne. 15 Aseta tulostin lokeron 2 päälle. VAROITUS Huolehdi siitä, että sormesi tai kätesi eivät jää tulostimen alle. 16 Kiinnitä liitäntäkaapelit ja virtajohto uudelleen. Käynnistä sitten tulostin. 17 Tarkista, että DIMM-moduuli on asennettu oikein. Katso "Muistin asennuksen tarkistaminen". 500 arkin lokero 2 Valinnaiseen lokeroon 2 voidaan ladata jopa 500 tavallista paperiarkkia. Lokero 2 korvaa HP Business Inkjet ja HP Business Inkjet 2300n -tulostimissa käytetyn 250 arkin lokeron 2. HP Business Inkjet 2300dtn -tulostimessa käytetään 500 arkin lokeroa 2. Lokeron 2 asentaminen VAROITUS Poista lokero pakkauksesta ja poista pakkausteippi sekä -kartonki. Siirrä lokero asennuspaikkaan. Katkaise tulostimesta virta painamalla Aseta tulostin lokeron päälle. Huolehdi siitä, että sormesi tai kätesi eivät jää tulostimen alle. (virta) -painiketta ja irrota sitten virtajohto. FIWW 2-7 Tulostinohjaimen valinnaisten lisävarusteiden käyttöönottaminen Jos käytät jotakin muuta kuin Windows- tai Mac OS -käyttöjärjestelmää, valinnaisia lisävarusteita ei tarvitse ottaa erikseen käyttöön. Valinnaisten lisävarusteiden käyttöönotto 3 Napsauta hiiren oikeanpuoleisella painikkeella haluttua tulostinohjainta ja valitse Ominaisuudet. Valitse jokin seuraavista välilehdistä: Määritä ja Laiteasetukset. (Välilehden nimi voi vaihdella tulostinohjaimen ja käyttöjärjestelmän mukaan. ) Napsauta valitulla välilehdellä käyttöön otettavaa valinnaista lisävarustetta ja valitse valikosta Asennettu. Napsauta sitten OK-painiketta. Valinnaisten lisävarusteiden käyttöönotto (Mac OS) Huomaa Mac OS X (10.1. ja uudemmat versiot) ottaa kaikki asennetut valinnaiset lisävarusteet käyttöön automaattisesti, kun asennat tulostinohjelmiston. Napsauta työpöydällä olevaa tulostimen kuvaketta. Valitse Tulostus-valikosta Muuta asetuksia. Valitse valinnainen lisävaruste, jonka haluat ottaa käyttöön Muuta-alasvetovalikosta. Valitse Sivulle-valikosta Asennettu. Napsauta OK-painiketta. 2-8 FIWW 3 Tulostimen käyttö Tulostusmateriaalin valitseminen Tulostin on suunniteltu tulostamaan useimmille toimistopaperityypeille sekä puuvillakuituiselle (25 %) paperille. Kokeile useita paperityyppejä, ennen kuin hankit suuria määriä tiettyä materiaalia. Etsi sopiva paperityyppi, jota on helppo hankkia lisää. Tuetut tulostusmateriaalin koot Seuraavassa taulukossa luetellaan tulostimessa käytettäviksi soveltuvien tulostusmateriaalien koot. Taulukosta ilmenee myös, minkä kokoista tulostusmateriaalia tulostimen paperilokeroissa ja lisävarusteissa voidaan käyttää. Tulostusmateriaali Vakiopaperikoot U.S. Letter (216 x 279 mm; 8,5 x 11 tuumaa) U.S. Legal (216 x 356 mm; 8,5 x 14 tuumaa) A4 (210 x 297 mm; 8,3 x 11,7 tuumaa) U. S. Executive (184 x 267 mm; 7,25 x 10,5 tuumaa) U.S. Statement (140 x 216 mm; 5,5 x 8.5 tuumaa) A5 (148 x 210 mm, 5,8 x 8,3 tuumaa) ISO B5 (176 x 250 mm; 6,9 x 9,8 tuumaa) JIS B5 (182 x 257 mm; 7,2 x 10,1 tuumaa) Kortit Arkistokortti (76 x 127 mm, 3 x 5 tuumaa) Arkistokortti (102 x 152 mm, 4 x 6 tuumaa) Arkistokortti (127 x 203 mm, 5 x 8 tuumaa) Hagaki (100 x 148 mm; 3,9 x 5,8 tuumaa) Ofuku Hagaki (148 x 200 mm; 5,8 x 7,9 tuumaa) A6-kortti(105 x 148 mm; 4,1 x 5,8 tuumaa) Kirjekuoret U. S. kirjekuori nro 10 (105 x 241 mm, 4,125 x 9,5 tuumaa) A2-kirjekuori(111 x 146 mm; 4,375 x 5,75 tuumaa) Monarch-kirjekuori (98 x 191 mm; 3,88 x 7,5 tuumaa) HP Greeting Card Envelope (111 x 152 mm; 4,375 x 6 tuumaa) lokero 1 Lokero 2* Automaattinen kääntöyksikkö** FIWW 3-1 Tulostusmateriaali DL-kirjekuori(110 x 220 mm; 4,3 x 8,7 tuumaa) C5-kirjekuori(162 x 229 mm; 6,4 x 9 tuumaa) C6-kirjekuori(114 x 162 mm; 4,5 x 6,4tuumaa) Japanilainen Chou-kirjekuori nro 3 (120 x 235 mm; 4,7 x 9,3 tuumaa) Japanilainen Chou-kirjekuori nro 4 (90 x 205 mm; 3,5 x 8,1 tuumaa) Mukautettu tulostusmateriaalin koko (lokero 1) 76,2216 mm leveä ja mm pitkä (38,5 tuumaa leveä ja 514 tuumaa pitkä) Mukautettu tulostusmateriaalin koko (lokero 2) mm leveä ja mm pitkä (7,28,5 tuumaa leveä ja 10,114 tuumaa pitkä) Mukautettu tulostusmateriaalin koko (automaattinen kääntöyksikkö) 76,2216 mm leveä ja mm pitkä (38,5 tuumaa leveä ja 511,7 tuumaa pitkä) lokero 1 Lokero 2* Automaattinen kääntöyksikkö** * Lokerolla 2 viitataan sekä 250 arkin lokeroon 2 (HP Business Inkjet ja HP Business Inkjet 2300n -malleissa) että 500 arkin lokeroon 2 (HP Business Inkjet 2300dtn -mallissa sekä lisävarusteena HP Business Inkjet ja HP Business Inkjet 2300n -malleissa).

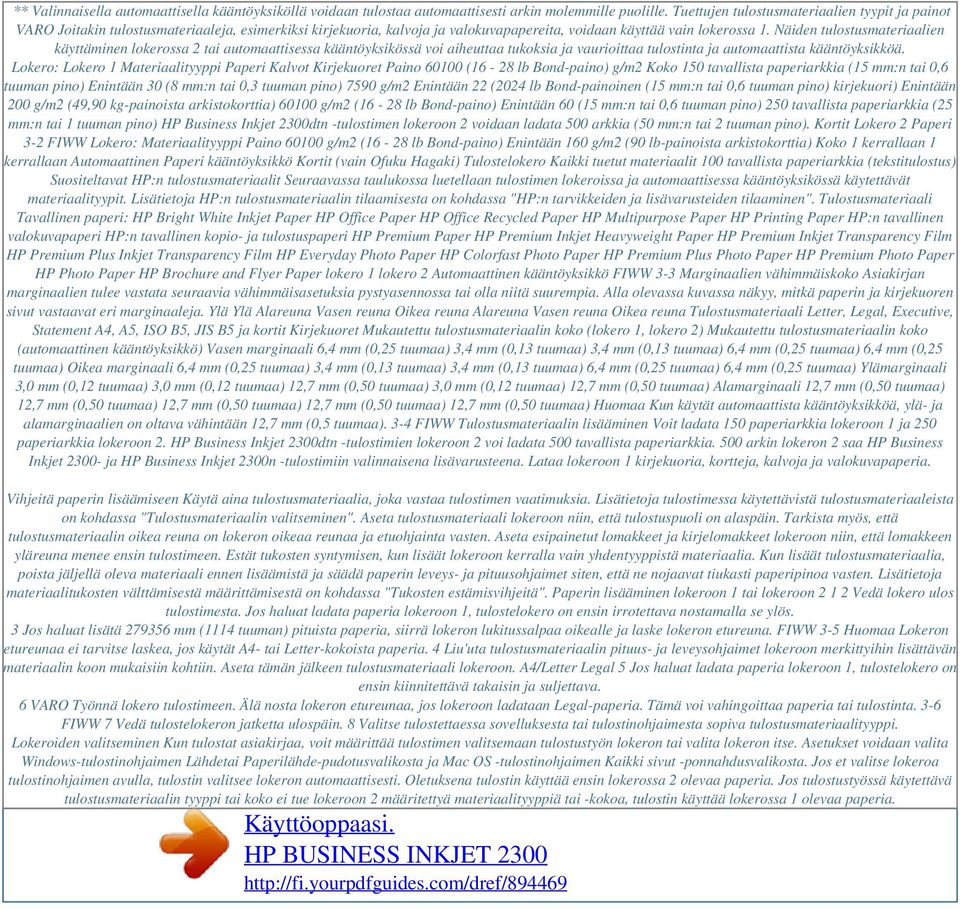

18 Powered by TCPDF ( ** Valinnaisella automaattisella kääntöyksiköllä voidaan tulostaa automaattisesti arkin molemmille puolille. Tuettujen tulostusmateriaalien tyypit ja painot VARO Joitakin tulostusmateriaaleja, esimerkiksi kirjekuoria, kalvoja ja valokuvapapereita, voidaan käyttää vain lokerossa 1. Näiden tulostusmateriaalien käyttäminen lokerossa 2 tai automaattisessa kääntöyksikössä voi aiheuttaa tukoksia ja vaurioittaa tulostinta ja automaattista kääntöyksikköä. Lokero: Lokero 1 Materiaalityyppi Paperi Kalvot Kirjekuoret Paino (16-28 lb Bond-paino) g/m2 Koko 150 tavallista paperiarkkia (15 mm:n tai 0,6 tuuman pino) Enintään 30 (8 mm:n tai 0,3 tuuman pino) 7590 g/m2 Enintään 22 (2024 lb Bond-painoinen (15 mm:n tai 0,6 tuuman pino) kirjekuori) Enintään 200 g/m2 (49,90 kg-painoista arkistokorttia) g/m2 (16-28 lb Bond-paino) Enintään 60 (15 mm:n tai 0,6 tuuman pino) 250 tavallista paperiarkkia (25 mm:n tai 1 tuuman pino) HP Business Inkjet 2300dtn -tulostimen lokeroon 2 voidaan ladata 500 arkkia (50 mm:n tai 2 tuuman pino). Kortit Lokero 2 Paperi 3-2 FIWW Lokero: Materiaalityyppi Paino g/m2 (16-28 lb Bond-paino) Enintään 160 g/m2 (90 lb-painoista arkistokorttia) Koko 1 kerrallaan 1 kerrallaan Automaattinen Paperi kääntöyksikkö Kortit (vain Ofuku Hagaki) Tulostelokero Kaikki tuetut materiaalit 100 tavallista paperiarkkia (tekstitulostus) Suositeltavat HP:n tulostusmateriaalit Seuraavassa taulukossa luetellaan tulostimen lokeroissa ja automaattisessa kääntöyksikössä käytettävät materiaalityypit. Lisätietoja HP:n tulostusmateriaalin tilaamisesta on kohdassa "HP:n tarvikkeiden ja lisävarusteiden tilaaminen". Tulostusmateriaali Tavallinen paperi: HP Bright White Inkjet Paper HP Office Paper HP Office Recycled Paper HP Multipurpose Paper HP Printing Paper HP:n tavallinen valokuvapaperi HP:n tavallinen kopio- ja tulostuspaperi HP Premium Paper HP Premium Inkjet Heavyweight Paper HP Premium Inkjet Transparency Film HP Premium Plus Inkjet Transparency Film HP Everyday Photo Paper HP Colorfast Photo Paper HP Premium Plus Photo Paper HP Premium Photo Paper HP Photo Paper HP Brochure and Flyer Paper lokero 1 lokero 2 Automaattinen kääntöyksikkö FIWW 3-3 Marginaalien vähimmäiskoko Asiakirjan marginaalien tulee vastata seuraavia vähimmäisasetuksia pystyasennossa tai olla niitä suurempia. Alla olevassa kuvassa näkyy, mitkä paperin ja kirjekuoren sivut vastaavat eri marginaaleja. Ylä Ylä Alareuna Vasen reuna Oikea reuna Alareuna Vasen reuna Oikea reuna Tulostusmateriaali Letter, Legal, Executive, Statement A4, A5, ISO B5, JIS B5 ja kortit Kirjekuoret Mukautettu tulostusmateriaalin koko (lokero 1, lokero 2) Mukautettu tulostusmateriaalin koko (automaattinen kääntöyksikkö) Vasen marginaali 6,4 mm (0,25 tuumaa) 3,4 mm (0,13 tuumaa) 3,4 mm (0,13 tuumaa) 6,4 mm (0,25 tuumaa) 6,4 mm (0,25 tuumaa) Oikea marginaali 6,4 mm (0,25 tuumaa) 3,4 mm (0,13 tuumaa) 3,4 mm (0,13 tuumaa) 6,4 mm (0,25 tuumaa) 6,4 mm (0,25 tuumaa) Ylämarginaali 3,0 mm (0,12 tuumaa) 3,0 mm (0,12 tuumaa) 12,7 mm (0,50 tuumaa) 3,0 mm (0,12 tuumaa) 12,7 mm (0,50 tuumaa) Alamarginaali 12,7 mm (0,50 tuumaa) 12,7 mm (0,50 tuumaa) 12,7 mm (0,50 tuumaa) 12,7 mm (0,50 tuumaa) 12,7 mm (0,50 tuumaa) Huomaa Kun käytät automaattista kääntöyksikköä, ylä- ja alamarginaalien on oltava vähintään 12,7 mm (0,5 tuumaa). 3-4 FIWW Tulostusmateriaalin lisääminen Voit ladata 150 paperiarkkia lokeroon 1 ja 250 paperiarkkia lokeroon 2. HP Business Inkjet 2300dtn -tulostimien lokeroon 2 voi ladata 500 tavallista paperiarkkia. 500 arkin lokeron 2 saa HP Business Inkjet ja HP Business Inkjet 2300n -tulostimiin valinnaisena lisävarusteena. Lataa lokeroon 1 kirjekuoria, kortteja, kalvoja ja valokuvapaperia. Vihjeitä paperin lisäämiseen Käytä aina tulostusmateriaalia, joka vastaa tulostimen vaatimuksia. Lisätietoja tulostimessa käytettävistä tulostusmateriaaleista on kohdassa "Tulostusmateriaalin valitseminen". Aseta tulostusmateriaali lokeroon niin, että tulostuspuoli on alaspäin. Tarkista myös, että tulostusmateriaalin oikea reuna on lokeron oikeaa reunaa ja etuohjainta vasten. Aseta esipainetut lomakkeet ja kirjelomakkeet lokeroon niin, että lomakkeen yläreuna menee ensin tulostimeen. Estät tukosten syntymisen, kun lisäät lokeroon kerralla vain yhdentyyppistä materiaalia. Kun lisäät tulostusmateriaalia, poista jäljellä oleva materiaali ennen lisäämistä ja säädä paperin leveys- ja pituusohjaimet siten, että ne nojaavat tiukasti paperipinoa vasten. Lisätietoja materiaalitukosten välttämisestä määrittämisestä on kohdassa "Tukosten estämisvihjeitä". Paperin lisääminen lokeroon 1 tai lokeroon Vedä lokero ulos tulostimesta. Jos haluat ladata paperia lokeroon 1, tulostelokero on ensin irrotettava nostamalla se ylös. 3 Jos haluat lisätä mm (1114 tuuman) pituista paperia, siirrä lokeron lukitussalpaa oikealle ja laske lokeron etureuna. FIWW 3-5 Huomaa Lokeron etureunaa ei tarvitse laskea, jos käytät A4- tai Letter-kokoista paperia. 4 Liu'uta tulostusmateriaalin pituus- ja leveysohjaimet lokeroon merkittyihin lisättävän materiaalin koon mukaisiin kohtiin. Aseta tämän jälkeen tulostusmateriaali lokeroon. A4/Letter Legal 5 Jos haluat ladata paperia lokeroon 1, tulostelokero on ensin kiinnitettävä takaisin ja suljettava. 6 VARO Työnnä lokero tulostimeen. Älä nosta lokeron etureunaa, jos lokeroon ladataan Legal-paperia. Tämä voi vahingoittaa paperia tai tulostinta. 3-6 FIWW 7 Vedä tulostelokeron jatketta ulospäin. 8 Valitse tulostettaessa sovelluksesta tai tulostinohjaimesta sopiva tulostusmateriaalityyppi. Lokeroiden valitseminen Kun tulostat asiakirjaa, voit määrittää tulostimen valitsemaan tulostustyön lokeron tai valita lokeron itse. Asetukset voidaan valita Windows-tulostinohjaimen Lähdetai Paperilähde-pudotusvalikosta ja Mac OS -tulostinohjaimen Kaikki sivut -ponnahdusvalikosta. Jos et valitse lokeroa tulostinohjaimen avulla, tulostin valitsee lokeron automaattisesti. Oletuksena tulostin käyttää ensin lokerossa 2 olevaa paperia. Jos tulostustyössä käytettävä tulostusmateriaalin tyyppi tai koko ei tue lokeroon 2 määritettyä materiaalityyppiä tai -kokoa, tulostin käyttää lokerossa 1 olevaa paperia.
