1 Näpsä plus vakiokeskukset Pientalot, kerrostalot, työpaikat ja työmaat Näpsä 1 10/2006

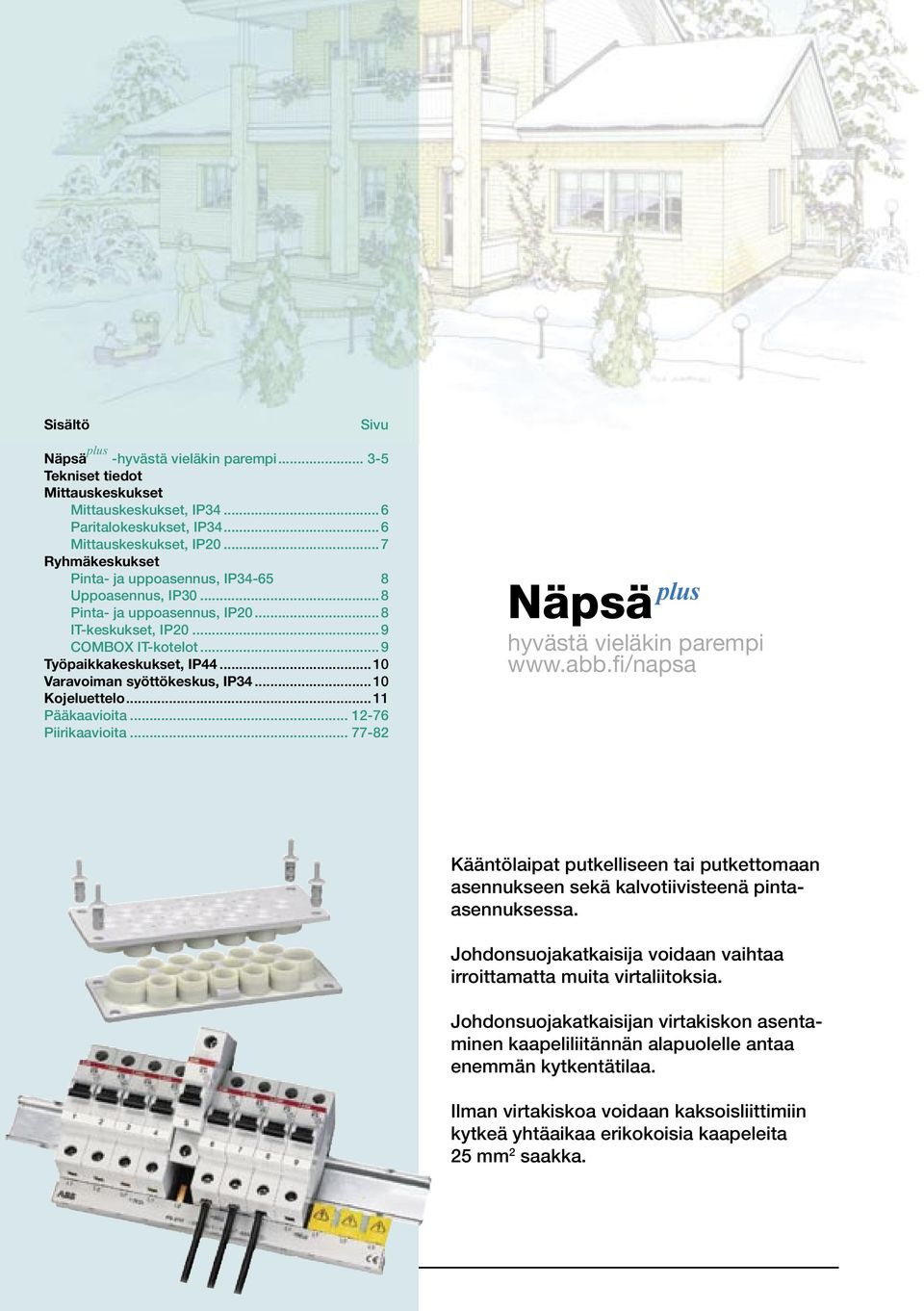

2 Sisältö Sivu Näpsä plus -hyvästä vieläkin parempi Tekniset tiedot Mittauskeskukset Mittauskeskukset, IP Paritalokeskukset, IP Mittauskeskukset, IP Ryhmäkeskukset Pinta- ja uppoasennus, IP Uppoasennus, IP Pinta- ja uppoasennus, IP IT-keskukset, IP COMBOX IT-kotelot...9 Työpaikkakeskukset, IP Varavoiman syöttökeskus, IP Kojeluettelo...11 Pääkaavioita Piirikaavioita Näpsä plus hyvästä vieläkin parempi Kääntölaipat putkelliseen tai putkettomaan asennukseen sekä kalvotiivisteenä pintaasennuksessa. Johdonsuojakatkaisija voidaan vaihtaa irroittamatta muita virtaliitoksia. Johdonsuojakatkaisijan virtakiskon asentaminen kaapeliliitännän alapuolelle antaa enemmän kytkentätilaa. Ilman virtakiskoa voidaan kaksoisliittimiin kytkeä yhtäaikaa erikokoisia kaapeleita 25 mm 2 saakka. 2

3 Esteetön kaapelointi ylä- ja alaosassa. Ainutlaatuinen keskuksen upotustapa. Seinäverhoilulevyn asennus on helppoa ja lopputulos siisti. Keskuksen ulkonema ovineen on vain 20 mm seinäpinnasta. Jousiliitin PE ja N johtimille 42x1, x1,5 16 mm 2 - Liittimet numeroitu - N- ja PE merkinnät - Johtimien vapautus mahdollista Sähkölämmitysyksiköille ja laajennusosille on vakiopaikat jälkiasennusta varten. SLY1.0L laajennusosassa vikavirtasuojakytkin, kontaktori, 3-asentoinen ohjauskytkin, N-liitin kolmelle johtimelle. Lukollinen peiteovi sisältyy toimitukseen. Oven kätisyys vaihdettavissa. Lähtöjen merkintäpaikat Excel-pohjaisille merkintäkaavakkeille. Data-osa Data-osa (COMBOX- ) voidaan asentaa IP20 mittaus- tai ryhmäkeskuksen alapuolelle. Niissä on huomioitu tarvittavat tilat seuraaville toiminnoille: - puhelin - antenni - aktiivilaite - potentiaalintasaus Uusituissa Data-osissa on erityisesti huomioitu - kosketussuojattu kaapelointireitti alaspäin meneville sähkökaapeleille - kuitukaapelin käyttömahdollisuus - RJ45 liittimien määrä 3

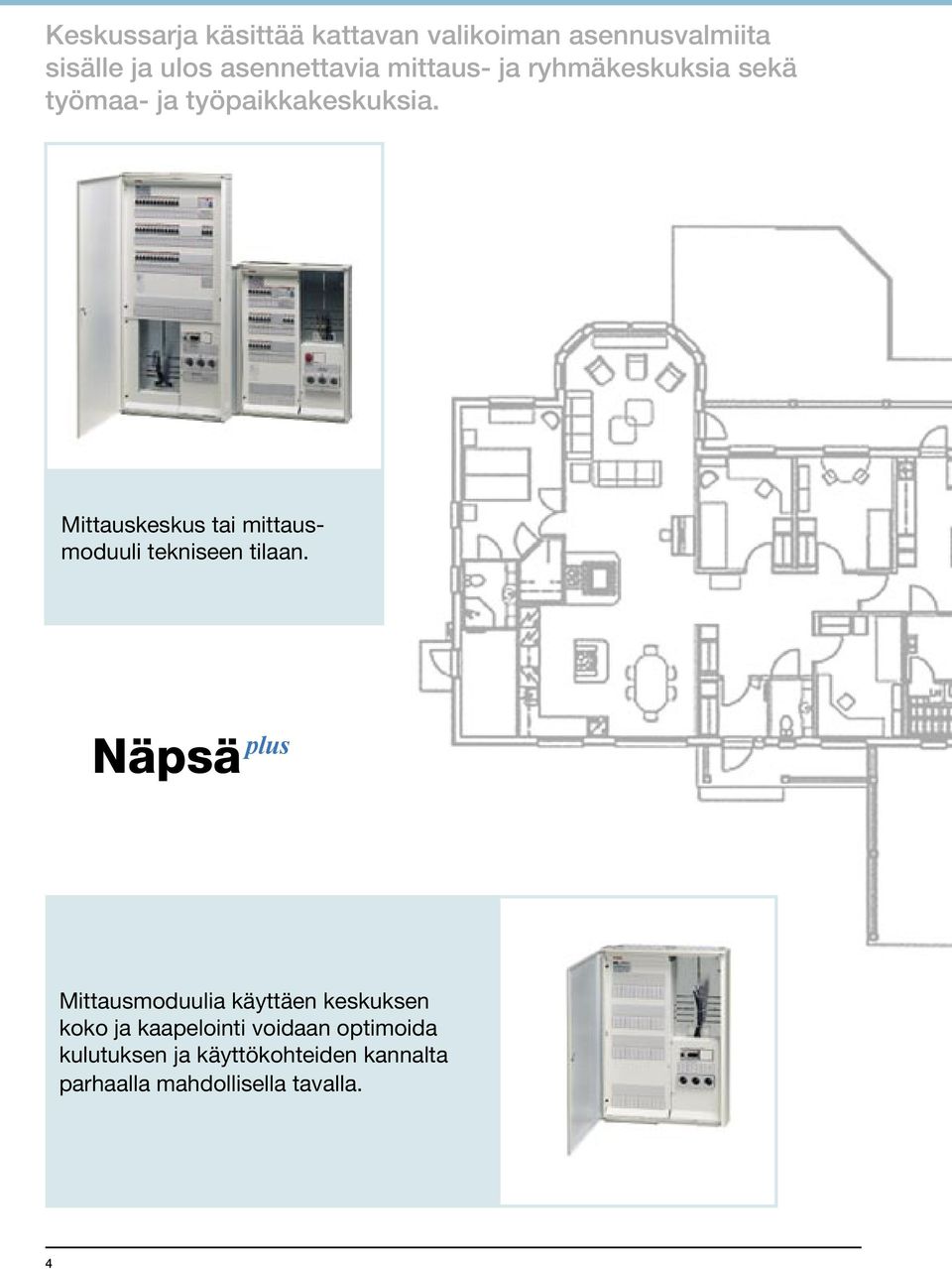

4 Keskussarja käsittää kattavan valikoiman asennusvalmiita sisälle ja ulos asennettavia mittaus- ja ryhmäkeskuksia sekä työmaa- ja työpaikkakeskuksia. Mittauskeskus tai mittausmoduuli tekniseen tilaan. Näpsä plus Mittausmoduulia käyttäen keskuksen koko ja kaapelointi voidaan optimoida kulutuksen ja käyttökohteiden kannalta parhaalla mahdollisella tavalla. 4

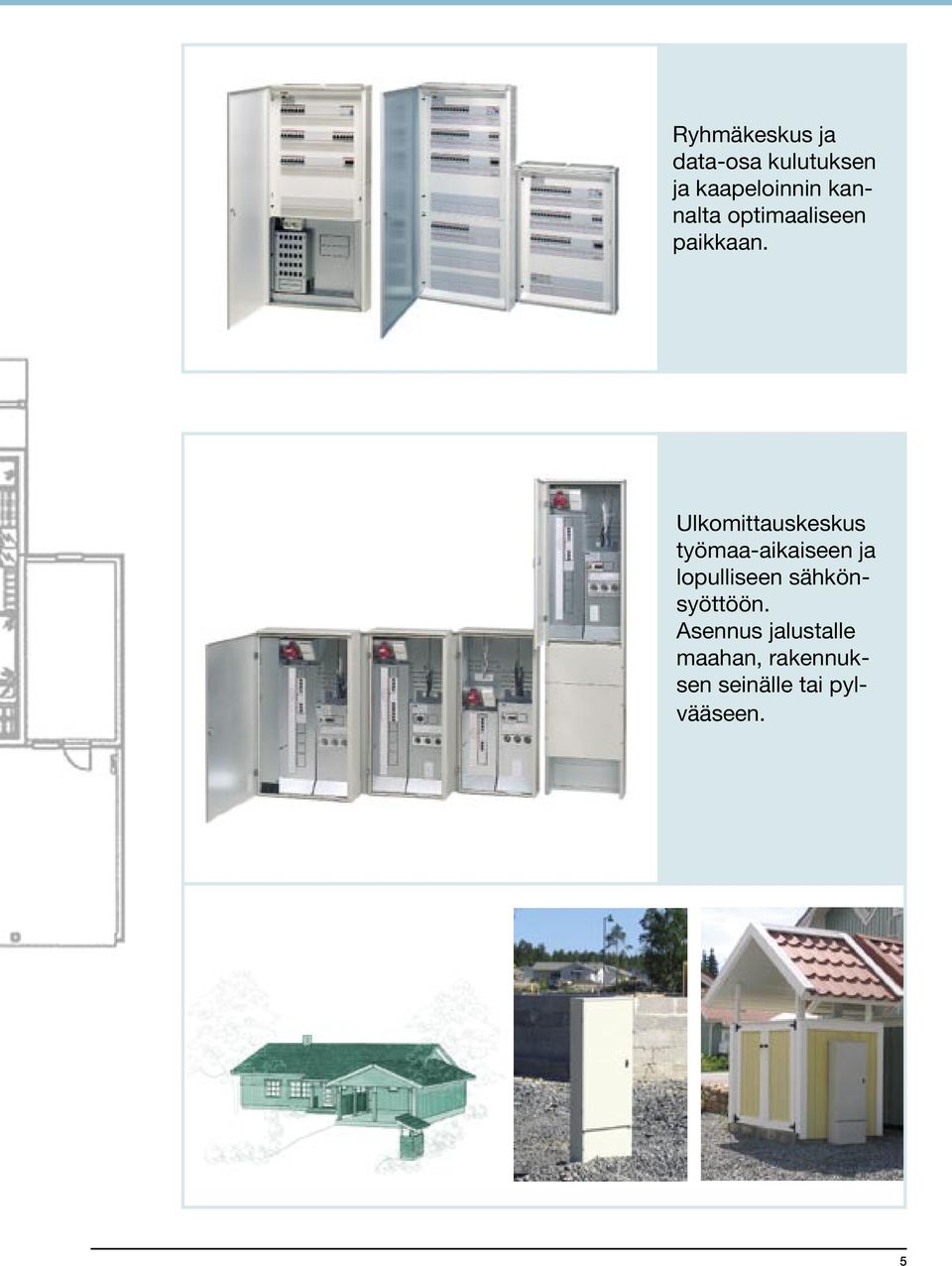

5 Ryhmäkeskus ja data-osa kulutuksen ja kaapeloinnin kannalta optimaaliseen paikkaan. Ulkomittauskeskus työmaa-aikaiseen ja lopulliseen sähkönsyöttöön. Asennus jalustalle maahan, rakennuksen seinälle tai pylvääseen. 5

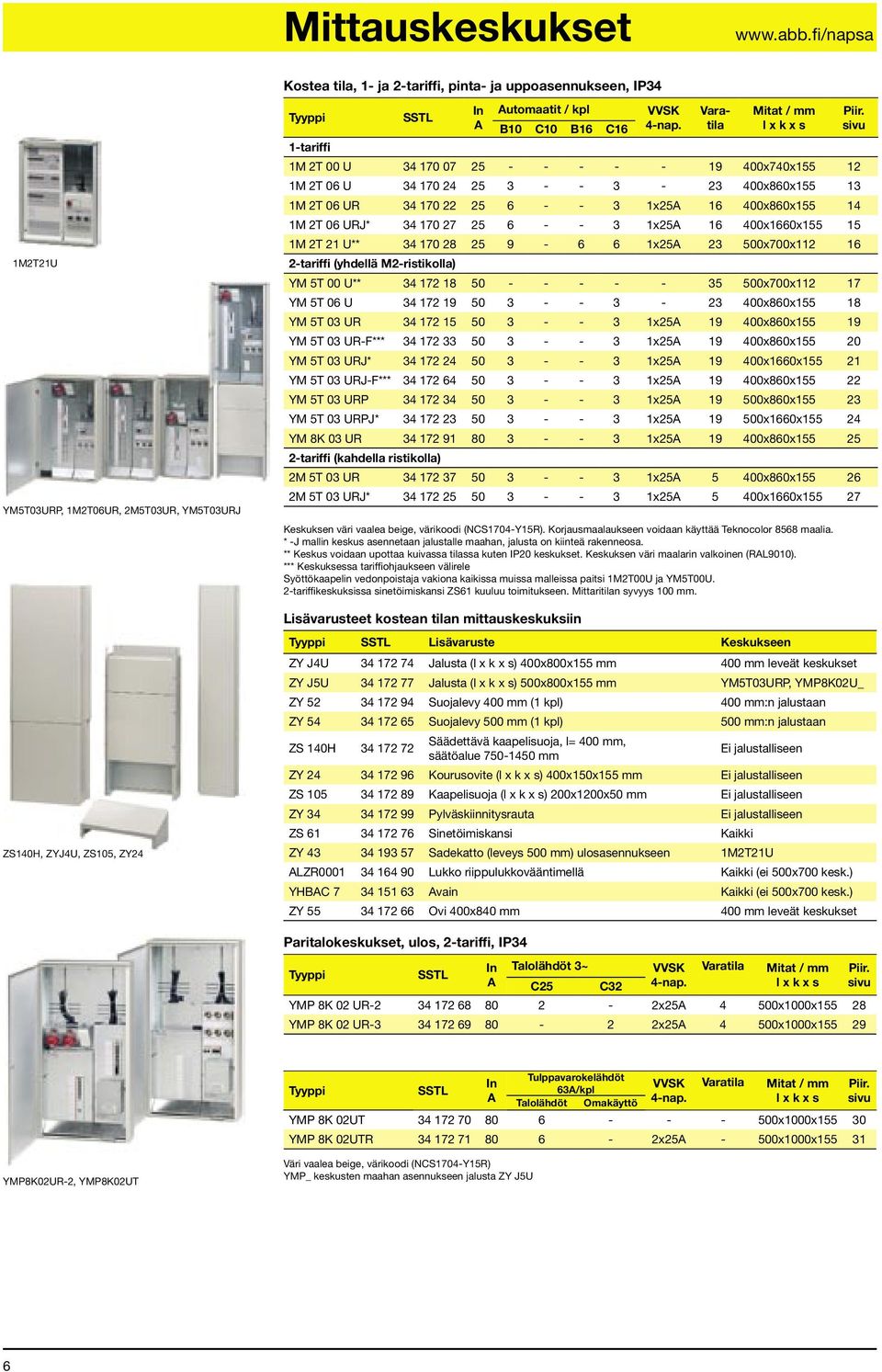

6 Mittauskeskukset 1M2T21U YM5T03URP, 1M2T06UR, 2M5T03UR, YM5T03URJ ZS140H, ZYJ4U, ZS105, ZY24 Kostea tila, 1- ja 2-tariffi, pinta- ja uppoasennukseen, IP34 Tyyppi 1-tariffi SSTL In A Automaatit / kpl B10 C10 B16 C16 VVSK 4-nap. Varatila Mitat / mm l x k x s 1M 2T 00 U x740x M 2T 06 U x860x M 2T 06 UR x25A x860x M 2T 06 URJ* x25A x1660x M 2T 21 U** x25A x700x tariffi (yhdellä M2-ristikolla) YM 5T 00 U** x700x YM 5T 06 U x860x YM 5T 03 UR x25A x860x YM 5T 03 UR-F*** x25A x860x YM 5T 03 URJ* x25A x1660x YM 5T 03 URJ-F*** x25A x860x YM 5T 03 URP x25A x860x YM 5T 03 URPJ* x25A x1660x YM 8K 03 UR x25A x860x tariffi (kahdella ristikolla) 2M 5T 03 UR x25A 5 400x860x M 5T 03 URJ* x25A 5 400x1660x Keskuksen väri vaalea beige, värikoodi (NCS1704-Y15R). Korjausmaalaukseen voidaan käyttää Teknocolor 8568 maalia. * -J mallin keskus asennetaan jalustalle maahan, jalusta on kiinteä rakenneosa. ** Keskus voidaan upottaa kuivassa tilassa kuten IP20 keskukset. Keskuksen väri maalarin valkoinen (RAL9010). *** Keskuksessa tariffiohjaukseen välirele Syöttökaapelin vedonpoistaja vakiona kaikissa muissa malleissa paitsi 1M2T00U ja YM5T00U. 2-tariffikeskuksissa sinetöimiskansi ZS61 kuuluu toimitukseen. Mittaritilan syvyys 100 mm. Lisävarusteet kostean tilan mittauskeskuksiin Tyyppi SSTL Lisävaruste Keskukseen ZY J4U Jalusta (l x k x s) 400x800x155 mm 400 mm leveät keskukset ZY J5U Jalusta (l x k x s) 500x800x155 mm YM5T03URP, YMP8K02U_ ZY Suojalevy 400 mm (1 kpl) 400 mm:n jalustaan ZY Suojalevy 500 mm (1 kpl) 500 mm:n jalustaan ZS 140H Säädettävä kaapelisuoja, l= 400 mm, säätöalue mm Ei jalustalliseen ZY Kourusovite (l x k x s) 400x150x155 mm Ei jalustalliseen ZS Kaapelisuoja (l x k x s) 200x1200x50 mm Ei jalustalliseen ZY Pylväskiinnitysrauta Ei jalustalliseen ZS Sinetöimiskansi Kaikki ZY Sadekatto (leveys 500 mm) ulosasennukseen 1M2T21U ALZR Lukko riippulukkovääntimellä Kaikki (ei 500x700 kesk.) YHBAC Avain Kaikki (ei 500x700 kesk.) ZY Ovi 400x840 mm 400 mm leveät keskukset Piir. sivu Paritalokeskukset, ulos, 2-tariffi, IP34 Tyyppi SSTL In A Talolähdöt 3~ C25 C32 VVSK 4-nap. Varatila Mitat / mm l x k x s YMP 8K 02 UR x25A 4 500x1000x YMP 8K 02 UR x25A 4 500x1000x Piir. sivu Tyyppi SSTL In A Tulppavarokelähdöt 63A/kpl Talolähdöt Omakäyttö VVSK 4-nap. Varatila Mitat / mm l x k x s YMP 8K 02UT x1000x YMP 8K 02UTR x25A - 500x1000x Piir. sivu YMP8K02UR-2, YMP8K02UT Väri vaalea beige, värikoodi (NCS1704-Y15R) YMP_ keskusten maahan asennukseen jalusta ZY J5U 6

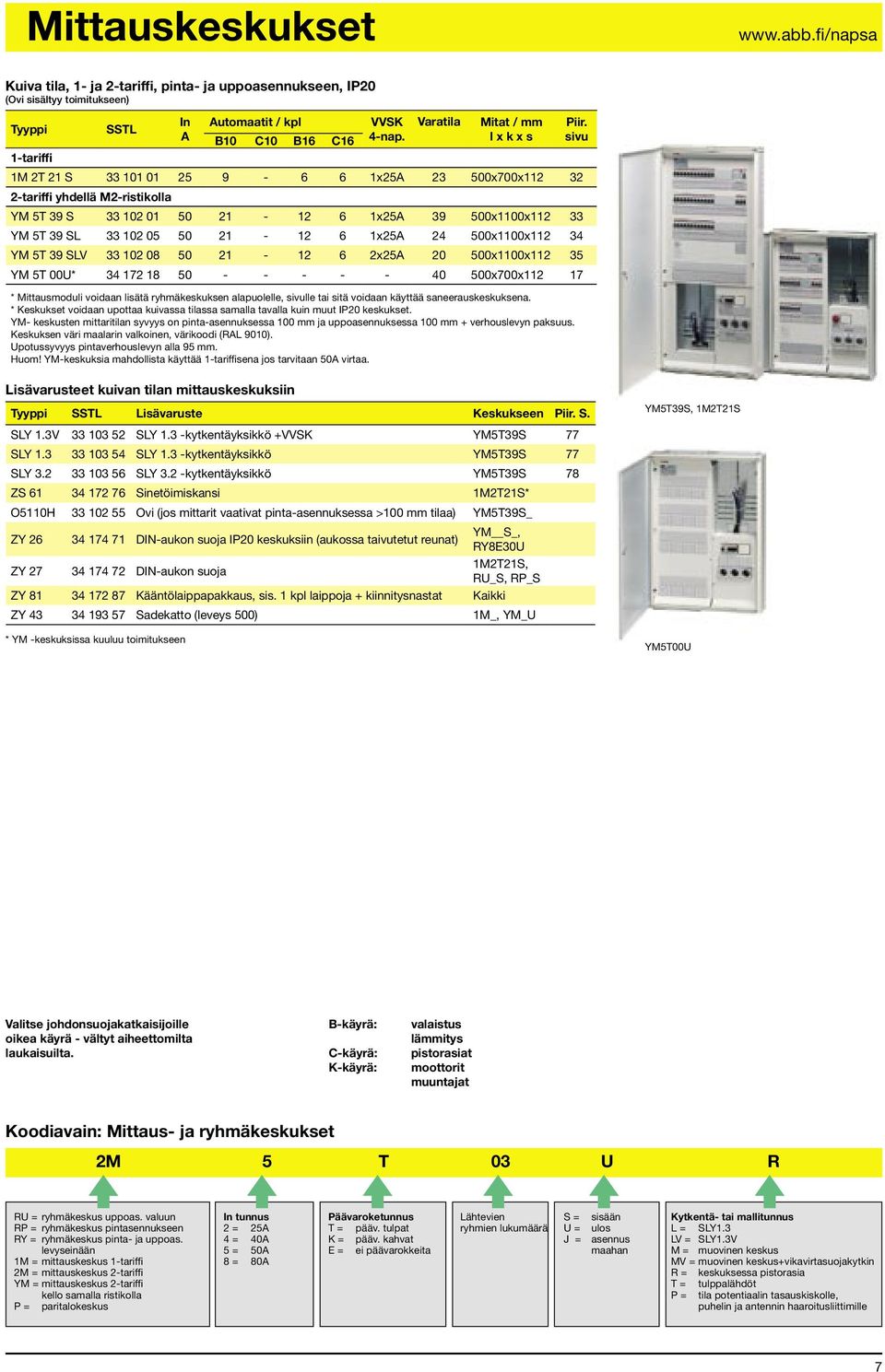

7 Mittauskeskukset Kuiva tila, 1- ja 2-tariffi, pinta- ja uppoasennukseen, IP20 (Ovi sisältyy toimitukseen) Tyyppi 1-tariffi SSTL In A Automaatit / kpl B10 C10 B16 C16 VVSK 4-nap. Varatila Mitat / mm l x k x s 1M 2T 21 S x25A x700x tariffi yhdellä M2-ristikolla YM 5T 39 S x25A x1100x YM 5T 39 SL x25A x1100x YM 5T 39 SLV x25A x1100x YM 5T 00U* x700x * Mittausmoduli voidaan lisätä ryhmäkeskuksen alapuolelle, sivulle tai sitä voidaan käyttää saneerauskeskuksena. * Keskukset voidaan upottaa kuivassa tilassa samalla tavalla kuin muut IP20 keskukset. YM- keskusten mittaritilan syvyys on pinta-asennuksessa 100 mm ja uppoasennuksessa 100 mm + verhouslevyn paksuus. Keskuksen väri maalarin valkoinen, värikoodi (RAL 9010). Upotussyvyys pintaverhouslevyn alla 95 mm. Huom! YM-keskuksia mahdollista käyttää 1-tariffisena jos tarvitaan 50A virtaa. Piir. sivu Lisävarusteet kuivan tilan mittauskeskuksiin Tyyppi SSTL Lisävaruste Keskukseen Piir. S. SLY 1.3V SLY 1.3 -kytkentäyksikkö +VVSK YM5T39S 77 SLY SLY 1.3 -kytkentäyksikkö YM5T39S 77 SLY SLY 3.2 -kytkentäyksikkö YM5T39S 78 ZS Sinetöimiskansi 1M2T21S* O5110H Ovi (jos mittarit vaativat pinta-asennuksessa >100 mm tilaa) YM5T39S_ ZY DIN-aukon suoja IP20 keskuksiin (aukossa taivutetut reunat) YM S_, RY8E30U ZY DIN-aukon suoja 1M2T21S, RU_S, RP_S ZY Kääntölaippapakkaus, sis. 1 kpl laippoja + kiinnitysnastat Kaikki ZY Sadekatto (leveys 500) 1M_, YM_U * YM -keskuksissa kuuluu toimitukseen YM5T39S, 1M2T21S YM5T00U Valitse johdonsuojakatkaisijoille B-käyrä: valaistus oikea käyrä - vältyt aiheettomilta lämmitys laukaisuilta. C-käyrä: pistorasiat K-käyrä: moottorit muuntajat Koodiavain: Mittaus- ja ryhmäkeskukset 2M 5 T 03 U R RU = ryhmäkeskus uppoas. valuun RP = ryhmäkeskus pintasennukseen RY = ryhmäkeskus pinta- ja uppoas. levyseinään 1M = mittauskeskus 1-tariffi 2M = mittauskeskus 2-tariffi YM = mittauskeskus 2-tariffi kello samalla ristikolla P = paritalokeskus In tunnus 2 = 25A 4 = 40A 5 = 50A 8 = 80A Päävaroketunnus T = pääv. tulpat K = pääv. kahvat E = ei päävarokkeita Lähtevien ryhmien lukumäärä S = sisään U = ulos J = asennus maahan Kytkentä- tai mallitunnus L = SLY1.3 LV = SLY1.3V M = muovinen keskus MV = muovinen keskus+vikavirtasuojakytkin R = keskuksessa pistorasia T = tulppalähdöt P = tila potentiaalin tasauskiskolle, puhelin ja antennin haaroitusliittimille 7

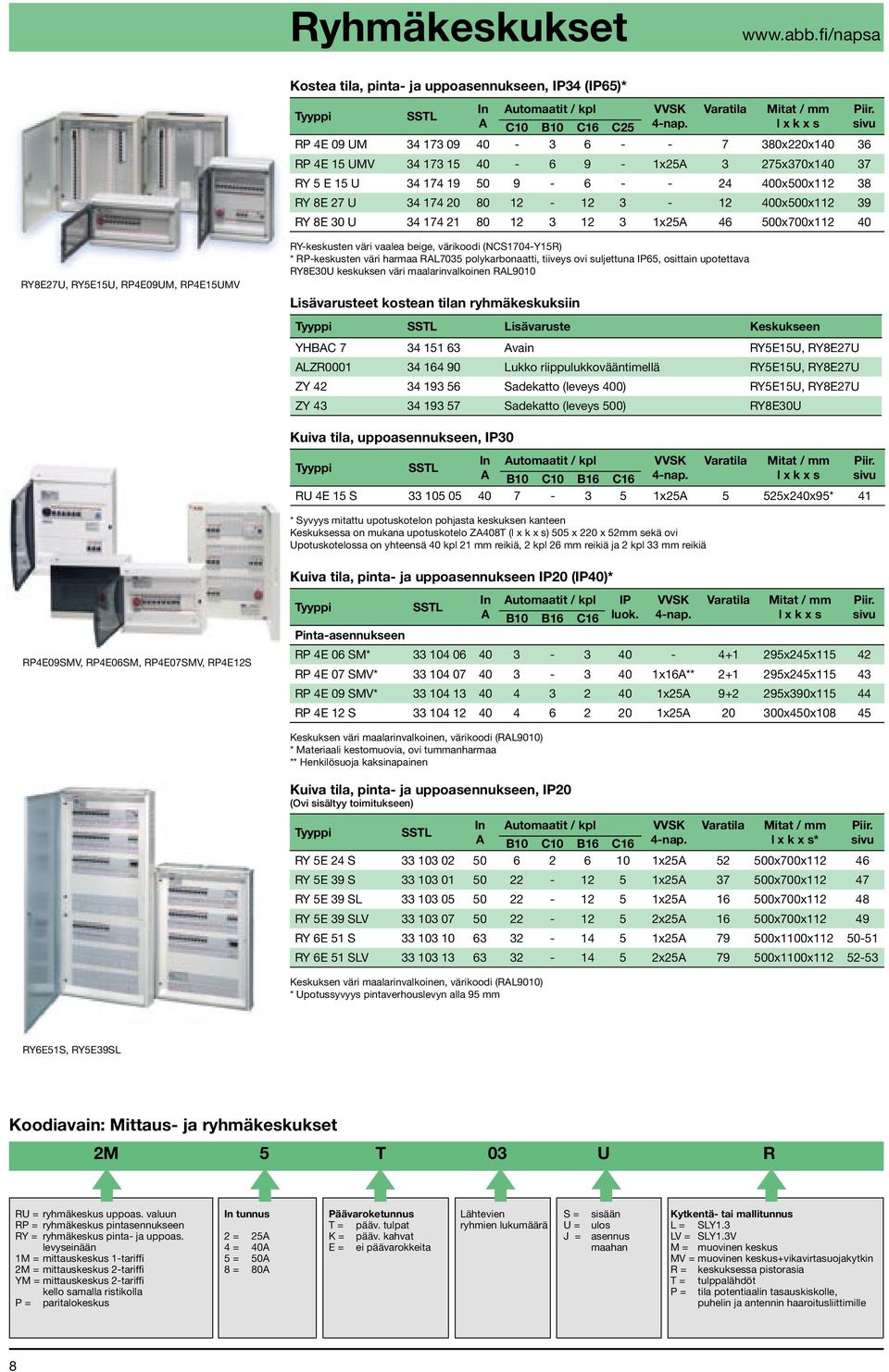

8 Ryhmäkeskukset Kostea tila, pinta- ja uppoasennukseen, IP34 (IP65)* In A Automaatit / kpl VVSK 4-nap. Varatila Mitat / mm l x k x s Tyyppi SSTL C10 B10 C16 C25 RP 4E 09 UM x220x RP 4E 15 UMV x25A 3 275x370x RY 5 E 15 U x500x RY 8E 27 U x500x RY 8E 30 U x25A x700x Piir. sivu RY8E27U, RY5E15U, RP4E09UM, RP4E15UMV RY-keskusten väri vaalea beige, värikoodi (NCS1704-Y15R) * RP-keskusten väri harmaa RAL7035 polykarbonaatti, tiiveys ovi suljettuna IP65, osittain upotettava RY8E30U keskuksen väri maalarinvalkoinen RAL9010 Lisävarusteet kostean tilan ryhmäkeskuksiin Tyyppi SSTL Lisävaruste Keskukseen YHBAC Avain RY5E15U, RY8E27U ALZR Lukko riippulukkovääntimellä RY5E15U, RY8E27U ZY Sadekatto (leveys 400) RY5E15U, RY8E27U ZY Sadekatto (leveys 500) RY8E30U Kuiva tila, uppoasennukseen, IP30 In A Automaatit / kpl VVSK 4-nap. Varatila Mitat / mm l x k x s Tyyppi SSTL B10 C10 B16 C16 RU 4E 15 S x25A 5 525x240x95* 41 * Syvyys mitattu upotuskotelon pohjasta keskuksen kanteen Keskuksessa on mukana upotuskotelo ZA408T (l x k x s) 505 x 220 x 52mm sekä ovi Upotuskotelossa on yhteensä 40 kpl 21 mm reikiä, 2 kpl 26 mm reikiä ja 2 kpl 33 mm reikiä Piir. sivu RP4E09SMV, RP4E06SM, RP4E07SMV, RP4E12S Kuiva tila, pinta- ja uppoasennukseen IP20 (IP40)* Tyyppi Pinta-asennukseen SSTL In A Automaatit / kpl B10 B16 C16 IP luok. VVSK 4-nap. Varatila Mitat / mm l x k x s RP 4E 06 SM* x245x RP 4E 07 SMV* x16A** x245x RP 4E 09 SMV* x25A x390x RP 4E 12 S x25A x450x Piir. sivu Keskuksen väri maalarinvalkoinen, värikoodi (RAL9010) * Materiaali kestomuovia, ovi tummanharmaa ** Henkilösuoja kaksinapainen Kuiva tila, pinta- ja uppoasennukseen, IP20 (Ovi sisältyy toimitukseen) In A Automaatit / kpl VVSK 4-nap. Varatila Mitat / mm l x k x s* Tyyppi SSTL B10 C10 B16 C16 RY 5E 24 S x25A x700x RY 5E 39 S x25A x700x RY 5E 39 SL x25A x700x RY 5E 39 SLV x25A x700x Piir. sivu RY 6E 51 S x25A x1100x RY 6E 51 SLV x25A x1100x Keskuksen väri maalarinvalkoinen, värikoodi (RAL9010) * Upotussyvyys pintaverhouslevyn alla 95 mm RY6E51S, RY5E39SL Koodiavain: Mittaus- ja ryhmäkeskukset 2M 5 T 03 U R RU = ryhmäkeskus uppoas. valuun RP = ryhmäkeskus pintasennukseen RY = ryhmäkeskus pinta- ja uppoas. levyseinään 1M = mittauskeskus 1-tariffi 2M = mittauskeskus 2-tariffi YM = mittauskeskus 2-tariffi kello samalla ristikolla P = paritalokeskus In tunnus 2 = 25A 4 = 40A 5 = 50A 8 = 80A Päävaroketunnus T = pääv. tulpat K = pääv. kahvat E = ei päävarokkeita Lähtevien ryhmien lukumäärä S = sisään U = ulos J = asennus maahan Kytkentä- tai mallitunnus L = SLY1.3 LV = SLY1.3V M = muovinen keskus MV = muovinen keskus+vikavirtasuojakytkin R = keskuksessa pistorasia T = tulppalähdöt P = tila potentiaalin tasauskiskolle, puhelin ja antennin haaroitusliittimille 8

9 IT-keskukset Kuiva tila, pinta- ja uppoasennukseen, IP20 (Ovi sisältyy toimitukseen) Tyyppi SSTL Pinta- ja uppoasennukseen In A Automaatit / kpl C10 B10 B16 C16 VVSK 4-nap. Varatila Mitat / mm l x k x s COMBI 5E 27 S x25A x1100x COMBI 5E 42 S x25A x1100x COMBI 5E 42 SLV x25A x1100x Pinta-asennukseen RP 4E 18 S-IT x25A x875x Uppoasennukseen RU 4E 18 S-IT x25A x875x50* 58 Keskuksen väri maalarinvalkoinen, värikoodi (RAL 9010) * Syvyys valmiista seinäpinnasta oven pintaan. Upotuskotelo 460 x 825 x 95 Piir. sivu Lisävarusteet kuivan tilan ryhmäkeskuksiin Tyyppi SSTL Lisävaruste Keskukseen SLY 1.0L SLY 1.3 -kytkentäyksikön laajennusosa -39S, -51S, COMBI 5E_S SLY 1.3V SLY 1.3 -kytkentäyksikkö +VVSK -39S, -51S, COMBI 5E_S SLY SLY 1.3 -kytkentäyksikkö -39S, -51S, COMBI 5E_S SLY SLY 3.2 -kytkentäyksikkö -39S, -51S, COMBI 5E_S ZY Kääntölaippapakkaus, sis. 1kpl laippoja + kiinnitysnastat Kaikki ZY DIN-aukon suoja IP20 keskuksiin (aukossa taivutetut reunat) Data-osa, mittaus- ja ryhmäkeskuksiin Tyyppi SSTL Varustus Kaikki Mitat / mm (l x k x s) COMBOX Varustettu sileällä välipohjalla 500x1100x COMBOX-DATAM COMBOX-IT COMBOX-LEX Lisävarusteet ZY Varustus yleiskaapelointijärjestelmän komponenteille Varustus yleiskaapelointijärjestelmän komponenteille Varustus LexComHome yleiskaapelointijärjestelmälle Päädyt COMBOX, COMBOX - koteloille 2 kpl (pääty, kääntölaippa, peiteleippa) ZYT45A Sovitinlevy AMP, 3M, BR RJ45 liittimille ZYT45L Sovitinlevy LexCom RJ45 liittimille Piir. sivu 500x700x x1100x x1100x Combi 5E 27 S COMBOX-IT Kotelon väri maalarinvalkoinen, värikoodi (RAL 9010) IT-keskuksissa ja COMBOX-DATA kotelossa mukana RJ45 -paneli seuraavankokoisille liittimille: Lexcom: 18,4 x 17,2 mm AMP: 3M, Brand-Rex: 15,0 x 20,0 mm, Krone: 22,0 x 36,0 mm, erikseen tilattava RU4E18S-IT SLY3.2, SLY1.3V, SLY1.3 9

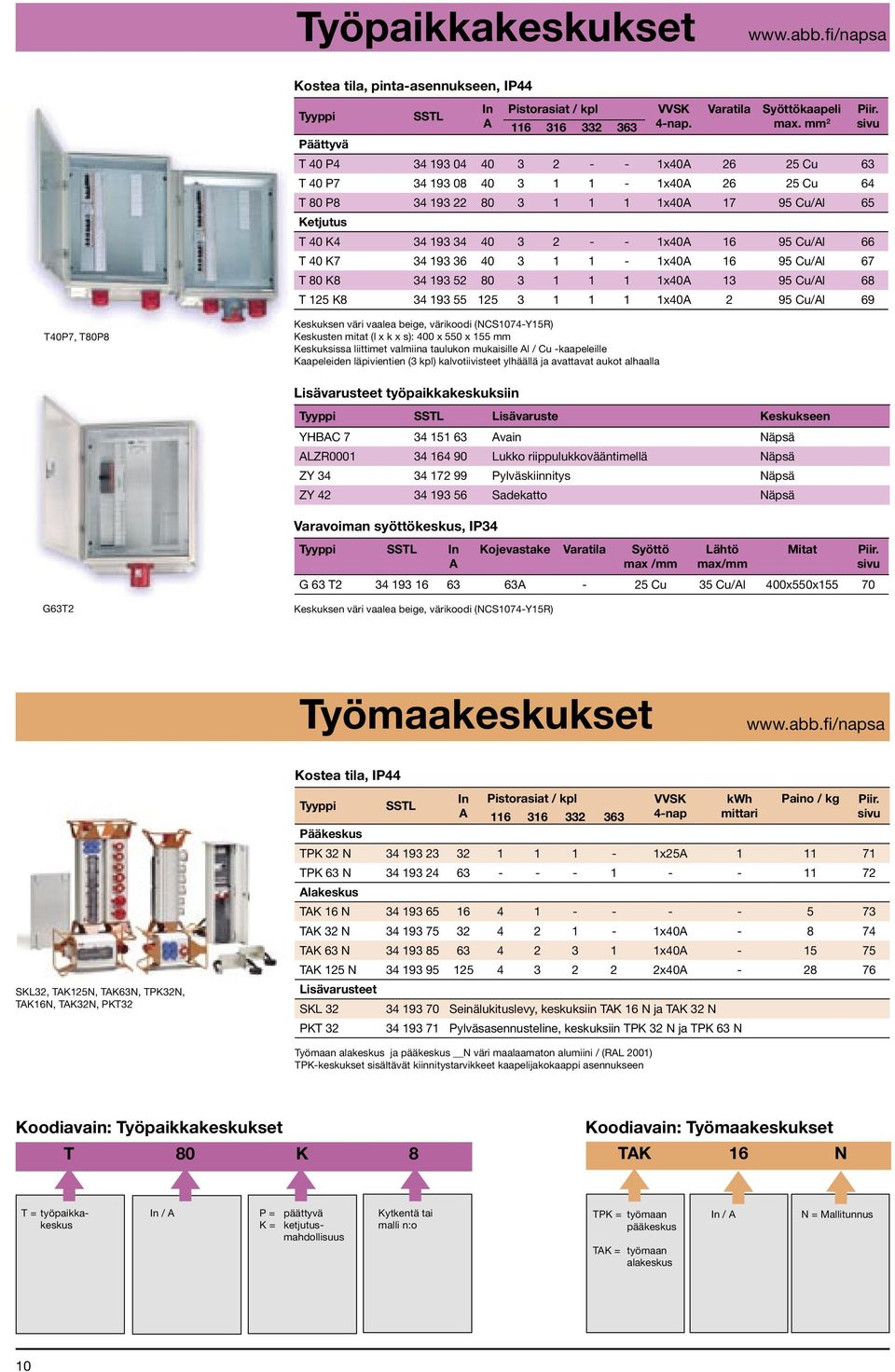

10 Työpaikkakeskukset Kostea tila, pinta-asennukseen, IP44 Tyyppi Päättyvä SSTL In A Pistorasiat / kpl VVSK 4-nap. Varatila Syöttökaapeli max. mm 2 T 40 P x40A Cu 63 T 40 P x40A Cu 64 T 80 P x40A Cu/Al 65 Ketjutus T 40 K x40A Cu/Al 66 T 40 K x40A Cu/Al 67 T 80 K x40A Cu/Al 68 T 125 K x40A 2 95 Cu/Al 69 Piir. sivu T40P7, T80P8 Keskuksen väri vaalea beige, värikoodi (NCS1074-Y15R) Keskusten mitat (l x k x s): 400 x 550 x 155 mm Keskuksissa liittimet valmiina taulukon mukaisille Al / Cu -kaapeleille Kaapeleiden läpivientien (3 kpl) kalvotiivisteet ylhäällä ja avattavat aukot alhaalla Lisävarusteet työpaikkakeskuksiin Tyyppi SSTL Lisävaruste Keskukseen YHBAC Avain Näpsä ALZR Lukko riippulukkovääntimellä Näpsä ZY Pylväskiinnitys Näpsä ZY Sadekatto Näpsä Varavoiman syöttökeskus, IP34 Tyyppi SSTL In A Kojevastake Varatila Syöttö max /mm Lähtö max/mm Mitat G 63 T A - 25 Cu 35 Cu/Al 400x550x Piir. sivu G63T2 Keskuksen väri vaalea beige, värikoodi (NCS1074-Y15R) Työmaakeskukset Kostea tila, IP44 SKL32, TAK125N, TAK63N, TPK32N, TAK16N, TAK32N, PKT32 Tyyppi Pääkeskus SSTL In A Pistorasiat / kpl VVSK 4-nap kwh mittari Paino / kg TPK 32 N x25A TPK 63 N Alakeskus TAK 16 N TAK 32 N x40A TAK 63 N x40A TAK 125 N x40A Lisävarusteet SKL Seinälukituslevy, keskuksiin TAK 16 N ja TAK 32 N PKT Pylväsasennusteline, keskuksiin TPK 32 N ja TPK 63 N Piir. sivu Työmaan alakeskus ja pääkeskus N väri maalaamaton alumiini / (RAL 2001) TPK-keskukset sisältävät kiinnitystarvikkeet kaapelijakokaappi asennukseen Koodiavain: Työpaikkakeskukset T 80 K 8 Koodiavain: Työmaakeskukset TAK 16 N T = työpaikka- In / A P = päättyvä Kytkentä tai keskus K = ketjutus- malli n:o mahdollisuus TPK = työmaan pääkeskus TAK = työmaan alakeskus In / A N = Mallitunnus 10

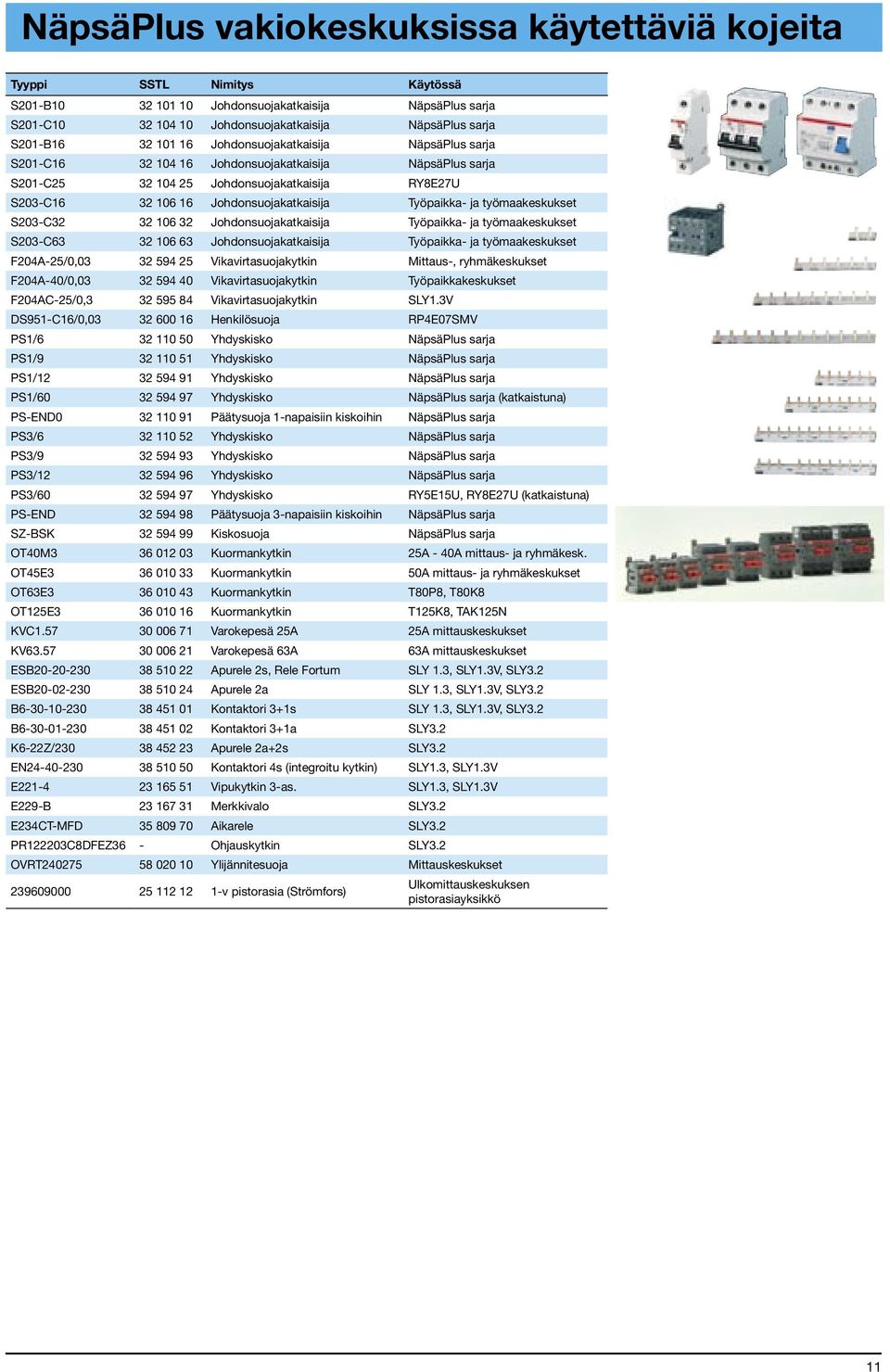

11 NäpsäPlus vakiokeskuksissa käytettäviä kojeita Tyyppi SSTL Nimitys Käytössä S201-B Johdonsuojakatkaisija NäpsäPlus sarja S201-C Johdonsuojakatkaisija NäpsäPlus sarja S201-B Johdonsuojakatkaisija NäpsäPlus sarja S201-C Johdonsuojakatkaisija NäpsäPlus sarja S201-C Johdonsuojakatkaisija RY8E27U S203-C Johdonsuojakatkaisija Työpaikka- ja työmaakeskukset S203-C Johdonsuojakatkaisija Työpaikka- ja työmaakeskukset S203-C Johdonsuojakatkaisija Työpaikka- ja työmaakeskukset F204A-25/0, Vikavirtasuojakytkin Mittaus-, ryhmäkeskukset F204A-40/0, Vikavirtasuojakytkin Työpaikkakeskukset F204AC-25/0, Vikavirtasuojakytkin SLY1.3V DS951-C16/0, Henkilösuoja RP4E07SMV PS1/ Yhdyskisko NäpsäPlus sarja PS1/ Yhdyskisko NäpsäPlus sarja PS1/ Yhdyskisko NäpsäPlus sarja PS1/ Yhdyskisko NäpsäPlus sarja (katkaistuna) PS-END Päätysuoja 1-napaisiin kiskoihin NäpsäPlus sarja PS3/ Yhdyskisko NäpsäPlus sarja PS3/ Yhdyskisko NäpsäPlus sarja PS3/ Yhdyskisko NäpsäPlus sarja PS3/ Yhdyskisko RY5E15U, RY8E27U (katkaistuna) PS-END Päätysuoja 3-napaisiin kiskoihin NäpsäPlus sarja SZ-BSK Kiskosuoja NäpsäPlus sarja OT40M Kuormankytkin 25A - 40A mittaus- ja ryhmäkesk. OT45E Kuormankytkin 50A mittaus- ja ryhmäkeskukset OT63E Kuormankytkin T80P8, T80K8 OT125E Kuormankytkin T125K8, TAK125N KVC Varokepesä 25A 25A mittauskeskukset KV Varokepesä 63A 63A mittauskeskukset ESB Apurele 2s, Rele Fortum SLY 1.3, SLY1.3V, SLY3.2 ESB Apurele 2a SLY 1.3, SLY1.3V, SLY3.2 B Kontaktori 3+1s SLY 1.3, SLY1.3V, SLY3.2 B Kontaktori 3+1a SLY3.2 K6-22Z/ Apurele 2a+2s SLY3.2 EN Kontaktori 4s (integroitu kytkin) SLY1.3, SLY1.3V E Vipukytkin 3-as. SLY1.3, SLY1.3V E229-B Merkkivalo SLY3.2 E234CT-MFD Aikarele SLY3.2 PR122203C8DFEZ36 - Ohjauskytkin SLY3.2 OVRT Ylijännitesuoja Mittauskeskukset v pistorasia (Strömfors) Ulkomittauskeskuksen pistorasiayksikkö 11

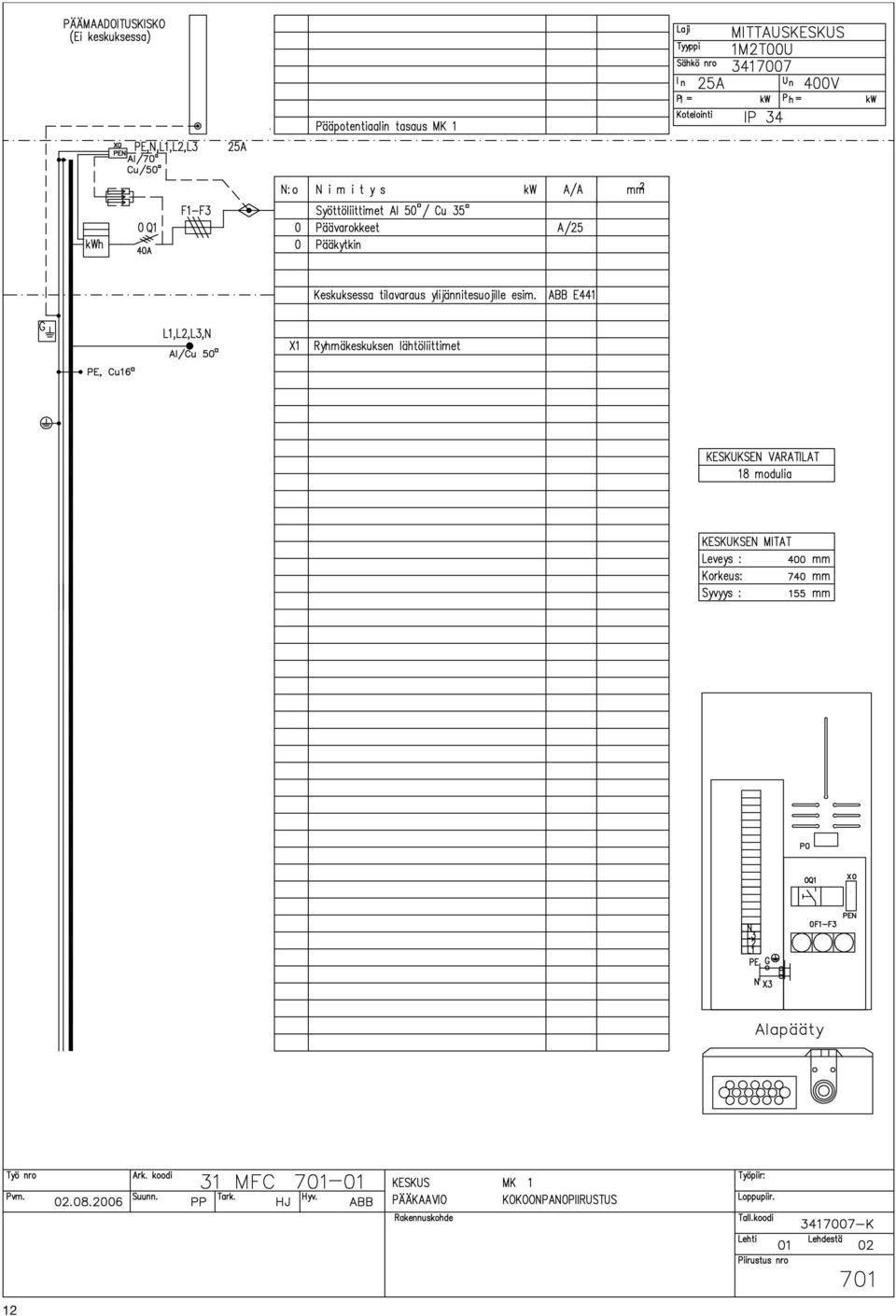

12 12

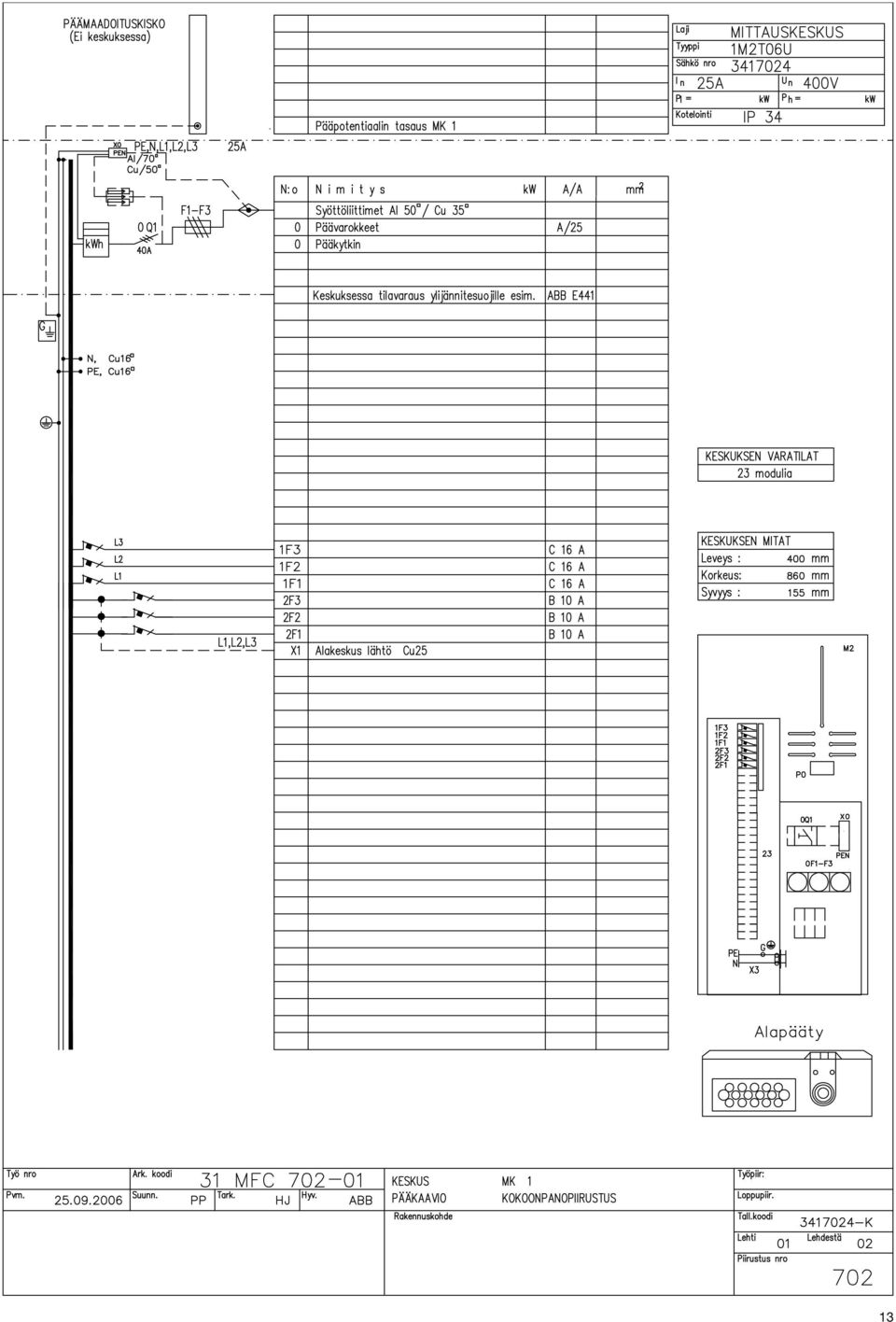

13 13

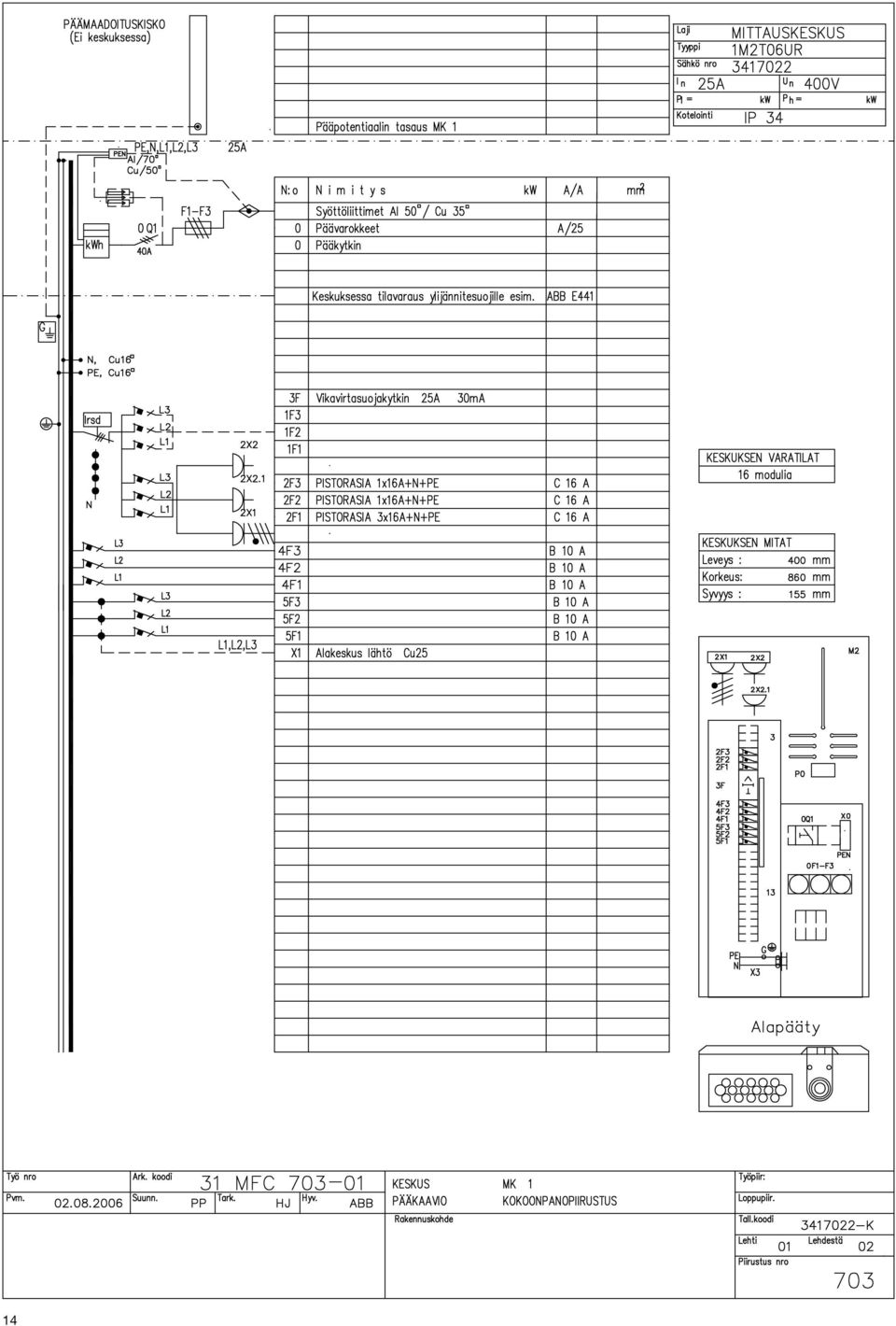

14 14

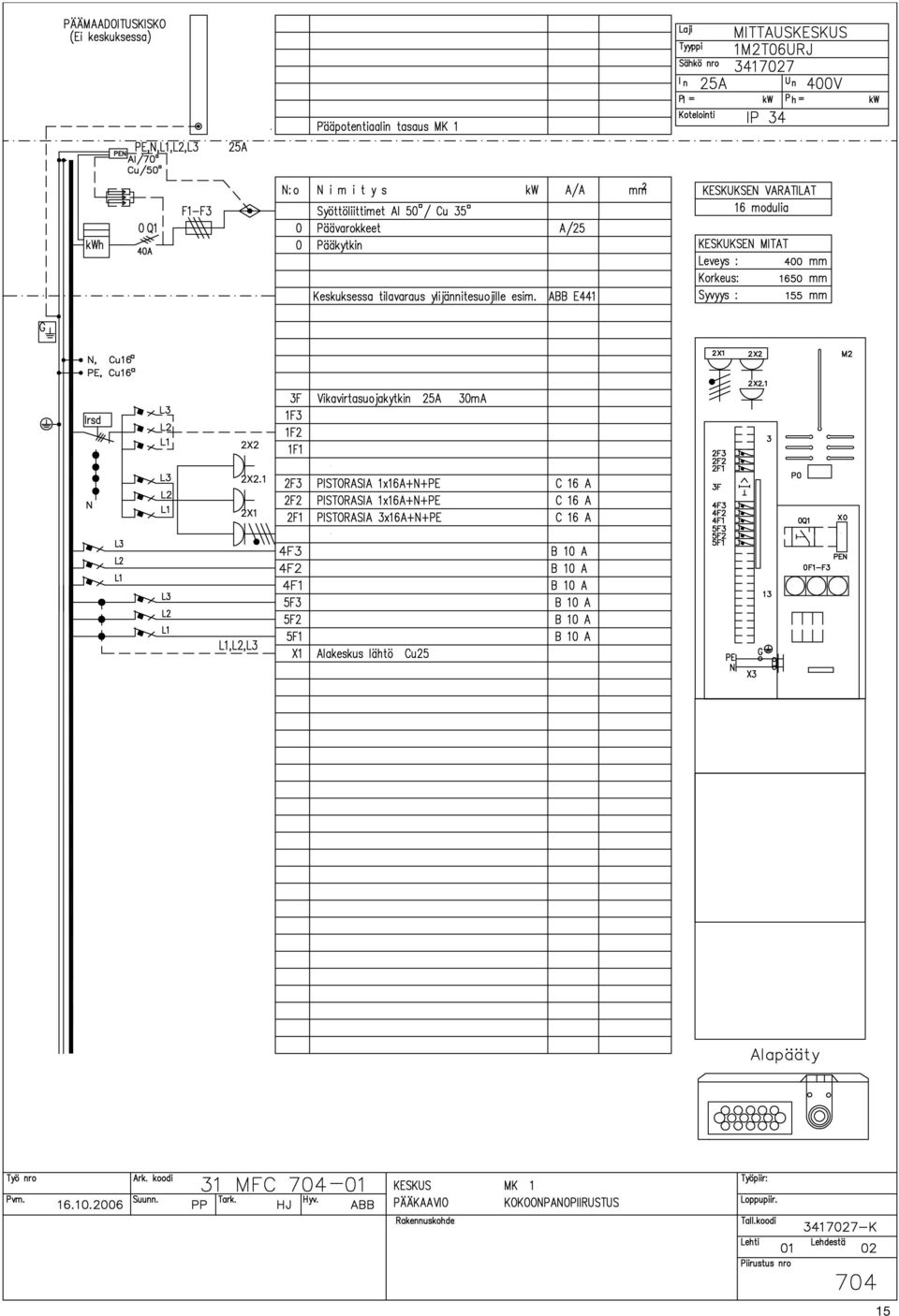

15 15

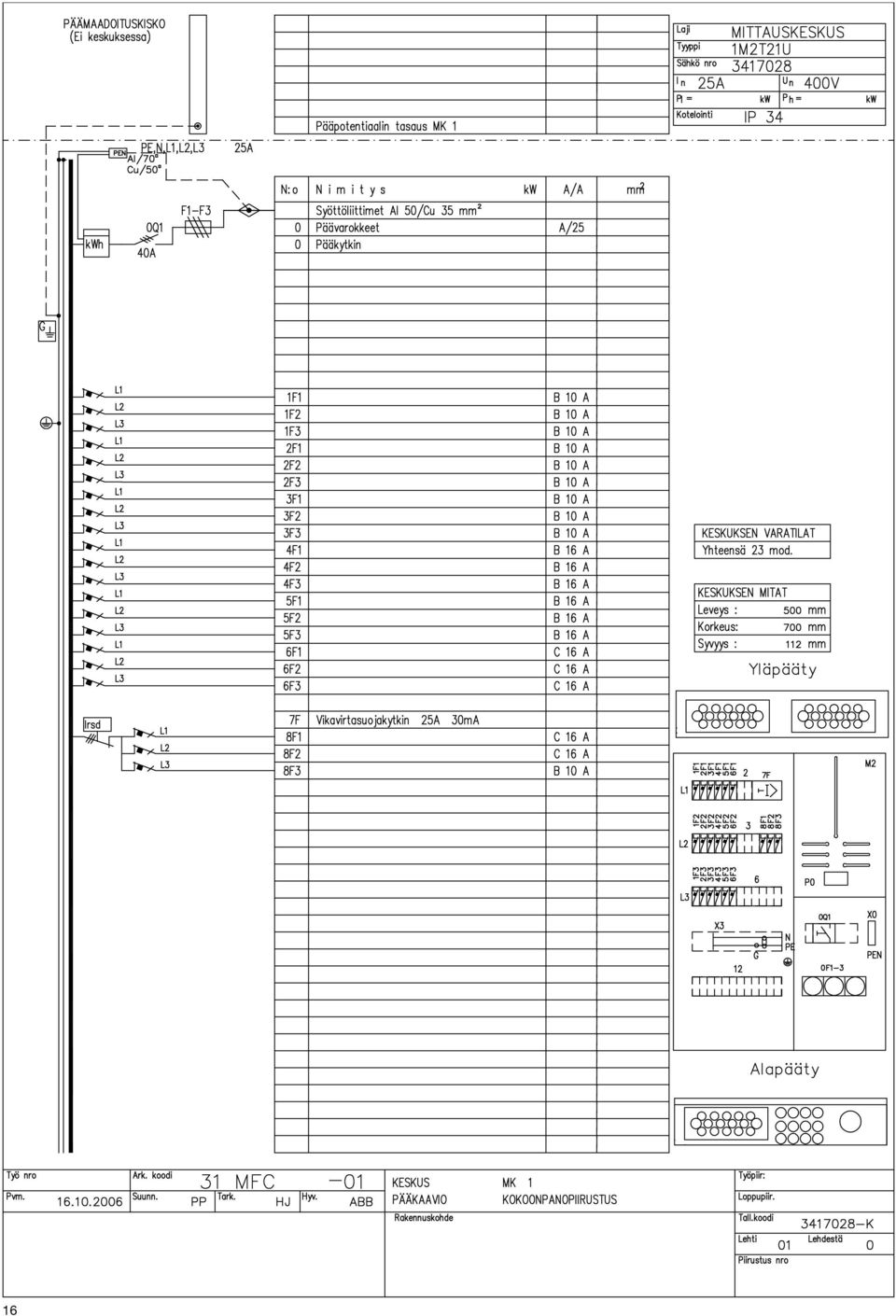

16 16

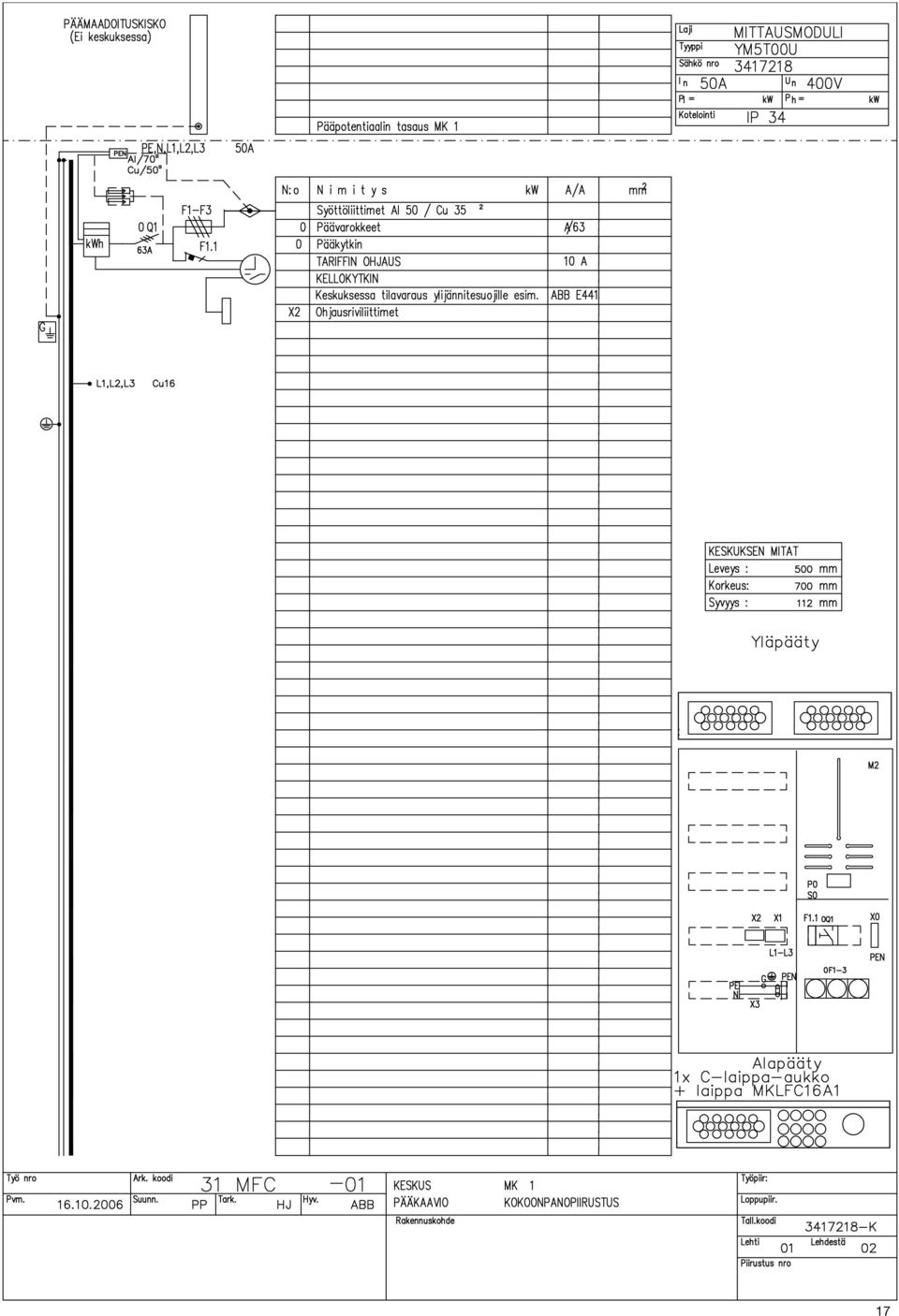

17 17

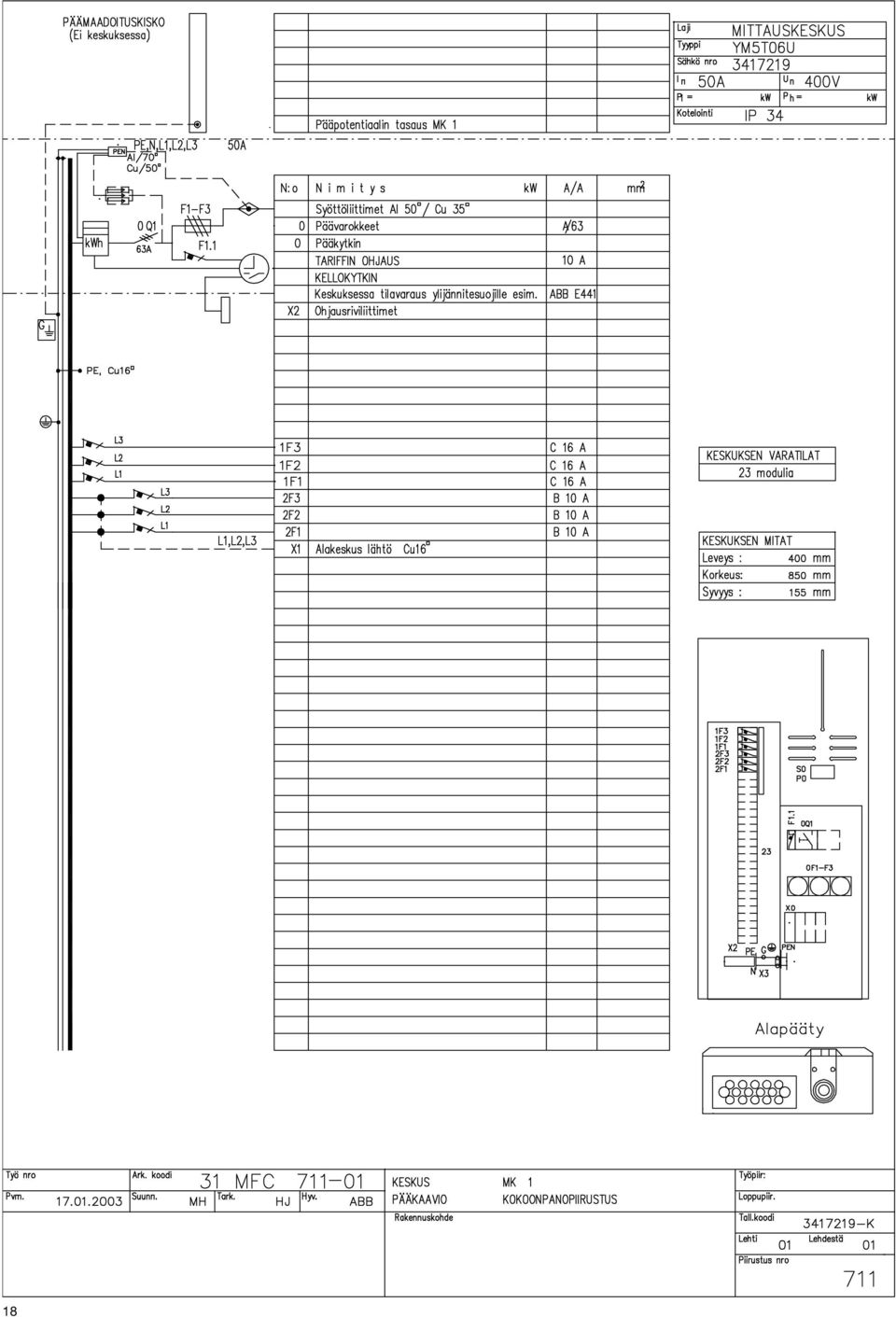

18 18

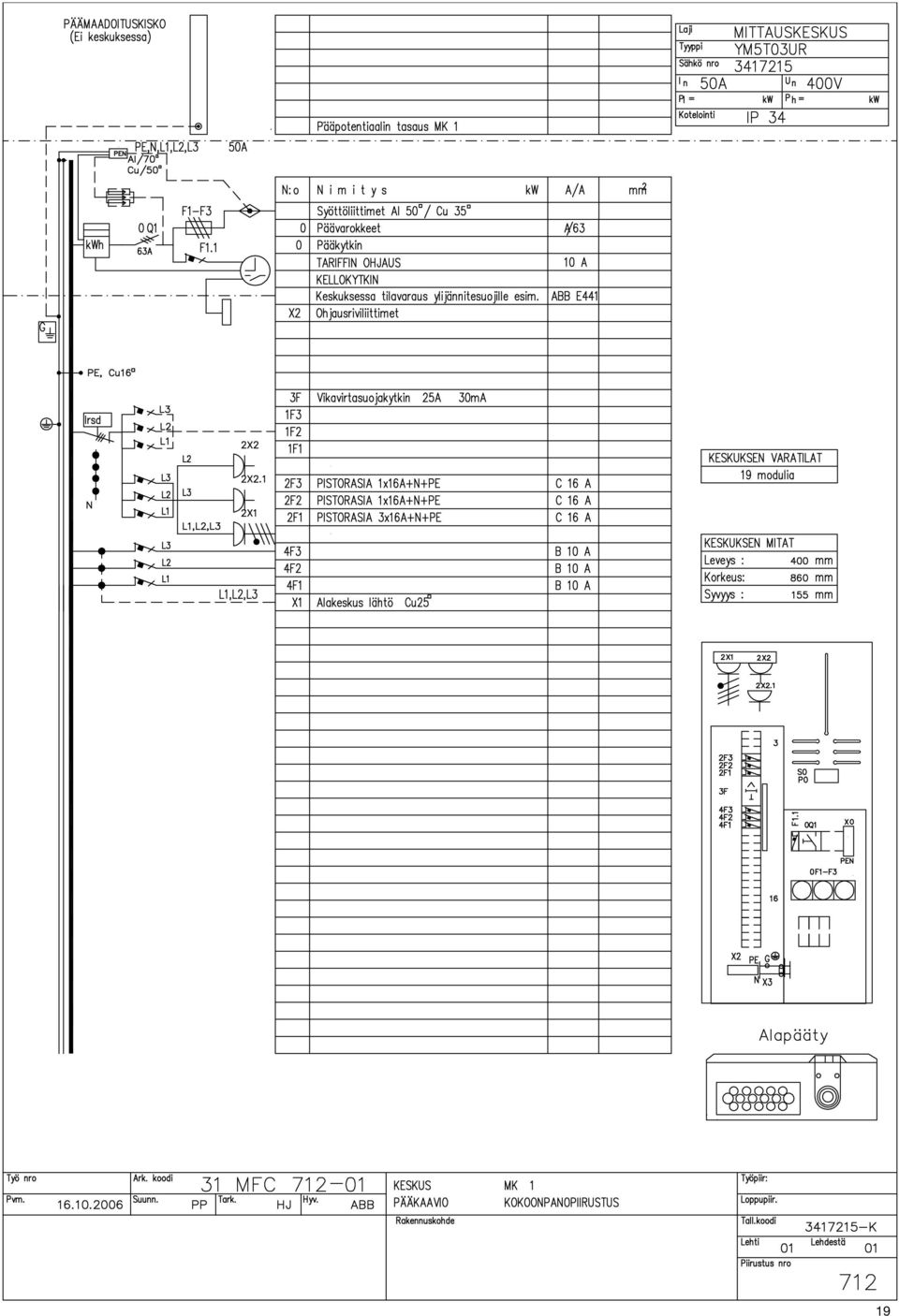

19 19

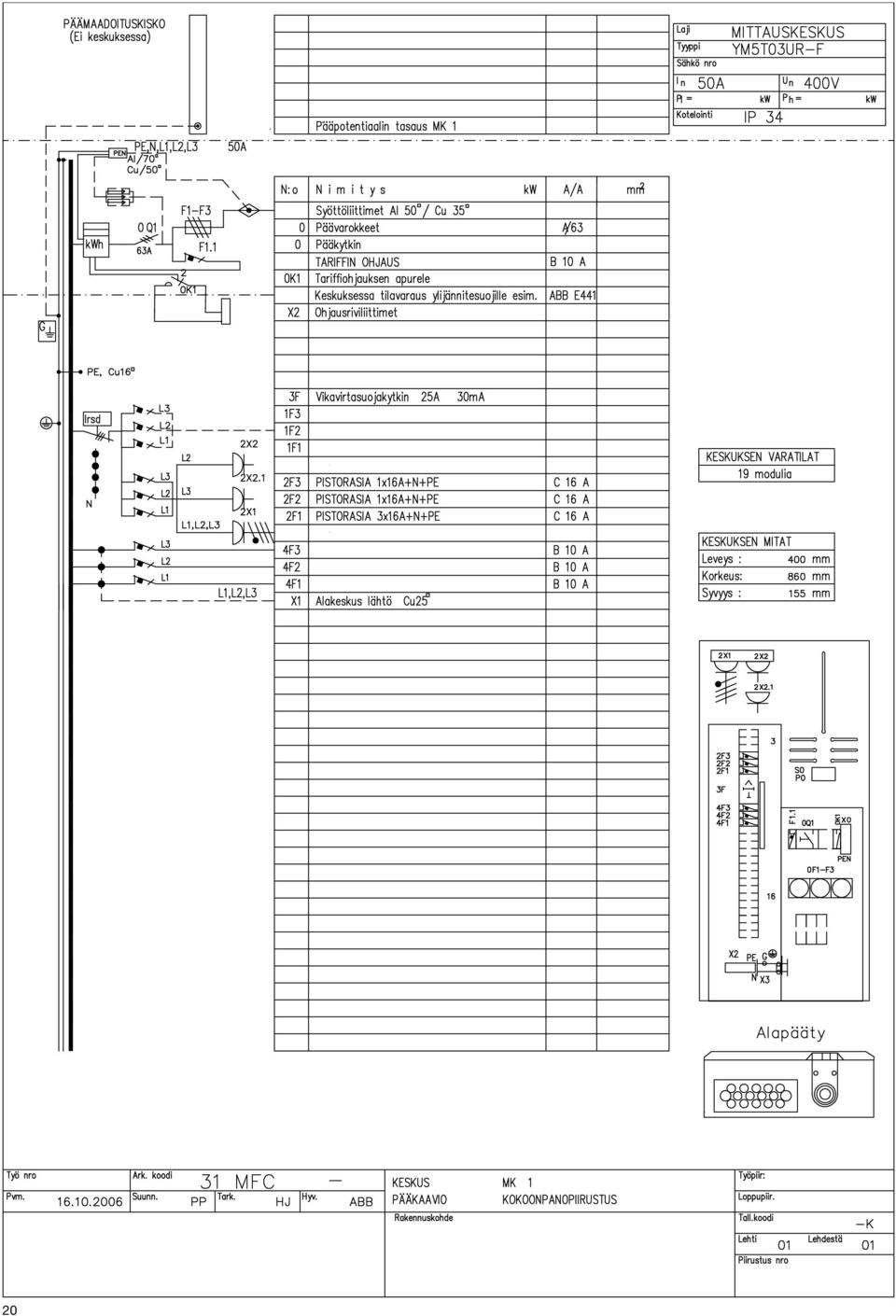

20 20

21 21

22 22

23 23

24 24

25 25

26 26

27 27

28 28

29 29

30 30

31 31

32 32

33 33

34 34

35 35

36 36

37 37

38 38

39 39

40 40

41 41

42 42

43 43

44 44

45 45

46 46

47 47

48 48

49 49

50 50

51 51

52 52

53 53

54 54

55 55

56 56

57 57

58 58

59 59

60 60

61 61

62 62

63 63

64 64

65 65

66 66

67 67

68 68

69 69

70 70

71 71

72 72

73 73

74 74

75 75

76 76

77 77

78 78

79 79

80 80

81 81

82 82

83 Muistiinpanoja 83
