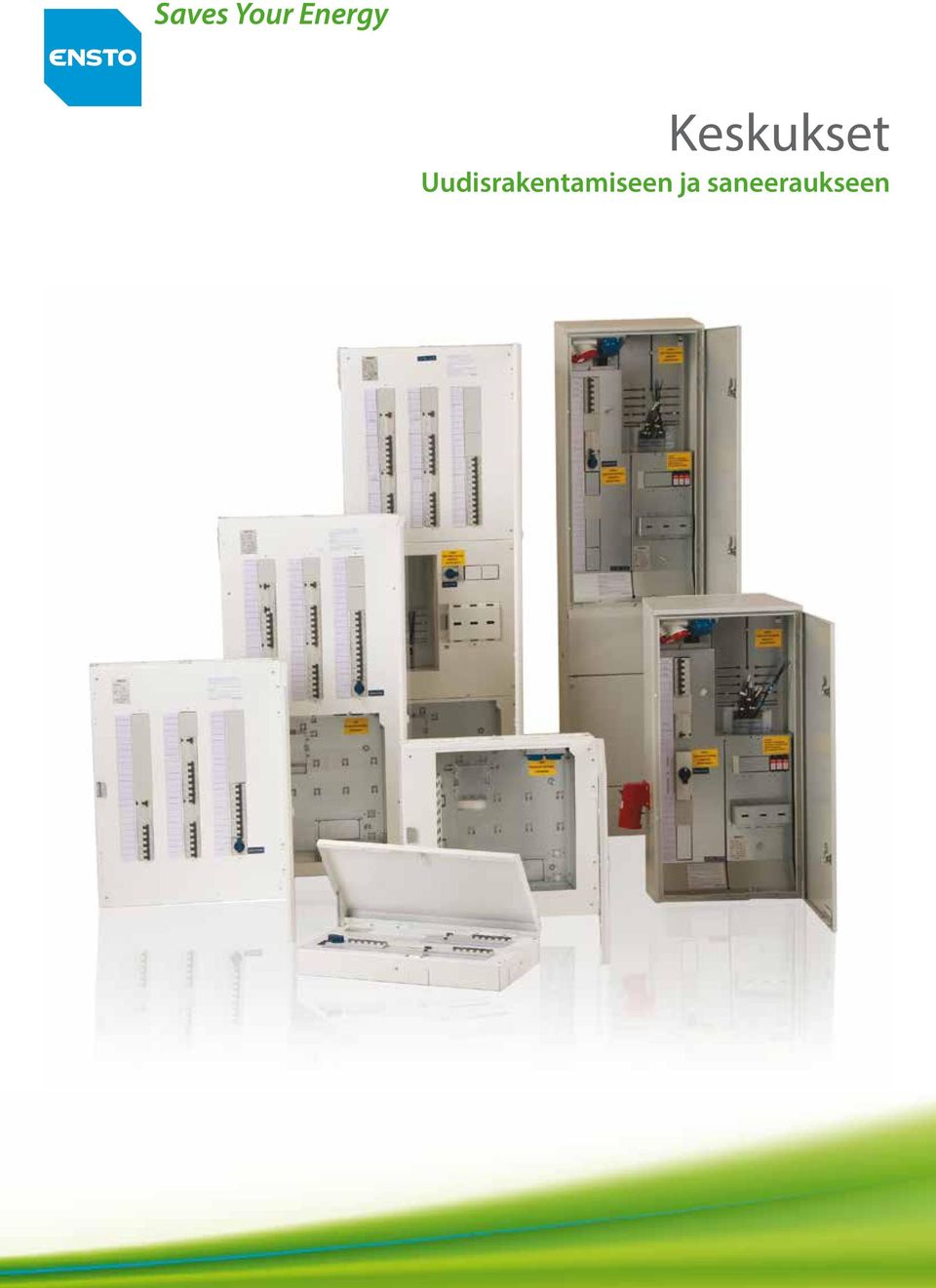

1 Keskukset Uudisrakentamiseen ja saneeraukseen

2

3 Keskukset Enston sähkökeskukset ovat koko talon sähköistyksen perusta. Turvallisuus, selkeys ja muunneltavuus ovat perusominaisuuksia, joita sekä ammattilaiset että loppukäyttäjät arvostavat. Tästä esitteestä löydät kaikkien vakiokeskusten tekniset tiedot ja rakennekuvat sekä suosituimpien keskusten pääkaaviot. Kaikissa keskuksissa on huomioitu SFS 6000 sekä EN ja -3 standardisarjojen vaatimukset sekä Viestintäviraston M65-määräys. Ensto seuraa aktiivisessa tuotekehitystyössä alan normeja ja määräyksiä. Keskuksissa on runsaasti uusia asennusta helpottavia ja nopeuttavia ominaisuuksia. Tämän esitteen tiedoissa ja piirustuksissa on huomioitu mennessä voimaan tulevat muutokset. Ensto pidättää oikeudet muutoksiin. Viimeisimmät tiedot keskuksista löytyvät aina verkossa osoitteessa Kaikkien keskuksien myös jo myynnistä poistuneiden mallien pääkaaviot löytyvät osoitteesta Sisällysluettelo Ulkomittauskeskukset, IP34, Esteri 4 Mittauskeskukset, IP20C, Waltteri ja Pikku-Waltteri 10 Ryhmäkeskukset, IP20C, Waltteri ja Pikku-Waltteri 12 IT-koteloiden ja lisätarvikkeiden mittakuvat 20 Monimittarikeskukset, IP20C, Mira 22 Johdonsuojakatkaisijat ja vikavirtasuojakytkimet 24 IT-keskukset 26 Pääkaaviot 27 Hakemistot tuotenumeron mukaan 67 Hakemistot sähkönumeron mukaan 67 3

4 Esteri-ulkomittauskeskukset oikea ratkaisu jokaiseen kohteeseen Uusi Esteri-ulkomittauskeskus on täydellisen asennusvalmis. Esterissä on mukana liittimet Al/Cu-syöttökaapeleille, nousuliittimet, pistorasiat, kiinnitystarvikkeet, kaapelien läpiviennit ja runsaat kytkentätilat sekä päävarokkeiden sulaketarvikkeet! Esteri-keskusperheestä saatavilla myös: ylijännitesuojilla varustetut mallit varavoimaliitäntäkeskus omakotitaloihin ja isompiin kiinteistöihin aluevalaistuskeskus Asennusvalmis Esteri-ulkomittauskeskus Monipuolinen Esteri-ulkomittauskeskus käy niin omakotitalon kuin vapaa-ajan asunnon pääkeskukseksi. Pistorasioiden ansiosta se palvelee myös rakennuksenaikaisia sähköistystarpeita erillistä työmaakeskusta ei näin ollen tarvita. Esteri-ulkomittauskeskus on kokonaisedullinen ja nopea asentaa, koska kaikki tarvittava on vakiona. Pääsulakkeet 25A, pohjakoskettimet ja supistuskannet ovat myös valmiiksi asennettuna kaikissa muissa paitsi peruskeskuksissa. Esteri on helppo asentaa niin rakennuksen seinälle, omalla jalustallaan vapaasti seisovana tai pylvääseen. Entistä täydellisempi Esteri-keskusperhe Esteri-tuoteperheestä on saatavilla uusitun SFS-6000-standardin mukaiset ylijännitesuojamallit. Ylijännitesuojille löytyy tilavaraus myös muista ulkomittauskeskuksista. Saatavilla on myös varavoimaliitännällä varustetut mittauskeskukset omakotitalojen ja isompien kiinteistöjen generaattorisyöttöön. Tekniset tiedot Materiaali Väri Pintakäsittely Nimellisjännite Un Nimellisvirta In Kotelointiluokka Kuumasinkitty teräs Harmaa RAL 7035E Polyesterijauhemaalaus 230 / 400 V 25, 50, 63 tai 80 A IP34 IK-luokka IK 07 Testaukset SGS Fimko Standardit SFS-EN ja -3, SFS

5 Esteri-ulkomittauskeskukset Läpiviennit etäluettavan mittarin mahdolliselle lisäantennille keskuksen molemmilla puolilla. 2. Ylijännitesuojamalleissa SFS6000- standardin mukaiset ylijännitesuojat. Ylijännitesuojissa on indikaattori, josta näkee, onko laite toimintakuntoinen. Punainen merkki kertoo, että suoja on vaihdettava. Suojat tulee vaihdattaa ammattilaisella Liittymiskaapeli kytketään Al50- tai Cu35-liittimille. Liittymiskaapelille runsaasti asennustilaa, jossa DIN-kisko esim. ylijännitesuojille. Vakiona 25A sulakkeet, pohjat ja vaihtokannet (ei PEVEP). Päävarokkeiden sinetöintikansi vakiona. 4. Nousukaapelin liitin 16 mm 2 Cu (EVEP T Al tai Cu 50 mm 2 ) vakiona, mahdollistaa helpon ja nopean nousujohdon liittämisen ryhmäkeskukselle. 5. Irrotettava syöttökaapelin laippa läpivientitiivisteellä helpottaa liittymiskaapelin kytkentää. Vedonpoisto vakiona. Keskus varustettu ryhmäkaapeleiden läpivientitiivisteillä. Päämaadoitusjohtimelle läpivientitiiviste Jalustat, joko kiinteät tai erilliset, mahdollistavat keskuksen maa-asennuksen sekä toimivat kaapelisuojina seinäasennuksessa suojapeltien ylettyessä alas asti. Jalustoissa vakiona päämaadoituskisko, säädettävät alapalkit, kisko kaarikiinnikkeille sekä läpimenoaihiot takaseinässä. Uusittu jalustan alapelti kiinnitetään ilman ruuveja, joka nopeuttaa asennusta. Kiinnitys seinälle keskuksen sisällä olevista kiinnitysaihioista tai taustalta nostettavasta kiinnitysrimasta

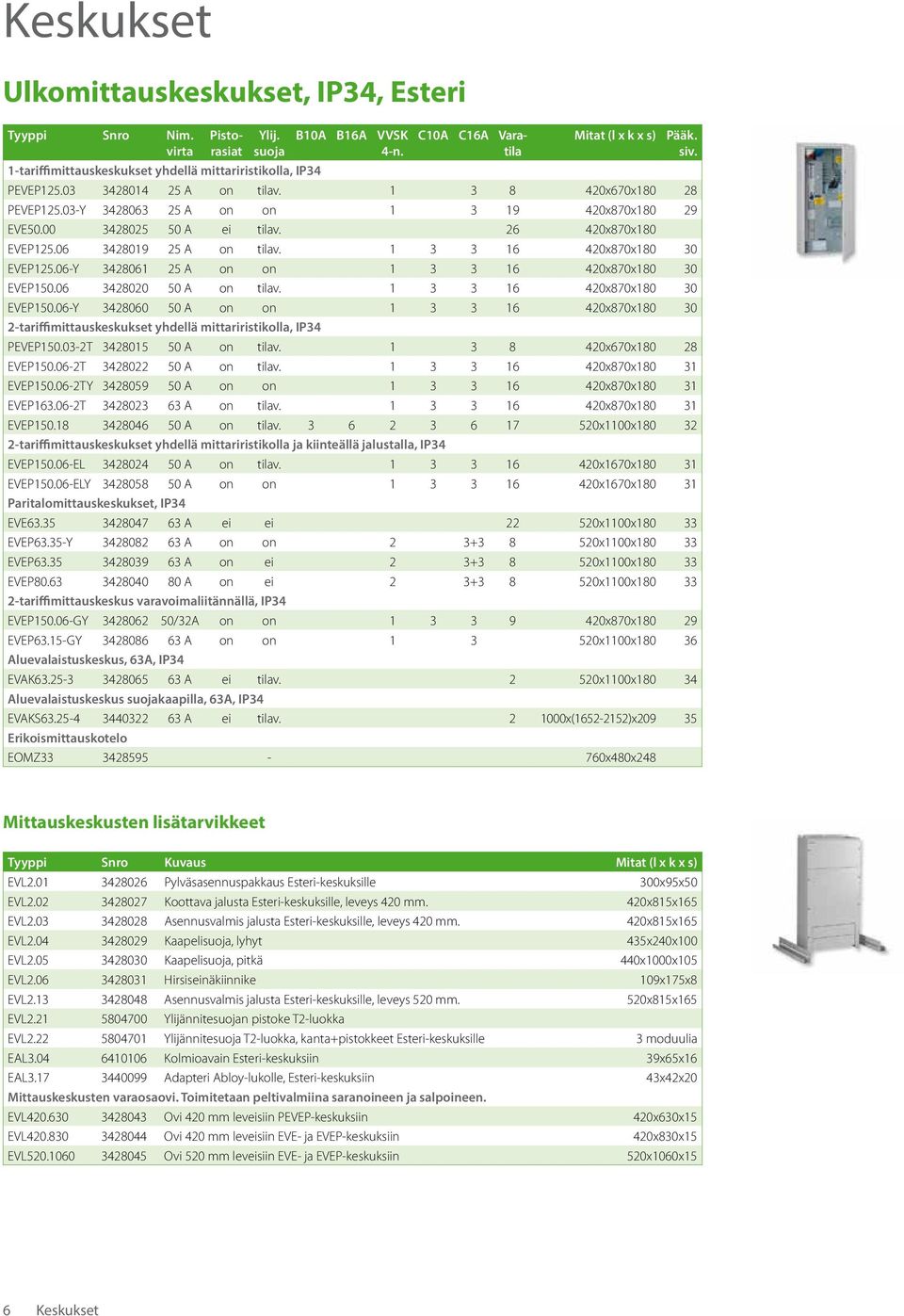

6 Keskukset Ulkomittauskeskukset, IP34, Esteri Tyyppi Snro Nim. virta Pistorasiat Ylij. suoja B10A B16A VVSK 4-n. C10A C16A Varatila Mitat (l x k x s) 1-tariffimittauskeskukset yhdellä mittariristikolla, IP34 PEVEP A on tilav x670x PEVEP Y A on on x870x EVE A ei tilav x870x180 EVEP A on tilav x870x EVEP Y A on on x870x EVEP A on tilav x870x EVEP Y A on on x870x tariffimittauskeskukset yhdellä mittariristikolla, IP34 PEVEP T A on tilav x670x EVEP T A on tilav x870x EVEP TY A on on x870x EVEP T A on tilav x870x EVEP A on tilav x1100x tariffimittauskeskukset yhdellä mittariristikolla ja kiinteällä jalustalla, IP34 EVEP EL A on tilav x1670x EVEP ELY A on on x1670x Paritalomittauskeskukset, IP34 EVE A ei ei x1100x EVEP63.35-Y A on on x1100x EVEP A on ei x1100x EVEP A on ei x1100x tariffimittauskeskus varavoimaliitännällä, IP34 EVEP GY /32A on on x870x EVEP63.15-GY A on on x1100x Aluevalaistuskeskus, 63A, IP34 EVAK A ei tilav x1100x Aluevalaistuskeskus suojakaapilla, 63A, IP34 EVAKS A ei tilav x( )x Erikoismittauskotelo EOMZ x480x248 Pääk. siv. Mittauskeskusten lisätarvikkeet Tyyppi Snro Kuvaus Mitat (l x k x s) EVL Pylväsasennuspakkaus Esteri-keskuksille 300x95x50 EVL Koottava jalusta Esteri-keskuksille, leveys 420 mm. 420x815x165 EVL Asennusvalmis jalusta Esteri-keskuksille, leveys 420 mm. 420x815x165 EVL Kaapelisuoja, lyhyt 435x240x100 EVL Kaapelisuoja, pitkä 440x1000x105 EVL Hirsiseinäkiinnike 109x175x8 EVL Asennusvalmis jalusta Esteri-keskuksille, leveys 520 mm. 520x815x165 EVL Ylijännitesuojan pistoke T2-luokka EVL Ylijännitesuoja T2-luokka, kanta+pistokkeet Esteri-keskuksille 3 moduulia EAL Kolmioavain Esteri-keskuksiin 39x65x16 EAL Adapteri Abloy-lukolle, Esteri-keskuksiin 43x42x20 Mittauskeskusten varaosaovi. Toimitetaan peltivalmiina saranoineen ja salpoineen. EVL Ovi 420 mm leveisiin PEVEP-keskuksiin 420x630x15 EVL Ovi 420 mm leveisiin EVE- ja EVEP-keskuksiin 420x830x15 EVL Ovi 520 mm leveisiin EVE- ja EVEP-keskuksiin 520x1060x15 6 Keskukset

7 Keskusten mittapiirrokset Mittauskeskukset, IP34, Esteri Keskukset 7

8 Mittauskeskukset, IP34, Esteri Ryhmäkeskukset, IP34-54, Esteri Tyyppi Snro Nim. virta B10A B16A VVSK 4-n. C10A C16A C25A Vara-tila Mitat (l x k x s) Muovinen ryhmäkeskus johdonsuojakatkaisijoilla, IP54 EVS163.15P A x300x130 Teräskoteloitu ryhmäkeskus johdonsuojakatkaisijoilla, IP34 EVS163.15T A x300x130 Teräskoteloitu ryhmäkeskus johdonsuojakatkaisijoilla ja pistorasioilla, IP34 EVS PR A x670x180 8 Keskukset

9 Lisätarvikkeet, Esteri-mittauskeskukset Keskukset 9

10 Waltteri- ja Pikku-Waltteri -keskukset sekä Mira-monimittarikeskukset Laaja valikoima keskuksia uudisrakentamiseen ja saneeraukseen Enstolla on laaja valikoima ryhmä- ja mittauskeskuksia: Waltteri ja Pikku-Waltteri, kiinteällä ITtilalla tai erillisellä IT-kotelolla, saneerauskeskukset sekä Mira-monimittarikeskukset. 10 Keskukset

11 Waltteri-keskukset Waltterit ovat asennettavuudeltaan ylivoimaisia: rungon ulkopuolinen kiinnitys, ura verhoilulevylle, selkeät ja tilavat johdotusreitit sekä runsaasti varatilaa. Monipuolinen Waltteri Waltteri-mallisto kattaa sekä ryhmä- että mittauskeskukset. Sähkölämmityskytkentä löytyy joko valmiina keskuksessa tai erillisenä valmiiksi kytkettynä lisätarvikkeena (ESL3.SLY1). M65- määräyksen täyttävä tila IT-laitteille on integroitu keskukseen myös mittauskeskukseen tai saatavana erillisenä IT-kotelona. Ylivoimaisen helppo asentaa Waltterit voidaan asentaa joko pinta- tai uppoasennuksena. Leveytensä ansiosta Waltterit sopivat 600 mm:n koolaukseen vaivattomasti. Kiinnitys voidaan tehdä rungon ulkopuolelta vakiona toimitettavien kiinnitystarvikkeiden avulla. Seinän levytys saadaan siististi viimeisteltyä keskuksen levytysuraan. Asennuksen viimeistelee keskukseen vakiona kuuluva ovi. Lisää vikavirtasuojakytkimiä Lisäsimme vikavirtasuojakytkimiä sekä tarkensimme johdonsuojakatkaisijajakoa vastaamaan tulevaisuuden vaatimuksia. Vikavirtasuojakatkaisijan jälkeiset jousiliitännäiset N-liittimet on uudistettu 12-napaisiksi, jotka ovat entistä helppokäyttöisempiä ja nopeampia kytkeä. Vakiintuneen tapamme mukaisesti 4-napainen vikavirtasuojakytkin syöttää pääasiassa kuutta johdonsuojakatkaisijaa. Komponentit on ryhmitelty selkeästi omaksi kokonaisuudekseen. Selkeä johdotus Pystyriveihin asennetut johdonsuojakatkaisijasekä jousiliitäntäiset N- ja PE-kiskot luovat selkeät, tilavat ja johdonmukaiset reitit johtimille. Uuden pohjakiinnitteisen asennuskehikon ansiosta johdonsuojakatkaisijoille ja N- ja PEliittimille jää selkeät ja tilavat johdotusreitit. Kuitukotelo vakiona IT-tilassa on valmis irrotettava kuitukotelo, jossa on aihiot SC-duplex tai LC-quattro-liittimille. Näin ollen ei tarvitse hankkia erillistä kuitukoteloa. Jos kuitukoteloa ei tarvita, voi tilan ottaa käyttöön muuhun tarkoitukseen. Paikka antennihaaroittimelle Keskuksissa on antennihaaroittimelle valmis eristeaineisella alustalla varustettu paikka. Anten ni haaroitin ei tarvitse erillisiä eriste jalkoja, ja se voidaan kiinnittää alustaan esimerkiksi kaksipuoleisella tarralla. IT-tilan/-kotelon varustus IT-tilassa/-kotelossa on laitehylly ja pistorasiat aktiivilaitteille sekä paikat RJ45-liittimille. Yleisimmät RJ45-liittimet voidaan asentaa mukana tulevien sovitepeltien avulla. Erilliset IT-kotelot voidaan asentaa Waltteri-keskusten alle tai erikseen. Uudistunut Viestintäviraston M65-määräys Viestintäviraston M65-määräys uudistui , ja sen pohjalta kotijakamoille (IT-kotelo) astui voimaan seuraavat vaatimukset: Kotijakamon asennuspinta-ala (korkeus x leveys) on uudisrakennuskohteissa vähintään 0,24 m² ja sisäverkkoa uudistettaessa tai kunnostettaessa vähintään 0,12 m² Hyötysyvyys vähintään 90 mm Kotijakamossa on oltava asianmukainen tila asiakkaan pääte- laitteille sekä säilytystila asukkaan tarvitsemille sisäverkkojen asiakirjoille Kotijakamossa on oltava vähintään kaksi sähköpistorasiaa. Sähkön syötön sulakekoko on vähintään 10 A ja sähkön syöttö tulee järjestää uudisrakennuskohteissa omana ryhmänään. Pistorasiat tulee sijoittaa siten, että aktiivilaitteiden pistotulpalla varustetut teholähteet sopivat niihin ovi suljettuna Yleiskaapeloinnin liittimet ja antennihaaroitin (antennihaaroittimen tila) on sijoitettava siten, että kaapelit voidaan liittää niihin riittävän suurella taivutussäteellä ovi suljettuna Keskukset 11

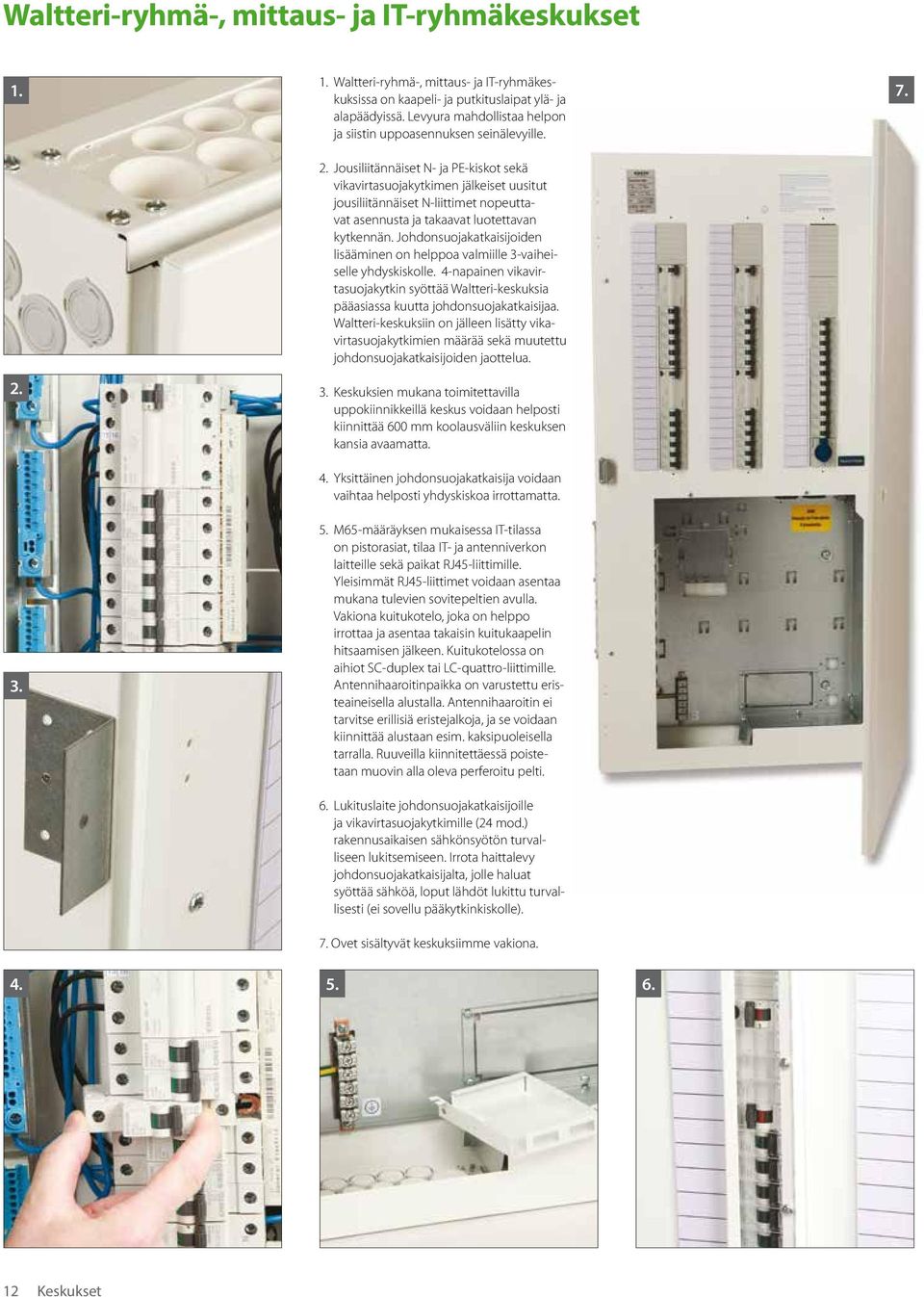

12 Waltteri-ryhmä-, mittaus- ja IT-ryhmäkeskukset Waltteri-ryhmä-, mittaus- ja IT-ryhmäkeskuksissa on kaapeli- ja putkituslaipat ylä- ja alapäädyissä. Levyura mahdollistaa helpon ja siistin uppoasennuksen seinälevyille. 2. Jousiliitännäiset N- ja PE-kiskot sekä vikavirtasuojakytkimen jälkeiset uusitut jousiliitännäiset N-liittimet nopeuttavat asennusta ja takaavat luotettavan kytkennän. Johdonsuojakatkaisijoiden lisääminen on helppoa valmiille 3-vaiheiselle yhdyskiskolle. 4-napainen vikavirtasuojakytkin syöttää Waltteri-keskuksia pääasiassa kuutta johdonsuojakatkaisijaa. Waltteri-keskuksiin on jälleen lisätty vikavirtasuojakytkimien määrää sekä muutettu johdonsuojakatkaisijoiden jaottelua. 3. Keskuksien mukana toimitettavilla uppokiinnikkeillä keskus voidaan helposti kiinnittää 600 mm koolausväliin keskuksen kansia avaamatta. 4. Yksittäinen johdonsuojakatkaisija voidaan vaihtaa helposti yhdyskiskoa irrottamatta. 5. M65-määräyksen mukaisessa IT-tilassa on pistorasiat, tilaa IT- ja antenniverkon laitteille sekä paikat RJ45-liittimille. Yleisimmät RJ45-liittimet voidaan asentaa mukana tulevien sovitepeltien avulla. Vakiona kuitukotelo, joka on helppo irrottaa ja asentaa takaisin kuitukaapelin hitsaamisen jälkeen. Kuitukotelossa on aihiot SC-duplex tai LC-quattro-liittimille. Antennihaaroitinpaikka on varustettu eristeaineisella alustalla. Antennihaaroitin ei tarvitse erillisiä eristejalkoja, ja se voidaan kiinnittää alustaan esim. kaksipuoleisella tarralla. Ruuveilla kiinnitettäessä poistetaan muovin alla oleva perferoitu pelti. 6. Lukituslaite johdonsuojakatkaisijoille ja vikavirtasuojakytkimille (24 mod.) rakennus aikaisen sähkönsyötön turvalliseen lukitsemiseen. Irrota haittalevy johdonsuoja katkaisijalta, jolle haluat syöttää sähköä, loput lähdöt lukittu turvallisesti (ei sovellu pääkytkinkiskolle). 7. Ovet sisältyvät keskuksiimme vakiona Keskukset

13 Pikku-Waltteri -keskukset Pikku-Waltteri -keskusten sarjaan kuuluvat ryhmä-, mittaus- ja IT-ryhmäkeskukset. Ne soveltuvat esim. kerrostalojen, vapaa-ajan asuntojen, erillisasuntojen sekä lisärakennuksien ryhmäkeskuksiksi. Metallirakenteiset Pikku-Waltteri -keskukset sopivat sekä pinta- että uppoasennuksiin. Keskukset ovat helposti muunneltavissa ja niihin kuuluu ovi vakiovarusteena. Keskusten väri on valkoinen. IT-ryhmäkeskukset Uudistetun M65-määräyksen mukaisiin IT-ryhmäkeskuksiin, esim. EHSV745.18U-IT, on lisätty vikavirtasuojakytkimien määrää, jousiliitännäiset N- ja PE-kiskot sekä vikavirtasuojakytkimien jälkeiset jousiliitännäiset N-liittimet. Keskuksissa on myös runsaat laajennusmahdollisuudet. IT-osassa on pistorasiat ja runsaat asennustilat IT- ja antenniverkon laitteille sekä RJ45-liittimille. Niissä on myös vakiona kuitukotelo sekä antennihaaroittimelle valmis eristeaineisella alustalla varustettu paikka. Saneeraus-, ryhmä- ja IT-ryhmäkeskukset Erityisesti kerrostalojen saneeraukseen suunniteltuun metallirakenteiseen keskussarjaan kuuluvat erilliset ryhmäkeskukset ja IT-kotelot sekä yhdistetyt IT-ryhmäkeskukset. Keskusperhe on nyt täysin uudistunut M65- määräyksen myötä. Saneerauskeskusten leveys on minimissään 300 mm, joten ne sopivat kapeisiinkin paikkoihin. Pohjassa olevat avattavat aukkoaihiot mahdollistavat asennuksen myös vanhan upotuskotelon päälle. Tällöin olemassa olevia putkituksia ja johdotuksia voidaan hyödyntää. Erilliset keskus ja IT-kotelo voidaan asentaa pystyyn tai vaakaan, päällekkäin tai vierekkäin tai aivan erilleen. Kotelot voidaan tarvittaessa myös liittää ruuveilla toisiinsa niissä olevien reikäaihioiden kohdalta. Ryhmäkeskuksissa ja IT-koteloissa on erilliset kaapelikanavat heikkovirta- ja vahvavirtakaapeleille. Kuitukotelo on vakiona. Jousiliitännäiset N- ja PE-liittimet on uudistettu 12-napaisiksi, jotka ovat entistä helppokäyttöisempiä ja nopeampia kytkeä. Asiakaskohtaiset projektitoimitukset Toimitamme projektikohteisiin keskuksia asiakkaan piirustusten mukaan kalustettuina. Huom! Emme toimita yksittäisiä kappaleita. Mira-monimittarikeskukset Monipuoliset ja muunneltavat monimittarikeskukset kerrostalorakentamiseen ja -saneeraukseen. Toimitamme myös asiakaskohtaisesti räätälöityjä kokonaisuuksia. Tekniset tiedot Waltteri Pikku-Waltteri Saneerauskeskukset Mira-monimittarikeskus Ovi Vakio Vakio Vakio Lisävaruste Materiaali Teräs / kuumasinkitty teräs Teräs / kuumasinkitty teräs Teräs / kuumasinkitty teräs Kuumasinkitty teräs Väri Valkoinen RAL9016 Valkoinen RAL9016 Valkoinen RAL9016 Kuumasinkitty teräs Pintakäsittely Polyesterijauhemaalaus Polyesterijauhemaalaus Polyesterijauhemaalaus Kuumasinkitty teräs Nimellisjännite Un 230 / 400 V 230 / 400 V 230 / 400 V 400 V Nimellisvirta In 50 A 25, 40 A 25 A 125, 160, 250 A Kotelointiluokka IP20C IP20C IP20C IP20C IK-luokka IK 07 IK 07 IK 07 IK 07 Testaukset SGS Fimko SGS Fimko SGS Fimko SGS Fimko Standardit SFS-EN ja -3, SFS 6000 SFS-EN ja -3, SFS 6000 SFS-EN ja -3, SFS 6000 SFS-EN ja -3, SFS 6000 Keskukset 13

14 Mittauskeskukset, IP20C, Waltteri ja Pikku-Waltteri Tyyppi Snro Nim. virta SLY B10A B16A VVSK 4-n. C10A C16A Vara-tila Mitat (l x k x s) Pääk. siv. 2-tariffimittauskeskukset pinta- ja uppoasennukseen. Sis. oven. EHNV A ei x700x PESAV A tilav x1100x PESAV M A tilav x1100x ESNV A tilav x1400x ESNV345.36J A tilav x1400x ESNV A tilav x1400x tariffi IT-mittauskeskus pinta- ja uppoasennukseen. Sis. oven. ESNV RJ A x1600x tariffimittauskeskukset pinta- ja uppoasennukseen SLY1-sähkölämmityskytkennällä. Sis. oven. PESAV A SLY x1100x ESNV A SLY x1400x ESNV A SLY x1400x ESNV A SLY x1400x IT-kotelo 520 mm leveille keskuksille. M65-määräyksen mukainen. Sis. oven. Tyyppi Snro Kuvaus Mitat (l x k x s) EST700/IT IT-kotelo PESAV- ja PESSV-keskuksien alle tai erilleen, M65 520x700x140 + sokkeli ESL Laippalevy EST700/IT kotelon yläpäätyyn 518x70x6 IT-kotelot 545 mm leveille keskuksille. M65-määräyksen mukainen. Sis. oven. Tyyppi Snro Kuvaus Mitat (l x k x s) EST3.500-RJ IT-kotelo ESNV- ja ESSV-keskuksien alle tai erilleen, M65 545x500x130 EST3.700/IT IT-kotelo ESNV- ja ESSV-keskuksien alle tai erilleen, M65 545x700x130 EST3.700/RJ IT-kotelo ESNV- ja ESSV-keskuksien alle tai erilleen, M65 545x700x130 ESL Sokkeli EST ja EST3.900-koteloille 545x106x130 Mittauskeskusten ja ryhmäkeskusten lisätarvikkeet. Tyyppi Snro Kuvaus Mitat (l x k x s) EHL Valokuiturasia 4xSC-S- tai 4xLC-D-liittimille 100x122x32 EHL D Valokuiturasia 2xSC-D- tai 2xLC-Q-liittimille 93x123x20 ELL M2 Mittarin alusta 210x140x20 ESL3.SLY SLY1.3 kytkentäpaketti DIN-kiskolla valmiiksi johdotettuna 490x110x77 SLY SLY1.3 kytkentäpaketin komponentit ja kytkentäohje ESL Piirustustasku A4-papereille, peltinen 225x260x25 ESL Kaapelisuoja H = 500 mm 545x500x81 ESL Kaapelisuoja H = 200 mm 541x200x81 ESL Sinetöintikoppa (PMR2092) johdonsuojakatkaisijalle 18x32x50 ESL Lukituslaite 24 johdonsuojakatkaisijalle 56x461x15 ST Lukituslaite johdinsuojakatkaisijoille ST Lukituslaite 9:lle johdonsuojakatkaisijalle 24,6x153x17,6 Mittauskeskusten varaosaovet. Toimitetaan peltivalmiina saranoineen ja salpoineen. ESL Ovi PESSV-keskuksiin 520x600x25 ESL Ovi PESAV-keskuksiin 520x1100x45 ESL Alempi ovi ESSV RJ keskukseen ja ESNV-keskuksiin 545x500x25 ESL Alempi ovi 1600 mm korkeisiin ESNV-keskuksiin 545x700x25 ESL Ylempi ovi ESSV- ja ESNV-keskuksiin, sekä EHSV555- ja EHSV745-keskuksiin. 545x900x25 ESL Ovi ESSV3x5.36-IT keskuksiin 545x1100x25 14 Keskukset

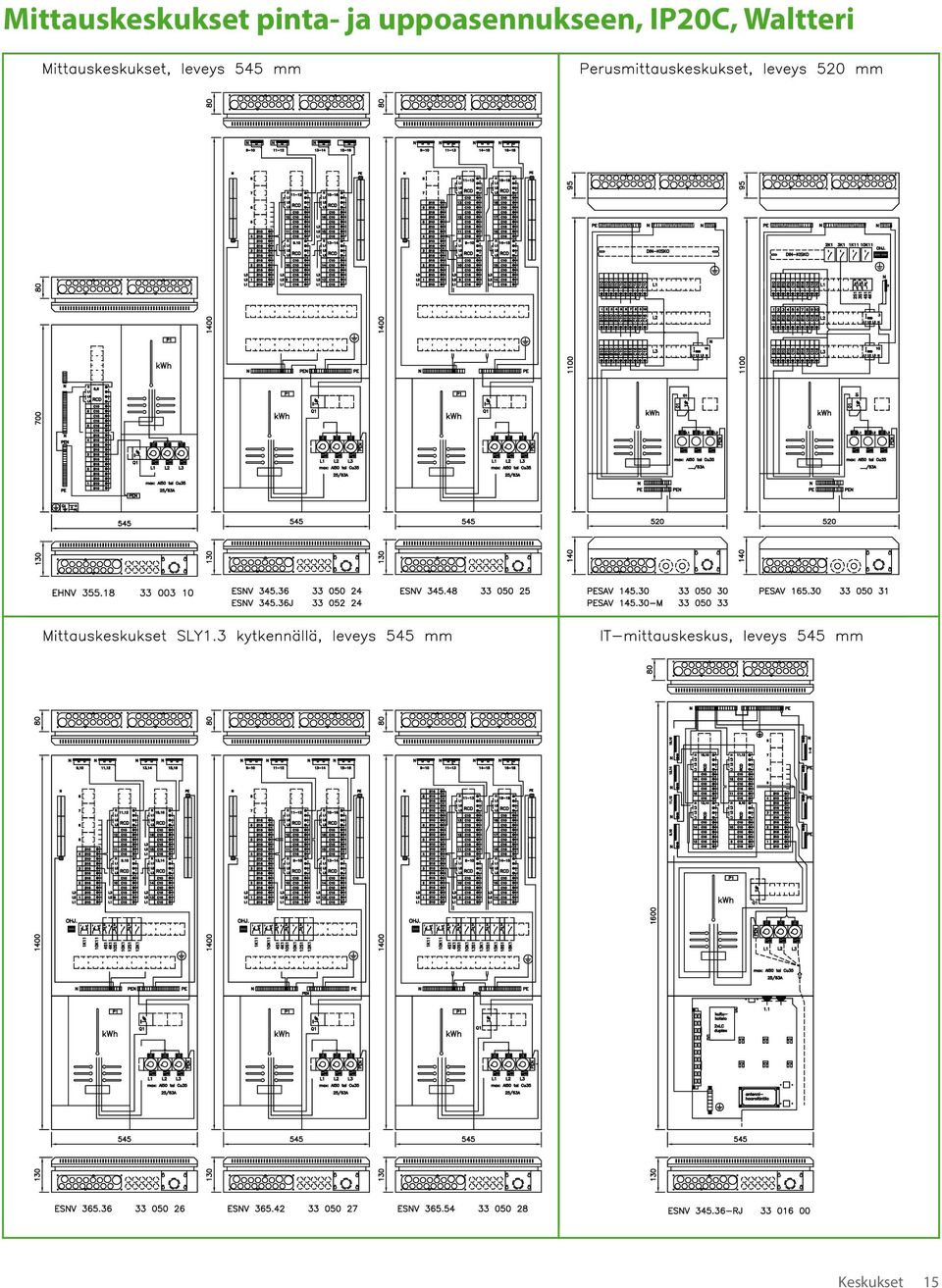

15 Mittauskeskukset pinta- ja uppoasennukseen, IP20C, Waltteri Keskukset 15

16 Ryhmäkeskukset, IP20C, Waltteri Tyyppi Snro Nim. virta SLY B10A B16A VVSK 4-n. C10A C16A Vara-tila Mitat (l x k x s) Pääk. siv. Ryhmäkeskukset, pinta- ja uppoasennukseen. Sis. oven. PESSV A tilav x600x ESSV A ei x700x ESSV A tilav x900x ESSV345.36J A tilav x900x ESSV A tilav x900x Ryhmäkeskukset pinta- ja uppoasennukseen SLY1-sähkölämmityskytkennällä. Sis. oven. PESSV A SLY x600x ESSV A SLY x900x ESSV A SLY x900x ESSV A SLY x900x Tyhjä ryhmäkeskuskotelo ohjauslaitteita varten, 96 modulia. Sis. oven. ESS x900x130 IT-ryhmäkeskukset, pinta- ja uppoasennukseen. M65 määräyksen mukaiset. Sis. oven. Tyyppi Snro Nim. virta SLY B10A B16A VVSK 4-n. C10A C16A Varatila Mitat (l x k x s) ESSV ITM A x1100x ESSV RJ A tilav x1400x Pääk. siv. IT-ryhmäkeskukset saneeraukseen, pinta- ja uppoasennukseen. Sis. oven. Tyyppi Snro Nim. virta SLY B10A B16A B20A VVSK 4-n. C10A C16A Varatila Mitat (l x k x s) ESSV IT A ei x1100x ESSV IT A SLY x1100x130 Pääk. siv. IT-kotelo 520 mm leveille keskuksille. M65 määräyksen mukainen. Sis. oven. Tyyppi Snro Kuvaus Mitat (l x k x s) EST700/IT IT-kotelo PESAV- ja PESSV-keskuksien alle tai erilleen, M65 520x700x140 + sokkeli ESL Laippalevy EST700/IT kotelon yläpäätyyn 518x70x6 IT-kotelot 545 mm leveille keskuksille. M65 määräyksen mukaiset. Sis. oven. Tyyppi Snro Kuvaus Mitat (l x k x s) EST3.500-RJ IT-kotelo ESNV- ja ESSV-keskuksien alle tai erilleen, M65 545x500x130 EST3.700/IT IT-kotelo ESNV- ja ESSV-keskuksien alle tai erilleen, M65 545x700x130 EST3.700/RJ IT-kotelo ESNV- ja ESSV-keskuksien alle tai erilleen, M65 545x700x130 ESL Sokkeli EST ja EST3.900-koteloille 545x106x130 Ryhmäkeskusten lisätarvikkeet sivulla Keskukset

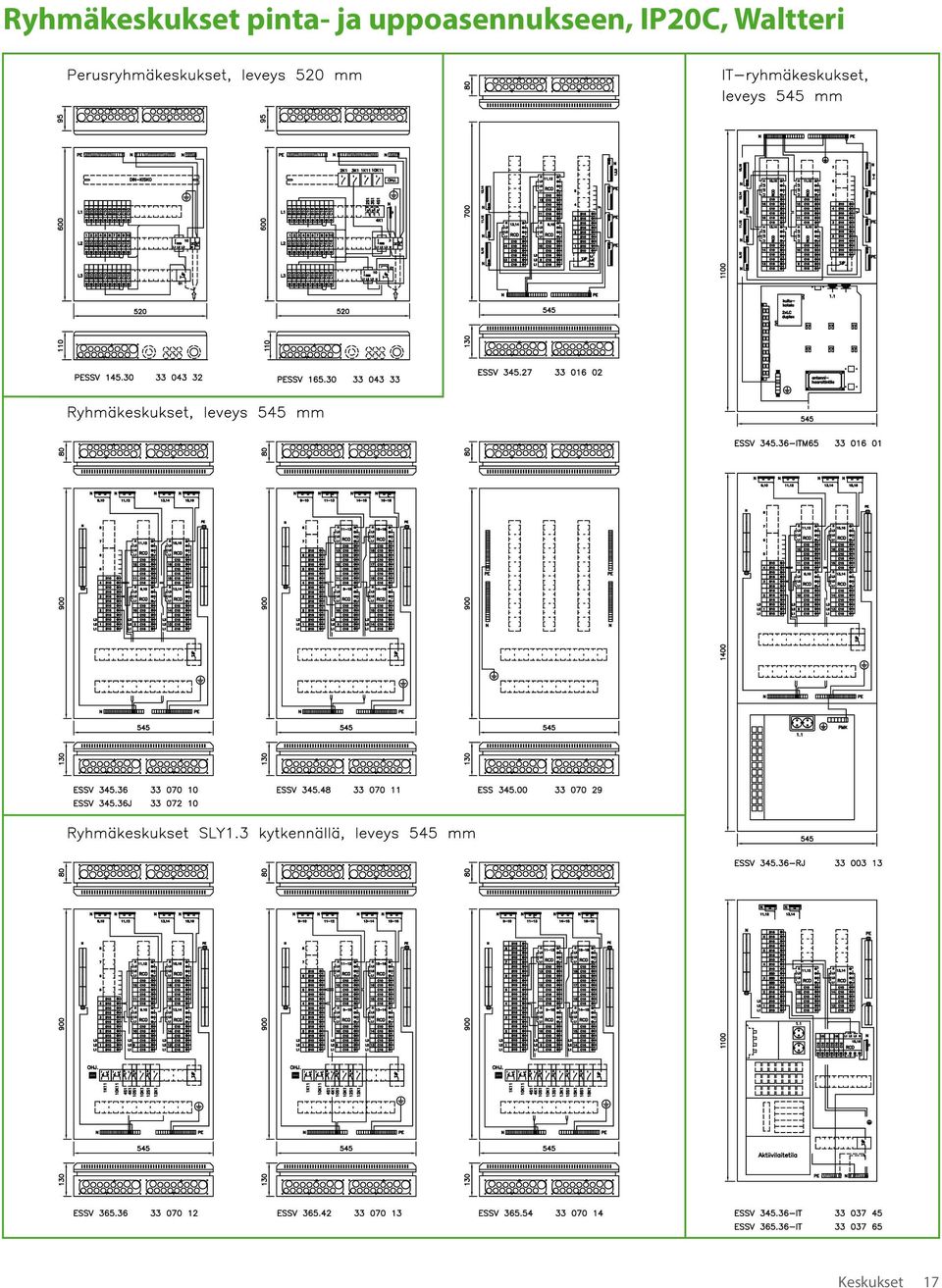

17 Ryhmäkeskukset pinta- ja uppoasennukseen, IP20C, Waltteri Keskukset 17

18 Ryhmäkeskukset IP20C, Pikku-Waltteri IT-ryhmäkeskukset, pinta- ja uppoasennukseen. M65 määräyksen mukaiset. Sis. oven. Tyyppi Snro Nim. virta SLY B10A B16A VVSK 4-n. C10A C16A Vara-tila Mitat (l x k x s) Pääk. siv. EHSV555.21P-IT A ei x900x EHSV745.18P-IT A ei x900x EHSV845.18P-IT A ei x900x IT-ryhmäkeskukset, uppoasennus. M65 määräyksen mukaiset. Sis. oven ja upotuskotelon. Tyyppi Snro Nim. virta SLY B10A B16A VVSK 4-n. C10A C16A Vara-tila Mitat (l x k x s) Pääk. siv. EHSV555.21U-IT A ei x900x EHSV745.18U-IT A ei x900x EHSV845.18U-IT A ei x900x IT-keskusten lisätarvikkeet, putkitustarvikkeet upotuskoteloille sivulla 21. Tyyppi Snro Kuvaus Mitat (l x k x s) EHL Valokuiturasia 4xSC-S- tai 4xLC-D-liittimille 100x122x32 EHL D Valokuiturasia 2xSC-D- tai 2xLC-Q-liittimille 93x123x20 ESL Liitinpeltipakkaus 21:lle RJ45-liittimelle 250x150x55 Ryhmäkeskusten varaosaovet. Toimitetaan peltivalmiina saranoineen ja salpoineen. ESL Ylempi ovi ESSV- ja ESNV-keskuksiin, sekä EHSV555- ja EHSV745-keskuksiin. 545x900x25 Ryhmäkeskukset pinta- ja uppoasennukseen. Sis. oven. Tyyppi Snro Nim. virta SLY B10A B16A VVSK 4-n. C10A C16A Vara-tila Mitat (l x k x s) Pääk. siv. EHSV A ei x440x EHSV A ei x590x Muovinen ryhmäkeskus pinta- ja uppoasennukseen, sis. 2-napaisen vikavirtasuojakytkimen, IP30D EHPSV A ei x210x95 Saneerausryhmäkeskukset pinta-asennukseen. Sis. oven. Tyyppi Snro Nim. virta SLY B10A B16A VVSK 4-n. C10A C16A Vara-tila Mitat (l x k x s) Pääk. siv. EHSV245.15PS A ei x400x EHSV245.18PS A ei x550x EHSV245.15PS-ITM A ei x950x EHSV245.18PS-IT A ei x725x EHSV345.18PS-IT A ei x900x Saneeraus IT-kotelot pinta-asennukseen EHT IT x400x EHT IT x550x Keskukset

19 IT-ryhmäkeskukset, IP20C, Pikku-Waltteri Saneerausryhmäkeskukset ja IT-kotelot, IP20C Keskukset 19

20 IT-kotelot pinta- ja uppoasennukseen, 545 ja 520 mm leveät mallit, IP20C 20 Keskukset

21 Lisätarvikkeet, Waltteri- ja Pikku-Waltteri-keskuksiin Keskukset 21

22 Monimittarikeskukset, IP20C, Mira Saatavana tilauksesta asiakaskohtaisiin projektitoimituksiin myös 250 A:n pääkytkimellä. Nousuvarokkeiksi voidaan kalustaa 3 x 35 A tai 1 x 35 A. Lisätarvikkeena hankittavat ovet ja takalevyt voidaan asentaa valmiiksi paikalleen jo tehtaalla. Mittaritilan syvyys vakio-ovella 110 mm, ovelle saatavana korotuskehys tilauksesta. Keskus on tarkoitettu asennettavaksi lukittuun tekniseen tilaan. Jos se asennetaan yleiseen käytävätilaan, pitää se varustaa lukittavalla ovella. Jos keskus asennetaan palavaa materiaalia olevalle seinälle, pitää siinä käyttää lisätarvikkeena saatavaa takalevyä. Tyyppi Snro Nimellisvirta Nousuvarokkeet M2-mittarialustat Mitat (l x k x s) Pääk. siv. Pääkytkimellä 125 A tai 160 A EPMK A 6x3x25A 6 450x1995x EPMK A 9x3x25A 9 645x1995x Pääkytkimellä 250 A (vain tilauksesta tehtävä malli) EPMK AK 250 A 6x3x25A x1995x Laajennusosat ilman pääkytkintä EPMK A 6x3x25A x1995x EPMK A 9x3x25A 9 645x1995x Lisätarvikkeet, tehtaalla asennettavat. Tyyppi Snro Kuvaus Mitat (l x k x s) ELL Ovi 6:n mittarin EPMK-keskuksille 450x1995x20 ELL Ovi 9:n mittarin EPMK-keskuksille 645x1995x20 ELL17.06-K Korotuskehys 6:n mittarin EPMK-keskuksen ovelle 450x1995x40 ELL17.09-K Korotuskehys 9:n mittarin EPMK-keskuksen ovelle 645x1995x20 ELL Takalevy 6:n mittarin EPMK-keskuksille 450x1995x1 ELL Takalevy 9:n mittarin EPMK-keskuksille 645x1995x1 22 Keskukset

23 Mira-monimittarikeskukset Keskukset 23

24 Komponentit Komponentteja Waltteri- ja Esterikeskusten täydentämiseen. Keskusten omat lisätarvikkeet löytyvät jokaisen tuoteryhmän kohdalta. Johdonsuojakatkaisijat ruuviliittimillä Johdonsuojakatkaisijoiden yhdyskiskoina voidaan käyttää 1-vaiheista haarukkakiskoa ESL tai 3-vaiheisia haarukkakiskoja ESL ja ESL Yksittäinen johdonsuojakatkaisija voidaan vaihtaa yhdyskiskoa irrottamatta. Huom. Ruuvi- ja jousiliitinjohdonsuojia ei voida kytkeä samaan yhdyskiskoon. Tyyppi Snro Kuvaus EKEB Johdonsuojakatkaisija B 6 A, 6kA EKEB Johdonsuojakatkaisija B 10 A, 6 ka EKEB Johdonsuojakatkaisija B 16 A, 6 ka EKEB Johdonsuojakatkaisija B 20 A, 6 ka EKEB Johdonsuojakatkaisija B 25 A, 6 ka EKEC Johdonsuojakatkaisija C 10 A, 6 ka EKEC Johdonsuojakatkaisija C 16 A, 6 ka EKEC Johdonsuojakatkaisija C 20 A, 6 ka EKEC Johdonsuojakatkaisija C 25 A, 6 ka Yhdyskiskot johdonsuojakatkaisijoille ESL vaiheinen yhdyskisko 6:lle johdonsuojakatkaisijalle ESL vaiheinen yhdyskisko 6:lle johdonsuojakatkaisijalle ESL vaiheinen yhdyskisko 9:lle johdonsuojakatkaisijalle Johdonsuojakatkaisijat jousiliittimillä Johdonsuojakatkaisijoiden yhdyskiskoina voidaan käyttää 3-vaiheista tappikiskoa ESL361.09J. Syöttöpuolen liitin 25 mm², lähtevät liittimet 2 kpl ML tai MK 1,5-4 mm². Yksittäinen johdonsuojakatkaisija voidaan vaihtaa yhdyskiskoa irrottamatta. Huom. Ruuvi- ja jousiliitinjohdonsuojia ei voida kytkeä samaan yhdyskiskoon. Tyyppi Snro Kuvaus EKEB61.06J Johdonsuojakatkaisija B 6 A, 6 ka, jousiliittimillä EKEB61.10J Johdonsuojakatkaisija B 10 A, 6 ka, jousiliittimillä EKEB61.16J Johdonsuojakatkaisija B 16 A, 6 ka, jousiliittimillä EKEC61.10J Johdonsuojakatkaisija C 10 A, 6 ka jousiliittimillä EKEC61.16J Johdonsuojakatkaisija C 16 A, 6 ka jousiliittimillä Yhdyskisko jousiliitinjohdonsuojakatkaisijoille ESL361.09J vaiheinen yhdyskisko 9:lle jousiliitin-johdonsuojakatkaisijalle Vikavirtasuojakytkimet A-tyypin vikavirtasuojakytkimet. 4-napainen vikavirtasuojakytkin ja johdonsuojakatkaisijat voidaan liittää toisiinsa 3-vaiheisella yhdyskiskolla ESL tai ESL Huom. Jousiliitinjohdonsuojia ei voida kytkeä samaan yhdyskiskoon. Tyyppi Snro Kuvaus EKVA Vikavirtasuojakytkin, 2-napainen 30mA, In 40A EKVB Vikavirtasuojakytkin, 4-napainen 30mA, In 40A Lisätarvikkeet EKVX Apu-/hälytyskosketin vikavirtasuojakytkimille ja johdonsuojakatkaisijoille ESL N-liitin vikavirtasuojakytkimeen, 4 x 6 mm² 24 Keskukset

25 Komponentit Vikavirtasuojakytkin yhdyskiskon jousiliittimillä A-tyypin vikavirtasuojakytkimet ruuviliittimillä ja yhdyskiskon jousiliittimillä. 4-napainen vikavirtasuojakytkin ja 6 johdonsuojakatkaisijaa voidaan liittää toisiinsa 3-vaiheisella yhdyskiskolla ESL361.09J. Huom. Ruuviliitinjohdonsuojia ei voida kytkeä samaan yhdyskiskoon. Tyyppi Snro Kuvaus EKV440.30J napainen 30mA vikavirtasuojakytkin, In 40A virtakiskon jousiliittimillä Lisätarvikkeet EKVX Apu-/hälytyskosketin vikavirtasuojakytkimille ja johdonsuojakatkaisijoille ESL N-liitin vikavirtasuojakytkimeen, 4 x 6 mm² Vikavirtajohdonsuojat ruuviliittimillä A-tyypin vikavirtajohdonsuojakytkimet. Tyyppi Snro Kuvaus EKRC Vikavirtajohdonsuoja, 2-napainen 30 ma / C 10A EKRC Vikavirtajohdonsuoja, 2-napainen 30 ma / C 16A Ylijännitesuojat Tyyppi Snro Kuvaus EVL Ylijännitesuojan pistoke T2-luokka EVL Ylijännitesuoja T2-luokka, kanta+pistokkeet Esteri-keskuksille Keskukset 25

26 26 Keskukset

27 Pääkaaviot ja kokoonpanokuvat

28 28 Keskukset

29 Keskukset 29

30 30 Keskukset

31 Keskukset 31

32 32 Keskukset

33 Keskukset 33

34 34 Keskukset

35 Keskukset 35

36 36 Keskukset

37 Keskukset 37

38 38 Keskukset

39 Keskukset 39

40 40 Keskukset

41 Keskukset 41

42 42 Keskukset

43 Keskukset 43

44 44 Keskukset

45 Keskukset 45

46 46 Keskukset

47 Keskukset 47

48 48 Keskukset

49 Keskukset 49

50 50 Keskukset

51 Keskukset 51

52 52 Keskukset

53 Keskukset 53

54 54 Keskukset

55 Keskukset 55

56 56 Keskukset

57 Keskukset 57

58 58 Keskukset

59 Keskukset 59

60 60 Keskukset

61 Keskukset 61

62 62 Keskukset

63 Keskukset 63

64 64 Keskukset

65 Keskukset 65

66 66 Keskukset

67 Hakemisto H Tyyppikoodin mukaan Tyyppi SIVU Tyyppi SIVU Tyyppi SIVU Tyyppi SIVU Tyyppi SIVU Tyyppi SIVU EAL EAL EHL , 18 EHL D 14, 18 EHNV EHPSV EHSV EHSV245.15PS 18 EHSV245.15PS-ITM 18 EHSV245.18PS 18 EHSV245.18PS-IT 18 EHSV345.18PS-IT 18 EHSV EHSV555.21P-IT 18 EHSV555.21U-IT 18 EHSV745.18P-IT 18 EHSV745.18U-IT 18 EHSV845.18P-IT 18 EHSV845.18U-IT 18 EHT IT 18 EHT IT 18 EKEB EKEB61.06J 24 EKEB EKEB61.10J 24 EKEB EKEB61.16J 24 EKEB EKEB EKEC EKEC61.10J 24 EKEC EKEC61.16J 24 EKEC EKEC EKRC EKRC EKV440.30J 25 EKVA EKVB EKVX , 25 ELL ELL17.06-K 22 ELL ELL17.09-K 22 ELL ELL ELL EOMZ33 6 EPMK EPMK EPMK EPMK EPMK AK 22 ESL ESL ESL , 16 ESL ESL ESL3.SLY1 14 ESL ESL ESL361.09J 24 ESL ESL ESL ESL ESL ESL ESL ESL , 18 ESL , 25 ESL , 16 ESL ESNV ESNV RJ 14 ESNV345.36J 14 ESNV ESNV ESNV ESNV ESS ESSV ESSV ESSV IT 16 ESSV ITM65 16 ESSV RJ 16 ESSV345.36J 16 ESSV ESSV ESSV IT 16 ESSV ESSV EST3.500-RJ 14, 16 EST3.700/IT 14, 16 EST3.700/RJ 14, 16 EST700/IT 14, 16 EVAK EVAKS EVE EVE EVEP EVEP Y 6 EVEP EVEP T 6 EVEP TY 6 EVEP EL 6 EVEP ELY 6 EVEP GY 6 EVEP Y 6 EVEP EVEP T 6 EVEP63.15-GY 6 EVEP EVEP63.35-Y 6 EVEP EVL EVL EVL EVL EVL EVL EVL EVL2.21 6, 25 EVL2.22 6, 25 EVL EVL EVL EVS PR 8 EVS163.15P 8 EVS163.15T 8 PESAV PESAV M 14 PESAV PESSV PESSV PEVEP PEVEP Y 6 PEVEP T 6 SLY ST1 14 ST Sähkönumeron mukaan SNRO SIVU SNRO SIVU SNRO SIVU SNRO SIVU SNRO SIVU SNRO SIVU , , , , , , , , , , , , ,
