3 3 16

4 4 16

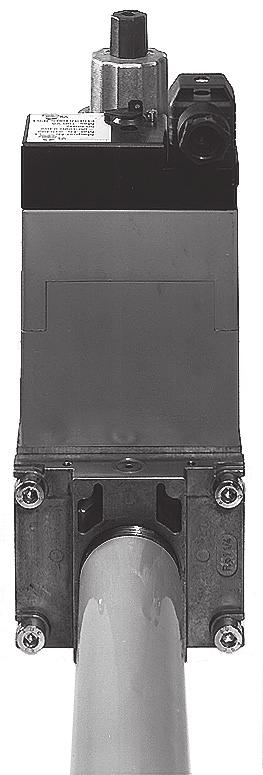

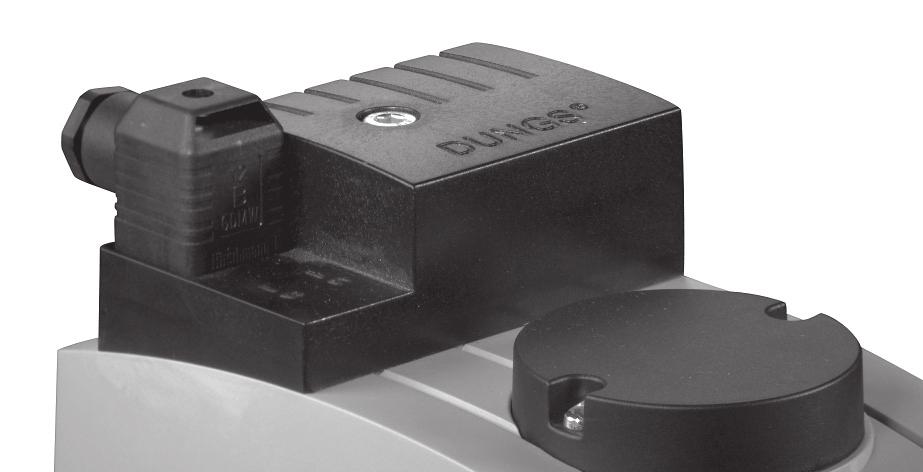

5 Käyttö- ja asennusohje Drifts- og monteringsvejledning Bruks- och monteringsanvisning Drifts- og montasjeveiledning Kaksoismagneettiventtiili Tyyppi DMV/12 Tyyppi DMV-D/12 Tyyppi DMV-DLE/12 Nimelliskoot Rp 2 (DN 50) DN Dobbeltmagnetventil Type DMV/12 Type DMV-D/12 Type DMV-DLE/12 Nominelle diametre Rp 2 (DN 50) DN Dubbelmagnetventil Typ DMV/12 Typ DMV-D/12 Typ DMV-DLE/12 Nominella vidder Rp 2 (DN 50) DN Dobbeltmagnetventil Type DMV/12 Type DMV-D/12 Type DMV-DLE/12 Nominelle diametre Rp 2 (DN 50) DN sennusasento Indbygningsposition Monteringsläge Montasjestilling Sähköliitäntä El-tilslutning Elektrisk anslutning Elektrisk tilkopling IEC (VDE 0631 T1) C Maadoitus paikallisten määräysten mukaan Jording i overensstemmelse med forskrifterne på stedet Jordning enligt de lokala föreskrifterna Jording i.h.t. de lokale forskrifter DC [mbar] Max. käyttöpaine Max. driftstryk Max. driftstryck Max. driftstrykk p max. = 500 mbar (50 kpa) Ympäristön lämpötila Omgivelsestemperatur Omgivningstemperatur Omgivelsestemperatur -15 C + C EN 161 V1+V2 luokka, ryhmä 2 V1+V2 klasse, gruppe 2 V1+V2 klass, grupp 2 V1+V2 klasse, gruppe 2 standardin mukaan/ iht./ enligt/i.h.t. EN 161 IEC 529 Kotelointiluokka Kapslingsklasse Kapslingsklass Beskyttelsestype IP 54 standardin/ iht. / enligt / i.h.t. EN 529 (DIN ) [ V ] U n ~(C) 230 V tai/eller ~(C) 110 V-120V =(DC) 24 V- 28V Kytkentäaika/Indkoblingsvarighed/ Tillkopplingstid/ Innkoplingsvarighet 100 % Perhe Familie Familj Familie Rautametallittomia, soveltuvat kaasuille, joiden vol-% enintään 0,1 H 2 S kuiva. Uden jernfrit metal, egnet til gasser op til max. 0,1 vol. % H 2 S tørt. Fri från icke-järnmetaller, lämplig för gaser upp till max. 0,1 vol. % H 2 S torr. Fritt for ikke-jern-metaller, egnet for gass opp til max. 0,1 vol. % H 2 S, tørr. 5 16

6 Paineväliotot Trykudtag Tryckuttag Trykkuttak ,2,3,5 Sulkuruuvi, Låseskrue, Skruvpropp, Låseskrue G 1/8 DIN ISO 228 Sulkuruuvit 1, 2, 3, 5 voidaan korvata myös DIN ISO 228 -standardin mukaisella mittausistukalla G 1/8. Låseskruerne 1, 2, 3, 5 kan også udskiftes med en målestuds G 1/8 DIN ISO 228. Skruvpropparna 1, 2, 3, 5 kan också ersättas av en mätstuts G 1/8 DIN ISO 228. Låseskruene 1, 2, 3, 5 kan også byttes ut mot en målestuss G 1/8 DIN ISO , 5 Liitosreikä järjestelmän lisätarvikkeille. Forbindelsesboring til systemtilbehør. Förbindningshål för systemtillbehör. Forbindelsesboring for systemtilbehør. G 3/4 DIN ISO 228 Paineväliotot Trykudtag Tryckuttag Trykkuttak (9) 1 (8) 5 (9) 1,2,3,5 Sulkuruuvi, Låseskrue, Skruvpropp, Låseskrue G 1/8 DIN ISO 228 6, 7 G 1/4 DIN ISO 228 8, 9 G 1/2 valinnainen varuste/ som option/ option / Opsjon Sulkuruuvit 1, 2, 3, 5 voidaan korvata myös DIN ISO 228 -standardin mukaisella mittausistukalla G 1/8. Låseskruerne 1, 2, 3, 5 kan også udskiftes med en målestuds G 1/8 DIN ISO 228. Skruvpropparna 1, 2, 3, 5 kan också ersättas av en mätstuts G 1/8 DIN ISO 228. Låseskruene 1, 2, 3, 5 kan også byttes ut mot en målestuss G 1/8 DIN ISO , 5 Liitosreikä järjestelmän lisätarvikkeille. Forbindelsesboring til systemtilbehør. Förbindningshål för systemtillbehör. Forbindelsesboring for systemtilbehør. G 3/4 DIN ISO

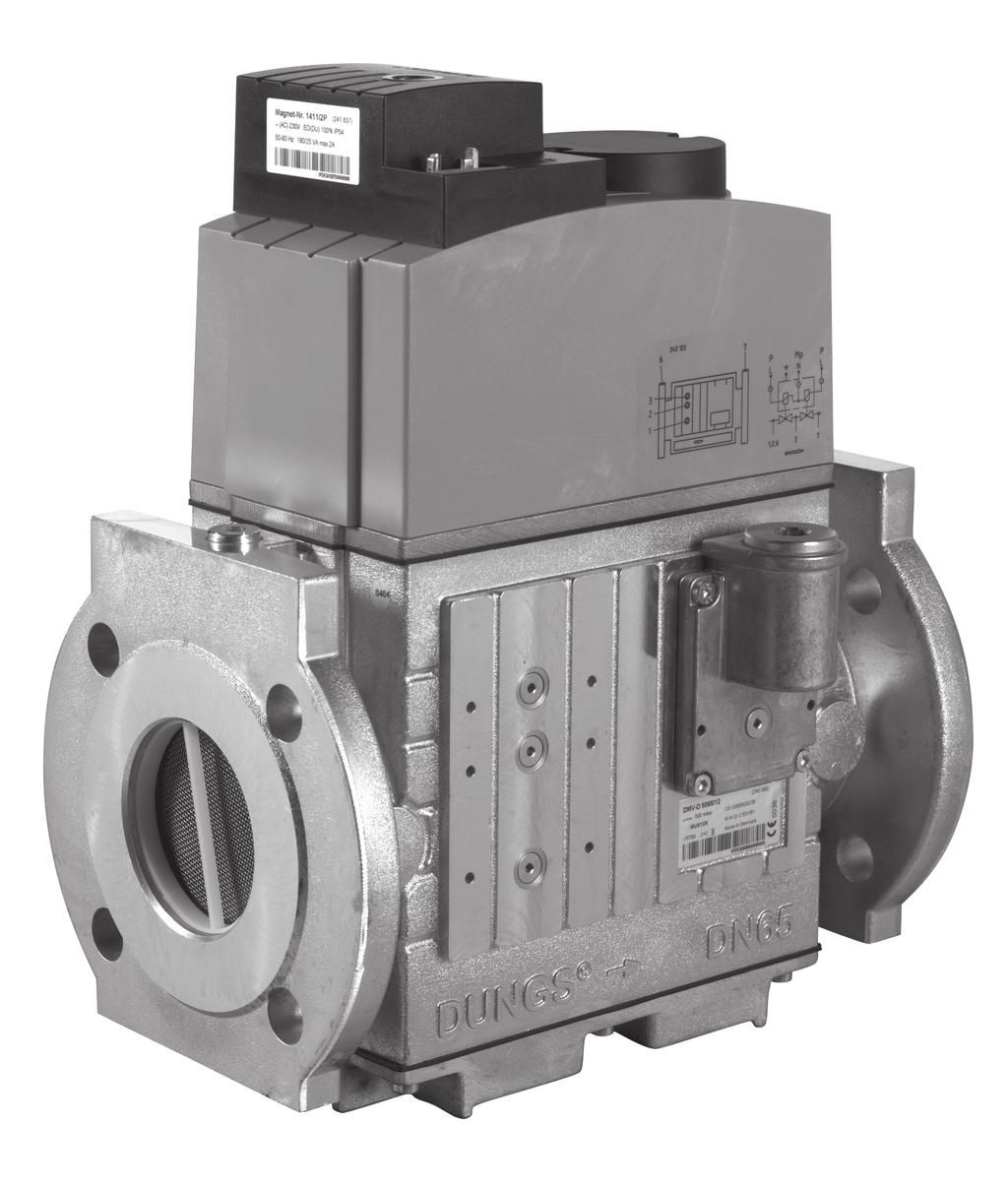

7 sennusmitat / Indbygningsmål / Dimensioner / Montasjedimensjoner [mm] b c d f e a d = Tilantarve magneetin vaihtoa varten. / Pladsbehov til udskiftning af magneten Platsbehov för magnetbyte. / Plassbehov ved magnetskifte Tyyppi Type Typ Type DN P max. [W] ~(C) 230 V ukioloaika Åbnetid Öppningstid Åpningstid sennusmitat/ Indbygningsmål/ Dimensioner / Montasjedimensjoner [mm] a b c d e f Magneetin numero Magnet nr. Magnet nr Magnetnr. Kytkentäkertoja/h Koblinger/h Kopplingar/h Koplinger/h Paino Vægt Vikt Vekt [kg] DMV 525/12 Rp2 (DN 50) /2P 7,0 DMV 5065/12 DN /2P 16,2 DMV-D 5065/12 DN /2P 16,2 DMV-DLE 5065/12 DN < 20 s /2PL 20 16,5 DMV 5080/12 DN /2P 23,0 DMV-D 5080/12 DN /2P 23.0 DMV-DLE 5080/12 DN < 20 s /2PL 20 23,3 DMV 5100/12 DN /2P 29,0 DMV-D 5100/12 DN /2P 29,0 DMV-DLE 5100/12 DN < 20 s /2PL 20 29,3 DMV 5125/12 DN /2P 53,0 DMV-D 5125/12 DN /2P 53, Teho / virranotto, ~ (C) 230 V, + 20 C Effekt / strømforbrug ved ~(C) 230 V, + 20 C Effekt / strömförbrukning vid ~(C) 230 V, + 20 C Effekt / strømopptak ved ~(C) 230 V, + 20 C Kaikki tiedot ovat tehollisarvoja lle angivelser er effektivværdier lla uppgifter är effektiva värden lle inndata er effektive verdier Malli Udførelse Utförande Modell DMV 525/12 DMV /12 DMV /12 DMV /12 DMV /12 Vetoteho n. [W] Tilspændingsydelse ca. [W] Drageffekt ca [W] Starteffekt ca. [W] 2x65 2x95 2x125 2x130 2x1 Pitoteho n. [W] Holdeydelse ca. [W] Hålleffekt ca [W] Holdestrøm ca. [W] 2x16 2x30 2x25 2x25 2x35 vetovirta [] Startstrøm [] Dragström [] Startstrøm [] 2x0,32 2x0,54 2x0,54 2x0,54 2x0,70 pitovirta [] Holdestrøm [] Hållström [] Holdestrøm [] 2x0,11 2x0,2 2x0,2 2x0,2 2x0,2

8 Suojaa kaksoismagneettiventtiili soveltuvalla liankerääjällä, siivilä on jo asennettu. Dobbeltmagnetventilen skal beskyttes mod forureninger med en egnet snavssamler, der er indbygget en filtersi. Skydda dubbelmagnetventilen med lämplig smutsfångare mot föroreningar, sil är inmonterad. Dobbeltmagnetventilen skal beskyttes mot smuss ved hjelp av en egnet smussfanger, en sil er montert. Tappiruuvi / Stiftskrue Skruvstift / Festeskrue M 12 x 55 (DN 25) M 16 x 65 (DN 40/50/65/80100) M 16 x 75 (DN 125) M 20 x 80 (DN 150) M 20 x 90 (DN 200) suurimmat vääntömomentit (tasaliitos) / maks. drejemomenter (flad forbindelse) maximal vridning (platt anslutning) / maks. dreiemoment (flat tilkobling) 10 Nm 40 Nm 40 Nm 90 Nm 90 Nm 170 Nm Kiristä sulku- ja liitosruuvit asianmukaisesti. Ota huomioon materiaalipari painevalu - teräs! Låse- og forbindelsesskruer skal strammes korrekt. Vær opmærksom på materialesammensætningen trykstøbning stål! Dra åt skruvproppar och förbindningsskruvar sakkunnigt. Observera ämnessammansättningen tryckgjutgods stål! Trekk til låse- og forbindelsesskruene på sakkyndig måte. Vær oppmerksom på materialkombinasjonen presstøpegods stål! Huomioi asennetun tiivisteen vaatimukset! Overhold kravene til den anvendte pakning! Beakta den använda tätningens krav! Observer kravene i tetningen som brukes! Kierrelaipan rakenne DMV-D 525/12 (Rp 2) sennus ja purku Udførelse med gevindflange DMV-D 525/12 (Rp 2) Montering og afmontering Gängade flänsens utförande DMV-D 525/12 (Rp 2) In- och urmontering Gjengeflensutførelse DMV-D 525/12 (Rp 2) Montering og demontering 1. Löysää ruuveja ja B - älä ruuvaa kokonaan auki. Kuva 1 ja 2 2. vaa ruuvit C ja D. Kuva 1 ja 2 3. Vedä ulos kaksoismagneettiventtiili kierrelaippojen välistä. Kuva 3 ja 4 4. Tarkista asennuksen jälkeen tiiviys ja toiminta. 1. Skrue og B løsnes - de skal ikke skrues ud. Billede 1 og 2 2. Skrue C og D skrues ud. Billede 1 og 2 3. Dobbeltmagnetventilen mellem gevindflangerne trækkes ud. Billede 3 og 4 4. Foretag en tætheds- og funktionskontrol efter indbygningen. 1. Lossa skruv och B - skruva inte ur. Figur 1 och 2 2. Skruva ur skruv C och D. Figur 1 och 2 3. Dra ut dubbelmagnetventilen mellan de gängade flänsarna. Figur 3 och 4 4. Täthets- och funktionskontroller efter inmontering. 1. Løsne skruene og B - ikke skru dem ut. Figur 1 og 2 2. Skru ut skruene C og D. Figur 1 og 2 3. Trekk ut dobbeltmagnetventilen mellom gjengeflensene. Figur 3 og 4 4. Utfør tetthets- og funksjonsprøve etter montering. 1 2 C C D B B D

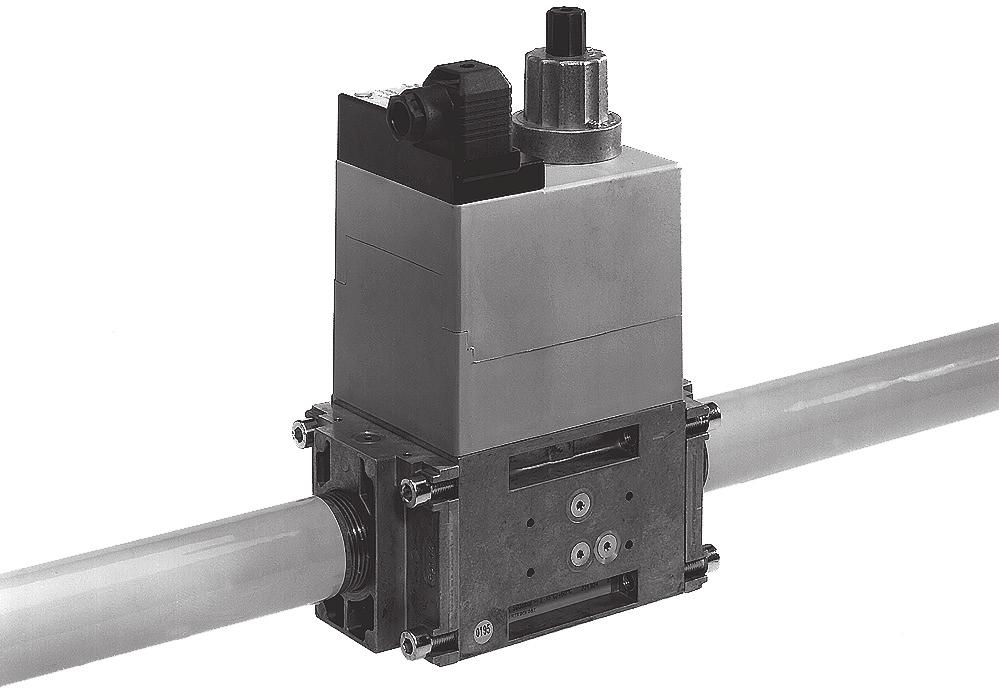

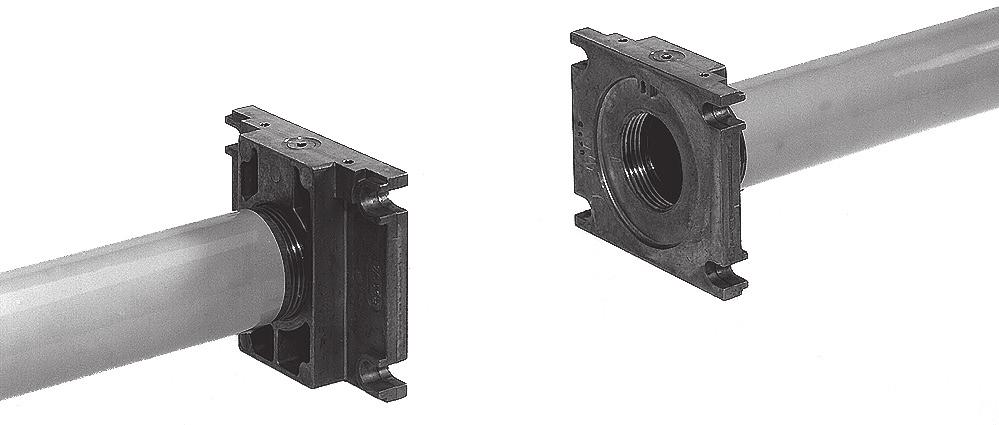

9 sennus DMV /12 Montering DMV /12 Inmontering DMV /12 Montasje DMV /12 1. senna vaarnaruuvit. 1. Indsæt tapskruerne. 1. Sätt i stiftskruven. 1. Sett i stiftskruene. 2. senna tiiviste B. 2. Indsæt pakning B. 2. Sätt in packning B. 2. Sett i tetningen B. 3. senna vaarnaruuvit C. 3. Indsæt tapskruerne C. 3. Sätt i stiftskruven C. 3. Sett i stiftskruene C 4. Kiristä vaarnaruuvit + C. Kiinnitä huomiota tiivisteen oikeaan asemaan! 4. Tapskruerne +C strammes. Sørg for, at pakningen sidder korrekt! 4. Dra åt stiftskruvarna +C. Ge akt på att packningen sitter korrekt! 4. Trekk til stiftskruene +C. Pass på at tetningen sitter riktig! 5. Tarkasta asennuksen jälkeen tiiviys ja toiminta. 5. Foretag en tætheds- og funktionskontrol efter indbygningen. 5. Täthets- och funktionskontroller efter inmontering. 5. Utfør en tetthets- og funksjonskontroll etter montering. 6. rrotus päinvastaisessa järjestyksessä Monteringen foretages i modsat rækkefølge Urmontering i omvänd ordningsföljd Demontering utføres i omvendt rekkefølge B B B B 19 Chrome Steel Made in Germany [Nm] 18 Max. kiristysmomentit / Järjestelmätarvikkeet M3 M4 M5 M6 M8 G1/8 G1/4 G1/2 G3/4 max. vridningsmomenter / systemtilbehør max. vridmoment/systemtillbehör 1,2 Nm 2,5 Nm 5 Nm 7 Nm 15 Nm 5 Nm 7 Nm 10 Nm 15 Nm Max. dreiemomenter/systemtilbehør Käytä sopivia työkaluja! Benyt egnet værktøj! nvänd lämpligt verktyg! Bruk egnet verktøy! Kiristä ruuvit kiinni ristikkäin! Spænd skruerne fast over kors! Dra åt skruvarna korsvis! Trekk til skruene kryssvis! 9 16 Laitetta ei saa käyttää vipuna! pparatet må ikke benyttes som vægtstang! Ne pas utiliser la vanne comme un levier! pparatet må ikke brukes som spak. DN M max [Nm] t 10 s T max [Nm] t 10 s

10 DMV-D/12, DMV-DLE/12 Päämäärän säätö DMV-D/12, DMV-DLE/12 Indstilling af hovedmængden DMV-D/12, DMV-DLE/12 Huvudmängdinställning DMV-D/12, DMV-DLE/12 Innstilling av hovedmengden Päämäärä säädetään venttiilin ollessa auki. Säädä venttiili V1 laitteiston käytön aikana ja tarkista säätöarvot säännöllisesti. Pienin säädettävä tilavuusvirta: Hovedmængden indstilles på den åbnede ventil. Indstillingen på ventil V1 gennemføres under driften, kontroller hele tiden indstillingsværdierne. Mindste indstillingsvolumenstrøm: Huvudmängdinställningen sker med öppen ventil. Genomför inställningen av ventil V1 i drift, kontrollera ständigt inställningsvärdena. Minsta inställningsvolymström: Innstilling av hovedmengden utføres med åpen ventil. Innstillingen på ventil V1 skal utføres under drift, innstillingsverdiene må stadig kontrolleres. Minimum innstillingsvolumstrøm: V min./mini. > 0.1 x V max./maxi. V min./mini. > 0.1 x V max./maxi. V min./mini. > 0.1 x V max./maxi. V min./mini. > 0.1 x V max./maxi. O O O O O O O O V p min./mini max./maxi. V min./mini. > 0,1 V max./maxi. max./maxi. V1 min./mini. [m 3 /h] 1. Irrota ruuvi. 2. Tee säätö. 3. Kiinnitä ruuvi. 1. Skru skruen ud. 2. Foretag indstillingen. 3. Skru skruen ind. 1. Skruva ur skruv. 2. Gör inställningen. 3. Skruva in skruv. 1. Skru ut skruen. 2. Utfør innstillingen. 3. Skru inn skruen

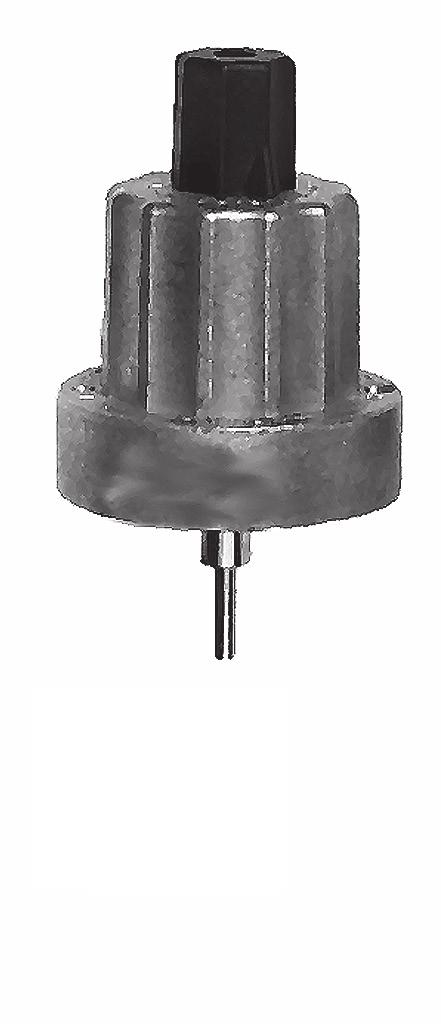

11 DMV-DLE/12 Pikaiskun asetus Vstart setus tehtaalla DMV-DLE: Pikaiskua ei ole asetettu. DMV-DLE/12 DMV-DLE/12 DMV-DLE/12 Indstilling af hurtigslag V start Snabbslaginställning V start Hurtigslaginnstilling Vstart DMV-DLE: Hurtigslag er ikke indstillet, fra fabrikkens side. Fabriksinställning DMV-DLE: Snabbslag ej inställd Innstilling fra fabrikkens side DMV- DLE: Hurtigslag ikke innstilt 1. Ruuvaa säätöhattu E irti hydraulijarrusta. 2. Kierrä säätöhattua ja käytä sitä työkaluna. 3. Kierto vastapäivään = Pikaiskun suureneminen (+). 1. Indstillingshætten E skrues af hydraulikanordningen. 2. Indstillingshætten vendes og benyttes som værktøj. 3. Drejning mod venstre = forøgelse af hurtigslaget (+). 1. Skruva bort inställningskåpa E från hydraulbromsen. 2. Vrid inställningskåpan och använd som verktyg. 3. Vänstervridning = ökning av snabbslaget (+). 1. Skru av reguleringskappe E fra den hydrauliske bremsen. 2. Drei reguleringskappe og benytt den som verktøy. 3. Dreie mot urviseren = økning av hurtigslag (+). [m /h] 3 setus tehtaalla Fabriksindstilling Fabriksinställning Innstilling ved levering E Pikaisku Hurtigt slag Snabbslag Hurtigslag [s] t Magneetin kiinnitys-/hydrauliikkalautasen vaihto Udskiftning af tallerknen til magnetbefæstelse / hydraulik Byte av platta för fastsättning av magnet/ hydraulik Utskiftning av platen for magnetfeste/ hydraulikk 1. Kytke laitteisto pois päältä. 2. Poista varmistuslakka uppokantaruuvin päältä. 3. Ruuvaa uppokantaruuvi irti. 4. Ruuvaa lieriökantaruuvi B irti. 5. Vaihda lautanen C / hydrauliikka D. 6. Ruuvaa uppo- ja lieriökantaruuvi takaisin paikalleen. Kiristä uppokantaruuvia vain sen verran, että hydrauliikkaa voidaan vielä kiertää. 7. Sivele uppokantaruuville varmistuslakkaa. 8. Tarkasta tiiviys sulkuruuvin 3 paineväliotosta p max. = 500 mbar. 9. Tarkasta toiminta. 10. Kytke laitteisto päälle. 1. Sluk for anlægget. 2. Fjern sikringslakken over undersænkhovedskruen. 3. Undersænkhovedskruen skrues ud. 4. Cylinderhovedskruen B skrues ud. 5. Tallerken C / hydraulik D udskiftes. 6. Skru undersænk- og cylinderhovedskruen ind igen. Undersænkhovedskruen må kun strammes så meget, at hydraulikken endnu kan drejes. 7. Kom et lag sikringslak på undersænkhovedskruen. 8. Tæthedskontrol over trykudtag låseskrue 3 p max. = 500 mbar. 9. Gennemfør en funktionskontrol. 10. Tænd for anlægget 1. Koppla från anläggningen. 2. Ta bort låslacket på skruven med försänkt huvud. 3. Skruva ur skruven med försänkt huvud. 4. Skruva ur skruven med cylindriskt huvud B. 5. Byt ut plattan C / hydraulik D. 6. Skruva åter in skruvarna med försänkt och cylindriskt huvud. Dra åt skruven med försänkt huvud så att hydrauliken ännu kan vridas. 7. Täck skruven med försänkt huvud med låslack. 8. Täthetskontroll vid tryckuttag skruvpropp 3 p max. = 500 mbar. 9. Gör funktionskontroll. 10. Koppla till anläggningen. 1. Slå av anlegget. 2. Fjern sikringslakken over senkskruen. 3. Skru ut senkskruen. 4. Skru ut sylinderskruen B. 5. Skift ut platen C / hydraulikken D. 6. Skru inn senk- og sylinderskruen igjen. Trekk kun til senkskruen så mye at hydraulikken fortsatt kan beveges. 7. Sikre senkskruen med sikringslakk. 8. Utfør en tetthetsprøve via trykkuttak låseskrue 3 p max. = 500 mbar. 9. Utfør en funksjonskontroll. 10. Slå på anlegget B B C D

12 Magneetin vaihto Udskiftning af magneten Magnetbyte Utskiftning av magneten 1. Poista lautanen / hydrauliikka sivulla 6 selostetulla tavalla: Magneetin kiinnityslautasen vaihto, kohta Tallerknen / hydraulikken fjernes som beskrevet på side 6: "Udskiftning af tallerknen til magnetbefæstelse", punkt Ta bort platta / hydraulik, enligt beskrivning på sidan 6: "Byte av platta för fastsättning av magnet", punkt Fjern platen / hydraulikken som beskrevet på side 6: "Utskiftning av platen for magnetfeste", punkt Vaihda magneetti. Ota ehdottomasti huomioon magneetin numero ja jännite! 2. Magneten udskiftes. Vær ubetinget opmærksom på magnet-nr. og spænding! 2. Byt ut magneten. Respektera ovillkorligen magnet-nr och spänning! 2. Skift ut magneten. Kontrollér magnetnr. og spenning! 3. senna säätölautanen / hydrauliikka takaisin paikoilleen kuten sivulla 6 Magneetin kiinnityslautasen vaihto, kohta 6-10, selostetaan. 3. Indstillingstallerknen / hydraulikken monteres igen som beskrevet på side 6: "Udskiftning af tallerknen til magnetbefæstelse", punkt Montera åter inställningsplatta / hydraulik, enligt beskrivning på sidan 6 "Byte av platta för fastsättning av magnet", punkt Montér innstillingsplaten / hydraulikken igjen som beskrevet på side 6 "Utskiftning av platen for magnetfeste", punkt

13 Läpivirtausdiagrammi / Tryktabsdiagram / Tryckfallsdiagram / Flytskjema Pohjalla Basis Baserat Basert på + 15 C, 1013 mbar, kuiva + 15 C, 1013 mbar, tør + 15 C, 1013 mbar, tor + 15 C, 1013 mbar, tør Vn [m 3 /h] Ilma / Luft / ria dv = 1,0 Vn [m 3 /h] Maakaasu / Naturgas / Naturgass dv = 0,65 V käytetty kaasu/benyttet gasart/ nvänd gas/benyttet gass = V ilma /luft/luft/aria x f Kaasutyyppi Gasart Typ av gas Type gass Ominaispaino Densitet Specifik vikt Spesifikk vekt [kg/m 3 ] dv f f = Ilman ominaispaino luftens densitet Luftens specifika vikt Spe. vekt luft Käytetyn kaasun ominaispaino den anvendte gasarts densitet Specifika vikten för använd gas Spesifihle vekt av benyttet luft Maakaasu/Naturgas/ Naturgas/Naturgass Kaupunkikaasu/Bygas/ Stadsgas/Lysgass Nestekaasu/F - gas/ Gasol/Flytende gass Ilma/Luft/Luft/Luft

14 Varaosat / Tarvikkeet Reservedele / tilbehør Reservdelar / tillbehör Reservedeler / tilbehør Tilausnumero Bestillings-nummer Beställningsnummer Bestillingsnummer Varaosat / Tarvikkeet Reservedele / tilbehør Reservdelar / tillbehör Reservedeler / tilbehør Tilausnumero Bestillings-nummer Beställningsnummer Bestillingsnummer Sulkuruuvi ja tiivistysrengas Låseskrue med pakring Skruvpropp med tätring Låseskrue med tetningsring G 1/8 G 1/4 G 1/2 G 3/4 Liankerääjä, siivilä Snavssamler, filtersi Smutsfångare, sil Smussfanger, sil Rp 2 (DN 50) DN 65 DN 80 DN 100 DN 125 Sarja: Kansi, sivulla Sæt: Låg i siden Sats: Lock, på sidan Sett: Deksel, på siden Rp 2 (DN 50) DN 65 - DN 125 Sarja: Sytytyskaasulaippa G 3/4 Sæt: Tændgasflange G 3/4 Sats: Tändgasfläns G 3/4 Sett: Tenngassflens G 3/4 Johtorasia, musta Ledningsdåse, sort Ledningsdosa, svart Ledningsboks, sort GDMW, 3 pol. + E Tiivisteet Pakninger Packningar Tetninger DN 65 DN 80 DN 100 DN 125 Vaarnaruuvisarja Tapskruesæt Stiftskruvsats Stiftskruesett M16 x 65 ( DN 65 - DN 100 ) M16 x 75 ( DN125 ) Mittausistukka ja tiivistysrengas Måleskrue med pakring Mätrör med tätring Målestuss med tetningsring G 1/8 G 1/ kpl/sarja 2 stk./sæt 2 styck/sats 2 stk./sett kpl/sarja 4 stk./sæt 4 styck/sats 4 stk./sett kpl/sarja 5 stk./sæt 5 styck/sats 5 stk./sett Varamagneetti Reservemagnet Utbytesmagnet Reservemagnet DMV 525/12 DMV /12 DMV /12 DMV /12 DMV /12 Sulkuruuvi, matala O-renkaalla Låseskrue, flad med O-ring Skruvpropp, flat med O-ring Låseskrue, flat med O-ring G 1/8 Magneetin kiinnityslautanen Tallerken til magnetbefæstelse Platta för fastsättning av magnet Plate for magnetfeste DMV 525/12 DMV /12 DMV /12 DMV /12 DMV /12 Hydrauliikkajarru Hydraulikbremse Hydraulisk broms Hydraulisk brems DN 65 DN 80 DN 100 DN 125 Sisään asetettava levy Indstiksskive Insticksbricka Innstikkskive DMV 525/12 DMV /12 DMV /12 DMV /12 DMV /12 dapterisetti GW 2 / 5 varten Liitäntä G 1/4 dapter-sæt til GW 2 / 5 Tilslutning G 1/4 daptersats för GW 2 / 5 nslutning G 1/4 dapter-sett for GW 2 / 5 Tilkopling G 1/4 DMV 525/12 Tilauksesta på forespørgsel på begäran etter henvendelse 5 kpl/sarja 5 stk./sæt 5 styck/sats 5 stk./sett Tilauksesta på forespørgsel på begäran etter henvendelse Liitoslaippa Rp 2 Tilslutningsflange Rp 2 nslutningsfläns Rp 2 Tilkoplingsflens Rp 2 DMV 525/ O-rengas, tarkastettu EN mukaan O-ring, EN kontrolleret O-ring, EN kontrollerad O-ring, EN-testet DMV 525/

15 Töitä kaksoismagneettiventtiilissä saa tehdä vain valtuutettu alan ammattihenkilöstö. rbejder på dobbeltmagnetventilen må kun gennemføres af fagpersonale. rbeten på dubbelmagnetventilen får endast utföras av auktoriserad fackpersonal. rbeider på dobbeltmagnetventilen må kun utføres av fagpersonale. Suojaa laippapinnat. Kiristä ruuvit kiinni ristikkäin. Beskyt flangefladerne. Spænd skruerne fast over kors. Skydda flänsytor. Dra åt skruvarna korsvis. Beskytt flensflatene. Trekk til skruene kryssvis. Kaksoismagneettiventtiilin ja kovettuvien tiilimuurien, betoniseinien ja lattian välissä ei saa olla suoraa kosketusta. En direkte kontakt melem dobbeltmagnetventilen og gennemhærdnende murværk, betonvægge, gulve er ikke tilladt. Direkt kontakt mellan dubbelmagnetventilen och hårdnande murverk, betongväggar, golv är inte tillåtet. Direkte kontakt mellom dobbeltmagnetventilen og herdende murverk, betongvegger, gulv er ikke tillatt. Säädä nimellisteho tai paineen ohjearvot aina kaasunpaineen säätölaitteesta. Tehokohtainen kuristus tapahtuu kaksoismagneettiventtiilillä. Kiinnitä osien vaihdossa huomiota tiivisteiden kuntoon. Indstil altid den nominelle effekt eller trykindstillingsværdier på gastrykreguleringsenheden. Effektspecifik drøvling over dobbeltmagnetventilen. Ved udskiftning af dele skal man sørge for, at pakningerne er i orden. Ställ principiellt in märkeffekt resp. tryckbörvärden på gastryckregleringsinstrumentet. Effektspecifik strypning via dubbelmagnetventilen. Ge vid utbyte av delar akt på att packningarna är oklanderliga. Nominell ytelse hhv. fastlagte trykkverdier skal alltid innstilles på gasstrykk-reguleringsapparatet. Ytelsesspesifikk struping utføres med dobbeltmagnetventilen. Ved utskiftning av deler skal det kontrolleres at tetningene er feilfrie. Putkijohtojen tiiviystarkastus: Sulje käyttölaitteiden / DMV-venttiilin edessä oleva kuulahana. Kontrol af rørledningernes tæthed: Luk kuglehanen foran armaturerne / DMV. Täthetskontroll av rörledning: Stäng kulkranen före armaturen / DMV. Rørlednings-tetthetskontroll: Steng kuleventilen foran armaturene/dobbeltmagnetventilen. Safety first O.K. Kun työt on päätetty kaasun kaksoismagneettiventtiilissä: Tarkasta tiiviys ja toiminta. Når arbejderne på dobbeltmagnetventilen er afsluttet: Gennemfør en tætheds- og funktionskontrol. Efter avslutning av arbetena på dubbelmagnetventilen: Genomför täthetskontroll och funktionskontroll. Etter at arbeidene på dobbeltmagnetventilen er avsluttet: Utfør tetthetskontroll og funksjonskontroll. Älä koskaan tee järjestelmässä mitään töitä, kun siinä on kaasunpainetta tai jännitettä. Vältä avotulta. Ota huomioon paikalliset määräykset. Udfør aldrig arbejder, når der foreligger gastryk eller spænding. Undgå åben ild. Overhold de gældende forskrifter. Utför aldrig arbeten när gastryck eller spänning föreligger. Undvik öppen eld. Respektera av myndigheterna fastställda föreskrifter. Utfør aldri arbeider hvis gasstrykk eller spenning er tilkoplet. Unngå åpen ild. Følg offentlige forskrifter. Valitse kaikki asetukset ja asetusarvot vain kattilan/polttimon valmistajan laatiman käyttöohjeen mukaisesti. lle indstillinger og indstillingsværdier må kun udføres i overensstemmelse med driftsvejledningen fra kedel-/brænderfabrikanten. Samtliga inställningar och inställningsvärden måste stämma överens med pann-/brännartillverkarens driftsanvisning. lle innstillingene og innstilte verdier utføres kun i overensstemmelse med kjele-/brennerprodusentens bruksveiledning. Välilliset henkilö- tai aineelliset vahingot ovat mahdollisia, jos ohjeita ei noudateta. Ved manglende overholdelse af henvisningerne er der fare for personskader eller materielle følgeskader. Om anvisningarna inte iakttages är person- eller materielskador möjliga. Ved ignorering av instruksene kan det oppstå personskader eller materielle skader
