Uudistunut jakeluasemastandardi Pohjavesi- ja maa-ainesneuvottelupäivät 1.-2.10.

1 Uudistunut jakeluasemastandardi Pohjavesi- ja maa-ainesneuvottelupäivät Minna Leppänen Tampereen teknillinen yliopisto Rakennustekniikan laitos, Maa- ja pohjarakenteet

2 Jakeluasemastandardi SFS 3352 Kaksoispidätyksen periaate: varsinaista perusrakennetta täydentää toinen pidätysrakenne, joka estää palavan nesteen vuodot siinäkin tapauksessa, että ensisijainen rakenne on jostakin syystä pettänyt. Esimerkiksi säiliöissä, viemäriputkissa ja öljynerottimissa on kaksoisvaipparakenne. Lisäksi säiliöt varustetaan automaattisilla valvontajärjestelmillä. Ensisijainen suojausrakenne Toissijainen suojausrakenne

3 Ensisijainen suojausrakenne SFS

4 Ensisijainen suojausrakenne Jakelualue ja täyttöpaikka SFS 3352 PARANNUSEHDOTUS: Yhdistelmärakenne Sähköinen vuodontarkkailu

Yhdistelmärakenne on ylivoimainen Tiivistysrakenteiden läpi

(Rowe, 2014) GMB on geomembraani, oletus 5 reikää / ha (r o =

h = 0,01 m, k = 2 10-10 m/s, θ = 1 10-10 m/s; CCL (compacted

GCL GMB & CCL GMB kaatopaikka 0,3 0,18 2,6 63 000 allas 5,0

5 Yhdistelmärakenne on ylivoimainen Tiivistysrakenteiden läpi suotautuva vesimäärä. (Rowe, 2014) GMB on geomembraani, oletus 5 reikää / ha (r o = 6,64 mm); GCL (geosynthetic clay liner) on bentoniittimatto, h = 0,01 m, k = m/s, θ = m/s; CCL (compacted clay liner) on rakennettu mineraalinen tiivistyskerros, h = 0,6 m, k = m/s, θ = m/s. ) Vedenpainekorkeus h w [m] Läpäisevä vesimäärä [lphd] GMB & GCL GMB & CCL GMB kaatopaikka 0,3 0,18 2, allas 5,0 1, NESTE MINERAALINEN KERROS NESTE MINERAALINEN KERROS NESTE MINERAALINEN KERROS TIIVIS KONTAKTI ON TÄRKEÄ!

6 Toissijainen suojakerros SFS 3352 Suojausrakenteiden välissä hiekkaa ja soraa

7 Advektio ja diffuusio Kun läpäisevyys on pieni, diffuusio on tärkein kulkeutumismekanismi. Diffuusiossa ajava voima on kemiallinen pitoisuus. Diffuusiota tapahtuu myös kalvon läpi

8 HDPE-kalvon diffuusio Adsorptio (Henryn laki) h Desorptio (Henryn laki) HDPE on non-polaarinen ja läpäisee non-polaarisia yhdisteitä kuten polttoaineita Diffusio Fickin laki Läpi kulkeva aine voi vaikuttaa kalvon ominaisuuksiin

HDPE ei ole ainoa vaihtoehto Geomembraanien diffuusiokertoimien D g ( 10 13 m 2 s 1 ) vertailu (Rowe 2014) Diffuusiokerroin D g 10-14 m 2 /s PVC LLDPE HDPE EVOH thin film tolueeni 90 30 18 1,5

9 HDPE ei ole ainoa vaihtoehto Geomembraanien diffuusiokertoimien D g ( m 2 s 1 ) vertailu (Rowe 2014) Diffuusiokerroin D g m 2 /s PVC LLDPE HDPE EVOH thin film tolueeni ,5 Polyeteeni tai muu polyolefiini EVOH Sideaine (adhesive) Monikerroksisessa kalvossa on keskellä kaasujen kulkeutumisen estävä EVOH-kalvo ja päällä mekaanisesti kestävä esim. LLDPE-kalvo

laminating / coating Esihydratoitu bentoniittimatto

10 Materiaalivaihtoehtoja Bentoniittimaton ominaisuuksia voi parantaa monella tavalla Bentoniittimatto + kalvo laminating / coating Esihydratoitu bentoniittimatto Polymeeriparannettu bentoniittimatto

Pinnoitettu bentoniittimatto http://www.wmaa.asn.

11 Pinnoitettu bentoniittimatto

Praimerit kiinnittävät kalvon ja pohjakankaan yhtenäiseksi 3.

12 EIA Ethylene Interpolymer Alloy XR-5 1. Pohjakangas kudottu PE -> vetolujuus, puhkaisulujuus, mittojen pysyvyys 2. Praimerit kiinnittävät kalvon ja pohjakankaan yhtenäiseksi 3. DuPon Elvaloy pinnoite 4. DuPon Elvaloy pinnoite A = Excellent B = Moderate C = Poor NF = Not Found in Published Chart

13 EIA geomembraani vs. HDPE Parempi lujuus Joustava Esisaumattavissa Pienempi lämpölaajeneminen Ei altis jännityssäröilylle

14 EIA-geomembraanin asennus

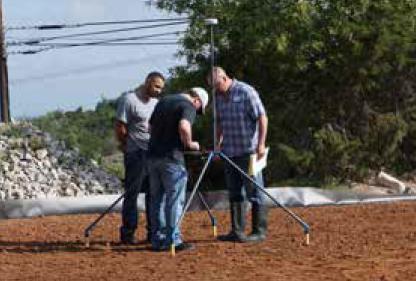

15 Sähköinen ehjyydentarkistus Rakentamisen aikana

16 Reiän havaitseminen

Sähköinen vuodon tarkkailu http://www.llsi.

17 Sähköinen vuodon tarkkailu

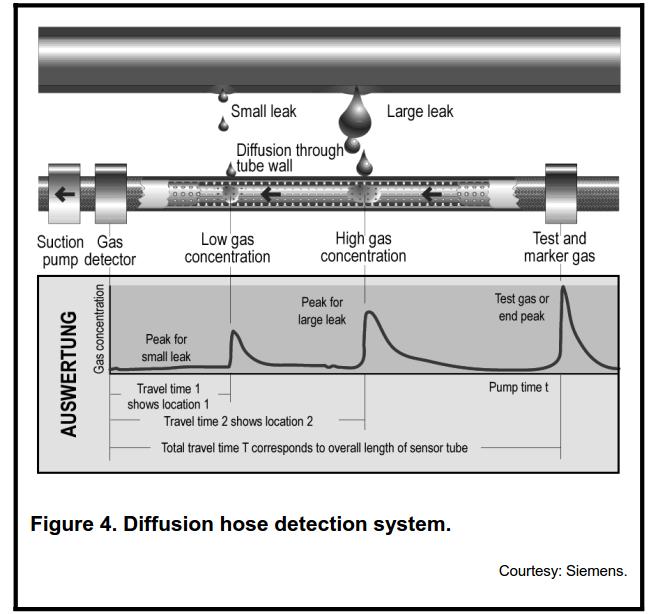

18 Monitorointimenetelmiä

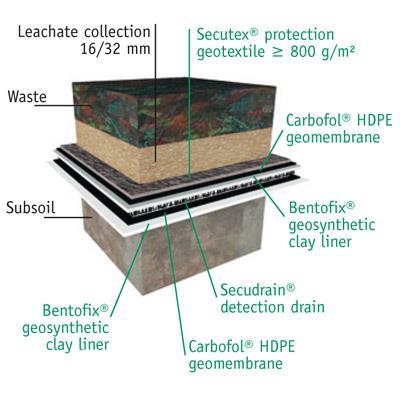

19 Kaksoisyhdistelmärakenne EPA Farzad M. Azad a, Abbas El-Zein a,*, R. Kerry Rowe b,**, David W. Airey

20 Tuotestandardit SFS-EN Geoeristeet. Altaiden ja patojen rakentamisessa käytettäviltä geoeristeiltä vaadittavat ominaisuudet (2013) Geosynthetic barriers. Characteristics required for use in the construction of reservoirs and dams SFS-EN Geoeristeet. Kanavien rakentamisessa käytettäviltä geoeristeiltä vaadittavat ominaisuudet (2013) Geosynthetic barriers. Characteristics required for use in the construction of canals SFS-EN Geoeristeet. Tunneleiden ja maanalaisten tilojen rakentamisessa käytettäviltä nestetiiviiltä geoeristeiltä vaadittavat ominaisuudet (2013) Geosynthetic barriers. Characteristics required for use as a fluid barrier in the construction of tunnels and associated underground structures SFS-EN Geoeristeet. Jätealtaiden, vastaanottoasemien ja vuotoa keräävien järjestelmien rakentamisessa käytettäviltä geoeristeiltä vaadittavat ominaisuudet (2013) Geosynthetic barriers. Characteristics required for use in the construction of liquid waste disposal sites, transfer stations or secondary containment SFS-EN Geoeristeet. Kiinteän jätteen varastojen ja kaatopaikkojen rakentamisessa käytettäviltä geoeristeiltä vaadittavat ominaisuudet (2013) Geosynthetic barriers. Characteristics required for use in the construction of solid waste storage and disposal sites SFS-EN Geoeristeet. Liikenneinfrastruktuurin rakenteissa käytettäviltä geoeristeiltä vaadittavat ominaisuudet (2013) Geosynthetic barriers. Characteristics required for use in transportation infrastructure

21 Yhteenveto Ensisijaisen ja toissijaisen suojausrakenteen perusajatus on hyvä Yhdistelmärakenne on paljon tehokkaampi kuin kalvo yksinään Jakeluasema on pinta-alaltaan pieni ja haitta-aineet tunnetaan mahdollista valita sopivin materiaali ja lisätä sähköistä ehjyyden monitorointia HDPE on kemialliselta kestävyydeltään laajaalainen, mutta jäykkä, työmaalla saumattava, altis jännityssäröilylle, läpäisee hiilivetyjä diffuusion kautta EIA- tai EVOH-kalvo
