1 FINNSONIC CORUS Teollisuuden huoltopesut ultraäänipesukoneella cleaner safer smarter

2

3 FinnSonic tehoa huoltopesuihin Ultraäänipesu puhdistaa vaativatkin kohteet tehokkaasti ja säästää työaikaa Ultraäänipesulla on monia kiistattomia etuja teollisissa huoltopesuissa nopea ja tehokas säästää aikaa ja työtä hellävarainen - ei vahingoita kappaletta tarkka pesee monimutkaisenkin, reikiä ja onkaloita sisältävän kappaleen kaikki pinnat ympäristöystävällinen vähäinen energian ja veden kulutus ergonominen - käyttäjäystävällinen laitemuotoilu turvallinen hallittu pesutapahtuma suljetussa tilassa Uusi kustannustehokas FinnSonic Uusi FinnSonic on suunniteltu yleisiin teollisiin huoltopesuihin sekä muottien ja työkalujen pesuun. FinnSonic on älykäs tuotesarja joka taipuu moneen tarpeeseen.

4 Ennen Jälkeen Tärkeiät edut Tuotantolaitteiden luotettava toiminta ja korkea puhtaustaso saavutetaan työvoimaa säästävällä ultraäänipesulla. FinnSonic Genius ultraäänitekniikka tuottaa parhaan pesutehon myös muuttuvissa olosuhteissa modulaarinen rakenne takaa kulloinkin tarpeeseen sopivan laitekokoonpanon kustannustehokas ratkaisu turvallinen, viihtyisä, hiljainen ja ergonominen työympäristö Kolme erilaista vaihtoehtoa FinnSonic standardi moduulit yleisiin huoltopesuihin FinnSonic HD standardi moduulit muottien ja työkalujen pesuun FinnSonic X asiakastarpeiden mukaan räätälöidyt moduulit huoltopesuun

5 Esimerkkejä huoltopesusovelluksista suodattimet, seulat, läönvaihtimet ajoneuvojen korjaus: kaasuttimet, ketjut, suuttimet, sylinterinkannet, suodattimet mekaaninen teollisuus: laakerit, terät, suuttimet, venttiilit, anturit prosessiteollisuus: venttiilit, suuttimet, tiivisteet, mittalaitteet, pumpun osat, pneumaattiset ja hydrauliset osat väriaineen, musteen, maalin, uretaanin ja epoksin poistaminen HD ruiskuvalumuotit lasimuotit painevalumuotit ekstruusiotyökalut puristustyökalut lävistystyökalut sahanterät, puuntyöstöterät X erikoismittaiset kappaleet kuten putket

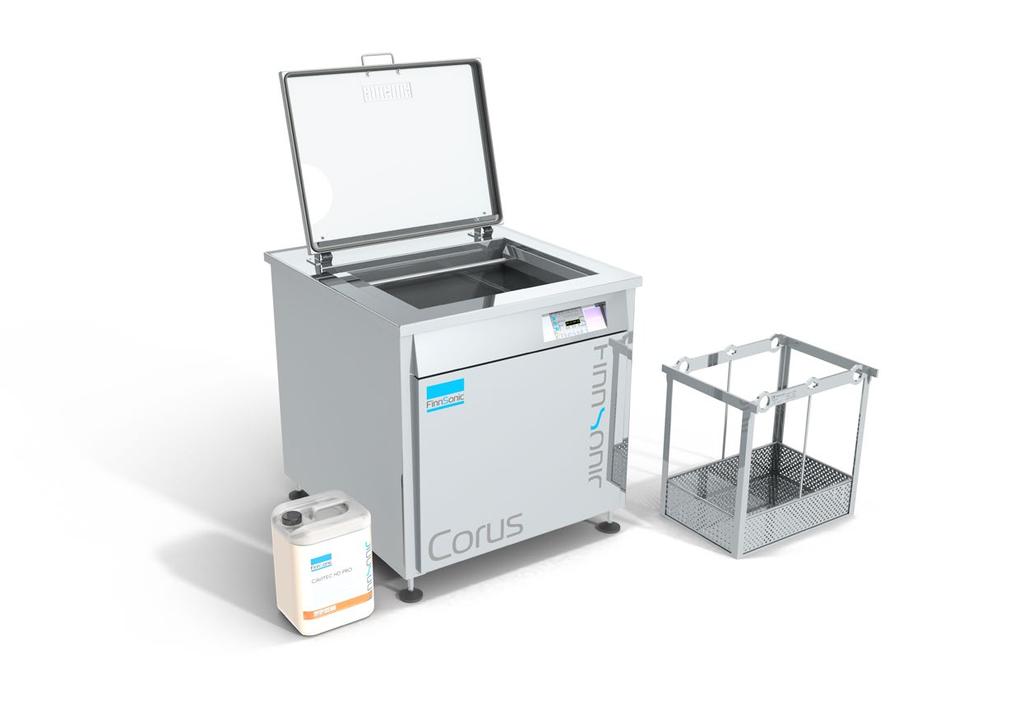

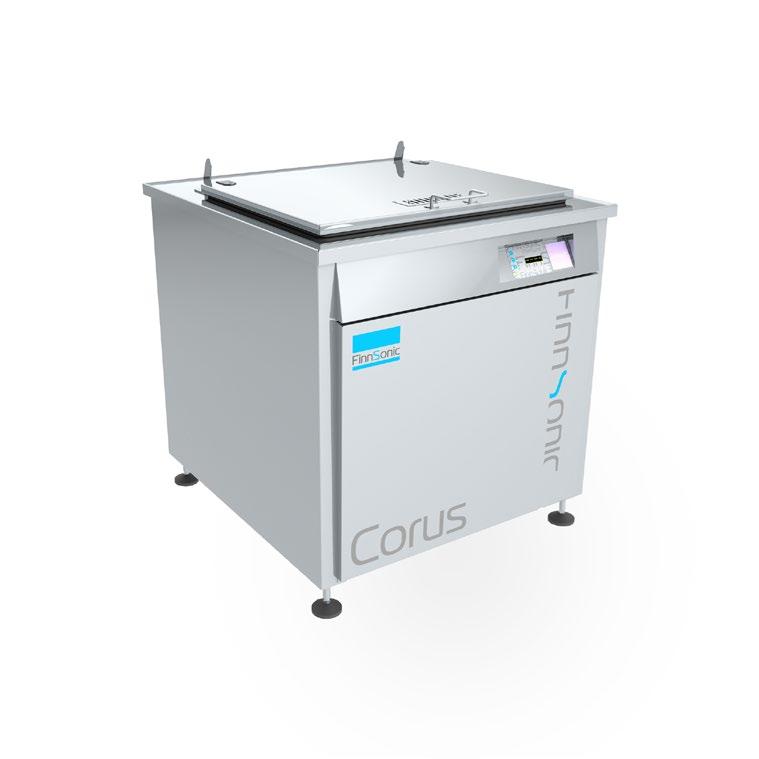

6 FinnSonic yleisiin huoltopesuihin FinnSonic on suunniteltu monimutkaisien kappaleiden teolliseen huoltopesuun. Se korvaa työlään ja usein pintoja kuluttavan mekaanisen manuaalisen puhdistuksen. Kansi eristää lämpöä ja ääntä sekä suojaa höyryiltä. Ultraääntä ja läitystä ohjataan kätevästi ohjauspaneelista. Pestävät kappaleet laitetaan koriin, joka nostetaan altaaseen. Allas täytetään vedellä ja puhdistusaineella. Kestävä rakenne ruostumattomasta teräksestä.

7 FinnSonic moduulit Pesukorin sisämitat Maksimikuorma Ultraääniteho Altaan tilavuus Läitysteho x 538 x h kg 1,2 kw 135 l 3 kw x 400 x h kg 2,4 kw 262 l 5 kw x 600 x h kg 3,6 kw 670 l 9 kw x 800 x h kg 4,8 kw 1200 l 18 kw Tärkeiät hyödyt korkea puhtaustaso lyhyt pesuprosessi turvallinen ja helppokäyttöinen vähentää manuaalista käsittelyä Lisävarusteet pesukori osien turvalliseen käsittelyyn saranoitu säiliön kansi sisällä on höyryä, ääntä ja lämpöä pneumaattisesti toimiva kansi parantaa työturvallisuutta vaihtoehtoja kylvynhuoltoon kylvyn käyttöiän pidentäminen ja puhtaustason parantaminen reunaimukanavat vähentää altistumista höyryille parannettu äänieristys - vähentää äänitasoa jopa 10 db huuhtelumoduuli huuhtelee pois partikkelit ja pesuainejäämät sekä varmistaa puhtaan ja turvallisen lopputuloksen huuhtelun paineilmakuplitus tehostaa huuhtelua

8 FinnSonic HD ylivoimaisia etuja muottien ja työkalujen pesussa Ultraäänipesu poistaa vaikean kuivan ja märän lian metallipinnoilta mutta on kuitenkin hellävarainen eikä vahingoita muotin pintaa. Ultraäänipesu korvaa raskaan mekaanisen työn. Tärkeiät hyödyt tuotannossa pidentää muottien käyttöikää, ei kuluta muottien reunoja, muotoja eikä pintaa muottien korkea puhtaustaso muottien pidempi käyttöikä tasainen tuotantonopeus lopputuotteen lyhyempi käsittelyaika korkea tuotannon laatu pieni hukkaprosentti 40-50% kustannussäästöt muottien huollossa Tärkeiät hyödyt pesuprosessissa lyhyt pesuprosessi lyhyt käsittelyaika turvallinen ja helppokäyttöinen säästöt työvoimakustannuksissa, vaatii vähän operaattorin työtä lyhyt takaisinmaksuaika ympäristöystävälliset, vesipohjaiset pesukemikaalit luotettava teknologia

9 Muotinpesuprosessi 1. Ultraäänipesu 80 C:ssa 5-15 minuuttia 2. Huuhtelu paineilmakuplituksella noin yksi minuutti Optiot 3. Suojakäsittely: kuuma passivointi tai vedenpoistoöljy noin yksi minuutti 4. Tarkastus / huuhtelu, paineilmapuhallus ERGO STATION 1. Ultraäänipesu 2. Huuhtelu 3. Kuuma passivointi tai vedenpoistoöljy 4. Tarkastus/ huuhtelu, paineilmapuhallus OPTIOT Pesukemikaalit ovat olennainen osa pesuprosessia Oikealla pesuaineella on keskeinen vaikutus haluttuun puhtaustasoon. Ultraäänipesuprosessissa voimakkaasti emäksinen pesuaine, esim. FinnSonic Cavitec HD Pro, poistaa tehokkaasti teräksisten muottien ja työkalujen pinnoille palaneita orgaanisia jäämiä. Ruosteenestoaine, esim. FinnSonic Norust 1, antaa tilapäisen korroosiosuojauksen huuhtelukylvyssä. Hapanta tuotetta, esim. FinnSonic Cavitec Disco, käytetään poistamaan hapettumia ja kalkkia.

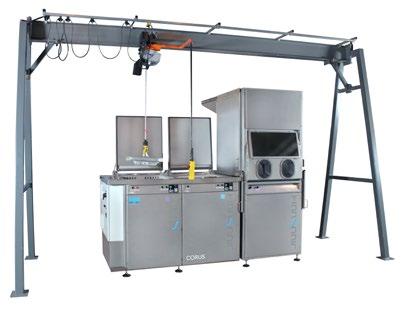

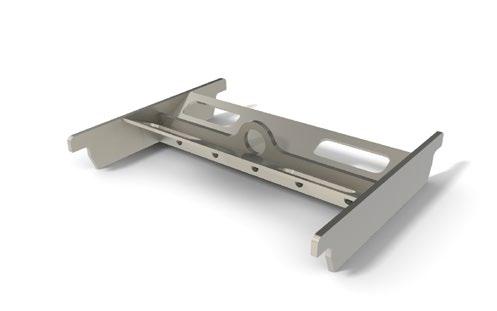

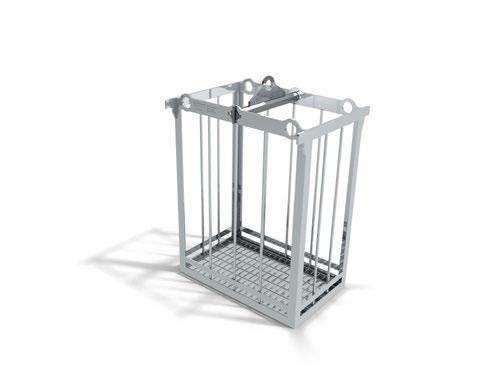

10 Optioita muotinkäsittelyyn Nostopalkkia tai koria käytetään siirtämään muotinosia pesuprosessin aikana. Altaissa on tukitangot, jotka ovat yhteensopivia sekä nostopalkin että korin kanssa, ja jotka mahdollistavat nostimen irrotuksen ja altaan kannen sulkemisen pesun ajaksi. Nostopalkki muottilevyjä varten Muotti ripustetaan palkkiin sakkeleilla Altaassa on yhteensopivat tukipisteet Yhden pisteen nosto helpottaa käsittelyä ketjunostimella. Kori muottilevyjä ja osia varten Irrotettavan nostoapuvälineen ansiosta käsittely on helppoa yhdestä pisteestä ketjunostimella. Pieniä osia varten on saatavana myös verkoilla varustettuja koreja. FinnSonic ketjunostin Yhteensopiva pesulinjan kanssa Ergonominen kuorman käsittely Käyttövalmis lattialle asennettava ketjunostin tekee hankinnasta ja asennuksesta yksinkertaista Koko järjestelmä CE-merkitty

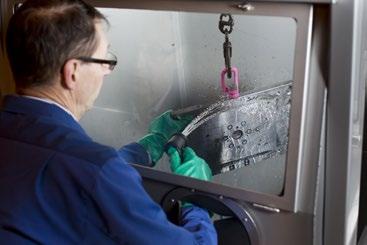

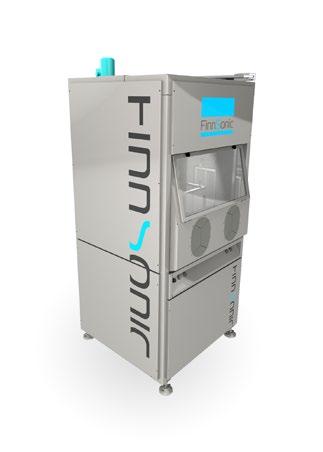

11 FinnSonic Ergo Station FinnSonic Ergo on kehitetty manuaaliseen huuhteluun, kuivaukseen ja muottien tarkastukseen. Sen tärkeimpiä etuja ovat turvallisuus ja ergonomia täysin suljetun, hyvin valaistun ja ilmastoidun kaion ansiosta. Sivulla olevat liukuovet ja kappaleiden käsittely nostimilla tekevät käytöstä turvallista ja helppoa. FinnSonic HD moduulit Suurin suositeltu muotin koko Altaan tilavuus Altaan sisämitat Korin sisämitat Maksimikuorma Ultraääniteho Läitysteho 120HD 400 x 250 x h x 645 x h x 538 x h kg 1,2 kw 135 l 3 kw 240HD 450 x 300 x h x 373 x h x 300 x h kg 2,4 kw 210 l 5 kw 360HD 600 x 400 x h x 473 x h x 400 x h kg 3,6 kw 410 l 9 kw 480HD 800 x 400 x h x 473 x h x 400 x h kg 4,8 kw 500 l 9 kw 600HD 1000 x 400 x h x 500 x h kg 6 kw 840 l 18 kw 720HD 1200 x 400 x h x 500 x h kg 7,2 kw 1100 l 18 kw 840HD 1000 x 700 x h x 800 x h kg 8,4 kw 1300 l 27 kw 1200HD 1200 x 700 x h x 800 x h kg 12 kw 2200 l 36 kw

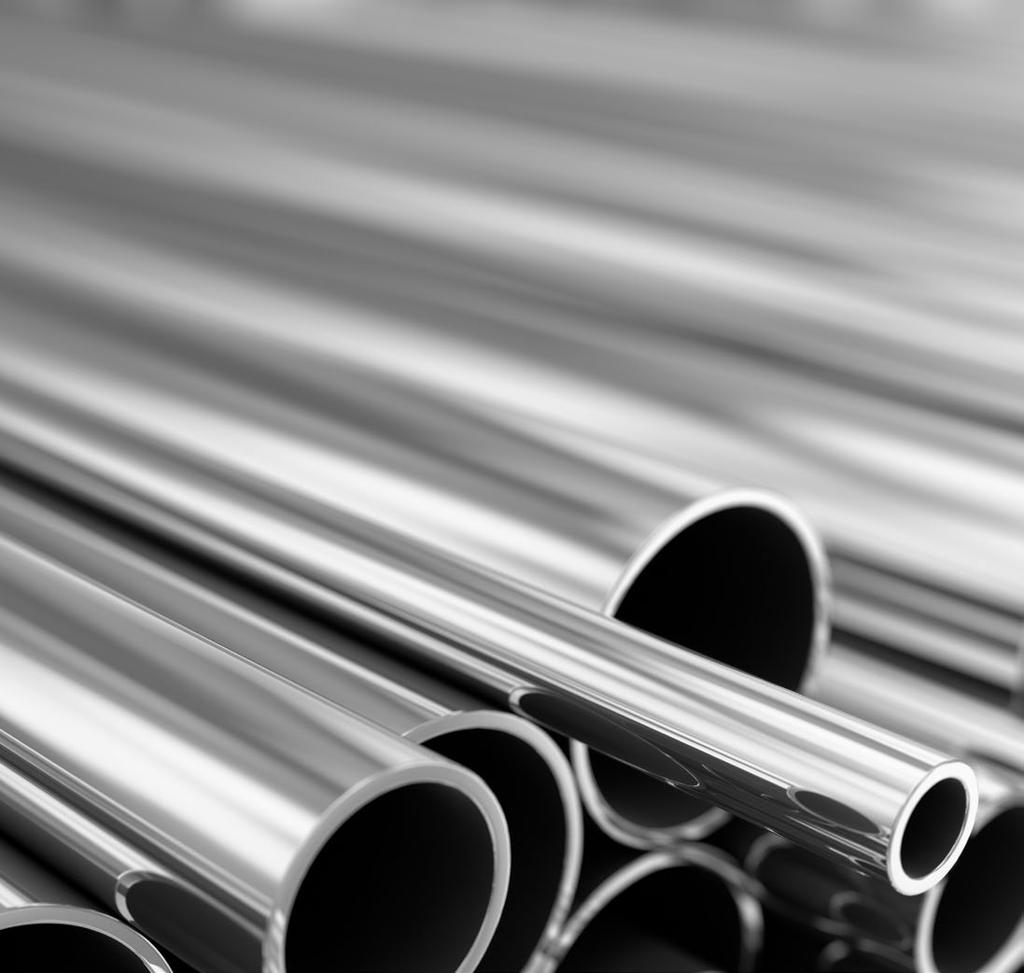

12 FinnSonic X FinnSonic X on hyvä ratkaisu kun tarvitaan erikoismittaisia laitteita. Moduulit voidaan räätälöidä asiakastarpeiden mukaisesti. Moduulit on suunniteltu älykkäällä suunnitteluautomaatiolla, joka perustuu kustannustehokkaaseen ja nopeaan parametriseen mallintamiseen. 12/2016 Parikankatu Lahti FINLAND sales@finnsonic.com FinnSonic ylläpitää sertifioituja laatu- ja ympäristöhallintaohjelmia ISO 9001:2008 ja ISO 14001:2004. Oikeudet muutoksiin pidätetään.
