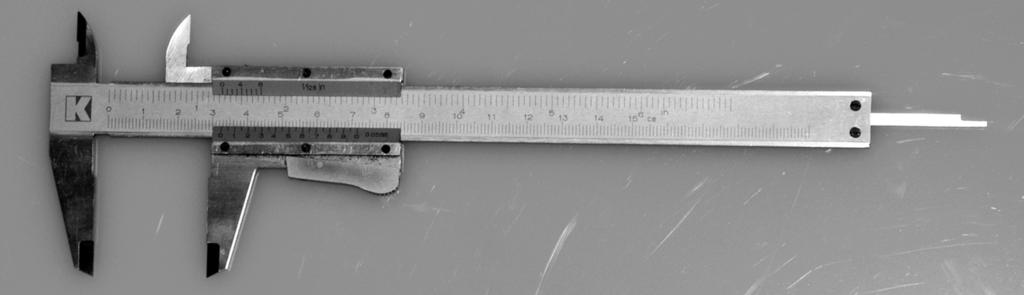

1 Oppilaitos Oppilas Koe A sivut Päiväys Osasto Pisteet/numero 1 Mikä asia vaikuttaa mittalaitteen valintaan? Kerro kaksi esimerkkiä. Mittalaite valitaan tarvittavan mittaustarkkuuden mukaan. Jos mitataan likimääräisesti esim. tontin pinta-alaa, voidaan tontin sivujen pituus mitata noin metrin mittaisilla askeleilla harppoen. Rakennustyömaalla rakennuksen oikea sijoitus tontille voidaan mitata laser-mittalaitteella ehkä 0,1 mm tarkkuudella. 2 Millainen mittausvirhe voi aiheutua työympäristöstä? Jos mittalaite on kalibroitu lämpötilassa +20 C ja mittauslämpötila on esim. 45 C. Lämpölaajenemisesta muodostuu mittavirhettä. 3 Mikä mittalaite on viereisessä kuvassa, missä sitä käytetään ja mikä on yleensä sen lukematarkkuus? Työntömitta on konepajojen ja asennustöiden yleisin mittaväline. Lukematarkkuus on kymmenesosamillimetri. 4 Milloin piirroituksessa kappaleeseen vedetty pysyvä naarmu on virhe? Pysyvää naarmua ei saa vetää pehmeisiin materiaaleihin, koska piirroitusviiva voi olla murtuman alku. Piirroitusnaarmu voi olla myös ulkonäöllinen virhe. 5 Mitä penkkihiomakoneen käytössä huomioidaan? Hiontaan käytetään laikan ulkokehää, mutta myös sen reuna on käytettävissä. Kulunut, urittunut laikka oikaistaan timanttikärkisellä kunnostuspuikolla tai teroitinkehrällä. Hiomalaikan ja hiomatuen välinen rako ei saa olla suurempi kuin 2 mm, eikä laikan suojaimia saa irrottaa! Rouhintahionnassa kappaletta painetaan laikkaa vasten voimakkaammin kuin silityshionnassa. Poran terien hionnassa l. teroituksessa terä ei saa kuumentua liikaa, koska se pehmenee. Hiomakoneen lähellä on yleensä vesiastia hiottavan kappaleen jäähdytystä varten. 6 Mikä laite on viereisessä kuvassa ja mihin se erityisen hyvin soveltuu? Nauhahiomakone. Menetelmällä saadaan hiottua suuria tasopintoja ja se soveltuu hyvin esim. viimeistelyhiontaan. Hiomanauhoja on useita eri karkeuksia. 7 Koneiden osia liitetään toisiinsa erilaisten liitosten avulla. Kerro 5 erilaista liittämistapaa? Ruuviliitos on yleisin liitos ja se on purettavissa. Liitoksia tehdään myös niitaten, liimaamalla, erilaisilla kiilaliitoksilla, hitsaamalla ja juottaen. Osaa edellä olevista liitoksista ei voida purkaa. 28p/ 1

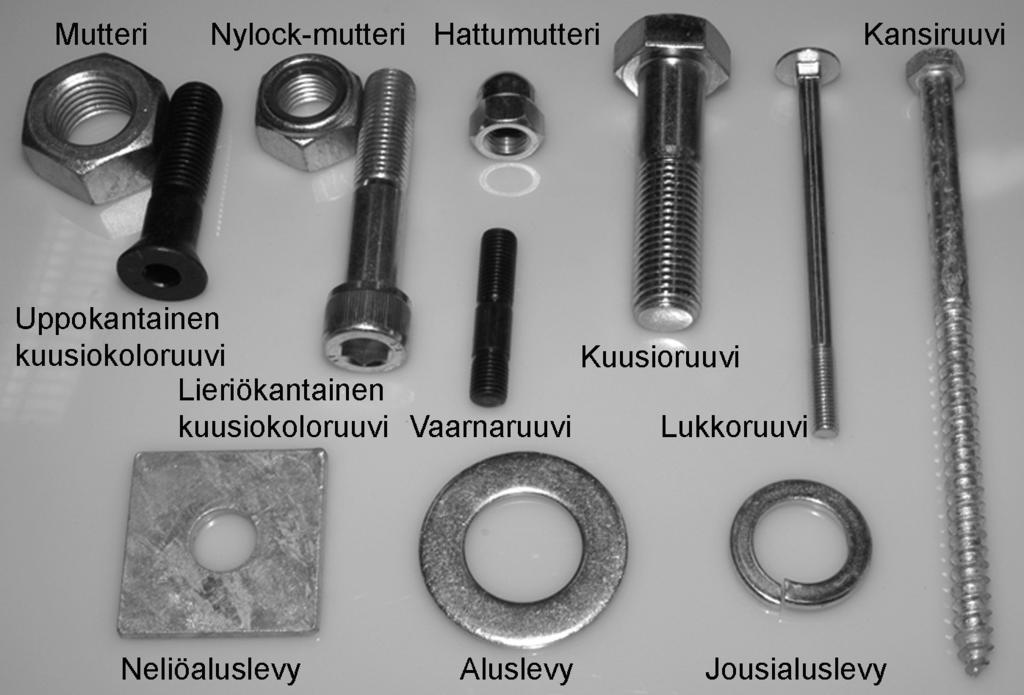

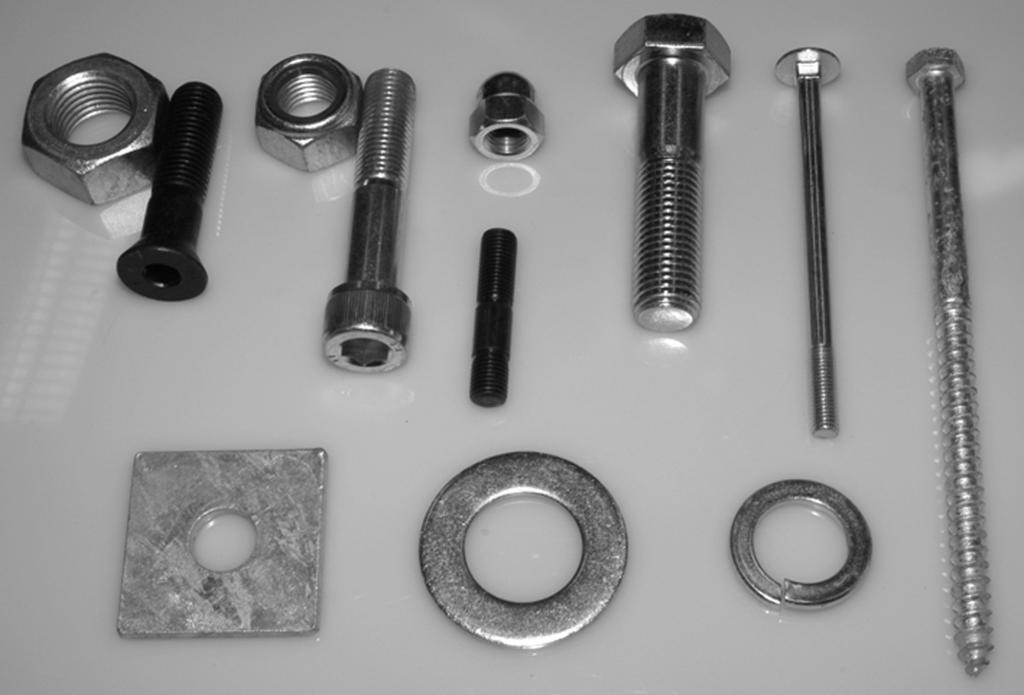

2 8 Nimeä viereisen kuvan osat. 1 9 Millainen työmenetelmä levyn leikkaus yleensä on? Miten leikkaukseen tarvittavaa voimaa voidaan pienentää? Levyn leikkaus on yleensä lastuamaton työmenetelmä. Levy leikkautuu kahden toistensa ohi liikkuvien terien välissä. Tarvittavan leikkausvoiman pienentämiseksi leikkautuminen ei tapahdu koko terien pituudelta, vain osalla pituutta. 10 Minkä laitteen osakuva on vieressä? Pistehitsauslaitteen Mitä laitteella tehdään? Pistehitsaus, vastushitsaus on puristushitsaus, jossa liitettävät metallikappaleet kuumennetaan sähkövirran avulla yhteen. Miten toiminta tapahtuu? Hitsautuminen tapahtuu, kun tahdasmaisessa tilassa olevat kohdat puristetaan riittävän voimakkaasti yhteen. Muodostuva hitsipiste on linssin muotoinen sijaiten kuvan osoittamalla tavalla liitospinnan keskellä. Liitoskohdan läpi kulkeva sähkövirta ja metallin vastus aiheuttavat kuumenemisen. Elektrodien jäähdytys voi tapahtua veden avulla. Koneen automatiikka säätää esim. sähkövirran kuumennusajan. 10p 11 Mitä viereinen kuva ja sen merkinnät tarkoittavat? Pintamerkit piirustuksessa kertovat, millaisen valmiin kappaleen pinnan on oltava. Pintamerkkiä käytetään silloin, kun pinnan laadulla on merkitystä. Merkintä Ra 0,8 tarkoittaa keskipoikkeamaa, joka on 0,8 μm. Sen alla on lastuavan työstön merkki. 3p 2 29p/

3 12 Nimeä viereiset hitsausmerkit. 8p 13 Mikä on happipullon väri ja kaasunpaine? Happipullo, harmaa Happi ylläpitää ja edistää palamista. Happipullojen täyttöpaine on 150 tai 200 bar. Mitä hapen yhteydessä ei saa käyttää? Öljyinen tai rasvainen mittarin tiiviste aiheuttaa räjähdyksen! 14 Mikä kaasuhitsauksessa säädetään asetyleenin työpaineeksi?. Miten se tehdään? Avaa polttimen varren asetyleenikuristin ja säädä kalvoruuvin avulla työpaineeksi 0,8 bar ja sulje polttimen käsikahvan asetyleenikuristin. 15 Miten hitsausliekki sammutetaan? Sulje ensin polttimen asetyleenikuristin, happikuristin ja pulloventtiilit. 16 Mikä on hitsauksen lopetuksessa tärkeää? Hitsauksen lopetuksessa liekki nostetaan hieman ylemmäksi siten, että sula jähmettyy ja jäähtyy liekin suojaavan alueen sisällä. Vasta sitten liekki voidaan poistaa. Myös lisäainelangan pää pidetään liekin suojassa. 17 Lisää puuttuvat sanat Käsivarainen polttoleikkaus. Leikattava kappale asetetaan niin, että leikkaussuihku... Leikkauskohdan alle voidaan asettaa laatikko, johon leikkaussuihku ja -jäte kerääntyvät. Etsi valmistajan taulukosta suutinkoko ja... sekä asenna ja säädä ne paikoilleen. Kuumennusliekki sytytetään hitsausliekin tavoin neutraaliksi liekiksi. Kuumennusliekillä kuumennetaan kappaleen reuna... johon puhallettu happisuihku leikkaa poltinta siirrettäessä kapeaa uraa. Oikea kuumennusliekin etäisyys kappaleesta on... mm. Ammattitaidolla suoritettu polttoleikkaus... vaadi leikkauspinnan jälkäsittelyä. Hoida ja käsittele polttoleikkauslaitteita kuten kaasuhitsauslaitteitakin. Polttoleikkauksesta on olemassa myös erilaisia automaattisia polttoleikkausjärjestelmiä. Lisää puuttuvat sanat Käsivarainen polttoleikkaus. Leikattava kappale asetetaan niin, että leikkaussuihku läpäisee sen esteettömästi. Leikkauskohdan alle voidaan asettaa laatikko, johon leikkaussuihku ja -jäte kerääntyvät. Etsi valmistajan taulukosta suutinkoko ja leikkauspaineet sekä asenna ja säädä ne paikoilleen. Kuumennusliekki sytytetään hitsausliekin tavoin neutraaliksi liekiksi. Kuumennusliekillä kuumennetaan kappaleen reuna punahehkuun, johon puhallettu happisuihku leikkaa poltinta siirrettäessä kapeaa uraa. Oikea kuumennusliekin etäisyys kappaleesta on 2-3 mm. Ammattitaidolla suoritettu polttoleikkaus ei yleensä vaadi leikkauspinnan jälkäsittelyä. Hoida ja käsittele polttoleikkauslaitteita kuten kaasuhitsauslaitteitakin. Polttoleikkauksesta on olemassa myös erilaisia automaattisia polttoleikkausjärjestelmiä. 18 Miten viereiset liitokset on tehty? Juottamalla Onko jompi kumpi liitoksista toista parempi? Alempi on hyvä liitos. Liitoksessa juotteen molekyylit tunkeutuvat perusaineeseen ja tapahtumaa nimitetään diffuusioksi. 3/ 3

4 19 Mitä etuisuuksia on MIG/MAG -hitsauksessa? Kerro 5 kohtaa. Hitsausmenetelmä on helppo oppia ja hitsaus voidaan suorittaa kaikissa asennoissa. Hitsausmenetelmällä on hyvät ohutlevyhitsausominaisuudet, hitsausnopeus on suurempi kuin puikkohitsauksessa. Hitsattavassa kappaleessa on vähemmän oikaisutyötä, saumassa ei ole kuonanpoistoa, ja savujen määrä on pienempi kuin puikkohitsauksessa. 20 Kerro kaksi tapaa, joilla valokaari saadaan syttymään työkappaleen ja wolfram-elektrodin väliin? Alkeellisin tapa kaasun lämpötilan nostamiseen on koskettaa tai raapaista työkappaletta elektrodilla. Kosketuksen seurauksena kuumenee puikon kärki, kosketuskohta ja lähialueen suojakaasu aiheuttaen kaaren syttymisen. Yleinen tapa on ionisoida suojakaasu sähköpurkauksella siten, että hetkellisesti nostetaan puikon kärjen ja työkappaleen välinen jännite korkeaksi, jonka seurauksena muodostuu kipinä pistoolin ollessa hitsausetäisyydellä työkappaleesta. Millaiseen tilaan suojakaasu on hitsauskohdassa saatava sytytyshetkellä? Valokaaren sytyttämiseksi on volframipuikon ja työkappaleen välinen suojakaasu saatava sähköä johtavaksi, eli ionisoiduksi. 21 Millainen hitsausmenetelmä on metallikaarihitsaus, puikkohitsaus? Mitä siinä tapahtuu? Perusaineen liitoskohta ja lisäaine ovat hitsauksen aikana sulia. Kaarihitsauksessa, puikkohitsauksessa liitoskohta sulatetaan työkappaleen ja hitsauselektrodin, lisäainelangan, välille muodostuvassa lyhyessä valokaaressa sähkövirran kulkiessa elektrodista työkappaleeseen. Puikon sulava päällyste muodostaa jähmettyessään hitsin pinnalle suojaavan kuonan. Puikon päällyste suojaa myös hitsauksen aikana valokaarta ja palkoa. Jähmettynyt kuona poistetaan hitsin pinnalta. Hitsausmenetelmää käytetään pääasiassa teräksen hitsaukseen. Puikkohitsaus soveltuu kaikkiin hitsausasentoihin, kunhan valitaan kuhunkin asentoon sopiva hitsauspuikko. 7p 22 Millaisia varusteita puikkohitsaajalla on? Hitsaajan varusteisiin kuuluvat kypärä, jossa voi olla automaattisesti tummuva lasi, haalarit, nahkaesiliina, pitkävartiset nilkkaa suojaavat kengät, pitkävartiset nahkakäsineet, päähine ja tarvittaessa kuulosuojain sekä hengityssuojain, joka voi olla moottoritoiminen raitisilmalaite. Huolehdi myös kuumissa oloissa nestetasapainostasi, juo siis riittävästi! 8p 23 Millainen on laser-leikkaus? Lähes yhdensuuntainen lasersäde, joka on yleensä näkymätöntä (infrapuna) valoa, syntyy laservalolähteessä ja ohjataan peilien tai valokuidun avulla leikkauspäähän, jossa se keskitetään pieneen pisteeseen lähelle työkappaleen pintaa. Voimakas valonsäde kuumentaa nopeasti työkappaleen ja siihen leikkautuu kapea railo. Linssin ja työkappaleen välissä on kaasukammio, johon kuuluvaa suutinta pidetään hyvin lähellä työkappaleen yläpintaa niin, että muodostuu lasersäteen kanssa samankeskinen kaasuvirtaus. 24 Missä käytetään keskiraskasta, sinkittyä teräsputkea? 3p Putkea voidaan käyttää isoissa talon sisäpuolisissa kylmävesijohdoissa, automaattisten palosammutusjärjestelmien putkina sekä öljysäiliöiden ilma- ja täyttö johtoina. Missä sitä ei saa käyttää ja miksi? Sinkittyjä putkia tai putken osia ei saa käyttää patteriputkituksissa. Käyttölämpötilan kohotessa sinkistä tulee terästä jalompi metalli ja naarmuuntuneen sinkin alla oleva teräs syöpyy. 7p 25 Mikä osa on viereisessä kuvassa, miksi sitä käytetään ja mitä sen asennuksessa huomiodaan? Kartioliitin avataan mutterista ja liittimellä putkistoon liitetty osa voidaan vaihtaa. Tiivistepintoihin ei tarvitse laittaa hamppua tai teippiä, ainoastaan vähän öljyä, jotta tiivistepinnat menevät hyvin vastakkain. Tiivistepintojen on oltava myös puhtaat. Sitä ei saa asentaa piiloon jääviin putkituksiin 4 43p/

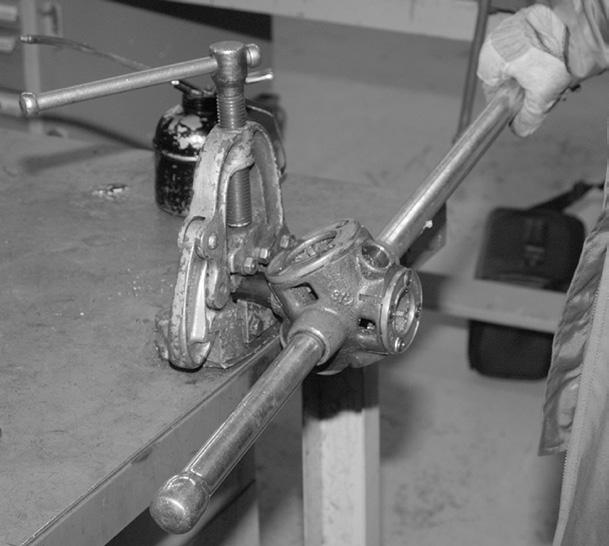

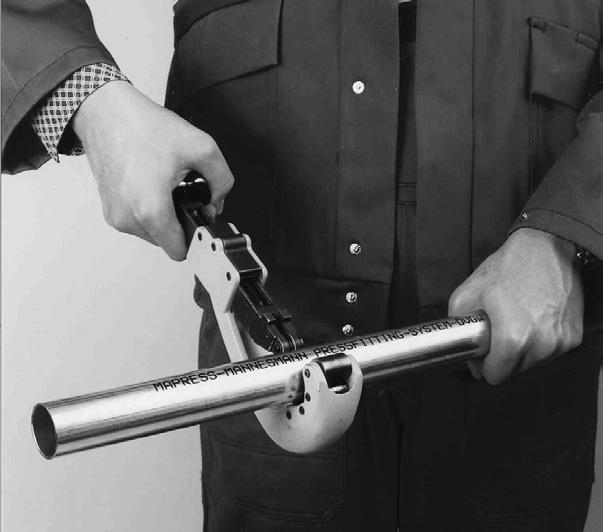

5 26 Mitä kuvassa tehdään ja miksi? Putken pää jyrsitään aina leikkurin jäljiltä. Vain kuroutuma jyrsitään pois, koska se aiheuttaa vedelle ylimääräisiä virtausvastuksia. 27 Mikä laite on kuvassa? Kaksivartinen kiinteä putkikierresorkka Miten kierrekoon muutos tapahtuu? Tässä putkikierresorkassa yhdessä kojeessa on kolme eri kierrekokoa: 3/8-1/2-3/4 tai 1/2-3/4-1. Mitä kierteityksessä on aina käytettävä? Kierteityksessä käytetään öljyä. 28 Kerro kaksi tapaa kierreliitoksen tiivistämiseksi? Kierteeseen laitettu hamppu ja putkikitti tiivistävät liitoksen hyvin. Teflonteippiä käytetään öljyjohtojen liitoksissa ja kalustuksessa. 29 Miten verkoston koepaine suoritetaan? Nesteenä käytetään kylmää vettä. Lämmin vesi jäähtyy putkistossa, sen tilavuus/paine pienenee ja painemittarin lukeman pieneneminen tulkitaan vuodoksi. Vesi on kokoonpuristumatonta ja pienikin vuotovesimäärä näkyy painemittarissa paineen alenemisena. Veden käytössä on työmaalla huomioitava jäätymisvaara. 30 Kuva liittyy puristusliitoksen tekoon. Mitä kuvassa tehdään? Putkien katkaisu Millä menetelmillä työ saadaan tehdä? 3p Putket voidaan katkaista sopivan mittaisiksi hienohampaisella käsisahalla, sähkökäyttöisellä sahalla tai putkileikkurilla. Mitä putkelle ei saa katkaisussa tapahtua? Katkaisussa putki ei saa lämmetä, eikä haponkestävän teräsputken väri saa muuttua putkea katkaistaessa. Mitä haponkestävän putken sahauksessa on huomioitava? Katkaistaessa haponkestäviä teräsputkia sahaamalla on varmistuttava, että putki sahataan poikki asti. Putken sahaamattoman osan murtaminen on kiellettyä kasvavan korroosioriskin vuoksi. 9p Yhteensä 2/ 159p/ 5
