Suomi. Tuotevalikoima 31. Kaapeliläpiviennit EMC Ratkaisut. icotek group yhtiö

Transkriptio

1 Suomi Tuotevalikoima 31 Kaapeliläpiviennit EMC Ratkaisut icotek group yhtiö

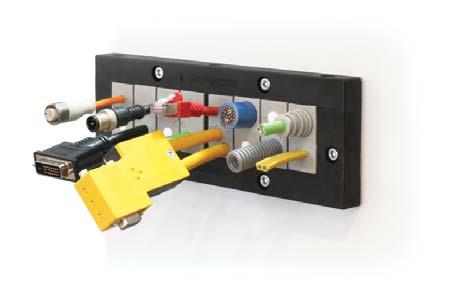

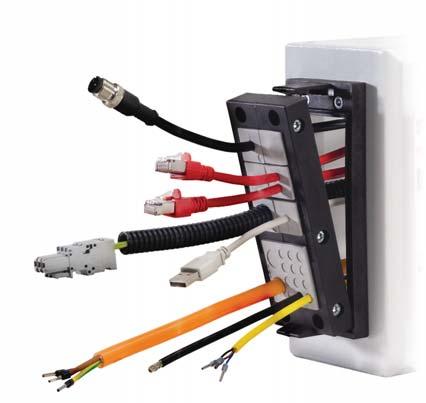

2 smart cable management. Ideat liikuttavat maailmaa mottonamme olemme suunnitelleet tehokkaita ratkaisuja kaapeleiden läpivientiin jo vuodesta Tehtaamme sijaitsee Eschachissa, Saksassa. Valmistamme ja toimitamme tuotteitamme yli 60 maahan. Kumppaniverkostomme Euroopassa ja Pohjois-Amerikassa sekä kansainväliset jakelijamme tekevät meistä vahvan ja realistisen kumppanin valmistavalle teollisuudelle. Johtavat kansainväliset yritykset useilla toimialoilla luottavat tieto-taitoomme ja innovatiiviseen toimintaamme. Useat patentit ja luokitukset samanaikaisesti kannustavat -ja haastavat meitä tulevaisuuteen.

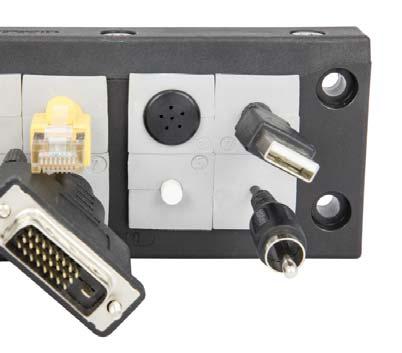

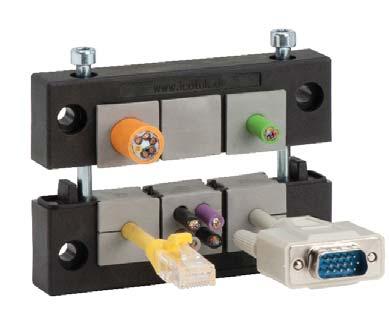

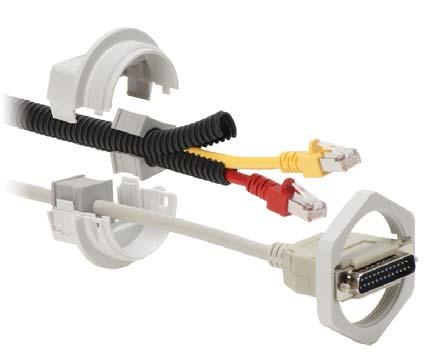

3 Sisällysluettelo 1.11 Halkaistava kaapeleiden läpivientijärjestelmä KT tiivisteosille Vedonpoistojärjestelmät Halkaistavat holkkitiivisteet KT tiivisteosille EMC Innovaatiot EMC-liittimet & maadoitustarvikkeet Halkaistava kaapeleiden läpivientijärjestelmä QT tiivisteosille EMC kaapeliläpiviennit Järjestelmä johtuvien ja säteilevien häiriöiden vaimentamiseen Halkaistavat holkkitiivisteet QT tiivisteosille 5 CONFiX Suojaletkuliittimet Kalvoläpivienti QT tiivisteosille 6 Keskustarvikkeet Harjas-läpivientikehykset 7 ATEX Kaapeliläpiviennit Kaapeliläpiviennit vakiokaapeleille Joustava läpivienti vakiokaapeleille icotek TOOLS Meistinvetolaitteet, lävistimet ja hyödyllisiä työkaluja Kaapeliläpiviennit IFPS palokatkotiivisteellä EN mukaan

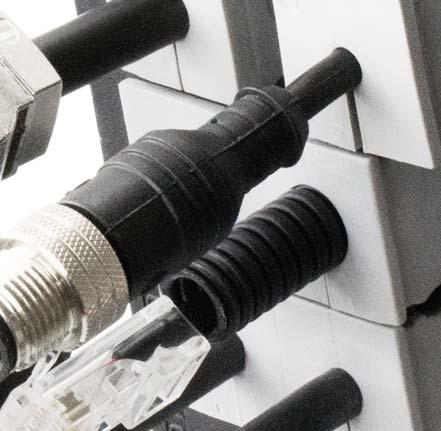

4 1 Kaapeleiden läpivientijärjestelmät valmiskaapeleille to IP66 to UL TYPE Sivu 190 Sivu C -40 C 1 75 mm 1 Tuoteryhmä 1 sisältää läpivientijärjestelmän pyöreisiin ja suorakaiteen mallisiin asennusaukkoihin. Kaapeleille ja valmiskaapeleille liittimineen aina 75 mm kaapelihalkaisijoille asti. Halkaista asennuskehys ja halkaistava tiivisteosa poistaa tarpeen valmiskaapeleiden liittimien irti - ja uudelleen kytkemiseen. Näin säilytetään valmiskaapeleiden liitosten laatu alkuperäisellä tasolla. Asennuskehyksen ala- ja yläosa puristuvat tiukasti tiivisteosiin ja monissa tapauksissa saavutetaan vedonpoisto EN ja IP 54 - IP66/IP68/ UL type 4X mukainen kokonaisuus. Tuotevalikoimaamme sisältyy myös valikoima harjasläpivientejä perustuen vakio moninapaliitin aukotuksen mukaiseen mitioitukseen. Taloudellinen vaihtoehto kohteissa joissa ei vaadita varsinaista tiiviysluokkaa. 4

5 ProductFinder Malli IP66 IP68 UL TYPE 12 UL TYPE 4X Vedonpoisto Kaapelin halkaisija (mm) min maks Kaapelien määrä Sivu KEL-ER 1-35 KEL-ER-E KEL-U KEL-E KEL KEL 16/24 laajennukset KEL-FG-A/B KEL-FG-E KEL-FL lattakaapelille KEL KEL-JUMBO KVT-ER KVT KVT-SNAP KVT-W KVT KEL-QUICK QVT QVT-CLICK KEL-QTA KEL-QTE KEL-BES / KEL-BES-S max

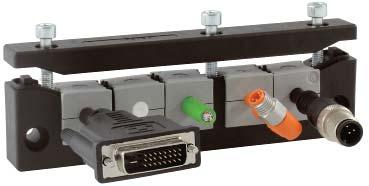

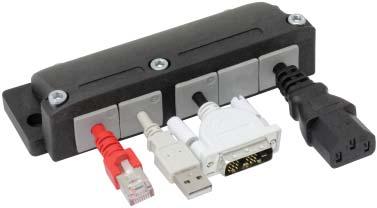

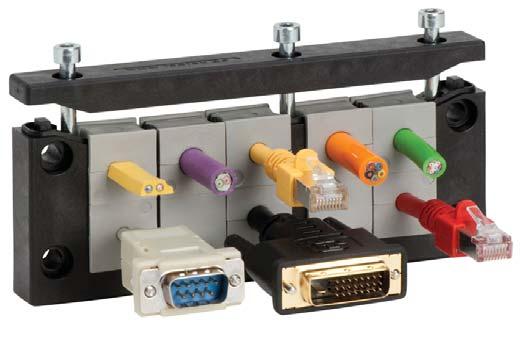

6 1.11 Halkaistava kaapeleiden läpivientijärjestelmä KT tiivisteosille to IP66 to UL TYPE Sivu 190 Sivu C -40 C 1 75 mm 1.11 Patentoitu läpivientijärjestelmä mahdollistaa tiiviin -ja vedonpoistolla varustetun läpimenon valmiskaapeleille liittimineen ja vakiokaapeleille ilman liittimiä. Pääkomponentteja icotekin läpivientiratkaisuissa ovat halkaistava läpivientikehys ja halkaistavat tiivisteosat. Ne yhdessä mahdollistavat nopean, asianmukaisen ja kustannustehokkaan tavan toteuttaa valmiskaapeleiden ja vakiokaapeleiden läpiviennin koteloon tai laitteeseen. Halkaistava kehys ja halkaistavat tiivisteosat vähentävät tarvetta liittimien liitosten avaamiseen ja uudelleen kytkentään. Vältyt virheellisiltä kytkennöiltä ja laitteen käyttöönottoaika lyhenee. Järjestelmä mahollistaa kaapeleiden, ja suojaletkujen läpiviennin toteutuksen laajalla kokoalueella. Helposti asennettavat tiivisteosat kiinnittyvät tiiviisti kehykseen ja valittaessa läpivietävään materiaaliin ulkohalkaisijaltaan sopiva tiivisteosa saavutetaan tiiviysluokka (IP66) ja hyvä vedonpoisto. Halkaistava kehys Varma ja tiivis läpivienti Valmiskaapeleiden toimivuustakuu säilytetään Nopea ja helppo asennus Läpivientiaukot ovat mitoitettu vakio moninapaliittimien mukaan Vedonpoisto EN standardin mukaan Suuri valikoima tiivisteosia eri kaapelihalkaisijoille KEL-U / KEL: tiiviysluokka KEL-ER : tiiviysluokka IP66 Tuotevalikoima IP66 KEL-ER / KEL-ER-E KEL-U / KEL-E KEL KEL laajennukset KEL-FG KEL-FL KEL 183 KEL 183-E KEL-JUMBO 6

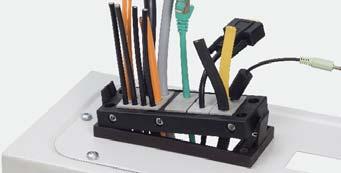

7 Sisällys 1.11 IP66 IP Läpivientikehykset Läpivientikehykset Läpivientikehykset KEL-ER 24 / KEL-ER 16 / KEL-ER / KEL-ER-B KEL-ER-E5 / KEL-ER-E4 / KEL-ER-E3 / KEL-ER-E2 KEL-U 24 / KEL-U 16 / KEL-U / KEL-U-B Läpivientikehykset KEL-E5 / KEL-E4 / KEL-E3 / KEL-E2 Läpivientikehykset KEL 24 / KEL 16 / KEL / KEL-B Suuret Läpivientikehykset KEL 24 / KEL 16 laajennukset KEL 24-E / KEL 24-MT / KEL 24-2MT KEL 16-E / KEL 16-MT / KEL 16-2MT Kulmakotelo for cable diameters up to 35 mm KEL-FG-A / KEL-FG-B / KEL-FG-E5 / KEL-FG-E3 / KEL-FG-E SNAP pika-asennuskehys KEL-SNAP 24 / KEL-SNAP 16 / KEL-SNAP / KEL-SNAP-B / KEL-SNAP 24-E / KEL-SNAP 24-MT 31 Läpiviennit lattakaapeleille KEL-FL / FT IP66 Läpivientikehykset KEL 183 / KEL 183-E / KTMB 183 Läpivientikehykset KEL-JUMBO / KTF Tiivisteosat ja sulkutulpat KT pieni / KT suuri / KT-DPF / KTMB / DT / ST / KT Service Box

8 UL TYPE Sivu 197 Sivu 192 KEL-U 24 Läpivientikehykset V2A ruostumaton 1.11 KEL-U 24 asennuskehykset ovat saatavana V2A ruostumattomilla kiinnitysruuveilla KEL-U 24 saatavana myös kierreholkeilla (kiinnitys kotelon sisäpuolelta) Halkaistava tiivisteosa Halkaistava kaapeleiden läpivientijärjestelmä mahdollistaa tiiviysluokan. Kaapeleiden läpivienti, vedonpoisto ja tiivistys on mahdollista kokoluokissa 1-35 mm ulkohalkaisijoille. Uusi läpivientijärjestelmä on helppo asentaa. Tiivisteosat asennetaan omiin asennusuriinsa, joissa ne pysyvät koko asennuksen ajan. KEL-U sopii asennettavaksi 24-napaisen pistokeliittimen asennusaukkoon. Asennusaukon korkeusvaihtoehdot ovat 36 mm ja 46 mm asennettavien kaapeleiden määrästä riippuen ,80 Kuvaus Malli Tilaus nro Tiivisteosa KT Pieni Suuri Pakk KEL-U KEL-U KEL-U Nopea ja helppo asennus Valmiskaapeleille annettu toimivuustakuu säilyy Helposti ja nopeasti uudelleen asennettavissa ja muunneltavissa Vedonpoisto EN mukaan Hyvä tärinän kesto Suuri pakkaustiheys, laaja valikoima asennuskehyksiä ja tiivisteosia , KEL-U KEL-U ,80 KEL-U Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Aukotusmitat Korkeus Polyamidi (PA) UL94-V0, itsestään sammuva, runkotiivisteellä ja oikein valituilla tiivisteosilla (testattu EN mukaan) - 40 C to C (kiinteä) Halogeni vapaa, silikoni vapaa 36/ mm / Sivu mm Tarvikkeet 8 Tiivisteosat KEL-SNAP kehys KEL-EMC kiskot KDR läpivientilevyt FP laipat MP Moduulilaipat ST Sulkutapit

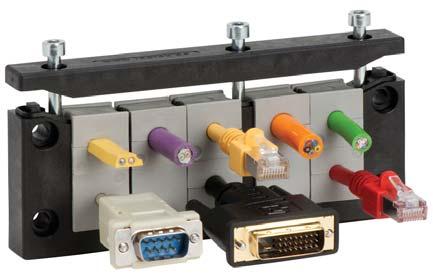

9 IP66 UL TYPE UL TYPE Sivu 197 Sivu 193 KEL-ER 24 Läpivientikehykset V2A ruostumaton 1.11 KEL-ER asennuskehykset ovat saatavana V2A ruostumattomilla kiinnitysruuveilla KEL-ER saatavana myös kierreholkeilla (kiinnitys kotelon sisäpuolelta) Halkaistava tiivisteosa IP ,80 Kuvaus Tilaus nro. Ref Tiivisteosa KT Pieni Suuri Pakk KEL-ER KEL-ER Halkaistava kaapeleiden läpivientijärjestelmä tarjoaa korkean IP66 tiiviysluokan valmiskaapeleiden läpivientiin. Läpivienti, tiivistys ja vedonpoisto mahdollista kaapelihalkaisijoille 1-16 mm (KT 1-15) ja mm (KT 16-34). Uusi läpivientijärjestelmä on entistä helpompi ja nopeampi asentaa. Tiivistysosat asennetaan omiin asennusuriinsa, joissa ne pysyvät paikoillaan koko asennuksen ajan KEL-ER KEL-ER asennuskehys sopii asennettavaksi 24-napaisen moninapaliittimen aukotukseen , KEL-ER KEL-ER Valmiskaapeleille annettu toimivuustakuu säilyy Helposti ja nopeasti uudelleen asennettavissa ja muunneltavissa Vedonpoisto EN standardin mukaan Hyvä tärinän kesto Suuri pakkaustiheys, laaja valikoima asennuskehyksiä ja tiivisteosia KEL-ER ,80 Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Aukotusmitat Korkeus Polyamidi (PA) UL94-V0, itsestään sammuva IP66, runkotiivisteellä ja oikein valituilla tiivisteosilla (testattu EN mukaan) - 40 C to C (kiinteä) Halogeni vapaa, silikoni vapaa 36/ mm / Sivu mm Tarvikkeet KT tiivisteosat KEL-EMC kiskot ST Sulkutapit

10 UL TYPE Sivu 197 Sivu 192 KEL-U 16 Läpivientikehykset V2A ruostumaton 1.11 Halkaistava tiivisteosa KEL-U 16 asennuskehykset ovat saatavana V2A ruostumattomilla kiinnitysruuveilla KEL-U 16 saatavana myös kierreholkeilla (kiinnitys kotelon sisäpuolelta) Halkaistava kaapeleiden läpivientijärjestelmä mahdollistaa tiiviysluokan. Kaapeleiden läpivienti, vedonpoisto ja tiivistys on mahdollista kokoluokissa 1-35 mm ulkohalkaisijoille. Uusi läpivientijärjestelmä on helppo asentaa. Tiivisteosat asennetaan omiin asennusuriinsa, joissa ne pysyvät koko asennuksen ajan. KEL-U sopii asennettavaksi 16-napaisen pistokeliittimen asennusaukkoon. Asennusaukon korkeusvaihtoehdot ovat 36 mm ja 46 mm asennettavien kaapeleiden määrästä riippuen ,8 Kuvaus Malli Tilaus nro Tiivisteosa KT Pieni Suuri Pakk KEL-U KEL-U KEL-U Nopea ja helppo asennus Valmiskaapeleille annettu toimivuustakuu säilyy Helposti ja nopeasti uudelleen asennettavissa ja muunneltavissa Vedonpoisto EN standardin mukaan Hyvä tärinän kesto Suuri pakkaustiheys, laaja valikoima asennuskehyksiä ja tiivisteosia , KEL-U KEL-U ,8 KEL-U Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Aukotusmitat Korkeus Polyamidi (PA) UL94-V0, itsestään sammuva, runkotiivisteellä ja oikein valituilla tiivisteosilla (testattu EN mukaan) - 40 C to C (kiinteä) Halogeni vapaa, silikoni vapaa 36/46 86 mm / Sivu mm Tarvikkeet Tiivisteosat KEL-SNAP kehys KEL-EMC kiskot KDR läpivientilevyt FP laipat ST Sulkutapit

11 IP66 UL TYPE UL TYPE Sivu 197 Sivu 193 KEL-ER 16 Läpivientikehykset V2A ruostumaton 1.11 KEL-ER asennuskehykset ovat saatavana V2A ruostumattomilla kiinnitysruuveilla KEL-ER saatavana myös kierreholkeilla (kiinnitys kotelon sisäpuolelta) Halkaistava tiivisteosa IP ,8 Kuvaus Malli Tilaus nro Tiivisteosa KT Pieni Suuri Pakk KEL-ER KEL-ER Halkaistava kaapeleiden läpivientijärjestelmä tarjoaa korkean IP66 tiiviysluokan valmiskaapeleiden läpivientiin. Läpivienti, tiivistys ja vedonpoisto mahdollista kaapelihalkaisijoille 1-16 mm (KT 1-15) ja mm (KT 16-34). Uusi läpivientijärjestelmä on entistä helpompi ja nopeampi asentaa. Tiivistysosat asennetaan omiin asennusuriinsa, joissa ne pysyvät paikoillaan koko asennuksen ajan KEL-ER KEL-ER asennuskehys sopii asennettavaksi 16-napaisen moninapaliittimen aukotukseen , KEL-ER KEL-ER Valmiskaapeleille annettu toimivuustakuu säilyy Helposti ja nopeasti uudelleen asennettavissa ja muunneltavissa Vedonpoisto EN standardin mukaan Hyvä tärinän kesto Suuri pakkaustiheys, laaja valikoima asennuskehyksiä ja tiivisteosia 5,8 KEL-ER Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Aukotusmitat Korkeus Polyamidi (PA) UL94-V0, itsestään sammuva IP66, runkotiivisteellä ja oikein valituilla tiivisteosilla (testattu EN mukaan) - 40 C to C (kiinteä) Halogeni vapaa, silikoni vapaa 36/46 86 mm / Sivu mm Tarvikkeet KT tiivisteosat KEL-EMC kiskot ST Sulkutapit

12 UL TYPE Sivu 197 Sivu 192 KEL-U Läpivientikehykset V2A ruostumaton 1.11 Halkaistava tiivisteosa KEL-U asennuskehykset ovat saatavana V2A ruostumattomilla kiinnitysruuveilla KEL-U saatavana myös kierreholkeilla (kiinnitys kotelon sisäpuolelta) Halkaistava kaapeleiden läpivientijärjestelmä mahdollistaa tiiviysluokan. Kaapeleiden läpivienti, vedonpoisto ja tiivistys on mahdollista kokoluokissa 1-35 mm ulkohalkaisijoille. Uusi läpivientijärjestelmä on helppo asentaa. Tiivisteosat asennetaan omiin asennusuriinsa, joissa ne pysyvät koko asennuksen ajan. KEL-U sopii asennettavaksi -napaisen pistokeliittimen asennusaukkoon. Asennusaukon korkeusvaihtoehdot ovat 36 mm ja 46 mm asennettavien kaapeleiden määrästä riippuen ,8 Kuvaus Malli Tilaus nro. 98, ,3 83 Tiivisteosa KT Pieni Suuri Pakk KEL-U KEL-U KEL-U Nopea ja helppo asennus Valmiskaapeleille annettu toimivuustakuu säilyy Helposti ja nopeasti uudelleen asennettavissa ja muunneltavissa Vedonpoisto EN standardin mukaan Hyvä tärinän kesto Suuri pakkaustiheys, laaja valikoima asennuskehyksiä ja tiivisteosia ,8 KEL-U Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Aukotusmitat Korkeus Polyamidi (PA) UL94-V0, itsestään sammuva, runkotiivisteellä ja oikein valituilla tiivisteosilla (testattu EN mukaan) - 40 C to C (kiinteä) Halogeni vapaa, silikoni vapaa 36/46 65 mm / Sivu mm Tarvikkeet Tiivisteosat KEL-SNAP kehys KEL-EMC kiskot ST Sulkutapit

13 IP66 UL TYPE UL TYPE Sivu 197 Sivu 193 KEL-ER Läpivientikehykset V2A ruostumaton 1.11 KEL-ER asennuskehykset ovat saatavana V2A ruostumattomilla kiinnitysruuveilla KEL-ER saatavana myös kierreholkeilla (kiinnitys kotelon sisäpuolelta) Halkaistava tiivisteosa IP ,8 Kuvaus Malli Tilaus nro. 98,3 83 Tiivisteosa KT Pieni Suuri Pakk KEL-ER KEL-ER Halkaistava kaapeleiden läpivientijärjestelmä tarjoaa korkean IP66 tiiviysluokan valmiskaapeleiden läpivientiin. Läpivienti, tiivistys ja vedonpoisto mahdollista kaapelihalkaisijoille 1-16 mm (KT 1-15) ja mm (KT 16-34). Uusi läpivientijärjestelmä on entistä helpompi ja nopeampi asentaa. Tiivistysosat asennetaan omiin asennusuriinsa, joissa ne pysyvät paikoillaan koko asennuksen ajan. 98,3 83 KEL-ER KEL-ER asennuskehys sopii asennettavaksi -napaisen moninapaliittimen aukotukseen ,8 KEL-ER Valmiskaapeleille annettu toimivuustakuu säilyy Helposti ja nopeasti uudelleen asennettavissa ja muunneltavissa Vedonpoisto EN standardin mukaan Hyvä tärinän kesto Suuri pakkaustiheys, laaja valikoima asennuskehyksiä ja tiivisteosia Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Aukotusmitat Korkeus Polyamidi (PA) UL94-V0, itsestään sammuva IP66, runkotiivisteellä ja oikein valituilla tiivisteosilla (testattu EN mukaan) - 40 C to C (kiinteä) Halogeni vapaa, silikoni vapaa 36/46 65 mm / Sivu mm Tarvikkeet KT tiivisteosat KEL-EMC kiskot ST Sulkutapit

14 UL TYPE Sivu 197 Sivu 192 KEL-U-B Läpivientikehykset V2A ruostumaton 1.11 Halkaistava tiivisteosa KEL-U-B asennuskehykset ovat saatavana V2A ruostumattomilla kiinnitysruuveilla KEL-U-B saatavana myös kierreholkeilla (kiinnitys kotelon sisäpuolelta) Halkaistava kaapeleiden läpivientijärjestelmä mahdollistaa tiiviysluokan. Kaapeleiden läpivienti, vedonpoisto ja tiivistys on mahdollista kokoluokissa 1-35 mm ulkohalkaisijoille. Uusi läpivientijärjestelmä on helppo asentaa. Tiivisteosat asennetaan omiin asennusuriinsa, joissa ne pysyvät koko asennuksen ajan. KEL-U sopii asennettavaksi 46x46 mm asennusaukkoon ,8 Kuvaus Malli Tilaus nro. 72,8 58 Tiivisteosa KT Pieni Suuri Pakk KEL-U-B KEL-U-B Nopea ja helppo asennus Valmiskaapeleille annettu toimivuustakuu säilyy Helposti ja nopeasti uudelleen asennettavissa ja muunneltavissa Vedonpoisto EN standardin mukaan Hyvä tärinän kesto Suuri pakkaustiheys, laaja valikoima asennuskehyksiä ja tiivisteosia ,8 72,8 58 KEL-U-B KEL-U-B Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Aukotusmitat Korkeus Polyamidi (PA) UL94-V0, itsestään sammuva, runkotiivisteellä ja oikein valituilla tiivisteosilla (testattu EN mukaan) - 40 C to C (kiinteä) Halogeni vapaa, silikoni vapaa mm / Sivu mm Tarvikkeet Tiivisteosat KEL-SNAP kehys KEL-EMC kiskot FP laipat ST Sulkutapit

15 IP66 UL TYPE UL TYPE Sivu 197 Sivu 193 KEL-ER-B Läpivientikehykset V2A ruostumaton 1.11 KEL-ER asennuskehykset ovat saatavana V2A ruostumattomilla kiinnitysruuveilla KEL-ER saatavana myös kierreholkeilla (kiinnitys kotelon sisäpuolelta) Halkaistava tiivisteosa IP ,8 Kuvaus Malli Tilaus nro. 72,8 58 Tiivisteosa KT Pieni Suuri Pakk KEL-ER-B KEL-ER-B Halkaistava kaapeleiden läpivientijärjestelmä tarjoaa korkean IP66 tiiviysluokan valmiskaapeleiden läpivientiin. Läpivienti, tiivistys ja vedonpoisto mahdollista kaapelihalkaisijoille 1-16 mm (KT 1-15) ja mm (KT 16-34). Uusi läpivientijärjestelmä on entistä helpompi ja nopeampi asentaa. Tiivistysosat asennetaan omiin asennusuriinsa, joissa ne pysyvät paikoillaan koko asennuksen ajan. KEL-ER-B soveltuu asennettavaksi mm asennusaukkoon. 72,8 58 KEL-ER-B ,8 KEL-ER-B Valmiskaapeleille annettu toimivuustakuu säilyy Helposti ja nopeasti uudelleen asennettavissa ja muunneltavissa Vedonpoisto EN standardin mukaan Hyvä tärinän kesto Suuri pakkaustiheys, laaja valikoima asennuskehyksiä ja tiivisteosia Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Aukotusmitat Korkeus Polyamidi (PA) UL94-V0, itsestään sammuva IP66, runkotiivisteellä ja oikein valituilla tiivisteosilla (testattu EN mukaan) - 40 C to C (kiinteä) Halogeni vapaa, silikoni vapaa mm / Sivu mm Tarvikkeet KT tiivisteosat KEL-EMC kiskot ST Sulkutapit

16 UL TYPE Sivu 197 Sivu 194 KEL-E Läpivientikehykset V2A ruostumaton 1.11 Halkaistava tiivisteosa KEL-E asennuskehykset ovat saatavana V2A ruostumattomilla kiinnitysruuveilla KEL-E saatavana myös kier reholkeilla (kiinnitys kotelon sisäpuolelta) KEL-E soveltuu käytettäväksi esimerkiksi erilaisten lattaliittimien läpivienteihin. Pienikokoinen kehys on hyvä vaihtoehto kohteissa, joissa tilaa on rajoitetusti. Soveltuu käytettäväksi aina 17 mm kaapelihalkaisijaan asti. 39, ,5 Kuvaus Malli Tilaus nro. 72,8 58 5,80 Aukko [mm] Tiivisteosa KT Pieni Suuri Pakk KEL-E KEL-E2 V2A ruuveilla Valmiskaapeleille annettava toimivuustakuu säilyy Erityisesti D-liittimillä varustettujen kaapeleiden läpivientiin Tilaa säästävä muotoilu Vedonpoisto EN mukaan Hyvä tärinän kesto Helposti muunneltavissa ja laajennettavissa tarpeiden mukaan Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Korkeus Tarvikkeet Polyamidi (PA) UL94-V0, itsestään sammuva, runkotiivisteellä ja oikein valituilla tiivisteosilla (testattu EN mukaan) - 40 C to C (kiinteä) Halogeni vapaa, silikoni vapaa 17 mm 39, ,5 39, ,5 39, ,5 98, ,80 5,80 5,80 KEL-E KEL-E3 V2A ruuveilla KEL-E KEL-E4 V2A ruuveilla KEL-E KEL-E5 V2A ruuveilla Tivisteosat KEL-EMC kiskot ST Sulkutapit

17 IP66 UL TYPE UL TYPE in progress Sivu 197 Sivu 195 KEL-ER-E Läpivientikehykset V2A ruostumaton 1.11 KEL-ER asennuskehykset ovat saatavana V2A ruostumattomilla kiinnitysruuveilla KEL-ER saatavana myös kierreholkeilla (kiinnitys kotelon sisäpuolelta) Halkaistava tiivisteosa IP66 39, ,5 Kuvaus 72, ,3 83 5,80 Malli Tilaus nro. Aukko [mm] Tiivisteosa KT Pieni Suuri Pakk KEL-ER-E KEL-ER-E2 V2A ruuveilla KEL-ER-E Halkaistava kaapeleiden läpivientijärjestelmä tarjoaa korkean IP66 tiiviysluokan valmiskaapeleiden läpivientiin. Pienikokoinen kehys on hyvä vaihtoehto kohteissa, joissa tilaa on rajoitetusti. Läpivienti, tiivistys ja vedonpoisto mahdollista kaapelihalkaisijoille 1-16 mm (KT 1-15). Uusi läpivientijärjestelmä on entistä helpompi ja nopeampi asentaa. Tiivistysosat asennetaan omiin asennusuriinsa, joissa ne pysyvät paikoillaan koko asennuksen ajan. 39, ,5 39, , ,80 5,80 KEL-ER-E3 V2A ruuveilla KEL-ER-E KEL-ER-E4 V2A ruuveilla Valmiskaapeleille annettava toimivuustakuu säilyy Erityisesti D-liittimillä varustettujen kaapeleiden läpivientiin Tilaa säästävä muotoilu Vedonpoisto EN mukaan Hyvä tärinän kesto Helposti muunneltavissa ja laajennettavissa tarpeiden mukaan 39, , ,80 KEL-ER-E KEL-ER-E5 V2A ruuveilla Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Korkeus Polyamidi (PA) UL94-V0, itsestään sammuva IP66, runkotiivisteellä ja oikein valituilla tiivisteosilla (testattu EN mukaan) - 40 C to C (kiinteä) Halogeni vapaa, silikoni vapaa 17 mm Tarvikkeet KT tiivisteosat KEL-EMC kiskot ST Sulkutapit

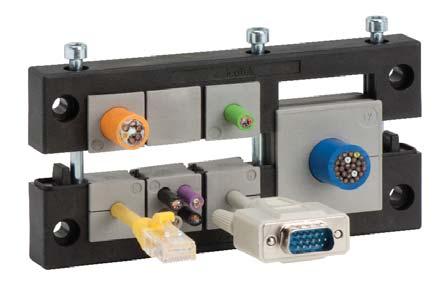

18 UL TYPE Sivu 196 KEL 24 Läpivientikehykset V2A ruostumaton 1.11 Halkaistava tiivisteosa KEL 24 asennuskehykset ovat saatavana V2A ruostumattomilla kiinnitysruuveilla KEL 24 saatavana myös kier reholkeilla (kiinnitys kotelon sisäpuolelta) KEL 24 läpivientikehys soveltuu asennettavaksi 24-napaisen moninapaliittimen aukkoon. Kaapelin halkaisijan mukaan valittava tiivisteosa asennetaan kaapelin ympäri ja kokonaisuus asennetaan läpivientikehykseen Kuvaus Malli Tilaus nro Tiivisteosa KT Pieni Suuri Pakk KEL Tiivisteen optimaalinen sijoitus mahdollistaa normaalin 36 mm aukotuksen kasvattamisen aina 46 mm asti suurempien liittimien läpiviennin helpottamiseksi. 5, KEL KEL Valmiskaapeleille annettava toimivuustakuu säilyy Suuri pakkaustiheys, laaja valikoima läpivientikehyksiä ja tiivisteosia Vedonpoisto EN mukaan Hyvä tärinän kesto Helposti muunneltavissa ja laajennettavissa tarpeiden mukaan 5, KEL KEL ,80 KEL Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Aukotusmitat Korkeus Polyamidi (PA) UL94-V0, itsestään sammuva, runkotiivisteellä ja oikein valituilla tiivisteosilla (testattu EN mukaan) - 40 C to C (kiinteä) Halogeni vapaa, silikoni vapaa 36/ mm / Sivu mm , KEL KEL Tarvikkeet 18 Tiivisteosat KEL-SNAP kehys KEL-EMC kiskot KDR läpivientilevyt FP laipat MP Moduulilaipat ST Sulkutapit

19 UL TYPE Sivu 196 KEL 16 Läpivientikehykset V2A ruostumaton 1.11 Halkaistava tiivisteosa KEL 16 asennuskehykset ovat saatavana V2A ruostumattomilla kiinnitysruuveilla KEL 16 saatavana myös kierreholkeilla (kiinnitys kotelon sisäpuolelta) ,8 Kuvaus Malli Tilaus nro Tiivisteosa KT Pieni Suuri Pakk KEL KEL KEL KEL 16 läpivientikehys soveltuu asennettavaksi 16-napaisen moninapaliittimen aukkoon. Kaapelin halkaisijan mukaan valittava tiivisteosa asennetaan kaapelin ympäri ja kokonaisuus asennetaan läpivientikehykseen. Tiivisteen optimaalinen sijoitus mahdollistaa normaalin 36 mm aukotuksen kasvattamisen aina 46 mm asti suurempien liittimien läpiviennin helpottamiseksi. 5, KEL KEL Vedonpoisto EN mukaan Suuri pakkaustiheys, laaja valikoima läpivientikehyksiä ja tiivisteosia Valmiskaapeleille annettava toimivuustakuu säilyy Hyvä tärinän kesto Helposti muunneltavissa ja laajennettavissa tarpeiden mukaan ,8 KEL , KEL KEL Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Aukotusmitat Korkeus Polyamidi (PA) UL94-V0, itsestään sammuva, runkotiivisteellä ja oikein valituilla tiivisteosilla (testattu EN mukaan) - 40 C to C (kiinteä) Halogeni vapaa, silikoni vapaa 36/46 86 mm / Sivu mm Tarvikkeet Tiivisteosat KEL-SNAP kehys KEL-EMC kiskot KDR läpivientilevyt FP laipat ST Sulkutapit

20 UL TYPE Sivu 196 KEL Läpivientikehykset V2A ruostumaton 1.11 Halkaistava tiivisteosa KEL asennuskehykset ovat saatavana V2A ruostumattomilla kiinnitysruuveilla KEL saatavana myös kierreholkeilla (kiinnitys kotelon sisäpuolelta) KEL läpivientikehys soveltuu asennettavaksi -napaisen moninapaliittimen aukkoon. Kaapelin halkaisijan mukaan valittava tiivisteosa asennetaan kaapelin ympäri ja kokonaisuus asennetaan läpivientikehykseen Kuvaus Malli Tilaus nro. 98,3 83 Tiivisteosa KT Pieni Suuri Pakk KEL Tiivisteen optimaalinen sijoitus mahdollistaa normaalin 36 mm aukotuksen kasvattamisen aina 46 mm asti suurempien liittimien läpiviennin helpottamiseksi. 5,8 98,3 83 KEL KEL Vedonpoisto EN mukaan Suuri pakkaustiheys, laaja valikoima läpivientikehyksiä ja tiivisteosia Valmiskaapeleille annettava toimivuustakuu säilyy Hyvä tärinän kesto Helposti muunneltavissa ja laajennettavissa tarpeiden mukaan 5,8 KEL Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Aukotusmitat Korkeus Polyamidi (PA) UL94-V0, itsestään sammuva, runkotiivisteellä ja oikein valituilla tiivisteosilla (testattu EN mukaan) - 40 C to C (kiinteä) Halogeni vapaa, silikoni vapaa 36/46 65 mm / Sivu mm Tarvikkeet Tiivisteosat KEL-SNAP kehys KEL-EMC kiskot ST Sulkutapit

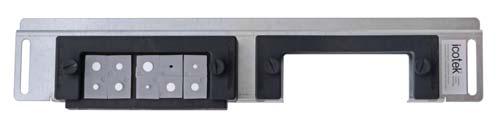

21 UL TYPE Sivu 196 KEL-B Läpivientikehykset V2A ruostumaton 1.11 Halkaistava tiivisteosa KEL-B asennuskehykset ovat saatavana V2A ruostumattomilla kiinnitysruuveilla KEL-B saatavana myös kierreholkeilla (kiinnitys kotelon sisäpuolelta) ,8 Kuvaus Malli Tilaus nro. 72,8 58 Tiivisteosa KT Pieni Suuri Pakk KEL-B KEL-B KEL-B soveltuu asennettavaksi mm asennusaukkoon. Kaapelin halkaisijan mukaan valittava tiivisteosa asennetaan kaapelin ympäri ja kokonaisuus asennetaan läpivientikehykseen. Soveltuu käytettäväksi aina 35 mm kaapelihalkaisijaan asti. 72,8 58 KEL-B ,8 KEL-B Pieni aukko, suuri pakkaustiheys Helposti muunneltavissa ja laajennettavissa tarpeiden mukaan Vedonpoisto EN mukaan Valmiskaapeleille annettava toimivuustakuu säilyy Tilaa säästävä muotoilu Hyvä tärinän kesto Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Aukotusmitat Korkeus Polyamidi (PA) UL94-V0, itsestään sammuva, runkotiivisteellä ja oikein valituilla tiivisteosilla (testattu EN mukaan) - 40 C to C (kiinteä) Halogeni vapaa, silikoni vapaa mm / Sivu mm Tarvikkeet Tiivisteosat KEL-SNAP kehys KEL-EMC kiskot FP laipat ST Sulkutapit

22 Sivu 197 KEL 24-E Läpivientikehykset V2A ruostumaton 1.11 KEL 24-E asennuskehykset ovat saatavana V2A ruostumattomilla kiinnitysruuveilla KEL 24-E saatavana myös kierreholkeilla (kiinnitys kotelon sisäpuolelta) KEL 24-E on suurempi kehyskoko useiden kaapeleiden, putkien ja suojaletkujen läpivientiin. KEL24-E sarjan kehyksessä on KEL 24 perusosaa kasvatettu osien väliin tulevalla laajennusosalla. 83,5 32,5 Kuvaus Malli Tilaus nro. 5,8 Tiivisteosa KT Pieni Suuri KEL E Pakk Näin on kustannustehokkaasti aikaansaatu tuote jolla voit toteuttaa läpiviennit jopa 60:lle kaapelille KEL E Pieni aukko, suuri pakkaustiheys Helposti muunneltavissa ja laajennettavissa tarpeiden mukaan Valmiskaapeleille annettava toimivuustakuu säilyy Vedonpoisto EN mukaan Hyvä tärinän kesto 83, , ,8 KEL E KEL E ,5 5,8 KEL 24 9-E Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Aukotusmitat Korkeus Polyamidi (PA) UL94-V0, itsestään sammuva, runkotiivisteellä ja oikein valituilla tiivisteosilla (testattu EN mukaan) - 40 C to C (kiinteä) Halogeni vapaa, silikoni vapaa mm / Sivu mm 83,5 32, , ,8 KEL 24 9-E KEL 24 -E Tarvikkeet KEL-SNAP kehys Tiivisteosat KEL-EMC kiskot ST Sulkutapit KEL 24 -E

23 Sivu 197 KEL 24-MT Läpivientikehykset V2A ruostumaton 1.11 KEL 24-MT asennuskehykset ovat saatavana V2A ruostumattomilla kiinnitysruuveilla KEL 24-MT saatavana myös kierreholkeilla (kiinnitys kotelon sisäpuolelta) Kuvaus Malli Tilaus nro. 5,8 Tiivisteosa KT Pieni Suuri KEL MT Pakk KEL 24-MT tarjoaa läpivientimahdollisuuden jopa 80:lle kaapelille. KEL 24-MT läpivientikehyssarja on KEL-perusrunko lisättynä keskelle asennetulla laajennusosalla KEL MT Laajennus mahdollistaa jopa 80 kaapelin laadukkaan läpiviennin ,8 KEL MT KEL MT , Valmiskaapeleille annettava toimivuustakuu säilyy Helposti muunneltavissa ja laajennettavissa tarpeiden mukaan Pieni aukko, suuri pakkaustiheys Vedonpoisto EN mukaan Hyvä tärinän kesto KEL MT KEL MT KEL MT Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Aukotusmitat Korkeus Polyamidi (PA) UL94-V0, itsestään sammuva, runkotiivisteellä ja oikein valituilla tiivisteosilla (testattu EN mukaan) -40 C to C (kiinteä) Halogeni vapaa, silikoni vapaa mm / Sivu mm 13 5, KEL MT Tarvikkeet ,8 KEL 24 8-MT KEL 24 8-MT KEL-SNAP kehys Tiivisteosat KEL-EMC kiskot ST Sulkutapit

24 Sivu 197 KEL 24-2MT Läpivientikehykset V2A ruostumaton 1.11 KEL 24-2MT asennuskehykset ovat saatavana V2A ruostumattomilla kiinnitysruuveilla KEL 24-2MT saatavana myös kierreholkeilla (kiinnitys kotelon sisäpuolelta) KEL 24-MT tarjoaa läpivientimahdollisuuden jopa 120:lle kaapelille. 5,8 Kuvaus Malli Tilaus nro. Tiivisteosa KT Pieni Suuri Pakk KEL 24-MT läpivientikehyssarja on KEL-perusrunko lisättynä keskelle asennetulla kahdella laajennusosalla. Laajennus mahdollistaa jopa 120 kaapelin kustannustehokkaan ja asennusystävällisen läpiviennin KEL MT KEL MT ,8 Pieni aukko, suuri pakkaustiheys Helposti muunneltavissa ja laajennettavissa tarpeiden mukaan Vedonpoisto EN mukaan Valmiskaapeleille annettava toimivuustakuu säilyy Hyvä tärinän kesto KEL MT KEL MT Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Aukotusmitats Korkeus Tarvikkeet Tiivisteosat KEL-EMC kiskot ST Sulkutapit Polyamidi (PA) UL94-V0, itsestään sammuva, runkotiivisteellä ja oikein valituilla tiivisteosilla (testattu EN mukaan) -40 C to C (kiinteä) Halogeni vapaa, silikoni vapaa mm / Sivu mm ,8 5,8 5, KEL MT KEL MT KEL MT KEL MT KEL MT KEL MT

25 Sivu 198 KEL 16-E Läpivientikehykset V2A ruostumaton 1.11 KEL 16-E asennuskehykset ovat saatavana V2A ruostumattomilla kiinnitysruuveilla KEL 16-E saatavana myös kierreholkeilla (kiinnitys kotelon sisäpuolelta) 83,5 Kuvaus Type Tilaus nro. 5,8 Tiivisteosa KT Pieni Suuri KEL E Pakk KEL 16-E on suurempi kehyskoko useiden kaapeleiden, putkien ja suojaletkujen läpivientiin. KEL 16-E sarjan kehyksessä on KEL 16 perusosaa kasvatettu osien väliin tulevalla laajennusosalla KEL E Näin on kustannustehokkaasti aikaansaatu tuote jolla voit toteuttaa läpiviennit jopa 48:lle kaapelille. 83, ,8 KEL 16 6-E KEL 16 6-E Pieni aukko, suuri pakkaustiheys Helposti muunneltavissa ja laajennettavissa tarpeiden mukaan Valmiskaapeleille annettava toimivuustakuu säilyy Vedonpoisto EN mukaan Hyvä tärinän kesto Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Aukotusmitat Korkeus Polyamidi (PA) UL94-V0, itsestään sammuva, runkotiivisteellä ja oikein valituilla tiivisteosilla (testattu EN mukaan) - 40 C to C (kiinteä) Halogeni vapaa, silikoni vapaa mm 17 mm Tarvikkeet Tiivisteosat KEL-EMC kiskot ST Sulkutapit

26 Sivu 198 KEL 16-MT Läpivientikehykset V2A ruostumaton 1.11 KEL 16-MT asennuskehykset ovat saatavana V2A ruostumattomilla kiinnitysruuveilla KEL 16-MT saatavana myös kierreholkeilla (kiinnitys kotelon sisäpuolelta) KEL 16-MT tarjoaa läpivientimahdollisuuden jopa 64:lle kaapelille. Kuvaus Malli Tilaus nro Tiivisteosa KT Pieni Suuri Pakk KEL 16-MT läpivientikehyssarja on KEL-perusrunko lisättynä keskelle asennetulla laajennusosalla. Laajennus mahdollistaa jopa 64 kaapelin laadukkaan läpiviennin KEL MT KEL MT , Valmiskaapeleille annettava toimivuustakuu säilyy Helposti muunneltavissa ja laajennettavissa tarpeiden mukaan Pieni aukko, suuri pakkaustiheys Vedonpoisto EN mukaan Hyvä tärinän kesto ,8 KEL 16 -MT KEL 16 -MT KEL 16 4-MT Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Aukotusmitat Korkeus Polyamidi (PA) UL94-V0, itsestään sammuva, runkotiivisteellä ja oikein valituilla tiivisteosilla (testattu EN mukaan) -40 C to C (kiinteä) Halogeni vapaa, silikoni vapaa mm 17 mm ,8 KEL 16 4-MT Tarvikkeet Tiivisteosat KEL-EMC kiskot ST Sulkutapit

27 Sivu 198 KEL 16-2MT Läpivientikehykset V2A ruostumaton 1.11 KEL 16-2MT asennuskehykset ovat saatavana V2A ruostumattomilla kiinnitysruuveilla KEL 16-2MT saatavana myös kierreholkeilla (kiinnitys kotelon sisäpuolelta) Kuvaus Malli Tilaus nro Tiivisteosa KT Pieni Suuri PU KEL 16-MT tarjoaa läpivientimahdollisuuden jopa 96:lle kaapelille KEL MT KEL MT KEL 16-MT läpivientikehyssarja on KEL 16-perusrunko lisättynä keskelle asennetulla kahdella laajennusosalla. Laajennus mahdollistaa jopa 96 kaapelin kustannustehokkaan ja asennusystävällisen läpiviennin. 5, ,8 KEL MT KEL MT Pieni aukko, suuri pakkaustiheys Helposti muunneltavissa ja laajennettavissa tarpeiden mukaan Vedonpoisto EN mukaan Valmiskaapeleille annettava toimivuustakuu säilyy Hyvä tärinän kesto KEL MT ,8 KEL MT Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Aukotusmitats Korkeus Polyamidi (PA) UL94-V0, itsestään sammuva, runkotiivisteellä ja oikein valituilla tiivisteosilla (testattu EN mukaan) -40 C to C (kiinteä) Halogeni vapaa, silikoni vapaa mm 17 mm Tarvikkeet tiivisteosat KEL-EMC kiskot ST Sulkutapit

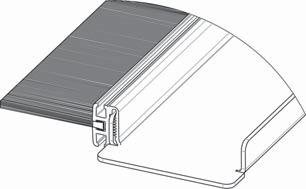

28 in progress UL TYPE in progress KEL-FG-A Kulmakehys 1.11 Halkaistava tiivisteosa KEL-FG-A soveltuu käytettäväksi asennettaessa valmiskaapeleita asennuskoteloon 90 kulmassa. Kulmakehys tarjoaa vedonpoiston ja tiiviysluokan ilman erillisiä komponentteja. KEL-FG-A sopii asennettavaksi 24-napaisen pistokeliittimen asennusaukkoon. 57,5 Kuvaus Malli Tilaus nro. 147,3 Tiivisteosa KT Pieni Suuri KEL-FG-A KEL-FG-A Pakk Asennus 90 0 kulmassa kytkentäkoteloon Kaapeleiden mekaaninen suojaus sisäänmenokohdassa Suojaus suoralta vesiroiskeelta ja tippuvalta vedeltä Valmiskaapeleille annettava toimivuustakuu säilyy Vedonpoisto EN mukaan Hyvä tärinän kesto 57,5 147,3 KEL-FG-A KEL-FG-A ,5 KEL-FG-A Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Aukotusmitat Polyamidi (PA) UL94-V0, itsestään sammuva, runkotiivisteellä ja oikein valituilla tiivisteosilla - 40 C to C (kiinteä) Halogeni vapaa, silikoni vapaa mm, Sivu ,3 KEL-FG-A4 5, Tarvikkeet 57,50 Tiivisteosat KEL-SNAP kehys KEL-EMC kiskot ST Sulkutapit ,8 23,4 135,3 28

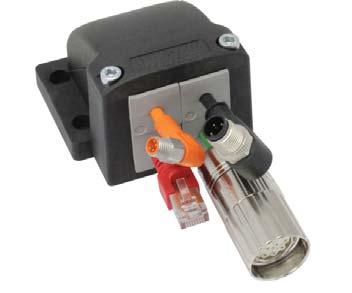

29 in progress UL TYPE in progress KEL-FG-B Kulmakehys V2A ruostumaton 1.11 KEL-FG asennuskehykset ovat saatavana V2A ruostumattomilla kiinnitysruuveilla Halkaistava tiivisteosa 57,5 Kuvaus Malli Tilaus nro. Tiivisteosa KT Pieni Suuri KEL-FG-B Pakk KEL-FG-B soveltuu käytettäväksi asennettaessa valmiskaapeleita asennuskoteloon 90 kulmassa. Kulmakehys tarjoaa vedonpoiston ja tiiviysluokan ilman erillisiä komponentteja. 79,8 KEL-FG-B ,5 79,8 KEL-FG-B KEL-FG-B Asennus 90 0 kulmassa kytkentäkoteloon Kaapeleiden mekaaninen suojaus sisäänmenokohdassa Suojaus suoralta vesiroiskeelta ja tippuvalta vedeltä Valmiskaapeleille annettava toimivuustakuu säilyy Tilaa säästävä muotoilu Vedonpoisto EN mukaan Hyvä tärinän kesto 62,5 5,5 56,8 23,4 57,50 64,8 32 Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Aukotusmitat Polyamidi (PA) UL94-V0, itsestään sammuva, runkotiivisteellä ja oikein valituilla tiivisteosilla - 40 C to C (kiinteä) Halogeni vapaa, silikoni vapaa mm, Sivu Tarvikkeet Tiivisteosat KEL-EMC kiskot ST Sulkutapit

30 in progress UL TYPE in progress KEL-FG-E Kulmakehys 1.11 Halkaistava tiivisteosa KEL-FG-E soveltuu käytettäväksi asennettaessa valmiskaapeleita asennuskoteloon 90 kulmassa. Kulmakehys tarjoaa vedonpoiston ja tiiviysluokan ilman erillisiä komponentteja. KEL-FG-E soveltuu käytettäväksi esimerkiksi erilaisten lattaliittimien läpivienteihin. Pienikokoinen kehys on hyvä vaihtoehto kohteissa, joissa tilaa on rajoitetusti. 38 Kuvaus Malli Tilaus nro. 73 Tiivisteosa KT Pieni Suuri Pakk KEL-FG-E KEL-FG-E KEL-FG-E Asennus 90 0 kulmassa kytkentäkoteloon Kaapeleiden mekaaninen suojaus sisäänmenokohdassa Suojaus suoralta vesiroiskeelta ja tippuvalta vedeltä Valmiskaapeleille annettava toimivuustakuu säilyy Erityisesti D-liittimillä varustettujen kaapeleiden läpivientiin Tilaa säästävä muotoilu Vedonpoisto EN mukaan Hyvä tärinän kesto 38 0 KEL-FG-E KEL-FG-E KEL-FG-E Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Aukotusmitat Polyamidi (PA) UL94-V0, itsestään sammuva, runkotiivisteellä ja oikein valituilla tiivisteosilla - 40 C to C (kiinteä) Halogeni vapaa, silikoni vapaa E2: mm E3: mm E5: mm 5,5 5, ,6 26,6 Tarvikkeet 39,8 13,1 Tiivisteosat KEL-EMC kiskot ST Sulkutapit , ,6 30

31 UL TYPE KEL-SNAP SNAP pika-asennuskehys Varustettu tiivisteellä () Peitelaipat BPK-SNAP (sivu 186) Kuvaus Malli Tilaus nro ,5 KEL-SNAP-B Sopii kehykselle KEL-B KEL-U-B KEL-QUICK-B Aukko [mm] Pakk KEL-SNAP pika-asennuskehys tarjoaa tarvittaessa mahdollisuuden varsinaisen asennuskehyksen helpoon irroitukseen ja kiinnitykseen ilman erillisä työkaluja. Ohjauskeskus voidaan varustaa KEL-SNAP pika-asennuskehyksellä valmiiksi jo keskusvalmistajalla, jolloin läpiviennin toteuttaminen asennuskohteessa on vaivatonta KEL-SNAP KEL KEL-U KEL-QUICK Tiivisteen optimaalinen sijoitus mahdollistaa normaalin 36 mm aukotuksen kasvattamisen aina 46 mm asti suurempien liittimien läpiviennin helpottamiseksi ,5 5,5 5,5 KEL-SNAP KEL-SNAP KEL 16 KEL-U 16 KEL-QUICK 16 KEL 24 KEL-U 24 KEL-FG-A KEL-QUICK Muutostöissä,(esim. kunnossapito) irroitus ja kiinnitys tapahtuu ruuveja avaamatta ja kiristämättä Toistuvasti asennettavat ja purettavissa kohteissa KEL-SNAP pikasennuskehys tarjoaa nopean ja luotettavan kiinnityksen Integroidut tiivisteet KEL-peruskehyksen kanssa sama aukotus (paitsi KEL-SNAP-B) 89,50 71, KEL-SNAP 24-E KEL 24-E Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Aukotusmitat Polyamidi (PA) UL94-V0, itsestään sammuva (testattu EN mukaan) - 40 C to C (kiinteä) Halogeni vapaa, silikoni vapaa Sivu ,5 5,5 KEL-SNAP 24-MT KEL 24-MT Tarvikkeet KEL Läpivientikehykset KEL-U Läpivientikehykset KEL-FG Kulmakehys KEL-QUICK Läpivientikehykset MP Moduulilaipat BPK-SNAP Umpilaipat ST Sulkutapit

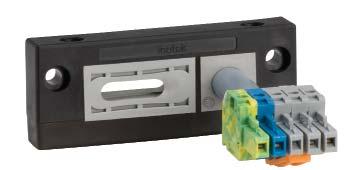

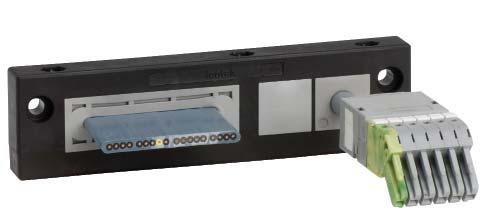

32 Sivu 199 KEL-FL Läpivientikehykset lattakaapeleille 1.11 Kuvaus Malli Tilaus nro. Aukko [mm] Tiivisteosa KT FT Pakk 5, ,8 26, ,5 KEL-FL A KT 1 FT-1 KL-FL valikoima tarjoaa yksinkertaisen, nopean ja joustavan läpivientiratkaisun lattakaapeleille. Asennuskehys soveltuu käytettäväksi halkaistavien ja halkaisemattomien tiivisteosien kanssa. 5, , ,5 39,5 KEL-FL B KT 1 FT-2 Tiivisteosan innovatiivinen rakenne kompensoi eri kaapelivalmistajien tuotteiden välisiä mittaeroja. 5, , ,5 39,5 KEL-FL C KT 1 FT-1 5, ,5 39,5 KEL-FL D KT 1 FT-3 Samassa kehyksessä voidaan viedä sekä latta-että pyörökaapeleita Koteloon muodostuu tilaa säästävä ja selkeä kokonaisuus kaapeleiden läpivienniksi 5, ,5 39,5 KEL-FL E KT 1 FT-2 5, ,5 39,5 KEL-FL F KT 2 FT-1 Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Aukotusmitat Korkeus Polyamidi (PA) UL94-V0, itsestään sammuva, tiivisteellä ja oikein valitulla tiivisteosalla - 40 C to C (kiinteä) Halogeni vapaa, silikoni vapaa Sivu mm 5,8 5, ,5 39, ,5 39,5 KEL-FL G KEL-FL H KT 1 FT-1 2 KT 1 FT-2 Tarvikkeet KT tiivisteosat, pieni KTMB/KT-DPF tiivisteosat, pieni FT tiivisteosat, latta KEL-EMC osat ST Sulkutapit ,8 5,8 5, ,5 39,5 26,5 39, , ,5 KEL-FL I KEL-FL J KEL-FL K KT 2 FT-1 3 KT 1 FT-1 1 FT-1 1 FT ,8 26, ,5 KEL-FL L FT

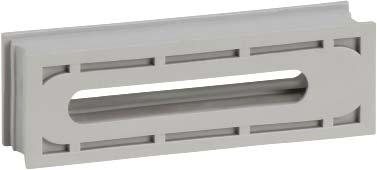

33 FT Tiivisteosat lattakaapeleille 1.11 Kuvaus Malli Tilaus nro. Harmaa Kaapelin halk. Pakk FT Umpitiiviste 5 FT-1 A 462 FT-1 B Leveys: mm Paksuus: mm Leveys: mm Paksuus: mm 5 5 FT tiivisteosa valikoima soveltuu käytettäväksi KEL-FL läpivientikehyksissä lattakaapeleiden läpivienneissä. FT-1 C Leveys: mm Paksuus: mm 5 Tiivisteosan innovatiivinen rakenne kompensoi eri kaapelivalmistajien tuotteiden välisiä mittaeroja. FT-1 E Leveys: mm Paksuus: mm 5 FT-1 F Leveys: mm Paksuus: mm 5 Helppoasenteinen ja monipuolinen läpivienti lattakaapeleille FT Umpitiiviste 5 FT-2 A FT-2 B Leveys: mm Paksuus: mm Leveys: mm Paksuus: mm 5 5 Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet TPE UL94-V0, itsestään sammuva - 40 C to + 90 C (kiinteä) Halogeni vapaa, silikoni vapaa FT-2 C Leveys: mm Paksuus: mm 5 Soveltuu FT-2 F Leveys: mm Paksuus: mm 5 KEL-FL Läpivientikehykset 32 FT-2 G Leveys: mm Paksuus: 5-6 mm 5 FT Umpitiiviste 5 FT-3 A Leveys: mm Paksuus: mm 5 FT Umpitiiviste 5 FT-4 A Leveys: mm Paksuus: mm 5 33

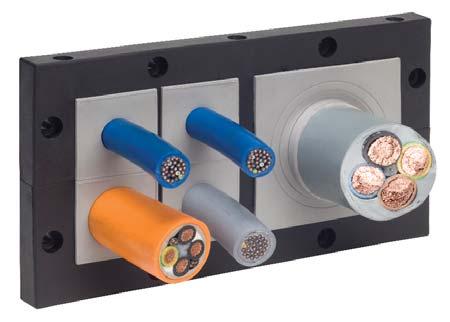

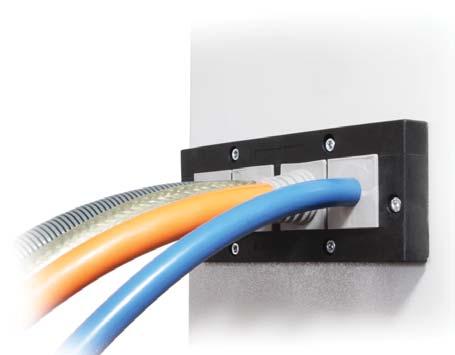

34 UL TYPE Sivu 200 KEL 183 KEL 183-E Läpivientikehykset 1.11 Kuvaus Malli Tilaus nro Tiivisteosa KT KT 183 KT suuri Pakk KEL KEL 183 halkaistava läpivientikehys mahdollistaa kaapeleiden läpiviennin aina 75 mm ulkohalkaisijaan asti tiiviysluokassa. KEL Isoa, halkaistavaa tiivisteosaa käyttämällä voidaan toteuttaa valmiskaapeleiden läpivienti 35 mm kaapelihalkaisijaan asti KEL Kaapeleille joiden ulkohalkaisija on maksimissaan 75 mm on tarjolla tiivisteosa KTMB. Tämä malli ei ole halkaistavaa mallia. 6 KEL Soveltuu kaapelin halkaisijoille 75 mm asti Tiivisteosat tarjoavat joustavan läpiviennin jäykillekin kaapeleille Lisäykset ja muutokset toteutettavissa helposti ja nopeasti KEL KEL Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Aukotus Korkeus Polyamidi (PA) UL94-V0, itsestään sammuva oikein valitulla tiivesteosalla - 40 C to C (kiinteä) Halogeni vapaa, silikoni vapaa Sivu mm KEL 183-E KEL 183-E Tarvikkeet KTMB tiivisteosat KEL 183 Tiivisteosat KEL-EMC osat ST Sulkutapit KEL 183-E KT pieni 1 KEL 183-E KT pieni 1 34

35 UL TYPE KTMB 183 Tiivisteosat KEL Malli Tilaus nro. Harmaa Kaapelin halk. Pakk KTMB-O 414 Umpitiiviste 1 KTMB-P mm 1 KTMB-Q mm 1 KTMB-R mm 1 KTMB-S mm 1 Tiivisteosat KTMB-P - KTMB-S soveltuvatkäytettäväksi KEL 183 asennuskehyksen kanssa kaapeleille joiden ulkohalkaisija on maksimissaan 75 mm. Umpitiivisteestä KTMB-O voidaan myös tehdä läpivienti puhkaisemalla kaapelin ulkohalkaisija - mm aukko esipainettuja uria hyödyntäen. Kaapelin halkaisija maksimissaan 55 mm. Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet TPE UL94-V0, itsestään sammuva - 40 C to + 90 C (kiinteä) Halogeni vapaa, silikoni vapaa Soveltuu KEL 183 Läpivientikehykset 34 35

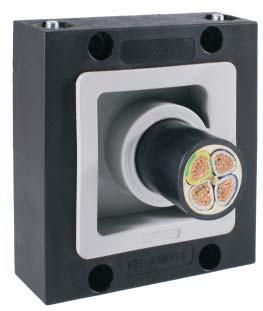

36 UL TYPE KEL-JUMBO Läpivientikehykset V2A ruostumaton 1.11 KEL-JUMBO asennuskehykset ovat saatavana V2A ruostumattomilla kiinnitysruuveilla KEL-JUMBO kaapeleiden läpivienti soveltuu kaapeleille ja suojaletkuille aina 65 mm ulkohalkaisijaan asti. Esim. liittymä- ja syöttökaapelit. Mitat Kuvaus Malli Tilaus nro. Pakk lpituus leveys korkeus 1 56,50 KEL-JUMBO mm 1 Tiivisteosan innovatiivinen rakenne tarjoaa tukevan, varman kiinnityksen ja vedonpoiston ,50 Suosittelemme vakiotyökaluilla tehtävää pyöreätä aukotusta kaapelin ulkohalkaisija %. 7 KEL-JUMBO mm ,50 KEL-JUMBO mm 1 Kaapelin halkaisija maks. 65 mm KTF-tiivisteosilla kaapeli kiinnittyy tukevasti, mutta samalla joustavasti KEL-JUMBO kehykseen Lisäykset ja muutokset toteutettavissa helposti ja nopeasti Vedonpoisto EN mukaan 116 0,50 7 KEL-JUMBO mm 1 Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Aukotus Korkeus Polyamidi (PA) UL94-V0, itsestään sammuva - 40 C to C (kiinteä) Halogeni vapaa, silikoni vapaa Pyöreä, kaapelin ulkohalk. + 15% 35 mm Tarvikkeet KTF tiivisteosa KDR-ESR Pohjalevyt KDR2 Pohjalevyt MP Moduulilaipat

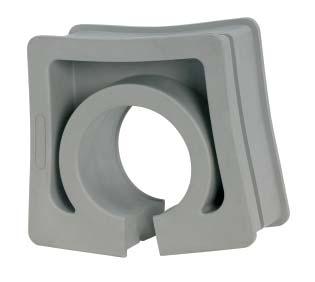

37 UL TYPE KTF Tiivisteosat KEL-JUMBO KT suuri KTA KTF 1.11 Malli Tilaus nro. Harmaa Kaapelin halk. KTF Blind Insert 1 Pakk KTF tiivisteosat soveltuvat kaapelin halkaisijoille maks. 65 mm. Käytetään yhdessä asennuskehyksen KEL-JUMBO kanssa. KTA Sovite KT Suuri KTF mm 1 1 KTA soviteosan kanssa voit käyttää suuria tiivisteosisa ja toteuttaa läpiviennin myös kohtuullisen pienille kaapeleille, joihin on asennettu suurikokoinen liitin. KTF mm 1 KTF mm 1 KTF mm 1 Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet TPE UL94-V0, itsestään sammuva - 40 C to + 90 C (kiinteä) Halogeni vapaa, silikoni vapaa KTF mm 1 Soveltuu KTF mm 1 KTF mm 1 KEL-JUMBO asennuskehykset Tarvikkeet 36 KT suuri 50 KTF mm 1 37

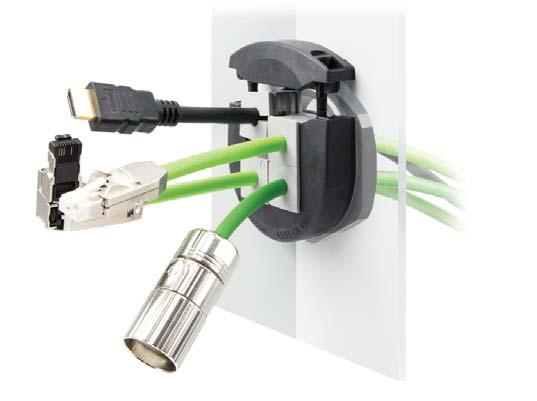

38 1.12 Halkaistavat holkkitiivisteet KT tiivisteosille to IP68 to UL TYPE +0 C -30 C 1 35 mm 1.12 Käytettäessä icotekin halkaistavia holkkitiivisteitä yksittäisille kaapeleissa tai kokonaisissa kaapelisarjoissa halkaisijoissa 1-35 mm aikaan saadaan koneiden ja laitteiden läpivienteihin tiiviysluokka /IP66/IP68 / UL type 4X. Halkaistavat holkkitiivisteet KVT ovat helppoja ja nopeita asentaa erityisesti muutos- ja huoltokohteissa. Valmiskaapelit asennetaanhalkaistuun tiivisteosaan, joka asennetaan holkkitiivisterungon toiseen puolikkaaseen. Kaapelin koosta riippuen käytetään joko yksi, kaksi tai neliosaista tiivisteosaa. Holkkitiivisterungon puolikkaat on helppo napsauttaa yhteen ilman erillisiä työkaluja. Holkkitiiviste asennetaan paikoilleen joko painamalla (pikasennusosilla varustetut mallit) asennusreikään M20 - M80 tai kierremallit käyttämällä sopivaa vastamutteria. Varma ja tiivis läpivienti Halkaistava kehys Valmiskaapeleiden toimivuustakuu säilytetään Nopea ja helppo asennus H M aukkoihin M20- M80 Suuri valikoima tiivisteosia eri kaapelihalkaisijoille Erikoisvastamutteri SUB-D9 liittimelle tai PROFIBUS liittimelle. Saatavilla myös halkaistava vastamutteri. Tuotevalikoima IP66 IP68 KVT-ER KVT KVT-W90 KVT-SNAP KVT 80 38

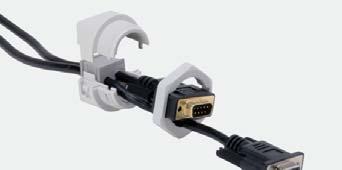

39 Sisällys 1.12 IP66 IP68 Halkaistavat holkkitiivisteet M25 - M KVT-ER IP66 IP68 Halkaistavat holkkitiivisteet M20 - M80 KVT / KVT 80 / KVT-SNAP / KVT-W Tiivisteosat ja sulkutulpat KT pieni / KT suuri / KT-DPF / KTMB / DT / ST / KT ServiceBox

40 in progress IP66 IP68 UL TYPE in progress UL TYPE in progress KVT-ER Halkaistavat holkkitiivisteet 1.12 IP66 IP68 Luokitettu tiiviysluokkaan IP65/IP66/IP67/IP68 Halkaistava tiivisteosa KVT-ER halkaista asennuskehys kaapeleiden tiivistykseen ja vedonpoistoon ja kaapelihalkaisijoille 1-16 mm (tiivisteosilla KT 1-15) ja mm (tiivisteosilla KT 16-34). Kuvaus Malli Tilaus nro. Tiivisteosa KT Pieni Suuri Kierre Kierteen pituus Pakk Pursotetulla tiivisteellä varustettu pyöreään aukkoon asennettava KVT-ER tarjoaa tiiviysluokan IP65/IP66/ IP67/IP68. KVT-ER koot perustuvat M-asennusaukkoihin M25, M32, M50 ja M63. Vastamutteri sisältyy toimitukseen. KVT-ER 25* M Pituus: 18 mm Asennuskehyksen yhdistävien ruuvien tiukkuudeksi suosittelemme max. 2 Nm. Vastamutterit Erikoisvastamuttereita on saatavana myös erikseen. KVT-ER M Pituus: 18 mm KGM-SUB-D9 sopii SUB-D9 liittimelle (Asennusaukko: 36 mm, Pakk: ) Tilaus nro. 456 KVT-ER M Pituus: 20.5 mm 5 KGM-SUB-D25 sopii SUB-D25 liittimelle (Asennusaukko: mm, Pakk:) Tilaus nro * Maks. 15 mm kaapelihalkaisija

41 in progress IP66 IP68 UL TYPE in progress UL TYPE in progress KVT-ER Halkaistavat holkkitiivisteet V2A ruostumaton 1.12 Pursotettu tiiviste Halkaistava tiivisteosa IP66 IP68 Kuvaus Malli Tilaus nro. Tiivisteosa KT Pieni Suuri KVT-ER Kierre Kierteen pituus M63 x 1.5 Pituus: 20.5 mm Pakk 5 Tiiviysluokka IP65/IP66/IP67/IP68 EN mukaan Vedonpoisto EN62444 mukaan Valmiskaapeleiden toimivuustakuu säilyy Muutokset, huoltotoimenpiteet ja korjaukset toteutettavissa helposti ja nopeasti Suuri asennustiheys Asennettavissa M-asennusaukkoihin Vastamutteri sisältyy toimitukseen Korroosionkestävät V2A kiristysruuvit Kestävä, tärinänkestävä rakenne Moderni muotoilu KVT-ER M Pituus: 20.5 mm 5 Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Aukotus mitat Runko: Polypopyleeni (PP) Pursotettu tiiviste: Elastomeeri UL94-V0, itsestään sammuva IP65/IP66/IP67/IP68, yksireikäisellä tiivisteosalla (Sertifioitu EN mukaan) - 40 C to + 1 C (static) Halogeenivapaa, Silikonivapaa Metriset koot Tarvikkeet Tiivisteosat KVT-EMC osat Vastamutterit ST Sulkutapit

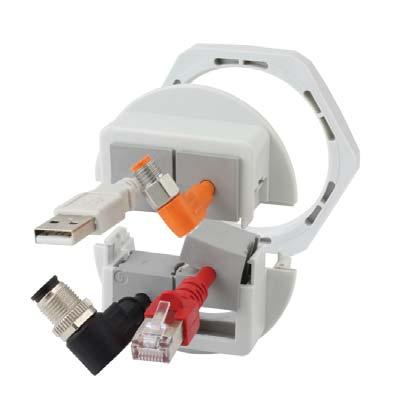

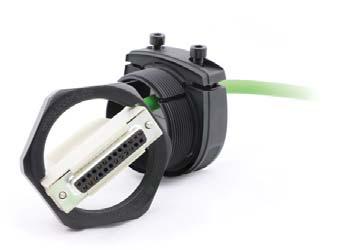

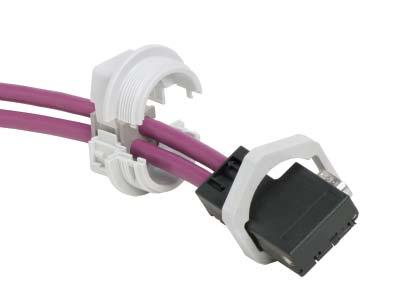

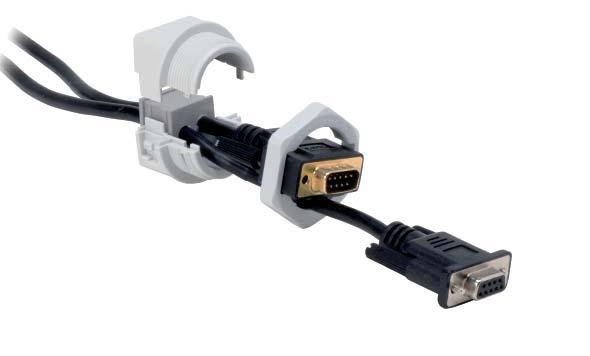

42 UL TYPE KVT Halkaistavat holkkitiivisteet 1.12 KVT pyöreä, halkaistava tiivisterunko nopeaan ja helppoon valmiskaapeleiden ja kaapelisarjojen läpivientiin. Kuvaus Malli Tilaus nro Tiivisteosa KT Pieni Suuri Kierre Kierteen pituus Pakk Polyamidi vastamutterit sisältyvät toimituksen. Läpivietäessä D-liittimillä tai PROFIBUSliittimillä varustettuja kaapeleita suositellaan käytettäväksi malleja erikoisvastamuttereilla (KVT+KGM-SUB-D) M20x1,5 KVT 20** M Pituus: 14 mm Vastamutterit KVT 25*** M Pituus: 14 mm Erikoisvastamuttereita on saatavana myös erikseen. Aukotuskuvat löytyvät sivu M25x1, KVT M Pituus: 14 mm KGM-SUB-D9 sopii SUB-D9 liittimelle (Asennusaukko: 36 mm, Pakk: ) Tilaus nro. 455 Tilaus nro. 456 M32x1,5 KVT 32 + KGM-SUB-D M Pituus: 14 mm KGM-PB sopii DVI ja PROFIBUS liittimelle (Asennusaukko: 42 mm, Pakk: ) Tilaus nro. 457 Tilaus nro. 459 KGM-SUB-D25 sopii SUB-D25 liittimelle (Asennusaukko: mm, Pakk:) Tilaus nro. 458 Tilaus nro. 451 KVT M Pituus: 14 mm Malli GMT: Halkaistavat, sivu 188 KVT 40 + KGM-PB M Pituus: 14 mm 42 * Vain harmaat tuotetyypit ** Maks. 11 mm kaapelihalkaisija *** Maks. 15 mm kaapelihalkaisija

43 UL TYPE KVT Halkaistavat holkkitiivisteet 1.12 Kuvaus Malli Tilaus nro. KVT Tiivisteosa KT Pieni Suuri 2 - Kierre Kierteen pituus M Pituus: 14 mm Pakk 5 Avattavissa ja suljettavissa helposti ja nopeasti Suuri pakkaustiheys, useita variaatioita Valmiskaapeleille annettava toimivuustakuu säilyy Hyvä vedonpoisto Asennetaan vakio M-aukkoihin Polyamidi vastamutteri sisältyy toimitukseen KVT KGM-SUB-D M Pituus: 14 mm 5 70,50 52 KVT M Pituus: 14 mm M63x1,5 * Vain harmaat tuotetyypit KVT M Pituus: 14 mm 5 Väri Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Aukotus mitat Polykarbonaatti (PC) Harmaa (RAL 7035) Musta UL94-V0, itsestään sammuva, tiivisteellä ja oikein valitulla tiivisteosalla (testattu EN mukaan) - 30 C to + 0 C (kiinteä) Halogeni vapaa, silikoni vapaa Vakio M-aukot Tarvikkeet Tiivisteosat KVT-EMC osat Vastamutterit ST Sulkutapit

44 UL TYPE KVT 80 Halkaistava läpivientikehys 1.12 KVT 80 halkaistava läpivienti on suunniteltu valmiskaapeleiden läpivientiin. Liittämällä rungon puolikkaat toisiinsa mukana olevilla ruuveilla aikaan saadaan tiivisteosien kautta kohdistettua kaapeliin tasainen puristus, joka takaa hyvän vedonpoisto ja tiiviysluokka. KVT 80 soveltuu käytettäväksi seinämä ainevahvuuksille 1.5 mm - mm. Kuvaus Malli Tilaus nro. 0 78,2 KVT Tiivisteosa KT Pieni Suuri Pakk Kaapeleiden helppo lisäys ja poisto Suuri pakkaustiheys, useita variaatioita Avattavissa ja suljettavissa helposti ja nopeasti Hyvä vedonpoisto Valmiskaapeleille annettava toimivuustakuu säilyy Helppo ja nopea edestäpäin asennus 0 Huom Asennettaessa KVT 80 teräslevyyn, suosittelemme seuraavia kiristys momentteja: 1.5 mm ainevahvuus = 1 N m >2 mm = 1.5 N m 78,2 KVT Väri Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Aukotus mitat Polykarbonaatti (PC) Harmaa (RAL 7035) Musta UL94-V0, itsestään sammuva, tiivisteellä ja oikein valitulla tiivisteosalla (testattu EN mukaan) - 30 C to + 0 C (kiinteä) Halogeni vapaa, silikoni vapaa 80 mm Tarvikkeet * Vain harmaat tuotetyypit Tiivisteosat ST Sulkutapit

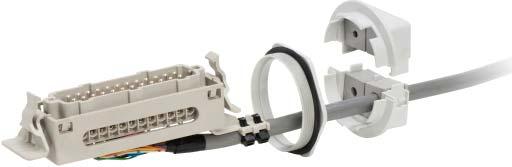

45 KVT-SNAP Halkaistavat holkkitiivisteet 1.12 Kuvaus Malli Tilaus nro. Tiivisteosa KT Pieni Suuri Kierre Kierteen pituus Pakk KVT on nopea ja helppoasenteinen pyöreä läpivientikehys valmiskaapeleille ja kaapelisarjoille. KVT-SNAP M Pituus: 11 mm Läpivienti voidaan asentaa suurille seinämä vahvuuksille (> 5mm) esim. AL-kotelot. Polyamidi vastamutterit sisältyvät toimituksen. Asennus KVT-SNAP M Pituus: 11 mm Asennusrengas asennetaan koteloon metallisen vastamutterin avulla tai kiertämällä se kotelossa oleviin M-kierteisiin. Seuraavaksi asennetaan kaapelit tiivisteosineen paikoilleen ja painetaan läpivientikehys asennusrenkaaseen. Helppoa ja nopeaa! KVT-SNAP M Pituus: 11 mm 5 Väri Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Aukotus mitat Polykarbonaatti (PC) Harmaa (RAL 7035) UL94-V0, itsestään sammuva, tiivisteellä ja oikein valitulla tiivisteosalla (testattu EN mukaan) - 30 C to + 0 C (kiinteä) Halogeni vapaa, silikoni vapaa Vakio M-aukot KVT-SNAP KGM M Pituus: 11 mm PA M Tarvikkeet Tiivisteosat KVT-EMC osat Vastamutterit ST Sulkutapit SW50 M40x1,5 KGM PA M KGM PA M * Vain harmaat tuotetyypit 45

46 KVT-W90 Halkaistava kulmaläpivienti 1.12 KVT-W90 halkaistava läpivienti on ideaalinen ratkaisu toteuttaa valmiskaapelien ja suojaletkujen sisäänmeno 90o kulmassa ohjauskoteloon. Eritoten KVT 50-W90 on suunniteltu käytettäväksi erityyppisten muovisuojaletkujen läpivientiin. Kuvaus Malli Tilaus nro. Tiivisteosa KT Pieni Suuri Kierre Kierteen pituus Pakk Käyttäjällä on valittavanaan laaja valikoima tiivisteosia yksittäisen tai useamman kaapelin läpiviennin toteuttamiseen. KVT 32-W M Pituus: 11.5 mm Polyamidi vastamutterit sisältyvät toimitukseen. Valmiskaapeleille annettu toimivuustakuu säilytetään Tuotteella voidaan toteuttaa kaapeleiden ja suojaletkujen läpivienti 90o kulmassa Soveltuu asennnettavaksi vakio M-aukkoihin 62 GMT M Väri Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Aukotus mitat Polykarbonaatti (PC) Harmaa (RAL 7035) Musta UL94-V0, itsestään sammuva, tiivisteellä ja oikein valitulla tiivisteosalla (testattu EN mukaan) - 30 C to + 0 C (kiinteä) Halogeni vapaa, silikoni vapaa Vakio M-aukot 14,5 14,50 46,50 46,5 M50x1,5 62 M50 x1, KVT 50 4-W90 KVT 50 1-W M Pituus: 11.5 mm M Pituus: 11.5 mm 5 5 Tarvikkeet Tiivisteosat KVT-EMC osat Vastamutterit ST Sulkutapit GMT M * Vain harmaat tuotetyypit

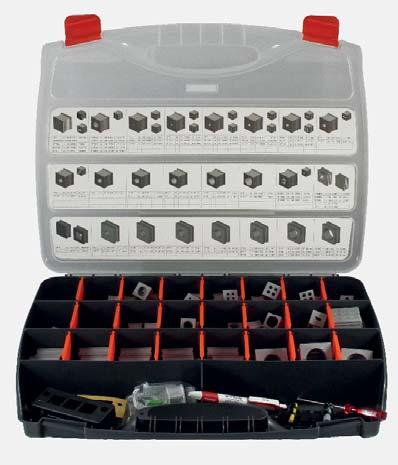

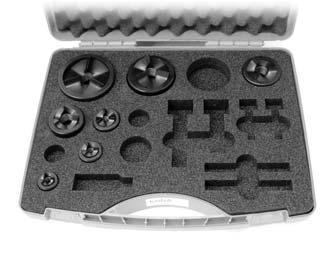

47 KT ServiceBox Lajitelmapakkaus tiivisteosia 1.1 Käytännöllinen- kaikki kätevästi saatavilla! Lajitelmapakkaus on käytännöllinen apu asennus ja muutostöissä. KT lajitelmapakkauksessa KT tiivisteosat ovat kätevästi käytössäsi. Tilaus nro Toimitussisältö* KMS Mittalevy Sopiva KT - tiivisteosa on helppo valita käyttämällä kaapelin halkaisijan mittaukseen erillistä mittalevyä (materiaali: V2A ruostumaton teräs). Varmista kaapelin ulkohalkaisija käyttämällä mittalevyä Tiivisteosa, pieni: KT kaapeleille 1-17 mm BTK umpitiiviste KTMB multi-tiiviste KT-ASI ASI-Bus tiiviste KT-DPF multi-tiiviste Tiivisteosa, suuri: KT kaapeleille mm BTG umpitiiviste / ATG soviteosa KTMB multi-tiiviste DT multi-tiiviste KT-DPF multi-tiiviste Tarvikkeet: KEL-U asennuskehys KVT halkaistava holkkitiiviste KZL vedonpoistokampa Mittalevy * Oikeus muutoksiin Valitse sopiva KT tiivisteosa mittalevyn tiedon perusteella Mittalevyä on saatavana myös erikseen. Tilaus nro

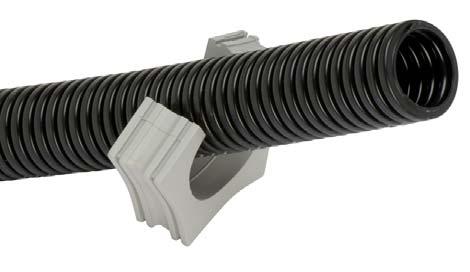

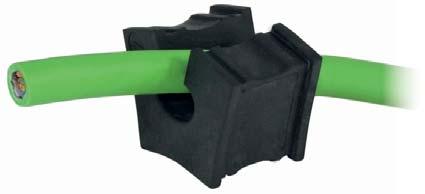

48 to IP68 UL TYPE UL TYPE Sivu 197 KT Tiivisteosat, pieni IP66 IP68 Pieniä KT-tiivisteosia käytetään yhdessä seuraavien asennuskehyksien kanssa: Kuvaus Malli Tilaus nro. Harmaa Tilaus nro. Musta Kaap. halk. BTK Umpitiiviste Pakk KEL/KEL-U/KEL-ER/KEL-FG KVT/KVT-ER Pienet KT-tiivisteosat soveltuvat kaapelihalkaisijoille 1-17 mm. Asennus Tiivisteosa asennetaan kehykseensä siten, että sileä, yhtenäinen sivu on kehyksen keskiosaa kohden. BTK KT mm KT mm KT mm KT mm KT mm KT mm KT mm KT round KT mm KT mm Paineentasauselemetti PCE 12 Paineentasauselemetti PCE 12 ehkäisee kondensioveden muodostumisen tiiviiseen koteloon. Käytetään yhdessa KT 12 tiivisteosan kanssa ja asennetaan KEL-ER tai KVT-ER asennuskehykseen. Paineentasauselemetti PCE 12 KT mm KT mm KT mm KT mm KT mm KT mm KTs mm KTs mm PCE 12 kanssa KT PCE * Vain harmaat tuotetyypit 48

49 UL TYPE Sivu 197 KT Tiivisteosat, pieni 1.1 Kuvaus Malli Tilaus nro. Harmaa Tilaus nro. Musta Kaap. halk. KT 2 KT ø 1 mm KT ø 2 mm KT ø 3 mm KT ø 4 mm KT 4 KT ø 5 mm KT ø 6 mm Pakk KT Harmaa Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet TPE UL94-V0, itsestään sammuva KT 2 - KT 15: IP66/IP68 KT monireikä tiivisteet: - 40 C to+ 90 C (kiinteä) Halogeni vapaa, silikoni vapaa KT Musta KT ASI2 rl KT ø 7 mm KT ø 8 mm KT ø 2 mm KT ø 3 mm Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet TPE UL94-HB KT 2 - KT 15: IP66/IP68 KT monireikä tiivisteet: - 30 C to + 90 C (kiinteä) Hyvä kemikaalien kestoisuus KT ø 4 mm KT ASI2 ll KT ø 5 mm KT ø 6 mm KT-ASI ASI-kaapeli KT oval KT-ASI2 rl ASI-kaapeli KT-ASI2 ll ASI-kaapeli PCE 12 Tiiviysluokka Käyttölämpötila Ilmavirtaus Polyamidi 6 Kalvo: Polyakrylaatti IP65-30 C to + 90 C (static) ΔP = 70 mbar, min. 50 l/h KT S1 KT oval n. 8 4 mm Tarvikkeet ST Sulkutapit 53 KT tele KT S KT tele1 KT tele Puh. kaapeli KT tele Datakaapeli RJ12 KT tele2 KT tele * Vain harmaat tuotetyypit Datakaapeli RJ / RJ45 49

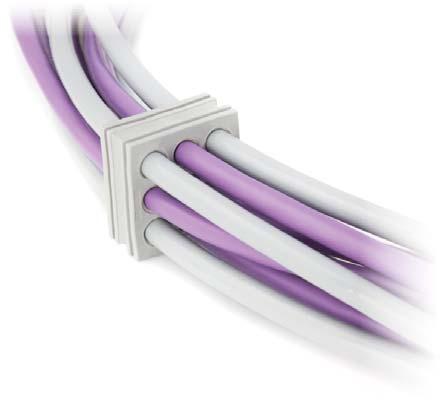

50 to IP68 UL TYPE UL TYPE Sivu 197 KT Tiivisteosa, suuri 41,5 41, ,5 IP66 IP68 KT-DPF / KTMB suuri KTMB suuri Suuret KT-tiivisteosat soveltuvat kaapelihalkaisijoille mm. Suuria KT-tiivisteosia käytetään yhdessä seuraavien asennuskehyksien kanssa: ATG Kuvaus Malli Tilaus nro. Harmaa Tilaus nro. Musta Kaap. halk. Pakk KEL/KEL-U/KEL-ER/KEL-FG KVT/KVT-ER ATG Sovite ATG sovite mahdollistaa myös pienien KT-tiivisteosien käytön suuren tiivisteosan kehyksissä, jolloin päästään min. 1 mm kaapelin halkaisijaan. KT Harmaa Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet TPE UL94-V0, itsestään sammuva KT pyöreät 16 - KT 34: IP66/IP68 ATG/BTG: - 40 C to+ 90 C (kiinteä) Halogeni vapaa, silikoni vapaa KT Musta Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet TPE UL94-HB KT pyöreät 16 - KT 34: IP66/IP68 ATG/BTG: - 30 C to + 90 C (kiinteä) Hyvä kemikaalien kestoisuus BTG KT 28 BTG Umpitiiviste tai 5-20 mm KT mm KT mm KT mm KT mm KT mm KT mm KT mm KT mm KT mm KT mm KT mm KT mm KT mm KT mm KT mm KT mm KT mm KT mm KT mm * Vain harmaat tuotetyypit 50

51 UL TYPE Sivu 197 KT-DPF KTMB Tiivisteosat, laaja tiivistysalue KT-DPF / KTMB pieni KT-DPF-B Kuvaus Malli Tilaus nro. Koko KT Kaapelin halk. Pakk KT-DPF-A KT-DPF-A KT-DPF-B KT-DPF-C KT pieni 3-12 mm KT suuri 4-18 mm KT suuri mm KT-DPF / KTMB sallii perusmallia suuremman vaihtelun kaapelin ulkohalkaisijalle. Tämä on merkittävä etu, ellei ennalta tarkalleen tiedetä asennettavien kaapeleiden ulkohalkaisijoita. KT-DPF / KTMB tiivisteosat eivät ole halkaistavaa mallia, joten kaapelit on läpivietävä ennen liittimien asennusta. KT-DPF-läpiviennin katkaisu: Kaapelin ulkohalkaisija - 20%. Harmaa KT-DPF-C KTMB-A KT pieni mm KTMB-B KT pieni mm Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet TPE UL94-V0, itsestään sammuva - 40 C to+ 90 C (kiinteä) Halogeni vapaa, silikoni vapaa KTMB-D Poikkileikkaus KTMB KTMB-C KT pieni mm KTMB-D KT pieni mm KTMB-E KT pieni mm Musta Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet TPE UL94-HB - 30 C to + 90 C (kiinteä) Hyvä kemikaalien kestoisuus KTMB-I KTMB-G KT suuri mm KTMB-H KT suuri mm KTMB-I KT suuri mm KTMB-J KT suuri mm KMS Mittalevyä Sopiva KT - tiivisteosa on helppo valita käyttämällä kaapelin halkaisijan mittaukseen erillistä mittalevyä. Varmista kaapelin ulkohalkaisija käyttämällä mittalevyä. Valitse sopiva KT tiivisteosa mittalevyn tiedon perusteella. KTMB-K KTMB-K KT suuri mm Mittalevyä on saatavana myös erikseen. Order-No * Vain harmaat tuotetyypit 51

52 UL TYPE Sivu 197 DT Tiivisteosat 1.1 DT-tiivisteosat soveltuvat käytettäväksi vakiokaapeleiden kanssa. (ilman liittimiä) Tiivisteosan rakenne mahdollistaa useiden kaapeleiden läpiviennin pienessä tilassa. DT 1 DT 5 tiivisteosat ovat suunniteltu käytettävissä KT-suuri kehyspaikkaa ja DT7 ja DT8 kaytetään KT-pieni kehyspaikkaan. 40,5 Kuvaus Malli Tilaus nro. Kaapeleiden määrä Pakk 41,5 41,5 DT maks. 6.5 mm 2 maks mm 40,5 DT maks. 7.1 mm Mahdollistaa sekä valmiskaapeleiden, että vakiokaapeleiden käytön samassa läpivientikehyksessä Mahdollistaa kaapelisarjojen esiasennuksen Suuri pakkaustiheys 40,5 41,5 DT maks. 6.5 mm 3 maks. 9.5 mm 3 maks mm 41,5 Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet TPE UL94-V0, itsestään sammuva - 40 C to + 90 C (kiinteä) Halogeni vapaa, silikoni vapaa 40,5 DT maks. 9.5 mm Tarvikkeet DT maks mm 1 maks. 9.5 mm ST-B Sulkutapit DT maks. 6 mm DT maks. 7 mm 2 maks. 4 mm 52

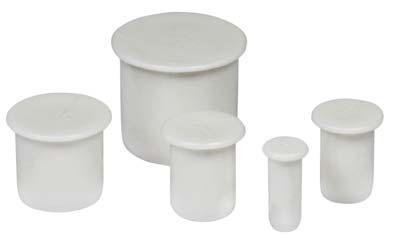

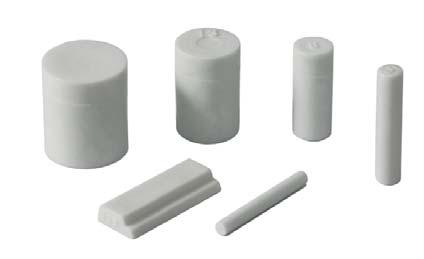

53 UL TYPE ST Sulkutapit Kuvaus Malli Tilaus nro. Halkaisija H Pituus P Pakk ST mm 25 mm 25 H ST mm 25 mm 25 ST mm 25 mm 25 ST mm 25 mm 25 Sulkutapit soveltuvat käytettäväksi KT-/QTtiivisteosien. Helppo tapa sulkea esim. poistetun kaapelin jättämä aukko. P ST mm 25 mm 25 ST mm 25 mm 25 ST mm 25 mm 25 ST mm 20 mm 25 ST mm 20 mm 25 ST mm 20 mm 25 Tiivistää käyttämättömät läpiviennit ST mm 20 mm 25 ST mm 20 mm 25 ST mm 20 mm 25 ST mm 20 mm 25 ST mm 20 mm 25 Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Polyamidi (PA), valko UL94-V0, itsestään sammuva Tiivisteosien tiiviysluokka säilyy - 40 C to C Halogeni vapaa, silikoni vapaa ST mm 20 mm 25 ST mm 20 mm 25 ST ASI mm 25 Soveltuu KT tiivisteosat QT tiivisteosat

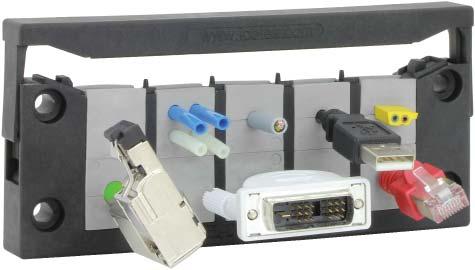

54 1.21 Halkaistava kaapeleiden läpivientijärjestelmä QT tiivisteosille UL TYPE in progress +140 C -40 C 1 15 mm 1.21 Uusi versio KEL-QUICK asennuskehyksestä on taloudellinen ja helppoasenteinen malli valmiskaapeleiden läpivientiin tiiviysluokassa. Soveltuu käytettäväksi kaapeleiden, valmiskaapeleiden ja putkien läpivienneissä. KEL-QUICK on vaihtoehto vakio holkkitiivisteille. Erityisesti kohteissa joissa ei vaadita EN mukaista vedonpoistoa on KEL-QUICK erinomainen vaihtoehto. Järjestelmän halkaistavat tiivisteosat soveltuvat kaapelihalkaisijoille 1-15 mm. Lisäksi on vaihtoehtoja monireikä tiivisteosat ja ASI-kaapeli tiiviste. Kaapeleiden ja tiivisteosien asennuksen jälkeen KEL QUICK kehyksen osat painetaan toisiinsa ilman erillisiä työkaluja. Nopea ja helppo asennus ilman työkaluja onkin QUICK-sarjan suurimpia etuja. KEL-QUICK läpivientiaukot ovat mitoitettu vakio moninapaliittimien mukaan Valmiskaapeleiden läpivienti Suuri pakkaustiheys, laaja valikoima Helppo ja nopea asennus (mahdollista kaikilla QUICK tuotteilla) Halkaistava järjestelmä Tuotevalikoima KEL-QUICK KEL-QUICK-E 54

55 Sisällys 1.21 Läpivientikehykset Läpivientikehykset Tiivisteosat KEL-QUICK 24 / KEL-QUICK 16 / KEL-QUICK / KEL-QUICK-B KEL-QUICK-E5 / KEL-QUICK-E4 / KEL-QUICK-E3 / KEL-QUICK-E2 QT / QT ServiceBox

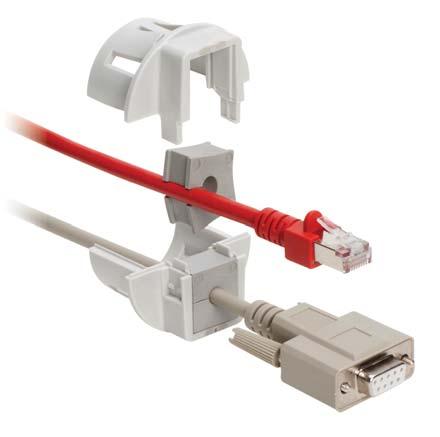

56 UL TYPE in progress KEL-QUICK Läpivientikehykset nopeaan asennukseen 1.21 Asennuskehyksen osat yhdistetään yksinkertaisesti painamalle osat toisiinsa. Kiinnitys ilman työkaluja KEL-SNAP kehyksellä. Puhkaistava QT tiiviste KEL-QUICK valikoima muodostaa kompaktin järjestelmän valmiskaapeleiden, suojaletkujen ja pneumatiikkaputkien läpivientiin. Kuvaus Malli Tilaus nro Aukotus [mm] Tiivisteosa Pakk Tiivisteosien QT kalustuksen jälkeen asennuskehys on koottavissa täysin ilman työkaluja. KEL-QUICK kehykset asennetaan, 16 ja 24 napaisen moninapaliittimen aukkoon. KEL-QUICK-B kehys asennetaan 36x46 mm aukkoon. KEL-QUICK kehykset asennetaan ruuvikiinnityksellä tai yksinkertaisesti KEL-SNAP pika-asennuskehykseen. Tiiviste läpivientikehykselle sisältyy toimitukseen , KEL-QUICK QT KEL-QUICK QT Suuri kaapeleiden asennustiheys, laaja valikoima tiivisteosia ja asennuskehyksiä Nopea ja turvallinen asennus ilman työkaluja Lisäykset ja muutostyöt tehtävissä helposti ja nopesti Valmiskaapeleiden toimivuustakuu säilyy 13 5,80 98, KEL-QUICK QT Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Aukotus Korkeus Polyamidi (PA) UL94-V0, itsestään sammuva, oikein valitulla tiivesteosalla - 40 C to C (kiinteä) Halogeni vapaa, silikoni vapaa Sivu mm 5, ,8 58 KEL-QUICK-B QT Tarvikkeet 5,80 56 QT Tiivisteosat KEL-SNAP kehys KEL-EMC kiskot KDR läpivientilevyt FP laipat MP Moduulilaipat ST Sulkutapit

57 in progress UL TYPE in progress KEL-QUICK Läpivientikehykset nopeaan asennukseen Asennuskehyksen osat yhdistetään yksinkertaisesti painamalle osat toisiinsa. Puhkaistava QT tiiviste ,80 Kuvaus Malli Tilaus nro Aukotus [mm] Tiivisteosa KEL-QUICK-E QT Pakk KEL-QUICK-E tuoteperhe on tilaa säästävä 1-rivinen järjestelmä kaapeleiden, suojaletkujen ja pneumatiikka putkien reititykseen ja tiivistämiseen. KEL-QUICK-E mallit soveltuvat suorakaiteen muotoisilla liittimillä varustetuille valmiskaapeleille. Pienikokoinen kehys on ideaalinen kohteissa, joissa tilaa on rajoitetusti. Tiivisteosien QT kalustuksen jälkeen asennuskehys on koottavissa täysin ilman työkaluja. Asennuskehyksen tiiviste sisältyy toimitukseen KEL-QUICK-E QT 13 5,80 98,3 Suuri kaapeleiden asennustiheys, laaja valikoima tiivisteosia ja asennuskehyksiä Nopea ja turvallinen asennus ilman työkaluja Lisäykset ja muutostyöt tehtävissä helposti ja nopesti Valmiskaapeleiden toimivuustakuu säilyy KEL-QUICK-E QT 13 5, ,8 58 KEL-QUICK-E QT Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Aukotus Korkeus Polyamidi (PA) UL94-V0, itsestään sammuva, oikein valitulla tiivesteosalla - 40 C to C (kiinteä) Halogeni vapaa, silikoni vapaa Sivu mm 13 5,80 Tarvikkeet QT tiivisteosat KEL- EMC osat ST Sulkutapit

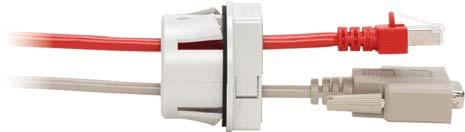

58 1.22 Halkaistavat holkkitiivisteet QT tiivisteosille +0 C -30 C 1 15 mm 1.22 Käytettäessä icotekin halkaistavia holkkitiivisteitä QVT yksittäisille kaapeleissa tai kokonaisissa kaapelisarjoissa halkaisijoissa 1-15 mm aikaan saadaan koneiden ja laitteiden läpivienteihin tiiviysluokka. Halkaistavat holkkitiivisteet QVT ovat helppoja ja nopeita asentaa erityisesti muutos- ja huoltokohteissa. Valmiskaapelit asennetaanhalkaistuun tiivisteosaan, joka asennetaan holkkitiivisterungon toiseen puolikkaaseen. Kaapelin koosta riippuen käytetään joko yksi, kaksi tai neliosaista tiivisteosaa. Holkkitiivisterungon puolikkaat on helppo napsauttaa yhteen ilman erillisiä työkaluja. Holkkitiiviste asennetaan paikoilleen joko painamalla (pikasennusosilla varustetut mallit) asennusreikään M16 - M50 tai kierremallit käyttämällä sopivaa vastamutteria. H M aukkoihin M16 - M50 Valmiskaapeleiden läpivienti Halkaistava järjestelmä Erikoisvastamutteri SUB-D9 liittimelle tai PROFIBUS liittimelle. Saatavilla myös halkaistava vastamutteri. Suuri pakkaustiheys, laaja valikoima Helppo ja nopea asennus Tuotevalikoima QVT QVT-CLICK 58

59 Sisällys 1.22 Halkaistavat holkkitiivisteet M16 - M50 QVT Pika-asennus holkkitiivisteet M20 - M40 QVT-CLICK Tiivisteosat QT / QT ServiceBox

60 QVT Halkaistavat holkkitiivisteet 1.22 QVT läpiviennit ovat halkaistavia kaapeleiden tai kaapelisarjojen läpivientiosia, jotka soveltuvat käytettäväksi vakio holkkitiivisteiden sijaan kohteissa, joissa käytetään valmiskaapeleita liittimineen. QVT valikoima soveltuu käytettäväksi pienissä koneissa ja laitteissa juuri pienen kokonsa vuoksi. Kuvaus Malli Tilaus nro. Tiivisteosa QVT 16* QT M16x1,5 Kierre Kierteen pituus M Pituus: 13 mm Pakk Valmiskaapeleiden läpivientiin Valmiskaapeleiden toimivuustakuu säilyy Asennetaan vakio M-aukkoon Kaapeleiden lisäykset ja muutokset tehtävissä helposti ja nopeasti Vastamutteri sisältyy toimitukseeen Tilaa säästävä muotoilu QVT QT QVT QT M Pituus: 13 mm M Pituus: 13 mm Väri Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Aukotus Polykarbonaatti (PC) Harmaa (RAL 7035) UL94-V0, itsestään sammuva, oikein valituilla tiivisteosilla - 30 C to + 0 C (kiinteä) Halogeni vapaa, silikoni vapaa Vakio M-aukot QVT QT M Pituus: 13 mm Tarvikkeet QVT QT M Pituus: 13 mm QT tiivisteosat KVT-EMC osat KGM vastamutterit ST Sulkutapit QVT QT M Pituus: 13 mm * Maks. mm kaapelihalkaisija 60

61 QVT-CLICK Pika-asennus holkkitiivisteet 1.22 Kuvaus Malli Tilaus nro. Tiivisteosa Aukotus* Pakk QVT-CLICK QT 25.5 mm QVT-CLICK on pyöreä läpivientikehys helppoon ja nopeaan kaapelin tai kaapelisarjan asennukseen. QVT-CLICK asennetaan ilman työkaluja kotelon ulkopuolelta asennusaukkoon painamalla. QVT valikoima soveltuu käytettäväksi pienissä koneissa ja laitteissa juuri pienen kokonsa vuoksi. QVT-QLICK irroitustyökalu Tilaus nro (Pakk: 1) QVT-CLICK QT 32.5 mm Kompakti ja pieni koko Valmiskaapeleiden läpivientiin Valmiskaapeleiden toimivuustakuu säilytetään Lisäykset ja muutostyöt tehtävissä helposti ja nopeasti Seinämävahvuuksilla mm Helppo ja nopea asennus kotelon ulkopuolelta Nopea asennus QVT-CLICK QT 40.5mm Väri Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Polykarbonaatti (PC) Harmaa (RAL 7035) UL94-V0, itsestään sammuva, oikein valituilla tiivisteosilla - 30 C to + 0 C (kiinteä) Halogeni vapaa, silikoni vapaa * Huomioi maalauksesta tuleva muutos aukon koossa. QVT-CLICK Tool Asennustyökalu 1 Tarvikkeet QT tiivisteosat QVT-CLICK Tool ST Sulkutapit 66 Tilaus nro

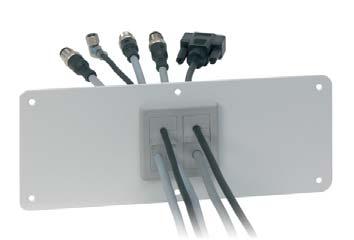

62 1.23 Kalvoläpivienti QT tiivisteosille +90 C -40 C 1 15 mm KEL-QTA läpivientilaipat ja halkaistavat läpivientilaipat tiiviysluokassa ainevahvuuksille mm tarjoaa useita vaihtoehtoja suorakaiteen mallisiin aukkoihin sekä pyöreisiin asennusaukkoihin laajalle kaapelihalkaisija alueelle. Halkaistavia QT-tiivisteosia käytetään asennettaessa valmiskaapeleita liittimineen läpivientiin. Kaapelihalkaisijoille 1-15 mm sekä monireikä tiivisteosia aina neljälle kaapelille tai erikoismalleja esim. ASI-kaapeleille KEL-QTA mahdollistaa kaapeleiden reitityksen ilman liittimiä oleville kaapeleille. Osa malleista ovat yhdistelmiä kalvoläpiviennistä ja QT-halkaistavasta tiivisteestä. H Valmiskaapeleiden läpivienti M aukkoihin M20 - M50 Halkaistava järjestelmä Suuri pakkaustiheys, laaja valikoima Helppo ja nopea asennus KEL-QTA läpivientiaukot ovat mitoitettu vakio moninapaliittimien mukaan Tuotevalikoima KEL-QTA 24//-B KEL-QTA 32/50 KEL-QTE 20 62

63 Sisällys 1.23 Kalvoläpivienti Kalvoläpivienti Tiivisteosat KEL-QTA 24 / KEL-QTA / KEL-QTA-B / KEL-QTA pyöreä KEL-QTE QT / QT ServiceBox

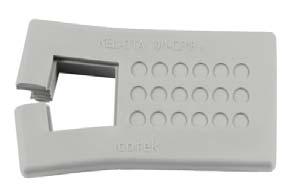

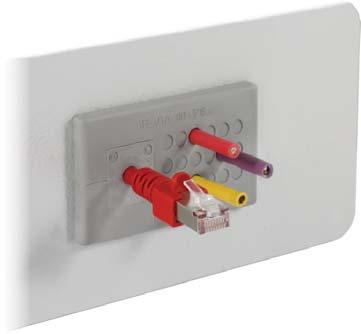

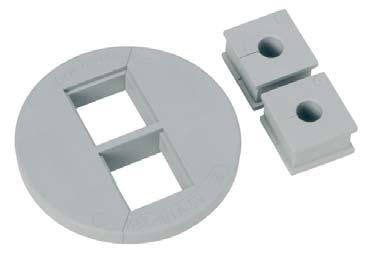

64 KEL-QTA Kalvoläpivienti 1.23 KEL-QTA yksinkertainen, edullinen tapa toteuttaa läpivienti sekä valmis-, että vakiokaapeleille. Kuvaus 44 Malli Til. nro. Malli A Til. nro. Malli B Aukko [mm] Kaapelit Pakk Valmiskaapeli mm Nopea asennus ilman työkaluja Asennetaan vakio moninapaliitinaukkoon Suuri läpivientitiheys käyttämällä monireikä tiivistysosia Helppo asennus ja irroitus huolto ja muutostöiden yhteydessä Soveltuu valmis-ja vakiokaapeleille KEL-QTA DP Vakiokaapeli 16 max. 7 mm 1 max. 12 mm 1 max. 16 mm Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Korkeus Malli A: Malli B: TPE UL94-V0, itsestään sammuva, oikein valituilla tiivisteosilla QT - 40 C to + 90 C (kiinteä) Halogeni vapaa, silikoni vapaa 5 mm Ainevahvuuksille mm Ainevahvuuksille mm KEL-QTA 24 4 KEL-QTA 1 -DP Valmiskaapeli mm Valmiskaapeli mm Vakiokaapeli 18 max. 5 mm Tarvikkeet QT Tiivisteosat ST-B Sulkutapit FP Laipat KEL-QTA 2 -DP Valmiskaapeli mm Vakiokaapeli 6 max. 5 mm KEL-QTA-B Valmiskaapeli mm 64

65 KEL-QTA KEL-QTE Kalvoläpivienti KEL-QTE (Patent) 1.23 Kuvaus 12 5 Malli Tilaus nro. Malli A Tilaus nro. Malli B Aukko [mm] Valmiskaapeli Kaapelit Vakiokaapeli Pakk KEL-QTA yksinkertainen, edullinen tapa toteuttaa läpivienti sekä valmis-, että vakiokaapeleille. KEL-QTA ø mm ,5 Nopea asennus ilman työkaluja Soveltuu valmis-ja vakiokaapeleille Suuri läpivientitiheys käyttämällä monireikä tiivistysosia Helppo asennus ja irroitus huolto ja muutostöiden yhteydessä KEL-QTA ø mm ,4 2,3 24 6,4 2,3 24 KEL-QTE KEL-QTE ø ø mm mm 1 max. 5.2 mm 1 max. 5.2 mm Paloturvallisuus Tiiviysluokka (QTA) Käyttölämpötila Ominaisuudet Aukotus Malli A: Malli B: Tarvikkeet QT Tiivisteosat ST Sulkutapit TPE UL94-V0, itsestään sammuva, oikein valituilla tiivisteosilla (QT) - 40 C to + 90 C (kiinteä) Halogeni vapaa, silikoni vapaa Vakio M-aukot Ainevahvuuksille mm Ainevahvuuksille mm ,4 2,3 KEL-QTE ø mm 1 max. 5.2 mm 24 6,4 2,3 24 KEL-QTE ø mm 1 max. 5.2 mm 65

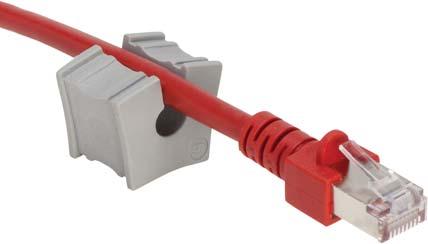

66 QT Tiivisteosat QT tiivisteosavalikoima soveltuu kaapelihalkaisijoille 1-15 mm. Ne soveltuvat käytettäväksi yhdessä seuraavien asennuskehysten kanssa: QTB Kuvaus Malli Tilaus nro. Harmaa Kaapelin koko QTB Umpitiiviste Pakk KEL-QUICK QVT(-CLICK) KEL-QTA/KEL-QTE QT mm Asennus QT QT mm QT mm QT mm Tiivisteosa asennetaan kehykseensä siten, että sileä, yhtenäinen sivu on kehyksen keskiosaa kohden. QT mm QT mm QT mm QT mm QT mm Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet TPE UL94-V0, itsestään sammuva - 40 C to+ 90 C (kiinteä) Halogeni vapaa, silikoni vapaa QT-ASI QT mm QT mm QT mm QT mm QT mm Tarvikkeet QT-ASI ASI-kaapelille ST Sulkutapit 53 QT tele QT-ASI ASI-kaapelille QT tele Puhelinkaapelille QT ø 3 mm QT ø 4 mm QT ø 5 mm QT 2 x QT ø 5.5 mm QT ø 6 mm QT ø 6.5 mm QT ø 7 mm QT ø 3 mm QT 4 x QT ø 4 mm QT ø 4.5 mm QT ø 5 mm QT ø 5.5 mm Tiivisteosat QT runko-osille QVT-CLICK QT ø 6 mm 66

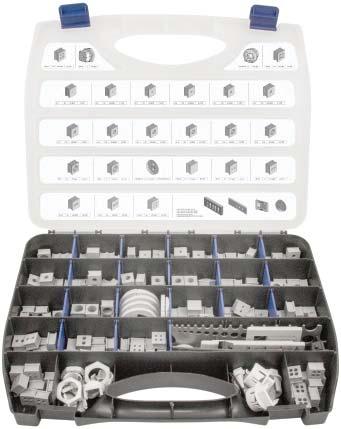

67 QT ServiceBox Lajitelmapakkaus tiivisteosia 1.2 Käytännöllinen- kaikki kätevästi saatavilla! Lajitelmapakkaus on käytännöllinen apu asennus ja muutostöissä. QT lajitelmapakkauksessa QT tiivisteosat ovat kätevästi käytössäsi. Tilaus nro Toimitussisältö* Tiivisteosa: QT kaapeleille 1-15 mm QTB umpitiiviste Kaapeliläpiviennit: KEL-QTA 50 A kalvoläpivienti KEL-QTA 32 A kalvoläpivienti KEL-QTA 24 2-DP 18 A kalvoläpivienti KEL-QTA 1-DP 18 A kalvoläpivienti KEL-QUICK 24 asennuskehys QVT 25 halkaistava holkkitiiviste QVT-CLICK 32 halkaistava holkkitiiviste Tarvikkeet: Mittalevy KMS Mittalevy * Oikeus muutoksiin Sopiva QT - tiivisteosa on helppo valita käyttämällä kaapelin halkaisijan mittaukseen erillistä mittalevyä (materiaali: V2A ruostumaton teräs). Varmista kaapelin ulkohalkaisija käyttämällä mittalevyä. Valitse sopiva QT tiivisteosa mittalevyn tiedon perusteella Mittalevyä on saatavana myös erikseen. Tilaus nro

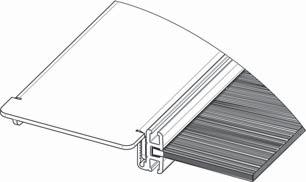

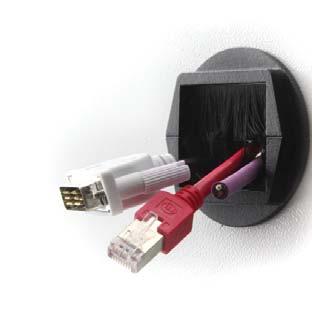

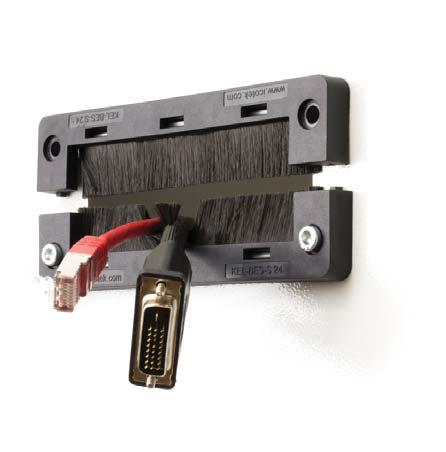

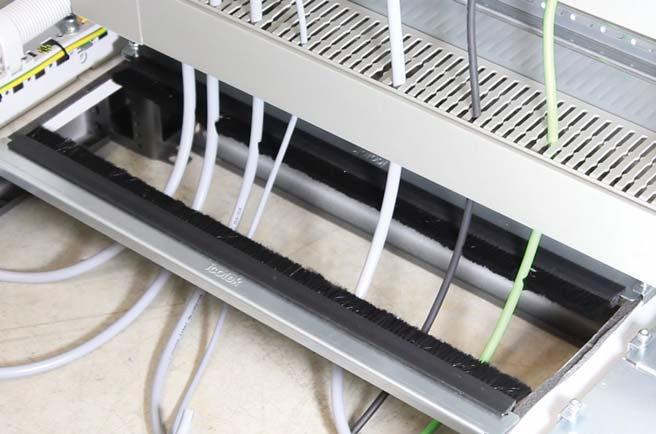

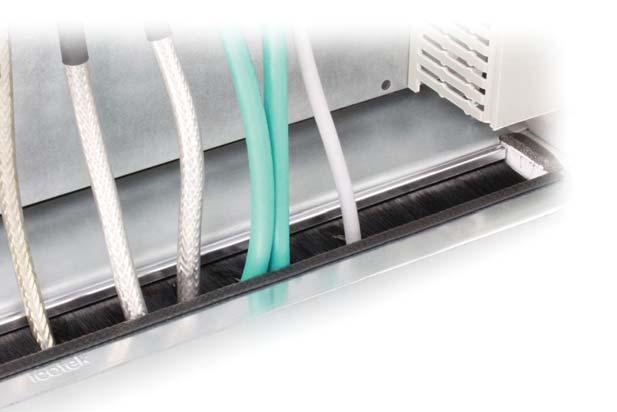

68 KEL-BES Harjas-läpivientikehykset Soveltuu käytettäväksi erilaisissa kytkentäkaappi rakenteissa sekä sähkönjakelu -ja rakennusteknologiassa 1.3 KEL-BES kehykset tietoliikennekaappeihin, ohjaus- ja automaatiokaappeihin. KEL-BES on erinomainen ratkaisu erilaisiin kaksoisrakenteisiin kuten esim. palvelinkaappeihin. Kuvaus Malli Tilaus nro. Aukko Pakk Harjasläpiviennit ovat kiinnitettävissä ruuveilla tai lyöntiniiteillä. KEL-BES kehykset sopivat asennettavaksi -, 16 tai 24-napaisten moninapaliittimien asennusaukkoihin. 58 5,8 32 KEL-BES x 112 mm Nopea ja helppo asennus (ruuviton malli optiona) Monipuoliset käyttömahdollisuudet Suojaa pölyltä Toimii visuaalisena suojana Suojaa kaapeleita kotelon reunoilta KEL-BES x 86 mm 5,8 Käyttölämpötila Ominaisuudet Korkeus Kehys: Polyamidi (PA) (Paloturvallisuus UL94-Vo) Harjakset: Polyamidi (PA) Harjaskehys: Teräslevystä, Sinkitty - 20 C to + 90 C Halogeni vapaa, silikoni vapaa mm 58 5, KEL-BES x 65 mm Tarvikkeet KEL-EMC-PF kiskot 139 Lyöntiniitti Seinämän vahvuuksille 1-4 mm 0 68

69 KEL-BES Halkaistavat harjas-läpivientikehykset Ruuvi-tai niittikiinnitys Pyöreä malli M50 kierteellä. Kiinnitys vastamutterilla tai snap-in kiinnityksellä Kuvaus Malli Tilaus nro. Aukko Pakk ,8 KEL-BES-S x 112 mm KEL-BES-S 24 + lyöntiniitti x 112 mm KEL-BES-S kehykset tietoliikennekaappeihin, ohjaus- ja automaatiokaappeihin. Harjaskehykset ovat asennettavissa ruuveilla tai kiinnitysniiteillä. Halkaistavuutensa ansiosta KEL-BES-S voidaan myös esi-asentaa läpivietävien kaapeleiden ympärille. KEL-BES-S kehykset sopivat asennettavaksi -, 16 tai 24-napaisten moninapaliittimien asennusaukkoihin ,8 KEL-BES-S x 86 mm KEL-BES-S 32/50 soveltuu pyöreään M32/M50 aukkoon. Voidaan asentaa pika-asenteisesti painamalla tai kiinnittämällä ruuveilla KEL-BES-S 16 + lyöntiniitti x 86 mm ,8 KEL-BES-S x 65 mm KEL-BES-S + lyöntiniitti x 65 mm Nopea ja helppo asennus (ruuviton malli optiona) Esiasennus mahdollisuus Monipuoliset käyttömahdollisuudet Suojaa pölyltä Toimii visuaalisena suojana Suojaa kaapeleita kotelon reunoilta 62, ,2 46,6 M50 x 1,5, Lyöntiniitti KEL-BES-S Seinämän vahvuuksille 1-4 mm M50 x 1.5 Pikaasennus ainevah-vuuksille mm 0 Käyttölämpötila Ominaisuudet Korkeus Tarvikkeet Kehys: Polyamidi (PA) (Paloturvallisuus UL94-Vo) Harjakset: Polyamidi (PA) Harjaskehys: Teräslevystä, Sinkitty - 20 C to + 90 C Halogeni vapaa, silikoni vapaa mm 46,1 KEL-EMC-PF kiskot , M32 x 1, KEL-BES-S M32 x 1.5 Pikaasennus ainevah-vuuksille mm

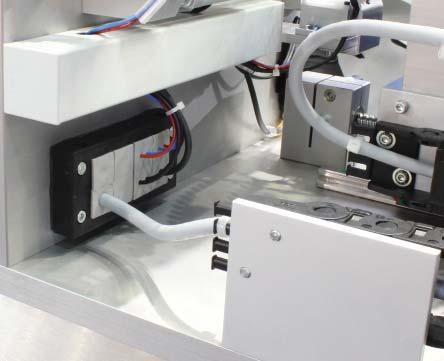

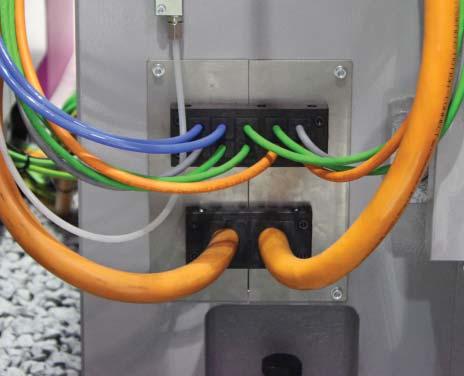

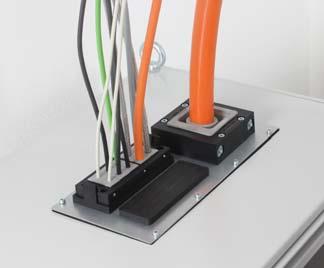

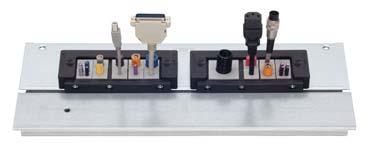

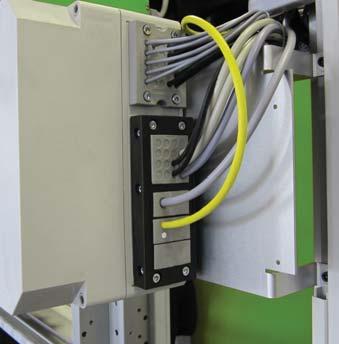

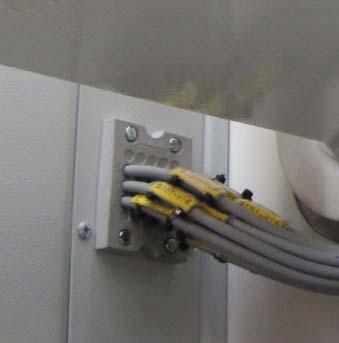

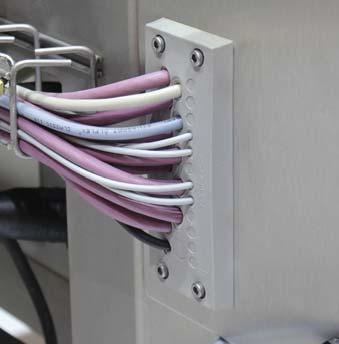

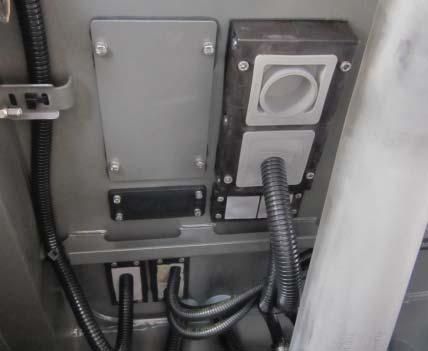

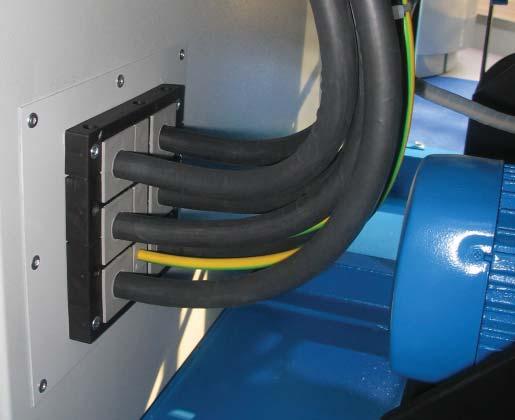

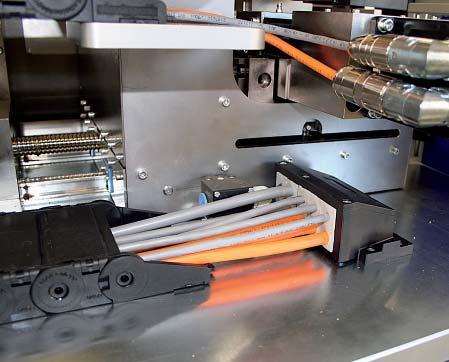

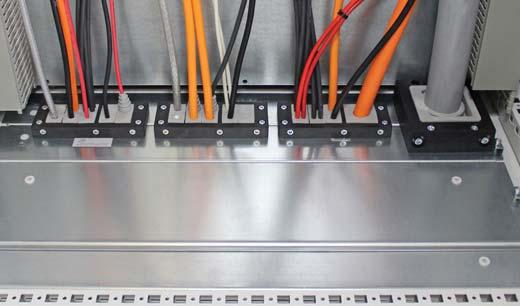

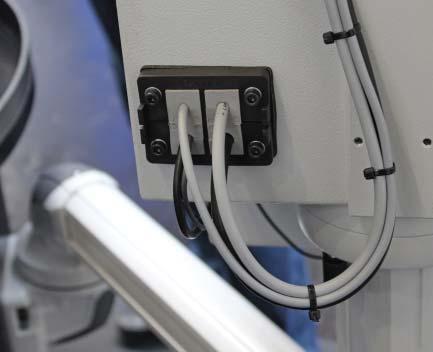

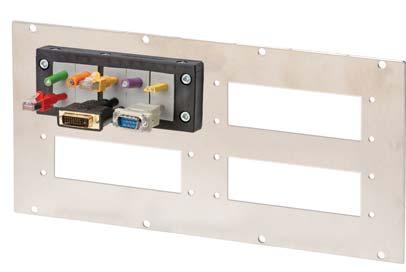

70 Esimerkkejä Kaapeleiden läpivientijärjestelmä KEL-U 24 - Sivu 8 / KEL-U Sivu Usean erikokoisen kaapelin läpivienti hiomakoneeseen. KEL Sivu Usean valmiiksi päätetyn kaapelin läpivienti mittauslaitteessa KEL MT - Sivu 24 Kuuden suurikokoisen kaapelin (35 mm) läpivienti yhdestä aukosta. KEL-FG A - Sivu 28 Kaapeleiden läpivienti laitteeseen integroituun ohjauskeskukseen. Vedonpoisto ja tiivistys. 70

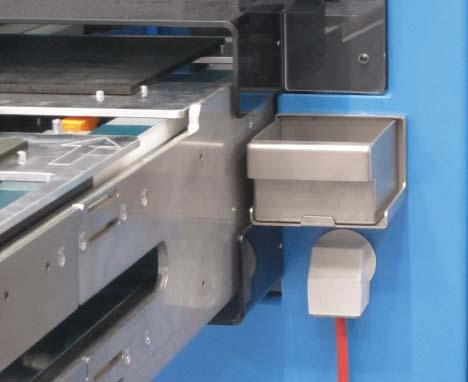

71 KEL-JUMBO 2 - Sivu 36 / KEL 24 x - Sivu 18 Suojaletkujen ja kaapeleiden läpivienti ajoneuvoon. KVT 50-W90 - Sivu 46 Kaapelin sisäänvienti 90 ast. kulmassa KVT-W90 läpiviennillä. KEL-QUICK-B4 - Sivu 56 Liittimillä varustettujen kaapelien läpivienti ohjauspaneelissa. KEL-QUICK 24 - Sivu 56 / KEL-SNAP 24 - Sivu 31 Suojaletkujen läpivienti ajoneuvossa. Työkaluvapaa asennus KEL-SNAP kehyksellä. 71

72 2 Kaapeliläpiviennit vakiokaapeleille to IP68 to UL TYPE Sivu 190 Sivu C -40 C mm icotekin tuotteet tarjoavat laajan valikoiman läpivientiratkaisuja myös vakiokaapeleiden läpivientiin ja tiivistykseen. Kompakti ja innovatiivinen muotoilu tarjoaa ammattimaisen, viimeistellyn ulkoasun ja monissa tapauksissa myös riittävän vedonpoiston. Erityisesti tuotteet soveltuvat kohteisiin, joissa suuri määrä kaapeleita on läpivietävä pienessä tilassa. Paksuja ja jäykkiä kaapeleita läpivietäessä icotek tarjoaa joustavat pyramidirakenteella olevat läpiviennit korkealla tiiveysluokalla. 2 72

73 ProductFinder Malli IP64 IP65 IP66 IP68 UL TYPE 12 UL TYPE 4X Vedonpoisto Kaapelin halkaisija (mm) min maks Kaapelien määrä Sivu KEL-DPU KEL-DPZ KEL-DPZ-B KEL-DPZ-E KEL-DPZ-KL KEL-DPZ pyöreä KEL-DP 24 max KEL-DP-E max KEL-DP pyöreä max KEL-DPF KEL-JUMBO flex KEL-ULTRA flex

74 2.1 Kaapeliläpiviennit vakiokaapeleille to IP68 to UL TYPE Sivu 190 Sivu C -40 C mm Suuri asennustiheys Nopea ja helppo asennus 2.1 Tilaa säästävä muotoilu Läpivientiaukot ovat mitoitettu vakio moninapaliittimien mukaan Kaksoishuullos takaa IP64 / IP68 tiiveysluokan (KEL-DPU / KEL -DPZ) H Vakio M aukkoihin M25 - M63 (KEL-DPZ pyöreä, KEL-DP pyöreä) Tuote valikoima IP66 IP68 IP66 IP66 IP68 IP65 IP64 IP65 KEL-DPU KEL-DPZ KEL-DPZ pyöreä KEL-DPZ-KL KEL-DP KEL-DP pyöreä 74

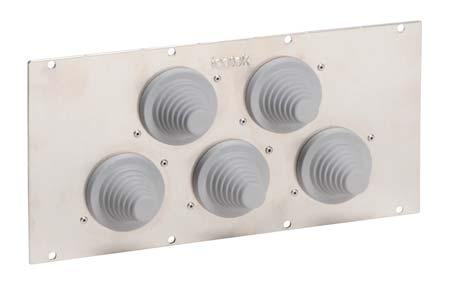

75 Sisällys 2.1 IP66 IP68 IP66 IP66 Kalvoläpivienti KEL-DPU 24 Kalvoläpivienti KEL-DPZ 24 Kalvoläpivienti KEL-DPZ-B IP66 IP66 IP68 IP Kalvoläpivienti KEL-DPZ-E Kalvotiivisteet M32 - M63 KEL-DPZ pyöreä Kalvoläpivienti KEL-DPZ-KL IP64 IP64 IP65 Kalvoläpivienti KEL-DP 24 Kalvoläpivienti KEL-DP-E Kalvotiivisteet M25 - M50 KEL-DP pyöreä Sulkutapit kalvotiivisteille ST-B 85 75

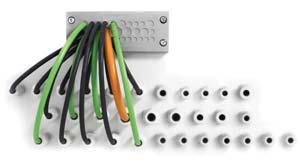

76 IP66 IP68 UL TYPE UL TYPE Sivu 197 Sivu 203 KEL-DPU 24 Kalvoläpiviennit IP66 IP68 KEL-DPU saatavana myös mustana. KEL-DPU 24 saatavana myös kierreholkeilla (kiinnitys kotelon sisäpuolelta) Asennus ilman työkaluja, plug-in kiinnitysosien ansiosta. 2.1 KEL-DPU läpivientilaipat on suunniteltu vakiokaapeleiden (3.2 mm mm) läpivientiin ja tiivistämiseen paikoissa, joissa tilaa on rajoitetusti. Tiiviysluokka on IP66/IP68. KEL-DPU:ssa on kiinnitetty erityistä huomiota vahvaan runkorakenteeseen ja hyvään kaapeleiden vedonpoistoon Kuvaus Malli KEL-DPU Tilaus nro Kaapelien määrä mm mm Pakk KEL-DPU sopii asennettavaksi 24-napaisen moninapaliittimen asennusaukkoon. KEL-DPU:n avulla putkien tai kaapeleiden läpivienti toteutetaan muutamassa sekunnissa. Puhkaise tiivistyskalvo ja työnnä kaapeli tiivisteen läpi. ST-B sulkutappeja käytetään muutostöissä tukkimaan aiemmin käytössä olleet kaaapeliläpiviennit Ø 5,8 (4x) Ø 5,8 (4x) KEL-DPU mm mm mm mm mm KEL-DPU mm mm mm Ø 5,8 (4x) KEL-DPU mm mm mm mm mm Ø 5,8 (4x) KEL-DPU mm mm mm mm Ø 5,8 (4x) * Vain harmaat tuotetyypit ** Ainevahvuuksille mm 76

77 IP66 IP68 UL TYPE UL TYPE Sivu 197 Sivu 203 KEL-DPU 24 Kalvoläpiviennit Tivistys edestä Tiivistys ja vedonpoisto sisäpuolelta Kestää teolliset puhdistusaineet (ECOLAB sertifioitu) IP66 IP Kuvaus Malli Tilaus nro KEL-DPU Kaapelien määrä mm mm Pakk Plug-in asennus** / ruuvikiinnitys Tukeva rakenne Hyvä vedonpoisto Helppo asentaa Tilaa säästävä rakenne Kaksoishuullos takaa IP66/IP68 tiiviysluokan Likaa hylkivä rakenne Ø 5,8 (4x) Ø 5,8 (4x) KEL-DPU KEL-DPU mm mm mm mm mm Väri Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Aukko Korkeus Tarvikkeet Kehys: Polypropeeni (PP) Tiivisteosa: TPE Harmaa (RAL 7035) Musta UL94-V0, itsestään sammuva IP66/IP68 (testattu EN mukaan) - 40 C to + 90 C (kiinteä) Halogeeni vapaa, silikoni vapaa mm / Sivu mm Ø 5,8 (4x) * Vain harmaat tuotetyypit ** Ainevahvuuksille mm ST-B Sulkutapit KEL-EMC-PF Kisko FP laipat

78 IP66 UL TYPE Sivu 215 Sivu 205 KEL-DPZ 24 Kalvoläpiviennit IP66 KEL-DPZ saatavana myös mustana. KEL-DPZ 24 saatavana myös kierreholkeilla (kiinnitys kotelon sisäpuolelta) Tivistys edestä 2.1 KEL-DPZ läpivientilaipat on suunniteltu kaapelien läpivientiin ja tiivistykseen kaapelihalkaisijoissa 1.5 mm - 22 mm. Kuvaus Malli Tilaus nro Kaapelien määrä Pakk Kaapelit asennetaan laippaan työntämällä kaapeli ohennetun läpimenoalueen läpi. Läpimenokohtaan muodostuu IP65 / IP66 tiiviysluokka ja vedonpoisto KEL-DPZ mm mm 5,90 KEL-DPZ 24 sopii asennettavaksi 24-napaisen moninapalittimen asennusaukkoon. Kaapelit ja esim. pneumatiikkaputket ovat asennettavissa paikoilleen muutamassa sekunnissa yksinkertaisesti vain työntämällä ne läpi ohennetusta läpimenokohdasta KEL-DPZ mm ST-B-sulkutappeja voidaan käyttää puhkaistujen, ilman kaapelia olevien läpimenokohtien sulkemiseen. 5, KEL-DPZ mm mm mm mm 5, KEL-DPZ mm mm mm 5,90 * Vain harmaat tuotetyypit 78

79 IP66 UL TYPE Sivu 215 Sivu 205 KEL-DPZ 24 Kalvoläpiviennit Tiivistys ja vedonpoisto sisäpuolelta Suuri läpivientitiheys IP66 Kuvaus Malli Tilaus nro. Kaapelien määrä Pakk , KEL-DPZ mm mm mm Nopea asentaa Suuri läpivientitiheys Kaksoistiiviste IP65 / IP66 Automaattisesti kaapelin tiivistys ja vedonpoisto Likaa hylkivä rakenne , KEL-DPZ mm mm mm Väri Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Aukko Korkeus Kehys: Polyamidi (PA) Tiivisteosa: TPE Harmaa (RAL 7035) Musta UL94-V0, itsestään sammuva IP65/IP66 (testattu EN mukaan) - 40 C to + 90 C (kiinteä) Halogeeni vapaa, silikoni vapaa mm / Sivu mm KEL-DPZ mm Tarvikkeet 5,90 ST-B Sulkutapit KEL-EMC-PF Kisko FP laipat KEL-DPZ mm mm 5,90 * Vain harmaat tuotetyypit 79

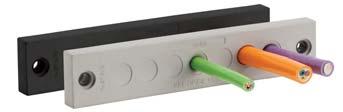

80 IP66 UL TYPE Sivu 205 KEL-DPZ-B Kalvoläpiviennit IP66 KEL-DPZ saatavana myös mustana. KEL-DPZ-B saatavana myös kierreholkeilla (kiinnitys kotelon sisäpuolelta) Tivistys edestä 2.1 KEL-DPZ-B läpivientilaipat on suunniteltu käytettäväksi vakiokaapeleiden kanssa. (ilman liittimiä) Kuvaus Malli Tilaus nro. 72,80 58 Kaapelien määrä Pakk Laipan koko on mm, josta voidaan viedä läpi 25 kaapelia tiiviysluokassa IP KEL-DPZ-B mm mm mm Kaapelit asennetaan laippaan työntämällä kaapeli ohennetun läpimenoalueen läpi. Läpimenokohtaan muodostuu IP65/IP66 tiiviysluokka ja vedonpoisto. 72, ,70 ST-B-sulkutappeja voidaan käyttää puhkaistujen, ilman kaapelia olevien läpimenokohtien sulkemiseen KEL-DPZ-B mm mm mm mm 5,70 Tilaa säästävä muoto Kaksoistiiviste muodostaa IP66 tiiviysluokan Suuri läpivientitiheys Nopea asennus Likaa hylkivä rakenne ,80 58 KEL-DPZ-B mm 5,70 Väri Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Aukko Korkeus Kehys: Polyamidi (PA) Tiivisteosa: TPE Harmaa (RAL 7035) Musta UL94-V0, itsestään sammuva IP66 (testattu EN mukaan) - 40 C to + 90 C (kiinteä) Halogeeni vapaa, silikoni vapaa mm / Sivu mm * Vain harmaat tuotetyypit Tarvikkeet ST-B Sulkutapit FP laipat

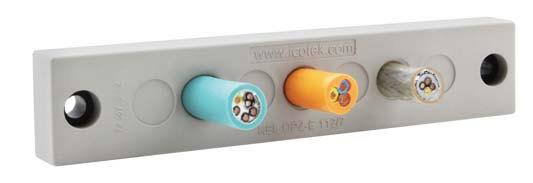

81 IP66 UL TYPE Sivu 205 KEL-DPZ-E Kalvoläpiviennit Tiivistys ja vedonpoisto sisäpuolelta KEL-DPZ saatavana myös mustana. IP66 Kuvaus Malli Tilaus nro. Kaapelien määrä Pakk KEL-DPZ-E mm KEL-DPZ-B läpivientilaipat on suunniteltu käytettäväksi vakiokaapeleiden kanssa. (ilman liittimiä) Laipan koko on 18x112 mm, josta voidaan viedä läpi 21 kaapelia tiiviysluokassa IP ,70 Kaapelit asennetaan laippaan työntämällä kaapeli ohennetun läpimenoalueen läpi. Läpimenokohtaan muodostuu IP66 tiiviysluokka ja vedonpoisto KEL-DPZ-E mm ST-B-sulkutappeja voidaan käyttää puhkaistujen, ilman kaapelia olevien läpimenokohtien sulkemiseen. 5,70 * Vain harmaat tuotetyypit Tilaa säästävä muoto Kaksoistiiviste aikaan saa IP66 tiiviysluokan Suuri läpivientitiheys Nopea asennus Likaa hylkivä rakenne Väri Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Aukko Korkeus Kehys: Polyamidi (PA) Tiivisteosa: TPE Harmaa (RAL 7035) Musta UL94-V0, itsestään sammuva IP66 (testattu EN mukaan) - 40 C to + 90 C (kiinteä) Halogeeni vapaa, silikoni vapaa mm / Sivu mm Tarvikkeet ST-B Sulkutapit KEL-EMC-PF Kisko

82 IP66 IP68 UL TYPE UL TYPE Sivu 206 KEL-DPZ pyöreät Kalvotiivisteet IP66 IP68 KEL-DPZ saatavana myös mustana. Tivistys edestä. Tiivistys ja vedonpoisto sisäpuolelta. 2.1 KEL-DPZ kalvotiivisteet on suunniteltu kaapeleiden läpivientiin ja tiivistykseen ( mm halkaisijoille) pienessä tilassa. Kaapelit asennetaan laippaan työntämällä kaapeli ohennetun läpimenoalueen läpi. Läpimenokohtaan muodostuu IP66 / IP68 tiiviysluokka ja vedonpoisto. Pyöreät KEL-DPZ- tiivisteet soveltuvat asennettaviksi suoraan M-kierre aukkoihin M32 - M63. Malli KEL-DPZ 32 4 KEL-DPZ Tilaus nro Kaapelien määrä mm mm Kierre Ulkohalkaisija Korkeus Pakk M mm 8 mm mm M mm 8 mm Kaapelit ja esim. pneumatiikkaputket ovat asennettavissa paikoilleen muutamassa sekunnissa yksinkertaisesti vain työntämällä ne läpi ohennetusta läpimenokohdasta. KEL-DPZ mm M mm 8 mm ST-B-sulkutappeja voidaan käyttää puhkaistujen, ilman kaapelia olevien läpimenokohtien sulkemiseen. KEL-DPZ mm mm M mm 8 mm KEL-DPZ mm mm M mm 8 mm KEL-DPZ mm mm mm M mm 8 mm KEL-DPZ mm mm M mm 8 mm * Vain harmaat tuotetyypit 82

83 IP66 IP68 UL TYPE UL TYPE Sivu 206 KEL-DPZ pyöreät Kalvotiivisteet IP66 IP68 Malli KEL-DPZ KEL-DPZ Tilaus nro Kaapelien määrä Kierre Ulkohalkaisija Korkeus mm M mm 8 mm mm mm Pakk M mm 8 mm Nopea asennus Suuri läpimenotiheys Kaksoistiiviste takaa tiiviysluokan IP66/IP68 Asennetaan vakio M-aukkoon Vastamutteri sisältyy toimitukseen (Polyamidi) Automaattisesti kaapelin tiivistys ja vedonpoisto Likaa hylkivä rakenne 2.1 KEL-DPZ 63 9 KEL-DPZ KEL-DPZ mm mm mm mm mm mm mm M mm 8 mm M mm 8 mm mm M mm 8 mm Väri Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Aukko Kierteen pituus Korkeus Tarvikkeet Kehys: Polyamidi (PA) Tiivisteosa: TPE Harmaa (RAL 7035) Musta UL94-V0, itsestään sammuva IP66/IP67/IP68 (testattu EN mukaan) - 40 C to + 90 C (kiinteä) Halogeeni vapaa, silikoni vapaa Vakio M-aukot 14 mm 8 mm KEL-DPZ mm M mm 8 mm ST-B Sulkutapit FP Laipat MP Modiililaipat * Vain harmaat tuotetyypit 83

84 IP65 UL TYPE Sivu 204 KEL-DPZ-KL Kalvoläpiviennit IP65 KEL-DPZ saatavana myös mustana. Tivistys edestä Tiivistys ja vedonpoisto sisäpuolelta 2.1 Läpivientilaippa KEL-DPZ-KL on suunniteltu 72:n kaapelin läpivientiin. (ilman liittimiä) KEL-DPZ on edullinen vaihtoehto holkkitiivisteelle. Voit työntää kaapelin sellaisenaan tiivistekalvon läpi tai helpottaa kaapelin läpimenoa tekemällä kalvoon esireiän esim. ruuvitaltalla. Kun kaapelit on työnnetty tiivisteen läpi on tiivistys ja vedonpoisto saavutettu ilman erillisiä toimenpiteitä tai lisäosia. ST-B sulkutulppia voidaan käyttää sulkemaan muutosten myötä käyttämättä jäävät läpimenoaukot. KEL-DPZ-KL soveltuu käytettäväksi Rittalin KL koteloissa. Tilaa säästävä muoto Suuri asennustiheys Asennus muutamassa sekunnissa Kaksoistiiviste kaapeleille takaa IP65 tiiviysluokan Likaa hylkivä rakenne 9, ,5 4,5 Kuvaus Malli Tilaus nro KEL-DPZ-KL Kaapelien lukumäärä mm mm mm mm Pakk 1 Väri Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Aukko Korkeus Tuki: V2A ruostumaton teräs muoviseoksella päällystettynä Tiivistelaippa: TPE Ruuveilla: V2A ruostumaton teräs Harmaa (RAL 7035) Musta UL94-V0, itsestään sammuva IP65 (testattu EN mukaan) - 40 C to + 90 C (kiinteä) Halogeeni vapaa, silikoni vapaa mm 4 mm * Vain harmaat tuotetyypit Tarvikkeet ST-B Sulkutapit 85 84

85 ST-B Sulkutapit kalvotiivisteille H1 P H2 Malli Tilaus nro. Halkaisija H1 Halkaisija H2 Pituus P ST-B mm 6 mm 16 mm 25 Pakk ST-B sulkutappeilla voidaan tiivistää kalvotiivisteen puhkaistuja läpimenokohtia (KEL-DPU / KEL-DPZ / KEL-DP / KEL-QTA-DP) 2.1 ST-B mm mm 16 mm 25 ST-B mm 12 mm 16 mm 25 ST-B mm 16 mm 16 mm 25 ST-B mm 22 mm 21 mm 25 ST-B Valikoima ST-B 6 5 ST-B 2 ST-B 12 1 ST-B 16 1 ST-B 22 Luotettava tapa tiivistää poistettujen kaapeleiden läpimenoreiät. Läpivientien tiiveysluokka säilyy. Tiivistää kalvotivisteen aiemmin käytetyt läpimenokohdat Paloturvallisuus Käyttölämpötila Ominaisuudet Polyamidi (PA), valko UL94-V0, itsestään sammuva - 40 C to C Halogeni vapaa, silikoni vapaa Soveltuu KEL-DPU Kalvoläpiviennit KEL-DPZ Kalvoläpiviennit KEL-DP Kalvoläpiviennit DT Tiivisteosat KEL-QTA-DP Kalvoläpiviennit

86 IP64 UL TYPE KEL-DP 24 Kalvoläpiviennit Kiinnitystapa IP64 KEL-DP saatavana myös mustana. 2.1 KEL-DP kalvoläpiviennit on suunniteltu vakiokaapeleiden läpivientiin ja tiivistykseen. (ilman liittimiä) KEL-DP tuotteet ovat kilpailukykyinen vaihtoehto vakio holkkitiivisteelle. Voit joko työntää kaapelin sellaisenaan ohuen läpivientialueen läpi tai voit myös tehdä kalvoon viillon helpottamaan kaapelin läpimenoa. Kaapelin tiivistykseen ei tarvita erillisiä lisäosia. ST-B-sulkutappeja voidaan käyttää puhkaistujen, ilman kaapelia olevien läpimenokohtien sulkemiseen. Laipan kiinnitysurassa olevat vahvikkeet helpottavat laipan asennusta ja varmistavat laipan keskittymisen asennusaukkoonsa Kuvaus Malli KEL-DP KEL-DP KEL-DP Tilaus nro. Malli A Tilaus nro. Malli B Kaapelien määrä Pakk 12 maks. 15 mm maks mm 5 maks..5 mm 12 maks mm Nopea ja helppo asentaa ilman erillisiä työkaluja Hyvä vedonpoisto kaapelinipuille Suuri läpimenotiheys Edullinen Seinämävahvuuksille mm Likaa hylkivä rakenne KEL-DP KEL-DP maks. 6.5 mm 5 maks..5 mm 5 maks mm 4 maks mm 12 maks. 6.5 mm 7 maks mm Väri Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Aukko Korkeus Malli A: Malli B: TPE Harmaa (RAL 7035) Musta UL94-V0, itsestään sammuva IP64 (testattu EN mukaan) - 40 C to + 90 C (kiinteä) Halogeeni vapaa, silikoni vapaa mm 5 mm Ainevahvuuksille mm Ainevahvuuksille mm KEL-DP KEL-DP KEL-DP maks. 6.5 mm 4 maks mm 4 maks mm 2 ASI 12 maks. 7.2 mm 17 maks. 6.4 mm 12 maks. 5 mm 1 maks. 4.7 mm 48 maks. 6.5 mm Tarvikkeet KEL-DP maks. 5.3 mm 9 maks. 6.4 mm 8 maks. 8.3 mm ST-B Sulkutapit FP laipat * Vain harmaat tuotetyypit

87 IP64 UL TYPE KEL-DP-E Kalvotiivisteet KEL-DP saatavana myös mustana. IP Kuvaus Malli Tilaus nro KEL-DP-E 46 7 KEL-DP-E 46 9 KEL-DP-E Aukko [mm] Kaapelien määrä 5 maks. 8.3 mm 2 maks. 6.5 mm 8 maks. 6.5 mm 1 maks mm 11 maks. 8.3 mm 2 maks. 6.5 mm Pakk KEL-DP kalvotiivisteet on suunniteltu vakiokaapeleiden läpivientiin ja tiivistykseen. (ilman liittimiä) KEL-DP tuotteet ovat kilpailukykyinen vaihtoehto vakio holkkitiivisteelle. Voit joko työntää kaapelin sellaisenaan ohuen läpivientialueen läpi tai voit myös tehdä kalvoon viillon helpottamaan kaapelin läpimenoa. Kaapelin tiivistykseen ei tarvita erillisiä lisäosia. ST-B-sulkutappeja voidaan käyttää puhkaistujen, ilman kaapelia olevien läpimenokohtien sulkemiseen. Laipan kiinnitysurassa olevat vahvikkeet helpottavat laipan asennusta ja varmistavat laipan keskittymisen asennusaukkoonsa KEL-DP-E KEL-DP-E maks. 6.5 mm 1 maks mm 4 maks. 6.5 mm 11 maks. 8.3 mm 1 maks mm Nopea ja helppo asentaa ilman erillisiä työkaluja Hyvä vedonpoisto kaapelinipuille Suuri läpimenotiheys Edullinen Seinämävahvuuksille mm Likaa hylkivä rakenne KEL-DP-E maks. 6.5 mm 4 maks. 8.3 mm 1 maks mm 78 * Vain harmaat tuotetyypit 19,5 KEL-DP-S Kulman säde R2 8 maks. 7.5 mm Väri Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Korkeus TPE Harmaa (RAL 7035) Musta UL94-V0, itsestään sammuva IP64 (testattu EN mukaan) - 40 C to + 90 C (kiinteä) Halogeeni vapaa, silikoni vapaa 5 mm Tarvikkeet ST-B Sulkutapit 85 87

88 IP65 UL TYPE KEL-DP pyöreä Kalvotiivisteet IP65 KEL-DP saatavana myös mustana. Tivistys edestä. Erityiset asennusta helpottavat joustorangat. 2.1 KEL-DP kalvotiivisteet on suunniteltu vakiokaapeleiden läpivientiin ja tiivistykseen. (ilman liittimiä) Malli Tilaus nro. Malli A Tilaus nro. Malli B Kaapelien määrä Aukko Tiivisteen ulkohalk. DA ulkohalk. DA KEL-DP tuotteet ovat kilpailukykyinen vaihtoehto vakio holkkitiivisteelle. KEL-DP maks. 8 mm ø 25 mm 32 mm Voit joko työntää kaapelin sellaisenaan ohuen läpivientialueen läpi tai voit myös tehdä kalvoon viillon helpottamaan kaapelin läpimenoa. Kaapelin tiivistyksen ei tarvita erillisiä lisäosia. KEL-DP maks. 5.2 mm 2 maks. 9.4 mm ø 25 mm 32 mm ST-B-sulkutappeja voidaan käyttää puhkaistujen, ilman kaapelia olevien läpimenokohtien sulkemiseen. KEL-DP maks. 5.2 mm 2 maks. 6.4 mm 2 maks. 9.4 mm ø 32 mm 38 mm Laipan kiinnitysurassa olevat vahvikkeet helpottavat laipan asennusta ja varmistavat laipan keskittymisen asennusaukkoonsa. KEL-DP maks. 9.5 mm 1 maks mm ø 40 mm 50 mm Nopea ja helppo asentaa ilman erillisiä työkaluja Hyvä vedonpoisto kaapelinipuille Suuri läpimenotiheys Edullinen Seinämävahvuuksille mm Likaa hylkivä rakenne KEL-DP KEL-DP maks. 5.3 mm maks. 6.3 mm 2 maks. 9.5 mm 2 maks mm 1 maks. 4 mm 16 maks. 7.2 mm ø 40 mm 50 mm ø 40 mm 50 mm * Vain harmaat tuotetyypit 88

89 IP65 UL TYPE KEL-DP pyöreä Kalvotiivisteet Kiinnitystapa IP65 Malli KEL-DP 50 9 KEL-DP Tilaus nro. Malli A Tilaus nro. Malli B Kaapelien määrä 5 maks. 7 mm 4 maks. 18 mm 7 maks. 7.2 mm 3 maks mm 1 maks mm Aukko Tiivisteen ulkohalk. DA Pakk ø 50 mm 60 mm ø 50 mm 60 mm Väri Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Aukko Korkeus Malli A: Malli B: TPE Harmaa (RAL 7035) Musta UL94-V0, itsestään sammuva IP65 (testattu EN mukaan) - 40 C to + 90 C (kiinteä) Halogeeni vapaa, silikoni vapaa Vakio M-aukot 5 mm Ainevahvuuksille mm Ainevahvuuksille mm 2.1 KEL-DP maks. 9.2 mm 2 maks mm ø 50 mm 60 mm Tarvikkeet KEL-DP maks. 5.3 mm 5 maks. 6.3 mm 3 maks. 9.5 mm 4 maks mm ø 50 mm 60 mm ST-B Sulkutapit FP laipat KEL-DP maks. 4 mm 2 maks. 6 mm 4 maks. 7.2 mm 5 maks. 9.4 mm 5 maks. 12 mm ø 50 mm 60 mm KEL-DP maks. 6.3 mm 4 maks. 9.3 mm ø 50 mm 60 mm KEL-DP maks. 5.2 mm ø 50 mm 60 mm * Vain harmaat tuotetyypit 89

90 2.2 Joustava läpivienti vakiokaapeleille to IP68 to UL TYPE Sivu 207 Sivu C -40 C mm Joustava läpivienti jäykkiä kaapeleita asennettaessa Nopea ja helppo asennus 2.2 Tiiviysluokka IP66/IP68 D Vakio M aukkoihin M25 - M85 (KEL-DPF) Tilaa säästävä muotoilu Tuote valikoima Erittäin joustava matriaali mahdollistaa myös liittimillä varustettujen valmiskaapeleiden läpiviennin. IP66 IP68 IP66 90 KEL-DPF KEL-ULTRA flex KEL-JUMBO flex

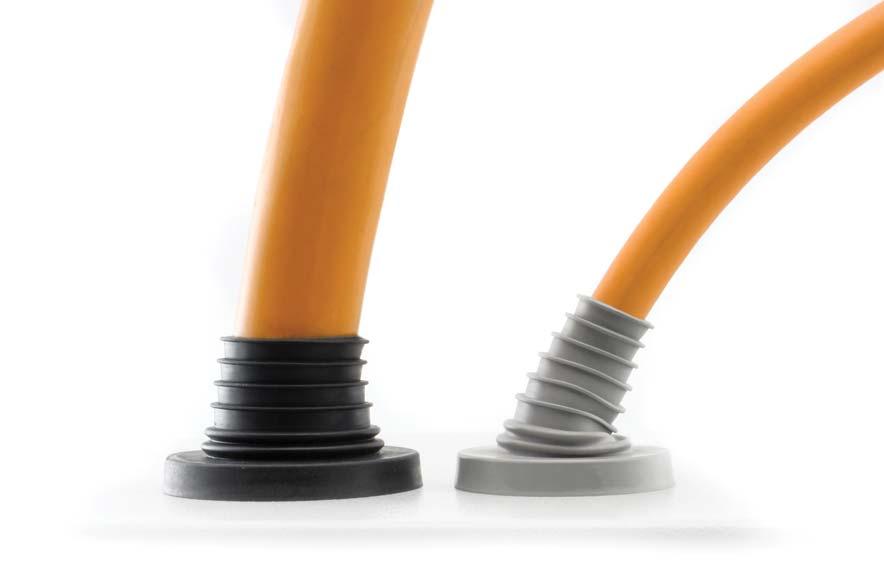

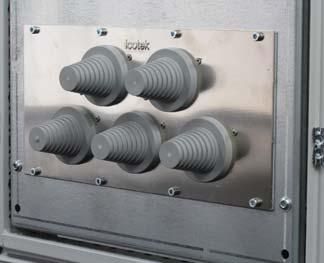

91 Sisällys 2.2 IP66 IP68 IP66 Joustava läpivienti M25 - M85 KEL-DPF Joustava läpivienti KEL-ULTRA flex Joustava läpivienti KEL-JUMBO flex

92 IP66 IP68 UL TYPE UL TYPE Sivu 207 KEL-DPF Joustava läpivienti IP66 IP KEL-DPF on suunniteltu syöttökaapelin (ø 70 mm asti) läpivienniksi keskuskaappiin. Joustavuutensa ja erityisen pyramidirakenteen ansiosta on kaapelin läpiviennin toteutus perinteisiä ratkaisuja huomattavasti helpompi ja nopeampi toteuttaa. DPF-läpiviennin katkaisu: Kaapelin ulkohalkaisija - 25%. Pyramidin eri tasoihin on merkitty halkaisijatiedot eri katkaisutasoille. Malli Tilaus nro. Kierre KEL-DPF KEL-DPF Tiivisteen ulkohalk. Kaapelin koko M mm 3-12 mm 5 M mm 6-18 mm 5 Pakk Suosittelemme erillistä kaapeleiden vedonpoistoa. KEL-DPF M mm mm 5 Nopea asennus Joustava rakenne mahdollistaa kaapelin sisääntulon eri kulmissa Asennetaan vakio M-aukkoon Vastamutteri sisältyy toimitukseen (Polyamidi) KEL-DPF KEL-DPF M mm mm 5 M mm mm 5 Väri Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Kierre pituus Aukko Kehys: Polyamidi (PA) Tiivisteosa: TPE Harmaa (RAL 7035) Musta UL94-V0, itsestään sammuva IP66/IP68 (testattu EN mukaan) - 40 C to + 90 C (kiinteä) Halogeeni vapaa, silikoni vapaa 14 mm Vakio M-aukot KEL-DPF KEL-DPF Lenkkiavain M75/M85 KEL-DPF 75 & 85 läpivienneille M mm mm 1 M mm mm 1 Tarvikkeet FP Laipat MP Moduulilaipat Lenkkiavain M75/M85 KEL-DPF 75 & KEL-DPF 85 läpivienneille. : Alumiini M75: Tilaus nro M85: Tilaus nro Pakk: 1 * Vain harmaat tuotetyypit 92

93 IP66 UL TYPE KEL-ULTRA flex Joustava läpivienti IP66 KEL-ULTRA flex 1 sis. kiinnitysruuvit KEL-ULTRA flex 2 sis. kiinnitysruuvit Malli Tilaus nro. Kaapelin halkaisija Pakk maks. 90 mm kaapelin halk maks. 115 mm kaapelin halk. 1 KEL-ULTRA flex - tuoteperhe on suunniteltu käytettäväksi suurien syöttökaapeleiden läpivienneissä. KEL-ULTRA flexiä on kaksi kokoa soveltuen kaapeleiden ja suojaletkujen halkaisijoille mm. Asennettaessa suurikokoisia, jäykkiä kaapeleita saavutetaan tällä joustavalla rakenteella erinomainen tiiviys, vaikka kaapelia ei saadakaan vietyä kohtisuorasti kotelon sisään. 2.2 Katkaistava pyramiidirakenne tarjoaa aina oikean kokoisen aukon kaapelista riippumatta. Kaapelin läpiviennin ja kytkennän jälkeen asennetaan läpivienti paikoilleen metallisella asennuskehyksellä. Kotelon ja läpiviennin väliin asennettava tiiviste sisältyy toimitukseen. KEL-ULTRA flex-läpiviennin katkaisu: Kaapelin ulkohalkaisija - 25%. Suosittelemme erillistä kaapeleiden vedonpoistoa. Nopea asennus Rakenne mahdollistaa tukevan, joustavan asennuksen erityisesti jäykille kaapeleille Tiiviysluokka IP66 Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Aukko Tiivisteosa: TPE Asennuskehys: Teräs, Sinkitty Umpilaippa: Teräs, Sinkitty UL94-V0, itsestään sammuva IP66, kiinnitettynä 8:lla ruuvilla (testattu EN mukaan) - 40 C to + 90 C (kiinteä) Halogeeni vapaa, silikoni vapaa Pyöreä, kaapelin ø + 30%, max ø 140 mm Tarvikkeet MP Moduulilaipat BPM Umpilaipat

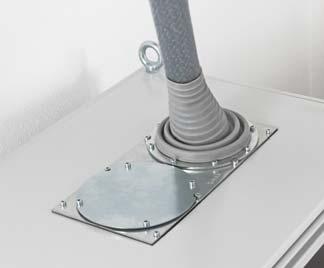

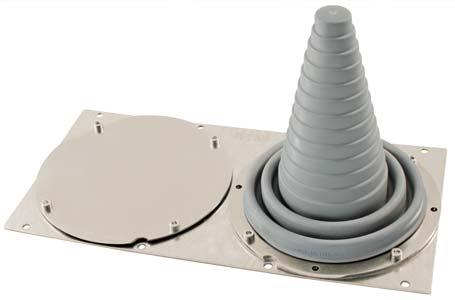

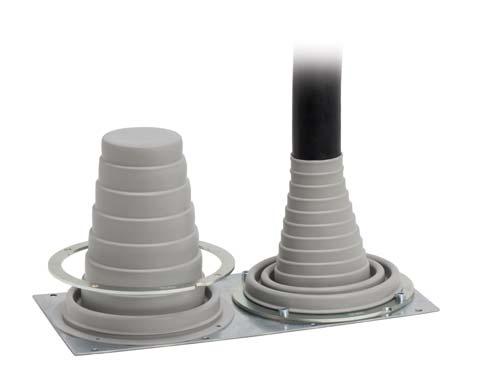

94 UL TYPE KEL-JUMBO flex Joustava Läpivienti 2.2 KEL-JUMBO flex on joustava kaapeliläpivienti vakiokaapeleille ulkohalkaisijoille mm. Tuote on hyvä vaihtoehto paksumpien, jäykempien syöttökaapeleiden läpivientiin. KEL-JUMBO flex:n katkaisu: Kaapelin ulkohalkaisija - 25%. Pyramidin eri tasoihin on merkitty halkaisijatiedot eri katkaisutasolle. Suosittelemme erillistä kaapeleiden vedonpoistoa Kuvaus Malli Tilaus nro. 0,5 9 9, ,5 KEL-JUMBO flex Kaapelin koko Pakk mm , , , Nopea asennus Rakenne mahdollistaa tukevan, joustavan asennuksen erityisesti jäykille kaapeleille Pieni koko (88 88 mm) ,9 9 Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Aukko Kehys: Polyamidi (PA) Tiivisteosa: TPE UL94-V0, itsestään sammuva - 40 C to + 90 C (kiinteä) Halogeeni vapaa, silikoni vapaa Pyöreä, kaapelin ø + 20% Tarvikkeet MP Moduuli laipat BP Umpilaipat KEL-JUMBO flex mm 1 6,9 94

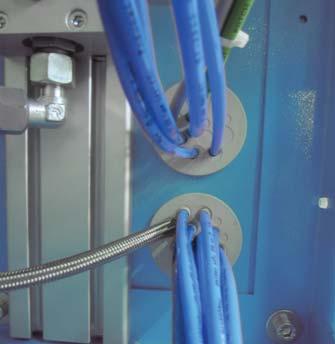

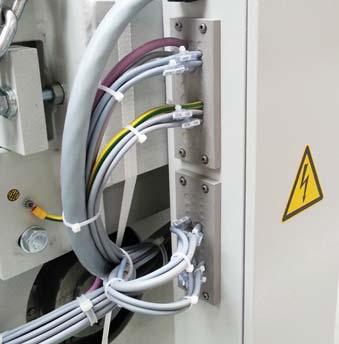

95 Esimerkkejä Kaapelin läpiviennit vakiokaapeleille 2 KEL-DPZ 24 x - Sivu Useiden erikokokoisten kaapeleiden läpivienti ohjauskaappiin tiiviysluokassa IP65. Tyhjää tilaa myös mahdollisille lisäyksille. KEL-DPZ Sivu 79 Suuren kaapelimäärän läpivienti punnituslaitteen ohjauskaappiin. Suuri asennustiheys pienessä tilassa. KEL-DPZ-B25 - Sivu 80 Kaapelinipun läpivienti pienessä tilassa tiiviysluokassa IP66. KEL-DPZ-B25 - Sivu 80 / KEL Sivu 18 Yhdistelmä vakio- ja valmiskaapeleiden läpiviennistä ohjauskaappiin. KEL-DP Sivu 86 Suuren vakiokaapelimäärän sisäänvienti pienessä tilassa. KEL-DP Sivu 89 Kaapeleiden, suojaletkujen ja putkien läpivienti erillisillä kalvotiivisteillä. 95

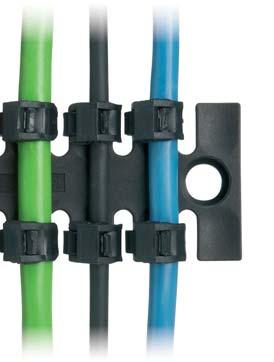

96 3 Vedonpoistojärjestelmä +140 C -40 C Hyödyntämällä icotekin vedonpoistojärjestelmää, voi käyttäjä nopeasti asentaa ja järjestää kaapelit siististi paikoilleen sekä toteuttaa niiden tarvitseman vedonpoiston. Vedonpoistokampoja on saatavana useita kokoja. Kerrosasennuksella voidaan kiinnitettävien kaapeleiden määrä moninkertaistaa. Kaapeleiden varma kiinnitys toteutetaan nopeasti ja taloudellisesti vakio nippusiteillä. Erityinen muotoilu takaa varman kiinnityksen nippusiteelle ja kaapelille. Suuri pakkaustiheys 3 Nopea ja helppo asennus Useita asennus vaihtoehtoja : DIN-kisko / C-kisko, ruuvikiinnitys Saatavilla monia kokoja Varma kiinnitys Tuote valikoima KZL SF ZL ZL ZL-AB ZL DH KLB / KBH 96

97 Sisällys 3 Vedonpoistokammat ruuvikiinnityksellä ZL Vedonpoistokammat ruuvikiinnityksellä, holkilla ZL-AB / ZL-MS Vedonpoistokammat ruuvikiinnityksellä ZL Vedonpoistokammat 35 mm DIN-kiskolle ja C-kiskolle KZL Vedonpoistokammat 35 mm DIN-kiskolle SF ZL Korotusholkit kerroksittaiseen asennukseen DH Tarrakaapelisiteet KLKB / KLB Kannakkeet tarranippusiteelle KBH

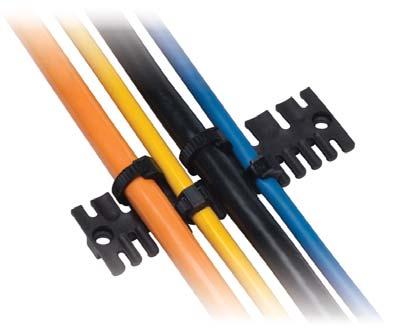

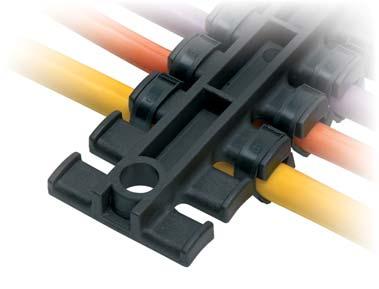

98 ZL Vedonpoistokammat ruuvikiinnityksellä 3 ZL vedonpoistokampoja voidaan asentaa kiinteiden ja liikkuvien laitteiden rakenteisiin kuten energiansiirtoketjuihin ja ohjauskeskuksiin kaapeleiden kiinnittämiseen ja vedonpoiston toteuttamiseen. Kamman ainutlaatuinen muotoilu tarjoaa laadukkaan vedonpoiston EN mukaisesti. Kaapelit kiinnitetään vedonpoistokampaan vakio nippusiteellä. Kerroksittaiseen asennukseen käytetään asennusholkkeja kts. Sivu 89. Malli Tilaus nro. Pituus P1 Pituus P2 Kiinnityspaikat kpl ZL mm 19.5 mm 3 ZL mm 43.5 mm 4 ZL mm 43.5 mm 5 ZL mm 68 mm 6 ZL mm 84 mm 7 Pakk Vedonpoisto EN mukaan Helppo asennus Taloudellinen Suuri asennustiheys Useita käyttötarkoituksia ZL mm 2.5 mm 8 ZL mm 121 mm 9 ZL mm 157 mm 12 Paloturvallisuus Käyttölämpötila Ominaisuudet Polyamidi (PA) UL94-V0, itsestään sammuva - 40 C to C (kiinteä) Halogeni vapaa, silikoni vapaa P1 P2 Tarvikkeet 9 12 DH asennusholkit ZL SB-EMC Johtavat levyt vedonpoistokampoihin ZL

99 ZL-AB ZL-MS Vedonpoistokammat ruuvikiinnityksellä Upotettu holkki Messinki holkit. Malli ZL 39 AB ZL 39 MS ZL 60 AB ZL 60 MS Tilaus nro. Holkki 4.1 mm Tilaus nro. Holkki 5.2 mm Tilaus nro. Holkki 6.2 mm Pituus P1 Pituus P2 Kiinnityspaikat kpl Pakk mm 19.5 mm mm 43.5 mm 4 ZL-AB / ZL-MS vedonpoistokampoja voidaan asentaa kiinteiden ja liikkuvien laitteiden rakenteisiin kuten energiansiirtoketjuihin ja ohjauskeskuksiin kaapeleiden kiinnittämiseen ja vedonpoiston toteuttamiseen. ZL 70 AB ZL 70 MS ZL 87 AB ZL 87 MS ZL 3 AB ZL 3 MS ZL 121 AB ZL 121 MS ZL 140 AB ZL 140 MS mm 43.5 mm mm 68 mm mm 84 mm mm 2.5 mm mm 121 mm 9 Kiinnitysreikiin asennetut AL-/BR-holkit tarjoavat vedonpoistokamman tukevamman, kestävämmän kiinnityksen esim. asennettaessa kampoja runsaasti täriseviin kohteisiin. Vedonpoisto EN mukaan Helppo asennus Taloudellinen Suuri asennustiheys Useita käyttötarkoituksia 3 ZL 180 AB ZL 180 MS mm 157 mm 12 P1 P Paloturvallisuus Käyttölämpötila Ominaisuudet ZL: Polyamidi (PA) Holkki: Alumiini (ZL-AB) Messinki (ZL-MS) UL94-V0, itsestään sammuva - 40 C to C (kiinteä) Halogeni vapaa, silikoni vapaa Tarvikkeet ZL SB-EMC Johtavat levyt vedonpoistokampoihin

100 ZL Vedonpoistokammat ruuvikiinnityksellä 3 ZL vedonpoistokammat kahdella erikokoisella kaapelin kiinnityspaikalla. Malli tarjoaa monipuolisen vaihtoehdon eri kokoisten kaapeleiden kiinnitykseen. Kamman ainutlaatuinen muotoilu tarjoaa laadukkaan vedonpoiston EN mukaisesti. Kaapelit kiinnitetään vedonpoistokampaan vakio nippusiteellä. Malli Tilaus nro. Pituus P1 Pituus P2 Kiinnityspaikat kpl ZL mm 42 mm 4 7 ZL mm 74.5 mm 6 11 ZL mm 8 mm 7 13 Pakk Vedonpoisto EN mukaan Helppo asennus Taloudellinen Suuri asennustiheys Useita käyttötarkoituksia 35 P1 P2 9,3 5,5 8,5 Paloturvallisuus Käyttölämpötila Ominaisuudet Polyamidi (PA) UL94-V0, itsestään sammuva - 40 C to C (kiinteä) Halogeni vapaa, silikoni vapaa Tarvikkeet DH Asennusholkit 3 0

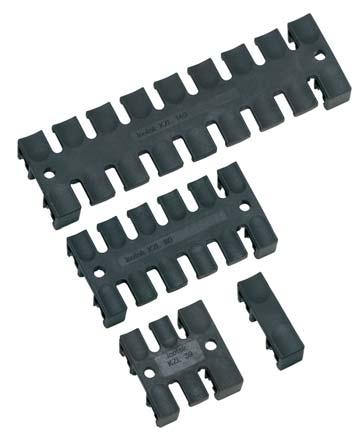

101 KZL Vedonpoistokammat asennuskiskoille Malli Tilaus nro. Pituus P1 Pituus P2 Kiinnityspaikat kpl KZL mm 1 KZL mm 28.3 mm 3 KZL mm 68 mm 6 KZL mm mm 9 Pakk KZL vedonpoistokampoja voidaan asentaa kiinteiden ja liikkuvien laitteiden rakenteisiin kuten energiansiirtoketjuihin ja ohjauskeskuksiin kaapeleiden kiinnittämiseen ja vedonpoiston toteuttamiseen. Kamman ainutlaatuinen muotoilu tarjoaa laadukkaan vedonpoiston EN mukaisesti. Kaapelit kiinnitetään vedonpoistokampaan vakio nippusiteellä. KZL vedonpoistokammat ovat asennettavissa 30 mm DIN-kiskoon (C-kisko) ja 35 mm DIN-kiskoon P1 P Vedonpoisto EN mukaan Helppo asennus Taloudellinen Suuri asennustiheys Useita käyttötarkoituksia Paloturvallisuus Käyttölämpötila Ominaisuudet Polyamidi (PA) UL94-V0, itsestään sammuva - 40 C to C (kiinteä) Halogeni vapaa, silikoni vapaa 1

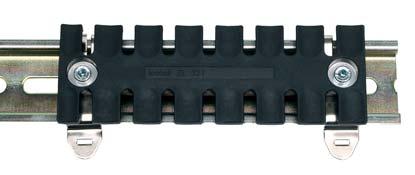

102 SF ZL Vedonpoistokammat 35 mm DIN-kiskolle 3 SF ZL vedonpoistokammat soveltuvat asennettaviksi 35 mm DIN kiskoon. SF ZL valikoimaa voidaan käyttää kaapeleiden ja suojaletkujen vedonpoistoon. SF ZL valikoima perustuu ZL-vedonpoistokampaan, johon on asennettu pika-asennusjalka 35 mm DIN-kisko kiinnitykseen. Malli Tilaus nro. Pituus P1 Pituus P2 Kiinnityspaikat kpl SF ZL mm 19.5 mm 3 SF ZL mm 43.5 mm 4 SF ZL mm 43.5 mm 5 SF ZL mm 68 mm 6 Pakk Vedonpoisto EN mukaan Helppo asennus Taloudellinen Suuri asennustiheys Useita käyttötarkoituksia SF ZL mm 84 mm 7 SF ZL mm 2.5 mm 8 SF ZL mm 121 mm 9 Paloturvallisuus Käyttölämpötila Ominaisuudet ZL: Polyamidi (PA) SF-jalka: Jousiteräs UL94-V0, itsestään sammuva - 40 C to C (kiinteä) Halogeni vapaa, silikoni vapaa SF ZL mm 157 mm 12 P1 P2 11,4 Tarvikkeet 51,7 ZL SB-EMC Johtavat levyt vedonpoistokampoihin 145 SF ZL 180 2

103 DH Asennusholkit O-rengas DIN 125 Asennusholkki Malli Tilaus nro. Sopii asennettavaksi Pituus Halkaisija DH ZL mm 5.2 mm 8.5 mm DH ZL 32 mm 6.2 mm 12 mm sisä ulko Pakk DH-holkkeja käyttämällä vedonpoistokampoja voidaan asentaa useaan kerrokseen. Suuri asennustiheys 3 Alumiini Soveltuu ZL Vedonpoistokammat ZL Vedonpoistokammat

104 KLKB / KLB Tarrakaapelisiteet 3 Nippusiteet tarrakiinnityksellä ovat merkittävästi yleistyneet kaapeleiden kiinnitystapana. Tarranippusiteitä käytetään perinteisten nippusiteiden sijaan, niiden helpon uudelleen kiinnitettävyyden ja avattavuuden vuoksi. Pehmeäreunainen tarranippuside ei aiheuta painaumia kaapelin vaippaan edes tärisevissä olosuhteissa. Tarranippusiteitä on saatavana joko valmiina pituuksina (KLKB) tai nauhana rullissa (KLB) neljänä eri leveytenä. Malli Koko [mm] P L1 L2 Tilaus nro. KLKB bk KLKB bk rullalle (750 kpl.) KLKB bk KLKB bk rullalle (750 kpl.) Pakk L1 L2 KLKB bk P KLKB bk rullalle (650 kpl.) Useita kertoja uudelleen avattavissa ja suljettavissa Mukautuva Eivät vaurioita kaapelia edes tärisevissä olosuhteissa KLKB bk KLKB bk rullalle (500 kpl.) Väri Paloturvallisuus Käyttölämpötila Tarvikkeet Polypropeeni + Velours PA Musta UL94-V2-30 C to + 80 C KLB bk m KLB 15 bk m KBH nippusidekannake 5 KLB 20 bk m KLB 25 bk m 4

105 KBH Kannakkeet tarranippusiteelle ( 4,5), , mm asennuskisko Kuvaus Malli Tilaus nro. Sopii KLKB KLB Sopii Pakk Kiinnike koukku-ja-silmukkakiinnitykseen, ruuvikiinnitys KBH-S 619 KLKB KLKB KLB mm asennuskisko KBH-SB 602 KLKB Yleismalli 0 0 Näitä kannakkeita voidaan käyttää nippusiteiden kiinnittämiseen esim. kytkentäkaappien profiilikiskoihin. Kannakkeissa on erillinen kiinnikeura nippusiteelle. Laaja valikoima kannakkeita mahdollistaa monipuolisen kiinnittämisen. Asennus mutamassa sekunnissa Varma kiinnitys Joustavat käyttömahdollisuudet 3 KBH-S / KBH-R Kiinnike koukku-ja-silmukkakiinnitykseen, pikakiinnitys KBH-R 618 KLKB KLKB KLB mm asennuskisko 0 Väri Paloturvallisuus Käyttölämpötila Ominaisuudet Polyamidi (PA) musta UL94-V0, itsestään sammuva - 40 C to + 1 C Halogeeni vapaa, silikoni vapaa KBH-SB / KBH-RBA KBH-RBA natur 603 KLKB Asennu-saukko 6 mm 0 Väri Paloturvallisuus Käyttölämpötila Polyamidi (PA) musta (KBH-SB) valkoinen (KBH-RBA) UL94-V2-40 C to + 85 C KBH-RBB 604 KLKB Asennu-saukko 6.5 mm 0 KBH-RBB * Paitsi KBH-SB / KBH-RBA / KBH RBB Väri Käyttölämpötila Polyamidi (PA) musta - 40 C to C Soveltuu KLKB / KLB Tarrakaapelisiteet 4 5

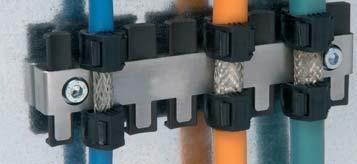

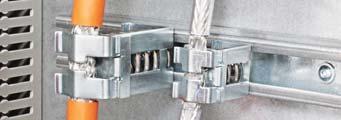

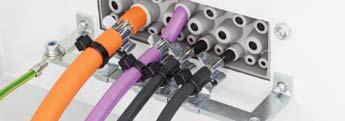

106 4.1 EMC Innovaatiot Nykyaikaiset teollisuuden mittaus-ja ohjauslaitteet vaativat oikein toimiakseen erittäin korkeata suojaustasoa. Sähkömagneettiset häiriöt voivat häiritä laitteiden normaalia toimintaa ja jopa vahingoittaa sähkölaitteita ja komponentteja. Erityyppiset käyttöympäristöt edellyttävät laadukaasti toteutettua häiriösuojausta. Kaapeleiden häiriösuojavaipan liittäminen kotelon runkoon tai erilliseen kiskoon on kriittinen osa häiriösuojauksen toteutusta. Liitospintojen mahdollisimman hyvä johtavuus takaa laitteiston parhaan mahdollisen toimivuuden. SKL EMC-liittimissä aikaan saadaan laaja liitospinta kaapelin häiriönsuojavaippaan (katso kuva A). Verrattaessa perinteisesti käytettyihin tuotteisiin tarjoamme jopa 50% suuremman liitospinnan kaapelin häiriösuojavaipan ja EMC-liittimen välillä (katso kuva B). Luettelossa annettu käyttöalue voidaan ylittää %:lla. SKL EMC-liittimet toimivat laajalla taajuusalueella. Käyttöalue taajuuksilla 1,000 MHz alle 120 Ohmia ja KHz - 0 MHz merkittävästi alle 20 Ohmia. MSKL-malli laajalla halkaisija-alueella A: B: Laaja liitospinta häiriösuojaverkkoon Laaja kokovalikoima 4.1 Sopivaa liitinkokoa ja nippusidettä käytettäessä EN mukainen vedonpoisto Rakenne tarjoaa optimaalisen tilankäytön Useita asennusjalka vaihtoehtoja Tuotevalikoima SKL / MSKL / RCL SF / SFZ / SFZ-M SFS PFS / PFSZ / PFSZ-M PFK / PFKZ / PFKZ-M LF / LFZ / LFZ-M LFZ-U PCB STFZ 6 RLF / RLFZ / RLFZ-M / SF RLFZ KEL-EMC-Z KEL-EMC-PF KEL-EMC KVT-EMC KAFM ZL SB-EMC SK / SKZ / SKS MB

107 Sisällys 4.1 EMC-jouset laajalla käyttöalueella MSKL 8-9 EMC-jouset, irrallisena SKL / RCL SKL 1 EMC-liittimet 35 mm DIN-kiskolle SFZ SKL / SF SKL / SFS SKL EMC-liittimet kiskokiinnitykseen PFSZ SKL / PFS SKL / PFSZ2 SKL / PFS2 SKL PFS SCL EMC-liittimet ruuvikiinnityksellä LFZ SKL / LFZ-U SKL / LF SKL EMC-liittimet PFKZ SKL / PFK SKL PFKZ2 SKL / PFK2 SKL EMC-liittimet piirikortille PCB SKL 128 EMC-liitin I/O moduuleille STFZ SKL / STFZ2 SKL / STFZ-U SKL / STFZ-SP SKL / STFZ2-SP SKL Lajitelma potentiaalintasausjousia EMC ServiceBox multi EMC ServiceBox EMC-liittimien asennus RLFZ(-M) - liitin koonnokset SF RLFZ(-M) - liittimet C-kisko asennukseen SF RLFZ - liittimet DIN-kisko asennukseen RLF - liitin koonnokset EMC-läpivienti ratkaisut läpivienti kehyksiin KEL-EMC-Z / KEL-EMC-PF / KEL-EMC / KVT-EMC EMC-liittimet SK / SKZ / SKS EMC-vedonpoistokammat EMC-osat asennuskammoille Maadoituspunokset KAFM ZL SB-EMC MB

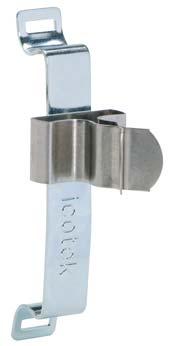

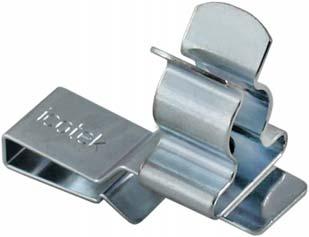

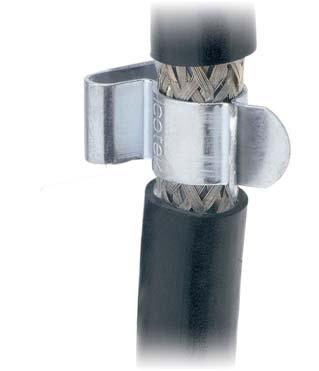

108 MSKL EMC-liittimet laajalla käyttöalueella MSKL 3-12 Kaapelin koko 3-12 mm LFZ-M MSKL SF MSKL MSKL valikoiman EMC-liittimiä käytetään yksittäisten kaapelien häiriösuojavaipan liittämiseeen. Malli Tilaus nro. Kaapelin koko [mm] MSKL, yksittäinen, niittikiinnitykseen: Mitat P L K [mm] Kiinnitystapa Pakk Erityisen muotoilun ansiosta MSKL - jousen käyttöalue on erittäin laaja sen pieneen kokoon nähden. (esim. MSKL 3-12 kalustettuna 12 mm ulkohalkaisijalla olevalla kaapelilla: lev mm). MSKL mm MSKL mm Niitti, kiinnitysreikä 3.2 mm Niitti, kiinnitysreikä 3.2 mm MSKL, irrallisena Jousi on helposti kinnitettävissä niitillä. MSKL - Suora asennus (M4 kiinnitysruuveille) 4.1 LFZ-M MSKL & LF MSKL LFZ-M MSKL LF MSKL LFZ-M MSKL EMC-jouset asennettavissa teräslevyyn (esim. asennuslevyyn) käyttämällä M4 ruuveja. LFZ-M MSKL mahdollistavat nippusiteen käytön vedonpoistona. Vedonpoisto EN62444 mukaan. SFZ-M MSKL & SF MSKL SFZ-M MSKL ja SF MSKL EMC-jouset ovat asennettavissa 35 mm DIN kiskoon. SFZ-M MSKL mahdollistavat nippusiteen käytön vedonpoistona. Vedonpoisto EN mukaan saavutettavissa. LFZ-M MSKL 3-12 Vedonpoistolla LFZ-M MSKL 8-18 Vedonpoistolla mm mm LF MSKL mm LF MSKL mm Ruuvi, kiinnitysreikä 4.2 mm Ruuvi, kiinnitysreikä 4.2 mm Ruuvi, kiinnitysreikä 4.2 mm Ruuvi, kiinnitysreikä 4.2 mm MSKL - Kiskoasennus: 35 mm DIN-kiskoon H-malli SFZ-M MSKL SF MSKL SFZ-M MSKL 3-12 Vedonpoistolla mm mm, DIN-kiskoon SFZ-M MSKL 8-18 Vedonpoistolla mm mm, DIN-kiskoon K SF MSKL mm mm, DIN-kiskoon SF MSKL mm mm, DIN-kiskoon L P 8

109 MSKL EMC-liittimet laajalla käyttöalueella PFSZ-M MSKL PFKZ-M MSKL Malli Tilaus nro. Kaapelin koko [mm] Mitat P L K [mm] Kiinnitystapa Pakk PFSZ-M MSKL PFSZ-M MSKL EMC-jouset ovat asennettavissa x3 kiskoon. Rakenne mahdollistaa nippusiteen käytön vedonpoistona. Vedonpoisto EN62444 mukaan. MSKL - CU-kiskoasennus: x 3 mm kiskoon PFSZ-M MSKL 3-12 Vedonpoistolla PFSZ-M MSKL 8-18 Vedonpoistolla CU-kisko 3 mm mm mm mm kiskoon 3 mm kiskoon PFSZ-M MSKL * 1 PFKZ-M MSKL PFKZ-M MSKL EMC-jouset soveltuvat käytettäväksi kohteissa joissa ruuvikiinnitys ei ole mahdollinen tai haluttu. PFKZ-M MSKL voidaan asentaa asennuslevyn reunaan painamalla. Kiinnitysrakenne takaa turvallisen pysyvyyden myös tärisevissä kohteissa. Rakenne mahdollistaa nippusiteen käytön vedonpoistona. Vedonpoisto EN62444 mukaan. 4.1 MSKL asennuslevyn reuna-asennukseen. PFKZ-A-M MSKL 3-12 Vedonpoistolla mm Ainevahvuuksille mm PFKZ-M MSKL Laaja käyttöalue, vähemman erikokoisia komponentteja varastoitavaksi Tilaa säästävä rakenne Optimaalinen kontakti kaapelin häiriösuojaverkkoon Helppo asennus Malleja integroidulla vedonpoistolla Kestävä ja jatkuva jousikuorma kaapelin häiriösuojaverkkoon, ei vaadi erillistä kiristystä Hyvä tärinänkesto, huoltovapaa PFKZ-A-M MSKL 8-18 Vedonpoistolla mm Ainevahvuuksille mm PFKZ-B-M MSKL 3-12 Vedonpoistolla PFKZ-B-M MSKL 8-18 Vedonpoistolla * Muut pituudet kysyttäessä mm mm Ainevahvuuksille 2-3 mm Ainevahvuuksille 2-3 mm MSKL-liitin LF/LFZ-M-asennusjalka SF/SFZ-M/PFSZ-M/ PFKZ-M-asennusjalka Jousiteräs, Sinkitty Teräs, Sinkitty Jousiteräs Tarvikkeet KEL-EMC-PF Kisko MF Kannakkeet virtakiskolle

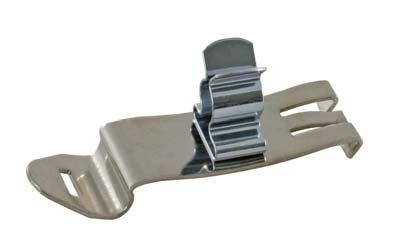

110 SKL EMC-jousi, irrallisena K L P SKL-valikoiman EMC-liittimiä käytetään yksittäisten kaapelien häiriösuojavaipan liittämiseen. Jousi on helppo asentaa ja häiriösuojavaipan jatkuvuus toteutuu luotettavasti. Malli Tilaus nro. Kaapelin koko [mm] Mitat [P L K] [mm] Kiinnitys reikä MSKL mm mm 50 MSKL mm mm 50 Pakk Jousi on helposti kinnitettävissä niitillä. 4.1 Optimaalinen kontakti kaapelin häiriösuojaverkkoon Yksinkertainen ja ilman työkaluja tehtävä asennus Kestävä ja jatkuva jousikuorma kaapelin häiriösuojaverkkoon, ei vaadi erillistä kiristystä Hyvä tärinänkesto, huoltovapaa Tilaa säästävä rakenne SKL mm mm 50 SKL mm mm 50 SKL mm mm 50 SKL mm mm 50 SKL mm mm 50 SKL-liitin Jousiteräs, Sinkitty SKL mm mm 50 SKL mm mm 50 SKL mm mm 5 SKL mm mm Reikäjako: 9.2 mm 5 Malli Tilaus nro. Suojavaipan halk. Pakk RCL mm² SKL mm 25 RCL mm² MSKL mm 25 RCL mm² SKL mm 25 RCL mm² MSKL mm 25 RCL 4-6mm² SKL mm 25 RCL 4-6mm² MSKL mm 25 1

111 SFZ SKL EMC-liittimet 35 mm DIN-kiskolle Malli Tilaus nro. Suojavaipan halk. Pakk SFZ-M MSKL mm SFZ-M MSKL mm SFZ SKL mm SFZ SKL mm SFZ SKL mm SFZ SKL mm SFZ SKL mm SFZ SKL mm SFZ SKL mm SFZ SKL mm SFZ SKL valikoiman EMC-liittimiä yksittäisten kaapelien häiriösuojavaipan liittämiseen. Valikoima tarjoaa liitoksen ja vedonpoiston samassa komponentissa. Yksinkertainen ja toimiva ratkaisu. Kaapelin kiinnitys liittimeen varmistetaan nippusiteellä. Vedonpoisto EN mukaan. Asennus 35 mm DIN-kiskoon. Yksinkertainen ja ilman työkaluja tehtävä asennus Hyvä tärinänkesto, huoltovapaa Kestävä ja jatkuva jousikuorma kaapelin häiriösuojaverkkoon, ei vaadi erillistä kiristystä Vedonpoisto ja liitos samassa komponentissa Optimaalinen kontakti kaapelin häiriösuojaverkkoon 4.1 SKL-liitin SF-/SFZ-asennusjalka Jousiteräs, Sinkitty Jousiteräs 111

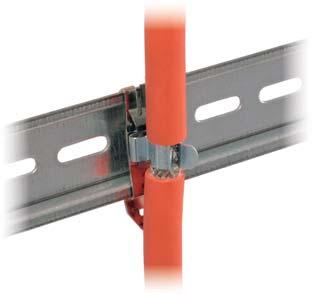

112 SF SKL EMC-liittimet 35 mm DIN-kiskolle SF SKL SF SKL SKL valikoiman EMC-liittimiä käytetään yksittäisten kaapelien häiriösuojavaipan liittämiseeen. Yksinkertainen ja toimiva ratkaisu. Asennus 35 mm DIN-kiskoon. Malli Tilaus nro. Suojavaipan halk. Pakk SF MSKL mm SF MSKL mm 4.1 Optimaalinen kontakti kaapelin häiriösuojaverkkoon Yksinkertainen ja ilman työkaluja tehtävä asennus Kestävä ja jatkuva jousikuorma kaapelin häiriösuojaverkkoon, ei vaadi erillistä kiristystä Tilaa säästävä rakenne Hyvä tärinänkesto, huoltovapaa SF SKL mm SF SKL mm SF SKL mm SF SKL mm SF SKL mm SF SKL mm SKL-liitin SF-asennusjalka Jousiteräs, Sinkitty Jousiteräs SF SKL mm SF SKL mm SF SKL mm SF irrallisena M Asennusjalka, M4 SF irrallisena M Asennusjalka, M5 SF irrallisena 112

113 SFS SKL EMC-liittimet 35 mm DIN-kiskolle Malli Tilaus nro. Suojavaipan halk. Pakk SFS SKL mm SFS SKL mm SFS SKL mm SFS irrallisena Asennusjalka Vaihtoehto SF SKL mallille. SFS SKL asennetaan 35 mm DIN-kiskolle. Nerokas rakenne tarjoaa optimaalisen tilankäytön. Soveltuu kohteisiin, joissa useita kaapeleita asennetaan pieneen tilaan, lähelle toisiaan. Tilaa säästävä rakenne Yksinkertainen ja ilman työkaluja tehtävä asennus Kestävä ja jatkuva jousikuorma kaapelin häiriösuojaverkkoon, ei vaadi erillistä kiristystä Optimaalinen kontakti kaapelin häiriösuojaverkkoon Hyvä tärinänkesto, huoltovapaa 4.1 SKL-liitin SFS-asennusjalka Jousiteräs, Sinkitty Jousiteräs SFS irrallisena 113

114 PFSZ SKL EMC-liittimet kiskokiinnitykseen 4.1 Vaihtoehto PFS SKL sarjalle. PFSZ-valikoiman EMC-liittimiä käytetään yksittäisten kaapelien häiriösuojavaipan liittämiseen. Tuote asennetaan 3 mm CU-kiskolle. Kaapelin kiinnitys varmistetaan nippusiteellä. Vedonpoisto EN mukaan. Integroitu vedonpoisto-osa Optimaalinen kontakti kaapelin häiriösuojaverkkoon Yksinkertainen ja ilman työkaluja tehtävä asennus Kestävä ja jatkuva jousikuorma kaapelin häiriösuojaverkkoon, ei vaadi erillistä kiristystä Hyvä tärinänkesto, huoltovapaa * Muut pituudet kysyttäessä. Malli Tilaus nro. Suojavaipan halk. Pakk PFSZ-M MSKL mm PFSZ-M MSKL mm PFSZ SKL mm PFSZ SKL mm PFSZ SKL mm PFSZ SKL mm CU-kisko 3 mm mm* 1 SKL-liitin PFSZ-asennusjalka Virtakisko Jousiteräs, Sinkitty Jousiteräs CU, Tinattu Virtakestoisuus 140 A Tarvikkeet KEL-EMC-PF Kisko MF Kannakkeet virtakiskolle

115 PFS SKL EMC-liittimet kiskokiinnitykseen Malli Tilaus nro. Suojavaipan halk. Pakk PFS SKL mm PFS SKL mm PFS SKL mm PFS SKL mm PFS SKL mm PFS SKL mm CU-kisko 3 mm mm* 1 SKL-valikoiman EMC-liittimiä käytetään yksittäisten kaapelien häiriösuojavaipan liittämiseen. Jousi on helppo asentaa ja häiriösuojavaipan jatkuvuus toteutuu luotettavasti. PFS SKL asennetaan painamalla 3 mm CU-kiskoon. Tilaa säästävä rakenne Yksinkertainen ja ilman työkaluja tehtävä asennus Kestävä ja jatkuva jousikuorma kaapelin häiriösuojaverkkoon, ei vaadi erillistä kiristystä Hyvä tärinänkesto, huoltovapaa Optimaalinen kontakti kaapelin häiriösuojaverkkoon 4.1 SKL-liitin PFS-asennusjalka Virtakisko Jousiteräs, Sinkitty Jousiteräs CU, Tinattu Virtakestoisuus 140 A Tarvikkeet KEL-EMC-PF Kisko MF Kannakkeet virtakiskolle * Muut pituudet kysyttäessä. 115

116 PFS SCL EMC-liittimet kiskokiinnitykseen PFS/SCL valikoima on suunniteltu helposti asennettavaksi x3 CU-kiskoon. Kapea muotoilu soveltuu kohteissin, joissa tilaa on rajoitetusti. Malli Tilaus nro. Suojavaipan halk. Pakk PFS SCL mm PFS SCL mm 4.1 Tilaa säästävä muotoilu Suuri kontaktipinta Asennus ilman työkaluja Jousen muotoilu estää kaapelin liikkuminen asennuksen jälkeen ja aikaansaa kestävän liitoksen häiriösuojavaippaan Taloudellinen vaihtoehto. Jousiteräs, Sinkitty 116

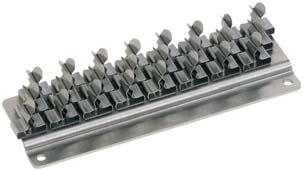

117 EMC Asiakaskohtaiset ratkaisut Vakiotuotteiden ohella valmistamme tuotteita myös asiakkaiden toivomusten mukaan, myös pienissä erissä. Laajan valikoiman vakiokomponetteihin pohjautuvia malleja löydät sivulta Mikäli et löydä vakiovalikoimastamme sopivaa tuotetta voimme valmistaa liitinjalan toivomustenne mukaisesti. Odotamme yhteydenottoasi, jotta pääsemme jakamaan ideoita EMC-ratkaisuista kanssasi. 4.1 Saatavana asiakaskohtaisia liitinjalkoja SKL EMC-liittimille Tarjolla laaja valikoima eri kaapelihalkaisijoille Taloudellisesti myös pieniä sarjoja 117

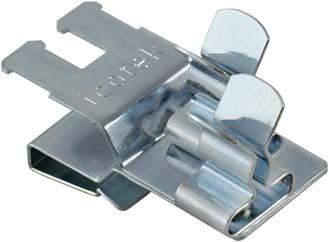

118 PFSZ2 SKL EMC-liittimet kiskokiinnitykseen, kahdelle kaapelille 4.1 Vaihtoehto PFS2 SKL sarjalle. PFSZ2-valikoiman EMC-liittimiä käytetään yksittäisten kaapelien häiriösuojavaipan liittämiseen. Tuote asennetaan 3 mm CU-kiskolle. Kaapelin kiinnitys varmistetaan nippusiteellä. Vedonpoisto EN mukaan. Integroitu vedonpoisto-osa Optimaalinen kontakti kaapelin häiriösuojaverkkoon Yksinkertainen ja ilman työkaluja tehtävä asennus Kestävä ja jatkuva jousikuorma kaapelin häiriösuojaverkkoon, ei vaadi erillistä kiristystä Hyvä tärinänkesto, huoltovapaa Malli Suojavaipan halk. Pos. 1 Suojavaipan halk. Pos. 2 Tilaus nro. Pakk PFSZ2 SKL 01 Kalustamaton mm PFSZ2 SKL 02 Kalustamaton 3-6 mm PFSZ2 SKL 03 Kalustamaton 6-8 mm PFSZ2 SKL 04 Kalustamaton 8-11 mm PFSZ2 SKL mm Kalustamaton PFSZ2 SKL mm mm PFSZ2 SKL mm 3-6 mm PFSZ2 SKL mm 6-8 mm PFSZ2 SKL mm 8-11 mm PFSZ2 SKL mm Kalustamaton PFSZ2 SKL mm mm PFSZ2 SKL mm 3-6 mm PFSZ2 SKL mm 6-8 mm SKL-liitin PFSZ2-asennusjalka Virtakisko Tarvikkeet Jousiteräs, Sinkitty Jousiteräs CU, Tinattu Virtakestoisuus 140 A PFSZ2 SKL mm 8-11 mm PFSZ2 SKL mm Kalustamaton PFSZ2 SKL mm mm PFSZ2 SKL mm 3-6 mm PFSZ2 SKL mm 6-8 mm PFSZ2 SKL mm 8-11 mm MF Kannakkeet virtakiskolle 187 PFSZ2 SKL mm Kalustamaton PFSZ2 SKL mm mm PFSZ2 SKL mm 3-6 mm PFSZ2 SKL mm 6-8 mm CU-kisko 3 mm 3 00 mm* * Muut pituudet kysyttäessä. 118

119 PFS2 SKL EMC-liittimet kiskokiinnitykseen, kahdelle kaapelille Pos. 1 Pos. 2 PFS2-asennusjalka Malli Suojavaipan halk. Pos. 1 Suojavaipan halk. Pos. 2 Tilaus nro. Pakk PFS2 SKL 01 Kalustamaton mm PFS2 SKL 02 Kalustamaton 3-6 mm PFS2 SKL 03 Kalustamaton 6-8 mm PFS2 SKL 04 Kalustamaton 8-11 mm PFS2 SKL mm Kalustamaton PFS2 SKL mm mm PFS2 SKL mm 3-6 mm PFS2 SKL mm 6-8 mm PFS2 SKL mm 8-11 mm PFS2 SKL mm Kalustamaton PFS2 SKL mm mm PFS2 SKL mm 3-6 mm PFS2 SKL mm 6-8 mm PFS2 SKL mm 8-11 mm PFS2 SKL mm Kalustamaton PFS2 SKL mm mm PFS2 SKL mm 3-6 mm PFS2 SKL mm 6-8 mm PFS2 SKL mm 8-11 mm PFS2 SKL mm Kalustamaton PFS2 SKL mm mm PFS2 SKL mm 3-6 mm PFS2 SKL mm 6-8 mm SKL-valikoiman EMC-liittimiä käytetään yksittäisten kaapelien häiriösuojavaipan liittämiseen. Jousi on helppo asentaa ja häiriösuojavaipan jatkuvuus toteutuu luotettavasti. PFS2 SKL asennetaan painamalla 3 mm CU-kiskoon. Tilaa säästävä rakenne Yksinkertainen ja ilman työkaluja tehtävä asennus Kestävä ja jatkuva jousikuorma kaapelin häiriösuojaverkkoon, ei vaadi erillistä kiristystä Hyvä tärinänkesto, huoltovapaa Optimaalinen kontakti kaapelin häiriösuojaverkkoon SKL-liitin PFS2-asennusjalka Virtakisko Tarvikkeet MF Kannakkeet virtakiskolle Jousiteräs, Sinkitty Jousiteräs CU, Tinattu Virtakestoisuus 140 A CU-kisko 3 mm 3 00 mm* * Muut pituudet kysyttäessä. 119

120 LFZ SKL EMC-liittimet ruuvikiinnityksellä Malli SC: Asennettuna ruuvikiinnitysjalkaan DIN-kiskoon malli C* 4.1 SKL valikoiman EMC-liiittimiä käytetään yksittäisten kaapelien häiriösuojavaipan liittämiseen. Jousi on helppo asentaa ja häiriösuojavaipan jatkuvuvuus toteutuu luotettavasti. Kaapelin kiinnitys varmistetaan nippusiteellä. Vedonpoisto EN mukaan. Tuote kiinnitetään asennusalustaan erillisellä ruuvilla. Varustettu vedonpoistolla Optimaalinen kontakti kaapelin häiriösuojaverkkoon Yksinkertainen ja ilman työkaluja tehtävä asennus Kestävä ja jatkuva jousikuorma kaapelin häiriösuojaverkkoon, ei vaadi erillistä kiristystä Hyvä tärinänkesto, huoltovapaa Malli Tilaus nro. Tilaus nro. DIN-kiskoon malli C* Suojavaipan halk. Kiinnitys reikä Pakk LFZ-M MSKL mm 4.2 mm LFZ-M MSKL mm 4.2 mm LFZ SKL mm 4.2 mm LFZ SKL mm 4.2 mm LFZ SKL mm 4.2 mm LFZ SKL mm 4.2 mm LFZ SKL mm 4.2 mm LFZ SKL mm 4.2 mm LFZ SKL mm 4.2 mm SKL-liitin LFZ-asennusjalka SC-asennusjalka Jousiteräs, Sinkitty Teräs, Sinkitty kiinnitysreikä 4.2 mm Teräs, Sinkitty LFZ SKL mm 4.2 mm *Saatavilla marraskuussa

121 LFZ-U SKL EMC-liittimet ruuvikiinnityksellä Malli Tilaus nro. Suojavaipan halk. Kiinnitys reikä Pakk LFZ-U SKL, kiinnitysreikä 4.2 mm: LFZ-U4 SKL mm 4.2 mm LFZ-U4 SKL mm 4.2 mm LFZ-U4 SKL mm 4.2 mm LFZ-U4 SKL mm 4.2 mm LFZ-U SKL, kiinnitysreikä 5.2 mm: LFZ-U5 SKL mm 5.2 mm SKL EMC-liittimet soveltuvat käytettäväksi yksittäisille kaapeleille. Rakenne mahdollistaa helpon käytettävyyden sekä varman kontaktin kaapelin häiriösuojavaippaan. Kaapelin paikallaan pysyminen varmistetaan nippusiteellä. Vedonpoisto EN mukaan. Jousi on helppo asentaa kotelon asennuslevyyn kiinnitys-ruuvilla. EMC-liitintä LFZ-U SKL on saatavana M4 ja M5 kiinnitysruuveille sopivina malleina. 4.1 LFZ-U5 SKL mm 5.2 mm LFZ-U5 SKL mm 5.2 mm LFZ-U5 SKL mm 5.2 mm Varustettu vedonpoistolla Hyvä tärinänkesto, huoltovapaa Yksinkertainen ja ilman työkaluja tehtävä asennus Kestävä ja jatkuva jousikuorma kaapelin häiriösuojaverkkoon, ei vaadi erillistä kiristystä Optimaalinen kontakti kaapelin häiriösuojaverkkoon SKL-liitin LFZ-asennusjalka Jousiteräs, Sinkitty Teräs, Sinkitty kiinnitysreikä 4.2 mm / 5.2 mm 121

122 LF SKL EMC-liittimet ruuvikiinnityksellä Malli SC: Asennettuna ruuvikiinnitysjalkaan DIN-kiskoon malli C* 4.1 SKL valikoiman EMC-liittimiä käytetään yksittäisten kaapelien häiriösuojavaipan liittämiseen. Jousi on helppo asentaa ja häiriösuojavaipan jatkuvuvuus toteutuu luotettavasti. Tuote kiinnitetään asennusalustaan erillisellä ruuvilla. Optimaalinen kontakti kaapelin häiriösuojaverkkoon Yksinkertainen ja ilman työkaluja tehtävä asennus Kestävä ja jatkuva jousikuorma kaapelin häiriösuojaverkkoon, ei vaadi erillistä kiristystä Hyvä tärinänkesto, huoltovapaa Tilaa säästävä rakenne Malli Tilaus nro. Tilaus nro. DIN-kiskoon malli C* Suojavaipan halk. Kiinnitys reikä Pakk LF MSKL mm 4.2 mm LF MSKL mm 4.2 mm LF SKL mm 4.2 mm LF SKL mm 4.2 mm LF SKL mm 4.2 mm LF SKL mm 4.2 mm LF SKL mm 4.2 mm LF SKL mm 4.2 mm LF SKL mm 4.2 mm SKL-liitin LF-asennusjalka SC-asennusjalka Jousiteräs, Sinkitty Teräs, Sinkitty kiinnitysreikä 4.2 mm Teräs, Sinkitty *Saatavilla marraskuussa

123 EMC Testi tulokset LF SKL 8-11 Impedanssi Z [Ohm] Vaimennus ja Impedanssi Kaikki icotekin EMC-liittimet ovat testattuja useilla eri taajuuksilla. Testit osoittivat liitospinnan vaimennuksen olevan erittäin vähäinen. Näin ollen icotekin EMC-tuotteet todistetusti parantavat sähkömagneettista suojausta o Vaimennus [db] Taajuus [MHz] Impedanssi: - alkaen khz - 0 MHz alle 20 Ohm - 1,000 MHz asti alle 120 Ohm o Taajuus [MHz] Kosketusalue SF SKL 6-8 Impedanssi Z [Ohm] o Vaimennus [db] Taajuus [MHz] SKL EMC-liittimet tarjoavat laajan kosketuspinnan liittimen ja kaapelin häiriösuojavaipan välillä. Verrattuna perinteisiin malleihin tarjoaa SKL tuotteet jopa 50% suuremman kosketusalueen häiriösuojavaippaan o Taajuus [MHz] Kuva A: SKL-valikoima Kuva B: Perinteinen järjestelmä 123

124 PFKZ SKL EMC-liittimet 4.1 Vaihtoehto PFK SKL sarjalle. PFKZ-valikoiman EMC-liittimiä käytetään yksittäisten kaapelien häiriösuojavaipan liittämiseen. Tuote asennetaan asennuslevyn reunaan painamalla. Kaapelin kiinnitys varmistetaan nippusiteellä. Vedonpoisto EN mukaan. PFKZ SKL EMC-liittimet soveltuvat käytettäväksi kohteissa, joissa ruuvikiristeisiä malleja ei saa tai haluta käyttää. PFKZ SKL vain napsautetaan paikoilleen. Erityiset kynnet kiinnitysosassa takaavat varman kiinnityksen. Integroitu vedonpoisto-osa Optimaalinen kontakti kaapelin häiriösuojaverkkoon Yksinkertainen ja ilman työkaluja tehtävä asennus Kestävä ja jatkuva jousikuorma kaapelin häiriösuojaverkkoon, ei vaadi erillistä kiristystä Hyvä tärinänkesto, huoltovapaa Malli Tilaus nro. Suojavaipan halk. Pakk PFKZ SKL - Malli A (Ainevahvuuksille mm) PFKZ-A-M MSKL mm PFKZ-A-M MSKL mm PFKZ-A SKL mm PFKZ-A SKL mm PFKZ-A SKL mm PFKZ-A SKL mm PFKZ SKL - Malli B (Ainevahvuuksille 2-3 mm) PFKZ-B-M MSKL mm PFKZ-B-M MSKL mm PFKZ-B SKL mm SKL-liitin PFKZ-asennusjalka Malli A: Malli B: Jousiteräs, Sinkitty Jousiteräs Ainevahvuuksille mm Ainevahvuuksille 2-3 mm PFKZ-B SKL mm PFKZ-B SKL mm PFKZ-B SKL mm 124

125 PFK SKL EMC-liittimet Kynsirakenne varmistaa kiinnityksen. Malli Tilaus nro. Suojavaipan halk. Pakk PFK SKL - Malli A (Ainevahvuuksille mm) PFK-A SKL mm PFK-A SKL mm PFK-A SKL mm PFK-A SKL mm PFK SKL - Malli B (Ainevahvuuksille 2-3 mm) PFK-B SKL mm PFK-B SKL mm PFK-B SKL mm PFK-B SKL mm SKL-valikoiman EMC-liittimiä käytetään yksittäisten kaapelien häiriösuojavaipan liittämiseen. Jousi on helppo asentaa ja häiriösuojavaipan jatkuvuus toteutuu luotettavasti. PFK SKL EMC-liittimet soveltuvat käytettäväksi kohteissa, joissa ruuvikiristeisiä malleja ei saa tai haluta käyttää. PFK SKL vain napsautetaan paikoilleen. Erityiset kynnet kiinnitysosassa takaavat varman kiinnityksen. Optimaalinen kontakti kaapelin häiriösuojaverkkoon Yksinkertainen ja ilman työkaluja tehtävä asennus Tilaa säästävä rakenne Kestävä ja jatkuva jousikuorma kaapelin häiriösuojaverkkoon, ei vaadi erillistä kiristystä Hyvä tärinänkesto, huoltovapaa 4.1 SKL-liitin PFK-asennusjalka Malli A: Malli B: Jousiteräs, Sinkitty Jousiteräs Ainevahvuuksille mm Ainevahvuuksille 2-3 mm 125

126 PFKZ2 SKL EMC-liittimet, kahdelle kaapelille Kynsirakenne varmistaa kiinnityksen. 4.1 Vaihtoehto PFK2 SKL sarjalle. PFKZ2-valikoiman EMC-liittimiä käytetään yksittäisten kaapelien häiriösuojavaipan liittämiseen. Tuote asennetaan asennuslevyn reunaan painamalla.kaapelin kiinnitys varmistetaan nippusiteellä. Vedonpoisto EN mukaan. PFKZ2 SKL EMC-liittimet soveltuvat käytettäväksi kohteissa, joissa ruuvikiristeisiä malleja ei saa tai haluta käyttää. PFKZ2 SKL vain napsautetaan paikoilleen. Erityiset kynnet kiinnitysosassa takaavat varman kiinnityksen. Integroitu vedonpoisto-osa Optimaalinen kontakti kaapelin häiriösuojaverkkoon Yksinkertainen ja ilman työkaluja tehtävä asennus Kestävä ja jatkuva jousikuorma kaapelin häiriösuojaverkkoon, ei vaadi erillistä kiristystä Hyvä tärinänkesto, huoltovapaa Optimaalinen tilankäyttö SKL-liitin PFKZ2-asennusjalka Jousiteräs, Sinkitty Jousiteräs Malli A Tilaus nro. Malli A Ainevahvuuksille mm: Malli B Tilaus nro. Malli B Ainevahvuuksille 2-3 mm: Suojavaipan halk. Pos. 1 Suojavaipan halk. Pos. 2 PFKZ2-A SKL PFKZ2-B SKL Kalustamaton mm PFKZ2-A SKL PFKZ2-B SKL Kalustamaton 3-6 mm PFKZ2-A SKL PFKZ2-B SKL Kalustamaton 6-8 mm PFKZ2-A SKL PFKZ2-B SKL Kalustamaton 8-11 mm PFKZ2-A SKL PFKZ2-B SKL mm Kalustamaton PFKZ2-A SKL PFKZ2-B SKL mm mm PFKZ2-A SKL PFKZ2-B SKL mm 3-6 mm PFKZ2-A SKL PFKZ2-B SKL mm 6-8 mm PFKZ2-A SKL PFKZ2-B SKL mm 8-11 mm PFKZ2-A SKL PFKZ2-B SKL mm Kalustamaton PFKZ2-A SKL PFKZ2-B SKL mm mm PFKZ2-A SKL PFKZ2-B SKL mm 3-6 mm PFKZ2-A SKL PFKZ2-B SKL mm 6-8 mm PFKZ2-A SKL PFKZ2-B SKL mm 8-11 mm PFKZ2-A SKL PFKZ2-B SKL mm neosazená Pakk Malli A: Malli B: Ainevahvuuksille mm Ainevahvuuksille 2-3 mm PFKZ2-A SKL PFKZ2-B SKL mm mm PFKZ2-A SKL PFKZ2-B SKL mm 3-6 mm PFKZ2-A SKL PFKZ2-B SKL mm 6-8 mm PFKZ2-A SKL PFKZ2-B SKL mm 8-11 mm PFKZ2-A SKL PFKZ2-B SKL mm neosazená PFKZ2-A SKL PFKZ2-B SKL mm mm PFKZ2-A SKL PFKZ2-B SKL mm 3-6 mm PFKZ2-A SKL PFKZ2-B SKL mm 6-8 mm 126

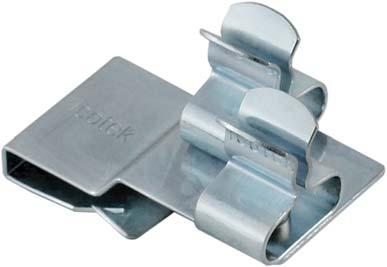

127 PFK2 SKL EMC-liittimet, kahdelle kaapelille Pos. 1 Pos. 2 PFK2-asennusjalka Malli A Tilaus nro. Malli A Ainevahvuuksille mm: Malli B Tilaus nro. Malli B Ainevahvuuksille 2-3 mm: Suojavaipan halk. Pos. 1 Suojavaipan halk. Pos. 2 PFK2-A SKL PFK2-B SKL Kalustamaton mm PFK2-A SKL PFK2-B SKL Kalustamaton 3-6 mm PFK2-A SKL PFK2-B SKL Kalustamaton 6-8 mm PFK2-A SKL PFK2-B SKL Kalustamaton 8-11 mm PFK2-A SKL PFK2-B SKL mm Kalustamaton PFK2-A SKL PFK2-B SKL mm mm PFK2-A SKL PFK2-B SKL mm 3-6 mm PFK2-A SKL PFK2-B SKL mm 6-8 mm PFK2-A SKL PFK2-B SKL mm 8-11 mm PFK2-A SKL PFK2-B SKL mm Kalustamaton PFK2-A SKL PFK2-B SKL mm mm PFK2-A SKL PFK2-B SKL mm 3-6 mm PFK2-A SKL PFK2-B SKL mm 6-8 mm PFK2-A SKL PFK2-B SKL mm 8-11 mm Pakk SKL-valikoiman EMC-liittimiä käytetään yksittäisten kaapelien häiriösuojavaipan liittämiseen. Jousi on helppo asentaa ja häiriösuojavaipan jatkuvuus toteutuu luotettavasti. PFK2 SKL EMC-liittimet soveltuvat käytettäväksi kohteissa, joissa ruuvikiristeisiä malleja ei saa tai haluta käyttää. PFK2 SKL vain napsautetaan paikoilleen. Erityiset kynnet kiinnitysosassa takaavat varman kiinnityksen. Optimaalinen kontakti kaapelin häiriösuojaverkkoon Yksinkertainen ja ilman työkaluja tehtävä asennus Tilaa säästävä rakenne Kestävä ja jatkuva jousikuorma kaapelin häiriösuojaverkkoon, ei vaadi erillistä kiristystä Hyvä tärinänkesto, huoltovapaa SKL-liitin PFK2-asennusjalka Jousiteräs, Sinkitty Jousiteräs 4.1 PFK2-A SKL PFK2-B SKL mm Kalustamaton Malli A: Malli B: Ainevahvuuksille mm Ainevahvuuksille 2-3 mm PFK2-A SKL PFK2-B SKL mm mm PFK2-A SKL PFK2-B SKL mm 3-6 mm PFK2-A SKL PFK2-B SKL mm 6-8 mm PFK2-A SKL PFK2-B SKL mm 8-11 mm PFK2-A SKL PFK2-B SKL mm Kalustamaton PFK2-A SKL PFK2-B SKL mm mm PFK2-A SKL PFK2-B SKL mm 3-6 mm PFK2-A SKL PFK2-B SKL mm 6-8 mm 127

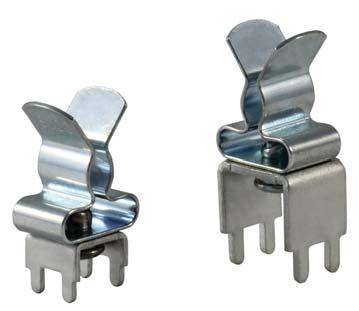

128 PCB SKL EMC-liittimet piirikortille Ød s h H S a b a b SKL-valikoiman EMC-liittimiä käytetään yksittäisten kaapelien häiriösuojavaipan liittämiseen. Jousi on helppo asentaa ja häiriösuojavaipan jatkuvuus toteutuu luotettavasti. EMC-liittimet PCB SKL rakentuu SKL-jousesta ja siihen liitetystä piirilevylle juotettavasta kiinnitysjalasta. Tarjolla laaja valikoima vakiotuotteita. Malli PCB-4-V-6,8 SKL Suojavaipan halk mm PCB-4-V-6,8 SKL 3-6 Suojavaipan halk. 3-6 mm PCB-4-V-6,8 SKL 6-8 Suojavaipan halk. 6-8 mm Tilaus nro. Korkeus H [mm] Leveys s [mm] Piikki h [mm] Piikki S [mm] Aukotus a x b [mm] Porausreikä d [mm] x 5 Ø x 5 Ø x 5 Ø 1.8 Pakk 4.1 Kestävä ja jatkuva jousikuorma kaapelin häiriösuojaverkkoon, ei vaadi erillistä kiristystä Optimaalinen kontakti kaapelin häiriösuojaverkkoon PCB-4-V-12,5 SKL Suojavaipan halk mm PCB-4-V-12,5 SKL 3-6 Suojavaipan halk. 3-6 mm x 5 Ø x 5 Ø 1.8 PCB-4-V-12,5 SKL 6-8 Suojavaipan halk. 6-8 mm x 5 Ø 1.8 SKL-liitin PCB-asennusjalka Jousiteräs, Sinkitty Messinki, Tinattu PCB-ET-4-V-4,1 SKL 3-6 Suojavaipan halk. 3-6 mm Ø

129 STFZ SKL EMC-Moduuliliitin STFZ-SP SKL STFZ-U SKL Sovellus moduuliliitin STFZ SKL STFZ SKL Bosch Rexroth IP20 Inline Moduuli PHOENIX CONTACT Kaikki INLINE valikoiman moduulit. Liittimet 1.4 ja 2.4 eivät saa olla I/O käytössä Pilz Kaikki PSSu-Moduulit, jotka on varustettu suojaliittimille 13 ja 23 Siemens Kaikki ET200s sarjan moduulit. Liittimet 4 ja 8 eivät saa olla I/O käytössä TURCK BL20 I/O järjestelmän moduulit VIPA SLIO Kaikki SLIO sarjan moduulit. Liittimet 4 ja 8 eivät saa olla I/O käytössä EMC-liitin STFZ SKL toteuttaa singnaalikaapeleiden vedonpoiston, häiriösuojavaipan liitoksen ja reitittää kaapelit siistiin järjestykseen. Tarjolla kaksi mallia, 1:lle ja 2:lle signaalikaapelille. STFZ2 käytetään analogisissa I/O moduuleissa, jotka ovat tarkoitettuja kahdelle anturille. STFZ SKL EMC-liitin soveltuu käytettäväksi vieressä mainittujen väylämoduulien kanssa. SIMATIC ET 200SP - moduulille. STFZ-SP SKL 1:llä tai 2:lla liitäntäpaikalla. 4.1 WAGO Kaikki WAGO I/O järjestelmä 750 moduulit. Liittimet 4 ja 8 eivät saa olla I/O käytössä Rockwell Automation / Allen-Bradley Sarja 1734 Muiden valmistajien tuotteisiin kysyttäessä. STFZ-U SKL BECKHOFF EL 3122, ES 3122, ES 90, ES 94, KL 1114, KS 2134 STFZ I/O asennustyökalu EMC-liittimen nopeaan ja helppoon asennukseen I/O moduuliin Tilaus nro STFZ-SP SKL Siemens SIMATIC ET 200SP 129

130 STFZ STFZ2 EMC-Moduuliliitin, yhdelle ja kahdelle kaapelille, yleismalli Pos. 2 Pos. 1 STFZ SKL EMC-liitin tarjoaa vedonpoiston, häiriönsuojauksen ja kaapeleiden reitityksen keskitetysti, yhdellä komponentilla. (katso soveltuvuus taulukosta Sivu 129). STFZ2 käytetään analogisissa I/O moduuleissa, jotka ovat tarkoitettuja kahdelle anturille. Malli STFZ SKL yhdelle kaapelille: Suojavaipan halk. Pos. 1 Suojavaipan halk. Pos. 2 Tilaus nro. STFZ SKL mm STFZ SKL mm STFZ SKL mm Pakk 4.1 EMC-liitintä löytyy kokoluokissa: SKL SKL 3-6 SKL 6-8 Vedonpoisto ja kaapeleiden reititys moduulin välittömässä läheisyydessä Häiriösuojaverkon liitos lähellä liitintä SKL-liitin STFZ-asennusjalka Tarvikkeet STFZ I/O asennustyökalu Jousiteräs, Sinkitty Jousiteräs 129 STFZ2 kahdelle kaapelille: STFZ2 01 Kalustamaton mm STFZ2 02 Kalustamaton 3-6 mm STFZ2 03 Kalustamaton 6-8 mm STFZ mm Kalustamaton STFZ mm mm STFZ mm 3-6 mm STFZ mm 6-8 mm STFZ mm Kalustamaton STFZ mm mm STFZ mm 3-6 mm STFZ mm 6-8 mm STFZ mm Kalustamaton STFZ mm mm STFZ mm 3-6 mm STFZ mm 6-8 mm

131 STFZ-U STFZ-SP STFZ2-SP EMC-Moduuliliitin, yhdelle ja kahdelle kaapelille, Siemens ja Beckhoff moduuleille Pos. 2 Pos. 1 STFZ-SP SKL Malli Suojavaipan halk. Pos. 1 STFZ-SP SKL / STFZ-U SKL yhdelle kaapelille: STFZ-SP SKL STFZ-U SKL STFZ-SP SKL 3-6 STFZ-U SKL 3-6 STFZ-SP SKL 6-8 STFZ-U SKL 6-8 STFZ2-SP kahdelle kaapelille: mm mm 3-6 mm 3-6 mm 6-8 mm 6-8 mm Suojavaipan halk. Pos Tilaus nro STFZ2-SP 01 Kalustamaton mm STFZ2-SP 02 Kalustamaton 3-6 mm STFZ2-SP 03 Kalustamaton 6-8 mm Pakk STFZ-SP EMC-liittimiä käytetään SIMATIC ET 200 SP moduulien kanssa. Liitin tarjoaa vedonpoiston ja häiriösuojan hyvän jatkuvuuden moduulin liitäntäpisteeseen. STFZ-U EMC-liittimiä käytetään useimmille Beckhoff-moduuleille (kts. sivu 129). STFZ2-SP malli soveltuu analogisille I/0 moduuleille kahdelle anturille. EMC-liitintä löytyy kokoluokissa: SKL SKL 3-6 SKL 6-8 Vedonpoisto ja kaapeleiden reititys moduulin välittömässä läheisyydessä Häiriösuojaverkon liitos lähellä liitintä 4.1 STFZ2-SP mm Kalustamaton STFZ2-SP mm mm STFZ2-SP mm 3-6 mm STFZ2-SP mm 6-8 mm SKL-liitin STFZ-SP-asennusjalka Jousiteräs, Sinkitty Jousiteräs STFZ2-SP mm Kalustamaton STFZ2-SP mm mm STFZ2-SP mm 3-6 mm Tarvikkeet STFZ I/O asennustyökalu 129 STFZ2-SP mm 6-8 mm STFZ2-SP mm Kalustamaton STFZ2-SP mm mm STFZ2-SP mm 3-6 mm STFZ2-SP mm 6-8 mm STFZ-U SKL 131

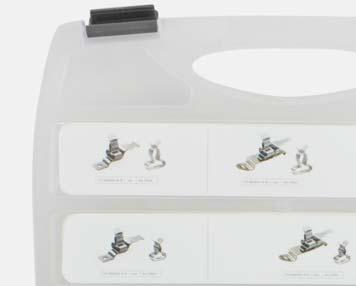

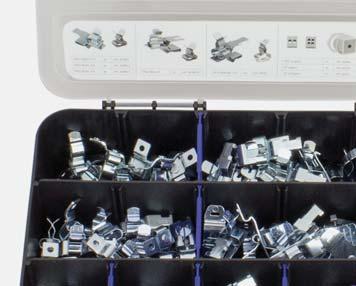

132 EMC ServiceBox multi Lajitelmalatikko MSKL - EMC liittimiä Lajitelmalaatikosta löydät aina oikeankokoisen liittimen tarpeisiisi. 90% of all cable shields are contacted Lajiltelma-laatikko on käytännöllinen erityisesti asennus- ja huoltokohteissa, joissa ei ennalta ole tiedossa asennettavien kaapeleiden kokoja. Lajitelmalaatikko varmistaa, että sinulla on aina mukanasi kohteeseen sopivat liittimet. Tilaus nro Toimitussisältö MSKL / SKL TS35 - DIN-kiskolle: Malli SFZ-M MSKL - kaapelin halk.: 8-18 mm Malli SFZ-M MSKL - kaapelin halk.: 3-12 mm Malli SFZ SKL - kaapelin halk.: mm MSKL / SKL ruuvikiinnitys asennuslevylle: Malli LFZ-M MSKL - kaapelin halk.: 8-18 mm Malli LFZ-M MSKL - kaapelin halk.: 3-12 mm Malli LFZ SKL - kaapelin halk.: mm MSKL 3 virtakisko asennus: Malli PFSZ-M MSKL - kaapelin halk.: 3-12 mm MSKL / SKL pika-asennus ohutlevyn reunaan: Malli PFKZ-B SKL 22 SKL EMC-Moduuliliitin: Malli STFZ SKL - kaapelin halk.: 3-8 mm SKL pika-asennus ohutlevyn reunaan: Malli PFKZ-B SKL 1,5-3 mm Malli PFKZ-B SKL 3-6 mm Malli PFKZ-B SKL 6-8 mm EMC - Tarvikkeet: RLFZ - Koonnos 5 SKL MSKL 20 MSKL SKL MSKL 20 MSKL SKL MSKL 2 SKL 6 SKL 3 x SKL 3 x SKL 3 x SKL 1 kpl 132

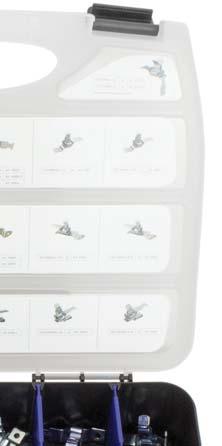

133 EMC ServiceBox Lajitelmalatikko SKL - EMC liittimiä Lajitelmalaatikosta löydät aina oikeankokoisen liittimen tarpeisiisi. Lajiltelma-laatikko on käytännöllinen erityisesti asennus- ja huoltokohteissa, joissa ei ennalta ole tiedossa asennettavien kaapeleiden kokoja. Lajitelmalaatikko varmistaa, että sinulla on aina mukanasi kohteeseen sopivat liittimet. Tilaus nro Toimitussisältö 4.1 SKL TS35 - DIN-kiskolle: Malli SFZ SKL - Größen: mm Malli SFS SKL - Größen: mm Malli SFZ-M MSKL - Größen: 3-18 mm SKL ruuvikiinnitys asennuslevylle: Malli LFZ SKL - Größen: mm Malli LFZ-U4 SKL - Größen: Malli LFZ-M MSKL - Größen: 3-18 mm SKL 3 virtakisko asennus: Malli PFSZ2 SKL 11 Malli PFSZ2 SKL 22 Malli PFSZ2 SKL 33 SKL pika-asennus ohutlevyn reunaan: Malli PFSZ SKL - Größen: mm Malli PFSZ-M MSKL - Größen: 3-18 mm SKL EMC-Moduuliliitin: Malli STFZ SKL - Größen:3-6 mm Malli STFZ2 SKL 23 Siemens ET 200SP - moduulille: Malli STFZ-SP SKL 3-6 mm Malli STFZ2-SP SKL SKL 6 SKL 4 SKL 21 SKL 8 SKL 4 SKL 1 SKL 1 SKL 1 SKL 15 SKL 4 SKL 1 SKL 1 SKL 1 SKL 1 SKL 133

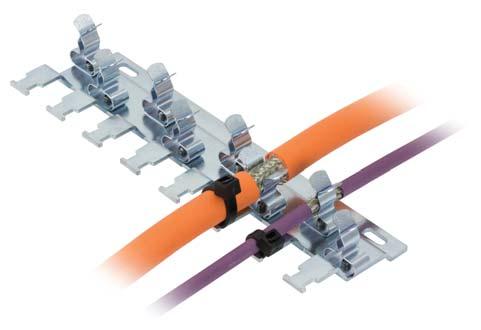

134 RLFZ-M SC RLFZ-M EMC-liitinkoonnokset vedonpoistolla laajalla käyttöalueella Malli SC: Asennettuna ruuvikiinnitysjalkaan DIN-kiskoon malli C* RLFZ-M valikoima on EMC-jousi koonnos mahdollistaen jopa 12 kaapelin halkaisijaltaan 3-12 mm asennuksen samaan kiskoon. Tarjolla on pituista kiinnitysalustaa varustettuna MSKL 3-12 EMC-jousella. Malli Tilaus nro. Tilaus nro. DIN-kiskoon malli C* EMC-liitin (kpl) Pituus Leveys Pakk RLFZ-M (x3) MSKL mm 54.1 mm 1 RLFZ-M (x4) MSKL mm 54.1 mm 1 RLFZ-M (x5) MSKL mm 54.1 mm 1 RLFZ-M (x6) MSKL mm 54.1 mm 1 RLFZ-M (x7) MSKL mm 54.1 mm Helppo varastoida laajan käyttöalueen ansiosta Suuri asennustiheys saavutetaan optimaalisella kalustuksella Erillinen vedonpoistoa ja liitos samassa tuotteessa Mahdollisuus käyttäjäkohtaisen tuotteeseen Online suunnittelutyökalu koonnoksille RLFZ-M (x8) MSKL mm 54.1 mm 1 RLFZ-M (x9) MSKL mm 54.1 mm 1 RLFZ-M (x) MSKL mm 54.1 mm 1 RLFZ-M (x11) MSKL mm 54.1 mm 1 RLFZ-M (x12) MSKL mm 54.1 mm 1 MSKL-liitin RLFZ-M-asennusjalka SC-asennusjalka Jousiteräs, Sinkitty Teräs, Sinkitty Teräs, Sinkitty *Saatavilla marraskuussa

135 RLFZ SC RLFZ EMC-liitinkoonnokset vedonpoistolla Malli SC: Asennettuna ruuvikiinnitysjalkaan DIN-kiskoon malli C* Pos. 2 Pos. 1 Malli Tilaus nro. (kalustamaton) Tilaus nro. DIN-kiskoon malli C* EMC-liitin paikkoja (kpl) Pituus Leveys PU RLFZ (x3) SKL 41.2 mm 44.4 mm 1 RLFZ (x4) SKL 56.8 mm 44.4 mm 1 RLFZ (x5) SKL 72.4 mm 44.4 mm 1 RLFZ (x6) SKL 88 mm 44.4 mm 1 RLFZ (x7) SKL 3.6 mm 44.4 mm 1 RLFZ (x8) SKL mm 44.4 mm 1 RLFZ (x9) SKL mm 44.4 mm 1 RLFZ (x) SKL mm 44.4 mm 1 RLFZ (x11) SKL 166 mm 44.4 mm 1 RLFZ (x12) SKL mm 44.4 mm 1 *Saatavilla marraskuussa 2018 RLZF tuotevalikoiman runkolevyt on suunniteltu käytettäväksi EMC-liitinkoonnoksiin. Liitos ja vedonpoisto samassa komponentissa ovat tämän tuotteen erityisominaisuuksia. Valikoimassa on eri mittaista runkolevyä haluttujen koonnosten toteuttamiseen. RLFZ-runkolevyjen kalustukseen sopivia EMC-liittimiä ovat: SKL SKL 3-6 SKL 6-8 SKL 8-11 Suuri asennustiheys saavutetaan optimaalisella kalustuksella Erillinen vedonpoistoa ja liitos samassa tuotteessa Mahdollisuus käyttäjäkohtaisen tuotteeseen Online suunnittelutyökalu koonnoksille 4.1 SKL-liitin RLFZ-asennusjalka SC-asennusjalka Jousiteräs, Sinkitty Teräs, Sinkitty Teräs, Sinkitty 135

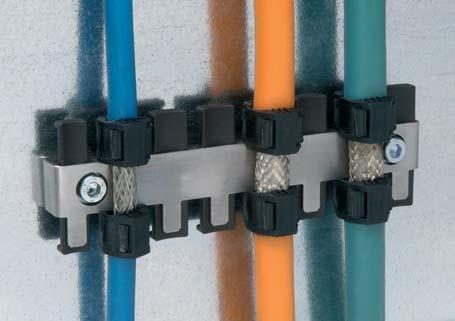

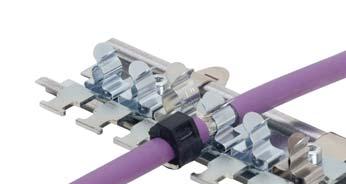

136 SF RLFZ EMC-liitinkoonnokset 35 mm DIN-kiskolle Pos. 1 Pos SF RLFZ valikoima perustuu RLFZ runkolevyyn, joka on asennusjalan avulla kiinnitettävissä 35 mm DIN-kiskoon. Valikoimassa on erikokoista runkolevyä, joihin voi maksimissaan kalustaa 12 SKL EMC-liitintä. SF RLFZ-runkolevyjen kalustukseen sopivia EMCliittimiä ovat: SKL SKL 3-6 SKL 6-8 SKL 8-11 Suuri asennustiheys saavutetaan optimaalisella kalustuksella Erillinen vedonpoistoa ja liitos samassa tuotteessa Mahdollisuus käyttäjäkohtaisen tuotteeseen Yksinkertainen ja ilman työkaluja tehtävä asennus Malli Tilaus nro. (kalustamaton) EMC-liitin paikkoja (kpl) Pituus Leveys Pakk SF RLFZ (x3) SKL 41.2 mm 70.7 mm 1 SF RLFZ (x4) SKL 56.8 mm 70.7 mm 1 SF RLFZ (x5) SKL 72.4 mm 70.7 mm 1 SF RLFZ (x6) SKL 88 mm 70.7 mm 1 SF RLFZ (x7) SKL 3.6 mm 70.7 mm 1 SF RLFZ (x8) SKL mm 70.7 mm 1 SF RLFZ (x9) SKL mm 70.7 mm 1 SF RLFZ (x) SKL mm 70.7 mm 1 SF RLFZ (x11) SKL 166 mm 70.7 mm 1 SF RLFZ (x12) SKL mm 70.7 mm 1 SKL-liitin RLFZ-asennusjalka Jousiteräs, Sinkitty Teräs, Sinkitty 136

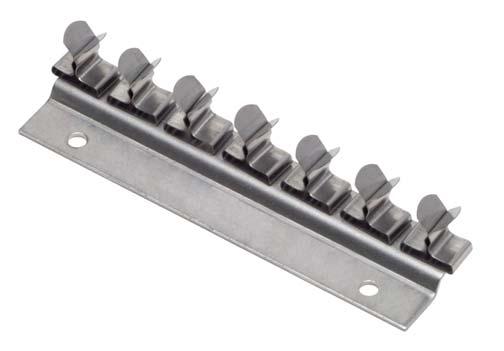

137 RLF EMC-liitinkoonnokset Pos. 1 Pos. 2 Malli Tilaus nro. (kalustamaton) EMC-liitin paikkoja (kpl) Pituus Leveys Pakk RLF (x3) SKL 46.2 mm 24 mm 1 RLF (x4) SKL 60.8 mm 24 mm 1 RLF (x5) SKL 72.4 mm 24 mm 1 RLF (x6) SKL 88 mm 24 mm 1 RLF (x7) SKL 3.6 mm 24 mm 1 RLF (x8) SKL mm 24 mm 1 RLF (x9) SKL mm 24 mm 1 RLF (x) SKL mm 24 mm 1 RLF (x11) SKL 166 mm 24 mm 1 RLF (x12) SKL mm 24 mm 1 RLFZ valikoima perustuu RLF runkolevyyn, mutta on ilman vedonpoistoa ja asennetaan kiinnitysruuvien avulla asennuspohjaan. Valikoimassa on erikokoista runkolevyä, joihin voi maksimissaan kalustaa 12 SKL EMC-liitintä. RLF-runkolevyjen kalustukseen sopivia EMC-liittimiä ovat: SKL SKL 3-6 SKL 6-8 SKL 8-11 Suuri asennustiheys saavutetaan optimaalisella kalustuksella Mahdollisuus käyttäjäkohtaisen tuotteeseen Online suunnittelutyökalu koonnoksille 4.1 SKL-liitin RLF-asennusjalka Jousiteräs, Sinkitty Ruostumaton teräs 137

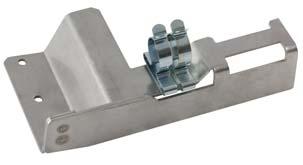

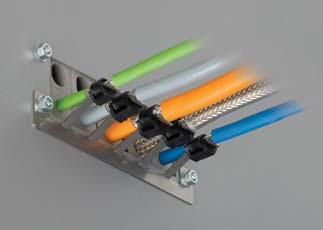

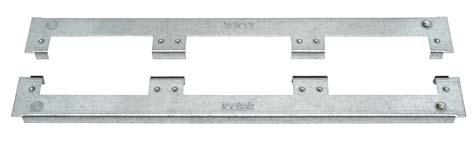

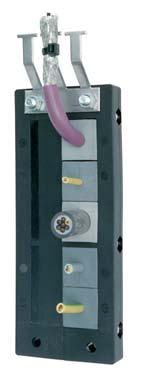

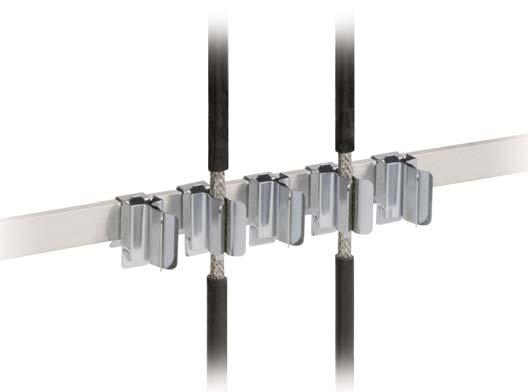

138 KEL-EMC-Z Kisko vedonpoistolla Pos. 1 Pos Kaapeleiden läpivienti ja EMC-liitin samassa tuotteessa! Kaapeleiden läpiviennin jälkeen toteutetaan kiinnittyminen EMC-liittimeen ja vedonpoisto. Painat kaapelin EMC-liittimeen (valitaan erikseen) ja varmistat vedonpoiston erillisellä nippusiteellä. Näin toteutuu kaksi erillistä säännösten mukaista toimintoa. Toteutettavissa nopeasti ja helposti! Saatavana asiakassovelluksia aina 16 mm kaapelihalkaisijoille asti pienillä minimierillä ja lyhyellä toimitusajalla. Malli Tilaus nro. Kaapelien lukumäärä KEL-EMC-Z pitkä sivu KEL-EMC-Z pitkä sivu KEL-EMC-Z 16 4 Kiinnitystapa Sopii tuotteeseen Pakk KEL-(ER-)E4 KEL 16 x KEL-U 16 x KEL-ER 16 x KEL-QUICK 16 KEL-(ER-)E5 KEL 24 x KEL-U 24 x KEL-ER 24 x KEL-QUICK Laaja pinta-ala kaapelin häiriösuojavaipan ja kotelon välillä, etenkin puhdistetuilla tai johtavilla maaleilla maalatuilla pinnoilla Tiivistys toteutetaan kaapelin ulkovaippaan ja EMC-suojaus kaapelin häiriösuojavaippaan Yhdistetty kaapeleiden reititys ja kiinnitys KEL-läpiviennin avulla Saatavana ilman SKL EMC-liittimiä, mikäli vain vedonpoisto tarvitaan Varustettu kierreinserteillä M6 PE-johtimen kiinnittämiseksi M6 M5 KEL-EMC-Z M6 Teräs, Sinkitty Soveltuu 130 M5 KEL-U Läpivientikehykset KEL-ER Läpivientikehykset KEL Läpivientikehykset KEL-QUICK Läpivientikehykset

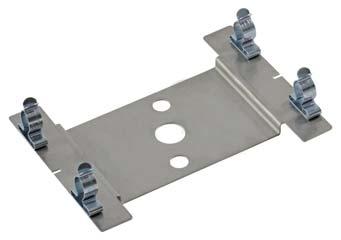

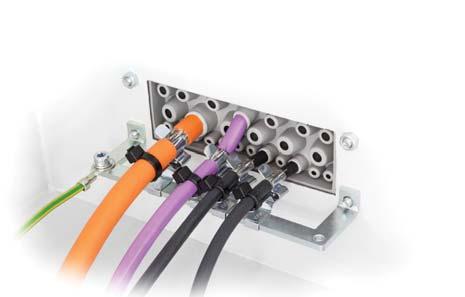

139 KEL-EMC-PF Kisko KEL-EMC-PF 13 P1 P2 KEL-EMC-PFM M5 25 M5 3,5 KEL-EMC-PFM Malli Sopii tuotteeseen Tilaus nro. Pituus P1 Pituus P2 Pakk KEL(-U) x KEL-QUICK x KEL-ER x mm 83 mm 1 EMC-kisko yhteensopivien PFS SKL EMC-liittimien kanssa muodostaa hyvän kokonaisuuden. KEL-läpivienti tiivistykseen ja vedonpoistoon ja EMC-liittimet häiriösuojaukseen. KEL-EMC-PFM 16 KEL(-U) 16 x KEL-QUICK 16 x KEL-ER 16 x mm 3 mm 1 EMC-liittimet asennetaan ohjauskotelon sisäpuolelle. Samoihin kiinnitysruuveihin KEL-asennuskehyksen kanssa kiinnitetään myös KEL-EMC-PF(M) kisko. Kiskossa on kiinnitystä varten M5 kierteet valmiina. KEL-EMC-PFM 24 KEL(-U) 24 x KEL-QUICK 24 x KEL-ER 24 x KEL-DPZ 24 x mm 130 mm 1 PFS SKL EMC-liittimet valitaan kaapeleihin sopiviksi ja painetaan KEL-EMC-PF(M) kiskoon ilman erillisiä työkaluja. 4.1 KEL-EMC-PF B4 KEL-EMC-PF KEL-(ER-)E2 KEL-QUICK-E2 KEL-(U-)B KEL-QUICK-B KEL-ER-B KEL-(ER-)E3 KEL-QUICK-E3 KEL(-U) x KEL-QUICK x KEL-ER x mm 58 mm mm 83 mm 1 Soveltuu usealle kaapelikoolle Laaja kosketuspinta kaapelin häiriösuojavaippaan Pysyvä jousipaine kaapelin häiriösuojavaippaan Yksinkertainen asennus KEL-EMC-PF 16 KEL-EMC-PF 24 KEL-EMC-PF 183 KEL-(ER-)E4 KEL-QUICK-E4 KEL(-U) 16 x KEL-QUICK 16 x KEL-ER 16 x KEL-(ER-)E5 KEL-QUICK-E5 KEL(-U) 24 x KEL-QUICK 24 x KEL-ER 24 x KEL-DPZ 24 x KEL-DPZ-E KEL 183 KEL 183-E mm 3 mm mm 130 mm mm 95 / 190 mm 1 Soveltuu Teräs, Sinkitty KEL-U Läpivientikehykset KEL-ER Läpivientikehykset KEL Läpivientikehykset KEL 183 Läpivientikehykset KEL-QUICK Läpivientikehykset KEL-BES Harjas-läpivientikehykset KEL-DPU Kalvoläpiviennit KEL-DPZ Kalvoläpiviennit PFSZ SKL / PFSZ-M MSKL EMC-liittimet PFS SKL EMC-liittimet

140 KEL-EMC Kisko Asennus jatkuvalle häiriösuojavaipalle. Malli Tilaus nro. Kaapeleiden lukumäärä KEL-EMC-B pitkä sivu Kiinnitys Sopii tuotteeseen Pakk KEL-E2 KEL(-U)-B KEL-ER-B KEL-QUICK-B2 B Tilaa säästävä, kaapeliin asti kahdessa rivissä Vaihtoehto EMC-holkkitiivisteet, soveltuu myös valmiskaapeleille Hyvä johtavuus kaapelin ja EMC-liittimen välillä Suora, helppo ja nopea liitos koteloon KEL-EMC pitkä sivu KEL-EMC pitkä sivu KEL-E3 KEL(-U) x KEL-ER x KEL-E4 KEL(-U) 16 x KEL-ER 16 x KEL-QUICK Soveltuu Ruostumaton teräs KEL-U Läpivientikehykset KEL-ER Läpivientikehykset KEL Läpivientikehykset KEL-QUICK Läpivientikehykset KEL-BES Harjas-läpivientikehykset KEL-EMC pitkä sivu KEL-EMC F lyhyt sivu KEL-E5 KEL(-U) 24 x KEL-ER 24 x KEL-QUICK 24 KEL(-U)-B KEL-ER-B KEL(-U) x KEL-ER x KEL(-U) 16 x KEL-ER 16 x KEL(-U) 24 x KEL-ER 24 x

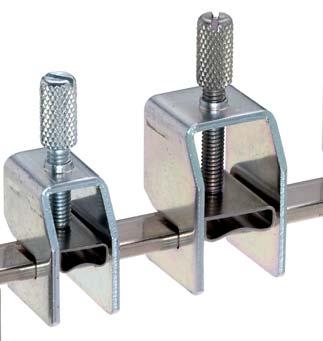

141 KVT-EMC EMC-liitin holkkitiivisteelle Malli Tilaus nro. Suojavaipan halk. Pakk KVT-EMC-25 SKL mm 5 KVT-EMC-25 SKL mm 5 KVT-EMC-25 SKL mm 5 KVT-EMC-25 SKL mm 5 KVT-EMC liitin yhdessä KVT ja QVT läpivientien kanssa toteuttavat kaapelin reitityksen, EMC-suojauksen ja vedonpoiston. Liitos maatasoon toteutuu kotelon seinämän kautta tai erillisen maadoituspannan kautta. Kaapelit tulevat halkaistavan vedonpoisto/tiiviste-läpiviennin kautta suoraan EMC-liittimeen. Erikseen toteutettuna, säännösten mukaan toteutettavissa nopeasti ja helposti! KVT-EMC-32 SKL mm 5 KVT-EMC-32 SKL mm 5 KVT-EMC-32 SKL mm 5 KVT-EMC-32 SKL mm 5 Yksinkertainen ja asennus ilman työkaluja Optimaalinen kosketuspinta kaapelin häiriösuojavaippaan Jälkiasennettavissa Varustettu M5 kierteillä maadoistuspannan kiinnitystä ajatellen 4.1 Teräs, Sinkitty Soveltuu KVT Halkaistavat holkkitiivisteet QVT Halkaistavat holkkitiivisteet

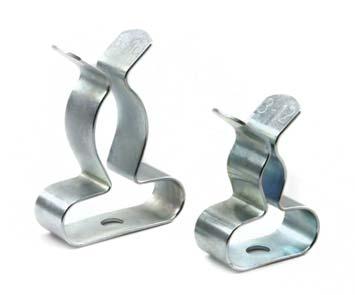

142 SK SKZ EMC-liittimet K L P SK valikoiman EMC-liittimiä käytetään yksittäisten kaapelien häiriösuojavaipan liittämiseen. Kuvaus Malli Tilaus nro. Suora asennus (M4 kiinnitysruuveille) Suojavaipan halkaisija Mitat P L K [mm] Pakk Liitin asennetaan ruuvikiinnityksellä asennuslevyyn tai SC-jalalla varustettuna DIN-kiskoon malli C tai SF-jalalla varustettuna 35 mm DIN-kiskoon malli H. SKZ SKZ mm SKZ mm SK mm Yksinkertainen asennus TS-35 DIN-kiskoon ja x3 mm CU-kiskoon Useita kokoja ja useita kiinnitysvaihtoehtoja SK SK mm Kiskoasennus: 35 mm DIN-kiskoon H-malli SF SKZ mm SKZ SF SKZ mm SC jalka, irrallisena DIN-kiskoon malli C.* (Pakk: ) Tilaus nro SK SF SK mm SF SK mm CU-kiskoasennus: x3 mm kiskoon SC-kiinnitysjalusta: tilaa säästävä rakenne mahdollistaa kaapeleiden tiheän asennuksen. SKZ SS SKZ mm SS SKZ mm Asennusalusta paikantuu automaattisesti kiinnitysruuvia kiristämällä. SK SS SK mm SS SK mm Kiskoasennus: DIN-kiskoon malli C SK-liitin SC-asennusjalka SF-asennusjalka Teräs, Sinkitty Teräs, Sinkitty Jousiteräs SKZ SC SKZ mm SC SKZ mm Tarvikkeet SC SK mm Virtakisko *Saatavilla marraskuussa 2018 SC SK mm

143 SKS EMC-liittimet L P K Kuvaus Malli Tilaus nro. Suojavaipan halkaisija Mitat P L K [mm] SKS mm Pakk SK valikoiman EMC-liittimiä käytetään yksittäisten kaapelien häiriösuojavaipan liittämiseen. Liittimet asennetaan 3 mm CU-kiskolle. SKS mm Yksi liitintyyppi soveltuu käytettäväksi usealle kaapelikoolle Yksinkertainen asennus 3 mm kiskolle SKS mm SKS mm SKS-liitin Tarvikkeet Teräs, Sinkitty MF Kannakkeet virtakiskolle 187 SKS mm SKS mm CU-kisko 3 mm * 1 * Muut pituudet kysyttäessä. 143

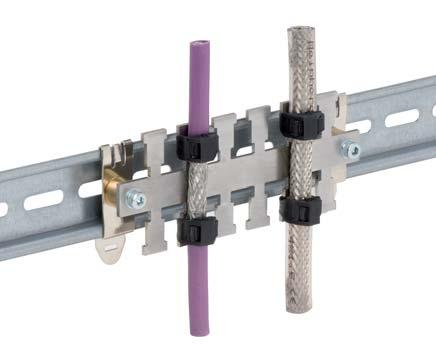

144 KAFM-EMC EMC-vedonpoistokammat Malli SF: Asennettuna pika-asennus-jalkaan DIN-kiskoon malli H Malli SC: Asennettuna ruuvikiinnitysjalkaan DIN-kiskoon malli C Malli SK: Asennettuna ruuvikiinnitysjalkaan DIN-kiskoon malli H Malli DH: Asennettuna korotusholkkeihin asennuslevyasennusta varten Kisko on käytännöllinen tapa yhdistää kaapeleiden häiriösuojavaipat maatasoon. Kisko voidaan asentaa asennuslevylle ruuveilla, SC-jalalla DIN-kiskoon mallia C tai SF-jalalla 35 mm DIN-kiskoon mallia H. Malli Til. nro. Malli SF Til. nro. Malli SK Til. nro. Malli SC Til. nro. Malli DH Til. nro. irto kisko Pituus L1 Pituus L2 KAFM KAFM Kaap. lkm KAFM KAFM L1 L2 KAFM ,50 KAFM Ruostumaton teräs KAFM KAFM KAFM 59 Sinkitty SF PIKA-asennusjalka irrallisena, 35 mm DIN-kiskolle malli H SC-kiinnitysjalusta: tilaa säästävä rakenne mahdollistaa kaapeleiden tiheän asennuksen. Asennusalusta paikantuu automaattisesti kiinnitysruuvia kiristämällä. SK Ruuvikiinnitysjalka, 35 mm DIN-kiskolle malli H SC* Korotusholkki Ruuvikiinnitysjalka, pyörimisen estävä lovi 30 mm DIN-kiskolle malli C Korotusholkki 8 mm Ruuvi M4 16 DIN 912 *Saatavilla marraskuussa

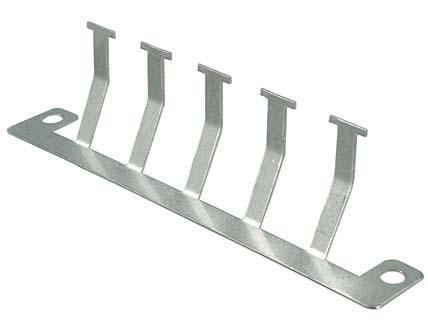

145 ZL SB-EMC Johtavat levyt vedonpoistokampoihin P1 P2 26 6,50 P1 P2 42, 6,50 Malli Tyyppi Tilaus nro. Sopii tuotteeseen Pituus P1 Pituus P2 Pakk ZL 39 SB-EMC-1 1-puolinen ZL mm 19.5 mm ZL 39 SB-EMC-2 2-puolinen ZL mm 19.5 mm ZL 60 SB-EMC-1 1-puolinen ZL mm 43.5 mm ZL 60 SB-EMC-2 2-puolinen ZL mm 43.5 mm Asennettaessa teräslevy vedonpoistokampaan voidaan toteuttaa vedonpoisto ja kaapelin häiriösuojavaipan kytkentä samalla komponentilla.kiinnitä sopiva teräslevy ZL- vedonpoistokampaan. Teräslevyn avulla muodostetaan yhteys häiriösuojaverkon ja asennuspinnan välille. Vedonpoistokamman taakse taittuva teräslevy kiinnittyy samaan potentiaaliin asennuspinnan kanssa vedonpoistokamman kiinnityksen yhteydessä. ZL- vedonpoisto-kammat myydään erikseen. 4.1 ZL 87 SB-EMC-1 1-puolinen ZL mm 68 mm ZL 87 SB-EMC-2 2-puolinen ZL mm 68 mm Teräslevy Soveltuu Ruostumaton teräs ZL 3 SB-EMC-1 1-puolinen ZL 3 6 mm 84 mm ZL 3 SB-EMC-2 2-puolinen ZL 3 6 mm 84 mm SF ZL Vedonpoistokammat ZL Vedonpoistokammat ZL-AB Vedonpoistokammat ZL 121 SB-EMC-1 1-puolinen ZL mm 2.5 mm ZL 121 SB-EMC-2 2-puolinen ZL mm 2.5 mm ZL 140 SB-EMC-1 1-puolinen ZL mm 121 mm ZL 140 SB-EMC-2 2-puolinen ZL mm 121 mm 145

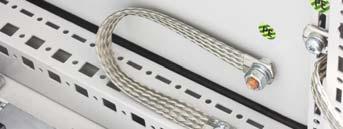

146 MB Maadoituspunokset Valmistettu erittäin joustavasta, hienosäikeisestä, Tinatusta E-Kuparista. Hyvä materiaalin ja liitospinnan johtavuus varmistaa toimivan maadoituksen. Malli Tilaus nro. Pituus P [mm] Poikkipinta-ala mm 2 Reikä Pakk MB 0 6 M M6 1 MB M M6 1 MB M M6 1 MB M M6 1 MB M M6 1 MB M M6 1 MB M M MB 0 M M6 1 MB 0 M M8 1 MB 150 M M8 1 MB 200 M M6 1 MB 200 M M8 1 MB 200 M6+M M6 + M8 1 MB 250 M6+M M6 + M8 1 MB 300 M M6 1 MB 300 M M8 1 MB 300 M6+M M6 + M8 1 MB 400 M M6 1 MB 400 M M8 1 MB 500 M M6 1 MB 0 16 M M6 1 MB 0 16 M M8 1 MB M M6 1 MB M M8 1 MB M M6 1 MB M M

147 MB Maadoituspunokset M8 Liitososa valmiiksi asennettuna (Kupari) M6 Malli Tilaus nro. Pituus P [mm] Poikkipinta-ala mm 2 Reikä Pakk MB M6+M M6 + M8 1 MB M M8 1 MB M6+M M6 + M8 1 MB M M6 1 Saatavana useita kokoja Taloudellinen Hyvä johtavuus MB M M8 1 MB M6+M M6 + M8 1 Cu-ETP, tinattu Kupari Liitoskappaleet, tinattu CU MB M M8 1 MB M M8 1 MB M M8 1 Virtakestoisuus Poikkipinta-ala: Virtakestoisuus: 4.1 MB M M8 1 MB 0 25 M M 1 MB M M 1 MB M M8 1 6 mm² mm² 16 mm² 25 mm² 35 mm² A 75-5 A A A A MB M M 1 MB M M8 1 MB M M 1 MB M M8 1 MB M M 1 P MB M M 1 MB M M8 1 MB M M8 1 MB M M

148 4.2 EMC kaapeliläpiviennit Järjestelmä johtuvien ja säteilevien häiriöiden vaimentamiseen EMC-läpivienti vaihtoehdot EMC KT järjestelmä Teollisuudessa prosessiteknologia MRC (mittaus, ohjaus, säätö) edellyttää suurta huomiota laitteiden suojauksessa. Erityistä huomiota on kiinnitettävä ympäristössä olevien sähkömagneettisten häiriöiden vaikutuksiin. Huomiotavana sekä säteilevä, että johtuvat häiriöiden vaikutukset. Johtuvat häiriöt kulkeutuvat suoraan häiriölähteestä kaapelia pitkin herkkiin toimilaitteisiin. Kapasitiivisia ja induktiivisia vaikutuksia sähkö - tai magneettikentässä kutsutaan kentällä muodstaviksi häiriöiksikentältä johtuvat häiriöt kulkeutuvat esim. kaapelin sähkömagneettisessa kentässä häiriölähteestä herkkiin laitteisiin ja saattaa myös toimia antennin tavoin levittäen häiriöitä ympäristöönsä. Kaapeliläpiviennin laaja kontaktialue tarjoaa hyvän johtavuuden koteloon sekä kaapelinn häiriösuojaan tarjoten näin hyvän ratkaisun häirösuojaukseen. EMC-KEL järjestelmä tarjoaa taloudellisen ja tilaa säästävän vaihtoehdon toteuttaa sekä johtuvien- ja säteilevien häiriöiden suojaus kaapelilien läpivienneissä. 4.2 Tilaa säästävä rakenne. EMC- läpivientikehys EMC-KEL-U 24/ Vakio EMC-holkkitiiviste Tuotevalikoima EMC-KEL-U EMC-KEL-E EMC-KT 148

149 Testi tulokset Johtuvat ja säteilevät häiriöt Johtuvat häiriöt Vaimennetut Ableitdämpfung häiriöt (Schirmgebunden) (johtuvat) EMC-KEL vaimennustaso jopa 40dB taajuudella 9 khz - 30 MHz Dämpfung Vaimennus (db) (db) EMV-KEL EMC-KEL cable sheath exposed cable shield khz 30 MHz 0 0,001 0,01 0, Frequenz Taajuus (MHz) (MHz) Säteilevät häiriöt Vaimennetut Ableitdämpfung häiriöt (Feldgebunden) (säteilevät) Säteilevissä häiriöissä hieman sovelluksesta riippuen on maks. 3 GHz taajuudella vähintään 34 db vaimennuksen saavuttaminen. Vaimennustason alapuolella käyrä laskee vain merkittävästi yli 3 GHz taajuuksilla. Vaimennus Dämpfung (db) EMV-KEL: EMC-KEL: Je Sovelluksesta nach Anwendung mind. riippuen 34 db vähintään 34 db vaimennus. 0 0,001 0,01 0, Taajuus Frequenz (MHz) 149

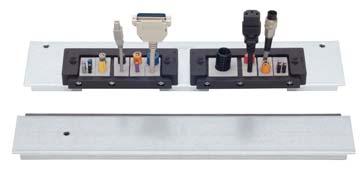

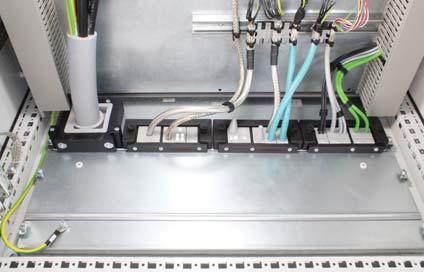

150 EMC-KEL EMC Läpivientikehykset Kaapelien asennuskehykset EMC-KEL-U ja EMC-KEL-E perustuvat icotekin aikaisempiin KEL-U ja KEL-E tuotteisiin. EMC-kehykset ovat pinnoitettu johtavalla materiaalilla. Kehyksen ja kotelon johtavan pinnan välille asennetaan johtava tiivistemateriaali. Näin aikaan saadaan erinomainen vaimennus säteileviä häiriöitä vastaan. Malli Tilaus nro. Aukotusmitat Tiivisteosa EMC-KT Pieni Suuri EMC-KEL-U mm - 1 Pakk EMC-KEL-U mm Luotettava johtuvien ja säteilevien häiriöiden suojaus. Viimeistelty ja mekaanista rasitusta hyvin kestävä ulkopinta. 360 ast. kontakti kaapelin häiriösuojaan. Tiivisteosat valmistettu johtavasta elastomeerista. Suuri kaapelien asennustiheys. Erittäin hyvät häiriösuojaus ominaisuudet. EMC-KEL-U mm 8-1 EMC-KEL-E mm 3-1 Flame class Käyttölämpötila Ominaisuudet Korkeus Polyamidi, johtava pinnoite UL 94 V0-40 C to C halogeeniton, silikonivapaa 17 mm EMC-KEL-E mm 5-1 Tarvikkeet Tiivisteosa EMC-KT

151 EMC-KT EMC Tiivisteosat 41, EMC-KT pieni EMC-KT suuri Kuvaus Malli Tilaus nro. Kaap. halk. Pakk EMC-KT Pieni: EMC-BTK Umpitiiviste 5 EMC-BTK EMC-KT mm 5 EMC-KT mm 5 EMC-KT mm 5 EMC-KT 5 EMC-KT mm 5 EMC-KT mm 5 EMC-KT mm 5 EMC-KT 8 EMC-KT mm 5 EMC-KT mm 5 EMC-KT mm 5 EMC-KT 12 EMC-KT mm 5 EMC-KT mm 5 EMC-KT mm 5 EMC-KT mm 5 EMC-KT Suuri: EMC-BTG Umpitiiviste 5 EMC-KT tiivisteosat on valmistettu erityisen hyvin johtavasta materiaalista. Häiriöt kulkeutuvat kaapelin häiriösuojasta tiivisteestä kehykseen ja kehyksestä johtavan välitiivisteen kautta kotelon runkoon muodostaen täydellisen suojan kentän häiriöille. Asennus Tiivisteosa asennetaan kehykseensä siten, että sileä, yhtenäinen sivu on kehyksen keskiosaa kohden. Paloturvallisuus Väri Käyttölämpötila Ominaisuudet Tarvikkeet ST Sulkutapit 53 Polyamidi, johtava pinnoite UL94-HB musta -30 C to +80 C Halogeni vapaa, silikoni vapaa 4.2 EMC-KT mm 5 EMC-BTG EMC-KT mm 5 EMC-KT mm 5 EMC-KT mm 5 EMC-KT mm 5 EMC-KT mm 5 EMC-KT 23 EMC-KT mm 5 EMC-KT mm 5 EMC-KT mm 5 151

152 Asennustapa Johtuvien ja säteilevien häiriöiden vaimennus EMC-läpivientikehys (EMC-KEL) asennetaan kotelon ulkopuolelle. Kaapelin häiriösuojavaippa on kosketuksessa tiivisteosaan. Ulkopuoli Häiriösuojavaippa kosketuksessa tiivisteosaan. Profil EMC KT tiivisteosa Johtuvien ja säteilevien häiriöiden vaimennus, vedonpoisto ja IP Asennuskehys (esim. KEL-ER) asennetaan kotelon ulkopuolelle. Kotelon sisäpuolelle asennetaan EMC-asennuskehys (EMC-KEL) ja kaapelin häiriösuojavaippa on kosketuksissa EMC-tiivisteen kanssa. Ulkopuoli Sisäpuoli Profil IP66 152

153 Asennustapa Säteilevien häiriöiden vaimennus, vedonpoisto EMC-läpivientikehys (EMC-KEL) asennetaan kotelon ulkopuolelle. Häiriösuojapunos ei ole kosketuksessa tiivisteosaan. Ulkopuoli Kaapelin häiriösuojavaippa ei ole kosketuksissa tiivisteosaan. Sivulta EMC-KT tiivisteosa Johtuvien ja säteilevien häiriöiden vaimennus, vedonpoisto EMC asennuskehys (EMC-KEL) asennettu kotelon ulkopuolelle. Sisäpuolelle asennettu EMC-jousi KEL-EMC-PFM on kosketuksi kaapelin häiriösuojapunokseen. 4.2 Ulkopuoli Sisäpuoli Sivulta 153

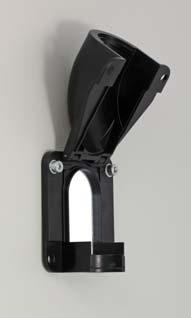

154 5 Suojaletkuliittimet CONFiX FWS 90-asteen kulmaliitin CONFiX FWS soveltuu käytettäväksi suojaletkuliittimenä esim. koneiden - ja laitteiden ohjauspaneeleissa, kytkentäkaapeissa. Liittimen avattava kansi on tukevasti saranoitu runkorakenteeseen. Saranointi helpottaa suojaletkun asennusta merkittävästi. CONFiX WS suojaletkuja käytetään kohteissa, joissa kaapelit tai johtimet altistuvat mekaaniselle rasitukselle tai erilaisille ympäristöolosuhteille. CONFiX SH CONFiX WST Vaihtoehtoisesti icotek tarjoaa halkaistavaa suojaletkua CONFiX WST kohteisiin, joissa suojaletku asennetaan liittimillä varustettujen valmiskaapeleiden suojaksi. Suojaletkun kiinnitykseen käytetään CONFiX SH kannakkeita. 1. Nopea ja helppo asennus Avattava kansi on tukevasti saranoitu liittimen runkoon. Avautuva kansi mahdollistaa suojaletkun ja kaapeleiden helpon läpiviennin kytkentäkoteloon. 2. Helppo tehdä muutoksia Halkaistavaa suojaletkua CONFiX WST voidaan käyttää myös liittimillä varustettujen valmiskaapeleiden kanssa. 3. Joustava ratkaisu CONFiX WS suojaletkua voidaan hyödyntää useissa käyttökohteissa. UV-kestävä Polyamidi, suuri mekaaninen kestävyys (sisä -ja ulkokäyttö), Polypryleeni letku soveltuu kohteisiin, joissa suojaudutaan hapoilta ja emäksisiltä aineilta. 5 FWS Asennus CONFiX FWS asennus on helppoa: 1. Kiinnitä FWS ruuveilla 2. Sovita suojaletku kaapeleilla 3. Lukitse FWS ruuveilla 1 Kiinnitä 2 3 Sovita Lukitse 154

155 Sisältö 5 Kulmaliitin kierteellinen malli / suojaletkukiinnitys CONFiX FWS Suojaletkut NW NW 50 CONFiX WS Halkaistavat suojaletkut valmiskaapeleille NW - NW 70 CONFiX WST Suojaletkupidin CONFiX SH

156 r FWS-A Kulmaliitin kierteellinen malli M-kierteet suojaletkuliittimen asennukseen CONFiX FWS 90 kulmaliitin suojaletkuille asennettavissa koneiden ja laitteiden ohjauskeskuksiin tai kytkentäkoteloihin. Liittimen avattava kansi on varustettu tukevalla, kestävällä saranalla. Avattavuus helpottaa kaapeleiden läpivientiä sekä itse suojaletkun kiinnitystä. Malli Kierre Reikä [mm] Koko (A B) [mm] Aukko (C D) [mm] Aukotusmitat (E F) [mm] CONFiX FWS-A 16 M Tilaus nro Pakk CONFiX FWS on tarjolla kaksi mallia CONFiX FWS-A M16 - M50 kierteellä ja CONFiX FWS-B suojaletkuille NW 13, 17, 23, 29, 37 ja 50 mitoilla. Värivaihtoehtoina ovat Harmaa RAL 7011 ja musta RAL 9005 CONFiX FWS-A 20 M CONFiX FWS-A 25 M Tarvikkeet CONFiX FWS-A 32 M r = CONFiX WS Suojaletkut CONFiX FWS-A 40 M r = CONFiX FWS-A 50 M r = E E B D F F B D C A C A Mitat / aukotusmitat FWS-A 16 to 25 Mitat / aukotusmitat FWS-A 32 to

157 r FWS-B Kulmaliitin Suojaletkukiinnitys Kiinnitysura suojaletkulle Saranoitu, kiinteä kansi Malli Nimelliskoko* Reikä [mm] Koko (A B) [mm] Aukko (C D) [mm] Aukotusmitat (E F) [mm] CONFiX FWS-B 11 NW Tilaus nro Pakk Kiinteästi asennettu kansi Nopea ja helppo asennus Toimiva uusi muotoilu Tiiviysluokka CONFiX FWS-B 16 NW CONFiX FWS-B 21 NW CONFiX FWS-B 29 NW r = Väri Tiiviysluokka Paloturvallisuus Käyttölämpötila Ominaisuudet Tarvikkeet Polykarbonaatti (PC) musta (RAL 9005) Harmaa (RAL 7011) UL94-V0, itsestään sammuva -30 C to +0 C (kiinteä) Halogeni vapaa, silikoni vapaa CONFiX FWS-B 36 NW r = CONFiX WS Suojaletkut CONFiX FWS-B 48 NW r = E E B D F F B D C A C A Mitat / aukotusmitat FWS-B 11 to 21 Mitat / aukotusmitat FWS-B 29 to 48 *Suojaletkujen koko 157

158 WS Suojaletkut Soveltuu CONFiX FWS-B 5 Product description Suojaletkuja käytetään kohteissa, joissa kaapelit tai johtimet altistuvat mekaaniselle rasitukselle tai erilaisille ympäristöolosuhteille. icotek valikoimasta löytyy tuotteet mitoilla NW 7,5/8,5/13/17/23/29/37 ja 50. Letkukoko NW 13 soveltuu asennettavaksi CONFiX FWS liittimeen. Suojaletkuja on kolme eri versiota: CONFiX WS-PA: Polyamidiletku suurille mekaanisille rasituksille esim. laiterakennukseen, laivarakennukseen, rautatielaitteisiin, kytkentäkaappeihin. CONFiX WS-PAL (light): Polyamidiletku suurille mekaanisille rasituksille (ks. edellä). CONFiX WS-PP: Polypropyleeniletku soveltuu läytettäväksi esim. konetiloissa, ajoneuvojen runkorakenteissa ja staattisissa asennuksissa koneenrakennuksessa ja teollisuuden asennuksissa. Malli Sisä halk. Ulko halk. Soveltuu tuotteeseen: Tilaus nro. Pakk (pituus) CONFiX WS-G-PA-NW 7.5 Ø mm Ø 6.7 mm m CONFiX WS-B-PA-NW 7.5 Ø mm Ø 6.7 mm m CONFiX WS-G-PA-NW 8.5 Ø 11.7 mm Ø 8.4 mm m CONFiX WS-B-PA-NW 8.5 Ø 11.7 mm Ø 8.4 mm m CONFiX WS-G-PA-NW Ø 13 mm Ø 9.9 mm m CONFiX WS-B-PA-NW Ø 13 mm Ø 9.9 mm m CONFiX WS-G-PA-NW 13 Ø 15.8 mm Ø 12.7 mm CONFiX FWS-B m CONFiX WS-B-PA-NW 13 Ø 15.8 mm Ø 12.7 mm CONFiX FWS-B m CONFiX WS-G-PA-NW 17 Ø 21.2 mm Ø 16.6 mm CONFiX FWS-B m CONFiX WS-B-PA-NW 17 Ø 21.2 mm Ø 16.6 mm CONFiX FWS-B m CONFiX WS-G-PA-NW 23 Ø 28.3 mm Ø 23.2 mm CONFiX FWS-B m CONFiX WS-B-PA-NW 23 Ø 28.3 mm Ø 23.2 mm CONFiX FWS-B m CONFiX WS-G-PA-NW 29 Ø 34.5 mm Ø 29 mm CONFiX FWS-B m CONFiX WS-B-PA-NW 29 Ø 34.5 mm Ø 29 mm CONFiX FWS-B m CONFiX WS-G-PA-NW 37 Ø 42.4 mm Ø 36 mm CONFiX FWS-B m CONFiX WS-B-PA-NW 37 Ø 42.4 mm Ø 36 mm CONFiX FWS-B m CONFiX WS-G-PA-NW 50 Ø 54 mm Ø 47.7 mm CONFiX FWS-B m CONFiX WS-B-PA-NW 50 Ø 54 mm Ø 47.7 mm CONFiX FWS-B m 158

159 WS Suojaletkut Malli Sisä halk. Ulko halk. Soveltuu tuotteeseen: Tilaus nro. Pakk (pituus) CONFiX WS-B-PAL-NW 7.5 Ø mm Ø 6.7 mm m CONFiX WS-B-PAL-NW 8.5 Ø 11.5 mm Ø 8.5 mm m CONFiX WS-B-PAL-NW Ø 13.2 mm Ø.1 mm m CONFiX WS-B-PAL-NW 13 Ø 16 mm Ø 13 mm CONFiX FWS-B m CONFiX WS-B-PAL-NW 17 Ø 21.2 mm Ø 17.1 mm CONFiX FWS-B m CONFiX WS-B-PAL-NW 23 Ø 28.4 mm Ø 23.5 mm CONFiX FWS-B m CONFiX WS-B-PAL-NW 29 Ø 34.5 mm Ø 29.4 mm CONFiX FWS-B m CONFiX WS-B-PAL-NW 37 Ø 42.2 mm Ø 36.7 mm CONFiX FWS-B m CONFiX WS-B-PAL-NW 50 Ø 54 mm Ø 48.1 mm CONFiX FWS-B m CONFiX WS-B-PP-NW 7.5 Ø 9.9 mm Ø 6.9 mm m CONFiX WS-B-PP-NW 8.5 Ø 11.6 mm Ø 8.5 mm m CONFiX WS-B-PP-NW Ø 12.7 mm Ø.1 mm m CONFiX WS-B-PP-NW 13 Ø 15.8 mm Ø 12.9 mm CONFiX FWS-B m CONFiX WS-B-PP-NW 17 Ø 21 mm Ø 16.8 mm CONFiX FWS-B m WS-PA Väri Paloturvallisuus Käyttölämpötila Ominaisuudet WS-PAL Väri Paloturvallisuus Käyttölämpötila Ominaisuudet Polyamidi (PA) Musta UL94-HB -40 C to +120 C Halogeni vapaa, UV-suojattu EN ISO 8580 mukaan. WS-PP Väri Paloturvallisuus Käyttölämpötila Ominaisuudet Soveltuu Polyamidi (PA) Musta Harmaa UL94-HB -40 C to +120 C Halogeni vapaa, UV-suojattu EN ISO 8580 mukaan. Polypropylene (PP) Musta UL94-V2, itsestään sammuva -40 C to +135 C Halogeni vapaa, korkea happojen ja emäksisten aineiden kestävyys. 5 CONFiX WS-B-PP-NW 23 Ø 28 mm Ø 23.7 mm CONFiX FWS-B m CONFiX FWS Kulmaliitin CONFiX WS-B-PP-NW 29 Ø 33.9 mm Ø 29.3 mm CONFiX FWS-B m CONFiX WS-B-PP-NW 37 Ø 42 mm Ø 36.7 mm CONFiX FWS-B m CONFiX WS-B-PP-NW 50 Ø 53.6 mm Ø 47.8 mm CONFiX FWS-B m 159

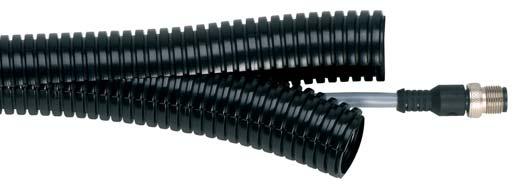

160 WST Halkaistavat suojaletkut Suojaletku on helposti katkaistavissa haluttuun pituuteen. CONFiX WST halkaistava kaksiosainen suojaletku. Soveltuu erinomaisesti vakio- ja valmiskaapeleiden suojaamiseen vaikeissa ympäristöolosuhteissa. Yhdessä KVT-W90 liittimen kanssa aikaan saadaan joustava ja korkealla tiiviysluokalla oleva kokonaisuus. Laajalla kokovalikoimalla suojaletkuja voidaan suojata useita kaapelikokoja (kts. KT tiivisteosat s ) Suojaletku on helposti katkaistavissa haluttuun pituuteen. Kaikkia suojaletkuja on saatavana määrämittaisena (0,5 m jaolla). Valmiskaapeleille annettu toimivuustakuu säilytetään Muutokset ja lisäykset helposti toteutettavissa Malli Tilaus nro. Sisä halk. Ulko halk. *Kaikkia suojaletkuja on saatavana määrämittaisena (0.5 m jaolla) Sopii tuotteeseen CONFiX WST NW mm 13.6 mm KT 13 NW 50 m* CONFiX WST NW mm 18.5 mm KT 18 NW m* CONFiX WST NW mm 25.5 mm KT 25 NW m* CONFiX WST NW mm 31 mm KT 30 NW m* CONFiX WST NW mm 35.5 mm KTMB-P NW m* CONFiX WST NW mm 41.4 mm KTMB-P NW m* CONFiX WST NW mm 54 mm KTMB-Q NW m* CONFiX WST NW mm 79.8 mm KTMB-S NW 70 m* Mitat Pakk* 5 Paloturvallisuus Käyttölämpötila Ominaisuudet Polypropeeni,musta UL94-HB - 40 C to + 5 C UV-kestoisuus Soveltuu CONFiX SH Letkupidin Kaapeliläpiviennit valmiskaapeleille Kaapeliläpiviennit vakiokaapeleille

161 SH Suojaletkupidin Malli Tilaus nro. Suojaletku koko Kiinnitys reikä Leveys [mm] Korkeus [mm] Pakk CONFiX SH NW M CONFiX SH NW 14 M CONFiX SH NW 20 M CONFiX SH NW 23 M CONFiX SH Suojaletkupitimet ovat yhdestä osasta valmistettuja osia suojaletkujen turvalliseen asennukseen. Pitimet asennetaan alustaan pitimen keskellä olevan reikään asennettavalla kiinnitysruuvilla tms. CONFiX SH NW 29 M CONFiX SH NW 37 M CONFiX SH NW 45 M CONFiX SH NW 70 M6 0 1 Paloturvallisuus Käyttölämpötila Ominaisuudet Tarvikkeet Polyamidi (PA), musta UL94-V2-40 C bis C Halogeni vapaa, silikoni vapaa CONFiX WST Halkaistavat suojaletkut

162 6 Keskustarvikkeet Pohjalevyt, laippalevyt ja tarvikkeet +140 C -40 C 1 65 mm KDR - Pohjalevyt pölytiivis kaapelien läpivienti Teollisuus ympäristössä sijaitsevat sähkökaapit pitää sujata laadukkaasti lialta ja pölyltä. Pölyn johtavuus saattaa aiheutta oikosulkuja ja sen eristävä kerros johtaa lämpötilan kohoamiseen yksittäisissä komponenteissa. Näiden seurauksena saattaa olla koneiden seisakki ja komponenttien rikkoontumiset. Koteloissa erityisesti niiden pohjaosat ovat tiiviysmielessä heikkona lenkkinä. Ilmastointilaitteet, tuulettimet aiheuttavat ilman kiertoa, joka vetää pölyä kaapin sisälle. icotekin pohjalevyt KDR-ESR ja KDR2 tarjoavat hyvän ratkaisun laadukkaaseen läpivientiin. KDR 2 keskeltä halkeava pohjalevy KDR-ESR U-mallinen pohjalevy 6 Valmiskaapeleiden kiinnittämiseen. Maks. 35 mm halk. (KEL24) Lähes koko pohjanala on käytettävissä asennusta tehtäessä Yksittäisten kaapeleiden kiinnittämiseen. Maks. 65 mm kaapelin halk. (KEL-JUMBO) Nopea ja ilman työkaluja tehtävä asennus KEL-U läpivientikehykselle Valmiskaapeleiden kiinnittämiseen. Kaapelin halk. Maks. 35 mm (KEL-U16) Muut kotelotarvikkeet IP Harjasläpiviennit Moduulilaipat Sovitelaipat Peitelevyt Asennuskisko tarvikkeet Vastamutterit

163 Sisältö 6 Rittal / Hoffman Kytkentäkaapin pohjalevy liukukehyksellä KDR-ESR-VX25 / KDR-ESR-TS8 / KDR-ESR-HG Rittal Kytkentäkaapin pohjalevy KDR 2-VX25 / KDR 2-TS Rittal Kytkentäkaapin pohjalevy harjasläpiviennillä KDR-BES-TS Rittal / Hoffman Yleiskäyttöinen harjasläpivienti kytkentäkaappeihin KDR-BES-U / KDR-BES-U-VX25 / KDR-BES-U-TS8 / KDR-BES-U-HG Rittal / Lohmeier Moduulilaipat MP Rittal Kytkentäkaapin pohjalevy moduulilaipoilla KDR-BMP IP65 Rittal / Fibox Laippalevyt FP-AE / FP-KL / FP-BG / FP-FL Peitelaipat BPK / BPK-RF / BPM / BPK-SNAP Kiskotuet DIN-kiskoille ja virtakiskoille MF Kuusikulmainen vastamutteri M16 -M85 KGM / GM / GMT

164 KDR-ESR-VX25 KDR-ESR-TS8 Pohjalevyt liukukehyksellä Rittal kaappiin KDR-ESR Asennus 6 KDR-ESR on valmis kokonaisuus kaappiin asennettavaksi. Liukukehykset ovat valmiiksi pohjalevyyn asennettuina. Kiinnitettyäsi kaapelit KEL-kehykseen on koko paketti nopeasti ja helposti asennettavissa liukukehyksen avulla pohjalevyihin. KEL-kehykset ovat asennettavissa ja irroitettavissa liukukehyksestä ilman erillisiä työkaluja. KDR-ESR yhdistelmällä ja KEL läpivientikehyksellä saavutetaan tiiviysluokka. (oikein valituilla tiivisteosilla) Liukukehykset, jotka eivät tule käyttöön voidaan sulkea BPK-SNAP umpilaipoilla. ja ominaisuudet Helppo asentaa ja irroittaa Kaapelit voidaan asentaa lähes koko pohjan alueelle Myös suuret liittimet ovat helposti läpivietävissä Muutostyöt tehtävissä ilman muiden kaapeleiden irroitusta ilman tuotannon keskeytyksiä Ei metallitöitä tai sovittamisia Pohjalevyt KDR-ESR on suunniteltu käytettäväksi Rittal VX25 ja TS 8 kaapissa. Muita pohjalevyjä kysyttäessä 1 Liukukehyksillä varustetut pohjalevyt asennetaan kaapin lattiaan. 2 KEL Läpivientikehyksen osat tiivisteineen kiristetään kaapeleiden ympärille. 3 KEL kehykset työnnetään liukuhykseen ja kiristetään ruuveilla paikoilleen. Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Pohjalevyt: Teräs, Sinkitty KDR-ESR: Polyamidi (PA) UL94-V0, itsestään sammuva - 40 C to + 90 C (kiinteä) Halogeni vapaa, silikoni vapaa 4 Lopuksi keskimmäinen pohjalevy, joka on kaapin mukana toimitettava vakio-osa asennetaan paikoilleen. Soveltuu KEL(-U) 16 / 24 Läpivientikehykset KEL-QUICK 16 / 24 Läpivientikehykset KEL-JUMBO Läpivientikehykset Peite BPK-SNAP 16 / Tiivistenauhaa Tilaus nro (P: 1 m) Tilaus nro (P: m) 164

165 KDR-ESR-VX25 KDR-ESR-TS8 Pohjalevyt liukukehyksellä Rittal kaappiin ,5 0 43, KDR-ESR-TS8 (Rittal TS 8) 35 KDR-ESR-VX25 (Rittal VX25) 37 Malli Kaappi leveys Kokonais pituus pohjalevy Vapaa tila pohjaosassa Läpivientien määrä JUMBO 1 JUMBO 2 KEL(-U) 16 KEL(-U) 24 Tilaus nro. Rittal VX25: KDR-ESR-VX mm 488 mm 452 mm KDR-ESR-VX mm 488 mm 452 mm KDR-ESR-VX mm 488 mm 452 mm KDR-ESR-VX mm 688 mm 652 mm KDR-ESR-VX mm 688 mm 652 mm KDR-ESR-VX mm 688 mm 652 mm KDR-ESR-VX25-00 KDR-ESR-VX25-00 KDR-ESR-VX mm* keskitukea 00 mm* keskitukea 00 mm* keskitukea 438 mm 402 mm mm 402 mm mm 402 mm KDR-ESR-VX mm* 538 mm 502 mm KDR-ESR-VX mm* 538 mm 502 mm KDR-ESR-VX mm* 538 mm 502 mm Rittal TS 8: KDR-ESR-TS mm 458 mm 435 mm KDR-ESR-TS mm 458 mm 435 mm KDR-ESR-TS mm 458 mm 435 mm KDR-ESR-TS mm 658 mm 635 mm KDR-ESR-TS mm 658 mm 635 mm KDR-ESR-TS mm 658 mm 635 mm KDR-ESR-TS8-00 KDR-ESR-TS8-00 KDR-ESR-TS8-00 KDR-ESR-TS8-00 KDR-ESR-TS8-00 KDR-ESR-TS mm ilman keskitukea 00 mm ilman keskitukea 00 mm ilman keskitukea 00 mm* keskitukea 00 mm* keskitukea 00 mm* keskitukea 858 mm 835 mm mm 835 mm mm 835 mm mm 398 mm mm 398 mm mm 398 mm KDR-ESR-TS mm* 518 mm 495 mm KDR-ESR-TS mm* 518 mm 495 mm KDR-ESR-TS mm* 518 mm 495 mm * Välituella varustettuihin kaappeihin tilataan molempien puolien pohjalevyt erikseen. 165

166 KDR-ESR-HG2 Pohjalevyt liukukehyksellä Hoffman PROLINE G2 kaappiin KDR-ESR-HG2 on valmis kokonaisuus kaappiin asennettavaksi. Liukukehykset ovat valmiiksi pohjalevyyn asennettuina. Kiinnitettyäsi kaapelit KEL-kehykseen on koko paketti nopeasti ja helposti asennettavissa liukukehyksen avulla pohjalevyihin. KEL-kehykset ovat asennettavissa ja irroitettavissa liukukehyksestä ilman erillisiä työkaluja. KDR-ESR-HG2 yhdistelmällä ja KEL läpivientikehyksellä saavutetaan tiiviysluokka. (oikein valituilla tiivisteosilla) Liukukehykset, jotka eivät tule käyttöön voidaan sulkea BPK-SNAP umpilaipoilla. ja ominaisuudet 6 Helppo asentaa ja irroittaa Kaapelit voidaan asentaa lähes koko pohjan alueelle Myös suuret liittimet ovat helposti läpivietävissä Muutostyöt tehtävissä ilman muiden kaapeleiden irroitusta ilman tuotannon keskeytyksiä Ei metallitöitä tai sovittamisia Pohjalevyt KDR-ESR-HG2 on suunniteltu käytettäväksi Hoffman PROLINE G2 kaapissa. Muita pohjalevyjä kysyttäessä Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Pohjalevyt: Teräs, Sinkitty KDR-ESR: Polyamidi (PA) UL94-V0, itsestään sammuva - 40 C to + 90 C (kiinteä) Halogeni vapaa, silikoni vapaa Soveltuu KEL(-U) 16 / 24 Läpivientikehykset KEL-QUICK 16 / 24 Läpivientikehykset KEL-JUMBO Läpivientikehykset Peite BPK-SNAP 16 /

167 KDR-ESR-HG2 Pohjalevyt liukukehyksellä Hoffman PROLINE G2 kaappiin 41,3 17,3 43, ,5 65,6 41,3 17,3 Tiivistenauhaa Tilaus nro (P: 1 m) Tilaus nro (P: m) 43, ,8 Malli Kaappi leveys Kokonais pituus pohjalevy Vapaa tila pohjaosassa Läpivientien määrä JUMBO 2 KEL(-U) 16 KEL(-U) 24 Tilaus nro. KDR-ESR-HG mm / 1200 mm* 432 mm 368 mm KDR-ESR-HG mm / 1200 mm* 432 mm 368 mm KDR-ESR-HG mm 632 mm 568 mm KDR-ESR-HG mm 632 mm 568 mm KDR-ESR-HG mm 832 mm 768 mm KDR-ESR-HG mm 832 mm 768 mm * Välituella varustettuihin kaappeihin tilataan molempien puolien pohjalevyt erikseen

168 KDR 2-VX25 KDR 2-TS8 Pohjalevyt Rittal kaappiin KDR 2 Asennus Halkaistu, 2-osainen KDR-2 pohjalevy toimitetaan aukotettuna ja valmiiksi kierre-rei itettynä KEL ja KEL-JUMBO läpivienneille. ja ominaisuudet Kaapelit voidaan asentaa lähes koko pohjan alueelle Myös suuret liittimet ovat helpostiasennettavissa Muutostyöt tehtävissä ilman muidenkaapeleiden irroitusta ilman tuotannon keskeytyksiä Ei ylimääräisiä metallitöitä tai sovittamisia Aukotukset, jotka eivät tule käyttöön voidaan peittää sulkulaipoilla Pohjalevyt KDR2 on suunniteltu käytettäväksi Rittal VX25 ja TS 8 kaapissa. Muita pohjalevyjä kysyttäessä Läpivientikehysten asennuksen jälkeen liu utetaan KDR-pohjalevyt paikoilleen viimeistelemään tiiviin, turvallisen läpivientiratkaisun. Teräs, Sinkitty 6 Soveltuu KEL 24 Läpivientikehykset KEL-JUMBO Läpivientikehykset Peite BPM metalli Tiivisteosat asennetaan asennuskehykseen ennen lopullista kiinnitystä (ennen puoliskojen yhteenkiristystä) Asennuskehysten kiristys kiristää myös pohjalevyt toisiinsa. Tiivistenauhaa Tilaus nro (P: 1 m) Tilaus nro (P: m) 168

169 KDR 2-VX25 KDR 2-TS8 Pohjalevyt Rittal kaappiin 1, ,5 148,5 80,5 0, ,5 0, KDR 2-TS8 (Rittal TS 8) KDR 2-VX25 (Rittal VX25) 12 Malli Kaappi leveys Kokonais pituus pohjalevy Vapaa tila pohjaosassa Läpivientien määrä JUMBO 1 JUMBO 2 KEL 24 Tilaus nro. Rittal VX25: KDR 2-VX mm 488 mm 452 mm KDR 2-VX mm 488 mm 452 mm KDR 2-VX mm 488 mm 452 mm KDR 2-VX mm 688 mm 652 mm KDR 2-VX mm 688 mm 652 mm KDR 2-VX mm 688 mm 652 mm KDR 2-VX25-00 KDR 2-VX25-00 KDR 2-VX mm* keskitukea 00 mm* keskitukea 00 mm* keskitukea 438 mm 402 mm mm 402 mm mm 402 mm KDR 2-VX mm* 538 mm 502 mm KDR 2-VX mm* 538 mm 502 mm KDR 2-VX mm* 538 mm 502 mm Rittal VX25: KDR 2-TS mm 458 mm 435 mm KDR 2-TS mm 458 mm 435 mm KDR 2-TS mm 458 mm 435 mm KDR 2-TS mm 658 mm 635 mm KDR 2-TS mm 658 mm 635 mm KDR 2-TS mm 658 mm 635 mm KDR 2-TS8-00 KDR 2-TS8-00 KDR 2-TS8-00 KDR 2-TS8-00 KDR 2-TS8-00 KDR 2-TS mm ilman keskitukea 00 mm ilman keskitukea 00 mm ilman keskitukea 00 mm* keskitukea 00 mm* keskitukea 00 mm* keskitukea 858 mm 835 mm mm 835 mm mm 835 mm mm 398 mm mm 398 mm mm 398 mm KDR 2-TS mm* 518 mm 495 mm KDR 2-TS mm* 518 mm 495 mm KDR 2-TS mm* 518 mm 495 mm * Välituella varustettuihin kaappeihin tilataan molempien puolien pohjalevyt erikseen. 169

170 KDR-BES Kytkentäkaapin pohjalevy harjasläpiviennillä KEL-BES - sivu 68 KDR-BES Asennus Uudessa 2-osaisessa KDR-pohjalevyssä on esiasennettuna harjasläpivientiosat. Pohjalevy on kiinnitettävissä Rittalin vakio kiinnitysosilla. Asennettavien kaapeleiden ulkohalkaisijasta riippuen säädetään pohjalevyjen puolikkaat lähemmäksi tai kauemmaksi toisiaan. ja ominaisuudet Asennuksessa voidaan hyödyntää lähes koko pohjan ala kaapeleiden läpivientiin. Uudelleen asennus mahdollista ilman kaapeleiden irroittamista. Kaikki on kasattavissa kaapeleiden ympärille. KDR-BES pohjalevyt ovat suunniteltu käytettäväksi yhdessä Rittal TS 8 kaappien kanssa. Muita malleja valmistamme tilauksesta. 6 Käyttölämpötila Ominaisuudet Tarvikkeet Pohjalevyt: Teräs, Sinkitty Harjaslista: Polyamidi (PA) - 20 C to + 90 C (kiinteä) Halogeni vapaa, silikoni vapaa ZL Vedonpoistokammat

171 KDR-BES Kytkentäkaapin pohjalevy harjasläpiviennillä ~ 16 ~ Malli Kaappi malli Kaappi leveys Kokonais pituus pohjalevy Vapaa tila pohjaosassa Tilaus nro. KDR-BES-TS Rittal TS mm 458 mm 435 mm KDR-BES-TS Rittal TS mm 658 mm 635 mm KDR-BES-TS 8-00 Rittal TS 8 00 mm ilman keskitukea 858 mm 835 mm KDR-BES-TS Rittal TS mm* 518 mm 495 mm * Välituella varustettuihin kaappeihin tilataan molempien puolien pohjalevyt erikseen

172 KDR-BES-U Yleiskäyttöinen harjasläpivienti kytkentäkaappeihin Reunasuoja (0 mm) Tilaus nro Harjasläpiviennit määrämittaisena (maks mm) Läpivientiharjas kaappien pohjalevyihin ja yksilöllisiin aukotuksiin. Koteloihin, pulpetteihin ja serverikaappeihin. Innovatiivisen rakenteen ansiosta harjas voidaan asentaa myös 90 asteen kulmaan esim. taivutetun levyn reunaan. Soveltuu ainevahvuuksille mm. Harjas on tarvittaessa irroitettavissa profiilista ja asentaa uudelleen takaisin. X (mm) KDR-BES-U harjasläpivienti on asennettavissa useampiin markkinoilla oleviin kaappeihin. Tuote asennetaan kaapin mukana tuleviin pohja- tai läpivientilevyihin. X (mm) pohja-aukon leveys Tilaus nro. (esim): Pro plechy tl mm: X = 999 mm --> Tilaus nro Pro plechy tl. 2-3 mm: X = 999 mm --> Tilaus nro Nopea, yksinkertainen asennus ilman työkaluja Soveltuu alkuperäisille pohjalevyille Kolme asennustapaa Harjas on irooitettavissa ja uudelleen asennettavissa Saatavana käyttäjäkohtaisilla pituuksilla (X maks. = 1500 mm) Toimitussisältö: 1 x KDR-BES-U (kiinnityslista + harjas) KDR-BES-U Asennus Ainevahvuuksille Käyttölämpötila Ominaisuudet Alumiini Harjaslista: Polyamidi (PA) mm / 2-3 mm -20 C to +90 C Halogeni vapaa, silikoni vapaa 1 2 Tarvikkeet pure brush length: 34 mm ZL Vedonpoistokammat

173 KDR-BES-U Harjasläpivienti pohjalevyille Rittal VX25/TS 8 & Hoffman PROLINE G2 Malli Kaappi malli Kaappi leveys Harjaksen pituus Tilaus nro. Pakk. KDR-BES-U Rittal VX25 kaapeille KDR-BES-U-VX Rittal VX mm 452 mm KDR-BES-U-VX Rittal VX mm 652 mm KDR-BES-U-VX25-00 Rittal VX25 00 mm* keskituella 402 mm KDR-BES-U-VX Rittal VX mm* keskituella 502 mm KDR-BES-U Rittal TS8 kaapeille KDR-BES-U-TS8-600 Rittal TS mm 435 mm KDR-BES-U-TS8-800 Rittal TS mm 635 mm KDR-BES-U-TS8-00 Rittal TS 8 00 mm* keskituella 397 mm KDR-BES-U-TS8-00 Rittal TS 8 KDR-BES-U-TS Rittal TS 8 00 mm ilman keskitukea 1200 mm* keskituella 835 mm mm KDR-BES-U Hoffman PROLINE G2 kaapeille KDR-BES-U-HG2-600 Hoffman PROLINE G2 600 mm / 1200 mm* 362 mm KDR-BES-U-HG2-800 Hoffman PROLINE G2 800 mm 562 mm KDR-BES-U-HG2-00 Hoffman PROLINE G2 00 mm 762 mm KDR-BES-U Hoffman PROLINE G2 kaapeille universal Pro plechy tl. 1-2 mm m * Välituella varustettuihin kaappeihin tilataan molempien puolien pohjalevyt erikseen. 173

174 MP Moduulilaipat Esimerkkejä Moduulilevyt on varustettu KEL-läpivientivalikoiman kiinnittämiseen soveltuvilla aukoilla. Soveltuvuus KEL 24, KEL-U 24, KEL-QUICK 24, KEL-JUMBO, KEL-DPF, KEL-JUMBO flex ja KEL-ULTRA flex tuotteille: Erotusseinät, Rittal Kiinteät kaappien pohjat Kaappien pohjat, Lohmeier Kaappien pohjat KDR-BMP, Rittal Moduulilaipat ilman aukotuksia tilaus nro (Suunniteltu peitelevyksi) Voidaan myös tarvittaessa aukottaa itse asennuskohteessa. Kaapeleiden läpivienti moduulilaipan avulla TS 8 kaapissa. KDR-BMP Kaapeleiden läpivienti erotusseinän läpi TS 8 kaapissa moduulilevyjä hyödyntäen. Toimitus sisältää tiivisteen. 6 Useamman kaapelin läpivienti. Mukana valmiskaapeleita liittimineen ja perusläpimenoa ilman liittimiä olevilla kaapeleilla. Moduulilaipan asennusaukko 314x144 mm. Syöttökaapelin läpivienti kotelon katolla moduulilaippaa hyödyntäen. Asennusaukko 314x144 mm. 174

175 338 MP Moduulilaipat Kuvaus Malli Tilaus nro. Sopii tuotteeseen MP Moduulilaippa, suljettu Mitat Teräs, Sinkitty Alumiini (Tilaus nro , 43899) mm MP KEL(-U/-QUICK) 24 x MP KEL(-U/-QUICK) 24 x MP KEL-JUMBO 1 1 KEL-JUMBO 2 Soveltuu KEL 24 Läpivientikehykset KEL-U 24 Läpivientikehykset KEL-QUICK 24 Läpivientikehykset KEL-SNAP asennuskehyt KEL-JUMBO Läpivientikehykset KEL-DPF Joustava läpivienti KEL-JUMBO Joustava läpivienti KEL-ULTRA Joustava läpivienti Peitelevyt MP KEL-JUMBO 1 MP KEL(-U/-QUICK) 24 x 1 KEL-JUMBO 1 MP Aukko M50 KEL-DPF / KEL-DPZ 6 MP Aukko 3 KEL-JUMBO flex MP Aukko 2 KEL-ULTRA flex MP KEL(-U/-QUICK) 24 x 1 Aukko M63 KEL-DPF / KEL-DPZ MP Aukko M63 KEL-DPF / KEL-DPZ 175

176 KDR-BMP Kytkentäkaapin pohjalevy moduulilaipoilla Rittalin TS 8 kaappeihin soveultuvat KDR-BMP pohjalevyt asennetaan vakio 3-osaisen pohjalevynsijaan. Kuvaus Pohjalevyt kiinnitetään Rittalin vakio kiinnitysosilla. 144 KDR-BMP pohjalevyyn voidaan asentaa MP-moduulilevyt MP0-MP8 sovitteeksi erityyppisille kaapeliläpivienneille. ja ominaisuudet 314 Ø M5 (24 ) Ø M5 (8 ) 314 Yksinkertainen asentaa Aukotuksia ei tarvita 144 Tiiviysluokka Teräs, Sinkitty Ø M5 (16 ) Soveltuu MP Moduulilaipat

177 KDR-BMP Kytkentäkaapin pohjalevy moduulilaipoilla Malli Kaappi malli Kaappi leveys Kaappi syvyys Sopii tuotteeseen Tilaus nro. KDR-BMP 600/400 TS mm 400 mm KDR-BMP 600/500 TS mm 500 mm KDR-BMP 600/600 TS mm 600 mm KDR-BMP 800/400 TS mm 400 mm KDR-BMP 800/500 TS mm 500 mm KDR-BMP 800/600 TS mm 600 mm KDR-BMP 00/400 TS 8 00 mm keskituella 400 mm KDR-BMP 00/500 TS 8 00 mm keskituella 500 mm KDR-BMP 00/600 TS 8 KDR-BMP 1200/400 TS 8 00 mm keskituella 1200 mm keskituella 600 mm mm KDR-BMP 1200/500 TS mm keskituella 500 mm KDR-BMP 1200/600 vasemman puoleiseen aukkoon TS mm keskituella 600 mm KDR-BMP 1200/600 oikean puoleiseen aukkoon TS mm keskituella 600 mm

178 FP-AE Laipat Toimitamme Rittalin AE-sarjaan soveltuvia läpivientilaippoja valmiiksi mm aukoilla varustettuna. Aukot ovat sopivat vakio 24-napaisen moninapaliittimen asennukseen. (yhteensopiva toimittamiemme KEL-kehyksien kanssa) Laipat on maalattu RAL 7035 pulverimaalauksella. Laipan asennukseen ja tiivistykseen käytetään kotelon mukana tulevaa tiivistettä ja kiinnitysruuveja. Kuvaus Suosittelemme kiinnitysruuvien kiristystä Nm momentilla. Ei asennusvaiheessa tehtävää metallityötä Suuri läpivientitiheys käyttämällä KEL, KEL-U, KEL-QUICK, KEL-DPU, KEL-DPZ tai KEL-DP läpivientejä Alentuneet asennuskustannukset käyttämällä KEL läpivientejä vs. perinteinen asennustapa 6 Teräs, pulverimaalattu RAL Soveltuu KEL Läpivientikehykset KEL-U Läpivientikehykset KEL-QUICK Läpivientikehykset KEL-SNAP asennuskehyt KEL-QTA 24 Läpivientikehykset KEL-DPU 24 Kalvoläpivienti KEL-DPZ 24 Kalvoläpivienti KEL-DP 24 Kalvoläpivienti KEL-BES KEL-BES-S Peitelevyt

179 FP-AE Laipat Malli Tilaus nro. RAL 7035 Soveltuu (Tuoteryhmä 1) Soveltuu (Tuoteryhmä 2) Koko FP Sopii koteloon (esim.rittal) FP-AE läpivientiaukkoa KEL KEL-QTA 24 KEL-DP 24 1 AE 32 AE 35 FP-AE läpivientiaukkoa KEL 24 FP-AE läpivientiaukkoa KEL KEL 24 KEL-U 24 KEL-QUICK 24 KEL-QTA 24 KEL-BES 24 KEL-BES-S 24 KEL 16 KEL-U 16 KEL-QUICK 16 KEL-BES 16 KEL-BES-S 16 KEL-DPZ 24 KEL-DPU 24 KEL-DP AE 30 AE 31 AE 38 AE 1380 FP-AE läpivientiaukkoa KEL 24 FP-AE läpivientiaukkoa KEL KEL 24 KEL-U 24 KEL-QUICK 24 KEL-SNAP 24 KEL-QTA 24 KEL-BES 24 KEL-BES-S 24 KEL 24 KEL-U 24 KEL-QUICK 24 KEL-QTA 24 KEL-BES 24 KEL-BES-S 24 KEL-DPZ 24 KEL-DPU 24 KEL-DP 24 KEL-DPZ 24 KEL-DPU 24 KEL-DP AE 37 AE 45 AE 50 AE 57 AE 10 AE 11 AE 1114 AE 1130 AE 1213 AE 1338 AE 1350 CS CS CS CS TP 67 TP 6712 TP 6714 TP 6716 FP-AE läpivientiaukkoa KEL16 FP-AE läpivientiaukkoa KEL KEL 16 KEL-U 16 KEL-QUICK 16 KEL-SNAP 16 KEL-BES 16 KEL-BES-S 16 KEL 24 KEL-U 24 KEL-QUICK 24 KEL-SNAP 24 KEL-QTA 24 KEL-BES 24 KEL-BES-S 24 KEL-DPZ 24 KEL-DPU 24 KEL-DP AE 39 AE 54 AE 55 AE 58 AE 60 AE 73 AE 76 AE 77 AE 90 AE 1180 AE 1260 AE 1280 AE 1339 AE 1360 AE 1376 AE 1958 EL 1919 EL FP-AE läpivientiaukkoa KEL KEL 24 KEL-U 24 KEL-QUICK 24 KEL-QTA 24 KEL-BES 24 KEL-BES-S 24 KEL-DPZ 24 KEL-DPU 24 KEL-DP 24 5 IN TP 6711 TP TP 6715 TP

180 FP-KL Laipat riviliitinkoteloille KEL-DPZ-KL (IP65) - sivu 84 FP-KL laipat on suunniteltu käytettäväksi Rittalin KL-riviliitinkoteloissa yhdessä erityyppisten läpivientiemme kanssa. FP-laipat ovat aukotettuja ja rei itettyjä ja valmiiksi maalattuja tarjoten nopean ja helpon asennuksen kaapeleiden läpivienneille. Suosittelemme kiinnitysruuvien kiristystä Nm momentilla. Laipan asennukseen ja tiivistykseen käytetään kotelon mukana tulevaa tiivistettä ja kiinnitysruuveja. 90 Kuvaus Teräs, pulverimaalattu Soveltuu KEL Läpivientikehykset KEL-U Läpivientikehykset KEL-QUICK Läpivientikehykset KEL-SNAP Asennuskehyt KEL-QTA 24 Kalvoläpivienti KEL-DPU 24 Kalvoläpiviennit KEL-DPZ Kalvoläpiviennit KEL-DP 24 Kalvotiivisteet KEL-DPF Joustava läpivienti KEL-BES KEL-BES-S Peitelevyt

181 FP-KL Laipat riviliitinkoteloille Malli Tilaus nro. RAL 7035 Soveltuu tuotteeseen Koko FP Asennettavissa koteloon (esim. Rittal) FP-KL 221x90 1-läpivientiaukkoa KEL KEL KEL-U KEL-QUICK KEL-SNAP KEL-BES KEL-BES-S 2 Riviliitinkotelo KL FP-KL 221x läpivientiaukkoa KEL KEL 16 KEL-U 16 KEL-QUICK 16 KEL-SNAP 16 KEL-BES 16 KEL-BES-S 16 2 Riviliitinkotelo KL FP-KL 221x läpivientiaukkoa KEL KEL 24 KEL-U 24 KEL-QUICK 24 KEL-SNAP 24 KEL-QTA 24 KEL-DPZ 24 KEL-DPU 24 KEL-DP 24 KEL-BES 24 KEL-BES-S 24 2 Riviliitinkotelo KL FP-KL 221x90 A 3:lla aukolla KEL-B KEL-U-B KEL-QUICK-B KEL-SNAP-B KEL-DPZ-B KEL-DPZ 40 KEL-DPF 40 2 Riviliitinkotelo KL 6 FP-KL 221x90 B 3-läpivientiaukkoa KEL-B KEL-SNAP-B 1 KEL-DPZ-B 2 Riviliitinkotelo KL FP-KL 221x90 C 3-läpivientiaukkoa KEL-B KEL-B KEL-U-B KEL-QUICK-B KEL-DPZ-B 2 Riviliitinkotelo KL 181

182 FP-BG Laipat väylämoduulikoteloille FP-KL laipat on suunniteltu käytettäväksi Rittalin BG-sarjan koteloissa. Laipoissa on 3 läpivientiaukkoa, jotka ovat mitoitettuja 24-napaisen moninapaliitin aukotuksen mukaan. Laippoihin voidaan asentaa läpivientivaihtoehto laajasta valikoimastamme vakiokaapeleille (KEL-DPZ 24, KEL-DPU 24 tai KEL-DP 24) tai valmiskaapeleille (KEL 24, KEL-U 24 tai KEL-QUICK 24). Suosittelemme kiinnitysruuvien kiristystä Nm momentilla. Laipan asennukseen ja tiivistykseen käytetään kotelon mukana tulevaa tiivistettä ja kiinnitysruuveja. 92 Kuvaus Teräs, pulverimaalattu Soveltuu KEL 24 Läpivientikehykset KEL-U 24 Läpivientikehykset KEL-QUICK 24 Läpivientikehykset KEL-SNAP Asennuskehyt KEL-QTA 24 Läpivientilaipat KEL-DPU 24 Kalvoläpiviennit KEL-DPZ 24 Kalvoläpiviennit KEL-DP 24 Kalvotiivisteet Peitelevyt

183 FP-BG Laipat väylämoduulikoteloille Malli Tilaus nro. RAL 7035 Soveltuu tuotteeseen Koko FP Asennettavissa koteloon (esim. Rittal) FP-BG 355x92 2-läpivientiaukkoa KEL KEL 24 KEL-U 24 KEL-QUICK 24 KEL-SNAP 24 KEL-QTA 24 KEL-DPZ 24 KEL-DPU 24 KEL-DP 24 KEL-BES 24 KEL-BES-S 24 - BG FP-BG 555x92 3-läpivientiaukkoa KEL KEL 24 KEL-U 24 KEL-QUICK 24 KEL-SNAP 24 KEL-QTA 24 KEL-DPZ 24 KEL-DPU 24 KEL-DP 24 KEL-BES 24 KEL-BES-S 24 6 BG BG IN FP-FL 21 1-läpivientiaukkoa KEL KEL 24 KEL-U 24 KEL-QUICK 24 KEL-SNAP 24 KEL-QTA 24 KEL-DPZ 24 KEL-DPU 24 KEL-DP 24 KEL-BES 24 KEL-BES-S 24 - Fibox-aukko 6 183

184 to IP64 to UL TYPE BPK Peitelaipat, muovi BPK-RF: pika-asennus ilman työkaluja BPK: ruuvikiinnitys IP64 Malli Tilaus nro. Peitelevy KEL-aukkoon Mitat Pakk Peitelevyt soveltuu käytettäväksi peittämään, 16 ja 24 napaiset moninapaliitinaukot. BPK Peitelaippa ruuvikiinnityksellä: Muovisia peitelaippoja on 2 eri versiota: BPK-B 420 KEL-B KEL-U-B KEL-ER-B KEL-QUICK-B mm Malli BPK-RF A: Peitelaippa SNAP-in kiinnitys metallilevyyn ainevahvuus mm Malli BPK: Peitelaippa ruuvikiinnityksellä Nopea asennus BP-R SNAP-in mallilla Varustettu tiivisteellä (to IP64) BPK BPK BPK BPK Peitelaippa Snap-in kiinnitys metallilevyyn: KEL KEL-U KEL-ER KEL-QUICK KEL 16 KEL-U 16 KEL-ER 16 KEL-QUICK 16 KEL 24 KEL-U 24 KEL-ER 24 KEL-QUICK 24 KEL-FG-A 1 53 mm mm mm BPK-B-RF A KEL-B KEL-U-B KEL-QUICK-B mm 6 Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Soveltuu Polypropeeni (PP) Tiivisteellä: TPE UL94-V0 BPK: IP64 BPK-RF A: - 30 C to C (kiinteä) Halogeni vapaa, silikoni vapaa BPK -RF A BPK 16-RF A BPK 24-RF A KEL KEL-U KEL-QUICK KEL 16 KEL-U 16 KEL-QUICK 16 KEL 24 KEL-U 24 KEL-QUICK 24 KEL-FG-A 1 53 mm mm mm FP Laipat BPK-JFX KEL-JUMBO flex mm 5 184

185 IP65 BPM Peitelevyt, metalli IP65 Malli Tilaus nro. Peitelevy KEL-aukkoon Mitat Pakk BPM-E KEL-E2 KEL-ER-E2 KEL-FG-E2 KEL-QUICK-E mm Peitelevyt soveltuu käytettäväksi peittämään 6,, 16 ja 24 napaiset moninapaliitinaukot. BPM-E KEL-E3 KEL-ER-E3 KEL-FG-E3 KEL-QUICK-E mm Tiiviste sisältyy toimitukseen. BPM-E KEL-E4 KEL-ER-E4 KEL-QUICK-E mm BPM-E BPM-B BPM 6 BPM 6 V2A KEL-E5 KEL-ER-E5 KEL-FG-E5 KEL-QUICK-E5 KEL-B KEL-U-B KEL-ER-B KEL-QUICK-B mm mm 6-napaisen moninapaliittimen mm Tiiviysluokka Soveltuu Teräs, Sinkitty Ainevahvuus: 2 mm IP65 BPM BPM V2A KEL KEL-U KEL-ER KEL-QUICK mm BPM-FG-B KEL-FG-B mm KDR 2 Pohjalevyt FP Laipat MP Moduulilaipat BPM 16 BPM 16 V2A KEL 16 KEL-U 16 KEL-ER 16 KEL-QUICK mm BPM 16-E KEL 16-E 120 x 87 mm 1 BPM 16-MT KEL 16-MT 120 x 2 mm 1 6 BPM 16-2MT KEL 16-2MT 120 x 146 mm 1 BPM 24 BPM 24 V2A KEL 24 KEL-U 24 KEL-ER 24 KEL-QUICK mm BPM 24-E KEL 24-E 143 x 83 mm 1 BPM 24-MT KEL 24-MT mm 1 BPM-JUMBO flex KEL-JUMBO flex mm 1 BPM-JUMBO KEL-JUMBO mm 1 BPM-JUMBO KEL-JUMBO mm 1 BPM-ULTRA KEL-ULTRA flex 168 mm Leveys: 1.5 mm 1 185

186 BPK-SNAP Peitelaipat KEL-SNAP kehyksiin BPK-SNAP on suunniteltu KEL-SNAP pika-asennuskehyksen peitelevyksi. SNAP-pika-asennuskehys voidaan peittää esim. kuljetuksen ajaksi tai kun KEL-läpivientikehys ei muuten ole asennettuna. BPK-SNAP-laippa asennetaan KEL-pikaasennuskehykseen painamalla. Malli Tilaus nro. Sopii tuotteeseen Mitat P L K BPK-SNAP-B KEL-SNAP-B mm BPK-SNAP KEL-SNAP mm BPK-SNAP KEL-SNAP mm BPK-SNAP KEL-SNAP mm Pakk Paloturvallisuus Tiiviysluokka Käyttölämpötila Ominaisuudet Polyeteeni (PE) UL94-HB - 40 C to + 80 C (kiinteä) Silikoni vapaa 6 Soveltuu KEL-SNAP asennuskehyt KDR-ESR Pohjalevyt liukukehyksellä

187 MF Kannakkeet DIN-Kiskoille ja virtakiskolle K P L Kuvaus Malli Versio Til. nro. Ilman kiinnikettä Til. nro. Kiskokiinnikkeellä Mitat [P L K] Malli A MF-A49 Malli A mm Pakk Valikoimassamme on neljä eri kiskokannakemallia 3 tai 35 mm DIN-kiskolle. Kannake vaihtoehdot mahdollistavat kiskojen asennuksen useisiin eri kohteisiin. MF-A68 Malli A mm Lukituspalaa käytetään asennettaessa virtakiskoa 3 kiskokannakkeeseen. DIN-kiskot asennetaan M6 ruuvilla suoraan kannakkeessa olevaan M6 kierteeseen. MF-A88 Malli A mm Kiskokiinnikkeellä Tilaus nro Malli B MF-B20 Malli B mm MF-B30 Malli B mm MF-B50 Malli B mm Malli C MF-B90 Malli B mm MF-C40 Malli C mm Laaja valikoima eri kokoisia ja muotoisia kiskokannakkeita Yksinkertainen asennusalusta TS-35 DIN-kiskoille ja x3 kiskoille Malli D mahdollistaa kahden TS35 DIN-kiskon asentamisen Tarvikkeet Teräs, Sinkitty CU-kisko x3 Tilaus nro. 360 Kiskokiinnikkeellä Tilaus nro Malli D MF-C53 Malli C mm MF-D49 Malli D mm Virtakisko 3 mm mm* 1 * Muut pituudet kysyttäessä. 187

188 KGM GMT Vastamutterit Malli KGM: Vakio vastamutteri, muovia Kuusikulmainen vastamutteri M-kierteillä liittimien kiinnittämiseen. Kierre Malli Tilaus nro. Malli KGM: Vakio, muovi Korkeus [mm] Kiintoavain koko Halkaisija [mm] Aukko a b [mm] Pakk KGM ja GMT erikoisvastamuttereita käytetään yhdessä halkaistavien KVT-läpivientien kanssa toteutettaessa läpivientiä D-liittimillä, DVI-littimillä ja Profibus-liittimillä varustetuilla kaapeleilla. M KGM PA 4.3 SW M KGM PA 7 SW KGM-SUB-D9 sopii SUB-D9 liittimelle (Asennusaukko: 36 mm) M KGM PA 7 SW KGM-PB sopii DVI ja PROFIBUS liittimelle (Asennusaukko: 42 mm) KGM-SUB-D25 sopii SUB-D25 liittimelle (Asennusaukko: mm) M KGM 32 M KGM 40 M KGM PA 7 SW PA 7 SW PA 8.5 SW M KGM PA 8.5 SW M KGM PA 8.5 SW M85 2 KGM PA SW Lenkkiavain M75/M85 KEL-DPF 75 & 85 läpivienneille Lenkkiavain M75/M85 KEL-DPF 75 & KEL-DPF 85 läpivienneillefor plastic locknuts. : Alumiini M75: Tilaus nro M85: Tilaus nro Pakk: 1 188

189 KGM GMT Vastamutterit Malli KGM: SUB-D9, PB, SUB-D25 Malli GMT: Halkaistavat Kierre Malli Tilaus nro. Malli KGM: PB, SUB-D9, SUB-D25 M M M KGM-SUB-D9 KGM-PB KGM-SUB-D Korkeus [mm] Kiintoavain koko Halkaisija [mm] Aukko a b [mm] Pakk PC 7 SW PC 8 SW PC 8 SW Väri Paloturvallisuus Käyttölämpötila Ominaisuudet Soveltuu Polyamidi (PA) / Polykarbonaatti (PC) Harmaa (RAL 7035) Musta UL94-V0, itsestään sammuva - 30 C to C Halogeni vapaa, silikoni vapaa Malli GMT: Halkaistava M GMT PA 8 SW M GMT PA 9 SW KVT, KVT-SNAP, KVT-W90 Halkaistavat holkkitiivisteet QVT Halkaistavat holkkitiivisteet KEL-DPZ Kalvoläpivienti KEL-DPF Joustava läpivienti M GMT PA 9 SW M GMT PA 12 SW a 6 M GMT PA 15 SW b M GMT PA 15 SW

190 7 ATEX Kaapeliläpiviennit räjähdysvaarallisiin tiloihin ATEX-laitedirektiivi 2014/34/EU (ATEX) KEL-U / KEL-ER Direktiivi koskee räjähdysvaarallisissa normaali-ilmanpaineisissa ilmaseoksissa käytettäväksi tarkoitettuja laitteita, joissa on syttymislähde. Räjähdysvaaran voi aiheuttaa palava kaasu, sumu, höyry tai pöly yhdessä ilman kanssa. Direktiivi koskee sekä sähkö- että mekaanisia laitteita, laitekokoonpanoja, itsenäisiä suojausjärjestelmiä sekä turva-, säätö- ja ohjauslaitteita, jotka on tarkoitettu käytettäviksi räjähdysvaarallisten tilojen ulkopuolella, mutta jotka ovat tarpeellisia ATEX-laitteiden ja suojausjärjestelmien turvallisen toiminnan kannalta. ATEX on lyhenne ranskankielisistä sanoista atmosphères explosibles. Vaatimustenmukaisuuden osoittaminen KEL-DPF KEL-DPZ ATEX-laitedirektiivillä on kaksi tarkoitusta, varmistaa sekä korkea turvallisuustaso että tuotteiden vapaa liikkuvuus EU:n markkinoilla. Direktiivi on ns. uuden lähestymistavan (new approach) mukainen direktiivi, joten direktiivissä on esitetty olennaiset turvallisuus- ja terveysvaatimukset, joiden mukaisia tuotteiden on oltava, jotta ne voidaan asettaa saataville EU:n markkinoille. Valmistajien on osoitettava, että tuote on suunniteltu ja valmistettu olennaisten turvallisuus- ja terveysvaatimusten mukaisesti. ATEX direktiivin 2014/34/EU soveltamisala: Tuotehyväksyntä Vaatimuksen mukaisuus menetelmä (muodostuu EU tarkastuksesta, laadun varmistuksesta ja EC vaatimuksen mukaisuus todistuksesta) CE merkintä tarvikkeiden ja suojajärjestelmien vaatimuksen mukaisuudesta Tärkeää huomioida! Direktiivi ryhmittelee laitteet kahteen ryhmään sen perusteella, missä laitteita käytetään. Ryhmän I laitteet on tarkoitettu sellaisiin kaivoksiin ja niiden maanpäällisiin osiin, joissa räjähdysvaara perustuu kaivoskaasuun ja/tai pölyyn. Ryhmään II kuuluvat muissa räjähdysvaarallisissa tiloissa käytettäväksi tarkoitetut laitteet. Ryhmät on jaoteltu laiteluokkiin. Ryhmän I laitteet on jaettu kahteen laiteluokkaan (M1 ja M2) ja ryhmän II laitteet kolmeen eri laiteluokkaan (1,2 ja 3). Laitteen asiakirjat ja merkinnät CE-merkinnän lisäksi laitteisiin on kiinnitettävä räjähdyssuojauksen erityismerkintä, joka sisältää Ex-merkin sekä laitteen ryhmän, laiteluokan ja tarkoitetun käyttöympäristön osoittavat merkinnät. Tarkoitettu käytettäväksi vain kiinteissä asennuksissa! Läpivientikehyksiä voidaan käyttää vain kiinteissä asennuksissa, joissa kaapeliin ei kohdistu vetoa tai kiertoa. 7 Malli Kaasu Pöly KEL / KEL-U KEL-FL II 2D Ex tb IIIA Db KEL-DPF KEL-DPZ pyöreät KEL-DPZ suorakaide KEL-ER KEL-DPZ-KL KEL-DPU II 2G Ex e IIC Gb II 2D Ex tb IIIC Db 190

191 Sisällys 7 IP65 ATEX Läpivientikehykset ATEX Läpivientikehykset ATEX Suuret Läpivientikehykset KEL 24 / KEL 16 laajennukset KEL-ER 24 / KEL-ER 16 / KEL-ER / KEL-ER-B / KEL-ER-E / KEL-U 24 / KEL-U 16 / KEL-U / KEL-U-B / KEL-E KEL 24 / KEL 16 / KEL / KEL-B 196 KEL 24-E / KEL 24-MT / KEL 24-2MT KEL 16-E / KEL 16-MT / KEL 16-2MT IP65 ATEX Läpiviennit lattakaapeleille ATEX Läpivientikehykset Tiivisteosat ja sulkutulpat KEL-FL KEL 183 / KEL 183-E KT pieni / KT suuri / KT-DPF / KTMB / KTMB 183 / DT / FT / ST IP66 IP66 IP66 IP68 ATEX Kalvoläpivienti KEL-DPU 24 ATEX Kalvoläpivienti KEL-DPZ-KL / KEL-DPZ 24 / KEL-DPZ-B / KEL-DPZ-E ATEX Kalvotiivisteet M32 - M63 KEL-DPZ pyöreä IP66 IP68 ATEX Joustava läpivienti M25 - M75 KEL-DPF

192 UL TYPE KEL-U ATEX Läpivientikehykset V2A ruostumaton KEL-U asennuskehykset ovat saatavana V2A ruostumattomilla kiinnitysruuveilla KEL-U saatavana myös kierreholkeilla (kiinnitys kotelon sisäpuolelta) Halkaistava kaapeleiden läpivientijärjestelmä mahdollistaa tiiviysluokan. Kaapeleiden läpivienti ja tiivistys on mahdollista kokoluokissa 1-35 mm ulkohalkaisijoille. Uusi läpivientijärjestelmä on helppo asentaa. Tiivisteosat asennetaan omiin asennusuriinsa, joissa ne pysyvät koko asennuksen ajan. KEL-U asennuskehykset soveltuvat asennettavaksi -, 16- tai 24 napaisen moninapaliittimen aukkoon. KEL-U-B soveltuu asennettavaksi mm asennusaukkoon. Nopea ja helppo asennus Valmiskaapeleille annettu toimivuustakuu säilyy Helposti ja nopeasti uudelleen asennettavissa ja muunneltavissa Hyvä tärinän kesto Suuri pakkaustiheys, laaja valikoima asennuskehyksiä ja tiivisteosia Malli Tilaus nro. Aukotusmitat Tiivisteosa KT Pieni Suuri KEL-U 24 ATEX mm - KEL-U 24 ATEX mm - KEL-U 24 7 ATEX mm 6 1 KEL-U 24 7 ATEX mm 6 1 KEL-U 24 4 ATEX mm 2 2 KEL-U 24 4 ATEX mm 2 2 KEL-U 16 8 ATEX mm 8 - KEL-U 16 8 ATEX mm 8 - KEL-U 16 5 ATEX mm 4 1 KEL-U 16 5 ATEX mm 4 1 KEL-U 16 2 ATEX mm - 2 KEL-U 16 2 ATEX mm - 2 KEL-U 6 ATEX mm 6 - Pakk 7 Paloturvallisuus Tiiviysluokka Käyttölämpötila Merkinnät Testaus Ominaisuudet Korkeus Polyamidi (PA) UL94-V0, itsestään sammuva, runkotiivisteellä ja oikein valituilla tiivisteosilla - 30 C to + 70 C (kiinteä) II 2G Ex e IIC Gb II 2D Ex tb IIIA Db EN : A11:2013 EN :2015 EN :2014 Halogeni vapaa, silikoni vapaa 17 mm KEL-U 6 ATEX mm 6 - KEL-U 3 ATEX mm 2 1 KEL-U 3 ATEX mm 2 1 KEL-U-B4 ATEX mm 4 - KEL-U-B4 ATEX mm 4 - KEL-U-B1 ATEX mm - 1 KEL-U-B1 ATEX mm - 1 Tarvikkeet Tiivisteosat

193 IP65 UL TYPE UL TYPE KEL-ER ATEX Läpivientikehykset V2A ruostumaton IP65 KEL-ER asennuskehykset ovat saatavana V2A ruostumattomilla kiinnitysruuveilla KEL-ER saatavana myös kierreholkeilla (kiinnitys kotelon sisäpuolelta) Malli Tilaus nro. Aukotusmitat Tiivisteosa KT Pieni Suuri KEL-ER 24 ATEX mm - KEL-ER 24 ATEX mm - KEL-ER 24 7 ATEX mm 6 1 KEL-ER 24 7 ATEX mm 6 1 KEL-ER 24 4 ATEX mm 2 2 KEL-ER 24 4 ATEX mm 2 2 KEL-ER 16 8 ATEX mm 8 - KEL-ER 16 8 ATEX mm 8 - KEL-ER 16 5 ATEX mm 4 1 KEL-ER 16 5 ATEX mm 4 1 KEL-ER 16 2 ATEX mm - 2 KEL-ER 16 2 ATEX mm - 2 KEL-ER 6 ATEX mm 6 - KEL-ER 6 ATEX mm 6 - KEL-ER 3 ATEX mm 2 1 KEL-ER 3 ATEX mm 2 1 KEL-ER-B4 ATEX mm 4 - KEL-ER-B4 ATEX mm 4 - KEL-ER-B1 ATEX mm - 1 KEL-ER-B1 ATEX mm - 1 Pakk Halkaistava kaapeleiden läpivientijärjestelmä tarjoaa korkean IP65 tiiviysluokan valmiskaapeleiden läpivientiin. Läpivienti ja tiivistys mahdollista kaapelihalkaisijoille 1-16 mm (KT 1-15) ja mm (KT 16-34). Uusi läpivientijärjestelmä on entistä helpompi ja nopeampi asentaa. Tiivistysosat asennetaan omiin asennusuriinsa, joissa ne pysyvät paikoillaan koko asennuksen ajan. KEL-ER asennuskehykset soveltuvat asennettavaksi -, 16- tai 24 napaisen moninapaliittimen aukkoon. KEL-ER-B soveltuu asennettavaksi mm asennusaukkoon. Valmiskaapeleille annettu toimivuustakuu säilyy Helposti ja nopeasti uudelleen asennettavissa ja muunneltavissa Hyvä tärinän kesto Suuri pakkaustiheys, laaja valikoima asennuskehyksiä ja tiivisteosia Paloturvallisuus Tiiviysluokka Käyttölämpötila Merkinnät Testaus Ominaisuudet Korkeus Tarvikkeet KT tiivisteosat Polyamidi (PA) UL94-V0, itsestään sammuva IP65, runkotiivisteellä ja oikein valituilla tiivisteosilla - 30 C to + 70 C (kiinteä) II 2G Ex e IIC Gb II 2D Ex tb IIIC Db EN : A11:2013 EN :2015 EN :2014 Halogeni vapaa, silikoni vapaa 17 mm 7 193

194 UL TYPE KEL-E ATEX Läpivientikehykset V2A ruostumaton KEL-E asennuskehykset ovat saatavana V2A ruostumattomilla kiinnitysruuveilla KEL-E saatavana myös kierreholkeilla (kiinnitys kotelon sisäpuolelta) KEL-E soveltuu käytettäväksi esimerkiksi erilaisten lattaliittimien läpivienteihin. Pienikokoinen kehys on hyvä vaihtoehto kohteissa, joissa tilaa on rajoitetusti. Soveltuu käytettäväksi aina 17 mm kaapelihalkaisijaan asti. Valmiskaapeleille annettava toimivuustakuu säilyy Erityisesti D-liittimillä varustettujen kaapeleiden läpivientiin Tilaa säästävä muotoilu Hyvä tärinän kesto Helposti muunneltavissa ja laajennettavissa tarpeiden mukaan Malli Tilaus nro. Aukko Tiivisteosa KT Pieni Suuri KEL-E2 ATEX mm 2 - KEL-E2 ATEX mm 2 - KEL-E3 ATEX mm 3 - KEL-E3 ATEX mm 3 - KEL-E4 ATEX mm 4 - KEL-E4 ATEX mm 4 - KEL-E5 ATEX mm 5 - KEL-E5 ATEX mm 5 - Pakk 7 Paloturvallisuus Tiiviysluokka Käyttölämpötila Merkinnät Testaus Ominaisuudet Korkeus Tarvikkeet Tiivisteosat Polyamidi (PA) UL94-V0, itsestään sammuva, runkotiivisteellä ja oikein valituilla tiivisteosilla - 30 C to + 70 C (kiinteä) II 2G Ex e IIC Gb II 2D Ex tb IIIA Db EN : A11:2013 EN :2015 EN :2014 Halogeni vapaa, silikoni vapaa 17 mm

195 IP65 UL TYPE KEL-ER-E ATEX Läpivientikehykset V2A ruostumaton KEL-ER asennuskehykset ovat saatavana V2A ruostumattomilla kiinnitysruuveilla KEL-ER saatavana myös kierreholkeilla (kiinnitys kotelon sisäpuolelta) IP65 Malli Tilaus nro. Aukko Tiivisteosa KT Pieni Suuri KEL-ER-E2 ATEX KEL-ER-E2 ATEX KEL-ER-E3 ATEX KEL-ER-E3 ATEX KEL-ER-E4 ATEX KEL-ER-E4 ATEX KEL-ER-E5 ATEX KEL-ER-E5 ATEX Pakk Halkaistava kaapeleiden läpivientijärjestelmä tarjoaa korkean IP65 tiiviysluokan valmiskaapeleiden läpivientiin. Pienikokoinen kehys on hyvä vaihtoehto kohteissa, joissa tilaa on rajoitetusti. Läpivienti ja tiivistys mahdollista kaapelihalkaisijoille 1-16 mm (KT 1-15). Uusi läpivientijärjestelmä on entistä helpompi ja nopeampi asentaa. Tiivistysosat asennetaan omiin asennusuriinsa, joissa ne pysyvät paikoillaan koko asennuksen ajan. Valmiskaapeleille annettava toimivuustakuu säilyy Erityisesti D-liittimillä varustettujen kaapeleiden läpivientiin Tilaa säästävä muotoilu Hyvä tärinän kesto Helposti muunneltavissa ja laajennettavissa tarpeiden mukaan Paloturvallisuus Tiiviysluokka Käyttölämpötila Merkinnät Testaus Ominaisuudet Korkeus Tarvikkeet Polyamidi (PA) UL94-V0, itsestään sammuva IP65, runkotiivisteellä ja oikein valituilla tiivisteosilla - 30 C to + 70 C (kiinteä) II 2G Ex e IIC Gb II 2D Ex tb IIIC Db EN : A11:2013 EN :2015 EN :2014 Halogeni vapaa, silikoni vapaa 17 mm 7 KT tiivisteosat

196 UL TYPE KEL ATEX Läpivientikehykset V2A ruostumaton KEL asennuskehykset ovat saatavana V2A ruostumattomilla kiinnitysruuveilla KEL saatavana myös kierreholkeilla (kiinnitys kotelon sisäpuolelta) KEL asennuskehykset soveltuvat asennettavaksi -, 16- tai 24 napaisen moninapaliittimen aukkoon. Tiivisteen optimaalinen sijoitus mahdollistaa normaalin 36 mm aukotuksen kasvattamisen aina 46 mm asti suurempien liittimien läpiviennin helpottamiseksi. KEL-B soveltuu asennettavaksi mm asennusaukkoon. Kaapelin halkaisijan mukaan valittava tiivisteosa asennetaan kaapelin ympäri ja kokonaisuus asennetaan läpivientikehykseen. Valmiskaapeleille annettava toimivuustakuu säilyy Suuri pakkaustiheys, laaja valikoima läpivientikehyksiä ja tiivisteosia Hyvä tärinän kesto Helposti muunneltavissa ja laajennettavissa tarpeiden mukaan Malli Tilaus nro. Aukotusmitat Tiivisteosa KT Pieni Suuri KEL 24 ATEX mm - KEL 24 ATEX mm - KEL 24 7 ATEX mm 6 1 KEL 24 7 ATEX mm 6 1 KEL 24 5 ATEX mm 5 - KEL 24 5 ATEX mm 5 - KEL 24 4 ATEX mm 2 2 KEL 24 4 ATEX mm 2 2 KEL 16 8 ATEX mm 8 - KEL 16 8 ATEX mm 8 - KEL 16 5 ATEX mm 4 1 KEL 16 5 ATEX mm 4 1 KEL 16 4 ATEX mm 4 - Pakk 7 Paloturvallisuus Tiiviysluokka Käyttölämpötila Merkinnät Testaus Ominaisuudet Korkeus Polyamidi (PA) UL94-V0, itsestään sammuva, runkotiivisteellä ja oikein valituilla tiivisteosilla - 30 C to + 70 C (kiinteä) II 2G Ex e IIC Gb II 2D Ex tb IIIA Db EN : A11:2013 EN :2015 EN :2014 Halogeni vapaa, silikoni vapaa 17 mm KEL 16 4 ATEX mm 4 - KEL 16 2 ATEX mm - 2 KEL 16 2 ATEX mm - 2 KEL 6 ATEX mm 6 - KEL 6 ATEX mm 6 - KEL 3 ATEX mm 2 1 KEL 3 ATEX mm 2 1 Tarvikkeet KEL-B4 ATEX mm 4 - KEL-B4 ATEX mm 4 - Tiivisteosat KEL-B1 ATEX mm - 1 KEL-B1 ATEX mm

197 KEL 24-E/-MT/-2MT ATEX Läpivientikehykset V2A ruostumaton KEL asennuskehykset ovat saatavana V2A ruostumattomilla kiinnitysruuveilla KEL saatavana myös kierreholkeilla (kiinnitys kotelon sisäpuolelta) Malli Tilaus nro. Aukotusmitat Tiivisteosa KT Pieni Suuri KEL E ATEX mm 15-1 KEL E ATEX mm 15-1 KEL E ATEX mm KEL E ATEX mm KEL 24 9-E ATEX mm KEL 24 9-E ATEX mm KEL 24 -E ATEX mm - 1 KEL 24 -E ATEX mm - 1 KEL MT ATEX mm 20-1 KEL MT ATEX mm 20-1 KEL MT ATEX mm KEL MT ATEX mm KEL MT ATEX mm KEL MT ATEX mm KEL MT ATEX mm KEL MT ATEX mm KEL 24 8-MT ATEX mm KEL 24 8-MT ATEX mm KEL MT ATEX mm 30-1 KEL MT ATEX mm 30-1 KEL MT ATEX mm KEL MT ATEX mm KEL MT ATEX mm Pakk KEL 24-E/-MT/-2MT tarjoaa läpivientimahdollisuuden jopa 120:lle kaapelille. KEL 24-E läpivientikehyssarja on KEL-perusrunko lisättynä keskelle asennetulla yhdellä tai kahdella laajennusosalla. Laajennus mahdollistaa jopa 120 kaapelin kustannustehokkaan ja asennusystävällisen läpiviennin. Pieni aukko, suuri pakkaustiheys Helposti muunneltavissa ja laajennettavissa tarpeiden mukaan Valmiskaapeleille annettava toimivuustakuu säilyy Hyvä tärinän kesto Paloturvallisuus Tiiviysluokka Käyttölämpötila Merkinnät Testaus Ominaisuudet Korkeus Tarvikkeet Polyamidi (PA) UL94-V0, itsestään sammuva, runkotiivisteellä ja oikein valituilla tiivisteosilla - 30 C to + 70 C (kiinteä) II 2G Ex e IIC Gb II 2D Ex tb IIIA Db EN : A11:2013 EN :2015 EN :2014 Halogeni vapaa, silikoni vapaa 17 mm 7 KEL MT ATEX mm Tiivisteosat KEL MT ATEX mm KEL MT ATEX mm KEL MT ATEX mm KEL MT ATEX mm

198 KEL 16-E/-MT/-2MT ATEX Läpivientikehykset KEL asennuskehykset ovat saatavana V2A ruostumattomilla kiinnitysruuveilla KEL saatavana myös kierreholkeilla (kiinnitys kotelon sisäpuolelta) KEL 16-E/-MT/-2MT tarjoaa läpivientimahdollisuuden jopa 96:lle kaapelille. KEL 16-E läpivientikehyssarja on KEL-perusrunko lisättynä keskelle asennetulla yhdellä tai kahdella laajennusosalla. Laajennus mahdollistaa jopa 96 kaapelin kustannustehokkaan ja asennusystävällisen läpiviennin. Pieni aukko, suuri pakkaustiheys Helposti muunneltavissa ja laajennettavissa tarpeiden mukaan Valmiskaapeleille annettava toimivuustakuu säilyy Hyvä tärinän kesto Malli Tilaus nro. Aukotusmitat Tiivisteosa KT Pieni Suuri KEL E ATEX mm 12-1 KEL E ATEX mm 12-1 KEL 16 6-E ATEX mm KEL 16 6-E ATEX mm KEL MT ATEX mm 16-1 KEL MT ATEX mm 16-1 KEL 16 -MT ATEX mm KEL 16 -MT ATEX mm KEL 16 4-MT ATEX mm KEL 16 4-MT ATEX mm KEL MT ATEX mm 24-1 Pakk 7 Paloturvallisuus Tiiviysluokka Käyttölämpötila Merkinnät Testaus Ominaisuudet Korkeus Polyamidi (PA) UL94-V0, itsestään sammuva, runkotiivisteellä ja oikein valituilla tiivisteosilla - 30 C to + 70 C (kiinteä) II 2G Ex e IIC Gb II 2D Ex tb IIIA Db EN : A11:2013 EN :2015 EN :2014 Halogeni vapaa, silikoni vapaa 17 mm KEL MT ATEX mm 24-1 KEL MT ATEX mm KEL MT ATEX mm KEL MT ATEX mm KEL MT ATEX mm Tarvikkeet Tiivisteosat

199 KEL-FL ATEX Läpivientikehykset lattakaapeleille Malli Tilaus nro. Aukotusmitat KEL-FL A ATEX mm KEL-FL B ATEX mm KEL-FL C ATEX mm Tiivisteosa KT FT 0 KT 1 FT-1 0 KT 1 FT-2 1 KT 1 FT-1 Pakk KL-FL valikoima tarjoaa yksinkertaisen, nopean ja joustavan läpivientiratkaisun lattakaapeleille. Asennuskehys soveltuu käytettäväksi halkaistavien ja halkaisemattomien tiivisteosien kanssa. Tiivisteosan innovatiivinen rakenne kompensoi eri kaapelivalmistajien tuotteiden välisiä mittaeroja. KEL-FL D ATEX mm 0 KT 1 FT-3 KEL-FL E ATEX mm KEL-FL F ATEX mm 1 KT 1 FT-2 0 KT 2 FT-1 Samassa kehyksessä voidaan viedä sekä latta-että pyörökaapeleita Koteloon muodostuu tilaa säästävä ja selkeä kokonaisuus kaapeleiden läpivienniksi KEL-FL G ATEX mm 2 KT 1 FT-1 KEL-FL H ATEX mm KEL-FL I ATEX mm KEL-FL J ATEX mm KEL-FL K ATEX mm 2 KT 1 FT-2 1 KT 2 FT-1 3 KT 1 FT-1 1 FT-1 1 FT-2 KEL-FL L ATEX mm 1 FT-4 Paloturvallisuus Tiiviysluokka Käyttölämpötila Merkinnät Testaus Ominaisuudet Korkeus Polyamidi (PA) UL94-V0, itsestään sammuva, runkotiivisteellä ja oikein valituilla tiivisteosilla - 30 C to + 70 C (kiinteä) II 2G Ex e IIC Gb II 2D Ex tb IIIA Db EN : A11:2013 EN :2015 EN :2014 Halogeni vapaa, silikoni vapaa 17 mm 7 Tarvikkeet Tiivisteosat, pieni FT tiivisteosat, latta

200 UL TYPE KEL 183 KEL 183-E ATEX Läpivientikehykset KEL 183 KEL 183-E KEL 183 halkaistava läpivientikehys mahdollistaa kaapeleiden läpiviennin aina 75 mm ulkohalkaisijaan asti tiiviysluokassa. Isoa, halkaistavaa tiivisteosaa käyttämällä voidaan toteuttaa valmiskaapeleiden läpivienti 35 mm kaapelihalkaisijaan asti. Kaapeleille joiden ulkohalkaisija on maksimissaan 75 mm on tarjolla tiivisteosa KTMB. Tämä malli ei ole halkaistavaa mallia. Malli Tilaus nro. Aukotusmitat Tiivisteosa KT 183 KT suuri KEL ATEX mm 2-1 KEL ATEX mm 2-1 KEL ATEX mm KEL ATEX mm KEL ATEX mm Pakk KEL ATEX mm Soveltuu kaapelin halkaisijoille 75 mm asti Tiivisteosat tarjoavat joustavan läpiviennin jäykillekin kaapeleille Lisäykset ja muutokset toteutettavissa helposti ja nopeasti KEL 183-E4 ATEX mm KEL 183-E4 ATEX mm KEL 183-E16 ATEX mm 16 KT pieni 1 KEL 183-E16 ATEX mm 16 KT pieni 1 7 Paloturvallisuus Tiiviysluokka Käyttölämpötila Merkinnät Testaus Ominaisuudet Korkeus Tarvikkeet Polyamidi (PA) UL94-V0, itsestään sammuva, runkotiivisteellä ja oikein valituilla tiivisteosilla - 30 C to + 70 C (kiinteä) II 2G Ex e IIC Gb II 2D Ex tb IIIA Db EN : A11:2013 EN :2015 EN :2014 Halogeni vapaa, silikoni vapaa 17 mm KTMB tiivisteosat KEL 183 Tiivisteosat

201 KT ATEX Tiivisteosat Kuvaus Malli Sivu Kaap. halk. BTK 48 Umpitiiviste KT 1 - KT mm KTs 16 - KTs mm KT-tiivisteosia käytetään yhdessä seuraavien asennuskehyksien kanssa: KEL-U ATEX/KEL-ER ATEX/KEL ATEX ( ) KT-tiivisteosat soveltuvat kaapelihalkaisijoille 1-35 mm. KT S1 49 KT oval 49 n. 8 4 mm KT tele 49 Puh. kaapeli KT tele1 49 Datakaapeli RJ12 KT tele2 49 Datakaapeli RJ/RJ4 KT KT ø 2 mm - 2 ø 8 mm KT KT ø 2 mm - 4 ø 6 mm KT-ASI 49 1 ASI-kaapeli KT-ASI2 rl 49 2 ASI-kaapeli KT-ASI2 ll 49 2 ASI-kaapeli Paloturvallisuus Käyttölämpötila Merkinnät Testaus Ominaisuudet TPE UL94-V0, itsestään sammuva - 30 C to + 70 C (kiinteä) II 2G Ex e IIC Gb II 2D Ex tb IIIA Db EN : A11:2013 EN :2015 EN :2014 Halogeni vapaa, silikoni vapaa ATG 50 Sovite 7 BTG 50 Umpitiiviste KT 16 - KT mm 201

202 KT-DPF KTMB DT ATEX Tiivisteosat, laaja tiivistysalue 7 KTMB / KT-DPF sallii perusmallia suuremman vaihtelun kaapelin ulkohalkaisijalle. Tämä on merkittävä etu, ellei ennalta tarkalleen tiedetä asennettavien kaapeleiden ulkohalkaisijoita. KTMB / KT-DPF tiivisteosat eivät ole halkaistavaa mallia, joten kaapelit on läpivietävä ennen liittimien asennusta. KT-DPF-läpiviennin katkaisu: Kaapelin ulkohalkaisija - 20%. DT-tiivisteosat soveltuvat käytettäväksi vakiokaapeleiden kanssa. (ilman liittimiä). Tiivisteosan rakenne mahdollistaa useiden kaapeleiden läpiviennin pienessä tilassa. DT-tiivisteosia käytetään yhdessä seuraavien asennuskehyksien kanssa. Mahdollistaa sekä valmiskaapeleiden, että vakiokaapeleiden käytön samassa läpivientikehyksessä Mahdollistaa kaapelisarjojen esiasennuksen Suuri pakkaustiheys Rakenne mahdollistaa tukevan, joustavan asennuksen erityisesti jäykille kaapeleille Paloturvallisuus Käyttölämpötila Merkinnät Testaus Ominaisuudet TPE UL94-V0, itsestään sammuva - 30 C to + 70 C (kiinteä) II 2G Ex e IIC Gb II 2D Ex tb IIIA Db EN : A11:2013 EN :2015 EN :2014 Halogeni vapaa, silikoni vapaa Kuvaus Malli Sivu Kaap. halk. KT-DPF-A mm KT-DPF-B mm KT-DPF-C mm KTMB-A mm KTMB-B mm KTMB-C mm KTMB-D mm KTMB-E mm KTMB-G mm KTMB-H mm KTMB-I mm KTMB-J mm KTMB-K mm KTMB-O 35 Umpitiiviste (KEL 183) KTMB-P mm (KEL 183) KTMB-Q mm (KEL 183) KTMB-R mm (KEL 183) KTMB-S mm (KEL 183) DT max. 6.5 mm 2 max mm DT max. 7.1 mm DT max. 6.5 mm 3 max. 9.5 mm 3 max mm DT max. 9.5 mm DT max mm 1 max. 9.5 mm DT max. 6 mm DT max. 7 mm 2 max. 4 mm FT-1 x - FT-4 x 33 Lattakaapeli (KEL-FT) 202

203 IP66 UL TYPE UL TYPE KEL-DPU ATEX Kalvoläpiviennit Tivistys edestä Tiivistys sisäpuolelta Asennus ilman työkaluja, plug-in kiinnitysosien ansiosta. IP66 Malli Tilaus nro. Aukotusmitat Kaapelien määrä Pakk KEL-DPU ATEX KEL-DPU ATEX KEL-DPU ATEX KEL-DPU ATEX mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm KEL-DPU läpivientilaipat on suunniteltu vakiokaapeleiden (3.2 mm mm) läpivientiin ja tiivistämiseen paikoissa, joissa tilaa on rajoitetusti. Tiiviysluokka on IP65/IP66. KEL-DPU:ssa on kiinnitetty erityistä huomiota vahvaan runkorakenteeseen. KEL-DPU sopii asennettavaksi 24-napaisen moninapaliittimen asennusaukkoon. KEL-DPU:n avulla putkien tai kaapeleiden läpivienti toteutetaan muutamassa sekunnissa. Puhkaise tiivistyskalvo ja työnnä kaapeli tiivisteen läpi. KEL-DPU ATEX KEL-DPU ATEX KEL-DPU ATEX mm mm mm mm mm mm mm mm mm mm mm mm mm Snap-in asennus / ruuvikiinnitys Tukeva rakenne Hyvä vedonpoisto Helppo asentaa Tilaa säästävä rakenne Kaksoishuullos takaa IP65/IP66 tiiviysluokan Likaa hylkivä rakenne KEL-DPU ATEX * Vain harmaat tuotetyypit mm mm Väri Tiiviysluokka Paloturvallisuus Käyttölämpötila Merkinnät Testaus Ominaisuudet Kehys: Polypropeeni (PP) Tiivisteosa: TPE Harmaa (RAL 7035) Musta IP65/IP66 (testattu EN mukaan) UL94-V0, itsestään sammuva - 30 C to + 70 C (kiinteä) II 2G Ex e IIC Gb II 2D Ex tb IIIC Db EN : A11:2013 EN :2015 EN :2014 Halogeni vapaa, silikoni vapaa 7 203

204 IP65 UL TYPE KEL-DPZ-KL ATEX Kalvoläpiviennit IP65 Tivistys edestä Tiivistys sisäpuolelta Malli Tilaus nro. Aukotusmitat Kaapelien määrä Pakk Läpivientilaippa KEL-DPZ-KL on suunniteltu 72:n kaapelin läpivientiin. (ilman liittimiä) KEL-DPZ on edullinen vaihtoehto holkkitiivisteelle. Voit työntää kaapelin sellaisenaan tiivistekalvon läpi tai helpottaa kaapelin läpimenoa tekemällä kalvoon esireiän esim. ruuvitaltalla. Kun kaapelit on työnnetty tiivisteen läpi on tiivistys ja vedonpoisto saavutettu ilman erillisiä toimenpiteitä tai lisäosia. KEL-DPZ-KL soveltuu käytettäväksi Rittalin KL koteloissa. KEL-DPZ-KL 72 ATEX * Vain harmaat tuotetyypit mm 42x mm 21x mm mm mm 1 Tilaa säästävä muoto Suuri asennustiheys Asennus muutamassa sekunnissa Kaksoistiiviste kaapeleille takaa IP65 tiiviysluokan Likaa hylkivä rakenne 7 Väri Paloturvallisuus Tiiviysluokka Käyttölämpötila Merkinnät Testaus Ominaisuudet Tuki: V2A ruostumaton teräs muoviseoksella päällystettynä Tiivistelaippa: TPE Ruuveilla: V2A ruostumaton teräs Harmaa (RAL 7035) Musta UL94-V0, itsestään sammuva IP65 (testattu EN mukaan) - 30 C to + 70 C (kiinteä) II 2G Ex e IIC Gb II 2D Ex tb IIIC Db EN : A11:2013 EN :2015 EN :2014 Halogeni vapaa, silikoni vapaa 204

205 IP66 UL TYPE KEL-DPZ ATEX Kalvoläpiviennit Tivistys edestä Tiivistys sisäpuolelta IP66 Malli Tilaus nro. Aukotusmitat Kaapelien määrä Pakk KEL-DPZ ATEX mm mm mm KEL-DPZ 24 / KEL-DPZ-B / KEL-DPZ-E läpivientilaipat on suunniteltu kaapelien läpivientiin ja tiivistykseen kaapelihalkaisijoissa 1.5 mm mm. KEL-DPZ ATEX KEL-DPZ ATEX KEL-DPZ ATEX mm mm mm mm mm mm mm mm mm mm mm Kaapelit asennetaan laippaan työntämällä kaapeli ohennetun läpimenoalueen läpi. Läpimenokohtaan muodostuu IP65/IP66 tiiviysluokka. Kaapelit ja esim. pneumatiikkaputket ovat asennettavissa paikoilleen muutamassa sekunnissa yksinkertaisesti vain työntämällä ne läpi ohennetusta läpimenokohdasta. KEL-DPZ ATEX mm mm mm mm KEL-DPZ ATEX KEL-DPZ ATEX KEL-DPZ ATEX mm 21x mm mm mm mm 42x mm mm 119x mm mm Nopea asentaa Suuri läpivientitiheys Automaattisesti kaapelin tiivistys IP65/IP66 Tilaa säästävä muoto KEL-DPZ-B 13 ATEX KEL-DPZ-B 17 ATEX KEL-DPZ-B 25 ATEX KEL-DPZ-E ATEX KEL-DPZ-E ATEX mm mm mm mm mm mm mm mm mm mm 25x mm mm mm mm 21x mm Väri Tiiviysluokka Paloturvallisuus Käyttölämpötila Merkinnät Testaus Ominaisuudet Kehys: Polyamidi (PA) Tiivisteosa: TPE Harmaa (RAL 7035) Musta IP65/IP66 (testattu EN mukaan) UL94-V0, itsestään sammuva - 30 C to + 70 C (kiinteä) II 2G Ex e IIC Gb II 2D Ex tb IIIC Db EN : A11:2013 EN :2015 EN :2014 Halogeni vapaa, silikoni vapaa 7 * Vain harmaat tuotetyypit 205

206 to UL TYPE UL TYPE IP68 KEL-DPZ ATEX Kalvotiivisteet, pyöreät IP66 IP68 Tivistys edestä Tiivistys sisäpuolelta KEL-DPZ kalvotiivisteet on suunniteltu kaapeleiden läpivientiin ja tiivistykseen ( mm halkaisijoille) pienessä tilassa. Kaapelit asennetaan laippaan työntämällä kaapeli ohennetun läpimenoalueen läpi. Läpimenokohtaan muodostuu IP66 / IP67 / IP68 tiiviysluokka. Kaapelit ja esim. pneumatiikkaputket ovat asennettavissa paikoilleen muutamassa sekunnissa yksinkertaisesti vain työntämällä ne läpi ohennetusta läpimenokohdasta. Pyöreät KEL-DPZ- tiivisteet soveltuvat asennettaviksi suoraan M-kierre aukkoihin M32 - M63. Malli Tilaus nro. Kaapelien määrä Kierre Ulkohalkaisija Pakk KEL-DPZ 32 4 ATEX KEL-DPZ ATEX KEL-DPZ 32 7 ATEX KEL-DPZ 40 8 ATEX KEL-DPZ 50 8 ATEX mm mm M mm mm M mm mm M mm mm mm mm mm M mm M mm KEL-DPZ 50 ATEX mm mm mm M mm 7 Väri Nopea asennus Suuri läpimenotiheys Kaksoistiiviste takaa tiiviysluokan IP66 / IP67 / IP68 Asennetaan vakio M-aukkoon Vastamutteri sisältyy toimitukseen (Polyamidi) Paloturvallisuus Tiiviysluokka Käyttölämpötila Merkinnät Testaus Ominaisuudet Kierteen pituus Korkeus Kehys: Polyamidi (PA) Tiivisteosa: TPE Harmaa (RAL 7035) Musta UL94-V0, itsestään sammuva IP66/IP67/IP68 (testattu EN mukaan) - 30 C to + 70 C (kiinteä) II 2G Ex e IIC Gb II 2D Ex tb IIIC Db EN : A11:2013 EN :2015 EN :2014 Halogeni vapaa, silikoni vapaa 14 mm 8 mm KEL-DPZ ATEX KEL-DPZ ATEX KEL-DPZ ATEX KEL-DPZ 63 9 ATEX KEL-DPZ ATEX KEL-DPZ ATEX KEL-DPZ ATEX * Vain harmaat tuotetyypit mm mm M mm mm M mm 76x mm mm mm mm mm mm mm mm mm M mm M mm M mm mm M mm 35x mm M mm 206

207 to UL TYPE UL TYPE IP68 KEL-DPF ATEX Joustava läpivienti IP66 IP68 Malli Tilaus nro. Kierre Kaapelin koko Ulkohalkaisija Pakk KEL-DPF ATEX KEL-DPF ATEX M mm 39 mm 5 M mm 46 mm 5 KEL-DPF on suunniteltu syöttökaapelin (ø 70 mm asti)läpivienniksi keskuskaappiin. Joustavuutensa ja erityisen pyramidirakenteen ansiosta on kaapelin läpiviennin toteutus perinteisiä ratkaisuja huomattavasti helpompi ja nopeampi toteuttaa. KEL-DPF ATEX KEL-DPF ATEX M mm 54 mm 5 M mm 64 mm 5 DPF-läpiviennin katkaisu: Kaapelin ulkohalkaisija - 25%. Pyramidin eri tasoihin on merkitty halkaisijatiedot eri katkaisutasoille Suosittelemme erillistä kaapeleiden vedonpoistoa. KEL-DPF ATEX M mm 77 mm 5 KEL-DPF ATEX KEL-DPF ATEX * Vain harmaat tuotetyypit M mm 89 mm 1 M mm 99 mm 1 Nopea asennus Joustava rakenne mahdollistaa kaapelin sisääntulon eri kulmissa Asennetaan vakio M-aukkoon Vastamutteri sisältyy toimitukseen (Polyamidi) Väri Paloturvallisuus Tiiviysluokka Käyttölämpötila Merkinnät Testaus Ominaisuudet Kierteen pituus Kehys: Polyamidi (PA) Tiivisteosa: TPE Harmaa (RAL 7035) Musta UL94-V0, itsestään sammuva IP66/IP67/IP68 (testattu EN mukaan) - 30 C to + 70 C (kiinteä) II 2G Ex e IIC Gb II 2D Ex tb IIIC Db EN : A11:2013 EN :2015 EN :2014 Halogeni vapaa, silikoni vapaa 14 mm 7 207

208 8 icotek TOOLS Meistinvetolaitteet, lävistimet ja hyödyllisiä työkaluja icotekin uusi, kompaktin kokoinen käsihydraulinen meistinvetolaite takaa moninverroin nopeamman tavan tehdä neliön-, suorakaiteen-, tai pyöreänmuotoiset reiät, verrattuna manuaalisiin lävistimiin. icotek tarjoaa lävistimet PG16, M16, M20. M25, M32, M40, M50, M63, M75, M85 kokoluokissa. Itsekeskittyvät meistimet halkaisevat palat 3 osaan jotta poistaminen on vaivatonta. Painonapeille ja pyöreille katkaisimille on oma 22,5mm lävistin jossa on lukituslovi. Valikoimasta löytyy myös suorakaiteen-ja neliönmalliset lävistimet, -,16- ja 24 napaisille moninapaliittimille, Icotekin omia läpivientiratkaisuja unohtamatta. 1. Helppokäyttöisyys Hydraulisen voiman ja laitteen kevyen rakenteen avulla voit helposti rei'ittää V2A luokan ruostumatonta terästä, terästä, alumiinia tai muovia. Vetolaitteen sylinteri pyörii 360 astetta, kolmella akselilla. Näin rei'itys on vaivatonta myös ahtaissa kohteissa. 8 *V2A 2. 2*/3-osainen leikkuu (M16 - M63) Pistin on muotoiltu niin että rei'ittämiseen tarvitaan aiempaa vähemmän voimaa. Kolmeen osaan leikkaava pistin helpottaa myös palojen irroittamista. 3. Täydellinen icotekin kaapeliläpivienteihin Metrimitoitetut lävistimet sopivat teollisuuden moninapaliittimien standardi rei'ityksiin sekä moniin icotekin kaapeliläpivienteihin. 208

209 Sisältö 8 Meistinvetolaite Hydraulinen meistinvetolaite & pyöreä lävistinsarja, metrimitoitettu Suorakaide & neliölävistimet Teollisuuden moninapaliittimiin ja icotek kaapeliläpivienteihin Pyöreät lävistimet PG16, M16-M85 rei'ille Aputyökalut Työkalut asennuksiin & kaapelointiin

210 Meistinvetolaite sarjat Käsihydraulinen meistinvetolaite & metriset lävistimet Helppokäyttöinen meistinvetolaite ruostumattomalle V2A teräkselle, teräkselle, alumiinille ja muoville. Maks. 3 mm (V2A : 2mm). Vetolaitteen sylinteri pyörii 360 astetta, kolmella akselilla. Näin rei'itys on vaivatonta myös ahtaissa kohteissa. Vetolaite on yhteensopiva kaikille Icotekin lävistimille, sekä muiden valmistajien lävistimille. Meistinvetolaite BASIC Malli Toimitussisältö Tilaus nro. Pakk 1 käsihydraulinen meistinvetolaite (paino: 2kg) 1 vetotappi ø 9.5mm (3/8"UNF) - ø 19mm (3/4"UNF), l=130mm 1 vetotappi ø19mm (3/4"UNF), l=130mm 1 holkki 1 voiteluaine 1 Askelpora HSS 1 Säilytyslaukku astetta kääntyvä vetopää Suuri hydraulinen voima (60 kn, 600 bar) helppoon lävistykseen Kompakti ja kevyt alumiinirakenne (2 kg) Nopea ja helppokäyttöinen Yhteensopiva muiden valmistajien lävistimille Meistinvetolaite PRO käsihydraulinen meistinvetolaite (paino: 2kg) 1 vetotappi ø 9.5mm (3/8"UNF) - ø 19mm (3/4"UNF), l=130mm 1 vetotappi ø19mm (3/4"UNF), l=130mm 1 holkki 1 voiteluaine 1 Askelpora HSS 1 kpl lävistin M16 / M20 / M25 / M32 1 Säilytyslaukku Puristusvoima Käyttöpaine Alumiini 60 kn 600 bar 8 Tarvikkeet Pyöreät lävistimet Suorakaide- ja neliömalliset lävistimet Meistinvetolaite PRO käsihydraulinen meistinvetolaite (paino: 2kg) 1 vetotappi ø 9.5mm (3/8"UNF) - ø 19mm (3/4"UNF), l=130mm 1 vetotappi ø19mm (3/4"UNF), l=130mm 1 holkki 1 voiteluaine 1 Askelpora HSS 1 kpl lävistin M16 / M20 / M25 / M32 / M40 / M50 / M63 1 Säilytyslaukku

211 Suorakaide & neliölävistimet Teollisuuden moninapaliittimille & icotek kaapeliläpivienteihin Vastamutteri Pistin Tyyny Vetotappi Malli Lävistin koko Maks. materiaali paksuus Lävistin liittimelle Tilaus nro. Pakk Lävistin 22x45 22 x 45 mm 2.5 mm Lävistin 92x92 92 x 92 mm 2.5 mm Lävistin 125x x 125 mm 2 mm Lävistin 66x x 112 mm 2.5 mm Lävistin E2 24 x 43 mm 2.5 mm Lävistin E3 24 x 65mm 2.5 mm Suorakaiteen ja neliönmuotoiset lävistimet helppoon rei'itykseen ruostumattomalle (V2A luokka), teräkselle, alumiinille ja muoville max. 3mm (V2A: max. 2mm). Lävistimiä saatavilla -, 16 ja 24 napaisille moninapaliittimille sekä lukuisille muille erikoisrei'ille.tästä johtuen lävistimet ovat yhteensopivat suurimpaan osaan Icotekin kaapeliläpivientejä. Lävistimen tyynyssä on kohdistimet, kiinnitysreiän tarkkaan merkitsemiseen. Lävistimet soveltuvat ainoastaan hydraulikäyttöön. Lävistin E4 24 x 86mm 2.5 mm Lävistin E5 24 x 112mm 2.5 mm Kohdistimet kiinnitysreikien tarkkaan merkitsemiseen Vahva muovinen säilytyslaukku Yhteensopiva icotekin ja myös muiden valmistajien käsihydraulisiin meistinvetolaitteesiin Lävistin B 46 x 46 mm 3 mm Lävistin B ruostumaton teräs V2A 46 x 46 mm 2 mm Lävistin 36 x 65 mm 3 mm -pin Lävistin ruostumaton teräs V2A 36 x 65 mm 2 mm -pin Lävistin x 86 mm 3 mm 16-pin Teräs, karkaistu ja kiillotettu Toimitussisältö Pistin, tyyny ja vetotappi, kestävä muovinen säilytyslaukku. Lävistin 16 ruostumaton teräs V2A 36 x 86 mm 2 mm 16-pin Soveltuu 8 Lävistin x 112 mm 3 mm 24-pin Hydraulinen meistinvetolaite 2 Lävistin 24 ruostumaton teräs V2A 36 x 112 mm 2 mm 24-pin Lävistin 24-XL 46 x 112 mm 3 mm 24-pin Lävistin 24-XL ruostumaton teräs V2A 46 x 112 mm 2 mm 24-pin

212 Pyöreät lävistimet PG16, M16 - M85 rei'ille Pistin Tyyny Leikkuu useaan osaan Holkki Vetotappi Pyöreät lävistimet M16 - M63 Tilaus nro Itsekeskittyvät lävistimet ruostumattomalle teräkselle (V2A luokka), teräkselle, alumiinille ja muoville max. 3 mm materiaalipaksuus (V2A: maks. 2 mm). Lävistimet PG16, M16, M20, M25, M32, M40, M50, M63, M75 ja M80 rei'ille. Soveltuu myös icotek halkaistaville hollkitiivisteille ja pyöreille kaapeliläpivienneille. Pistimen muotoilu vähentää tarvittavaa leikkuuvoimaa. Lävistin leikkaa reiän useaan osaan joka helpottaa leikkuujätteen poistoa. Pyöreitä katkaisimia varten on oma lävistin, 3mm lukituslovella. Lävistimet soveltuvat manuaaliseen ja hydrauliseen käyttöön. 2-osainen leikkuu* / 3-osainen leikkuu Yhteensopiva icotekin sekä muiden valmistajien käsihydraulisille lävistimille Teräs, karkaistu ja kiillotettu Malli Reiän halkaisija Maks. materiaali paksuus Kierre Tilaus nro. Pakk Lävistin M mm 2 mm 9.5 mm Lävistin M16** ruostumaton teräs V2A 16.2 mm 2 mm 9.5 mm Lävistin M mm 2 mm 9.5 mm Lävistin M20** ruostumaton teräs V2A 20.4 mm 2 mm 9.5 mm Lävistin M mm 2 mm 9.5 mm Lävistin M25** ruostumaton teräs V2A 25.4 mm 2 mm 9.5 mm Lävistin M mm 3 mm 19 mm Lävistin M32 ruostumaton teräs V2A 32.5 mm 2 mm 19 mm Lävistin M mm 3 mm 19 mm Lävistin M40 ruostumaton teräs V2A 40.5 mm 2 mm 19 mm Lävistin M mm 3 mm 19 mm Lävistin M50 ruostumaton teräs V2A 50.5 mm 2 mm 19 mm Lävistin M mm 3 mm 19 mm Toimitussisältö Lävistin M63 ruostumaton teräs V2A 63.5 mm 2 mm 19 mm Pistin ja tyyny (ei vetotappia) Soveltuu Hydraulinen meistinvetolaite 2 Lävistin M mm 2 mm 19 mm Lävistin M85 86 mm 2 mm 19 mm Lävistin PG mm 3 mm 9.5 mm Lävistin PG 16 pyörimisen estävä lovi 22.5 mm + 3 mm lovi 3 mm 9.5 mm Lävistin PG 16 pyörimisen estävä lovi, ruostumaton teräs V2A 22.5 mm + 3 mm lovi 2 mm 9.5 mm Vetotappi Sovitteella 11.1 x 19.0 mm V2A lävistimille M16-M *V2A **Käytettävä vetotappia, tilaus nro. 802

213 Aputyökalut asennukseen ja kaapelihallintaan QVT-CLICK Tool Asennustyökalu KMS Mittalevy QVT-CLICK pika-asennus holkkitiivisteiden helppoon asennukseen. Tilaus nro Pakk: 1 Sopiva KT - tiivisteosa on helppo valita käyttämällä kaapelin halkaisijan mittaukseen erillistä mittalevyä (materiaali: V2A ruostumaton teräs). Varmista kaapelin ulkohalkaisija käyttämällä mittalevyä. Valitse sopiva KT tiivisteosa mittalevyn tiedon perusteella Tilaus nro Pakk: 1 STFZ I/O Insert Tool Asennustyökalu STFZ I/O asennustyökalu STFZ liittimien (EMC-Moduuliliitin) nopeaan ja yksinkertaiseen asennukseen, katso sivu 129 Tilaus nro Pakk: 1 Lenkkiavain M75/M85 KEL-DPF 75 & KEL-DPF 85 läpivienneille Lenkkiavain M75/M85 KEL-DPF 75 & KEL-DPF 85 läpivienneille. : Alumiini 8 M75: Tilaus nro M85: Tilaus nro Pakk: 1 213

214 9 Kaapeliläpiviennit IFPS palokatkotiivisteellä EN mukaan Palonkestävät läpiviennit EN Eurooppalainen standardi rautatiejärjestelmien paloturvallisuuteen määrittelee läpivientien ominaisuudet palotilanteessa. EN Standardin tavoitteena on minimoida palon syttymisen todennäköisyys, hallita palon leviämistä ja laajuutta, ja näin minimoida palosta syntyvien palamistuotteiden matkustajille ja henkilöstölle aiheuttamia haitallisia vaikutuksia. Palokatkojen palokestävyydet: Palokestävyys E Muodostaa tiiviin kokonaisuuden liekkejä vastaan. E45 esimerkiksi tarkoittaa, että kohde täyttää standardin vaatimukset 45 minuutin ajan. Palokestävyys EI Muodostaa tiiviin kokonaisuuden liekkejä ja lämpöä vastaan. tarkoittaen että lämpötila seinän toisellapuolella ei saa ylittää 200 C (180 K yli huonelämpötilan) EI30 esimerkiksi tarkoittaa, että kohde täyttää standardin vaatimukset 30 minuutin ajan. Palon eteneminen: Ennen Perustuen standardiin EN ja EN icotekin läpivientijärjestelmä täyttää palokestävyys E ja EI pystysuorassa asennuksessa käyttämällä IFPS palokatkotiivistettä. Kaikki testatut tuotteet täyttävät vaatimukset vain yhtä tiivistekerrosta käyttämällä. Jälkeen 9 icotek kaapeliläpiviennit täyttävät E45 ja EI30 palokestävyydet. 214

215 to UL TYPE UL TYPE IP68 Kaapeliläpiviennit IFPS palokatkotiivisteellä EN mukaan etupuoli takapuoli IFPS palokatkonauha, 900 x 17 x 2.7 mm. Tilaus nro Malli Tilaus nro. Tilaus nro. Aukko Tiivisteosa KT Pieni Suuri Tiiviysluokka KEL-U 24 4-BS mm KEL-U 24 7-BS mm KEL-U 24 -BS mm - 5 KEL-ER 24 4-BS mm 2 2 IP66 5 KEL-ER 24 7-BS mm 6 1 IP66 5 KEL-ER 24 -BS mm - IP66 5 KEL-U 16 2-BS mm KEL-U 16 5-BS mm KEL-U 16 8-BS mm 8-5 KEL-ER 16 2-BS mm - 2 IP66 5 KEL-ER 16 5-BS mm 4 1 IP66 5 KEL-ER 16 8-BS mm 8 - IP66 5 KEL-E5-BS mm 5-5 KEL-ER-E5-BS mm 5 - IP66 5 KEL-DPU BS gy mm - IP66 / IP68 5 KEL-DPU BS gy mm - IP66 / IP68 5 KEL-DPU BS gy mm - IP66 / IP68 5 KEL-DPU BS gy mm - IP66 / IP68 5 KEL-DPU BS gy mm - IP66 / IP68 5 KEL-DPU BS gy mm - IP66 / IP68 5 KEL-DPU BS gy mm - IP66 / IP68 5 Pakk icotek läpivientikehykset ja kalvotiivisteet palokatkoon. Hyväksytty raideliikenne käyttöön. (EN , EN ja EN ) IFPS palokatkotiiviste asennetaan läpivientikehyksen takapuolelle. Palotilanteessa laajentuva materiaali varmistaa standardin mukaisen palokestävyyden. Tiiviste ja kehysmuodostavat kokonaisuuden, joka estää liekkien ja korkean lämpötilan siirtymisen tilasta toiseen mahdollisimman pitkäksi ajaksi. Hyväksytty raideliikenne käyttöön. (EN , EN ja EN1363-1) Nopea ja helppo asennus Suuri pakkaustiheys Tarvitaan vain yksi palokatkotiiviste kerros Laaja valikoima Tiiviysluokka IP66 / UL Type 4X Korkea palokestävyys E45 / EI30 KEL-DPU BS gy mm - IP66 / IP68 5 KEL-DPZ BS gy mm - IP66 5 KEL-DPZ BS gy mm - IP66 5 Kaapeliläpiviennit Palokatkotiiviste Vakiotuotteet (s. 8-67) Intumescent (laajentuva) Grafiitti (C) KEL-DPZ BS gy mm - IP66 5 KEL-DPZ BS gy mm - IP66 5 KEL-DPZ BS gy mm - IP66 5 KEL-DPZ BS gy mm - IP66 5 KEL-DPZ BS gy mm - IP66 5 Toimitussisältö Läpivientikehys / kalvotiiviste + palokatkotiiviste. Läpivientitiivisteet kaapeleille tilataan erikseen

216 Liitteet ja taulukot Lyhyesti ja aukotuskuvat. IP-luokitus IEC/EN ja paloturvallisuus UL
