1 Invacare SB 400 fi Vuode Käyttöohje Tämä opas on annettava loppukäyttäjälle. Lue tämä opas ENNEN tuotteen käyttöä. Säilytä opas myöhempää tarvetta varten.

2 2015 Invacare Corporation Kaikki oikeudet pidätetään. Koko materiaalin tai sen osan uudelleenjulkaisu, jäljentäminen tai muuttaminen on kiellettyä ilman Invacaren etukäteen antamaa kirjallista lupaa. Tavaramerkit osoitetaan symboleilla ja. Kaikki tavaramerkit ovat Invacare Corporationin tai sen tytäryhtiöiden omistamia tai lisensoimia, ellei toisin ole ilmoitettu. Tämä vuode on testattu ja hyväksytty standardin IEC mukaisesti. Tälle vuoteelle on tehty standardin EN ISO mukainen riskianalyysi. Invacare on sertifioitu standardien ISO 9001 ja ISO mukaisesti.

3 Sisällysluettelo 1 Yleistä Esittely Tässä käyttöohjeessa käytetyt symbolit Käyttötarkoitus Käyttöikä Takuu Rajoitettu vastuu Toimituksen sisältö Turvallisuus Yleinen varoitus Tuotteen tietokilpi ja symbolit Vuoteen käyttö Vuoteen tärkeimmät osat Asennus Sivukaiteiden käyttö Scala 2 -sivukaide Britt V- ja Line-sivukaiteet Verso II -sivukaiteet Käsiohjaimet HB72/73/ Pyörät ja jarrut Pyörän jarru Keskuslukitusjärjestelmä Nousutuki Nousutuen sijoittaminen Kahvan korkeuden muuttaminen Reisi-/jalkaosan säätäminen Selkänojan tai reisi-/jalkaosan hätävapautus Huolto Puhdistaminen ja desinfiointi Osat, joita ei voi pestä Käytön jälkeen Jätteiden hävittäminen Uudelleenkäyttö Häiriöiden korjaaminen Vianmääritys Tekniset tiedot Sängyn mitat Sivukaiteiden mitat Sallitut patjan koot Ympäristöolosuhteet Sähköjärjestelmä

4 Invacare SB Yleistä 1.1 Esittely Tämä käyttöopas sisältää tuotteen käsittelyä koskevia tärkeitä tietoja. Lue käyttöopas huolellisesti läpi ja noudata turvallisuusohjeita turvallisuuden takaamiseksi tuotetta käytettäessä. Asianmukaisen käytön takaamiseksi pätevän henkilöstön on testattava ja säädettävä vuode. Kaikki oikealla ja vasemmalla olevat merkit perustuvat vuoteella selällään makaavaan potilaaseen, jonka pää on pääpäädyssä. Jos toimitetun tuotteen osalta ilmenee ongelmia, ota yhteyttä Invacare -jakelijaasi. Tämän käyttöoppaan takapuolella on osoiteluettelo. 1.2 Tässä käyttöohjeessa käytetyt symbolit Tässä käyttöoppaassa varoitukset esitetään symboleilla. Varoitussymboleissa on otsake, joka ilmaisee vaaran vakavuuden. VAROITUS Osoittaa vaarallisen tilanteen, joka voi johtaa vakavaan vammaan tai kuolemaan, jos sitä ei vältetä. HUOMIO Osoittaa vaarallisen tilanteen, joka voi johtaa pieneen tai lievään vammaan, jos sitä ei vältetä. TÄRKEÄÄ Osoittaa mahdollisesti vaarallisen tilanteen, joka voi aiheuttaa omaisuusvahingon, jos sitä ei vältetä. Vihjeet ja suositukset Antaa hyödyllisiä vihjeitä, suosituksia ja tietoa tehokkaasta ja ongelmattomasta käytöstä. Tämä tuote täyttää lääkintälaitteita koskevan direktiivin 93/42/ETY vaatimukset. Tämän tuotteen julkaisupäivämäärä on mainittu CE-vaatimustenmukaisuusvakuutuksessa. Tuotteen valmistaja. 1.3 Käyttötarkoitus Vuode on kehitetty kotihoitoon ja pitkäaikaishoitoon. Vuode on kehitetty yli 12-vuotiaille, kg painaville ja yli 150 cm pitkille käyttäjille. Turvallinen työskentelykuorma (SWL): 180 kg (potilas/käyttäjä + lisävarusteet). Käyttäjän enimmäispaino: 145 kg. Vuodetta ei ole tarkoitettu psykiatrisille potilaille. Vuodetta ei ole tarkoitettu käyttäjien kuljettamiseen. Vuodetta on tarkoitus käyttää seuraavien mukaisesti: Käyttöympäristö 3; Sairaalaoloissa annettu pitkäaikaishoito, jossa edellytetään lääketieteellistä seurantaa ja tarvittaessa taataan valvonta ja jossa voidaan tarjota lääketieteellisissä menettelyissä käytettävät sähköiset lääkintälaitteet, jotka auttavat potilaan kunnon ylläpitämisessä tai parantamisessa. Käyttöympäristö 4; Kotioloissa annettu hoito, jossa sähköisiä lääkintälaitteita käytetään loukkaantumisen, vamman tai sairauden lievittämiseen tai hoitamiseen. Kaikki muu tai epäasianmukainen käyttö voi aiheuttaa vaarallisia tilanteita. Invacare ei vastaa tuotteen käytöstä tai muutoksista, joita ei ole esitetty tässä käyttöoppaassa. 1.4 Käyttöikä Tämän tuotteen odotettavissa oleva käyttöikä on kahdeksan vuotta, kun sitä käytetään päivittäin ja tässä oppaassa mainittujen turvaohjeiden, huoltovälien ja käyttöohjeiden mukaisesti. Tehokas käyttöikä voi vaihdella sen mukaan, miten usein ja voimakkaasti tuotetta käytetään. 1.5 Takuu Takuu kattaa kaikki materiaali- ja valmistusviat kahden vuoden ajan toimituspäivästä edellyttäen, että kyseisten vikojen voidaan osoittaa olleen olemassa ennen toimitusta. Kaikista valmistusvirheistä tai -vioista on ilmoitettava välittömästi. Invacare voi korjata vian tai vaihtaa osan. Invacare :n antama takuu ei kata lisäkustannuksia (kuljetus, pakkaaminen, työvoima ja sekalaiset menot ovat asiakkaan vastuulla). Takuu ei kata kuljetuksen aikana aiheutunutta vahinkoa, josta ei ilmoiteta suoraan välittäjälle toimitushetkelle, valtuuttamattomien keskusten ja henkilöstön suorittamia korjauksia, normaalisti kuluneita osia, tahallisia vahinkoja tai vuoteen epäasianmukaisesta käytöstä johtuvia vaurioita. Invacare varaa oikeuden muuttaa tuote-eritelmiä ilman etukäteisilmoitusta. 1.6 Rajoitettu vastuu Invacare ei vastaa seuraavista johtuvista vahingoista: Käyttöoppaan noudattamatta jättäminen Väärä käyttö Luonnollinen kuluminen Ostajan tai kolmannen osapuolen toteuttama väärä kokoonpano tai asennus Tekniset muutokset Luvattomat muutokset ja/tai soveltumattomien varaosien käyttö Invacarelta on saatava kirjallinen lupa ennen lisäsäätöjen asentamista tähän Invacare-tuotteeseen. Muuten korvausvaatimuksia ei voida tehdä. 1.7 Toimituksen sisältö Vuode toimitetaan pystyasennossa puisella jalustalla peitettynä suojamuovilla. Toimitukseen kuuluu: Täydellinen vuode, jossa on pyörät, ohjausyksikkö ja patjan tuki. Lisävarusteet; vuoteen päädyt, sivukaiteet, nousutuki jne. toimitetaan erikseen asiakkaan tilauksesta A

5 Turvallisuus 2 Turvallisuus 2.1 Yleinen varoitus Loukkaantumisvaara Sormet saattavat jäädä puristuksiin vuoteen liikkuvien osien väliin. Sormiin on kiinnitettävä huomiota. Puristumis-/tukehtumisvaara Patjan pidikkeen, sivukaiteen ja vuoteenpäädyn väliin voi jäädä puristuksiin tai tukehtua Vuodetta ei saa käyttää alle 12-vuotiaiden potilaiden tai sellaisten potilaiden hoidossa, jotka ovat keskimääräisen 12-vuotiaan kokoisia tai pienempiä. Vuodetta, jossa on sivukaiteet, ei saa käyttää alle 45 kg:n painoisten tai alle 150 cm:n pituisten potilaiden hoidossa. Lapset eivät saa käyttää käsiohjainta. Sähkömagneettisesta häiriöstä johtuva vaara Vuoteen ja muiden sähkötuotteiden välillä saattaa ilmetä sähkömagneettista häiriötä. Kyseisen sähkömagneettisen häiriön vähentämiseksi tai poistamiseksi on lisättävä vuoteen ja tuotteiden välistä etäisyyttä tai sammutettava ne. Tätä terveydenhuollon vuodetta voidaan käyttää sellaisten sähköisten lääkintälaitteiden kanssa, jotka on kytketty sydämeen (intrakardiaalisesti) tai verisuoniin (intravaskulaarisesti) edellyttäen, että seuraavia kohtia noudatetaan: Vuoteeseen on voitava tehdä potentiaalintasauskytkentä, joka merkitään näiden käyttöohjeiden takana esitetyllä symbolilla. Sähköisiä lääkintälaitteita ei saa kiinnittää vuoteen metallisiin lisävarusteisiin, kuten sivukaiteisiin, nostotukeen, tippatelineeseen, vuoteenpäätyihin jne. Sähköisten lääkintälaitteiden virtajohdot on pidettävä erillään lisävarusteista ja muista vuoteen liikkuvista osista. Vaara potilaiden valumisesta aukkojen läpi Vuode täyttää kaikki enimmäismittoja koskevat vaatimukset. On kuitenkin mahdollista, että pienikokoiset potilaat valuvat sivukaiteiden aukkojen läpi tai sivukaiteen ja patjan tuen välissä olevan aukon läpi. Tähän on kiinnitettävä erityistä huomiota, jos vuodetta käytetään pienikokoisten potilaiden hoidossa. HUOMIO! Vuode on laskettava aina alimpaan asentoon ennen kuin vuoteessa oleva potilas jätetään valvomatta. Vuoteeseen mentäessä tai siitä poistuttaessa on käytettävä korkeuden säätöä. Selkänojaa voidaan myös käyttää tukena. Reisi- ja jalkaosien on kuitenkin oltava vaakatasossa, sillä muuten patjan tuki saattaa ylikuormittua. TÄRKEÄÄ! Varmista, että vuoteen alla, päällä tai sen lähellä ei ole mitään, mikä voisi rajoittaa vuoteen tai patjan tuen liikkumista, esimerkiksi huonekaluja, ikkunan kehyksiä tai säilytyslaatikoita. Älä anna pyörien kulkea virtajohdon yli. Pidä virtajohto loitolla liikkuvista osista. Irrota pistoke pistorasiasta ennen vuoteen liikuttamista. Varmista, että johdot (virtajohto tai muiden laitteiden johdot) eivät juutu kiinni tai vaurioidu, kun vuodetta käytetään. Vuodetta ei saa sijoittaa lähelle suoraa lämmönlähdettä (tulta, lämpöpatteria jne.) eikä suoraan auringonvaloon. 2.2 Tuotteen tietokilpi ja symbolit Tietokilpi on vuoteen rungossa: Tietokilpi A B C D E F G Lyhennykset Vuoteen tyyppinumero Sarjanumero Valmistuspäivä Valmistaja; nimi ja osoite Sähkötiedot. Katso teknisiä tietoja koskeva luku. Suojauksen taso. Katso myös tekniset tiedot. Symbolit. Katso selitykset osasta "Tuotteen symbolit". Iin Tulovirta Max Suurin Uin Tulojännite min minuuttia Int. Jaksot kg kilogrammaa AC Vaihtovirta A Ampeeria Symbolit Kaikkia symboleita ei ehkä ole kaikissa tuotteissa. Potilaan enimmäispaino Suurin turvallinen työskentelykuorma LUOKAN II laite Tyypin B sovellettu osa A 5

6 Invacare SB 400 Potentiaalin tasaus Katso käyttöoppaasta Jätteiden hävittämistä ja kierrättämistä koskevat tiedot Tämä tuote täyttää lääkintälaitteita koskevan direktiivin 93/42/ETY vaatimukset. Tämän tuotteen julkaisupäivämäärä on mainittu CE-vaatimustenmukaisuusvakuutuksessa A

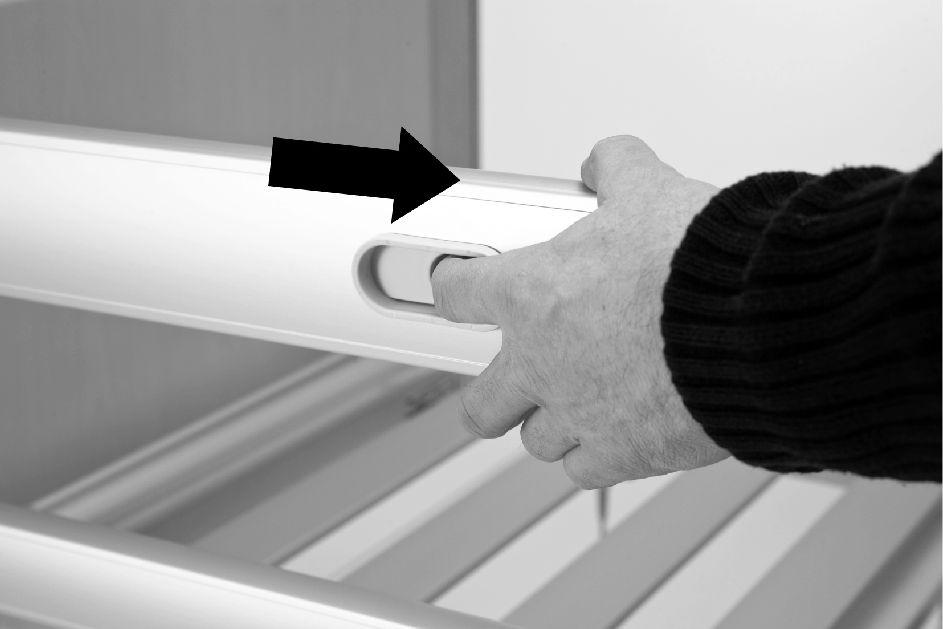

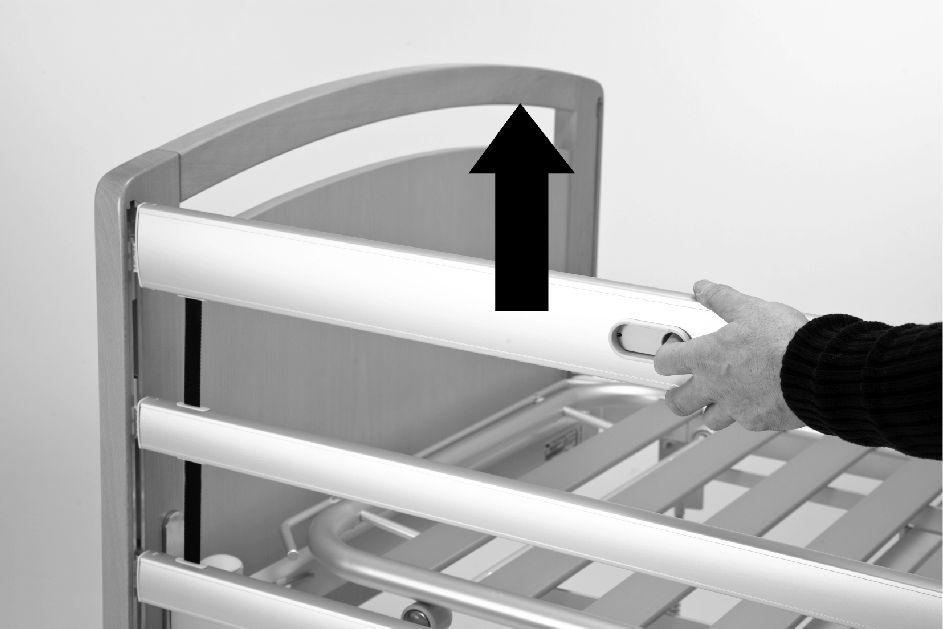

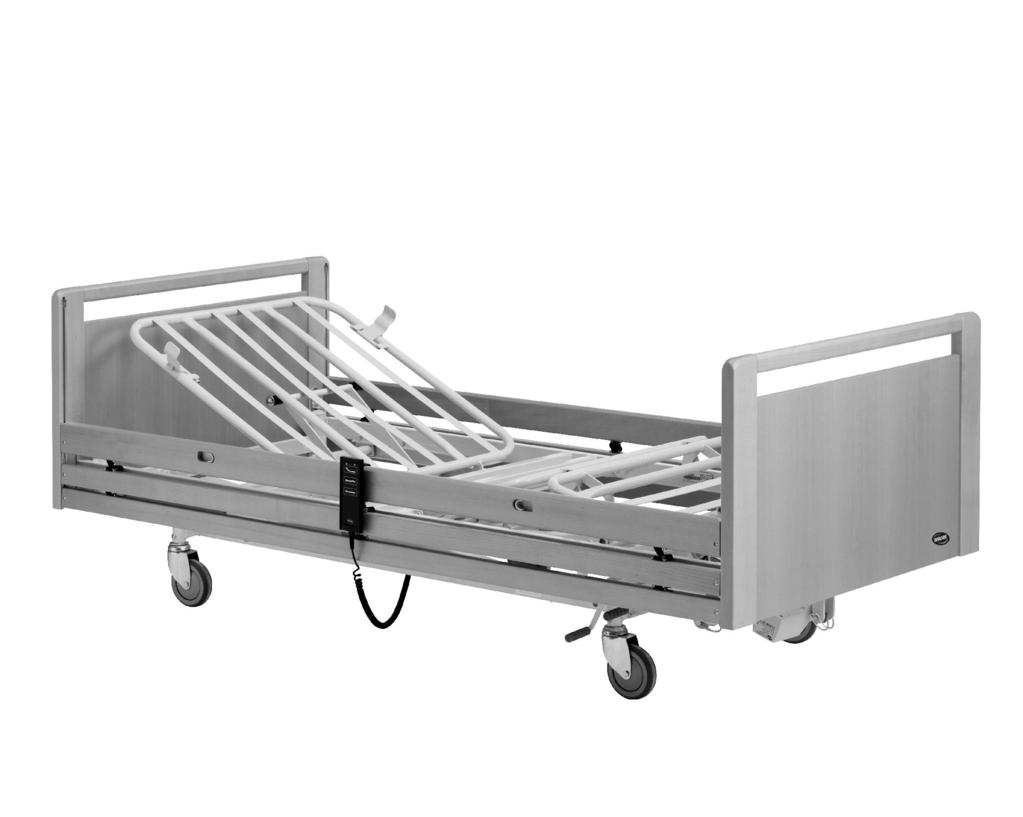

7 Vuoteen käyttö 3 Vuoteen käyttö Sängyn osat A Selkäosa 2. Ylös: Nosta ja vedä sivukaiteen ylintä tankoa B kohti päätyä, jossa on lukitusmekanismi (irrotuspainike) A. Varmista, että se on lukittu paikalleen. B Istuinosa C Reisiosa D Sääriosa 3.2 Asennus Ennen vuoteen käyttöönottoa: 1. Siirrä vuode oikeaan asentoonsa. 2. Kytke vuode pistorasiaan. Pätevän henkilöstön on vastattava vuoteen ja/tai lisävarusteiden kokoamisesta tai purkamisesta huoltokäsikirjan mukaisesti. 3.3 Sivu en käyttö Puristumis- tai tukehtumisriski Patjan pidikkeen, sivukaiteen ja vuoteen päädyn väliin voi jäädä puristuksiin tai tukehtua Varmista aina, että sivukaiteet on kiinnitetty oikein Scala 2 -sivu Puristumisvaara Patjan pidikkeen, sivukaiteen ja vuoteen päädyn väliin voi jäädä puristuksiin tai tukehtua Teräksisiä sivukaiteita käytettäessä on aina varmistettava, että vuoteenpäädyn ja sivukaiteen kahvan yläreunan välinen etäisyys on alle 6 cm vuoteen pääpäädyssä ja yli 32 cm jalkopäädyssä. Sivukaiteeseen asetetaan tarra ilmoittamaan vähimmäisväli sivukaiteen ja vuoteen pääpäädyn välillä: Alas: Paina irrotuspainiketta A ja työnnä sivukaiteen ylintä tankoa B poispäin lukitusmekanismista. HUOMIO! Jos sivukaidetta ei lukita kunnolla, se voi pudota. Varmista, että lukitusjärjestelmä on kunnolla kiinni, vetämällä/työntämällä sivukaiteen ylintä tankoa Britt V- ja Line-sivulaidat Lukitus/yläasento Vedä ylintä puista sivulaidan tankoa ylös, kunnes lukitussokka lukittuu napsahtaen Vapautus Nosta ylintä puista sivulaidan tankoa ja paina kaksi lukitusrengasta yhteen. HUOMIO! Sormet voivat jäädä puristuksiin sivukaiteen kokoamisen ja käytön yhteydessä. Alas/ala-asento Laske sivukaide alas A 7

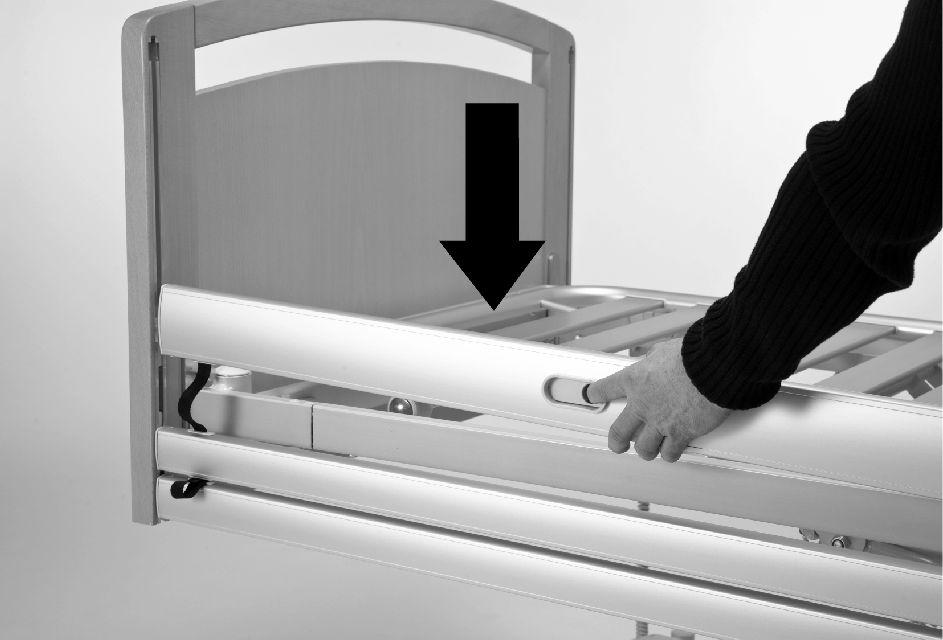

8 Invacare SB Verso II -sivulaidat Reisiosa Korkeuden säätäminen 3.5 Pyörät ja jarrut HUOMIO! Sormien juuttumis-/puristumisvaara Kaikki jarruja käytetään jaloilla. Älä vapauta jarrua sormilla. Sivulaidan avaaminen taittamalla 1. Pidä ylätangosta B kiinni yhdellä kädellä ja vedä lukituspainikkeesta A toisella kädellä. 2. Vedä ylätankoa sivulle ja vapauta lukituspainike. 3. Käännä sivukaide alas alimpaan lukittuun asentoon. Sivukaiteen sulkeminen ylös kääntämällä 1. Vedä ylätankoab ja nosta sivukaidetta, kunnes se on kunnolla kiinni lukitusjärjestelmässä. HUOMIO! Jos sivukaidetta ei lukita kunnolla, se voi pudota. Varmista, että lukitusjärjestelmä on kunnolla kiinni, vetämällä/työntämällä sivukaiteen ylintä tankoa. 3.4 Käsiohjaimet HUOMIO! Loukkaantumisriski Käyttäjä voi kaatua mennessään vuoteeseen tai poistuessaan siitä, jos jarrut eivät ole lukossa. Lukitse aina jarrut ennen kuin käyttäjä siirtyy vuoteeseen tai vuoteesta tai kun käyttäjää hoidetaan. Vähintään yhden pyörän pääpäädyssä ja yhden pyörän jalkopäädyssä on oltava lukossa. Pyörät voivat jättää jälkiä erityyppisiin imeviin lattiapintoihin, kuten hoitamattomiin tai huonosti hoidettuihin lattioihin. Jälkien jäämisen estämiseksi Invacare suosittelee asettamaan sopivan suojan pyörien ja lattian väliin Pyörän jarru Henkilövamman ja omaisuusvahingon vaara Vuode on sijoitettava niin, että korkeudensäätö (ylös/alas) ei häiriinny esimerkiksi hisseistä tai kalusteista. Huolehdi, että kehonosia ei jää puristuksiin kiinteiden osien (kuten sivukaiteiden, vuoteen päätyjen jne.) ja liikkuvien osien väliin. Loukkaantumisvaara Jos vuodetta käyttävät rauhattomat tai sekavat henkilöt tai henkilöt, jotka saavat kouristuksia: joko lukitse käsiohjaustoiminnot, kun vuoteessa on lukittava käsiohjain, tai varmista, että käsiohjain ei ole käyttäjän ulottuvilla. Jarrun lukitseminen - Astu ulommalle polkimelle B Jarrun avaaminen - Työnnä vapautuspainiketta A ylös Keskusjarrujärjestelmä Kaikki pyörät lukittuvat, kun yksi poljin lukitaan HB72/HB73/HB74 HB käsiohjaimiin voi valita joko kaksi, kolme tai neljä toimintoa. Katso toimintopainikkeet alla: Toimintopainikkeet Ohjaa vuoteen osia painamalla kutakin painiketta ylös (vasemmalla) tai alas (oikealla). Istuma-asento: Selkäosa Seiso aina jarruja lukitessasi vuoteen pitkän sivun keskellä A

9 Vuoteen käyttö Kahvan korkeuden muuttaminen 1. Jarrujen lukitseminen: - Astu punaiselle polkimelle B Jarrujen avaaminen: - Astu vihreälle polkimelle A, kunnes jarru on neutraalissa asennossa = Molemmat polkimet samalla tasolla. 2. Pidä naru ulkona ja liu'uta muovista narun lukkoa A ylös- tai alaspäin, kunnes kahva on halutulla korkeudella. Ohjattava pyörä (lisävaruste) Vuode, jossa on keskusjarrujärjestelmä, voidaan varustaa ohjattavalla pyörällä, jota käytetään keskusjarrupolkimella. 3.6 Nousutuki Ohjauksen käyttöönotto - Kun jarru on neutraalissa asennossa, astu vihreälle polkimelle A. Ohjauksen käytöstäpoisto - Kun ohjaus on aktivoitu, astu punaiselle polkimelle B, kunnes jarru on neutraalissa asennossa. Lukitse kahva painamalla naru takaisin lukkoon A ja vetämällä kahvaa alaspäin. TÄRKEÄÄ! Nousutuen kahvan säätämisen jälkeen Tarkista, että narun lukon yläpuolella olevat kaksi narua ovat samassa suunnassa ja narun lukon sisäpuolella. Varmista, että naru on lukittunut kunnolla, vetämällä lujasti kahvasta. 3.7 Reisi-/jalkaosan säätäminen Säädä jalkaosaa nostamalla makuualustan kahvaa: Loukkaantumisriski Vuode saattaa kaatua, jos kahvaa käytetään, kun nousutuki on käännetty poispäin vuoteesta. Nousutuki on sijoitettava aina siten, että kahva roikkuu vuodealueen yläpuolella. Älä ylitä nousutuen suurinta sallittua kuormitusta; 70 kg Nousutuen sijoittaminen Ylös: Nosta makuualustan kahvaa 2. Alas: Nosta makuualustan kahvaa oikealle ylös ja laske jalkaosa sitten alas. Nosta nousutukea, kunnes ohjaussalpa A vapautuu nostotuen putkesta. 2. Käännä nostotuki haluttuun asentoon. 3. Laske nostotuki ja kiinnitä se A 9

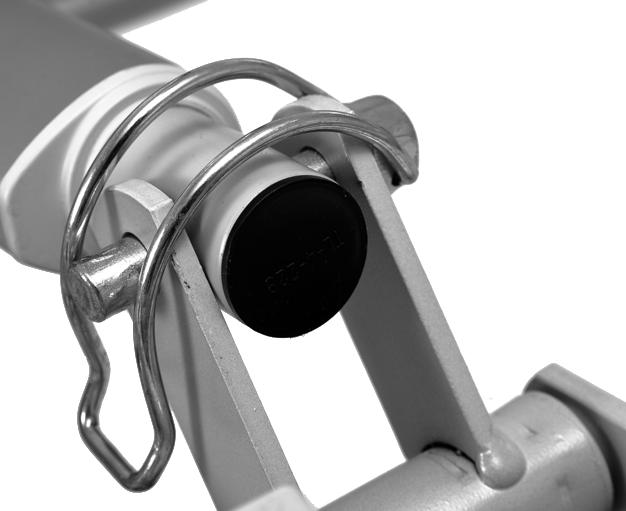

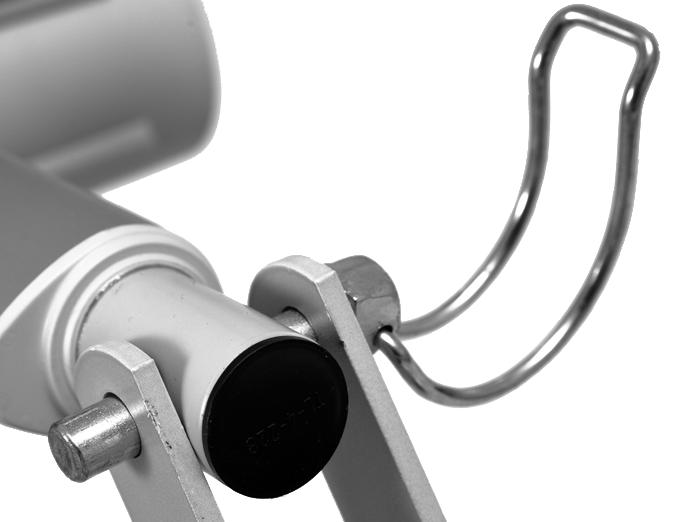

10 Invacare SB Selkänojan tai reisi-/jalkaosan hätävapautus Selkänojan hätävapautus voi olla tarpeen virta- tai moottorihäiriön tapahtuessa. Puristumisvaara Selkänoja laskeutuu nopeasti ja selkänojan alle saattaa jäädä kiinni. Selkänojan vapauttamiseen tarvitaan vähintään kaksi henkilöä. Älä kurota selkänojan alle laskiessasi sitä. TÄRKEÄÄ! Korkeudensäädön hätävapautus EI ole mahdollista. Poista pistoke pistorasiasta ennen selkänojan hätävapautusta. 1. Molempien henkilöiden on pidettävä kiinni patjaosasta. 2. Toinen heistä vetää saksisokan ulos (kyseessä olevasta moottorista). 3. Molemmat henkilöt laskevat hitaasti patjaosaa, kunnes se on kokonaan alhaalla A

11 Huolto 4 Huolto 4.1 Puhdistaminen ja desinfiointi TÄRKEÄÄ! Väärät nesteet tai menetelmät voivat vahingoittaa tai vaurioittaa tuotetta. Noudata huolellisesti osien, joita ei voi pestä, ja pestävien osien ohjeita. Älä koskaan käytä syövyttäviä nesteitä (emäksiä, happoa, selluloosaohenninta, asetonia jne.) Älä koskaan käytä liuotinta, joka muuttaa muovin rakennetta tai irrottaa kiinnitetyt merkinnät. Varmista aina, että vuode on kuivattu huolellisesti ennen kuin se otetaan uudelleen käyttöön Osat, joita ei voi pestä TÄRKEÄÄ! Osat, joita ei voi pestä, eivät kestä pesemistä vesisuihkuun perustuvilla laitteilla. Valtuutetun henkilöstön on määritettävä osien pesukelpoisuus. Jos osat eivät kestä vesisuihkuun perustuvia laitteita tai jos se ei ole selvää, ne on puhdistettava osina, joita ei voi pestä. Sähköosat: Menetelmä: Enimmäislämpötila: Liuotin/kemikaalit: Metalliosat Menetelmä: Enimmäislämpötila: Liuotin/kemikaalit: Pyyhi märällä liinalla tai harjalla. 40 o C Vesi Pyyhi märällä liinalla tai harjalla. 40 o C Kotitaloudessa käytettävä puhdistusaine tai saippuavesi, 6 8 ph Puu- ja tekstiiliraidat sivukaiteessa Menetelmä: Enimmäislämpötila: Liuotin/kemikaalit: Pyyhi märällä liinalla tai harjalla. 40 o C Kotitaloudessa käytettävä puhdistusaine tai saippuavesi, 6 8 ph Tekstiilit (mukaan lukien pehmuste ja patjat) Menetelmä: Katso kuhunkin tuotteeseen kiinnitetty merkintä A 11

12 Invacare SB Käytön jälkeen 5.1 Jätteiden hävittäminen Jätteiden hävittämisessä/kierrättämisessä on noudatettava kunkin maan jätteiden käsittelyä koskevia lakeja ja asetuksia. Invacare pyrkii jatkuvasti varmistamaan, että yrityksen ympäristövaikutus on sekä paikallisesti että maailmanlaajuisesti mahdollisimman pieni. Noudatamme nykyistä ympäristölainsäädäntöä (esim. WEEE- ja RoHS-direktiivit). Käytämme vain REACH-järjestelmän mukaisia materiaaleja ja osia. Kaikki puuosat on irrotettava ja lähetettävä poltettavaksi. Kaikki sähköiset osat on poistettava ja hävitettävä sähköosina. Muoviosat on lähetettävä poltettavaksi tai kierrätettäväksi. Rautaosat ja pyörät voidaan hävittää jätemetallina. 5.2 Uudelleenkäyttö Tätä tuotetta voidaan käyttää uudelleen, kun seuraavat toimet on tehty: Tarkistaminen Puhdistus Loukkaantumisriski Katso tuotteen huolto-ohjeista yksityiskohtaiset tiedot tarkistamisesta ja puhdistuksesta. Tarkista tuote vaurioiden varalta huolto-ohjeiden mukaisesti aina ennen tuotteen siirtämistä toiselle käyttäjälle. Jos vaurioita löytyy, älä käytä tuotetta A

13 Troubleshooting 6 Häiriöiden korjaaminen 6.1 Vianmääritys Oire Mahdollinen syy Korjaus Vuodeosa ei liiku Liikkeen pää saavutettu Käytä vastakkaista painiketta Täysimittainen vuode: Sähkötoiminnot eivät toimi Sivukaide ei avaudu tai sulkeudu Vuoteen virtajohto on irti Käsiohjainta ei ole kytketty Käsiohjain on viallinen Ohjausyksikkö on viallinen Johdot ovat sotkeutuneet tai litistyneet Lukitusmekanismi on viallinen Kytke verkkovirtaan Varmista, että käsiohjain on kytketty asianmukaisesti ohjausyksikköön. Pyydä välittäjää/teknikkoa vaihtamaan käsiohjain. Pyydä välittäjää/teknikkoa vaihtamaan ohjausyksikkö Pyydä välittäjää/teknikkoa vaihtamaan johdot Pyydä välittäjää/teknikkoa vaihtamaan sivukaide A 13

14 Invacare SB Tekniset tiedot 7.1 Sängyn mitat Kaikki mitat ilmoitetaan senttimetreinä. Kaikki kulmat ilmoitetaan asteina. Kaikki mitat ja kulmat ilmoitetaan ilman marginaaleja ja ne koskevat pidentämätöntä vuodetta. Vuodetta voidaan jatkaa 6 tai 16 cm jalkopäädyssä. Invacare varaa oikeuden muuttaa ilmoitettuja mittoja ja kulmia ilman varoitusta. Makuualustan leveys Kokonaisleveys Makuualustan pituus Kokonaispituus Makuualustan korkeus Maavara 90 cm 100 cm 200 cm 220 cm cm 17 cm (125 mm pyörillä) Kokonaiskorkeus (kohottautumistelineellä) cm Kuormitus Sängyn paino Max. käyttäjäpaino (edellyttäen, että patja + lisävarusteet ei ylitä 35 kg) Max. kuormitus (sis. patja + lisävarusteet) 145 kg 180 kg Makuualusta Jalusta - standardi Jalusta keskuslukituksella 7.2 Sivulaitojen mitat Sivukaiteet Line standard Line, pidennettävä Britt V Scala Basic 2 Scala Basic Plus 2 Scala Medium 2 Scala Decubi 2 Verso ll Mitat l = pituus h = korkeus l = 206 cm h = 40 cm l = cm h = 40 cm l = 205 cm h = 40 cm l = 168 cm h = 40 cm l = 165 cm h = 46 cm l = 168 cm h = 54 cm l = 156 cm h = 40 cm Sivulaitojen ja päätyjen painot Line Line, pidennettävä Britt V Scala 2 Verso ll Sängynpääty Emma Sängynpääty Victoria Sängynpääty Susanne Sängynpääty Sophie Sängynpääty Anita Sängynpääty Piggy Sängynpääty Olivia Kohottautumisteline 41 kg 46 kg Tiedot m = asennus r = vapautuspainikkeet Täyspitkä, alumiini m= päädyn ohjausratoihin r = keskellä Täyspitkä, pidennettävä (teleskooppi), alumiini m = päädyn ohjausratoihin r = keskellä Täyspitkä, puinen m = päädyn ohjausratoihin r = keskellä 3/4 pituus, taitettava, teräs m = sivuputkeen r = pääosassa 3/4 pituus, taitettava, teräs m = sivuputkeen r = pääosassa 3/4 pituus, taitettava, teräs m = sivuputkeen r = pääosassa 3/4 pituus, taitettava, teräs m = sivuputkeen r = jalkaosassa 4,5 kg/kpl 6,5 kg/kpl 7,7 kg/kpl 7,4 kg/kpl 9,3 kg 7 kg/kpl 10 kg/kpl 8,5 kg/kpl 8,5 kg/kpl 9 kg/kpl 6 kg/kpl 9,5 / 10 kg (pääosa), 6,5 kg (jalkopääty) 4,2 kg Koko sänky, 3-osainen (standardirunko + makuualusta, ei sis. akku back-up) Koko sänky, 4-osainen (standardirunko + makuualusta, ei sis. akku back-up) Makuualustan yläosa (ei sis. akku back-up) Makuualustan yläosa (sis. auto regressio, ei sis. akku back-up) Makuualustan alaosa, 3-osainen Makuualustan alaosa, 4-osainen 79 kg 84 kg 22 kg 22 kg 16 kg 21 kg 7.3 Sallitut patjan koot Sallittu patjan korkeus ja pituus riippuu käytettävästä sivukaiteesta Sivukaiteet Line/Line Pidennettävä Sallitut patjan koot Max korkeus (cm) Min korkeus (cm) Min pituus (cm) A

15 Tekniset tiedot Britt V Scala Basic Scala Basic Plus Scala Medium Scala Decubi Verso ll Sallittu patjan leveys (kaikilla sivulaidoilla) Sängyn leveys Sallittu patjan leveys 90 cm cm 7.4 Ympäristöolosuhteet Säilytys ja kuljetus Käyttö Lämpötila -10 C C +5 C C Suhteellinen kosteus 20% 75 % Ilmanpaine hpa Muista, että kun vuodetta on säilytetty alhaisissa lämpötiloissa, on odotettava, että sen lämpötila tasaantuu. 7.5 Sähköjärjestelmä Syöttöjännite Tulojännite (Uin) 230 AC, 50 Hz (AC = vaihtovirta) Suurin ottovirta Jaksottainen (moottorin jaksottainen käyttö) Tulovirta (Iin) enintään 1,5 ampeeria 10 % 2 min virta kytketty / 18 min virta pois Eristysluokka LUOKAN II laite Tyypin B sovellettu osa Melutaso Suojauksen taso Sovellettu osa vastaa standardin IEC sisältämiä sähköiskuilta suojautumista koskevia erityisvaatimuksia. 48 db (A) Ohjausyksikön, ulkoisen virtalähteen, moottorien ja käsiohjainten suojauksen taso on IPx4, IPx6 tai IPx6w (kokoonpanon mukaan). Katso vuoteen tuotekilvestä ja kunkin sähkölaitteen merkinnöistä oikea IP-luokka. Vuoteen yleinen luokitus määritetään alimman IP-luokituksen perusteella. IPx4- Sähköjärjestelmä on suojattu mistä tahansa suunnasta roiskuvalta vedeltä. IPx6- Sähköjärjestelmä on suojattu mistä tahansa suunnasta suihkuina tulevalta vedeltä (ei kovalla paineella). IPx6w- Sähköjärjestelmä on suojattu mistä tahansa suunnasta voimakkaina suihkuina ja höyryinä tulevalta vedeltä. Vuoteessa ei ole eristintä (pääkytkin). Jos vuoteesta on katkaistava virta, se on irrotettava pistorasiasta A 15
