2 Yleistä. Kuvaus ERZ-ohjain on selainpohjainen työkalu, jolla yksittäisiä huoneita voidaan säätää ja ohjata kotiverkon ja maailmanlaajuisen Internetin kautta.. Edellytykset Käytön perusedellytys on perusyksikön kytkeminen kotiverkkoon ja siten yksilöllisen IP-osoitteen varaaminen. Lisätietoja kotiverkosta löytyy perusyksikön käyttöoppaasta. Huoneiden lämpötilan käyttöön ja säätämiseen Internetin kautta tarvitaan 99 olemassa oleva verkkoliittymä, 99 voimassa oleva käyttäjätili EZR-etäohjainta varten ja 99 ohjelmistoversioon 0.70 asti mukana toimitettu MicroSD-on oltava perusyksikön korttipaikassa, alkaen ohjelmistoversio 0.70 MicroSD-korttia ei enää tarvita.. Pilvitoiminnon käyttäjätili Näin voit luoda käyttäjätilin: ¾ Siirry osoitteeseen ¾ Valitse välilehti EZR Manager Remote. ¾ Valitse vasemmalla valikkokohde Join. Huomaa: käyttäjänimessä ei saa olla erikoismerkkejä. Salasanaa syöttäessäsi huomioi pienet ja isot kirjaimet. ¾ Täytä lomake omilla tiedoillasi. Pakolliset kentät on merkitty *-merkillä. ¾ Sen jälkeen kun olet ilmoittautunut saat vahvistuksen sähköpostissa.. Perusyksikön pilvitoiminnon käyttöönotto Näin voit ottaa käyttöön perusaseman pilvitoiminnon: ¾ Siirry kotiverkon kautta perusyksikön ERZ-ohjaimeen (lisätietoja tästä löytyy perusyksikön käyttöoppaasta). ¾ Siirry valikkoon Järjestelmäasetukset. ¾ Ota pilvitoiminto käyttöön ja syötä käyttäjänimi ja salasana, jotka olet saanut rekisteröimisen yhteydessä, niitä varten oleviin kenttiin.. ¾ Napsauta Hyväksy. 99 Tästä lähtien perusyksikkö on käytettävissä käyttäjätilisi EZR Manager Remote kautta osoitteesi Huomaa: Porttien Local ja Source kautta luodaan tiedonsiirtoyhteys perusyksikön ja pilvipalvelimen välille. Jos samassa verkossa käytetään useampia perusyksiköitä, on ohjelmistoversiosta.70 alkaen jokaiselle perusyksikölle määritettävä oma Source- ja Local-portti. Portteja kannattaa valita aina + pykälä suuremmaksi verrattuna edelliseen rekisteröityyn perusyksikköön. Ohjelmistoversiosta.70 alkaen porttiosoitteet annetaan automaattisesti. Suojatuissa ja yritysverkoissa voi olla, että portit on kytkettävä vapaaksi.

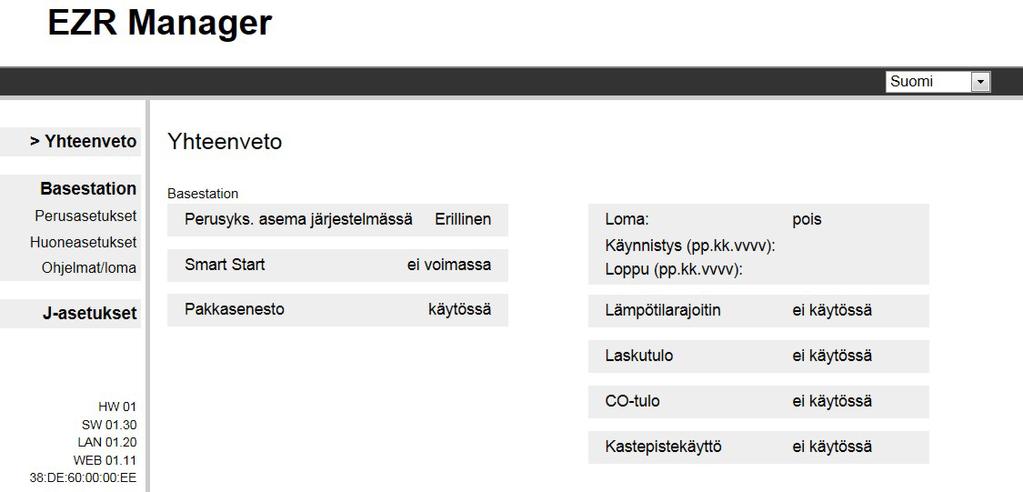

3 Käyttö. Yhteenveto Kielen valitseminen Tästä painikkeesta voit valita kielen. Loma Näyttää, onko lomatoiminto käytössä, ei käytössä tai onko loma suunniteltu tietylle ajanjaksolle. Sen lisäksi näkyvät suunnitellut loma-ajat. Lämpötilarajoitin Lisävarusteista lämpötilan rajoitinta käytettäessä suljetaan kaikki venttiilit, kun kriittinen lämpötila on saavutettu (tila = käytössä), jotta herkkien lattiaosien vaurioilta vältytään. Laskutulo Perusyksikössä on ECO-tulo ulkoisen kytkinkellon liittämiseen, kun langatonta näytöllä varustettua huoneyksikköä ei käytetä. Kun kytkinkello käyttää tätä tuloa, siirtyvät Automatiikka-tilassa olevat lämmitysvyöhykkeet yötilaan. CO-tulo Ulkoista vaihtosignaalia käytettäessä koko laitteisto vaihtaa tämän signaalin kautta lämmityksen ja jäähdytyksen välillä (tila käytössä = laitteisto on jäähdytystilassa). Kastepisteanturi Jos laitteistoon on lisätty kastepisteanturi, suljetaan kaikkien jäähdytysvyöhykkeiden kaikki venttiilit, kun kondenssivettä havaitaan (tila = käytössä), jotta kosteusvaurioilta vältytään. 7 Jäänesto Näyttää, onko jäätymisen estotoiminto käytössä vai ei. Kun toiminto on käytössä, toimii jäätymisen estotoiminto määrätyn lämpötilan kohdalla, jotta putket eivät jäädy. 8 Smart Start Näyttää Smart Start -toiminnon tilan. Ottamalla se käyttöön perusyksikkö laskee useiden arvojen perusteella lämmitystä tai jäähdytystä varten tarvittavat esikäyntiajat. 9 Perusyksikön asema järjestelmässä Osoittaa, käytetäänkö perusyksikköä yksitellen vai kytkettynä isäntä- tai orjayksikkönä.

4 . Perusyksikkö (nimi vapaasti valittava) Lämmitysvyöhykkeen nimi Todellinen lämpötila [ C] Valikon Huoneasetukset kautta kunkin vyöhykkeen vapaasti valittava nimi. Riippuen perusyksiköstä ja kytkettyjen huoneyksiköiden lukumäärästä näkyy jopa lämmitysvyöhykettä. Näyttää lämmitysvyöhykkeen sillä hetkellä mitatun lämpötilan. Pitolämpötila [ C] Tämän painikkeen avulla voidaan asettaa haluttu pitolämpötila kullekin lämmitysvyöhykkeelle (vain näytöllinen huoneyksikkö). Käyttötila Tästä voidaan siirtyä kunkin lämmitysvyöhykkeen osalta Päivä-, Yö- ja Autotilaan. Päivä = jatkuva säätö huoneyksikössä asetetun pitolämpötilan mukaan. Yö = lämpötila lasketaan yöksi määrättyyn alennuslämpötilaan Auto = lämpötilaa säädetään asetetun mukavuusajastusten mukaan (P0 P) Ajastin-signaali Tässä voidaan valita, käytetään sisäistä vai ulkoista kelloa. Arkiajastus Näyttää, käytetäänkö maanantaista perjantaihin mukavuusajastusta ja mitä niistä. Asetettavissa vain, kun käytetään sisäistä kelloa. 7 Viikonloppuajastus Näyttää, käytetäänkö lauantaisin ja sunnuntaisin mukavuusajastusta ja mitä niistä. Asetettavissa vain, kun käytetään sisäistä kelloa. 8 Paristotila (Vain langaton malli) 9 Radiosignaali (Vain langaton malli) Näyttää akun lataustilan. Vihreä = ok, keltainen = vaihto pian edessä, punainen = paristo heti vaihdettava Näyttää langattoman yhteyden laadun. Vihreä = ok, keltainen = huono yhteys, punainen = ei yhteyttä. 0 Juhla/loppuaika Mahdollista Juhla-toiminnon käyttöönoton xx tunniksi. Alhaalla näkyy käytössä olevan Juhla-toiminnon jäljellä olevat minuutit. Laajempi esitys Tästä päästään valikon laajempaan esitykseen.

5 . Perusyksikkö - laajempi esitys Läsnäolo Aseta valintalaatikkoon rasti, jos viikonlopun mukavuusajastusta pitää käyttää myös arkisin (esim. jos olet lomalla kotona etkä halua, että päivisin lämpötilaa lasketa). Tämä toiminto on käytettävissä vain Automatiikka-tilassa ja vain näytöllä varustetun etähuoneyksikön osalta. Läsnäolo-tila on käytössä vain seuraavaan säätöaikaan asti ja palautuu silloin. Käyttöeste Aseta valintaruutuun rasti, jos haluat ottaa käyttöön näytöllä varustetun etähuoneyksikön lapsilukon. Huoneyksikkö-tila Tämä tilanäyttö osoittaa, onko huoneyksikkö kytketty päälle vai ei (vain näytöllä varustettu etähuoneyksikkö) RBG SW Näyttää kunkin huoneyksikön (RGB) ohjelmistoversion. Yksinkertainen esitys Tämä painike sulkee laajemman esityksen.. Loppukäyttäjäntason perusasetukset Perusyksikön nimi Tähän kenttään voidaan syöttää perusyksikön nimi. Käytä nimessä vain tavallisia kirjaimia ja numeroita ilman erikoismerkkejä. Nimen maksimipituus on 9 merkkiä. Tässä syötettyä nimeä käytetään myös pilvitoiminnoissa. HUOM! Nimen antamisen jälkeen perusyksikkö käynnistyy uudestaan. Sen jälkeen on kirjauduttava uudestaan. Asiantuntija-asetukset HUOM! Vain ammattityöntekijät saavat käyttää asiantuntija-asetuksia. Perusyksikön huoltotaso on suojattu PIN-koodilla (). Koodin syöttämisen jälkeen päästään huoltotasolle. Lomalämpötila Tässä asetetaan lämpötila, jolle huoneen lämpötila lasketaan, kun lomatila on käytössä.

6 . Asiantuntijatason perusasetukset

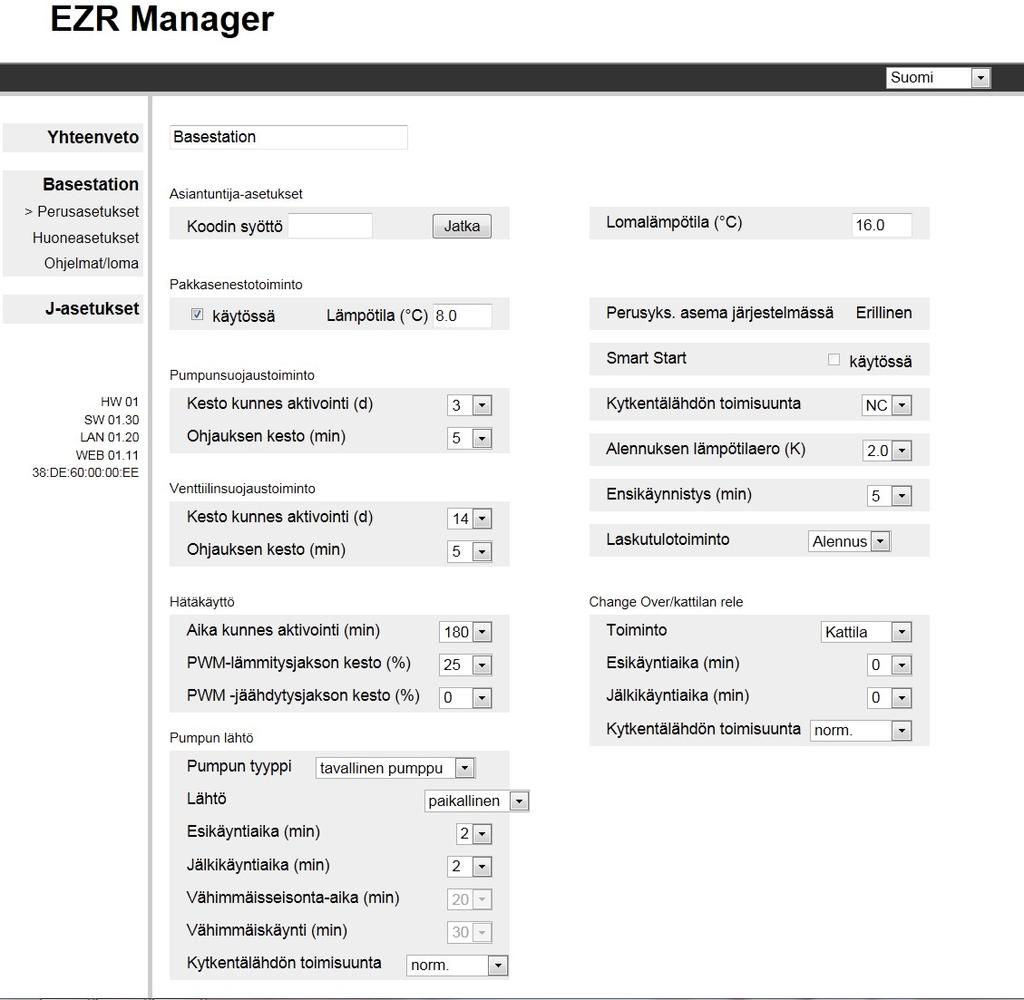

7 . Asiantuntijatason perusasetukset (jatk.) Pakkasenestotoiminto Tässä kentässä Jäänestotoiminto voidaan ottaa käyttöön ja poistaa käytöstä sekä valita jääneston kynnyslämpötila. Pumpunsuojaustoiminto Venttiilinsuojaustoiminto Tässä kentässä avulla voidaan säätää pumpunsuojaustoiminnon käyttöönoton viive päivinä sekä ohjausaika minuuteissa. Tässä kentässä voidaan säätää venttiilisuojaustoiminnon käyttöönoton viive päivinä sekä ohjausaika minuuteissa. Hätäkäyttö Tässä kentässä voidaan säätää, mikä on hätäkäytön käynnistyksen viive minuuteissa. Sen lisäksi voidaan säätää PWM-jäähdytys- ja lämmitysjakson kesto Pumpun lähtö Kentässä Pumpun lähtö voidaan valita käytetyn pumpun malli (tavallinen tai korkeatehopumppu). Jos perusyksikköä käytetään kytkettynä ja määritettynä isännäksi, tätä lähtöä voidaan määrittää globaaliksi ja käyttää sitä kaikkien kytkettyjen perusyksiköiden säätämiseen. Keskuspumppua käytettäessä asetuksen on oltava globaali. Mallin mukaan voidaan säätää tavallisen pumpun esi- ja jälkikäyntiajat tai korkeatehopumpun vähimmäisseisonta- ja -käyntiajat minuuteissa. Kytkentälähdön toimisuunta määrää pumpun toimisuunnan. Lomalämpötila Tässä asetetaan lämpötila, jolle huoneen lämpötila lasketaan, kun lomatila on käytössä. 7 Perusyksikön asema järjestelmässä Osoittaa, käytetäänkö perusyksikköä yksitellen vai kytkettynä isäntä- tai orjayksikkönä. 8 Smart Start Tässä kentässä älykäynnistys (Smart Start) voidaan ottaa käyttöön ja poistaa käytöstä. 9 Kytkentälähdön toimisuunta 0 Alennuksen erolämpötila First Open -toiminto (min) Mahdollistaa perusyksikön asetusten valinnan NC- tai NO-käyttöä varten (ilman virta kiinni tai auki). Tässä kentässä voidaan säätää, montako Kelviniä lämpötila alennetaan, kun ulkoinen tulo on käytössä tai kun käytetään ajastuksia P0 P. Tässä kentässä voidaan säätää, kuinka kauan Ensikäynnistys-toimintoa käytetään, kun perusyksikkö käynnistetään. Laskutulotoiminto Tässä kentässä voidaan säätää, mihin ulkoista tuloa käytetään. Valittavana ovat toiminnot Alennus ja Loma. Vaihtokytkentä/kattilan rele Kentässä Change Over/kattilan rele voidaan valita, käytetäänkö kytkentälähtöä pumppureleen ohjaamiseen tai CO-pilottina. Huomaa: Jos on valittu CO-pilotti, tapahtuu vaihto lämmityksen ja jäähdytyksen välissä verkon kautta tai näytöllä varustetun huoneyksikön kautta. CO-tuloa ei enää käytetä. 7

8 . Loppukäyttäjätason huoneasetukset Lämpötilapoikkeama Tässä lomakekentässä todellisen lämpötilan mittausarvo käsitellään tarvittaessa korjauskertoimella. Kertoimen asteikko on -,0 +,0, 0, välein. Lämmityksen lämpötila päivällä Jäähdytyksen lämpötila päivällä Lämmityksen lämpötila yöllä Jäähdytyksen lämpötila yöllä Pitoarvon säätöalue Min 7 Pitoarvon säätöalue Maks 8 Lattialämpötila päivällä Tässä asetetaan lämpötila päivällä tapahtuvalle lämmitykselle. Jos jonkin huoneyksikön pitolämpötilaa muutetaan, pysyy muutos voimassa seuraavaan ajastuksen saakka. Sen jälkeen säätö käyttää ajastuksessa määritettyä lämpötilaa. Tässä asetetaan lämpötila päivällä tapahtuvalle jäähdytykselle. Jos jonkin huoneyksikön pitolämpötilaa muutetaan, pysyy muutos voimassa seuraavaan ajastuksen saakka. Sen jälkeen säätö käyttää ajastuksessa määritettyä lämpötilaa. Tässä asetetaan alennuslämpötila yöllä tapahtuvalle lämmitykselle. Jos jonkin huoneyksikön pitolämpötilaa muutetaan, pysyy muutos voimassa seuraavaan ajastuksen saakka. Sen jälkeen säätö käyttää ajastuksessa määritettyä lämpötilaa. Tässä asetetaan alennuslämpötila yöllä tapahtuvalle jäähdytykselle. Jos jonkin huoneyksikön pitolämpötilaa muutetaan, pysyy muutos voimassa seuraavaan ajastuksen saakka. Sen jälkeen säätö käyttää ajastuksessa määritettyä lämpötilaa. Tässä asetetaan pienin säädettävä pitolämpötila kullekin huoneyksikölle. Tässä asetetaan suurin säädettävä pitolämpötila kullekin huoneyksikölle. Tätä lomakekenttää käytetään vain, jos lattia-anturi on olemassa. Sen avulla voidaan asettaa vähimmäislattialämpötila. 9 Koodin syöttö PIN-koodia () syöttämällä voidaan siirtyä ammattityöntekijöille varatulle huoltotasolle. 8

9 .7 Asiantuntijatason huoneasetukset Käyttötapaesto Tämän kentän avulla voidaan estää lämmityksen tai jäähdytyksen kunkin lämmitysvyöhykkeen osalta. Kun normaali on valittu, mitään käyttötapaa ei ole estetty. Lämmitysjärjestelmä Tässä kentässä voidaan valita kunkin lämmitysvyöhykkeen energiajärjestelmä. Käyttöesto varmistettu koodilla Tämän valintaruudun avulla voidaan valita, suojataanko huoneyksikön käyttö PIN-koodilla (vain näytöllä varustetun huoneyksikön osalta). Käyttöeston koodi Tässä kentässä voidaan määrittää PIN-koodi valitulle käyttöestolle (vain näytöllä varustetun huoneyksikön osalta). Huoneyksikkö LED (s) (Vain BUS-malli) BUS-mallisissa huoneyksiköissä on taustavalaistus. Näytössä oleva aika määrää, kuinka kauan näyttö pysyy valaistuna käytön jälkeen. Ulkoinen anturi Näytöllä varustettu etähuoneyksikkö voidaan varustaa ylimääräisellä anturilla. Tässä kohdassa voidaan määrittää, minkälaista anturia käytetään 9

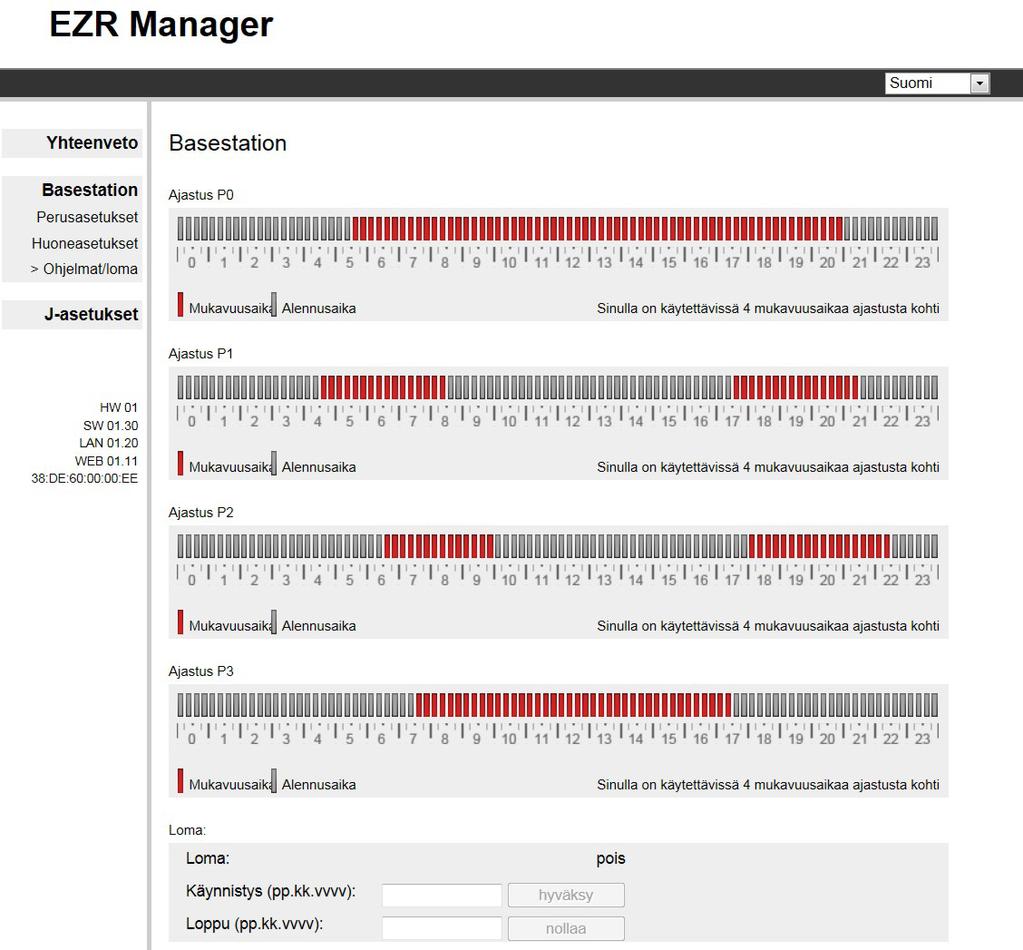

10 .8 Ajastukset/loma Ajastus P0 P Neljän lämmitysajastuksen avulla voit sovittaa laitteiston täydellisesti tarpeisiisi. Mukavuusaika Mukavuusajat, joiden aikana laitteisto säätää halutun mukavuuslämpötilan mukaan, näkyvät punaisina. Mukavuusajat otetaan käyttöön tai poistetaan käytöstä napsauttamalla vastaavia viivoja. Yhtä lämmitysajastusta voidaan säätää enint. lohkoa mukavuusaikojen osalta. Alennusaika Alennusajat, joiden aikana laitteisto siirtyy energiansäästötilaan, näkyvät harmaina. Halutut ajat otetaan käyttöön tai poistetaan käytöstä napsauttamalla vastaavia viivoja. Loma Syötä tähän päivämäärät, jolloin olet lomalla. Sen ajanjakson osalta lämpötila lasketaan automaattisesti asetettuun lomalämpötilaan 0

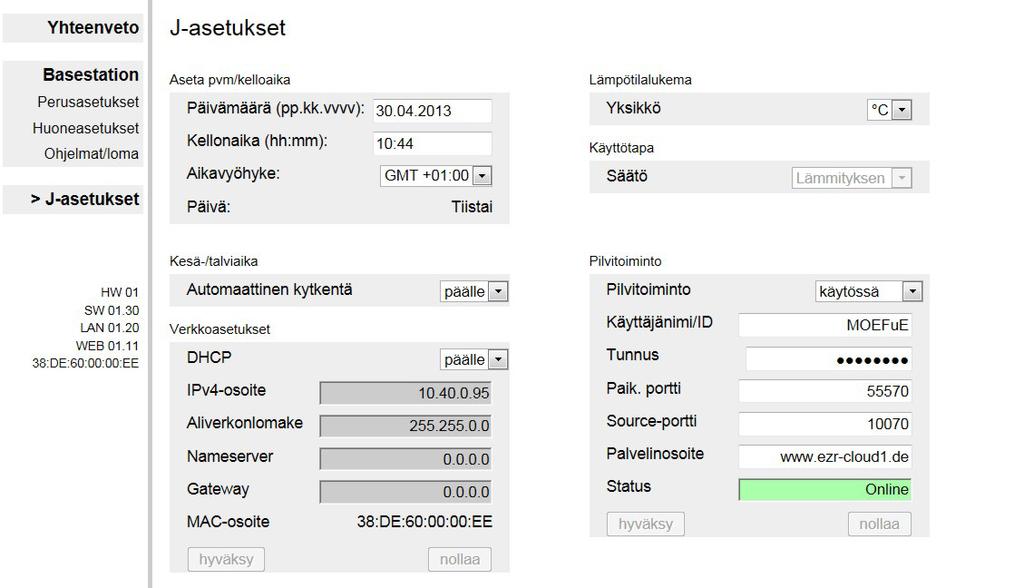

11 .9 Järjestelmäasetukset Aseta pvm. ja kellonaika Tässä asetetaan perusyksikön päivämäärä ja kellonaika. Kesä-/talviaika Tässä kentässä otetaan automaattiset kesäaikasiirrot käyttöön tai poistetaan ne käytöstä. Verkkoasetukset Jos DHCP-vaihtoehto on valittu, annetaan perusyksikölle automaattisesti IP-osoite kotiverkon reitittimen kautta. Manuaaliselle osoitevalinnalle DHCP otetaan pois käytöstä. Sen jälkeen kentät IPv-osoite ja Aliverkkolomake muuttuvat aktiivisiksi. Lämpötilalukema Tässä kentässä voidaan valita laitteiston käyttämä lämpötilayksikkö ( C/ F). Käyttötapa Tässä kentässä voidaan valita käyttötapojen Lämmitys ja Jäähdytys välillä. Tämä kenttä on käytettävissä vain, kun CO-pilotti on käytössä. CO-tuloa käytettäessä lähetetään tästä senhetkinen tila (lämmitys tai jäähdytys käytössä). Pilvitoiminto Tässä kentässä voidaan ottaa pilvi-toiminnot eli käyttö Internetin kautta käyttöön perusyksikön osalta. Lisätietoja löytyy luvusta.. Huomaa: Porttien Local ja Source kautta luodaan tiedonsiirtoyhteys perusyksikön ja pilvipalvelimen välille. Jos samassa verkossa käytetään useampia perusyksiköitä, on ohjelmistoversiosta.70 alkaen jokaiselle perusyksikölle määritettävä oma Source- ja Local-portti. Portteja kannattaa valita aina + pykälä suuremmaksi verrattuna edelliseen rekisteröityyn perusyksikköön. Ohjelmistoversiosta.70 alkaen porttiosoitteet annetaan automaattisesti. Suojatuissa ja yritysverkoissa voi olla, että portit on kytkettävä vapaaksi.
