XPS Huoltokäsikirja. Tietokonemalli: XPS 8910 Säädösten mukainen malli: D24M Säädösten mukainen tyyppi: D24M001

Koko: px
Aloita esitys sivulta:

Download "XPS Huoltokäsikirja. Tietokonemalli: XPS 8910 Säädösten mukainen malli: D24M Säädösten mukainen tyyppi: D24M001"

Transkriptio

1 XPS 8910 Huoltokäsikirja Tietokonemalli: XPS 8910 Säädösten mukainen malli: D24M Säädösten mukainen tyyppi: D24M001

2 Huomautukset, varoitukset ja vaarat HUOMAUTUS: HUOMAUTUKSET ovat tärkeitä tietoja, joiden avulla voit käyttää tietokonetta entistä paremmin. VAROITUS: VAROITUKSET kertovat tilanteista, joissa laitteisto voi vahingoittua tai joissa tietoja voidaan menettää. Niissä kerrotaan myös, miten nämä tilanteet voidaan välttää. VAARA: VAARAILMOITUKSET kertovat tilanteista, joihin saattaa liittyä omaisuusvahinkojen, loukkaantumisen tai kuoleman vaara Dell Inc. Kaikki oikeudet pidätetään. Tämä tuote on Yhdysvaltojen ja kansainvälisten tekijänoikeus- ja immateriaalioikeuslakien suojaama. Dell ja Dell-logo ovat Dell Inc:in omistamia tavaramerkkejä Yhdysvalloissa ja/tai muilla lainkäyttöalueilla. Kaikki muut tässä mainitut merkit ja nimet saattavat olla yritystensä omistamia tavaramerkkejä Tark. A00

3 Sisällysluettelo Ennen kuin avaat tietokoneen kannen Alkutoimet...10 Turvallisuusohjeet Suositellut työkalut Ruuviluettelo...12 Tietokoneen käsittelemisen jälkeen Tekninen yhteenveto...14 Tietokone sisältä Emolevyn komponentit Oikeanpuoleisen kannen irrottaminen Toimenpiteet...18 Oikeanpuoleisen kannen asentaminen...20 Toimenpiteet...20 Yläkannen irrottaminen...21 Esitoimenpiteet Toimenpiteet...21 Yläkannen asentaminen...23 Toimenpiteet...23 Jälkivaatimukset

4 Alakannen irrottaminen Esitoimenpiteet Toimenpiteet...24 Alakannen asentaminen Toimenpiteet...26 Jälkivaatimukset...26 Etukehyksen irrottaminen Esitoimenpiteet Toimenpiteet Etukehyksen asentaminen Toimenpiteet...30 Jälkivaatimukset...30 Kiintolevyn irrottaminen Esitoimenpiteet Toimenpiteet...31 Kiintolevyn asentaminen Toimenpiteet...35 Esitoimenpiteet Kiintolevyn kehikon irrottaminen...36 Esitoimenpiteet Toimenpiteet...36 Kiintolevyn kehikon asentaminen Toimenpiteet...38 Jälkivaatimukset

5 SSD-aseman irrottaminen...39 Esitoimenpiteet Toimenpiteet...39 SSD-aseman asentaminen...41 Toimenpiteet...41 Jälkivaatimukset...42 Virtalähteen irrottaminen Esitoimenpiteet Toimenpiteet...43 Virtalähteen asentaminen...47 Toimenpiteet Jälkivaatimukset...47 Nappipariston irrottaminen Esitoimenpiteet Toimenpiteet...48 Nappipariston asentaminen Toimenpiteet...50 Jälkivaatimukset...50 Kotelon tuulettimen irrottaminen...51 Esitoimenpiteet...51 Toimenpiteet...51 Kotelon tuulettimen asentaminen...54 Toimenpiteet...54 Jälkivaatimukset

6 Näytönohjaimen irrottaminen Esitoimenpiteet Toimenpiteet...55 Näytönohjaimen asentaminen Toimenpiteet...57 Jälkivaatimukset...57 Täyspitkien näytönohjainten irrottaminen Esitoimenpiteet Toimenpiteet...59 Täyspitkien näytönohjainten asentaminen Toimenpiteet...61 Jälkivaatimukset...61 Muistimoduulien irrottaminen Esitoimenpiteet Toimenpiteet...62 Muistimoduulien asentaminen...64 Toimenpiteet...64 Jälkivaatimukset...66 Optisen aseman irrottaminen Esitoimenpiteet Toimenpiteet Optisen aseman asentaminen Toimenpiteet...71 Jälkivaatimukset

7 Virtapainikemoduulin irrottaminen...72 Esitoimenpiteet Toimenpiteet Virtapainikemoduulin asentaminen Toimenpiteet Jälkivaatimukset...74 I/O-yläpaneelin irrottaminen...75 Esitoimenpiteet Toimenpiteet...75 I/O-yläpaneelin asentaminen Toimenpiteet Jälkivaatimukset...78 Puhaltimen ja jäähdytyselementtikokoonpanon irrottaminen Esitoimenpiteet Toimenpiteet Puhaltimen ja jäähdytyselementtikokoonpanon asentaminen Toimenpiteet...83 Jälkivaatimukset...83 Suorittimen tuulettimen ja jäähdytyselementtikokoonpanon irrottaminen...84 Esitoimenpiteet Toimenpiteet

8 Suorittimen tuulettimen ja jäähdytyselementin asentaminen Toimenpiteet...86 Jälkivaatimukset...86 Suorittimen irrottaminen...87 Esitoimenpiteet Toimenpiteet Suorittimen asentaminen Toimenpiteet...89 Jälkivaatimukset...91 Langattoman kortin irrottaminen Esitoimenpiteet Toimenpiteet...92 Langattoman kortin asentaminen...94 Toimenpiteet...94 Jälkivaatimukset...95 Antennin irrottaminen...96 Esitoimenpiteet Toimenpiteet...96 Antennin asentaminen Toimenpiteet...99 Jälkivaatimukset...99 Emolevyn irrottaminen Esitoimenpiteet Toimenpiteet

9 Emolevyn asentaminen Toimenpiteet Jälkivaatimukset BIOS:in flash-päivitys BIOS-asennusohjelma Yhteenveto BIOS-asennusohjelmaan siirtyminen Järjestelmän asennusohjelman asetukset Unohdettujen salasanojen tyhjentäminen Esitoimenpiteet Toimenpiteet Jälkivaatimukset CMOS-asetusten tyhjentäminen Esitoimenpiteet Toimenpiteet Jälkivaatimukset Diagnostiikka Avun saaminen ja Dellin yhteystiedot Tee-se-itse-resurssit Dellin yhteystiedot

10 Ennen kuin avaat tietokoneen kannen HUOMAUTUS: Tämän asiakirjan kuvat saattavat poiketa tietokoneesi ulkonäöstä, tilaamastasi kokoonpanosta riippuen. Alkutoimet 1 Tallenna ja sulje kaikki avoimet tiedostot ja poistu kaikista käynnissä olevista sovelluksista. 2 Sammuta tietokone. Sammutusohjeet riippuvat tietokoneeseen asennetusta käyttöjärjestelmästä. Windows 10: Napsauta Käynnistä Virta Sammuta. Windows 8.1: Napsauta Aloitusnäytössä virtakuvaketta Sammuta. Windows 7: Napsauta Käynnistä Sammuta. HUOMAUTUS: Jos käytät jotain toista käyttöjärjestelmää, lue sammutusohjeet käyttöjärjestelmän ohjeista. 3 Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasiasta. 4 Irrota tietokoneesta kaikki johdot, kuten puhelinjohto, verkkokaapelit jne. 5 Irrota kaikki tietokoneeseen kytketyt laitteet ja lisävarusteet, kuten näppäimistö, hiiri, näyttö jne. 6 Poista tarvittaessa muistikortit ja optiset levyt tietokoneesta. 7 Kun tietokoneen kaikki johdot on irrotettu, maadoita emolevy pitämällä virtapainiketta painettuna noin 5 sekuntia. Turvallisuusohjeet Seuraavat turvallisuusohjeet auttavat suojaamaan tietokoneen mahdollisilta vaurioilta ja auttavat takaamaan oman turvallisuutesi. 10

11 VAARA: Ennen kuin avaat tietokoneen kannen, lue tietokoneen mukana tulleet turvallisuustiedot. Lisätietoja parhaista turvallisuuskäytönnistä on Regulatory Compliancen aloitussivulla osoitteessa regulatory_compliance. VAARA: Irrota kaikki virtalähteet ennen tietokoneen suojusten tai paneelien avaamista. Kun olet päättänyt tietokoneen käsittelemisen, asenna kaikki suojukset, paneelit ja ruuvit paikoilleen ennen kytkemistä pistorasiaan. VAROITUS: Jotta tietokone ei vahingoittuisi, työpinnan on oltava tasainen ja puhdas. VAROITUS: Jotta osat tai kortit eivät vioittuisi, tartu niihin niiden reunoista ja varo koskettamasta nastoja ja kontakteja. VAROITUS: Suorita vianmääritystä ja korjauksia vain Dellin teknisen tuen tiimin valtuuttamana ja ohjauksella. Takuu ei kata huoltotöitä, joka on suoritettu muutoin kuin Dellin valtuutuksella. Viittaa tuotteen mukana tulleisiin tai sivun turvallisuusohjeisiin. VAROITUS: Ennen kuin kosketat mitään osaa tietokoneen sisällä, maadoita itsesi koskettamalla maalaamatonta metallipintaa, kuten tietokoneen takana olevaa metallia. Kun työskentelet,kosketa maalaamatonta metallipintaa säännöllisesti, jotta staattinen sähkö pääsee purkautumaan vioittamatta sisäkomponentteja. VAROITUS: Kun irrotat johdon, vedä liittimestä tai vetokielekkeestä, ei johdosta itsestään. Joidenkin johtojen liittimissä on lukituskieleke tai siipiruuvi, joka on irrotettava ennen johdon irrottamista. Kun irrotat johtoja, pidä ne oikeassa asennossa, jotta tapit eivät taivuta liitäntöjen tappeja. Kun kiinnität johtoja, tarkista että molemmat liitännät ovat oikeassa asennossa suhteessa toisiinsa. VAROITUS: Jos muistikortinlukijassa on muistikortti, ota se pois. Suositellut työkalut Tämän asiakirjan menetelmät voivat vaatia seuraavia työkaluja: Ristipääruuviavain Litteä ruuviavain 11

12 Muovipuikko Ruuviluettelo Seuraavassa taulukossa luetellaan ruuvit, joilla tietokoneen eri komponentit kiinnitetään. Komponentti Mihin kiinnitetty Ruuvityyppi Määrä Kiintolevy Kiintolevyn kiinnike #6-32 X 1/4'' 4 Kiintolevyn kehikko Kotelo #6-32 X 1/4'' 6 (kaksi kutakin asennettua kiintolevykehikkoa kohden) Virtalähteen kiinnike Kotelo #6-32 X 1/4'' 2 Virtalähde Kotelo #6-32 X 1/4'' 4 Puhallin Jäähdytyselementti kokoonpano #6-32 X 1/4'' 3 Kotelon tuuletin Kotelo #6-32 X 1/4'' 1 Virtapainikemoduuli Yläpaneeli #6-32 X 1/4'' 1 SSD-asema Emolevy M2 X Langaton kortti Emolevy M2 X Ylä-I/O-paneeli Kotelo #6-32 X 1/4'' 4 Optinen asema Optisen aseman kiinnike M2 X Emolevy Kotelo #6-32 X 1/4'' 8 12

13 Tietokoneen käsittelemisen jälkeen VAROITUS: Jos tietokoneen sisään jätetään irrallisia ruuveja, ne saattavat vahingoittaa tietokonetta vakavast. 1 Kiinnitä kaikki ruuvit ja tarkista, ettei tietokoneen sisällä ole irrallisia ruuveja. 2 Kytke ulkoiset laitteet, oheislaitteet ja kaapelit, jotka irrotit ennen tietokoneen käsittelyä. 3 Asenna kaikki muistikortit, levyt ja muut osat, jotka irrotit ennen tietokoneen käsittelyä. 4 Kiinnitä tietokone ja kaikki kiinnitetyt laitteet sähköpistorasiaan. 5 Käynnistä tietokone. 13

14 Tekninen yhteenveto VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa 14

15 Tietokone sisältä 1 kotelon tuuletin 2 muistimoduuli 3 optinen asema 4 virtalähde 5 etukehys 6 näytönohjain 7 emolevy 8 suorittimen tuuletin ja jäähdytyselementti 15

16 Emolevyn komponentit 1 virtaliitin (ATX_POWER) 2 USB 2 (F_SSUSB2) 3 USB 1 (F_SSUSB1) 4 SATA 6 Gbps optiselle asemalle (SATA1) 5 SATA 6 Gbps kiintolevylle (SATA2) 6 SATA 6 Gbps aseman liitin (SATA3) 7 SATA 6 Gbps aseman liitin (SATA4) 8 SSD-aseman paikka (M.2 SSD) 9 I/O-paneeli (F_PANEL) 10 muistikortinlukijan liitäntä (CARD_READER) 11 CMOS-nollaushyppykytkin (CMOS JUMPER) 12 salasanan nollauksen hyppykytkin (PASSWORD JUMPER) 16

17 13 PCI-Express x16 -korttipaikka (SLOT1) 15 PCI Express x4 -korttipaikka (SLOT 4) 17 langattoman kortin korttipaikka (M. 2_SLOT1) 14 PCI-Express x1 -korttipaikat (SLOT 2 ja SLOT 3) 16 Ylä-I/O- ja audioliitäntä (F_audio) 18 CPU-kaapeli (ATX_CPU) 19 kotelotuulettimen liitin (TOP_FAN) 20 suorittimen kanta 21 suorittimen kansi 22 suorittimen tuulettimen liitäntä (CPU_FAN) 23 nappiparisto (CMOS BATTERY) 24 muistimoduulin kanta (DIMM3) 25 muistimoduulin kanta (DIMM1) 26 muistimoduulin kanta (DIMM4) 27 muistimoduulin kanta (DIMM2) 17

18 Oikeanpuoleisen kannen irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa Toimenpiteet 1 Aseta tietokone vasemmalle kyljelleen. 2 Vedä oikeanpuoleisen kannen vapatussalpaa. 3 Nosta oikeanpuoleinen kansi ylös ja työnnä sitä tietokoneen yläosaa kohden. 18

19 4 Irrota oikeanpuoleinen kansi kotelosta. 1 kotelo 2 oikeanpuoleisen kannen vapautussalpa 3 oikeanpuoleinen kansi 19

20 Oikeanpuoleisen kannen asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa Toimenpiteet 1 Kohdista oikeanpuoleisen kannen kielekkeet kotelon lovien kanssa ja napsauta sivukansi kiinni paikoilleen. 2 Aseta tietokone pystyasentoon. 20

21 Yläkannen irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa Esitoimenpiteet Irrota oikeanpuoleinen kansi. Toimenpiteet 1 Aseta tietokone pystyasentoon. 21

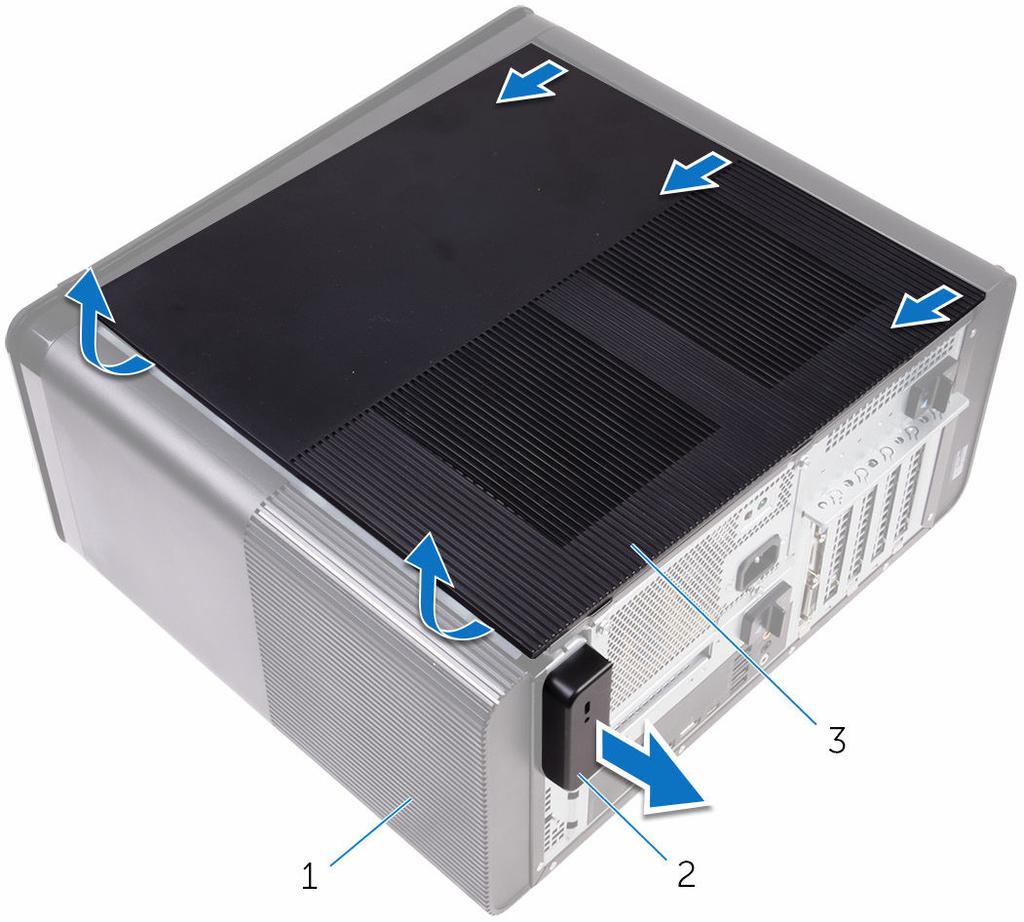

22 2 Kankea ja nosta yläkansi irti kotelosta. 1 yläkansi 2 kotelo 22

23 Yläkannen asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa Toimenpiteet 1 Kohdista yläkannen ruuvinreiät yläpaneelin ruuvinreikiin. 2 Työnnä yläkantta tietokoneen takaosaa kohden, kunnes se napsahtaa paikoilleen. 3 Aseta tietokone vasemmalle kyljelleen. Jälkivaatimukset Asenna oikeanpuoleinen kansi. 23

24 Alakannen irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa Esitoimenpiteet Irrota oikeanpuoleinen kansi. Toimenpiteet 1 Aseta tietokone ylösalaisin. 24

25 2 Kankea ja nosta alakansi irti kotelosta. 1 alakansi 2 kotelo 25

26 Alakannen asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa Toimenpiteet 1 Kohdista alakannen kielekkeet alapaneelin loviin. 2 Työnnä alakantta tietokoneen takaosaa kohden, kunnes se napsahtaa paikoilleen. 3 Aseta tietokone vasemmalle kyljelleen. Jälkivaatimukset Asenna oikeanpuoleinen kansi. 26

27 Etukehyksen irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa Esitoimenpiteet Irrota oikeanpuoleinen kansi. Toimenpiteet 1 Aseta tietokone pystyasentoon. 27

28 2 Kankea optisen aseman kehys irti etukehyksestä. 1 optisen aseman kehys 2 etukehys 3 Vapauta etukehyksen kielekkeet yläreunasta yksi kerrallaan liikuttamalla niitä poispäin etupaneelista. 28

29 4 Kierrä etukehystä ja vedä se irti tietokoneen etuosasta vapauttaaksesi etukehyksen. 1 etukehyksen kielekkeet 2 etukehys 3 etupaneeli 29

30 Etukehyksen asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa Toimenpiteet 1 Kohdista etukehyksen kielekkeet kotelossa oleviin loviin. 2 Kierrä etukehystä tietokonetta kohden, kunnes etukehyksen kielekkeet napsahtavat paikoilleen. 3 Napsauta optisen aseman kehys etukehykseen. 4 Aseta tietokone vasemmalle kyljelleen. Jälkivaatimukset Asenna oikeanpuoleinen kansi. 30

31 Kiintolevyn irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa VAROITUS: Kiintolevyt ovat herkkiä. Ole varovainen käsitellessäsi kiintolevyä. VAROITUS: Älä irrota kiintolevyä tietokoneen ollessa päällä tai lepotilassa, jotta et menetä tietoja. Esitoimenpiteet Irrota oikeanpuoleinen kansi. Toimenpiteet 1 Irrota data- ja virtakaapelit kiintolevykokoonpanosta. 31

32 2 Irrota ruuvit, joilla kiintolevykokoonpano kiinnittyy kiintolevyn kehikkoon. 1 #6-32 X 1/4'' ruuvit (2) 2 kiintolevykokoonpano 3 kiintolevyn kehikko 4 datakaapeli 5 virtajohto 32

33 3 Ota kiinni kielekkeistä ja nosta kiintolevykokoonpano irti kiintolevyn kehikosta. 1 kiintolevyn kehikko 2 kieleke 3 kiintolevykokoonpano 4 Irrota ruuvit, joilla kiintolevy on kiinnitetty kiintolevyn kehikkoon. 33

34 5 Nosta kiintolevy irti kiintolevyn kiinnikkeestä. HUOMAUTUS: Pane kiintolevyn asento merkille, jotta osaat asentaa sen oikein. 1 #6-32 X 1/4'' ruuvit (4) 2 kiintolevy 3 kiintolevyn kiinnike 34

35 Kiintolevyn asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa VAROITUS: Kiintolevyt ovat herkkiä. Ole varovainen käsitellessäsi kiintolevyä. Toimenpiteet 1 Aseta kiintolevy kehikkoonsa. 2 Kohdista kiintolevyn kiinnikkeessä olevat ruuvinreiät kiintolevyn ruuvinreikiin. 3 Kiinnitä ruuvit, joilla kiintolevy kiinnittyy kiintolevyn kehikkoon. 4 Aseta kiintolevykokoonpano kiintolevyn kehikkoon. 5 Asenna ruuvit, joilla kiintolevy kiinnittyy kiintolevyn kehikkoon. 6 Kiinnitä data- ja virtakaapelit kiintolevykokoonpanoon. Esitoimenpiteet Asenna oikeanpuoleinen kansi. 35

36 Kiintolevyn kehikon irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa Esitoimenpiteet 1 Irrota oikeanpuoleinen kansi. 2 Irrota kiintolevy. Toimenpiteet 1 Irrota ruuvit, joilla kiintolevyn kehikko on kiinnitetty koteloon. 36

37 2 Nosta kiintolevyn kehikko irti kotelosta. 1 #6-32 X 1/4'' ruuvit (2) 2 kiintolevyn kehikko 3 kotelo 37

38 Kiintolevyn kehikon asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa Toimenpiteet 1 Aseta kiintolevyn kehikko paikoilleen koteloon. 2 Kohdista kehyksen kielekkeet kotelossa oleviin kielekkeisiin. 3 Asenna ruuvit, joilla kiintolevyn kehikko kiinnittyy koteloon. Jälkivaatimukset 1 Asenna kiintolevy. 2 Asenna oikeanpuoleinen kansi. 38

39 SSD-aseman irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa VAROITUS: SSD-asemat ovat herkkiä. Ole varovainen käsitellessäsi SSDasemaa. VAROITUS: Älä irrota SSD-asemaa tietokoneen ollessa päällä tai lepotilassa, jotta et menetä tietoja. Esitoimenpiteet 1 Irrota oikeanpuoleinen kansi. 2 Irrota täyspitkä näytönohjain (jos asennettu). Toimenpiteet 1 Irrota ruuvi, joka kiinnittää SSD-aseman emolevyyn. 39

40 2 Irrota SSD-asema emolevystä vetämällä ja nostamalla. Lisätietoja on kohdassa "Emolevyn komponentit". 1 SSD-asemapaikka 2 SSD-asema 3 emolevy 4 M2 X 2.5 ruuvi 40

41 SSD-aseman asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa VAROITUS: SSD-asemat ovat herkkiä. Ole varovainen käsitellessäsi SSDasemaa. Toimenpiteet 1 Kohdista SSD-aseman lovi SSD-asemapaikan kielekkeeseen. 2 Aseta SSD-asema 45 asteen kulmassa SSD-asemapaikkaan. Lisätietoja on kohdassa "Emolevyn komponentit". 41

42 3 Asenna ruuvi, jolla SSD-asema kiinnittyy emolevyyn. 1 kieleke 2 lovi 3 SSD-asemapaikka 4 SSD-asema 5 emolevy 6 M2 X 2.5 ruuvi Jälkivaatimukset 1 Asenna täyspitkä näytönohjain (jos asennettu). 2 Asenna oikeanpuoleinen kansi. 42

43 Virtalähteen irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa Esitoimenpiteet Irrota oikeanpuoleinen kansi. Toimenpiteet HUOMAUTUS: Kirjoita muistiin kaikkien kaapelien reititys irrotuksen yhteydessä niin, että osaat reitittää ne uudelleen oikein virtalähteen asennuksen jälkeen. 1 Työnnä virtalähdeyksikön vapautussalpoja vapautusasentoa kohden. 43

44 2 Käännä virtalähdeyksikkö poispäin virtalähdeyksikön kehikosta. 1 virtalähdeyksikön vapautussalvat (2) 2 kotelo 3 virtalähde 4 virtalähdeyksikön kehikko 3 Irrota virtalähteen virtakaapeli ja emolevyn virtakaapeli emolevystä ja optisen aseman virtakaapeli optisesta asemasta. Lisätietoja on kohdassa "Emolevyn komponentit". 44

45 4 Irrota näytönohjaimen virtakaapelit, jos tämä soveltuu. 1 optisen aseman kaapeli 2 reititysohjain 3 CPU-kaapeli 4 emolevy 5 virtajohto 5 Irrota kaapeli kotelon reititysohjaimesta. 6 Käännä virtalähde koteloa kohden. 7 Irrota kiintolevyn virtakaapeli. 8 Irrota virtalähteen kiinnikkeen koteloon kiinnittävät ruuvit. 9 Irrota virtalähteen koteloon kiinnittävät ruuvit. 10 Nosta virtalähteen kiinnike ulos kotelosta. 45

46 11 Nosta virtalähde irti kotelosta. 1 #6-32 X 1/4'' ruuvit (4) 2 virtalähde 3 virtalähteen kiinnike 4 #6-32 X 1/4'' ruuvit (2) 5 kiintolevyn kaapeli 46

47 Virtalähteen asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa Toimenpiteet 1 Aseta virtalähde virtalähteen kehikkoon. 2 Asenna virtalähteen kehikkoonsa kiinnittävät ruuvit. 3 Kohdista virtalähteen kiinnikkeessä olevat ruuvinreiät virtalähteen kehikon ruuvinreikiin. 4 Asenna virtalähteen kiinnikkeen virtalähteen kehikkoon kiinnittävät ruuvit. 5 Kiinnitä kiintolevyn virtakaapeli. 6 Käännä virtalähde poispäin kotelosta. 7 Kytke virtalähteen virtakaapeli ja emolevyn virtakaapeli emolevyyn ja optisen aseman virtakaapeli optiseen asemaan. Lisätietoja on kohdassa "Emolevyn komponentit". 8 Kytke näytönohjaimen virtakaapelit, jos tämä soveltuu. 9 Käännä virtalähdettä koteloa kohden, kunnes se napsahtaa paikoilleen. 10 Työnnä virtalähteen vapautussalpoja tietokoneen pohjaa kohden lukitaksesi vapautussalvat. Jälkivaatimukset Asenna oikeanpuoleinen kansi. 47

48 Nappipariston irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa VAROITUS: Nappipariston irrottaminen palauttaa BIOS-asennusohjelman asetukset oletusarvoihin. Suositellaan, että BIOS-asennusohjelman asetukset merkitään muistiin ennen nappipariston irrottamista. Esitoimenpiteet 1 Irrota oikeanpuoleinen kansi. 2 Noudata kohdan "Virtalähdeyksikön irrottaminen" vaiheita 1 2. Toimenpiteet 1 Paina muovipuikolla pariston vapautusvipu irti nappiparistosta siten, että nappiparisto ponnahtaa ylös. 48

49 2 Nosta nappiparisto pois paristokannasta. 1 muovipuikko 2 nappiparisto 3 nappipariston kanta 4 pariston vapautusvipu 49

50 Nappipariston asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa Toimenpiteet Aseta nappiparisto kantaansa siten, että positiivinen puoli osoittaa ylöspäin, ja napsauta paristo paikoilleen. Jälkivaatimukset 1 Noudata kohdan "Virtalähdeyksikön asentaminen" vaiheita Asenna oikeanpuoleinen kansi. 50

51 Kotelon tuulettimen irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa Esitoimenpiteet 1 Irrota oikeanpuoleinen kansi. 2 Noudata kohdan "Virtalähdeyksikön irrottaminen" vaiheita 1 2. Toimenpiteet 1 Irrota kotelon tuulettimen kaapeli kotelon tuulettimen kiinnikkeen reititysohjaimesta. 2 Irrota kotelon tuulettimen johto emolevystä. Lisätietoja on kohdassa "Emolevyn komponentit". 3 Irrota ruuvi, joilla kotelon tuuletin kiinnittyy koteloon. 4 Vedä kotelon tuuletinta tietokoneen etuosaa kohden vapauttaaksesi sen kotelosta. 51

52 5 Nosta kotelon tuuletin ulos kotelosta. 1 reititysohjain 2 kotelon tuulettimen kiinnike 3 #6-32 X 1/4'' ruuvi 4 kotelo 5 kotelon tuulettimen kaapeli 6 emolevy 7 kotelon tuuletin 6 Työnnä kumilenkit tuulettimen kussakin nurkassa olevan reiän läpi vapauttaaksesi kotelon tuulettimen kiinnikkeestä. 52

53 7 Nosta kotelon tuuletin ulos kotelon tuulettimen kiinnikkeestä. 1 kotelon tuulettimen kiinnike 2 kotelon tuuletin 53

54 Kotelon tuulettimen asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa Toimenpiteet 1 Kohdista kotelon tuulettimessa olevat reiät kotelon tuulettimen kumilenkkien kanssa. 2 Työnnä kumilenkkien päät tuulettimen kussakin nurkassa olevan reiän läpi. 3 Kohdista tuulettimen lenkit kotelon tuulettimen kiinnikkeen kussakin nurkassa olevan reiän kanssa ja vedä ne läpi siten, että ne napsahtavat paikoilleen. 4 Vedä kotelon tuulettimen kaapeli kiinnikkeen reititysohjaimen läpi. 5 Kohdista kotelon tuulettimen kiinnikkeen kieleke kotelon loven kanssa ja työnnä tuuletin paikoilleen. 6 Kohdista kotelon tuulettimessa oleva ruuvinreikä kotelon ruuvinreiän kanssa. 7 Asenna ruuvi, joilla kotelon tuuletin kiinnittyy koteloon. 8 Vedä kotelon tuulettimen kaapeli kiinnikkeen reititysohjaimen läpi. 9 Kytke kotelon tuulettimen kaapeli emolevyyn. Lisätietoja on kohdassa "Emolevyn komponentit". Jälkivaatimukset 1 Noudata kohdan "Virtalähdeyksikön asentaminen" vaiheita Asenna oikeanpuoleinen kansi. 54

55 Näytönohjaimen irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa Esitoimenpiteet HUOMAUTUS: Tietokone toimitetaan varustettuna joko puolipitkällä näytönohjaimella tai täyspitkällä näytönohjaimella. 1 Irrota oikeanpuoleinen kansi. 2 Noudata kohdan "Virtalähdeyksikön irrottaminen" vaiheita 1 2. Toimenpiteet 1 Paikanna näytönohjain emolevyltä ja merkitse sen sijainti muistiin (PCI-Express x16). Lisätietoja on kohdassa "Emolevyn komponentit". 55

56 2 Työnnä PCIe-korttipaikan kiinnityskieleke irti näytönohjaimesta, ota kiinni kortin yläreunasta ja vapauta se paikastaan. 1 kiinnityskieleke 2 emolevy 3 näytönohjaimen paikka 4 näytönohjain 56

57 Näytönohjaimen asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa Toimenpiteet 1 Paikanna PCI-Express x16 -korttipaikka emolevyltä. Lisätietoja on kohdassa "Emolevyn komponentit". 2 Kohdista näytönohjaimen lovi korttipaikan liitännän kielekkeeseen ja napsauta näytönohjain paikalleen. Jälkivaatimukset 1 Noudata kohdan "Virtalähdeyksikön asentaminen" vaiheita Asenna oikeanpuoleinen kansi. 57

58 Täyspitkien näytönohjainten irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa Esitoimenpiteet HUOMAUTUS: Tietokone toimitetaan varustettuna joko puolipitkällä näytönohjaimella tai täyspitkällä näytönohjaimella. 1 Irrota oikeanpuoleinen kansi. 2 Noudata kohdan "Virtalähdeyksikön irrottaminen" vaiheita

59 Toimenpiteet 1 Nosta näytönohjaimen kiinnike irti kotelosta. 1 näytönohjaimen kiinnike 2 kotelo 2 Paina virtakaapelin liitäntöjen vapautusklipsiä ja irrota virtakaapelit näytönohjaimesta. 59

60 3 Työnnä PCIe-korttipaikan kiinnityskieleke irti näytönohjaimesta, ota kiinni kortin yläreunasta ja vapauta se paikastaan. 1 virtajohdot 2 vapautusklipsit (2) 3 näytönohjain 4 kiinnityskieleke 60

61 Täyspitkien näytönohjainten asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa Toimenpiteet 1 Kohdista täyspitkä näytönohjain emolevyn korttipaikkaan. 2 Aseta täyspitkä näytönohjain paikkaansa ja paina se tiukasti alas siten, että se napsahtaa paikoilleen. 3 Kytke virtajohdot täyspitkään näytönohjaimeen. 4 Työnnä näytönohjaimen kiinnikkeen kieleke kotelon loveen ja napsauta se paikoilleen. Jälkivaatimukset 1 Noudata kohdan "Virtalähdeyksikön asentaminen" vaiheita Asenna oikeanpuoleinen kansi. 61

62 Muistimoduulien irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa Esitoimenpiteet 1 Irrota oikeanpuoleinen kansi. 2 Noudata kohdan "Virtalähdeyksikön irrottaminen" vaiheita 1 2. Toimenpiteet 1 Paikanna muistimoduulikanta emolevystä. Lisätietoja on kohdassa "Emolevyn komponentit". 2 Työnnä kiinnitysklipsit irti muistimoduulista. 62

63 3 Ota kiinni muistimoduulista kiinnitysklipsin vierestä ja vapauta se varoen muistimoduulin kannasta. VAROITUS: Jos muistimoduuli on vaikea irrottaa, liikuta sitä varovasti edestakaisin, kunnes se irtoaa kannasta. HUOMAUTUS: Irrota muut tietokoneeseen asennetut muistimoduulit toistamalla vaiheet muistimoduulin kanta 2 muistimoduuli 3 kiinnikkeet (2) 4 emolevy 63

64 Muistimoduulien asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa Toimenpiteet 1 Kohdista muistimoduulin lovi muistimoduulin kannan kielekkeeseen. 64

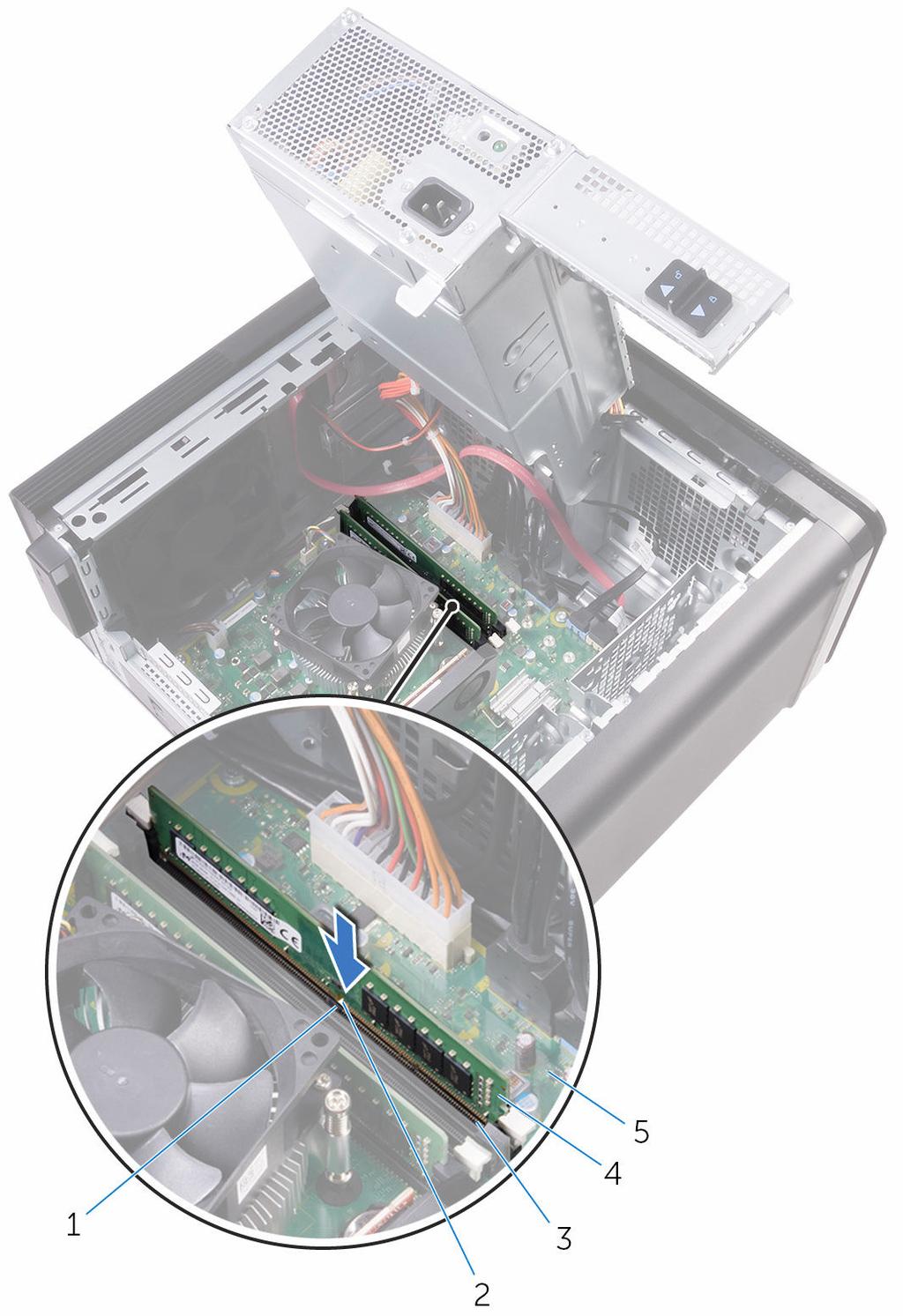

65 2 Aseta muistimoduuli muistimoduulin kantaan ja paina muistimoduulia suoraan, kunnes se napsahtaa paikalleen ja kiinnityssalvat lukittuvat paikalleen. HUOMAUTUS: Jos et kuule napsahdusta, irrota muistimoduuli ja asenna se uudestaan. 1 kieleke 2 lovi 3 muistimoduulin kanta 4 muistimoduuli 5 emolevy 65

66 HUOMAUTUS: Käytä kantoja DIMM1 ja DIMM3, jos käytät kahta muistimoduulia. Lisätietoja on kohdassa Emolevyn komponentit. Seuraavassa taulukossa luetellaan käytettävissä olevat muistikonfiguraatiot: Kokoonpan o Kanta DIMM1 DIMM2 DIMM3 DIMM4 8 Gt 4 Gt 4 Gt 16 Gt 8 Gt 8 Gt 24 Gt 4 Gt 4 Gt 8 Gt 8 Gt 32 Gt 8 Gt 8 Gt 8 Gt 8 Gt 64 Gt 16 Gt 16 Gt 16 Gt 16 Gt Jälkivaatimukset 1 Noudata kohdan "Virtalähdeyksikön asentaminen" vaiheita Asenna oikeanpuoleinen kansi. 66

67 Optisen aseman irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa Esitoimenpiteet 1 Irrota oikeanpuoleinen kansi. 2 Noudata kohdan "Virtalähdeyksikön irrottaminen" vaiheita 1 2. Toimenpiteet 1 Irrota virta- ja datakaapelit optisesta asemasta. 2 Vedä optisen aseman kehikon vapautuskielekettä tietokoneen pohjaa kohden. 67

68 3 Työnnä optinen asema ulos tietokoneen etuosasta. 1 virtajohto 2 datakaapeli 3 optinen asema 4 optisen aseman kehikko 5 vapautuskieleke 68

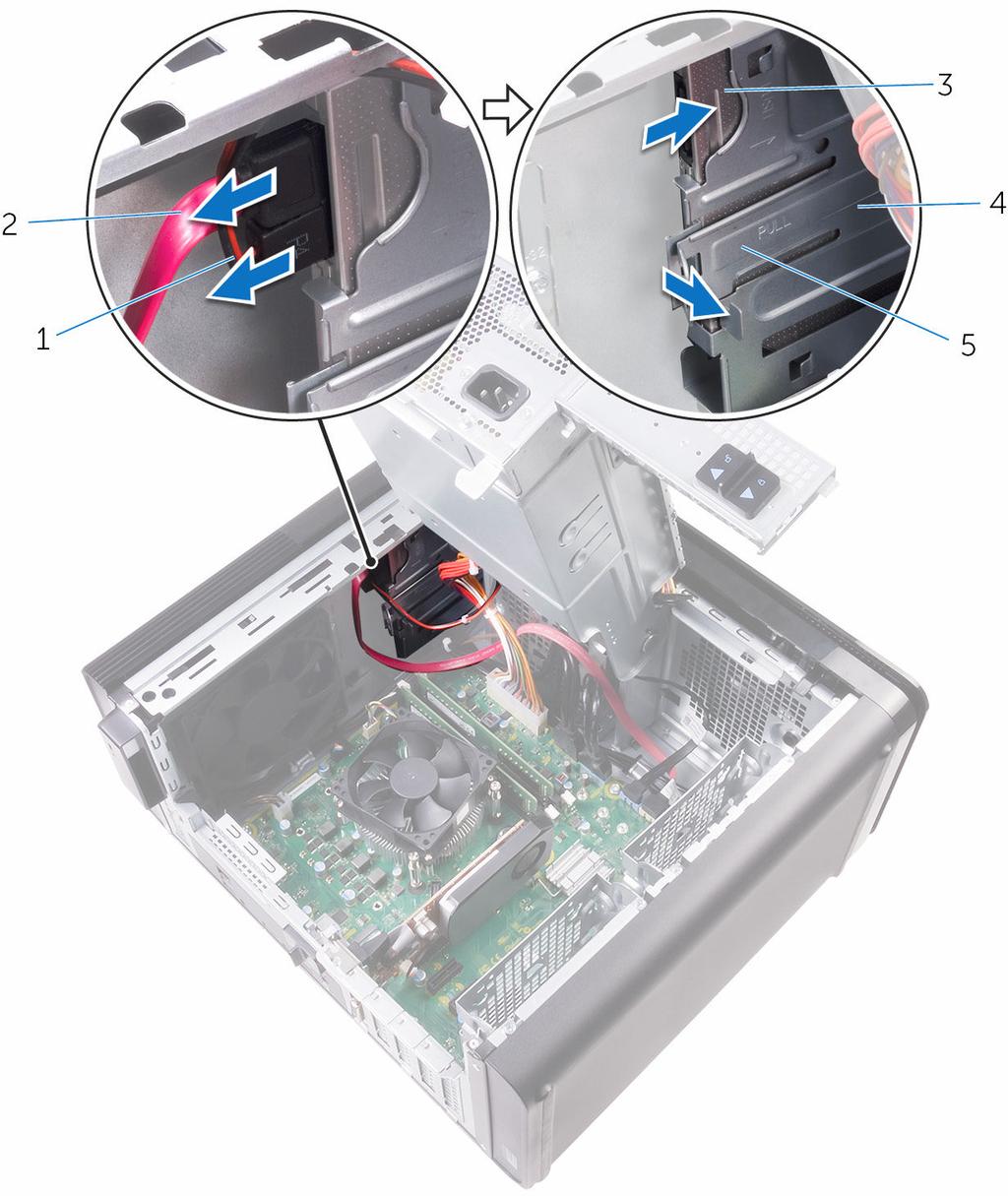

69 4 Työnnä optinen asema ulos tietokoneen etuosasta. 1 optisen aseman suojus 2 optinen asema 3 etukehys 69

70 5 Irrota ruuvi, joka kiinnittää optisen aseman kiinnikkeen optiseen asemaan. 1 M2 X 2.5 ruuvi 2 optisen aseman kiinnike 3 optinen asema 70

71 Optisen aseman asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa Toimenpiteet 1 Kohdista optisen aseman kiinnikkeessä oleva ruuvinreikä optisen aseman ruuvinreikiin. 2 Kiinnitä ruuvi, joka kiinnittää optisen aseman kiinnikkeen optiseen asemaan. 3 Asenna optisen aseman suojus. 4 Työnnä optinen asema optisen aseman kehikkoon tietokoneen etuosan läpi siten, että se napsahtaa paikoilleen. 5 Liitä virtajohto ja datakaapelit optiseen asemaan. Jälkivaatimukset 1 Noudata kohdan "Virtalähdeyksikön asentaminen" vaiheita Asenna oikeanpuoleinen kansi. 71

72 Virtapainikemoduulin irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa Esitoimenpiteet 1 Irrota oikeanpuoleinen kansi. 2 Irrota yläkansi. 3 Irrota etukehys. Toimenpiteet HUOMAUTUS: Merkitse muistiin kaapelin reititys irrottaessasi sitä, jotta voit reitittää sen oikein asennettuasi virtapainikemoduulin. 1 Irrota virtapainikemoduulin kaapeli emolevystä. Lisätietoja on kohdassa "Emolevyn komponentit". 2 Merkitse virtapainikemoduulin kaapelin reititys muistiin ja irrota kaapeli kotelossa emolevyn vieressä olevista reititysohjaimista. 3 Irrota virtapainikemoduulin kiinnittävä ruuvi ja nosta virtapainikemoduuli ulos kotelosta. 72

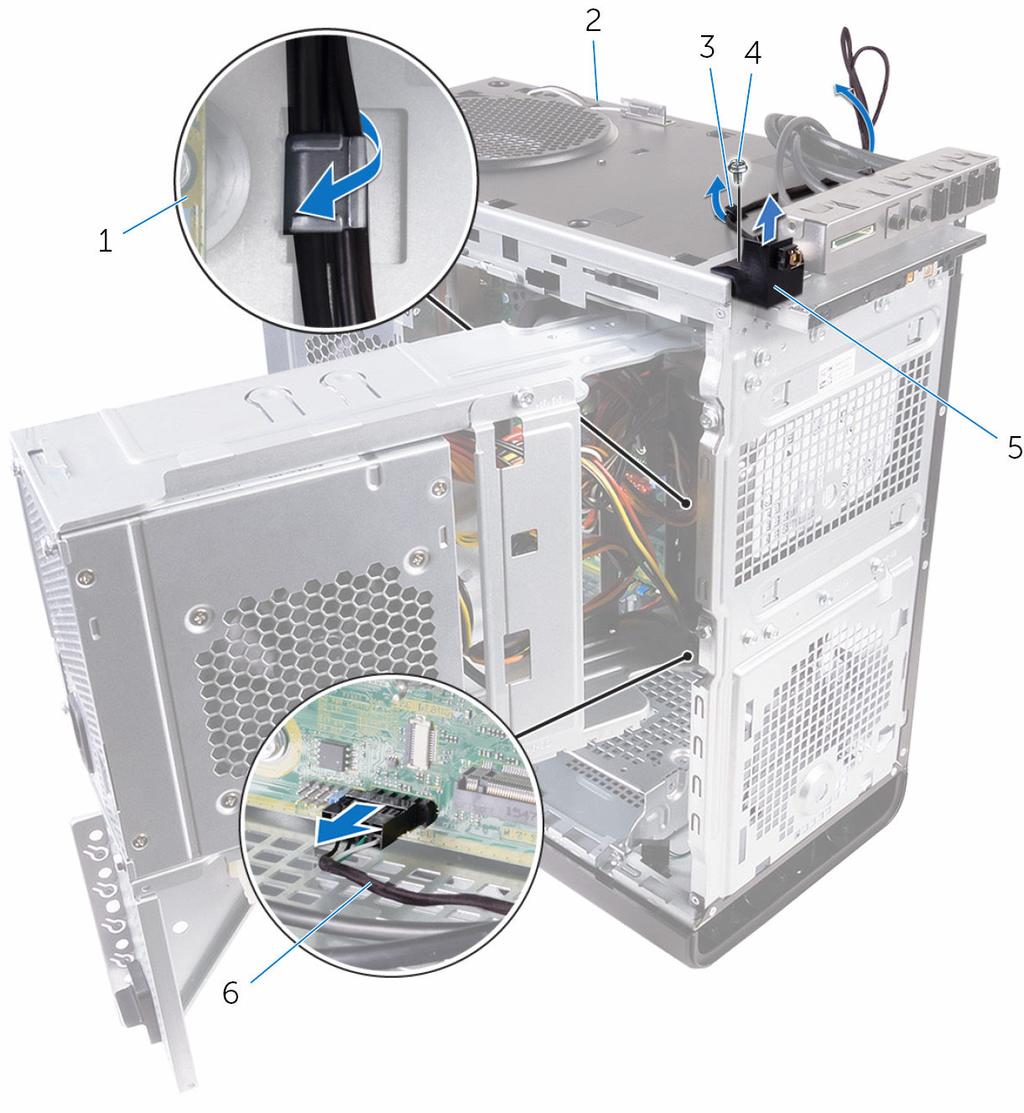

73 4 Irrota kaapeli kotelon päällä olevasta paikasta. 1 emolevy 2 kotelo 3 reititysohjain 4 #6-32 X 1/4'' ruuvi 5 virtapainikemoduuli 6 virtapainikemoduulin kaapeli 73

74 Virtapainikemoduulin asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa Toimenpiteet 1 Vedä kaapeli kotelon päällä olevan paikan läpi. 2 Kohdista virtapainikemoduulin ruuvinreikä tietokoneen rungossa olevan ruuvinreiän kanssa. 3 Kiinnitä ruuvi, jolla virtakapainikemoduuli kiinnittyy kotelon päälle. 4 Vedä virtapainikemoduulin kaapeli kotelon ohjainten läpi. 5 Kytke virtapainikemoduulin kaapeli emolevyyn. Lisätietoja on kohdassa "Emolevyn komponentit". Jälkivaatimukset 1 Asenna etukehys. 2 Asenna yläkansi. 3 Asenna oikeanpuoleinen kansi. 74

75 I/O-yläpaneelin irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa Esitoimenpiteet 1 Irrota oikeanpuoleinen kansi. 2 Irrota etukehys. 3 Irrota yläkansi. 4 Noudata kohdan "Virtalähdeyksikön irrottaminen" vaiheita 1 2. Toimenpiteet 1 Irrota ylä-i/o-paneelin kaapelit emolevystä. Lisätietoja on kohdassa "Emolevyn komponentit". 2 Merkitse I/O-paneelien kaapeleiden reititys muistiin ja irrota ne kotelon kotelon reititysohjaimista emolevyn vierestä. 75

76 3 Irrota kaapelit kotelon päällä olevan paikan läpi. 1 I/O-paneelin kaapelit (2) 2 reititysohjain 3 kotelo 4 ylä-i/o-paneelin kiinnike 4 Irrota ylä-i/o-paneelin koteloon kiinnittävät ruuvit. 76

77 5 Nosta ylä-i/o-paneeli irti kotelosta. 1 #6-32 X 1/4'' (4) 2 ylä-i/o-paneelin kiinnike 3 kotelo 77

78 I/O-yläpaneelin asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa Toimenpiteet 1 Kohdista I/O-yläpaneelin ruuvinreiät kotelon ruuvinreikiin. 2 Asenna ruuvit, joilla I/O-yläpaneeli kiinnittyy yläkoteloon. 3 Reititä I/O-paneelin kaapelit kotelon reititysohjainten läpi. 4 Kytke I/O-yläpaneelin kaapelit emolevyyn. Lisätietoja on kohdassa Emolevyn komponentit. Jälkivaatimukset 1 Asenna yläkansi. 2 Asenna etukehys. 3 Noudata kohdan "Virtalähdeyksikön asentaminen" vaiheita Asenna oikeanpuoleinen kansi. 78

79 Puhaltimen ja jäähdytyselementtikokoonpanon irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa VAARA: Jäähdytyselementti voi olla kuuma normaalikäytössä. Anna jäähdytyselementin jäähtyä riittävän kauan ennen sen koskettamista. VAROITUS: Jotta suorittimen jäähdytys olisi mahdollisimman tehokasta, älä kosketa jäähdytyselementin lämmönjohtoaluetta. Iholla oleva öljy voi heikentää piitahnan lämmönjohtokykyä. Esitoimenpiteet 1 Irrota oikeanpuoleinen kansi. 2 Noudata kohdan "Virtalähdeyksikön irrottaminen" vaiheita 1 2. Toimenpiteet 1 Irrota ruuvit, joilla puhallin kiinnittyy jäähdytyselementtikokoonpanoon. 79

80 2 Nosta puhallin irti jäähdytselementtikokoonpanosta ja aseta se syrjään. 1 #6-32 X 1/4'' ruuvit (3) 2 puhallin 3 Löysennä kiinnitysruuveja, joilla jäähdytyselementti on kiinnitetty emolevyyn. 80

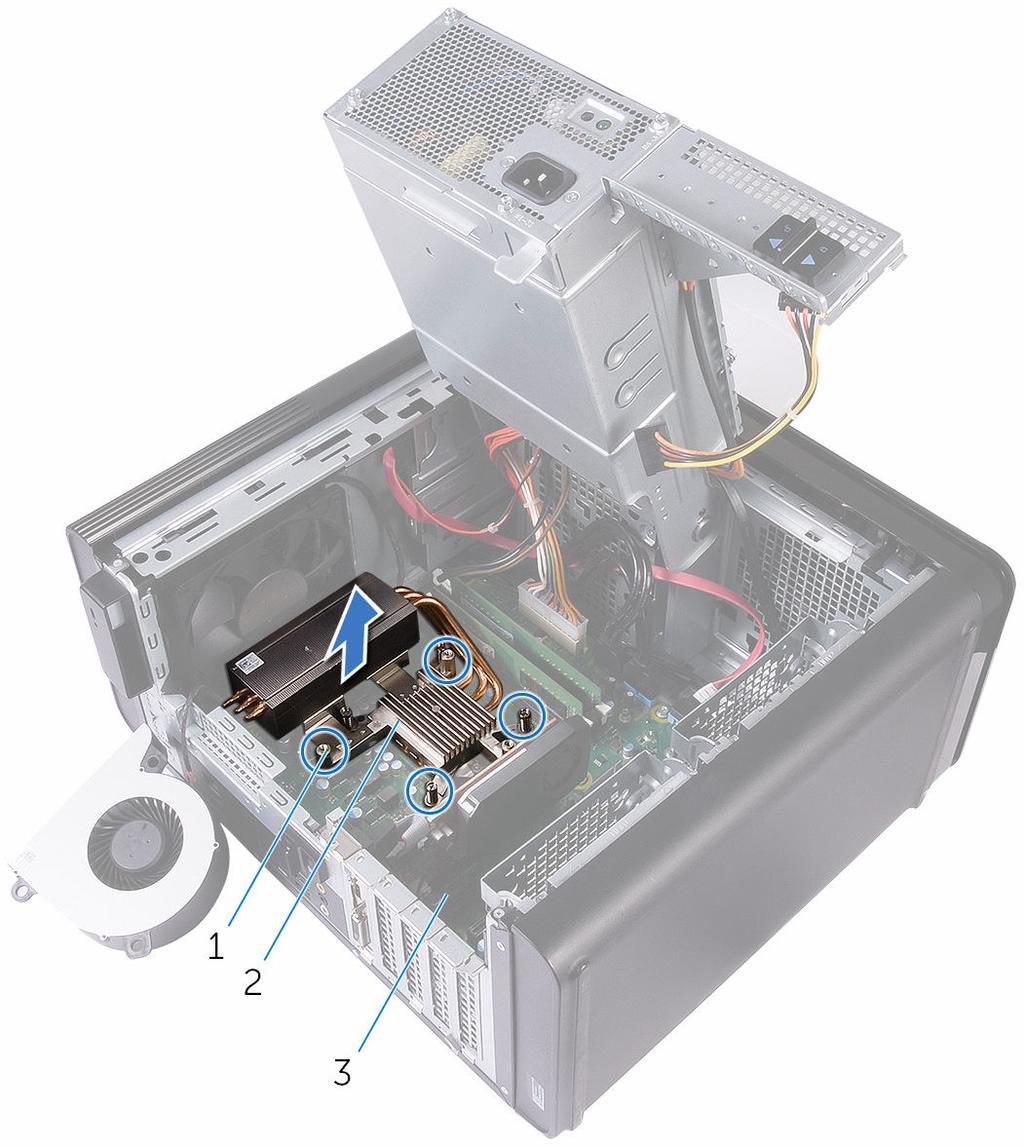

81 4 Nosta jäähdytyselementti irti emolevystä. 1 kiinnitysruuvit (4) 2 jäähdytyselementti 3 emolevy 81

82 5 Irrota puhaltimen kaapeli emolevystä. Lisätietoja on kohdassa "Emolevyn komponentit". 1 emolevy 2 puhaltimen kaapeli 3 puhallin 82

83 Puhaltimen ja jäähdytyselementtikokoonpanon asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa Toimenpiteet VAROITUS: Jos joko suoritin tai jäähdytyselementti vaihdetaan, varmista hyvä lämmönjohtavuus pakkauksessa olevaa piitahnaa käyttämällä HUOMAUTUS: Alkuperäinen piitahna voidaan käyttää uudelleen, jos alkuperäinen suoritin ja jäähdytyselementti asennetaan yhdessä. 1 Kytke puhaltimen kaapeli emolevyyn. Lisätietoja on kohdassa "Emolevyn komponentit". 2 Aseta jäähdytyselementtikokoonpano suorittimen päälle. 3 Kohdista jäähdytyselementin kiinnitysruuvit emolevyn ruuvinreikiin. 4 Kiristä kiinnitysruuvit, joilla jäähdytyselementti on kiinnitetty emolevyyn. 5 Aseta puhallin jäähdytyselementtikokoonpanon päälle. 6 Kohdista puhaltimessa olevat ruuvinreiät jäähdytyselementtikokoonpanossa oleviin ruuvinreikiin. 7 Kiinnitä ruuvit, joilla puhallin kiinnittyy jäähdytyselementtikokoonpanoon. Jälkivaatimukset 1 Noudata kohdan "Virtalähdeyksikön asentaminen" vaiheita Asenna oikeanpuoleinen kansi. 83

84 Suorittimen tuulettimen ja jäähdytyselementtikokoonpanon irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa VAARA: Jäähdytyselementti voi olla kuuma normaalikäytössä. Anna jäähdytyselementin jäähtyä riittävän kauan ennen sen koskettamista. VAROITUS: Jotta suorittimen jäähdytys olisi mahdollisimman tehokasta, älä kosketa jäähdytyselementin lämmönjohtoaluetta. Iholla oleva öljy voi heikentää piitahnan lämmönjohtokykyä. Esitoimenpiteet 1 Irrota oikeanpuoleinen kansi. 2 Noudata kohdan "Virtalähdeyksikön irrottaminen" vaiheita 1 2. Toimenpiteet 1 Irrota suorittimen tuulettimen kaapeli emolevystä. Lisätietoja on kohdassa "Emolevyn komponentit". 2 Löysennä kiinnitysruuvit, joilla suorittimen tuuletin ja jäähdytyselementti on kiinnitetty emolevyyn. 84

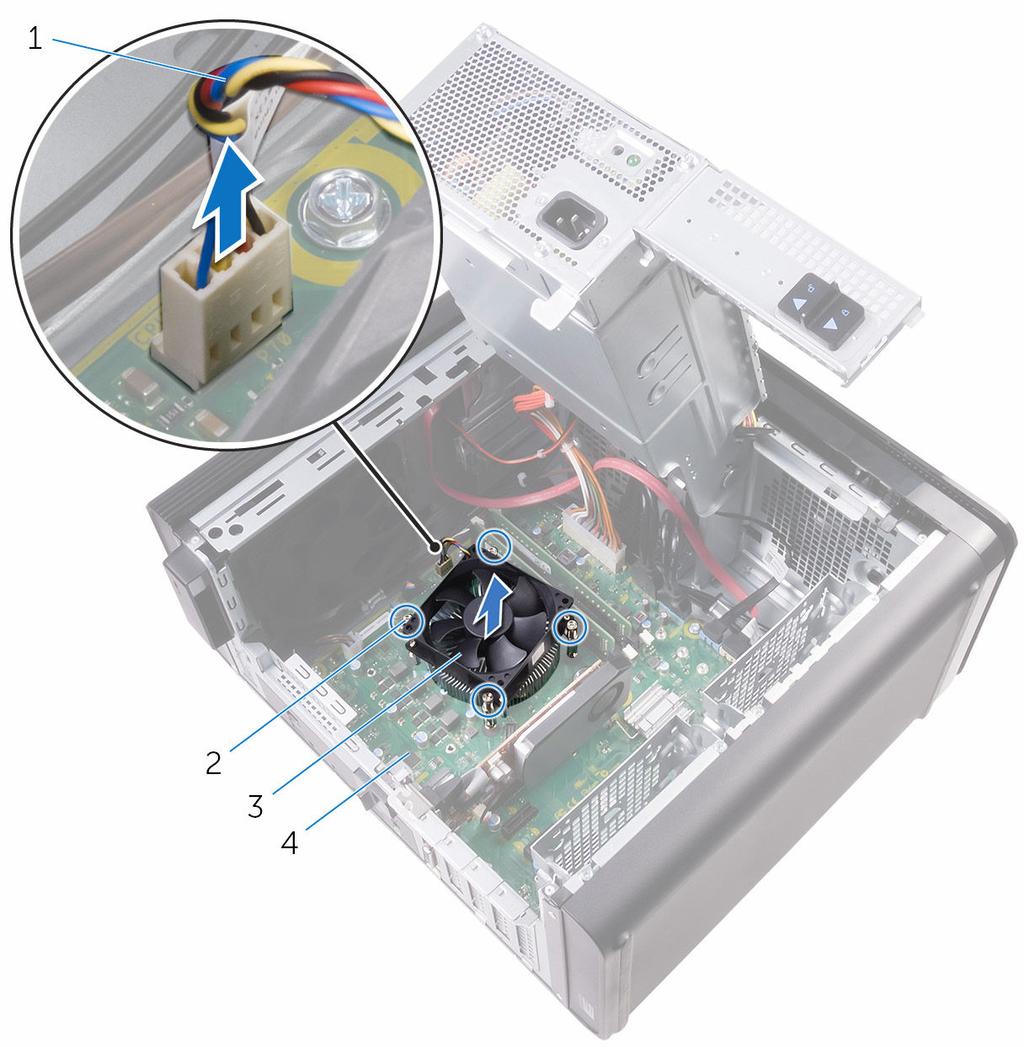

85 3 Nosta suorittimen tuuletin ja jäähdytyselementti pois emolevystä. 1 suorittimen tuulettimen kaapeli 2 kiinnitysruuvit (4) 3 suorittimen tuuletin ja jäähdytyselementti 4 emolevy 85

86 Suorittimen tuulettimen ja jäähdytyselementin asentaminen. VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa Toimenpiteet VAROITUS: Jos joko suoritin tai jäähdytyselementti vaihdetaan, varmista hyvä lämmönjohtavuus pakkauksessa olevaa piitahnaa käyttämällä HUOMAUTUS: Alkuperäinen piitahna voidaan käyttää uudelleen, jos alkuperäinen suoritin ja jäähdytyselementti asennetaan yhdessä. 1 Aseta suorittimen tuuletin ja jäähdytyselementti suorittimen päälle. 2 Kohdista suorittimen tuulettimessa ja jäähdytyselementtikokoonpanossa olevat ruuvinreiät emolevyn ruuvinreikiin. 3 Kiristä kiinnitysruuvit, joilla suorittimen tuuletin ja jäähdytyselementtikokoonpano on kiinnitetty emolevyyn. 4 Kytke suorittimen tuulettimen kaapeli emolevyyn. Lisätietoja on kohdassa "Emolevyn komponentit". Jälkivaatimukset 1 Noudata kohdan "Virtalähdeyksikön asentaminen" vaiheita Asenna oikeanpuoleinen kansi. 86

87 Suorittimen irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa Esitoimenpiteet 1 Irrota oikeanpuoleinen kansi. 2 Noudata kohdan "Virtalähdeyksikön irrottaminen" vaiheita Irrota suorittimen tuuletin ja jäähdytyselementtikokoonpano. Toimenpiteet 1 Paina suorittimen vapautusvipu alas ja vedä sitä ulospäin siten, että se irtoaa sen kiinnityskielekkeestä. 2 Avaa suorittimen kansi avaamalla suorittimen vapautusvipu kokonaan. 87

88 3 Nosta suoritin varoen irti suorittimen kannasta. 1 suorittimen vapautusvipu 2 kiinnityskieleke 3 suorittimen kansi 4 suorittimen kanta 5 suoritin 88

89 Suorittimen asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa VAROITUS: Jos joko suoritin tai jäähdytyselementti vaihdetaan, käytä paketissa tullutta piitahnaa varmistaaksesi, että lämpö pääsee johtumaan. HUOMAUTUS: Uuden suorittimen pakkauksessa tulee mukana lämmönjohtotyyny. Joissain tapauksissa lämmönjohtotyyny on jo valmiiksi kiinnitetty suorittimeen. Toimenpiteet 1 Varmista, että suorittimen kannan vapautusvipu on kokonaan auki. VAROITUS: Suorittimen nastan 1 kulmassa on kolmio, joka vastaa suorittimen kannan nastan 1 kulman kolmiota. Suoritin on oikein paikallaan, kun kaikki neljä kulmaa ovat samalla korkeudella. Jos yksi tai useampi suorittimen kulmista on korkeammalla kuin muut, suoritin ei ole oikein kiinni kannassa. 2 Kohdista suorittimen nastan 1 kulma suorittimen kannan nastan 1 kulman kanssa ja asenna suoritin kantaan. 3 Kun suoritin istuu kannassa asianmukaisesti, sulje suorittimen kansi. 89

90 4 Käännä vapautusvipu alas ja aseta se suorittimen kannen kielekkeen alle. 1 suorittimen kanta 2 suoritin 3 kiinnityskieleke 4 suorittimen kansi 5 vapautusvipu 90

91 Jälkivaatimukset 1 Asenna suorittimen tuuletin ja jäähdytyselementtikokoonpano. 2 Noudata kohdan "Virtalähdeyksikön asentaminen" vaiheita Asenna oikeanpuoleinen kansi. 91

92 Langattoman kortin irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa Esitoimenpiteet 1 Irrota oikeanpuoleinen kansi. 2 Noudata kohdan "Virtalähdeyksikön irrottaminen" vaiheita 1 2. Toimenpiteet 1 Paikanna langattoman pienoiskortin paikka emolevyltä. Lisätietoja on kohdassa "Emolevyn komponentit". 2 Irrota ruuvi, jolla langattoman kortin kiinnike kiinnittyy langattomaan korttiin ja emolevyyn. 3 Irrota langattoman kortin kiinnike ja irrota antennikaapelit langattomasta kortista. 92

93 4 Vedä ja nosta langaton kortti irti emolevystä. 1 M2 X 2.5 ruuvi 2 langattoman kortin kiinnike 3 antennikaapelit (2) 4 emolevy 5 langattoman kortin paikka 6 langaton kortti 93

94 Langattoman kortin asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa Toimenpiteet VAROITUS: Jotta langaton kortti ei vioittuisi, älä laita sen alle kaapeleita. 1 Kohdista langattoman kortin lovi langattoman kortin paikan kielekkeeseen. 2 Työnnä langaton kortti viistosti langattoman kortin paikkaan. 3 Kytke antennikaapelit langattomaan korttiin. Seuraavassa taulukossa esitetään tietokoneen tukemien langattoman kortin antennikaapelien värikoodit. Langattoman kortin liittimet Pää (valkoinen kolmio) Lisä (musta kolmio) Antennikaapelin väri Valkoinen Musta 4 Kohdista langattoman kortin kiinnikkeen ruuvinreikä langattoman kortin ja emolevyn ruuvinreiän kanssa. 94

95 5 Kiinnitä ruuvi, jolla langattoman kortin kiinnike kiinnittyy langattomaan korttiin ja emolevyyn. 1 langaton kortti 2 lovi (2) 3 kieleke 4 emolevy 5 langattoman kortin paikka 6 langattoman kortin kiinnike 7 antennikaapelit 8 M2 X 2.5 ruuvi Jälkivaatimukset 1 Noudata kohdan "Virtalähdeyksikön asentaminen" vaiheita Asenna oikeanpuoleinen kansi. 95

96 Antennin irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa Esitoimenpiteet 1 Irrota oikeanpuoleinen kansi. 2 Noudata kohdan "Virtalähdeyksikön irrottaminen" vaiheita Irrota yläkansi. 4 Noudata kohdan "Langattoman kortin irrottaminen" vaiheita 1 4. Toimenpiteet 1 Avaa antennikaapelin koteloon kiinnittävä klipsi. 2 Irrota kaapelit kotelon päällä olevan paikan reititysohjaimista. 96

97 3 Merkitse antennikaapeleiden reititys muistiin ja irrota antennikaapelit tietokoneen kotelon reititysohjaimista. 1 antennikaapeli 2 kiinnike 3 kotelo 4 reititysohjain 97

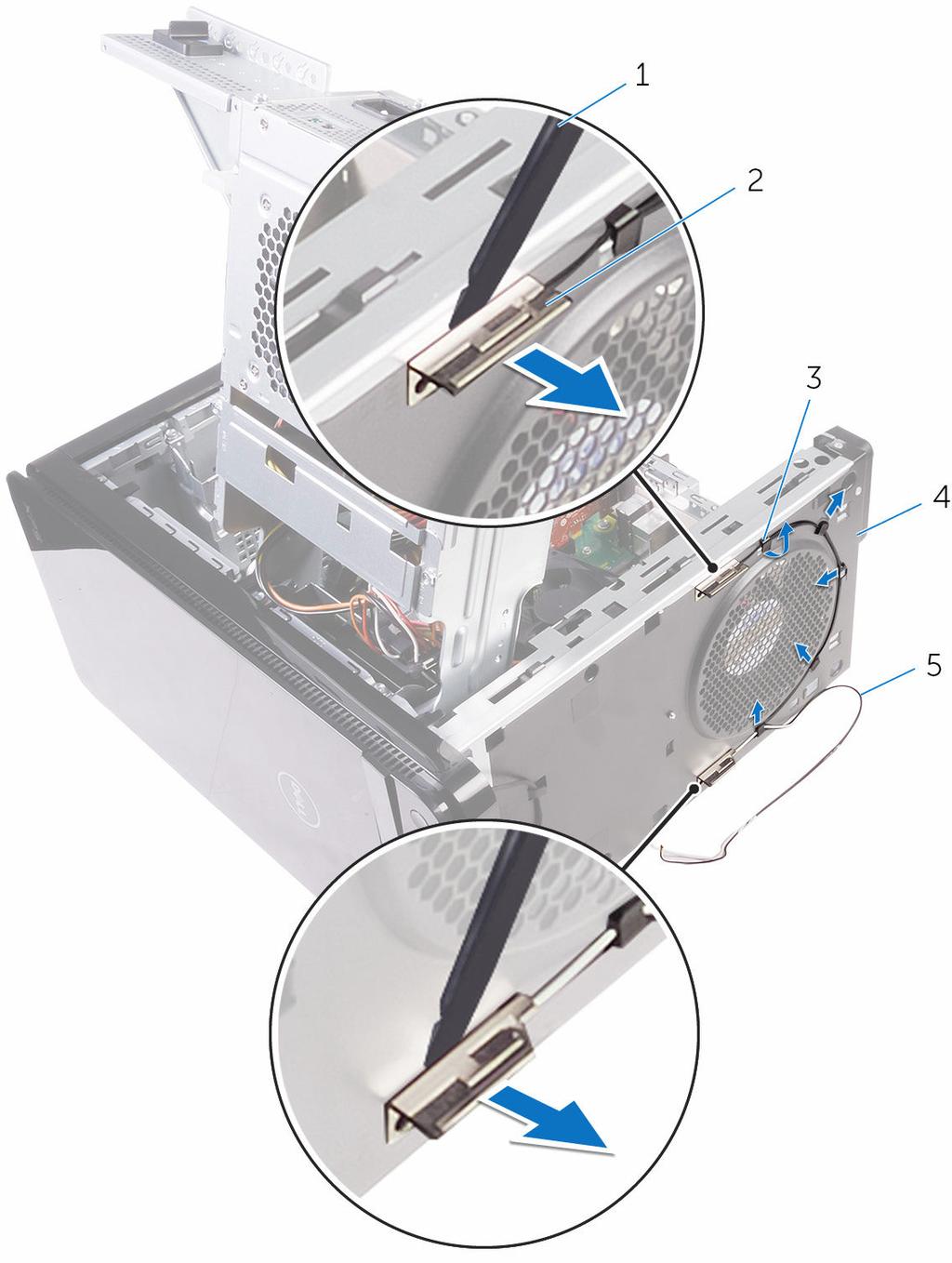

98 4 Irrota antenni kotelosta muovisella piirtopuikolla. 1 muovipuikko 2 antenni (2) 3 reititysohjain 4 kotelo 5 antennikaapelit 98

99 Antennin asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa Toimenpiteet 1 Kiinnitä antenni koteloon. 2 Vedä antennikaapelit kotelon päällä olevan paikan läpi. 3 Pujota antennikaapelit kotelon reititysohjainten läpi. 4 Kiinnitä antennikaapelit koteloon kiinnitysklipsillä. Jälkivaatimukset 1 Noudata kohdan "Langattoman kortin asentaminen" vaiheita Asenna yläkansi. 3 Noudata kohdan "Virtalähdeyksikön asentaminen" vaiheita Asenna oikeanpuoleinen kansi. 99

100 Emolevyn irrottaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa HUOMAUTUS: Tietokoneen huoltomerkki sijaitsee emolevyllä. Huoltomerkki on syötettävä BIOS:in asennusohjelmaan emolevyn asennuksen jälkeen. HUOMAUTUS: Emolevyn vaihtaminen poistaa kaikki BIOS:iin BIOS:in asennusohjelmalla tehdyt muutokset. Sinun on tehtävä asianmukaiset muutokset uudelleen asennettuasi emolevyn. HUOMAUTUS: Ennen kuin irrotat kaapelit emolevyltä, merkitse liitinten sijainnit muistiin, jotta voit kytkeä kaapelit takaisin oikein asennettuasi emolevyn. Esitoimenpiteet 1 Irrota oikeanpuoleinen kansi. 2 Noudata kohdan "Virtalähdeyksikön irrottaminen" vaiheita Noudata kohdan "Antennin irrottaminen" vaiheita Irrota muistimoduulit. 5 Irrota näytönohjain. 6 Irrota SSD-asema. 7 Irrota suorittimen tuuletin ja jäähdytyselementtikokoonpano. 8 Irrota suoritin. Toimenpiteet 1 Irrota kaikki emolevyyn kiinnitetyt kaapelit. Lisätietoja on kohdassa "Emolevyn komponentit". 2 Merkitse kaapelien reititys muistiin ja irrota kaapelit ohjaimistaan. 100

101 3 Irrota ruuvit, joilla emolevy on kiinnitetty koteloon. 4 Nosta emolevy viistossa irti tietokoneesta. 1 emolevy 2 #6-32 X 1/4'' ruuvit (8) 3 kotelo 101

102 Emolevyn asentaminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa HUOMAUTUS: Tietokoneen huoltomerkki sijaitsee emolevyllä. Huoltomerkki on syötettävä BIOS:in asennusohjelmaan emolevyn asennuksen jälkeen. HUOMAUTUS: Emolevyn vaihtaminen poistaa kaikki BIOS:iin BIOS:in asennusohjelmalla tehdyt muutokset. Sinun on tehtävä asianmukaiset muutokset uudelleen asennettuasi emolevyn. Toimenpiteet 1 Työnnä emolevyn I/O-portit kotelon aukkoihin ja kohdista emolevyn ruuvinreiät kotelon ruuvinreikiin. 2 Asenna ruuvit, joilla emolevy kiinnittyy koteloon. 3 Reititä ja liitä emolevystä irrottamasi kaapelit siihen takaisin. Lisätietoja on kohdassa Emolevyn komponentit. Jälkivaatimukset 1 Asenna suoritin. 2 Asenna suorittimen tuuletin ja jäähdytyselementtikokoonpano. 3 Asenna SSD-asema. 4 Asenna näytönohjain. 5 Asenna muistimoduulit. 6 Noudata kohdan "Antennin asentaminen" vaiheita Noudata kohdan "Virtalähdeyksikön asentaminen" vaiheita Asenna oikeanpuoleinen kansi. 102

103 BIOS:in flash-päivitys Voit joutua flash-päivittämään BIOS:in, kun päivitys on saatavilla tai kun vaihdat emolevyn. BIOS:in flash-päivitys: 1 Käynnistä tietokone. 2 Siirry osoitteeseen 3 Napsauta Tuotetuki, anna tietokoneen huoltomerkki ja napsauta Lähetä. HUOMAUTUS: Jos et tiedä huoltomerkkiä, käytä automaattista tunnistusta tai valitse tietokoneen malli selaamalla manuaalisesti. 4 Napsauta Ohjaimet ja ladattavat tiedostot Etsin sen itse. 5 Valitse tietokoneeseesi asennettu käyttöjärjestelmä. 6 Selaa sivua alaspäin ja laajenna BIOS. 7 Napsauta Lataa ladataksesi tietokoneen BIOS:in tuoreimman version. 8 Kun lataus on valmis, siirry kansioon, johon tallensit BIOS-päivitystiedoston. 9 Kaksoisnapsauta BIOS-päivitystiedoston kuvaketta ja noudata näytön ohjeita. 103

104 BIOS-asennusohjelma Yhteenveto VAROITUS: Ellet ole kokenut tietokoneen käyttäjä, älä muuta BIOSasennusohjelman asetuksia. Tietyt muutokset voivat saada tietokoneen toimimaan virheellisesti. HUOMAUTUS: Ennen BIOS-asennusohjelman käyttämistä on suositeltavaa kirjoittaa BIOS-asennusnäytön tiedot muistiin tulevaa käyttöä varten. BIOS-asennusohjelmalla voit saada tietoja tietokoneesen asennetuista laitteista, kuten RAM-muistin määrästä, kiintolevyn koosta jne., muuttaa järjestelmän kokoonpanotietoja, asettaa tai muuttaa käyttäjän valittavissa olevia asetuksia, kuten käyttäjän salasanan, asennetun kiintolevyn tyypin, peruslaitteiden käyttöönoton tai käytöstä poiston ja niin edelleen. BIOS-asennusohjelmaan siirtyminen 1 Käynnistä (tai käynnistä uudelleen) tietokone. 2 Kun DELL-logo näkyy näytössä POST:in aikana, odota, että F2-kehote tulee näyttöön. Paina silloin heti F2-näppäintä. HUOMAUTUS: F2-kehote ilmaisee, että näppäimistö on käynnistetty. Kehote näkyy näytössä vain hyvin lyhyen hetken. Seuraa tarkasti, milloin kehote tulee näyttöön, ja paina heti F2. Jos painat F2-näppäintä ennen F2-pyynnön ilmaantumista, painallusta ei huomioida. Jos odotat liian kauan ja käyttöjärjestelmän logo tulee näyttöön, odota, kunnes näyttöön tulee työpöytä. Sammuta tämän jälkeen tietokone ja yritä uudelleen. Järjestelmän asennusohjelman asetukset HUOMAUTUS: Tässä osassa kuvattuja kohteita ei ehkä ole kaikissa tietokoneissa ja kokoonpanoissa. 104

105 Main System Date System Time BIOS Information BIOS Version Product Information Product Name Service Tag Asset Tag Memory Information System Memory Memory Speed CPU Information Processor Type Processor ID CPU Speed Cache L1 Cache L2 Cache L3 Näyttää nykyisen päivämäärän muodossa kk/pp/vvvv. Näyttää nykyisen kellonajan muodossa tt:mm:ss. Näyttää BIOS-versionumeron. Näyttää tuotenimen. Voit syöttää tietokoneen huoltotunnuksen. Näyttää tietokoneen laitetunnuksen. Näyttää asennetun muistin kokonaismäärän. Näyttää muistin nopeuden. Näyttää suorittimen tyypin Näyttää suorittimen tunnuskoodin. Näyttää suorittimen nopeuden. Näyttää suorittimen L1-välimuistin koon. Näyttää suorittimen L2-välimuistin koon. Näyttää suorittimen L3-välimuistin koon. Advanced BIOS-lisäominaisuudet Intel SpeedStep Technology Voit ottaa Intel Speedstep Technology - tekniikan käyttöön tai poistaa sen 105

106 Advanced käytöstä. Oletusasetus: Enabled (Käytössä). HUOMAUTUS: Jos toiminto on käytössä, suorittimen kellotaajuus ja ytimen jännite säädetään dynaamisesti suorittimen kuormituksen mukaan. Intel Virtualization Technology VT for Direct I/O SATA Operation Intel Ready Mode Technology Intel Software Guard Extensions BIOS Recovery from Hard Drive USB Configuration Front USB Ports Rear USB Ports Power Options Numlock Key Wake Up by Integrated LAN Voit ottaa Intel Virtualization Technology -ominaisuuden käyttöön suorittimessa tai poistaa sen käytöstä. Voit ottaa Intel Virtualization Technology -ominaisuuden käyttöön Direct I/O:lle tai poistaa sen käytöstä. Voit määrittää integroidun SATAkiintolevyohjaimen käyttötilan. Käyttäjä voi ottaa integroidun Intel Ready Mode Technology -ominaisuuden käyttöön tai poistaa sen käytöstä. Voit ottaa käyttöön ja poistaa käytöstä Intel Software Guard Extensions - laajennokset. Voit ottaa käyttöön tai poistaa käytöstä BIOS-palautuksen kiintolevyltä. Voit ottaa etu-usb-portit käyttöön tai poistaa ne käytöstä. Voit ottaa taka-usb-portit käyttöön tai poistaa ne käytöstä. Voit määrittää Num Lock -näppäimen päälle tai pois käynnistettäessä Tietokone voidaan käynnistää tietyillä LAN-signaaleilla. 106

107 Advanced AC Recovery Deep Sleep Control USB Wake Support (S3) USB PowerShare (S4/S5) USB PowerShare Wake Support (S4/S5) Auto Power On Auto Power On Mode Auto Power On Date Auto Power On Time Performance Options Overclocking Feature Core Over Clocking Level Määrittää, mitä tietokone tekee, kun virta palautetaan. Käyttäjä voi määrittää ohjaimet Deep Sleep -tilassa. Käyttäjä voi määrittää, että USB-laitteet voivat herättää järjestelmän valmiustilasta. Mahdollistaa ulkoisten laitteiden latauksen. Käyttäjä voi määrittää, että USB-laitteet voivat herättää järjestelmän S4/S5- tilasta. Voit määrittää tietokoneen käynnistymään automaattisesti päivittäin tai ennalta valittuna päivänä. Tämä vaihtoehto voidaan määrittä ainoastaan jos automaattisen käynnistyksen tila on Enabled Everyday or Selected Day (Käytössä joka päivä tai Valittu päivä). Voit määrittää päivän, jolloin tietokoneen tulee käynnistyä automaattisesti. Tämä vaihtoehtovoidaan määrittää ainoastaan jos automaattisen käynnistyksen tila on Enabled 1 31 (Käytössä 1 31) Voit määrittää ajan, jolloin tietokoneen tulee käynnistyä automaattisesti. Tämä vaihtoehtovoidaan määrittää ainoastaan jos automaattisen käynnistyksen tila on Enabled hh:mm:ss (Käytössä tt:mm:ss) Voit ottaa käyttöön tai poistaa käytöstä ominaisuuden, jossa suoritin säätää flex ratio -suhdetta ja jännitettä turbotilassa. 107

108 Advanced Core Ratio Limit Override Single Core Core Voltage Mode Core Voltage Offset Long Duration PWR Limit Short Duration PWR Limit Options Voit määrittää ydinsuhteen raja-arvon. Voit valita yhden ytimen tai useita ytimiä. Voit valita adaptiivisen ja ohitusjännitetilan välillä. Voit määrittää ytimen jännitteen ohitusarvon. Voit määrittää turbotilan tehorajoituksen. Voit määrittää turbotilan tehorajoituksen. Suojaus Admin Password Status System Password Status HDD Password Status Admin Password System Password HDD Password Firmware TPM Näyttää, onko valvojan salasana määritetty. Näyttää, onko järjestelmän salasana määritetty. Näyttää, onko kiintolevyn salasana määritetty. Näyttää valvojan salasanan. Näyttää järjestelmän salasanan. Näyttää kiintolevyn salasanan. Näyttää laiteohjelmiston TPM:n. Boot Boot List Option File Browser Add Boot Option File Browser Del Boot Option Näyttää käytettävissä olevat käynnistyslaitteet. Voit määrittää käynnistyspolun käynnistysvaihtoehtoluettelossa. Voit poistaa käynnistyspolun käynnistysvaihtoehtoluettelosta. 108

109 Boot Secure Boot Control Load Legacy OPROM Boot Option Priorities Boot Option #1 Boot Option #2 Boot Option #3 Voit ottaa suojatun käynnistyksenhallinnan käyttöön tai poistaa sen käytöstä. Voit ottaa käyttöön tai poistaa käytöstä vanhan ROM:in. Näyttää käytettävissä olevat käynnistyslaitteet. Näyttää ensimmäisen käynnistyslaitteen. Oletus: UEFI: Windows Boot Manager. Näyttää toisen käynnistyslaitteen. Oletus: Asennettu NIC-laite. Näyttää kolmannen käynnistyslaitteen. Oletus: Asennettu NIC-laite. Save & Exit Save Changes and Reset Discard Changes and Reset Restore Defaults Discard Changes Save Changes Voit poistua järjestelmän asennusohjelmasta ja tallentaa muutokset. Voit poistua järjestelmän asennusohjelmasta ja ladata edelliset arvot kaikille järjestelmän asennusohjelman vaihtoehdoille. Voit ladata oletusasetukset kaikille järjestelmän asennusohjelman asetuksille. Voit poistua tallentamatta muutoksia. Voit tallentaa muutokset. 109

110 Unohdettujen salasanojen tyhjentäminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa Esitoimenpiteet 1 Irrota oikeanpuoleinen kansi. 2 Noudata kohdan "Virtalähdeyksikön irrottaminen" vaiheita 1 3. Toimenpiteet 1 Paikanna salasanan nollauksen siltauskytkin (PSWD) emolevyltä. HUOMAUTUS: Lisätietoja salasanan nollauksen hyppykytkimen sijainnista on kohdassa Emolevyn komponentit. 110

111 2 Irrota siltauskytkin salasanan siltausnastoista. 1 siltauskytkin 3 Tyhjennä salasana käynnistämällä laite ilman siltauskytkintä. 111

112 4 Odota, että työpöytä ladataan, ja sammuta sitten järjestelmä ja palauta siltauskytkin alkuperäiseen paikkaansa. 1 siltauskytkin Jälkivaatimukset 1 Asenna oikeanpuoleinen kansi. 2 Noudata kohdan "Virtalähdeyksikön asentaminen" vaiheita

113 CMOS-asetusten tyhjentäminen VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana toimitetut turvallisuusohjeet ja noudata kohdassa Ennen kuin avaat tietokoneen kannen olevia ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan Tietokoneen käsittelemisen jälkeen ohjeiden mukaan. Lisää parhaita turvallisuuskäytäntöjä on Regulatory Compliance -sivulla osoitteessa Esitoimenpiteet 1 Irrota oikeanpuoleinen kansi. 2 Noudata kohdan "Virtalähdeyksikön irrottaminen" vaiheita 1 3. Toimenpiteet 1 Paikanna CMOS-nollaushyppykytkin (CMCLR) emolevyltä. HUOMAUTUS: Lisätietoja CMOS-hyppykytkimen sijainnista on kohdassa Emolevyn komponentit. 2 Irrota virtajohto. 3 Irrota hyppykytkin salasanan hyppykytkimen nastoista (PSWD) ja kytke se CMOS-hyppykytkimen nastoihin. 113

114 4 Odota 5 sekuntia ja kiinnitä hyppykytkin sitten salasanan hyppykytkimen nastoihin (PSWD). 1 siltauskytkin 2 CMOS-siltausnastat 3 salasanan hyppykytkimen nastat (PSWD) 114
