1 TM Nellcor Vuodekohtainen SpO 2 -potilasseurantajärjestelmä PM100N Kotikäyttöopas

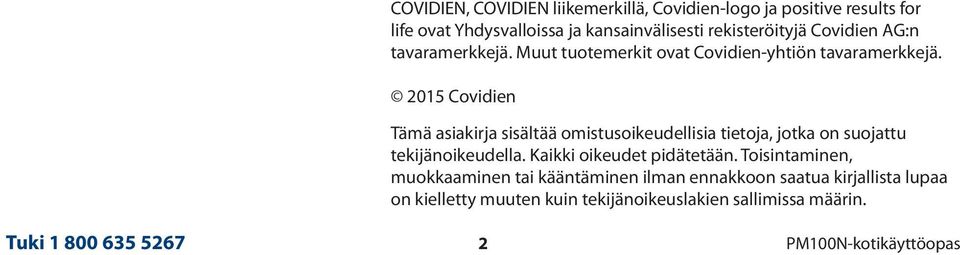

2 COVIDIEN, COVIDIEN liikemerkillä, Covidien-logo ja positive results for life ovat Yhdysvalloissa ja kansainvälisesti rekisteröityjä Covidien AG:n tavaramerkkejä. Muut tuotemerkit ovat Covidien-yhtiön tavaramerkkejä Covidien Tämä asiakirja sisältää omistusoikeudellisia tietoja, jotka on suojattu tekijänoikeudella. Kaikki oikeudet pidätetään. Toisintaminen, muokkaaminen tai kääntäminen ilman ennakkoon saatua kirjallista lupaa on kielletty muuten kuin tekijänoikeuslakien sallimissa määrin. Tuki PM100N-kotikäyttöopas

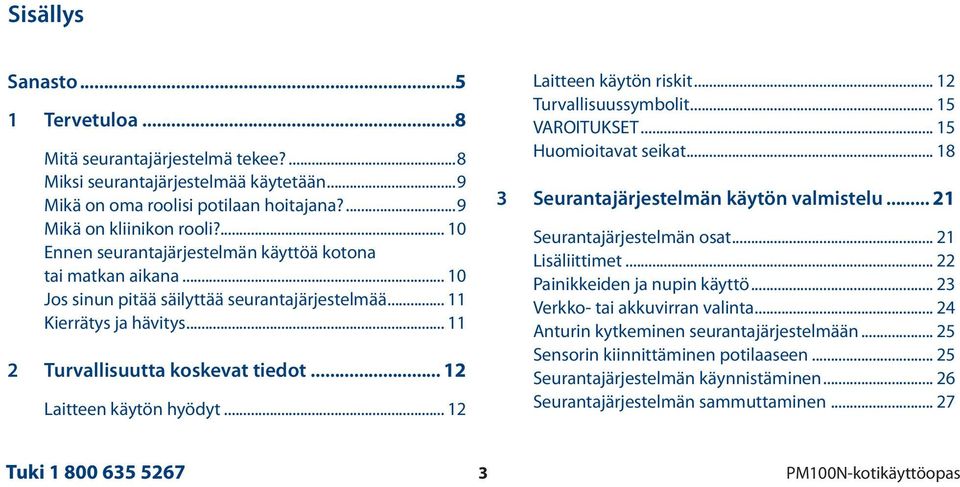

3 Sisällys Sanasto Tervetuloa...8 Mitä seurantajärjestelmä tekee?...8 Miksi seurantajärjestelmää käytetään...9 Mikä on oma roolisi potilaan hoitajana?...9 Mikä on kliinikon rooli? Ennen seurantajärjestelmän käyttöä kotona tai matkan aikana Jos sinun pitää säilyttää seurantajärjestelmää Kierrätys ja hävitys Turvallisuutta koskevat tiedot Laitteen käytön hyödyt Laitteen käytön riskit Turvallisuussymbolit VAROITUKSET Huomioitavat seikat Seurantajärjestelmän käytön valmistelu Seurantajärjestelmän osat Lisäliittimet Painikkeiden ja nupin käyttö Verkko- tai akkuvirran valinta Anturin kytkeminen seurantajärjestelmään Sensorin kiinnittäminen potilaaseen Seurantajärjestelmän käynnistäminen Seurantajärjestelmän sammuttaminen Tuki PM100N-kotikäyttöopas

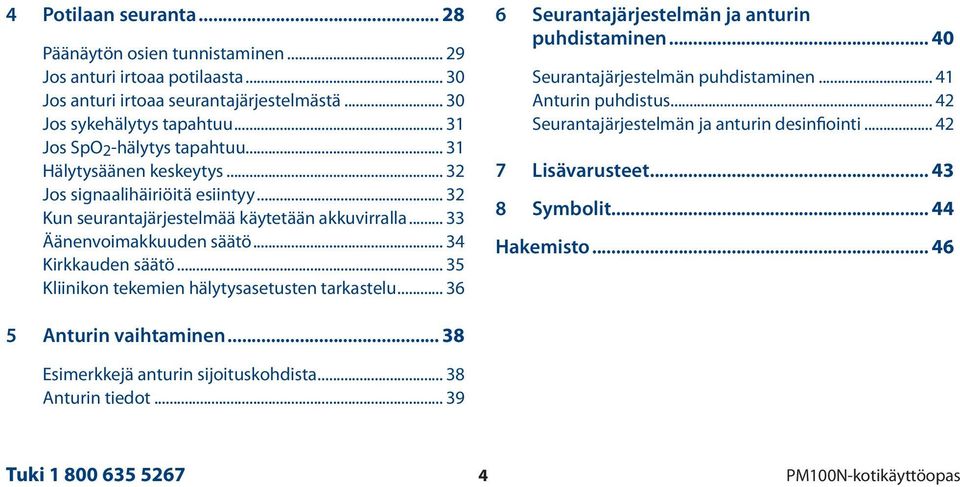

4 4 Potilaan seuranta Päänäytön osien tunnistaminen Jos anturi irtoaa potilaasta Jos anturi irtoaa seurantajärjestelmästä Jos sykehälytys tapahtuu Jos SpO 2 -hälytys tapahtuu Hälytysäänen keskeytys Jos signaalihäiriöitä esiintyy Kun seurantajärjestelmää käytetään akkuvirralla Äänenvoimakkuuden säätö Kirkkauden säätö Kliinikon tekemien hälytysasetusten tarkastelu Seurantajärjestelmän ja anturin puhdistaminen Seurantajärjestelmän puhdistaminen Anturin puhdistus Seurantajärjestelmän ja anturin desinfiointi Lisävarusteet Symbolit Hakemisto Anturin vaihtaminen Esimerkkejä anturin sijoituskohdista Anturin tiedot Tuki PM100N-kotikäyttöopas

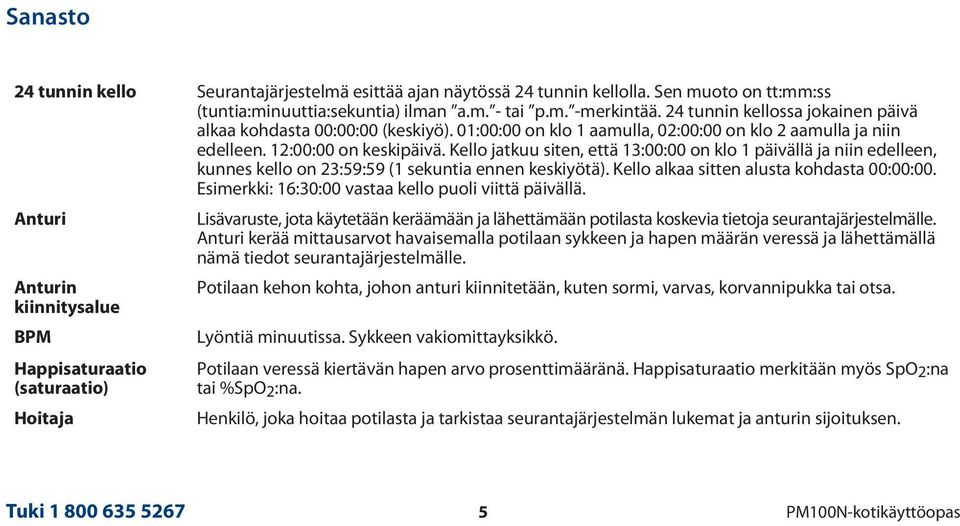

5 Sanasto 24 tunnin kello Seurantajärjestelmä esittää ajan näytössä 24 tunnin kellolla. Sen muoto on tt:mm:ss (tuntia:minuuttia:sekuntia) ilman a.m. - tai p.m. -merkintää. 24 tunnin kellossa jokainen päivä alkaa kohdasta 00:00:00 (keskiyö). 01:00:00 on klo 1 aamulla, 02:00:00 on klo 2 aamulla ja niin edelleen. 12:00:00 on keskipäivä. Kello jatkuu siten, että 13:00:00 on klo 1 päivällä ja niin edelleen, kunnes kello on 23:59:59 (1 sekuntia ennen keskiyötä). Kello alkaa sitten alusta kohdasta 00:00:00. Esimerkki: 16:30:00 vastaa kello puoli viittä päivällä. Anturi Anturin kiinnitysalue BPM Happisaturaatio (saturaatio) Hoitaja Lisävaruste, jota käytetään keräämään ja lähettämään potilasta koskevia tietoja seurantajärjestelmälle. Anturi kerää mittausarvot havaisemalla potilaan sykkeen ja hapen määrän veressä ja lähettämällä nämä tiedot seurantajärjestelmälle. Potilaan kehon kohta, johon anturi kiinnitetään, kuten sormi, varvas, korvannipukka tai otsa. Lyöntiä minuutissa. Sykkeen vakiomittayksikkö. Potilaan veressä kiertävän hapen arvo prosenttimääränä. Happisaturaatio merkitään myös SpO 2 :na tai %SpO 2 :na. Henkilö, joka hoitaa potilasta ja tarkistaa seurantajärjestelmän lukemat ja anturin sijoituksen. Tuki PM100N-kotikäyttöopas

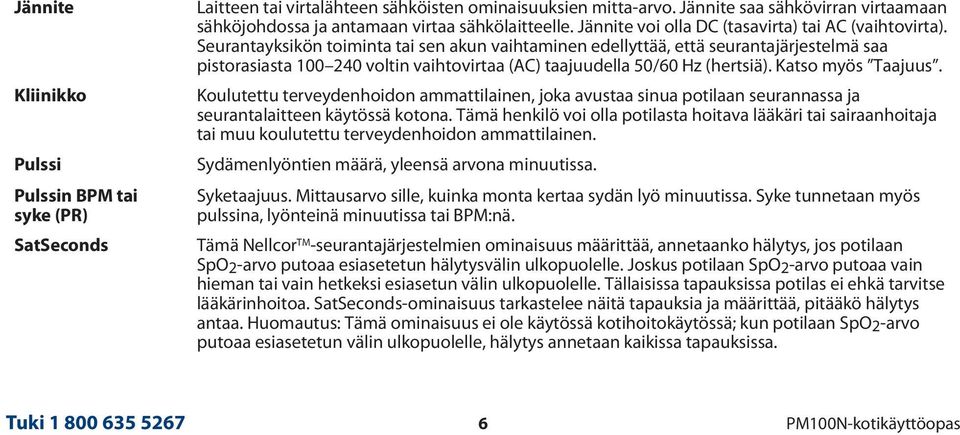

6 Jännite Kliinikko Pulssi Pulssin BPM tai syke (PR) SatSeconds Laitteen tai virtalähteen sähköisten ominaisuuksien mitta-arvo. Jännite saa sähkövirran virtaamaan sähköjohdossa ja antamaan virtaa sähkölaitteelle. Jännite voi olla DC (tasavirta) tai AC (vaihtovirta). Seurantayksikön toiminta tai sen akun vaihtaminen edellyttää, että seurantajärjestelmä saa pistorasiasta voltin vaihtovirtaa (AC) taajuudella 50/60 Hz (hertsiä). Katso myös Taajuus. Koulutettu terveydenhoidon ammattilainen, joka avustaa sinua potilaan seurannassa ja seurantalaitteen käytössä kotona. Tämä henkilö voi olla potilasta hoitava lääkäri tai sairaanhoitaja tai muu koulutettu terveydenhoidon ammattilainen. Sydämenlyöntien määrä, yleensä arvona minuutissa. Syketaajuus. Mittausarvo sille, kuinka monta kertaa sydän lyö minuutissa. Syke tunnetaan myös pulssina, lyönteinä minuutissa tai BPM:nä. Tämä Nellcor TM -seurantajärjestelmien ominaisuus määrittää, annetaanko hälytys, jos potilaan SpO 2 -arvo putoaa esiasetetun hälytysvälin ulkopuolelle. Joskus potilaan SpO 2 -arvo putoaa vain hieman tai vain hetkeksi esiasetun välin ulkopuolelle. Tällaisissa tapauksissa potilas ei ehkä tarvitse lääkärinhoitoa. SatSeconds-ominaisuus tarkastelee näitä tapauksia ja määrittää, pitääkö hälytys antaa. Huomautus: Tämä ominaisuus ei ole käytössä kotihoitokäytössä; kun potilaan SpO 2 -arvo putoaa esiasetetun välin ulkopuolelle, hälytys annetaan kaikissa tapauksissa. Tuki PM100N-kotikäyttöopas

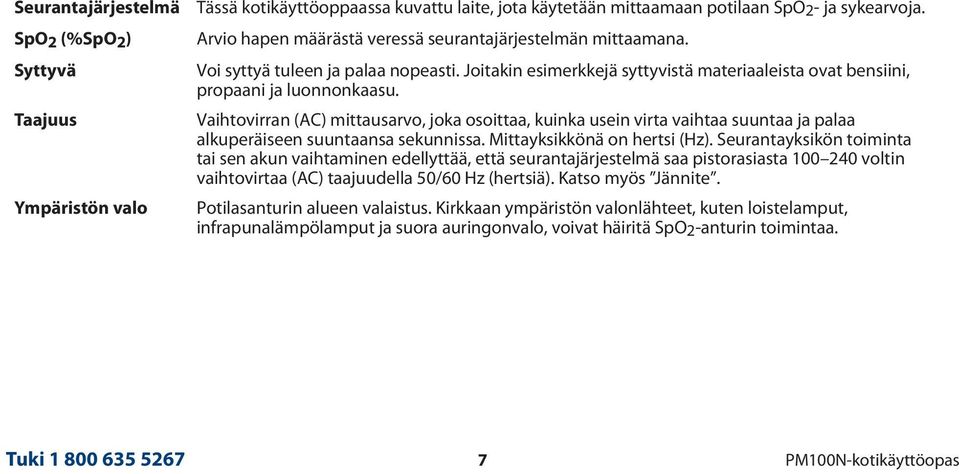

7 Seurantajärjestelmä SpO 2 (%SpO 2 ) Syttyvä Taajuus Ympäristön valo Tässä kotikäyttöoppaassa kuvattu laite, jota käytetään mittaamaan potilaan SpO 2 - ja sykearvoja. Arvio hapen määrästä veressä seurantajärjestelmän mittaamana. Voi syttyä tuleen ja palaa nopeasti. Joitakin esimerkkejä syttyvistä materiaaleista ovat bensiini, propaani ja luonnonkaasu. Vaihtovirran (AC) mittausarvo, joka osoittaa, kuinka usein virta vaihtaa suuntaa ja palaa alkuperäiseen suuntaansa sekunnissa. Mittayksikkönä on hertsi (Hz). Seurantayksikön toiminta tai sen akun vaihtaminen edellyttää, että seurantajärjestelmä saa pistorasiasta voltin vaihtovirtaa (AC) taajuudella 50/60 Hz (hertsiä). Katso myös Jännite. Potilasanturin alueen valaistus. Kirkkaan ympäristön valonlähteet, kuten loistelamput, infrapunalämpölamput ja suora auringonvalo, voivat häiritä SpO 2 -anturin toimintaa. Tuki PM100N-kotikäyttöopas

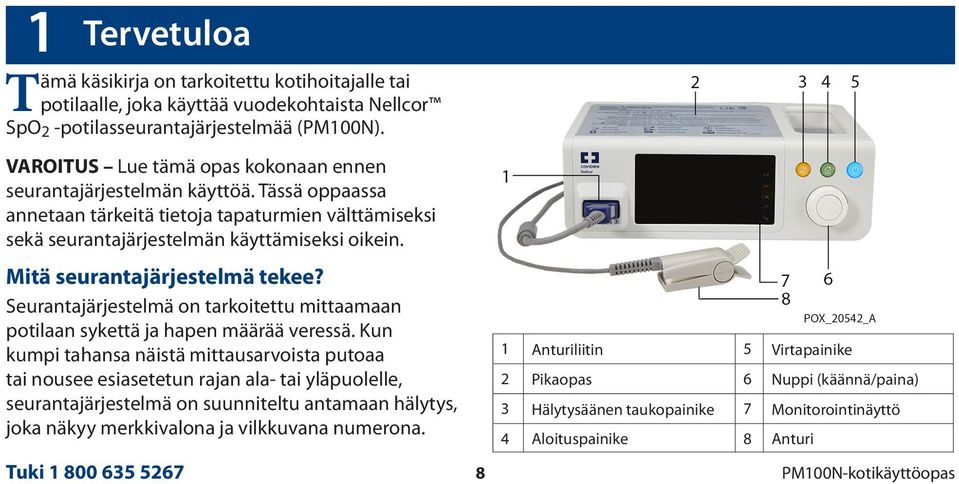

8 1 Tervetuloa Tämä käsikirja on tarkoitettu kotihoitajalle tai potilaalle, joka käyttää vuodekohtaista Nellcor SpO 2 -potilasseurantajärjestelmää (PM100N). VAROITUS Lue tämä opas kokonaan ennen seurantajärjestelmän käyttöä. Tässä oppaassa annetaan tärkeitä tietoja tapaturmien välttämiseksi sekä seurantajärjestelmän käyttämiseksi oikein. Mitä seurantajärjestelmä tekee? Seurantajärjestelmä on tarkoitettu mittaamaan potilaan sykettä ja hapen määrää veressä. Kun kumpi tahansa näistä mittausarvoista putoaa tai nousee esiasetetun rajan ala- tai yläpuolelle, seurantajärjestelmä on suunniteltu antamaan hälytys, joka näkyy merkkivalona ja vilkkuvana numerona. 1 Anturiliitin 5 Virtapainike 2 Pikaopas 6 Nuppi (käännä/paina) 3 Hälytysäänen taukopainike 7 Monitorointinäyttö 4 Aloituspainike 8 Anturi Tuki PM100N-kotikäyttöopas

9 Miksi seurantajärjestelmää käytetään Vuodekohtainen Nellcor SpO 2 -potilasseurantajärjestelmä määrätään kotikäyttöön, jotta potilas tai hoitaja voi seurata potilaan SpO 2 - ja sykearvoja sekä antaa ohjeiden mukaan tietoja potilasta hoitavalle kliinikolle. Kliinikko voi määrätä tämän laitteen käytettäväksi lääketieteellisen hoitotarpeesi perusteella. Seurantajärjestelmää voidaan käyttää kaikenikäisille potilaille: vauvoille, lapsille ja aikuisille. Kliinikko määrää laitteen ja asianmukaisen OxiMax TM -anturin potilaan koon ja iän mukaan. Mikä on oma roolisi potilaan hoitajana? Seurantajärjestelmän kytkeminen päälle ja pois päältä Anturin liittäminen Hälytyksiin reagoiminen Yhteyden ottaminen kliinikkoon, jos sinulla on ongelmia tai kysyttävää Tuki PM100N-kotikäyttöopas

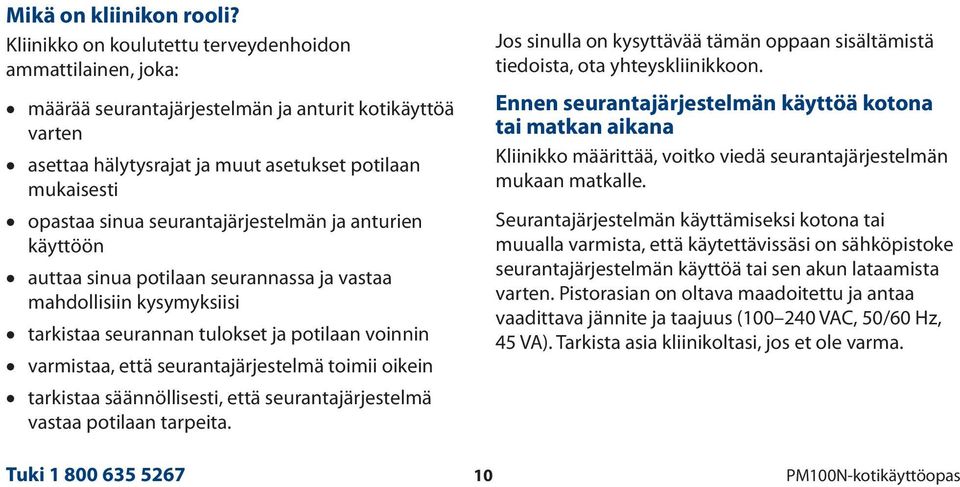

10 Mikä on kliinikon rooli? Kliinikko on koulutettu terveydenhoidon ammattilainen, joka: määrää seurantajärjestelmän ja anturit kotikäyttöä varten asettaa hälytysrajat ja muut asetukset potilaan mukaisesti opastaa sinua seurantajärjestelmän ja anturien käyttöön auttaa sinua potilaan seurannassa ja vastaa mahdollisiin kysymyksiisi tarkistaa seurannan tulokset ja potilaan voinnin varmistaa, että seurantajärjestelmä toimii oikein tarkistaa säännöllisesti, että seurantajärjestelmä vastaa potilaan tarpeita. Jos sinulla on kysyttävää tämän oppaan sisältämistä tiedoista, ota yhteyskliinikkoon. Ennen seurantajärjestelmän käyttöä kotona tai matkan aikana Kliinikko määrittää, voitko viedä seurantajärjestelmän mukaan matkalle. Seurantajärjestelmän käyttämiseksi kotona tai muualla varmista, että käytettävissäsi on sähköpistoke seurantajärjestelmän käyttöä tai sen akun lataamista varten. Pistorasian on oltava maadoitettu ja antaa vaadittava jännite ja taajuus ( VAC, 50/60 Hz, 45 VA). Tarkista asia kliinikoltasi, jos et ole varma. Tuki PM100N-kotikäyttöopas

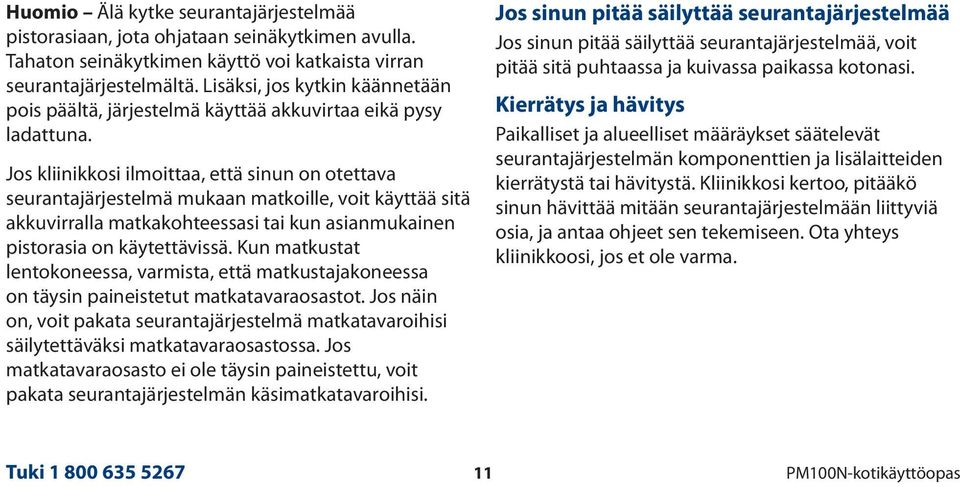

11 Huomio Älä kytke seurantajärjestelmää pistorasiaan, jota ohjataan seinäkytkimen avulla. Tahaton seinäkytkimen käyttö voi katkaista virran seurantajärjestelmältä. Lisäksi, jos kytkin käännetään pois päältä, järjestelmä käyttää akkuvirtaa eikä pysy ladattuna. Jos kliinikkosi ilmoittaa, että sinun on otettava seurantajärjestelmä mukaan matkoille, voit käyttää sitä akkuvirralla matkakohteessasi tai kun asianmukainen pistorasia on käytettävissä. Kun matkustat lentokoneessa, varmista, että matkustajakoneessa on täysin paineistetut matkatavaraosastot. Jos näin on, voit pakata seurantajärjestelmä matkatavaroihisi säilytettäväksi matkatavaraosastossa. Jos matkatavaraosasto ei ole täysin paineistettu, voit pakata seurantajärjestelmän käsimatkatavaroihisi. Jos sinun pitää säilyttää seurantajärjestelmää Jos sinun pitää säilyttää seurantajärjestelmää, voit pitää sitä puhtaassa ja kuivassa paikassa kotonasi. Kierrätys ja hävitys Paikalliset ja alueelliset määräykset säätelevät seurantajärjestelmän komponenttien ja lisälaitteiden kierrätystä tai hävitystä. Kliinikkosi kertoo, pitääkö sinun hävittää mitään seurantajärjestelmään liittyviä osia, ja antaa ohjeet sen tekemiseen. Ota yhteys kliinikkoosi, jos et ole varma. Tuki PM100N-kotikäyttöopas

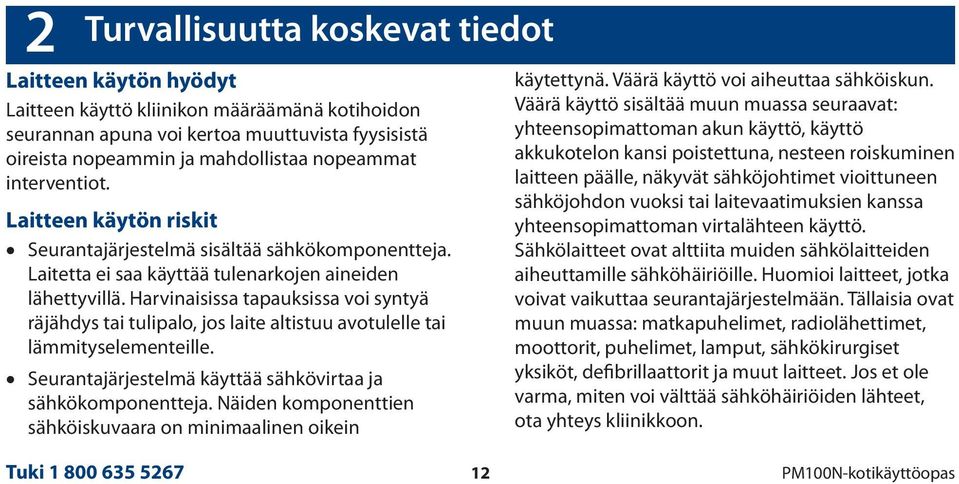

12 2 Turvallisuutta koskevat tiedot Laitteen käytön hyödyt Laitteen käyttö kliinikon määräämänä kotihoidon seurannan apuna voi kertoa muuttuvista fyysisistä oireista nopeammin ja mahdollistaa nopeammat interventiot. Laitteen käytön riskit Seurantajärjestelmä sisältää sähkökomponentteja. Laitetta ei saa käyttää tulenarkojen aineiden lähettyvillä. Harvinaisissa tapauksissa voi syntyä räjähdys tai tulipalo, jos laite altistuu avotulelle tai lämmityselementeille. Seurantajärjestelmä käyttää sähkövirtaa ja sähkökomponentteja. Näiden komponenttien sähköiskuvaara on minimaalinen oikein käytettynä. Väärä käyttö voi aiheuttaa sähköiskun. Väärä käyttö sisältää muun muassa seuraavat: yhteensopimattoman akun käyttö, käyttö akkukotelon kansi poistettuna, nesteen roiskuminen laitteen päälle, näkyvät sähköjohtimet vioittuneen sähköjohdon vuoksi tai laitevaatimuksien kanssa yhteensopimattoman virtalähteen käyttö. Sähkölaitteet ovat alttiita muiden sähkölaitteiden aiheuttamille sähköhäiriöille. Huomioi laitteet, jotka voivat vaikuttaa seurantajärjestelmään. Tällaisia ovat muun muassa: matkapuhelimet, radiolähettimet, moottorit, puhelimet, lamput, sähkökirurgiset yksiköt, defibrillaattorit ja muut laitteet. Jos et ole varma, miten voi välttää sähköhäiriöiden lähteet, ota yhteys kliinikkoon. Tuki PM100N-kotikäyttöopas

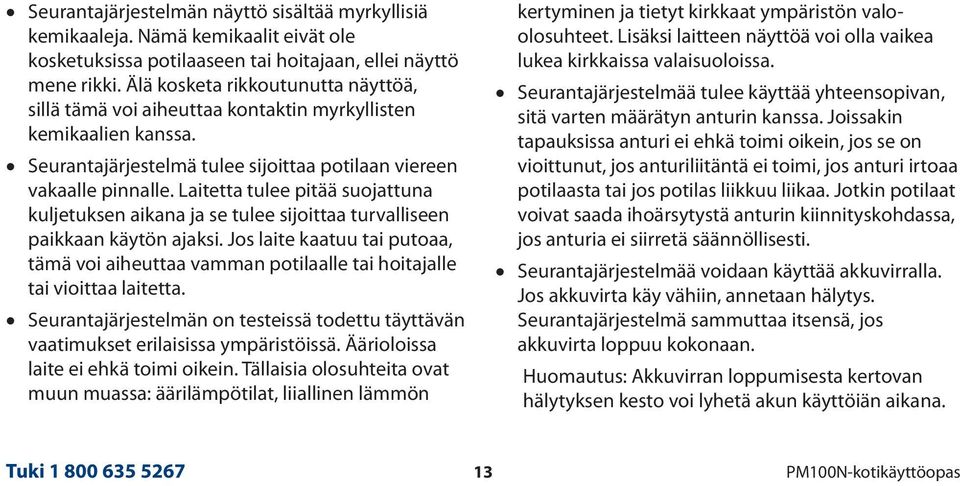

13 Seurantajärjestelmän näyttö sisältää myrkyllisiä kemikaaleja. Nämä kemikaalit eivät ole kosketuksissa potilaaseen tai hoitajaan, ellei näyttö mene rikki. Älä kosketa rikkoutunutta näyttöä, sillä tämä voi aiheuttaa kontaktin myrkyllisten kemikaalien kanssa. Seurantajärjestelmä tulee sijoittaa potilaan viereen vakaalle pinnalle. Laitetta tulee pitää suojattuna kuljetuksen aikana ja se tulee sijoittaa turvalliseen paikkaan käytön ajaksi. Jos laite kaatuu tai putoaa, tämä voi aiheuttaa vamman potilaalle tai hoitajalle tai vioittaa laitetta. Seurantajärjestelmän on testeissä todettu täyttävän vaatimukset erilaisissa ympäristöissä. Äärioloissa laite ei ehkä toimi oikein. Tällaisia olosuhteita ovat muun muassa: äärilämpötilat, liiallinen lämmön kertyminen ja tietyt kirkkaat ympäristön valoolosuhteet. Lisäksi laitteen näyttöä voi olla vaikea lukea kirkkaissa valaisuoloissa. Seurantajärjestelmää tulee käyttää yhteensopivan, sitä varten määrätyn anturin kanssa. Joissakin tapauksissa anturi ei ehkä toimi oikein, jos se on vioittunut, jos anturiliitäntä ei toimi, jos anturi irtoaa potilaasta tai jos potilas liikkuu liikaa. Jotkin potilaat voivat saada ihoärsytystä anturin kiinnityskohdassa, jos anturia ei siirretä säännöllisesti. Seurantajärjestelmää voidaan käyttää akkuvirralla. Jos akkuvirta käy vähiin, annetaan hälytys. Seurantajärjestelmä sammuttaa itsensä, jos akkuvirta loppuu kokonaan. Huomautus: Akkuvirran loppumisesta kertovan hälytyksen kesto voi lyhetä akun käyttöiän aikana. Tuki PM100N-kotikäyttöopas

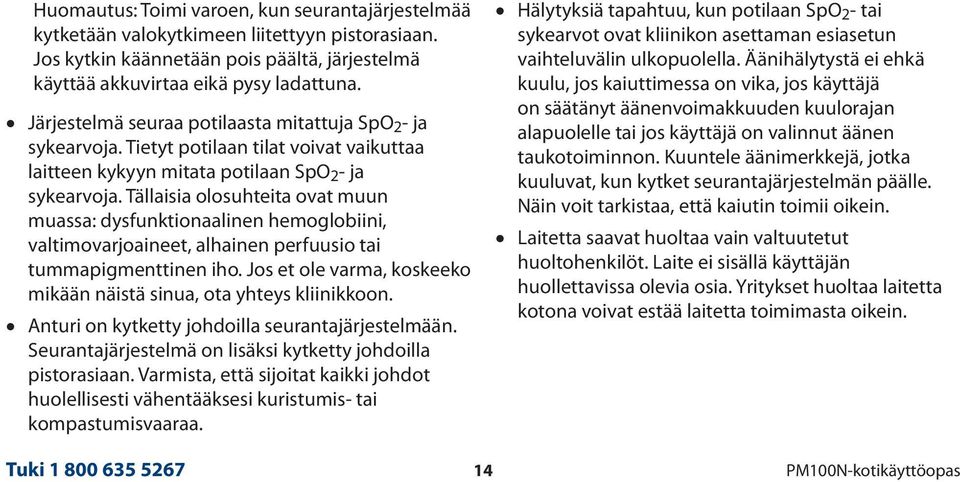

14 Huomautus: Toimi varoen, kun seurantajärjestelmää kytketään valokytkimeen liitettyyn pistorasiaan. Jos kytkin käännetään pois päältä, järjestelmä käyttää akkuvirtaa eikä pysy ladattuna. Järjestelmä seuraa potilaasta mitattuja SpO 2 - ja sykearvoja. Tietyt potilaan tilat voivat vaikuttaa laitteen kykyyn mitata potilaan SpO 2 - ja sykearvoja. Tällaisia olosuhteita ovat muun muassa: dysfunktionaalinen hemoglobiini, valtimovarjoaineet, alhainen perfuusio tai tummapigmenttinen iho. Jos et ole varma, koskeeko mikään näistä sinua, ota yhteys kliinikkoon. Anturi on kytketty johdoilla seurantajärjestelmään. Seurantajärjestelmä on lisäksi kytketty johdoilla pistorasiaan. Varmista, että sijoitat kaikki johdot huolellisesti vähentääksesi kuristumis- tai kompastumisvaaraa. Hälytyksiä tapahtuu, kun potilaan SpO 2 - tai sykearvot ovat kliinikon asettaman esiasetun vaihteluvälin ulkopuolella. Äänihälytystä ei ehkä kuulu, jos kaiuttimessa on vika, jos käyttäjä on säätänyt äänenvoimakkuuden kuulorajan alapuolelle tai jos käyttäjä on valinnut äänen taukotoiminnon. Kuuntele äänimerkkejä, jotka kuuluvat, kun kytket seurantajärjestelmän päälle. Näin voit tarkistaa, että kaiutin toimii oikein. Laitetta saavat huoltaa vain valtuutetut huoltohenkilöt. Laite ei sisällä käyttäjän huollettavissa olevia osia. Yritykset huoltaa laitetta kotona voivat estää laitetta toimimasta oikein. Tuki PM100N-kotikäyttöopas

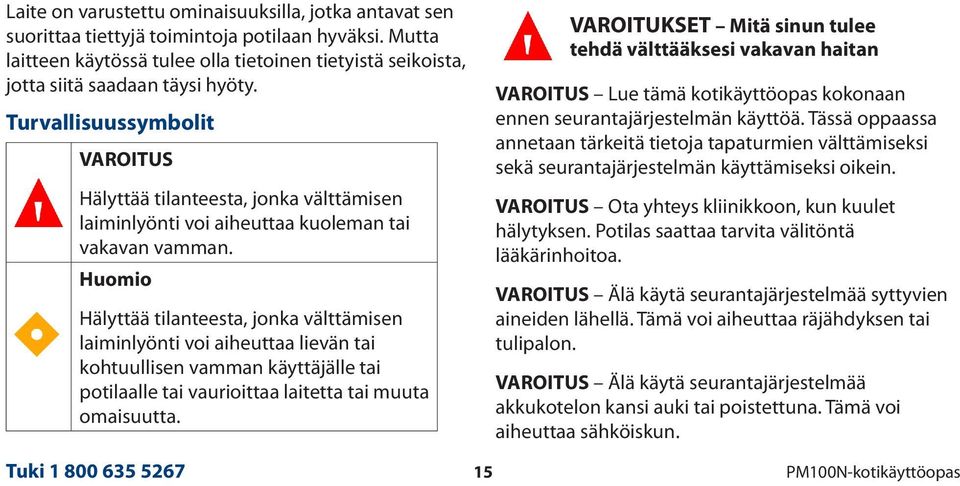

15 Laite on varustettu ominaisuuksilla, jotka antavat sen suorittaa tiettyjä toimintoja potilaan hyväksi. Mutta laitteen käytössä tulee olla tietoinen tietyistä seikoista, jotta siitä saadaan täysi hyöty. Turvallisuussymbolit VAROITUS Hälyttää tilanteesta, jonka välttämisen laiminlyönti voi aiheuttaa kuoleman tai vakavan vamman. Huomio Hälyttää tilanteesta, jonka välttämisen laiminlyönti voi aiheuttaa lievän tai kohtuullisen vamman käyttäjälle tai potilaalle tai vaurioittaa laitetta tai muuta omaisuutta. VAROITUKSET Mitä sinun tulee tehdä välttääksesi vakavan haitan VAROITUS Lue tämä kotikäyttöopas kokonaan ennen seurantajärjestelmän käyttöä. Tässä oppaassa annetaan tärkeitä tietoja tapaturmien välttämiseksi sekä seurantajärjestelmän käyttämiseksi oikein. VAROITUS Ota yhteys kliinikkoon, kun kuulet hälytyksen. Potilas saattaa tarvita välitöntä lääkärinhoitoa. VAROITUS Älä käytä seurantajärjestelmää syttyvien aineiden lähellä. Tämä voi aiheuttaa räjähdyksen tai tulipalon. VAROITUS Älä käytä seurantajärjestelmää akkukotelon kansi auki tai poistettuna. Tämä voi aiheuttaa sähköiskun. Tuki PM100N-kotikäyttöopas

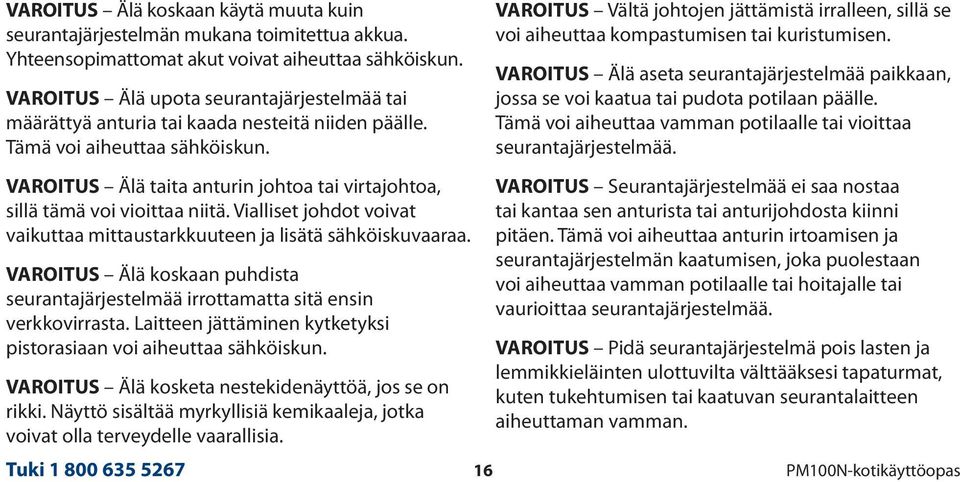

16 VAROITUS Älä koskaan käytä muuta kuin seurantajärjestelmän mukana toimitettua akkua. Yhteensopimattomat akut voivat aiheuttaa sähköiskun. VAROITUS Älä upota seurantajärjestelmää tai määrättyä anturia tai kaada nesteitä niiden päälle. Tämä voi aiheuttaa sähköiskun. VAROITUS Älä taita anturin johtoa tai virtajohtoa, sillä tämä voi vioittaa niitä. Vialliset johdot voivat vaikuttaa mittaustarkkuuteen ja lisätä sähköiskuvaaraa. VAROITUS Älä koskaan puhdista seurantajärjestelmää irrottamatta sitä ensin verkkovirrasta. Laitteen jättäminen kytketyksi pistorasiaan voi aiheuttaa sähköiskun. VAROITUS Älä kosketa nestekidenäyttöä, jos se on rikki. Näyttö sisältää myrkyllisiä kemikaaleja, jotka voivat olla terveydelle vaarallisia. VAROITUS Vältä johtojen jättämistä irralleen, sillä se voi aiheuttaa kompastumisen tai kuristumisen. VAROITUS Älä aseta seurantajärjestelmää paikkaan, jossa se voi kaatua tai pudota potilaan päälle. Tämä voi aiheuttaa vamman potilaalle tai vioittaa seurantajärjestelmää. VAROITUS Seurantajärjestelmää ei saa nostaa tai kantaa sen anturista tai anturijohdosta kiinni pitäen. Tämä voi aiheuttaa anturin irtoamisen ja seurantajärjestelmän kaatumisen, joka puolestaan voi aiheuttaa vamman potilaalle tai hoitajalle tai vaurioittaa seurantajärjestelmää. VAROITUS Pidä seurantajärjestelmä pois lasten ja lemmikkieläinten ulottuvilta välttääksesi tapaturmat, kuten tukehtumisen tai kaatuvan seurantalaitteen aiheuttaman vamman. Tuki PM100N-kotikäyttöopas

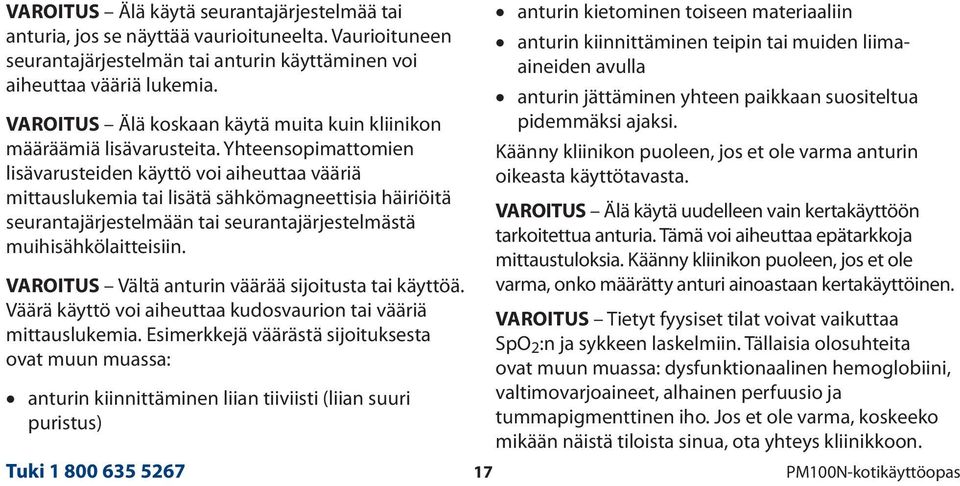

17 VAROITUS Älä käytä seurantajärjestelmää tai anturia, jos se näyttää vaurioituneelta. Vaurioituneen seurantajärjestelmän tai anturin käyttäminen voi aiheuttaa vääriä lukemia. VAROITUS Älä koskaan käytä muita kuin kliinikon määräämiä lisävarusteita. Yhteensopimattomien lisävarusteiden käyttö voi aiheuttaa vääriä mittauslukemia tai lisätä sähkömagneettisia häiriöitä seurantajärjestelmään tai seurantajärjestelmästä muihisähkölaitteisiin. VAROITUS Vältä anturin väärää sijoitusta tai käyttöä. Väärä käyttö voi aiheuttaa kudosvaurion tai vääriä mittauslukemia. Esimerkkejä väärästä sijoituksesta ovat muun muassa: anturin kiinnittäminen liian tiiviisti (liian suuri puristus) anturin kietominen toiseen materiaaliin anturin kiinnittäminen teipin tai muiden liimaaineiden avulla anturin jättäminen yhteen paikkaan suositeltua pidemmäksi ajaksi. Käänny kliinikon puoleen, jos et ole varma anturin oikeasta käyttötavasta. VAROITUS Älä käytä uudelleen vain kertakäyttöön tarkoitettua anturia. Tämä voi aiheuttaa epätarkkoja mittaustuloksia. Käänny kliinikon puoleen, jos et ole varma, onko määrätty anturi ainoastaan kertakäyttöinen. VAROITUS Tietyt fyysiset tilat voivat vaikuttaa SpO 2 :n ja sykkeen laskelmiin. Tällaisia olosuhteita ovat muun muassa: dysfunktionaalinen hemoglobiini, valtimovarjoaineet, alhainen perfuusio ja tummapigmenttinen iho. Jos et ole varma, koskeeko mikään näistä tiloista sinua, ota yhteys kliinikkoon. Tuki PM100N-kotikäyttöopas

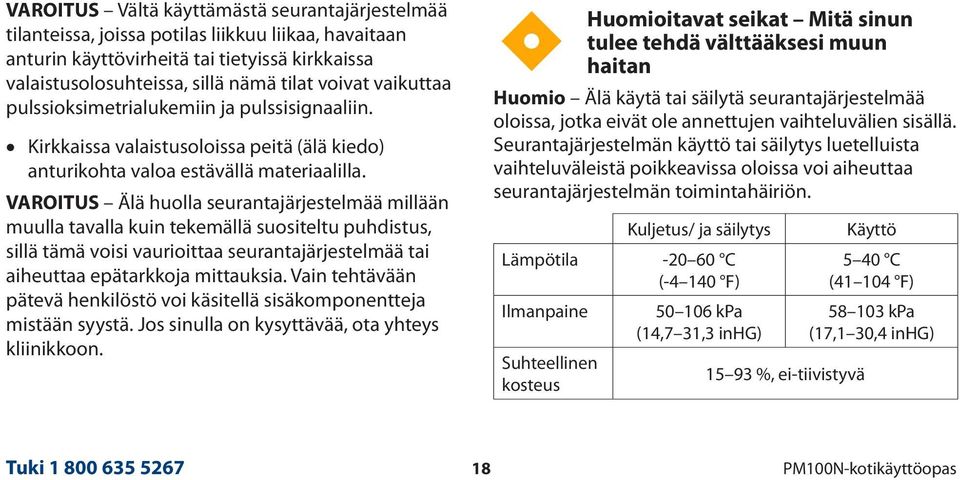

18 VAROITUS Vältä käyttämästä seurantajärjestelmää tilanteissa, joissa potilas liikkuu liikaa, havaitaan anturin käyttövirheitä tai tietyissä kirkkaissa valaistusolosuhteissa, sillä nämä tilat voivat vaikuttaa pulssioksimetrialukemiin ja pulssisignaaliin. Kirkkaissa valaistusoloissa peitä (älä kiedo) anturikohta valoa estävällä materiaalilla. VAROITUS Älä huolla seurantajärjestelmää millään muulla tavalla kuin tekemällä suositeltu puhdistus, sillä tämä voisi vaurioittaa seurantajärjestelmää tai aiheuttaa epätarkkoja mittauksia. Vain tehtävään pätevä henkilöstö voi käsitellä sisäkomponentteja mistään syystä. Jos sinulla on kysyttävää, ota yhteys kliinikkoon. Huomioitavat seikat Mitä sinun tulee tehdä välttääksesi muun haitan Huomio Älä käytä tai säilytä seurantajärjestelmää oloissa, jotka eivät ole annettujen vaihteluvälien sisällä. Seurantajärjestelmän käyttö tai säilytys luetelluista vaihteluväleistä poikkeavissa oloissa voi aiheuttaa seurantajärjestelmän toimintahäiriön. Kuljetus/ ja säilytys Lämpötila C ( F) Ilmanpaine Suhteellinen kosteus kpa (14,7 31,3 inhg) %, ei-tiivistyvä Käyttö 5 40 C ( F) kpa (17,1 30,4 inhg) Tuki PM100N-kotikäyttöopas

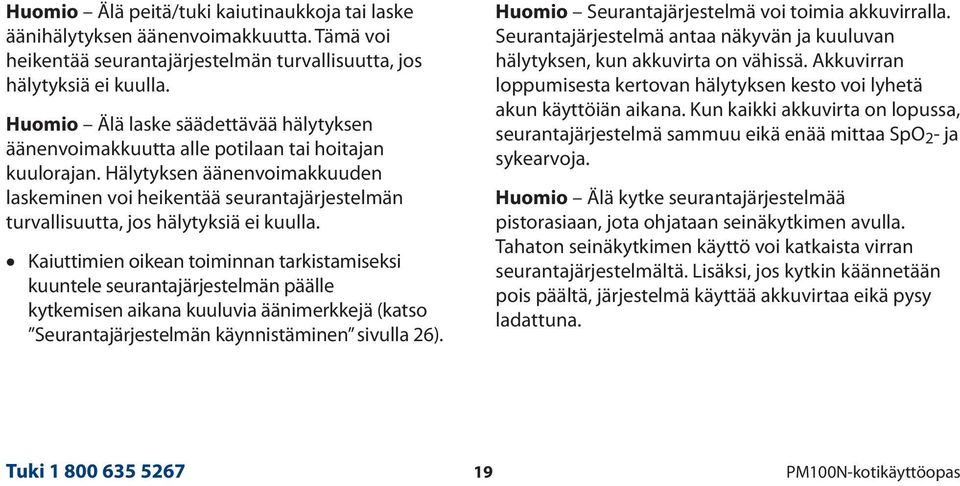

19 Huomio Älä peitä/tuki kaiutinaukkoja tai laske äänihälytyksen äänenvoimakkuutta. Tämä voi heikentää seurantajärjestelmän turvallisuutta, jos hälytyksiä ei kuulla. Huomio Älä laske säädettävää hälytyksen äänenvoimakkuutta alle potilaan tai hoitajan kuulorajan. Hälytyksen äänenvoimakkuuden laskeminen voi heikentää seurantajärjestelmän turvallisuutta, jos hälytyksiä ei kuulla. Kaiuttimien oikean toiminnan tarkistamiseksi kuuntele seurantajärjestelmän päälle kytkemisen aikana kuuluvia äänimerkkejä (katso Seurantajärjestelmän käynnistäminen sivulla 26). Huomio Seurantajärjestelmä voi toimia akkuvirralla. Seurantajärjestelmä antaa näkyvän ja kuuluvan hälytyksen, kun akkuvirta on vähissä. Akkuvirran loppumisesta kertovan hälytyksen kesto voi lyhetä akun käyttöiän aikana. Kun kaikki akkuvirta on lopussa, seurantajärjestelmä sammuu eikä enää mittaa SpO 2 - ja sykearvoja. Huomio Älä kytke seurantajärjestelmää pistorasiaan, jota ohjataan seinäkytkimen avulla. Tahaton seinäkytkimen käyttö voi katkaista virran seurantajärjestelmältä. Lisäksi, jos kytkin käännetään pois päältä, järjestelmä käyttää akkuvirtaa eikä pysy ladattuna. Tuki PM100N-kotikäyttöopas

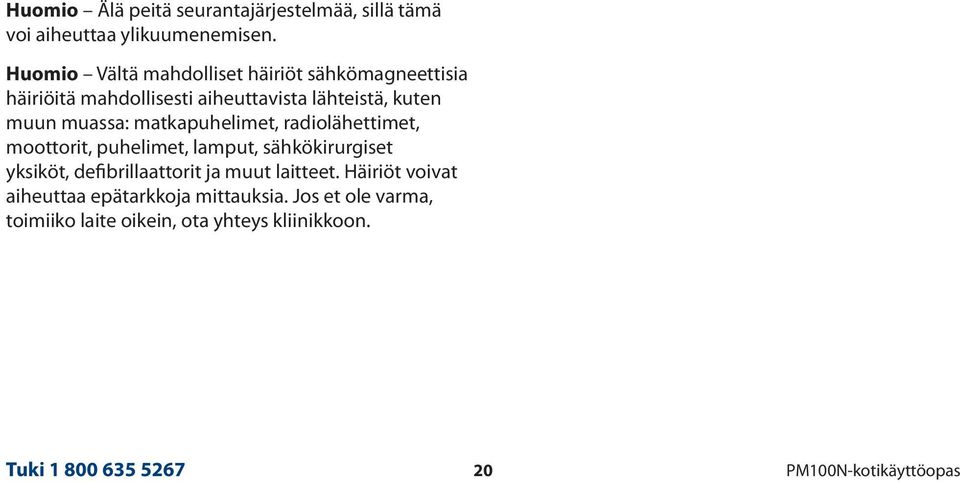

20 Huomio Älä peitä seurantajärjestelmää, sillä tämä voi aiheuttaa ylikuumenemisen. Huomio Vältä mahdolliset häiriöt sähkömagneettisia häiriöitä mahdollisesti aiheuttavista lähteistä, kuten muun muassa: matkapuhelimet, radiolähettimet, moottorit, puhelimet, lamput, sähkökirurgiset yksiköt, defibrillaattorit ja muut laitteet. Häiriöt voivat aiheuttaa epätarkkoja mittauksia. Jos et ole varma, toimiiko laite oikein, ota yhteys kliinikkoon. Tuki PM100N-kotikäyttöopas

21 3 Seurantajärjestelmän käytön valmistelu Valmistele seurantajärjestelmä potilaskäyttöä varten seuraavasti: tunnista seurantajärjestelmän osat valitse seurantajärjestelmälle paikka läheltä pistorasiaa kiinnitä anturi seurantajärjestelmään ja potilaaseen kytke seurantajärjestelmään virta varmista toiminta kytke seurantajärjestelmän virta pois päältä. Seurantajärjestelmän osat 1 Anturiliitin 5 Virtapainike 2 Pikaopas 6 Nuppi (käännä/paina) 3 Hälytysäänen taukopainike 7 Monitorointinäyttö 4 Aloituspainike 8 Anturi Tuki PM100N-kotikäyttöopas

22 Lisäliittimet 1 Huoltoliitin (Käytetään vain kliinikon kehotuksesta.) 1 Verkkovirtajohdon liitin 2 Tietoliikenneportti (Käytetään vain kliinikon kehotuksesta.) Tuki PM100N-kotikäyttöopas

23 Painikkeiden ja nupin käyttö Hälytysäänen taukopainike: Vaienna hälytysääni väliaikaisesti painamalla tätä painiketta kerran. Aloituspainike: Tuo esiin Valinnat-valikko painamalla kerran. Kun valikko näkyy, paina kerran siirtyäksesi takaisin päänäyttöön. Virtapainike: Kytke tai katkaise seurantajärjestelmän sähkövirta pitämällä tätä painiketta painettuna. Nuppi: Käännä nuppia korostaaksesi valintoja näytöllä tai suurentaaksesi tai pienentääksesi arvoa valikossa. Vahvista sitten valinta painamalla nupista. Tuki PM100N-kotikäyttöopas

24 Verkko- tai akkuvirran valinta Verkkovirran käyttö: Kytke virtajohdon (mukana toimitettu) toinen pää seurantajärjestelmän takapaneeliin (ympyröitynä kuvassa). Kytke johdon toinen pää pistorasiaan. Tarkista verkkovirran ja akun latauksen merkkivaloista etupaneelissa, että seurantajärjestelmä saa virtaa. Akkuvirran käyttö: Irrota virtajohto pistorasiasta ja (valinnaisesti) seurantajärjestelmän takapaneelista. Kun kytket seurantajärjestelmän päälle, tarkista vihreästä akkukuvakkeesta näytöllä, että seurantajärjestelmä toimii akkuvirralla. Tuki PM100N-kotikäyttöopas

25 Anturin kytkeminen seurantajärjestelmään 1. Aseta jatkojohdon liitin tukevasti seurantajärjestelmän SpO 2 -liitäntään. Liitin sopii vain yhdessä suunnassa. 3. Sulje salpa anturin liittimen päälle. Varmista, että salpa on kokonaan kiinni. Sensorin kiinnittäminen potilaaseen Kytke määrätty anturi sopivaan kohtaan potilaalla (esimerkiksi sormeen, otsaan tai jalkaterään) kliinikon ohjeiden mukaisesti. 2. Avaa jatkojohdon läpinäkyvä muovisalpa ja aseta anturin liitin tukevasti kiinni. Liitin sopii vain yhdessä suunnassa. Tuki PM100N-kotikäyttöopas

26 Seurantajärjestelmän käynnistäminen Pidä virtapainiketta painettuna noin 1 sekunnin ajan. Virtapainikkeeseen, aloituspainikkeeseen ja hälytysäänen taukopainikkeeseen syttyy valo osoittamaan, että seurantajärjestelmä on päällä. Kuuntele kolmen nousevan äänimerkin sarjaa, jota seuraa korkeampi äänimerkki muutama sekunti myöhemmin. Tämä on hälytysäänen testi. Seurantajärjestelmän päänäyttö tulee esiin, mikä osoittaa, että järjestelmä on käyttövalmis. Jos et kuule äänimerkkejä tai näe esimerkin mukaista näyttöä (numerot voivat olla erilaiset), varmista, että anturi on kytketty potilaaseen ja seurantajärjestelmään. Katso näytöltä, näkyvätkö siinä happisaturaation (%SpO 2 ) ja sykkeen (PR) arvot niissä rajoissa, jotka kliinikko on määrittänyt potilaalle sopiviksi (hälytyksiä ei pitäisi tapahtua). Jos et oleva varma oikeista happisaturaatio- ja sykearvoista, ota yhteys kliinikkoon. Tuki PM100N-kotikäyttöopas

27 Seurantajärjestelmän sammuttaminen Paina virtapainiketta alas noin 3 sekunnin ajan. Näyttö ja painikkeiden valot sammuvat merkkinä siitä, että järjestelmä on sammuttanut itsensä. Tuki PM100N-kotikäyttöopas

28 4 Potilaan seuranta Potilaan seurannassa sinun tarvitsee tehdä seuraavat toimet: tunnistaa, miltä päänäyttö näyttää normaaliolosuhteissa tunnistaa hälytykset ja reagoida niihin tunnistaa signaalihäiriöt ja vähentää niitä tarkistaa akun tila (jos seurantajärjestelmä toimii akkuvirralla) muuttaa halutessasi seurantajärjestelmän asetuksia, kuten kirkkautta ja äänenvoimakkuutta tarkistaa hälytysasetukset haluttaessa. Tuki PM100N-kotikäyttöopas

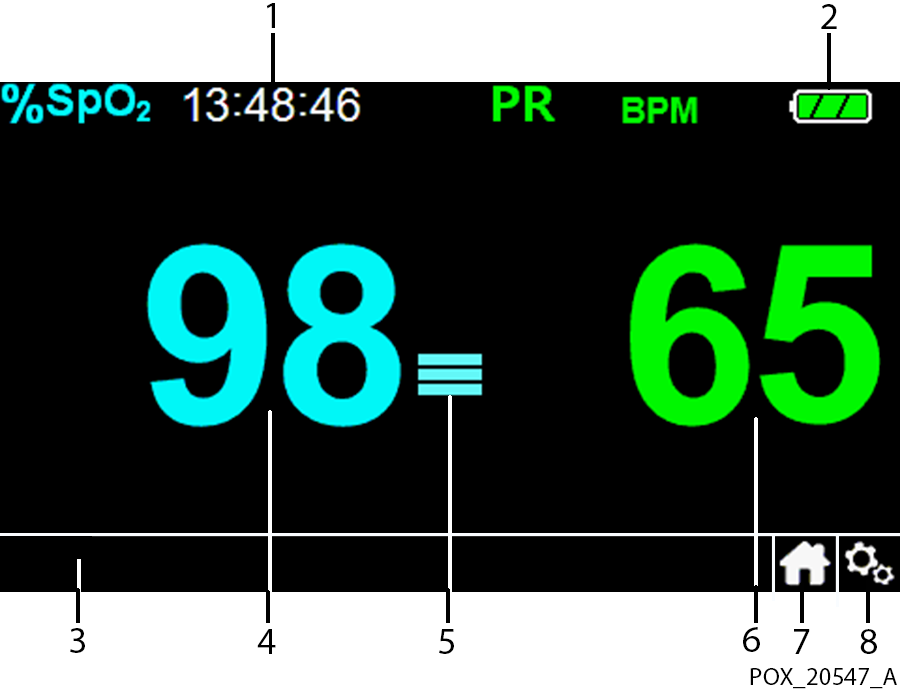

29 Päänäytön osien tunnistaminen 1. Kellonaika (tunnit:minuutit:sekunnit 24 tunnin kelloformaatissa) 2. Akun varaustaso 3. Sanoma-alue 4. Nykyinen %SpO 2 (happi) -lukema 5. Pulssin ilmaisin (pulssipalkki) 6. Nykyinen pulssi (lyöntiä minuutissa, BPM) 7. Kotihoitotilan ilmaisin 8. Valinnat-valikon kuvake Tuki PM100N-kotikäyttöopas

30 Jos anturi irtoaa potilaasta Jos anturi on irronnut potilaasta, esiin tulee oikealla esitetty näyttö. Kiinnitä anturi takaisin. Jos käytössä on ongelmia, ota yhteys kliinikkoon. Jos anturi irtoaa seurantajärjestelmästä Jos anturi irtoaa seurantajärjestelmästä, esiin tulee oikealla esitetty näyttö. Työnnä anturiliitin kunnolla seurantajärjestelmän etupuolella olevaan liitäntään. Jos käytössä on ongelmia, ota yhteys kliinikkoon. Tuki PM100N-kotikäyttöopas

31 Jos sykehälytys tapahtuu Jos korkea tai matala sykelukema esiintyy, sykelukeman tausta näkyy keltaisena ja ruudun alaosaan ilmestyy viesti. Kuulet äänihälytyksen. VAROITUS Jos sykehälytys tapahtuu, potilas voi tarvita lääkärinhoitoa. Ota välittömästi yhteys kliinikkoon. Jos SpO 2 -hälytys tapahtuu Jos korkea tai matala SpO 2 -lukema esiintyy, SpO 2 - lukeman tausta näkyy keltaisena ja ruudun alaosaan ilmestyy viesti. Kuulet äänihälytyksen. VAROITUS Jos SpO 2 -hälytys tapahtuu, potilas voi tarvita lääkärinhoitoa. Ota välittömästi yhteys kliinikkoon. Tuki PM100N-kotikäyttöopas

32 Hälytysäänen keskeytys Hälytysääni voidaan väliaikaisesti keskeyttää painamalla hälytysäänen taukopainiketta. Jos signaalihäiriöitä esiintyy Jos seurantajärjestelmä ei saa voimakasta signaalia anturista, näet signaalihäiriön symbolin. Ruudulle ilmestyy äänen vaiennuksesta kertova symboli. 1. Kehota potilasta olemaan liikkumatta. 2. Katkaise virta lähellä olevista elektroniikkalaitteista. VAROITUS Jos häiriösymboli ei vieläkään poistu sivupalkista, ota yhteys kliinikkoon. Seurantajärjestelmä ei ehkä toimi oikein. Tuki PM100N-kotikäyttöopas

33 Kun seurantajärjestelmää käytetään akkuvirralla Kun seurantajärjestelmää käytetään sen sisäisen akun avulla (laite ei ole kytketty pistorasiaan), akun tila osoitetaan seuraavilla symboleilla: Akku OK Palkkien väheneminen tarkoittaa virran vähenemistä. Akkuvirta vähissä Viesti Akkuvirta vähissä ilmestyy ja kuulet hälytyksen. VAROITUS Akkuvirran ollessa vähissä kytke virtajohto 15 minuutin kuluessa pistorasiaan välttääksesi seurantajärjestelmän sammumisen. Huomautus: Akkuvirran loppumisesta kertovan hälytyksen kesto voi lyhetä akun käyttöiän aikana. Akkuvirta kriittisen vähissä Viesti Akkuvirta kriittisen vähissä ilmestyy ja kuulet hälytyksen. VAROITUS Akkuvirran ollessa kriittisen vähissä kytke virtajohto heti pistorasiaan. Jos johtoa ei kytketä, akku ei voi latautua ja seurantajärjestelmä sammuttaa itsensä. Tuki PM100N-kotikäyttöopas

34 Äänenvoimakkuuden säätö Hälytysten ja pulssipiippauksen äänenvoimakkuutta voidaan säätää seuraavasti: 1. Avaa Valinnat-valikko painamalla aloituspainiketta. Äänenvoimakkuus on korostettuna. 3. Käännä sitten nuppia korostaaksesi sen äänenvoimakkuusasetuksen, jonka haluat muuttaa (hälytys tai syke). 4. Paina nuppia. Äänenvoimakkuuden asetus korostuu keltaisella mustaa taustaa vasten osoituksena siitä, että sitä voidaan muuttaa. 2. Valitse äänenvoimakkuus painamalla nuppia. Äänenvoimakkuus-näyttö tulee näkyviin. 5. Säädä äänenvoimakkuutta kääntämällä nupista. Vasemmalta oikealle koossa kasvavat palkit osoittavat lisääntyvää äänenvoimakkuutta. 6. Tallenna muutos painamalla nuppia. Asetuksen väri palautuu valkoiseksi sinisellä taustalla. 7. Siirry takaisin päävalikkoon painamalla Aloitusnäyttö-painiketta. Tuki PM100N-kotikäyttöopas

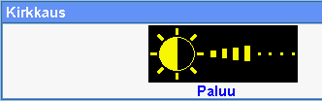

35 Kirkkauden säätö Näytön kirkkautta voidaan säätää seuraavalla tavalla: 1. Avaa Valinnat-valikko painamalla aloituspainiketta. 4. Paina nuppia uudestaan. Kirkkauden asetus korostuu keltaisella mustaa taustaa vasten osoituksena siitä, että sitä voidaan muuttaa. 2. Käännä nupista, kunnes Kirkkaus on korostettuna. 3. Paina nuppia. Kirkkaus-näyttö tulee näkyviin. 5. Säädä kirkkautta kääntämällä nupista. Vasemmalta oikealle koossa kasvavat palkit osoittavat lisääntyvää kirkkautta. 6. Tallenna kirkkaussäädön muutos painamalla nuppia. Asetuksen väri palautuu valkoiseksi sinisellä taustalla. 7. Siirry takaisin päävalikkoon painamalla Aloitusnäyttö-painiketta. Tuki PM100N-kotikäyttöopas

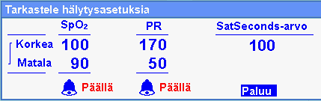

36 Kliinikon tekemien hälytysasetusten tarkastelu Voit tarkastella asetuksia, joissa määritetään, milloin hälytys annetaan potilasta varten. Kliinikko määrittää nämä arvot potilaan tarpeiden mukaisesti. Voit tarkastella asetuksia, mutta et voi muuttaa niitä. Voit nähdä kliinikon asettamat rajat korkeille ja matalille raja-arvoille SpO 2 :n (happi) ja PR:n (syke) osalta. Huomautus: SatSeconds-arvolla ei ole vaikutusta; tämä ominaisuus ei ole käytettävissä kotihoitokäytössä. 1. Avaa Valinnat-valikko painamalla aloituspainiketta. 2. Käännä nupista, kunnes Tarkastele hälytysasetuksia on korostettuna. 3. Paina nuppia. Näyttöön avautuu Tarkastele hälytysasetuksia -näyttö. Tuki PM100N-kotikäyttöopas

37 4. Siirry takaisin päävalikkoon painamalla Aloitusnäyttö-painiketta. Tuki PM100N-kotikäyttöopas

38 5 Anturin vaihtaminen Kliinikko voi auttaa sinua määrittämään, milloin anturi on vaihdettava tai siirrettävä toiseen kohtaan potilaassa. Kun anturi on ollut kiinnitettynä potilaaseen jonkin aikaa, tarkista seuraavat asiat: Potilaan iho näyttää kuivalta tai punoittavalta tai aristaa anturin alla. VAROITUS Jos ihoärsytystä esiintyy, vaihda anturin sijaintia välittömästi ihon lisävaurioiden estämiseksi ja ota yhteys kliinikkoon. Anturin liimapinta ei tartu kovin hyvin. Anturi irtoaa helposti tai irtoaa heti, kun olet kiinnittänyt sen potilaaseen. Esimerkkejä anturin sijoituskohdista Tuki PM100N-kotikäyttöopas

39 Anturin tiedot Jotkin anturit toimitetaan steriilissä pakkauksessa, joitakin ei. Jos sinulla on kysyttävää potilaan käyttämistä antureista, ota yhteys kliinikkoon. Tuki PM100N-kotikäyttöopas

40 6 Seurantajärjestelmän ja anturin puhdistaminen VAROITUS Jos seurantajärjestelmän päälle pääsee läikkymään mitä tahansa nestettä, puhdista ja kuivaa seurantajärjestelmä välittömästi toiminnan keskeytymisen estämiseksi. Jos näytöllä on mitä tahansa lukemista vaikeuttavaa ainetta, puhdista näyttö, jotta kaikki numerot ja ilmaisimet on helppo nähdä. Seurantajärjestelmä voidaan lisäksi haluttaessa puhdistaa pölystä tai tahroista. Jos kliinikko sisällyttää desinfiointiohjeet osana määräystäsi, noudata kaikkia kliinikon antamia ohjeita. Tuki PM100N-kotikäyttöopas

41 Seurantajärjestelmän puhdistaminen Käytä seurantajärjestelmän puhdistamiseen mitä tahansa seuraavista: pehmeä, hanavedellä kostutettu liina, isopropyylialkoholi tai 10-prosenttinen valkaisuaineliuos (kysy lisätietoja kliinikolta) esikostutettu puhdistuspyyhe (kysy lisätietoja kliinikolta). 1. Irrota anturi potilaasta ja kytke seurantajärjestelmä pois päältä. 2. Kostuta pehmeä liina hanavedellä, isopropyylialkoholilla tai 10-prosenttisella valkaisuaineliuoksella. Jos et ole varma liuoksen valmistustavasta, kysy neuvoa kliinikolta. Jos liina kastuu läpimäräksi, aloita alusta kuivalla liinalla. Voit myös käyttää kliinikon suosittelemaa esikostutettua puhdistuspyyhettä. 3. Pyyhi varovasti kaikki seurantajärjestelmän pinnat. 4. Anna seurantajärjestelmän kuivua. VAROITUS Älä suihkuta, kaada tai läikytä mitään nestettä seurantajärjestelmän, sen lisävarusteiden, liittimien, kytkinten tai kotelon aukkojen päälle, koska tämä voi vahingoittaa seurantajärjestelmää. Tuki PM100N-kotikäyttöopas

42 Anturin puhdistus Seurantajärjestelmän ja anturin desinfiointi Tutustu kliinikolta saamiisi ohjeisiin. Jos anturi on kestokäyttöinen, kliinikko antaa ohjeet, miten ja kuinka usein se tulee puhdistaa. Jos anturi on kertakäyttöinen, hävitä se ajoittain ja vaihda uuteen kliinikon ohjeiden mukaisesti. Tuki PM100N-kotikäyttöopas

43 7 Lisävarusteet Seurantajärjestelmässä on muutamia lisävarusteita. Kysy kliinikolta, onko sinun mahdollista saada niitä käyttöösi. 10 tai 15 tunnin akku sallii seurantajärjestelmän käytön pitempään ennen latausta. Seurantajärjestelmän vakiokokoonpano sisältää 5 tunnin akun. Kantolaukku helpottaa seurantajärjestelmän kuljetusta. Tuki PM100N-kotikäyttöopas

44 8 Tässä luvussa kuvataan seurantajärjestelmään kiinnitetyissä merkinnöissä käytettävät symbolit. Symboli Symbolit Kuvaus Laite vain lääkärin määräyksestä Lue käyttöohjeet Käyttöohjeet täytyy lukea Asianmukainen sähkö- ja elektroniikkalaiteromun hävitys (WEEE) Symboli Luokan II sähkölaite Kuvaus Kotelointiluokitus (IP): Suojattu vieraita esineitä kuten sormia tai yli 12,5 mm:n kokoisia kiinteitä kappaleita vastaan. Suojattu putoavia vesipisaroita vastaan, kun laite on kallistettu enintään 15 astetta normaalista asennostaan. UL-luokiteltu (testaaja Underwriters Laboratories Yhdysvaltoja ja Kanadaa koskevien erityisvaatimusten suhteen) CE-merkintä hyväksytty myytäväksi ja käytettäväksi Euroopassa Tuki PM100N-kotikäyttöopas

45 Symboli Kuvaus Edustaja Euroopan unionissa Viitekoodi (osanumero) Valmistaja Sarjanumero Valmistuspäivämäärä Tuki PM100N-kotikäyttöopas

46 Hakemisto A hälytysasetukset, L seurantajärjestelmän akkuvirta 24 tarkastelu lämpötila, käyttö 18 osat 8, 21 akun tila 29, 33 hapen (%SpO 2 ) lukema 5, liittimet 21 22, 25, 30 seurantajärjestelmän aloituspainike 8, 21, 23, 26 7, 29 lisävarusteet 43 sammuttaminen 26 anturi 5, 8, 21, 25, 26, 30, hävittäminen 11 SpO hoitajan rooli 9 M 2 :n (hapen) lukema 6, 7, 29 matkustaminen asennus I syke (PR) 6, 29 B ilmankosteus, käyttö 18 N T BPM (lyöntiä minuutissa; ilmanpaine, käyttö 18 näyttö 29 turvallisuutta koskevat nuppi 8, 21, 23 syke) 5, 6, 29 K tiedot D käyttöympäristö 13, 18 P V desinfiointi 40, 42 kellonaika 29 päänäyttö 29 varoitukset kierrätys 11 puhdistaminen varotoimet H kirkkaus, säätö 35 S verkkovirta 24 hälytykset 31 kliinikon rooli 10 säilytys 11, 18 virtapainike 8, 21, 23, 26 hälytysäänen kuljettaminen 10 11, 18 seurantajärjestelmän taukopainike 8, 21, 23, Y käynnistäminen 27 26, 32 ympäristöolosuhteet 13, 18 seurantajärjestelmän kuvaus 8, Tuki PM100N-kotikäyttöopas

47 Ä äänenvoimakkuus, säätö 34 äänien vaiennussymboli 32 Tuki PM100N-kotikäyttöopas
