1 TM Nellcor Kannettava SpO 2 -potilasseurantajärjestelmä PM10N Kotikäyttöopas

2 2013 Covidien. Kaikki oikeudet pidätetään. COVIDIEN, COVIDIEN ja logo, Covidien-logo ja Positive Results for Life ovat Covidien AG:n Yhdysvalloissa ja kansainvälisesti rekisteröityjä tavaramerkkejä. *-tuotemerkit ovat vastaavien omistajiensa tavaramerkkejä. Muut tuotemerkit ovat Covidien-yhtiön tavaramerkkejä. Tuki PM10N Kotikäyttöopas

3 Sisältö Kirjoita kliinikon yhteystiedot tähän. 1 Tervetuloa Turvallisuustiedot Seurantajärjestelmän käyttöönotto Potilaan seuranta Anturin vaihtaminen Seurantajärjestelmän ja anturin puhdistaminen Lisävarusteet Symbolit Sanasto...45 Hakemisto...48 Tuki PM10N Kotikäyttöopas

4 Muistiinpanoja: Tuki PM10N Kotikäyttöopas

5 1 Tervetuloa Tämä opas on tarkoitettu kotihoitajalle eli henkilölle, joka hoitaa kannettavalla Nellcor SpO 2 -potilasseurantajärjestelmällä (PM10N) seurattavaa potilasta kotioloissa. Lue tämä opas kokonaan ennen seurantajärjestelmän käyttöä. Seurantajärjestelmää voidaan käyttää kaikenikäisille potilaille vauvoille, lapsille ja aikuisille. Kliinikko auttaa sinua valitsemaan sopivan Nellcor TM -anturin potilaan koon ja iän mukaan sekä opastaa sen käytössä. Mitä seurantajärjestelmä tekee? Mikä on oma roolisi potilaan hoitajana? Seurantajärjestelmä mittaa potilaan sykkeen ja Kliinikko neuvoo miten: verenkierrossa olevan hapen prosenttipitoisuuden seurantajärjestelmä kytketään (toiminnallisen happisaturaation). Kun potilaan päälle ja pois päältä syke tai hapen prosenttiosuus laskee ennalta asetetun hälytysrajan alle tai ylittää asetetun rajan, anturi kiinnitetään seurantajärjestelmä varoittaa siitä merkkiäänellä, potilaaseen näytön viestillä ja vilkkuvalla numerolla. hälytyksiin reagoidaan otetaan yhteyttä kliinikkoon, jos ongelmia tai Tuki kysyttävää tulee esiin. 5 PM10N Kotikäyttöopas

6 Mikä on kliinikon rooli? Kliinikko on koulutettu terveydenhoidon ammattilainen, joka: tilaa seurantajärjestelmän ja anturit kotikäyttöä varten asettaa seurantajärjestelmän asetukset puolestasi auttaa sinua potilaan seurannassa ja vastaa mahdollisiin kysymyksiisi tarkistaa seurannan tulokset ja potilaan voinnin varmistaa, että seurantajärjestelmä toimii oikein ottaa sinuun yhteyttä säännöllisesti ja varmistaa, että seurantajärjestelmä vastaa tarpeitasi Jos sinulla on kysyttävää tämän oppaan sisältämistä tiedoista, ota yhteyttä kliinikkoon. Tuki PM10N Kotikäyttöopas

7 2 Turvallisuustiedot Lue tämä luku huolellisesti. Jos sinulla on kysyttävää, ota yhteyttä kliinikkoon. Turvallisuussymbolit VAROITUS Varoittaa tilanteista, joilla voi olla vakavia seurauksia potilaalle, käyttäjälle tai ympäristölle (kuolema, vamma tai haittatapahtuma). Huomio Ilmoittaa tiloista tai menettelytavoista, jotka voivat aiheuttaa vaurioita laitteille tai muulle omaisuudelle. VAROITUKSET Räjähdysvaara Älä käytä seurantajärjestelmää tulenarkojen aineiden läheisyydessä. Sähköiskuvaara Käytä vain AA-kokoisia paristoja. Älä käytä samanaikaisesti erityyppisiä tai -mallisia paristoja, kuten litiumioni- tai nikkeli-metallihybridiparistoja. Sähköiskuvaara Sulje paristokansi kunnolla, jotta seurantajärjestelmään ei pääse kosteutta. Sähköiskuvaara Älä käytä seurantajärjestelmää, kun paristokansi on auki tai irti. Tuki PM10N Kotikäyttöopas

8 Sähköiskuvaara Älä upota anturia nesteeseen tai roiskuta nestettä sen päälle. Sijoita johdot huolellisesti, jotta potilas ei sotkeudu tai kuristu niihin. Nestekidepaneeli (näyttö) sisältää myrkyllisiä kemikaaleja. Älä koske nestekidepaneeliin, jos se on rikkoutunut. Älä käytä kertakäyttöiseksi tarkoitettua anturia uudelleen. Kysy kliinikolta, jos et ole tästä varma. Pulssioksimetrianturin virheellinen kiinnitys tai käyttö voi aiheuttaa kudosvaurioita. Älä kiinnitä anturia liian tiukalle tai paina sitä liikaa. Älä kiedo anturia, käytä lisäteippiä tai jätä anturia liian pitkäksi aikaa samaan kohtaan. Älä peitä tai tuki kaiuttimen aukkoja, vaienna hälytysääntä tai pienennä sen äänenvoimakkuutta, jos se voi vaarantaa potilaan turvallisuuden. Älä käytä seurantajärjestelmää tai anturia, jos se näyttää vaurioituneelta. Potilaan tila, potilaan liiallinen liikkuminen, anturin virheellinen kiinnittäminen ja tietyt ympäristötekijät voivat vaikuttaa pulssioksimetrin lukemiin ja pulssisignaaliin. Peitä pulssioksimetrianturin kohta läpikuultavalla materiaalilla, jotta mittaus on tarkka kirkkaassa valossa. Käytä vain Covidienin toimittamia tai suosittelemia lisävarusteita, jotta tuote toimii parhaalla tavalla ja mittaustarkkuus on paras mahdollinen. Käytä lisävarusteita niiden käyttöohjeiden mukaisesti. Älä taita pulssioksimetrijohtoa, koska se voi vaurioittaa johtoa. Neljä AA-paristoa ovat ainoat seurantajärjestelmän sisällä olevat käyttäjän huollettavissa olevat osat. Tuki PM10N Kotikäyttöopas

9 Vaikka voit avata paristokannen ja vaihtaa paristot, vain valtuutettu huoltohenkilökunta saa irrottaa kannen tai käsitellä sisäisiä osia muista syistä. Älä muunna seurantajärjestelmän osia. Älä heitä, iske, pudota, purista tai paina paristoja, jotta ne eivät vaurioidu. Pidä seurantajärjestelmä ja paristot poissa lasten ulottuvilta onnettomuuksien välttämiseksi. Poista paristot seurantajärjestelmästä ennen puhdistusta. Huomioitavat seikat Seurantajärjestelmä ei ehkä toimi, jos sitä käytetään tai säilytetään tässä oppaassa annettujen olosuhteiden ulkopuolella tai jos se altistuu liiallisille iskuille tai putoamisille. Ota huomioon mahdolliset sähkömagneettiset häiriöt, joita voivat aiheuttaa erilaiset laitteet, kuten matkapuhelimet, radiolähettimet, moottorit, puhelimet, lamput, sähkökirurgiset laitteet, defibrillaattorit ja muut lääkintälaitteet. Jos pulssioksimetrin lukemat eivät vastaa potilaan tilaa odotusten mukaisesti, poista mahdolliset häiriöitä aiheuttavat laitteet. Tuki PM10N Kotikäyttöopas

10 Muiden kuin nimenomaisesti määritettyjen lisävarusteiden, anturien ja kaapelien käyttö voi aiheuttaa seurantajärjestelmän epätarkkoja lukemia sekä sähkömagneettisten päästöjen lisääntymistä ja/tai sähkömagneettisen häiriönsiedon vähenemistä. Älä anna paristojen koskaan (etenkään kuljetuksen aikana) koskea metalliesineisiin, jotta paristojen oikosulkua vältetään. Seurantajärjestelmän tai sen osien (myös paristojen ja lisävarusteiden) hävittämisessä tai kierrättämisessä on noudatettava paikallisia määräyksiä ja kierrätysohjeita. Tuki PM10N Kotikäyttöopas

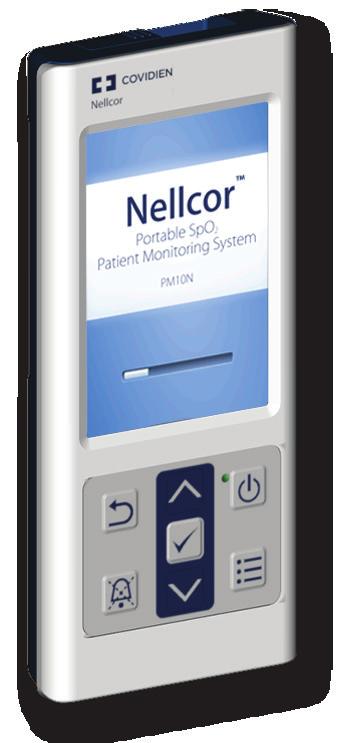

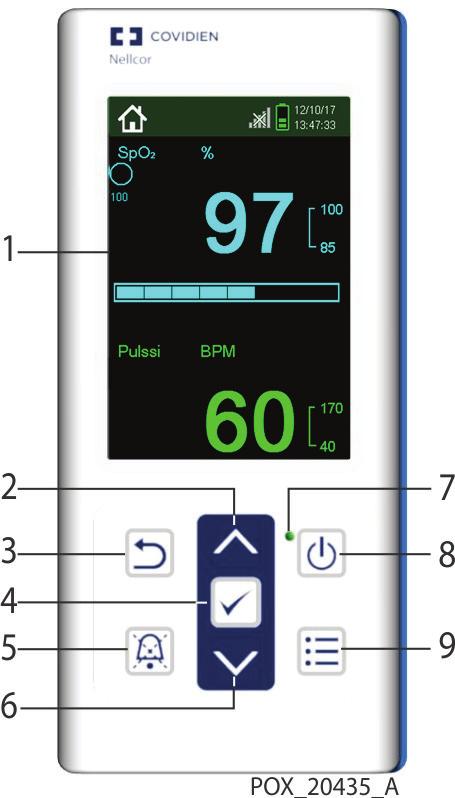

11 3 Seurantajärjestelmän käyttöönotto Valmistele seurantajärjestelmä potilaskäyttöä varten seuraavasti: Tunnista seurantajärjestelmän osat. Aseta paristot paikalleen. Kytke seurantajärjestelmä päälle. Kiinnitä anturi seurantajärjestelmään ja potilaaseen. Käyttöympäristö Seurantajärjestelmän luotettava toiminta edellyttää seuraavia olosuhteita: 5 40 ºC:n ( ºF:n) lämpötila, %:n ilmankosteus (tiivistymätön) ja korkeus merenpinnasta metriä ( jalkaa). Seurantajärjestelmän osat 1 Näyttö 2 Ylänuolipainike 3 Paluupainike 4 OK-painike (valintapainike) 5 Hälytyksen vaiennuspainike 6 Alanuolipainike 7 Virtavalo 8 Virtapainike 9 Valikkopainike Tuki PM10N Kotikäyttöopas

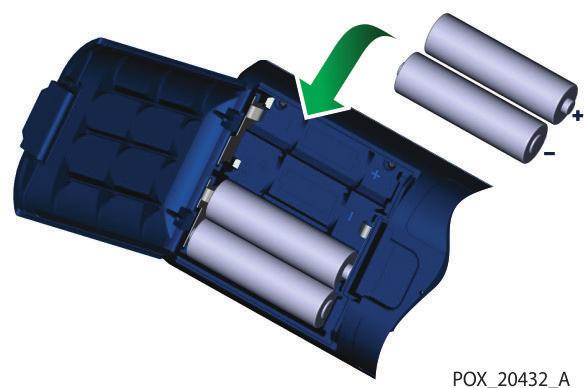

12 Paristojen asettaminen paikalleen 1. Käytä neljää AA-litiumparistoa. 2. Varmista, että asetat jokaisen pariston oikeinpäin. Virran kytkeminen seurantajärjestelmään 1. Paina virtapainiketta noin yhden sekunnin ajan. 2. Varmista, että kuulet äänimerkin (tämä on hälytysäänen testi) ja että seurantajärjestelmän päänäyttö tulee näkyviin. Virtapainikkeen vieressä oleva valo muuttuu vihreäksi. Tuki PM10N Kotikäyttöopas

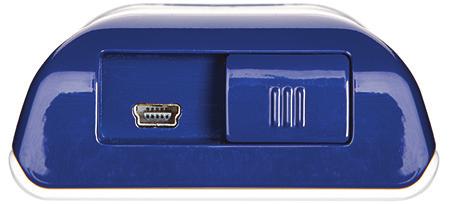

13 Virran sammuttaminen seurantajärjestelmästä 1. Paina virtapainiketta noin yhden sekunnin ajan. 2. Varmista, että näyttö ja vihreä valo sammuvat. Liittimien tunnistaminen 1. Anturiliitin 2. Huoltoliitin (käytä vain kliinikon ohjeistamana) Tuki PM10N Kotikäyttöopas

14 Anturin kiinnittäminen potilaaseen 1. Kiinnitä anturi sopivaan paikkaan potilaassa (esimerkiksi sormeen, otsaan, nenään tai jalkaterään). Jos anturia ei ole kiinnitetty potilaaseen, näytössä näkyy tämä kuva. Tuki PM10N Kotikäyttöopas

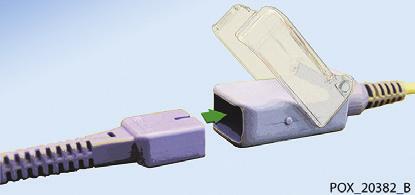

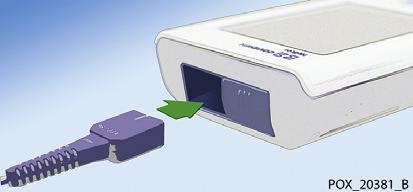

15 Anturin kytkeminen seurantajärjestelmään 1. Työnnä anturiliitin kunnolla paikalleen. 2. Jos käytät jatkojohtoa, varmista, että se on kytketty kunnolla anturin liittimeen. Jos anturi tai jatkojohto puuttuu tai jos niitä ei ole kytketty kunnolla, näytössä näkyy tämä kuva. Tuki PM10N Kotikäyttöopas

16 Toiminnan tarkistaminen 1. Tarkista, että näytössä näkyy happisaturaatioarvo (SpO 2, %) ja että sykearvot ovat odotetulla alueella. 2. Jos et ole tästä varma, ota yhteyttä kliinikkoon. Tuki PM10N Kotikäyttöopas

17 4 Potilaan seuranta Kun olet tehnyt käyttöönottotoimenpiteet, olet valmis aloittamaan potilaan seurannan. Potilaan seurantaan sisältyvät seuraavat tehtävät: tunnistat, miltä päänäyttö näyttää normaaliolosuhteissa varmistat, että seurantajärjestelmä saa anturista hyvän signaalin tunnistat hälytykset, varoitukset ja ilmaisimet muutat halutessasi seurantajärjestelmän asetuksia, kuten kirkkautta ja ääntä tarkastelet seurantahistoriaa ja raportoit sen tarvittaessa kliinikon pyynnöstä Tuki PM10N Kotikäyttöopas

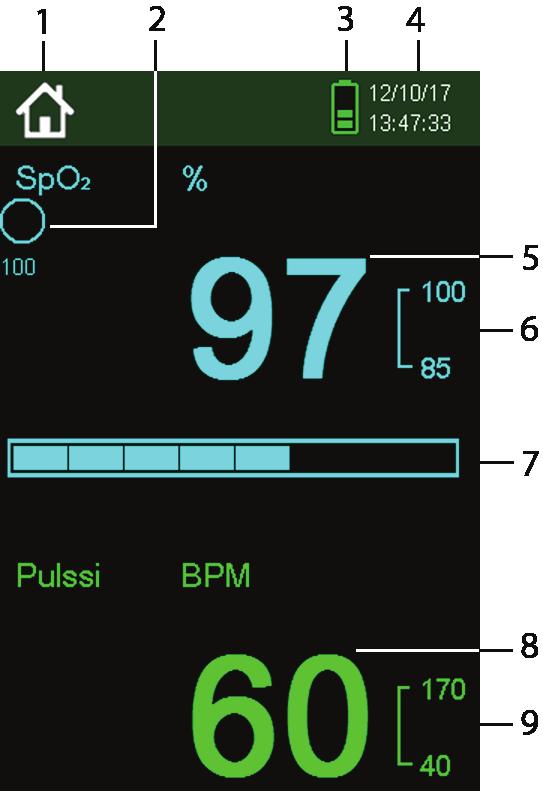

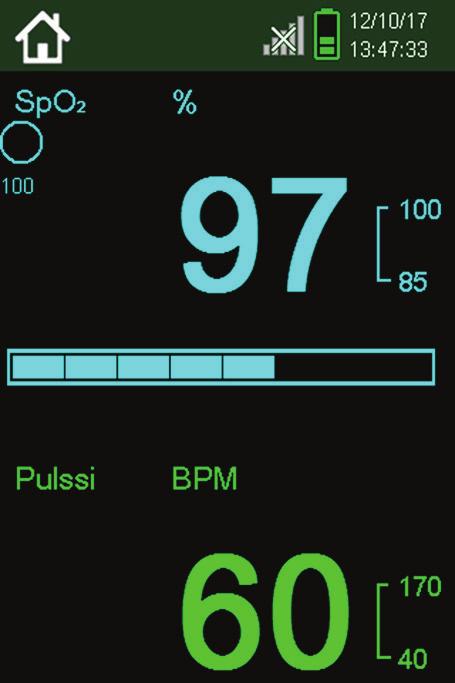

18 Päänäytön osien tunnistaminen 1. Kotihoitotilan ilmaisin 2. SatSeconds -ilmaisin (kliinikko selittää tämän toiminnon tarvittaessa) 3. Pariston varaustaso 4. Päivämäärä ja kellonaika 5. Nykyinen SpO 2 % -arvo (happiarvo) 6. SpO 2 % -arvon ylä- ja alahälytysrajat 7. Sykkeen ilmaisin (sykepalkki) 8. Nykyinen syke (lyöntiä minuutissa, BPM) 9. Sykkeen (BPM) ylä- ja alahälytysrajat Tuki PM10N Kotikäyttöopas

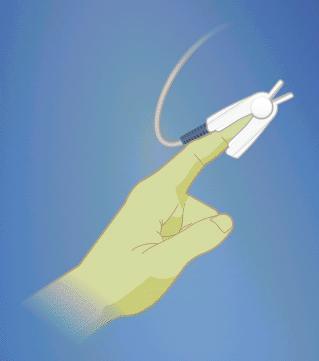

19 Potilaasta irronneen anturin tunnistaminen 1. Kiinnitä anturi takaisin potilaaseen (sormeen, otsaan tai nenään). 2. Jos käytössä on ongelmia, ota yhteyttä kliinikkoon. Seurantajärjestelmästä irronneen anturin tunnistaminen 1. Työnnä anturiliitin kunnolla seurantajärjestelmän yläosassa olevaan liittimeen. 2. Jos käytössä on ongelmia, ota yhteyttä kliinikkoon. Tuki PM10N Kotikäyttöopas

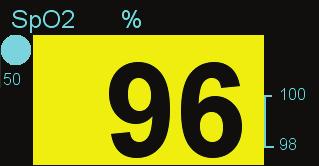

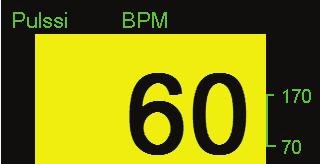

20 Sykehälytyksen tunnistaminen Korkea tai matala syke Ota yhteyttä kliinikkoon. SpO 2 -hälytyksen havaitseminen Korkea tai matala SpO 2 % Ota yhteyttä kliinikkoon. Tuki PM10N Kotikäyttöopas

21 Vaiennetun hälytyksen havaitseminen Voit vaientaa hälytyksen väliaikaisesti painamalla hälytyksen vaiennuspainiketta. Näytössä näkyy hälytyksen vaiennussymbolin lisäksi jäljellä oleva hälytyksen vaiennusaika. Signaalihäiriöiden tunnistaminen 1. Kytke lähellä olevat elektroniikkalaitteet pois päältä. 2. Pyydä potilasta olemaan liikkumatta. 3. Jos häiriösymboli ei vieläkään poistu näytöstä, ota yhteyttä kliinikkoon. Tuki PM10N Kotikäyttöopas

22 Alhaisen pariston tunnistaminen Paristo OK Mitä vähemmän on palkkeja, sitä vähemmän on virtaa jäljellä. Paristovirta vähissä Jos seuraat potilasta jatkuvasti, vaihda paristot 15 minuutin sisällä. Jos seuraat potilasta kertamittauksilla, vaihda paristot ennen seuraavaa käyttökertaa. Paristovirta kriittisen vähissä Vaihda paristot mahdollisimman pian. Tuki PM10N Kotikäyttöopas

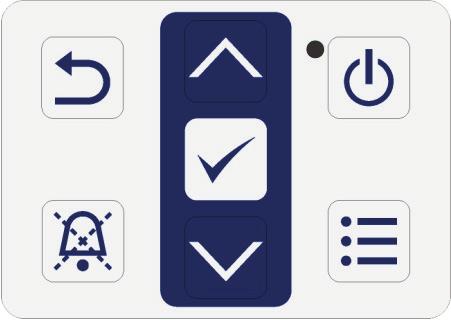

23 Painikkeiden käyttäminen 1. Virtapainike: Kytke seurantajärjestelmä päälle ja pois päältä pitämällä tätä painiketta painettuna. 3. Valikkopainike: Avaa käytettävissä olevien asetusten luettelo painamalla tätä painiketta kerran. 5. Ylä-/alanuolipainike: Siirry valikossa ylös tai alas tai suurenna tai pienennä arvoa yhdellä yksiköllä painamalla tätä painiketta kerran. Selaa valikkoa nopeammin tai suurenna tai pienennä arvoa useammalla yksiköllä kerrallaan pitämällä tätä painiketta painettuna. 2. Hälytyksen vaiennuspainike: Vaienna hälytysääni väliaikaisesti painamalla tätä painiketta kerran. 4. Paluupainike: Palaa edelliseen näyttöön painamalla tätä painiketta kerran. 6. OK-painike: Valitse valikkokohta tai arvo painamalla tätä painiketta kerran. Monitorointihistoria-näytössä voit muuttaa näytössä näkyvien arvojen väliksi 1, 5, 100 tai 500. Tuki PM10N Kotikäyttöopas

24 Valikkokohteiden tunnistaminen Tallenna kertamittauslukema - tässä voit tallentaa näytössä sillä hetkellä näkyvän arvon. Äänen asetukset - tässä voit säätää hälytysäänen, sykeäänen ja näppäinäänten voimakkuutta. Kirkkausasetus- tässä voit säätää näytön kirkkautta. Näytönsäästäjä- tässä voit asettaa aikavälin, jonka jälkeen näyttö pimenee, jos seurantajärjestelmän painikkeita ei ole painettu. Monitorointihistoria- tässä voit tarkastella tallennettuja lukemia. Tuki PM10N Kotikäyttöopas

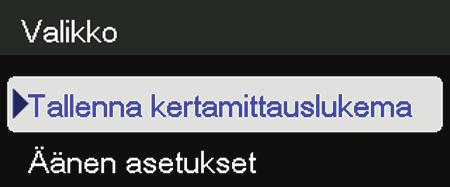

25 Tallenna kertamittauslukema 1. Paina valikkopainiketta. Tallenna kertamittauslukema (ylin kohta) näkyy korostettuna. 2. Valitse Tallenna kertamittauslukema painamalla OK-painiketta. 3. Näyttöön tulee viesti Kertamittauslukema tallennettu. Tuki PM10N Kotikäyttöopas

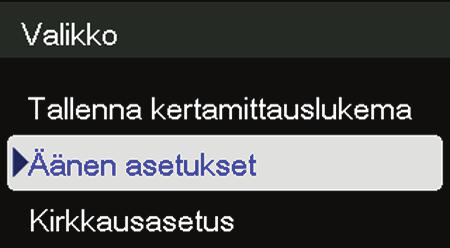

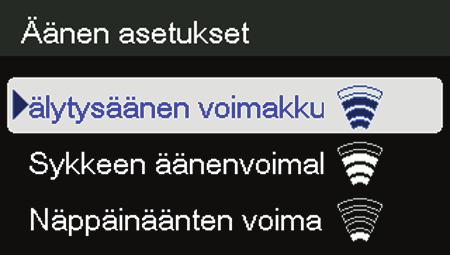

26 Äänenvoimakkuuden säätäminen 1. Paina valikkopainiketta. 2. Paina alanuolipainiketta, kunnes Äänen asetukset näkyy korostettuna. 3. Valitse Äänen asetukset painamalla OKpainiketta. 4. Valitse äänen asetukset, joita haluat muuttaa. Hälytysäänen voimakkuus näkyy esimerkkinä seuraavalla sivulla. Tuki PM10N Kotikäyttöopas

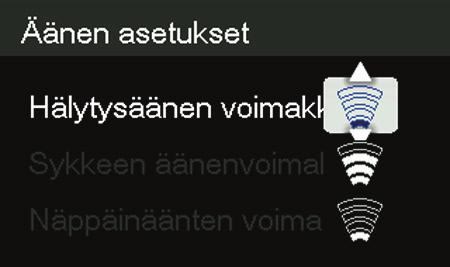

27 Esimerkki hälytysäänen voimakkuudesta Voit esimerkiksi muuttaa hälytysäänen voimakkuutta seuraavasti: 1. Paina OK-painiketta, kun Hälytysäänen voimakkuus näkyy korostettuna. 2. Valitse voimakkuus painamalla ylänuoli- tai alanuolipainiketta. 3. Aseta voimakkuus painamalla OK-painiketta. Huomautus: Voit myös säätää Sykkeen äänenvoimakkuus -asetusta painamalla ylä- tai alanuolipainiketta, kun seurannan päänäyttö on näkyvissä. Tuki PM10N Kotikäyttöopas

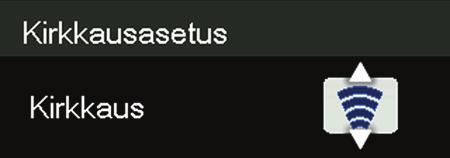

28 Kirkkauden säätäminen 1. Paina valikkopainiketta. 2. Paina alanuolipainiketta, kunnes Kirkkausasetus näkyy korostettuna. 3. Valitse Kirkkausasetus painamalla OK-painiketta. 4. Säädä kirkkautta haluamallasi tavalla painamalla ylä- tai alanuolipainiketta. 5. Aseta kirkkausasetus painamalla OK-painiketta. Tuki PM10N Kotikäyttöopas

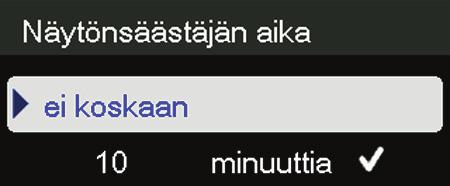

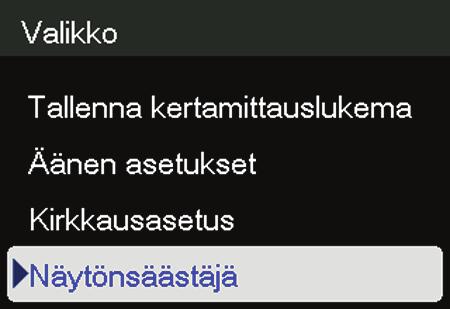

29 Näytönsäästäjän asettaminen 1. Paina valikkopainiketta. 2. Paina alanuolipainiketta, kunnes Näytönsäästäjä näkyy korostettuna. 3. Valitse Näytönsäästäjä painamalla OKpainiketta. 4. Valitse toinen kahdesta vaihtoehdosta: Korosta Ei koskaan -kohta painamalla ylänuolipainiketta ja paina OK-painiketta. Tuki PM10N Kotikäyttöopas

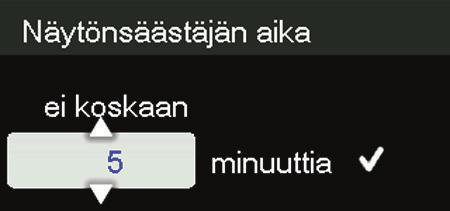

30 Voit myös painaa OK-painiketta ja muuttaa joutoajan minuuttimäärää, jonka kuluttua näytönsäästäjä aktivoituu. -- Muuta minuutteja painamalla ylä- tai alanuolipainiketta. - - Valitse näytössä näkyvät minuutit painamalla OK-painiketta. Tuki PM10N Kotikäyttöopas

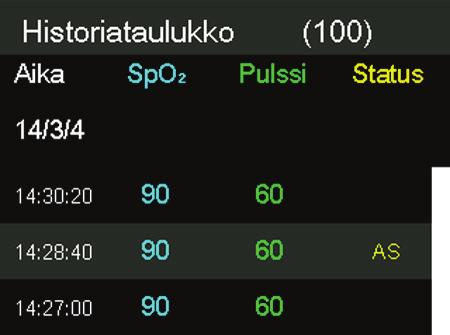

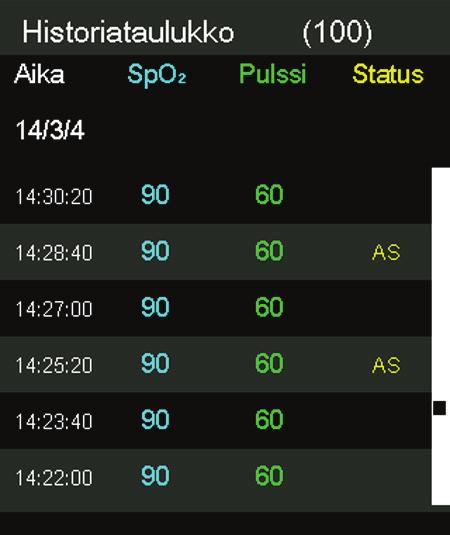

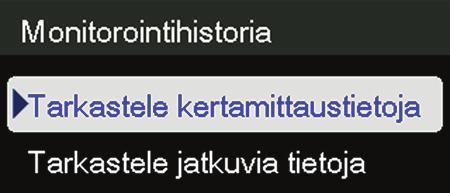

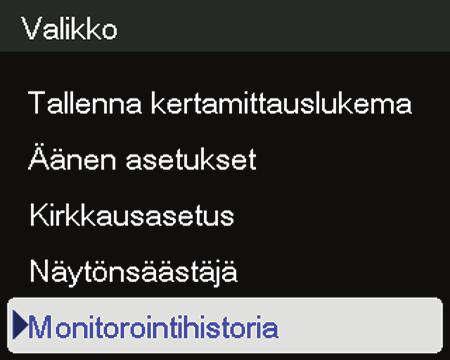

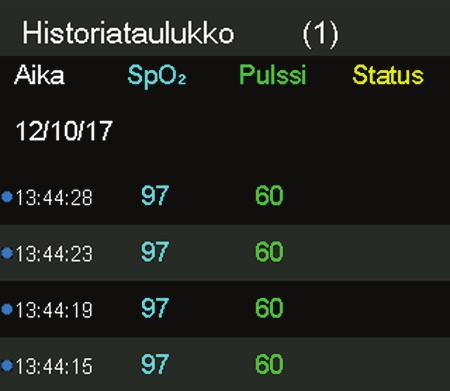

31 Monitorointihistorian tarkasteleminen 1. Paina valikkopainiketta. 2. Paina alanuolipainiketta, kunnes Monitorointihistoria näkyy korostettuna. 3. Valitse monitorointihistoria painamalla OKpainiketta. 4. Valitse Tarkastele kertamittaustietoja tai Tarkastele jatkuvia tietoja. 5. Valitse OK. Tuki PM10N Kotikäyttöopas

32 6. Kun tarkastelet jatkuvia tietoja, paina OKpainiketta uudelleen, jos haluat säätää näytössä näkyvien arvojen väliksi 1, 5, 100 tai 500 arvoa. Tuki PM10N Kotikäyttöopas

33 Tilakoodien tulkitseminen Tila Kuvaus LM Pulssin menetys, potilaan liike LP Pulssin menetys CB Paristo kriittisen alhainen LB Paristo alhainen SO Anturi irti potilaasta SD Anturi irti seurantajärjestelmästä AO Hälytysääni pois käytöstä AS Hälytysääni vaiennettu MO Signaalihäiriö, potilaan liike PS Sykkeen haku Tuki PM10N Kotikäyttöopas

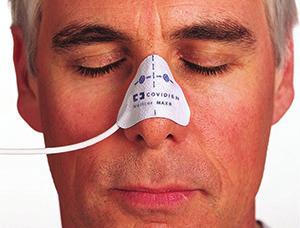

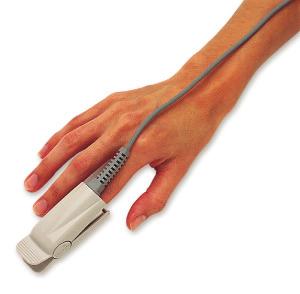

35 5 Anturin vaihtaminen Kliinikko voi auttaa sinua määrittämään, milloin anturi on vaihdettava tai siirrettävä toiseen kohtaan potilaassa. Tarkkaile seuraavia asioita, kun anturi on ollut kiinnitettynä potilaaseen jonkin aikaa: Anturin alla oleva iho alkaa näyttää kuivalta, punoittavalta tai aristavalta. Ota heti yhteyttä kliinikkoon ja vaihda anturin paikkaa. Anturin liimapinta ei tartu kovin hyvin. Anturi irtoaa helposti tai irtoaa heti, kun olet kiinnittänyt sen potilaaseen. Esimerkkejä anturin sijoituskohdista Tuki PM10N Kotikäyttöopas

36 Anturin tiedot Jotkin anturit toimitetaan steriilissä ja jotkin steriloimattomassa pakkauksessa. Ota yhteyttä kliinikkoon, jos sinulla on kysyttävää potilaan käyttämistä antureista. Tuki PM10N Kotikäyttöopas

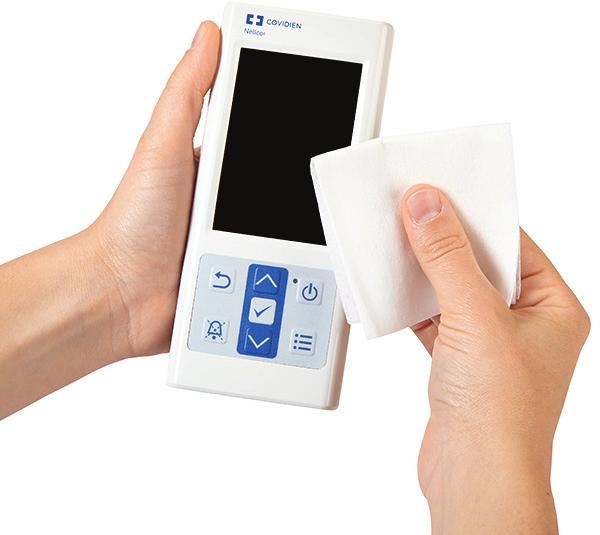

37 6 Seurantajärjestelmän ja anturin puhdistaminen Voit puhdistaa seurantajärjestelmän ajoittain, jotta se näyttää siistiltä ja näyttö on luettavissa helposti. Puhdista lisäksi seurantajärjestelmä heti, jos sen päälle roiskuu jotakin nestettä. Suositellut puhdistusmateriaalit pehmeä liina vesijohtovesi isopropyylialkoholi valmiiksi kostutettu puhdistusliina (kysy lisätietoja kliinikolta) Seurantajärjestelmän puhdistaminen 1. Voit estää mahdollisen sähköiskun irrottamalla anturin potilaasta, kytkemällä seurantajärjestelmästä pois päältä ja poistamalla paristot. Tuki PM10N Kotikäyttöopas

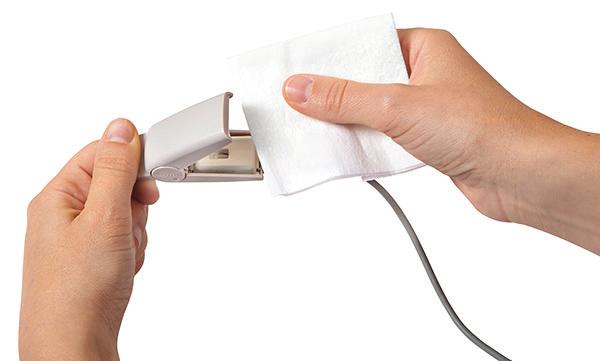

38 2. Kostuta pehmeä liina vesijohtovedellä tai isopropyylialkoholilla. Jos liina kastuu läpimäräksi, aloita alusta kuivalla liinalla. Anturin puhdistaminen Voit myös käyttää kliinikon suosittelemaa, valmiiksi kostutettua puhdistusliinaa. 3. Pyyhi varovasti kaikki seurantajärjestelmän pinnat. 4. Anna seurantajärjestelmän kuivua. 1. Jos anturi on uudelleenkäytettävä, kysy kliinikolta, miten se puhdistetaan. 2. Jos anturi on kertakäyttöinen, vaihda se ajoittain uuteen ja hävitä käytetty anturi. Kliinikolta saat ohjeet siitä, miten usein anturi vaihdetaan. 3. Kun olet puhdistanut kestokäyttöisen anturin, anna sen kuivua. Tuki PM10N Kotikäyttöopas

39 Seurantajärjestelmän käynnistäminen uudelleen 1. Kytke seurantajärjestelmä päälle. Varmista, että järjestelmä käynnistyy oikein. 2. Kuuntele, kuuluuko äänimerkki. Se osoittaa, että ääni toimii. 3. Katso näyttöä ja varmista, että se käynnistyy ja näytössä näkyvät SpO 2 - ja sykealueet. 4. Jos seurantajärjestelmä toimii oikein, kiinnitä anturi seurantajärjestelmään ja potilaaseen. 5. Seuraa potilasta tavalliseen tapaan. Tuki PM10N Kotikäyttöopas

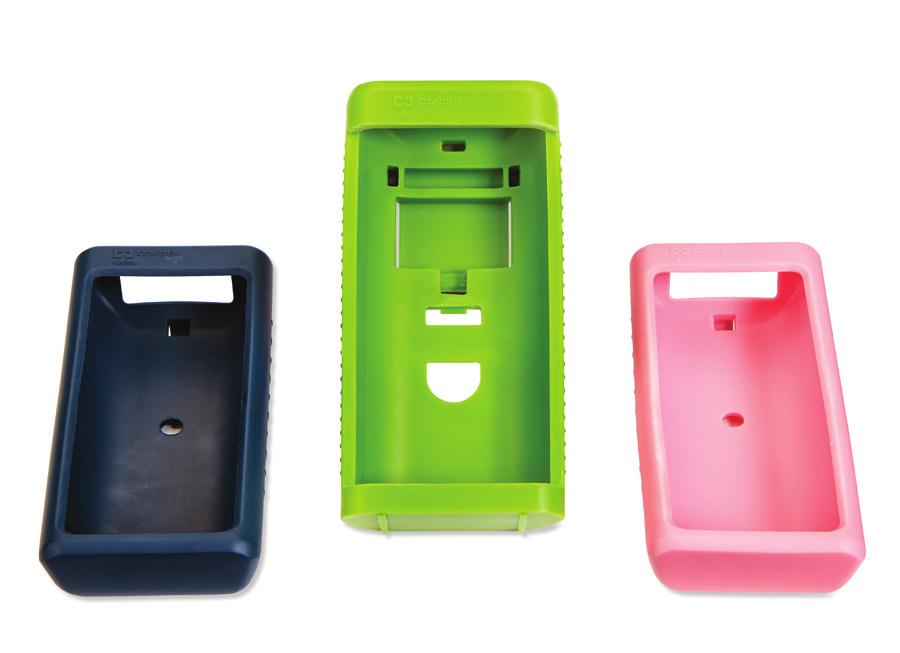

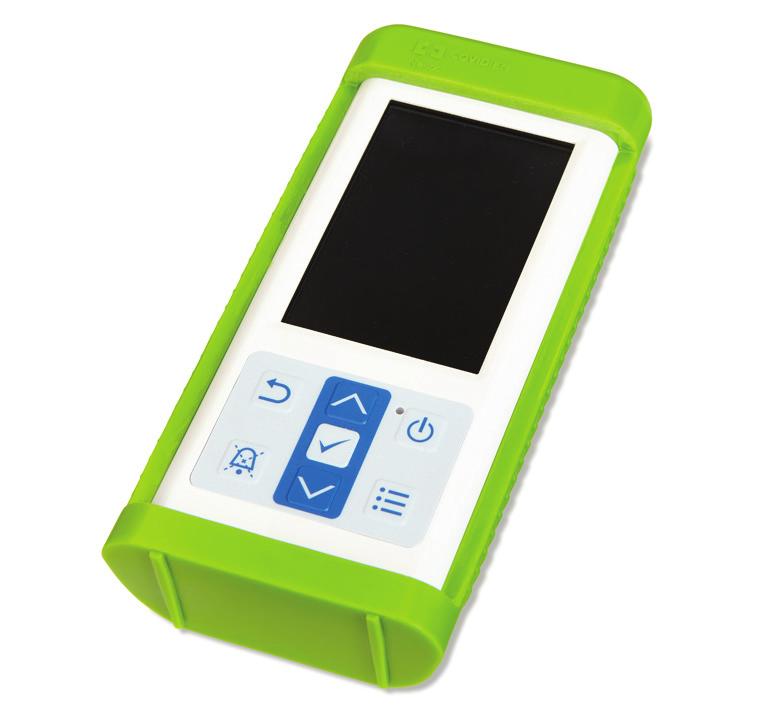

41 7 Lisävarusteet Seurantajärjestelmään on muutamia lisävarusteita. Kysy kliinikolta ovatko ne saatavilla käyttöösi. Suojakuori Jatkojohto (DEC-4) Tuki PM10N Kotikäyttöopas

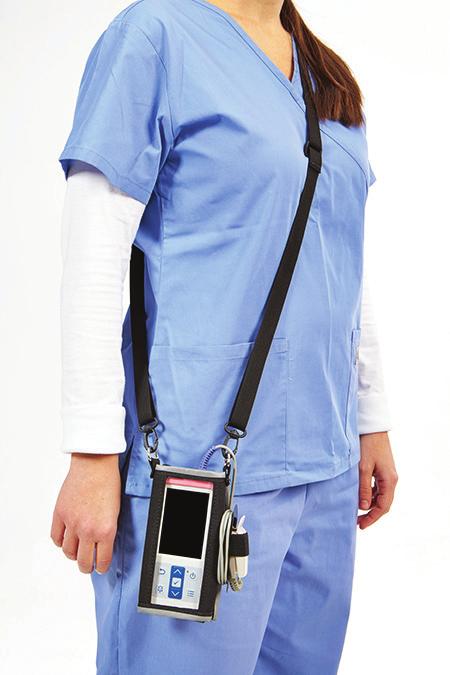

42 Kantolaukku Tuki PM10N Kotikäyttöopas

43 8 Tässä luvussa kuvataan seurantajärjestelmään kiinnitetyissä merkinnöissä käytettävät symbolit. Merkintä Symbolit Kuvaus Laitteen käyttö edellyttää hoitomääräystä Käyttöohjeet on luettava Kiina, vaarallisten aineiden rajoittaminen (ei vaarallisia aineita) Hävitettävä sähkö- ja elektroniikkalaiteromua koskevien säädösten mukaisesti Merkintä Kuvaus Kotelointiluokitus (IP): Suojattu vierasesineitä kuten sormia tai yli 12,5 mm:n kokoisia kiinteitä kappaleita vastaan. Suojattu putoavia vesipisaroita vastaan, kun laite on kallistettu enintään 15 astetta normaalista asennostaan. Tyypin BF liityntäosa UL-luokiteltu (testaaja Underwriters Laboratories Yhdysvaltoja ja Kanadaa koskevien erityisvaatimusten suhteen) CE-merkintä hyväksytty myytäväksi ja käytettäväksi Euroopassa Tuki PM10N Kotikäyttöopas

44 Merkintä Kuvaus Edustaja Euroopan unionissa Viitekoodi (osanumero) Valmistaja Sarjanumero Valmistuspäivä Tuki PM10N Kotikäyttöopas

45 Sanasto anturi Lisävaruste, jota käytetään keräämään ja lähettämään potilastietoja seurantajärjestelmään. Anturin toinen pää yhdistetään potilaan sormeen, varpaaseen, korvannipukkaan tai otsaan ja anturin toinen pää yhdistetään seurantajärjestelmään. anturin kiinnityskohta Anturi kerää mittausarvot havaitsemalla potilaan syketaajuuden ja hapen prosenttiosuuden veressä ja lähettämällä nämä tiedot seurantajärjestelmään. Kohta potilaan kehossa, johon anturi kiinnitetään, kuten sormi, varvas, korvannipukka tai otsa. BPM Katso kohtaa syke, BPM. Tuki PM10N Kotikäyttöopas

46 happisaturaatio (kyllästeisyys) hoitaja Veressä kiertävän hapen arvo prosentteina. Tunnetaan myös arvona %SpO 2. Henkilö, joka hoitaa potilasta ja tarkistaa seurantajärjestelmän lukemat ja anturin sijoituksen. kliinikko seurantajärjestelmä Koulutettu terveydenhuollon ammattilainen, joka avustaa potilaan seurannassa ja seurantajärjestelmän käytössä kotona. Tämä henkilö voi olla potilasta hoitava lääkäri tai sairaanhoitaja tai jokin muu koulutettu terveydenhuollon ammattilainen. Tässä kotikäyttöoppaassa kuvattu laite, jota käytetään mittaamaan potilaan SpO 2 - ja sykearvoja. Tuki PM10N Kotikäyttöopas

47 SpO 2 (%SpO 2 ) syke Seurantajärjestelmän mittaama arvio happisaturaation määrästä veressä. Sydämen lyöntien määrä, yleensä minuuttikohtaisena arvona. ympäristön valo Potilasanturin alueella oleva valo. Kirkkaat valonlähteet, kuten bilirubiinilamput, loisteputket, infrapunalämpölamput ja suora auringonvalo, voivat häiritä SpO 2 -anturin toimintaa. syke, BPM Syketaajuus. Mittausarvo sille, kuinka monta kertaa sydän lyö minuutissa. Syke tunnetaan myös pulssina, lyönteinä minuutissa tai BPM:nä. Tuki PM10N Kotikäyttöopas

48 Hakemisto A alanuolipainike 11, 23 anturi 14 15, 19, 35 36, 38 H happiarvo (SpO 2, %) 18 hoitajan rooli 5 huomioitavat asiat 9 10 hälytyksen vaiennuspainike 11, 23 hälytyksen vaiennussymboli 21 hälytykset I ilmankosteus, käytön aikana 11 K kliinikon rooli 6 korkeus merenpinnasta, käytön aikana 11 käyttöönotto L lisävarusteet 41 lämpötila, käytön aikana 11 N nuolipainikkeet 11, 23 näyttö, seurantajärjestelmä 18 O OK-painike 11, 23 P paluupainike 11, 23 paristot 12, 22 päivämäärä ja kellonaika 18 S seurantajärjestelmän osat 11 seurantajärjestelmän kuvaus 5 seurantajärjestelmän kytkeminen päälle ja pois päältä SpO 2 -arvo (happiarvo) 18 syke (BPM-arvo) 18 T turvallisuutta koskevat tiedot 7 10 V valikkopainike 11, 23 valintamerkkipainike (OK-painike) 11, 23 varoitukset 7 9 virtapainike 11, 23 Y ylänuolipainike 11, 23 ympäristöolosuhteet, 11 Tuki PM10N Kotikäyttöopas

49 Muistiinpanoja:

50 Part No. PT Rev A (A7368-3) COVIDIEN, COVIDIEN with logo, and Covidien logo and Positive Results for Life are U.S. and internationally registered trademarks of Covidien AG. * brands are trademarks of their respective owners. Other brands are trademarks of a Covidien company Covidien. All rights reserved. Covidien llc, 15 Hampshire Street, Mansfield, MA USA. Covidien Ireland Limited, IDA Business & Technology Park, Tullamore, Ireland
