1 TAMPEREEN ILMANLAATU 2017 Päästöt ja ilmanlaadun mittaustulokset Ympäristönsuojelun julkaisuja 2/2018

2 TAMPEREEN ILMANLAATU 2017 Päästöt ja ilmanlaadun mittaustulokset Teksti ja valokuvat: Ari Elsilä (toim.) Julkaisija: Tampereen kaupunki, ympäristönsuojelun julkaisuja 2/2018 Verkkojulkaisu ISSN ISBN (pdf)

3 Sisällys 1 TAUSTAA PÄÄSTÖT MITTAUSTOIMINTA Mittauspaikat Mittausmenetelmät Laadunvarmistus SÄÄ Sääolosuhteet MITTAUSTULOKSET Hengitettävät hiukkaset Pienhiukkaset Typen oksidit Otsoni Hiilimonoksidi TULOSTEN ARVIOINTI Tunnusluvut ilmanlaadun arvioimiseksi Hiukkaset Hengitettävät hiukkaset (PM10) ja karkeat hiukkaset (PM2.5-10) Pienhiukkaset (PM2.5) Typen oksidit Otsoni Hiilimonoksidi Rikkidioksidi Ilmanlaatuindeksi YHTEENVETO KIRJALLISUUTTA JA LINKKEJÄ LIITETAULUKOT... 38

4 TAMPEREEN ILMANLAATU Päästöt ja ilmanlaadun mittaustulokset TIIVISTELMÄ Tampereen ilmanlaadun tarkkailumittauksista vastaa kaupungin ympäristönsuojeluyksikkö. Tarkkailu on toteutettu ympäristölupavelvollisten toiminnanharjoittajien kanssa solmitun yhteistarkkailusopimuksen mukaisesti. Kustannukset on jaettu kaupungin ja toiminnanharjoittajien kesken. Mittaustulosten arvioinnissa sovelletaan valtioneuvoston päätöstä ilmanlaadun ohjearvoista (480/1996) ja valtioneuvoston asetusta ilmanlaadusta (79/2017), jossa on annettu raja-arvot epäpuhtauksien pitoisuuksille. Arvioinnissa on sovellettu myös WHO:n (2006) antamia ohjearvoja pienhiukkasten pitoisuudelle. Typen oksidien päästöt Tampereella vuonna 2017 olivat 1875 tonnia eli edellisvuotista pienemmät. Typpidioksidin pitoisuuden vuosikeskiarvo Pirkankadun varrella oli 22 g/m 3, Linja-autoasemalla 28 µg/m 3 ja Kalevassa 16 µg/m 3 vuosiraja-arvon ollessa 40 µg/m 3. Typpidioksidin pitoisuudelle annetut raja-arvot eivät ylittyneet, vuorokausi-ohjearvo ylittyi linja-autoasemalla helmikuussa. Hiukkaspäästöt Tampereella olivat 72 tonnia, eli hieman suuremmat kuin edellisenä vuonna. Hengitettävien hiukkasten pitoisuuden vuosikeskiarvo Pirkankadulla oli 12 g/m 3 ja Epilässä 10 g/m 3 vuosiraja-arvon ollessa 40 µg/m 3. Hengitettäville hiukkasille (PM10) annetun raja-arvon numeroarvo ylittyi Pirkankadulla 7 kertaa ja Epilässä 6 kertaa. Raja-arvon numeroarvo saa ylittyä 35 kertaa kalenterivuoden aikana yhdellä asemalla, joten itse raja-arvo ei ylittynyt. Ohjearvo ylittyi Pirkankadulla maaliskuussa kahtena päivänä. Pienhiukkasten pitoisuuden vuosikeskiarvo oli Linja-autoasemalla 6,2 µg/m 3, Kalevassa 5,5 µg/m3 ja Epilässä 5,2 µg/m 3. Pienhiukkasten pitoisuuden vuosikeskiarvolle annettu raja-arvo 25 µg/m 3 ei siis ylittynyt. WHO:n antama vuorokausiohjearvo 25 µg/m 3 ylittyi Epilässä tammikuussa. Kalevassa ja Linja-autoasemalla ylityksiä ei todettu. WHO:n vuosiohjearvo 10 µg/m 3 ei ylittynyt. Otsonipitoisuuden vuosikeskiarvo Kalevassa oli 51 µg/m 3. Valtioneuvoston asetuksessa (79/2017) otsonin pitoisuudelle annettu tiedotuskynnyspitoisuus (180 µg/m 3 tuntikeskiarvona) ei ylittynyt. AOT40 indeksi, eli 80 µg/m 3 ylittävien tuntipitoisuuksien summa jaksolla klo oli Kalevassa 1326 µg/m 3 h (tavoitearvon ollessa µg/m 3 h viiden vuoden keskiarvona). Rikkidioksidipäästöt Tampereella olivat 66 tonnia. Rikkidioksidipäästöt olivat selvästi pienemmät kuin edellisvuonna energiantuotannon vähentyneistä päästöistä johtuen. Tampereella ei ole mitattu rikkidioksidin pitoisuutta enää vuoden 2003 jälkeen. Ilmanlaadusta ja epäpuhtauksien pitoisuuksista tiedotettiin ilmanlaatuportaalin välityksellä ja lisäksi kevätkaudella hengitettävien hiukkasten rajaarvotason ylittymisestä kaupungin internet-sivuilla. Lisätietoja: Tampereen kaupunki, ympäristönsuojeluyksikkö. Sähköposti: ymparistonsuojelu[at]tampere.fi Internet:

5 TAMPERE'S AIR QUALITY IN 2017 Emissions and Air Quality Measurements SUMMARY The environmental protection unit has managed Tampere's air quality monitoring in Monitoring is done according to a monitoring contract, made with industrial plants. The costs have been divided between the City of Tampere and industrial plants. The results are compared to National air quality quidelines and EU limit values. PM2.5 concentrations are compared also to WHO 24-hour guidelines. The NOx emissions in Tampere in 2017 were 1875 tons. NOx emissions in Tampere were lower compared to the previous year. The annual average of NO2 concentration in Pirkankatu was 22 g/m 3, at Central Bus station 28 g/m 3 and in Kaleva 16 µg/m 3. The annual limit value is 40 µg/m 3. The limit values and guidelines were not exceeded. National 24h guideline was exceeded in February at busstation. Dust emissions (72 t/a) were higher compared to the previous year. The PM10 annual average at Pirkankatu was 12 µg/m 3 and in Epilä 10 g/m 3. The annual limit value is 40 g/m 3. The 24 h limit value level for PM10 was exceeded in Pirkankatu 7 times, in Epilä 6 times. The limit value is allowed to be exeeded 35 times, so the limit value was not exceeded. The national guideline for PM10 was exceeded at Pirkankatu in March. PM2.5 annual average at Central Bus Station was 6,2 µg/m3 in Kaleva 5,5 g/m 3 and In Epilä 5,2 g/m 3. The 24 h limit value (25 g/m 3 ) was exceeded once in Epilä. The annual WHO limit value (10 g/m 3 ) was not exceeded. The annual average concentration of O3 in Kaleva was 51 g/m 3. The threshold value given to inform the public (180 g/m 3, 1h) was not exceeded. AOT40 index value was 1326 g/m 3 h (target value is g/m 3 h, 5 years average). The SO2 emissions were 66 tons. SO2 emissions were lower compared to the previous year. The SO2 concentration has not been measured in Tampere after the year Information to the public was given via Finnish national air quality portal In spring the current levels of PM10 compared to the limit values were also informed to the public through Tampere s own web pages. For further information, please contact: City of Tampere, Environmental Office P.O. Box 487, Tampere, Finland. ymparistonsuojelu[at]tampere.fi Intenet:

6 7 1 TAUSTAA Mittaukset ja raportointi on tehty vuosille laaditun ilmanlaadun yhteistarkkailusopimuksen ja -suunnitelman mukaisesti. Ilmanlaadun seurantaan on sisältynyt typen oksidien, otsonin, hengitettävien hiukkasten ja pienhiukkasten pitoisuuksien mittaamista. Pirkankadulla ja Keskustorilla sijaitsevilla sääasemilla on tarkkailtu sääolosuhteita. Mittaustuloksista on raportoitu sopimusosapuolille neljännesvuosittain. Raportin on laatinut ympäristötarkastaja Ari Elsilä. Mittausverkon ylläpidosta on vuonna 2017 huolehtinut Elsilän ohella ympäristötarkastaja Antti Venho. Tunneittain päivitettäviä ilmanlaadun mittaustuloksia on ollut nähtävillä ympäri vuoden ilmanlaatuportaalissa osoitteessa Euroopan ympäristöviraston (EEA:n) sivuilla ja aasialaisella palvelimella Tietoa ilmanlaadusta on ollut yleisön saatavilla myös TV1:n klo 8:30 uutisten sääosuudessa arkiaamuisin. Mittaustulosten tarkastelussa on sovellettu valtioneuvoston asetusta (79/2017) ilmanlaadusta, valtioneuvoston päätöstä ilmanlaadun ohjearvoista (480/1996) sekä WHO:n ohjearvopäätöstä (WHO 2006). Tampereen kaupunki osallistui vuosina Innovatiiviset kaupungit (INKA)-ohjelman Inka-ilma-hankkeeseen, jossa luotiin pohjaa tutkimuslaitosten - Terveyden ja hyvinvoinnin laitos (THL), Ilmatieteen laitos (IL), Teknologian tutkimuskeskus (VTT Oy) ja Tampereen teknillinen yliopisto (TTY) - vetämänä pitkäjänteiselle yhteistyölle. THL teki hankkeen yhteydessä erillismittauksia Epilän mittausasemalla ja TTY mm. Tampereen keskustassa ja sen ympäristössä mobiililaboratoriollaan. Keväällä 2018 Tampereella aloitetaan hiukkasten aktiivisen pinta-alan (LDSA:n) ja hiukkasten lukumääräpitoisuuden mittaaminen kahdella mittausasemalla.

7 8 2 PÄÄSTÖT Tietoja Tampereen alueen päästöistä on koottu useista eri lähteistä. Energiantuotannon ja teollisuuden päästötietoja on saatu toiminnanharjoittajilta ja Pirkanmaan elinkeino- liikenne ja ympäristökeskuksen (jäljempänä PIR ELY) Vahti-tietojärjestelmästä ja PIR ELY:n viranhaltijoilta. Liikenteen päästömäärät on poimittu Suomen tieliikenteen pakokaasupäästöjen laskentajärjestelmästä (LIISA 2016). Päästömäärät on esitetty taulukossa 2.1. Kuvissa on esitetty päästömäärät lähderyhmittäin. Rikkidioksidipäästöt Tampereella vuonna 2017 olivat 66 tonnia, typen oksidien päästöt 1875 tonnia ja hiukkaspäästöt 72 tonnia. Taulukko 2.1 Epäpuhtauksien päästöt (t/a) Tampereella vuonna SO2 NOx Hiukkaset Tampereen sähkölaitos energiantuotanto Muut laitokset Pinta/aluelähteet Likenne Yhteensä Selitykset: SO2 NOx PM10 ja PM2.5 rikkidioksidi typen oksidit (laskettu NO2:na eli typpidioksidina) hengitettävät hiukkaset ja pienhiukkaset Tietolähteet: Energiantuotanto ja muut laitokset Vahti ympäristönsuojelun tietojärjestelmä 2018, (pistelähteet) ELY:n viranhaltijat 2018 Muut laitokset (pistelähteet), SO2, NOo, hiukkaset Ympäristönsuojelu 2018 Pinta/aluelähteet (esim. pienkattilat, pienpoltto) Ympäristönsuojelu 2018 (arvio) Liikenne LIISA 2016 laskentajärjestelmä

8 9 Kuva 2.1 Tampereen rikkidioksidipäästöt, yhteensä 66 tonnia. Kuva 2.2 Tampereen typen oksidipäästöt, yhteensä 1875 tonnia. Kuva 2.3 Tampereen hiukkaspäästöt, yhteensä 72 tonnia.

9 10 3 MITTAUSTOIMINTA 3.1 Mittauspaikat Ilmanlaadun mittauspaikat, -menetelmät ja -laitteet on esitetty taulukossa 3.1 ja mittaustulokset liitetaulukoissa Mittausasemien sijainnit on esitetty kuvaliitteissä 1-7. Taulukko 3.1 Ilmanlaadun mittausjärjestelmä Tampereella Aseman nimi (ja tyyppi) komponentti hiukkaskoko / laite / menetelmä Pirkankatu (liikenne) typen oksidit Thermo 42i / kemiluminesenssi heng. hiukkaset PM10 / TEOM 1400a / värähtelevä mikrovaaka LDSA ja PN nm / AQ Urban / hiukkasten sähköinen varaaminen (keväästä 2018 alkaen) Pirkankatu (sääasema) tuulitiedot lämpötila kosteus ilmanpaine 5 metriä maanpinnasta 5 metriä maanpinnasta 5 metriä maanpinnasta 5 metriä maanpinnasta) Keskustori, Kauppa-Hämeen kiinteistö (sääasema) tuulitiedot 30 metriä maanpinnasta lämpötila 30 metriä maanpinnasta kosteus 30 metriä maanpinnasta Linja-autoasema (liikenne) typen oksidit Thermo 42i / kemiluminesenssi pienhiukkaset PM2.5 / TEOM1400a / värähtelevä mikrovaaka Kaleva (kaupunkitausta) typen oksidit Thermo 42i / kemiluminesenssi pienhiukkaset PM2.5 / TEOM1400a / värähtelevä mikrovaaka otsoni O3 / API 400E / UV-absorptio Epilä (liikenne) hiukkaset PM1, PM2.5 ja PM10 / Grimm 180 / laserdiffraktio LDSA ja PN nm / AQ Urban / hiukkasten sähköinen varaaminen (keväästä 2018 alkaen) Kauppa-Hämeen kiinteistön pohjataso on noin 89 metriä meren pinnan yläpuolella. Näsinneulan pohjataso on noin 115 metriä meren pinnan yläpuolella. Raportissa pitoisuudet on esitetty 20 C:een lämpötilassa, paitsi hiukkaset ulkoilman lämpötilassa LDSA, hiukkasten aktiivinen pinta-ala (µm 2 /cm 3 ) PN, hiukkasten lukumäärä (kpl/cm 3 )

10 Mittausmenetelmät hengitettävät hiukkaset (PM10) ja pienhiukkaset (PM2.5) Tampereen ympäristönsuojeluyksikkö käyttää hengitettävien hiukkasten mittauksissa yhtä PM10-leikkurilla varustettua Teom-1400 analysaattoria ja yhtä Grimm 180 analysaattoria. Pienhiukkasten pitoisuutta seurataan kahdella Teom-1400 laitteella ja yhdellä Grimm-180 analysaattorilla, jolla hengitettävien hiukkastenkin pitoisuutta seurataan. TEOM 1400 Teom-analysaattorin läpi imetään vakionopeudella ilmaa 1 m 3 /h kulloinkin vallitsevassa lämpötilassa. Suuret hiukkaset poistetaan virtauksesta esierottimella. Virtaus jaetaan isokineettisesti ohivirtaukseen (13,7 l/min) ja näytevirtaukseen (3 l/min), joka johdetaan kartiomaisen elementin kärjessä olevan suotimen läpi. Näyteilman sisältämät hiukkaset jäävät suotimelle, jolloin elementin värähtelytaajuus pienenee kerätyn massan kasvaessa. Laite mittaa suotimelle kertyvää hiukkasmassaa. Ennen suotimelle tuloa näytevirtaus lämmitetään kosteuden poistamiseksi +50 C:een lämpötilaan. Näytesuodatin vaihdetaan keskimäärin kolmen viikon välein. GRIMM 180 Grimm 180 -analysaattorilla mitataan näyteilmassa olevien PM10-, PM2.5- ja PM1-hiukkasten lukumäärää ja laskennallisesti massapitoisuutta. PM10- ja PM2.5 hiukkasten erotuksesta saadaan laskettua myös karkeiden hiukkasten pitoisuus. Mittausalue on 0, µg/m 3. Valonlähteenä toimii puolijohdelaser (60 mw, 685 nm). Laitteessa näyteilma läpäisee mittauskammion, jossa lasersäteestä sironnut signaali havainnoidaan 90 asteen kulmassa peilin avulla. Signaali vahvistetaan ja pitoisuudet luokitellaan kokoalueelta 0,25-32 µm 31 eri kanavalle. Näyteilma imetään laitteeseen sisäisen pumpun avulla 1,2 l/min (72 l/h) virtauksella. Mittauskammion ohittaneet hiukkaset kerätään vuosittain vaihdettavalle suodattimelle. Laite luo näyteilmavirran ympärille suojausilmavirtauksen, joka suodatetaan ja palautetaan takaisin optiseen kammioon. Suojailmavirtauksella estetään laseroptiikan likaantuminen. Suodatettua ilmaa käytetään myös automaattisessa kalibroinnissa nollailman tuottamiseen.

11 12 Kuva Laserdiffraktio menetelmän mittausperiaate. typen oksidit, NOx Typen oksidien mittauksiin käytetään kemiluminesenssi -menetelmää (SFS 5425). Ilmanäyte johdetaan analysaattorissa olevaan konvertteriin, jossa typen oksidit (NO ja NO2) pelkistyvät NO:ksi. NO:n ja laitteen tuottaman otsonin reagoidessa syntyy virittyneitä NO2-molekyylejä, jotka perustilaan palatessaan emittoivat säteilyä. Säteilyn voimakkuus riippuu lineaarisesti pelkistetyn ilmanäytteen NO-pitoisuudesta. Mittaamalla rinnan pelkistettyä ja pelkistämätöntä ilmanäytettä, saadaan NO2-pitoisuus typen oksidien kokonaispitoisuuden (pelkistetty näyte) ja NO-pitoisuuden (pelkistämätön näyte) erotuksena. Syksystä 2014 alkaen Tampereella on käytetty typen oksidien mittauksissa Thermo 42i analysaattoreita. otsoni, O3 PN ja LDSA Otsonimittaukset suoritetaan jatkuvatoimisina UV-fotometriaan perustuvina mittauksina, Tampereella API 400E -analysaattoria käyttäen. Menetelmässä otsonin absorptio mitataan kahdella eri kyvetillä samanaikaisesti. Toisesta mittauskanavasta on katalyyttisesti poistettu otsoni. Toisella kanavalla mitataan siten samaan aikaan mahdollisesti häiritsevät aineet sekä otsoni, ja toisella taas mitataan pelkästään häiritsevät aineet ilman otsonia. Kumpaakin mittauskammiota vuorotellaan molempiin mittauksiin, näin saadaan poistettua eri kanavien mahdollinen eroavuus toisiinsa nähden. Kanavien vaihto tapahtuu magneetti-venttiilien avulla. Pitoisuus lasketaan Beer-Lambertin lain mukaan. Pegasor AQ Urban hiukkassensorin toiminta perustuu hiukkasten sähköiseen varaamiseen. Laitteen toiminta-alue on nm ja sillä mitataan ja hiukkasten aktiivista pinta-alaa (µm 2 /cm 3 ) ja viitteellisesti hiukkasten lukumäärää (kpl/cm 3 ).

12 Laadunvarmistus tietojen käsittely Analysaattoreilta tulevat mittaustulokset sekä säähavainnot kerätään Enview -tietokantaan GSM-modeemien välityksellä. Mittaustuloksista laaditaan raportti neljännesvuosittain. Tarkistamattomat tulokset päivitetään tunneittain ilmanlaatuportaaliin. Laitevioista yms. johtuvat portaaliin päätyneet virheelliset tiedot korjataan viimeistään raportointivaiheessa. Portaalissa on nähtävissä tunneittain mm. yhteenveto Suomen mittausverkoissa tapahtuneista rajaarvon numeroarvon ylityksistä. kalibroinnit ja ilmanlaadun mittausohje 2017 laatukäsikirja Tampereella käytettävät Thermo 42i- typenoksidianalysaattorit kalibroidaan kaksi kertaa vuodessa Horiba APMC 370 -mallisen kalibraattorin avulla käyttäen noin 11 ppm:n NO-kaasua. Lisäksi ulkopuolinen konsultti (JPP- Kalibrointi Ky) tekee vertailukalibroinnin typen oksidi- ja otsonianalysaattoreille kerran vuodessa käyttäen Ilmatieteen laitoksen Ilmakemian laboratoriossa kalibroitua järjestelmäänsä. Teomanalysaattoreille tehdään virtaus- ja K0-testit joka toinen vuosi. Kaikkien laitteiden toiminta tarkistetaan paikan päällä kaksi kertaa kuukaudessa, jolloin mm. virtaus-, paine-, jännite- ja lämpötilatiedot kirjataan palvelimelle ja asemalomakkeille sekä tehdään tarvittavat huoltotoimet. Ilmatieteen laitos teki pienhiukkaspitoisuuksien osalta Leckel-keräimellä verifiointimittauksia Epilän mittausaseman Grimm-analysaattorille Verifiointia tehtiin samalla myös Ilmatieteen laitoksen omille Sharpja Grimm-analysaattoreille. Kesän 2017 aikana Suomessa tehdystä mittauskierroksesta laaditaan erillinen raportti. Ilmatieteen laitos kävi tekemässä vertailumittauksen ja laatujärjestelmäauditoinnin Pirkankadun mittausasemalla Vertailumittaus tehtiin NO-kaasulle. Yhteenvetoraportti vertailumittauksista ja auditoinneista julkaistaan keväällä Hiukkasanalysaattoreissa käytettävät korjauskertoimet muutettiin vasta keväällä 2018 saadun tarkennetun ohjeistuksen myötä Ilmanlaadun mittausohjeen (Komppula ym. 2017) liitteessä 5 esitettyjen mukaisiksi, eli Teom/PM10; 0,848. Teom/PM2.5; 1,009y-1,681. Grimm/PM10; 0,975 ja Grimm/PM2.5; 0,780. Kertoimia käytettiin ympäristönsuojelun tietojärjestelmään raportoitaessa takautuvasti jo vuoden 2017 datalle. Tässä raportissa kertoimet eivät ole olleet aikataulusyistä vielä käytössä.. Ilmanlaadun mittauksissa hyödynnetään kaupungin verkkolevylle tallennettua laatukäsikirjaa, jonne on koottu mittauslaitteiden käsikirjat, huoltolomakkeet, listaus varaosista ym. Vuotuisissa mittaajatapaamisessa ja laaturyhmän kokouksessa käydään läpi mm. mittauslaitteiden huoltotoimenpiteitä ja tulosten editointikäytäntöjä.

13 14 4 SÄÄ 4.1 Sääolosuhteet Lämpötilojen kuukausikeskiarvot vuonna 2017 sekä lämpötilojen 30 vuoden jakson kuukausikeskiarvot Tampereella on esitetty kuvassa ja tuntikeskiarvot kuvassa Tuuliruusu vuoden 2017 osalta on esitetty kuvassa ja sademäärät kuvassa Kuva Lämpötilojen kuukausikeskiarvot Tampereella vuosina sekä Pirkankadun mittausasemalla vuonna 2017.

14 15 Temp[ C] Periodic Station Report Kauppahame : :00 Interval 1 Hour Temp[ C] /02 01/03 01/04 01/05 01/06 01/07 01/08 01/09 01/10 01/11 01/12 Time Kuva Lämpötilojen tuntikeskiarvot Kauppa-Hämeen sääasemalta. Kuva Tuuliruusu Pirkankadun sääasemalta.

15 16 5 MITTAUSTULOKSET 5.1 Hengitettävät hiukkaset Hengitettävien hiukkasten pitoisuuden vuosikeskiarvo oli Pirkankadun varrella 12 g/m 3 ja Epilässä 10 g/m 3. Kuvassa on esitetty hengitettävien hiukkasten pitoisuuksien kuukausikeskiarvot ja kuvassa pitoisuuksien (ohjearvopäätöksen mukaiset tunnusluvut eli kunkin kuukauden toiseksi suurimmat) vuorokausikeskiarvot eri mittausasemilla. Kuvassa on esitetty Pirkankadun ja kuvassa Epilän hengitettävien hiukkasten pitoisuuden vuorokausikeskiarvot. Muut tunnusluvut on esitetty liitetaulukoissa. Eri kuukausien suurimmat tuntikeskiarvot vaihtelivat Pirkankadulla välillä g/m 3 ja Epilässä välillä g/m 3. Kuva Hengitettävien hiukkasten pitoisuuden kuukausikeskiarvot. Kuva Hengitettävien hiukkasten pitoisuuden toiseksi suurimmat vuorokausikeskiarvot. Kuukausikohtainen ohjearvo on 70 g/m 3.

16 17 PM10[µg/m3] Periodic Station Report Pirkankatu : :00 Interval 24 Hour PM10[µg/m3] /01 01/02 01/03 01/04 01/05 01/06 01/07 01/08 01/09 01/10 01/11 01/12 Time Kuva Hengitettävien hiukkasten pitoisuuden vuorokausikeskiarvot Pirkankadulla. PM10[µg/m3] Periodic Station Report Epila : :00 Interval 24 Hour PM10[µg/m3] /01 01/02 01/03 01/04 01/05 01/06 01/07 01/08 01/09 01/10 01/11 01/12 Time Kuva Hengitettävien hiukkasten pitoisuuden vuorokausikeskiarvot Epilässä.

17 Pienhiukkaset Pienhiukkasten pitoisuuden vuosikeskiarvo oli Teom -analysaattoreilla mitattuna Kalevassa 5,5 g/m 3, Linja-autoasemalla 6,2 g/m 3 ja Epilässä 5,2 g/m 3. Eri kuukausien suurimmat tuntikeskiarvot vaihtelivat välillä 3,9-7,3 g/m 3. Epilässä mitataan samanaikaisesti PM1, PM2.5 ja PM10 -hiukkasten pitoisuutta Grimm 180-laitteella. PM10 ja PM2.5 -pitoisuuden erotuksena lasketaan ns. karkeiden hiukkasten pitoisuus. Kuva Pienhiukkasten pitoisuuden kuukausikeskiarvot. Kuva Pienhiukkasten pitoisuuden 2. suurimmat vuorokausikeskiarvot.

18 19 PM2,5[µg/m3] Periodic Station Report Kaleva : :00 Interval 24 Hour PM2,5[µg/m3] /01 01/02 01/03 01/04 01/05 01/06 01/07 01/08 01/09 01/10 01/11 01/12 Time Kuva Pienhiukkasten vuorokausikeskiarvot Kalevassa (Teom). PM2,5[µg/m3] Periodic Station Report Linja-autoasema : :00 Interval 24 Hour PM2,5[µg/m3] /01 01/02 01/03 01/04 01/05 01/06 01/07 01/08 01/09 01/10 01/11 01/12 Time Kuva Pienhiukkasten vuorokausikeskiarvot Linja-autoasemalla (Teom).

19 20 PM2.5[µg/m3] Periodic Station Report Epila : :00 Interval 24 Hour PM2.5[µg/m3] /01 01/02 01/03 01/04 01/05 01/06 01/07 01/08 01/09 01/10 01/11 01/12 Time Kuva Pienhiukkasten vuorokausikeskiarvot Epilässä (Grimm). PMcoarse[µg/m3] Periodic Station Report Epila : :00 Interval 24 Hour PMcoarse[µg/m3] /01 01/02 01/03 01/04 01/05 01/06 01/07 01/08 01/09 01/10 01/11 01/12 Time Kuva Karkeiden (PM10-2.5) hiukkasten vuorokausikeskiarvot Epilässä (Grimm).

20 Typen oksidit Typpidioksidipitoisuuden vuosikeskiarvo Pirkankadun varrella oli 22 g/m 3, Linja-autoasemalla 28 µg/m 3 ja Kalevassa 16 g/m 3. Kuvassa on esitetty typpidioksidipitoisuuden kuukausikeskiarvot. Kuvassa on esitetty vuorokausiohjearvoon ja kuvassa tuntiohjearvoon* verrannollisia typpidioksidipitoisuuksia. Muut tunnusluvut on esitetty liitetaulukoissa. Typpidioksidin pitoisuuden tuntikeskiarvo ylitti Linjaautoasemalla raja-arvotason helmikuussa. Myös vuorokausiohjearvo ylittyi linja-autoasemalla helmikuussa. Analysaattoreilta asematietokoneille tapahtuvassa tiedonsiirrossa käytettyjä laskentakertoimia korjattiin vuodenvaihteessa. * tuntiohjearvo on kunkin kuukauden tuntikeskiarvojen 99%-piste. Seitsemän suurinta tuntikeskiarvoa jätetään huomioimatta kultakin kuukaudelta tilastollisesti epävarmoina ja vasta 8. suurinta arvoa verrataan ohjearvoon Kuva Typpidioksidipitoisuuden kuukausikeskiarvot. Kuva Typpidioksidipitoisuuden vuorokausiohjearvoon verrannolliset pitoisuudet. Vuorokausiohjearvo on 70 g/m 3.

21 22 Kuva Typpidioksidipitoisuuksien tuntiohjearvoon verrannolliset pitoisuudet. Tuntiohjearvo on 150 g/m 3. NO2[µg/m3] Periodic Station Report Pirkankatu : :00 Interval 24 Hour NO2[µg/m3] /01 01/02 01/03 01/04 01/05 01/06 01/07 01/08 01/09 01/10 01/11 01/12 Time Kuva Typpidioksidipitoisuuden vuorokausikeskiarvot Pirkankadulla.

22 23 NO2[µg/m3] Periodic Station Report Linja-autoasema : :00 Interval 24 Hour NO2[µg/m3] /01 01/02 01/03 01/04 01/05 01/06 01/07 01/08 01/09 01/10 01/11 01/12 Time Kuva Typpidioksidipitoisuuden vuorokausikeskiarvot Linja-autoasemalla. NO2[µg/m3] Periodic Station Report Kaleva : :00 Interval 24 Hour NO2[µg/m3] /01 01/02 01/03 01/04 01/05 01/06 01/07 01/08 01/09 01/10 01/11 01/12 Time Kuva Typpidioksidipitoisuuden vuorokausikeskiarvot Kalevassa.

23 Otsoni Otsonipitoisuuden vuosikeskiarvo Kalevassa oli 51 g/m 3. Otsonipitoisuuksia on esitetty kuvissa Muut tunnusluvut on esitetty liitetaulukossa. Kuva Otsonipitoisuuden kuukausikeskiarvot Kalevassa. Kuva Otsonipitoisuuden tuntikeskiarvot Kalevassa. 5.5 Hiilimonoksidi Hiilimonoksidipitoisuuden seuraaminen Tampereella lopetettiin vuonna Pitoisuudet olivat 2000-luvulla alle 20% yhden tunnin ja 8 tunnin aikajaksoille annetuista ohjearvoistaan.

24 25 5 TULOSTEN ARVIOINTI 5.1 Tunnusluvut ilmanlaadun arvioimiseksi Tulosten arvioinnissa sovelletaan valtioneuvoston päätöstä ilmanlaadun ohjearvoista (480/1996) ja valtioneuvoston asetusta ilmanlaadusta (79/2017). Arvioinnissa on sovellettu myös WHO:n (2006) antamia ohjearvoja pienhiukkasten pitoisuudelle. Ilmanlaadun ohjearvot Kansalliset ulkoilman laatua koskevat ohjearvot on esitetty taulukossa Taulukko Ilmanlaadun ohjearvot (VNp 480/1996). Aine Ohjearvo, 20 C Tilastollinen määrittely Hiilimonoksidi, CO 20 mg/m 3 tuntiarvo 8 mg/m 3 tuntiarvojen liukuva 8 tunnin keskiarvo Rikkidioksidi, SO2 250 g/m 3 kuukauden tuntiarvojen 99. prosenttipiste 80 g/m 3 kuukauden toiseksi suurin vuorokausiarvo Typpidioksidi, NO2 150 g/m 3 kuukauden tuntiarvojen 99. prosenttipiste 70 g/m 3 kuukauden toiseksi suurin vuorokausiarvo Kokonaisleijuma, TSP 120 g/m 3 vuoden vuorokausiarvojen 98. prosenttipiste 50 g/m 3 vuosikeskiarvo Hengitettävät hiukkaset, PM10 70 g/m 3 kuukauden toiseksi suurin vuorokausikeskiarvo Haisevien rikkiyhd. kok. määrä 10 g/m 3 kuukauden toiseksi suurin vuorokausikeskiarvo (TRS) TRS ilmoitetaan rikkinä Aineiston q. prosenttipiste on se pitoisuusarvo, jota pienempiä pitoisuusarvoja aineistossa on q %.

25 26 Ilmanlaadun raja-arvot Valtioneuvoston asetuksella annetut ilmanlaadun raja-arvot on esitetty taulukossa Taulukko Ilmanlaadun raja-arvot (VNA 79/2017). Lisäksi asetuksessa on annettu mm. tavoitearvot otsonin pitoisuudelle, kriittiset arvot rikkidioksidin ja typen oksidien pitoisuuksille, tiedotus- ja varoituskynnykset rikkidioksidin, typpidioksidin ja otsonin pitoisuudelle sekä altistuksen vähennystavoite pienhiukkasten pitoisuudelle.

26 27 Otsonin tavoitearvot Valtioneuvoston asetuksen mukaan terveyshaittojen ehkäisemiseksi ja vähentämiseksi ja kasvillisuuden suojelemiseksi otsonin tavoitearvot ovat: Taulukko Otsonit tavoitearvot (VNA 79/2017). Lisäksi väestölle on tiedotettava kohonneista pitoisuuksista, mikäli otsonipitoisuus ylittää tuntikeskiarvona tiedotuskynnysarvon 180 g/m 3 ja väestöä on varoitettava, mikäli otsonipitoisuuden tuntikeskiarvo ylittää varoituskynnysarvon 240 g/m 3.

27 Hiukkaset Vuonna 2017 Tampereen 72 tonnin hiukkaspäästöistä 40 % tuli liikenteestä ja loput piste- ja pintalähteistä (pintalähteet ovat esim. pieniä lämmityskattiloita). Tampereen hiukkaspäästöt vuosina on esitetty liitetaulukossa ja kuvassa Kuva Hiukkaspäästöt (t/a) Tampereella vuosina Hengitettävät hiukkaset (PM10) ja karkeat hiukkaset (PM2.5-10) Hengitettävien hiukkasten pitoisuus kuvaa aerodynaamiselta halkaisijaltaan alle 0,01 mm:n hiukkasten määrää ilmassa. Korkein pitoisuuden kuukausikeskiarvo (30 g/m 3 ) todettiin Pirkankadun varrella maaliskuussa. Kansallinen vuorokausiohjearvo (70 µg/m 3 ) ylittyi Pirkankadun varrella maaliskuussa. Hengitettävien hiukkasten pitoisuuden vuosikeskiarvoja on esitetty kuvassa ja liitetaulukoissa. Vertailun vuoksi voidaan todeta, että pääkaupunkiseudulla hengitettävien hiukkasten pitoisuuden vuosikeskiarvot vuonna 2016 olivat eri mittausasemilla g/m 3. Hengitettäville hiukkasille (PM10) annetun raja-arvon numeroarvo ylittyi Pirkankadulla 7 kertaa ja Epilässä 6 kertaa. Raja-arvon numeroarvo saa valtioneuvoston asetuksen (79/2017) mukaan ylittyä 35 kertaa kalenterivuoden aikana yhdellä asemalla, joten itse raja-arvo ei ylittynyt. Ilmanlaatu luokittuu mittausten mukaan huonoksi keväisin katupölyn takia eri puolilla Suomea. Pääkaupunkiseudulla toteutetussa katupölyhankkeessa todettiin, että lunta kannattaa kuljettaa pois kadun varsilta, koska merkittävä osa keväällä ilmaan nousevasta pölystä on kertynyt tienvarren penkkoihin talven aikana. Kadunvarren lumessa voi olla jopa 20-kertainen kiintoainespitoisuus puhtaaseen lumeen verrattuna.

28 29 Kuva Hengitettävien hiukkasten ja pienhiukkasten pitoisuuden vuosikeskiarvoja ( g/m 3 ) Tampereella. Kuva Raja-arvotason (vuorokausikeskiarvona 50 µg/m 3 ) ylitysten vuosittainen lukumäärä kpl hengitettävien hiukkasten osalta. Karkeilla hiukkasilla (PM2.5-10) tarkoitetaan hengitettävien hiukkasten ja pienhiukkasten erotusta, eli halkaisijaltaan kokoluokkaa 0,01 0,0025 mm olevia hiukkasia. Tälle kokoluokalle ei ole annettu ohje- eikä raja-arvoa. Karkeiden hiukkasten osuutta mitataan Epilässä Grimm 180-analysaattorilla. Karkeiden hiukkasten pitoisuuden kuukausikeskiarvot olivat Epilässä 1-15 µg/m 3, suurimmat vuorokausikeskiarvot 2-63 µg/m 3 ja suurimmat tuntikeskiarvot µg/m 3.

29 Pienhiukkaset (PM2.5) Pienhiukkasten pitoisuuden vuosikeskiarvo Linja-autoasemalla oli 6,2 µg/m 3, Kalevassa 5,5 µg/m 3 ja Epilässä 5,2 µg/m 3. Vertailun vuoksi voidaan todeta, että pääkaupunkiseudulla pienhiukkasten pitoisuuden vuosikeskiarvot vuonna 2016 olivat eri mittausasemilla 4,9-8,3 µg/m Typen oksidit Vuonna 2017 Tampereen typen oksidien päästöistä noin 47 % tuli liikenteestä ja loput piste- ja pintalähteistä. Typen oksidien päästöt olivat vuonna 2017 edellisvuotta pienemmät. Typen oksidien päästömäärät Tampereella vuosina on esitetty kuvassa ja liitetaulukossa. Typpidioksidin pitoisuuden vuosikeskiarvoja on esitetty kuvassa Typpidioksidipitoisuuden vuorokausiohjearvoon (70 g/m 3 ) verrannolliset pitoisuudet olivat Pirkankadulla %, Kalevassa % ja Linjaautoasemalla % ohjearvosta. Tuntiohjearvoon (150 g/m 3 ) verrannolliset pitoisuudet olivat Pirkankadun varrella %, Kalevassa % ja Linja-autoasemalla % ohjearvosta. Pääkaupunkiseudulla typpidioksidin pitoisuuden vuosikeskiarvot vuonna 2016 olivat µg/m 3. Vuosiraja-arvo ylittyi mm. Helsingin Mäkelänkadulla ja Töölöntullissa. Kuva Typen oksidien päästöt NO2:na (t/a) Tampereella vuosina

30 31 Kuva Typpidioksidipitoisuuden vuosikeskiarvoja ( g/m 3 ) Tampereella. 5.7 Otsoni Otsonin pitoisuudelle tiedotuskynnys on 180 µg/m 3 ja varoituskynnys 240 µg/m 3 tuntikeskiarvoina. Tavoitearvot ja tiedotuskynnys eivät ylittyneet Tampereella vuoden aikana. Otsonipitoisuuden vuorokausikeskiarvo oli Kalevan mittausasemalla 51 µg/m 3. Pääkaupunkiseudulla otsonin pitoisuuden vuosikeskiarvot vuonna 2015 olivat µg/m 3. Kuva Otsonipitoisuuden vuosikeskiarvoja ( g/m 3 ) Tampereella.

31 Hiilimonoksidi Hiilimonoksidipäästöt Tampereella ovat lähes kokonaan peräisin liikenteestä, josta aiheutui 1651 tonnin CO-päästöt vuonna 2016 (Liisa 2017). Hiilimonoksidin päästömääriä Tampereella eri vuosina on esitetty liitetaulukossa. 5.9 Rikkidioksidi Rikkidioksidipäästöjä syntyi Tampereella vuoden aikana 66 tonnia. Kuvassa ja liitetaulukossa on esitetty rikkidioksidin päästömäärät Tampereella vuosina Rikkidioksidin pitoisuutta ei ole mitattu Tampereella vuoden 2003 jälkeen, koska pitoisuudet ovat vuosien varrella pienentyneet aivan oleellisesti 1970-luvun tilanteesta. Liitetaulukossa 30 ja kuvassa on esitetty rikkidioksidipitoisuuden vuosikeskiarvot Tampereella vuosina Kuva Rikkidioksidipäästöt (t/a) Tampereella vuosina

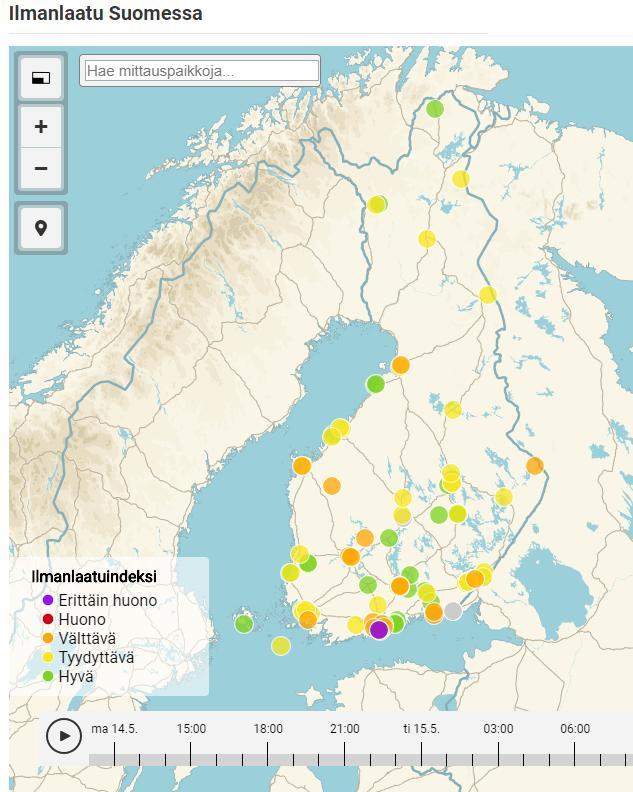

32 33 Kuva Rikkidioksidipitoisuuden vuosikeskiarvoja ( g/m 3 ) Tampereella Ilmanlaatuindeksi Ilmanlaatuindeksiä käytetään päivittäisessä ilmanlaatutiedotuksessa. Sen avulla ilmanlaatu kullakin asemalla voidaan tiivistää laatusanoihin hyvä, tyydyttävä, välttävä, huono tai erittäin huono. Indeksi on tunneittain mittausasemalle laskettava vertailuluku, joka kuvaa sen hetkistä ilmanlaatua suhteutettuna ensisijaisesti ilmanlaadun ohje- ja raja-arvoihin. Indeksi lasketaan tunneittain kullekin mittausasemalle ja siellä mitattaville epäpuhtauksille. Kullekin saasteelle lasketaan ali-indeksi ja näistä korkein määrittelee ko. mittauspaikan ilmanlaatuindeksin. Suomessa käytettävä indeksi eroaa ulkomaisista ilmalaatuindekseistä. Ilmanlaatuindeksin laskennassa voidaan ottaa huomioon rikkidioksidin (SO2), typpidioksidin (NO2), hengitettävien hiukkasten (PM10), pienhiukkasten (PM2.5), otsonin (O3), hiilimonoksidin (CO) ja haisevien rikkiyhdisteiden (TRS) pitoisuudet. Asemilla ei yleensä mitata näitä kaikkia, joten käytännössä indeksi lasketaan aina vain osasta näitä yhdisteitä. Eri asemien indeksit eivät siis välttämättä ole täysin vertailukelpoisia keskenään. Jos asemalla mitataan yhtä tai kahta yhdistettä, indeksiä ei välttämättä lasketa lainkaan. Indeksin laskennassa käytettävät taitepisteet on esitetty taulukossa Ilmanlaatuindeksillä (NO2 ja PM10 mukaan lukien) arvioituna ilmanlaatu Pirkankadun varrella oli vuoden 2017 aikana 164 päivänä hyvä, 156 päivänä tyydyttävä, 32 päivänä välttävä, 11 päivänä huono ja 3 päivänä erittäin huono. Ajantasaista tietoa mm. Tampereen ilmanlaadusta löytyy internetistä osoitteesta

33 34 Kuva mukaisesti tunneittain tarkasteltuna (viiden vuoden aikajaksollakin) Pirkankadun varrella ilmanlaatu on ollut hyvä tai tyydyttävä yli 95% ajasta. Maksimityyppinen tarkastelu (yksikin huono tunti-indeksi luokittaa koko päivän huonoksi) siis antaa hieman liian huonon kuvan asiasta. Toisaalta Pirkankadun varrella ei mitata pienhiukkasten pitoisuutta. Taulukko Indeksin taitepisteet ( g/m 3, CO: mg/m 3 ). Indeksi CO NO2 SO2 O3 PM10 PM2.5 TRS 1h 1h 1h 1h 1h 1h > Pitoisuudet ovat tuntikeskiarvoja ja indeksit kokonaislukuja Taulukko Indeksin määrittely. Indeksi Luonnehdinta Terveysvaikutukset Muut vaikutukset 0-50 hyvä ei todettuja lieviä luontovaikutuksia pitkällä aikavälillä tyydyttävä hyvin epätodennäköisiä lieviä luontovaikutuksia pitkällä aikavälillä välttävä epätodennäköisiä selviä kasvillisuusvaikutuksia, materiaalivaikutuksia pitkällä aikavälillä huono mahdollisia herkillä yksilöillä selviä kasvillisuus- ja materiaalivaikutuksia pitkällä aikavälillä erittäin huono mahdollisia herkillä yksilöillä selviä kasvillisuusvaikutuksia, materi - aalivaikutuksia pitkällä aikavälillä

34 35 Kuva Ilmanlaadun jakautuminen eri luokkiin (% kunkin kuukauden tunneista) vuonna 2017 Pirkankadun mittausasemalla ilmanlaatuindeksillä arvioituna.

35 36 6 YHTEENVETO Typen oksidien päästöt Tampereella vuonna 2015 olivat 1875 tonnia eli hieman edellisvuotista pienemmät. Typpidioksidin pitoisuuden vuosikeskiarvo Pirkankadun varrella oli 22 g/m 3, Linja-autoasemalla 28 µg/m 3 ja Kalevassa 16 µg/m 3 vuosiraja-arvon ollessa 40 µg/m 3. Typpidioksidin pitoisuudelle annetut ohje- ja raja-arvot eivät ylittyneet. Hiukkaspäästöt Tampereella olivat 72 tonnia, eli pienemmät kuin edellisvuonna. Hengitettävien hiukkasten pitoisuuden vuosikeskiarvo Pirkankadulla oli 12 g/m 3 ja Epilässä 10 g/m 3 vuosiraja-arvon ollessa 40 µg/m 3. Hengitettäville hiukkasille (PM10) annetun raja-arvon numeroarvo ylittyi Pirkankadulla 7 kertaa ja Epilässä 6 kertaa. Raja-arvon numeroarvo saa ylittyä 35 kertaa kalenterivuoden aikana yhdellä asemalla, joten itse raja-arvo ei ylittynyt. Kansallinen ohjearvo ylittyi maaliskuussa Pirkankadun varrella. Pienhiukkasten pitoisuuden vuosikeskiarvo oli Linja-autoasemalla 6,2 µg/m 3, Kalevassa 5,5 µg/m 3 ja Epilässä 5,2 µg/m 3. Pienhiukkasten pitoisuuden vuosikeskiarvolle annettu raja-arvo 25 µg/m 3 ei siis ylittynyt. WHO:n antama vuorokausiohjearvo 25 µg/m 3 ylittyi Epilässä kerran, mutta WHO:n vuosiohjearvo 10 µg/m 3 ei ylittynyt millään asemalla. Otsonipitoisuuden vuosikeskiarvo Kalevassa oli 51 g/m 3. Valtioneuvoston asetuksessa otsonin pitoisuudelle annettu tiedotuskynnyspitoisuus (180 µg/m 3 tuntikeskiarvona) ei ylittynyt. AOT40 indeksi, eli 80 µg/m 3 ylittävien tuntipitoisuuksien summa jaksolla klo oli Kalevassa 1326 µg/m 3 h (tavoitearvon ollessa µg/m 3 h (viiden vuoden keskiarvona). Rikkidioksidipäästöt olivat 66 tonnia. Rikkidioksidipäästöt olivat pienemmät kuin edellisvuonna energiantuotannon vähentyneistä päästöistä johtuen. Tampereella ei ole mitattu rikkidioksidin pitoisuutta enää vuoden 2003 jälkeen. Ilmanlaatuindeksillä (NO2 ja PM10 mukaan lukien) arvioituna ilmanlaatu Pirkankadun varrella oli vuoden 2017 aikana 2017 päivänä hyvä, 116 päivänä tyydyttävä, 29 päivänä välttävä, 9 päivänä huono ja 4 päivänä erittäin huono.

36 37 7 KIRJALLISUUTTA JA LINKKEJÄ Anon Säätietoja Elsilä, A Ote Vahti ympäristönsuojelun tietojärjestelmä Elma-tyvin raporttipalvelusta. Ilmanlaatuportaali / JPP-Kalibrointi Ky 2017.Raportti Tampereen kaupungin NO x--analysaattoreiden kalibroinneista ,4 s. Kaski, N. ym Ilmanlaatu pääkaupunkiseudulla vuonna HSY. Komppula, B Ilmanlaadun mittausohje. Ilmatieteen laitos, Raportteja 2017: 6. e=1 Kupiainen, K. ym Katupölyn päästöt ja torjunta. KAPU-hankkeen loppuraportti. Helsingin kaupungin ympäristökeskus. Helsinki 13/2009, 108 s. LIISA Suomen tieliikenteen pakokaasupäästöjen laskentajärjestelmä, Pegasor AQ Urban Air Quality Monitor. Operating Manual 2016, version number 1.5. Pirkanmaan elinkeino-, liikenne- ja ympäristökeskus Kirjallisia tiedoksiantoja. Portin, H. ja Julkunen, A Hiukkasten lukumäärä ja keuhkodeposoituvan pinta-alan mittaukset erilaisissa ympäristöissä. Alustus vuoden 2018 mittaajatapaamisessa. Salmi, J. ym Valtatie 12. Tampereen tunnelin ilmanlaadun seuranta. Mittaustulokset vuodelta SFS Ilmansuojelu. Ilman laatu. Typen oksidien määritys kemiluminesenssimenetelmällä. 8 s. Tamminen T. ja Tamminen A Tampereen ilmanlaatuselvitys. Tampereen kaupunki, ympäristönsuojelun julkaisuja 5/ s. Tampereen ilmanlaadun mittaustulokset Neljännesvuosiraportit 1/2017, 2/2017, 3/2017 ja 4/ Tampereen kaupunki Tampereen ilmanlaatu Päästöt ja ilmanlaadun mittaustulokset. Tampereen kaupunki, ympäristönsuojelun julkaisuja 1/2017, 60 s. Walden, J. ym DEMONSTRATION OF THE EQUIVALENCE OF PM2.5 AND PM10 MEASUREMENT METHODS IN KUOPIO WHO Air Quality Guidelines: Global Update Particulate matter, ozone, nitrogen dioxide and sulphur dioxide.

37 38 LIITETAULUKOT Liitetaulukko 1. Hengitettävien hiukkasten pitoisuudet Pirkankadun mittausasemalla (Teom). Date Time Monitor Units Avg. 99 % 2nd Maxl8t Max Max Valid% % 2.vrk Table Reg. Hourly Daily Reg. Hourly Daily Reg. arvosta Pirkankatu PM10 µg/m % 30 Pirkankatu PM10 µg/m % 46 Pirkankatu PM10 µg/m % 121 Pirkankatu PM10 µg/m % 60 Pirkankatu PM10 µg/m % 36 Pirkankatu PM10 µg/m % 24 Pirkankatu PM10 µg/m % 20 Pirkankatu PM10 µg/m % 20 Pirkankatu PM10 µg/m % 34 Pirkankatu PM10 µg/m % 24 Pirkankatu PM10 µg/m % 24 Pirkankatu PM10 µg/m % % Liitetaulukko 2. Hengitettävien hiukkasten pitoisuudet Epilän mittausasemalla (Grimm) Date Time Monitor Units Avg. 99 % 2nd Maxl8t Max Max Valid% % 2.vrk Table Reg. Hourly Daily Reg. Hourly Daily Reg. arvosta Epila PM10 µg/m % 29 Epila PM10 µg/m % 31 Epila PM10 µg/m % 71 Epila PM10 µg/m % 84 Epila PM10 µg/m % 29 Epila PM10 µg/m % 23 Epila PM10 µg/m % 17 Epila PM10 µg/m % 17 Epila PM10 µg/m % 26 Epila PM10 µg/m % 17 Epila PM10 µg/m % 16 Epila PM10 µg/m % 11 keskiarvo % Liitetaulukko 3. Karkeiden hiukkasten (PM10-2.5) pitoisuudet Epilässä (Grimm) Date Time Monitor Units Avg. 99 % 2nd Maxl8t Max Max Valid% Table Reg. Hourly Daily Reg. Hourly Daily Reg. Epila PMcoarse µg/m % Epila PMcoarse µg/m % Epila PMcoarse µg/m % Epila PMcoarse µg/m % Epila PMcoarse µg/m % Epila PMcoarse µg/m % Epila PMcoarse µg/m % Epila PMcoarse µg/m % Epila PMcoarse µg/m % Epila PMcoarse µg/m % Epila PMcoarse µg/m % Epila PMcoarse µg/m % keskiarvo % Liitetaulukko 4. Pienhiukkasten pitoisuudet Kalevan mittausasemalla (Teom) Date Time Monitor Units Avg. 99 % 2nd Maxl8t Max Max Valid% % WHO Table Reg. Hourly Daily Reg. Hourly Daily Reg. ohjearvosta Kaleva PM2,5 µg/m % 92 Kaleva PM2,5 µg/m % 78 Kaleva PM2,5 µg/m % 36 Kaleva PM2,5 µg/m % 32 Kaleva PM2,5 µg/m % 41 Kaleva PM2,5 µg/m % 32 Kaleva PM2,5 µg/m % 31 Kaleva PM2,5 µg/m % 37 Kaleva PM2,5 µg/m % 46 Kaleva PM2,5 µg/m % 31 Kaleva PM2,5 µg/m % 38 Kaleva PM2,5 µg/m % 32 keskiarvo %

38 39 Liitetaulukko 5. Pienhiukkasten pitoisuudet Linja-autoasemalla (Teom) Date Time Monitor Units Avg. 99 % 2nd Maxl8t Max Max Valid% % WHO Table Reg. Hourly Daily Reg. Hourly Daily Reg. ohjearvosta Linja-autoasema PM2,5 µg/m % 94 Linja-autoasema PM2,5 µg/m % 88 Linja-autoasema PM2,5 µg/m % 46 Linja-autoasema PM2,5 µg/m % 39 Linja-autoasema PM2,5 µg/m % 44 Linja-autoasema PM2,5 µg/m % 50 Linja-autoasema PM2,5 µg/m % 74 Linja-autoasema PM2,5 µg/m % 37 Linja-autoasema PM2,5 µg/m % 50 Linja-autoasema PM2,5 µg/m % 32 Linja-autoasema PM2,5 µg/m % 36 Linja-autoasema PM2,5 µg/m % 32 keskiarvo % Liitetaulukko 6. Pienhiukkasten pitoisuudet Epilässä (Grimm) Date Time Monitor Units Avg. 99 % 2nd Maxl8t Max Max Valid% % WHO Table Reg. Hourly Daily Reg. Hourly Daily Reg. ohjearvosta Epila PM2.5 µg/m % 104 Epila PM2.5 µg/m % 94 Epila PM2.5 µg/m % 50 Epila PM2.5 µg/m % 60 Epila PM2.5 µg/m % 37 Epila PM2.5 µg/m % 54 Epila PM2.5 µg/m % 40 Epila PM2.5 µg/m % 40 Epila PM2.5 µg/m % 56 Epila PM2.5 µg/m % 41 Epila PM2.5 µg/m % 49 Epila PM2.5 µg/m % 31 keskiarvo % Liitetaulukko 7. PM1 pitoisuudet Epilässä (Grimm) Date Time Monitor Units Avg. 99 % 2nd Maxl8t Max Max Valid% Table Reg. Hourly Daily Reg. Hourly Daily Reg. Epila PM1 µg/m % Epila PM1 µg/m % Epila PM1 µg/m % Epila PM1 µg/m % Epila PM1 µg/m % Epila PM1 µg/m % Epila PM1 µg/m % Epila PM1 µg/m % Epila PM1 µg/m % Epila PM1 µg/m % Epila PM1 µg/m % Epila PM1 µg/m % % Liitetaulukko 8. Typpimonoksidin pitoisuudet Kalevan mittausasemalla. Date Time Monitor Units Avg. 99 % 2nd Maxl8t Max Max Valid% Table Reg. Hourly Daily Reg. Hourly Daily Reg. Kaleva NO µg/m % Kaleva NO µg/m % Kaleva NO µg/m % Kaleva NO µg/m % Kaleva NO µg/m % Kaleva NO µg/m % Kaleva NO µg/m % Kaleva NO µg/m % Kaleva NO µg/m % Kaleva NO µg/m % Kaleva NO µg/m % Kaleva NO µg/m % keskiarvo %

39 40 Liitetaulukko 9. Typpidioksidin pitoisuudet Kalevan mittausasemalla. Date Time Monitor Units Avg. 99 % 2nd Maxl8t Max Max Valid% % 2.vrk % 99% Table Reg. Hourly Daily Reg. Hourly Daily Reg. arvosta arvosta Kaleva NO2 µg/m % Kaleva NO2 µg/m % Kaleva NO2 µg/m % Kaleva NO2 µg/m % Kaleva NO2 µg/m % Kaleva NO2 µg/m % Kaleva NO2 µg/m % Kaleva NO2 µg/m % Kaleva NO2 µg/m % Kaleva NO2 µg/m % Kaleva NO2 µg/m % Kaleva NO2 µg/m % % Liitetaulukko 10. Typpimonoksidin pitoisuudet Linja-autoasemalla. Date Time Monitor Units Avg. 99 % 2nd Maxl8t Max Max Valid% Table Reg. Hourly Daily Reg. Hourly Daily Reg. Linja-autoasema NO µg/m % Linja-autoasema NO µg/m % Linja-autoasema NO µg/m % Linja-autoasema NO µg/m % Linja-autoasema NO µg/m % Linja-autoasema NO µg/m % Linja-autoasema NO µg/m % Linja-autoasema NO µg/m % Linja-autoasema NO µg/m % Linja-autoasema NO µg/m % Linja-autoasema NO µg/m % Linja-autoasema NO µg/m % keskiarvo % Liitetaulukko 11. Typpidioksidin pitoisuudet Linja-autoasemalla. Date Time Monitor Units Avg. 99 % 2nd Maxl8t Max Max Valid% % 2.vrk % 99% Table Reg. Hourly Daily Reg. Hourly Daily Reg. arvosta arvosta Linja-autoasema NO2 µg/m % Linja-autoasema NO2 µg/m % Linja-autoasema NO2 µg/m % Linja-autoasema NO2 µg/m % Linja-autoasema NO2 µg/m % Linja-autoasema NO2 µg/m % Linja-autoasema NO2 µg/m % Linja-autoasema NO2 µg/m % Linja-autoasema NO2 µg/m % Linja-autoasema NO2 µg/m % Linja-autoasema NO2 µg/m % Linja-autoasema NO2 µg/m % keskiarvo % Liitetaulukko 12. Typpimonoksidin pitoisuudet Pirkankadun mittausasemalla. Date Time Monitor Units Avg. 99 % 2nd Maxl8t Max Max Valid% Table Reg. Hourly Daily Reg. Hourly Daily Reg. Pirkankatu NO µg/m % Pirkankatu NO µg/m % Pirkankatu NO µg/m % Pirkankatu NO µg/m % Pirkankatu NO µg/m % Pirkankatu NO µg/m % Pirkankatu NO µg/m % Pirkankatu NO µg/m % Pirkankatu NO µg/m % Pirkankatu NO µg/m % Pirkankatu NO µg/m % Pirkankatu NO µg/m % keskiarvo %

40 41 Liitetaulukko 13. Typpidioksidin pitoisuudet Pirkankadun mittausasemalla. Date Time Monitor Units Avg. 99 % 2nd Maxl8t Max Max Valid% % 2.vrk % 99% Table Reg. Hourly Daily Reg. Hourly Daily Reg. arvosta arvosta Pirkankatu NO2 µg/m % Pirkankatu NO2 µg/m % Pirkankatu NO2 µg/m % Pirkankatu NO2 µg/m % Pirkankatu NO2 µg/m % Pirkankatu NO2 µg/m % Pirkankatu NO2 µg/m % Pirkankatu NO2 µg/m % Pirkankatu NO2 µg/m % Pirkankatu NO2 µg/m % Pirkankatu NO2 µg/m % Pirkankatu NO2 µg/m % keskiarvo % Liitetaulukko 14. Otsonin pitoisuudet Kalevan mittausasemalla. Date Time Monitor Units Avg. 99 % 2nd Maxl8t Max Max Valid% Table Reg. Hourly Daily Reg. Hourly Daily Reg. Kaleva O3 µg/m % Kaleva O3 µg/m % Kaleva O3 µg/m % Kaleva O3 µg/m % Kaleva O3 µg/m % Kaleva O3 µg/m % Kaleva O3 µg/m % Kaleva O3 µg/m % Kaleva O3 µg/m % Kaleva O3 µg/m % Kaleva O3 µg/m % Kaleva O3 µg/m % keskiarvo % AOT µg/m >80 µg/m3 Liitetaulukko 15. Tuulen suunta Kauppahämeen sääasemalla. Date Time Monitor Units Avg. 99 % 2nd Maxl8t Max Max Valid% Table Reg. Hourly Daily Reg. Hourly Daily Reg. Kauppahame Tsuu DEG % Kauppahame Tsuu DEG % Kauppahame Tsuu DEG % Kauppahame Tsuu DEG % Kauppahame Tsuu DEG % Kauppahame Tsuu DEG % Kauppahame Tsuu DEG % Kauppahame Tsuu DEG % Kauppahame Tsuu DEG % Kauppahame Tsuu DEG % Kauppahame Tsuu DEG % Kauppahame Tsuu DEG % 86.8 % Liitetaulukko 16. Tuulen nopeus Kauppahämeen sääasemalla. Date Time Monitor Units Avg. 99 % 2nd Maxl8t Max Max Valid% Table Reg. Hourly Daily Reg. Hourly Daily Reg. Kauppahame Tnop m/s % Kauppahame Tnop m/s % Kauppahame Tnop m/s % Kauppahame Tnop m/s % Kauppahame Tnop m/s % Kauppahame Tnop m/s % Kauppahame Tnop m/s % Kauppahame Tnop m/s % Kauppahame Tnop m/s % Kauppahame Tnop m/s % Kauppahame Tnop m/s % Kauppahame Tnop m/s % keskiarvo %

41 42 Liitetaulukko 17. Lämpötila Kauppahämeen sääasemalla. Date Time Monitor Units Avg. 99 % 2nd Maxl8t Max Max Valid% Table Reg. Hourly Daily Reg. Hourly Daily Reg. Kauppahame Temp C % Kauppahame Temp C % Kauppahame Temp C % Kauppahame Temp C % Kauppahame Temp C % Kauppahame Temp C % Kauppahame Temp C % Kauppahame Temp C % Kauppahame Temp C % Kauppahame Temp C % Kauppahame Temp C % Kauppahame Temp C % keskiarvo % Liitetaulukko 18. Suhteellinen kosteus Kauppahämeen sääasemalla. Date Time Monitor Units Avg. 99 % 2nd Maxl8t Max Max Valid% Table Reg. Hourly Daily Reg. Hourly Daily Reg. Kauppahame Skosteus % % Kauppahame Skosteus % % Kauppahame Skosteus % % Kauppahame Skosteus % % Kauppahame Skosteus % % Kauppahame Skosteus % % Kauppahame Skosteus % % Kauppahame Skosteus % % Kauppahame Skosteus % % Kauppahame Skosteus % % Kauppahame Skosteus % % Kauppahame Skosteus % % keskiarvo % Liitetaulukko 19. Tuulen suunta Pirkankadun sääasemalla. Date Time Monitor Units Avg. 99 % 2nd Maxl8t Max Max Valid% Table Reg. Hourly Daily Reg. Hourly Daily Reg. Pirkankatu WDD deg % Pirkankatu WDD deg % Pirkankatu WDD deg % Pirkankatu WDD deg % Pirkankatu WDD deg % Pirkankatu WDD deg % Pirkankatu WDD deg % Pirkankatu WDD deg % Pirkankatu WDD deg % Pirkankatu WDD deg % Pirkankatu WDD deg % Pirkankatu WDD deg % 99.9 % Liitetaulukko 20. Tuulen nopeus Pirkankadun sääasemalla. Date Time Monitor Units Avg. 99 % 2nd Maxl8t Max Max Valid% Table Reg. Hourly Daily Reg. Hourly Daily Reg. Pirkankatu WDS m/s % Pirkankatu WDS m/s % Pirkankatu WDS m/s % Pirkankatu WDS m/s % Pirkankatu WDS m/s % Pirkankatu WDS m/s % Pirkankatu WDS m/s % Pirkankatu WDS m/s % Pirkankatu WDS m/s % Pirkankatu WDS m/s % Pirkankatu WDS m/s % Pirkankatu WDS m/s % keskiarvo %

42 43 Liitetaulukko 21. Lämpötila Pirkankadun sääasemalla. Date Time Monitor Units Avg. 99 % 2nd Maxl8t Max Max Valid% Table Reg. Hourly Daily Reg. Hourly Daily Reg. Pirkankatu WXT Temp C % Pirkankatu WXT Temp C % Pirkankatu WXT Temp C % Pirkankatu WXT Temp C % Pirkankatu WXT Temp C % Pirkankatu WXT Temp C % Pirkankatu WXT Temp C % Pirkankatu WXT Temp C % Pirkankatu WXT Temp C % Pirkankatu WXT Temp C % Pirkankatu WXT Temp C % Pirkankatu WXT Temp C % keskiarvo % Liitetaulukko 22. Suhteellinen kosteus Pirkankadun sääasemalla. Date Time Monitor Units Avg. 99 % 2nd Maxl8t Max Max Valid% Table Reg. Hourly Daily Reg. Hourly Daily Reg. Pirkankatu WXT RH % % Pirkankatu WXT RH % % Pirkankatu WXT RH % % Pirkankatu WXT RH % % Pirkankatu WXT RH % % Pirkankatu WXT RH % % Pirkankatu WXT RH % % Pirkankatu WXT RH % % Pirkankatu WXT RH % % Pirkankatu WXT RH % % Pirkankatu WXT RH % % Pirkankatu WXT RH % % keskiarvo % Liitetaulukko 23. Sademäärä Härmälässä Date Time 2017 Units Härmälä sademäärä mm 13 Härmälä sademäärä mm 21 Härmälä sademäärä mm 29 Härmälä sademäärä mm 44 Härmälä sademäärä mm 12 Härmälä sademäärä mm 137 Härmälä sademäärä mm 56 Härmälä sademäärä mm 73 Härmälä sademäärä mm 62 Härmälä sademäärä mm 115 Härmälä sademäärä mm 44 Härmälä sademäärä mm 72 Yhteensä 678 Liitetaulukko 24. Ilmanlaatu Pirkankadun mittausasemalla. Indeksi hyvä tyyd. vältt. huono er.huo n.a. Päiviä Yhteensä

43 44 Liitetaulukko 25. Hengitettävien hiukkasten vuorokausiraja-arvon numeroarvon (50 µg/m3) ylitykset Date Time Pirkankatu PM10 µg/m : : : : : : :00 54 Ylitysten lkm yhteensä 7 kpl Date Time Epila PM10 µg/m : : : : : :00 61 Ylitysten lkm yhteensä 6 kpl Liitetaulukko 26. WHO:n pienhiukkasille antaman vuorokausiohjearvon (25 µg/m3) ylitykset Criteria: PM2,5>25 Kaleva Time Base: 24Hour PM2,5 Date Time µg/m3 Ylitysten lkm yhteensä 0 kpl Criteria: PM2,5>25 Linja-autoasema Time Base: PM2,5 Date Time µg/m3 Ylitysten lkm yhteensä 0 kpl Criteria: PM2.5>25 Epila Time Base: 24Hour PM2.5 Date Time µg/m : Ylitysten lkm yhteensä 1 kpl Liitetaulukko 27. Typpidioksidin tuntiraja-arvon numeroarvon ylitykset Ylitysten lkm yht. 0 kpl tulosta ei saatavilla =..

44 45 Liitetaulukko 28. Ilmanlaadun yhteistarkkailusopimuksessa mukana olevien laitosten päästöt vuonna Tampereen Sähkölaitos Oy SO2 NOx pöly t/a t/a t/a NSLI NSLII Lielahti Atala varalk Hakametsä lk Hervanta öljy lk Hervanta hakelämpökeskus lk Multisilta varalk Myllypuro varalk Naistenlahti lk Nekala lk Rahola lk Ratina lk Sarankulma lk Tammervoima Oy hyötyvl Adven Oy, LK 166, LK 142 Valio Amerplast Oy ContiTech Finland Oy DS Smith Packaging Oy Keskipakovalu Oy Metsä Board Tako (ent. M-Real Tako) Solenis Finland Oy TEVO Lokomo Oy UPM Raflatac Oy Valmet Technologies Oy, c. 210 (Treen koelaitos) Valmet Technologies Oy, c (Fabrics) Yhteensä tonnia vuodessa

45 46 Liitetaulukko 29. Rikkidioksidipäästöt (t/a) Tampereella eri vuosina. tonnia vuodessa vuosi pistelähteet pintalähteet liikenne yhteensä Liikenteen ja pintalähteiden osalta päästökartoitustuloksen puuttuessa on käytetty edellisvuoden tietoa.

46 47 Liitetaulukko 30. Rikkidioksidipitoisuuden vuosikeskiarvot ( g/m 3 ) Tampereella eri vuosina. g/m 3 vuosi Lielahti Keskustori <5 < <5 < <5 < < Mittausmenetelmänä Lielahdessa absorptiokeräin vuoteen 1995 saakka ja Keskustorilla absorptiokeräin/analysaattori vuoteen 1994 saakka. Keskustorilla mittausmenetelmänä vuosina DOAS (Differential Optical Absorption Spectroscopy).

47 48 Liitetaulukko 31.Tampereen hiukkaspäästöt (t/a) eri vuosina. tonnia/a vuosi pistelähteet pintalähteet liikenne yhteensä Liikenteen ja pintalähteiden osalta päästökartoitustuloksen puuttuessa on käytetty edellisvuoden tietoa.

48 49 Liitetaulukko 32. Hengitettävien hiukkasten ja pienhiukkasten pitoisuuden vuosikeskiarvoja ( g/m 3 ). Paikka vuosi PM10 PM2.5 Laite / huom. 1. Teom oli käytössä vuosina PM10-mittauksissa 2. Teom käyttöön maaliskuussa 2004: Pirkankatu Teom Pirkankatu Teom Pirkankatu Teom Pirkankatu Teom Pirkankatu Teom Pirkankatu Teom Pirkankatu Teom Pirkankatu Teom Pirkankatu Teom Pirkankatu Teom Pirkankatu Teom Pirkankatu Teom Pirkankatu Teom Pirkankatu Teom 3. Teom käyttöön kesäkuussa 2006: Koskipuisto Teom Koskipuisto Teom Linja-autoasema Teom Linja-autoasema Teom Linja-autoasema Teom Linja-autoasema Teom Linja-autosema Teom Linja-autoasema Teom Linja-autoasema ,3 Teom Linja-autoasema ,9 Teom Linja-autoasema ,2 Teom 4. Teom käyttöön kesäkuussa 2006: Niiemi Teom Niemi Teom Kaleva Teom Kaleva Teom Kaleva Teom Kaleva Teom Kaleva Teom Kaleva Teom Kaleva ,0 Teom Kaleva ,3 Teom Kaleva ,5 Teom 1. Grimm käyttöön marraskuussa 2009 Epilä Grimm Epilä Grimm Epilä Grimm Epilä Grimm Epilä Grimm (9 kk jakso) Epilä ,6 Grimm Epilä ,7 Grimm Epilä ,2 Grimm

49 Liitetaulukko 33. Typen oksidien päästöt typpidioksidina (t/a) Tampereella. 50 alue- eli tonnia/a vuosi pistelähteet pintalähteet liikenne yhteensä Liikenteen ja pintalähteiden osalta päästökartoitustuloksen puuttuessa on käytetty edellisvuoden tietoa. Liitetaulukko 34. Typpidioksidipitoisuuden vuosikeskiarvoja ( g/m 3 ) Tampereella. vuosi/laite Keskustori Lielahti Kaleva Pirkankatu Linja-autoasema 2000 / TEI / TEI / TEI / TEI / TEI / Monitor Europe 9841B / ME / ME / ME / ME / ME / ME / ME / ME / ME ME/Thermo42i / Thermo 42i / Thermo 42i / Thermo 42i

50 51 Liitetaulukko 35. Hiilimonoksidipäästöt (t/a) Tampereella eri vuosina vuosina. tonnia vuodessa vuosi pistelähteet pintalähteet liikenne yhteensä lähde LIISA Pesonen LIISA LIISA LIISA LIISA LIISA LIISA LIISA LIISA LIISA LIISA LIISA 2016 Liitetaulukko 36. Hiilimonoksidipitoisuuden vuosikeskiarvoja (mg/m 3 ) Tampereella eri vuosina. Mittauslaitteena TEI model 42. mg/m 3 vuosi Keskustori Pirkankatu Santalahti Linnainmaa , , , , , , , , , , , , , , , ,2-0, ,2 0, ,13 0, ,13 0, ,10 0,

51 52 Liitetaulukko 37. Tieliikenteen pakokaasupäästöt ja polttonesteenkulutus Tampereella t/a (Ote Liisa 2017 raportista). Suomen tieliikenteen päästöt ja energiankäyttö kunnittain vuonna 2016 LIISA laskentajärjestelmä VTT HA = henkilöautot Päivitetty Jenni Eckhardt PA = pakettiautot Kadut tarkoittavat kunnan omistamilla teillä tapahtuvaa liikennettä, niin kaupunkikunnissa kuin maalaisku LA = linja-autot Tiet ovat Liikenneviraston hallinnoimia teitä KAIP = kuorma-autot ilman perävaunua KAP = perävaunulliset kuorma-autot Moottoripyörä- ja mopopäästöt on jaettu kunnille väkiluvun suhteessa CO [t] HC [t] NOx [t] PM [t] CH4 [t] N2O [t] SO2 [t] CO2 [t] CO2 ekv. [t] kulutus [t] energia [TJ] suorite [Mkm] Tampere HA kadut Tampere PA kadut Tampere LA kadut Tampere KAIP kadut Tampere KAP kadut Tampere YHTEENSÄ kadut Tampere HA tiet Tampere PA tiet Tampere LA tiet Tampere KAIP tiet Tampere KAP tiet Tampere YHTEENSÄ tiet Tampere Moottoripyörät Tampere Mopot Tampere Mopoautot

52 53 Liitetaulukko 38. Vesisade (mm) Tampereella. TAMPERE HÄRMÄLÄ 2017 I II III IV V VI VII VIII IX X XI XII Päivä mm mm mm mm mm mm kertymä kk kertymä sum

53 54 KUVALIITE 1 MITTAUSASEMAT Mittausasemien sijainti Tampereella vuonna Lisäksi Ilmatieteen laitos teki mittauksia Rantaväylän tunnelihankkeeseen liittyen Rantaväylän tunnelin molempien päätyjentuntumassa.

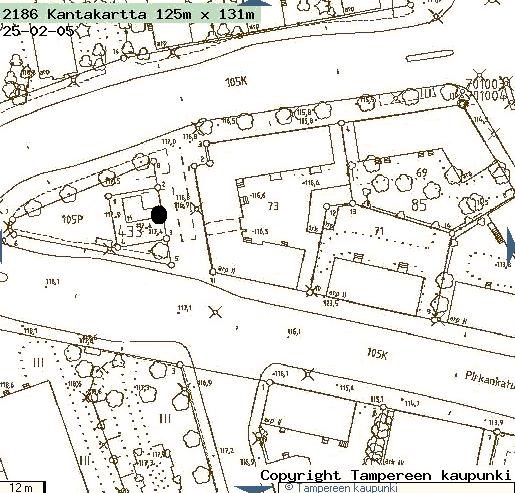

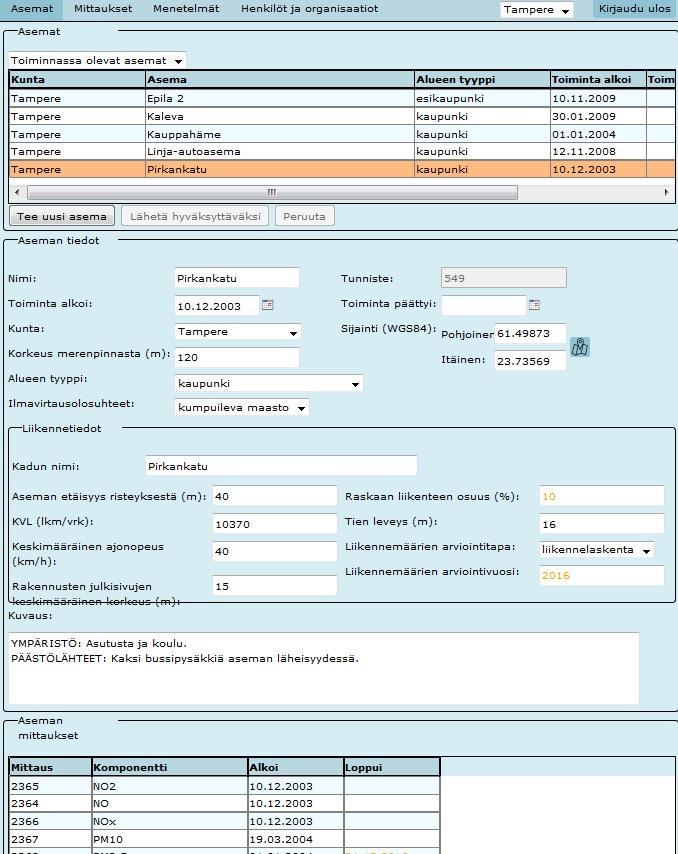

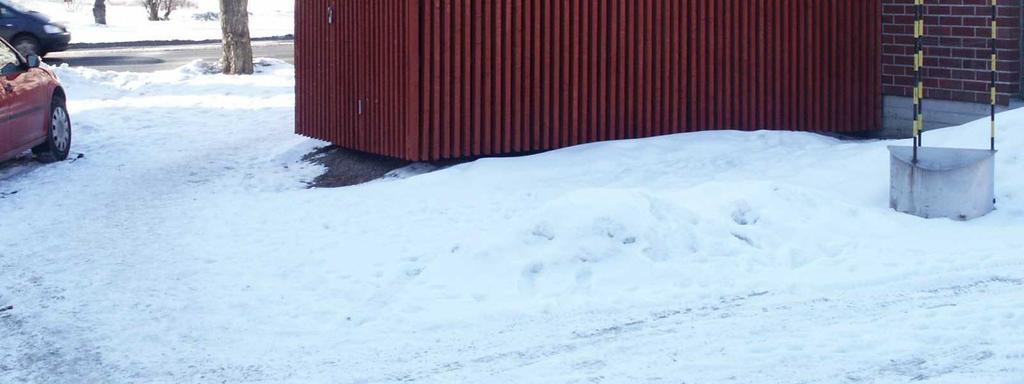

54 55 KUVALIITE 2 (1/2) PIRKANKADUN MITTAUSASEMA Aseman nimi: Pirkankatu Osoite: Santalahdentie 8 Mittausparametrit: NOx, PM10, PN, LDSA Näytteenottokorkeus: Pistemittauksena 1,5-4 metrin korkeudelta 4 metriä maanpinnasta 121 metriä merenpinnasta Ympäristö: keskusta Mitattavat komponentit / laite / mittausmenetelmä: NOx / Thermo 42i / kemiluminesenssi PM10 / TEOM 1400 / värähtelevä mikrovaaka PN ja LDSA / AQ Urban / hiukkasten sähköinen varaaminen (04/2018 alkaen)

55 KUVALIITE 2 (2/2) 56

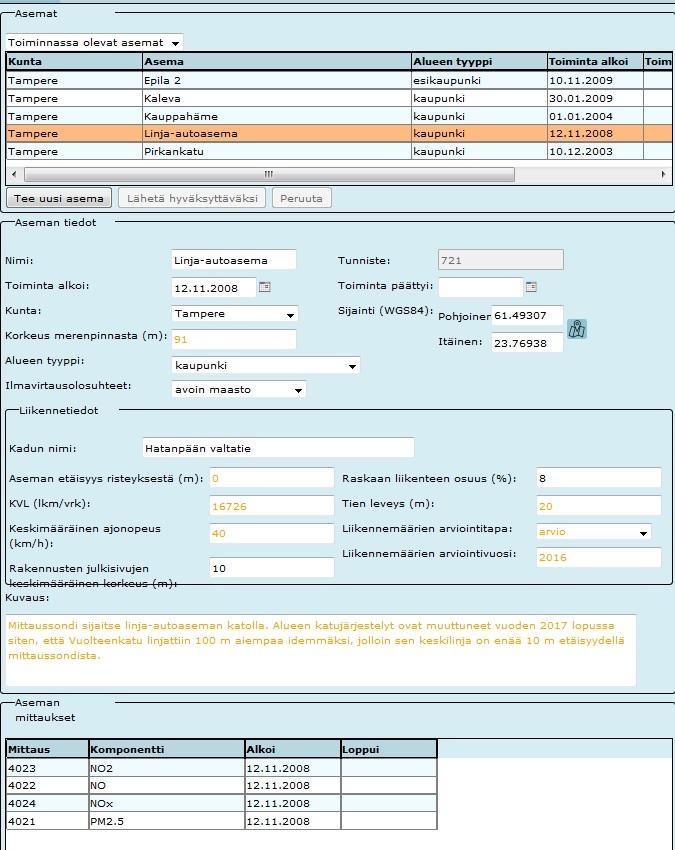

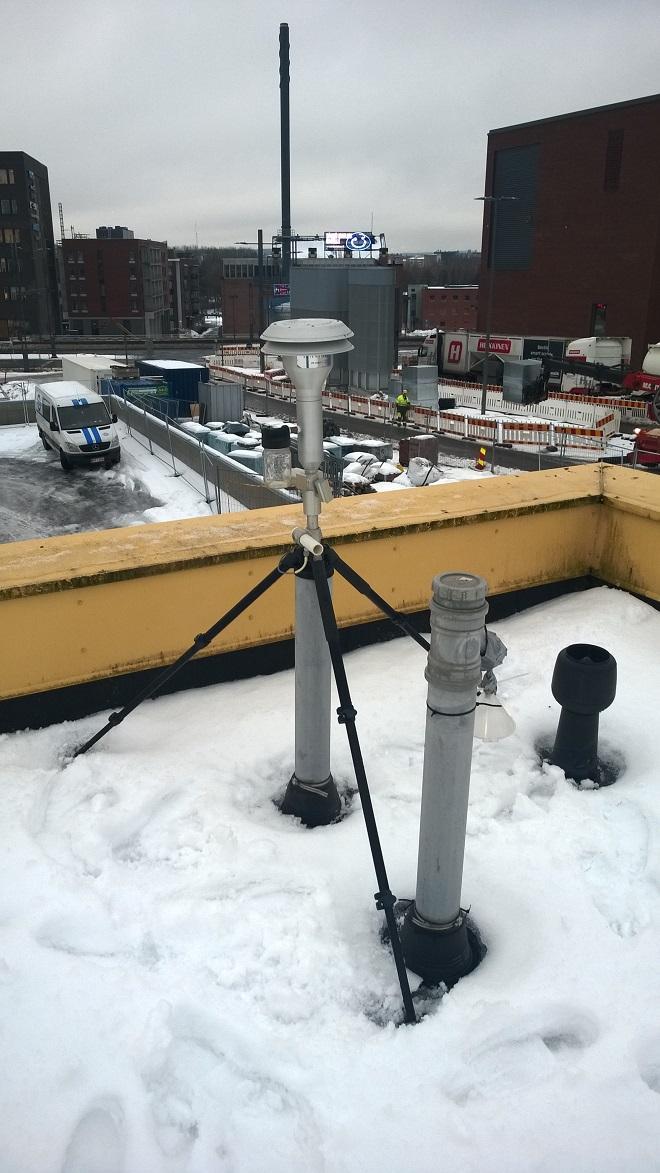

56 57 KUVALIITE 3 (1/2) LINJA-AUTOSEMA Aseman nimi: Linja-autoasema Osoite: Vuolteenkatu 4 Mittausparametrit: NOx, PM2.5 Näytteenottokorkeus: 6 metriä maanpinnasta 96 metriä merenpinnasta Ympäristö: keskusta Mitattavat komponentit / laite / mittausmenetelmä: PM2.5 / TEOM 1400 / värähtelevä mikrovaaka NOx / Thermo 42i / kemiluminesenssi

57 KUVALIITE 3 (2/2) 58

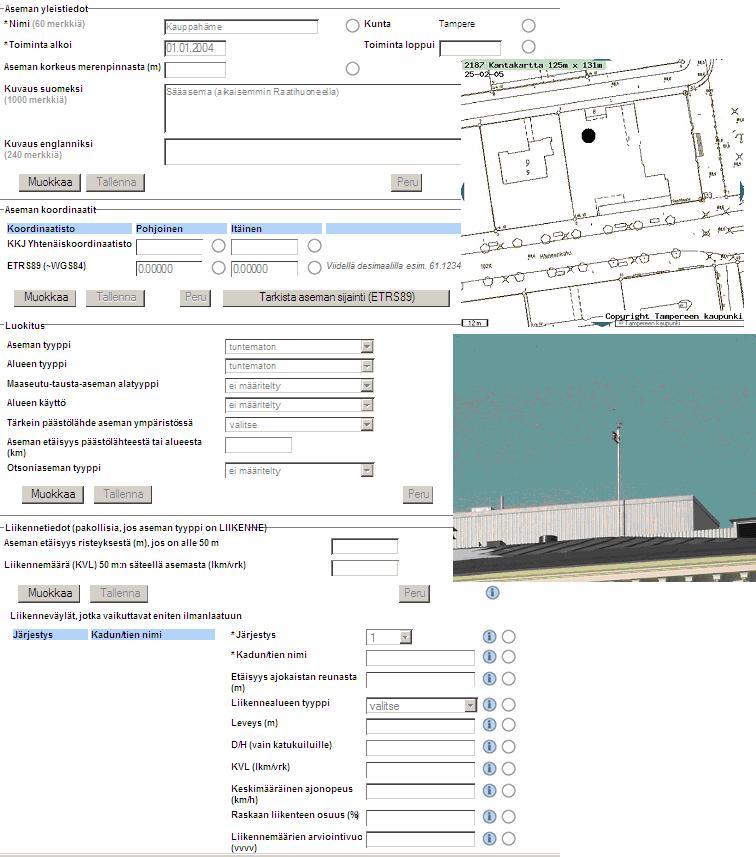

58 59 KUVALIITE 4 KESKUSTAN SÄÄASEMA Osoite: Hämeenkatu 18 Mittausparametrit: lämpötila (T), kosteus (RH), tuulen suunta (Wd) ja tuulen nopeus (Ws) Mitattavat komponentit / laite / mittausmenetelmä: WS-3-NAH / nopeusanturi, WS-3-SA / suunta-anturi, WS-3-Pt100 / lämpötila-anturi, WT-KL / kosteusanturi 30 m maanpinnasta, 117 m mpy

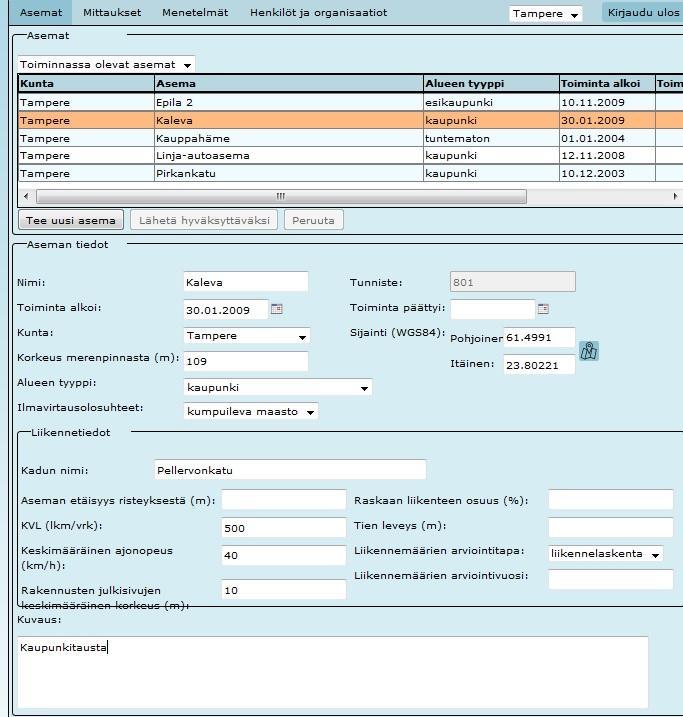

59 60 KUVALIITE 5 (1/2) KALEVAN MITTAUSASEMA Aseman nimi: Kaleva Osoite: Hälläpyöränkatu Mittausparametrit: NOx, O3, PM2.5 Näytteenottokorkeus: 5 metriä maanpinnasta 112 metriä merenpinnasta Ympäristö: Puisto laitakaupungilla Mitattavat komponentit / laite / mittausmenetelmä: NOx / Thermo 42i / kemiluminesenssi O3 / API 400 E / UV-absorptio PM2.5 / TEOM 1400 / värähtelevä mikrovaaka

60 KUVALIITE 5 (2/2) 61

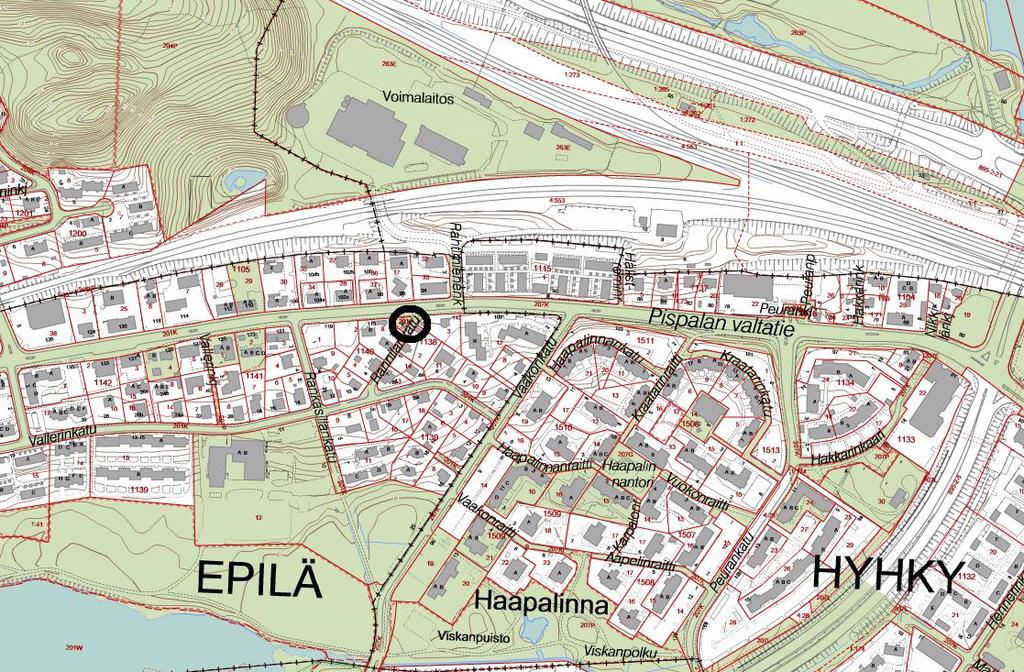

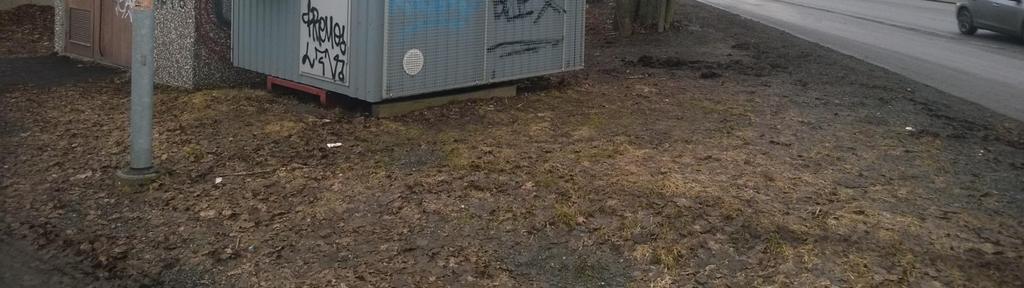

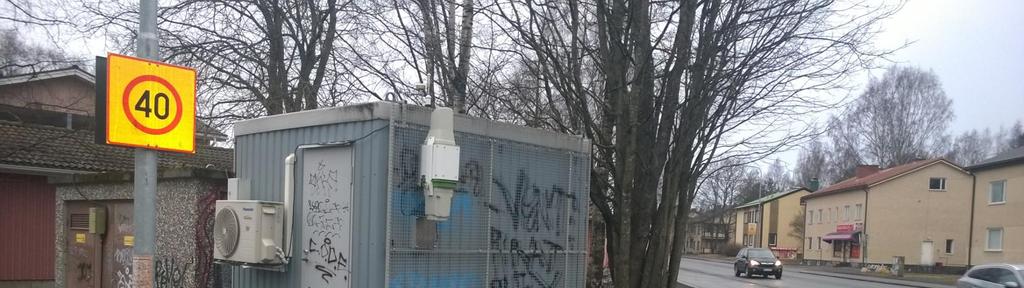

61 62 KUVALIITE 6 (1/2) EPILÄN MITTAUSASEMA Aseman nimi: Epilä Osoite: Pispalan valtatie Mittausparametrit: PM10,, PM2.5, PN ja LDSA Näytteenottokorkeus: 1,5-4 metriä maanpinnasta 101,5-104 metriä merenpinnasta Ympäristö: liikenne ja asuminen Mitattavat komponentit / laite / mittausmenetelmä: PM10 ja PM2.5 / Grimm 180 / laserdiffraktio PN ja LDSA / AQ Urban / hiukkasten sähköinen varaaminen (04/2018 alkaen)

62 KUVALIITE 6 (2/2) 63
