NXT -ilmamoottori. Käyttöohje osat ZAJ FI

Transkriptio

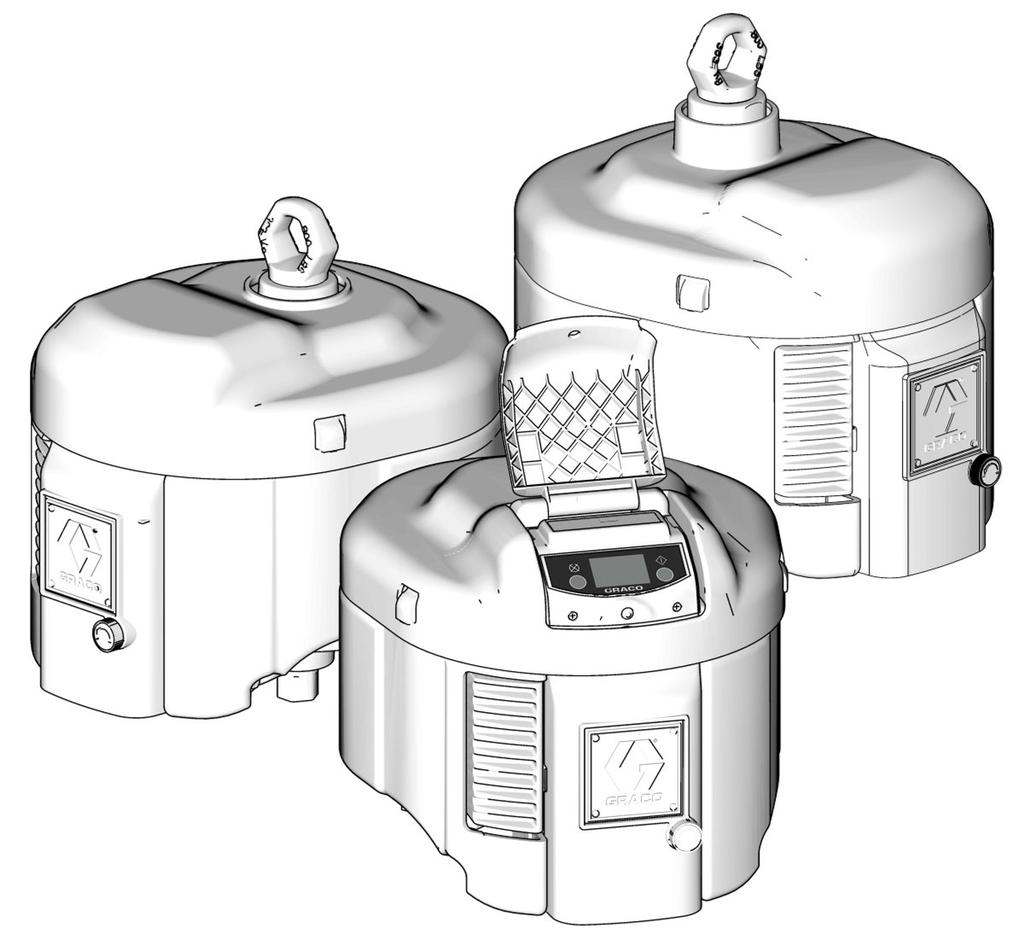

1 Käyttöohje osat NXT -ilmamoottori 32384ZAJ FI Tarkoitettu huipputehokkaisiin viimeistely- ja voitelupumppuihin vaarallisissa ja vaarattomissa paikoissa. Vain ammattikäyttöön. 0,7 MPa (7,0 baaria, 00 psi) enimmäiskäyttöpaine Tärkeitä turvaohjeita Lue kaikki tämän käyttöohjeen varoitukset ja ohjeet. Säilytä nämä ohjeet. Katso sivulta 3 mallin tiedot. Lineaarinen anturi Vakiomalli Mallit, joissa on DataTrak -näyttö, sisältävät alla luetellut hyväksynnät Luokka I,os. Ryhmä D T3A Vaaralliset paikat DataTrak -mallit 0359 TI862a II G Ex ia IIA T3 Ga ITS3ATEX27862X Päivitetyt tekniset tiedot ja korjausvideot ovat saatavilla osoitteesta Napsauta kohtaa Tech Support ja sitten NXT kentässä Search by Keyword.

2 Sisältö Mallit Ilmamoottorin osanumero (taulukko) Ilmamoottorin osanumerot Varoitukset Muita käyttöohjeita Osapiirustus Jäänpoiston säädin (F) Integroitu ilmanohjausmoduuli Moottorin voitelu Maadoitus DataTrak-säätimet ja -ilmaisimet DataTrakin käyttö Asetustila Ajotila DataTrak-moduulin pariston tai sulakkeen vaihtaminen Vianetsintä Korjaus Määräaikaishuollon aikataulu Tarvittavat työkalut Paineenpoistotoimet Ilmaventtiilin korjaus Sylinterin ja männän korjaaminen Lautasventtiilin korjaus Lineaarisen anturin vaihtaminen (jos on) DataTrak -yhteyssarja NXT406 kaukokäyttöön. 28 Osat Ilmamoottorin osapiirros (DataTrak-mallissa ja pienikohinainen poisto) Ilmamoottorin osapiirros (mallissa lineaarinen anturi) NXT-mallin 2200 ilmamoottorit NXT-mallin 3400 ilmamoottorit NXT-mallin 6500 ilmamoottorit Ilmamoottorin osakaaviot (etäkäyttö) DataTrak Ilmaventtiili Mitat Lisävarusteet Kiinnitysreikäkaaviot Tekniset tiedot Gracon normaali takuu Gracon tiedot ZAJ

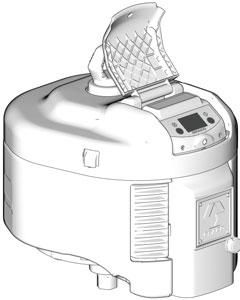

3 Mallit Mallit Ilmamoottorin osanumero (taulukko) Tarkista moottorin arvokilvestä (ID) moottorin 6-numeroinen osanumero. Määrittele seuraavan taulukon avulla moottorin rakenne, joka perustuu kuusinumeroiseen numerosarjaan. Esimerkiksi moottorin osanumero N 65DT0 tarkoittaa NXT-moottoria (N), 6500 cc per isku (6 5), jäänestolla (D) ja DataTrak-ohjauksella (T). Viimeinen numero (0) on vapaa. ID N 6 5 D T 0 Ensimmäinen merkki (moottori) N (NXT-ilmamoottori) Toinen ja kolmas numero (moottorin koko kuutiosenttimetreinä iskua kohti) Neljäs merkki (poistotyyppi) Neljäs merkki (tiedon valvonta) Kuudes merkki (vapaa) D Jäänesto N Ei mitään 0 Ei ole L Hiljainen T DataTrak R Pakosarja (lue alla olevat R Etämallinen DataTrak huomautukset) H Lineaarinen anturi Kaukosäätömallit on varustettu tuuman npt(f) pakoaukolla, joka mahdollistaa vaimentimen tai putkiston asennuksen pakoaukosta etäsijaintiin. DataTrak-etämallit eivät sisällä DataTrak-näyttöä moottorissa. Ulkoinen liitin kytketään järjestelmiin näytön etäkäyttöliittymän kautta. Lue sivuilta tietoa osista. Älä käytä poistoilman ulostulon siirrolla varustettua moottoria, jos kytkettyä poistoletkua tai äänenvaimenninta ei ole asennettu ZAJ 3

4 Mallit Ilmamoottorin osanumerot. Ilmamoottorin osanumero Sarjat Männän halkaisija, mm (tuumaa) Jäänpoisto Hiljainen NXTmalli Etäpakokaasu n poisto Sisältää DataTrakin Sisältää etämallin DataTrakin Sisältää lineaarianturin N22DN0 L (6,0) N22DT0 L (6,0) N22DH0 L (6,0) N22LN0 L (6,0) N22LT0 L (6,0) N22LR0 L (6,0) N22LH0 L (6,0) N22RN0 L (6,0) N22RT0 L (6,0) N22RH0 L (6,0) N34DN0 L (7,5) N34DT0 L (7,5) N34DH0 L (7,5) N34LN0 L (7,5) N34LN2 L (7,5) N34LT0 L (7,5) N34LR0 L (7,5) N34LH0 L (7,5) N34RN0 L (7,5) N34RT0 L (7,5) N34RH0 L (7,5) N65DN0 L (0,375) N65DT0 L (0,375) N65DH0 L (0,375) N65LN0 L (0,375) N65LN2 L (0,375) N65LT0 L (0,375) N65LR0 L (0,375) N65LH0 L (0,375) N65RN0 L (0,375) N65RT0 L (0,375) N65RH0 L (0,375) L (0,375) Ilmamoottori sisältää lineaarianturin, joka on hyväksytty käytettäväksi vaarallisissa kohteissa, mutta ainoastaan XM-monikomponenttiruiskujen kanssa ZAJ

5 Varoitukset Varoitukset Seuraavat varoitukset koskevat laitteen asennusta, käyttöä, maadoitusta, kunnossapitoa ja korjausta. Huutomerkki tarkoittaa yleisluontoista varoitusta ja vaaran merkit toimenpidekohtaista vaaraa. Lue varoitukset aina tarvittaessa. Lisäksi tämä käyttöohje voi sisältää tuotekohtaisia varoituksia. VAARA TULIPALON JA RÄJÄHDYKSEN VAARA Syttyvät höyryt, kuten liuotin- ja maalihöyryt, voivat syttyä tai räjähtää työskentelyalueella. Estä tulipalo ja räjähdys seuraavasti: Käytä laitetta vain hyvin ilmastoiduissa tiloissa. Poista kaikki syttymislähteet, kuten sytytysliekit, savukkeet, kannettavat sähkövalaisimet ja muoviset suojaverhot (staattisen sähkön vaara). Pidä roskat, liuottimet, rätit ja bensiini poissa ruiskutusalueelta. Älä liitä tai irrota virtajohtoja äläkä kytke virta- tai valokytkimiä päälle tai pois, kun tiloissa on helposti syttyviä höyryjä. Maadoita kaikki työskentelyalueen laitteet. Katso maadoitusohjeet. Käytä ainoastaan maadoitettuja johtoja. Pidä pistoolia tukevasti maadoitettua astiaa vasten, kun vedät liipaisimesta. Jos laitetta käytettäessä syntyy kipinöitä tai tuntuu sähköisku, lopeta laitteen käyttö välittömästi. Älä käytä laitetta, ennen kuin ongelma on tunnistettu ja korjattu. Pidä toimiva palosammutin valmiina työskentelyalueella. TURVALLISEN KÄYTÖN ERITYISEDELLYTYKSET Varusteiden on täytettävä seuraavat edellytykset, jotta vältytään vaarallisilta tilanteilta, jotka voivat aiheuttaa tulipalon tai räjähdyksen. Kaikki merkinnät ja tarrat on puhdistettava kostealla liinalla (tai vastaavalla). Elektronisen valvontajärjestelmän on oltava maadoitettuna. Katso Maadoitusohjeet. NESTEEN TUNKEUTUMISVAARA Korkeapaineinen neste pistoolista, vuotavasta letkusta tai murtuneesta osasta voi puhkaista ihon. Vamma saattaa näyttää tavalliselta haavalta, mutta kyseessä on vakava vamma, joka saattaa johtaa amputointiin. Hakeudu välittömästi lääkärin hoitoon. Älä osoita pistoolilla ketään tai mitään kehon osaa kohti. Älä laita kättä ruiskutussuuttimen eteen. Älä pysäytä äläkä torju vuotoja kädellä, keholla, käsineellä tai rätillä. Älä käytä ruiskua, jos suuttimen ja liipaisimen suojia ei ole asennettu. Lukitse aina liipaisimen lukko, kun et käytä ruiskua. Noudata tämän käyttöohjeen paineenpoistotoimet koskevia ohjeita lopettaessasi ruiskutuksen sekä ennen laitteen puhdistamista, tarkastamista tai huoltamista. PAINEISTETUN LAITTEEN AIHEUTTAMA VAARA Pistoolista/annosteluventtiilistä, vuotokohdista tai särkyneistä komponenteista voi roiskua nestettä silmiin tai iholle ja aiheuttaa vakavan vamman. Noudata tämän käyttöohjeen paineenpoistotoimet koskevia ohjeita lopettaessasi ruiskutuksen sekä ennen laitteen puhdistamista, tarkastamista tai huoltamista. Kiristä kaikki nesteliitokset ennen laitteen käyttöä. Tarkasta letkut, putket ja liittimet päivittäin. Vaihda kuluneet tai vaurioituneet osat välittömästi ZAJ 5

6 Muita käyttöohjeita VAARA LIIKKUVIEN OSIEN AIHEUTTAMA VAARA Liikkuvat osat voivat puristaa tai katkaista sormia tai muita ruumiinosia. Pysy etäällä liikkuvista osista. Älä käytä laitetta ilman suojuksia ja suojakansia. Paineistettu laite saattaa käynnistyä vahingossa. Noudata tämän käyttöohjeen paineenpoistotoimet ennen laitteen tarkastamista, siirtämistä tai huoltamista. Katkaise ilmantai virransyöttö. LAITTEISTON VÄÄRINKÄYTÖN VAARA Väärinkäyttö voi aiheuttaa kuoleman tai vakavan henkilövahingon. Älä käytä yksikköä väsyneenä tai huumaavien aineiden tai alkoholin vaikutuksen alaisena. Älä ylitä alimman nimellispaineen kestävän osan suurinta käyttöpainetta tai huonoiten kuumuutta sietävän osan lämpötilaluokitusta. Katso lisätietoja kaikkien laitteiden käyttöoppaiden kohdasta Tekniset tiedot. Käytä nesteitä ja liuottimia, jotka ovat yhteensopivia laitteen märkien osien kanssa. Katso lisätietoja kaikkien laitteiden käyttöoppaiden kohdasta Tekniset tiedot. Lue neste- ja liuotinvalmistajien varoitukset. Halutessasi täydelliset tiedot aineista pyydä käyttöturvallisuustiedotteet toimittajalta tai jälleenmyyjältä. Tarkista laite päivittäin. Kuluneiden tai viallisten osien korjaus tai vaihto on suoritettava välittömästi vain Gracon alkuperäisiä osia käyttäen. Älä muuta laitetta millään tavalla. Käytä laitetta ainoastaan sille määrättyyn tarkoitukseen. Jos haluat lisätietoja, ota yhteys Gracon jälleenmyyjään. Pidä letkut ja kaapelit poissa kulkuväylien, terävien kulmien, liikkuvien osien tai kuumien pintojen läheisyydestä. Älä kierrä tai taivuta letkuja äläkä siirrä laitetta letkuista vetämällä. Pidä lapset ja eläimet poissa työskentelyalueelta. Kaikkia voimassa olevia turvamääräyksiä on noudatettava. HENKILÖKOHTAISET SUOJAVARUSTEET Käytä asianmukaisia suojavälineitä aina käytön ja huollon aikana tai oleskellessasi laitteen työskentelyalueella. Ne suojaavat vakavilta vammoilta kuten silmävammoilta, myrkyllisten höyryjen hengittämiseltä, palovammoilta ja kuulovammoilta. Laitteisto sisältää muun muassa seuraavaa: Suojalasit Neste- ja liuotinvalmistajan suosittelemat hengityssuojaimet ja suojavaatteet Käsineet Kuulosuojaimet Muita käyttöohjeita Osien käyttöoppaat englanniksi: Käyttöopas Kuvaus 3239 Integroitujen ilmanohjaus moduulien ohjeet ja osat 3486 DataTrak-muunnossarjan ohjeet ja osat 3248 NXT-ilmamoottorin asennuksen muuntosarjan ohjeet ja osat Käyttöopas Kuvaus 3A0293 Ilmanohjainten ohjeet ja osat NXT35-ilmaventtiilin tiivistesarja NXT44-ilmaventtiilin rakennussarjat Ilmamoottorin korjaussarjat NXT45-korvaussarjat ZAJ

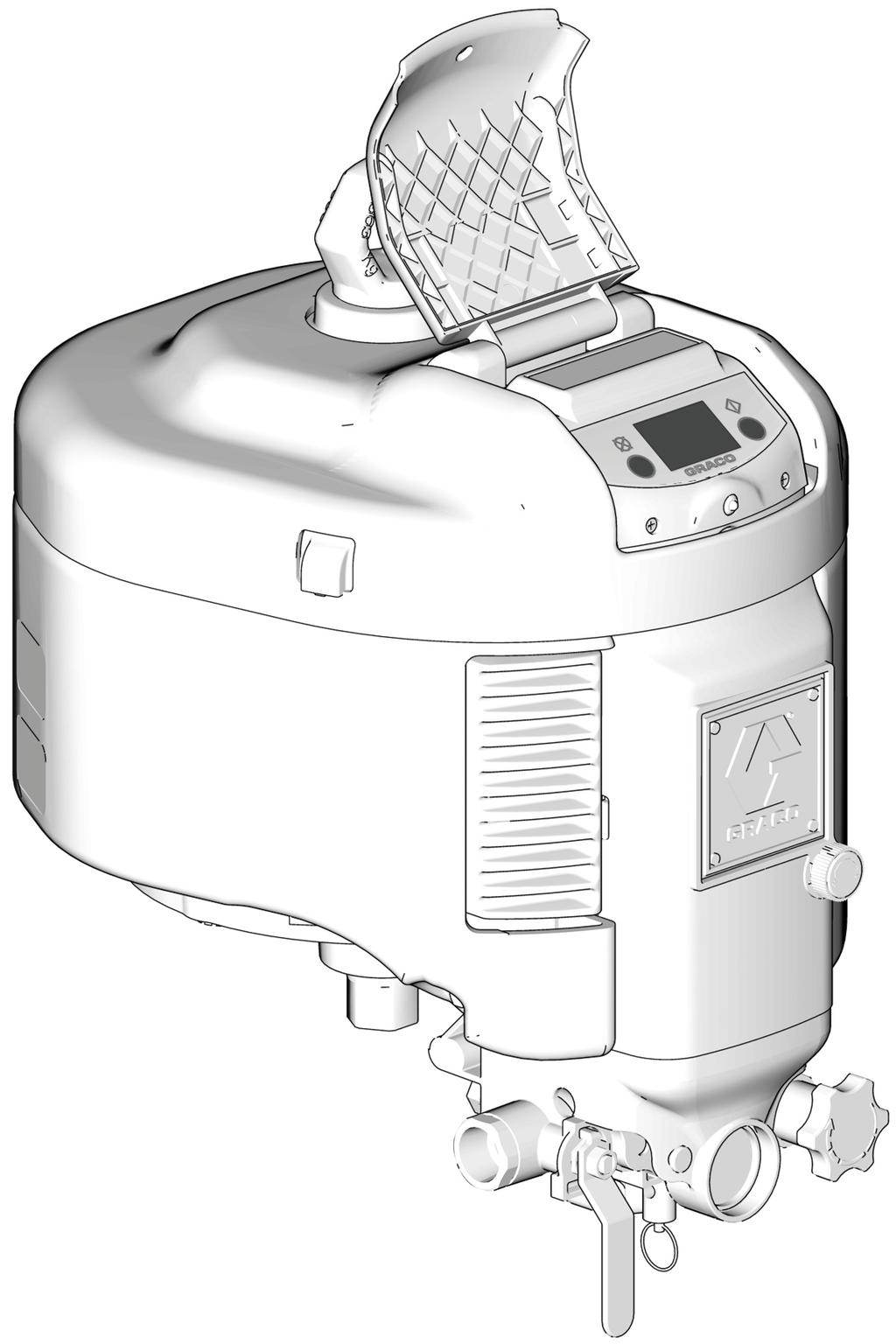

7 Osapiirustus Osapiirustus Selitykset KUVA A B C D E F Ilmansyöttöaukko 3/4 npt(f) Tyhjentävä pääilmaventtiili Ilmansäätönuppi Ilmanpainemittari Ilmansuodatin (ei näy kuvassa, sijaitsee ilmanohjaussarjan takana) Jäänpoiston säädin G H J K L M Ilmaventtiili (kannen takana) DataTrak-moduuli (katso sivut 9 4, ei koske kaikkia malleja) Ylikierrossolenoidi (osa ) DataTrak-anturit (osa 2) Ilmaventtiilin sisääntuloaukko, 3/4 npt(f) Paineenrajoitusventtiili H K J TI7759a L Kuva ilmaventtiilin kansi poistettuna F G A C E B D M TI8233b KUVA. Osat (mallissa DataTrak-moduuli ja lisävarusteena saatava ilmanohjaussarja) 32384ZAJ 7

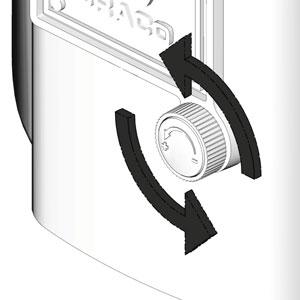

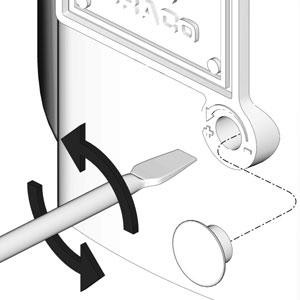

8 Osapiirustus Jäänpoiston säädin (F) Kun haluat vähentää jäänpoistoa, avaa nupilla tai litteäteräisellä ruuvitaltalla. Tarvittaessa säädetään lisää lämpimän ilman syöttöä jään muodostumisen estämiseksi. Hiljaiset mallit sisältävät äänenvaimentimet, jotka keräävät helposti jäätä. Tyhjentävä pääilmaventtiili (B) Kerääntynyt ilma voi aiheuttaa pumpun odottamattoman sykäyksen, mikä saattaa johtaa roiskumisen ja liikkuvien osien aiheuttamaan vakavaan vammaan. Tarvitaan järjestelmässä poistamaan järjestelmän ja ilmamoottorin väliin jäänyt ilma, kun venttiili on kiinni. Varmista, että venttiiliin pääsee pumpusta helposti käsiksi ja että se sijaitsee ilmansäätimen jälkeen. TI859b TI8802a Integroitu ilmanohjausmoduuli Lisävarusteena saatava ilmanohjaussarja sisältää ilmajohdon osat integroidussa kokoonpanossa. Sarja tilataan erikseen. Katso asennusohjeet käyttöohjeesta NXT0, jossa lukitusilmansäädin ja 0,76 MPa (7,6 baaria, 0 psi) poistoventtiili NXT03, jossa lukitusilmansäädin ja 0,5 MPa (5, baaria, 75 psi) poistoventtiili NXT02, jossa ilmansäädin ilman lukitusta ja 0,76 MPa (7,6 baaria, 0 psi) poistoventtiili. Ilmansäädin (C) Säätää ilmanpainetta moottoriin ja pumpun nesteen ulostulopainetta. Sijoita se pumpun lähelle. Asenna mittari (D) ilmanpaineen tarkkailua varten. Varoventtiili (M) Avautuu automaattisesti ilmanpaineen poistamiseksi ja estää pumpun ylipaineistumisen. Ilmansuodatin (E) Poistaa haitallista likaa ja kosteutta paineilmalinjasta. Graco suosittelee käyttämään ilmansuodatinta, jonka vähimmäismitta on 40 mikronia ZAJ

9 Maadoitus Moottorin voitelu Graco ei edellytä tehtaalla suoritetun voitelun lisäksi muuta voitelua tai esim. voitelua määräaikaishuollon yhteydessä. Hyvänlaatuista paineilmaa käyttämällä normaaleissa käyttöoloissa NXT-ilmamoottorit toimivat miljoonia jaksoja ilman lisävoitelua. Jos järjestelmää kuitenkin koskee joku seuraavista kriteereistä, saattaa olla eduksi asentaa 3/4-tuuman ilmalinjan voitelija ennen ilmamoottoria tai lisätä silloin tällöin öljyä ilmansuodattimeen. Ilmansyötössä ei ole lainkaan öljyä. Ilmansyöttö on erittäin märkä. Ilmansyöttö on erittäin kuiva. Ilmamoottoria käytetään alhaisella ilmanpaineella. Ilmamoottoria käytetään epätavallisen kuumassa tai kylmässä. Voitelusta hyötyvät alueet: päämännän O-renkaat (7), liukuventtiilin kela (9/08) ja moottorin hammastus (3). Voiteluaineen lisääminen Voiteluainetta voi lisätä kolmella eri tavalla, jotka on esitetty alla. Ilmaventtiilin voiteleminen Suorita nämä työvaiheet kerran vuodessa tai useammin riippuen käyttösuhteesta, ilmanpaineesta ja ilman laadusta. Käytä korkealaatuista litium-pohjaista rasvaa.. Irrota 0 ilmaventtiilin ruuvia (24) ja ilmaventtiilin kansi (2). 2. Voitele kaikki näkyvät, liikkuvat osat, erityisesti hammastus (3) ja venttiilin männät (9). Ilmansuodattimen maljan voitelu Jos käytössä on moottori integroidulla ilmanohjauksella, lisää ml öljyä ilmansuodattimen maljaan ja käytä moottoria muutaman minuutin ajan korkealla jaksoluvulla. Öljy siirtyy ilmaventtiilin ja männän kautta. Ilmanvoitelulaitteen käyttö Jos käytössä on ilmamoottori, jossa on integroitu ilmanohjaus, lisää moottorin sisääntuloaukkoon ilmalinjan voitelija. Öljy siirtyy ilmansuodattimen kautta. Ilman laadusta riippuen voi joutua vaihtamaan ilmansuodattimen useamminkin. Gracon valikoimiin kuuluvat myös ilmalinjan voitelulaitteet NXT-ilmamoottoreille. Tilausnumero (/2 in.) NXT ja NXT ilmamoottoreille. Tilausnumero (3/4 in.) NXT ilmamoottoreille. Jos käytössä on ilmamoottori ilman integroitua ilmanohjausta, lisää vakiosuodatin/säädin/voitelulaite, joka sopii kokonsa puolesta kyseiseen moottoriin, esim (3/4 in.) tai (/2 in.). Maadoitus Tämän laitteen täytyy olla maadoitettu, jotta voidaan vähentää staattisen kipinöinnin vaaraa. Staattinen kipinöinti voi aiheuttaa höyryjen syttymisen tai räjähtämisen. Maadoitus tarjoaa sähkövirralle poistumistien. Laitteiston on oltava maadoitettu. Maadoitus vähentää staattisen iskun ja sähköiskun vaaraa johtamalla pois staattisen muodostumisen tai oikosulun aiheuttaman sähkövirran. Katso KUVA 2. Käytä maadoitusruuvia (60) ja jousilaattaa (6) kiinnittääksesi osan numero , maadoitusjohdon, (GW) ilmamoottorin taakse. Kiristä ruuvi kunnolla. Liitä maadoitusjohdon toinen pää todelliseen maattoon. 60, 6 Jotkut öljyt voivat tulla ulos pakopuolelta. GW TI8250a KUVA 2. Maadoitusjohto 32384ZAJ 9

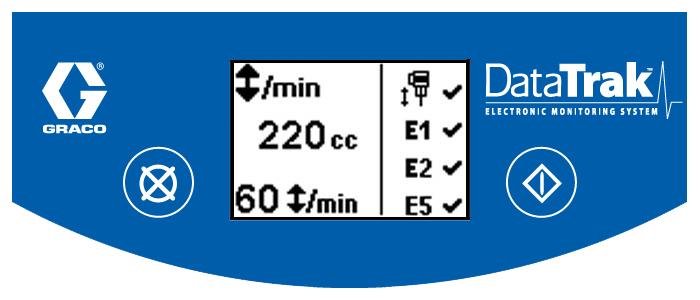

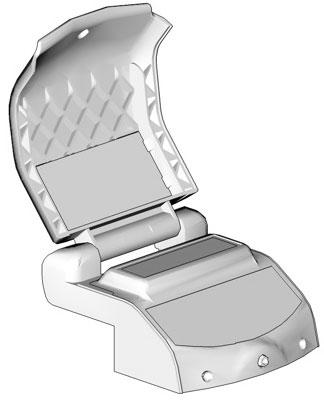

10 DataTrak-säätimet ja -ilmaisimet DataTrak-säätimet ja -ilmaisimet DataTrak sisältyy tiettyihin malleihin. Sivulla on 3 luettelo malleista, joissa on DataTrak. Suosittelemme käyttämään ¾-tuuman ilmalinjan voitelijaa DataTrak-malleissa. Kaukokäytettävät DataTrak-mallit on esitelty järjestelmän käyttöohjeissa. Ehkäistäksesi valonäppäinten vauriot älä paina painikkeita terävillä esineillä, kuten kynillä, muovikorteilla tai kynsillä. Selitykset KUVA 3 T U V Ylikierrosraja, työjaksoa minuutissa (käyttäjän määrittämä, 00=OFF) Alempi mäntä (käyttäjän määrittämä) Virtausnopeusyksiköt (käyttäjän määrittämät) /min, gpm [US], gpm [Imperial], oz/min [US], oz/min [Imperial], l/min tai cc/min) W LED (vian merkkivalo, kun palaa) X Diagnostiikan referenssikortti (lue TAULUKKO, sivu 3) Y Näyttö PF Ensitäyttö/huuhtelu -painike (ottaa käyttöön Ensitäyttö/huuhtelu -tilan. Kun Ensitäyttö/Huuhtelu -tila on käytössä, ylikierrossuojaus otetaan pois käytöstä, eikä annoslaskuri [BT] laske.) RK Nollausnäppäin (Nollaa viat. Annoslaskuri nollataan painamalla näppäintä 3 sekuntia.) CF Työjakso/virtausmäärä BT Annoslaskuri GT Kokonaislaskuri RT Ylikierrostoiminnon vaihtokytkin (käytössä/pois käytöstä) UT E kytkin DT E2 kytkin ST E5 kytkin Ajotila GT PF RK X CF BT TI8622b Asetustila RT UT Y, katso yksityiskohdat oikealla. W V U RK DT ST TI825a PF T TI8623b KUVA 3. DataTrak-säätimet ja -ilmaisimet ZAJ

11 DataTrakin käyttö DataTrakin käyttö DataTrak sisältyy tiettyihin malleihin. Sivulla 3 on luettelo malleista, joissa on DataTrak. Kaukokäytettävät DataTrak-mallit on esitelty järjestelmän käyttöohjeissa. Lue sivuilta tietoa osista. DataTrak-näyttö (Y) sammuu minuutin kuluttua pariston virran säästämiseksi. Aktivoi näyttö painamalla mitä tahansa näppäintä. Asetustila. Katso KUVA 3. Paina 5 sekuntia, kunnes asetusvalikko tulee näkyviin. 2. Kun haluat määrittää ylikierrosasetuksen, koon ja virtausmäärän yksiköt ja ottaa käyttöön ylikierros-, E-, E2- ja E5-virhevaihtoehdot, muuta arvoa painamalla ja tallenna arvo ja siirrä kohdistin Ajotila Käynti ylikierroksilla Ylikierrosten ohjaus on testattava säännöllisesti. Testaus tapahtuu menemällä Setup-tilaan ja asettamalla arvoksi (yksi). Pumpun tulisi pysähtyä kuuden syklin kuluessa.. Katso KUVA 3. Jos pumppu käy ylikierroksilla, ylikierrossolenoidi aktivoituu ja pysäyttää pumpun. LED (W) vilkkuu ja näyttö (Y) kertoo käynnistä ylikierroksilla (katso Taulukko ). 2. Nollaa ylikierrossolenoidi sulkemalla pääilmaventtiili (B). Anna ilman poistua ilmamoottorista kokonaan, ennen kuin siirryt vaiheeseen 3. Näyttö muuttuu vastaavasti alla näkyvällä tavalla. B seuraavaan tietokenttään painamalla. Kun ylikierrostoiminto-, E-, E2- ja E5-virhevaihtoehdot ovat käytössä, asetusnäytössä näkyy. Katso KUVA Poista vianmäärityskoodi ja nollaa ylikierrossolenoidi painamalla. 3. Siirrä kohdistin E5-virhekenttään ja poistu Asetus-tilasta painamalla vielä kerran. 4. Käynnistä pumppu uudelleen avaamalla pääilmanventtiili (B). Kun haluat poistaa ylikierrosten valvonnan käytöstä, siirry Asetus-tilaan ja aseta ylikierroksen arvoksi 0 (nolla) tai valitse kytkimellä (RT) off (katso KUVA 3) ZAJ

12 DataTrakin käyttö Esitäyttö/huuhtelu. Katso KUVA 3. Siirry Esitäyttö-/huuhtelu-tilaan aktivoimalla näyttö painamalla mitä tahansa näppäintä ja paina sitten. Esitäyttö-/ huuhtelusymboli tulee näyttöön, ja LED vilkkuu. Näyttö Katso KUVA 3. Näyttö (Y) sammuu, kun sitä ei käytetä yli minuuttiin käyttö-tilassa tai yli kolmeen minuuttiin asetustilassa. Aktivoi näyttö painamalla mitä tahansa näppäintä. DataTrak jatkaa työjaksojen laskemista, kun näyttö on sammuksissa. 2. Kun Ensitäyttö/Huuhtelu -tila on käytössä, ylikierrossuojaus otetaan pois käytöstä, eikä annoslaskuri (BT) laske. 3. Poistu Esitäyttö-/huuhtelu-tilasta aktivoimalla näyttö painamalla mitä tahansa näppäintä ja paina sitten. Esitäyttö-/huuhtelusymboli katoaa näytöstä, ja LED lakkaa vilkkumasta. Laskuri Katso KUVA 3. Annoslaskurin (BT) viimeinen merkki tarkoittaa gallonien tai litrojen kymmenesosia. Nollaa laskuri aktivoimalla näyttö painamalla mitä tahansa näppäintä ja paina sen jälkeen 3 sekuntia. Vianmääritys DataTrak tunnistaa useita pumpun ongelmia. Kun se tunnistaa ongelman, LED (W, KUVA 3) alkaa vilkkua ja vianmäärityskoodi tulee näyttöön. Katso Taulukko. Hyväksy vianmääritys ja palaa normaaliin käyttönäyttöön aktivoimalla näyttö painamalla kerran ja vielä kerran tyhjentääksesi vianmäärityskoodinäytön. Jos virtausmäärän asetus on /min, molemmat laskurit näyttävät pumpun työjaksojen määrän ZAJ

13 DataTrakin käyttö Taulukko : Vianmäärityskoodit Merkki Koodinro Koodin nimi Vika Syy Käynti ylikierroksilla Pumppu käy määritettyä Ilmanpaine kohonnut. ylikierrosrajaa nopeammin. Nesteen tuotto kasvanut. Neste on loppunut. E- Syöksy ylös Vuoto yläiskun aikana. Männän venttiili on kulunut tai tiivisteet kuluneet. E-2 Syöksy alas Vuoto alaiskun aikana. Imuventtiili on kulunut. E-3 Pariston virta vähissä Pariston jännite on liian pieni ylikierrosten pysäyttämiseen. E-4 Huoltokomponentti Ongelma ylikierrosten pysäyttämisessä. Pariston virta vähissä. Pariston vaihtaminen, lue sivu 4. Ylikierros-tila on otettava pois käytöstä, kunnes paristo on vaihdettu, katso sivu. Solenoidi on vaurioitunut. Venttiilivaunu on vaurioitunut. E-4 Solenoidi irronnut Solenoidi on irronnut. Solenoidi on irti. Solenoidin johdot ovat vaurioituneet. E-5 Huoltokomponentti 2 Ongelmia venttiilin liikkeen tunnistuksessa. Anturit ovat irti. Anturit on väärin asennettu. Anturit ovat vaurioituneet. Venttiilivaunu on vaurioitunut. E-6 Palanut sulake Sulake on palanut. Virheellinen solenoidi tai solenoidin johdotus. Äärilämpötilat (yli 60 C [40 F]). Ota ylikierrostila pois käytöstä, kunnes vika on korjattu ja sulake on vaihdettu. Katso sivut ja ZAJ 3

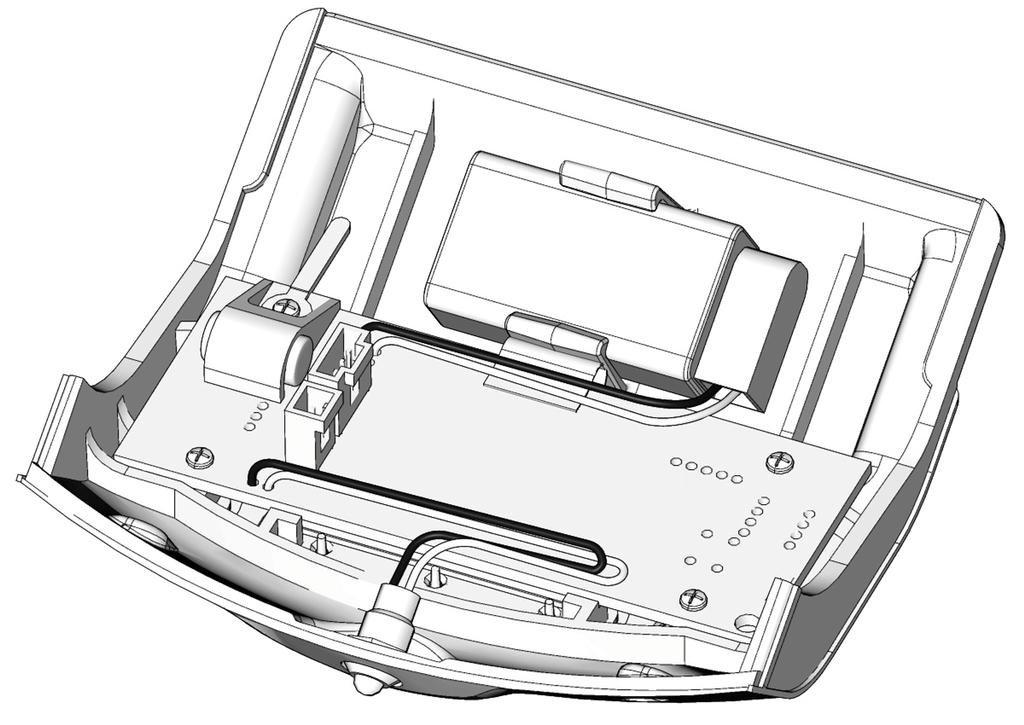

14 DataTrakin käyttö DataTrak-moduulin pariston tai sulakkeen vaihtaminen Taulukko 2: Hyväksytyt paristot Energizer alkali # 522 Varta alkali # 4922 Ultralife litium # U9VL Duracell alkali # MN604 Tulipalo- ja räjähdysriskin pienentämiseksi paristo ja sulake on vaihdettava vaarattomassa tilassa. 5. Sulakkeen (3a) vaihtaminen: Käytä vain Taulukossa 2 ilmoitettuja hyväksyttyjä vaihtoparistoja ja Taulukossa 3 ilmoitettuja hyväksyttyjä sulakkeita. Muiden paristojen ja sulakkeiden käyttö mitätöi Gracon takuun sekä Intertek- ja Ex-hyväksynnät. a. Irrota ruuvi, metallihihna ja muovipidike. b. Vedä sulake irti levystä. c.. Irrota kaksi ruuvia (35). Vedä DataTrak-moduuli (3) varovasti ulos kotelosta (32). Katso KUVA 4. Sarjan kirjainkoodi Vaihda uuteen sulakkeeseen (3a). Taulukko 3: Hyväksytyt sulakkeet DataTrakin osanumero Kaikki muut osanumerot Sarja* Vaadittu sulake A tai B 24C580 C tai myöhempi 24V26 A 24C580 B tai myöhempi 24V26 *KUVA 4 osoittaa sarjan kirjainkoodin sijainnin. 35 Sulake (3a) Anturin kaapeliliitäntä Paristo TI826c KUVA 4. Irrota DataTrak-moduuli 2. Irrota ylikierrossolenoidi ja anturikaapelit moduulin levystä. Katso KUVA Vie DataTrak-moduuli (3) räjähdysvaarattomaan paikkaan. 4. Irrota käytetty paristo ja vaihda se hyväksyttyyn paristoon. TI7757a Solenoidin kaapeliliitäntä KUVA 5. DataTrakin pariston ja sulakkeen sijainti Käytä vain Gracon hyväksymiä vaihtosulakkeita (3a) ZAJ

15 Vianetsintä Vianetsintä Lue myös vianetsintäkaavio integroitujen ilmanohjausmoduuleiden käyttöohjeesta Ilmamoottori ei käy. Ongelma Syy Ratkaisu Pääilmaventtiilin puolat tai lautasventtiilit vahingoittuneet. Korjaa pääilmaventtiili. Katso sivu 9. Vaihda lautasventtiilit (2). Katso sivu 26. Pakoilmaa pääsee jatkuvasti ilmamoottorin akselin ympärille iskun yhteydessä. Pakoilmaa vuotaa jatkuvasti äänenvaimentimesta yläja alaiskun aikana. Ilmamoottori ponnahtaa iskun huipulla. Ilmamoottori ponnahtaa iskun pohjassa. Moottorin palautus hidas. Jäätä äänenvaimentimessa. DataTrak-solenoidi on lauennut. Pumppu käy ylikierroksilla (vain DataTrak-mallit). Ilmamoottorin akselin tiiviste vaurioitunut. Jäänpoiston säädin on auki. Ilmaventtiilivaunu, levy tai tiiviste vaurioitunut. Vaurioitunut tai kulunut moottorin männän O-rengas. Katso Käynti ylikierroksilla, sivulla. Vaihda ilmamoottorin akselin tiiviste (7), nahkaiset tukipalat (8) ja pidätysrengas (9). Katso sivu 23. Sulje jäänpoiston säädin nupilla tai litteäteräisellä ruuvitaltalla. Vaihda vaunu (08), levy (05) tai tiiviste (04). Katso sivu 2. Vaihda männän O-rengas (7). Katso sivu 23. Alempi lautasventtiili vaurioitunut. Vaihda alempi lautasventtiili (2). Katso sivu 26. Yläventtiili moottorin tiivisteelle Vaihda tiiviste (46). vuotaa. Ylempi lautasventtiili vaurioitunut. Vaihda ylempi lautasventtiili (2). Katso sivu 26. Yläventtiili moottorin tiivisteelle vuotaa. Vaihda tiiviste (46). Tukkeutunut lautasventtiilin äänenvaimennin. Ilmavuoto lautasventtiilistä (2), tiivisteiltä (46), pakotiivisteeltä (02), kärryn tiivisteeltä (06), männän venttiilistä (9), männän venttiilin stopperista (0) tai holkkitiivisteestä (09). Venttiili on kuiva ja tahmea. Ilmamoottori käy korkealla paineella tai korkealla jaksoluvulla ja erittäin kostealla ilmalla. Irrota äänenvaimennin (58) ja puhdista. Vaihda vuotava osa tai tiiviste. Lisää öljyä ilmansuodattimen kuppiin tai lisää ilmalinjan voitelulaite. Vähennä painetta, jaksonopeutta tai moottorin käyttösuhdetta tai avaa jäänpoiston säädin nupilla tai litteäteräisellä ruuvitaltalla ZAJ 5

16 Vianetsintä Jäätä moottorissa. Ongelma Syy Ratkaisu Ilmaa pääsee jatkuvasti äänenvaimentimen (58) ylätai alapuolelta. Ilmaa pääsee äänenvaimentimelta (58) vain ylä- tai alaiskun aikana. Ilmamoottori pysähtyy tai sammuu iskun päässä. Ilmamoottori ei toimi kaikilla paineilla. Ilmamoottori käy korkealla paineella tai korkealla jaksoluvulla ja erittäin kostealla ilmalla. Moottorin äänenvaimentimen rajoitus. Lautasventtiilin nasta tai istukka vuotaa. Lautasventtiili (2), O-rengas (2d) tai varmistusrengas (2c) puuttuu tai niitä on liikaa. Vähennä painetta, jaksonopeutta tai moottorin käyttösuhdetta tai avaa jäänpoiston säädin nupilla tai litteäteräisellä ruuvitaltalla. Alenna paineilman kastepistettä kosteutta poistavalla hiilisuodattimella tai ilmankuivaajalla. Jos käytössä on hiljainen moottori, poista äänenvaimentimen äänieste. Pura, puhdista ja voitele venttiilin nasta, katso sivu 26. Jos ongelma jatkuu, vaihda lautasventtiili. Vaihda yksi tai molemmat O-renkaat. Vaihda päällimmäinen lautasventtiili, jos ilma karkaa laskuiskun aikana. Vaihda alimmainen lautasventtiili, jos ilma karkaa nousuiskun aikana. Lautasventtiili (2) on tukossa tai vuotaa. Vaihda lautasventtiili (2). Hammastus (3) on juuttunut. Puhdista ja voitele hammastus (3) tai vaihda. Männän venttiilin tiiviste rikki tai asennettu Vaihda männän venttiili (9). väärin päin männän venttiiliin (9). Männän venttiilin pidäkerengas (9) on taittunut tai osuu sylinterin holkin pohjaan (09). Venttiilin runko (03) on haljennut ruuvien (23) ylikiristämisen takia. (Koskee vain ennen 2008 rakennettuja ilmamoottoreita). Päätytiiviste (46) vuotaa paineportin ja signaaliportin välistä. Ilmaventtiili (40) on kuiva. Kitka on suurta kuivan paineilman vuoksi. DataTrak-ylikierrossolenoidi on pysäyttänyt ilmamoottorin. Männän venttiili (9) ja ilmakuppi (08) eivät irtoa solenoidin (40) nastasta. Vaihda tai korjaa männän venttiili (9). Vaihda venttiilin runko (03) tai koko venttiili (40). Vaihda tiiviste (46) Pura ilmaventtiili (40) ja voitele venttiili tai ilma. Katso Moottorin voitelu, sivu 9. Puhdista ja voitele männän venttiilin (9) reiät ja tiivisteet, ilmakuppi (08) sekä hammastus (3). Punainen LED välkkyy. Ilmamoottori on esitäyttö/huuhtelutilassa. Palaa normaalikäyttöön painamalla. Katso Esitäyttö/huuhtelu, sivu 2. Ilmamoottori näyttää diagnoosikoodia. Katso Vianmääritys, sivu ZAJ

17 Vianetsintä Ongelma Syy Ratkaisu Minimi-ilmanpaine on liian korkea. (E-G-sarjan ilmamoottoreiden minimipaine on yli 0,8 MPa (,8 baaria, 26 psi). H-sarjan ja sitä uudempien ilmamoottoreiden minimipaine on yli 0, MPa (, baaria, 6 psi). Kitkaa syntyy kuivan ilmaventtiilin vuoksi (40). Katso Moottorin voitelu, sivu 9. Nestepumppu hankaa, koska pumpun Vaihda pumpun tiivisteet. tiivisteet ovat turvonneet tai likaiset. Lue syyt kohdasta Ilmamoottori pysähtyy tai sammuu iskun päässä. Lue ratkaisut kohdasta Ilmamoottori pysähtyy tai sammuu iskun päässä ZAJ 7

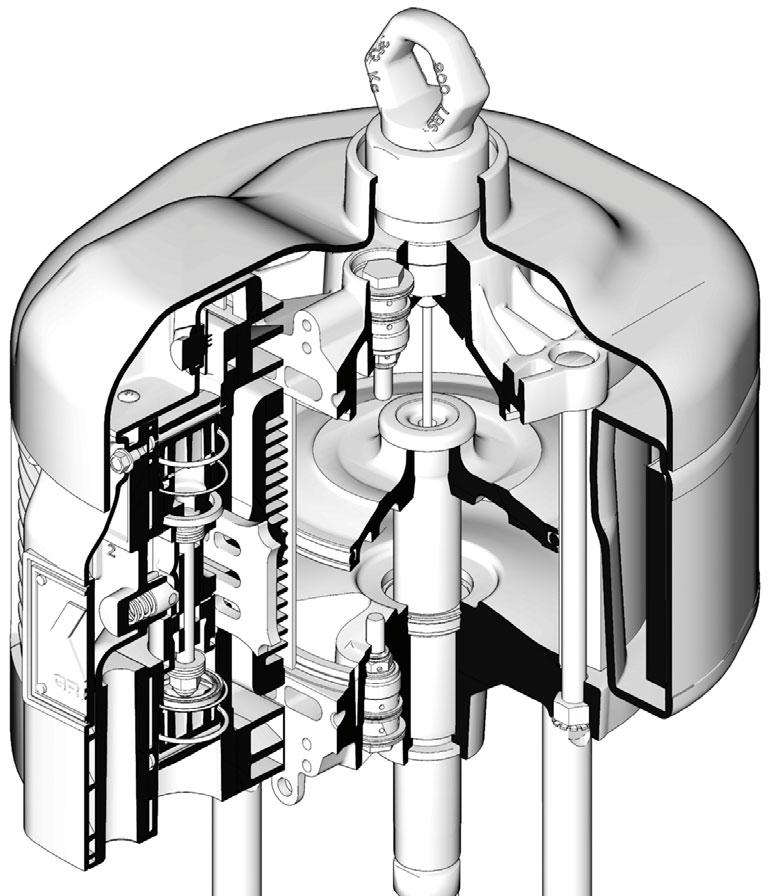

18 Vianetsintä Lautasventtiili Ilmaventtiilin tiivisteet Ilmaventtiilin puola Ilmaventtiilin liukulevy Ilmaventtiilin tiivisteet Männän O-rengas Lautasventtiili Männän varren tiivisteet TI8624a KUVA 6. Cutaway View-, Standard- ja DataTrak-mallit Lineaarinen anturi Lautasventtiili Ilmaventtiilin tiivisteet Ilmaventtiilin puola Ilmaventtiilin liukulevy Ilmaventtiilin tiivisteet TI8066b Männän O-rengas KUVA 7. Cutaway View, mallit lineaarisella tunnistimella Lautasventtiili Männän varren tiivisteet ZAJ

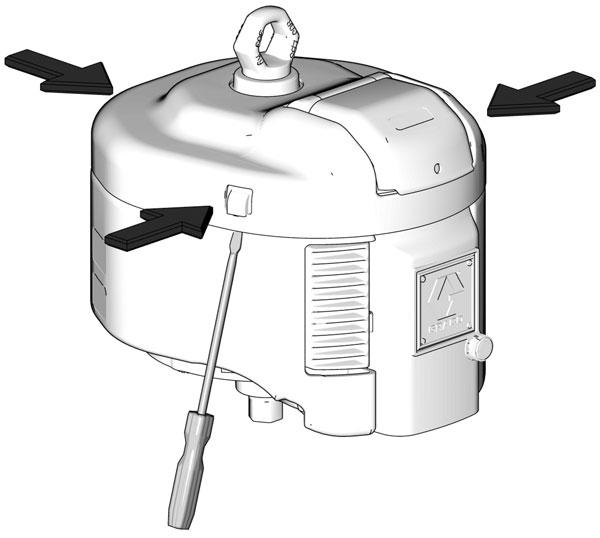

19 Korjaus Korjaus Määräaikaishuollon aikataulu Kunnossapidon tarve määräytyy järjestelmän käyttöolosuhteiden mukaan. Laadi määräaikaishuollon aikataulutaulukko kirjaamalla siihen, milloin ja millaista kunnossapitoa tarvitaan, ja määritä sitten järjestelmän tarkastusaikataulu. Tarvittavat työkalut Litteäteräinen ruuvitaltta Ruuvitaltta 3/4 tuuman hylsyavain 9/6 tuuman hylsyavain 3/8 tuuman hylsyavain Momenttiavain 4. Pidä pistoolin metalliosaa tukevasti maadoitettua metalliastiaa vasten. Liipaise pistoolia paineen poistamiseksi. 5. Lukitse liipaisimen lukko. 6. Avaa järjestelmän kaikki nesteentyhjennysventtiilit ja varaa jäteastiat valmiiksi nesteen talteenottoa varten. Jätä venttiilit tyhjiksi, kunnes voit täyttää ne uudelleen. 7. Jos epäilet, että suutin tai letku on tukossa tai että paine ei ole täysin poistunut yllä esitettyjen toimien jälkeen, löysää ensin HYVIN HITAASTI suuttimen suojuksen kiinnitysmutteria tai letkuliitintä paineen poistamiseksi vähitellen ja löysää ne sitten kokonaan. Poista suuttimen tai letkun tukos. Ilmaventtiilin korjaus Ilmaventtiilin irrottaminen Rasva Kierreliimaa Paineenpoistotoimet. Pysäytä pumppu keskelle iskua. Poista paine, sivu Irrota moottorin ilmajohto. 3. Katso KUVA 8. Käännä yläkansi (30) auki. Välille jäänyt ilma voi saada pumpun toimimaan odottamatta, mistä voi olla seurauksena vakava tapaturma, mukaan lukien nesteen roiskuminen iholle tai liikkuvien osien aiheuttamat vammat. 30 Älä nosta tai siirrä paineistettua moottoria.. Lukitse liipaisimen lukko. KUVA 8. Irrota yläkansi TI828b 2. Sulje tyhjentävät pääilmaventtiilit. 3. Vapauta liipaisimen lukko. 4. Katso KUVA 9. Irrota ulomman venttiilin kansi (47). 5. Moottorit, joissa on DataTrak tai lineaarinen anturi: 32384ZAJ 9

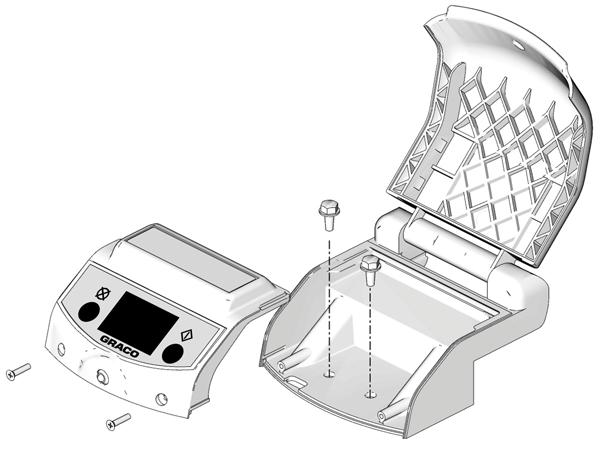

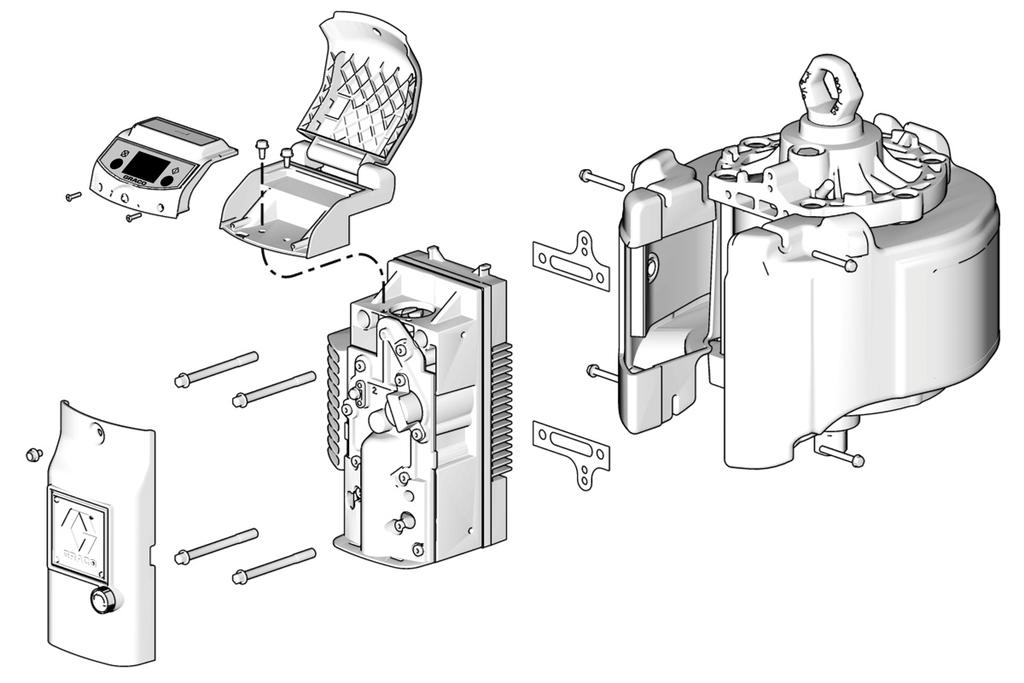

20 Korjaus a. DataTrak-mallit: Irrota kaksi ruuvia (35). Irrota DataTrak-moduuli (3) varovasti, katso sivu 4. Irrota ylikierrossolenoidi ja anturikaapelit moduulin levystä. Irrota kaksi ruuvia (34) ja vedä kotelo (32) varovasti ilmaventtiilistä. b. Lineaarisella tunnistimella varustetut mallit: Irrota ruuvit (34) ja vedä kotelo (32) varovasti ilmaventtiilistä. Irrota anturikaapeli piirilevystä. Katso KUVA 5, sivulla 27. c. Kaukokäyttöön tarkoitetut DataTrak-mallit: Kun irrotat ulkokantta (47), työnnä kaukokäytön johdotus ja läpivientirengas varovasti kannen aukosta. Katso KUVA 7, sivulla Irrota ruuvit (43 ja 4). Irrota ilmaventtiili (40) tarttumalla sitä ylä- ja alapäästä ja kiertämällä venttiiliä ulos oikealta puolelta sekä vetämällä kotelo (E) irti äänenvaimentimesta (5). Vaihda tiivisteet (46). 7. Jos korjaat ilmaventtiiliä, siirry kohtaan Ilmaventtiilin purkaminen, sivu 2. Jos haluat asentaa aivan uuden ilmaventtiilin, jatka vaiheesta Voitele tiivisteet (46) ja varmista, että ne ovat kohdakkain ilmaventtiilin (40) takana olevien reikien kanssa. Asenna ilmaventtiili. Asenna ruuvit (4) ja kiristä momenttiin 27, N m (20 ft-lb). Kierrä ruuvit (43) paikalleen käsin ja kiristä ne äänenvaimenninta vasten (5). 9. Moottorit, joissa on DataTrak tai lineaarinen anturi: a. DataTrak-mallit: Liu uta kotelo (32) varovasti ilmaventtiiliin. Kierrä ruuvit (34) paikalleen käsin ja kiristä momenttiin,3 N m (00 in-lb). Kiinnitä solenoidi ja anturikaapelit DataTrakmoduuliin (3), katso sivu 4. Liu uta moduuli varovasti takaisin koteloon (32). Asenna takaisin kaksi ruuvia (35). b. Lineaarisella tunnistimella varustetut mallit: Kytke anturin kaapeli uudelleen piirilevyyn. Katso KUVA 5, sivu 27. Liu uta kotelo (32) varovasti ilmaventtiiliin. Kierrä ruuvit (34) paikalleen käsin ja kiristä momenttiin,3 N m (00 in-lb). c. Kaukokäyttöön tarkoitetut DataTrak-mallit: Kun asennat ulkokantta (47), työnnä kaukokäytön johdotus ja läpivientirengas varovasti takaisin kannen aukosta. Katso KUVA 7, sivulla Asenna yläkansi (30) takaisin.. Kytke ilmajohto moottoriin. 5 6 Käytä voiteluainetta. Kierrä ruuvit käsin ja kiristä momenttiin,3 N m (00 in-lb) Kiristä momenttiin N m (20 ft-lb). Kiristä kokonaan äänenvaimenninta vasten (5). 4 E TI827c KUVA 9. Irrota ilmaventtiili (mallit esitetty DataTrak-moduulissa) ZAJ

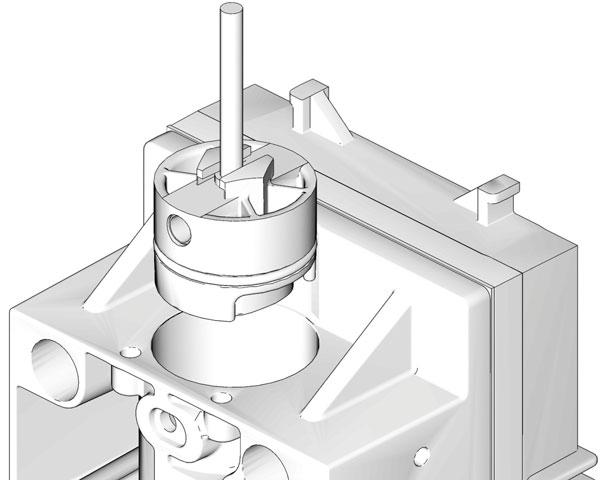

21 Korjaus Ilmaventtiilin purkaminen Saatavana on ilmaventtiilin tiivisteen korjaussarja NXT35. Sarjan osat on merkitty symbolein ( ). Sarjassa on uusimmat ja parhaimmat tiivisteosat, käytä aina kaikki sarjan osat. Saatavana on ilmaventtiilin korjaussarja NXT44. Sarjan osat on merkitty symbolein ( ). Sarjassa on uusimmat ja parhaimmat tiivisteosat, käytä aina kaikki sarjan osat.. Suorita vaiheet 6 kohdassa Ilmaventtiilin irrottaminen, sivu Katso KUVA. Irrota ruuvit (24), vaunun kansi (2), jousikuormitteinen pidätin (3), tiiviste (06) ja jäänpoiston säädin (45). 3. Katso KUVA 0. Irrota pidiketapit () rei istään (J). Käännä tapit ja liu uta päät männän pysäyttimien (0) uriin. Vedä männän pysäyttimet ulos tappien avulla. 6. Irrota holkit varoen (09). Tarkista tiivisteet (09a) ja holkkien sisäpinta sekä kotelo (03) kulumisen ja vaurioiden varalta. 7. Irrota vaunu (08) ja vaunun pidätin (07). 8. Irrota ruuvit (23), pidikkeet (7), venttiililevy (05) ja tiiviste (04). 9. Tarkista ramppi (07), vaunu (08), levy (05), runko (03) ja tiiviste (04) vaurioiden ja halkeamien varalta. Ilmaventtiilin kokoaminen. Asenna uusi tiiviste (02 ) venttiilin rungon (03) ja pakokannen (0) väliin. 2. Voitele venttiililevy (05 ). Asenna tiiviste (04 ) ja levy (05 ) venttiilin runkoon (03). Kiristä ruuvit (23) ja pidätinrenkaat (7) käsin ja väännä sitten tasaisesti momenttiin 28,5-3, N m (2-23 ft-lb). Voitele vaunun (08 ) tiivistävä pinta. Asenna vaunu ja ramppi (07 ) Voitele O-renkaat (09a) holkeissa (09 ). Asenna holkit. Voitele niiden sisäpinnat. 4. Voitele männät ja männän venttiilin tiivisteet (9) litium-rasvalla. Asenna männän venttiilin toinen pää venttiilin runkoon (03). Kierrä mäntää niin, että nastan reiät tulevat näkyviin. Asenna toinen pää ja kiinnitä nastalla (P) ja jousella (S). J KUVA 0. Irrota männän rajoittimet TI7758a VAROITUS Älä väännä jousia pysyvästi. Jousten pitää tulla ehdottoman kireälle männän venttiiliä (9) vasten häiriöiden estämiseksi. Varmista, että jousen päät ovat eri puolilla kiinnikettä. 4. Katso KUVA. Kierrä männän venttiiliä (9) niin, että nastat (P) ovat esillä. Nosta jousta (S) ja työnnä yksi nasta ulos. Työnnä männän venttiilin toinen pää ulos venttiilin rungon päästä (03) ja toinen pää pohjasta. Älä väännä jousia (S) pysyvästi. 5. Tarkista mäntä ja tiivisteet. Vaihda viallinen männän venttiili (9). Avoin tiivisteen huullos on kohdistettava keskelle ZAJ 2

22 Korjaus 5. Voitele O-renkaat (0a). Asenna männän rajoitin (0) ja pidiketapit (). 6. Katso KUVA. Voitele ja asenna jousikuormitteinen pidätin (3 ), tiiviste (06 ), vaunun kansi (2) ja ruuvit (24). Kiristä momenttiin 9,2-2,4 N m (70-90 in-lb) seuraamalla liitteen a mallia. 7. Katso KUVA 9, sivu 20. Voitele tiivisteet (46) ja varmista, että ne ovat kohdakkain ilmaventtiilin (40) takana olevien reikien kanssa. Asenna ilmaventtiili. Asenna ruuvit (4) ja kiristä momenttiin 27, N m (20 ft-lb). Kierrä ruuvit (43) paikalleen käsin ja kiristä ne äänenvaimenninta vasten (5). 8. Asenna moduulit takaisin moottoreissa, joissa on DataTrak tai lineaarinen anturi, katso vaihe 9, sivu NXT45 Käytä korkealuokkaista litium-rasvaa Tärkeää: Älä väännä jousia (S) pysyvästi. Jousten pitää tulla ehdottoman kireälle männän venttiiliä (9) vasten häiriöiden estämiseksi. Kiristä momenttiin 4,7 N m (80 in-lb). Kierrä käsin ja kiristä momenttiin 28,5-3, N m (2-23 ft-lb). Liite a. Malli momenttiin kiristämisestä 0 0a 09 09a 9 (Ref) S P a 09 0a TI295b KUVA. Ilmaventtiilin korjaaminen (kuvassa NXT07) ZAJ

23 Korjaus Sylinterin ja männän korjaaminen Saatavana on ilmamoottorin korjaussarjoja. Katso osaluettelot sivuilla 3, 33 ja 35, joilta selviää moottorisi kokoon sopiva sarja. Sarjoihin kuuluvat osat on merkitty tähdellä (*). Käytä sarjan kaikki osat parhaan mahdollisen lopputuloksen varmistamiseksi. Ilmamoottorin purkaminen 5. Irrota ulomman venttiilin kansi (47). Katso KUVA Irrota neljä ruuvia (43) ja äänenvaimennin (5). 7. Irrota kaksi ylimmäistä ilmaventtiilin ruuvia (4). Löysää (mutta älä irrota) pohjan kaksi ruuvia (4). Kallista ilmaventtiiliä (40) purkamisen helpottamiseksi. 8. Irrota kiinnityspultit (3). Irrota yläsuojus () lyömällä sitä kuminuijalla. Nosta yläsuojus pois moottorin päältä. 9. Irrota ilmamoottori alemmasta (katso erillistä pumpun käyttöohjetta). Jätä männän varren liitin (A) varteen (S). 0. Työnnä mäntä (4) ulos sylinterin (2) yläosasta.. Pysäytä pumppu keskelle iskua. Poista paine, sivu Irrota moottorin ilmajohto. 3. Katso KUVA 8, sivulla 9. Käännä yläkansi (30) auki. 4. Moottorit, joissa on DataTrak tai lineaarinen anturi: a. DataTrak-mallit: Irrota kaksi ruuvia (35). Irrota DataTrak-moduuli (3) varovasti, katso sivu 4. Irrota ylikierrossolenoidi ja anturikaapelit moduulin levystä. Irrota kaksi ruuvia (34) ja vedä kotelo (32) varovasti ilmaventtiilistä.. Tutki männän O-rengasta (7). Tarkista, näkyykö männässä (4) tai männän varressa (S) naarmuja tai vaurioita. Vaihtomäntä (4) sisältää männän, varren (S), liittimen (A) ja puskurin (0). 2. Irrota sylinteri (2). Tarkista, näkyykö sisäpinnassa naarmuja tai vaurioita. Vaihda, jos huomaat vaurioita. 3. Irrota puskuri (59), pidätinrengas (9), varmistustiivisteet (8) ja V-tiiviste (7) alakannesta (3). Tarkista, näkyykö näissä osissa kulumista tai vaurioita. Tarkista, että laakeri (B) on paikallaan (pieni heitto sallitaan). Jos laakeri on vaurioitunut, vaihda alakansi (3). b. Lineaarisella tunnistimella varustetut mallit: Irrota ruuvit (34) ja vedä kotelo (32) varovasti ilmaventtiilistä. Irrota anturikaapeli piirilevystä. Katso KUVA 5, sivulla ZAJ 23

24 Korjaus S * A * 5 46* *8 9* 7* B Mallit, joissa on lineaarinen anturi TI8220a 5 Käytä korkealuokkaista litium-rasvaa. 9 Kiristä momenttiin 40,6-48,8 N m (30-36 ft-lb). TI829C 4 0 Kiristä momenttiin 5,3-56,7 N m (38-42 ft-lb). Käytä 3/8 tuuman hylsyä sovittaaksesi reiän. 46* Kiristä momenttiin 27, N m (20 ft-lb). Kiristä kokonaan äänenvaimenninta vasten (5). KUVA 2. Ilmamoottorin korjaus 8 Asennusjärjestys: kaksi nahkarengasta (8), yksi u-kuppi (7) ylöspäin ja yksi spiraalijousi (9). H-sarjan moottoreissa on eri asennusjärjestys ZAJ

25 Korjaus Ilmamoottorin purkaminen. Katso KUVA 2. Asenna kaksi varmuustiivistettä (8*) ja v-tiiviste (7*) huullos ylöspäin. Asenna sitten pidäkerengas (9*) pohjalevyyn (3). Voitele kaikki tiivisteet. Asenna puskuri (59). Ennen H-sarjan tuloa markkinoille u-kuppi (7) asennettiin nahkatiivisteiden väliin (8). 2. Asenna O-rengas (7*) mäntään (4). Varmista, että männän puskuri (0) on paikallaan. On normaalia, että O-rengas (7*) vaikuttaa liian suurelta. 3. Asenna mäntä pohjalevyyn (3) ja liu'uta varovasti sovitin (A) sekä akseli (S) tiivisteiden välistä. 4. Voitele sylinterin (2) sisäpuoli. Aseta sylinteri (2) männän (4) päälle. Varo rikkomasta O-rengasta (7*). Vie O-rengas varovasti uraan ja paina sitä, kunnes sylinteri liukuu sen yli. 0. Asenna äänenvaimennin takaisin (5). Kiristä ruuvit (43) kunnolla äänenvaimenninta vasten.. Asenna ulompi venttiilin kansi (47) takaisin. 2. Moottorit, joissa on DataTrak tai lineaarinen anturi: a. DataTrak-mallit: Liu uta kotelo (32) varovasti ilmaventtiiliin. Kierrä ruuvit (34) paikalleen käsin ja kiristä momenttiin,3 N m (00 in-lb). Kiinnitä solenoidi ja anturikaapelit DataTrakmoduuliin (3), katso sivu 4. Liu uta moduuli varovasti takaisin koteloon (32). Asenna takaisin kaksi ruuvia (35). b. Lineaarisella tunnistimella varustetut mallit: Kytke anturin kaapeli piirilevyyn. Katso KUVA 5, sivu 27. Liu uta kotelo (32) varovasti ilmaventtiiliin. Kierrä ruuvit (34) paikalleen käsin ja kiristä momenttiin,3 N m (00 in-lb). 3. Asenna yläkansi (30) takaisin. 4. Kytke ilmajohto moottoriin. On normaalia, että O-rengas (7*) vaikuttaa liian suurelta sylinteriin nähden. 5. Aseta yläsuojus sylinteriin (2) varovasti siten, että litteä reuna on kohdakkain alakannen (3) litteän reunan kanssa. Kiinnitä ankkuripultit (3) käsin. 6. Asenna venttiili uusia tiivisteitä (46) käyttäen ilmaventtiilin ruuveilla (4) ja kiristä momenttiin 27, N m (20 ft-lb). Kiristä pohjan kaksi ilmaventtiilin ruuvia (4) ja kohdista ne päätypaloihin () ja pohjakanteen (3). Löysää sitten kahta pohjan ruuvia (4). 7. Kiristä kiristyspultit (3) tasaisesti momenttiin 5,3-56,7 N m (38-42 ft-lb). 8. Kiristä pohjaruuvit (4) momenttiin 27, N m (20 ft-lb). 9. Kytke ilmamoottori alempaan (katso erillistä pumpun käyttöohjetta). Katso kohdasta Lisävarusteet sivulta 4 luettelo Gracon NXT-moottoreihin saatavista liittimistä ZAJ 25

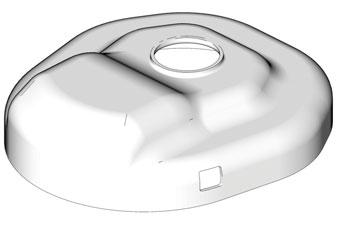

26 Korjaus Lautasventtiilin korjaus. Pysäytä pumppu keskelle iskua. Poista paine, sivu Irrota moottorin ilmajohto. 3. Katso KUVA 8, sivulla 9. Käännä yläkansi (30) auki. Lautasventtiileitä parannettiin vuoden 2009 puolivälissä tiivisteiden ja aikaisemman toiminnan osalta. Uusimpia osia voidaan käyttää vanhemmissa ilmamoottoreissa, ei kuitenkaan varmistusrengasta (2c). Jos tilaat varaosan NXT00, saat automaattisesti uuden osan. 2b 4. Katso KUVA 3. Irrota lautasventtiilit (2). Pienet O-renkaat (2c, 2d) eivät välttämättä tule ulos lautasventtiilien kanssa. Muista irrottaa ne yläsuojuksesta () tai alakannesta (3). 5. Tutki lautasventtiilien O-renkaat (2a, 2b, 2d) ja varmistus (2c). Vaihda vaurioituneet O-renkaat tai vaihda koko lautasventtiili. 6. Voitele lautasventtiili (2) ja asenna kansi () sekä pohja (3). Kiristä momenttiin 40,6-48,8 N m (30-36 ft-lb). 2a 2d KUVA 4. Uuden lautasventtiin tiedot 2b 2a 2c 2d TI7750b KUVA 3. Alkuperäinen lautasventtiiliosa ZAJ

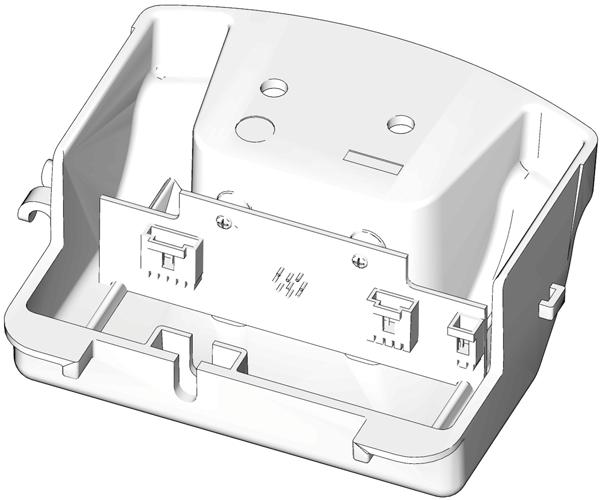

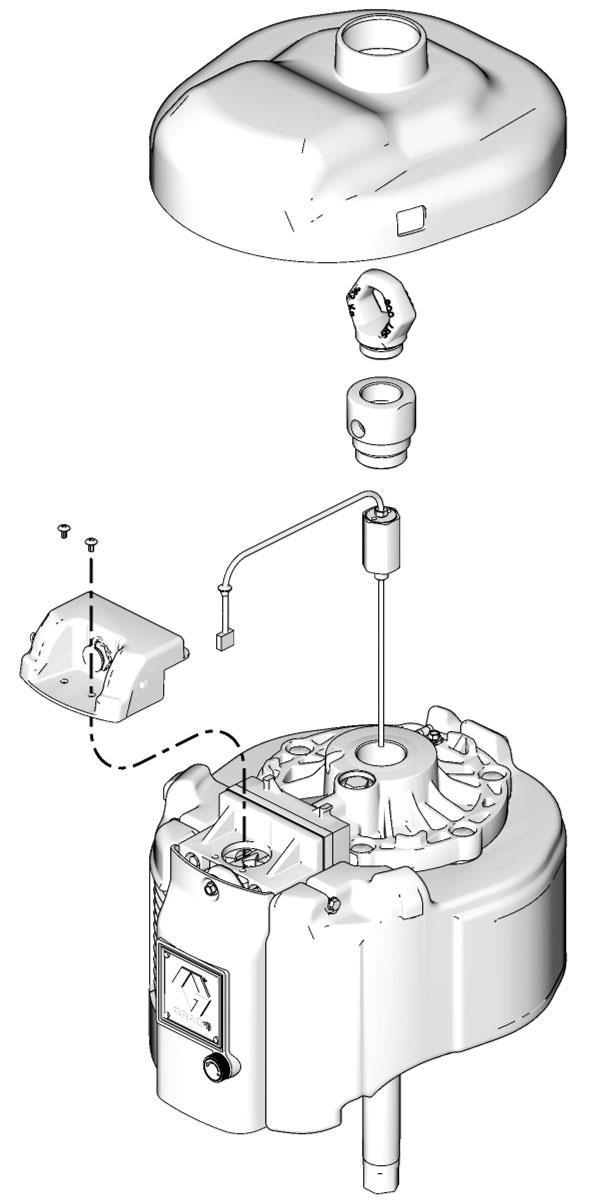

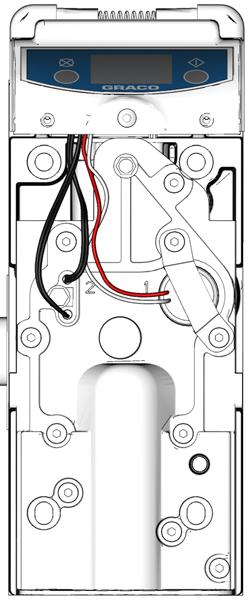

27 Korjaus Lineaarisen anturin vaihtaminen (jos on). Pysäytä pumppu keskelle iskua. Poista paine, sivu Irrota moottorin ilmajohto. 3. Katso KUVA 8, sivulla 9. Käännä yläkansi (30) auki. 0. Pujota anturikaapeli liittimen sivussa olevan reiän (H) läpi ja kytke takaisin piirilevyyn. Katso KUVA 5, sivu 27. Liu uta kotelo (32) varovasti ilmaventtiiliin. Kierrä ruuvit (34) paikalleen käsin ja kiristä momenttiin,3 N m (00 in-lb).. Käytä nostokorvakkeeseen (2) kierrelukitetta. Pidä sovitinta (33) kiinni työkalulla ja estä sitä kääntymästä. Kiristä momenttiin 40,6-48,8 N m (30-36 ft-lb). 2. Asenna yläkansi (30) takaisin. 3. Kytke ilmajohto moottoriin. 4. Pidä liittimestä (33) kiinni avaimella, jotta se ei pyöri, ja irrota nostorengas (2). Katso KUVA Irrota ruuvit (34) ja vedä kotelo (32) varovasti ilmaventtiilistä. Irrota anturikaapeli piirilevystä. Katso KUVA Kierrä käsin ja kiristä momenttiin,3 N m (00 in-lb). Käytä kierrelukitetta. Kiristä momenttiin 40,6-48,8 N m (30-36 ft-lb). Anturin kaapeliliitäntä 30 H TI8075a KUVA 5. Tunnistimen kaapeliliitäntä 6. Pujota kaapeli takaisin liittimen (33) sivussa olevan reiän (H) kautta ja vedä se ulos liittimen yläosasta. 7. Irrota liitin (33) ja anturi (35). Nosta anturi suoraan ylöspäin pois ilmamoottorista. 8. Käytä kierrelukitetta uuden tunnistimen kotelossa. Ruuvaa tunnistin (35) kanteen (). Kiristä momenttiin 40,6-48,8 N m (30-36 ft-lb). 9. Käytä sovittimeen (33) kierrelukitetta. Suorista tunnistimen kaapeli suoraan sovittimen yläpuolelle ja ruuvaa sovitin kanteen (). Kiristä momenttiin 40,6-48,8 N m (30-36 ft-lb). KUVA 6. Vaihda lineaarinen tunnistin TI7756c 32384ZAJ 27

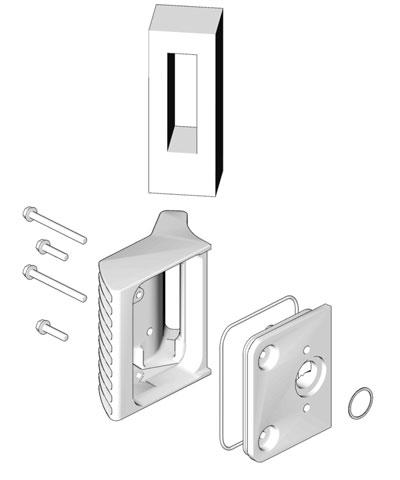

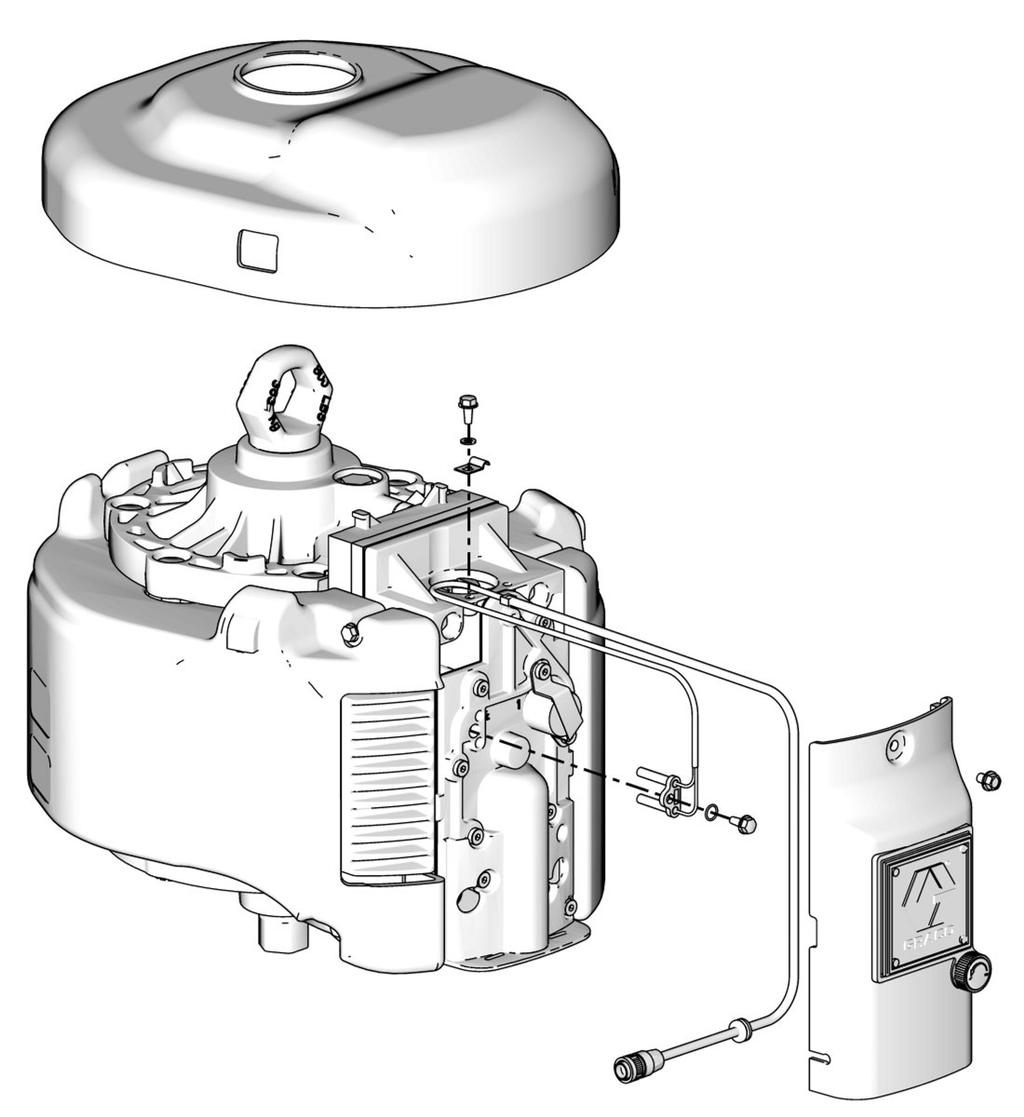

28 Korjaus DataTrak -yhteyssarja NXT406 kaukokäyttöön A. Pysäytä pumppu yläiskun aikana. Lue kohta Paineenpoistotoimet sivulta Irrota moottorin ilmajohto. 3. Irrota kansi. Irrota ilmaventtiilin kansi ja heitä pois. 4. Asenna reed-kytminen tunnistin (39) ja kiinnitä ruuvilla (24) sekä O-renkaalla (44). Katso KUVA 7. Kytke reed-kytkimen tunnistinkaapeli (R) DataTrak-moduulin langattomaan johtonippuun (76) C 76 R Vie johdot ilmaventtiilin yläpuolelle. Asenna vedonpoistaja (74) ruuvilla (45) ja aluslaatalla (75) reed-kytkimelle noin 50 mm (2 tuumaa) liitännän (C) taakse Vie DataTrakin etäkäytön johtonippu (76) alas ilmaventtiilin etuosaa ja työnnä varovasti läpivientirengas (G) uraan (S) uuden venttiilin kannessa (47). Johdon tulee tulla ulos noin 75 mm (3 tuumaa) ilmaventtiilin kannesta. 39 G S 47 TI0949A 7. Asenna uusi ilmaventtiilin kansi (47) ruuvilla (45) ja sijoita johtonippu (76) niin, ettei se jää puristuksiin. KUVA 7. DataTrak-yhteyssarja kaukokäyttöön 8. Asenna kansi (A) takaisin paikalleen. 9. Kytke ilmajohto moottoriin. 0. Kytke DataTrak-moduulin kaapeli johtonippuun (76). Kaukokäytettävät DataTrak-mallit on esitelty järjestelmän käyttöohjeissa ZAJ

29 Osat Osat Ilmamoottorin osapiirros (DataTrak-mallissa ja pienikohinainen poisto) Ilmamoottorimalli Osaluettelon sivu NXT-malli NXT-malli NXT-malli Pienikohinainen poisto (24) Jäänpoiston poisto (22) Ilmanpoisto (23) TI880a TI942b Yläkansi (30), mallit, joissa ei ole DataTrak-moduulia TI9422b 66 3 Lautasventtiilin (2) 0 tiedot (katso sivu 26) 8* 2b 4 Katso Poisto yläpuolella TI8620a * 2a 2c 2d TI7750b 5 8* * } Pakkausja tilaustiedot TI824d 9* 7* 8* 32384ZAJ 29

30 Osat Ilmamoottorin osapiirros (mallissa lineaarinen anturi) Ilmamoottorimalli Osaluettelon sivu NXT-malli NXT-malli NXT-malli Pienikohinainen poisto (24) Jäänpoiston poisto (22) Ilmanpoisto (23) TI880a Pakkausja tilaustiedot Katso Poisto yläpuolella 9* 7* 8* TI942b TI9422b 45 * Lautasventtiilin (2) tiedot (katso sivu 26) 4 2b 7* 2a 2c 2d 8* TI7750b 5 } 59 Katso pakkausja tilaustiedot * TI7748e ZAJ

31 Osat NXT-mallin 2200 ilmamoottorit NXT-mallin 2200 yhteiset osat Viite Osa Kuvaus Määrä 5F955 KANSI 2 NXT204 SYLINTERI 3 NXT202 KANSI, pohja 4 NXT20 MÄNTÄ, täydellinen 7* 6562 TIIVISTE, V, nitriili 8* 5H60 TIIVISTE, vara, nahka 2 9* 6A026 PIDÄTINRENGAS 0 NXT06 PUSKURI, mäntä. sisältää magneetin 2 NXT00 LAUTASVENTTIILI, 2 sisältää osat 2a-2d 2a. O-RENGAS; Buna-N 2b. O-RENGAS; Buna-N NXT0 2c. O-RENGAS, vara, buna-n 2d. O-RENGAS; Buna-N PULTTI, kuusiopää /2-3 x 203 mm (8 tuumaa) 4 Viite Osa Kuvaus Määrä 4 5F639 MUTTERI ja aluslaatta / NXT203 ÄÄNENVAIMENNIN 7* 2396 O-RENGAS, mäntä, nitriili 8* 5F449 O-RENGAS, pääty, nitriili O-RENGAS; Buna-N 2 5F93 KORVAKE, nosto RUUVI 3/8-6 x 0 mm 4 (4 tuumaa) RUUVI, kierteytyvä /4-20 x 4 5 mm (2 tuumaa) RUUVI, kierteytyvä /4-20 x 2 63 mm (2-/2 tuumaa) 46* TIIVISTE KANSI, venttiili, ulompi 5 5F674 TARRA, turva 52 5F973 TARRA, turva ÄÄNENVAIMENNIN PUSKURI RUUVI, maadoitus, M5 x 0, ALUSLAATTA, lukittuva, 5 mm 62 NXT2 NUPPI, jäänesto 32384ZAJ 3

32 Osat NXT-mallin 2200 vaihtuvat osat Ilmamoottorin osanumerot Viite Kuvaus N22DN0 N22DT0 N22DH0 N22LN0 N22LT0 N22LH0 N22RN0 N22RT0 N22RH0 Määrä 22 SARJA, jäänesto, sisältää NXT0 NXT0 NXT0 osat 20, 25, 44, 56, SARJA, pakokaasut, NXT05 NXT05 NXT05 sisältää osat 20, SARJA, pienikohinainen NXT04 NXT04 NXT04 malli, sisältää osat 20, 22, 25, 44, 54, 55, 56, 57, RUUVI, kone, kuusiopää, /4-20 x 25 mm ( tuumaa) 30 KANSI 5G377 5G576 5G379 5G377 5G576 5G379 5G377 5G576 5G SOVITIN, nostokorvake 5F772 5F772 5F TUNNISTIN, KOKONAINEN OHJAIN, vedonpoistaja ILMAVENTTIILI, NXT07 NXT08 NXT09 NXT07 NXT08 NXT09 NXT07 NXT08 NXT09 katso sivu RUUVI, kierteytyvä /4-20 x 3 mm (/2 tuumaa) HEIJASTINLEVY 5H79 5H79 5H79 55 RUUVI, kierteytyvä /4-20 x 3 mm (/2 tuumaa) TIIVISTE, pako 5H90 5H90 5H90 5H90 5H90 5H90 57 TIIVISTE, buna-n 5K345 5K345 5K345 5K345 5K345 5K DIFFUUSORI, pako 5G689 5G689 5G O-RENGAS SOVITIN, nostokorvake 6D00 6D00 6D00 6D00 6D00 6D00 66 O-RENGAS C20987 C20987 C20987 C20987 C20987 C20987 Vaara- ja varoitustarroja, kilpiä ja kortteja on saatavana vaihto-osina ilman maksua. * Osat sisältyvät korjaussarjaan NXT200 (myydään erikseen). Pienikohinaisen poiston muunnossarjaan NXT sisältyvät osat (ostettava erikseen). Käytössä vain alkuperäiset osat (katso KUVA 3) malleissa ennen kesäkuuta ZAJ

33 Osat NXT-mallin 3400 ilmamoottorit NXT-mallin 3400 yhteiset osat Viite Osa Kuvaus Määrä 5F954 KANSI 2 NXT304 SYLINTERI 3 NXT302 KANSI, pohja 4 NXT30 MÄNTÄ, täydellinen 7* 6562 TIIVISTE, V, nitriili 8* 5H60 TIIVISTE, vara, nahka 2 9* 6A026 PIDÄTINRENGAS 0 NXT06 PUSKURI, mäntä. sisältää magneetin 2 NXT00 LAUTASVENTTIILI, 2 sisältää osat 2a-2d 2a. O-RENGAS; Buna-N 2b. O-RENGAS; Buna-N NXT0 2c. O-RENGAS, vara, buna-n 2d. O-RENGAS; Buna-N PULTTI, kuusiopää /2-3 x 203 mm (8 tuumaa) 6 Viite Osa Kuvaus Määrä 4 5F639 MUTTERI ja aluslaatta / NXT303 ÄÄNENVAIMENNIN 7* O-RENGAS, mäntä, nitriili 8* 5F449 O-RENGAS, pääty, nitriili O-RENGAS; Buna-N 2 5F93 KORVAKE, nosto RUUVI 3/8-6 x 0 mm 4 (4 tuumaa) RUUVI, kierteytyvä /4-20 x 4 5 mm (2 tuumaa) RUUVI, kierteytyvä /4-20 x 2 63 mm (2-/2 tuumaa) 46* TIIVISTE KANSI, venttiili, ulompi 5 5F674 TARRA, turva 52 5F973 TARRA, turva ÄÄNENVAIMENNIN PUSKURI RUUVI, maadoitus, M5 x 0, ALUSLAATTA, lukittuva, 5 mm 62 NXT2 NUPPI, jäänesto 32384ZAJ 33

34 Osat NXT-mallin 3400 vaihtuvat osat Ilmamoottorin osanumerot N34LN0 Viite Kuvaus N34DN0 N34DT0 N34DH0 N34LN2 N34LT0 N34LH0 N34RN0 N34RT0 N34RH0 Määrä 22 SARJA, jäänesto, sisältää NXT0 NXT0 NXT0 osat 20, 25, 44, 56, SARJA, pakokaasut, NXT05 NXT05 NXT05 sisältää osat 20, SARJA, pienikohinainen NXT04 NXT04 NXT04 poisto, sisältää osat 20, 22, 25, 44, 54, 55, 56, RUUVI, kone, kuusiopää, /4-20 x 25 mm ( tuumaa) 30 KANSI 5G556 5G575 5G558 5G556 5G575 5G558 5G556 5G575 5G SOVITIN, nostokorvake 5F772 5F772 5F TUNNISTIN, KOKONAINEN 36 OHJAIN, vedonpoistaja ILMAVENTTIILI, NXT07 NXT08 NXT09 NXT07 NXT08 NXT09 NXT07 NXT08 NXT09 katso sivu RUUVI, kierteytyvä /4-20 x 3 mm (/2 tuumaa) HEIJASTINLEVY 5H79 5H79 5H79 55 RUUVI, kierteytyvä /4-20 x 3 mm (/2 tuumaa) TIIVISTE, pako 5H90 5H90 5H90 5H90 5H90 5H90 57 TIIVISTE, buna-n 5K345 5K345 5K345 5K345 5K345 5K DIFFUUSORI, pako 5G689 5G689 5G O-RENGAS SOVITIN, nostokorvake 6D00 6D00 6D00 6D00 6D00 6D00 66 O-RENGAS C20987 C20987 C20987 C20987 C20987 C20987 Vaara- ja varoitustarroja, kilpiä ja kortteja on saatavana vaihto-osina ilman maksua. * Osat sisältyvät korjaussarjaan NXT300 (myydään erikseen). Pienikohinaisen poiston muunnossarjaan NXT sisältyvät osat (ostettava erikseen). Käytössä vain alkuperäiset osat (katso KUVA 3) malleissa ennen kesäkuuta ZAJ

35 Osat NXT-mallin 6500 ilmamoottorit NXT-mallin 6500 yhteiset osat Viite Osa Kuvaus Määrä 5F953 KANSI 2 NXT604 SYLINTERI 3 NXT602 KANSI, pohja 4 NXT60 MÄNTÄ, täydellinen 7* 6562 TIIVISTE, V, nitriili 8* 5H60 TIIVISTE, vara, nahka 2 9* 6A026 PIDÄTINRENGAS 0 NXT06 PUSKURI, mäntä. sisältää magneetin 2 NXT00 LAUTASVENTTIILI, sisältää 2 osat 2a-2d 2a. O-RENGAS; Buna-N 2b. O-RENGAS; Buna-N NXT0 2c. O-RENGAS, vara, buna-n 2d. O-RENGAS; Buna-N PULTTI, kuusiopää /2-3 x 203 mm (8 tuumaa) 6 Viite Osa Kuvaus Määrä 4 5F639 MUTTERI ja aluslaatta / NXT603 ÄÄNENVAIMENNIN 7* O-RENGAS, mäntä, nitriili 8* 5F448 O-RENGAS, pääty, nitriili O-RENGAS; Buna-N 2 5F93 KORVAKE, nosto RUUVI 3/8-6 x 4 0 mm (4 tuumaa) RUUVI, kierteytyvä /4-20 x 4 5 mm (2 tuumaa) RUUVI, kierteytyvä /4-20 x 2 63 mm (2-/2 tuumaa) 46* TIIVISTE KANSI, venttiili, ulompi 5 5F674 TARRA, turva 52 5F973 TARRA, turva ÄÄNENVAIMENNIN PUSKURI RUUVI, maadoitus, M5 x 0, ALUSLAATTA, lukittuva, 5 mm 62 NXT2 NUPPI, jäänesto 32384ZAJ 35

36 Osat NXT-mallin 6500 vaihtuvat osat Viite Kuvaus 22 SARJA, jäänesto, sisältää osat 20, 25, 44, 56, 57 N65DN0 N65DT0 N65DH0 Ilmamoottorin osanumerot Vaara- ja varoitustarroja, kilpiä ja kortteja on saatavana vaihto-osina ilman maksua. * Osat sisältyvät korjaussarjaan NXT600 (myydään erikseen). Pienikohinaisen poiston muunnossarjaan NXT sisältyvät osat (ostettava erikseen). Käytössä vain alkuperäiset osat (katso KUVA 3) malleissa ennen kesäkuuta N65LN0 N65LN2 N65LT0 N65LH0 N65RN0 N65RT0 N65RH Määrä NXT0 NXT0 NXT0 NXT0 23 SARJA, pakokaasut, sisältää osat 20, 44 NXT05 NXT05 NXT05 24 SARJA, pienikohinainen poisto, sisältää osat 20, 22, 25, 44, 54, 55, 56, 57 NXT04 NXT04 NXT04 25 RUUVI, kone, kuusiopää, /4-20 x 25 mm ( tuumaa) KANSI 6R866 6R868 5F880 6R866 6R868 5F880 6R866 6R868 5F880 5F SOVITIN, nostokorvake 5F772 5F772 5F772 5F TUNNISTIN, KOKONAINEN 36 OHJAIN, vedonpoistaja ILMAVENTTIILI, lue sivu 38 NXT07 NXT08 NXT09 NXT07 NXT08 NXT09 NXT07 NXT08 NXT09 NXT09 45 RUUVI, kierteytyvä /4-20 x mm (/2 tuumaa) HEIJASTINLEVY 5H79 5H79 5H79 55 RUUVI, kierteytyvä /4-20 x 3 mm (/2 tuumaa) TIIVISTE, pako 5H90 5H90 5H90 5H90 5H90 5H90 5H90 57 TIIVISTE, buna-n 5K345 5K345 5K345 5K345 5K345 5K345 5K DIFFUUSORI, pako 5G689 5G689 5G O-RENGAS SOVITIN, nostokorvake 6D00 6D00 6D00 6D00 6D00 6D00 66 O-RENGAS C20987 C20987 C20987 C20987 C20987 C ZAJ

37 Osat Ilmamoottorin osakaaviot (etäkäyttö) DataTrak Ilmamoottorimallit N22LR0 N34LR0 N65LR0 Pienikohinainen poisto (24) TI942b * 2b 4 Lautasventtiilin (2) tiedot (katso sivu 26) 2 7* 76 Katso Poisto yläpuolella * * 4 2a 2c 2d 60 6 TI7750b Pakkausja tilaustiedot 9* 7* 8* TI0948B 32384ZAJ 37

38 Osat Ilmamoottorin osakaaviot (etäkäyttö DataTrak) Ilmamoottorimallit N22LR0 N34LR0 N65LR0 Alla luetellut osat ovat yhteisiä kaikille NXT-mallin ilmamoottoreille, joissa on käytössä DataTrak. Ilmamoottorin mukaan vaihtelevat osat näkyvät tämän sivun alareunassa olevasta taulukosta. Viite Osa Kuvaus Määrä Viite Osa Kuvaus Määrä 7* 6562 TIIVISTE, V, nitriili RUUVI, kierteytyvä /4-20 x 63 mm 2 8* 5H60 TIIVISTE, vara, nahka 2 (2-/2 tuumaa) 9* 6A026 PIDÄTINRENGAS RUUVI, kierteytyvä /4-20 x 3 mm 4 0 NXT06 PUSKURI, mäntä. sisältää magneetin 2 NXT00 LAUTASVENTTIILI, sisältää 2 osat 2a-2d 2a. O-RENGAS; Buna-N 2b. O-RENGAS; Buna-N NXT0 2c. O-RENGAS, vara, buna-n 2d. O-RENGAS; Buna-N PULTTI, kuusiopää /2-3 x 203 mm 4 (8 tuumaa) 4 5F639 MUTTERI ja aluslaatta / * 5F449 O-RENGAS, pääty, nitriili O-RENGAS; Buna-N 2 5F93 KORVAKE, nosto 24 NXT04 SARJA, pienikohinainen poisto, sisältää osat 20, 25, 44, 54, 55, 56, 57, RUUVI, kone, kuusiopää, /4-20 x 5 25 mm ( tuumaa) 40 NXT07 ILMAVENTTIILI, katso sivu RUUVI 3/8-6 x 0 mm (4 tuumaa) RUUVI, kierteytyvä /4-20 x 5 mm (2 tuumaa) 4 (/2 tuumaa) 46* TIIVISTE 47 5M568 KANSI, venttiili, ulompi 5 5F674 TARRA, turva 54 5H79 HEIJASTINLEVY RUUVI, kierteytyvä /4-20 x 3 mm (/2 tuumaa) H90 TIIVISTE, pako 57 5K345 TIIVISTE, buna-n ÄÄNENVAIMENNIN PUSKURI RUUVI, maadoitus, M5 x 0, ALUSLAATTA, lukittuva, 5 mm 62 Ei saatavilla TULPPA 63 5G689 DIFFUUSORI, pako O-RENGAS 65 6D00 SOVITIN, nostokorvake 66 C20987 O-RNGAS KIINNIKE, vedonpoistaja VARMISTUSLAATTA 76 5M573 JOHTONIPPU, kaukokäytölle Viite Kuvaus N22LR0 N34LR0 N65LR0 Määrä KANSI 5F955 5F954 5F953 2 SYLINTERI NXT204 NXT304 NXT604 3 KANSI, pohja NXT202 NXT302 NXT602 4 MÄNTÄ, täydellinen, sisältää osan 0 NXT20 NXT30 NXT60 5 ÄÄNENVAIMENNIN NXT203 NXT303 NXT603 7* O-RENGAS, mäntä, nitriili KANSI 5G377 5G556 6R866 Vaara- ja varoitustarroja, kilpiä ja kortteja on saatavana vaihto-osina ilman maksua. * Osat, jotka sisältyvät korjaussarjoihin NXT200 (N22LR0), NXT300 (N34LR0), NXT600 (N65LR0). Ostettava erikseen. Pienikohinaisen poiston muunnossarjaan NXT sisältyvät osat (ostettava erikseen). Osat, jotka kuuluvat DataTrak-sarjaan NXT406 (myydään erikseen). Sarja sisältää myös nimikkeet 39 ja 44 (katso sivu 39). Käytössä vain alkuperäiset osat (katso KUVA 3) malleissa ennen kesäkuuta Osat, joiden jäljessä on merkintä ei ole, eivät ole myynnissä erikseen. Ilmamoottorin osanumerot ZAJ

39 Osat Ilmaventtiili Osa NXT07, paljas ilmaventtiili Osa NXT08, ilmaventtiili ja DataTrak-moduuli Osa NXT09, ilmaventtiili ja kytkentärasia Osa NXT08 ja DataTrak-moduuli Osa NXT09 ja liitäntärasia TI869a TI868a 0 0a (Ref) a a a TI295b 32384ZAJ 39

40 Osat Osa NXT07, paljas ilmaventtiili Osa NXT08, ilmaventtiili ja DataTrak-moduuli (kuvassa) Osa NXT09, ilmaventtiili ja kytkentärasia Viite Osa Kuvaus Määrä O-RENGAS; Buna-N 0 5X996 KANSI, poistoilma 02 5H633 TIIVISTE, poistoilma 03 5H394 RUNKO, venttiili 04 5F435 TIIVISTE, levy, venttiili, nitriili 05 5F438 LEVY, venttiili 06 5H634 TIIVISTE, vaunun kansi 07 5G055 VAUNU, ramppi 08 NXT38 VAUNU, ilmakuppi 09 NXT40 HOLKKI, sylinteri, O-renkaalla 2 0 NXT4 RAJOITIN, venttiilin mäntä, O-renkaalla 2 0a 0804 O-RENGAS, tulppa, puola 2 5F440 NASTA, päätykappaleen pidin 2 2 6A038 KANSI, venttiili 3 NXT45 HAMMASTUS, jousikuormitettu (H-sarjan ilmamoottorit tai venttiilin kannet, joissa merkintä B ) 7 5G905 VEDONPOISTAJA, venttiililevy 4 9 NXT42 VENTTIILI, mäntä 9a Ei saatavillatiiviste, u-kuppi, mäntä, puola RUUVI, 3/8-6 x 44 mm 4 (-3/4 tuumaa) RUUVI, kone, kuusiopää, /4-20 x 25 mm ( tuumaa); NXT08 ja NXT RUUVI, kone, kuusiopää, /4-20 x 0 25 mm ( tuumaa); NXT07 3 NXT402 MODUULI, DataTrak, sisältää osat 3a ja 35; vain NXT08 3a Ei saatavillasulake; 63 ma; vain NXT08, Katso Taulukko 3 sivulla 4 32 NXT40 KOTELO, DataTrak, sisältää osat 34 ja 35; vain NXT08 33 NXT4 KYTKENTÄRASIA, sisältää osat 34 ja 36; vain NXT RUUVI, kierteytyvä /4-20 x 3 mm ( tuumaa); vain NXT08 ja NXT09 2 Viite Osa Kuvaus Määrä RUUVI, kierteytyvä; #6 x 6 mm 2 (5/8 tuumaa); vain NXT G225 LÄPIVIENTIRENGAS, liitäntärasia; vain NXT G790 KIINNIKE, solenoidi 39 NXT404 ANTURI, reed-kytkin, sisältää osat 44 ja 24 ( kpl); vain NXT08 ja NXT09 40 NXT403 SOLENOIDI; 7 Vdc, sisältää osat 38 ja 24 (2 kpl); vain NXT LIITIN, solenoidiportti, vain NXT07 ja NXT O-RENGAS; buna-n; VAIN NXT07 ja NXT O-RENGAS; nitriili; vain NXT08 ja NXT09 45 NXT02 OHJAUS, jäänesto, nupilla ja O-renkaalla 45a O-RENGAS, varsi, ilmain 47 5G722 KORTTI, diagnostiikka, monikielinen, vain NXT TIIVISTE, pääty, pari Ilmaventtiilin tiivisteen korjaussarjaan NXT35 sisältyvät osat (ostettava erikseen). Osat sisältyvät ilmaventtiilin uudelleenasennussarjaan NXT44 (myydään erikseen) H-sarjan (ja sitä uusimmille) ilmamoottoreille, joiden kannessa on merkintä B (2). Katso Ilmaventtiilin purkaminen, sivu 2. Osat, jotka kuuluvat DataTrak-sarjaan NXT406 (myydään erikseen). Sarja sisältää myös nimikkeet 74, 75 ja 76 (katso sivu 37). Osat, joiden jäljessä on merkintä ei ole, eivät ole myynnissä erikseen ZAJ

41 Mitat Mitat Ilmamoottorimalli A, mm (tuumaa) B, mm (tuumaa) C, mm (tuumaa) D, mm (tuumaa) NXT-malli (5,6) 427 (6,8) 39 (5,4) 35 (2,4) NXT-malli (5,5) 424 (6,7) 409 (6,) 356 (4,0) NXT-malli (5,9) 434 (7,) 480 (8,9) 4 (6,2) C A B D TI7772A TI7773A Lisävarusteet Moottori / alemmat liittimet Gracon NXT-ilmamoottorin on saatavana seuraavat liittimet. DataTrak-muunnossarjat Tavallisten NXT-ilmamoottorien muuttaminen DataTrak-ilmamoottoreiksi. Alaosa High-Flo Dura-Flo 600, 750, 900 ja 200 Dura-Flo 800 ja 2400 Xtreme Ilmajohdon voitelulaitteet Ilmamoottori Voitelulaite NXT NXT NXT Sovite 5H369 5H370 5H37 5H392 Ilmamoottori NXT 2200 NXT 3400 NXT Kierteitetty äänenvaimennin tuuma npt (m). Käytetään pakosarjan yhteydessä. Integroidut ilmanohjausmoduulit Lue integroidun ilmanohjausmoduulin käyttöohje Ilmansäädin Muunnossarja NXT206 NXT306 NXT606 Katso ilmamoottorin käyttöohje 3A ZAJ 4

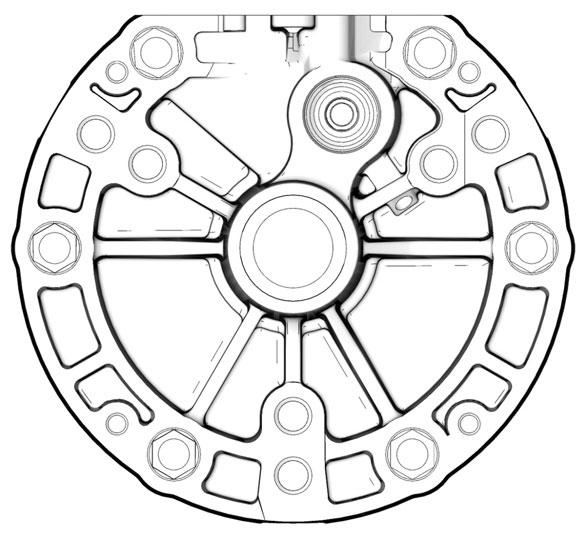

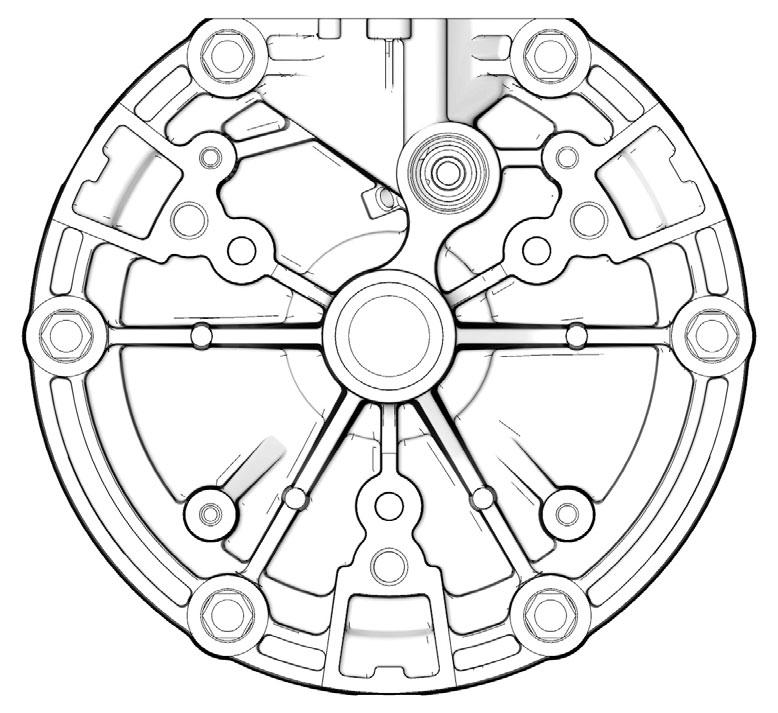

42 Kiinnitysreikäkaaviot Kiinnitysreikäkaaviot Neljä 3/8-6 kiinnitysreikää NXT-malli mm (3,938 tuumaa) Kolme 5/8- kiinnitystangon reikää, 5,906 tuumaa (50 mm) x 20 :n keskiö 72 mm (6,750 tuumaa) TI807A NXT-malli 3400 Neljä 3/8-6 kiinnitysreikää 57 mm (6,86 tuumaa) 57 mm (6,86 tuumaa) Kuusi 5/8- kiinnitystangon reikää, 203 mm (8,000 tuumaa) x 20 :n keskiö 50 mm (5,906 tuumaa) x 20 :n keskiö TI8070A NXT-malli 6500 Neljä 3/8-6 kiinnitysreikää 57 mm (6,86 tuumaa) Kolme 5/8- kiinnitystangon reikää, 8,000 tuumaa (203 mm) x 20 :n keskiö 57 mm (6,86 tuumaa) TI8069A ZAJ
