1 Standardoitu omaisuudenhallinta verkon rakentamisen perustana Henrik Suomi Verkkopäällikkö

2 Esityksen sisältö 1 Caruna lyhyesti 2 Omaisuudenhallinta Carunassa 3 Carunan toimintamalli verkkohankkeissa 4 Yhteisrakentaminen Carunassa 5 Case esimerkki 2

3 3

4 Caruna lyhyesti

5 Tulevaisuuden sähköt 100 vuoden kokemuksella Aloitimme sähkönsiirron vuonna 1912 paikassa nimeltä Karuna. Suomi ja maailma ovat sittemmin muuttuneet. Niin mekin. Kehitämme sähkönsiirtoa katse tulevassa ja toteutamme perustehtäväämme. Jaamme hyvää energiaa. 5

6 Carunan avainluvut vuodelta asiakasta ja luku kasvaa 280 carunalaista työntekijää ammattilaista töissä Carunan projekteissa eri puolilla Suomea 426 M liikevaihto 29 M tilikauden voitto 6,3 M maksetut yhteisöverot km on koko verkkomme pituus se yltäisi kahdesti maapallon ympäri 277 M investoinnit sähköverkkoomme 71 % asiakkaista säävarman verkon piirissä Carunan yritysesitys 2018

7 Sähkö kulkee voimalaitoksilta asiakkaille Sähkönsiirto lyhyesti RASKAS- TEOLLISUUS PIENTEOLLISUUS KODIT, KOULUT, KAUPAT jne kv OMA SÄHKÖNTUOTANTO VOIMALAITOS 110 kv SÄHKÖASEMA 1-20 kv 0,4 kv MUUNTAMO MUUNTAMO MITTAUSPISTE Carunan yritysesitys 2018

8 Tälläinen on Carunan verkko Pien- ja keskijännitteisen sähköverkon pituus alueittain Sähköverkkomme on kokonaisuudessaan n km pitkä. Pohjanmaa, Etelä-Pohjanmaa & Satakunta km Varsinais-Suomi km Pohjois- Pohjanmaa & Lappi km Joensuu km Häme & Uusimaa km STANDARDOITU johtamisjärjestelmä ISO55001:2014 omaisuudenhallinnassa 8

9 Carunan sidosryhmät Maanomistajat Omistajat ja rahoittajat Kunnat Urakoitsijat, alihankkijat, yhteistyökumppanit Viranomaiset ASIAKKAAT kotitaloudet ja yritysasiakkaat Huoltovarmuusviranomaiset Toimialajärjestöt Poliittiset päättäjät Media Carunan yritysesitys 2018

10 Omaisuudenhallinnan johtamisjärjestelmä Carunassa

11 Carunan johtamisjärjestelmä Johtamisjärjestelmän soveltamisala Carunan johtamisjärjestelmä perustuu työterveys- ja turvallisuus-, ympäristö- ja omaisuudenhallintaa koskeviin johtamisjärjestelmästandardeihin. Ympäristöjärjestelmä on sertifioitu vuodesta 2000 lähtien, viimeksi Työterveys- ja turvallisuusjohtamisjärjestelmä sertifioitiin myös Omaisuudenhallintajärjestelmän sertifiointiauditointi tehtiin kevään 2017 aikana. Ei koske pelkästään Carunan Omaisuudenhallinnan yksikköä, vaan koko Carunaa Standardi kattaa koko omaisuuden elinkaaren. ISO yleiskuvaus ISO on vuonna 2014 julkistettu omaisuudenhallinnan kansainvälinen standardi. Se perustuu laajasti käyttöön otettuun PAS 55 omaisuudenhallinta spesifikaatioon. Omaisuudenhallintajärjestelmän soveltaminen antaa varmuuden siitä, että tavoitteet voidaan saavuttaa yhdenmukaisella ja kestävällä tavalla pitkällä aikavälillä. Erityisesti se kehottaa optimoimaan, kustannus vs. riski vs. suorituskyky ja odottaa organisaation omaksumaan yhdenmukaistetun lähestymistavan kaikkien sidosryhmien tarpeisiin. Standardin tärkeimmät teemat

12 As a result of increased reliability requirements, we will replace components not only due to age and condition Medium voltage overhead line network age profile 1, ( 000 km) Ageing network The part of medium voltage network that will be renewed based on the mechanical condition of the network by 2028 Reliability requirements Medium voltage overhead line network that requires accelerated/ premature investments compared to normal network renewal pace in order to match the new Electricity Market Act criteria by OH lines that are located in plain areas OH lines that are vulnerable to falling trees Network investments

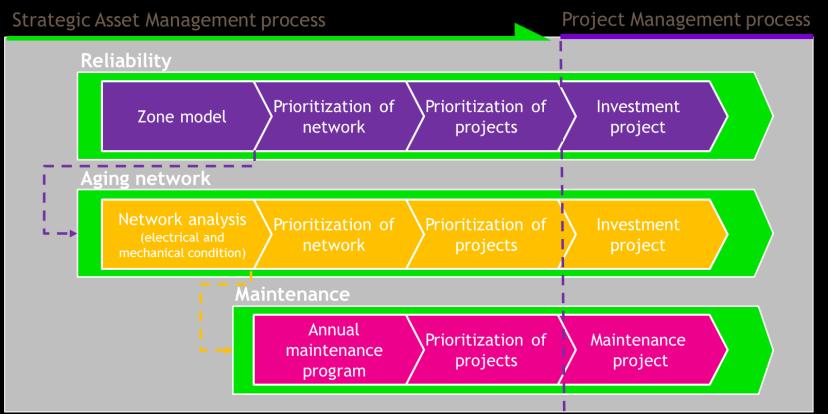

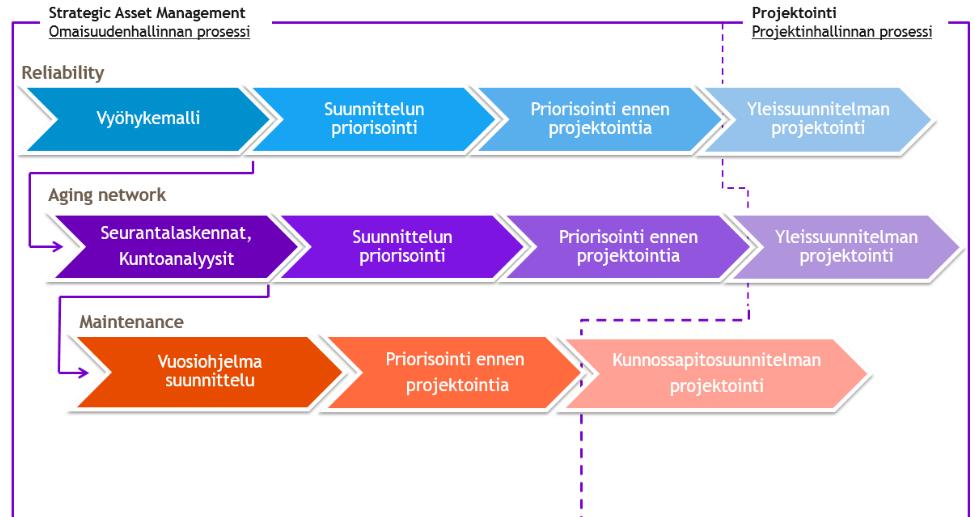

13 Omaisuudenhallinnan prosessi analyyseista projekteiksi

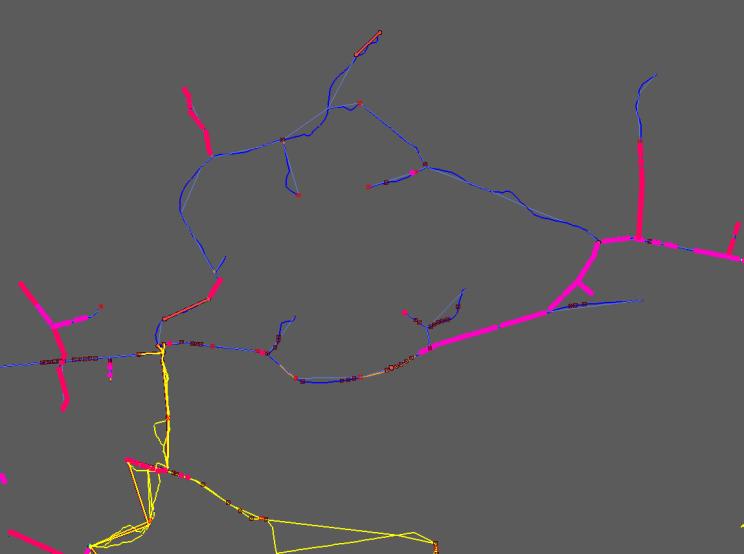

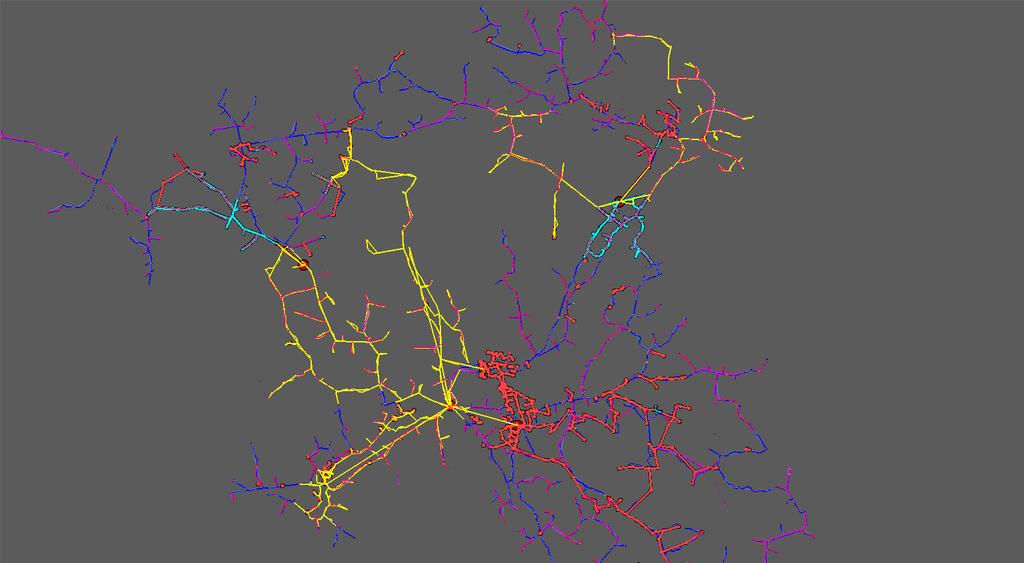

14 Esimerkki: päällekkäisen tekemisen karsiminen Ageing network Reliability Maintenance

15 Carunan toimintamalli verkkohankkeissa

16 Carunan investointiohjelmien läpivientiperiaatteet Toimitusvarmuusinvestoinnit n vuoden työsarka Työ aloitettu vuoden 2011 myrskyjen jälkeen kilpailutetaan ja toteutetaan n meur ja kahden kolmen vuoden investointikokonaisuuksina KVR urakointia yksikköhinnoilla Monitoimittajan malli edellyttää selkeitä toimintatapoja ja periaatteita sekä aktiivista seurantaa Materiaalit, Suunnittelu & Rakentaminen, projektivalvonta, Rejlers Urakoitsija Kuusankoski Hallintamallin kulmakivet kustannukset, aikataulu, laajuus ja laatu Lukuisia tärkeitä sidosryhmiä joiden kanssa yhteistyön on oltava saumatonta myös jatkossa Yksityiset maanomistajat, MTK, kunnat, ELY, museovirasto, LVM, teleyhtiöt, yms. Materiaali toimittaja (muuntamo, kaapeli) 16

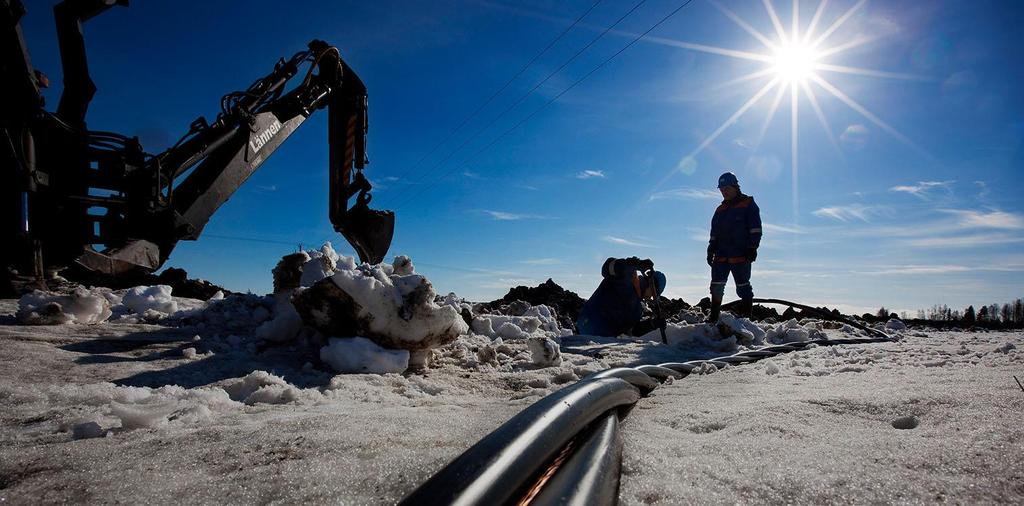

17 Miksi investoimme näin voimakkaasti? Vuonna 2028 asiakkaillamme on entistä luotettavampi verkko myös kaikkein haasteellisimmissa sääolosuhteissa Carunan yritysesitys 2018

18 Laki edellyttää luotettavampaa sähkönsiirtoa kaikissa sääolosuhteissa Sähkömarkkinalain toimitusvarmuusvaatimukset KRITEERI: Myrskyn tai lumikuorman aiheuttama keskeytys saa kestää maksimissaan kuusi tuntia asemakaava-alueella ja 36 tuntia asemakaava-alueen ulkopuolella TAVOITE 50 % ASIAKKAISTA kriteerin piirissä, pois lukien loma-asunnot 75 % ASIAKKAISTA kriteerin piirissä, pois lukien loma-asunnot 100 % ASIAKKAISTA pois lukien saaristokohteet ilman pysyvää liikenneyhteyttä Carunan yritysesitys 2018

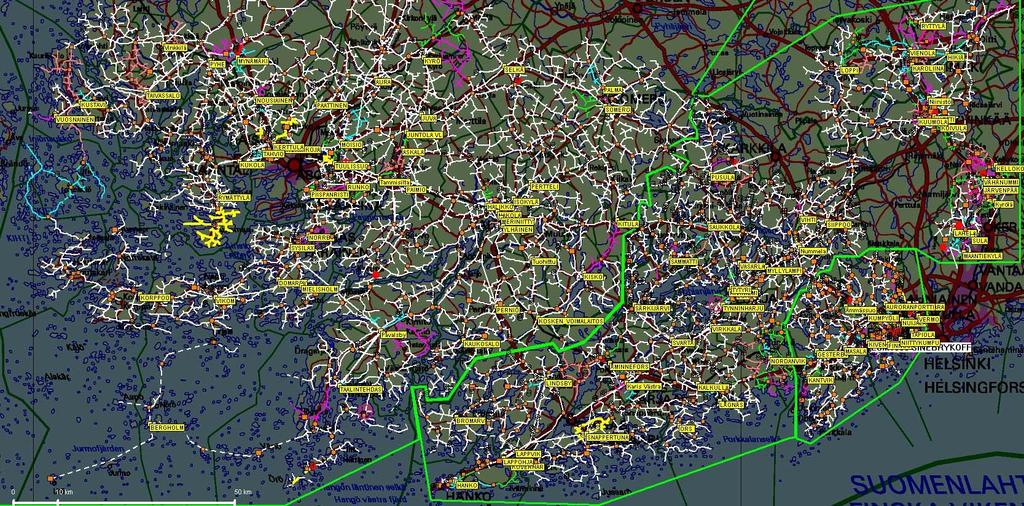

19 Vuoden 2011 Tapani-myrsky osoitti sähköverkon haavoittuvuuden Carunan yritysesitys 2018

20 Projektivalvonta osana projektin Kaapelireitin tarkastukset toteutuksen turvallisuuden- ja laadunhallintaa Valmiin työn tarkastukset Maastokatselmukset Rakentamisen aikaiset tarkastukset HSE Safety First Työkuvien katselmus Työmaakokoukset Carunan Toimittaja -tapaaminen

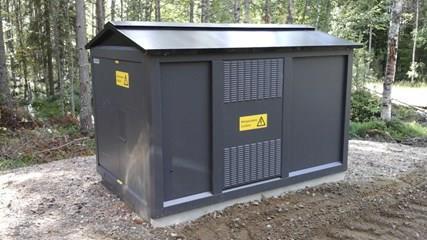

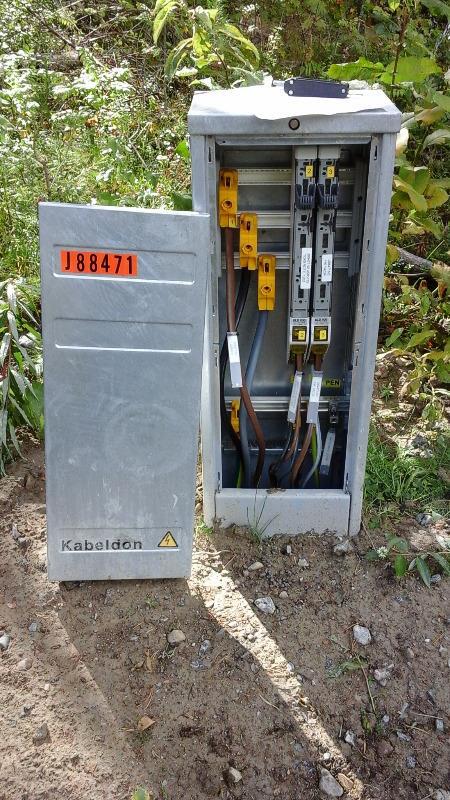

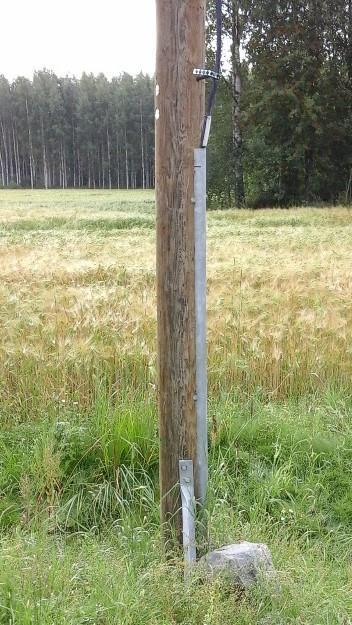

21 Valmiin työn tarkastukset: Vuonna 2017 tarkistettiin yhteensä muuntamoa ( ) ja jakokaappia ( ) sekä 2630 pylväsnousua ( ) Carunan Toimittaja -tapaaminen

22 Valmiintyön tarkastuksen laadun kehitys 100% 90% 80% 82% 82% 82% 83% 79% 80% 86% 83% 82% 84% 86% 87% 70% 60% Tarkastettu noin komponenttia, joissa havaittu lähes puutetta % 50% 40% Tammikuu Helmikuu Maaliskuu Huhtikuu Toukokuu Kesäkuu Heinäkuu Elokuu Syyskuu Lokakuu Marraskuu Joulukuu Urakoitsija X Oy 100% 80% 60% 40% 20% 0% Tammikuu Helmikuu Maaliskuu Huhtikuu Toukokuu Kesä-Heinäkuu Elokuu Syyskuu Lokakuu Marraskuu Joulukuu Muuntamot Jakokaapit Pylväsnousut Carunan Toimittaja -tapaaminen

23 Kaapelireitin tarkastus: Rakentamisen laadun nykytila ja sen kehitys Tarkastetut kaapelireittikilometrit (km) ja havaitut poikkeamat (kpl) Q Q Q Q Q Q Q4 Syvyys Ympäristö Sijainti Tarkastetut reitit (km) Vuonna 2017 tarkistettiin km Ja raportoitiin 2671 poikkeamaa Carunan Toimittaja -tapaaminen

24 Rakentamisen laatutaso vuonna % Tarkastettu yhteensä noin komponenttia, joissa havaittu lähes puutetta 90% 80% 70% 60% 82% 82% 82% 83% 76% 69% 72% 58% 79% 80% 55% 56% 86% 71% 83% 82% 62% 75% 84% 71% 86% 87% 75% 79% 50% 40% Tarkastettu yli 1 900km, mittauspisteitä noin 10m välein ja raportoitu 2660 poikkeamaa 30% 20% 10% 0% Tammikuu Helmikuu Maaliskuu Huhtikuu Toukokuu Kesäkuu Heinäkuu Elokuu Syyskuu Lokakuu Marraskuu Joulukuu Rakentamisen laatu (painotettu) Valmiin työn tarkastuksien laatu 24

25 Yhteisrakentaminen Carunassa

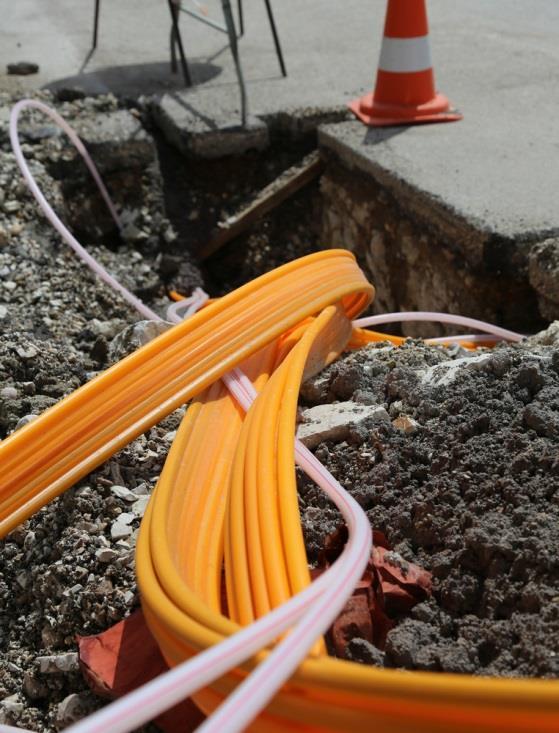

26 Yhteisrakentamislaki (276/2016) alkaen: Yhteisrakentaminen Yhteiskäyttö alkaen Verkkotietopiste Sovelletaan viestintä, energia, liikenne- ja vesihuoltoverkkoihin Yhteisrakentaminen ja - käyttö: toisena osapuolena viestintäverkko

27 Yhteisrakentamislain soveltamisala Lakia sovelletaan seuraaviin verkkoihin: Viestintäverkot Kiinteät ja langattomat viestintäverkot Energiaverkot Sähkö-, kaasu-, kaukolämpö- ja kaukojäähdytysverkot, yms. Liikenneverkot Maantiet, kadut, yksityistiet, rautatiet, satamat ja lentoasemat, yms. Vesihuoltoverkot Jätevesiviemäriverkot ja hulevesiviemäriverkot Laki koskee myös julkisyhteisöjä tietyin rajauksin.

28 Yhteisellä rakennustyömaalla tarkoitetaan työpaikkaa, jolla samanaikaisesti tai peräkkäin toimii useampi kuin yksi työnantaja tai korvausta vastaan työskentelevä itsenäinen työnsuorittaja (VNa 205/2009). Yhteisrakentaminen on jatkuvaa yhteistoimintaa, joka perustuu suunniteltuun ja aktiiviseen vuorovaikutukseen. Kunta voi toimia toiminnan koordinoijana, mutta toimintaja sopimusmalli soveltuu myös verkko-operaattoreiden keskinäiseen yhteistoimintaan. Carunalla käynnissä Yhteinen Infra hanke, jolla pyritään tunnistamaan vuosikellolla oikeat ajankohdat vaikuttaa yhteisrakentamisen löytämiseksi omaisuudenhallinnan periaatteita hyödyntäen

29 Yhteisrakentaminen tukee vahvasti Carunan strategisia tavoitteita Carunan strategiset tavoitteet Asiakaslähtöisyys ja tehokas ydinliiketoiminta Hyvä yrityskansalaisuus Kasvu ja uudet palvelut Yhteisrakentamisen vaikutus Parempi asiakaskokemus - Nopea kiinteä laajakaista on tärkeä sekä kuluttajille että yrityksille - Yhdistettävissä muihin uusiin palveluihin, esim. aurinkopaneelit, sähköautojen lataus, yms. Ojakustannusten jako parantaa toteutuksen tehokkuutta, mutta toisaalta ohjaa myös tiiviimpään yhteistyöhön niin kilpailutuksen, toteutuksen kuin luvituksenkin osalta Kansallisella tasolla: Tukee valtion laajakaista kaikille -hanketta ja yhteisrakentamistavoitteita Paikallisella tasolla: Auttaa kuntia saavuttamaan taloudelliset ja sosiaaliset tavoitteensa - Säästöjä, ansaintamahdollisuuksia, ja parempi liikenneturvallisuus kehittämällä katuvaloverkkoa - Siistimpi katukuva, vähemmän häiriöitä toistuvista katutöistä Uusi PJ verkon rakentamistapa, yhteiset laitetilat Asukkaiden houkuttelu ja yrityselämän piristäminen laajakaistayhteyksillä 29

30 Yleistä yhteisrakentamisesta Lähtökohtaisesti yhteisrakentamiseen kannustaminen on aina hyvä asia Yhteisrakentaminen toimii hyvin uudisrakentamisessa ja kuntalähtöisissä töissä Haaste erityisesti sähköverkkoyhtiön aloitteesta tehtävissä suurissa toimitusvarmuusprojekteissa Kun toimitusvarmuuden parannushankkeet siirtyvät kohti pienjänniteverkkoja (asiakkaita), niin kiinnostus yhteisrakentamiseen todella positiivista Yleisiä hyötyjä: laatu, aikataulujen lyheneminen, taloudellisemmat ratkaisut, kaivuuhaittojen minimointi kolmansille

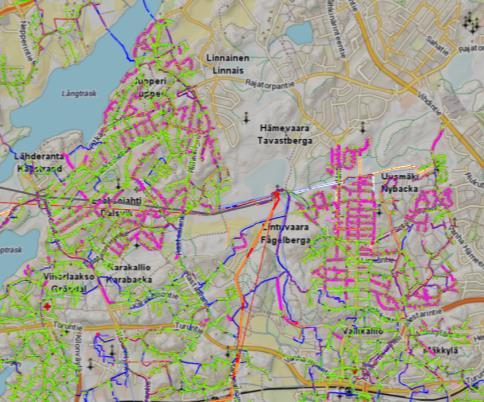

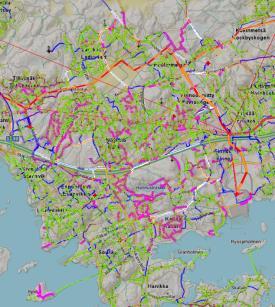

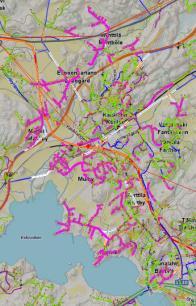

31 Taajamien ilmajohtojen kaapelointihanke Caruna on siirtymässä sähkönsiirron luotettavuuden varmistamisessa seuraavaan vaiheeseen, eli pienjänniteverkon maakaapeloimiseen kaikilla verkkoalueen taajama-alueilla Tavoitteena on kaapeloida taajamien ilmajohtoverkot seuraavan viiden vuoden aikana yhteisrakentamiseen panostaen Kaikki Carunan verkkoalueen taajamat ja asemakaava-alueiden ilmajohtoverkot käyty läpi Yhteensä ~1400km KJ-verkkoa ja ~2900km PJ-verkkoa Hankkeen tavoitteena on luoda malli joka edistää yhteisrakentamista kuntien ja teleoperaattoreiden kanssa Kohteet etukäteen kumppaneiden tietoon Riittävän pitkä toteutusaika (5v) yhteisrakentamisen edistämiseksi Yhteistyökumppaneilla on mahdollisuus vaikuttaa kohteiden toteutusjärjestykseen Lopullinen liiketoimintamalli muotoutuu pilottien pohjalta Carunan Verkonrakentajien toimittajapäivä

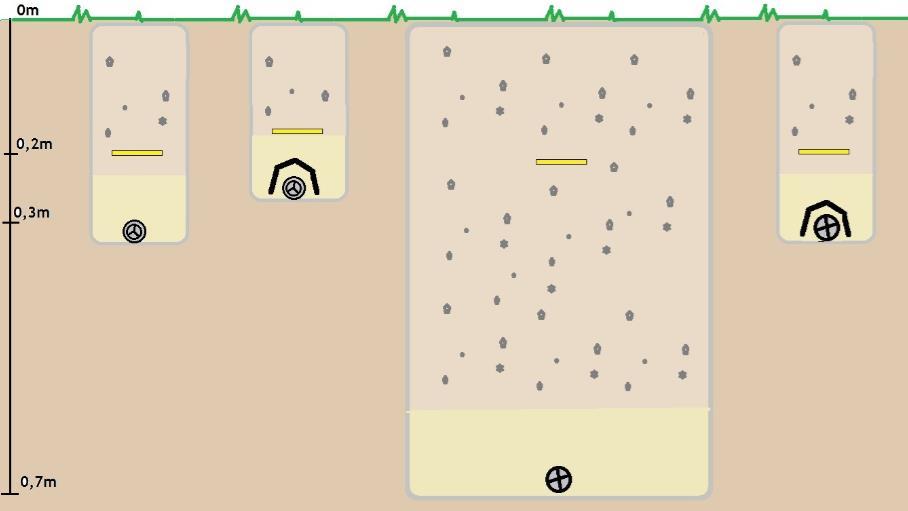

32 Uudet sähköverkon rakennusmenetelmät yhteisrakentamisen edistäjinä + Asennus 30 cm syvyyteen + Konsentrinen kaapeli sähköturvallisempi + Kaivuukustannukset pienemmät + Pienempi kaapelioja vähemmän ympäristöhaittaa + Vahvistettu suojanauha ehkäisee mekaanisesti kohdistuvan voiman yläpuolelta + Mahdollistaa uusien kaivuuteknikoiden soveltamisen UUSI ASENNUS Kuitukaapeli Konsentrinen PJ-kaapeli Vahvistettu suojanauha NYKYINEN ASENNUS Suojanauha Suojakouru Kuitukaapeli + Asennus 70 cm syvyyteen + Kaapeli halvempi - Vaatii leveämmän ja syvemmän kaapeliojan - Kaapeliojan kaivuukustannukset isommat - Ei mekaanista suojausta normaalissa asennuksessa - Rajoittaa mahdollisesti yhteisrakentamista teleoperaattorin ja kunnan kanssa + Mahdollistaa yhteisrakentamisen teleoperaattorin ja kuntatekniikan kanssa PJ-kaapeli - Kaapelin kustannus korkeampi Carunan Verkonrakentajien toimittajapäivä

33 Case esimerkki

34 Nykyinen verkonrakentamistapa Liittymispiste Keskijännite Pienjännite Liityntä tontille Jakokaappi Muuntamo

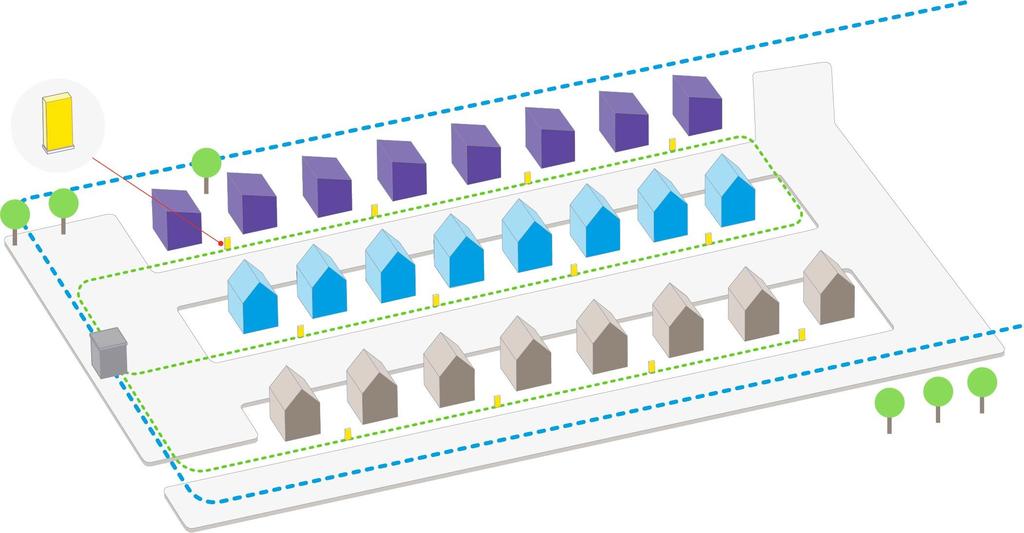

35 Uusi verkonrakentamistapa Keskijännite Liittymispiste Pienjännite Käyttöteknisesti tehokkaampi ratkaisu. Sähköteknisesti parempi verkko. Selkeämpi vastuuraja asiakkaan ja verkkoyhtiön välillä.

36 Valokuvia

37 Kiitos! Henrik Suomi verkkopäällikkö caruna.fi 37
