1 OBO Tuoteluettelo 2015 VBS BSS LFS UFS KTS EGS TBS

2

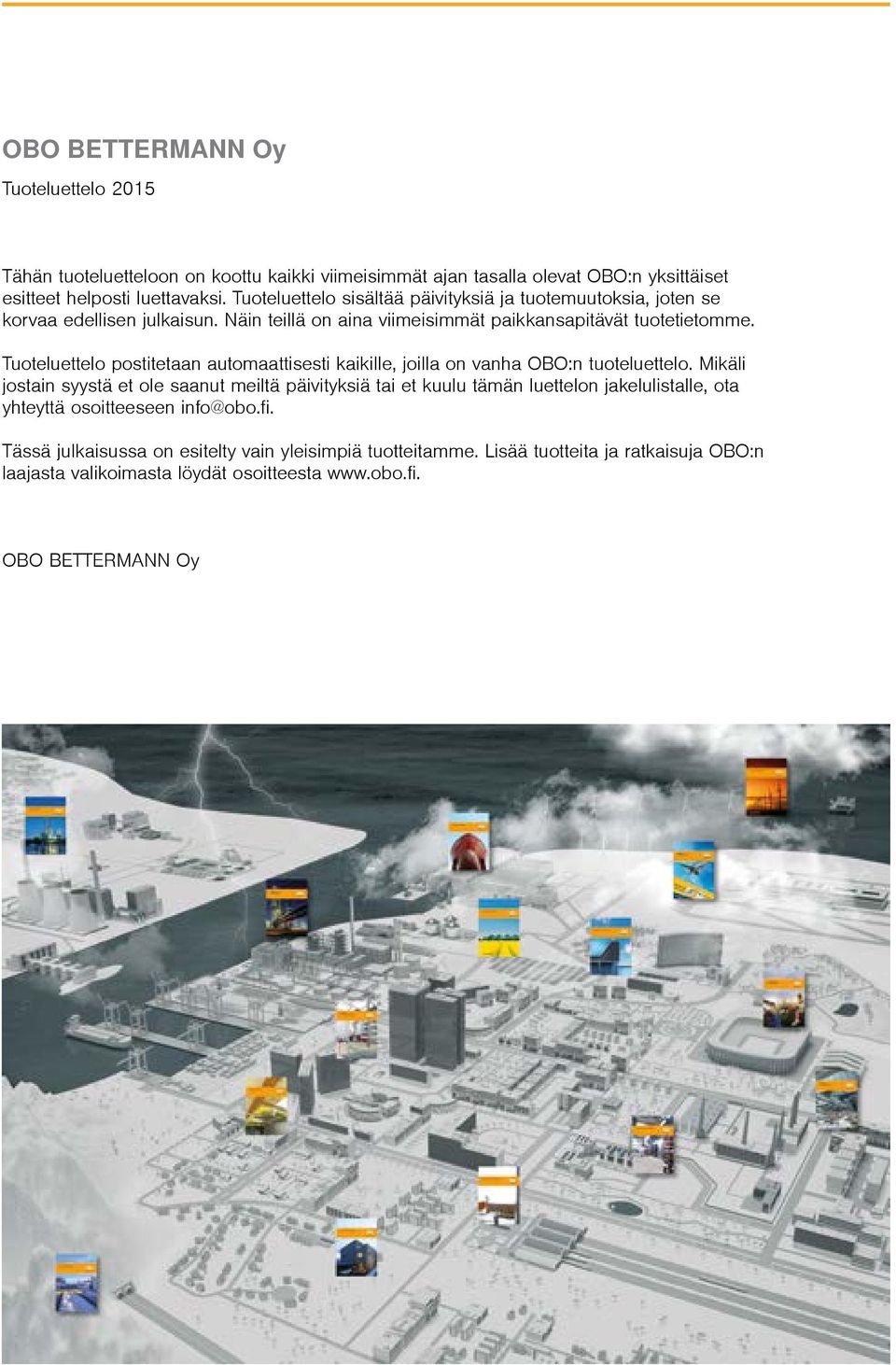

3 OBO BETTERMANN Oy Tuoteluettelo 2015 Tähän tuoteluetteloon on koottu kaikki viimeisiät ajan tasalla olevat OBO:n yksittäiset esitteet helposti luettavaksi. Tuoteluettelo sisältää päivityksiä ja tuotemuutoksia, joten se korvaa edellisen julkaisun. Näin teillä on aina viimeisiät paikkansapitävät tuotetietoe. Tuoteluettelo postitetaan automaattisesti kaikille, joilla on vanha OBO:n tuoteluettelo. Mikäli jostain syystä et ole saanut meiltä päivityksiä tai et kuulu tämän luettelon jakelulistalle, ota yhteyttä osoitteeseen Tässä julkaisussa on esitelty vain yleisimpiä tuotteitae. Lisää tuotteita ja ratkaisuja OBO:n laajasta valikoimasta löydät osoitteesta OBO BETTERMANN Oy

4 4 OBO Yhteystiedot Yhteystiedot OBO BETTERMANN Oy Ruosilantie Helsinki puh fax Ismo Saaristola Tuotepäällikkö BSS, UFS, LFS, Anssi Aho EGS, KTS Aluemyyntipäällikkö OBO BETTERMANN OY Ruosilantie 18 FIN Helsinki suora OBO BETTERMANN OY Ruosilantie 18 FIN Helsinki puh +358 (0) suora +358 (0) fax +358 (0) Internet: Petri Munukka Tuotepäällikkö VBS, TBS Anssi Aho Aluemyyntipäällikkö OBO BETTERMANN OY Ruosilantie 18 FIN Helsinki suora OBO BETTERMANN OY Ruosilantie 18 FIN Helsinki puh +358 (0) suora +358 (0) fax +358 (0) Internet: Jon Gröning Tekninen myynti Anssi Aho Aluemyyntipäällikkö OBO BETTERMANN OY Ruosilantie 18 FIN Helsinki suora OBO BETTERMANN OY Ruosilantie 18 FIN Helsinki puh +358 (0) suora +358 (0) fax +358 (0) Internet: Mikko Kohtamäki Aluemyyntipäällikkö Anssi Aho Aluemyyntipäällikkö OBO BETTERMANN OY Ruosilantie 18 FIN Helsinki Internet: suora OBO BETTERMANN OY Ruosilantie 18 FIN Helsinki puh +358 (0) suora +358 (0) fax +358 (0) ROVANIEMI OULU Markku Hukka Aluemyyntipäällikkö Anssi Aho Aluemyyntipäällikkö Puntarintie 1 b FIN Onttola suora fax hukka.markku@obo.fi OBO BETTERMANN OY Ruosilantie 18 FIN Helsinki puh +358 (0) suora +358 (0) fax +358 (0) Internet: aho.anssi@obo.fi KOKKOLA VAASA SEINÄJOKI KUOPIO JOENSUU JYVÄSKYLÄ Jon Gröning ÅLAND PORI MIKKELI TAMPERE IMATRA HÄMEENLINNA LAHTI LAPPEENRANTA TURKU KOUVOLA PÄÄKAUPUNKISEUTU Marko Wikström Aluemyyntipäällikkö Anssi Aho Aluemyyntipäällikkö OBO BETTERMANN OY Ruosilantie 18 FIN Helsinki suora wikstrom.marko@obo.fi OBO BETTERMANN OY Ruosilantie 18 FIN Helsinki puh +358 (0) suora +358 (0) fax +358 (0) Internet: aho.anssi@obo.fi Sami Granö Aluemyyntipäällikkö Anssi Aho Aluemyyntipäällikkö OBO BETTERMANN OY Ruosilantie 18 FIN Helsinki suora grano.sami@obo.fi OBO BETTERMANN OY Ruosilantie 18 FIN Helsinki puh +358 (0) suora +358 (0) fax +358 (0) Internet: aho.anssi@obo.fi

5 OBO Sisällys 5 Sisällys BSS Sisällys Palonkestävät johtojärjestelmät... 8 TBS Sisällys Rakennusten salama- ja ylijännitesuojaus Suunnittelun perusteet Salama- ja ylijännitesuojauksen tarvikkeet Potentiaalintasaustarvikkeet Salama- ja ylijännitesuojat...45 UFS Sisällys Lattia-asennusjärjestelmät...52 KTS Sisällys Magic kaapelihyllyt ja lankahyllyt...72 LFS Sisällys GK Rapid 80 johtokanavat, PVC GEK Rapid 45 johtokanavat, PVC ja alumiini WDK asennuskanavat, PVC ja LKM asennuskanavat teräs WDKH halogeenittomat asennuskanavat, PC/ABS EGS Sisällys Pistorasiapaneelit Ripustettavat pistorasiapaneelit VH Modul 45- asennuskalusteet VBS Sisällys Asennusputket teräksestä, Quik pipe avattavat asennusputket, putkikiinnikkeet LVInro 32 StarQuick itselukittuvat putkikiinnikkeet Kotelot ja jakorasiat Aquasit geelijatkos Tiivistystarvikkeet

6 BSS 6 14 BSS Palonkestävät johtojärjestelmät

7 BSS Sisällys 7 BSS Sisällys 16 Palonkestävät jakorasiat 10 BSS BSS Palonkestävät jakorasiat E30 ja E90 BSS Palonkestävät johtojärjestelmät 14 Palonkestävät johtojärjestelmät 12 - Palosuojakanavat - Asennuskanavat, asennusputket ja kiinnitystarvikkeet - Tikashyllyt - Levyhyllyt

8 8 14 BSS Palonkestävät johtojärjestelmät BSS Palonkestävän johtojärjestelmän tavoitteet Rakennuksissa, joissa liikkuu säännöllisesti paljon ihmisiä, on otettava huomioon kolme tärkeää palosuojauksen tavoitetta: estää palon leviäminen rakennuksessa, suojata ja mahdollistaa poistumis- ja pelastustiet sekä järjestelmien ylläpito tärkeiden turvajärjestelmien sähkönsyöttö on varmistettava tulipalon aikana. Mikäli rakennuksessa syttyy tulipalo, eivät liekit saa vahingoittaa ketään ja palosta syntyvien savukaasujen pitää olla sellaisia, että rakennus saadaan tyhjennettyä nopeasti ja turvallisesti. Hätätilanteissa tuntemattomassa rakennuksessa olevan henkilön on lähes mahdotonta arvioida riskit ja löytää paras mahdollinen poistumisreitti. Tästä syystä kaikki kolme palosuojauksen tavoitetta on otettava ehdottomasti huomioon suunniteltaessa palonkestävää johtojärjestelmää. Vastuut ja vakuudet Sähkötöiden johtaja on vastuussa lain ja asetuksien sekä standardien ja asennusohjeiden mukaisesta toteutuksesta myös palonkestävien johtojärjestelmien osalta. Palonkestävien johtojärjestelmien osien ja tarvikkeiden toimittajan on osoitettava vastaavuusvakuutuksella, että kyseinen palonkestävän johtojärjestelmän osa-, komponentti- ja/tai kokonaisuus on läpäissyt palokokeen standardin EN mukaisessa palolämpötilassa. Standardit Palonkestävät johtojärjestelmät on määritelty ja perustuvat suurialta osin saksalaiseen DIN standardiin. Suomessa aiheesta on julkaistu SFS6000-standardit sekä ST51.06-ohjeistus. Tämän valintaoppaan tiedot perustuvat edellä mainittuihin standardeihin ja kaikki OBO BETTERMANN Oy:n palonkestävien johtojärjestelmien tuotteet täyttävät näiden standardien vaatimukset ja niistä on saatavana kaikki tarvittavat dokumentit. Uudessa SFS6000-standardissa on määritelty vaatimukset palonkestävistä johtojärjestelmistä. Kohdassa mainitaan seuraavaa: jos johtojärjestelmän pitää toimia tulipalon aikana, siinä on käytettävä seuraavanlaisia johtojärjestelmiä: IEC ja -2 sekä palonkestäviä EN , EN ja EN mukaisia kaapeleita. Johtojärjestelmä pitää sijoittaa ja asentaa siten, että piirin jatkuvuus ei heikenny tulipalon aikana. Piirin jatkuvuuden säilyttäminen edellyttää kaapelien palonkestävyyden lisäksi seuraavia ominaisuuksia: Liitokset tehdään siten, että ne säilyvät toimivina vaadittavan ajan tai yhtä pitkään kuin niihin liittyvät kaapelit. Kaapelien kiinnitys tai tuenta pitää järjestää siten, että se kestää vaadittavan ajan tai yhtä kauan kuin kaapeli, jota se tukee.

9 14 BSS Palonkestävät johtojärjestelmät 9 Palonkestävä johtojärjestelmä E30 ja E90 Palonkestävälle johtojärjestelmälle on määritelty paloluokitukset, jotka kertovat kuinka kauan järjestelmä kestää tulipalon aikana toimintakunnossa tai kuinka kauan järjestelmä suojaa ympäristöä kaapelipaloilta sekä niistä johtuvilta palokaasuilta. Paloluokitukset kertovat, miten tuote on testattu palokokeessa. E- luokitus kertoo sen, kuinka kauan esimerkiksi kaapelihylly kestää romahtamatta ja siihen asennetut palonkestävät kaapelit syöttävät sähköä järjestelmälle. I-luokitus kertoo sen, kuinka kauan esim. palosuojakanava suojaa ympäristöä kanavan sisäiseltä kaapelipalolta ja palokaasuilta. Palonkestävä johtojär- jestelmä on aina koko johtojärjestelmä, mihin kuuluu muun muassa palonkestävät kaapelit, jakorasiat, kaapelikiinnikkeet, kaapelihyllyt, asennuskanavat kiinnitys- ja kannatusosineen, palokatkot sekä palonkestävien järjestelmien keskukset. BSS Palonkestävän johtojärjestelmän tärkeiät tavoitteet Palon leviämisen estäminen Tulipalon sattuessa ensisijainen tavoite on rajata paloalue hallitusti ja estää sen leviäminen muihin tiloihin. Palon leviäminen voidaan välttää asentamalla ETA- hyväksytyt palokatkot läpivienteihin sekä kaapelipalojen estäminen esimerkiksi palosuojakanavilla. Näin estetään myös vaarallisten palokaasujen tunkeutuminen muihin tiloihin. Poistumis- ja pelastusteiden turvaaminen Tulipalon aikana poistumisteiden sekä pelastusteiden pitää pysyä siinä kunnossa, että niistä päästään kulkemaan turvallisesti. Siksi on erittäin tärkeää valita palonkestävä johtojärjestelmä ja kiinnitys niin, ettei se pääse romahtamaan ja estämään poistumis- ja pelastustehtäviä. Myös vaarallisten palokaasujen leviäminen poistumisteillä on estettävä. Järjestelmien ylläpito Tulipalon aikana johtojärjestelmän on varmistettava sähkönsyöttö turvajärjestelmille, kuten esim. savunpoisto, poistumistievalaistus, evakuointikuulutus ja sautusjärjestelmät. Jotta koko johtojärjestelmä täyttää tarpeet, on kaapelihyllyjen, jakorasioiden, johtokanavien ja kaikkien muiden järjestelmän osien täytettävä palonkestävät määritykset.

10 10 16 BSS Palonkestävät jakorasiat E30 ja E90 Palonkestävät jakorasiat E30 ja E90 BSS Palonkestävän jakorasian tarkoituksena on jatkaa ja haaroittaa palonkestäviä kaapeleita ja taata järjestelmän toimivuus tulipalon aikana. Palonkestävien jakorasioiden tulee olla testattu EN palokokeen mukaan. OBOn jakorasiat täyttävät kaikki standardin DIN vaatimukset ja ne kestävät toimintakuntoisina asennusohjeen mukaan asennettuina vähintään 90 minuuttia. Jakorasia kiinnitetään palonkestävään alustaan toimituksen mukana tulevilla betoniruuveilla. Betoniruuveja varten porataan 65 syvä ja Ø5 reikä. Reikä puhdistetaan hyvin ennen ruuvin kiinnittämistä. Rasiaan tulevat kaapelit kiinnitetään alustaan palonkestävillä kaapelikiinnikkeillä 732 XX GTP siten, että ensiäinen kiinnike laitetaan 10 cm:n etäisyydelle rasiasta ja se toimii vedonpoistajana. Muut kiinnikkeet kiinnitetään 30 cm:n välein. Kaapeli työnnetään rasiaan pehmeän kalvotiivisteen läpi tai vaihtoehtoisesti voidaan käyttää holkkitiivisteitä. 0,5 2 1,5 2 2, Taulukossa on esitetty liittimeen kytkettävien johdinten maksimimäärä ja -koko. Esim liittimeen voi kytkeä 3 2,5 2 johdinta / ruuvinalus. Johtimien eristeen kuorintapituus on 10. Palonkestävät asennuslevyt E30/E90 Palonkestävän asennuslevyn ansiosta palonkestävän jakorasian asennus on entistä nopeampaa ja edullisempaa. Perinteinen asennustapa oli hidasta ja vaivalloista, sillä jakorasia jouduttiin aina asentamaan seinään tai kattoon ja kaapeleille piti järjestää asianmukainen vedonpoisto. Asennuslevyn ansiosta jakorasia voidaan asentaa palonkestävän kaapelihyllyn reunaan turvallisesti ja erillistä vedonpoistoa jakorasian ulkopuolella ei tarvita. Asennuslevy voidaan asentaa kaikkiin OBOn 60 :n reunakorkeudella oleviin E90-levy- ja tikashyllyihin.

11 16 BSS Palonkestävät jakorasiat E30 ja E90 11 Palonkestävät jakorasiat Tyyppi Nimike IK-luokitus Liittimet Nimellispoikkipinta Ulkomitat Läpiviennit T 100 ED 10-5 A Palonkestävä jakorasia, IP66 IK08 4+PE 10² 150x116x67 8XM25+2XM T 160 ED 16-5 A Palonkestävä jakorasia, IP66 IK05 4+PE 16² 190x150x77 7XM25+5XM T100 ED 4-10 AD Palonkestävä jakorasia, IP66 IK08 8+2xPE 4² 150x116x67 8XM25+2XM T 350 ED 4-28 AD Palonkestävä jakorasia, IP66 IK xPE 4² 285x201x121 16XM32+8XM T160ED 16-5 AS Palonkestävä jakorasia, IP66 IK10 4+PE 16² 190x150x85 7XM25+5XM BSS Jakorasia toimitetaan täydellisenä liittimineen ja kiinnitysruuveineen sekä siinä on pehmeät läpityönnettävät kalvotiivisteet. Jakorasia on E30 / E90 paloluokiteltu ja täyttää vaatimukset vain kun se on asennettu ja kytketty asennusohjeen mukaisesti ja siinä käytetään alkuperäisiä komponentteja ja holkkitiivisteitä Holkkitiivisteet Tyyppi Nimike Lisätiedot Koko Kaapeleille Pakk. V-TEC VM25+ OR Holkkitiiviste sisältää vastamutterin M V-TEC VM32+ OR Holkkitiiviste sisältää vastamutterin M Kalvotiivisteiden tilalla voidaan käyttää myös holkkitiivisteitä Kaapelikiinnikkeet Tyyppi Nimike Lisätiedot Kaapeleille Pakk GTP Kaapelikiinnike M6 sisäkierre 10, GTP Kaapelikiinnike M6 sisäkierre 12, GTP Kaapelikiinnike M6 sisäkierre 14, GTP Kaapelikiinnike M6 sisäkierre 16, GTP Kaapelikiinnike M6 sisäkierre 18, MMS-ST6X60 Betoniruuvi Kaapelikiinnikkeelle, M6 ulkokierre, 6x Palonkestävät asennuslevyt Tyyppi Nimike Soveltuu jakorasioille Pakkauskoko Materiaali MP T610 Asennuslevy E90 T 100 E...A 1 DD MP T616 Asennuslevy E90 T 160 E A 1 DD FRSB 6X12 F Ruuvisarja, aluslevy ja mutteri 100 F DD sinkkialumiinipinnoite Double Dip, DIN EN Soveltuu myös ulkokäyttöön. F kuumasinkitty upottamalla DIN267, Soveltuu myös ulkokäyttöön. Asennuslevyn muotoilu mahdollistaa palonkestävien kaapeleiden asennukseen niin, ettei niitä tarvitse taivuttaa kaapelihyllyn reunan yli. Asennuslevy asennetaan neljällä ruuvilla, kaksi sivuun ja kaksi pohjaan ,

12 12 14 BSS Palonkestävät johtojärjestelmät Palosuojakanavat BSS Palosuojakanavia käytetään suojaamaan kanavaan asennettuja kaapeleita tulipalolta sekä ympäristöä kanavan sisäiseltä kaapelipalolta. Palosuojakanava suojaa kanavaan asennettuja kaapeleita sen ulko- puoliselta palolta E- luokituksen mukaisen ajan sekä sisäisen kaapelipalon kuumuudelta ja savulta I- luokituksen mukaisen ajan. OBOn palosuojakanavat ovat ympäristöystävällisiä, helposti käsityökaluilla työstettävää lasikuituvahvisteista kevytbetonia. Kanavan näkyviä pintoja voidaan jälkikäsitellä esim. maalilla tai tapetilla. BSK Palosuojakanava Paloluokitus Testaus standardi Asennus Kantavuus Kannen kiinnitys I90/E30 ja I90/E90 DIN Katto- tai seinäasennus max 22,5kg/m Mukana tulevilla ruuveilla Palosuojakanavaa on helppo muokata tarpeen mukaan. Kanava voidaan tasoittaa ja maalata jolloin se on siisti ja huomaamaton. BSKH Palosuojakanava Paloluokitus Testaus standardi Asennus Kannatusväli Kantavuus Kannenkiinnitys I90/E30 DIN Katto- tai seinäasennus 1m max 22,5kg/m Kansi pysyy omalla painollaan Mikäli kanavalta vaaditaan E30 paloluokituksen mukainen asennus on sen kannatus vahvistettava kierretangolla. Seinäasennus on nopea ja helppo tapa asentaa kanava.

13 13 Palosuojakanava BSK Tyyppi Paloluokitus Mitat h x b Mitat H x B Pituus m Paino kg/m Pakkaus BSK I90/E30 50x60 95x , BSK I90/E30 50x110 95x , BSK I90/E30 50x210 95x , BSK I90/E30 105x x , BSK I90/E30 105x x , BSK I90/E90 50x60 130x , BSK I90/E90 50x x BSK I90/E90 50x x , BSK I90/E90 105x x , BSK I90/E90 105x x , BSS Tyyppi Nimike Porareikä Pakkaus MMS7,5x80 Betoniruuvi Palosuojakanavan kiinnitykseen palonkestävään alustaan. kiinnitysväli 400, 3 ruuvia / m Tyyppi Nimike Lisätiedot Mitat B x H Pakkaus BSK-B0511 Kaapelipidike Kattoasennukseen 46x BSK-B0521 Kaapelipidike Kattoasennukseen 46x BSK-B1016 Kaapelipidike Kattoasennukseen 101x BSK-B1026 Kaapelipidike Kattoasennukseen 101x BSK-W0511 Kaapelipidike Seinäasennukseen 46x37, BSK-W0521 Kaapelipidike Seinäasennukseen 46x72, BSK-W1016 Kaapelipidike Seinäasennukseen 101x BSK-W1026 Kaapelipidike Seinäasennukseen 101x97, Palosuojakanava BSKH Tyyppi Paloluokitus Mitat h x b Mitat H x B Pituus m Paino kg/m Pakkaus BSKH I90/E30 50x60 110x , BSKH I90/E30 50x x , BSKH I90/E30 50x x , BSKH I90/E30 105x x , BSKH I90/E30 105x x , Tyyppi Nimike Paloluokitus Mitat Mitta D Pakkaus BSK-A0910 Läpivientikaulus I90 100x100x BSK-A0908 Läpivientikaulus I90 80x80x Läpivientikaulus BSK-A0910 BSK ja BSKH kanaville korkeuksille yli 110. BSK-A0908 BSK ja BSKH kanaville korkeuksille max 95. Tarvitaan läpivientiin kun kaapeleita on eneän kuin Tyyppi Tuotenimi Lisätiedot Leveys Pituus Pakkaus US 3 K 50 FT Kattokannake 30x US 3 K 100 FT Kattokannake 30x AW FT Seinäkannake AW FT Seinäkannake AW FT Seinäkannake AW FT Seinäkannake DSK 25 FT Tukikappale Vahvistamaan kattokannaketta seinäkannakkeen kiinnityskohdassa SKS 10X90 F Ruuvisarja Seinäkannakkeen kiinnitykseen kattokannakkeeseen M BSKH-G Porttikannatin Kierretangon kiinnitykseen E30 asennuksissa M10 1m G Kierretanko M DIN934 M10 G Mutteri Kierretangolle M M10 G Aluslevy Kierretangolle M Tyyppi Nimike Mitat B x H Paino kg Pakkaus BSK-M Paikkausmassa 45x55 3, Paikkausmassa palosuojakanavan rakojen ja läpivientien tiivistämiseen

14 14 14 BSS Palonkestävät johtojärjestelmät Asennuskanavat, asennusputket ja kaapelikiinnikkeet BSS Asennuskanava E90 teräs Asennuskanava soveltuu vaakatasossa seinä- ja kattoasennuksessa palonkestävään asennukseen E30/E90. LKM20030 soveltuu kevyille dataja palokaapeleille max 0,3kg/m ja LKM60010 soveltuu sähkö-, data- ja palokaapeleille max. 3kg/m. Asennuskanava voidaan maalata ympäristöön sopivaksi, maalikerroksen paksuus max. 1,5. Asennusputket Asennusputkien avulla voidaan tehdä vaakatasossa E30/E90-paloluokituksen mukaisia asennuksia. Matala asennuskorkeus mahdollistaa kaapeleiden asennuksen ahtaisiin tiloihin, joissa kulkee paljon muuta tekniikkaa. Asennusputket kiinnitetään palonkestävään alustaan sopivilla putkikiinnikkeillä 600 välein. HUOM! Putket on testattu tiettyjen kaapelivalmistajien toimesta joten OBOlla ei ole testauspöytäkirjoja palokokeesta. Asennusputket voidaan kiinnittää myös kaarikiinnikkeiden avulla. Kaapelikiinnikkeet Kaapelikiinnikkeiden avulla voidaan vaivattomasti asentaa yksittäisiä kaapeleita tai kaapelinippuja. Matala asennuskorkeus mahdollistaa kaapeleiden asennuksen ahtaisiin tiloihin, joissa kulkee paljon muuta tekniikkaa. Kaapelikiinnikkeet soveltuvat hyvin myös jälkiasennukseen kun lisätään palonkestävä kaapeli järjestelmään. Kaapelikiinnikkeet kiinnitetään palonkestävään alustaan betoniruuveilla MMS6x Mxx FS kiinnikkeen avulla voidaan helposti asentaa yksi tai useampi kaapeli seinään tai kattoon. Kiinnike on helppo avata ja sulkea käsin. 203X M kiinnikkeeseen on helppo asentaa kaapelit työntämällä sivusta. Kaarikiinnikkeitä käytettäessä kiskojen väli oltava 300. Kaarikiinnikkeillä voidaan kiinnittää kaapeleita max Ø100. Kaapelinipussa saa olla enintään 3 kaapelia halkaisijaltaan max 25. Asennuskanava E90 teräs Tyyppi Nimike Paloluokitus Huom! Kiinnitysväli Materiaali Mitat LKM20030FS Asennuskanava E30/E90 max. 40cm FS, teräs 24x30x LKM20030RW Asennuskanava E30/E90 max. 40cm Valkoinen 24x30x LKM SV30 Jatkokappale E30/E90 johtava FS, teräs LKM60100FS Asennuskanava E30/E90 max. 49cm FS, Teräs 64x100x LKM60100RW Asennuskanava E30/E90 max. 49cm Valkoinen 64x100x LKM SV60 Jatkokappale E30/E90 johtava FS, teräs LKM KF Kaapelipidin E30/E90 LKM60100 kanavalle FS, teräs LKM60100 asennuskanavaan saatavana tarvittaessa myös tehdasvalmisteiset kulmakappaleet. Kanavien kiinnitys palonkestävään materiaaliin betoniruuveilla MMS6x50.

15 14 BSS Palonkestävät johtojärjestelmät 15 Teräksiset asennusputket, luokitus: luja Tyyppi Nimike Paloluokitus Koko Materiaalivahvuus t pituus L Materiaali Pakk m S20 W G Asennusputki E30/E90 M G S25 W G Asennusputki E30/E90 M G S32 W G Asennusputki E30/E90 M G S40 W G Asennusputki E30/E90 M G S50 W G Asennusputki E30/E90 M G S63 W G Asennusputki E30/E90 M G S20W FT Asennusputki E30/E90 M FT S25W FT Asennusputki E30/E90 M FT S32W FT Asennusputki E30/E90 M FT S40W FT Asennusputki E30/E90 M FT S50W FT Asennusputki E30/E90 M FT S63W FT Asennusputki E30/E90 M FT BSS Putki- ja kaapelikiinnikkeet Tyyppi Nimike Paloluokitus Kiinnitysalue D Materiaali Pakk G Putkikiinnike E30/E G G Putkikiinnike E30/E G G Putkikiinnike E30/E G G Putkikiinnike E30/E G G Putkikiinnike E30/E G G Putkikiinnike E30/E G G Putkikiinnike E30/E G G Putkikiinnike E30/E90 63 G Pienempiä kaapelikiinnikkeitä esitetty palonkestävä jakorasia osiossa. Kiinnikkeitä on myös saatavana eri materiaalista valmistettuna /M Kaapelikiinnikkeet Tyyppi Nimike Paloluokitus Kiinnitysväli Kaapeleita Materiaali Pakk M Kaapelikiinnike E x9 V2A M Kaapelikiinnike E x7 V2A M 30 FS Kaapelikiinnike E30/E ,5kg/m FS M 70 FS Kaapelikiinnike E30/E ,0kg/m FS B t Kaarikiinnikkeet ja asennuskiskot 7 Tyyppi Nimike Paloluokitus Kaapeleille D Materiaalivahvuus Materiaali Pakk D H G A C SW 10 x 2056 M 12 FT Kaarikiinnike E30/E FT L 2056 M 16 FT Kaarikiinnike E30/E FT M 22 FT Kaarikiinnike E30/E FT M 28 FT Kaarikiinnike E30/E FT M 34 FT Kaarikiinnike E30/E FT M 40 FT Kaarikiinnike E30/E FT M 46 FT Kaarikiinnike E30/E FT M 52 FT Kaarikiinnike E30/E FT M 58 FT Kaarikiinnike E30/E FT M 64 FT Kaarikiinnike E30/E FT L 2M FS Asennuskisko E30/E90 1,25 FS 20 m L 2M FT Asennuskisko E30/E90 1,5 FT 20m Betoniruuvi Tyyppi Nimike Paloluokitus Porareikä Ø Materiaali Pakk MMS6x50 Betoniruuvi E30/E90 5 G FT, upottamalla kuumasinkitty EN ISO µm G, sinkitty DIN µm FS, kuumasinkitty EN10147 n.20µm V2A, ruostumaton teräs RST

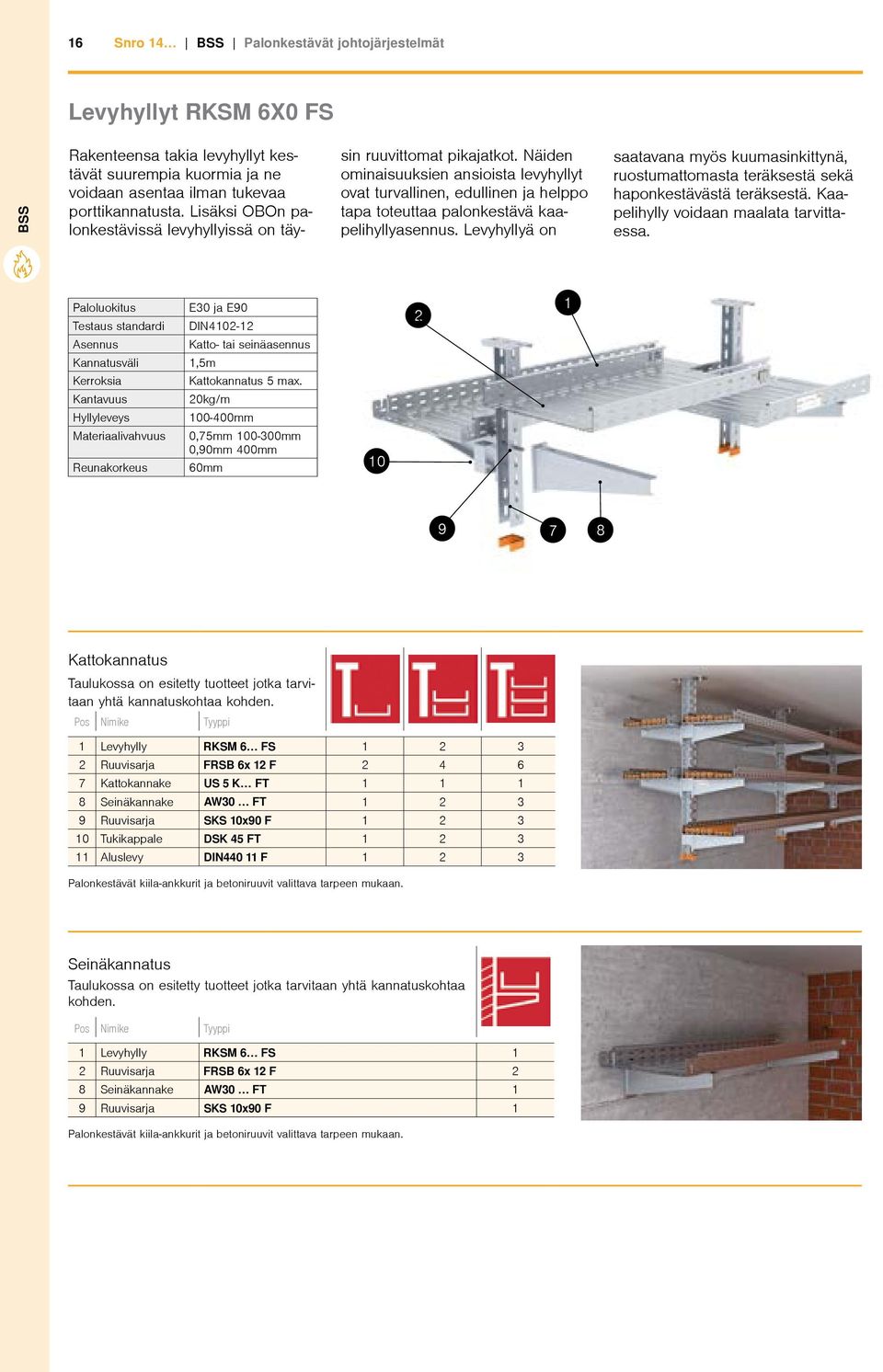

16 16 14 BSS Palonkestävät johtojärjestelmät Levyhyllyt RKSM 6X0 FS BSS Rakenteensa takia levyhyllyt kestävät suurempia kuormia ja ne voidaan asentaa ilman tukevaa porttikannatusta. Lisäksi OBOn palonkestävissä levyhyllyissä on täy- sin ruuvittomat pikajatkot. Näiden ominaisuuksien ansioista levyhyllyt ovat turvallinen, edullinen ja helppo tapa toteuttaa palonkestävä kaapelihyllyasennus. Levyhyllyä on saatavana myös kuumasinkittynä, ruostumattomasta teräksestä sekä haponkestävästä teräksestä. Kaapelihylly voidaan maalata tarvittaessa. Paloluokitus Testaus standardi Asennus Kannatusväli 1,5m Kerroksia Kantavuus Hyllyleveys Materiaalivahvuus Reunakorkeus E30 ja E90 DIN Katto- tai seinäasennus Kattokannatus 5 max. 20kg/m , , Kattokannatus Taulukossa on esitetty tuotteet jotka tarvitaan yhtä kannatuskohtaa kohden. Pos Nimike Tyyppi 1 Levyhylly RKSM 6 FS Ruuvisarja FRSB 6x 12 F Kattokannake US 5 K FT Seinäkannake AW30 FT Ruuvisarja SKS 10x90 F Tukikappale DSK 45 FT Aluslevy DIN F Palonkestävät kiila-ankkurit ja betoniruuvit valittava tarpeen mukaan. Seinäkannatus Taulukossa on esitetty tuotteet jotka tarvitaan yhtä kannatuskohtaa kohden. Pos Nimike Tyyppi 1 Levyhylly RKSM 6 FS 1 2 Ruuvisarja FRSB 6x 12 F 2 8 Seinäkannake AW30 FT 1 9 Ruuvisarja SKS 10x90 F 1 Palonkestävät kiila-ankkurit ja betoniruuvit valittava tarpeen mukaan.

17 14 BSS Palonkestävät johtojärjestelmät 17 Pos Tyyppi Tuotenimi Leveys Pituus Materiaali 1 RKSM 610 FS Levyhylly FS RKSM 620 FS Levyhylly FS RKSM 630 FS Levyhylly FS RKSM 640 FS Levyhylly FS FRSB 6X15 F Ruuvisarja M6 16 F Levyhyllyissä on pikajatko jonka avulla ne liitetään toisiinsa ilman työkaluja. Levyhylly kiinnitetään seinäkannakkeeseen FRSB 6X15 F ruuvisarjalla BSS Pos Tyyppi Tuotenimi Lisätiedot Leveys Pituus Materiaali DRL 100 FS Kansi Salpalukolla FS DRL 200 FS Kansi Salpalukolla FS DRL 300 FS Kansi Salpalukolla FS DRL 400 FS Kansi Salpalukolla FS Pos Tyyppi Tuotenimi Lisätiedot Leveys Materiaali RBM FS Kulmakappale FS B R50 RBM FS Kulmakappale FS RBM FS Kulmakappale FS RBM FS Kulmakappale FS Pos Tyyppi Tuotenimi Lisätiedot Leveys Materiaali DFBM FS Kansi FS B DFBM FS Kansi FS DFBM FS Kansi FS DFBM FS Kansi FS RKSM- levyhyllyihin on saatavana myös tehdasvalmisteiset T- ja X- muotokappaleet Pos Tyyppi Tuotenimi Pituus Materiaali 7 US 5 K 50 FT Kattokannake 500 FT US 5 K 100 FT Kattokannake 1000 FT Pos Tyyppi Tuotenimi Leveys Materiaali 8 AW FT Seinäkannake 110 FT AW FT Seinäkannake 210 FT AW FT Seinäkannake 310 FT AW FT Seinäkannake 410 FT Pos Tyyppi Tuotenimi Lisätiedot Leveys Pituus Materiaali 9 SKS 10X90 F Ruuvisarja Seinäkannakkeen kiinnittämiseen kattokannakkeeseen M10 90 F DSK 45 FT Tukikappale Vahvistamaan kattokannaketta seinäkannakkeen kiinnityskohdassa FT DIN F Aluslevy Vahvistaa seinäkannakkeen kiinnitysreikää F TSG 60 FS Väliseinä Kiinnitetään ruuvisarjalla FRSB 6X15 F FS FAZ II Kiila-ankkuri Katto- ja seinäkannakkeen palonkestävään kiinnitykseen M G FAZ II Kiila-ankkuri Katto- ja seinäkannakkeen palonkestävään kiinnitykseen M G MMS10X80 Betoniruuvi Katto- ja seinäkannakkeen palonkestävään kiinnitykseen 80 G FS, kuumasinkitty EN10147 n.20µm F, kuumasinkitty DIN267 FT, upottamalla kuumasinkitty EN ISO µm G, sinkitty DIN µm

18 18 14 BSS Palonkestävät johtojärjestelmät Tikashyllyt LG 6X0 VSF6000FS BSS LG-tikashyllyt on valmistettu 1,5 paksusta materiaalista ja reunaprofiilin muodon takia ne mahdollistavat suuren kuorman myös palon aikana. Tikashyllyjä suunniteltaessa on aina huomioitava, että niihin on asennettava hyllyä tukeva porttikannatus ja niissä on normaalia pienempi pienaväli. LG-tikashyllyissä on mahdollista asentaa hyllyä tukeva kierretanko vasta sen jälkeen kun kaapelointi on asennettu. Tämä helpottaa huomattavasti asennusta kun kaapeli voidaan nostaa hyllylle eikä sitä tarvitse pujottaa portista. 13 Paloluokitus Testaus standardi E30 ja E90 DIN Asennus Katto- tai seinäasennus porttikannatuksella Kannatusväli 1,2m Kerroksia 3 max. Kantavuus 20kg/m Hyllyleveys Materiaalivahvuus 1,5 Reunakorkeus Kattokannatus Taulukossa on esitetty tuotteet jotka tarvitaan yhtä kannatuskohtaa kohden. Pos Nimike Tyyppi 1 Tikashylly LG 6 VSF6000 FS Jatkokappale AVL 60 FS Kiinnityskappale LKS 40 FS Kattokannake US 3 K FT Seinäkannake MWA 12 FS Ruuvisarja SKS 10x90 F Porttikannatin ABL FT Kierretanko 2078 M10 1m G Kierretanko 2078 M12 1m G Jatkokappale M10 G Jatkokappale M12 G Kattokiinnike BSB FT Palonkestävät kiila-ankkurit ja betoniruuvit valittava tarpeen mukaan. Ruuvisarjojen ja aluslevyjen määrä tarpeen mukaan. Asennettaessa hyllyjä päällekkäin tarvitaan erilliset kierretangot hyllyjen välille ja ne kiinnitetään toisiinsa jatkokappaleella. Jatkokappale toimii samalla kiinnikkeenä ylempään porttikannakkeeseen. Seinäkannatus Taulukossa on esitetty tuotteet jotka tarvitaan yhtä kannatuskohtaa kohden. Pos Nimike Tyyppi 1 Tikashylly SL6... VSF F Jatkokappale AVL 60 FS Kiinnityskappale LKS 40 FS Seinäkannake AW30 FT Ruuvisarja SKS 10x90 F Porttikannatin ABL FT Kierretanko 2078 M10 1m G Kierretanko 2078 M12 1m G Jatkokappale M10 G Jatkokappale M12 G Kattokiinnike BSB FT Palonkestävät kiila-ankkurit ja betoniruuvit valittava tarpeen mukaan. Ruuvisarjojen ja aluslevyjen määrä tarpeen mukaan. Asennettaessa hyllyjä päällekkäin tarvitaan erilliset kierretangot hyllyjen välille ja ne kiinnitetään toisiinsa jatkokappaleella. Jatkokappale toimii samalla kiinnikkeenä ylempään porttikannakkeeseen.

19 14 BSS Palonkestävät johtojärjestelmät 19 Pos Tyyppi Tuotenimi Leveys Pituus Pienaväli Materiaali 1 LG 620 VSF6000FS Tikashylly FS LG 630 VSF6000FS Tikashylly FS LG 640 VSF6000FS Tikashylly FS BSS 150 Pos Tyyppi Tuotenimi Leveys Pienaväli Materiaali 150 R 490 LBI VS FS Kulmakappale FS LBI VS FS Kulmakappale FS LBI VS FS Kulmakappale FS B Pos Tyyppi Tuotenimi Leveys Materiaali SAB20 FS Tukikappale 180 FS SAB30 FS Tukikappale 280 FS SAB40 FS Tukikappale 380 FS Asennetaan muotokappaleiden pienojen väliin tukemaan kaapeleita LG- tikashyllyihin on saatavana myös tehdasvalmisteiset T- ja X- muotokappaleet Pos Tyyppi Tuotenimi Leveys Pituus Materiaali 7 US 3 K 50 FT Kattokannake 30x FT US 3 K 100 FT Kattokannake 30x FT Pos Tyyppi Tuotenimi Leveys Materiaali 8 MWA 12 21S FS Seinäkannake 210 FS MWA 12 31S FS Seinäkannake 310 FS MWA 12 41S FS Seinäkannake 410 FS Pos Tyyppi Tuotenimi Lisätiedot Materiaali 2 AVL 60 FS Jatkokappale Sisältää kiinnitysruuvit FS RGV 60 FS Nivelliitos Sisältää kiinnitysruuvit FS LKS 40 FS Kiinnityskappale Tikashyllyn kiinnitykseen seinäkannakkeeseen FS Pos Tyyppi Tuotenimi Lisätiedot Leveys Pituus Materiaali 9 SKS 10X90 F Ruuvisarja Seinäkannakkeen kiinnitykseen kattokannakkeeseen M10 90 F ABL FT Porttikannatin Kierretangon kiinnittämiseen seinäkannakkeeseen FT M10 1m G Kierretanko M G M12 1m G Kierretanko M G M10 G Jatkokappale Kierretangolle M10 G M12 G Jatkokappale Kierretangolle M12 G BSB FT Kattokiinnike Kierretangon kiinnittämiseen kattoon FT FAZ II Kiila-ankkuri Katto- ja seinäkannakkeen kiinnitykseen M G FAZ II Kiila-ankkuri Katto- ja seinäkannakkeen kiinnitykseen M G MMS10X80 Betoniruuvi Katto- ja seinäkannakkeen kiinnitykseen 80 G FS, kuumasinkitty EN10147 n.20µm F, kuumasinkitty DIN267 FT, upottamalla kuumasinkitty EN ISO µm G, sinkitty DIN µm

20 20 14 BSS Palonkestävät johtojärjestelmät Tikashylly SL 6X0 V VSF BSS SL- tikashyllyt on valmistettu 2 paksusta materiaalista ja niiden reunaprofiilin muodon takia ne mahdollistavat suuren kuorman myös palon aikana pideällä kannatusvälillä. Tikashyllyjä suunniteltaessa on aina huomioitava, että niihin on asennettava hyllyä tukeva porttikannatus ja niissä on normaalia pienempi pienaväli. SL-tikashyllyissä on mahdollista asentaa hyllyä tukeva kierretanko vasta sen jälkeen kun kaapelointi on asennettu. Tämä helpottaa huomattavasti asennusta, koska kaapeli voidaan nostaa hyllylle eikä sitä tarvitse pujottaa portista. SL-tikashyllyä on saatavana myös upottamalla kuumasinkittynä, jolloin se soveltuu hyvin myös esim. tunnelirakentamiseen. Paloluokitus E30 ja E90 Testaus standardi DIN Asennus Katto- tai seinäasennus porttikannatuksella Kannatusväli 1,5m Kerroksia 3 max. Kantavuus 20kg/m Hyllyleveys Materiaalivahvuus Kattokannatus Taulukossa on esitetty tuotteet jotka tarvitaan yhtä kannatuskohtaa kohden. Pos Nimike Tyyppi 1 Tikashylly SL6... VSF F Jatkokappale AVL 60 FS Kiinnityskappale LKS 40 FS Kattokannake US 5 K FT Seinäkannake AW30 FT Ruuvisarja SKS 10x90 F Tukikappale DSK 45 FT Porttikannatin ABL FT Kierretanko 2078 M10 1m G Kierretanko 2078 M12 1m G Jatkokappale M10 G Jatkokappale M12 G Kattokiinnike BSB FT 1 1 Palonkestävät kiila-ankkurit ja betoniruuvit valittava tarpeen mukaan. Ruuvisarjojen ja aluslevyjen määrä tarpeen mukaan. Asennettaessa hyllyjä päällekkäin tarvitaan erilliset kierretangot hyllyjen välille ja ne kiinnitetään toisiinsa jatkokappaleella. Jatkokappale toimii samalla kiinnikkeenä ylempään porttikannakkeeseen. Seinäkannatus Taulukossa on esitetty tuotteet jotka tarvitaan yhtä kannatuskohtaa kohden. Pos Nimike Tyyppi 1 Tikashylly SL6... VSF F Jatkokappale AVL 60 FS Kiinnityskappale LKS 40 FS Seinäkannake AW30 FT Ruuvisarja SKS 10x90 F Porttikannatin ABL FT Kierretanko 2078 M10 1m G Kierretanko 2078 M12 1m G Jatkokappale M12 G Kattokiinnike BSB FT 1 1 Palonkestävät kiila-ankkurit ja betoniruuvit valittava tarpeen mukaan. Ruuvisarjojen ja aluslevyjen määrä tarpeen mukaan. Asennettaessa hyllyjä päällekkäin tarvitaan erilliset kierretangot hyllyjen välille ja ne kiinnitetään toisiinsa jatkokappaleella. Jatkokappale toimii samalla kiinnikkeenä ylempään porttikannakkeeseen.

21 14 BSS Palonkestävät johtojärjestelmät 21 Pos Tyyppi Tuotenimi Leveys Pituus Pienaväli Materiaali 1 SL 620 VSF F Tikashylly FS SL 630 VSF F Tikashylly FS SL 640 VSF F Tikashylly FS SL 650 VSF F Tikashylly FS BSS 150 Pos Tyyppi Tuotenimi Leveys Pienaväli Materiaali B 150 R 490 LBI VS FS Kulmakappale FS LBI VS FS Kulmakappale FS LBI VS FS Kulmakappale FS LBI VS FS Kulmakappale FS Pos Tyyppi Tuotenimi Leveys Materiaali SAB20 FS Tukikappale 180 FS SAB30 FS Tukikappale 280 FS SAB40 FS Tukikappale 380 FS Asennetaan muotokappaleiden pienojen väliin tukemaan kaapeleita SL- tikashyllyihin on saatavana myös tehdasvalmisteiset T- ja X- muotokappaleet Pos Tyyppi Tuotenimi Leveys Pituus Materiaali 7 US 5 K 50 FT Kattokannake 50x FT US 5 K 100 FT Kattokannake 50x FT Pos Tyyppi Tuotenimi Leveys Materiaali 8 AW FT Seinäkannake 210 FT AW FT Seinäkannake 310 FT AW FT Seinäkannake 410 FT AW FT Seinäkannake 510 FT Pos Tyyppi Tuotenimi Lisätiedot Materiaali 2 AVL 60 FS Jatkokappale Sisältää kiinnitysruuvit FS RGV 60 FS Nivelliitos Sisältää kiinnitysruuvit FS LKS 40 FS Kiinnityskappale Tikashyllyn kiinnitykseen seinäkannakkeeseen FS Pos Tyyppi Tuotenimi Lisätiedot Leveys 9 SKS 10X90 F Ruuvisarja Seinäkannakkeen kiinnitykseen kattokannakkeeseen M10 90 F DSK 45 FT Tukikappale Vahvistamaan kattokannaketta seinäkannakkeen kiinnityskohdassa FT ABL FT Porttikannatin Kierretangon kiinnittämiseen seinäkannakkeeseen FT M10 1m G Kierretanko M G M12 1m G Kierretanko M G M10 G Jatkokappale Kierretangolle M10 G M12 G Jatkokappale Kierretangolle M12 G BSB FT Kattokiinnike Kierretangon kiinnittämiseen kattoon FT FAZ II Kiila-ankkuri Katto- ja seinäkannakkeen palonkestävään kiinnitykseen M G FAZ II Kiila-ankkuri Katto- ja seinäkannakkeen palonkestävään kiinnitykseen M G MMS10X80 Betoniruuvi Katto- ja seinäkannakkeen palonkestävään kiinnitykseen 80 G Pituus Materiaali FS, kuumasinkitty EN10147 n.20µm F, kuumasinkitty DIN267 FT, upottamalla kuumasinkitty EN ISO µm G, sinkitty DIN µm

22 22 14 BSS Palonkestävät johtojärjestelmät Kaapelihyllyt, pystyasennus BSS Palonkestäviä kaapelihyllyjä suunniteltaessa on otettava huomioon myös pystyyn asennettavat tikashyllyt. Tikashyllyt kiinnitetään suoraan palonkestävään materiaaliin palonkestävillä ruuveilla tai ankkureilla. Kaapelit kiinnitetään tikashyllyyn 30 cm välein. Mikäli pystyyn asennettava tikashylly on pystysuorassa yli 3,5 m korkea, on siihen asennettava vedonpoisto, joka samalla suojaa hyllyä, kaapeleita ja kaapelikiinnikkeitä palonaikaisilta kaapeleihin kohdistuneilta vetorasituksilta. Suojaus voidaan toteuttaa myös suunnanmuutoksella sekä palokatkoilla läpivientikohdassa. Vedonpoisto voidaan toteuttaa monella eri tavalla. Kaapelit kiinnitetään pienoihin kaarikiinnikkeillä. Sopivat kiinnikkeet löytyy kiinnike- osiosta. Tikashyllyt Tyyppi Tuotenimi Paloluikitus Leveys Pituus Materiaali LG 620 VS 6000FS Tikashylly E30/E FS LG 630 VS 6000FS Tikashylly E30/E FS LG 640 VS 6000FS Tikashylly E30/E FS AVL 60 FS Jatkokappale E30/E90 FS FAZ II Kiila-ankkuri E30/E90 M G FAZ II Kiila-ankkuri E30/E90 M G MMS10X80 Betoniruuvi E30/E90 80 G Tikashyllyn pienaväli 300, reunakorkeus 60. Tikashylly kiinnitetään suoraan palonkestävään materiaaliin 1,2m välein kiila-ankkureilla tai betoniruuveilla Paloeriste Tyyppi Tuotenimi Paloluokitus Leveys b Korkeus t Leveys B Korkeus T ZSE Paloeriste E30/E ZSE Paloeriste E30/E ZSE Paloeriste E30/E Paloeriste asennetaan aina jos pystyhyllyn suora korkeus on yli 3,5m. Pakkaus sisältää eristeen, ruuvit ja tiivistemassan.

23 23 BSS

24 TBS

25 Palonkestävät johtojärjestelmät Laitteet pitää valita siten, ettei niiden impulssijännitekestävyys ole pienempi, kuin SFS 6000 standardissa taulukossa 44.B1 on määritelty (IEC ) Laitteet asennuksen 6 kv ryhmäjohtojen laitteet 4 kv esim. mittaus- /pääkeskus OBOn suojaustaso / vaadittu Impulssiylijännitteen kestävyys, kun 230/400 V kolmivaihejärjestelmä Laitteet (ylijänniteluokka II) 2.5 kv esim. jako- /ryhmäkeskus Erityisesti suojatut laitteet 1.5 kv 1 kv esim. kulutuskoje TBS Sisällys 25 TBS Sisällys TBS Rakennusten salama- ja ylijännitesuojaus Rakennusten salama- ja ylijännitesuojaus 26 Perusteet - Miksi - Vastuut - Standardit TBS 6 kv TBS Suunnittelun perusteet liittymiskohdassa Pää ja 1.3 kv 1.3 kv Typpiä 1 Tyyppiä 2 Tyyppiä Suunnittelun perusteet 27 - Sieppausrakenne - Potentiaalintasaus - Maadoitus - Ylijännitesuojaus Suojaustason määrittäminen - Suojaustasot, Materiaalit, Rakenteet TBS Salama- ja ylijännitesuojauksen tarvikkeet Salama- ja ylijännitesuojauksen tarvikkeet 32 - Sieppausrakenteen suunnittelu ja ratkaisut - Maadoitusrakenteen suunnittelu ja ratkaisut - Potentiaalitasauksen suunnittelu ja ratkaisut - Ylijännitesuojauksen suunnittelu ja ratkaisut Salama- ja ylijännitesuojien määrittely Potentiaalintasaustarvikkeet 44 TBS Potentiaalintasaustarvikkeet TBS Salama- ja ylijännitesuojien määrittely Salama- ja ylijännitesuojat 45 - Karkeasuoja T1, T1+T2, B - Välisuoja T2, C - Hienosuoja T3, D Muut ylijännitesuojat

26 26 TBS Rakennusten salama- ja ylijännitesuojaus Rakennusten salama- ja ylijännitesuojaus, Perusteet Miksi Vastuut Rakennuksen omistaja, rakennuttaja/ tai käyttäjä vastaa aina salamasuojauksen riskinarvioinnista sekä suojaamisen tarpeesta ja tasosta. Suunnittelijoiden tehtävänä on valita kyseisen salamasuojaustason LPL mukaiset suojauksen rakenteet ja komponentit sekä tehdä yhteistyössä yksityiskohtainen suojaussuunnitelma. Suojatasoja on neljä; LPL I, II, II ja IV. Suojauslaitteiden mitoitus sekä ylijännitesuojat määräytyvät em. suojatasojen mukaan. Standardit Salamasuojausmenetelmät perustuvat eurooppalaiseen standardisarjaan EN Suomessa aiheesta on julkaistu SFS6000- standardit ja SFS 609 käsikirja. Tämän valintaoppaan tiedot perustuvat edellä mainittuihin standardeihin ja kaikki OBO BETTERMANN Oy:n salamaja ylijännitesuojaustuotteet täyttävät näiden standardien vaatimukset. TBS Haitalliset ylijännitteet johtuvat salamapurkauksista tai ovat seurausta sähkön jakeluverkossa tehtävistä kytkennöistä. Nämä ylijännitteet voivat olla jopa 20-kertaa (max. n 100kV) normaalia käyttöjännitettä suurempia ja saattavat sisältää vaarallisen suuren energiamäärän. Salamanisku voi aiheuttaa hengenvaaraa ihmisille ja eläimille, sekä vaurioittaa rakennuksia, laitteita ja teknisiä järjestelmiä. Oikein tehtynä suojausjärjestelmä vähentää tai estää kokonaan salaman ja indusoituneiden ylijännitteiden aiheuttamia vahinkoja. Salama- ja ylijännitesuojaus voi olla pakollista viranomaismääräyksestä tai se voi olla kannattavaa hengenvaaran ja muiden suurten riskien pienentämiseksi. Otteita SFS6000- ja IEC standardeista ylijännitesuojauksesta: SFS6000- standardissa on uusia vaatimuksia ylijännitesuojauksen toteuttamisesta. Laitteet pitää valita siten, ettei niiden impulssijännitekestävyys ole pienempi, kuin SFS 6000 standardissa taulukossa 44.B1 on määritelty (IEC ) Kohta : Ihmiset, kotieläimet ja omaisuus on suojattava muista syistä johtuvien ylijännitteiden, kuten ilmastollisten tai kytkentäylijännitteiden aiheuttamilta vahingoilta. Kohta : Ulkoisiin olosuhteisiin perustuva suojalaitteilla tehtävä suojaus: Jos sellaiseen asennukseen, jossa on käytössä elektronisia laitteita (tietotekniikan tai viihde-elektroniikan laitteita tai ohjauslaitteita), liittyy ilmajohto (muuntajan ja liittymän välisessä syöttävässä verkossa tai itse asennuksessa), suojaus ilmastollisilta ylijännitteiltä pitää toteuttaa suojalaitteella, jonka suojaustaso ei saa olla korkeampi kuin 2,5kV 230/400V jännitteellä. Muissa tilanteissa voidaan tarvittaessa käyttää standardin EN mukaista riskinarviointimenetelmää.

27 TBS Suunnittelun perusteet 27 Rakennusten salama- ja ylijännitesuojaus, Suunittelun perusteet 1. Ulkopuolinen Salamasuojausjärjestelmä Sieppausrakenne katolla (ja korkeiden rakennuksen seinillä) kerää rakennukseen kohdistuneet salamat ja johtaa turvallisesti ja hallitusti osumista aiheutuneet salamavirrat alastulojohtimia pitkin maadoituselektrodiin käytettävän LPL-salamasuojaustason mukaan. Mahdollisesti tarvittavat lisäsuojaukset tarvitaan yleensä kattopinnasta ulkoneville rakenteille; esim. savupiipuille, ilmanvaihtokanaville, kattoerkkereille/-ikkunoille, antenneille, aurinkopaneleille ja muille vastaaville. Lisäksi on huomioitava mahdollisesti tarvittava erotusväli ulkopuolisen salamasuojausjohtimen ja ulkopuolisen sähköä johtavan rakennuksen sisälle menevän rakenteen/rakenneosan välillä. 2. Potentiaalintasaus Potentiaalintasaukseen liitetään koko rakennuksen kaikki sähköä johtavat materiaalit, sisäiset järjestelmät ja rakennukseen kytketyt johdot. Rakennuksen potentiaalintasausjärjestelmä on suunniteltava kestämään salamavirtaa ja estämään sen mahdollisesti aiheuttama vaarallinen kipinöinti rakennuksen sisällä. Rakennuksen ulkoisen salamasuojausjärjestelmän yhteydessä päämaadoituskiskon potentiaalintasaukseen on liitettävä ylijännitesuojaus estämään ylijännitteen kulkeutumista rakennuksen sähköverkkoon. Potentiaalintasauksella turvataan siten sekä henkilö- että laitesuojaus. Potentiaalintasauksen johtimien minimi poikkipinta-ala 2 määräytyy käytettävän LPL-suojaustason mukaan. 3. Maadoituselektrodi Rakennuksen maadoitus toteutetaan perustuksiin tehtävillä perustusmaadoituselektrodilla. Maadoituselektrodi voidaan asentaa esim. perustuksien sisään, alle tai ulkopuolelle rakennuksen. Suositeltava maadoitustyyppi on perustusmaadoituselektrodi. Jos perustuksiin ei voi asentaa maadoituselektrodeja tai perustukset ovat: - eristettyjä sähköisesti maaperästä joko lämpöeristeillä tai rakennusmuovilla - rakennuksen perustukset on tehty pohjaveden yläpuolelle, kuivaan maa/kallioperään voidaan maadoitus toteuttaa perustuksien ulkopuolisilla tyyppi A pysty- ja vaakalektrodeilla tai tyyppi B rengasmaadoituksella rakennuksen ympäri. Potentiaalintasaus (.perustukset, anturat ym. ) on tehtävä erikseen tyypin A ja B maadoituksien yhteydessä. Kun rakennuksessa on ulkopuolinen salamasuojaus, salamavirrat johdetaan turvallisesti ja hallitusti alastulojohtimia pitkin maadoituselektrodiin käytettävän LPL-salamasuojaustason mukaan Sieppausrakenne rakennuksen katolla ja alastulojohtimet liittimineen 2. Potentiaalintasaus ja liityntä sähkökeskuksien yhteydessä 3. Maadoitus rakennuksen perustuksissa ja liityntä sähkökeskuksessa 4. Ylijännitesuojaus sähkökeskuksissa ja liityntä päämaadoituskiskoon Ylijännitesuojaus sähkö-, data-, automaatio- ja antennijärjestelmissä Ylijännitesuojaukset on valittava SFS kohdan 433 mukaan sekä standardien EN , EN ja specifikaatio CLC/ TS mukaan. Ylijännitesuojien on täytettävä EN ja /A11 vaatimukset. Valinnassa on otettava huomioon käyttöjännite ja suojaustasovaatimus ja lisäksi käyttökohteen mukaan virtaimpulssin muoto ylijännitteet 8/20 tai salamavirtaylijännitteet 10/350. Koska ulkoisen salamasuojauksen yhteydessä liitetään maadoituselektrodi ja siten myös ulkopuolisen suojauksen potentiaali päämaadoituskiskoon on mahdollista, että osa salamavirtaa voi nousta ylös rakennuksen päämaadoituskiskoon. Jopa puolet salamavirrasta voi nousta päämaadoituskiskoon kytkettyä maadoituselektrodia pitkin rakennuksen sähkökeskukseen. Tämä osa salamavirrasta johdetaan ylijännitesuojien avulla turvallisesti jakeluverkkoon 3- portaisen ylijännitesuojauksen avulla siten, ettei rakennuksen omaan sisäiseen sähköverkkoon aiheudu vaarallisen korkeita ylijännitteitä. (Kts. Koordinoitu 3-portainen ylijännitesuojaus) TBS

28 28 TBS Suunnittelun perusteet Suojausluokka määrittäminen IEC mukaan Salamansuojauksen tarve ja suositukset EN IEC62305; 2 Suurien/vaativien rakennuskohteiden yksityiskohtainen riskien arviointi ja luokittelu suojausluokkiin perustuu EN IEC ja VDE standardien Rakennusten vahinkoriskien arviointi tulokseen. OBO Bettermann antaa tietoja Rakennusten riskiarvioinnin arviointi- laskentaohjelman käytöstä. Lisäksi riskien arviointia tulisi tehdä pakollisten kohteiden lisäksi aina, mutta erityisesti silloin, kun on kyseessä kansantaloudellisesti arvokkaat, kulttuurihistoriallisesti tärkeät tai muut ukkoselle alttiit tärkeitä toimintoja sisältävät kohteet. TBS Esimerkkinä suojausluokan LPL (Lightning Protection Level) määrittely ilman IEC Rakennusten vahinkoriski arviota Suositeltavat salamasuojaustasot LPL ; Standardien EN IEC , VdS 2010; DIN VDE 0185 mukaan: LPL I Ydinvoimalat, Puolustussovellukset ja ATK-keskukset LPL II Teollisuuden EX-tilat, tietoliikennemastot, kerrostalot h >100m LPL III Sairaalat, kirkot, museot, julkiset rakennukset, koulut, konttorit, liikekeskukset, pumppuasemat, > 10 kw valosähköjärj., hotellit ja kerrostalot h > 22 m LPL IV Muut riskiarvioinnin perusteella suojatut kohteet Salamansuojausstandardin IEC osat Yleiset periaatteet Suojausstandardit Osa 1 Osa 2 Osa 3 Osa 4 Yleiset periaatteet Vaarojen kartoitus Rakennusten vahinkoriskien arviointi Rakennusten ja henkilöiden suojaus Rakennusten sähkö- ja elektroniikkajärjestelmät

29 TBS Suunnittelun perusteet 29 Salamasuojauksen suojatasot LPL ja sieppausrakenteen mitoitusarvot EN62305 (taulukko 1) Suojaustaso LPL Virta-alue (ka) Sieppaustodennäköisyys Verkkomenetelmän silmäkoko Pallomenetelmän säde R I % 5x5m 20m 10m II % 10x10m 30m 10m III % 15x15m 45m 15m IV % 20x20m 60m 20m Alastulojohtimien väli Materiaalit Salamasuojauksen materiaaleja valittaessa on erityisen tärkeä huomioida eri materiaalien liitettävyys toisiinsa (katso taulukko 3) sekä materiaalien käsiteltävyys. Alumiini-pyöröjohdin (ALU-T) on edullista, kevyt käsitellä, helppo asentaa ja sitä voidaan taivuttaa Johdinmateriaalit ja minimipoikkipinta-alat EN62305 (taulukko 2) ja suoristaa ilman suoristuslaitteita. Muista materiaaleista valmistetut pyöröjohtimet tarvitsevat suoristuslaitteita. TBS Materiaali Sieppausrakenne ja alastulojohtimet Maadoituselektrodi Alumiini Alu Pyöröjohdin Ø8 / 50² Ei sovellu käytettäväksi maassa Kuumasinkitty teräs FT Pyöröjohdin Ø8 / 50² Pyöröjohdin Ø10 / 78², lattajohdin 90² (minimipaksuus 3) Ruostumaton teräs V2A Pyöröjohdin Ø8 / 50² Pyöröjohdin Ø10 / 78², lattajohdin 100² (minimipaksuus 2) Kupari CU Pyöröjohdin Ø8 / 50² Pyöröjohdin Ø8 / 50², köysi 50² (säikeen minimihalkaisija 1,7). SFS609 mukaan 25² on katsottu riittäväksi Suomessa. HUOM! Tässä esitteessä mainitut pyöröjohtimet RD8 ja RD10 ovat halkaisijaltaan 8 ja 10. Esitteessä olevat asennus- ja kiinnitystarvikkeet ovat tämän kokoisille johtimille. Eri materiaalien liitettävyys ulkoilmassa (taulukko 3) Materiaali Kuumasinkitty teräs FT Alumiini Alu Kupari CU Ruostumaton teräs RST Kuumasinkitty teräs FT suositus mahdollinen ei sallittu mahdollinen Alumiini Alu mahdollinen suositus ei sallittu mahdollinen Kupari CU ei sallittu ei sallittu suositus mahdollinen Ruostumaton teräs V2A mahdollinen mahdollinen mahdollinen suositus Rakennuksen luontaiset vastaanottorakenteet Vastaanottorakenteena ja alastulojohtimina voidaan ja on suositeltavaa käyttää pysyviä johtavia rakenteita, kuten esim. metallisia katto- ja julkisivurakenteita sillä edellytyksel- lä että ne täyttävät standardin EN määrittelemät materiaalivahvuudet. Myös jatkuva teräsbetonirakenne voi olla alastulojohtimena, mikäli raudoitukseen sisälle on Luontaiset vastaanottorakenteet, EN (taulukko 4) asennettuna ja kiinnitettynä lattajohdin tarkoi-tukseen hyväksytyllä liittimillä. (taulukko2) Suojaustaso LPL Materiaali Paksuus a t () Paksuus b t () lyijy - 2,0 teräs (ruostumaton tai sinkitty) 4 0,5 I-IV titaani 4 0,5 kupari 5 0,5 alumiini 7 0,65 sinkki - 0,7 a Paksuus t on riittävä estämään salamavirran läpilyönnistä aiheutuvan, kuuman pisteen syntymisen, sulan metallipisaroiden tippumisen tai palavan materiaalin syttymisen. b Paksuus t on riittävä vain silloin, jos ei ole tärkeää estää edellä mainittujen paloa mahdollisesti sytyttävien kuumien sulametallipisaroiden vaikutusta. Materiaalilyhenteet: Alu FT V2A V4A Cu Ms Alumiini Kuumasinkitty teräs Ruostumaton teräs Haponkestävä teräs Kupari Messinki Zn G TG PE PA Sinkki Sinkitty Valurauta Polyeteeni Polyamidi PP Polypropeeni PS Polystyreeni PA/GF Polyamidi/lasikuitu
